Проход дымовой трубы через кровлю: нормы проектирования и примеры обустройства

Содержание

нормы проектирования и примеры обустройства

При установке дымохода в доме или бане нужно не только правильно его закрепить, соединить и рассчитать аэродинамику для хорошей тяги. Крайне важно обеспечить грамотный проход дымохода через кровлю – так, чтобы в будущем в этом месте не возникали протечки и не обугливались стропила.

И здесь необходимо не только проделать аккуратное отверстие в покрытии, но и максимально герметизировать проходку, подобрать герметики и при этом сохранить эстетичный вид всей крыши. Здесь действительно немало тонкостей и нюансов!

Первым делом, еще на этапе строительства крыши вам необходимо спроектировать точное расположение дымохода. Для этого существуют определенные правила, которые регулируют нормы высоты и расположения дымоходов на крыше:

Сегодня в России проход дымохода через крышу дома проводится согласно требованиям СНиП 41-01-2003. Они немного устарели, но именно ими руководствуются надзорные службы, а потому этот документ важен.

Будьте осторожны также с таким модным сегодня объединением дымохода и других труб, вентиляционных и канализационных, в один большой короб. Иногда так архитекторы хотят уменьшить количество лишних визуальных деталей на кровле.

В итоге получаются огромные короба на крыше, который имеют порой до 6 метров в длину и до 1,5 в ширину. Причем грамотно обойти их кровельными элементами намного сложнее, чем тех же 6-8 труб, но по отдельности.

Когда вы определили место для будущего дымохода, тогда самое время подготовить к монтажу стропильную систему. А это уже зависит от того, насколько широкий сам дымоход и какой он формы.

Итак, начнем с традиционного, хотя и изрядно устаревшего варианта – квадратного кирпичного дымохода.

Ведь его монтаж, начиная от специального отдельного фундамента до герметизации стыка с крышей, достаточно сложен. Но при этом, конечно, качество все еще не гарантировано, ведь многое что зависит от подбора материалов и профессионализма печника.

Проектирование и закрепление дымохода

Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. При этом более современные металлические и керамические дымоходы куда более просты и в обслуживании, и в установке.

В любом случае располагают дымоход как можно ближе к коньку, благодаря чему снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее. А, значит, значительно меньше будет риск протечек.

Обычно трубу прямоугольной формы располагают вдоль направления ската:

В общей сложности со стропилами в таком месте поступать нужно следующим образом. Вот как устанавливают фартук:

  • Шаг 1. В первую очередь используют нижние планки примыкания, которые прикладывают к стене дымохода и отмечают линию в верхней части.
  • Шаг 2. По этой линии болгаркой проделывают штробу.
  • Шаг 3. Далее убирают пыль так, чтобы мелкие частички цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, который сможет повредить материал кровли.
  • Шаг 4. Если дымоход не помещается в отверстие между стропилами, и приходится резать больше одной стропилины, тогда крайние стропила необходимо усилить. Для этого их делают спаренными.
  • Шаг 5. Если труба проходит прямо через конек, тогда коньковый прогон устанавливают с двух сторон трубы, а стропила верхней части опирают уже на поперечины.
  • Шаг 6. Если дымохода удален от конька, тогда заведите один край фартука на дымоход, а второй конец спрячьте под кровельный материал. Если же труба расположена близко, тогда заведите защитный фартук прямо под коньковую балку и закрепите ее специальными элементами, а затем обработайте влагостойким герметиком.

Вот схема расположения стропил:

Но, используя в стропильной системе дополнительные бруски, помните, что дерево и полимерные материалы чувствительны к высоким температурам. Поэтому СНиПы указывают на минимальное расстояние между трубой дымохода и элементами кровельного пирога – не менее 130 мм.

Если ко всему вы используете керамическую трубу без изоляции, тогда этот просвет и вовсе должен составлять не менее 250 мм. И прямо в месте прохождения через кровлю у трубы должна быть отступка – специальное утолщение.

Кроме опорных брусков сегодня многие производители дымоходов рекомендуют использовать специальные комплекты крепления:

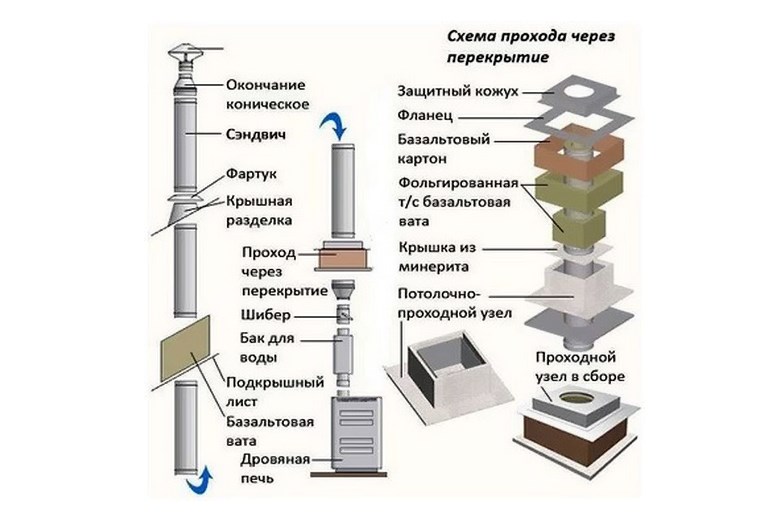

Сам проход дымохода через крышу также подразумевает использование такого специального крепления, которое называется окапником. Его устанавливают прямо на трубу дымохода в качестве декоративного и функционального элемента.

А для обеспечения нужной тяги высота трубы должна быть от колосниковой решетки до устья не менее 5 метром. При этом устье дымохода необходимо надежно защитить от атмосферных осадков. Для этого в продаже существуют такие специальные элементы, как дефлекторы, зонт и другие насадки, включая уловители из металлической сетки.

Идем далее. Если труба достаточно имеет ширину менее одного метра и попадает прямо в ендову, тогда ее располагают так, чтобы один из верхних углов оснований оказался как можно ближе к середине ендовы. В таком решении вам понадобятся нестандартные дополнительные элементы.

Если у дымохода ширина больше 80 см, тогда со стороны конька создают небольшую двухскатную кровлю – разуклонку. Причем важно ее сделать из того же материала, что и сама крыша, хотя иногда есть смысл отдать предпочтение металлу.

Только помните о том, что сама по себе разуклонка – проблемный элемент, который создает на кровле сразу две ендовы (а ендовы – всегда самые слабые места). В такой конструкции сложно укладывать тепло-, пара- и гидроизоляцию, а также обеспечивать нужный уровень вентиляции.

Также довольно широкий дымоход обычно препятствует проветриванию утепленной крыши, и рядом с ним до и после трубы необходимо установить дополнительные вентиляционные элементы. Например, аэраторы или вентчерепицу.

Также, чем ниже в ендове будет находиться дымовая труба, тем больше снега за ней будет скапливаться. Поэтому обязательно нужно будет установить выше уровня трубы надежные снегозадержатели. Но избегайте размещать дымоход близко к мансардным окнам, иначе в подкровельное помещение будет постоянно затягивать продукты горения.

И, наконец, чаще всего то, что труба дымохода установлена неправильно, обнаруживается уже на этапе сборки стропильной системы кровли. На этом этапе еще разрешено переносить дымоходную трубу, если это возможно. Например, если та еще не выложена из кирпича, хотя это больше исключение из правил, нежели обычная практика.

Герметизация прохода через разные виды кровли

Вот, например, как проводят дымоход через крышу из композитной черепицы:

Это инструкция прохода квадратного дымохода через мягкую кровлю:

Как вы видите, от любых протечек дымоход защищает фартук со специальными комплектующими. Кроме того, сегодня для натуральной кровли, как керамическая или цементно-песчаная, выпускаются очень удобные гибкие ленты примыкания. Их изготавливают на основе свинца или алюминия, а на внутреннюю сторону наносят клеящий слой.

Что касается металлической кровли, для нее тоже продаются специальные элементы. Хотя все равно придется повозиться:

К слову, обычно в инструкции к монтажу выбранного кровельного материала всегда идет подробное разъяснение, как именно обходить дымоходную трубу, и всегда есть возможность приобрести нужные планки у того же производителя, что и выпустил понравившееся вам кровельное покрытие.

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Готовые мягкие проходки для любых конструкций

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком. Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом.

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

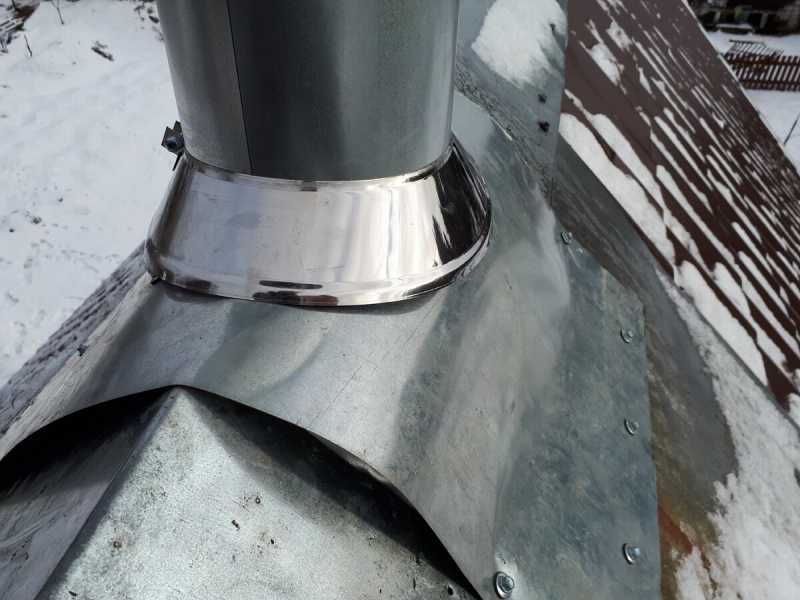

Вот как выглядят на практике грамотное проведение дымохода через крышу:

Металлические патрубки для жесткой фиксации

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

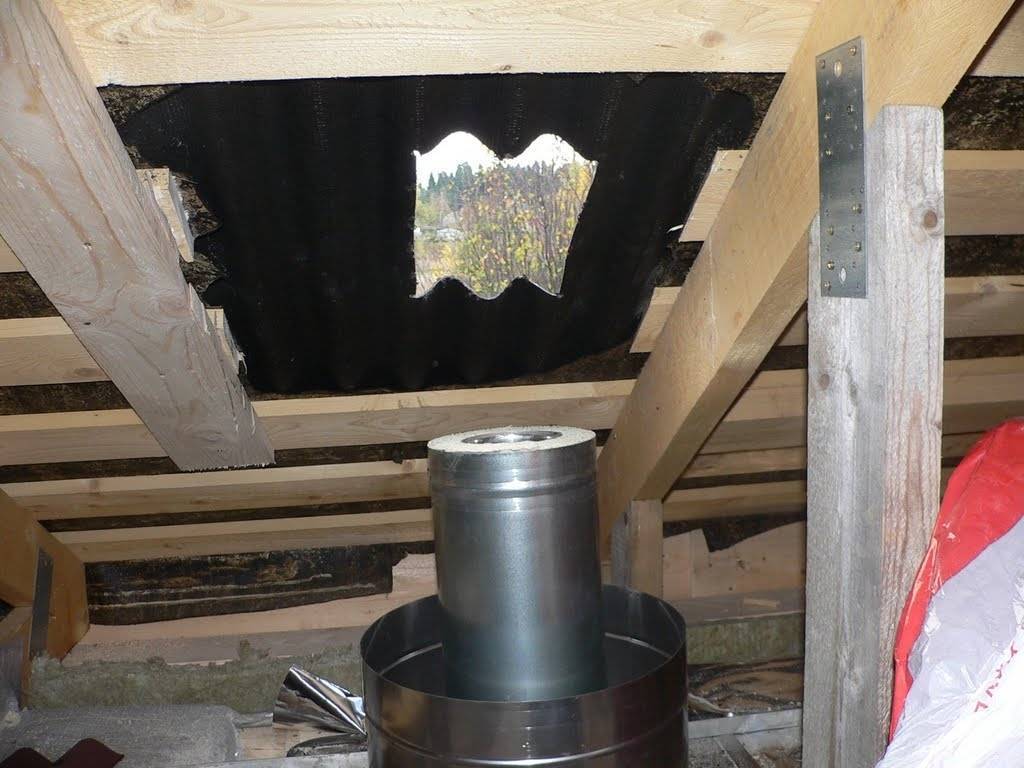

  • Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
  • Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
  • Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
  • Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
  • Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
  • Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Существует также такая практика, как проведение трубы через крышу при помощи проходного короба. Это выгодно тогда, когда сама кровля сделана из разнотипных материалов, у которых – разная устойчивость к возгоранию.

В таком случае изготавливают короб нужных размеров из огнестойкого материала, проводят через него трубу так, чтобы до стенок оставалось не менее 15 см и засыпают пространство керамзитом.

Вот пример организации такого короба:

Когда вы устанавливали дымоход на крыше, возникли ли у вас сложности?


Будьте в курсе!

Подпишитесь на новостную рассылку

Правильный проход трубы дымохода через крышу — Статьи «Первый Стройцентр» в Перми

Грамотное обустройство кровельной системы включает в себя не только правильную установку металлочерепицы, но и квалифицированное монтирование дымохода. Дымоходная часть должна быть хорошо закреплена и соединена. Соблюдение соответствующих ГОСТов и требований, а также рекомендаций производителя позволит в последующем исключить протечки в местах вывода трубы дымохода и обугливания стропильной конструкции.

Рекомендуется заранее все точно спроектировать, чтобы отверстие было максимально аккуратным и в последующем не возникло сложностей при герметизации проходной системы. Следует учесть, что, если труба будет из керамики или кирпича, нужно будет соорудить короб для защиты строения от возможного возгорания. Если же будут использоваться сэндвич-трубы, монтирование теплоизоляционного короба не потребуется. Сэндвич-трубы изготавливают из нержавеющей и оцинкованной стали, они не боятся высоких температур и агрессивной среды.

Дымоход узла кровли: базовые правила

В дачном домике, коттедже или таунхаусе, где используется печь, обязательно возводят дымоходную конструкцию. Она необходима для своевременного вывода продуктов сгорания. Во время строительства или при реконструкции необходимо продумать обустройство узла прохода кровли для дымохода. Соответствующие монтажные операции могут производиться:

Каждый из вариантов имеет свои положительные и отрицательные стороны. Дымоходная система, смонтированная в коньке, имеет наилучшую тягу, что обеспечивает лучшее горение и поддержание оптимального микроклимата в помещении. Однако установка непосредственно в коньке несет в себе определенные сложности. Ведь необходимо сделать распил горизонтальной балки, что значительно затрудняет монтажные работы. Поэтому чаще всего выполняют проход дымохода через мягкую или жесткую кровлю на некотором расстоянии от конька. При выполнении кровельных операций необходимо чтобы были соблюдены следующие положения.

  1. Расстояние от дымоотвода до несущих балок. Между сэндвич-трубой и стропилами дистанция должна быть не менее 1,3 метра. В противном случае имеется риск возгорания. Если используется керамическая труба, промежуток должен быть не менее 2,5 метров.

  2. В тех случаях, когда установка производится на расстоянии более 3 метров от коньковой части высота дымохода на кровле должна быть не более 10 градусов от верхнего элемента крыши.

  3. При монтировании конструкции в промежутке от 1,5 до 3 метров от конька труба устанавливается на одном уровне с ней.

  4. Монтирование проходного элемента на расстоянии не более 1,5 метра от коньковой части. В этом случае трубная конструкция должна быть выше конька на 0,5 м.

При проведении кровельных мероприятий не возводят проход кирпичного дымохода через кровлю у ендовы, места стыка двух скатов. Так как это может привести к нарушению гидроизоляции, протечкам, порче стропильных элементов и другим проблемам. Дымоходные элементы нуждаются в регулярном обслуживании, чистке, так как внутри них скапливаются продукты горения, сажа, смолы. Это может отрицательно влиять на тягу и ухудшает эксплуатационные параметры важного элемента кровельной системы. Необходимо регулярно осматривать близлежащий короб, балки, стропильную систему, состояние труб и непосредственное место стыка узла прохода дымохода через кровлю.

Виды и особенности дымоходных труб по материалу

Кирпич. Повышенный КПД, длительный срок эксплуатации более 100 лет и гармоничное сочетание с различными кровельными покрытиями. Из недостатков длительный срок монтажа, медленный прогрев стенок, что нередко приводит к образованию конденсата.

Металл. Практически отсутствует накопление саженных отложений, простой и быстрый монтаж, быстрый прогрев. Из недостатков то, что при наружном использовании требуется обязательное утепление. Сталь имеет ограничения по температурным показателям.

Керамика. Современный вариант обустройства. Керамическая конструкция способна выдерживать нагрев свыше 300 градусов, отличается высокой устойчивостью к механическим и температурным перепадам, быстрым нагревом и медленным остыванием. Из недостатков высокая стоимость материала.

При выборе подходящей трубы многое будет зависеть от вида котла. Для газовых чаще всего используются стальные конструкции, для твердотопливного оборудования керамические.

Типы труб по форме и конструктивным особенностям

Прямоугольные. Классическая модификаций, изготавливаемая из печного кирпича. Все расчетные операции производятся по внутренней поверхности. Прежде чем приступить к монтажным работам выполняют расчет площади. Достаточно часто такой вариант используют при обустройстве особняков, таунхаусов. Устройство прохода дымохода через кровлю из металлочерепицы снаружи заполняют теплоизоляцией, сверху одевают стальной фартук или резиновую муфту. Места стыков обрабатывают герметиком.

Круглые. Самый распространенный вариант обустройства крыш. Для установки используют специальные гибкие переходники, их называют также фартуком. Ключевой особенностью материала является то, что он может принимать различную форму. Использование фартука позволяет возводить проход дымохода через кровлю на крышах с любым покрытием.

Важно подобрать подходящий тип переходника, многоступенчатые пирамиды. Специальный переходник крепят при помощи саморезов или же болтов. Они монтируются в специальном отверстии на фланце. Все места стыков обрабатывают высокотемпературным герметиком.

Сэндвич-трубы. Многослойная конструкция, внутри которой устанавливается жаростойкий теплоизолятор. Монтаж производится с использованием эластичного или металлического переходника. Последний изготавливается из нержавеющей стали. При проведении соответствующего комплекса кровельных операций учитывают высоту трубной конструкции и угол ската.

Сэндвич-трубы являются самым популярным вариантом. Они характеризуются устойчивой тягой, не раскаляются при высоких температурах, отличаются простотой монтажа. Дымоходы обеспечивают быстрый нагрев и медленное остывание, что дает возможность максимально эффективно задействовать энергоресурсы.

При выполнении монтажных работ необходимо учитывать не только размеры трубы, но и кровельный материал. От типа кровли зависит выбор трубы и комплектующих. Соблюдение соответствующих СНиПов и строительных норм обеспечит длительный срок службы проходного элемента для мягкой и жесткой кровли. Вам не придется в последующем что-либо переделывать, готовая система прослужит долгие годы бесперебойно.

Особенности прохода дымохода через кровлю из металлочерепицы

Металлочерепица – это стальной лист, покрытый специальным защитным полимерным составом. При использовании данного материала обязательно изготавливают соединительный узел из двух фартуков, внешнего и внутреннего. Элементы фартука монтируют в специальную штробу, канавку и крепят при помощи саморезов. Дополнительно устанавливается пристенный профиль и галстук. После установки всех элементов поверх укладывают металлочерепицу, а затем внешний фартук, места стыков обрабатывают специальным герметиком.

Нюансы вывода дымохода на крышу через профнастил

Профнастил – это металл, произведенный путем холодной прокатки. Специальное лакокрасочное покрытие обеспечивает надежную защиту изделия от внешних агрессивных факторов. Профлист может иметь ребра квадратной, овальной и любой другой формы.

Кровельное отверстие делают при помощи болгарки. Если используется прямоугольная труба, применяют специальные планки для надежной фиксации и герметичности конструкции. Если же дымоотвод с круглым сечением, применяют фольгированную ленту или битумную изоляцию. Дополнительно под резиновую основу кладут специальный хомут.

Возведение проходного узла для дымохода через мягкую кровлю

Современный горючий материал, который при использовании требует соблюдения определенных строительных стандартов, чтобы исключить возгорание. Вокруг трубной конструкции по периметру все вырезают на расстоянии 15 см. Делают опалубку и заливают бетоном. Возводят кровельное покрытие на стенке бетонного основания. Делают специальный отлив для водоотведения. Места стыков заливают герметиком, чтобы исключить протекание.

Устройство дымохода через кровлю ондулин

Монтаж дымохода через мягкую кровлю ондулин делается следующим образом. Вначале формируется отверстие, для изоляции укладывают фартук, для гидроизоляции используют специальную ленту с алюминиевой вставкой, чтобы предотвратить протекание. Наилучшим вариантом считается сэндвич-дымоходы через кровлю. Их достаточно легко и просто устанавливать и нет необходимости возводить бетонное основание для защиты кровельного материала от возгорания.

Следует отметить, что можно использовать как эластичные, так и жесткие проходки, чтобы вывести трубу дымохода через крышу. Первые отличаются устойчивостью к неблагоприятным воздействиям, гибкостью, плотностью прилегания, эластичностью. Жесткие характеризуются механической прочностью, простотой монтажа.

«Первый стройцентр Сатурн-Р» предлагает богатый выбор дымоходов и сопутствующих элементов для установки. Все кровельные элементы прошли проверку качества, соответствуют европейским нормам и положениям. Специалисты всегда рады проконсультировать по вопросу выбора доборных элементов для качественного обустройства крыши. Продукция реализуется по ценам производителей на максимально выгодных условиях для клиентов.

Как вывести трубу через крышу: важные рекомендации

  1. Герметизация. Важным и самым ответственным этапом кровельных операций является герметизация стыков. Она необходима не только чтобы исключить попадание влаги и воды, но и для препятствия проникновения внутрь помещения дыма и продуктов сгорания.

  2. Пожаробезопасность. Стропильная система может не выдержать высоких температур. Необходимо соблюсти определенное расстояние от узла прохода до стропильной конструкции.

  3. Изоляция. В данном случае используется короб, накладные конструкции. Пространство между кровлей и трубой заполняют жаростойкими теплоизоляторами. Это обеспечивает с одной стороны защиту кровли, а с другой препятствует быстрому выводу тепла.

  4. Размещение дымовой трубы. Важно позаботиться о том, чтобы была соблюдена высота дымохода над кровлей, как это было указано выше. В противном случае это может отрицательно сказаться на эксплуатации трубы дымохода.

  5. Обустройство короба. Конструкцию обязательно заделывают огнестойким материалом для наилучшей теплоизоляции. Короб выполняется таким образом, чтобы его ширина была больше диаметра труб примерно на 50 см.

Мы рассмотрели, как сделать проход кровли дымохода и что необходимо учесть при этом. Правильное проведение соответствующего комплекса работ обеспечит хорошую тягу, быстрый нагрев, медленное остывание, требуемую пожаробезопасность, устойчивость к механическим и температурным нагрузкам.

Для обустройства можно использовать различные типы труб, самым популярным является сэндвич-дымоход, внутри которого уже имеется теплоизолятор. Наилучшей изоляцией является битумная со специальной битумной лентой. Она исключает протекание и негативное воздействие влаги на стропильную систему.

Соблюдение соответствующих строительных норм и тонкостей обеспечит длительную работу узла прохода дымохода. Место стыков трубы и кровли будет надежно защищено от влаги и воды. Правильный подбор материалов и комплектующих обеспечит наилучшее удаление продуктов горения и поддержание требуемого микроклимата в помещениях различного назначения.

Анатомия дымохода и камина » Full Service Chimney™

6. Газовые дымоходы для дымоходов печей и водонагревателей

Выхлоп газовых печей и водонагревателей осуществляется через дымоход, аналогичный вкладышу в вашем камине. Выхлопные газы содержат угарный газ и чрезвычайно опасны для вашего здоровья, а воздействие может даже привести к летальному исходу.

7. Обшивка

Обшивка дымохода предотвращает попадание воды в дом через крышу. Он построен с использованием тонкого слоя листового металла для защиты от дождя или влаги. Этот слой наносится в местах соединения дымохода с крышей, обочинами и т. д. Неплотно прилегающая или негерметичная обшивка наносит значительный ущерб, часто незаметный для домовладельца. Мы считаем, что пятна от воды на потолке являются одним из основных признаков повреждения дымохода.

8. Противопожарные перегородки

В каминную систему каждого дома должны быть встроены противопожарные перегородки. Возможно, вы не сможете увидеть все противопожарные блокираторы, но вам необходимо предотвратить распространение домашнего огня через горизонтальную поверхность (потолок, пол и т. д.) на следующий уровень.

9. Минимальный зазор

Поскольку внешняя поверхность дымохода может нагреваться, минимальный требуемый зазор между внешней поверхностью дымохода и горючей конструкцией составляет 1-4 дюйма.

10. Уайт

Если в дымоходе имеется более одного дымохода, сучка (вертикальный участок внутренней каменной стены) должна отделять дымоходы друг от друга.

11. Смещения дымохода

Если дымоход должен менять направление на своем пути через дымоход, смещение не может быть больше, чем центр верхней части, превышающей стенку нижнего дымохода. (nfpa211 7.1.2)

12. Каминная полка

Декоративная полка, надежно устанавливаемая над отверстием топки, называется облицовкой камина. Это одна из наиболее узнаваемых особенностей камина, которая является частью камина. Камины должны быть достаточно далеко от верхней части вашего огня, чтобы избежать перегрева.

13. Дымовая камера

Пирамидальный переход, обеспечивающий бесшовный проход между топкой и началом дымовой трубы камина, называется дымовой камерой.

14. Заслонка

A Заслонка камина представляет собой дверь или клапан, используемый для регулирования тяги в открытом камине.

15. Стеклянная дверь или дверь-ширма

Стеклянная дверь или дверь-ширма помогают контролировать распространение дыма и искр от горящего пламени. Ширма или стеклянные дверцы должны быть функциональными и соответствовать размеру и типу вашего камина (и, вопреки распространенному мнению, не являются универсальным аксессуаром).

16. Топка

Топка камина построена из негорючего огнеупорного огнеупорного кирпича и огнеупорных растворов и должна иметь соответствующие размеры, чтобы иметь функциональное соотношение с вкладышем дымохода.

17. Решетка для дров

Решетка для дров представляет собой прочное металлическое приспособление для удерживания дров от пола топки, для обеспечения циркуляции воздуха с топливом во время пожара.

18. Расширение очага

Расширение очага представляет собой кирпичную подкладку, непосредственно перед отверстием топки. Внешний очаг полностью поддерживается дымоходом толщиной не менее 4 дюймов.

19. Золоотвал

Камера, предназначенная для отложений золы из топки. Должны быть построены из негорючих каменных материалов.

20. Дверца для очистки от золы

Закрываемое негорючее металлическое отверстие под камином для доступа к зольнику. Дверь часто называют «зольником» и используют для вычистки пепла из камина.

21. Половая балка

Половые балки представляют собой пиломатериалы, используемые для создания сплошного пола, перекрывающего открытую площадку. Ни опора, ни пол не должны соприкасаться или опираться на дымоход.

22. Соединители прибора

Соединители являются началом системы вентиляции прибора. Они перекрывают зазор между дымовым воротником печи/водонагревателя и патрубком дымохода.

23. Наперсток дымохода

Отверстие в стене дымохода для соединения соединителей называется наперстком.

24. Прочистное отверстие

Для удаления мусора, который может попасть в дымоход. Прочистное отверстие должно быть на 6-12 дюймов выше основания дымохода.

25. Фундаменты

Фундаменты должны выходить на шесть дюймов за каждую сторону кирпичной конструкции дымохода. Толщина фундамента не менее 12 дюймов. (R1003.2)

30-градусные сквозные дымоходы

Установка 30-градусного дымохода.

Дымоход класса А 30 градусов через стену Наружная установка

Что это такое?

Установка через стену под углом 30 градусов – это когда труба печи изгибается через стену под углом 30 градусов. Настенный патрубок 30 градусов установлен для минимизации лучистой теплопередачи дымохода класса А, который проходит через стену под углом 30 градусов. Колено 30 градусов заменяет тройник. Затем дымоход продолжается вертикально вверх по стене конструкции. Эта уникальная конструкция позволяет дымоходу выходить на расстояние до 14 дюймов от наружной стены, что позволяет избежать большинства проблем с выступающими элементами.

  • Устраняет «горизонтальную зону», где образуется и накапливается креозот, требующий постоянного внимания для снижения опасности. Под углом 30 градусов любой конденсат стекает по дымоходу в печь, где он испаряется вместе с креозотом, что исключает риск возгорания в дымоходе.
  • Поскольку общее смещение составляет всего 60 градусов по сравнению с 180 градусами при типичной установке под углом 90 градусов, эта разница в 120 градусов создает очень небольшое препятствие для подъема дыма вверх по дымоходу. В случае возгорания дымохода меньшее ограничение означает меньшее накопление тепла.
  • Компания Obadiah’s Woodstoves предлагает 30-градусную систему с высококачественной изоляцией и более толстыми стенками, что соответствует более высокому значению R, более горячей системе дымохода и лучшей тяге.
  • Затраты выше, чем через систему дымохода через крышу (но менее 90 градусов через систему стены).
  • Вам все равно придется иметь дело с холодным дымоходом, если прибор не производит тепло очень долго, а для восстановления тяги потребуется способ, чтобы снова нагреть трубу. Для этого типа применения рекомендуется использовать вытяжную муфту для предварительного нагрева дымохода.
  • Для установки 30-градусной настенной насадки требуется высота потолка не менее 8 футов, чтобы дымоход заканчивался достаточно высоко, чтобы можно было установить прибор и необходимые адаптеры.

Насколько сложно установить?

Трудный. Приблизительно 14-18 часов для пользователей с небольшим опытом, 8-10 часов для пользователей с продвинутыми знаниями в области строительства (кожух дымохода, дополнительные уровни или смещения = дополнительное время).

Внешний вид 30-градусной дымоходной установки

Прочие соображения

При установке под углом 30 градусов через стену сначала необходимо определить место выхода дымохода из конструкции. Из чего построена внешняя стена, в которую будет устанавливаться настенный наперсток? Если он в рамке, вы удалите шпильки или вам придется вырезать шпильку? Это несущая стена? В противном случае потребуется дополнительное обрамление. Есть ли что-нибудь снаружи, например, окна, линии электропередач или выступы, где дымоход будет крепиться к боковой части конструкции? Если вы живете в районе, где бывают сильные снегопады, куда также будет скатываться снег с крыши? Если ваш дымоход находится на склоне, вам следует подумать о другом месте или использовать устройство защиты от снега, чтобы дымоход не опрокинулся.

В многоэтажных зданиях убедитесь, что у вас есть безопасные места для установки опорных кронштейнов, способных выдержать вес дымохода, который может достигать нескольких сотен фунтов. Ваш дымоход должен быть как минимум на 2 фута выше, чем что-либо в пределах 10 футов от него.

Установка настенного наконечника . Настенная втулка предназначена для предотвращения передачи тепла в горючую наружную стену. Он также стабилизирует дымоход, обеспечивает переход между печной трубой и дымоходом класса А и защищает от непогоды. Настенный наперсток предназначен для установки между стенными стойками диаметром 16 дюймов. Это один из наиболее важные компоненты в сборке и должны быть установлены правильно. Если вы проходите через негорючую стену (например, бетонную), вам понадобится коронный бур, чтобы пробить большое отверстие. Если стена из шлакоблока или кирпича, вы можете аккуратно удалить материал, просверлив небольшие отверстия по форме диаметра дымохода, а затем удалить материал с помощью молотка и зубила. В этом типе установки ваш настенный наперсток может представлять собой стальную трубу, которая вмуровывается в каменную стену.

Настенные кронштейны . Настенные кронштейны используются для стабилизации дымохода из стороны в сторону, а некоторые также способны выдерживать вертикальную нагрузку. В многоэтажных зданиях в дополнение к тройниковой опоре требуется дополнительная вертикальная опора.
