Печная труба — монтаж прохода через крышуСтройкод

Место, где труба пересекается с кровлей, является крайне уязвимым соединением всей конструкции. Если будет выполнена неправильная герметизация, то может возникнуть возгорание. А ненадлежащая фиксация может стать причиной разрушения всех соединений. Поэтому нужно учесть все детали для надежного прохода через крышу печной трубы.

Как обустраивают кровельные проходы

Установка дымохода необходима для того, чтобы в печи образовывалась тяга, а продукты горения выходили из нее. Если речь идет об обустройстве бани, то чаще всего используют металлические или кирпичные трубы.

Еще в период проектировки постройки, необходимо решить каким способом будет выводиться дымоходная труба из крыши. В противном случае могут возникнуть сложности уже в период непосредственного строительства. Узел прохода между крышей и трубой должен быть огнеустойчивым, а также обеспечивать надежную защиту помещению от внешних условий окружающей среды. То есть стоит обратить особое внимание на качественную гидроизоляцию.

Существует несколько способов установки печной трубы:

Вывод трубы через несущую стену под углом,
Через несущую межкомнатную перегородку.

Лучшим вариантом будет, когда проход трубы будет располагаться наиболее близко к самой высокой точке крыши. Данное расположение по максимуму сможет защитить конструкцию от протечек. При любом раскладе, оголовок трубы необходимо поднимать над покрытием, не менее чем на 50 см.

Узел прохода будет обустраиваться для каждого отдельного вида трубы индивидуальным способом. Помимо этого, имеет значение и материал, из которого сделана кровля. Современные строительные рынки представляют большое количество материалов, которые подойдут для гидроизоляции дымохода под тот или иной тип кровли.

Самым важным моментом при обустройстве прохода трубы через кровлю будет выбор правильного уклона. Труба должна располагаться так, чтобы между ней, кровлей и стропилами, оставалось расстояние около 7 см. Впоследствии эти отверстия необходимо заполнить негорючей изоляцией.

Что нужно знать о выведении дымовых труб

Общий размер дымохода должен быть не менее 5 метров, а часть трубы над плоской кровлей около полуметра. А расстояние от нее до стропил должно быть около 250 мм.

Специалисты рекомендуют сдвигать дымоход в любую из сторон относительно конька. И труба должна возвышаться над ним не менее чем на 50 см, если расстояние между ними до полутора метров.
Когда она находится от конька на расстоянии до трех метров, то можно делать ее вровень с коньком.

Наиболее проблемным местом расположения дымохода является внутренний угол, образованный из соединений двух скатов крыши. Такие ситуации возникают при обустройстве многоуровневых крыш, обычным же конструкциям, такая проблема не грозит. Лучшим вариантом будет перенести трубу в сторону.

Перенос этот будет несложным при использовании сэндвич конструкций. Если же этого не сделать, то постоянное скопление воды на стыке, в скором времени приведет к протеканию.

Виды обустройства прохода

Чтобы герметичность узла прохода была наилучшей, необходимо качественное выполнение кровельных примыканий. При обустройстве прохода не должны быть использованы материалы, подвергающиеся возгоранию.

Как правильно организовать проход

Прослойку пароизоляции необходимо разрезать конвертом и уложить над проходкой. Края ее закрепляются при помощи строительного степлера к стропильной конструкции. Около прохода необходимо создать обрешетку и заполнить ее гидроизоляционным материалом. Далее, по аналогии делают водоотталкивающий ковер, разрезая его конвертом. Оставляя на нем порядка 10 см, для заведения материала на стенку трубы.

По периметру дымохода необходимо в обязательном порядке оставить небольшой зазор. Это делается для правильной усадки конструкции. Помимо изложенного способа также могут применяться:

самоклеящиеся ленты с планками,
специальные полосы самоклеящиеся,
специальные детали, которые производят под конкретный тип кровли.

В случае когда речь идет о не новостроящемся здании, и обустройство дымохода не учитывается в первоначальной конструкции, то при выведении трубы через кровельное покрытие всегда нарушается его целостность. В этом случае, необходимо будет определить территорию, где будет проходить дымоход сквозь кровлю.

Создают так называемый отдельный короб, в котором будет находиться узел прохода, отделяя его поперечными балками. Это необходимо, чтобы не нарушать целостный слой изоляции всего перекрытия. Таким образом снизиться тепловая защита всего помещения.

Расстояние, которое образуется между трубой и стропильной конструкцией заполняют базальтовой ватой, которая хорошо переносит высокие температуры, и не утраивает своих свойств под влиянием влажности.

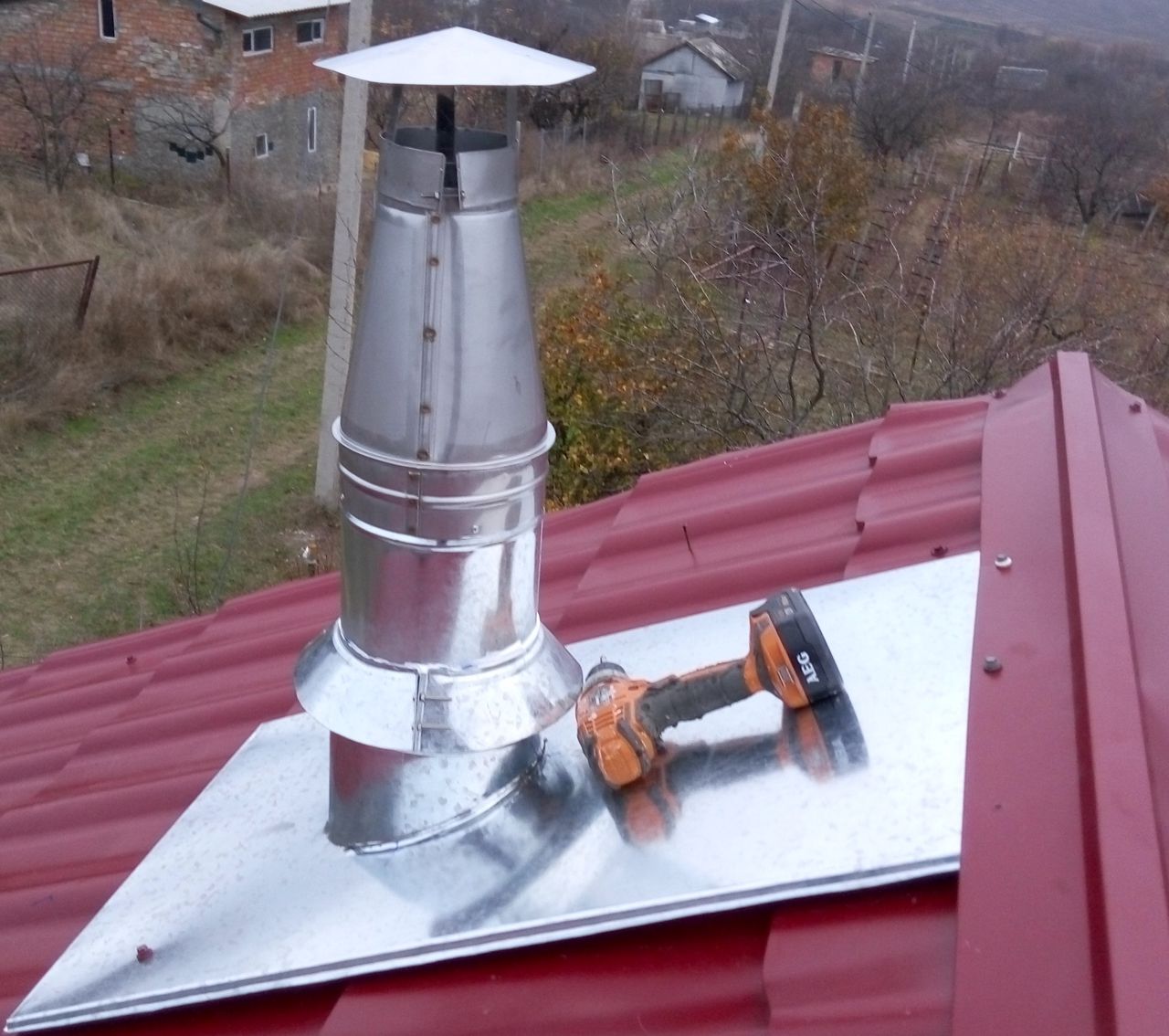

Кровельный проход сэндвич дымохода

Инструменты, которые понадобятся:

дрель,
сверла,
болгарка, герметик,
саморезы,
уголки для закрепления.

Такой проход трубы через крышу будет подобен вышеупомянутым вариантам, но иметь некоторые особенности.

При обустройстве проходки сэндвич трубы сквозь чердачное перекрытие удобнее использовать готовый потолочно-проходной узел.

Их стенки обычно изготовлены из минерита или оцинкованной стали. Иногда же, такой проходной узел изготавливают и собственными руками. Необходим он, прежде всего, чтобы заполнить пространство возле трубы и обеспечить надежную теплоизоляцию.

Обязательно необходимо убедиться в том, что проход через кровлю пожаробезопасен. А пространство внутри дома должно быть защищено от влияния влажности и ветра.

Расстояние между стенкой ящика и самим дымоходом также заполняют базальтовой ватой или другим негорючим материалом. Снаружи нужно оставить свободное пространство для лучшей изоляции. Со стороны же самого помещения, эту проходку закрывают коробом из оцинкованной или нержавеющей стали. При конечном оформлении вокруг чердака используют стальной лист, затем кожух.

Перед тем как создать сэндвич дымоход, лучше сделать разметку на вертикальной оси трубы. Это необходимо для обеспечения правильных проемов в самом перекрытии и в кровле, с учетом всех элементов теплоизоляции. Материалы типа сэндвич очень популярны среди потребителей, благодаря своим положительным характеристикам.

Если проход обустраивается при помощи ската, то используют металлический лист с внутренней стороны, делая в нем овальное отверстие. Крепление его производится при помощи саморезов. Перед установкой листа, проем заполняют негорючим изоляционным материалом. Поверх листа устанавливают свинцовую крышную разделку.

Итог

Если придерживаться всех технологических правил, то вполне можно выполнить обустройство дымохода собственными силами, и избежать нежелательных негативных последствий. Правильно сделанный узел прохода обеспечит надежную изоляцию и продлит срок эксплуатации всего дымохода.

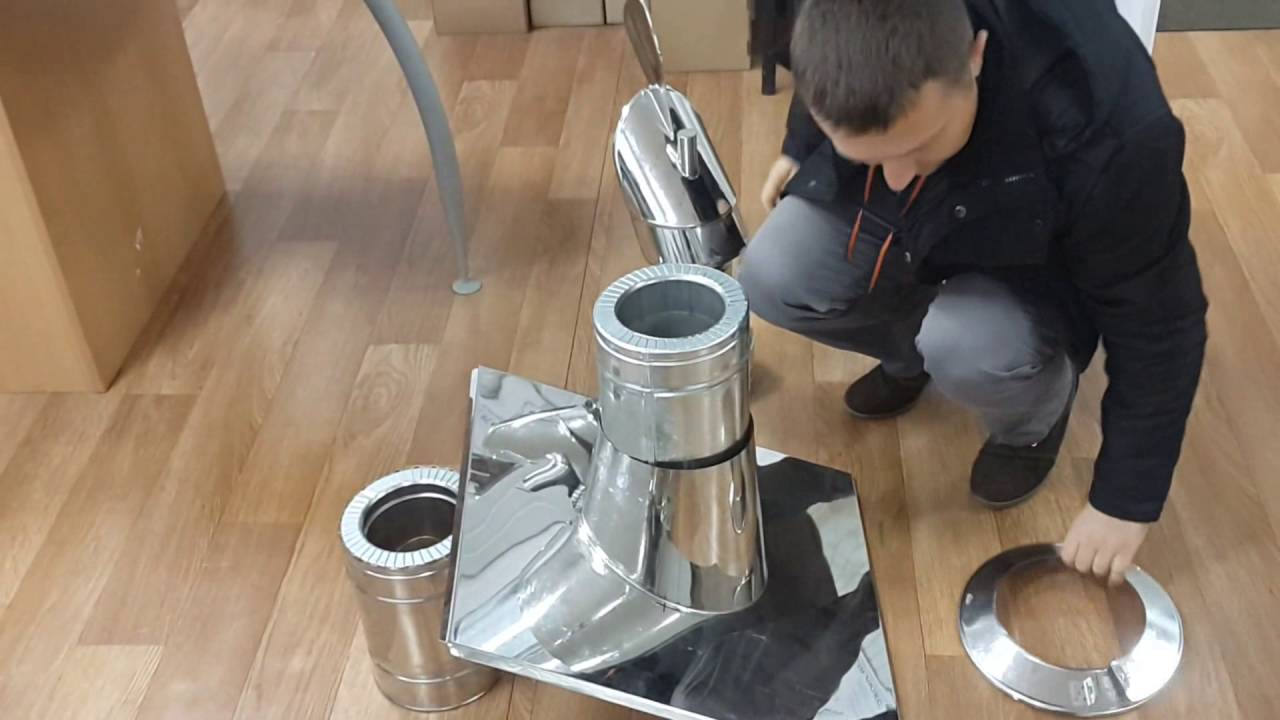

Из видео вы узнаете всё о проходе сэндвич-трубы.

вывод и монтаж печной трубы – как установить, вывести, сделать и провести правильную установку дымового отвода

Содержание

Объекты, имеющие функцию отопления от котла, печи или камина требуют нормального вывода дыма наружу, что необходимо для поддержания защиты и безопасности жильцов. Поэтому крайне важно знать, как сделать проход трубы дымохода через крышу и кровлю с учетом всех стандартов.

Основные правила

Если в доме есть отопление, вам потребуется создать оптимальные условия для удаления дымовых газов. Существует несколько способов выведения трубы в зависимости от места установки. На его выбор влияет множество факторов, а дымоотвод может устанавливаться:

в самом коньке;

на расстоянии от него.

Каждый из описанных способов имеет свои отличия и особенности, но преимущество отдается монтажу по второму варианту. Для поддержания нужной силы тяги общая высота дымового канала должна соответствовать пределам 5-10 м.

Как защитить кровлю от горения

Для этого нужно учесть два момента:

Проход через стеновые и потолочные перекрытия. Здесь обязательно использование ППУ с минеритом, так как внешняя труба сэндвича нагревается до температуры 200*.

При проходе через крышу необходима крышная разделка и все остальные сопутствующие элементы.

Согласно нормам, минимально допустимое расстояние между дымоотводом и несущими балками или стропилом должна быть 130-250 мм. Изнутри конструкция наполнена жаростойким материалом.

Схемы проходов вы можете найти в каталоге Феррум в разделе сайта «рекламная и полиграфическая продукция».

Проход дымоотвода через кровлю

Предназначением дымохода является удаление продуктов горения. Как описывалось выше, высота трубы должна рассчитываться специалистом с учетом стандартов СНиП и удаленностью от конька.

Узел прохода

Один из вариантов — проход сквозь конек.

Но чаще всего, монтаж трубы дымохода через крышу и кровлю осуществляется не через конек, а на расстоянии от него. Согласно требованиям СНиП:

Суммарная длина дымового канала должна быть не менее 5 м. Исключения составляют лишь дома, в которых отсутствуют чердаки, но при условии наличия устойчивой тяги.

Высота дымоотвода над кровлей составляет не менее 0,5 м.

Дымовая труба возвышается над коньком на полметра или больше. Но если расстояние между ней и коньковым ребром по горизонтали не превышает 105 см.

Устье должно идти ровно по высоте с коньком или выше, когда ширина по горизонтали находится в интервале 1,5 – 3,0 м.

Выход дымохода должен быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Недостатком же является необходимость сопоставления высоты дымоотвода, что приводит к дополнительным затратам. Профессионалы не советуют делать его через ендову из-за того, что в таких местах нередко накапливаются снежные залежи, тем самым нарушается гидроизоляция и появляются протекания. Также существуют сложности организации короба. Локализация дымохода в ниже находящемся отделе ската тоже имеет весомый минус – вероятность повреждения при схождении снега.

На установочные работы влияет и материал, составляющий основу дымоотводной трубы. Это может быть металлическое, кирпичное и керамическое основание. Каждый из перечисленных вариантов обладает разной сгорающей температурой, что нужно знать при создании проекта. На основе трубного сечения выходное отверстие может иметь форму квадрата, круга, прямоугольника или овала. Зная, как правильно выводить дымоход через крышу, его монтаж производят в три последовательные стадии, осуществляемые профильным специалистом:

По бокам монтируются дополнительные стропила.

Укладка горизонтальных балок на идентичном с этим отверстием расстоянии (рассчитывается согласно СНиП и соответствует диапазону 140-250 мм).

Заполнение внутренней поверхности короба невоспламеняемым материалом для утепления.

Чтобы предотвратить нарушение нормальной вентиляции, рекомендуется установить отдельно вентиляционную систему.

Видеоматериал: нюансы установки



Вывод дымоотвода через разнообразные типы кровли

Ниже – рекомендации по монтажу дымоотводящего канала в зависимости от материала крыши.

Кровля из черепицы

В таком варианте для обработки прохода профессионалы прибегают к применению рифленого, самоклеящегося, листового алюминия или свинца.

Выведение трубы с сечением в форме квадрата или прямоугольника

Если дымоотводящее отверстие имеет кирпичную основу, то из-за нестандартных габаритов, перед выведением небольшая часть листков покрытия должна сниматься или вырезаться в большем размере. Чтобы обеспечить гидроизоляцию, применяются эластичные ленты, имеющие основу из клея. Они клеятся специалистом на трубное основание и кровельную обрешетку. Верхний край крепится посредством планки из металла, а имеющиеся соединения замазываются герметичным веществом.

Для предупреждения попадания осадков рекомендуется установить дополнительный галстук.

Проход круглой печной трубы через крышу

Обеспечивается благодаря специальному колпаку, который отвечает за проведение дымоотводящего отверстия. В покрытии делается небольшое и ровное отверстие, согласно трубным габаритам. На него надевается мастер-флеш, а имеющиеся соединения замазываются герметичным веществом.

Видеоматериал: герметичность дымохода из кирпича через металлочерепицу



Кровля из профнастила

Это актуальный материал, часто применяемый при проведении строительных работ. Однако при его использовании существует риск развития протечки, особенно при несоблюдении технических правил. Чтобы предотвратить такой исход, рекомендуется располагать его в вертикальном положении. Кровельное отверстие делается болгаркой, но необходимо следить за отсутствием на полученном профнастиле зазубрин и прочих неровностей.

Как вывести прямоугольную трубу дымохода

В этой ситуации профессионалы рекомендуют привлекать оцинкованный лист:

Вырезание четырех планок для дальнейшего монтирования с каждой из сторон.

Укладка от нижнего края до карниза.

Приставить планки и крепление низа к обрешетке.

Обеспечить герметичность.

Выведение дымоотвода сечением в форме круга

В этом случае установка дымохода через крышу требует наличия рулонной битумной изоляции или одноименной фольгированной ленты. После этого устанавливается проходка, наклеивающаяся на обрешетку, и уплотняется термоустойчивым герметическим веществом. Если она выполнена из резиновой основы, повышается риск плавления, поэтому стоит поместить под него хомут и прокладку, способную выдерживать относительно высокие температуры.

Видеоматериал: установка дымового канала через кровлю из профнастила



Покрытие из ондулина

Отличительной чертой этого материала считается высокая надежность и устойчивость, поэтому важно сделать маленькое отверстие и заполнить его термоустойчивым материалом. Для стыковой изоляции потребуется монтировать разделку из железа и фартук, а края подвести под ондулиновые листы.

Видеоматериал: герметичность трубы на крыше из ондулина

Выведение через мягкую кровлю

Отличительной чертой материала служит то, что он относится к категории горючих стройматериалов. Поэтому для него необходимо оставить пространство между покрытием и отверстием под дымоход (примерно 13-25 мм). Гидроизоляция делается идентично прочим вариантам. Отличие – это использование ендового ковра или заведение на трубу самого покрытия.

Как установить дымоход через крышу

Работы, осуществляемые специалистом, протекают в несколько стадий:

Определение наилучшей локализации места прохода.

Установка короба.

Вырезание отверстия в скате.

Отгибание материала для кровли наружу, а изоляции от влаги – во внутреннюю сторону.

Фиксация.

Заделывание короба и наполнение термоизоляцией.

Создание герметичности при помощи герметиков.

Проход через ондулин

Важнейшая задача – это максимальное заполнение внутренней полости огнеустойчивыми материалами. Изоляция обеспечивается фартуком, заводящимся под кровлю. С этой целью стоит присмотреться и приобрести самоклеящуюся ленту «Ондуфлеш».

Выведение дымового канала в построенной крыше мастером

Выбор подходящего места.

Формирование короба из брусьев.

Создание отверстия в кровле.

Наполнение короба негорючим материалом.

Заделывание стыков герметичным веществом.

Монтирование труб с прямоугольным или квадратным проходом

Стандартным правилом профессионалов является строгое вертикальное положение. Дальнейшие действия имеют такую последовательность:

Вырезание отверстия в кровле и монтаж деревянной конструкции.

Фиксация стального листа и защитно-декоративной пластинки.

Заведение краев гидроизоляции.

Монтаж внутреннего фартука и установка внешнего.

Труба круглого сечения

Отличием установочных работ является необходимость использовать специальную разделку. Вывод профессионалом осуществляется так:

Обустройство короба.

Вырезание отверстия под дымоотвод.

Закрепление железного листа или монтаж уже готовой детали.

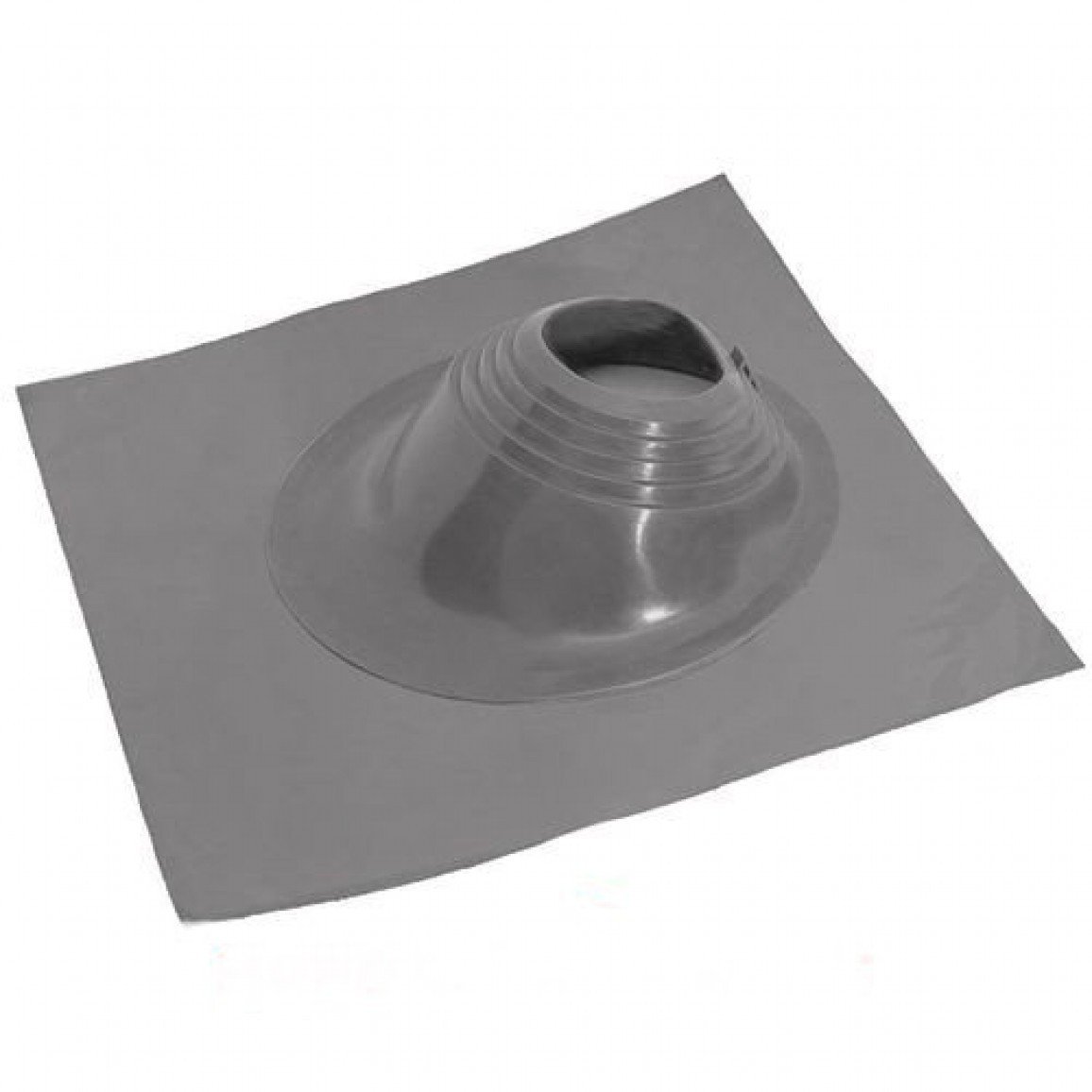

Эластичные проходки

Так как провести дымоход через крышу без профессиональной помощи проблематично, важно уделить должное внимание выбору каждой детали.

Отличительными характеристиками являются:

Устойчивость к неблагоприятным погодным условиям.

Стойкостью к ультрафиолету.

Гибкость.

Плотное прилегание.

Эстетичность.

Жесткие проходки

Существует два основных вида:

Неразъемный – вставляется в верхний край дымохода, после чего сверху надевается оголовок или конус.

Разъемный – его верхняя часть надевается на дымоотвод, а по краям наносится герметичное вещество, крепкая фиксация обеспечивается с помощью хомута.

Высота и размещение дымовой трубы

Все проводимые расчеты основываются на требованиях СНиП 41-01-2003 и СП (строительных правилах) 7.13130.2009, а также на полученных рекомендациях от производителей отопительных устройств.

При конструировании кровли плоского типа подразумевается оставить запас минимум в 50 см. Для скатной крыши действуют следующие правила от мастеров, основывающиеся на расстоянии между дымоходом и коньком и их расположением:

До полутора метров. В этом случае высота трубы должна быть не меньше 50 см (относительно последнего или ограждающего парапета).

В пределах 1,5-3 метров. Здесь высота не может быть ниже конька.

Если вы хотите разместить элементы дальше, чем на 3 метра, то минимальная высота будет определяться путем проведения линии под углом 10 градусов относительно горизонта.

Герметизация дымоотвода

Очень важный и ответственный этап. От его исхода зависят сроки службы самого дымохода и всей отопительной системы в целом.

Какая преследуется цель

Обеспечение герметичности проводится для:

Недопущения попадания дыма внутрь помещения.

Соблюдения техники безопасности.

Поддержания эстетичности.

Пожаробезопасность

Некоторые слои кровельного пирога и деревянная стропильная система не могут выдержать воздействие высоких температур, поэтому повышается вероятность возгорания. Для устранения этого риска необходимо применить специальный короб вдоль периметра кровельного отверстия.

Гидроизоляция трубы

Защита от влаги также важный этап, который нельзя пропускать при обустройстве прохода.

Основные монтажные работы

Короб монтируется из бруса, находящегося на уровне с обрешеткой. По его краям фиксируется парогидроизоляция. Для этого делается крестовидный надрез полотна и разворот во внутреннюю поверхность частей материала в форме треугольника. Для обеспечения фиксации необходимо запастись гвоздями с широкой шляпкой или строительными скобами. Также потребуются герметики и клеевая лента.

Устранение течи на крыше возле трубы

Для этого обязательно укладывается дренажный желоб. А само отверстие закрывается внутренним и декоративным фартуками.

Изоляция битумной лентой

Обеспечивает высокий уровень герметизации любого типа поверхности. Она полностью исключает негативное воздействие влаги, так как отличается значительной прочностью.

Элементы, используемые для вывода и герметизации

Короб оцинкованный.

Лист накладной потолочный.

Хомуты стяжные из нерж. стали.

При условии правильности выполнения технических правил, проход дымовой трубы через крышу и кровлю отличается хорошей термоизоляцией, которая добивается путем заполнения внутренней полости базальтовой ватой или прочими жаростойкими материалами. При возможности лучше оставить маленькое пространство с воздухом (5-7 см) между утеплителем и дымовым проводником. Если при монтировании конструкции участвуют проходки, то выбрать нужную деталь стоит с учетом материала, составляющего основу.

Видео



Результат неправильной установки

Вследствие несоблюдения главных правил и техники безопасности, могут возникнуть такие последствия как:

Разрушение дымохода.

Просачивание влаги внутрь трубы и развитие грибковой инфекции.

Увеличение влажности и нарушение гидроизоляционного ковра.

Усиление потери тепла.

Создание препятствий при воздушной циркуляции.

Образование трещин.

Заключение

Опытные монтажники подскажут, как провести дымоход через крышу с учетом всех стандартов и технических рекомендаций, а специалисты FERRUM помогут собрать полноценный комплект. Только грамотно подобранное изделие и правильный монтаж гарантируют качественное удаление продуктов горения, и поддержание оптимальной циркуляции воздуха в доме.

Вы построили баню (дом либо другое строение) и собираетесь установить утепленный дымоход, выполненный из нержавеющей стали? Значит, вам будет интересно узнать, как правильно выполнить проход сэндвича через крышу и другие особенности его устройства.

Отличным решением организации газоотведения от отопительных печей и каминов является установка сэндвич дымохода, который не нуждается в постоянном обслуживании и дополнительном уходе.

Особенности такой конструкции

Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:

возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное – не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

Схема устройства сэндвич-трубы.

Необходимыми инструментами при работе являются:

электролобзик;
карандаш или маркер;
рулетка;
уровень;
болгарка;
шуруповерт.

Установка дымохода-сэндвича

Подключение дымохода может осуществляться как непосредственно к печке, так и к теплообменнику (баку), через который выполнен проход дымовой трубы.

Первое, что необходимо выполнить – это установка одностенной трубы из нержавейки нужной длины. Установка именно одностенной трубы поможет на первом этапе рассеивать большое количество тепла.

При установке утепленного варианта дымохода (сэндвича) большая степень нагрева будет способствовать перегреву наружного контура дымохода.

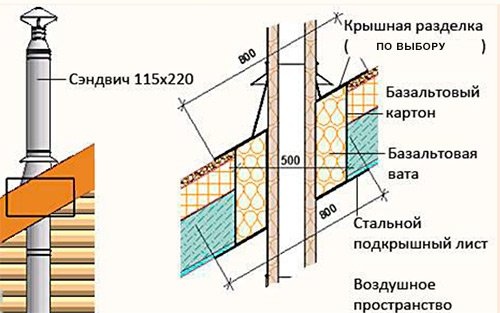

Схема прохода сэндвич-трубы через крышу.

При первом варианте с одностенной трубой вы значительно снизите тепловые нагрузки на дымоход и одновременно обеспечите быстрый прогрев парилки. На следующем этапе осуществляется установка вставки-задвижки (шибера) при отсутствии ее в печи для бани. При низком банном потолке шибер закрепляется прямо на печь (бак, теплообменник), одностенные трубы при этом не используются.

Теперь необходимо выполнить устройство нижней насадки. Она будет осуществлять переход между двумя видами труб – одностенной и утепленной (сэндвич). Настал момент установки утепленной трубы бани. Она должна быть необходимой вам длины и размещаться до самой верхней точки дымохода. Нецелесообразной будет установка в верхней части дымохода одностенной трубы после сэндвича. При таком варианте дымовые газы будут достаточно быстро остывать, что способствует ухудшению тяги и образованию конденсата.

Чтобы осуществить проход через перекрытия бани (сгораемые), можно использовать так называемый телескоп. В такой конструкции предусмотрено наличие регулировки под нужную толщину имеющегося перекрытия.

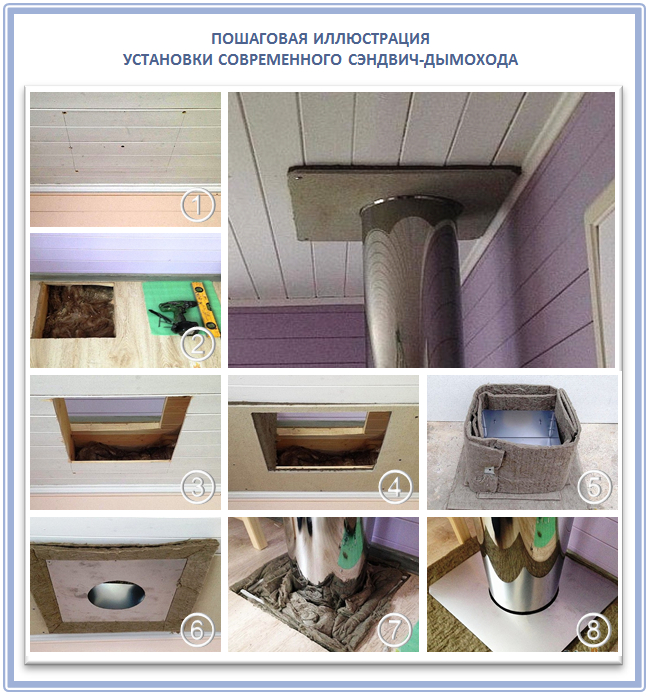

Технология установки следующая:

В перекрытии из дерева вырезается отверстие размером больше на 15 см, чем диаметр (наружный) трубы сэндвич. В этом отверстии будет размещаться телескопическая гильза.
Пространство между перекрытием бани (дома) и установленной гильзой заполняется утеплителем жаростойкого характера, как вариант можно использовать керамзит.
Листы квадратной формы, закрепленные снизу и сверху, будут маскировать зазор (где проход через крышу) и помогут сохранить привлекательный внешний вид.

Еще один нюанс: для того чтобы качественно осуществить герметичный проход через крышу бани, необходимо использовать специальную силиконовую проходку, выполненную на алюминиевой основе, которая легко принимает форму кровли.

В верхней части дымоходной трубы располагается утепленная насадка, закрывающая утеплительный материал с сэндвича. Значит, защита от влаги и разрушения вам обеспечена. В эту насадку устанавливается зонт, предназначенный для защиты дымоходной трубы от различного вида осадков. Все стыки элементов и теплоизоляции (насадки, трубы и так далее) укрепляются стягивающими хомутами, предотвращающими разъединение.

Виды расположения сендвич-дымоходов.

Проход трубы через деревянную крышу. Типичные ошибки и технология выполнения

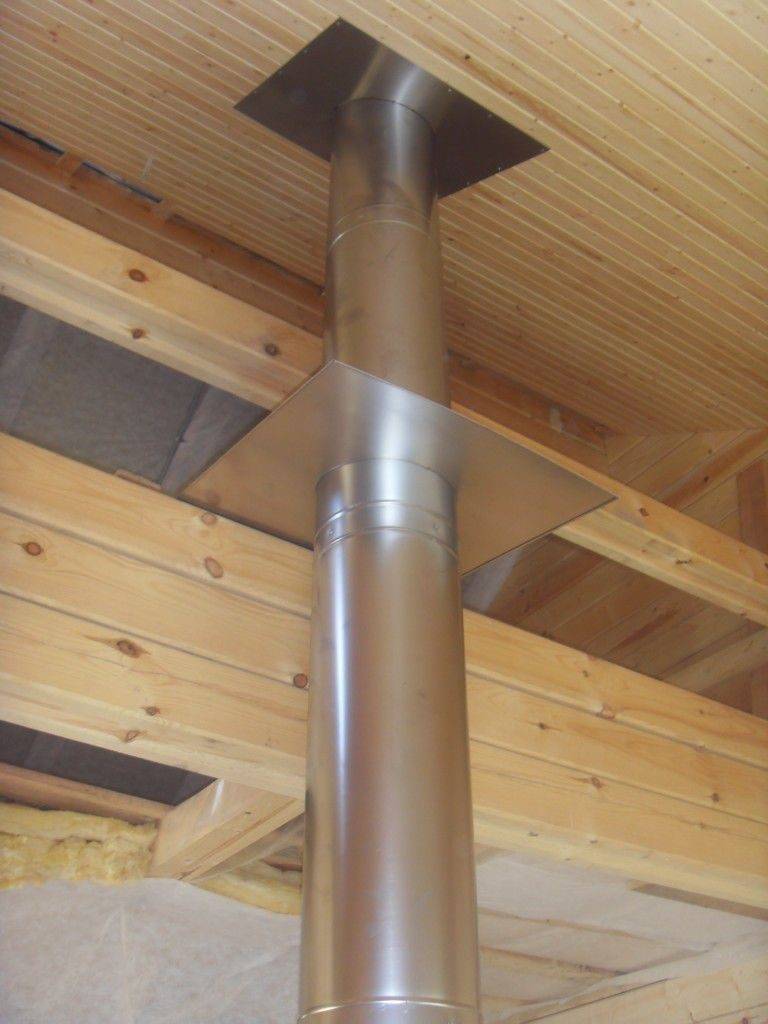

Осуществляя установку дымоходной трубы в доме из дерева, для обеспечения требований пожарной безопасности особое значение придается тому, как выполнен проход трубы сквозь деревянные перекрытия. Защита этих мест обязательна и осуществляется при помощи листовой стали, оснащенной отверстиями, и с использованием теплоизоляционных материалов негорючего характера.

Часто для этих целей используется специальный потолочный проходной узел (ППУ). Его внешний вид напоминает короб либо гильзу. Монтируется он для выполнения следующих функций:

чтобы предотвратить деформацию дымоходной трубы в случае усадки либо деформации строения;
чтобы защитить деревянные перекрытия от возгорания.

Схема работы сэндвич-дымоходов.

Устройство противопожарного характера при осуществлении таких работ, как проход дымоходной трубы сквозь перекрытия и кровлю (бани, дома), обязательно в любом случае. Один из наилучших вариантов – использование специальной системы дымохода (двустенной, сэндвич).

Обычно проблемы возникают там, где при устройстве разделки использовались некачественные теплоизоляционные материалы. Например, применение изоляции общестроительного характера взамен специального негорючего вида. Как вариант такой изоляции можно использовать базальтовую вату (негорючую).

Еще одной ошибкой считается использование базальтовой ваты ненадлежащим образом. Так как базальтовая вата обладает аккумулирующей способностью и накапливает тепловую энергию (температуру), то при простом обертывании ей дымовой трубы в процессе интенсивной топки (больше 4 часов) изоляция накопит большое количество тепла и будет отражать его обратно (на дымовую трубу). А это неизбежно приведет к перегреву дымохода бани либо дома.

Решается такая проблема достаточно просто. Для этого необходимо устройство специальной металлической гильзы, расположенной вокруг изоляционного слоя разделки (в качестве теплоизоляции может быть использован, например, суперизол). Гильза изготавливается в форме цилиндра, ее высота равна толщине разделки. В ее функции входит снижение температуры и отвод тепла за пределы разделки.

Важным нюансом является необходимое устройство микровентиляционной системы, расположенной вокруг гильзы. Это воздушная прослойка около 3 мм. Так как обеспечено движение воздуха вокруг гильзы, то происходит ее охлаждение и снижение температуры. В этом случае использование отопительного прибора может осуществляться достаточно долго без опасений за возможный перегрев.

Проход через крышу дымохода: крышная разделка, проходной узел

Как правило, при монтаже внутренних дымоходов возникают самые серьезные трудности, когда надо устроить проход дымохода через крышу и перекрытия. Если во втором случае проход через перекрытия в основном должен обеспечивать пожарную безопасность здания, то проход через крышу, помимо пожарной безопасности, должен быть совершенно герметичным от проникновения влаги.

Дымоход через кровлю

Основная неприятность — влага

Если проход дымохода через крышу сделан неправильно, то не избежать попадания влаги в негерметичные стыки дымохода, что приведет к намоканию несущих деревянных конструкций, образованию сырости, вредных грибковых плесеней и со временем способно полностью разрушить несущую конструкцию крыши. Чтобы избежать этого, выход дымохода через перекрытие на кровлю должен быть выполнен правильно и аккуратно.

Какой дымоход – такой и проход

Рассматривая данный вопрос, стоит учесть, что существует множество способов организовать выход трубы на крышу. На его устройство влияет, в первую очередь, тип самого дымохода, метод его наружной отделки.

Ведь если, к примеру, происходит монтаж керамического дымохода и его вывод на кровлю, то это один вариант, а если дымоход простой кирпичный или из сэндвич трубы, это совершенно другой.
Керамический дымоход тоже может иметь несколько вариантов наружной отделки.
Если, к примеру, часть дымохода, находящаяся над крышей, облицовывается кирпичом, то монтаж ведется по одной схеме, а если она просто оштукатуривается, это уже по другой.

Ведь если в первом варианте, непосредственно с крышей, будут контактировать наружные бетонные блоки дымохода, то во втором варианте кирпич, установка которого начинается с промежуточного венца, расположенного под несущей конструкцией кровли.

Материал перекрытия и кровля – немаловажный фактор

В том, как устроен узел прохода дымохода через крышу, немаловажную роль играет покрытие крыши. Чаще всего, приходится работать с покрытием из профнастила, металлочерепицы, ондулина. Нередко возникает необходимость вывести дымоход на мягкую кровлю.

Проходные элементы: различные возможности

В зависимости от материалов перекрытия, вывод сэндвич трубы через кровлю дымохода может устраиваться различным образом. На мягкую кровлю вывод сэндвич трубы своими руками проводится так:
Существуют проходные элементы, которые можно устанавливать в любом удобном месте.

В крыше подделывается отверстие, через которое выводиться, к примеру, труба модульного дымохода. Представим, что у нас перекрытие крыши не имеет мощных балок для крепления прохода.

Сборный проход

В этом случае используем сборный проход из двух частей, который закрепляется с помощью саморезов изнутри, так, как показано на снимке.
После этого с наружной части на него приклеивается с помощью силикона специальный резиновый уплотнитель.

Проход с уплотнителем

Сверху укладывается негорючий утеплитель таким образом, чтобы заполнить зазор между сборным проходом и трубой дымохода. При этом утеплительный материал не должен прикрывать резиновый уплотнитель.
Далее крепится крышная разделка, которая идет в комплекте со сборным проходом. Крепление осуществляется с помощью саморезов.

Крышная разделка: типы и варианты

Но нас интересует также защита от воды. Если бы у нас был модульный стальной дымоход из сэндвич трубы, мы бы воспользовались специальной крышной разделкой.
В настоящее время существует множество различных видов крышных разделок по методу исполнения, материала и угла наклона. Как правило, в основном они идут с наклоном 15-35° или 35-55°, в зависимости от угла наклона ската крыши.

Металлическая разделка

Можно ли применить такой способ в нашем случае? Можно, а можно воспользоваться самоклеящейся лентой для примыкания.

Черепичная кровля – особый подход

А если у нас кровля из черепицы и дымоход, обложенный кирпичом? Обработка наружного дымохода выполняется с особой старательностью. Для обработки дымохода применяется рифленый, самоклеящийся, листовой алюминий или самоклеящийся листовой свинец.

Наша справка: листовой алюминий или свинец существует в виде изоляционного рулона с самоклеящейся одной стороной. Вторая сторона покрыта свинцовой или алюминиевой фольгой для защиты от различных механических воздействий и агрессивного влияния погодных явлений (снег, дождь, град и т. д).

Кровля из профнастила

Кровля из профнастила заслужила доверие потребителей, благодаря своей надежности и привлекательному виду. На кровлю из профнастила металлическую сэндвич трубу можно вывести так:

на поверхности профнастила намечают место установки;
при помощи болгарки прорезают профнастил, отступив внутрь пару сантиметров. Резать профнастил нужно очень аккуратно, чтобы не образовалось зазубрин;
сделав в углах отверстия прорезы, следует загнуть профнастил вверх;
теперь прорезаем перекрытие, делая аналогичное отверстие;
проводят монтаж металлического короба, через который нужно вывести сэндвич трубу;
выполнив вывод сэндвич трубы на кровлю из профнастила, в короб укладывают минвату или насыпают керамзит;
на сэндвич трубу надевают силиконовый уплотнитель и приклеивают его к профнастилу, образуя герметичный узел вывода дымоходной трубы.

Кровля из ондулина

Сделать проход дымохода через кровлю из ондулина непросто, но все же работу можно выполнить своими руками. Дело в том, что покрытие из ондулина является горючим. Поэтому, чтобы организовать вывод дымоходной трубы, нужно сделать в покрытии из ондулина отверстие большой площади.

Чтобы отверстие в покрытии из ондулина не стало местом протечек, проводят монтаж проходных кровельных деталей, то есть, выход организовывают через металлическую крышную разделку с фартуком. Угол наклона разделки подбирают в зависимости от крутизны скатов кровли из ондулина. При установке разделки, ее концы вводят под расположенные листы ондулина

Ну а если у нас покрытие из металлочерепицы? Чаще всего, проход дымохода через кровлю из металлочерепицы устраивают традиционной, наружной установкой разделки. Однако этот способ не совсем надежен и эффективен.

Теперь рассмотрим, как правильно установить разделку вокруг печной трубы, облицованной кирпичом на кровле из металлочерепицы.

Для герметичного примыкания металлочерепицы с трубами дымохода, выше ската кровли, используем так называемый внутренний фартук.
Внутренний фартук устраивается до укладки металлочерепицы вокруг дымохода.

Внутренний фартук – однозначно штробим

Он может быть изготовлен как из оцинкованной стали с покрытием, так и без него.

Произвести монтаж фартука своими руками следует так:

Стальной профиль надо приложить к стенке трубы и отметить на ней верхнюю кромку фартука.
Затем, с помощью шлефмашинки, надо проштробить стенку трубы по намеченной линии.
По окончании штробления необходимо убрать пыль и промыть штробу водой.
Монтаж внутреннего фартука начинается с его нижнего элемента. Стальной профиль необходимо подрезать в нужных местах. Элемент устанавливается на место и плотно прижимается.
Следите за точным совпадением верхней части элемента со штробой.
Крепление осуществляется с помощью саморезов, вворачиваемых через нижнюю часть внутреннего фартука, в деревянные элементы крыши.

Аналогичным способом подрежьте и установите боковые и верхние элементы фартука. При этом не забывайте делать нахлесты на соседние части фартука, размером не менее 150 мм, во избежание протечек воды.

Герметизация внутреннего фартука

Вставленный в штробу край стального профиля необходимо загерметизировать с помощью специального герметика.
Под нижний элемент фартука заводится плоский лист, так называемый галстук, по которому пойдет сток воды.

Внутренний фартук

Проводим монтаж галстука своими руками:

«Галстук» для стока воды направляют либо в ендову, либо вниз до карниза крыши.
По краю галстука делается бортик. Это выполняется простым подгибанием края с помощью плоскогубцев и молотка.

После того, как вокруг трубы установлены листы кровельного материала, проводится монтаж наружного фартука. Он устанавливается аналогично внутреннему фартуку, но его верхняя кромка в штробу не утапливается, а производится герметизация стыка специальным герметиком.

Законченный вид

Материалы: правильный выбор — основа безопасности

Мы рассмотрели несколько из многочисленных способов, как устраивается крышная разделка дымохода, позволяющая вывести трубу через перекрытие на кровлю.
Теперь хочется обратить ваше внимание на то, чего ни в коем случае нельзя делать, когда нужно провести дымоход через крышу.

Как правило, современная крыша представляет собой этакий слоеный пирог. Многие материалы, используемые в этом пироге, совершенно не предназначены для соседства с элементами, подверженными нагреву.
Выбирая проходник для дымохода, в первую очередь вы должны позаботиться о пожарной безопасности здания и только во вторую — о его герметичности.
Надо понимать, что дымоход на крыше — это не просто один из элементов декора вашего здания, а действующий агрегат, от правильной конструкции и устройства которого может зависеть сохранность вашего имущества и ваша жизнь в целом.
Любые материалы, будь то герметик, крышка на дымоход, утеплитель и многое другое, должны полностью соответствовать используемому дымоходу.
Ведь возможность одних элементов устройства прохода или герметизации одного дымохода совершенно не подходит для использования с другим.

Нет гарантии – нет материала

Приобретайте материалы только в специализированных магазинах, в которых имеются грамотные продавцы–консультанты, способные правильно оценить устройство вашего дымохода и посоветовать вам приобретение того или иного материала или, наоборот, уберечь вас от необдуманных действий.

Наш совет: при приобретении элементов дымохода, проходов, частей и деталей герметизации и утеплителей, требуйте от продавцов предъявления сертификатов качества на каждый вид продукции.

Если по каким-либо причинам вам не предъявляют сертификаты, откажитесь от приобретения данной продукции. Не верьте на слово об имеющихся сертификатах, типа сертификаты есть, но начальника сейчас нет, а все документы у него.
Устраивая выход дымохода на крышу, приобретайте материалы в тех местах, где на подобную продукцию имеются сертификаты качества, даже если цена будет несколько выше. Подобная экономия может впоследствии дорого вам обойтись.

Как вам статья?

Мне нравитсяНе нравится

Алексей Петрович

Задать вопрос

Вывод печной трубы через крышу и перекрытие: инструкция и советы

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Общие правила и выбор места

Как провести трубу печи через деревянный потолок – это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
расстояние до поверхностей деревянных стен – минимум 250 мм;
длина горизонтального участка дымохода до 1000 мм;
при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.

к содержанию ↑

Схемы вывода дымохода через перекрытие и крышу

к содержанию ↑

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

к содержанию ↑

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

к содержанию ↑

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

к содержанию ↑

Круглой металлической

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.
Схема прохода
Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму». Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

к содержанию ↑

Кирпичного дымохода

Здесь все намного сложнее:

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

к содержанию ↑

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

к содержанию ↑

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

к содержанию ↑

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Этапы работы на фото:

к содержанию ↑

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

минимальное расстояние от поверхности крыши до стропил 250-300 мм;
если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

к содержанию ↑

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

Дымоход через потолок и крышу: особенности монтажа сэндвич-труб

Монтаж дымохода через кровлю – очень важный и ответственный этап, именно от него во многом зависят пожарная безопасность и гидроизоляция чердачного перекрытия. Как грамотно установить стальной дымоход через потолок и крышу, расскажем в этой статье.

Установка дымохода через потолок в бане

Чтобы провести дымоход сквозь межэтажные деревянные перекрытия, необходимо разметить будущий проем и сделать отверстие. Согласно СНиПу, расстояние между сгораемым материалом и дымовой трубой должно быть 38 см. В случае если дымоход прокладывается через защищенные деревянные конструкции, расстояние разрешается сократить до 25 см.

В целях пожарной безопасности получившийся зазор необходимо проложить минеральной ватой, а на верхней и нижней его поверхности установить негорючий утеплитель, например, асбоцементный или стекломагнезитовый лист. Вся конструкция закрывается экраном из нержавейки. Для того чтобы скрыть неровности в отверстии потолка, на трубу устанавливается декоративный элемент – фланец (в простонародье – юбка).

Монтаж трубы дымохода через кровлю пошагово

Прежде чем проводить установку дымохода в бане через крышу, на чердаке проводим зашивку горючих материалов, располагающихся в непосредственной близости к трубе. Затем:

Рассчитываем размеры проема для дымохода, делаем разметку и вырезаем отверстие.

Утепляем сгораемые материалы кровли в месте прохода печной трубы. Для этих целей лучше использовать негорючее базальтовое волокно. При монтаже дымохода из сэндвич-труб через крышу требуется соблюдать расстояние в 38 см междувозгораемыми материалами и трубой.

В полученное отверстие устанавливаем дымоход.

Закрываем проем в крыше специальной пластиной. Верхний ее край нужно вставить под конек крыши или вышележащее кровельное покрытие. Для защиты трубы от проникновения атмосферных осадков сквозь кровлю можно использовать удобные крышные разделки, учитывающие угол наклона.

Еще на стадии проектирования банной отопительной системы следует учесть, что выход печной трубы должен находиться как можно ближе к коньку крыши. Это сбережет вашу кровлю от протечек, в связи с таянием снега.

Проход сэндвич трубы через крышу —

Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты

Главная цель при выводе дымоотводной трубы на крышу заключается в том, чтобы при этом была обеспечена надежная пожарная безопасность: это подразумевает использование негорючих изоляционных материалов. Кроме того, проход трубы через крышу из металлочерепицы должен отличаться особой герметичностью.

Как вывести через кровлю квадратную или прямоугольную трубу

Когда выполняется проход сэндвич трубы через металлочерепицу, герметичность перехода обеспечивается при помощи специального внутреннего фартука:

Для приобретения планок примыкания верхнего и нижнего типа следует отправиться в специализированную точку продажи. Нижняя часть изделия прокладывается по поверхности дымоотводной трубы, разметка верхней кромки происходит после оформления нижней.
Штробу нужно подобрать, ориентируясь на отметку: делается она глубже 15 мм, с небольшим верхним уклоном.
После уборки всего образовавшегося мусора саму штробу можно промыть водой.
Внутренний фартук устанавливается, от нижней части дымоотводной трубы, с постепенным движением вверх.
Планки монтируют внахлест, в пределах 150 мм: именно такие параметры позволят обеспечить достаточно надежную герметичность стыковки.
Для заливки краев доборных элементов, устанавливаемых в штробе, используется специальный герметик: для подобной заливки разрешается применять исключительно теплостойкие материалы.
Под нижней частью установленного фартука проводится монтаж плоского металлического листа, направленного вниз: с его помощью осуществляется отвод воды. Чтобы выполнить бортик, потребуется наличие молотка и плоскогубцев.
Фартук по верхней части обкладывается металлочерепицей, вдоль очертаний дымохода. Далее нужно оформить наружный фартук, для чего применяются верхние примыкающие планки. В основном он выполняет декоративную функцию, а устанавливается точно также, как и внутренний. Отличается лишь участок крепления верхних кромок: в данном случае это – поверхность дымохода. Таким образом, нужда в оформлении штробы отпадает сама собой.

Организация вывода круглой трубы через металлочерепицу

Как вывести трубу через крышу из металлочерепицы, если дымоотвод имеет круглую форму? В отделах, где представлен набор кровельных материалов, нередко наличествуют специальные проходы для дымоходов: обычно найти подобные изделия можно в каждом строительном магазине. Такие готовые проходы заметно облегчают задачу по организации выведения трубы через потолочное перекрытие. Далее происходит изготовления фартука, с последующей его фиксацией на кровле.

Важно избегать скрепления фартука и жесткой дымоходной конструкции. Это делается для предотвращения деформирования изделия по причине таких явлений, как температурное расширение крыши, или усадочные явления конструкции. Придерживаться этих рекомендаций нужно в обязательном порядке. Фартук и дымоотводная труба обычно образуют зазор, для маскировки которого применяют специальный хомут (для его фиксации лучше применить эластичную термостойкую прокладку).

Наиболее оптимальные участки кровли для организации проходов для дымоходной трубы

Где лучше всего спланировать выход трубы через металлочерепицу? С учетом специфики установки примыкающего узла, лучше всего разместить проем на кровельном коньке. Такое размещение обезопасит поверхность крыши от таких неприятных явлений, как снеговые карманы. Кроме этого, герметизация трубы на крыше из металлочерепицы в таком случае бывает на порядок надежнее. При этом важно помнить, что данный способ монтаж сопряжен с определенными трудностями. К примеру, при создании проекта важно предусмотреть наличие разделенной балки конька, либо же полное ее отсутствие. В первом случае устанавливаются дополнительные опоры под стропила, приводящие к затруднениям при эксплуатации чердачного помещения.

Как провести трубу через металлочерепицу другим способом? Это можно сделать недалеко от кровельного конька, по скату. Организация примыкания в таком случае не вызывает никаких сложностей, ведь снежные карманы на данном участке просто не смогут образоваться. Если труба через металлочерепицу выводится там, где пересекаются скаты, то для оформления качественного примыкания придется преодолеть немало сложностей. Рекомендуется применять другие варианты прохода, а этот рассматривать только в исключительных случаях.

Вывод трубы через потолочное перекрытие должен выполняться не спеша, с соблюдением необходимых мер предосторожности. Важно также заранее заготовить необходимые материалы и инструменты. В противном случае, работа может быть выполнена не просто некачественно, но с повреждениями конструктивных элементов и перекрытий. Рекомендуется при проведении подобных робот своими руками неукоснительно соблюдать инструкцию, тогда хороший результат обеспечен.

Обустройство прохода трубы через крышу из металлочерепицы

Проход трубы через крышу покрытой металлочерепицей требует при монтаже очень серьезного подхода. Потому что правильно смонтированная дымоходная труба становиться залогом безопасности всего строения.

Обустройство дымохода через крышу из металлочерепицы рассчитывается еще при разработке схемы отеплительной системы. Чаще всего вывод дымохода стараются сделать в зоне конька. При таком расположении труба будет проведена через «теплую зону», а таким образом уменьшается возможность появления конденсата.

Проще всего, когда выход проходит через конек. В такой ситуации существенно упрощается установка перекрытия узла примыкания. Помимо этого, в зимнее время в такой конструкции не появляться «карманы» из снега, и как результат – отсутствуют протечки.

Еще один вариант размещения – когда конструкция дымоотвода несколько удаляется от центра крыши. Происходит это по причине того, что печи строят в любой зоне жилья, и дымоотвод проще обустроить над ними. Во время строительства, важно правильно обустроить и вывести соединение перекрытия и печной трубы.

Порядок обустройства дымохода через крышу из металлочерепицы

Самые большие проблемы могут возникнуть при обустройстве прохода трубы через утепленную кровлю. Потому, что она состоит из определенного количество слоев утеплителя, включающих кровельный изолирующий материал и обрешетки перекрытия кровли.

Смотреть видео: обход дымоотвода через металлочерепицу

Опытные мастера советуют в данной ситуации строить отдельный короб по окружности прохода печной трубы через потолок. Главное, что нужно знать, выполняя данный выход, это сохранение безопасности деревянной конструкции на кровле.

Короб, проходя через потолок, обязан быть надежно защищен от контакта с печным дымовыводящим трубопроводом. Это достигается посредством использования минеральной ваты, основу которой составляет базальт или стекловолокно.

Узел возводимого строения для прохода печной трубы бывает различной формы. Она зависима от типа материала, используемого при проведении строительства прохода через потолок. Как правило, форма печной трубы на кровле бывает следующих видов:

Первый и второй вид создают при возведении строения из кирпича и блоков. А посредством использования металлоизделий и цемента создают проход для печной трубы, который имеет круглую форму.

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича.

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Вентиляция между конструкцией и стропилами обеспечивается оптимальной дистанцией между ними. Чтобы предотвратить перегрев кирпичного дымохода от печки и избежать растрескивания кирпича трубу обворачивают листом из стали, который имеет полимерное покрытие. Для вентиляции делается зазор, равный 20 см.

Обход дымохода из кирпичной трубы, устройство фартука

Чтобы обустроить примыкание, следует устранить две проблемы. Первая – перевести воду, которая стекает со ската, перенаправить ее по обеим сторонам возводимого строения. После этого ее выпускают на скат под постройкой. Вторая – не дать воде попасть в жилье, и ту жидкость, которая сходит по стенам дымовывода направить на крышу.

Чтобы все это решить следует построить фартук из металла. Он обязан стоять на поверхностной части крыши и на трубе (на дистанции 15 – 20 см возвышаясь над плоскостью).

До начала работы дымоход оштукатуривают. После чего на его боковые стороны заводят гидроизоляционную защиту. Со стороны грани сзади, не больше, чем 80 см в гидроизоляцию встраивают желоб для вывода воды.

До того, как вывести асбестовые или другие трубы дымохода через покрытой металлочерепицей, обустраивается обрешетка, и на нее устанавливают нижний фартук. Для этой задачи левый и правый листы, обрезают по контуру и затем их разрезают по ширине. Протяженность при этом выдерживают 5 см от места, где начинается первая волна, которая будет проходить сверху над дымоотводом на доме или на бане.

Смотреть видео: кирпичный дымоотвод – как пройти кровлю из металлочерепицы

На стороны сбоку наносят линии, которые располагаются над поверхностной частью крыши на 15 см. Дальше их соединяют по всей протяженности контура. По этой наметке выполняются штробы, имеющие ширину в 2 мм.

Выводить штробы нужно по кирпичу, а не по кладке. Место после обработки очищается от загрязнения и тщательно промывается водой. Когда оно просохнет, штробы наполняют герметиком на силиконовой основе.

После готовиться планка примыкания и нужные элементы фартука. Далее в герметик вводят крайнюю часть планки и прикрепляют к металлочерепице посредством саморезов.

Проход дымохода круглого и квадратного сечения

Задача, как правильно выводить проход круглой трубы через металлочерепицу, становиться достаточно актуальной. Если круглая трубная заготовка уже оснащена утеплением, то кровельный пирог необходимо защитить от возгорания.

Если при монтаже через потолок используются материалы, которые легко воспламеняются, то от дымоотвода они должны быть на расстоянии не меньше, чем на 20 см. При этом делают проходной проем в форме короба из дерева. А пустое пространство заполняют теплоизоляционным материалом.

Обустраивая проходной канал для круглой трубной заготовкой, используется следующая технологическая последовательность:

гидроизоляция разрезается в форме конверта;
крайние части полотна доводят до стропил и фиксируются к постройке, играющей несущую роль, скобами;
затем пленка гидроизоляции прижимается брусками, входящими в обрешетку, а слой пароизоляции – основанием для установки материала – отделки;
чтобы максимально защитить утепляющий материал, зоны примыкания проклеивают специальной лентой;
в конце поверхность, где выполнялась работа, покрывают металлочерепицей.

Как делают проход стальной трубной заготовки сквозь кровлю

Действия с такой постройкой не любят спешки. Мастер, который взялся за это дело, должен четко понимать особенности каждого потолочного перекрытия. Например, прохождение кирпичной конструкции через деревянное перекрытие, а так же через любое другое, должен выполняться без потери целостности крыши.

В противном случае, после первых дождей перекрытие будет давать протечки. Так же важно учесть, что гидроизоляция стального дымоотвода на шиферном перекрытии будет не такой, какая выполняется на деревянном перекрытии и металлочерепице.

Смотреть видео

Однослойная стальная труба сильно нагревается. Поэтому потолочный проем, где для постройки использовано дерево, обязательно обустраивается барьером теплоизоляции или специальным коробом. Таким образом, действуют не только на деревянном перекрытии, но и на любом другом.

Выполнение прохода без распушки

Дымоход из кирпича устроен с предусмотренной защитой горючих материалов от перегревания. Часть сооружения, которая проводиться через потолочное покрытие, становиться разделкой, и имеет название – «распушка». Этот элемент играет роль нужного утолщения трубных стенок, которое предохраняет от перегрева.

В последнее время для прохода кирпичной дымовыводной конструкции через потолок без распушки применяют керамзит или вермикулит. Эти материалы отличаются хорошими теплоизолирующими характеристиками.

Простой песок для такой задачи применяют крайне редко. Вся проблема заключается в том, что у песка слишком мелкая фракция и большая масса. Для подобной функции «распушки» теплопроводимость этого материала слишком высока.

Более легким и простым решением данного вопроса является использование короба, заполненного термоустойчивой базальтовой ватой. При монтаже минеральной ваты, постройка со стороны чердака оснащается свободным доступом к ней.

В случаях, когда строение выводится на второй этаж, то проем в полу с утеплителем закрывают листом из металла.

Проход вентиляции

Вывод вентиляции на крышу является обязательным условием при строительстве. Обустроенная полноценная система вентиляции в крыше является залогом использования жилья на длительный срок. Циркулируемый теплый воздух изнутри помещения становиться причиной появления конденсата на холодных поверхностях.

Вывод из этого простой. Находясь под таким влиянием, возведенные конструкции быстро теряют свою целостность. По этой причине устанавливают принудительную вентиляцию.

В строительных магазинах не трудно приобрести вентиляцию любого образца. Чтобы сделать ее вывод не понадобиться много времени и усилий. Эта установка проводиться таким образом.

Элемент прохода укладывают на основание из черепицы и обводят его контур. Так определяется место, где он будет проходить.
Металлочерепица разрезается по нанесенной разметке.
Уплотнитель из резины фиксируют саморезами к металлопрофилю. Далее он тщательно обрабатывается силиконом.
Проходную деталь вентиляционного канала скрепляют с уплотнителем из резины и прикрепляют шурупами к крыше.

Как провести асбестовые и сэндвич дымоотводы

Во многих ситуациях вывод сэндвич трубы на крышу через металлочерепицу становиться отличной альтернативой дымоотводу из кирпича для печи. Такая постройка отличается простою монтажа. Поскольку основные элементы – это два патрубка разного диаметра, между которыми размещен теплоизоляционный слой из базальтовой ваты.

Вывод прохода для сендвич строения на крыше из металлочерепицы может выполнить даже человек, не имеющий большого строительного опыта.

И легкость установки в данном случае дополняют отличные эксплуатационные показатели и длительный период службы.

Специалисты утверждают, что для вывода горючих веществ, лучше варианта, чем сендвич – труба найти сложно. Ведь такой материал превосходно защищен от сильных перегревов стенок из вне. Так же и от образования конденсата.

К этим достоинствам необходимо добавить, что выглядит данное сооружение очень презентабельно.

Если подвести краткий итог, можно прийти к заключению. Действий высокой сложности весь этот процесс не содержит. Главное при работе пошагам выполнять установленные СНИПом требования, выдержать все размеры и соблюдать рекомендации.

Если все будет сделано по правилам, то эксплуатация обогревательного прибора станет абсолютно безопасной, и проблем с проверяющими органами не возникнет.

Дымоход-сэндвич

Особенности такой конструкции

возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

Схема устройства сэндвич-трубы.

Необходимыми инструментами при работе являются:

электролобзик;
карандаш или маркер;
рулетка;
уровень;
болгарка;
шуруповерт.

Установка дымохода-сэндвича

Первое, что необходимо выполнить — это установка одностенной трубы из нержавейки нужной длины. Установка именно одностенной трубы поможет на первом этапе рассеивать большое количество тепла.

При установке утепленного варианта дымохода (сэндвича) большая степень нагрева будет способствовать перегреву наружного контура дымохода.

Схема прохода сэндвич-трубы через крышу.

Теперь необходимо выполнить устройство нижней насадки. Она будет осуществлять переход между двумя видами труб — одностенной и утепленной (сэндвич). Настал момент установки утепленной трубы бани. Она должна быть необходимой вам длины и размещаться до самой верхней точки дымохода. Нецелесообразной будет установка в верхней части дымохода одностенной трубы после сэндвича. При таком варианте дымовые газы будут достаточно быстро остывать, что способствует ухудшению тяги и образованию конденсата.

Технология установки следующая:

В перекрытии из дерева вырезается отверстие размером больше на 15 см, чем диаметр (наружный) трубы сэндвич. В этом отверстии будет размещаться телескопическая гильза.
Пространство между перекрытием бани (дома) и установленной гильзой заполняется утеплителем жаростойкого характера, как вариант можно использовать керамзит.
Листы квадратной формы, закрепленные снизу и сверху, будут маскировать зазор (где проход через крышу) и помогут сохранить привлекательный внешний вид.

Виды расположения сендвич-дымоходов.

Проход трубы через деревянную крышу. Типичные ошибки и технология выполнения

чтобы предотвратить деформацию дымоходной трубы в случае усадки либо деформации строения;
чтобы защитить деревянные перекрытия от возгорания.

Схема работы сэндвич-дымоходов.

Устройство противопожарного характера при осуществлении таких работ, как проход дымоходной трубы сквозь перекрытия и кровлю (бани, дома), обязательно в любом случае. Один из наилучших вариантов — использование специальной системы дымохода (двустенной, сэндвич).

Делаем проход сэндвич трубы через крышу

Как обустраивают кровельные проходы

Существует несколько способов установки печной трубы:

Вывод трубы через несущую стену под углом,
Через несущую межкомнатную перегородку.

Лучшим вариантом будет, когда проход трубы будет располагаться наиболее близко к самой высокой точке крыши. Данное расположение по максимуму сможет защитить конструкцию от протечек. При любом раскладе, оголовок трубы необходимо поднимать над покрытием, не менее чем на 50 см.

Что нужно знать о выведении дымовых труб

Специалисты рекомендуют сдвигать дымоход в любую из сторон относительно конька. И труба должна возвышаться над ним не менее чем на 50 см, если расстояние между ними до полутора метров.
Когда она находится от конька на расстоянии до трех метров, то можно делать ее вровень с коньком.

Виды обустройства прохода

Как правильно организовать проход

самоклеящиеся ленты с планками,
специальные полосы самоклеящиеся,
специальные детали, которые производят под конкретный тип кровли.

Создают так называемый отдельный короб, в котором будет находиться узел прохода, отделяя его поперечными балками. Это необходимо, чтобы не нарушать целостный слой изоляции всего перекрытия. Таким образом снизиться тепловая защита всего помещения.

Кровельный проход сэндвич дымохода

Инструменты, которые понадобятся:

дрель,
сверла,
болгарка, герметик,
саморезы,
уголки для закрепления.

Такой проход трубы через крышу будет подобен вышеупомянутым вариантам, но иметь некоторые особенности.

Из видео вы узнаете всё о проходе сэндвич-трубы.

Делаем проход сэндвич трубы через крышу

Как обустраивают кровельные проходы

Существует несколько способов установки печной трубы:

Вывод трубы через несущую стену под углом,
Через несущую межкомнатную перегородку.

Лучшим вариантом будет, когда проход трубы будет располагаться наиболее близко к самой высокой точке крыши. Данное расположение по максимуму сможет защитить конструкцию от протечек. При любом раскладе, оголовок трубы необходимо поднимать над покрытием, не менее чем на 50 см.

Что нужно знать о выведении дымовых труб

Специалисты рекомендуют сдвигать дымоход в любую из сторон относительно конька. И труба должна возвышаться над ним не менее чем на 50 см, если расстояние между ними до полутора метров.
Когда она находится от конька на расстоянии до трех метров, то можно делать ее вровень с коньком.

Виды обустройства прохода

Как правильно организовать проход

самоклеящиеся ленты с планками,
специальные полосы самоклеящиеся,
специальные детали, которые производят под конкретный тип кровли.

Создают так называемый отдельный короб, в котором будет находиться узел прохода, отделяя его поперечными балками. Это необходимо, чтобы не нарушать целостный слой изоляции всего перекрытия. Таким образом снизиться тепловая защита всего помещения.

Кровельный проход сэндвич дымохода

Инструменты, которые понадобятся:

дрель,
сверла,
болгарка, герметик,
саморезы,
уголки для закрепления.

Такой проход трубы через крышу будет подобен вышеупомянутым вариантам, но иметь некоторые особенности.

Из видео вы узнаете всё о проходе сэндвич-трубы.

Монтаж сэндвич-дымохода. Дымоходные многослойные трубы

Дымоход по важности занимает одно из первых мест в системе отопления: от его правильного выбора и монтажа зависит не только внешний вид здания, но, прежде всего, эффективность удаления продуктов сгорания. Ошибки могут привести к возгоранию или отравлению угарным газом. Поэтому установка дымоходов требует комплексного и детального изучения: перед началом работ следует ознакомиться с рекомендациями специалистов.

Обычно установку системы отвода отработанных газов проводят при строительстве дома вместе с устройством камина или печи. Раньше для этого использовался кирпич: проверенный не одним поколением материал, обладающий достаточной прочностью и хорошо сохраняющий тепло. Но сегодня все больше разработчиков склоняются к выбору модульных систем из керамики и нержавеющей стали. Причин тому несколько: дороговизна услуг профессиональных печников, длительность кладки и, самое главное, несовместимость кирпичных дымоходов с современными отопительными приборами.Последние разработки в области создания модульных систем позволяют построить дымоход своими руками.
Однако, каким бы ни был дымоход, основные требования к нему не изменились. Это касается срока службы, возможности работы с наименьшим скоплением конденсата и сажи на внутренних стенах. Также важны герметичность и низкая теплопроводность: материалы, с которыми соприкасаются дымовые трубы, не должны нагреваться до критических температур.
Монтаж дымоходов должен производиться с соблюдением следующих правил:
над плоской крышей труба должна подниматься не менее чем на 0 °.5 м;
при выходе трубы на расстояние 1,5 м и более от конька (для скатных крыш) ее высота также должна быть не менее 0,5 м, а при удалении от конька более 3 м минимальная высота трубы должна быть дойти до условной линии, проведенной от конька вниз по полу под углом 10 градусов к горизонту; №
при устройстве кровли из горючих материалов дымоход должен возвышаться над ней не менее чем на 1,5 м;
в месте прохода через потолок обязательно выполняется теплоизоляция.
Дымоход должен соответствовать отопительному оборудованию, установленному в доме.
Варианты конструкции
Перед тем, как сделать дымоход, необходимо учесть множество факторов. Подбор его диаметра, высоты и тягового усилия (это основные характеристики) необходимо осуществлять по принципу обязательного пропорционального увеличения тяги с увеличением высоты. Первое место при выборе оптимальной конструкции отводится эффективности и безопасности, и только потом рассматриваются вопросы внешнего вида и сочетания с остальными внешними элементами здания.
Важную роль при выборе конструкции системы играет место установки отопительного оборудования и особенности помещения. Различают внутреннюю и наружную установку дымохода. Внутренний предполагает размещение труб непосредственно в отапливаемом помещении, при этом необходимо установить пазы, защитный кожух и опоры. Утеплять такой дымоход не нужно: лишенный теплоизоляции, он будет отдавать тепло жилому помещению, что не будет лишним.Исключение составляют только неотапливаемые чердаки. Такая конструкция несет в себе определенные риски, связанные с опасностью отравления газом в случае разгерметизации системы, а также с вероятностью возгорания.
Горючие материалы вблизи трубы должны обрабатываться антипиренами: это касается стен, перегородок и мест выхода трубы. К тому же такой дымоход сложен в установке и обслуживании. Стыковочные модули следует располагать вне межэтажных или чердачных этажей, чтобы не было препятствий для осмотра и доступа к внутренним поверхностям.
Дымоход типа «сэндвич» признан лучшим вариантом по соотношению цена / качество.
Система наружного дымохода состоит из дымохода, который соединяет выход отопительного прибора с трубой, находящейся снаружи, отрезками труб и ревизиями. Такой дымоход намного безопаснее, его легко установить и отремонтировать. К его преимуществам можно отнести независимость от особенностей интерьера помещения. Но в этом случае обязательно предусматривается внешнее утепление.
Лучшая форма — цилиндр: на стенках такой трубы скапливается меньше конденсата, обеспечивается хорошая тяга. Конфигурация должна быть как можно более простой, чтобы на ней оставалось меньше сажи. Горизонтальные участки, если без них не обойтись, не должны быть длиннее метра: это тоже обязательное условие нормального функционирования всей системы.
Монтаж внутреннего дымохода
Дымоход любого типа всегда монтируется снизу вверх.Все начинается с выходного отверстия печки: следующая деталь должна плотно входить в нее: никаких зазоров не допускается. Лучше установить готовый дымоход заводского изготовления: это ускорит его сборку и обеспечит эффектный внешний вид лучше, чем самодельные варианты. Ссылки объединяются последовательно: каждый следующий раздел частично включается в предыдущий. Это предотвращает вытекание конденсата, а также предотвращает попадание влаги извне, сохраняя изоляцию сухой. Дополнительно применяется герметик для герметизации стыков.Поверх стыков их фиксируют хомутами. Через каждые 1,5 м к стене прикручиваются кронштейны, которые необходимы для крепления трубы.
Схема установки внутреннего дымохода
Все секции (как вертикальные, так и горизонтальные) должны быть изолированы от электропроводки и проложены на надлежащем расстоянии от газопровода. В нижней части конструкции устанавливается смотровая дверца, необходимая для очистки системы. Для защиты верхней части трубы от попадания мусора, листьев и дождевой влаги необходимо установить дефлекторы или флюгеры.
Монтаж наружного дымохода
Это вертикальная труба, устанавливаемая вне стен здания. Он соединяется с самой печью через одну из них, при помощи короткого горизонтального звена (длиной не более метра). Такую конструкцию устанавливают чаще всего в тех случаях, когда не предусмотренный ранее отопительный агрегат необходимо установить в уже готовом помещении.
Дымоходы двух систем. Двухконтурный состоит из двух концентрических труб с теплоизоляционным материалом между ними.Одноконтурный не оборудован нагревателем и поэтому его необходимо дополнительно закрепить во избежание образования конденсата.
Монтаж наружной трубы начинается снизу, сначала прикрепляя тройник или колено к горизонтальному патрубку, выходящему из стены. Внизу должна быть дверца для чистки трубы. Вертикальная труба крепится через каждые 1,5-2 м к стене с помощью кронштейнов. В том случае, если вес трубы значительный, под колено устанавливается специальная опора.
Схема установки внешнего дымохода
Верх трубы должен возвышаться над крышей не менее чем на полметра. При невозможности крепления системы дымоудаления кронштейнами используйте распорки с хомутами и ушками, к которым крепятся тросы, предварительно закрепленные внизу анкерными болтами. Натяжение тросов осуществляется с помощью шнурков.
В некоторых случаях сборка трубы в основном выполняется на земле, а затем конструкция поднимается.Для установки на место на заранее прикрепленный тройник временно прикручивается специально изготовленная петля. Нижняя часть трубы крепится к этому же шарниру, подняв ее лебедкой и установив в нескольких местах временные опоры.
Подъем самой трубы осуществляется с помощью нескольких человек, которые контролируют процесс с помощью растяжек, а также специального копья необходимого диаметра. С помощью рожка с длинной ручкой труба поддерживается снизу. После того, как дымоход займет вертикальное положение, шарнир демонтируется, место стыковки модулей затягивается хомутом, прикрепляются подрамники или кронштейны.
Внешний дымоход экономит пространство, что особенно актуально для небольших домов
Все стыки должны быть заделаны, а участки, подверженные коррозии, должны быть обработаны специальной эмалью. Сверху должен быть усилен дефлектор.
Правильная установка дымохода — залог надежной, эффективной, а главное — безопасной работы всей системы отопления. Ошибки в этом вопросе могут привести к непоправимым последствиям. Поэтому эту работу должны выполнять опытные профессионалы.

При организации систем отопления дымоход выполняет три основные функции. Всех их можно добиться, установив дымоход своими руками.
Основные функции дымохода
В первую очередь дымоход предназначен для отвода продуктов горения, которые крайне вредны и часто губительны для организма обитателей вашего дома.
Кроме того, дымоход должен обладать изоляционными свойствами и защищать строительные конструкции перекрытий и крыш от пожара.
И, наконец, красивый дымоход выполняет эстетическую функцию и украшает крышу вашего дома.
Монтаж дымохода легко осуществить самостоятельно, следуя несложной инструкции.
Основные виды дымоходов
В зависимости от материала изготовления дымоходные системы можно разделить на разные типы металлических (например, чугун или нержавеющая сталь), кирпичные и керамические. Современный дымоход может быть выполнен из композитных материалов и иметь многослойную конструкцию.
Вы можете выбрать модификацию дымохода, наиболее подходящую для вашего дома.
Так, например, самый дешевый вариант — металлический дымоход больше всего подходит для обустройства систем отопления котлов или бани, то есть нежилых помещений. Однако такой экономичный подход вряд ли целесообразно использовать в домашних условиях. Металлическая конструкция имеет плохую герметизацию стыков, в результате чего невозможно избавиться от проникновения дыма в помещение. Также у металла не самый привлекательный срок службы, так как он крайне неустойчив к атмосферной влаге.
Труба из композитных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы кладется теплоизоляционный огнестойкий материал. Из-за неоправданной экономии многие производители помещают в промежуточный слой некачественный изолятор, который через время может начать крошиться. Так что покупая такую трубу, внимательно следите за репутацией производителя.
Самый дешевый вариант — построить дымоход из тонкостенной нержавеющей стали.Небольшой вес такой трубы позволяет закрепить ее в конструкции даже с минимальным количеством крепежного материала. Также труба из нержавеющей стали очень проста в обработке — ее можно разрезать обычными ножницами по металлу.
Керамический дымоход очень сложен в устройстве, так как его монтаж можно проводить только вместе со всем домом. В связи с этим он применяется крайне редко, ведь для того, чтобы построить его в готовом жилище, строительной бригаде потребуется демонтировать часть перекрытий.
Инструменты, необходимые для устройства дымохода
Для того, чтобы установить дымоход в доме своими руками, вам придется запастись следующим минимальным набором инструментов:
шлифовальный станок для резки металла и сверло для сверления отверстий
шпатель, зубило и кельма
отвертка, желательно с шестигранной насадкой и лобзиком, может быть электрическая,
небольшой молоток и крестовая отвертка,
защитные перчатки и очки
Что нужно помнить при установке дымохода своими руками
По способу строительства дымоходы можно разделить на внутренние и внешние.Разберем подробнее, в каком случае нужно выбрать тот или иной вариант.
Итак, внутреннее устройство дымохода можно использовать для строительства систем отопления на базе отопительных котлов или каминов. Эти системы обычно устанавливают внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсации влаги и хорошо защищена от воздействия атмосферной влаги.
Однако продукты сгорания, проходящие через дымоход, более горячие. Следовательно, участки стен, проходящие рядом с внутренними дымовыми трубами, сильно нагреваются и могут загореться. Поэтому не рекомендуется устанавливать внутренние дымоходы в стенах из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов с большим потоком горячих продуктов сгорания.
Внешний дымоход рекомендуется устанавливать для промышленных и просто больших систем отопления.Обычно их устраивают, если площадь отапливаемого помещения превышает 500 квадратных метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными трудностями. Так, в здании с бетонными стенами и потолком легче пробить плиту между этажами, чем долбить канал в стене.
Как установить дымоходы из нержавеющей стали и чугуна
Самым дешевым и простым устройством дымохода будет установка металлической трубы.Вся установка разбита на несколько последовательных этапов:
Сначала нужно подготовить воздуховод для дымохода.
Затем вы устанавливаете дымоход.
И на завершающем этапе вы устанавливаете изоляцию вокруг трубы.
Канал под металлическую трубу дымохода должен быть примерно в полтора раза больше его диаметра. Это оставляет вам место для изоляции.
Собственно металлический дымоход состоит из следующих компонентов: металлической трубы, переходников для монтажа туннелей, заглушки и конденсатора.В ряде конструкций дымоход устанавливается с дымоходом — агрегатом, увеличивающим тягу в системе.
Этапы установки дымохода
На начальном этапе монтажа дымохода нужно подогнать трубы по длине. Далее полученная конструкция помещается в заранее подготовленный канал. После этого к системе подключаются конденсатор и сам отопительный прибор (плита или бойлер). На завершающем этапе устанавливается голова.
Чтобы труба жестко закрепилась, ее необходимо крепить к стене не реже чем через каждые полтора метра.
При установке стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания полов и прилегающих конструкций из-за внезапно протекшей трубы. Для утепления металлического дымохода лучше всего использовать классический метод — огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.
Также с помощью пластилина можно украсить стыки дымохода из металлической трубы с перекрытиями и крышей.
Если вы используете металлическую трубу, то ее необходимо крепить к потолку и стенам крепежом через каждые полметра. Это связано с большим весом таких дымоходных труб. Кроме того, монтажные отверстия делают шире — примерно на два диаметра трубы.
Чугунная труба как дымоход прослужит дольше, но ее установка сопряжена с определенными трудностями. Так что разрезать такую трубу можно только с помощью болгарки.
Монтаж сэндвич-дымохода своими руками
Многослойные дымоходы из различных материалов заменяют обычные металлические трубы.Многослойная конструкция позволяет качественно изолировать полы от нагрева продуктами сгорания топки. При установке такого дымохода не требуется дополнительной изоляции, в результате чего монтажные отверстия можно сделать практически равными диаметру трубы.
Металлические трубы при монтаже вставляются друг в друга как матрешки и не требуется дополнительной фиксации для соединения колен рабочего. В дымоходах типа «сэндвич» изгибы труб необходимо соединять между собой с помощью специального строительного клея.Строительный клей не только фиксирует колени, но и предотвращает попадание дыма в помещения.
Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при установке наружных дымоходов. Внутри здания такая труба может прослужить до 70 лет.
Монтаж наружного дымохода своими руками
Самым оптимальным материалом для изготовления наружного дымохода будет труба из нержавеющей стали.Он немного весит и хорошо работает с простейшими инструментами.
Для монтажа наружного дымохода из нержавейки выполнить следующие работы:
Пробить отверстие в трубе рядом с котлом. Он должен располагаться не ниже полуметра от верха котла.
Поместите крепеж на внешнюю стену на расстоянии примерно метра друг от друга.
Подсоединить вход дымохода к обогревателю.
Вытащите колено изогнутой трубы из комнаты.
Установить конденсатор.
Прикрепите трубу к стене.
Установить заглушку и защиту дымохода.
Монтаж дымохода своими руками: обучающее видео
Монтаж двухконтурной многослойной трубы
Очень часто в загородных домах отопление осуществляется с помощью камина или полноценной печи, к которой подключаются трубопроводы и все необходимое отопительное оборудование. Такому оборудованию нужен правильно собранный дымоход. Это обеспечит удаление продуктов сгорания и оксида углерода.
Смонтировать его без привлечения специалистов не так уж и сложно, если вы решили установить сэндвич дымохода своими руками. Ведь процесс установки похож на работу с дизайнером. Срок службы устройства довольно большой, а обслуживание практически не требуется. Правильный монтаж сэндвич-трубы подразумевает соблюдение ряда важных технических нюансов. Необходимо:
Грамотно рассчитать все параметры и размеры труб.
Знайте, какую длину выбрать.
Определите, как расположить дымоход по отношению к коньку.
Имеют представление о том, как собрать конструкцию.
Уметь пройти потолки, утеплить патрубок и вывести трубу на крышу.
Обо всем этом и пойдет речь.
Основные параметры и размеры
Собрать дымоход, работающий по всем правилам, не так уж и просто. Для начала нужно определиться с диаметром сечения трубы и длиной дымохода.Для этого нужно использовать существующие нормы СНиП. Диаметр дымохода выбирается с учетом тепловой мощности отопительного оборудования:
Если этот показатель не более 3,5 кВт, то сечение трубы должно быть 14 см.
При мощности нагрева от 3,5 кВт до 5,5 кВт диаметр увеличивается до 20 см.
Тепловой мощностью от 5,5 кВт до 7,5 кВт — 27 см.
Длина дымохода рассчитывается по следующим правилам:
Минимальная высота, способная создать необходимую тягу, составляет 500 см.
Также можно ориентироваться по коньку крыши — дымоход должен быть не менее чем на полметра выше конька.
Обратите внимание на рубероид. Если она сделана из легковоспламеняющихся компонентов, труба над крышей должна подниматься на метр, а лучше на полтора.
Важно! Если рядом с домом находятся технические постройки, высота которых больше, чем у жилого дома, то дымоход должен располагаться на 1 метр выше верхней точки кровли пристроек.
Высота трубы в зависимости от расположения
Определяясь по этому параметру, важно учитывать расположение дымохода по отношению к коньку крыши. Здесь тоже все просто:
Если от конька до трубы всего 1,5 м, то верхняя часть трубы должна возвышаться над коньком на полметра.
Если дымоход расположен в 3-х метрах от конька, то его высота может быть на одном уровне с ним.
Если расстояние между дымоходом и коньком больше 3 метров, то его высота может быть на уровне контура, проведенного под углом 10 градусов от горизонта конька.
Сборка конструкции
Монтаж дымохода по лестнице
Обычный сэндвич-дымоход — это конструкция, собранная из отдельных сегментов. Каждая представляет собой трубу, внутри которой находится еще одна, но меньшего диаметра, а между ними — плотный теплоизоляционный материал.Кожух — внешний слой — выполнен из нержавеющей стали. Внутренний слой также выполнен из стали с защитным антикоррозийным покрытием. Есть и другие конструкции, например, из меди, латуни и алюминия. Медь стоит дорого, латунь также дороже нержавеющей стали.
Алюминий — дешевый материал, и его использование значительно снижает стоимость дымохода. Но во время работы при нагревании расширяется, а при остывании снова сужается. В результате может быть нарушена герметичность дымохода.Поэтому специалисты советуют приобретать сэндвич-заводы, у которых обе железные части сделаны из стали. Посередине между ними располагается базальтовый утеплитель.
Его использование имеет много преимуществ. Базальтовая вата не боится перепадов температур, химических и физических воздействий, а также обладает прекрасными теплоизоляционными свойствами. У разных производителей разная толщина утеплителя. Минимальное значение — 25 мм, максимальное — 60 мм. Как идет установка? (3)
Установка осуществляется следующим образом:
Размер одного сегмента сэндвича — 1 метр.При установке один просто вставляется в другой. Причем собирать нужно снизу духовки, постепенно продвигаясь вверх. Берем первый элемент трубы и подключаем к патрубку топки. Закрываем место стыка специальной заглушкой, закрывающей изоляцию. Далее вставляем отдельные сегменты счетчика друг в друга.
Примечание! Один конец трубы всегда сужается. Именно это мы вставляем в следующую трубу. Все звенья необходимо собрать таким образом, чтобы конденсат, который будет скапливаться при работе дымохода, мог стекать вниз.
Стыковка производится таким образом, чтобы верхний кожух и внутренняя труба дымохода плотно прилегали друг к другу. Сделать это сразу своими руками довольно сложно. Поэтому можно прибегнуть к одной хитрости. Внутреннюю трубу нужно вытянуть на 15 сантиметров, одну трубу вставить в другую и только после этого подсоединить внешние кожухи.
Стыки дополнительно необходимо усилить хомутами, которые входят в стандартную комплектацию.Заводим и стягиваем их вокруг стыков обычной стальной проволокой. Сначала нужно обработать стыки герметиком, тем более что в продаже есть составы, разработанные специально для печного оборудования.
Дымоход может находиться внутри дома или его необходимо вынуть и прикрепить к стене.
Как обеспечить устойчивость конструкции при ее извлечении?
Монтаж стальных дымоходов
Через каждые 2 метра при наружном монтаже дымоход крепится к стене скобами.Если предусмотрен тройник или ракель, каждая такая деталь также крепится к стене. Это позволяет удерживать конструкцию в вертикальном положении и не допускать ее обрушения при сильном порыве ветра. А это еще и снижает нагрузку на соединительные элементы. В этом случае обязательно соблюдать определенный промежуток между стеной и трубой.
Печники называют это отступлением. Его стоимость строго рассчитана. В расчетах учитывается толщина стенок котельного оборудования или топки, наличие открытой или закрытой топки, а также степень горючести материалов, которыми отделаны стены.Так, например, если толщина стенки котла 6,5 см, топка закрытая, а стена ничем не защищена от огня, смещение будет 50 см. А если толщина топки 12 см. , а стена хорошо защищена от огня, смещение может составлять 20 см.
Примечание! Некоторые производители упаковывают свою продукцию в полиэтиленовую пленку. Перед тем, как приступить к сборке отдельных элементов, его необходимо обязательно удалить.
Что делать, если вам нужно установить дымоход между двумя стенами или внутри коробки?
В этом случае нужно сделать 2 окна на внешней стене.Размер каждого 150 кв. См. Одно отверстие желательно разместить внизу, а другое вверху. При закрытом варианте отступления обязательно собирать напольное покрытие из негорючих материалов.
Как пересекать перекрытия?
Дымоход
Иногда необходимо вывести трубу через перекрытие. Сделать это можно с помощью ящика с дырочкой внутри. В него вставляется патрубок — специальный элемент, используемый для описанных целей.Толщина коробки должна быть на 7 см больше толщины плит. Это единственный способ защитить крышу от пожара. Но чтобы обеспечить безопасность использования дымохода, необходимо очень прочно прикрепить короб к потолкам и соединить с их конструкциями.
В этом случае патрубок не должен иметь стыков. Это очень важный момент. Перед тем, как установить разделительную коробку своими руками, необходимо сделать правильную разметку маркером. На данном этапе очень актуальна поговорка о том, что нужно сначала 7 раз отмерить, а уже потом отрезать.Проделать отверстия в потолке можно только тогда, когда выбрана соответствующая коробка и правильно установлена труба.
Как сделать изоляцию трубы
После установки воздуховода и патрубка этот элемент дымохода необходимо тщательно изолировать. Для этих целей используют фольговые маты на базальтовой основе, обработанные огнеупорной мастикой. Также желательно заизолировать дыру в крыше. В этом случае стоит использовать утеплитель из минеральной ваты. В них желательно проложить все отверстия, которые соприкасаются с патрубком.
Выход дымохода на крышу
Монтаж дымохода на крыше
Специальная перемычка позволяет вывести сэндвич-трубу на крышу. Печники называют это вырезом на крыше. Этот элемент подбирается с учетом уклона кровли. Зная его, несложно будет проделать этот этап работ своими руками. Он состоит из трех операций:
Маркер наносится на внутреннюю часть крыши.
Своими руками вырезается отверстие, диаметр которого соответствует диаметру трубы дымохода.
Выполняется изоляция. Для этого к кровле изнутри крепится стальной оцинкованный лист. В нем предварительно вырезается отверстие для дымохода, и выводится труба. Сверху устанавливается прорезь крыши. Сверху собирается столько звеньев, сколько необходимо для достижения запланированной высоты. А затем сверху закрепляется зонт, чтобы защитить дымоход от атмосферных осадков.
Примечание! На этом участке прохода через крышу труба дымохода не должна иметь стыков.
Особенности эксплуатации дымохода
Сэндвич-трубы — продукт нового поколения. Они имеют сборную конструкцию, что значительно упрощает монтаж надежного дымохода. Но во время его эксплуатации внутри накапливается сажа. Его необходимо дважды чистить за отопительный сезон. В противном случае велик риск уменьшения полезной площади сечения трубы, что приводит к снижению тяги.
Как правильно эксплуатировать трубу
Поэтому чистить дымоход придется постоянно.Чтобы облегчить задачу, в ее нижней части устанавливается специальное стекло, либо пристраивается дверца, открывающая доступ внутрь сэндвич-трубы. Есть правила, которым можно следовать, чтобы не допустить образования слоя сажи. Вот основные из них:
Для топки печи или камина необходимо как можно реже использовать дрова хвойных пород. При горении выделяют смолы, которые очень быстро оседают на внутренних стенках сэндвич-трубы.
Тот же результат можно получить, бросив сырые дрова в духовку.Печники предупреждают, что влажный дым не менее опасен для дымохода, чем смола.
Не сжигайте каждый раз бытовые отходы в духовке.
Если в доме появилась дровяная печь или камин, позаботьтесь заранее и подготовьте дрова лиственных пород. Купите хорошо просушенную древесину.
В качестве профилактической меры бросьте охапку осиновых дров в печь в конце топки. Они очень быстро выгорают и дают большое пламя, которое хорошо выгорает сажу в дымоходе.
Обобщение по теме
Как видите, сборка сэндвич-трубы своими руками — трудоемкая задача, но ее легко реализовать, предварительно изучив материал и просмотрев несколько видеоуроков, размещенных на сайте. Прежде чем решиться на такой эксперимент, нужно внимательно оценить собственные возможности и решить, по силам ли такая задача.
Соблюдая все вышеперечисленные правила, можно рискнуть и осуществить установку.Т — Установка сэндвича дымохода своими руками — основные этапы монтажа Г — Правильная установка сэндвича дымохода своими руками — процесс трудоемкий. Это требует соблюдения строгих правил и норм пожарной безопасности. Знание специфики каждого этапа установки значительно упрощает задачу. К — установка сэндвич-трубы дымохода своими руками

Система отопления в любом здании состоит из двух элементов. Это установка самого тепловыделяющего агрегата — котла, работающего на газе, жидком или твердом топливе, и системы, облегчающей отвод продуктов сгорания.Установка этих элементов требует пристального внимания. От подачи тепла в дом и безопасности людей зависит работа системы в целом.
В статье мы рассмотрим, как правильно установить внешний дымоход своими руками, представим ряд советов мастера по устройству дымохода. Если дымоход неправильно смонтирован снаружи дома, это может привести к неприятным последствиям: обратная тяга вытяжной системы (попадание продуктов сгорания в помещение), это может стать причиной возгорания и травмирования людей.Также может быть недостаточный нагрев. Если вы пришли к выводу, что уличный дымоход вам подходит, есть возможность сделать его самостоятельно, не прибегая к помощи извне, и сэкономить значительную сумму денег.
В настоящее время популярны утепленные наружные дымоходы, их принято называть «сэндвич» (см. Монтаж сэндвич-дымохода).
У них есть свои преимущества:
Хорошая тяга (помогает повысить КПД тепловой установки).
Быстрое преодоление порога конденсации.
Минимальное накопление сажи на стенах.
Прочность конструкции.
Внешний дымоход прост в обслуживании.
Минимальный вес.
Допускается установка в деревянных домах.
Соответствует нормам пожарной безопасности.
Сэндвич дымохода состоит из трех компонентов:
наружная труба;
внутренняя труба;
слой теплоизоляции.
Существует три типа присоединения таких систем:
фланцевое;
байонетное соединение;
тип подключения «мост холода».
Внимание: Основное требование для всех типов соединений одинаково: высокая герметичность. Обратите на это особое внимание.
Элементы конструкции
Перед тем, как приступить к монтажу своими руками, следует знать устройство наружного дымохода. Главное — определиться, какие элементы вам нужны и их количество.Сделайте рисунок и перечислите все, что вам нужно.
Любой агрегат тн для производства тепла — котел.
Отводы — регулируют движение выхлопных газов. Название колена содержит информацию об угле наклона. Отводы сваривают аргоновой сваркой или вольфрамовым электродом в атмосфере аргона. В них возможна установка различных типов заслонок и смотровых окон.
Демпферы для установки на отводы, трубы, тройники и переходы.
Подставка под тройник , изготовлена из нержавеющей квадратной трубы. Крепление к стене производится дюбелями. Правильная тройниковая опора необходима для правильной установки дымохода. При заказе обязательно уточняйте расстояние между дымоходом и стеной.
Тройник 45 теплоизолированный, нержавеющая сталь, необходим для подключения котла к низу дымохода, вертикальное направление. Патрубок для отвода конденсата и смотровое окошко можно установить сбоку от конструкции или внизу тройника.Чтобы соблюсти все требования к установке дымоходов, после сборки дверца смотрового окна должна быть установлена на силикон. Бывают тройники проходные, неразъемные и сборные, присоединения к ним производятся под разными углами.
Кронштейны изготовлены из трубы из нержавеющей стали. Обязательно укажите расстояние от стены до дымохода при его заказе (для соблюдения правил пожарной безопасности).
Внешний дымоход должен быть теплоизолирован. Дымоход
вместе с теплоизоляцией помещается в защитный кожух и образует так называемый сэндвич. Стандартный размер трубы — полметра или метра; для изготовления корпуса используется не только нержавеющая и оцинкованная сталь, но и материал заказчика. Для теплоизоляции используется керамическая вата или базальтовое волокно.
Кронштейн дюбеля усиленный, используется для усиленного крепления. Это помогает с боковыми нагрузками, с их помощью монтируются нагнетательная и расширительная чаши.
Верх , труба теплоизоляционная в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это помогает защитить изоляцию от внешних воздействий.
Заглушка , нержавеющая сталь, формованная вольфрамовой сваркой.
Теперь вы имеете представление о компонентах и сможете выбрать правильные детали дымохода для отопительного котла. Правильно рассчитайте длину и сечение конструкции.
Внимание: На этапе проектирования дымоходной системы необходимо учитывать такие параметры, как площадь поперечного сечения и высота. Тяга увеличивается с большей длиной, чем выше труба, тем сильнее тяга. Однако очень высокий дымоход создаст большое аэродинамическое сопротивление движущимся продуктам сгорания. Размещение дымоходов четко регламентировано СНиП 2.04.05-91 … Важно сечение дымохода. Как правило, определяется: отношение внутреннего диаметра дымохода к максимальным размерам каминной топки (высота / ширина) будет 10: 1.
При выборе диаметра дымового канала следует учитывать, что согласно ГОСТ 9817-95 площадь дымового канала по сечению трубы должна быть не менее 8 см 2 на киловатт. мощности отопительного агрегата (камин, котел или печь). А расчетное значение скорости отходящих газов в самом котле должно иметь интервал 0,15 — 0,6 м / с.
Монтаж конструкции
Внешний дымоход (его основная часть) устанавливается снаружи здания, который соединяется горизонтальной трубой через стену здания с тепловым узлом.После установки отопительного котла его необходимо подключить к трубе дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд. Однако некоторые правила необходимо соблюдать.
Правила работы
Дымоход устанавливается во всех случаях от котла отопления, а точнее от бункера вверх. Трубку для отвода газов всегда надевают на предыдущую, это позволяет избежать попадания влаги на изоляцию.
Для герметичности конструкции используется термостойкий герметик, **не менее 1000 * С.
Хомуты следует использовать в сливных соединениях, тройниках и трубах.
С интервалом в два метра наружный дымоход необходимо жестко прикрепить к стене специальными скобами. Их также стоит использовать при креплении тройников.
Горизонтальные участки дымохода не допускаются более одного метра.
Избегать контакта газовых труб с дымоходами и электропроводкой.
При пропускании трубы через горючее сооружение используйте специальные противопожарные трубы.
Установите съемную дверцу для чистки (это необходимо делать дважды в сезон) конструкции в основании дымохода.
Установка
Когда о конструкции все известно и материал готов, можно приступать к основным работам.
Подключаем дымоход к патрубку котла отопления при помощи колена, трубы или тройника (в зависимости от конструкции).
Соединяем трубу с дымоходом с необходимым переходным узлом.
Стыки обрабатываем герметиком и устанавливаем хомуты.
Проход через стену осуществляем с помощью специальной проходной трубы (стыковка запрещена в том месте, где проходит стена).
Внимание: Все звенья дымохода должны быть плотно, без зазоров, вдвигаться одно в другое, расстояние входа должно быть не менее 0,5 сечения трубы (глубина заделки).
Готовим монтаж вертикальной части конструкции. На конец горизонтальной трубы, выведенной через стену, прикрепляем тройник с креплениями для вертикальной трубы.Если мы используем колено, необходимо создать условия для очистки горизонтального зазора соединения. При использовании тройника нижняя розетка перекрывается заглушкой, которую можно вынуть или используем тройник с ревизией. Как и чем закрепить дымоход, зависит от его расположения. Труба крепится к стене настенными скобами через каждые 2 метра. Если основная труба тяжелая, поместите колено на опору. Часто бывает, что невозможно сделать крепеж к стене по всей длине конструкции; в этом случае используются растяжки.
Устанавливаем хомут с ушками, прикрепляем хомуты к ушкам и прикрепляем к ним удлинители необходимой длины. В этом случае кабель для растяжек должен иметь диаметр не менее 3 мм.
В местах крепления раскосов устанавливаем проушины или анкер (выбираем по поверхности крепления).
Следующий шаг — поднять и закрепить всю вертикальную трубную конструкцию. Возможна установка по частям, но это небезопасная работа на высоте, а иногда и невозможная. Как правило, труба собирается на земле. , скрепите все детали хомутами, подготовьте крепления для оттяжек и скоб.
Чтобы облегчить этот процесс, мы используем петлю.
Подбираем для соединения правый отвод и делаем крепление петли к краю наружной трубы, привариваем.
Готовый конец трубы поднимаем до уровня примыкания и так же прикрепляем петлю к концу колена.
Поднимаем всю конструкцию с помощью прикрепленных веревок и копья.Делать это нужно в хорошую погоду; это недопустимо при порывах ветра.
Осуществляем крепление в доступных местах.
Для устойчивости немного закрепляем растяжки.
Откручиваем гайки крепления петли. Сами болты срезаем болгаркой и выбиваем окончания.
Выбиваем петлю и закрепляем оставшиеся болты на стыке.
Делаем полное натяжение растяжек. Регулируем натяжение винтами шнурка.
Редактирование подошло к концу. Производим крепеж для стыка и герметизируем стык. После того, как проведем утепление вертикальной трубы, делаем утеплитель (это позволит избежать появления конденсата). Теперь вы можете спокойно отапливать свой дом.
Сегодня практически каждый частный дом оборудован дымоходом. И в большинстве случаев имеет скорее практическое значение, чем чисто декоративное. Это связано с тем, что частные дома очень редко подключаются к централизованному отоплению, они отапливаются котлами, печами и т. Д.И дымоход играет во всем этом очень важную роль. Через него выходит пар и дым. Он помогает любой отопительной системе правильно работать. Монтаж дымохода — очень сложный и кропотливый процесс.
Введение
Дымоход представляет собой сложную конструкцию, предназначение которой заключается в удалении в атмосферу побочных продуктов нагрева печи, что защищает дом от сырости, горения, смолы и выгорания стен. Он является неотъемлемой частью практически каждого загородного дома или дачи.
Принцип действия этой конструкции заключается в ее способности создавать естественную тягу, которая удаляет пар, смолу и т. Д. Установка дымохода — очень ответственный процесс. Если вы ошибетесь при его строительстве, вы можете не получить желаемый результат и заработать много проблем. В качестве примера можно привести недостаточно мощную тягу для определенного типа печки, что чревато отравлением.
Существует много различных конфигураций дымохода, которые различаются как по цене установки, так и по тяге и другим характеристикам.У каждого из них есть свои недостатки и преимущества. Давайте поговорим о том, что бывают разные типы дымоходов, какие инструменты необходимы для их установки и как правильно их установить.
Инструменты
Мы перечислим минимальный набор инструментов, которые потребуются при выполнении работ по установке дымохода. Этот набор может отличаться в зависимости от того, какую систему вы устанавливаете. Итак, приступим. Вам необходимо подготовить следующие инструменты: Болгарка
(к ней — набор дисков для работы по камню и металлу).
Шлифовальный станок.
Молоток.
Перфоратор с набором сверл различного диаметра.
(для удобства лучше большую и маленькую).
Ведро, мастерок, угольник, рулетка — небольшие аксессуары, которые упростят работу.
По возможности приобретите монтажный пистолет.
Теперь можно приступить к работе. Установка или возведение дымохода не покажется таким сложным, если у вас есть голова на плечах и трудолюбивые руки.
Материалы (править)
Сегодня существует много различных типов дымоходов, которые построены из разных материалов. В зависимости от типа конструкции приобретается определенный набор материалов. Так, например, установка сэндвич-дымохода подразумевает использование в работе таких комплектующих:
труб различного диаметра, которые вставляются друг в друга;
наполнитель (изоляционный материал) с температурой эксплуатации до 700 градусов Цельсия — то, что находится между трубами;
фитинги трубопроводные;
саморез по металлу;
хомуты и скобы;
Отводы трубные — необходимы при гибке труб и т. Д.
Для кладки традиционного кирпичного дымохода понадобится цемент, специальный зонт для прикрытия трубы и т. Д. И здесь мы уже видим, насколько разные расходные материалы для той или иной конструкции. Таким образом, определившись с типом дымохода, мы начинаем поиск и закупку всего необходимого для его установки.
Требования к современному дымоходу
Любой современный дымоход, будь то сэндвич или кирпич, должен соответствовать определенному набору требований, и каковы эти требования?
Должен быть влагостойким.Процесс конденсации приводит к тому, что стены дымоходов, как кирпичные, так и металлические, способны к саморазрушению.
Обладая мощной тягой.
Хороший дымоход выдерживает температуру до 1000 градусов Цельсия.
Он должен иметь отличную химическую стойкость.
Гладкая внутренняя поверхность (очистить такую конструкцию будет намного проще).
Соблюдая правила монтажа дымохода, можно добиться хороших результатов и построить действительно хорошую, качественную систему отвода продуктов сгорания.
Основные разновидности
Существует множество различных классификаций дымоходов, но сегодня мы поговорим о таких типах как:
Кирпичный дымоход.
Сэндвич с дымоходом.
Коаксиальные конструкции.
Газовый радиатор как разновидность дымохода.
Поговорим конкретно о них, так как они наиболее популярны среди дачников и владельцев загородных домов. Стоит отметить, что каждый из видов имеет свои достоинства и недостатки, поэтому только вы будете выбирать, какой из них вам подходит.
Кирпичный дымоход
Монтаж кирпичного дымохода, а точнее его возведение от цоколя до козырька, — довольно сложный процесс, который включает в себя множество этапов и правил, которые необходимо знать и соблюдать. Начнем с того, что одна такая конструкция рассчитана максимум на две духовки при условии, что они находятся на одном этаже.
При этом большое значение имеют правила монтажа дымохода. Отчасти они касаются кладки. Каждый кирпич должен перекрывать стык ниже лежащих — это позволит избежать самоуничтожения.Считается, что сооружение, возведенное этим методом, намного прочнее любого другого.
Температура внизу духовки может быть ошеломляющей. Особенно, если дом отапливается углем. Чтобы не повредить основание трубы, на топку ставят специальную насадку из нержавеющей стали, которая затем облицовывается двойным слоем кирпича. Размер такой конструкции зависит от высоты потолков и самой духовки. Для кладки необходимо использовать только глиняный раствор с добавлением цемента.Очень важно сделать специальный клапан, который закроет всю дыру — он будет служить регулятором увеличения или уменьшения тяги.
Допускается также строительство дымоходов внутри наружных стен, конечно, с одним условием: из негорючих материалов. В последнее время большинство этих систем основано на стальных трубах, которые дополнительно изолируют и кладут кирпичом.
Монтаж дымохода: сэндвич-технология
Сэндвич-технология — сложная и дорогая конструкция, выдерживающая высокие температуры не хуже кирпичной.Огромное преимущество такого дымохода в том, что его практически не нужно обслуживать. Единственное, что нужно, — это периодически его чистить.
Сэндвич-дымоход состоит из трех основных элементов. Сначала внутренняя и внешняя трубки вставляются друг в друга. Швы каждого из них необходимо хорошо сварить и обернуть защитной огнестойкой тканью или фиброй. Зазор между трубами заполнен специальным огнестойким и жаропрочным материалом, не позволяющим внешней трубе сильно нагреваться.Это третий элемент.
Установка сэндвич-дымохода потребует много времени и усилий, но оно того стоит. Завершающий этап работ — закрепление конструкции снаружи стены дома. Этот процесс осуществляется с помощью специальных зажимов, креплений и скоб.
Коаксиальный дымоход
Установка коаксиального дымохода чаще всего выполняется на парогенераторах, газовых котлах и т. Д. Данная технология чем-то похожа на сэндвич, однако вместо герметика внутри просто устанавливаются проставки, которые делают не позволяйте трубам соприкасаться.Такую систему, в отличие от других разновидностей, можно вывести горизонтально через внешнюю стену. Такая установка сегодня очень популярна, и наиболее часто используется коаксиальный тип.
Вы спросите: «Почему их устанавливают только на газовые котлы и генераторы?» Ответ очевиден. Все дело в том, что температура на выходе в таких котлах намного ниже, чем у настоящих печей. Поэтому больше нигде этот тип не используется. Монтаж газового дымохода аналогичен монтажу системы сэндвич-типа.
Дымоход модульный керамический
Сегодня модульные дымоходы пользуются большим спросом, несмотря на их непомерную цену. Это связано с тем, что такие конструкции несут в себе два очень важных для человека ключевых качества — они очень просты в установке и достаточно надежны. Такие дымоходы можно прокладывать даже внутри деревянных стен, необходимо только соблюдать зазор между стеной и керамикой — 5 см. К тому же у них очень привлекательный внешний вид.
Монтаж такого дымохода очень прост.Для этого необходимо соединить между собой уже готовые участки трубы (модули), хорошо скрепить и заполнить швы специальным герметизирующим раствором, после чего вся эта конструкция закрепляется на / в стене.
Дымоход для бани
Практически любой хозяин загородного участка мечтает иметь сауну или баню в доме или поблизости. Самым главным элементом последнего является духовка. Ведь именно она создает в парилке высокие температуры.А для этого требуется качественная установка печи и дымохода, которые будут работать, так сказать, в тандеме. Лучше всего для такого случая использовать традиционные конструкции из кирпича.
Правила установки такого дымохода мы уже рассмотрели выше. Так что особых вопросов быть не должно. Что касается всего остального, то установка дымохода в бане возможна как внутри, так и снаружи помещения. Как всегда, решать вам. Но опытные специалисты советуют возводить конструкцию внутри.Стены дымохода очень горячие, они могут повышать температуру в помещении. Однако если вы не уверены в своих силах, лучше всего доверить такую работу профессионалам, которые сделают все качественно и быстро.
Проблемы при установке дымохода
Монтаж дымохода может сопровождаться множеством проблем, а неправильно построенная система просто сведет на нет все усилия и добавит головной боли … Трудности могут возникнуть по-разному.Неправильно подобранный материал может быть одной из причин. Например, если положить в основание печи плохой кирпич, то можно остаться без дымохода, так как он быстро потрескается и рассыпется. Кроме того, необходимо знать конструктивные особенности такой системы, чтобы не допустить исчезновения тяги. Например, высота трубы над прилегающей частью кровли должна быть не менее 0,5 м, а для домов с комбинированной крышей (плоской) — не менее 2,0 м. И еще один важный момент.Устья кирпичных каналов на высоту 0,2 м следует защитить от атмосферных осадков слоем цементного раствора или заглушкой из кровельной или оцинкованной стали.
Конечно, лучше учиться на чужих ошибках, чтобы не повторять свои. И ошибки в этом случае чреваты большими неприятностями. Неправильный дымоход может разрушить весь ваш дом. Например, прогоревшие стены легко станут причиной возгорания. Поэтому перед тем, как что-то начинать, нужно все тщательно спланировать и продумать.Посоветуйтесь со знающими людьми, перечитайте специальную литературу, в конце концов перестрахуйтесь и доверьте установку столь важных систем профессионалам. От этого будет меньше проблем, и вы быстрее справитесь с работой.
Правильный монтаж дымохода на крыше. Монтаж дымохода сэндвич-трубы через крышу Проход для круглой трубы
Дымоход — это элемент с повышенной пожарной опасностью , поэтому важно ответственно подойти к процессам снятия его с кровли и изоляции от содержимого.
Также важна защита трубы от проникновения влаги , что позволяет значительно сократить срок эксплуатации кровли.
В этой статье мы подробнее рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы.
Элементы различаются между собой материалом изготовления:
Дымоходы кирпичные. Это классическая версия , отличающаяся надежностью и нетребовательностью отделки … Для производства изделий используется красный кирпич. Для кладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подойдет известковый раствор.
Дымоходы стальные. Это бюджетный вариант, который отличается простотой монтажа, малым весом и большим выбором размеров поперечного сечения. Но стальные трубы быстро выгорают, их срок безопасной эксплуатации относительно невелик.
Бутерброды. Эти дымоходы состоят из нескольких металлических труб разного размера, помещенных друг в друга.Между ними есть слои теплоизоляции. Бутерброды сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Основные недостатки таких конструкций — высокая цена и возможность разгерметизации при резких перепадах температуры, которые могут вывести трубу из строя.
Дымоходы модульные. Эти дымоходы, как и бутерброды, многослойны. Они состоят из слоев металла и огнеупорной глины (шамота). Между ними лежит слой базальтового утеплителя. Корпус трубы из легкого бетона … Если внутри слой глины, то дымоходы называются шамотными, если внутри металлическая труба, то конструкция называется модульной.
Дымоход стальной
Кирпичный дымоход
Дымоход модульный
Существуют сложные варианты конструкции труб, изготовление и установка которых обходятся недешево. Их редко используют в строительстве.Сюда входят стеклянные конструкции.
Выбор седла
Наиболее оптимальным местом для выхода трубы является пространство около конька крыши, расположено на расстоянии 50-80 от его верхней точки … Это связано с рядом соображений:
Чем ближе труба к карнизу крыши, тем больше снеговая нагрузка на нее. , а также увеличивается количество проточной воды.
Чем выше труба, тем меньшая ее часть будет находиться в зоне холодного воздуха. Это уменьшит количество образующегося конденсата. , замедлит накопление сажи и пыли.
Возможна установка трубы непосредственно на верхней линии конька. Это исключит возможность образования снежных карманов, минимизируя образование конденсата и протечек. Но такая конструкция нарушает целостность коньковой балки .
ПРИМЕЧАНИЕ!
Нежелательно, чтобы отверстие для трубы было перпендикулярно элементам. … Иначе при возведении конструкции дымохода придется обходить стропильные балки, что усложнит его и увеличит расход материала.
Выбор места для трубы
Не исключен монтаж трубы на участках, близких к краю откосов. Но тогда на его герметизацию потребуются большие затраты.
Как вывести трубу через крышу из профнастила
В листе профнастила, который будет окружать дымоход, очерчены контуров с параметрами длины и ширины , соответствующими габаритам дымохода.Затем при помощи болгарки нужно вырезать отверстие с небольшим отступом от контуров.
Такие же отверстия проделываются в элементах кровельного пирога , при расчете их ширины необходимо учитывать не только собственные размеры трубы, но и размеры защитного короба, который будет отделять дымоход от содержимое пирога. Обрешетка на стыке должна быть сплошной.
Как сделать проход трубы через крышу из профнастила? Труба должна быть плотно окружена внешним и внутренним фартуками … Внутренний фартук находится под (кроме той части, которая окружает стенку трубы), он крепится к обрешетке. От него идет паз из нержавеющей стали, который должен со всех сторон огибать дымоход и идти прямо к концам откосов к карнизу. Через него будут стекать осадки и конденсат.
Если труба кирпичная, то примыкающие к ней края фартука нужно загнуть на концах и вывести в пазы. Стробоскопы — это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются шлифовальной машиной.
Под нижним фартуком должен быть слой гидроизоляции. Гидроизоляция кровельной трубы из профнастила выполняется в следующем порядке:
Наружный фартук устанавливается на лист профнастила и также крепится к обрешетке. По большей части выполняет декоративную функцию, делая стык дымохода и крыши более гладким, но этот элемент также обеспечивает дополнительную защиту.
Фартуки можно изготовить самостоятельно из цельного цинкового листа или приобрести набор готовых планок для окладов.Первый вариант более сложный, так как требует самостоятельного вырезания и загибания краев отверстия в листе. Но второй вариант предполагает дополнительную трату денег.
Схема монтажа в разрезе
Прилегающие к дымоходу части фартука необходимо заделать герметиком.
Прорезать отверстия в профнастиле и кровельном пироге сложнее для труб круглого сечения. , чем прямоугольные дымоходы, но их можно изолировать несложными методами.Для этого используются насадки Master-Flash … Это изделия из резины или силикона в форме ступенчатой пирамиды с круглым поперечным сечением. Они плотно прилегают к дымоходу и надежно прикрепляются к профнастилу.
Основание форсунки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.
Монтажная труба круглого сечения
Итак, как обшить трубу на крыше профнастилом, если она круглая? Перед установкой сопла необходимо отрезать такое количество пирамидальных колец , что обеспечит диаметр отверстия на 20% меньше диаметра трубы … Затем Мастер-Флэш спускается по трубе сверху вниз. Основание приклеивается к профнастилу с помощью силикона и крепится к нему саморезами. Место прилегания колец изделия к трубе заделывают силиконом.
Изделие можно тянуть только за конус. Если приложить усилия к его основанию, то он может прийти в негодность.
Круглые трубы можно также заклеить самоклеящейся свинцовой лентой.
Устранение протечек
Основной причиной протечек стыков труб и кровли является нарушение герметичности конструкций фартуков. Для решения этой проблемы необходимо соорудить дополнительный внешний фартук из битумной ленты.
Перед установкой крышу следует очистить от пыли металлической щеткой.
Лента укладывается в несколько слоев по нижней части трубы и по прилегающему листу профнастила (или по фартуку). Затем его нужно нагреть горелкой и придавить деревянной доской.
Такая прокладка может прослужить несколько лет.
Серьезные утечки можно устранить только заменой фартука.
Влага также может попасть под крышу из-за чрезмерного выделения конденсата из трубы. Для уменьшения его количества на дымоход можно соорудить зонт. Зонты изготавливаются из таких металлов, как медь, оцинкованная сталь и нержавеющая сталь. Вытяжка не только уменьшает объем конденсата, но и гасит искры, выходящие из дымохода, повышая пожаробезопасность конструкции.
Если дымоход находится близко к краям откосов, то утечки могут возникнуть из-за скопления большого количества снежных масс.Для устранения этой проблемы фартук дополнен выпуклой треугольной конструкцией (с обязательной герметизацией), которая отделит снег и упростит его спуск.
Гидроизоляционные трубы
Полезное видео
Прохождение дымохода через кровлю из профнастила — видео инструкция:
Заключение
Основная сложность, возникающая при выводе дымохода на крышу — это установка элементов гидроизоляции на стыках конструкций во избежание протечек, также могут возникнуть проблемы при пропускании трубы через кровельный пирог… Но если работа будет сделана правильно, эти трудности будут преодолены.
В контакте с
Система безопасного удаления продуктов сгорания из печей, котлов, проточных водонагревателей — одна из самых серьезных задач, решаемых при установке такого оборудования. Причем вопросы безопасности очень разнообразны: это и обеспечение правильной работы самого отопительного оборудования, и исключение вероятности возгорания строительных конструкций от перегрева, и гарантированное предотвращение попадания токсичных газов в помещения.Весь этот комплекс проблем решается грамотным, в строгом соответствии с требованиями технологий, установкой современных комплектов.
Такие изделия выпускаются в большом количестве комплектующих, что позволяет собирать дымоходы любой степени сложности, оптимально вписываясь в архитектурную специфику каждого конкретного дома. Слой утеплителя между внутренней и внешней стенами позволяет значительно уменьшить объем трубы, образующейся в канале, из-за резкого перепада температур конденсата, а такие дымоходы очень часто располагаются вне зданий, что значительно упрощает общестроительные и монтажные работы.
Однако нередки ситуации, когда установка наружного дымохода невозможна, непрактична или просто хозяева отказываются от такого подхода из соображений эстетичности фасада своего дома. Выход очевиден — провести монтаж дымохода из многослойных труб через крышу. Правда, этот способ кажется более сложным хотя бы из-за необходимости выполнить безопасный и хорошо утепленный проход через перекрытия и крышу. Тем не менее, в этом нет ничего невозможного.
Что такое сэндвич-труба дымохода. Достоинства и недостатки системы**

Использование обычных металлических труб в качестве дымоходов не новинка — они применялись достаточно широко и раньше, например, для печей, печей или для печей. Для волны это понятно — целая серия плюсов
перед, например, кирпичной кладкой:

Монтаж такого дымохода не займет много времени, так как монтаж ведется из крупногабаритных деталей.
Круглое сечение воздуховода оптимально для лучшей тяги, так как в нем не создается лишняя турбулентность газового потока.
Хорошему сцеплению также способствует гладкая внутренняя поверхность трубы, которая не создает ненужного сопротивления, и, кроме того, на ней в гораздо меньшей степени образуются наросты сажи.

Но в то же время такая схема также имеет ярко выраженные недостатков
, и — настолько серьезные, что способны перевесить все перечисленные выше достоинства.

Металл (в частности, сталь) имеет чрезвычайно высокую теплопроводность, то есть на открытых участках дымохода или при прохождении через неотапливаемые помещения поток газов будет очень быстро остывать. А это приводит к уменьшению тяги в трубе, и, кроме того, величина тяги становится сильно зависимой от текущих погодных условий.
Продукты сгорания любого вида топлива всегда содержат большое количество водяного пара. Вышеупомянутый перепад температур внутри и снаружи канала вызывает обильное образование конденсата, что становится причиной быстрого зарастания труб сажей и активации процессов коррозии металла.

Раз уж мы говорим о коррозии, то нельзя забывать, что в состав выхлопных газов всегда входят очень агрессивные химические соединения, в частности, серная кислота. В таких условиях срок службы труб из металла, не устойчивого к коррозии, будет очень ограничен — они быстро прогорают насквозь. И это прямой путь к огню.
Наконец, высокая теплопроводность металла означает, что труба в помещении и при прохождении через строительные конструкции всегда будет представлять потенциальную угрозу безопасности.Так, потребуются повышенные меры предосторожности для предотвращения перегрева и возгорания строительных конструкций дома, чтобы термические ожоги не попали случайно в дымоход на участках его прохождения по помещению.

Стоимость дымохода

Чтобы сохранить все перечисленные преимущества, но в то же время минимизировать недостатки металлического дымохода, была разработана система изолированных многослойных труб. По сути, это «труба в трубе», разделенная слоем термостойкого теплоизоляционного материала.Примерная схема устройства представлена на рисунке ниже:

1 — сам дымоход. К ней предъявляются особые требования — она должна быть из качественной стали с ярко выраженной стойкостью к коррозии, а изготовление трубы должно быть только сварным, методом аргонной сварки в атмосфере защитного газа (технология TIG). Категорически не допустима труба со швом шва.

2 — кожух наружный металлический. Чаще всего его тоже делают из нержавеющей стали. Однако в продаже есть и бюджетные варианты — из оцинкованной стали.Кроме того, можно приобрести сэндвич-трубы с внешним декоративным покрытием, например, если необходимо сохранить внешний вид фасада или внутреннее оформление помещения, через которое проходит дымоход.

3 — слой теплоизоляции. Как правило, эту функцию выполняет термостойкая минеральная вата из базальтовых волокон плотностью от 120 до 200 кг / м³. Толщина слоя утеплителя может быть разной — она подбирается в соответствии с конкретными условиями: типом и мощностью каменки, расположением дымохода, климатическими условиями региона и другими критериями.

4 — трубы оснащены специальными элементами для быстрого и надежного монтажа. В большинстве случаев это система розеток и сужений, которые в сочетании с использованными герметиками образуют герметичный блок. Для большей надежности предусмотрена дополнительная затяжка этих соединительных узлов с помощью хомутов. Есть и другие способы крепления, например, в некоторых моделях предусмотрены фланцевые соединения с резьбовым креплением.

В результате конструкция дымохода, собранная из таких модулей, приобретает новые положительные качества:

За счет стабильности температурных показателей внутри дымохода, независимо от погоды и расположения определенного участка системы, обеспечивается стабильная равномерная тяга.
Образование конденсата, хотя и не исключено полностью, но все же сведено к минимуму.
Наружная поверхность сэндвич-трубы не нагревается до критических температур и не представляет опасности для людей, проживающих в доме, если необходимо провести ее через помещения верхнего этажа, чердака или чердака.
Становится намного проще организовать проходы труб через потолки и крыши. Кроме того, многие производители сразу включают в выпускаемые комплекты специальные проходные модули необходимого размера.
Сама дымоходная система, собранная из сэндвич-модулей, не имеет значительной массы, и ее легко можно устроить по принципу насадки, то есть дымоход опирается непосредственно на плиту или котел. При прикреплении к ним он не будет оказывать чрезмерного напряжения на несущие конструкции дома.

Широкий выбор комплектующих для сборки такой системы позволяет создать дымоход необходимой степени сложности, диаметра, толщины утеплителя, высоты, а сам процесс сборки прост и интуитивно понятен для любого технически «подкованного» владелец дома.

Как правильно выбрать комплект для установки сэндвич-дымохода

К выбору комплектующих для монтажа дымохода нужно подходить со всей ответственностью. Прежде всего, поскольку дымоход будет устанавливаться в помещении, с проходом через потолок и крышу, на первый план выходят вопросы обеспечения полной безопасности его эксплуатации. Что ж, понятно, что такие работы проводятся с расчетом на длительную эксплуатацию, и чтобы по прошествии нескольких лет владельцы не разочаровались, приобретенные комплектующие должны быть качественными, сертифицированными, сопровождаться документально оформленными гарантийными обязательствами производителя. .

Цены на сэндвич-дымоход

Дымоходы сэндвич

Выбор всегда сводится к оценке нескольких критериев:

Качество изготовления компонентов сэндвич-дымохода и материалов, используемых в производственном процессе.
Пропускная способность дымохода, то есть сечение внутренней трубы.
Толщина необходимого слоя теплоизоляции.
Составленная схема установки и детали и агрегаты, необходимые для ее выполнения.

Давайте рассмотрим эти пункты один за другим.

Материал для изготовления многослойных дымоходных труб

Такие системы для удаления продуктов сгорания в настоящее время очень востребованы. К сожалению, повышенный спрос, как это, увы, обычно бывает, сопровождается появлением на рынке некачественной продукции, либо вообще «без опознавательных знаков», либо выдаваемой за определенный бренд.

Понятно, что уважающий себя хозяин не станет покупать явно некачественный товар в непонятных торговых точках или с рук — здесь гарантии качества ждать вовсе не приходится.Но бывает, что в крупных магазинах нет-нет и появляется подделка. Так что особое внимание уделяется документации (а свидетельство о регистрации должно быть обязательно).

Также бывает, что продавцы, заинтересованные в продаже любой ценой, не пытаются привлечь внимание потребителей к особенностям металла, используемого для изготовления труб. Но внешне нержавеющая сталь выглядит практически так же, и часто неосведомленный покупатель приобретает товар, который в принципе не подходит для существующих или планируемых условий эксплуатации дымоходной системы.

В результате очень вероятна ситуация, когда после установки и, казалось бы, нескольких месяцев безупречной эксплуатации (а то и двух-трех лет, что тоже крайне мало для такой конструкции!), Внешне «красиво» и блестящий дымоход внезапно начинает показывать признаки утечки газов в комнату. И это уже серьезный сигнал о том, что с ним не все в порядке, и не за горами серьезная авария, чреватая выгоранием внутренней трубы, что часто заканчивается пожароопасными ситуациями.

Поэтому обязательно обратите внимание на марку нержавеющей стали, из которой сделаны внутренние и внешние трубы многослойного дымохода. Если об этом нет упоминания, от приобретения следует отказаться категорически.

В выборе Вам поможет следующая табличка. Несомненно, в нем представлены не все марки нержавеющих сталей, а только те, которые обычно используются для изготовления многослойных дымоходов и чаще всего встречаются в продаже.

Марка нержавеющей стали по AISI (США), EN (ЕС), DIN (Германия), ГОСТ (Россия)				Краткое описание и рекомендации по применению
AISI	RU	DIN	ГОСТ
AISI 430	1.4016	X6Cr17	12X17	Один из самых доступных вариантов. Подходит для использования только в неагрессивных условиях. Термическая стойкость — низкая, коррозионная стойкость слабая. Плохо сваривается. Подходит только для наружного кожуха дымохода.
AISI 439	1.4510	X3CrTi17	08Х17Т	Отличие от предыдущей марки — наличие титановой добавки, повышающей термическую и антикоррозионную стойкость металла.В качестве материала внутренней трубы многослойного дымохода допустимо использование только с теплогенераторами или проточными водонагревателями только на газе.
AISI 304	1.4301	X5CrNI18-10	08X18h20	Эта сталь обладает хорошо выраженной термической стойкостью, но ее стойкость к кислотной коррозии невысока. Для внутренней трубы дымохода ее не применяют, так как коррозия может съесть такую трубу буквально за несколько месяцев, а для внешней футеровки вполне подходит.
AISI 316	1.4401	X5CrNiMo17-12-2	08Х17Н13М2	Аустенитная хромоникель-молибденовая сталь, устойчивая к очень агрессивным средам дымовых газов, в том числе с высоким содержанием серной кислоты. Термическая стабильность средняя, поэтому лучше использовать для оборудования, работающего на газе, с максимальной температурой продуктов сгорания до 450 ° С.
AISI 316Ti	1.4571	X6CrNiMoTi17-12-2	10Х17Н13М2Т	Сталь аналогична предыдущей, но с гораздо более высокой термостойкостью. Выдерживает тепловую нагрузку до 800 ÷ 850 ºС, то есть дымоходы с внутренней трубой из такого материала могут использоваться с твердотопливным оборудованием.
AISI 316L	1.4435	X2CrNiMo18-14-3	03Х17Н14М2	В этом ассортименте упор делается на антикоррозийную и химическую противокислотную стойкость, особенно в области сварных соединений.Правда, из-за снижения общего термического сопротивления, которое ограничивается порогом 425 ºС, при превышении этого значения прочностные свойства стали резко снижаются. Отличный вариант для любого газового оборудования.
AISI 321	1.4541	X6CrNiTi18-10	08Х18х20Т	Сталь с высокими показателями коррозионной стойкости и жаростойкости. По своим параметрам это своего рода «золотой стандарт» для использования в системах удаления продуктов сгорания.Предельный температурный режим работы — 800 ºС, то есть подходит для оборудования с любым видом топлива.
AISI 310S	1.4845	X12CrNi25-21	20X23h28	Жаростойкая нержавеющая сталь без потери качества выдерживает рабочие температуры до 1000 ºС. Используется для дымоходов, устанавливаемых на твердотопливных пиролизных котлах большой мощности.

В настоящее время из стран Юго-Восточной Азии идет поток продукции из нержавеющей стали, соответствующей стандартам AISI 201-202.Продавцы часто представляют это как «шаг вперед» — в том смысле, что развитие новых технологий обеспечило производство стали, не уступающей по своим характеристикам той же AISI 321, но почти в полтора раза дешевле. чем это.

Специалисты в области металлургии рекомендуют не поддаваться на подобные уловки — замена дорогостоящего никеля с добавками азота, марганца и меди приводит к нестабильности кристаллической структуры материала, высокому риску образования трещин и очень низкой коррозионной стойкости.Так что этот «шаг вперед» — всего лишь продукт, предназначенный для массового производства, и его можно отнести к высококачественным нержавеющим сталям только с большой степенью условности.

Несколько слов о толщине стенки трубы.

Для вас можно руководствоваться следующими правилами:

— при диаметре внутренней трубы от 130 до 450 мм — толщина ее стенок 0,5 мм;

— диаметром 500 мм — 0,6 мм.

— диаметром свыше 500 мм — 0,8 мм.

Для печей, газотурбинных установок, то есть там, где температура продуктов сгорания достигает значений более 450 ºС, толщина стенки внутренней трубы должна быть 0,8 мм, с использованием жаропрочных или жаропрочных сталей. типа AISI 321, а для котлов большой мощности лучше AISI 310S.
Сразу после твердотопливного обогревателя устанавливается неизолированный участок дымохода. Оптимальное решение для него — монотрубка из жаропрочной нержавеющей стали (AISI 321 или AISI 316L) с толщиной стенки 0.8 ÷ 1,0 мм.
Для наружных кожухов многослойных труб требования к маркам стали не слишком строгие, но толщина стенки должна быть:

— диаметром до 450 мм — 0,5 мм;

— диаметром от 500 мм и более — 0,6 мм.

Какого диаметра должен быть дымоход?

Если вы ознакомитесь с ассортиментом поставляемых в продажу комплектующих для сэндвич-дымоходов, то сразу увидите, что они предлагаются в довольно широком диапазоне диаметров внутренних труб — от 110 до 300 мм.Как сделать выбор?

Диаметр «моно» -сечения (об этом будет сказано ниже) и всей внутренней трубы многослойной дымовой трубы должны быть такими, чтобы гарантированно отводились все продукты сгорания топлива, была обеспечена нормальная тяга и при этом время, тепло не уходит буквально «в трубу», то есть создавалась и поддерживалась некая оптимальная скорость потока газа. Для отопительных приборов эту скорость принято считать равной двум метрам в секунду.

Проще всего определиться с печами, котлами заводского изготовления — в них всегда есть отводной патрубок определенного диаметра, рассчитанного специалистами специально для этой модели.Этот параметр, кроме того, обязательно должен быть прописан в паспорте отопительного или водонагревателя.

Правило простое — диаметр внутренней трубы сэндвич-дымохода ни при каких условиях и на любом из участков не должен быть меньше стандартной заводской трубы. Ограничений по увеличению диаметра нет, но смысла в этом нет.

Сложнее, когда, например, сэндвич-дымоход монтируется на кирпичной печи. В этом случае можно поступить следующим образом.

Если известна тепловая мощность топки, то сечение дымохода, а значит, и диаметр внутреннего канала многослойной трубы будет несложно определить по таблице.


Расчетная максимальная тепловая мощность твердотопливной печи:	кВт	до 3,5	3,6 ÷ 5,2	5,3 ÷ 7,0
	ккал / час	до 3000	3000 ÷ 4500	4500 ÷ 6000
Минимальное сечение прямоугольного дымохода		140 × 140 мм	140 × 200 мм	140 × 270 мм
Дымоход квадратного сечения		19600 мм²	28000 мм²	37800 мм²
Минимальный диаметр внутреннего канала многослойной трубы		158 мм	189 мм	220 мм

Если печь уже эксплуатировалась, и владельцы знают выработанный практикой режим ее горения, то можно ориентироваться на эти данные.

Для такого расчета есть формула:

d = √ (2 × Mt × Vsp × (1 + Tv / 273) / (3600 × π))

В формуле буквенные символы означают:

d — диаметр внутреннего канала многослойного дымохода в миллиметрах.

Mt — средний расход твердого топлива в час, в килограммах. Его можно определить, разделив массу топливного вкладыша на время его полного сгорания.

Vood — удельный объем образующихся продуктов сгорания, кубометров на килограмм — табличное значение, определенное для основных видов топлива.

Ваш — температура газового потока на выходе из дымохода, град. вы можете взять табличное значение (см. ниже).

π
— известная математическая константа, ≈ 3,14

Таблица обязательных значений для различных видов твердого топлива.

Вид твердого топлива	Средняя удельная теплотворная способность топлива, ккал / кг	Средний удельный объем продуктов сгорания от сгорания 1 кг топлива, м³ / кг	Оптимальная температура на выходе из дымохода, ° С
Дрова средней влажности не более 25%	3300	10	150
Пеллеты, древесные топливные брикеты	5100	9	150
Торф кусковой или рыхлый, воздушно-сушка, влажность не выше 30%	3000	10	130
Торф в брикетах	4000	11	130
Бурый уголь	4700	12	120
Уголь	6500	17	110
Антрацит	7000	17	110

Не всем нравится делать самостоятельные расчеты, поэтому ниже представлен калькулятор, в котором уже есть все необходимые соотношения и табличные данные.Процесс расчета будет сведен к простому вводу нескольких значений.

Классическими приборами для отопления любого жилого дома являются топливные котлы и печи, работающие на твердом, жидком или газообразном топливе. Продукты сгорания топлива выводятся из помещения через дымоход, который выводится через крышу. Когда он установлен и труба вытащена сверху, всегда происходит нарушение герметичности, что приводит к проблемам с гидроизоляцией кровли. Поэтому при установке требуется особая осторожность и тщательность в работе, чтобы минимизировать протечку и полностью заделать образовавшиеся трещины.В противном случае крыша протечет.

Выход дымохода над поверхностью крыши и его гидроизоляция для каждой крыши имеет свои особенности. В этой статье мы рассмотрим, как установить и заделать его стык шифером.

Дымоход

Чтобы провести отвод в месте, минимально нуждающемся в гидроизоляции, и исключить потерю герметичности, необходимо решить две основные задачи:

выбрать оптимальное место расположения дымохода на поверхности крыши;
для надежного и герметичного соединения кровельных слоев с трубой.

Выбор места расположения трубы на поверхности крыши

Место должно быть ближе к коньку (в случае двускатной конструкции). Он должен возвышаться над коньком не менее чем на 0,5 м. Голова также должна быть на 0,5 м выше уровня поверхности крыши.

Четкая схема расположения трубы на двускатной крыше показана на схеме:

Такое расположение дымохода связано с минимальным скоплением осадков в этом месте. Зимой здесь собирается меньше снега, и вероятность протечки на стыке будет незначительной, когда он тает.

Безопасность и герметичность стыка дымохода с крышей

Кровля утепленного дома имеет многослойное устройство, включающее, помимо верхнего кровельного покрытия, слой пароизоляции, гидроизоляции и утеплителя. Такая конструкция получила название «кровельный пирог». Он защищает дом от снега, ветра и дождя, сохраняет тепло внутри и обеспечивает долгосрочное использование.

При снятии дымохода непрерывность слоев пирога нарушается. Они сделаны из горючих материалов.В местах соединения при неправильной изоляции они могут оплавиться или загореться. Поэтому их нельзя штабелировать встык. Между дымоходом и крышей необходимо оставить безопасный зазор.

Листы шифера нельзя укладывать близко к трубе. При удалении его через шифер образуются трещины, которые без заделки позволят влаге пройти во внутреннее подкровельное пространство.

Процесс уплотнения для разных конструкций может отличаться. Он может быть круглым, прямоугольным или квадратным.Квадратный или прямоугольный дымоход обычно делают из кирпича, а круглый — из металла или асбестоцемента.

Подготовка материалов и инструментов

Потребуются различные вспомогательные материалы для извлечения трубы и герметизации ее стыка. Условно их делят на две функциональные группы:

Материалы, предназначенные для заделки зазоров, образующихся на стыке кровли с дымоходом. К ним относятся различные фартуки, тренч-воротники.Они могут быть изготовлены из оцинкованной стали, силикона или резины. Эти продукты обеспечивают поверхностное покрытие зазоров стыков;
Различные герметики, предназначенные для защиты от влаги внутри щелей, смеси на цементной основе, битумная мастика и современные продукты для герметизации. Например, самоклеющиеся ленты.

Для зазоров менее 5 мм в основном используются термостойкие герметики. При зазоре более 1 см используются растворы на цементной основе, а также фартуки и уплотнители из разных материалов.

Для проведения работ вам также потребуются инструменты:

отвертки, шуруповерты, саморезы;
молоток;
ножовка или болгарка;

Пистолет

для нанесения герметика.

Устройство обшивки и выход дымохода шифером

Обрешетка для крыши — брус 50х50 мм под шифер обычного профиля. Если профиль листов армированный, то для обрешетки рекомендуется использовать брус 75х75 мм.

Обрешетка может быть однослойной или двухслойной.

При установке однослойной обрешетки доски или брус крепят перпендикулярно стропилам. Шаг обрешетки должен составлять 500 — 550 мм или 750 — 800 мм.

Для двухслойной конструкции обрешетку сначала крепят к стропилам доской параллельно коньку, а затем к ней крепят балку. Суммарные продольный и поперечный размеры обрешетки должны соответствовать кратным размерам листов шифера, чтобы уместилось их целое количество.Для этого регулируется расположение свесов.

Общее правило при укладке шифера: каждый лист шифера должен располагаться на трех балках. Один из них должен находиться под центром листа, а два других — по краям.

На месте будущего расположения дымохода к обрешетке монтируются закладные элементы. Деревянные бруски обрешетки и стропил следует располагать от нее на расстоянии не менее 130 мм.

Герметизация круглой трубы с помощью заглушки или сопла

Для устранения трещин и заделки стыков при снятии круглой трубы удобнее использовать готовую продукцию… Переходы из оцинкованной нержавеющей стали или гибкого материала, устойчивого к высоким температурам.

Упругая прокладка в виде колпачка и фиксирующего металлического обруча. Он может принимать рельефную форму, совпадающую с шиферной волной, поэтому не требует подгонки под угол расположения. Эластичный фартук можно подогнать под любой уклон поверхности. Он плотно огибает трубу, а у основания прижимается обручем — хомутом с термостойкой прокладкой.

Перед установкой упругой проплавки на ее внутреннюю поверхность в местах соприкосновения с шифером наносится герметик. Это исключает попадание воды внутрь.

Крепление эластичного фартука к поверхности крыши осуществляется саморезами с резиновыми прокладками. В продаже также есть проходки с гибким металлическим кольцом, с внутренней стороны которого есть клейкая пленка.

Металлический проход состоит из двух частей: одна примыкает к поверхности кровли, другая представляет собой фартук, обрамляющий трубу.

При установке такого прохода фартук должен быть на 150 мм выше шиферной волны. Пространство под фартуком до места примыкания заполняется асбестоцементным раствором.

Проход металла должен соответствовать углу наклона поверхности крыши. Зато выглядит лучше и дольше прослужит резинка.

Примыкание квадратной трубы на шифер

Квадратная или прямоугольная труба дымоудаления обычно изготавливается из кирпича. Раньше в месте его примыкания к поверхности снаружи делали утолщение, что позволяло герметизировать выходное отверстие.

Сейчас по периметру делают фартук в виде холма из цементно-песчаной смеси. Это строение называется выдрой. Перед этим стыковой зазор между шифером и дымоходом закрывают изогнутыми стальными полосами. Одна сторона отвода прилегает к кирпичной стене, а другая — к поверхности. Этот стальной оклад крепится по всей окружности трубы. Сверху заливается раствором из смеси цемента и песка. Чтобы раствор не растекался, по краям участка делают бортики.Для этого используют картон, завернутый в полиэтиленовую пленку или деревянные полоски. После застывания смеси бортики убирают.

Уровень затвердевшей смеси должен быть выше уровня кровли. Для отвода стекающей с гребня воды на боку на цементно-песчаном фартуке сооружается уступ с уклоном.

Пошаговая инструкция по проведению работ по выносу дымоходных труб через плиты перекрытия и конструкции кровли — знания, которые пригодятся любому мужчине, решившему проделать работы своими руками.Работа непростая и требует внимательности и ответственности, ведь от качества зависит безопасность вашего дома и его защита от пожаров.

Общие правила и выбор места

Как провести топочную трубу через деревянный потолок — это нужно делать так, чтобы не было проблем, как на фото. Основная задача подготовительного этапа — определиться с местом установки печи и вывести дымоход на улицу. В зависимости от материалов плит перекрытия и дымоходных труб необходимо будет выполнить работы с учетом нескольких типоразмеров:

Схемы отвода дымохода через потолок и крышу

1 этаж

Проход дымохода через перекрытие 1 этажа оборудован металлическим коробом, заполненным слоем теплоизоляции.Для этого можно использовать керамзитовый наполнитель, заполнение полостей минеральной ватой … Для нежилых помещений допускается использование асбестовых плит.

Схема устройства дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 этажа и более

При прохождении плит 2 и последующих этажей может возникнуть ситуация, когда дымоход нельзя установить вертикально. Строители могли переставить перегородки или установить балку в конструкции перекрытия.

Поэтому, чтобы не рисковать, при устройстве дымоходов в многоэтажном доме лучше использовать систему вентиляции дома. Если сделать горизонтальное углубление, в этом месте будет скапливаться возможный конденсат и на стенах откладывается толстый слой копоти. Да и прочистить дымоход через изгибы будет сложно.

Схема установки печного дымохода в 2-х этажном доме

Схема с описанием всех элементов

Выход дымохода через потолок

Выбор конструкции и материалов зависит от типа дымохода.Разберем подробно правила организации работы по основным материалам трубопроводов.

Круглый металл

Весь процесс разбит на несколько этапов:

Этапы работ по выводу стального дымохода через перекрытие

Кирпичный дымоход

Здесь все намного сложнее:

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Подкровельный переход

Проход дымохода через крышу осуществляется по аналогии с плитами перекрытия.Единственное дополнение — обеспечить надежный слой гидроизоляции для предотвращения протечек воды на выходе из дымохода.

Проход кирпичной трубы через крышу

Используем керамический кирпич для печи на крышу, красный, хорошего качества и марки. Здесь на это влияет не только высокая температура газов, но и агрессивные условия внешней температуры, ветра и осадков.

После пересечения с плитой перекрытия проложите трубу до точки выхода через конструкцию крыши:

разметить и аккуратно вырезать полость дымохода, сделать размер с запасом на слой утеплителя;
оборудуем проход металлическим коробом с полостью для прохода трубы.Верхний срез следует выполнять с учетом угла наклона кровли, и ставится немного утопленным внутрь;
после выхода дымохода наружу заполнить все пространство слоем теплоизоляции, все мельчайшие пустоты заделать герметиком;
укладываем слой гидроизоляции под поверхность конструкции крыши. Затем сверху надеваем стальной фартук или резиновую втулку. Тщательно заклейте края герметиком.

Сверху укладывается основной материал кровельного покрытия, и труба забивается до нужного размера.Сверху раскладывается «выдра» и устанавливается защитный козырек. Вывести дымоход через крышу несложно, если у вас есть хороший инструмент и навыки кирпичной и слесарной работы.

Круглый проход через крышу

Проход дымохода через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб, производится так же, как и с кирпичным дымоходом (инструкция выше).

Если необходимо установить высокую трубу, ее крепят стальными скобами к специальным анкерам, закладываемым в конструкцию крыши.

Как правильно вывести дымоход через скат крыши?

Место выхода дымового канала через крышу представляет собой сложную конструктивную единицу. Какие требования к ее выполнению, а также к высоте и расположению части трубы, выступающей над кровлей?

Доверимся специалистам

Определение высоты дымохода относительно конька крыши

Что касается высоты дымохода, то в нормативном документе (СНиП «Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не более 1.5 м труба должна возвышаться над ней не менее чем на 50 см; на 1,5–3 м — быть не ниже гребня, а на расстоянии более 3 м — не ниже линии, проведенной от гребня под углом 10 ° к горизонту. Но четких правил расположения дымохода на крыше нет. Что об этом говорят специалисты?

Главный постулат: чем ближе труба к коньку, тем лучше. В этом случае головка трубы (то есть та ее часть, которая выступает над крышей, а значит, находится в холодной зоне) будет очень маленькой; таким образом снижается вероятность образования конденсата в дымоходе зимой.Выпадая внутрь, в самое горловину или на защитно-декоративный зонтик трубы, конденсат, содержащий агрессивные вещества, отнюдь не безвреден. Это может стать причиной плохой тяги в камине или котле, порче материала верха и отделки крыши и даже сократить срок службы дымохода.

Размещая трубу на большом расстоянии от конька, в частности в области свеса карниза, необходимо учитывать, что она будет испытывать повышенные нагрузки при сходе лавинообразного снега с крыши.Чтобы уберечь дымоход от повреждений, необходимо обязательно смонтировать на склоне систему удержания снега.

Многие считают, что дымоход вообще нужно выводить на линию конька. Это облегчает установку блока упора в точке выхода трубы, а также, поскольку здесь не будет скопления снега, практически исключает возникновение протечек. Однако реализовать такое решение не всегда возможно. Во-первых, нужна стропильная система, где нет опорной коньковой балки, или создание зазора в балке для дымохода и усиление его опорами, что в случае мансардной крыши проблематично… А во-вторых, комплектующие для вывода трубы через конек выпускаются только для каналов с квадратным или прямоугольным сечением.

Что категорически не рекомендуют делать кровельщики, так это снимать дымоход в ендове. Выполнение места стыка здесь очень сложно, и протечки практически неизбежны, ведь дождевая вода будет литься на трубу сразу с двух откосов, а зимой здесь вырастет целый сугроб. Кроме того, вам нужно будет серьезно усложнить конструкцию кровли.

Выход дымохода через утепленную крышу

Проход дымохода через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» чердачной крыши, должны быть сплошными по всей кровле. Кроме того, используемые для этого полимерные пленки горючие. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, который гласит, что между внешними стенами дымохода и элементами кровли из горючих материалов должно оставаться расстояние не менее 13–25 см (в зависимости от типа трубы)?

Специалисты предлагают выделить в отдельную зону участок крыши, охватывающий дымоход: по бокам дымохода — с помощью стропильных ног, а сверху и снизу — с помощью поперечных балок.Таким образом создается своеобразный ящик, размеры которого определяют на основании СНиП. Объем ящика заполнен каменной ватой высокой плотности, это негорючий утеплитель, к тому же может обходиться без паро- и водозащиты.

Примыкание «пирожковых» изоляционных пленок к коробке осуществляется традиционно: их разрезают крест-накрест, края подводят к стропилам или поперечным балкам и скрепляют гвоздями (скобами). Стыки заклеиваются специальными лентами или клеями.

Чтобы дымоход не «пробил» опорную стропильную балку или не попал в зону ендовы, его расположение необходимо четко определить еще на этапе проектирования здания.

Отверстие дымохода

Есть другой подход к проблеме. Поскольку наружные стены современных многослойных дымоходов, как правило, не нагреваются более 60 ° С в зоне выхода через крышу, пленкам ничего не угрожает, а значит, их можно подвести прямо к трубе, зафиксировав скотчем. .В этом случае в слое гидроизоляции над трубой необходимо установить паз из нержавеющей стали (или из той же пленки) для отвода влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизоляционным слоем, следует учитывать, что на температуру его наружной поверхности в точке выхода на крышу влияет ряд факторов: высота трубы, тип отопительного оборудования, толщина теплоизоляционного слоя и т. д.

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Поскольку в навесной конструкции отсутствуют парогидро- и теплоизоляционные слои, то, таким образом, исчезают проблемы с разводкой дымового канала через кровельный «пирог», при этом обеспечивается сплошность всех слоев и гарантия возгорания. безопасность.

Так же существенно упростит задачу протягивания трубы через П-образный вырез в карниз, исключив само наличие примыкания к кровле.Правда, в этом случае необходимо будет предусмотреть дополнительный слив в зоне выреза.

Однако необходимо учитывать, что, находясь вдали от конька, дымоход окажется достаточно высоким и будет испытывать серьезные ветровые нагрузки. А значит, для его укрепления вам понадобится система растяжек, для которой также придется предусмотреть герметичный проход через крышу.

Узел примыкания к кровле

Керамический выход дымохода на крышу

Главное в его конструкции — обеспечить отвод воды отсюда, стекающей по стенкам головы и по скату кровли, для чего вокруг трубы предусмотрен фартук.Для дымоходов прямоугольного или квадратного сечения создается с помощью фурнитуры для кровли. При кровле из керамической и цементно-песчаной черепицы используются пластиковые самоклеящиеся ленты (свинцовые, алюминиевые), которые одним краем приклеиваются к трубе, а другим — к крыше. Чтобы исключить протечку воды под ленту, ее верхний край закрывают металлической полосой изогнутого профиля, фиксируют термостойкими дюбелями и стык обрабатывают кровельным герметиком.

На крышах из черепицы
фартук обычно формируется из коврового покрытия или обыкновенной плитки, укладываемой бегом по трубе, а на металлочерепице — из гладких листов того же материала.

Выполняя узел примыкания на той стороне дымохода, которая расположена выше по откосу, фартук необходимо подвести под кровельное покрытие. Таким образом, верхний элемент кровли закроет ее внахлест, что исключит возможность протечек.

Открытие

Если ширина задней стенки дымохода (то есть обращенной к коньку) больше 80 см, то за трубой необходимо устраивать откос, или, иначе, откос, — небольшую скатную конструкцию, являющуюся изломом. кровли, которая будет распределять потоки воды по сторонам и не даст здесь скапливаться снежной массе…

Создание откоса — задача не из легких. Ведь в этой зоне появляются две короткие впадины, требующие такого же качественного исполнения, как и «настоящие».

Широкий дымоход создает еще одну трудность: затрудняя проветривание подкровельного пространства, вызывает необходимость установки на крыше специальных вентиляционных элементов — аэраторов и т. Д.

Элементы стального модульного дымохода

Производители дымоходов круглого сечения (трехслойные утепленные конструкции в оболочке из нержавеющей стали) выпускают готовые элементы, обеспечивающие герметичность примыкания трубы к кровле.Это так называемые проходы , состоящие из стальной подошвы и прикрепленного к ней фартука-колпака. Во избежание их повреждения при термических деформациях трубы проходы жестко крепятся только к кровле, а на стыке заглушки с трубой надевается «юбка» — стальной хомут с упругой термостойкой прокладка, не пропускающая воду под фартук.

Проход, встроенный в крышу, герметизируется кусками термостойкой пластмассовой ленты (на основе свинца или алюминия) или обрамляется специальной свинцовой деталью, придавая ей рельефный профиль крыши.Обратите внимание: верхний край подошвы должен быть намотан под чехол, а нижний край — внахлест.

Иногда для увеличения герметичности проникновения металла стальной лист подошвы монтируют над кровлей, подводя ее непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но не эстетичное.

Подписывайтесь на наш канал в Яндекс Дзен, чтобы ничего не пропустить!

Как установить и вывести дымоход через крышу, на какую высоту

Отопительные приборы — необходимый атрибут любого жилого дома, обеспечивающие комфортную температуру для жизни в холодное время года, которое в большинстве регионов России длится 9 месяцев.Однако дополнительный комфорт сопряжен с определенной степенью риска возгорания. Поэтому особое внимание уделяется дымоходу, с помощью которого дым и продукты горения удаляются от теплогенераторов и выводятся за пределы помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Последствия некачественного монтажа

Как правило, в работу установщика печного или газового оборудования не входят услуги по установке дымохода; домовладелец должен самостоятельно обеспечить проход дымохода через крышу.Кажущаяся простота задания вынуждает домашних мастеров отказаться от услуг профессиональных мастеров кровли. Тем не менее, некачественный вывод трубы на крышу грозит серьезными последствиями:

Через негерметичный проход трубы влага просачивается в кладку, постепенно разрушая кирпичный дымоход.
Повышенная влажность внутри дымоходной трубы способствует распространению плесени и грибка. Споры некоторых видов грибка опасны для состояния человека, поэтому использовать зараженную трубку небезопасно.В запущенных случаях необходимо заменить и дымоход, и кладку печи.
Проникновение воды в дымоход через крышу снижает теплоизоляционные свойства утеплителя вдвое. Более того, после высыхания слоя теплоизоляции его характеристики никогда не вернутся на прежний уровень.
От некачественного снятия трубы через крышу страдает даже стропильная система, так как влага, проникая в нее через негерметичный проход, приводит к гниению и разрушению.
Щели возле прохода трубы мешают нормальной циркуляции воздуха внутри чердачного помещения, что приводит к увеличению потерь энергии, затрат на отопление.

Кстати, на кровельные дымоходы не только выведены, но еще и проложены трубы от газовых котлов и вентиляционные отверстия, для монтажа которых используются те же методы.

Выбор места выхода дымохода и его высоты

Первое условие качественного вывода трубы через крышу — правильное размещение дымохода на крыше.От этого фактора зависит функционирование всей системы отопления, поэтому во избежание ошибок монтаж выполняется в соответствии с требованиями строительной и пожарной безопасности:

Дымоходы размещаются в непосредственной близости от самого высокого места кровли, на расстоянии 1-1,5 м.
Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной тяги печи составляет 0,5-1,5 м.
Чем выше высота дымохода, тем большее тяговое усилие он обеспечивает в печи или газовом котле.
Чем ниже дымоход расположен на склоне, тем больше должна быть его длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
Такие параметры, как высота дымохода, диаметр сечения подбираются согласно рекомендациям производителя термогенератора или на основании расчета.
Дымоход состоит в основном из вертикальных участков трубы, длина горизонтально расположенных участков не должна превышать 1 м.
Место отвода ставится между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность пропуска трубы через крышу заключается в том, что при прохождении дыма температура стен повышается, что создает опасность возгорания горючих материалов стропильной системы.

Упругое проникновение

Чаще всего в частном строительстве сталкиваются с монтажом круглых металлических труб.Для обеспечения герметичности прохода используется специальное приспособление — эластичная проплавка. Это изделие в форме воронки из высокопрочного силикона или резины с широким фланцем в форме квадрата или круга, называемое фартуком. Благодаря своим свойствам, упругое проникновение принимает любую форму, подстраиваясь под угол наклона откоса. Он может выдерживать экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

При покупке упругого прохода ориентируются на диаметр трубы и цвет рубероида.Универсальные ступенчатые модели пирамид подходят для всех размеров, корректировки производятся путем подрезки прохода до нужного уровня … Установить на крышу эластичный фартук очень просто, нужно надеть его на проход дымохода, нанести металлический круг с отверстиями под крепеж обработайте стык огнестойким герметиком и закрепите отверткой. Для крыш с крутым уклоном используется специальный вид пластикового прохода с заданным углом крепления фланца.

Металлический переходник

В строительных магазинах можно найти еще один вид проходки для круглых труб — металлическую проходную трубу.Применяется для прохождения дымохода через нерельефную крышу. Готовые патрубки из легированной стали имеют стандартный угол наклона крыши, соответствующий ее уклону. Для завершения установки необходимо:

Вырежьте в крыше отверстие подходящей формы. Для этого с помощью маркера наносят разметку на поверхность крыши. В зависимости от рубероида резку производят болгаркой или острыми ножницами, отступив на 1-2 см внутрь круга.

Удалить гидроизоляционный и теплоизоляционный материал из проделанного отверстия, освободив проход для дымохода.При необходимости удалите элементы обрешетки, аккуратно отпилив их.
С обратной стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода оставался запас по 15-20 см.
Вставить трубный модуль в отверстие, состыковать с уложенным дымоходом, затянув соединение хомутом.
Надеть отводную трубу на трубу, закрепив ее на поверхности пандуса огнестойким герметиком и саморезами с резиновым колпачком.
Удлинить трубу новыми сегментами так, чтобы высота дымохода превышала уровень конька на 0,5-1,5 м.

Некоторые мастера предпочитают другой способ — дымоход предварительно впаивают в проходную трубу, покрывают теплоизоляционным материалом, например, каменной ватой, и только потом эту конструкцию монтируют в проходе.

Выпуск труб прямоугольного и квадратного сечения

Дымоход печей и каминов из кирпича чаще всего бывает квадратной или прямоугольной формы, поэтому для вывода его на крышу применяют другие способы.Это задание для опытного печника, а не домашнего мастера, ведь в процессе используется особая техника кладки. Когда дымоход подходит к крыше, в нем вырезается отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит дымоход на крышу. Хотя термостойкий кирпич отлично сохраняет тепло внутри трубы, изнутри проход прорезан листами асбеста для защиты стропил от огня.

На кирпичную трубу с помощью металлического профиля закрепляют на свинцовой или алюминиевой основе мягкую гидроизоляционную ленту, нижний край которой фиксируется к кровле с помощью герметика.После этого некрасивую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех дополнительных частей и устанавливается под кровельным материалом, что делает проход аккуратным и хорошо защищенным.

Монтаж коробки розетки

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражаются по-разному. В то время как большинство кровельных материалов негорючие и негорючие, кровельные системы, традиционно сделанные из дерева, — нет.Для безопасного вывода дымохода через любой материал монтируется проходной короб:

Первым делом необходимо приобрести или изготовить ящик из огнеупорного материала, например, металла или асбеста. Размер коробки подбирается в соответствии с сечением трубы, чтобы между их стенками оставалось не менее 15 см.
После проделывания ямы в нее устанавливают короб, верхний край выравнивают до уровня ската кровли.
Дымоход выводится через отверстие в воздуховоде.Края гидроизоляционной пленки и пароизоляции приклеиваются к трубе огнезащитным герметиком и армированной лентой.
В короб засыпается керамзит или укладывается каменная вата для теплоизоляции дымохода. Теплоизоляционные материалы размещаются с учетом того, что они не должны препятствовать циркуляции воздуха.
Снаружи дымоход, в зависимости от формы и кровельного материала, отделывается эластичным проходом, декоративным фартуком или металлической трубой.

Качественно сделанный дымоход не портит внешний вид кровли, не пропускает влагу и безопасен с точки зрения пожарных норм. Соблюдайте правильную технологию прохождения труб через потолки, чтобы обезопасить себя и свое имущество.

Видеоинструкция

Как правильно установить дымоход через крышу

Отопительные приборы — незаменимый элемент любого жилого дома. Они предназначены для обеспечения комфортной температуры в помещении для жизни в холодное время года.В регионах России этот срок составляет в среднем 6 месяцев, местами — до 10 и более. Дополнительный комфорт связан с определенным риском возгорания.

По этой причине особое внимание следует уделять дымоходам, выводящим дым и продукты горения от отопительных приборов за пределы помещения. В этой статье мы рассмотрим, как безопасно и с соблюдением всех современных норм и правил вывести дымоход через крышу.

Дымоход применяется в устройствах, где тепло выделяется при сжигании различных видов топлива.Это топливо — древесина, уголь, газ или другие горючие вещества. Отвод продуктов сгорания по трубе через крышу регулируется требованиями СНиП 41-01-2003. Некоторые пункты считаются частично устаревшими, но большинство надзорных служб полагаются на этот документ. Поэтому содержащиеся в нем требования и стандарты являются обязательными.

К чему может привести некачественный монтаж?

Часто работы по устройству дымохода не входят в перечень работ мастера-печника или установщика газового или электрического котла отопления.Подразумевается, что проход дымохода через крышу закладывается еще на этапе строительства, либо домовладелец монтирует дымоход самостоятельно. Кажущаяся простота такой работы провоцирует владельцев отказываться от использования профессиональных кровельных мастеров. Они не задумываются о том, к каким серьезным негативным последствиям может привести некачественный выход дымохода на крышу. Частые проблемы:

Над крышей возвышаются не только дымоходы печей, каминов и других твердотопливных устройств.Сюда выводятся выхлопные трубы от газовых обогревателей, а также вентиляционные трубы. При их установке используются точно такие же методы, как и для дымоходов.

Высота подъема трубы и место ее прохождения в кровле

Правильно расположить дымоход на крыше можно только в том случае, если расположение дымохода через крышу выбрано правильно. Этот фактор может повлиять на правильное функционирование системы отопления. Чтобы не допустить ошибок при установке, необходимо руководствоваться существующими требованиями пожарной безопасности, а также строительными нормами и правилами.Основные моменты аранжировки:

Основная проблема устройства трубы через крышу заключается в том, что при прохождении дыма или продуктов горения температура конструкции повышается, а это может привести к возгоранию материалов, из которых выполнены элементы кровли или стропила. системы сделаны.

Гибкий канал для круглого дымохода

Обычно в частном жилищном строительстве приходится иметь дело с устройством дымоходных и вентиляционных труб круглого сечения.Как можно установить дымоход через элементы крыши, чтобы обеспечить герметичность прохода? Для этого используется особая конструкция — упругий проходной элемент кровли. Это изделие изготовлено из специального прочного силикона или резины. По форме напоминает воронку с широкими полями круглой или квадратной формы. Эти поля называются фартуком. Эластичная втулка, благодаря гибкости материала, может принимать любую конфигурацию. Это позволяет использовать его на крышах с любым углом наклона и любым финишным покрытием.Материал, из которого он изготовлен, должен выдерживать максимально низкие и высокие температуры, а также обладать устойчивостью к ударам внешней среды … Эластичные проходки доступны в различных цветах и конфигурациях.

Выбирая, какое проникновение покупать, нужно ориентироваться на диаметр дымохода и цвет отделки крыши. Доступны универсальные изделия, похожие на ступенчатую пирамиду, подходят для труб любого диаметра. Размер регулируется ножницами, которые срезают пенетрацию до необходимого уровня.

Установить эластичный фартук на крышу достаточно просто. Для этого необходимо прикрепить его к проходу дымохода, прижать сверху металлическим кружком, в котором предусмотрены отверстия для саморезов, нанести на место соприкосновения с кровлей огнестойкий герметик и саморез это с помощью отвертки или отвертки.

Для крыш с очень крутыми углами необходимо использовать специальный тип проходки с фиксированным углом установки зажимного фланца.

Жесткий металлический ввод

Для устройства дымоходов можно использовать еще один вид проходных изделий для труб круглой конфигурации — проходную трубу из металла. Применяется в тех случаях, когда необходимо оборудовать проход дымохода через крышу без рельефа. Такие готовые изделия из оцинкованной или крашеной стали изготавливают при фиксированном угле ската кровли.

Для покупки вам необходимо измерить этот угол у вашей крыши.Установка такого изделия осуществляется в следующем порядке:

В некоторых случаях рекомендуется использовать другой метод. Суть его в том, что в проходной коробке необходимо заранее произвести снятие дымохода, обложить его специальным теплоизоляционным материалом, например, базальтовой ватой, и после этого вся конструкция укладывается в кровлю.

Устройство прямоугольных дымоходов

Когда кладка дымохода приближается к кровле, в ней необходимо вырезать отверстие рассчитанного размера с допуском около 6 см.С его помощью труба будет выведена над кровлей. Несмотря на то, что жаропрочный кирпич отлично сохраняет тепло внутри дымохода, снаружи эту трубу необходимо покрыть листами асбеста. Эта мера защитит стропила от высоких температур.

Гидроизоляция крепится к выступающей части кирпичной трубы металлическим профилем на алюминиевой подложке, а ее нижний край фиксируется к крыше с помощью герметика. Далее некрасивую гидроизоляцию дымохода на крыше прикрывают специальным декоративным фартуком.Он состоит из четырех частей и устанавливается на крыше, делая переход эстетичным и защищенным от ударов.

Грамотно устроенный патрубок не испортит внешний вид кровли, не допустит проникновения влаги и полностью безопасен по требованиям пожарной безопасности … Отделка дымохода крыши выполняется в соответствии с конструкцией крыши и пожеланиями домовладельца.

Монтаж дымохода — дело довольно ответственное и сложное. Необходимо заранее продумать все этапы монтажа и проконсультироваться со специалистом.

Отопительные приборы — необходимый атрибут любого жилого дома, обеспечивающие комфортную температуру для жизни в холодное время года, которое в большинстве регионов России длится 9 месяцев. Однако дополнительный комфорт сопряжен с определенной степенью риска возгорания. Поэтому особое внимание уделяется дымоходу, с помощью которого дым и продукты горения удаляются от теплогенераторов и выводятся за пределы помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Как правило, в работу установщика печного или газового оборудования не входят услуги по установке дымохода; домовладелец должен самостоятельно обеспечить проход дымохода через крышу. Кажущаяся простота задания вынуждает домашних мастеров отказаться от услуг профессиональных мастеров кровли. Тем не менее, некачественный вывод трубы на крышу грозит серьезными последствиями:

Через негерметичный проход трубы влага проникает в кладку, постепенно разрушая ее.
Повышенная влажность внутри стимулирует распространение плесневых микроорганизмов и грибков. Споры некоторых видов грибка опасны для состояния человека, поэтому использовать зараженную трубку небезопасно. В запущенных случаях необходимо заменить и дымоход, и кладку печи.
Проникновение воды в дымоход через крышу снижает теплоизоляционные свойства утеплителя вдвое. Более того, после высыхания слоя теплоизоляции его характеристики никогда не вернутся на прежний уровень.
От некачественного снятия трубы через крышу страдает даже стропильная система, так как влага, проникая в нее через негерметичный проход, приводит к гниению и разрушению.
Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердака, что приводит к увеличению потерь энергии и затрат на отопление.

Кстати, на крышу выводят не только дымоходы печей, там же кладут трубы от газовых котлов и вентиляционные отверстия, для монтажа которых применяют те же методы.

Выбор места выхода дымохода и его высоты

Первое условие качественного вывода трубы через крышу — правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей системы отопления, поэтому во избежание ошибок монтаж выполняется в соответствии с требованиями строительной и пожарной безопасности:

Дымоходы располагаются в непосредственной близости от самого высокого места крыши, на расстоянии 1-1.5 мес.
Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной тяги печи составляет 0,5-1,5 м.
Чем выше высота дымохода, тем большее тяговое усилие он обеспечивает в печи или газовом котле.
Чем ниже дымоход расположен на склоне, тем больше должна быть его длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
Такие параметры, как высота дымохода, диаметр сечения подбираются согласно рекомендациям производителя термогенератора или на основании расчета.
Дымоход состоит в основном из вертикальных участков трубы, длина горизонтально расположенных участков не должна превышать 1 м.
Место отвода ставится между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность пропуска трубы через крышу заключается в том, что во время прохождения дыма температура стен повышается, что создает опасность возгорания горючих материалов стропильной системы.

Упругое проникновение

При покупке упругого проплавления ориентируются на диаметр трубы и цвет рубероида.Универсальные ступенчатые пирамидальные модели подходят для любого размера, корректировки производятся путем сокращения глубины проникновения до желаемого уровня. Установить на крышу эластичный фартук очень просто, нужно надеть его на проход дымохода, нанести металлический кружок с отверстиями под крепеж, обработать стык огнестойким герметиком и закрепить отверткой. Для крыш с крутым уклоном используется специальный вид пластикового прохода с заданным углом крепления фланца.

Металлический переходник

Удалить гидроизоляционный и теплоизоляционный материал из проделанного отверстия, освободив проход для дымохода.При необходимости удалите элементы обрешетки, аккуратно отпилив их.
С обратной стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода оставался запас по 15-20 см.
Вставить трубный модуль в отверстие, состыковать с уложенным дымоходом, затянув соединение хомутом.
Надеть отводную трубу на трубу, закрепив ее на поверхности пандуса огнестойким герметиком и саморезами с резиновым колпачком.
Удлинить трубу новыми сегментами так, чтобы высота дымохода превышала уровень конька на 0,5-1,5 м.

Некоторые мастера предпочитают другой метод — предварительно впаивают дымоход в проходную трубу, покрывают теплоизоляционным материалом, например, каменной ватой, и только потом эту конструкцию монтируют в проходе.

Выпуск труб прямоугольного и квадратного сечения

Их делают из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для доведения его до крыши применяют другие методы.Это задание для опытного печника, а не домашнего мастера, ведь в процессе используется особая техника кладки. При приближении дымохода к кровле в нем вырезается отверстие соответствующего размера с припуском 2-5 см, через которое печник вытаскивает его. Хотя термостойкий кирпич отлично сохраняет тепло внутри трубы, изнутри проход прорезан листами асбеста для защиты стропил от огня.

Мягкая гидроизоляционная лента на свинцовой или алюминиевой основе крепится к кирпичной трубе с помощью металлического профиля, нижний край которого фиксируется на крыше герметиком.После этого некрасивую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех дополнительных частей и устанавливается под кровельным материалом, что делает проход аккуратным и хорошо защищенным.

Монтаж коробки розетки

Первым делом необходимо приобрести или изготовить ящик из огнеупорного материала, например, металла или асбеста. Размер коробки подбирается в соответствии с сечением трубы, чтобы между их стенками оставалось не менее 15 см.
После проделывания ямы в нее устанавливают короб, верхний край выравнивают до уровня ската кровли.
Дымоход выводится через отверстие в воздуховоде.Края гидроизоляционной пленки и пароизоляции приклеиваются к трубе огнезащитным герметиком и армированной лентой.
Внутрь короба заливается керамзит или укладывается каменная вата для теплоизоляции дымохода. Теплоизоляционные материалы размещаются с учетом того, что они не должны препятствовать циркуляции воздуха.
Снаружи дымоход, в зависимости от формы и кровельного материала, отделывается эластичным проходом, декоративным фартуком или металлической трубой.

Качественно сделанный выход дымохода не портит внешний вид кровли, не пропускает влагу и безопасен с точки зрения норм пожарной безопасности. Соблюдайте правильную технику прокладки труб через потолок, чтобы обезопасить себя и свою собственность.

Видеоинструкция

Как сделать проход. Как сделать проход дымохода через кровлю из металлочерепицы квадратного и круглого сечения

Как сделать проход.Как сделать проход дымохода через кровлю из металлочерепицы квадратного и круглого сечения

Дымовая установка — это ответственная работа, которой обычно доверяют опытные специалисты. Безопасность домашнего дома уже зависит от качества его выполнения, а также от характеристик производительности печи. Многие владельцы решили выполнить эту работу самостоятельно. Вполне возможно. Но для этого вам потребуется ознакомиться с основными правилами устройства такой системы.Существует ряд нюансов проведения, как сделать отвод дымохода через крышу, подробно будет рассмотрен ниже.

Почему важно правильно вынуть дымоход?

Узел прохода дымохода через крышу Многие решаются обустроить сами. Это приводит к разным негативным последствиям. Если хозяева дома не знают тонкостей этого процесса, они могут обратиться к специалистам в данной области. Их работа требует дополнительных затрат. Однако опытные строители подойдут.Желая сэкономить, необходимо изучить все нюансы этого процесса.

При неправильном выводе дымохода через крышу влага попадает в очаги поражения. В итоге все материалы, из которых сделана крыша. В несущих конструкциях могут появиться грибы и плесень. Они разрушают перекрытия и изоляционные материалы. Микроклимат в доме может быть нездоровым. Чтобы продлить срок службы кровли, нужно создавать герметичные стыки.

Деревянные элементы конструкции необходимо обработать антисептиками и антипиренами.В некоторых случаях дымоход может упираться в ползун конька. Потребуется углубление. С двух сторон брус устанавливается на стойку.

Для создания вздутия через крышу своими руками нужно смонтировать на крышу металлический фартук. Он должен одним из краев входить в поверхность дымохода на уровень 30 см, который выступает над уровнем кровли. Вторую кромку заводят под кровельный материал в том месте, где был сделан пропил. Такой вариант подходит для тех труб, которые будут отводить от конька на определенное расстояние.

Если дымоход идет близко к верхней перекладине, то металлический фартук нужно заводить под элементом лыжи. На самой трубе стальной лист нужно заводить в ход. Она сделана заранее. Он закреплен с помощью планок. Также вся система тщательно герметизируется специальными изоляционными составами.

Если ширина дымохода со стороны, расположенной параллельно коньковому брусу, более 80 см, необходимо будет сделать заслонку. Такая ситуация возникает, когда трубы от топки, камина, вентиляции объединяются в одну трубу.Для защиты стыка трубы с кровлей необходимо сделать козырек. Он будет отводить воду и снег в стороны. Лучше доверить эту работу профессионалам, так как в этом случае мастер должен иметь значительный опыт.

Готовый переходной блок

Поток дымохода через крышу в бане или другом сооружении можно заглушить с помощью специального переходника. Применяется, если дымоход имеет круглую форму и сделан из керамики или металла. Готовых узлов для создания дымохода в продаже огромное количество.Формы аналогичных товаров могут быть разными. Вы можете встретить узлы овальной, круглой, квадратной или прямоугольной конфигурации.

Выбор варианта конструкции зависит от материала, из которого выполнено кровельное покрытие и стропная система, а также диаметра дымохода, угла наклона коньков. Также выбор готового узла влияет на высоту чердачного помещения. Учитывайте перекрытия материалов в доме.

Производители выпускают конструкции прохода, состоящие из 2 частей.Это металлические кольца и отбортовка. Если такие изделия выплавляют из черных металлов, толщина стенки должна быть от 1 до 3 мм. Кольца состоят из 2 контуров. Каждый из них имеет изоляцию из базальтового материала. Это исключает вероятность возгорания при наличии нагретой трубки.

Металл, из которого изготовлен переходник, покрыт защитной эмалью. Это предотвращает развитие коррозии. Эмаль выдерживает воздействие высоких температур (до + 600ºС). Иногда проходка выполняется из нержавеющей стали.Стоимость такой продукции будет на порядок выше.

Узел прохода дымохода через мягкую кровлю или другие материалы может быть универсальным. Изготовлен из алюминия. Фланец имеет гофру в виде конуса из силикона. Есть несколько типоразмеров подобных изделий. Это позволяет подобрать готовый переходник для трубы подходящего размера. Верх гофры можно отрезать, чтобы труба могла пройти через ее отверстие. При этом фланец обрабатывается герметиком.Крепится к крыше самозатяжками. Обычно они поставляются в комплекте.

Если крыша сделана из тисненых материалов, не допускающих фиксации с помощью собственных образцов, необходимо закрепить систему на обрешетке. Для этого применяют длинные дюбеля. Это, например, может потребоваться, если ролики изготовлены из железобетона. Следует отметить, что тип кровельного материала в большой степени влияет на порядок устройства выхода дымохода.

Многослойный дымоход

От того, как материал покрыт кровлей, зависят характеристики прохода трубы рекуперации.Чаще всего хозяева дома выбирают для отделки прутьев ондулин, металлочерепицу, профнастил и т. Д. Также часто возникает необходимость сделать проход дымохода через мягкую кровлю.

Сэндвич-дымоходы сегодня завоевали особую популярность. Они отличаются простотой установки, качественным дизайном, прочностью и безопасностью при эксплуатации. Внешний корпус такой трубы выполнен из металлического листа. Имеет красивый блеск. Такие трубы практически всегда имеют круглую форму.Поэтому для прохождения кровли сэндвич-дымохода чаще всего выбирают готовые проходные элементы. Они бывают двух типов. Чаще всего приобретают эластичные переходные конструкции. Если хозяевам не нравится, как сочетается блестящая трубка с подобным дизайном, они могут предпочесть металлический переходной узел.

Эластичные переходники изготовлены из эластичного полимера, устойчивого к повышенным температурам. Фланец (нижний элемент) конструкции выполнен из гибкого материала. Поэтому его можно легко установить как на гладкую кровлю, так и на покрытую металлочерепицей поверхность с высокими волнами.Проход через крышу сэндвич-дымохода выполнить правильно, с такой конструкцией он будет максимально простым. Фиксация флабанда производится самозатяжкой или специальными шпильками.

Достоинством эластичных переходников для многослойных дымоходов и других разновидностей труб является их невысокая стоимость. В этом случае установка затруднений не вызывает. Ошибиться в этом случае будет намного сложнее. В комплекте идет подробная инструкция по установке.

Стыки стыков при установке промазываются специальным термостойким герметиком.Обрабатывают место выхода трубы, а также стык фланца с кровлей. Когда герметик встанет, нужно будет прикрутить переходник болтами. Для этого нужно просверлить отверстия в нижнем кольце фланца.

Мягкая кровля

Создание прохода дымохода через крышу из гибкой черепицы Выполняется по определенной методике. Для начала нужно просверлить в крыше достаточное отверстие. Через него будет отображаться труба. Часто на крыше нет мощных балок для крепления системы.В этом случае вам необходимо приобрести проездной. Он состоит из двух частей. Это снижает нагрузку на перекрытие.

Две сборные части прикрепляются с помощью самопроизвольных образцов сначала с внутренней стороны крыши. Снаружи необходимо обклеить обычным силиконом специальный резиновый материал для создания уплотнения.

Далее необходимо установить негорючий утеплитель. Для этого приобретите минеральную вату в рулонах. Базальтом или стекловолокном заполните пространство между сборной конструкцией и дымовой трубой.Во время установки нужно следить за тем, чтобы минеральная вата закрывала резиновую прокладку.

В комплекте с проходом из сборного железобетона идет спил кровли. Его фиксация происходит при помощи саморезов. Такой вариант идеален при создании прохода через крышу дымохода из сэндвич-трубы. Резка кровли позволяет защитить систему от проникновения воды. Разновидностей таких конструкций много. Они различаются способом исполнения, материалом и углом наклона.

Как правило, уклон таких сооружений составляет от 15 до 55º. Выбор зависит от угла наклона кровли. Если материалом его отделки являются мягкокатаные разновидности материалов, могут применяться фрезы по металлу. Также вполне подходит в данном способе монтажа конструкции, имеющие самоклеящиеся ланто для качественного примыкания системы к кровле.

Плитка и ондулин

Отвод дымохода через крышу можно производить самостоятельно и если покрытие выполнено из черепицы.В этом случае дымоход в большинстве случаев облицован кирпичом. В этом случае необходимо будет выполнить работу с особой тщательностью. В этом случае для отделки трубы дымохода может применяться гофрированный, а также самоклеящийся листовой свинец или алюминий.

Перечисленные материалы продаются в рулонах. С одной стороны, они покрыты специальным клеевым составом. обратная сторона Лист покрыт фольгой из перечисленных металлов. Такая конструкция позволяет защитить дымоход от механических повреждений, а также не допустить протечки воды после дождя или снегопада внутри дома.

Еще один популярный вариант при отделке кровли — ондулин. В нем много положительных качеств. Иногда его называют еврошиперальным. Не содержит асбеста. Поэтому он причислен к категории экологически чистых материалов. Однако его недостаток — недостаточная термостойкость. Температурный предел этого материала может быть 110 ° C. Следовательно, он очень ответственен за создание прохода через крышу. Сделать это довольно сложно. Однако при наличии определенных знаний с этой задачей сможет справиться даже начинающий мастер.

Также стоит сказать, что Онтулин не только не выдерживает высоких температур, но и может воспламеняться. Поэтому в целях собственной безопасности нужно знать, как с аналогичной отделкой сделать в крыше проход. Проем в крыше необходимо будет вырезать намного шире диаметра трубы. Из-за этого увеличивается вероятность утечки.

Чтобы предотвратить негативные последствия, сделайте через крышу металлический или силиконовый проход для дымохода. Обязательно смонтируйте кровельную рубку.Также в конструкции обязательно присутствует металлический фартук. Угол пропила выбирается в соответствии с положением кровельного стержня. Концы пропила при установке подводят к соседним листам ондулина.

Professor

Если требуется создать из профнастила перекрытие дымохода через крышу, чаще всего хозяева дома приобретают сэндвич-трубу. Это самый надежный и простой в установке вариант. Профессор в сочетании с таким дизайном идеально подходит.Для установки дымохода сделайте разметку на кровле.

Далее при помощи болгарки нужно будет вырезать отверстие. Вам нужно отступить на несколько сантиметров вглубь намеченного контура. Отверстие в этом случае немного уменьшится. Это обстоятельство обязательно учитывается при расчете конструкции. При этом нужно быть очень осторожным. В материале не должно фигурировать Ззбинин.

Когда отверстие будет создано, вам нужно сделать небольшие прорези в углах отверстия.Благодаря такому действию материал внешней стороны конька может подниматься вверх. Далее, создавая перетекание дымохода через крышу из профнастила, необходимо будет прорезать отверстия в нахлестах. Отверстие должно быть похоже на то, что было раньше.

После этого можно будет смонтировать металлический ящик. Он дополнительно защищает крышу от перегрева. Через эту коробку проходит трубка-сэндвич. Далее в пространство между дымоходом и кровельным материалом закладывается слой минеральной ваты.Также можно залить клэрзит. После этого на трубу надевается силиконовый уплотнитель. Его необходимо аккуратно приклеить к профнастилу.

Перечисленные манипуляции позволяют создать герметичный узел. Вода через него не просочится в дом.

Металлочерепица.

Пропуск дымохода через крышу из металлочерепицы создается с помощью стандартной наружной резки. Трубу в этом случае часто делают из кирпича. Сначала над коньком крыши нужно оборудовать внутренний фартук.Его необходимо монтировать до того, как крыша будет покрыта металлочерепицей. Внутренний фартук нужно будет погладить. Этот элемент конструкции выполнен из оцинкованной стали. Лист может иметь покрытие или обходиться без него.

Чтобы дымоход проходил через крышу из металлочерепицы, необходимо приложить стальной профиль к стене трубы. Он отмечает верхний край фартука. Шлифовальный станок выполнен в разметке. Его промывают водой для удаления строительной пыли.

Установка внутреннего фартука начинается с его нижней части. В нужных местах стальной профиль разрезается. Этот предмет необходимо установить на предназначенное для этого место. Далее идет его обрезка. На подготовленное место устанавливается фартук. Он плотно прижимается к основанию. Верхняя часть при этом должна точно совпадать с более ранней обувью.

Далее система фиксируется самозатяжкой. Их вкручивают через низ с внутренней стороны фартука. Они должны проходить сквозь деревянные элементы конструкции крыши.Таким же образом собирают боковую и верхнюю части фартука. Они должны быть минимум 15 см.

Фартук уплотнительный

Создав протекание дымохода через крышу, покрытую металлочерепицей, необходимо заделать внутренний фартук. Для этого вставленная в ход кромка обрабатывается термостойким герметиком.

Под нижним краем фартука начинается завязка. Это плоский лист, предназначенный для слива воды. Его отправляют в Ундов или на сам карниз.Вам нужно сделать бортик по краю галстука. Сделать это можно при помощи плоскогубцев.

Когда установлен внутренний фартук, можно установить внешний защитный экран. Устанавливается по тому же принципу, что и внутренний фартук. Только верхний край не сможет спать в штрихе. Он должен герметизировать стык. Для этого применяется специальный состав, который не боится сильного нагрева.

Рассмотрев особенности пробуждающего проход дымохода через крышу, вы сможете создать качественную систему своими руками.Через него не будет отбираться вода после снега или дождя. Дымоход будет правильно выполнять возложенные на него задачи, не будет быстро покрываться копотью внутри. Работа печного отопления будет безопасной и эффективной.

Чтобы избежать возгорания и обезопасить себя и своих близких, нужно правильно сделать проход труб через потолок в бане и выполнить все необходимые мероприятия, чтобы не допустить возгорания перекрытия из-за контакта с горячей трубкой.

Поэтому очень важно установить горячую трубку так, чтобы она не касалась дерева.Для этого реализуется дополнительная защита из огнестойких материалов.

Ниже мы рассмотрим основы пожарной безопасности, виды материалов, технологию монтажа и основные ошибки при проходе трубы через перекрытие и кровлю.

Как защитить перекрытие от огня?

Перед тем, как приступить к работе, необходимо ознакомиться со Снипом 41-01-2003 «Отопление, вентиляция и кондиционирование» . В данных строительных норм нормируются устройства систем отопления и вентиляции.

В тексте текста указано расстояние от внешних поверхностей труб до элементов перекрытия и кровли.

Расстояние от элементов крыши до труб необходимо дополнительно защитить негорючими материалами.

Поэтому при создании прохода через потолок ванну следует предусматривать на достаточном расстоянии от горячей поверхности трубы до конструкций перекрытия.

Стоит обратить внимание на то, что при строительстве многие отдают предпочтение металлическим трубам.Поэтому необходимо ознакомиться с упомянутым выше приложением К, в котором указаны минимальные расстояния от деталей топки и труб:

Толщина стенки печи, мм	Отправление	Расстояние от внешней поверхности топки или дымохода (труб) до стены или перегородки, мм
Толщина стенки печи, мм	Отправление	не защищен от огня	защищен от огня (в соответствии с 6.6.23 б)
	Открыть
	Закрыт
	Открыть
	Закрыт
Примечания: 1 Для стен с пределом огнестойкости Rei 60 и более и пределом распространения пламени 0 см. Расстояние от внешней поверхности топки или дымового канала (труб) до стены перегородки не нормируется. 2 В зданиях детских учреждений, общежитий и предприятий общественного питания предел огнестойкости стены (перегородки) в пределах спуска должен быть обеспечен не менее Rei 60. 3 Защита потолка в соответствии с 6.6.20, пола, стен и перегородок — в соответствии с 6.6.23, должна выполняться на расстоянии не менее 150 мм, превышающем размеры печи.

Как видите, отступ должен составлять 500 мм по дереву без теплоизоляции и 380 мм по горючим материалам с дополнительной защитой от огня.

Помимо правил, изложенных в СНиП 41-01-2003, следует внимательно ознакомиться с инструкцией на дымоход от производителя. В документации есть информация о депозитах с учетом использованных материалов.

Какие материалы устойчивы к высоким температурам?

Во время нагрева печи температура достигает критической отметки, поэтому древесина может воспламениться от прямого контакта с горячей трубой, что приведет к печальным последствиям.

Чтобы избежать возгорания, нужно создать изолирующий слой из любого негорючего материала.Отлично для этого подходят:

Минеральная вата. Волоконная изоляция из неорганических нитей. Уверенно переносит температуру до 300 градусов по Цельсию. Выберите марку PJ-175 или PPH-200, чтобы обеспечить максимальные теплоизоляционные свойства. Такие изделия из минеральной ваты изготавливаются по ГОСТ 9573-96 Плиты кухонные минеральные и по ГОСТ 22950-95, а также по ГОСТ 21880-94 — коврики прошивные.
Минрит. Теплоизоляционный материал, состоящий из целлюлозы и известняка на цементной основе. Это плотная плита, способная эффективно выдерживать температуру до 150 ° C.Максимальная температура нагрева, которую выдерживает минимит, достигает 400 градусов.
Картон базальтовый. Плотный экологически безопасный материал толщиной 5 мм, который надежно защищает, выдерживает температуру до 900o C.
Асбестокартон. Также позволяет создать отличную противопожарную защиту. Имеет толщину до 10 мм. Не теряет своих свойств долгие годы. Единственный недостаток — это образование токсичных паров при нагревании, что является критическим фактором для использования в ванне.

Если вы хотите провести первичную обшивку торцов потолка и уже провели ровно все замеры и сделали вмятины, то можно также использовать мало важные материалы, в том числе:

Увеличительное стекло — Стандартный вариант не подходит для защиты древесины, поэтому выбирайте продукты премиум-класса.
Огнеупорный гипсокартон — по характеристикам отличается от стандартного клея тем, что имеет усиленное сцепление слоев и армирование изнутри.Таким образом, огнеупорный гипсокартон имеет защиту от критических температур и не воспламеняется, даже если его бросить в огонь на 15 минут.

Примечание! Экономия на материалах может привести к пожару и аварийной ситуации, поэтому ни в коем случае не используйте стандартную минеральную вату.

Если вы хотите создать дополнительный слой теплоизоляции дымохода, то отдавайте предпочтение базальтовому пыжу. Он не деформируется и не теряет качества даже при температуре 1000 градусов Цельсия.

Для защиты коробки с проходом трубы через потолок следует уложить базальтовый картон. Чтобы сэкономить, но не потерять в качестве, глиняный ящик можно плавать.

Восстановить потолок от повышенной температуры на коробчатом монтажном участке поможет металлический лист со сторонами с содержанием глины (равномерное распределение при толщине до 2,5 см).

Дымоходы типа «Сэндвич»

Несмотря на существующие решения труб из трубы через перекрытие и кровлю, многие сегодня предпочитают использовать более безопасные трубы типа «сэндвич».Основное отличие сэндвича от обычной трубы — это двойная труба с дополнительным слоем для защиты от повышенных температур.

Они изготовлены из черной или нержавеющей стали и позволяют значительно снизить тепловое излучение, источником которого является труба подачи газа.

Стоит отметить, что, несмотря на двойные стенки, внешний кожух «Сэндвич» также имеет довольно высокую температуру. Поэтому для обеспечения пожарной безопасности лучше прогрессировать и применять рекомендуемые отступы от горючих материалов и теплоизоляционных материалов для защиты от нагрева нахлеста в месте прохода трубы.

Внутри трубы во время ухода за летучими соединениями температура может быть очень высокой. Поэтому при эксплуатации нельзя нарушать нормы устройства дымохода и рекомендации производителей дымохода по устройству узлов через перекрытие и крышу бани.

Видеоустройство дымохода из сэндвич-труб Вы можете увидеть ниже:

Резка потолка в проходе трубы

Необходимо придерживаться двух правил — монтировать трубу строго вертикально и обеспечить надежную теплоизоляцию перекрытия с использованием современных минеральных теплоизоляционных материалов.Следовательно, вам необходимо следовать следующему плану:

Определите место, где будет расположен проход трубы.
Установить защитный кожух (Собака), отделяющий горючие полы от дымохода.
Выполнить укладку защитных теплоизоляционных материалов. Защищенные элементы конструкции. Очистка от критических температур.

При установке узла необходимо учитывать следующие факторы.

Сама конструктивная баня.
Сумма денег, которую вы можете позволить себе потратить на материалы.

После этого сделайте надрез, но сделайте отступ со всех сторон минимальным (декоративные элементы скроют его). Сделать пропуск нужного размера Вы можете с помощью электрокара ·

Если вы сделали проход своими руками, можно украсить его оцинкованным железом или нержавеющей сталью. Дополнительным плюсом нержавеющей и оцинкованной стали является то, что это хороший тепловой экран.

Наклеивая потолок и проходной блок стандартной конструкции от производителя, наклеивайте размеры, которые указаны в инструкции.Если вы создаете пас с нуля, то тщательно замерьте все расстояния, необходимые для устройства раздачи.

Для расчета расстояний можно использовать следующую формулу: внутренний диаметр трубы суммируется с двумя расстояниями.

Примечание! Намного предпочтительнее просчитать все необходимые размеры еще на стадии разработки проекта Bani. На чертежах при этом необходимо отметить оптимальное расстояние между балками перекрытия и определить точный размер пространства, необходимого для монтажа трубы.

Если прохождение трубы через перекрытие бани не было продумано еще на стадии проекта, то необходимо определить расположение трубы и узла прохода над топкой.

Как установить готовую трубу?

Сегодня вы можете купить готовый алерт, представляющий собой металлическую конструкцию, установленную в раздувной ванне.

По конструкции и прочности крепления заводская конструкция намного лучше самодельной.В магазинах вы найдете любую конфигурацию узлов для прохождения трубы через потолок, которые представляют собой короб прямоугольного или круглого сечения, надежно скрепленный металлическим листом, выполняющим защитную и декорирующую функцию.

В конструкции заводского узла прохода потолка (ППУ) уже есть вырез под трубу, так что выбирать узел нужно с учетом диаметра трубы.

Для установки выполните следующую последовательность действий:
1.Осуществляется вскрытием в месте установки проходного узла и из оцинкованного профиля собирается каркас потолочного узла:

2. Листов теплоизоляционного материала (асбетический лист или базальтовый картон) тщательно закрывают торец потолка в месте прохода:

3. В местах соприкосновения металлических листов проходного узла с горючими материалами также укладывается листовая изоляция.

4. Конструкция устанавливается в проходное отверстие в потолке и в нее вставляется одно колено сэндвича, закрепляясь в металлической конструкции, обматывая ее асбестовым шнуром.

5. В верхней части чердака ящик заполняется огнеупорной минеральной ватой, глиной или другим материалом, рекомендованным производителем.

6. После этого чердачную часть проходного узла можно закрыть декоративными металлическими элементами.

Работает узел своими руками

Если в вашем городе не было магазина, где можно было купить готовый узел перекрытия проезда, это можно сделать самостоятельно. Для выполнения работ вам потребуются следующие материалы:

Огнестойкий гипсокартонный лист.
Minrit.
Тонкая листовая сталь.
Лист из нержавеющей стали.
Глина сухая или пластилин.

Первый этап — изготовление жестяной коробки. Вы можете согнуть лист, используя обычную доску, с заклепками по краям краев.

В зданиях С. дымоходное отопление, например частный дом, баня и др., Конструкция дымовой трубы обязательна и организация ее вывода отсутствует. Прокладывая трубы через крышу, необходимо соблюдать определенные нормы для обеспечения безопасности и сохранения защитных свойств кровли.

Floor Shot Pass

Дымоход предназначен для вывода продуктов сгорания топлива (уголь, газ, дрова, торф) и топочной тяги. Способ вывода трубы через крышу определяется на этапе проектирования. Главное условие при этом — обеспечение пожарной безопасности кровли, особенно на стыке с трубой, а также защита стыка от атмосферной влаги и скопления конденсата. Высота трубы назначается нормами СНИП и зависит от расстояния, на котором она находится от конька кровли:

при удалении от центра трубы не более 1500 мм высота труба над коньком должна быть не менее 500 мм; №
при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
Если расстояние превышает 3000 мм, высота дымохода должна быть не ниже линии, отводимой от конька под углом 10 °.

Высота дымохода определяется нормами СНиП и зависит от расстояния до конька кровли

Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

Проход дымохода

Этот элемент может располагаться в разных местах кровли. Одним из предпочтительных вариантов считается прохождение дымовой трубы прямо через лошадь. Этот метод отличается самым простым монтажом и позволяет избежать скопления снега на стенке трубы.Недостатком такого расположения является снижение прочности стропильной системы, при которой балка лыжи либо отсутствует, либо срезана и закреплена двумя опорами по сторонам выхода трубы, что не всегда возможно реализовать.

Вывод дымохода через коня отличается простой установкой, но может мешать прочность стропильной системы.

Чаще всего труба располагается рядом с коньком. Таким образом, дымоход меньше всего подвержен действию холода и, как следствие, скапливается внутри конденсата.Недостатком такого расположения будет то, что чем ближе к коньку будет труба, тем высота должна быть больше, а значит, строительство потребует дополнительных средств.

Вывод дымохода на небольшое расстояние от конька — самый распространенный и удобный вариант.

Не рекомендуется проводить дымоход через Ундову, так как в этих местах может скапливаться снег, что приведет к нарушению гидроизоляции и протечкам. К тому же на стыке коньков сложно организовать короб дымохода.Необязательно размещать дымоход и внизу конька — он может быть поврежден снегом с крыши.

Материал, из которого изготовлена труба, также влияет на организацию системы ее вывода. Обычно трубы изготавливают из металла, асбестоцемента или огнеупорного кирпича, но иногда и из керамики. Способы их гидроизоляции будут разными. Кроме того, каждый вид топлива имеет определенную температуру горения, и это тоже нужно учитывать при строительстве дымохода.

В зависимости от формы дымохода выходное отверстие может быть квадратным, круглым, овальным или прямоугольным. Для защиты корневого покрытия от воздействия повышенных температур и защиты от огня вокруг дымохода устраивают короб. Происходит это следующим образом:

Слева и слева от трубы устанавливаются дополнительные стропила.
Снизу и сверху горизонтальные балки укладываются на одинаковом расстоянии и одинаковом сечении. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140-250 мм.
Внутри ящик заполнен негорючим изоляционным материалом, например, камнем или базальтом Вата. Не рекомендуется использовать стекловолокно в связи с его легковоспламеняемостью.

Пространство ящика не должно заполняться стекловолокном — он может воспламениться под действием высоких температур

Необходимо учитывать, что конструкция ящика может нарушить вентиляцию подземного пространства, поэтому можно установить дополнительные системы вентиляции.

Видео: ОСОБЕННОСТИ МОНТАЖА FIR TUB PASS

Особенности вывода дымохода через разные типы кровли

Обустраивая проход дымохода, необходимо обратить внимание на защиту от атмосферных осадков, которые будут промыть вдоль трубы и крыши. Для увлажнения соединения трубы и кровли вокруг дымохода устраивают защитный фартук. Эта технология похожа на кровли с другим покрытием.

Металлочерепица

Металлочерепица — популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

Квадратная или прямоугольная труба

Если труба сделана из кирпича и имеет квадратное или прямоугольное поперечное сечение, можно использовать материалы, входящие в состав покрытия, в металлической кровле. По типу кирпичных дымоходов Могут быть нестандартные размеры, перед выходом снимается часть листов покрытия или прорезается отверстие большей площади.

Для гидроизоляции стыка используются специальные эластичные ленты с нанесенным на одну из сторон клеевым слоем. Один край ленты приклеивается к основанию трубы, другой — на кровельную косметику.Сверху край фиксируется металлической планкой, которую крепят термостойкими дюбелями к стенке трубы. Все стыки заделаны герметиком.

Для уменьшения вероятности выталкивания воды по стене дымохода, можно сделать под доску — обводку

Фартук под квадратную или прямоугольную трубу можно сделать своими руками. Он изготовлен из гладкого металлического листа того же цвета, что и основное покрытие. Верхний край фартука заправляется под расположенный сверху ряд металлочерепицы, чтобы вода, текущая сверху, не попадала под него.Если труба расположена близко к коньку, край фартука можно подводить под лошадь или перебрасывать на другую сторону. Для защиты проходного отверстия от атмосферных осадков под фартуком устанавливается стяжка.

Отвод дымохода лучше организовать до прокладки металлического крана.

Токопроводящая труба

При дымоходе круглого сечения или многослойных трубах кровельные проходы чаще всего используются через металлические войска, соединенные с заглушкой, через которую проводится труба.В покрытии прорезается аккуратное круглое отверстие размером с дымоход, на трубу надевается универсальный стеклопакет или мастер-смыв, стыки заделываются.

Для герметизации стыка круглой трубы и кровли используют специальные козырьки

Видео: Герметизация прохода кирпичной трубы через металлическую покрышку кровли

Кровля из профнастила

Профлист — один из самых распространенных кровельных материалов. Но и в нем может возникнуть, если неправильно оборудовать выход дымохода.Дымоход с такой формой покрытия лучше располагать вертикально. Отверстие в крыше прорезает болгаркой, при этом необходимо следить за тем, чтобы режущая кромка профнастила была без заусенцев.

Проводка прямоугольной трубы

Если нужно организовать проход для прямоугольной или квадратной трубы, фартук можно сделать из оцинкованного листа.

Из металла вырезают четыре листа, которые кладут спереди, сзади и по бокам трубы.
Оцинкованный стальной лист укладывается от нижнего края дымохода до карниза.Этот элемент называется стяжкой и впоследствии закрывается рубероидом.
Доски плотно прикреплены к трубе, нижняя их часть прикреплена к обречению, а верхняя начинает уходить в дымоход.
В стенке трубы делаются колки, в которые вставляется край барабана. Вначале устанавливается нижняя планка, затем и боковая, и верхняя. Листы сгибаются один к другому.
Перед укладкой профиля место дымовой трубы следует гидроизолировать.Можно использовать обычную гидроизоляционную пленку, которую разрезают по «конверту» и наклеивают на трубу, но лучше всего применить самоизоляционную гидроизоляционную ленту.

Укрепление верхней планки на герметик для труб

Вывод круглой трубы

При выводе трубы круглого сечения через покрытие гофрированного пола, рулонной битумной гидроизоляции или фольгированной битумной ленты. Его кладут на кровлю дымохода, которая проходит по срезу и уплотняет термостойкий герметик.Если проход выполнен из резины, он может расплавиться от нагрева трубы, поэтому необходимо закрепить хомут термостойкой прокладкой.

Если использовать кровельный переход из термостойкой резины, можно избежать ее плавления.

Видео: Проведение трубы через крышу из профнастила

Кровля от Ондулина

Ондулин еще называют «эректификатором». Особенность такого покрытия в том, что оно горючее, не имеет большой прочности.Поэтому для прохода трубы дымохода потребуется проделать в крыше отверстие. большого размера и заполнить огнеупорным материалом, который предотвратит попадание влаги.

Для поливки стыка дымохода и кровли установите металлическую кровельную вырубку с фартуком, края которого подводятся под листы Ондулина или используйте эластичную ленту «Ондофлеш». Такое покрытие требует дополнительного вентиляционного устройства.

В кровле Ондулина потребуется проделать отверстие для вывода трубы большего диаметра и заполнить ее огнестойким материалом.

Видео: Закатка дымохода на крышу от Ондулина

Как вывести трубу через мягкую кровлю

Мягкая кровля тоже легковоспламеняющийся материал, поэтому между покрытием и дымоходом остается зазор 13-25 мм. Гидроизоляция трубы проводится так же, как и с другими покрытиями, только вместо эластичной ленты используют электрический ковролин или покрытие самого покрытия — битумную плитку или только.

При гидроизоляции стыка и мягкой кровли Вместо эластичной ленты можно использовать покрытие

Этапы работ по выводу дымохода через крышу

Для вывода дымовой трубы через готовую крышу необходимо:

Подбирается место прохода в корне между стропилами и поперечной балкой.
Короб монтируется: стропила сооружаются из брусьев, параллельных стропильным ногам, и балок. Сечение брусьев для коробки принимается равным сечению брусков стропила. Ширина сторон коробки будет на 0,5 м больше диаметра трубы.
В коньке крыши проделано отверстие. Для этого в четырех углах коробки изнутри, в местах соединения стропила и балки просверливаются сквозные отверстия. После этого слоями нарезают кровельный корж по внутреннему периметру ящика и по диагонали.
После установки фланца молотку можно придать необходимую форму

Видео: Копатель для дымохода своими руками

Вывод дымоходной трубы через крышу — дело ответственное, в котором необходимо соблюдать соблюдение технологии монтажа, чтобы исключить опасность протечек и разрушения дымохода. труба не возникает. Работа по снятию трубы включает множество нюансов с учетом кровли, материала и формы трубы, способов гидроизоляции.Поэтому следует заранее изучить все этапы работы и проконсультироваться со специалистом.

По мнению специалистов, наиболее оптимальным вариантом считается устройство для курения возле конька. За счет этого удастся обеспечить минимальное скопление снега вокруг дымоходной трубы и полностью исключить протечку в зоне регулировки.

Кроме того, высота дымохода в этом случае невелика, что приводит к снижению влияния на конструкцию устройства негативных внешних факторов.По строительным нормам высота дымохода над крышей зависит от высоты дымохода.

Не рекомендуется организовывать проход дымохода через крышу в таких местах:

возле мансардных окон, так как даже слабый ветер будет попадать в угарный газ;
на стыке двух откосов, где практически невозможно качественно обеспечить прилегающую трубу.

Особенности вывода дымохода через крышу

Для правильного и качественного вывода дымохода необходимо соблюдение основных требований СНиП.Конечно, некоторые части документа могут быть устаревшими, однако, согласно его положениям, вас будут проверять инспекционные службы.

В каких случаях требуется вывод дымохода через крышу? Это может потребоваться при возведении нового дома или реконструкции крыши. Кроме того, раскачка дымохода через крышу является непременной частью установки автономной системы отопления.

При возведении нового дома вы будете знать, какой тип кровли используется. Не исключено, что придется организовать сложный вывод, когда необходимо провести дымоход через крышу, покрытую металлочерепицей или обычно черепицей.На сегодняшний день легче обеспечить отвод дымохода через сэндвич-крышу.

Если речь идет об обычной реконструкции, то дымоход уже есть и под него отведено место. Конечно, при строительстве нового дома дымоход устроить намного проще, так как можно увидеть, какая крыша и место, где дымоход лучше снять.

Способы монтажа дымохода

Решая вынести дымоход на крышу своими руками, помните, что это очень ответственное дело.Самая главная задача — создать хорошую тягу. В противном случае эффективность дымохода будет полностью зависеть от атмосферных явлений: иногда печь будет работать без проблем, а иногда дым будет уходить в само помещение, а не в трубу.

Но самое опасное, что ошибка может стать причиной возгорания.

Чтобы обеспечить устройству долгую эксплуатацию, дымоход должен отличаться хорошей теплоизоляцией.

Такой дымоход будет меньше зависеть от изменений температуры воздуха и, скорее всего, не будет подвержен образованию конденсата.

Если крыша ровная, то достаточно труб высотой 500 мм. Если в вашем доме коньковая крыша, то длина трубы будет зависеть от расстояния до конька:

если расстояние не более 1,5 м, то нужно выбирать трубу высотой +500 мм. к длине конька;
если расстояние до 3 м, то труба должна быть на одном уровне;
Если расстояние больше 3 м, длину трубы следует определять по наклонной линии под углом 10 градусов.

Внутри помещения дымоход необходимо располагать вдоль стен или перегородок. Крепления устройства необходимо выполнять таким образом, чтобы его горизонтальные участки не превышали 1 м. Кроме того, дымоход не должен касаться электропроводки и трубопроводов. Правильный монтаж Начинается от котла так, чтобы каждая труба входила в предыдущую. Стыки лучше всего скреплять хомутом. Обеспечение герметичности стыков — одна из важнейших задач.Для герметизации необходимо использовать герметик, не теряющий своих свойств даже при очень высокой температуре.

Примыкания к конструкциям

Трубы дымохода изготавливаются из различных материалов: огнеупорного кирпича, металла или асбоцементной трубы. Наличие определенного материала требует особой конструкции прохода через крышу и другой системы утепления. Также на выбор дизайна влияет вид топлива в камине или духовке. Дело в том, что каждый вид топлива отличается температурой сгорания, поэтому для начала необходимо правильно выбрать топливо.

При использовании дров или угля в топках запрещается применять металлические дымоходы. Для обеспечения лучшей гидроизоляции дымоходы рекомендуется делать квадратной или прямоугольной формы.

Вокруг дымохода установлена собственная соло-система. Утеплительные материалы следует выбирать в зависимости от вида минеральной ваты. Если на эксплуатируемой кровле предусмотрен отвод дымохода, необходимо будет разрезать гидроизоляцию. Для обеспечения максимальной надежности место крепления пленок необходимо подвергнуть дополнительной герметизации, смонтировать герметизирующую ленту.

Вот и все, теперь вы знаете, как проложить дымоход через крышу. Проход сделан, на крышу разводится труба, теперь необходимо позаботиться о том, чтобы рубероид плотно прилегал к поверхности и пропускал воду. Для этого применяется особая конструкция — внутренний фартук. Установка такого фартука предполагает использование внутренних прилегающих досок. Обычно доски можно купить вместе с другими комплектующими.

Современная роль дымоходов и сэндвич-трансплантатов в комплексном лечении аневризмы

Обзорная статья — Интервенционная кардиология (2012), том 4, выпуск 4

Ральф Р. Колвенбах ^{1 *}, Рон Кармели ² и Ади Бачар-Рубинштейн ²

¹ Сосудистый центр Католическая клиника и больница Августа Дюссельдорф, Германия

² Медицинский центр леди Дэвис Кармель, отделение сосудистой хирургии, улица Михал 7, Хайфа, 34362, Израиль

Автор для переписки:: Ральф Р. Колвенбах
Сосудистый центр Католические клиники и больница Августа Дюссельдорф, Германия
Эл. Почта: [адрес электронной почты защищен]

Ключевые слова

дуга аорты, дымоходы, юкстаренальные аневризмы, перископы, сэндвич-метод

Фон

В большинстве случаев аневризмы инфраренальной брюшной аорты в настоящее время методом выбора является эндоваскулярное восстановление аневризмы.Раньше достаточно длинная инфраренальная зона посадки была обязательной, но постепенно все больше пациентов со сложной анатомией, короткими инфраренальными шеями менее 1 см и резкими углами наклона лечили с помощью имеющихся в продаже эндотрансплантатов. Несмотря на внедрение новых трансплантатов с более активной фиксацией, враждебная шейка может стать серьезным препятствием для долгосрочного успеха. Вспомогательные приспособления, такие как стенты, расширяемые баллоном, могут решить лишь небольшую часть проблем. Оптимальный подход к надпочечниковой или юкстаренальной аневризме аорты, часто с тяжелым поражением проксимальных отделов шейки, остается спорным.Хотя открытая пластика по-прежнему считается золотым стандартом для пациентов с враждебными шейными и / или юкстаренальными аневризмами, в стареющем населении хирургическое вмешательство во многих случаях неоптимально из-за множественных сопутствующих заболеваний. Фенестрированные трансплантаты, хотя в основном за пределами США, теперь можно заказать как минимум у трех разных производителей. Только один из них помечен как «готовое устройство», а все остальные по-прежнему изготавливаются на заказ со сроком изготовления не менее 2 месяцев, даже если заказан только один гребешок.По-прежнему есть только один производитель с разветвленным устройством, хотя это также может измениться в течение следующих 2 лет.

В качестве альтернативы открытой хирургии в качестве минимально инвазивного метода были предложены процедуры удаления ветвей, включающие несколько обходных анастомозов почечных артерий или в сочетании с обходными анастомозами висцеральных артерий. По сути, это открытая операция, шунтирование, идущее от подвздошной артерии к почечным сосудам, и, как следствие, развертывание стент-графта, закрепленного в юкстаренальной аорте.Несмотря на то, что необходимость в перекрестном пережатии аорты со всем сердечным стрессом, возникающим после пережатия и демпфирования, устраняется, процедуры удаления ветвей связаны с полной лапаротомией, и, хотя требуются только короткие ишемические интервалы, по нашему опыту они не являются существенными. менее инвазивный по сравнению с открытой операцией с длительным пребыванием в отделении интенсивной терапии и стационаром из-за обширной хирургической травмы.

Параллельные трансплантаты стали альтернативным вариантом лечения пациентов с юкстаренальными или торакоабдоминальными аневризмами аорты ( Рисунок 1 ).В качестве альтернативы в качестве лечения первой линии могут быть предложены устройства, изготовленные на заказ, или, когда пациент готов к операции, обычная процедура. Изготовление устройств на заказ по-прежнему требует до 2–3 месяцев, что для пациентов с симптомами или в случаях разрыва аневризмы является слишком долгим сроком. В этих случаях параллельные эндопротезы — это легкодоступное готовое решение.

Рис. 1. Типичная конфигурация костного трансплантата в левой почечной артерии. Стрелка указывает на костный трансплантат в левой почечной артерии.

Существует некоторая путаница в отношении терминологии и конфигурации этих устройств: трансплантат дымохода, впервые описанный Гринбергом и др., Представляет собой металлический стент, введенный трансбрахиальным доступом для обеспечения притока в почечную артерию у пациентов с юкстаренальными аневризмами ( Рисунок 2 ) [1,2]. В качестве альтернативы, покрытый стент может использоваться односторонне или для обеих почечных артерий для этой техники верхнего фенестрирования ( Рисунок 2 ), или обращенный вниз трансплантат дымохода или перископа может быть развернут из пути трансфеморального доступа в висцеральные и почечные артерии или в дугу аорты [3].Третий метод, который в последнее время стал более популярным, — это сэндвич-метод, при котором параллельный трансплантат проходит в желобе между двумя стент-графтами.

Рис. 2. Схематический рисунок и изображение компьютерной томографии типичной верхней фенестрации с трансплантатом дымохода в левой сонной артерии после транспозиции левой подключичной сонной артерии.

При использовании всех методов, описанных выше, как и при изготовлении трансплантата с отверстиями или разветвлением по индивидуальному заказу, требуются усовершенствованные методы катетеризации.

Дымоходная техника

Дымоходная техника включает установку металлических стентов или покрытых трансплантатов параллельно основному стент-графту аорты. Во многих случаях расстояние между параллельным стентом, трансплантатом аорты и местом начала почечной артерии составляет всего несколько миллиметров в длину, что напоминает метод верхней фенестрации [4–7]. Первоначально пропагандировался как спасательная процедура после случайного закрытия почечной артерии, в наши дни этот метод намеренно используется при юкстаренальных аневризмах.В частности, в случаях, когда для избирательного воздействия на почечную артерию использовались стенты из чистого металла, метод дымохода может быть очень сложным с технической точки зрения из-за защемления проволоки внутри распорок задействованных стентов. В случаях, когда требуется только верхнее фенестрирование, стент из чистого металла может быть самым простым решением для поддержания перфузии органов. В более сложных случаях мы предпочитаем стенты, расширяемые с помощью баллона, а не стенты из чистого металла. Повторное вмешательство должно быть проще, если на месте установлен стент с покрытием, а не металлический стент.Основным недостатком является необходимость установки большого интродьюсера в плечевую или подключичную артерию.

Порядок установки дымохода

Антеградный висцеральный доступ получают при открытом обнажении подключичной, подмышечной или проксимальной плечевой артерий по отдельности или в комбинации, в зависимости от их диаметра и количества планируемых трансплантатов дымохода [8,9]. Помимо подмышечного доступа, обнажаются обе бедренные артерии. Авторы избегают размещения более одного футляра-сгибателя COOK (COOK Medical Inc.Блумингтон, Индиана, США) в одну подмышечную артерию. Когда требуются еще два дымохода, мы либо выполняем разрезание контралатеральной подмышечной артерии, либо используем обращенный вниз перископический трансплантат, который вводится по крайней мере внутри одной почечной артерии. В качестве альтернативы, вместо выполнения разреза, чрескожный антеградный доступ к висцеральной / почечной артерии может быть получен с использованием одностороннего или двустороннего плечевого доступа.

Системная гепаринизация начинается после установки интродьюсеров. Через антеградные оболочки целевые почечные и висцеральные ветви канюлируются с использованием гидрофильных проводников длиной 260 см и катетера JB1 125 см (COOK Medical).После канюляции оболочки продвигаются коаксиально в устье целевой артерии. Мы предпочитаем заменять мягкий гидрофильный проводник на 260-сантиметровый J-образный провод Rosen 8 (COOK Medical). Если возможно, мы предпочитаем использовать саморасширяющиеся покрытые стенты ViaBahn (W. L. Gore Medical, AZ, США), которые продвигаются через оболочки в целевой ветвь сосуда. Если используются саморасширяющиеся покрытые стенты, дополнительные металлические стенты, расширяемые с помощью баллона, помещаются в ViaBahn для усиления стента для трубки.Затем из мест бедренного доступа продвигается эндотрансплантат основного тела и позиционируется обычным образом [10,11].

В частности, в США некоторые хирурги отдают предпочтение «самодельным» оконным проемам из-за отсутствия разветвленных устройств, изготовленных на заказ. По нашему опыту, этого можно добиться с помощью большинства эндотрансплантатов аорты, если уделять особое внимание тщательной перезагрузке трансплантатов [12]. Комбинацию трансплантатов дымохода и гребешка можно комбинировать в тех случаях, когда трансплантат с гребешком для верхней брыжеечной артерии и чревного ствола используется с двумя трансплантатами дымохода для почечных артерий.

Аневризмы торакоабдоминальной области: сэндвич-графты

Смертность и заболеваемость при открытой репарации аневризмы торакоабдоминальной аорты (ТААА) в большинстве центров все еще превышает 10%. Согласно литературным данным, очень мало центров, которые сообщают о показателях смертности и заболеваемости, которые ниже показателей осложнений, встречающихся в большинстве сосудистых отделений.

В качестве альтернативы открытой хирургии или при отсутствии имплантатов, изготовленных по индивидуальному заказу, можно использовать гибридные процедуры, чтобы избежать сердечного стресса, вызванного пережатием аорты [13].

Индивидуальные фенестрации в основном используются при юкстаренальных аневризмах или только для одной висцеральной артерии. В большинстве случаев TAAA используются эндотрансплантаты разветвленной аорты. Сообщалось об отличных результатах с фенестрированными эндотрансплантатами. Систематический обзор показал перфузию сосудов-мишеней у 97% пациентов в течение операционного периода и у 90% во время позднего наблюдения [14,15]. Разветвленные трансплантаты, включающие усиленные фенестрации, осевые ответвления или спиральные ответвления, применялись с высоким уровнем технического успеха и обнадеживали краткосрочные и среднесрочные результаты, и, более того, их можно использовать для лечения всех типов TAAA.Однако возникают те же проблемы, что и с фенестрированными трансплантатами, что ограничивает их применимость: в настоящее время они не доступны в продаже, их нужно настраивать для каждого пациента, они требуют времени на изготовление, затраты более чем значительны, и требуется длительная кривая обучения. следовать для достижения хороших результатов. В качестве альтернативы цюрихская группа Lachat et al. использует длинные саморасширяющиеся трансплантаты ViaBahn, часто в сочетании с частичным удалением ветвей, для лечения TAAA. Когда доступ через дымоход занимает слишком много времени, легко доступные артерии обходят с использованием открытой техники, при которой трансплантаты ViaBahn вводятся непосредственно в целевую артерию в сочетании с трансплантатами дымохода [16,17].

Для случаев TAAA была предложена другая концепция: «сэндвич стент-трансплантат» ( Рисунок 3 ). Это включает развертывание одного или нескольких стент-графтов внутри первого, который уже будет развернут [18]. Lobato et al. впервые описал методику решения проблемы с коротким стволом при TAAA I, II и III типов и TAAA типа IV с длинной шеей, а также при длинном расслоении аорты с вовлечением висцеральных артерий ( Рисунок 4 ). К настоящему времени мы пролечили более 30 пациентов с помощью этой техники, модифицируя исходную, использовав обращенные вниз перископические трансплантаты для почечных артерий ( рис. 5, ) [19–21].Технику сэндвича можно также использовать при изолированных аневризмах подвздошной артерии, когда длинная ветвь вводится во внутреннюю подвздошную артерию [22,23].

Рис. 3. Принцип сэндвич-трансплантата. (A) Установка грудного стент-графта и висцеральных ветвей. (B) Установка трансплантата раздвоенной брюшной аорты. (C) Стент-мостик для закрытия зазора между ветвями и стент-графтами.

Рис. 4. Компьютерная томографическая ангиограмма сэндвич-трансплантата с дымоходным трансплантатом внутри верхней брыжеечной артерии и обращенными вниз перископическими трансплантатами внутри почечных артерий. На иллюстрации показано развертывание стента, перекрывающего аорту, после установки стент-графта в грудной и брюшной отделах и реваскуляризации висцеральной артерии.

Рис. 5. Сэндвич-трансплантат для исключения торакоабдоминальной аневризмы. Длинное перекрытие трансплантатов Виабана между стентами аорты.

В этих случаях использовались только стандартные стент-графты. Техника аналогична удалению аневризмы разветвленным стент-графтом. Установка закрытых параллельных трансплантатов должна производиться через трансбрахиальный или трансаксиллярный доступ.При использовании параллельных саморасширяющихся трансплантатов длиной 10-15 см можно получить длинную зону перекрытия более 5–7 см между трансплантатами дымохода и аортальным стент-графтом. Можно предположить, что размещение трансплантата дымохода между двумя аортальными стент-графтами «сэндвич» снижает любое трение и движение трансплантатов, которые могут вызвать быстрый тромбоз желобов между ними [24].

Этот метод может быть действенной альтернативой фенестрированному стент-графту в условиях неотложной помощи, когда больной сегмент труднодоступен из-за извилистости сосуда или когда нет времени ждать изготовления нестандартного фенестрированного или разветвленного устройства.Перспектива долговременной проходимости этих трансплантатов дымохода и перископа с максимальной длиной 15 см неизвестна. Хотя среднесрочные и краткосрочные результаты благоприятны, по-прежнему отсутствуют данные о долгосрочной проходимости и долговечности.

В особенности в TAAA, доступ через весь дымоход из трансбрахиального или подмышечного доступа является травматичным и требует много времени, поскольку требуется разрезание до четырех висцеральных ветвей для размещения 8 французских интродьюсеров. Техника перископа, по крайней мере, для почечных артерий, обеспечивает трансфеморальный доступ и, если это возможно с точки зрения логистики, подход двух групп.

Требуемые технические навыки не менее требовательны, чем для любой оконной или разветвленной процедуры. Сложные эндоваскулярные вмешательства с использованием трансплантатов и перископов, например, в сочетании с техникой сэндвича, быстро набирают популярность. Во многих учреждениях они являются альтернативой изготовленным на заказ разветвленным устройствам, хотя их неохотно одобряют основные производители эндопротезов, которые во многих случаях не уверены в будущей роли этих методов.Опубликованная клиническая серия демонстрирует приемлемые краткосрочные результаты, не уступающие разветвленным трансплантатам, изготовленным на заказ.

Хотя некоторые авторы различают эндопротечки типа I с низким и высоким потоком, по нашему опыту, в дуге аорты и при TAAA, это напрямую связано с зоной перекрытия между аортальными стент-графтами и дымоходными трансплантатами или перископами. В большинстве случаев длинная саморасширяющаяся ветка длиной 10–15 см обеспечивает эффективное уплотнение желобов.

Сэндвич-трансплантаты в сочетании с дымоходами или перископическими трансплантатами позволяют разместить аортальный стент-графт в надпочечном сегменте аорты. Инфраренальная зона приземления менее 5 мм больше не имеет значения, когда зона уплотнения, как в разветвленном или фенестрированном трансплантате, переносится на надпочечный сегмент аорты.

Длина перископического трансплантата, особенно в случае сэндвич-трансплантатов, должна быть тщательно спланирована перед развертыванием мостовидного стента. На данный момент максимальная доступная длина составляет 15 см, при этом минимум 3–4 см находятся внутри целевого сосуда.Из-за часто изогнутой конфигурации при выборе длины аортального стента необходимо учитывать дополнительное укорочение.

Долгосрочная эффективность почечных перископических трансплантатов, направленных вниз, все еще неизвестна. Можно утверждать, что эти функции аналогичны илеоренальному шунтированию при абдоминальной процедуре удаления ветвей, когда ретроградный кровоток достаточен для поддержания перфузии органа, но в этих случаях используется 8-миллиметровый политетрафторэтиленовый или дакроновый трансплантат в отличие от трансплантата. эндотрансплантат 6 мм меньшего размера, используемый в случаях перископа.По нашему опыту, с более чем 18 обращенными вниз перископическими трансплантатами, которые были развернуты за последние 2 года, уровень проходимости 90% аналогичен таковому у дымоходных трансплантатов и существенно не отличается от наших гибридных случаев удаления ветвей.

Осторожность в отношении показаний при юкстаренальных или торакоабдоминальных аневризмах по-прежнему требуется, если эти методы не используются в симптоматических случаях или при разрыве аневризмы. До сих пор отсутствуют долгосрочные данные об эффективности параллельных трансплантатов.Трение, вызывающее микро- или макродвижение ткани всех трансплантатов, теоретически может вызвать разрыв ткани и эрозию трансплантата. Мы еще не знаем, следует ли регулярно укреплять саморасширяющиеся покрытые трансплантаты дымохода с помощью баллонно-расширяемых трансплантатов, чтобы избежать перекручивания и наоборот.

В отличие от разветвленного трансплантата, где, особенно при больших аневризмах, ветви «свободно плавают» в мешочке аневризмы под влиянием сердечного цикла, а также дыхательных движений, сэндвич-техника, при которой параллельные трансплантаты находятся в Фиксированное положение между двумя аортальными стент-графтами должно обеспечивать более стабильное положение коаксиальных трансплантатов.

Интраоперационный контроль качества различных трансплантатов дымохода имеет важное значение: проволока в параллельных саморасширяющихся трансплантатах остается на месте до конца процедуры. Это позволяет проводить селективную ангиографию всех ветвей и, при необходимости, измерять давление. В тех случаях, когда есть перегиб трансплантата, для улучшения долгосрочной проходимости может быть выполнено армирование саморасширяющимся стентом. Кроме того, необходимо проводить ингибирование тромбоцитов аспирином и клопидрогелем в течение как минимум 3 месяцев.

Дуга аорты

Замена дуги аорты требует искусственного кровообращения и глубокой гипотермии. Несмотря на все технические усовершенствования, это все еще сложная кардиологическая процедура со значительной заболеваемостью и смертностью. Побочные эффекты глубокой гипотермии, особенно у пожилых пациентов с различными сопутствующими заболеваниями, часто продлевают пребывание в отделении интенсивной терапии и в больнице. Альтернативой стали менее инвазивные процедуры, такие как эндоваскулярное исключение аневризмы с удалением ответвлений или без него.

В настоящее время для эндоваскулярного лечения аневризм дуги аорты чаще всего используется гибридный подход с хирургическим удалением разветвлений с помощью шейного или стернотомического воздействия.

Частичное или полное эндоваскулярное удаление разветвлений дуги аорты с использованием параллельных трансплантатов для всех открытых надаортальных сосудов может расширить и упростить применение эндоваскулярных методов лечения аневризм дуги аорты. Это альтернативный минимально инвазивный вариант «эндодебетвления» дуги аорты, который может заменить транспозицию шейки матки или шунтирование, исходящее от восходящей аорты к одной или нескольким ветвям через срединную стернотомию.Этот эндоваскулярный метод можно комбинировать со стандартными стандартными стент-графтами для лечения поражений с неадекватными зонами фиксации в дуге аорты и проксимальных восходящих аневризмах грудной клетки. Когда пациент не подходит для открытой операции, требуются проксимальные удлинения в сочетании с параллельными трансплантатами в левой общей сонной артерии и, при необходимости, в безымянной артерии. У этих пациентов параллельные трансплантаты заходят далеко в зону 0 дуги аорты ( Рисунок 6 ). Более проксимальные трансплантаты размещаются внутри присоединяющейся аорты рядом с синус-трубчатым переходом; Очень важны катетерные навыки, позволяющие прохождение эндотрансплантата в левый желудочек через аортальный клапан [25].

Рис. 6. Эндопротезирование дуги аорты. (A) Тотальное эндоваскулярное эндодебетворирование у пациента с аневризмой дуги аорты. (B) Дымоходные трансплантаты во всех надаортальных ветвях.

Технические детали разветвления дуги аорты

Трансплантаты ViaBahn длиной 10–15 см помещаются в дугу аорты до тех пор, пока кончик трансплантата не достигнет восходящей аорты. В зависимости от степени аневризмы кончик трансплантата ViaBahn помещается рядом с синус-трубчатым переходом и аортальным клапаном после коронарной ангиографии.При необходимости в устье коронарных артерий вводят проволоку. Повторная ангиография и чреспищеводная эхокардиография исключают обструкцию коронарных артерий или аортального клапана. Следует использовать специальные стент-графты исключительно для восходящей аорты, чтобы избежать закупорки аортального клапана оголенными пружинами эндотрансплантата.

Перед установкой параллельных трансплантатов эндотрансплантат аорты продвигается трансфеморально в дугу аорты. При необходимости проводник 0,035-Лундерквиста вводится через аортальный клапан в левый желудочек.Сначала развертывается аортальный стент-графт, а затем и параллельные трансплантаты. Укрепление параллельных трансплантатов саморасширяющимися стеновыми стентами должно выполняться при пересечении параллельного трансплантата с дугой аорты. После развертывания аортального стент-графта и костного трансплантата необходимо выполнить баллонирование костного трансплантата [26].

Вызов дуги аорты

Одно- и двухствольные трансплантаты дымохода используются все чаще не только в нашем учреждении.Среднесрочные и краткосрочные результаты кажутся многообещающими, хотя у нас нет долгосрочных данных о проходимости и стойкости, а данные, которые у нас есть, в основном взяты из отчетов о случаях, которые включают только нескольких пациентов [27]. Как описано ранее, смещение материала тромба может быть серьезной проблемой у этих пациентов с сильно пораженной дугой аорты. У пациентов с повышенным риском церебральной эмболии, пережатие сонной артерии и церебральная перфузия с помощью бедренного шунтирования, мы предпочитаем оксигенатор и роликовый насос.Это может измениться в будущем с появлением новых фильтрующих устройств, изначально разработанных для предотвращения эмболизации во время восстановления трансфеморального аортального клапана.

Из нашего опыта работы с трансплантатами из дымохода в брюшной аорте мы знаем, что эндопротекания I типа можно избежать только тогда, когда трансплантат проходит параллельно эндопротезу на большом расстоянии не менее 7 см.

Хотя использовались только стандартные трансплантаты, описанная техника все еще сложна и может выполняться только под общим наркозом.Обе общие сонные артерии и с обеих сторон подмышечные артерии должны быть обнажены.

Описаны альтернативные методы, такие как фенестрация in situ и установка фенестрированных трансплантатов или разветвленных трансплантатов [27]. Выравнивание фенестрированных или разветвленных трансплантатов требует, особенно у пациентов с готической дугой и искривленной нисходящей аортой, отличной маневренности для получения соприкосновения ветвей или фенестров, прилегающих к исходным сосудам головного мозга. В будущем будут представлены новые продукты с меньшими профилями и стяжками, уменьшающими диаметр.

Из-за короткого периода наблюдения у нас нет данных о возможных побочных эффектах, таких как коррозия на участке границы между параллельным трансплантатом и эндотрансплантатом аорты [28–30].

Текущие исследования

Имеется лишь несколько отчетов, описывающих среднесрочные результаты параллельной прививки, и ни одного с долгосрочными результатами. Bruen et al. опубликовали одну из первых публикаций с большим рядом пациентов — опубликовали результаты у 21 пациента с юкстаренальными аневризмами аорты.Сообщенный результат, включая 30-дневную летальность, был идентичен аналогичной группе пациентов с открытой пластикой. Была одна бессимптомная окклюзия стента верхней брыжеечной артерии и частичная компрессия стента второй верхней брыжеечной артерии, потребовавшая баллонной ангиопластики. Первичная проходимость составила 84% через 12 месяцев без эндопротечки I типа [11]. В другой более крупной серии Donas et al. сравнили свои результаты с трансплантатами дымохода, расширяемыми баллоном, с результатами группы из Цюриха, которая во всех своих случаях использовала саморасширяющиеся трансплантаты ViaBahn [31].В первом центре пролечено 37 пациентов, во второй — 35. Относительно используемого стента разницы не было. Степень успеха сохранения целевого сосуда составила 97% для группы стентов, расширяемых баллоном, и 100% для группы саморасширяющихся стентов. В группе саморасширения было пять периоперационных эндопротечек типа Ia с низким потоком, но только одно из них было устойчивым через 1 год и потребовало лечения с использованием манжеты. Летальность составила 0% в обеих группах. Следует отметить вывод авторов о том, что более двух трансплантатов дымохода могут вызвать утечку и ослабить проксимальное уплотнение [31,32].Имеются отдельные сообщения о хороших результатах после заполнения желобов между дымоходами жидким эмболизирующим материалом, таким как Onyx® (ev3 Neurovascular, Калифорния, США).

Правильный размер аортального стент-графта и дымоходов — еще один вопрос, заслуживающий обсуждения: Lachat предложил эллиптическую модель для расчета соответствующего диаметра стент-графта [31]. Согласно этой модели, диаметр стент-графта для процедуры с двумя дымоходами должен быть равен окружности эллипса, с большим диаметром (A), равным сумме диаметра аорты плюс диаметры дымоходных трансплантатов, и малый диаметр (B) равен диаметру аорты (A + B) / 2.Другой и более простой способ — увеличить размер трансплантата на 20–30% [33].

Долговечность дымоходных трансплантатов неясна. Можно предположить, что они будут работать аналогично большинству разветвленных или оконных устройств.

Теоретически трансплантат дымохода нарушает герметизацию эндотрансплантата аорты, создавая желоб между трансплантатом аорты и стенкой сосуда. В долгосрочной перспективе это может быть преимуществом сэндвич-трансплантатов, когда дымоход находится в прямом контакте с эндотрансплантатом, устраняя желоб между стенкой аорты и брюшным или грудным стент-трансплантатом.

Любое нарушение радиальной силы аортального трансплантата исключается. Вся концепция трансплантатов дымохода, особенно для исключения юкстаренальных аневризм, зависит от тромбоза желобов между параллельными трансплантатами и аортальным стент-графтом. Следует подчеркнуть важность длинных желобов и дымоходов, поскольку это, вероятно, один из наиболее важных факторов, способствующих герметизации [34].

Заключение

Эндоваскулярное восстановление в условиях неблагоприятной анатомии было в центре внимания многих исследований за последнее десятилетие и является постоянно развивающейся областью.Готовый аортальный стент-трансплантат для исключения юкстаренальных аневризм в настоящее время проходит клинические испытания. Разветвленный эндотрансплантат, который можно использовать у двух третей пациентов с торакоабдоминальными аневризмами, находится на горизонте, хотя его появление на рынке все еще неясно [35,36].

В этом обзоре описаны альтернативные методы лечения сложных аневризм. Хотя они технически осуществимы при низкой заболеваемости и смертности, надежные данные, подтверждающие их использование, отсутствуют.Данные о долговечности и проходимости судна-мишени еще предстоит определить. Проблемы, особенно в дуге аорты и TAAA, в настоящее время делают параллельные трансплантаты привлекательной альтернативой другим эндоваскулярным методам или открытым хирургическим процедурам [37].

Краткое содержание

▪ Параллельные трансплантаты или трубки могут использоваться выборочно для увеличения проксимальной зоны приземления при юкстаренальных аневризмах. Трансплантат дымохода может проходить параллельно аортальному стент-графту или в конфигурации перископа с ретроградной перфузией целевого органа.

▪ При аневризмах торакоабдоминальной аорты предпочтительны сэндвич-трансплантаты: в этих случаях дымоходный трансплантат помещается между двумя стент-графтами аорты, что усиливает стабилизацию ветвей. Это особенно важно для арки с ее высокой скоростью и напряжением сдвига. Хотя доля утечек типа I из-за желобов между трансплантатами, вероятно, выше по сравнению с оконными или разветвленными устройствами, изготовленными на заказ, почти во всех случаях они быстро герметизируются без необходимости дополнительных вмешательств.

▪ Пока еще не вынесен вердикт, являются ли эти методы временными или они будут частью эндоваскулярного арсенала при эндопротезировании аорты. Основной проблемой при сложном исключении эндотрансплантата аорты по-прежнему является отсутствие готовых трансплантатов. Изготовленные на заказ трансплантаты по-прежнему связаны со значительными затратами и длительным сроком изготовления. До сих пор методы дымохода — единственный способ вылечить неотложные случаи с доступными в настоящее время трансплантатами. Готовые трансплантаты с оконными проемами или ветвями находятся на горизонте, но все же пройдет некоторое время, прежде чем они появятся на рынке в более широком смысле.А до тех пор методы дымохода останутся в силе, особенно в экстренных случаях и в случаях разрыва.

Раскрытие информации о финансовых и конкурирующих интересах

Авторы не имеют никакого отношения или финансового участия в каких-либо организациях или организациях, имеющих финансовый интерес или финансовый конфликт с предметом или материалами, обсуждаемыми в рукописи. Это включает в себя трудоустройство, консультации, гонорары, владение акциями или опционами, свидетельские показания экспертов, полученные или находящиеся на рассмотрении гранты или патенты, или гонорары.

При создании этой рукописи не использовались письменные помощники.

Список литературы

Гринберг Р.К., Клер Д., Шривастава С. и др. Следует ли предлагать пациентам со сложной анатомией эндоваскулярное лечение аневризмы? J. Vasc. Surg. 38, 990–996 (2003).
Гринберг Р.К., Штернберг В.С. III, Макарун M и др. Промежуточные результаты многоцентрового исследования в США пластики фенестрированного эндотрансплантата при юкстаренальных аневризмах брюшной аорты. J. Vasc. Surg. 50, 730–737 (2009).
Гринберг Р., Иглтон М., Мастраччи Т. Разветвленные эндотрансплантаты для торакоабдоминальной области. аневризмы. J. Thorac. Кардиоваск. Surg. 140 (Приложение 6), S171 – S178 (2010).
Орландер Т., Сонессон Б., Иванцев К., Реш Т., Диа Н., Малина М. Дымоходный трансплантат: метод сохранения или спасения сосудов ветви аорты в зонах герметизации стент-графта. J. Endovasc. Ther. 15. С. 427–432 (2008).
Criado FJ. Чрескожный метод сохранения проходимости ветвей дуги во время торакальной эндоваскулярной пластики аорты (TEVAR): ретроградная катетеризация и стентирование. J. Endovasc. Ther. 14, 54–58 (2007).
Ricci C, Ceccherini C, Leonini S et al. Двойной почечный костный трансплантат с использованием только бедренного доступа. J. Cardiovasc. Surg . (Турин) 52, 93–97 (2011).
Ларзон Т., Элиассон К., Грубер Г. Техника верхней фенестрации при стентировании при заболеваниях аорты со средним периодом наблюдения. J. Cardiovasc. Surg. (Турин) 49, 317–322 (2008).
Allaqaband S, Jan MF, Bajwa T. Дымоходный трансплантат — простой метод эндоваскулярного восстановления сложных аневризм юкстаренальной брюшной аорты у пациентов без лечения. Кат. Кардиоваск. Интерв. 75, 1111–1115 (2010).
Хирамото Дж. С., Чанг СК, Рейли Л. М., Шнидер ДБ, Рапп Дж. Х., Чутер ТАМ. Исход почечного стентирования для перекрытия почечной артерии при эндоваскулярной пластике аневризмы. J. Vasc. Surg. 49, 1100–1106 (2009).
Criado FJ, McKendrick C, Criado FR. Технические решения распространенных проблем в TEVAR: управление доступом и ветвями аорты. J. Endovasc. Ther . 16 (Приложение 1), I63 – I79 (2009).
Брюн KJ, Физор JR, Дэниэлс JM, Бек WA, Ли WA.Эндоваскулярная техника дымохода в сравнении с открытой пластикой юкстаренальных и надпочечных аневризм. J. Vasc. Surg. 53 (4), 895–904 (2011).
Oderich GS, Ricotta JJ. Модифицированные фенестрированные стент-графты: конструкция устройства, модификации, имплантация и текущие применения. Перспектива. Васк. Surg. Эндоваск. Ther. 21. С. 157–167 (2009).
Quinones-Baldrich W, Jimenez JC, DeRubertis B, Moore WS. Комбинированный эндоваскулярный и хирургический доступ (CESA) к патологии торакоабдоминальной аорты: 10-летний опыт. J. Vasc. Surg. 49, 1125–1134 (2009).
Haulon S, Amiot S, Magnan PE et al. Association Universitaire de Recherche en Chirurgie vasculaire (AURC).
Анализ французского многоцентрового опыта применения фенестрированных эндотрансплантатов аорты: среднесрочные результаты. Ann. Surg. 251, 357–362 (2010).
Verhoeven EL, Vourliotakis G, Bos WT et al. Фенестрированная трансплантация стента при аневризме брюшной аорты с короткой шейкой и юкстаренальной аорты: 8-летний опыт работы в одном центре. Eur. J. Vasc. Эндоваск. Surg. 39, 529–536 (2010).
Lachat M, Frauenfelder T, Mayer D et al. Полная эндоваскулярная реваскуляризация почечной и висцеральной артерии и исключение разрыва аневризмы торакоабдоминальной аорты IV типа. J. Endovasc. Ther. 17, 216–220 (2010).
Pecoraro F, Pfammatter T, Mayer D и др. Множественные перископические трансплантаты и трансплантаты дымохода для лечения разрывов торакоабдоминальных и околопочечных аневризм аорты с короткими дистальными шейками. J. Vasc. Surg. 51, 1293–1296 (2011).
Лобато А. Представляем методику «сэндвича» в качестве альтернативы при лечении TAAA. Представлен по адресу: Первый международный Курс сосудистой хирургии . Грамаду, Бразилия, 12 мая 2011 г. 19 Кетельсен Д., Календер Г., Хойшмид М. и др. Эндоваскулярное лечение аневризмы с использованием метода обратной трубы у пациента с синдромом Марфана с разрывом хронического расслоения типа B. Cardiovasc.Интерв. Радиол. 34, 1080–1084 (2011).
Ричардсон С., Попори Р.К., Пичел А.С., Фаркухарсон Ф., Серрачино-Инглотт Ф. Разрыв аневризмы торакоабдоминальной аорты, управляемой эндоваскулярно с использованием техники телескопирования дымохода. Ann. Васк. Surg. 25 (3), 384.e1 – e4 (2011).
Schlosser FJ, Aruny JE, Freiburg CB, Mojibian HR, Sumpio BE, Muhs BE. Дымоход — это экстренно доступное эндоваскулярное решение при разрыве аневризмы висцеральной аорты. J. Vasc.Surg. 53, 1386–1390 (2011).
Yoshida Rde A, Yoshida WB, Kolvenbach R, Vieira PR. Модифицированная методика «сэндвич стент-трансплантат» для лечения изолированной аневризмы общей подвздошной артерии у пациента с синдромом Марфана. Ann. Васк. Surg. 26 (3), 419.e7 – e9 (2012).
Yoshida Rde A, Yoshida WB, Kolvenbach R, Pinter L, Vieira PR. Ретроградное эндоваскулярное лечение внутренней аневризмы подвздошной кости у пациента с синдромом Марфана. Сосудистые 18 (4), 235–241 (2010).
Колвенбах Р.Р., Йошида Р., Пинтер Л., Чжу Ю., Лин Ф. Экстренное эндоваскулярное лечение торако-абдоминальных аневризм с использованием сэндвич-техники и трансплантатов дымохода — техническое описание. Eur. J. Vasc. Эндоваск. Surg. 41 (1), 54–60 (2011).
Колвенбах Р.Р., Кармели Р., Пинтер Л.С. и др. Эндоваскулярное лечение патологии восходящей аорты. J. Vasc. Surg. 53 (5), 1431–1437 (2011).
Йошида Р.А., Колвенбах Р., Йошида В.Б., Вассиев С., Швирц Э., Лин Ф.Тотальное эндоваскулярное удаление ветвей дуги аорты. Eur. J. Vasc. Эндоваск. Surg. 23 627–630 (2011).
Сонессон Б., Реш Т., Аллерс М., Малина М. Эндоваскулярная замена полной дуги аорты с помощью in situ техника фенестрации стент-графта. J. Vasc. Surg. 49, 1589–1591 (2009).
Gehringhoff B, Torsello G, Pitoulias GA, Austermann M, Donas KP. Применение костных трансплантатов при патологиях дуги аорты с вовлечением надаортальных ветвей. Дж.Эндоваск. Ther . 18 (5), 650–655 (2011).
Baldwin ZK, Chuter TAM, Hiramoto JS, Reilly LM, Schneider DB. Техника двойного ствола для эндоваскулярного исключения аневризмы дуги аорты без стернотомии. J. Endovasc. Ther. 15. С. 161–165 (2008).
Criado FJ. Чрескожный метод сохранения проходимости ветвей дуги во время торакальной эндоваскулярной пластики аорты (TEVAR): ретроградная катетеризация и стентирование. J. Endovasc. Ther. 14, 54–58 (2007).
Donas KP, Pecoraro F, Torsello G et al. Использование закрытых дымоходных стентов при патологиях околопочечной аорты является безопасным и выполнимым с превосходной проходимостью и низкой частотой эндопротекания. J. Vasc. Surg. 55, 659–665 (2012).
Донас К.П., Торселло Г., Аустерманн М. и др. Использование абдоминальных костных трансплантатов возможно и безопасно: краткосрочные результаты. J. Endovasc. Ther. 17, 589–593 (2010).
Coscas R, Kobeiter H, Desgranges P, Becquemin JP.Технические аспекты, текущие показания и результаты трансплантата дымохода при аневризмах юкстаренальной аорты. J. Vasc. Surg. 53, 1520–1527 (2011).
Бакояннис С.Н., Экономопулос К.П., Георгопулос С и др. Фенестрированные и разветвленные эндотрансплантаты для лечения аневризм торакоабдоминальной аорты: систематический обзор. J. Endovasc. Ther. 17, 201–209 (2010).
Nordon IM, Hinchliffe RJ, Manning B et al. На пути к готовому фенестрированному эндотрансплантату для лечения аневризм брюшной аорты с короткой шейкой: анализ текущего морфологического разнообразия трансплантата. J. Endovasc. Ther. 17, 78–85 (2010).
Park KH, Hiramoto JS, Reilly LM, Sweet M, Chuter TA. Изменение формы и длины ветвей стент-графта торакоабдоминальной аорты: значение стандартных готовых компонентов. J. Vasc. Surg. 51, 572–576 (2010).
Колвенбах Р. Роль перископов и дымоходов в сложных случаях аневризмы. J. Endovasc. Ther. 18 (5), 661–665 (2011).

Опыт применения сэндвич-техники при эндоваскулярной пластике торакоабдоминальной аневризмы аорты

Предпосылки

Сэндвич-метод представляет собой готовое эндоваскулярное решение для пациентов с торакоабдоминальными аневризмами аорты (ТААА).В конфигурации «сэндвич» стент дымохода проходит в середине пространства, образованного двумя или тремя эндотрансплантатами аорты.

Методы

В исследование были включены все пациенты с TAAA, получавшие сэндвич-методику. Саморасширяющиеся трансплантаты Виабана (W. L. Gore and Associates Inc., Флагстафф, Аризона) использовали в качестве параллельных трансплантатов в почечных артериях и висцеральных сосудах. Для висцеральных артерий использовались обращенные к каудалу трансплантаты дымохода, а для почечных артерий — перископические трансплантаты, обращенные к цефале.

Результаты

В течение периода исследования 32 пациента с TAAA лечились с помощью сэндвич-трансплантатов. Показанием к процедуре у 43% было острое начало симптомов, в том числе у двух пациентов с разрывом и забрюшинной гематомой. Трем пациентам потребовалась дополнительная процедура удаления ветвей. Всего было имплантировано 104 трансплантата дымохода. Два пациента скончались в послеоперационном периоде в результате операции. Основные нежелательные явления были зарегистрированы у пяти пациентов, в том числе у одного пациента с стойкой параплегией и у двоих с постоянной почечной недостаточностью, требующей диализа.Частота окклюзии трансплантата дымохода была выше у пациентов с тремя или четырьмя параллельными трансплантатами, чем у пациентов с двумя трансплантатами дымохода. Пациенты с хроническим расслоением имели в 12 раз более высокую частоту окклюзии трансплантата дымохода, чем пациенты с аневризмой. Число пациентов с эндопротечками I или III типа было выше в группе с тремя или четырьмя параллельными трансплантатами.

Выводы

Сэндвич-метод представляет собой готовую эндоваскулярную альтернативу для лечения пациентов с ТААА в неотложных условиях.Комбинация трансплантатов дымохода с конфигурацией перископа позволяет быстро исключить эндоваскулярную аневризму с приемлемыми среднесрочными результатами.

Рекомендуемые статьиЦитирующие статьи (0)

Ссылки на артикулы

Монтаж дымохода из сэндвич-труб своими руками. Сэндвич-трубы: выбор, подключение, самостоятельный монтаж.

Сэндвич из дымоходов имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Но главное — собрать бутерброд с дымоходом своими руками несложно и просто. Это действительно так — каждый может собрать это как дизайнер.

Недостатки дымоходов из сэндвич-труб:

нарушение герметичности после определенного количества циклов нагрева и охлаждения; №
по сравнению с кирпичной конструкцией дымоход типа «сэндвич» имеет большую стоимость;
срок службы около 15 лет, тогда как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Столь короткий срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции от проверенной марки — это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Из стандартных элементов дымохода можно собрать сэндвич даже самой сложной конструкции.

Преимущества сэндвич-дымоходов следующие:

Утепленные стены. Благодаря теплоизоляции даже дымоход, расположенный снаружи, не теряет тяги.Многослойные стенки препятствуют быстрому охлаждению продуктов сгорания, которые быстро удаляются через дымоход, а это не дает активного образования конденсата и сажи.
Простой монтаж. Изучив принципы устройства дымоходов, собрать их сможет даже новичок.
Разнообразие опций. Выпускаются модули прямые и угловые для сборки конструкции. Дымоход можно вести вверх или в стену, он может огибать стропильную систему, различные архитектурные элементы.
Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстро попадают в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется возведение специального фундамента, как для кирпичного дымохода. Его можно прикрепить к потолку и стенам, установить непосредственно на отопительное оборудование. По сравнению с одностенными, многослойные дымоходы практически не образуют конденсата и пожаробезопасны.

Материал, из которого изготовлены трубы

Для различных отопительных приборов и топлива выбирается его марка стали. Он должен быть высоколегированным и нержавеющим, подходящим для изготовления химически стойких и огнестойких дымоходов.

В дымоходном устройстве одной из основных характеристик является марка стали как критерий долговечности и устойчивости к внешнему негативу

При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота , сера, соляная кислота.Кроме того, температура при сгорании разных видов топлива может сильно отличаться.

При нагревании дров или газа она не поднимается выше 450 ° С, при сжигании угля может достигать 700 ° С. Металлы по-разному реагируют на эти показатели. Поэтому при выборе системы дымоудаления основной характеристикой является качество и свойства стали.

Вариант № 1: Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, используемых для производства многослойных дымоходов:

Нержавеющая сталь, стабилизированная титаном (AISI 321).Используется для оборудования, работающего на дереве. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура составляет 600-800 ° C.
Нержавеющая сталь, стабилизированная молибденом (AISI 316). Монтаж сэндвич дымохода из этой марки стали выполняется для отопительных установок, которые работают на дровах, газе, дизельном топливе. Металл кислотоупорный, обладает повышенной устойчивостью к коррозии, агрессивным средам различного типа.
Жаропрочная сталь (AISI 304).Включение в состав хрома и никеля делает сталь нечувствительной к повышенным температурам и кислой среде. Используется для изготовления дымоходов с высокой температурой отходящих газов — около 1000 ° C. При температуре 600-800 ° C имеет свойство терять вязкость и пластичность, что приводит к охрупчиванию.
Распространенные марки AISI 409 и 430 слабо устойчивы к высоким температурам и кислотным воздействиям. Большая часть китайской продукции и часть отечественного производства производится из стали этих марок.

Визуально проверить марку стали невозможно. При покупке вы можете проверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита. Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — к изделиям из стали с недостаточным содержанием лигирующих добавок привлечет

Вариант №2: Черный металл для дымоходов

Сам по себе, черный металл быстро изнашивается — окисляется и выгорает.Поэтому для его защиты используют специальную эмаль. Это увеличивает устойчивость к кислой среде. Эмаль может служить длительное время при температуре не выше 400 ° С и выдерживать кратковременное повышение до 750 ° С.

Разнообразие оттенков эмалированных труб делает их весьма востребованными

Эмалированные трубы используются для отвода продуктов горения от нагревательных колонн, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в разные цвета.Это позволяет правильно подобрать оттенки к интерьеру или фасаду дома.

Вариант № 3: Дымоходы комбинированные сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба сделана из дорогой нержавеющей стали, а внешняя — из оцинкованного или эмалированного металла, это мало влияет на срок службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал.Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и установку.

Внутренний изоляционный слой

Между двумя трубами многослойного дымохода находится слой изоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата — волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600 ° С, керамическая вата — до 1000 ° С.Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние вида топлива на работу дымохода

Ниже представлена таблица, которая поможет вам определиться, как правильно выбрать дымоход для разных типов отопительного оборудования, чтобы он проработал дольше.

В инструкции по эксплуатации каждому дымоходному устройству дана допустимая температура

Установив многослойный дымоход для оборудования, работающего на газе, можно обойтись более дешевым вариантом.А вот на русскую печь или печь для бани лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Конструкционные элементы и их особенности

Разнообразие продукции позволяет выполнять сложные задачи по возведению многослойных дымоходов.

Основными элементами конструкции дымоходного канала являются:

Прямые участки труб. Куски диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода проста, но на практике добиться этого сложно.
Колени и тройники. Используются, если необходимо вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90 °) используют тройники с доработкой — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не выдерживали вес вышеупомянутой конструкции.
Проходной. Изолирует трубу от межконтурных перегородок, служит приспособлением для дымохода.
Кровля . Это металлический конус, который крепится к крыше под определенным углом. Помогает прокладывать трубу через крышу, не нарушая ее целостности и повышая пожарную безопасность. Вместо этого можно использовать специальный силиконовый герметик, который служит лучшей защитой от протечек.

Помимо вышеперечисленных элементов еще много инструмента для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра.Крепеж для крепления хомутов к стене подбирается в соответствии с материалом, из которого он составлен

Как выбрать требуемый диаметр дымохода

Выбор диаметра дымохода осуществляется исходя из данных о мощности котел. Для маломощных систем отопления диаметром менее 3,5 кВт трубы диаметром 8 см, для котлов с показателем не более 5,2 кВт — трубы диаметром 9,5 см, более 5,2 кВт — 11 см. Сужать дымоход нельзя, а можно, наоборот, проводить его уширение.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Это может быть 25-100 мм. Чем его больше, тем лучше он проявляет свои свойства, но при этом увеличивается и его ценность. Толщина металла, используемого для производства труб, может достигать одного миллиметра.

Если необходимо построить, заменить или модернизировать часть дымохода, потребитель может попасть в сложную ситуацию. Элементы разных марок не могут обеспечить герметичность стыка.Приобретая недостающие детали, лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы отвода дыма

Перед установкой конструкции следует внимательно ознакомиться с технической документацией, правилами безопасности. Необходимо выполнить все меры по предотвращению возникновения пожара при эксплуатации дымохода.

Сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх.Запрещается подключать многослойные дымоходы напрямую к отопительному прибору.

К каменке сэндвич-элемент дымохода никогда не подключается — сначала установите одностенную трубу или переходник (+)

Сначала установите специальный переходник или стальную одностенную трубу длиной полметра. Если планируется вывод трубы прямо в стену, то монтируется горизонтальный отвод с небольшим уклоном в 2 °.

Адаптер предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть коротким или длинным, если ожидается большая тепловая мощность.Стены и расположенные возле него конструкции необходимо защитить щитом или кожухом. Устанавливают «в дыму», то есть надевают поверх патрубка отопительного прибора и дополнительно защищают стык термостойким герметиком.

Сборка «на конденсате» не позволяет влаге проникать внутрь системы утепления, из-за чего ее теплоизоляционные свойства значительно снижаются

Элемент сэндвича дымохода может быть подключен к отопительному прибору через переходник — двухконтурная труба, нижняя часть которой установлена «по дыму», а верхняя — «по конденсату».Все последующие трубы будут установлены «на конденсат», что исключит его протечку и защитит от повреждения слой теплоизоляции.

Места абсолютно всех стыков скреплены муфтами. Возле каждого стыка устанавливается хомут, предназначенный для крепления системы к стене. Для предотвращения бокового смещения конструкции через каждые два метра используются настенные кронштейны, а для тройников — опорные кронштейны. К стене система крепится с помощью консолей или опорных площадок через каждые пять метров.

Проход потолка и стеновых плит

Даже то, что многослойные дымоходы имеют изоляционный слой, не означает, что их поверхность недостаточно нагревается. Поэтому запрещается размещать их без дополнительной изоляции рядом с легковоспламеняющимися материалами (дерево, пластик и т. Д.). Места стыков сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке сокращен на 250 мм больше диаметра наружного трубка.Сделайте его круглой или прямоугольной формы. На свободное пространство укладывается термостойкий материал, который накрывается декоративными плитами.

Проходной блок термостойкий, предотвращает деформацию дымохода при смещении конструкции здания — усадку, влажную и температурную деформацию.

Для прохода через пол и, особенно, через легковоспламеняющиеся материалы, также используется специальный узел прохода. Между внешним контуром и внутренней поверхностью сборки оставляется воздушный зазор.При прохождении плиты или стены из легковоспламеняющегося материала вместо трапа можно использовать разгрузочную платформу. Он будет играть роль дополнительной опоры.

Прохождение сэндвич-системы через крышу

При удалении трубы дымохода через крышу нарушается ее герметичность. Чтобы укрепить трубу, защитить ее от воспламеняющихся элементов кровли и исключить возможность протечек в кровле, используйте специальные инструменты: конические крылья, силиконовые уплотнители. Эти детали имеют нормированные углы наклона, выбирайте их с учетом параметров кровли.

Силиконовый уплотнитель — master flash значительно упрощает работу и помогает создать надежную защиту от протечек

Размещение трубы рассчитано так, чтобы расстояние до легковоспламеняющихся материалов было не менее 37 см. Для защиты от попадания воды под крышу поверх покрытия кладут фартук. Его края высаживают под кровлю.

Размещение конструкции над крышей

Высота дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, 1.2 м над поверхностью плоской крыши или 2 м при совмещенной крыше. Если заголовок от конька удален на полтора-три метра, то его следует разместить над коньком или напротив него.

Если расстояние составляет 3 м и более, допускается размещение головы не ниже черты, образующейся, если горизонтальная линия условно проводится от гребня, а угол 10 ° измеряется вниз.

Если головка трубопровода установлена ниже, чем она должна быть, в системе может возникнуть обратная тяга

При наличии близко расположенного здания верх дымохода должен подниматься над крышей на один и более полметра и выше.Трубу такого размера необходимо дополнительно укрепить с помощью растяжек.

Планируя конструкцию дымохода, учитывайте тип кровли и расположение соседних построек. Труба не должна попадать в зону перелива, что отрицательно скажется на образовании тяги.

Если для покрытия кровли использовался горючий материал, в дымоход помещается искроуловитель. Конструкция дымохода завершается головкой в виде конуса.Иногда его защищают грибком или дефлектором, другими приспособлениями.

Что делать для улучшения тяги в канале дымохода

Принцип действия дымохода основан на создании тяги — эффекта вентиляции, возникающего из-за разницы температур в середине и за пределами канала. Плотность теплого воздуха в дымоходной системе меньше, чем у холодного снаружи, и это приводит к перепаду давления. Из-за этой разницы холодный воздух попадает в топку, а горячий поднимается вверх по дымоходу и выходит наружу.

Причины плохого сгорания продуктов сгорания

Простой способ определить наличие или отсутствие тяги — это визуально оценить наличие дыма в помещении или определить проблему по цвету огня. Оранжевые оттенки указывают на недостаточную тягу, белое пламя и жужжание в трубе — на чрезмерное. Иногда тяга может менять направление на короткое время.

Распространенными причинами обратного или плохого тягового усилия являются высокое препятствие и низко расположенный дымоход

Без учета вовремя не очищенного и забитого дымохода, причины, по которым он создает обратную тягу, следующие:

неверно расчет соотношения мощности котла и параметров трубы;
неблагоприятные погодные условия — туман, дождь, жара, сильный ветер; №
большое количество узких участков и поворотов в конструкции дымохода;
расположение высокого конька по отношению к дымоходу или близлежащим высотным зданиям;

Даже для образования нормальной тяги крайне нежелательна нехватка свежего воздуха и недостаточная вентиляция в доме.

Как предотвратить проблемы с тягой

высота конструкции должна быть не менее пяти метров; №
дымоход предпочтительно строить прямой — без изгибов и поворотов;
вращения (не более трех) производятся на угол 45 °; №
от котла может выходить практически горизонтальный участок дымохода (с уклоном 2 °), но не более одного метра.

Если в процессе использования дымохода возникают проблемы с выводом дыма, прибегают к установке специальных устройств, увеличивающих тягу.Это может быть:

Работает по принципу снижения давления при обходе препятствий по воздуху. Эффективно работает в ветреную погоду, но может тихо и наоборот, предотвращая выход дыма.
Стабилизатор . Это дополнительный элемент, имеющий форму зонтика и надеваемый поверх трубы. Снизу через открытую площадку поступает воздух, усиливая тягу.
Роторная турбина . Работает за счет силы ветра: вращаясь в одном направлении, создает разрежение воздуха над каналом.В безветренную погоду неэффективен.

Все эти устройства не панацея, особенно если дымоход изначально устроен неправильно.

Дефлектор может стать препятствием для отвода продуктов сгорания в безветренную погоду

Эксплуатация многослойных дымоходных систем

После установки дымохода следует запустить испытательную печь для проверки герметичности уплотнений, убедиться, что прилегающие конструкции и материалы не нагреваются.При первом использовании системы может появиться легкий дымок и специфический запах от нагрева остатков масла, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление сажи. При чистке не используйте моющие средства. Лучше, если ее будет проводить организация, имеющая специальную лицензию, дающую право на выполнение такого рода работ.

Видео о сборке дымохода из сэндвич-модулей

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб, можно посмотреть в видео:

Самостоятельная установка дымохода из сэндвич-труб потребует от пользователя изучить некоторые нюансы и тонкости.Но, правильно сделав работу, вы можете быть уверены в безопасности своей и своей семьи.

Широкую популярность приобрели утепленные системы дымоудаления, получившие название «сэндвич-дымоходы».

Они не только имеют привлекательный дизайн, но и чрезвычайно функциональны: они просты в сборке, обеспечивают хорошее сцепление с дорогой и отлично противостоят высоким температурам и кислотам.

Что это за системы, и как установить сэндвич-трубу для дымохода своими руками?

Устройство данной системы простое: трубка из высококачественной нержавеющей стали, кислотоупорная и способная работать в высокотемпературных режимах, превращается в теплоизолятор из минеральной ваты (обычно базальтовой).Затем вся конструкция помещается в другую трубу, уже сделанную из оцинкованной стали, играющую роль защитного кожуха.

Системы заводского изготовления имеют ряд преимуществ:

В ассортименте кроме труб есть все необходимые элементы, которые могут потребоваться только при сборке дымохода любой конфигурации: отводы и тройники, ревизии и сборники конденсата, вспомогательные элементы для пересечения стен, потолка и кровли, а также крепежные элементы. кронштейны и многое другое.
Все части идеально согласованы друг с другом и спроектированы таким образом, что их можно быстро и легко собрать в прочную и герметичную систему. Например, каждый элемент с одной стороны несколько заужен, чтобы его можно было просто вставить в соседнюю часть и надежно закрепить в ней.

Как и любая продукция, производимая на заводе, сэндвич-дымоходы имеют безупречный внешний вид, чего трудно добиться при самостоятельном производстве.

СНиП и технические характеристики базальтового теплоизолятора

Правила устройства дымоходов изложены в СНиП «Отопление, вентиляция и кондиционирование».Один из них гласит: в системах с естественной тягой длина горизонтальных участков не должна превышать 1 м.

Также СНиП предписывает оборудовать такие помещения теплоизоляцией для обеспечения хорошей естественной тяги. В дымоходах сэндвич для этого используется вата из базальтового волокна:

Имеет низкий коэффициент теплопроводности.
Хорошо переносит воздействие высоких температур и кислот.

Немаловажную роль играет экологическая чистота материала.

Трубы многослойные с теплоизолятором

Предварительные расчеты

Стандарты определяют минимальную площадь сечения дымового канала, которая составляет:

для котлов до 3,5 кВт: 196 кв. см;
от 3,5 до 5,2 кВт: 280 кв. М. см;
от 5,2 до 7 кВт: 378 кв. см.

Толщина теплоизолятора может быть от 25 до 60 мм. Подбирается по температурному режиму, в котором будет работать дымоход.

Также перед покупкой всех комплектующих нужно определиться с длиной дымохода.

Расчет длины

При оценке необходимой длины следует учитывать следующие правила:

Головка дымохода должна располагаться на высоте 5 метров над землей.
Для крыш с покрытием из горючих материалов высота дымохода над коньком или плоской кровлей должна составлять 1 — 1,5 м.

При наличии противопожарного покрытия на крыше дымохода дымовой трубы разместить:

на плоской крыше без парапета — 0.5 м над крышкой;
на скатной крыше или плоской с парапетом: при близком расположении к коньку или парапету (до 1,5 м) — 0,5 м над коньком (парапетом).

На расстоянии 1,5-3,5 м от конька (парапета) на негорючей крыше голова размещается на той же высоте, что и лошадь (парапет).

Если расстояние от конька (парапета) до дымохода более 3 м, узел устанавливается ниже конька (парапета), но на таком уровне, чтобы самолет проходил через конь (парапет) и головку трубы. имеет уклон 10 градусов от горизонтали.

Расположение

включает как можно меньше горизонтальных элементов;
как можно больше находилось внутри отапливаемых помещений;
не контактирует с горючими элементами, в том числе входящими в состав строительных конструкций.

Дымоход вертикальный после установки

Дымоход не должен соприкасаться с инженерными коммуникациями, особенно с электропроводкой и трубами газоснабжения.

Монтаж дымохода из сэндвич-труб своими руками

При установке системы соблюдайте следующие правила:

Монтаж следует начинать с теплогенератора.
Использование сэндвич-элементов для прямого подключения к теплогенератору не допускается.
Шаг крепления к стене должен составлять 2 м. Все отводы и тройники необходимо закрепить в обязательном порядке.

В конце дымохода должен быть установлен дефлектор, предназначенный для защиты от атмосферных осадков в трубе и предотвращения захвата продуктов сгорания сильным ветром.

Дымоход в потолке

Соединительные детали

При соединении элементов их внутренние трубки устанавливаются одна на другую.Если следующий по ходу дыма элемент переходит в предыдущий, такое соединение называется «конденсатом». Он позволяет влаге легко стекать вниз и исключает попадание ее через швы в теплоизолятор.

Если наоборот — предыдущее в следующем, то тип подключения называется «по дыму».

Максимально способствует оттоку продуктов сгорания.

Обычно к тройнику, служащему для отвода конденсата, система собирается «по дыму», а за ним — «по конденсату».Наружная труба предыдущего элемента всегда наматывается внутри внешней трубы следующего элемента.

Стык внутренних труб следует заделать термостойким герметиком, рассчитанным на температуру свыше 1000 градусов. Затем его стягивают зажимом из оцинкованной стали, который фиксируют болтами или проволокой.

После сборки элементы крепятся друг к другу с помощью фланцев, байонетных соединений или «мостиков холода».

Установка любого котла предполагает наличие дымохода.Какие преимущества и как его правильно установить, вы узнаете на нашем сайте.

Какие характеристики следует учитывать при выборе настенного газового котла читайте.

Отопление частных домов чаще всего осуществляется газом, так как это наиболее экономичный способ обогрева помещения. В этой статье поговорим об одноконтурных газовых котлах: рассмотрим принцип работы и особенности выбора устройства.

Выход дымохода

Место, где труба пересекает внешнюю ограждающую конструкцию — крышу или стену — должно быть правильно спроектировано.Рассмотрим оба варианта:

Через стену

Снаружи на стене нужно закрепить кронштейн, к которому прикручены два уголка. Лежащий на углах тройник будет удобно перемещать из стороны в сторону — это необходимо для установки.

В дымоходе между деталями нужно закрепить специальные элементы, которые называются посадочными для кронштейна.

В проем стены устанавливается втулка (также называемая отрезной), которая идет в комплекте.

Разработан специально для организации прохода труб через стены и потолки. Пространство между рукавом и стеной забивается утеплителем из минеральной ваты.

Перед установкой трубы проем с внешней и внутренней сторон закрывается листами негорючего материала, в которых проделываются отверстия для дымохода. После этого можно укладывать сэндвич-трубу.

Через крышу

Выпуск через крышу производится с помощью специального элемента — кровли.

Его конфигурация зависит от уклона кровли — это необходимо указывать при оформлении заказа.

Резка устанавливается снаружи кровли, сделанной в крыше, а изнутри закрывается листом стали или других негорючих материалов с отверстием для прохода трубы.

После установки вырезки на дымоход закрепляют регулируемый фартук, который предназначен для защиты всех швов и стыков деталей от атмосферных осадков.

Крепление дымохода

Для крепления дымохода к стене устанавливаются хомуты и кронштейны, устанавливаемые через каждые 2 м.

Тройники фиксируются с помощью специальных скоб, называемых опорными скобами.

При значительной протяженности выступающей над кровлей наружной части сэндвич-дымохода ее необходимо закреплять растяжками.

Для того, чтобы отопительная система долгие годы не требовала ремонта, нужно правильно выбрать и установить. Рассмотрите изделия из стали, пластика, меди и оцените их плюсы и минусы.

Принцип работы системы отопления с естественной циркуляцией описан ниже.

Видео по теме

Если вы владеете частным домом или коттеджем, то наверняка знаете, что неотъемлемым этапом строительства любого сооружения, отапливаемого камином или печью, является установка дымохода. Основное назначение этого функционального элемента — удаление из топки опасных для здоровья продуктов горения, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом степень тяги определяется диаметром дымохода и дымохода. высота дымового канала.Среди сторонников самостоятельного выполнения всех домашних заданий без привлечения специалистов наибольшей популярностью пользуются дымоходы «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими не менее значительными достоинствами. Однако распространенность сэндвич-дымоходов среди заключенных больше связана с безопасностью и простотой их установки, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что установка многослойной дымовой трубы предполагает соединение элементов конструкции и вспомогательных частей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить Тактико-технические характеристики конструкции.Учитывая актуальность данной проблемы, в этой статье мы рассмотрим технологию монтажа сэндвич-дымохода своими руками, а также основные виды и особенности этого конструктивного элемента.

Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход — это металлическая или керамическая конструкция, состоящая из нескольких сегментов, каждый из которых имеет длину один метр и вставляется в другой в процессе установки. Упрощенно конструкция сэндвич-дымохода представляет собой внутреннюю и внешнюю трубу, между которыми находится слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, отличающийся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и стойкостью к ряду химикатов.Благодаря такой трехслойной структуре эта конструкция получила название «сэндвич». В большинстве случаев из нержавеющей стали делают внутренний контур трубы, который отличается повышенной коррозионной стойкостью, а для внешнего, в целях экономии средств, менее прочным оцинкованным металлом.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного — прочностными характеристиками, так как он должен быть достаточно жестким, что позволит помогают сохранить первоначальную конфигурацию не только трубы, но и всей конструкции в целом.

Основные элементы сэндвич-дымоходной системы

Логично, что только прямые трубы нельзя использовать для крепления системы отвода дыма. Это связано с особенностями конструкции здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и крышу. В связи с этим в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов.Чтобы разобраться в этом подробнее, рассмотрим элементы сэндвич-дымохода.

В состав сэндвич-дымоходной системы входят следующие основные элементы:

Сэндвич-трубки;
Тройники — конструктивные элементы системы, которые используются для соединения дымохода с каминами и печами, а также на участках разветвления дымоходного канала;
Колено — элементы, предназначенные для установки дымохода.Для этого используются модели с изгибами 15, 30, 45 и 90 градусов;
Коллектор конденсата — еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате перепадов температуры;
Элементы кровли — части системы, предназначенные для монтажа сэндвич-дымохода в местах его пересечения с конструкциями кровли с обеспечением эффективной тепло- и гидроизоляции;
Тройник ревизионный с дверцей — устройством, предназначенным для контроля чистоты дымового канала и очистки от копоти;
Горловина — элемент конструкции, необходимый для устройства верхнего края дымохода;
Консоль опорная — элемент конструкции, необходимый для крепления стены или пола под дымоходом;
Настенный зажим — приспособление, предназначенное для надежного крепления дымохода к стене.

Преимущества и недостатки многослойных дымоходов

Высокие эстетические характеристики и эффектный внешний вид;
Благодаря конструктивным особенностям сэндвич-дымоходы эффективно сочетаются с различными моделями печей и котлов;
Благодаря легкости и универсальности конструкции сэндвич-дымоходы можно использовать как снаружи, так и внутри помещения;

№

В отличие от кирпичных дымоходов, гораздо меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
Благодаря тому, что многослойные дымоходы изготовлены из нержавеющей стали, они устойчивы к воздействию факторов, образующихся при сгорании топлива, а именно химической и термической агрессии;
В процессе эксплуатации сэндвич-дымоходов внутренний слой конструкции не повреждается под воздействием агрессивных факторов, а значит, долго сохраняет свои эксплуатационные характеристики;
Следующее преимущество сэндвич-дымоходов особенно важно для конструкций, в процессе эксплуатации которых используется оборудование для прямой вытяжки.Благодаря эффективной теплоизоляции сэндвич-конструкции надежно защищены от образования конденсата;
Благодаря тому, что внутренняя поверхность дымохода гладкая, на ней не оседает сажа, что позволяет довольно редко очищать дымоходный канал;
Благодаря эффективной теплоизоляции внешний контур дымохода не нагревается до критических температур, что может вызвать возгорание горючих элементов здания. Имея это в виду, можно говорить о системе повышенной пожарной безопасности;
Благодаря удобству конструкции, при установке которой появляется возможность делать повороты и изгибы дымохода, укладывая сэндвич-дымоход, можно обойти любые препятствия на его пути, не прибегая к демонтажу перекрытий или снятию кровли. элементы;
Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится проще и дешевле.

Несмотря на немалое количество достоинств многослойных дымоходов, для этих конструкций характерны и определенные недостатки, которые также заслуживают внимания.

Недостатки сэндвич-дымоходов:

Возможность потери целостности конструкции в случае ее длительной эксплуатации;
Нарушение целостности сэндвич-дымохода при постоянных резких перепадах температуры;
Высокая стоимость строительства;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно работают дольше.

Основные разновидности сэндвич-дымоходов: краткое описание

Ранее уже отмечалось, что многослойные дымоходы представляют собой многослойные конструкции из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что для обоих типов конструкции характерен схожий способ монтажа, у каждого есть свои особенности, о которых будет сказано позже.

Дымоходы для сэндвич-панелей из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, устойчивую к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего вмешательства другой трубой, называемой внешним контуром, из нержавеющей стали или оцинкованного металла, использование которой является бюджетным вариантом. Важно отметить, что внутренний контур может быть выполнен из металла или керамики, что характерно для комбинированных дымоходов.

Дымоходы керамические многослойные

Конструкция керамических дымоходов представляет собой трубу из жаропрочной керамики. Снаружи обернут термоизоляционными матами, а внутри покрыт высокопрочной глазурью. Эту конструкцию следует поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно наличие слоя теплоизоляции, позволяют им не нагреваться снаружи, что обуславливает их абсолютную пожарную безопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны отличия, главное из которых — вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограммов. Кроме того, неотъемлемым этапом установки керамического дымохода является установка фундамента, а установка дымохода из нержавеющей стали ограничивается устройством разгрузочных площадок на каждом уровне этажа.

Самые актуальные способы соединения многослойных труб для дымоходов: краткое описание

Есть несколько способов соединения многослойных труб для дымоходов. Наиболее популярными из них являются фланцевый, байонетный, «мост холода», «конденсатный» и «дымовой».

Последний способ постройки дымохода полностью гарантирует, что угарный газ не попадет в дом или баню. А используя «конденсатный» метод, вы можете быть уверены, что конденсат, образующийся внутри дымохода, будет беспрепятственно стекать по стенкам трубы.

На что следует обратить внимание при установке дымохода из сэндвич-труб?

Высота дымохода от каменки до головы — величина достаточно постоянная и должна быть не менее 5 м;
Необходимо обратить внимание на кровлю соседних построек: высота дымохода относительно соседних построек не должна быть более 1,5 м;
В случае возвышения дымохода над крышей на 1.5 м и более, требует дополнительной фиксации с помощью растяжек;

В соответствии с рекомендациями специалистов в конструкции дымохода должны быть предусмотрены заглушки, оборудованные сифоном для отвода конденсата, который предназначен для отвода конденсата и ревизии дымохода;
В случае устройства кровли из горючих материалов конструкция дымохода должна предусматривать наличие искроуловителя из их сетки с ячейкой не менее 5х5 мм;
При установке сэндвич-дымохода диаметр дымохода недопустим, но возможно его расширение.Например, при установке сэндвич-дымоходной печи с диаметром выходного дымохода 115 мм можно использовать трубы диаметром 120 мм, но использование дымохода сечением 110 мм категорически запрещено;
Длина горизонтальных участков дымохода не должна превышать 1 м;
Элементы дымохода необходимо установить таким образом, чтобы места их соединения не совпадали с участками кровельного и кровельного ходов;
Монтаж отводов и тройников необходимо производить таким образом, чтобы они не выдерживали нагрузки от веса элементов дымохода, установленных над ним.

Как установить сэндвич-дымоход: пошаговая инструкция

Как выбрать размеры дымоходов: делаем необходимые расчеты

Перед тем, как самому приступить к монтажу сэндвич-дымохода, необходимо знать следующие параметры:

Размер сечения дымоходной трубы;
Длина трубы дымохода.

Размер сечения трубы определяется согласно СНиП.Они рассчитываются следующим образом:

Если тепловая мощность не превышает 3,5 кВт, то расчеты следующие: 0,14 м x 0,14 м;
Если тепловая мощность находится в диапазоне от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
При тепловой мощности от 5,2 кВт до 7 кВт размеры в поперечном сечении составляют 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры сечения напрямую зависят от тепловой мощности.Ознакомившись с вышеперечисленными параметрами, вы сможете выбрать наиболее оптимальные размеры сечения труб для дымохода. Отдав предпочтение круглому сечению, следует знать, что его размеры должны быть эквивалентны размерам прямоугольного сечения.

Длина трубы дымохода также рассчитывается согласно СНиП:

СНиП 41-03-2001 гласит, что минимальная высота дымоходных труб должна быть не менее 500 см;
Дымоходы следует размещать выше конька дома не менее чем на 50 см;
Если крыша сделана из горючих материалов, трубу необходимо снять с конька или парапета на расстояние 1 к 1.5 м;

Нюансы, которые необходимо учитывать при установке

Строительство дымохода необходимо начинать с отопительного прибора, после чего он постепенно продвигается вверх. Чтобы сделать его по всем правилам, необходимо учесть следующие нюансы:

Дымовые трубы должны отличаться отсутствием выступов;
Температура газов, проходящих по напорному патрубку, не должна быть выше 500 градусов;
Максимальный угол подъема труб не должен превышать 30 градусов;
Отрезки труб, расположенные под наклоном, должны быть без шероховатостей, а их площадь поперечного сечения должна быть не меньше, чем у вертикальных;
Не лишним будет установить дефлектор, зонтик или другие насадки, защищающие дымоход от атмосферных осадков, но они не должны препятствовать свободному выходу дыма из трубы;

Важно! Дымоход необходимо установить таким образом, чтобы с ним не соприкасались газопровод, электропроводка и другие коммуникации.

Дымоход берет начало от камина или печи. В первую очередь необходимо подсоединить трубу отопительного прибора к первой секции дымохода и закрыть заглушкой, чтобы торчащий из нее нагреватель не был виден и из него не выходил пар;

Трубы вставляются одна в другую. Для выполнения этой манипуляции необходимо внимательно осмотреть трубку, после чего вы заметите, что один из ее концов отличается меньшим диаметром.Этот конец нужно вставить в следующую трубу;

Важно! При установке дымохода убедитесь, что звенья трубы собраны таким образом, чтобы конденсат, образующийся при их работе, плавно стекал вниз.

Следует помнить, что технология установки сэндвич-дымохода предусматривает соединение как наружных, так и внутренних труб, что часто сопровождается некоторыми трудностями. В связи с этим был разработан более простой способ сборки многослойных трубок, согласно которому необходимо освободить внутренние трубки на 15 см и соединить их, после чего сделать внешние трубки;

Укрепите сформированный шов. Для выполнения этой манипуляции необходимо подготовить стальной зажим и, обернув стык, стянуть зажим с помощью болтов, гаек или проволоки;

Следующий этап — нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Монтаж сэндвич-дымохода завершен. Работая по вышеуказанному принципу, необходимо закрепить тройник, угол, зонт и наконечник.Через каждые 2 м трубы необходимо закрепить дымоход к стене с помощью кронштейнов. Для уменьшения нагрузки на конструкцию место тройника также фиксируется с помощью кронштейнов.

Важно! Дымоход, установка которого производилась своими руками, предполагает обустройство правонарушений. Назначение — это расстояние между стеной и дымовым каналом, значение которого рассчитывается по таблице ниже.

Если отступ находится в закрывающих его стенах, над духовым шкафом необходимо расположить два разноуровневых отверстия, оборудованных решетками.Минимальная площадь поперечного сечения каждого отверстия должна быть не менее 150 квадратных метров. см. В процессе установки закрытого отвода необходимо учитывать, что пол в нем монтируется из негорючих материалов и должен располагаться на высоте 7 см над полом помещения.

Монтаж дымохода в местах соприкосновения с домом

Как перекрывать

Перекрытие (перекрытие) должно выполняться так называемой обрезкой.В тех местах, где дымоход касается элементов конструкции дома, необходимо установить специальный кусок дымохода, представляющий собой проходную трубу или короб с отверстием внутри. При этом необходимо помнить, что размер пропила должен быть на 7 см больше, чем толщина нахлеста. Резка предназначена для защиты легковоспламеняющейся конструкции от огня.

Важно! Отказаться от жесткого соединения выреза с конструкцией. Труба в патрубке должна отличаться отсутствием стыков.

В перекрытии подготовить отверстие для дымохода и разметить разметку, несколько раз проверив точность их расчетов. Убедившись в правильности расположения трубы в потолке и сверив размеры патрубка с нанесенными отметками, приступаем к резке.

Специалисты рекомендуют покрыть внутреннюю и внешнюю стороны трубы фольгированным базальтовым матом с огнезащитной мастикой. Само отверстие также следует изолировать утеплителем из минеральной ваты в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходную трубу и проверьте вертикальность установленной трубы. Если он не строго вертикальный, его необходимо выровнять.

Крыша, как и потолок, проходят через специальное звено, которое на данном этапе называется «кровля». Чтобы правильно его подобрать, нужно знать угол наклона крыши.

В кровле необходимо подготовить отверстие для дымохода, которое также проводится маркером и тщательно проверяется.Вырежьте отверстие с внутренней стороны крыши.

С внутренней стороны кровли прикладывается металлический оцинкованный лист с отверстием под трубу, после чего труба снимается и лист фиксируется изнутри. Сверху на крышу монтируем «обшивку крыши». Если есть необходимость, под край крыши или конек кладут металлический лист кровельных резаков. Затем необходимо установить необходимое количество звеньев на необходимую высоту дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: «Как сделать сэндвич-дымоход?», Посмотрите видео ниже.

Видео сэндвич-дымохода

Самостоятельный монтаж сэндвич-дымохода из нержавеющей стали не доставит домашних мастерам никаких проблем. Монтаж такой конструкции может произвести любой желающий, просто внимательно изучив технологию работы.

1 Трубы нержавеющие — отличный материал для дымоходов

Установка котла, камина или любого другого отопительного сооружения обязательно требует установки эффективной системы, которая качественно отведет продукты сгорания.Еще пару десятилетий назад такую систему можно было сделать исключительно из асбоцементных труб или из кирпича. Недостатков у конструкций из таких материалов много, а преимуществ очень мало.

Ситуация изменилась, когда на рынке появились специальные дымоходы и комплектующие для дымоходов из нержавеющей стали.

Эти изделия позволяют мастерам-любителям самостоятельно собирать высокоэффективные многослойные дымоходы, соответствующие всем существующим стандартам безопасности.

Сэндвич-трубы и системы из них характеризуются следующими преимуществами:

Простота конструкции, что дает возможность произвести монтаж дымоходов в кратчайшие сроки.
Возможность прокладки труб снаружи и внутри зданий.
Отсутствие необходимости возведения отдельного фундамента под систему отвода продуктов сгорания (как следствие — значительно дешевле и проще монтажные работы).
Небольшая склонность дымоходов к образованию конденсата на внутренней поверхности и накоплению сажи из-за гладкости и многослойности труб.
Высокая устойчивость нержавеющей стали к высоким температурам и другим негативным воздействиям агрессивной среды. Трубы из нержавеющих сплавов при эксплуатации незначительно разрушаются.
Компактность многослойных конструкций. Для их установки внутри дома требуется минимум площади (традиционные кирпичные или асбоцементные трубы более громоздкие, чем изделия из нержавеющей стали).
Отличные противопожарные дымоходы.

Кроме того, стропила, балки, кровля и другие элементы дома не мешают монтажу сэндвич-труб. Для мастера, не имеющего большого опыта строительства подобных конструкций, это имеет большое значение.

2 Сэндвич-труба — действительно продуманная конструкция дымохода

Сэндвич-изделия состоят из двух труб разного сечения, одна из которых «спрятана» в другой. Эти конструкции изготавливаются из цельных листов высоколегированной нержавеющей стали с использованием технологии аргоноплазменной сварки.Данная технология позволяет получать качественные стыки стыков труб, по структуре и эксплуатационным характеристикам близкие к самой стали.

Между двумя трубными изделиями для дымоходов монтируется теплоизоляционный материал. Чаще всего для этих целей используется негорючее базальтовое волокно со специальными вяжущими компонентами. Теплоизоляционный материал может иметь разную толщину. Это зависит от температурного режима, в котором будут использоваться трубы, а также от сечения трубных изделий.

Для производства сэндвич-труб используются следующие марки стали:

321 — сплав для изготовления высокопластичных, кислотостойких и жаростойких дымоходов, эксплуатация которых возможна при температурах до 800-850 ° С.
430 — нержавеющая сталь для изготовления кожухов дымовых труб и других элементов, работающих в малоагрессивных условиях.
310S — самый жаропрочный сплав. Изделия из него выдерживают 1000-градусные температуры.Такие трубы считаются самыми прочными в эксплуатации и очень прочными. Их установка рекомендуется для обустройства наружных элементов дымоходов.
316 — сталь для труб, по которым отводятся продукты сгорания от отопительного оборудования, работающего на жидком топливе. Более дешевым аналогом этой марки нержавеющей стали является сплав 304. Он не содержит добавок молибдена и никеля, что снижает стоимость трубных изделий из него.
409 — сплав для производства многослойных труб, применяемых при строительстве дымоходов, каминов и печей.

Дизайн бутербродов прост. В его состав входят скоба, стенка и обжимной зажим, колено, фартук, стакан, тройники, ревизии. Размеры и количество этих элементов могут быть разными. Они зависят от того, какую высоту и силовую конструкцию вы планируете сделать.

Чтобы правильно собрать сэндвич-дымоход, следует учесть ряд важных особенностей. Они следующие:

Горизонтальные участки конструкции не должны быть длиннее 1 метра.
Нормальная и стабильная тяга гарантируется при высоте дымохода 5 и более метров.
Над плоской крышей дома срез трубы должен быть более 50 см.
Необходимо выполнить теплоизоляцию элементов дымохода, находящихся на улице или в неотапливаемых помещениях.
Стыковка труб в толщине перекрытий здания и его стен запрещена.
При установке дымохода через крышу из огнеопасных материалов следует установить специальный искрогаситель.
Зазор между кровлей и нержавеющими трубами должен быть не менее 13 см. Это условие должно выполняться, даже если крыша сооружена из негорючих материалов.

Установка дымоходов из нержавеющей стали позволяет выполнить три поворота конструкции на всем ее протяжении. Запрещается переворачивать трубу более одного раза.

Вертикальные секции систем дымоудаления устанавливаются «на конденсат». Это означает, что каждая последующая часть трубчатого изделия всегда устанавливается на выходе.Такая схема дает гарантию того, что влага никогда не попадет в утеплитель.

А вот установку наклонных и горизонтальных секций следует устанавливать «по дыму» — следующая труба натягивается на ту, что идет от отопительного прибора. Благодаря этому продукты сгорания без затруднений перемещаются по каналу дымохода.

Конструкция из нержавеющей стали для удаления дыма может быть расположена внутри здания. Затем дымоход закрывают кирпичной кладкой. Трубы для него можно использовать только с теплоизоляцией.Более надежной считается схема, при которой дымоход размещается на внешней стене. Функцию фиксирующего элемента конструкции выполняют специальные кронштейны или металлический несущий профиль.

4 Установка сэндвич-дымохода — пошаговая инструкция

Для начала нужно сделать разметку с помощью отвеса, где конструкция будет выходить из потолка. В отмеченном месте установим выпускной патрубок. Проем под ним следует утеплить утеплителем, устойчивым к высоким температурам.После этого можно приступать к установке комплектующих дымохода. Обратите внимание — труба не должна иметь стыков в проходном сечении через потолок.

Проверяем вертикальность ствола дымоходной конструкции и приступаем к монтажу дымохода от отопительной печи (камина и т. Д.) К трубе, установленной вверху. Система собирается последовательно — берем трубу и вставляем в предыдущую. Здесь необходимо выбрать глубину сопла.Оно должно составлять не менее половины поперечного сечения (внешнего) используемых труб. На меньшей глубине устойчивость дымохода может быть нарушена.

Все стыки отдельных участков конструкции необходимо зафиксировать хомутами. Часто они идут в комплекте с сэндвич-трубками. Затем с помощью кронштейна (обычно его нужно приобретать отдельно) прикрепите трубчатое изделие к несущей конструкции. Профи советуют ставить скобу через каждые 2 м длины трубы. Важный момент — для фиксации отводов и тройников на дымоходе используйте отдельный кронштейн.Его установка увеличивает прочность конструкции. Кронштейн для отводов можно устанавливать через каждые 4-5 метров.

Необходимо аккуратно собрать весь дымоход по описанной несложной схеме, руководствуясь планом установки его отдельных элементов. В нижней части системы всегда предусмотрена съемная часть (также можно сделать дымоход цельным, но оборудовать его внизу дверцей). Это необходимо для периодической очистки конструкции.

После этого тщательно герметизируйте стыки нержавеющих изделий. Ваш дымоход для сэндвичей из нержавеющей стали готов! Не забудьте накрыть трубу на крыше специальным «зонтом», который защитит систему от попадания в нее воды.

Дымоход — неотъемлемая часть любой печи или котла. Теперь для устройства дымоходов предлагаются различные материалы. Одна из них — так называемая сэндвич-трубка. Что это такое, чем они хороши и как самому установить дымоход из сэндвич-трубы?

Что такое сэндвич-трубка

Сэндвич-тубы названы так потому, что в разрезе выглядят как сэндвич-сэндвич.Они состоят из нескольких частей:

внутренний контур, по которому продукты сгорания выходят из топки, изготовлен из жаропрочной нержавеющей стали, латуни или меди,
слой утеплителя — базальтовое волокно или пенополиуритан, в зависимости от назначения утеплитель трубы может быть разной толщины,
Внешний защитный слой из нержавеющей или оцинкованной стали.

Также есть керамические сэндвич-дымоходы. Они намного тяжелее металла, поэтому их нужно заземлить под ними.При этом керамические варианты более долговечны — срок службы 25-30 лет, а металлические — около 15, а иногда и меньше. Керамический сэндвич — это труба из жаропрочной керамики, которая снаружи обернута матированными матами. Наружная оболочка — из керамзитобетона или пенобетона.

Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собираются дымоходы необходимой длины и формы.Длина одного модуля около 1 м. Они соединяются между собой точно так же, как и канализационные трубы: один конец каждого модуля имеет удлинитель, а другой сужается.

В комплект, помимо прямых цилиндрических модулей, входят и другие элементы:

Тройник для присоединения вертикального сечения,
крепежные элементы,
агрегатов отвода конденсата,
метчики для поворота канала на 90 или 45 градусов,
узлов для прохода перекрытий и кровли,
флюгер, предотвращающий обратное натяжение,
защитные грибы,
конусов,

Ревизия

для обслуживания дымохода — тройник утепленный с дверцей, которая крепится снизу дымохода под тройник 45 градусов.

Важно! Если отопительный газ, грибки и флюгеры не применяются.

При покупке дымохода учтите, что на нем есть две цифры: внутренний и внешний диаметр. Например, внутренний диаметр дымохода 150 * 250 составляет 150 мм, а внешний — 250 мм.

Преимущества бутерброда

Почему для дымохода нужно выбирать сэндвич из нержавеющей стали? У них есть ряд важных преимуществ:

малая масса,
компактный размер,
совместимость с разными типами отопительных приборов,
можно устанавливать как внутри, так и снаружи дома,
небольшое количество сажи внутри благодаря гладким стенкам,
эстетическая привлекательность,
пожарная безопасность — внешняя оболочка не нагревается до температур, создающих пожароопасность,
устойчивость к коррозии,
дополнительного фундамента не требуется,
дымоход может быть не только прямым, но и изогнутым,
возможность самостоятельной установки.

У этого типа дымохода есть свои недостатки — это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности происходит из-за того, что при нагреве и охлаждении дымоход расширяется и сжимается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собрать сэндвич дымохода руками так, чтобы широкая часть внутренней трубы была направлена вверх — этот метод называется «по конденсату».Дым поднимается снизу вверх, а конденсат, образующийся в трубе, стекает вниз, поэтому, если вы соберете трубу, как показано на рисунке слева, конденсат останется в соединениях и попадет в нагреватель. Влага в утеплителе не только снижает его теплоизоляционные свойства, но и разрывает трубу при замерзании, из-за чего быстро портится. В этом случае внешняя труба должна располагаться «вдоль дыма» (широким концом вниз).

Также дымоходы могут быть внутренними и приставными.Второй способ означает, что труба протягивается по кратчайшему пути, а основная ее часть находится на улице. Достоинства приставного дымохода:

проще в обслуживании,
не находится внутри дома,
нет необходимости в дополнительных узлах для прохождения этажей.

Если вы решите установить сэндвич с дымоходом внутри дома, то дымоход менее подвержен внешним воздействиям, поэтому вы можете установить его в ванне и в начале участка перед сэндвич-трубой, установить водонагревательный бак или секция обогревателя.

Важно! Для любого способа установки дымохода между котлом или печью и многослойной конструкцией должна быть обычная труба без изоляции, которая должна иметь две заслонки-заслонки для контроля отвода газов.

Важные правила установки дымохода

Независимо от того, делаете ли вы дымоход для обогревателя, он у вас в здании или снаружи, существуют некоторые общие правила.

Монтаж металлического сэндвич-дымохода

Смонтируйте многослойную трубу для дымохода снизу вверх.На выходе из топки или котла надевается специальный переходник, стык промокается герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после топки должен быть из обычной неотапливаемой трубы. Затем к нему прикрепляется модуль бутерброда. Открытый слой нагревателя закрывается заглушкой или используется специальный пусковой элемент с закрытым нагревателем. Пусковая труба и весь участок до первого тройника натянуты «поверх дыма». Если он расположен горизонтально, то сделайте от ТЭН небольшой уклон в 3 градуса, чтобы в него не стекал конденсат.

Далее собирают бутерброд для дымохода «по конденсату». Стыки между модулями также промазываются герметиком и стягиваются хомутами. При первом топке топки и нагреве трубы герметик затвердеет и повысит прочность стыка.

Важно! Если дымоход необходимо пропустить через стену или крышу, на месте прохода не должно быть стыка двух секций. При креплении кронштейнов они также не должны располагаться на стыках модулей.

При сборке сложно соединить одновременно внутреннюю и внешнюю трубы. Затем действуйте следующим образом. Внутренняя трубка удлинена узким концом до 15-20 см, плотно вставлена в уже установленный модуль. После этого узкая часть (на установленном модуле) внешней оболочки промазывается герметиком, а широкая часть смещается вниз, чтобы получить максимально плотное соединение. Снаружи стык затягивается хомутом.

Если стена сделана из негорючего материала, то трубу нужно пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра.Между гильзой и стеной прокладывается базальтовый шнур, а внутри закрепляется сэндвич-труба для дымохода, набивая гильзу базальтовой ватой.

Если стена сделана из горючих материалов, например, из дерева, то при сборке сэндвича дымоход своими руками используйте специальный металлический узел прохода. Для этого проделайте в стене квадратное отверстие таким образом, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняется базальтовой ватой, снаружи проем закрывается металлической пластиной или специальной декоративной муфтой.Прорези заделываются. Также производятся готовые переходные узлы с теплоизолятором (типа «бутерброд в бутерброде»).

Металлическая пластина, закрывающая проход, должна поддерживаться скобами. На них опирается вся вертикальная часть дымохода. В его нижней части монтируется ревизия с краном или дверцей для слива конденсата. Если дымоход длинный и тяжелый, то предусмотрены дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делается внутри помещения, то также соблюдаются необходимые зазоры между дымоходом и стенами.Через перекрытие трубу также проводят, как через стену. Пропуск трубы через крышу производится с помощью эластичного узла (крысы), как на фото.

Если крыша из плоского материала, а не гофрированная, как профнастил, может хватить куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от влаги, а сверху — грибка. Стык между грибком и трубкой заделывают.

Заключение

Металлические многослойные дымоходы просты в установке и обслуживании, их можно собрать самостоятельно, не обладая профессиональными навыками. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной эксплуатации дымохода нужно знать некоторые основные правила и соблюдать технологию.

Сэндвич-дымоходы: конструкция и преимущества

Один из важнейших элементов дымохода. С его помощью выводят продукты сгорания.Такой элемент может быть разных типов. Сейчас широко распространены многослойные дымоходы, которые изготавливаются из нержавеющей стали.

Особенности конструкции

Дымоход многослойный (см. Здесь) — это конструкция, состоящая из двустенных труб. Между трубами укладывается изоляционный материал. Сами трубки изготовлены из нержавеющей стали. Иногда также используется оцинкованная сталь. Теплоизоляционным материалом чаще всего бывает базальт или перлит.

Есть еще несколько дополнительных элементов.На сайте www.kamin42 можно прочитать о дымоходах разной конструкции, однако некоторые элементы будут одинаковыми для всех моделей. Итак, помимо труб важным элементом конструкции является тройник. Этот элемент позволяет подключить дымоход к топке камина. Не менее важна роль колена. Эта деталь необходима для того, чтобы дымоход можно было сделать криволинейным.

Дымоход проходит через крышу. Для этого требуются элементы переходной кровли.

Преимущества

Благодаря особой конструкции сэндвич-дымоход качественно выполняет свои функции.Этот элемент прежде всего привлекателен своей стойкостью. Качественная сталь выдерживает высокие температуры и резкие перепады температур. Вот почему рекомендуется использовать многослойные дымоходы, если дом построен из легковоспламеняющихся материалов (например, дерева).

Еще одно важное преимущество — влажность дымохода. Водяной пар составляет конденсат. В конечном итоге это может разрушить дымовой канал. Дымоходы из нержавеющей стали не боятся влаги, коррозии.

Кроме того, многослойные дымоходы устойчивы к агрессивным веществам.При сгорании выделяется много агрессивных кислот. Оседая на стенах, они могут вызвать коррозию. Однако сталь легко выдерживает агрессивное воздействие, что позволяет эксплуатировать камин долгие годы.

С. РОМАНОВ
