Узел прохода вентиляции через кровлю: особенности, технология монтажа

Существуют различные конструктивные решения по организации систем вентиляции и кондиционирования воздуха в жилых, общественных и промышленных зданиях. Точки забора свежих воздушных масс и вывода отработанных в отдельных случаях располагаются вверху фасадной части, но чаще обычного – на крышах.

Технология вывода вентиляционного воздуховода сквозь чердачное пространство и кровельный пирог – задача не из простых. Нужно сохранить прочность и надежность всех составляющих компонентов, обеспечить герметичность кровли, не допустить даже малейшей угрозы протекания. Решению этих проблем помогает правильный подбор и грамотный монтаж узла прохода через кровлю. Так называется специальное устройство, которое служит завершающим элементом вентиляционной системы.

Виды узлов прохода (УП) для кровли

Многообразие моделей и модификаций вентиляционных устройств позволяет найти оптимальное решение для формирования прохода через кровлю в каждом конкретном случае. Учесть качество, состав и свойства кровельного покрытия, мощность вентиляционного оборудования, функциональность узла прохода. Классификация данных приспособлений выполняется по нескольким признакам, среди которых:

1. Форма сечения воздуховода. Согласно этому критерию УП бывают:

1. круглыми;
2. прямоугольными (очень редко).

2. Бесклапанные модели не обладают возможностью регулирования мощности воздушного потока, в том числе до максимального перекрытия его движения.

3. Клапанные устройства внутри корпуса снабжены специальной заслонкой, по способу управления делятся на:

1. с ручным приводом;
2. с электроприводом.

4. Утепленный узел прохода вентиляции предназначен для установки в любой климатической зоне, если устройство монтируется на значительной дистанции от конька крыши. Присутствие теплоизоляционного слоя позволяет минимизировать разницу между показателями внутренней и наружной температуры, что, в свою очередь, поможет уберечь вентиляционные трубы от образования конденсата.

5. Устройства без утеплителя устанавливают в теплых регионах и там, где выход вентиляционной шахты располагается на крыше в непосредственной близости к коньку.

Отметим, что если бесклапанные приспособления выполняют только те задачи, которые связанны с оформлением входа/выхода воздуховодов на крышу, то клапанные виды узлов прохода дополнительно выполняют роль кровельного аэратора. Они способствуют лучшей вентиляции чердачного пространства и помогают выводить наружу излишки влаги и паров.

Конструкционные особенности и устройство УП

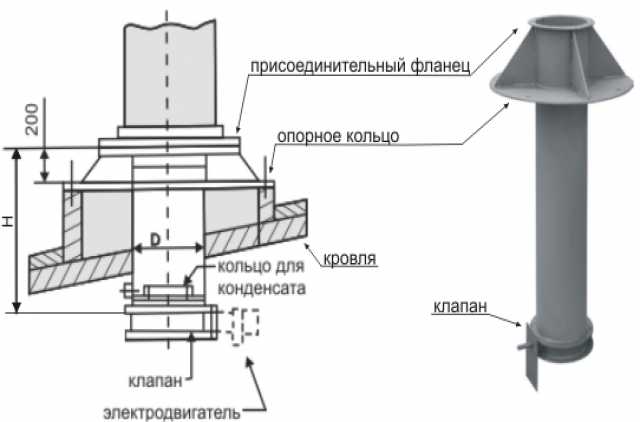

Конструкция узла прохода не представляет особенной сложности. Это отрезок трубы круглого либо прямоугольного сечения, торцы которой оснащены фланцами.

Выше расположено опорное кольцо, которое служит для служит для крепления устройства к кровле. Этот элемент называют проходкой, он является основной деталью узла прохода, поскольку именно на него возложена ответственность за герметичность создаваемой конструкции.

Опорное кольцо устанавливается под определенным углом, равным величине наклона крыши, соединяется с трубой ребрами жесткости, как показано на следующем рисунке:

Верхний торец трубы также имеет присоединительный элемент для закрепления колпака или дефлектора, завершающего всю конструкцию. Клапанный механизм снабжается заслонкой, размещенной внутри. Для контакта задвижки с системой управления в боковой части устройства предусмотрен отводной патрубок или отверстие.

1. для изготовления УП должны использоваться материалы негорючие, стойкие к коррозии, атмосферным воздействиям, а толщина металла не может быть менее 1,0 мм;
2. величина диаметра УП с сечением круглой формы принимается от 100 мм до 1250 мм;
3. габариты устройств прямоугольного сечения ничем не ограничиваются;
4. диаметр опорной части должен быть больше размера трубы на 200-300 мм.

Стандартные требования к узлам прохода через кровлю

Сегодня производители выпускают широкий ассортимент данных устройств, различающихся по материалам изготовления, форме, конструктивным решениям. Но все они, в той или иной степени, должны подчиняться требованиям международных стандартов, а именно:

1. для изготовления УП должны использоваться материалы негорючие, стойкие к коррозии, атмосферным воздействиям, а толщина металла не может быть менее 1,19 мм;
2. величина диаметра УП с сечением круглой формы принимается от 10 мм до 12. 5 мм;
3. габариты устройств прямоугольного сечения ничем не ограничиваются;
4. диаметр опорной части должен быть больше размера трубы на 20-30 мм.

Важно понимать, что самостоятельно подобрать правильную модель узла прохода через кровлю невозможно. Это вправе сделать только проектировщики в процессе разработки проектно-сметной документации как для нового строительства, так и для выполнения реконструкционных работ.

От чего зависит качественная работа вентиляции

Для того, чтобы вентиляционная система работала с максимальной эффективностью, важно грамотно выбрать и смонтировать все ее составляющие. Большие значение имеют все нюансы:

1. Материал кровельного покрытия. Для мягкой кровли выход вентканала оформляется оцинкованной тонколистовой сталью с теплоизолирующей прокладкой из минеральной или каменной ваты.
2. Пропускная способность вентшахты, которая может быть расположена в теле внутренней стены или быть приставной. Наружные стены и ограждающие конструкции для этой цели не годятся. Согласно действующим нормам величины притока воздушных масс должны отвечать следующим требованиям:

1. для жилых помещений норма составляет 3 м³ за один час на 1 м² площади;
2. для подсобных помещений эта же величина составляет 180 м³/час;
3. специальными расчетами определяется соотношение площади сечения вентиляционного канала к площади помещения.

3. Геометрические параметры вентиляционного канала.
4. Конструктивное решение грибка или дефлектора.

А также степень влажности внутри здания, вероятность загазованности, перепады температур, наличие пылевидных и твердых частиц в воздухе.

Особенности производства монтажных работ

Технология установки узлов прохода вентиляции зависит от качества и технических характеристик кровельного материала, типа УП, углов наклона скатов крыши. Точное соблюдение последовательности и качества производимых работ в соответствии с требованиями СНиП позволит:

1. обеспечить герметичность конструкционного узла, исключить возможность протечек атмосферных осадков через кровлю;
2. не допустить образование помех для свободного стока дождевых и талых вод, поскольку при заморозках застрявшая влага, превращаясь в лед, может поспособствовать образованию трещин в покрытии кровли;
3. в случае установки утепленных устройств надежно противостоять образованию конденсата в подкровельном пространстве, тем самым сохранить конструкции крыши в целости и сохранности.

Значимые советы и нюансы установки

СНиПами предусматривается, что разработка систем вентиляции и кондиционирования воздуха в зданиях любого назначения является частью строительного проекта. Касательно нового строительства так и происходит, поэтому в процессе выполнения работ обычно не возникает никаких вопросов.

Однако часты случаи, когда вывод вентиляции через кровлю приходится делать при реконструкции либо перепланировке существующих сооружений. Тогда жизненно необходимо соблюдать все, что описано выше, но также:

1. При установке узла прохода градус уклонов и изгибов должен быть минимально допустимым.
2. Строение вентиляционного узла вентиляционных шахт – точно над стояком. При невозможности выполнения этого условия стыковка надстройки с воздуховодом выполняется посредством гофрированной трубы подходящего диаметра.
3. Помнить, что узлы прохода для вентиляции и дымохода не являются взаимозаменяемыми. На выход из вентиляционного канала нет смысла ставить устройство с огнезащитными свойствами, поскольку по таким воздуховодам перемещаются холодные и нормальные воздушные массы. А вот поставить на дымовую трубу вентиляционный прибор весьма опасно, так как по дымоходным каналам выводятся продукты сгорания топлива, имеющие высокую температуру.
4. Все швы и стыки непременно обрабатывать эластичным герметиком.

И в заключение

Точка прохода вентиляционной системы через крышу – это то место, где велика вероятность появления протечек и может быть нарушена герметичность кровельного пирога.

Узлы прохода через кровлю не стоит «городить» из подручных материалов. Надежнее всего использовать заводские конструкции. Главное правильно подобрать устройство, по всем параметрам подходящее для конкретного здания.

Монтаж вентиляционной системы в целом, и узла прохода в частности, лучше доверить специалистам. Только так можно обеспечить нормальную и эффективную работу вентиляции, тем самым создать в здании качественный микроклимат.

Если у вас возникли вопросы и нужна консультация, звоните на номера контактных телефонов: +375 29 62 62 100 и +375 29 66 50 969. Наши сотрудники всегда готовы оказать поддержку, помогут грамотно подобрать вентиляционную продукцию.

Узлы прохода через кровлю из черного металла — Узлы прохода через кровлю. Предназначение — вывод вентиляции на кровлю здания — Узлы прохода вентиляционные стальные — Каталог — Производство воздуховодов

Применяется узел прохода через кровлю в местах, где вентиляционная шахта выводится на кровлю здания. Они могут быть установлены как на железобетонные стаканы, так и непосредственно на кровлю. В узел прохода воздуховода, точнее, в их состав входит клапан и кольцо для сбора конденсата. Что касается клапана, то он может иметь как ручное управление, так и электрический привод.

Изготавливают узел прохода через кровлю из черной листовой стали, которая имеет толщину 1,5-2,0 мм.

Компания ООО «Вива-вент» изготавливает узел прохода воздуховода таких разновидностей:
— с кольцом, которое используется для сбора конденсата, или без такового;
— без клапана или же с клапаном (под электропривод или с ручным управлением).

Наименование узлов прохода через кровлю включает:

УЗЕЛ ПРОХОДА (без клапана, без кольца для сбора конденсата)

Наименование	Цена
УП нест. Ф 100 — без клапана, без кольца для сбора конденсата	1 750
УП нест. Ф 125 — без клапана, без кольца для сбора конденсата	1 750
УП нест. Ф 140 — без клапана, без кольца для сбора конденсата	1 750
УП1 ф 160 — без клапана, без кольца для сбора конденсата	1 750
УП нест. Ф 180 — без клапана, без кольца для сбора конденсата	1 750
УП1 ф 200 — без клапана, без кольца для сбора конденсата	1 750
УП нест. Ф 225 — без клапана, без кольца для сбора конденсата	1 960
УП 1-01 ф 250 — без клапана, без кольца для сбора конденсата	1 960
УП нест. Ф 280 — без клапана, без кольца для сбора конденсата	2 050
УП 1-02 ф 315 — без клапана, без кольца для сбора конденсата	2 140
УП нест. Ф 355 — без клапана, без кольца для сбора конденсата	2 350
УП 1-03 ф 400 — без клапана, без кольца для сбора конденсата	2 550
УП 1-04 ф 450 — без клапана, без кольца для сбора конденсата	2 870
УП 1-05 ф 500 — без клапана, без кольца для сбора конденсата	3 200
УП 1-06 ф 560 — без клапана, без кольца для сбора конденсата	3 530
УП 1-06 ф 630 — без клапана, без кольца для сбора конденсата	3 850
УП 1-07 ф 710 — без клапана, без кольца для сбора конденсата	4 400
УП 1-08 ф 800 — без клапана, без кольца для сбора конденсата	4 900
УП нест. Ф 900 — без клапана, без кольца для сбора конденсата	5 350
УП 1-09 ф 1000 — без клапана, без кольца для сбора конденсата	5 800
УП нест. Ф 1120 — без клапана, без кольца для сбора конденсата	6 600
УП 1-10 ф 1250 — без клапана, без кольца для сбора конденсата	7 400

УЗЕЛ ПРОХОДА (без клапана, с кольцом для сбора конденсата)

УЗЕЛ ПРОХОДА (с ручным клапаном, без кольца для сбора конденсата)

УЗЕЛ ПРОХОДА (с ручным клапаном, с кольцом для сбора конденсата)

УЗЕЛ ПРОХОДА (с клапаном под электропривод, без кольца для сбора конденсата)

УЗЕЛ ПРОХОДА (с клапаном под электропривод, с кольцом для сбора конденсата)

УЗЕЛ ПРОХОДА (с неутепленным клапаном в искрозащищенном исполнении без кольца)

Наименование	Цена
УП6 200И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	10 538
УП6 -01- 250И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	12 000
УП6 -02- 280И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	12 387
УП6 -03 — 315И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	12 978
УП6 -04 — 400И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	13 547
УП6 -05 — 450И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	14 210
УП6 -06- 500И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	14 823
УП6 -07 — 630И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	17 552
УП6- 08 — 710И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	18 426
УП6 -09- 800И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	19 161
УП6 -10 -1000И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	23 091
УП6 -11 -1250И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата	25 008

УЗЕЛПРОХОДА (с неутепленным клапаном вискрозащищенном исполнении с кольцом)

Наименование	Цена
УП6-12 — 200И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	10 762
УП6-13 — 250И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	12 228
УП6-14 — 280И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	12 619
УП6-15 — 315И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	13 472
УП6-16 — 400И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	14 037
УП6-17 — 450И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	14 734
УП6-18 — 500И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	15 593
УП6-19 — 630И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	18 290
УП6-20 — 710И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	19 160
УП6-21 — 800И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	20 036
УП6-22 -1000И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	23 995
УП6-23 -1250И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата	25 949

УЗЕЛ ПРОХОДА (с утепленным клапаном в искрозащищенном исполнении без кольца)

Наименование	Цена
УП7 — 200УИ — с утепленным клапаном с ручн. управ., без кольца	10 830
УП7-01 — 250УИ — с утепленным клапаном с ручн. управ., без кольца	12 353
УП7-02 — 280УИ — с утепленным клапаном с ручн. управ., без кольца	12 781
УП7-03 — 315УИ — с утепленным клапаном с ручн. управ., без кольца	13 418
УП7-04 — 400УИ — с утепленным клапаном с ручн. управ., без кольца	14 118
УП7-05 — 450УИ — с утепленным клапаном с ручн. управ., без кольца	14 852
УП7-06 — 500УИ — с утепленным клапаном с ручн. управ., без кольца	15 537
УП7-07 — 630УИ — с утепленным клапаном с ручн. управ., без кольца	18 433
УП7-08 — 710УИ — с утепленным клапаном с ручн. управ., без кольца	19 519
УП7-09 — 800УИ — с утепленным клапаном с ручн. управ., без кольца	20 281
УП7-10-1000УИ — с утепленным клапаном с ручн. управ., без кольца	24 507
УП7-11-1250УИ — с утепленным клапаном с ручн. управ., без кольца	26 761

УЗЕЛ ПРОХОДА (с утепленным клапаном в искрозащищенном исполнении с кольцом)

Наименование	Цена
УП7-12 — 200УИ1 — с утепленным клапаном с ручн. управ., с кольцом	11 053
УП7-13 — 250УИ1 — с утепленным клапаном с ручн. управ., с кольцом	12 588
УП7-14 — 280УИ1 — с утепленным клапаном с ручн. управ., с кольцом	13 013
УП7-15 — 315УИ1 — с утепленным клапаном с ручн. управ., с кольцом	13 913
УП7-16 — 400УИ1 — с утепленным клапаном с ручн. управ., с кольцом	14 609
УП7-17 — 450УИ1 — с утепленным клапаном с ручн. управ., с кольцом	15 376
УП7-18 — 500УИ1 — с утепленным клапаном с ручн. управ., с кольцом	16 307
УП7-19 — 630УИ1 — с утепленным клапаном с ручн. управ., с кольцом	19 171
УП7-20 — 710УИ1 — с утепленным клапаном с ручн. управ., с кольцом	20 253
УП7-21 — 800УИ1 — с утепленным клапаном с ручн. управ., с кольцом	21 156
УП7-22-1000УИ1 — с утепленным клапаном с ручн. управ., с кольцом	25 411
УП7-23-1250УИ1 — с утепленным клапаном с ручн. управ., с кольцом	27 703

Узел прохода через кровлю вентиляции: кровельная проходка

Многие промышленные, гражданские и жилые здания оборудуются системой вентиляции. В этом случае понадобится устраивать узел прохода через кровлю.

Сколько есть вариантов кровель, столько будет и вариантов устройства узлов прохода, потому, что для кровли каждого отдельного типа крыши монтируется узел прохода по своей схеме.

Предназначение узлов

Основное предназначение  заключается в выводе загрязненного воздуха.

Воздушные массы должны быть химически неактивными, с температурой ниже +80 градусов, и влажностью не более 60 %.

Устройство кровельной проходки для вентиляционной системы делается в соответствии с ГОСТ 15150, в котором регламентируются  размеры отверстия в плитах перекрытия и расстояния от края плиты до самого узла. Кроме вентиляции, узлы прохода сооружаются для дымоходов в домах с печным отоплением или наличием каминов. Иногда они называются кровельной проходкой.

В зависимости от конструкции крыши и вида вентиляции узлы прохода воздуховодов через кровлю могут принимать различные формы и размеры:

• круглые;
• овальные;
• прямоугольные;
• квадратные и пр.

Конструкция таких узлов представляет собой отверстие в перекрытии, в которое вставляется труба, выполняемая из металла, которая устанавливается на железобетонные стаканы или непосредственно на крышу. Металл используется толщиной не менее 1 мм. Промышленностью выпускаются узлы различных размеров в диаметре и по длине.  К трубе подсоединяется система вентиляции, которая может быть как принудительной, так и естественной. Выбор  типа  зависит от таких параметров как:

• уровень загазованности;
• влажности;
• максимальной и минимальной температуры воздуха в помещении;
• уровня запыленности и многих других.

В случае с железобетонными стаканами установка узлов прохода вентиляции производится путем присоединения их к анкерным болтам. Анкера должны быть вмонтированы в стаканы на этапе их устройства.

схема обустройства узла прохода

Расчет установки  производится по нескольким параметрам: расстояние от конька крыши до проходки;

• угол ската кровли;
• толщина перекрытия;
• размеры подкровельного пространства при скатной крыше;
• материалов, использованных для устройства крыши.

При железобетонных перекрытиях в местах устройства проходок используются специальные плиты с готовыми отверстиями под них. Если диаметр отверстия нарушает конструктивную целостность пустотной или ребристой плиты, в местах устройства проходки делаются участки из монолитного бетона.  На кровлях с легким металлическим каркасом  принцип установки проходок будет таким же, но стаканы делаются из металла. Расположение узлов на зданиях большой площади  промышленного, гражданского или жилого назначения  рассчитывается на стадии проектирования.

Устройство узла проходки для дымоходов

При скатных крышах кровельная проходка дымохода обычно устраивают на  минимальном расстоянии от конька кровли. В этом случае основная часть трубы будет находиться под кровлей, что исключает риск образования конденсата. Но в этом вопросе у специалистов  есть разногласия.  Другой вариант установки рекомендуется – непосредственно через конек.

принцип устройства узла прохода через кровлю

При устройстве дымохода на скате кровли есть риск образования снежного кармана вверху дымохода, и как следствие протечек. При устройстве проходки через конек, нарушается целостность стропильной системы, а именно – несущего конькового бруса. Приходится устраивать дополнительную систему стропил, что создает определенные трудности с устройством мансарды. Но преимуществом этого варианта является отсутствие снежных карманов и простота монтажа.

При устройстве узла прохода трубы через кровлю и деревянное перекрытие, должны быть проведены противопожарные  мероприятия. Это  защита самого перекрытия и кровли от возможности возгорания, ввиду нагрева трубы. Это особенно актуально, если труба проходит через утепленную кровлю, где материалы слоев  «кровельного пирога» могут быть склонными к горению.

Рекомендуется ставить на дымоходы специальные зонтики, чтобы исключить риск попадания дождевой воды в дымовую трубу и ветра.

Не рекомендуется устраивать узел прохода дымовой трубы в ендове, так как это затруднит герметизацию стыков фартука трубы и кровли. Кроме этого в таком месте гарантировано образование снежных карманов и наледей, а это влечет за собой стопроцентные протечки.

Скатная кровля подразумевает устройство стропильной системы из древесины, которая относится к повышенной степени горения. Поэтому нужно устраивать зазоры между дымовой трубой и деревянными элементами кровли по регламенту СНиП. В случае, если труба проходит через слои «кровельного пирога», что обязательно при утепленной кровле, необходимо предусмотреть конструкцию, которая бы предохраняла горючие материалы от соприкосновения с горячей трубой. Чаще всего в этом месте делается прямоугольный узел прохода в виде короба, который заполняется стекловатой или другим негорючим материалом. Стекловата имеет свойства утеплителя, к тому же она не горючая.

Виды кровельных  проходок

Современной промышленностью для устройства вентиляционных систем предлагается множество различных узлов, среди которых:

• конструкции без клапана;
• с клапаном ручного управления;
• узлы прохода утепленные или неутепленные с механизмом управления открытия и закрытия клапанов.

Конструкции узлов, снабженные ручным управлением, чаще всего используются там где не требуется бессчетное количество раз переключать режим вентиляции крыши. Такой узел состоит из:

• тросика;
• портяного полотна;
• сектора управления;
• противовеса.

Чтобы управлять клапаном используется исполнительный механизм «МЭО», в котором регулировка клапана осуществляется при помощи команд «закрыто» и «открыто».

виды кровельных проходок

Производителями кровельных проходок для их изготовления используется стальной лист черного металла толщиной до 2мм и  нержавеющая сталь  толщиной 0,5мм -0,8мм.

Узел прохода через мягкую кровлю типа УП-МК изготавливается из оцинкованной стали с утеплением. В качестве утеплителя используется минеральная вата толщиной слоя 50мм. Этот узел предназначается для установки на нем дефлекторов из оцинкованной стали или зонтов. Если на этот узел устанавливают вентилятор, то внутренняя конструкция может быть изготовлена из перфорированной стали иметь пластиковые трубки для подвода электричества. В этом случае узел одновременно является шумоглушителем.

Маркировка узлов

Промышленностью в настоящее время выпускается 11 узлов прохода с типовыми размерами. Помимо этого в отдельных случаях могут быть изготовлены нестандартные узлы.

• Буквами УП и цифрами от 1 до 10 обозначаются узлы прохода, которые не имеют клапана и кольца, собирающего конденсат.
• Цифры в маркировке от 2 до 10 оповещают потребителей, что кровельный проходник  снабжен клапаном, который работает при помощи ручного управления, но не имеет конденсатного кольца.
• УП3- УПЗ-21 у этих узлов в наличие все конструкции – клапан, ручное управление, кольцо, собирающее конденсат.

Монтаж узлов прохода

Конструкция кровельного проходника может иметь патрубок, соединенный с опорным фланцем, который должен быть прикреплен к железобетонному стакану на анкерные болты. Узел прохода крепится к кровле при помощи расчалок, которые прочно закрепляются хомутами или кронштейнами на кровле. Помимо этого кровельная проходка может иметь юбку, которая крепится к кровле и одновременно защищает место монтажа от проникновения влаги под кровлю.

Что такое узел прохода через кровлю

Каждое сооружение вне зависимости от его типа нуждается в обустройстве системы вентиляции, важным составляющим элементом которой является узел прохода через крышу. Причем для каждой крыши узел прохода через кровлю формируется исключительно индивидуально. Следует заметить, что ввиду особой важности обустройство данного элемента регулирует ГОСТ.
[contents]

Назначение узла прохода через кровлю

Основным предназначением этого элемента является отвод в атмосферу загрязненного воздуха в окружающую среду. Обустройство проходов для вентиляции выполняется в строгом соответствии с действующим ГОСТом.

В этом документе описаны все нормы его обустройства: расстояние от узла до края плиты, а также к парапету, диаметр отверстий, формирующихся в плитах перекрытия.

Однако не только устройство вентиляционной системы нуждается в формировании кровельной проходки. Узел прохода через кровлю незаменим при строительстве дымоходов в тех жилищах, в которых имеется печное отопление либо камины.

В зависимости от конструктивных особенностей кровли, использующегося типа вентиляции узлы, прохода могут быть самой разной формы: овальные, квадратные, круглые или прямоугольные.

Внешне они похожи на отверстия в плитах перекрытия, в которые вставлены металлические трубы и установлены непосредственно на поверхности крыши либо на специальные стаканы, изготовленные из металла, либо железобетона.

Для их формирования могут использоваться трубы, толщина металла которых не менее 1 мм. Сегодня современной промышленностью изготавливается огромное количество различных видов этих элементов, которые отличаются друг от друга не только по внешнему виду и толщине используемого металла, но и по размерам.

При выборе вида кровельных проходов необходимо учесть некоторые параметры.

Параметры, которые учитываются при выборе кровельных проходов:

• Уровень влажности воздуха;
• Степень его загрязненности;
• Максимальная, а также минимальная его температура;
• Степень его запыленности.

Если узел прохода через кровлю вентиляции монтируется использованием конструкций из железобетонна, то их закрепление на поверхности осуществляется посредством анкерных болтов. Элементы воздуховода должны обустраиваться в стаканах еще на стадии их установки.

При расчете кровельных проходов учитывается:

• Угол кровельных скатов;
• Расстояние от конькового элемента до прохода;
• Толщина перекрытий;
• Вид строительных материалов, использующихся при возведении крыши;
• Размер подкровельного пространства.

В том случае, если при строительстве дома применяются железобетонные плиты перекрытия, то целесообразно использование плит с готовыми отверстиями для обустройства воздуховода.

Если же диаметр отверстия не соответствует диаметру элементов воздуховода, то такие места кровельной проходки рекомендуется формировать с применением бетона.

Обустройство проходки вентиляции, имеющей металлический каркас, по сути, ничем не отличается, от первого варианта. Единственная разница заключается в том, что в этом случае используются не железобетонные стаканы, а металлические.

Варианты обустройства кровельных проходов

На скатных крышах дымоходная проходка чаще всего устанавливается в непосредственной близости от кровельного конька. В этом случае места примыкания кровли к дымоходу нуждаются в особо тщательной герметизации для исключения образования течей.

Существенным плюсом является и то, что большая часть трубы при такой установке будет защищена кровлей, что предупредит возникновение конденсата.

При формировании узлов прохода через кровлю в области конькового бруса повышается риск возникновения вверху дымоходных каналов снежных карманов в месте примыкания труб к кровле и, как следствие, возникновение течей.

Также при обустройстве проходки сквозь коньковый брус происходит нарушение его целостности, что также приводит к снижению несущих способностей стропильной системы.

Для восстановления функциональности стропильной системы придется устанавливать дополнительные усиливающие элементы, что создает неудобства при формировании их на кровле мансардного типа.

Однако такое месторасположение кровельного прохода обладает и одним важным достоинством, которое заключается в отсутствии возникновения снежных карманов.

При прохождении кровельных проходов через крышу все области примыкания труб к деревянным элементам должны быть обустроены таким образом, чтобы полностью исключить возникновение возгорания в результате чрезмерного нагрева трубы.

Чтобы предупредить забивания атмосферных осадков в просвет труб, они обустраиваются защитными зонтами.

Также не рекомендуется осуществлять монтаж проходов дымовых труб в области ендовы, так как это усложнит герметизацию узлов соединения покрытия с защитным фартуком трубы. Не менее проблематичным будет загерметизировать узел примыкания кровли к стене в случае расположения там трубы.

Помимо всего прочего, такое месторасположение дымоходных труб всегда сопровождается формированием снежных карманов, что рано или поздно приведет возникновению течей.

Не менее сложным будет сформировать соединительный узел в области примыкания трубы к парапету. В этом случае очень важно, чтобы область примыкания дымоходных труб к парапету была обустроена в соответствии с нормами СНИП.

В документе сказано, что дымоходные каналы, системы вентиляции и кондиционирования должны располагаться по отношению к парапету на расстоянии от 1,5 до 3 м.

Типы кровельных проходок

Сегодня выпускаются для обустройства систем вентиляции узлы проходов нескольких видов, среди которых можно встретить конструкции, оснащенные клапаном имеющим ручное управление, устройства без клапана, а также утепленные и неутепленные виды.

Еще раз следует напомнить, что области примыкание кровли к стене при обустройстве вентиляции требует особенного подхода для предупреждения возникновения течей в самый неожиданный момент.

Рекомендуем это почитать:

Полости в здании, используемые в качестве приточных или обратных каналов

Монтаж воздуховодов для обеспечения качества

Следует избегать использования полостей в зданиях в качестве приточных или обратных каналов из-за трудностей с надлежащим уплотнением воздуха и их изоляцией.

Если используются полости в зданиях, изоляция должна устанавливаться без перекосов, сжатий, зазоров или пустот во всех полостях, используемых для воздуховодов. Если используется нежесткая изоляция, необходимо установить жесткий воздушный барьер или другой поддерживающий материал, чтобы удерживать изоляцию на месте.Все швы, зазоры и отверстия воздушной преграды следует заделать герметиком или пеной.

Согласно программе ENERGY STAR Министерства энергетики США, если полости здания используются в качестве подающих и обратных каналов, то:

ENERGY STAR требует, чтобы все каналы в наружных стенах находились в пределах воздушного барьера, а также тепловых границ. Для строителя и подрядчика по ОВКВ важно согласовать расположение возвратного воздуховода. Это позволяет обеспечить правильное расстояние между полом или конструкцией крыши для установки обратки.При установке приточных каналов внутри стен убедитесь, что канал способен выводить необходимый воздушный поток. Как правило, только двустенные конструкции имеют достаточную глубину, чтобы обеспечить надлежащую изоляцию и размер воздуховода. При установке обратных каналов с использованием конструкции пола или потолка ENERGY STAR рекомендует герметизировать как внешнюю, так и внутреннюю часть всех возвратных коробов, чтобы предотвратить утечку воздуха.

2009 IECC

Раздел 403.2.3 Строительные полости (обязательно). Каркас здания
полости нельзя использовать в качестве приточных каналов.Раздел 403.2.1 Изоляция
(Предписывающий). Приточные каналы на чердаках имеют изоляцию минимум на
R-8. Все остальные воздуховоды в некондиционных помещениях или за пределами здания
конверт утеплен минимум до R-6.

2009 IRC

Раздел M1601.1.1 Надземные системы воздуховодов. Полости стенок и
Пространства между деревянными балками перекрытия нельзя использовать в качестве приточных камер.

2012 IECC

Раздел R403.2.3 Строительные полости (обязательно).Каркас здания
полости нельзя использовать в качестве приточных каналов или пленумов. Раздел R403. 2.1
Утеплитель (предписывающий). Приточные каналы на чердаках изолированы до
минимум R-8. Все остальные воздуховоды в безусловных помещениях или за пределами помещения.
ограждающие конструкции утеплены не ниже R-6.

2012 IRC

Раздел M1601.1.1 Надземные системы воздуховодов. Полости в стенках-стойках и промежутки между балками перекрытия нельзя использовать в качестве приточных камер. Полости в стенках-стойках в наружных стенах ограждающих конструкций здания нельзя использовать в качестве воздуховодов.

Вот полость балки, используемая в качестве приточного канала.

Вот полость балки с отсоединенным воздуховодом. Он упал с пола.

Вот внутренняя часть изолированного воздуховода.

Вот внутренняя часть полости балки, используемой в качестве приточного канала.

Вот полость балки, используемая в качестве основного обратного канала. Здесь же находится воздушный фильтр.

Это полость балки перекрытого пола, используемая в качестве приточного канала.

Дренажные трубы не должны проходить через воздуховоды.

Этот потолочный регистр был частью обратного канала, который использовал полость перекрытия пола выше.

Это полость балки перекрытого пола, используемая в качестве обратного канала.

Вот две полости в балках над центральной двутавровой балкой, которые используются как часть основного приточного канала на второй этаж.

Вот полость балки пола, используемая в качестве обратного канала.

Вот полость балки пола, используемая в качестве обратного канала. Остальная часть воздуховода так и не была установлена ​​и подключена к системе HVAC.

Вот полость балки пола, используемая в качестве приточного канала.

Резюме

Сведение к минимуму утечки воздуха из воздуховодов может помочь снизить потери энергии в доме, снизить счета за коммунальные услуги, повысить уровень комфорта и повысить эффективность работы системы ОВК. Для всех воздуховодов HVAC следует использовать признанные и приемлемые материалы воздуховодов. Допустимые материалы для воздуховодов: оцинкованная сталь, алюминий, воздуховод из стекловолокна и гибкий воздуховод. Компоновку воздуховода следует учитывать на начальном этапе проектирования каркаса. Пространство внутри здания не должно использоваться как канал для приточного или возвратного воздуха. Чтобы полость служила каналом подачи или возврата воздуха, она должна содержать герметичный изолированный воздуховод, изготовленный из утвержденных материалов для воздуховодов. Испытание воздуховодом может использоваться для обнаружения утечки в воздуховоде и подтверждения надлежащего потока воздуха на каждом выходе из воздуховода.

N❶ 【DonVent】 Узел вентиляционных каналов купить узел проходного УП цена воздуховодов для вентиляционной шахты

Узел вентиляционного канала

Невозможно комфортно проводить время внутри здания без хорошей вентиляции. В целом его расположение следует планировать еще на стадии проектирования. Как правило, через крышу проходят вентиляционные каналы, но как их провести таким образом, чтобы крыша после этого не протекала?

Поэтому очень важно правильно установить вентиляционный проход через крышу.Узлы вытяжных вентиляционных каналов монтируются на крыше. Он может иметь разный дизайн. Во многих моделях это похоже. Его предназначение — выводить грязный воздух из помещения наружу.

Узлы прохода трубы

Устанавливают вентустановку перехода, как правило, на предназначенный для этого рубероид или железобетонные стекла. В зависимости от кровельного покрытия, параметров и толщины материала для создания кровельного пирога и даже самого типа вентиляции их размер и форма могут кардинально отличаться.Какой тип выбрать, будет зависеть от условий, созданных внутри используемого помещения. Очень важно, какая пыль, влажность, загазованность и так далее.

Система вентиляции представляет собой сплетение труб, удаляющих загрязненный или нагретый воздух изнутри. В случае производственных помещений требуется улучшенная циркуляция воздуха, которая создается мощным вентилятором, установленным в системе. В больших помещениях системы вентиляции более сложные. Узлы прохода воздуховода представляют собой конструкцию, которая:

• удаляет загрязненный воздух по ул.
• повышает целостность кровли;
• Защищает пространство под крышей от дождя и дождя.

Агрегат вентиляции аэрации

Любой узел в проходе вентиляционной шахты содержит отверстие нужного размера. В нем устанавливается патрубок, крепящийся к бетонному стеклу, установленному на полу. Узел прохождения камер вытяжной вентиляции устанавливается с помощью анкерных болтов. В случае, если крыша металлическая, принцип крепления не меняется, но здесь стекло заменяется более прочным из металла.

В сборку трапа входит опорное кольцо, благодаря которому конструкция надежно соединяется с поверхностью крыши.С помощью фланцев он соединяется лучше — один крепится на воздуховод снизу, а верхний выступает в роли опоры вентиляционной ступицы, защищающей патрубок от попадания внутрь атмосферных осадков. Изнутри в трубу установлено специальное кольцо для отвода конденсата.

Трубопроводный агрегат в каждом отдельном случае имеет свою маркировку. По внешнему виду это буквенно-цифровое обозначение, скажем, УП2-03. Так удобнее найти узлы перехода, цена на которые вас устраивает.Последние две цифры указывают размер конструкции. Разброс чисел от одного до десяти. Первая цифра обозначает индивидуальный дизайн.

Вентиляционное отверстие

Например, вы просите «передать узел на покупку» и получаете список из нескольких обозначений. Первая цифра означает «01». Это означает, что в системе нет конденсатного кольца и клапана. «02» Также означает отсутствие колец, но есть механический клапан. «03» — значит, есть и то, и другое.На каждый узел перехода цена будет варьироваться в зависимости от технических характеристик. Поэтому очень важно правильно указать и первую, и вторую цифры в маркировке товара.

Включая воздуховоды, проходящие вдоль крыши, патенты и заявки на патенты (класс 454/137)

Номер публикации: 20110000727

Реферат: Автомобиль (2) имеет крышу (3) с двумя продольными элементами крыши (4, 5). Боковые окна (9) находятся под продольными элементами (4, 5) крыши, а ребра (12, 13) проходят назад от продольных элементов (4, 5) крыши. Наружная обшивка (16) крышки (17) задней деки расположена между ребрами (12, 13). Отверстия для впуска воздуха (20, 21), образованные на внешних сторонах ребер (12, 13), примыкающих к боковому окну (9), соединены двухканальным воздуховодом (23, 24) с отверстием для выпуска воздуха (25). , 26) рядом с внешней обшивкой (16) крышки на внутренней стороне (15) ребра (12, 13) и с отсеком для сборки (RA) для сборки (AG) автомобиля (2).За отверстием для выпуска воздуха (25, 26) расположено заднее отклоняющее устройство (32) воздуха.

Тип:
заявка

Подано:
28 мая 2010 г.

Дата публикации:
6 января 2011 г.

Заявитель:
DR.ING. H.C.F. PORSCHE AKTIENGESELLSCHAFT

Изобретателей:

Матиас Фрешле, Грант Ларсон

Лучшая скорость для прохождения воздуха через воздуховоды

Первое, что нужно знать о скорости воздуха, движущегося через воздуховоды, — это то, что чем медленнее движется воздух, тем лучше для воздушного потока. Это было основной мыслью моей последней статьи. Фактически, в заголовке был задан вопрос: «Является ли низкая скорость плохой для воздушного потока в воздуховодах?» И ответ заключался в том, что с точки зрения воздушного потока вы действительно не можете заставить воздух двигаться через воздуховоды слишком медленно.

Но это еще не конец истории. Если бы это было так, вы всегда старались бы добиться минимально возможной скорости, используя самые большие воздуховоды, которые умещаются в пространстве, без ущерба для бюджета. Однако есть еще один важный факт, игнорирование которого может привести к неприятностям.

Проблемы Второго Закона

При перемещении воздуха по системе воздуховодов нам нужен хороший поток воздуха, но помните, что цель заключается не только в том, чтобы воздух перемещался по всему дому. Он должен перемещать нагретый воздух зимой и охлажденный летом. Когда кондиционированный воздух движется по воздуховодам, вступает в действие второй закон термодинамики, потому что у нас есть разница температур внутри и снаружи воздуховодов.

Второй закон термодинамики гласит, что когда у вас есть объекты с разными температурами, тепло перетекает от более теплого к более холодному объекту.Зимой теплый воздух в наших воздуховодах может терять тепло в окружающую среду. Летом прохладный воздух нагревается от окружающей среды.

И количество тепла, которое течет между воздуховодом и окружающей средой, зависит от трех факторов:

1. Площадь поверхности воздуховодов
2. Разница температур между воздуховодами
3. Уровень изоляции (определяется как U — коэффициент теплопередачи или R — сопротивление тепловому потоку)

Уравнение, связывающее эти вещи вместе:

Q вот скорость теплового потока, и единицы, которые мы используем для этого здесь, в США, — британские тепловые единицы в час (БТЕ / час).

Передача тепла в движущийся воздух

Когда кондиционированный воздух движется по воздуховоду, он получает или теряет тепло пропорционально этим трем факторам, указанным выше. Но это просто говорит вам, сколько БТЕ входит или выходит из воздуховода за час. Другой фактор — это количество воздуха, участвующего в улавливании каждой БТЕ. Фактором, определяющим это, является скорость:

.

Чем медленнее воздух движется в воздуховоде, тем больше BTU получает или теряет каждый кубический фут.

И дело не только в времени контакта.Чтобы воздух двигался медленнее, нам нужны воздуховоды большего размера, чтобы иметь большую площадь поверхности. Результатом всего этого является то, что при выборе размеров воздуховодов необходимо учитывать пространство, в котором они находятся.

Если вы разместите воздуховоды в кондиционированном помещении, вы можете перемещать воздух так медленно, как хотите. Когда вы размещаете воздуховоды на чердаке без кондиционирования и имеете минимально допустимую изоляцию, вы хотите перемещать воздух с более высокой скоростью, подталкивая его вверх до максимума, рекомендованного Руководством D ACCA, 900 футов в минуту (фут / мин) для приточных воздуховодов и 700 футов в минуту для обратных каналов.

Инструмент для определения размеров воздуховодов Майка МакФарланда

Мой друг Майк МакФарланд из Energy Docs в Реддинге, Калифорния, мастер домашнего перформанса и HVAC. Он знает принципы, изучил исследования и устанавливает одни из лучших систем воздуховодов в стране. Он использует следующие диапазоны скорости для воздуховодов в разных типах пространств:

От 600 до 750 футов в минуту — Открытые воздуховоды на чердаках без кондиционирования

От 400 до 600 футов в минуту — глубоко заглубленные воздуховоды на чердаках без кондиционирования

Менее 400 футов в минуту — Воздуховоды в кондиционируемом помещении

Он поместил это в таблицу, которая позволяет вам найти диаметр воздуховода, который дает вам правильную скорость и расход воздуха (куб. Футов в минуту).Полная таблица охватывает размеры воздуховодов от 4 до 18 дюймов и расход воздуха от 0 до 1200 кубических футов в минуту. (Вы можете загрузить полную диаграмму, нажав на изображение ниже или ссылку внизу этой статьи.) Вот нижняя часть диаграммы, охватывающей расходы воздуха до 300 куб. Футов в минуту:

Если вам нужен воздуховод для перемещения 100 куб. Футов в минуту, например, вы должны выбрать 7-дюймовый воздуховод, если он находится в кондиционируемом помещении, 6-дюймовый воздуховод, если он глубоко заделан изоляцией чердака, и 5-дюймовый воздуховод для открытых воздуховодов. на мансарде без кондиционирования.

Вывод состоит в том, что низкая скорость отлично подходит для воздушного потока, но иногда плохо для теплопередачи. Выбирая размеры воздуховодов, обеспечивающие скорость, соответствующую условиям, вы получаете лучшее из обоих миров.

Загрузите инструмент Mike MacFarland’s Duct Sizing Tool

Статьи по теме

Является ли низкая скорость плохой для воздушного потока в воздуховодах?

Невидимая проблема с изоляцией воздуховодов

Что происходит с потоком воздуха в воздуховодах при изменении размера?

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

5 признаков утечки в воздуховоде Конструкция чердака

Утечки из воздуховодов — распространенная проблема, которая может серьезно повлиять на ваши ежемесячные счета за коммунальные услуги, качество воздуха в вашем доме и может привести к необходимости ремонта воздуховода. Но как узнать, что воздуховод негерметичен? Чтобы помочь вам, мы собрали 5 основных признаков того, что в вашем воздуховоде может возникнуть утечка.

# 1: Неравномерный нагрев и охлаждение

Если вы замечаете, что некоторые области вашего дома не кажутся холодными или теплыми, когда ваша система HVAC работает, это может быть признаком протечки в воздуховоде.В домах с негерметичными воздуховодами вы можете терять до 30% воздуха, проходящего через систему, в некондиционные помещения вашего дома, такие как чердак или ползунок. Это влияет на способность системы эффективно распределять холодный или горячий воздух по определенным частям вашего дома, что приводит к неравномерному нагреву или охлаждению.

# 2: Чрезмерное количество пыли

Если вы заметили, что количество пыли в вашем доме кажется бесконечным, это может быть результатом утечки из воздуховода.Воздуховоды часто размещаются в безусловных пространствах вашего дома, например, на чердаках и в подпольях. Утечка из воздуховода на пыльном чердаке или в подвесном помещении позволит пыли попасть в систему и распространиться по всему дому.

Одной из проблем, помимо неприглядного вида пыли на всей вашей мебели, является то, что пыль отрицательно влияет на качество воздуха в помещении. Пыль, которая собирается и оседает на чердаках, может содержать загрязнители окружающей среды, которые затем распространяются по всему дому из-за утечки в воздуховоде.Чтобы избежать этого, держите воздуховоды герметичными, а чердак — чистым и свободным от пыли.

# 3: Рост счетов за коммунальные услуги

Счета за коммунальные услуги могут быть хорошим ориентиром для определения того, влияет ли негерметичность воздуховодов на энергоэффективность вашего дома. Если вы заметили, что ваши счета за коммунальные услуги выше, вы можете найти время, чтобы осмотреть свои воздуховоды. Утечки воздуха могут позволить значительной части (до 30%) кондиционированного воздуха, проходящего через ваши воздуховоды, выходить на чердак. Это просто потерянные деньги!

По разным оценкам, потеря воздуха влияет на ваши счета за коммунальные услуги.В регионах, где кондиционирование воздуха работает постоянно, на эти негерметичные воздуховоды приходится до 35% всей энергетической нагрузки дома. Это означает, что устранение утечек в воздуховодах — один из наиболее экономически эффективных способов повысить энергоэффективность вашего дома, особенно если вы регулярно используете систему отопления, вентиляции и кондиционирования воздуха.

# 4: невозможно охладить или обогреть определенные комнаты

Если у вас есть комнаты, которые просто не реагируют на работу кондиционера или обогревателя, велика вероятность, что виной всему утечка воздуха в воздуховодах.Утечки воздуха в воздуховоде лишают вашу систему давления воздуха, необходимого для эффективного охлаждения или обогрева помещений. Если вы замечаете это только в одной комнате, возможно, утечка воздуха затрагивает только эту ветвь вашей системы воздуховодов.

Найдите минутку, чтобы оценить состояние этого воздуховода, если вы можете сделать это безопасно. Вероятно, вы обнаружите разрыв, потертую пломбу или другое указание на то, что протекает воздуховод. Поиск этих визуальных индикаторов — простой способ проверить воздуховоды на предмет утечек, но он не расскажет вам всей истории.Чтобы определить, насколько сильно вся ваша система пропускает воздух, вам, вероятно, потребуется профессиональная оценка.

# 5: поврежденные, хрупкие или старые воздуховоды

Если вы осмотрели воздуховоды и заметили какие-либо повреждения, сломанные уплотнения или зазоры между стыками, вы почти наверняка пропускаете воздух из воздуховодов. Многие дома, построенные в 1980-х и 1990-х годах, имели воздуховоды, через которые пропускалось около 20% воздуха, проходящего через них, когда они были новыми. Это число только увеличивалось с годами, поскольку герметики становятся менее эффективными, а воздуховоды страдают от разрушительного воздействия времени.

Если воздуховоды выглядят старыми и хрупкими или имеют явные признаки износа, подумайте о том, чтобы провести их профессиональную оценку. Быстрый ремонт, такой как герметизация воздуховодов или целенаправленная замена, может быстро окупиться за счет снижения процента потери воздуха из системы каждый раз, когда вы включаете кондиционер. Если вы хотите избежать высоких затрат на замену воздуховодов, постарайтесь как можно скорее решить проблему.

Что делать, если вы подозреваете утечку

Если вы подозреваете утечку в воздуховоде, вы, вероятно, задаетесь вопросом, что делать дальше и как проверить воздуховоды на предмет утечки.Если вы можете сделать это безопасно, сузив место утечки и ее размер, вы сможете определить, можно ли устранить ее самостоятельно. Воздуховоды часто проходят через чердак, поэтому будьте очень внимательны к своей опоре и безопасности, если решите отследить утечку.

Или позвоните в нашу команду в Attic Construction! Мы предлагаем услуги по очистке и ремонту воздуховодов, помогаем определить масштаб проблемы и наметить возможные решения.

Даже если вы ремонтируете себя самостоятельно, рекомендуется профессионально очистить воздуховоды после утечки.Устранение утечек в воздуховоде вернет целостность системы, но не удалит какие-либо загрязнения, которые могли попасть в вашу систему при утечке. Тщательная очистка после закрытия системы гарантирует, что только чистый воздух будет проходить через систему в ваш дом.

Заключительные мысли

Обнаружение и устранение утечек в воздуховодах может быть проблемой, но для многих домовладельцев простое распознавание проблемы с их системой воздуховодов может быть препятствием. Следите за общими признаками утечки из воздуховода, такими как трудности с циркуляцией холодного воздуха в определенных комнатах вашего дома, чрезмерная запыленность во всем доме или рост счетов за коммунальные услуги.

Если вы подозреваете утечку в воздуховоде или просто хотите проверить воздуховод, свяжитесь с нашей командой Attic Construction сегодня! Мы помогли сотням домовладельцев решить проблемы с воздуховодами, что привело к повышению энергоэффективности, повышению качества воздуха в доме и созданию более комфортных кондиционируемых помещений. Чтобы запланировать осмотр или узнать больше о наших услугах, свяжитесь с нами сегодня.

Источники:

1. «Династия Каналов *» https: //www.buildingscience.ru / documents / insights / bsi-074-duct-dynasty
2. «Зачем нужно герметизировать свой дом с помощью воздуха» http://www.greenintegrateddesign.com/blog/air-sealing-your-home
3. «Руководство по стоимости замены воздуховодов» https://homealliance.com/blogs/air-duct-replacement-cost-guide#:~:text=The%20best%20is%20to%20call,you%20are%20going%20to % 20use.

Нужна помощь? Свяжитесь с нами сегодня

ЗАПРОСИТЬ НАЗНАЧЕНИЕ

Отличная работа! Наш чердак из отвратительного превратился в первозданный.Они вежливы, профессиональны и убирают за собой.

— Карен Л. Санти, Калифорния

Эндрю был очень информативным и полезным на протяжении всего процесса. Отличное общение и его команда проделали большую работу. Он пришел в воскресенье, и работа была сделана и закончена ко вторнику. Настоятельно рекомендую всем, кто ищет разумные цены и отличный сервис.

— Джоуи Э. Сан-Диего, Калифорния

курсов PDH онлайн. PDH для профессиональных инженеров.ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии.

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации »

Стивен Дедак, П.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно воспользуюсь вашими услугами снова.

проеду по вашей компании

имя другим на работе. «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт «.

Майкл Морган, П.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

в моей работе ».

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. You

— лучшее, что я нашел.»

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы. На самом деле

человек узнает больше

от сбоев.»

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения. «

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы, т. Е. Разрешение

студент для ознакомления с курсом

материалов до оплаты и

получает викторину.»

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «.

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам. »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какого-то неясного раздел

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

Обзор текстового материала. Я

также оценил просмотр

предоставленных фактических случаев »

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании оборудования «очень полезен.

испытание действительно потребовало исследования в

документ но ответы были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роадс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

в пути «.

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов.

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать где

получить мои кредиты от. «

Кристен Фаррелл, П.Е.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

легче поглотить все

теорий. »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утром

метро проезд

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительно

сертификация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал краток.

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую.»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса по этике в Нью-Джерси были очень хорошими.

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексное ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предлагали курс

поможет по моей линии

работ.»

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Никакой путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П.Е.

Conneticut

«Мне нравится, как зарегистрироваться и читать материалы в автономном режиме, а затем

Вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться.

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за создание

процесс простой. »

Фред Шейбе, P.E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и прошел

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея платить за

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, который требует

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и немедленного получения

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

много разные технические зоны за пределами

по своей специализации без

приходится путешествовать.»

Гектор Герреро, П.Е.

Грузия

6 Преимущества спиральных воздуховодов для систем отопления, вентиляции и кондиционирования воздуха

Воздуховоды — это использование пластиковых и металлических труб для перемещения горячего и холодного воздуха из одного места в другое. Поэтому предприятия, которые занимаются системами отопления, вентиляции и кондиционирования (HVAC), имеют воздуховоды, проходящие через их здания, например, через потолок.

Воздуховоды также жизненно важны для дома: отчеты показывают, что в США канальные системы отопления и охлаждения устанавливаются примерно в 90% новых домов.Спиральные воздуховоды — один из основных видов воздуховодов. Поэтому важно знать преимущества спиральных воздуховодов для вашего бизнеса. Вот некоторые из основных преимуществ:

Низкая утечка

Круглые воздуховоды выгодны, так как снижают уровень утечки. Утечка — распространенная проблема, с которой сталкиваются компании, использующие системы HVAC. Однако спиральные воздуховоды изготовлены таким образом, что они не допускают утечки воздуха из воздуховода. Утечка воздуха снижает энергоэффективность вашей системы HVAC, что, в свою очередь, снижает вашу производительность.

Утечка воздуха также приводит к ухудшению качества воздуха в здании. Это коснется ваших сотрудников, и они могут заболеть. Спиральные воздуховоды являются самоуплотняющимися, что означает, что их воздухонепроницаемые соединения воздуховодов герметизированы, что делает невозможным протекание. Ваш бизнес безопасен, потому что ваши круглые воздуховоды не позволяют воздуху просачиваться в неправильные места.

Меньшая потеря статического давления

Потери давления в круглых воздуховодах меньше, поскольку воздуховоды полностью герметичны. Скорость вращения вентилятора в круглых воздуховодах увеличивается, поэтому исходное рабочее давление быстро компенсируется после его снижения.Кроме того, потеря статического давления в спиральных воздуховодах меньше, и, следовательно, воздушный поток, попадающий в систему, является адекватным. Плоско-овальный воздуховод — это спиральный воздуховод овальной формы, который также снижает давление, которое теряется при движении воздуха.

Легко чистится

Есть большая вероятность, что вы видели каналы, которые стали коричневыми из-за грязи. Это редкая проблема, когда у вас круглые воздуховоды, так как их легко чистить. Нет ничего сложнее, чем нанять инспекторов и профессионалов для чистки ваших воздуховодов, но они все равно остаются грязными.Круглые воздуховоды намного легче чистить, что снижает нагрузку на них.

На качество воздуха, проходящего через систему, влияет грязь в воздуховодах. Таким образом, чистка спиральных воздуховодов обеспечивает хорошее качество воздуха и, следовательно, эффективное использование энергии.

Меньше шума

Воздуховоды обычно производят много шума из-за проходящего через них давления. Однако это не относится к круглым воздуховодам, потому что спиральные фитинги воздуховодов уравновешивают давление при прохождении воздуха по спиральной трубе.Когда давление находится на сбалансированном уровне, количество шума уменьшается.

Таким образом, вам не нужно беспокоиться о получении жалоб от соседних предприятий на то, что они создают слишком много шума. Используйте овальный спиральный воздуховод, если хотите более тихую компанию.

Дополнительного места не требуется

При использовании прямоугольных воздуховодов требуется дополнительное пространство до трех дюймов для точной вставки арматуры и соединений в стыки в системе. Следовательно, неправильное измерение может привести к серьезным проблемам при использовании воздуховодов прямоугольного сечения.Это разочарование не возникает, когда у вас есть спиральные воздуховоды, поскольку вам не нужно запоминать все эти измерения. Круглые воздуховоды легко вписываются в любое пространство вашего коммерческого помещения.

Бюджетный

Одним из основных преимуществ спиральных воздуховодов является их экономичность. Тот факт, что воздух не выходит, означает, что воздух не теряется, и, следовательно, вы не теряете воздух, что является дорогостоящим.
