Расчет арочной фермы из профильной трубы онлайн калькулятор: Расчёт фермы из профильной трубы

Содержание

Конструкция арочной фермы для навеса – таблица расчета для чайников, онлайн-калькулятор, изготовление обрешетки, проект навеса 6 на 6 из профильной тр

Проекты металлического навеса из профильной трубы и поликарбоната, их эскизы и чертежи

Перед созданием навеса арочной формы своими руками делается чертеж и расчет всех элементов и узлов крепления.

Арочный навес из поликарбоната

Чертеж и проект помогут решить вопросы относительно номенклатуры и количества приобретаемых строительных материалов, интерьера и экстерьера металлической конструкции и дизайна всего участка.

Чертеж навеса из поликарбоната

Поэтому содержание проекта представляет собой:

• Расчет прочности опор и ферм;

• Расчет сопротивления крыши ветровой нагрузке;

• Расчет нагрузки на кровлю в виде снега;

• Эскизы и общие чертежи металлического навеса арочной формы;

• Чертежи основных элементов с их габаритами;

• Проектно-сметная документация с расчетом количества и стоимости стройматериалов.

Основа конструкции металлического навеса по чертежу — стропильная ферма. Расчет формы, толщины, сечения и расположение откосов фермы сложен. Главные элементы фермы — пояса верхнего и нижнего вида, образующие пространственный контур. Сборка арочной фермы для навеса производится по арочным балкам. Особенность арочной фермы — минимизация изгибающих моментов в конструктивных поперечных сечениях. При этом материал арочной конструкции сжимается. Поэтому производимые чертеж и расчеты осуществляются по упрощенной схеме, где кровельная нагрузка, нагрузка крепежной обрешетки и снежной массы равномерно распределяются всей площади.

Проект навеса из поликарбоната

Проект навеса и его чертеж включают в себя следующие расчеты:

• Реакция горизонтальных и вертикальных опор, напряжение в поперечных направлениях, что повлияет на подбор сечения несущего профиля;

• Кровельные снеговые и ветровые нагрузки;

Районирование территории РФ по расчетному значению веса снегового покрова

• Сечение внецентренно сжатой колонны.

Таблица расчета арочной фермы

Ферма – это основа всего покрытия. Для ее установки потребуются прямые стержни, соединяемые в шарнирных или жестких узлах.

Установка арочной фермы

Ферма включает в себя пояса верхнего и нижнего вида, стойки и раскосы. В зависимости от оказываемых нагрузок на все элементы арочной фермы выбирается материал для нее. Нагрузки на сооружение определяются в соответствии с требованиями СНиП. Для чего выбирается схема строения, где указываются контуры поясов фермы. Схема зависит от того функции навеса, его крыши и ее угла размещения.

Таблица расчета арочной фермы

После определяются размеры фермы. Ее высота фермы зависит от кровельного материала и вида фермы — стационарная или передвижная. Ее длина – по желанию. При пролетах между стойками от 36 м рассчитывается строительный подъем — обратный изгиб фермы от ощущаемых нагрузок. После рассчитываются размеры панелей, которые зависят от промежутка между элементами, распределяющими нагрузку на конструкцию фермы. От этого зависит расстояние между узлами. Совпадение обоих показателей обязательно.

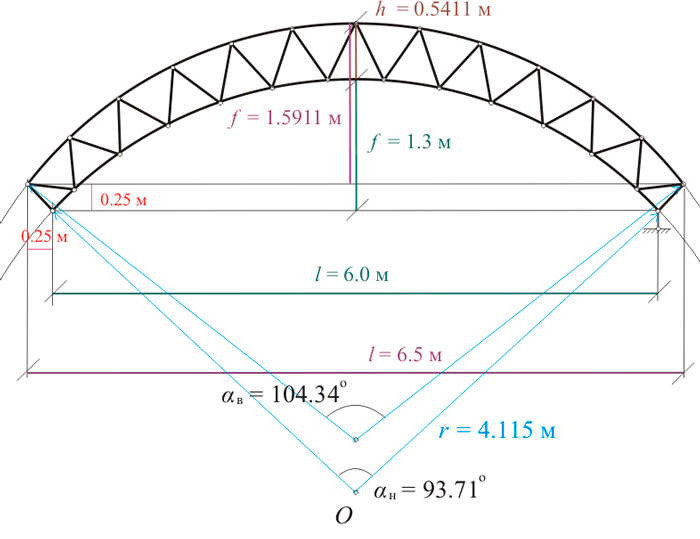

Строительный подъем арочной фермы

У арочной фермы направляющим является нижний пояс, выполненный в виде дуги. Профили соединяются ребрами жесткости. Радиус арки может быть любым и зависит от природных условий расположения фермы и ее высоты. От несущей способности конструкции фермы зависит ее качество. Чем выше ферма, тем меньшее снега будет задерживаться. Количество ребер жесткости помогает противостоять нагрузкам. Все детали навеса лучше сварить.

Количество ребер жесткости арочной фермы

Для начала рассчитывается коэффициент μ для каждого пролета пояса верхнего вида — переходящая нагрузка снежной массы на земле на его нагрузку на конструкцию. Для чего нужно знать угол наклона касательных. С каждым пролетом радиус угла становится меньше. Для вычисления нагрузки используются показатели Q — нагрузка от снега на 1-вый узел фермы, и l — длина стержней из металла. Для этого вычисляется cos угла расположения перекрытия.

Таблица общей нагрузки арочной фермы на почву

Нагрузка вычисляется по формуле — произведение l и μ и 180. Соединив все показатели вместе, рассчитывается общая нагрузка арочной фермы на почву и подбираются материалы и их габариты.

Изготовление обрешетки из профильной трубы и покрытие фермы поликарбонатом

Фермы из профильной трубы долговечны, прочны и экономичны. Профильная труба — профиль из металла, прокатанный и обработанный с помощью станков.

Профильные трубы

По типу сечения они классифицируются на профили овального, прямоугольного и квадратного сечений. Фермы из профильной трубы арочного типа обладают высокой прочностью, длительным сроком их эксплуатации, возможностью сооружения сложных конструкций, доступной стоимостью, небольшим весом, устойчивостью к деформациям и повреждениям, влаге и ржавчине и возможностью их отделки полимерными красками.

Разновидность профильных труб

Для сборки или крепежа элементов используются спаренные уголки. Конструируя верхний пояс, используют 2 тавровых уголка различной длины.

Уголки стыкуются сторонами с меньшим размером. Нижний пояс соединяется уголками с равными сторонами. Соединяя большие и длинные фермы используют накладные пластины.

Стыкование тавровых уголков

Парные швеллеры распределяют нагрузку равномерно. Раскосы монтируются под углом 45, а стойки — под 90.

Схема монтирования раскосов и стоек

После сборки приступают к сварочным работам, после чего каждый шов зачищается. Завершающий этап — обработка антикоррозийными растворами и краской.

Зачистка сварного шва

На готовую ферму устанавливаются листы поликарбоната — полупрозрачного пластика, который способен защитить от погодных осадков. При этом учитывается толщина и форма используемого листа. При большом радиусе изгиба используются сотовый поликарбонат от 8 до 10 мм в толщину. При малом радиусе — монолитный волновой до 6 мм.

Сотовый поликарбонат

Монолитный волновой поликарбонат

Фермы из профильной трубы предназначены для придания всей конструкции навеса жесткости и соединения стоек воедино. Образованные арки — основа для крепления поликарбоната. Рекомендуется использовать такие же уголки, как и при изготовлении ферм. Должна быть предусмотрена резиновая подложка, чтобы материал не контактировал напрямую с элементами из стали, что сохранит от быстрого износа козырька.

Смонтированная ферма под поликарбонат

Для установки стоек навеса делается столбчатое основание, чьи габариты на 5-7 см превышают размеров опоры. Для защиты от воды и влаги основание покрывается рубероидом. В процессе заливки фундамента производится установка крепежных штырей.

После монтажа навеса из поликарбоната производится крепление фермы, которая соединяет все элементы навеса в общий каркас. Нарезая и устанавливая листы поликарбоната:

• Используют термошайбы, компенсирующие расширение пластика от высоких температур.

Монтаж поликарбоната с помощью термошайб

• Осуществляется обработка торцов сотового поликарбоната паропроницаемой лентой.

Обработка торцов сотового поликарбоната паропроницаемой лентой

• Наружная сторона должна остаться в заводской упаковке для ее защиты от выцветания.

• Расположение ребер жесткости по дуге. При использовании монолитного волнового поликарбоната направление изгибов совпадает с арками.

Установка поликарбоната по ребрам жесткости

Конструкция арочной фермы для навеса – таблица расчета для чайников, онлайн-калькулятор, изготовление обрешетки, проект навеса 6 на 6 из профильной трубы, поликарбоната, металлических конструкций – эскиз, чертеж


Источник: http://navesimoskva.ru/navesi/svoimi-rukami/raschet-i-izgotovlenie-arochnoj-fermy/

Изготовление ферм из профильной трубы для навеса своими руками – фото и видео инструкции процесса и расчета

Содержание:

  1. Что собой представляет данная металлоконструкция?
  2. Важные моменты при проведении расчетов
  3. Процесс соединения отдельных элементов своими руками
  4. Рекомендации по процессу установки
  5. Возведение арочной фермы
  6. Установка односкатного навеса (расчеты и рекомендации)

При строительстве помещения большой площади огромное внимание стоит уделить прочности кровли. Для этого во время перекрытия используют фермы.

Правильный расчет и изготовление ферм из профильной трубы — главное условие качественного монтажа будущей кровли.

В статье представлена пошаговая инструкция с видео материалами как соорудить конструкцию своими руками.

Что собой представляет данная металлоконструкция?

Читайте так же как сделать навес из профтруб самостоятельно. В статье представлены чертежи и видео уроки.
Процесс изготовления конструкции является довольно трудоемким, но более экономичным сравнительно с использованием сплошных балок.

В строительстве применяется парное количество составляющих элементов, которые соединяются между собой посредством косынок. А все составляющие данной металлоконструкции соединяются между собой либо при помощи сварочного аппарата, либо специальными клепками.

Таким образом можно сделать вывод что данная конструкция является своего рода каркасом (или скелетом) будущего сооружения, обшитая снаружи облицовочным материалом.

Так же металлическая ферма из профильного трубопроката является идеальным перекрытием для пролета любой длины, но чтобы правильно ее установить потребуется провести грамотные подсчеты.

Качественное изготовление конструкции при помощи сварки проводится на земле и только после этого переносится наверх и монтируется уже в собранном виде по верхней обвязке по ранее установленной разметке.

Только в этом случае можно говорить о надежности конструкции и о длительном времени ее эксплуатации. Фермы пространственного вида нуждаются в закреплении, потому что конструкция является жесткой и может нести высокие нагрузки.

Важные моменты при проведении расчетов

Перед тем как приступить к расчетам нужно решить, какой вид крыши будет оптимальным в данном случае. Выбор напрямую зависит от ее размера и наклона самой кровли.

Также выбор может зависеть от контура поясов. Все вышеперечисленные составляющие зависят от функциональных возможностей строения, материала перекрытия и угла скоса кровли. Посчитать общий вес каркаса можно нашим онлайн калькулятором.

Далее нужно определиться с размерами. Длина определяется углом скоса крыши, а ее высота зависит от вида материала, который будет использоваться для перекрытия, метода перевозки и общей массы металлоконструкции.

Если расчет фермы из профильной трубы показал, что ее общая длина должна быть больше 36 метров, то дополнительно рассчитывается строительный подъем.

Далее определяются размеры панелей. Проведение подсчетов зависит от нагрузки, что по плану должна на нее возлагаться. Если архитектура кровли планируется треугольного вида, тогда ее скос будет составлять 45 градусов.

Итоговым этапом расчетов считается определение оптимального расстояния между узлами металлоконструкции.

Если вы не уверены в своих силах, тогда лучше доверить подсчеты специалистам, которые владеют специальными компьютерными программами и смогут гарантировать качество предоставляемых услуг.

Перед началом строительства стоит несколько раз перепроверить все результаты с учетом возможной максимальной нагрузки на строение. Также запомните, что помимо расчетов на качество монтажа влияет наличие плановых чертежей.

А теперь мы вам представим несколько бесплатных программ которыми можно воспользоваться для расчета.

На этом сайте вы найдете бесплатную онлайн — программу для расчета балок и ферм способом конечных элементов. Данный калькулятор отлично подойдет как студентам так и инженерам. Интуитивно понятный интерфейс калькулятора поможет без проблем произвести все необходимые действия.

Можно так же воспользоваться следующей программой.

Находиться тут, с ее помощью так же можно произвести все необходимые действия. Обращу внимание что данная программа является частично бесплатной.

Так же можете скачать с нашего сайта бесплатную десктопную программу чтобы произвести всю калькуляцию своими руками. Данная программа не требует установки и имеет интуитивно понятный интерфейс. Скачать ferm06.rar

Процесс соединения отдельных элементов своими руками

Изготовление фермы из профильной трубы своими руками предполагает в процессе объединения всех составляющих использование таких соединительных элементов как спаренный уголок или прихватка.

При сборке верхнего пояса оптимальным соединительным элементом считается пара тавровых уголков, что соединяются друг с другом меньшей стороной. Нижний пояс соединяется уголками с ровными сторонами.

В случае соединения фермы больших размеров обязательно используются накладные пластины, а чтобы равномерно распределить давление по всей конструкции применяются двойные швеллеры.

Установка раскосов осуществляется под наклоном в 45 градусов, тогда как стойки монтируются перпендикулярно к основанию. Для установки фермы в качестве соединителей используются крестообразные или тавровые уголки, которые хоть и имеют ровные стороны, но дополнительно поддерживаются пластинами.

После того так конструкция собрана можно переходить к осуществлению сварочных работ. Как сварить ферму из профильной трубы? Приветствуется как использование ручной сварки, так и автоматической, а тут можете по видео урокам посмотреть как нужно варить профтрубы.

Немного про фермы, электроды и Форсаж 180

Смотрите это видео на YouTube

После того как сварка завершена все полученные швы аккуратно зачищаются после чего все строение обрабатывается антикоррозийным раствором и покрывается несколькими слоями краски.

Рекомендации по процессу установки

Для того чтобы уменьшить давление конструкции при минимальном скате кровли лучше применять дополнительные решетки. Если уклон не более 25 градусов, то для уменьшения массы рекомендуется изготовить нижний пояс ломаного вида.

Во время изготовления фермы большой длины применяйте только парное количество панелей. А если ее длина превышает два десятка метров, то желательно использовать фермы Полонсо.

Выбор диаметра профиля обусловлен размером будущего навеса и градуса его уклона, но в любом случае расстояние от одной фермы до другой не должно превышать 1,7 м.

Возведение арочной фермы

При планировании изготовления каркаса арочного вида использование ферм является обязательным условием. Ее изготовление из профильной трубы по технологии несколько сложнее создания обычного каркаса.

Данные конструкции служат связующим звеном для лаг, столбов и опор. Если она правильно собрана, то это добавит ей надежности и предупредит его преждевременное разрушение и деформацию.

Изготовление арочных ферм из профильной трубы является самым лучшим решением, так как этот материал отличается прочностью и хорошо соединяется с листами поликарбоната, что используются для перекрытия.

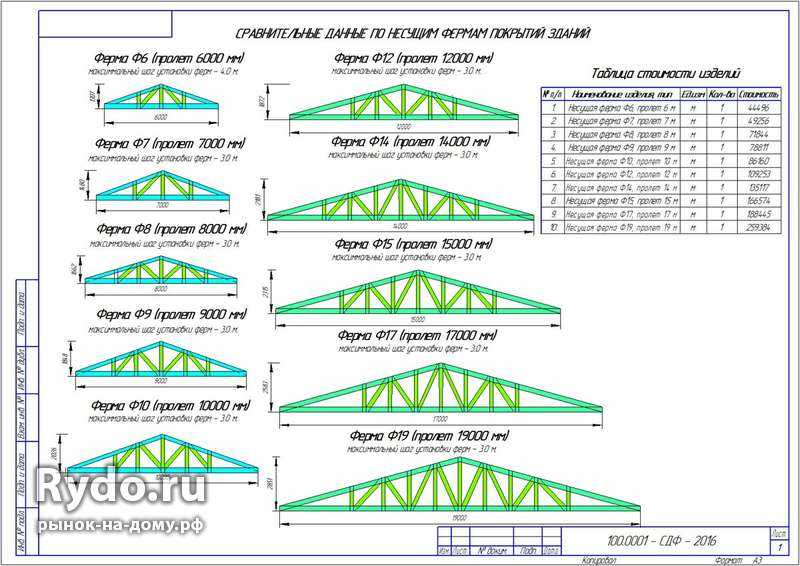

Проект типового каркаса здания с треугольными фермами с пролетами 12, 18, 21м

Смотрите это видео на YouTube

При выборе конструкции нужно учесть факт, что для навеса важно использовать такую форму, которая позволит не задерживать на себе осадки.

В противном случае большое скопление воды или снега может спровоцировать деформацию или даже поломку. От величины радиуса арки зависит, будут ли на ней задерживаться осадки.

Односкатные виды из профильной трубы часто используются при создании навеса. Его особенностью является то, что более высокой стороной такой навес присоединяется к основному строительному объекту. Его покрытие подбирается исходя из внешних характеристик и конструктивных особенностей.

Установка односкатного навеса (расчеты и рекомендации)

Давайте подробнее рассмотрим устройство односкатного навеса, для которого будет использоваться ферма односкатная на 12 метров из профильной трубы, чертежи конструкции также должны прилагаться к расчетам и другой строительной документации.

Для перекрытия односкатного навеса лучше использовать листы поликарбоната двухметровой ширины. Конструкция должна собираться таким образом, чтобы край кровельного материала попадал именно на ферму.

Сегодня существует большое количество программ, которые позволяют не только провести все нужные подсчеты, но и наглядно увидеть каждый элемент будущей постройки. Ведь она станет хорошим решением для создания летней веранды или летнего гаража для личного автотранспорта.

Solidworks.Двухскатная ферма. Проектирование, расчет в Solidworks Simulation, чертеж

Смотрите это видео на YouTube

В процессе строительства рекомендуется использовать профиль с диаметром сечения 3х3 см, а для наклонных распорок, которые привариваются под углом 25 градусов можно использовать образцы меньшего диаметра сечения 2х2 см. Они привариваются зигзагом между верхним и нижним основанием строения.

Основой металлического каркаса служит пара профилей с сечением 3х3 см. Между фермами обязательно использование полуметровых продольных перемычек, которые направлены на снижение снеговой нагрузки.

Для вертикальных стоек используется профиль большего сечения. Стойки устанавливаются с обеих сторон возле каждой фермы. Они закапываются в землю не менее чем на полметра и дополнительно заливаются бетоном. Таким образом, каркас укрепляется и приобретает способность выдерживать большое давление.

как сварить ферму своими руками часть 2

Смотрите это видео на YouTube

Заметьте, что к сварочным работам можно допускать лишь человека, который имеет соответствующее образование и опыт работы сварщиком, так как от его профессионализма зависят эксплуатационные характеристики навеса.

В любом случае изготовление ферм из профильной трубы любого вида и их использование является важным моментом в строительстве навесов любого вида, поэтому неплохо будет изучить несколько схем изготовлений по фотографиям и просмотреть пример расчета для любой формы. После чего можно приступать к своим расчетам.
