3D Расчёт треугольной фермы — онлайн калькулятор

Инструкция для калькулятора расчета треугольной фермы

Введите значения размеров в миллиметрах:

X – Длина треугольной стропильной фермы зависит от размера пролета, который необходимо накрыть и способа ее крепления к стенам. Деревянные треугольные фермы применяют для пролетов длиной 6000-12000 мм. При выборе значения X нужно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» (актуализированная редакция СНиП II-25-80).

Y – Высота треугольной фермы задается соотношением 1/5-1/6 длины X.

Z – Толщина, W – Ширина бруса для изготовления фермы. Искомое сечение бруса зависит от: нагрузок (постоянные – собственный вес конструкции и кровельного пирога, а также временно действующие – снеговые, ветровые), качества применяемого материала, длины перекрываемого пролета. Подробные рекомендации о выборе сечения бруса для изготовления фермы, наведены в СП 64.13330.2011 «Деревянные конструкции», также следует учитывать СП 20.13330.2011 «Нагрузки и воздействия». Древесина для несущих элементов деревянных конструкций должна удовлетворять требованиям 1, 2 и 3-го сорта по ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия».

S – Количество стоек (внутренних вертикальных балок). Чем больше стоек, тем выше расход материала, вес и несущая способность фермы.

Если необходимы подкосы для фермы (актуально для ферм большой протяженности) и нумерация деталей отметьте соответствующие пункты.

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Треугольные деревянные фермы применяют в основном для кровель из материалов требующих значительного уклона. Онлайн калькулятор для расчета деревянной треугольной фермы поможет определить необходимое количество материала, выполнит чертежи фермы с указанием размеров и нумерацией деталей для упрощения процесса сборки. Также с помощью данного калькулятора Вы сможете узнать общую длину и объем пиломатериалов для стропильной фермы.

Расчет треугольной деревянной фермы онлайн калькулятор. Деревянные дома и бани на заказ

Деревянные фермы перекрытия представляют собой конструкцию из горизонтальных балок, расположенных на разных уровнях и соединенных вертикальными и наклонными деревянными связями. От обычных деревянных балок их отличает большая прочность и устойчивость к прогибам. Чаще всего, их применяют для перекрытия пролетов большой длины, при невозможности устройства промежуточных опор, а также при реконструкции или усилении существующих перекрытий. В данной статье мы рассмотрим их преимущества и недостатки, конструктивные особенности и возможность изготовления своими руками.

Конструкция и изготовление ферм

Конструктивно деревянные фермы перекрытия представляют собой конструкцию из сухого строганного бруса в виде двух параллельных горизонтальных балок, которые, для обеспечения жесткости, соединены связями в виде вертикальных стоек и наклонных раскосов. В отличие от стропильных ферм, имеющих обычно трехугольную форму наружной поверхности, они имеют прямоугольную. Сечение всех их элементов, шаг установки, размеры и тип соединительных элементов определяется с помощью специальных расчетов. В настоящее время для этого, чаще всего, используются специальные программы-калькуляторы. При этом учитывается, как длина пролета, который необходимо перекрыть, так и совокупная нагрузка, которая будет на них действовать.

Изготовление таких ферм, чаще всего, осуществляется в промышленных условиях, с использованием специального точного оборудования (например, МiTek) и доставляются на строительную площадку в собранном виде. При этом все элементы конструкции соединяются специальными металлическими элементами – оцинкованными зубчатыми пластинами (МЗП).

Преимущества и недостатки

По сравнению с обычными балками использование деревянных ферм перекрытия имеет как положительные стороны, так и недостатки. Преимуществами можно считать следующие их особенности:

-возможность перекрывания большого пролета (до 9 м) без дополнительных опор;
— малый вес, что является существенным при их транспортировке и монтаже (можно обойтись без подъемных механизмов или машин), а также обеспечивает меньшую нагрузку на стены и фундамент дома;
— их легко и просто можно монтировать на стены любого типа;
— высокая несущая способность конструкции позволяет укладывать их с различным шагом (30-90 см), подстраиваясь под разный вид напольного покрытия верхнего этажа или подшивки потолка, практически, без снижения несущих свойств;
-отсутствие прогибов обеспечивает как надежную эксплуатацию напольного покрытия верхнего этажа, так и целостность подшивки потолка нижнего этажа;
-возможность прокладки скрытых коммуникаций;
-надежная звукоизоляция и отсутствие скрипов;
-качественно изготовленные конструкции могут использоваться даже в открытом виде, как один из элементов интерьера комнаты.

К недостаткам можно отнести такие их особенности:

— толщина межэтажного перекрытия получается большей, чем при использовании обычных балок;
-большая сложность и трудоемкость качественного изготовления ферм своими руками и необходимость точного их расчета;
— стоимость готовых ферм промышленного изготовления больше стоимости обычных балок.

Изготовление своими руками

Правильно изготовить деревянные фермы перекрытия своими руками достаточно сложно и трудоемко, но вполне возможно при наличии готового расчета и чертежа всей конструкции. Главная сложность состоит в необходимости грамотного расчета конструкции и тщательности соединения всех ее элементов. Как правило, выполнить такой расчет под силу только специалистам. Поэтому, если есть желание самостоятельно изготовить такие деревянные балки перекрытия (фермы), необходимо обратиться в проектную организацию, специализирующуюся на таких расчетах, к частным специалистам или найти в интернете онлайн-калькулятор для такого расчета. На их основании необходимо составить подробный чертеж и только тогда приступать к работе по изготовлению.

Рис.1
Элементы конструкции фермы перекрытия: 1 — горизонтальные балки; 2 — вертикальные и наклонные связи; 3 — соединительные металлические зубчатые пластины (МЗП).

Соединение элементов таких ферм, желательно, осуществлять, как и в промышленных условиях, с помощью металлических зубчатых оцинкованных пластин (МЗП) и использования прессов или домкратов. Если же есть сомнения в своих способностях, то лучше такие конструкции приобрести уже готовые, изготовленные в промышленных условиях или заказать по размерам пролета, который необходимо перекрыть. Смонтировать на месте и устроить на их основе деревянное перекрытие вполне можно своими руками. Межбалочное заполнение, в этом случае, может быть таким же, как и при использовании обычных деревянных балок. Но при этом, желательно, чтобы в утеплителе находилась бы только нижняя балка фермы, а верхняя и связи имели бы свободный доступ воздуха. Это позволит увеличить срок службы всей конструкции.

Нельзя усомниться в том, что надежность крыши является одной из важных ее характеристик. В основе данной конструкции лежат стропильные несущие фермы. Их монтаж можно назвать ответственной и трудоемкой работой, которая предусматривает проведение точных должна претерпевать вес укрывных материалов, утеплителя, обрешётки и атмосферных осадков в виде льда и снега. Учитывая все эти факторы, стропилам следует придать максимальную прочность. Изготовить их можно и самостоятельно, однако для этого важно учитывать регион, в котором выстроен дом, а также все его особенности, включая ветровые и снеговые нагрузки. Сюда следует отнести и сейсмичность области застройки.

Конструкция

Деревянные фермы собираются из висячих и наклонных стропил, мауэрлата, коньковых прогонов, подкосов, диагональных связей и раскосов. Соединенные детали образуют стропильную ферму, которая имеет вид треугольника или нескольких треугольников, соединенных между собой. Несущая часть конструкции крыши — это система стропил, которая еще называется стропильными ногами. Угол, под которыми они устанавливаются, соответствует

Деревянные фермы своими руками изготавливаются по технологии, которая предусматривает установку стропил на мауэрлат, расположенный на стене. Это требуется для равномерного распределения веса. В верхней части соединяются концы стропил и прогон, последний из которых называется подконьковым брусом. В этой части располагается конек кровли. Расстояние между стропилами должно определяться характеристиками материала кровли, сечением стропил, а также другими факторами. Данный параметр может изменяться от 0,8 до 2 м.

Что еще необходимо знать о конструкции стропильных ферм

Деревянные фермы, как было упомянуто выше, состоят из стропильных ног. Они должны располагаться параллельно по отношению к скатам, в качестве их задачи выступает исключение прогиба Если речь идет о прогоне, то он выполняется в виде поперечного бруса, который располагается продольно сверху. Для поддержки прогонов стропильной конструкции выступают стойки и лежни. Составляющие подстропильной фермы — это подкосы, именно благодаря им обеспечивается устойчивость стропил.

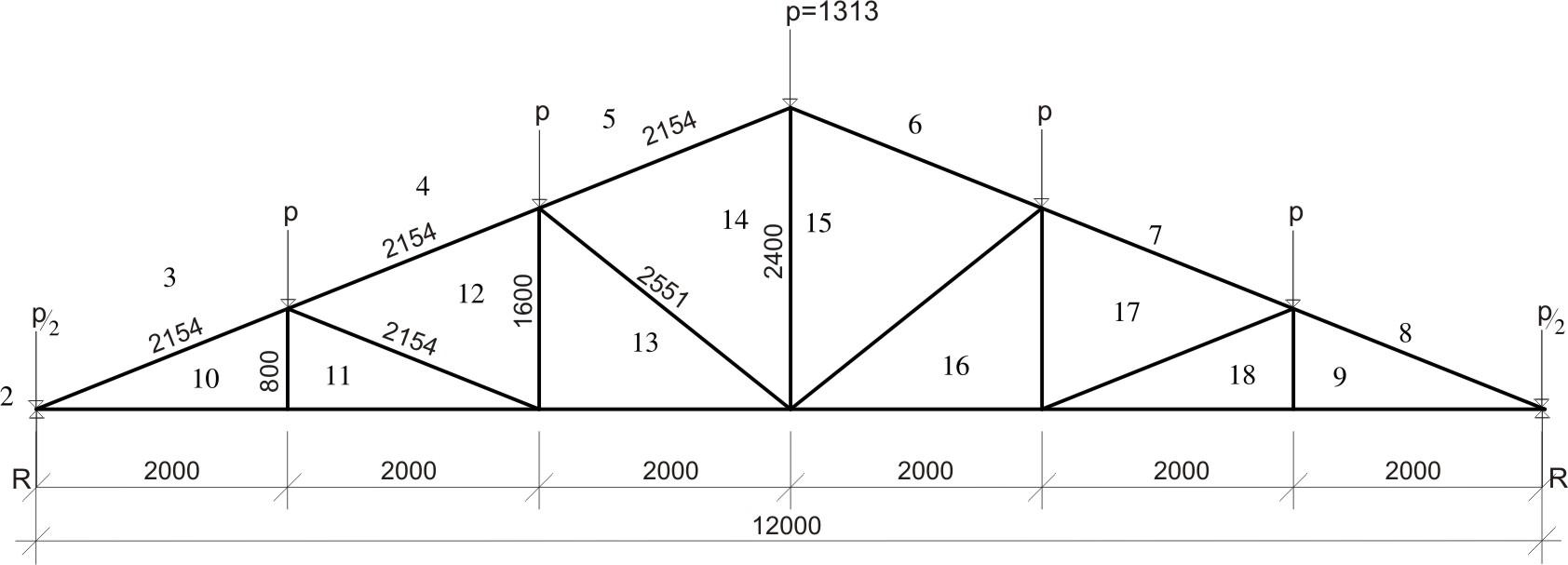

Проведение расчетов

Расчет деревянной фермы, конечно же, лучше всего доверить профессионалам, в процессе этих работ должны учитываться нагрузки, которые называются постоянными, а также временными и особыми. В качестве первых выступает вес составляющих кровельного пирога. Тогда как временные нагрузки — это погодные осадки и вес людей, которые могут подниматься на крышу для проведения ремонтных работ. Сюда следует отнести еще и ветровой фактор.

Особыми нагрузками называются те, которым подвергается здание в зонах с повышенной сейсмической опасностью. Самым важным является расчет снеговой нагрузки, который выполняется по формуле: S=Sg х μ, в ней Sg — это масса снеговой нагрузки на квадратный метр. Данный параметр является условным, а значение определяется по таблице в зависимости от региона. Что касается значения μ, то оно представляет собой коэффициент, зависящий от угла наклона крыши. Для того чтобы определить следует знать, в какой зоне располагается дом, это может быть открытое пространство или городская застройка.

Конструкция деревянной фермы просчитывается, еще и исходя из нормативной величины ветровой нагрузки в определенном регионе. Необходимо учитывать и высоту здания. А вот для того, чтобы определить расстояние между стропилами, следует знать их сечение и длину. Если сечение бруса составляет 8×10 см, а длина стропил не превышает 3 м, то расстояние между подобными элементами должно составить 120 см. При увеличении сечения бруса до 8×18 см и длины стропил до 4 м расстояние будет равно 140 см. В качестве максимального значения выступает сечение, которое равно 10×20 см, при этом длина стропил не должна быть больше 6 м, расстояние между ними будет равно 140 см.

Что касается остальных элементов то они должны обладать следующими сечениями: мауэрлат — 15×15 или 10×15, диагональные стропильные ноги — 10×20, затяжки — 5×15, подкосы — 10×10, а также прогоны с последним из упомянутых сечений.

Важно знать сечение ригелей и подшивочных досок, в первом случае это значение будет равно 10×15, тогда как во втором — 2,5×10 см. Если вами будут устанавливаться стропильные фермы деревянные, то вы с легкостью сможете рассчитать необходимое количество элементов, зная сечение стропил и длину. Важно при этом знать еще и шаг монтажа.

Изготовление стропильных ферм

На первом этапе мастеру необходимо создать шаблон, на основе которого будет выполняться дальнейшая работа. Стропила обладают однотипной конструкцией, поэтому шаблон позволяет сэкономить время и силы. Две доски по одному краю должны быть соединены гвоздем, в результате получится конструкция, которая внешне напоминает ножницы. Когда выполняются деревянные фермы своими руками, свободные края полученных ножниц нужно установить на опоры в точках размещения стропил. Это позволит определить, какой уклон будет иметь кровельный скат.

Дополнительная пара гвоздей позволит закрепить угол, который находится между досками. На этом этапе можно считать, что шаблон готов. Дополнительно закрепить его можно с помощью поперечной перекладины. Для того чтобы угол не менялся под воздействием нагрузок, перекладину можно зафиксировать саморезами.

Методика проведения работ

Если вы решили изготовить деревянные фермы, то следует быть внимательным при создании шаблона, даже если он будет иметь минимальные отклонения, вся конструкция покосится. На следующем этапе нужно выполнить новый шаблон для подготовки нарезов на элементах системы. При этом следует запастись 0,5-см фанерой, для фиксации следует использовать доску, толщина которой равна 2,5 см.

Заключение

Нарезы следует подобрать, учитывая сечение стропил. Когда изготавливаются стропильные фермы деревянные, с помощью готовых шаблонов можно сделать нарезы и начать собирать ферму.

Данное техническое руководство описывает выбор сечения элементов простых треугольных ферм, а также их последующую сборку по месту строительства.

Такие деревянные фермы наиболее актуальны при возведении гаражей, приусадебных построек и дач.
Данное техническое руководство описывает принципы соединения деталей, приводит иллюстрации основных конструкционных узлов и рекомендации по выбору сечений элементов деревянных ферм.
Более сложные типы деревянных ферм должны рассчитываться и собираться на заводе изготовителя, более подробно об этом написано в техническом руководстве №525.831
Данная запись является лишь анонсом к техническому руководству №525.835 разработанному норвежским научно-исследовательским институтом SINTEF Byggforsk. Полный текст в настоящий момент не переведён.
Рис. 11 a и b. Монтаж самодельных деревянных ферм. Стыки нижнего пояса должны в середине пролёта опираться на несущие стены.

1. Верхний и нижний пояса ферм находятся в одной плоскости.
2. Стальные перфорированные пластины располагаются с двух сторон.
3. Нижний пояс фермы присоединяется к верхнему внакладку.
4. Деревянные накладки допускается прибивать только с одной стороны.
5. Болтовое соединение с использованием стопорных шайб с наружными зубьями, зажимаемых между соединяемыми деталями, а также с использованием подкладных шайб.
Рис. 12. Пролёт, угол кровли, расположение несущей стены.

1. Нижний пояс самодельных деревянных ферм, рассчитанных на пролёт >4,2м, должен посередине опираться на несущую стену.

Рис. 22. Пример стальной перфорированной пластины с расположением отверстий гарантирующих оптимальное расстояние между гвоздями.

Таблица 31. Выбор сечения элементов деревянных ферм, необходимое кол-во гвоздей для соединений на стальных перфорированных пластинах. Выбор диаметра стопорных шайб для болтовых соединений.
Рис. 34. Основные параметры самодельных деревянных ферм.

1. Верхний пояс самодельной деревянной треугольной фермы.
2. Нижний пояс.
3. Пролёт.
4. Свес.
5. Угол кровли.
6. Обвязка несущей стены должна доходить вплоть до внешнего края стыка верхнего и нижнего поясов фермы.
7. Свес кровли не должен превышать 500 мм.
Рис. 41. Соединение верхнего и нижнего поясов ферм при помощи стальных перфорированных пластин и гвоздей.

1. Для самодельных деревянных ферм в данном случае с двух сторон применяют пластины:
100х240х1,5мм, если пролёт
100х300х1,5мм, если пролёт >4,2м
При этом расчётная снеговая нагрузка должна быть
3. Минимальное расстояние от торца деревянного элемента должно быть >60мм.
4. Минимальное расстояние от кромки деревянного элемента должно быть >28мм.
5. В данном случае нужно использовать рифлёные гвозди 4,0х40 мм равномерно распределяя их по пластине, соблюдая минимальные отступы. См. п. 3 и 4. Кол-во гвоздей на соединение выбирается по таблице 31.
Таблица 42. Минимальные расстояния от торца и кромок деревянных элементов ферм до болтов со стопорными шайбами.
Рис. 42. Соединение верхнего и нижнего поясов ферм при помощи болта и двух односторонних стопорных шайб с наружными зубьями, зажимаемых между соединяемыми деталями, а также с использованием подкладных шайб.

1. Стопорные шайбы с наружными зубьями — 2 шт. Диаметр стопорных шайб выбирается по таблице 31.
2. Болт, 20 мм. Минимальные расстояния от торца и кромок деревянных элементов см. в таблице 42.
3. Подкладная шайба, 60х60х5 мм.
Рис. 51. Соединение верхних поясов ферм в коньке при помощи стальных перфорированных пластин и гвоздей.

1. С двух сторон применяют стальные перфорированные пластины 80х140х1,5 мм.
2. С каждой стороны по внешнему краю пластины забивают по 2 рифлёных гвоздя 4,0х40 мм.
3. Область пластины, которую разрешается использовать для забивания гвоздей.
4. Минимальное расстояние от торца деревянного элемента должно быть >40мм.
5. Минимальное расстояние от кромки деревянного элемента должно быть >28мм.
Рис. 52. Соединение верхних поясов ферм в коньке при помощи накладок из досок или фанеры.

1. Накладка 148х300 мм из доски толщиной >30 мм или из фанеры толщиной >15 мм.
2. Область пластины, которую разрешается использовать для забивания гвоздей.
3. Гвозди 3,5х90 мм, 8 шт. с каждой стороны.
Рис. 61. Стык нижнего пояса самодельной деревянной фермы всегда должен располагаться над опорой. Если нет опоры, то разрывы в нижнем поясе недопустимы, а макс. длина нижнего пояса должна быть
Рис. 62. Соединение элементов нижнего пояса фермы при помощи стальных перфорированных пластин и гвоздей.

1. Стальные перфорированные пластины 100х300х1,5 мм монтируются с каждой стороны и центрируются относительно стыка.
2. Область пластины, которую разрешается использовать для забивания гвоздей.
3. Рифлёные гвозди 4,0х40 мм должны размещаться как можно более равномерно по внешним отверстиям пластины.
Рис. 63. Соединение элементов нижнего пояса ферм при помощи болтов и односторонних стопорных шайб с наружными зубьями, зажимаемых между соединяемыми деталями, а также с использованием подкладных шайб.

1. Стык элементов нижнего пояса фермы.
2. Минимальные расстояния приведены в таблице 42.
3. Толщина накладки и толщина элементов нижнего пояса фермы должны быть одинаковыми.
4. Стопорные шайбы с наружными зубьями — 2 шт. на соединение. Диаметр стопорных шайб выбирается по таблице 31.
5. Болт, 20 мм.
6. Подкладная шайба, 60х60х5 мм.
Рис. 72а. Диагональные ветровые связи 23х98 крепятся к каждой ферме.

1. Диагональная ветровая связь.
Рис. 72b. Диагональные ветровые связи крепятся к нижней кромке верхних поясов ферм 3-мя гвоздями 2,8х75 или 3,4х95.

1. Крепление диагональной ветровой связи к верхнему поясу фермы.
Рис. 73. Анкеровка деревянных ферм стальными перфорированными лентами.

Рис. 74. Если на пути установки ферм попадаются дымовые трубы или другие препятствия, то ферму смещают в сторону. С другой стороны от препятствия устанавливают дополнительную ферму.

1. Ферма, которую следует сместить в сторону.
2. Дополнительная ферма.
Над данным техническим руководством работали:
Уле Мортен Бротен, Брит Руалд и др. специалисты СИНТЕФ.
Составил аннотацию и перевёл иллюстрации конструктор

Надежность крыши очень важна для дома: это прописная истина. В основе крыши лежат несущие конструкции – стропильные фермы. Их монтаж – работа трудоемкая и ответственная, требующая точного расчета. Следует иметь в виду, что стропильная система должна выдерживать вес не только кровельных материалов, но также утеплителя, обрешетки и атмосферных осадков в виде снега и льда. Учитывая это, в конструкцию стропил закладывается максимально возможная прочность.

Стропильная конструкция собирается из следующих элементов: висячих стропил и наслонных, мауэрлата (продольного бруса), коньковых прогонов, боковых, подкосов, раскосов, диагональных связей. Соединенные друг с другом детали образуют стропильную ферму, представляющую собой треугольник, часто собранный из нескольких треугольников.

Стропильная ферма представляет собой треугольник: это самая жесткая фигура

Несущую часть крыши образует система стропил (так называемые стропильные ноги). Угол, под которым они устанавливаются, соответствует углу наклона кровли. Стропильные ноги опираются на мауэрлат, который уложен на стену: это необходимо для равномерного распределения нагрузки. В вершине соединяются другие концы стропил и подконьковый брус (прогон). Именно здесь будет находиться конек кровли. Интервал между стропилами выбирается в зависимости от материала кровли, от сечения стропил и прочего, обычно это расстояние – от 0,8 до 2 м.

Стропила висячие или наслонные: какие лучше

Висячие опираются лишь на наружные стены здания и лишены промежуточных опор. Стропильные ноги этой конструкции испытывают нагрузку на изгиб и сжатие. Стенам передается распирающее усилие, а чтобы его уменьшить, стропильные ноги соединяют деревянной или металлической затяжкой. Располагаться затяжка может у основания стропил и на некотором от него расстоянии. В первом случае она будет являться балкой перекрытия, что часто применяется для сооружения мансардных крыш. Увеличение высоты установки затяжки требует применения более прочного и толстого материала, а также усиления его крепления к стропилам.

Стропильная система состоит из нескольких деталей, надежно соединенных вместе

Наслонные стропила применяются реже: они используются для домов, имеющих в своей конструкции среднюю несущую стену или промежуточные опоры в виде колонн. Крайние их концы опираются на мауэрлат, закрепленный на наружных стенах, а средние – на внутри расположенную опору. Такие стропила испытывают нагрузки только на изгиб. Есть еще одно преимущество такой конструкции: она получается более легкой и дешевой, так как для ее сооружения требуется меньше материалов.

Архитектура дома часто допускает сочетание разных стропильных ферм: в части здания с промежуточными опорами применяются наслонные, а там, где таких опор нет – висячие стропила.

Материалы для изготовления стропил

Стропильные фермы по материалу, примененному для их изготовления, делятся на:

деревянные;
металлические сварные или собранные с помощью болтовых соединений;
монолитные железобетонные.

При выборе материала для изготовления стропил учитывают и назначение постройки, и нагрузки, которые будет должна выдерживать кровля. Кроме вышеуказанных нагрузок, это также может быть следующее оборудование: солнечные батареи, водяные баки, вентиляционные камеры.

Деревянная ферма для крыши
– самый распространенный вариант. В домах, построенных из брусьев или бревен, мауэрлатом может являться верхний венец. Если стены дома возведены из кирпича, пенобетонных блоков – деревянные стропильные фермы опирают на брус, установленный с внутренней поверхностью стены заподлицо. Снаружи его ограждают дополнительными рядами кирпичной кладки. Под брус подкладывают гидроизоляционный материал, которым может служить вдвое сложенный рубероид.

Деревянные стропильные фермы могут изготавливаться из кругляка, брусьев или досок

Стропильные системы из дерева просты в изготовлении и монтаже, они легко поддаются подгонке на месте установки: при необходимости их несложно укоротить, нарастить или подтесать. Изготовить их можно на строительной площадке или на деревообрабатывающем предприятии. В последнем случае для производства используют МЗП – металлические зубчатые пластины. Для защиты древесины стропила обрабатывают антисептическими препаратами и антипиренами, что значительно продлевает срок службы всей конструкции кровли.

Другой способ изготовления предполагает соединение деталей методом «шип-паз», а также с помощью скоб, гвоздей, хомутов и болтов. По мере высыхания древесины такие крепления ослабевают, поэтому необходимо периодически осуществлять проверку состояния стропильной системы и ее укрепление.

Третий способ – соединение деревянных элементов с помощью саморезов и стальных фасонных деталей. С помощью угловых соединительных элементов можно в короткие сроки и без особых усилий изготовить любую конструкцию.

Монолитные стропильные системы из железобетона используются при сооружении крупных объектов

Железобетонные стропильные балки вообще не подлежат обработке. Кроме того, монтаж кровли на таких материалах выполнить гораздо сложнее, чем на деревянных стропилах. В связи с этим, железобетонные стропильные фермы и стальные стропильные фермы используют при возведении крупных строительных сооружений: больших кирпичных или монолитных железобетонных домов. Положительным свойством такой кровли является ее высокая прочность и долговечность.

Металлические стропильные фермы, в отличие от изготовленных из дерева, достаточно сложно «подогнать» по месту: необходимо применение металлорежущего инструмента, сварки.

Стропильные системы из оцинкованного профиля собираются в заводских условиях

Для изготовления стальных конструкций существует два способа. Первый – заводской: специализированные фирмы изготавливают их из оцинкованного тонкостенного проката, имеющего С и Z-образное сечение. По сравнению с черным прокатом такие профили гораздо более легкие, что дает возможность выполнить монтаж с помощью маломощной грузоподъемной техники, а порой даже ручным способом. Детали таких стропильных ферм соединяются при помощи саморезов, так как сварка может привести к порче защитного слоя из цинка. Сборку можно осуществлять в заводских условиях, после чего необходимо доставить конструкцию на участок и установить с помощью грузоподъемной техники или специальных механизмов.

При помощи сварки можно изготавливать конструкции из обычного черного проката. Для защиты от коррозии его необходимо обработать ортофосфорной кислотой и покрыть атмосферостойкой эмалью. Для изготовления металлических стропильных систем применяются двутавровые балки, уголки и швеллеры.

Комбинированные системы

В некоторых случаях для повышения жесткости и стабилизации геометрических параметров стропильных конструкций из дерева на определенных участках используют элементы из металла. Это важно, например, для изготовления опор под коньковые прогоны, испытывающие наибольшие нагрузки. Пролеты между деталями из металла также часто заменяют на деревянные детали. Такие комбинации позволяют получить конструкцию, прочность которой гораздо выше деревянной, кроме того, это дает возможность использовать деревянные стропила для создания безраспорно-наслонной системы.

Однако, в данном случае необходимо либо хорошо изолировать металл от дерева, либо периодически обрабатывать деревянные детали противогнилостными средствами. На поверхности металлических деталей при отрицательной температуре воздуха появляется конденсат, который является причиной порчи древесины.

При использовании комбинированных систем необходимо изолировать древесину от металла при помощи рубероида

Качественное изготовление стропил имеет очень большое значение для безопасности дома и его надежной защиты от непогоды. Эта работа требует теоретической подготовки и серьезных практических навыков. Кроме того, это тяжелая, ответственная и опасная работа, связанная с подъемом и монтажом тяжелых грузов на высоте. Правильным решением будет привлечение для установки стропильных ферм специалистов, обладающих достаточным опытом.

Треугольные деревянные фермы простой конструкции можно увидеть на изображениях старорусских жилищ. Эта несущая конструкция отвечает за скат крыши и его поддержание. Шли годы, с появлением более точных измерительных приборов и способов обработки дерева конструкция фермы начала преображаться. Уже в 18 веке при строительстве зодчие использовали специальные расчеты, которые позволяли не только создать ровную и пропорциональную ферму, но и правильно распределить нагрузку. Современные строительные материалы и станки позволяют с точностью до миллиметра изготовить детали будущей треугольной фермы. При самостоятельном строительстве необходимо правильно рассчитать все основные углы и детали. Для таких подсчетов предназначен специальный строительный калькулятор, который после проведенных автоматических расчетов выдаст вам не только общий чертеж фермы в масштабе, но и чертежи всех необходимых деревянных стоек с размерами и количеством в штуках.

Чтобы воспользоваться калькулятором, нажмите на картинку ниже:

Как правильно использовать калькулятор

Чтобы правильно использовать калькулятор, необходимо заранее просчитать длину и высоту будущей фермы. Угол скоса крыши играет немаловажную роль при строительстве фермы. Стоит отметить, что некоторые пользователи измеряют высоту навскидку, и тем самым совершают ошибку.

Для точного расчета калькулятор имеет несколько полей:

1. Масштаб чертежа

Масштаб важен для вывода конечного чертежа. Именно это поле отвечает за то, в каком масштабе готовый чертеж предстанет перед пользователем.

2. Длина и высота фермы

Как и большинство программ для проектирования, калькулятор использует в одной плоскости только две координаты. В данном случае, нам необходимо указать координаты Х и Y. Стоит отметить, что за начало координат берется точка 0, следовательно, необходимо указать максимальную высоту и полную длину будущего сооружения.

3. Ширина и толщина бруса

В этой строчке указывается тип материала, из которого будет выполнена ферма. Указывается ширина и толщина бруса в мм.

4. Количество стоек

В этом пункте требуется указать количество опор, которые будут равномерно расположены по всей длине фермы. Основной функцией подпорок является рассредоточение нагрузки, которая возникает под действием различных сил на крышу. Как правило, для многоэтажных строений и строений, которые заведомо будут постоянно подвергаться нагрузке, эту цифру рассчитывают профессионалы, однако даже для четырехэтажного этажного дома лучшим расположением опоры будет одна опора через каждый метр.

нагрузки, количества, длины, фермы системы дома из дерева, калькулятор, СНиП

Расчёт треугольной фермы — онлайн калькулятор

Инструкция для калькулятора расчета треугольной фермы

Введите значения размеров в миллиметрах:

Y – Высота треугольной фермы задается соотношением 1/5-1/6 длины X.

Нажмите «Рассчитать».

perpendicular.pro

Как рассчитать ферму онлайн?

Продолжаем серию статей о расчетах сопромата онлайн. В этой статье я хочу поделиться онлайн-сервисами, которые позволяют рассчитывать фермы. С помощью сайтов, указанных в этой статье, Вы узнаете, как произвести расчет фермы онлайн: определить реакции в опорах и узнать усилия, возникающие в стержнях.

В такой отрасли, как строительство, ферма — элемент, который ничем нельзя заменить. Ее используют для построения мостов, ангаров, стадионов. Без нее не обойдется строительство павильонов, сцен, подиумов. Кузов автомобиля, корпус корабля, самолета также считают фермой. Что немаловажно, при создании проекта корабля или самолета расчеты прочности производят так же, как и при подсчете силы действия на структуру.

Данная система уникальна тем, что она неизменна под действием факторов внешней среды. Нагрузки на нее приходятся очень больше, но благодаря своему строению она заслужила особого внимания. Ферма — это огромное количество стержней, соединенных в одну систему. Давление приходится на места, в которых соединяются детали. На сегодняшний день в строительной отрасли отдают предпочтение жесткому скреплению, а не шарнирному.

Free Truss and Roof Calculator

Данный сервис расположен по адресу — skyciv.com/free-truss-calculator

Авторы данного проекта позиционируют свой онлайн-калькулятор как инструмент для проектирования ферм, который позволяет рассчитывать продольные усилия в стержнях, определить реакции, возникающие в опорах фермы и д.р.

Создатели также отмечают, что данный софт особенно полезен для проектирования мостовых ферм и стропильных систем деревянных крыш.

Сразу оговорюсь, бесплатный функционал программы имеет определенные ограничения: можно добавить не более 12-ти стержней, 2-ух опор и 5-ти сосредоточенных внешних сил. В платной версии ограничений нет. Для расчета простых ферменных конструкций, бесплатного функционала вполне хватает.

Пример расчета фермы онлайн

В этом разделе я покажу как создать расчетную схему простейшей фермы и получить результаты расчета.

Задаем узлы фермы

Первым делом необходимо задать узлы будущей фермы, которые дальше будут учитываться в расчете как простые шарниры. Для создания нового узла нужно выбрать кнопку – «Nodes».

Каждый задаваемый узел имеет свой уникальный идентификатор, к которому по ходу формирования расчетной схемы будем обращаться: при создании стержней фермы и приложении нагрузок. Для того чтобы создать новый узел, нужно задать его координаты по X и Y:

Примечание: рекомендуется первый узел задавать с координатами (0;0), так легче будет высчитывать координаты всех последующих узлов.

Создаем стержни фермы

Стержни задаются достаточно просто. Для создания нового стержня нужно выбрать кнопку — «Members». Далее нужно будет указать идентификатор узла, с которым будет соединятся стержень в начале и в конце. Вот что получилось у меня:

Назначаем опоры

Для того, чтобы задать связи (опоры) фермы нужно выбрать кнопку – «Support». Эта программа имеет в своем функционале 6 видов связей. Я выберу классическую шарнирно-подвижную и неподвижную опору. Для того чтобы установить опору, нужно выбрать вид опоры и указать узел где ее нужно установить.

Прикладываем нагрузку

В данной программе на ферму можно накладывать все виды нагрузок: сосредоточенные силы (Point Loads) и моменты (Moments), распределенную нагрузку (Distributed Loads). Например, для приложения сосредоточенной силы, нужно выбрать узел и задать ее численное значение.

Получаем результаты расчета

После выполнения всех вышеописанных шагов, можно получить результаты расчета. Для этого нужно нажать кнопку – «Solve». Бесплатно можно вывести реакции в опорах фермы, значения продольных усилий. Также для каждого стержня указывается растянут он или сжат:

Вот такая есть полезная программа для расчета фермы онлайн!

Также для расчета фермы можно воспользоваться программой, описываемой на этой страничке.

sopromats.ru

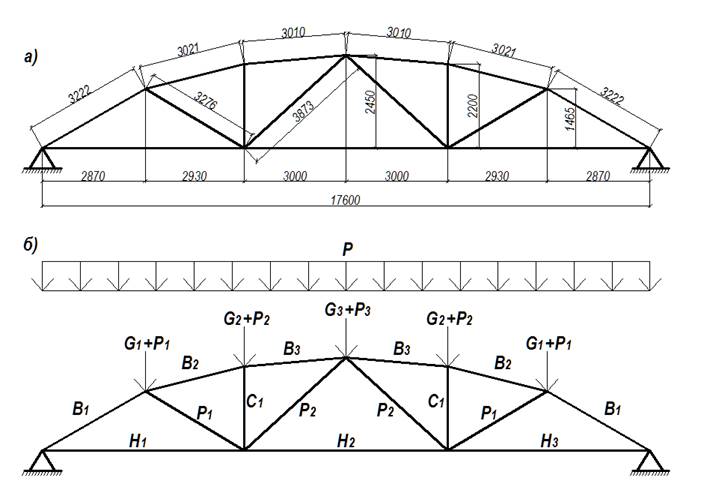

Расчет деревянной фермы для крыши
