Расчет обрешетки под поликарбонат: Расчет обрешетки выбор и правильное закрепление монолитного поликарбоната

Расчет обрешетки выбор и правильное закрепление монолитного поликарбоната

Монолитный поликарбонат от лучших производителей в Москве крепить нужно надежно и грамотно, тогда он будет служить долго. Но прежде следует определиться с самой конструкцией, а именно выбрать обрешетку и толщину листа. Как известно, промышленность выпускает литой поликарбонат различной толщины. Так пластик от 1 до 3 мм используется, в основном, в рекламе, а после 4 мм может применяться как конструкционный материал и подвергаться значительным нагрузкам.Для подбора мы приводим таблицу, с помощью которой определяем одну сторону обрешетки, зная размер другой стороны, толщину листа и данные о снеговом регионе. То есть нам надо при помощи таблицы рассчитать длину, зная ширину. Зная обрешетку, можно правильно смонтировать лист, рассчитать затраты как на пластик, так и на несущий каркас, оптимизировать расходы на конструкцию, сделать весь проект более изысканным и красивым.

Следует отметить, что приведенные расчеты — результат измерений, проведенных на стендах для испытаний. Ширина листа 2,05 метра, и для разделения его на одинаковые 2 или 3 части берутся размеры 0,7 и 1,02. Для удобства расчетов можно использовать метод интерполяции.

Снеговые районы России

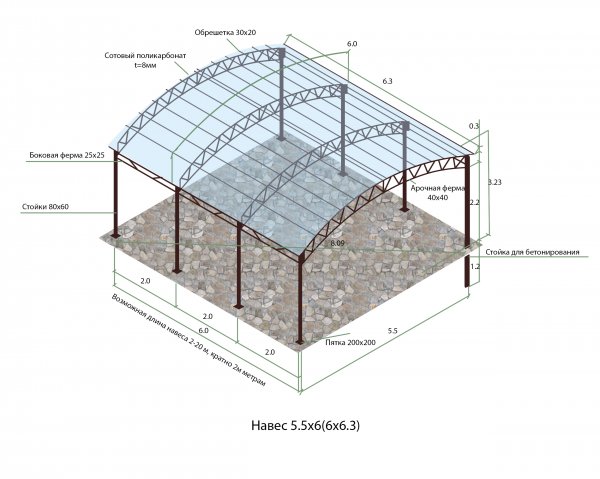

Пример расчета обрешетки монолитного поликарбоната на навес

Делаем расчет для Подмосковья. Сооружаем автомобильный навес из монолитного поликарбоната кровельной толщины. Металлическая обрешетка уже готова. Скат протяженностью 5 метров с интервалом направляющих (расположенных вдоль ската) 120 см. Нужно подобрать полимер такого размера, при котором можно обойтись без поперечных направляющих, которые устанавливаются поперек ската кровли.

Решение: Для снегового региона No3 требуется столбик 102 см — для 10 мм полимера, интервал направляющих равен 550 см. По составленной пропорции рассчитываем, что возможно применение такого поликарбоната для кровли навеса.

Для снижения стоимости конструкции подберем лист монолитного поликарбоната меньшей толщины, но гарантирующий надежность сооружения. Уменьшив шаг направляющих до 120 см и использовав лаг поперечных направляющих 100 см, мы сможем использовать лист толщиной всего 6 мм. (для определения необходимо воспользоваться пропорцией).

Обрешетка под поликарбонат: расчет параметров и монтаж

• Сотовый поликарбонат – расчет обрешетки
• Крепеж листов поликарбоната

Долговечность и функциональность конструкций в большинстве случаев зависит не только от правильного выбора листов и комплектующих, но и от грамотного проектирования и монтажа. Определенную роль играет и соблюдение требований по хранению и транспортировке материала. Работа с поликарбонатом имеет свои особенности. Их незнание приводит к серьезным ошибкам, которые приводят к резкому уменьшению полезного срока эксплуатации и прочности всей конструкции.

Любая кровельная система предполагает наличие каркаса, на который должен крепиться материал для кровли, и поликарбонат в этом вопросе – не исключение. Любой, кто намерен возвести крышу из этого материала, должен решить один из важнейших вопросов, что из себя представляет обрешетка под поликарбонат.

Какой должна быть крыша из поликарбоната ↑

Подобная конструкция должна удовлетворять определенным условиям.

• уровень освещения должен соответствовать установленным нормативам;
• солнечные лучи должны беспрепятственно проникать через нее, но яркость их при этом должна смягчаться;
• должна быть обеспечена система вентиляции;
• монтаж крыши проводят с соблюдением строительных норм по прочности, гидро-, тепло- и звукоизоляции;
• возможность при желании демонтировать ее и т. д.

Для всего этого необходимо иметь грамотный каркас: обрешетку и стропильную систему.

От чего зависит шаг обрешетки под поликарбонат ↑

Как и в случае любого другого материала для кровли шаг опалубка определяет уклон крыши, а также радиус изгиба и толщина поликарбонатного листа.

Для конструкций с более пологой кровлей уклон должен быть не меньше 30°, а шаг, который имеет обрешетка для поликарбоната, –  эквивалентен ее толщине, то есть, например, для 4-миллиметрового СПК он не должен быть больше 40 см, для 10 – соответственно, одного метра. Оптимальным углом наклона считают угол в 50°.

По готовым таблицам или программам можно посчитать максимальную прочность плиты, которая достигается при соответствующей величине радиуса изгиба. Любое его изменение проводит к  корректировке шага опалубка, при этом чем радиус и толщина материала меньше, тем меньше выбирают шаг.

Помимо этого, учитываются также снеговые нагрузки –для более снежных районов шаг опалубка выбирают поменьше. Поликарбонатную крышу проектируют так, чтобы снег на них особо не накапливался, иначе пришлось бы значительно уменьшить шаг. Тогда конструкция получилась бы слишком дорогой. Если учесть гладкость поверхности пластика, минимального уклона в 30° достаточно, чтобы позволить снежной массе не задерживаться на крыше.

Тем не менее, например, для крыши веранды конструкцию лучше выбирать более крутую, а еще лучше арочную, которая способна противостоять максимальным нагрузкам. При определенных значениях – толщина материала (16 мм), шаг стропил (2,3 м) и радиус (2,3 м) опалубку можно даже не использовать. В этом случае ее выполняют только в тех местах, где соединяются опоры.

Ребра жесткости листов СПК при укладке должны располагаться под прямым углом (строго перпендикулярно) к обрешетке. Поэтому на кровле особенно воздушно и прозрачно смотрится материал наибольшей толщины.

Таким образом, расчет обрешетки под поликарбонат дает возможность выбора между двумя вариантами каркаса: достаточно частая обрешетка – при условии использования тонкого СПК или разреженная – но с более толстым материалом.

Особенности конструкции каркаса из разных материалов ↑

Простейшим вариантом решения каркаса для СПК являются тонкие трубы из сортового металлопроката (20х20 мм), расположенные через 600-800 мм. Для арочных кровель трубы изгибают по заданному радиусу посредством роликового станка.

Стальной каркас собирают на месте при помощи болтов, винтов, уголков и специального крепежа. Чтобы его детали не прогнулись под тяжестью снега, шаг ферм должен быть меньше 1500 мм.

Каркас может быть выполнен из алюминия, который намного лучше подходит для эксплуатации снаружи, на улице, чем сталь, поскольку он, можно сказать, коррозии не подвержен. Но изделие из него получается значительно дороже стального –  порядка  2,5 раза.

Для каркаса используется и древесина, но только клееная. Обычные доски и массивные бруски непременно поведет, из-за чего листы поликарбоната станут деформироваться и трескаться, и образуют между ними трещины и широкие щели.

Сотовый поликарбонат – расчет обрешетки ↑

Одним из условий выбора СПК для кровли является его экономичность. Как поступить – выбрать пластик потолще или выполнить частую обрешетку. Если учесть, что металл стоит намного больше, чем поликарбонат, выгоднее – разреженная обрешетка. Более того, этот вариант еще и менее трудоемкий, так как металлоконструкцию нужно еще и сварить.

Для расчета обрешетки созданы специальные программы, в которых учитывают следующие параметры:

• тип кровли,
• толщину листа,
• ширину и длину остекляемого пролета
• высоту арки
• регион.

Оптимальный шаг обрешетки можно определить также из соответствующих таблиц.

Крепеж листов поликарбоната ↑

Саморезы для обрешетки подбирают с учетом формы ее конструкции и материала. Помимо обычных, под накидную или максимально плоскую головку, используют также специальные термошайбы.

Они состоят из шайб: из пластика с ножкой и уплотнительной, а также защелкивающейся крышки. Подобные шайбы имеют определенные преимущества:

• обеспечивают надежность и герметичность крепления;
• устраняют «мостики холода», создаваемые  саморезами;
• ножка термошайбы, упираясь в каркас конструкции, предотвращает смятие панели.

Однако их ярко выраженная выпуклая форма, как и саморезов под накидную, может затруднить скольжение снега, поэтому для крепления рекомендуется использовать их в конструкциях, имеющих большой запас прочности, или арочных.

В остальных случаях целесообразнее использовать саморезы, имеющие максимально плоскую шляпку, скажем, оцинкованную пресс-шайбу, чтобы обеспечить беспрепятственное скольжение снега и льда с крыши.
