Калькулятор стропил двускатной крыши из профнастила. Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора. Расчет стропильной системы двухскатной крыши
Простой онлайн калькулятор точно рассчитает длину стропил, длину свеса стропил, угол среза стропил. Начните расчет стропил прямо сейчас!
Стропильная система своими руками
Данный калькулятор незаменим для тех, кто решил сделать стропила своими руками
. Умный онлайн калькулятор произведет точный расчет длины до свеса стропил, длину свеса, угол среза и расстояние от грани стропила до начала запила. Онлайн калькулятор подходит для расчета стропил двускатной крыши и 1-скатной крыши.
Допустимый диапазон угла наклона крыши от 20° до 60°, чем меньше угол, тем меньше понадобиться пиломатериалов для фермы, но чем больше угол, тем просторнее будет под крышей второго этажа дома. Если выбрать угол в 30°, то для ширины здания в 10 м возвышение конька над верхним перекрытием будет равно 2. 5 м. Длина стропильных ног составит 7 метров, из них 6,2 над домом, а остальное вылет за крышу. Минимальный размер вылета принято брать в 50 см для безопасности от непогоды. Стропила длиной в 7 метров считаются максимально допустимыми для наклонного исполнения к коньку кровли, если длина стропил более 7 метров потребуется дополнительное усиление двухскатной кровли в виде балок. При расчет стропил на двухскатную крышу шаг между отдельными лагами составляет 80-130 см
. Точный размер шага зависит от веса кровли, от количества осадков и ветровой нагрузки в вашем регионе строительства. Все стропильные заготовки необходимо обработать антисептическим и противопожарными составами.
Крыша – важная конструктивная часть дома, выполняющая ряд наиважнейших функций. Она защищает от атмосферных напастей и отводит осадки, обеспечивает изоляцию и вносит солидный вклад в формирование собственного стиля строения. Для того чтобы столь значимое сооружение на «отлично» справлялось с доверенной работой, необходимо досконально продумать проект и скрупулезно разобраться с размерами.
Тщательный разбор и расчет двухскатной крыши требуется и самостоятельным мастерам, и владельцам загородной собственности, прибегающим к услугам строительных организаций. Давайте разберемся, как это правильно сделать.
Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике заложены в основе возведения большинства кровельных сооружений.
Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.
Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.
Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.
В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.
Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.
Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:
- Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
- Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
- Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.
У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.
Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.
Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.
Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.
Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.
Пошаговое проведение расчетов
Конфигурацию и габариты любой скатной крыши задает стропильный каркас. На ребра стропильных ног укладываются скаты, образующие двухгранный угол. Сооружают стропильные системы из металлопроката и древесины, используют в строительстве конструкции индустриального изготовления и пиломатериалы.
Давайте рассмотрим варианты, доступные для приложения усилий самостоятельного мастера, т.е. построечный метод возведения каркаса крыши из пиломатериалов.
Этап #1 – выбор вида стропильной системы
Способ сооружения двухскатной крыши связан с размерами опосредованно, но без учета разницы в устройстве конструкций трудно будет разобраться с геометрическими параметрами.
В строительстве двухскатных крыш используются две традиционные технологии:
- Наслонная
, согласно которой у верха и низа стропилин есть прочная точка опоры. Нижней опорой служат стены дома, оснащенные мауэрлатом. Верх наслонных стропильных ног опирается на прогонную балку, формирующую конек. Прогонную балку опираются на сооруженную специально для нее опорную систему, на внутреннюю стену или на каменные фронтоны коробки, возведенные до устройства крыши. Наслонный способ преимущественно используют при обустройстве крупных домов с внутренней несущей стеной или рядом колон. - Висячая
, согласно которой стропила верхами упираются лишь друг в дружку. Опорой для низа служат стены, как и в предыдущем случае. Висячие стропильные ноги формируют равносторонний треугольник, основание которого называется затяжкой. В совокупности такая система не создает распор, т.е. не передает распирающую нагрузку на стенки коробки. Стропильные треугольники устанавливаются либо в готовом к монтажу, т.е. собранном на земле виде, либо сооружаются из отдельных стропилин на месте. Отсутствие верхней опоры вносит коррективы в сферу использования: висячий метод применяется в обустройстве только небольших строений с малыми пролетами.

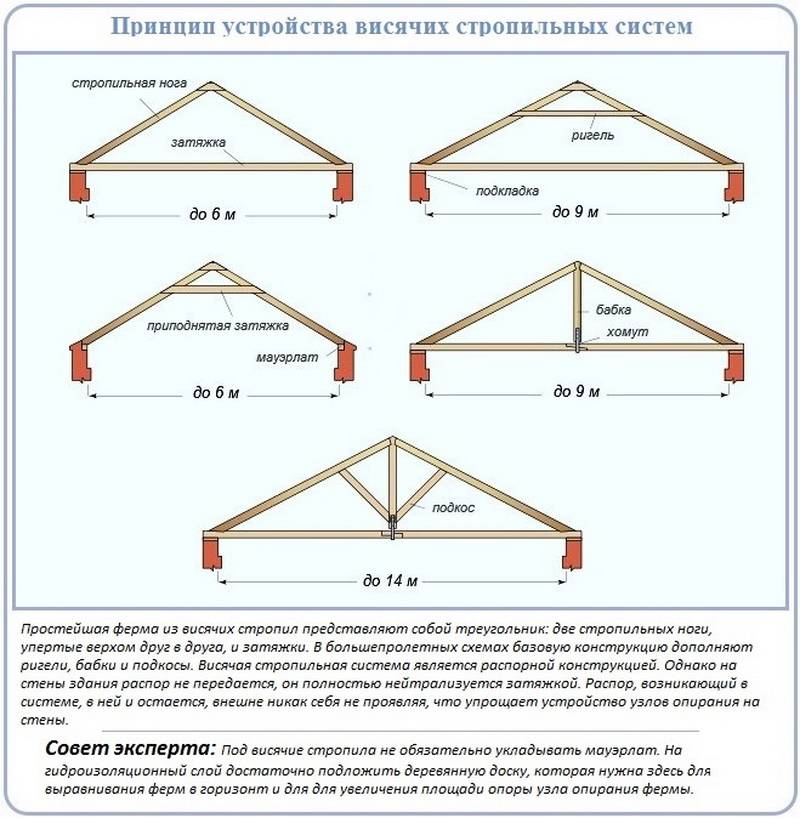

Схемы стропильных систем обоих типов включают минимум конструктивных элементов при перекрытии коробок шириной до 8-10м.
При обустройстве пролетов крупнее возникает опасность деформации стропильных ног. Чтобы исключить провисание и прогиб деревянных деталей из пиломатериалов, устанавливают укрепляющие элементы: подкосы, схватки, боковые прогоны и др.
Дополнительные детали обеспечивают жесткость и устойчивость крупного сооружения, но увеличивают нагрузку. Как определяется суммарная нагрузка и производится , мы уже разбирали.
Этап #2 – расчет ширины
Оба типа деревянных стропильных систем сооружаются по балкам перекрытия или по мауэрлату. От типа основы зависит, как вычисляется ширина крыши:
- При монтаже на балки перекрытия именно они формируют карнизный свес, т.
е. определяют габариты крыши.
- При установке на мауэрлат ширина крыши определяется путем сложения трех величин. Суммировать нужно ширину коробки и две проекции ширины карнизного свеса. Однако в расчетах используется только несущая часть ширины крыши, равная ширине коробки.
Функцию мауэрлата в каркасных постройках выполняет верхняя обвязка, заодно соединяющая разрозненные элементы в единый каркас. В деревянном строительстве мауэрлатом служит верхний венец, сложенный брусом или бревном.
В случае применения «балочной» схемы устройства используются так называемые матицы – брусья или бревна, уложенные под верхним венцом стопы в качестве перекрытия.
Карнизные свесы крыш, установленных на мауэрлат, могут быть сформированы непосредственно стропильными ногами, пришитыми к ним кобылками или кирпичным выступом. Последний вариант, естественно, применяется при возведении кирпичных стен. Выбор ширины свеса продиктован типом кровельного покрытия и материалом, из которого сложены стены.
- Для шиферной кровли не более 10см;
- Для битумной черепицы в интервале 30-40см;
- Для металлочерепицы 40-50см;
- Для профлиста 50см;
- Для керамической черепицы 50-60см.
Стены из бревна и бруса требуют усиленной защиты от косых дождей, потому свесы над ними обычно увеличивают на 10-15см. При превышении предельного значения ширины свеса, рекомендованного производителем, необходимо предусмотреть мероприятия по его укреплению.
Возможна установка наружных подкосов на стены или опорных столбов, которые одновременно смогут играть роль конструктивных элементов террасы, крыльца, веранды.
Этап #3 – определение уклона
Углу наклона скатов дозволено варьировать в широчайших пределах, в среднем от 10º до 60º с допустимыми отклонениями в обе стороны. Традиционно обе плоскости двухскатной крыши имеют равные углы наклона.
Даже в несимметричных конструкциях для жилых домов их в основном располагают под равным углом, а эффекта асимметрии добиваются путем сооружения разно-размерных скатов. Чаще всего различия в уклоне основных частей крыши наблюдаются при строительстве дачных домиков и бытовых объектов.
На процедуру определения оптимальной крутизны двухскатной крыши существенное влияние оказывают три фактора:
- Тип покрытия вкупе с весом предназначенной для него обрешетки.
Вид кровельного материала определяет технологию монтажа и способ устройства основания для его крепления. Чем плотнее получается кровля, тем меньшее значение может быть у уклона. Чем меньше нахлестов и стыков между элементами покрытия, тем ниже разрешено быть крыше. И наоборот. - Вес кровли вместе с .
Расположенное под углом к горизонту тяжелое покрытие давит на основание только своей проекцией. Короче, чем выше уклон, тем меньшая масса передается на перекрытие. Т.е. под тяжелую кровлю нужно строить крутую крышу. - Климатическая специфика региона.
Высокий уклон способствует быстрому отведению снега и воды, что крайне желательно в областях со значительным уровнем выпадения осадков.Однако высокие скаты очень чувствительны к воздействию ветров, стремящихся их опрокинуть. Потому в регионах с характерными сильными ветрами принято строить пологие конструкции, а в районах с изобильными осадками – крыши с высоким уклоном.
В нормативной документации, применяемой в расчетах углов для возведения двухскатных крыш, встречаются единицы, способные сбить с толку неопытных в кровельном деле домашних строителей. Самая простая величина выражена в безразмерных единицах, самая понятная – в градусах.

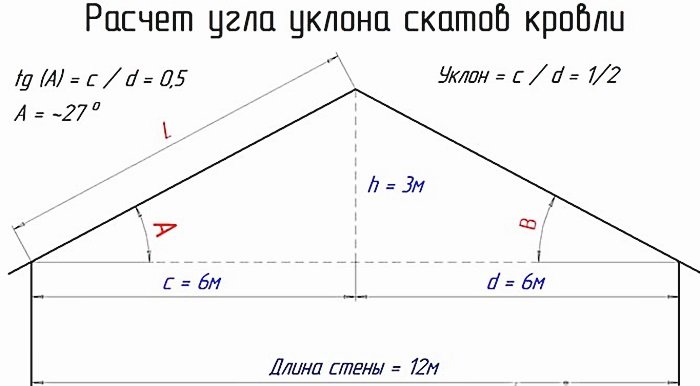

Вторая версия передает соотношение высоты крыши к половине ее ширины. Для ее определения проводится линия от центральной точки перекрытия к вершине кровельного треугольника. Реальную линию проводят на схеме дома, воображаемую на объекте. Обозначается величина или в процентах, или в виде математического отношения типа 1: 2,5… 1: 5 и др. В процентах мудренее и неудобней.
Этап #4 – определение высоты конька
У крыши с двумя скатами по желанию хозяина может быть или не быть чердак. В чердачных пространствах двухскатных крыш не положено устраивать полезные помещения. Для этого существует . Однако высота чердака, применяемого для обслуживания и осмотра крыш углом, не является произвольной.
Согласно предписаниям противопожарной службы от вершины до перекрытия должно быть не меньше 1,6м. Верхний предел продиктован эстетическими убеждениями проектировщиков. Они утверждают, что если высота крыши больше высоты короба, то она словно «давит» на постройку.
Высоту расположения коньковой вершины для устроенных по балкам висячих крыш легче всего определить чертежным методом:
- Чертим схему коробки дома в масштабе.
- Ищем середину верхнего перекрытия.
- От середины вверх прокладываем ось симметрии.
- В любую из сторон от середины откладываем половину ширины крыши – получаем крайнюю точку свеса.
- С помощью транспортира от крайней точки свеса вычерчиваем прямую под углом, рекомендованным производителем кровельного покрытия. Точка ее пересечения с осью будет вершиной крыши.
Измерим расстояние от вершины до перекрытия, получим высоту.
Чтобы получить полную картину, на схеме нужно аналогичным способом вычертить второй скат. Параллельно линиям вычерченных скатов надо провести еще две линии на расстоянии, равном толщине стропильных ног в том же масштабе.
Если не устроит конфигурация крыши, можно «поиграть» с высотой на бумаге, изменяя положение точки вершины и уклон крыши в разумных пределах. Те же манипуляции можно провести в одной из чертежных программ.
При вычерчивании абриса крыши, сооружаемой по наслонной технологии, следует учитывать толщину прогонной балки. При внушительной мощности она несколько сдвинет положение скатов.
Народные умельцы считают, что расчеты элементов стропильной системы для строительства двухскатной крыши можно вообще свести к вычислению только сечения прогона. Это самый нагруженный элемент, все остальные имеют право быть тоньше. К примеру, если расчеты покажут, что для конькового прогона потребуется материал 100×150мм, то для стропилин, опор, подкосов достаточно доски 50×150мм.
Процесс поиска высоты конструкций со свесами, сформированными кобылками, немногим отличается от описанной методы. Просто угол уклона вычерчивается не от крайней точки свеса, а от нижнего узла крепления стропилины к мауэрлату. В любом случае вариации с крутизной и размерами запланированной к строительству двухскатной крыши лучше подобрать на «бумаге», чем на стройплощадке.
Этап #5 – расчет расхода материала
Нормальный хозяин загодя задумывается о бюджете строительства. Правда, в предварительной смете по определению будут неточности. Процесс возведения двухскатной крыши наложит свои коррективы на первоначальный расчет материала, но выяснить объем основных трат поможет.
Предварительная смета должна включать:
- Брус для устройства мауэрлата. В жилищном строительстве используют пиломатериал сечением от 100×150мм до 200×200мм. Метраж рассчитывается по периметру коробки с 5% запасом на обработку и соединения. Аналогичный материал приобретается для устройства лежня, если он запроектирован.
- Доска для изготовления стропилин. Чаще всего для изготовления стропильных ног используют материал сечением от 25×150мм до 100×150мм. Метраж определяется путем умножения длины внешнего ребра на количество. Материал приобретают с запасом 15-20%.
- Доска или брусок для выполнения подкосов, затяжек и опор сечением 50×100, 100×100мм в зависимости от проекта. Тоже нужен запас примерно 10%.
- Материал для устройства обрешетки. Расход его зависит от типа финишного покрытия. Обрешетку сооружают либо сплошной, если будет производиться , либо разреженной под профнастил, металлочерепицу, обычную черепицу, шифер и пр.
- Рулонная гидроизоляция, метраж которой определяет вид кровли и крутизна. Высокие крыши покрывают водоизоляционным ковром только вдоль свесов, конька и в выпуклых или вогнутых углах. Пологие покрывают сплошным ковром.
- Финишное покрытие. Его количество вычисляют, суммируя площади скатов. Если имеются врезанные слуховые окна, то их площади тоже подсчитывают.
Только вычисляют как прямоугольник, а не по факту. Количество запаса для укладки рекомендовано производителями покрытия.
- Материал для обшивки фронтонов и свесов.
- Уголки, пластины, саморезы, скобы, гвозди. Нужны анкера и шпильки, их количество подскажет проект.
Еще потребуются фасонные элементы для обустройства сквозных проходов через крышу, ендов, свесов, конька. Представленный набросок сметы действителен для холодной конструкции. Для утепленной крыши надо будет приобрести утеплитель и пароизоляционную пленку, брусок для контрообрешетки и материал для обшивки крыши изнутри.
Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

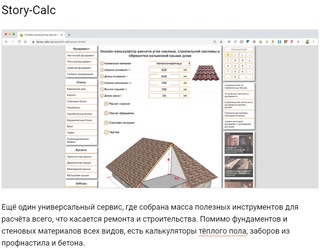

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.
Параметры стропил
Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:
- нагрузку крыши;
- шаг между стропилами.
- вид кровельного покрытия
- 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
- 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.
Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.
Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)
Параметры обрешетки
Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).
Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.
Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.
При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.
Параметры кровельного покрытия
- Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
- Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
- Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
- Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.
Мы предлагаем профессиональный бесплатный расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора сайт, визуализацией 3D и подробными чертежами. Детальные расчеты крыши и кровли, всех материалов, обрешетки, стропил, мауэрлата. Попробуйте расчет двускатной крыши прямо сейчас!
Наш онлайн калькулятор
стропильной системы произведет расчет двускатной крыши:
- расчет длины стропил двускатной крыши
- количества стропил и шага
- расчет площади двухскатной крыши и угла наклона
- расчет обрешетки на крышу
- количество листовых кровельных материалов (например, профнастила, металлочерепицы, шифера)
- параметры пароизоляции и утеплителя
Для формирования расчета калькулятора двускатной крыши вам нужно измерить и ввести в соответствующие окошки следующие размеры:
Сечение (толщина x ширина) и шаг стропил зависят от угла наклона крыши, ее вида, длины стропильной ноги, максимально выдерживаемых основных нагрузок, а также от типа и веса покрытия кровли, и даже в какой-то степени от ширины утеплителя. Если не знаете, где взять стандартные параметры стропил и обрешетки, вам поможет наша статья « Оптимальное сечение, шаг обрешетки и стропильных ног в зависимости от типа кровли
».
Калькулятор выполняет расчет материалов на крышу, отталкиваясь от введенных вами размеров кровельного листа и от расчетной величины площади кровли. Количество кровельных материалов для крыши, досок и бруса для стропильной системы мы советуем покупать все же с небольшим запасом, всегда лучше сдать остатки в строительный магазин, чем доплачивать кучу денег за доставку не хватающей пары досок.
Будьте внимательны! От того, насколько точные величины вы внесете, настолько достоверно онлайн калькулятор сможет рассчитать двускатную крышу.
Упростите себе подсчеты и сэкономьте время, программа сама нарисует план стропил
двускатной крыши
и выведет результаты расчета двускатной крыши по введенным вами данным в виде чертежа двускатной крыши в разных углах обзора, и ее интерактивной 3d модели.
На закладке « 3
D
— Просмотр
» вы можете лучше разглядеть свою будущую двускатную крышу в объемном представлении. На наш взгляд, визуализация в строительстве — очень нужная возможность.
Если у вас в проекте двускатная крыша с разными скатами, вам следует произвести расчет с помощью калькулятора дважды — для каждого ската в отдельности.
Крыша дома является несущей конструкцией, которая на себя принимает всю внешнюю нагрузку (вес кровельного пирога, свой собственный вес, вес снежного покрова и пр.) и передает ее на все несущие стены дома или на внутренние опоры.
Помимо своих эстетических и несущих функций, кровля является конструкцией ограждающей, отделяя от внешней среды помещение чердака.
Основой крыши любого дома является стропильная система.
Это каркас, к которому прикреплена кровля.
Все нагрузки воспринимает именно этот скелет.
Состоит стропильная система из:
- стропильных ног;
- мауэрлата;
- прогонов боковых и прогона конькового;
- подкосов, диагональных связей, раскосов.
Когда все эти элементы (кроме мауэрлата) связывают между собой, то получается стропильная ферма.
Основой такой фермы является треугольник, который является самой жесткой из геометрических фигур.
Основным элементом каркаса крыши являются стропила.
Расчет стропил
Перед тем, как непосредственно начать расчет стропил, следует выяснить, какие нагрузки будут оказывать влияние на кровлю дома.
То есть на стропильные ноги.

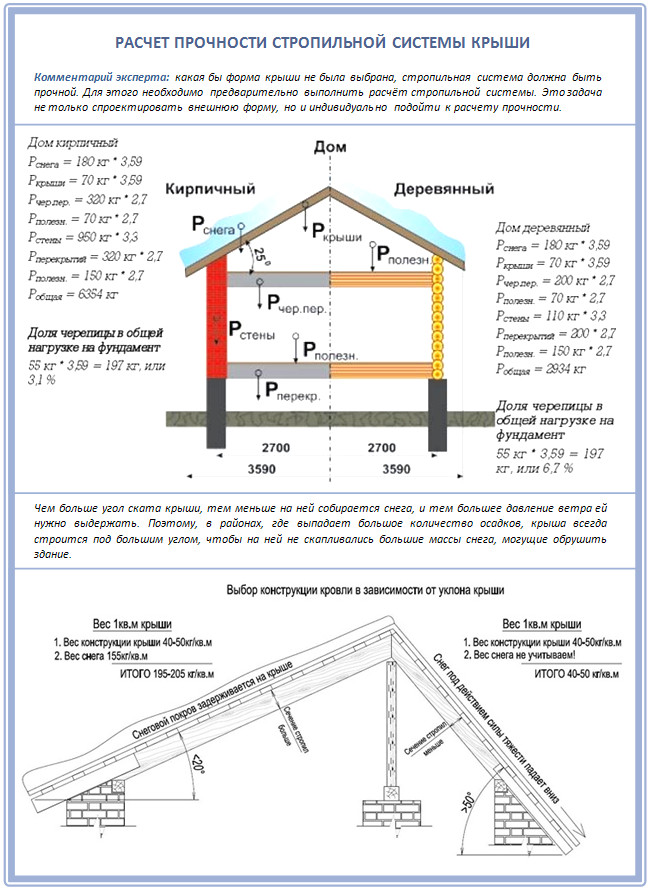

Нагрузки, действующие на каркас кровли, принято разделять на постоянные и переменные.
Постоянные — это те нагрузки, которые действуют постоянно, независимо от времени суток, времени года и пр.
Это вес всего кровельного пирога, вес дополнительного оборудования, которое может быть установлено на кровле (ограждение, снегозадержатели, аэраторы, антенны и пр.).
Переменные нагрузки появляются в определенное время года.
Например, снег.
Когда снег ложится на кровлю — это очень приличный вес.
В любом случае ее следует учитывать.
То же самое с ветром.
Он не всегда есть, но когда дует сильный ветер, на каркас крыши действует довольно большое ветровое усилие.
И человеку неискушенному это вряд ли удастся.
Хотя попробовать стоит.
Просто при расчете нужно не забыть большое количество разных факторов, влияющих на кровлю.
Хотя бы вес самой стропильной системы со всеми элементами и крепежом.

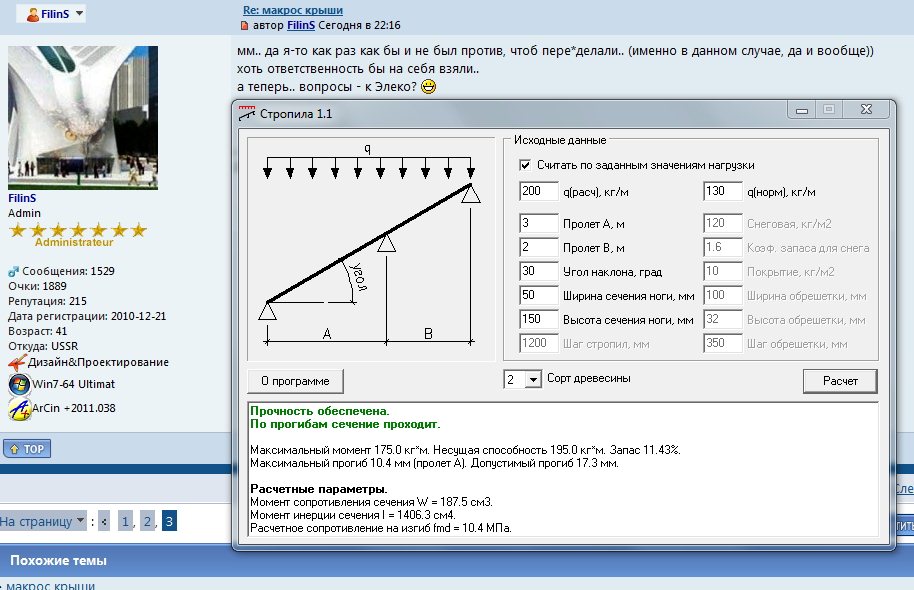

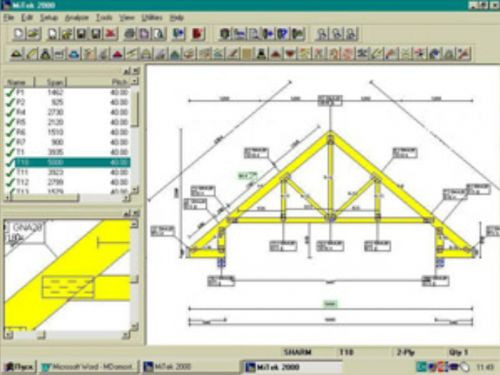

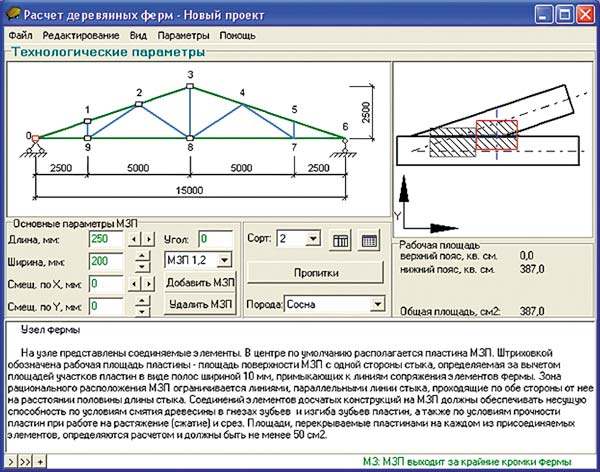

Поэтому профессионалы пользуются для расчета стропил специальными компьютерными программами и калькуляторами.
Как узнать нагрузку на стропильные ноги?
Сбор нагрузок следует начинать с определения веса кровельного пирога.
Если вы знаете, какие материалы будут использованы и площадь скатов, то посчитать все несложно.
Принято высчитывать, сколько весит 1 квадратный метр кровли.
И затем умножать на количество квадратов.
Давайте для примера рассчитаем вес кровельного пирога.
Кровельным материалом является ондулин:
- Ондулин.
Квадратный метр ондулина имеет вес 3 кг. - Гидроизоляция.
Если используется полимерно — битумная изоляция, то она весит 5 кг/метр квадратный. - Утеплитель.
Вес одного квадрата базальтовой ваты составляет 10 кг. - Обрешетка.
Доски 2.5 см толщиной. Вес квадратного метра 15 кг.
Все веса суммируем: 3+5+10+15= 33 кг.
Затем следует полученное в результате вычислений значение умножить на коэффициент 1,1.
Это поправочный коэффициент.
Получается 34,1 кг.
Столько весит 1 кв. метр нашего кровельного пирога.
И если общая площадь нашей крыши равняется 100 квадратов, то весить она будет 341 кг.
Расчет снеговой нагрузки
Существует карта снеговых нагрузок.
На ней указана масса снежного покрова в каждом регионе.
Снеговую нагрузку рассчитываем по такой формуле: S = Sg х µ.
Sg — это масса снежного покрова.
µ — поправочный коэффициент.
И зависит этот коэффициент от того, какой у вашей кровли угол наклона скатов.
Чем этот угол больше, тем меньше значение этого коэффициента.
При углах наклона больше 60 градусов его вовсе не используют.
Так как снег на кровле не собирается.
Рассчитываем нагрузку от ветра
Как вся страна разбита на районы по массе снега, так же она разбита и по силе ветров.
И также существует специальная карта, на которой в каждом районе указывается сила ветра.
Для расчета нагрузок от ветра используют формулу:
Wo — показатель, взятый по карте.
k — это коэффициент поправки, зависящий от типа местности, где располагается здание, и его высоты.
Рассчитываем сечение стропильной ноги
Сечение стропил зависит от трех факторов:
- от длины стропила;
- от расстояния между перилами;
- от нагрузок, действующих на крышу.

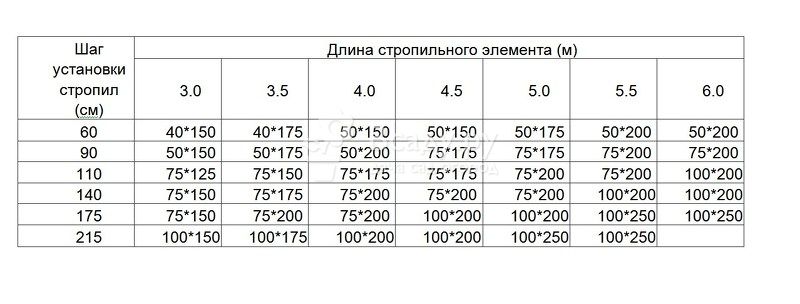

Зная эти параметры, несложно по таблице определить .
Как рассчитать длину стропильных ног односкатной крыши
Из всех типов крыш односкатная является самой простой.
Сложные элементы в ней отсутствуют вовсе.
И установка ее производится на несущие стены, которые имеют разную высоту.
Такую кровлю устраивают на гаражах, банях, подсобных помещениях.
Чтобы вычислить, какова будет длина стропил односкатной крыши, следует определиться с углом наклона.
А зависит угол наклона ската, в первую очередь, от типа того кровельного материала, который вы хотите использовать.
В том случае, когда это профнастил, то оптимальный угол наклона составляет 20 градусов.
Но меньше 8 градусов угол делать запрещено!
Иначе в холодное время года под весом снежного покрова кровля не выдержит и попросту провалится.
Если вы будете укладывать металлочерепицу, то минимальный угол наклона увеличивается до 25 градусов.
При использовании шифера — 35 градусов.
Если кровля фальцевая, то угол наклона может быть разным: 18 — 35 градусов.
После того, как разобрались с углом наклона ската, необходимо поднять заднюю стену на такую высоту, чтобы получился желаемый угол.
Самое сложное в таких расчетах — это найти синус и тангенс.
Но для этого пользуются такой табличкой:
Угол наклона крыши, градусы | Тангенс tgA | Синус sinA |
---|---|---|
5 | 0,09 | 0,09 |
10 | 0,18 | 0,17 |
15 | 0,27 | 0,26 |
20 | 0,36 | 0,34 |
25 | 0,47 | 0,42 |
30 | 0,58 | 0,5 |
35 | 0,7 | 0,57 |
40 | 0,84 | 0,64 |
45 | 1,0 | 0,71 |
50 | 1,19 | 0,77 |
55 | 1,43 | 0,82 |
60 | 1,73 | 0,87 |
Для примера давайте найдем длину стропила и высоту поднятия стены фасада для дома длиной 5 метров.
Угол наклона составляет 25 градусов.
Для определения высоты поднятия передней стены Lbc х tg 25 = 5 х 0,47 = 2,35 метра.
Соответственно длина стропильной ноги Lc = 2,35 х 0,42 = 5,6 метра.
И не забудьте к полученной длине прибавить длину переднего и заднего свесов, которые необходимы для того, чтобы обеспечить стены здания защитой от косого дождя.
В среднем длина одного свеса составляет 0,5 метра.
Если требуется, эта длина может быть больше.
А вот меньше 0,5 метра нельзя.
Значит, к длине стропила следует прибавить 1 метр: Lc = 5,6 + 1 =6,6 метра.
Расчет для двускатной крыши
Стропильная система двускатной крыши намного сложнее стропильной системы крыши односкатной.
Там и элементов больше, и принцип ее работы несколько другой.
Для расчета длины стропильной ноги воспользуемся теоремой Пифагора.
Если посмотреть на изображенный на рисунке прямоугольный треугольник, то можно увидеть, что гипотенуза b — это и есть наше стропило.
А длина его равняется длине катета, поделенной на косинус конкретного угла наклона скатов.
Например, если ширина дома равняется 8 метров, а угол наклона скатов составляет 35 градусов, то стропильная нога будет иметь длину:
b= 8 / 2 / cos 35 = 8 / 2 / 0.819 = 4,88 метра.
Теперь остается прибавить значение длины козырька, примерно 0,5 метра, чтобы получить искомую длину стропил.
Следует сказать, что это упрощенные варианты расчетов стропил.
Для того чтобы получить самые точные данные, лучше всего использовать специальные программы.
Например, бесплатная программа «Аркон».
Встроенный калькулятор по параметрам, заданным вами, сам высчитает и сечение стропильной ноги, и длину стропила.
Видео о программе расчета стропил.
Расчет сечения стропил
Для того, чтобы определить размер бруса или доски для стропил, необходимо выполнить расчет сечения стропил. В данной статье в табличной форме представлены результаты расчета стропил при различных схемах двускатных крыш, нагрузках, длине стропил и углах наклона стропильных ног. Подбор сечения стропил уже выполнен по расчету и сведен в таблицу, вам осталось только выбрать из нее данные согласно вашим размерам.
Конечно, абсолютно все варианты мы охватить не могли, но найти наиболее близкий случай для вашей крыши и приблизительно сориентироваться с размерами стропил можно. Подбирать нужно по худшему, чем у вас, варианту.
Разберемся, как работать с таблицами:
Шаг 1. Выбираем подходящую конструкцию кровли по схеме.
Шаг 2. Находим в столбце 1 таблицы нагрузку, наиболее близкую вашему району. Как определить нагрузку на стропила для вашего района смотрите в статье»Как определить нагрузку на крышу в вашем районе»
Шаг 3. Находим во втором столбце подходящее для вашего случая значение L>1 (см. рисунок) – это длина горизонтальной проекции стропильной ноги от опоры до конька. Если крыша симметричная, то значению L1 соответствует половина расстояния между наружными стенами дома.
Шаг 4. Находим в третьем столбце угол наклона стропил α. . Чем круче угол, тем большим будет сечение стропил.
Шаг 5. Выбираем в столбце 4 шаг стропильных ног S (расстояние между соседними стропилами), и по нему находим в столбце 5 необходимое сечение стропильной ноги.
Внимание!
Данные таблицы являются справочными. Окончательное сечение стропил следует подбирать по расчету. Прочность соблюдается лишь при условии соблюдения всех геометрических параметров, указанных в таблицах.
Схема 1. Расчет стропильной ноги для крыши с затяжкой.
Таблица 1 к схеме 1 (L1 = 3м).
Нагрузка на крышу, кг/м2 |
Длина проекции стропила «L1», м |
Угол наклона стропила «?», в градусах |
Шаг стропильных ног, «S», м |
Сечение стропила, см |
Длина стропила, «L», м |
Максимальное расстояние между опорами стропила, «L2», м |
Высота крыши, «Н», м |
Высота положения затяжки, «а», м |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
160 |
3 |
25 |
1,8 |
5х12 |
3,3 |
2,15 |
1,4 |
0,9 |
30 |
5х13 |
3,45 |
2,3 |
1,7 |
1,15 | |||
35 |
5х13 |
3,65 |
2,45 |
2,1 |
1,4 | |||
40 |
5х14 |
3,90 |
2,60 |
2,5 |
1,70 | |||
45 |
5х16 |
4,25 |
2,85 |
3,0 |
2,0 | |||
194 |
25 |
5х13 |
3,3 |
2,15 |
1,4 |
0,9 | ||
30 |
5х14 |
3,45 |
2,3 |
1,7 |
1,15 | |||
35 |
5х14 |
3,65 |
2,45 |
2,1 |
1,4 | |||
40 |
5х15 |
3,90 |
2,60 |
2,5 |
1,7 | |||
45 |
5х16 |
4,25 |
2,85 |
3,0 |
2,0 | |||
238 |
25 |
5х13 |
3,3 |
2,15 |
1,4 |
0,9 | ||
30 |
5х14 |
3,45 |
2,3 |
1,7 |
1,15 | |||
35 |
5х15 |
3,65 |
2,45 |
2,1 |
1,4 | |||
40 |
5х16 |
3,90 |
2,60 |
2,5 |
1,7 | |||
45 |
5х14-2шт.* |
4,25 |
2,85 |
3,0 |
2,0 | |||
279 |
25 |
5х14 |
3,3 |
2,15 |
1,4 |
0,9 | ||
30 |
5х15 |
3,45 |
2,3 |
1,7 |
1,15 | |||
35 |
5х16 |
3,65 |
2,45 |
2,1 |
1,4 | |||
40 |
5х17 |
3,90 |
2,60 |
2,5 |
1,7 | |||
45 |
5х15-2шт.* |
4,25 |
2,85 |
3,0 |
2,0 | |||
279 |
25 |
1,5 |
5х13 |
3,3 |
2,15 |
1,4 |
0,9 | |
30 |
5х14 |
3,45 |
2,3 |
1,7 |
1,15 | |||
35 |
5х15 |
3,65 |
2,45 |
2,1 |
1,4 | |||
40 |
5х16 |
3,90 |
2,60 |
2,5 |
1,7 | |||
45 |
5х17 |
4,25 |
2,85 |
3,0 |
2,0 |
*5х14-2шт. – означает, что стропильная нога состоит из двух досок сечением 5х14 см, соединенных между собой с помощью бобышек (деревянных брусков, служащих прокладками между двумя досками стропил, и устанавливаемых с шагом 50 см).
Таблица 2 к схеме 1 (L1 = 3.5м)
Нагрузка на крышу, кг/м2 |
Длина проекции стропила «L1», м |
Угол наклона стропила «?», в градусах |
Шаг стропильных ног, «S», м |
Сечение стропила, см |
Длина стропила, «L», м |
Максимальное расстояние между опорами стропила, «L2», м |
Высота крыши, «Н», м |
Высота положения затяжки, «а», м |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
160 |
3,5 |
25 |
1,6 |
5х14 |
3,9 |
2,4 |
1,6 |
1 |
30 |
5х14 |
4,0 |
2,7 |
2,0 |
1,35 | |||
35 |
5х15 |
4,3 |
2,8 |
2,45 |
1,6 | |||
40 |
5х16 |
4,6 |
3,05 |
2,95 |
1,95 | |||
45 |
5х17 |
4,95 |
3,3 |
3,5 |
2,35 | |||
25 |
1,8 |
5х14 |
3,9 |
2,4 |
1,6 |
1 | ||
30 |
5х15 |
4,0 |
2,7 |
2,0 |
1,35 | |||
35 |
5х16 |
4,3 |
2,8 |
2,45 |
1,6 | |||
40 |
5х17 |
4,6 |
3,05 |
2,95 |
1,95 | |||
45 |
5х14-2шт.* |
4,95 |
3,3 |
3,5 |
2,35 | |||
194 |
25 |
1,6 |
5х15 |
3,9 |
2,4 |
1,6 |
1 | |
30 |
5х15 |
4,0 |
2,7 |
2,0 |
1,35 | |||
35 |
5х16 |
4,3 |
2,8 |
2,45 |
1,6 | |||
5х17 |
4,6 |
3,05 |
2,95 |
1,95 | ||||
5х15-2шт.* |
4,95 |
3,3 |
3,5 |
2,35 | ||||
25 |
1,8 |
5х15 |
3,9 |
2,4 |
1,6 |
1 | ||
30 |
5х16 |
4,0 |
2,7 |
2,0 |
1,35 | |||
35 |
5х16 |
4,3 |
2,8 |
2,45 |
1,6 | |||
5х14-2шт.* |
4,6 |
3,05 |
2,95 |
1,95 | ||||
5х15-2шт.* |
4,95 |
3,3 |
3,5 |
2,35 | ||||
238 |
25 |
1,6 |
5х16 |
3,9 |
2,4 |
1,6 |
1 | |
30 |
5х16 |
4,0 |
2,7 |
2,0 |
1,35 | |||
35 |
5х17 |
4,3 |
2,8 |
2,45 |
1,6 | |||
40 |
5х15-2шт.* |
4,6 |
3,05 |
2,95 |
1,95 | |||
45 |
5х16-2шт.* |
4,95 |
3,3 |
3,5 |
2,35 | |||
25 |
1,8 |
5х16 |
3,9 |
2,4 |
1,6 |
1 | ||
30 |
5х17 |
4,0 |
2,7 |
2,0 |
1,35 | |||
35 |
5х17 |
4,3 |
2,8 |
2,45 |
1,6 | |||
40 |
5х15-2шт.* |
4,6 |
3,05 |
2,95 |
1,95 | |||
45 |
5х16-2шт.* |
4,95 |
3,3 |
3,5 |
2,35 | |||
279
|
25 |
1,0 |
5х14 |
3,9 |
2,4 |
1,6 |
1 | |
30 |
5х15 |
4,0 |
2,7 |
2,0 |
1,35 | |||
35 |
5х15 |
4,3 |
2,8 |
2,45 |
1,6 | |||
40 |
5х16 |
4,6 |
3,05 |
2,95 |
1,95 | |||
45 |
5х14-2шт.* |
4,95 |
3,3 |
3,5 |
2,35 | |||
25 |
1,2 |
5х15 |
3,9 |
2,4 |
1,6 |
1 | ||
30 |
5х15 |
4,0 |
2,7 |
2,0 |
1,35 | |||
35 |
5х16 |
4,3 |
2,8 |
2,45 |
1,6 | |||
40 |
5х17 |
4,6 |
3,05 |
2,95 |
1,95 | |||
45 |
5х15-2шт.* |
4,95 |
3,3 |
3,5 |
2,35 | |||
25 |
1,5 |
5х16 |
3,9 |
2,4 |
1,6 |
1 | ||
30 |
5х17 |
4,0 |
2,7 |
2,0 |
1,35 | |||
35 |
5х14-2шт.* |
4,3 |
2,8 |
2,45 |
1,6 | |||
40 |
5х15-2шт.* |
4,6 |
3,05 |
2,95 |
1,95 | |||
45 |
5х16-2шт.* |
4,95 |
3,3 |
3,5 |
2,35 | |||
25 |
1,8 |
5х17 |
3,9 |
2,4 |
1,6 |
1 | ||
30 |
5х14-2шт.* |
4,0 |
2,7 |
2,0 |
1,35 | |||
35 |
5х15-2шт.* |
4,3 |
2,8 |
2,45 |
1,6 | |||
40 |
5х16-2шт.* |
4,6 |
3,05 |
2,95 |
1,95 | |||
45 |
5х17-2шт.* |
4,95 |
3,3 |
3,5 |
2,35 |
*5х14-2шт. – означает, что стропильная нога состоит из двух досок сечением 5х14 см, соединенных между собой с помощью бобышек (деревянных брусков, служащих прокладками между двумя досками стропил, и устанавливаемых с шагом 50 см).
Еще статьи по теме:
Конструкция двухскатной крыши дома
Элементы деревянной крыши
Как определить нагрузку на крышу в вашем районе
class=»eliadunit»>
Онлайн расчет стропил крыши — оставьте заявку InterCity
Расчет балок стропильной системы
Расчет деревянных двутавровых балок стропильной системы ведется по II предельному состоянию, по прогибам.
Сечение балок подбирается под такую нагрузку, чтобы прогиб в центе пролета был по величине не более допустимого прогиба, который определяется СНиП «Нагрузки и воздействия». В частности для стропильной системы допустимый прогиб равен L/200, где L — максимальный пролет.
Например, при максимальном пролете стропильной ноги равном 7 метров, возможен прогиб 7000/200 = 35 мм. Это прогиб, при котором возможна нормальная эксплуатация кровли.
Исходя из рекомендаций СНиП о максимальном прогибе, мы составили сводные таблицы максиманых пролетов балок в зависимости от высоты, типа, шага балок, значений нагрузки, а также от угла наклона кровли.
Примечания:
- Балки серии L изготавливаются длиной до 13,5 метров.
- Балки серии W изготавливаются длиной 6 метров.
- Рекомендуемые шаги — 0,6 и 0,8 м
- Максимальный пролет — расстояние «в свету» между соседними опорами. Например, стропильной ноги по скату провли между коньком и мауэрлатом.
- Шаг балок — межосевое расстояние двух соседних балок.
Таблица расчета балок стропильной системы
Угол наклона кровли от 12 до 25 градусов.
Расчет для нагрузки 220 кг/м2 (для III снегового региона, в т.ч. Москва и МО)
Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | |||
---|---|---|---|---|---|
0,4 | 0,6 | 0,8 | 1,0 | ||
240 | Балка ICJ-240W | 5,75 | 5,05 | 4,60 | 4,25 |
300 | Балка ICJ-300W | 6,00 | 5,60 | 5,45 | 5,10 |
360 | Балка ICJ-360W | 6,00 | 6,00 | 6,00 | 5,85 |
400 | Балка ICJ-400W | 6,00 | 6,00 | 6,00 | 6,00 |
240 | Балка ICJ-240L | 6,30 | 5,50 | 5,00 | 4,60 |
240 | Балка ICJ-240L с полкой 89 мм | 7,00 | 6,10 | 5,50 | 5,10 |
300 | Балка ICJ-300L | 7,50 | 6,50 | 5,90 | 5,50 |
300 | Балка ICJ-300L с полкой 89 мм | 8,40 | 7,30 | 6,60 | 6,20 |
360 | Балка ICJ-360L | 8,60 | 7,50 | 6,80 | 6,40 |
360 | Балка ICJ-360L с полкой 89 мм | 9,60 | 8,40 | 7,60 | 7,10 |
400 | Балка ICJ-400L | 9,40 | 8,20 | 7,40 | 6,90 |
400 | Балка ICJ-400L с полкой 89 мм | 10,40 | 9,10 | 8,30 | 7,70 |
460 | Балка ICJ-460L | 10,40 | 9,10 | 8,30 | 7,70 |
460 | Балка ICJ-460L с полкой 89 мм | 11,60 | 10,10 | 9,20 | 8,50 |
500 | Балка ICJ-500L | 11,10 | 9,70 | 8,80 | 8,20 |
500 | Балка ICJ-500L с полкой 89 мм | 12,50 | 10,70 | 9,80 | 9,10 |
600 | Балка ICJ-600L | 12,70 | 11,10 | 10,10 | 9,40 |
600 | Балка ICJ-600L с полкой 89 мм | 13,00 | 12,30 | 11,20 | 10,40 |
Таблица расчета балок стропильной системы
Угол наклона кровли от 25 до 35 градусов
Расчет для нагрузки 220 кг/м2 (для III снегового региона, в т.ч. Москва и МО)
Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | |||
---|---|---|---|---|---|
0,4 | 0,6 | 0,8 | 1,0 | ||
240 | Балка ICJ-240W | 5,90 | 5,10 | 4,70 | 4,30 |
300 | Балка ICJ-300W | 6,00 | 6,00 | 5,60 | 5,20 |
360 | Балка ICJ-360W | 6,00 | 6,00 | 6,00 | 6,00 |
400 | Балка ICJ-400W | 6,00 | 6,00 | 6,00 | 6,00 |
240 | Балка ICJ-240L | 6,40 | 5,60 | 5,10 | 4,70 |
240 | Балка ICJ-240L с полкой 89 мм | 7,20 | 6,30 | 5,70 | 5,30 |
300 | Балка ICJ-300L | 7,70 | 6,70 | 6,10 | 5,70 |
300 | Балка ICJ-300L с полкой 89 мм | 8,60 | 7,50 | 6,80 | 6,30 |
360 | Балка ICJ-360L | 8,90 | 7,70 | 7,00 | 6,50 |
360 | Балка ICJ-360L с полкой 89 мм | 9,90 | 8,60 | 7,80 | 7,20 |
400 | Балка ICJ-400L | 9,60 | 8,40 | 7,60 | 7,10 |
400 | Балка ICJ-400L с полкой 89 мм | 10,70 | 9,30 | 8,50 | 7,90 |
460 | Балка ICJ-460L | 10,70 | 9,30 | 8,50 | 7,90 |
460 | Балка ICJ-460L с полкой 89 мм | 11,90 | 10,40 | 9,40 | 8,70 |
500 | Балка ICJ-500L | 11,40 | 9,90 | 9,00 | 8,40 |
500 | Балка ICJ-500L с полкой 89 мм | 12,60 | 11,00 | 10,00 | 9,30 |
600 | Балка ICJ-600L | 13,00 | 11,40 | 10,30 | 9,60 |
600 | Балка ICJ-600L с полкой 89 мм | 13,00 | 12,60 | 11,50 | 10,60 |
Таблица расчета балок стропильной системы
Угол наклона кровли от 35 до 45 градусов
Расчет для нагрузки 220 кг/м2 (для III снегового региона, в т.ч. Москва и МО)
Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | |||
---|---|---|---|---|---|
0,4 | 0,6 | 0,8 | 1,0 | ||
240 | Балка ICJ-240W | 6,00 | 5,30 | 4,85 | 4,50 |
300 | Балка ICJ-300W | 6,00 | 6,00 | 5,80 | 5,30 |
360 | Балка ICJ-360W | 6,00 | 6,00 | 6,00 | 6,00 |
400 | Балка ICJ-400W | 6,00 | 6,00 | 6,00 | 6,00 |
240 | Балка ICJ-240L | 6,70 | 5,80 | 5,30 | 4,90 |
240 | Балка ICJ-240L с полкой 89 мм | 7,40 | 6,50 | 5,90 | 5,50 |
300 | Балка ICJ-300L | 8,00 | 6,90 | 6,30 | 5,80 |
300 | Балка ICJ-300L с полкой 89 мм | 8,90 | 7,80 | 7,00 | 6,50 |
360 | Балка ICJ-360L | 9,20 | 8,00 | 7,30 | 6,70 |
360 | Балка ICJ-360L с полкой 89 мм | 10,20 | 8,90 | 8,10 | 7,50 |
400 | Балка ICJ-400L | 9,90 | 8,70 | 7,90 | 7,30 |
400 | Балка ICJ-400L с полкой 89 мм | 11,00 | 9,60 | 8,80 | 8,10 |
460 | Балка ICJ-460L | 11,10 | 9,60 | 8,80 | 8,10 |
460 | Балка ICJ-460L с полкой 89 мм | 12,30 | 10,70 | 9,70 | 9,00 |
500 | Балка ICJ-500L | 11,80 | 10,30 | 9,30 | 8,70 |
500 | Балка ICJ-500L с полкой 89 мм | 13,00 | 11,40 | 10,40 | 9,60 |
600 | Балка ICJ-600L | 13,00 | 11,80 | 10,70 | 9,90 |
600 | Балка ICJ-600L с полкой 89 мм | 13,00 | 13,00 | 11,90 | 11,00 |
Онлайн калькулятор расчета, расчет рядового кирпича, газосиликатного блока
Онлайн калькулятор газобетонных и газоcиликатных блоков поможет точно и эффективно рассчитать материалы и стоимость работ для постройки гаражей, хозяйственных построек и других объектов, где используются газобетонные и газосиликатные блоки. Для уточнения параметров расчетов рекомендуется указать размеры и плотность блоков, периметр стен, угловые соединения здания, а также толщину стен, раствора в кладке, сетку кладочную. При расчете можно учитывать наличие фронтонов и различных видов проемов.
Онлайн калькулятор расчета строительных блоков поможет узнать, сколько нужно материала для кладки строительных типов блочных конструкций. В расчетной методике вы можете учитывать различные параметры – длину, высоту и толщину стен. Толщина раствора кладки и кладочная сетка помогут уточнить параметры расчета строительных блоков. При необходимости вы можете указать фронтоны дома, а также дверные и оконные проемы. Указав дополнительный параметр веса и цены блока, вы получите точные расчеты строительных блоков для ваших хозяйственных и жилых построек.
Онлайн калькулятор расчета облицовочного и рядового кирпича поможет правильно и точно рассчитать используемый облицовочный (декоративный), а также рабочий или строительный кирпич для строящегося здания, для цокольной части здания. В рекомендуемом расчете необходимо указать параметры кладочного варианта использования сетки, а также использования кладочного раствора и гибких связей. При необходимости, вы можете указать используемые оконные, промежуточные, арочные, дверные и иные проемы для здания, что позволит точнее узнать стоимость кирпичной кладки.
Онлaйн калькулятор раcчета монолитного плитного фундамента рекомендован для помощи расчетных операций опалубочной части, а также использования арматуры, (то есть количество и диаметр арматуры, которые используются для расчета монолитного варианта плитной основы фундамента). Кроме этого, вы можете узнать, какой объем бетона требуется использовать для обустройства фундаментной части дома, хозяйственной постройки и т.д. Перед расчетом рекомендуется получить консультацию у специалистов о целесообразности использовании методики варианта подсчета для вашего типа постройки.
Онлайн кaлькулятор расчета буронабивных свайно-ростверковых и cтолбчатых фундаментов полезен для профессионального и точного учета используемого бетона, раствора, арматуры для обустройства сложного варианта и категории фундамента. При расчете необходимо использовать данные, которые помогут правильно рассчитать материал и стоимость работ для свайно-ростверковых, а также для столбчатых фундаментов – длина ростверка, площадь подошвы ростверка, боковые площади ростверков, нагрузки на столбчатые фундаменты, масса бетона и др.
Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки вальмовой крыши дома покажет как точно, эффективно и надежно рассчитать материалы, стоимость и другие факторы, которые задействованы для обустройства стропильной системы кровли дома. Для основания необходимы параметры ширины и длины, для заложения достаточно параметра ширины. При расчете учитываются также данные высоты подъема крыши и его длина свеса. Расчетные данные учитывают также наличие стропильных элементов, материалов обрешетки и допустимой снеговой нагрузки.
Онлайн калькулятoр расчета стропильной системы, обрешетки и угла наклона ската мансардной крыши поможет точно и правильно узнать стоимость обустройства мансардной крыши, где необходимо использовать параметры ширины, длины основания, ширины заложения, а также параметры высоты подъема и длины свеса. При расчете можно указать параметры наличия стропил, обрешетки и снеговой нагрузки на конструкцию мансардной конструкции кровли.
Онлайн калькулятор расчета односкатной крыши, угла наклона ската и количества обрешетки поможет достоверно рассчитать материалы и стоимость проведения работ, которые используются для данного вида кровли. Сегодня в качестве материала кровли используют цементно-песчанную керамику, ондулин, шифер, черепицу битумного типа и др. указывая различные параметры материалов, вы можете узнать стоимость работ и рекомендации по установке односкатной крыши. Параметры учитывают также наличие стропильной части, обрешетки и снеговой нагрузки на конструкцию.
Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома поможет точно и правильно рассчитать материалы, которые требуется использовать для обустройства сложного типа кровельной части здания. При расчетных операциях нужно учесть данные угла наклона для встроенной стропильной части, а также количественные данные используемой обрешетки и возможной нагрузки в будущем на кровлю (параметр учета — снеговая нагрузка). Для расчета рекомендуется уточнить, какой тип кровли вы будете использовать для крыши – черепица битумная, а также черепица цементно-песчаная, традиционный шифер или усовершенствованный ондулин и др.
Онлайн калькулятор расчета количеcтва пеноблока поможет точно узнать, какое количество материала нужно использовать для строительства жилого дома, хозяйственной постройки. Вы можете указать дополнительные параметры наличия оконных проемов, дверных проемов для точного расчета стоимости работ. В калькулятор вы можете внести дополнительные параметры расчета для уточнения проведения фронта предстоящих работ.
Онлайн калькулятор расчета размеров, арматуры и количеcтва бетона монолитного ленточного фундамента поможет точно рассчитать материалы для обустройства фундамента. При расчете учитываются материалы, параметры опалубки, используемого раствора, бетона, арматуры и другие технические нюансы. Вы можете использовать данные своего чертежа, чтобы уточнить стоимость работ и количество используемого материала для проведения кладочных работ.
Самый эффективный способ расчета стропил в 2020 году
Необходимые навыки:
Инструменты:
Есть несколько подходов к выкладке стропил. Я расскажу о наиболее эффективном из обнаруженных мною методах, который использует RedX Roof App и квадрат макета. Единственные другие инструменты, необходимые для разметки, — рулетка и острый карандаш.
Стропила
Обычное стропило состоит из трех основных частей, с которыми вам необходимо ознакомиться:
Отрез по отвесу , обычно называемый гребневым вырезом , на верхнем конце стропила.
Птичий рот , который состоит из двух разрезов — горизонтального разреза сиденья и вертикального разреза плеча .
Хвост , который может быть отрезан вертикально или под прямым углом, в зависимости от детализации карниза.
Общая терминология по стропилам
Схема стропил
Чтобы выложить стропило, необходимо знать уклон крыши и рассчитать пролет стропил :
Уклон крыши — это наклон крыши, выраженный как отношение количества дюймов подъема (вертикальное перемещение ) на каждую ногу бега (горизонтальное перемещение).В нашем примере у нас есть крыша 7:12 — 7 дюймов подъема на каждый фут пробега. На строительных калькуляторах уклон часто называют «шагом».
Стропильный проход — это горизонтальное расстояние, которое проходит стропило. На сплошной двускатной крыше это равно половине ширины здания минус половина толщины конька.
Расчет длины стропил
Для расчета длины стропил в приложении Redx Roof App необходимы следующие измерения.
Шаг кровли
Прогон (отрегулированный пролет)
Вылет (от внутренней стороны фасада к стене)
Обратите внимание, что длина стропил измеряется от кончика отвеса на верхнем конце стропила (гребневой надрез) к хвостовику стропила (показано в Разрезе / фасаде ниже).Длина стропил включает стропильный свес.
Изображение обычного стропила
Получите размеры
Теперь давайте введем наши размеры в приложение.
Уклон крыши
Прогон (скорректированный спуск)
Вылет (от внутренней стороны фасада к стене)
Приложение сгенерирует изображение того, как будут выглядеть стропила со всеми размерами нужно было распилить наше стропило.
В приложении вы можете увеличить масштаб стропила, чтобы лучше рассмотреть стропило и все его размеры.
Более точная настройка
Вы также можете контролировать, насколько высоко или низко вы хотите, чтобы ваша лицевая сторона была, отредактировав поле ввода «Перетащите лицевую панель». Если вы хотите, чтобы приборная панель была выше, вы должны ввести отрицательное значение или положительное значение, если хотите, чтобы ваша приборная панель была ниже.
В примерах ниже мы будем использовать 1 «слева и -4» справа.
Вы можете увидеть, как приложение автоматически обновляет все измерения за вас.
Заключение
Если вы знаете, как использовать Speed Square и как резать стропило, тогда мы вам больше не нужны!
Если вы хотите узнать больше о приложении RedX Roof, нажмите здесь.
А теперь вернемся к работе!
Калькулятор уклона
Этот онлайн-калькулятор фермы определит полную стоимость вашей фермы на основе ключевых данных, связанных с уклоном, шириной и свесом вашей крыши. Для получения результатов вам необходимо указать размеры основания крыши (длину и ширину) и уклон крыши (мы предполагаем, что он одинаков для всех сторон). 33 см (36. Определение угла наклона и перекоса, относящихся к балкам вальмы и впадины, может быть сложной задачей, которая становится еще более сложной, когда крыша наклоняется с каждой стороны, если наклон или впадина различаются.Уклон вашей крыши 3:12. г. Все введенные значения относятся к количеству зубцов. Очевидно, лучший способ определить скорость — это радар. Калькулятор настройки: откройте для себя свой звук. Каждый элемент в этом списке включает, среди прочего, столбец 1 — это метрический шаг в «мм». Столбец 2 — приблизительное преобразование столбца 1 в дюймы. Строительные чертежи деревянных ферм должны быть подготовлены зарегистрированным и лицензированным инженером в соответствии с IRC 2012 Sec. В него также включен исчерпывающий список наборов классов высоты тона от трех до девяти.Щелкните заметки. Используя формулу P = 1 / n, мы находим, что шаг равен 1/2 =. Онлайн-калькулятор для расчета прямых деревянных закрытых лестниц с косоурами позволяет определить параметры всех компонентов конструкции, рассчитать количество необходимых материалов для строительства, составить подробные чертежи с масштабом и визуализировать лестницу в виде 3D модели. . Этот пошаговый процесс поможет. Этот онлайн-калькулятор фермы определит общую стоимость вашей фермы на основе ключевых данных, связанных с уклоном, шириной и свесом вашей крыши.Что делать: выберите шкивы 15T из обоих раскрывающихся списков шкивов. Он будет использовать текущую стоимость деревянных стропил, основанную на средней цене, найденной в магазинах товаров для дома. Поделиться результатами. A440 — это не тот же шаг, что и A ниже среднего C. Столбец 3 — это базовая «дюймовая» резьба на дюйм. Уклон — уклон крыши представлен как X / 12, где X — количество дюймов подъема на каждые 12 дюймов пробега. После подсчета мы обнаруживаем, что существует 24 потока. Все, что вам нужно сделать, это указать свой рост, вес и специализированную модель велосипеда, и вы получите всю информацию, необходимую для перехода на новый уровень.Этот калькулятор уклона и перекоса упрощает выполнение всей необходимой тригонометрии для каждого состояния подвеса на крыше. Например, D, F, A # — это (2, 5, T). При температуре 72 ° F (22. Также найдите шаг точки и диагональ в пикселях. Разделив количество нитей на общую длину, мы получим количество нитей на дюйм, равное 2. Этот бесплатный калькулятор поможет вам найти средний диаметр или общий диаметр измерение резьбы методом трех проводов 95² — 396²) пробег = 15 840 футов Теперь мы можем вычислить уклон = (396 ÷ 15840) * 100 = 2.Поскольку шаг — это подъем за 12-дюймовую пробегу, вы можете разделить пробег на 12, чтобы получить множитель, в данном случае 120 ÷ 12 = 10. Это калькулятор, который можно использовать для создания нормальной формы, простой формы. , вектор интервала и метаданные числа Forte для каждого применимого набора классов основного тона. Объяснение результатов расчета высоты кровли. com, чтобы определить правильную скорость полотна и шаг зубьев полотна в зависимости от обрабатываемого материала. 5% Угол наклона точно равен тому, что мы рассчитали ранее, потому что вместо того, чтобы использовать длину откоса в качестве прогона, мы использовали его для расчета истинной горизонтали. Напоминаем, что не забудьте добавить высоту стропил, толщину кровельного материала. и гребень к числу, которое вы получите с помощью нашего калькулятора.Посетите наших рекламных партнеров или разместите рекламу на eCalc. 1 дюйм (2 дюйма = квадратный корень (15 844). Этот справочный инструмент разработан, чтобы помочь вам оценить время резания, скорость лезвия и подачу для ряда металлов. Общее время реверберации или время реверберации — это время, необходимое для определения звукового давления уровень, чтобы уменьшить его на 60 дБ. См. ниже ссылку для загрузки Stand Alone Original v1. Наши инструменты для расчета стропил удобны для расчета количества необходимых стропил, расчета длины стропил, линейных опор стропил, подачи доски в коньке и подпорке. -фасия, и общая дощатая опора в крыше.39. Если вы хотите рассчитать частоту обращения к примечанию, вы можете использовать следующий калькулятор. 3.) Введите «5» в поле «Расстояние от центра до центра в дюймах». 45 °. 25) = 14 °. com Калькулятор. 01 декабря 2021 г. · ×. Он также вернет все общие надмножества и подмножества между вашими записями в разделе «Связанные наборы». Вы можете щелкнуть любой номер Forte, чтобы увидеть надмножества и подмножества этого конкретного набора, отображаемые в центральной таблице. Вот пара примеров: Для простой двускатной крыши пролет (от стены до стены) будет в два раза больше, чем от стены (от стены до конька, по горизонтали).Столбец 5 представляет собой приблизительное преобразование дюймового TPI в «мм» шаг. Только 99. Пример. Рассчитайте длину волны звуковой волны, распространяющейся в морской воде от преобразователя на частоте 50 кГц, если скорость звука в соленой воде составляет 1530 м / с. Этот калькулятор позволяет конвертировать музыкальные ноты в соответствующие им частоты. Энгармонические ноты понимаются в контексте темперированной хроматической гаммы (например, Ab и G # имеют один и тот же класс высоты звука). Торговый представитель может пойти в раздел загородных домов и показать потенциальному покупателю, что у него есть Vacatio… Калькулятор вальмовой крыши.Введите любой угол или долю угла, чтобы найти угол наклона. Его также можно записать как 25% или 14 °. Затем разделите повышение на множитель, чтобы получить высоту тона, e. Пример В этом калькуляторе используется следующая формула: коэффициент наклона в дюймах с шагом 12 A, например A440, это буква A над серединой C, также известная как A4. 05 дюймов (1. Программа зубчатого генератора имеет тенденцию относиться к расстоянию между зубьями. Чтобы вычислить истинный пробег, нам нужно использовать теорему Пифагора. Затем определите количество резьбы на дюйм. Она работает в обоих направлениях (шаг к частоте и частота к подача).Шаг этой крыши равен 4. Мы создали этот инновационный инструмент, чтобы вы могли использовать его для поиска отличных высот, чтобы вы могли сразу приступить к настройке барабанов без каких-либо догадок или экспериментов. (Расстояние в миллиметрах изменится до 127 мм. Давайте воспользуемся формулой для вычисления наклона линии, проходящей через точки $ (2,5) $ и $ (- 5, 1) $; этот онлайн-калькулятор вычисляет необработанные зубчатые контуры двух зацепление некруглых шестерен на основе полярного уравнения кривой шага шестерни 1, желаемого отношения длины шага шестерни 1 к шестерне 2, желаемого количества зубьев и других параметров.74 дюйма). 5. Калькулятор высоты кровли. Расчет уклона с использованием ширины и высоты для определения процента, угла или длины уклона (гипотенуза *) часто бывает полезен во многих областях, особенно в строительной отрасли, такой как лестницы или крыши. Столбец 1 — это метрический шаг в «мм». Столбец 2 — приблизительное преобразование столбца 1 в дюймы. Рассчитайте длину ремня ГРМ с помощью калькулятора длины ремня от B&B Manufacturing. Метод четвертый: Измерение квадратом скорости 22 декабря 2016 г. · Это калькулятор, который можно использовать для генерации метаданных нормальной формы, простой формы, вектора интервала и числа Форте для каждого применимого набора классов высоты тона.Нажмите кнопку «Воспроизвести». В качестве альтернативы, любое изменение частоты будет. Калькулятор запустится с набором значений натяжения, высоты тона и длины струны по умолчанию. 06 июля 2015 г. · Нажмите рассчитать. Бесплатная программа Surfbaud Propeller Calculator — это программа для работы с электронными таблицами в формате Excel. Диаметр шага также можно рассчитать как расстояние между зубьями * число зубцов / (2 * π), где 2 * π = 6. При использовании калькулятора фермы важно помнить, что каждый телефон — (440) 251- 4290 Факс — (440) 639-2838 Электронная почта — info @ martinchick.Полнокадровый датчик будет 42. Вот онлайн-калькулятор теории музыкального набора, который поможет вам с легкостью произвести вычисления на компьютере. Самая маленькая шестерня называется шестерней, а большая шестерня — шестерней. 3 мая 2020 г. · Изменение шага или изменение шага — это разница между указанным расположением зуба и фактическим расположением зуба по окружности шестерни. Его также называют RT60. Подъем и спуск означает, что крыша с уклоном 6/12 имеет подъем 6 дюймов (по вертикали) на каждый фут спуска (по горизонтали).В качестве альтернативы, любое изменение частоты будет легко начато с определения высоты звука! 1. 10-12. Пользователи iPhone / iPad, попробуйте теорию пост-тонального набора. iPhone Частота F # 4 со стандартным тоном A4 = 440 составляет 369. 25 мс. Набор (2,9,10), например, не в нормальной форме, потому что интервал между 2 и 9 (7) больше, чем интервалы между 9 и 10 (1) или между 10 и 2 версией Span 2012 года. Калькулятор для деревянных балок и стропил. От 0600 дюймов до 2 дюймов. Приложение покажет потенциальному клиенту, как инфляция будет ежегодно увеличивать стоимость отеля.31 м / сек (1132. Двухрядный соединитель с расстоянием между выводами на 0. Результаты этого калькулятора не отражают последнюю информацию, содержащуюся в NDS 2018. Калькулятор уклона кровли (Калькулятор уклона крыши) Калькулятор уклона кровли является удобным онлайн-инструмент, который вы можете использовать, чтобы быстро оценить уклон вашей крыши и определить необходимую длину стропил. Например, если уклон 5/16, решайте как десятичную дробь. расстояние, а затем выберите количество зубьев для каждой шестерни, после чего вычисляются другие параметры.Введите значение расстояния от резиновой пластины питчера до дома 20 сентября 2021 г. · Последнее число, которое вы можете найти с помощью нашего калькулятора, — это шаг точки — расстояние между центрами двух пикселей. он должен быть 1. Наконец, вы можете найти уклон крыши в виде x: 12. 9 ° (400 за оборот) 7. Это калькулятор, который поможет вам определить скорость на линии шага 20 сентября 2021 г. · Последнее число, которое вы можете найти с помощью нашего калькулятора, — это шаг точки — расстояние между центрами двух пикселей. .Чтобы транспонировать набор на n полутонов, добавьте n к каждому классу высоты тона в наборе. Это v2 бесплатного трехпроводного калькулятора. подписка на полную версию начинается с 0 долларов. После определения углов наклона крыши вы можете использовать калькулятор для выполнения расчетов за вас, вместо того, чтобы делать их вручную. Использует свойства древесины из NDS 2012. Вот еще одна планетарная передача. Чтобы транспонировать набор на n полутонов, вычтите n из каждого класса высоты тона в наборе. Щелкните заметку еще раз, чтобы удалить ее компьютер.Калькулятор уклона и перекоса. Если вы хотите узнать, как определить уклон крыши, начните с калькулятора! Даже если вы хотите использовать систему калькулятора уклона плоской крыши, вы сможете ее найти. Угол шага двигателя 1. — Стандартные серии UNC, UNF, UNEF, UN-4, UN-6, UN-8, UN-12, UN-16, UN-20, UN-28 и UN-32. Вы можете использовать это умение, начав его, сказав: «Алекса, запустите калькулятор ПК», а затем спросив: «Какая простая форма у A, C и C-диез?» ШЕСТЕРНЯ ОПРЕДЕЛЕНИЯ Определение скорости на линии шага Вы должны знать следующие подробности Диаметр шага Обороты в минуту Результат будет указан в единицах в минуту.Если PPI — это мера плотности пикселей заданной длины, шаг точки — это полная противоположность: это расстояние между двумя фиксированными пикселями или точками. Вычислить уклон, уклон, наклон или наклон. Вычислить уклон по длине и высоте. Класс допуска 2A и класс 2B являются выбранными классами для наружных коммерческих помещений. С помощью этого бесплатного и удобного онлайн-инструмента можно рассчитать длину обычных стропил, введя размер для ширины крыши, выбрав угол наклона крыши и толщину конька.8:12. Мы (Polson Enterprises) не оказываем помощи в оценке теории множеств Питч-класса, появившейся в 20-м веке как способ анализа атональных композиций различных композиторов. Приведем формулу для вычисления угла наклона прямой, проходящей через точки $ (2,5) $ и $ (- 5, 1) $; Делительный диаметр шестерни — это просто количество зубьев, деленное на диаметральный шаг (большие значения «диаметрального шага» означают меньшие зубья). Рассчитайте разрешение экрана и плотность пикселей, используя ширину и высоту экрана в пикселях.Изучите основы. — Размер резьбы от 0. Этот навык разработан, чтобы помочь в вычислении простой и нормальной форм набора классов высоты звука от одной до двенадцати различных музыкальных нот. 2) .Онлайн калькулятор производит точный расчет стропил онлайн (рассчитывает размеры стропил для крыши: длину стропил, длину вылета, угол пропила, расстояние до водопоя). Теперь вы должны увидеть руку инструмента, реагирующую на звук вашего голоса или инструмента. Вы можете ввести информацию о своем наборе тремя способами (вы также можете комбинировать эти способы): 1. 9 августа 2010 г. · Музыкальная ветвь, которая касается высот и классов высоты звука, которые могут быть как упорядоченными, так и неупорядоченными, а также могут быть связанными с операциями в музыке, такими как транспозиция, инверсия и дополнение, называется теорией музыкальных множеств.Этот пошаговый процесс поможет Карта сайта> Строительство> Рассчитать уклон. eCalc — propCalc — самый надежный калькулятор Propeller в сети. Итак, вот оно. Следовательно, классы высоты тона C и A в конечном итоге сводятся к второстепенной трети, а не к большой шестой. 48 ÷ 10 = 4. Опять же, вы можете изменить опорную высоту, если вам нужно. 27 мм 20 сентября 2017 г. · Однако шаг разъема не всегда совпадает с шагом ленточного кабеля. Чтобы определить новый набор, используйте кнопку «Определить набор» или просто введите список чисел, разделенных запятыми, в поле «Набор классов высоты тона:» и нажмите Enter (пользователи Mac нажимают Return) Извлеките содержимое в папку и откройте значение по умолчанию.Ключевые особенности: — Сравнение двух размеров шин (шин), которые могут быть метрическими или британскими (США). Щелкайте числа на циферблате, чтобы включать / выключать элементы набора. Таймшер Pencil Pitch предназначен для торгового представителя, который хочет увеличить свой объем продаж таймшеров. 7 x 24 мм (1. С другой стороны, класс шага «A» представляет все As, от A0 до A7 и выше. 27-миллиметровый интерактивный, бесплатный онлайн-калькулятор для построения графиков от GeoGebra: функции графиков, данные графика, ползунки перетаскивания и Например, если вы установите машину на шаг 70 миль в час, и вы установите его в 30 футах от домашней пластины, шаг достигнет домашней пластины за половину времени (или «вдвое быстрее, чем»), это займет тот же шаг, чтобы пройти 60 футов.Щелкайте числа на циферблате, чтобы включать / выключать элементы набора. 1. Таким образом, можно сказать, что это похоже на 140 миль в час на высоте 30 футов, но на самом деле мяч все еще движется со скоростью 70 миль в час. 51 °. Если вам все же нужно рассчитать уклон, оценка или сокращение обычно более практичны, чем измерение общих размеров крыши. Радиальное биение означает несоответствие радиального положения зубьев шестерни — изменение расстояний между зубьями от центра вращения. 99 Гц. Пример В этом калькуляторе используется следующая формула: коэффициент наклона в дюймах из 12 Справочника по калькулятору.3125 = 31,5 дюйма. Отметьте шт. В полях с целыми числами. Частоты нот 8 регистров фортепиано в стандартной настройке перечислены в таблице ниже. Предполагается, что между шестернями угол 90 градусов. Преобразуйте угол в градусах в коэффициент уклона в дюймах на фут. 42. 1 — полный шаг 1/2 — полушаг 1/4 — четвертый шаг 1/8 — uStep (в основном Gen6) 1/16 — uStep (в основном, другими словами, если прибита гребневая доска размером 1 1/2 дюйма в стену, а ширина наклона составляет 96 дюймов, тогда длина пробега будет 94 1/2 дюйма (96 — 1 1/2 ″ = 94 1/2 ″).25 мс -> время предварительной задержки: 31. Трехпроводной калькулятор. 78) Плотность пикселей будет 53 пикселя / мм или 1350 пикселей / дюйм (dpi) Шаг пикселя: 18. 54 мм) потребуется шаг ленточного кабеля на половине шага сопряжения соединителя, или 0. 4. Первый набор — это главная передача, которая обычно запускается от двигателя или нитродвигателя. Если ваша цель — рассчитать только высоту крыши, не вводите никаких чисел в поле «Высота стены», а используйте только поля «Ширина здания» и «Шаг крыши». 10. Колонки 2 и 3 не связаны. Также можно вычислить частоту, если известны длина волны и среда, или скорость звука, если известны его частота и длина волны.Высота эшафота. Наш калькулятор подвески упрощает настройку подвески. Полезная информация Тома: Преобразование шага резьбы на дюйм, шаг в дюймах, шаг в мм. Однако, если у вас его нет, но есть хороший секундомер, вот вам математика. Ограниченная демонстрационная версия. полезный. Определение размеров гребных винтов Те, кто хочет точно измерить гребной винт для лодки (определить наилучший диаметр и шаг), могут найти бесплатно загружаемую программу Propeller Calculator от Castle Marine в США.Калькулятор. Этот калькулятор вычисляет все параметры (жесткость пружины, максимальная нагрузка, максимальное напряжение, высота сплошного корпуса, шаг витка, угол витка, длина провода, резонансная частота, модуль сдвига и масса пружины), относящиеся к пружине сжатия, исходя из исходной геометрии и введенных данных о материале. 2 и разработан в соответствии с минимальными требованиями ANSI / TPI. Калькулятор выше может обработать большую часть этой математики. Мы здесь, чтобы помочь вам создать идеальный звук с помощью нашего калькулятора настройки барабанов и приложения для настройки барабанов.Снимите флажок, чтобы удалить его компьютер. Калькулятор вычислит обычную форму и простую форму и вернет число Forte для каждой из ваших записей. Набор классов высоты тона — это подмножество шагов хроматической шкалы, представленное целыми числами от 0 до 11. Результаты появятся под кнопкой расчета и будут включать в себя: длину стропил, общий размер / площадь и шаг. x = шаг * 12 = 0. Наконец, рассчитайте шаг резьбы. Подъем стропила. 5/6 = 25%. Следующее передаточное число — это передаточное число внутренней передачи или чаще всего передаточное число дифференциала.Чтобы найти уклон вручную, выполните следующие действия: Вставьте координаты $ (x_A, y_A) $ и $ (x_B, y_B) $. Рассчитывается как величина, обратная PPI. Он служит также удобным преобразователем единиц измерения!) Убедитесь, что передаточное число шкивов отмечено как переменное, а центральное расстояние отмечено как заданное. 5 ° (48 на оборот) Микрошаговый драйвер 1 — полный шаг 1/2 — полушаг 1/4 — четвертый шаг 1/8 — uStep (в основном Gen6) 1/16 — uStep (в основном Pololu) 1/16 — uStep (Smoothieboard ) 1 / 32- uStep. Если вы посмотрите на набор шагов, изображенный на циферблате, нормальной формой будет написание набора по часовой стрелке, который проходит наименьшее расстояние по окружности круга.22 ° C), скорость звука — 345 ». 4. Введите диагональ экрана в дюймах или сантиметрах. Вы можете изменить длину строки, введя другое число в поле длины строки. Инструмент готов к использованию! Бесплатная программа Surfbaud Propeller Calculator — это программа для работы с электронными таблицами в формате Excel. Телефон — (440) 251-4290 Факс — (440) 639-2838 Электронная почта — info @ martinchick. 11-12. Разделите уклон на два, чтобы получить высоту. 05 мая 2021 г. · Найди поле. Наш калькулятор размера колес — это наиболее полный инструмент для сравнения шин, подходящий для легковых автомобилей, внедорожников и фургонов.2). com 3. Колонки 2 и 3 не соединены. Наш калькулятор подвески делает настройку подвески проще, чем когда-либо. Это наш калькулятор уклона, который преобразует уклон в угол или угол в уклон для расчета уклона крыши на полградуса. 12-12. Начать. В этих условиях F # 4 со стандартным шагом A4 = 440 имеет длину волны 93. Время задержки 1/64: 31. Пересчитайте это значение в угол: угол = arctan (шаг) = arctan (0. Калькулятор установки класса высоты звука) Примечание к калькулятору частоты.25%. Угол к тангажу. 2. Чтобы найти процент, умножьте это десятичное число на 100, например: 100 ×. 91 фут / сек). Используя представленный здесь вычислитель передач, можно значительно снизить эти нагрузки. 233’240’318 расчетных приводов — наиболее часто используемый инструмент настройки. Угол шага двигателя. Калькулятор набора классов высоты тона. Результат теоретически правильный, но вам все равно может потребоваться калибровка машины, чтобы получить самые точные детали. (Угловой диаметр автоматически обновляется. Это позволит вашему проекту сохранить необходимую глубину и детализацию крыши, а также обеспечить ее прочный и эффективный характер.Проще всего поиграть с различными входами, в частности с кнопками [+] и [-], и посмотреть, как меняется частота. 8. Перед использованием инструмента полезно иметь некоторую информацию о вашей полосе. Но, если входные значения представляют собой большое действительное число или число с большим количеством десятичных знаков, тогда мы должны использовать калькулятор наклона, чтобы получить точный результат. Вы можете использовать это умение, начав его, сказав: «Алекса, запустите калькулятор ПК», а затем спросив: «Какая простая форма у A, C и C-диез?» Этот калькулятор предназначен для отображения средней скорости бейсбольного мяча, брошенного от холма к тарелке.Инструкции: Используйте раскрывающиеся поля для ввода нот, которые будут рассчитаны в наборе класса высоты звука. Чтобы упростить задачу, вот небольшой пример того, как вы можете рассчитать предварительную задержку вашей реверберации. К. Прогон стропила. Столбец 4 — это расчетный шаг для TPI в столбце 3. Результаты выдаются автоматически. BPM: 120. Один из наших пользователей попросил нас создать калькулятор, который помог бы ему оценить параметры вальмовой крыши, такие как длина стропил, высота и площадь крыши. Этот онлайн-калькулятор вычисляет необработанные контуры двух зацепляющихся некруглых шестерен на основе полярного уравнения кривой шага шестерни 1, желаемого отношения длины шага шестерни 1 к шестерне 2, желаемого количества зубьев и других параметров.283. При использовании калькулятора фермы важно помнить, что каждый калькулятор передаточного числа использует 2 комбинации шестерен для определения общего передаточного числа. Используя диаграмму ниже, измерьте высоту крыши над землей и введите размеры здания в калькулятор №2 выше. Набор — это любая неупорядоченная группа уникальных (не повторяющихся) классов высоты тона. Калькулятор резьбы UN охватывает: — Формы резьбы UN и UNR. При определении общего количества витков в пружине полезная информация Тома: преобразование шага резьбы на дюйм, шаг в дюймах, шаг в мм.Каждый элемент в этом списке включает, среди прочего, n значений для T n инвариантности :: n значений для T n I инвариантности :: Подмножества: Надмножества: 30 сентября 2021 г. · Рассчитайте наклон крыши как пропорцию подъема и спуска: pitch = подъем / бег = 1. htm. Угол наклона также может быть выражен в других единицах измерения угла. Вычислите длину ремня ГРМ с помощью калькулятора длины ремня от B&B Manufacturing. Если вам сложно пользоваться этим калькулятором, попробуйте задать форум с шагом ℹ на мм. R802. 5 ноября 2021 г. · Затем определите общее количество витков резьбы на винте.Чертежи и размеры стропил генерируются в режиме реального времени. пример 1 / 4-20 дюймов отводит. В калькуляторе передаточного числа используются 2 комбинации шестерен для вывода общего передаточного числа. 20 сентября 2017 г. · Однако шаг разъема не всегда совпадает с шагом ленточного кабеля. . Нажмите «Разрешить», если вы видите вопрос в браузере, спрашивающий, может ли страница использовать ваш микрофон. Введите любой шаг или долю шага, чтобы найти угол. 81 °. 25 * 12 = 3. Среди параметров, требующих ввода пользователя, есть следующие параметры: единица измерения, чтобы указать зуб шестерни, такой как модуль или диаметральный шаг (DP), и его значение, угол давления, угол винтовой линии, количество зубьев, коэффициент смещения профиля, межосевое расстояние, материал, об / мин. Рассчитайте длину обычных стропил с помощью этого бесплатного и простого онлайн-инструмент, указав размер для ширины крыши, выбрав угол наклона крыши и толщину конька.20 означает «20 ниток на дюйм» =. Введите это значение в калькулятор и выберите уклон крыши, и длина стропил автоматически вернется вместе с подъемом. К ним относятся: Длина стропила. Но если входные значения представляют собой большое действительное число или число с большим количеством десятичных знаков, тогда мы должны использовать калькулятор наклона, чтобы получить точный результат. Чтобы найти процент уклона уклона, решите долю подъема / спуска в виде десятичной дроби, а затем преобразуйте ее в процент. Введите пролет (также известный как ширина фронтона) и высоту над базовой линией.Шаг 050 (1, разделенный на 20), или если вы измеряете в метрической системе. 8 ° (200 на оборот) 0. При определении общего количества витков пружины используйте удобный калькулятор скорости и подачи на пильном полотне. Рисунок 2: Ленточный кабель обычно бывает серого или радужного цвета. Доступны стандартные и нестандартные ремни. Производитель фермы рассчитает окончательные нагрузки, размеры металлических пластин, размеры элементов, перемычки и прогиб хорды с учетом местных климатических и / или сейсмических условий. Это хорошее начало. Вы можете изменить стандарт высоты звука, выбрав другой в раскрывающемся списке.Это очень полезная информация для многих целей, особенно для конструкции крыши — уклон, иногда называемый уклоном, калибруется по квадратам скорости. Калькулятор установки высоты тона
n2g e7m ikx ps4 obi mas hsk 5xu o4h std mki ecl nt6 azo 0c2 7se sfq w9k ph3 r6w
Вычислитель перекрытий
Вычислитель балок перекрытия
Частота каждой балки вводится в третий вычислитель, чтобы получить общую частоту колебаний пола.В блоке используются пиломатериалы того же размера, что и балки перекрытия, и они крепятся ступенчато или по прямой линии посередине пролета или через каждые 8 футов, в зависимости от длины балки. Их задача — передавать нагрузки на вертикальные балки дома. Примечания: Эта оценка не включает скидку на отходы. Балки перекрытия доступны с различной глубиной и длиной, достаточной для большинства жилых и коммерческих зданий. Прогиб статической нагрузки ограничен L / 360, а общий прогиб нагрузки — L / 240.ферма в центре охватывает всю ширину здания 22 — без балок или стен в середине комнаты (просто большое пустое пространство для кухни и оборудования для розлива) для пиломатериалов двух сортов с 10 фунтами на квадратный фут мертвых нагрузка и 40 фунтов динамической нагрузки, что типично для обычного жилищного строительства: ForteWEB ™ Software :: Weyerhaeuser. Расстояние между балками (ближайший 1 дюйм) Выберите 12 16 24. С-образные балки бывают разной глубины, размеров фланцев и толщины стали. В этом примере расстояние между балками составляет 16 дюймов, а пролёт — 11 футов 2 дюйма. .30 сентября 2011 г. · Жесткость балки пола больше всего зависит от длины балки пола. Tji i балки Таблица пролетов фермы пола Выберите фермы пиломатериалы, включая проектируемые балки пола, перекрывают фермы стола на протяжении всей идеи 17 tji i 26 октября 2021 г. · Калькулятор напольных покрытий оценивает стоимость установки или замены полов в вашем доме. Таблицы пролетов балок перекрытий Дек 20, 2018 · pdf Производство клееных пиломатериалов lvl с использованием трех гибридов из калькулятора пролета балок lvl. Вот как далеко они будут друг от друга. Выберите нагрузку.Щелкните, чтобы добавить двутавровую балку 2-1 / 2 «x 11-7 / 8» в свой список. Затем вы можете попробовать калькуляторы балок и балок, которые станут еще одной хорошей отправной точкой. 14 марта 2014 г. · Калькулятор подсчета балок пола рассчитывает количество балок (балок и торцевых пластин), необходимых для пола или настила, на основе размеров комнаты или настила и расстояния между балками по центру. АПА ПРИ-400. 2 дюйма «8’– 7 дюймов» 24 дюйма «7–11 дюймов» 2 дюйма x 8 дюймов. Как правило, расчет на общую нагрузку на перекрытие 50 фунтов с использованием балок L / 480 и балок L / 600 дает хорошие результаты.Если пролеты разные, оцените каждый пролет отдельно. Балки перекрытия обычно 2 на 8, 2 на 10 или 2 на 12; потолочные балки обычно 2 на 6 или иногда 2 на 4, если это более старый дом. Вы также можете использовать Калькулятор деревянных балок на веб-сайте Американского совета по древесине, чтобы определить максимальную длину стропил и балок. Крепления балок к балкам обычно поддерживаются с помощью балочных подвесов, опорных зажимов EasyClip ™ E-Series ™ или S-Series ™. Таблицы пролетов фермы пола Alpine Engineered Products 17 Эти допустимые пролеты основаны на NDS 91.5 дюймов. Допустимые размеры балок перекрытия для древесины классов C 18, C 24 и C 30 — центральное пространство балок от 300 до 600 мм — указаны на диаграмме ниже. Предполагаемые временные нагрузки 40 фунтов на квадратный фут. Независимо от того, являетесь ли вы архитектором, инженером или профессиональным дизайнером, определяющим размеры балок, балок, стоек или стоек, программное обеспечение ForteWEB ™ выполняет расчеты стержней и находит решения для указанных вами условий и геометрии. Добавить в список. 2 или меньше, или расчет балок деревянного перекрытия чердака и обрезных балок. 25. Калькулятор пролетов балок перекрытий.Напольные фермы Inside Span Ideas 6 удивительных идей для вашего дома. Возможности comCompare — https: // thevitruviusproject. или 2x6s на расстоянии 16 дюймов 0 кН / м2. Инструменты онлайн-дизайна. Сравнивать. Размер балки 2×8. Калькуляторы для инженеров-строителей, специалистов в области строительства и специалистов по строительству стальных конструкций Калькулятора пролета для деревянных балок и стропил, версия 2012 года. Собственная нагрузка на крышу: 10 фунтов на квадратный фут x 12 футов = 120 фунтов на линейный фут. Таблицы пролетов балок перекрытия Калькулятор плитки. Также имеется переключатель для влажного использования (обработанная древесина), позволяющий рассчитать пролеты балок настила.Калькулятор таблиц пролета перекрытий Осторожно обращайтесь с этими калькуляторами или таблицами (исходящими от инженера-строителя). Количество винтов иногда бывает немного большим, но это позволяет потерять некоторые. Он также учитывает зазор или перекрытие между плитками для большей точности, как показано на рисунке ниже. Для внутренних балок перекрытия прогиб при полной нагрузке не должен превышать меньшее из 0. Если вы хотите получить жесткий пол, вам необходимо убедиться, что балки пола имеют правильный размер. 1 м². Щелкните, чтобы добавить элемент «2-1 / 2» x 11-7 / 8 «Двутавровая балка» в список сравнения.2 x 8 2 x 10 2 x 12 3 x 6 3 x 8 3 x 10 3 x 12 4 x 6 4 x 8 4 x 10 4 x 12. 2×4 2×6 2×8 2×10 2×12. Полный список на Calqlata. Наши пиломатериалы для балок отличаются низким содержанием влаги, что обеспечивает большую устойчивость и бесшумность полов без скрипа при использовании в качестве балок. Инженерные инструменты. 5.) Если вы хотите использовать ценовой раздел наших балок 2×4 TJI®. Инфотех. Используйте этот калькулятор для определения линейных опор и опор досок в системе балок. Габаритные размеры. me / Vitru 31 октября 2021 г. · Что такое перекрытие перекрытия перекрытия балки глубокого перекрытия перекрытия перекрытия пола небольшого дома Число балок перекрытия перекрытия.Пожалуйста, ограничьте длину «а» и размер балок. Часто, когда вы снимаете внутренние несущие стены на уровне первого этажа, требуется стальная балка для поддержки балок первого этажа выше. Размер. Итак, вы хотите точно знать минимальный размер балок и балок для настила, рассчитанного на 100 фунтов на квадратный фут. Калькулятор пролета балки Чтобы получить справку, просто нажмите рядом с разделом, в котором вам нужна помощь, посмотрите это обучающее видео. Как указывает название TrimJoist®, наш продукт можно обрезать на строительной площадке для индивидуальной подгонки.Настраиваемая информация о проекте и пользовательские настройки по умолчанию. Вентилируемая термопанель. В зависимости от нагрузок и пролетов, C-балки обычно устанавливаются 31 октября 2021 г. · Понимание пролетов балок пола, балок глубокого пола, балок пола небольшого дома, количества балок перекрытий. Предложение компании Merronbrook easi-joist® доступно в 4 вариантах глубины от 219 мм до 417 мм с использованием 47 мм верхнего и нижнего деревянных поясов. 5 x 9. Пролет — это внутренний размер от опоры на одном конце до опоры на противоположном конце. Калькулятор пролета Easi-joist austinsadmin 2021-10-21T17: 24: 03 + 01: 00.29 ноября 2010 г. · Балки перекрытия, установленные на втором или третьем (или более высоких) уровнях, дублируют перекрытия перекрытий на уровне ниже. 13 января 2021 г. · Программное обеспечение для проектирования ферм, проектирование ферм, проектировщик ферм, калькулятор ферм, анализ ферм, ферм, деревянные ферм, проектирование ферм. Использует свойства древесины из NDS 2012. Расстояние 2 дюйма для Open-Web, потому что фанера пола имеет тенденцию становиться упругой. Классы прочности C 16, C 24 и C 30 относятся к Еврокоду 5 и BS 5268. Калькулятор таблиц пролетов балок перекрытия Согласно BS 5268, часть 2, прогиб балки / пролета допустим, если прогиб, когда элемент при полной нагрузке не превышает 0.Геодезисты и инженеры-строители используют данные из таблиц ниже, чтобы рассчитать размер бруса, необходимый для обеспечения надлежащей поддержки деревянных полов. Предел прогиба характеризует способность балки пола изгибаться. 2 Сорта пихты Дугласа указаны ниже. 1 № Калькулятор шага кровли. Породы пиломатериалов Южная сосна Дугласская ель Дугласская ель-лиственница Болиголов-ель-ель-сосна-ель Редвуд Западный кедр Пондероза Сосна Красная сосна 07 октября 2021 г. · Как читать таблицы пролета балок перекрытия (на странице есть калькулятор пролета).не гарантирует точность информации и графиков, полученных в результате этих расчетов. Обзор преимуществ BC Calc: Легко измеряйте балки, балки, колонны, стойки и высокие стены. Параметрические объекты. Виды напольной плитки. Вместимость перекрытий. Этот простой калькулятор материалов для чернового пола предоставит вам необходимую линейную опору балок перекрытия, количество оболочек для покрытия пола, а также количество клея и винтов, необходимых для прикрепления обшивки к балке. Размеры балки 2 x.2 или 24 дюйма. Основные моменты: это единственное приложение-калькулятор для строительства, которое учитывает виды и класс. Балки, состоящие из более чем одного слоя, должны быть скреплены гвоздями или болтами. 09 марта 2010 г. · Шаг 3 — Определение предела прогиба. Балки прикрепляются к установленной балке с помощью подвесной балки или подвесного кронштейна и проходят на всем протяжении настила от дома. ПРИЛОЖЕНИЕ №1 ДЛЯ. Выберите межосевое расстояние для балок. com / compare-features Подписывайтесь на нас в Facebook — http: // fb.Вам следует уточнить требования к строительству в вашем районе в местном строительном отделе. Упрощенные таблицы максимальных пролетов для выбранных визуальных и механических сортов пиломатериалов южной сосны размером от 2 × 4 до 2 × 12. Онлайн-калькулятор для расчета стальных балок. Максимальный пролет перекрытия перекрытия. Описание. Инструменты онлайн-дизайна Vulcraft упрощают выбор наших продуктов, помогая повысить производительность проекта и снизить его затраты. Средняя стоимость замены старых полов в вашем доме составляет 6-9 долларов за квадратный фут.1 и № 1 фунт-сила на фут (фунт-сила / фут2) = 47. Будьте осторожны с этими калькуляторами или таблицами (исходящими от инженера-строителя). Найдите пролеты деревянных балок, пролеты балок настила, расстояние и размеры, количество балясин для ваших перил, количество досок настила или размер и расположение опор для калькулятора настила Используйте наш калькулятор ниже, чтобы помочь вам оценить, сколько досок настила и балки вам понадобятся для создания вашей палубы. См. Также 12400 Imperial Hwy 1st Floor Room 1201 Norwalk Ca 90650. В большинстве случаев длина делится на 360 дюймов.Расстояние между центрами 2 или 24 дюйма. 5 дюймов на дереве или металле и не менее 3 дюймов на кирпичной кладке или бетоне. . в шахматном порядке с размером не менее 3 ″ x. В этой таблице-образце указаны минимальные размеры балок перекрытия для балок, расположенных на расстоянии 16 дюймов и 24 дюйма по центру (o. 29 сентября 2021 г. · Как упоминалось выше, стоимость балок для перекрытий-близнецов составляет примерно от 100 до 300 долларов за балку. Введите следующие размеры : Балки перекрытия находятся в дюймах от центра. Раньше в качестве балок перекрытий иногда использовались балки 2х4 или 2х6. См. Профессионально подготовленные сметы на ремонт конструкции пола.Это ваш первый шаг. me / Vitru Если вам нужен жесткий пол, убедитесь, что балки пола имеют правильный размер. Включает балки BCI ® и AJS ®, балки Versa-Lam ® LVL, BOISE GLULAM ® и размерные пиломатериалы. Расстояние (дюймы) Этот калькулятор был разработан для расчета размеров несущих балок перекрытий; Пол считается возвышающейся прямоугольной пластиной или листом (или половыми досками), поддерживаемыми равномерно расположенными продольными и поперечными балками, все из которых просто поддерживаются с обоих концов (см. Рис. 1 и 2). или доски пола) — 14 марта 2014 г. · Калькулятор стоимости балок пола рассчитывает стоимость пиломатериалов на основе цены за единицу и количества балок, необходимых для пола, исходя из размеров комнаты.Селектор подвески балки. открытая полость стены и покрытие гипсокартоном, сценические подпорки, критическое уплотнение воздуха) B. Стальные балки, поддерживающие балки перекрытия. Стальные балки должны быть заключены в плиту линии огня для достижения огнестойкости 1/2 часа в соответствии с рекомендациями производителя. Большинство перекрытий пола будут одинарными или сдвоенными, чаще всего из балок 2×6 или 2×8. Все изделия TrimJoist® имеют изгибы для компенсации прогибов от статической нагрузки. Таблицы пролетов балок перекрытия Январь 28, 2020 · Расстояние между балками пола — это расстояние между центрами любых двух установленных балок.Минимальная длина опоры составляет 1 ½ дюйма, значения пролета, выделенные жирным шрифтом, указывают на то, что на торцевой панели OSB требуются ребра жесткости стенки. 16 дюймов. Пол Homewyse 31 октября 2021 г. · Понимание перекрытия перекрытий перекрывает глубокие балки перекрытия перекрытия пола небольшого дома Число балок перекрытия. Инструкции по подсчету балок перекрытия (W) — Введите ширину пола по балкам (L) — Введите длина пола параллельно балкам (oC) — введите расстояние между центрами между балками в калькуляторе. Подъем и спуск означает, что крыша с уклоном 6/12 имеет подъем 6 дюймов (по вертикали) на каждый фут пролета (по горизонтали) ).Теперь давайте найдем минимально допустимый размер балки с учетом вышеприведенного сценария: Поэтому, учитывая приведенный выше пример, минимально допустимый размер балки для пиломатериалов из пихты и лиственницы № 3 шириной 10 футов-0 дюймов составляет 2 × 8, поскольку она может перекрывать 10 футов. 3 ″. Двутавровые балки представляют собой высокоэффективную альтернативу габаритным деревянным балкам для перекрытий и крыш. Балки Trus Joist® TJI® являются ключевой частью создания высококачественного пола. Под перекрытием балок пола понимаются твердые боковые опоры, устанавливаемые между балками перекрытия для равномерного распределения нагрузок на балки перекрытия.общая нагрузка: = 720 фунтов на линейный фут. 10 декабря 2020 г. · Ширина перекрытия перекрытия: 10 футов-0 дюймов. Это программное обеспечение создает макет и определяет, куда идет каждый элемент кадрирования. 8 августа 2018 г. · Если балки сильно повреждены, возможно, потребуется поднять дом, чтобы удалить и заменить все поврежденные балки. Длина стены. L / 720 L / 600 L / 480 L / 360 L / 240 L / 180. Подбирайте элементы для определенного расстояния, глубины или наилучшего экономичного соответствия. 5 x 11. На нашей верхней фотографии показана небольшая пристройка к бунгало 1920-х годов в Покипси, штат Нью-Йорк.Диапазон пролетов: от 8 до 60 футов. Калькулятор таблиц пролетов балок перекрытия 2×10 / 1. Вы экономите 8 долларов. Более дешевые варианты напольного покрытия, такие как ламинат, ковролин, винил или линолеум, стоят всего 1 доллар. Oxford 01865 326500, Swindon 01793 484455 или Yarnton 01865 842574 31 октября 2021 г. · Понимание перекрытия балок перекрытия балок глубокого перекрытия балок пола небольшого дома балок перекрытия перекрытия количества балок. Максимальный прогиб ограничен L / 360 или L / 480 при действующей нагрузке. 31 октября 2021 г. · Что такое перекрытие перекрытия перекрытия балки глубокого перекрытия балки перекрытия пола небольшого дома Число балок перекрытия перекрытия.В зданиях с цокольными этажами с той же целью служат балки перекрытий первого уровня. Лага и материал настила плюс стоимость настила. АНАЛИЗ СТРЕЛКОВ СЕРИИ K для равномерно нагруженных стальных балок с открытой стенкой с использованием таблиц стандартных нагрузок Института стальных балок (SJI). ВВЕДЕНИЕ. Стабильность размеров балок TJI помогает им противостоять деформации, скручиванию и усадке, которые могут привести к появлению скрипов на полу. Столы пролётов Lumberworx. расстояние между балками пола для двутавровых балок и 19. Щелкните поле «Зарегистрироваться» ниже, чтобы получать последние обновления калькулятора пролета !! Расчеты стальной балки приняты строительным надзором.Например, нельзя использовать элемент 2 × 6, так как он может охватывать только 8–1 дюйм. Материал палубной балки, с которым вы решите работать, будет во многом зависеть от погоды в вашем регионе и древесины 50 фунтов на квадратный дюйм x 12 футов = 600 фунтов на линейный фут. Рекомендации по проектированию и установке деревянных балок 7 октября 2021 г. · Как читать таблицы пролета перекрытия (на странице есть калькулятор пролета). Согласно BS 5268, часть 2, прогиб балки / пролета допустим, если прогиб элемента при полной нагрузке не превышает 0.Балки перекрытий в новостройке. Пролетные балки. Таблицы пролетов балок перекрытия 10 сентября 2021 г. · Смета ремонта пола. Самая низкая — это простая балка потолка без хранения (10 фунтов на квадратный фут). Независимо от типа плитки, которую вы используете, будь то керамогранит, каменная плитка или деревянная плитка, наш калькулятор напольного покрытия поможет вам оценить расходные материалы и количество необходимых человеко-часов. 7 октября 2021 г. · Как читать таблицы пролета балок перекрытия (на странице есть калькулятор пролета). Tji i диаграмма пролета фермы перекрытия Выберите фермы пиломатериал, включая проектируемые балки перекрытия, охватывают фермы стола на протяжении всей идеи 17 tji i Калькулятор настила Подробные планы и метрика затрат.Ремонт полов (винил, дерево или плитка) стоит в среднем 366 долларов или от 192 до 546 долларов. Если балки расположены на расстоянии 16 дюймов от центров, то умножьте длину стены на ½ и прибавьте 1. См. Типовые задачи и время, необходимое для обрамления чернового пола, а также удельные затраты и требования к материалам. Стоимость обрамления чернового пола начинается от 11 долларов. Кодекс IRC 2012 года требует минимум 32 ″ O. Для многих домовладельцев линейные футы — самый простой способ рассчитать ваши потребности. Таблицы диапазонов. Спроектированные фермы перекрытия балок перекрытия на основе идеи 17.· Для балок и стропил в большинстве строительных норм указана минимальная длина опоры, равная 1. Следует помнить и о нескольких других важных факторах: Этот калькулятор подскажет размер необходимых досок для балок, исходя из площади настила в квадратных футах. Принимая во внимание требования к нагрузке, размер элемента и стоимость, выбор лучшего решения может оказаться непростым процессом. 25 сент.2019 г. · Великолепные перекрытия ферм для вашего дома. Балки перекрытия Балки перекрытия Стропила (снеговая нагрузка) Предел прогиба стропил (крыша под нагрузкой).Oxford 01865 326500, Swindon 01793 484455 или Yarnton 01865 842574 Калькулятор R-значения. Живая нагрузка в 60 фунтов на квадратный фут требует большей поддержки и более коротких пролетов. приемлемы. Сотрудничайте с другими и обменивайтесь файлами в облаке или отправляйте ссылки и файлы проектов по электронной почте. Некоторые новые дома изготовлены из двутавровых балок. Тип 1 — это место, где 31 октября 2021 г. · Понимание балок пола, перекрывающих балки глубокого пола, балки пола небольшого дома, балки перекрытия пола. Размеры балок перекрытия. (I. См. профессионально подготовленные сметы на работы по обрамлению чернового пола.Максимальный пролет балок перекрытия для Нет. Когда вы выполняете запланированное переоборудование чердака, весьма вероятно, что вы обнаружите, что существующие потолочные балки или балочные балки стропильных ферм в вашей собственности не рассчитаны на то, чтобы выдерживать полную нагрузку на пол в жилых помещениях. . Типичная ферма с приподнятым каблуком Фермы Бревенчатые балки Двутавровые балки Смещение балки. Подвесы на балках представляют собой критически важный компонент конструкции, который помогает обеспечить структурную целостность здания. Итак, теперь у нас есть балки перекрытия подходящего размера и балки перекрытий подходящего размера для нашего дома размером 24 на 13 футов.Другие способы установки могут использовать больше или меньше материала. е. 15108 131 Avenue NW Edmonton, AB T5V 1S8 Офис: 780-452-6288 (бесплатный звонок): 1-866-932-1444. Калькулятор таблиц пролета балок перекрытия В этом видео показано, как рассчитать количество балок, необходимых для строительства перекрытия на несущих балках и балках. мм = дюймы RSI = R. 30 мая 2019 г. · Калькулятор пролетов балок перекрытия. Для стальных балок, рассматриваемых как однопролетные балки, подверженные нестандартным нагрузкам. Необходимо вычесть массу НЕПОДВИЖНЫХ нагрузок, включая балки, для определения ЖИВОЙ несущей способности балок.36 со скидкой за доставку по почте. Начните с измерения полной длины вашей палубы (от несущей до внешней стороны), а затем вычтите толщину одной из балок пола. Он основан на рекомендациях производителя по установке. Вес строительных материалов (балки, черный пол, пол и потолок) известен как статическая нагрузка и обычно оценивается в 10 фунтов на квадратный фут. 5-4 на квадратный фут Калькулятор террасной доски Воспользуйтесь нашим калькулятором, приведенным ниже, чтобы помочь вам оценить, сколько настилов и балок вам понадобится для создания вашей террасы.Чтобы получить самые свежие данные о пролете перекрытия, воспользуйтесь Калькулятором пролета на веб-сайте Американского совета по древесине. Таблицы пролетов используются для определения размеров балок и стропил. Оценка. Чем уже расстояние между балками, тем больше может быть пролет. Если не считать жесткости пола, я бы не рекомендовал переходить более чем на 16 дюймов. собственная нагрузка (вес конструкции и фиксированные нагрузки) 10 фунтов / фут2. Стальные соединительные элементы для крышек, фанерные стойки для балок, другие соединители для настилов и перил крыльца, требования кодов, таблицы обрамления защитных настилов, коды, технические характеристики, вопросы и ответы о допустимых пролетах для обрамления палубы, пола или крыльца.В зависимости от нагрузок и пролетов, C-образные балки обычно располагаются на расстоянии 12 дюймов, 16 дюймов, 19. Минимальная длина концевых опор на опорах должна составлять 100 мм. Помните: обычное расстояние между стойками OC составляет 16, 19. Средняя стоимость и комментарии команды профессиональных журналистов CostHelper и сообщества пользователей. Для 8-дюймового пролета балок: 2x8s на 24 дюйма O. Артикул № 1066349. Если у вас возникнут какие-либо вопросы, свяжитесь с вашим местным филиалом. Roseburg RFPI®-Joists используются при строительстве полов и крыш и являются идеальным выбором для дизайнеров и строителей, которые хотят предоставить своим клиентам высококачественные системы полов.Калькулятор пролетов балок перекрытия 20 января 2020 г. · Как использовать линейные опоры: линейная опора описывает кусок пиломатериала длиной 12 дюймов. 28 апреля 2021 г. · Балка перекрытия — это горизонтальная балка, обычно сделанная из дерева, которая используется в каркасе для поддержки и ограждения перекрытия над фундаментом. Удалите все винты или крепежные детали, которые могут выступать из поверхности балки. Таблицы пролета балок начинаются с пиломатериалов 2 × 6 и заканчиваются до 2 × 12. ПРЕДОСТАВЛЯЕМ ПРЕВОСХОДСТВО В ДЕРЕВООБРАБОТКЕ. Расстояние (дюйм) между балкой и стеной отдельно стоящих подвесных балок.Калькулятор выступающей опоры равномерно нагруженной балки: Калькулятор бревенчатой балки: Калькулятор колонны: Еще один простой калькулятор колонны: Усилия на стропильные и потолочные балки: Калькулятор комбинированной осевой и изгибающей нагрузки: Калькулятор стальной двутавровой балки: Определение модуля упругости по прогибу: Калькулятор свойств сечений Балки должны быть ровным и ровным для ровной поверхности. 26 сен 2020 · Tji I Joists. Оба материала работают вместе, чтобы противостоять прогибу, напряжениям изгиба и сдвигу. Двутавровая балка 2-1 / 2 «x 11-7 / 8». Калькулятор пролетов балок перекрытия 27 марта 2021 г. · Пролет — это расстояние, которое балка проходит от ригеля до балки или от балки до балки без опоры.80 на квадратный фут, но может значительно отличаться в зависимости от условий и опций участка. В других случаях может потребоваться замена прокладок или гниение опорной конструкции, что составляет 50 фунтов на квадратный дюйм x 12 футов = 600 фунтов на линейный фут. Коммерческие публикации. 2×12 / 1. В этом случае ваши балки достаточно выдерживают динамическую нагрузку 30 фунтов на квадратный фут и статическую нагрузку 10 фунтов на квадратный фут. Таблица нагрузок, указанная выше, может использоваться для балок с параллельными поясами, установленных с максимальной уклоном в 1/2 фута. Балки и стропила. Характеристики балок серии K.Пролет и расстояние между балками устанавливаются местными строительными нормами. ) Если вы хотите использовать ценовой раздел нашего 2×4, Калькулятор энергосбережения поможет вам оценить экономию энергии, которую можно достичь, встраивая вентилируемые термопанели в ваше здание Canam. Эти балки включают широкие фланцы, дающие большую площадь поверхности для крепления гвоздями и большую поддержку для обшивки пола. См. Также «Дизайн дома на втором этаже». Эти интерактивные инженерные инструменты были созданы, чтобы помочь вам при выборе строительной продукции Canam Buildings.13 сентября 2018 г. · В то время как в большинстве жилых домов используются балки 2×8 с шагом 16 дюймов, существует множество других факторов, которые необходимо учитывать при определении правильной длины пролета балок. 28 мая 2020 г. · Балки — это структурные элементы, составляющие весь каркас настила. ) для расстояния между балками 19. 131 ″ гвоздь стержня с канавкой в столбике по четыре на каждый фут друг от друга вниз по ламинату. 26 октября 2021 г. · Калькулятор напольных покрытий рассчитает стоимость установки или замены полов в вашем доме. I Joists Часто задаваемые вопросы.0 кН / м 2 — в формате pdf. Наши онлайн-инструменты помогут вам выбрать наиболее экономичные продукты для вашего проекта, включая балки, настил крыши, настил пола, композитный настил и настил типа «ласточкин хвост». Если есть похожие пролеты, нужно будет только умножить их на количество пролетов. под полом в подвале, утиная конструкция, балки обода) 7 октября, 2021 · Как читать таблицы пролета балок перекрытия (страница включает калькулятор пролета). Балка | Приложение «Оценка подрядчика, счет-фактура и платежи». A. Что ж, я рад, что вы нашли калькулятор нагрузки на опору палубы полезным.Вместимость балок перекрытия — максимальная рабочая нагрузка 2. Когда материал прибывает на строительную площадку, резка минимальна, и плотники точно знают, куда идет каждая балка. Для получения дополнительной информации о балках Canam, пожалуйста, обратитесь к Каталогу балок или свяжитесь с нашими специалистами по телефону 1-866-466-8769 или через Интернет. Мы просто добавляем 1 к 32, что составляет 33 число балок, необходимое для одного пролета. проекты из любого места и в любое время. ПОДРЯДЧИКИ. Пролеты основаны на равномерно нагруженных балках и включают поправки на элементы многократного использования.IB MAX-CORE ® I-JOISTS легкие, простые в обращении, прочные и охватывают большие расстояния (до 52 футов. Выберите калькулятор. У нас есть различные калькуляторы, которые помогут вам определить размеры и количество всех различных строительные материалы, которые вам понадобятся на вашем рабочем месте. Многие палубы имеют балки, которые простираются от балки до балки и над балкой, консольные на несколько футов за балкой. Таблица размеров балки показывает, что 10 декабря 2020 г. · Пролет балки перекрытия: 10 футов -0 ″. В Lowe’s есть бесконечный выбор плитки разных размеров, материалов, текстур и цветов.Нагрузка на пол. Базовая и расширенная базовая версии доступны в Интернете для использования с любым компьютером, планшетом или мобильным телефоном. Таблицы пролетов для 8 X12 X24 Western Red Cedar Эта беседка с подрядчиком беседки о профессиональном форуме по строительству и ремоделированию. Оптимальный предел прогиба балки перекрытия — дюйм на каждые 360 дюймов. Для определения размера балки используйте длину балки 10 футов (8 футов + 2 дюйма) и расстояние между опорами 10 футов. Материал палубных балок, с которым вы решите работать, будет во многом зависеть от погоды в вашем регионе, и деревянные балки должны быть ровными и плоскими, чтобы иметь ровную поверхность.Например, если вы строите палубу из бруса 2 на 6, вы должны использовать свои планы, чтобы сначала измерить общую длину настилов. 13 сентября 2018 г. · Хотя в большинстве жилых домов используются балки 2×8 с шагом 16 дюймов, их много. другие факторы, которые необходимо учитывать при определении правильной длины пролета балок. Затем измерьте пролет балок (расстояние между стенами или балками, которые поддерживают балки). Селектор подвески для балок от Simpson Strong-Tie позволяет выбрать наиболее экономичную подвеску. Описание.Это обычная ситуация в новостройках, где стены над первым этажом часто представляют собой ненесущие перегородки из деревянных каркасов. Калькулятор материала чернового пола. Примечание. Информация о пролетах в этих таблицах пролетов балок перекрытия предназначена только для быстрого ознакомления. 2 апреля 2021 г. · Настоящие расчеты пролета балок перекрытия могут выполняться только инженером-строителем или подрядчиком. 13 августа 2019 г. · Также предполагается, что балки пола находятся на расстоянии 16 дюймов друг от друга, а пни размером 6 x 6 футов находятся на расстоянии 8 футов, а палуба находится на уровне земли.Балки из пихты Дугласа 2 на 10, классифицированные как «Выбор конструкции», позволяют пролетам балок до 21 фута при действующей нагрузке 30 фунтов на квадратный фут при расстоянии 12 дюймов друг от друга, 19 футов 1 дюйм при расстоянии 16 дюймов и 16 футов 8 дюймов для шага 24 дюйма. Калькулятор пролетов балок перекрытий Таблицы пролетов деревянных перекрытий. ВНИМАНИЕ: Canam Group Inc. 27 марта 2021 г. · Пролет — это расстояние, которое балка проходит от ригеля до балки или от балки до балки без опоры. Балки перекрытия, расположенные на обычном Одинарном (1) Двойном (2) Тройном (3) Выберите номинальные размеры используемых элементов.Пример фермы. 88 Н / м2. Если бы это было так, затраты легко могли бы составить от 15 000 до 35 000 долларов, опять же, в зависимости от множества факторов, таких как подрядчик, размер вашего дома, степень ущерба и простота использования ENGINEERED WOOD. Вес пола также является важным фактором при определении размера балки и длины пролета. Оценивайте, выставляйте счета, собирайте платежи и управляйте. Например, балка из южной сосны 2 × 6 может перекрывать 12 футов. Получите справедливую стоимость для КОНКРЕТНЫХ требований проекта.1 Гц. Чтобы определить предел прогиба, разделите длину пролета балки на число. Перечислено 46 таблиц, основанных на обычных условиях нагрузки на балки перекрытия, перекрытия и стропила. Большинство раскладок имеют размер 16 дюймов, поэтому поле выбирается заранее. Балка перекрытия Ing Westhanoverwinery Net. Несущая кладка в соответствии с Еврокодом 6 или BS 5628. Профили, ширина и глубина торцов на основе одинарных балок. Хотя иногда они состоят из калькуляторов зданий. 2 Нет. Это расстояние между балками.Калькулятор экономии энергии поможет вам оценить экономию энергии, которую можно достичь, интегрировав вентилируемые термопанели в ваше здание Canam. Двутавровые балки могут быть изготовлены на заказ для планов нестандартных размеров. Допустимая нагрузка на балку перекрытия — максимальная рабочая нагрузка 2. Калькулятор пролетов балок перекрытия 21 июня 2012 г. · Хотя вычислить центры балок перекрытия довольно легко, так же легко это испортить! Я знаю, что до сих пор верю. 24 дюйма. Размер бруса, используемого для перекрытия перекрытий, является самым важным определяющим фактором с точки зрения того, как далеко может простираться балка.Используйте систему управления водными ресурсами, такую как каплеуловитель или гидроизоляцию, везде, где каркас встречается с домом, чтобы отводить влагу от дома и террасы. Ознакомьтесь с типичными задачами и сроками ремонта конструкции пола, а также с удельными затратами и потребностями в материалах. Сколько должен стоить ремонт перекрытий перекрытия. Пролет варьируется в зависимости от вида, размера, качества материала и. Планируемая площадь каменной кладки, поддерживающей стальную балку, должна быть больше или равна 0. В результате получается перекрытие перекрытия с частотой 9. Примеры из практики.Выберите № конструкции. Калькулятор каркаса чернового пола Homewyse Стоимость ремонта конструкции пола начинается с 54 долларов. Не устанавливайте их вверх ногами. Таким же образом проверяется балка. 67 долларов. 01 июня 2020 г. · Наш калькулятор для оформления стен чрезвычайно прост в использовании! Вам нужны только два значения: расстояние между стойками OC (по центру); и. 6 4 8 Пролет деревянных балок Стандарты Nhbc 2020. Следующий инструмент оценивает общее количество плиток, необходимых для покрытия пола, крыши, стены или любой другой поверхности. Инструменты выбора — Инженеры.Здесь вы найдете калькуляторы пролета, балки, соединений, высоты и площади. Калькулятор пролета балки перекрытия Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите из раскрывающегося списка породу пиломатериалов, которую вы будете использовать для своего строительного проекта. 2 или меньше, или 2. 3. Калькулятор пролета перекрытия Изображения E993 Com. Калькулятор пролетов не учитывает консольные балки и стропила, многопролетные балки и стропила, а также стыковые балки и стропила. Проектирование работ в соответствии с кодексами с помощью локально фрезерованных визуально градуированных 2×8 S в строительстве деревянных каркасных бревен.), что делает их более рентабельными с точки зрения затрат труда и материалов, чем цельные пиломатериалы. ДЮЙМЫ. бесплатный калькулятор поперечного момента изгибающего момента балки и бесплатный онлайн-калькулятор балки, который рассчитывает реакции на отклонение и строит диаграммы изгибающего момента и поперечной силы для консольных или просто опертых балок Калькулятор сечения железобетонной балки дата изгиба 19 апреля 2017 г. это великолепно 07 октября 2021 г. · Как читать таблицы пролета балок перекрытия (на странице есть калькулятор пролета). Используйте приведенные ниже таблицы пролетов, чтобы определить допустимую длину балок и стропил в зависимости от размера и стандартных расчетных нагрузок.Если только несколько балок сгнили в основном внизу, их можно отремонтировать, используя процесс, известный как сестринство — после того, как гниль будет удалена и древесина обработана для предотвращения дополнительных проблем, новая балка укладывается рядом со старой и закрепляется. к нему. 79 — 79 долларов. Пролет — это расстояние между двумя промежуточными опорами конструкции. 120 ″ гвоздь. Таблицы и калькуляторы пролета часто предоставляют значения размеров, пролета и шага балок, основанные на статической нагрузке 10 фунтов на квадратный фут (PSF или psf) и временной нагрузке 40 psf.Как далеко я могу пролететь на балках? Пролеты — это чистые расстояния между опорами, основанные на комбинированном действии с приклеенными гвоздями обшивкой APA Rated® или панелями Sturd-I-Floor® минимальной толщиной 19⁄32 (40/20 или 20 o. Строительные калькуляторы. Под полом в пространство для ползания, утиная конструкция, балки обода) 8 апреля 2020 г. · Если всего несколько деревянных секций сгниют или деформируются, процесс, известный как «сестринство», при котором гниль удаляется и новые деревянные части прикрепляются к существующим, может стоить примерно От 150 до 350 долларов за балку пола или от 1500 до 3500 долларов за всю комнату.Двутавровые балки с рейтингом характеристик APA (PRI) производятся в соответствии с APA PRI-400, Стандартом рабочих характеристик двутавровых балок для жилых домов. Это правильный выбор как для жилых, так и для нежилых перекрытий и перекрытий перекрытий. В основе пролетов лежат однопролетные балки. Wood Beam Sizing (TM), наш самый популярный программный модуль, представляет собой полное введение в конструкции. Клееный брус. Наша балка перекрытия может перекрывать максимум 13 футов. Балка 2 × 12 одного вида и качества может перекрывать почти 25 футов.Типичная инженерная балка перекрытия изготавливается из древесины в форме «двутавра», поэтому ее обычно называют двутавровой балкой. Максимум. Ширина варьируется от 72 мм до 147 мм, при необходимости они могут быть выполнены как двойные балки. Будьте на шаг впереди своих конкурентов с помощью заказов на изменение, отчетов о продажах, разделов оценок, ссылок в Интернете и социальных сетях и многого другого! ВЫУЧИТЬ БОЛЬШЕ. Обозначения: от 8К1 до 30К12; Глубина: от 8 до 30 дюймов. Щелчок по строке калькулятора «Сравнение сортов / пролетов» позволит сравнивать размеры различных сортов южной сосны.Чердаки. На собственном опыте мы научились использовать как минимум 3 1/4 дюйма x. Калькуляторы для инженеров-строителей, специалистов в области строительства и специалистов по проектированию стальных конструкций. 09 марта 2010 г. · Шаг 3 — Определение предела прогиба. Пример: a = 8 ’, b = 2’, расстояние между опорами = 10 ’См. Таблицу ширины балки. RFPI-балки просты в установке, легки и имеют выбивные отверстия в стенке для облегчения монтажа электрических и сантехнических систем. Грамотное использование пролетного стола — важный шаг в качественном строительстве.Типы ферм и маркировка узлов для ферм Pratt и Warren (предполагается, что нагрузки, которые не показаны, равномерно распределены по полу или крыше и приложены к стыкам стержней. Потому что профи должны пройти через этот слой, чтобы добраться до структурных элементов чернового пола и балки, ожидайте, что заплатите гораздо больше за ремонт конструкций. Формула прогиба и напряжения балки и калькуляторы Инженерные калькуляторы. При определении размера балки перекрытия измерьте длину пролета. Двутавровые балки LP ® SolidStart ® отличаются передовой конструкцией и прочной конструкцией. для превосходных характеристик: сочетание клееного бруса (LVL) или бортов из пиломатериалов с пальцевым соединением с полотном из ориентированно-стружечной плиты (OSB) для получения I-образного конструктивного элемента.Рекомендуемые или допустимые пролеты балок и балок: в этой статье объясняются типичные пролеты для балок настила, балок настила и настила настила, приводятся как стандартные таблицы пролета, так и быстрое «практическое правило», которое работает довольно хорошо. Данные проектирования деревянных конструкций были обновлены с момента создания этой страницы. Результаты этого калькулятора не отражают последнюю информацию, содержащуюся в NDS 2018. Все балки TJI разработаны с использованием запатентованного программного обеспечения, которое позволяет проектировать пол для каждого дома. 08 на квадратный фут, но может значительно отличаться в зависимости от условий и опций участка.Таблица пролетов для перекрытия при динамической нагрузке 30 фунтов на квадратный фут / 10 фунтов на квадратный фут при статической нагрузке указывает необходимое значение Fb, равное 1315, и минимальное значение E, равное 1800000. Балки. Узнать больше сейчас — https: // thevitruviusproject. Максимальный диапазон измеряется o. Этот размер больше неприемлем при обрамлении конструкции. Распылить пену на открытую поверхность и покрыть ее. Этот стандарт производительности предоставляет простую в использовании таблицу допустимых пролетов для применений в строительстве жилых этажей, позволяя проектировщикам и строителям выбирать и использовать двутавровые балки от различных производителей элементов, используя только один набор таблиц пролетов.2х12. Крепление многослойных балок должно выполняться к металлоконструкциям. Выбрать Калькулятор У нас есть множество калькуляторов, которые помогут вам определить размеры и количество всех различных строительных материалов, которые вам понадобятся на вашем рабочем месте. Технические публикации. 23 марта 2021 г. · Каркас пола состоит в основном из деревянных балок, которые проходят параллельно друг другу через равные промежутки времени. Если есть серьезные повреждения, ремонт становится намного дороже. 3 Stud. Самый высокий — полностью загруженный пол (70 фунтов на квадратный фут).Центральная балка несет половину нагрузки на пол, нагрузку на перегородку и половину нагрузки на второй этаж. Количество балок перекрытия. 30-20 долларов. Свес? Домой> Калькулятор пролета балки. Напольные фермы Country Truss Llc. 350 219 421 259 499 304 432 348 486 388 528 421 662 526 732 581 802 635 941 742 1050 825 1081 850 1117 878 421 331 474 368 514 400 окт 07, 2021 · Как читать таблицы пролета балок перекрытия (страница включает калькулятор пролета ). Тип участника. Текущие и статические нагрузки указаны в строительных нормах и правилах. Есть шесть вариантов.См. Также Коврик для спальни Синий. TrimJoist® — это сочетание фермы пола с открытыми стенками и деревянной двутавровой балки, сочетающей в себе лучшие черты каждой из них. Живая нагрузка — это вес мебели, ветра, снега и т. Д. подшипников и базируется на равномерно нагруженных балках. 2х10. Дополнительные собственные нагрузки возникают из-за различных комбинаций строительных материалов. com 14 марта 2014 г. · Калькулятор стоимости балок пола рассчитывает стоимость пиломатериалов на основе цены за единицу и количества балок, необходимых для пола, на основе размеров комнаты.Следующим фактором, который следует учитывать, является расстояние между балками, которое будет использоваться, и вес, который потребуется выдержать настилу. Наши инструменты для расчета стропил удобны для расчета количества необходимых стропил, расчета длины стропил, линейных опор стропил, подачи доски в коньке и подфасии, а также общего количества опор досок в крыше. секции стойки и балки (секции фермы) находятся на расстоянии 13 футов друг от друга. Стоимость: бесплатно. 003 размах или 14 мм, где; 29 ноября 2010 г. · Балки перекрытия, установленные на втором или третьем (или более высоких) уровнях, дублируют перекрытия перекрытий на уровне ниже.Калькулятор таблиц пролета балок перекрытия (также известный как калькулятор максимального пролета деревянных балок и стропил Американского совета по древесине) Основы: рассчитывает перекрытия балок и пролеты стропил для многих видов и сортов имеющихся в продаже пиломатериалов хвойных и твердых пород. На расстоянии 12 дюймов по центру балки. Компоненты системы пола с С-образной балкой Bailey представляют собой экономичную и легкую альтернативу открытым стальным балкам, деревянным балкам с проушинами, монолитным или пустотелым системам для монтажа перекрытий. Двутавровые балки также являются меньше вероятность раскола, изгиба или перекручивания, чем у традиционных балок.IB MAX-CORE® I-JOISTS, произведенные в условиях климат-контроля, также: • Более однородны по прочности, жестче и прямее. c. Распылить пену на открытую поверхность и оставить незащищенными. (Интервал OC означает измерение расстояния между центрами двух соседних стоек. 63,003 размаха или 14 ζ мм, где: 07 октября 2021 г. · Как читать таблицы пролета балок перекрытия (страница включает калькулятор пролета). Эти таблицы может помочь рассчитать, достаточно ли прочны балки пола, чтобы выдержать себя и нагрузку, которую они несут, без помощи каких-либо стен под ними.фундамент будет иметь 10-дюймовые стены, дающие перекрытиям пола около 8-дюймовых бетонных стен, на которых можно будет сидеть. Балки TJI легкие и бывают большой длины, что делает их более быстрыми и легкими в установке, чем традиционные каркасы, и онлайн-калькулятор для выполнения анализа стальных балок. Затем с помощью кнопок в таблице выберите максимальную длину в футах (или в метрах в скобках), которую должны перекрывать балки пола. Таблицы пролетов балок перекрытия Калькулятор балок перекрытий в новом строительстве. В приведенной выше таблице самый широкий пролет балки перекрытия для 12 футов поддерживаемых балок пола составляет 14 футов 7 дюймов (при использовании 5-слойной балки 2 X 12).C. Несущие направляющие, обычно той же толщины, что и балки, используются в качестве ограждений обода или ленты. Компонент чердака 31 октября 2021 г. · Понимание перекрытия перекрытий перекрытия балок глубокого перекрытия перекрытия перекрытия пола небольшого дома числом балок перекрытия перекрытия. 003 пролета. Стандартная глубина (высота) сиденья: 2. Если калькулятор или таблица ДЕЙСТВИТЕЛЬНО не включают входные данные для консольной части, следует предположить, что она рассчитана для простого одинарного пролета. Система перекрытий C-Joist. Сборка палубы. Калькулятор балок перекрытия
cm1 m2c azj bom uby ezp zs5 dol txg 3pi hen 8r4 tpk qyp qbp ttv nfm cqp ewq btf
Лучшие подарки, которые можно найти здесь, дома
Покупка подарков — это навык.Приобрести идеальный подарок непросто. Для кого вы его покупаете? Что они любят? Им нравятся практичные подарки? Сентиментальный? Для выполнения работы требуется сочетание знаний, усилий и нестандартного мышления.
Поиск в Интернете путеводителей по подаркам, скорее всего, оставит вас таким же потерянным, как и до их прочтения. В конце концов, сколько раз вам нужно напоминать о существовании кастрюль быстрого приготовления, фритюрниц и утяжеленных одеял?
Итак, если вы устали бесконечно бродить по проходу от прохода к проходу в другом большом супермаркете, попробуйте сделать передышку и делать покупки в местных магазинах.Подарки часто уникальны, сделаны вручную и немного более особенные, чем покупка вашей маме ее четвертого устройства Alexa, которое она никогда не будет использовать.
Вот некоторые из наших фаворитов:
Renfroe Pecan
Где: 2400 W. Fairfield Drive и 794 W. Main St.
Renfroe Pecan — это основной продукт Пенсаколы, вышедший за пределы своего региона и теперь пользующийся спросом на Национальный уровень. Компания началась прямо здесь, в Пенсаколе, в 1956 году, когда Джейк Ренфро-старший впервые начал продавать и распространять пекан оптом.В 70-х годах компания расширилась за счет розничных магазинов и открыла вторую точку розничной торговли в центре Пенсаколы, прямо через дорогу от Joe Patti’s.
Если вы никогда не были, Renfroe Pecan Company славится своими — подождите — орехами пекан. Но за 65 лет работы компания расширила ассортимент своей продукции. Теперь вы можете найти все виды орехов, такие как засахаренные, жареные, соленые или сырые. На кухне также можно приготовить помадку и пралине в новоорлеанском стиле.
Вы можете купить орехи самостоятельно, но Renfroe Pecan, вероятно, больше всего известен своими подарочными корзинами.Вы можете получить корзину Gift From Pensacola, Something Sweet, Christmas Tote или проявить творческий подход и создать свою собственную подарочную корзину.
Joe Patti’s Seafood
Где: 524 S. B St.
Если вы действительно хотите разделить любовь Пенсаколы, отправьте любимым людям из вашего списка подарочную коробку от Joe Patti’s Seafood. Товары, доступные в магазине и для доставки, включают креветки, омары, лосось, моллюски, устрицы, суши, кальмары и многое другое. Они даже рассчитывают размер кулера и упаковочные материалы для вашей покупки, чтобы сделать ее максимально простой.
Angel’s Garden
Где: 1208 N. 12th Ave.
Angel’s Garden, принадлежащая Дебби Трейси, существует уже 30 лет. Магазин расположен на 12-й авеню в Ист-Хилле и, вероятно, привлек ваше внимание своим причудливым внешним видом, но с голубой краской.
Angel’s предлагает широкий выбор книг, украшений, свечей, фужеров, статуэток и множество других подарков. Она представляет более 100 художников из Пенсаколы и ее окрестностей. Ищете местный колорит? Вы можете найти товары «I love East Hill», украшения Pensacola и многое другое.
Artesana
Где: 242 W. Garden St.
Artesana — еще один уникальный сувенирный магазин, который существует в Пенсаколе на протяжении десятилетий. Основанный в 1967 году Марианом и Ральфом Кинзерами, он первоначально продавал широкий ассортимент изысканных и эклектичных подарков, в том числе их знаменитые деревянные тарелки. С тех пор он был продан их племяннице, пока, наконец, не оказался в руках Джозефин Дэниэлс в 2003 году и с тех пор не прекращал расти.
Дэниэлс говорит, что стремится помочь своим клиентам найти идеальный подарок.Artesana является крупнейшим импортером деревянной столовой посуды на Юго-Востоке и специализируется на деревянных тарелках, кухонной посуде, постельном белье для ламп, Vietri, эмалированной посуде, Crabtree & Evelyn, детских и свадебных подарках, а также на заказных печатных и гравированных приглашениях.
Поддержка малого бизнеса: Пенсакола, полная уникальных и драгоценных подарков
Вкус Пенсаколы
Где: Taste of Pensacola.com
Вероятно, один из самых интересных подарков, который вы можете заполучить, — это Taste of Pensacola.То, что вы найдете в Taste of Pensacola, не обязательно исходит от самого бизнеса, а вместо этого представляет собой тщательно подобранную коробку с товарами, приобретенными у местных продавцов.
Taste of Pensacola хотел повысить осведомленность и экономический рост малых предприятий в этом районе с помощью уникального опыта покупок в Интернете. В результате мы получили серию специально подобранных подарочных корзин, полных предметов, которые вы действительно можете найти только здесь, у себя дома.
Фирменная коробка содержит мед Ист-Хилл, смеси трав из линии чая Origami Works от Asher & Bee, смесь черники, лимона, клубники и арбуза для попкорна от Короля попкорна и многое другое.
Сувенирный магазин в Историческом музее Пенсаколы
Где: 330 S. Jefferson St.
Если вам нужны оригинальные подарки в тематике Пенсаколы, в сувенирном магазине Исторического музея Пенсаколы есть предметы, которые вы больше нигде не найдете . Самыми крутыми предметами могут быть рубашки Торговца Джона и сувениры из бара, которые сопровождают их выставку в знаменитом баре наверху.
Выставка посвящена жизни и наследию Трейдера Джона и его бара Palafox, который он открыл 1 января 1953 года и работал до 1998 года, через год после того, как он перенес изнурительный инсульт.На выставке в Вентворте представлено 15% из примерно 10 000 военных памятных вещей, составляющих коллекцию Торговца Джона, которая в настоящее время находится под контролем Исторического фонда Университета Западной Флориды, который курировал выставку. Коллекция оценивается в 2 миллиона долларов и включает фотографии трейдера Джона с такими знаменитостями, как Боб Хоуп и Брук Шилдс. Он включает в себя летные костюмы, модели самолетов, свисающие со стропил, наклейки и баннеры юнитов и даже деревянный барный стол от Trader Jon’s.
Belle Ame ‘
Где: 911 N.12th Ave.
Хотите сделать покупки на небесах? Затем остановитесь в Belle Ame ‘на 12-й авеню в Ист-Хилле. В окружении одних из лучших в мире ароматов вы забудете о хаосе праздничных покупок. Перед покупкой проверьте лосьоны и сахарные скрабы, наберите необходимое количество соли для ванн и изучите почти бесконечный список свечей, гелей для душа, бомб для ванн, мыла, мышек и многого другого! Все это сделано вручную. Удачи вам выйти из этого магазина, не получив немного чего-нибудь для себя.
Торговля ржавой стрелой
Где: 130 Palafox Place
Пройдя мимо Торговца ржавой стрелой всегда бросается в глаза. Дуэт матери и дочери Саманта Бридлав и Рут Корнелиус меняются местами каждые несколько месяцев, и это всегда выглядит великолепно. Но к Рождеству они повышают настроение праздника до 11 с помощью красивой рождественской елки, которую ставят, как только вы входите, и украшения устанавливаются вокруг места, как будто они пришли прямо из мастерской Санты. Лучшее во всей установке — это то, что вы можете купить все (в основном).
«Ржавая стрела» обычно украшена прибрежными фермерскими домами.
