особенности кладки, толщина, армирование и отделка

Достоинства и недостатки стен из газосиликатных блоков


  • Крупные размеры блоков позволяют возводить стены из газосиликата гораздо быстрее по сравнению с, например, классическим кирпичом

  • Газосиликат имеет малый вес

  • Хорошо обрабатывается

  • Является негорючим материалом

Одним из важных недостатков газосиликата явлется его гидроскапичность, что влечет за собой необходимость в организации его защиты от влаги, как на этапе строительства, так и в дальнейшей эксплуатации.

Толщина стен из газобетона также считается одним из основных недостатков данного материала.

Необходимость в дополнительном армировании и перемычках над дверными и окнонными проемами

Толщина стен из газобетона

Перед началом работ по сооружению газобетонных конструкций необходимо произвести расчеты на прочность. Оптимальная толщина газобетонной стены определяется, исходя из необходимого уровня теплоизоляции и прочности сооружения.

Для определения толщины стены из газобетонных блоков приняты следующие нормы:


  • Минимальная толщина несущих стен для сооружений с сезонным проживанием — 200 мм (блок D300 – D400)

  • Для возведения подвала и цокольного этажа рекомендуется применять газобетон толщиной 400 мм (блок D600, класс B3,5)

  • Межкомнатные перегородки 100-200 мм (D300)

Исходя из формулы Т = Rreg*λ, для несущей конструкции, возводимой в Москве и области,  толщины стены из газобетона должна быть не менее 44 см (при использовании блока D500) и 37,5 см (для блока D400).

Толщина стены в зависимости от характера постройки:


  • Хозблок или гараж, дачный домик достаточно будет 20 см

  • Для круглогодичного проживания данный показатель увеличивается в 2 раза. Толщина несущих стен для сооружений, используемых для круглогодичного проживания, рассчитывается с учетом теплопроводности материала. Толщина может быть или увеличена, исходя из полученных расчетов, или быть аналогичной летнему варианту, но дополнительно утеплена.

  • При строительстве сооружения более 1 этажа, толщина стен может достигать 30-40 см

  • Несущие стены должны быть шире внутренних перегородок из газобетона на 10-15 см

Как выполнять возведение газобетонных стен своими руками

Как выкладывать первый ряд — особенности


Важно! Газобетон является гидроскапичным материалом и при повышенной влажности снижается качество его свойств. Поэтому важно на этапе подготовки к кладке произвести работы по отсечной горизонтальной гидроизоляции. Чаще всего для этого применяется рубероид или подобный рулонный материал, так же подойдет полимерный раствор.


Качество будущей конструкции зависит от того насколько хорошо выложен первый ряд кладки, поэтому важно произвести выравнивание поверхности при помощи цементного раствора и кельмы (или гребенки), оценить при помощи строительного уровня отсутствие каких-либо перекосов.

Кладка газобетона может производится в один или в два ряда. При двухрядной кладке можно использовать обычный цементный раствор, так как мостики холода будут перекрываться вторым рядом. При одноблочной кладке специалисты рекомендуют использовать специальный клеевой раствор, замесить его в соответствием с инструкцией производителя. Консистенция кладочного раствора должна быть похожа на густую сметану. Наносят его специальным ковшом или мастерком, после чего выравнивают гребенкой. Если клей выступает, его удаляют мастерком, но ни в коем случае не затирают.


Важно! Толщина шва между фундаментом или перекрытием и первым рядом кладки должна быть не менее 20 мм! Толщина шва между рядами должны быть не более 3 мм, иначе это ухудшит тепло- и звукоизоляционные качества кладки.


Каждый новый ряд кладки осуществляется с одного и того же угла. Ряды относительно друг друга должны укладываться с перевязкой (то есть со смещением 8-10 см). Торцы блоков бывают гладкими (бюджетный вариант) и с пазами. Во втором случае нет необходимости из промазывать раствором, если же блоки гладкие, на их стыки необходимо наносить клей.

В конце ряда укладывают доборный блок, края которого прмазывают клеевым раствором с двух сторон. Обрезка блоков производится специальной ножовкой. После кладки необходимо произвести обработку поверхности специальным рубанком. По окончании кладки ряда его ровность проверяют строительным уровнем.


Важно! Возведение стен последующих тажей недопустимо без установки междуэтажного перекрытия.


Для того, чтобы защитить блоки от дождя, распаковывать их рекомендуется по мере необходимости, выложенные ряды — прикрывать пленкой. Так же выжно соблюдать температурный режим, оптимальным считается диапазон от +5 до +35 С.

Кладка газосиликатного блока Ytong — видео




Инструменты , необходимые для кладки газосиликатных блоков:

  • штроборез

  • строительный уровень

  • мастерок

  • рубанок

  • каретка для клеевого раствора

  • молоток из резины

  • ножовка

  • терка с металлическими зубьями

  • угольник

Армирование газосиликатной кладки

Для укрепления кладки как правило используют арматуру не менее 8 мм, для повышения качества ее предварительно обрабатывают антикоррозийным составом.

Далее в блоках при помощи штробореза прорезают специальные канавки, глубина которых должны быть достаточной для полного погружения стержня. Перед укладкой арматуры штробу заполняют клеем, убирая излишки мастерком. По технологии в блокам до 200 мм проделывают штробу в 1 ряд, более 200 мм — в два ряда с одинковым расстоянием от краев блока.

Первый пояс арматуры рекомендуется укладывать в первом же ряду газосиликатной кладки, далее повторять его через каждые 3-4 ряда.

Обязательно усиливают арматурой:

  • верхний ряд кладки, на который будет опираться перекрытие

  • ряды под оконными проемами

  • дополнительно арматурой можно укрепить углы сооружения

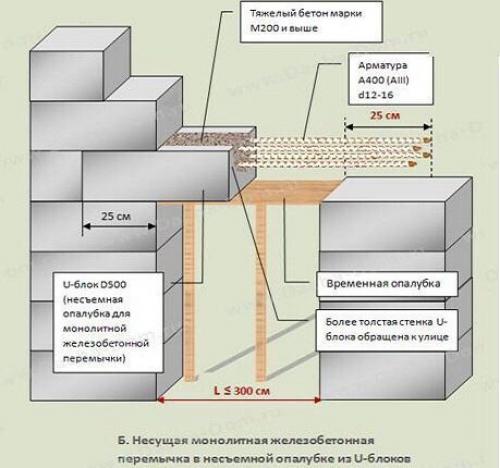

Для однородности кладки дверные и оконные проемы устраивают при помощи  U-образные блоки, в которые укладыют армирующие конструкции, например ж/б балки.


Обратите внимание! Армирование газосиликата своими руками без расчета по СНиП применяется для уменьшения риска образования трещин, и не может увеличить несущую способность конструкции.


Наружняя и внутренняя отделка газосиликатных стен

Для того, чтобы стена из газобетонных блоков прослужила как можно больше, ее обязательно необходимо защитить от воздействий внешней среды, особенно от осадков. В качестве отделочного материала для газобетона с внешней стороны как правило применяют:


  • штукатурку с высокой адгезией

  • кирпич (важно знать, что при отделке кирпичом необходимо проделывать вентиляционные отверстия и защищать газобетон гидроизоляцинным материалом, чтобы избежать отсыревания блоков)

  • сайдинг

  • в условиях сурового климата дополнительно используют утеплитель

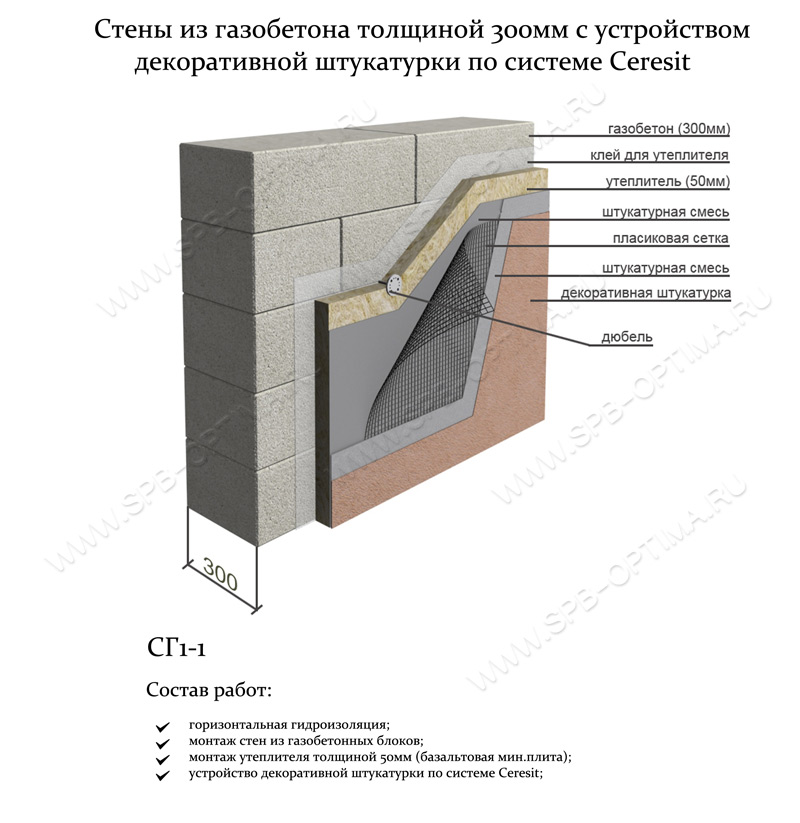

Схема внешней отделки отделки стены из газобетона кирпичом

Для внутренней отделки чаще всего применяют гипсокартон или штукатурку с последующей покраской или поклейкой обоев. Отделка газобетона должны быть осуществлена таким образом, чтобы не нарушить его главное преимущество — способность «дышать».

Поэтому внутреннюю отделку газобетонных стен производят паронепроницаемыми материалами, а внешнюю — наоборот (варианты отделки газобетона).

Толщина стен из газобетона — какая должна быть?

Толщина стен из газоблока непосредственно влияет на тепло в доме. Чем толще газобетонные стены, тем комфортнее в помещении зимой. Казалось бы, что может быть проще: делай стену шире — и забудь про холода. Но есть и обратная сторона медали: большая ширина стены из газобетона означает и использование большого количества стройматериалов, а значит, рост расходов.

Решать, какая должна быть толщина кладки из газоблока, необходимо еще на стадии проектирования жилища, когда закладываются его главные параметры. При этом важно ориентироваться на критерии, от которых зависит теплопроводность стен.

Теплоизоляционные характеристики газобетона

Газобетонные блоки входят в категорию ячеистых бетонов. Имеют низкие показатели теплопроводности по сравнению с большинством других стеновых материалов. Такой уровень — залог того что в помещении будет тепло зимой зимой и комфортно летом.

Низкой теплопроводностью блоки из газобетона обязаны пористой структуре. В процессе производства материала пузырьки газа равномерно распределяются внутри, тем самым снижая его способность отдавать тепло.

Пористая структура, с одной стороны, наделяет газоблоки преимуществами, но с другой — ухудшает их прочность. Прочность газобетона на сжатие в зависимости от марки составляет 15–50 кг/см2. Блоки с низкой плотностью, например, D200, имеют минимальную теплопроводность. Однако использовать такой газоблок для несущих стен нельзя из-за ограниченной несущей нагрузки: как правило, он применяется в качестве утеплителя.

Выбирая размер подходящего блока газобетона для кладки стен дома, уделяют внимание и теплопроводности, и прочности на сжатие.

Рассчитывая оптимальное значение толщины стен объекта из газобетона, важно помнить о влиянии влаги на теплопроводность. Намокшие блоки хуже удерживают тепло, поэтому нужно защищать их от осадков фасадными материалами: кирпичом, сайдингом, штукатуркой.

Соотношение прочности газоблоков и этажности зданий

Нормативы по возведению стен здания из газобетонных блоков указаны в СТО 501-52-01-2007. В соответствии с этим документом при строительстве зданий нужно учитывать прочность газоблоков на сжатие.

Определить, какой должна быть прочность материала для постройки стены из газобетонных блоков, поможет таблица:







Этажность здания Одноэтажное Двухэтажное Трехэтажное
Прочность газоблоков   со сборно- монолитными или плитами перекрытия с монолитными перекрытиями со сборно- монолитными или плитами перекрытия с монолитными перекрытиями
В 2,0 + – ! – ! – !
В 2,5 ++ +
В 3,5 +++ ++ + + +
В 5,0 +++ +++ ++ ++ +

Условные обозначения:

«+» — материал подходит для использования;

«++» — подходит с запасом;

«+++» — подходит с большим запасом;

«–» — не рекомендуется;

«– !» — категорически не рекомендуется.

По плотности выделяют теплоизоляционные марки газобетона (до D350), конструкционные (от D700) и комбинированные — конструкционно-теплоизоляционные (D400, D500 и D600).

Оптимальную плотность газоблоков определяют с учетом назначения постройки. Например, при определении толщины стен возводимого гаража из газобетона или подсобного помещения, для которого качественная теплоизоляция не важна, уделяют внимание только прочности.

Для многих регионов России оптимальным стройматериалом считаются газоблоки марок D400 и D500. Они достаточно прочны при низкой теплопроводности. Например, теплопроводность блоков ЭКО D500 B3,5 составляет 0,12 Вт/м* °С.

Кроме того, выбирая газобетон для наружных стен, важно оценивать его морозостойкость. Качество изготовленный материал способен перенести до сотни циклов заморозки-разморозки без каких-либо отрицательных последствий для своих характеристик и эксплуатационных свойств.

Толщина газобетонной стены: стандарты и рекомендации

Показатели теплозащиты зданий, которые обеспечивают формирование благоприятной температуры в помещении и способствуют экономичному расходу энергии, можно найти в СНиП 23-02-2003. Документ содержит правила для объектов с постоянным проживанием и отоплением.

Рекомендуемая толщина возводимых стен из газобетона должна вычисляться при проектировании дома. Определиться с этим параметром помогает учет следующих критериев:

  • устойчивость стройматериала к морозу, влаге, коррозии, высокой температуре;
  • траты на отопление;
  • защита от излишнего увлажнения.

Если у вас нет желания обращаться за составлением теплотехнического расчета к специалистам, можно выполнить его самостоятельно, ориентируясь на средние показатели. Этого достаточно, чтобы в доме было уютно и тепло.

По рекомендациям производителей и на основе статистики установлены следующие стандарты подбора размеров (толщины) газоблока для строительства дома:

  • При постройке домов сезонного проживания толщина стены с кладкой из газобетонных блоков может начинаться от 200 мм. Но специалисты рекомендуют остановиться на 300 мм.
  • При устройстве цоколя и подвала следует выбирать газоблоки толщиной 400 мм, марки D500 или D600, класса В3,5-В5.
  • Для межквартирных перегородок рекомендована толщина газобетона 300 мм, для межкомнатных — 100-150 мм.
  • Минимальная толщина, которую может иметь несущая стена на основе прошедшего автоклавирование газобетона, — 375 мм, самонесущей — 300 мм. Для сравнения: наименьшая толщина стен из пеноблоков при равнозначной теплопроводности конструкций должна быть в 1,6 раза больше, т. е. для несущих — 600 мм, для самонесущих — 480 мм.



Расчет оптимальной толщины кладки из газобетонных блоков

конструкций должна быть в 1,6 раза больше, т. е. для несущих — 600 мм, для самонесущих — 480 мм.

В упрощенном виде толщина несущей стены, строящейся из газобетона, рассчитывается по следующей формуле:

Т = Rreg*λ

Теплопроводность

λ — коэффициент теплопроводности. У каждой марки блоков этот коэффициент свой. Необходимый показатель в конкретном случае можно выбрать в таблице ниже: в ней приведены общие значения по ГОСТ 31359-2007. Также его можно найти в протоколах испытаний завода-изготовителя стройматериалов.






Марка по плотности Коэф. теплопроводности в сухом состоянии, Вт/м*°С
D400 0,096
D500 0,12
D600 0,14
D700 0,17



Сопротивление передаче тепла

Rreg — сопротивление передаче тепла, которым обладают стены из газоблока. Данный параметр можно вычислить, умножив коэффициент a (0,00035) на Dd (градусо-сутки периода отопления, ГСОП) и прибавив к полученному числу коэффициент b (1,4).

Данные коэффициенты представлены в СНиП 23-02-2003. ГСОП представляют собой разницу между тем, какая температура за окном и в помещении наблюдается в течение отопительного периода, умноженную на длительность сезона отопления. Эти значения можно посмотреть в СНИП 23-01-99 и пособии «Строительная климатология».

Но проще найти нужное значение в таблице (не для всех городов):


















Город Необходимое сопротивление передаче тепла, м2*°С/Вт
Москва 3,28
Пермь 3,64
Омск 3,82
Краснодар 2,44
Санкт-Петербург 3,23
Екатеринбург 3,65
Казань 3,45
Красноярск 4,84
Челябинск 3,64
Новосибирск 3,93
Волгоград 2,91
Якутск 5,28
Сочи 1,79
Магадан 4,33
Тверь 3,31
Уфа 3,48

Если использовать формулу, получится, что толщина блока для дома, расположенного в Москве, должна составлять минимум 44 см при применении газобетона D500. При использовании газоблоков D400 показатель составляет 37,5 см.

Для северных регионов расчетные значения толщины стен равны 74–77 см. При строительстве домов из газобетона в таких условиях рекомендуется сооружать многослойную конструкцию.

Толщина стены из газоблоков и звукоизоляция

За счет ячеистой структуры газоблоки прекрасно гасят звуковую энергию. Стены дома из этого материала хорошо ограждают от уличного шума. Разобраться, какой толщины должна быть стена из газобетона для комфортной тишины, помогут следующие нормы звукоизоляции:

                    • межквартирные стены и перегородки — от 52 дБ;
                    • стены между жилыми помещениями и магазинами — от 55 дБ;
                    • перегородки между комнатами — от 43 дБ;
                    • перегородки между комнатой и санузлом — от 47 дБ.

При возведении межкомнатных перегородок размером 100–150 мм рекомендуется использовать блоки D600. Покрытые гипсовой штукатуркой такие конструкции имеют индекс изоляции звука 43 дБ — в пределах нормы. Конструкции толщиной 300 мм обеспечивают изоляцию от шума в 52 дБ. Эффективно уменьшить уровень шума помогает внутренняя отделка гипсокартоном.

Факторы снижения энергоэффективности

Когда вычисляется толщина стены, строящейся из газобетонных блоков для дома или другого объекта, речь идет о цельном газоблоке. На практике при строительстве здания используют отдельные элементы, которые соединяют друг с другом бетонными или растворными швами. Получается большое количество стыков — возможных «мостиков холода». Кроме того, в стеновую конструкцию укладывают арматуру, формируют армирующий пояс — это приводит к повышению теплопроводности.

Чтобы сохранить высокие изоляционные характеристики газобетонной кладки, необходимо придерживаться следующих правил:

                    • Скрепляющие растворы нужно готовить из сухих клеевых составов, предназначенных специально для газобетона. Такие смеси состоят из цемента, минеральных компонентов и полимерных модифицирующих добавок. Если работы проводятся зимой, в составе смеси должны быть противоморозные добавки. Для минимизации потерь тепла рекомендуется делать слой клеящего шва толщиной 2–3 мм. Если в попытках сэкономить заменить специальный состав раствором цемента и песка, результаты будут не самыми приятными: увеличится размер шва, что приведет к проблемам с «мостиками холода».
                    • Через стены уходит до 25% тепла. Основная масса теплопотерь связана с окнами, крышей и фундаментом. Поэтому этим проблемным зонам требуется уделять особое внимание и тщательно обустроить теплоизоляцию.
                    • В населенных пунктах с холодным климатом желательно утеплять стены снаружи.

Многослойные конструкции — альтернатива увеличению толщины стен

Для комфортного проживания без больших затрат на отопление в доме из газобетонных блоков можно использовать не только метод увеличения толщины стен. Еще один эффективный способ — возводить конструкции из двух или трех слоев с применением утеплителя и отделочного материала.

Популярные способы создания таких конструкций

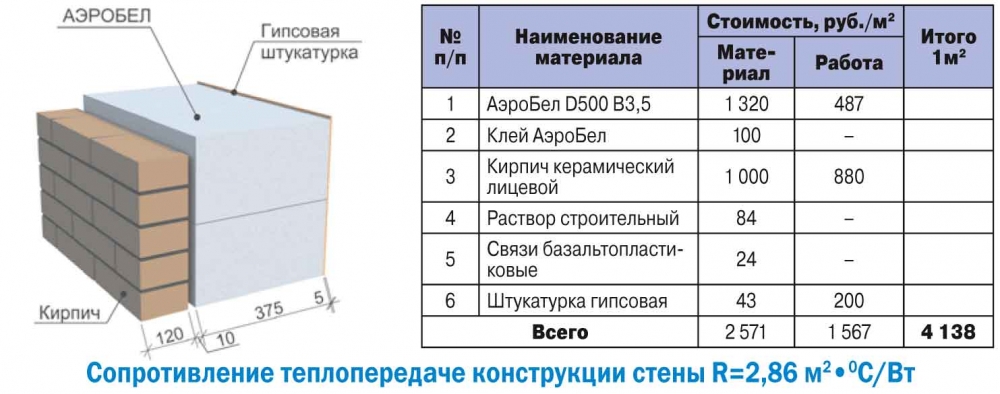

  • Облицовка кирпичом без утепления. При этом между слоями оставляют вентиляционный зазор. Кирпичная кладка осуществляется по стандартной технологии с применением гибких связей.
  • Оштукатуривание. В случае с двухслойной конструкции помимо слоя штукатурки используется утеплитель. Для утепления чаще всего используется полужесткая базальтовая вата. Ее толщину следует подбирать в соответствии с СП 23-101-2004.
  • Облицовка с утеплителем. В этом случае возводится 3-слойная конструкция. Используется вентфасад с утеплителем или отделка кирпичом с дополнительным утепляющим слоем между внутренней и внешней стеной.

Наружное утепление дома со стенами из газобетона необходимо выполнять комплексно. При этом важно учитывать изоляцию цоколя и фундамента, создание отмостки. При монтаже нескольких слоев следует обращать внимание на то, что коэффициент их паропроницаемости должен идти по нарастающей изнутри наружу. В таком случае пар не будет накапливаться в ячеистых блоках и беспрепятственно выйдет на улицу.

Вывод

При строительстве дома из газобетона следует придерживаться такой толщины стен, чтобы обеспечивалась низкая теплопередача при высокой прочности конструкции. Принять во внимание оба эти фактора позволяет учет таких показателей при выборе газоблоков, как класс прочности, плотность и коэффициент теплопроводности. Большое значение для правильного расчета толщины стены из блоков газобетона имеют и климатические условия региона.

Толщина стен из газобетона в разных регионах России: расчет, формула

Благодаря небольшому по сравнению с силикатным или красным кирпичом весу, хорошим тепло- и звукоизолирующим свойствам, морозо- и пожароустойчивости, простоте механической обработки и монтажа, газобетонные блоки применяются в строительстве несущих элементов и перегородок жилых домов, гаражей, загородных коттеджей.  Многие делают неправильную толщину стены из газобетона, что при малой ее мощности не позволяет препятствовать проникновению холода и требует дополнительного монтажа утеплителя, а при большой приводит к нецелесообразной трате лишнего материала, а следовательно и денег. Для того чтобы избежать такой ситуации, необходимо разобраться в том, что влияет на этот показатель и каким он должен быть согласно нормативам и в зависимости от внешних факторов.

Оглавление:

  1. Расчет необходимой толщины
  2. Что влияет на мощность конструкций?
  3. Резюме

В зависимости от плотности в кг/м3 данный материал бывает нескольких видов:

Легкие блоки с низкой плотностью и прекрасными теплоизоляционными свойствами. Применяются в основном в качестве утеплителя.

В отличие от предыдущих имеют достаточную прочность, весят больше и немного лучше проводят тепло. Прекрасно подходят в качестве основного материала для возведения стен.

Тяжелые газоблоки с самой высокой плотностью для строительства зданий, требующих прочности конструкций.

Какой толщины должна быть стена из газобетона?

Значение мощности рассчитывается в зависимости от следующих факторов:

Согласно требованиям такого норматива как СНиП 23-02-2003, минимальная толщина (H) рассчитывается по следующей формуле: H = Rreq × λ, где:

  • Rreq – сопротивление конструкции к теплопередаче, рассчитываемое для каждого региона;
  • λ – коэффициент теплопроводности газоблоков, (Вт/м∙°С) зависит от марки и влажности.
Марка газобетонных блоков Коэффициент теплопроводности, Вт/м∙°С
В сухом состоянии При влажности 4%
D300 0,072 0,084
D400 0,096 0,113
D500 0,12 0,141
D600 0,14 0,16
D700 0,165 0,192
D800 0,182 0,215
D1000 0,23 0,29

Чем ниже значение λ, тем лучше его теплоизоляционные свойства – соответственно, самым оптимальным показателем обладают стены из газобетона марки D300, а самым худшим – D1000. У влажного материала вследствие наличия в полостях воды проводимость тепла выше, чем у сухих.

Величина Rreq характеризует сопротивляемость материала к прохождению через него общего количества тепла, накапливаемого внутри помещения, и равняется произведению градусо-суток (D) отопительного периода на поправочный коэффициент a и прибавлению к полученному результату константы b: Rreq = (D×a)+b.

Величина D равняется произведению разности температур внутри помещения в отопительный период и среднесуточной наружной на его продолжительность в днях: D=(tвн.пом-tнар)×Pот.периода.

Так, например, для Москвы этот показатель при 214 сутках со средней температурой воздуха снаружи и внутри помещения -3,1 и +20°С равен 4943 градусо-суток; южные регионы имеют самое низкое значение D, так, например, в Ростовской области оно составляет всего 3523 °С*сут, а в северных – Сибирь, Магадан, Урал – наиболее высокое. Значения переменных а и b зависят от типа используемого здания и для стен жилых домов, гаражей и коттеджей, равняются 0,00035 и 1,4 соответственно.

Употребив из справочных материалов значение градусо-суток отопительного периода, вышеуказанные коэффициенты и теплопроводность марок блоков, можно высчитать, какая толщина по нормативам должна быть у стен из газобетона в наиболее крупных городах различных частей России и прилегающих к ним областях.

Расчет мощности конструкций из ячеистого бетона для различных зон РФ:

Города D,°С*сут. Мощность ограждений в зависимости от марки газоблоков, см
300 400 500 600 700 800 1000
Москва 3934 20 25 35 40 50 55 65
Санкт-Петербург 4796 25 30 40 45 55 60 75
Новосибирск 6601 30 35 45 55 65 70 90
Екатеринбург 5980 30 30 45 50 60 65 85
Ростов-на-Дону 3523 20 25 35 40 45 50 65
Уфа 5517 25 30 40 50 55 65 80
Красноярск 6341 30 35 45 55 60 70 85
Хабаровск 6475 30 35 45 55 65 70 85
Мурманск 6380 30 35 45 55 60 70 85
Якутск 10394 40 45 65 75 85 95 120
В среднем 5994 30 30 45 50 60 65 85

График изменения толщины стеновых конструкций в зависимости от региона и марки газосиликатных блоков:

Наилучшими теплоизоляционными свойствами характеризуются стены из газобетона марок D300-D400. Толщина их колеблется от 20 до 40-45 см, несмотря на это, данные материалы содержат очень много пор с воздухом и мало несущего на себе нагрузку застывшего раствора. Самой же высокой прочностью, но при этом большой толщиной стен (до 100 и более см), необходимой для сохранения внутри помещения тепла, отличаются газоблоки марок D800, D1000. Чаще всего их используют в строительстве общественных зданий, торговых павильонов и других сооружений с большой нагрузкой и дополнительным утеплением.

«Золотой серединой» и наиболее оптимальным соотношением прочность-теплопроводность характеризуются блоки D500-D600, чаще всего применяемые в возведении как жилых домов и коттеджей, так и других построек.

Что учитывать при выборе мощности стеновых конструкций?

Кроме расчетных значений также выделяют еще несколько факторов, от которых зависит толщина.

1. Длительность нахождения в возводимом строении в течение календарного года. Для дачного домика, хозяйственной пристройки, гаража из газобетона, отапливаемых непродолжительное время, можно использовать тонкие стенки толщиной не более 20 см, способные выдерживать вес кровли и обеспечивать защиту от холодов в весенне-осенний период. Противоположная ситуация в жилых зданиях постоянного проживания – для того чтобы тепло не уходило из помещений, необходимы стены с расчетной мощностью 30-40 см.

2. Вид – несущие конструкции должны иметь толщину на 10-15 см больше, чем перегородки внутри помещения.

3. Количество и расположение этажей – при увеличении высоты здания используют газоблоки с большей прочностью. Толщина стен одноэтажного строения должна составлять не менее 25 см, двух и более – 30-40 см.

4. Климатические условия снаружи – продолжительность холодного периода и средние температурные показатели напрямую влияют на мощность ограждений здания. Стены в Сибири делают толще, чем в южных регионах.

5. Наличие или же отсутствие слоя утеплителя (пенополистирол с обязательным нанесением поверх него слоя фасадной штукатурки) – применение теплоизолирующих материалов позволяет использовать блоки меньшей толщины. Стена без утеплителя кроме того, что имеет неприглядный эстетический вид, из-за открытой пористой структуры быстрее впитывает влагу, способствующую увеличению теплопроводности конструкции.

Итоги

  • Ячеистый бетон в современном строительстве является одним из самых приемлемых как по цене, так и по качеству материалов для возведения всевозможных зданий.
  • Стены дома из газобетонных блоков обладают высокой прочностью, относительной долговечностью и хорошими теплоизолирующими свойствами.
  • Используя приведенные в нормативах формулы, можно рассчитать оптимальную мощность ограждающих конструкций с учетом условий конкретного региона, позволяя экономить материал и делать толщину стен в Московской области меньше, чем в северных.
  • Применение утеплителя для облицовки кладки из газоблоков увеличивает срок их эксплуатации и уменьшает расход.

Толщина стены из газобетонных блоков: характеристика и нормы

Будущие счастливые владельцы домов, приступая к строительству, тщательно выбирают материал. В последнее время много внимания уделяют газобетонным блокам, как самому популярному стеновому сырью, который отличается от других низкой теплопроводностью. Главным параметром строительства является толщина стен. В вопросе величины перегородок из газобетона стоит отталкиваться не только от уровня гидроизоляции, стоит учитывать прочность.

Соотношение массы сырья к объему

Поперечная толщина стены из газобетона колеблется от 200 мм до 600 мм, зависит показатель от назначения помещения и условий, в которых оно будет использоваться. В зависимости от назначения, постройки распределяют на:

  • гараж;
  • хозяйственные помещения, используемые в летний период;
  • дача;
  • жилой дом.

На толщину перегородок первых трех типов строений не влияют теплоизоляционные характеристики, в первую очередь стоит обратить внимание на прочность. С увеличением концентрации сырья будет увеличивать и прочность, теплопроводность. Достичь правильной плотности перегородки из газобетонных блоков помогут следующие расчеты:

  • размеры строения;
  • площадь отопления;
  • сезонность использования;
  • тип отопления;
  • сроки эксплуатации;
  • денежные затраты.

На строительном рынке, отталкиваясь от уплотненности, газобетон разделяют на типы от D300 до D1200. Число обозначает концентрацию материала. Блоком высокой плотности обеспечивают выдержку сильной нагрузки, а материал с маленькой плотностью является самонесущим утеплителем. Уплотненность прямо пропорциональна прочности материала и влияет на теплоизоляцию, расчеты ведутся по формуле, в которую входит площадь здания, длина и масса всех конструкций.

Вернуться к оглавлению

Термические характеристики

Свыше 20% теплопотерь приходится именно на стены.

Одной из важных характеристик газобетона, как строительного сырья, является теплопроводность. Если у каркаса здания она будет высокая, то тепло которое, обеспечивают тепловые приборы, стена передаст наружу. Легкий материал обладает низкой теплопроводностью, толщина перегородки тоньше. Газобетонные блоки гарантируют хорошую теплозащиту. Когда расчет плотности сделан верно, в доме будет сохраняться тепло при самых низких градусах мороза. Перегородки из легкого газобетона, плотностью до 500 кг/м³ и толщиной до 300 мм, характеризуются достаточной степенью теплопроводности. Каждый случай строительства требует индивидуального расчета толщины и индивидуального подбора к стенам дома.

Вернуться к оглавлению

Рекомендуемая величина стен

Несущую стену рекомендовано строить из газобетонного блока плотностью 500. Исходя из плотности, рекомендуемая толщина стен:

  • гараж и хозяйственные постройки 200 мм;
  • здание в один этаж не менее 375 мм;
  • двухэтажная постройка 400 мм;
  • трехэтажное жилье больше 460 мм.

Вернуться к оглавлению

Минимальная толщина

Минимальная толщина стен для обеспечения теплоизоляции 375 мм.

При постройке дома для проживания перед строителем возникает вопрос об оптимальной толщине конструкции. Наиболее распространенная толщина наружных стен 375 мм. Она обеспечивает нужную теплоизоляцию. При индивидуальных климатических условиях размеры можно увеличить, дополнительно их утеплив.

Если жилье предназначается для сезонного проживания, слой наружных перегородок можно уменьшить на 15-20 см, подобрав нужную величину. Толща внутренних стен рассчитывается с учетом звукоизоляции, минимальный размер 20 см. Размеры несущих перекрытий могут быть больше минимальной цифры, но стоит помнить, что размеры фундамента для дома из газобетонных блоков должны быть больше стен на 10 см.

Если внутренняя газобетонная конструкция не несет несущей нагрузки, минимальный слой можно уменьшить до 10-15 см. Увеличивать не стоит, это только уменьшит площадь помещения.

Вернуться к оглавлению

Нормативные требования

Газобетонный блок относится к категории “ячеистый бетон”. Строительные работы с ячеистым материалом регламентируются нормативными документами, СТО. Выделяют основные правила, требующие четких соблюдений:

  • обязательный расчет высоты вертикальной конструкции;
  • ограничение высоты внутренних перекрытий, не более 20 м, самонесущие – 30 м;
  • индивидуальная прочность для каждого этажа.

Нормы стандартизации касаются плотности блоков и учитываются при официальном строительстве, частные строители используют правила, как рекомендацию.

 Нормы не касаются вопроса теплоизоляции, поэтому следует учитывать, что при эксплуатации меняется влажность газобетона и повышается его теплопроводность.

Учитывая все варианты и нормы, легко достичь нужной толщины стен, но этого не достаточно для уютного и теплого дома. Подходите к выбору строевого материала обоснованно, обращайте внимание на прочность и термические характеристики.

какая оптимальная, минимальная толщина, без утепления.

На строительном рынке присутствует огромное многообразие стеновых материалов. На их фоне выгодно отличается автоклавный газобетон – за счёт низкой теплопроводности, точности параметров, позволяющих вести тонкошовную кладку и экологичности. В первую очередь частные застройщики, которые планируют строительство без проекта (законом это не запрещено), стараются выяснить, какова оптимальная толщина стен из газобетона, если учесть его более низкую, чем у других материалов, прочность. Разберёмся, что по этому поводу говорится в нормативных документах.

На выбор толщины стены влияют не только теплоизоляционные качества материала, но и его прочностные характеристики. При этом каждый заказчик старается оставаться в рамках выделенного на строительство бюджета. С увеличением плотности блоков растёт и их прочность, и цена, но при этом возрастает и коэффициент теплопроводности, что делает стены менее тёплыми. И всё же, прочность на первом месте, ведь дом постоянного проживания – это капитальное строение с минимальным сроком службы 50-70 лет.

В продаже для малоэтажного строительства предлагаются блоки в трёх основных вариантах прочности:

  1. Класса В3,5 – могут применяться для возведения несущих стен в несколько этажей, с нагрузками в виде монолитных перекрытий или навесных фасадов.
  2. Класса В2,5 – можно построить трёхэтажный дом, но только не в сейсмоопасной зоне, и без дополнительных нагрузок.
  3. Класса В2,0 – из него можно строить дома максимум в два этажа, с деревянными перекрытиями.

Если блоки имеют прочность меньше В2, это уже теплоизоляционный материал, а не теплоизоляционно-конструкционный, и использоваться для несущих стен дома не может. Одному и тому же классу прочности могут соответствовать блоки с разной плотностью, что зависит от способа из твердения – гидратационного или синтезного. Если говорить о втором варианте, то прочность изделий может регулироваться за счёт времени выдержки в автоклаве.


Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Выбирая материал для строительства дома, интересуйтесь в первую очередь классом прочности, а потом уже обращайте внимание на плотность. Например, прочность В3,5 могут иметь, как автоклавные блоки D 600 и 700, так и неавтоклавные D800. То есть, если вы выбираете для строительства блоки гидратационного твердения, их плотность должна быть выше.

Строительство с применением блоков из ячеистых бетонов осуществляется согласно стандарту 501*52-01*2007. Вот его основные требования, касающиеся прочностных характеристик стенового материала:

  1. В зданиях до 5 этажей для несущих стен должны применяться блоки только автоклавные, класса В3,5. Если для их кладки используется раствор, марка должна быть не менее М100.
  2. В зданиях до 3-х этажей следует использовать блоки В2,5, раствор М75.
  3. В одно- двухэтажных зданиях могут применяться блоки В2 на растворе М50.

В нормах, как видите, внимание уделяется только прочности, и ничего не говорится о том, какой должна быть толщина газобетонных блоков. А всё потому, что в каждом случае требуется индивидуальный расчет — без него цифры будут всего лишь приблизительными. Кроме среднезимних температур в расчёте должен учитываться ещё и конструктив стен, который тоже может быть разным. Варианты представлены в этом же нормативном документе, и о них пойдёт речь далее.

Перед тем, как рассчитать толщину стены из газобетона, проектировщики берут во внимание её конструктив. По типу кладки она может быть:

  1. В один блок. В таком случае, ширина блока соответствует толщине стены. Подбор зависит климатических условий строительства. Для юга это обычно 250-300 мм, для средней полосы 375-400 мм. Для северных регионов толщина однослойных стен составляет 500 мм и более.
  2. Толщиной в два блока, которые могут быть как одинаковыми, так и разнотипными. Такие стены проектируют в регионах, где максимальной толщины газоблока (500 мм) недостаточно, чтобы обеспечить надлежащее теплосопротивление ограждающих конструкций.


Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: В таком случае, толщина стены 600 мм может складываться из двух блоков шириной 300 мм. Чтобы получилось 550 мм, толщина газобетонных блоков для наружных стен без утеплителя составляет 300 и 250 мм. Как вариант, стену 600 мм выкладывают из однотипного блока шириной 300 мм с перевязкой ложковых рядов тычковыми.

Газобетонные стены бывают и многослойными — в таком случае их толщина определяется совокупностью толщин всех слоёв. Несущие стены могут быть спроектированы с кирпичным слоем, который может находиться как снаружи, так и с внутренней стороны. В частных домах чаще всего встречается первый вариант, но второй тоже неплох, учитывая, что кирпичная кладка не только прекрасно защитит газобетон от проникновения паров из помещений, но ещё и позволит выполнить интересный дизайн интерьеров.

При использовании кирпича изнутри, толщина стены складывается из ширины блока (например, 300 мм) и ширины кирпича (120 мм). Когда кирпич монтируется снаружи, к этой сумме прибавляется ещё ширина вентилируемого зазора 40 мм. Итого 460 мм. Если между ними будет утеплитель, соответственно, нужно учесть и его толщину.

При использовании утеплителя, стена тоже считается многослойной. Теплоизоляция может закладываться как под кирпичную кладку, так и под навесные облицовочные материалы, монтируемые по обрешётке. В таких случаях общая толщина стены состоит из толщин кладки и утеплителя, вентзазора и высоты профиля каркаса.


Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Толщина облицовочного материала обычно исчисляется в миллиметрах, поэтому в расчёт не берётся.

Утеплитель может монтироваться на фасад без дополнительных конструкций. В этом случае он служит основанием под штукатурку, которая производится по предварительно усиленному стеклосеткой клеевому слою. Общая толщина такой стены составляет 360-510 мм, а её способность к сопротивлению передачи тепла рассчитывается исходя из суммарных характеристик каждого слоя – в том числе и штукатурного.

Несмотря на то, что дачный дом не используется круглый год, решать какой толщины выбрать газобетонный блок для наружной стены, нужно тоже исходя из климатических особенностей местности. Единственно, можно не предусматривать ни утепления, ни даже наружной облицовки, а просто оштукатурить или покрасить кладку снаружи.

Обратимся к типовым проектам дачных домов (обычно их ориентируют на среднюю полосу России), и посмотрим, какая необходимая толщина стены из газоблоков является комфортной для частного и дачного дома.

Находим на одном из сайтов проект AS-2148, и видим, что он в нём стены имеют толщину 400 мм. В другом проекте, под названием «Бернс», толщина заложена 300 мм. Третий вариант, под кодом id1165gcl, предусматривает для дачного дома толщину кладки 375 мм. Для сравнения: в проекте жилого дома id284ge (у этого же проектировщика), блок заложен шириной 400 мм. Так что разница невелика.

Меньше 300 мм (250 или даже 200) можно сделать только стены дачного дома в южных районах. На севере у стен должна быть толщина не менее 500, или же кладку придётся вести в два блока.

Мифы – вещь непредсказуемая, и немало их крутится вокруг газобетона. Один из них касается того, что если газоблочные стены не утеплить, ТР (точка росы) окажется в стене и она будет промерзать и разрушаться. Точкой росы в строительстве называется граница температур, на которой вода из газообразного состояния преобразуется в воду – то есть, происходит конденсация.

  • В отапливаемом здании тепловой контур формируется за счёт стен, задача которых – защищать дом от любых атмосферных воздействий. В помещениях вода присутствует всегда: только один человек испаряет около 4-х литров воды в сутки, не говоря уже о семье. А ещё готовка, стирка, банные процедуры.
  • Часть паров удаляется при помощи вентиляции и проветривания, а часть проникает в конструкции, стремясь выйти наружу. В том месте, где поток пара встречается с фронтом холода, он и начинает конденсацию. Что можно считать фронтом холода?
  • Прежде всего, это более плотные, чем газобетон, отделочные материалы (они всегда будут более холодными), которые смонтированы без отступа. Это может быть кирпичная или плиточная облицовка; цементная штукатурка не предназначенная для ячеистых бетонов; полимерные утеплители, не имеющие достаточной толщины.
  • Поэтому так важно, чтобы для выхода пара не было никаких препятствий, для чего материалы либо должны иметь более высокий коэффициент паропроницаемости, либо монтируются на относе (с отступом 4-5 см).
  • Во втором случае вентиляция осуществляется через зазор, но для этого обязательно предусматриваются технологические щели для обмена воздухом. В кирпичной облицовке для этого в каждом третьем ряду вертикальные швы оставляют незаполненными раствором, над финишным рядом оставляется зазор. Это позволяет не запереть влагу внутри, и в этом случае, стены никогда не будут промерзать.

Влажность вообще негативно влияет на теплоизолирующую способность газобетона, поэтому при строительстве домов из этого материала необходимо соблюдать несколько простых требований:

  1. Не забывать про устройство горизонтальной гидроизоляции на всех уровнях монтажа конструкций: под фундаментом; между фундаментом и цокольной стенкой; между цоколем и стеной дома.
  2. Избегать образования мостиков холода: стремиться к тому, чтобы материал был наиболее качественным, что позволит делать тонкие клеевые швы; заливать перемычки не по съёмной опалубке, а по U-блокам, или использовать готовые заводские изделия из газобетона.
  3. Начинать наружную отделку только после окончания внутренних работ, сопровождающихся «мокрыми» технологиями.
  4. Если для утепления используется пенопласт, подождать несколько месяцев, пока из кладки испарится начальная влага.
  5. Не оставлять фасад вообще без отделки.

Чем ниже зимой температура воздуха, тем ниже влажность как на улице, так и в помещении. Так что, зимой вероятность конденсирования пара невелика. Если в процессе возведения дома все вышеозвученные требования выполнены, по поводу промерзания стен точно переживать не придётся.

Расчет толщины стен дома из газобетона

В Руководстве пользователя по строительству домов из газобетона компании Аэрок (СПб, 2009) на странице 5 опубликованы следующие тезисы, касающиеся выбора толщины стен из газобетона:
— Мы утверждаем, что идея о необходимости тотального «доутепления» ошибочна.

— Стена из легкого (до 500 кг/м3) бетона толщиной 30 – 40 см совершенно самодостаточна. Утеплять ее имеет смысл только в стремлении довести свой дом до состояния энергопассивности, которое потребует в первую очередь совершенствования инженерных систем, а не тупого наращивания «тепловой брони».


Попробуем разобрать цитируемые завления, взяв в руки два документа: СНиП 23-02-2003 «Тепловая защита зданий» и СП 23-101-2004 «Проектирование тепловой защиты зданий». Посмотрим как согласуются данные строительной науки о требуемой толщине стен с утверждениями производителей газобетона. Ранее мы уже рассмотрели возможности и последствия облицовки газобетона кирпичом по рекомендациям Руководства пользователя компании Аэрок.


Если специалисты компании Аэрок имели в виду дачный дом из газобетона, то они абсолютно правы: если вы строите дачный дом для сезонного проживания с режимом периодического протапливания, то наращивание толщины стен дома и их дополнительное утепление — действительно вышвыривание денег на ветер:

Требования СНиП 23-02-2003 «Тепловая защита зданий» не распространяется на жилые и общественные здания, которые отапливаются периодически (менее 5 дней в неделю) или сезонно (непрерывно менее трех месяцев в году). То есть, если вы строите не загородный дом для постоянного проживания, а сезонный дом для дачи – для проживания в выходные дни и в отпуске, то соблюдать требования по тепловой защите зданий не обязательно. Более того, увеличение толщины стен и применение дополнительной теплоизоляции в дачных домах с временным и сезонным проживанием может быть экономически неоправданным, так как дополнительные инвестиции в наружное утепление дачного дома или в увеличение толщины газобетонных стен могут не окупиться за счет экономии на отоплении за срок до первого капитального ремонта или даже за весь срок жизни домовладельца.

Таким образом, для дачных домов сезонного проживания толщина стен из газобетона может быть минимальной, определяемой лишь прочностными характеристиками газобетонных блоков выбранной марки по плотности (для конструкционно-теплоизоляционного газобетона: марка по плотности от D350-400 и марка по прочности от B2,0, для конструкционного газобетона — марка по плотности от D500 и по прочности от B3,5) и достаточной толщины стены, обеспечивающей ее способность свободно стоять на больших пролетах. На практике это означает применение газобетонных блоков минимальной толщиной от 20 см (для самонесущих стен одноэтажного дома). Минимальная толщина простенков и колонн из автоклавного газобетона составляет 60 см для несущих стен и 30 см для самонесущих стен [пункт 6.2.11 СТО 501-52-01-2007].


Таблица. Требования к автоклавным газобетонным блокам при строительстве домов различной этажности.*







Этажность здания

Требования к маркам автоклавного газобетона для самонесущих стен

Класс автоклавного газобетона по прочности на сжатие

Минимальная марка кладочного раствора

Класс автоклавного газобетона по морозостойкости

до 2-х этажей

B2,0

M50

F25**

до 3-х этажей

B2,5

M75

F25

до 5-ти этажей (до 20 м для несущих стен, до 30 м для самонесущих стен)

B3,5

M100

F25

* Таблица составлена на основании пунктов 6.2.7-10 СТО 501-52-01-2007 «Проектирование и возведение ограждающих конструкций жилых и общественных зданий с применением ячеистых бетонов в Российской Федерации».


** Класс морозостойкости F25 по СНиП II-22-81* «Каменные и армокаменные конструкции» означает срок службы газобетона в зданиях с сухим и нормальным влажностным режимом помещений не менее 100 лет и не менее 50 лет в зданиях с влажным режимом помещений.

Какой толщины должна быть стена из газобетона

Газобетон является самым популярным строительным материалом, благодаря своим теплотехническим характеристикам, низкой стоимости и высокой скорости возведения стен.

Одним из самых главных вопросов при строительстве дома является следующий – «какой толщины должна быть стена из газобетона». Ведь вопрос об экономии денег на отопление актуален как никогда. Если ответить быстро, то чем стена толще, тем она прочнее, и тем лучше сохраняет тепло. Но не все так просто, важна экономическая целесообразность.

На теплотехнику стены, помимо ее толщины, влияет еще и плотность газобетона. Чем плотность ниже, тем лучше сохраняется тепло. Скорее всего, вы бы хотели просто узнать, какой толщины должна быть газобетонная стена, но помимо всего перечисленного, на выбор толщины стены влияет еще и регион, в котором вы проживаете, так как разница в температурах Сибири и Сочи огромная.

Для средней полосы России считается, что сопротивление стены теплопередаче (по СНИП) должна быть около 3,2 Вт/м•С°. Для более холодных регионов страны, этот показатель должен быть выше. Отметим, что для частного строительства, соблюдать данные нормы не обязательно.

Такую теплозащиту (3,2 м2 С°/Вт) обеспечивают следующие варианты однослойных газобетонных стен.

  • D300 – 300 мм.
  • D400 – 400 мм.
  • D500 – 500 мм.

Стоит отметить, что на общую тепловую эффективность здания влияют не только стены, но и утепление пола, крыши, перекрытий, армопоясов, перемычек, и окон. Из этого следует, что тепловые потери здания через стены составляют от 30 до 40%. То есть, делать слишком толстые стены не рационально. Нужен некоторый баланс между затратами на толщину стены, и на отопление дома.

Если речь идет о доме постоянного проживания, то при текущих затратах на отопление, оптимальная толщина однослойной стены из газобетона составляет: D400 – 400мм, D500 – 500 мм.

Для дачного дома, который посещают довольно редко, будет достаточно стены толщиной 250-300 мм из газобетона D400.

Толщина газобетона с утеплителем

Теперь что касается многослойных стен, то есть, утепленных. В качестве утеплителей обычно применяют каменную вату, пенопласт и газобетон низкой плотности.

Применяя утеплитель, толщину несущих стен можно уменьшить, добиваясь определенного значения теплового сопротивления. То есть, затраты на газобетон уменьшаться, а на утеплитель повысятся. Таким образом, нужно искать баланс между толщиной газобетона и стоимостью материалов на утепление.

Чтобы вам было проще определиться с толщиной газобетона и утеплителем, мы нашли таблицы по теплотехническим параметрам стеновых материалов.

Сопротивление теплопередаче (R0) газобетона в зависимости от толщины кладки.

Чем значение выше, тем лучше.

Таблица (коэффициент теплопроводности газобетона)

Чем значение ниже, тем лучше.

Для большей наглядности произведем расчеты.

К примеру, вы хотите построить дом в Московской области. Требуемое значение по тепловому сопротивлению в Москве R=3.28. Дом у вас из автоклавного газобетона D500 толщиной 300 мм, и вам нужно определиться с толщиной утеплителя.

Толщину газобетонной стены (0.3 м) делим на коэффициент теплопроводности газобетона D500 (0.14).

Тепловая сопротивляемость стены R = 0.3/0.14=2.14 м2·°C/Вт.

Далее от требуемого значения R(3.28) отнимаем полученное тепловое сопротивление R (2.14).

3.28-2.14=1.14.

Значит тепловая сопротивляемость утеплителя должен быть 1.14 м2·°C/Вт.

Коэффициент теплопроводности минваты = 0.04.

Умножаем 1.14 на 0.04 = 0.0456 метра, то есть 45 мм.

То есть, нужная толщина утеплителя у нас получилась 50 мм.

Таким образом, вы можете рассчитать требуемое утепление для любой стены.

Нужно ли утеплять газобетон?

Пример расчета затрат на отопление дома

  • Дом 10 x 10 метров из газобетона D400, толщиной 400 мм.
  • Высота потолков – 2.5 м.
  • Площадь стен – 230 м2.
  • Площадь пола, потолков и окон — 220 м2.
  • На улице -20, в доме + 20.
  • Разница температур составляет 40 градусов.
  • Тепловое сопротивление газобетонных стен – 3.4 м2·°C/Вт
  • Среднее тепловое сопротивление пола, потолков и окон – 3 м2·°C/Вт.
  • 230/3.4 * 40 = 2700 Вт/час.
  • 220/3*40 = 3000 Вт/час.
  • То есть за один час, на отопление дома будет потребляться почти 6 Квт энергии.
  • За сутки – 144 кВт.
  • 1 Квт энергии стоит в среднем 3 рубля.
  • За месяц на отопление уйдет 144*30= 4320 кВт.
  • Месячные зимние расходы на электрическое отопление примерно 10-15 т.р.

Но это, если температура будет постоянно стабильной, в реальности же, температура постоянно меняется. Весной и осенью затраты на отопление сократятся в несколько раз. В любом случае, такие расчеты покажут вам примерную картину по стоимости отопления дома электричеством.

Конструктивное проектирование — Автоклавный газобетон Aercon AAC

A = площадь основания стены на основе сплошного поперечного сечения, в 2

AAC = газобетон в автоклаве

A s = площадь арматурной стали в армированном элементе или площадь поперечного сечения швартовки, в 2

A vf = площадь поперечной арматуры в соединительной балке диафрагмы, дюйм 2

b = ширина или толщина рассматриваемого элемента в

d = расстояние от крайнего изгибного сжимающего волокна до центра тяжести армирующей стали в армированном элементе, в D = собственная нагрузка на стену из AAC из-за собственного веса, фунт

E c = модуль упругости бетона с нормальным весом, фунт / кв. Дюйм

E AAC = модуль упругости AAC, psi

E s = модуль упругости арматурной стали, psi

e = эксцентриситет наложенной осевой нагрузки, дюйм

F = фактическая сила в плоскости наверху стенки сдвига, фунт

F a = допустимое осевое напряжение сжатия в AAC, фунт / кв. Дюйм

f a = фактическое осевое напряжение сжатия в AAC, фунт / кв. Дюйм

F b = допустимое напряжение сжатия при изгибе в AAC, фунт / кв. Дюйм

f b = фактическое напряжение сжатия при изгибе в AAC, фунт / кв. Дюйм

f ’ c = минимальная заданная прочность на сжатие обычного бетона, фунт / кв. Дюйм

f ’ AAC = минимальная заданная прочность на сжатие AAC, фунт / кв. Дюйм

F s = допустимое растягивающее напряжение в стальной арматуре или креплении, фунт / кв. Дюйм

f s = фактическое растягивающее напряжение в арматурной стали, фунт / кв. Дюйм

F t = допустимое напряжение при изгибе при растяжении в AAC, фунт / кв. Дюйм

f t = фактическое напряжение при изгибе при растяжении в AAC, фунт / кв. Дюйм

F v = допустимое напряжение сдвига в AAC, psi

f v = фактическое напряжение сдвига в AAC по толщине элемента, psi

h = эффективная высота стены, фут

H = глубина диафрагмы, измеренная в горизонтальном направлении, фут

I = момент инерции стены относительно твердого поперечного сечения, дюйм 4

I трещины = момент инерции трещины для бетона нормального веса, дюйм 4

j = коэффициент, определенный на основе анализа упругости железобетонного профиля

k = коэффициент, определенный на основе анализа упругости железобетонного профиля

L = длина поперечной стенки AAC, фут

M = фактический расчетный момент для анализа, ft k или ft lb

M основание = момент, учитываемый в основании стены AAC, фут-фунт

M конц = допустимый момент для железобетонной секции, когда бетон является контролирующим элементом, фут-фунт

M max = максимальный момент, возникающий в стене AAC из-за боковой нагрузки, фут-фунт

M nom = допустимый момент для армированного бетонного профиля нормального веса, фут-фунт

M otm = опрокидывающий момент для конструкции стены со сдвигом, фут-фунт

M r = момент сопротивления сдвигающей стенки при статической нагрузке, фут-фунт

M rAAC = допустимый момент для поперечной стенки AAC, когда изгибное сжатие является контролирующим критерием, фут-фунт

M арматура = допустимый момент для железобетонной секции, когда арматурная сталь является регулирующим элементом, фут-фунт Mrsteel = допустимый момент для поперечной стены AAC, когда напряжение в швартовке является контролирующим критерием, фут-фунт

n = модульное соотношение AAC или обычного бетона к арматурной стали

P ac = допустимая наложенная осевая сжимающая нагрузка для AAC, когда сжимающее напряжение является контролирующим критерием, фунт

P при = допустимая наложенная осевая сжимающая нагрузка для AAC, когда изгибное растягивающее напряжение является контролирующим критерием, фунт

P v = допустимая сила в плоскости наверху стенки сдвига, фунт

R = коэффициент уменьшения статической нагрузки

r = радиус вращения стены по твердому поперечному сечению, дюйм

S = модуль упругости стенки или диафрагмы на основе твердого поперечного сечения, в 3

с = расстояние между анкерами, сопротивляющимися подъему, когда прогиб в соединительной балке является критерием контроля, фут

с м = расстояние между анкерами, сопротивляющимися подъему, когда момент в соединительной балке является критерием контроля, фут

с v = расстояние между анкерами, сопротивляющимися поднятию, когда сдвиг в соединительной балке является контролирующим критерием, фут

T = сила натяжения, используемая для сопротивления опрокидыванию стенки сдвига, фунт

T c = усилие растяжения в диафрагменной системе, фунты или тысячи фунтов

t = толщина элемента, дюйм

V = фактическая сила сдвига в месте, представляющем интерес для анализа диафрагмы, фунт

v = фактическая сила сдвига на единицу длины в месте, представляющем интерес для анализа диафрагмы, PLF

В AAC = прочность на сдвиг, предоставленная AAC, фунт

V c = прочность на сдвиг, обеспечиваемая бетоном нормального веса, фунт

В г = допустимая сила сдвига для залитого шва или соединительной балки для анализа диафрагмы, plf

V s = прочность на сдвиг, обеспечиваемая арматурой на сдвиг в бетоне с нормальным весом, фунт

V u = расчетное поперечное усилие, фунт

w = расчетное скоростное давление ветра, psf; или равномерная нагрузка для анализа пучка, plf; или наложенная статическая нагрузка, plf wbb = собственный вес соединительной балки, plf

w вверх = подъемная нагрузка, выдерживаемая несущей балкой, plf

x = высота над полом, на которой возникает максимальный изгибающий момент в стене AAC, фут

γ = номинальная насыпная плотность AAC в сухом состоянии, pcf

γ D = расчетный собственный вес AAC, pcf

ρ = отношение площади арматуры к площади бетона, As / bd

µ = коэффициент трения

Это обычный текст

% PDF-1.4
%
1 0 объект
>
/ Контуры 2 0 R
/ Метаданные 3 0 R
/ PieceInfo>
>>
/ Страницы 4 0 R
/ PageLayout / OneColumn
/ OCProperties>
/ OCG [5 0 R]
>>
/ StructTreeRoot 6 0 R
/ Тип / Каталог
/ LastModified (D: 20080111121251)
/ PageLabels 7 0 руб.
>>
эндобдж
8 0 объект
>
эндобдж
2 0 obj
>
эндобдж
3 0 obj
>
поток
Acrobat Distiller 8.1.0 (Windows) GSD: 20080111180812 Acrobat PDFMaker 8.1 для Word2008-01-11T12: 12: 51-06: 002008-01-11T12: 09: 38-06: 002008-01-11T12: 12: 51-06: 00uuid: 72655138-b0a7-4c97-996d-cc1012019e43uuid: 225eafcd-cae2-4771-8f06-e1f6075175c3

  • 98
  • application / pdf

  • Шон Морган Доминго
  • Это обычный текст
  • конечный поток
    эндобдж
    4 0 obj
    >
    эндобдж
    5 0 obj

    >>
    / PageElement>
    >>
    / Имя (верхний колонтитул)
    / Тип / OCG
    >>
    эндобдж
    6 0 obj
    >
    эндобдж
    7 0 объект
    >
    эндобдж
    9 0 объект

    >>
    эндобдж
    10 0 obj

    >>
    эндобдж
    11 0 объект
    >
    эндобдж
    12 0 объект
    >
    эндобдж
    13 0 объект
    >
    эндобдж
    14 0 объект
    >
    эндобдж
    15 0 объект
    >
    эндобдж
    16 0 объект
    >
    эндобдж
    17 0 объект
    >
    эндобдж
    18 0 объект
    >
    эндобдж
    19 0 объект
    >
    эндобдж
    20 0 объект
    >
    эндобдж
    21 0 объект

    >>
    эндобдж
    22 0 объект

    >>
    эндобдж
    23 0 объект
    >
    эндобдж
    24 0 объект

    >>
    эндобдж
    25 0 объект
    >
    эндобдж
    26 0 объект
    >
    эндобдж
    27 0 объект
    >
    эндобдж
    28 0 объект
    >
    эндобдж
    29 0 объект
    >
    эндобдж
    30 0 объект
    >
    эндобдж
    31 0 объект
    >
    эндобдж
    32 0 объект
    >
    эндобдж
    33 0 объект
    >
    эндобдж
    34 0 объект
    >
    эндобдж
    35 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    36 0 объект
    >
    / ProcSet [/ PDF / Text]
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    37 0 объект
    >
    эндобдж
    38 0 объект
    >
    эндобдж
    39 0 объект
    >
    эндобдж
    40 0 объект
    >
    эндобдж
    41 0 объект
    >
    эндобдж
    42 0 объект
    >
    эндобдж
    43 0 объект
    >
    эндобдж
    44 0 объект
    >
    эндобдж
    45 0 объект
    >
    эндобдж
    46 0 объект
    >
    эндобдж
    47 0 объект
    >
    эндобдж
    48 0 объект
    >
    эндобдж
    49 0 объект
    >
    эндобдж
    50 0 объект
    >
    эндобдж
    51 0 объект
    >
    эндобдж
    52 0 объект
    >
    эндобдж
    53 0 объект
    >
    эндобдж
    54 0 объект
    >
    эндобдж
    55 0 объект
    >
    эндобдж
    56 0 объект
    >
    эндобдж
    57 0 объект
    >
    эндобдж
    58 0 объект
    >
    эндобдж
    59 0 объект
    >
    эндобдж
    60 0 объект
    >
    эндобдж
    61 0 объект
    >
    эндобдж
    62 0 объект
    >
    эндобдж
    63 0 объект
    >
    эндобдж
    64 0 объект
    >
    эндобдж
    65 0 объект
    >
    эндобдж
    66 0 объект
    >
    эндобдж
    67 0 объект
    >
    эндобдж
    68 0 объект
    >
    эндобдж
    69 0 объект
    >
    эндобдж
    70 0 объект
    >
    эндобдж
    71 0 объект
    >
    эндобдж
    72 0 объект
    >
    эндобдж
    73 0 объект
    >
    эндобдж
    74 0 объект
    >
    эндобдж
    75 0 объект
    >
    эндобдж
    76 0 объект
    >
    эндобдж
    77 0 объект
    >
    эндобдж
    78 0 объект
    >
    эндобдж
    79 0 объект
    >
    эндобдж
    80 0 объект
    >
    эндобдж
    81 0 объект
    >
    эндобдж
    82 0 объект
    >
    эндобдж
    83 0 объект
    >
    эндобдж
    84 0 объект
    >
    эндобдж
    85 0 объект
    >
    эндобдж
    86 0 объект
    >
    эндобдж
    87 0 объект
    >
    эндобдж
    88 0 объект
    >
    эндобдж
    89 0 объект
    >
    эндобдж
    90 0 объект
    >
    эндобдж
    91 0 объект
    >
    эндобдж
    92 0 объект
    >
    эндобдж
    93 0 объект
    >
    эндобдж
    94 0 объект
    >
    эндобдж
    95 0 объект
    >
    эндобдж
    96 0 объект
    >
    эндобдж
    97 0 объект
    >
    эндобдж
    98 0 объект
    >
    эндобдж
    99 0 объект
    >
    эндобдж
    100 0 объект
    >
    эндобдж
    101 0 объект
    >
    эндобдж
    102 0 объект
    >
    эндобдж
    103 0 объект
    >
    эндобдж
    104 0 объект
    >
    эндобдж
    105 0 объект
    >
    эндобдж
    106 0 объект
    >
    эндобдж
    107 0 объект
    >
    эндобдж
    108 0 объект
    >
    эндобдж
    109 0 объект
    >
    эндобдж
    110 0 объект
    >
    эндобдж
    111 0 объект
    >
    эндобдж
    112 0 объект
    >
    эндобдж
    113 0 объект
    >
    эндобдж
    114 0 объект
    >
    эндобдж
    115 0 объект
    >
    эндобдж
    116 0 объект
    >
    эндобдж
    117 0 объект
    >
    эндобдж
    118 0 объект
    >
    эндобдж
    119 0 объект
    >
    эндобдж
    120 0 объект
    >
    эндобдж
    121 0 объект
    >
    эндобдж
    122 0 объект
    >
    эндобдж
    123 0 объект
    >
    эндобдж
    124 0 объект
    >
    эндобдж
    125 0 объект
    >
    эндобдж
    126 0 объект
    >
    эндобдж
    127 0 объект
    >
    эндобдж
    128 0 объект
    >
    эндобдж
    129 0 объект
    >
    эндобдж
    130 0 объект
    >
    эндобдж
    131 0 объект
    >
    эндобдж
    132 0 объект
    >
    эндобдж
    133 0 объект
    >
    эндобдж
    134 0 объект
    >
    эндобдж
    135 0 объект
    >
    эндобдж
    136 0 объект
    >
    эндобдж
    137 0 объект
    >
    эндобдж
    138 0 объект
    >
    эндобдж
    139 0 объект
    >
    эндобдж
    140 0 объект
    >
    эндобдж
    141 0 объект
    >
    эндобдж
    142 0 объект
    >
    эндобдж
    143 0 объект
    >
    эндобдж
    144 0 объект
    >
    эндобдж
    145 0 объект
    >
    эндобдж
    146 0 объект
    >
    эндобдж
    147 0 объект
    >
    эндобдж
    148 0 объект
    >
    эндобдж
    149 0 объект
    >
    эндобдж
    150 0 объект
    >
    эндобдж
    151 0 объект
    >
    эндобдж
    152 0 объект
    >
    эндобдж
    153 0 объект
    >
    эндобдж
    154 0 объект
    >
    эндобдж
    155 0 объект
    >
    эндобдж
    156 0 объект
    >
    эндобдж
    157 0 объект
    >
    эндобдж
    158 0 объект
    >
    эндобдж
    159 0 объект
    >
    эндобдж
    160 0 объект
    >
    эндобдж
    161 0 объект
    >
    эндобдж
    162 0 объект
    >
    эндобдж
    163 0 объект
    >
    эндобдж
    164 0 объект
    >
    эндобдж
    165 0 объект
    >
    эндобдж
    166 0 объект
    >
    эндобдж
    167 0 объект
    >
    эндобдж
    168 0 объект
    >
    эндобдж
    169 0 объект
    >
    эндобдж
    170 0 объект
    >
    эндобдж
    171 0 объект
    >
    эндобдж
    172 0 объект
    >
    эндобдж
    173 0 объект
    >
    эндобдж
    174 0 объект
    >
    эндобдж
    175 0 объект
    >
    эндобдж
    176 0 объект
    >
    эндобдж
    177 0 объект
    >
    эндобдж
    178 0 объект
    >
    эндобдж
    179 0 объект
    >
    эндобдж
    180 0 объект
    >
    эндобдж
    181 0 объект
    >
    эндобдж
    182 0 объект
    >
    эндобдж
    183 0 объект
    >
    эндобдж
    184 0 объект
    >
    эндобдж
    185 0 объект
    >
    эндобдж
    186 0 объект
    >
    эндобдж
    187 0 объект
    >
    эндобдж
    188 0 объект
    >
    эндобдж
    189 0 объект
    >
    эндобдж
    190 0 объект
    >
    эндобдж
    191 0 объект
    >
    эндобдж
    192 0 объект
    >
    эндобдж
    193 0 объект
    >
    эндобдж
    194 0 объект
    >
    эндобдж
    195 0 объект
    >
    эндобдж
    196 0 объект
    >
    эндобдж
    197 0 объект
    >
    эндобдж
    198 0 объект
    >
    эндобдж
    199 0 объект
    >
    эндобдж
    200 0 объект
    >
    эндобдж
    201 0 объект
    >
    эндобдж
    202 0 объект
    >
    эндобдж
    203 0 объект
    >
    эндобдж
    204 0 объект
    >
    эндобдж
    205 0 объект
    >
    эндобдж
    206 0 объект
    >
    эндобдж
    207 0 объект
    >
    эндобдж
    208 0 объект
    >
    эндобдж
    209 0 объект
    >
    эндобдж
    210 0 объект
    >
    эндобдж
    211 0 объект
    >
    эндобдж
    212 0 объект
    >
    эндобдж
    213 0 объект
    >
    эндобдж
    214 0 объект
    >
    эндобдж
    215 0 объект
    >
    эндобдж
    216 0 объект
    >
    эндобдж
    217 0 объект
    >
    эндобдж
    218 0 объект
    >
    эндобдж
    219 0 объект
    >
    эндобдж
    220 0 объект
    >
    эндобдж
    221 0 объект
    >
    эндобдж
    222 0 объект
    >
    эндобдж
    223 0 объект
    >
    эндобдж
    224 0 объект
    >
    эндобдж
    225 0 объект
    >
    эндобдж
    226 0 объект
    >
    эндобдж
    227 0 объект
    >
    эндобдж
    228 0 объект
    >
    эндобдж
    229 0 объект
    >
    эндобдж
    230 0 объект
    >
    эндобдж
    231 0 объект
    >
    эндобдж
    232 0 объект
    >
    эндобдж
    233 0 объект
    >
    эндобдж
    234 0 объект
    >
    эндобдж
    235 0 объект
    >
    эндобдж
    236 0 объект
    >
    эндобдж
    237 0 объект
    >
    эндобдж
    238 0 объект
    >
    эндобдж
    239 0 объект
    >
    эндобдж
    240 0 объект
    >
    эндобдж
    241 0 объект
    >
    эндобдж
    242 0 объект
    >
    эндобдж
    243 0 объект
    >
    эндобдж
    244 0 объект
    >
    эндобдж
    245 0 объект
    >
    эндобдж
    246 0 объект
    >
    эндобдж
    247 0 объект
    >
    эндобдж
    248 0 объект
    >
    эндобдж
    249 0 объект
    >
    эндобдж
    250 0 объект
    >
    эндобдж
    251 0 объект
    >
    эндобдж
    252 0 объект
    >
    эндобдж
    253 0 объект
    >
    эндобдж
    254 0 объект
    >
    эндобдж
    255 0 объект
    >
    эндобдж
    256 0 объект
    >
    эндобдж
    257 0 объект
    >
    эндобдж
    258 0 объект
    >
    эндобдж
    259 0 объект
    >
    эндобдж
    260 0 объект
    >
    эндобдж
    261 0 объект
    >
    эндобдж
    262 0 объект
    >
    эндобдж
    263 0 объект
    >
    эндобдж
    264 0 объект
    >
    эндобдж
    265 0 объект
    >
    эндобдж
    266 0 объект
    >
    эндобдж
    267 0 объект
    >
    эндобдж
    268 0 объект
    >
    эндобдж
    269 ​​0 объект
    >
    эндобдж
    270 0 объект
    >
    эндобдж
    271 0 объект
    >
    эндобдж
    272 0 объект
    >
    эндобдж
    273 0 объект
    >
    эндобдж
    274 0 объект
    >
    эндобдж
    275 0 объект
    >
    эндобдж
    276 0 объект
    >
    эндобдж
    277 0 объект
    >
    эндобдж
    278 0 объект
    >
    эндобдж
    279 0 объект
    >
    эндобдж
    280 0 объект
    >
    эндобдж
    281 0 объект
    >
    эндобдж
    282 0 объект
    >
    эндобдж
    283 0 объект
    >
    эндобдж
    284 0 объект
    >
    эндобдж
    285 0 объект
    >
    эндобдж
    286 0 объект
    >
    эндобдж
    287 0 объект
    >
    эндобдж
    288 0 объект
    >
    эндобдж
    289 0 объект
    >
    эндобдж
    290 0 объект
    >
    эндобдж
    291 0 объект
    >
    эндобдж
    292 0 объект
    >
    эндобдж
    293 0 объект
    >
    эндобдж
    294 0 объект
    >
    эндобдж
    295 0 объект
    >
    эндобдж
    296 0 объект
    >
    эндобдж
    297 0 объект
    >
    эндобдж
    298 0 объект
    >
    эндобдж
    299 0 объект
    >
    эндобдж
    300 0 объект
    >
    эндобдж
    301 0 объект
    >
    эндобдж
    302 0 объект
    >
    эндобдж
    303 0 объект
    >
    эндобдж
    304 0 объект
    >
    эндобдж
    305 0 объект
    >
    эндобдж
    306 0 объект
    >
    эндобдж
    307 0 объект
    >
    эндобдж
    308 0 объект
    >
    эндобдж
    309 0 объект
    >
    эндобдж
    310 0 объект
    >
    эндобдж
    311 0 объект
    >
    эндобдж
    312 0 объект
    >
    эндобдж
    313 0 объект
    >
    эндобдж
    314 0 объект
    >
    эндобдж
    315 0 объект
    >
    эндобдж
    316 0 объект
    >
    эндобдж
    317 0 объект
    >
    эндобдж
    318 0 объект
    >
    эндобдж
    319 0 объект
    >
    эндобдж
    320 0 объект
    >
    эндобдж
    321 0 объект
    >
    эндобдж
    322 0 объект
    >
    эндобдж
    323 0 объект
    >
    эндобдж
    324 0 объект
    >
    эндобдж
    325 0 объект
    >
    эндобдж
    326 0 объект
    >
    эндобдж
    327 0 объект
    >
    эндобдж
    328 0 объект
    >
    эндобдж
    329 0 объект
    >
    эндобдж
    330 0 объект
    >
    эндобдж
    331 0 объект
    >
    эндобдж
    332 0 объект
    >
    эндобдж
    333 0 объект
    >
    эндобдж
    334 0 объект
    >
    эндобдж
    335 0 объект
    >
    эндобдж
    336 0 объект
    >
    эндобдж
    337 0 объект
    >
    эндобдж
    338 0 объект
    >
    эндобдж
    339 0 объект
    >
    эндобдж
    340 0 объект
    >
    эндобдж
    341 0 объект
    >
    эндобдж
    342 0 объект
    >
    эндобдж
    343 0 объект
    >
    эндобдж
    344 0 объект
    >
    эндобдж
    345 0 объект
    >
    эндобдж
    346 0 объект
    >
    эндобдж
    347 0 объект
    >
    эндобдж
    348 0 объект
    >
    эндобдж
    349 0 объект
    >
    эндобдж
    350 0 объект
    >
    эндобдж
    351 0 объект
    >
    эндобдж
    352 0 объект
    >
    эндобдж
    353 0 объект
    >
    эндобдж
    354 0 объект
    >
    эндобдж
    355 0 объект
    >
    эндобдж
    356 0 объект
    >
    эндобдж
    357 0 объект
    >
    эндобдж
    358 0 объект
    >
    эндобдж
    359 0 объект
    >
    эндобдж
    360 0 объект
    >
    эндобдж
    361 0 объект
    >
    эндобдж
    362 0 объект
    >
    эндобдж
    363 0 объект
    >
    эндобдж
    364 0 объект
    >
    эндобдж
    365 0 объект
    >
    эндобдж
    366 0 объект
    >
    эндобдж
    367 0 объект
    >
    эндобдж
    368 0 объект
    >
    эндобдж
    369 0 объект
    >
    эндобдж
    370 0 объект
    >
    эндобдж
    371 0 объект
    >
    эндобдж
    372 0 объект
    >
    эндобдж
    373 0 объект
    >
    эндобдж
    374 0 объект
    >
    эндобдж
    375 0 объект
    >
    эндобдж
    376 0 объект
    >
    эндобдж
    377 0 объект
    >
    эндобдж
    378 0 объект
    >
    эндобдж
    379 0 объект
    >
    эндобдж
    380 0 объект
    >
    эндобдж
    381 0 объект
    >
    эндобдж
    382 0 объект
    >
    эндобдж
    383 0 объект
    >
    эндобдж
    384 0 объект
    >
    эндобдж
    385 0 объект
    >
    эндобдж
    386 0 объект
    >
    эндобдж
    387 0 объект
    >
    эндобдж
    388 0 объект
    >
    эндобдж
    389 0 объект
    >
    эндобдж
    390 0 объект
    >
    эндобдж
    391 0 объект
    >
    эндобдж
    392 0 объект
    >
    эндобдж
    393 0 объект
    >
    эндобдж
    394 0 объект
    >
    эндобдж
    395 0 объект
    >
    эндобдж
    396 0 объект
    >
    эндобдж
    397 0 объект
    >
    эндобдж
    398 0 объект
    >
    эндобдж
    399 0 объект
    >
    эндобдж
    400 0 объект
    >
    эндобдж
    401 0 объект
    >
    эндобдж
    402 0 объект
    >
    эндобдж
    403 0 объект
    >
    эндобдж
    404 0 объект
    >
    эндобдж
    405 0 объект
    >
    эндобдж
    406 0 объект
    >
    эндобдж
    407 0 объект
    >
    эндобдж
    408 0 объект
    >
    эндобдж
    409 0 объект
    >
    эндобдж
    410 0 объект
    >
    эндобдж
    411 0 объект
    >
    эндобдж
    412 0 объект
    >
    эндобдж
    413 0 объект
    >
    эндобдж
    414 0 объект
    >
    эндобдж
    415 0 объект
    >
    эндобдж
    416 0 объект
    >
    эндобдж
    417 0 объект
    >
    эндобдж
    418 0 объект
    >
    эндобдж
    419 0 объект
    >
    эндобдж
    420 0 объект
    >
    эндобдж
    421 0 объект
    >
    эндобдж
    422 0 объект
    >
    эндобдж
    423 0 объект
    >
    эндобдж
    424 0 объект
    >
    эндобдж
    425 0 объект
    >
    эндобдж
    426 0 объект
    >
    эндобдж
    427 0 объект
    >
    эндобдж
    428 0 объект
    >
    эндобдж
    429 0 объект
    >
    эндобдж
    430 0 объект
    >
    эндобдж
    431 0 объект
    >
    эндобдж
    432 0 объект
    >
    эндобдж
    433 0 объект
    >
    эндобдж
    434 0 объект
    >
    эндобдж
    435 0 объект
    >
    эндобдж
    436 0 объект
    >
    эндобдж
    437 0 объект
    >
    эндобдж
    438 0 объект
    >
    эндобдж
    439 0 объект
    >
    эндобдж
    440 0 объект
    >
    эндобдж
    441 0 объект
    >
    эндобдж
    442 0 объект
    >
    эндобдж
    443 0 объект
    >
    эндобдж
    444 0 объект
    >
    эндобдж
    445 0 объект
    >
    эндобдж
    446 0 объект
    >
    эндобдж
    447 0 объект
    >
    эндобдж
    448 0 объект
    >
    эндобдж
    449 0 объект
    >
    эндобдж
    450 0 объект
    >
    эндобдж
    451 0 объект
    >
    эндобдж
    452 0 объект
    >
    эндобдж
    453 0 объект
    >
    эндобдж
    454 0 объект
    >
    эндобдж
    455 0 объект
    >
    эндобдж
    456 0 объект
    >
    эндобдж
    457 0 объект
    >
    эндобдж
    458 0 объект
    >
    эндобдж
    459 0 объект
    >
    эндобдж
    460 0 объект
    >
    эндобдж
    461 0 объект
    >
    эндобдж
    462 0 объект
    >
    эндобдж
    463 0 объект
    >
    эндобдж
    464 0 объект
    >
    эндобдж
    465 0 объект
    >
    эндобдж
    466 0 объект
    >
    эндобдж
    467 0 объект
    >
    эндобдж
    468 0 объект
    >
    эндобдж
    469 0 объект
    >
    эндобдж
    470 0 объект
    >
    эндобдж
    471 0 объект
    >
    эндобдж
    472 0 объект
    >
    эндобдж
    473 0 объект
    >
    эндобдж
    474 0 объект
    >
    эндобдж
    475 0 объект
    >
    эндобдж
    476 0 объект
    >
    эндобдж
    477 0 объект
    >
    эндобдж
    478 0 объект
    >
    эндобдж
    479 0 объект
    >
    эндобдж
    480 0 объект
    >
    эндобдж
    481 0 объект
    >
    эндобдж
    482 0 объект
    >
    эндобдж
    483 0 объект
    >
    эндобдж
    484 0 объект
    >
    эндобдж
    485 0 объект
    >
    эндобдж
    486 0 объект
    >
    эндобдж
    487 0 объект
    >
    эндобдж
    488 0 объект
    >
    эндобдж
    489 0 объект
    >
    эндобдж
    490 0 объект
    >
    эндобдж
    491 0 объект
    >
    эндобдж
    492 0 объект
    >
    эндобдж
    493 0 объект
    >
    эндобдж
    494 0 объект
    >
    эндобдж
    495 0 объект
    >
    эндобдж
    496 0 объект
    >
    эндобдж
    497 0 объект
    >
    эндобдж
    498 0 объект
    >
    эндобдж
    499 0 объект
    >
    эндобдж
    500 0 объект
    >
    эндобдж
    501 0 объект
    >
    эндобдж
    502 0 объект
    >
    эндобдж
    503 0 объект
    >
    эндобдж
    504 0 объект
    >
    эндобдж
    505 0 объект
    >
    эндобдж
    506 0 объект
    >
    эндобдж
    507 0 объект
    >
    эндобдж
    508 0 объект
    >
    эндобдж
    509 0 объект
    >
    эндобдж
    510 0 объект
    >
    эндобдж
    511 0 объект
    >
    эндобдж
    512 0 объект
    >
    эндобдж
    513 0 объект
    >
    эндобдж
    514 0 объект
    >
    эндобдж
    515 0 объект
    >
    эндобдж
    516 0 объект
    >
    эндобдж
    517 0 объект
    >
    эндобдж
    518 0 объект
    >
    эндобдж
    519 0 объект
    >
    эндобдж
    520 0 объект
    >
    эндобдж
    521 0 объект
    >
    эндобдж
    522 0 объект
    >
    эндобдж
    523 0 объект
    >
    эндобдж
    524 0 объект
    >
    эндобдж
    525 0 объект
    >
    эндобдж
    526 0 объект
    >
    эндобдж
    527 0 объект
    >
    эндобдж
    528 0 объект
    >
    эндобдж
    529 0 объект
    >
    эндобдж
    530 0 объект
    >
    эндобдж
    531 0 объект
    >
    эндобдж
    532 0 объект
    >
    эндобдж
    533 0 объект
    >
    эндобдж
    534 0 объект
    >
    эндобдж
    535 0 объект
    >
    эндобдж
    536 0 объект
    >
    эндобдж
    537 0 объект
    >
    эндобдж
    538 0 объект
    >
    эндобдж
    539 0 объект
    >
    эндобдж
    540 0 объект
    >
    эндобдж
    541 0 объект
    >
    эндобдж
    542 0 объект
    >
    эндобдж
    543 0 объект
    >
    эндобдж
    544 0 объект
    >
    эндобдж
    545 0 объект
    >
    эндобдж
    546 0 объект
    >
    эндобдж
    547 0 объект
    >
    эндобдж
    548 0 объект
    >
    эндобдж
    549 0 объект
    >
    эндобдж
    550 0 объект
    >
    эндобдж
    551 0 объект
    >
    эндобдж
    552 0 объект
    >
    эндобдж
    553 0 объект
    >
    эндобдж
    554 0 объект
    >
    эндобдж
    555 0 объект
    >
    эндобдж
    556 0 объект
    >
    эндобдж
    557 0 объект
    >
    эндобдж
    558 0 объект
    >
    эндобдж
    559 0 объект
    >
    эндобдж
    560 0 объект
    >
    эндобдж
    561 0 объект
    >
    эндобдж
    562 0 объект
    >
    эндобдж
    563 0 объект
    >
    эндобдж
    564 0 объект
    >
    эндобдж
    565 0 объект
    >
    эндобдж
    566 0 объект
    >
    эндобдж
    567 0 объект
    >
    эндобдж
    568 0 объект
    >
    эндобдж
    569 0 объект
    >
    эндобдж
    570 0 объект
    >
    эндобдж
    571 0 объект
    >
    эндобдж
    572 0 объект
    >
    эндобдж
    573 0 объект
    >
    эндобдж
    574 0 объект
    >
    эндобдж
    575 0 объект
    >
    эндобдж
    576 0 объект
    >
    эндобдж
    577 0 объект
    >
    эндобдж
    578 0 объект
    >
    эндобдж
    579 0 объект
    >
    эндобдж
    580 0 объект
    >
    эндобдж
    581 0 объект
    >
    эндобдж
    582 0 объект
    >
    эндобдж
    583 0 объект
    >
    эндобдж
    584 0 объект
    >
    эндобдж
    585 0 объект
    >
    эндобдж
    586 0 объект
    >
    эндобдж
    587 0 объект
    >
    эндобдж
    588 0 объект
    >
    эндобдж
    589 0 объект
    >
    эндобдж
    590 0 объект
    >
    эндобдж
    591 0 объект
    >
    эндобдж
    592 0 объект
    >
    эндобдж
    593 0 объект
    >
    эндобдж
    594 0 объект
    >
    эндобдж
    595 0 объект
    >
    эндобдж
    596 0 объект
    >
    эндобдж
    597 0 объект
    >
    эндобдж
    598 0 объект
    >
    эндобдж
    599 0 объект
    >
    эндобдж
    600 0 объект
    >
    эндобдж
    601 0 объект
    >
    эндобдж
    602 0 объект
    >
    эндобдж
    603 0 объект
    >
    эндобдж
    604 0 объект
    >
    эндобдж
    605 0 объект
    >
    эндобдж
    606 0 объект
    >
    эндобдж
    607 0 объект
    >
    эндобдж
    608 0 объект
    >
    эндобдж
    609 0 объект
    >
    эндобдж
    610 0 объект
    >
    эндобдж
    611 0 объект
    >
    эндобдж
    612 0 объект
    >
    эндобдж
    613 0 объект
    >
    эндобдж
    614 0 объект
    >
    эндобдж
    615 0 объект
    >
    эндобдж
    616 0 объект
    >
    эндобдж
    617 0 объект
    >
    эндобдж
    618 0 объект
    >
    эндобдж
    619 0 объект
    >
    эндобдж
    620 0 объект
    >
    эндобдж
    621 0 объект
    >
    эндобдж
    622 0 объект
    >
    эндобдж
    623 0 объект
    >
    эндобдж
    624 0 объект
    >
    эндобдж
    625 0 объект
    >
    эндобдж
    626 0 объект
    >
    эндобдж
    627 0 объект
    >
    эндобдж
    628 0 объект
    >
    эндобдж
    629 0 объект
    >
    эндобдж
    630 0 объект
    >
    эндобдж
    631 0 объект
    >
    эндобдж
    632 0 объект
    >
    эндобдж
    633 0 объект
    >
    эндобдж
    634 0 объект
    >
    эндобдж
    635 0 объект
    >
    эндобдж
    636 0 объект
    >
    эндобдж
    637 0 объект
    >
    эндобдж
    638 0 объект
    >
    эндобдж
    639 0 объект
    >
    эндобдж
    640 0 объект
    >
    эндобдж
    641 0 объект
    >
    эндобдж
    642 0 объект
    >
    эндобдж
    643 0 объект
    >
    эндобдж
    644 0 объект
    >
    эндобдж
    645 0 объект
    >
    эндобдж
    646 0 объект
    >
    эндобдж
    647 0 объект
    >
    эндобдж
    648 0 объект
    >
    эндобдж
    649 0 объект
    >
    эндобдж
    650 0 объект
    >
    эндобдж
    651 0 объект
    >
    эндобдж
    652 0 объект
    >
    эндобдж
    653 0 объект
    >
    эндобдж
    654 0 объект
    >
    эндобдж
    655 0 объект
    >
    эндобдж
    656 0 объект
    >
    эндобдж
    657 0 объект
    >
    эндобдж
    658 0 объект
    >
    эндобдж
    659 0 объект
    >
    эндобдж
    660 0 объект
    >
    эндобдж
    661 0 объект
    >
    эндобдж
    662 0 объект
    >
    эндобдж
    663 0 объект
    >
    эндобдж
    664 0 объект
    >
    эндобдж
    665 0 объект
    >
    эндобдж
    666 0 объект
    >
    эндобдж
    667 0 объект
    >
    эндобдж
    668 0 объект
    >
    эндобдж
    669 0 объект
    >
    эндобдж
    670 0 объект
    >
    эндобдж
    671 0 объект
    >
    эндобдж
    672 0 объект
    >
    эндобдж
    673 0 объект
    >
    эндобдж
    674 0 объект
    >
    эндобдж
    675 0 объект
    >
    эндобдж
    676 0 объект
    >
    эндобдж
    677 0 объект
    >
    эндобдж
    678 0 объект
    >
    эндобдж
    679 0 объект
    >
    эндобдж
    680 0 объект
    >
    эндобдж
    681 0 объект
    >
    эндобдж
    682 0 объект
    >
    эндобдж
    683 0 объект
    >
    эндобдж
    684 0 объект
    >
    эндобдж
    685 0 объект
    >
    эндобдж
    686 0 объект
    >
    эндобдж
    687 0 объект
    >
    эндобдж
    688 0 объект
    >
    эндобдж
    689 0 объект
    >
    эндобдж
    690 0 объект
    >
    эндобдж
    691 0 объект
    >
    эндобдж
    692 0 объект
    >
    эндобдж
    693 0 объект
    >
    эндобдж
    694 0 объект
    >
    эндобдж
    695 0 объект
    >
    эндобдж
    696 0 объект
    >
    эндобдж
    697 0 объект
    >
    эндобдж
    698 0 объект
    >
    эндобдж
    699 0 объект
    >
    эндобдж
    700 0 объект
    >
    эндобдж
    701 0 объект
    >
    эндобдж
    702 0 объект
    >
    эндобдж
    703 0 объект
    >
    эндобдж
    704 0 объект
    >
    эндобдж
    705 0 объект
    >
    эндобдж
    706 0 объект
    >
    эндобдж
    707 0 объект
    >
    эндобдж
    708 0 объект
    >
    эндобдж
    709 0 объект
    >
    эндобдж
    710 0 объект
    >
    эндобдж
    711 0 объект
    >
    эндобдж
    712 0 объект
    >
    эндобдж
    713 0 объект
    >
    эндобдж
    714 0 объект
    >
    эндобдж
    715 0 объект
    >
    эндобдж
    716 0 объект
    >
    эндобдж
    717 0 объект
    >
    эндобдж
    718 0 объект
    >
    эндобдж
    719 0 объект
    >
    эндобдж
    720 0 объект
    >
    эндобдж
    721 0 объект
    >
    эндобдж
    722 0 объект
    >
    эндобдж
    723 0 объект
    >
    эндобдж
    724 0 объект
    >
    эндобдж
    725 0 объект
    >
    эндобдж
    726 0 объект
    >
    эндобдж
    727 0 объект
    >
    эндобдж
    728 0 объект
    >
    эндобдж
    729 0 объект
    >
    эндобдж
    730 0 объект
    >
    эндобдж
    731 0 объект
    >
    эндобдж
    732 0 объект
    >
    эндобдж
    733 0 объект
    >
    эндобдж
    734 0 объект
    >
    эндобдж
    735 0 объект
    >
    эндобдж
    736 0 объект
    >
    эндобдж
    737 0 объект
    >
    эндобдж
    738 0 объект
    >
    эндобдж
    739 0 объект
    >
    эндобдж
    740 0 объект
    >
    эндобдж
    741 0 объект
    >
    эндобдж
    742 0 объект
    >
    эндобдж
    743 0 объект
    >
    эндобдж
    744 0 объект
    >
    эндобдж
    745 0 объект
    >
    эндобдж
    746 0 объект
    >
    эндобдж
    747 0 объект
    >
    эндобдж
    748 0 объект
    >
    эндобдж
    749 0 объект
    >
    эндобдж
    750 0 объект
    >
    эндобдж
    751 0 объект
    >
    эндобдж
    752 0 объект
    >
    эндобдж
    753 0 объект
    >
    эндобдж
    754 0 объект
    >
    эндобдж
    755 0 объект
    >
    эндобдж
    756 0 объект
    >
    эндобдж
    757 0 объект
    >
    эндобдж
    758 0 объект
    >
    эндобдж
    759 0 объект
    >
    эндобдж
    760 0 объект
    >
    эндобдж
    761 0 объект
    >
    эндобдж
    762 0 объект
    >
    эндобдж
    763 0 объект
    >
    эндобдж
    764 0 объект
    >
    эндобдж
    765 0 объект
    >
    эндобдж
    766 0 объект
    >
    эндобдж
    767 0 объект
    >
    эндобдж
    768 0 объект
    >
    эндобдж
    769 0 объект
    >
    эндобдж
    770 0 объект
    >
    эндобдж
    771 0 объект
    >
    эндобдж
    772 0 объект
    >
    эндобдж
    773 0 объект
    >
    эндобдж
    774 0 объект
    >
    эндобдж
    775 0 объект
    >
    эндобдж
    776 0 объект
    >
    эндобдж
    777 0 объект
    >
    эндобдж
    778 0 объект
    >
    эндобдж
    779 0 объект
    >
    эндобдж
    780 0 объект
    >
    эндобдж
    781 0 объект
    >
    эндобдж
    782 0 объект
    >
    эндобдж
    783 0 объект
    >
    эндобдж
    784 0 объект
    >
    эндобдж
    785 0 объект
    >
    эндобдж
    786 0 объект
    >
    эндобдж
    787 0 объект
    >
    эндобдж
    788 0 объект
    >
    эндобдж
    789 0 объект
    >
    эндобдж
    790 0 объект
    >
    эндобдж
    791 0 объект
    >
    эндобдж
    792 0 объект
    >
    эндобдж
    793 0 объект
    >
    эндобдж
    794 0 объект
    >
    эндобдж
    795 0 объект
    >
    эндобдж
    796 0 объект
    >
    эндобдж
    797 0 объект
    >
    эндобдж
    798 0 объект
    >
    эндобдж
    799 0 объект
    >
    эндобдж
    800 0 объект
    >
    эндобдж
    801 0 объект
    >
    эндобдж
    802 0 объект
    >
    эндобдж
    803 0 объект
    >
    эндобдж
    804 0 объект
    >
    эндобдж
    805 0 объект
    >
    эндобдж
    806 0 объект
    >
    эндобдж
    807 0 объект
    >
    эндобдж
    808 0 объект
    >
    эндобдж
    809 0 объект
    >
    эндобдж
    810 0 объект
    >
    эндобдж
    811 0 объект
    >
    эндобдж
    812 0 объект
    >
    эндобдж
    813 0 объект
    >
    эндобдж
    814 0 объект
    >
    эндобдж
    815 0 объект
    >
    эндобдж
    816 0 объект
    >
    эндобдж
    817 0 объект
    >
    эндобдж
    818 0 объект
    >
    эндобдж
    819 0 объект
    >
    эндобдж
    820 0 объект
    >
    эндобдж
    821 0 объект
    >
    эндобдж
    822 0 объект
    >
    эндобдж
    823 0 объект
    >
    эндобдж
    824 0 объект
    >
    эндобдж
    825 0 объект
    >
    эндобдж
    826 0 объект
    >
    эндобдж
    827 0 объект
    >
    эндобдж
    828 0 объект
    >
    эндобдж
    829 0 объект
    >
    эндобдж
    830 0 объект
    >
    эндобдж
    831 0 объект
    >
    эндобдж
    832 0 объект
    >
    эндобдж
    833 0 объект
    >
    эндобдж
    834 0 объект
    >
    эндобдж
    835 0 объект
    >
    эндобдж
    836 0 объект
    >
    эндобдж
    837 0 объект
    >
    эндобдж
    838 0 объект
    >
    эндобдж
    839 0 объект
    >
    эндобдж
    840 0 объект
    >
    эндобдж
    841 0 объект
    >
    эндобдж
    842 0 объект
    >
    эндобдж
    843 0 объект
    >
    эндобдж
    844 0 объект
    >
    эндобдж
    845 0 объект
    >
    эндобдж
    846 0 объект
    >
    эндобдж
    847 0 объект
    >
    эндобдж
    848 0 объект
    >
    эндобдж
    849 0 объект
    >
    эндобдж
    850 0 объект
    >
    эндобдж
    851 0 объект
    >
    эндобдж
    852 0 объект
    >
    эндобдж
    853 0 объект
    >
    эндобдж
    854 0 объект
    >
    эндобдж
    855 0 объект
    >
    эндобдж
    856 0 объект
    >
    эндобдж
    857 0 объект
    >
    эндобдж
    858 0 объект
    >
    эндобдж
    859 0 объект
    >
    эндобдж
    860 0 объект
    >
    эндобдж
    861 0 объект
    >
    эндобдж
    862 0 объект
    >
    эндобдж
    863 0 объект
    >
    эндобдж
    864 0 объект
    >
    эндобдж
    865 0 объект
    >
    эндобдж
    866 0 объект
    >
    эндобдж
    867 0 объект
    >
    эндобдж
    868 0 объект
    >
    эндобдж
    869 0 объект
    >
    эндобдж
    870 0 объект
    >
    эндобдж
    871 0 объект
    >
    эндобдж
    872 0 объект
    >
    эндобдж
    873 0 объект
    >
    эндобдж
    874 0 объект
    >
    эндобдж
    875 0 объект
    >
    эндобдж
    876 0 объект
    >
    эндобдж
    877 0 объект
    >
    эндобдж
    878 0 объект
    >
    эндобдж
    879 0 объект
    >
    эндобдж
    880 0 объект
    >
    эндобдж
    881 0 объект
    >
    эндобдж
    882 0 объект
    >
    эндобдж
    883 0 объект
    >
    эндобдж
    884 0 объект
    >
    эндобдж
    885 0 объект
    >
    эндобдж
    886 0 объект
    >
    эндобдж
    887 0 объект
    >
    эндобдж
    888 0 объект
    >
    эндобдж
    889 0 объект
    >
    эндобдж
    890 0 объект
    >
    эндобдж
    891 0 объект
    >
    эндобдж
    892 0 объект
    >
    эндобдж
    893 0 объект
    >
    эндобдж
    894 0 объект
    >
    эндобдж
    895 0 объект
    >
    эндобдж
    896 0 объект
    >
    эндобдж
    897 0 объект
    >
    эндобдж
    898 0 объект
    >
    эндобдж
    899 0 объект
    >
    эндобдж
    900 0 объект
    >
    эндобдж
    901 0 объект
    >
    эндобдж
    902 0 объект
    >
    эндобдж
    903 0 объект
    >
    эндобдж
    904 0 объект
    >
    эндобдж
    905 0 объект
    >
    эндобдж
    906 0 объект
    >
    эндобдж
    907 0 объект
    >
    эндобдж
    908 0 объект
    >
    эндобдж
    909 0 объект
    >
    эндобдж
    910 0 объект
    >
    эндобдж
    911 0 объект
    >
    эндобдж
    912 0 объект
    >
    эндобдж
    913 0 объект
    >
    эндобдж
    914 0 объект
    >
    эндобдж
    915 0 объект
    >
    эндобдж
    916 0 объект
    >
    эндобдж
    917 0 объект
    >
    эндобдж
    918 0 объект
    >
    эндобдж
    919 0 объект
    >
    эндобдж
    920 0 объект
    >
    эндобдж
    921 0 объект
    >
    эндобдж
    922 0 объект
    >
    эндобдж
    923 0 объект
    >
    эндобдж
    924 0 объект
    >
    эндобдж
    925 0 объект
    >
    эндобдж
    926 0 объект
    >
    эндобдж
    927 0 объект
    >
    эндобдж
    928 0 объект
    >
    эндобдж
    929 0 объект
    >
    эндобдж
    930 0 объект
    >
    эндобдж
    931 0 объект
    >
    эндобдж
    932 0 объект
    >
    эндобдж
    933 0 объект
    >
    эндобдж
    934 0 объект
    >
    эндобдж
    935 0 объект
    >
    эндобдж
    936 0 объект
    >
    эндобдж
    937 0 объект
    >
    эндобдж
    938 0 объект
    >
    эндобдж
    939 0 объект
    >
    эндобдж
    940 0 объект
    >
    эндобдж
    941 0 объект
    >
    эндобдж
    942 0 объект
    >
    эндобдж
    943 0 объект
    >
    эндобдж
    944 0 объект
    >
    эндобдж
    945 0 объект
    >
    эндобдж
    946 0 объект
    >
    эндобдж
    947 0 объект
    >
    эндобдж
    948 0 объект
    >
    эндобдж
    949 0 объект
    >
    эндобдж
    950 0 объект
    >
    эндобдж
    951 0 объект
    >
    эндобдж
    952 0 объект
    >
    эндобдж
    953 0 объект
    >
    эндобдж
    954 0 объект
    >
    эндобдж
    955 0 объект
    >
    эндобдж
    956 0 объект
    >
    эндобдж
    957 0 объект
    >
    эндобдж
    958 0 объект
    >
    эндобдж
    959 0 объект
    >
    эндобдж
    960 0 объект
    >
    эндобдж
    961 0 объект
    >
    эндобдж
    962 0 объект
    >
    эндобдж
    963 0 объект
    >
    эндобдж
    964 0 объект
    >
    эндобдж
    965 0 объект
    >
    эндобдж
    966 0 объект
    >
    эндобдж
    967 0 объект
    >
    эндобдж
    968 0 объект
    >
    эндобдж
    969 0 объект
    >
    эндобдж
    970 0 объект
    >
    эндобдж
    971 0 объект
    >
    эндобдж
    972 0 объект
    >
    эндобдж
    973 0 объект
    >
    эндобдж
    974 0 объект
    >
    эндобдж
    975 0 объект
    >
    эндобдж
    976 0 объект
    >
    эндобдж
    977 0 объект
    >
    эндобдж
    978 0 объект
    >
    эндобдж
    979 0 объект
    >
    эндобдж
    980 0 объект
    >
    эндобдж
    981 0 объект
    >
    эндобдж
    982 0 объект
    >
    эндобдж
    983 0 объект
    >
    эндобдж
    984 0 объект
    >
    эндобдж
    985 0 объект
    >
    эндобдж
    986 0 объект
    >
    эндобдж
    987 0 объект
    >
    эндобдж
    988 0 объект
    >
    эндобдж
    989 0 объект
    >
    эндобдж
    990 0 объект
    >
    эндобдж
    991 0 объект
    >
    эндобдж
    992 0 объект
    >
    эндобдж
    993 0 объект
    >
    эндобдж
    994 0 объект
    >
    эндобдж
    995 0 объект
    >
    эндобдж
    996 0 объект
    >
    эндобдж
    997 0 объект
    >
    эндобдж
    998 0 объект
    >
    эндобдж
    999 0 объект
    >
    эндобдж
    1000 0 объект
    >
    эндобдж
    1001 0 объект
    >
    эндобдж
    1002 0 объект
    >
    эндобдж
    1003 0 объект
    >
    эндобдж
    1004 0 объект
    >
    эндобдж
    1005 0 объект
    >
    эндобдж
    1006 0 объект
    >
    эндобдж
    1007 0 объект
    >
    эндобдж
    1008 0 объект
    >
    эндобдж
    1009 0 объект
    >
    эндобдж
    1010 0 объект
    >
    эндобдж
    1011 0 объект
    >
    эндобдж
    1012 0 объект
    >
    эндобдж
    1013 0 объект
    >
    эндобдж
    1014 0 объект
    >
    эндобдж
    1015 0 объект
    >
    эндобдж
    1016 0 объект
    >
    эндобдж
    1017 0 объект
    >
    эндобдж
    1018 0 объект
    >
    эндобдж
    1019 0 объект
    >
    эндобдж
    1020 0 объект
    >
    эндобдж
    1021 0 объект
    >
    эндобдж
    1022 0 объект
    >
    эндобдж
    1023 0 объект
    >
    эндобдж
    1024 0 объект
    >
    эндобдж
    1025 0 объект
    >
    эндобдж
    1026 0 объект
    >
    эндобдж
    1027 0 объект
    >
    эндобдж
    1028 0 объект
    >
    эндобдж
    1029 0 объект
    >
    эндобдж
    1030 0 объект
    >
    эндобдж
    1031 0 объект
    >
    эндобдж
    1032 0 объект
    >
    эндобдж
    1033 0 объект
    >
    эндобдж
    1034 0 объект
    >
    эндобдж
    1035 0 объект
    >
    эндобдж
    1036 0 объект
    >
    эндобдж
    1037 0 объект
    >
    эндобдж
    1038 0 объект
    >
    эндобдж
    1039 0 объект
    >
    эндобдж
    1040 0 объект
    >
    эндобдж
    1041 0 объект
    >
    эндобдж
    1042 0 объект
    >
    эндобдж
    1043 0 объект
    >
    эндобдж
    1044 0 объект
    >
    эндобдж
    1045 0 объект
    >
    эндобдж
    1046 0 объект
    >
    эндобдж
    1047 0 объект
    >
    эндобдж
    1048 0 объект
    >
    эндобдж
    1049 0 объект
    >
    эндобдж
    1050 0 объект
    >
    эндобдж
    1051 0 объект
    >
    эндобдж
    1052 0 объект
    >
    эндобдж
    1053 0 объект
    >
    эндобдж
    1054 0 объект
    >
    эндобдж
    1055 0 объект
    >
    эндобдж
    1056 0 объект
    >
    эндобдж
    1057 0 объект
    >
    эндобдж
    1058 0 объект
    >
    эндобдж
    1059 0 объект
    >
    эндобдж
    1060 0 объект
    >
    эндобдж
    1061 0 объект
    >
    эндобдж
    1062 0 объект
    >
    эндобдж
    1063 0 объект
    >
    эндобдж
    1064 0 объект
    >
    эндобдж
    1065 0 объект
    >
    эндобдж
    1066 0 объект
    >
    эндобдж
    1067 0 объект
    >
    эндобдж
    1068 0 объект
    >
    эндобдж
    1069 0 объект
    >
    эндобдж
    1070 0 объект
    >
    эндобдж
    1071 0 объект
    >
    эндобдж
    1072 0 объект
    >
    эндобдж
    1073 0 объект
    >
    эндобдж
    1074 0 объект
    >
    эндобдж
    1075 0 объект
    >
    эндобдж
    1076 0 объект
    >
    эндобдж
    1077 0 объект
    >
    эндобдж
    1078 0 объект
    >
    эндобдж
    1079 0 объект
    >
    эндобдж
    1080 0 объект
    >
    эндобдж
    1081 0 объект
    >
    эндобдж
    1082 0 объект
    >
    эндобдж
    1083 0 объект
    >
    эндобдж
    1084 0 объект
    >
    эндобдж
    1085 0 объект
    >
    эндобдж
    1086 0 объект
    >
    эндобдж
    1087 0 объект
    >
    эндобдж
    1088 0 объект
    >
    эндобдж
    1089 0 объект
    >
    эндобдж
    1090 0 объект
    >
    эндобдж
    1091 0 объект
    >
    эндобдж
    1092 0 объект
    >
    эндобдж
    1093 0 объект
    >
    эндобдж
    1094 0 объект
    >
    эндобдж
    1095 0 объект
    >
    эндобдж
    1096 0 объект
    >
    эндобдж
    1097 0 объект
    >
    эндобдж
    1098 0 объект
    >
    эндобдж
    1099 0 объект
    >
    эндобдж
    1100 0 объект
    >
    эндобдж
    1101 0 объект
    >
    эндобдж
    1102 0 объект
    >
    эндобдж
    1103 0 объект
    >
    эндобдж
    1104 0 объект
    >
    эндобдж
    1105 0 объект
    >
    эндобдж
    1106 0 объект
    >
    эндобдж
    1107 0 объект
    >
    эндобдж
    1108 0 объект
    >
    эндобдж
    1109 0 объект
    >
    эндобдж
    1110 0 объект
    >
    эндобдж
    1111 0 объект
    >
    эндобдж
    1112 0 объект
    >
    эндобдж
    1113 0 объект
    >
    эндобдж
    1114 0 объект
    >
    эндобдж
    1115 0 объект
    >
    эндобдж
    1116 0 объект
    >
    эндобдж
    1117 0 объект
    >
    эндобдж
    1118 0 объект
    >
    эндобдж
    1119 0 объект
    >
    эндобдж
    1120 0 объект
    >
    эндобдж
    1121 0 объект
    >
    эндобдж
    1122 0 объект
    >
    эндобдж
    1123 0 объект
    >
    эндобдж
    1124 0 объект
    >
    эндобдж
    1125 0 объект
    >
    эндобдж
    1126 0 объект
    >
    эндобдж
    1127 0 объект
    >
    эндобдж
    1128 0 объект
    >
    эндобдж
    1129 0 объект
    >
    эндобдж
    1130 0 объект
    >
    эндобдж
    1131 0 объект
    >
    эндобдж
    1132 0 объект
    >
    эндобдж
    1133 0 объект
    >
    эндобдж
    1134 0 объект
    >
    эндобдж
    1135 0 объект
    >
    эндобдж
    1136 0 объект
    >
    эндобдж
    1137 0 объект
    >
    эндобдж
    1138 0 объект
    >
    эндобдж
    1139 0 объект
    >
    эндобдж
    1140 0 объект
    >
    эндобдж
    1141 0 объект
    >
    эндобдж
    1142 0 объект
    >
    эндобдж
    1143 0 объект
    >
    эндобдж
    1144 0 объект
    >
    эндобдж
    1145 0 объект
    >
    эндобдж
    1146 0 объект
    >
    эндобдж
    1147 0 объект
    >
    эндобдж
    1148 0 объект
    >
    эндобдж
    1149 0 объект
    >
    эндобдж
    1150 0 объект
    >
    эндобдж
    1151 0 объект
    >
    эндобдж
    1152 0 объект
    >
    эндобдж
    1153 0 объект
    >
    эндобдж
    1154 0 объект
    >
    эндобдж
    1155 0 объект
    >
    эндобдж
    1156 0 объект
    >
    эндобдж
    1157 0 объект
    >
    эндобдж
    1158 0 объект
    >
    эндобдж
    1159 0 объект
    >
    эндобдж
    1160 0 объект
    >
    эндобдж
    1161 0 объект
    >
    эндобдж
    1162 0 объект
    >
    эндобдж
    1163 0 объект
    >
    эндобдж
    1164 0 объект
    >
    эндобдж
    1165 0 объект
    >
    эндобдж
    1166 0 объект
    >
    эндобдж
    1167 0 объект
    >
    эндобдж
    1168 0 объект
    >
    эндобдж
    1169 0 объект
    >
    эндобдж
    1170 0 объект
    >
    эндобдж
    1171 0 объект
    >
    эндобдж
    1172 0 объект
    >
    эндобдж
    1173 0 объект
    >
    эндобдж
    1174 0 объект
    >
    эндобдж
    1175 0 объект
    >
    эндобдж
    1176 0 объект
    >
    эндобдж
    1177 0 объект
    >
    эндобдж
    1178 0 объект
    >
    эндобдж
    1179 0 объект
    >
    эндобдж
    1180 0 объект
    >
    эндобдж
    1181 0 объект
    >
    эндобдж
    1182 0 объект
    >
    эндобдж
    1183 0 объект
    >
    эндобдж
    1184 0 объект
    >
    эндобдж
    1185 0 объект
    >
    эндобдж
    1186 0 объект
    >
    эндобдж
    1187 0 объект
    >
    эндобдж
    1188 0 объект
    >
    эндобдж
    1189 0 объект
    >
    эндобдж
    1190 0 объект
    >
    эндобдж
    1191 0 объект
    >
    эндобдж
    1192 0 объект
    >
    эндобдж
    1193 0 объект
    >
    эндобдж
    1194 0 объект
    >
    эндобдж
    1195 0 объект
    >
    эндобдж
    1196 0 объект
    >
    эндобдж
    1197 0 объект
    >
    эндобдж
    1198 0 объект
    >
    эндобдж
    1199 0 объект
    >
    эндобдж
    1200 0 объект
    >
    эндобдж
    1201 0 объект
    >
    эндобдж
    1202 0 объект
    >
    эндобдж
    1203 0 объект
    >
    эндобдж
    1204 0 объект
    >
    эндобдж
    1205 0 объект
    >
    эндобдж
    1206 0 объект
    >
    эндобдж
    1207 0 объект
    >
    эндобдж
    1208 0 объект
    >
    эндобдж
    1209 0 объект
    >
    эндобдж
    1210 0 объект
    >
    эндобдж
    1211 0 объект
    >
    эндобдж
    1212 0 объект
    >
    эндобдж
    1213 0 объект
    >
    эндобдж
    1214 0 объект
    >
    эндобдж
    1215 0 объект
    >
    эндобдж
    1216 0 объект
    >
    эндобдж
    1217 0 объект
    >
    эндобдж
    1218 0 объект
    >
    эндобдж
    1219 0 объект
    >
    эндобдж
    1220 0 объект
    >
    эндобдж
    1221 0 объект
    >
    эндобдж
    1222 0 объект
    >
    эндобдж
    1223 0 объект
    >
    эндобдж
    1224 0 объект
    >
    эндобдж
    1225 0 объект
    >
    эндобдж
    1226 0 объект
    >
    эндобдж
    1227 0 объект
    >
    эндобдж
    1228 0 объект
    >
    эндобдж
    1229 0 объект
    >
    эндобдж
    1230 0 объект
    >
    эндобдж
    1231 0 объект
    >
    эндобдж
    1232 0 объект
    >
    эндобдж
    1233 0 объект
    >
    эндобдж
    1234 0 объект
    >
    эндобдж
    1235 0 объект
    >
    эндобдж
    1236 0 объект
    >
    эндобдж
    1237 0 объект
    >
    эндобдж
    1238 0 объект
    >
    эндобдж
    1239 0 объект
    >
    эндобдж
    1240 0 объект
    >
    эндобдж
    1241 0 объект
    >
    эндобдж
    1242 0 объект
    >
    эндобдж
    1243 0 объект
    >
    эндобдж
    1244 0 объект
    >
    эндобдж
    1245 0 объект
    >
    эндобдж
    1246 0 объект
    >
    эндобдж
    1247 0 объект
    >
    эндобдж
    1248 0 объект
    >
    эндобдж
    1249 0 объект
    >
    эндобдж
    1250 0 объект
    >
    эндобдж
    1251 0 объект
    >
    эндобдж
    1252 0 объект
    >
    эндобдж
    1253 0 объект
    >
    эндобдж
    1254 0 объект
    >
    эндобдж
    1255 0 объект
    >
    эндобдж
    1256 0 объект
    >
    эндобдж
    1257 0 объект
    >
    эндобдж
    1258 0 объект
    >
    эндобдж
    1259 0 объект
    >
    эндобдж
    1260 0 объект
    >
    эндобдж
    1261 0 объект
    >
    эндобдж
    1262 0 объект
    >
    эндобдж
    1263 0 объект
    >
    эндобдж
    1264 0 объект
    >
    эндобдж
    1265 0 объект
    >
    эндобдж
    1266 0 объект
    >
    эндобдж
    1267 0 объект
    >
    эндобдж
    1268 0 объект
    >
    эндобдж
    1269 0 объект
    >
    эндобдж
    1270 0 объект
    >
    эндобдж
    1271 0 объект
    >
    эндобдж
    1272 0 объект
    >
    эндобдж
    1273 0 объект
    >
    эндобдж
    1274 0 объект
    >
    эндобдж
    1275 0 объект
    >
    эндобдж
    1276 0 объект
    >
    эндобдж
    1277 0 объект
    >
    эндобдж
    1278 0 объект
    >
    эндобдж
    1279 0 объект
    >
    эндобдж
    1280 0 объект
    >
    эндобдж
    1281 0 объект
    >
    эндобдж
    1282 0 объект
    >
    эндобдж
    1283 0 объект
    >
    эндобдж
    1284 0 объект
    >
    эндобдж
    1285 0 объект
    >
    эндобдж
    1286 0 объект
    >
    эндобдж
    1287 0 объект
    >
    эндобдж
    1288 0 объект
    >
    эндобдж
    1289 0 объект
    >
    эндобдж
    1290 0 объект
    >
    эндобдж
    1291 0 объект
    >
    эндобдж
    1292 0 объект
    >
    эндобдж
    1293 0 объект
    >
    эндобдж
    1294 0 объект
    >
    эндобдж
    1295 0 объект
    >
    эндобдж
    1296 0 объект
    >
    эндобдж
    1297 0 объект
    >
    эндобдж
    1298 0 объект
    >
    эндобдж
    1299 0 объект
    >
    эндобдж
    1300 0 объект
    >
    эндобдж
    1301 0 объект
    >
    эндобдж
    1302 0 объект
    >
    эндобдж
    1303 0 объект
    >
    эндобдж
    1304 0 объект
    >
    эндобдж
    1305 0 объект
    >
    эндобдж
    1306 0 объект
    >
    эндобдж
    1307 0 объект
    >
    эндобдж
    1308 0 объект
    >
    эндобдж
    1309 0 объект
    >
    эндобдж
    1310 0 объект
    >
    / ColorSpace>
    / Шрифт>
    / ProcSet [/ PDF / Text / ImageC]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1311 0 объект
    >
    эндобдж
    1312 0 объект

    >>
    эндобдж
    1313 0 объект

    >>
    эндобдж
    1314 0 объект
    >
    эндобдж
    1315 0 объект

    >>
    эндобдж
    1316 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1317 0 объект

    >>
    эндобдж
    1318 0 объект
    >
    эндобдж
    1319 0 объект

    >>
    эндобдж
    1320 0 объект

    >>
    эндобдж
    1321 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    / XObject>
    >>
    / Тип / Страница
    / Аннотации [2680 0 R]
    >>
    эндобдж
    1322 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1323 0 объект
    >
    / ProcSet [/ PDF / Text]
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1324 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1325 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1326 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1327 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1328 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1329 0 объект
    >
    / ProcSet [/ PDF / Text]
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1330 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1331 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1332 0 объект
    >
    / ColorSpace>
    / Шрифт>
    / ProcSet [/ PDF / Text / ImageC / ImageI]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1333 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1334 0 объект
    >
    / ColorSpace>
    / Шрифт>
    / ProcSet [/ PDF / Text / ImageC]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1335 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1336 0 объект
    >
    / ColorSpace>
    / Шрифт>
    / ProcSet [/ PDF / Text / ImageC]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1337 0 объект
    >
    / ColorSpace>
    / Шрифт>
    / ProcSet [/ PDF / Text / ImageC / ImageI]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1338 0 объект
    >
    / ColorSpace>
    / Шрифт>
    / ProcSet [/ PDF / Text / ImageC]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1339 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1340 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1341 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1342 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1343 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1344 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1345 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1346 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1347 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1348 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1349 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1350 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1351 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1352 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1353 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1354 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1355 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1356 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1357 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1358 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1359 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1360 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1361 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1362 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1363 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1364 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1365 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1366 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1367 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1368 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1369 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1370 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1371 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1372 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1373 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1374 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1375 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1376 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1377 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1378 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1379 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1380 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1381 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1382 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1383 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1384 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1385 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1386 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1387 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1388 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1389 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1390 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1391 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1392 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1393 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1394 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1395 0 объект
    >
    / ColorSpace>
    / Шрифт>
    / ProcSet [/ PDF / Text / ImageC / ImageI]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1396 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1397 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1398 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1399 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1400 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1401 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1402 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1403 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1404 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1405 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1406 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1407 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1408 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1409 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1410 0 объект
    >
    / ColorSpace>
    / Шрифт>
    / ProcSet [/ PDF / Text / ImageC]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1411 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1412 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1413 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1414 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1415 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1416 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1417 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1418 0 объект
    >
    / ProcSet [/ PDF / Text]
    / Свойства>
    / ExtGState>
    >>
    / Тип / Страница
    >>
    эндобдж
    1419 0 объект
    >
    поток
    HWn} W4hdk6vȚvk] 83 ݇ U: O_n͛ϛ ճ + Y?}: D წ T «\ x» t շ od DI) [* Ep, K ~ / 㭬! TFe% czIV6BE $ 絰 BL «TNxrl yS! IAy4γT3E (= PqTOkȓЌm`jk () ZA % GAriHAMSor {rc 暾

    Автоклавный газобетон: обзор и применение

    Автоклавный газобетон (AAC) — это тип сборного железобетона с расширяющим агентом, который поднимает смесь, подобно дрожжам в хлебном тесте.После затвердевания этот тип бетона содержит около 80% воздуха. Газобетон в автоклаве изготавливается на заводе, а материал формуют в блоки или плиты с точными размерами. Их можно использовать для отделки стен, полов и крыш.

    Как и все материалы на основе цемента, элементы AAC прочные и огнестойкие. Чтобы добиться прочности, AAC должен быть покрыт каким-либо типом отделки, например, модифицированной полимером штукатуркой, камнем или сайдингом. AAC также предлагает звуко- и теплоизоляцию.


    Определите лучшие строительные материалы для вашего следующего строительного проекта.


    Автоклавный газобетон выпускается в виде блоков и панелей. Блоки укладываются так же, как и обычные блоки кладки, с тонким слоем раствора. Панели устанавливаются вертикально, от уровня пола до верха стены. Блоки можно размещать вручную, так как AAC весит около 37 фунтов на кубический фут. Однако для установки панелей обычно требуется небольшой кран или другое оборудование из-за их размера.

    Стандартные размеры панелей и блоков перечислены ниже:

    ЭЛЕМЕНТ

    ВЫСОТА

    ШИРИНА

    ТОЛЩИНА

    Панели

    До 20 футов

    24 дюйма

    Доступен в 6, 8, 10 и 12 дюймов

    Блоки

    8 дюймов (наиболее распространенный)

    24 дюйма

    Доступны размеры 4, 6, 8, 10 и 12 дюймов

    Доступны другие специальные формы:

    • U-образные соединительные балки имеют толщину от 8 до 12 дюймов.
    • Блоки для язычков и пазов используются для соединения смежных блоков без раствора по вертикальным краям.
    • Блоки с сердечником, для создания вертикальных армированных ячеек раствора.

    Физические свойства

    Автоклавный газобетон изготавливается из смеси цемента, извести, воды, мелкого заполнителя и, как правило, летучей золы. Добавляется расширительный агент, такой как алюминиевый порошок, чтобы вызвать химическую реакцию, создавая пузырьки, которые расширяют смесь. Элементы разрезаются на блоки или панели, армируются, а затем запекаются для более быстрого отверждения.Физические свойства AAC перечислены ниже:

    • Плотность: от 20 до 50 шт. Фут
    • Прочность на сжатие: от 300 до 900 фунтов на кв. Дюйм
    • Термостойкость: от 0,8 до 1,25 на дюйм толщины
    • Допустимое напряжение сдвига: от 8 до 22 фунтов на кв. Дюйм
    • Класс передачи звука: 40 для толщины 4 дюйма и 45 для толщины 8 дюймов

    Преимущества автоклавного газобетона

    Некоторыми полезными свойствами автоклавного газобетона являются:

    • Сочетание изоляционных свойств и структурной целостности стен, полов и крыш.
    • Доступен в различных формах и размерах.
    • Материал, пригодный для вторичного использования.
    • Желоба для кабелепровода и водопровода легко режутся.
    • Гибкость конструкции и конструкции, позволяющая при необходимости вносить изменения в полевые условия.
    • Долговечность: AAC устойчив к воде, плесени, плесени, гнили и насекомым
    • Стабильность размеров: блоки AAC имеют точную форму с жесткими допусками.
    • Огнестойкость: 8-дюймовым элементам AAC предоставляется четырехчасовой рейтинг, но фактическая производительность обычно превышает это число.AAC негорючий, поэтому он не горит и не выделяет токсичные газы.
    • Значения R

    • стен AAC сопоставимы с обычными каркасными стенами из-за их небольшого веса. Однако они обладают более высокой тепловой массой, воздухонепроницаемостью и звукоизоляцией.

    Ограничения автоклавного газобетона

    Как и любой строительный материал, автоклавный газобетон также имеет технические ограничения:

    • AAC не так широко доступен, как другие традиционные бетонные изделия.Однако его легко транспортировать благодаря небольшому весу.
    • AAC имеет более низкую прочность, чем другие бетонные изделия, требуя армирования в несущих конструкциях.
    • Требуется нанесение финишных покрытий для защиты от атмосферных воздействий, поскольку материал пористый и при частом воздействии на него разрушается.
    • Товары могут отличаться по качеству и цвету, обратитесь к производителю.
    • Требуется внешняя облицовка внешних стен для защиты от атмосферных воздействий.
    • По сравнению с другими энергоэффективными изолированными стенами, R-значения относительно ниже.
    • Более высокая стоимость, чем у обычных конструкций из бетонных блоков и деревянного каркаса, что может быть проблемой бюджета.

    Устойчивое развитие

    С точки зрения экологичности автоклавный газобетон предлагает преимущества с точки зрения материалов и производительности. Это может снизить воздействие здания на окружающую среду, улучшив при этом контроль температуры в помещении и производительность HVAC.

    Что касается материалов, то он содержит переработанные компоненты, такие как летучая зола и арматура.Это может способствовать получению кредитов LEED или других зеленых рейтинговых систем. AAC также содержит много воздуха, что снижает количество сырья на единицу объема.

    С точки зрения производительности системы из автоклавного ячеистого бетона позволяют создавать плотные ограждающие конструкции, уменьшая утечки воздуха и повышая энергоэффективность. Физические испытания показывают экономию на нагреве и охлаждении от 10 до 20 процентов по сравнению с традиционной конструкцией рамы. Однако в холодном климате экономия может быть меньше, поскольку у AAC меньшая тепловая масса, чем у других типов бетона.

    Автоклавный газобетон

    Автоклавный газобетон (AAC) состоит из мелких заполнителей, цемента и расширителя, который заставляет свежую смесь подниматься, как тесто для хлеба. Фактически, этот вид бетона на 80 процентов содержит воздух. На заводе, где он изготавливается, материал формуют и разрезают на детали с точными размерами.

    Затвердевшие блоки или панели из автоклавного газобетона соединяются тонким слоем раствора. Компоненты можно использовать для стен, полов и крыш.Легкий материал обеспечивает отличную звуко- и теплоизоляцию и, как и все материалы на основе цемента, является прочным и огнестойким. Чтобы быть долговечным, AAC требует определенного вида отделки, например, модифицированной полимером штукатурки, природного или искусственного камня или сайдинга.

    Ключевые аспекты AAC, будь то проектирование или строительство с его помощью, описаны ниже:

    Преимущества

    • Автоклавный газобетон сочетает в себе изоляционные и структурные свойства в одном материале для стен, полов и крыш.Его легкий вес / ячеистые свойства позволяют легко резать, брить и придавать форму, легко принимать гвозди и винты, а также позволяют направлять его для создания пазов для электрических проводов и трубопроводов меньшего диаметра. Это дает ему гибкость при проектировании и изготовлении, а также дает возможность легко регулировать в полевых условиях.
    • Прочность и стабильность размеров. Материал на основе цемента, AAC устойчив к воде, гниению, плесени, плесени и насекомым. Установки имеют точную форму и соответствуют жестким допускам.
    • Огнестойкость отличная, AAC толщиной восемь дюймов достигает четырехчасового рейтинга (фактическая производительность превышает это значение и соответствует требованиям испытаний до восьми часов). А поскольку он негорючий, он не горит и не выделяет токсичных паров.
    • Малый вес означает, что значения R для AAC сопоставимы с обычными каркасными стенами, но они имеют более высокую тепловую массу, обеспечивают герметичность и, как только что было отмечено, не горючие.Этот легкий вес также обеспечивает значительное снижение уровня шума для уединения, как от внешнего шума, так и от других помещений при использовании в качестве внутренних перегородок.

    Но у материала есть некоторые ограничения. Он не так широко доступен, как большинство изделий из бетона, хотя его можно доставить куда угодно. Если он должен быть отправлен, его легкий вес является преимуществом. Поскольку его прочность ниже, чем у большинства бетонных изделий или систем, в несущих приложениях его обычно необходимо армировать. Он также требует защитной отделки, поскольку материал пористый и будет разрушаться, если оставить его незащищенным.

    Размеры

    Доступны как блоки, так и панели. Блоки укладываются так же, как и обычная кладка, но с тонким слоем раствора, а панели устанавливаются вертикально на всю высоту этажа. Для структурных нужд внутри стеновой секции размещаются залитые, армированные ячейки и балки. (Вогнутые углубления вдоль вертикальных краев могут создать цилиндрический стержень между двумя соседними панелями.) Для обычных применений вертикальная ячейка размещается по углам, по обе стороны от проемов и на расстоянии от 6 до 8 футов вдоль стены.AAC в среднем составляет около 37 фунтов на кубический фут (pcf), поэтому блоки можно размещать вручную, но панели из-за их размера обычно требуют небольшого крана или другого оборудования.

    Панели простираются от пола до верха стены:

    • Высота: до 20 футов
    • Ширина: 24 дюйма
    • Толщина: 6, 8, 10 или 12 дюймов (внутренняя толщина 4 дюйма

    Блоки больше и легче традиционной бетонной кладки:

    • Высота: обычно 8 дюймов
    • Ширина: 24 дюйма в длину
    • Толщина: 4, 6, 8, 10 и 12 дюймов
    • Стандартные 8 на Блок размером 8 на 24 дюйма весит около 33 фунтов;

    Специальные формы:

    • U-образная соединительная балка или блоки перемычек доступны толщиной 8, 10 и 12 дюймов.
    • Блоки для язычков и пазов доступны от некоторых производителей, и они соединяются с соседними блоками без раствора по вертикальным краям.
    • Порошковые блоки для создания вертикальных ячеек с армированным раствором.

    Установка, соединения и отделка

    Благодаря схожести с традиционной бетонной кладкой, блоки (блоки) из автоклавного газобетона могут быть легко установлены каменщиками. Иногда к монтажу подключаются плотники. Панели тяжелее из-за своего размера и требуют использования крана для установки.Производители предлагают обучающие семинары, и обычно для небольших проектов достаточно иметь одного или двух опытных установщиков. В зависимости от выбранного типа отделки они могут быть приклеены непосредственно или механически к поверхности AAC.

    Блок

    • Первый слой уложен и выровнен. Блоки укладываются вместе с тонким слоем строительного раствора непрерывным соединением с перекрытием не менее 6 дюймов.
    • Стены выровнены, выровнены и выровнены резиновым молотком.
    • Отверстия и нестандартные углы вырезаются ножовкой или ленточной пилой.
    • Определены места армирования, размещена арматура и выполняется заливка раствора. Затирку необходимо подвергнуть механической вибрации для ее уплотнения.
    • Связующие балки размещаются в верхней части стены и могут использоваться для крепления тяжелых приспособлений.

    Панели

    • Панели размещаются по одной, начиная с угла. Панели устанавливаются в слой тонкослойного раствора, а вертикальная арматура прикрепляется к дюбелям, выступающим от пола, до того, как будет размещена соседняя панель.
    • Сплошная соединительная балка создается наверху либо из фанеры и материала AAC, либо с помощью соединительной балки.
    • Отверстия можно вырезать заранее или в полевых условиях.

    Соединения

    • Рама / каркас крыши соединяется с обычной верхней пластиной или ураганными ремнями, встроенными в соединительную балку.
    • Каркас пола прикреплен с помощью стандартных ригелей, закрепленных на стороне сборки AAC, рядом с соединительной балкой.
    • Напольные системы AAC опираются непосредственно на стены AAC.
    • Более крупные конструкционные стальные элементы устанавливаются на приварные пластины или пластины с болтами, устанавливаемые в соединительную балку.

    Отделка

    • Отделка типа Stucco изготавливается специально для AAC. Эти модифицированные полимером штукатурки обеспечивают защиту от проникновения воды, но при этом пропускают пары влаги для воздухопроницаемости.
    • Обычные сайдинговые материалы прикрепляются к поверхности стены механически. Если желательна обратная вентиляция сайдингового материала, следует использовать опушку.
    • Кладочный шпон может быть приклеен непосредственно к поверхности стены или может быть построен как полость. Виниры прямого нанесения обычно представляют собой легкие материалы, например искусственный камень.

    Соображения по вопросам устойчивого развития и энергетики

    Автоклавный газобетон с точки зрения устойчивости предлагает как материалы, так и характеристики. Что касается материала, он может содержать переработанные материалы, такие как летучая зола и арматура, которые могут способствовать получению баллов в системе LEED® или других экологических рейтинговых системах.Кроме того, он содержит такое большое количество воздуха, что содержит меньше сырья на единицу объема, чем многие другие строительные продукты. С точки зрения производительности система ведет к ограничению ограждающих конструкций здания. Это создает энергоэффективную оболочку и защищает от нежелательных потерь воздуха. Физические испытания демонстрируют экономию на нагреве и охлаждении примерно от 10 до 20 процентов по сравнению с традиционной конструкцией рамы. В постоянно холодном климате экономия может быть несколько меньше, потому что этот материал имеет меньшую тепловую массу, чем другие типы бетона.В зависимости от местоположения производства по отношению к объекту проекта, AAC может также вносить вклад в местные кредиты на материалы в некоторых системах рейтинга экологичного строительства.

    Производственные и физические свойства

    Сначала в суспензию смешивают несколько ингредиентов: цемент, известь, воду, мелкоизмельченный песок и часто летучую золу. Добавляется расширительный агент, такой как алюминиевый порошок, и жидкая смесь отливается в большую заготовку. Когда суспензия реагирует с расширителем с образованием пузырьков воздуха, смесь расширяется.После первоначального застывания полученный «пирог» разрезается проволокой на блоки или панели точного размера, а затем запекается (автоклавируется). Тепло способствует более быстрому отверждению материала, благодаря чему блоки и панели сохраняют свои размеры. Армирование помещается в панели перед отверждением.

    В результате этого производственного процесса получается легкий негорючий материал со следующими свойствами:

    Плотность: от 20 до 50 фунтов на кубический фут (pcf) — этого достаточно, чтобы плавать в воде

    Прочность на сжатие: 300 до 900 фунтов на квадратный дюйм (psi)

    Допустимое напряжение сдвига: от 8 до 22 psi

    Термическое сопротивление: 0.От 8 до 1,25 на дюйм. толщиной

    Класс передачи звука (STC): 40 для толщины 4 дюйма; 45 для толщины 8 дюймов

    Автоклавный газобетон

    В настоящее время нет торговой ассоциации, представляющей отрасль автоклавного газобетона. Производство AAC все еще существует в Северной Америке. Мы предлагаем вам поискать в Интернете представителей дилеров, которые могут помочь вам с потенциальной доступностью продукта в вашем регионе.

    AAC Projects

    История трех городов: универсальность AAC для жилых помещений

    Использование автоклавного газобетона (AAC) дает множество преимуществ.Возможно, в подтверждение универсальности AAC, три описанных здесь жилых проекта совершенно разные, но имеют общую тему безопасности. Большой дом на одну семью в лесу, строительство которого ведет сам хозяин; скромный дом на одну семью на лесистой местности, спроектированный архитектором, стремящимся к экологически безопасному и здоровому образу жизни; и большое развитие вдоль побережья залива Луизианы, требующее превосходной погодоустойчивости.

    Handal Home, Мэриленд: простота и безопасность

    Эта большая резиденция (6800 квадратных футов), расположенная в лесу на юге Мэриленда, столкнулась с рядом строительных проблем.Таким образом, владелец, который сам управляет строительством, хотел простую систему. Оказалось, что это 12-дюймовые блоки AAC. Ему были необходимы их теплоизоляционные и негорючие свойства, чтобы противостоять лесным условиям дома, включая низкие температуры и, возможно, опасность пожара. По его словам, простота AAC позволяет ему за один шаг построить конструктивную стену, которая будет изолирована, устойчива к термитам и готова к отделке. Он не хотел прикреплять сайдинг, предпочитая вместо этого прямую отделку: гипсовую штукатурку для интерьера и лепнину для экстерьера.

    Дом Додсона: здоровый и безмятежный

    Несколько лет назад, когда архитектор Элис Додсон выбрала компанию AAC для строительства собственного дома, это было отчасти из соображений здоровья и окружающей среды. Давний сторонник устойчивого развития, она также уже следила за Bau-biologie. Относительно неизвестный в Соединенных Штатах, но хорошо известный в Европе среди архитекторов и медицинских работников, Bau-biologie занимается биологией строительства или строительством для жизни. Это произошло после того, как быстрое строительство в послевоенной Германии привело к тому, что мы теперь называем синдромом больного здания.Тогда, как и сейчас, она искала здоровые строительные решения. С этой целью она выбрала блоки и панели AAC для создания воздухопроницаемых стен из кирпича, которые не выделяют летучие органические соединения (ЛОС). Это создает экологически чистое здание со спокойным и тихим интерьером. А поскольку в процессе строительства участвовал ее муж-пожарный, негорючие материалы были необходимы.

    Оболочка из AAC также обеспечивает хорошую теплоемкость и изоляцию. Благодаря энергоэффективной оболочке, дополненной солнечными батареями и дровяной печью, счета за газ в течение первого года составляли всего 100 долларов для дома площадью 4000 квадратных футов.В доме может оставаться тепло в течение двух-трех дней даже после отключения электроэнергии. Додсону нравится, как из материала можно вылепить с помощью деревообрабатывающих инструментов различные формы и элементы, такие как колонны и камины, и он продолжает поддерживать AAC с клиентами, которые ценят его универсальность и эстетический потенциал.

    Роща на пляже Инлет: безопасность и устойчивость к погодным условиям

    Эта история успеха произошла в результате разрушений, вызванных ураганом Катрина. The Grove at Inlet Beach — это первый жилой комплекс с высокой плотностью застройки, построенный во Флориде Panhandle. Он предназначен для противостояния погодным условиям и безопасности в окружающей среде побережья Мексиканского залива.Все стены, полы и потолки в этих домах для одной семьи сделаны из панелей и блоков AAC. Превосходная огнестойкость (четыре часа на четыре дюйма) была ключом к утверждению местного зонирования, и в результате не возникло проблем с возгоранием конструкции. Когда прибывают ураганы, эти конструкции готовы противостоять ветру со скоростью 150 миль в час (миль в час) (Категория 4) и с надлежащим усилением могут быть спроектированы так, чтобы противостоять ветру со скоростью 200 миль в час или более (Категория 5). Дома AAC также не разрушаются наводнениями: они противостоят поднимающимся уровням воды, гниению, плесени и плесени, их можно чистить, перекрашивать и снова открывать для жителей — в восстановлении не требуется.

    Как будто безопасность и устойчивость к погодным условиям не были достаточной причиной для выбора AAC для своего дома, застройщик рассчитывает сэкономить 35 процентов на счетах за коммунальные услуги и 65 процентов на страховых взносах.

    Комфорт бетона

    Некоторые гости в отеле в Джорджии сегодня спят лучше благодаря газобетону в автоклаве (AAC). Примерно в часе езды от Атланты, на месте Форсайта, штат Джорджия, Comfort Suites, небольшой участок, прилегающий к межштатной автомагистрали, возник несколько проблем.А высокая стоимость земли делает все более распространенным строить на участках, которым присущи такие проблемы, как шум, неровная местность или минимальные препятствия. Таким образом, разработчики обратились к бетонной системе, чтобы удовлетворить свои потребности в реализации качественного проекта — в данном случае, в прочном, тихом четырехэтажном здании рядом с оживленным шоссе.

    Подробнее о AAC.

    Заявление об ограничении ответственности

    Список организаций и информационных ресурсов не является ни одобрением, ни рекомендацией Portland Cement Association (PCA).PCA не несет никакой ответственности за выбор перечисленных организаций и продуктов, которые они представляют. PCA также не несет ответственности за ошибки и упущения в этом списке.

    Ячеистый бетон — обзор

    10.3 Материалы и обработка

    Панель FRP / AAC, обсуждаемая в этой главе, состоит из ламинатов CFRP в качестве лицевой панели (оболочки) и AAC в качестве основы. Композиты, армированные волокном, обладают высокой устойчивостью к коррозии и изгибу. Соответственно, поскольку AAC является сверхлегким материалом по своей природе, а углепластик является жестким с высокой удельной прочностью, их можно использовать вместе для образования прочных гибридных структурных панелей.В Университете Алабамы в Бирмингеме (UAB) было проведено несколько исследований для изучения поведения структурных панелей CFRP / AAC при осевой и внеплоскостной нагрузке. Khotpal (2004) исследовал прочность на сжатие простого AAC, обернутого углепластиком. Цели состояли в том, чтобы оценить несущую способность ограниченного куба AAC и наблюдать режим разрушения панелей CFRP / AAC. Результаты показали, что обертки из углепластика значительно увеличили прочность на сжатие панелей из углепластика / AAC примерно на 80% по сравнению с обычными панелями из AAC.Уддин и Фуад (2007) исследовали поведение панелей CFRP / AAC, используя образцы небольшого размера при испытании на четырехточечную нагрузку. Экспериментальные результаты этого исследования показали значительное влияние FRP на прочность на изгиб и жесткость гибридных панелей. Муса (2007) также использовал моделирование методом конечных элементов для анализа и проектирования структурных панелей из углепластика / AAC, которые будут использоваться в качестве напольных и стеновых панелей. Муса и Уддин (2009) разработали теоретические формулы для прогнозирования прочности на сдвиг и изгиб панелей CFRP / AAC, и полученные результаты хорошо согласуются с экспериментальными.Кроме того, Mousa (2007) провел сравнительное исследование гибридной панели CFRP / AAC и используемых в настоящее время усиленных панелей AAC. Сравнительное исследование показало, насколько предлагаемые панели экономичны по сравнению с усиленными панелями AAC, которые в настоящее время используются на рынке жилья. Из-за более высокой прочности, получаемой в результате этой комбинации, прочность не является критерием, определяющим конструкцию панели, но прогиб — это тот, который определяет конструкцию предлагаемых гибридных панелей (Mousa, 2007).

    Как упоминалось ранее, панель CFRP / AAC изготавливается из ламинатов CFRP в виде лицевых листов, прикрепленных к сердцевине из AAC с использованием термореактивных эпоксидных полимеров, образующих жесткую панель. В целом, автоклавный газобетон (AAC) — это сверхлегкий бетон с отчетливой ячеистой структурой. Это примерно одна пятая веса обычного бетона с насыпной плотностью в сухом состоянии в диапазоне от 400-800 кг / м 3 (25-50 фунтов на фут) и прочностью на сжатие в диапазоне от 2 до 7 МПа (300-1000 фунтов на квадратный дюйм) ( Ши и Фуад, 2005).Низкая плотность и пористая структура придают AAC отличные тепло- и звукоизоляционные свойства, что делает его отличным выбором для использования в качестве основного материала в строительстве. Благодаря ячеистой структуре и уменьшенному весу этот материал обладает высокой огнестойкостью и очень прочным по сравнению с обычным строительным материалом, а также обладает уникальными теплоизоляционными свойствами.

    AAC в настоящее время используется в виде армированных сталью панелей с использованием предварительно обработанной арматуры в качестве внутреннего армирования.Эта арматура будет подвергаться коррозии в течение длительного времени, а также является дорогостоящей по сравнению с арматурой, используемой для обычного железобетона. Кроме того, эта арматура не играет никакой роли в прочности панелей на сдвиг. Следовательно, панели должны быть толстыми, чтобы преодолеть проблемы сдвига и более низкой прочности на изгиб. Mousa (2007) продемонстрировал, что прочность на сдвиг углепластика / AAC можно значительно улучшить, обернув простой AAC ламинатом из углепластика. Следовательно, общая стоимость армированных панелей AAC может быть снижена за счет использования ламинатов FRP в качестве внешнего армирования (по сравнению с сэндвич-панелями CFRP / AAC) вместо внутренней стальной арматуры в сочетании с низкозатратными методами обработки, которые будут объяснены в этой главе.В таблице 10.1 перечислены механические свойства AAC, которые используются в текущих исследованиях. В настоящем исследовании использовались однонаправленные углеродные волокна SIKA WRAP HEX 103C и смола SIKADUR HEX 300. Механические свойства смолы, а также ламината, предоставленные производителем (Sika Corporation, 2002), перечислены в таблице 10.2.

    Таблица 10.1. Механические свойства простого автоклавного газобетона (AAC)

    Свойство Значение
    Плотность 40 фунтов на фут (640 кг / м 3 )
    на сжатие 3.2 МПа)
    Модуль упругости 1800 МПа (256000 фунтов на кв. Дюйм)
    Прочность на сдвиг 17 фунтов на кв. Механические свойства углеродного волокнистого композита SIKA

    Свойство SIKA HEX 300 Однонаправленный ламинат
    Прочность на растяжение 10500 фунтов на квадратный дюйм (72.4 МПа) 123200 фунтов на квадратный дюйм (849 МПа)
    Предел прочности на растяжение 90 ° 3500 фунтов на квадратный дюйм (24 МПа)
    Модуль упругости, E x 45970000 9025 МПа) 10 239 800 фунтов на квадратный дюйм (70 552 МПа)
    Модуль упругости, E y 459 000 фунтов на кв. Дюйм (4,861 МПа) 705500 фунтов на кв. xy 362 500 фунтов на кв. дюйм (2498 МПа)
    Удлинение при растяжении 4.8% 1,12%
    Толщина слоя 0,04 дюйма (1,016 мм)

    В этом исследовании были подготовлены и испытаны три группы панелей при ударе с низкой скоростью. Первый — это простые образцы AAC, которые считаются панелями управления. Второй — панели CFRP / AAC, обработанные методом ручной укладки; Панели были зажаты между верхней и нижней однонаправленной пластиной из углеродного волокна (т. е. ориентация волокон 0 °) для усиления изгиба, а затем обернуты другой однонаправленной пластиной из углеродного волокна (ориентация волокон 90 °, рис.10.1) для поперечной арматуры. Третий — это панели CFRP / AAC, имеющие те же характеристики, что и вторая группа, но обработанные с использованием технологии вакуумного литья под давлением (VARTM). В качестве альтернативы трудоемкому процессу ручной укладки VARTM представляет собой привлекательный процесс, поскольку он экономит время обработки, особенно при нанесении нескольких слоев углепластика. VARTM — это процесс формования армированных волокном композитных структур, в котором лист гибкого прозрачного материала, такого как нейлон или майларовый пластик, помещается поверх преформы и затем герметизируется, чтобы предотвратить попадание воздуха внутрь преформы (Perez, 2003).Между листом и преформой создается вакуум для удаления захваченного воздуха. VARTM обеспечивает полное смачивание волокна, гарантирует, что волокно полностью пропитано смолой, и не так утомительно, как метод ручной укладки. VARTM обычно представляет собой трехэтапный процесс, состоящий из укладки волокнистой преформы, пропитки преформы смолой и отверждения пропитанной преформы. Полная процедура обработки панели FRP / AAC с использованием техники VARTM не включена в эту главу для краткости и описана в другом месте (Uddin and Fouad, 2007).Чтобы избежать чрезмерного поглощения смолы ААС из-за поверхности пор, поверхность ААС окрашивают блочным наполнителем. Наполнитель блока состоит из воды, карбоната кальция, винилакрилового латекса, аморфного диоксида кремния, диоксида титана, этиленгиклона и кристаллического кремнезема. Назначение блочного наполнителя — заполнить поверхностные поры, присутствующие на поверхностях панелей AAC, и минимизировать чрезмерное поглощение смолы панелями AAC. Плотность 1461 кг / м 3 . Обычно используется для заполнения пор кирпичной кладки или стен из блоков.Его необходимо наносить на чистые, сухие поверхности, полностью очищенные от грязи, пыли, мела, ржавчины, жира и воска. Его можно наносить с помощью нейлоновой или полиэфирной кисти высшего качества или распылительного оборудования. Время высыхания блочного наполнителя — 2-3 часа. Перед нанесением слоя FRP необходимо выждать 4-6 часов.

    10.1. Принципиальная схема сэндвич-панели CFRP / AAC.

    В таблице 10.3 показаны типы образцов, использованных в этом исследовании, с кратким описанием каждого из них. Все образцы, протестированные в этом исследовании, были 609.8 мм (24,0 дюйма) в длину и 203,3 мм (8,0 дюйма) в ширину. В обозначении образца первая буква указывает тип производственного процесса, используемого для подготовки образца, а вторая буква указывает толщину образца в дюймах. Например, в образце P-1 «P» представляет собой простой образец AAC, а «1» представляет толщину образца, 25,4 мм (1,0 дюйма). Точно так же «H» представляет образец, обработанный вручную, а «V» представляет образец, обработанный VARTM. Точность размеров всех образцов была близка к ± 2.5 мм (0,1 дюйма). Образцы AAC сушили в печи при 70 ° C (158 ° F) для достижения содержания влаги, указанного в стандарте ASTM C 1386 (2007), которое составляет 5-15% по весу.

    Таблица 10.3. Подробная информация об испытательных образцах

    ik из углеродного волокна 103C

    Длина, Ширина, Глубина,
    Образец мм мм мм ID Core 906

    (дюймы) (дюймы)) (дюймы) материал Лицевая панель процесс
    P-1 609,8 (24) 203,2 (8) 25,4 (1) A
    P-2 609,8 (24) 203,2 (8) 50,8 (2) AAC Отсутствует 9025 3 24) 203,2 (8) 76.2 (3) AAC Отсутствует
    H-1 609,8 (24) 203,2 (8) 25,4 (1) AAC Ручная укладка
    H-2 609,8 (24) 203,2 (8) 50,8 (2) AAC Углеродное волокно Sikawrap
    Hex-103C
    Н-3 609,8 (24) 203.2 (8) 76,2 (3) AAC Углеродное волокно Sikawrap
    Hex-103C
    Ручная укладка
    V-1 609,8 (24) 203,2 (8) 1 25,48 9025 ) AAC Углеродное волокно Sikawrap
    Hex-103C
    VARTM
    V-2 609,8 (24) 203,2 (8) 50,8 (2) Углеродное волокно AAC AAC Шестнадцатеричный-103C VARTM
    V-3 609.8 (24) 203,2 (8) 76,2 (3) AAC Углеродное волокно Sikawrap Hex-103C VARTM

    Правильное использование пенобетона в автоклаве — Masonry Magazine

    Автоклавный газобетон

    Ричард Э. Клингнер

    Автоклавный газобетон крупным планом с небольшими закрытыми пустотами.

    Блоки автоклавного газобетона (AAC) чаще всего укладываются с использованием тонкослойного раствора и могут использоваться для кладки несущих стен.Положения по проектированию каменной кладки AAC приведены в Кодексе MSJC , , а требования к строительству приведены в Спецификации Объединенного комитета по стандартам кладки (MSJC). В этой статье кратко рассматривается производство AAC; проиллюстрированы практические примеры возведения кладки из ААК; Обобщены проектные положения MSJC для кирпичной кладки AAC; особое внимание уделяется практическому руководству по строительству каменной кладки AAC.

    Автоклавный газобетон (AAC) — это легкий, похожий на бетон материал с множеством небольших закрытых внутренних пустот.Спецификации материалов для AAC предписаны в ASTM C1386. AAC обычно весит от одной шестой до одной трети веса обычного бетона и составляет от одной шестой до одной трети прочности. Подходит для несущих стен и стен с низким и средним этажом. Его теплопроводность составляет одну шестую или меньше, чем у обычного бетона, что делает его энергоэффективным. Его огнестойкость немного выше, чем у обычного бетона такой же толщины, что делает его полезным в приложениях, где важна огнестойкость.Из-за внутренних пустот AAC имеет низкую передачу звука, что делает его полезным с акустической точки зрения.

    История AAC

    AAC был впервые коммерчески произведен в Швеции в 1923 году. С тех пор его производство и использование распространились в более чем 40 странах на всех континентах, включая Северную Америку, Центральную и Южную Америку, Европу, Ближний Восток, Дальний Восток и Австралию. . На основе этого обширного опыта было проведено множество тематических исследований использования в различных климатических условиях и в соответствии с различными строительными нормами.

    В Соединенных Штатах современное использование AAC началось в 1990 году для жилых и коммерческих проектов в юго-восточных штатах. Производство простых и усиленных ААК в США началось в 1995 году на юго-востоке страны и с тех пор распространилось на другие части страны. Общенациональная группа производителей газобетона была образована в 1998 году как Ассоциация автоклавных газобетонных изделий (AACPA, www.aacpa.org). Положения по проектированию и строительству каменной кладки AAC приведены в Кодексе и Спецификации MSJC.AACPA включает одного производителя в Монтеррее, Мексика, и многие технические материалы доступны на испанском языке. AAC одобрен для использования в категориях сейсмического проектирования A, B и C Дополнением 2007 г. к Международным строительным кодексам, а также в других географических точках с одобрения местного строительного чиновника.

    Примеры элементов из пенобетона в автоклаве Изображение предоставлено Ytong International

    AAC может использоваться для изготовления неармированных каменных блоков, а также армированных на заводе панелей пола, крыш, стеновых панелей, перемычек, балок и других специальных форм.В этой статье рассматриваются в основном только каменные блоки.

    Материалы, используемые в AAC

    Материалы для AAC зависят от производителя и местоположения и указаны в ASTM C1386. Они включают некоторые или все из следующего: мелкодисперсный кварцевый песок; Летучая зола класса F; гидравлические цементы; кальцинированная известь; гипс; расширительные агенты, такие как тонкоизмельченный алюминиевый порошок или паста; и смешивание воды. Каменные блоки из AAC не имеют внутреннего армирования, но могут быть усилены на строительной площадке с помощью деформированной арматуры, размещенной в вертикальных ячейках или горизонтальных связующих балках.

    Как создается AAC

    Для получения ААС песок при необходимости измельчается до требуемой степени измельчения в шаровой мельнице и хранится вместе с другим сырьем. Затем сырье дозируется по весу и доставляется в смеситель. В смеситель добавляют отмеренные количества воды и расширительного агента, и цементный раствор перемешивают.

    Стальные формы подготовлены для приема свежей AAC. Если должны производиться армированные панели AAC, стальные арматурные каркасы закрепляются внутри форм.После перемешивания кашицу разливают в формы. Расширяющий агент создает небольшие мелкодисперсные пустоты в свежей смеси, которые увеличивают объем примерно на 50 процентов в формах в течение трех часов.

    В течение нескольких часов после заливки начальная гидратация цементных смесей в AAC дает ему достаточную прочность, чтобы сохранять свою форму и выдерживать собственный вес.

    Общие этапы производства газобетона в автоклаве

    После резки газобетон транспортируется в большой автоклав, где процесс отверждения завершается.Автоклавирование необходимо для достижения желаемых структурных свойств и стабильности размеров. Процесс занимает от восьми до 12 часов при давлении около 174 фунтов на квадратный дюйм (12 бар) и температуре около 360 ° F (180 ° C), в зависимости от марки производимого материала. Во время автоклавирования устройства для нарезки проволоки остаются в исходном положении в блоке AAC. После автоклавирования их разделяют для упаковки.

    Агрегаты

    AAC обычно помещаются на поддоны для транспортировки. Неармированные элементы обычно упаковываются в термоусадочную пленку, в то время как армированные элементы связываются только полосами с использованием угловых ограждений, чтобы минимизировать потенциальные локальные повреждения, которые могут быть вызваны полосами.

    Классы прочности AAC

    AAC производится с различной плотностью и соответствующей прочностью на сжатие в соответствии со стандартом ASTM C1386. Плотность и соответствующие значения прочности описаны в терминах «классов прочности» (см. Таблицу 1).

    ТАБЛИЦА 1
    Прочность
    Класс
    Заданное
    На сжатие
    Прочность
    фунт / дюйм2 (МПа)
    Номинальная сухая
    Насыпная плотность
    фунт / фут3 (кг / м3)
    Пределы плотности
    фунт / фут3 (кг / м3)
    AAC 2.0 290 (2,0) 25 (400)
    31 (500)
    22 (350) — 28 (450)
    28 (450) — 34 (550)
    AAC 4.0 580 (4,0) 31 (500)
    37 (600)
    28 (450) — 34 (550)
    34 (550) — 41 (650)
    AAC 6.0 870 (6,0) 44 (700)
    50 (800)
    44 (700)
    50 (800)
    41 (650) — 47 (750)
    47 (750) — 53 (850)
    41 (650) — 47 (750)
    47 (750) — 53 (850)

    Типовые размеры каменных блоков кондиционирования воздуха

    Типичные размеры блоков AAC каменного типа (блоки каменного типа) показаны в таблице 2 ниже.

    ТАБЛИЦА 2
    Блок AAC
    Тип
    Толщина,
    дюймов (мм)
    Высота,
    дюймов (мм)
    Длина,
    дюймов (мм)

    Типичные применения в каменной кладке AAC

    Кладка

    AAC может использоваться в широком спектре структурных и неструктурных применений.Например, в приложениях, используемых в проектах в Аризоне и Лас-Пальмасе, Мексика, тепловая и акустическая эффективность AAC делает его привлекательным выбором для ограждающих конструкций здания.

    Конструктивное проектирование кирпичной кладки

    Кладка

    AAC спроектирована в соответствии с положениями Приложения A Кодекса MSJC (MSJC 2008), на который ссылаются коды моделей по всей территории Соединенных Штатов. Расчет кладки AAC аналогичен расчету прочности кладки из глины или бетона и основан на заданной прочности на сжатие.Соответствие указанной прочности на сжатие подтверждается испытанием кубиков AAC на сжатие с использованием ASTM C1386 при изготовлении каменных элементов из AAC. Подробное практическое руководство по проектированию с использованием каменной кладки AAC представлено в 5-м издании Руководства для дизайнеров каменной кладки (MDG 2007).

    Комбинации изгиба и осевой нагрузки

    Кладка

    AAC разработана для сочетания изгиба и осевой нагрузки с использованием тех же принципов, что и для расчета прочности глиняной или бетонной кладки.Номинальная грузоподъемность рассчитывается исходя из плоских сечений, растянутой стали при текучести и эквивалентного прямоугольного блока сжатия.

    Показан отель AAC в Лас-Пальмасе, Мексика, где AAC используется как структура и оболочка. Изображение любезно предоставлено AACPA

    Bond и разработка арматуры

    Армирование в кирпичной кладке AAC состоит из деформированной арматуры, помещенной в залитые вертикальные стержни или связующие балки и окруженной кладочным раствором. Требования к развитию и стыковке деформированной арматуры в растворе идентичны требованиям, предъявляемым к кладке из глины или бетона.Консервативно, материал AAC не учитывается при расчете покрытия на сопротивление раскалыванию.

    Ножницы и подшипники

    Выравнивающая станина и прокладки для первого ряда каменных блоков AAC ??? Первый ряд кирпичных блоков AAC укладывается на выравнивающий слой из раствора ASTM C270 типа M или S с использованием клиньев (при желании) для отвеса и выравнивания блоков.

    Как и в случае с глиняной или бетонной кладкой, сопротивление сдвигу каменной кладки AAC вычисляется как сумма сопротивления сдвигу из-за самого AAC и сопротивления сдвигу из-за арматуры, ориентированной параллельно направлению сдвига.Поскольку обычная арматура стыка основания вызывает местное раздавливание AAC под поперечными проволоками, Кодекс MSJC требует, чтобы учитывался только вклад сдвига связующих балок с залитой арматурой. Чтобы предотвратить локальное раздавливание ААЦ, номинальные напряжения в нем ограничиваются заданной прочностью на сжатие. Когда элементы пола или крыши упираются в стены из AAC, также возможно разрушение края стены при сдвиге. Это решается путем ограничения напряжения сдвига на потенциальных наклонных поверхностях разрушения.

    Укладка элементов кладки AAC

    На уровне диафрагмы стены из каменной кладки AAC соединяются с полом или крышей с помощью залитой цементным раствором балки, аналогичной конструкции из глиняной или бетонной кладки. После укладки блоков кладки из AAC плоскость стены можно выровнять с помощью шлифовальной доски, изготовленной для этой цели.

    Электрические и сантехнические установки в соответствии с AAC

    Электромонтажные и сантехнические установки в кирпичной кладке AAC размещаются в проложенных выемках. При установке желобов необходимо соблюдать осторожность, чтобы обеспечить сохранение структурной целостности элементов AAC.Не сокращайте арматурную сталь и не уменьшайте конструктивную толщину элементов AAC, за исключением случаев, когда это разрешено проектировщиком. В вертикально перекрывающих элементах AAC горизонтальная прокладка разрешается только в областях с низкими напряжениями изгиба и сжатия. В горизонтальных элементах AAC следует минимизировать вертикальную маршрутизацию. Когда это возможно, может быть полезно предусмотреть специальные выемки для большого количества трубопровода или водопровода.

    Укладка кирпичной кладки с использованием тонкослойного раствора и зубчатого шпателя ??? последующие слои укладываются с помощью модифицированного полимером тонкослойного раствора, наносимого специальным зубчатым шпателем.

    Внешняя отделка для AAC

    Незащищенный внешний вид AAC ухудшается при воздействии циклов замораживания и оттаивания в насыщенном состоянии. Чтобы предотвратить такое ухудшение состояния при замораживании-оттаивании, а также для улучшения внешнего вида и стойкости к истиранию AAC, следует использовать внешнюю отделку. Они должны быть совместимы с лежащим в основе AAC с точки зрения теплового расширения и модуля упругости, а также должны быть паропроницаемыми.

    Доступно множество различных типов внешней отделки. Модифицированные полимером штукатурки, краски или отделочные системы являются наиболее распространенной внешней отделкой для AAC.Они увеличивают сопротивление проникновению воды AAC, позволяя при этом пропускать водяной пар. Тяжелые краски на акриловой основе, содержащие заполнители, также используются для повышения стойкости к истиранию. Как правило, нет необходимости выравнивать поверхность, а горизонтальные и вертикальные швы могут быть скошены как архитектурный элемент или могут быть заполнены.

    Изображение предоставлено Aercon Изображение предоставлено Aercon Florida

    Кладочный шпон можно использовать поверх каменной кладки AAC во многом так же, как он используется для других материалов.Шпон крепится к стене из кладки AAC с помощью специальных стяжек. Пространство между AAC и кладкой можно оставить открытым (образуя дренажную стену) или заполнить раствором.

    Когда панели AAC используются в контакте с влажной или насыщенной почвой (например, в стенах подвала), поверхность, контактирующая с почвой, должна быть покрыта водонепроницаемым материалом или мембраной. Внутренняя поверхность должна быть либо без покрытия, либо иметь паропроницаемую внутреннюю отделку.

    Внутренняя отделка для кирпичной кладки AAC

    Внутренняя отделка используется для повышения эстетики и долговечности AAC. Они должны быть совместимы с лежащим в основе AAC с точки зрения теплового расширения и модуля упругости, а также должны быть паропроницаемыми.

    Доступно множество различных видов внутренней отделки. Внутренние стеновые панели AAC могут иметь тонкий слой штукатурки на минеральной основе для достижения гладкой поверхности. Легкая внутренняя штукатурка на основе гипса может обеспечить более толстое покрытие для выравнивания и выпрямления стен, а также для создания основы для декоративных красок для внутренних помещений или отделки стен.Внутренние штукатурки содержат связующие вещества, улучшающие их адгезию и гибкость, и обычно наносятся путем распыления или затирки.

    При нанесении на внутреннюю поверхность наружных стен AAC гипсокартон следует прикреплять с помощью полос для обрешетки, обработанной давлением. При нанесении на внутренние стены влагостойкий гипсокартон можно наносить непосредственно на поверхность AAC.

    Изображение предоставлено Aercon Florida

    Для коммерческих применений, требующих высокой прочности и низких эксплуатационных расходов, часто используются покрытия на акриловой основе.Некоторые содержат заполнители, повышающие стойкость к истиранию.

    Когда керамическая настенная плитка должна быть уложена поверх AAC, подготовка поверхности обычно необходима только тогда, когда поверхность AAC требует выравнивания. В таких случаях перед укладкой керамической плитки на поверхность AAC наносится покрытие на основе портландцемента или гипса. Затем керамическую плитку следует приклеить к обшитой паркетом стене либо цементным тонким раствором, либо органическим клеем. Во влажных помещениях, таких как душевые, следует использовать только паржевое покрытие на основе портландцемента, а керамическую плитку следует укладывать только на цементный тонко застывший раствор.

    Типовые конструктивные особенности элементов AAC

    Широкий спектр строительных деталей для каменной кладки AAC доступен на веб-сайтах отдельных производителей, доступных через веб-сайт AACPA.


    Ричард Э. Клингнер — профессор гражданского строительства им. Л. П. Гилвина в Техасском университете в Остине, где он специализируется на поведении и проектировании каменной кладки, особенно в условиях землетрясений. Мнения, выраженные в этой статье, являются его собственными и не обязательно отражают официальную точку зрения MSJC или его спонсирующих обществ.Свяжитесь с ним по адресу [email protected]

    Вернуться к содержанию

    Анализ скорости кирпичной кладки блоков AAC

    Анализ скорости кладки блоков AAC, привет, ребята, в этой статье мы знаем об анализе скорости кладки блоков AAC, норме труда для кладки блоков AAC и норме кладки блоков AAC на квадратный метр. Сегодня в строительной индустрии использование блоков AAC Block заменяет традиционный красный кирпич. А также мы знаем о ставке за кубик для кладки блоков AAC и ставке за квадратный метр для кладки блоков AAC.

    Полная форма блока AAC — это пенобетон, обработанный в утоклаве (AAC) , он также известен как автоклавный ячеистый бетон (ACC) и легкий бетон в автоклаве (ALC) . Это строительный материал, изобретенный в середине 1920-х годов, который одновременно обеспечивает звукоизоляцию, изоляцию, а также огнестойкость и устойчивость к плесени.

    Анализ расхода для кладки блоков AAC включает в себя норму на куб. М для кладки блоков AAC и норму на кв. М для кладки блоков AAC. стоимость установки блока AAC, расходы каменщика и помощников, а также стоимость цементного раствора и песка.

    Анализ скорости кирпичной кладки блоков AAC

    Блок ACC представляет собой газобетон, подвергнутый автоклавированию. Это легкий сборный пенобетонный строительный материал класса , подходящий для изготовления бетонных блоков, таких как блоки. Он состоит из кварцевого песка, кальцинированного гипса, извести, цемента, воды и алюминиевого порошка.

    ◆ ПОСМОТРЕТЬ ВИДЕО: AAC BLOCK


    Автоклавный газобетон

    — это экологически чистый и сертифицированный экологически чистый строительный материал, который отличается легкостью, несущей способностью и высокими изоляционными свойствами.

    Расчет расхода для кирпичной кладки из блоков AAC

    Анализ расхода для кладки блоков AAC включает следующее: — Ставка на куб. М для кладки блоков AAC и ставка на квадратный метр для кладки блоков AAC, для этого мы должны рассчитать следующее: —

    ● 1) Ставка и стоимость блока AAC за куб. М или кв. М.
    ● 2) Ставка и стоимость цементно-песчаного раствора
    ● 3) Ставка и стоимость рабочей силы для кладки блока AAC

    Ставка за куб. М для кладки блоков ACC

    1) стоимость и ставка за куб. М для кладки блоков AAC: — , поскольку мы знаем, что на рынке доступны блоки AAC разного размера

    Размер блока AAC в кубических метрах (м3) = длина × высота × ширина.Размеры блока AAC различаются, но наиболее распространенными являются 600 мм × 200 мм × 75 мм, 600 мм × 200 мм × 100 мм, 600 мм × 200 мм × 125 мм, 600 мм × 200 мм × 150 мм, 600 мм × 200 мм × 175 мм, 600 мм × 200 мм × 200 мм, 600 мм × 200 мм × 225 мм, 600 мм × 200 мм × 250 мм.

    ◆ ПРОЧИТАЙТЕ БОЛЬШЕ: — КАК РАССЧИТАТЬ количество блоков AAC на м3

    Рыночная цена блока AAC составляет от 3000 до 4000 индийских рупий за м3. Также их ставка определяется в зависимости от количества штук.

    Предположим, что у нас есть 1 м3 блока AAC размером 600 мм × 200 мм × 200 мм, и их цена составляет 90 индийских рупий за штуку, а в кладке блоков AAC толщина цементного раствора составляет 10 мм, тогда размер блока AAC с раствором = 610 мм × 210 мм × 210 мм .

    Теперь подсчитайте количество блоков AAC в 1 м3 кладки, объем блока AAC с раствором = 0,61 м × 0,21 м × 0,21 м = 0,0269 м3, у нас есть общий объем кладки блока AAC = 1 м3, тогда количество блоков AAC в 1 м3 = 1 / 0,0269 = 37,175, и примите во внимание, что 5% потерь = 5% от 37,175 = 1,858, добавьте 37,175 + 1,858 = 39, так что для 1 м3 кладки требуется 39 блоков AAC размером 600 мм × 200 мм × 200 мм.

    Стоимость блока AAC = 90 индийских рупий за штуку, затем стоимость 39 блоков AAC = 90 × 39 = 3510 индийских рупий.

    ◆ ПОДРОБНЕЕ: ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ACC BLOCK

    ● 2) количество цемента и песка в растворе толщиной 10 мм (1: 4): — Расход раствора и расчет стоимости для 1 м3 кирпичной кладки AAC, предполагая соотношение цемента и песка 1: 4, в котором одна часть цемента и 4 часть — песок, толщина цементного раствора — 10 мм.

    Фактически 37 блоков AAC используются в кладке 1 м3, вычисляя объем цементно-песчаного раствора, сначала мы должны рассчитать объем блока 37 AAC = 37 × 0,6 × 0,2 × 0,2 = 0,888 м3, теперь

    объем цементного раствора = общий объем _ объем всего блока

    Объем раствора = 1 м3 _ 0,888 м3 = 0,112 м3, учитывая 5% потерь = 5% от 0,112 м3 = 0,0056 м3, теперь добавьте 0,112 + 0,0056 = 0,1176 м3, это влажный объем цементного раствора.

    Нам нужно преобразовать влажный объем цементного раствора в сухой объем, умножим на 1.33 во влажном объеме, поэтому сухой объем = 0,1176 × 1,33 = 0,1564 м3.

    Итак, у нас есть требуемый сухой ингредиент в виде цемента и песка объемом 0,1564 м3, в котором одна часть — цемент, а 4 части — песок. Таким образом, общая пропорция = 1 + 4 = 5, плотность цемента = 1440 кг / м3 и 1 м3 = 35,3147 кубических футов.

    ◆ ПОДРОБНЕЕ: — БЛОК AAC VS КРАСНЫЙ КИРПИЧ

    Количество цемента в кг = 1/5 × 0,1564 м3 × 1440 кг / м3 = 45 кг, количество мешков с цементом = 45/50 = 0,90, если ставка цемента = 400 INR за мешок, то стоимость цемента = 400 × 0.9 = 360

    индийских рупий

    Количество песка в кубических футах = 4/5 × 0,1564 × 35,3147 = 4,419 кубических футов, если рыночный курс песка = 60 индийских рупий за кубический фут, тогда стоимость песка = 60 × 4,419 = 265 индийских рупий

    ● 3) ставка труда для кладки блока AAC : — для завершения работы 1 м3 кладки блока AAC за 8 часов требуется 1 каменщик и 2 помощника, если плата каменщика = 800 INR, а плата Helper = 500 INR, то общая ставка труда и стоимость 1 м3 кладки из блоков AAC = 800 + (2 × 500) = 1800 индийских рупий.

    Теперь общая стоимость и анализ скорости на куб. М для кирпичной кладки из блоков AAC

    ● стоимость блока AAC = 3510
    индийских рупий ● стоимость цемента = 360
    индийских рупий ● стоимость песка = 265
    индийских рупий ● сбор за каменщик и помощника = 1800
    индийских рупий

    ● Ответ: — Ставка за куб. М для кладки блоков AAC составляет 5935 индийских рупий.

    Ставка за 1 кв.м при кладке из блоков AAC

    Теперь рассчитываем стоимость кладки блока AAC на квадратный метр, так как мы знаем, что ширина стены блока составляет 200 мм = 0,2 м, а объем стены блока = 1 м3, тогда площадь стены блока в квадратном метре = 1 / 0,2 = 5м2, общая стоимость 5 м2 кладки блока AAC = 5935 индийских рупий, затем стоимость кладки блока AAC за квадратный метр = 5935/5 = 1187 индийских рупий.

    ● Отв.: — Ставка за квадратный метр кладки из блоков AAC составляет 1187 индийских рупий.

    ◆ Вы можете подписаться на меня на Facebook и подписаться на наш канал Youtube

    Вам также следует посетить: —

    1) что такое бетон, его виды и свойства

    2) Расчет количества бетона для лестницы и его формула

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    © 2021 fsin-dostavka.su — Строительство и ремонт своими руками
