Расчет профнастила на крышу. Полезная ширина и нахлест
Сегодня при выборе материала для крыши многие отдают предпочтение именно профнастилу. Этому есть множество объяснений. Во-первых, этот материал имеет отличные характеристики прочности. Во-вторых, профнастил доступный материал с невысокой ценой.
В строительстве кровли многие уделяют особое внимание исключительно внешним его характеристикам. На самом деле качество и долговечность конструкции зависит от того, насколько правильно был произведен расчет профнастила на крышу и множества других факторов:
- правильности выбора материала в зависимости от его характеристик;
- качества выполненных работ разного уровня, начиная от обустройства паро-и гидроизоляции, обрешетки, укладки профнастила.
Уделим внимание самым важным аспектам касательно строительства кровли из профнастила.
Содержание:
- 1 Рассчитываем обрешетку для кровли
- 1.1 Таблица соотношения шага обрешетки марке, углу наклона и толщине профнастила
- 2 Полезная ширина профнастила
- 3 Расход профнастила с учетом нахлеста
- 4 Особенности укладки профнастила короткими и длинными листами
Рассчитываем обрешетку для кровли
Обрешетка выполняет несколько главных задач – обеспечивает прочность и надежность, равномерность распределения нагрузок на крышу.
Для обустройства обрешетки используют несколько материалов – чаще всего металл либо древесина. В редких случаях, когда здания возводятся в суровых климатических условиях, делается двойная обрешетка: первый слой – металл, второй – дерево.
Металлическую обрешетку рекомендуют использовать в том случае, если профильный лист имеет толщину 0,7 мм и больше. Часто в строительстве отдают предпочтение деревянным доскам, жердям, тесе.
Важно! В случае использования металла, как материала для обрешетки, все сварочные места нужно обработать грунтовкой или краской для наружных работ. В противном случае, сварные места будут повреждены коррозией. Если выбирается древесина – обработать пропитками, увеличивающими влагоустойчивость.
Прежде чем приступить к просчетам, нужно выбрать марку профнастила, учитывая особенности климата и самой кровли.

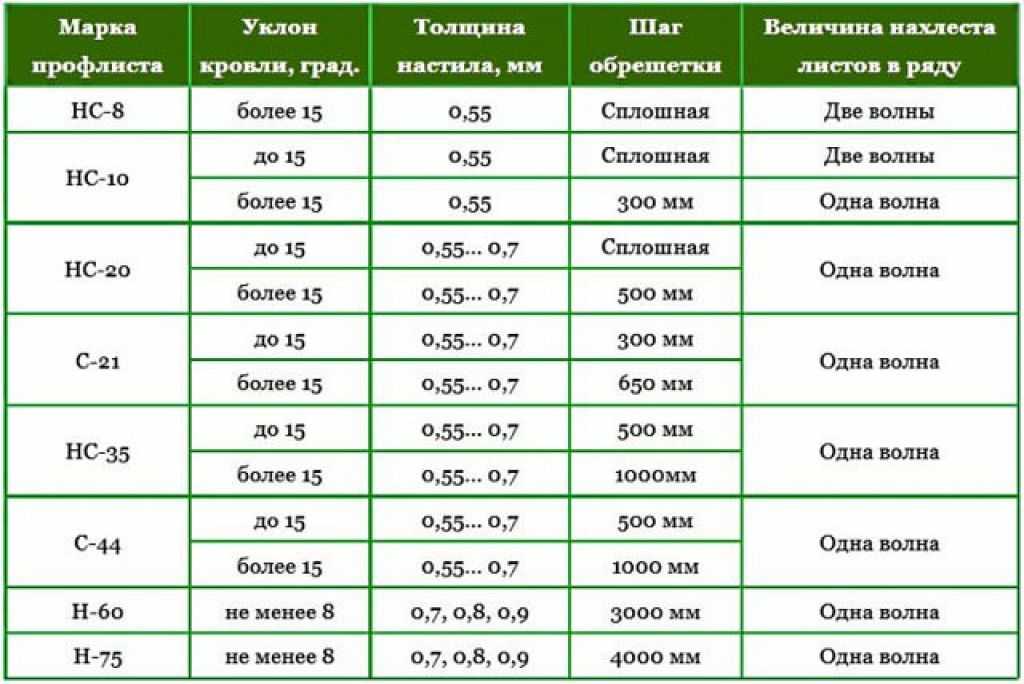

Таблица соотношения шага обрешетки марке, углу наклона и толщине профнастила
| Марка | Угол наклона кровли | Толщина листа, мм | Шаг | Особенности материала |
| C-8 | до 150 | 0,5 | сплошная | Применяется для крыш мансард и павильонов, облицовки стен |
| С-10 | до 150 | 0,5 | сплошная | |
| С-10 | более 150 | 0,5 | 300 | |
| С-20 | до 150 | 0,7 | сплошная | Используется для кровли, имеет небольшую высоту волны. Отличные показатели прочности и жесткости. |
| С-20 | более 150 | 0,7 | до 500 | |
| С-21 | до 150 | 0,7 | до300 | |
| С-21 | более 150 | 0,7 | до 650 | |
| НС-35 | до 150 | от 0,5 до 0,7 | до 500 | Присутствует полимерное декоративное покрытие. |
| НС-35 | более 150 | от 0,5 до 0,7 | до 1000 | |
| Н-60 и Н-75 | более 80 | От 0,7 до 0,9 | от 3000 до 4000 | Используется для создания влагостойкой кровли без дополнительной герметизации. Присутствуют ребра жесткости. |
По способу устройства обрешетки различают:
- сплошную – материал собирается на расстоянии 10 мм друг от друга;
- стандартную — шаг 20-40 см;
- разреженную — интервал составляет до 75 см.
Стоит учесть, что обрешетка в местах выхода дымохода и вентиляционных каналов должна быть двойной — это обеспечит герметичность.
При расчетах нужно брать во внимание:
- ширину скатов;
- их длину;
- шаг досок.
К полученному результату нужно прибавить обязательный запас — 10-15%.
Выбирая профнастил, нужно обратить внимание на его жесткость. В зависимости от этого параметра меняется ширина шага.
Полезная ширина профнастила

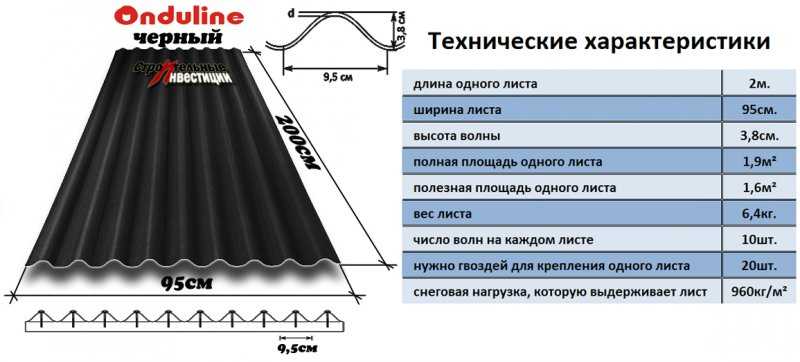

Выбирая кровельный материал, нужно обращать внимание на показатель размера. В некоторых случаях производитель может указывать общую ширину материала или полезную. Если указана общая ширина профлиста, по факту она будет другой, поскольку в ней не учтены волны. Если же наоборот, то ширина будет фактической. Поэтому при выборе изделия на эти параметры нужно обращать внимание.
Есть еще одно понятие полезной ширины. При монтаже профнастил крепится не встык, а в нахлест. И чтобы ее вычислить, нужно от ширины материала отнять нахлест.
А он составляет одну-две волны. Вычислить полезную ширину можно зная тип кровельного материала и высоту волны.
Расход профнастила с учетом нахлеста
В строительстве нет общепринятой фиксированной нормы расхода. Для каждого отдельного случая она просчитывается индивидуально!
Кровельное покрытие должно защищать не только крышу строения, но и части фасада от попадания дождевой воды. Поэтому при просчете должны учитывать следующие правила:
- Вертикальный нахлест. При укладке крыши, чтобы ее сделать герметичность, профильные листы должны перекрывать друг друга. Нахлест должен быть не только между соседними листами, но и верхними и нижними. Его размер зависит от уклона крыши: чем он меньше, тем больше лист должен перекрывать изделия нижнего ряда.
- Карнизный свес. Для защиты стен от стекающей с крыши воды, кровельное покрытие должно немного выступать за пределы обрешетки, образовывая своеобразный козырек. Величина выступа полностью зависит от характеристик профильного листа: его прочности, высоты волны. Также размер карнизного просвета зависит от наличия желобов для отвода воды.
Величина выступа полностью зависит от характеристик профильного листа: его прочности, высоты волны. Также размер карнизного просвета зависит от наличия желобов для отвода воды.- Горизонтальный нахлест. Величина зависит от высоты профиля и его характеристик. Так, например, для марок НС-8 и НС-10 горизонтальный нахлест должен составлять две волны. В остальных случаях – одну.
- Фронтальный свес. Выступать за пределы здания кровельное покрытие должно не только в районе карниза, но и фронтонах дома. В строительстве используют два варианта обустройства фронтонного свеса – с установкой ветровой доски или ветровой планки. В этих двух вариантах расход материала будет разным.

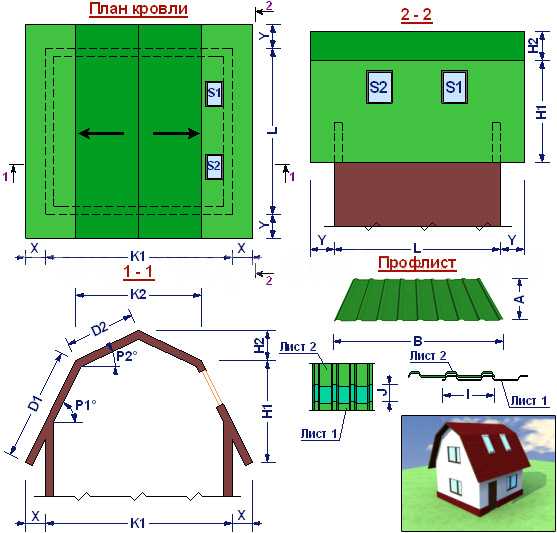

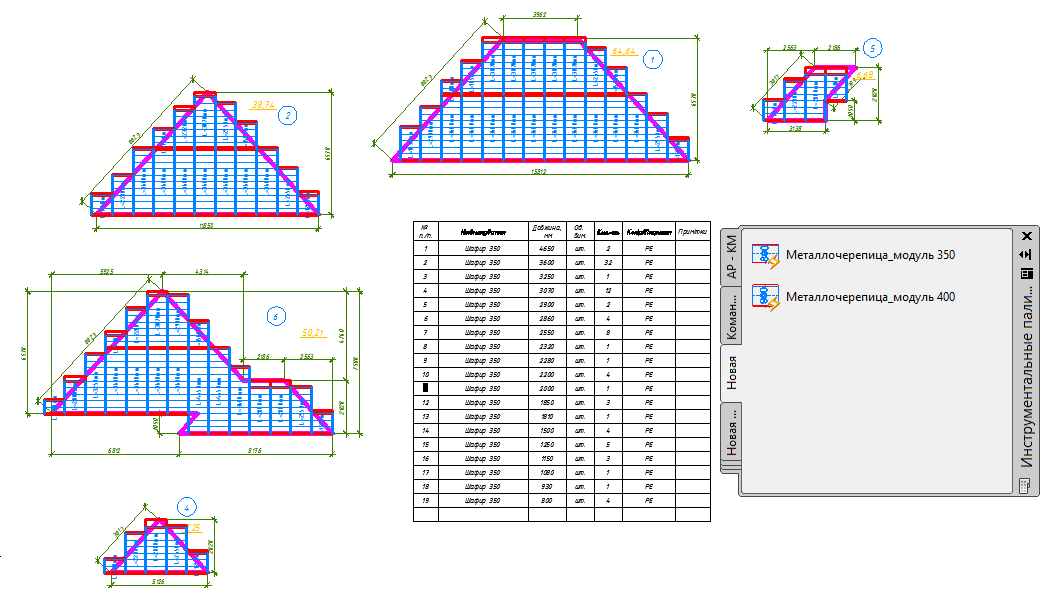

Чтобы сделать правильные расчеты, лучше нарисовать схему раскладки материала. И если взять и разделить площадь покрытия, просчитанную согласно схеме, на м2 листа, выйдет цифра, которая и будет равна расходу профильного листа.
Особенности укладки профнастила короткими и длинными листами
youtube.com/embed/yCQ8H8o5yio» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Профнастил изготавливается из проката тонколистового холодно-катанного и горяче-оцинкованного металла. На предприятиях существует возможность изготовить этот строительный материал любой длины, в зависимости от требований заказчика (максимальная длина 14500 мм, а минимальная – 0,4). Самый оптимальный размер – от 3,4 до 6 м. Именно с ними проще и удобнее работать. Ведь они соответствуют длине скатов.
Многие ошибочно полагают, что купить длинные листы будет выгоднее: меньше будет нахлестов, соответственно будет происходить экономия материала и повысятся эстетические качества.
Но не все так просто. Существует множество подводных камней, о которых человек не догадывается:
- сложность монтажа. Поскольку лист имеет большую длину, его сложно будет рабочим прикрепить к крыше;
- транспортировка профильных листов может принести множество неприятных моментов. При поднятии профлиста он будет сгибаться и существует риск его повреждения. Не каждый автомобиль сможет взять длинные листы;
Не каждый автомобиль сможет взять длинные листы;Главный минус монтажа длинных прфлистов на крышу – тепловой коэффициент расширения. Летом металл будет расширяться, а зимой наоборот. И если в летнее время прикрепить материал, с наступлением холодов может сорвать метизы. Если зимой — поведет профнастил, образуются волны. Тем самым потеряется внешний вид и полностью сойдут на нет все его кровельные качества. Итог: перестройка крыши и новые расходы.
Поэтому перед покупкой нужно проконсультироваться со специалистом и выбрать размер, который будет максимально подходить для вашей кровли.
Рассчитать количество материала для крыши, стен и заборов
Перейти к навигацииПерейти к содержанию
Статьи
Первый вопрос, который возникает у большинства людей в начале строительства,- «Сколько оно будет стоить?».
Ответом на него станет только грамотно составленная смета и разумная экономия при выборе стройматериалов. Профнастил – это как раз вариант экономии на покрытии кровли, облицовке стен, строительстве перекрытий или материале для забора без ущерба качеству и прочности конструкции. И первый шаг к удешевлению вашего проекта – правильный расчет профнастила для крыши, стен и заборов.
Основные параметры расчета профнастила для крыши, стен и заборов
Чтобы правильно рассчитать количество материала, необходимо учесть несколько базовых величин, на которых строятся все формулы вычислений:
- Длина профлиста. Для расчета профнастила для крыши, стен и заборов этот параметр имеет определяющее значение. Профилированный настил изготавливается из рулонной стали, поэтому его длина ограничена лишь возможностями станков и максимально может достигать 14 м. Если он используется для монтажа кровли, то профлист должен быть аналогичной длины, что и скат, во избежание горизонтальных стыков. Для фасада заказывают листы, равные высоте стены. В случае с ограждением – длина профнастила равна его высоте.
- Ширина профлиста. Для изготовления стройматериала используется металлопрокат стандартной ширины – 1250 мм. Однако, поскольку профлист имеет «волны», и они могут быть различной высоты и формы, его рабочая ширина меняется. Кроме того, следует также учитывать, что листы кладутся на обрешетку или стену внахлест для крепления саморезами.
- Ширина кровельного ската.Этот параметр позволит точно определить, сколько листов профнастила нужно будет смонтировать на обрешетку. Чтобы его узнать, потребуется измерить длину конька.
- Длина ската. Одна из базовых величин для кровли. Для ее определения нужно измерить промежуток между карнизом и коньком, а затем к полученному значению прибавить длину свеса. Свес не дает осадкам попасть в пространство под кровлей.
- Длина профлиста. Для расчета профнастила для крыши, стен и заборов этот параметр имеет определяющее значение. Профилированный настил изготавливается из рулонной стали, поэтому его длина ограничена лишь возможностями станков и максимально может достигать 14 м. Если он используется для монтажа кровли, то профлист должен быть аналогичной длины, что и скат, во избежание горизонтальных стыков.
Для фасада заказывают листы, равные высоте стены. В случае с ограждением – длина профнастила равна его высоте.Сколько понадобится профнастила для укладки крыши
Чтобы рассчитать размеры будущей кровли и вычислить стоимость необходимых стройматериалов: кровельного профнастила, фасонных элементов, саморезов, уплотнителя и т.
д. –необходимо выполнить ряд вычислений:
- По перекладинам обрешетки измерить длину и ширину ската будущей крыши.
- Рассчитать необходимое количество кровельных профлистов по формуле: измеренная ширина ската/рабочая ширина листа. Полученный результат, чтобы хватило стройматериала, нужно округлить в большую сторону. Например, если брать для монтажа профнастил Н57, имеющий полезную ширину 750 мм,то при ширине ската 10 м понадобится 14 листов (10 м/ 0,75 м).
- Рассчитать площадь покрытия профилированным стройматериалом (поскольку продается он в м2). Расчет осуществляется по формуле: количество кровельных профлистов * на длину 1 листа * на общую (не рабочую) ширину листа.Соответственно для крыши, имеющей длину ската 6 м, площадь будет равна 68,04 (14*6* 0,81 м (полная ширина Н57)). Если нужно установить двускатную кровлю, то это значение умножается еще на 2.
Количество профнастила для стен и заборов
Сделать расчет для стен фасада или забора намного легче – здесь нет обрешеток, скатов, свесов и т.
д. – все, что нужно знать – длину и ширину будущей стены/конструкции.Итоговая площадь вычисляется по двум формулам:
- Для определения количества листов профилированного настила нужно разделить длину покрытия на рабочую ширину листа.Например, чтобы построить забор длиной 20 м и высотой 2 м с использованием профнастила С20, чья рабочая ширина составляет 1,10 м, понадобится – 20/ 1,1 – 18,1 шт. Как и в случае с кровлей, полученное значение нужно округлить в большую сторону, т.е. результат – 19 листов.
- Итоговый параметр – площадь профнастила – рассчитывается таким образом: количество профлистов * на полную ширину листа * на высоту ограды (равна длине листа). Таким образом, для взятого примера результат будет – 19 *1,15 *2 – 43,7 м2.
Помимо самого профилированного настила, необходимо будет приобрести саморезы и доборные элементы в количестве, указанном в проектной документации.Экономить на этих изделиях не стоит: недостаточное количество саморезов сделает конструкцию непрочной, а отсутствие доборников уменьшит уровень защиты и срок службы.
Все стройматериалы следует приобретать у одного производителя, чтобы избежать нестыковок и несоответствий в размерах, толщине и цвете. Наши специалисты всегда помогут вам подобрать подходящий профнастил, все доборные элементы к нему и нужные саморезы. Звоните нам по телефону в Москве 8(495) 374-74-72 или оставляйте на сайте заявку, и мы сами с вами свяжемся.Наличие собственного производства позволяет нам предлагать весь сортамент по выгодным ценам и изготавливать заказы в кратчайшие сроки.
Похожие статьи
Калькулятор кровельных листов
Рассчитайте расчетное количество необходимых кровельных листов.
Устранение неполадок:
1. Введите только цифры там, где это необходимо.
2. В вашем браузере должен быть включен Javascript. Нажмите здесь, чтобы проверить, включен ли Javascript.
1. Измерьте лист крыши
2. Рассчитать площадь навеса или конструкции в м²
Введите ширину и длину (направление потока воды) в метрах, например.
5,35 м = 5,35
Введите ширину навеса: м
Введите длину навеса (направление потока воды): м
Общая площадь в м² =
3. Расчет необходимого количества кровельных листов
1. Размеры ширины покрытия см. на страницах, посвященных кровельным покрытиям из стекловолокна или поликарбоната.
2. Ввод ширины покрытия в метрах, например. 686 мм = 0,686
3. Длина кровельных листов изготавливается по вашим требованиям.
4. Количество кровельных листов, округленное до большего числа, например. 4,3 листа потребуется 5 листов.
Введите ширину листа крыши: м
Длина листа крыши (длина навеса): м
Количество листов =
Общая стоимость =
р.
ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ
Информация, включенная в этот документ, предоставлена добросовестно и предназначена для того, чтобы помочь вам, покупателю, определить пригодность этого продукта для вашего применения.
Из-за различных применений и условий, в которых могут использоваться многие из наших продуктов, мы просим вас, пользователя, протестировать и проверить наш продукт, чтобы убедиться в его содержании и пригодности для ваших конкретных потребностей. Этот документ не является какой-либо гарантией или гарантией, выраженной или подразумеваемой. Исключительным средством защиты от всех доказанных претензий является замена нашего продукта, и мы ни при каких обстоятельствах не несем ответственности за какие-либо особые, косвенные или случайные убытки.
Запросить дополнительную информацию
Руководство по использованию стекловолокна
Компания Nivitex предлагает различные руководства для мастеров, занимающихся своими руками, которые помогут вам с вашим следующим проектом: от расчета затрат на проекты до использования различных продуктов из стекловолокна для изготовления форм и т. д.
См. направляющие
Техническая информация
У нас есть техническая информация по различным изделиям из стекловолокна.
Эти руководства помогут вам с ошибками, как применять продукты, сорта стекловолокна и многое другое.
Посмотреть все наши технические руководства
Нужна помощь?
Если вам нужна помощь или вам просто нужна уверенность в том, что вы ищете правильные продукты для своего проекта.
Свяжитесь с нами, и мы направим вас на правильный путь.
Запросить информацию
Обновленный метод расчета количества кровельных листов, необходимых для вашего здания
к
Нвачукву Ричард
5 Комментарии
Как заказчик, вы должны иметь некоторое представление о количестве материалов, которые потребуются для завершения вашего здания или сооружения. На основе этого я создал этот блог, и сегодня я собираюсь упростить вам расчет количества кровельных листов, необходимых для вашего строительного проекта.
Итак, как рассчитать количество алюминиевых кровельных листов, кровельных листов с длинными пролетами, необходимых для вашего здания?
Давайте начнем так…
Вы понимаете, что вокруг нас скатная крыша является наиболее распространенным типом крыши для всех. У скатной крыши вершина разделена.
Я решил использовать скатную крышу просто потому, что ее проще всего анализировать. Чтобы иметь возможность рассчитать количество кровельных листов, необходимых для вашего здания, вам необходимо узнать у своего подрядчика или инженера фактический размер предполагаемого кровельного листа. Это необходимо, особенно если вы уверены, что ваша крыша не будет из алюминиевых листов с длинным пролетом, которые достаточно длинные, чтобы перекрыть всю длину крыши.0005
Итак, давайте начнем с измерения длины здания и назовем его буквой «x», измерим ширину и назовем его буквой «y».
Чтобы получить приблизительную площадь поверхности, мы добавим произвольное значение разницы в длине из-за уклона или глубины крыши.
Итак, скажем, для дома общая длина передней части составляет 1,8 м или 60 футов, а длина стороны, которая является более длинной, составляет 27 м или 90 футов.
Площадь = длина передней части дома x сторона дома = 18 x 27 = 486 м2
Добавьте поправку на уклон или глубину 20 % от площади = 20 % + 486 м = 583,2 м2
Теперь узнайте длину и ширину каждого кровельного листа, а также умножьте длину на ширину.
Предполагая, что потолочный лист имеет длину 3,6 м и ширину 1,8 м
Тогда площадь кровельного листа =3,6 x 1,8 =6,48 м2
Таким образом, общее количество необходимых кровельных листов приблизительно равно
(Площадь здания + Припуск) /площадь одного кровельного листа =583,2/6,48 м
=90 листов
