Расстояние между стропил: Какое расстояние между стропилами двускатной крыши, как выбрать максимальный шаг установки стропильной системы под металлочерепицу, фото+видео

Какое расстояние между стропилами двускатной крыши, как выбрать максимальный шаг установки стропильной системы под металлочерепицу, фото+видео

Содержание статьи:

1. Методика вычисления расстояния между стропилами

2. Стропильная конструкция под профнастил

3. Стропильная конструкция под керамическую черепицу

4. Стропильная конструкция под металлочерепицу

5. Стропильная конструкция под ондулин

6. Стропильная конструкция под покрытие из шифера

7. Стропила для односкатной и двухскатной кровли

Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.

К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши. Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.

Методика вычисления расстояния между стропилами

Расстояние между стропилами на крыше получило название шаг стропил. Как правило, шаг стропильных ног в конструкции крыши обычно превышает один метр, а минимальный промежуток колеблется в пределах 60 сантиметров.

Расчет необходимого количества стропил для кровли определенной длины и шаг стропил производят следующим образом:

• до того как рассчитать длину стропил, по карнизу крыши измеряют длину ската;
• полученную величину делят на выбранное расстояние между стропилами. Например, шаг составляет один метр, значит разделить надо на единицу, а если это 60 сантиметров, тогда делитель будет равен 0,6;
• затем к результату прибавляют единицу, и итог округляют в большую сторону.

Таким образом, путем несложных вычислений определяется количество стропил, которое нужно установить для обустройства одного ската крыши. После этого длину ската делят на полученное количество стропил, в результате чего получают значение межосевого промежутка между стропилами, называемое шагом.

Например, при протяженности кровельного ската, равного 25, 5 метра и шаге длиной 0,6 метра вычисление выполняется следующим образом:

25,5: 0,6 = 42,5 + 1= 43,5, после округления до ближайшего целого числа результат составит 44 – столько стропил потребуется для ската крыши.

Далее для определения расстояния между осями стропил надо 25,5: 44 = 0,58 (метра).

Данная несложная методика позволяющая определить, через какое расстояние ставятся стропила для крыши, не учитывает особенности используемого кровельного материала. Существуют профессиональные рекомендации относительно шага стропильной системы для наиболее популярных покрытий.

Стропильная конструкция под профнастил

Шаг стропильной системы при создании кровли из этого материала должен составлять не менее 600 миллиметров, а максимальный шаг стропил под профнастил – не более 900 миллиметров. Когда промежуток больше, тогда необходимо установить поперечные доски, имеющие большое сечение. При этом сечение самих стропил подбирают размером

50х100 миллиметров либо 50х150 миллиметров (читайте: «Монтаж и размеры стропил для крыши»).

Для укладки профнастила требуется обрешетка из досок 30х100 миллиметров, ее монтируют с 500-миллиметровым шагом и более — в зависимости от толщины кровельного материала и высоты трапеции. Когда создается обрешетка для профнастила, выходящая на карниз доска должна быть на 10-15 миллиметров толще остальных. Конструкция обрешетки должна обеспечивать возможность прохода для крепления таких вертикальных элементов как вентиляционные трубы, дымоход и т.д.

Стропильная конструкция под керамическую черепицу

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Особенности конструкции стропил под укладку керамической черепицы связаны с тем, что сырьем для ее изготовления является глина – материал достаточно тяжелый, ее вес больше, чем у металлочерепицы раз в 10. Таким образом, нагрузка на несущую систему кровли из расчета на один квадратный метр площади равна от 40 до 60 килограммов.

Стропила под такую каркасную систему необходимо изготавливать из хорошо высушенной древесины, влажность которой не превышает 15%. Для их производства используется брус сечением 50х150 миллиметров или 60х180 миллиметров (для надежности). При этом шаг стропильной системы составляет 80 – 130 сантиметров в зависимости от крутизны уклона кровли. Так при угле наклона, равном 15 градусам, расстояние между стропилами равно 80 сантиметрам, а при 75 градусах – 130 сантиметров.

Когда вычисляется шаг между стропилами, специалисты учитывают их длину. При максимальном значении длины элементов при выполнении работ соблюдают минимальное расстояние между ними. При коротких стропилах оно должно быть максимально большим. Безопасное передвижение по крыше с уклоном меньше 45 градусов можно совершать, если стропильный шаг не превышает 80-85 сантиметров.

При обустройстве керамической кровли имеется еще одна особенность – это определенный размер шага обрешетки, с которым ее набивают на стропила. Он зависит от типа приобретенной черепицы. Наиболее простым способом произвести расчет шага обрешетки можно, если учесть, что в большинстве своем черепица имеет длину 400 миллиметров, а нахлест при укладке составляет от 55 до 90 миллиметров. Поэтому в данном случае шаг обрешетки равен длине черепицы минус величина нахлеста, а это 310-345 миллиметров.

Когда крыша имеет несколько скатов как на фото, шаг обрешетки и количество рядов черепицы рассчитывают для каждого шага стропил в отдельности. Разметку рядов выполняют при помощи шнура, закрепляемого на контробрешетке, которая находится на противоположных сторонах ската крыши.

Стропильная конструкция под металлочерепицу

При строительстве загородной частной недвижимости металлочерепичную кровлю можно встретить чаще всего. Этот кровельный материал похож на настил, выполненный из глиняной черепицы, но по сравнению с ним имеет ряд достоинств. Листовую металлическую черепицу легко монтировать, поэтому возвести крышу можно в более короткие сроки, стропильная система под металлочерепицу также не отличается сложностью.

Металлочерепица легче, чем керамическая продукция, различие в весе иногда достигает 35 килограммов из расчета на квадратный метр в зависимости от толщины изделий. Благодаря значительному снижению веса настила кровли появляется возможность уменьшить толщину элементов стропильной конструкции и размеры сечения брусков обрешетки, увеличить шаг установки стропил.

Под металлочерепичное покрытие стропильные ноги монтируют с расстоянием от 600 до 950 миллиметров, при этом сечение материала изготовления конструкции составляет 150 на 50 миллиметров. По мнению специалистов, в данном случае, если разместить между стропилами утеплитель толщиной в 150 миллиметров, то такая теплоизоляция позволит создать комфортные условия для пребывания в помещении мансарды. В то же самое для большей надежности желательно выбрать 200-миллиметровый утеплитель.

При монтаже стропил для обеспечения вентиляции пространства, которое заполнено утеплителем, в стропилах около верхней кровли сверлят отверстия, имеющие диаметр 10-12 миллиметров.

Технология создания стропильной системы под металлочерепицу не имеет существенных отличий от конструкций для других видов кровельных материалов. Единственная особенность заключается в том, что у стропил верхняя опора монтируется на коньковый прогон сверху, а не сбоку на коньковый брус. Наличие свободной зоны между стропилами обеспечивает циркуляцию воздуха под настилом кровли, а это в силу использования материала из металла понижает риск появления конденсата.

При выполнении монтажа кровли в деревянном доме, когда предусмотрена замена мауэрлата на верхний венец, если неверно рассчитать, на каком расстоянии ставят стропила, исправить ошибку будет сложно.

Стропильная конструкция под ондулин

При создании кровли из ондулина шаг стропильной системы должен составлять не менее 600 миллиметров, а максимальное расстояние между стропилами — не более 900 миллиметров. Для стропильной системы подбирают доски 50х200 миллиметров и тем самым обеспечивают незначительный запас прочности с учетом стропильных прогонов.

Сверху контробрешетки и стропильной конструкции настилают обрешетку из бруса 40х50 миллиметров и межосевым шагом 60 сантиметров.

Стропильная конструкция под покрытие из шифера

Шифер относится к одному из наиболее популярных кровельных материалов. Для его монтажа выбирают стропила сечением 50х100 или 50х150 миллиметров. При решении вопроса, через какое расстояние ставить стропила, надо исходить из того, что минимальное значение не может быть менее 600 миллиметров, а максимальное – 800 миллиметров.

Для изготовления обрешетки используют деревянный брус сечением 50х50 миллиметров или доску 25х100 миллиметров. Шаг обрешетки подбирается в зависимости от угла уклона ската кровли. Если он незначителен, тогда достаточно, чтобы лист материала опирался на 4 бруска с шагом 45 сантиметров, а при большом уклоне хватит 3-х брусков с шагом от 630 до 650 миллиметров.

Как сделать монтаж кровли из профнастила своими руками, подробная видеоинструкция:

Стропила для односкатной и двухскатной кровли

При создании стропильной конструкции следует помнить о необходимости обеспечивать системе дополнительный запас прочности, учитывая при этом шаг стропил.

Расстояние между стропилами односкатной крыши выбирают в зависимости от толщины дерева и материала кровли — оно может составлять от 60 до140 сантиметров. Толщина древесных элементов зависит от площади и нагрузки на крышу.

Расстояние между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра. Стропилами регулируют величину свеса кровли.

какой шаг должен быть между стропилами

Задача правильно рассчитать расстояние между стропилами – очень ответственная. От того, насколько серьезно вы приступите к ее решению, будет зависеть не только надежность и долговечность крыши, но и все последующие работы на ней: укладка утеплителя, монтаж кровельного покрытия, установка доборных элементов. Если просто подогнать шаг стропил под листы кровли, как это многие делают, то не факт, что между стропилами потом войдет утеплитель.

Если же ориентироваться только на утеплитель – первая же зима с ее обильным русским снегом сокрушит стропильную систему. Вот почему важно подобрать оптимальный шаг стропил для всех скатов, и как это сделать мы сейчас расскажем.

Вот хороший видео-урок, как самостоятельно рассчитать расстояние между стропилами:

Итак, расстояние между стропилами определяется такими важными факторами, как:

1. Форма крыши (двускатная, односкатная или многоскатная).
2. Угол наклона крыши.
3. Параметры бруса, который используется для изготовления стропил (ширина, толщина).
4. Конструкция стропильной системы (наслонная, висячая или скользящая).
5. Совокупность всех нагрузок на крышу (вес покрытия, атмосферные осадки и др.).
6. Материал обрешетки (доска 20х100 или брус 50х50) и ее параметры (сплошная из дерева, с пробелами 10 см, 20 см или сплошная из фанеры).

Каждый из этих параметров нужно непременно принимать во внимание.

Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул. Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктив  крыши, сколько изучить работу таких элементов.

Например, сегодня пользуются популярностью несложные онлайн-программы, которые неплохо рассчитывают параметры стропил. Но идеально, если вы сможете самостоятельно поставить конкретные задачи и вычислить все, что вам нужно. Важно понять до мелочей, что именно происходит в стропильной системе во время эксплуатации, какие именно силы на нее воздействует и какие нагрузки. А компьютерная программа не всегда может учитывать все, то что замечает человеческий мозг. Поэтому мы советуем вам произвести расчеты все-таки вручную.

Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает большую шапку снега, постоянный ветер на высоте, ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.

Например, если вы строите перголу в ее классическом понимании, то совершенно не важно, какое именно будет у нее расстояние между стропилами – это уже чисто эстетический фактор:

В приведенной иллюстрации видно, что даже в такой постройке есть свой шаг стропил. Ведь здесь он обеспечивает и эстетический фактор, и жесткость самой конструкции. Но выбирают шаг произвольным путем.

Подходим к главному вопросу: какое расстояние должно быть между стропилами крыши жилого дома? Вот здесь запаситесь терпением и внимательно изучите все нюансы.

Пункт 1. Длина стены и выбор шага стропил

Первым делом шаг установки стропил на крыше жилой постройки обычно выбирают конструктивно размеру здания, хотя и с учетом многих других факторов.

Например, проще всего устанавливать стропила с шагом 1 метр, поэтому для стены длиной 6 метров ставится стандартно 7 стропил. В тоже время можно сэкономить, поставив их с расстоянием 1 и 2 метра, и получится ровно 5 стропил. Можно поставить также с расстоянием 2 и 3 метра, но зато усилить обрешеткой. Но крайне нежелательно делать шаг стропил более 2 метров.

Пункт 2. Влияние снеговых и ветровых нагрузок на форму крыши

Итак, мы остановились на том, что среднее расстояние между стропилами обычной крыши – 1 метр. Но, если в местности значительная снеговая или ветровая нагрузка, крыша пологая или просто тяжелая (например, покрыта глиняной черепицей), тогда такое расстояние необходимо уменьшить до 60-80 см. А вот на крыше с уклоном более 45 градусов его можно даже увеличить на расстояние 1,2 м-1,4 м.

Почему это так важно? Давайте разберемся. Дело в том, что воздушный поток сталкивается на своем пути со стеной под крышей здания, и там происходят завихрения, после чего ветер ударяет в карнизный свес крыши. Получается, что ветровой поток как бы огибает скат крыши, но при этом стремясь ее приподнять. И в крыше в этот момент возникают силы, которые готовы ее сорвать или опрокинуть – это две наветренные стороны и одна подъемная.

Есть еще одна сила, которая возникает от давления ветра и действует перпендикулярно склону, стараясь словно вдавить скат крыши вовнутрь. И чем больше угол наклона ската кровли, тем больше имеют значение безопасные силы ветра и меньше касательные. А чем больше угол ската, тем реже нужно ставить стропила.

Понять, делать вам высокую крышу или пологую, поможет эта карта среднего значения ветровой нагрузки:

В российском климате на стандартную крышу дома значительную часть года воздействует такое атмосферное явление, как снег. И здесь тоже нужно учитывать, что снеговой мешок обычно скапливается больше на какой-то одной стороне крыши.

Вот почему в таких местах, где возможен снеговой мешок, нужно ставить спаренные стропильные ноги либо делать сплошную обрешетку. Проще всего определить такие места по розе ветров: с наветренной стороны ставят одиночные стропила, а с подветренной – спаренные.

Если вы впервые строите дом, тогда не найдетесь на собственную интуицию, а определите среднестатистическую снеговую нагрузку для своей местности по официальным данным:

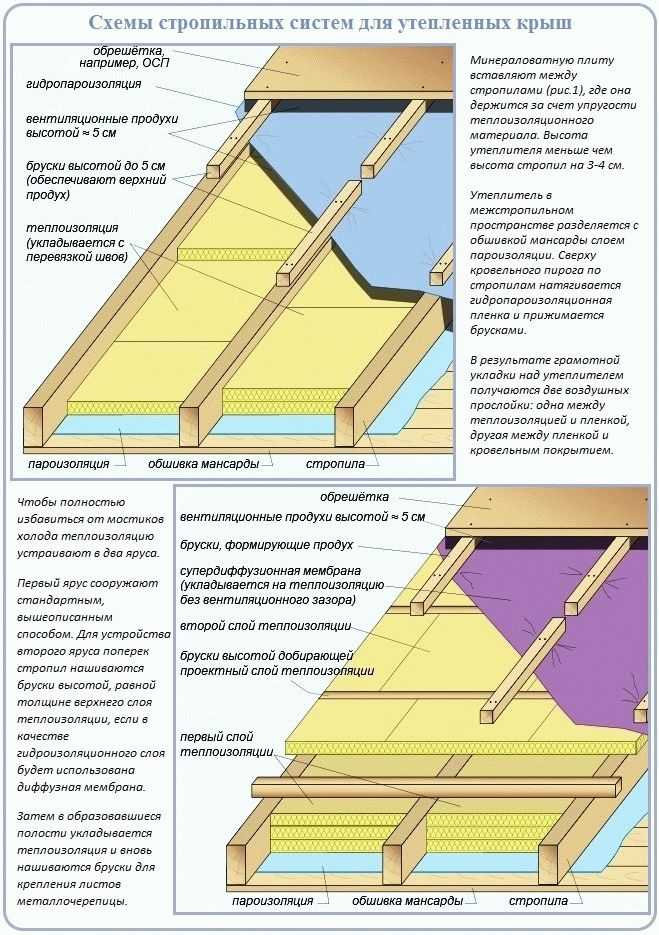

Пункт 3. Вопрос утепления и стандартной ширины матов

Если вы планируете утеплять кровлю, тогда шаг стропил целесообразно ставить под стандартные размеры плит теплоизоляции, а это 60, 80 или 120 см.

Если потом подгонять утеплитель под уже существующие параметры крыши, будет много отходов, щелей, мостиков холода и прочих проблем.

Пункт 4. Качество и прочность используемого пиломатериала

Огромное значение также имеет то, какой именно материал вы используете для строительства стропильной системы. Так, для каждой породы древесины существует своя нормативная документация, которая касается ее несущей способности:

Т.к. для изготовления стропильной системы крыши в России чаще всего используется сосна и ель, их прочность на изгиб и особенности использования уже давно прописаны. Если же вы будете использовать древесину других пород, то нужно будет выводить поправочный коэффициент.

Кроме того, если на стропилах будут сечения, врубки или отверстия под болты, в этих местах нужно рассчитывать несущую способность бруска с коэффициентом 0,80.

Пункт 5. Расстояние между затяжками и балками перекрытия

Если крыша строится со связанными между собой стропильными фермами, и их нижний пояс используется одновременно в качестве балок перекрытия, тогда расстояние между фермами нужно делать в пределах 60-75 см, чтобы учитывать конструкцию будущего пола.

Пункт 6. Нагрузки на стропильные узлы

Итак, вот основные нагрузки, которые действуют на стропильную систему крыши:

1. Статические, куда входит вес самой стропильной системы, вес кровли, лежащего на крыше снега и доборных элементов.
2. Динамические, куда входит сила ветра, неожиданные повреждения кровли, вес человека и техники для ремонта и им подобные факторы.

И все они способны в определенный момент воздействовать на крышу одновременно, а поэтому и существует такое понятие, как критическое значение. Это именно то значение нагрузок, при котором крыша не выдерживает и деформируется.

Поэтому, если здание строится со значительными пролетами, то обязательно применяются стальные стропильные фермы. Дело в том, что напряжение в таких стержнях отсутствует, и вся нагрузка приходится на узлы – на них воздействуют сжимающие и растягивающие силы. А расстояние между такими фермами рассчитывается в зависимости от типа кровли и конструкции самой крыши.

Обычно унифицированную ферму ставят с пролетом, кратным шести, и поэтому между узлами фермы делается расстояние, кратное полутора метрам.

Пункт 7. Вес стропильной системы и кровельного пирога

Не забывайте, что главное предназначение стропил – удерживать на себе всю крышу, и ее вес при этом имеет немаловажное значение:

Пункт 8.

Удобство монтажа кровельного покрытия

Влияет на расстояние между стропилами также такой фактор, как выбранное кровельное покрытие. Чем выше уклон крыши, тем больше кровельных материалов при этом будет использовано. А чем они тяжелее, тем чаще придется ставить под них стропила. И сплошная обрешетка также имеет свой вес:

У каждого вида кровли – свой оптимальный шаг стропил. Ведь многие стандартные листы по краям нужно крепить прямо в стропила или обрешетку, и важно, чтобы они совпадали. Иначе работа по покрытию кровли легко превратится в сущий ад на высоте, поверьте.

Вот почему даже перед началом монтажа нужно обязательно сделать раскладку, все несколько раз проверить. И знать некоторые важные тонкости по каждому из видов покрытий.

Итак, мы определили, что, помимо других конструктивных факторов, на стропильную систему крыши одновременно действует целая совокупность нагрузок: вес обрешетки, шапка из снега, давление ветра. После того, как вы сложите все нагрузки вместе, обязательно умножьте их на коэффициент 1,1.  Необходимо делать расчет на разрушение, т.е. на полную нагрузку, которая действует на крыше, плюс небольшой запас. Так вы сможете заложить дополнительную 10% прочность на случай непредвиденных обстоятельств.

Теперь остается только разделить общую нагрузку на планируемое количество стропил и выяснить, справится ли каждое из них со своей задачей. Если кажется, что конструкция будет хилой – смело добавьте 1-2 стропила в общее количество, и вы будете спокойны за свой дом.

Стандартная конструкция крыши – это стропила, решетчатые прогоны, и каждый из этих элементов срабатывает только на ту нагрузку, которая давит именно на него, а не на всю крышу в целом. Т.е. на каждое отдельно взятое стропило действует своя нагрузка: общая, но поделенная на количество стропильных ног. Поэтому изменением шага стропил вы изменяете площадь и силу нагрузки – уменьшая ее или увеличивая. Если же менять шаг стропил вам неудобно, поработайте с параметрами сечения стропильных ног, и общая несущая способность крыши увеличится в разы:

При этом расчете старайтесь добиться, чтобы самое длинное стропило было у вас в проекте не более шести с половиной метров, в противном случае – наращивайте их по длине. Для чего это нужно? На крышах с уклоном скатов до 30 градусов стропила — так называемые «сгибаемые элементы». Т.е. они работают именно на изгиб, и к ним есть определенные требования. А возможность прогиба стропил рассчитывают по специальной формуле. Если результат превышает норму, тогда стропила увеличивают по высоте и делают новый расчет.

А вот на крыше с уклоном скатов более 30 градусов такие стропила будут считаться «сгибаемо-сжатыми» элементами. То есть, стропила не только немного прогибаются под весом крыши, но и сдавливаются от конька к мауэрлату. Кроме того, на растяжение необходимо проверить и ригель, который обычно сдерживает две стропильные ноги.

Как видите, с подобными расчетами справится даже далекий от строительства человек. Главное – все учесть, быть внимательным и готовым потратить немного больше времени на проектирование, чтобы потом вся работа прошла быстро и четко.

Будьте в курсе!

Подпишитесь на новостную рассылку

Полное руководство по расстоянию между стропилами и их размерам

Стропила являются важным структурным компонентом конструкции крыши, и если вы планируете проект, вам может быть интересно узнать о правильном расстоянии между стропилами и их размерах.

Шаг стропил — это горизонтальное расстояние между параллельными стропилами, измеренное от центра одного стропила до центра следующего. Это помогает определить количество стропил на основе длины здания, что важно для проектирования и строительства крыши.

Источник: Unsplash.com

При планировании строительства крыши важно знать стандартное расстояние между стропилами и их размеры, размеры пиломатериалов и предполагаемое количество стропил, необходимых для обеспечения надлежащего структурного строительства.

Узнайте больше о стандартных строительных нормах и правилах для стропил крыши, чтобы убедиться, что они утверждены.

Что такое расстояние между стропилами?

Расстояние между стропилами — это расстояние между балками крыши, также известными как параллельные стропила, которые проходят от конька или вальмы до стеновой пластины, карниза или периметра спуска. Оценивается по центру или заданному размеру расстояния между центром одного стропила и центром следующего стропила.

Расстояние между стропилами является одним из важнейших аспектов проектирования зданий и крыш, поскольку оно помогает определить максимальный пролет стропил и необходимое количество стропил в зависимости от длины здания. Наряду с другими факторами, влияющими на пролет, он включает сорт, переменные нагрузки и породу древесины.

Кроме того, необходимо знать шаг стропил, так как в рамках инженерных расчетов он помогает определить и сформировать требуемую конструкцию крыши, соответствующую строительным нормам и выдерживающую нагрузку и вес крыши.

Как рассчитать расстояние между стропилами?

Расчет расстояния между стропилами определяется в соответствии с предписывающими таблицами, предусмотренными Международным жилищным кодексом (IRC), который находится в главе 8. Однако расстояние между стропилами также может быть рассчитано профессиональным инженером-строителем. Кроме того, стандартное расстояние между стропилами, используемое в каркасе крыши, составляет 12 дюймов, 16 дюймов, 19,2 дюйма или 24 дюйма по центру.

Вы также можете использовать онлайн-калькуляторы расстояния между стропилами, где вы можете лично выбрать различные размеры для вашего кровельного каркаса. Он включает в себя породу древесины, сорт, параметры пролета, максимальный пролёт, прогиб, постоянную нагрузку, постоянную нагрузку, расстояние и другие условия эксплуатации. После выбора различных размеров вы можете нажать кнопку «Рассчитать», которая предоставляет полезную информацию о расстоянии между стропилами.

Помните, что использование этого калькулятора расстояния между стропилами может дать точную оценку. Тем не менее, лучше всего следовать рекомендациям Строительного кодекса или инженера-строителя, чтобы предотвратить ненужные ошибки в расчетах и ​​обеспечить их одобрение местным строительным департаментом.

Таблица расстояний между стропилами

Источник: lincoln.ne.gov

Какое стандартное расстояние между стропилами крыши?

Стандартные расстояния между стропилами крыши, измеренные по центру, составляют 12″, 16″, 19,2″ и 24″. Международный кодекс жилищного строительства (IRC), который является основой большинства строительных кодексов Северной Америки, определяет эти стандартные отраслевые измерения.

Однако инженер-строитель может определить другие размеры расстояния между стропилами крыши, и они могут варьироваться в зависимости от влияющих на него факторов. Кроме того, стандартные расстояния между стропилами крыши, обычно используемые для большинства строительных конструкций, составляют 16 дюймов и 24 дюйма.

Руководство по расстоянию между кровельными балками

Кровельная балка представляет собой параллельный горизонтальный элемент или балку, проходящую через открытое пространство, которая может быть уложена либо наклонно, либо плоско, открыто или скрыто, в зависимости от конструкции. Кровельные балки также соединяются с противоположными стенами здания, поддерживая верхний этаж и потолок, перенося вес крыши на вертикальные колонны и фундамент.

Расстояние между балками крыши зависит от требований или факторов, включая размер стропил, пролет стропил, толщину, породу дерева, сорт, толщину, ветровые и снеговые нагрузки, прогиб и местоположение. Текущие и снеговые нагрузки варьируются от 10 до 70 фунтов на квадратный фут (на квадратный фут), а постоянные нагрузки — от 10 до 20 фунтов на квадратный фут. Прогибы варьируются от L/∆=180 до L/∆=240.

Различные климатические условия также могут влиять на требования к расстоянию между балками крыши для данного местоположения.

Расстояние между стропилами для металлической крыши

Металлическая кровля, обычно изготовленная из стали или алюминия, бывает различных составов и профилей. Расстояние между стропилами для металлической кровли часто необходимо устанавливать таким образом, чтобы поддерживать металлические панели, непосредственно прикрепленные к стропилам.

Расстояние между стропилами, используемое для металлических крыш, обычно устанавливается производителем металлических панелей, чтобы обеспечить его соответствие размерам конструкции крыши. Металлические крыши также более тонкие и, как правило, легче, поэтому стропилам требуется меньший вес для поддержки или опоры. Из-за этого шаг стропил может быть больше.

Как правило, стропила для металлических крыш располагаются с шагом 16 или 24 дюйма по центру.

Расстояние между стропилами для крыши крыльца

Расстояние между стропилами для крыши крыльца может варьироваться в зависимости от различных факторов, влияющих на него, включая породу дерева, сорт, нагрузку, прогиб, назначение, конструкцию крыши крыльца и даже климат.

Как правило, расстояние между стропилами на крыше крыльца обычно составляет 16 или 24 дюйма по центру.

Расстояние между стропильными балками

Стропильные балки представляют собой открытые горизонтальные конструктивные элементы, которые вы видите в потолке и предназначены для поддержки веса крыши здания, передавая нагрузку на вертикальную конструктивную часть.

Как правило, расстояние между стропильными балками не должно превышать 16″ от других стропильных балок. Вы можете уменьшить расстояние между стропильными балками, но никогда не увеличивать расстояние между ними.

Расстояние между стропилами для перголы

Расстояние между стропилами для перголы может варьироваться в зависимости от размера перголы или ваших визуальных предпочтений. Но стандартное расстояние между стропилами перголы, как правило, составляет от 12 до 20 дюймов, но чаще всего используются размеры 12 и 16 дюймов по центру.

Если вес стропил небольших пергол не приведет к провисанию балки, рекомендуется расстояние 12 дюймов. Если вес стропил будет проблемой для балки, лучше всего использовать расстояние 16 дюймов.

Расстояние между стропилами для столбового сарая

Стандартных размеров расстояния между стропилами для столбового сарая не существует. Как правило, это зависит от технических характеристик здания и предпочтений владельца.

Обычно в конструкциях часто используется расстояние между стропилами от 4 футов до 12 футов для столбового сарая.

Что такое размеры стропил?

Как правило, размер стропил относится к толщине и диапазону глубины конкретного пиломатериала, используемого для проекта стропил крыши. Пролет стропил крыши обычно измеряется расстоянием выступа стропил по горизонтали от конька до внешнего края несущей плиты наружной стены.

Кроме того, размер стропил выражается как отношение высоты крыши к прогону (половина расстояния) или доля высоты над прогоном.

В зависимости от конструкции вашей крыши и общего размера размеры пиломатериалов, необходимых для стропил крыши, будут различаться. Это также может зависеть от других факторов, включая уклон или наклон крыши, покрытие крыши, сорт древесины, размер пиломатериалов, породу древесины, снеговую нагрузку, динамическую нагрузку и расстояние между стропилами.

Какой размер пиломатериалов вам нужен для стропил крыши?

Наиболее распространенные доступные размеры пиломатериалов, используемых в каркасе крыши, включают 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2″×14″, используемые в каркасе крыши. Есть также пиломатериалы размером 2″×4″, но они обычно не используются в строительстве.

Как правило, доски размером 2″×6″ могут иметь длину от 10 до 15 футов, а доски размером 2″×8″ — от 13 до 19 футов. Точно так же пиломатериалы размером 2″×10″ могут иметь длину от 16 до 23 футов, а пиломатериалы 2″×12″ могут иметь длину от 18 до 27 футов. Кроме того, пиломатериалы размером 2″×4″ могут иметь длину от 7 до 9 футов.

Сколько стропил вам нужно?

Расчет примерного количества стропил, необходимых для стропил вашей крыши, очень важен. Это можно сделать с помощью калькуляторов стропил, если вам нужен более простой метод. Но вы также можете использовать ручную оценку с помощью стандартного калькулятора или карандаша и бумаги.

Первое, что нужно сделать, это найти размеры, включая длину крыши и свес или расстояние между стропилами. Затем вы используете размер длины крыши и делите его на расстояние между стропилами. После этого добавьте 1 для стропила «0». Наконец, умножьте количество стропил на 2, чтобы получить обе стороны крыши или скаты крыши.

Например, ваш дом имеет длину 40 футов и расстояние между стропилами 24 дюйма. Итак, первое, что вам нужно сделать, это перевести 30 футов в дюймы.

40 футов x 12 дюймов = 480 дюймов (длина в дюймах) ÷ 24 дюйма по центру = 20 стропил. Получив ответ, прибавьте 1 к стропилу «0» и умножьте на 2. Вы получите количество стропил, необходимых для вашей крыши.

40 футов x 12 дюймов = 480 дюймов ÷ 24 дюйма по центру = 20 стропил + 1 = 21 стропила с каждой стороны x 2 = 42 стропила0001

45 долей

• Доля
• Булавка

Проектирование и строительство крыши для сарая, веранды, хижины, гаража или дома может быть непростой задачей. Вы должны учитывать динамическую, стационарную, ветровую и снеговую нагрузки, выбрать правильную породу, сорт и размер пиломатериала для стропильного пролета и решить, будет ли потолок или чердак опираться на стропила. Кроме того, вы должны выбрать правильное расстояние между стропилами, чтобы охватить расстояние, исходя из всех факторов, влияющих на ваш дизайн.

Стандартное расстояние между стропилами крыши составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, однако инженер-строитель может использовать другое расстояние. Однако, в зависимости от всех сопутствующих факторов, для большинства зданий обычно используются 16 дюймов и 24 дюйма. Более широкое пространство между стропилами часто приводит к большей глубине стропил.

В этом руководстве мы объясним расстояние между стропилами, кодовые требования, таблицы пролетов стропил крыши и калькуляторы расстояния между стропилами. Мы обсудим расстояние 16 дюймов и 24 дюйма, как рассчитать необходимое количество стропил, 19Шаг 0,2 дюйма, а также шаг при использовании металлической кровли, а также для односкатных крыш и веранд. Наша цель — предоставить полное руководство по размерам и расстоянию между стропилами для ваших проектов.

Быстрая навигация

• Что такое шаг стропил
• Шаг стропил крыши Код Требования
• Таблица пролетов стропил крыши
• Калькулятор расстояния между стропилами
• Расстояние между стропилами 16 или 24?
• Как рассчитать стропила крыши: сколько стропил мне нужно?
• Что такое расстояние между стропилами 19,2?
• Расстояние между стропилами для металлической крыши
• Расстояние между навесными стропилами
• Расстояние между стропилами для крыши крыльца
• Заключение

Что такое расстояние между стропилами

Расстояние между стропилами – это расстояние между параллельными стропилами или балками крыши. Он измеряется от центра одного стропила до центра следующего, также известного как «по центру», что упрощает определение количества стропил в зависимости от длины здания. Типичное межцентровое расстояние, согласно Международному кодексу жилого строительства (IRC), составляет 12 дюймов, 16 дюймов, 19 дюймов.0,2 дюйма и 24 дюйма, что означает, что фактическое расстояние между стропилами составляет 10,5 дюйма, 14,5 дюйма, 17,7 дюйма и 22,5 дюйма.

Расстояние между стропилами — это только один аспект проектирования и строительства крыши, который влияет на пролет, наряду с переменными нагрузками, породой древесины и сортом. Чем больше расстояние между стропилами, тем короче расстояние, которое они могут перекрывать. Более толстые пиломатериалы, такие как 2×10 и 2×12, могут иметь большее расстояние между центрами 24 дюймов, чем 2×4 или 2×6 при расстоянии 12 дюймов для сопоставимых пород древесины, сорта и переменных нагрузки. Поэтому всегда сверяйтесь с предписывающими таблицами кодов или с инженером-строителем перед началом строительства.

Требования к расстоянию между стропилами крыши

Международный кодекс жилищного строительства (IRC), который является основой большинства строительных норм и правил в Северной Америке, определяет стандартное расстояние между стропилами как 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма на центр. Самая последняя версия IRC, опубликованная в 2021 году, наряду с предыдущими выпусками, содержит таблицы пролетов и расстояний между стропилами для различных переменных в главе 8.

Требования к расстоянию между стропилами крыши включают пролет стропил, временные и постоянные нагрузки на крышу, прогиб, ветер и снег нагрузки, порода дерева, сорт, размер и толщина стропил, а также будет ли прикреплен потолок или нет. К дополнительным факторам относятся уклон, карнизные и свесные свесы, крепления крыши, опоры для стропил, хомуты, коньковое соединение, проемы в крыше, вентиляция и отделка крыши. Временные и снеговые нагрузки варьируются от 10 до 70 фунтов на квадратный фут при стационарных нагрузках 10 и 20 фунтов на квадратный фут и прогибах L/∆=180 и L/∆=240.

Еще одним важным фактором является местоположение. Требования кодекса различаются в зависимости от различных климатических условий в разных географических регионах. Таким образом, всегда важно проконсультироваться с вашим местным строительным отделом или другими экспертами по строительству относительно требований к расстоянию между стропилами или балками крыши.

Таблица пролетов стропил крыши

Пролет обычно измеряется по горизонтали вдоль проекции стропил от конька до внешнего края несущей плиты наружной стены. Это также обычно выражается как отношение подъема к пробегу или доля подъема по пробегу. В следующей таблице сравниваются пролеты для обычных пиломатериалов сорта № 2 разных пород и три типичных расстояния между стропилами. Собранная информация взята из таблицы R802.4.1(1) IRC-2021 и Американского совета по дереву.

Калькулятор расстояния между стропилами

Существует множество доступных калькуляторов расстояния между стропилами, но мы предпочитаем онлайн-калькулятор пролета Американского совета по дереву. Вы можете выбрать «Максимальный пролет» или «Параметры пролета», породу дерева, размеры, сорт, тип элемента, прогиб, расстояние, постоянную нагрузку, постоянную нагрузку, условия эксплуатации, а также то, является ли это пиломатериалом или нет. После того, как все варианты выбраны, вы нажимаете «Рассчитать», и он предоставляет максимальную горизонтальную длину и другую полезную информацию.

При выборе калькулятора пролетов стропил ищите тот, который обеспечивает наибольший выбор переменных для наиболее точного ответа. Помните, что калькулятор не заменяет Строительный кодекс или необходимость одобрения местного строительного департамента. Для сложных конструкций крыш обратитесь к инженеру-строителю.

16 или 24 шага стропил?

Расстояние между стропилами зависит от множества переменных и инженерных расчетов целостности конструкции. Однако, как правило, чем ближе стропила друг к другу, тем больше опоры на обшивку и отделку кровли, тем больше могут быть пролеты стропил и тем прочнее и жестче будет крыша.

Балки крыши должны иметь номинальную ширину 2 дюйма и глубину от 4 до 12 дюймов, хотя можно использовать и большие размеры. Обычное расстояние между стропилами в отрасли составляет 12 дюймов, 16 дюймов, 19,2 дюйма и 24 дюйма по центру, а другие расстояния используются там, где их определяют дизайн, климатические условия и инженеры.

Расстояние между стропилами на расстоянии 16 дюймов является общим для многих крыш, обшитых OSB или фанерой. Обшивка имеет большую опору и менее заметный прогиб со временем под битумными кровельными материалами. В центрах 16 дюймов на каждые четыре фута приходится три опорных элемента по сравнению с двумя при расположении в центрах 24 дюймов. Помните, что две внешние опорные стропила являются общими, поэтому учитывайте их только как одну. Использование стропил, расположенных на расстоянии 16 дюймов, также означает, что можно использовать пиломатериалы меньшего размера или пиломатериалы более низкого качества по сравнению со стропилами с более широким интервалом.

Расстояние между стропилами на расстоянии 24 дюйма означает, что каждое стропило поддерживает на 50 % больше, чем стропила, расположенные на расстоянии 16 дюймов. Это также означает, что стропильные элементы должны быть более глубокими или более высокого качества, а породы должны охватывать одинаковое расстояние. Однако переход на 24-дюймовые центры также уменьшает количество необходимых стропил до 50%. Крыши, обшитые досками или обвязанные ремнями для металла или другой кровельной отделки, обычно устанавливаются с шагом 24 дюйма, а доски или обвязки перекрывают зазор между стропилами и обеспечивают дополнительную жесткость и поддержку.

При межосевом расстоянии 16 дюймов расстояние между стропилами составляет 14-1/2 дюйма, а расстояние между стропилами составляет 22-1/2 дюйма при расстоянии 24 дюйма. Порода древесины, сорт, прогиб и нагрузки влияют на пролет. № 2 S-P-F 2×4 с центром 16 футов может иметь пролет 9 футов-5 дюймов, но только 8 футов 0 футов с центром 24 дюйма с временной нагрузкой или 20 фунтов на квадратный фут, статической нагрузкой 10 фунтов на квадратный фут и прогибом L/∆=180, поэтому пролет и интервалы связаны с другими строительными факторами. Если вы не уверены, какое расстояние использовать, обсудите проект с местным строительным отделом или инженером-строителем.

Как рассчитать стропила крыши: сколько стропил мне нужно?

Расчет количества стропил, необходимых для проекта, можно выполнить с помощью некоторых калькуляторов стропил, но это невозможно сделать с помощью бумаги и карандаша или стандартного калькулятора. Используйте длину конструкции, поддерживающей наружную стену в дюймах, и разделите ее на расстояние по центру между параллельными стропилами, а затем добавьте 1 для стропила «0». Для двускатной крыши умножьте количество стропил на 2 для двух сторон или скатов крыши.

Например:

Для здания длиной 30 футов с двускатной крышей потребуется 24 стропила с межосевым расстоянием 16 дюймов и 32 стропила с межосевым расстоянием 24 дюйма.

30 футов x 12 дюймов = 360 дюймов (длина в дюймах) ÷ 16 дюймов по центру = 22,5 стропила -> округлить и добавить 1 = 24 стропила с каждой стороны, поэтому умножьте на 2, и вам понадобится 48 стропил для крыша.

30 футов x 12 дюймов = 360 дюймов ÷ 24 дюйма по центру = 15 стропил + 1 = 16 стропил с каждой стороны x 2 = 32 стропила . Обычно он перекрывает фронтонную стену и прикрепляется к торцевым стропилам на каждом фронтоне. Внешняя доска или фасция не является стропилом и может быть из пиломатериала толщиной 1 дюйм или из того же материала толщиной 2 дюйма, что и стропила. Однако иногда они включаются в количество стропил, что увеличивает общее количество стропил на 4, по два на каждый конец фронтона.

Что такое 19.2 Расстояние между стропилами?

Стропила или балки крыши, или даже стойки и балки пола с межцентровым расстоянием 19,2 дюйма, используют 5 элементов конструкции высотой более 8 футов вместо 6 элементов с межцентровым расстоянием 16 дюймов или 4 с межцентровым расстоянием 24 дюйма. На одну стропилину меньше каждые 8 ​​футов в большой сборке, что приводит к экономии, особенно при прокладке проводов, забивании гвоздей или изоляции для меньшей теплопередачи. Кроме того, межцентровое расстояние 19,2 дюйма полезно при использовании спроектированных двутавровых балок/фермовых стропил с более широкой полкой.

Двутавровые стропила обычно имеют зазор 15,7 дюйма между параллельными краями полок при расстоянии 19,2 дюйма по центру. Зазор, который не сильно отличается от 14,5 дюймов между фермами в центрах 16 дюймов. В результате подрядчики обычно используют расстояние между стропилами 19,2 дюйма при использовании инженерных конструктивных элементов. При этом шаг 19.2 можно использовать и для размерных пиломатериалов, но может потребоваться изменение глубины, сорта или породы пиломатериала.

Расстояние между стропилами для металлической крыши

Металлическая кровля, обычно стальная или алюминиевая, имеет различные профили и составы и может называться жестью, сталью или гофрированным металлом. Ширина панели или листа обычно устанавливается производителем, а длина по гребню измеряется карнизом. Тем не менее, длина также может быть заранее отрезана производителем и предназначена для перекрытия или блокировки, чтобы защитить от непогоды.

Расстояние между стропилами или балками крыши для металлической кровли может потребоваться установить для поддержки жестких металлических панелей, спроектированных и спроектированных для крепления непосредственно к стропилам. Расстояние между стропилами устанавливается производителем стальных панелей, чтобы обеспечить структурно прочную крышу. Жесткие металлические панели предварительно заказываются и изготавливаются для сборки, поэтому время выполнения заказа обычно позволяет разместить стропила на основе панелей.

Однако на большинстве крыш металлическая кровля более тонкая и поддерживается и крепится к настилу из фанеры или ОСП или к ремням, прикрепленным к стропилам. Стропила обычно располагаются на расстоянии 16 дюймов от центра при обшивке, чтобы обеспечить наибольшую поддержку. Стропила, обвязанные ремнями, располагаются на расстоянии 16 дюймов или 24 дюймов от центра, а стропы размещаются через каждые 8–12 дюймов по центру для обеспечения поддержки. Расстояние между ремнями обычно зависит от размера прикрепляемой металлической кровли.

Обшивка крыши обеспечивает достаточную опору для металлической кровли и является дополнительным барьером для насекомых и непогоды. Обвязанные стропила создают открытую сеть для крепления металла, делая нижнюю часть видимой снизу, но также более благоприятной для насекомых. Расстояние между стропилами обычно зависит от пролета, размера используемого пиломатериала и коэффициента нагрузки, поэтому лучше проконсультироваться с экспертами, прежде чем вбивать гвозди или шурупы.

Расстояние между навесными стропилами

Односкатная крыша обычно прикрепляется к стене другого здания и выступает вниз и наружу, чтобы нестись на стене или на балке, поддерживаемой стойками. Односкатное стропило также можно использовать для создания односкатной крыши на различных зданиях, обеспечивая единую линию крыши с высокой стеной и более низкой стеной, поддерживающей стропила. Ширина здания или расстояние от стены до опорной балки определяют пролет стропил, шаг и уклон.

Расстояние между навесными стропилами обычно составляет 16 дюймов и 24 дюйма по центру в зависимости от выбранного типа кровельного покрытия. Стропила в центре 24 дюйма с обвязками для поддержки металлической кровли дешевле, чем стропила в центре 16 дюймов, покрытые OSB или фанерой и металлической кровлей. Пролет определяет глубину стропил и расстояние между ними в зависимости от используемой породы и сорта древесины, переменных нагрузки и прогиба.

В зависимости от конструктивных особенностей, бюджета и всех других факторов, #2 SPF 2×4 с 12-дюймовыми центрами работают до 8 футов. Однако увеличение коэффициентов нагрузки и прогиба может потребовать досок большей толщины или более прочной породы и сорта древесины. Некоторые строители предпочитают использовать 2×6 с межцентровым расстоянием 16 или 24 дюйма, поскольку здесь меньше стропил и меньше работы, поэтому, если местные нормы или строительный отдел не установили требования, это часто зависит от предпочтений и бюджета.

Расстояние между стропилами для крыши крыльца

Расстояние между стропилами для крыши крыльца зависит от длины пролета доски, нагрузки, которую она должна выдерживать, коэффициентов прогиба, а также породы и сорта древесины. Немаловажным фактором является и конструкция крыши крыльца. Это может быть стиль навеса, стиль плоской перголы, остроконечный или какой-либо другой стиль или смесь стилей. Крыша может быть закрыта для защиты от непогоды или отделана планками для защиты от солнца, но не от дождя, поэтому назначение также влияет на расстояние.

Крыши в теплом климате должны выдерживать только легкие нагрузки, поэтому они могут располагаться дальше друг от друга, но ветер может быть фактором, влияющим на конструктивные требования. В регионах с сильными снеговыми нагрузками пролет и расстояние могут иметь другие ограничения и должны быть ближе друг к другу. Отделка крыши также может влиять на расстояние между балками крыши. Как правило, расстояние между стропилами крыши крыльца составляет 16 или 24 дюйма по центру.

Заключение

Промышленный стандарт для кровельных балок или стропил составляет 12”, 16”, 190,2 дюйма и 24 дюйма по центру, хотя обычно стропила располагаются на расстоянии 16 или 24 дюйма по центру.
