Расчёт количества воронок наружного водостока, диаметра трубы
Архитектура
Сообщение от МаксКад:
Где истина? в СП или в подавляющем количестве сайтов интернета? Сколько принять водостоков?
Считаю, что истина в СП, но не только в одном СП 17.13330.2011, но и в СП 30.13330.2012 и СП 32.13330.2012:
9.2 . Число воронок в зависимости от ее пропускной способности, площади кровли и района строительства определяют по СП 30. 13330 и СП 32.13330.
Считаю, что количество воронок хоть внутренного, хоть наружного водостока, и диаметр трубы (стояка) в первую очередь зависит от расчетного расхода дождевых (л/с), а не просто от площади кровли. В СП 17 для наружного водостока дан слишком приблизительный метод расчёта, не учитывающий интенсивность дождя для конкретного района строительства. (п. 8.6.9 СП 30.13330.2012).
DIN EN 612-2005 хорошо, но “что немцу хорошо, то русскому – смерть” (с) Производители водостоков имеют право ссылаться на что угодно, особенно если гарантию покупателю предоставят, что переливов во время дождя не будет. А проектировщик должен принятые им решения сам обосновывать, ссылаясь на действующие в стране нормы.
Сообщение от МаксКад:
СП 17, п.9.2 ссылается на СП 30.13330 и СП 32.13330 ПО ВНУТРЕННИМ водостокам
Дождевой воде всё равно – в воронку наружного или внутреннего водостока попадать:
Сообщение от DJo Frey:
Считаю, что количество воронок хоть внутренного, хоть наружного водостока, и диаметр трубы (стояка) в первую очередь зависит от расчетного расхода дождевых (л/с), а не просто от площади кровли.
Почему в норме СП 17 для наружного водостока никак не учитывается интенсивность дождей в разных климатических районах, а также крутизна уклона, мне совершенно непонятно.
ОАО “ЦНИИПРОМЗДАНИЙ”, разработчик СП 17, по каким-то причинам включило в актуализированный документ старую норму из СНиП II-26-76, хотя они же в СО-002-02495342-2005 её уже не применяли, а указано для расчёта любого водостока было только это:
Сообщение от :
1.5.3. При организованном водоотводе площадь кровли, приходящаяся на одну воронку, должна устанавливаться расчетом по СНиП 2.04.03 и СНиП 2.04.01.
количество воронок на кровле
Прочее. Архитектура и строительство
Сообщение от Саша1983:
мне нужно понимание вопроса в принципе
В принципе все написано в СНиПе ВК
Сообщение от :
Сам я конструктор
должен разобраться 1 раз и навсегда
2300 кв.м),
См. СНиП 2.04.03-85 (Сейчас также СП 32.13330.2011) в части расхода дождевых вод.
Точное количество воронок будет зависеть от пропускной способности воронки, но ориентировочно для 3000 кв.м кровли стандартных 3-х штук наверно достаточно (даже двух). Нужно план кровли видеть – целесообразно и 4 шт. симметрично поставить (по 2 на скате/пониженном участке).
А вот инфа с сайта ТН:
1. “Требуемое количество воронок на одну кровлю зависит от архитектуры и условий эксплуатации кровли, количества осадков в данной местности. В среднем, воронка устанавливается на каждые 300-400 кв.м., но не менее одной на кровлю”.
2. “Требуемое количество воронок на одну кровлю зависит от архитектуры и условий экс плуатации кровли, количества осадков в данной местности. В среднем, воронка устанав ливается на каждые 200-300 м2, но не менее одной на кровлю.”
Вот уже разница в 100 кв.м. Производителю выгоднее продать побольше. либо они ориентируюся на то, что листоуловители воронок будут забиты и их пропускная способность будет мизерной – тогда наверное 1 шт. на 300 кв. м пойдет. Нужно глянуть в технический паспорт воронки – там пропускная способность должна быть указана.
Сообщение от studioserg:
(1 шт. на
Лихо у нас проектируют
Сообщение от :
civil engineer
Так что, Саша1983, читай СНиП
shifr, выдрали из контекста. При максимальном расстоянии между воронками 48 м какая площадь обслуживания приходится на 1 воронку?
Можно и 1 шт. на 2300 кв.м, если по расчету выходит, – считай и читай СНиП.
Сообщение от shifr:
Лихо у нас проектируют
а строят так и вообще.
Сообщение от studioserg:
См. СНиП 2.04.01-85* раздел “Внутренние водостоки”. Сейчас также СП 30.13330.2011.
– не менее 2-х воронок на кровле и в одной ендове (допускается одна воронка на секцию),
– максимальное расстояние между воронками не более 48 м (1 шт. на
2300 кв.м),
См. СНиП 2.04.03-85 (Сейчас также СП 32.13330.2011) в части расхода дождевых вод.
Точное количество воронок будет зависеть от пропускной способности воронки, но ориентировочно для 3000 кв.м кровли стандартных 3-х штук наверно достаточно (даже двух). Нужно план кровли видеть – целесообразно и 4 шт. симметрично поставить (по 2 на скате/пониженном участке).
А вот инфа с сайта ТН:
1. “Требуемое количество воронок на одну кровлю зависит от архитектуры и условий эксплуатации кровли, количества осадков в данной местности. В среднем, воронка устанавливается на каждые 300-400 кв.м., но не менее одной на кровлю”.
2. “Требуемое количество воронок на одну кровлю зависит от архитектуры и условий экс плуатации кровли, количества осадков в данной местности. В среднем, воронка устанав ливается на каждые 200-300 м2, но не менее одной на кровлю.”
Вот уже разница в 100 кв.м. Производителю выгоднее продать побольше. либо они ориентируюся на то, что листоуловители воронок будут забиты и их пропускная способность будет мизерной – тогда наверное 1 шт. на 300 кв. м пойдет. Нужно глянуть в технический паспорт воронки – там пропускная способность должна быть указана.
вот и я также думаю что либо производитель излишнее количество закладывает либо подстраховывается, учитывая, что воронки могут засориться. Вобщем сделал вывод-определяем расход воды на всю кровлю, затем подбираем воронку и их количество деля общий расход на расход воронки по паспорту (составляет около 7-10 л/с у разных производителей), затем корректируем их количество исходя из конфигурации кровли, затем подбираем диаметр стояка под каждую. Может кто поправит.
Напомните как считается кол-во воронок.
Прочее. Архитектура и строительство
Сообщение от Chief Justice:
1 кв см воронки на 0,75 кв м площади.
Что-то много воронок получается.
погоди, вроде на 1м2 кровли надо 1.5мм2 воронки
говорят по СНиП “Кровли”, но я его что-то пока не нашел – щаз еще посмотрю
мы считаем точно из такой пропорции
Вот передо мной СНиП II-26-76 “Кровли”:
“4. – воронка
что-то у меня день с утра н задася
конечно на 1м2 кровли 1.5 СМ2 воронки
а зачем зависимость от уклона. – разная площадь будет – значит разное количество воронок вот и все
а по внутреннему водостоку – там вроде все понятно
Сообщение от :
4.2. Водоприемные воронки внутренних водостоков необходимо располагать равномерно по площади кровли па пониженных участках вдоль каждого ряда продольных разбивочных осей здания. Уклоны по ендовам предусматривать не следует.
1м2 кровли 1.5 СМ2 воронки .
Или нооборот 1СМ2 воронки 1.5м2 кровли?
Тогда это для наружного водоотвода и то не для воронки, а для трубы:
“4.8. Проектирование наружного организованного отвода воды с кровель посредством желобов и водосточных труб допускается только при обосновании, при этом детали наружных водостоков и размеры водосточных труб должны соответствовать требованиям ГОСТ 7623-75. Расстояние между наружными водосточными трубами должно приниматься не более 24 м, площадь поперечного сечения водосточной трубы должна приниматься из расчета 1,5 кв. см на 1 кв.м площади кровли.”
А про внутренний сказано только:
“4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок, при площади участка кровли менее 700 кв.м допускается установка одной воронки диаметром не менее 100 мм.”
2Chief Justice
не а чем пункт 4.2. не нравится.
+ и почему нельзя применить расчет для наружнего – и для внутреннго – точно хуже не будет – ведь при внутреннем водостоке вода может некоторое время стоять. а при наружном должна сразу отводится – значит количества воронок точно должно хватить
Сообщение от :
20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.
Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.
Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.
Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.
Получается, что, например, на склад 24х24 требуется 12 воронок.
Что есть глупость какая-то.
Да и не вяжеться с п.4.4.:
“4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок, при площади участка кровли менее 700 кв.м допускается установка одной воронки диаметром не менее 100 мм.”
Трубы трубами, а воронки-то как считать.
В чем разница диаметра трубы и диаметра воронки.
Ведь не может быть воронка 100мм, а труба 200.
Потом воронки бывают цилиндрические и конические.
+ при значительной высоте здания за счет инжекции производительность воронки может возрасти до 150%.
Так что.
Зря я ориентируюсь на площадь.
Надо считать Расчетный расход дождевых вод.
Сообщение от Chief Justice:
Так что.
Зря я ориентируюсь на площадь.
Надо считать Расчетный расход дождевых вод.
Системы внутреннего холодного и горячего водоснабжения
20. Внутренние водостоки
20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.
Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.
20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.
Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.
2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.
20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск), при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.
Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.
20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.
Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.
Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.
Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.
20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.
Как расчитать шаг воронок водоотвода
Архитектура
Шаг воронок внутреннего водостока ничто строго не регламентирует. Важно соотношение площади водосбора кровли к пропускной способности воронки.
Основное, для прикидки:
СНиП II-26-76 “КРОВЛИ”
4. ВОДООТВОДЯЩИЕ УСТРОЙСТВА
Точный расчет:
СНиП 2.04.01. “ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ”
20. ВНУТРЕННИЕ ВОДОСТОКИ
Сообщение от :
20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.
Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.
Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.
Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.
Также очень полезно:
СО-002-02495342-2005 “КРОВЛИ ЗДАНИЙ И СООРУЖЕНИЙ ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО”
1. 5. ВОДООТВОД С КРОВЛИ
Сообщение от :
Для плоских кровель – 1.5 см2 воронки на 1 м2 кровли.
Это не для плоских кровель, а для наружных водосточных труб (п. 4.8 СНиП “Кровли”). Хотя для прикидки подойдет в любом в случае. Для плоских кровель:
Сообщение от :
4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок, при площади участка кровли менее 700 м2 допускается установка одной воронки диаметром не менее 100 мм.
Я думаю, что обогрев всей водосточной системы наружного водостока желателен, но этого не требует СНиП, и заказчика поэтому не убедить, если он против.
Вот в СО-002-02495342-2005 тоже рекомендуют
Сообщение от :
1.5.1. . Для исключения образования льда на элементах наружного водоотвода предусматривают электрообогрев всех его элементов и наружных лотков до ливневой канализации.
, но это необязательный документ.
Сообщение от G_blin:
. только пока никто не идёт на обогрев. Думают ка вы))))
Видел собственными глазами обогрев наружнего водостока на производственном предприятии!
Есть такая проблема!)))
Мы здание одно облицовываем, так там по расчётам 53 кВт надо на обогрев водостоков..)))
Сообщение от DJo Frey:
Обогрев воронок внутреннего водостока не регламентируется, но очень желателен, особенно при холодном чердаке.
СНиП 2.04.01-85*
20. Внутренние водостоки
п.20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.
Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.
Пошёл качать снип))) Спасибо за наводку.
Однако вопрос оставляю открытым!: Если водосток спрятан в пироге НВФсВЗ (фактически не утеплён), его нужно обогревать.
Сообщение от G_blin:
Однако вопрос оставляю открытым!: Если водосток спрятан в пироге НВФсВЗ (фактически не утеплён), его нужно обогревать.
Чем регламентируется необходимость обогрева наружного водостока сказать затрудняюсь.
Сообщение от G_blin:
А обогрев воронок регламентируется.
А если система водостока прячется в пироге вентфасада.
СНиП 2.04.01-85* п.20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.
Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.
Теги: #Расчет количества воронок на плоской кровле
Воронки для плоских кровель. Основные характеристики.
В избранное
Зарегистрируйтесь, чтобы добавлять в избранное
Поделиться
1 комментарий
Нашли ошибку?
Воронки для плоских кровель используются при строительстве и ремонте зданий и сооружений и предназначены для удаления дождевой воды с плоских кровель. Применяется в кровлях из битумных и битумно-полимерных рулонных, мастичных материалов и полимерных материалов с внутренним водостоком. Рекомендуется устанавливать одну воронку примерно на каждые 250 м2 кровли, но требуется не менее двух водоотводящих систем на кровлю, ограниченную парапетами. Количество воронок определяется расчетом в соответствии с СП 30.13330.2012 и зависит от региона, в котором расположен объект, и пропускной способности воронки.
Ассортимент кровельных воронок для плоской кровли:
Воронка ТЕХНОНИКОЛЬ ВБ 110х160 (110×450)
Воронка ТЕХНОНИКОЛЬ ВБ ЭКО
Воронка ТЕХНОНИКОЛЬ ремонтная
Парапетная воронка ТЕХНОНИКОЛЬ
ПВХ воронка экструдированная ТЕХНОНИКОЛЬ
Воронка с обжимным фланцем ТЕХНОНИКОЛЬ
#ТЕХНОНИКОЛЬ
#воронки
#плоская крыша
#кровля
Оцените эту статью
4.5
(17)
Автор статьи:
Вячеслав Сендецкий
Специалист первой категории направления «Кровельные полимерные мембраны»
4846
Дата обновления статьи:
07 Декабря 2020
Автор статьи:
Вячеслав Сендецкий
Специалист первой категории направления «Кровельные полимерные мембраны»
4846
Дата обновления статьи:
07 Декабря 2020
Оцените эту статью
4. 5
(17)
Популярные авторы
Вам может быть интересно
В каких случаях необходимо утепление железобетонного парапета?
#теплотехнический расчет
#санитарно-гигиенические требования
#дополнительное утепление
#точка росы
Какой расход полиуретанового герметика при герметизации краевой рейки?
#расход герметика
#кровельная рейка
#вертикальное примыкание
#плоская кровля
Какой внутренний диаметр у аэратора кровельного Технониколь 160*460 мм?
Валентин Фетисов
Руководитель проектов, Ведущий технический специалист
Не нашли ответ на свой вопрос? Напишите нам
Валентин Фетисов
Руководитель проектов, Ведущий технический специалист
E-mail *
Название организации
Комментарий *
* — обязательное поле
Вся информация, предоставленная Вами для проведения технической консультации, является конфиденциальной и не будет передана третьим лицам.
назначение, виды, материал изготовления и цена
Содержание статьи:
- Определение и назначение
- Типы и расположение дренажных воронок
- Материал изготовления
- Как выбрать
- Правила установки
- Стоимость сливных воронок
На плоской кровле необходим армированный водоотвод, так как при обильных осадках образуются лужи, которые постепенно разрушают гидроизоляционный слой. В помещении под крышей есть протечки на стенах. Вторая проблема – грязь, третья – семена растений, которые прорастают во влажной среде и своими корнями повреждают покрытие. Способ избавления от луж – специальные сливные воронки.
Определение и назначение
Воронки предназначены для отвода воды с плоской кровли
Раньше плоская кровля была атрибутом промышленных зданий или многоэтажных жилых домов. В частном секторе на этой полезной площади летом обустраивают террасу, спортивную площадку и даже бассейн. Часто имеет ограждение – парапет, из-за которого осадки не могут самопроизвольно покинуть крышу. Для этого были придуманы различные способы удаления воды.
Воронка сливная предназначена для сбора осадков и направления их в водосточные трубы, а затем в ливневые стоки. Чтобы жидкость попала в водосборник, крыша должна иметь уклон – абсолютно плоских крыш нет, так как это приводит к застою воды.
Центральный элемент конструкции должен быть надежно и плотно установлен – от этого зависит долговечность кровельного покрытия. Если его часть будет повреждена, очередной дождь вызовет разрушения внутри здания, что приведет к дорогостоящему ремонту и замене всего покрытия.
Типы и расположение дренажных воронок
Существует два основных типа дренажных труб:
- Традиционные. Глубины для воронок закладываются при строительстве зданий. Их общее количество рассчитывается исходя из площади кровли – в среднем одна на 25 квадратных метров. Непосредственно к каждой воронке примыкает водосточная труба, далее вода стекает в общую трубу. Способ осаждения — внешний или внутренний, зависит от климата. В теплых регионах преобладает внешний тип, в странах с холодным климатом — внутренний тип, исключающий замерзание осадков.
- Гравитационно-вакуумная система. Принцип работы эжекторный: воздушные массы увлекают за собой воду, и она с большой скоростью движется вниз под действием силы тяжести. Уклон делать не нужно, так как жидкость стекает самостоятельно под давлением воздуха. Например: вакуумная система диаметром 75 мм может пропускать 15 литров воды в секунду, в то время как традиционная конструкция должна иметь трубы диаметром 200 мм, чтобы справиться с таким же объемом. Требуется меньшее количество воронок и водосточных труб, что сказывается на стоимости.
Конструкция сливной воронки имеет следующее устройство:
- борт для приема воды — обычно широкий и с уклоном к центру;
- стакан — необходим для сбора жидкости и отправки ее вниз — в трубу;
- заглушка в виде сетки с ребрами необходима для того, чтобы в канализацию не попадали листья и различный мусор.
Если крыша используется для вывешивания, выбирайте плоские воронки. Такие модели актуальны на крышах, покрытых черепицей или слоем асфальта. Существуют разновидности дренажных воронок с электрообогревом, чтобы зимой в водосточной трубе не замерзали осадки. Они бывают только металлическими, так как не все виды пластика выдерживают высокие температуры и начинают плавиться. В зависимости от конструкции крыши используются одноуровневые или двухуровневые модели. Вместо рубероидного фартука креплением может служить обжимной шов – универсальное приспособление для любого материала и конструкции кровли.
Дополнительными монтажными принадлежностями являются резиновые прокладки с битумом, обеспечивающие надежную изоляцию. Труба может быть горизонтальной или вертикальной, в зависимости от типа слива. Сальники – это элементы, препятствующие вытеканию воды в месте соединения трубы и воронки.
Материал изготовления
Мастера рекомендуют выбирать воронку так, чтобы материал ее изготовления совпадал с кровельным покрытием. Например, если кровельное покрытие медное, сливные воронки необходимо выбирать из меди.
Помимо самого дорогого и прочного материала — меди — воронки изготавливают из чугуна, стали, пластика. Есть и комбинированные конструкции.
Для обустройства жесткой кровли применяют чугунные водоотводные воронки, стальные, алюминиевые водоприемники. Чугун – очень прочный и долговечный материал. Срок его службы более 50 лет. Для изготовления элементов кровли используется серый и легированный чугун, хорошо переносящий перепады температур и устойчивый к ударным нагрузкам. Для устойчивости к кислотным осадкам воронки покрывают специальной защитной краской. Недостатками материала являются его высокая цена и большой вес.
Нержавеющая сталь может служить долго, содержание углерода в ней должно быть низким, чтобы материал не ржавел. Оптимальный вариант – сталь с вкраплениями титана и молибдена. Такие виды лучше переносят перепады температур и воздействие осадков различного химического состава.
Благодаря оксидной пленке водосточная воронка для плоской кровли из алюминия практически не взаимодействует с окружающей средой. Металл прочен и устойчив к коррозии. Благодаря пластичности алюминия при перепадах температуры он не вызывает деформаций кровли. Материал легкий, поэтому не вызывает сложностей при монтаже, а также снижает общий вес кровли.
Воронки пластиковые применяются для обустройства водостока с плоских крыш, если кровля выполнена из мягких материалов. Полимеры абсолютно не подвержены коррозийным процессам, ультрафиолетовому облучению, благодаря гладкой поверхности не накапливают грязь – она смывается при первом же дожде. Органические вещества не прилипают к материалу, а химические компоненты не способны вызвать его разрушение или деформацию.
На основе пластмассы изготавливаются воронки комбинированные для дренажных систем. Это увеличивает срок службы конструкции и делает ее более устойчивой к воздействиям окружающей среды и механическим повреждениям.
Как выбрать
Воронки выбираются исходя из следующих факторов:
- Температура зимой. Если часто бывают заморозки, для обогрева системы лучше использовать кабель. Таким образом можно избежать скопления льда и обрушения крыши. Утеплять можно только изделия из металла. Чугун и алюминий хорошо реагируют на повышение и понижение температуры.
- В теплом климате алюминий также является хорошим вариантом, если крыша сделана из твердых материалов. Пластиковые или комбинированные изделия подходят для любого типа покрытия.
- Воронка должна иметь защитную решетку или колпак от мусора, иначе будет засоряться водосточная система и вода будет литься с крыши на стену, повреждая штукатурку. Если крыша имеет парапет, возможно обрушение под тяжестью воды.
- По типу водостока выбирают воронку, если под крышей нет места для горизонтального водостока. В этом случае трубы монтируются вертикально вниз.
Необходимо обратить внимание на то, какой тип гидроизоляции будет использоваться на крыше. Материал для строительства воронки должен соответствовать кровельному покрытию, чтобы конструкция могла быть герметично закрыта. Чаще всего используется резина с битумным покрытием, которая расплавляется при монтаже газовой горелкой и приклеивается к аналогичному кровельному материалу.
Правила установки

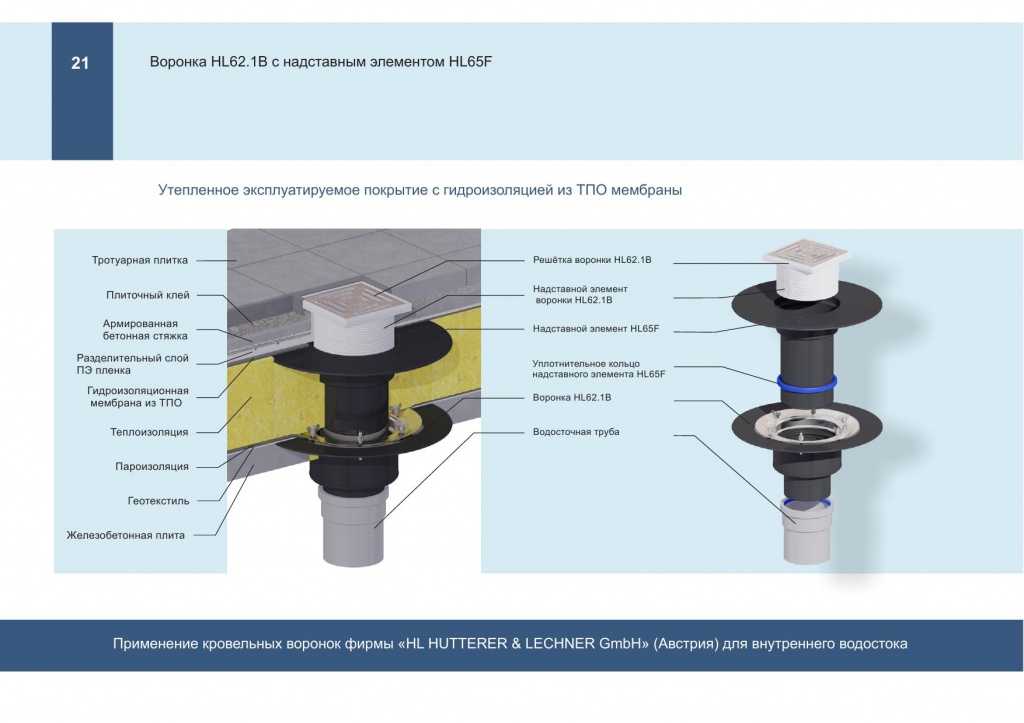

План установки воронки на плоской кровле
При установке воронки необходимо учитывать следующие требования:
- Количество рассчитывается исходя из площади. В среднем — одна на 200 квадратных метров. При этом диаметр трубы должен быть не менее 11 см. Было бы неплохо сделать сменный водосборник на случай, если первый засорится.
- Необходимо соблюдать уклон кровли — не менее 2%. Скат можно выполнять как к центру крыши, так и к внешнему краю.
- При установке водозабора оставляют небольшой зазор, чтобы материалы не деформировали конструкцию кровли при изменении температурного режима.
- В зависимости от того, сколько слоев имеет гидроизоляция кровли, между ними посередине заделывается битумный фартук или дополнительно отрезается кусок изоляционного материала размером не менее 1 кв.
- При монтаже используются дополнительные крепления — болты, шурупы, если конструкция воронки слишком легкая. Материал должен быть изготовлен из нержавеющей стали. Для чугунных изделий дополнительное крепление не требуется.
Этапы работ по кровле из мягких материалов:
- Выполняется настил нижнего слоя кровли.
- По диаметру воронки прорезано отверстие.
- Материал нагревается горелкой для удаления защитной пленки.
- Воронка установлена на свое место.
- Фартук оплавлен и приклеен к нижнему слою покрытия.
- Если планируется укладка второго гидроизоляционного «ковра», дополнительное усиление фартука не требуется. Если покрытие однослойное, вырезается кусок обработанной битумом резины, а участок вокруг воронки закрывается нагревом и склеиванием материалов.
В конце устанавливается фильтр для мусора и листьев.
Стоимость воронок сливных
На стоимость водоприемников влияет несколько факторов. Чем больше деталей, тем дороже, так как между ними должны быть плотные стыки. Играет роль размер изделия: цена водозаборной воронки диаметром 100 мм будет на треть дороже, чем сечением 75 мм.
Изделия из металла — сталь, чугун — дороже. Цветные металлы, особенно медь, ценятся выше всех остальных.
По стоимости наиболее приемлемый вариант – пластиковые или комбинированные модели. Они наиболее практичны, так как мягкий материал компенсирует расширение или уменьшение объема металла, не нарушая герметичности, что является важным показателем качества водоприемников.
Что делать с водоемом на плоской крыше
Вам придется изучить все варианты и выбрать наилучшее предварительное и наиболее экономичное решение в зависимости от вашей конкретной ситуации с плоской кровлей.
1. Добавление водостоков
Плоские крыши, в которых накапливается вода из-за недостаточного дренажа, можно исправить, добавив водосточный желоб и/или добавив через стены шпигаты, направляющие воду в водосточную трубу и с крыши. . В обоих случаях местоположение решает все.
Добавление водостока будет состоять из открытия существующей крыши вниз до настила, а затем просверливания отверстия в настиле для установки нового водосточного узла. Затем коммерческий сантехник или слесарь-трубопровод соединит дренажные линии от нового дренажного узла к существующему дренажному каналу. Затем подрядчик по коммерческим кровельным работам привяжет существующую систему плоской кровли к новому водосточному узлу и обеспечит его водонепроницаемость. Это звучит прямолинейно и достаточно просто, и иногда это так, но есть несколько факторов, которые могут повлиять на функцию и стоимость добавления водостока. Учитывайте тип и возраст существующего кровельного материала и возможность его присоединения, количество уже уложенных слоев существующей плоской кровли, тип материала настила, который необходимо разрезать, высоту готового потолка и место для новых дренажных линий, и расстояние, на котором новый дренаж будет находиться вдали от существующих дренажных линий.
Владельцы зданий и менеджеры факультетов должны проконсультироваться как с кровельным подрядчиком, так и с коммерческим сантехником, прежде чем принимать окончательное решение о добавлении водостока.
2. Использование теплоизоляции конической кровли
Второй вариант, с помощью которого владельцы зданий должны устранить скопление воды с плоской крыши, – это использовать клиновидную крышу, чтобы лучше направлять скопившуюся воду к существующим водостокам крыши, таким как внутренние водостоки, водосточные желоба, или через стенные шпигаты. Изоляция конической кровли выполнена под углом, поэтому ее можно использовать для создания «падения». Большинство конусообразных кровельных изоляционных материалов имеют уклон 1/4 дюйма на фут и состоят из досок размером 4 х 4 фута 4 фута, которые можно обрезать и подгонять для создания практически любой формы, необходимой для перемещения воды в сторону дренажа. Хотя конические изоляционные плиты не являются наименее дорогим типом изоляции плоских крыш, они могут быть очень эффективными для устранения скопления воды.
