Разделка трубы на крыше из металлочерепицы: отделка вокруг дымохода, герметизация, разделка печной трубы

Category: Разное

Содержание

отделка вокруг дымохода, герметизация, разделка печной трубы


Содержание:


Где расположить дымоход
Рекомендации по размещению и отделке
Обустройство выхода дымоотводной трубы через крышу из металлочерепицы
Обустройство прохода для квадратной или прямоугольной трубы
Вывод через металлочерепицу круглой трубы


Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.


Где расположить дымоход


Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке


Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.


При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.



Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

  • Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.

  • При расстоянии до конька 150-300 см трубу делают вровень с коньком.

  • Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы


Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.



Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата.


При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы


Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.


Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:



По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы


Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..


Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).



В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.


Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании. Читайте также: «Как установить дымоход через крышу – правила создания и герметизации прохода трубы».


Обычно это бывает в таких случаях:

  1. Осуществляется капитальный ремонт кровли.

  2. Заменяется стропильная конструкция.

  3. Устанавливается или заменяется система отопления дома.


Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Как вывести трубу через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

  • При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
  • При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
  • Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

  • Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
  • Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Читайте также: обзор инструмента для резки металлочерепицы.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату.

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

  • Квадратный или прямоугольный выход.
  • Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

  1. Монтаж внутреннего фартука до укладки покрытия.
  2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

  • Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
  • По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
  • Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
  • Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
  • Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
  • Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
  • Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

Читайте также: гидроизоляция для крыши под металлочерепицу.

depositphotos

Как выполнить выход круглой печной трубы

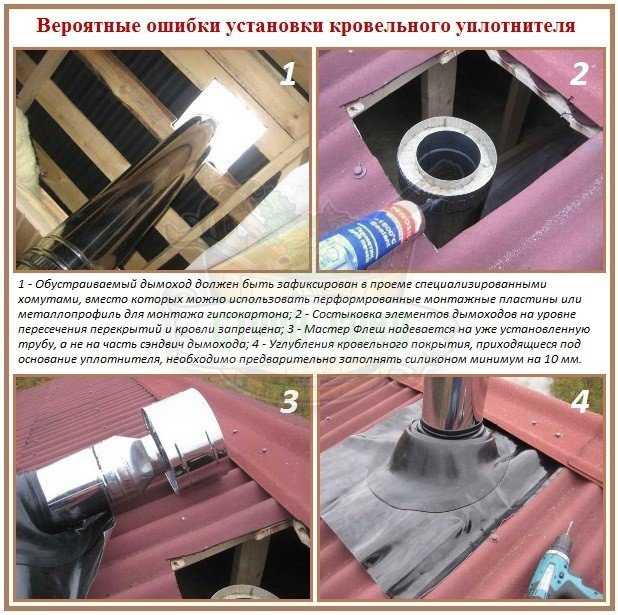

Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.

Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до +260°С, элементы, выполненные из EPDM, выдерживают перепады от — 55°С до +135°С.

Монтаж проходного элемента состоит из таких пунктов:

  • На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
  • Смочив переходной элемент жидким мылом, его надевают на трубу.
  • Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
  • Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.

Выбор герметика для печных труб

Герметик для установки печных труб бывает двух видов:

  • Термостойкий.
  • Жаростойкий.

Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.

В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.

Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.

В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.

Работа с проходками в металлической крыше

Особенности

Автор Марк Робинс
Главный редактор
Опубликовано 01 февраля 2023 г.

Установка защитного кожуха трубы из термостойкого EPDM на металлическую кровлю со стоячим фальцем. (Фото любезно предоставлено Caldwell Contracting)

Водонепроницаемое уплотнение имеет решающее значение для долговременной герметичности металлической кровли. Но они будут пробиты во время установки, либо для размещения другого компонента здания, либо, возможно, в результате аварии. Трубы, вентиляционные отверстия, опоры, световые люки и другие выступы крыши — это места, где могут возникнуть утечки из-за их проникновения. Поскольку проходки в буквальном смысле являются дырами в крыше, и поскольку дыры в крыше вызывают протечки, очень важно, чтобы все проходы были должным образом залиты и герметизированы, чтобы перенаправить воду и предотвратить ее просачивание в кровельную систему.

Надлежащая установка проходов через крышу для крышного оборудования является важным компонентом правильно функционирующей кровельной системы. (Фото предоставлено AEP Span)

Размещение проходок

При планировании проходок через крышу ключевым компонентом является их размещение. «По возможности важно координировать работу сантехники и механики с монтажником кровли», — говорит Кевин Арнольд, инженер по продажам, Innovative Metals Co. Inc. (IMETCO), Норкросс, Джорджия. «Этот шаг предотвращает потенциальные проблемы, такие как трубы пересекающиеся швы панелей. Вы всегда хотите, чтобы трубы находились в центре поддона панели крыши, когда это возможно. Наиболее распространенная ошибка, возникающая при прошивке прохода через крышу, заключается в том, что вентиляционная труба располагается слишком близко к стыку панели и устанавливается поверх нее и вверх по стыку защитный кожух. Это приложение создает водяную плотину и утечки. Это также может препятствовать расширению и сжатию панели крыши».

Расширение и сужение

При установке кровельных панелей поверх проходки трубы очень важно учитывать тепловое расширение и сжатие самой кровельной панели. Термическое расширение может привести к разрыву кровельных материалов под воздействием солнечных лучей и перепадов температур.

Кровельные панели обычно крепятся к конструкции крыши либо на коньке, посередине, либо, в некоторых случаях, на карнизе. Из-за этого Арнольд объясняет, что «проход на полпути вниз по скату крыши, который является стационарным, должен учитывать движение панели крыши вокруг этой неподвижной трубы. Обычно это достигается за счет большого отверстия в панели крыши вокруг трубы. Отверстие большого размера должно учитывать ожидаемое тепловое расширение/сжатие кровельной панели».

Правильно подобранная кровельная обшивка обеспечит водонепроницаемое уплотнение проходки. (Фото любезно предоставлено Deks North America Inc.)

Световые люки

Большинство световых люков устанавливаются с комбинацией отделки торцевой и боковой стен. Для больших проходов (шириной более 30 дюймов) обычно требуется сверчок для отвода воды вокруг прохода.

Для установки светового люка Arnold рекомендует монтировать световой люк на бордюр; это позволяет отливу иметь достаточную высоту, особенно на крышах с меньшим уклоном. «Ключевым компонентом в освещении светового люка является наличие надлежащего зазора между швом панели и прилегающей стороной светового люка. Не последнюю роль играет и расположение светового люка на скате крыши. Вы не хотите создавать дроссель для потока воды. В случаях, когда шов проходит слишком близко к бордюру, нам требуется, чтобы оклад доходил до следующего шва панели, чтобы обеспечить беспрепятственный поток воды».

Arnold предупреждает, что распространенная ошибка, возникающая при освещении светового люка или бордюра на крыше, заключается в создании обратных перекрытий. «Подрядчики приходят после того, как крыша смонтирована, устанавливают световые люки, механические бордюры и т. д. и просто накладывают устройство прямо на панели крыши. Блок устанавливается в герметик без учета надлежащей конструкции гонта и водораздела».

Нанесение герметика. (Фото любезно предоставлено Triangle Fastener Corp.)

Обшивка проходок

Для обшивки проходок в крыше наиболее распространенным материалом для чехла трубы является каучук на основе этилен-пропилен-диенового мономера (EPDM). Ботинки доступны в стандартном стиле без застежки, а также в стиле модернизации, если ботинок нельзя надеть. Для высокотемпературных стеков доступны силиконовые сапоги. Сапоги для труб не требуют специальных инструментов или сложных методов установки. Многие из них отмечены размерами труб как в дюймах, так и в миллиметрах, поэтому их можно настроить с помощью ножниц или ножниц.

«Используйте сапоги промышленного качества», — советует Арнольд. «Они сделаны из более стабильных, долговечных материалов с соответствующей толщиной стенок (например, Dektite, Portals-Plus и Master Flash). «Чтобы установить защитный кожух трубы, необходимо нанести бутиловый герметик на фланец защитного кожуха, а затем установить защитный кожух на панель. Установите заклепки с закрытым концом из нержавеющей стали № 66 на расстоянии 1,5 дюйма от центра вокруг ботинка. Затем установите полоску прозрачного триполимерного герметика по периметру края ботинка в качестве вторичного уплотнения».

Крыша ската влияет на проникновение гидроизоляции. Если крыша плоская, используйте оклад, который подходит для угла трубы 90 градусов. Однако наклонная крыша требует углового оклада и предназначена для работы с уклоном.

Имеет значение диаметр вентиляционной трубы; выберите оклад с отверстием правильного размера для размера трубы, выходящей из крыши. Никогда не пытайтесь надевать меньшую гидроизоляционную муфту на большую трубу, поскольку это приведет к усталостному разрушению муфты. Никогда не устанавливайте большую муфту на меньшую трубу и не пытайтесь использовать герметик для заполнения пустоты. Любые неверные расчеты размеров приведут к протечкам в здании.

Случайное проникновение

Существуют различные способы устранения случайного проникновения в металлическую крышу в зависимости от степени повреждения. Это также зависит от того, что производитель готов принять, если он предоставляет водонепроницаемую гарантию.

«Если крыша повреждена во время ее установки, мы заменяем ее целиком, чтобы дать гарантию и, прежде всего, гарантировать владельцу, что его крыша будет служить долгие годы», — говорит Густаво Гутьеррес, владелец GGG Roofing, Хьюстон.

«Если панель крыши имеет симметричную конфигурацию, первой рекомендацией будет заменить панель крыши целиком», — говорит Арнольд. «Второй вариант — предоставить заплату, которая будет накладываться на поврежденную область, если она небольшая. Заплатку можно сделать из небольшого куска другой панели крыши, особенно если панель имеет механическую отделку в поддоне панели, или из небольшого куска плоского материала. Пластырь должен перекрывать поврежденный участок не менее чем на 3–4 дюйма. Заплатка наносится как гофрированная труба, помещая ее в слой бутилового герметика. Установите заклепки № 44 с закрытым концом на расстоянии 1,5 дюйма от центра по периметру заплаты. Наконец, установите полоску прозрачного триполимерного герметика по периметру заплаты».
