Многие владельцы загородных домов, полагаясь на своих строителей, допускают серьёзные ошибки, при покупке, монтаже или кладке дымохода, которые в последствие выливаются в серьезные проблемы и не работающие отопительные устройства. Правильно положенная печь, камин, смонтированная система газового, дизельного или твердотопливного котла, должна полностью удалять все продукты сгорания, не допуская их попадания в помещение. Данный вопрос касается всех типов дымоходных систем, которые изготавливаются из кирпича, нержавеющей стали или керамики и могут иметь круглое, овальное, квадратное или прямоугольное сечение.

Отдельно следует сказать, что площадь сечения дымохода должна соответствовать площади сечения отводящего отверстия от отопительного устройства, печи, камина, котла, если иное не предусмотрено производителем отопительного устройства.

Виды дымоходных систем

Кирпичные дымовые трубы и шахты для последующей загильзовки бывают квадратными и прямоугольными, их кладут в 4, 5 и 6 кирпичей, рассчитать их площадь не сложно – достаточно умножить одну сторону на другую. Стандартный печной кирпич имеет размер 12,5×25 см. Расчет выполняется по внутренней поверхности. Для удобства восприятия, ниже она представлена в сантиметрах.

Стандартные сечения кирпичных дымоходов

Квадратная труба, положенная в четыре кирпича, имеет внутренние размеры 12,5×12,5 см, что соответствует площади 156,25см².

Прямоугольная в пять кирпичей – 12,5×25 = 312,5см².

Квадратная в шесть кирпичей – 625см².

Калькулятор расчета сечения круглого дымохода

Для расчета площади круглой дымовой трубы следует вспомнить школьный курс математики и формулу S = π×D²/4 . Зная диаметр, произвести расчет не сложно.

Введите диаметр дымохода:

Расчетная площадь: 0. 785

С овальными трубами сложнее, ответить об их площади не могут даже сотрудники компаний, производителей дымоходных систем. Дело в том, что их продукция не четко соответствует овальной форме, а больше похожа на прямоугольник с закругленными краями, причем у разных производителей, радиус закругления может быть разный. Поэтому для расчета их площади лучше основываться на классическую формулу расчета, при этом площадь будет, немного больше, но Вы точно не ошибётесь, и отопительное устройство будет работать корректно.

Калькулятор расчета площади дымохода овального сечения

Введите длину, a:

Введите длину, b:

Расчетная площадь: 3.142

Калькулятор расчета площади дымохода прямоугольного закругленного сечения

S = (a — b)·b + π·b² / 4

Введите размер a:

Введите размер b:

Расчетная площадь: 1.785

Соответствие размеров дымоходов

Теперь необходимо разобраться в самом сложном. Практически все отопительные устройства имеют отводящие отверстия в виде круга, а присоединять их к кругу получается не всегда, ниже представим таблицу основных труб и соответствие их площади.

квадрат	круг	овал
К квадратной трубе в четыре кирпича, которой соответствует значение 156,25см2	Можно присоединять круглую трубу диаметром 130мм, которой соответствует значение площади 133см2, так как следующая труба, доступная на рынке, имеет диаметр 150мм и её значение больше сечения квадратной трубы	С натягом, но подходит труба 100х200, что при расчете классического овала соответствует значению 157. При оформлении заказа желательно консультироваться с производителем или дистрибьютором.
Далее кратко, чтобы не повторяться
Прямоугольная труба 312,5см2.	Самая близкая по диаметру труба 200 мм. , значение 314	Максимальный размер стандартных труб 120х240 мм., что соответствует значению 226, что допустимо, если основная труба будет прямоугольная в пять кирпичей.

Надеемся, что данная информация поможет правильно выполнить расчет сечения дымохода и в последствие наслаждаться его бесперебойной работой.

За квалифицированной помощью, Вы всегда можете обратиться в нашу компанию!

Вернуться к списку полезных советов

Диаметр дымохода для печи на дровах: способы расчета, формулы, примеры

От оптимального размера сечения и высоты дымохода зависит экономичность и производительность работы печи. Правила СНиП и несколько вариантов расчета помогут вам правильно подобрать размер для дровяной печи в доме.

Свернуть

• Зачем нужно знать диаметр?
• org/ListItem»>Какой должен быть диаметр дымохода для печи?
• Способы расчетов
• Точный метод + формула
• Шведский метод расчета
• Что делать если сечение дымохода квадратное?
• Какая должна быть высота трубы дымохода для печи?
• Зачем нужен этот параметр?
• Требования СНиП
• org/ListItem»>Методика самостоятельного расчета
• Таблица “Высота печной трубы над коньком”
• Вывод

Зачем нужно знать диаметр?

Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата.

Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер. Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов.

Важно! Противопожарная безопасность дома, производительность работы, комфортная температура – решение всех этих вопросов зависит от правильного определения размеров и длины дымовой трубы.

к содержанию ↑

Какой должен быть диаметр дымохода для печи?

Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.

Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.

Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.

к содержанию ↑

Способы расчетов

к содержанию ↑

Точный метод + формула

Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:

1. Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:

• В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
• V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
• Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей – 1500.

2. Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
3. Диаметр круглой трубы высчитываем по формуле – d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.

Рассчитываем оптимальную величину тяги

Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:

, где:

• С – это постоянный коэффициент, равный для печей на дровах 0,034;
• литера «а» – величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
• высота дымохода обозначается буквой «h».
• Т0 – средний уровень температур атмосферы;
• Тi – величина нагрева отработанных газов при выходе их из трубы.

Пример расчета сечения дымохода

Принимаем за основу:

• буржуйка работает на твердом топливе;
• в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
• уровень влажности топлива – до 25%.

Еще раз приведем основную формулу:

Расчет проводим в несколько этапов:

1. Выполняем действие в скобках – 1+150/273. После вычислений получаем число 1,55.
2. Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м³/сек.
3. Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м².
4. Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.

Теперь определяем величину тяги по простой формуле:

1. По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
2. Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,73⁰.
3. Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,8⁰.
4. Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.

Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.

к содержанию ↑

Шведский метод расчета

Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.

В этой методике для расчета не используется величина топочного отсека и объем воздуха в нем.  Для определения правильности расчета используется график:

Здесь важно соответствие соотношения площади топочного отсека («F») и отверстия дымоотводящей трубы («f»). Для примера:

• габариты топки 770/350 мм. Высчитываем площадь отсека – 7,7*3,5=26,95 см²;
• размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м²;
• высчитываем соотношение. (338/2695)*100=12,5%.
• смотрим в нижней части таблицы величину 12,5 и видим, что расчет длины и диаметра произведен правильно. Для нашей печи необходимо построить дымоход, высотой 5 м.

Разберем еще один пример расчета:

• топка 800/500 мм, ее площадь – 40 см²;
• сечение дымохода 200/200 мм, площадь равна 4 см²;
• рассчитываем соотношение (400/4000)*100=10%.
• по таблице определяем длину дымохода. В нашем случае, для круглой сэндвич – трубы она должна быть 7 м.

к содержанию ↑

Что делать если сечение дымохода квадратное?

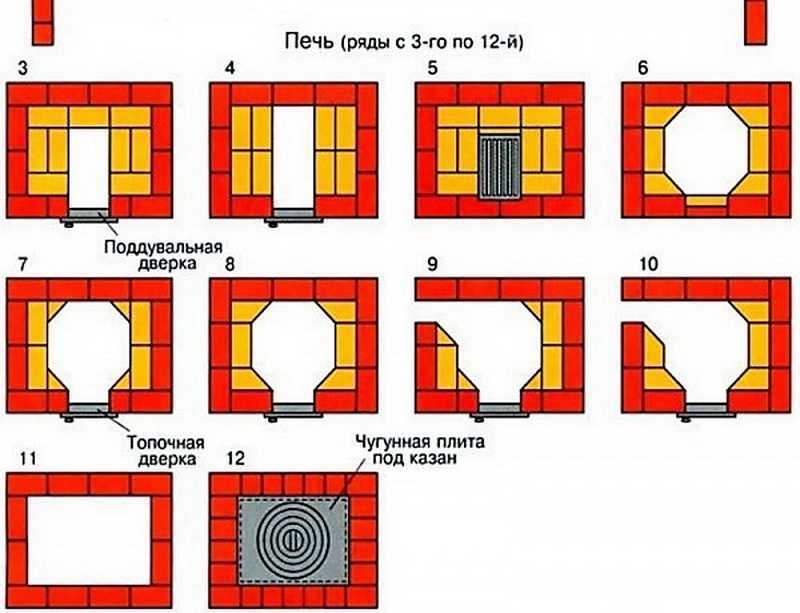

Цилиндрические дымоходы, особенно после появления сэндвич – труб самые распространенные виды устройств. Но при строительстве кирпичной печи приходится выкладывать квадратную или прямоугольную форму.

В таких дымоходах образуются завихрения, препятствующие нормальному прохождению отработанных газов и уменьшающие тягу. Но для дровяных печей или каминов – прямоугольные трубы остаются самой востребованной формой. В таких устройствах не требуется повышенный уровень вытяжки отработанных газов.

Расчет дымохода для дровяной печи с квадратным или прямоугольным сечением производится с учетом соотношения размеров трубы к габариту поддувального отверстия на печи. Такая пропорция – 1/1,5, где 1 – внутреннее сечение трубопровода, а 1,5 габариты поддувала или зольника.

к содержанию ↑

Какая должна быть высота трубы дымохода для печи?

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

к содержанию ↑

Зачем нужен этот параметр?

Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх.

На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.

Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.

Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.

к содержанию ↑

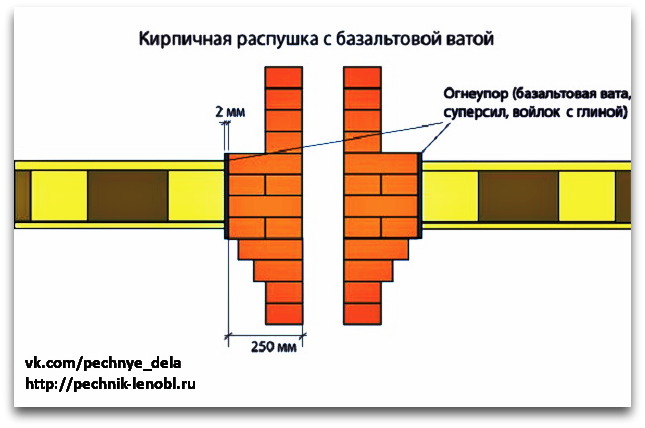

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:

• минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
• высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
• если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
• если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

к содержанию ↑

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

• «А» – климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
• «Мi» – масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
• «F» – время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
• «Спдкi», «Сфi» – уровень концентрации веществ в отработанном газе;
• «V» – уровень объема отработанных газов;
• «Т» – разность температур поступающего из атмосферы воздуха и отработанных газов.

Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам.

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

к содержанию ↑

Таблица “Высота печной трубы над коньком”

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.	Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.	1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.	1300.
Превышение над другими вентиляционными трубопроводами	500. Минимальное расстояние до вентиляционной шахты – 5000.

к содержанию ↑

Вывод

Выполнив расчет или определив размер по таблице, вы не только обезопасите ваш дом от возникновения пожаров, но и значительно сэкономите на топливе. Главное внимательно и ответственно выполнить монтаж и комфорт и уют в доме будет обеспечен.

Кирпичная печь Высота дымохода: что выбрать

Оставить комментарий
/ К
Джули

/ 11 сентября 2018 г.

№

Многие клиенты спрашивают о правильной высоте дымохода кирпичной печи. Продукция Round Grove поддерживает номинальную высоту 108 дюймов или ниже для доставки по всей стране без разрешения на негабаритную загрузку, но на большинстве объектов требуется расширение дымохода выше 108 дюймов для создания надлежащего воздушного потока.

Я рекомендую пройтись по сайту вместе с домовладельцем и рассказать вашему клиенту о проблемах, влияющих на воздушный поток и тягу дымохода. Первое, что я отношу к клиентам, это то, что каждая топка будет дымить, пока не нагреется дымоход. Справедливо ожидать, что на наружной отделке над топкой после первого возгорания появятся отложения креозота. Я рекомендую следовать рекомендациям производителей отделочных материалов, чтобы избавиться от любых отложений креозота.

Далее, я рекомендую сделать дымоход не менее чем на 24 дюйма выше, чем любая другая конструкция в радиусе 10 футов. Это руководство остается довольно последовательным с 1978 года, хотя в некоторых муниципалитетах действуют более строгие строительные нормы и правила.

Во-вторых, я ищу препятствия для потока воздуха, такие как высокие заборы или живые изгороди, близлежащие постройки (особенно двухэтажные дома) и кроны деревьев, для которых может потребоваться более высокий выход дымохода.

Причина, по которой дым (или другой дымовой газ) поднимается по дымоходу, заключается в вакууме в дымоходе. Воздух течет от высокого давления к низкому давлению. Давление воздуха над дымоходом должно быть ниже, чем давление воздуха внутри топки кирпичной печи. Таким образом, эффект тяги возникает из-за того, что воздух внутри дымохода поднимается вверх по дымоходу (восходящий поток). Если давление воздуха над дымоходом выше, чем давление воздуха в топке, то давление вниз (нисходящая тяга) заставит дым выходить из передней части камина.

Есть некоторые конструктивные особенности, которые способствуют увеличению давления: давление в верхней части дымохода должно быть ниже, чем в топке. Технические заметки Brick Association 19 по проектированию жилых каминов, январь 1993 г. , являются отличным справочным ресурсом.

Во-первых, как правило, размер дымохода должен составлять не менее 10% от размера проема топки. Чем больше отверстие топки, тем выше вероятность прижимного давления. Round Grove использует глиняную облицовку дымохода размером 12 x 12 дюймов, которая соответствует критериям для топок размером до 48 x 24 дюйма.

Во-вторых, держите отверстия дымохода и топки как можно дальше друг от друга, чтобы оставить место для зон с разным давлением воздуха. Для горения огня требуется много воздуха, поэтому, когда воздух устремляется в топку, чтобы разжечь огонь, он не должен отводить воздух от дымохода. Чем выше дымоход, тем лучше тяга.

В одном случае высокий обрыв за собственностью клиента создал значительный нисходящий поток, который выталкивал дым обратно в дымоход и из передней части топки. Мы подняли дымоход на восемь футов над крышей, однако дым, выходящий из дымохода, сразу же спускался на уровень земли, даже с более высоким дымоходом. В конечном счете, заказчику пришлось установить вентилятор на дымоходе, чтобы преодолеть ограничения, представленные его сайтом.

Итак, как дизайнеры и подрядчики могут предвидеть или распознать потенциал сайта для проблем с отрисовкой?

• располагайте камин как можно дальше от двухэтажных домов, заборов, живых изгородей или крон деревьев
• как минимум удлинить дымоход как минимум на 24 дюйма над любой конструкцией, которая находится в пределах 10 футов от отверстия дымохода
• рассмотреть вставку газового полена как альтернативу сжиганию дров
• рассмотрим устройство для создания тяги в верхней части дымохода – вентилятор, встроенный в крышку дымохода, для работы которого требуется напряжение 110 вольт

Прежде чем заказывать камин, рассмотрите размер расширения, используя эти рекомендации. На большинстве сайтов требуется удлинение дымохода для создания надлежащего воздушного потока. Round Grove может построить расширение дымохода любого размера, необходимого для решения большинства проблем, влияющих на тягу дымохода.

Хотите больше советов и вдохновения для кирпичной печи? Посетите Brick Oven Lifestyle!
