Размер проема для металлической входной двери: Стандартные размеры проемов входных дверей

Стандарт проема под входную металлическую дверь • Универсал-сталь

При строительстве нового дома создается дверной проем для входной конструкции. Можно сделать параметры ширины и высоты в произвольном порядке или же выполнить дверной проем по стандартным размерам, учтенным в нормативной документации.

В статье мы рассмотрим размеры проемов дверей по ГОСТу, в чем важность стандартизации, как рассчитать размеры двери под проем перед покупкой, рекомендации по нестандартным проемам.

Почему важны стандарты для дверных проемов

Важность стандартов дверных проемов определяется возможностью приобретения готовых конструкций для замены входных дверей в будущем. Все производители выпускают двери из разных материалов по стандартам ГОСТ. Если дверной проем имеет нестандартные размеры, владельцу придется покупать двери, изготовленные на заказ, или же выполнять дополнительные работы, чтобы подогнать дверной проем к стандартным размерам.

Действующие нормативы

На сегодняшний день в РФ определены нормативы для дверных проемов, действующие еще со времен СССР.

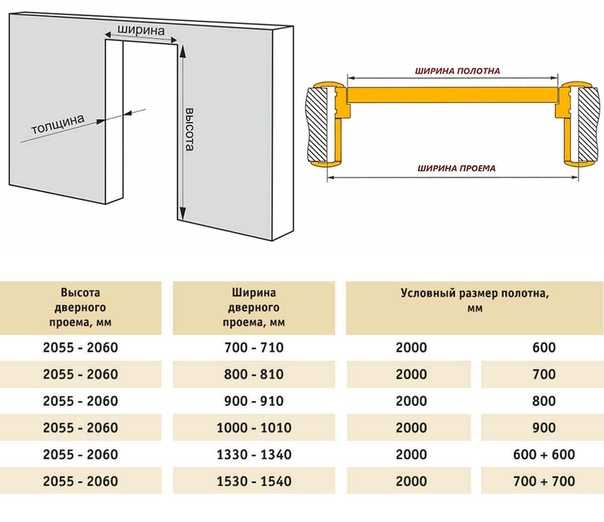

Стандартные размеры по ГОСТ:

1. Ширина одностворчатой двери – 70, 90, 120 см.
2. Проем для двухстворчатых конструкций – 130, 150, 190 см.
3. Стандартная высота – 210-230 см.

Размеры проемов входных дверей по ГОСТу

Вышеописанные нормативы распространяются на межкомнатные и входные двери. Если рассматривать вопрос конкретно о входных конструкциях, то в данном случае определяется минимальная ширина проема от 90 см (для деревянных дверей можно от 80 см). Высота стандартная – от 210 см.

Как подобрать дверь по размеру дверного проема

Чтобы новая конструкция идеально «внедрилась» в дверной проем, необходимо провести правильные замеры и не ошибиться с выбором полотна, а точнее его размерами. Определим по таблице, какие двери нужно выбирать под проемы разных размеров.

Что делать при нестандартных проемах: практические советы

При нестандартных проемах придется проводить дополнительные работы, что позволит подогнать их под стандарт. Если проем слишком широкий, лишний зазор можно заложить кирпичом или установить закладной брус, а после заштукатурить. Главное, при выполнении работ ориентироваться на стандартные параметры.

Если в проеме не хватает нескольких миллиметров, придется провести механическую обработку стенки, используя инструмент – топор, стамеску, болгарку и т. д. После сошлифовки лишнего выполняется выравнивание выступов и подгон под стандартные размеры проема.

Все эти работы требуют определенных навыков, внимания и усилий. Упрощенный способ решения проблемы с нестандартным проемом при покупке входной двери – изготовление конструкции на заказ. Специалисты выполнят точные замеры дверного проема и изготовят входную дверь соответствующих габаритов.

На нашем сайте можно посмотреть дизайны готовых конструкций и оформить индивидуальный заказ на создание сверхпрочной входной металлической двери в оптимальных размерах.

На дверные полотна распространяется гарантия – 10 лет. По договору выполняется сервисное обслуживание в течение всего срока эксплуатации. Оформить заказ на изготовление входной двери можно по телефону. Доставка и установка по Москве и области – бесплатная.

Какой проем оставлять под входную металлическую дверь?

Автор вопроса: Виктор

Правильно сконструированный дверной проём позволяет быстро и без осложнений монтировать входную дверь. Поэтому нужно точно соблюсти его размеры с учётом погрешностей, а также заранее усилить его при необходимости.

Стандартные габариты

Высота проёма в частном доме или квартире составляет от 210 см до 240 см, а ширина – 90 см с возможной погрешностью 5 см в отрицательную и положительную сторону. При этом нередко первый параметр часто зависит от второго. Чем выше проём, тем он шире для правильного функционирования входных дверей в частном доме или квартире. Для двупольных дверных моделей ширина проёмного пространства составляет 190-200 см, а для полуторных – 130-150 см.

Также нужно обратить внимание на толщину проёма. Обычно её определяют в зависимости от выбранной двери. Однако если планируется монтаж конструкции с внутренней и внешней дверью, то желательно учесть это заранее.

Проёмы под конкретные размеры дверей

Главное правило при конструировании проёма – заранее ориентироваться, какая дверь будет в нём находиться. Как правило, величину проёмного пространства оставляют «с запасом» от 5 до 10 см с каждой стороны. Так, минимальные габариты арки для тамбурных, квартирных дверей 205×96 см равны 210×101 см. Соответственно проём для двери 80 см должен быть шириной 85 см, для модели 90 см – 95 см. а для дверной конструкции с показателем 96 см – 101 см.

Размеры проёма в зависимости от материала

При строительстве деревянного дома стоит «закладывать запас» в проём около 10 см для его последующего укрепления, чтобы правильно монтировать тяжёлую металлическую дверь с терморазрывом.

Для сооружений из пеноблока или каркасных построек также нужно заранее позаботиться о возможности укрепления проёмного пространства. Лучше усилить готовый проём, чем расширять его.

Ещё один выход из ситуации при ошибке в проектировании проёмного пространства – заказ двери по индивидуальным размерам в «СТАЛЬ-ГРУПП».

Размеры проемов:

Читайте также

Здравствуйте. Какой максимальной толщины наружный лист металла на полотно вы устанавливаете? Из какой максимальной толщины металла вы изготавливаете дверные коробки?

Какую входную дверь лучше поставить в частный дом с улицы с тамбуром?

Сколько контуров уплотнения лучше выбрать для входной двери?

SDI 135: Руководство по измерению запасных дверей в существующих проемах рамы

Этот документ предназначен для предоставления рекомендаций по измерению и регистрации размеров существующих проемов и/или дверей, необходимых для полной детализации сменных дверей. На прилагаемых рисунках указаны основные размеры проемов и дверей со стандартной фурнитурой. Отдельные иллюстрации приведены для детализации одинарных и парных проемов рамы, а также детализации отдельных дверей.

Справочные документы

Связанные документы SDI Technical Series содержат дополнительные технические рекомендации по этой теме:

• SDI-108  Рекомендуемое руководство по выбору и использованию стандартных стальных дверей
• SDI-111  Рекомендуемые детали для стандартных стальных дверей, рам, аксессуаров и сопутствующих компонентов
• SDI-122  Руководство по поиску и устранению неисправностей при установке стандартных стальных дверей и рам
• SDI-129  Расстояние между петлями и ответной планкой
• SDI-134  Глоссарий терминов для полых металлических дверей и рам

Другие эталонные материалы

• ANSI/BHMA A156. 1-2016 Стыки и шарниры
• ANSI/BHMA A156.7-2014 Размеры петли шаблона
• ANSI/BHMA A156.115-2014 Подготовка фурнитуры в стальных дверях или стальных рамах

Примечания:

• Допуски — Все значения, которые не имеют конкретных допусков или не отмечены как максимальные или минимальные, должны иметь следующие допуски: Линейные размеры должны составлять ± 1/16 дюйма (1,6 мм). Вес или усилие должны составлять ± 2%. Углы должны составлять ± 2 градуса. Если даны только отрицательные допуски, допускается превышение размеров по усмотрению изготовителей.
• Калибр и толщина. Хотя термин «калибр» больше не используется для определения толщины материала, он по-прежнему используется для указания дверей и рам в целях заказа. Термин «толщина» используется при определении фактического размера предмета, а термин «калибр» используется в контексте указания конкретной двери или рамы.

2-Подготовка

Условия установки и проблемы, связанные с установкой, повлияют на работу двери и должны быть учтены заранее. Дверь и фурнитура в неправильно установленной раме могут плохо функционировать. Проверьте зазор между полом и проем рамы, чтобы убедиться в приемлемом ровном и прямоугольном положении. Обратитесь к SDI-122, чтобы проверить наличие проблем с установкой рамы. Возможна небольшая регулировка без снятия.

Примечание.  Возможно, потребуется заменить раму для правильной работы проема.

Основная терминология дверей и рам, используемая в инструкциях и иллюстрациях, более подробно объясняется ниже и в SDI-134.

Термин «номинальные размеры» относится к ширине и высоте проема рамы. Применительно к размеру двери подразумевается, что дверь меньшего размера, чтобы правильно вписаться в номинальный проем рамы с соответствующими зазорами. Термин «чистый размер» относится к размерам ширины и высоты двери. Чтобы проиллюстрировать, размеры ширины и высоты двери на (Рис. 3) являются фактическими или «чистыми» размерами.

Серия технических данных SDI-129, «Расстояние между петлями и ответной планкой», содержит стандартные места для подготовки петель и ответных планок в дверях и рамах элементов SDI. Местонахождение производителей может меняться, поэтому обязательно измеряйте места расположения петель и защелок при замене дверей и рам.

Крепежные детали новой двери должны иметь такие размеры и расположение, чтобы они совпадали с таковыми на существующей раме, чтобы обеспечить надлежащую посадку, расположение и зазоры для работы двери.

Для аппаратных приложений, не описанных ниже, обратитесь к производителю дверцы или оборудования для замены.

3 измерения

Инструменты

• Рулетка
• Стальная линейка
• Суппорты (дополнительно)
• Квадрат обрамляющий и квадратик
• Уровень (минимум 24″)
• Отвес (дополнительно)

Рис. 1 – Проем в существующей раме – одна дверь

Размеры проема в 4-х рамах

На прилагаемых иллюстрациях представлены следующие рекомендации:

• Рисунок 1 – Размеры проема рамы для установки одной двери
• Рисунок 2 – Вес петли
• Рисунок 3 – Размеры проема рамы для установки дверной пары
• Рисунок 4 – Фактические размеры двери
• Рисунок 5 – Рабочий лист с несколькими отверстиями в раме

Ширина и высота проема рамы. Эти размеры должны быть взяты из поверхностей шпунта к шпунту. Рекомендуется измерять ширину и высоту в трех местах, и наименьшее из этих измерений использовать для определения размера двери.

Фальц профиля рамы. Толщина двери должна соответствовать этому размеру рамы. Важно, чтобы у вас было это измерение, особенно если у вас нет двери.

Пример  – стандартная дверь толщиной 1-3/4″ используется с притвором шириной 1-15/16″

Высота порога (если есть или планируется) от пола. Возможно, потребуется отрегулировать подрез двери, чтобы обеспечить зазор для порогов.

Отверстия могут иметь сертификационные требования, такие как класс огнестойкости. Такие требования должны быть обозначены наклейками, прикрепляемыми к двери (а иногда и к раме). Эти требования к этикетке должны быть отмечены и записаны в форме.

Размеры фурнитуры для 5-рамки

Высота петли

Высота створки петли. Наиболее распространенная высота петли (размер) составляет 4-1/2 дюйма, затем 5 дюймов, затем 3-1/2 дюйма, 4 дюйма и 6 дюймов, а затем другие размеры.

Вес петли

Толщина створки петли. Глубина паза петли обычно соответствует толщине отдельной створки петли. Обратите внимание, что существуют специальные приложения для «двойного врезного» и «накладного». Для размера петли 4-1/2 дюйма стандартный вес составляет 0,134 дюйма, а большой вес — 0,180 дюйма. Стандартный и тяжелый вес зависит от размера шарнира, как показано на рис. 2, таблица адаптирована из ANSI/BHMA A156.1. Дополнительные сведения о петлях приведены в A156.7 для шаблонов петель и A156.115 для подготовки дверей.

Рис. 2. Вес петли (адаптировано из ANSI/BHMA A156.1)

Высота петли +0/-0,015 дюйма	Класс 1			2 класс	3 класс	4 класс
	Тройной груз	Двойной груз	Большой вес	Стандартный вес		Легкий вес
	Толщина металла в дюймах +/-0,005 дюйма
3»	–	–	–	–	–	>0,077
3-1/2»	–	–	–	0,123	0,123	>0,085
4»	–	–	–	0,130	0,130	>0,085
4-1/2»	–	–	0,180	0,134	0,134	–
5 дюймов	–	–	0,190	0,146	0,146	–
6»	–	–	0,203	0,160	0,160	–
8 дюймов (не в A156. 1)	–	–	0,203	–	–	–

Дорнсет петли

Расстояние от края накладываемой створки петли до упора рамы. Это критическое измерение, и оно должно быть точным в пределах 1/32 дюйма. Самый распространенный размер 5/16″. Расстояние между петлями на двери будет правильно отрегулировано по этому размеру (типичное значение — 1/16 дюйма) для обеспечения надлежащего зазора.

Расположение петель

Вертикальное расположение каждого выреза петли. Рекомендуемый метод измерения – от поверхности дверного проема существующей головки рамы до верха каждой петли (т. е. «сверху к верху»).

Высота ответной планки

Вертикальный размер выреза ответной планки рамы. Наиболее распространенным является 4-7/8», за ним следуют 2-3/4», затем 3-1/2».

Место удара

Хотя обычно указывается от пола (нижняя часть рамы) до осевой линии C/L выреза в новой установке, рекомендуемый размер для новых дверей — от поверхности дверного шпунта верхней части рамы до верхней части выреза (сверху вниз).

6-Дополнительные размеры для парного проема

Парные проемы добавляют различные варианты запирания как для активных, так и для неактивных дверей, в частности, устройства, которые запираются вертикально в ответные планки, расположенные в верхней части рамы и полу/пороге/пороге. Если устройство врезается либо в верхнюю часть рамы, либо в пол/порог/порог и предназначено для повторного использования, становится важным отметить их размер и осевую линию (C/L) зацепления. Эти размеры могут ограничивать возможности замены оборудования. Ответные планки указаны на рисунках «Существующие проемы в раме — парные проемы» в виде размеров S.1, S.2, T.1 и T.2. Проконсультируйтесь с производителем новой двери, если необходимы подвижные накладные защелки.

Размеры 7 дверей

Ширина двери

Размеры сняты от края до края двери с помощью стальной ленты. На дверях со скошенными кромками измерения следует производить с широкой стороны двери, отмечая, скошены ли они на замке, петле или на обеих кромках. Для дверей из дверных пар применение или отсутствие таранной кости влияет на ширину двери.

Высота двери

Размеры взяты от верхнего до нижнего края двери с помощью стальной ленты.

Толщина двери

Измерение толщины двери с помощью стальной ленты или штангенциркуля.

Хотя термин «калибр» больше не используется для определения толщины материала, он по-прежнему используется для указания дверей и рам при заказе. Таким образом, термин «толщина» используется при определении фактического размера предмета, а «калибр» используется в контексте указания конкретной двери или рамы.

Размеры фурнитуры для 8-дверей

Высота петли

Высота створки петли. Наиболее распространенная высота петли (размер) составляет 4-1/2 дюйма, затем 5 дюймов, затем 3-1/2 дюйма, 4 дюйма и 6 дюймов, а затем другие размеры. Примечание: ширина шарнира не влияет на размеры фурнитуры рамы.

Вес петли

Толщина створки петли. Глубина паза петли обычно соответствует толщине этой отдельной створки петли, где 0,134 дюйма является наиболее распространенным (стандартный вес), за которым следуют 0,180 дюйма (тяжелый вес), а затем другие менее распространенные толщины. Обратите внимание, что для «двойных врезных» и «поверхностных» врезных петель могут существовать специальные приложения.

Дорнмас петли

Расстояние от края прилагаемой створки петли до поверхности двери, ближайшей к упору рамы. Это критическое измерение, и оно должно быть точным в пределах 1/32 дюйма. Самый распространенный размер — 1/4 дюйма.

Расположение петель

Вертикальное расположение каждого выреза петли. Рекомендуемый метод измерения — от верха двери до верха каждой петли (т. е. «сверху-вверх»).

Размер защелки

Ширина и высота пластины защелки на краю двери. Наиболее распространены цилиндрические (1-1/8″ х 2-1/4″) и врезные (1-1/8″ х 8″).

Расположение защелки или замка

Обычно указывается от пола (нижняя часть рамы) до центральной линии (C/L) выреза в кромке двери или центральной линии (C/L) защелки при новой установке. Рекомендуемый размер для сменных дверей — от верха двери до верха выреза в кромке двери, если применимо, или от верха двери до осевой линии (C/L) отверстия для привода защелки (т. е. «сверху-вверх»). ).

Расстояние до упора замка

Размер по горизонтали от края двери до осевой линии (C/L) отверстия для привода защелки на лицевой стороне двери. Наиболее распространенный размер дорнсета составляет 2-3/4 дюйма для цилиндрических и врезных замков. Двери со скошенными краями замка следует измерять от более широкой скошенной стороны.

Аксессуары для 9 дверей

Примечание:  Инструкции зависят от производителя аксессуаров и сменных дверей.

Стеклянные наборы/вставки

Измерьте расстояние от верха двери до верха выреза, верха внешнего края вставки или верха видимого стекла

Для определения вставок, расположенных не по центру; измерьте от края замка двери до края выреза; внешний край вставки; край видимого стекла

Размер открытого стекла — определяет результирующую видимую площадь стекла, показанную после установки.

Рисунки

Рисунок 3 – Существующий проем рамы – Пара дверей

Рисунок 4 – Детали двери на замену

Жалюзи

Измерьте от верха двери до верха выреза или до верха внешнего края вставки

Для определения положения вставок, расположенных не по центру, измерьте от края замка двери до края выреза; внешний край вкладыша.

10-Запасные детали двери

Размеры проема существующей рамы должны совпадать с размерами двери плюс соответствующие зазоры. Основные варианты конструкции дверей, фурнитуры и аксессуаров (размер и отделка дверей, размеры и расположение комплектов стекол, наличие замков, усиление доводчиков и астрагалы попарно) представлены на рис. 4.

Рисунок 5 – Размеры существующей рамы – одна дверь – несколько проемов

Руководство по вводу металлической дверной рамы (снаружи и внутри)

Часто задаваемые вопросы > Руководство по грубому открытию полой металлической дверной рамы

Это руководство создано, чтобы помочь клиентам и подрядчикам определить надлежащее грубое открытие для металлической рамы. Просто определите тип рамы, который вы хотите использовать, и следуйте приведенной ниже простой в использовании формуле, чтобы рассчитать грубый проем. В нижней части страницы также доступна таблица с приблизительными размерами проема для стандартных размеров рамы.
