Размеры армопояса: Высота и толщина армопояса для газобетона

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

1. При неравномерной усадке дома, при сезонных пучениях почвы,  при землетрясениях, — армопояс удерживает геометрию здания.
2. Армопояс может выровнять стены по горизонтали.
3. Придание жесткости всему зданию из газобетона.
4. Локальные нагрузки распределяются равномерно на несущие стены.
5. Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

Армопояс под мауэрлат

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

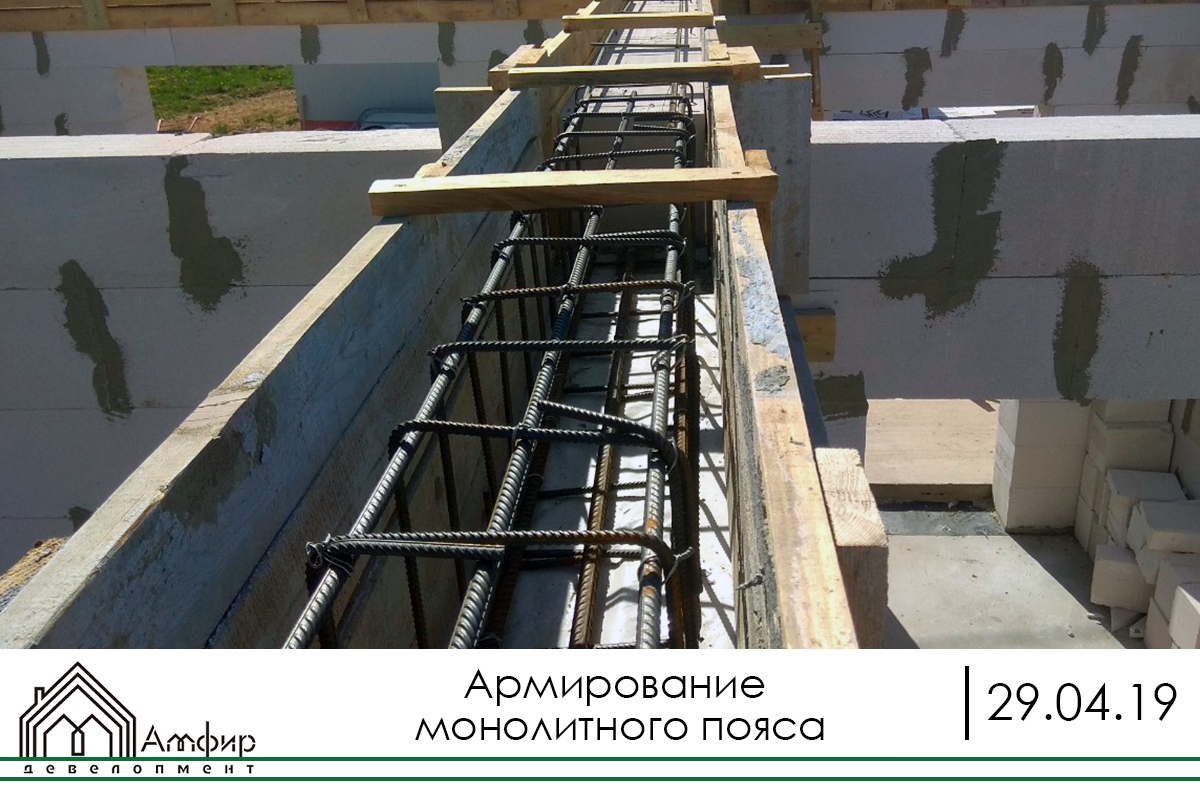

Каркас армопояса, краткая инструкция

1. Каркас арматуры пояса должен быть непрерывным.
2. Армопояс должен быть на всех несущих стенах.
3. Нахлест продольной арматуры минимум 800 мм.
4. Каркас делается из двух рядов арматуры по два прута.
5. Минимальная толщина продольной арматуры – 10 мм.
6. Желательно использовать длинные (6-8 метров) прутки арматуры.
7. Диаметр поперечной арматуры – 6-8 мм.
8. Шаг поперечной арматуры – 200-400 мм.
9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Армопояс на газобетон своими руками (видео)

Схема армирования углов и примыканий армопояса

Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

Утепленный армопояс под газобетон

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5).              Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Армопояс. Что это такое и как сделать

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Видео по теме армированного пояса

заливка армопояса, устройство, диаметр арматуры, высота, из керамического кирпича

Для получения стен с хорошей теплоэффективностью, в малоэтажном жилищном строительстве преимущественно используют пустотелые или поризованные материалы. Наличие в кирпиче или камне воздушных полостей и ячеек позволяет уменьшить коэффициент теплопроводности — но, к сожалению, при этом пропорционально снижаются и прочностные характеристики. Чтобы нивелировать этот недостаток — обеспечить жёсткость, равномерно распределить нагрузки от вышележащих конструкций, поверх стен каждого этажа устраивается кольцевая армированная балка. Для чего она нужна и что представляет собой армопояс в доме из газобетона, будет рассказано далее.

Армопоясом принято называть элемент здания в виде кольцевой балки, лежащей на верхнем обрезе стен, на которую должны опираться плиты перекрытия. Главная её функция заключается в том, чтобы нивелировать неравномерные деформации кладки под нагрузкой от вышележащих конструкций. Сейсмопояс обеспечивает жёсткую связь стен, которые не могут работать одинаково как на растяжение, так и на сжатие – к таковым относятся все виды кладок из бетонных блоков и кирпича.

Есть три типа армопоясов:

1. Аромошов. Он представляет собой ряд арматурных стержней, защищённых слоем цементного раствора. В газобетонных домах такие швы (толщина не превышает 30 мм) устраивают в первом и каждом четвёртом ряду кладки, а так же усиливают или проёмы.
2. Армокирпичный пояс. Это включение кладки из керамического полнотелого кирпича в стены, возводимые из бетонных блоков. Такой пояс может быть предусмотрен в цокольной части дома, между этажами, в подкровельных зонах. Чаще всего такие пояса делают не кольцевыми, а только там, где опираются торцы плит перекрытий. Но это подходит не для каждого дома – тут всё зависит от конструктива фундамента и кровли.
3. Монолитный ЖБ пояс. По своей сути это то же самое, что и армошов, только здесь арматура укладывается не в ряд, а связывается в объёмный каркас. Соответственно, увеличивается и толщина монолита – от 150 мм и более. Такой пояс обычно устраивают по всему периметру стен, в том числе и внутренних. За счёт веса самого пояса и воздействующих на него усилий от вышерасположенных конструкций, стены получают примерно одинаковую нагрузку и столь же равномерно передают её фундаменту. Заливка армопояса по газобетону предохраняет кладку от смятия под весом тяжёлых плит.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Ещё одним вариантом армопояса можно считать перемычку над дверным или оконным проёмом. Работает она несколько иначе, так как имеет две опоры по торцам, а не лежит на кладке всем массивом. Но технология обустройства может быть абсолютно одинаковой — разве что для опалубки в проёме, даже несъёмной, требуются подпорки.

Исходя из информации, представленной в предыдущей главе, ответ на вопрос: нужен ли армопояс для одноэтажного дома из газобетона, напрашивается сам собой. Однозначно нужен – вопрос только в том, какой именно: замкнутый или разорванный. Правильно решить этот вопрос может только проектировщик, который рассматривает работу всех конструкций вкупе. Но мы постараемся пояснить доступно.

• Многие в целях экономии стараются сделать мелкозаглублённую фундаментную ленту, полагая, что раз газобетон лёгкий, то и основание под ним может быть облегчённым. Однако у такой ленты нет надлежащей жёсткости. В каменных домах она обеспечивается именно за счёт устраиваемого поверху стен армопояса.
• Чтобы пояс как надо работал, он должен быть существенно пригружен. То есть, выше него должен быть ещё этаж, причём, полноценный, а не мансардный, или же перекрытия должны быть плитные железобетонные.
• Одна кровля не даёт нужной нагрузки, поэтому вся надежда в одноэтажном доме только на фундамент, который должен быть максимально жёстким – монолитным. Если же для его устройства использовали блоки ФБС, поверх них обязательно должен заливаться монолитный пояс!
• Нужен он и под опирание кровли, от её конструктива зависит и разновидность опорного пояса. Например, когда каркас крыши спроектирован с висячими стропилами, соединёнными в нижних концах затяжкой с подкосами, она компенсирует распорное усилие.
• Поэтому армопояс под такую крышу может устанавливаться только в той части, где происходит непосредственно опирание стропил на стены. То есть, он может быть разорванным. Когда у крыши нет нижней затяжки, а есть только короткая верхняя, на стены будут воздействовать остаточные распорные усилия. Чтобы их компенсировать, нужен кольцевой армопояс.

Повторимся, такие тонкости учитывает проектировщик — рядовой застройщик, который строит без проекта, вряд ли в них правильно разберётся. Поэтому, во избежание ошибок, устройство монолитного пояса в газобетонных стенах лучше сразу делать с замкнутым контуром.

Особенно это касается случаев, когда монтаж блоков производился на раствор. У него адгезия к поверхности газоблоков плохая, да и кладочный материал лёгкий. Такие стены сильнее подвержены воздействию распорных усилий – как минимум, на них появляются трещины. Поэтому в проекты газобетонных домов, даже одноэтажных, чаще всего закладывается полноценный армирующий пояс.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Пояс, сложенный из нескольких рядов кирпича без внутреннего усиления стальными стержнями назвать армирующим нельзя. Такой вариант используют только для перераспределения нагрузок при опирании стропил в разорванном поясе (если полноценный пояс не нужен), но это не лучший вариант для газобетонного дома. Если надо обеспечить кольцевую жёсткость, кирпич использовать можно — но только обязательно с заложенной между рядами кладки арматурой!

В случае с односкатной крышей, ситуация несколько иная. Как делается армопояс в этом случае, зависит от того, за счёт чего сформирован уклон крыши: кладки из газобетона, имеющей на параллельных стенах разную высоту (соответственно, по торцам получаются треугольные щипцы или фронтоны), или же стоек стропильной системы. В первом случае, армирующие балки могут выполняться только на двух стенах, на которые опираются стропила. Во втором случае, пояс должен быть замкнутым.

Так как опорным основанием для заливной балки является обрез стеновой кладки, её толщина и обуславливает размеры армопояса на газобетоне. Высота – во всяком случае, когда в структурировании пояса используют блоки с U-образным сечением, так же соответствует высоте ряда кладки.

Однако ширина может быть немного уменьшена или высота увеличена. Делается это для того, чтобы сечение балки получилось не прямоугольным, а квадратным — так оно гораздо лучше сопротивляется механическим усилиям. При заливке балки по съёмной опалубке, уменьшенную ширину наращивают до общей толщины стены за счёт утеплителя, который затем закрывается облицовочным материалом.

При использовании лотковых блоков в этом необходимости нет, так как армированный монолит защищён изнутри и снаружи газобетонными стенками блока. С наружной стороны они утолщены, чтобы армопояс не промерзал. Например, при ширине U-блока 300 мм, толщина внутренней стенки составит 60 мм, а наружной – 70 мм. Ширина выемки, соответственно, 170 мм. У более толстого блока ширина выемки увеличивается всего на 10 мм, значительно утолщается только внешняя стенка – до 145 мм. Толщина донышка лотка составляет 60-70 мм – в зависимости от его общего размера.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Армопояс заливается из тяжёлого бетона класса В15 (М200). Изготавливается он из портландцемента марок М400 или М500. В первом случае, на 1 часть цемента добавляется 2,8 частей песка и 4,8 частей щебня, во втором случае песка должно быть 3,5 частей, а щебня – 5,6 частей.

В газобетонных домах заливка армопоясов нередко производится по несъёмной опалубке. Её роль играют U-образные блоки плотностью 500 кг/м³ — то есть, марка обозначается, как D500. За неимением лотковых блоков, многие применяют перегородочные. Устанавливают их вдоль наружного края стены, за счёт чего и формируют квадратное сечение заливаемой балки. С внутренней стороны может быть установлен такой же блок, либо щит съёмной опалубки. В любом случае, марку перегородочных блоков так же нужно брать не менее D500.

Мы не раз упомянули про U-блоки, как идеальное решение для обустройства армирующего пояса. Только вот у них есть один большой минус – высокая цена (на апрель 2020 года 400-420 руб за штуку). Поэтому заказчики склонны отдавать предпочтения другим вариантам, о которых мы в принципе уже упоминали. Теперь обобщим информацию, остановившись более подробно на конструктиве.

Ват как можно сформировать армопояс без применения П-образных блоков:

1. В качестве несъёмной опалубки используется ряд устанавливаемых с внешней стороны газобетонных блоков толщиной 100 мм (перегородочных). Блоки монтируются на клей, как и в обычной кладке — единственное отличие заключается в том, что за счёт их меньшей толщины образуется уступ, в котором и располагается монолитная балка. Изнутри к перегородочному блоку приставляется полоса пенопласта толщиной 50 мм, а с противоположного конца производится крепление щита опалубки из деревянных досок или фанеры. Таким образом, если толщина стены 400 мм, ширина монолитной балки получится 250 мм. При такой же высоте перегородочного блока, сечение армопояса получится квадратным.
2. Если в первом варианте одна стенка опалубки была съёмная, вторая несъёмная, то здесь обе стенки съёмные. То есть, снаружи тоже устанавливается деревянный щит. Вдоль него так же монтируется слой пенопласта, но более толстый – 100 мм. Когда опалубка будет снята, со стороны фасада будет виден утеплитель. Неэстетично, конечно, но если учесть, что газобетонные стены всегда чем-то отделываются снаружи, большой роли это не играет. Некоторые застройщики обходятся без пенопласта, но тогда армопояс становится мостом холода, через который тепло будет уходить из помещений — да и на заливку армопояса уйдёт больше бетона.
3. В третьем варианте обе стенки опалубки будут несъёмными. Снаружи так же монтируется газоблок толщиной 100 мм + пенопласт 50 мм, а вдоль внутренней грани кладки устанавливаются блоки толщиной 50 мм. Плюс этого решения в том, что залитая балка не будет видна ни с улицы, ни из помещения. Ну и небольшая экономия на количестве заливного бетона.

Каких либо преимуществ по прочности нет ни у одного из вариантов, поэтому выбор обычно осуществляется исходя из себестоимости конструкции. Самой дешёвой оказывается вариант со съёмной опалубкой. Особенно на внутренних стенах, в которых использовать пенополистирол не нужно. Соответственно, он и самый популярный, поэтому расскажем о нём более подробно.

Для установки бортов опалубки может использоваться ламинированная или влагостойкая фанера, OSB, листовой металл. Но чаще всего для этой цели применяют обрезную доску толщиной 25 и шириной 150-200 мм, из двух-трёх рядов которой собирают широкие щиты. Брать саму доску большей ширины не рекомендуется, так как при увлажнении она сильнее деформируется, не позволяя получить балку с ровной и гладкой поверхностью.

Доски сбивают в щит путём скрепления их поперечными брусками или обрезками досок, которые устанавливаются с наружной стороны щита. Шаг установки – 80-100 мм. Гвозди же, наоборот, забивают с внутренней стороны так, чтобы стержень прошёл навылет и его конец был загнут. Это уберегает соединение от самопроизвольного выпадения крепежа под действием распирающей силы бетона. Количество креплений – по 2 на каждую доску.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Крупные щели между элементами опалубки заделываются паклей или закрываются рейками — мелкие и сами закроются, когда дерево набухнет. Места примыкания щитов к кладке можно заделать полосками полиэтилена, закрепляемого скобами строительного степлера.

После того, как щиты сбиты, их устанавливают на стену. Они должны быть закреплены жёстко, чтобы под тяжестью бетона опалубка не развалилась. Щиты должны плотно прилегать с стене, строго вертикально, чтобы придать балке правильную форму. Для этого и доска для опалубки должна подбираться максимально ровная. Деревянные борта фиксируют к кладке съёмными анкерами длиной 100 см, под которые предварительно высверливают отверстия.

В среднем высота у армопояса 250-300 мм. Щиты выставляют на нужный уровень, а после крепления к стенам соединяют между собой брусками или кусками оцинкованного профиля, смонтированными по верхним рёбрам щитов. Некоторые строители стягивают борта опалубки проволочными скрутками, но делать это нежелательно, так как под воздействием массы бетона проволока удлиняется, заставляя доску изогнуться внутрь опалубки. Как минимум, из-за этого могут получиться неровными поверхности балки, но иногда из досок даже выворачивается крепёж.

Как и для любой монолитной несущей конструкции, для усиления армопояса делается каркас. Минимально допустимое сечение продольных периодических стержней для армопояса дома из газобетона – 10 мм, класс АIII. На поперечные элементы, задающие форму каркасу, идут гладкие пруты диаметром 8 мм.

В объёмную конструкцию всё это соединяется вязальной проволокой сечением 3 мм. В местах пересечения наружных стен с внутренними, используются стержни с радиусным изгибом, установленные с нахлёстом к прямым участкам, и привязанные к ним проволокой.

Чтобы после заливки со всех сторон каркаса образовался защитный слой бетона, его укладывают не прямо на дно опалубки или под её стенки, а на расстоянии 2,5-3 см от них. Обеспечивается оно за счёт специальных пластиковых фиксаторов, надеваемых на продольные стержни в нижнем ряду.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

С учётом защитного слоя, ширина каркаса должна быть меньше ширины опалубки на 5-10 см.

У газобетона довольно слабая адгезия к цементно-песчаному раствору, поэтому многие строители забивают в горизонтальную поверхность кладки (она же дно опалубки) гвозди так, чтобы половина стержней оставалась свободной и замонолитилась в бетоне армопояса.

Какой бетон использовать, уже было сказано — теперь разберёмся, как правильно его залить:

1. Прежде всего, нужно определить уровень заливки, для чего на внутренней стороне опалубки делаются метки с помощью нивелира. Обычно забивают гвоздики и отчерчивают линию красящим шнуром.
2. Если будет использоваться автобетоносмеситель, и он сможет беспрепятственно двигаться вокруг здания, для выполнения работ по бетонированию достаточно двух человек. Рабочие помогают машинисту маневрировать при установке на стоянку.
3. Начинается заливка с самой дальней точки. Пока машинист определяет наилучшее положение лотка, по которому бетон будет скатываться в опалубку, бетонщики занимают удобные позиции, позволяющие распределять лопатами смесь.
4. Пока автобетононасос перемещается на другую стоянку, рабочие уплотняют вибраторами уже залитый участок. Операции повторяются, пока опалубка не будет заполнена по всему периметру.
5. После уплотнения, уровень бетона может снизиться, поэтому при необходимости его доливают до отметки на опалубке.
6. На долитых участках вибрирование производится ещё раз, после чего поверхность армопояса выравнивается штукатурным полутёрком.
7. Конструкция, которая при непрерывной заливке должна быть сформирована за одну рабочую смену, укрывается полиэтиленом, полотнища которого прикрепляют степлером к опалубке. Плёнка защитит монолит он размывки дождём, а так же предупредит слишком быстрое испарение влаги, которое нарушает процесс гидратации цемента.
8. В жаркую погоду поверхность бетона нужно дополнительно увлажнять.

Снимать опалубку можно через несколько дней, когда монолит наберёт 50% прочности. При температуре + 20 градусов, это произойдёт уже на третьи сутки, при +5 – на седьмые. Но нагружать армопояс можно только после полного набора прочности, который в среднем составляет 28 дней.

Мауэрлат – это деревянная балка, монтируемая поверх армопояса, чаще всего по размеру соответствующая его ширине. Она принимает и распределяет нагрузки от веса стропил, к ней же они и фиксируются. В домах балка всегда цельная, в хозпостройках нередко в точках опоры стропил подкладывают просто куски бруса.

• Для крепления мауэрлата к стене, в процессе армирования сейсмопояса вертикально устанавливают длинные резьбовые шпильки. Под них в брусе просверливают отверстия, через которые и насаживают, закручивая гайку с шайбой. Монтаж стропильной системы крыши и начинается с мауэрлатных балок.
• Кроме того, что мауэрлат поддерживает стропила, к нему ещё и присоединяются балки перекрытия. От точности его положения зависит и точность установки всего каркаса крыши. Поэтому так важно, чтобы поверхность армопояса была ровной, противоположные друг другу деревянные балки были строго параллельны, и сам брус не имел кривизны.


  Мнение эксперта
  Виталий Кудряшов

  строитель, начинающий автор

  Важно: Чтобы дерево не контактировало с бетоном, мауэрлат укладывают на предварительно настеленную рулонную гидроизоляцию.

• Сечение бруса подбирается в зависимости от толщины стены, их длины и предполагаемых нагрузок от кровли. Как правило, ширина мауэрлата составляет 1/3 толщины кладки, но не меньше 100х100 мм. Сечение может быть как квадратным, так и прямоугольным.
• Если требуется нарастить его по высоте, а бруса подходящего сечения нет, строители попросту берут пару боле тонких брусьев и сдваивают их. Первый крепится к армопоясу, а потом уже второй – к первому. Это может быть удобным в том случае, когда длины анкера не хватает и на бетонную балку, и на деревянную.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Если длина стены превышает размер цельного бруса, мауэрлат составляют из двух элементов, соединяя их в полдерева. Важно только, чтобы они были одинаковой или примерно одинаковой длины, а не один длинный, другой короткий.

Оценивая выгоду конструкции, многие заказчики принимают во внимание только её себестоимость. Например, предпочитают залить армопояс по дощатой опалубке по всей толщине стены, потому что так дешевле. Однако ячеистый бетон в силу относительно малой прочности плохо выдерживает лишние нагрузки. При использовании лотковых или перегородочных блоков в качестве несъёмной опалубки, их можно значительно уменьшить, что снизит и вероятность образования трещин в кладке.

Армопояс под мауэрлат своими руками: заливка, размеры, устройство

Возводя дом нужно уделять внимание всем его элементам. Например, место крепление кровли к стенам должно быть прочным и надежным. Если мауэрлат смонтировать непосредственно на кладку, кирпичную или из газобетонных блоков, то может возникнуть точечная нагрузка. Такое воздействие легко разрушит стену. Чтобы этого избежать используется армопояс под мауэрлат. А о том, как его сделать своими руками и пойдет речь в статье.

Для чего нужен армопояс?

В первую очередь стоит поговорить о том, для чего нужен армопояс под мауэрлат и какие основные функции он должен выполнять. Сама крыша любой конструкции (исключение может составить только плоская кровля) передает на стены сразу две нагрузки:

• первая или основная – это нагрузка от самого веса кровли и всего, чего на ней находится;
• вторая – распорная. Эта нагрузка передается от стропил, которые стараются раздвинуть стены в разные стороны.

Чтобы эти две нагрузки раньше времени не разрушили строение, верхнюю часть стены нужно укрепить. Для этого и используется армированный пояс под мауэрлат. Но кроме равномерного распределения нагрузок передающихся от стропильной системы эта конструкция выполняет и другие функции. Например, армированный пояс:

• способствует сохранению правильности геометрии стен. Во время усадки дома или подвижки грунта каркас строения может немного деформироваться. Армопояс помогает минимизировать такие изменения;
• мауэрлат должен быть ровным в горизонтальной плоскости. Если при возведении стен были допущены некоторые неточности, то армированный пояс легко их исправит;
• конечно, самое главное – это монолитный пояс под мауэрлат придаст нужный уровень жесткости.

Кроме того, такая конструкция будет достаточно прочной. А это значит, что крепление любых элементов стропильной системы не составит большого труда.

Видео по теме:

Размеры конструкции

Создавая армопояс под мауэрлат своими руками нужно правильно рассчитать размеры этой конструкции. Тут многое будет зависеть от самой стены. По мнению многих специалистов, минимальные размеры армопояса должны быть 25 на 25 сантиметров. Что касается его максимальных параметров, то можно воспользоваться следующими рекомендациями:

• высота делается в 25 и более сантиметров. При этом это значение не должно превышать ширину несущей стены;
• ширина армирующих поясов под мауэрлат делается как можно ближе, к ширине самой стены.

Как правило, если кладка выполнена из кирпича, то внешняя опалубка создается из полкирпича, а внутренняя обшивается досками. Если используется газобетон, то  последний ряд выкладывается U-образными блоками. Они и будут являться опалубкой для армопояса. В случае использования керамзитобетонных блоков, толщина конструкции не должна быть менее трети толщины стен.

Длина конструкции полностью зависит от длины стены. Стоит помнить, что армированный пояс должен быть монолитным по всей его длине. Поэтому заливку нужно постараться выполнить за один раз.

Подготовка

Приступая к созданию такой конструкции, как армопояс под мауэрлат, следует вначале подготовить все необходимые материалы и инструменты. В первую очередь для работы вам понадобится:

• прутья арматуры. Нужен материал с сечением в 10-13 мм. Прутья не должны иметь следов ржавчины, в противном случае армированный пояс не будет долговечным;
• материал для опалубки. Если при строительстве стен использовался газобетон, то последний ряд выкладываются специальными блоками, выемки в которых прекрасно подходят для заливки бетонной смеси. Если использовался кирпич, то нужно запастись досками;
• бетонная смесь для заливки. Изготовить ее можно своими руками или заказать в уже готовом виде. Стоит помнить, что армопояс который мы возводим должен быть монолитный. Это значит, что заливать его нужно за один раз. Поэтому бетонного раствора нужно подготовить в нужном количестве.

Некоторые специалисты предлагают выполнить армопояс под мауэрлат из кирпича. В этом случае опалубка и прутья не потребуются, а раствор нужен в гораздо меньшем количестве. Конечно, это позволит сэкономить. Но вот о надежности  такой конструкции есть большие сомнения. Армопояс под мауэрлат сделанный из кирпичной кладки не всегда выдерживает нужные нагрузки.

С другой стороны, если стены выполнены из кирпича, то никаких дополнительных конструкций использовать не нужно. Этот материал достаточно прочный и надежный и мауэрлат можно монтировать непосредственно на него. Кирпич легко выдержит просверливания отверстий для крепления, что не скажешь про газоблок или другой современный материал, они не любят точечные нагрузки.

Возводим армирующий пояс

Размеры армопояса под мауэрлат были рассчитаны заранее, поэтому можно приступать к непосредственному его возведению. Первым делом крепится опалубка. Если стены из газобетона, то делать это не нужно, так как последний ряд выложен из U-образных блоков.

При использовании опалубки нужно тщательно следить за ее верхней плоскостью. Она выставляется по такому показателю, как высота армопояса под мауэрлат. При этом нужно постоянно проверять ее строгую горизонтальность. Если будут допущены ошибки, то крепление мауэрлата будет неровным, а значит, возникнут проблемы с монтажом стропильной системы.

Далее нужно создать армирующий каркас. Для этого, как уже говорилось, используются специальные прутья без следов ржавчины. Сам каркас создается следующим образом:

• для продольной части берутся четыре длинных прута;
• для поперечных перекладин каркаса используются прутья поменьше, их соединяют с продольной частью при помощи вязальной проволоки. При этом используют шаг в 20-25 сантиметров;
• в результате должен получиться каркас, в виде прямоугольника с длиной равной длине самого армопояса;
• высота и ширина каркаса должны быть такими, чтобы любой прут был углублен в бетон на 1-2 сантиметра. Элементы армирования не должны выступать за заливку, в противном случае они быстро начнут ржаветь. Чтобы добиться этого, снизу каркаса можно подложить пластиковые подставки.

Следующим шагом будет монтаж креплений для мауэрлата к армопоясу. Как правило для этого используются резьбовые шпильки. Диаметр таких креплений должен быть минимум в 12 миллиметров. Высота такой, чтобы шпилька выступала за армопояс, проходила сквозь мауэрлат, и выступала с другой его стороны на 4-5 сантиметра.

Крепление  нужных размеров устанавливают на расстоянии не более одного метра. В этом случае крепление мауэрлата к армопоясу будет надежным. Лучше всего, если шпильки будут расположены напротив каждой из стропил. Крепление монтируются к армирующему каркасу при помощи вязальной проволоки. При этом нужно следить, чтобы каждая шпилька была расположена в строго вертикальном положении.

Далее приступаем к заливки. Бетонную смесь можно сделать своими руками. В этом случае применяется следующая рецептура:

• одна часть цемента;
• три части песка;
• три части щебня.

При этом, чтобы устройство армопояса под мауэрлат было прочным, цемент применяется марки не ниже М400. Также нужно внимательно отнестись к характеристикам других составляющих. Песок лучше брать среднезернистый. При этом его нужно очистить от посторонних примесей и желательно промыть. Щебень выбирается с фракциями до 20 мм. Его также очищают от посторонних примесей.

Смесь можно сделать своими руками в большой емкости. Но стоит помнить, что заливку нужно делать за один раз. Поэтому если размер армирующего пояса достаточно большой, то лучше использовать электрическую бетономешалку или заказать уже готовый раствор.

При заливке нельзя допустить образования воздушных пузырьков. Они могут существенно снизить прочность армирующего пояса. Чтобы избавиться от них, можно воспользоваться глубинным вибратором. Но такое устройство эффективно применять, если толщина армопояса достаточно большая. В небольшой конструкции можно воспользоваться простым металлическим прутом.

На этом основные этапы устройства армопояса закончены. Бетонный раствор полностью наберет свою прочность через 29 дней. До этого, после застывания раствора, снимается опалубка. Если стоит ветреная погода, то пояс нужно защитить. Также периодически проводится увлажнение поверхности. Все это необходимо, чтобы избежать слишком быстрого высыхания, которое может привести к растрескиванию армопояса. После набора прочности бетона можно производить монтаж мауэрлата, закрепив его к резьбовым шпилькам, и приступать к возведению стропильной системы. Теперь для крыши есть прочное и долговечное основание.

Видео по теме:

Посмотрите еще статьи:

Какой диаметр арматуры нужен для армопояса. Какая арматура. ArmaturaSila.ru

Армопояс под мауэрлат.

Армопояс, что это такое – это непрерывная железобетонная конструкция укладываемая поверх стен, по всему периметру.

Зачем нужен армопояс.

Армопояс предназначен для лучшего сопротивления строительной конструкции постоянным деформирующим нагрузкам: ветровых, неравномерной усадки конструкции, неравномерной осадки почвы под конструкцией, небольших сдвигов почвы, сезонных и суточных температурных колебаний, осадков и т.д.

Размеры армопояса.

Размеры армопояса для кровли могут быть следующими: высота в 200 мм, минимум 150 мм, но не более ширины стены (нет смысла), а ширина армопояса на внутренних стенах будет соответствовать ширине стены а на наружных тоже ширине стены но за минусом утеплителя, в некоторых случаях и за минусом опалубки.

Опалубка армопояса.

Доски опалубки можно расположить на стене. Но в этом случае после снятия опалубки образуются ниши.

Или использовать вариант монтажа с выносом за стену.

Для изготовления опалубки лучше всего использовать специальную ламинированную фанеру а не доски, так как найти доску с идеальной геометрией не так просто. А фанера обеспечит заливку и последующее выравнивание ровно по её вершине, по уровню.

Утепление армопояса.

Коэффициент теплопроводности монолитного пояса должен быть не меньше чем коэффициент теплопередачи стены, на которой он находится.

В среднем это 100 мм снаружи и 30-50 мм на внутренней стороне стены.

Схема сетки армопояса.

Схема для изготовления сетки армопояса выглядит следующим образом: он состоит из четырех и более продольных, рабочих, стержней; промежуточных хомутов-перемычек и скрепляющей их вязальной проволоки. На срезе такой каркас должен представлять собой прямоугольник либо квадрат.

Арматура для армопояса.

Продольная арматура используется диаметром 10-12 мм. На стыках и углах стен, жёсткость сетки армопояса не должна прерываться и должна быть добавлена дополнительная. Для этого накладывается дополнительный загнутый прут арматуры и заводится на 30-40 см. на каждую сторону.

Также армирование можно, да пожалуй и лучше производить композитной арматурой которая дешевле, легче, с ней проще работать, не гниет, больше усилие на разрыв.

Через промежутки в 20-40 см продольные стержни скрепляются перемычками-хомутами, которые имеют конструктивный характер, в их качестве выступает арматура диаметром 6-8 мм. При черезмерно большом шаге размещение хомутов может привести к смещению продольных стержней арматуры при заливке, что в последствии приведёт к неправильной работе армопояса.

Для соединения элементов каркаса лучше применять вязальную проволоку а не сварку, так как сварка ослабляет арматуру и подвергает это место коррозии.

Что бы избежать коррозии арматуры, она должна отступать от краёв армопояса. Для этого используются пластиковые фиксаторы для арматуры с радиусом 2,5 см.

Шпилька для крепления мауэрлата.

Армопояс стены, для последующего крепления на него мауэрлата, оснащается шпильками, которые выступают за пределы на высоту мауэрлата и 3-4 см. Шпилька используется не менее 12 мм в диаметре и устанавливатся на расстоянии друг от друга в 1 метр и крепится к хомутам вязальной проволокой.

Марка бетона для армопояса.

Требования к бетонной смеси заключается в том, чтобы использовать марку не ниже М200. Можно также изготовить его самостоятельно придерживаясь соотношения: цемент – 1 часть, песок – 2,8 части, щебень – 4,8 части. Вода должна составлять 20% общего объёма.

Рассчитать пропорции бетона.

цемент #8212; 0;песок #8212; 0;щебня #8212; 0

Желательно брать промытый песок и щебень – это освобождает его от вредных добавок. Для повышения плотности вместо щебня используют гравий.

Заливка армопояса.

При заливке в смеси образуются пустоты, их можно удалить при помощи арматуры, проштыковав или провибрировав бетон. Провибрирование можно делать примерно через метр.

Периодическое увлажнение бетона способствует повышению его прочности, поэтому лучше всего каждый день его увлажнять. Уже через 4-5 дней можно будет снимать опалубку, однако полная готовность наступит только через несколько недель

Добрый день! Какую арматуру лучше использовать для армопояса? Дом из газика, толщина 300

newestetic69 Ученик (200), на голосовании 4 года назад

Дополнен 4 года назад

И какую ширину и высоту делать, чтобы ещё поместить в него утеплитель?
А ещё вопрос — можно ли на армопояс использовать куски по 2.5 метра в нахлёст? Размер дома 9 на 9. Спасибо!

Голосование за лучший ответ

Irina Dedushenko Мыслитель (6841) 4 года назад

Если армпояс делается под плиты перекрытия, то его высота примерно как высота блока, ширина 25 + 5см пенополистирола снаружи, армирование диаметр 10 — по два прута сверху и снизу. Если армпояс под кровлю (под мауэрлт). то можно в блоке сделать углубление (канавку) глубиной 10 -15 см и шириной 15 -20 и залить бетоном с двумя прутами арматуры диаметром 8 — 10, сверху выровнять раствором по уровню; если лень делать канавку, т о можно просто пояс толщиной 5 см с двумя прутами арматуры и утеплителем по наружной стороне. Куски внахлест использовать можно с напуском около 40 см и связкой в двух местах. Но лучше использовать целые прутки, загнутые по углам, тем более, что при ваших размерах как раз подойдут стандартные прутки. При сборных фундаментах делается также армпояс поверх цоколя. В этом случае лучше его сделать потолще и армировать арматурой 12 по три прутка сверху и снизу, так как стены из газоблоков хрупкие и боятся деформации основания.

Николай Сорокин Мыслитель (9865) 4 года назад

Используйте специальные блоки толщиной в 50мм (50х250х600мм ли какие у Вас стандартные) или режте основные, организуйте из них короб. Внутри к внешней стороне короба крепите пенополистирол в 50мм. Немного теряете на теплопроводности в области армопоясов ((( Стены моего дома из газобетона сделаны 375мм, поэтому использовал на внешнюю сторону короба блоки в 100мм, внутреннюю 50мм. Поэтому, возможно, Вам придется утеплять дом и снаружи. Монолитная ж/б балка получается только в этом случае достаточной по размерам и назначению. Внутри короба разместите каркас из арматуры 10мм по 4 нити в верху и внизу каркаса. Соединения в углах не делайте. Поперечные арматурины располагайте в блоках, высверлив сквозное отвестие во внутренней стенке короба, и 30мм во внешней стенке. Эти же прутки могут и прижимать пеноплекс. Для армопоясов лучше использовать длинномерные прутки, загибая их по углам. Жаль не могу показать фото своего стр-ва. Описал, надеюсь, доходчиво.

Армопояс для газобетона своими руками

Армопояс для газобетона

Армопояс #8212; это железобетонная конструкция предназначенная для укрепления стен дома от различных нагрузок, которые возникают в результате деформации под воздействием, как внешних так и внутренних факторов. К внешним факторам можно отнести, воздействие ветра, плавающий грунт, дом установленный на наклонной местности или на холме и конечно же сейсмическая активность земли. К внутренним факторам относятся, установка в стену шпилек и других бытовых строительных приспособлений нужных при внутренней отделке дома. В результате этих явлений стены из газобетона могут не выдержать нагрузок и просто напросто разъехаться или треснуть. Для того, чтобы не случилось подобных неприятностей профессиональные строители делают армопояс, для увеличения прочности дома.

Армопояс устанавливают по всей площади дома если дом состоит из блочных элементов. Обычно его устанавливают между этажами и непосредственно перед установкой крыши, это делается для того, чтобы стены не разъехались под воздействием нагрузки на стены массы крыши. Таким образом крыша не оторвется от дома при правильной установке армопояса.

Установка армопояса своими руками

Армопояс можно установить с помощью деревянной обалубки, так и с помощью доборных блоков (около 10 см) толщиной. Давайте сначала разберем этап установки армопояса с помощью второго варианта. Итак: покупаем доборные блоки в нашем случае делаем с наружней стороны (со стороны улицы) блок 10см и приклеиваем его на клей, затем из минеральной ваты делаем тепловой контур, из-нутри дома делаем 5см блок и тоже укладываем на клей.

1. 10 сантиметровый блок уложенный на клей. 2.Слой минеральной ваты или утеплителя. 3. 5 см блок

Можно за место третьего 5 см блока использовать опалубку, это делается для того чтобы увеличить площадь бетона, но это зависит от конструкции стены.

Установка деревянной опалубки для армопояса

Деревянная опалубка для армопояса устанавливается очень просто. Сначала устанавливается опалубка из деревянных досок, высоты опалубки порядка 30 см буде вполне достаточно, затем присверливаем доски к стене и через каждые 60-70 см вбиваем дополнительные стяжки, это делается для того, чтобы деревянная опалубка не разъехалась под воздействием массы залитого бетона.

Деревянная опалубка для армопояса

Затем внутрь укладываем арматуру от 8 до 12 диаметра. Самым оптимальным является 12 диаметр, но это если ваш дом подвержен влиянию внешних факторов. Далее перевязываем арматуру и укладываем ее на специальные звездочки, таким образом делаем активный нижний слой. После этого бетон хорошенько разравниваем, уплотняем и получаем готовый армопояс.

Арматура укладывается на специальные звездочки

Следующим этапом будет установка шпилек, для крепления перекрытия. Шпильки устанавливаются через каждые 60 см по всему периметру стен. Шпильки нужны для того, чтобы закрепить перекрытие и соответственно крышу, чтобы она держалась ровно.

Шпильки лучше всего обернуть салафоном для того, чтобы не испортить их в процессе заливки бетона

Соответственно после заливки бетона сверлится брус и устанавливается на шпильки. Кстати шпильки можно взять любой длинны, мы брали 1,5 метровые шпильки резали пополам и вставляли в армопояс.

Заливка бетона в опалубку #8212; последний этап

Вы наверняка видели, когда бетон заливается из специального рукава, с помощью бетононасоса. Но в некоторых случаях заливка бетона из бетоно-насоса невозможна из-за того, что бетон будет падать с большой высоты под давлением в результате чего опалубка может просто-напросто не выдержать и сломаться, поэтому нужно либо хорошо крепить опалубку либо заливать бетон с помощью ручного труда. Лучше всего использовать бетон марки м200 или выше, кстати как выбрать марку для бетона мы описывали здесь. Кстати сделать бетон можно и самостоятельно, для этого нуобходимо смешать цемент, песок и щемень в пропорции 1:3:5 и тщательно перемешать добавляя воду.

Заливку бетона необходимо выполнять за 1 раз иначе, может нарушиться целостность конструкции!

Но если же заливку бетона не удалось выполнить за 1 раз, тогда отчаиваться не стоит. Необходимо при заливке установить газоблок #8212; деревянную опалубки, которая должна стать перекрытием и при следующей заливке бетона смочить край водой и продолжить заливать бетон.

Через 3-5 дней армопояс для газобетона готов остается лишь установить снять опалубки и продолжить возведение крыши.

Видео #8212; заливка армопояса дома из газоблоков

Читайте также:

• Армопояс под мауэрлат
• Строительство гаража из пеноблоков
• Крыльцо из бетона своими руками
• Лестница из бетона своими руками

Источники: http://vashakrovlja.ru/stropilnaja_sistema/armopojas/, http://otvet.mail.ru/question/78301373, http://stroy-shkola.ru/stenyi/armopoyas-dlya-gazobetona-delaem-armirovannyiy-poyas.html

Комментариев пока нет!

Армопояс под мауэрлат своими руками

Приветствую читателей моего скромного строительно-ремонтного блога. Накануне в нашу фирму обратился заказчик, который пожаловался на появление трещин в стене из пенобетонного блока. Выехав на объект, я обнаружил что мауэрлат кровли был уложен на пенобетон, в результате чего и произошло образование трещин.
Чтобы не попасть в подобную ситуацию, сегодня я расскажу о таком важном инженерном элементе как армирующий пояс.

Назначение и функции

Сначала рекомендую вам ознакомиться с мегаполезным видео о том, для чего нужен армирующий пояс:

Если говорить кратко, то армопояс под мауэрлат представляет собой монолитную бетонную конструкцию, повторяющую контуры постройки, и служит для следующих целей:

• при движении почвы, способствует сохранению геометрии здания и целостности стен;
• если были допущены ошибки при укладке блоков или кирпича, армопояс позволяет выровнять горизонтальную поверхность под мауэрлат;
• придает сооружению дополнительную жесткость;
• армированный пояс принимает на себя точечную нагрузку от стропил, компенсирует ее и распределяет по поверхности несущих стен;
• механическая прочность конструкции позволяет надежно закрепить на ней мауэрлат.

Газобетон, керамзитобетон и пеноблок – современные и относительно дешевые стройматериалы. Несмотря на все достоинства, все они имеют один существенный недостаток – под воздействием точечной нагрузки от стропил блоки могут лопнуть, что значительно ослабляет прочность всей стены. Поэтому армопояс на газобетоне и других пористых блоках – обязательное условие долговечности конструкции.

Нужен ли армопояс на стенах из кирпича, ведь они обладают достаточной прочностью для крепления мауэрлата с помощью анкеров и закладных элементов? Поскольку кирпичная кладка не монолитная конструкция, то строители настоятельно рекомендуют и на таких стенах устройство армопояса, особенно в регионах сейсмически нестабильных и для построек, возведенных на склонах.

Можно ли сделать кирпичный армопояс?

Некоторые «специалисты» считают, что альтернативой бетонной конструкции может служить армопояс из кирпича. Я же хочу сразу указать на недостатки этого варианта:

• нагрузка от крыши будет неравномерно распределяться на несущие стены;
• на некоторые кирпичные блоки будет действовать точечная нагрузка;
• по сравнению с бетонной конструкцией – более длительный и трудоемкий процесс устройства;
• более низкая прочность, в сравнении с монолитным армопоясом из бетона.

Из этого следует, что укрепление стен дома армированной кирпичной кладкой не может конкурировать с монолитным бетонным поясом. Использовать кирпичный армопояс можно для крыш хозяйственных построек небольших размеров и других зданий вспомогательного назначения. При возведении нужно придерживаться следующих тезисов:

• Для увеличения прочности на каждый ряд кирпича прокладывается армирующая сетка из проволоки диаметром до 5 мм;
• Ширина кирпичной конструкции должна соответствовать толщине стен строящегося здания;
• Высота армопояса зависит от типа используемых стройматериалов и вида кровли, и в среднем составляет 40 мм.

Определение размеров армопояса

В разрезе армированный пояс под мауэрлат представляет из себя прямоугольник или квадрат, минимальные размеры сторон которого должны составлять 200×200мм.

Основной величиной, влияющей на расчеты, является ширина стены. Я рекомендую придерживаться следующих правил:

• толщина армопояса должна быть максимально близка к толщине стены;
• высота не должна быть больше ширины, но не меньше чем 200 мм;
• оптимальным считается соотношение ширины и высоты 1:1.

Зная длину, ширину и высоту укрепляющей конструкции, несложно рассчитать количество бетона, необходимое чтобы залить армопояс.

Технология устройства армированного пояса

К сооружению конструкции приступают после завершения всех работ по возведению стен. Технология состоит их следующих этапов:

• сооружение опалубки;
• изготовление армокаркаса;
• заливка бетона в опалубку.

Перечисленные операции не представляют особой сложности, поэтому армопояс вполне можно соорудить своими руками.

Монтирование опалубки

В зависимости от типа материала, из которого возведены стены дома, опалубка для армопояса изготавливается из кирпича, дерева, OSB-плит, или U-образных блоков.

В случае съемной опалубки, ее сооружение производится обычно прямо на месте. Она монтируется из доски толщиной не менее 20 мм и шириной до 200мм. Обработанная сторона доски устанавливается внутрь каркаса. Влажность дерева должна составлять не менее 25%, при необходимости его можно смочить водой. Алгоритм проведения работ следующий:

1. Опалубку сколачивают гвоздями, длина которых подбирается таким образом, чтобы с обратной стороны гвоздь можно было загнуть. Гвозди забиваются с внутренней стороны наружу.
2. Соединяя доски при помощи брусков с интервалом от 50 см до 1м, сооружают щиты нужной высоты.
3. Щиты крепятся ниже края стены на 5 -10 см с помощью саморезов. Для надежности крепления, соединяющие щиты бруски можно делать длиной метр и более, и закреплять их к стене на несколько саморезов (такой вариант продемонстрирован на фото ниже).
4. Чтобы бетонная смесь не раздавила опалубку, сверху щиты скрепляются между собой брусками с интервалом в 1 метр;
5. Чтобы сделать армопояс правильно, в процессе сооружения опалубки необходимо постоянно проверять горизонтальность и вертикальность конструкции с помощью уровня или ватерпаса.
6. Во избежание просачивания раствора через щели, доски необходимо плотно подгонять друг к другу, изнутри обить пленкой, либо запенить щели монтажной пеной.
7. При отсутствии пленки, чтобы бетон не прилипал к дереву, внутреннюю поверхность опалубки можно промазать гидрофобной смазкой или отработанным маслом.

Если изготавливается армопояс для газобетона, то сооружение деревянной опалубки не требуется. В этом случае последний ряд стеновой кладки делается из блоков с U-образным вырезом, которые и выполняют функцию опалубки для заливаемого раствора.

Если стены кирпичные, то наружную опалубку можно сделать кладкой в полкирпича, а внутреннюю из ОСП плит или досок. Так же можно поступить и с газо- и пеноблочными стенами, когда внешняя часть каркаса выкладывается из блоков меньшей толщины, а внутренняя – из дерева.

Установка арматурного каркаса

Опалубка готова и теперь необходимо произвести армирование будущего пояса. Поскольку арматурный каркас делается из железных прутьев и имеет немалый вес, то его изготовление производится прямо в желобе опалубки.

Армирование монолитного пояса производится при помощи стальных прутьев диаметром от 8 до 12 мм. Прутья обязательно должны быть ребристые – это улучшает сцепление бетона с арматурой и, соответственно, увеличивает прочность конструкции на растяжение.

Только такую арматуру можно использовать для несущего каркаса. Прутья без насечек могут быть использованы для поперечных соединений

Чтобы сделать армопояс прочным и надежным, нельзя соединять прутья арматуры с помощью сварки, т.к. это приводит к потере металлом своих свойств и ослабляет конструкцию.

Прутья связываются между собой при помощи вязальной проволоки, при этом их нахлест при стыковке должен быть не менее 30 см, а по углам не менее 50 см. От толщины проволоки не зависит прочность каркаса, поэтому не стоит брать слишком толстую – это только усложнит работу.

Толщина армированного пояса может быть различной:

• Если постройка предусматривает легкое перекрытие, то можно сделать армопояс под мауэрлат плоской конструкции – в этом случае каркас делается из двух продольных стержней, соединяемых между собой с интервалом 20 см арматурой меньшего диаметра;
• Если проект предполагает массивную крышу, то для армирования необходимо использовать объемную конструкцию из четырех прутьев, которая в сечении образует форму прямоугольника или квадрата.

Производя армирование необходимо следить за тем, чтобы каркас отстоял от всех поверхностей минимум на 50 мм. Чтобы приподнять арматуру на нужную высоту, используют подложки из кирпича соответствующего размера, либо специальные пластиковые звездочки-фиксаторы.

К уже готовому армирующему каркасу, с максимальным интервалом 1 м, при помощи проволоки крепятся шпильки, на которых будет держаться мауэрлат. Используют шпильки диаметром 12 мм, а длину делают такой, чтобы она выступала над мауэрлатом не меньше, чем на 40 мм.

Заливка бетона

Можно изготовить бетон и залить армопояс своими руками, а можно заказать уже готовый раствор на заводе (марка бетона должна быть не меньше чем М200). Поскольку объем заливаемой опалубки большой, то сделать армопояс лучше из готового бетона, залив его бетононасосом.

Для самостоятельного приготовления бетона понадобятся:

• цемент марки М400;
• песок;
• щебень или гравий.

Все компоненты смешиваются в пропорции 1 часть цемента, 3 части песка и 5 щебня. Заливка армопояса должна производится за один раз при теплой, не дождливой погоде.

Чтобы сделать армопояс максимально прочным, необходимо из бетонной смеси удалить воздух. Для этого бетон используется вибрационная машинка, а при ее отсутствии делают это путем интенсивного протыкивания смеси куском арматуры по всему периметру.

Для предотвращения пересыхания, конструкцию на протяжении пяти дней необходимо периодически увлажнять или накрыть полиэтиленовой пленкой.

Утепление – нужно ли нет?

Бетонный армопояс является мостиком холода – зимой он может промерзать, а при резких перепадах температуры на нем возможно появление конденсата, что может привести к появлению плесени. Чтобы этого избежать, необходимо обязательно произвести утепление армопояса.

Эффект от этой процедуры будет максимальным, если утеплитель расположить с наружной стороны пояса, и лучше всего делать утепление на этапе строительства. Для этого при сооружении опалубки делается отступ от наружного края стены, который закрывается утеплителем, а затем подогнанным под размер пеноблоком. В качестве утеплителя для армопояса можно использовать экструдированный пенополистирол, пенопласт или минвату.

Если по какой-то причине утепление не было произведено во время постройки дома, это можно сделать, когда работы по возведению крыши уже закончены.

Если армирующий пояс по ширине равен ширине стены, то утепление производится следующим образом:

• Пенопласт или ЭПП, с помощью клея для пенополистирола или дюбелей «зонтиков», крепится к армопоясу;
• После этого поверхность оштукатуривается смесью для обработки пенополистирольных плит. Высота утеплителя должна равняться высоте пояса плюс 15 см вниз от нижнего уровня армированной конструкции;
• Если крыша перекрывает утеплитель, то хорошо, если же нет – необходимо защитить его от воздействия атмосферных осадков. Для этого сверху утепляющего пояса монтируется отлив из оцинкованного металла. Верхний край отлива крепится в заранее сделанный пропил в стене и герметизируется силиконом.

На этом буду закругляться. Надеюсь, материал будет вам полезен. Жду вас в комментариях для обсуждения нюансов.

Армопояс под плиты перекрытия: толщина и высота

Армопояс под плиты перекрытия создается с целью укрепления конструкции сооружения, повышения прочностных характеристик несущих стен, распределения общего давления крыши на стены и фундамент, устранения негативных последствий проседания грунтов, воздействия внешних деформирующих нагрузок (ветер, сдвиги грунта, суточные и сезонные колебания температуры, осадки и т.д.).

На уровень прочности всего здания и актуальное сопротивление влияют: толщина и высота армопояса, марка бетона и свойства металлических элементов, конструктивные особенности каркаса, правильность выполнения работ и соблюдение всех норм и стандартов.

Конструкция армопояса

Монолитный пояс под плиты перекрытия создается для сглаживания нагрузок от веса крыши, межэтажных панелей на капитальные стены (их торцевую плоскость). Таким образом удается распределить нагрузку от плит перекрытия наиболее оптимально, добившись прочности всей конструкции.

Планирование конструкции включает:

• Определение конструкционного типа
• Подбор оптимального диаметра арматуры, шага сетки, количества слоев – мощность должна быть тем больше, чем менее прочные материалы используются в кладке стен (так, для облегченных плит перекрытия можно брать не очень мощный пояс)
• Просчет размеров в соответствии с площадью, конструкционными особенностями
• Определяется толщина армопояса – обычно равна толщине стен

По месту использования армопояс может быть:

1. Ростверк – является опорой для фундамента, выполняется в специальной траншее на глубине, выбранной в соответствии с весом, этажностью, размерами и другими характеристиками здания.

2. Цокольный – создается под всеми несущими стенами для распределения нагрузки на фундамент, высота равна 20-40 сантиметрам, по ширине равен толщине стен, выполняется арматурой 12 миллиметров, прокладывается гидроизоляцией.

3. Межэтажный армированный пояс под плиты перекрытия – устанавливается после каждого этажа, укрепляя стены и повышая жесткость, не допуская разъезжания и деформаций, распределяя равномерно нагрузку.

4. Разгрузочный – под кровлю, упрощает создание стропильной системы, закрепляет мауэрлат на стене, ровняет их по горизонтали, распределяет вес крыши на весь периметр, не допуская точечной нагрузки.

Из чего изготавливается армопояс

Рассматривая данный вопрос, необходимо учесть подготовительные работы и саму конструкцию. На этапе подготовки понадобится опалубка. Для сооружения разборной опалубки используют строганную древесину в виде специальных щитов, стационарная же конструкция обычно создается из полистирола. В данном случае важно обеспечить герметичность и жесткость опалубочной конструкции, поэтому материалы нужно подбирать тщательно.

Армирование арматурой осуществляется с использованием таких материалов:

1) Бетонный раствор, замешанный из цемента марки М400 и выше. Раствор заливают в опалубочный каркас, в котором находится арматурная сетка. Когда бетон застывает, по периметру капитальных стен он создает силовой контур, способный выдерживать различные виды нагрузок.

Раствор готовят по стандартному рецепту из песка, щебня, цемента. Бетонирование выполняется за один раз, с обязательным уплотнением вибратором для устранения воздушных полостей внутри плиты.

2) Стальные стержни диаметром 8-10 миллиметров с рифленой поверхностью. Прутья режут по нужным размерам, связывают специальной вязальной проволокой в жесткий каркас. Обычно конструкцию составляют из четырех прутков, расположенных продольно и связанных поперечными кусками проволоки нужного размера диаметром 6 миллиметров. Сетка выполняется с квадратными ячейками, величина которых зависит от диаметра используемой арматуры и расчетов.

Высота и толщина армопояса

При создании армированного пояса квадратного сечения обычно его высота равна его же толщине. Прямоугольные конструкции предполагают, что высота превышает ширину в 1.6 раза.

Ростверк должен быть высотой 30-50 сантиметров, для мягкого неустойчивого грунта увеличивают до 80 сантиметров, иногда до 100. Высота армопояса под плиты перекрытия цокольного типа должна составлять 20-40 сантиметров, межэтажного – около 40 сантиметров.

Толщина упрочняющего контура должна быть равной ширине несущих стен сооружения. Хотя, в некоторых случаях технология позволяет уменьшать толщину пояса, беря 0.7-0.8 толщины стен (если в строительстве зданий используются толстые легкие блоки).

Когда необходимо усиление строительных конструкций армированным поясом

Армпояс может понадобиться для реализации таких задач: повышения прочности несущих стен, создания ровного основания для установки межэтажных панелей, равномерного распределения разных типов нагрузок, предотвращения деформации стен, уменьшения негативного воздействия на здание внешних факторов, обеспечения максимальной устойчивости конструкции, увеличения запаса прочности.

Когда обязательно нужно создавать армопояс:

• При многоэтажном строительстве, где это предписывается строительными нормами
• При возведении стен из пористых материалов (газобетон, шлакоблок), которые могут сминаться и разрушаться
• Если строительство осуществляется на слабых грунтах и есть вероятность осадки – монолитный пояс выполнит роль стяжки и не позволит появиться трещинам
• Когда фундамент мелкозагублен или выполнен из сборных блоков
• Дом строится в сейсмоактивной зоне

Избежать необходимости обустраивать железобетонный пояс можно в случаях, если капитальные стены возводятся из кирпича или блока с хорошими прочностными характеристиками, а фундамент заливается ниже уровня точки промерзания грунта. В остальных же случаях вопрос о том, нужен ли армопояс под монолитное перекрытие, не поднимается вообще: контур усиления становится обязательным элементом сооружения.

Армопояс под сборными и монолитными железобетонными перекрытиями

В данном случае контур значительно повышает нагрузочную способность стен, построенных из блоков с ячеистой структурой, устраняя проблемы, вызванные пористостью бетона и нестойкостью его к деформациям. Армопояс позволяет равномерно распределить нагрузки от кровли и межэтажных перекрытйя, исключая локальные усилия, часто становящиеся причиной появления трещин.

Кроме того, такой вид упрочнения конструкции защищает коробку здания от растрескивания, сглаживает воздействия резких перепадов температур, существенно увеличивает срок службы кладки. Усиление из арматуры и бетона связывает в единый силовой контур всю коробку сооружения и плиты перекрытия, что очень важно.

Готовимся сделать армированный пояс под плиты перекрытия: стройматериалы и инструменты

Для заливки монолитного армирующего пояса необходимо просчитать расход и закупить такие материалы: фанера и строганные доски (либо полистирол в листах) для опалубки, все компоненты для бетонного раствора (гравий или щебень, цемент, песок), стальная арматура для самой конструкции и вязальная проволока для ее сборки, полиэтиленовая пленка (герметизирует опалубку), крепежные изделия (гвозди, шурупы, саморезы) для сборки опалубочной конструкции.

Инструменты, которые могут понадобиться в работе:

• Бетономешалка для приготовления бетонной смеси
• Ручной крючок для вязки арматуры
• Болгарка + круг по металлу для резки стальных стержней
• Отвес + строительный уровень для замеров
• Приспособление для гибки арматуры – если используются прутья увеличенного диаметра

Технология сооружения армированного пояса (главные этапы)

• Подготовка основания, нарезка заготовок для опалубочной конструкции
• Сборка опалубки из выбранного материала
• Нарезка прутьев в соответствии с заданными размерами и в нужном количестве
• Сбор каркаса – вязка прутьев проволокой
• Приготовление бетонного раствора
• Заполнение раствором опалубки – в один заход желательно, утрамбовка вибратором или вручную для удаления воздушных полостей
• Поливание бетона водой методом разбрызгивания, чтобы избежать появления микротрещин
• Разборка опалубки после застывания бетона

Для домов, которые строятся из кирпича, возможно создание пояса из этого материала. Сооружается контур в процессе кладки стен, конструкция соответствует особенностям здания. Для кирпичного пояса формировать опалубку не нужно, так как арматура прямо на кирпич кладется. В случае использования сетки нужно выбирать листы с толщиной прутьев минимум 5 миллиметров.

Какие материалы для опалубки можно использовать

Первым этапом, который предполагает армирование армопояса под плиты перекрытия, является создание опалубки. Ширина равна размеру стены, толщина – около 30 сантиметров. Чаще всего используют строганную древесину толщиной 2 сантиметра, скрепляя доски саморезами за 5 сантиметров до верха стены, дополнительно укрепляя каждые 100 сантиметров или чаще.

Боковую окантовку фиксируют планками или резьбовыми шпильками. Доски должны закрепляться горизонтально по уровню, герметично, надежно.

Также используют влагостойкую фанеру, пропитав ее предварительно отработанным маслом, что облегчит монтаж. Плиты экструдированного полистирола чаще всего выбирают для обустройства теплоизолированой опалубки.

Монтаж арматуры

Железобетонную ленту выполняют с определенной последовательностью работ: сначала нарезаются прутья, потом они укладываются на фиксаторы или подкладки вдоль опалубки, связываются проволокой (это нижний слой), на них устанавливаются поперечные стержни и крепится верхний слой. После элементы скрепляются проволокой или резьбовыми шпильками.

Обычно применяют обязательно ребристые пруты диаметром 12 миллиметров, собирая из них параллелепипед или лесенку. Но лучше для первого слоя брать 12, для второго – 6 миллиметров, для поперечного крепления – 10. Каркас поперечный можно приварить в центре и по краям, а весь объем прутьев связывать.

Каркас обязательно должен быть утоплен в бетонном растворе на несколько сантиметров, отступ от краев составляет 5 сантиметров. Вязальная проволока может быть минимального диаметра, так как ее толщина не влияет на прочность несущих внешних или внутренних конструкций, но ощутимо увеличивает время и средства на выполнение работ.

Когда готовы оба слоя сетки, они укладываются, по краям и в центре свариваются между собой, создавая каркас с квадратным или прямоугольным сечением. Этот этап работ лучше выполнять в опалубке, чтобы потом не пришлось транспортировать деталь, большой вес которой ощутим.

В процессе сбора деталей в единую сетку сварка не используется – достаточно выполнить нахлест в 20-30 сантиметров между частями. Вся конструкция должна быть ровно расположена внутри опалубки, для измерений применяют строительный уровень.

Если арматура укладывается в полистиролбетонные или другие блоки, то предварительно делают штроборезом канавки, их очищают от пыли, смачивают, заливают мягко замешанным бетонным раствором либо клеем. Потом укладывают металлические рифленые прутья диаметром 8 миллиметров в штробы, убирают излишки клеящего состава, продолжают процесс строительства.

Как необходимо залить бетон

Для заливки монолитного каркаса используют бетонный раствор, придерживаясь рецепта: 5 частей гравия, 3 части песка, 1 часть цемента, полное смешивание сухих компонентов, постепенное добавление воды до получения густого раствора.

Этап выполняют за один заход, заранее приготовив нужный объем смеси. В процессе заполнения опалубки обязательно нужно удалять пустоты вибратором или штыкованием, проверять уровнем горизонтальность, устраняя перепады. Потом нужно аккуратно спланировать поверхность и покрыть полиэтиленовой пленкой.

В процессе застывания обязательно периодически увлажнять путем разбрызгивания. Застывает бетон в течение 3-5 дней, на него уже можно будет укладывать плиты, заходя на 12 сантиметров на стены для надежности. Когда слой полностью застынет, можно демонтировать опалубку (но не ломать) гвоздодером или ломом.

Утепление армопояса

Контур усиления выступает проводником тепла, поэтому без правильного утепления будут появляться мостики холода, значительно ухудшающие теплоизоляционные характеристики. До начала проведения отделочных работ в оставшиеся после демонтажа опалубки выемки укладывают утеплитель.

Обычно утепление создают на высоту пояса по всему фасаду. В двухэтажных строениях, если пояс есть между первым и вторым этажами, в том числе после второго этажа под мауэрлат, по фасаду создают два утепляющих пояса.

Чаще всего используют пенопласт толщиной 8 сантиметров марки ПСБ-С 25, высоту утеплительного контура рассчитывают так: 15 сантиметров + высота арматурного пояса + 15 сантиметров, крепя утеплитель ниже и выше линий контура на указанное расстояние.

Чтобы сделать слой теплоизоляции долговечным, в верхней части обустраивают отлив с капельником, который будет отводить талую и дождевую воду от упрочняющего контура. Размещается отлив с уклоном от стены, выполняется из листовой оцинкованной стали и покрытием из полиэстера. Крепят путем пропила над поясом утепления, заводят верхний край, потом герметизируют и закрепляют с шагом от 30 сантиметров.

Заключение

Правильно выполненный армопояс является обязательным элементом любого здания, обеспечив его длительный срок эксплуатации за счет повышения прочностных характеристик всей конструкции. Верно просчитанные параметры помогут создать соответствующий конкретным параметрам и нормам, условиям эксплуатации контур усиления, оптимизировав расходы и трудозатраты. При условии тщательного изучения всех нюансов работы вполне возможно выполнить самостоятельно.

Как сделать Армопояс под крышей. Прейскурант на строительные работы

Если дом построен из блочных материалов, он часто подвергается естественным воздействиям. В частности, происходит отложение строения, вздутие грунта вокруг него и т. Д. Ну а сильный ветер и продолжительный ливень — негативно сказываются на целостности конструкции. Для защиты от подобных ударов Армопояс создают над стенами своими руками из бетона. В нашей статье я хотел бы рассказать о технологии изготовления арматурного ремня, а также о его назначении.

Назначение и постройка armoo

Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин. Они, в свою очередь, образуются при попадании на почву или попадании на нее атмосферных осадков. Такой элемент помогает равномерно распределять нагрузки от тяжелых конструкций над ним.

Например, бетонные полы укладываются прямо над армирующей лентой. Многие ошибаются, считая, что полы из дерева не нужны.Это не так — этот элемент нужен для закрытия стен любого дома. В данном случае тип перекрытия — роли не играет. Ведь, как известно, дома строятся на долгие века, а не на короткий срок.

Устройство

Армопояш: этапы работы и их особенности

Армированный пояс монолитной конструкции из железобетона, повторяющий контур стены здания.

Армирующий пояс применяется для зданий из газобетона, пенобетона и других подобных материалов.Он предотвращает деформацию стен конструкции. Эта конструкция изготавливается из бетона и арматуры или армированной сетки. Эта статья расскажет о том, как сделать Армопояс под мауэрлат своими руками.

Армопуа под мауэрлат выполняет следующие функции:

• Обеспечивает жесткость всей конструкции;
• Равномерно распределяет создаваемую нагрузку на поверхность несущих стен дома;
• Выравнивает конструкцию стены по горизонтали и компенсирует ошибки, допущенные при возведении стен;
• Армопояс обладает высокой прочностью.Благодаря этому его можно прикрепить практически к любым отвесным конструкциям. Но обычно его используют для закрепления мауэрлата;
• Предотвращает разрушение конструкции при ее неравномерной усадке, сезонном движении грунта и землетрясениях.

Размеры ремня под Маурилалат и характеристики

При изготовлении Армопояса необходимо учитывать, что он должен иметь такую ​​же ширину, что и несущие стены. Но при этом он не должен быть меньше 250х250 миллиметров.

Конструкция конструкции должна быть непрерывной и, по возможности, иметь такую ​​же прочность. В этом случае бетонный пояс должен быть монолитным.

Армирующая лента под Маурилалатом заливается бетоном за один раз. Металлическая фурнитура должна иметь диаметр 12 миллиметров. Его нужно надежно и крепко перевязать, а также перевязать.

Если стены дома построены из глинобетонных блоков, то габариты армуров зависят от толщины блоков.

Если нужно выполнить крепление мауэрлата к стене из газобетона, то последний его ряд нужно отложить из специальных блоков на букву «У». Эта серия будет выполнять роль опалубки при заливке бетона. Для кирпичных стен внутреннюю опалубку делают из досок, а внешнюю половину из кирпича.

Изготовление опалубки и установка металлического каркаса

Начать изготовление Армопояса необходимо по окончании возведения стен дома.Чтобы выполнить заливку армирующего пояса, необходимо сделать опалубку.

При проектировании опалубки важно следить за тем, чтобы ее верхняя сторона располагалась строго горизонтально. Вы можете проверить это с помощью водного или строительного уровня. Далее внутри изготовленной опалубки укладывается каркас арматуры. В его продольной части должно располагаться не менее 4 стержней арматуры диаметром двенадцать миллиметров.

Продольная арматура соединяется через каждые 25 сантиметров с помощью пересекающихся частей из арматурных стержней или проволоки диаметром восемь миллиметров.

Также можно сделать каркас точечной контактной сваркой. При укладке арматуры следует учитывать, что толщина бетона от арматурного каркаса должна быть не менее пяти сантиметров.

Для этого необходимо подложить под арматуру битые кирпичи или доски. Однако лучше использовать пластиковые опоры необходимой высоты. Их продают практически в любом строительном магазине.

Чтобы опалубка не начиналась с бетона, ее необходимо закрепить следующим образом:

• Кредитная верхняя и нижняя опалубка с деревянными балками.При замерзании бетона верхние доски нужно демонтировать, а нижние — слева.
• Рассчитать опалубку можно также с помощью специальных диагональных упоров. Одним концом они упираются в горизонтальную поверхность, а другим — в опалубку.
• Многоразовая опалубка из OSB крепится шпильками с резьбой.

Диаметр разливов должен быть не менее 12 миллиметров. При закреплении шпилек следует учитывать, что они должны возвышаться над установленным мауэрлатом на несколько сантиметров.

Интервал между креплениями не должен превышать одного метра. При этом между быстрыми ножками должна быть хотя бы одна шпилька. С помощью вязальной проволоки шпильки под Маурилалат фиксируются строго в вертикальном положении к каркасу арматуры.

Заливка бетона

Чтобы Армопояс был максимально прочным, заливку бетоном нужно производить единовременно. Бетон марки желательно применять не ниже М200.

Лучше всего использовать готовый бетон, так как объем работ достаточно велик.Его следует подавать бетононасосом прямо в опалубку. Можно, конечно, делать бетон и самостоятельно, если есть такая возможность. Однако в этом случае будут бетономешалка и помощники.

Для изготовления бетона потребуется:

• щебень — 4,8 части;
• цемент — 1 часть;
• кремовый песок — 3 части.

В заливном бетоне могут быть воздушные полости (пузыри).Чтобы их убрать, нужно взять обычный кусок арматуры и расправить им бетон по всему объему.

Также пластификаторы используются для повышения эффективности. Они увеличивают подвижность смеси, а также снижают водную составляющую. В результате армопояс быстрее замораживается и становится более прочным.

Застежка Malelaci

Демонтаж опалубки, когда бетон становится прочным. Крепить мауэрлат к аропоясу можно за 7-10 дней. Древесину необходимо заранее обработать специальными добавками.

Эта мера исключит возможность загнивания и повреждения планки от насекомых. Брукс соединяется между собой косым или прямым замком. Благодаря этому конструкция становится монолитной.

Все соединения будут покрываться за деньги. Оставшиеся прилипшие шпильки обрезаются болгаркой. Между мауэрлатом и аропоясом необходимо наслоить.

Что такое Аропояс и для чего он нужен? Конструкция Армопояса — это железобетонная лента, покрывающая все здание.Основой этой ленты является перекрытие как внутренних, так и внешних стен. Армопуа выполняет важную функцию по укреплению стен конструкции, которые выполнены с использованием газобетона.

Стены лучше обладают стойкостью к имеющимся и возможным нагрузкам, кроме этого в конструкции не возникает деформаций и перепадов температур.

С помощью armooction здание фактически ассоциируется с единой конструкцией. У него есть ребра жесткости, что, естественно, делает конструкцию более прочной и устойчивой к горизонтальным воздействиям.В тот момент, когда у постройки появляются ребра, и она становится прочнее, появляется способность делать проемы, которые впоследствии станут дверями и окнами.

Важно! При строительстве из газобетона необходимо делать Армопояс.

Основные причины установки Армопояса:

• Armopois защищает пенобетон от точечного воздействия, которое отрицательно влияет на него. Такой удар происходит в том месте, где кровля крепится к стене (крепление производится с помощью проливов и анкеров).
• С помощью армопояса компенсируются движущие нагрузки , возникающие при использовании подвесной стропильной системы. Нагрузка распределяется на весь дом пропорционально.
• Также выравнивает деформацию стен С помощью армопояса они выравниваются.

Если в конструкции несколько этажей и перекрытий, то Армопояс устанавливается на каждом. Также его устанавливают на уровне стропильной системы. Бывают случаи, когда появляется необходимость установки Армопояса на фундамент конструкции.

Монтаж деревянной опалубки для armoo

Установка деревянной опалубки не вызовет затруднений при строительстве:

1. Первоначально необходимо установить опалубку из деревянных досок. Следует учитывать, что высота досок должна быть около тридцати сантиметров, это позволит установить дополнительные доски на расстоянии 60 см. Друг от друга. Вся процедура сделана так, чтобы бетон не разрушал водную опалубку под действием своей массы.
2. После заливки бетона Необходимо положить арматуру диаметром 12.
3. После укладки арматуры Ее необходимо связать и поставить на специально разработанные звездочки. При такой укладке получается активный нижний слой.
4. Когда все действия выполнены , остается выровнять бетон и утрамбовать его. Армопояс полностью готов.

К готовому армопоясу крепятся шпильки, необходимые для надежного перекрытия.Шпильки устанавливаются по всей площади на расстоянии 60 сантиметров. С помощью шпилек будет фиксироваться перекрытие и крыша.

Каркас арматуры для Армопояса

Армопояс представляет собой конструкцию из четырех стержней арматуры, соединенных перемычками, которые представляют собой кольцевую арматурную рамку. Соединения перемычек в поперечном сечении представляют собой прямоугольник и квадрат. Для изготовления каркаса арматуры потребуется фурнитура, которая должна быть продольно-ребристой.

Армопояс для газобетона с П-образными блоками

U-образные блоки укладываются следующим образом:

• Укладка производится на верхний ряд кладки, который обрабатывается клеевой смесью.
• Сам П-блок помещается в теплоизоляцию, делается ближе к внешней стене;
• Укладка арматуры и заливка бетонной смеси;

Армопояс из перегородок

• Изначально блоки перегородки на самой кладке, которую покрывают клеевой смесью;
• Утеплитель уложен в наружные блоки
• Арматура похищена, бетон залит.

Плюс этого метода заключается в том, что перегородочные блоки играют роль несъемной опалубки.

Армопояс с использованием съемной деревянной опалубки

Существует способ изготовления съемной панельной деревянной опалубки, которая будет служить броней. Этот способ применим при строительстве дома из газоблоков, толщина которых составляет от 200 до 300 мм.

Эта опалубка выполняется либо из доски, либо из фанеры, которые с внешней стороны крепятся перемычками. Ширина такой армоляции не должна превышать толщину стены.

Крепление происходит следующим образом: нижняя часть каркаса крепится к стене, возможно это сделать с помощью саморезов, затем остальная часть соединяется поперечной стяжкой.

Для предотвращения взлома конструкции изнутри арматура складывается штабелями, а затем заливается бетонным раствором.

Армопояс из перегородок и деревянной опалубки

Монтаж данной конструкции производится по стандартной схеме монтажа Армопояса, и происходит по верхнему ряду кладки на клеевой основе.

Заливка Армопояс бетон

Армопояс можно заливать бетонным раствором, когда он полностью установлен на место и проложена арматура. Для заливки необходимо использовать бетон, специально предназначенный для фундамента.

Важно! Выполнять работы по заливке бетонного раствора необходимо единовременно. Если сразу предотвратить заливку, то устанавливаются деревянные перегородки и заливка производится по отсекам. Когда перемычки снимаются, места стыков остаются богатыми водой, а затем обрабатывают бетон.

При заливке бетона уплотняют и убирают пустоты, если таковые образовались. Их очищают с помощью шампуров, и заливают раствором.

Если бетонный раствор заливается в жаркую погоду, его необходимо закрыть пленкой, которая предотвратит быстрое высыхание влаги, а как следствие — образование трещин. При хороших погодных условиях время полной готовности Армопояса составляет 4 дня, после чего можно продолжить строительные работы.

Крепление Армопояса к газобетону

Для начала заливки необходимо произвести геометрические расчеты всех характеристик. Определите ширину и высоту, ширина в свою очередь соответствует ширине стены, а высота должна быть около 300 мм. Для того, чтобы приступить к работе по заливке бетона, необходимо сделать опалубку из досок. Крепление щита производится при помощи саморезов к внутренней и внешней части стены.

Укладывается опалубка по арматурному каркасу, затем заливается бетон.В растворе необходимо оставить желоб, который будет проложен утеплителем, и улучшит теплопроводность, не допуская выхода теплого воздуха из помещения.

Во время строительства вам понадобится следующий инструмент:

• Саморез;
• Бетономешалка;
• НАСТРОЙКА МАШИНЫ;
• Шпильки и болты;
• Distaurs;
• Кельма Тогота;
• Киянка;
• Рулетка.

При наличии всех инструментов работа выполняется быстро и качественно.Нет необходимости прибегать к помощи профессионалов, работающих в этой сфере.

Процесс бетонирования в опалубке

Этот процесс в глобальном строительстве происходит с использованием строительных гильз и бетоносмесителей. Но этот метод нельзя использовать везде, потому что из гильзы бетон подается с большой высоты и может разрушить опалубку. В этом случае необходимо либо сделать прочную опалубку, либо произвести погрузку вручную.

Важно! Изготовление цемента можно производить своими силами, для этого необходимо смешать следующие предметы: цемент, фениол и песок (пропорции 1-3-5) + вода.

Ну а главное, заливку цемента надо производить единовременно. Если такой возможности нет, необходимо установить перегородки, которые будут препятствовать проходу бетона. Стыки стыков заливают водой и ставят следующий отсек.

Свойства материала и особенности работы с ним

Этот материал имеет ряд положительных качеств, к которым можно отнести и стоимость, и характеристики конструкции, а главное — простоту работы с ним.По многим характеристикам газобетон превосходит кирпич. Единственный уступает газобетону, он по прочности.

По этой причине необходимо учитывать нюансы при строительстве из газобетона:

1. Для такого дома обязательно должен быть хороший фундамент.
2. Гладкая поверхность для структуры.
3. Для построек из газобетона необходимо устройство Армопояса, которое обязательно.

Армопояс предназначен для газобетона для предотвращения разрушения стен, которое может произойти под давлением кровли.Также такая конструкция упрощает возможность монтажа Maurolat. Сам материал — газобетон, он недостаточно прочно держит крепеж. Для возведения зданий из газобетона необходимо придерживаться существующей технологии.

Для установки Армопояса можно применить два способа. В первом случае используется деревянная опалубка, во втором — хорошие блоки. Если рассматривать оба случая, то однозначно можно сказать, что первый выполнить сложнее, второй проще, но дороже.

Технология и причины создания Armopleois над дебютами

Часто при постройке дома, где переход первого этажа происходит во второй, получается перекрытие, и он нависает над открытым пространством (там нет единой стены). Стены конструкции утеплены при помощи пенопласта и кирпича, кирпич выполняет дизайнерскую функцию.

В такой конструкции необходимо соорудить опоры внахлест:

1. Для этого в конструкции возводятся вертикальные столбы из кирпича. Каждый столб выполняется в полуторный кирпич. Внутри каждого столба устанавливаются трубы диаметром 60 мм.
2. Каждая труба почти на метр заглублена в землю и приварена к арматурному каркасу. С помощью таких труб в столбах создается дополнительная опора, которая позволит выдерживать большую нагрузку. Зазор между колоннами должен составлять около двух метров.
3. В будущем на основе этих столбов будет армированный пояс. Они делают конструкции более прочными и надежными. Экономии не будет, и газобетон не будет деформироваться под действием давления извне, создаваемого давлением со стороны крыши и окружающей среды.


   Устройство армированного пояса под мауэрлат обязательно для зданий, возводимых из пенобетона, газобетона и других подобных материалов.

   Армопояс — относительно недорогое сооружение, которое способствует предотвращению деформации стен здания.Для его изготовления используют арматуру или армированную сетку и бетон.

   Что такое Армопояс

   Армопояс применяется в строительстве в различных конструкциях для усиления несущих стен.

   Армопояс, как правило, используется для следующих целей:

   • Для предотвращения Деформации стен конструкции при неравномерном наборе грунта, перепадах атмосферных температур, сдвигах грунта и т. Д.
   • Для конструкций возводится из материалов, не обладающих сопротивлением изгибным деформациям (газобетон, пенобетон).При возведении из таких материалов Армопояс принимает на себя всю нагрузку деформации стен.
   • При строительстве дома Армопояс нужен еще из газобетона или пенобетона для кровли. В таких случаях для крепления балок используют Армопояс, так как газобетон или пенобетон не выдерживают точечных нагрузок, то крепить болты не рекомендуется.
   • Также с использованием Армопояса Необходимо построить двухэтажные дома Для равномерного распределения нагрузки стен второго этажа на стены первого.

   Армопузы при изготовлении должны быть замкнуты по кругу и не иметь разрывов по стенкам.

   Функции Армопояса

   Использование Армопояса обязательно при возведении различных типов сооружений.

   Конструкция Армопояса выполняет следующие функции:

   • Укрепление несущих стен , не допуская их разделения на различные деформации.
   • Равномерно распределяет нагрузку крыши на стены здания.
   • Позволяет выровнять кладку Так как распределение жидкого бетона производится в горизонтальной плоскости, образуя ровное покрытие.
   • Предотвращает точечную нагрузку на стены.
   • Предотвращает неравномерную усадку здания , которое дает трещины в трещинах.

   Армопуа можно использовать в различных количествах, как правило, используйте не более четырех в зависимости от конструкции постройки.

   Что понадобится мауэрлат

   мауэрлат. Это справочная основа для конструкции кровли для рафтинга. Проще говоря, это фундамент крыши здания.

   Мауэрлат выполняет следующие основные функции при строительстве кровли:

   1. Снимает распиливающую нагрузку на стены со стропила . Движущая сила формируется за счет веса конструкции крыши и количества снега на ней в зимний период.
   2. Фиксирует крышу на стенах здания , потому что крыша является отдельной конструкцией здания от главного здания.Следовательно, крышу необходимо хорошо закрепить на стенах, чтобы не допустить ее смещения при сильных порывах ветра.

   Маурилалат изготавливается из того же материала, что и вся крыша (металл или дерево). При установке кровли нельзя допускать поломки мауэрлата, он должен быть сплошным вдоль стен по кругу.

   Размеры армопояса под мауэрлат

   При его строительстве его ширина должна быть максимальной шириной стены. При этом размеры Armopleois должны быть не менее 250 мм на 250 мм.

   Для строительства Армопояса под мауэрлат существует несколько способов изготовления опалубки:

   • При строительстве стен из газобетона Последний ряд наслоен фасонными блоками из блоков Д 500, которые являются опалубкой для Армопоя. .
   • Если кладка стен произведена кирпичом г. Наружная опалубка производится кладкой в ​​полкирпич, а внутренняя доска.

   Конструируя аропояс для мауэрлата, стоит помнить, что он должен быть сплошным по всему периметру внешних стен.Если конструкция крыши содержит сложную конструкцию, необходимо устанавливать армопуа и на пустующие стены.

   Строительство Армопояса

   Армопояс имеет четыре основных типа конструкции для различных строительных целей:

   1. Подфундант Армопояс . Служит исходной основой фундамента здания. Это подземный пояс, на котором крепятся стены фундамента. Как правило, высота такого пояса составляет 30-50 см при ширине от 70 до 120 см.
      Укладка недоказанных ароматов производится под все несущие стены. Для изготовления этого ремня рекомендуется использовать арматуру 14-16 мм, а для поперечной перевязки 10 мм. При одевании следует соблюдать шаг не более 200 мм.
   2. Колон Устанавливается между фундаментом и стенами для надежной прочности дома. Также рекомендуется устанавливать базовую броню ко всем стенам построенного здания, а не только под несущими.
      Армирование для такого ремня используется диаметром 12 мм с поперечным шагом 10 см.Как правило, высота такого пояса составляет 20 -30 см, но для надежности леса рекомендуется делать 30-40 см.
   3. Межэтажный пояс. Равномерно распределяет нагрузку, перекрытие и вес второго этажа на коробку в первую очередь. Он изготовлен с использованием каркаса из продольных прутьев диаметром 12 мм. Высота такого пояса должна быть не менее 40 см, а по ширине он должен соответствовать ширине стены.
      Кровельный armojois. Его делают для крепления мауэрлата, который служит основой для крепления кровли.

   Конструкции всех видов армопеев происходят следующим образом:

   Установка опалубки Укладка металлического каркаса. Для изготовления армопояса в первую очередь следует установить опалубку.

   Опалубка изготавливается из кирпича, досок или блоков U-образной формы в зависимости от типа пояса:

   1. При строительстве здания я являюсь опалубкой для межэтажного и кровельного пояса из кирпича кладкой, с одной стороны, и доски с другой.
   2. Если здание построено Из газобетонных блоков, то опалубку делают из П-образных блоков для кровельных поясов.
   3. Для изготовления опалубки Для других типов ремней используют деревянные доски. Для изготовления деревянной опалубки Армопояса рекомендуется использовать доски толщиной не менее 3 см и скреплять их щетками сверху и снизу. Это предотвратит отрыв опалубки в разные стороны от тяжести бетона, в котором происходит деформация боковой стороны ленты.
   4. После демонтажа опалубки Нижние поперечные сосуды остаются в бетоне, их нужно врезать в вой стенкой.
   5. После изготовления опалубки следует поставить металлический каркас, для которого используется арматура диаметром от 10 до 16 мм. Изготавливая каркас, его перемычки рекомендуется приваривать сваркой. Каркас следует укладывать посередине между стенками опалубки, соблюдая зазор для беспрепятственного заполнения бетоном.
   6. Установка закладных шпильки с резьбой. Для крепежа Мауэрлата к Армопоясу нужно использовать шпильки с резьбой диаметром 12 мм с большими шайбами ​​и гайками. Шпильки устанавливаются после монтажа опалубки и каркаса.
      Уличные застежки изготавливаются на каркасе Армопояса на расстоянии одного метра друг от друга. Шпильки нужно приобретать такой длины, чтобы они выступали на 30-40 мм над поверхностью установленного мауролалата.
   7. Заливка Армопояс бетоном. После всех манипуляций с опалубкой и изготовлением каркаса следующий этап — заливка этого строительного бетона.Для изготовления Армопояса следует использовать бетон марки не ниже М 200. Бетон можно купить готовым или изготовить лично.

   Для изготовления бетона прогнозируются следующие материалы:

   1. Марка цемента М400.
   2. Песок.
   3. Щебень.

   Бетонный раствор получают путем смешивания одной части цемента и трех частей песка и щебня в бетономешалке.

   После заливки армопояса бетон следует по его поверхности, чтобы принять вибрационную обработку для удаления пузырьков воздуха в бетоне.При отсутствии вибрационной машины пузырьки воздуха удаляются бетонным методом по всему периметру металлическим стержнем.

   Все работы по заливке бетона Армопояс должны производиться единовременно. Заливку из бетона Армопояса нужно производить в теплую и не дождливую погоду.

   в Аропояса. После заливки бетоном через 2 дня он приобретет необходимую прочность и можно будет снимать опалубку. Через 5-7 дней после снятия опалубки, когда бетон полностью высохнет, можно устанавливать Maurolat.

   Поверхность бруса, который будет служить основой Мауролалата, необходимо покрыть антисептиком и антипярем для предотвращения образования грибка и плесени.

   Крепление мауэрлата выглядит следующим образом:

   Стоит ли делать Армопояс для мауэрлата из кирпича

   Армопояс под мауэрлат можно делать из кирпича, но такая конструкция имеет ряд недостатков, таких как:

   • Неравномерное распределение нагрузки 90–150 на стены.

   на стеновых блоках.

4. Относительно трудоемкий процесс Изготовление Армопояса.
5. Низкая прочность По сравнению со сплошной железобетонной лентой.

Следовательно, армопояс из кирпича под мауэрлат — это нецелесообразная трата финансов и времени на его сооружение, так как он не несет в себе полезных качеств армопояса.

Использование армированного пояса должно производиться на участках с повышенным количеством снега и сильным ветром.

• Опалубка для Армопояса
• Создание арматурного каркаса
• Заливка опалубки
• Некоторые Советы

Аропояс, это еще и арматурный пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопяс — это прочная железобетонная конструкция вокруг дома, повторяющая контур его стен.

Включает в себя каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня.Эта смесь называется железобетонной.

Aropois — это тот же фундамент, но он находится между этажами постройки. Правильно залитый пояс используется для придания стенам прочности за счет перераспределения нагрузки от всех элементов здания.

• с малоплодородным фондом;
• при строительстве здания на горном склоне или холме;
• , если рядом есть реки или овраги;
• , если земля в стадии строительства;
• в зоне сейсмической активности.

Чаще всего Армопояс заливают, когда на стену кладут последний ряд строительных камней. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс увеличивает стойкость конструкции к ветру, процессу усадки дома, сезонным колебаниям температур.

Если это не обязательно для стен из со-блока армоуристов, то структура пеноблоков и газоблоков должна иметь армоустойчивость.К стене из газосиликатного камня нельзя прикрепить брус, на котором будут установлены рафтинговые ножки. Поможет только усиленный пояс.

Для двухэтажного дома Вам потребуется набить 2 таких пояса. Первый Армопояс заливается после окончания кладки стен 1 этажа. На него позже будут укладывать плиты перекрытия потолка. После завершения кладки 2 этажей выполняется следующий Армопояс. К нему будут прикреплены опоры для стропильной конструкции.

Опалубка для Армопояса

Высота армированного ремня обычно 30 см.Иногда может быть чуть меньше или больше. Его ширина равна толщине стены. Для опалубочных сооружений используются доски толщиной 20 мм. Нижний край досок крепится с внешней и внутренней стороны стены самозатягивающими элементами. Верх связан обрезными досками. Должно получиться своеобразное корыто высотой 30 см. В нескольких местах стены опалубки можно обвязать вязальной проволокой. Через каждые м можно сделать перемычки крепления. Они не дадут доскам прогнуться под тяжестью бетона.

Вернуться в категорию

Создание арматурного каркаса

Каркас собирается из уложенной горизонтально арматуры диаметром 8-12 мм. Они должны быть ребристыми. К таким стержням плотно прилегает бетонная масса. Они выложены в 2 потока. Сверху на продольные стержни накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас приваривается или привязывается к вязальной проволоке. В углах здания арматуру можно дополнительно усилить приваренными к ней углами.

Элементы каркаса необходимо утопить в бетоне примерно на 5 см, поэтому фрагменты кирпича кладут под арматуру, чтобы она приподнялась. Если нагрузка предполагается достаточно высокой, в качестве арматуры используется не лестница, а объемная конструкция из 4-х продольных арматурных стержней, которые соединяются в виде параллелепипеда. На концах и посередине они соединяются сваркой. Остальные точки соединения правильно соединяются с проволокой, так как сварка ослабляет структуру металла.

Вернуться в категорию

Заливная опалубка

Рекомендуется перед заливкой верхнего армоояч в опалубку из кусочков проволоки по 80-100 см. К ней будут прикреплены деревянные бруски пояса, на которых устанавливаются рафтинговые ножки. Для заливки используют обычный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Всю опалубку рекомендуется заливать за 1 цикл.Раствор необходимо периодически герметизировать, загадывая в нем штуку для выпуска воздуха.

В жаркое время суток конструкцию необходимо обильно полить и накрыть полиэтиленовой пленкой. Это делается для того, чтобы бетон не трескался в процессе интенсивного высыхания, а влага не испарялась слишком быстро. Так бетон быстро набирает прочность. Через 4-5 дней можно аккуратно демонтировать опалубку. Но для полного созревания бетона потребуется 2-3 недели.Рекомендуется для лучшей связки бетона со стенкой из гвоздей или кусочков своеобразного ёжика, забитых в блоки.

Изготовление Армопояса своими руками. Аропоа в доме из пенобетона

Дома из газобетона пользуются заслуженной популярностью благодаря достоинствам этого строительного материала. Но одно из них, значительно упрощающее строительно-монтажные работы, — большие габариты газобетонного блока — имеет обратную сторону медали.Постройки, построенные из таких крупных блоков, очень чувствительны к основанию фундамента, при этом не только разрушаются вертикальные швы, но и сами блоки могут ломаться, потому что пенобетон не любит деформаций растяжения и изгиба.

Для решения этой проблемы разработана специальная железобетонная конструкция — армированный пояс (армопояс). Он усиливает стены и сглаживает нагрузки, возникающие из-за неравномерного отложения фундамента. Если стены газобетонного дома состоят из крупных строительных элементов, которые скрепляются тонкими швами клея или раствора, то в конструкцию Армопояса входит монолитный бетон и арматура, уложенная в поперечном и продольном направлениях.При этом бетон отлично выдерживает сжатие, а составляющие арматуры великолепно противостоят растяжению, поэтому такая конструкция, абсолютно не деформируясь, выдерживает очень большие нагрузки. Поэтому стена, возведенная на армированном поясе, подвергается очень незначительным воздействиям и не разрушается, так как железобетонная конструкция принимает на себя все основные нагрузки.

Поскольку газобетонные блоки кладутся на очень тонкий крепежный слой, в нем невозможно разместить арматуру.Поэтому в этом случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. При этом возникает серьезная проблема — из-за большой разницы в теплоотдаче бетона и АРМО-бетонного блока Аропояш становится температурным мостом (участком, имеющим низкое термическое сопротивление), следовательно, внешний имеет место теплоизоляция армированного ремня. Чаще всего утеплитель выполняют минеральной ватой, пенополистиролом или пенополиуретаном.Для эффективных теплозащитных экранов минимальная толщина слоя утеплителя должна составлять 10 см, следовательно, армопояс уже должен быть наружной стеной для этого значения.

В стене газобетонного дома должно быть построено не менее 2-х армопоясов — перед первой вертикалью, по верхнему периметру фундамента и над последней вертикалью у перекрытия. Однако, если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись и без нижнего армоджоя.Кроме того, для каждого межэтажного перекрытия рекомендуется усиленный пояс. Вертикальная укрупненность Армопояса зависит от характеристик грунта, в котором сделан фундамент, и от конструктивных особенностей дома. На практике чаще всего применяется коробчатая конструкция, т.е. ширина Армоплея принимается равной его высоте, но при этом следует учитывать, что более высокий армурам способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из высококачественного бетона (марка не ниже М-200) и металлических стержней с площадью поперечного сечения не менее 12 мм.Стержни собирают из стержней, которые в поперечном направлении вяжут арматуру с площадью сечения 4-6 мм. Каркас формируется из 2-х рядов прутьев, разделенных высотой 10-15 см. Стержни расположены в одной плоскости на расстоянии около 10 см друг от друга. Их соединяют между собой на длине металлической проволоки и укладывают пантомом примерно 15 см. Такая же катанка связана с поперечной арматурой.

Арматурный каркас укладывается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между стержнями и внутренней поверхностью опалубки.Зазор нужен для создания внешней заливки стержней из бетона. Затем снаружи каркаса укладывается утеплитель, заливается бетонный раствор в опалубку. В процессе заливки бетон тщательно утрамбовывается. В Аропоясе при необходимости могут быть установлены дополнительные детали, например, для крепления крыши. После завершения заливки поверхность дизайна необходимо выровнять с мастерской.

Бетону дают постоять 3-4 дня, чтобы он набрал первоначальную прочность, после чего можно продолжить кладку стен.Через 7-10 дней опалубку можно будет демонтировать. В процессе созревания бетон следует защищать от воздействия внешних климатических факторов — зимой его утепляют утеплителем, а в жаркую погоду поливают водой и укрывают полиэтиленом.
Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и в несколько раз увеличит срок службы дома.

Фотоинструкция по заливке Армопояса по газобетону

Изготавливаем опалубку.

Для опалубки делаем пирог с улицы: пеноблоки 10 см, утеплитель 3-5 см, место для армопанели, съемная опалубка из досок или фанеры. Доски и фанеры прикручиваются длинными шурупами по дереву. Шпильки диаметром 12 ставят на каждый метр с шагом. Для каркаса используем четыре ряда арматуры диаметром 10.

Для стыковки фурнитуры используем вязальную проволоку, пластиковые зажимы в труднодоступных местах и ​​квадраты из гладкой проволоки диаметром 6

.

Эти детали можно гнуть руками например, на таком приспособлении из уголка и трубы

Залить армопояс на ручной или бетононасос.Пин с армированием или вибрирующим вибратором. Перед заливкой шпильки обматываются скотчем для коренных зубов.

Покройте пленкой Aropoyas

Снимите опалубку за несколько дней

Время чтения ≈ 3 минуты

Армированный пояс считается одним из важнейших этапов строительства блочного дома. Это делается в конце каждого этажа. Аропояс на газобетоне придает жесткость всей поверхности дома, «склеивая» всю конструкцию воедино и укрепляя весь дом.

Если сомневаетесь в собственных силах и навыках, можете пригласить специалистов для этих целей, но те, кто больше ориентирован на строительный бизнес, вполне способны заполнить Армопояс, следуя пошаговой инструкции.

Как сделать Армопояс по газобетону?

Для этого необходимо купить добровольные блоки толщиной 10 см. С наружной стороны дома блоки укладываются клеем, затем из экструдированного пенополистирола или из минеральной ваты устраивается тепловой контур.Затем изнутри дома кладут блоки толщиной 5 см или опалубку в виде фанеры. В итоге получается самодельный блок, укладывается арматура для Армопояса, от 8 до 12 диаметров.

Укладывается в виде прямоугольника, при этом каркас вяжется — сверху и снизу двумя стержнями. На любом рынке можно приобрести специальные застежки, которые используются в работе. Это делается для того, чтобы арматура не лежала на самом блоке, а находилась в воздухе — создается так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

После этого заливается бетон, тщательно вспоминается и получается готовый ароматизатор под плитой перекрытия. Более подробное описание можно посмотреть на видео, также на фото представлены чертежи, схемы и пошаговые инструкции по проектированию.

Если внимательно посмотреть по всему периметру, то видны шпильки, к которым потом будут крепиться внахлест, чтобы кровля поскорее удерживалась и не смещалась в стороны. Длина улицы зависит от толщины перекрытия.Как правило, элементы метра берут и пополам.

Как наполнить ароматы своими руками? Этот вопрос беспокоит многих, особенно начинающих мастеров. Вполне вероятно, что многие знакомые картинки, когда бетон заливается из рукава — специальный бетононасос подает материал в нужное место. Но в большинстве случаев устройство Армопояса не позволяет выполнить эту задачу, так как под давлением бетон упадет с большой высоты, а опалубка может просто лопнуть. Поэтому часто приходится прибегать к ручной работе, какой бы тяжелой она ни была.

При заливке Армопояса в доме из газобетона следует рассчитать последующую нагрузку. Если ожидается не слишком большой, можно сэкономить. Объем конструкции можно сделать меньше, но не за счет ее сужения, а за счет уменьшения толщины. Опытные мастера знают, как грамотно рассчитать размер армоплеа и удешевить его изготовление, не потеряв при этом качества всей конструкции, что очень важно.

По поводу заливки есть еще один важный совет.Этот процесс должен производиться для одной, а не для нескольких целей. Если такой возможности нет, рекомендуется установить специальные деревянные перемычки. Когда приходит время заливать новую деталь, перекрытие снимается, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

По окончании кладки нужно сделать бетонную смесь, чтобы исключить пустоты. Для этого возьмите кусок арматуры и загадывайте к ним бетон. Если работы производятся летом, при высоких температурах, то аропояс для маурилалата рекомендуется накрыть полиэтиленом, чтобы не испарялась влага и не образовывались трещины на поверхности.

В этой статье мы разберемся, зачем мне Армопояс на газобетоне. Подробно будут рассмотрены основные требования к этому элементу конструкции, также вы узнаете, как сделать Армопояс для газобетона.

Армопояс для газобетона — это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока этот пояс — необходимый элемент, значительно улучшающий прочностные характеристики всей постройки.

Для того, чтобы армирующий пояс не являлся слабым уровнем дома с точки зрения теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом с ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Свободное пространство, образовавшееся после заливки Армопояса, заполняется утеплителем, и закрывается подогнанным пеноблоком.

Также даем отзывы строителей, специализирующихся на строительстве домов из пенобетона, которые помогут составить полное представление о необходимости армирования арматурного каркаса под керамзитобетонные блоки:

Игорь, 49 лет, Москва:

Вот уже семь лет моя бригада использует пенобетон в качестве основного строительного материала, отзывы о нашей работе я слышал только положительные.

Количество поклонников этого материала с момента его появления на отечественном рынке выросло в разы. Армопояса на газобетоне устанавливают в каждом возведенном доме.

Считаю, что Армокаркас обязательно нужен для пенобетона, а заявления производителей, что прочности блока и так достаточно для устройства любых перекрытий, не соответствуют действительности. Как по мне, лучше еще раз усилить и закрепить работу, чем потом локти грызть.
Олег, 45 лет, Ростов:

Строим дома из газоблоков.Армокаркасы устанавливают в обязательном порядке, особенно для подвешивания стропил и для закрепления перекрытий из бетонных плит. Недавно на даче построили птичник, в качестве стройматериалов использован шлакоблок.

Был оборудован кирпичный Армокаркас, потому что уверен, что «врач прописал» его для консолидации всех построек из стройматериалов на основе пенобетона.

2.3 Устройство армопояш своими руками (видео)

Армопояс — железобетонная конструкция, предназначенная для усиления стен дома от различных нагрузок, возникающих в результате деформации под воздействием как внешних, так и внутренних факторов.К внешним факторам можно отнести влияние ветра, плавучего грунта, дома, установленного на наклонной местности или холме, и, конечно же, сейсмической активности Земли. К внутренним факторам можно отнести установку в стене каркасов и других бытовых строительных устройств дома при внутренней отделке. В результате этих явлений стены из газобетона могут не выдерживать нагрузок и просто подпитывать или гадить. Чтобы не случилось таких неприятностей, профессиональные строители делают армопуа, чтобы увеличить прочность дома.

Армопояс устанавливается по всей площади дома, если дом состоит из блочных элементов. Обычно его устанавливают между этажами и непосредственно перед установкой кровли, это делается для того, чтобы стены не прогибались под действием нагрузки на стены кровли. Таким образом, крыша не отколется от дома при правильной установке Армопоя.

Установка Армопояса своими руками

Армопояс можно установить с помощью деревянных флешек и с помощью произвольных блоков (около 10 см) толщиной.Давайте сначала рассмотрим этап установки Армопоя со вторым вариантом. Итак: В нашем случае покупаем блоки Dobly, делаем с внешней стороны (со стороны улицы) блок 10 см и приклеиваем на клей, затем из минеральной ваты делаем тепловой контур, изнутри дома делаем сделать блок 5 см и тоже нанести на клей.

Возможно для сцены третьего блока 5 см использовать опалубку, это делается для увеличения площади бетона, но это зависит от конструкции стены.

Установка деревянной опалубки для Armoo ​​

Деревянная опалубка для Армопоя устанавливается очень просто. Сначала устанавливается опалубка из деревянных досок, вполне хватит высоты опалубки около 30 см, затем доску принимаем к стене и через каждые 60-70 см вбиваем дополнительные стяжки, это делается для того, чтобы деревянная опалубка не исчезает под воздействием массы составного бетона.

Затем внутри арматура диаметром от 8 до 12.Самым оптимальным является диаметр 12, но это в том случае, если на ваш дом влияют внешние факторы. Далее привязываем арматуру и надеваем на специальные звездочки, таким образом делаем активным нижний слой. После этого бетон хорошо расплавляется, уплотняем и получаем готовые ароматы.

Следующим шагом будет установка шпилек для крепления внахлест. Шпильки устанавливаются через каждые 60 см по всему периметру стен. Шпильки нужны, чтобы закрепить перекрытие и, соответственно, крышу, чтобы она держалась плавно.

Соответственно, после заливки бетона брус просверливается и устанавливается на шпильки. Кстати, шпильки можно взять любой длины, мы взяли разрезанные пополам шпильки 1,5 метра и вставили в аропояс.

Заливка бетона в опалубку

Вы наверняка видели, как бетон заливали из специальной гильзы с помощью бетононасоса. Но в некоторых случаях заливка бетоном из автобетононасоса невозможна из-за того, что бетон будет падать с большой высоты под давлением, в результате чего опалубка может просто не выдержать и сломаться, поэтому нужно либо закрепить опалубку или заливку бетона с помощью ручного труда.Лучше всего использовать бетон марки М200 или выше, как мы здесь описали. Бетон можно сделать самостоятельно, для этого несложно смешать цемент, песок и фенометр в пропорции 1: 3: 5 и тщательно перемешать с добавлением воды.

Заливку бетоном производить 1 раз по-разному, целостность конструкции может быть нарушена!

Но если заливку бетона не удалось выполнить 1 раз, то отчаиваться не стоит. При заливке необходимо установить газоблок — деревянную опалубку, которая должна перейти внахлест и при следующей заливке бетона смочить кромку воды и продолжить заливку бетона.

Через 3-5 дней Аропояс для газобетона готов только к схватыванию, чтобы снять опалубку и продолжить строительство кровли.

Видео — Заливка дома Армопояс из газоблоков

Любой застройщик, задумывающийся построить дом из газобетона, сталкивается с необходимостью изготовления армопояса (его еще называют сейсмопояс). Армопояс на газобетоне представляет собой монолитную железобетонную ленту, насыпанную по всему периметру стен (между первым и вторым этажом и т. Д.)). Этот элемент необходим для равномерного распределения нагрузки и соединения стен между собой. Это снижает риск появления трещин при неравномерной усадке здания. Также под мауэрлат прокладывается армопойс под устройство кровли.

Форум-хаус пользователей Максима Пана, Москва.

Крепление бруса (мауэрлата) непосредственно к пенобетону на шпильке невозможно. Если это сделать, то со временем под действием ветровой нагрузки происходит разъединение крепежа.Когда пол Armopoyas укладывается на деревянный залив, точечная нагрузка от перекладины по всей стене будет перераспределяться.

Показательный пример членчанина с ником mAD-MAX, , который исчерпывающе отвечает на вопрос
когда нужен аропояс в доме из газобетона .
Не успел залить мауэрлат под Аропояс, и дом ушел на «зиму». Уже на морозе арочные петли под окнами в доме потрескались ровно посередине.Сначала трещины были небольшие — около 1-2 мм, но постепенно они стали увеличиваться и большей частью раскрылись до 4-5 мм. В итоге после зимы форумчанин залил пояс 40х25 см, в котором перед заливкой бетона был установлен анкер под Маурилалат. Решил проблему с увеличением трещин.

mad-Max Форум пользователей.

Хочу добавить, что фундамент под дом у меня ленточный — монолитный, грунт каменистый, цоколя цоколя, до того как я начал строить дом, не было.Считаю, что причиной появления трещин стало отсутствие Армопояса под мауэрлат.

Дом из газобетона, а тем более дом в два этажа, нужен Армопоясу. При его изготовлении следует помнить такое правило:

Главным условием правильной «работы» Армопояса является его непрерывность, непрерывность и скольжение по всему периметру стен.

Есть несколько вариантов устройства Армопояса в газобетонном доме.Изготовление Армопояса начинается с расчета его сечения и выбора типа опалубки — съемной или неизвестной, а также «пирога» всей конструкции.

Eyeonenow Дом пользователей форума.

У меня дом из газобетона толщиной 37,5 см, с облицовкой под кирпич и вентилируемым зазором 3,5 см. Использовать специальные П-образные блоки заводского изготовления под заливку Армопояс не хочу. Увидел на нашем форуме следующую схему при строительстве дома, как утеплить Армопояс — на стеновой блок устанавливается перегородка толщиной 10 см, затем утепление (ЭППС), а изнутри монтируется дом. съемной опалубкой.Также видел вариант, когда утеплитель прижимается вплотную к кирпичной кладке. При такой схеме пояс большей ширины.

Чтобы понять, в каком варианте остановиться, обратитесь к опыту специалистов Forumhouse.

44Алекс. Форум пользователей.

Построил дом из газобетона толщиной 40 см. На мой взгляд, вентилируемого зазора между стеной и облицовкой в ​​3,5 см недостаточно, чтобы оптимально оставить зазор 5 см. Если посмотреть на «пирог» Армопояси изнутри, то он был таким:

• опалубка съемная;
• бетон 20 см;
• EPPS 5 см;
• перегородка 15 см.

Армопуа при строительстве из блоков. Армопой под Маурилалат: назначение, размеры и характеристики. Техника армированного ремня

Аропойс (или армирующий пояс, как его еще называют) представляет собой армированную монолитную конструкцию, полностью повторяющую контур несущих стен дома по периметру и служащую для их усиления и правильного перераспределения нагрузок. Заливка Армопояса в доме из газобетона — обязательное условие, гарантирующее прочность конструкции.О его устройстве, утеплении и армировании мы подробно поговорим в сегодняшней статье.

Если рассматривать прочностные характеристики таких материалов, как газобетон, пенобетон, арболит, то становится понятно, что сами эти материалы достаточно хрупкие, поэтому при точечном воздействии большой нагрузки они легко могут разрушиться.

В процессе возведения дома нагрузка на его стены постепенно увеличивается как сверху, так и снизу в виде заземления и неравномерной усадки.Завершающий элемент — крыша — тоже оказывает значительное поперечное (ведущее) давление на стены. Отсутствие армирующего пояса в этом случае может привести к появлению трещин в стенах дома, а также к их полному разрыву и разрушению.

Аропояс, образуя жесткий каркас и соединяющий все стены вместе, принимает на себя нагрузки от верхних этажей и крыш и равномерно распределяет их по периметру. Заливка армированного пояса необходима в местах повышенной сейсмической активности, а также при условии дополнительных серьезных нагрузок на здание.

При возведении одноэтажного дома приступают к окончательному возведению стен перед установкой кровли. В этом случае, как правило, в аропояс укладываются шпильки, к которым крепится мауэрлат кровля. Это позволяет жестко «привязать» крышу к ящику в домашних условиях.

Если в доме более одного этажа, то аропояс заливается после устройства каждого последующего этажа под потолочную плиту и в конце перед установкой крыши.

Нужен ли Армопояс под деревянные полы

Как было сказано выше, Армопояс нужен для правильного распределения нагрузки от тяжелого перекрытия на стены здания.Но что, если в доме используются не перекрытия в качестве железобетонных плит или монолитного бетона, а обычные деревянные балки, вес которых несколько меньше бетонного?

При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без использования армирующей конструкции. В этом случае деревянные балки перекрытия монтируются непосредственно на газобетонные блоки, а концы балок, как правило, выходят наружу.

Без воздействия больших нагрузок такой подход может быть оправдан, но в большинстве случаев отсутствие армопояса в таких домах является признаком отсутствия проекта строительства.Такую конструкцию можно уменьшить на десятки лет без повреждений, но при превышении нормативных нагрузок на разнорабочего локальное давление штанги на газобетон может привести к образованию трещин и его разрушению.

Как сделать Армопояс в доме из газобетона

Перед тем, как приступить к строительству дома, важно помнить, что аропояс — это железобетонная конструкция, поэтому после его установки бетону необходимо не менее 28 дней для высыхания и задира. Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых в вашем доме будет столько же, сколько и армирование поясов) не нарушили ход строительства.

Ширина Армопояса, как правило, выбирается равной ширине газобетонного блока, но есть свои особенности. Замерзший бетон — это серьезный мост холода, ведущий к утечкам тепла из дома, поэтому необходимо предусмотреть тепловой взрыв, который прервет поступление холода извне.

В том случае, если утепление дома из газобетона будет производиться вне технологии мокрого фасада, то у самого утеплителя будет тепловое обследование, защищающее конструкцию от теплопотерь.

Если утепление фасада не планируется или предусмотрен фасад с вентиляцией, то утепление Армопояса следует проводить непосредственно при его заливке. В этом случае минеральный утеплитель или пенополистирол или пенопласт укладывается в опалубку возле арматуры ближе к внешней стороне дома, уменьшая ширину Армопояса примерно на 5 см.

Опалубка для Армопояса

Первый этап создания Армопояса в доме из газобетона — установка опалубки.На этом же этапе необходимо предусмотреть, какой будет высота Армопояса, с этим учетом и будет выбрана ширина досок опалубки. Стандартная высота Армирующий пояс составляет 10-20 см и соответствует высоте стандартного ячеистого бетона.

Устройство опалубки армирующей ленты имеет два принципиально разных подхода. В первом случае в качестве опалубки могут использоваться специальные П-образные блоки заводского производства, представляющие собой обычные газобетонные блоки с выделенными полостями в виде буквы У.

Ряд таких блоков укладывается на стеновые блоки по обычной схеме, в них укладывается арматура и заливается бетон. После высыхания получается готовый Армопояс, который на все время защищен от образования мостика холода внешним слоем из газобетона. Толщина наружной стены в таких блоках больше внутренней, что придает им свойства теплоизоляции.

Такие блоки довольно дороги, поэтому часто встречаются обычные газобетонные блоки с вручную проделанными пазами в размерах П-блоков, благо газобетон можно обработать специальной пилой по газобетону.

Второй корпус — традиционная опалубка из досок или деревянных щитов вроде. Монтируется из пылей толщиной от 20 мм или из листов фанеры. Обычно нижний край опалубки крепится непосредственно с двух сторон к газобетону, а сверху приклеивается деревянными брусками с шагом 60-100 см.

Дополнительным условием в данном случае является выравнивание опалубки для Армопояса по всем плоскостям, так как затопленный армирующий пояс будет основой для плит перекрытия, или для кровли мауэрлата.

На этом этапе необходимо изготовить силовой металлический каркас Армопояса, который даст основную прочность всей конструкции. При армировании Армопояса необходимо соблюдать несколько основных правил:

Схемы вооружения М-образных уголков и Т-образных примыканий Армопоясов показаны на рисунке ниже.

Частая ошибка начинающих строителей — использование арматуры диаметром более 12мм для обычных частных домов.Такой подход ошибочен, поскольку использование более толстой арматуры уже не приводит к увеличению прочности армопойи, а увеличивает стоимость ее приобретения.

Также рекомендуется использовать зажимы для арматурного каркаса. Фиксаторы нужны для того, чтобы при заливке бетона происходило армирование арматуры и ее пошив. На этом же этапе происходит закладка и фиксация утеплителя в опалубке.

Заливка бетона в опалубку — самый ответственный этап создания Армопояса в доме из газобетона.Для заливки Армопояса проще всего использовать покупной бетон. Обычно для этого используются марки М200 или М250. Его прочности с запасом хватит для частного строительства.

Удобнее всего, если бетон на объект подается в смесителе вместе с топливным насосом. Бетононасос забирает готовую смесь миксером и с помощью длинной гильзы доставляет ее прямо к месту заливки. В противном случае бетон придется доставлять вручную ведрами, что увеличит время заливки и затраты на рабочую силу.

Как происходит заливка бетононасосом можно посмотреть на видео:

Если невозможно использовать заводской бетон, его монтируют вручную. В этом случае необходимо обращать особое внимание на постоянство соотношения компонентов при всех травмах, чтобы получить однородный состав по всей длине Армоплеа.

Отдельного внимания заслуживает тот факт, что аропоа необходимо заливать за один раз, чтобы избежать разрывов и неоднородностей.При использовании этого миксера этого легко добиться, но когда бетонная смесь идет вручную, нужно заранее спланировать все этапы заливки, чтобы сделать это за один день.

После заливки бетона в опалубку нужно встряхнуть смесь с помощью специального строительного вибратора. Это позволит разглядеть весь воздух, который при замерзании бетона может вызвать воздушные снаряды, что приведет к потере брони Армопояса. При этом нужно стараться не касаться фурнитуры вибратора, чтобы не изменить ее положение.

После приготовления Армопояса необходимо время для набора марочного бетона. Как правило, это занимает 28 дней. После этого можно переходить к укладке плит перекрытия, либо к устройству кровли.

Надеемся, что материал статьи был полезен. В случае возникновения вопросов оставляйте их в комментариях, мы постараемся найти ответ вместе.

Армопояс — это металлическая конструкция, сделанная своими руками из арматуры. Его цель — повышение прочности несущих стен и сохранение целостности при воздействии природных условий и при движении грунта.При строительстве дома монтируется несколько таких ремней. Опалубка для Армопояса укладывается с целью создания несущих стен или перекрытий. Ее заливают бетоном до тех пор, пока он не застынет.

Достоинством такой опалубки является простота установки, минимальное количество необходимых материалов и инструментов, небольшие финансовые затраты и простота демонтажа. Для платформы необходимо будет снять крепление и убрать доски после заливки бетона. В дальнейшем их можно снова собрать и сделать опалубку для другой постройки.

Принцип создания конструкции на армирование не отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По приведенной схеме можно своими руками изготовить опалубку для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качеству кровли каркаса здания. В доме из газобетона его крепят с помощью хороших блоков или опалубки.Первый вариант более легкий, но затратный. Дешевле самому сделать деревянную конструкцию. Инструкция помогает правильно построить:

Схема распила Армопоя в опалубке для газоблока

1. Доска высотой 30 см. Разбиваем на стену из газобетона.
2. Каждые 50-70 см монтируются стяжки для увеличения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Внутри уложить арматуру диаметром от 8 до 12 мм.Выбор зависит от расположения дома. Если стены подвержены негативным воздействиям окружающей среды, то подойдут стержни максимального диаметра. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
4. Арматура наносится на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
5. Стяжка стержня проволокой.
6. Залить бетон, утрамбовать и выровнять слой.

Если для крепления кровли устанавливается опалубка, перед заливкой бетона устанавливаются стойки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Специалисты помогут изготовить опалубку для Армопояса для дома из газобетона при возникновении затруднений. Перед работой рекомендуется произвести расчеты, чтобы не допустить ошибок и покупок. необходимое количество стройматериалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильном монтаже бетонного раствора возникает риск поломки и поломки досок. Чтобы сделать работу своими руками, необходимо учесть несколько нюансов:

• Устройство опалубки состоит из досок, крепление которых необходимо с тщательным контролем вертикальности и горизонтальности конструкции;
• поверхность досок, контактирующая с бетоном, очищена и выровнена;
• для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечек бетонных щитов изнутри, они боятся пленки;
• если укрепить доски отработанным маслом или гидрофобной смазкой, сделать своими руками платформу будет намного проще;

№

• no. Не допускается многократное использование досок.Если они попадут в атмосферные осадки, они обязательно будут уничтожены при эксплуатации;
• несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Это складывается путем перекатывания элементов на стержне;
• перед работой стоит сделать выбор между первоначальным изготовлением армоджеса и опалубкой. В некоторых случаях проще уложить арматуру на блоки из газобетона, а потом уже приступить к сбору деревянной конструкции.

Опалубка каркаса из арматуры изготавливается самостоятельно без использования дорогостоящих материалов и специальной техники. Но только грамотно организованная работа гарантирует создание надежной и прочной конструкции. Если при сборке возникли трудности, рекомендуется получить консультацию профессионалов, чтобы не допустить серьезных ошибок, которые могут повлечь за собой разрушение конструкции.

Аропоис (железобетонный пояс) сейсмопояс — очень прочная монолитная полоса по периметру здания и несущие стены из пенобетона.

Задачи Армопояса
— значительное усиление несущих стен для увеличения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровли, ветровых и других нагрузок.

Армопуа надежно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

В идеале геометрия, арматура и состав бетона Армопояш определяются населенными пунктами.

Обычно ширина (толщина) Армопояса равна ширине стены 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину Армопояса чуть тоньше стены, чтобы был запас утеплителя, чтобы уменьшить мостики холода. Лучше всего для этого случая использовать экструдированный пенополистирол (EPPS), так как он отлично изолирует тепло. Также есть вариант заливки Армопояса в уже готовые П-образные блоки из газобетона, но об этом смотрите дальше по тексту.

1. При неравномерной усадке дома, при сезонных баунистах почвы, при землетрясениях, — Аропояс сохраняет геометрию здания.
2. Армопояс позволяет выровнять стены по горизонтали.
3. Придает жесткость всему зданию из газобетона.
4. Местные нагрузки равномерно распределяются по несущим стенам.
5. Высокая прочность армплуа позволяет монтировать к нему все ответственные конструкции, например, Маурилалат.

Мауэрлат должен быть прочно прикреплен к несущим стенам шпильками и анкерами.Сама по себе стропная система, вес всей крыши, снеговые и ветровые нагрузки создают значительную рабочую силу, способную сломать никакие армированные стены. Армопояс Same Under Mauerlat решает эту задачу, и выполняется она так же, как и под перекрытием.

1. Каркас ремня армирования должен быть сплошным.
2. Армопояс должен быть на всех несущих стенах.
3. Падение продольной арматуры минимум 800 мм.
4. Каркас выполнен из двух рядов арматуры двумя стержнями.
5. Минимальная толщина продольной арматуры 10 мм.
6. Рекомендуется использовать длинные (6-8 метров) стержни арматуры.
7. Диаметр поперечной арматуры 6-8 мм.
8. Шаг поперечной арматуры 200-400 мм.
9. Арматура со всех сторон должна иметь защитный слой бетона не менее 5 см.
10. Продольная и поперечная арматура связаны с вязальной проволокой.
11. По углам продольную арматуру нужно загнуть, а дальше пробовать делать из угла.
12. Рама должна быть строго горизонтальной.

Расстояние между стержнями арматуры Рассчитайте толщину и высоту Армопояса с учетом защитного слоя бетона не менее 5 см с каждой стороны.

Армопуа на руке из газобетона (видео)

Арматура уголков и броневиков

Армопояш утеплитель

Армопояс — очень серьезный «мостик» холода, через который уходит большая часть тепла и на котором изнутри образуется конденсат.А чтобы этого не произошло, нужно утеплить внешнюю сторону пенобетона Армопояси, либо полистиолистролом, либо пенопластом. Пенополистирол предпочтительнее. Так что необходимо предусмотреть место для утеплителя, заливая армуосас с отступом от внешнего края стены.

Утепленный Армопояс под газобетон

Бетон какой марки заливать armoo

Бетон марки М200-М250 используется для заливки армированного пояса на газобетон.Его можно привезти в готовом виде миксером с завода, либо сделать своими руками.

Пропорции для марки бетона М200 : Цемент М400, Песок, Щебень (1: 3: 5). Пропорции для бетона марки М250 : цемент М400, песок, щебень (1: 2: 4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно составлять от 0,5 до 0,7, то есть от 10 до 7 частей воды приходится на 10 частей цемента.

Добавление чрезмерного количества воды в бетон делает его менее прочным.

Чтобы удалить пузырьки воздуха из бетона, его следует защитить специальным строительным вибратором или интенсивно и долго заливать жидкий бетон обрезной арматуры.

Бетон необходимо заливать в опалубку за один раз, чтобы она была монолитной (неразрывной).

Аропояс — сооружение из монолитного железобетона, уложенного внешними стенами и капитальными перегородками всего здания для повышения жесткости и прочности конструкции.

Задачи, решаемые Армопояровым

• снижение воздействия на основания неравномерного отложения грунтовых оснований и сил морозного порошка;
• укрепление стен за счет создания дополнительной жесткости, предотвращающей их смещение и возникновение трещин;
• равномерное распределение нагрузок на фундамент, стены от последующих этажей и сверху от кровли;
• выравнивание кладки стен от неровностей и перекосов, допущенных в строительстве;
• увеличивает сейсмостойкость конструкции.

В каких местах здания размещается армированный пояс

В зависимости от местности различаются следующие разновидности ароматов:

1. Скрири. Это самый низкий и важный вид, который будет опираться на все здание. В свайном I. фундаменте объединены отдельные сваи или сваи в единую конструкцию (невозможно рассмотреть дровосек из профильного металла или дерева). В монолитных ленточных фундаментах выполняется в виде плиты, соединенной арматурой с верхней частью, или в виде согласованного места основного конструктива.В сборном исполнении — поверх плиты FL. В фундаментных плитах в устройстве нет необходимости. Размеры царапины определяются расчетом, в основном ширина 60 — 150 см при высоте 30 — 60 см.
2. Колонна Устанавливается поверх уложенных фундаментных блоков для равномерного распределения нагрузок по всему дому. В плитно-свайных фундаментах применяется только при наличии цокольного этажа. Ширина пояса равна чуть меньшей планируемой ширине стен, высота 20-40 см.
3. Ремень межэтажный. Забетонировано перекрытие каждого этажа. Помимо вышеперечисленных задач, часть нагрузок возникает от кирпичной кладки на оконные и дверные детали на несущие стены. Что позволяет применять простые обычные перемычки для перекрытия этих проемов. Если утеплитель следует, облицовка не планируется, то ширина пояса равна ширине стены, в противном случае уменьшается до толщины утеплителя. Высота от 20 до 30 см. В многоэтажных домах Между отдельными этажами вместо поясов можно укладывать в 2 — 3 см арматурную сетку на цементном растворе.
4. Проколотый. Выполняет распределение нагрузок от веса кровли и воздействий на нее (ветер, снег) и служит основой для крепления мауэрлата (шпильки производятся из ремня). Размеры аналогичны межэтажному.

Опал

Для изготовления опалубки используется:

• Доска обрезная гладкая, изнутри шуршащая;
• фанера ламинированная;
• листовое железо;
• для тех, о которых говорилось выше в пунктах 3 и 4, они могут дополнительно использоваться на краю кирпича (с наружной лицевой и скрытой с внутренней), а с газовой или пенобетонной кладкой — специальные блоки формы, имеющие середину ниши.

Опалубка должна быть хорошо закреплена, чтобы исключить смещения при бетонировании. С этой целью используются: шпильки, шурупы, стяжки, пилы по дереву и ригели.

Армирование

Армопуа усилен стальными арматурными каркасами. Сборка каркасов выполняется только с помощью проволочной стыковки, сварки, ослабляющего состава и способствующая их коррозии недопустима. Стыковка штанг осуществляется по длине 20 диаметров. В качестве рабочей арматуры используются стержни периодического профиля 12-14 мм, для раздачи — гладкие 6-10 мм.При укладке каркаса в опалубку необходимо соблюдать защитный слой бетона около 3 см. Рамы выполняются в виде непрерывной конструкции по всей длине ремня. Вместо стальной можно использовать композитную арматуру, что имеет значительные преимущества.

Бетонирование

Процесс бетонирования должен проводиться без временных перерывов, если это невозможно, готовый участок защищают закладными щитами. Бетон Б15 и выше.Обязательна тщательная вибрация и соблюдение горизонтальности поверхности, которая контролируется уровнем или строительным уровнем. При застывании бетонной смеси требуется уход (защита пленки от атмосферных осадков и создание влажной среды путем полива водой). Выдержка производится через 5-7 дней.

Армированный пояс — важный и необходимый элемент при возведении любого здания, поэтому экономить на его изготовлении невозможно.

Все без исключения конструкции из любых блочных материалов будут постоянно подвергаться воздействию природных явлений — перекачивания грунта, отложений здания, других движений грунта.Кроме того, усиленный ветер и дожди также могут повлиять на целостность всего здания. Он предназначен для устранения различных движений здания по стенам и выполняется армообразование бетона. А как сделать Армопояс своими руками и поговорим в этой статье.

Аппарат Армопоя

Арматурный пояс

или, как его иногда называют сейсмопой, позволяет повысить прочность всего в домашних условиях, а также позволяет предотвратить сползание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений.Кроме того, если правильно делать Армопояс, он позволяет равномерно распределить нагрузку с кровли или бетонного перекрытия на него.

Обратите внимание! Даже если в доме из перекрытия обустроено дерево, необходимость делать армопояс не отпадает. Тип перекрытия не определяет, будут ли аропоя или нет. В любом случае пояс должен закрывать все стены.

С назначением Армопояса все ясно. Теперь несколько слов о его конструкции.Обычный Армопояс имеет два стандартных элемента — жесткий объемный каркас из арматуры, а также бетон, в котором он находится. В целом все довольно просто, но сделать Армопояс своими руками, не изучая свои особенности, наверняка будет сложно.

Как сделать Армопояс — последовательность

Для того, чтобы определить сложность работы, а также для более детального анализа способа изготовления армированного ремня, Разберем технологию изготовления на несколько этапов.Можно сказать, что даем конкретную инструкцию по изготовлению армопоя.

Металлический каркас Каркас

Приступать к сборке каркаса необходимо с тем, чтобы отрезок арматуры устанавливался у верхней стены. Для этого нужно либо просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них кусочки. Арматура устанавливается по точкам пересечения стен и по периметру конструкции через 1-1.5 мета. Сегменты задаются квадратом из четырех частей, они задают размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены. Для этой вязальной проволоки к вертикально установленным шпилькам привязывают продольные стержни. Таким образом фиксируются две параллельно идущие штанги.

После установки продольной арматуры ее необходимо соединить короткими перемычками на 2,5-3 см. Для перемычек необходимо использовать отрезки арматуры.

Таким образом устанавливаются вертикальные сегменты. Позже они будут прикреплены к верхнему продольному ряду арматуры. Верхний ряд будет прикреплен таким же образом и с тем же шагом, что и горизонтальный. Длина сегментов будет зависеть от общей толщины армопояса. Рекомендуемая толщина 19–250 мм. Из этих размеров и нужно определить длину вертикальных отрезков. Продольные стержни арматуры крепятся к вертикальным сегментам, которые затем скрепляются поперечными сегментами.В целом все ровно так же, как и с нижним уровнем продольных тяг.

Опал

На данном этапе это можно сделать двумя способами: либо установить разрушение опалубки, либо сделать разборную из досок. Большинство. Оптимальный вариант Будет разборная конструкция. Собирается практически из любых досок или листовых материалов. В процессе наращивания опалубки необходимо следить за верхним краем — перепад не должен быть больше 1 см.

Идеальным вариантом будет комбинированная система, в которой, с одной стороны, он будет фиксироваться, а второй — замороженный раствор компаунда будет удален.Если фасад промерзает каким-либо материалом или прогревается, то с лицевой стороны можно поставить несъемную опалубку из пенополистирола, которая впоследствии станет одним из элементов утеплительного слоя. С внутренней стороны может быть установлена ​​обычная плита или OSB, фиксатор, который можно использовать с соответствующими метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

Самым сложным моментом здесь будет соединение двух частей опалубки Армопояс.Здесь нужно подойти со всей ответственностью и подумать, как соединить две противоположные части таким образом, чтобы склеенный бетон не раздавил их. Для этого на верхнем крае опалубки нужно закрепить деревянные подкосы с шагом 30-40 см, также можно натянуть проволокой. Чтобы закрепить проволоку, необходимо просверлить отверстия в досках и пропустить проволоку, которую протягивают две части конструкции. После замораживания раствора эту проволоку просто перекусывают окна и она останется внутри Армопоя.После стяжки можно переходить к следующему этапу армирующего пояса.

Заливка бетона

Здесь не хватает всего, кроме подъема бетона внутри опалубки наверху стены. Но с этим вопросом легко разобраться при заказе. У фирм, оказывающих услуги по доставке бетона, есть возможность заказа бетононасоса, который осуществляется путем перекачки раствора в любую точку Армопоя комплиментарно.

Еще несколько слов о качестве бетонной смеси и о способе ее приготовления, если готовить ее самостоятельно. При заказе марка должна быть не ниже В15. Но если готовить самостоятельно, то состав будет таким: одно ведро цемента и два ведра щебня и песка. Бетонную смесь лучше всего подготовить для прогулки, т.к. она не будет сильно раздавить опалубку. Однако у такого раствора есть свой нюанс — смесь в опалубке необходимо тщательно утрамбовать и заделать.В идеальном случае для этого используется глубинный вибратор, но в бытовом строительстве встречается нечасто. Для заделки можно использовать либо отрезок арматуры, либо отрезок деревянного бруса, которым тщательно утрамбовывается весь раствор в опалубке.

Завершение

Завершающий этап производства Армопояса своими руками — контроль заливки бетона. Сразу после заливки бетонной смеси лучше всего укрыть ячейку пленкой. Это необходимо для уменьшения потери влаги и появления трещин в Армопоясе.Через несколько дней, когда наберется первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью «».

Это вообще все. Уточним лишь один пункт, касающийся гидроизоляции Армопояса. Обычно Маурилалат укладывается на Армопояс для дальнейшего монтажа на крышу. Для этого на поверхность бетона нужно уложить бегунок или другой современный битумный материал для гидроизоляции. Точно так же вы можете защитить основание вашей крыши от поступающей со стен влаги.

Армопояс в доме из газобетона под плиту. Как сделать армопояс в доме из газобетона: все методы изготовления

Армопояс представляет собой монолитную железобетонную конструкцию, которая проходит по периметру всего здания для повышения устойчивости конструкции к внешним и внутренним нагрузкам. Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, вызывающее деформацию стен.Армопеи для газобетона обычно устанавливают между перекрытиями под балками и непосредственно под кровлей, необходимо, чтобы стены выдерживали вес кровли и не имели трещин.

Считается обязательным для строительства дома из газобетонных блоков, этому способствует несколько причин:

• При возведении стропильной конструкции крыши используются анкеры и шпильки для крепления мауэрлата к стене. Это создает точечную нагрузку, которую газобетон не выдерживает.
• Если укладывать стропила прямо на газобетон, не создавая армированного пояса, это может привести ко многим проблемам. При небольшом отклонении уровня кровли появятся трещины.
• Сейсмический пояс — это жесткий каркас, также равномерно распределяющий нагрузку на весь дом. Это важно, когда в стропильной системе используются подвесные стропила.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту следует делать последовательно, соблюдая установленные правила.

Материалы, инструмент, последовательность работ

Для создания такого устройства потребуются следующие материалы:

• Вода.
• Газоблоки, например.
• Платы.
• Арматура.
• Скала.
• Бетонная смесь.
• Сетка.
• Фрагменты кирпича или щебня.
• Нагреватель.
• Рубка электрическая и ручная.
• Ширина.
• Комплектующие для газобетона.

Также потребуются следующие инструменты:

• Рулетка.
• Саморезы.
• Киянка.
• Анкерные болты или шпильки.
• Вибратор.
• Бетономешалка.
• Зубчатый шпатель.
• Уровень.
• Дистанции, крепеж.

Для начала необходимо произвести точный расчет. Обычно толщина сейсмоленты равна стене или уже ей, а высота составляет 30 см. В зависимости от размеров дома и нагрузки рассчитывается диаметр арматуры и ее необходимое количество.

Профнастил

Для заливки конструкции бетоном необходимо сделать съемную опалубку, чаще всего из досок толщиной 2 см и более. Также подойдут П-образные блоки, кирпич, но мы остановимся на классическом варианте.

В опалубку укладывается и крепится арматура, которую заливают бетонным раствором, ее легко приготовить своими руками, используя бетономешалку, ведь раствора потребуется большое количество.

Для оснащения опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см. Самой простой формой опалубки является каркас из досок.Снаружи они соединены между собой деревянными брусками. Сверху короб нужно скрепить поперечными стяжками, чтобы он выдерживал заливку бетона и не разрушался. Нижнюю часть всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которая заполнена утеплителем. Это необходимо, чтобы потери тепла через разгрузочную ленту были минимальными.

Арматурный каркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата).Рассчитать это можно исходя из того, какая будет нагрузка. Если в конструкции нет тяжелых бетонных блоков перекрытия, то возможно две веточки. Для крепления арматуры не рекомендуется использовать сварку. Лучше всего связать специальной проволокой прямо в опалубке. Сделать это можно заранее, но поднять такую ​​конструкцию в собранном виде будет проблематично. Каркас нужно ставить ровно, это проверяют уровнем. Важно, чтобы арматура находилась на расстоянии не менее 5 см от стен опалубки.

Заливка

Большое значение имеет правильное наполнение разгрузочной ленты, она монолитная, поэтому заполнять ее нужно единовременно. Многие заказывают готовый бетон, но он должен иметь марку не ниже М200. Если вы делаете раствор самостоятельно, смешайте щебень, песок и цемент в соотношении 5: 3: 1 и доведите раствор до нужной консистенции, добавив воды, лучше всего арендовать бетономешалку.

Самое главное, что бетон заливается только один раз, нельзя заливать несколько слоев.Если нет возможности приготовить сразу нужное количество раствора, то устанавливаются вертикальные отсечки. Когда следующая порция будет готова к заливке, перегородку снимают, а место стыка следует смочить водой.

Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют байонетный метод — несколько раз прокалывают раствор куском арматуры. Когда все будет сделано, нужно подождать 3-4 дня, и разобрать опалубку.

Чтобы быстро и качественно создавать армопояс, главное понимать, как правильно бронировать. Сделать все можно за несколько дней, во многом это зависит от профессионализма и количества сотрудников. Армирование стен из газоблоков иногда бывает обязательным, без монолитного пояса конструкция может быстро разрушиться.

Армопояс функции

Использование газобетона при строительстве домов связано с возведением армированного пояса.

Схема арматурного пояса в газобетоне: 1 — стена, 2 — перекрытие, 3 — арматурный пояс, 4 — мауэрлат, 5 — элементы кровли.

Монолитный пояс, расположенный по периметру здания, еще называют сейсмическим поясом, разгрузочным поясом, армопоясом. Эта конструкция круглая, замкнутая и непрерывная.

Если проект рассчитан на строительство двухэтажного дома, то необходимо будет заложить не менее двух армопоясов, которые будут располагаться на стыке первого и второго этажей, а также второго этажа и второго этажа. крыша.Чаще всего при строительстве дома из газоблоков не избежать двух поясов, так как может понадобиться третий монолитный пояс — для фундамента.

Газобетон имеет свои достоинства и недостатки. Преимущества:

1. Стоимость строительства. почти в три раза дешевле, чем из кирпича.
2. Блоки из газобетона обладают легкостью, морозостойкостью, влагостойкостью. Они устойчивы к биологическому воздействию, огнестойки.
3. Срок службы корпуса не менее ста лет.

Все материалы, которые потребуются, перечислены ниже:

1. Газоблоки.
2. Клей.
3. Арматура.
4. Доски.
5. Комплектующие для газобетона.
6. Бетонная смесь.
7. Вода.
8. Камень.
9. Щебень или куски кирпича.
10. Штроборзе (ручной, электрический).
11. Ширина.
12. Нагреватель.

Создание опалубки

Для опалубки используйте стяжную проволоку и распорки из дерева, которые представляют собой бруски, длина которых составляет 15 см.Для приклеивания арматурных стержней сварка не рекомендуется. В углах контура и пересечениях стен можно применять сварку. Связывайте стержни прямо в опалубке, иначе каркас будет сложно поднять. Их устанавливают внутрь опалубки и заливают бетоном. Каркас изготавливается из арматурных стержней диаметром 10-20 мм.

В разрезе пространственный арматурный каркас для бетонной конструкции может представлять собой либо треугольник продольной арматуры, либо квадрат, то есть две струны внизу и одна вверху, либо две внизу и две вверху.Иногда используют две нити, например, в коттеджах со светлыми потолками: получается плоский арматурный каркас.

Поперечная арматура должна проходить на расстоянии 20-25 см и иметь диаметр 8 мм. Сам каркас должен располагаться на расстоянии от газобетона внутри опалубки, которая поддерживается крепежными звездочками, размещенными под нижними стержнями арматуры. Для этой цели можно использовать камни или кирпич, при условии, что расстояние от арматуры до каждого края конструкции должно быть не менее 5 см.

После того, как каркас собран и опалубка готова, их выставляют на уровень с помощью уровня. Перед бетонированием опалубки закладывают шпильки диаметром 10 — 12 мм, которые устанавливают на расстоянии 1 м друг от друга, их фиксируют вязальной проволокой к каркасу арматуры. Для наилучшего сочетания блоков и армопояса перед заливкой можно забить ряд гвоздей в верхний ряд газоблоков.

Наполнение армопояса

После завершения всех работ по опалубке можно приступать к заливке бетона в конструкцию монолитного пояса.Товарный бетон можно приобрести заранее, он должен быть марки М200 и выше. Процесс создания бетонной смеси трудоемкий, но не сложный, в его состав обязательно должны входить цемент, песок и щебень в соотношении 1/3/5. Разбавив эти компоненты водой, весь раствор тщательно перемешайте бетономешалкой.

Опалубка заливается единовременно, а не по частям, либо возможна установка перемычек между слоями бетона из досок или частей газоблоков. При следующей заливке бетонной смеси требуется снять бетонные перемычки, залить швы и залить раствором опалубку.

При заливке бетона необходимо удалить все пустоты, которые в нем есть, с помощью куска арматурного стержня, который следует проткнуть бетоном, герметизируя его структуру. Если погода благоприятная, то на пятые сутки опалубку снимают, получается готовый армированный пояс.

Создаваемый по периметру здания требует утепления, чтобы мост холода был отрезан. Опалубку лучше перенести во внутреннюю часть стены, заполнив образованные ниши материалом для теплоизоляции.После заливки бетона его необходимо накрыть пленкой, чтобы не было быстрого испарения влаги. Так бетон будет схватываться быстрее и будет прочнее. Очистив ленту от строительного мусора, необходимо покрыть ее грунтовкой, используя жесткую кисть. Утеплить пояс можно с помощью листов экструдированного пенополистирола «ТехноНиколь», а также других утеплителей. Монолитный пояс утепляют листами, склеенными специальным клеем для пенополистирола, не доходя до 1 метра от входа в помещение.Этого будет достаточно, но можно со всех сторон, предварительно просчитав площадь утепления.

Армопояс для газобетона, являясь обязательной монолитной конструкцией, позволит придать зданию дополнительную прочность. Более того, если после процедуры заливки бетонной смеси, встряхните раствор вибровачной машиной, чтобы избежать образования пустот.

Армопояс на газобетоне — это железобетонная конструкция, служащая для укрепления стен домов.Устанавливайте армопоз для газобетона по всему периметру зданий и сооружений, чтобы он повышал устойчивость к температурным колебаниям, проседанию грунта под конструкцией и выдерживал силу ветра. Также желательно использовать армопояс на газобетоне при строительстве домов на наклонной местности.

Армопояс применяется для усиления дома по всему периметру, а также:

• В случае, когда конструкция из газобетона не способна выдерживать нагрузки с применением точечных креплений каркаса крыши.На пластинах образуются трещины и сколы.
• В конструкции с подвесным каркасом крыши нагрузка прилагается к кирпичным и газобетонным стенам. В этом случае армирующая стяжка играет большую роль и не даст дому «потрескаться по швам».
• Когда балки подвесной кровли, закрепленные в газобетонном материале, несут точечную нагрузку, что приводит к ослаблению прочностных характеристик зданий и сооружений. Образуются трещины, сколы и изломы.Чтобы этого не произошло, укрепите точки грузами и разместите под крышей с помощью армопояса.

Арматурный пояс из железобетона применяется в следующих случаях:

• деформация стен из-за движения и неровностей грунта;
• необходимость обеспечения дополнительной прочности построек;
• необходимость распределения нагрузок на стены;
• предотвращение точечных нагрузок за счет крепления балок к фрезам зданий и сооружений с помощью шпилек и анкерных болтов.

Армопояс для газобетона должен быть цельным, так как он играет большую роль в продолжительности срока службы построек, а значит, должен повышать прочность сопротивления стен различным нагрузкам.

Где это установлено?

Приступаем к креплению армопоясов из газобетона с места его расположения. Сферу применения следует выбирать исходя из ее основной функции — повышения прочностных характеристик построек, где есть отрицательные среды обитания и плавающий грунт.

Моноблочная железобетонная конструкция состоит из нескольких поясов. Чтобы сделать первый пояс, установите верх фундамента. Заполнение происходит под ленту. Применив второй пояс, установка осуществляется поверх опор. Эта конструкция является основанием для опорного фундамента.

Высота первого ростверка 350 мм, ширина 1000 мм. Эти размеры являются приблизительными, так как они зависят от условий окружающей среды:

• влажность;
• температурный режим;
• Модификация грунта.

После установки винтовых свай они соединяются между собой решеткой-поперечиной из стали.

Должен быть по периметру конструкций и под несущими стенами. Такой фундамент обеспечит надежность зданий и сооружений. Устанавливается второй армирующий пояс высотой 300 мм и шириной, равной ширине стены. Нанесение второго слоя не обязательно.

Третий слой размещается под пластинами препятствий.Обеспечивает стяжку стен и предотвращает образование трещин. Четвертый используется для возведения кирпичных и газобетонных конструкций и устанавливается для ограждений второго этажа.

Методы устройства

Строительные работы начинают с расчета размеров и формы армопоясов. Сделать армопаузу для газобетона можно двумя способами:

• с опалубкой;
• с помощью газоблоков.

Для устройства тросовых конструкций используются следующие материалы и инструменты:

• рулетка;

Бетономешалка

• ;
• досок;
• арматура;
• молоток;
• оборудование при работе с газобетоном;

Крепеж

• ;

Клей

• ;

Бетономешалка

• ;
• бетонный раствор и ингредиенты для его приготовления;

Обогреватель

• ;
• камень.

С опалубкой

Перед началом работы сделайте деревянную опалубку. После ее монтажа монтируют арматурную конструкцию и заливают весь бетон. Опалубка применяется в виде блоков П-образной формы. По окончании работ получившуюся конструкцию покрывают утепляющим слоем, за счет чего теплоотдача через арматуру снижается.

Материалы и инструменты

Для изготовления опалубки используйте такие материалы:

• Доска с ровной поверхностью.
• Фанера, которая должна обладать влагостойкостью. Для ее ухода поверхность фанеры обрабатывается покрытием на основе полимерных материалов.
• Изоляционный материал. Которая имеет небольшую насыпную плотность и обладает устойчивостью к механическим воздействиям.

Необходимые инструменты:

• строительный уровень;
• молоток;

Рулетка

• ;
• ножовка;
• досок разных размеров;

Отвес

• ;
• дрель;

Саморезы

• ;
• проволока;
• монтаж.

Установка опалубки

Установите опалубку одновременно по всему периметру конструкции. Начните закреплять опалубку саморезами или гвоздями. Затем прикрепите распорку к щиткам и соедините их проволокой для увеличения прочности. Для обеспечения тепла в здании внутренний слой опалубки укладывается теплоизоляционным слоем.

После сборки каркаса строительный уровень используется для обеспечения ровности конструкций.Для получения хорошей связки газоблоков с армопоясом еще до этапа заливки в их верхний слой вбивают ряд гвоздей.

Установка арматуры

Установка клапана возможна с двух и четырех стержней. Применяя первый вариант, устанавливайте плиты из бетона с шагом в полметра. Со временем рамка напомнит шаги. Такая конструкция подходит для фундаментов с небольшими нагрузками.

Для более сложных и сложных вариантов используется четырехстержневое основание, которое также соединяется крестовинами.В результате конструкция будет в виде четырехгранной фигуры. При установке клапана необходимо соблюдать пятисантиметровое расстояние от края конструкции. Соединение элементов осуществляется проволокой, предназначенной для связывания арматуры, но ни в коем случае не сваркой.

Заливка

Заливка бетонной опалубкой.

После завершения работ по установке опалубки приступить к заливке бетонного раствора в монолитный каркас.Бетонная смесь включает следующие компоненты:

• песок;
• щебень;
• цемент;
• вода.

С помощью миксера для бетона тщательно перемешайте ингредиенты до образования однородной структуры. Отливка опалубки выполняется за один прием. Затем удалите образовавшиеся пузырьки воздуха с помощью трамбующих механизмов. Монолитный слой укладывается теплоизоляционным материалом.

С помощью газоблоков

Установка армопояса с помощью блоков, не потребует больших усилий.Установка проста и не занимает много времени. На стены укладывают газоблоки, оставляя пустоту в центре рядов, после чего этот промежуток заливают бетонным раствором.

Использование газоблоков для армопояса, обеспечивается надежность и долговечность зданий.

Материалы и инструменты

Для монтажа армопояса необходимы следующие материалы:

• клейкий раствор;

Слой гидроизоляции

• ;

Саморезы

• ;
• дюбелей и анкеров;
• гвоздей.

Для изготовления армопаузы понадобятся следующие инструменты:

• стробборы;
• гон;
• пила;
• вагон;

Резиновый молоток

• ;
• зубчатый шпатель.

Установка блоков

При монтаже армопояса устанавливают газоблоки с клеевым раствором. Кладка происходит на возвышениях по блокам и балкам. После этого устанавливают арматурный каркас и заливают конструкцию бетоном. Чтобы избежать появления пузырьков воздуха, используйте бетонный тромбоз. Армопояс подходит для использования после схватывания раствора для прочности бетона. Применяя П-образные блоки, сокращаются трудозатраты и повышается теплопроводность конструкции.

Арматура

Для предотвращения трещин при строительстве большого объекта. Для этого в наиболее уязвимых местах закрепляется армирующий материал:

• Каркас состоит из 2-х рядов проволоки, соединенных между собой перемычками. Укладка тушки происходит в один слой.
• Стальная арматура, с помощью которой уложены два ряда параллельно друг другу.

Перед началом работ по монтажу арматуры вырежьте штробы в газобетоне и залить клеем. После этого вставляют арматуру и удаляют остатки клея.

Заполнить

На этапе наполнения важно правильно заполнить резервуары. Раствор заливается в половину формы, так как бетонная смесь способна подниматься. Затем перережьте выпуклость над емкостью металлической нитью и оставьте раствор для застывания.При заливке необходимо исключить появление сквозняков в помещении.

Особенности установки

Для того, чтобы армопауза выполняла необходимые функции, важно правильно ее установить:

• произвести геометрические расчеты и подготовить необходимые инструменты и материалы;
• закрепить опалубку;
• разметка стен;
• готовят раствор непосредственно перед его применением, бетон используют с маркой до М200;
• для армопояса нужно выложить кирпичи так, чтобы между ними был зазор;
• использовать ростверк при строительстве дома из блоков.

Перед тем, как сделать армопаузу из кирпича на стенах из газобетона, необходимо будет произвести расчеты. Для создания армированного пояса рекомендуется покупать арматуру, вязальную проволоку, песок, бетонный раствор М200. Пояс армированный кирпичный для дома — кладка обыкновенная, армированная армированием.

Правильно построенные армопояс защищают дом от различных нагрузок, возникающих под воздействием внешних и внутренних факторов.

Внешне армопояс напоминает армированную ленту из бетона.При выполнении строительных работ специалисты советуют организовать несколько таких поясов. Нижний слой конструкции — ростверк. Он создается путем бетонирования траншеи, подготовленной для ленты фундамента. Его высота колеблется в пределах 30-40 см, а ширина — 70-120 см.

Ростверк, в отличие от других поясов, снабжен несущими конструкциями из газобетона. От этого слоя конструкции зависит прочность армосваи. Следующий слой конструкции устанавливается на фундамент наружных стен.

Такой армопауза распределяет весовую нагрузку на всю площадь фундамента дома. Этот пояс менее мощный, чем ростверк. Для усиления второго ремня потребуется арматура диаметром 10-12 мм. Этим слоем всей конструкции обустраивается возведение любого здания.

Еще один армопояс оборудован кладкой под потолок. Предназначен для:

• усадка стен;
• Распределение и прием нагрузки на кирпичную кладку и проемы.

Четвертый кирпичный монолитный пояс выполнен ниже пола второго этажа.

Особенности конструкции

Параметры кирпичного армопояса для стены из газобетона зависят от габаритов самой стены. Если при возведении постройки производилась кладка однослойных стен шириной 30 см, то ширина внутреннего арки должна составлять 25 см. Высота конструкции должна равняться ее толщине. Специалисты не советуют делать монолитный пояс высотой более 30 см.

Если в постройке предусмотрено легкое перекрытие, сделайте плоский армопей высотой 10 см. В ровной конструкции можно установить 2 продольных арматурных стержня (если ширина стены из газобетона превышает 3 см). Перемычки устанавливаются с шагом 50 см.

Если строительство здания из пеноблоков предполагает установку тяжелых бетонных плит перекрытия, необходимо будет оборудовать монолитный армопояс насыпным каркасом из металлических стержней.

Кладка такого каркаса производится с учетом утопления в арматуре бетона на 5 см.Чтобы поднять нижнюю арматуру над блоком, используйте опоры подходящего размера.

При изготовлении объемного каркаса продольная и поперечная арматура соединяются проволокой. Это даст достаточное сопротивление динамическим нагрузкам армированного ремня.

Но на стыке внешних и внутренних стен, а также на углах здания стержни соединяют сваркой.

Производство ростверка

Для определения глубины фундамента учитываются климатические и другие условия.Затем нужно вырыть котлован под наружными газобетонными стенами дома. Если земляные работы проводятся с помощью специальной техники, то после этого вручную выравнивают стены. Глубина траншеи доводится до нужного уровня.

Внизу устраивается песчаная подушка 5-10 см. Если слой подушки толще 10 см, то добавьте щебень или шлак. К достоинствам последнего насыпного материала можно отнести возможность «перехода» в бетон. Во время трамбовки траншею поливают водой.

Армирование осуществляется сеткой из прутьев толщиной 1,2 см. Не допускайте контакта арматуры с почвой. Для этого рекомендуется приподнять сетку над песчаной подушкой с помощью кирпича.

Если грунтовые воды находятся у поверхности, то необходимо будет увеличить прочность ростверка. Для этого используется арматурный каркас, состоящий из двух решеток. Устанавливаются на нижнем и верхнем краях армопояса.

Проволока используется для соединения элементов арматурной сетки.Сварочным аппаратом эту работу не проделать.

Для бетонирования траншеи применяется раствор М200. Для контроля высоты заливки используются металлические маячки.

Изготовление 2-х, 3-х и 4-х слойных конструкций

Второй армопояс оборудован фундаментными блоками для стен из газобетона. Возводится такая конструкция под наружные стены с помощью бетона прочностью более М200 и арматуры диаметром 10-12 мм.Его высота 0,2-0,4 м.

Для усиления однослойной сетки используйте стержни большего диаметра.

Стена из газобетона цокольного этажа может иметь толщину 61 см, что дает возможность не обустраивать опалубку, а использовать кирпич. По краям выкладываем кромку в 1/2 кирпича, кладем арматуру, бетон. Важным условием при обустройстве второго армопояса является наличие первого слоя. В противном случае первая конструкция окажется бесполезной.

Для установки опалубки для 3-го и 4-го арбопояса применяют несколько способов:

• крепление створок снизу анкерами — для увеличения прочности на анкер приваривается металлическая заглушка;

Деревянные доски

• крепятся к кирпичам, предварительно в опалубке проделывают отверстие для грибка, при этом соблюдается шаг 70 см, затем вкручиваются саморезы, верхние части панелей опалубки фиксируются досками соответствующего размера.

Армопояс перед забросом проверяется на прочность.В противном случае он сломается в процессе бетонирования.

При строительстве дома из газосиликатных блоков обязательным условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона — это монолитный слой бетона, равномерно распределенный по периметру стен дома. Такая конструкция на порядок увеличивает надежность стены из газобетона и всей конструкции. Для одноэтажного дома рекомендуется делать армопозы в средней части стены и под крышей, а для двухэтажного дома — между этажами и под крышей.

Что нужно для

армопояса в доме из газобетона

Многие начинающие строители не до конца понимают, зачем нужна армопауза для стен дома. Особенно, если строение одноэтажное. На самом деле необходимость его возведения обоснована следующими причинами:

• Ремень связывает всю конструкцию, являясь своеобразным ребром жесткости. Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, колебаниям грунта в зоне строительства, усадке строительного материала.Без наличия такого увеличения вероятность появления трещин на стенах возрастает.
• Вся нагрузка на стены распределяется равномерно, что продлевает срок службы дома.
• Благодаря армопоясу можно изготавливать оконные и дверные проемы любой ширины.
• Крепить стропильную систему крыши очень надежно, а газоблоки этого не могут обеспечить.

Армопояс габариты

Размеры армопояса зависят от габаритов самой стены:

• Армопояс проходит по всему периметру здания, включая внутренние стены.
• Высота рычага может быть меньше или равна высоте газового блока. Не рекомендуется делать больше 30 см. Это неоправданная трата средств с такой же степенью защиты. К тому же на стены будет повышенная нагрузка.
• Толщина бронепалуба для газобетона может быть равна толщине стены, а может и меньше.
• Рекомендуется делать сечение армапуаза квадратным. Есть правило кооперации: квадратное сечение более устойчиво к механическим нагрузкам, чем прямоугольное.

Варианты изготовления армопояса

Некоторые строители в целях экономии делают армопояс из кирпича. Он представляет собой 4-5 рядов кирпича, между которыми укладывается арматура или армирующая сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно использовать для возведения небольших построек или хозяйственных блоков.

Разберем, как правильно сделать армопояс на газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые перечислены ниже:

Использование готовых П-образных блоков

Такие продукты имеются в продаже.В сечении каждого П-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены — 10 см, а второй — 5 см. П-блоки устанавливаются на обычный клей для газобетона сначала по углам стены, а затем объединяются в один ряд. На внешнюю стену здания кладут блоки более толстыми сторонами.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными опорами. Перемычки должны находиться на том же уровне, что и верх газовых блоков предыдущего ряда.

Этот метод прост и быстр в установке, но не пользуется популярностью из-за высокой стоимости U-образных блоков. Как вариант, можно самостоятельно изготовить П-образные блоки, вырезав в них ножовкой средние детали.

Использование дополнительных блоков

Для изготовления армопояса можно использовать сборные блоки разной толщины. Для внешних стен используются заготовки толщиной 10 см, а для внутренних — 5 см. Их устанавливают на клей поверх предыдущего ряда.К наружным блокам должна примыкать изоляция. В промежутке между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним дополнительным блоком

Толщина дополнительных блоков 10 см. Устанавливаются на клей с внешней стороны стены. Сразу вокруг блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для снижения теплоемкости армопояса, во избежание появления мостиков холода.Опалубка устанавливается с внутренней стороны стены. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонная лента не будет видна, поэтому вы можете выполнить любую внешнюю отделку из того же материала.

Применение двухсторонней опалубки

Опалубка устанавливается с двух сторон стены. Внутри опалубки рядом с ее внешней стороной вставляется слой утеплителя. После этого из арматуры собирается каркас, а затем в опалубку заливается бетон.После затвердевания бетона и снятия опалубки утеплитель необходимо загерметизировать. Чаще всего это делается одновременно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона опоры выступает за пределы здания, необходима необходимая опалубка. Он может быть из плоских плит, OSB, листов фанеры, панелей ЛДСП. Крепление опалубки непосредственно к стенам из газобетона осуществляется саморезами по дереву.Если используются доски, необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы бетонный слой был одинаковой по толщине. Тогда количество блоков, которые в него поместятся, не изменит геометрию стены дома.

В верхней части опалубки крепятся горизонтальные перемычки, фиксирующие ее с двух сторон. Перемычки прикручиваются саморезами или прибиваются через каждые 80-100 см.

Если на внешнюю стену дома доходит слой утеплителя, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку кладут не заподлицо со стеной, а прямо на стену. После снятия опалубки остается углубление глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубку устанавливают сразу по всему периметру стен. Это обеспечивает наполнение армопояса за один подход.

Армирование бетона

Для увеличения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется арматура из металла или стекловолокна сечением 8-12 мм. Обычно вдоль стен укладывают четыре стержня арматуры. Арматуру связывают между собой вязальной проволокой через каждые 50 см с образованием квадратного или прямоугольного каркаса. Сварка для соединения стержней не рекомендуется, так как металл быстро начнет ржаветь даже внутри бетонного слоя в приготовленных местах.

Арматурный каркас не должен опираться на газобетон. Его нужно поднять над ним примерно на 3 см. Для этого используются специальные пластиковые зажимы для клапана. Обвязку каркаса удобнее производить внутри опалубки.

Наполнение армопояса

Рассмотрим, как залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон марки М200 и выше. Его можно купить в готовом виде или сделать самостоятельно из песка и цемента марки М400.При самостоятельном изготовлении следует придерживаться пропорций раствора:

• Цемент — 1 часть.
• Песок — 3 части.
• Щебень — 5 частей.
• Вода — до плотности.
• Пластификатор — по рекомендации производителя.

Бетонная смесь смешивается вручную или с помощью бетономешалки. После этого раствор заливается в опалубку. С помощью металлического штифта бетон уплотняется с удалением из него пузырьков воздуха.

Совет: рекомендуется заливать армопои за один проход, чтобы предотвратить наслоение нескольких слоев бетона. Если такой возможности нет, то на поверхность засыпанного слоя устанавливаются деревянные перемычки. После их удаления поверхность бетона увлажняется, а затем заливается.

Примерно через 5 дней бетон окончательно затвердеет. Опалубку можно снять. В эти дни желательно поливать арпопаузу водой для придания бетону высокой прочности.

Особенности бетонного пояса под мауэрлат

Пришлось говорить о необходимости обустройства армопоясов на газобетоне между этажами. А нужен ли такой слой бетона снизу мансардного этажа? Не будет ли дом с несколькими поясами слишком громоздким? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как этот материал не отличается высокой прочностью. От воздействия ветровых нагрузок крепления просто ослабнут, и штанга сдвинется с места.

Дополнительно стены будут усилены, что исключит появление на них трещин. 2 бетонных пояса не сильно нагружают всю конструкцию, поэтому за сохранность стен можно не беспокоиться. Поэтому армопауза необходима, но имеет свои особенности.

Армопояс под мауэрлат может отличаться размерами за счет меньшего размера, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используют всего два арматурных стержня.

Мауэрлат должен быть надежно прикреплен к армопоясу. Для этого перед заливкой бетонного раствора шпильки с гайками поднимают вертикально вверх. Деревянная балка мауэрлата фиксируется этими шпильками к бетону и закрепляется сверху гайками.

Других отличий в этой конструкции нет.

Изготовленный по всем правилам, бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, сделает надежную крышу.Потратив 2-3 дня на изготовление железобетонного пояса, вы в несколько раз продлите срок эксплуатации дома.

Заказать установку опалубки в Херсоне Николаев Одесса цена. Рассчитать стоимость установки опалубки

05.06.2018

Установка опалубки

Установка опалубки — основа процесса бетонных работ и самый ответственный этап строительства. У нас вы также можете заказать бетонные работы, фундамент или армопояс.

Опалубка — это конструкция, которая служит границами для заливки бетона. Благодаря ему раствор сохраняет необходимую форму до полного высыхания.
В монтажном процессе возводятся такие объекты:

• Фундамент;
• Плита перекрытия;
• Конструкции монолитные бетонные;
• Ремень арматурный в домашних условиях;
• Колонны, лестницы, заборы;
• Бетонные площадки и дорожки во дворах.

Виды опалубки и их применение
По целевому назначению различают следующие технологии:

• Горизонтальная — применяется для устройства опалубки фундаментов и плит перекрытия;
• Стеновая — занимается установкой опалубки стен и вертикальных конструкций.Стеновые конструкции бывают двух типов: мелкопанельные — предназначены для строительства небольших домов, и крупнопанельные — используются при возведении многоэтажных и общестроительных зданий;

Изогнутый — используется для установки нестандартных форм.
По способу монтажа и возможности повторного использования различают 3 типа форм:

• Съемные — конструкция сборно-разборного типа демонтируется после затвердевания бетонной смеси и повторно используется на других объектах.Монтируется из деревянных досок, брусков или фанеры;
• Несъемный — статическая конструкция не снимается после застывания бетонной смеси. Чаще всего его собирают из плит пенополистирола, в дальнейшем он служит дополнительным утепляющим слоем для стен;
• Плавающая — установка и демонтаж раздвижной опалубки предназначена для заливки монолитного «плавающего фундамента», погруженного на глубину ниже уровня промерзания грунта.

Особенности установки опалубки
Технология формирования опалубки в зависимости от конечного назначения может отличаться, но в целом процесс осуществляется в аналогичной последовательности и включает в себя следующее шаги:

• Подготовка — поверхность участка очищается и выравнивается;
• По проекту периметра устанавливаются деревянные бруски, которые задают углы и размеры конструкции;
• Сборник щитов, равный расстоянию между прутьями;
• Соединение экранов и шин между собой.При необходимости установка второго ряда. Случаи, когда это необходимо, включают установку опалубки для ленточного фундамента или армопояса;
• Проверка конструкции на ровность с помощью уровня.

По окончании формирования основания подготавливается песчаная подушка с щебнем, вяжется каркас из арматуры и заливается бетон.
Каркас опалубки может кардинально отличаться по конструкции различной конструкции:

Монтаж опалубки для фундамента разный, в зависимости от типа возводимой опоры здания.При возведении монолитной плиты используется один ряд панелей по периметру. Монтаж опалубки ленточного фундамента подразумевает строительство 2-х рядов, соединенных между собой короткими перемычками. Конструкция располагается под всеми несущими стенами и перегородками здания. Столбчатое основание подразумевает использование глубоко заглубленной формы.
Устройство опалубки перекрытий отличается повышенной сложностью выполнения. Конструкция состоит из подкосов, удерживающих продольные балки и выравнивающих уровень перекрытия, поперечных балок, горизонтальных и вертикальных панелей.
Установка опалубки колонн подразумевает индивидуальное изготовление панелей для реализации дизайна нестандартной формы (круглой, шестиугольной и др.).
Монтаж опалубки армопояса может производиться как при помощи сборно-разборной, так и несъемной конструкции. Однако процесс усложняется тем, что опалубка устанавливается на высоте.
Монтаж опалубки лестницы может иметь разную степень сложности. Обязательная конструкция включает поперечные балки и стойки, удерживающие тяжелую конструкцию.Но, способ установки может отличаться в зависимости от типа лестницы — наличия настенных опор, количества маршей, прямой или спиральной формы.
Монтаж опалубки под забором подразумевает использование съемной конструкции, частично заглубленной под землю. Благодаря такой форме бетонное ограждение отличается повышенной надежностью.
Исходя из непосредственного назначения и сложности реализации, определяется цена и временные затраты на установку опалубки.

Заказать услуги по установке опалубки в Херсоне в компании Профи Строй
Процесс установки каркаса опалубки имеет множество особенностей и требует точной центровки и расчета размеров. Самостоятельно провести качественную работу не всегда удается. Поэтому оптимальным вариантом будет заказать услуги специалистов строительной компании. Стоимость работ по установке опалубки невысока, а качество работ гарантировано удовлетворительное.
Компания Профи Строй предлагает услуги по установке опалубки, стоимость которых доступна широкому кругу лиц. Выполним полный комплекс работ — от проектирования до монтажа и демонтажа.

Теги: установка опалубки цена, установка опалубки лестничной клетки цена, установка опалубки монолитных перекрытий цена, установка опалубки на высоте цена, установка опалубки колонн цена, установка опалубки армопояс цена, установка опалубки себестоимость, установка опалубочной ленты.

Как сделать дом из пенопласта своими руками. Домик из пенопласта — ваше собственное видео. Возможные варианты применения XPS на фасаде

Современный дом должен быть не только привлекательным и долговечным, но и экономичным, энергосберегающим. Поэтому все более популярными становятся нетрадиционные методы строительства из ранее не применяемых материалов. Одно из относительных нововведений в строительстве — так называемый термодомиум, стены которого возводятся из пеноблоков из пенобетона.

Применение пенополистирола

Сегодня для того, чтобы построить теплый и качественный дом, обычным бетонным раствором заливают не только такие строительные материалы, как кирпич, бетон или дерево, но и пенополистирольные блоки. Пенопласт, или пенополистирол, долгое время не рассматривался как полноценный строительный материал, но в последнее время такие конструкции стали применяться все чаще.

Как построить такой дом? Сама технология не очень сложная, хотя требуются определенные навыки и время.Стены из пенопласта Рано с использованием таких материалов:

1. Блоки пенопласта с толстыми стенками внутри полости. Есть блоки только в промышленном способе.
2. Раствор из бетона, которым заливаются блоки блоков.
3. Деревянная опалубка для блоков.
4. Металлические арматурные стержни в качестве арматуры при заливке стеновых блоков.

Сам процесс строительства выглядит следующим образом:

1. Для начала необходимо установить фундамент.В этом случае можно использовать пояс, но поскольку дом налит из бетона, лучше сразу рассчитать все нагрузки.
2. После этого начинается кладка стеновых блоков, вокруг которых устанавливается деревянная опалубка. Это необходимо для предотвращения деформаций вспенивания при заливке.
3. Бетон заливается аккуратно, необходимо следить, чтобы блоки не сдвигались, не деформировались при работе.

Характеристики Thermodoma

Почему дом из пенопласта так выделяется на фоне остальных? Дело в том, что блоки из пенопласта, либо пенополистирола, выступают в роли опалубки-утеплителя, что снижает теплопотери.Но недостаточно просто заказать дом из пенопласта, необходимо его правильно прославить. Все окна дома должны быть ориентированы на юг, у входа рекомендуется устраивать так называемые буферные зоны. Для домов, которые построены из блоков, залитых бетоном, на дверях и окнах не сэкономить.

Из особенностей таких построек из пенопласта следует отметить, что для них необходима установка системы вентиляции и отопления, то есть в зимние месяцы такой дом необходимо утеплять, хотя потребление энергии будет минимальным. .

Люди, заклеившие такой теплый дом, но оспорившие правила его монтажа (не такие уж и сложные), часто жалуются на сырость и появившийся на стенах грибок. Но это следствие нарушения технологии, а не недостатки материала. Стены из пенобетона паронепроницаемые, поэтому для поддержания комфортной атмосферы внутри должна быть установлена ​​система принудительной вентиляции. Большинство. Оптимальным вариантом являются приточно-вытяжные установки с рекуперацией.

Варианты отделки

Строительство домов из пенопласта отличается своими особенностями, но из преимуществ перед другими необходимо отметить, что стены в этом случае можно облицовывать практически любыми видами отделочных материалов.

Фасадные наружные стены обычно обрабатываются слоистой декоративной штукатуркой, отличаются небольшой стоимостью и привлекательным внешним видом, но возможны и другие варианты.

Например, можно использовать системы вентилируемых фасадов, которые не только привлекательны и придают конструкции современный стильный вид, но и обеспечивают оптимальный микроклимат в доме.

Внутренние стенки можно ферментировать различными материалами. Сегодня чаще всего их отделывают гипсокартоном, что дает множество вариантов оформления.

Для кровельных материалов пеноблоков ограничений нет. Благодаря тому, что в блоки заливается бетонный раствор, дом фактически монолитный, способный выдерживать даже большие нагрузки. То есть можно уложить на поверхность кровли даже натуральную керамическую черепицу, отличающуюся большим весом.

Чтобы не испортить внутреннюю отделку дома пенопластом, все инженерные коммуникации можно проложить прямо в стенах дома, но это необходимо сделать еще на этапе строительства.Единственная сложность — это применение только тех материалов, которые разрешены для внутреннего монтажа.

Минусы строительства

О достоинствах и преимуществах термоэлементов сказано очень много, но разве пенопласт — это каркас, а каркас? И можно ли избежать каких-то недостатков таких домов из бетона и пенопласта? Рассмотрим основные трудности и недостатки, которые могут возникнуть при возведении, эксплуатации такой конструкции.

1. Проблемы со связью.Такой недостаток связан с самим материалом — пенопластом. Чтобы закрепить на ее поверхности полки или шкафы, необходимо в самой конструкции устроить специальные накладки, которые крепятся непосредственно к бетону. Если этого не сделать, то при ремонте или установке новой мебели придется подрезать к бетону слой пенопласта, после чего он прикрепляется к нему. деревянные бруски, которые будут выдолблены шкафами. Как видите, эта проблема решена, хотя здесь есть определенные неудобства, так как требуются дополнительные, не самые простые работы.
2. Теплоемкость. Несмотря на то, что дома из пенопласта считаются очень теплыми, зимой они все же требуют хорошего прогрева.
3. Один из основных минусов использования в качестве строительного материала для бетонных стен и пенопласта — это паронепроницаемость стен. По отзывам владельцев таких домов, атмосфера в них постоянно немного влажная, что создает дискомфорт и не самый приятный микроклимат. Эта проблема решаемая, поэтому не относится к категории критических, но требует определенных усилий и затрат.Сделать микроклимат в доме более комфортным, установив систему принудительной вентиляции. А с учетом того, что подобные системы вентиляции есть сегодня не только для домов из пенопласта, но и для многих других построек, такой недостаток часто остается просто незамеченным.
4. Трудоемкость. Строительство такого дома требует определенных усилий и навыков. В этом случае неприятные для бетона блоки не просто устанавливаются, их нужно класть правильно, в строгом соответствии со всеми требованиями к технологии.Но нельзя сказать, что пеноблоки сложнее, чем построить дом, например, из кирпича. Во многих случаях такой домик даже проще, хотя при кладке первых рядов его придется подметать. Усилия и навыки требуют наружной и внутренней отделки стен из пенопласта, так как при креплении могут возникнуть сложности. Поэтому нужны только специальные материалы.

Многие рассчитывают на то, что блоки из пенопласта. Не все предпочитают этот материал как основной для возведения стен дома, но вопрос достаточно спорный.Поврежденность пены не доказана, при эксплуатации она не выделяет токсичных веществ, но и назвать это тоже нельзя.

Следует отметить в такой момент: сегодня количество домов, возведенных из пенобетона, не так уж и велико, то есть еще рано говорить об их преимуществах или явных недостатках раньше всех. Они экологичны и очень удобны, отличаются привлекательной стоимостью и возможностью принимать различные формы, но для более полного анализа их работы требуется не один год.

Требования к конструкции

Дом из пенопласта на сегодняшний день — это один из вариантов достаточно быстрого и недорогого жилья. Такая конструкция может принимать любые, зачастую очень неожиданные, но настолько привлекательные формы, которые сильно отличает термодом от традиционного кирпичного или деревянного. Но если вы выбрали именно такой материал, то есть залитые бетоном блоки пенопласта должны запоминаться некоторыми особенностями.

Пенопласт

считается одним из лучших материалов с точки зрения теплоизоляции.В то же время относительная дешевизна заставляет все больше и больше людей утеплять таким образом свои помещения. Однако есть и другие варианты использования этого материала.

Пена движется, хорошо переносит перепады температур и не проникает для пара.

Одним из относительно новых и оригинальных вариантов является строительство дома из пенопласта. Некоторые трясутся, думая, что это обычный кукольный домик или просто макет. Но на самом деле все намного серьезнее.

Дома из пенопласта впервые начали строить в Японии.Именно там специалисты выявили основные свойства такого материала, что позволяет использовать его не только как вспомогательный, но и как основной материал. Итак, рассмотрим подробнее основные свойства домов из пенопластов.

1. Высокая теплоизоляция. Как правило, дом из пенопласта будет достаточно теплым даже без отопления. Этому способствует особая структура материала, который отлично сохраняет тепло. А если еще немного утеплить дом изнутри, можно даже забыть о легком холоде.
2. Прочность. Как ни странно, пенопласт обладает достаточными характеристиками, чтобы обеспечить прочность даже такой сложной конструкции, как дом. Но это возможно только при правильной обшивке листов.
3. Относительная пожарная безопасность. Если вы решите работать с листами высокого качества, то вам не нужно будет опасаться за то, что дом легко может загореться. Кроме того, для дополнительной защиты сегодня существует большой выбор специальных средств, которые создадут на поверхности защитный слой.
4. Высокая устойчивость к грибку, плесени и насекомым. Пенопласт — это искусственный материал. А это говорит о том, что для насекомых, особенно таких, как стержни или термиты, это совершенно не интересно. То же самое и с грибком. Из-за того, что пена практически не пропускает влагу и пары, запустить на ее поверхности грибок или плесень практически нет шансов.
5. Экологическая безопасность. Сама по себе пена безопасна для здоровья. Но при высоких температурах он все же может выделять некоторые вредные вещества, как и любой другой современный строительный материал.Но если вы все сделаете правильно, они будут сведены к минимуму.
6. Финансовая экономика. Материал недорогой по сравнению с другими, более серьезными, материалами для возведения зданий и сооружений. Поэтому даже при больших расходах вы значительно сэкономите на установке. Кроме того, для строительства не требуется тяжелого подъемного оборудования, а это дополнительная экономия средств.

В итоге можно сделать вывод, что строительство из пенопласта очень выгодно.Конечно, самостоятельно и быстро построить из этого материала постоянный большой жилой дом вряд ли получится. А вот небольшая комната в паре комнат не составляет особого труда и вложений.

Вернуться в категорию

Нужный инструмент и подготовка фундамента

А теперь рассмотрим сам процесс, как можно построить такой домик из пенопласта своими руками.

Рис. 1. Для создания фундамента необходимо четко вымостить бруски по периметру, остальная площадь укладывается такой же толщиной досок.

На примере мы расскажем, как построить небольшое здание с высотой потолков около 3 метров и общей площадью примерно 5-10. квадратные метры. Вам понадобятся материалы и инструменты:

• пенополистирол;

Раствор

• ;
• карандаш и линейка;
• саморез и дюбель;

Монтажная пена

• или клей;
• уровень.

Все начинается, как всегда, с фундамента. Можно сделать самую обычную ленточную основу — как вам удобнее.Ведь здесь больше зависит от типа почвы на выбранном участке. Когда фундамент будет залит, его нужно добавить. Для этого возьмите опорные деревянные бруски соответствующих размеров сечением примерно от 6 до 5 см. Их необходимо четко укладывать по всему периметру фундамента. Остальная площадь размещается равной толщине досок (рисунок 1). Перед работой не забудьте обработать древесину составами, защищающими от грибка, огня и сырости.

Рисунок 2.Каркасная арка изготавливается из специальных фигурных блоков.

Штанга крепится к анкеру к фундаменту. Но можно немного оптимизировать крепление, используя монтажную пену в качестве вспомогательного материала. Но не стоит брать пену типа экстра, чтобы она не была прочной. В процессе эксплуатации проверяйте все строительный уровень.

Далее нужно отделить боковые стенки фундамента, которые выступают над поверхностью Земли. Лучше всего это делать декоративным толстым камнем.Болеет на обычном цементном растворе, закипает молотком для надежности фиксации.

Завершающим этапом будет укладка на поверхность пленки для гидроизоляции и обычного кирпича или тротуарной плитки. Кирпич (плитку) использовать по желанию, но желательно, так как это увеличивает надежность фундамента, защищает его от посадок. Когда все высохнет и схвачено, можно приступать к основной работе.

Строительство конструкций из пенополистирола 35 плотности или как я построил купольный дом своими руками по японской технологии….

Построим круглый дом.

А в другом хиле.

И окна, крыша — все в ней,

будем звонить по другому …

Все реально, доступно и практично. Технологии малобюджетного строительства — реальность. Поэтому, проверяя прочитанное на практике, держитесь плотно на земле, чтобы не упасть в небо от неожиданности …

(Все запущенные «кубофундаменталисты» и «оккупанты» строительных форумов, не реализовавшие ни одного проекта на практике, «покупатели и продавцы», желающие получить готовые проектные решения и расчеты, «умники», любящие вдумайтесь в сегмент технологий, технические характеристики, стандарты, области применения, безопасность, экологию и т. д., заодно молчите «цена вопроса» при сравнении, пожалуйста: не напрягайтесь. С уважением, [Электронная почта защищена])

элементов на сайте

И начнем по порядку. О постройке купола и дома напишу позже (имея в виду не готовность фундамента под дом, сейчас все коммуникации проложены и т. Д.). Фоторепортаж начну с описания устройства тентового элемента (тентового типа) над автономным подвалом.3м 3м ширина 4м по длине (по фундаменту), высота конька-3м, по полу-12м.кв., Толщина стен-180мм, материал конструкции — пенополистирол 35-й плотности.

Внешний вид элементов дома (элементы купола и шатра в разобранном виде на стройплощадке):

Элементы объемные, но вполне габаритные и достаточно легкие. Все элементы имеют набор с обозначением порядкового номера, наименования, назначения, количества строк, позиций и т. Д., разобраться с чем не проблематично.

И так, по подготовленному фундаменту (в моем случае фундамент — это верхняя часть цоколя подвала, про строительство, технологию, утепление которой писать не буду, к теме это не относится) с отклоненным Деревянный брус Zero Freak. На фундамент размером 50ммх60мм укладываем под уровень и сад на монтажную пену.

Bruus будет крепиться к элементам первого (нижнего ряда) палатки, то есть к арке (стенам), брус будет служить шипом к пазу элемента.Сборка этой конструкции может быть несколько: можно собрать сразу весь ассортимент и установить на фундамент, можно смонтировать всю стену и установить Или сразу две стены … Решил смонтировать арку из всех элементов и используйте его как шаблон (показывающий уровень на фундаменте) и настройте все для него — все последующие элементы серии.

Все элементы склеиваются монтажной пеной или монтажными шарами для пенопласта и крепятся скобами (поролон можно писать при расширении и нарушении конструкции), кронштейны — из стальной проволоки.Через 20 минут, когда все элементы приклеены и просохли, снимаем кронштейны (можно сразу нарезать пену или клей на все швы) и приступаем к монтажу на фундамент.

Присаживаем конструкцию (дугу) на планку предварительного отбора клеем или монтажной пеной и фиксируем самопрессовку дюбелем со шляпками (для пенопласта).

Все элементы проверяются на монтажный клей или пену тщательно, особенно средний и внутренний шов, внешний не нужен (придет разрез для заливки акрилового герметика или любой водостойкой массы на акриловой основе для наружных работ — согласно ваше желание и кошелек).

Когда палатка готова, соберите оконные и дверные элементы (идут в комплекте), а также фасадные части (фасадные можно сделать сами из кирпича, пеноблока, дерева, в моем случае — пенополистирола). Можно монтировать окну и дверь. по запросу Либо на фронттон, либо на шар.

Когда определились «где и как», вырезаем проемы и монтируем дверные и оконные элементы.

Операции режу электрическим замесом и садовой узкой пилой.

После монтажа фронтатов. Когда конструкция готова, привести все в порядок: срезать лишнюю пену или клей на швах, все неровности (капли) на стыках элементов убрать с помощью терки из пенопласта или абразивной сетки №40, №60. и подготовить все внешние швы и стыки под заделку акриловым герметиком (Главное попасть в хорошую погоду, если пойдет дождь, все будет гадать в утиль, и ваше время и ваши деньги, а тем самым через 12-18 часов по укладке герметика рекомендую пройтись по швам полумесяца СМ-11).

После герметизации конструкции устанавливаем двери, окна, монтируем проводку и вентиляцию. (Кстати, крепите двери на деревянный или металлический каркас). Далее готовим конструкцию под армирование Cerezite CM-11 (это в моем случае, тогда отделка будет искусственным камнем) с помощью фасадной сетки (серпа) плотностью 145 г / м. внешний и плотностью 125г / м для внутренней отделки. Для отделки под покраску, сетку на шпаклевку (старт-финиш) для наружно-внутренних работ, вариантов много.

Расход не большой. (У меня ребристая конструкция специально для пенополиуретана покрытия PPP, но поскольку у PPU есть свои недостатки, то все ребра были штампованы. Так что все элементы сферы гладкие с обеих сторон.)

Отделка (армирование) сначала внутри, потом снаружи.

Наружная отделка (декор) решил сделать искусственный камень серии Танвальд (благо остались полиуретановые формы, камень я сам, технология самая простая: мука (гранитная пыль), цемент, перлён (малый вес, клей , волокно …), жидкое стекло, пластификатор и пигмент оксида железа (например, желтый, коричневый) — все конечно в пропорциях.

Солли крышу решили отделить от камня, установили опорные доски (брус 40х60)

Элементы (внешние) вентиляции подвала:

Вариантов отделки фасадов и крыш:

Крыша и арки отделаны искусственным камнем серии «Доломит», фронтонами Талвальда.После укладки гальки опорные деревянные бруски демонтируются (оставлять их нельзя, могут тянуть, так как у дерева разное напряжение при нагрузках, как атмосферных, так и механических). Опорой можно сделать полистипол (стенку), достаточно — 3 или 5 см (предварительно вырезать паз и приклеить на монтажный клей), можно оставить его в качестве кровли (CANT) крыши, если есть необходимость (т.к. вариант) можно Десятки сделать крышу (для отвода воды, но могу образовывать сосульки зимой), растворив ее под 45 гр…

Варианты покрытия (композитные материалы) могут быть разными. В этом варианте «Аквастоп» (гидроизоляция) использовался без покрытия.

Для защиты еще определено: либо нанесение ППУ с покраской, либо гибкая черепица.

И даже на любителя (дополнительная гидроизоляция). На внешнюю арматуру (после высыхания) наношу этот клей слоем 1мм и после высыхания приклеиваем камешки.

Для гидроизоляции купола под покраску есть еще один вариант, например «Аквастоп», но о нем я напишу при обработке сферы дома….

Вот такой веселый погреб планирую получить в заключение.

ИТОГО: Подведем первые результаты.

Строительство здания, задействовано два человека, работа-6 часов;

Пломбирование, задействовано 1 человек, время работы-3 часа;

Армирование внутри и снаружи, задействовано одно лицо на 6 часов.

Защитное покрытие (кровля):

И вот, остановилась на защитном покрытии из гибкой плитки.Из камня пришлось из-за сложности монтажа на куполе (купол дома, высота до «конька» -8 метров). Решение для покрытия одним композитным материалом (фактура крыши) гостевой дом (рядом с деревянным деревянным бревенчатым домом), автономный подвал и купольный дом.

Цена вопроса: 10 $ кв.

(Стоимость работ не указана в связи с самостоятельным исполнением на 70%).

Есть вариант ППУ (покрытие (напыление) полиуретановой смесью).

В нашем регионе:

Слой гидроизоляции 1см, цена: 7-9 долларов. метр;

3см — слой механической защиты и гидроизоляции, цена: 11-12 долларов.

за квадратный метр;

Слой 6см — механическая защита, гидроизоляция, теплоизоляция, цена: 15-18 долларов за кв. Метр.

Нам понадобятся материалы:
1. Пеноблоки размером 24 метра на метр и толщиной 5 см.
2. 60 Рейки деревянные сечением 2 * 1 см. Не менее 2,2 м в длину.
3.5 баллонов с пенополистиролом.
4. 4-х рулонная клейкая лента
5. 60 болтов диаметром 6 мм. 3 см и 60 длиной 7 см. 120 гаек и 120 шайб. 12 шурупов с кольцами.
6. 24 прочный м. Полиэтилен шириной 1,5 м.
7. 6 мешков с песком.
8. Лист тонкой фанеры 1,5 * 1,5 м.
9. Столб прочный, диаметром не менее 7 см. Ручная древесина, либо из железной трубы, длиной не менее 3 м.
10. Ломтики оконного стекла любой формы и размера (желательно большие)
11.Несколько метров тонкой проволоки из мягкого железа.
12. 12 Опоры для сбора из железной решетки.
13. 12 розовых сетчатых узоров.
14. Шпаклевка для пены.
15. Две дверные петли, кольца для навесного замка и замок для запирания изнутри.

Инструменты:
Дрель с сверлом 6,2 мм.
Пила по дереву.
Японский нож.
Утюг.

Порядок выполнения работ.

1. В выбранном месте земля забита, либо столб закопан так, чтобы высота от поверхности была не менее 2.5 мес.
2. Вокруг столба виден круг в четыре метра и диаметром четыре метра.
3. 12 пеноблоков устанавливаются по кругу и скрепляются скотчем по внешнему диаметру круга в двух местах: снизу (как можно ниже) и сверху.
Блоки должны стоять ровно, чтобы углы соседей совпадали по высоте.
4. От одной из реек отрезают или укладывают отрезки длиной 5 см. И два на верхней грани из всех двенадцати установленных блоков уложены друг на друга.Сверху сверху устанавливается второй ряд блоков и они также связываются скотчем двумя рядами, один из которых должен быть на самом верху.
5. В промежутках между блоками с внешней стороны сверху вертикально вставляются 12 рельсов длиной 2,2 метра. Каждый из них должен выполнять немного сверху.
6. Горизонтальные и вертикальные зазоры вместе со вставленными направляющими, заполненными пеной из баллона.
Надо дождаться, пока пена замерзнет.
Перерыв на обед.
7.Когда застыла пена, у нас получается монолитный двенадцатигранник диаметром четыре метра. В одном из краев этого шестиугольника прорезан дверной проем японского ножа размером 60 * 180 см. Рисуйте аккуратно и плавно. Резную деталь не выкидывайте, она понадобится.
8. Заходим внутрь и по диаметру центральной стойки на высоте 2,5м. Напротив краев поролонового шестигранника вверните 12 шурупов с кольцами.
9. Берем следующие 12 рельсов и, просверлив в них с одного конца отверстие, соединяем эти рельсы шурупами с винтами и ведра с шайбами.(Свободные концы реек должны лежать на верхних грани шестукольника). Таким образом формируем стропила под будущую крышу.
10. Соединяем свободные концы реек, отходящие от центральной стойки, с вершинами речек, которые предварительно вертикально вставляли в зазоры между блоками.
Для этого прикладываем каждую рейку от стойки к верху стойки, устанавливаем вертикально и, просверлив в этом месте пересечения обеих реек, соединяем их винтом. Выступающие соединены между собой вертикальными и горизонтальными направляющими, отрезаны пилой.
11. Теперь наша конструкция приобрела минимальную жесткость и можно устанавливать крышу. Крыша сделана заранее из полиэтилена. Для этого его разрезают на шесть одинаковых кусков по четыре метра длиной и затем спаивают между собой край горячего утюга через газетный лист из трех кусков так, чтобы два полотна 4 имели размер 4 на 3,5 м.
12. Ставим центр одной панели, кладем сверху на центральную стойку так, чтобы центр совпал с верхом столба, скотчем прикрепляем к опусу и укладываем крышей вдоль края, чтобы повесить края, свисающие с боковых стенок.Затем прикрепляем края к стенкам скотчем по диаметру.
Все, теперь в нашем доме полупрозрачная крыша.
13. Обрамляем дверной проем рейками с двух сторон. Для этого ставим рейки со стороны проема, внутри и снаружи, а также просверливаем внутреннюю и внешнюю рейку и, что между ними, пенопласт. В отверстии выведем засовы и зафиксируем обрамление двери. Так что нужно делать по всему периметру двери.
Привязка дверных петель к дверной коробке.Если отверстий в петлях недостаточно, расширяем их дрелью и вкручиваем саморезы.
14. Делаем дверь. Для этого лист фанеры разрежьте на две одинаковые половинки и скрепите обе половинки по длине двумя рейками. Затем отрежьте лишний Phaneur так, чтобы дверь получилась размером 65 * 185 см. И прикрепите его к дверным петлям так, чтобы он полностью накладывался на дверной проем снаружи.
После этого к внутренней части двери прикручиваем саморезы из пенопласта, оставшиеся после вырезания дверного проема.Делать это нужно при закрытой дверце, чтобы поролон точно попал на место в дверном проеме. Далее необходимо отрезать от него полоски к японскому ножу, чтобы он не слишком плотно прилегал к дверному проему и позволял дверцам открываться свободно, не цепляясь.
15. Укрепите дом снаружи. Для этого напротив каждой грани, почти вплотную к ней забивают стойки забора и с внешней стороны к ним через проволоку прикрепляют забор. В этом случае лицевая сторона с дверцей остается свободной.
16. Укладываем оставшуюся пластиковую ткань внутри дома на землю, для чего ее придется разрезать от одного из краев к середине, чтобы можно было разложить ее вокруг столба и присыпать до основания. края так, чтобы края по стенкам и по сделанному разрезу торчали вверх. Это защитит дом от влаги снизу.
Все. Дом готов. Отрежьте японским ножом все лишнее и ненужное. При желании можно сделать окна в доме, укрепив стекло на стенах за счет проволоки, у него выросли прямые стены по углам стекла.Отверстие вырезается до отверстия чуть меньше размера стакана.
17. В завершение все стены дома снаружи и изнутри обработаны шпаклевкой, в которую можно добавить краситель. Необходимо скрыть все соединения и придать дому законченный вид.
Площадь дома составит около 14 м / 2
Можно посадить веретенообразный дом и вскоре он полностью покроется листьями и цветами.

Если в центральном посту сделать вставку, деревянную или железную, то она послужит основанием, на котором могут быть закреплены солнечные батареи, ветряк, спутниковая антенна и другие претенденты.

На фото другой дом, но тоже из пеноблоков.

Pareizi māja 84 m2 Patiks daudziem

Projekta raksturojums: 84 м2, 10 x 11 Attiecas uz sadaļām: vienstāvu māju fahverh stila māja Eiropas stila māja ar divslīpju jumtu, taisnstūra māja ar divslīpju jumtu, taisnstūra mājā14 māja, pieliezāba, 50, pieliezāā, pieliezāba, 90, pieliezārā māja14, pieliezāba, p. .

Фасады, вид спереди. Foto avots: dom-bt.com

Нет vienstāva ēkas ērtības neliela platība ir nenoliedzams: visas istabas ar pilnu sienām, ne zaudēt šos papildu metrus zālēs un kāpnēm.

Šeit projektu sīkāk ar cenu un veiktspēju

Projekta platība 84 кв. м. — interesants versija viena stāvu māja. Размеры илового контура 7,5х20,0 м.

Projekts tika īstenots kompaktā veidā — ar divslīpju jumtu. Tas ir ērti: samazināt izmaksas būvniecībai un turpmākai darbībai mājā.

Ārējais dizains ir stilizēts pildrežģu: zīmēšanas izceltos māju stūriem.

Приекша майу, атпакам ската.Фото автора: dom-bt.com

Projekts sniedza divas ieejas. Galvenā ieeja veranda plānots caur zālē (izšūt). Gaitenis nedaudz padziļinājumā iekšpusē, касса рада интересанту skatījumu galvenā fasādes mājā. Zālē nodrošina nišu ietilpīgs skapis par mēteļi.

Nākamais ir liela zāle zona 7.6 кв. м . Но курием мес атштирас вишас читас джомас майа.

Šeit izvēli līdzīgu vienu stāvu projektos ar terasi

No labajā pusē zāle ir virtuve, dzīvojamā istaba ar kopējo platību 24.6 кв. м . Savā starpā, tie ir atdalīti ar maziem piestātnes, aiz kuras jūs varat paslēpt lielu gabalu mēbeles.

Но dzīvojamā istaba, otrajā izeju no savas mājas terase platība 11 кв. м. kas atrodas pretējā pusē no galvenās ieejas.

Пирмаджа става. Фотографии: dom-bt.com

Kreisajā pusē atrodas halle platība guļamistaba 13.0 кв. м. Numurā ir ērts izmērs, tas var būt iekārtotas ērti organēt, lai jūsu Patikas.

Šajā mājā, mēs varam atsevišķi pārdot lētu projektu (11000) vai detalizētu budžetu (4000).

Uz muguras pusē no mājas ir izvietotas sanitārās iekārtas. Projekts paredz atsevišķu vannas istabu. Vannas istabas platība 7.9 кв. м. un vannas istaba platība 2.2 кв. м. tualete ar izlietni.

Tālāk ēkas plānoto pieliekamais platību 3.8 кв. м., kur tas ir ērti, lai paslēptu visus mājsaimniecības priekšmetus.Šāds projekts mājās, jūs varat veidot uz ramja tehnoloģiju vai formas koksnes. Tas ir viegli veikt remontu, ja nepieciešams.

Ja Jūs interesē jebkāda — jebkuru informāciju par šo māju vai arī jums ir viedoklis, kā padarīt to labāku plānu, ielieciet sajūta un uzrakstīt jautājumu komentāros!

Abonēt mūsu kanālu, tur ir daudz interesantas lietas par objekta, kā arī katru dienu jauniem projektiem lauku māju!

.
