Дефлектор ЦАГИ круглый вентиляционный из оцинкованной стали диаметром 630 мм Вентиляция Самара, системы вентиляции, кондиционер, кондиционеры в Самаре, воздухонагреватели

Производство дефлекторов ЦАГИ из оцинкованной стали

Назначение

Дефлекторы предназначены для установки на вытяжных шахтах и служат для усиления естественной тяги системы вытяжной вентиляции под действием ветрового напора.

Условия эксплуатации

Предназначены для транспортировки воздуха и химически неагрессивных сред с температурой до 800 С и относительной влажностью до 60%. Наиболее распространенными являются дефлекторы ЦАГИ с круглым или прямоугольным сечением.

При производстве дефлекторов учитывается соответствие стандартам, их выполняют в климатическом исполнении 0, категории размещения I по ГОСТ 15150 – 69

Дефлектор вентиляционный представляет собой устройство, которое устанавливается над вентиляционным каналом или дымоходом и которое способствует увеличению тяги в канале. Механизм действия дефлектора основан на законах физики: в цилиндре большего сечения создается зона пониженного давления, в которую затягивает воздух. Таким образом, дефлектор создает тягу в системе вентиляции.

Основной характеристикой дефлектора является диаметр канала, на который он будет устанавливаться. Все остальные размеры дефлектора — высота H и h3, диаметр цилиндра Д1 являются расчетными параметрами. Изменение расчетных значений может нарушить работу дефлектора. Монтироваться дефлектор должен выше конька крыши на 1,5-2 метра. В противном случае дефлектор не сможет создать необходимую тягу.

Также дефлектор ЦАГИ служит для защиты вентиляционного канала от атмосферных осадков, пыли и грязи.

Наша компания производит дефлекторы вентиляционные диаметром от 100мм до 1250мм. материалом для изготовления дефлектора служит оцинкованная сталь, толщина которой зависит от диаметра изделия. Соединение дефлектора может быть как ниппельным, так и фланцевым. По умолчанию дефлектора изготавливаются под ниппельное соединение. Если вам необходим дефлектор на фланце, то при заказе это необходимо сообщить.

Дефлекторы имеют широкую область применения и могут использоваться как на шахтах жилых, так и промышленных помещений. Также дефлекторы подходят для любых систем вентиляции — естественных или с механическим побуждением.

Часто монтаж дефлекторов осуществляется на стальные проходы через кровлю.

Вентиляционный дефлектор изготавливается в климатическом исполнении УХЛ-4 по ГОСТ 15150-69.

Конструкционно дефлектор представляет собой цилиндр, в котором расположены диффузор, конус (при необходимости), зонт и лапки.

Транспортировать дефлектора предпочтительнее в стоячем положении. Если положить дефлектор на бок, то при транспортировке он может деформироваться, что скажется не только на его внешнем виде, но и на работоспособности.

Сроки изготовления дефлекторов зависят от размеров и объема, но в среднем составляют 2-8 рабочих дней.

Как рассчитать дефлектор на дымоход 160 мм. Дефлектор цаги: технические характеристики, чертеж, видео.

Основное условие правильной работы вентиляции – наличие постоянной и эффективной тяги. Только в этом случае в помещениях всегда будет чистый и свежий воздух. Присутствие дефлектора в системе предотвращает ее от засорения, сохраняет внутренний диаметр патрубка в первоначальном виде, предотвращая скопление жира на его внутренних стенках.

Функциональность дефлектора

Работа всех существующих моделей дефлекторов сводится к одному принципу. В рабочем состоянии установка отклоняет потоки воздуха, нагнетаемого ветром. Воздух обтекает ее, образуя возле выходного отверстия пространство с пониженным давлением. Воздействие воздуха снаружи снижает его давление на воздушный поток внутри вентканала. По законам физики (в частности, Бернулли), компенсируя «недостачу», внутренний воздушный столб в трубе стремится подняться вверх. При этом происходит всасывание воздуха из зоны разрежения канала. Вся система будет эффективной, если дефлектор использовать правильно. В таком случае реально существующая тяга может быть увеличена еще на 20%, что очень существенно.

Дефлектор ЦАГИ – «классика жанра»

Проектирование жилых домов старой застройки обязательно выполнялось с учетом установки вентиляционных систем с естественной стимуляцией движения воздуха. Этим объясняется зависимость естественного воздухообмена от капризов природы. Дефлектор ЦАГИ – простой вентиляционный фасонный прибор с открытой проточной частью, разработка Центрального аэрогидродинамического института. Использует в работе естественные факторы погодных изменений, но случается его работа в системе и с механическим побуждением. Работает, как на вентиляцию, так и на отопление (используется в дымоходах). Варианты монтажа – скрытый (в канале), наружный.

Объективная оценка

Как и любой технический прибор, конструкция ЦАГИ имеет свои плюсы и минусы.

• Эффективная защита от проникновения внутри вентиляционного канала пыли, осадков, мелких птиц, насекомых, грызунов.
• Предохранение оголовка выходного патрубка от разрушения.
• Экран в форме цилиндра предотвращает возникновение обратной тяги в воздушном отводе даже самого большого сечения.
• Варианты материала изготовления позволяют заменять более дорогой из них дешевым. Так, демократичный в цене пластик можно установить вместо нержавеющего металла на вентиляционных потоках с выходящим холодным воздухом.

Трудности в работе наблюдаются при сильных морозах, когда на внутренних стенках внешнего цилиндра образуется наледь. Ее слой может полностью закрыть проходное сечение. Дефлектор ЦАГИ восприимчив к направлению ветра: создает сопротивление тяге при полном штиле или незначительном дуновении ветра.

Устройство

Конструкция простого приспособления повторяет форму вентиляционной шахты. Основные элементы:

• Нижний патрубок, устанавливаемый на оголовок вентиляционного отвода (трубы).
• Диффузор – часть трубы, где поток воздуха меняет свои параметры вследствие ее конусоподобного сужения. От патрубка к верхней части происходит расширение. Узким концом усеченная фигура прикрепляется к патрубку.
• Обечайки или внешняя оболочка устройства.
• Кольцо, кронштейны в качестве элементов крепления. С их помощью визуально просматриваемое кольцо фиксируется с внешней стороны на диффузор.
• Верхний защитный колпак (зонт) в классическом варианте конической формы – защита от проникновения загрязнителей извне.
• Ножки для фиксации зонта.

Внимание! Внешний диаметр воздушного отвода, на который устанавливается дефлектор ЦАГИ, должен находиться в размерном диапазоне 100-1250 мм.

Расчетные параметры и чертежи

Несложный в конструктивном исполнении элемент вентсистемы доступен в торговой сети. Любой дефлектор должен соответствовать ТУ 36233780. В целях экономии средств можно сделать дефлектор ЦАГИ своими руками из нержавейки или оцинкованной стали. При этом нужно помнить: для вытяжки агрессивной воздушной среды оцинкованная конструкция не используется.

Необходима предварительная подготовка. В частности, ознакомление со специальной литературой, где даны расчетные зависимости аэродинамических параметров, сведенные в таблицы. В предварительный этап входит и уточнение размеров. Они соответствуют нормам СНиП 41012003. Дефлекторы выполняются в климатическом исполнении «0». Выбираются в зависимости от сечения и формы канала вентиляции.

Если дефлектор круглый, то расчет и чертежи учитывают:

• Внутренний размер диаметра оголовка шахты, идентичный наименьшему сечению (узкому отрезку) диффузора.
• Диаметр широкого участка канала с изменяющимся по характеристикам потоком.
• Высоту кольца и его диаметр.
• Ширину зонта.
• Для изготовления дефлектора ЦАГИ определяются с его формой. Должна быть идентичной форме выходного вентиляционного патрубка.
• Выбирается материал: более дешевая – оцинковка, нержавейка подороже.

Для упрощения расчетов по исходным данным из таблиц по внутреннему диаметру выбирается высота дефлектора и ширина диффузионного участка. При расчете остальных параметров учитываются замечания:

• высота всего изделия находится в интервале 1,6-1,7 внутреннего диаметра изделия;
• диффузор по ширине выбирается в промежутке 1,2-1,3 тоже же диаметра;
• колпак защитный в размерах должен перекрывать отверстие и быть по величине больше в 1,7 раз диаметра.

Стандартная нумерация дефлекторов для вентиляции – 3-10. В цифрах закодирован диаметр вентиляционной шахты (дм). Стандартные формы, размеры при самостоятельном изготовлении изделия полностью изменять не следует, чтобы не нарушить его технические характеристики.

Алгоритм работ

• Принять меры к безопасному проведению работ: надеть рукавицы, защитные очки.
• Подготовить оснастку: линейку, дрель, ножницы или болгарку, маркер.
• Приобрести материал: лист металла толщиной 0,3-0,5 мм.
• Нанести размеры на картон. При этом не спутать: внутреннее сечение цилиндра должно быть таким же, как внешний диаметр вентиляционной трубы.
• При вычерчивании диффузора добавляются с краю лишние 0,2 см на места соединений.
• Все элементы компактно укладываются на металлическую полосу и вырезаются ножовкой или ножницами.
• Конус формируется из вырезанного круга. От границы (по радиусу – от кромки до центра) ножницами выполняется надрез. Наложение одного края на другой проводится до сформирования конуса.
• Края свернутого корпуса диффузора соединяются по кромке с запасом в 10 мм.
• В местах соединений просверливаются отверстия. Крепление деталей между собой выполняют болтовым или клепочным соединением.
• Изготовленные собственными руками кронштейны – это полоски из оцинкованной стали шириной 1,5-2,0 см.
• Собранную конструкцию установить на верхнем участке трубы: нижний цилиндр фиксируется болтами, диффузор крепится кронштейном.
• На фиксаторах компонуется колпак.
• Все элементы конструкции прочно закрепляются болтовыми соединениями или заклепками строго по чертежу.
• Регулировка тяги в канале при сильном ветре производится специальной задвижкой, установленной в нем.

Внимание! Дефлектор ставится над кровлей в зоне свободного продува ветрами. Запрещено размещение в зоне аэродинамической тени, создаваемой, к примеру, рядом стоящим зданием.

При соблюдении правил изготовления и монтажа, а также владения навыками работ обустройство дефлектора ЦАГИ на крыше не потребует много усилий и затрат времени.

Набор необходимых коммуникаций для обеспечения комфортных условий в здании любого предназначения предполагает, в том числе, устройство системы вентиляции. В идеале, она должна быть энергонезависимой – это очень актуально в современных условиях без остановки растущих цен на энергоресурсы. Именно поэтому еще на этапе проектирования коммуникаций в первую очередь рассматривается естественная вентиляция. При этом правильный подход к технологическому решению системы – интегрированный в вентканал ротационный дефлектор.

Проблем с тягой быть не может

Смысл любой вентсистемы – отвод из помещений загрязненного воздуха, излишней влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно – тяга в нем отличная. Если в этом плане имеются проблемы, то часто они провоцируются попаданием в шахту канала дождя, снега, ветровых масс. Также плохая тяга может быть вызвана некорректным расположением вентиляционной трубы, ее недостаточной высотой или неправильно подобранным диаметром воздуховода. Такие недочеты естественной вентиляции и призвана устранить установка ротационного дефлектора.

Справка. Ратационный дефлектор имеет еще другие наименования – турбодефлектор или ротационная турбина. Это сложный механизм с вращающейся частью – активной головкой, снабженной специальной системой лопастей. Также в конструкции имеется статичная часть – основа, к которой крепится головка и соединяемая с вентиляционной трубой.

Достоинства ротационного дефлектора

• Независимо от направления ветра вращательные движения активной головки происходят в одном и том же направлении. В результате, получается эффект «частичного вакуума» в вентканале – воздух разрежается, сила движения потока увеличивается, а риск возникновения обратной тяги приближается к нулю.
• Ротационные модели полностью исключают влияние на эффективность вентиляции внешних факторов – осадков и порывистого ветра.
• Автономность функционирования механического устройства, увеличивающего производительность системы воздухообмена – один из важнейших его плюсов.
• Невысокие затраты на модернизацию вентиляции.
• Быстрая окупаемость инвестиций на установку дефлектора с турбинами.
• Защита вентшахты от попадания мусора, птиц, пр.
• Декоративная законченность выведенной на крышу трубы – любой фасад от наличия такого шарообразного объекта выигрывает.

Важно! Ротационный дефлектор увеличивает эффективность стандартной естественной приточно-вытяжной вентиляционной системы в 2-4 раза. При этом «усиление» не требует подключения к электропитанию, что соответствует современным тенденциям энергоэффективности зданий и строений.

В чем недостатки турбодефлектора

Ротационная конструкция погодозависима – это фактически единственный, но очень важный его минус. В тихую погоду турбодефлектор по сути ничем не отличается от обычного защитного козырька на трубе воздуховода.

Можно ли изготовить ротационный дефлектор своими руками

Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.

Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

• А – круглая труба;
• В – квадратная труба;
• С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

Производят ротационный дефлектор «Турбовент» в России – в Нижегородской области, в городе Арзамасе.

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки. Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта.

Особенности монтажа

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

Внимание! При монтаже важно учитывать, что дефлектор любой модификации должен возвышаться над крышей на 1,5-2,0 м. При соблюдении этого устройства тяга в вентиляционном канале еще усилится.

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

Если вы человек наблюдательный, то наверняка обратили внимание, что некоторые трубы на крышах имеют колпаки. Предназначение этой детали знают немногие, тем более что называется она малопонятным словом «дефлектор», что означает «отражатель». В данной статье мы расскажем об этом полезном элементе и о том, как можно сделать дефлектор на трубу дымохода своими руками.

Назначение устройства

Роль дефлектора состоит в защите дымохода от внешнего воздействия окружающей среды (дождя, града, снега, ветра) и создании необходимой тяги в его каналах.

Устройство это знали еще в старину. Использовалось оно для украшения крыш домов. Одновременно с архитектурной ролью элемент играл практическую функцию – усиливал движение воздуха в отопительных и вентиляционных каналах. Его иногда называют дымником, а если он изготовлен в декоративном виде – флюгаркой. Далее мы поговорим о его практическом применении.

Независимо от вида теплоносителя, в любой отопительной системе предусматривается дымоход. Он обеспечивает вытяжку продуктов сгорания. От того, насколько хорошо функционирует дымоход, зависит работа всей системы отопления.

Но даже правильно устроенный дымоотвод иногда дает сбой в работе. Заметить это можно во время сильного ветра, который создает обратное давление в трубе и препятствует выходу из нее отработанных газов. Чтобы этого не случилось, на дымовую трубу надевается дефлектор.

Устройство разряжает воздух на конце трубы

Независимо от конструкции устройств, все они способствуют одному и тому же физическому процессу – возникновению зоны пониженного давления возле препятствий, которые обдуваются воздухом (эффект Бернулли). Воздушные потоки огибают поверхность дымника, их скорость увеличивается и рядом с дымоходом создается область разряжения. Благодаря этому происходит увеличение тяги в дымовой трубе.

На заметку! Использование даже самого простого дефлектора позволяет увеличить КПД отвода дыма на 20 %.

Разновидности изделий

По виду колпака

Дефлекторы на трубу различаются видом своей «верхушки». Они бывают:

1. плоскими;
2. полукруглыми;
3. с крышкой;
4. с двускатной щипцовой крышей.

Первые чаще всего применяются на домах, построенных в стиле модерн. Вторые характерны для современных построек. Элементы с щиповой крышей лучше всего защищают дымоход от снега.

Материалом для дымников в основном служит оцинкованное железо, реже используется медь. В настоящее время все больше входят в моду изделия, которые покрываются жароустойчивым полимером или эмалью. В дефлекторах для вентиляционных труб, по которым не проходит нагретый воздух, применяются колпаки из пластика.

Изделие, покрытое жароустойчивой эмалью

По конструкции

Элементы различаются и своей конструкцией. На отечественном рынке спросом пользуются следующие приспособления:

• дефлекторы ЦАГИ;
• дефлекторы ASTATO;
• шаровидные изделия с вращением;
• устройства Григоровича;
• круглые дымники «Воллер»;
• гусек или «дымовой зуб»,
• звезда «Шенард».

Наиболее популярным является дефлектор ЦАГИ, который состоит из следующих составляющих:

• входного патрубка;
• каркаса;
• зонтика;
• диффузора;
• кронштейнов.

Если вы не хотите покупать заводское устройство, можно сделать дефлектор для круглой трубы своими руками.

Дымники с разными видами крышек

Дымник данного типа имеет вращающийся корпус с закрепленными на нем специально изогнутыми деталями. Элемент оснащен подшипниковым узлом. Благодаря находящемуся сверху флюгеру устройство постоянно держится по ходу ветра.

Кольцо со встроенным подшипниковым узлом крепится прочными болтами к срезу дымохода. Воздушные потоки, проходящие между изогнутыми козырьками, увеличивают свою скорость и создают разреженную зону. Это приводит к увеличению тяги и повышению эффективности вывода продуктов сгорания.

Для флюгера-дефлектора используются материалы, обладающие высокой устойчивостью к коррозии. Простая конструкция позволяет использовать его на дымоходных трубах любых зданий.

Вид и устройство флюгера-дефлектора

Изготовление дымника своими силами

Сейчас мы рассмотрим, как сделать дефлектор на печную трубу своими руками.

1. Сначала определяем, из какого материала он будет делаться – нержавеющей стали или оцинкованного железа (из-за высокой стоимости медь используется реже). Они позволят создать конструкцию, стойкую к перепадам температуры и внешним атмосферным воздействиям.

Обратите внимание! Дефлектору свойственны определенные параметры, которых следует придерживаться при его проектировании. За основу берется внутренний диаметр трубы дымохода. Высоту дымника определяют, умножив его на 1,6-1,7, а ширину – на 1,9.

1. Чертим на картоне развертку всех главных деталей.
2. Переносим сделанные лекала на материал (металл) и вырезаем каждую деталь.
3. Соединяем, пользуясь сваркой или крепежными элементами.
4. Делаем из стали кронштейны, которые понадобятся, чтобы закрепить колпак к поверхности дымохода.
5. Монтируем колпак.

В первую очередь следует установить цилиндр и зафиксировать его крепежными деталями. Затем на нем хомутами закрепляется диффузор и колпак в виде обратного конуса. Благодаря ему устройство сможет функционировать в любую непогоду.

На заметку! Для упрощения сборки конструкции, срежьте на всех деталях с двух сторон уголки.

Так выглядит декоративный дефлектор

И напоследок еще несколько советов.

• Если у вас непрямой дымоход, то установка дефлекторов является обязательной. Так вы поднимите эффективность отвода образующихся во время сгорания газов.
• Когда делаете чертеж дефлектора на дымовую трубу, строго придерживайтесь вышеуказанных пропорций. Если у деталей устройства будут отклонения от этих параметров, оно не сможет обеспечивать качественную тягу.
• Если вы делаете заготовки из металла самостоятельно, используйте сделанные заранее картонные лекала. Это позволит вам быть уверенными и избежать ошибок.
• Конструкция обязательно должна иметь под колпаком обратный конус.
• Для трубы с максимально допустимым диаметром потребуется применить во время монтажа выполненную из проволоки растяжку.

Видео-обзор дефлекторов для трубы дымохода

Дефлектор на трубу дымохода не только повысит работу вашей вентиляционной и отопительной систем, но и украсит вашу крышу.

Зачастую жильцы частных домов сталкиваются с проблемой неэффективного отвода продуктов сгорания в печках, каминах либо котлах. В таких ситуациях возникает высокий риск отравления парами горения, в результате прекращения оттока дыма. В большинстве случаев такая проблема возникает из-за сильных порывов ветра, неправильно выбранного диаметра трубы или засорения дымохода. Такого рода проблемы может решить грамотно сделанный и правильно установленный дефлектор. Он дает возможность увеличить КПД до 20 %.

Прежде чем приступить к изготовлению вентиляционного дефлектора, необходимо понимать принцип работы данного устройства. Заключается он в возникновении зоны низкого давления в результате обтекания диффузора, другими словами в перенаправлении воздушных потоков, благодаря чему интенсивность воздушных масс увеличивается и, соответственно, повышается тяга.

Подготовительные работы

В состав дефлектора входят:

1. Входной патрубок.
2. Диффузор.
3. Колпак конусной формы и кронштейны.

Все необходимые части рекомендуется изготавливать из нержавеющей стали. Она обладает высокими антикоррозийными свойствами. Во время работы вам понадобятся следующие инструменты: ножницы по металлу, болгарка, рулетка, дрель, хомуты, молоток, болты гайки или заклепки и сам исходный материал – листы нержавеющего (оцинкованного) металла.

На первом этапе, необходимо измерить внутренний диаметр трубы, для того чтобы правильно подобрать высоту дефлектора и ширину диффузора. Высота дефлектора, в среднем, составляет 30-40 сантиметров. Ширина диффузора в два раза больше внутреннего диаметра трубы.

На втором этапе, для последующего удобства работы необходимо подготовить шаблоны всех частей дефлектора из картона или плотной бумаги. Так должны быть расчерчены и вырезаны шаблоны корпуса дефлектора, диффузора и зонтика (защитного колпака).

На следующем этапе шаблоны примеряются в сборе. Если шаблоны совпадают, то далее можно приступать к раскройке жести по эскизам. Не стоит забывать, что края жести очень острые и резка металла необходимо производить только в защитных перчатках, либо загибать по 5 мм края пассатижами и пристукивать молотком. Тогда края будут жестче и менее опасными.

Итак, теперь можно приступать к сбору конструкции.

Сбор всех деталей

Для того чтобы сделать загибы потоньше, их необходимо отстучать у нахлеста.
Затем, просверлив один край, нужно свернуть обечайку вверх загибами и придерживать. Это лучше выполнять с помощником, во избежание травм. Следом просверливают во втором крае первое отверстие, остальные отверстия клепают по отверстию в первом.

Колпак также вырезается из листа металла. Далее в нем просверливают отверстия и заворачивают его, придерживают и клепают. Можно насверлить отверстия сразу и уже потом совмещать, но тогда есть большая вероятность, того что они не будут совпадать.

Диффузор также, как и колпак вырезается из металла по шаблону, соединяют его элементы между собой при помощи болтов с гайками или заклепками. Самое надежное соединение выполняется с помощью сварки полуавтоматом, дуговой сваркой можно прожечь лист металла.

К колпаку клепают (соединяют с помощью болтов и гаек) по окружности 4 полоски приблизительно на равном расстоянии, края их загибают вниз, и соединяют с диффузором. Сделав п-образные скобки, соединяют их к диффузору, эту конструкцию вместе с колпаком вставляют в обечайку.

Монтаж

Установку желательно производить с напарником, который вас подстрахует и поможет закрепить дефлектор, ведь эти работы производятся на высоте, что является не безопасным.
Сначала на трубе крепится нижний цилиндр дефлектора. Способ крепления выбирается на месте в зависимости от состояния трубы и выбранных материалов дефлектора. Это могут быть:

• болты с дюбелями
• стяжные хомуты и другие.

После этого на цилиндре при помощи хомутов (либо другого средства крепления) закрепляется диффузор. Поверх него производится установка и закрепление обратного конуса, а затем защитного колпака. Если, в качестве средства закрепления, используются болты, то необходимо смазать их резьбу антикоррозийным средством.

Домашняя вентиляция и отопление дома | Отопление дома от электро-водяного пола XL PIPE: низкие цены от производителя в г. Миасс | Электрические теплые полы из Южной Кореи в г. Миасс | Приточные вентиляционные клапаны для домашней вентиляции от производителя в г. Миасс

Для вентиляции небольших помещений (комнат, гаражей, подвалов)
используется турбина с диаметром основания 110—160 мм. Устройства с размерами
от 200 до 600 мм подойдут для помещений до 40 м² с постоянным
пребыванием в них до четырех человек. Большие диаметры, 400 до 680 мм
используются при обеспечении воздухообмена в помещениях с большой площадью,
многоквартирных домах, складах, животноводческих фермах.

Области применения турбодефлектора

-Многоквартирные дома

-Коттеджи, частные дома

-Детские сады

-Школы

-Бассейны, спортивные объекты

-Бани

-Производственные, складские помещения

-Котельные

-Коровники

-Сушильные комплексы

-Курятники

-Емкости, резервуары для хранения воды

-Биотуалеты

-Вентиляция бытовок, постов охраны

-Зоопарки

-Конюшни

-Фермы, скотные дворы

-В каминах и барбекю, особенно при значительной высоте
дымохода, вызванной наличием близлежащих жилых строений.

-В основной вентиляции жилых и вспомогательных
помещений, коммерческих строений (кафе, баров, гостиниц, ресторанов и т.д.)

-В сельскохозяйственных помещениях

-В ангарах, складах и зданиях промышленного назначения

-Для естественной вентиляции подкрышного пространства
строений в летний период, особенно в дневное время.

-Вентиляция помещений, где находятся обогревательные
приборы, которые эксплуатируются на природном газе, обеспечивая продолжительную
и эффективную работу оборудования.

 Если у Вас есть вопросы, Вы можете связаться с нами по номеру телефона +7 912-899-7871, +7 951-448-4636 или пишите свой запрос на e-mail: [email protected].

Дефлектор типа Цаги, D=450

Дефлектор вентиляционный типа ЦАГИ представляет собой изделие системы вентиляции, которые устанавливаются на вытяжных воздуховодах над кровлей здания. Как правило, дефлектора изготавливаются цилиндрической формы. Размер дефлектора зависит от диаметра выходного канала и требуемого объема удаляемого воздуха.

Характеристики


Применение дефлектора. Принцип его работы и конструкция
Вентиляционный дефлектор ЦАГИ выполняет несколько функций: усиливает вытяжку в вентиляционной системе, предотвращает обратную тягу, и защищает систему вентиляции от попадания атмосферных осадков.
Принцип работы дефлектора основан на законах физики: воздух обдувает изделие снаружи, при этом внутри дефлектора давление падает ниже атмосферного. Воздушные массы стремятся в зону пониженного давления, т.е. воздается тяга в системе вентиляции и воздух вытягивается наружу. Чаще всего дефлектор используется в системах вентиляции с естественным побуждением.

Дефлектор ЦАГИ состоит из следующих частей:
1. Патрубок, который присоединяется к воздуховоду или узлу прохода. Он служит вытяжной шахтой.
2. Диффузор (расширяющийся конус, который идет от патрубка к верху дефлектора).
3. Внешний патрубок/обечайка.
4. Колпак, защищающий вентиляцию от попадания осадков.
5. Лапки для крепления колпака.

Изготовление вентиляционного дефлектора
Изготавливается дефлектор из оцинкованной стали. Дефлектор ЦАГИ имеет расчетные размеры и формы, менять которые кардинальным образом не рекомендуется. Например, для каждого диаметра дефлектора уже рассчитана высота и диаметр наружного стакана, при которых устройство имеет максимальную работоспособность. Если данные размеры изменить для удобства монтажа, красоты или других причин, то дефлектор может перестать создавать необходимую тягу. Изготавливаются дефлектора систем вентиляции по серии 5.904-51.

Как заказать дефлектор типа Цаги
Для заказа дефлектора необходимо указать его присоединительный размер, т.е. диаметр трубы, на который он будет устанавливаться. Также следует указать тип соединения: ниппельный или фланцевый.

Монтаж дефлектора на трубу
Монтируются вентиляционные дефлектора на крыше помещения. Монтаж изделия осуществляется непосредственно на воздуховод или наузел прохода через кровлю. При монтаже дефлектора на воздуховод следует учитывать несколько правил:
1. Дефлектор должен устанавливаться таким образом, чтобы он обдувался ветром при любых его направлениях.
2. Его нельзя монтировать в зонах аэродинамических теней, например от соседнего здания
3. Для создания воздушной тяги дефлектор должен монтироваться на высоте, превышающей уровень крыши на 1,5-2 метра.
4. Оцинкованный дефлектор рассчитан на вытяжку неагрессивных воздушных масс.
5. Установка задвижки/шибера в вентиляционном канале перед дефлектором позволит избежать чрезмерной тяги при сильном ветре.

Дефлектор ф800 вентиляционный типа ЦАГИ серия 5.904-51

Дефлектор вентиляционный типа ЦАГИ

Дефлектор ЦАГИ представляет собой изделие системы вентиляции, которые устанавливаются на вытяжных шахтах в системах естественной вентиляции над кровлей здания. Дефлекторы для вентиляции предназначены для усиления тяги в вытяжных шахтах. Как правило, дефлектора изготавливаются цилиндрической формы. Размер дефлектора ЦАГИ зависит от диаметра выходного канала и требуемого объема удаляемого воздуха. Дефлектор ЦАГИ служит для усиления вытяжки в вентиляционной системе, так же дефлектор ЦАГИ предотвращает обратную тягу, и защищает систему вентиляции от попадания атмосферных осадков. Принцип работы дефлектора основан на законах физики: воздух обдувает изделие снаружи, при этом внутри дефлектора давление падает ниже атмосферного. Воздушные массы стремятся в зону пониженного давления, т.е. воздается тяга в системе вентиляции и воздух вытягивается наружу. Чаще всего дефлектор используется в системах вентиляции с естественным побуждением.
Компания «Дагаз Групп» предлагает качественную продукцию собственного производства.

Характеристики дефлектора ЦАГИ

	Оцинкованная или нержавеющая сталь
	Толщина стали — до 1,2 мм.

Монтаж дефлектора ЦАГИ

Выгодное предложение

Компания «Дагаз Групп» — у нас есть все, что нужно для полной комплектации систем вентиляции.

Заказ по e-mail или по телефону

Консультация и согласование деталей

Различные варианты оплаты

Самовывоз продукции или доставка

Дефлекторы для вентиляции и дымохода. Инструкция по сборке своими руками

В статье описаны разные виды дефлекторов, особенности их устройства, принцип работы и отличия от других видов усилителей тяги. Мы расскажем о необходимости их установки, приведём таблицу с ценами, а также рассмотрим пошаговую инструкцию по сборке дефлектора своими руками.

Дефлектор — устройство, оптимизирующее поток воздуха для усиления тяги в трубе воздуховода или дымохода. В буквальном переводе deflector — отражатель, направляющее устройство. Это в полной мере описывает его функцию и назначение.

Принцип работы и разновидности дефлекторов

Направление потока воздуха происходит благодаря созданию области низкого давления в нижней части устройства. Когда дефлектор обтекается воздушным потоком, в нижней части образуется «завихрение», которое, проходя пространство, ограниченное стенками, создаёт дополнительную тягу. Чем сильнее поток воздуха, тем мощнее тяга внутри устройства. Иными словами, дефлектор направляет ветер параллельно трубе воздуховода, чем усиливает тягу за счёт перепада давления.

Такой эффект возможен при расположении стенок, которое определяется базовым аэродинамическим расчётом. В настоящее время экспериментальным путём выведены несколько моделей дефлекторов, имеющих оптимальные пропорции.

ЦАГИ — разработка Центрального аэрогидродинамического института им. Жуковского. Этот дефлектор усиливает тягу за счёт теплового и воздушного напоров, а также перепада давления на высоте 2 м от кровли. Эта конструкция допускает скрытую установку в канал, поэтому её используют в основном для вентиляционных систем (чистка от продуктов горения затруднена).

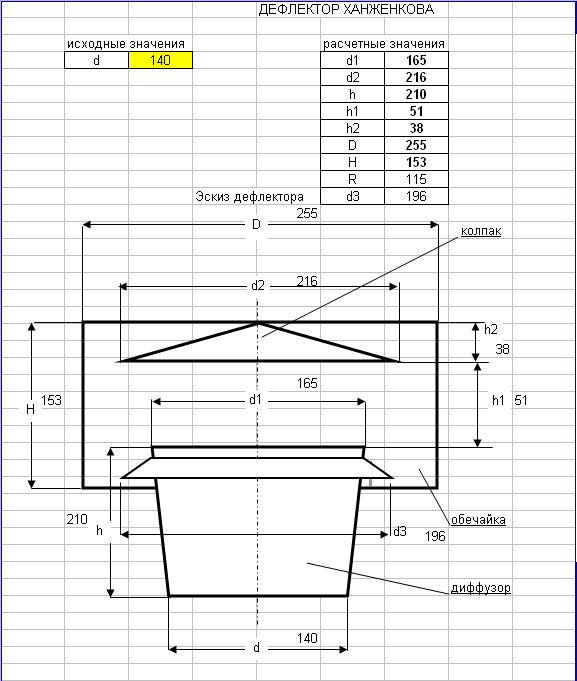

Дефлектор Ханженкова. Представляет собой дополнительную стенку вокруг трубы и «тарелку-дождевик», которая служит также вытяжным зонтом. Этот зонт погружен на определённое расстояние внутрь окружной стенки.

Дефлектор Вольперта–Григоровича. Отличается более простой конструкцией — «тарелка» из двух зонтов расположена над облекающей стенкой.

Поворотный дефлектор («Капюшон» или «Сачок»). Представляет собой полукруглый жёлоб-уловитель воздуха, закреплённый на поворотном штоке, установленном внутри канала. При ветровой нагрузке возникает турбулентность и тяга усиливается. Исполняет роль флюгера.

Помимо этих моделей существует бесчисленное множество других конструкций, которые часто не поддаются классификации. Среди них можно выделить как современные варианты с увеличенными спиральными лопастями на базе подшипника (они вращаются во время работы), так и простые «зонтики-крышки» из куска оцинковки, которые также усиливают тягу.

Поскольку расчёты производительности и подбор конструкции дефлектора для систем вентиляции — дело профессионалов, мы обратим внимание на отражатели для печных и каминных дымоходов.

Зачем нужен дефлектор

Помимо главной своей цели — отвод продуктов горения, дефлектор выполняет ещё несколько полезных функций:

1.  Значительное усиление тяги. Тяга привлекает больше кислорода и это положительно сказывается на экономии топлива в пиролизных котлах и печах — оно прогорает полностью.

2.  Гашение искр. Эта проблема знакома тем, у кого установлен короткий дымоход для твердотопливного реактора*. Искры из дымохода — признак жарко горящего источника и мощной тяги — может привести к возгоранию. Дефлектор позволяет остановить искру и дать ей возможность безопасно выгореть.

3.  Защита от атмосферных осадков. По идее, с этой задачей справляется обычный «зонтик», но он не даёт двух первых плюсов.

* Реактор — место прохождения реакции горения, очаг, источник продуктов горения (печь, камин, буржуйка, котёл и т. д.).

Все размышления о целесообразности модернизации дымохода сводятся к вопросу, что выбрать: «зонтик» или дефлектор? Простота первого не даёт эффекта второго, но сложность дефлектора по сравнению с «зонтиком» заставляет задуматься многих.

Сколько стоит дефлектор

Вентиляционные устройства рассчитываются вместе со всей системой. Дефлекторы конкретной модели можно приобрести под необходимый диаметр трубы.

Таблица. Цены на дефлекторы

Дефлекторы часто изготавливают в кустарных мастерских и небольших цехах (в этом случае продукт может не иметь конкретного названия и привязки к модели). Показателем качества работы фирмы будет паспорт изделия с указанием размеров деталей, марки стали и прочих подробностей.

Дефлектор своими руками (Вольперта-Григоровича)

Разумеется, домашние умельцы не остались в стороне и стали делать дефлекторы для собственных нужд в своих мастерских. Это оказалось выгодно — имея лист оцинковки, инструмент и подручный металл, можно сэкономить до 40 у. е. на установке дефлектора.

Для работы потребуется инструмент:

1.  Линейка, рулетка, маркер, чертёжный набор.

2.  Ножницы по металлу, киянка, заклёпочник или сверлоконечные саморезы с прессшайбой 15 мм.

3.  Дрель со сверлами.

Материал:

1.  Листовой металл 0,3–0,5 мм (оцинковка, нержавейка, алюминий и т. д.).

2.  Подручный металл для жёстких креплений — шпилька, алюминий, полоса и т. д.

Расчёт размеров дефлектора

Это самый важный этап всей работы. Формулы расчёта были выведены и отработаны на практике в аэродинамической трубе и привязаны к актуальному параметру — диаметру канала D.

Эти данные заключены в таблице, на основе которой можно рассчитать простой дефлектор под любой размер, исходя из диаметра канала D.

Ход работы

После того как все расчёты выполнены, необходимо перенести чертежи на лист и сделать раскрой деталей изделия:

1.    Вырезать ножницами по металлу детали.

2.   Свернуть корпус диффузора и засверлить оба края. Затем скрепить это дело клёпками.

3.   Склепать верхний и нижний конусы. Верхний будет больше нижнего и его кромку можно использовать для крепления «тарелок» между собой. Для этого нужно вырезать и загнуть лапки (6 шт.) в кромке верхнего конуса.

4.   Перед тем как собрать зонт, не забудьте установить в нижнем конусе шпильки для монтажа к диффузору, если крепление делается на лапки, их можно установить снаружи на клёпки.

5.   Закрепить зонт к диффузору можно при помощи шпилек или алюминиевых пластин. Если есть шпильки, для них нужно изготовить петли на корпус дефлектора — обогнуть шпильку лоскутом оцинковки и сделать в ней монтажные отверстия.

6.   После сборки устройства устанавливаем его. Для этого лучше всего снять верхний участок трубы и смонтировать конструкцию на верстаке, а затем установить обратно. Способ крепления — шпильки или лапки.

Помните, что соединения должны быть надёжными, т.  к. дефлектор подвергается значительным ветровым нагрузкам.

Самодельный отражатель не имеет декоративной ценности, но польза от его установки очевидна — усиление тяги на 20–25%, защита кровли от искр. К тому же он заменяет дополнительные 1,5–2 метра высоты трубы. Какой бы дефлектор вы не выбрали, выгоду от его установки вы ощутите уже в ближайший отопительный сезон.

Виталий Долбинов, рмнт.ру

http://www.rmnt.ru/ — сайт RMNT.ru

Дефлекторы

Дефлектор для вентиляции – это простое устройство, позволяющее повысить эффективность системы в пределах 20%. Мы хотим рассказать о принципе действия, особенностях и разновидностях этих устройств, а также остановиться на том, как смонтировать вентиляционный дефлектор своими руками.

Вытяжной дефлектор вентиляции повышает тягу и эффективность работы вытяжки.

Дефлекторы систем вентиляции

Устройство и принцип действия

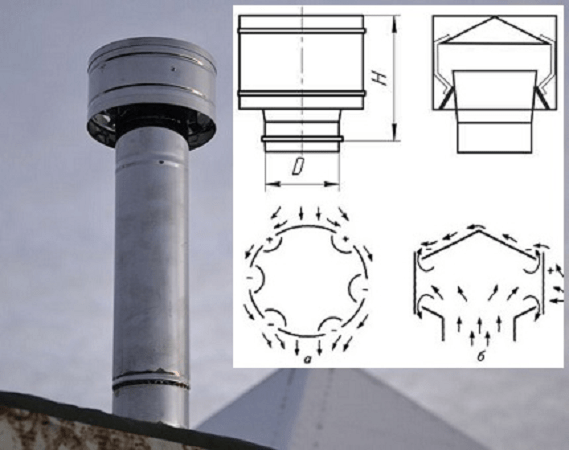

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Важно! В варианте Григоровича мы видим, что эжекция происходит в двух направлениях: в направлении обратного конуса и в направлении широкой стороны диффузора. При этом скорость потока под обратным конусом возрастает за счет сужения канала, что приводит к повышению разности давлений.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Важно! Как правило, вытяжная труба выводится на крышу. Это создает разность гравитационных значений давления воздуха, а также позволяет установить дефлектор на открытом для ветра пространстве.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.

Аэродинамическая труба Т-117 — Экспериментальная база

Удобный для печати

Основные параметры

Скачать PDF

Общее описание

Аэродинамическая труба Т-117 — гиперзвуковая испытательная установка циклического типа с разомкнутым контуром, предназначенная для исследования аэротермодинамических характеристик моделей ракетно-космических аппаратов и их узлов.

WT оснащен комплектом профилированных осесимметричных форсунок с выходным диаметром 1 м для создания рабочего потока с широким диапазоном чисел M и Re. Сжатый воздух направляется из баллона (давление до 28 МПа) в уравнительную камеру, где нагревается до необходимой температуры электродуговыми нагревателями. WT оборудован двумя системами: системой с четырьмя сверхзвуковыми эжекторами и вакуумной системой для создания разрежения / разрежения в рабочем канале.

Испытательная секция представляет собой камеру Эйфеля с охлаждаемыми стенками. Он оснащен двумя системами подвески, которые позволяют быстро вставить модель в поток и изменить ее вертикальное положение. В стенах тестового отсека имеются оптические окна для визуализации обтекания модели различными методами и для видеозаписи.

WT оснащен комплектом тензометрических весов для измерения аэродинамических сил и моментов моделей и их компонентов, а также автоматизированным измерительно-вычислительным комплексом управления.

Возможности

В Т-117 можно проводить следующие виды испытаний:

• Определение общих аэродинамических характеристик летательных аппаратов и их узлов;
• Тестирование моделей со следами;
• Измерение стационарного и нестационарного распределения давления на поверхности модели;
• Определение распределения теплового потока на поверхности модели температурным методом и с помощью датчиков;
• Натурные исследования (визуализация течения теневым и интерферометрическим методами, визуализация краевых линий течения методом рассеянных капель краски и т. Д.)).

Технологические преимущества

• Наличие двух систем, которые создают вакуум в рабочем канале WT, значительно увеличивает возможности WT.
• Наличие в тестовой части двух систем подвески дает возможность тестировать две разные модели за один прогон.

Практическое применение

Все перечисленные возможности Т-117 ВТ широко используются для экспериментальных исследований моделей ракетно-космических аппаратов и их узлов.

зачем и когда нужно, виды, варианты, самодельные варианты.

Дефлектор на каминной печи сауны, создавая кинетическую энергию, способствует увеличению тяги, что снижает риск попадания дыма в моечное отделение … Кроме того, многие модели отличаются своей оригинальностью, что создает дополнительный декор. Это необходимая конструктивная часть, заслуживающая отдельного разговора.

На рисунке изображен простейший вариант дефлекторного устройства.

Немного теории

Это, казалось бы, простое устройство работает по закону физики, который гласит, что все воздушные потоки достигают максимальной скорости в поперечных каналах, конструктивно измененных выходных отверстиях. То есть они действуют как усилители тяги. Работа построена таким образом, что ветер, попадая в дефлектор, попадает в участок с низким давлением, а за счет особой конструкции и смешения теплого и холодного воздуха поднимается вверх, что способствует увеличению тяги наружу. , а не внутрь.

Технологические исследования доказали свою эффективность при работе с любой печью для сауны. Установка, которая в глазах нехитрого устройства увеличивает КПД вытяжки на 15%, а кроме того, дефлектор также защищает дымоход от попадания в него различных примесей с улицы. Его работа не привязана к погоде. Независимо от порыва ветра на улице вытяжка будет исправно работать.

На рисунке показан тип крепления дефлектора к дымоходу.

Как работает дефлектор

Дымоходы есть в любом доме, а в бане их обустраивают на печах. Когда ТЭН работает в автоматическом режиме без нагнетателя, это касается электронагрева, вся работа по удалению вредных примесей ложится на трубу. И если в первом случае дым выходит сам по себе, то во втором дефлектор просто необходим. Но все же есть некоторые правила использования, и когда можно обойтись без этого устройства. В пользу заявки говорят следующие факты:

• порывистый ветер, наличие которого наблюдается на возвышенностях, нарушает тяговое движение, особенно в печах печей;
• неправильное расположение дымохода или низкая высота выпускного отверстия;
• Несоответствующий диаметр выпускной трубы.

Сам дефлектор — это устройство, которое работает по принципу ветряка: чем сильнее потоки, тем больше тяга. Устройство самостоятельно меняет потоки, направляя их в нужное русло. Дефлектор можно монтировать как на отдельные трубы, так и в одиночные системы, если в бане дополнительно проложена система отопления.

Для крепления дымохода и дефлектора необходимы компоненты и соединительные элементы.

Конструктивные особенности

Несмотря на большую функциональность и сложное название, само устройство достаточно простое и состоит из следующих элементов:

• коллектор нижний, цилиндрический, из металла, керамической или асбестовой трубы;
• диффузор — цилиндр верхний, немного меньше коллектора, установлен на 3 или 4 стойки с вертикальным креплением;
• верхний зонт, прикрывающий прибор от мусора.

Для изготовления последнего элемента используется оцинкованная сталь.

Патрубок может быть проложен в разных вариантах . .. Проще всего такой. Предварительно можно наметить место установки, закрепив его в ракушках из кирпичной кладки или просверлив отверстие в срубе. Я часто устанавливаю дымоход через крышу. Это менее надежно, потому что необходимо модифицировать конструкцию крыши.

Если коротко охарактеризовать вид работы, то нижнее кольцо начинает функционировать первым, с верхним влиянием ветра.Попадая в нее, поток закручивается, и за счет меньшего диаметра верхней трубы создается воздушная воронка, выбрасывающая ветер наружу. Это создает тягу, которая засасывает продукты горения из дымохода. На самом деле ветер как бы направляет их, указывая верный путь … Если дует снизу, то все происходит наоборот. Дым выходит наружу, но за счет тяги, образовавшейся в верхней трубе. Горизонтальные потоки одинаково нагружают оба элемента.

Недостатком является устройство дефлектора с одним зонтом.Забегая вперед, нужно добавить, что при составлении проекта нужно учесть наличие ветров и найти правильное место для ванны или сделать дефлектор с зонтом из двух конических частей. Это необходимо для правильного распределения течений при верхнем ветре. В устройстве с обычным зонтом ветер будет отражаться от него и тяга уменьшится. Устройство с двумя конусами правильно распределяет потоки.

Разновидности устройств

Самым распространенным считается устройство с обычным зонтом, состоящее из двух отрезков труб разного размера.Особенности строений и выходная мощность банных печей заставили производителей задуматься о совершенствовании устройств, благодаря которым на рынке можно найти:

• обычные дефлекторы с конической защитой;
• аппараты с плоскими крышками и полукруглыми;
• устройства со складной защитой;
• Дефлекторы с двускатной крышкой.

Есть разница в конструкции и устройствах. Например, дефлектор «Цага» позволяет увеличить тягу одновременно в дымовом канале топки и вентиляции в бане, если канал конструктивно выполнен в этом варианте.В этом устройстве цилиндры бывают совмещенными, круглого и прямоугольного сечения . .. Для организации бесперебойной вытяжки над коньком крыши устанавливается труба с таким устройством.

Дефлектор «Дымовой зуб» отличается индивидуальностью установки. Устанавливается в специальной дверце дымозабора. Один конец ведется за стенку бани, другой — над кровельной системой. Однако монтировать его над ним не обязательно. Уникальность работы этого дефлектора связана с расположением на нем двух ручек, с помощью которых можно регулировать работу банной печи, увеличивая или уменьшая поток воздуха.

Но самым популярным во всех формах является дефлектор Григоровича. Он одинаково хорошо справляется с вентиляцией воздуха и выводом дыма из дымохода банной печи. Его конструкция проста и вы можете изготовить устройство самостоятельно и дополнительно подвести к нему естественные притоки вентиляции. Он состоит из двух устройств, верхнего и нижнего цилиндра. В последнем есть два патрубка для отводов. Верх покрыт конической защитой или плоским.

Кроме представленных типов есть еще дефлекторы шаровые, открытые модели, круглые. Но они, как правило, реже используются в качестве тягачей для бань, чаще — для воздуховода в вентиляционных устройствах.

Эффективная работа печи невозможна без хорошей тяги, которая требует достаточного притока воздуха и нормального удаления продуктов сгорания. Все это должно обеспечивать правильно спроектированный дымоход. Но есть факторы, существенно снижающие работу печи, такие как:

• сильные порывы ветра;
• мусор;
• часто забивает дымоход;
• осадков.

В итоге это приводит к тому, что печь не хочет гореть, а начинает дымить. Если ваша плита так себя ведет, пора задуматься о дефлекторе.

Дефлектор — это устройство, которое создает препятствие движению воздушного потока. Он способен защитить дымоход от мусора и осадков, а также обеспечить хороший дымоудаление.

Специалисты утверждают, что установленный дефлектор позволяет увеличить коэффициент полезного действия духовки на 20%.Но дефлектор пригодится только в случае правильно установленного дымохода с подходящей высотой и точно подобранным сечением.

Дефлектор легко купить в магазине. Цены на этот товар примерно следующие:

1. Дефлектор Ханженкова из оцинкованного металла — 18 у.е.
2. ЦАГИ из оцинкованной стали — 40 у.е.
3. Вольперт-Григорович, также оцинкованный — 21 куб. е.
4. Вольперт-Григорович из нержавеющей стали — 46 у.е.
5. Дефлектор поворотный типа Dragon-300-CH-A из нержавеющей стали — 140 у.е.

А можно немного поработать и сделать дефлектор Григоровича своими руками, сэкономив 46 куб. е. Для того, чтобы сделать дефлектор своими руками, вам понадобится какой-нибудь инструмент:

• рулетка, линейка, картон и фломастер;
• ножницы для нарезания металла и саморезов;
• сверла и сверла.

Материал дефлектора:

1. Листовой металл 0.5 мм, желательно из оцинкованной или нержавеющей стали.
2. Металл для жестких креплений (планка, шпилька и т. Д.).

Самый важный этап работы — это расчет размеров дефлектора. Перед тем как сделать дефлектор своими руками, нужно рассчитать необходимые параметры и составить чертеж с нанесенными на него всеми размерами. Проще всего произвести расчеты с использованием соотношений:

• высота дефлектора — диаметр дымохода 1,6;
• ширина диффузора — 1.В 2 раза больше диаметра дымохода;
• ширина цоколя — 2 диаметра дымохода.

Если сделать дефлектор, не соблюдая соотношения, полученное устройство не даст ожидаемого результата.

После проведения расчетов нужно на листе картона составить чертеж деталей и вырезать его. Модель дефлектора следует собрать из картонных деталей. Если все сделано правильно, можно разобрать модель и перенести все детали на металл.Далее действуем по схеме:

1. Вырезаем детали ножницами по металлу.
2. Закатываем корпус диффузора цилиндром и просверливаем два края. Скрепляем саморезами.
3. Делаем точно такой же внешний цилиндр … Далее делаем колпак, складывая металлический конус и соединяем края.
4. Заклепываем верхний и нижний конусы. Верх больше низа, поэтому мы используем его край, чтобы прикрепить пластины друг к другу. Для этого в верхнем конусе вырезаем и сгибаем 6 ножек.
5. Перед креплением в нижнем конусе необходимо прикрепить монтажные петли к диффузору.
6. Прикрепляем получившийся зонт к диффузору при помощи ножек. Вставляем получившуюся конструкцию во внешний цилиндр.

Для того, чтобы установить дефлектор своими руками, нужно просверлить на металлическом дымоходе три отверстия на одном уровне. Далее устанавливаем дефлектор вертикально и плотно фиксируем саморезами или болтами. При необходимости установки дефлектора на кирпичный дымоход необходимо заранее сделать широкий зажим из полосы металла.После установки дефлектора плотно закрепите его, затянув хомут болтом и гайкой.

Перегородка, установленная на дымоходе, улучшит производительность вашей печи и устранит проблему слабой тяги.

Обновлено:

18.08.2016

Дефлектор дымохода — довольно важная часть дымохода в регионах с сильным ветром. Часто при сильном ветре на улице его дует, в результате чего огонь в котле гаснет. Это не только доставляет огромное количество неприятностей из-за постоянного возгорания котла, но также может быть опасным для жизни.Если вовремя не узнать, что котел потух, то в помещение начинает поступать газ, что крайне опасно. При контакте с огнем возможно отравление газом или взрыв.

Фото дефлектора на дымоход

Дефлектор дымохода представляет собой обычную трубу с зонтиком сверху. Такая форма позволяет удалять отходы горения и не допускает попадания воздуха в дымоход. Сам дефлектор обеспечивает увеличение тяги за счет воздушного потока.Из-за столкновения ветра с препятствием вокруг дымохода создается зона низкого давления.

Стоит отметить, что даже самый простой дефлектор дымохода значительно повышает уровень КПД дымохода. Этот показатель начинается с 20%. При использовании более современных моделей значительно повышается уровень эффективности. К тому же устройство достаточно универсальное, так как одинаково хорошо работает в любых условиях. Направление ветра в этом случае значения не имеет.

Кроме того, устройство выполняет еще и защитную функцию.Дефлектор дымохода обеспечивает защиту от снега, дождя и различного мусора. Это очень актуально особенно в осенний сезон, когда идут сильные дожди и осыпаются листья.

Популярные модели дефлекторов

Цепь дефлектора дымохода

На сегодняшний день дефлектор дымохода имеет большое количество разнообразных вариантов, которые рассчитаны на разные условия, отличаются уровнем эффективности и ценой. Самые популярные из них:

1. С плоским металлическим верхом.
2. Аппараты с открывающейся крышкой.
3. Если труба имеет уклон, то можно использовать дефлектор для двускатной крыши.
4. С полукруглой крышкой.

Первый вариант не такой практичный, но очень популярен среди домов в стиле модерн. Самый распространенный и практичный вариант — устройство с полукруглой верхушкой. Это устройства, которые можно увидеть в большинстве домов.

Чаще всего дефлектор дымохода изготавливают из оцинкованного металла. Его особенность заключается в том, что материал не поддается влаге, а значит, не ржавеет и не портится.К тому же такой элемент имеет довольно небольшую толщину и вес. но в последнее время на строительном рынке стали появляться элементы с эмалевым или пластиковым покрытием. Это обеспечивает дополнительную защиту и более привлекательный внешний вид.

На современном рынке существует множество разновидностей данного изделия, среди которых наиболее популярной является дефлектор ЦАГИ. Поскольку это самый популярный вариант, стоит присмотреться к его строению:

1. Патрубок впускной.
2. Диффузор.
3. Основная часть дефлектора — это корпус.
4. Крепеж (скобы).
5. Верхняя часть устройства представляет собой зонт.

Особенность такого элемента — простота и практичность при достаточно невысокой цене. К тому же установка дефлектора довольно проста, ее можно произвести самостоятельно, без помощи специалиста.

Средняя цена на этот товар составляет порядка 5-10 долларов. Однако не всегда стоит тратиться на покупку устройства, особенно если есть возможность сделать дефлектор для дымохода своими руками.Это поможет вам сэкономить. Если в доме есть лист металла, можно приступать к работе.

Устройство своими руками

Для того, чтобы сделать дефлектор дымохода, необходимо ознакомиться с основными параметрами, которым он должен соответствовать. Кроме того, необходимо провести весь объем работ по заданной схеме. Схема позволит определить материал, из которого будет изготовлено устройство. В этом случае вы можете использовать:

1. Медь.
2. Нержавеющая сталь.
3. Металл оцинкованный.

Медь на первый взгляд может показаться довольно странным решением, так как стоит довольно дорого. Однако не впадайте в крайности. Особенность меди в том, что она максимально устойчива к атмосферным осадкам … А поскольку дефлектор установлен предельно высоко, постоянно контролировать и ремонтировать прибор довольно сложно. Поэтому рекомендуется установить медный дефлектор, чтобы раз и навсегда забыть об этом.

Процесс изготовления дефлектора требует выполнения ряда пошаговых действий:

1. Для начала нужно сделать шаблон. Все необходимые элементы прорисовываются на картоне в развернутом виде.
2. Шаблон переносится на лист металла, после чего ножницами по металлу вырезаются все необходимые элементы.
3. Все развернутые элементы соединяются в единое изображение при помощи заклепок. Альтернативой может быть болтовое соединение или сварка.
4. Кронштейны необходимо вырезать из листа металла; они нужны для того, чтобы закрепить колпачок.
5. Прикрепите обратный конус к крышке с помощью тех же заклепок.

По окончании работы все элементы собираются в единую конструкцию. Только после этого можно устанавливать дефлектор на трубу дымохода. Особое внимание следует уделить креплению устройства к трубе. Он должен быть надежным. Крепление к трубе осуществляется с помощью хомутов. Затяните их как можно плотнее, не повредив трубу.

Если изделие было медным, то о каком-то контроле или уходе за элементом можно забыть.Однако если при изготовлении использовался другой металл, то лучше проверять хотя бы раз в год.

Дефлектор дымохода готов, теперь система отопления дома надежно защищена от сильных порывов ветра, атмосферных осадков и постороннего мусора.

В современных дымоходных системах используются так называемые дефлекторы — специальные устройства, позволяющие увеличить тягу. Они бывают нескольких типов — дефлектор цаги, дефлектор Григоровича, дефлектор Ханженкова и ряд других.Помимо увеличения тяги в дымоходе, устройства гасят искры и предотвращают попадание в дымоход мусора и осадков. К тому же эти устройства имеют приятный эстетичный вид и служат декоративным элементом кровли. Стоят такие устройства в магазинах достаточно дорого, поэтому имеет смысл изготовить дефлектор для дымохода своими руками с достаточной сноровкой и сноровкой.

Дефлекторы на любой диаметр

Как работает дефлектор

Прежде чем приступить к изготовлению и установке дефлектора, познакомимся с его устройством и принципами работы.Устройство состоит из трех основных частей. Цилиндр, диффузор и колпачок (также называемый зонтиком). Также его можно использовать для установки отскоков кольца. Варианты дефлектора очень разнообразны, отличаются друг от друга формой и размером, только все они работают практически по одним принципам. Что это за принципы? Верхний цилиндр останавливает потоки воздуха, они врезаются в него, а затем окружают. Какая-то часть воздушных потоков, поднимаясь вверх по цилиндру, улавливает текущие потоки дыма и всасывает их. Тяга увеличивается.Причем совершенно не зависит от направления ветра. Тяга всегда будет хорошей.

Верхний цилиндр имеет прорези, благодаря которым поток дыма засасывается. Благодаря этим принципам дефлекторы приобрели популярность на рынке дымоходных изделий, а также благодаря другим своим положительным качествам.

Типы дефлекторов

Принцип действия дефлектора основан на усилении или создании дополнительной тяги за счет его конструкции.На сегодняшний день путем экспериментов получено определенное количество типов таких устройств. Самый известный тип — дефлектор цаги, названный по названию учреждения, которое его разработало (Центральный аэрогидродинамический институт им. Жуковского). Принцип его действия заключается в увеличении тяги за счет термического и воздушного давления и перепада давления, возникающего на расстоянии двух метров от крыши. Допускается скрытая установка в канал, поскольку использование дефлектора в большей степени встречается в системах вентиляции.При изготовлении устройства используется нержавеющая или оцинкованная сталь, выпускается он цилиндрической формы. Следующий вид называется Round Volper и похож по конструкции на предыдущий, хотя есть несколько небольших отличий вверху. Материал для его изготовления — медь, оцинковка, нержавеющая сталь … Применяется в ваннах. Третий тип называется дефлектор Григоровича, он похож на дефлектор цаги. Только было улучшено. Размещается в местах с преобладанием слабого ветра.Тяга такого дефлектора крыши отличная даже в безветренную погоду.

Другой тип дефлектора капота называется «Astato Dish-shape». Отличается оперативностью и простотой конструкции. Тип строительства — открытый. Обеспечивает тягу при любом ветре. Материал изготовления — оцинкованная и нержавеющая сталь. Следующий тип дефлектора дымохода получил название Н-образного из-за его формы. Он отличается надежностью независимо от направления ветра. Изготовлен из нержавеющей стали. Другой вид дефлекторов для дымоходной системы называется дефлектор флюгера.Материал изготовления — нержавеющая или окрашенная углеродистая сталь. И последний вид дефлекторов на трубе дымохода — дефлектор, который из-за своей конструкции называется вращающимся. Он может вращаться по направлению ветра, эффективно защищает дымоход от мусора и влаги и хорошо подходит для дымоходного газового котла, но не работает в безветренную погоду или в случае обледенения. Мастера, изучив конструкцию таких устройств, уже научились производить их самостоятельно в домашних мастерских.

Дефлектор самодельный

Учитывая высокие цены на заводские устройства, можно попробовать сделать дефлектор вентиляции своими руками, приложив определенные усилия. Оказывается, если сделать дефлектор цаги своими руками, можно сэкономить до 40 долларов! Вам просто нужно приобрести лист оцинкованной стали, иметь необходимые инструменты, кое-что и желание. Самостоятельное изготовление устройства дефлектора дымохода предполагает использование: линейки, рулетки, набора для рисования, маркера, молотка, ножниц по металлу, сверл, сверл, просверленных шурупов или заклепок, пресс-шайб 15 мм.Также вам понадобится лист металла (оцинковка, нержавеющая сталь и др.). Для крепления потребуется подручный металл — алюминий, шпильки и т. Д.

Как рассчитать размеры

Самый важный этап в работе — это расчет дефлектора. Расчеты чертежей будут привязаны к текущему параметру — диаметру канала D. Здесь показан чертеж дефлектора.

Схема устройства дефлектора на самодельную по размеру

По таблице можно рассчитать простой дефлектор исходя из размера диаметра трубы дымохода (канал D).

Как посчитать эти данные? Допустим, диаметр трубы дымохода (канал D) составляет 20 см. Отсюда проводим расчеты:

Диаметр нижнего диффузора — 2 D. Отсюда — 2 × 20 = 40 см;

Диаметр верхнего диффузора 1,5 Д. Отсюда — 1,5 × 20 = 30 см;

Высота диффузора 1,5 Д. Отсюда — 1,5 × 20 = 30 см;

Углубление патрубка в диффузор 0,15 Д. Отсюда — 0,15 × 20 = 3 см;

Высота конуса равна 0.25 Д. Отсюда — 0,25 × 20 = 5 см;

Высота зонта 0,25 D. Отсюда — 0,25 × 20 = 5см;

Высота обратного конуса 0,25 D. Отсюда — 0,25 × 20 = 5 см;

Зазор зонта и диффузора составляет 0,25 Д. Отсюда — 0,25 × 20 = 5 см.

Изготовление дефлектора

Итак, мы сделали расчеты. Теперь возникает вопрос — как сделать такое устройство? Вырежем из картона конструктивные элементы устройства и попробуем соединить их так, как они будут соединены в готовом устройстве.Если все хорошо соединяется, перенесите картон на листовой металл. Вырезанные детали кладем на лист и с помощью маркера рисуем их на металле. Ножницами по металлу вырезаем детали будущего устройства. В местах, где металл был разрезан, согните его плоскогубцами и постучите по нему молотком. В местах изгибов заклепываем металлический лист, чтобы сделать его тоньше. Диффузор свернут в форме цилиндра, края просверлены и заклепаны. Затем приклепываем верхнюю и нижнюю шишки.Ввиду большего размера верхний конус по сравнению с нижним конусом, край верхнего конуса используется для их фиксации. Вырезаем в нем шесть ножек и загибаем. Перед сборкой зонта на нижний конус устанавливаем шпильки для крепления к диффузору. Прикрепляя к ножкам, устанавливаем их снаружи на заклепки. Диффузор крепится к зонту с помощью шпилек или алюминиевых пластин. Для шпилек предусмотрены петли корпуса дефлектора. В этом случае шпилька загибается при помощи створки из оцинкованной стали и с ее помощью просверливаются отверстия для установки.

Установка дефлектора

После сборки устройства проведите его установку. Специалисты советуют снять верхнюю часть трубы и установить ее на верстак. Затем уже собранную конструкцию устанавливают на крышу на дымоход. Крепятся булавками или лапками. Надежно закрепите устройство, так как оно подвергается сильному ветру. При креплении устройства к керамическому дымоходу или из кирпича предусмотрено использование переходных труб. Для дымоходов каминов предусмотрено использование ножек или стальных опор.Применяются для печей, работающих на твердом мазуте. Как установлено устройство? Сначала устанавливаем впускную трубу, просверлив корпус и трубу. Монтируем на заклепки или болты. Воронка диффузора крепится к кронштейнам труб. Есть возможность заменить кронштейны на хомуты. Наконец, прикрепляем кожух дефлектора к усеченному конусу диффузора с помощью болтов или заклепок. Конечно, самодельный дефлектор не будет иметь эстетичного вида. Но он принесет немалую пользу.Во-первых, тяга увеличится на 15-20%. Во-вторых, устройство защитит крышу от искр. Влага и мусор не попадут в дымовое отверстие. В-третьих, дефлектор заменит 1,5-2 м трубы. Возможность установки подобных устройств на дымоходные системы доказана давно. В настоящее время создано много типов таких конструкций. Все они служат для увеличения тяги в дымоходе, предотвращения попадания осадков и мусора в дымоходную систему, а также для обеспечения пожарной безопасности здания.На рынке много дефлекторов различного типа. Какой тип устройства выбрать — решать вам. Но какой бы ни была конструкция у вашего дефлектора, преимущества его использования можно будет ощутить уже в ближайшую первую зиму.

Практически весь жилой фонд, который был построен до конца прошлого века, был оборудован системами вентиляции с естественной мотивацией. Не секрет, что такая вентиляция имеет массу положительных качеств, но она очень зависит от погоды. Летом при минимальном падении давления в помещении и на улице тяга в воздуховодах практически прекращается, а нередко даже «переворачивается».Некоторые погодные факторы можно использовать в пользу системы вентиляции с помощью простого приспособления под названием дефлектор ЦАГИ.

В данной публикации будет детально исследован дефлектор вентиляции Цаги, разработанный Центральным аэрогидродинамическим институтом.

Принцип действия и назначение устройства

Дефлектор ЦАГИ применяется для увеличения тяги. Причем тяга есть не только в системе вентиляции, но и в дымоходах.Есть еще несколько полезных качеств этого устройства:

• Дефлекторы защищают дымоходы и вентиляционные шахты от мусора, птиц и мелких грызунов.
• Предотвращают попадание атмосферных осадков в системы вентиляции и дымоудаления.
• Эти устройства часто используются в качестве искрогасителей.
• Дефлектор ЦАГИ защищает головку трубы от разрушения.

Принцип действия этих устройств основан на законе Бернулли.Создаваемый ветром воздушный поток огибает конструкцию дефлектора цаг, внутри которой создается зона пониженного давления. Это снижает влияние атмосферных воздушных масс в вентиляционный канал и способствует всасыванию воздуха вакуумной зоной из вентиляционного или отопительного канала. Таким образом, данное устройство способствует увеличению тяги вытяжки и дымохода на 15-20%. На рисунке более четко показано движение и распределение воздушных потоков, а также зоны повышенного «+» и пониженного «-» давления.

Как работает дефлектор цаги

Это устройство представляет собой конструкцию, выполненную в форме участка вентиляционной шахты. Ниже представлен рисунок, на котором схематично показаны все компоненты устройства.

1. Патрубок крепится к головке вентиляционной трубы.
2. Диффузор представляет собой усеченный конус, который узкой частью крепится к патрубку.
3. Кольцо — это основная видимая часть устройства, которое устанавливается снаружи диффузора с помощью скоб.
4. Зонт защищает от попадания в канал мусора и осадков. Крепление производится теми же скобами, что и кольцо.

Расчеты и чертеж

Дефлектор ЦАГИ — очень распространенное устройство, и его всегда можно приобрести в специализированных магазинах и на строительных рынках. К тому же его можно изготовить на заказ, заплатив жестянщику довольно приличную сумму денег за его исполнение. Но такой прибор всегда можно изготовить самостоятельно, воспользовавшись расчетными таблицами, приведенными в специализированной литературе и в Интернете.

Если вы решили изготовить данное устройство самостоятельно, то в первую очередь следует определиться с размером. Отталкивать нужно от диаметра и формы поперечного сечения вентиляционного канала. На рисунке ниже показан общий чертеж цангового дефлектора для круглого сечения воздуховода.

• d — внутренний диаметр головки вентиляционной шахты, и соответственно узкой части диффузора.
• 1,25d — самая широкая часть диффузора.
• 1.2d — высота кольца.
• d / 2 — расстояние от узкой части диффузора до нижней границы кольца.
• 1,2d + d / 2 = высота всего диффузора.
• 2d — диаметр кольца.
• 1,7d — ширина зонта.

Процесс изготовления дефлектора

Для изготовления необходим лист оцинкованного металла. Из инструментов вам потребуются ножницы по металлу, линейка, писец, дрель и приспособление для соединения материалов заклепками.

В первую очередь нужно сделать чертеж необходимых деталей на металле.

Диффузор

1. Для его изготовления следует рассчитать один шаблон, с помощью которого можно создать чертеж диффузора в развернутом виде с правильным углом среза. Для этого используйте формулу p = 2πR. Для расчета возьмите диаметр более широкой части диффузора и умножьте полученное значение на 3,14. Полученную цифру нужно разделить на 10. Полученное значение будет одной стороной шаблона.
2. Выполните те же расчеты для более узкой части диффузора. Далее воспользуйтесь таблицей и возьмите из нее высоту диффузора, после чего перенесите полученные данные на оцинкованный лист. Этот шаблон составляет одну десятую необходимого рисунка. Приложив шаблон друг к другу 10 раз (выше мы не делили полученное при расчете значение на 10), и, проведя линии, можно создать правильный рисунок этой детали. Не забудьте добавить 20 мм по краю для соединения.

3. После этого его нужно разрезать ножницами по металлу.

   При резке металла образуются острые кромки. Во избежание травм надевайте перчатки и защитные очки.

4. Соедините края изделия внахлест внахлест 10 мм, просверлите отверстия и закрепите края заклепками.

После всех манипуляций получилась самая сложная деталь — диффузор. Но расчет дефлектора цаги здесь еще не завершен.

Кольцо

1. Согласно условиям чертежа, два диаметра воздушного канала = диаметру кольца.Затем следует рассчитать длину окружности по знакомой формуле p = 2πR и добавить 20 мм для соединения. Это будет длина заготовки.
2. По условию ширина кольца 1,2 d. Для расчета диаметр воздуховода следует умножить на 1,2. Полученное значение будет шириной кольца.
3. Перенесите полученные значения на оцинкованный лист и вырежьте заготовку. После этого его необходимо согнуть в форме кольца. Для крепления сделайте нахлест по 10 мм с каждой стороны.
4. Просверлите отверстия и заклепайте концы заготовки.

Зонтик

Прежде всего, нужно начертить на оцинкованном листе круг. Поскольку на чертеже критические размеры не указаны, его следует делать так, чтобы он составлял 1,7-1,9d в диаметре. Перенесите диаметр кольца на металл и из центра круга проведите два радиуса так, чтобы угол между ними был 30 °. Вырежьте этот отрезок и соедините края так, чтобы получился конус диаметром в пределах 1.7-1.9d. Закрепите края заклепками.

Как сделать защитный козырек для трубы. Заглушка дымохода

Конструкция дымохода будет неполной и малоэффективной без специальной вытяжки, являющейся внешним элементом. Существуют разные варианты крышек, различающиеся набором характеристик. Чтобы обеспечить максимальную функциональность дымохода, важно выбрать подходящую конструкцию.

Назначение и функции кожуха дымохода

Заглушка на внешней части дымохода — довольно важный элемент, выполняющий сразу несколько функций.Правильно подобранный кусок трубы удачно дополнит внешний вид здания, подчеркнув стиль оформления. При этом вытяжка имеет компактные размеры, проста в сборке и увеличивает КПД дымохода.

Колпак дымохода может стать оригинальным украшением крыши жилого дома.

Колпак дымохода изготовлен из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

• защита внутренней части дымохода от влаги, мусора и пыли;
• увеличенная тяга в трубе для эффективного сжигания топлива в топке;
• эстетическое дополнение к дизайну здания;
• продлевает срок службы дымохода за счет защиты от атмосферных осадков.

Прямоугольная или квадратная вытяжка — наиболее распространенный вариант. Такой элемент обеспечивает эффективную тягу и с эстетической точки зрения хорошо дополняет конструкцию дымохода.

Материалы для дымохода

Вытяжка расположена снаружи дымохода и подвержена воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымохода используются только качественные, прочные материалы, устойчивые к различным факторам.

Металл — практичная основа для дымохода

Для изготовления колпака используются различные металлы, каждый из которых отличается свойствами и характеристиками.Основные варианты:

• листовая сталь;
• листовой алюминий;
• медный прокат;

нержавеющая сталь

• в листах;
• цинк-титановый сплав.

В зависимости от материала, который послужил основой для шапки, различаются и характеристики изделия. Например, стальные дымоходы имеют срок службы около 5 лет, а модели из алюминиевого листа могут эксплуатироваться до 8 лет. Наиболее прочные колпачки изготавливаются из нержавеющей стали, цинк-титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты дизайна

Существует множество вариантов заглушек дымохода, различающихся по внешнему виду. При этом в конструкцию всех видов изделий входит цоколь, верхняя крыша и вертикальные стойки. Такая вытяжка проста и хорошо защищает дымоход от атмосферных осадков. Более сложные варианты — дефлекторы, одна из основных функций которых — увеличение тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными.

Среди наиболее популярных вариантов дымоходов особо следует отметить следующие:

• заглушка с открывающейся крышкой;
• дымоход плоский для трубы;
• заглушка с флюгером;
• заглушка многоскатной конструкции;
• дефлектор с вентиляционными отверстиями.

Выбор конкретного варианта осуществляется в зависимости от типа кровли, конструкции дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны металлические дефлекторы, обеспечивающие повышенное сцепление с дорогой.

Фотогалерея: виды дымоходов

Заглушка с коваными витыми элементами красиво смотрится и дополняет дизайн дома. Флюгер на заостренном колпаке — практичный и красивый вариант оформления Многокатный дымоход обеспечивает хорошую тягу. Даже большой колпак дымохода можно украсить коваными деталями. Простой дефлектор компактен.заглушка на широкую трубу красиво смотрится и подчеркивает неповторимость постройки

Выбор вытяжки в зависимости от дымохода

Правильный выбор заглушки на трубу — залог эффективного обогрева помещения в доме и отсутствия поломок дымохода. Выбор типа дымохода осуществляется в зависимости от исполнения трубы и системы отопления. Например, для дымохода газового котла используются только элементы в виде патрубка с открытым верхом.Эта модель позволяет исключить обледенение всей поверхности вытяжки в зимнее время года.

Трубчатые изделия оптимальны для систем газового отопления

Для кирпичных выводов часто используются многоскатные, прямоугольные или квадратные элементы. На поверхности таких вытяжек не скапливаются осадки, поэтому дымоходы не подвергаются значительным нагрузкам. Форма дефлектора подбирается в зависимости от личных предпочтений, конструкции здания. Многие заглушки легко дополнить кованым флюгером или витыми элементами.

Изготовление шапки своими руками

Самый распространенный и универсальный вариант — прямоугольная четырехскатная вытяжка. Приобрести такое изделие несложно, но сделать его можно и в более простом, но не менее эффектном полукруглом варианте.

Дымоход полукруглый прост и удобен в эксплуатации

Для этого понадобится лист оцинкованного металла толщиной 1 мм, заклепки, ножницы по металлу. Комплект устройств дополняет маркер для разметки. Предварительно определены размеры конструкции и выполнен чертеж в натуральную величину на картоне.Вы можете сделать рисунок самостоятельно, а можете взять за основу готовую схему и скорректировать ее параметры.

Для полукруглого дымохода можно использовать чертеж скатной конструкции, изменив форму крышки

Комплекс работ по изготовлению дымохода включает следующие этапы:

Видео: изготовление дымохода

Не является Сделать заглушку на дымоход своими руками сложно, но важно точное определение параметров изделия.Качественные материалы также являются залогом создания прочной конструкции.

Добрый день, уважаемый читатель! Для отвода смеси газа и продуктов сгорания топлива на улицу печи, камины и котлы необходимо оборудовать дымоходами. Их голова прикрыта специальным козырьком или зонтиком. На первый взгляд эти изделия кажутся лишь декоративными элементами. Но на самом деле заглушка дымохода выполняет в дымоходной системе очень важную функцию. Это может значительно повысить энергоэффективность системы отопления в целом, а также исключить любой риск задымления в доме.

Вытяжка представляет собой металлическую конструкцию в виде открытого зонта, балдахина или балдахина, которая устанавливается на головку дымохода для защиты от атмосферных осадков, мусора и птиц.

Устройство крышки

Классическая модель кепки собрана из нескольких частей:

• — в виде пирамиды, конуса, грибка, полусферы или другой более сложной конфигурации. Выполняет функцию защиты трубы от влаги и посторонних предметов;
• фартук — капельница.Эта часть капюшона защищает головку дымохода от падающих с зонта капель. Способствует увеличению срока службы дымохода, предотвращает разрушение кирпичной кладки, коррозию металлических деталей, появление сырости и грибковых отложений на поверхности труб;
• кронштейны — металлические пластины, служащие для крепления козырька к фартуку. Их количество выбирается в зависимости от размеров дымохода и веса зонта. Для крепления изделий используется метод сварки.

Принцип работы

Установка вытяжки на дымоход не только защищает от попадания воды и мусора в дымоход, но и позволяет оптимизировать тягу в каменке. Бывает так:

• воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать ее со всех сторон;
• скользя по поверхности цилиндра, воздушный поток поворачивается вверх, в это время дым, выходящий из канала, засасывается;
• движение воздуха внутри дымохода становится более интенсивным, в верхней части трубы создается зона с пониженным давлением, куда устремляется дым из камеры сгорания;
• если ветровые струи направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и засасывают в трубу газообразные продукты сгорания.

Преимущества и недостатки

Преимущество установки вытяжки на дымоход:

• более эстетичный вид дымохода;
• защита внутреннего пространства труб от попадания посторонних предметов и различного мусора;
• защита материала дымохода от воздействия атмосферных осадков;
• дымоход закрывает часть устья, не позволяя потоку ветра перевернуть тягу.

Минусов у установки зонта на дымоход не так уж и много, но они довольно существенные:

• изделие устанавливается на пути выхода продуктов сгорания и служит некоторым препятствием для их свободного оттока.Неправильно подобранная и смонтированная модель может снизить тягу и привести к задымлению в помещении;
• Водяной пар, образующийся при сгорании топлива, выходит вместе с дымом через дымоход на улицу и конденсируется, соприкасаясь с холодным металлом вытяжки, а затем замерзает, когда температура опускается ниже 0º. В результате на дымоходе нарастают сосульки, которые перекрывают проходное отверстие трубы и затрудняют процесс удаления дыма.

Виды и конструкции заглушек

Разнообразие форм и типов дымоходов вынуждает производителей разрабатывать вытяжки любого размера, конфигурации и внешнего вида.В специализированных магазинах можно купить дымоход следующих форм:

• фронтон;
• бедра;
• палатка;
• шпиль;
• с плоской крышкой.

Фото колпаков дымоходов разных типов:

Для изготовления вытяжек используется один из следующих материалов:

• нержавеющая сталь;

Сплав медный

• ;
• лист кровельный оцинкованный;

Оцинкованная сталь

• с порошковым покрытием;
• титан-цинковый сплав.

В конструкции дымохода может быть:

• крышка проема, значительно упрощающая уход за дымоходом;
• вентиляционное отверстие, обеспечивающее свободный выход продуктов сгорания;

Искрогаситель

• — предназначен для твердотопливных печей, отапливающих дома с кровельным покрытием из горючих материалов.

Часто дымовые трубы снабжены флюгерами в виде геральдических символов или стилизованы под изображения животных, птиц, героев сказок, мифов, украшены ковкой, резьбой.

Сделай сам или купи

Стандартный флюгер, напоминающий дом с шатровой крышей, можно изготовить самостоятельно из оцинкованной стали. Его легко резать и гнуть простыми инструментами.

Если нет навыков и инструментов для изготовления подобных металлоконструкций, то можно купить готовое устройство, гармонирующее по стилю с общим видом кровли.

Ориентировочная цена самой простой модели шапки начинается от 1100 руб.Стоимость оцинкованных дефлекторов ЦАГИ, Вольперт-Григоровича или Ханженкова не превышает 3500 рублей.

Поворотная модель из нержавеющей стали будет стоить намного дороже — от 8000 рублей. Ну а самые дорогие — эксклюзивные кованые изделия.

При выборе конструкции вытяжки следует учитывать, из какого материала сделан дымоход и какой вид топлива используется для работы каменки.

Это связано с разной температурой дымовых газов и эффективностью нагревателя:

• для печи из кирпича с квадратным или прямоугольным дымоходом, также из кирпича, подойдет специальная вытяжка — дефлектор.Особенностью дымоходов такой формы является опасность турбулентности, которая ухудшает тягу. Кроме того, на грубых поверхностях кирпичной кладки оседает больше сажи, сажи и пыли, сужая просвет трубы, что может значительно ухудшить сцепление с дорогой вплоть до полной остановки. Дефлектор защитит стенки дымохода от чрезмерной влаги, что снизит адгезию продуктов сгорания и выступит усилителем тяги. Он создаст вакуум в верхней части канала и облегчит отток воздуха из топки;
• Твердотопливные котлы обычно комплектуются керамическими трубами или двустенными многослойными дымовыми трубами.У них более гладкая поверхность, чем у кирпичных конструкций, они оснащены конденсатоотводчиком, куда стекают конденсат и осадки, поэтому на внутренних стенах гораздо меньше отложений сажи. Тяговая устойчивость таких котлов зависит от высоты дымохода. Если не организовать наддув, то нужно установить очень высокую трубу (до 8 м). При установке дефлектора высоту дымохода можно уменьшить на 15-25%, при этом устойчивость и тяговое усилие останутся на прежнем уровне, а монтаж уменьшенной конструкции трубы будет менее трудным.При наличии котла, работа которого основана на принципе пиролиза, на дымоход лучше установить вытяжку с открытым патрубком. Он сможет защитить канал от попадания мусора и осадков, но не станет препятствием для выхода низкотемпературного дыма;
• для газовых и дизельных котлов также рекомендуется использовать вытяжку с открытым патрубком. В них тяга осуществляется принудительно, поэтому с помощью дымохода — дефлектор не нужен.

Изготовление и установка шапки своими руками

При сборке простой модели кепки в домашних условиях можно обойтись без специальных станков для прокатки, достаточно простых инструментов и приспособлений.

Необходимые инструменты и материалы

Набор необходимого инструмента для изготовления и установки флюгера должен состоять из:

• линейка металлическая;

Маркер

• ;
• молоток клиновидный;
• ножницы по металлу;
• электродрель;
• специальный зажим;
• листогиб;
• оправок;
• небольшой молоток.

Необходимые материалы:

• лист картона;
• листовой металл;
• металлическая пластина;
• шурупов;

Грунтовка по металлу

• ;

Краситель

• .

Чертежи и схемы

Простую заглушку из оцинкованного листа толщиной 0,6 — 0,8 мм для квадратной или прямоугольной кирпичной трубы легко изготовить вручную. Он имеет пирамидальную крышку и вырезан по выкройке из цельного листа металла.

Для дымоходов и вентиляционных шахт круглого сечения применяется дефлектор ЦАГИ.Он назван так потому, что это изобретение Центрального аэродинамического института. Он может быть изготовлен из тонкого листа нержавеющей стали или из оцинкованного листа.

Расчет размеров

Дымоход должен охватывать все плоскости от конца трубы, а если головка входит в конструкцию, то заглушка также должна закрывать ее горизонтальные поверхности.

Будущее изделие должно достаточно легко надеваться на трубу, поэтому каждую его длину и ширину нужно увеличивать на 4-5 мм.

Размер крыльев должен быть таким, чтобы закрывать горизонтальные поверхности купола.

Ход работы

Процесс сборки и установки вытяжки состоит из следующих этапов:

• Изготовление выкройки из картона по рассчитанным размерам.

• Перенесение контуров на лист металла и вырезание заготовки зонта ножницами по металлу.
• Положить заготовку на рабочий стол разметкой вверх, чтобы удобнее было загнуть сначала линии, отмеченные на чертеже пунктирной линией, под прямым углом, а затем линии, обозначенные буквой «d».
• Свертывание конуса. Место соединения необходимо скрепить заклепками.
• Делаем капельницу. Контуры деталей фартука — капельницы рисуются по шаблону на листе металла и вырезаются. Складки по краям элементов выполняются на гибочном станке. Также для соединения деталей используются заклепки.

• Крепежные скобы. Их сначала нужно вырезать из металлических пластин, а затем приварить одним концом к фартуку и зонту.Для обработки точек сварки используется грунтовка по металлу.
• Покрытие крышки. Все поверхности дымохода покрыты 2 слоями краски, которая защитит металл от коррозии и придаст изделию более эстетичный вид.
• Установка вытяжки на головку дымовой трубы. Вариант крепления изделия выбирается в зависимости от типа трубы. В некоторых случаях используются саморезы или устанавливается дополнительный зажим.

Видео по установке

Технология изготовления круглого зонта наглядно представлена ​​на видео.

Материал вышлем Вам по электронной почте.

Дымоход — одна из важнейших составных частей. Не менее важным элементом является заглушка дымохода, выполняющая не только эстетическую функцию, но и защитную. Обеспечивает беспрепятственный и стабильный отвод продуктов сгорания.

Заглушка придает конструкции законченный вид

В первую очередь устанавливается дымоход, чтобы увеличить тягу за счет расходящихся потоков воздуха. Устройство выполняет несколько функций:

• Защищает устройство от проникновения воды и снега.При сильных ливнях в конструкции может скапливаться огромное количество осадков, которые при контакте с дымовыми газами образуют кислотные соединения. Заглушка на дымоход, в свою очередь, защищает устье дымохода от попадания нежелательной влаги;
• Предотвращает попадание нежелательных предметов в конструкцию;
• Улучшает тягу. Для этого были продуманы дефлекторы различных вариаций.

Примечание! Современные устройства оснащены отдельными канавками, которые служат для отвода конденсата, образующегося на стальной поверхности при контакте с нагретым воздухом.

Заглушка дымохода — материалы изготовления

Для надежной работы устройства необходимо ответственно подходить к выбору материала для непосредственного производства. Медь — один из самых популярных материалов, поскольку она прочна и имеет эстетичный вид. Если заглушка для трубы дымохода изготовлена ​​из любого другого строительного материала, то все элементы крепления должны быть латунными.

Полезная информация! Для изготовления таких устройств материалы лучше не комбинировать.Поскольку медь при контакте с другими материалами окисляется. Следовательно, срок службы дымохода значительно сокращается.

Эффектно смотрится на дымоходе флюгер, сделанный из нержавеющей стали или оцинкованный. Самым популярным является устройство из нержавеющей стали с полимерным покрытием. Срок службы такого устройства достигает 20 лет. Полимерное покрытие дает возможность подобрать вытяжку под крышу.

Разнообразные заглушки для дымохода

Тип флюгера зависит от конструкции трубы и внешней формы.

Разновидности дымоходов:

• Общепринятые. Этот вид флюгера похож на хижину наверху трубы. Такая конструкция может иметь множество конфигураций;
• Дымоход европейский. Ключевой особенностью конструкции является закругленная крышка. Основная задача изделия — не допустить образования конденсата и проветрить помещение;
• Многосклонный купольный прибор. Преимущество конструкции в том, что есть два ската. Такой вид изделия способствует максимальной сохранности трубы от атмосферных осадков;

• Крышка с флюгером.Сверху конструкция оснащена различными фигурами;

• С открывающейся крышкой. Такая конструкция позволяет быстро производить все необходимые манипуляции по уходу за трубами. Пространственная вентиляция — ключ к успеху;
• С дефлектором. Эта конструкция может быть дополнительно оснащена открывающейся крышкой. Оказывает прямое влияние на тяговое усилие.

Статья по теме:

Как выбрать и купить колпак дымохода с учетом его конструкции?

При выборе изделия необходимо учитывать прямое устройство дымохода.Идеальный вариант — трехслойное модульное устройство. С таким устройством можно не беспокоиться о защите дымохода от атмосферных осадков. Поскольку вся влага, попадающая внутрь конструкции, собирается в коллекторе.

Если говорить о газовых устройствах, то в данном случае предпочтительнее сопло. Оптимальный вариант для твердотопливной системы — это пластинчатый дефлектор.

Противопоказаний для кирпичных труб в сочетании с твердотопливной системой нет и можно отдать предпочтение любой понравившейся заглушке.

Примечание! При использовании газовых систем установка зонтов категорически запрещена.

Изготовление козырька своими руками

Чтобы правильно сделать колпак на дымоход своими руками, следует использовать чертежи более простых образцов.

Для работы необходимы следующие приспособления и материалы:

• Оцинкованная сталь, медь или нержавеющая сталь;
• Ножницы по металлу;
• Плоскогубцы, молоток, тиски.

Полезная информация! Для измерений используйте линейку и металлический уголок.

Алгоритм выполнения работ:

• Изготовление козырька необходимо начинать с обмеров дымохода.
• Формирование схемы на бумаге. При этом следует учитывать, что прибор должен свободно надеваться на трубу. Следовательно, к существующим размерам трубы добавляется зазор примерно в 2-3 мм.

• Готовый рисунок необходимо перенести на строительный материал и вырезать;
• Стороны заготовки загните по пунктирной линии «а» под углом 90 градусов.Затем аналогичную процедуру необходимо проделать с прямыми линиями, отмеченными буквой «d». В местах крепления необходимо проделать 3 сквозных отверстия (шаг 15-20 см) и закрепить конструкцию заклепками;

• Рисунок капельницы на фартуке нужно переместить на материал и вырезать. Все стороны изделия загнуты и скреплены заклепками.

• Из пластины необходимо сделать опоры соответствующей длины, приварив их к фартуку и колпаку.Образовавшиеся швы необходимо обработать грунтовкой по металлу.

Полезный совет! На изготовленный колпачок нанести антикоррозийное средство и покрасить в несколько слоев.

Назначение и применение дефлекторов

Дефлектор — это конструкция, предназначенная для улучшения тяги при создании вакуума в дымоходе.

Существует ряд общепринятых форм:

• типа ЦАГИ;
• Округлый тип;
• прибор Григоровича;
• Открытый и H-образный.

Конструкция состоит из нескольких отдельных частей:

• Цилиндр нижнего типа;
• Диффузор;
• Зонтик.

Диффузор цилиндрической формы расположен в верхней части здания, а зонтик выполняет функции безопасности. Подобные изделия изготавливаются из оцинкованной стали, что исключает процесс коррозии, предотвращая засорение трубы мусором.

Чертежи и фото дефлектора дымохода своими руками

Чтобы изготовить дефлектор, в первую очередь необходимо разработать чертежи будущего устройства, которые являются неотъемлемыми элементами работы.

Для правильного расчета конструктивного параметра необходимо знать внутренний диаметр дымохода.

Таблица для правильного расчета дефлектора дымохода.

Алгоритм совершения манипуляций:

• Все элементы рисунка перенесены на бумагу;
• Бумажные элементы здания предварительно соединены, как и должно быть в окончательном виде;
• Из бумаги все элементы переносятся на строительный материал и вырезаются;
• Для изготовления диффузора металл свернут в цилиндрическую конструкцию.Края конструкции скреплены;
• Внешний цилиндр изготавливается аналогично;
• Полосы (3-4 шт.) Изготавливаются из металлического материала длиной около 20 см и толщиной 6 см. Элементы крепятся к колпачку;
• Зонт прикреплен к диффузору и интегрирован во внешний цилиндр.

Полезный совет! В местах изгиба конструкции металл следует согнуть и постучать, чтобы сделать его тоньше.

Дымоходы для кирпичных труб и кованые вытяжки для дымоходов: особенности и цены

На просторах Рунета есть множество советов и видео, как сделать козырек для дымохода своими руками.Однако далеко не у всех есть желание заниматься производством собственной разработки, и многие предпочитают приобретать готовое устройство.

Дымоходы для кирпичных труб можно приобрести в пределах от 700 до 7000 рублей в зависимости от сложности конструкции. Чтобы купить кепку самой простой конструкции, придется потратить около 400 рублей.

Не рекомендуется устанавливать дефлектор на дымоход газового оборудования. Поскольку низкая температура газов зимой может привести к тому, что горизонтальная часть выхода на дымоходе промерзнет, ​​а дефлектор способствует такой тенденции.

Флюгеры специалисты не рекомендуют, так как их вращающиеся элементы довольно быстро выходят из строя. Зимой из-за образования конденсата они покрываются льдом, что приводит к расшатыванию кладки трубы. Поэтому козырьки — лучший вариант для дымоходов.

Пример умного дефлектора с откидной крышкой

Экономьте время: выбирайте статьи по почте каждую неделю

Возможно, многие не знают, но дымоход в печи и каминной системе — одна из самых важных частей.Не менее важной деталью является «заглушка» на патрубке, благодаря которой обеспечивается правильный и стабильный отвод продуктов сгорания топлива. Наличие навеса над дымоходом — тоже архитектурный прием, используемый для того, чтобы подчеркнуть определенный стиль постройки. Фотография козырька, который можно сделать своими руками, приведена на (рис. 1.)

На фото — козырек изготовлен вручную (рис. 1.)

На сегодняшний день козырек для дымохода можно приобрести готовый, остается только установить его на трубу дымохода.В том случае, если вы не можете найти подходящий вариант для своего дома, вы можете соорудить козырек самостоятельно. В этом случае вы можете самостоятельно выбрать материалы и дизайн козырька.

В наше время стало очень модно устанавливать в домах отопительные камины с дымоходом. Вместе с этими атрибутами красивой жизни вернулась мода на эксклюзивные козырьки (рис. 2).

На фото эксклюзивный козырек (рис. 2).

Если у вас есть четкие инструкции, вы можете сделать их сами.Сборка своими руками позволит создать не только неповторимый дизайн козырька, но и идеально подобрать нужные размеры. Такой козырек над трубой своими руками будет свидетельствовать об изысканном вкусе хозяина дома (рис. 3).

На фото — оригинальный козырек изготовлен вручную (рис. 3).

Назначение и устройство

На фото — козырек интересного дизайна

Многие могут подумать, что такое устройство нужно только для красоты, но это не так. Его основное предназначение заключается в следующем: козырек помогает увеличить тягу дыма из дымохода, отклоняя воздух.К тому же грамотно спроектированный навес позволяет защитить дымоход от дождя и снега (особенно в зимнее время года). При оснащении дымохода сеткой предотвращается попадание мусора в дымоход, но сейчас не об этом.

Козырек дымохода выполняет следующие основные функции:

• Защита от попадания воды и снега
• Улучшение дымоудаления
• Украшение внешнего вида
• Повышение показателя эффективности примерно на 20%
• Укрепление кладки трубы.

Кроме того, одним из важнейших качеств такого устройства является предотвращение завихрений и завихрений воздуха в дымоходе. Воздушные потоки вызывают шум и вибрацию в дымоходе. Таким образом, получается, что козырек — очень важная составляющая любого дымохода, к обустройству которой нужно подходить с особой ответственностью.

Устройство вытяжки достаточно простое: она состоит из крышки и выхода воды. Крышка капота защищает от прямого попадания воды, грязи и мусора.Выход необходим, как следует из названия, чтобы освободить вытяжку от воды. Изготовить такое приспособление для козырька не составит труда, однако при его построении необходимо учесть некоторые нюансы.

Особое внимание следует обратить на капельную трубку (отвод воды из дымохода). Если вода застаивается, то в зимнее время года это приведет к обледенению и разрушению кирпичной кладки дымохода. Кроме того, материалы, из которых будет изготавливаться труба с заглушкой, должны соответствовать определенным требованиям.

В этом видео показано, как сделать простой колпак дымохода своими руками:

Материалы для изготовления

Для изготовления вытяжки дымохода используются различные материалы. Наиболее распространены сегодня:

• Нержавеющая сталь
• Cink Steel.

Несложно заметить, что все материалы хорошо водостойки. Объясняется это тем, что к крышке предъявляются очень жесткие требования к коррозионной стойкости. В случае использования других материалов козырек вскоре придет в негодность.Наиболее предпочтительный материал для этой работы — медь, так как помимо красивого эстетичного внешнего вида имеет лучшие показатели по водостойкости.

Помимо вышеперечисленных факторов, есть еще один, объясняющий, почему следует выбирать только качественные материалы — это недоступность козырька. Поскольку его чаще всего устанавливают на крыше в труднодоступном месте, демонтировать его в нормальных условиях своими руками будет очень сложно.Именно поэтому не рекомендуется экономить на материале для изготовления.

Дополнительные материалы и инструменты

Кроме материала, для изготовления вам понадобится:

• Молоток малый
• Перчатки
• Резиновый молоток
• Зажимы специальные
• Уголок металлический
• Металлический пруток
• Ножницы по металлу / лобзик
• Маркер
• Линейка.

Виды и принцип работы козырька

Существует несколько основных типов навесов, которые служат навесом для дымохода, которые различаются типом дымохода и формой крыши.Что касается разновидностей дымоходов, то они делятся на следующие типы:

• Козырек стандартный — чаще всего делают в виде домика с скатной крышей
• Козырек с флюгером
• Дымоход с полукруглым верхом
• С открывающейся крышкой
• Навес двускатной крыши.

Особого внимания заслуживает козырек с флюгером, в котором размещен специальный щиток. Он позволяет продуктам горения выходить из дымохода даже в самую безветренную погоду.

К тому же дымоходы с открытыми крышками — очень практичные приспособления. Они позволяют при необходимости прочистить дымоходные проходы.

По форме кровли дымохода различают следующие виды козырьков (все их можно сделать своими руками):

• сводчатый
• Четырехместный
• Палатка
• Квартира
• Четырехскатный
• Шпилька
• Гейбл.

Типы вытяжек различаются, прежде всего, материалом изготовления и конструкцией.От качества козырька будет зависеть уровень сцепления и защиты от внешних воздействий.

Подробно о том, как сделать козырек для дымохода, рассказано в видео:

Принцип действия

Жителям частного сектора или собственникам приусадебных участков будет полезно знать, для чего необходимо установить козырек над дымоходной трубой, и каков принцип его действия:

1. Струи воздуха, скользящие по поверхности цилиндра, поднимаются вверх, улавливая дым из трубы.
2. После установки вытяжки тяга внутри трубы начинает увеличиваться и становится более интенсивной, в результате чего движение воздуха становится более быстрым.
3. Ветер, проходя через колпак, попадает в трубу, тем самым создавая дополнительный воздушный поток. Чаще всего воздух в этом случае начинает двигаться вертикально, создавая наиболее благоприятную среду для вывода дыма. При слабом ветре под крышкой капота начинают образовываться небольшие воздушные вихри, которые концентрируют направленный поток воздуха из трубы.Это позволяет предотвратить случайное движение воздуха по дымоходу и тем самым значительно снизить шум и вибрацию внутри него.

Монтажные работы: инструкция

Как уже было сказано немного выше, существует большое количество дымоходов, которые можно собрать вручную. Чаще всего на дома устанавливают следующие виды: сводчатые и шатровые, о сборке и установке которых пойдет речь далее.

Дымоход сводчатый. Чтобы сделать сводчатый дымоход своими руками, вам понадобится прямоугольный лист металла и четыре стойки.Собрать такой дымоход сможет даже самый неопытный человек:

1. Выберите желаемый прямоугольный лист железа, при гибке которого получается дымоход, полностью закрывающий отверстие дымохода.
2. Чтобы украсить такое приспособление, вам нужно будет сделать надрезы (одинаковые отверстия) на двух противоположных концах прямоугольника. Затем слегка согните, чтобы получились элементы трапеции.
3. Заранее приготовьте 4 стойки из стальных уголков, а также несколько слоев кровельной стали. Их нужно согнуть.Затем просверлите отверстия в нужных местах.
4. Стойки крепятся заклепками по углам прямоугольника.
5. Далее металлический лист нужно согнуть дугой и вставить в отверстие уже готовый дымоход. В этом случае концы стоек должны плотно прилегать к внутренним стенкам.
6. В кирпичной кладке нужно будет просверлить отверстия и закрепить дымоход шпильками.
7. С помощью плоскогубцев согните вырезанные элементы под разными углами перпендикулярно друг другу.

Тент дымоход. Это пирамида, каждая сторона которой состоит из одинаковых равнобедренных треугольников. Схема его изготовления мало чем отличается от предыдущей:

1. Создайте чертеж детали, нарисованной в масштабе 1: 1.
2. Перенесите заготовку на металлический лист и обведите контур.
3. Вырежьте шаблон ножницами по металлу.
4. Согните и забейте края листа. Для усиления конструкции в край можно закатать проволоку.
5. Отшлифуйте края расширителя. Он должен находиться в одной плоскости с одной из граней дымохода.
6. После этого можно приступать к креплению металлических стоек к каждому из скатов крыши козырька.

Осталось только закрепить козырек к трубе своими руками шпильками. Все, все работы выполнены. Операция может начаться.

Заглушка дымохода — это не только украшение, она нужна для защиты дымохода от мусора и осадков, а также может значительно улучшить тягу.Защитные свойства напрямую зависят от формы и конструкции колпачка, а также правильных размеров.

Выбор конструкции вытяжки напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымоход для кирпичной печи и вытяжной колпак для газового котла различаются, это связано с разным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Учитывая эту особенность, для газовых и дизельных котлов также применяются вытяжки с открытым патрубком … Использование дымоходов-дефлекторов в данном случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно создаваемый вакуум в трубе не нужен.

Виды и конструкции заглушек

Дефлекторы и колпаки для сборных дымоходов промышленного производства имеют схожую форму и отличаются только размером, который определяется внутренним диаметром трубы. Дымоходы своими руками или по индивидуальному заказу могут иметь совершенно разную форму и внешний вид.

Заглушки для кирпичных труб отличаются особым разнообразием и простором для фантазии. Они могут быть абсолютно любой формы. Авторские дымоходы — это настоящие произведения искусства, они украшены ковкой, флюгером и декором.

Среди самых популярных форм кепок:

• фронтон;
• бедра;
• конический;
• тентовые;
• шпилевидный;
• с плоской крышей.

Металл, из которого делают дымоходы, тоже может быть разным, но он должен быть устойчивым к коррозии и не терять внешний вид при отложении сажи от дыма. Самый прочный материал — нержавеющая сталь , но трудно поддается обработке. Можно сделать дымоход из меди , со временем он покроется благородной патиной и будет смотреться эксклюзивно и дорого .

Чаще всего колпак дымохода своими руками из тонкой оцинкованной стали … Этот материал еще и прочный, в то же время дешевый, легко гнется по шаблону и соединяется заклепками. Также может быть использован кровельный лист , покрытый полимерной термостойкой краской , такие заглушки особенно хорошо смотрятся в сочетании с кровлей, покрытой металлочерепицей или профилированными листами аналогичного цвета.

Заглушку для трубы можно сделать своими руками по готовым чертежам, представленным ниже. Технология изготовления подробно описана в видео.

Видео: как сделать дымоход и колпак своими руками

Вытяжка простая на дымоходе из кирпича

Дымоход для кирпичной трубы квадратного или прямоугольного сечения несложно сделать своими руками из оцинкованного листа толщиной 0,6-0,8 мм. Его крыша имеет вид пирамиды и вырезана из цельного куска металла по эскизу, поэтому на ее изготовление не уходит много времени.

Изготовление заглушки начинается с замера трубы и определения размеров, указанных на эскизе. Размер «а» равен внешнему размеру кирпичной трубы, а размер «А» нужно брать на 10-15 см больше для защиты от косого дождя и снега. Аналогично определяются размеры «b» и «B». Высота «h» принимается равной половине большей из сторон. Эти размеры указаны на чертеже.

По формуле, приведенной на рисунке, определяется размер «d» и строится выкройка будущей шапки в масштабе 1: 1 на плотной бумаге или картоне.Вырежьте узор, нанесите его на лист металла и обведите тонким маркером или писцом.

Ножницами по металлу вырежьте заготовку из оцинковки. Просверлите отверстия для заклепок в указанном месте. С помощью деревянного бруска и резинового молотка заготовка сгибается по линиям и придает ей форму шляпки. Шарнир соединен заклепками.

Далее нужно сделать основание, которое надевается на дымоход, и ножки, соединяющие крышу вытяжки с основанием.Основание можно сделать из металлического уголка или такой же жести, разрезав его на полоски шириной 8-10 см и выгнув из них уголок. Собирается такая основа и под заклепки.

Ножки изготавливаются из обрезков таким образом, чтобы расстояние между основанием и крышей вытяжки было не менее 8-12 см. Это обеспечит свободный выход дыма, но предотвратит попадание мусора. Их количество зависит от размера трубы и вытяжки. Ножки крепятся к крыше и основанию дымохода заклепками.

На трубу надевается заглушка. Он должен плотно прилегать, без зазоров, и плотно прилегать к трубе. Если его подвижность наблюдается при порывах ветра, можно закрепить на глиняном растворе.

Видео: как сделать колпачок конус

Дефлектор ЦАГИ — чертежи и технология

Одной из самых популярных конструкций дымоходов и вентиляционных труб является изобретенная Центральным аэрогидродинамическим институтом головка, называемая дефлектором ЦАГИ. Он не только защищает трубу от влаги и мусора, но и предотвращает опрокидывание сквозняка при сильном ветре.

Дефлектор ЦАГИ устанавливается на круглую трубу, его размеры зависят от внутреннего диаметра дымового канала. В таблице указаны размеры, необходимые для изготовления.

Дефлектор может быть изготовлен как из тонкой нержавеющей стали, так и из кровельного листа. Технология изготовления в целом аналогична сборке простого колпачка.

1. По размерам, указанным в таблице, делается чертеж в натуральную величину и переносится на металл.
2. Заготовки вырезаются и соединяются отдельные элементы: диффузор, конус верхней крышки и внутренняя труба.
3. Используйте заклепки, чтобы соединить их.
4. Установлен на трубу внатяг.

Видео: подробная технология изготовления дефлектора ЦАГИ

Дефлектор Григорович

Еще одна проверенная временем конструкция — дефлектор Григоровича , который установил на дымоходах круглого сечения для стабилизации тяги … Дефлектор Григоровича состоит из нескольких частей:

• дефлектор в форме усеченного конуса;
• заглушка, защищающая трубу от атмосферных осадков;
• обратный конус, который создает зону пониженного давления под капотом и улучшает сцепление с дорогой.

Дефлектор Григоровича можно изготовить из тех же материалов, что и вышеперечисленные модели, технология их изготовления в целом аналогична. Размеры определяются исходя из диаметра трубы.Его берут за основу и по коэффициентам вычисляют остальные размеры:

• Диаметр диффузора конической формы в нижней части принят равным 2d, в верхней части — 1,5d, высота усеченного конуса — 1,5d.
• Конусообразный колпак зонта и возвратный колпак имеют диаметр 2d и высоту 0,25d.
• Расстояние от верха возвратного кожуха до верхнего края диффузора также составляет 0,25d.
• Расстояние от верхнего края трубы до нижнего края диффузора равно 0.15-0.2д.

Последние два размера предусматривают кронштейны желаемой высоты, которые изготавливаются из металлолома и крепятся заклепками, болтами или сваркой.

Технология изготовления и монтажа:

1. По рассчитанным размерам делается эскиз, переносится на листовой металл и элементы вырезаются ножницами по металлу.
2. Конусы загибают на оправке и скрепляют края заклепками или загибом.Зонтик и обратный конус подключаются аналогично.
3. С помощью скоб детали скрепляют между собой, выдерживая расчетные расстояния.
4. Присоедините дефлектор к трубе. Для облегчения установки дефлектор может быть оснащен нижним цилиндром, диаметр которого позволяет плотно прижимать его к трубе.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинкованной стали — не менее 10 лет … Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть его черной термостойкой краской с баллона. В этом случае на колпачке не будет сажи и копоти.

Установить вытяжку на дымоход достаточно просто, а преимущества очевидны — вам больше не придется тратить время на чистку дымохода от листьев, пуха, пыли в начале отопительного сезона. В трубу не попадут отложения, что позволит эксплуатировать ее без коррозии и разрушения кирпича.Установка дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы вне зависимости от погодных условий.

Использование метода RANS / ILES для исследования влияния попутного ветра на поток в горячей неизобарической сверхзвуковой струе аэродрома при ее взаимодействии с реактивным дефлектором

,

Изготовление дефлектора для трубы дымохода своими руками.Дефлектор дымохода

Все обратили внимание на вытяжку, возвышающуюся над дымоходом, но не все знают, зачем она там была установлена ​​и каково ее предназначение. Эта деталь называется дефлектором. Это переводится на русский язык как «отражатель».

Это небольшой навес над трубой, который защищает ее от агрессивных воздействий окружающей среды: ветра, осадков и создает необходимую тягу.

Иногда его называют дымоходом, а выполнен в каком-нибудь стильном виде — флюгером.Дефлектор, установленный на трубе дымохода, — это архитектурный элемент, пришедший к нам из древности, а сегодня он также может украсить крышу любого здания. Кроме декоративной роли, он выполняет еще и важную практическую функцию — усиливает движение воздуха в трубе.

Что это такое и зачем это нужно?

Вне зависимости от того, какое отопительное оборудование используется в доме и какой теплоноситель используется, любая система отопления оснащается дымоходом.Благодаря этому обеспечивается извлечение продуктов сгорания. Как она будет работать, напрямую зависит от качества всей системы.

А вот дымоход, который не всегда бывает красивым и установлен по всем правилам, функционирует безупречно. Особенно это заметно при сильном ветре, когда на газы в трубе оказывается сильное давление. Чтобы ничто не могло помешать правильному функционированию всей системы отопления, используется дефлектор, надеваемый на трубу дымохода.

Его основная цель — увеличить тягу за счет препятствования воздушному потоку. Ветер, огибая препятствие, приводит к образованию вокруг трубы зоны низкого давления. Результат — увеличение тяги. Независимо от конструкции дефлекторов, все они участвуют в одном процессе — формировании зоны низкого давления при обтекании препятствия воздухом. Благодаря устройству ветер не уменьшает, а наоборот увеличивает тягу.

Воздушные потоки, соприкасаясь с поверхностью дефлектора, огибают его и начинают двигаться быстрее, создавая зону разрежения.В физике это явление называется эффектом Бернулли. Именно благодаря ему увеличивается тяга в трубе.

Исследования показали, что при использовании дефлектора, даже самого обыкновенного, КПД дымохода увеличивается на 20%. Его полезность также заключается в том, что он защищает трубу от переносимого ветром мусора и осадков в виде дождя, града или снега. Дымоход функционирует одинаково в любых условиях, вне зависимости от особенностей погодных условий на улице.

Популярные виды продукции

Вы, наверное, заметили, что они бывают разных форм. Современные устройства могут иметь различную отделку:

1. плоский
2. Полукруг
3. С крышкой
4. С двускатной двускатной крышей

Заглушка полукруглая

Первый тип чаще всего устанавливается на дома, выполненные в стиле модерн. Для обычных современных построек в основном используется полукруглая вытяжка. Двускатная крыша с дефлектором лучше всего защищает дымоход от снега.

Дымоходы чаще всего изготавливают из оцинкованного железа, реже из меди. Но сегодня в моду входят изделия, покрытые эмалью или термостойким полимером. Если устройство используется на вентиляционных каналах, где нет прямого контакта с нагретым воздухом, то можно использовать пластиковый колпак.

Конструкции дефлекторов также различаются.

На внутреннем рынке наиболее популярны:

• Дефлектор ЦАГИ шаровой с вращением открытый «Астато»
• Аппарат Григоровича
• «Дымный зуб»
• Дымоход круглый «Voller»
• Звезда «Шенард»

Различные варианты вытяжек

Дефлектор ЦАГИ стал самым популярным на российских просторах.В его комплектацию входят:

• Патрубок (входной)
• Рама
• Диффузор
• Зонт
• Кронштейны

Можно купить заводской дефлектор и установить его на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого следует придерживаться нескольких простых правил.

Это механизм с вращающимся телом, соединенным с подшипниковым узлом, на нем закреплены специально изогнутые детали. Сверху расположен сам флюгер, он позволяет всему устройству как бы постоянно держаться против ветра.

Кольцо со встроенным в него подшипниковым узлом крепится к прорези дымохода прочными болтами. Воздушный поток, проходящий между козырьками, ускоряется, что приводит к созданию зоны разрежения. Соответственно увеличивается тяга и повышается эффективность отвода продуктов сгорания.

Дефлекторная лопатка изготовлена ​​из материалов с высокой коррозионной стойкостью. Он имеет простую конструкцию и может использоваться в дымоходах любого здания.

Как сделать дефлектор дымохода своими руками

Для начала нужно определиться, из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Подойдет и медь, хотя это дорогой материал. Использование именно этих металлов обусловлено тем, что дефлектор должен быть максимально устойчивым к перепадам температур и атмосферным воздействиям.

Устройство имеет свои специфические параметры, которых необходимо придерживаться. Например, высота дымохода должна быть 1.6-1,7 частей внутреннего диаметра трубы, а ширина должна быть 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

1. Рисуем развертку основных деталей на картоне.
2. Переносим выкройки на металл и вырезаем отдельные детали.
3. Соединяем все элементы между собой, используя для этого крепеж или сварочные работы.
4. Изготавливаем кронштейны из стали, необходимые для крепления вытяжки к поверхности дымохода.
5. Собираем шапку.

Самодельный дефлектор сначала собирается и только потом монтируется на трубу. Первый — это цилиндр, который фиксируется крепежом. Диффузор и колпак с обратным конусом крепятся к нему с помощью хомутов — простого элемента, который позволяет устройству работать при любом ветре.

Смотрим видео, делаем сами и пошагово:

Чтобы сделать шапку самостоятельно, вам потребуются следующие предметы и инструменты:

• Резиновый или деревянный молоток
• Молот
• Бар
• Зажимы
• Ножницы по металлу
• Уголок стальной.

Для упрощения процесса сборки устройства на всех деталях с обеих сторон специально вырезаны углы.

Установка дефлектора является обязательной и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если установленный на дымоходе дефлектор не соответствует этим параметрам, то он не сможет правильно выполнять свою основную функцию по созданию хорошей тяги.

Шапку делаем сами, видеообзор:

При изготовлении металлических заготовок своими руками лучше всего делать это с помощью картонных вырезов, вырезанных по нужным размерам. Прикрепив их к листу металла, достаточно будет обвести детали по контуру и их можно смело вырезать, не опасаясь ошибиться.

Наличие обратного конуса под капотом также является обязательным требованием конструкции. С его помощью дымоход будет эффективно работать в любых климатических условиях.

Если труба имеет максимально допустимый диаметр, то при установке потребуется использовать проволочную скобу.

Нормальная работа любого отопительного агрегата обязательно предусматривает наличие дымового канала. Без нормальной тяги не заработает ни один котел, камин, печь.

Однако очень часто возникают различные проблемы с тягой, особенно при сильном ветре. Для решения большинства этих проблем был изобретен и активно применяется дефлектор дымохода, устанавливаемый в верхней части трубы.

Обычный дефлектор дымохода — это устройство, устанавливаемое на конце дымохода или вентиляционного канала для увеличения тяги (см.). При правильном подборе оптимального размера и типа данного устройства можно добиться увеличения КПД отопительного агрегата (до 20%). Также следует отметить, что дефлектор дымохода служит отличной защитой от дождя, снега, пыли, мусора и попадания птиц внутрь трубы. Так что на установку дефлектора стоит потратить время, тем более что сделать эту работу своими руками несложно.

Совет: установка дефлектора особенно эффективна, когда невозможно сделать дымоход прямым.

Принцип работы дефлектора довольно прост — потоки воздуха ударяются о внешнюю поверхность диффузора, обтекают ее и тем самым создают небольшой вакуум (эффект Бернулли — при увеличении скорости воздуха вокруг препятствия возникает вакуум) , что увеличивает тягу в дымоходе.

Типы дефлекторов

За годы создания и проектирования были спроектированы и производятся следующие типы дефлекторных конструкций:

В основном используются дефлекторы ЦАГИ

.Это универсальный тип, который подходит для установки на любую трубу — вентиляционную или дымоходную. Сверху дымоходной трубы прикреплен канал, превышающий его диаметр, этот канал образует диффузор, обтекаемый ветром. В результате появляются зоны высокого давления по бокам, а зоны разрежения спереди и сзади, что способствует увеличению тяги. Чтобы мусор не попал в дымоход, над диффузором крепится колпак.

Однако каждый из перечисленных типов отлично справляется с поставленными перед ними задачами.Основные отличия:

• габариты;
• восприимчивость к направлению ветра.

Недостаток любого дефлектора в том, что в безветренную погоду это устройство оказывает некоторое сопротивление тяговому усилию.

Для изготовления дефлекторов используются материалы, не подверженные коррозии и выдерживающие высокие температуры. Чаще всего это оцинкованная или нержавеющая сталь или медь.

Конструкция дефлектора

Все дефлекторы имеют практически одинаковую конструкцию.

Типовой дефлектор дымохода состоит из следующих частей:

1. Патрубок впускной.
2. Диффузор (верхний внешний цилиндр).
3. Кожухи дефлектора.
4. Скобы для крепления шапки — зонта.
5. Зонт-шапочка конической формы.

Основной материал для изготовления дефлекторов — листы оцинкованного железа. В последнее время на рынке появились дефлекторы, где металл покрывается эмалью или защитным слоем из пластика.Для установки на вентиляционные каналы, где нет выхода горячего воздуха, можно использовать пластиковые дефлекторы.

Расчет дефлектора

Перед тем, как сделать дефлектор дымохода своими руками, необходимо произвести его расчет и нарисовать чертеж, со всеми заданными размерами. Расчет основан на внутреннем диаметре дымохода (d) и с помощью специальной таблицы выбирается высота дефлектора (H) и ширина диффузора (D).

Таблица размеров дефлектора

Если в этой таблице нет необходимого размера, вы можете рассчитать, используя следующие соотношения:

1. Высота дефлектора должна быть: 1.6 — 1,7 дн.
2. Ширина диффузора: 1,2 — 1,3 д.
3. Ширина шапочки зонта: 1,7 — 19 d .

Где d — внутренний диаметр дымового канала.

Важно: при изготовлении дефлектора своими руками необходимо придерживаться этих пропорций. Если вы сделаете устройство, не отвечающее этим соотношениям, то дефлектор не будет работать должным образом.

После того, как чертежи будут готовы, можно приступать к подготовке необходимых инструментов и материалов.

Для того, чтобы сделать дефлектор для дымохода своими руками, понадобятся следующие инструменты и материалы :

• рулетка;
• ножницы по металлу;
• сварочный аппарат;
• болгарский;
• электродрель;
• набор ключей рожковых;
• листов оцинкованного железа;
• болтов с гайками;

Зажим

• ;
• металлическая полоса.

Производство дефлекторов

После проведения расчетов приступаем к изготовлению всех комплектующих дефлектора:

1. Карандашом нарисуйте соответствующие детали дефлектора: внешний цилиндр, диффузор и колпак.Рисуем строго по размеру.
   Совет: вы можете сделать шаблоны из картона в натуральную величину и просто обвести их по контуру на металле.
2. Ножницами по металлу вырезаем все детали — нижний цилиндр, диффузор и колпак зонта, обратный конус.
3. С помощью сварки, заклепок или маленьких болтов все детали должны быть соединены.
4. Вырезаем из металлической планки скобы для крепления заглушки.
   Совет: для экономии материала стальную полосу можно разрезать вдоль на тонкие полосы.
5. Кронштейны для крепления вытяжки крепятся к внешней поверхности конического диффузора.
6. К крышке зонта прикреплен обратный конус.

После того, как все основные детали выполнены, можно приступать к сборке дефлектора прямо на дымоходе.

Установка дефлектора

Рассмотрим вариант, когда дефлекторы дымохода устанавливаются на металлический дымоход с внутренним диаметром 120 мм
.

Монтажные работы будут проходить в такой последовательности:

1. Нижний цилиндр установлен на дымоходе и закреплен болтами в фиксированном положении.
2. Диффузор (верхний цилиндр) крепится к нижнему цилиндру с помощью зажима.
3. К кронштейнам крепится капюшон зонта обратного конуса.

Совет: Обязательно поместите обратный конус под колпак. Это позволяет дефлектору эффективно работать даже в условиях ветра.

Важно: если дымоход имеет большой диаметр, то для надежного крепления к дымоходу необходимо использовать дополнительные распорки из стальной проволоки.

Дымоход и вентиляционные каналы играют очень важную роль (см.).Именно такие устройства, как дефлекторы дымохода, делают работу этих каналов стабильной и снимают проблему отсутствия или слабой тяги.

Для эффективной работы дымохода предусмотрено специальное приспособление, которое монтируется на его головке.

Дефлектор дымохода предназначен для улучшения создаваемой тяги в конструкции. Также обеспечивает надежную защиту трубы от проникновения атмосферных осадков и различных загрязнений.

На рынке представлены различные типы дефлекторов, некоторые из которых вы можете изготовить самостоятельно.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор

(в переводе с англ. «Рефлектор») — трубная конструкция, устанавливаемая на головку для защиты верхней части дымохода.

Основное назначение дефлектора — усиление и выравнивание тяги отопительного оборудования (топки или котла) для безопасного удаления продуктов сгорания. При отсутствии дефлектора могут проникать воздушные массы, что еще больше затрудняет или препятствует хорошему сцеплению теплогенератора.

Наличие такого устройства способствует увеличению КПД отопительного оборудования до 20%.

Помимо своего основного назначения — дымоудаления, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги … Хорошая тяга обеспечивает подачу кислорода, что приводит к экономии топливного материала — он быстрее сгорает и полностью в теплогенераторе.
• Искрогашение. Образование искр происходит в результате повышения температуры горения топлива и тяги в конструкции дымохода, что может стать причиной возгорания.Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков … Такое устройство обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и безотказной работе отопительного оборудования даже в непогоду.

Как работает дефлектор

Дефлекторы дымохода устанавливаются в вытяжном канале или на дымоотводной трубе для улучшения внутренней тяги.

Принцип действия устройства следующий:

• Ветер с воздушными массами опоясывает стенки внешнего цилиндра конструкции, создавая необходимое сопротивление.
• Часть воздушного потока закручивается в вихри и устремляется вверх по дефлектору. Далее воздух объединяется с продуктами горения, которые удаляются из дымохода.
• Масса воздуха и дыма приводит к увеличению внутренней тяги в конструкции дымохода.
• Независимо от направления воздушных потоков, подобный процесс приводит к улучшению тяги в нагревательном оборудовании.

Верхний цилиндр имеет специальные отверстия для всасывания дыма. Иногда воздушные вихри, образующиеся под колпаком, могут препятствовать удалению продуктов сгорания. Это существенный недостаток конструкции. Проблема решается установкой под зонтом насадки в форме перевернутого конуса, которая предназначена для отражения, рассечения и удаления масс из конструкции дымохода.

Разновидности дефлекторов дымохода

Современные дефлекторы дымохода представлены в самых разных исполнениях, наиболее востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Volper.
• H-образный.
• Лопатка.
• Тарелка.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, прикрепленный к дымоходу, диффузор, кольцо и зонт.

Главное преимущество ЦАГИ — удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги.ЦАГИ применяется для защиты систем вентиляции и дымохода.

Эта конструкция эффективно перекрывает входящий воздушный поток для быстрого вывода дыма из дымохода. В этом случае зонт располагается внутри баллона, поэтому обеспечивает максимальную защиту от негативного воздействия атмосферных осадков.

Существенным недостатком конструкции является сложность изготовления, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно сложно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно сделать своими руками из подручных материалов.Конструкция состоит из верхнего цилиндра, нижнего цилиндра с фитингами, конуса и монтажных кронштейнов.

Дефлектор Вольперта-Григоровича успешно применяется для защиты вытяжки и дымохода. Основным достоинством устройства является простота конструкции, а недостатком — высокое положение зонта по отношению к диффузору, что приводит к выдуванию дыма с боков.

В целом такое устройство не увеличивает тягу эффективно, но препятствует проникновению атмосферных осадков в трубу.

Круглый Volper

Такое устройство практически идентично дефлектору ЦАГИ, но с той лишь разницей — есть козырек для защиты от атмосферных осадков и загрязнений, расположенный над диффузором.

Н-образное приспособление

Н-образное дефлекторное устройство позволяет использовать отрезки труб, поэтому он способен выдерживать экстремальные ветровые нагрузки. Основные элементы конструкции монтируются на букву Н, исключающую попадание атмосферных осадков и загрязнений в трубу за счет горизонтального патрубка.

Боковые вертикальные элементы увеличивают внутреннюю тягу, что приводит к одновременному выбросу дыма в разные стороны.

Лопатка

Еще один вариант дефлектора дымохода, который представлен соединенными между собой козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под действием воздушных масс, в верхней части конструкции устанавливается специальная. Многие конструкции оснащены маленькой булавкой со стрелкой, определяющей направление ветра.

Перерезая воздушные потоки, козырьки увеличивают тягу в дымоходе. Кроме того, они защищают котел или печь от возможного загрязнения извне.

Существенным недостатком конструкции является хрупкость подшипника, обеспечивающего движение козырьков.

Дисковый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокую тягу. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и атмосферных осадков.

Внизу козырек снабжен заглушкой, направленной в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, увеличивающий внутреннюю тягу вдвое.

Поворотный дефлектор

Такое устройство может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду оно абсолютно неподвижно. При крепком льду турбоструктура приходит в негодность, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия атмосферных осадков.Если в качестве теплогенератора используется газовый котел, то рационально будет использовать такой дымоход.

Искрогаситель

Существуют модели устройств для безопасного тушения искр. Обычно это конструкции, оснащенные цилиндром и зонтом с мелкой сеткой.

В специальных таблицах содержится информация о размерах фитингов для стандартных дымоходов. Таблица размеров

• Высота дефлектора = 1,6 (1,7) × d.
• Ширина крышки = 1,7 (1.8) × d;
• Ширина диффузора = 1,2 (1,3) × d.

d — внутренний диаметр дымохода.

Важно! Для получения требуемых значений потребуются предварительные измерения внутреннего диаметра дымохода.

Инструкция по монтажу дефлектора

Дефлектор Григоровича — самый простой и популярный вид защитных устройств. Имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымохода из жести или оцинкованной стали толщиной не менее 0.Подходит 5 мм.

Для сборки потребуется следующий набор рабочего инструмента:

• Ножницы для резки металла.
• Молоток.
• Электродрель и дрели.
• Сварочный аппарат.
• Рулетка.
• Карандаш и фломастер.
• Картон плотный.
• Саморезы.
• Болты и гайки.

В основе устройства — стальной оцинкованный лист 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

1. Расчет размеров будущего устройства.Для простоты можно воспользоваться готовой формулой.
2. Маркировка каждого элемента конструкции нанесена на картон. Готовые шаблоны вырезаются и соединяются между собой, чтобы проверить соответствие размеров требуемым параметрам.
3. Шаблоны размещаются на стальных листах и ​​вычерчиваются по контурам фломастером. Заготовки вырезаются ножницами строго по контурам.
4. Цилиндрический диффузор образован из центральной части. По краям проделываются отверстия под саморезы.
5. Внешний цилиндр создается таким же образом. Колпачок конусовидной формы собирается из двух заготовок.
6. Сделано 6 надрезов по краям верхнего конуса для фиксирующих стоек. Стеллажи длиной 21 см и шириной 5 см вырезаются из стальных полос. Далее нижний конус крепится краем к верхнему конусу с помощью стоек.
7. Готовая вытяжка соединяется с диффузором и устанавливается во внешний цилиндр.

Важно! Все части соединяются между собой болтами и гайками или сваркой.

Установка дефлектора

Чтобы дымоход имел надежную защиту, на него необходимо правильно установить готовый дефлектор.

Для крепления агрегата к крыше требуются следующие инструменты и крепеж:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки с резьбой.
• Гайки.
• Хомуты соединительные.
• Лестницы для подъема и перемещения на крышу.

Кроме того, необходимо подготовить небольшой отрезок трубы с диаметром больше диаметра канала.

Важно! При установке дефлектора на дымоход большого диаметра рекомендуется использовать стальные скобы для дополнительной фиксации.

Следуя пошаговой инструкции, любой владелец ванны легко сможет собрать и установить самый простой и доступный по цене дефлектор дымохода. Такое устройство не только улучшит внутреннюю тягу, но и защитит канал от загрязнения и негативного воздействия атмосферных осадков.

Система вентиляции загородного дома должна обеспечивать нормальную работу в любых условиях.Это необходимо по ряду причин для обеспечения жизнедеятельности жителей, обеспечения нормального горения отопительных агрегатов и удаления из помещения воздуха с низким содержанием кислорода. Для этого создается система вентиляционных каналов, венец которых является дефлектором для выхлопной трубы.

Дефлекторы предназначены для использования ветровых нагрузок с целью обеспечения режима нормальной вентиляции жилых, хозяйственных или производственных помещений.

Однако известно, что при определенных направлениях и силе ветра может происходить уменьшение тяги в системе вентиляции вплоть до ее опрокидывания, то есть изменение направления движения воздуха.

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу вверх из зоны повышенного давления.

Обратите внимание на то, что колпаки на дефлекторах более выпуклые вверх. Это означает, что при огибании такого препятствия в его нижней части создается разрежение, а значит, и образование тяги.

Какой дефлектор лучше подойдет к вытяжке

На строительном рынке представлен широкий выбор различных конструкций такой продукции. Все они имеют определенные особенности эксплуатации, о которых желательно знать при покупке. Наиболее популярны следующие типы:

1. Конструкции вентиляции поворотные.
2. Поворотные дефлекторы вентиляции.
3. Дефлекторы Григоровича.
4. Разработка макетов ЦАГИ.
5. Дефлекторы Volpert.
6. H-образный.

Рассмотрим некоторые из них более подробно.

Роторные турбины для выхлопной системы

Это самые популярные устройства для этой цели. По сравнению с другими конструкциями их производительность на 20-25% выше.

Преимущество использования в том, что они не используют никаких источников энергии во время работы.

Вращаясь всегда в одном направлении под действием ветра, головка турбины создает разрежение внутри вентиляционной трубы, что способствует активному процессу циркуляции воздуха.

Элегантно выполненный из стали, он также защищает горловину трубы от атмосферных осадков.

Головная часть изготовлена ​​из алюминиевых полос толщиной до 0,5 мм, а основание — из стального листа, окрашенного в цвета RAL.

Роторные турбины можно использовать на круглых, квадратных или прямоугольных каналах или дымоходах. …

Поворотный дефлектор

Продается как поворотный дефлектор с вытяжным вентилятором. Для увеличения производительности здесь используются форсунки с крыльчаткой на конце.Конструктивно эти устройства несколько сложнее. Вращающаяся головка установлена ​​на вертикальной оси и оснащена двумя не требующими обслуживания герметичными подшипниками.

На этой же оси установлена ​​крыльчатка, подающая воздух через выпускной канал. Этому способствует постоянное направление вращения головки устройства вне зависимости от направления ветра.

Материалом изготовления чаще всего является лист алюминия, реже — лист нержавеющей стали толщиной 0.4 миллиметра.

Посмотреть видео

Полный размерный ряд представляет собой весь стандартный ассортимент и позволяет использовать его на дымоходах любого профиля.

Дефлекторы Григоровича

Простые по конструкции, такие устройства заслуживают внимания как предметы для ручного изготовления. При этом они достаточно эффективны, увеличивая тягу в вытяжном канале не менее чем на 20%.

Для изготовления своими руками нужно вырезать из оцинкованной стали круг и удалить из него сектор.Таким способом получается коническая крышка, что и является целью проводимых работ. Закрепить его можно в конце дымохода на трех стойках из полос такого же металла.

Вместе со своей основной функцией этот продукт заключается в защите устья выхлопного канала от загрязнения мусором. Для этого боковины устройства прикрываются металлической сеткой с размером ячеек не более 5 миллиметров.

Дефлекторы — флюгер

Конструкция этого устройства основана на том же принципе — изменение расхода воздуха при его огибании диффузора… В результате над выходом дымохода создается зона разрежения, которая способствует ускоренному откачке воздуха из системы.

Но эти устройства являются прародителем и ярчайшим представителем класса дефлекторов — флюгером. Их особенность — возможность ориентироваться на ветру, для чего в конструкции использован специальный киль.

Все устройство установлено на вертикальной оси, но требования к ней намного ниже, чем для поворотных устройств, так как ось используется только для ориентации продукта в пространстве.

Формы флюгера могут быть самыми разнообразными, принцип действия при этом не меняется.

Следует отметить, что разнообразие конструкций устройств для повышения тяги безгранично. Комбинация рабочих факторов и смешение структур развита так, что в некоторых случаях невозможно отнести устройство к тому или иному типу. Да, в этом нет необходимости — главное, чтобы он работал исправно. Немаловажным фактором является внешний вид изделия.

Таким образом, выбор дефлектора для вентиляции сводится к чисто эстетической задаче, исходя из личных предпочтений. И, конечно, имеет значение глубина кармана.

Дефлектор на выхлопную трубу своими руками

Смотрите видео

Ставя себе такую ​​задачу, нужно, прежде всего, определиться с ее размерами. От этого будет зависеть выбор материала и необходимость в нем. Для обеспечения работоспособности важно соблюдать соотношение габаритных размеров, которое можно определить по специальной таблице:

Для изготовления дефлектора для выхлопной трубы своими руками необходим чертеж .Предлагаем воспользоваться чертежом, представленным на нашем сайте, но для начала нужно определиться с дизайном изделия. Также рисунок не составит труда сделать своими руками, руководствуясь инструкцией из таблицы ниже.

Инструменты, которые нам понадобятся в процессе изготовления устройства:

1. Слесарные ножницы для резки металла. Можно использовать ручные, но по возможности лучше механические.

1. Деревянный молоток для выполнения жестяных работ.
2. Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
3. Заклепочник для установки заклепок.

1. Кернер — для отметки места сверления отверстий в металлическом листе.
2. Молоток настольный.

Для выполнения жестяных работ вам понадобится верстак с прибоем, который представляет собой стальной уголок размером 50х50 мм, закрепленный по длине по краю.

Необходимые материалы для изготовления дефлектора для дымохода своими руками:

1. Металлический лист.Вы можете использовать сталь, оцинкованную сталь, медь, алюминий и другие виды по выбору мастера. Толщина материала должна составлять 0,5-1,0 миллиметра.
2. Заклепки из экструдированного алюминия толщиной около трех миллиметров.
3. Картон для выкройки деталей и формирования модели изделия.
4. Скоба для крепления деталей из картона.
5. Измерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школы).
6. Карандаш или маркер для разметки.

Предварительная сборка макета из картона, чтобы избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем поворотный дефлектор своими руками

Устройства этого типа самые сложные в изготовлении, поэтому чертежи на них желательно разработать самостоятельно. А для изготовления изделия в натуральном виде нужно иметь навыки выполнения сантехнических работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции поворотного вытяжного дефлектора являются ламели — пластинчатые детали, на которые осуществляется воздействие ветрового потока.Они должны быть выполнены точно такими же, чтобы избежать разбалансировки всего агрегата при вращении.

Посмотреть видео

Размеры и форму ламелей необходимо предварительно определить на картонном макете. Их необходимое количество вырезается и с помощью скоб и клея собирается в модель. Рекомендуется установить его на вертикальной оси и проверить в рабочем положении с помощью вентилятора или пылесоса.

В этом случае необходимо следить за балансировкой и работоспособностью устройства.Результатом этой работы должна стать разработка формы ламелей и их эффективность.

Но главная задача — рассчитать истинные размеры основания головы в зависимости от размера и формы воздуховода.

Как известно, основой для установки роторного вентилятора является внешняя часть дымохода.

Но и для мастеров есть хорошие предпосылки. Со сложной сферической формой такого устройства возиться не нужно.В свое время в автопарке, где вентиляция салона является одним из важнейших факторов, массово применялись такие устройства, но с цилиндрическим ротором. Такая форма позволяет легко изготавливать качественную вращающуюся деталь.

Посмотреть видео

Процедура изготовления роторного вентилятора может выглядеть следующим образом:

1. Сделайте опорные диски для цилиндрического ротора. Верхний выполнен в виде диска с отверстием для оси по центру, нижний — в виде кольца.
2. Вырежьте из металлической полосы прямоугольные рейки определенных размеров.
3. Закрепите их между двумя деталями. Способ крепления зависит от материала, из которого изготовлен ротор. Это может быть сварка стальных деталей и заклепки для элементов конструкций из цветных металлов.
4. В процессе сборки необходимо предусмотреть установку опорной оси. Изготовление посадочных мест на нем для установки подшипников может оказаться затруднительным, так как их использование для быстро вращающейся массивной детали (ротора) представляется обязательным.
5. Сделайте посадочную площадку, соединяющую ротор и трубку воздуховода. Его форма зависит от формы внешней части и обеспечивает осевое крепление подшипника.

Сложность исполнения заключается в необходимости изготовления токарных деталей — осей и корпусов подшипников.

Токарного оборудования в хозяйстве, как правило, нет. Изготовление вручную хлопотно и не обеспечивает гарантии качества. Выход один — найти подрядчика и заказать запчасти на стороне.

Монтажные работы

Хорошо, если удалось сделать качественный прибор для выхлопной системы. Но надо понимать, что впереди очень важная операция — его установка по месту применения. И всегда в лучшем виде, что накладывает дополнительную ответственность на установщика.

Установка заглушек на вентиляционные трубы всегда выполняется на завершающем этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемые поверх финишного покрытия.Кроме того, перед установкой головы вокруг трубы нужно сделать подмостку, на которой будет производиться установка.

Саморезы используются для установки головки на кирпичную трубу:

1. Отверстия просверливаются на расстоянии 12-15 сантиметров друг от друга, чтобы не попасть в стык между кирпичами. В зависимости от размера устройства можно использовать сверло диаметром 5-8 миллиметров.
2. В отверстия устанавливаются пластиковые вставки (дюбели).
3. Корпус дефлектора надевается на трубу и фиксируется саморезами.

Для воздуховодов часто используются тонкостенные металлические трубы. В этом случае установка осуществляется с помощью металлического хомута, который затягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые можно резюмировать следующим образом:

1. Перед началом работы на высоте не принимайте сильнодействующие лекарства, которые могут вызвать головокружение.
2. Употреблять алкоголь в любых количествах категорически запрещено.
3. Перед тем, как подняться на высоту, необходимо убедиться, что кровельная лестница надежно закреплена.
4. При проведении работ необходимо использовать предохранительный фал.
5. Место на земле непосредственно под трубой необходимо предварительно очистить от строительного мусора, оборудования и других посторонних предметов.
6. Не работайте на высоте при сильном ветре, дожде или других осадках.

Посмотреть видео

Необходимо помнить, что при создании человека Господь не удосужился снабдить его запчастями.Я желаю вам успеха!

Записи

Разновидности дефлекторов-отражателей

Имеются отражатели следующих типов:

• ЦАГИ. Самая популярная вариация. К устью дымохода прикреплен небольшой канал, который будет выполнять роль диффузора.
• Блюдцеобразный. Состоит из двух частей, имеющих форму пластин. Верхний играет роль козырька, нижний, обращенный к трубе, по сути, дефлектор.
• Дефлектор круглый. Не сильно отличается от ЦАГИ.Крышка круглого отражателя находится над диффузором
• Григорович;
• H-образный.

Дефлектор — простейшее устройство, позволяющее увеличить тягу, чтобы дым быстрее выходил из дымохода

Отражатели всех типов отлично справляются со своей задачей. Они значительно увеличивают тягу и предотвращают попадание осадков в дымоход. Дефлекторы изготавливаются, как правило, из оцинкованного металла, чтобы выдерживать климатические воздействия.В списке представлены самые распространенные виды дымоходов. Устройство может выглядеть как угодно, главное, чтобы он выполнял свою главную задачу.

Важно: При отсутствии ветра устройство начинает мешать естественному тяговому усилию.

Самостоятельное создание дефлектора

Стоимость данного устройства начинается от 1000 рублей, верхняя отметка намного выше. Целесообразность самостоятельного изготовления и монтажа объяснять не стоит.

Дымоходный конвектор — хорошая альтернатива радиаторным отопительным приборам.Он имеет множество преимуществ и простую конструкцию. Сделать это самостоятельно несложно.

Дефлектор дымохода своими руками желательно собирать из оцинкованной стали. Но недавно ему нашли замену в виде металла, который покрыт защитным полимерным слоем или простой эмалью. В тех случаях, когда дымоход не контактирует с горячими потоками продуктов сгорания, он может быть изготовлен из пластика ( Прочтите статью о дополнительно к этому материалу ).

Видео: инструкция по созданию дефлектора дымохода своими руками

Прежде чем приступить к созданию дефлектора, необходимо сделать чертеж, на котором будут нанесены все размеры будущего изделия. При выборе размера следует исходить из диаметра дымохода. Это значение будет определять высоту самого дымохода и ширину диффузора. Есть таблица со стандартными соотношениями размеров дымохода и дефлектора:

Важно: Изготовление дымохода необходимо производить с учетом этих пропорций, иначе КПД устройства будет невысоким.

Чтобы сделать дефлектор для дымохода своими руками, лучше делать чертежи в натуральную величину. Путаница из-за масштаба может значительно замедлить производственный процесс.

Необходимые инструменты, которые потребуются для работы:

• Набор чертежей. Рулетка, маркер, линейка.
• Ножницы по металлу, молоток деревянный, заклепочное устройство.
• Сверла и сверла различного диаметра.

Совет: Если у вашего дымохода много витков, то дефлектор необходимо установить в обязательном порядке.На металлические заготовки размеры лучше наносить по лекалам, это исключит погрешности. Выкройки можно сделать из картона. Если диаметр трубы максимально возможный, используйте растяжку при установке дефлектора.

Этапы работы

Для начала нужно выбрать сорт металла для изготовления дефлектора. После этого, выполнив расчеты и убедившись в их правильности, можно приступать к вырезанию деталей дымохода из металла.Расширитель корпуса диффузора необходимо свернуть в виде пластины, затем через просверленные отверстия скрепить концы заклепками.

Верхний и нижний конусы приклепываются, после чего на нижний конус устанавливаются крепежные детали для соединения устройства с дымоходной трубой. Советуем более подробно изучить на нашем сайте.

Для установки дымохода на дымоход лучше снять его верхний модуль. С помощью верстака конструкция собирается, затем устанавливается на место.

Совет: когда отражатель установлен, он будет подвергаться сильному ветру, поэтому крепежные детали необходимо хорошо затянуть.

Некоторые типы дефлекторов

Если речь идет об отражателе для камина, то проблем с дизайном изделия нет. Но в случае с подогревателями жидкого топлива вопрос другой. Например, дефлектор на дымоход газового котла должен отвечать определенным требованиям. Его размеры должны идеально подходить к дымоходу.Его нужно подбирать в соответствии с характеристиками газового котла.

Если отражатель слишком большой, он не создаст необходимой тяги, в результате процесс горения не будет интенсивным. Из-за больших габаритов устройства в дымоход может дуть ветер, который способен потушить пожар в котле. О последствиях можно только догадываться.

Важно! Дымозащитный экран для газового котла должен быть оборудован искрогасителем.

Тяга в дымоходе не всегда поддерживается на необходимом уровне. Он может быть слишком сильным из-за частых ветров или слабым из-за их отсутствия. Для устранения подобных проблем используется пластинчатый дефлектор. Устанавливается на дымоход так же, как и обычный.

В этом дымоходе все тело вращается с лопастями, изогнутыми под определенным углом. Лопасти соединены с подшипниковым узлом, поэтому конструкция свободно вращается под напором ветра и позиционирует дефлектор в своем направлении.Благодаря этому выход дымохода постоянно защищен от ветра. А продукты сгорания топлива свободно уходят на подветренную сторону.

Такой флюгер стабилизирует тягу в дымоходе даже при сильном ветре. Сделать такое устройство в домашних условиях не получится. Требуется специальное оборудование.

Важно: не стоит экономить на лопаточном отражателе, так как некачественный металл под воздействием атмосферных воздействий окислится, что приведет к затрудненному вращению лопастей.Снег, дождь и прочие осадки, как правило, идут по направлению ветра, поэтому и от них защитит флюгер. За подвижной частью флюгера необходимо ухаживать. Это, собственно, главный недостаток данного типа. Сильный ветер может деформировать движущееся и, следовательно, слабое соединение.

Производителей

Лидирующую позицию на рынке таких устройств занимает компания WEST. Его продукция пользуется популярностью в последнее время. Компания занимается разработкой инновационных систем дымоудаления и более десяти лет производит флюгеры.

Поделитесь статьей с друзьями:

Похожие статьи

Сделайте дефлектор для дымохода своими руками. Дефлектор выхлопной трубы

В современных дымоходных системах используются так называемые дефлекторы — специальные устройства, позволяющие увеличить тягу.Они бывают нескольких типов — дефлектор цаги, дефлектор Григоровича, дефлектор Ханженкова и ряд других. Помимо увеличения тяги в дымоходе, устройства гасят искры и предотвращают попадание в дымоход мусора и осадков. К тому же эти устройства имеют приятный эстетичный вид и служат декоративным элементом кровли. Стоят такие устройства в магазинах достаточно дорого, поэтому имеет смысл изготовить дефлектор для дымохода своими руками с достаточной сноровкой и сноровкой.

Дефлекторы на любой диаметр

Как работает дефлектор

Прежде чем приступить к изготовлению и установке дефлектора, познакомимся с его устройством и принципами работы. Устройство состоит из трех основных частей. Цилиндр, диффузор и колпачок (также называемый зонтиком). Также его можно использовать для установки отскоков кольца. Варианты дефлектора очень разнообразны, отличаются друг от друга формой и размером, только все они работают практически по одним принципам.Что это за принципы? Верхний цилиндр останавливает потоки воздуха, они врезаются в него, а затем окружают. Какая-то часть воздушных потоков, поднимаясь вверх по цилиндру, улавливает текущие потоки дыма и всасывает их. Тяга увеличивается. Причем совершенно не зависит от направления ветра. Тяга всегда будет хорошей.

Верхний цилиндр имеет прорези, благодаря которым поток дыма засасывается. Благодаря этим принципам дефлекторы приобрели популярность на рынке дымоходных изделий, а также благодаря другим своим положительным качествам.

Типы дефлекторов

Принцип действия дефлектора основан на усилении или создании дополнительной тяги за счет его конструкции. На сегодняшний день путем экспериментов получено определенное количество типов таких устройств. Самый известный тип — дефлектор цаги, названный по названию учреждения, которое его разработало (Центральный аэрогидродинамический институт им. Жуковского). Принцип его действия заключается в увеличении тяги за счет термического и воздушного давления и перепада давления, возникающего на расстоянии двух метров от крыши.Допускается скрытая установка в канале, поэтому использование дефлектора в большей степени встречается в системах вентиляции. При изготовлении устройства используется нержавеющая или оцинкованная сталь, выпускается он цилиндрической формы. Следующий вид называется Round Volper и похож по конструкции на предыдущий, хотя есть несколько небольших отличий вверху. Материалы для его изготовления — медь, оцинковка и нержавеющая сталь. Используется в банях.Третий тип называется дефлектор Григоровича, он похож на дефлектор цаги. Только было улучшено. Размещается в местах с преобладанием слабого ветра. Тяга такого дефлектора крыши отличная даже в безветренную погоду.

Другой тип дефлектора капота называется «Astato Dish-shape». Отличается оперативностью и простотой конструкции. Тип строительства — открытый. Обеспечивает тягу при любом ветре. Материал изготовления — оцинкованная и нержавеющая сталь. Следующий тип дефлектора дымохода получил название Н-образного из-за его формы.Он отличается надежностью независимо от направления ветра. Изготовлен из нержавеющей стали. Другой вид дефлекторов для дымоходной системы называется дефлектор флюгера. Материал изготовления — нержавеющая или окрашенная углеродистая сталь. И последний вид дефлекторов на трубе дымохода — дефлектор, который из-за своей конструкции называется вращающимся. Он способен вращаться по направлению ветра, эффективно защищает дымоход от мусора и влаги, хорошо подходит для дымохода газового котла, но не работает в безветренную погоду или при обледенении.Мастера, изучив конструкцию таких устройств, уже научились производить их самостоятельно в домашних мастерских.

Дефлектор самодельный

Учитывая немалые цены на заводские устройства, можно попробовать сделать дефлектор вентиляции своими руками, приложив определенные усилия. Оказывается, если сделать дефлектор цаги своими руками, можно сэкономить до 40 долларов! Вам просто необходимо приобрести лист оцинкованной стали, иметь необходимый инструмент, немного материала и желание.Самостоятельное изготовление устройства дефлектора дымохода предполагает использование: линейки, рулетки, набора для рисования, маркера, молотка, ножниц по металлу, сверл, сверл, саморезов или заклепок, пресс-шайб 15 мм. Также вам понадобится лист металла (оцинковка, нержавеющая сталь и др.). Для крепления потребуется подручный металл — алюминий, шпильки и т. Д.

Как рассчитать размеры

Самый важный этап в работе — это расчет дефлектора. Расчеты чертежей будут привязаны к текущему параметру — диаметру канала D.Чертеж дефлектора показан здесь.

Схема устройства дефлектора для самостоятельного изготовления размером

По таблице можно рассчитать простой дефлектор исходя из размера диаметра трубы дымохода (канал D).

Как посчитать эти данные? Допустим, диаметр трубы дымохода (канал D) составляет 20 см. Отсюда проводим расчеты:

Диаметр нижнего диффузора — 2 D. Отсюда — 2 × 20 = 40 см;

Диаметр верхнего диффузора 1.5 Д. Отсюда — 1,5 × 20 = 30 см;

Высота диффузора 1,5 Д. Отсюда — 1,5 × 20 = 30 см;

Углубление патрубка в диффузор 0,15 Д. Отсюда — 0,15 × 20 = 3 см;

Высота конуса 0,25 D. Отсюда — 0,25 × 20 = 5 см;

Высота зонта 0,25 D. Отсюда — 0,25 × 20 = 5см;

Высота обратного конуса 0,25 D. Отсюда — 0,25 × 20 = 5 см;

Зазор зонта и диффузора составляет 0,25 Д. Отсюда — 0,25 × 20 = 5 см.

Изготовление дефлектора

Итак, мы сделали расчеты. Теперь возникает вопрос — как сделать такое устройство? Вырежем из картона конструктивные элементы устройства и попробуем соединить их так, как они будут соединены в готовом устройстве. Если все хорошо соединяется, перенесите картон на листовой металл. Вырезанные детали кладем на лист и с помощью маркера рисуем их на металле. Ножницами по металлу вырезаем детали будущего устройства.В местах, где металл был разрезан, согните его плоскогубцами и постучите по нему молотком. В местах изгибов заклепываем металлический лист, чтобы сделать его тоньше. Диффузор свернут в форме цилиндра, края просверлены и заклепаны. Затем приклепываем верхнюю и нижнюю шишки. Из-за большего размера верхнего конуса по сравнению с нижним конусом, край верхнего конуса используется для их фиксации. Вырезаем в нем шесть ножек и загибаем. Перед сборкой зонта на нижний конус устанавливаем шпильки для крепления к диффузору.Прикрепляя к ножкам, устанавливаем их снаружи на заклепки. Диффузор крепится к зонту с помощью шпилек или алюминиевых пластин. Для шпилек предусмотрены петли корпуса дефлектора. В этом случае шпилька загибается при помощи створки из оцинкованной стали и с ее помощью просверливаются отверстия для установки.

Установка дефлектора

После сборки устройства проведите его установку. Специалисты советуют снять верхнюю часть трубы и установить ее на верстак.Затем установите уже собранную конструкцию на крышу к дымоходу. Крепятся булавками или лапками. Надежно закрепите устройство, так как оно подвергается сильному ветру. При креплении устройства к керамическому дымоходу или из кирпича предусмотрено использование переходных труб. Для дымоходов каминов предусмотрено использование ножек или стальных опор. Применяются для печей, работающих на твердом мазуте. Как установлено устройство? Сначала устанавливаем впускную трубу, просверлив корпус и трубу.Монтируем на заклепки или болты. Воронка диффузора крепится к кронштейнам труб. Есть возможность заменить кронштейны на хомуты. Наконец, прикрепляем кожух дефлектора к усеченному конусу диффузора с помощью болтов или заклепок. Конечно, самодельный дефлектор не будет иметь эстетичного вида. Но он принесет немалую пользу. Во-первых, тяга увеличится на 15-20%. Во-вторых, устройство защитит крышу от искр. Влага и мусор не попадут в дымовое отверстие.В-третьих, дефлектор заменит 1,5-2 м трубы. Возможность установки подобных устройств на дымоходные системы доказана давно. В настоящее время создано много типов таких конструкций. Все они служат для увеличения тяги в дымоходе, предотвращения попадания осадков и мусора в дымоходную систему, а также для обеспечения пожарной безопасности здания. На рынке представлены дефлекторы различных типов. Какой тип устройства выбрать — решать вам. Но какой бы ни была конструкция у вашего дефлектора, преимущества его использования можно будет ощутить уже в ближайшую первую зиму.

Ключевой функцией дымохода является удаление продуктов сгорания из системы. Чтобы система работала надежно, нужно оборудовать дымоход грибком (дефлектором). Он защитит его от попадания внутрь снега, пыли и прочих ненужных элементов. Кроме того, наличие указанной детали улучшает тягу.

Из этой статьи вы узнаете, зачем нужен дефлектор дымохода. Мы дадим вам краткий обзор доступных вариантов ограничения.

У вас будет возможность сравнить их и узнать о плюсах и минусах каждого сорта.Также мы поговорим о том, как сделать грибок своими руками. Кроме того, вы можете посмотреть рисунки и видеоролики по тематике нашей статьи.

Функциональность продукта

Дымоходные грибы — это простые устройства с важной функцией. Воздушные потоки, разделяясь на колокол, проникают в канал, вызывая эффект «всасывания». Это приводит к появлению области, где преобладает пониженное давление. Дым устремляется в этом направлении. Важно учитывать, что воздух может двигаться горизонтально или под углом.

Наличие дефлектора снижает риск возгорания. Для повышения его эффективности следует установить искрогаситель. Это особая сетка. Использование козырька с турбиной позволяет обеспечить достойные тяговые характеристики

.

Виды строений

На сегодняшний день разработаны грибы различных разновидностей. Мы расскажем о самых популярных.

Итак, по отзывам потребителей, наиболее интересными являются:

1. Дефлектор Вольперт — Григорович.Для него характерна круглая форма и конический зонт. Как правило, он не оборудован капельницей.
2. Гриб четырехскатный. Имеет прямоугольную форму. Устанавливается на кирпичные дымоходы такой же конфигурации.
3. Грибок с полукруглой крышей. Дизайн этой разновидности довольно эстетичен. Его часто можно увидеть на крышах домов в европейском стиле. К сожалению, эффективность этого грибка невысока.
4. Плоский козырек. Имеет плоский прямоугольный навес. Такие изделия характерны для обустройства домов в стиле минимализм.Важно знать, что кронштейны этого изделия зимой подвергаются большим нагрузкам. Это связано с скоплением снега на зонте.
5. Стандартный гриб. Имеет пирамидальное строение. Эта разновидность изготавливается из листа металла и соединяется с фартуком-капельницей с помощью специальных скоб.

Дефлектор Вольперт — Григорович

Этот вид устройств самый эффективный и популярный. Поэтому поговорим о нем более подробно.

Этот дефлектор часто устанавливается на дымовые трубы газовых котлов.Ключевой особенностью такой конструкции является наличие перевернутого конуса под зонтом. Поэтому при боковом обдуве в канале возникает пониженное давление, и продукты сгорания устремляются из газопровода.

При сильном ветре «сверху вниз» давление в зоне дефлектора, наоборот, может возрасти. Этот момент необходимо учитывать при проектировании и установке системы дымоудаления. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемый вид изделия подходит

Для изготовления грибка рассчитайте его размеры и подготовьте чертежи.Для выполнения этой задачи нужно знать точный диаметр дымохода. Обозначается латинской буквой D. Все остальные.

Выглядят они так:

Диаметр диффузора
• : низ — 2 * D, верх — 1,5 * D;
• высота диффузора — 1,5 * Д;
• погружение канала в диффузор — 0,15 * D;
• высота обоих конусов зонта — 0,25 * D;
• расстояние между диффузором и вытяжкой 0,25 * Д.

Эти соотношения размеров были получены эмпирически.При изготовлении данной модели обязательно придерживайтесь этих формул.

Изготовление крышки

Сделав все важные расчеты, нужно приступить к резке металла для создания изделия. Лучше всего для этого использовать тонкую нержавеющую сталь. В крайнем случае допустимо использование цинкования.

Рисунок грибка выглядит как изогнутая стальная полоса. Для зонта он представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосу размером два или три сантиметра на одном крае для облегчения стыковки.В этом случае зонт должен быть на несколько сантиметров больше обратного конуса.

Чтобы не тратить время на изгибы металла, используйте заклепки и заклепочник. В этом случае уровень герметичности не должен интересовать. Здесь бесполезно. Использование заклепок значительно ускоряет работу.

При выполнении задания удобно использовать оправку от прутка. На него надевается диффузор. Затем нужно проделать дырочки сразу в двух краях. После этого вставляется заклепка и устанавливается с помощью заклепки.

Конусы изготавливаются аналогично. Не собирайте их сразу. Лучше всего использовать стержни с резьбой, чтобы прикрепить зонт к диффузору. Для надежного крепления будет достаточно трех. Шпильки крепятся к диффузору на петлях из металлической полосы. Также они крепятся заклепками. Шпильки нужно просто вкрутить, а затем закрепить гайками. Таким образом, вы сможете быстро и надежно закрепить зонт на нужной вам высоте.

Обратный конус также требует просверливания трех отверстий.Он фиксируется на определенной высоте с помощью гаек и шайб. Далее фиксируется зонт. Он немного больше обратного конуса. Поэтому его обрезают в нескольких местах на один-два сантиметра. Получившуюся полосу необходимо загнуть к нижнему конусу. Эту операцию необходимо проделать несколько раз. Такая система позволит максимально надежно скрепить оба элемента между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будут способствовать скоплению жидкости внутри пространства между двумя конусами.

Посмотрите видео:

Дефлектор — это устройство, улучшающее сцепление с трубой. Делает он это за счет того, что в результате обтекания дефлектора воздухом непосредственно над трубой образуются области пониженного давления. А это влечет за собой отсос воздуха (или топочных газов) из трубы. Те. есть эффект удлинения, подъем трубы примерно на 15-20%. Но часто этого более чем достаточно для обеспечения хорошего сцепления с короткими (низкими) трубами. Дефлекторы известны давно, с момента открытия законов аэродинамики, но массово они используются только в промышленных системах.И хотя изготовление их очень простое и всем под силу, причина их отсутствия на наших трубах — исключительно незнание и недостаток информации. В результате над крышами нависают «креативные» зонтики — продукт местных печников, много думающих о «неписаной красоте», а уж тем более о сквозняке в дымоходе и качественном сгорании топлива.

Дефлекторных систем много: ЦАГИ, Вольперт-Григорович, Ханженков и др. Но самый распространенный вариант обогрева — дефлектор Вольперт-Григорович.Хотя, по некоторым отзывам, дефлектор ЦАГИ лучше зарекомендовал себя для систем вентиляции.

Схема дефлектора довольно проста. Над трубой устанавливают усеченный конус — диффузор, чтобы труба немного заходила в него. Над трубой в обычном режиме устанавливается защитный зонт. Но для компенсации вреда (зоны повышенного давления под зонтом) под зонтом прикрепляют перевернутый конус. В результате внутри этой конструкции при боковом порыве ветра образуется пониженное давление, и дым с большей готовностью устремляется из трубы.Справедливости ради следует отметить, что при сильном нисходящем ветровом потоке «сверху вниз» давление внутри дефлектора увеличивается (за счет экранирования зонта). Это необходимо учитывать при выборе места установки и высоты трубы. Лучше всего обдув дефлектора сбоку или снизу, а это в 99% случаев.

Прежде чем приступить к изготовлению дефлектора, необходимо рассчитать его габариты. Все они привязаны к диаметру трубы.(Если труба квадратная, то делается квадратный дефлектор, хотя работает хуже из-за угловатости). За начальное значение принимается диаметр трубы D. А все остальные размеры рассчитываются с коэффициентами, соответствующими эскизу. Диаметр диффузора внизу — 2D, вверху — 1.5D, высота диффузора — 1.5D. «Погружение» трубы в диффузор 0,15D. Высота конуса зонта, обратного конуса и расстояние между зонтом и диффузором равны 0.25D каждый. Все эти зависимости получены в результате продувки дефлектора в аэродинамических трубах. Поэтому настоятельно рекомендуется их придерживаться.

Итак, зная размеры, приступаем к расчету и раскрою заготовки. Идеальным материалом для дефлектора будет тонкая нержавеющая сталь. Но подойдет и обычная оцинкованная сталь. Он прослужит долгие годы, а изготовление нового займет несколько часов. В расчете размеров заготовок вам поможет статья «Как рассчитать выкройку конуса».Узор для диффузора представляет собой изогнутую полосу стали, а для зонта — два круга с вырезанными сегментами. Не забудьте оставить на одном из краев полосу металла шириной 2-3 см для стыковки. Делаем зонт на 2-3 сантиметра больше обратного конуса.

Чтобы не морочиться с загибами и поворотами стали, применил заклепки глухие и заклепочник. Так как натяг здесь совершенно не нужен, то гораздо быстрее скрепить края выкройки заклепками.Удобно использовать какую-то оправку в виде подвесной штанги, на которую надевается диффузор. Удерживая деталь, просверливаем отверстия сразу в двух краях, вставляем заклепку и «вытаскиваем» заклепочником. Быстрое и надежное крепление. Слегка отрегулируйте заклепку небольшим молотком.

Делаем конусы зонта и рефлектора аналогично, но пока не соединяем их между собой. Чтобы прикрепить зонт к диффузору на нужной высоте, я использовал кусочки стержня с резьбой.Для устойчивого крепления достаточно 3 звездочек, расположенных с трехконечной звездой. На диффузоре стойки крепятся на специальных петлях из полосы металла и также приклепываются к диффузору. Шпильки просто ввинчиваются в петли и закрепляются гайками. Эта система позволяет очень точно и быстро установить зонт на нужную высоту.

В обратном конусе просверливаются 3 отверстия, и обратный конус фиксируется гайками и стопорными шайбами ​​на желаемой высоте.Теперь вы можете прикрепить и защитный зонт. Так как по диаметру он немного больше обратного конуса, по его периметру в нескольких местах выступающий край обрезается до ширины 1-2 см и эта полоска загибается по нижнему конусу. Таких полосок 6-10, и оба конуса скреплены между собой очень надежно. А благодаря тому, что верхний конус — зонт больше нижнего, атмосферные осадки не будут скапливаться внутри этой «летающей тарелки».

Теперь осталось закрепить дефлектор прямо на трубе.Для этого удобно использовать короткий отрезок трубы, чтобы можно было медленно и качественно соединить его в дефлектор, а затем установить всю конструкцию на дымоход.

Разметив и просверлив необходимые отверстия как в диффузоре, так и в трубе, закрепляем дефлектор также с помощью стержней с резьбой, обеспечивая необходимую глубину входа трубы в диффузор. Теперь можно все установить на трубу.

Возможно, конструкция кому-то покажется немного громоздкой.Однако на самом деле дефлектор значительно улучшает тягу в трубе. Даже при легком ветре толчок даже в холодной духовке очень отчетливо ощущается «голой рукой» и на слух. При горении, даже при розжиге топки, увеличивается тяга по мере прогрева трубы. А сильный ветер создает очень значительную тягу, как будто в топку нагнетают воздух, как при наддуве.

По субъективным ощущениям и опыту труба высотой ок. 3 метра работают так же, как 5 метров.Если топка печи не перегружена топливом, и обеспечена хорошая подача воздуха, то высота пламени в топке не более 15-20 см, против обычных 40-50. При этом процесс горения идет очень активно.

Потратив всего несколько часов на изготовление дефлектора, можно значительно улучшить процесс горения в ваших духовках.

Для нормальной работы любой печи или котла необходима хорошая тяга. Чтобы не было проблем с ним, специалисты советуют установить на трубу дымохода дефлектор.Это удобное и простое решение поможет вам избавиться от различных неприятностей, связанных с мусором и плохими погодными условиями. Такое устройство всегда способствует беспрепятственному удалению продуктов сгорания.

Установите дефлектор, чтобы избежать неприятных последствий

Назначение дефлектора

В переводе с английского дефлектор — это отражатель. Он имеет вид трубной конструкции, закрепленной на заглушке, защищающей верх дымохода. Устройство предназначено для выравнивания и усиления тяги отопительного оборудования — газового котла или печи для дачи.Он служит безопасным способом удаления продуктов сгорания.

Если на дымоходную трубу не установить дефлектор, в нее будут проникать воздушные массы. В дальнейшем это приводит к противодействию и блокированию нормальной тяги теплового устройства. При установке такого устройства КПД котла или печи увеличивается на 20%. В дополнение к своей основной функции он обеспечивает:

1. Уравнивание тяги, что приводит к улучшенному доступу кислорода и экономии топлива.
2. Искрогашение. При повышении температуры горения топлива и тяги в дымоходе образуются искры, что очень часто служит поводом для возгорания, а дефлектор на дымоходе обеспечивает безопасность.
3. Надежная защита от воздействия атмосферных осадков в виде сильного ветра, снега, дождя, града, так как установленная конструкция обеспечит бесперебойную работу котла или печи в различных погодных условиях.

Из этого видео вы узнаете о преимуществах дефлектора:

Это простое устройство часто устанавливают для улучшения тяги и защиты плиты или газового котла от мусора и атмосферных осадков.Такие конструкции обычно покупают в специализированных магазинах и прикрепляют к краю дымохода.

Отражатель

Усилитель тяги используется в большинстве домов. Владельцы частных построек хорошо знают, для чего нужен дефлектор дымохода и какие функции он выполняет. Он может состоять из нескольких частей, в зависимости от варианта конструкции. Основные детали в устройстве:

• цилиндр нижний;
• кап;
• верхнее стекло.

Нижний цилиндр или входная труба находится в непосредственном контакте с дымоходом.Его почти всегда изготавливают из листа металла. Возможны и другие варианты материала — асбестоцемент или керамика.

Устройство состоит из 3-х элементов

Верхнее стекло в нижней части конструкции расширяется; Для крепления к баллону используются специальные стойки. Вверху и внизу сделаны отверстия для изменения направления ветра. Верхняя часть диффузора может иметь несколько названий — зонт, колпачок. Также отличается по форме и бывает:

• плоский;
• полукруглый;
• фронтон с выщипанной поверхностью;
• с крышкой.

Принцип действия

Независимо от размера, количества деталей и формы отражателей, все дефлекторы работают по одному и тому же принципу. Аэродинамическое устройство установлено в верхней части дымохода. Это создает препятствие для воздушного потока. Когда он ударяется о стенки цилиндра, ветер теряет направленную силу, разбиваясь на множество более мелких и более слабых воздушных потоков.

Остальные струи, поднимаясь по корпусу, частично захватывают дым, выходящий из трубы.Увеличена тяга в дымоходе. Поскольку нет турбулентности, окись углерода и дым не могут попасть обратно в трубу и полностью выбрасываются наружу.

Дефлекторы помимо своего основного назначения часто играют декоративную роль. Однако сам по себе отражатель ничего не даст, если он установлен неправильно. На его эффективность влияет правильно подобранное сечение соединительной трубы, установленный на достаточной высоте дымоход и расположение трубы на крыше.

Основные типы

В специализированных магазинах доступно множество дизайнов. Какой дефлектор лучше выбрать для дымохода, будет зависеть от типа котла. Очень часто простые модели изготавливаются своими руками в целях экономии. К наиболее популярным отражателям относятся следующие:

1. ЦАГИ считается самым популярным прибором. Он отличается цилиндрической формой. Такой отражатель изготавливают из нержавеющей стали или оцинковывают.Тип подключения — ниппельное и фланцевое. Основное преимущество — удобное расположение отвода воздушных масс через вентиляционные каналы, что улучшает тягу. Через такую ​​конструкцию дым быстро выходит из дымохода. Среди недостатков — сложность изготовления.
2. Round Volper очень похож на ЦАГИ, но имеет отличия в верхней части. Там установлен защитный козырек от различных загрязнений и атмосферных осадков. Наиболее актуальны модели для ванн, изготовленные из нержавеющей, оцинкованной и медной стали.
3. Отражатель Григоровича — самый доступный вариант, поэтому его часто изготавливают вручную. Незамысловатая конструкция состоит из верхнего и нижнего цилиндра, конуса, патрубков и скоб для крепления. Простота устройства является его главным преимуществом, а высокое положение зонта считается недостатком, что способствует боковому выпуску дыма.
4. Отражатель H-образной формы подходит для установки с отрезками труб, что позволяет выдерживать максимальные ветровые нагрузки.Основные части устройства смонтированы в виде буквы Н. Эта особенность предотвращает попадание загрязнений и осадков в трубу за счет горизонтального расположения патрубка. Вертикально расположенные лонжероны улучшают внутреннюю тягу, в результате чего дым выходит одновременно в разных направлениях.
5. Флюгер — это устройство с вращающимся телом, закрепленным в верхней части дымохода. Изготавливается из нержавеющей или углеродистой стали. Навесы, рассекающие воздушные потоки ветра, предназначены для улучшения тяги в дымоходе.Они также защищают котлы и печи от внешнего загрязнения. Недостатком устройства является хрупкость подшипников, облегчающих движение козырьков.
6. Тарелочный отражатель тоже можно отнести к самым простым и доступным по цене дефлекторам. Он хорошо защищает дымоходную систему и обеспечивает сильную тягу. Чтобы в трубу не попадала грязь и осадки, устройство оснащено специальным козырьком. В его нижней части находится заглушка, обращенная к трубе.Внутренняя тяга увеличивается вдвое за счет узкого и разреженного канала, в который входят воздушные массы.

Некоторые модели можно изготовить самому. Для этого необходимо иметь рабочие чертежи с указанными размерами. Требуемые значения можно получить после измерения внутреннего диаметра дымохода. Если в параметрах будут неточности, то возникнут трудности при установке прибора и в процессе его дальнейшей эксплуатации.

Монтаж изделий осуществляется двумя способами — в отрезок трубы или в дымоход.Первый вариант наиболее удобен, так как предварительные работы можно проводить внизу, а не на крыше, что безопаснее. Заводские изделия чаще всего оснащаются нижним патрубком, что облегчает задачу. Его просто надевают на трубу и фиксируют металлическими хомутами.

Надежный дефлектор создаст хорошую тягу и поможет отопительному оборудованию работать более эффективно. Он обеспечит безопасность и комфортные условия проживания всем жильцам дома в холодное время года при любых погодных условиях.

Как сделать дефлектор на дымоход своими руками

Процесс разработки и сборки дефлектора на дымоход состоит из четырех этапов: черчение, создание заготовок, сборка, установка конструкции и закрепление ее непосредственно на дымоходе .

Необходимые инструменты

Вам обязательно понадобятся:

• лист плотной бумаги для черчения и верстки;
• маркер для разметки;

Заклепочник

• для соединения элементов конструкции;
• ножницы по металлу для резки деталей;
• сверло;
• молоток.

Выбор основного материала зависит от конструкции и типа устройства. При создании статических дефлекторов на круглой трубе дымохода в домашних условиях лучше всего брать листовой металл. Чаще всего используется оцинкованная сталь, она доступна по цене и долговечна.

Не забудьте про правильный инструмент, перед установкой дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Есть алгоритм, как сделать дефлектор на трубу дымохода своими руками.Первый шаг рекомендуется делать на бумаге. Для начала нужно рассчитать размеры диаметра патрубка и верхнего купола конструкции, а также рассчитать высоту отражателя.

Для этого используются специальные формулы:

• диаметр верхней части дефлектора — 1,25d;
• диаметр наружного кольца — 2d;
• строительная высота — 2д + д / 2;
• высота кольца — 1,2d;

диаметр крышки

• — 1,7d;
• расстояние от основания до края внешнего кожуха d / 2.

Где d — диаметр дымохода.

Облегчить задачу поможет таблица, содержащая готовые расчеты типоразмеров металлических труб.

Если дымоход имеет нестандартную ширину, то все расчеты придется проводить самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Дальнейшая простота сборки конструкции будет зависеть от правильности и точности выкройки бумаги. Требуется подготовить чертежи основных деталей: диффузора, воздухозаборника, кольца и зонта.

Когда шаблоны будут изготовлены, рекомендуется предварительно собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что без проблем сконструируете дефлектор для дымохода печи своими руками, пропускать этот этап не стоит, так как именно он поможет выявить возможные ошибки и недочеты, и исправить расчеты или чертеж.Только после создания правильного макета бумаги, подтверждающего правильность схемы дефлектора, можно переходить к следующему шагу.

Пошаговая инструкция по созданию металлических заготовок и сборке конструкции

Есть порядок работ, который необходимо соблюдать, иначе у вас не получится самостоятельно соединить отдельные части дефлектора дымохода своими руками.

Порядок действий следующий:

1. Используя бумажные заготовки, перенесите шаблон на поверхность того металла, из которого вы планируете сделать отражатель.Внимательно обведите очертания бумажных деталей. Для этого можно использовать перманентный маркер, специальный мел и даже простой карандаш.
2. Ножницами по металлу вырезаем заготовки необходимых деталей конструкции.
3. По всему контуру на пропилах металл нужно загнуть на 5 мм и осторожно пройтись молотком.
4. Раскатайте заготовку в форме цилиндра, просверлите отверстия под крепеж, чтобы можно было соединить конструкцию заклепками. Допускается сварка, но не дуговая сварка.Необходимо соблюдать осторожность, чтобы не прожечь металл. Расстояние между основными точками крепления выбирайте от 2 до 6 см, оно варьируется в зависимости от размеров готовой конструкции. Внешний цилиндр закатывается и закрепляется аналогичным образом.
5. Загнув и соединив края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
6. Из оцинкованного листа необходимо вырезать крепежные детали — 3-4 полосы: ширина 6 см, длина — до 20 см. Согните с двух сторон по всему периметру и пройдитесь по ним молотком.С внутренней стороны зонта нужно просверлить крепежные отверстия на расстоянии 5 см от края. 3 балла будет достаточно. После этого заклепками закрепите металлические полосы на колпачке. Затем их нужно согнуть под углом 90 градусов.
7. Приклепать диффузор и конус к воздухозаборнику.
   Сделав своими руками дефлектор для круглой трубы, можно приступать к его установке.

Похожий метод можно использовать для изготовления вольперского дефлектора дымохода. Его конструкция очень похожа на модель ЦАГИ, но есть некоторые отличия вверху.Также они изготавливаются из нержавеющей стали, оцинкованы или меди.

Сделайте дефлектор флюгера

Дефлектор позволяет уменьшить высоту дымохода, так как увеличивает тягу воздуха. Его можно поворачивать, чтобы постоянно находиться в желаемом положении по отношению к направлению ветра. Работа здесь немного посложнее, но вы можете сделать это сами.

Для начала также необходимо провести расчеты и подготовить чертеж, по которому должны быть изготовлены шаблоны для металлических деталей.

Порядок действий:

1. Возьмите бумажные выкройки и нарисуйте контуры деталей флюгера на листе металла.
2. Ножницами вырежьте все элементы отражателя.
3. Соберите корпус отражателя, предварительно просверлив отверстия для сборки конструкции с помощью заклепок. Отдельно подготовьте металлические кронштейны, которые затем можно использовать для крепления деталей к стержню.
4. Сделайте стержень или шпильку достаточно длинной, чтобы соответствовать подшипникам и закрепить корпус.Используйте матрицу, чтобы нарезать ее на него.
5. Закрепите 2 подшипника на металлической шпильке. Расстояние должно быть таким, чтобы гарантированно обеспечивать опору при повороте конструкции. Сначала навинтите гайку, затем наденьте подготовленный подшипник на ось и только потом надежно закрепите крепление второй гайкой.
6. Отрежьте кусок трубы до достаточной длины и просверлите в нем отверстия, где расположены подшипники. Используйте метчик, чтобы нарезать резьбу, чтобы можно было ввинтить подшипники в трубу.Просверлите дополнительные отверстия для установки ножек.
7. Вырежьте из стальной полосы кольцо, которое будет использоваться для крепления дефлектора к дымоходу.
8. С помощью специальных крепежных лент установить и закрепить конструкцию на дымоходе.

Для улучшения тяги используются различные устройства и технические новинки. Сложность выбранного варианта напрямую влияет на цену. Согласитесь, всегда хочется получать качественную технику по минимальной цене.

Самым выгодным решением будет сделать дефлектор для дымохода своими руками.Конструкция предельно проста, а эффективность ее использования сложно переоценить.

Мы расскажем, как работает прибор, и объясним, как оно работает. Также предоставим пошаговую инструкцию по сборке и установке простого дефлектора. Мы дополнили вышеуказанную информацию наглядными фотографиями и видеороликами, демонстрирующими нюансы конструкции и монтажа вытяжки.

Устройство для усиления тяги применяется повсеместно.Конец дымохода, как правило, образует заглушка определенной формы. Причем непростая шапка для защиты от птиц, бабочек, листьев и других представителей флоры и фауны.

Это изделие определенной конструкции, которое действует как усилитель тяги, что положительно сказывается на расходе топлива.

Необходимость использования дефлектора

Предлагаемые на рынке строительных материалов дефлекторы имеют различные формы и размеры. Материал, из которого они сделаны, тоже разный.Это может быть пластик, оцинкованная сталь, нержавеющая сталь и другие сплавы. Сфера применения устройства также очень широка.

Типы тяговых усилителей для установки на дымоходы частного и коллективного пользования различаются внешним видом, материалом изготовления и стоимостью изделия.

Галерея изображений

Выводы и полезное видео по теме

Подробное видео об изготовлении дефлектора дымохода с пояснениями и наглядным представлением каждого действия:

Более подробно изучив вопрос сборки и установки дефлектора , вы можете собственными силами защитить дымоход от нежелательного воздействия ветра и различного рода осадков и мусора.Также это простое приспособление поможет значительно увеличить тягу.

Как сделать чертежи дефлектора своими руками. Изготовление дефлектора на трубу дымохода своими руками

Дефлектор на дымоходе выполняет две задачи: усиливает тягу и защищает ее от негативного воздействия атмосферных осадков. В подавляющем большинстве дымоходов предусмотрена естественная индукция воздушного потока, и это во многом зависит от погодных условий. При неблагоприятном совпадении нескольких условий не только уменьшается тяга, но и возникает обратный эффект — воздух выходит наружу в комнату.Еще один фактор, существенно влияющий на эффективность дымоудаления, — ветер. Степень изменения параметров зависит от его силы и направления.

Установка дефлектора позволяет решить следующие проблемы.

1. Защищайте дымоходную трубу от засорения и влаги. В межсезонье на нем могут устраивать птичьи гнезда, дымоход забивается снегом, во время дождя в него попадает большое количество воды. Дефлектор полностью исключает появление подобных проблем.

2. Снижает негативное влияние климатических факторов на тягу дымохода. Как уже было сказано, погодные условия могут быть настолько неблагоприятными, что вызывают появление реверсивной тяги — очень опасного явления.

3. Увеличить КПД дымохода на 15–20%. За счет этого появляется возможность отрегулировать их минимальную длину, улучшить внешний вид фасада здания, удешевить установку элементов.

4. Погасить искры. Это дополнительная функция дефлектора, важна при определении категории пожарной безопасности кровли.

Дефлектор состоит из трех основных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость продуктов сгорания в трубе, зонт защищает его от попадания воды и мусора, а корпус рассекает воздушный поток и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение незначительно влияет на работоспособность дефлектора.

Действие дефлектора объясняется эффектом Бернулли: скорость воздушного потока напрямую зависит от давления в канале. Воздух увеличивает скорость в суженном диффузоре, за счет этого снижается давление в корпусе и увеличивается тяга в дымоходе.

Классификация дефлекторов дымоходов

Все устройства разделены на три большие группы по нескольким критериям.

Популярные дизайны

Цены на дефлектор дымохода

Дефлектор дымохода

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных разработчиков.

Таблица. Типы дефлекторов дымохода

Мастер должен выбрать подходящий дефлектор после тщательного анализа всех факторов. Но надо иметь в виду, что очень сильное влечение имеет не только положительные, но и отрицательные стороны.Какие?

Как самому сделать дефлектор

Мы выбрали самый простой тип дефлектора (блок Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что довольно удобно для большинства пользователей. Найдите чертеж устройства, посмотрите рекомендуемые размеры и список отдельных элементов. Для изготовления дефлектора вам понадобится небольшой кусок оцинкованного листа, ножницы для резки металла, приспособление для установки специальных заклепок.

Важно.Для каждого диаметра дымоходной трубы необходимо иметь индивидуальные размеры составных частей дефлектора. В сети много онлайн-калькуляторов, нет необходимости переписывать и использовать сложные формулы. Все размеры указаны в зависимости от диаметра круглого дымохода.

Шаг 1. Перенести размеры составных частей устройства на металл. Для этого нарисуйте на поверхности два круга и две дуги указанных диаметров.Лучше делать это с помощью специального компаса жестянщика. Если это не так, нет проблем. Вбейте в центр металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нити равна радиусу окружности. Такое простейшее устройство отлично работает, проверено практикой. Ножницами вырезают металлические заготовки.

Шаг 2 Соберите корпус дефлектора. Для этого просверлите отверстия под диаметр заклепки по краям ее развертки.Сначала просверлите с одной стороны, затем временно согните туловище и сделайте отметки с другой стороны. Они должны точно совпадать, иначе при установке заклепок возникнут большие проблемы.

Шаг 3 Рассчитайте сектор, который нужно разрезать, чтобы согнуть круглые элементы. Но снимать его не стоит, лишний металл необходимо стыковать заклепками загиба. Можно по формулам узнать угол изгиба, а можно сделать пропил по одному радиусу и на практике выбрать оптимальный тип элемента.Второй вариант работает намного быстрее, но на работоспособность устройства не влияет.

Шаг 4 Согните круги, просверлите отверстия и скрепите их заклепками. Расстояние между заклепками 3-4 см, чаще в этом нет необходимости, механических нагрузок в этих местах нет.

Цены на ручной заклепочник

Ручные заклепочники

Step 5 Вырежьте небольшие полоски металла, чтобы закрепить пластины, примерно 2 см в длину и один сантиметр в ширину.

Шаг 6 Скрепите две пластины вместе. В герметичности стыков нет необходимости; главное добиться устойчивости дефлектора.

Step 7 Соберите все элементы в единый дизайн. Длина и количество крепежных лент указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то укрепите их.

Практические советы. Гораздо проще позаботиться о прочности конструкции на земле, чем потом залезть на крышу для ремонта дефлектора.Несколько раз внимательно проверьте надежность фиксации элементов во всех местах.

Шаг 8 Примерьте агрегат на трубе, если обнаружены отклонения в размерах, исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости воздушного потока. В противном случае эффективность работы устройства значительно снизится.

Шаг 9 Изготовьте металлический хомут и надежно закрепите дефлектор на трубе дымохода.

При желании можно проверить работоспособность устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздуха в дымоходе с дефлектором и без него. Если все сделать правильно, то разница будет заметна на глаз, ничего рассчитывать не нужно.

Видео — Дефлектор дымохода

Изготовление и установка дефлектора не требует много времени, в отличие от монтажа самого дымохода.А вот дымоход можно сделать самостоятельно, если внимательно изучить все нюансы. О том, как установить керамическую трубу на дымоход, вы можете прочитать.

Основная действующая сила, лежащая в основе работы дымохода и вытяжной вентиляции, — тяга. Это физическое явление, основанное на разнице давлений в верхней и нижней частях трубы. При правильном расчете ее длины и диаметра система всегда будет иметь хорошую тягу, выводящую продукты сгорания твердого топлива, а также подающую свежий воздух.

Но на практике дымоход / вентиляция не всегда работает достаточно эффективно. Для увеличения производительности и увеличения тяги используются дополнительные устройства, в том числе дефлекторы.

Это металлическое сопло из оцинкованной или нержавеющей стали, которое надевается на верхнюю часть дымохода или вентиляционную установку на крыше.

В основе дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета выхлопной трубы скорость воздуха увеличивается.По мере увеличения расхода выхлопные газы разряжаются, создавая область низкого давления, из-за которой возникает тяга. По оценкам, установка дефлектора в дымоход увеличивает КПД системы отопления на 20-25%.

Дефлектор состоит из нескольких элементов — металлической трубы, которая устанавливается на дымоход, диффузора, внешнего кольца и защитного элемента (зонта).

Важно! Конструкция дефлектора довольно проста, и при необходимости вы можете изготовить его самостоятельно.Для этого требуется оцинкованный лист или лист из нержавеющей стали и крепежные детали для соединения компонентов друг с другом. Но также можно получить готовые конструкции в соответствии с диаметром и расположением дымохода.

Для чего нужен дефлектор?

Основное назначение дефлектора — усиление и стабилизация тяги в дымоходе или вытяжной вентиляционной установке.

Из-за разреженности воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая удаляет дым, золу, углекислый газ, окись углерода и другие побочные продукты сгорания топлива.

Помимо создания тяги, дефлектор предотвращает возврат выхлопных газов по дымоходу в комнату. Иногда ветер на крыше бывает настолько сильным, что естественная тяга дымохода не может преодолеть сопротивление ветра, из-за чего выхлоп задерживается в трубе или попадает в помещение.

Насколько важна система вентиляции в доме, наверное, понимают и начинающие разработчики, и те, кто решил модернизировать эту систему. Правильно функционирующая вентиляция — залог благополучия жителей дома, отсутствие неприятных запахов (сырости, плесени, гари и др.) И конденсата на окнах, своевременное удаление скопившейся углекислоты и радона (вредного газа вход в строительные конструкции с земли).

Что такое дефлектор и зачем он нужен

Известно, что наиболее распространенная система вентиляции — естественная. У нее есть приток свежего воздуха и выхлоп с использованием разных температурных и атмосферных значений внутри и снаружи. Но, к сожалению, для системы вентиляции такая разница режимов актуальна только в холодное время года. В летние месяцы сквозняк в капюшоне практически отсутствует. Но в этот период его можно «заставить» работать. На эффективность системы вентиляции благоприятно влияет такое природное явление, как ветер.

А чтобы усилить этот эффект, в вытяжной части системы вентиляции используется специальное устройство — дефлектор Вольперта-Григоровича. Устанавливается — на верхней части выхлопной трубы или канала. Работа основана на физических законах, а именно на законе Бернулли.

Важно! Ветровые потоки, обтекающие стенки дефлектора снаружи, создают нагнетаемый воздух практически по всему периметру устройства. Такой процесс дает возможность с достаточно большим усилием «засасывать» отработанный воздух из вытяжки.Если попроще, то — дополнительная тяга создается ветром, обдувающим дефлектор, и возникает даже от небольшого ветерка.

Конструкция дефлектора Вольперта-Григоровича

На интерес к дефлектору данной конструкции указывает то, что в нем совмещены разработки Вольперта и Григоровича. Он состоит всего из трех скрепленных между собой элементов:

• диффузор;
• крышек;
• обратный конус.

Наличие обратного конуса (под защитным козырьком) делает устройство эффективным при слабом ветре.Особенностью дефлектора Вольперта-Григоровича является изогнутая поверхность диффузора и наличие крышки в виде зонта. Обратный конус позволяет не изготавливать столь довольно сложную поверхность диффузора, что еще больше упрощает конструкцию. Поэтому самодельный дефлектор Вольперта-Григоровича прост в изготовлении и, в то же время, эффективнее других устройств для улучшения работы или системы вентиляции (дымохода).

Дефлектор выполнен округлой формы.Также возможно устройство квадратного сечения при установке на воздуховод квадратного сечения. Но, как показывает практика, конструкция такой формы нежелательна, так как углы не позволяют воздушным массам правильно двигаться, а это сказывается на качестве дефлектора. В таких случаях выходят из положения с помощью переходника, установленного на квадратный вентканал.

Прибор работает круглый год

Установка устройства позволяет создавать тягу в любое время года.Это главное достоинство дефлектора Вольперта-Григоровича. Помимо него есть еще несколько неоспоримых преимуществ.

• Благодаря простоте конструкции возможно изготовление своими руками.
• Возвращаясь к школьному курсу физики, следует напомнить, что чем длиннее труба на крыше, тем лучше сцепление. Дефлектор, не удлиняя дымоход, увеличит тягу на столько, как если бы были добавлены 2 метра трубы.
• КПД отопительного прибора увеличивается до 25%, а системы вентиляции до 20%.

№

• Установка дефлектора конструкции Вольперта-Григоровича позволяет не использовать систему принудительного выхлопа.

Внимание! Дефлектор нельзя ставить на выхлопную трубу газового котла. Это требование отражено в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и является обязательным для систем, устанавливаемых во всех зданиях и сооружениях (жилых и нежилых помещениях).

Изготовление дефлектора своими руками: пошаговая инструкция

Конструкция достаточно проста в изготовлении, но для начала нужно произвести расчеты.Очень важно определить все размеры, иначе их нарушение чревато неправильной работой дефлектора, который теряет всякий смысл его использования.

Шаг № 1 Расчет

Для расчетов нужно знать основной показатель — сечение трубы, на которой установлен дефлектор. Зная его, можно рассчитать оставшиеся необходимые размеры.

Разновидности перегородок отражателей

Имеются отражатели следующих типов:

• ЦАГИ.Самая популярная вариация. В устье дымохода прикрепляется небольшой канал, который будет играть роль диффузора.
• Блюдцеобразный. Он состоит из двух частей в форме тарелки. Верхний играет роль козырька, нижний, обращенный к трубе, по сути является дефлектором.
• Дефлектор круглый. Не сильно отличается от ЦАГИ. Крышка круглого отражателя находится над диффузором
• Григорович;
• H-образный.

Перегородка — простейшее устройство, позволяющее увеличить тягу, чтобы дым быстрее выходил из трубы

Отражатели всех типов отлично справляются со своей задачей.Они значительно увеличивают тягу и предотвращают попадание осадков в дымоход. Дефлекторы изготавливаются, как правило, из оцинкованного металла, чтобы выдерживать климатические воздействия. Перечислены наиболее распространенные виды коптильных камер. Устройство может выглядеть как угодно, главное, чтобы оно выполняло свою основную задачу.

Важно: При отсутствии ветра устройство начинает мешать естественному тяговому усилию.

Дефлектор самодельный

Стоимость данного устройства начинается от 1000 рублей, верхняя отметка намного выше.Целесообразность самостоятельного изготовления и монтажа объяснять не стоит.

Конвекторный дымоход — хорошая альтернатива радиаторным отопительным приборам. У него много преимуществ и простое устройство. Сделать это самостоятельно несложно.

Дефлектор для дымохода желательно собрать своими руками из оцинкованной стали. Но она недавно нашла замену в виде металла, который покрыт защитным полимерным слоем или простой эмалью.В тех случаях, когда дымовая камера не соприкасается с горячими потоками продуктов сгорания, она может быть изготовлена ​​из пластика ( Прочтите статью дополнительно к этому материалу. ).

Видео: инструкция по созданию дефлектора для дымохода своими руками

Перед тем, как приступить к созданию дефлектора, необходимо составить чертеж, на котором будут нанесены все размеры будущего изделия. При выборе размера следует исходить из диаметра трубы дымохода.Это значение будет определять высоту дымовой трубы и ширину диффузора. Есть таблица со стандартными соотношениями размеров дымохода и дефлектора:

Важно: Изготовление дымохода должно производиться с учетом этих пропорций, иначе КПД устройства будет невысоким.

Чтобы сделать дефлектор для дымохода своими руками, чертежи лучше делать в натуральную величину. Путаница с масштабами может значительно затянуть производственный процесс.

Необходимые инструменты, которые потребуются для работы:

• Набор чертежей. Сантиметровая лента, маркер, линейка.
• Ножницы по металлу, молоток деревянный, заклепочное устройство.
• Сверла и сверла различного диаметра.

Совет: Если у вашего дымохода много витков, то дефлектор необходимо установить в обязательном порядке. На металлические заготовки размеры лучше наносить по лекалам, это исключит погрешности. Выкройки можно сделать из картона.Если труба имеет максимально большой диаметр, то при установке дефлектора используйте проволочные скобы.

Этапы работ

Для начала нужно выбрать сорт металла для изготовления дефлектора. Затем, произведя расчеты и убедившись в их правильности, можно приступать к вырезанию деталей дымовой камеры из металла. Лапку корпуса диффузора нужно загнуть в виде пластины, затем через просверленные отверстия скрепить концы заклепками.

Верхний и нижний конусы приклепываются, после чего на нижний конус устанавливаются крепежные детали для соединения устройства с дымоходной трубой. Советуем более подробно изучить на нашем сайте.

Для установки дымохода на газоход лучше всего снять его верхний модуль. С помощью верстака конструкция монтируется, затем устанавливается на место.

Совет: на установленный отражатель будет сильно влиять ветер, поэтому крепления необходимо хорошо затянуть.

Дефлекторы раздельные

Если речь идет об отражателе для камина, то конструкция изделия не вызывает проблем. Но в случае с жидкотопливными отопительными приборами вопрос другой. Например, дефлектор на дымоход газового котла должен соответствовать определенным требованиям. Его размеры должны идеально подходить к дымоходу. Его нужно подбирать в соответствии с характеристиками газового котла.

Если отражатель слишком большой, он не создаст необходимой тяги, в результате процесс горения не будет интенсивным.Из-за больших габаритов устройства в дымоход может дуть ветер, который может потушить пожар в котле. О последствиях можно только догадываться.

Важно! Котел дымовых газов должен быть оборудован искрогасителем.

Тяга в дымоходе не всегда поддерживается на должном уровне. Он может быть слишком сильным из-за частых ветров или слабым из-за их отсутствия. Для устранения подобных проблем используется дефлектор-лопатка. Устанавливается в дымоход так же, как и обычный.

В этой коптильной камере все тело вращается вместе с лопастями, которые изогнуты под определенным углом. Лопасти соединены с подшипниковым узлом, поскольку конструкция свободно вращается под напором ветра и позиционирует дефлектор в своем направлении. Благодаря этому выход дымохода постоянно защищен от ветра. А продукты сгорания топлива свободно уходят на подветренную сторону.

Такой флюгер стабилизирует тягу в дымоходе даже при сильном ветре.В домашних условиях изготовить такой прибор не получится. Требуется специальное оборудование.

Важно: не экономьте на отражателе флюгера, так как некачественный металл под воздействием атмосферного воздействия окислится, что приведет к затрудненному вращению лопастей. Снег, дождь и другие осадки, как правило, идут по направлению ветра, так что флюгер тоже от них защитит. За подвижной частью флюгера необходимо ухаживать. Это, собственно, главный недостаток данного типа.Сильный ветер может деформировать мобилу, а значит, слабое соединение.

Производителей

Лидером на рынке подобных устройств является WEST. Ее продукция пользуется популярностью в последнее время. Компания занимается разработкой инновационных систем дымоудаления и более десяти лет производит флюгеры.

Все обратили внимание на заглушку, возвышающуюся над дымоходом, но не все знают, зачем она там была установлена ​​и каково ее предназначение. Эта деталь называется дефлектором.Это переводится на русский язык как «отражатель».

Это небольшой навес над трубой, который служит для защиты от агрессивного воздействия окружающей среды: ветра, осадков и для создания необходимой тяги.

Иногда ее называют коптильной камерой, а выполненной в любой стильной форме — флюгаром. Дефлектор, установленный на трубе дымохода, — это архитектурный элемент, пришедший к нам из древности, а сегодня он также может украсить крышу любого здания. Помимо декоративной роли, он выполняет еще и важную практическую функцию — усиливает движение воздуха в трубе.

Что это такое и зачем это нужно?

Вне зависимости от того, какое отопительное оборудование используется в доме и какой теплоноситель используется, любая система отопления оснащается дымоходом. Благодаря этому обеспечивается извлечение продуктов сгорания. Каким будет качество всей системы, зависит от того, как она будет работать.

Но дымоход, который не всегда бывает красивым и установленным по всем правилам, функционирует безупречно. Особенно это заметно при сильном ветре, когда происходит сильное давление на газы в трубе.Чтобы ничто не могло помешать правильному функционированию всей системы отопления, на трубу дымохода надевается перегородка.

Его основное назначение — увеличить тягу, препятствуя воздушному потоку. Ветер, обволакивающий препятствие, приводит к образованию вокруг трубы зоны низкого давления. Результат — повышенная тяга. Независимо от конструкции дефлекторов, все они участвуют в одном процессе — возникновении зоны низкого давления при обтекании препятствия воздухом.Благодаря устройству ветер не уменьшает, а наоборот усиливает тягу.

Воздушные потоки, контактирующие с поверхностью дефлектора, охватывают его и начинают двигаться быстрее, создавая область вакуума. В физике это явление называется эффектом Бернулли. Именно благодаря ему увеличивается тяга в трубе.

Исследования показали, что при использовании дефлектора, даже самого обыкновенного, КПД дымохода увеличивается на 20%. Его полезность также заключается в том, что он защищает трубу от переносимого ветром мусора и атмосферных осадков в виде дождя, града или снега.Детектор дыма одинаково работает в любых условиях, вне зависимости от погодных условий на улице.

Популярные виды продукции

Вы, наверное, заметили, что они бывают разных форм. У современных устройств верх может быть разный:

1. плоский
2. Полукруг
3. С крышкой
4. С двускатной крышей

Заглушка полукруглая

Первый тип чаще всего устанавливается на дома, выполненные в стиле модерн.Для обычных современных построек используют в основном полукруглую вытяжку. Двускатная крыша дефлектора лучше всего справляется с защитой дымохода от снега.

В основном коптильни изготавливают из оцинкованного железа, реже из меди. Но сегодня в моду входят эмалированные или термостойкие полимерные изделия. Если устройство используется на вентиляционных каналах, где нет прямого контакта с нагретым воздухом, то можно использовать пластиковый колпачок.

Различны и конструкции дефлектора

.

На внутреннем рынке наиболее популярны:

• Дефлектор ЦАГИ сферический с вращением открытый «Астато»
• Аппарат Григоровича
• Дымовой зуб
• Коптильный ящик круглый «Voller»
• Звезда «Шенард»

Различные варианты заглушек для дымохода

Дефлектор ЦАГИ стал самым популярным на российских просторах.В его комплектацию входят:

• Патрубок (входной)
• Рама
• Диффузор
• Зонт
• Кронштейны

Можно купить заводской дефлектор и установить его на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого необходимо соблюдать несколько простых правил.

Это механизм, имеющий вращающиеся корпуса, соединенные с подшипниковым узлом, на нем закреплены специально изогнутые детали. Сверху расположен сам флюгер, он позволяет всему устройству постоянно держаться на ветру.

Кольцо с интегрированным в него подшипниковым узлом крепится к прорези дымохода прочными болтами. Воздушный поток, проходящий между козырьками, ускоряется, что приводит к созданию зоны разрежения. Соответственно увеличивается тяга и увеличивается КПД вывода продуктов сгорания.

Флюгер-дефлектор изготовлен из материалов с высокой коррозионной стойкостью. Он имеет простую конструкцию и может использоваться в дымоходах любых построек.

Как сделать дефлектор на дымоход своими руками

Для начала нужно определиться, из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Подойдет и медь, хотя это дорогой материал. Использование этих металлов обусловлено тем, что дефлектор должен быть максимально устойчивым к перепадам температур и атмосферным воздействиям.

Устройство имеет свои специфические параметры, которых необходимо придерживаться. Например, высота коптильной камеры должна быть 1.6-1,7 частей внутреннего диаметра трубы, а ширина — 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

1. Рисуем развертку основных деталей на картоне.
2. Переносим выкройки на металл и вырезаем отдельные детали.
3. Соединяем все элементы между собой, используя для этого крепеж или сварку.
4. Изготавливаем кронштейны из стали, необходимые для крепления вытяжки к поверхности дымохода.
5. Собираем шапку.

Самодельный дефлектор сначала собирается и только потом монтируется на трубу. Первым устанавливают баллон, который фиксируется крепежом. С помощью хомутов на нем фиксируется диффузор, а также колпак в виде обратного конуса. Этот простой элемент позволяет устройству работать при любом ветре.

Смотрим ролик, делаем самостоятельно и поэтапно:

Чтобы сделать шапку самостоятельно, вам потребуются следующие предметы и инструменты:

• Резиновый или деревянный молоток
• Молот
• Бар
• Зажимы
• Ножницы для работы по металлу
• Уголок стальной.

Для упрощения процесса сборки устройства на всех деталях специально вырезаны углы с обеих сторон.

Установка перегородки является обязательной и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если установленный на дымоходе дефлектор не будет соответствовать этим параметрам, то он не сможет правильно выполнять свою основную функцию по созданию хорошей тяги.

Шапку делаем сами, видеообзор:

Выполняя заготовки из металла своими руками, лучше всего это делать по картонным выкройкам, вырезанным по нужным размерам. Прикрепив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не опасаясь ошибок.

Наличие обратного конуса под колпачком также является обязательным требованием при проектировании. С его помощью дымоход будет эффективно работать в любых климатических условиях.

Если труба имеет максимально допустимый диаметр, то для монтажа необходимо будет использовать натяжку из проволоки.
