Доску какого размера использовать для стропил: сечение, толщина
Несмотря на кажущуюся простоту, строительство стропильной системы – очень сложный процесс, который требует определенных математических расчетов. Здесь важно подобрать правильные размеры доски для стропил. С одной стороны, это обеспечит надежность конструкции, с другой – позволит более рационально использовать древесину и избежать ненужных финансовых затрат.
Доска и брус – это два основных материала, которые используются для стропильной системы. Брус является наиболее оптимальным вариантом, но так как стоимость его на порядок выше, чем стоимость доски, то в целях экономии ряд дополнительных элементов стропильной системы изготавливают из более дешевой доски.
Расчет параметров
Точный расчет основных параметров доски для стропил очень важен. От них напрямую зависит прочность конструкции – если использовать доски недостаточного сечения, конструкция может обрушиться под весом кровельного материала или снега.
Слишком толстая доска тоже не рекомендуется – такой материал стоит дороже, к тому же создает дополнительную нагрузку на фундамент и стены.
Толщина
Для изготовления стропил обычно используют доски толщиной 40-60 мм. Доски с сечением 40 мм применяются только для хозяйственных построек: гаражи, сараи и так далее. Для крыш домов используется доска с толщиной 50 мм и более.
Сечение
Сечение имеет следующую формулу: S=b*h. В данном случае b – это ширина доски, а h – это ее толщина. Сечение доски должно быть пропорционально ее длине.
Таблица для подбора сечения относительно длины
| Длина | Минимальная ширина, мм |
| 1-6 м | 150 |
| От 6 м и выше | 180 |
В том случае, если стропило наращивают, сплачивая между собой две доски, то участок сплачивания должен быть не менее, чем 500 мм. При этом рекомендуется установить его как можно выше к коньку.
Зависимость сечения от шага установки
Шаг установки стропил – это очень важное условие, которое оказывает влияние на сечение доски.
Чем больше расстояние между стропилами, тем толще требуется доска и, наоборот – при достаточно частом шаге можно использовать доски меньше толщины.
Таблица соотношения шага стропил к сечению
| Сечение, мм | Шаг стропил, м, при расстоянии между опорами, м | |||
| 3 | 3.5 | 4 | 4.5 | |
| 40х180 | 1.4 | 1.0 | – | – |
| 50х180 | 1.5 | 1.2 | 0.9 | – |
| 50х200 | – | 1.5 | 1.1 | 0.7 |
| 50х220 | – | – | 1.2 | 0.9 |
Как рассчитать точные параметры доски
Все предоставленные выше характеристики являются усредненными данными, на которые можно только примерно ориентироваться, но ни в коем случае нельзя полностью полагаться, особенно при создании стропильной системы для крыши жилого дома. Полный и максимально точный расчет производится посредством сложных математических формул или в специализированных компьютерных программах, где учитывается ряд дополнительных факторов.
К этим факторам относятся ветровая и снеговая нагрузка, материал древесины, угол наклона стропил, материал кровельного покрытия и множество других. Только с их учетом можно получить полный расчет прочности и расчет вероятности деформации кровельной системы.
Советы по выбору доски
Помимо расчета сечения и толщины доски, следует быть внимательным при выборе самого материала. Прежде всего, доска должна иметь показатель влажности, не превышающий 18% – в противном случае со временем ее поведет, нарушится геометрия всей конструкции, возникнут дополнительные напряжения.
Также доска не должна иметь дефектов. Допускается наличие небольших несквозных трещин и сучков (не более трех сучков с диаметром до d=30 мм на погонный метр), размочаливание концов доски и тому подобное. Такой материал либо вообще нужно отбраковать, либо использовать в крайнем случае для тех элементов, которые не относятся к основным и несущим.
Доска на стропила для крыши: размеры (ширина, длина), сорт
Любая стропильная система формируется из многочисленных стропил, для создания которых используется брус или доски.
Наиболее часто выбираются именно доски за счет доступной стоимости, но их прочность считается не слишком высокой по сравнению с брусом.
Важно! От качественно выбранного пиломатериала зависит долговечность крыши и безопасность проживания в доме.
Требования к стропильным доскам
Стропила для крыши выдерживают существенные воздействия от снега, ветра и кровельного покрытия, поэтому в процессе их создания должны учитываться определенные правила, которым они обязаны соответствовать.
Важно! Во время формирования стропил учитывается не только правильный выбор их размера и сечения, но и материал, используемый для создания.
Оптимально считается выбирать брус для стропил, но этот материал обладает высокой стоимостью, поэтому для снижения затрат нередко покупаются доски. Выбирается только качественная древесина, причем нередко выбор падает на хвою или лиственницу.
При поиске досок, используемых для создания стропил, учитываются основные требования к ним:
- на 1 м не допускается наличие больше трех сучков, причем их диаметр не должен превышать 30 мм;
- нельзя, чтобы присутствовали сквозные трещины, а несквозные не могут обладать значительной длиной, превышающей половину длины доски;
- стропила для крыши изготавливаются из древесины, влажность которой не превышает 18%, причем желательно во время выбора пользоваться влагомером, чтобы убедиться, что информация, имеющаяся в сопроводительной документации к доскам, соответствует действительности.
Приобретаются доски только у проверенных продавцов, предоставляющих покупателям информация о товаре. Для этого должна иметься специальная сопроводительная документация, причем в ней содержится информация:
- сорт древесины, используемой для изготовления досок;
- название и номер стандарта изделия;
- наименование производственной организации, занимающейся его изготовлением;
- число единиц в одной упаковке;
- дата выпуска досок;
- размеры пиломатериала, а также его влажность.
Важно! Древесина является натуральным материалом, поэтому разные биологические воздействия приводят к его разрушению, поэтому важно грамотно выбрать доски, а также защитить их специальными защитными составами.
Доска для стропил перед использованием должна обрабатываться разными составами:
- обработка качественными антисептиками, которые не допустят гниения материала;
- пропитка антипиренами, защищающими древесину от возгорания;
- обработка средствами, отпугивающими вредителей и насекомых.
Только при грамотном выборе досок и после их качественной обработки имеется возможность сделать стропила, обладающие не только высоким качеством, но и стойкостью перед разными воздействиями.
Какими размерами должны обладать стропила?
После того, как будет выбрана оптимальная доска для стропил, можно приступать к формированию специального чертежа и схемы будущей стропильной системы. Для этого определяется сечение, длина, ширина и иные параметра стропил, которые после изготовления будут соединяться друг с другом в правильной последовательности.
Размер стропил может значительно отличаться, так как на этот параметр оказывает влияние много факторов. К ним относятся габариты дома и крыши, выбранная конструкция стропильной системы, возможные нагрузки от ветра и другие аналогичные воздействия. Оптимальным будет использование рекомендаций:
- минимальный размер равен 50х150 мм;
- если создаются значительные пролеты, то выбирается размер 150х150 или же 250х100;
- нередко используются более значительные по размерам стропила, если планируется возведение существенного по габаритам торгового павильона или иного крупного строения.
Важно! Чтобы точно знать оптимальные размеры стропил для крыши, требуется правильно рассчитывать данный показатель.
Для расчета важно определить, какая нагрузка будет воздействовать максимально на крышу, что позволяет выбрать сечение и иные параметры стропил. Дополнительно имеется возможность воспользоваться специальными нормативными значениями, но они не учитывают определенные климатические условия различных регионов, поэтому специалисты предпочитают проводить правильные расчеты, материалы по теме: как рассчитать длину стропил, расчет стропильной системы.
Грамотное определение габаритов стропил
При определении оптимальных размеров стропил, важно учитывать, какой толщиной должна обладать доска, применяемая для создания стропил.
Важно! Толщина доски оказывает непосредственное воздействие на прочность созданных изделий из нее.
Желательно пользоваться для этих целей доской, толщина которой варьируется от 4 до 6 см. Если же возводится стропильная система не небольших строениях, предназначенных для хозяйственного применения, то для снижения затрат допускается пользоваться досками толщиной в 3,5 см.
Для жилого дома рекомендуется выбирать изделия, толщина которых не будет меньше, чем 5 см.
При выборе ширины доски непременно учитывается, какой длиной обладает проем, перекрывающийся стропилами. Чем длиннее должны быть стропила, тем шире используется для их создания доска:
- если длина стропила равна примерно 6 м, то желательно пользоваться доской, ширина которой равна примерно 15 см;
- если длина ног превышает 6 м, то ширина доски вовсе должна составлять 18 см;
- если требуется получить еще более длинную стропильную ногу, то используется наращивание элементов, а места, где имеется нахлест, должны находиться рядом с коньковой частью крыши.
Сечение стропил рассчитывается в зависимости от определенного оптимального расстояния между ними, а также учитывается длина элементов. Во время работы надо решить, какие постоянные нагрузки будут воздействовать на крышу от ветра и снега. Берется в расчет масса созданной стропильной конструкции, угол наклона, имеющийся у ската, а также, какой длиной обладает проем, нуждающийся в перекрытии.
При расчете дополнительно учитывается, какой шириной обладает строение.
Важно! Для облегчения расчетов рекомендуется пользоваться специальными компьютерными программами, имеющимися в свободном доступе в интернете, причем с их помощью не только обеспечивается быстрое получение результата, но и гарантируется точность значений.
После определения сечения стропил, надо решать, на каком расстоянии друг от друга они будут устанавливаться. Шаг стропил непосредственно связан с их сечением, поэтому если эти параметры не будут правильно определены, то это может негативно сказаться на надежности и долговечности крыши.
Важно! Допускается снижать сечение стропил, если применяются специальные подкосы.
Основные правила выбора досок
Стропильная доска должна отвечать многочисленным требованиям и условиям, описанным выше. Чтобы выбрать действительно качественный материал, рекомендуется пользоваться определенными советами специалистов. К ним относится:
- отсутствие больших по размеру сучков и трещин;
- оптимальная влажность, причем не желательно доверять информации, содержащейся в документации к доскам, поэтому рекомендуется вовсе взять с собой специальный инструмент – влагомер, позволяющий быстро определить влажность древесины;
- отсутствие существенных дефектов, подгнивших участков или иных значимых недостатков, так как все они негативно будут сказываться на качестве сделанной конструкции из досок.
Важно! Если будет приобретен материал с высоким показателем влажности, то не допускается пользоваться им для возведения стропильной системы, так как она будет непрочной, а также вовсе имеется опасность для проживания в доме с такой крышей, поскольку через небольшой промежуток времени будет нарушена геометрия конструкции.
Если обнаруживаются в одной партии досок несколько неподходящих элементов, не рекомендуется пользоваться ими для создания важных частей крыши, поэтому они применяются для дополнительных элементов.
Как наращиваются стропила?
Во время создания качественной и большой по размеру крыши нередко требуется значительные по длине стропила. Чтобы их получить, требуется наращивать несколько элементов. Для этого используются разные способы:
- обычно выбирается метод, предполагающий сплотить доски, для чего они складываются друг с другом, причем именно широкими сторонами, после чего сшиваются, для чего используются гвозди;
- укладка досок с небольшим сдвигом, причем обычно он делается в половину длины, что позволяет сделать действительно длинные стропила, обладающие хорошей прочностью;
- создание косого среза, располагающегося на торцах элементов, но до создания среза надо делать противоскользящий упор по вертикали, после чего формируется сквозное отверстие, позволяющие осуществить стяжку элементов болтами.
Таким образом, грамотное наращивание стропил дает возможность получить оптимальную по размерам стропильную ногу, используемую для формирования надежной и прочной стропильной конструкции.
Как защитить стропила?
Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.
Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши.
Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами.
При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.
Калькулятор стропил
» Калькулятор длины
Калькулятор стропил » Калькулятор длины
Главная
Расчет стропил крыши
Инструменты не будут работать для вас
Javascript отключен. Вы должны включить Javascript, чтобы использовать эти инструменты
Наши комплекты амбаров премиум-класса стандартно поставляются с предварительно спроектированными фермами, но строительные стропила — еще один жизнеспособный вариант самостоятельного изготовления для конструкций с меньшими пролетами.
Калькулятор крыши и диаграммы
Варианты конструкции амбаров
…………………………………………
Крыша Калькулятор шага
Калькулятор фермы
Калькулятор стропил
Оценка грунта для заделки столба
Значение сопротивления изоляции
Пример квадратной формы линий застройки
Наши инструменты калькулятора стропил крыши удобны для расчета количества необходимых стропил, калькулятора длины стропил, линейных футов стропил, подачи досок в коньке и нижней облицовке, а также общего количества досок в крыше.
Подъем и прогон означает, что крыша с уклоном 6/12 имеет подъем 6 дюймов (по вертикали) на каждый фут прогона (горизонтальный).
.
Ищете пиломатериалы какого размера?
Основано на пролете стропила (горизонтальный пролет, а не общая длина стропила), временных и постоянных нагрузках.
Для определения размеров балок и стропил используйте Таблицы максимальных пролетов для южной желтой сосны. Этот калькулятор пролета стропил зависит от вида пихты Дугласа, болиголова и т. д.
Другие калькуляторы крыш
Калькулятор ферм крыши

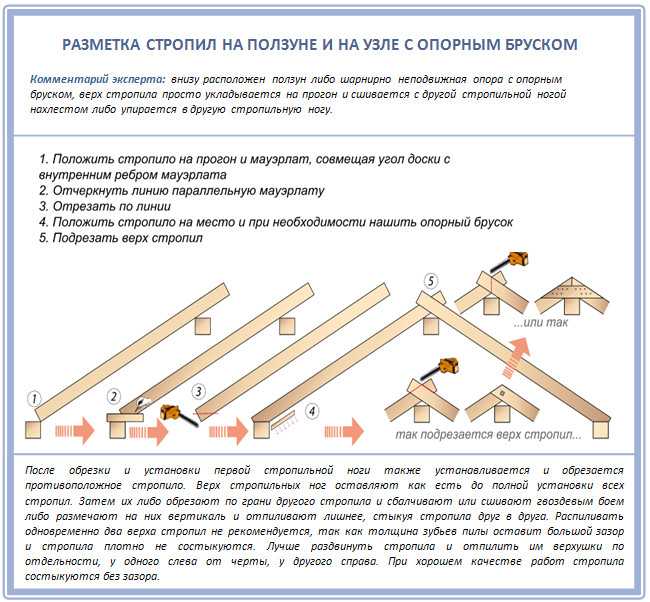

Как обрезать стропила
Следующая » Амбарные двери
Комплекты для универсальных зданий
Фронтон • Приподнятый центральный проход/монитор • Навес • Солончак • Односкатный
• Проектные планы •
СВЯЖИТЕСЬ С НАМИ!
Определение размера стропил в минутах
Прежде чем строить двускатную или вальмовую крышу, вам необходимо знать типичные размеры стропил.
Благодаря тысячелетней тригонометрии опытные строители знают, как рассчитать это важное измерение независимо от требований проекта.
Чтобы поставить вас на один уровень с экспертами, мы предлагаем формулу, которую плотники используют для определения стандартных размеров стропил и места для разметки разрезов.
Все, что вам нужно, это бумага, карандаш и научный калькулятор.
Это может вызвать травмирующие воспоминания о школьном уроке математики, но истинное блаженство от осознания того, что вы правильно рассчитали размеры стропил, того стоит.
На этой странице
Как рассчитать длину стропил?
Вставьте свои измерения в формулу длины стропил
Как определить, сколько стропил мне нужно?
Как самому обрезать стропила
Как рассчитать длину стропил?
Получите свои измерения
Чтобы определить длину стропил крыши, вам необходимо знать следующие четыре измерения:
1.
Пролет крыши – также называется шириной здания или пролетом стропил, это измерение относится к расстоянию между внешними противоположными стенами.
2. Толщина коньковой доски – Толщина доски в месте соединения верхних концов противоположных стропил. Коньковые доски обычно изготавливаются из двух досок, поэтому типичны 1,5 дюйма.
3. Уклон крыши – Подъем и уклон крыши, выраженный коэффициентом, указывающим на крутизну крыши.
4. Свес стропила – горизонтальное расстояние, на которое стропила выступает за наружную стену.
Сравните предложения местных монтажников крыш
Вставьте свои измерения в формулу длины стропил
Формула, которую мы используем для расчета общей длины стропил, включая карниз:
там, где вы отмечаете разрез рта птицы, используйте формулу длины линии:
Расчет угла крыши
Имейте в виду, что эти формулы требуют «угла» крыши, выраженного в градусах, а не уклона крыши.
Вы можете рассчитать угол наклона крыши, подставив арктангенс (скат крыши) в научный калькулятор.
Например, скат крыши 6/12 соответствует углу крыши 26,57º. Мы узнаем это, введя арктангенс (6/12) в научный калькулятор.
Чтобы пропустить этот шаг с пробивкой цифр, обратитесь к этой таблице углов крыши, округленных до сотых десятичных знаков, для обычных скатов крыш.
Скат крыши | Угол крыши |
1/12 | 4,76° |
2/12 | 9,46° |
3/12 | 14,04°° |
4/12 | 18,43° |
5/12 | 22,62° |
6/12 | 26,57° |
7/12 | 30,26° |
8/12 | 33,69° |
9/12 | 36,87° |
12. | 39,81° |
12/11 | 42,51° |
12/12 | 45.00° |
10.Например,
Допустим, вы строите крышу со следующими размерами:
Во-первых, давайте приведем все измерения к одной единице измерения. В этом примере мы используем дюймы.
Кроме того, нам нужно рассчитать угол крыши, подставив арктангенс (6/12) в калькулятор.
После этих перерасчетов имеем следующее:
Пролет крыши: 240 дюймов
Толщина конька: 12 дюймов
Уклон крыши: 26,57º
Передний выступ: 1,5 дюйма
Теперь мы можем отправить эти числа через калькулятор, следуя формуле расчета длины стропил:
Чтобы увидеть размер стропил в футах, нам нужно разделить цифру в дюймах на 12.
Наши стропила должны иметь длину 12 футов 2,75 дюйма в длину.
Чтобы было достаточно места для распилов, покупайте пиломатериалы по крайней мере на один фут длиннее, чем общая длина стропил.
Использование теоремы Пифагора
Кроме того, вы можете использовать теорему Пифагора для определения длины стропил.
Этот подход включает в себя больше шагов, так как сначала необходимо рассчитать подъем крыши — расстояние от центра пролета до вершины конька.
Чтобы определить высоту крыши, составьте пропорцию между уклоном крыши и стропильным прогоном (пролет крыши + толщина коньковой доски ÷ 2) и найдите недостающую переменную.
Затем вы можете подставить числа в формулу теоремы Пифагора, чтобы найти гипотенузу, то есть длину стропила.
Как определить, сколько стропил мне нужно?
Следующие три измерения определяют необходимое количество стропил:
1. Длина крыши – расстояние от одного конца фронтона до другого.
2. Расстояние между стропилами – сколько места разделяет каждый ряд стропил в центре.
