Размеры капельника: что это такое, варианты для металлочерепицы и мягкой кровли, устройство против конденсата в конструкциях из профнастила

Содержание

Капельник для мягкой кровли: фото, монтаж, размеры

Что представляют собой капельники для мягкой кровли?

Основное назначение крыши – защищать строение от атмосферных осадков, но стекающие по скатам дождевые воды, при попадании на стены будут затекать под карниз здания, вызывая коррозию.

Чтобы это предотвратить используется капельник – жестяная или пластиковая конструкция, которая крепится к стрехе кровли.

Более распространенное в народе название – фронтонный фартук или свес.

Какие бывают капельники?

Капельник защищает карнизы и несущие стены здания от намокания и коррозии, поэтому является незаменимым элементом в строительстве дома.

Даже если стреха хорошо выступает от стены дома, то стекающая по ней дождевая вода будет размывать отмостку.

Фундамент в таком случае деформируется и проседает, в подвале появляется вода.

Чтобы крыша была надежной и прекрасно справлялась со своими функциями, к ее краю монтируется капельник и водосток.

Сточный желоб защищает стены не только от воды, но и от ряда проблем, вызываемых сыростью:

гниль;
плесень;
грибок;
постепенное разрушение.

Так как капельник играет важную роль в деле долговечности постройки, пренебрегать этим элементом при строительстве не стоит.

Если же дом уже построен, то не поздно устроить сток для дождевых вод сейчас. Выполнить монтаж капельника своими руками несложно.

При желании, можно изготовить капельник и водосточный желоб самостоятельно, используя следующие материалы:

листовое оцинкованное железо;
алюминий;
нержавеющая сталь;
распиленные вдоль пластиковые трубы.

Видео:

Для изготовления металлического желоба лист железа режется на полосы 30 — 40 см, ¼ часть ширины остается прямой.

Этот участок в будущем послужит для крепления конструкции к стрехе крыши. Остальные ¾ листа изгибаются в форме буквы V или U.

Прямая часть должна относиться к изогнутой под углом в 100 — 130°. Готовые металлические желоба имеют влагостойкое полимерное покрытие.

Для защиты от коррозии самодельного капельника его рекомендуется окрасить акриловой эмалью, предназначенной для внешних работ.

Выбор готовых капельников в магазинах тоже достаточно большой. В продаже встречаются сточные желоба, изготовленные из различных материалов.

Лучше подбирать желоб, выполненный из такого же материала, что и сама крыша.

При выборе капельника из металлочерепицы или оцинковки есть возможность выбрать и цвет изделия.

Помимо своей основной функции – защиты стен и карниза строения от конденсата и потоков дождевой воды, капельник оказывает еще один эффект: он защищает край кровельного полотна от подъема при сильных порывах ветра.

Стоит сказать, что кровельные капельники бывают карнизными и фронтонными (см. фото). Для установки по жесткой кровле будет достаточно одного карнизного.

Однако при устройстве мягкой кровли используются два типа капельников, причем часто фронтонный монтируется поверх карнизного. Завершает конструкцию водосток.

Устройство водоотвода по мягкой кровле

Устройство мягкой кровли отличается от жесткой простотой монтажа. Подготовка основания под кровельный материал производится аналогичным образом.

Если покрыть прямую или двухскатную крышу жестким материалом обычно не составляет труда, то при фигурной крыше укладка материала становится проблематичной.

Отличным выходом из ситуации является использование мягких кровельных материалов. С их помощью гораздо легче выполнить подгонку листов в сложных участках.

Надо сказать, что когда речь заходит о мягкой кровле, то в голову приходят только битумная черепица или ондулин.

В категорию мягкой кровли попадают и другие хорошо известные материалы, например:

толь;
рубероид;
ПВХ-мембрана.

Устройство мягкой кровли имеет ряд плюсов по сравнению с жесткой:

крышу не придется дополнительно укреплять, так как вес материалов существенно легче;
мягкие материалы поглощают звуки, чем способствуют лучшей шумоизоляции строения;
гибкость материала облегчает его укладку, поэтому монтаж кровельного покрытия может выполнить даже новичок в строительстве.

Однако если стрехи достаточной длины, и при устройстве по жесткой кровле можно обойтись без установки капельников, то при монтаже мягкой кровли капельники являются неотъемлемым элементом конструкции.

При монтаже фронтонного фартука под мягкую кровлю сначала устанавливают кронштейны для водостока. После этого можно приступать к креплению капельника.

Крепление устройства к стропилам крыши происходит при помощи гвоздей.

Лучше забивать гвозди с шагом в 25 — 30 см, так как в зимнее время системе водостока придется выдерживать большой вес налипшего снега и льда.

Чтобы при падении эта масса не увлекла за собой капельник и часть кровельного покрытия, важно проследить за качеством выполнения работы.

Части фартука крепятся между собой внахлест при помощи саморезов.

После того как фартук свеса надежно зафиксирован, к нему крепится водосточный желоб.

Если установка фронтонного фартука происходит уже после строительства дома, то допускается его крепление поверх кровельного настила.

При этом в поверхность под желоб утапливаются только кронштейны. Утапливать капельник нет необходимости — его верхний край фиксируется относительно поверхности кровли при помощи металлического ролика или деревянного бруса и киянки.

После этого шов герметизируется кровельной мастикой.

Карнизная планка для кровли и капельник

Для правильного функционирования кровли необходимы доборные элементы, в частности карнизная планка и капельник. Они довольно похожи, поэтому часто во время строительства в попытках сэкономить устанавливают лишь один из этих элементов. Параллельное функционирование усиливает защиту крыши от климатических условий и осадков, продлевая ее долговечность. Две основных функции, одинаковые для обоих элементов, это декоративная и вентиляционная. Приспособления осуществляют проветривание подкровельного пространства, к тому же препятствуя попаданию в него посторонних предметов.

Разберемся в особенностях этих составляющих крыши и рассмотрим их устройство и монтаж. В этом поможет чертеж ниже.

Капельник и карнизная планка – в чем различия?

Несмотря на внешнюю схожесть, эти приспособления различаются.

Карнизная планка крепится поверх обрешетки, прикрывает кровельную конструкцию от непогоды и осадков. Во время дождя вода может попадать на лобовую доску карниза, а планка перенаправляет поток воды со ската в водосток. Планка видимая, в отличие от капельника, поэтому придает крыше эстетичность. Способствует естественной вентиляции, а также не позволяет кровле сильно нагреваться.

Основная задача капельника, или фартука свеса – отвод конденсата из подкровельного пирога, с гидроизоляции. Также он отводит дождевую воду от фронтона при заносе ее в случае сильного ветра или косого дождя. Так как конденсат течет по гидроизоляционному слою, крепление устройства осуществляется под край гидроизоляции.

Резюмируем главные моменты: капельник выводит конденсат со слоя гидроизоляции и крепится под него, а карнизная планка выводит воду снаружи крыши и устанавливается под слой кровли. Капельник защищает фасад дома, карнизная планка – собственно кровлю. Фото поможет разобраться в нюансах размещения элементов.

Назначение карнизной планки и капельника

Рассмотрим функции планки и капельника подробней.

Карнизная планка выполняет следующие задачи:

Отводит влагу. Не дает конденсату стекать по обрешетке, предотвращая загнивание древесины или появление плесени.
Защищает от ветра. Промежуток между желобом водостока и листами металлопрофиля и еще 100 мм под краем профнастила перекрывается планкой. Капли дождя доходят до стенки из металла и стекают по карнизу.
Оформляет свес. Планка после установки закрывает края системы стропил и обрешетки, придавая крыше законченность. Более точное совпадение цвета планки и покрытия крыши делает крышу более эстетичной.

Капельник выполняет функции:

Защищает элементы кровли из дерева от воды, тем самым не давая развиваться грибкам и плесени.
Предохраняет каркас из стропил от возникновения наледи при низких температурах.
Создает преграду, препятствующую проникновению холодного воздуха в дом.
Придает крыше завершенность.

Капельники могут отводить влагу также от проемов окон и дверей, создавая эффективный водосток.

Виды карнизных планок для кровли

В зависимости от назначения карнизной планки она бывает нескольких видов:

карнизная: защищает от осадков вентиляционное пространство;
фронтонная (торцевая): ставится по бокам ската, защищает свес от порывов ветра;
коньковая: задача – защита кровли в месте конька;
планка примыкания: устанавливается в местах, где кровля примыкает к конструкциям здания.

По формам и размерам планки делятся на такие виды:

стандартная: это полоса из стали, согнутая под углом 120°, и подходит под любую форму крыши;
усиленная: большая ширина плеч приспособления сокращает возможность проникновения влаги под кровлю;
профилированная: характеризуется сложной формой, углами в 90°и ребрами жесткости, что делает ее устойчивей к ветру.

Конструкция и принцип работы

Доборные элементы делают незаметными места стыков и примыкания крыши к стенам.

Конструкция капельника

Принцип работы капельника следующий:

влага по кровле попадает на этот элемент;
стекая по нему, проникает в желоб, а с помощью водоотводной системы устраняется от здания.

Исходя из конструкции, капельники разделяются на виды:

карнизные;
фронтонные.

Карнизный капельник крепится по кромке кровельного свеса и защищает торцы здания. Для него годится любой материал, хотя в основном их изготавливают стальными. Внешне компонент напоминает оконный отлив, только в нем больше изгибов. С помощью первой волны вода стекает с крыши, по второй доставляется в желоб или сразу в почву, если водоотводная система отсутствует.

Фронтонный капельник размещается с боков фронтона дома на кровельной кромке. Подходит под гибкую черепицу и не требуется при жестком кровельном материале.

Материалом для изготовления служит жесть, так как одной из функций такого капельника является направляющая. Т-образная форма не дает влаге попасть на фронтон. У таких планок три ребра жесткости.

Конструкция карнизной планки

Карнизная планка представляет собой продольный компонент крыши, формирует антикоррозийную металлическую защиту доски. Для производства используется оцинкованный стальной профиль, на который сверху наносится полимерный материал.

Виды и варианты оформления

Карнизная планка оформляется в двух традиционных видах:

Внутреннее отведение влаги. Самый простой и надежный вариант, подходящий для более холодных широт. Пароизоляционный материал срезается на уровне стропильных балок, вследствие чего влага капает через подшивку карниза.
Классический. Конденсат удаляется с помощью потоков воздуха, которые образуются от отверстий в торцах карниза. Подходит для районов со средними условиями в погоде.

Монтаж карнизной планки

Перед тем как крепить элемент, проводится монтаж всей стропильной системы, устанавливается обрешетка и лобовая доска, должен быть утепленный капельник. В случае, когда желоба водостоков в дальнейшем будут крепиться к стропильным ногам, подвесные крюки устанавливаются до монтажа планки. Если же они будут прикрепляться к лобовой доске, это может быть сделано после всего обустройства кровли.

Планка прибивается сверху последней доски обрешетки, горизонтальной, с шагом крепления 300мм, прибивается в два ряда, смещаясь для большей прочности. После установки карнизной планки укладывается кровельный материал.

Нюансы монтажа капельника

Капельник устанавливается на пустую стропильную систему с выводом под желоб водостока.

Рекомендации при монтаже капельника:

Резать элемент следует с помощью ручных инструментов, без применения дискового оборудования или термических способов, которые повреждают защитное покрытие детали и способствуют возникновению коррозии.
Срез покрывают специальной краской, идущей в комплекте с капельником.
Прикреплять можно только при помощи саморезов, также входящих в комплект.
Кровлю необходимо оборудовать капельником и карнизной планкой разных видов. Это продлит время ее эксплуатации.
Доборные элементы собираются на высоте, поэтому стремянка должна быть надежной, а погода – безветренной.
Элементы закреплять внахлест для предотвращения попадания влаги. Стыки можно обработать герметическим веществом.

Прежде чем купить планки, лучше заранее подсчитать их количество для всего здания. Обычные размеры – 1-2 м, также существуют варианты 1,5 м. Цена капельника будет зависеть от этих данных.

Капельник для металлочерепицы

Капельник для металлочерепицы, установленный правильно, защитит кровлю и увеличит ее долговечность. При выборе следует учитывать, где он будет установлен, какого будет цвета и размера. Важны также толщина листа, вид защитного покрытия, размеры планки.

Сначала монтируется карнизная доска, ее ширина влияет на прочность капельника. Рекомендуются параметры 150х30мм, 100х25/30мм. Мембрана покрытия должна находиться сверху капельника и направлять ручьи воды сначала туда, а потом в водосток. Это придает конструкции герметичность.

Такой вид капельника подходит и для фальцевой кровли.

Капельник для мягкой кровли

Капельник для гибкой кровли предназначается для того, чтобы защищать скат от влияния конденсата и влаги. Устанавливается на слой подкладочных материалов, после чего укладывается битумная черепица.

Куда крепиться капельнику в этом случае? На обрешетку, делается это с помощью оцинкованных гвоздей. Сначала намечается легким ударом место для гвоздя, затем он забивается окончательно.

При выборе мягкой кровли выгодным и эффективным вариантом становится ондулин или ондувилла. Обладающие легким весом и простые в монтаже, они сделают строительство доступным любому владельцу частного дома. Высокий уровень шумоизоляции и защиты от влаги, экологичность, стойкость к химическим веществам являются характеристиками кровельных материалов. Расценки на покрытие вы найдете на официальном сайте.

Капельник для профнастила

На капельник для такой кровли легко устанавливаются уплотнители. Сначала ставят элемент, затем укладывают ленту уплотнителя, убирают с нее защитный слой. Затем укладывают уплотнитель, покрывают снова лентой, прижимают и снимают защиту, и уже поверх этого кладут профнастил.

Монтаж капельника под мягкую кровлю

Оглавление статьи:

Капельник для мягкой кровли: разновидности и монтаж

При обустройстве крыши используют целый ряд комплектующих, позволяющих создать качественное надежное покрытие. Мягкая кровля, выполненная на основе битума, требует особого подхода к вопросам водоотведения. Из-за абсолютной герметичности и непроницаемости слоя, даже малейшие капли воды могут вызывать гниение и разрушение деревянных конструкций.

Что представляет из себя капельник

С задачами водоотведения эффективно справится такой кровельный элемент как капельник. Внешне он представляет собой металлическую планку, согнутую в форме уголка. В зависимости от наклона ската крыши он может иметь изгиб от 100 до 130 градусов.

Капельник крепится по всему периметру кровли: одной стороной на карниз поверх обрешетки и подкладочного стройматериала, а другая сторона направляется вертикально вниз. Если на кровле предусмотрен водосточный желоб, планка будет направлять жидкость прямо в него. Если желоба нет, вода будет стекать прямо на почву.

Устанавливать капельник поверх наружного слоя кровельного покрытия запрещается. Его верхний край будет препятствовать скатыванию воды, влага будет подтекать во внутренние слои крыши.

Капельники или карнизные планки выполняют следующие функции:

защищают края кровли от сильного ветра;
защищают стены строения и основание крыши от попадания атмосферных осадков;
предотвращают процессы гниения деревянных элементов, а также поражения балок и обрешетки грибком;
повышают прочностные характеристики покрытия;
создают четкую геометрию крыши, придавая дизайну кровли завершенность.

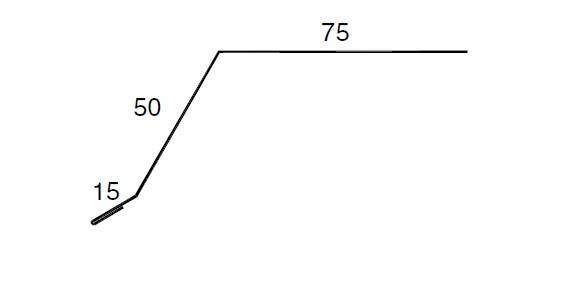

Выпускаются карнизные планки стандартных габаритов длиной 2 метра — такие размеры считаются удобными как в эксплуатации, так и в процессе установки. Но в продаже можно встретить полутораметровые и четырехметровые элементы. Суммарные размеры сгибов составляют около 125 см — этот габарит обусловлен заводской шириной полимерных листов.

Что касается углового значения капельника, гибка производится индивидуально в зависимости от цели конструкции и условий ее монтажа. Чем более крутой будет кровля, тем больший угол изгиба должна иметь карнизная планка. Углов меньше 100 градусов не встречается, поскольку плоские крыши не подходят для обустройства мягкой кровли.

Изделия, поставляющиеся в комплекте с базовым кровельным материалом, выполняются в одной цветовой гамме. Если же элемент приобретается отдельно, можно подобрать вариант, близкий по цвету.

Для изготовления защитных кровельных элементов используется тонколистовая сталь, а форма придается на особых станках-листогибах. Сверху на металл наносят покрытие, призванное повысить эксплуатационные и эстетические свойства капельников:

стандартный глянцевый полиэстер (маркируется как PE) — имеет гладкую поверхность, создает бликование при ярком освещении, считается более дешевым материалом;
матовый полиэстер (маркируется как PEMA) — имеет мелкие шероховатости на поверхности, не бликует, создает эффект более натурального и дорогого покрытия.

При наличии определенных навыков, капельник для мягкой кровли можно изготовить самостоятельно. За основу берется листовое оцинкованное железо, распущенные вдоль пластиковые трубы, листы алюминия или нержавеющей стали.

Разновидности материала

По конструктивным особенностям капельники можно разделить на две большие группы — фронтонные и карнизные. При обустройстве мягкой кровли в работу идут обе разновидности элементов, дополняющие, а также усиливающие свойства друг друга.

Карнизные

Монтируются на свес крыши в ее нижней части, служат защитой краев несущей конструкции от пагубных внешних факторов — атмосферной влаги и ветра. Карнизные подходят для использования на мягких, профильных и жестких кровельных покрытиях.

Форма карнизных капельников аналогична оконным отливам, с тем лишь отличием, что первые имеют больше изгибов:

первый изгиб создает наклонную поверхность для стока воды с крыши;
второй направляет поток, позволяя ей стекать в нужном направлении — прямо на землю или в специальный водоотвод.

Именно такая конфигурация является оптимальной для защиты мягкой кровли от подтеканий.

Чтобы устройство карнизного капельника прошло успешно, стоит учесть несколько особенностей:

если поверхность изделия покрыта защитной пленкой, перед монтажом ее необходимо удалить;
фиксация планки выполняется кровельными гвоздями с соблюдением шага 15 см;
нахлест между отдельными элементами должен составлять около 2 см;
для более плотной стыковки рекомендуется подрезать уголки ребер жесткости.

Карнизным капельником можно заменить фронтонную модификацию, если работы проводятся на крыше с малым уклоном.

Фронтонные

Эта модель монтируется на край крыши со стороны фронтонов дома, уместна только в тех случаях, когда кровля выполнена из гибкой черепицы. Профиль фронтонной планки напоминает букву Т — плоскость обрезана с одной стороны, выполняя функцию направляющей. Фронтонный капельник выступает в роли ограничителя — он не позволяет каплям стекать с крыши на фасад здания, а корректирует движение струи, направляя ее вниз.

Некоторые нюансы фронтонного карниза, которые следует учесть в момент установки:

чтобы поток жидкости был направлен от фронтона, первым устанавливается кровельный карниз;
после закрепления элементы подрезают, соединяя с карнизными модулями;
кровельные гвозди вбиваются шагом 10 см;
для надежности крепежи рекомендуется пробивать в шахматном порядке;
верхний устанавливается на нижний с нахлестом 2 см;
для повышения изоляционных свойств конструкции по окончании кровельных работ капельники и стыки промазывают слоем специальной мастики.

Этапы монтажа

Монтажные работы начинаются с подготовки комплекта инструментов и крепежей, которые понадобятся в процессе. В набор входят:

ножницы по металлу;
молоток;
оцинкованные кровельные гвозди с широкой шляпкой.

Некоторые строители предпочитают выполнять крепление не гвоздями, а саморезами. В этом случае, помимо комплекта саморезов с прессшайбой размером 15-20 мм, понадобится шуруповерт.

Монтаж даже у неопытных мастеров не вызывает затруднений. Планка накладывается поверх обрешетки и крепится к крайним рейкам при помощи гвоздей или саморезов. Однако необходимо учесть ряд нюансов, а именно последовательность и своевременность кровельных работ. Конструкция только тогда будет в полной мере выполнять возложенные функции, когда будут соблюдены три условия:

уже собрана система ливнестоков или установлены кронштейны под желоба;
установлена лобовая доска и произведена подшивка свесов кровли;
еще не выполнена укладка кровельного материала.

Подрезку элементов в местах стыков лучше производить не болгаркой или электропилой, а ножницами по металлу.

В целом порядок установки будет выглядеть так:

Монтаж карнизных капельников. Работу можно начинать с правого или левого края ската — принципиального значения стартовая точка не имеет. Не нужно подрезать первый элемент — его укладывают ровно, закрепляя к доске обрешетки, ориентируясь на первый сгиб. В идеале между торцовой частью ската и сгибом капельника должен быть соблюден промежуток, равный 10 мм.
По такой же схеме устанавливаются все остальные планки по всему периметру кровли. Не стоит забывать о нахлесте, который должен составлять 2 см, и рекомендованном шаге гвоздей — 15 см. Не нужно спешить забивать последний гвоздь, который приходится на край капельника. Следует подгадать крепление так, чтобы этим гвоздем одновременно были зафиксированы два элемента, уложенные внахлест.
Фронтонная капельная конструкция устанавливается после карнизной с одной отличительной особенностью. Крепить фронтонные элементы следует с нижней части ската. При этом стартовый капельник необходимо будет уложить поверх карнизного.

Желоб водостока крепится только тогда, когда фронтонная конструкция будет окончательно зафиксирована и проверена на прочность. Трубы для водоотведения рекомендуется выводить по углам строения, в зоне дверей. Если нет возможности состыковать детали при помощи гвоздей или саморезов, допускается использование хомутов или муфт.

Завершаются работы установкой колена, которое будет отводить воду подальше от фундамента. Конструкцию желательно продумать так, чтоб поток был направлен непосредственно на дренажные канализационные решетки.

Чтобы система водоотведения работала эффективно и без сбоев, ее необходимо периодически осматривать. Листья, ветки и прочий мелкий мусор может засорять канавки, препятствуя свободному стоку воды. Своевременное удаление засоров продлит срок службы капельников и поможет создать здоровый микроклимат в доме.

Капельник для мягкой кровли: как правильно выполнить монтаж

Капельник для мягкой кровли, с этим доборным элементом вам придется обязательно столкнуться, выполняя монтаж крыши. Основное предназначение данной планки — это защита свесов крыши от влаги, а так же направление воды в сточный желоб. Где и как его ставить, мы расскажем в нашей статье, а также опишем весь процесс монтажа мягкой кровли.

Что такое мягкая кровля? Это обобщенное название кровельных материалов, основным компонентом которых является битум.

Но монтаж данного покрытия не возможен без использования дополнительных деталей, к каковым и относятся капельники – карнизные планки.

Данный элемент защищает стены здания и основание кровли от атмосферной влаги и стекающей с крыши воды, направляя ее потоки в сточный желоб, а еще закрывает кровельный материал от сильных порывов ветра. То есть является своеобразным защитным фартуком.

Карнизные планки не только предотвращают гниение деревянных конструкций крыши, а и выполняют эстетическую роль. Они предают свесу крыши четкую, ровную грань и закрывают кровельный пирог. Изготавливаются карнизные планки из оцинкованной стали с антикоррозийным слоем и покрытием из полиэстера.

Их цвет подбирают в тон основному материалу. Устанавливаются капельники по всей длине карнизного свеса.

Теперь предлагаем рассмотреть, как устроена кровля, и в какой момент монтируются капельники, но для начала узнаем, в чем преимущество мягкой кровли перед другими кровельными материалами:

Высокий уровень гидроизоляции. Достигается он благодаря монолитности кровельного ковра.
Процесс монтажа не займет много времени, для этого не понадобятся специальные инструменты и техника, выполнить работу сможет несколько человек.
Кровли, изготовленные из материалов последнего поколения, прекрасно справляются с перепадами температур и служат довольно долго, не менее 20-25 лет.
Благодаря своей эластичности, материал устойчив к механическим повреждениям, сглаживает неровности и имеет высокие шумопоглащающие характеристики.
Материал имеет относительно низкую цену, в сравнении с другими кровельными покрытиями.

Мягкая кровля – какая лучше? Рассмотрим каждый материал в отдельности.

Гибкая черепица – плоский лист, с одного края которого вырезаны фигурные узоры (ромб, трапеция, прямоугольник и т.д.). В основе данного материала лежит прессованный, нетканый стеклохолст пропитанный битумом.

Верхняя часть материала для крыши защищена слоем базальтовой посыпки (шинглас, гонт) или медью (медная битумная черепица). Нижняя представляет собой слой морозоустойчивой битумно-полимерной массы, которая защищена силиконовой пленкой (перед укладкой ее снимают).

К основным достоинствам мягкой черепицы: кровля относят малую отходность и возможность использовать ее на крышах любой конфигурации и сложности.

Установка капельника

Рулонная кровля изготавливается на синтетической или стекловолокнистой основе, которую пропитывают битумно-полимерными материалами.

Данный вид покрытия используется как в частном, так и в производственном строительстве. Основным недостатком считается паропроницаемость.

Мембранная кровля – изготавливается из ТПО, ПВХ и ЭПДМ мембраны. Важной особенностью монтажа считается закрепление швов при помощи горячего воздуха, что повышает прочность покрытия. Этот материал считается прочным, надежным и долговечным.

Монтаж кровли включает в себя несколько этапов, рассмотрим их на примере кровли из гибкой черепицы:

Основание для монтажа. Сначала устанавливается обрешетка под мягкую кровлю. Она должно быть сплошной, с возможностью крепления других материалов к ней гвоздями. Для этих целей используют три вида деревянных изделий:

Фанера для мягкой кровли;
OSB плиты;
Обрезные доски.

Обрезные доски набиваются с зазором 5мм, это необходимо для их естественного расширения, под воздействием температур. Толщина доски зависит от шага стропил и варьирует от 20 до 30 мм.

Двойной капельник

Фанера под мягкую кровлю берется влагостойкая или шпунтованная. Ее толщина так же зависит от шага стропил и составляет от 12 до 21 мм.

Говоря о плитах OSB, стоит отметить, что между ними также допускается зазор равный 3 мм, но это делается в тех случаях, когда укладка обрешетки производится при температуре менее 5 градусов. Крепят обрешетку к стропилам, саморезами или ершенными гвоздями.

Совет! Влажность древесины не должна превышать 20%. Все материалы обрабатываются специальным защитным раствором.

Вентиляция. Для вентиляции подкровельного пространства предусматривают входные и выходные отверстия, для циркуляции воздуха. Входные отверстия обустраиваются в нижней части крыши, на карнизных свесах. Для этого коробку карниза закрывают софитными планками или делают специальные вентиляционные решетки. Вытяжные отверстия обустраивают в верхней части крыши. Для этого делается вентилируемый конек или точечные выходы вентиляции (аэраторы). Ширина воздушного зазора должна составлять от 50 до 80мм.
Далее укладывается подкладочный слой, он может быть как сплошным, так и частичным (по периметру крыши, в местах выхода труб и окон, на перекрытиях и примыканиях). Для этого используют рулонные битумные материалы, которые стелятся внахлест (от 10 см и выше), затем прибиваются кровельными гвоздями (шаг 20 см) к обрешетке.
Монтаж капельников. Своим основанием карнизная планка крепится на верхнем скате, на подкладочный слой. Нижний край свисает с карнизного свеса. Крепятся капельники внахлест, с перекрытием 2 см, гвоздями. В местах нахождения планок друг на друга, прибивается 3 гвоздя, по краю гвозди прибиваются с шагом 10 см, зигзагообразно (показано на рисунке).

Наиболее частой ошибкой при монтаже капельников является их неправильное расположение.

Например, если прибивать планку поверх гидроизоляции, не будет доступа воздуха, а соответственно и вентиляции как таковой. При правильном монтаже планка крепится на обрешетку, под кровельным материалом.

Схема монтажа

Она должна быть немного отогнутой от обшивочной доски. Также не маловажную роль играет ширина самой планки. Здесь обязательно учитывается, будет, ставиться желоб или нет.

Но сначала прибивают лобовую доску на свес. Иногда возникает необходимость ставить две карнизные планки (рисунок 3), но это уже зависит от используемого кровельного материала и строения крыши.

Монтаж фронтовых планок. Для защиты края обрешетки с торцов крыши прибиваются фронтовые планки. Технология и принцип их установки аналогичны монтажу капельников.
Монтаж ендовного ковра. По цвету он должен соответствовать цвету гибкой черепицы. По краю ендовного ковра прибиваются гвозди, на расстоянии 10см друг от друга. Также рекомендуется края материала промазывать битумной мастикой, для более надежной сцепки.
Монтаж карнизной черепицы. На капельник наклеивается карнизная черепица. Черепица клеится встык, а затем еще и фиксируется гвоздями по верхнему краю.

Совет! По рекомендации специалистов карнизная черепица клеится выше места перегиба планки на расстоянии 10-12 мм.

Монтаж рядовой черепицы. С обратной стороны материала снимается защитная пленка. Первый ряд укладывается таким образом, чтобы его лепестки закрывали не только стыки карнизной черепицы, а и почти всю ее, выглядывать должен только 1см. Черепицу фиксируют 4 гвоздями по углам. Последующие ряды укладываются со сдвигом рисунка, то есть в шахматном порядке. Излишки отрезаются при помощи ножа с загнутым лезвием. Края черепица по краям промазываются битумной мастикой на расстоянии 10см от торца. На ендовах черепица обрезается так, чтобы осталась открытое пространство на ширину 15см.
Монтаж коньковой черепицы. Коньковая черепица получается путем разрезания карнизной на три части. Укладывается она внахлест на расстояние 5см и прибивается гвоздями, по 2 с каждой стороны. При этом гвозди располагаются таким образом, чтобы их прикрывала следующая черепица.
Монтаж кровельных примыканий. Этим местам стоит уделять особое внимание. По периметру труб набивается деревянная рейка 50х50мм. Поверх нее укладывается подкладочный материал, который крепится при помощи гвоздей и битумной мастики. Далее укладывается слой рядовой черепица, с подъемом по вертикальной поверхности на 30см. Монтируется она при помощи битумной мастики. Верх рядовой черепицы накрывается металлической планки, которая крепится гвоздями к вертикальной поверхности, а потом герметизируется при помощи силиконового герметика.

Инструкция по монтажу мягкой кровли, как вы уже поняли, включает в себя комплекс мероприятий, а не только укладку гибкой черепицы. Хочется отметить, что от того на сколько правильно выполнен каждый из этих этапов, зависит сколько времени прослужит вам ваша крыша.

Зачем нужен капельник для крыши и правильная схема установки планки конденсата

16.02.2017 7,290 Просмотров

Доборные кровельные элементы представляют собой дополнительные комплектующие детали и устройства кровельной системы, которые способствуют продлению срока службы кровельной конструкции за счет своих функциональных особенностей.

Благодаря доборным элементам обеспечивается защита кровли и дома в целом от протечек, ветра, снега и других факторов, способных разрушить строение.

Доборные элементы придают зданию индивидуальность и выполняют не только защитную, но и декоративную функцию.

Капельник для крыши: что это и зачем он нужен

Капельники для кровли является одним из множества доборных элементов. Он представляет собой угловую планку, чаще всего металлическую, которая крепится к краю свеса крыши по всему периметру и служит для направления воды, стекающей с гидроизоляционного слоя.

Если не устанавливать планку под гидроизоляционный слой, то скопившийся конденсат из подкровельного пространства будет стекать на лобовую доску или попадать в стропильную часть, которая со временем придет в негодность при постоянном скоплении на ней влаги.

При монтаже гидроизоляционного слоя его выводят на специальную планку — капельник, который способствует сливу конденсата за периметр карнизной коробки, а именно в желоб.

Таким образом, капельник конденсата является направляющим элементом, благодаря которому боковые доски ската крыши, а также внутренняя часть кровельной конструкции остаются сухими.

Устройство и принцип работы

Капельник для вывода капель влаги с гидроизоляции состоит из листа, который имеет форму угла. Крепится лист элемента над утеплителем.

После дождя капли воды, стекая к краю свеса, скапливаются, и уже достаточное количество воды стремится попасть в стропильную систему. При отсутствии капельника именно крайние доски стропильной системы, а также край утеплителя подвергаются воздействию влаги, что приводит к образованию плесени, грибка и потере функциональных качеств элементов и слоев кровли.

Конструкция с наличием листа направления конденсата и карнизной планки выглядит следующим образом:

контробрешетка;
обрешетка;
пленка гидроизоляции;
планка капельника;
крюк для водостока;
водосточный желоб;
внешняя карнизная планка.

При такой конструкции даже при наличии снежного слоя на карнизе обеспечивается задув воздуха в пространство для вентиляции.

Капельник и карнизная планка

Часто понятие карнизной планки и капельника сводят к определению, соответствующему значению вывода влаги с крыши, и устанавливают только один из этих элементов. Но такое допускать нельзя.

Капельник, как и карнизная планка, являются направляющими элементами, которые крепятся к краю свеса и выводят капли влаги в желоб. По водосточному желобу вода в нужном направлении стекает с крыши.

При этом стены здания и край кровли под покрывным материалом защищены от влаги. Но оба этих элемента несут различную функцию.

Разница этих важных доборных частей в том, что лист направления капель конденсата крепится под гидроизоляционный слой и служит для вывода капель воды, которые скапливаются на гидроизоляции.

Карнизная планка также выводит влагу, но крепится под слой покрывного материала и направляет воду, которая стекает с внешней части крыши.

Оба элемента имеют загиб в желоб, куда стекает вся вода и направляется в специальную водосточную трубу.

Не стоит путать эти понятия: их установка важна для обеспечения сухости кровли. Нельзя пренебрегать тем или иным элементом.

Кроме того, под гидроизоляцию планка устанавливается таким образом, чтобы сохранялся воздушный зазор в подкровельной части для обеспечения воздухообмена.

Капельник и карнизная планка

Размеры капельника

Металлизированная планка для капельника имеет размеры по стандарту: метр или два метра в длину. Есть размеры по полтора метра, но их бывает найти сложно. Когда ведется расчет необходимой планки для установки его над теплоизоляционным слоем по всему свесу крыши, следует учитывать нахлест листов.

Металлическая планка для капельника имеет толщину около 0,5 мм. Ширина зависит от размеров карнизной доски, но следует учитывать, что часть, которая является свесом планки и направляется в желоб, должна заходить в него на 1/3. Так обеспечивается сток воды в желоб даже тогда, когда ветреные порывы способствуют разбрызгиванию капель.

Монтаж капельника своими руками

Любой производитель металлических планок покрывает материал защитной пленкой, которую перед монтажом следует снять.

Установка капельника на крыше производится на свесе кровельной конструкции.

Крепить направляющую металлическую планку необходимо к стропильной доске под воздушно-вентилируемой частью.

Распространенный метод расположения края гидроизоляционного слоя — приклеивания его к капельнику, чтобы вода с него беспрепятственно перетекала на планку.

Кроме того, вариант, при котором край гидроизоляции оставляют на карнизе, является ошибочным: при попадании солнца на пленку, она со временем разрушается, что приводит потере функциональности гидромембраны.

Этапы работ по установке карнизного капельника:

перед установкой планки необходимо закрепить водосточные желоба;
к доскам обрешетки плотно приложить лист капельника прикрепить его при помощи саморезов, установленных на расстоянии около 50 см. Следует обратить внимание, чтобы свес планки направлялся в желоб;
установив с нахлестом лист углового листа по свесу, убедиться в том, что нет зазоров в местах стыка и проверить плотность его прилегания;
приклеить к листу бутил-каучуковую ленту по всей длине;
вывести гидроизоляционную пленку поверх планки таким образом, чтобы край пленки переходил в капельный лист. Если пленка выступает за капельник, ее необходимо обрезать;
прикрепить край гидроизоляционной мембраны к каучуковой ленте на капельнике, саму пленку закрепить степлером к стропилам.

При установке капельника следует обратить внимание, чтобы вентиляционный зазор не был закрыт.

При правильной установке конденсат с мембраны гидроизоляции будет правильно направлен в желоб и не будет скапливаться у края пленки.

Другие доборные элементы

Дополнительные доборные части для обеспечения микроклимата в кровельной конструкции, следует устанавливать в обязательном порядке. Значимость этих элементов велика, так как именно эти дополнительные части препятствуют негативному воздействию на конструкцию кровли и ее внутреннего содержания со стороны природных факторов (ветра, дождя, снега).

К доборным элементам относят:

коньки. Дополнительные части, обеспечивающие воздухообмен в пространстве под покрытием;
снеговые задержатели. Специальные крепления к настилу, которые задерживают спад снега в кровли;
водосточные желоба. Обеспечивают сток воды в нужном направлении, защищают стены сооружения.
ендова. Части внутренних углов кровли, обеспечивают сухость в конструкции крыши;
уплотнительные элементы. Препятствуют прониканию влаги между соединенными между собой частями конструкции;
отливы. Элементы кровли, которые направляют потоки воды и препятствуют ее скоплению или попаданию внутрь кровли;
дымники. Препятствуют попаданию осадков и других внешних предметов в дымоход печи;
планки. Бывают торцевые, планки примыкания. Защищают внешнюю часть кровли от попадания влаги.

Есть и другие дополнительные элементы. Часто доборные элементы приобретаются вместе с наружным кровельным покрытием, чтобы соответствие цвета, материала изготовления и дизайн изделий были максимально сопоставимыми.

Для конструкции крыши устанавливать необходимые дополнительные элементы очень важно. Недостаточно правильно уложить кровельный пирог и покрывной настил. Следует защитить все слои конструкции, стены и сооружение от воздействия природных факторов, а это обеспечивают во многом правильно установленные доборные элементы кровли.

Полезное видео

Монтаж капельника на видео ниже:

Капельник и карнизная планка для крыши: виды, нюансы монтажа, отличия
