Козырек на дымоход своими руками

Отопительная система состоит из огромного количества конструктивных элементов, обеспечивающих ей качественную работу. Пренебрежительное отношение к ее обустройству просто недопустимо!
[contents]

Это связано с тем, что любые ошибки или некомпетентность могут обернуться не только возникновением пожаров и порчей имущества, но и привести к гибели людей. А поэтому дымоходная система должна быть в первую очередь правильно обустроена, надежна и максимально эффективна.

Далеко неспроста каждый заботливый хозяин старается украсить свою дымоходную трубу элементом, который в строительных кругах называется дефлектор, а в народе – колпак, флюгарка или дымник.

На самом деле роль этого элемента в отопительной системе по-настоящему бесценна и не ограничивается только приданием эстетически привлекательного вида дымоходной трубе.

Для чего нужен колпак на дымоход

В первую очередь дефлектор обеспечивает создание хорошей тяги в дымоходе и не позволяет сильным порывам ветра задувать огонь в очаге.

Несмотря на то, что флюгарка используется при обустройстве системы отвода продуктов горения не одну сотню лет, ее использование продолжает оставаться актуальным и в наши дни. Сегодня можно встретить дефлекторы, которые внешне представляют собой настоящие произведения искусства и просто завораживают своей утонченной красотой.

Установленный колпак на трубу дымохода будет способствовать изменению движения воздушных потоков в его канале, а это усиливает тягу и стабилизирует процесс горения, благодаря чему в доме всегда тепло и уютно.

Помимо этого, правильно установленный колпак на трубе не позволяет проникать в ее просвет дождю и снегу, а также обустраивать в ней птицам гнезда и попадать листве.

Еще одним важным назначением флюгарки является то, что она, благодаря своей конструкции, стягивает конец трубы, чем препятствует ее преждевременному разрушению.

Из всего вышесказанного можно сделать только один вывод: колпак на дымоход – это один из важнейших элементов отопительной системы, обеспечивающий ее нормальное и стабильное функционирование.

Колпак на дымоход будет работать гораздо эффективнее, если установить его не на прямой, а на извилистый канал.
Желательно, чтобы козырек на дымоход был оснащен капельником, необходимым для удаления влаги, которая, так или иначе, будет скапливаться в верхней части конструкции. Капельник предотвратит стекание дождевой влаги по трубе в летнее время и не позволит обледенеть этому элементу зимой.

Если вовремя не установить козырек над дымоходом, то это может привести к преждевременному разрушению верхней части трубы.

Высокая температура в сочетании с вредными веществами, содержащимися в дыме, нарушат структуру кирпича, что рано или поздно приведет к разрушению стенок дымохода, в то время как нижний пояс колпака предупредит это крайне нежелательное явление, стянув верхний ряд кладки.

Установка дымника не только защитит верхнюю часть дымоходной трубы от вредного воздействия окружающей среды и продуктов горения, но и сделает эту часть отопительной системы более привлекательной и оригинальной, что значительно повысит внешние характеристики вашего дома.

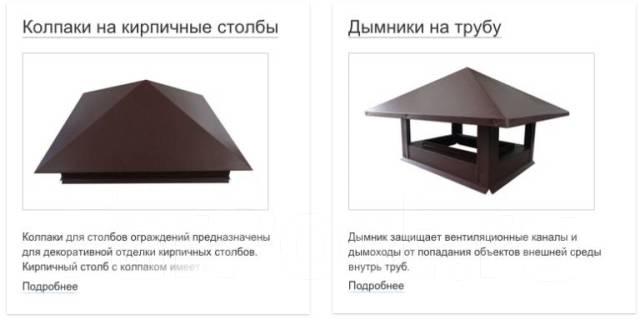

Сегодня строительный рынок предлагает нам огромный выбор дымников различных конфигураций и видов. Но несмотря на это, многие владельцы частных домов предпочитают изготовить колпак на дымоход своими руками.

Конструктивные элементы колпака

• Зонт или крышка.
• Капельник (иными словами – отвод для воды).
• Защитная крышка.

Начнем с того, что изготовление флюгарки – задача не самая сложная, и с ней легко можно справиться, если исполнитель является счастливым обладателем элементарных строительных навыков.

При создании колпака необходимо строго соблюдать все пропорции, а также выполнить целый ряд важных требований, предъявляемых к этим конструкциям.

Самыми распространенными материалами для изготовления флюгарок является медь, оцинкованная и нержавеющая сталь. Выбор материала объясняется тем, что дымник должен обладать высокой устойчивостью к коррозии, а также иметь привлекательный внешний вид.

Помимо этого, высокие требования к выбору материала для изготовления колпаков предъявляются еще и по той простой причине, что такие элементы, как правило, располагаются в труднодоступных местах, в связи с чем у владельцев домов фактически нет возможности контролировать их состояние.

По этой причине при выборе материала для изготовления колпака не стоит экономить, ведь, как известно, скупой платит дважды.

Колпак может иметь различную форму: конусообразную, полукруглую, а также этот элемент может быть похож на многощипцовую крышу и даже зонт. Скажем прямо, форма этого элемента мало влияет на его эксплуатационные характеристики и в первую очередь зависит от личных предпочтений хозяина дома.

Для того чтобы изготовить самый простой колпак на дымоход, следует взять металлический оцинкованный лист, имеющий прямоугольную форму и нужные размеры, и четыре стойки. Из металлического листа необходимо будет вырезать козырек, имеющий немного большие размеры, чем сама труба.

На концах стоек, изготовленных из металлического уголка, необходимо будет сформировать отверстия для крепежных элементов. После этого следует изогнуть стойки и зафиксировать их посредством заклепок.

При формировании полукруглого козырька заготовке придается желаемая форма, после этого элемент крепится к стойкам, которые прилегают к стенкам конструкции. На заключительном этапе все изделие устанавливается в верхней части дымоходной трубы.

Изготовить колпак на трубу дымохода можно и собственными силами. А если еще к этому приложить максимум старания и немного фантазии, так и вовсе можно превратить этот элемент в настоящее произведение искусства.

Рекомендуем это почитать:

Колпак на трубу дымохода: задачи, виды и установка

Котельное или печное отопление в доме предусматривает установку дымохода, который в большинстве случаев ведет на крышу. Обязательной частью трубы дымохода является колпак, который устанавливается на конец дымохода. Его еще называют зонтом, козырьком, флюгаркой или крышкой, которая может иметь различную форму, размер и конструкцию.

В строительных магазинах продаются готовые изделия из листовой оцинкованной стали, которые можно сразу устанавливать на оголовок дымохода. Но любой человек, обладающий минимальными навыками работы с металлом, может изготовить колпак на трубу самостоятельно.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

• защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
• защита от проникновения птиц и мелких животных в дымоход;
• продление срока службы кирпичной или стальной трубы;
• украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

• конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
• колпак может уменьшать тягу в трубе;
• из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Важно! Колпак из металла – не вечная конструкция. При постоянном воздействии высокой температуры и кислотных компонентов в продуктах сгорания топлива, тонкая листовая сталь быстро разрушается. В зависимости от устройства насадку на трубу приходится менять раз в несколько лет.

Принцип работы колпака

Принцип работы колпака ясен: он создает механическое препятствие атмосферной влаге, осадкам, ветру, частицам в воздухе, листьям. Форма защитного элемента обычно коническая или пирамидальная, т.е. скатная. Это обеспечивает свободное стекание воды с колпака на крышу в обход отверстия дымохода.

Для этого устройство колпака предусмотрено таким образом, чтобы диаметр колпака превышал диаметр трубы. Основание козырька – фартук-капельник — частично закрывает устье трубы, препятствуя опрокидыванию тяги.

Разновидности колпаков

Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

• двускатные;
• пирамидальные;
• конические;
• вальмовые;
• шпилеобразные;
• плоские.

Большинство приспособлений по внешнему виду напоминают скворечник или маленький домик без стен с крышей на небольших опорах и основанием для установки на оголовок трубы. Разные производители предлагают флюгарки с различными функциональными элементами — сетчатыми перегородками для защиты от птиц, заслонками, смотровыми окошками, дверцами.

Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

Это важно! При выборе конструкции необходимо учитывать требования безопасности. Например, высокомощные котлы с КПД более 85% нежелательно закрывать обычной конусовидной конструкцией. Лучше установить на него дефлектор или открытую насадку для свободного выхода отработанных газов.?

Для печного оборудования, работающих на твердом топливе, можно использовать колпаки практически любого типа – конические, пирамидальные, вальмовые. Важно предусмотреть дополнительную защиту от разъедающего воздействия продуктов горения на сталь, установив еще один лист из нержавейки внутри конструкции.

Как изготовить колпак своими руками?

Несмотря на ограниченный срок службы, колпаки рекомендуется изготавливать из прочной оцинкованной листовой стали. Это несложная работа, с которой может справиться любой человек с простым набором инструментов.

Предварительно нужно измерить диаметр оголовка трубы, на которую будет крепиться защитный колпак. В зависимости от выбранного типа конструкции, нужно набросать на бумаге примерный эскиз флюгарки – двускатного, конического или вальмового типа.

Необходимо придерживаться основных правил в обустройстве защитного элемента для дымохода:

• верхняя часть конструкции – зонтик или крышка – должна быть больше трубы на 10 см, чтобы выступала на 5 см со всех сторон;
• расстояние между оголовком трубы дымохода до грибка должно быть как минимум 10 см, в противном случае дыму и отработанным газам будет сложно выходить наружу;
• наклон стенок грибка или крышки должен быть под углом от 30 до 45 градусов;
• насадка должна легко надеваться на оголовок трубы, поэтому необходимо оставить зазор добавив к эскизу еще 3-4 мм.

Алгоритм изготовления флюгарки на примере простой конической конструкции на узких кронштейнах:

• Перед работой с листовым металлом необходимо сделать шаблон на картоне в масштабе 1:1. Простая пирамидальная конструкция предполагает разделение лекала на 4 одинаковых треугольников, соединенных вершинами.
• Буквой «d» отметьте высоту каждой вертикальной стороны треугольников, буквой «В» — длину их основания.
• В чертеже должен быть предусмотрено расстояние между двумя из четырех сторон пирамиды, которые нужно будет соединить.
• Для соединения сторон нужно сделать дополнительные отрезки со сгибом высотой до 15 мм, в которых просверливаются отверстия для установки заклепок.
• В основании всех треугольников нужно дорисовать стороны, соответствующие форме прямоугольной насадки дымника.
• Пунктиром необходимо разметить линии сгибов.
• Готовое лекало следует приложить к листу оцинкованной или нержавеющей стали, и вырезать по форме с помощью ножниц или ножа по металлу.
• По линиям сгибов на картоне необходимо осторожно провести лезвием, чтобы оставить продавленные следы на металлическом листе. Полученные линии будут служить ориентиром для сгибов.
• С помощью дрели нужно высверлить отверстия для заклепок на двух сторонах заготовки.
• Металл сгибают с помощью специального листогиба, чтобы получилась форма пирамиды. Соединяемые детали конструкции фиксируют заклепками.
• Верхняя защитная часть готова. Теперь нужно изготовить кронштейны из металлических пластин и приварить их к грибку. На место сварки наносится грунтовка, а колпак покрывают антикоррозийной краской. Готовые ножки конструкции крепят к металлическому основанию, которое предварительно изготавливают из пластин металла по диаметру оголовка трубы.

Рекомендации по установке

Важно правильно рассчитать высоту и диаметр колпака, высота которого должна быть не менее 10 см от среза трубы.

Установка готового колпака на крышу выполняется достаточно просто, если соблюдать технику безопасности.

Конструкция должна надеваться на трубу дымохода, а не входить в него. Если оставить небольшой зазор до 3-4 мм, то колпак легко сядет на оголовок. Если насадка сидит плотно, не колеблется при порывах ветра, укреплять ее не нужно. В противном случае используется глиняный или клеевой раствор для дополнительной фиксации насадки на трубе.

устройство, принцип работы, выбор, изготовление своими руками

Изготовление дымника на печную трубу простейшей формы своими руками не потребует больших затрат сил и времени. Достаточно опыта выполнения простых слесарных работ и над вашим домом появится защитный зонтик, препятствующий попаданию в дымоход воды и порывов ветра.

Что такое колпак?

Еще полвека назад, колпаки на дымоходах можно было встретить в странах Балтии и Европы. Постепенно эти защитные устройства появились на всех крышах страны.

Основная функция приборов – это создание препятствия попадания в трубу воды и порывов ветра.

Разные конструкции, позволяют увеличивать тягу в дымоходе, повышать производительность печей и котлов, работающих на разных видах топлива, создавать принудительную вентиляцию помещений дома, подвала.

к содержанию ↑

Классификация

Выбирая козырек, учитывайте несколько характеристик.

к содержанию ↑

По материалу

От качества и вида материалов зависит долговечность козырька. При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет.

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

к содержанию ↑

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

• полуцилиндрическая или сводчатая;
• четырехскатная, самая простая и востребованная конструкция;
• шатровая – ближе к европейскому стилю зданий и крыш;
• с двумя скатами, встречается на половине крыш в стране;
• выполненная в виде шпиля башни, напоминает колпаки в готических замках;
• плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

к содержанию ↑

По назначению

По назначению защитные устройства подразделяются:

• колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
• для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
• котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

к содержанию ↑

Устройство и принцип работы

Стандартный прибор состоит:

• цилиндра;
• диффузора;
• зонтика.

В зависимости от вида может оснащаться дополнительными, расположенными в низу прибора и по кругу диффузора кольцевыми отбоями. Принцип работы любого защитного устройства одинаковый:

1. Сверху печной трубы устанавливается прибор, который препятствует попаданию сильных порывов воздуха в дымоход и создания в нем воздушной пробки.
2. Поток, ударяясь и распространяясь по стенкам цилиндрической части, теряет свою силу и распадается на небольшие ручейки кислорода. Одна часть таких потоков поднимается вверх, вытягивая из трубы горячие пары. Создается воздушный вихрь выбрасывающий дым вверх. Благодаря этому свойству увеличивается уровень тяги.
3. Благодаря восходящим воздушным массам создается препятствие попаданию влаги в трубу дымохода, а также повышается производительность работы агрегатов до 20%.

к содержанию ↑

Как правильно выбрать колпак для дымохода?

Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.

Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать виду установки и топливу, это правило закреплено в нормативных документах.

Газовые котлы имеют небольшую температуру горения, и значит газы, выходящие в дымоход, нагреты до определенной низкой температуры. На месте выхода пара, особенно при низких температурах, начинается обмерзание конденсата и постепенное закрывания льдом воздушного канала. Если труба выполнена из кирпича, а котел работает на природном газе – в этом случае установка дефлектора запрещена.

Но печи и котлы, работающие на твердом топливе, разогревают газы до 260⁰ на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.

Если используются качественные паллеты, уровень КПД и температура выходящих газов значительно повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется устанавливать защиту с зонтиком. Она не позволит попадать в канал воды и разрушать кирпич.

Итог – выбираете козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.

к содержанию ↑

Изготовление своими руками

Работы выполняются в несколько этапов. Для изготовления простейшей конструкции потребуется подготовить несколько видов инструментов и материалов.

к содержанию ↑

Инструменты и материалы

Подготавливаем по списку:

• линейку, рулетку, тонкий маркер;
• резиновый молоток для жестянщиков;
• слесарный молоток;
• дрель с набором сверел;
• шуруповерт;
• дюбеля для крепления козырька;
• ножницы по металлу;
• болгарку;
• верстак с наковаленкой и тисками;
• заклепочник с набором заклепок;
• лист оцинковки, толщиной 0,8-1 мм;
• стальной уголок, с размером полки 30-40 мм.

к содержанию ↑

Пошаговая инструкция

Козырек для печной трубы своими руками выполняется в несколько этапов:

1. По чертежу размечаем развертку для козырька на листе металла. Работу выполняем внимательно, соблюдая все размеры.

   Пример чертежа выкройки

2. Ножницами по металлу или болгаркой вырезаем деталь по основному контуру, лучше резать металл с небольшим запасом, а потом обточить края болгаркой с зачистным камнем.
3. На краю наковаленки или отрезка толстого металла с ровными краями, с помощью резинового уголка загибаем по прерывистой линии кромки под прямой угол.
4. Делаем небольшие загибы для создания 4 скатной крыши по линии разметки.
5. Сгибаем козырек и в месте соединения кромок с помощью заклепок фиксируем нашу конструкцию. Заклепки лучше ставить почаще, наш грибок будет постоянно подвергаться значительным нагрузкам при сильном ветре.
6. Заклепками закрепляем кронштейны для установки козырька на трубу. Если используем простой лист металла, колпак обезжириваем, проходим грунтовкой и после ее высыхания покрываем молотковой краской под основной цвет покрытия крыши.
7. Дождавшись полного высыхания краски, делаем в каждом кронштейне по 1 отверстию, устанавливаем зонтик на место. Размечаем, сверлим отверстия, вставляем дюбеля.
8. Остается установить колпак на место и надежно закрепить его саморезами.

Перед изготовлением колпака обязательно выполните чертеж или эскиз с учетом сечения или размеров дымохода, если не уверены, выполните модель из картона. Затем установите ее, при необходимости внесите поправки. Только после таких операций переходите к разметке контуров детали на металле.

к содержанию ↑

Вывод

Сделать своими руками из оцинковки, нержавеющей стали или приобрести готовый колпак с флюгером из меди – этот выбор зависит от ваших возможностей. Главное – обеспечить достаточный уровень защиты топки от порывов ветра и попадания осадков в канал дымохода.

Замена козырька на трубе дымохода на крыше в г. Москва за 1100 рублей

Надо заменить козырек (зонтик) на трубе дымохода газового котла на двухскатной крыше из оцинкованного волнистого железа одноэтажного деревянного дома.
Высота над крышей около 2,5 м. При росте 1,7 м дотянутся рукой до крепления не могу.
С земли лестницы из трех 3-хметровых секций не хватает около 3-х метров
Проверка необходимости гидроизоляции трубы с крышей.
Дом расположен в 10 км за МКАД по Дмитровскому шоссе, можно по Осташковскому.
Точный адрес укажу при заказе.
При необходимости вышлю фото.

Когда:



, 00:01

Адрес:
Москва, 10 км за МКАД по Дмитровскому шоссе

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

•

  Цена договорная





  Плотник-краснодеревщик и мебельщик



  Нужно сделать библиотечные полки


  Николай
  коттеджный посёлок Апрелевка-Парк, деревня Мартемьяново

•

  Цена договорная





  Ремонт санузла



  Дано. К кирпичному дому пристроили коробку из блоков размером 2500*2000. Выведен слив на улицу. Задача. Прорезать в окне дверной проём. Установить дверь. Завести электрику. Установить тёплый пол . Выравнять…


  Максим Ф.
  деревня Горки, сельское поселение Село Тарутино, Жуковский район, Калужская область, Россия

•

  Цена договорная





  Зачистить металл болгаркой от ржавчины



  Нужно зачистить профильную трубу 80х80 длиной 4 м в количестве 60 шт. Зачищаем маленькой болгаркой со специальной насадкой.


  Александр И.
  улица Электрификации, 26А, Люберцы, Московская область, Россия

•

  Цена договорная





  Монтаж вентиляции в частном доме



  Есть проект, нужен монтаж и помощь в закупке материалов по проекту (подбор аналогов оборудования). Вентиляция небольшая, приточно-вытяжная без рекуперации. Дом 180 м.


  Марина
  2-я Сестрорецкая улица, Москва, Россия

•

  Цена договорная





  Каменщики



  Черновая кладка в пол кирпича. Кирпич красный полнотелый ( фасад ) высота стен 6 метров. Леса собраны. Кирпич и раствор на леса подается подсобниками. Цена 900р м2. Есть доп. работа ; Крепеж утеплителя…


  Кирилл
  метро Кропоткинская

Козырек для дымохода своими руками (Chimney Cap)

Так как я занимаюсь не только деревообработкой, но и многими другими вещами, публикация статей только по проектам мебели ни к чему толковому не приведет. Я надеюсь привлечь большую аудиторию людей, которой будет интересна тематика данного блога. Возможно, что этот блог будет своеобразным Liveblog (занятие Liveblogging). Это некий блог о событиях из жизни, о всех ее интересных моментах.
К такому решению я пришел в связи с созданием отдельного проекта для деревообработки и соответственно я не стану создавать основной упор этого блога на деревообработку. Так же я планирую после завершения создания проекта объединить его с этим блогом.
После своеобразного перехода на другой тип блога я буду следить за реакцией читателей, учитывать их мнения и пожелания. Вы в свою очередь пишите в комментариях свои пожелания, делитесь мнением, задавайте вопросы. Я отвечаю на все комментарии, оставленные здесь и в других социальных сетях, где опубликовано превью статьи этого блога.

Это было некое вступление… Надеюсь Вы меня понимаете.

Сегодня речь пойдет как раз о проекте, который никак не относится к деревообработке. Расскажу Вам как я делал козырек на печную трубу.

Козырек изготовлен из квадратной трубы 15х15 мм., стальной полосы 20 мм., оцинкованного листа и оцинкованной металлической сетки с ячейкой 25х25 мм.

Такую форму козырька я придумал сам и похожего я ничего не видел ни у соседа, ни в просторах интернета. Я не специалист в этой области, поэтому пришлось поискать основные правила конструирования козырьков на дымоход. Здесь необходимо соблюсти расстояние подъема козырька над дымоходом, его вынос за трубу. Если этим пренебречь, то можно нарушить тягу в трубе, и тем самым нарушить работу газового котла или водонагревательного прибора. В моем случае, в этот дымоход выведен водонагревательный прибор и вытяжной канал из ванной комнаты.
Чертежей у меня никаких не было, и делал я его, так сказать, «по месту», придерживаясь основным рекомендациям по размерам исходя из конструкции козырьков, размеров дымохода и места крепления. Дымоход я выкладывал тоже сам, во время строительства второго этажа на доме, о чем я расскажу в другой статье.

Козырек состоит из двух отдельных элементов, которые стянуты между собой болтами. Крепление козырька к дымоходу сделано так же при помощи болтов, по принципу хомута.

Расскажу коротко, как я его делал, потому что кроме сварочных работ и гнутья железа там ничего нет. Кто хоть раз этим занимался, тот поймет как изготовить такой козырек.
Начал я с основания, того самого хомута. Болты для стяжки вварил в торец профильной трубы. При таком варианте в момент установки необходимо будет только затянуть пару гаек. Затем сделал опоры необходимой длинны под основание крыши, исходя из рекомендаций. Сварил основание для стропильной системы, и сделал опоры и основание для установки верхней части козырька.

Приварил все стропилы. По углам сделал их из полосы. На верхнем основании наварил монтажные профиля под второй уровень козырька и просверлил в них отверстия 8 мм. К ним будет крепиться на болты верхняя часть козырька. Затягиваться все это будет изнутри. На фото монтажные профиля приварены не верно, я их потом перенес во внутрь.

Верхний уровень сделан несколько проще. Это опорная рама из профильной трубы под стропилы и две перемычки под опоры. Стропилы средние сделаны из профильной трубы, угловые из полосы. Коньковая планка также из полосы. Верхний уровень приподнят на стойках, в которых вварен болт М8.

По сварке на этом все. Сразу все покрыл в два слоя краской Hammerite, молотковый эффект, коричневый цвет. У меня в мастерской окрашена входная дверь такой краской, только цвет другой. Держится очень хорошо, и не выгорает от солнца. Поэтому, не думая, покрыл такой краской.

Все открытые части козырька я закрыл оцинкованной сеткой с ячейкой 25 мм. Крепил ее на пластиковые стяжки.

Элементы кровли сделал из оцинкованной стали. Сперва сделал лекало из плотной бумаги. Лекало делал по месту, крепил бумагу магнитами к каркасу и ставил необходимые метки. Потом все отрисовал, и уже после переносил на сталь, резал и гнул.

Работа жестянщика мне уже знакома, поэтому с кровлей я разделался довольно быстро. Кровлю нижнего уровня сделал из четырех элементов. Два сделаны по лекалу и закрывают торцы, а два другие служат как соединительные. Все соединения собраны на клепки и промазаны силиконовым герметиком. Крепление к каркасу сделано на клепках.

Сразу установил второй уровень, чтобы потом не крутить весь козырек в маленькой мастерской. После, закрепил кровлю на верхнем уровне и все клепки промазал герметиком.

Вот такой вот козырек у меня получился. Если сравнивать его с тем, что был, то раза в два он больше. По весу килограммов на 15 думаю потянет.

Красота, да и только!

для чего нужен и как сделать своими руками

На многих дымоходах сверху надеты какие-то колпаки. Форму они имеют разную – прямоугольную, квадратную, плоскую, конусообразную, гнутую и т.п. Эти устройства имеют множество названий:

• Колпак на дымоход
• Зонт на дымоход
• Грибок на дымоход
• Дымник

Примерно такая же конструкция называется флюгаркой, но первоначально флюгарка на дымоход была основой для флюгера – устройства, которое поворачивалось в зависимости от направления ветра. Сегодня же некоторые этим термином называют любой колпак, надетый на дымоход.

Флюгарка на дымоход

Есть еще одно особое устройство  — дефлекторы или аэродинамические колпаки на дымоход. Их разрабатывают специально для усиления тяги с учетом законов аэродинамики. Любой колпак на дымоходе является препятствием для воздушного потока, который разделяется, «обходя» его и создавая вихревые потоки. При этом возле трубы образуется зона с более низким давлением, что увеличивает тягу. Конструкция делекторов разрабатывается специально, потому их эффективность (в смысле улучшения тяги) намного выше.

Для чего нужен колпак на трубе дымохода

Традиция устанавливать на дымоходах колпаки пришла к нам из прошлого. Еще в 19 веке они  были только коваными, ведь других способов из готовить изделие из железа попросту не было. Так как труд кузнеца был недешев, то и позволить себе такое украшение на крыше могли далеко не все. Зато на богатых домах и замках колпаки на дымоход были украшены целыми композициями из металла. Чаще всего изображали фигурки людей, животных и птиц. Иногда владельцы какого-либо бизнеса заказывали в качестве флюгера изображение предмета, который символизировал занятия хозяина. Такая себе наглядная реклама.

Флюгарка на дымоход

В действительности функций у зонта, установленного на дымоход, несколько:

• Защищает трубу от попадания воды и снега. При обильных осадках в трубе может оказаться достаточное количество влаги, чтобы «запереть» тягу. Надетый сверху, но не мешающий выходу дыма колпак, значительно снижает ее количество. Потому форму колпака стоит подбирать исходя не только из эстетических соображений: если в вашем регионе выпадает много снега, то лучший вариант – колпак в виде маленькой вальцевой крыши с достаточно большим углом. С таких зонтов хорошо сходит снег.
• Колпак на кирпичной трубе дымохода защищает кирпич от разрушения. Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом (или воздухом, если это выход вентканала).
• Предотвращает попадание в дымоход насекомых, животных, птиц, листвы и других предметов, которые может занести ветер.
• Улучшает тягу. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей: она повышается примерно на 20%.

Для чего нужен зонт над трубой дымохода теперь понятно. Осталось понять из чего его делать и какую форму лучше выбрать.

Какие материалы используют для изготовления колпаков их крепежа

Изготавливают колпаки на дымоход из материалов, который стойки к коррозии, переносят высокие температуры и имеют длительный срок эксплуатации. Требование по температурному  режиму действует, только если устройство закрывать будете дымоход. Для вентканалов вполне подойдет изделие из полиэстера, пурала и т.п. Во всех других случаях используют:

• Оцинкованную сталь
• Нержавеющую сталь
• Медь
• Сплав цинк-титан

Флюгарки (дымники)  из меди служат долго, от 50 до 100 лет. Это один из самых долговечных материалов, но при его монтаже необходимо использовать метизы из меди. В противном случае начнутся активные коррозионные процессы, которые значительно сократят сроки жизни устройства.  Установка цинк-титанового  колпака на дымоход предусматривает по тем же причинам использование только оцинкованных метизов. Цинк-титан – новый сплав, который недавно использовался только для изготовления кровельных материалов, но сегодня многие кампании стали производить из него и колпаки на дымоход. Они имеют полувековой срок гарантии и цену гораздо меньше, чем у медных. Устанавливать на трубу колпаки из остальных материалов можно обычными метизами, хотя лучше все-таки брать те, которые не поддаются окислению и разрушению: большая часть флюгарок служить может десятилетиями, а лезть на крышу потому что ее сорвало ветром  из-за разрушившегося крепления — не самое приятное времяпровождение. Если говорить о кирпичной трубе, то использовать можно или обычные длинные гвозди или нарезные (но их демонтировать практически невозможно), можно воспользоваться дюбелями. В каждом конкретном случае система крепления подбирается исходя из формы и материала трубы, имеющихся отверстий для крепления и т.п.

Кованые колпаки на дымоходы

Самый популярный вид этой продукции – это дымник из нержавейки с полимерным покрытием или без такого. Срок эксплуатации в этом случае составляет 20 лет, но зато и цена намного ниже. Особо популярен вариант с полимерным покрытием – цвет можно подобрать в тон кровли, а если и дизайн будет в стиле кровли, смотрится такой вариант замечательно.

Что ставить в оголовке дымохода зонт или дефлектор?

По строительным нормам дефлектор на выход газовых котлов ставить нельзя. Это связано с тем, что в зимнее время из-за низких температур выходного потока на горизонтальных участках трубы образуются сосульки, ухудшающие тягу. Дефлектор же такую картину только усугубляет. Потому на выходы газовых котлов ставят только простые зонты для защиты от попадания мусора и осадков.

Аэродинамический колпаки на дымоход. Один из вариантов

Дефлекторы специалисты рекомендуют устанавливать на металлическую трубу котлов, работающих на твердом топливе. Во всех остальных вариантах рекомендованы колпаки на дымоходы. Форма колпака выбирается в соответствии с формой дымохода: на круглые обычно ставят круглые зонты, на квадратные и прямоугольные – в виде небольшой скатной крыши. Нужно учесть, что на дымоходах-сэндвичах дымники должны иметь специальную юбку, которая будет закрывать теплоизоляцию. Для кирпичных дымоходов рекомендуется делать  колпак с основанием, которое закроет все кирпичи, выступающие над кровлей.

Не очень хорошее отношение у специалистов к флюгерам: постоянная вибрация и немалый вес достаточно быстро разрушают даже капитально построенные трубы. Так что если вы хотели иметь флюгер, хорошо над этим подумайте: он не только неблагоприятно влияет на дымоход, но и сам быстро изнашивается из- за постоянного трения.

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке. Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении.

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

Чертеж колпака на дымоходЧертеж колпака на дымоход

Порядок действий такой:

• Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
• Погнуть деталь по всем пунктирным линиям на 90^о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
• Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
• Соедините колпак и зафиксируйте заклепкой 3,2мм.
• По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
• По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
• Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
• Соединить колпак с основанием.

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

Оголовники из бетона в Калининграде

Оставить заявку

Прайс-лист на оголовники 2021 год

Оголовник — это декоративный элемент — колпак на столбы забора или на дымоход. Купить оголовник для заборов вы можете в компании «Бетон-декор». Мы изготавливаем их из бетона — этот материал позволяет создать конструкции любого цвета и формы. Главное их преимущество —  долговечность и надежность.

В нашем магазине вы можете купить:

• четырехскатные оголовники столбов;
• оголовники дымоходов;
• двухскатные оголовники на простенок.

Цена на заборный колпак меняется в зависимости от формы — он может быть как простым трапециевидным, так и в виде пагоды с шаром или цветка.

Мы производим колпаки на заборы и дымоходы самостоятельно, поэтому держим цены на оголовники на низком уровне — вам не придется переплачивать посредникам.

Колпаки из бетона хороши тем, что легко переносят дожди, снег и перепады температур — после установки они служат владельцам долгие годы. Мы используем только высокопрочный бетон особых марок, который устойчив к любым внешним воздействия.

Кроме того, мы можем сделать колпак любого цвета по вашему желанию. Это будет не просто покраска — цвет придается еще на стадии изготовления.

Покупка и заказ

Для покупки оголовника из бетона вам необходимо связаться с нашим менеджером по телефону: +7 (4012) 37-51-28 или +7 (911) 494-44-07. Также вы можете оставить свой номер в контактной форме на сайте — мы сами перезвоним вам в ближайшее время и уточним все детали заказа.

Оставить заявку

Высота дымохода кирпичной печи: что выбрать

Многие клиенты спрашивают правильную высоту дымохода кирпичной печи. Продукция Round Grove поддерживает номинальную высоту 108 дюймов или ниже, чтобы отправлять их по всей стране без разрешения на перегрузку, но на большинстве площадок требуется удлинение дымохода более 108 дюймов для создания надлежащего воздушного потока.

Я рекомендую пройтись по участку с домовладельцем и рассказать вашему клиенту о проблемах, которые влияют на воздушный поток и вытяжку дымохода.Первое, что я говорю клиентам, это то, что каждая топка будет дымить, пока дымоход не нагреется. Можно ожидать, что внешняя отделка над топкой будет демонстрировать некоторое скопление креозота после первого пожара. Я рекомендую следовать вашим инструкциям производителя отделки, чтобы устранить любые скопления креозота.

Далее, я рекомендую держать отверстие дымохода как минимум на 24 дюйма выше, чем у любой другой конструкции в радиусе 10 футов. Это руководство было достаточно последовательным с 1978 года, хотя в некоторых муниципалитетах действуют более строгие строительные нормы и правила.

Во-вторых, я ищу препятствия для воздушного потока, такие как высокие заборы или живые изгороди, близлежащие постройки (особенно двухэтажные дома) и кроны деревьев, для которых может потребоваться более высокий выход для дымохода.

Причина, по которой дым (или другой дымовой газ) вообще поднимается в дымоход, заключается в разрежении в дымоходе. Воздух течет от высокого давления к низкому давлению. Давление воздуха над дымоходом должно быть ниже давления воздуха внутри топки кирпичной печи. Таким образом, эффект тяги возникает из-за того, что воздух внутри дымохода поднимается вверх по дымоходу (восходящий поток).Если давление воздуха над дымоходом выше, чем давление воздуха в топке, то давление вниз (нисходящий поток) заставит дым выходить из передней части камина.

Есть некоторые конструктивные особенности, которые способствуют повышению давления — давление в верхней части дымохода оказывается ниже, чем в топке. Технические заметки 19 ассоциации Brick Association по дизайну жилых каминов, январь 1993 г., являются отличным справочным ресурсом.

Во-первых, как правило, размер дымохода должен составлять не менее 10% от размера отверстия топки.Чем больше отверстие топки, тем выше вероятность прижатия. Round Grove использует глиняную облицовку дымохода 12 дюймов x 12 дюймов, которая соответствует критериям для топок размером до 48 x 24 дюймов.

Во-вторых, держите отверстия дымохода и топки разделенными, насколько это возможно, чтобы оставить место для зон с различным давлением воздуха. Огонь требует большого количества воздуха для горения, поэтому, поскольку воздух врывается в топку, чтобы разжечь огонь, он не должен увлекать воздух из дымохода. Чем выше дымоход, тем лучше вытяжка.

В одном случае, высокий обрыв позади собственности клиента создал значительный нисходящий поток, который вытолкнул дым обратно в трубу и вышел из передней части топки. Мы подняли дымоход на восемь футов над крышей, однако дым, выходящий из дымохода, сразу же стекал вниз на уровень земли, даже с более высоким дымоходом. В конечном итоге заказчику пришлось установить вытяжной вентилятор, чтобы преодолеть ограничения, представленные на его сайте.

Итак, как дизайнеры и подрядчики могут предвидеть или распознать потенциал сайта для проблем с рисованием?

• держите камин как можно дальше от двухэтажных домов, заборов, живой изгороди или навеса деревьев
• как минимум выдвинуть дымоход как минимум на 24 дюйма над любой конструкцией, которая находится в пределах 10 футов от отверстия дымохода
• рассматривать газовую вставку для дров как альтернативу сжиганию дров
• рассмотрим индуктор тяги в верхней части дымохода — вентилятор, встроенный в колпак дымохода, для работы которого требуется 110 вольт.

Рассмотрите размер надставки, руководствуясь этими рекомендациями, прежде чем заказывать камин.На большинстве участков требуется удлинение дымохода для создания надлежащего воздушного потока. Round Grove может построить удлинение дымохода любого размера, необходимое для решения большинства проблем, влияющих на вытяжку дымохода.

Хотите больше советов и вдохновения для кирпичной печи? Посетите образ жизни в кирпичной печи!

Покрытие конкурса: ShadeFX против выдвижных навесов

Выдвижные навесы считаются более дешевой альтернативой выдвижным навесам ShadeFX. Однако некоторые потребители не понимают, что это совершенно разные продукты.Различия в возможностях неизмеримы, и мы рассмотрим эти ключевые моменты ниже.

Защита от дождя

Выдвижные навесы: В первую очередь разработаны как затеняющие устройства, но способны выдерживать легкий и умеренный дождь, пока вода не образует «лужи». Если вода действительно скапливается, это может привести к появлению нездоровой плесени и роста грибка. Во время сильного дождя рекомендуется убирать систему, так как это может повредить навес. Если навес убирается во влажном состоянии, его необходимо снова выдвинуть, чтобы он высох, прежде чем снова убрать для более длительного хранения.Влажные навесы будут гнить и образовывать плесень, если их оставить свернутыми во влажном состоянии.

Выдвижные козырьки ShadeFX: Предназначены как для защиты от дождя, так и от солнца. Купол свисает с единственной гусеницы, образуя пик, заставляющий дождь идти с обеих сторон. Потребители также могут наклонить навес для прямого стока. В качестве бонуса можно установить желоба для дальнейшего отвода дождевой воды. Козырьки ShadeFX при втягивании продолжают пропускать воздух через складки. Таким образом, их можно втягивать во влажном состоянии без угрозы гниения или развития плесени.

нестандартные формы и размеры

Выдвижные навесы: Существуют две стандартные формы: квадрат или прямоугольник. Большинство навесов имеют стандартные размеры, но некоторые компании предлагают нестандартные размеры.

Выдвижные навесы ShadeFX: Изготовлены по индивидуальному заказу в соответствии со спецификациями проекта. Могут изготавливаться стандартные, нестандартные формы, вырезы по углам и нестандартные размеры. Навесы также могут изгибаться, чтобы соответствовать форме изогнутой конструкции или обходить навязчивые объекты, такие как дымоходы, путем вырезания выемки.

Требования к монтажу

Выдвижные навесы: Маркизы крепятся к вертикальной стене здания и выступают за пределы здания. Согласно заявлению производителя, для установки маркизы требуется минимальная монтажная высота. Он может варьироваться от 7 футов 6 дюймов до 10 дюймов. Кроме того, для установки маркизы требуется не менее 6–11 дюймов свободного пространства по всей длине маркизы.

Выдвижные навесы ShadeFX: ShadeFX монтируется горизонтально через конструкцию или раму, минимальная высота установки не требуется.Навесы могут быть расширены с любой стороны конструкции, и могут быть добавлены дополнительные «крылья», чтобы уменьшить вертикальное пространство, необходимое для работы.

Проекция

Выдвижные навесы: Максимальный выступ от стены составляет до 16 футов. Проекция может варьироваться в зависимости от ширины навеса. Например, навес шириной 10 футов обычно проецирует только 9 футов. Кроме того, тент выступает с уклоном. По мере того, как маркиза выдвигается, она будет закрывать обзор и уменьшать габаритную высоту.

Выдвижные навесы ShadeFX: Максимальный выступ составляет 24 фута, но можно подключить несколько навесов для увеличения покрытия. Ширина козырька не влияет на длину выступа. Навесы практически плоские, что обеспечивает беспрепятственный обзор.

Охраняемая территория

Выдвижные навесы: Должны быть прикреплены к зданию, что приведет к ограничению покрытия. Например, если территория находится слишком далеко от здания, навес не сможет закрыть пространство.

Выдвижные навесы ShadeFX: Устанавливаются на отдельно стоящую или прикрепленную конструкцию, обеспечивая прикрытие там, где это необходимо больше всего.

Дополнительный комфорт

Выдвижные навесы: Нет возможности установить светильники, обогреватели или динамики на выдвижные навесы. Каркас специально предназначен для поддержки натянутой ткани. Единственный способ добавить их — это прикрепить их к той же стене, что и навес, ограничив площадь для дополнительного комфорта.

Выдвижные навесы ShadeFX: Навесы устанавливаются на новый или существующий каркас. Обогреватели, освещение и динамики также могут быть смонтированы или включены в один каркас. Таким образом, окружение территории добавлено роскоши.

Контролируемое покрытие

Выдвижные навесы: Большинство производителей рекомендуют полностью выдвинуть навес, обеспечивая только солнце или тень в этом месте.

Выдвижные навесы ShadeFX: Можно частично выдвигать или убирать, позволяя затенять одну область и позволяя солнцу светить сквозь другую.

Устойчивость к ветру

Выдвижные навесы: По данным производителя, навесы предназначены для складывания при умеренном и сильном ветре. Ветер может повредить компоненты навеса и даже повредить здание на опорах.

Выдвижные козырьки ShadeFX: Выдерживают ветры со скоростью до 80 миль в час в выдвинутом состоянии и сильные ветры в сложенном состоянии. Однако рекомендуется убираться при сильном ветре или ветре, постоянно превышающем 35 миль в час, когда он не используется для долговечности.

Выдвижные навесы на рынке теней на протяжении десятилетий. Однако, непрерывно занимаясь разработкой, ShadeFX всегда стремится улучшить наши продукты. Это позволяет нам повышать репутацию и признание, становясь лидером в преобразовании открытых пространств.

Узнайте больше о нашем решении для выдвижного навеса.

Полное руководство по удлинению вытяжной вытяжки

Что такое удлинитель дымохода?

Удлинитель дымохода — это дополнительный аксессуар для вытяжки, который крепится либо к существующему дымоходу, либо непосредственно к вытяжке и закрывает воздуховод.

Если вам нужно больше дымохода, чем в комплекте с вытяжкой, или если вытяжка вообще не имеет дымохода, тогда вам стоит купить удлинитель дымохода.

В зависимости от вашей текущей конфигурации вентиляции кухни, высоты потолка и того, если ваша вытяжка изначально поставлялась с дымоходом, вам может потребоваться дополнительное удлинение дымохода, а может и не потребоваться.

Нужен ли мне удлинитель вытяжки?

Многие вытяжки поставляются с дымоходами; обычно это вытяжки, установленные у стены, или вытяжки, свободно стоящие над островом.

При стандартной высоте потолка вам не потребуется дополнительное расширение для вытяжки. Но тем, у кого высокие потолки, может потребоваться пристройка.

В Proline Range Hoods мы предлагаем множество вариантов удлинения дымохода от 8 до 12 футов. В этой статье вы найдете руководство по выбору надставок, которые следует покупать в зависимости от высоты потолка.

Примечание: Мы не принимаем возврат наших удлинителей дымохода.

Вытяжки для дома

Большинство наших дымоходов для вытяжек в помещении имеют потолки 8–9 футов, поскольку они выдвижные, что позволяет регулировать их высоту.Однако, в зависимости от того, на какой высоте вы устанавливаете вытяжку, стандартный дымоход может не покрывать все ваши воздуховоды.

Расстояние между вытяжкой и варочной панелью

Обязательно учитывайте расстояние между вытяжкой и варочной панелью при покупке удлинителя дымохода.

В идеале вытяжку следует устанавливать на расстоянии 28–36 дюймов от варочной панели. Если у вас есть уличная вытяжка, установите ее на расстоянии от 36 до 42 дюймов от варочной панели, чтобы учесть дополнительное тепло, производимое уличными решетками.

Если вы установите вытяжку ближе к варочной панели, вам может понадобиться удлинитель дымохода большего размера. С другой стороны, если вы установите вытяжку подальше от варочной панели, вряд ли вам понадобятся какие-либо удлинители.

Высота потолка

В большинстве случаев к вытяжке можно добавить удлинитель (или несколько) для потолков до 12 футов.

Для более коротких потолков мы предлагаем индивидуальные вырезы, которые идеально подходят. Просто позвоните нам по телефону (877) 901 — 5530, чтобы узнать минимальную высоту дымохода на вытяжке — или если вам нужна помощь в определении размера удлинителя дымохода.

Если в вашей вытяжке нет вентиляции через потолок (если вы живете в квартире или кондоминиуме), вы можете подумать о вытяжке без вентиляции или воздуховода. Этот тип вытяжки обеспечивает рециркуляцию воздуха по всему дому и не требует удлинения дымохода.

Вытяжные шкафы

Как и в случае с домашними вытяжками, от высоты вашей наружной вытяжки и от того, насколько высоко вы ее установите, зависит, потребуется ли вам удлинитель дымохода.

В стандартной комплектации большинство вытяжек из нашего ассортимента подходят для потолков 8–9 дюймов.Благодаря рекомендуемой нами высоте установки над варочной панелью, многие из наших моделей подходят и для более высоких потолков.

Для более коротких потолков мы предлагаем несколько нестандартных удлинителей дымохода. Они будут описаны позже в статье.

Примечание. Если вы используете вытяжку на открытом воздухе, она должна быть защищена от непогоды и непогоды. Это максимизирует его эффективность и долговечность.

Уличные вытяжки разработаны для долговечности; однако при нахождении на открытом воздухе постоянная вода и снег сокращают срок службы вашей вытяжки.Это также может повредить ваш капюшон — а вы этого не хотите.

Мой потолок выше большинства кухонь. Что мне делать с вентиляцией?

Для вытяжек с дымоходами с потолками до 12 футов доступны удлинители дымохода по индивидуальному заказу. См. Изображение ниже.

Если ваш потолок выше 12 футов, вам, вероятно, придется подумать о том, чтобы ваше расширение было изготовлено на месте в цехе по изготовлению металлических изделий.

Какой размер удлинения дымохода мне нужен для моей вытяжки?

Размер удлинителя дымохода зависит от высоты потолка.Надеюсь, этот список ниже поможет вам определить лучшую удлинительную часть дымохода для вашей вытяжки.

• Потолки 7 футов — У нас есть новый выбор 6-дюймовых удлинителей для некоторых наших моделей.
• 8 ‘потолки — расширение 12 дюймов
• 9′ потолки — расширение 24 дюйма
• 10 ‘потолки — расширение 36 дюймов
• потолки 11 футов или более — Вам нужно будет найти местную компанию по ОВКВ или строителя, который может построить на заказ расширение для вас.
• 12-дюймовые потолки — два 36-дюймовых удлинителя

См. Инфографику ниже, чтобы узнать, какой удлинитель подходит для вашей вытяжки.

Купили ли Вы колпак индивидуальный или изначально без надставок?

Если вы купили индивидуальную вытяжку, есть способ рассчитать размер удлинителей вручную. Или, возможно, вы изначально приобрели вытяжку без надставки, но теперь понимаете, что вам нужна надставка.

Рассчитайте размер удлинителя дымохода, как показано ниже.

Соберите все свои измерения

Независимо от того, приобрели ли вы вытяжку или все еще ищете подходящую, обязательно сделайте несколько измерений и спланируйте заранее, чтобы сделать процесс максимально простым и легким.Вот все размеры, которые вам понадобятся, чтобы сделать наилучшую покупку и помочь любому профессионалу, который поможет вам найти подходящую вытяжку, а также заказать правильные удлинители дымохода.

1. Измерьте высоту потолка.

Начните с измерения высоты потолка от пола до потолка. Запишите все это, потому что эти числа понадобятся вам позже.

2. Измерьте высоту своего диапазона.

Теперь, когда вы измерили высоту потолка, измерьте расстояние от пола до верха кухонной плиты или плиты.

3. Планируйте установить вытяжку на высоте от 28 ″ до 36 ″ от варочной панели.

Для наиболее эффективного улавливания воздуха с нежелательными токсинами и химическими веществами убедитесь, что вы устанавливаете вытяжку на расстоянии 28–36 дюймов от варочной поверхности. Решите, на какой высоте вы хотите установить капюшон, и запишите это. Теперь мы готовы к следующему шагу.

4. Измерьте высоту вытяжки. (если у вас уже есть вытяжка)

Если вы уже купили вытяжку, измерьте только высоту вытяжки.Не включайте части дымохода в это измерение; скорее, включите только базовую часть капюшона.

5. Посчитайте, сколько свободного места осталось для удлинения дымохода.

Теперь сложите все числа, которые вы уже собрали, и вычтите их из общей высоты потолка. Это оставшееся расстояние, которое вы хотите, чтобы дымоход и пристройки прошли.

В приведенном ниже примере мы определили общее пространство, оставшееся для удлинения дымохода для восьмифутового потолка.

Высота потолка = 12 футов или 144 дюйма

От пола до верхней границы диапазона — или высота диапазона = 36 дюймов

Расстояние между варочной панелью и вытяжкой = 28 дюймов

Высота вытяжки = 16 дюймов

36 + 28 + 16 = 80 дюймов — Это высота от пола до верха вытяжки.

Теперь вычтите 80 дюймов из высоты потолка, чтобы рассчитать пространство, оставшееся для удлинителей дымохода.

144 — 80 = 64 дюйма

Шестьдесят четыре дюйма — это общее пространство, оставшееся для удлинения дымохода вашей вытяжки. Теперь, когда вы знаете размер, вы можете начать поиски нестандартного удлинителя дымохода, идеально подходящего для вашей кухни. Если вам понадобится помощь на каком-либо этапе, позвоните нам и поговорите с реальным человеком по телефону 877.901.5530.

Мы надеемся, что эта информация о расчете размеров удлинителей дымохода вам помогла.Теперь мы рассмотрим дымоходы и удлинители нашей продукции здесь, в Proline Range Hoods.

Модели вытяжек и дымоходы Proline

В Proline Range Hoods мы продаем десятки моделей вытяжек. Может быть сложно отследить, какие модели уже идут с дымоходами. Как правило, наши настенные и островные вытяжки поставляются с дымоходом, в то время как вставки вытяжек и вытяжки под шкафами вообще не продаются с дымоходами. Все вытяжные трубы нашего ассортимента телескопические, что позволяет регулировать высоту.

Если вам нужно больше дымохода, который идет в комплекте с вытяжкой, или если в вашей вытяжке вообще нет дымохода, тогда вы захотите купить удлинитель дымохода.

Настенные вытяжки Proline поставляются с двумя выдвижными 15-дюймовыми дымоходами, а островные вытяжки — с двумя 19-дюймовыми дымоходами. Дымоходы вытяжек в стене могут увеличиваться до 31 дюйма; вы можете свободно регулировать их в зависимости от дизайна вашей кухни.

В отличие от настенных вытяжек, островные вытяжки из-за способа их изготовления могут быть установлены только с двумя дымоходами .Вы можете использовать:

1. Два 19-дюймовых дымохода, которые идут в комплекте с вытяжкой
2. Один 19-дюймовый дымоход и один удлинитель (разной длины)
3. Два удлинителя дымохода (разной длины)

Примечание: Дополнительные удлинители дымохода отправляйте отдельно от вытяжки. Ознакомьтесь с нашими страницами продуктов, чтобы узнать цены на наши удлинители для дымоходов.

Если вам нужна дополнительная информация о том, какие расширения доступны для наших различных моделей, читайте дальше.Мы разделили наши модели на три группы. Большинство наших продуктов попадают в эти три группы ниже; однако есть некоторые исключения, которые также подробно описаны ниже.

1. Настенные вытяжки — удлинители дымохода для потолков 10 и 12 футов
2. Вытяжки — удлинители дымоходов для потолков 10 и 12 футов
3. Вытяжки под шкафом и вставки вытяжек
   1. Вытяжки под шкафами — удлинители дымоходов для 7 человек Потолки «-10»
   2. Вытяжки под шкаф — Удлинители дымохода для потолков 8–10 футов

Мы надеемся, что это поможет вам выбрать лучший удлинитель дымохода для вас.

Настенные вытяжные шкафы — удлинители дымохода для потолков 10 и 12 футов

Следующие модели могут включать варианты удлинения дымохода для потолков 10 и 12 футов: PLFW 520, PLFW 544, PLFW Vector, PLFW 129J, PLFW 129E, PLJW 129, PLJW 130, PLFW 755, PLFW 750, ProSW, PLJW 104

Для многих из этих моделей одного удлинителя дымохода 36 дюймов достаточно для потолка 10 футов, а для потолка 12 футов требуются два удлинителя 36 дюймов.

Исключения

Некоторые из наших моделей вытяжек поставляются с дополнительными вариантами удлинения дымохода для потолков разной высоты.

PLFW 129J.30, PLFW 129E.30 и PLJW 129.30 также могут поставляться с 12-дюймовым удлинителем дымохода, который можно использовать для 7-дюймовых потолков.

Все модели ProSW поставляются с опциями для удлинения дымохода на 12, 16, 24 и 36 дюймов.

Примечание. ProSW 30 имеет воздуховоды диаметром 6 дюймов, в то время как остальные модели ProSW имеют воздуховоды диаметром 10 дюймов.

Островные вытяжки — удлинители дымоходов для потолков 10 и 12 футов

Следующие модели могут включать в себя варианты удлинителей дымоходов для потолков 10 и 12 футов:
PLJI 102, PLJI 103, ProSI, PLFI 755, ProVI, PLJI 101, PLFI 520, PLFI 750, PLFI 544

Исключения

PLJI 109 — Все размеры, кроме PLJI 109.36 предлагает удлинитель на 24 дюйма для потолков 9 дюймов и удлинитель на 36 дюймов для потолков 10 футов. Вытяжка 36 дюймов предлагает удлинение на 12 дюймов для потолка 8 дюймов и удлинение на 24 дюйма для потолка 9 дюймов.

Вытяжки под шкафом и вставки в вытяжку

В большинстве случаев, поскольку эти вытяжки должны быть заключены в шкаф, они не поставляются с дымоходами для их закрытия и, следовательно, не требуют удлинения дымохода.

Некоторые из наших настенных вытяжек также работают как вытяжки под шкафами и имеют удлинители для потолков 7–10 футов.

Наши вытяжки и большинство вытяжек под шкаф не имеют удлинителей дымохода. Однако при необходимости у вас есть несколько различных настраиваемых параметров для расширений.

Следующие ниже модели шкафов поставляются с удлинителями, подходящими для потолков 7–10 футов. Просмотрите таблицу в начале статьи, чтобы узнать, какое расширение подходит для вашего размера потолка.

Примечание. Многие из наших настенных вытяжек также работают как вытяжки под шкафами.

а. Удлинители дымохода для потолков 7–10 дюймов

Модели: PLJW 120, PLJW 102, PLJW 109, PLJW 101

b. Удлинители дымохода для потолков 8–10 дюймов

Следующие модели под шкафами поставляются с удлинителями, которые подходят для потолков 8–10 дюймов.

Модели: PLJW 121, PLFW 832

Исключения под вытяжкой шкафа

Удлинители дымохода для потолков 7–10 футов имеют два исключения.

1. PLJW 101.48 не включает 6-дюймовую опцию для 7-дюймовых потолков.
2. Настенная вытяжка ProV — это вытяжка с широкими возможностями настройки, которая может быть расширена в зависимости от конкретной модели. Позвоните в Proline по телефону (877) 901 — 5530, если у вас есть какие-либо вопросы по поводу определения удлинения дымохода для настенной вытяжки ProV.

Мы надеемся, что это исчерпывающее руководство по дымоходам и удлинителям дымоходов помогло вам. Спасибо за чтение.

Если вы нашли какое-либо содержание нашего блога каким-либо образом полезным, пожалуйста, оставьте нам отзыв на Yelp или Google.Это займет всего 10 секунд!

Что такое удлинитель дымохода?

Удлинитель дымохода — это дополнительный аксессуар для вытяжки, который крепится либо к существующему дымоходу, либо непосредственно к вытяжке и закрывает воздуховод.

Если вам нужно больше дымохода, чем в комплекте с вытяжкой, или если вытяжка вообще не имеет дымохода, тогда вам стоит купить удлинитель дымохода.

В зависимости от вашей текущей конфигурации вентиляции кухни, высоты потолка и того, если ваша вытяжка изначально поставлялась с дымоходом, вам может потребоваться дополнительное удлинение дымохода, а может и не потребоваться.

Нужен ли мне удлинитель вытяжки?

Многие вытяжки поставляются с дымоходами; обычно это вытяжки, установленные у стены, или вытяжки, свободно стоящие над островом.

При стандартной высоте потолка вам не потребуется дополнительное расширение для вытяжки. Но тем, у кого высокие потолки, может потребоваться пристройка.

Компания Proline Range Hoods предлагает множество вариантов удлинения дымохода от 8 до 12 футов.В этой статье вы найдете руководство по выбору надставок, которые следует покупать в зависимости от высоты потолка.

Какой размер удлинения дымохода мне нужен для моей вытяжки?

Размер удлинителя дымохода зависит от высоты потолка. Надеюсь, этот список ниже поможет вам определить лучшую удлинительную часть дымохода для вашей вытяжки.

Потолки 7 футов — У нас есть новый выбор 6-дюймовых удлинителей для некоторых из наших моделей.
Потолки 8 футов — удлинение 12 дюймов
Потолки 9 футов — расширение 24 дюйма
Потолки 10 футов — расширение 36 дюймов
Потолки 11 футов или более — Вам нужно будет найти местную компанию по ОВКВ или строителя, который может изготовить для вас пристройку по индивидуальному заказу .
12-дюймовые потолки — две пристройки по 36 дюймов

% PDF-1.7
%
1 0 obj
> / Метаданные 2 0 R / Контуры 5 0 R / Страницы 3 0 R / StructTreeRoot 6 0 R / Тип / Каталог >>
эндобдж
2 0 obj
> поток
2018-07-03T12: 52: 36-05: 002018-07-03T12: 52: 36-05: 002018-07-03T12: 52: 36-05: 00 Приложение Adobe InDesign CC 13.1 (Macintosh) / pdfuuid: f6790b6a-f6e8 -614f-8917-ff6450f0f4eeuuid: 247bfbbc-738c-f147-a12c-94e9e13f3706 Adobe PDF Library 15.0

конечный поток
эндобдж
5 0 obj
>
эндобдж
3 0 obj
>
эндобдж
6 0 obj
>
эндобдж
10 0 obj
>
эндобдж
11 0 объект
>
эндобдж
12 0 объект
>
эндобдж
13 0 объект
>
эндобдж
95 0 объект
>
эндобдж
96 0 объект
>
эндобдж
97 0 объект
>
эндобдж
98 0 объект
>
эндобдж
99 0 объект
>
эндобдж
100 0 объект
>
эндобдж
101 0 объект
>
эндобдж
102 0 объект
>
эндобдж
103 0 объект
>
эндобдж
112 0 объект
>
эндобдж
23 0 объект
>
эндобдж
9 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading> / XObject >>> / Rotate 0 / StructParents 1 / TrimBox [0./} ͋V ܷ w0 6aDZ) tDɽ | s> $ l $ C \ mT / ظ j * vR`G = c`I ب l / ݝ% y
4R-FN 덄 s
Uugd

Bosch 30-дюймовая черная нержавеющая сталь 800 Series Pyramid Canopy Настенная вытяжка для дымохода: Спецификация

Принадлежности: Для приобретения принадлежностей, чистящих средств и запчастей Bosch посетите сайт www.bosch-home.com/us/store или позвоните по телефону 1-800- 944-2904 (с понедельника по пятницу с 5:00 до 18:00 по тихоокеанскому времени, сб с 6:00 до 15:00 по тихоокеанскому стандартному времени).

Примечания: Все размеры по высоте, ширине и глубине указаны в дюймах. BSH оставляет за собой абсолютное и неограниченное право изменять материалы продукта и спецификации в любое время без уведомления

.Перед выполнением выреза проконсультируйтесь с инструкциями по установке продукта для получения окончательных данных о размерах и других деталей.

Гарантии. Заявление об ограниченной гарантии см. В руководстве «Использование и уход» или на веб-сайте Bosch.

Для получения дополнительной информации обо всей линейке нашей продукции посетите сайт www.bosch-home.com/us или позвоните по телефону 1-800-944-2904

© BSH Home Appliances Corporation. Все права защищены. Bosch — зарегистрированная торговая марка Robert Bosch GmbH. 11/19

HCP80641UC

Черная нержавеющая сталь

30-дюймовый дымоход из нержавеющей стали Bosch

, черный

, защищает от

царапин и отпечатков пальцев.

Особенности и преимущества

Тихий вентилятор 4,56 сона /

178 кубических футов в минуту от низкого до 9,9 сона /

600 кубических футов в минуту высокого.

Bosch, черная нержавеющая сталь

Сталь

защищает

от царапин и отпечатков пальцев

.

Сенсорный ЖК-дисплей обеспечивает

элементов управления, которые легко использовать и читать.

Можно мыть в посудомоечной машине. Фильтры

упрощают очистку и обслуживание.

Рециркуляция без воздуховода

возможна с отдельным комплектом принадлежностей

.

Размеры и вес

Габаритные размеры устройства

Размеры (ширина

с навесом)

(ВxШxГ) (дюймы)

24

9

/

16

0002 — 7

/

8

«/

28

1

/

4

» — 42

9

/

16

«x

/

16

«

Высота дымохода

(дюйм.)

19

9

/

16

«- 33

7

/

8

» /

23

1

/

4

/

4 9

/

16

«

Требуемое расстояние

над варочной панелью / плитой

варочная поверхность

Мин. 24 дюйма, электрический /

27 дюймов, газовый

Диаметр воздуховода

(дюйм) сверху

8 дюймов

Вес нетто (фунты) 49 фунтов

Дополнительные аксессуары

Общие характеристики

Рабочий режим Кабриолет:

канальный /

рециркуляционный

Максимальный кубический фут в минуту 600 кубический фут в минуту

Соны 9.9 HS / 4.56 WS

Количество скоростей

настроек

4-ступенчатый

Расположение двигателя Встроенный двигатель

в вытяжной трубе

Количество ламп 2

Тип лампы Галогенная

Световой люмен 360

Цвет света ( ° K) 3000

Общая мощность

ламп (Вт)

80 Вт

Демпфер в комплекте Да

Материал жирового фильтра Алюминий

Тип масляного фильтра Многослойная кассета

Технические характеристики

Вольт (В) 120 В

Частота (Гц) 60 Гц

Тип заглушки Без заглушки

30 «Пирамидальный кожух дымохода

Серия 800 — черная нержавеющая сталь HCP80641UC

HCREC5UC

Комплект рециркуляции

0002 HEXILTUC

HCIFILTUC

Комплект фильтра

Удлинитель дымохода 9–11.5-футовые потолки

для использования с HCP80641UC и HCP86642UC

Cafe — CVW73013MDS — Café ™ 30-дюймовая настенная вытяжка со стеклянным навесом-CVW73013MDS

Дизайн кухни, которая дышит

• Держите вашу кухню свежей и готовой к приему гостей с помощью системы вентиляции 350 CFM с наддувом, которая удаляет дым, жир, запахи и влагу

Наслаждайтесь легким управлением

• Добавьте на кухню повода для разговора с электронными элементами управления с подсветкой, которые отлично выглядят и просты в использовании

Создайте теплую атмосферу

• Наблюдайте за процессом приготовления ваших любимых блюд с помощью двойной галогенной подсветки варочной панели, которая ярко освещает варочную поверхность

Зажги свою ночь

• Проведите полночный перекус с помощью ночника, который мягко освещает варочную панель и прилегающие области

Освежите воздух на кухне

• Наполните кухню свежим воздухом с помощью двух трансформируемых вентиляционных устройств

Все под рукой

• Делитесь любимыми историями без перерыва благодаря дополнительному пульту дистанционного управления, который может изменять настройки освещения и скорости вентилятора из любой точки кухни.

Никогда не забывайте выключать

• Поддерживайте непрерывность разговоров благодаря функции автоматического отключения, которая отключает вентиляцию через 15 минут

Очистка Очистка

• Упростите очистку с помощью фильтра, который можно мыть в посудомоечной машине, удаляет жир и его можно мыть вместе с посудой

Расширенная гарантия может сэкономить сотни, а иногда даже тысячи долларов на непредвиденном ремонте.Вы можете связаться с нами или посетить наш магазин для получения дополнительной информации.

Позвольте нашей команде профессионально организовать доставку и установку вашей новой покупки. Могут применяться некоторые ограничения.

Предложение 65: Предупреждение для жителей Калифорнии

Размер дымохода

Мощность дымохода зависит от потенциальной тяги дымохода — разницы давлений, создаваемой разницей внутренней и внешней температуры воздуха и высоты дымохода — и площади дымохода.

Перепад давления в дымоходе вытягивает воздух и топливный газ из котла или камина через дымоход и из здания.

Тяга дымохода

Перепад давления или тяга в дымоходе можно выразить как:

dp _ch = h (ρ _o — ρ _i ) a _g )

где

dp _ch = тяга давления в дымоходе (Па)

h = высота дымохода (м)

03 = плотность воздуха снаружи (кг / м ³ )

ρ _i = плотность воздуха внутри дымохода (кг / м ³ )

a _g = ускорение гравитация (9.81 м / с ² )

Поскольку Закон об идеальном газе гласит, что

ρ _o T _o = ρ _i T _i

или _i = ρ _o T _o / T _i (2)

где

T = t + 273 = абсолютная температура (K)
