Стандартные размеры поликарбоната
Появление такого популярного строительного материала как поликарбонат произвело настоящую революцию в дизайне различных строительных конструкций. Этот полимер активно применяется для внешних отделочных работ – навесы, теплицы, автономные конструкции и для отделки внутренних элементов интерьера в доме и офисе.
Многообразие различных конструкций и сфер применения поликарбоната дают возможность производителю изготавливать пластины этого материала разнообразных размеров. И выбор оптимального листа, который потребуется в дальнейшей работе, поможет избежать дополнительных производственных операций, упростит транспортировку, и позволит отказаться от приобретения лишних объемов поликарбоната.
Основной размерный ряд
Планируя покупку поликарбоната, потребуется тщательно рассчитать, какой объем материала потребуется для проведения запланированных работ. Конечно, нужно учитывать, что площадь листа не является единственным определяющим фактором.
Так, не менее важным параметром при заказе станет толщина листа. Именно от размера по толщине зависят разнообразные показатели, по которым можно производить подбор материала для той или иной сферы деятельности.
Как известно, пластины поликарбоната толщиной 4 мм не используются в ответственных внешних конструкциях. В то же время максимальная толщина 32 мм также не нужна при монтаже обычных конструкций, а стоимость такого листа поликарбоната в разы больше наиболее ходовых размеров.
Толщина материала, в рамках этой статьи будет приводиться для справки. Более подробно этот параметр с учетом назначения применения нужно рассматривать отдельно.

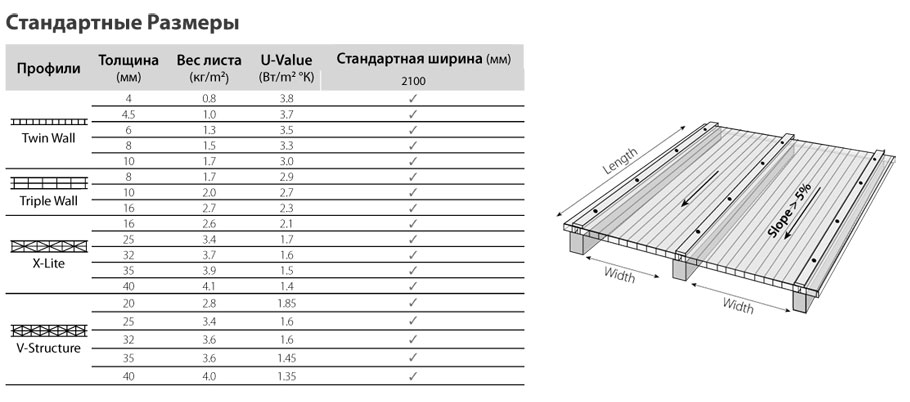

Как правило, производитель указывает характеристики и стоимость материала исходя из типовых размеров листа. Основные выпускаемые размеры листового поликарбоната можно увидеть в таблице:
| Вид материала | Толщина листа, мм | Габаритные размеры, мм |
|---|---|---|
| Сотовый поликарбонат | 4, 6, 8, 10, 16, 20, 25, 32 | 2100×6000, 2100×12000 |
| Монолитный поликарбонат | 2, 3, 4, 5, 6, 8, 10, 12 | 2050×3050 |
Стоит отметить, что масса стандартного листа сотового поликарбоната составляет не менее 10 кг при длине не мене 6 метров.
Как правило, в наличии на складе без труда можно обнаружить ходовые размеры поликарбоната: для монолитного – от 2 до 6 мм, для сотового – от 4 до 16 мм. Будьте готовы, что листы с большим показателем по толщине нужно будет заказывать отдельно.
Подбирая стандартный лист сотового или монолитного поликарбоната в приведенном размерном ряде, следует индивидуально учесть, что от этих показателей будут зависеть и ряд других технических характеристик: прочность, масса, удельный все, ударная прочность и другие. Эти характеристики будут закладываться при проектировании каждого конкретного объекта.

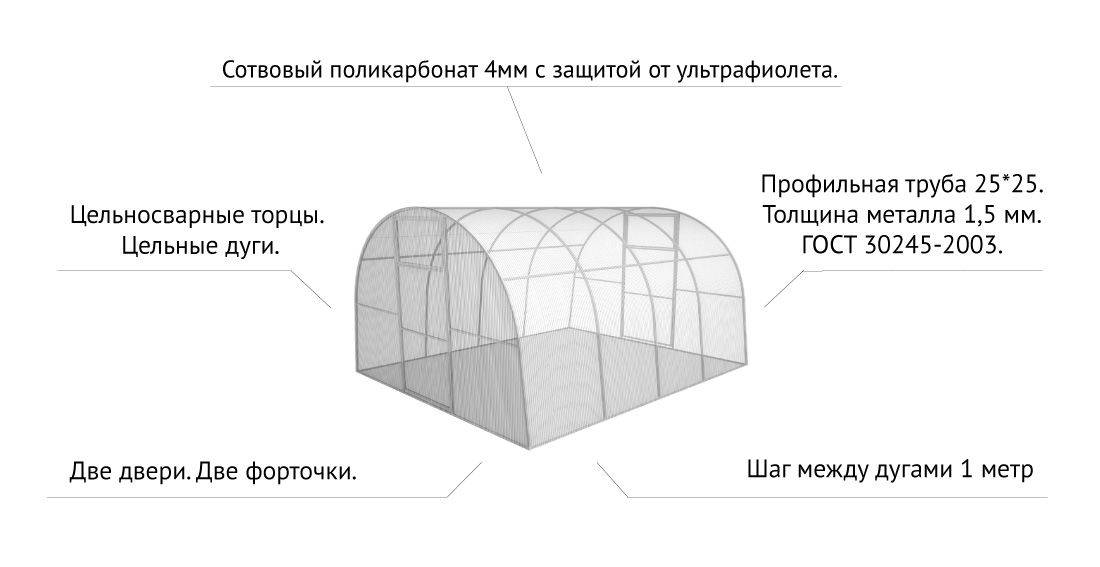

Планируя постройку теплицы
Если не рассматривать готовый вариант теплицы, в комплект поставки которой уже входит весь необходимый материал, то приобретение листов поликарбоната для проектируемой теплицы также остается за хозяином. При выборе материала, также учитывают размеры поликарбоната для теплиц.
Строительство парника предполагает изгибание листа. Наиболее удобным вариантом при строительстве является 6-метровый лист.
Исходя из допустимого предела изгибания поликарбоната, этот лист можно согнуть до получения радиуса в 3800 мм, что является оптимальным значением. Длина самой теплицы уже будет зависеть от конкретного проекта и размеров участка, где будет установлено сооружение.
Листы материала большей длины потребуется резать, что увеличивает риск допускаемой ошибки.
Взаимосвязь размеров и транспортировки панелей
Использование в строительстве предполагает приобретение большого количества листов. Чтобы купленный материал доехал до места назначения без повреждения, необходимо ответственно отнестись к подбору транспорта, погрузке. В противном случае повреждение отдельных листов не позволит выполнить работу в полном объеме.
Идеальным вариантом транспортировки листа является укладка его на ровный пол без воздействия выступающих неровностей. Естественно, что даже 6-метровый лист может оказаться свисающим из кузова. При этом нужно учитывать, что для тонких панелей – 4-8 мм – это не допускается, а панели толщиной от 10 до 16 мм могут выступать за пределы платформы не более 1 м.
При нехватке места по ширине допускается продольное изгибание панели на короткое время из расчета дефицита места по ширине в пределах 10%. Если листы потребуется перевозить в скрученном в виде рулона состоянии, то здесь следует придерживаться также определенных правил:
| Толщина листа, мм | 4 | 6 | 8 | 10 |
|---|---|---|---|---|
| Допустимый радиус изгиба панели, м | 0,7 | 1,05 | 1,5 | 1,75 |
Подводя итог, следует отметить, что приобретение листового поликарбоната следует тщательно рассчитать. Еще на стадии проектирования можно не только заложить использование определенного количества материала, но и немного сэкономить. Ведь оптимальное количество и размер дверей, окон также оптимизирует материал, который потребуется разрезать.
Виды поликарбоната, размеры листа, структура и цветовая гамма
Поликарбонат – один из новых стройматериалов, появившийся на рынке порядка двадцати лет назад.
Этот полимер из семейства термореактивных пластмасс выглядит весьма декоративно и обладает хорошей прочностью. Различные виды поликарбоната используются во всех сферах строительства – как промышленного, так и частного. А богатство цветов и многообразие размеров позволяют воплотить любую идею.
Виды поликарбоната по устройству листа
Начнем с того, что данный материал может быть по своей внутренней структуре сплошным или сотовым. Соответственно, устройство листа у этих двух разновидностей будет различаться. Рассмотрим, чем именно.
Поликарбонат сотового типа

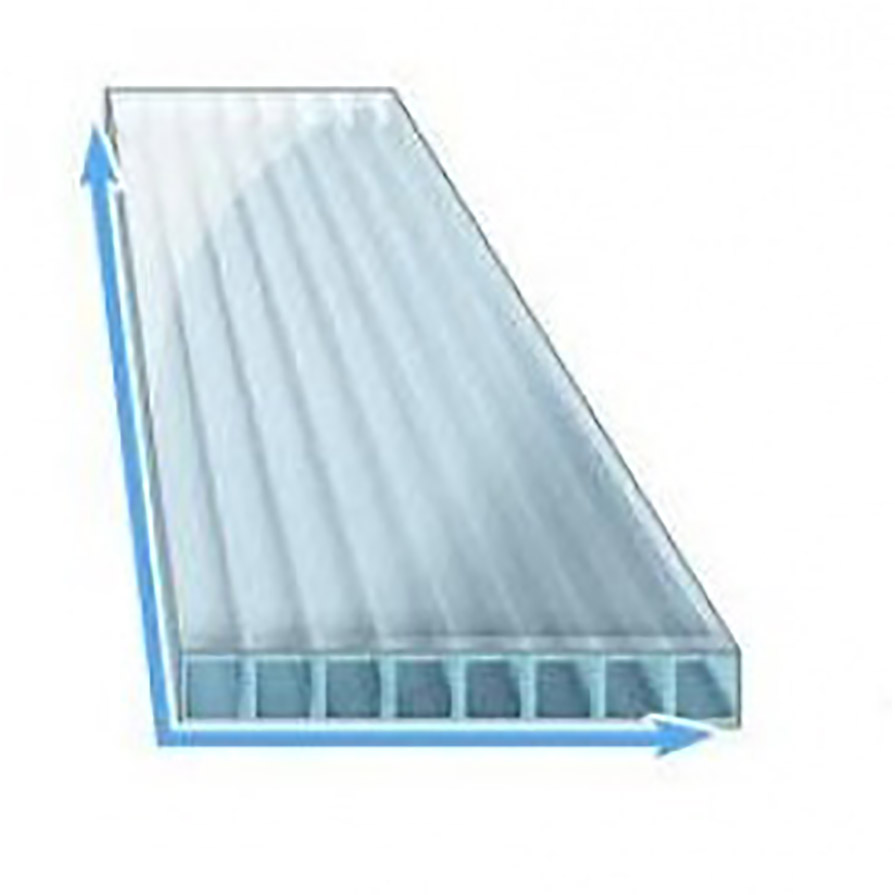

Посмотрев сбоку на разрезанный поперек лист сотового поликарбоната, можно увидеть узор, напоминающий соты. Его образуют ребра жесткости, установленные наклонно или прямо. В результате получаются треугольные или прямоугольные ячейки, содержащие воздух и придающие этому поликарбонату особые свойства: шумоизоляционные, теплоизоляционные, прочностные.
Его листы выпускают со следующей структурой:
2H – двухслойные панели с прямоугольными сотами внутри.
При толщине от 0,4 до 1 сантиметра ребра жесткости представляют собой обычные перегородки.
3X – трехслойные листы, снабженные как прямыми, так и наклонными (добавочными) ребрами жесткости. Толщину этих ребер устанавливает предприятие-изготовитель.
3H — трехслойные листы с прямоугольной структурой сот, выпускают толщиной 6, 8, 10 мм.
5W — пятислойные листы с прямоугольной структурой сот, как правило имеют толщину 16 — 20 мм.
5X — пятислойные листы состоящие как из прямых так и из наклонных ребер, выпускают толщиной 25 мм.
Поликарбонат монолитного типа
Материал этот по многим параметрам схож с силикатным стеклом. Но его так просто не разобьешь (камнем, к примеру), что является несомненным плюсом. Как и то, что поцарапать его довольно сложно. В разрезе листы такого поликарбоната представляют сплошной массив (как правило, прозрачный или полупрозрачный).
Монолитный поликарбонат выпускается в двух вариантах:
Прямые панели (прозрачные либо цветные).
Профилированные панели, имеющие форму волн. Они обладают увеличенной прочностью и хорошо сочетаются с кровельными профильными материалами (металлочерепицей).
Также следует отметить, что поликарбонат монолитного типа производится различных марок – так проще выбрать наиболее подходящий для конкретной цели.
Некоторые из них:
- ПК-5 – позиционируется как материал, используемый для медицинских нужд.
- ПК-6 – полимер с высокой светопроницаемостью. Используется в светотехнике, а также в оптике (для изготовления деталей приборов).
- ПК-М-1 – материал, обладающий минимальным трением.
- ПК-М-2 – единственный на земном шаре материал, так хорошо противостоящий возникновению трещин и не боящийся огня.
- ПК-ЛТ-18-м (ранее назывался ПК-4) – материал черного цвета, обладающий высокой тепловой стабильностью.
- ПК-ЛСТ-30 (ранее назывался ПК-НКС и ПК-ЛСВ-30) – полимер, наполнителем которого является стекло из кремния или кварца.
- ПК-ТС-16-ОД – эта маркировка показывает, что поликарбонат не боится пламени и крайне высоких температур. Используют его там, где важна пожаробезопасность.
- РС-010 (ранее ПК-3 или ПК-ЛТ-12) – пластик, вязкость которого весьма мала.
- РС-003 и РС-005 (ранее ПК-1) – напротив, материалы с достаточно высокой вязкостью.
- РС-007 (выпускается вместо ПК-ЛТ-10 и ПК-2) – материал со средним значением вязкости.
Размеры листа поликарбоната
Стоит помнить, что стандартный размер листа поликарбоната, как и структура, зависит от его типа.
Размеры сотового поликарбоната
У сотового поликарбоната ширина всех листов одинаковая – 210 сантиметров, кроме листов имеющих толщину более 2 см, они могут производиться толщиной 2,5 см. А длина может быть либо 12 метров, либо 6. Шестиметровый лист толщиной 0,4 сантиметра весит порядка 10 килограммов, при плотности поликарбонат около 800 граммов на один квадратный метр. Толщина материала может составлять от 0,5 до 2,5 сантиметров.
| Характеристики | Ед. измерения | Параметры | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Толщина листа | мм | 4 | 6 | 8 | 10 | 16 | 16 | 20 | 25 |
| Количество слоев (стенок) | 2H | 2H | 2H | 2H | 3X | 3H | 6H | 5X | |
| Структура сот | |||||||||
| Расстояние между ребрами жесткости | мм | 6 | 6 | 10,5 | 10,5 | 25 | 16 | 20 | 20 |
| Ширина листа | м | 2,1 | 1,2 | ||||||
| Минимальный допустимый радиус изгиба | м | 0,7 | 0,9 | 1,2 | 1,5 | 2,4 | 2,4 | 3,0 | Не рекомендуется |
| Удельный вес листа | кг/м2 | 0,8 | 1,3 | 1,5 | 1,7 | 2,5 | 2,8 | 3,1 | 3,4 |
| Длина панелей | мм | 6000 и 12000 (допускается отклонение от номинального размера в 1,5 мм для прозрачных листов и 3 мм для цветных) | |||||||
* В зависимости от производителя указанные параметры могут изменяться в ту или иную сторону.
Размеры монолитного поликарбоната
Длина одного стандартного листа монолитного поликарбоната – 305 см, а ширина – 205 см. Толщина изделий, как правило, от 0,2 до 0,6 сантиметра. Под заказ возможно приобрести и более толстые листы (от 0,8 до 1,2 сантиметра).
Виды поликарбоната по цветам
И вновь отдельно рассмотрим ячеистый и монолитный материалы. Отметим, что в обоих случаях окрашивание производится по всему объему, поэтому со временем цветные изделия не теряют насыщенности оттенков. За цветные листы придется доплатить – процентов пять, не более.
Сотовый поликарбонат
Существуют следующие цветовые вариации:
Бирюзовый
Синий
Красный
Бронзовый
Оранжевый
Гранатовый
Желтый
Зеленый
Серый
Прозрачный
Молочный
Монолитные листы
Как и в предыдущем варианте, выпускаются полностью прозрачные, бронзовые и молочного оттенка листы (последние являются матовыми).
Есть и чисто белая (опаловая) вариация. В цвете присутствуют:
Прозрачный
Бронзовый
Черный
Красный
Молочный
Зеленый
Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Поделиться:
альвеолярный поликарбонатный лист сотовый поликарбонатный лист
Наш поликарбонатный лист изготовлен из 100% первичного материала Байера из Германии , с односторонним УФ-слоем, гарантия 10 лет.
1. Технические характеристики:
(1). Толщина листов поликарбоната:
1). Двустенный поликарбонатный лист толщиной: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм и т. д.
2). Тройной поликарбонатный лист толщина: 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 18 мм, 20 мм и т. д.
3). Четырехстенный поликарбонатный лист толщиной: 6 мм, 8 мм, 10 мм, 12 мм, 16 мм, 20 мм и т.
д.
4). Лист пятистенный поликарбонатный толщина: 8мм, 10мм, 12мм и т.д.
5). Шестистенный поликарбонатный лист толщиной: 16мм, 20мм, 25мм и т.д.
6). Лист поликарбоната X-Profile толщина: 10мм, 12мм, 14мм, 16мм, 18мм, 20мм и т.д.
7). Сотовый поликарбонатный лист толщиной: 6мм, 8мм, 10мм, 12мм и т.д.
(2). Ширина листов поликарбоната: 2100 мм
(3). Длина листов поликарбоната: без ограничений (рекомендуется 5800 мм, 6000 мм, 11800 мм, 12000 мм для 20-футового и 40-футового контейнера)
(4). Цвет листов поликарбоната: прозрачный/прозрачный, голубой, зеленый, синий, опаловый, белый, коричневый/бронзовый, серебристо-серый, красный, желтый и т.д.
2. Характеристики:
(1). Высокая светопроницаемость: до 88% по сравнению с обычным стеклом такой же толщины.
(2). Отличная ударопрочность: в 250-300 раз больше, чем у стекла такой же толщины, в 30 раз больше, чем у акрилового покрытия.
(3). Стойкость к атмосферным воздействиям и УФ-излучению сохраняется годами. Диапазон термостойкости -40°C ~ 120°C, на поверхности листа соэкструдированная ультрафиолетовая пленка. Это может предотвратить усталость смолы или пожелтение, вызванное ультрафиолетом.
(4). Легкий вес: всего 1/12 веса стекла такой же толщины. Его можно легко сгибать в холодном состоянии, а также подвергать термической формовке.
(5). Огнестойкость: Высокая огнестойкость класса B1.
(6). Звуко- и теплоизоляция: Превосходная звукоизоляция барьера автомагистрали и супер-теплоизоляция позволяют экономить энергию.
(7). Твердый лист поликарбоната представляет собой инженерный пластик с отличными интеграционными возможностями. Он обладает выдающимися физическими, механическими, электрическими и тепловыми характеристиками.
3. Приложения:
(1). Тенты для стадионов и автобусных остановок и т. д.
(2). Мансардное освещение, освещение коридоров, балконов, переходов и входов в метро, пешеходных дорожек.
(3). Сделай Сам (DIY), тент, навес.
(4). Рекламные фонари, вывески
(5). Щит от беспорядков, пуленепробиваемый материал, банковские банкоматы.
(6). Зимние сады, сельскохозяйственные теплицы, зоопарки, ботанические сады.
(7). Промышленная кровля и остекление
(8). Кровля/покрытие/лист для бассейнов
— H.S. Код: 39206100
— Условия оплаты: T/T, L/C, Western Union, Moneygram, наличные.
— Срок поставки: 7-15 дней
— Минимальный объем заказа: 1*20-футовый контейнер
— Упаковка: Обе стороны покрыты полиэтиленовой защитной пленкой
— Политика в отношении образцов: Небольшие образцы могут быть предоставлены с курьерской оплатой.
Поликарбонатные листы, поликарбонатные листы, поликарбонатные кровельные листы, поликарбонатные кровельные листы, многослойные поликарбонатные листы, панели из поликарбоната, поликарбонатные плиты, полые поликарбонатные листы, полые поликарбонатные листы, двустенные поликарбонатные листы, 2-стенные поликарбонатные листы, тройные поликарбонатные листы, 3-стенный лист поликарбоната, солнечный лист из поликарбоната, аксессуары/профили из поликарбоната, аксессуары/профили для ПК, лист из поликарбоната, панель из ПК, печатная плата, лист для защиты от солнечных лучей, лист для солнечных батарей, панель для солнечных батарей, панель для солнечных батарей, лист для солнечного света, матовый лист из поликарбоната, кристаллический лист из поликарбоната , матовый / кристаллический поликарбонатный полый лист, строительные материалы, кровельные материалы, поликарбонатный световой люк, пластиковые листы, пластиковая пленка, сотовый поликарбонатный лист, сотовый поликарбонатный лист, ячеистый поликарбонатный лист, поликарбонатный ячеистый лист, ячеистый поликарбонатный лист, четырехслойный поликарбонатный лист, пятистенный лист поликарбоната, лист поликарбоната с шестью стенками, лист поликарбоната X-Profile, лист поликарбоната типа X и т.
д.
Сотовые поликарбонатные пластиковые панели Best
Стандартный размер
| Модель | Толщина | Коэффициент U (Вт/м²·°K) | Светопропускание, прозрачное, % | Стандартная ширина (мм) | Вес (кг/кв.м) |
|---|---|---|---|---|---|
| UVMPC-HO-8 | 8 мм | 2,85 | 60 | 2100 | 1,8 |
| UVMPC-HO-10 | 10 мм | 2,16 | 58 | 2100 | 2 |
| UVMPC-HO-12 | 12 мм | 1,98 | 57 90 131 | 2100 | 2,2 |
| УВМПК-НО-14 | 14 мм | 1,74 | 55 | 2100 | 2,5 |
| УВМПК-НО-16 | 16 мм | 1,56 | 53 | 2100 | 2,7 |
- Макс. Длина 12м;
- Макс. Ширина 2,1м;
- Поликарбонат можно разрезать по размеру в соответствии с требованиями клиента;
Ассортимент сотового поликарбоната
| Модель | Описание |
|---|---|
| UVMPC-HO-U1 | Стандартный сотовый поликарбонатный лист с коэкструдированной защитой от УФ-излучения с одной стороны для наружного применения |
| UVMPC-HO-U1A | Стандартная сота Поликарбонатный лист, коэкструдированная защита от УФ-излучения снаружи, покрытие против запотевания внутри для сельскохозяйственных применений, таких как теплица |
| UVMPC-HO-U2 | Стандартный сотовый поликарбонатный лист с соэкструдированными слоями защиты от УФ-излучения с двух сторон |
Физические свойства
| Физические свойства | Метод испытаний | Единица измерения | Значение |
|---|---|---|---|
| Удельный вес | D-792 | г/см3 | 1,2 |
| Светопропускание | Д-1003 | % | >76 |
| Температура теплового прогиба (HDT) | D-648 | °C | 140 |
| °C | от -50 до +120 | ||
| Рабочая температура – долгосрочная | °C | от -40 до +100 | |
| Ударный падающий дротик | ISO 6603/1 | 40-400 | |
| Прочность на растяжение при пределе текучести | D-638 | МПа или Н/мм² | >60 |
| Прочность на разрыв при растяжении | D-638 | МПа или Н/мм² | >65 |
| Коэффициент линейного теплового расширения | D-696 | мм/м °C | 0,065 |
| Теплопроводность | C-177 | Вт/м K | 0,2 1 |
| Удлинение при разрыве | D-638 | % | >100 |
| Модуль упругости при растяжении | D-638 | МПа | 2400 |
| Прочность на изгиб 901 31 | D-790 | МПа | 100 |
| Практическое тепловое расширение/сжатие | мм/м | 3 |
По умолчанию сторонней испытательной организацией является SGS
Диапазон цветов
| Модель | Прозрачный | Бронза | Белый опал | Зеленый | Синий | Пользовательский цвет |
|---|---|---|---|---|---|---|
| UVMPC-HO-8 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| УВМПК-НО-10 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| UVMPC-HO-12 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| УВМПК-НО-14 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| УВМПК-НО-16 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Кровля стадиона
Обладая отличной ударопрочностью, многослойный поликарбонатный лист является лучшим выбором для кровли стадиона, даже во время бури, града, сильного снегопада, песчаной бури, ураганная погода и интенсивное ультрафиолетовое состояние.
