Толщина стен каркасного дома
Вопросы, рассмотренные в материале:
- От чего зависит толщина стен каркасного дома
- Что еще влияет на выбор оптимальной толщины стен каркасного дома
- Какой должна быть толщина утеплителя для стен каркасного дома
- Как рассчитать толщину утепления стен каркасного дома из минеральной ваты
- Как влияет использование пенопласта на толщину стен каркасного дома
- В каких случаях нужно учитывать вентиляционный зазор для расчёта толщины стен каркасного дома
Толщина стен каркасного дома напрямую влияет на уровень комфорта проживающих в нем людей. Это тепло- и пароизоляция, ветро- и шумозащита. Стоит сделать неверные расчеты, и «каркасник» из современного энергоэффективного жилья превратится в источник нескончаемых проблем.
Толщина стен каркасного строения рассчитывается исходя из климата региона, комплектующих, используемых при его возведении, свойств материала утеплителя. Как правильно рассчитать этот параметр и на что обращать внимание при расчетах, вы узнаете из данного материала.
От чего зависит толщина стен каркасного дома

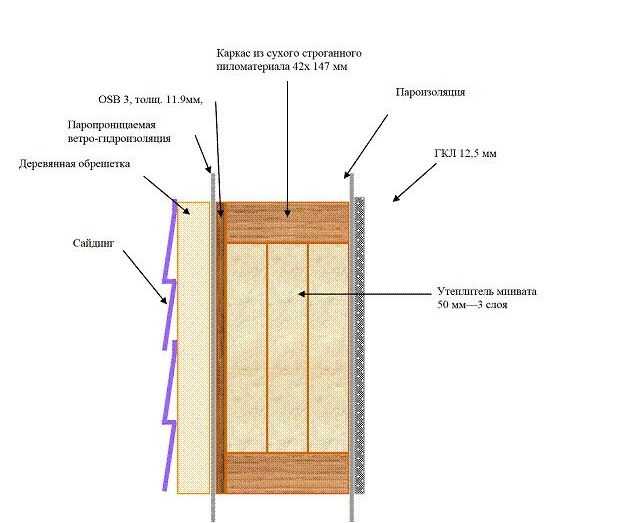

Стены коттеджа, построенного по каркасной технологии, состоят из нескольких слоев. Благодаря использованию таких стеновых панелей внутри строения всегда будет тепло. Должная теплоизоляция обеспечивается за счет воздушной прослойки.
Какая толщина стен в каркасном доме? Здесь все зависит от количества слоев стеновой панели:
Толщина стен каркасного дома для постоянного проживания складывается из всех этих слоев.
Чтобы в коттедже было тепло даже в сильные морозы, стены должны быть выполнены с соблюдением строительной технологии.
Что еще влияет на выбор оптимальной толщины стен каркасного дома
Как выбрать толщину стены каркасного дома? Решение зависит от климата, в котором вы проживаете. Например, для холодного северного региона очень важно, чтобы стеновые панели очень хорошо держали тепло, поэтому в конструкции будет 2 слоя теплоизоляционного материала. Конечно, такая необходимость есть не всегда, в большинстве случаев можно обойтись и стандартным каркасом. Но если вы хотите подстраховаться, теплоизоляция должна быть двухслойная.
Толщина утеплителя внутренних стен в каркасном доме для летнего проживания — до 10 см. Однако если вы планируете находиться в коттедже зимой, выбирайте теплоизоляционный материал толщиной 15–20 см. Кроме того, необходимо учитывать отделку строения изнутри и снаружи.
Какая будет толщина стен каркасного дома, если применяются такие материалы, как минеральная вата или пенопласт? В этом случае стеновые панели (вместе с внешней и внутренней отделкой) будут 20–25 см. При этом толщина утеплителя составит 15–20 см.
Когда в качестве теплоизоляционного материала используются пенопластовые плиты (5–10 см), их укладывают в 2 слоя, чтобы улучшить теплоизоляцию.
Обратите внимание! Второй слой материала располагают так, чтобы стыки с первым слоем не совпадали. Такая технология укладки исключает образование мостиков холода, ухудшающих теплоизоляцию помещения.
В качестве утеплителя также используются насыпные материалы: солома, опилки, керамзит либо полистирол. С их помощью обычно утепляют сараи, бани и гаражи. Утеплитель засыпают в каркас стены при помощи строительного оборудования. Рекомендуется выбирать насыпной утеплитель только для пола и потолка. Утеплять таким способом стены нежелательно, ведь материал дает усадку, в результате образуются пустоты. Чтобы не допустить этого, с помощью строительного оборудования сыпучий утеплитель утрамбовывают.
Какой должна быть толщина утеплителя для стен каркасного дома
Для утепления каркасного дома используются SIP-панели. Они состоят из пенополистирола, который обшит древесиной. Толщина стен определяется на заводе, где производятся панели. Они могут быть от 12,5 до 22,5 см.
На толщину стен каркасного дома влияют материалы, используемые для внешней и внутренней отделки, которая может составлять 2–10 см.
Чтобы улучшить теплоизоляцию дома с вентилируемым фасадом, необходима воздушная прослойка (1-2 см). Не стоит применять материалы большой толщины для внутренней отделки, чтобы не уменьшать пространство внутри дома. При необходимости дополнительного утепления рекомендуется все работы проводить снаружи.
Лучше всего сделать это при помощи пенопласта. Данный материал негигроскопичен и защищает утеплитель, расположенный внутри, от влаги. Если стены утеплены минватой, то именно пенопласт идеально подойдет для внешней отделки.
Как рассчитать толщину стен каркасного дома? Прежде всего определяемся с толщиной теплоизоляционного материала. Затем рассчитываем габариты стен. Дело в том, что от утеплителя зависит не только толщина стеновой панели, но и ее конструкция. Если применяется минвата, потребуется зазор для вентиляции. При использовании пенополистирола (пенополиуретана) такие пустоты оставлять не нужно.
Как рассчитать толщину утепления стен каркасного дома из минеральной ваты
Чаще всего в качестве утеплителя каркасной стеновой панели применяется минвата. Этот материал долговечный и эффективно сохраняет тепло. Если дом утеплен матами из минеральной ваты, то удастся избежать 99 % потерь тепловой энергии, поскольку данный материал пропускает десятые доли Вт через 1 м2.
То, насколько эффективно внутри строения будет сохраняться тепло, зависит от теплопроводности выбранного материала. Например, у стекловаты этот параметр равен 0,035–0,055 Вт/м*К, у минеральной базальтовой ваты 0,039-0,045 Вт/м*К. Это значит, что с одного м2 стены будет утекать до 0,055 (до 0,045 для базальтовой ваты) Вт тепловой энергии.
Теплопроводность зависит от структуры и жесткости материала. Из минеральной ваты производят твердые плиты, которые укладывают под штукатурку. Такой утеплитель достаточно плотный, с высокой теплопроводностью (0,04–0,045 Вт/м*К). Но из минваты также изготавливают мягкие и рыхлые маты. Соответственно, у них теплопроводность будет низкая 0,035–0,039 Вт/м*К.
Чтобы снизить тепловые потери дома, следует выбирать материал с наименьшим значением теплопроводности. Ориентируясь на данный параметр, определяют толщину утеплителя для каркасного дома.
Если вы хотите построить коттедж для круглогодичного проживания, как узнать толщину теплоизоляционного материала? Для этого воспользуйтесь справочными таблицами, где указана ширина утеплителя для разной температуры окружающей среды (-5 °С, -10 °С, -15 °С либо -20 °С).
Чтобы определить толщину минеральной ваты, ориентируйтесь на самые низкие минусовые температуры. Например, в вашем городе зимой столбик термометра обычно не опускается ниже -10 °С. Однако бывают морозы до -25 °С, именно на этот показатель стоит ориентироваться при расчетах.
При утеплении стеновых панелей каркасного дома используют минеральную вату следующей толщины:
Населенный пункт | Толщина материала |
Магадан | 17-18 см |
Иркутск | 16-17 см |
Новосибирск | 15-16 см |
Екатеринбург | 14-15 см |
Санкт-Петербург | 13-14 см |
Краснодар | 9-10 см |
Сочи | 7-8 см |
Расчет утеплителя из минваты
S = теплосопротивление стены, умноженное на коэффициент теплопроводности.
Выбирать теплосопротивление следует, ориентируясь на климат в регионе, где вы планируете построить дом. В данном параметре учтены средняя зимняя температура, а также максимально низкие показатели в морозы.
Коэффициент теплопроводности характеризует теплоизоляционный материал. Внимательно изучите, что написано на упаковке утеплителя, либо воспользуйтесь специальной таблицей, чтобы узнать эту характеристику.
Теплосопротивление стеновых панелей в зависимости от региона:
Населенный пункт | Теплосопротивление, Вт/м2·°C |
Якутск | 5,28 |
Магадан | 4,33 |
Иркутск | 4,05 |
Новосибирск | 3,93 |
Екатеринбург | 3,65 |
Владивосток | 3,25 |
Санкт-Петербург | 3,23 |
Ростов-на-Дону | 2,75 |
Краснодар | 2,44 |
Сочи | 1,79 |
Как влияет использование пенопласта на толщину стен каркасного дома
Пенопласт применяется, когда дом возводится по каркасно-щитовой технологии. Стены строят из блоков, которые уже были утеплены в заводских условиях. Также пенопластом утепляют каркасные строения, этот материал прекрасно дополняет минеральную вату.
Какая будет толщина стен дома, если вы проживаете в регионе с теплым климатом? В этом случае будет достаточно пенопласта толщиной 7 см. В центральном регионе России потребуется утеплитель толщиной 15 см.
Утеплять стены каркасного дома необходимо пенопластом, плотность которого начинается от 25 кг на м3. Обратите внимание на этот параметр при выборе ширины утеплителя. Так, использование пенопласта с плотностью 25 кг на м3 и шириной 10 см равноценно применению утеплителя плотностью 35 кг на м3 и шириной 5 см. Плотность и ширину можно изменять, чтобы подобрать теплоизоляционный материал с подходящими параметрами.
Теплопроводность пенополистирола точно такая же, как у минваты, и варьируется от 0,03 до 0,045 Вт/м*К. Чтобы рассчитать толщину утеплителя для каркасного дома, воспользуйтесь вышеописанной формулой: теплосопротивление стены × коэффициент теплопроводности.
Заказывая пенопластовые плиты, выберите толщину распиливания. Купленный утеплитель будет такого размера, какой вам необходим. Вам не придется переплачивать за ненужные сантиметры пенопласта.
Утеплить пол также можно при помощи пенопласта. Толщину утеплителя необходимо учитывать при определении размеров плиты каркасного дома. От этого параметра зависит то, насколько теплым будет строение. Если в зимние месяцы в вашем регионе столбик термометра опускается ниже -20 °С, толщина утеплителя должна быть максимальной.
В каких случаях нужно учитывать вентиляционный зазор для расчета толщины стен каркасного дома
Паропроницаемость стены — это параметр, от которого зависит естественная вентиляция. Когда паропроницаемость недостаточная, придется оборудовать принудительную вытяжку. Если дом сделан из природных материалов, он будет дышать. Например, стены деревянного коттеджа обладают высокой паропропускной способностью. Но когда используется искусственный материал, а в качестве утеплителя пенопласт, пар практически не выходит через стены.
Выполненные из минваты стены хорошо пропускают пар. Однако в утеплителе будет собираться конденсат, из-за этого теплопроводность материала ухудшится. Как улучшить теплоизоляционные характеристики каркасного строения? Во-первых, пирог стеновой панели необходимо правильно собрать. Во-вторых, чтобы защитить материал от влаги, следует выполнить пароизоляцию изнутри. В-третьих, придется установить мембрану с внешней стороны, а также оборудовать вентиляционный зазор.
Качественно построенный каркасный дом должен быть утеплен минватой. Также следует предусмотреть вентиляционные зазоры между утеплителем и внешней обшивкой стен. Снаружи теплоизолятор должен быть спрятан под пароизоляционной мембраной. Она не даст влаге проникать внутрь. При этом пар легко будет выходить наружу, и утеплитель останется сухим. Если в каркасном доме не будет вентиляционного зазора, влага станет скапливаться внутри стеновой панели.
Кроме того, вентиляционный зазор предотвращает образование конденсата изнутри облицовки. Его необходимо оборудовать, в противном случае:
- утеплитель намокнет и потеряет свои свойства;
- под внешней отделкой начнет скапливаться влага, потому что она не пропускает пар.
Как определить толщину вентиляционного зазора между утеплителем и внешней обшивкой? Этот параметр зависит от расположения зазора, а также длины стены. Если стеновая панель достаточно длинная, потребуется широкий вентзазор. Минимально допустимая ширина зазора снаружи в каркасном строении — 2,5 см. Когда площадь стены большая, ширина зазора должна быть 5 см.
Если ваш бюджет ограничен, в качестве теплоизоляционного материала для каркасного дома подойдет пеноплекс. Данный материал не пропускает воздух, поэтому вентиляционный зазор не потребуется.
Через внешнюю стеновую отделку будет проходить пар. Минеральную вату можно заштукатурить, если использовать для этого смесь с паропроницаемостью большей, чем у утеплителя, то вентиляционный зазор не понадобится. Стены каркасного дома будут оптимальной толщины, вам не придется оборудовать зазор ни внутри, ни снаружи.
как крепить ее снаружи и внутри
Желающих построить на собственном загородном участке жилой дом для постоянного проживания из массивного оцилиндрованного бруса множество. Такие строительные проекты требуют значительных капиталовложений, которые многим частным застройщикам не позволяют их финансовые возможности. Но благодаря современным строительным технологиям осуществить подобную мечту с меньшими затратами поможет, например, имитация бруса, используемая для наружной отделки фасада каркасного дома.
Деревянные панели под натуральное дерево, сделанные в заводских условиях, стоят в разы дешевле. При этом их можно использовать не только для наружной облицовки зданий, но и для создания внутреннего интерьера дома.
- 1 Что представляет собой имитация бруса
- 2 Основные этапы облицовочных работ с применением имитации бруса
- 2.1 Выдержка отделочного материала
- 2.2 Подготовительные работы
- 2.3 Защита деревянных панелей
- 2.4 Облицовка фасада здания
- 2. 5 Финишные работы
- 3 Внутренняя отделка помещений каркасного дома имитацией бруса
Что представляет собой имитация бруса
Имитация бруса – это отделочный материал, изготавливаемый из древесины в форме панелей. Его внешний вид напоминает деревянную вагонку, только изделия более толще и шире. Данный материал применяется в строительстве сравнительно недавно.
Стандартные размеры фальшбруса:
- Толщина – 1,6-3,6 см;
- Длина панели – 2-6 м;
- Ширина – 10-20 см.
На современном строительном рынке предлагают такой стройматериал и других размеров. Также частные застройщики могут заказать изготовление имитации бруса на заводе по индивидуальным параметрам.
Для производства фальшбруса производители используют различные сорта древесины, соответственно и цена готовых изделий может существенно отличаться. Наибольшей популярность пользуются облицовочные панели, сделанные из сосны.
Основные этапы облицовочных работ с применением имитации бруса
Сегодня отделка каркасного загородного дома своими руками снаружи имитацией бруса пользуется большой популярностью. Качественно выполненную облицовку такими панелями сложно отличить от цельномассивных пиломатериалов.
Облицовочные работы с применением фальшбруса не представляют никаких сложностей. Поэтому при наличии минимальных навыков работы с пиломатериалами отделку собственного жилого дома можно вполне выполнить самостоятельно без привлечения профессиональной строительной бригады. Главное соблюдать последовательность действий согласно уже разработанной технологии отделки каркасных зданий панелями, имитирующими брус.
Основные этапы монтажных работ:
- Выдержка отделочного материала;
- Подготовительные работы;
- Защита деревянных панелей;
- Облицовка фасада здания;
- Финишные работы.
Выдержка отделочного материала
Перед началом отделки каркасного дома облицовочные деревянные панели необходимо выдержать, т.е. дать им приспособиться к климатическим условиям, в которых они будут эксплуатироваться в дальнейшем.
Данный процесс требует от 3 до 7 дней, но чем дольше, тем лучше. Выдержка позволяет проценту влажности пиломатериала сравняться с аналогичным параметром внешней среды и предупредить его деформацию и коробление поверхностей после облицовки фасада.
Подготовительные работы
Этап подготовки к монтажным работам предполагает сбор всех необходимых инструментов, элементов крепления, облицовочных панелей и прочих дополнительных расходных материалов непосредственно на стройплощадке.
Что обязательно необходимо иметь под рукой при самостоятельном выполнении обшивки фасада каркасного дома:
- Клаймеры;
- Гвозди;
- Саморезы;
- Соединительные скобы.
Далее для крепления фальшпанелей на стенах обустраивается обрешетка. Конструкция должна быть установлена строго вертикально. Для этого каждый элемент обрешетки после установки проверяется строительным уровнем или отвесами, только после этого фиксируется.
Шаг установки брусков обрешетки делается в зависимости от ширины используемых теплоизоляционных плит.
Защита деревянных панелей
Все расходные материалы из древесины перед применением требуют обязательной обработки специальными составами от влаги, грибка, плесени, возгорания, в т.ч. грызунов.
Антисептики рекомендуется выбирать по принципу мгновенного впитывания в древесину. Особое внимание необходимо уделять местам соединения плит между собой (шипам и пазам).
Облицовка фасада здания
Многие частные застройщики, чтобы сэкономить на услугах строительной бригады, интересуются, как правильно крепить имитацию бруса снаружи при самостоятельной облицовке каркасного дома.
Крепление панелей, имитирующих брус, необходимо начинать от земли, при этом пазами вниз, шипами вверх. Для фиксации изделий к обрешетке можно использовать разные крепежные элементы, но специалисты рекомендуют гвозди. Например, саморезы будут мешать перемещению деревянного фальшбруса при значительных температурных перепадах.
На углах стыки облицовочных панелей лучше заделывать угловыми декоративными брусками. Но также можно использовать наличники, соединив их буквой «Г». Для этого соединяемые торцы двух изделий необходимо распилить под 45 градусов.
Финишные работы
Завершающий этап облицовки – дополнительная обработка имитации бруса защитным составом от негативных воздействий природной среды.
А период монтажа панелей нарушается их целостность, возможны незначительные механические повреждения покрытия. Поэтому после завершения их установки рекомендуется еще раз обработать поверхность стен антисептиками. А в процессе эксплуатации жилого дома такую процедуру необходимо выполнять хотя бы раз в 5 лет. Это позволит значительно продлить эксплуатационный период деревянного покрытия.
Внутренняя отделка помещений каркасного дома имитацией бруса
Некоторые владельцы загородных коттеджей также интересуются, возможна ли отделка каркасного дома своими руками внутри имитацией бруса и какие есть нюансы выполнения работ.
Этот материал можно использовать для внутренней отделки помещений. При этом не обязательно делать дополнительный теплоизоляционный слой. Необходимо только сделать обрешетку для крепления фальшбруса.
Перед тем, как осуществлять облицовочные работы, материал обязательно необходимо занести в помещение и выдержать его при комнатной температуре не менее 5-ти суток.
Имитацию бруса даже можно использовать для финишной облицовки потолка. Но в этом случае рекомендуется приобретать панели минимальной толщины. Обязательно после выдержки каждое изделие необходимо пропитать антисептическими средствами.
Если поверхности стен внутри помещения идеально ровные, нет необходимости прятать системы коммуникаций (электропроводку, трубы и пр.), фальшбрус можно крепить непосредственно к ним, без сооружения дополнительной обрешетки.
Установка панелей начинается от полового основания. Между собой изделия соединяются по технологии «шип в паз». Стыки облицовочного покрытия с полом и потолком закрываются специальными декоративными планками.
Если же планируется дополнительное утепление стен с внутренней стороны, тогда обязательно выполняется обрешетка с шагом равным ширине утеплительного материала, в качестве которого можно использовать стекловату, минеральную вату или пенопласт.
На теплоизоляцию обязательно кладется слой пароизоляции. Для этого можно использовать специальную пароизоляционную мембрану, полипропиленовую ткань, пергамин и прочие материалы. Только после этого каркасный дом обшивается внутри. Имитация бруса прикладывается плотно к обрешетке и фиксируется гвоздями или саморезами.
Как построить каркасный дом (маленький дом, хижина)
Если вы ищете творческий и уникальный способ построить свой следующий дом, возможно, вы захотите рассмотреть дом с А-образной структурой. А-образный дом — это тип конструкции с треугольными стенами и скатной крышей, что придает ему очень своеобразный вид. Хотя они могут выглядеть иначе, чем ваш традиционный дом, дом с А-образной рамой может быть таким же удобным и функциональным. На самом деле, многие люди считают, что их на самом деле легче построить, чем традиционный дом. Если вы хотите узнать, как построить кабину с А-образной рамой, прочитайте несколько советов.
Одна из замечательных особенностей кабин A-Frame заключается в том, что они чрезвычайно универсальны. Вы можете использовать их в качестве основного места жительства, дома для отдыха или даже сдачи в аренду. А благодаря уникальному дизайну дома их можно строить в самых разных климатических условиях и местах. Живете ли вы в горах или на пляже, дом A-Frame может стать для вас отличным вариантом.
Еще одно преимущество крошечных А-образных рамок заключается в том, что их относительно легко построить. Если у вас есть базовые столярные навыки, то вы сможете построить его самостоятельно. Однако, если вы не уверены в своих способностях, всегда полезно нанять профессионального подрядчика, который поможет вам. В любом случае, строительство крошечного дома — это увлекательный и полезный проект, которым может насладиться каждый.
А-каркасные дома дешевле строить?
Каркасные дома довольно недороги в строительстве, если вы используете простые материалы и методы строительства. Основными затратами, связанными со строительством каркасного дома, является стоимость земли. Если у вас есть большой участок земли, на котором можно построить, то общая стоимость проекта будет ниже. Кроме того, если вы живете в районе с умеренным климатом, то затраты на отопление и охлаждение дома с А-образной рамой будут ниже, чем в традиционном доме.
Из-за треугольной формы А-образных домов в целом используется меньше пиломатериалов. Эти дома могут быть построены из сборных пиломатериалов, которые дешевле традиционных пиломатериалов. Строительство каркасного дома относительно простое и не требует такой квалифицированной рабочей силы, как традиционный дом. Наконец, эти дома, как правило, имеют небольшую площадь, а это означает, что для их строительства требуется меньше земли. Все эти факторы в совокупности делают каркасные дома отличным выбором для тех, кто хочет построить новый дом с ограниченным бюджетом.
Что такое каркасный дом?
Каркасный дом представляет собой дом треугольной формы. Название происходит от того факта, что крыша выглядит как буква А. Эти дома обычно сделаны из дерева и часто имеют большие окна, пропускающие естественный свет. Каркасные дома можно найти во многих уголках мира, но особенно популярны они в горных районах.
Основные преимущества крошечного дома в том, что он очень крепкий и может противостоять сильному ветру, а также очень прост в строительстве и относительно недорог. Еще одним преимуществом является то, что они очень энергоэффективны благодаря своей треугольной форме, которая позволяет им удерживать тепло зимой и сохранять прохладу летом. Наконец, каркасные дома имеют очень уникальный и стильный вид, который выделяет их среди других типов домов.
Каковы требования для строительства каркасного дома?
Перед началом строительства каркасного дома необходимо выполнить несколько ключевых требований. Во-первых, в собственности должно быть достаточно места, чтобы вместить размер дома. Собственность также должна иметь соответствующее зонирование для этого типа строительства. Наконец, владелец должен получить необходимые разрешения на строительство от местного правительства. Без этих ключевых элементов было бы невозможно начать строительство дома с А-образной рамой.
При проектировании дома см. Международный жилищный кодекс для каркаса деревянного пола, в котором указаны требования к расстоянию между лагами и балками. На этой диаграмме показаны максимальные пролеты балок пола, разрешенные для различных размеров пиломатериалов и пород дерева.
Вас также может заинтересовать Самодельный сарай 10×12 с мансардой.
Время выполнения
60 часов
Общая стоимость
12 000 долл. США
Уровень квалификации
Расширенный
Загрузить планы для печати в формате PDF
Список материалов
- Доступно при покупке планов
Размеры пиломатериалов указаны как номинальные размеры . См. Размеры пиломатериалов для фактических размеров по сравнению с номинальными.
Раскрытие информации: Некоторые ссылки на этой странице, а также ссылки в разделах «инструменты для этого проекта» и «список материалов» являются партнерскими ссылками.
Размеры
Шаг 1 – Выровняйте землю и отметьте места для пирса
Сначала очистите территорию от кустов и любой растительности. Затем выровняйте землю, чтобы устранить любые низкие или высокие места.
Используя размеры, указанные на рисунке, отметьте примерно центры расположения опор. Выберите один угол в качестве исходной базы, а затем извлеките все измерения из этого места. В противном случае ваше измерение будет содержать ошибки.
Затем соберите доски для натяжных линий, чтобы создать более точную компоновку фундамента. Затем потяните и отрегулируйте струны до точных размеров, следуя планам салона.
Используя нити, вы сможете создать идеальные очертания фундамента. Струнные линии обеспечат ровную и ровную основу. Дополнительную информацию о том, как правильно использовать строковые строки, можно найти здесь.
Шаг 2. Выкопайте ямы для опор
Теперь выкопайте 14-дюймовые круглые и 24-дюймовые глубокие ямы для опор (при условии, что ваша земля плоская и выровненная). Затем возьмите 12-дюймовые круглые бетонные опалубки и отрежьте 12 кусков по 24 дюйма в длину. Если ваша земля имеет наклон, вам может потребоваться выкопать более глубокие ямы, а некоторые бетонные трубы могут быть выше других. Пока вершины форм имеют одинаковую высоту.
Затем заполните нижние 6″ отверстий небольшими камнями (размер камней 1″-2″). Затем поместите бетонную опалубку в отверстие. Верх трубы должен быть на высоте около 6 дюймов над землей. Важно иметь деревянный фундамент на высоте не менее 6 дюймов над землей для вентиляции, чтобы предотвратить гниение древесины.
Убедитесь, что все бетонные трубы выровнены. Кроме того, верхняя часть всех бетонных труб должна иметь одинаковую верхнюю отметку.
Шаг 3. Заливка бетона в опалубку
При работе с бетоном у вас есть ограниченное количество времени, прежде чем он затвердеет. После того, как бетон затвердеет, очень трудно скорректировать или изменить его форму. Таким образом, вам нужно будет подготовить материалы, прежде чем смешивать бетон.
Для этого шага вам понадобятся 12 стяжек Simpson Strong-Ties (основание стойки PB ZMAX для номинального пиломатериала 4×4), которые нужно будет вставить в бетон. Вам также понадобятся три доски 4×6 длиной 16 футов.
Если у вас нет большой бригады для смешивания и заливки бетона, лучший способ убедиться в том, что все будет ровно и ровно, — это заливать бетон в два этапа. В первом раунде заполните бетонные трубы наполовину. В то же время убедитесь, что трубы находятся на той же высоте, что и остальные трубы. Прежде чем бетон затвердеет, вы можете легко регулировать трубы из стороны в сторону или вверх и вниз.
После того, как бетон затвердеет, вам не придется беспокоиться о регулировке труб во время второго круга, так как они станут твердыми. Теперь заполните трубы доверху бетоном. Затем вставьте металлическую опору по центру в опоры, пока бетон еще влажный. Прежде чем бетон затвердеет, поместите балку 4 × 6 в основание металлической стойки, перекрывающее опоры. Это позволит вам внести окончательные коррективы в металлическую основу, чтобы она соответствовала балке 4×6.
Повторите процесс, чтобы закончить заливку бетона для остальных опор.
Когда бетон полностью затвердеет, используйте шурупы с шайбами, чтобы прикрепить основание металлической стойки к балкам 4×6. Затем заполните щели вокруг пирсов землей.
Шаг 4. Сборка каркаса домика
Так как этот дом с А-образным каркасом выглядит как треугольник, вам просто нужно собрать несколько больших треугольников, соединенных вместе. Нижняя часть треугольника — это пол, а две другие стороны — крыша. Общая площадь этого дома (включая чердак) составляет около 250 квадратных метров.
Начните с построения первого треугольника. Возьмите одну доску 2 × 6 длиной 16 футов и сделайте скос под углом 60 градусов на обоих концах доски. Эта доска будет использоваться для лаг пола. Теперь для досок крыши возьмите еще две доски 2×6 длиной 16 футов. Сделайте пропил под углом 60 градусов на одном конце и пропил под углом 30 градусов на другом конце. Срезы под углом 60 градусов будут соединены с лагами пола, а срезы под углом 30 градусов будут соединены с коньком крыши.
Для соединения 30-градусного конька крыши используйте зубчатую пластину фермы 4×8 с обеих сторон досок. Затем поместите балку пола поверх досок крыши и прикрепите ее 2 1/2 шурупами по дереву или гвоздями. См. изображение в планах дома с А-образным каркасом.
Повторите процесс, чтобы построить в общей сложности 8 одинаковых треугольных ферм.
Шаг 5. Постройте ферму для слуховых окон
Этот план дома с А-образным каркасом имеет два слуховых окна по обеим сторонам чердака. Итак, чтобы построить чердак со слуховыми окнами, вам нужно сделать одну из ферм трапециевидной формы, а не треугольной. Если вы решите не строить слуховые окна, то вместо фермы трапециевидной формы вам нужно будет построить обычную ферму треугольной формы.
Если вы строите слуховые окна, возьмите пиломатериалы 2×6 и обрежьте две доски крыши до 112 7/8″ с 60-градусными скосами на обоих концах. Смотрите картинку.
Затем возьмите пиломатериалы 2×6 и отрежьте две чердачные доски до 88 5/8″ в длину. И, наконец, отрежьте одну половую доску, как в шаге 4, длиной 16 футов с углом наклона 60 градусов на обоих концах.
Теперь соедините эти платы вместе, как показано на рисунке.
Шаг 6. Возведение каркаса дома с А-образным каркасом
Теперь, когда каркас кабины готов, пришло время поднять фермы и установить их на фундамент. Но прежде чем поднимать фермы, вам нужно добавить перемычки, которые соединяют фермы друг с другом. Вы могли бы добавить эти блоки позже, когда будете поднимать фермы, но я думаю, что проще сделать это раньше.
Возьмите пиломатериал 2×4 и отрежьте три куска до 22 1/2″ в длину. Затем прикрепите одну доску к верхнему коньку стропильной фермы. И два других блока посередине фермы крыши (это 96 дюймов от нижней части крыши). Эти средние перемычки будут использоваться для крепления фанеры и предотвращения провисания фанеры.
Теперь поднимите первую ферму и прикрепите ее к балкам перекрытия в самой передней части фундамента. Убедитесь, что ферма находится на одном уровне с передней частью балок 4×6. Вам нужно будет временно прикрепить диагональные доски, чтобы удерживать ферму на месте.
Затем возьмите пиломатериал 2×6 и отрежьте один кусок 179 1/4″ с 60-градусным срезом на обоих концах (точно так же, как другой брус пола, но короче). Затем вставьте эту доску между досками крыши, чтобы получилась двойная балка пола, и прикрепите ее гвоздями или шурупами. Смотрите картинку. Первая и последняя фермы будут иметь двойную балку пола.
Шаг 7. Прикрепите оставшиеся фермы к фундаменту
Продолжайте установку оставшихся треугольных ферм, 24″ от центра, аналогично первой ферме, пока не дойдете до шестой фермы. Поскольку шестая и седьмая фермы не соединяются на коньке, пока пропустите блок перекрытия крыши. Он будет установлен позже. Но установите средние фанерные перемычки.
Затем установите седьмую трапециевидную ферму, которую вы построили на шаге 5 для чердачного/мансардного окна, затем установите восьмую ферму. Последнюю ферму нужно будет повернуть и установить лицом вперед. Кроме того, расстояние между двумя последними фермами будет меньше, поэтому перемычки будут короче. Затем вырежьте и установите двойную балку пола так же, как и первую ферму.
Шаг 8. Установка жесткой пенной изоляции между лагами пола
Если вы планируете отапливать или охлаждать внутреннюю часть дома, то установка изоляции пола и крыши является обязательной. Но в зависимости от погодных условий, в которых вы строите этот дом, вы можете или не можете укладывать изоляцию пола.
Перед укладкой изоляции вырежьте и установите перемычки между лагами пола. Соединительные блоки в полу используются для предотвращения раскачивания балок пола и используются для крепления фанеры. Края фанеры на полу должны заканчиваться либо на балке пола, либо на перемычках.
Для установки перемычек необходимо измерить и отметить место, где заканчивается фанера. Вы также можете установить дополнительные перемычки по всему полу, чтобы предотвратить провисание фанеры.
Затем возьмите жесткие изоляционные плиты из пенопласта и обрежьте их до ширины 22 1/2″. Затем установите изоляцию между лагами пола и перемычками.
Шаг 9. Прикрепите фанеру пола к балке пола
Возьмите целый лист фанеры толщиной 3/4″ и положите его на балку пола. Выровняйте его так, чтобы край фанеры проходил от середины одной балки пола до середины другой балки пола. Это позволит вам прибить фанеру к балке.
Также убедитесь, что фанера прилегает к середине перемычек. Края фанеры должны касаться балки пола или перемычки. В противном случае фанера провиснет.
Шаг 10. Постройте спальный чердак
Теперь, когда пол построен, вы можете поставить лестницу, чтобы добраться до чердака и остальной части каркаса.
Возьмите пиломатериалы 2×6 и отрежьте две доски для кровати-чердака до 88 5/8″ в длину. Затем отрежьте еще два куска такой же длины, скосив их под углом 60 градусов на обоих концах.
Установите две доски чердака под углом 60 градусов на ферму 5 и ферму 9. Убедитесь, что эти доски установлены на той же высоте, что и вершина трапециевидной фермы.
Теперь возьмите другие доски с 90-градусным срезом и установите их на фермы 6 и 8. Снова убедитесь, что они находятся на одной высоте.
Шаг 11. Завершение монтажа фанеры на чердаке
Используя тот же метод, что и при укладке фанеры на пол, сначала установите перемычки, а затем установите фанеру. Размеры фанеры на чердаке смотрите на фото. Снова убедитесь, что края фанеры приземляются либо на фермы, либо на перемычки.
Шаг 12. Установка коньковых досок для слуховых окон
Возьмите пиломатериалы размером 2×10 и вырежьте три перемычки длиной 46 1/2″ для слуховых окон. Затем прикрепите один из перемычек вверху конька крыши между фермами 6 и 8.
Затем отмерьте 12″ от верха крыши. Затем установите перемычку 2×10 между фермами 6 и 8 под тем же углом, что и ферма. И, наконец, установите третью доску с противоположной стороны крыши.
Шаг 13. Постройте стены слухового окна
Переходим к строительству слуховых окон. Мансарда состоит из трех стен и крыши. Во-первых, начните со строительства передней стены.
Используя пиломатериалы 2×4, сделайте переднюю стенку высотой 44 дюйма и шириной 53 1/2 дюйма. См. изображение для конфигурации кадрирования.
Если у вас другой размер окна для мансардного окна, вам нужно будет добавить дополнительную рамку вокруг окна.
Затем постройте две боковые стены. Опять же, см. рисунок для размеров и углов. Вам нужно будет построить две одинаковые боковые стены для каждого слухового окна.
Теперь установите переднюю стену на доски чердака 2×6, а затем две боковые стены. Боковые стены должны быть на одном уровне с внутренними фермами крыши.
Повторите процесс, чтобы построить второе слуховое окно на противоположной стороне крыши.
Шаг 14. Установка крыши слухового окна
Чтобы построить крышу, возьмите пиломатериалы 2×4 и отрежьте семь кровельных досок до 44 3/8″ в длину. Обрежьте один конец каждой доски под углом 45 градусов.
Затем в пяти досках крыши потребуются пазы для верхней направляющей передней стены. См. изображение для размеров. Две другие доски крыши по бокам не будут иметь выреза.
Затем возьмите брус 2×6 и отрежьте один кусок до 56 1/2″ в длину. Затем с помощью настольной пилы отрежьте один край доски под углом 45 градусов, чтобы общая ширина доски составила 5 дюймов.
Теперь возьмите доску 56 1/2″ и прикрепите ее к фермам крыши над боковыми стенками слухового окна. Убедитесь, что доска находится по центру между фермами.
Затем возьмите доски крыши слухового окна и установите их от передней стены до задней доски 56 1/2″. Две внешние доски крыши не будут иметь выреза.
Повторите процесс, чтобы построить крышу для второго слухового окна.
Шаг 15.
Постройте заднюю стену дома с А-образным каркасом
Используя пиломатериалы 2×4, постройте заднюю стену, следуя размерам, указанным на рисунке. Если вы работаете с окном определенного размера, вам может потребоваться добавить дополнительное обрамление для этого окна. Убедитесь, что задняя часть стены находится на одном уровне с задней частью дома с А-образной рамой.
Шаг 16. Установка передней стенки кабины
Передняя стена также построена из бруса 2×4. Во-первых, соберите треугольную раму, которая будет скользить между фермами крыши. Затем нужно определиться с размером двери. Вы можете установить одну дверь или дверь с боковыми оконными панелями. Для этого дома мы используем дверь с боковыми панелями. Дверь должна поставляться с инструкцией по установке и предоставлять вам обрамляющий проем. После того, как вы обрамите дверь и треугольное окно, заполните остальную часть стены шпильками.
Передняя стена может быть установлена заподлицо с фасадом дома или отодвинута внутрь (у второй фермы). В каждой ситуации есть плюсы и минусы. Если вы установили стену в передней части дома, у вас будет больше места внутри дома. Но если вы установите стену дальше внутрь, у вас будет кровельное покрытие перед домом, чтобы защитить его от дождя или снега.
В этом уроке стена размещается на расстоянии 24 дюйма от передней части дома.
Шаг 17. Покройте крышу фанерой
Перед тем, как начать обшивать крышу фанерой, проверьте, нужны ли вам какие-либо дополнительные опорные блоки или перемычки для удержания фанеры. Вы не хотите, чтобы какие-либо секции фанеры были свободными или не были прикреплены к раме. Так же, как фанера на полу, все края фанеры должны касаться досок.
После того, как вы добавили блокировку, возьмите фанеру 3/4″ и прикрепите ее к фермам крыши, начиная с нижней части крыши. Фанера должна перекрывать ферму крыши на 3/4 дюйма. Таким образом, передний нижний лист фанеры будет сдвинут назад на 3/4 дюйма от передней части дома. Затем остальные части фанеры будут следовать той же схеме.
Шаг 18. Установка передней дверцы и окон
Теперь установите переднюю дверцу. Для этого урока дверная рама имеет ширину 64 дюйма для одной двери с боковыми оконными панелями. Как упоминалось ранее, вы можете изменить это на одну дверь без панелей.
Далее установите переднее и заднее окна, а также мансардные окна. Следуйте инструкциям по установке окна, чтобы предотвратить любые утечки воды.
Шаг 19. Покройте крышу бумагой и установите металлический отлив
Для этого шага покройте крышу рубероидом. Не забудьте начать установку бумаги снизу, продвигаясь вверх по крыше. Кровельная бумага должна иметь нахлест, чтобы вода стекала вниз и не попадала внутрь дома.
После установки кровельной бумаги возьмите накладки из листового металла и установите их вокруг слуховых окон. Металл защитит углы от протечек воды. Обшивка также должна быть установлена снизу, продвигаясь вверх.
Шаг 20. Установка внешней облицовки и отделки
Если вы строите этот дом в суровых холодных погодных условиях, вам может понадобиться установить фанеру на стены перед установкой сайдинга. Если погода не слишком холодная, вы можете просто прикрепить бумагу к внешней стороне стен, а затем установить поверх нее сайдинг.
Перед установкой сайдинга убедитесь, что над дверью и окнами установлены все Z-образные металлические планки. Также в нижней части сайдинга установите металлический отлив, чтобы вода не попадала внутрь дома. После того, как дом обернут бумагой и установлен металл, установите сайдинг спереди и сзади дома. Кроме того, установите сайдинг вокруг мансардных окон.
Затем установите обшивочные доски под кровельное покрытие перед домом. Затем установите лицевые панели спереди и сзади. И любая другая отделка вокруг дома, например, отделка углов слуховых окон и нижняя отделка для покрытия балок и балок пола.
Шаг 21. Установка черепицы
После того, как вся отделка установлена, пришло время покрыть крышу черепицей. Если у вас есть какие-либо проходы через крышу, такие как каминная труба, самое время их вырезать. После того, как вы вырезаете проходы через крышу и устанавливаете металлические крышки, покройте крышу черепицей.
Черепица — не единственный вариант кровли. Вместо этого вы можете установить крышу из листового металла или другие доступные типы крыш.

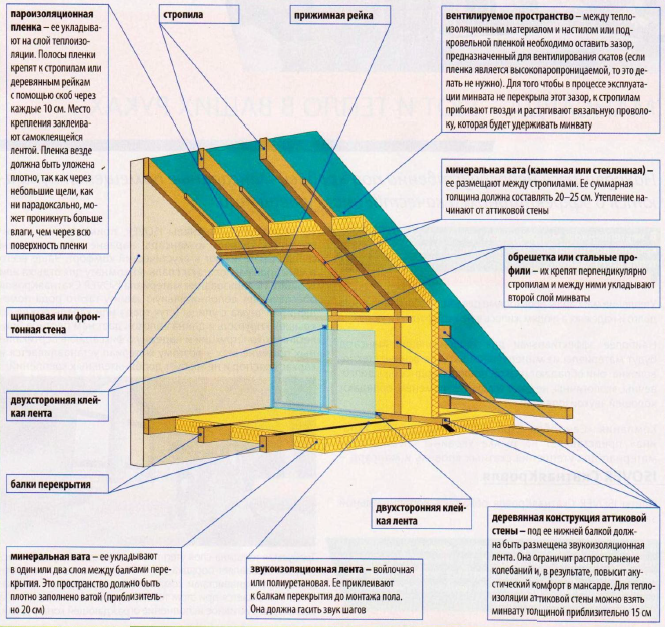

Шаг 22. Завершение монтажа внутренней изоляции и гипсокартона
Перед установкой изоляции и гипсокартона подумайте о внутреннем жилом пространстве и о том, как оно будет выглядеть. Если вы планируете установить шкафы на стене, вам нужно будет добавить дополнительные опорные блоки или рамы для их поддержки. Или, если вы хотите повесить большой телевизор или любой другой тяжелый предмет, вам понадобятся каркасные опоры.
Также подумайте об электричестве. Возможно, вам придется проложить некоторые провода, электрические вилки и выключатели. Завершите дизайн интерьера и расстановку мебели перед установкой гипсокартона, чтобы не вырезать гипсокартон.
После установки электропроводки и подпорки заполните изоляцией фермы крыши, включая стены слуховых окон. Затем установите гипсокартон на стены.
Наконец, завершите установку паркетного пола, плинтусов, лестницы на чердак, выключателей света и любых других приспособлений и отделки.
Вы сделали каркасный дом своими руками.
Изоляция деревянной рамы | РОКВУЛ
Найти продукты
Документация по продукту
Изоляция полых стен
Изоляция металлической стены
Строительство деревянного каркаса является эффективным и гибким методом строительства. По сравнению с традиционной каменной кладкой, он может вместить больше изоляции деревянного каркаса между деревянными стойками, как в полости.
Непрерывный внешний слой обеспечивает дополнительную производительность, а внутренний слой дает дополнительное пространство для электропроводки. Это помогает создать безопасную, эффективную и позитивную среду для жизни и работы.
Откройте для себя области применения, преимущества и всю необходимую информацию об изоляции стен с деревянным каркасом на этой странице.
Найти вдохновение, руководства и отчеты
Зачем нужна изоляция деревянного каркаса?
Деревянные каркасы, заполненные изоляцией, как правило, обладают лучшими тепловыми характеристиками, чем каменные стены той же общей толщины. 1 Однако их малая масса и свойства древесины означают, что для них требуется правильный материал, обеспечивающий надежную противопожарную защиту и акустические характеристики. Теплоизоляция стен ROCKWOOL с деревянным каркасом обеспечивает превосходную огнестойкость и звукоизоляцию, наряду с термостойкостью. 2
Изоляция деревянного каркасного дома хорошо подходит для использования в деревянном каркасном доме благодаря быстрому и простому монтажу и стабильности размеров. Он приспособится к небольшим движениям конструкции и останется на месте на всю жизнь.
Преимущества продукции ROCKWOOL:
- Огнестойкость
- Звукопоглощение
- Термическое сопротивление
- Гибкое приложение
- Водоотталкивающий
Калькулятор и экономия
Необходимое количество теплоизоляции зависит от размера и размеров конструкции деревянного каркаса. Поскольку тепловые требования в основном определяют требуемую толщину изоляции, используйте калькулятор коэффициента теплопередачи или свяжитесь с нашей местной технической командой, чтобы выбрать лучший продукт для использования.
В большинстве случаев это будет комбинация полной изоляции между деревянным каркасом и слоем на внутренней или внешней стороне.
Используйте наши местные калькуляторы коэффициента теплопередачи, чтобы рассчитать текущие тепловые характеристики здания и количество изоляции, необходимое для ее улучшения.
Узнайте об энергоэффективности
Почему выбирают решения ROCKWOOL?
Изоляция ROCKWOOL для деревянного каркаса обеспечивает более широкую ценность, чем просто тепловые характеристики. Изоляция из каменной ваты обладает высокой огнестойкостью – идеальное свойство для изоляции горючей древесины. Он также обеспечивает отличное звукопоглощение, уменьшая воздействие шумового загрязнения внутри и снаружи здания. 3
Ассортимент продукции включает деревянные каркасные плиты и рулоны, подходящие для различных размеров и конструкций каркасов, а также для различных требований к производительности. Каждый продукт является гибким для различных размеров и поставляется с легкой фрикционной посадкой.
Различные характеристики делают продукцию ROCKWOOL идеальной изоляцией для деревянного каркасного строительства. Используя семь сильных сторон камня, они:
- Огнестойкие
- Водоотталкивающий
- Звукопоглощающий материал
- Термический восстановитель
- Прочный
- Экономичный
Найти продукты ROCKWOOL
Низкий углеродный след изделий ROCKWOOL с деревянным каркасом идеально сочетается с деревянными конструкциями. Конструкция легко демонтируется в конце ее жизненного цикла, что способствует уменьшению нашего воздействия на окружающую среду.
Тематические исследования
Проблема
Школе F. Socciarelli в Италии требовалось эффективное, безопасное и эстетичное расширение. Он должен был быть устойчивым, быстро строиться и соответствовать экологическим целям школы.
Решение
Используя ламинированную древесину и каркасную систему «стоек и балок», фасад был построен из панелей Rockpanel для снижения потерь тепла, потребления энергии и обеспечения воздухопроницаемости. Цвета и дерево дополняют дизайн школы, а решения ROCKWOOL предназначены для предотвращения распространения огня.
Результаты
Школа F. Socciarelli использует энергоэффективность A4, что делает школу практически нулевой энергоэффективностью. Высокая безопасность и огнестойкость способствуют успеху здания.
Найти больше тематических исследований
Мы инвестировали не только в будущее, но и в настоящее наших детей. Предоставить им безопасное место для учебы, игр и жизни является для нас предметом гордости. В школе отличный уровень теплового и акустического комфорта. Мы также должны признать, что завершили проект менее чем за 100 дней.
Приложения
Монтаж
Установка изоляции стен с деревянным каркасом во время строительства или в качестве сборных элементов является распространенным методом. Иногда его также можно дооснастить существующими свойствами.
Основные советы:
- Выберите тип изоляции – Выберите изоляционный продукт, соответствующий размеру и размерам рамы.
- Сделать воздухонепроницаемым – Нанесите воздухонепроницаемый пароизоляционный слой на внутреннюю часть конструкции, чтобы избежать потери тепловых характеристик.
- Погодостойкий – По возможности избегайте намокания изоляции и деревянного каркаса, так как это может привести к протечкам до установки изоляции.
Вдохновение и руководство для профессионалов
Экологичность и энергоэффективность
Деревянные каркасы являются более экологически чистым строительным материалом, чем другие, благодаря их экологичности. Продукция ROCKWOOL также разработана с упором на цикличность и низким воздействием на окружающую среду.
Теплоизоляция ROCKWOOL, изготовленная из экологически чистой каменной ваты, призвана значительно повысить энергоэффективность каждого здания, в котором она применяется. Его можно использовать для соответствия стандартам пассивного дома 4 — для создания энергоэффективных зданий, обеспечивающих комфорт в помещении и звукоизоляцию.
