Размеры замков для межкомнатных дверей: Конструкция и размеры замка для межкомнатных и входных дверей

Конструкция и размеры замка для межкомнатных и входных дверей

• Список статей
• Конструкция и размеры дверного замка

Какие составные части дверного
замка?

Внешний корпус – скрывает и защищает внутренний механизм дверного
замка

Передняя планка — это
видимая часть замка после установки. Важно, чтобы отделка соответствовала
остальной части дверной фурнитуры – ручек для дверей, дверных петель, упоров,
защёлок.

Отверстие под поворотный квадрат — через него
проходит поворотный квадрат, с обеих сторон которого соединяются ручки дверной
фурнитуры. Собственно, само название поворотный квадрат означает, что вращательные
движение от ручки передается через него на защелку. Обычно квадраты бывают
сечением 8 мм. А вот от длины поворотного квадрата зависит, куда можно
установить ручки. Как правило, на межкомнатные двери устанавливают квадраты
длиной 100 – 115 мм. А вот для входных дверей требуются более длинные квадраты,
за счет того, что входная дверь шире чем межкомнатная.

Защёлка — это запирающая планка, которая, выступающая
из корпуса дверного замка в раму двери и, таким образом, предотвращает
открывание двери без поворота дверной ручки. Самым распространённым видом
является металлическая, диагонально скошенная защелка, выталкиваемая пружиной.

Однако, дверные замки бывают с пластиковыми и магнитными защёлками. Как пластиковая, так и магнитная защелки
позволяют значительно снизить уровень
шума дверного замка при закрывании межкомнатной двери. Необходимо также
отметить, что магнитные дверные защелки в приоритетном порядке имеют
прямоугольную форму, а не диагонально скошенную. Это обусловлено принципиально
другим механизмом работы. Скошенные защелки работают за счет сжатия пружины
путем надавливания дверной коробки на скошенную часть защелки в корпус замка
при закрывании двери, и последующего его выталкивания пружиной. Магнитные же,
остаются в корпусе замка до тех пор, пока дверь не будет полностью закрыта, там
самым встроенный магнит в ответной планке на дверной коробке, вытягивает
защелку за счет магнитного притяжения.

Засов— в отличии от защелки, засов выполняет охранную
функцию. Засов или ригель, обычно бывает прямоугольной формы и изготовлен из
металла. Приводится в действие только поворотом ключа, цилиндра, фиксатора.

Отверстие под
цилиндр – цилиндровый механизм в замке
выполняет две функции. Путем поворота выдвигает ригель замка, закрывает замок,
и обеспечивает безопасность, в зависимости от его класса, степень защиты и
стойкости к взлому может существенно различаться. Т.е., не прибегая к
противоправным действиям, отрыть замок можно будет только ключом, идущим в
комплекте с цилиндровым механизмом.

Отверстия под
соединительные стяжки – при наличии
данных отверстий на корпусе замка, дверные ручки можно закрепить стяжками, не
проделывая на дверном полотне дополнительных отверстий саморезами.

И так, мы разобрались с конструкцией
дверного замка. Но немаловажным является правильный его подбор по параметрам.

Какие бывают
размеры и параметры дверного замка

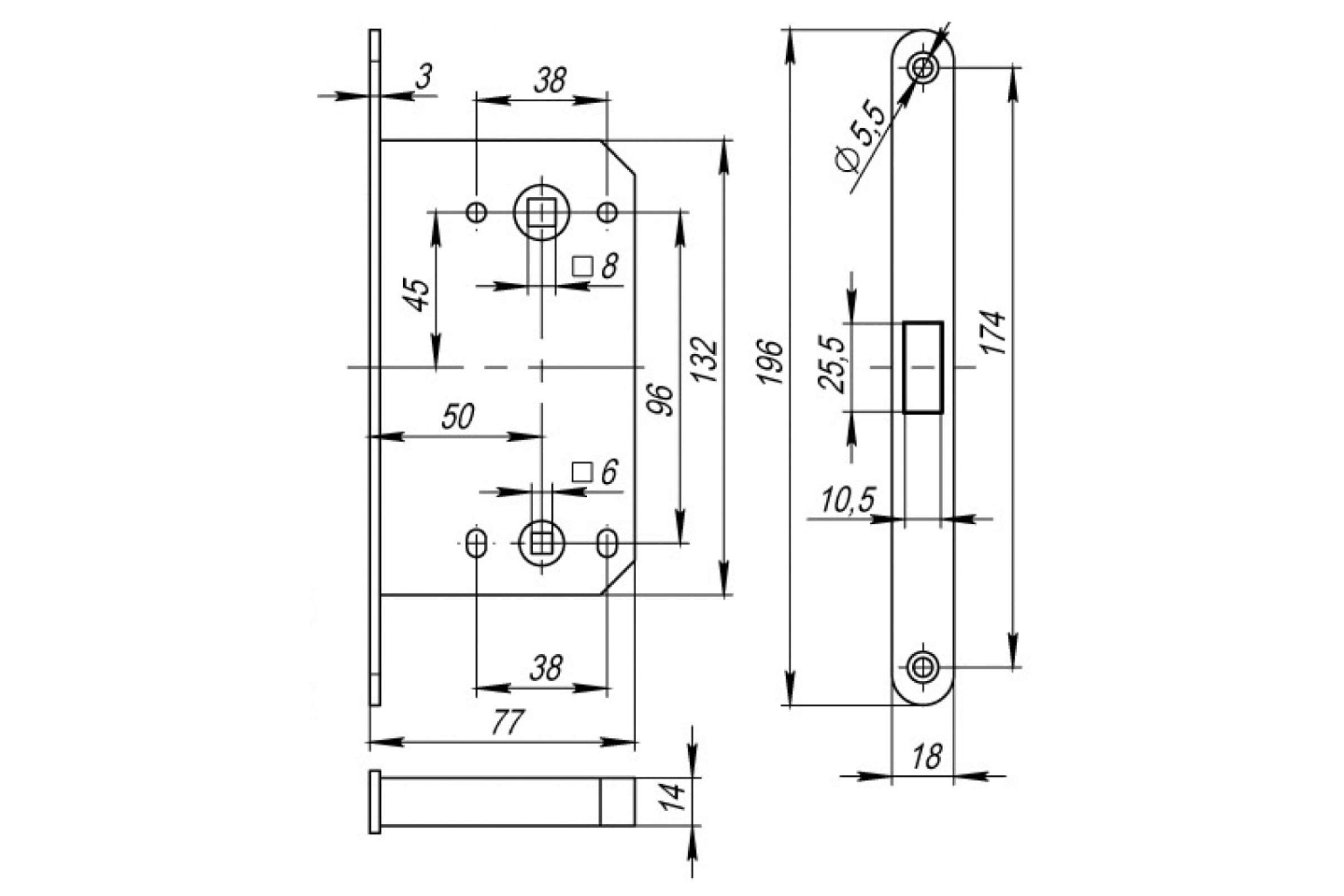

Межосевое
расстояние — это расстояние между центром отверстия
под поворотный квадрат дверной ручки и центром замочной скважины (евро или овальным
центром) или защелки-фиксатора для межкомнатных дверей и ванных комнат. Межосевое
расстояние, как правило, бывает от 47 мм для замков дверей ванных комнат и
межкомнатных дверей до 95 мм. Если на дверном полотне только предстоит вырезать
отверстия, то есть широкий выбор дверных замков. Это измерение особенно важно для
дверных ручек на планке. Ведь у них уже фиксированное межосевое расстояние. Так
же необходимо отметить, что данное расстояние зависит от высоты дверного замка.

Бексет – еще одно важное измерение. Расстояние между
передним краем дверного замка и центром замочной скважины. Бэксет обычно бывает
от 40 мм, для задвижек и сантехнических врезных механизмов для межкомнатных дверей, до 80 мм. Данный параметр очень важен,т.к. правильный подбор позволит обойтись без дополнительного высверливания
дверного полотна.

Рекомендуемые

Похожие статьи

какие параметры учитывать при выборе

Врезные замки считаются достаточно распространённым видом установки средств защиты. Они могут быть как сувальдными, так и цилиндровыми.

Сувальдные замки достаточно надёжные и крепкие. Достаточно хорошо себя проявляют в защите домов и квартир. Из-за частого использования в качестве защиты для сейфов, получили название «сейфовые».

Степень защиты зависит от количества пластин (сувальд). Они запирают засовы, когда вы поворачиваете ключ. Наверное, только к этому замку применимо правило: «чем больше, тем лучше». Наиболее оптимальным количеством считается 6-8 пластин.

Несмотря на неплохие показатели защиты, данный вид замка имеет значительный вес. Эта «особенность» не позволяет его установить на более лёгкие двери, т.к. он попросту просто отвалиться (если использовать наружный способ крепления) или перекосить дверь (при врезном методе установке замка).

Так же имеет достаточно большие по размеру ключи. Кому-то может и всё равно, но видимо большинству не нравиться таскать огромный ключ в кармане.

Большой размер имеет и замочная скважина, что тоже не есть хорошо. Для опытных взломщиков, подобрать подходящие под такие замки отмычки легче лёгкого. Так же можно попытаться высверлить его.

В соответствии со всеми возможными и известными путями взлома, на такие замки вешают дополнительную защиту в виде стальных пластин, защищающих от высверливания. Ложные пазы устанавливают для предотвращения взлома отмычками.

Следующий вид замков, устанавливаемых врезным способом – цилиндровые. Основными частями являются цилиндр, сердечник и сувальд. Чаще всего можно встретить в виде межкомнатного замка. В качестве защиты входных дверей используется только с сувальдным замком. Они отлично дополняют и покрывают недостатки друг друга. При взломе двери с двумя подобными замками, придётся каждый взламывать отдельно.

Цилиндровые замки считаются наиболее дешёвыми дверными замками поскольку при поломке замка, нет необходимости менять сразу весь. Достаточно просто достать цилиндр и заменить его. Несмотря на его положительные качества, он достаточно сильно уязвим ко взлому. Сама конструкция достаточно хрупкая, поэтому для взлома, иногда достаточно просто выбить цилиндр и замок сломан. Можно высверлить сердцевину, что так же приведёт к поломке замка.

Для предотвращения взлома, на замок ставя дополнительный корпус, не дающий его так просто выбить. От высверливания помогают стальные шарики, которые помещают в сердечник.

Определившись с видом замка, стоит обратить внимание на размеры, необходимые для выбора.

Первое, что вам нужно сделать это определить межосевое расстояние. Это расстояние от дверной ручки до замочной скважины. Оно измеряется в миллиметрах. Считается достаточно важным параметром при выборе замка.

И вторая необходимая вещь – дорнмасс. Это так называемая глубина замочной скважины. Аналогично измеряется в миллиметрах. Многие производители могут включить в размер глубины и толщину маски, находящейся в самом начале замка.

Дверные замки Размеры и чертежи

Здания

>

Компоненты здания

Дверной замок представляет собой механическое или электронное устройство, которое используется для фиксации двери в закрытом положении, предотвращая несанкционированный доступ. Дверной замок работает с использованием механизма, такого как ключ, комбинация или поворот большого пальца, для перемещения болта или защелки в запертое положение. Это предотвращает открытие двери до тех пор, пока замок не будет разблокирован с помощью соответствующего механизма.

История дверных замков восходит к древним цивилизациям. Самый ранний известный дверной замок был найден в руинах дворца Хорсабад в Месопотамии и, как полагают, датируется 704 годом до нашей эры. Эти ранние замки представляли собой простые деревянные болты, которые закрывались деревянным ключом. Со временем замки стали более сложными, с использованием металла, появлением тумблеров и штифтов, а также разработкой замков с ключом. В 19Изобретение цилиндрового замка, в котором для управления замком используется вращающийся цилиндр, сделало возможным массовое производство замков. Сегодня дверные замки бывают самых разных стилей и конструкций, включая электронные замки, в которых для открывания используются клавиатуры или биометрические технологии.

Какие типы дверных замков самые надежные?

Наиболее надежными типами дверных замков являются засовы, умные замки и замки повышенной секретности. Засовы считаются наиболее безопасными, потому что их трудно взломать, ударить или просверлить. Умные замки используют передовые технологии и могут управляться с помощью смартфона или кода, а замки с высокой степенью защиты имеют дополнительные функции безопасности, такие как стойкие к высверливанию пластины и запатентованные ключи.

Что делать, если вы потеряли все ключи от замка?

Если вы потеряете все ключи к замку, это может стать неприятной и потенциально дорогостоящей ситуацией. Один из вариантов — нанять слесаря, который может использовать специальные инструменты, чтобы взломать замок или открыть его, не повредив замок. Однако, если у вас нет запасных ключей и вы не можете получить доступ к заблокированному пространству, вам может потребоваться полностью заменить замок. Это может быть дороже, чем нанять слесаря, но вы получите новые ключи для использования. В крайнем случае, вы можете высверлить замок, однако это может повредить замок и сделать его непригодным для использования, но позволит вам получить доступ.

Почему дверные замки до сих пор используются?

Дверные цепочки по-прежнему используются для защиты и защиты, конфиденциальности, удобства, рентабельности и эстетики. Они обеспечивают дополнительный уровень безопасности, позволяя человеку приоткрыть дверь, чтобы увидеть, кто находится снаружи, не открывая ее полностью, они могут быть полезны для людей с ограниченными физическими возможностями и могут добавить эстетический вид дому.

Справочники по дверным замкам

Просмотрите наши руководства по дверным замкам, чтобы узнать о дополнительных категориях, советах, подробностях, вариантах, стилях и истории дверных замков. Направляющие предоставляют дополнительную информацию об уникальных свойствах и общих отношениях между элементами.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

1,3 дюйма | 33 мм (пластина)

—

0,63 дюйма, 2,52 дюйма | 16, 64 мм

—

0,59 дюйма | 15 мм

—

—

—

—

—

Замок с болтовым затвором

3,300

6,400

1.500

3100

https://p3d.in/e/NurYn

3 | 76 мм

—

2,8 дюйма | 71 мм

—

0,53 дюйма | 13,5 мм (спереди)

—

—

—

—

—

Ригельный замок — арочный, круглый цилиндр

7.600 900 03

7.100

1.350

5

https://p3d.in /e/WAgq7

2,48 дюйма | 63 мм (диаметр)

—

2,48 дюйма | 63 мм (диаметр)

—

0,53 дюйма | 13,5 мм (спереди)

—

—

—

—

—

Замок с засовом — цилиндр, круглый цилиндр

6,300

6,300

1,350

9000 4 500

https://p3d.in/e/wzqTu

2,64” | 67 мм (диаметр)

—

2,64 дюйма | 67 мм (диаметр)

—

0,79 дюйма | 20 мм (спереди)

—

—

—

—

—

Замок с засовом — круглый, евроцилиндр

6. 700

6.700

2.000

30

https://p3d.in/e/PU5Xb

2,64” | 67 мм (диаметр)

—

2,64 дюйма | 67 мм (диаметр)

—

0,79 дюйма | 20 мм (спереди)

—

—

—

—

—

Замок с засовом — круглый, овальный цилиндр

6.700

6.700

2.000

30

https://p3d.in /e/hgsA5

2,64 дюйма | 67 мм (диаметр)

—

2,64 дюйма | 67 мм (диаметр)

—

0,79 дюйма | 20 мм (спереди)

—

—

—

—

—

Замок с ригелем — круглый, круглый цилиндр

6.700

6.700

2.000

30

https://p3d.in /e/NwfFj

2,64” | 67 мм

—

2,64 дюйма | 67 мм

—

0,79 дюйма | 20 мм (спереди)

—

—

—

—

—

Замок с засовом — квадратный, евроцилиндр

6.700

6.700

2.000

90

https://p3d. in/e/cpnvG 900 03

2,64 дюйма | 67 мм

—

2,64 дюйма | 67 мм

—

0,79 дюйма | 20 мм (спереди)

—

—

—

—

—

Замок с ригелем — квадратный, овальный цилиндр

6.700

6.700

2.000

90

https://p3d.in /e/8LqWy

2,64 дюйма | 67 мм

—

2,64 дюйма | 67 мм

—

0,79 дюйма | 20 мм (спереди)

—

—

—

—

—

Замок с ригелем — квадратный, круглый цилиндр

6.700

6.700

2.000

90

https://p3d.in /e/ACxIE

3,31 дюйма | 84 мм

—

2,58 дюйма | 65,5 мм

—

0,59 дюйма | 15 мм (спереди)

—

—

—

—

—

Замок с засовом — традиционный, круглый цилиндр

8,400

6,550

1,500

5

https://p3d.in/e/9BzPp

1,34”, 2,13” | 34, 54 мм (пластины)

—

0,75 дюйма, 3,35 дюйма | 19, 85 мм

—

0,65” | 16,5 мм

—

—

—

—

—

Цепной замок двери

5,400

8,500

1. 650

7400

https://p3d.in/e/P8PQt

1,81” | 46 мм

—

0,63 дюйма, 2,72 дюйма | 16, 69 мм

—

0,85 дюйма | 21,5 мм

—

—

—

—

—

Замок со скользящим болтом

4,600

6,90 0

2.150

90

https://p3d.in/e/Q2O2F

Похожие Здания Коллекции

Здания

Посмотреть категориюЕще

Дверной цепной замок Размеры и чертежи

Здания

>

Дверные замки

Дверной цепной замок представляет собой тип замка, который состоит из цепи и кронштейна, который крепится к двери. Цепь соединена с кронштейном и служит для фиксации двери в частично открытом положении. Цепь обычно изготавливается из металла и крепится к кронштейну, установленному на двери. Когда дверь закрыта, цепь крепится к кронштейну, предотвращая открытие двери больше, чем длина цепи. Цепной замок обычно используется в сочетании с основным дверным замком, таким как засов, и обычно устанавливается с внутренней стороны двери, позволяя человеку, находящемуся внутри здания, приоткрыть дверь, чтобы увидеть, кто находится снаружи, не открывая ее полностью. это.

Дверной цепной замок имеет пластины высотой 1,34 дюйма, 2,13 дюйма (34, 54 мм), шириной пластины 0,75 дюйма, 3,35 дюйма (19, 85 мм) и глубиной 0,65 дюйма (16,5 мм). Общая высота дверного цепного замка, включая подвесную цепь, составляет примерно 4,33 дюйма (110 мм).

Дверной цепной замок представляет собой замок, состоящий из цепи и кронштейна, который крепится к двери. Цепь соединена с кронштейном и служит для фиксации двери в частично открытом положении. Цепь обычно изготавливается из металла и крепится к кронштейну, установленному на двери. Когда дверь закрыта, цепь крепится к кронштейну, предотвращая открытие двери больше, чем длина цепи. Цепной замок обычно используется в сочетании с основным дверным замком, таким как засов, и обычно устанавливается с внутренней стороны двери, позволяя человеку, находящемуся внутри здания, приоткрыть дверь, чтобы увидеть, кто находится снаружи, не открывая ее полностью. это.

Дверной цепной замок имеет пластины высотой 1,34 дюйма, 2,13 дюйма (34, 54 мм), шириной пластины 0,75 дюйма, 3,35 дюйма (19, 85 мм) и глубиной 0,65 дюйма (16,5 мм). Общая высота дверного цепного замка, включая подвесную цепь, составляет примерно 4,33 дюйма (110 мм).

Обновление до ProRenew Pro

*В разработке*

Высота:

1,34”, 2,13” | 34, 54 мм (пластины)

Ширина:

0,75 дюйма, 3,35 дюйма | 19, 85 мм

Глубина:

0,65” | 16,5 мм

Длина:

Вес:

Высота (общая): 4,33 дюйма | 110 мм

Материалы:

Нержавеющая сталь

Дизайнер:

Свойства

Чертежи включают:
Дверной замок-цепочка, вид спереди, сбоку, двери (спереди)
