Если вы решили установить домофон в частный дом, используя в комплекте электромагнитный замок, то наверняка у вас возник вопрос, как отрегулировать дверной доводчик (потому, что это устройство необходимо купить для данного случая). Эта важная часть запорного механизма подвергается приличным нагрузкам при открытии и закрытии двери, поэтому часто нарушается ее балансировка.

В первую очередь обратить внимание на так называемый «дохлоп», от него зависит насколько плотно прижимается дверь и с какой скоростью происходит ее закрытие. Так как доводчики можно устанавливать на любые двери, то этот показатель важен. Понятно, что наружные двери (входные) должны закрываться быстрее (во избежание теплопотерь и проникновения внутрь дома различных насекомых). Межкомнатные двери наоборот не должны захлопываться с большой скоростью, потому что это может покалечить маленьких детей и домашних животных. В любом случае все зависит от личных пожеланий хозяев. Иначе говоря, механизм «дохлопа» сдерживает закрытие дверного полотна и это происходит плавно.

Регулировка доводчика происходит с помощью специальных винтов. Потихоньку проворачивая их по часовой стрелке вы получите большую скорость, а против часовой — меньшую. Ни в коем случае не отворачивайте винт полностью, иначе из отверстия вытечет смазочное масло, которое в домашних условиях обратно не загонишь (только под высоким давлением). Провернули винт на два оборота (не больше за один раз), проверили скорость закрывания. Не устроила, приступайте снова.

На конечной стадии «дохлопа» от скорости зависит и ударная сила дверного полотна. Лучше всего настроить так, чтобы все происходило быстро, но плавно. Специальный регулировочный винт позволит уменьшить скорость закрывания на середине стадии, а если нужно что-то внести в помещение (объемное и тяжелое), он может зафиксировать дверь в открытом состоянии (нужно его просто затянуть).

Дверной доводчик и электромагнитный замок — это идеальное сочетание для частного дома. Но оба этих устройства нуждаются в периодическом техобслуживании, относитесь к ним бережно, и они прослужат вам долгие годы.

Вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Установка

Доводчик – играет важную роль в процессе открывания и закрывания дверей. Он мягко и деликатно возвращает открытые створки в исходное положение, защищает дверное полотно от сильных ударов, механических повреждений, удерживает двери в открытом положении. Чтобы доводчик работал эффективно, выполнял все свои функции, его нужно отрегулировать.

Любое устройство будет качественно и длительно функционировать, если за ним осуществляется правильный и своевременный уход. Отрегулировать доводчик можно самостоятельно. Необходимо обследовать и устранять неисправности конструкции минимум 2-3 раза в год, когда происходит смена времён года. Зимой масло густеет, и доводчик медленнее возвращает дверь в исходное положение. Летом, наоборот.

За силу закрывания створки отвечает 1-ый клапан. Для того, чтобы выполнить настройку нужно менять уровень затяжки клапанов. Для замедления скорости закрытия – закручиваем клапан. Для убыстрения – ослабляем. Важно учитывать, что клапаны регулировки нельзя выкручивать до конца. Если это сделать, то они утратят свои функциональные способности, даже если потом их вернуть на место.

Многие модели доводчиков оснащены специальной опцией Hold open. Для её настройки, дверную створку открывают на прямой угол и затем затягивают фиксатор. Дверь будет оставаться открытой. Чтобы её закрыть, достаточно слегка подтолкнуть створку.

Скрытый доводчик для витрины представляет собой устройство автоматического закрытия двери, установленное в дверной раме так, чтобы это было скрыто от посторонних глаз. Его основная функция заключается в плавном закрытии двери магазина каждый раз, когда пешеход или покупатель открывает дверь, чтобы войти или выйти из здания. Скрытый дверной доводчик представляет собой механико-гидравлическую конструкцию и в стандартной комплектации имеет 2 регулировки: скорость закрытия и скорость защелки. Скрытые доводчики бывают двух типов полного открывания: 90 градусов полного открытия или 105 градусов полного открытия. Когда мы говорим «полностью открыто», мы говорим о том, насколько далеко может распахнуться дверь. В большинстве коммерческих дверей на самом деле используется скрытый доводчик с полным открытием на 105 градусов. Это означает, что когда дверь полностью открывается покупателем, дверь открывается на угол более 90 градусов и до 105 градусов.

Накладные скрытые дверные доводчики устанавливаются внутри верхней части дверной рамы. Чтобы получить доступ к регулировочным клапанам, вы должны открыть дверцу так, чтобы вы могли видеть накладку в нижней части верхней части дверной рамы. В крышке будет два отверстия, которые позволят вам получить доступ к регулировочным клапанам. Некоторые скрытые доводчики имеют три клапана и три отверстия в крышке. Если крышка по какой-либо причине не имеет отверстий в крышке, то просто снимите крышку, чтобы получить доступ к регулировке клапана.

Совет №1 при регулировке любого скрытого дверного доводчика: поворачивайте регулировочные клапаны только на 1/8 оборота за раз. Помните, что элементы управления регулировкой — это просто клапаны, которые контролируют поток гидравлической жидкости в камерах внутри скрытого доводчика. Если вы слишком сильно отвинтите какой-либо из клапанов скорости закрытия, гидравлическая жидкость вытечет из корпуса доводчика, и скрытый корпус доводчика потеряет все гидравлическое давление. Когда это происходит, скрытый доводчик больше не может использоваться или функционировать и должен быть утилизирован. Избегайте этого и регулируйте каждый клапан только на 1/8 оборота за раз.

Скорость закрытия — это скорость, с которой дверь магазина закрывается из полностью открытого положения примерно до 20 градусов. Скорость закрытия всегда соответствует клапану, ближайшему к центру корпуса доводчика. Регулировка — клапан. Поворот клапана по часовой стрелке закроет клапан, замедляя скорость закрытия. Поворот клапана против часовой стрелки откроет клапан, увеличивая скорость закрытия. Согласно требованиям раздела 404.2.8 ADA, скрытый доводчик должен закрываться не менее чем за 5 секунд с 9от 0 до 12 градусов. Аккуратно регулируйте этот клапан на 1/8 оборота за раз, пока скорость закрытия не будет соответствовать требованиям ADA.

Скорость защелки — это скорость, с которой дверь витрины закрывается примерно с 20 градусов до полностью закрытого положения. Раздел 404.2.8 требований ADA не определяет конкретную скорость фиксации. Однако скрытые доводчики никогда не должны захлопываться. Скорость защелки должна быть отрегулирована намного медленнее, чем основная скорость закрывания. Вы не хотите, чтобы скорость защелки работала так быстро, что это может повредить чьи-то пальцы, если они потянутся к двери. Поворот клапана скорости защелки по часовой стрелке закрывает или ограничивает поток гидравлической жидкости и снижает скорость защелки. Поворот клапана скорости защелки против часовой стрелки открывает поток гидравлической жидкости и увеличивает скорость защелки. Важно понимать, что если ваша скорость защелки должна быть увеличена слишком высоко, так что дверь захлопывается, чтобы дверь полностью защелкнулась, то у двери есть другие проблемы. Это может быть слишком сильное трение с нижним затвором двери, плохая шарнирная петля или, возможно, неправильное скрытое натяжение пружины доводчика для вашей двери. Помните, скрытые доводчики предназначены для безопасного управления дверью. Неправильно отрегулированная скорость защелки, которая захлопывает дверь, очень опасна для любого пешехода, который пользуется дверью.

Backcheck — это скорость, с которой дверь может открываться примерно с 80 градусов до полностью открытого положения. Backcheck очень полезен для предотвращения захлопывания двери при открытии с чрезмерным усилием. Поворот обратного клапана по часовой стрелке закроет клапан и увеличит сопротивление обратного хода, позволяя двери открываться медленнее. Поворот обратного клапана против часовой стрелки откроет клапан и уменьшит обратное сопротивление, что позволит двери открываться быстрее. Важно отметить, что никогда не поворачивайте обратный клапан полностью закрытым, так как это остановит движение двери и создаст слишком большое давление на корпус доводчика, если дверь толкнуть или потянуть, что приведет к разрыву уплотнительных колец и разрушению. дверь ближе.

Знание требований ADA очень важно для того, чтобы вы могли подогнать скрытую дверь магазина ближе к соответствию. Следование рекомендациям ADA по регулировке скорости закрытия обеспечивает безопасность каждого покупателя или пешехода, проходящего через дверь вашего магазина. Если ваш скрытый доводчик неисправен, подтекает масло или не работает должным образом, мы рекомендуем скрытый доводчик Liberty. Скрытый дверной доводчик Liberty предназначен для дверей витрин и соответствует требованиям ADA. Совершите покупку сегодня и получите БЫСТРУЮ БЕСПЛАТНУЮ доставку!

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ НА ДАННОМ САЙТЕ, ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ ЛЮБОГО РОДА, И МЫ НЕ ПРЕДОСТАВЛЯЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ВЫ ПРЕДОСТАВЛЯЕТЕ ИНФОРМАЦИЮ НА ЭТОМ САЙТЕ (ИЛИ ЛЮБУЮ ИНФОРМАЦИЮ) РЯ) , БУДЕТ ТОЧНЫМ, ПОЛНЫМ ИЛИ БЕЗОШИБОЧНЫМ. ВЫ СОГЛАШАЕТЕСЬ С ТЕМ, ЧТО ВЫ ДОЛЖНЫ ОЦЕНИТЬ ВСЮ ИНФОРМАЦИЮ И ОТВЕТЫ, И ЧТО ВЫ НЕСЕТЕ ВСЕ РИСКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ЭТОГО САЙТА, ВКЛЮЧАЯ ЛЮБУЮ ОПРЕДЕЛЕННОСТЬ ТОЧНОСТИ, ПОЛНОТЫ ИЛИ ПОЛЕЗНОСТИ ЛЮБАЯ ИНФОРМАЦИЯ ИЛИ МАТЕРИАЛЫ, ДОСТУПНЫЕ НА ДАННОМ САЙТЕ.

Дверной доводчик — это аппаратное устройство, которое автоматически закрывает дверь каждый раз, когда она открывается. Доводчик использует гидравлическую энергию, чтобы закрыть дверь с достаточной силой, чтобы она защелкнулась. К сожалению, немногие установщики тратят время на то, чтобы правильно отрегулировать скорость доводчика, чтобы убедиться, что он будет работать с нужным уровнем усилия. Если ваша дверь закрывается слишком быстро или слишком медленно, некоторые простые регулировки могут помочь вам добиться правильной работы двери.

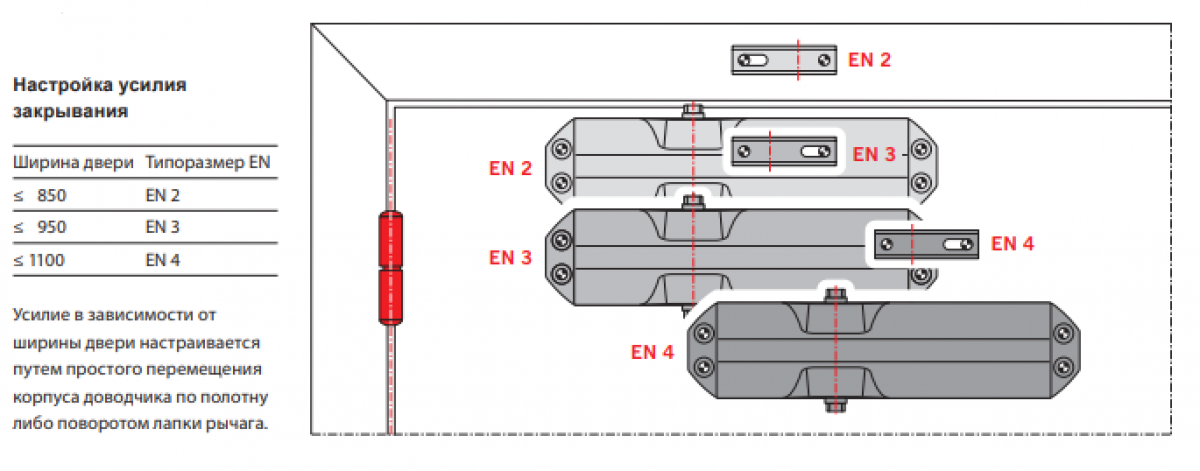

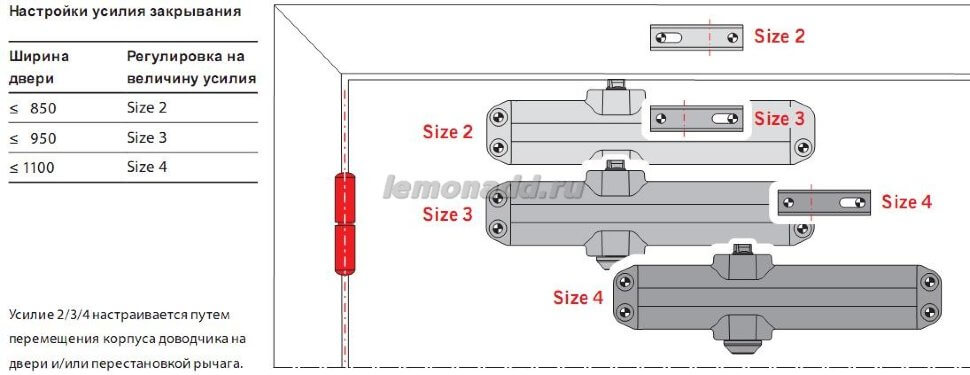

Осмотрите узкие концы корпуса доводчика. На одном конце вы увидите регулировочный винт, который используется для регулировки натяжения пружины. Натяжение пружины варьируется от 1 до 6 и зависит от веса двери. Доводчики поставляются с предустановленным значением 3. Используйте шестигранный ключ, чтобы установить его на 4, чтобы увеличить усилие закрывания.
Откройте и закройте дверь и посмотрите, решит ли это вашу проблему. Если это улучшит силу закрывания двери, попробуйте отрегулировать уровень 5 или 6 и протестировать еще раз. Если это решит вашу проблему, замените крышку на доводчике. Если нет, верните натяжение пружины на 3 и перейдите к следующему шагу.
Осмотрите верхнюю часть доводчика. Найдите два регулировочных винта. Один раз регулирует скорость закрытия двери и будет помечен буквой «C» или «S». Другой регулирует скорость защелки или скорость поворота двери в течение последних 10–15 градусов перед закрытием и должен быть помечен буквой «L». Вы можете увидеть другие регулировочные винты, но они не влияют на силу закрывания двери.
Увеличьте силу поворота двери с 90 до 10 или 15 градусов, регулируя скорость закрывания. Поверните винт против часовой стрелки на 1/4 оборота, чтобы ускорить закрытие и увеличить усилие. Проверьте дверь, чтобы увидеть, решило ли это вашу проблему, прежде чем продолжить. Если это помогло, поворачивайте винт с шагом в 1/4 оборота, проверяя дверь после каждой регулировки, пока проблема не будет решена.
Отрегулируйте усилие, с которым дверь защелкивается или поворачивается от 15 градусов до полного закрытия, изменяя скорость защелки. Поверните винт, отмеченный буквой «L», против часовой стрелки на 1/4 оборота, чтобы увеличить усилие защелки. Проверяйте дверь после каждой регулировки и поворачивайте винт с шагом в 1/4 оборота, чтобы не повредить доводчик.
