Вентиляционные решетки для чердака — Мансарды

Нет никакого сомнения в том, что чердачное помещение следует утеплять, иначе в здании не будет комфорта и уюта. При хорошей вентиляции чердака грибок и плесень появляться не будут, поэтому срок эксплуатации крыши значительно увеличивается.

Вентиляция помогает правильному теплообмену. Летом солнце нагревает крышу до 100°, а от чердака нагреваются и другие помещения. А при холодных климатических условиях в помещении чердака появляется конденсат. От этого влажность увеличивается и деревянные конструкции начинают гнить.

Схема вентиляции чердака — просто и понятно

Система вентиляции не даёт застаиваться воздуху на чердаке, а постоянно перемешивает его с наружным, из-за этого сосулек и наледи в помещении не будет.

Ошибочные мнения про чердачную вентиляцию

Многих людей пугает то, что вентиляция, удаляя теплый воздух из чердака, пускает туда холодный и тем самым охлаждает помещение, препятствуя хорошему обогреву. В реальности сохранять в помещении тепло должна хорошая теплоизоляция, а вентиляция только смешивает воздух.
Некоторые владельцы считают, что вентиляция должна действовать лишь летом, в жаркую погоду. Но если чердак оставить 6ез проветривания зимой, то там обязательно появятся: наледь, сосульки, плесень и грибок.
Вентиляция на чердаке не зависит от величины отверстия, но следует помнить: если площадь чердачного помещения 500 м², то вентиляционные отверстия должны иметь площадь 1 м². Это самое оптимальное соотношение для проветривания, а тепло теряться не будет.

Вентиляционные решетки помогут в проветривании чердака

Как вентилировать холодный чердак

У холодного чердака есть необходимость регулировать вентиляцию. Вот почему обрешетку и стропила закрывать не надо. Для бесперебойной циркуляции воздуха лучше провести зашивку с зазорами. Если крыша покрыта ондулином или шифером, а ветро- и пароизоляционную плёнку не положили, то вентиляцию делать не стоит – воздух хорошо циркулирует между волнами на кровле, попадая на чердак и выходит обратно. Воздух металлочерепица, только на ней получается конденсат. По этой причине обязательно нужна плёнка.

Вентиляционные каналы у двухскатной крыши находятся во фронтонах. Обычно зашивку деревянных свесов делают с неплотным прилеганием, равномерно распределяя узкие щели. У кирпичного дома придётся в стенах (напротив друг друга) делать отверстия.

Вентиляционные трубы для проветривания чердака

Для устройства на чердаке продухов можно применить просто способ – поставить обычные вентиляционные решетки. Первая решетка поворачивается вниз отверстиями, а второй можно регулировать. От комаров и других насекомых привинчивают москитную сетку.

Для вентиляции вальмовой крыши применяют иную технологию. Внизу, в подшивке делают вход, а сверху, у конька – выход. Когда подшивка свесов из деревянных брусьев, их размещают неплотно с промежутком в несколько миллиметров. В пластиковой зашивке должны быть дырочки.

Когда подшивка собрана плотно, по всей длине ветрового свеса, с промежутком 80 см, устанавливают решетки, имеющие сетки в 5 см диаметром.

Тип кровли имеет значение. Если покрытие из шифера или еврошифера, делают конек, когда кровля гибкая – вентиль. Особый вентиль необходим керамической крыше. Металлочерепичное покрытие крыши можно проветривать при помощи конька. Такая вентиляционная система обустраивается очень быстро и стоит недорого.

Для вентиляции на чердаке устраивают слуховое окно (застеклённое либо зарешеченное), но этот способ довольно сложный и трудоёмкий.

Система вентилирования в тёплом чердаке

Сейчас естественная циркуляция в отопительных системах не применяется. Чтобы удобно и с комфортом жить в теплой мансарде, без вентиляции не обойтись. Когда чердак перестаивают в мансарду, кровлю делают проветриваемой.

Когда крыша имеет покрытие из листового металла или гибкой черепицы, на стропила нашивают контррейку. При металлической крыше нужна ветрозащитная плёнка. Покрытая шифером кровля не нуждается в контррейке. Чердак проветривается наряду с другими помещениями. Через клапаны ВТК, находящиеся в окнах, воздух поступает в помещение, а выходить должен в вентиляционные отверстия. Если в стенах их нет, то на крыше должны находиться грибки-аэраторы.

метод аэрации + как сделать вентиляционные решетки

Она обеспечит просушку утеплителя, исключит снижение его теплотехнических качеств, предупредит образование разрушительно действующего конденсата. Для того чтобы вентиляция справлялась с немалым списком задач, стоит ознакомиться со спецификой ее устройства.

Основная задача вентиляционной системы заключается в формировании регулярной циркуляции воздушных потоков, омывающих конструктивные элементы крыши.

Вместе с непрерывно перемещающимися воздушными массами из ограниченного фронтонами и скатами пространства удаляется конденсат. Выветриваются бытовые испарения, свойственные всем видам жилых помещений.

Организованный воздухообмен необходим как для обустроенных мансард, так и для неэксплуатируемых чердачных пространств. Планомерное движение воздушных масс требуется и владельцам дома, нуждающимся в создании благоприятного для дыхания микроклимата, и стройматериалам.

Одновременно с выводом избытка влаги и отработанной воздушной массы системой вентиляции уравниваются показатели давления за пределами кровельной конструкции и внутри ограниченного ею пространства. Снижение давления внутри чердака требуется для предотвращения нарушения связующих узлов и срыва крыши.

Согласно предписаниям изданного еще в 1964 г. сборника положений от Госстроя о планово-предупредительных мероприятиях по содержанию зданий суммарная площадь сечения всех видов вентиляционных отверстий регламентируется. Она обязана быть в пределах от 1/300 до 1/500 доли от площади перекрытия мансарды или чердака.

В соответствии с требованиями того же старенького нормативного документа обновление воздушной массы должно производиться дважды за час в наиболее неблагоприятный погодный период. Показания термометра на нежилом чердаке в морозное время должны отличаться от измерений «за бортом» на 5 — 6ºС.

Заметим, что по прошествии внушительного количества лет требования к устройству вентиляции практически не изменились. Зато появились новые стройматериалы и виды отделки, препятствующие естественному поступлению и оттоку воздуха из чердака. Защита от ветра, атмосферной воды и потерь тепла существенно повысила герметичность, превратившись вместе с тем в непроницаемый барьер для воздушных потоков.

Для того чтобы обеспечить проветривание чердачно-мансардного помещения и строительных конструкций используются разные по исполнению технологические приемы, это:

Сооружение вентилируемого фронтона. Метод заключается в устройстве вентиляционных зазоров между материалами с различающейся теплотехникой. Зазоры в 3 – 5 см формируют между ветрозащитой и утеплителем, кирпичной или пенобетонной стеной и теплоизоляцией.
Устройство вентиляционных окон и решеток. Способ направлен на обеспечение движения воздушной массы через помещение и снижение давления в мансарде/чердаке. Слуховые окошки могут быть врезаны в скаты, но проще всего они устанавливаются на фронтон.
Установка вентиляционных клапанов. Используются как для приточного, так и для вытяжного типа вентиляции с естественным и механическим побуждением. Работают в паре с вентиляторами и без. По функциональному назначению они равны слуховым окошкам.

Указанные варианты вентиляции не исключают друг дружку, ведь каждый из них решает собственные задачи. Работают они не только в паре, но и с дополнениями в виде коньковых и скатных аэраторов, продухов, турбодефлекторов и т.д. Но раз речь в нашей статье идет о фронтонах, разберемся с этими тремя разновидностями.

Сооружение вентилируемого фронтона

Вентиляционные зазоры между материалами с различающейся теплотехникой создаются путем установки бруска на кирпичные и пенобетонные поверхности. Отметим, что обшивку деревянных стен в случае их ремонта или отделки выполняют без формирования зазоров. Исключение – крайне неровная поверхность, требующая корректировки посредством устройства фальш-стены.

Для сооружения каркаса по кирпичным и бетонным поверхностям используется брусок толщиной не менее 2,3 см, который устанавливают:

Вертикально. Для горизонтального монтажа всех видов вагонки, натурального и пластикового блок хауса, профлиста, сайдинга и т.п. Это наиболее подходящий способ установки реек каркаса для формирования естественного перемещения воздушных масс по вентиляционным зазорам вдоль обшивки фронтона и утеплителя, если он есть.
Горизонтально. Для вертикального монтажа вышеперечисленных видов отделки. Горизонтальное расположение реек препятствует естественному течению воздушного потока, который стандартно перемещается по вертикали. Поэтому горизонтальный каркас устанавливается «с разрывом» — собирается из отрезков бруска.

При вертикальном расположении элементов обшивки рекомендуется сооружать двойную обрешетку, чтобы не ослаблять разрывами основу, установленную под отделку фронтона. В таком случае вертикально установленные рейки обеспечат вентиляцию в необходимом объеме, а горизонтально расположенные элементы будут служить основой под обшивку.

Вертикальную схему установки элементов каркаса применяют, и если предполагается диагональная установка вагонки. Если есть сомнения в несущей способности реек или планируется сложный вид отделки с неоднократной сменой направления элементов облицовки, лучше установить двойной каркас.

Для сооружения каркаса, играющего заодно роль стенок вентиляционных каналов, подходит не только брусок хвойных пород, но и металлический профиль с зубчатыми кронштейнами, выпускаемыми специально для облегчения их установки и регулировки положения. Однако в приоритете все же пиломатериалы как максимально сочетаемая с отделкой жилья органика.

Вентиляцию фронтонной стенки устраивают:

В два уровня, если в обустройстве фронтона применяется полиэтиленовая пленка в качестве ветрозащиты и гидроизоляции. Зазоры в таких случаях создают между утеплителем и пленкой, а также между пленкой и внешней отделкой.
В один уровень, если используется диффузная мембрана, способная самопроизвольно пропускать наружу влагу при возникновении в толще теплоизоляции избыточного давления.

Мембране разрешено вплотную контактировать с теплоизоляцией. Она свободно пропустит пар и конденсат из толщи утеплителя наружу в отличие от полиэтилена, представляющего собой практически непробиваемую гидроизоляционную преграду.

Несмотря на более высокую стоимость полимерных диффузных вариантов ветрозащиты с гидроизоляцией, они гораздо практичней, потому что позволяют сократить расход пиломатериала и ощутимо продлевают эксплуатационные сроки систем утепления.

Установка вентиляционных окон и решеток

Вентиляционными окошками и решетками оборудуют преимущественно неэксплуатируемые чердачные помещения. При обустройстве мансарды отдают предпочтение традиционным деревянным рамам со остекленными створками и форточками для поддержания требующегося влажностно-температурного баланса.

Для устройства вентиляционных окон выпускают готовые комплекты, включающие коробку и наличник для внешней отделки места установки. Производят их из древесины и из пластика, который значительно дешевле натурального материала. Конфигурация бывает круглой, полукруглой, многоугольной, овальной, простой прямоугольной или треугольной и др.

Вентиляционные окна для обустройства фронтонов делятся на два вида:

Глухие. Это обычные жалюзийные решетки, не предполагающие возможности растворения для прямого проветривания. В их раму вмонтированы нерегулируемые или регулируемые планки наподобие жалюзи. Регулировка планок предоставляет возможность задавать объем проходящего через чердак потока воздуха.
Распашные. Оснащенные одной или двумя створками для проведения периодического проветривания чердака. Изготавливаются по принципу традиционных окон, но уступают им в габаритах.

Есть еще комбинированные варианты, включающие и створки для периодического проветривания, и жалюзи для постоянной циркуляции воздушных масс.

Пользуясь готовыми заводскими решениями, можно сконструировать и соорудить окошко для фронтона собственноручно. Только нужно по аналогии с промышленными изделиями закрыть результат самостоятельного производства мелкой металлической сеткой с тыльной стороны. Она нужна как защита от насекомых, пыли и подобной атмосферной взвеси.

Размер окошка под вентиляцию подбирают, исходя из обозначенных выше нормативных предписаний. Монтаж во фронтон без утеплителя может производиться после сооружения и облицовки конструкции. Во фронтонной стенке просто вырезают проем, равный по размеру и форме коробке окна. Затем устанавливают в отверстие конструкцию и закрывают ее снаружи наличником.

В теплоизолированных каркасных фронтонах место для размещения решеток и окон следует заранее предусмотреть и обустроить коробом. Он обеспечит правильный монтаж рамы, облегчит установку, заодно будет противостоять смятию и оседанию утеплителя.

Для обустройства монолитных кирпичных, бетонных, каменных конструкций выпускаются решетки с перпендикулярно прикрепленной к ним трубкой. Устанавливаются они предельно просто:

Поверхность предварительно пробуренного в стене отверстия обрабатывается подходящим клеевым составом.
От решетки отделяют крепежный хомут и обод.
Между стеной и контактирующей с ней тыльной поверхностью решетки наклеивается изоляционная лента или наносится герметик.
В обработанное отверстие заводится труба до упора решетки снаружи.
Производится фиксация установленной в отверстие решетки. Крепеж ставят через внешнюю рамку в стену.
Устройства, применяемые в организованной вентиляционной системе, подсоединяются к вентканалам. Решетки для естественного типа вентиляции закрываются аналогами со стороны помещений.
Установленную решетку со стороны улицы закрывают ободом. Если монтаж вентиляционного атрибута производился перед обшивкой стены, то обод ставят после отделочных работ.

Для обеспечения регулярного воздухообмена в нормативных объемах глухие и распашные окошки на фронтоны устанавливаются так, чтобы между их нижней гранью и верхней плоскостью перекрытия было не менее 80 см, но не более 100 см.

Установка вентиляционных клапанов

Отличной, но более дорогой альтернативой обычным вентиляционным решеткам для обустройства фронтонов являются клапаны. Их применяют для обустройства фронтонов мансард для регулярной замены отработанной воздушной массы равнозначной по объему, но свежей порцией.

Кроме поставки свежего воздуха или отвода отработанной воздушной массы клапаны выполняют еще массу полезных функций. Их выпускают для приточных и комбинированных систем, используют для оснащения как естественных вариантов вентиляции, так и разновидностей с искусственным, т.е. механическим побуждением движения воздушного потока.

Новаторские приточные устройства наделены способностями гасить, шум, подогревать воздушный поток, фильтровать и автоматически регулировать его объем. Снаружи они выглядят как привычные вентиляционные решетки. Изнутри помещений представляют собой небольшой ящик, установленный на стену мансарды сразу под ее окном.

Принцип действия приточного вентиляционного устройства:

Доля свежего воздуха через решетку захватывается клапаном. Направление воздушного потока в устройство естественной системы осуществляется за счет разницы давления за пределами дома и внутри него. Механические приборы направляют воздушную массу вентиляторами.
Затем его принимает шумопоглатитель. Производители предлагают клапаны с разнообразными приспособлениями для снижения шума. Например, фирма «ДомВент» выпускает клапаны с поглотителями звуков в виде гофрированной полимерной трубы с вмонтированной москитной сеткой.
После обработки воздух выходит из прибора и поставляется сразу на радиатор, от которого получает тепловую энергию, далее распространяется в обрабатываемом пространстве.

Для удаления отработанного воздуха, прежде поставленного приточным клапаном, используются или обычные решетки, или устройства с вентиляторами.

Монтаж стеновых клапанов производится по аналогии с установкой простых вентиляционных решеток, оснащенных удлиняющим патрубком.

Рассмотрим вариант сооружения вентиляционной решетки для низкоскатной крыши. Приспособление для поставки свежей порции воздуха расположено будет в самой вершине, что не слишком эффективно для конструкций с крутыми скатами, т.к. не сможет полностью омывать помещение воздушным потоком.

У конструкции будет внешняя рама, повторяющая форму скатов обустраиваемой крыши, и ее внутренняя «подмога» на которую возложена функция фиксации в проеме и удерживания планок типа жалюзи. Для устройства первой доски располагаются параллельно скатам, для второй устанавливаются плашмя – параллельно фронтонной стене.

Для изготовления потребуется пиломатериалы из древесины, максимально устойчивой к атмосферным атакам. Автор конструкции советует запастись грубо обработанным кедром. Если имеются средства, то можно приобрести мореный дуб. Как ни странно, лиственница в таких условиях работает не слишком хорошо. Хвойные породы в вентиляционных решетках служат лучше, к тому же радуют более приемлемой стоимостью.

Любое предприятие, независимо от его размаха и реальных масштабов, требует тщательной подготовки и проектирования. В предложенном нами примере не создавалась схема в масштабе, хотя тем, кто привык с ней работать, сделать чертеж с уменьшенными размерами изделия никто не запрещает. Мастер сразу расчертил решетку на листе фанеры в реальную величину, чтобы не путаться с переводом и переносом расстояний.

На таком самобытном чертеже проще посчитать фактический расход материала, а впоследствии контролировать выполнение соединений планок с несущей и внешней рамой.

Далее работы по изготовлению вентиляционного приспособления выполняются в следующем порядке:

Согласно вычерченному на фанере абрису производим раскрой доски для изготовления внутренней несущей рамы, точно подгоняя детали для идеальной состыковки.
Сборку несущей рамы выполняем при помощи шурупов или гвоздей, используя оцинкованные метизы.
Готовую раму приложим к месту установки для проведения разметки и примерки. Очертим внутренний абрис рамы, чтобы по этой разметке вырезать во фронтоне проем.
По размерам внутреннего абриса несущей рамы делаем наружную часть рамы из двух соединенных «домиком» досок. Под ней будут располагаться установленные под углом планки вентиляционной решетки.
Соединяем две рамы оцинкованными саморезами. Для начала установим доски «домиком» на клей, нанесенный по краю на несущую раму. Шляпки креплений после закручивания желательно покрыть водоотталкивающим герметиком.
Заготовки для планок жалюзи раскраиваем, ориентируясь на размер их самой длинной стороны. Сверяемся с чертежом при раскрое. Если нет опыта, лучше сделать заготовки с запасом 2 – 3 см по длине, чтобы можно было подгонять по факту.
Со всех заготовок снимаем фаску под единым углом, которому позволено находиться в пределах от 22 до 45º.
Для верности размечаем углы среза планок, прикладывая их к чертежу, и удаляем излишки.
Планки монтируем в сформированное обеими рамами пространство. Устанавливаем жалюзи под углом, фиксируем гвоздями к внешней раме «домиком».
Начинаем заполнение решетки сверху, с самой короткой планки, от нее продвигаемся вниз. Располагаем планки так, чтобы они не выпячивались за несущую раму с внутренней стороны.
Переворачиваем конструкцию. Дополнительно крепим жалюзи к несущей раме.

Оставим конструкцию в таком же положении, чтобы раскроить и прикрепить к ней москитную сетку из тонкой алюминиевой проволоки. Фиксируем сетку не только на несущей раме, но и на нескольких планках для плотного прилегания.

Установка этой самодельной решетки производится снаружи постройки, крепление выполняется через несущую раму к фронтонной стене. По завершении монтажа наружные крепежные точки следует покрыть герметиком и нанести его на верхние линии состыковки рам. Если есть желание улучшить декоративные качества и защитить древесину, есть смысл окрасить конструкцию.

Еще один вариант герметизации соединений с целью защиты их от атмосферной воды заключается в устройстве подобия отливов из тонкого листового металла. Согнув углом полосу, устанавливают сначала с одной стороны с перехлестом через вершину конструкции. Потом то же самое проделывают с другой.

С устройством вентиляции чердака путем установки решетки ознакомит следующий ролик:

Видео-инструкция поможет желающим установить вентиляционный клапан своими руками:

Демонстрация процесса установки технически сложного вентиляционного устройства поможет понять суть работы:

Устройство вентиляции фронтонной стенки – мероприятие, не оставляющее сомнений в значимости и необходимости. Для ее организации достаточно воспользоваться предложенными нами методами. Использовать их следует в комплексе, чтобы и фронтон, и чердачное помещение оставались в безукоризненном состоянии.

Решетка на чердачное окно

Схема вентиляции чердака — просто и понятно

Ошибочные мнения про чердачную вентиляцию

Многих людей пугает то, что вентиляция, удаляя теплый воздух из чердака, пускает туда холодный и тем самым охлаждает помещение, препятствуя хорошему обогреву. В реальности сохранять в помещении тепло должна хорошая теплоизоляция, а вентиляция только смешивает воздух.
Некоторые владельцы считают, что вентиляция должна действовать лишь летом, в жаркую погоду. Но если чердак оставить 6ез проветривания зимой, то там обязательно появятся: наледь, сосульки, плесень и грибок.
Вентиляция на чердаке не зависит от величины отверстия, но следует помнить: если площадь чердачного помещения 500 м², то вентиляционные отверстия должны иметь площадь 1 м². Это самое оптимальное соотношение для проветривания, а тепло теряться не будет.

Вентиляционные решетки помогут в проветривании чердака

Как вентилировать холодный чердак

Вентиляционные трубы для проветривания чердака

Система вентилирования в тёплом чердаке

Прямоугольные
Круглые
Цилиндрические
Угловые
Треугольные
Нестандартные

По этим критериям поиска ничего не найдено

Металлические
Алюминиевые
Стальные
Из нержавеющей стали
Бронзовые
Латунь
Медные
Пластиковые

По этим критериям поиска ничего не найдено

С быстросъемными ламелями
Жалюзийные
Однорядные
С защитой от осадков
С клапаном расхода воздуха
С регулируемыми жалюзи
Двухрядные

По этим критериям поиска ничего не найдено

Вентиляционные решетки для чердака

Без сомнения, чердачные помещения нужно утеплять, чтобы в здании была комфортная температура. Если вентиляция на чердаке будет хорошей, то там не заведутся плесень и грибок, срок службы крыши увеличится в значительной степени. Хорошая вентиляция напрямую зависит от правильно выбранных вент решеток.

Изготавливаем металлические вентиляционные решетки с жалюзидля чердака. Для фронтона зданий применяются наружные решетки, которые обладают отличными эксплуатационными характеристиками и соответствуют всем требованиям. Подробнее ознакомиться с моделями и характеристиками наружных решеток, которые мы изготавливаем, можно в каталоге на сайте.

Решетки AIRO-CLIMATE производятся в соответствии с ТУ и имеют сертификаты качества. Ведь от качества вентиляционной решетки зависит правильный теплообмен и вентиляция.

Когда в летнюю жару солнце нагревает крышу до 100 0 , то от чердака нагреются и другие помещения в здании. А в зимнее время на чердаке может появится конденсат, что приведет к неблагоприятным последствиям, таким как гниение деревянных конструкций из-за высокой влажности.

Заказать решетки AIRO-CLIMATE вы можете самостоятельно на сайте либо позвонив нам. Менеджеры компании помогут с выбором вентиляционного оборудования и профессионально проконсультируют по всем вопросам.

Назначение:

Используется для вентиляции нежилых чердачных, цокольных и др. помещений, а также пространства вентиляционного зазора между утеплителем и фасадной облицовкой в системах вентилируемых фасадов.

Не заменяет функцию кровельных аэраторов, кроме окна рекомендуется комплектовать объекты также КТВ или вент.выходами.

Декоративная функция позволяет улучшить эстетический вид фасада здания. А материал изготовления позволяет самостоятельно покрасить изделие в любой цвет.

Возможные цветовые решения

Коричневый
(RAL 8017)

Белый
(RAL 9003)

Преимущества:

Окна могут быть установлены в фасады, облицованные практически любыми фасадными материалами: виниловым сайдингом, цокольным сайдингом под кирпич, сайдингом под щепу, фиброцементным сайдингом, термопанелями, клинкерной плиткой и облицовочным клинкерным кирпичем и т. п.

Долговечность:

Окно производится из высококачественного ударопрочного сырья, не подверженного корозии, с добавлением красителей устойчивых к УФ излучению. Производитель дает гарантию на отсутствие деформаций 10лет.

Простота монтажа:

Монтаж окна не требует специальных навыков. Недочеты формы отверстия, которое самостоятельно вырезается заказчиком, скроет верхняя часть окна. Крепление производится саморезами или гвоздями (необходимо использовать оцинкованные во избежание ржавых поддеков).

Защита от попадания осадков и насекомых:

Лицевая сторона окон выполнена в виде жалюзи. Перья направлены вниз таким образом, чтобы полностью исключить попадание даже сильного косого дождя или задувание снега в проветриваемое помещение или вентиляционный зазор.

Каждое окно комплектуется москитной сеткой с ячейкой 2*2мм, которое предотвращает попадание насекомых в проветриваемое пространство.

Наименование

Тип упаковки

Кол-во в коробке, шт.

Размер коробки, мм

Коробок на паллете, шт.

Габариты палета с окнами

Вес

(1 шт / на паллете)

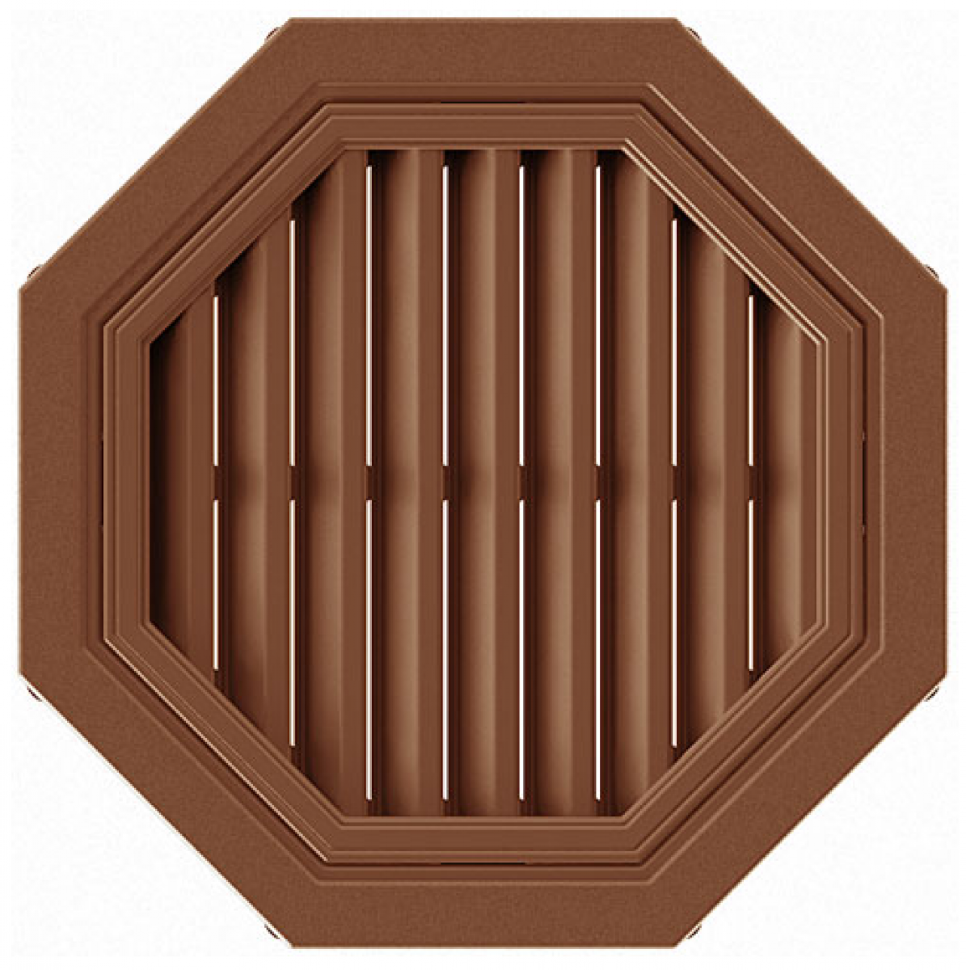

Окно для чердакаКартон1шт0.56мx0.11мx0.56м24шт1.12м x 1.2м x0.8м2 кг / 48 кг

Купить Окно для чердака можно в нашем интернет-магазине.

виды, функции, характеристики, особенности монтажа

Вентиляция в доме – это сложно организованная система. Ее работа призвана обеспечить комфортный воздухообмен во всех помещениях, включая хозяйственные.

Не должно быть плохо проветриваемых зон там, где теплый воздух характеризуется еще и повышенной влажностью.

Это в полной мере касается чердачных помещений. В них, как правило, отсутствует отопление.

Одним из способов проветривания чердака является установка фронтонных вентиляционных решеток.

Для чего нужна вентиляция фронтона

При плохо организованной вентиляции в местах с пониженной циркуляцией воздуха наблюдается развитие плесени. Из-за разницы температур на чердаке и на улице внутри образуется конденсат.

Это негативно сказывается на сроке службы деревянных стропил, снижает эффективность утепления крыши.

Основной целью проветривания чердака является создание условий для постоянной циркуляции воздушных потоков. Теплый влажный воздух, попадающий в чердачное пространство снизу, будет перемешиваться с уличным за счет разницы температур и давления.

Постоянный воздухообмен позволит удалить оттуда лишнюю влагу, вредные соединения и конденсат.

Функции фронтонной вентиляционной решетки

Для холодных верхних помещений используется схема естественной вентиляции через слуховые окна или фронтонные продухи. Такой подход имеет ряд плюсов:

Выравнивается давление воздуха на чердаке и на улице. Это уменьшает нагрузку на конструкцию крыши.
Не нужно покупать оборудование для монтажа принудительной вентиляции. Оно довольно дорогое.
Вероятность нештатных ситуаций крайне мала. Воздухообмен осуществляется естественным путем.

Самый простой вариант – это проделать отверстия во фронтонных стенках дома для проветривания.

Размер продухов зависит от площади чердачного помещения.

Снаружи отверстия закрываются специальными вентиляционными решетчатыми заглушками.

Они служат для регулировки интенсивности воздухообмена в чердачном пространстве.

Другая их функция – это защита от осадков и попадания во-внутрь насекомых, мелких животных, птиц и т. п. Также данный элемент вполне может служить украшением фасада жилого строения.

Преимущества решетки на фронтон

Главным достоинством рассматриваемых моделей является их конструкция. При всей простоте она позволяет сделать чердачный воздухообмен высокоэффективным.

Это обеспечивается жалюзи, расположенными с внешней стороны изделий. Они могут быть подвижными, что помогает регулировать поступление наружного воздуха в зависимости от внешних условий.

Предусмотрена защита дома от попадания насекомых. Для выполнения этой функции в конструкции установлена сетка с ячейками 2×2 мм. Жалюзи защищают дом от проникновения птиц и грызунов.

Необходимо отметить универсальность использования защитных фасадных элементов. Они могут устанавливаться на фронтонах, в слуховых окнах и в мансардах.

Эти изделия также выполняют свои задачи, будучи смонтированы на цоколях зданий для вентиляции подвалов, навесных фасадов и т. п. Используются при ремонте старых зданий для улучшения вентиляционной системы.

Внешний вид фронтона дома только выигрывает от установки подобных изделий. Они могут быть типовыми, дизайнерскими или сконструированными вручную жильцами.

Для монтажа этих конструкций не требуется особых навыков. Используются самые простые инструменты и крепежные элементы.

Работы по установке вполне можно выполнить своими руками, не привлекая наемных специалистов.

Виды фронтонных решеток

Для данных изделий не существует единой классификации. Однако можно выделить следующие градации:

материал изготовления;
конструкция;
форма и цвет.

Для данного вида продукции каких-либо нормативов по материалам изготовления не предусматривается. Самой большой популярностью пользуются алюминиевые модели.

Они легкие и обладают высокими прочностными показателями. Алюминий почти не подвержен коррозии и имеет долгий срок эксплуатации.

Материал устойчив к температурному воздействию, практически не горюч.

Алюминиевые решетчатые вставки могут быть установлены на фронтонах из любых материалов. Их трудно взломать.

Внешний вид изделий отвечает самым высоким требованиям, так как практически не меняется со временем.

Востребованы и стальные решетчатые модификации. Главным их достоинством является прочность и устойчивость к механическому воздействию.

Сталь больше подвержена коррозии, чем алюминий, поэтому стальные модели обычно имеют порошковое защитное покрытие. Это увеличивает эксплуатационный срок.

Недостатком можно считать существенный вес стальных изделий. Это может создать трудности при монтаже.

Приходится использовать усиленный крепеж, часто с дополнительными поддерживающими конструктивными приспособлениями.

Иногда используются модели из полимерных материалов. Обычно это дизайнерские варианты, сделанные на заказ.

Пластик постепенно разрушается под действием солнечных лучей, хотя устойчив к коррозии.

Из полимерных материалов можно сделать изделие любой формы. Эти разновидности очень легкие.

Их удобно монтировать на фасад. Однако они не обладают высокой устойчивостью к механическому воздействию и не могут служить защитой от проникновения в дом.

Конструкция моделей, предназначенных для установки на фасады зданий, бывает нерегулируемой и, соответственно, регулируемой.

Первый вариант характеризуется тем, что планки жалюзи закреплены на раме намертво, и нет возможности изменять угол их наклона. Следовательно, этот вид не позволяет регулировать силу воздушного потока.

Правда, модели такой конструкции стоят недорого, что можно отнести к их преимуществам.

Регулируемые варианты позволяют менять угол наклона планок жалюзи. Это дает возможность обеспечить тонкую настройку параметров воздушных потоков.

Они более подходят для жилых чердаков и мансард.

Основные формы, которые выпускает промышленность:

полукруглые;
круглые;
прямоугольные;
восьмиугольные;
овальные;
прямоугольные с круглым верхом и квадратные.

Могут быть и другие варианты, которые определяются дизайнерским решениям для конкретного сооружения. Они делаются на заказ.

Цветовые решения также могут быть самыми разными. Никаких ограничений не существует.

Главное, чтобы устанавливаемые модели не портили внешний вид дома.

Фронтонная решетка своими руками

Прежде чем браться за изготовление непосредственно самой конструкции, следует рассчитать площадь отверстий, которые необходимо проделать во фронтонах. Если она будет маленькой, то о хорошем воздухообмене на чердаке не может быть и речи.

Существует простая и проверенная схема: отношение площади отверстий к площади помещения должно быть в пределах 1/300 — 1/500. Иными словами, для чердака площадью 500 м2 достаточно пары отдушин по 0,5 м2 (всего 1 м2).

Определившись с размерами, следует провести разметку будущих отдушин на фронтонах. Место для них обычно выбирается посредине стены с каждой стороны здания.

Таким образом не портится внешний вид фасада. Затем в стенах проделываются отверстия нужной формы.

Форма выбирается хозяевами по своему вкусу.

Получившиеся отверстия должны быть закрыты решетчатыми заглушками. Проще сделать вариант из дерева с нерегулируемыми жалюзи.

Зная размеры и форму проходов, нетрудно сделать чертеж будущего изделия в натуральную величину. Так будет удобнее для дальнейшей работы.

Изделие состоит из трех основных частей:

Рама, на которой закреплены неподвижные пластины жалюзи. Рама должна полностью перекрывать отверстие в стенке.
Плоский фланец для закрепления рамы на фронтоне.
Наличник, который предназначен для декоративного оформления крепежного фланца.

По чертежу согласно разметке выпиливаются детали основной рамы. Например, если она квадратная, нужно изготовить 4 плашки из доски средней толщины шириной 7-10 см.

Далее отрезается нужное количество тонких планок для жалюзи. Их ширина должна быть такой, чтобы они могли крепиться к раме под углом 45°.

Крепежный фланец можно изготовить из той же доски, что и основную несущую рамку (тоже 4 плашки с углами, запиленными под 45° для сплошного перекрытия области крепления).

Из получившихся деталей собирается конструкция. Сначала основная рама.

Для крепления плашек друг к другу используется клей и саморезы. Углы можно дополнительно скрепить перфолентой.

Квадрат рамки заполняется планками, зафиксированными под нужным углом.

Затем к тыльной стороне рамы привинчивается плоский крепежный фланец. Подготавливаются наличники.

Их можно выпилить из любого материала, например, из вагонки.

К тыльной стороне крепежного элемента короткими саморезами или строительным степлером прикрепляется сетка с мелкой ячейкой для защиты от насекомых (подойдет обычная москитная сетка).

Особенности установки фронтонной решетки

Полученная конструкция устанавливается со стороны улицы. Саморезы должны равномерно крепить плоский фланец по всему периметру.

Щели заполняются герметиком. И, наконец, наличниками закрываются места вкручивания саморезов в стенку, полностью скрывая крепежный плоский фланец.

Планки жалюзи обязательно должны быть направлены вниз, чтобы осадки не попадали в чердачное пространство. Доски, из которых сделана конструкция, заранее необходимо пропитать антигрибковым составом и покрасить.

В заключении

Фронтонные решетки выполняют важную функцию – способствуют проветриванию пространства на чердаках. Они являются составной частью системы естественного вентилирования дома.

Сделать и установить решетки можно самостоятельно. Но все же лучше использовать заводские модели.

Фронтонная вентиляционная решетка своими руками

Грамотная организация воздухообмена в пределах чердачного пространства необходима для нормальной работы конструктивных составляющих крыши. Безупречно устроенная вентиляция фронтона избавит от появления грибка на деревянных элементах стропильной системы, продлит сроки службы компонентов кровельного пирога. Она обеспечит просушку утеплителя, исключит снижение его теплотехнических качеств, предупредит образование разрушительно действующего конденсата. Для того чтобы вентиляция справлялась с немалым списком задач, стоит ознакомиться со спецификой ее устройства.

Цель устройства вентиляционной системы

Как сделать вентиляцию фронтонной стенки

Сооружение вентилируемого фронтона. Метод заключается в устройстве вентиляционных зазоров между материалами с различающейся теплотехникой. Зазоры в 3 – 5 см формируют между ветрозащитой и утеплителем, кирпичной или пенобетонной стеной и теплоизоляцией.
Устройство вентиляционных окон и решеток. Способ направлен на обеспечение движения воздушной массы через помещение и снижение давления в мансарде/чердаке. Слуховые окошки могут быть врезаны в скаты, но проще всего они устанавливаются на фронтон.
Установка вентиляционных клапанов. Используются как для приточного, так и для вытяжного типа вентиляции с естественным и механическим побуждением. Работают в паре с вентиляторами и без. По функциональному назначению они равны слуховым окошкам.

Сооружение вентилируемого фронтона

Вертикально. Для горизонтального монтажа всех видов вагонки, натурального и пластикового блок хауса, профлиста, сайдинга и т.п. Это наиболее подходящий способ установки реек каркаса для формирования естественного перемещения воздушных масс по вентиляционным зазорам вдоль обшивки фронтона и утеплителя, если он есть.
Горизонтально. Для вертикального монтажа вышеперечисленных видов отделки. Горизонтальное расположение реек препятствует естественному течению воздушного потока, который стандартно перемещается по вертикали. Поэтому горизонтальный каркас устанавливается «с разрывом» — собирается из отрезков бруска.

Вентиляцию фронтонной стенки устраивают:

В два уровня, если в обустройстве фронтона применяется полиэтиленовая пленка в качестве ветрозащиты и гидроизоляции. Зазоры в таких случаях создают между утеплителем и пленкой, а также между пленкой и внешней отделкой.
В один уровень, если используется диффузная мембрана, способная самопроизвольно пропускать наружу влагу при возникновении в толще теплоизоляции избыточного давления.

Установка вентиляционных окон и решеток

Вентиляционные окна для обустройства фронтонов делятся на два вида:

Глухие. Это обычные жалюзийные решетки, не предполагающие возможности растворения для прямого проветривания. В их раму вмонтированы нерегулируемые или регулируемые планки наподобие жалюзи. Регулировка планок предоставляет возможность задавать объем проходящего через чердак потока воздуха.
Распашные. Оснащенные одной или двумя створками для проведения периодического проветривания чердака. Изготавливаются по принципу традиционных окон, но уступают им в габаритах.

Поверхность предварительно пробуренного в стене отверстия обрабатывается подходящим клеевым составом.
От решетки отделяют крепежный хомут и обод.
Между стеной и контактирующей с ней тыльной поверхностью решетки наклеивается изоляционная лента или наносится герметик.
В обработанное отверстие заводится труба до упора решетки снаружи.
Производится фиксация установленной в отверстие решетки. Крепеж ставят через внешнюю рамку в стену.
Устройства, применяемые в организованной вентиляционной системе, подсоединяются к вентканалам. Решетки для естественного типа вентиляции закрываются аналогами со стороны помещений.
Установленную решетку со стороны улицы закрывают ободом. Если монтаж вентиляционного атрибута производился перед обшивкой стены, то обод ставят после отделочных работ.

Установка вентиляционных клапанов

Принцип действия приточного вентиляционного устройства:

Доля свежего воздуха через решетку захватывается клапаном. Направление воздушного потока в устройство естественной системы осуществляется за счет разницы давления за пределами дома и внутри него. Механические приборы направляют воздушную массу вентиляторами.
Затем его принимает шумопоглатитель. Производители предлагают клапаны с разнообразными приспособлениями для снижения шума. Например, фирма «ДомВент» выпускает клапаны с поглотителями звуков в виде гофрированной полимерной трубы с вмонтированной москитной сеткой.
После обработки воздух выходит из прибора и поставляется сразу на радиатор, от которого получает тепловую энергию, далее распространяется в обрабатываемом пространстве.

Изготовление решетки своими руками

Далее работы по изготовлению вентиляционного приспособления выполняются в следующем порядке:

Согласно вычерченному на фанере абрису производим раскрой доски для изготовления внутренней несущей рамы, точно подгоняя детали для идеальной состыковки.
Сборку несущей рамы выполняем при помощи шурупов или гвоздей, используя оцинкованные метизы.
Готовую раму приложим к месту установки для проведения разметки и примерки. Очертим внутренний абрис рамы, чтобы по этой разметке вырезать во фронтоне проем.
По размерам внутреннего абриса несущей рамы делаем наружную часть рамы из двух соединенных «домиком» досок. Под ней будут располагаться установленные под углом планки вентиляционной решетки.
Соединяем две рамы оцинкованными саморезами. Для начала установим доски «домиком» на клей, нанесенный по краю на несущую раму. Шляпки креплений после закручивания желательно покрыть водоотталкивающим герметиком.
Заготовки для планок жалюзи раскраиваем, ориентируясь на размер их самой длинной стороны. Сверяемся с чертежом при раскрое. Если нет опыта, лучше сделать заготовки с запасом 2 – 3 см по длине, чтобы можно было подгонять по факту.
Со всех заготовок снимаем фаску под единым углом, которому позволено находиться в пределах от 22 до 45º.
Для верности размечаем углы среза планок, прикладывая их к чертежу, и удаляем излишки.
Планки монтируем в сформированное обеими рамами пространство. Устанавливаем жалюзи под углом, фиксируем гвоздями к внешней раме «домиком».
Начинаем заполнение решетки сверху, с самой короткой планки, от нее продвигаемся вниз. Располагаем планки так, чтобы они не выпячивались за несущую раму с внутренней стороны.
Переворачиваем конструкцию. Дополнительно крепим жалюзи к несущей раме.

Видео о способах устройства вентиляции фронтонных стен

С устройством вентиляции чердака путем установки решетки ознакомит следующий ролик:

Видео-инструкция поможет желающим установить вентиляционный клапан своими руками:

Регистрация: 07.08.10 Сообщения: 285 Благодарности: 54
Нужна ли вентиляционная решетка на фронтоне в моем случае?
Во думаю — нужна ли в моем случае вентиляционные решетки на фротноне. Дом под отоплением две зимы уже. Сейчас начинаю сайдинг делать.
Схематичный рисунок приложил — красный — это утеплитель 200мм. Синий — как уложена супердифузионная мембрана. Крыша — шифер. Перфорированные софиты. Вентзазор снизу — волна шифера + 50 мм.
Сверху выход вентиляции — через конек. (т. е. высота волны шифера (
Сейчас думаю — стоит ли делать решетки вентиляционные. И опять же разгребать снег, который будет через них задувать … Мне кажется, что в моем случае — и так продувается все через огромную площадь мембраны все отлично — и вентиляция фронтона будет излишней…
Ширина дома 8.5 м, длина 9.5 м
PS. Стоит ли уплотнять соединение конька и шифера ? Снег туда в метель задувает конкретно .. А за ПВД уплотнители — не забьются ли они пылью и песком через несколько лет ? Пыль и песок у нас в регионе конкретный…
Последнее редактирование: 13.04.14
Регистрация: 03. 02.14 Сообщения: 7.274 Благодарности: 30.546
У меня дом стоит восток-запад.В оба фронтона вставил ветрешётки,в жару чердак быстрей остывает. Снег иногда задувает, в основном с востока, зимой метели у нас с востока и северо-востока.Прошлой зимой трое суток мела метель с сильным ветром, снег был очень мелкий, как соль, задуло даже в стыки листов, чего никогда не было. Через вентрешётку налетело пять вёдер снега. Вёдра из под краски, 14 литров, такими мерил. Закрыл решётку из нутри плёнкой.На другом фронтоне (западном) оставил открытой. Но у меня холодный чердак, залезть и посмотреть нет проблем.
Регистрация: 07.08.10 Сообщения: 285 Благодарности: 54
Дом будет зашиваться с сайдингом… Может просто во фронтоне насверлить тройку отверстий коронкой 68 мм … А уже в сайдинге поставить решетку вентиляционную ?
Голову сломал. ведь если ставить регулирующую решетку — то она ведь должна быть соединена коробом именно с чердаком а не с пространством между сайдингом и ГБ…
много ли будет снега заметать сквозь вот такую решетку на фронтоне ?
Наружные решетки алюминиевые типа РН ал — S профиль Или лучше искать вот с таким профилем ?
Последнее редактирование: 13.04.14
Регистрация: 03.02.14 Сообщения: 7.274 Благодарности: 30.546
У меня круглые. В моём альбоме на фото видно. Квадратные не люблю
Регистрация: 07. 08.10 Сообщения: 285 Благодарности: 54
У меня круглые. В моём альбоме на фото видно. Квадратные не люблю
вопрос — что у вас вентилирует решетка ? с чем она соединена — с пространством между сайдингом и стеной или напрямую с чердаком ?
Регистрация: 03.02.14 Сообщения: 7.274 Благодарности: 30.546
Регистрация: 07. 05.14 Сообщения: 8 Благодарности: 1
Чтобы не заметало зимой можно поставить АВ1 с уменьшенным шагом ламелей. Хотя, и через стандартный шаг заметает мало.

Важным условием строительства любого частного дома – организация качественной и надежной вентиляции. Если система вентиляции будет работать исправно, то можно полностью избавиться от проблемы образования грибка, плесени и прочее. Существует множество вариантов того, как именно ее обустроить. В этой статье предлагаем вам рассмотреть вариант того, как сделать вывод вентиляции через фронтон.

Вентиляция, а зачем она нужна

Если сказать вкратце, то основная задача вентиляционной системы сводится к тому, чтобы обеспечить постоянный приток свежего воздуха и отток использованного. То есть должна быть обеспечена хорошая циркуляция воздуха. И очень хорошо, когда вентиляция налажена на крыше.

Если ее не будет, то существует большая вероятность образования конденсата на фронтоне и, хуже всего, появление грибка и плесени. Как следствие, постоянная циркуляция воздуха во фронтоне и по всей кровле, будет быстро удалять весь образующийся конденсат.

Кроме всего прочего, если в частном доме обустраивается мансардное помещение, то крайне важно организовать вентиляцию в ней. За счет этого будет обеспечен приятный микроклимат внутри жилого пространства.

Принцип изготовления вентиляции во фронтонной стенке

Сегодня существует несколько способов того, как можно организовать систему вентиляции на фронтоне и чердачном помещении. В частности, изготавливается вентилируемый фронтон. Что под этим подразумевается? Между строительными материалами кровельного пирога организовывается зазор до 50 мм. В частности, зазор организовывается между утеплителем и ветрозащитной пленкой. Также зазор оставляется между кирпичной стеной и теплоизоляцией и прочее.

Существует еще один простой способ – монтаж решеток и окон. В этом случае все действия направляются на то, чтобы организовать движение потока воздуха. Установка таких окошек осуществляется на фронтон, реже монтируется в скаты.

Еще одно современное решение – монтаж вентиляционных клапанов. Используются они при организации механической или естественной системы вентилирования. То есть вентиляционные клапаны могут работать совместно с вентилятором и без него.

Перечисленные выше варианты можно комбинировать, то есть использовать сразу два одновременно. За счет этого качество системы вентилирования будет заметно улучшено. Однако нас интересует система вентиляции во фронтоне.

Изготовление вентилируемого фронтона

Итак, чтобы обеспечить качественный воздухообмен, следует организовать процесс циркуляции воздуха между материалами кровельного пирога. Рассмотрим подробнее, как сделать такую систему на крыше. Итак, обычно если выполняется обшивка деревянных стен или из кирпича, то она осуществляется без зазора. Иногда зазоры делаются, так как стены явно неровные. Также зазор может быть в случае, если изготавливается преднамеренно вентилируемый фасад.

Так, чтобы сделать каркас на кирпичном доме следует использовать бруски до 20 мм в толщину. Монтаж бруска может осуществляться двумя способами:

Горизонтально. В этом случае полностью исключается естественное движение воздушных масс. Чтобы этого не случилось, крайне важно организовать разрывы по горизонтали, что не нарушать систему вентилирования.
Вертикально. Данный способ применим в том случае, если финишная отделка будет выполняться в горизонтальном положении. Плюс ко всему, такое направление обрешетки обеспечит максимально естественное направление движение воздушных масс. Как следствие, вентиляция фронтона будет качественной.

Кроме всего прочего, вентиляция фронтона может быть изготовлена в один и два уровня. Что касается двух уровней, то этот случай актуален тогда, когда в обустройстве фронтона используется полиэтиленовая ветрозащитная пленка и пленка для гидроизоляции. Так, зазоры будут находиться между пленкой и внешней отделкой, а также между пленкой и теплоизоляционным материалом.

Что касается одного уровня, в этом случае применяется диффузионная мембрана. Это та мембрана, которая способна сама выводить наружу всю скопившуюся влагу. Та влага, которая скапливается в толще теплоизоляционного слоя. Как следствие, эта мембрана будет иметь непосредственный контакт с утеплителем.

Важно! Крайне важно, что купленная вами мембрана обладала свойством по пропуску сквозь себя влаги и воздуха сквозь теплоизоляционный слой. Этими свойствами не сможет похвастаться обычная полиэтиленовая пленка.

Итак, если говорить за эффективность, то вентиляция фронтона с диффузионной пленкой намного эффективней. Хотя она больше стоит, в конечном счете можно изрядно сэкономить на покупке других материалов.

Монтаж решеток и окон

Рассмотрим другой способ того, как организовать циркуляцию воздуха во фронтоне. В частности, можно установить вентиляционные решетки на фронтоне. Также устанавливается вентиляционное окно на фронтоне. Эти два способа вполне актуальны, если чердак не будет никак использоваться, то есть он не будет жилым.

Так, чтобы организовать вентиляционные окна, можно приобрести уже готовые для этого комплекты. В этом комплекте будет находиться наличник и коробка. Их изготовление выполняется из древесины и пластика. Вентиляционные окна могут быть глухими или распашными.

Под глухими подразумеваются жалюзийные решетки, которые нельзя открывать для проветривания или увеличения потока циркуляции воздуха. В их базовой комплектации имеется регулируемая или нерегулируемая планка, которая по внешнему виду напоминает жалюзи. Благодаря этой системе, можно самостоятельно регулировать смену потока воздуха.

Что касается распашных окошек, то они имеют две или одну дверцу. При монтаже их на фронтоне дома можно выполнять вентилирование по необходимости, путем открывания дверцы.

Важно! Существуют модели вентиляционных решеток, которые одновременно имеют вентиляционные жалюзи и дверцы, то есть комбинированный аналог.

Произвести их установку сравнительно просто. Например, изготавливается вентиляционное отверстие, в которое будет устанавливаться решетка или окошко. Делать эту работу можно как до утепления стен, так и после того, как утеплитель уже на стене дома. Что касается размера окошка фронтонной вентиляции, то он должен быть в соответствии с нормативными предписаниями. Важно, чтобы выход вентиляции фронтона был сделан так, чтобы из-за него не образовывался холодный треугольник. В противном случае в помещение может проникать холодный воздух. С другой стороны, вентиляция холодного воздуха крайне важна.

Подводим итоги

Итак, мы узнали, что существует несколько способов того, как организовывается вытяжка воздуха из помещения. В случае сложного проектирования, могут монтироваться трубы. Но только при механической циркуляции воздуха, который будет циркулировать под воздействием вентилятора.

Если сооружается естественная вентиляция фронтона, то монтируются отдушины. Эти продухи будут обеспечивать выход отработанного воздуха, а противоположные, наоборот, пускать воздух.

Заключение

Абсолютно не важно, какой из всех перечисленных способов организации циркуляции воздуха во фронтоне выберите вы, крайне важно приобретать качественное оборудование. Понятное дело, что данная инженерная система не делается на один раз. Она должна функционировать постоянно, чтобы внутри помещения был обеспечен приятный микроклимат. Плюс ко всему, в крыше, на фронтоне и чердаке полностью исключится вероятность образования конденсата, его скопление и появление плесени и вредных грибков.

Итак, вопрос организации вентиляции фронтона не из легких. Мы предлагаем вам дополнительно просмотреть подготовленный видеоматериал, который поможет расставить все точки над и. А если у вас есть опыт в этом вопросе, то делитесь им, оставляя комментарии к этой статье.

Автор статьи: Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Предисловие. Чердак в частном доме – это нежилой верхний этаж под кровлей. В старых деревянных домах на чердаке обычно хранили старую одежду и ненужные вещи. Рассмотрим в этой статье, как сделать на чердаке вентиляцию своими руками. Как сделать вентиляцию чердака через слуховые окна в двускатной и вальмовой кровле, чтобы хранимые вещи и одежду на холодной мансарде частного дома не испортила плесень.

Классический чердак в доме представляет собой холодное нежилое помещение. Утепляют мансарду и чердак в загородном доме, когда планируется сделать жилое помещение в перспективе. Система естественной вентиляции на чердаке каркасного дома служит для удаления паров и влаги, проникающего в помещение через межэтажные с первого этажа, а также исключение увлажнения теплоизоляции кровли и фронтона дома.

Для чего нужна вентиляция чердака в доме

Фото. Естественная вентиляция чердака дома

Важность правильной вентиляции чердака заключается в создании благоприятного микроклимат на чердаке. Летом кровля из металлочерепицы нагревается и, чтобы чувствовать себя комфортно в доме помещении мансарды необходимо проветривать. Зимой, поступление холодного воздуха следует наоборот ограничить. В идеале вентиляция чердака над мансардой должна быть регулируемой (с возможностью закрывать вентканалы на зиму).

В случае обустройства чердака под жилое помещение своими руками, вентиляция устраивается в подкровельном пространстве, при помощи обрешетки между пирогом утепления и кровли. При этом потоки воздуха через подшив кровли будут подниматься по вентзазору вверх под кровлей. Вверху теплого чердака вальмовой крыши должен быть холодный треугольник.

Поток воздуха будет забирать излишки влаги из утеплителя и конструкций кровельной системы, и выходить через вентиляционные решетки для чердака во фронтонах. Отсутствие вентиляции на холодном и теплом чердаке приведет к появлению плесени и быстрому разрушению стропильной системы. Важно, чтобы система вентиляции на чердаке соответствовала строительным нормам и требованиям, иначе говоря, СНиПам.

Вентиляция холодного чердака своими руками

Фото. Вентиляция теплого и холодного чердака

Стропила и обрешетку кровли на холодном чердаке лучше оставить открытыми. Если кровля выполнена из металлочерепицы или профнастила, то использование гидроизоляции (рубероида или ветро влагозащитной пленки) обязательно. Эти простые требования обеспечат защиту стропильной системы от конденсата с металлической кровли, с другой стороны не будут препятствовать выветриванию излишков влаги из деревянных элементов стропильной системы.

Вентиляция вальмовой кровли подойдет и для классической двускатной крыши. Если кровля выполена из шифера или ондулина, то применение гидроизоляционного подкровельного покрытия не обязательно. Между волнами этого кровельного материала воздух будет свободно проникать снизу и свободно выходить под коньком кровли. При этом конденсат на шифере или ондуллине в холодное время года образовываться не будет.

Если кровля двускатная, то вентиляционные отверстия расположить следует во фронтонах. Самое простое решение – это сделать неплотную обшивку фронтона. Щели между досками позволят эффективно проветрить пространство чердака. Если фронтоны из кирпича или блоков, то придётся сделать на противоположных сторонах фронтонов вентиляционные отверстия площадью равной не менее 0,2% от площади мансарды.

Вентиляция теплого чердака своими руками

Вентиляция кровли дома из металлочерепицы

Для сплошной кровли в обязательном порядке следует устроить вентилируемое подкровельное пространство. При этом для металлических кровель следует дополнительно укладывать гидроизоляционные пленки. Воздух должен проходить под всей поверхностью кровли снизу вверх. Входом для потоков воздуха служат отверстия в подшиве внизу, выход осуществляется через конек. Обеспечив качественную вентиляцию кровли, можно приступать к ее утеплению.

Теплую мансарду следует проветривать для поддержания оптимального микроклимата, как и другие жилые помещения. Приток воздуха на мансарду осуществляется с первого этажа и через мансардные окна, а выход происходит через вентиляционные каналы. Если система вентиляции не была предусмотрена, то можно проветривать помещение при помощи системы микропроветривания в окнах. Для этого следует узнать, как отрегулировать пластиковые окна.

При строительстве кровли дома сразу продумайте, какой будет мансардный этаж в будущем – теплый или холодный. Это даст возможность смонтировать все необходимые кровельные элементы для системы вентиляции и кондиционирования еще на этапе строительства. Не забудьте, что также потребуется утепление мансардных окон. Далее расскажем, как производится вентиляция холодного чердака вальмовой крыши.

Вентиляция чердака вальмовой крыши

Вентиляция вальмовой кровли, слуховые окна

Вентиляция теплого и холодного чердака вальмовой кровли подойдет и для классической двускатной крыши, если во фронтонах не представляется возможным сделать вентиляционные отверстия. Вход воздуха под кровлю происходить должен в ветровой подшивке снизу, а выход вверху у конька крыши. Для гибкой черепицы для этого служит черепашка, для керамической – кровельный вентиль, а шифер и профнастил можно вентилировать через конек.

Если подшивка будет выполнена из досок, то их следует расположить с зазором в несколько миллиметров для лучшего поступления воздуха. Если подшив уже смонтирован, то можно устроить небольшие отверстия, закрыв их пластиковыми решетками. Отверстия расположить можно по всему периметру вальмовой кровли, примерно через каждые 80 см. Выход для потоков воздуха из подкровельного пространства сделать следует в кровле.

Вентиляция мансарды через фронтоны

Рассмотрим, как сделать вентиляционные отверстия на фронтоне мансарды самостоятельно. Если кровля двускатная, то следует сделать отверстия в верхней части холодного треугольника кровли. Система вентиляция чердака вальмовой крыши намного сложнее и трудозатратнее, а с устройством отверстий во фронтонах справится любой. Если фронтоны утеплены, то отверстия необходимо делать в холодном треугольнике.

Отверстия во фронтонах удобнее всего закрыть вентиляционными решетками, повернутыми вниз решеткой, чтобы по ним не затекал дождь в помещение. Желательно, чтобы это были регулируемые решетки, которые можно будет прикрывать на зиму. Если чердак планируется переоборудовать в теплое помещение, то кровля должна быть проветриваемой, о том, как сделать это правильно смотрите на видео в конце статьи.

Видео. Устройство вентиляции чердака над мансардой

( votes, average: out of 5)

Нужна фронтонная решетка для чердака?

31/08/2021

Двери с вентиляционной решеткой / Cлуховые окна

Фронтонные вентрешетки устанавливаются на фасадах зданий с целью обеспечения вентиляции подвальных и чердачных помещений. Вентиляционные решетки на фронтоне (на чердаке или в цокольном этаже) существенно увеличивают период эксплуатации здания, защищая его от негативного воздействия повышенной влажности, образования плесени и грибка. Ниже вы можете ознакомиться с ценами на изделия стандартных размеров и форм.

Цена на фронтонные вентиляционные решетки

Консиб

Тип конструкции	Марка профиля	Стоимость
Фронтонная вентиляционная решетка белого цвета RAL9016	СИАЛ КП-50

Консиб

Тип конструкции	Марка профиля	Стоимость
Фронтонная вентиляционная решетка с окраской по RAL8017	СИАЛ КП-50

* Цена приведена без учета скидок. Скидка рассчитывается индивидуально для каждого проекта

Технические характеристики

Вентиляционные решетки на чердаке обеспечивают постоянную циркуляцию воздуха в помещениях под крышей, одновременно препятствуя проникновению внутрь птиц, мелких животных, попаданию листьев и осадков.

Помимо практической функции, фронтонные вентрешетки от компании «Консиб» выполняют и декоративную, органично вписываясь в любой дизайн фасада дома. Мы изготавливаем конструкции разных цветов, размеров и геометрических форм. У нас вы можете заказать изделия трех-, четырех-, шести и восьмиугольной формы.

Стандартный цвет вентиляционных решеток на фронтон – белый, однако по желанию заказчика они могут быть окрашены в любой из 2000 оттенков каталога RAL. Покраска производится порошковым методом, что дополнительно защищает изделие от воздействия негативных погодных условий и способствует сохранению эстетичного внешнего вида.

В монтаже вентрешетки так же просты, как обычные окна. Мы производим и устанавливаем вентиляционные конструкции на фронтон в рамах из ПВХ профиля или алюминия с алюминиевыми ламелями.

Как определяется стоимость заказа?

Конечная цена вентиляционной решетки для чердака или подвала определяется сочетанием следующих факторов:

Вид и габариты конструкции;

Варианты отделки;

Сроки изготовления;

Сложность монтажа;

Дополнительные опции;

Удаленность объекта от завода-изготовителя.

Воспользовавшись бесплатной консультацией представителя компании «Консиб», вы можете узнать точную цену нужного вам изделия, а также быстро сделать заказ и купить стандартные или многоугольные вентиляционные решетки подходящего размера и цвета. Сроки исполнения наш специалист оперативно сообщит после выполнения замеров и расчетов.

Связаться с менеджером можно при помощи звонка по одному из указанных номеров, посредством электронной почты или заказав обратный звонок на сайте.

Для жителей Барнаула

Для жителей Ижевска

Для жителей Нижнего Новгорода

Для жителей Орла

404 страница не найдена

Заказать обратный звонок

Обратный звонок

Укажите ваш номер телефона и адрес электронной почты и мы перезвоним вам через 15 минут.

v Цены

v Контакты

v Портфолио

v Доставка

v Блог

Решетки акустические

фасадные шумопоглощающие, для дверных перегородок и приточно-вытяжных систем

Решетки наружные

для фасадов здания, защита от осадков, фиксированные жалюзи из алюминия и стали, функциональный дизайн

Решетка дымоудаления

Для стеновых клапанов дымоудаления и автоматизированных противопожарных систем.

Решетки щелевые

канальное кондиционирование, для бассейнов и полов, дизайн интерьеров, с невидимыми фланцами, стиль и комфорт

Решетки линейные

вентиляция и отопление квартир, частных домов и коммерческих объектов, съёмные панели, скрытый монтаж

Решетки напольные

конверторные, рулонные и жесткие, под плитку и для бассейнов

Решетки регулируемые

однорядные и двухрядные, на пластиковых втулках, с клапаном и пружинными клипсами, комплектация монтажной рамкой

Решетки цилиндрические

для установки в круглые воздуховоды, с клапаном расхода и регулятором направления потока

Решетки переточные

для дверей и перегородок, выравнивание давления между посещениями, с шумоподавлением

Решетки потолочные

круглые и квадратные, стальные, алюминиевые и пластиковые, с фиксированным направлением потока или балансировочным клапаном

Воздухораспределительные панели

в сборе с адаптером, для чистых помещений, вихревые и перфорированные, с регулируемыми лопастями

Вихревые диффузоры

круглые и квадратные панели, завихрение воздуха, низкий уровень шума для зон комфорта

Сопловые диффузоры

струйные круглые диффузоры, коническое распределение потоков

Решетки сетчатые

защитные решетки, высокое живое сечение, оцинкованная сталь с порошковым покрытием

Решетки ячеистые

алюминиевые и пластиковые соты, квадратная ячейка с высоким живым сечением

Решетки перфорированные

стальные перфорированные решетки, алюминиевая декоративная рамка, плоские и встраиваемые

Решетки инерционные

обратные гравитационные клапаны, открытие и закрытие вентиляционного канала с помощью инерционных алюминиевых ламелей

Лючки ревизионные

ревизионные люки для технических ниш в системах вентиляции, кондиционирования и отопления, с фильтрами, нажимной механизм

Слуховые окна-ставни

створчатые решётки, треугольные и арочные, стильный дизайн, алюминиевые лопасти

Низкоскоростные

вытесняющая вентиляция, стальные, круглые и полукруглые устройства, нержавеющая сталь для пищевых и химических предприятий

Заслонки алюминиевые

Алюминиевые заслонки, с пластиковым либо стальным надежным механизмом, с обогревом контура, круглые дроссели и шиберы

Адаптеры для решеток

камера статического давления, пленум боксы с вырезками и резиновыми уплотнителями, шумо и теплоизоляция стальных адаптеров

Веерные диффузоры

Решетки алюминиевые

Решетки воздухозаборные

Решетки декоративные

резные решетки с узорами орнаментами, воздухораспределительные устройства с универсальным дизайном и профессиональным функционалом

Решетки жалюзийные

Решетки круглые

решетки круглой формы, фиксированные жалюзи, защитные сетчатые и ячеистые с максимальным живым сечением

Решетки накладные

Решетки настенные

Решетки оцинкованные

Решетки треугольные

Решетки фасадные

Вентиляторы радиальные промышленные

Вентиляционные решетки для подоконников

Воздухораздающие блоки для чистых помещений

Воздушные клапаны вентиляционные

Дизайнерские решетки и диффузоры

Жалюзийные шахты

флюгарки из алюминиевого профиля, кровельные вентиляционные шахты

Жалюзийный забор

Каминные решетки

Каплеулавливатель для вентиляции

вертикальные жалюзи, эффективное отделение капель влаги от воздушного потока

Круглые потолочные диффузоры

Лазерная резка металла в Рязани

Ламельная система

жалюзийные, стальные и алюминиевые сборные системы, вентилируемые фасады

Латунные решетки

Металлическая вентиляционная решетка

Невидимые решетки и диффузоры

Новинки продукции

Радиусные решетки

Решетки в продух

Решетки для натяжных потолков

Решетки из нержавеющей стали

Решетки с фильтром

Решетки с электроприводом для вентиляции

Экраны для радиаторов отопления металлические

Корзина для кондиционеров

декоративные панели для фасадов современных зданий, установка кондиционеров на кронштейны

Пластиковые решетки

только оптовые поставки пластиковых вентрешеток от производителя

Фронтальные вентиляционные отверстия. Огромное разнообразие! Американская компания Louver And Vent

Вентиляция чердака работает двумя способами. Удаление тепла чердака
в жаркую погоду и удаление влаги в холодную погоду.
Принцип работы заключается в втягивании наружного воздуха через потолок.
вентилирует (впуск), выталкивая теплый влажный воздух через фронтон
форточки (вытяжка). Это позволяет вашему чердаку дышать.

Двускатные вентиляционные отверстия, иногда называемые крышками фронтальных вентиляционных отверстий или вентиляционными отверстиями на чердаке
крышки и вентиляционные отверстия на потолке работают вместе как система, позволяющая
воздух свободно перемещается по чердаку.

Что делать, если у меня нет вентиляционных отверстий на потолке? Not a
проблема. Подробнее об этом позже.

ЧТО ЭТО ЗНАЧИТ ДЛЯ ВАС И ВАШЕГО ДОМА?

Летом , без надлежащей вентиляции чердака, отопление
льется обратно в жилое пространство.
Чрезмерное тепло на чердаке может вызвать преждевременное повреждение асфальта
опоясывающий лишай.

Удаление тепла до того, как оно перейдет в дом, будет
сделайте свой дом более комфортным.А еще лучше уменьшит
расходы на охлаждение!

Зимой может быть недостаточно вентиляции.
проблематично.
Водяной пар поднимается из жилого помещения на чердак, а затем
конденсируется, вызывая накопление влаги.

Конденсат на чердаке может вызвать плесень, грибок и, если его оставить
Достаточно длительное повреждение конструкции или образование ледяной плотины.

Правильная вентиляция имеет решающее значение для
конденсация / удаление влаги.
Некоторые производители кровельных материалов предписывают вентиляцию.
требования по соблюдению гарантии на кровельные материалы.

Какая мне нужна вентиляция? Вот точный способ найти
вентиляция фронтона / чердака подходящего размера для вашего дома.

Единый строительный кодекс (UBC) указывает, что чистая свободная
вентиляционная площадь, необходимая для чердаков.
В некоторых юрисдикциях могут быть более строгие кодексы.Быть
Обязательно проконсультируйтесь с местными строительными органами
, чтобы определить ваши требования.

После того, как требуемая чистая свободная площадь будет
рассчитано использовать наш NFA
Диаграмма (чистая свободная площадь) для определения правильного количества
и размер форточки на чердаке.

В зависимости от выбранной формы вентиляционного отверстия (треугольник) вы можете
нужно знать свой уклон крыши.
Если вы не уверены, какой у вас уклон крыши, вот процесс
для этого.
(Примечание: звоните, если вам нужна помощь.)

РАСЧЕТ ШАГА КРЫШИ

Наклон крыши — это количество дюймов, на которое поднимается крыша.
по вертикали (подъем) на каждые 12 дюймов пролета крыши
по горизонтали (бег). Шаг — это подъем над бегом.

Как показано на диаграмме ниже, можно определить шаг
с помощью рулетки, уровня и карандаша.
Измерения можно проводить снаружи под свесом
двускатный конец или внутри чердака на фронтонном конце.

ПОЧЕМУ ВЫБИРАЮТ НАШИ АЛЮМИНИЕВЫЕ ВЕНТИЛЯТОРЫ ЧЕРЕЗ ВИНИЛ / ДЕРЕВО?

Увеличенный воздушный поток. Виниловые вентиляционные отверстия обычно выходят только через
небольшая часть агрегата.
Наши алюминиевые блоки полностью вентилируются.
Алюминий всегда превосходит винил или дерево. Винил есть
подвержены солнечному гниению и со временем станут ломкими.
Можно ли красить винил для защиты от
солнце?
Вообще нет.Винил плохо держит краску.
Дерево подвержено атмосферным воздействиям и ухудшается
без постоянного ухода / покраски.
Наши алюминиевые дефлекторы не гниют от погодных условий и надежны.
полностью не требует обслуживания!

Алюминиевые вентиляционные отверстия

American Louver And Vent Company
предварительно обработать запеченной эмалью.
Дефлекторы не нужно перекрашивать.
Дятлы любят вентиляционные отверстия из дерева и винила и могут их повредить
не подлежит ремонту в кратчайшие сроки.
Дятлы не любят алюминиевые форточки и оставят их
в одиночестве!

Примечание. Не нашли именно то, что искали? Мы
изготовить ЛЮБУЮ нестандартную форму, размер, фланец или цвет.

Выберите форму.
У нас есть множество форм на выбор. Наши самые популярные:
Треугольник, прямоугольник и восьмиугольник.
Вы можете просмотреть полный список на нашем ПРОДУКТЫ
страница.
Выберите размер
Выбор размера будет зависеть от двух вещей. Ты смотришь
для конкретной сети
Free Area (NFA) и / или подходящего размера для
красиво подчеркнет ваш дом.
Выберите монтажный фланец
Мы предлагаем четыре основных типа фланцев: Стандартный фланец с гвоздями,
Внешний фланец для крепления гвоздей, J-образный канал и без него. Нажмите Здесь
для получения дополнительной информации о вариантах монтажа.
Выберите цвет
Здесь, в American Louver And Vent Company, мы предлагаем лучшее
выбор 100+
цвета на выбор.
Если вы хотите, чтобы ваш проект соответствовал определенному цвету
мы рады работать с нашими клиентами, чтобы найти то, что вы
находясь в поиске.
Все готово!
Как только ваш заказ будет размещен, вы получите его
подтверждение в тот же день!
(Заказы, размещенные в нерабочее время, получат
подтверждение на следующий рабочий день.)

Если то, что вам нужно, не является одним из наших стандартных вентиляционных отверстий, позвоните нам
в
(855) 468-8368 или напишите нам по электронной почте sales @ alvcompany.com .

Особые требования к вентиляции

Проблемы с вредителями
Проблемы с белками и енотами — мы предлагаем устойчивые к вредителям
двускатная вентиляционная конструкция. Наши «Вентиляционные отверстия для борьбы с вредителями» сделаны с
более тяжелый алюминий и поставляется с тяжелым и прочным проводом
сетка на спине. Наши вентиляционные отверстия для борьбы с вредителями используются во всех
США с НУЛЕМ сообщений о существах, нарушающих наши
улучшенный дизайн.

Дождь с ветром
У нас есть жалюзи, предназначенные для использования в районах, подверженных ветру.
дождь и снег, чтобы остановить проникновение ветра
осадки. С нашим «Дождем» мы можем изготовить любую продукцию.
Жалюзи ». Наши дождевые жалюзи выглядят так же, как и наши стандартные.
дефлекторы сразу установлены. Различия между 2 типами
форточки все внутренние.Наши дождевые жалюзи использовались в
ураганы с отличными отзывами.
Вот что покупатель сказал о наших дождевых жалюзи:
«Если вы помните, я решил заказать вентиляционные отверстия Gable в
вы, потому что вы сказали мне, что вы производите ветер и дождь
устойчивые двускатные форточки. Я установил их прошлым летом, и
с тех пор проблем с ними не было. Потом пришел ураган
Ирэн и путь очага бури был спроецирован
пройти не более четверти мили от нашего дома.В
полная ярость пришла в 2 часа ночи в воскресенье, 28 августа. Когда это
наконец задул, я нехотя снес чердак
лестнице и опасался, что найду. Наш
дом — небольшое ранчо, поэтому много «хлама» хранится в
чердак. И вот, не было и следов воды
вторжение или повреждение ветром. Мне нужно было сказать тебе это
потому что я хочу, чтобы вы знали, как я впечатлен тем, что сделал
бизнес с вами.Телефонный разговор заставил меня поверить
ваши возможности и я доверяю вам. Какой большой
опыт!
Спасибо ».
Джордж — Форкед Ривер, Нью-Джерси

Если внешний вид заподлицо предпочтительнее утопленного.
Мы можем установить удлинители на задней части любого двускатного вентиляционного отверстия, чтобы
лицевая сторона вентиляционного отверстия выходит к передней части кирпича / камня.

Любые прямоугольные, квадратные или восьмиугольные вентиляционные решетки могут быть закреплены на петлях.
доступ к чердаку. Наш навесной
фронтальные вентиляционные отверстия прибудут в комплекте (многие
вроде заранее навешенная дверь). Благодаря этому установка ничем не отличается
чем наши стандартные вентиляционные отверстия. Короче говоря, их очень легко
установить. Все вентиляционные отверстия на чердаке снабжены дверным замком.
Доступен дополнительный запорный замок с ключом. Мы также производим навесные
вентиляционные отверстия в фундаменте любого размера для доступа в рабочие места.

Нужны большие вентиляционные отверстия? Мы можем изготовить вентиляционные отверстия любого размера. Вот
36 ‘треугольник, изготовлено:

Есть ли в ваших фронтальных вентиляционных отверстиях экраны?
Да. Все наши продукты поставляются с сеткой от насекомых на обратной стороне.

Следует ли перекрывать форточки зимой?
Нет! Закрывание вентиляционных отверстий зимой вызовет конденсацию влаги.
застроить чердак, что приведет к серьезным проблемам, таким как
плесень и грибок.

Можно ли добавить форточки без снятия сайдинга?
Да! Мы разработали систему добавления вентиляционных отверстий без необходимости
снять сайдинг с сохранением водонепроницаемости
установка.

Где разместить форточки?
Их следует размещать как можно выше в торце фронтона.
Чем ближе вентиляционные отверстия к вершине фронтона, тем больше
они становятся эффективными.

Могу ли я заказать вентиляционные отверстия только для украшения?
Да! Мы можем изготовить любую нашу продукцию
нефункциональные / искусственные для использования только в качестве декоративных вентиляционных отверстий.

Могу ли я заказать форточки по индивидуальному заказу?
Да! Мы можем изготовить вентиляционные отверстия любых размеров и форм. Вы можете позвонить нам
бесплатно или вы можете отправить нам письмо по электронной почте с вашим запросом. Связаться
США

Из чего сделаны ваши вентиляционные отверстия?
Наши форточки изготовлены из алюминия с эмалевым покрытием.

У вас есть дополнительная информация, которую вы могли бы отправить мне?
Да! Мы можем предоставить листы, чертежи и спецификации для любых
стандартное или нестандартное вентиляционное отверстие для утверждения.

Могу ли я отправить вентиляционные отверстия в Канаду?
Да! Мы отправляем в Канаду каждую неделю.

Мы уже заказывали у вас раньше. Был бы у вас
запись моего заказа?
Да.Мы можем просмотреть предыдущие заказы по названию заказа, заказу
номер или номер счета.

Могу ли я забрать свой заказ, чтобы сэкономить на доставке?
Да! Мы предлагаем самовывоз для всех заказов.

Уникальные Вентс

Вентиляционные отверстия
Sunburst могут быть изготовлены в любом цветовом сочетании и
могут быть функциональными (вентиляция) или нефункциональными (декоративными).

Наш эксклюзивный Американский
Флаг Gable Vent доступен в 2 размерах!

Треугольник с дополнительными спицами.Добавление спиц может
полностью изменить внешний вид форточки.

Распашная с французскими дверьми. Подробнее Навесной
Примеры Gable Vent .

Нестандартные разрезы — Иногда вентиляционное отверстие стыкуется с дымоходом. Или скажи
из фронтона выступает балка / труба, может быть, у вас даже есть
два фронтона, которые пересекаются. Какой бы ни была ситуация, мы в American
Louver And Vent Co.поможет спроектировать и изготовить любую форму
или выемка, подходящая для вашей вентиляции.

Как установить вентиляционные отверстия под потолком за 7 шагов

Если вы хотите установить новую вентиляцию в своем доме, вы можете подумать о вентиляционном отверстии под потолком.

Стоит ли добавить вентиляционные отверстия под потолком?

Если ваш дом оборудован только небольшими вентиляционными отверстиями на фронтальном конце или вентилятором высоко на крыше, вы можете подумать о добавлении вентиляционных отверстий на потолке, чтобы увеличить поток воздуха. Эти вентиляционные отверстия позволяют наружному воздуху попадать на чердак в самой нижней точке крыши — вдоль нижней стороны карниза.Они наиболее эффективны при использовании в сочетании со сплошной вентиляционной решеткой.

Вентиляционные отверстия в потолке бывают разных размеров и стилей, включая маленькие круглые диски и прямоугольные решетки. Мы выбрали вентиляционные отверстия из алюминиевой ленты размером 3 дюйма в ширину и 8 футов в длину. Эта вентиляционная решетка обеспечивает быстрый способ вентиляции каждого стропильного пролета. Полоски вентиляционных отверстий бывают белого, коричневого и серебристого цветов; вы заплатите менее 3 долларов за 8 футов. длина.

Как установить вентиляционные отверстия на потолке

Шаг 1

Сделайте две параллельные линии

Начните с катушки с мелом, чтобы провести две параллельные линии по центру потолка.Разместите линии на расстоянии 2 дюйма друг от друга; это позволит вентиляционному отверстию перекрывать вырез на ½ дюйма с каждого края.

Шаг 2

Параллельные отрезки

Фото Мерле Хенкениус

Затем просверлите отверстие диаметром 3⁄4 или 1 дюйм. сделайте отверстие в потолке прямо между линиями и измерьте толщину потолочной панели (вероятно, 1⁄4 или 3⁄8 дюйма). Затем установите циркулярную пилу на эту глубину и разрежьте по меловым линиям.

Вырежьте две параллельные линии переносной циркулярной пилой. Отрегулируйте глубину лезвия так, чтобы он не прорезал тонкий материал софита.

Шаг 3

Соедините две прорези

Фото Мерле Хенкениус

Когда вы приблизитесь к концу потолка, остановитесь и соедините два разреза острым зубилом или сабельной пилой. Когда все надрезы будут сделаны, используйте тонкую монтировку, чтобы удалить 2 дюйма. фанерная полоса.За гвозди, оставшиеся в обрамлении потолка, вытяните кошачью лапу.

Затем проверьте длину вентиляционного отверстия. Если какой-либо изолятор забивает слот, вытащите его или вставьте обратно.

Шаг 4

Поднимите дефлектор до потолка

Фото Мерле Хенкениус

Затем положите ленточный вентиляционный канал на плоскую деревянную поверхность, например, на лист фанеры или длинный лист 2 x 4, и просверлите 1⁄8 дюйма.-диа. отверстия для винтов через оба фланца. Расстояние между отверстиями составляет от 12 до 14 дюймов. С помощью помощника поднимите вентиляционное отверстие до потолка и отцентрируйте его над вырезом.

Шаг 5

Прикрепите дефлектор к потолку

Фото Мерле Хенкениус

Используйте аккумуляторную дрель / отвертку, чтобы закрепить вентиляционное отверстие на потолке винтами для листового металла № 4 длиной ½ дюйма. Продолжайте устанавливать дополнительные ленточные вентиляционные отверстия, пока не дойдете до дальнего конца.Обрежьте последнюю вентиляционную трубу по длине с помощью авиационных ножниц.

Шаг 6

Удалите изоляцию с нового вентиляционного отверстия

Фото Мерле Хенкениус

Вентиляционные отверстия на потолке установлены, но вам все равно необходимо убедиться, что нет изоляции, блокирующей новые вентиляционные отверстия. Если чердак утеплен стекловолокном, просто оттяните все, что блокирует поток воздуха. Если есть вдуваемая изоляция, как у нас, сгребите пушистый материал с помощью 3 или 4 футов.-длинный 1 x 6, или используйте садовые грабли или мотыгу.

Шаг 7

Установить вентиляционную перегородку

Фото Мерле Хенкениус

Наконец, чтобы гарантировать, что воздуховод к вентиляционному отверстию остается открытым, прикрепите вентиляционную перегородку к фанерной обшивке в каждом пролете стропил. Перегородки из формованного полистирола, доступные в домашних условиях и на лесных складах по цене около 1 доллара за штуку, образуют каналы, которые удерживают изоляцию и направляют поступающий воздух вверх.

Может ли у вас слишком много вентиляции на чердаке?

Для большинства из нас чердак — это место для хранения одежды, багажа и старых семейных фотографий, но для исследователей энергетики это горячая тема для обсуждения. В последние несколько десятилетий строительные нормы призывают к усилению теплоизоляции чердаков.

Большинство экспертов утверждают, что хорошо вентилируемый чердак делает дом более комфортным летом и защищает от скопления влажного горячего воздуха зимой. Также есть несогласные, которые говорят, что преимущества вентиляции переоцениваются.

Кто прав? Очевидно, что необходимы дополнительные исследования, но вот что мы точно знаем:

Не избегайте проветривания чердака, опасаясь попадания холодного воздуха в дом. Ваше реальное жилое пространство запечатано и изолировано на чердаке — чердак находится за пределами этой оболочки.
Если на вашей крыше есть битумная черепица, чердак необходимо проветрить в соответствии с условиями гарантии производителя.
Одна из причин отсутствия согласия по поводу вентиляции чердаков — огромные колебания климата в Северной Америке.Редко вы найдете строительную практику, которая работает повсюду.

Например, вентиляция чердака широко используется в холодном климате для отвода теплого влажного воздуха, который выходит из жилого помещения внизу. Если этот воздух задерживается, он может конденсироваться на нижней стороне кровельного покрытия и сгнить. Здоровый воздушный поток также помогает с ледяными плотинами, которые начинают формироваться, когда теплый воздух на чердаке растапливает снег снизу и создает сток, который снова замерзает на более холодных карнизах. Отлично, но ни одна из этих проблем не возникает в более теплом климате.

Требования к вентиляции чердака — AirScape

Ваш AirScape должен дышать

Вентилятор для всего дома предназначен для перемещения воздуха из дома на чердак. А поскольку почти все чердаки вентилируются, воздух с чердака под давлением естественным образом выталкивается наружу через эти вентиляционные отверстия. Однако без достаточной площади вентиляции давление может возрасти, что замедлит воздушный поток и снизит эффективность, потенциально вернув горячий воздух чердака обратно в жилое пространство.

Расход воздуха измеряется в кубических футах в минуту (CFM).Чем выше CFM, тем больше площадь вентиляции требуется для обеспечения эффективной работы системы. Практическое правило: у вас должен быть один квадратный фут «чистой свободной вентиляции» на каждые 500 кубических футов в минуту воздушного потока. Таким образом, при 3000 кубических футов в минуту вам понадобится шесть квадратных футов вентиляции. Большинство современных домов легко соблюдают это правило, но важно проверить, чтобы обеспечить оптимальную эффективность системы.

Наконечник вентиляции чердака

Держите чердак прохладнее в течение дня и получите еще лучший результат естественного охлаждения.Используя комбинацию вентиляции конька на пике и вентиляционных отверстий под карнизом внизу, вы можете помочь создать конвекционный поток, который позволяет горячему воздуху (более легкому и плавучему) выходить сверху и втягивать более холодный воздух снизу.

Подробнее о расчетах вентиляции чердака

Свободная вентиляционная зона может быть обеспечена с помощью любой комбинации фронтона, надбровной дуги, крыши, перекрытия или коньковых вентиляционных отверстий или любого другого метода вентиляции чердачного помещения.

Однако отверстия большинства вентиляционных отверстий частично закрыты решетками, жалюзи и / или экранами.В этом случае «свободная от сетки» вентиляционная площадь вентиляционного отверстия — это площадь поверхности его отверстия за вычетом площади поверхности любых решеток, жалюзи или экрана, закрывающих его. Различные типы вентиляционных отверстий имеют разное соотношение чистой свободной площади к общей площади.

Производители обычно публикуют чистую свободную вентиляционную площадь своих вентиляционных отверстий и / или соотношения в технических документах своей продукции. Если эта информация недоступна, отношение 50% чистой свободной площади к общей площади обычно является хорошим практическим правилом. Наиболее заметным исключением из этого практического правила являются вентиляционные отверстия на гребне.Стандартная площадь свободной вентиляции для коньковых вентиляционных отверстий составляет 13% от длины вентиляционных отверстий в футах. Таким образом, десятифутовый коньковый вентиляционный канал обеспечит 1,3 кв. Фута чистой площади свободной вентиляции.

Хотя, по нашему опыту, наиболее правильно построенные дома имеют хорошо вентилируемые чердаки, но не все. Поскольку достаточная вентиляция очень важна для работы этого вентилятора, важно, чтобы существующая вентиляция в доме была проверена перед ее установкой. Поскольку на большинстве чердаков имеется несколько вентиляционных отверстий, часто разных типов, необходимо пересчитать каждое вентиляционное отверстие, отмечая его тип и размер.Примените соответствующее соотношение к размерам каждого вентиляционного отверстия, чтобы найти его чистую свободную площадь, и просуммируйте эти значения, чтобы найти общую вентиляцию чердака. Пример того, как производятся эти расчеты, приведен в таблице ниже.

Правильная вентиляция

Хорошая приточная вентиляция очень важна для достижения оптимальных результатов работы солнечного вентилятора для чердака Attic Breeze. Чердак
Вентиляторы Breeze будут работать с максимальной производительностью при надлежащей вентиляции.Однако отсутствие надлежащей вентиляции приточного воздуха
приведет к уменьшению воздушного потока и снижению эффективности охлаждения вашего продукта. Мы рекомендуем ознакомиться с конструкцией вентиляции вашего чердака, чтобы
перед установкой новой системы вентиляции Attic Breeze убедитесь, что на чердаке имеется необходимое количество приточной вентиляции.

Сколько мне нужно приточной вентиляции?

При обсуждении вентиляции термин «чистая свободная площадь» или NFA используется для описания количества пространства, доступного в любом типе вентиляции, которую можно использовать.
свободно пропускать воздушный поток.По сути, это пустые пространства, которые вы видите в установленных экранах и жалюзи на большинстве пассивных вентиляционных отверстий. Как вы понимаете, воздушный поток
становится труднее из-за вентиляционного отверстия, когда размер экрана или жалюзи становится меньше, даже если само вентиляционное отверстие может быть довольно большим. Поэтому, чтобы иметь возможность сравнивать
различных типов и размеров вентиляционных отверстий идея чистой свободной зоны была развита до стандартизированной вентиляции.

Национальные строительные нормы и правила рекомендуют приточную вентиляцию свободной площади не менее одного квадратного фута на каждые 300 кубических футов в минуту принудительной вентиляции.
поток воздуха.Поскольку вентиляторы Attic Breeze на солнечной энергии имеют регулируемую скорость воздушного потока, расчет необходимой вентиляции приточного воздуха должен производиться на месте вентилятора.
наивысший рейтинг, обеспечивающий адекватную вентиляцию во всем рабочем диапазоне. Приведенную ниже таблицу можно использовать для оценки минимально необходимого количества всасываемого воздуха.
вентиляция (NFA) для всех вентиляционных устройств Attic Breeze на солнечной энергии.

Минимальная необходимая чистая свободная площадь приточной вентиляции

При использовании любого типа оборудования для вентиляции на чердаке все пассивные вентиляционные отверстия на чердаке становятся источниками притока воздуха.В отличие от пассивного
вентиляция, при которой воздушный поток должен проходить от самой нижней точки чердака к самой высокой, механизированная вентиляция использует воздухозаборник из всех частей чердака, как высоких, так и
низкий. Если ваш дом построен в соответствии со стандартами национальных строительных норм и правил, в вашем доме будет минимум один квадратный фут пассивной вентиляции свободной площади на каждые 300 квадратных футов.
мансардного помещения. Общая чистая свободная площадь пассивной вентиляции чердака, основанная на национальных стандартах строительных норм, показана в таблице ниже.

Расчетная пассивная вентиляция чердака в соответствии с национальными строительными нормами

Сколько нетто свободной площади дает вентиляционное отверстие?

Количество чистой свободной площади, доступной от любого данного пассивного вентиляционного отверстия, зависит от типа используемого вентиляционного отверстия и размера его экрана, вентиляционных отверстий или
жалюзи. Как правило, размер ячеек сетки дюйма и более оказывает незначительное влияние на воздушный поток, поэтому чистая свободная площадь для вентиляции обеспечивается вентиляционным отверстием.
практически такая же, как и общая площадь самого вентиляционного отверстия.По мере уменьшения размера ячейки экрана чистая свободная площадь пассивного вентиляционного отверстия также уменьшается, обеспечивая только
часть общей площади вентиляционного отверстия, используемая для воздушного потока. В таблице ниже показано влияние экрана, вентиляционного отверстия и размера жалюзи на чистую свободную площадь для
различные типы конструкций вентиляционных люков.

Используя эту таблицу, вы можете рассчитать необходимое количество любого из перечисленных типов софитов, необходимых для вашего дома. Например, предположим, что вы
у вас есть дом площадью 2400 квадратных футов и вы хотите установить вентилятор Attic Breeze мощностью 25 Вт.Из приведенных выше таблиц мы видим, что для вентилятора мощностью 25 Вт потребуется минимум 5,2 кв. Фута нетто.
свободная площадь для правильной работы. Мы также обнаружили, что при построении на чердаке площадью 2400 кв. Футов на чердаке уже должно быть 8,0 кв. Футов чистой свободной площади.
пассивная вентиляция. Это должно быть достаточное количество пассивной приточной вентиляции для поддержки вашего вентилятора Attic Breeze. Однако может возникнуть ситуация
там, где вам нужно заменить некоторые из потолков или, возможно, добавить дополнительную приточную вентиляцию.Если да, то вот расчет:

Общая необходимая площадь потолка = [требуемая чистая свободная площадь] x [размерный коэффициент для типа потолка]

Если мы будем использовать, например, сплошной потолок с отверстиями 1/4 дюйма, то размерный коэффициент из таблицы выше 1,89.
для этого примера вы должны вычислить:

Общая площадь сплошного перекрытия = [5,2 кв. Фута нетто свободной площади] x [1,89] = 9,8 кв. Фута всего

Если ширина используемого сплошного потолка составляет примерно 6 дюймов (0.5 футов) вам потребуется:

Общая длина сплошного перекрытия = [9,8 кв. Фута] ÷ [6 дюймов] / 12 = 19,6 футов

Таким образом, из таблиц и расчетов, непрерывный потолок шириной 19,6 футов и шириной 6 дюймов с отверстиями 1/4 дюйма будет достаточно для поддержки одного чердака мощностью 25 Вт.
Вентилятор чердака Breeze на солнечной батарее с надлежащей вентиляцией приточного воздуха.

Дополнительная пассивная вентиляция

В некоторых случаях может потребоваться дополнительная вентиляция для приточного воздуха, чтобы выполнить рекомендуемые требования для установки Attic Breeze.
система вентиляции на солнечных батареях.Это достигается либо добавлением дополнительных вентиляционных отверстий на потолке, как описано выше, либо добавлением пассивного фронтона / крыши.
вентиляционные отверстия в ваш дом. Решение о том, какой тип вентиляционного отверстия следует установить, должно основываться на надлежащей балансировке воздушного потока, а также на наличии свободного места. В
Таблица «Пассивная вентиляция». Таблица «Свободная площадь нетто» обеспечивает вентиляцию чистой свободной зоны для некоторых обычных крыш и фронтальных пассивных вентиляционных отверстий. Если вам нужно увеличить воздухозаборник
вентиляции чердака, просто определите необходимое количество вентиляционных отверстий из таблицы, исходя из требований к свободному пространству.

При добавлении дополнительной вентиляции всегда устанавливайте новые пассивные вентиляционные отверстия на расстоянии не менее 10 футов от солнечной батареи Attic Breeze.
вентилятор чердака для правильной балансировки воздуха. Больше приточной вентиляции всегда лучше при работе с активными системами вентиляции, такими как Attic Breeze. Так когда
возможно, мы рекомендуем установить воздухозаборник, превышающий минимальное требование, чтобы обеспечить максимальную производительность как наших продуктов, так и вашей системы вентиляции чердака.

Поэтому, когда это возможно, мы рекомендуем устанавливать воздухозаборник, превышающий минимальные требования, чтобы получить максимальную производительность от обоих наших продуктов.
и ваша система вентиляции чердака.

В моем доме есть вентиляционные отверстия

При установке продуктов Attic Breeze в сочетании с вентиляционными отверстиями на коньках вентилятор на чердаке с солнечной батареей следует устанавливать на расстоянии не менее 5-7 футов.
через вентиляционное отверстие конька, чтобы обеспечить сбалансированный поток воздуха через чердак. Опыт показывает, что это расстояние обычно обеспечивает достаточно пространства для диффузии воздуха для
правильная балансировка притока воздуха через вентиляционное отверстие конька и другие пассивные вентиляционные отверстия на крыше, установленные в вашем доме.Однако в некоторых случаях из-за пробелов
Если есть ограничения, может потребоваться установка солнечного вентилятора для чердака Attic Breeze немного ближе к коньку. В этих ситуациях мы рекомендуем заблокировать
часть конькового вентиляционного отверстия над вентилятором чердака (примерно 5-7 футов с каждой стороны вентилятора). Обратите внимание, что вентиляционный канал не нужно снимать, он
просто нужно заблокировать чердак, чтобы ограничить поток воздуха.

Во многих случаях наличие существующего конькового вентиляционного отверстия в вашем доме в сочетании с Attic Breeze — это на самом деле хорошо.Коньки отличные
для обеспечения вентиляции «карманов» на чердаке и особенно эффективны в домах с несколькими коньками и высотами. Пока твой чердак бриз
работает солнечный вентилятор на чердаке, все вентиляционные отверстия в вашем доме будут работать в обратном направлении, как вентиляционные отверстия. Это позволит лучше сбалансировать воздушный поток через
чердак и, в конечном итоге, лучшая охлаждающая способность. Когда ваш солнечный вентилятор на чердаке не работает (ночью, во время ливня и т. Д.)..), вентиляционные решетки будут
работать в обычном режиме, обеспечивая на чердаке пассивную вентиляцию.

А как насчет разгерметизации чердака?

Сброс давления на чердаке — это явление, которое может произойти, когда давление воздуха внутри чердака становится ниже атмосферного атмосферного давления.
давление. Примером того, что происходит естественным образом, является гроза, когда внезапное охлаждение вашей крыши из-за дождя приводит к снижению давления воздуха.
на чердаке.Когда это происходит, вы можете заметить, как воздух влетает в ваш дом, когда вы открываете дверь или окно. Проблема с разгерметизацией чердака
заключается в том, что любой воздух, втягиваемый в ваш дом извне, вытесняет уже находящийся там более холодный кондиционированный воздух, что приводит к более высоким счетам за охлаждение. Так что в
В общем, рекомендуется минимизировать разгерметизацию чердака, когда это возможно.

Помимо естественной разгерметизации чердака, это явление также может происходить при использовании активных вентиляционных устройств, таких как ветряные турбины.
(вентиляционные отверстия Whirlybird) или электрические вентиляторы для чердаков.Сброс давления на чердаке может произойти, если приточной вентиляции недостаточно, чтобы поддерживать объем воздуха.
удален с чердака продуктом активной вентиляции. Из-за этого некоторые профессионалы строительной отрасли отрицательно относятся к активным
вентиляционные изделия в целом, при условии, что все эти изделия одинаковы.

Хотя по внешнему виду они могут показаться похожими на некоторые в отрасли, вентиляторы для чердаков с питанием от переменного тока и солнечные вентиляторы для чердаков Attic Breeze явно отличаются друг от друга.
другой.Вентиляторы Attic Breeze по своей конструкции не могут вызвать разгерметизацию чердака, и у нас есть контроллер солнечной вентиляции Breeze Mate, который контролирует давление воздуха.
на чердаке, чтобы доказать это. Вентиляторы чердака с питанием от сети переменного тока имеют очень большой источник электроэнергии, а также двигатель переменного тока с постоянной скоростью. Когда
вентилятор с питанием от переменного тока не имеет достаточной вентиляции для приточной вентиляции, чтобы поддерживать заданную рабочую скорость вентилятора, вентилятор просто потребляет больше энергии, чтобы поддерживать свой двигатель.
скорость, таким образом вытягивая больше воздуха из любого доступного источника воздуха и разгерметизируя чердак.

Напротив, солнечные вентиляторы для чердаков Attic Breeze имеют ограниченный источник солнечной энергии и используют двигатель постоянного тока с регулируемой скоростью. Учитывая то же
В этой ситуации наши солнечные вентиляторы на чердаке предназначены для снижения скорости вращения вентилятора, поскольку дополнительная мощность от солнечной панели просто недоступна. Потому что наши фанаты могут
автоматически работают на более низких скоростях, а благодаря нашей запатентованной технологии проектирования UltraFlo® сброс давления на чердаке никогда не происходит. Но не верьте нам на слово
для этого все, что вам нужно, это один из наших контроллеров солнечной вентиляции Breeze Mate®, и вы можете убедиться в этом сами.Контроллер Breeze Mate активно отслеживает
на чердаке давление воздуха и позволяет проводить испытания на разгерметизацию. С помощью системы управления Breeze Mate вы можете непосредственно наблюдать за работой вашего
Attic Breeze солнечный вентилятор для чердака и больше никогда не придется беспокоиться о разгерметизации чердака.

Как заменить вентиляционные отверстия на чердаке | Руководства по дому

Вентиляционные отверстия на чердаке обеспечивают существенное регулирование температуры на чердаке и в остальной части дома, но, как и остальная часть экстерьера дома, вентиляционные отверстия могут подвергаться серьезным нарушениям со стороны элементов.Дождь, ветер, пыль и грязь могут разъедать и забивать вентиляционные отверстия на чердаке, что в конечном итоге делает их менее эффективными или совершенно неэффективными. Заменить форточки на чердаке можно самостоятельно, без профессиональной помощи и опыта подрядных работ.

Измерьте имеющуюся вентиляцию. Замена должна соответствовать размеру, если вы не хотите прорезать новый проем в стене, поэтому тщательно измеряйте. Размеры говорят вам, какой размер вам нужен для замены вентиляционного отверстия. Попробуйте найти вентиляционное отверстие с точно такими же характеристиками.

Удалите винты или гвозди, которыми крепится текущая вентиляция чердака. Делать это нужно снаружи, поэтому при необходимости возьмите с собой высокую лестницу. Когда вентиляционное отверстие закреплено гвоздями, вытащите их когтем молотка. Для винтов используйте соответствующую отвертку. Вывернув винты, осторожно вытяните вентиляционное отверстие из его отверстия, оставив отверстие открытым.

Удалите любой оклад или бумагу вдоль рамки вентиляционного отверстия и выбросьте. Выровняйте раму новым окладом, чтобы вода не попала в вентиляционное отверстие чердака.Существует много типов окладов, включая медные и алюминиевые, но для вентиляции чердака используйте строительную бумагу для достижения наилучших результатов. Прикрепите бумагу к раме тонкими слоями конопатки и прикрепите бумагу скобами к раме, чтобы закрепить ее. Перекрывайте каждый лист строительной бумаги внахлест, чтобы покрыть всю рамку.

Поместите металлическую заглушку на верхнюю часть рамы, если ваша рама еще не содержит металлической планки вверху. Просто вставьте заглушку прямо под сайдинг и строительную бумагу.Это обеспечивает лучший барьер для влаги. Ваше новое вентиляционное отверстие закрепит оклад на месте.

Нанесите толстый слой герметика по краям нового вентиляционного отверстия и аккуратно протолкните его в раму между слоями строительной бумаги и под металлической крышкой. Используйте гвозди или винты, чтобы закрепить вентиляционное отверстие, как только оно будет правильно установлено.

Основы вентиляции чердака — не надо портить

Смешанные вытяжные вентиляционные отверстия: ветряные турбины и коньковые вентили

Люди, которые меня знают, часто слышат: «Не переусердствуйте».Обычно все не бывает так сложно, как кажется. Из всех вопросов, которые я получаю от клиентов, вентиляция чердака, вероятно, является наиболее непонятой и слишком сложной темой в области повышения эффективности / улучшения дома. Так что послушайте меня сейчас: «НЕ ЗАДУМАЙТЕСЬ»

Вентиляция чердака ОЧЕНЬ проста. У вас есть ОТВЕРСТИЯ внизу чердака (обычно вентиляционные отверстия в потолке) и ОТВЕРСТИЯ наверху чердака (коньковые вентиляционные отверстия, ветряные турбины, статические вентиляционные отверстия или электрические вентиляторы). В идеале воздух входит ВНИМАНИЕ и ВЫХОДИТЕ вверху.Это как дымоход в вашем доме. Довольно просто. Дырки внизу, дырки вверху… поняли?

Подумайте об этом. Если бы я пришел к вам домой сегодня и начал вырывать ваши потолки и вырезать много отверстий в верхней части вашей крыши, в конечном итоге температура воздуха на чердаке приблизилась к какой бы то ни было температуре наружного (окружающего) воздуха. Температура воздуха упадет, но температура поверхности не сильно упадет из-за притока лучистого тепла. Излучающий барьер работает вместе с хорошей вентиляцией чердака, снижая как температуру воздуха, так и температуру поверхности.

Здесь многие портят вентиляцию чердака. Больше — не всегда лучше. Мыслительный процесс выглядит примерно так: «Если я добавлю на чердак электрический или солнечный вентилятор, или несколько вентиляционных отверстий, или несколько ветряных турбин, или статических вентиляционных отверстий, или, может быть, ВСЕ ИХ, я подниму больше воздуха, и мой чердак станет прохладнее. » НЕПРАВИЛЬНЫЙ!!!!

Грязное или забитое вентиляционное отверстие на потолке

Позвольте спросить. Вы КОГДА-ЛИБО видели дымоход с торчащим из стороны вентилятором в СРЕДНЕМ? Конечно нет, почему? Здравый смысл подсказывает, что вентилятор будет тянуть воздух ОБЕИМ через верх и низ дымохода.Ваш чердак ТОЧНО такой же. Зачем размещать электрический вентилятор на расстоянии 15 дюймов от конькового отверстия или ветряной турбины? Да, на верхних 2 футах чердака будет хороший поток воздуха, а остальной воздух будет почти неподвижным.

Воздух всегда движется по пути наименьшего сопротивления. Смешивать выхлопные отверстия — это плохо. Самое сильное вентиляционное отверстие будет преобладать, а другие вытяжные отверстия, вероятно, станут вентиляционными отверстиями INTAKE. Это замыкает всю концепцию поступления воздуха снизу и выхода сверху.Это может происходить по-разному, от фактического смешивания различных типов вытяжных вентиляционных отверстий до наличия вентиляционных отверстий на КАЖДОМ гребне. Обычно вентиляционные отверстия конька примерно на полпути к крыше становятся воздухозаборными отверстиями и полностью замыкают любой воздух, выходящий из вентиляционных отверстий потолка. Все выпускные отверстия должны находиться на расстоянии нескольких футов друг от друга сверху.

Как исправить? Начните снизу с вентиляционных отверстий на потолке. Вы КОГДА-ЛИБО чистили вентиляционные отверстия в потолке? В 95% домов вентиляционные отверстия на потолке забиты, заблокированы или закрашены.Или отверстия за вентиляционными отверстиями настолько малы, что воздух на чердак практически не поступает. Я даже видел дома за миллион долларов, где они просто ввинчивали вентиляционные отверстия и даже не пытались проделать дыры. Я видел много домов, где простая чистка вентиляционных отверстий (используйте сухую нейлоновую щетку для автомобильных колес) понизила температуру чердака на 20º за 20 минут. И те ветряки, которые были «сломаны», начинают как сумасшедшие крутиться. Возьми? Воздух входит, а теперь воздух выходит.

Слишком маленькое отверстие за вентиляционным потолком

Затем выберите один тип вытяжного вентиляционного отверстия и приступайте к нему.Сочетая базовую стратегию с отверстиями сверху и снизу, ваш чердак будет прохладнее летом и суше зимой. Помните, делайте это просто и не переусердствуйте … Отверстия внизу, отверстия наверху.

Кровельные работы Подрядчик по кровельным работам на Лонг-Айленде> Отчет о вентиляции чердака

Правильная вентиляция чердака имеет много преимуществ для здоровья вашего дома и вашей семьи. Исследования, проведенные в последние годы, побудили строительные нормы и правила требовать вентиляции во всех регионах Соединенных Штатов, и все производители битумной черепицы не будут выдавать гарантии без нее.

Правильная вентиляция будет:

A) Помогите предотвратить образование заторов зимой. При минусовых температурах в течение дня, если температура на чердаке более чем на 15 градусов выше, чем снаружи, снег будет таять на более высоких участках крыши, где на чердаке скапливается тепло, и снова замерзнет, когда он остынет у карниза.

B) Помогите продлить срок службы черепицы, сохраняя прохладу на крыше в жаркую погоду

C) Помогите снизить затраты на охлаждение, позволяя нагретому воздуху выходить из чердака.

D) Помогите предотвратить накопление влаги и рост плесени и грибка, которые могут повлиять на здоровье вашей семьи и вызвать гниение каркаса и обшивки, что приведет к дорогостоящему ущербу.

Как работает вентиляция, чтобы чердак «дышал»?

Нам нужно дышать, чтобы вдыхать свежий воздух и выходить из него. По тем же причинам ваш чердак также должен дышать. Хотя у нас есть активный процесс, в большинстве домов есть пассивная система вентиляции, которая требует баланса между воздухозаборником и выходом.Впускные и выпускные отверстия расположены так, чтобы обеспечить максимальную циркуляцию воздуха. По мере подъема горячего воздуха воздухозаборники размещаются в нижних точках чердака, а выходы — выше. Когда более горячий воздух выходит через выпускные отверстия, он создает небольшой вакуум, который втягивает свежий воздух через нижние впускные отверстия.

Также можно использовать вентиляционные отверстия с электроприводом. В этих вентиляционных отверстиях используются вентиляторы с электроприводом, которые нагнетают воздух через вентиляционные отверстия с гораздо большей скоростью, чем пассивные вентиляционные отверстия.

Воздухозаборники в современных домах обычно расположены в потолках под карнизом. Старые дома могли быть оборудованы либо стартовыми, либо круглыми вентиляционными отверстиями.

Стартовые вентиляционные отверстия устанавливаются, когда карниз находится наверху у стены и не свисает, чтобы можно было установить потолок.

Круглые дефлекторы устанавливаются, когда на карнизе нет места для потолков.Эти форточки устанавливаются непосредственно в перекрытие между выступающими стропилами.

Выпускные отверстия позволяют воздуху выходить из вашего чердака и устанавливаются на большей высоте. В качестве выходных отверстий на чердаке используются форточки на крыше, форточки и форточки.

Вентиляционные отверстия для крыши — это водонепроницаемые устройства, изготовленные из легкого металла или пластика и устанавливаемые непосредственно в кровельную систему. Они бывают разных стилей и цветов и имеют размер от 60 до 90 квадратных дюймов на отверстие.

Коньковые вентиляционные отверстия устанавливаются вдоль верхнего конька вашего дома, где встречаются два склона, перекрывая верхние ряды черепицы. В обшивке необходимо сделать достаточное отверстие, чтобы вентиль мог работать без нарушения водонепроницаемости.

Коньковые вентиляционные отверстия наименее заметны из всех вентиляционных решений; они обычно того же цвета, что и черепица, прикреплены к торцам дома, чтобы обеспечить наилучший эстетический вид и защитить их от ветрового дождя, а иногда их покрывают коньковой черепицей.Хотя гребневое вентиляционное отверстие с более низким профилем может быть выбрано из эстетических соображений, оно должно быть выбрано, прежде всего, для обеспечения наилучшей циркуляции воздуха.

Вентиляционные отверстия для фронтона устанавливаются на чердаке на каждом конце или фронтоне дома. Обычно это вентиляционные решетки, которые устанавливаются прямо в сайдинг. Фронтальные вентиляционные отверстия не только являются наиболее эффективными пассивными вентиляционными отверстиями, но и с наименьшей вероятностью протекают во время дождя, хотя небольшое количество снега, переносимого ветром, может проходить через вентиляционные решетки.

Сколько вентиляции вам нужно?

Размер и размещение форточки зависит от конфигурации крыши и размеров чердака.

Общепринятый расчет размеров вентиляционных отверстий — это 1 квадратный фут вентиляционного отверстия на 175 квадратных футов площади чердака. В большинстве случаев чем больше вентиляционных отверстий, тем лучше. Это верно для большинства климатических регионов, за исключением экстремально холодных регионов, где опасения по поводу попадания слишком большого количества холодного воздуха на чердак могут вызвать проблемы.Для этих площадей следует рассчитать размер вентиляционных отверстий из расчета 1 квадратный фут вентиляционного отверстия на 200 квадратных футов площади чердака.

Размещение форточки на чердаке должно определяться размером и формой чердачного помещения. Следует позаботиться о том, чтобы вентиляционные отверстия обеспечивали вентиляцию всех чердаков. Если часть чердака обшита или противопожарными блоками, рекомендуется использовать дополнительные вентиляционные отверстия.

Какие типы вентиляционных отверстий подходят для моего дома?

Каждый дом отличается, когда дело доходит до определения типа и количества вентиляционных отверстий, необходимых для оптимальной вентиляции чердака.

В большинстве современных домов есть потолки для вентиляционных отверстий, потому что они обеспечивают лучшую циркуляцию на квадратный метр необходимой вентиляции. Тем не менее, в зависимости от дизайна вашего дома для забора воды можно использовать двускатные вентиляционные отверстия. Комбинация вентиляционных отверстий на крыше, коньковых и фронтальных вентиляционных отверстий может использоваться для создания наилучшей общей циркуляции на выходе.

Следует ли устанавливать вентиляционные отверстия с питанием?

В вентиляционных отверстиях Power используется вентилятор, чтобы нагнетать воздух через вентиляционные отверстия.Доступны крыша с электроприводом и форточки. Некоторые используют электричество, а другие — солнечную энергию. Большинство из них имеют термостатическое управление, настроены на работу, когда температура чердака достигает определенной температуры, и останавливаются, когда воздух охлаждается на заранее определенную величину (обычно 15 градусов).

Power vents есть как преимущества, так и недостатки. Если у вас возникли проблемы с охлаждением чердака с помощью пассивных вентиляционных отверстий из-за архитектурного дизайна, отсутствия вентиляции и / или слишком большого количества проблем, вызывающих попадание тепла на чердак, вентиляционные отверстия с электроприводом являются хорошим вариантом и, возможно, вашим последним средством без внесения радикальных изменений. к дизайну вашего дома.

Недостатки; вам понадобится лицензированный электрик, если вы планируете установить вентиляционное отверстие, работающее от электричества, и ваши счета за электричество увеличатся. Если вы используете принудительную вентиляцию зимой, вы можете увеличить шансы образования ледяной дамбы. Если у вас нет герметичного чердака, вентиляционное отверстие может вытягивать теплый воздух снизу вверх, увеличивая тепло на чердаке, что может привести к более быстрому таянию снега в верхней части вашей крыши. Затем тающий снег может снова замерзнуть около конца крыши (карниза), образуя ледяную плотину.

Как узнать, что у вас проблемы с вентиляцией?

Необходимо провести тщательный осмотр вашего чердака, чтобы определить, есть ли у вас какие-либо проблемы, которые могут быть связаны с плохой вентиляцией.

Проверьте, нет ли наледи на нижней стороне крыши или на стропилах. Это вызвано тем, что теплый влажный воздух был захвачен, сконденсирован и впоследствии замерз на древесине.

Ищите потемневшее или почерневшее дерево, признаки плесени, плесени или гнили.
Проверьте, нет ли ржавых гвоздей или других металлов. Это тоже признак конденсации.
Есть ли матовая пуховая изоляция? Это признак протечки крыши из-за обледенения или другого повреждения вашей крыши.

Каковы общие причины плохой вентиляции чердака?

Блокировка вентиляционного отверстия. Изоляция может быть неправильно установлена и закрывает потолочные отверстия или вентиляционные отверстия. Иногда алюминиевые или виниловые потолки устанавливают поверх фанерных потолков, не имеющих вентиляционных отверстий. Также убедитесь, что животное не построило гнездо внутри вентиляционного отверстия.

Неправильно установленные вентиляционные отверстия. Для коньковых вентиляционных отверстий необходимо вырезать примерно 2 дюйма с каждой стороны коньковой доски, чтобы обеспечить максимальную циркуляцию.
Недостаточно вентиляционных отверстий. В некоторых домах просто нужно добавить дополнительные вентиляционные отверстия. Некоторые дома были построены без вентиляционных отверстий на коньках или на крыше. Либо подрядчик не знал о необходимости, либо дом старше и в то время не был доступен. Даже установка большего вентиляционного отверстия может иметь значение.
Вентиляторы для кухни и ванны выходят прямо на чердак. Это можно решить, выпустив их через крышу. Никогда не пропускайте воздух через потолочные перекрытия, потому что этот теплый влажный воздух может быть втянут обратно на чердак через соседние потолочные перекрытия.

Особые условия

Правильная вентиляция над соборным потолком сложнее, чем на обычном чердаке. Обрамление кафедрального потолка создает отдельные пространства между стропилами, каждая из которых должна вентилироваться. Для обеспечения надлежащей вентиляции между нижней стороной оболочки и верхней частью изоляции должно быть не менее 1½ дюйма, чтобы обеспечить поток воздуха. Каждая отдельная камера статического давления должна подключаться к воздухозаборному отверстию и вентиляционному отверстию чердака.Для сводчатого потолка наиболее легко соединяемые с каждой камерой вентиляционные отверстия — это вентиляционное отверстие под потолком (приток) и коньковое вентиляционное отверстие (выходное отверстие).

Может ли вентиляция снизить затраты на кондиционирование воздуха?

Некоторые производители коньковых вентиляционных отверстий заявляют, что добавление коньковых вентиляционных отверстий может снизить затраты на кондиционирование воздуха за счет дополнительной вентиляции. В то время как правильно вентилируемый чердак действительно снижает температуру чердака, единственный способ значительно снизить температуру чердака — это использовать вентиляционное отверстие.Однако, когда стоимость эксплуатации вентилятора вытяжного вентилятора рассчитывается относительно экономии энергии, потребляемой кондиционером, чистая экономия энергии часто может быть меньше заявленной.

Каковы ваши лучшие решения для создания хорошо вентилируемого чердака?

Убедитесь, что ваши производители черепицы следуют инструкциям и строительным нормам для правильного проектирования и расположения вентиляционных отверстий чердака. Это уменьшит количество конденсата и избыточного тепла, которое может накапливаться, что продлит срок службы черепицы и обшивки.Кроме того, правильная вентиляция поможет удалить излишки тепла зимой и снизит вероятность образования ледяной плотины, которая может затопить чердак, вызывая повреждение водой, плесень и гниение.

Как Roof Services может помочь вам проветрить ваш дом?

Roof Services занимается установкой и ремонтом крыш на протяжении почти 25 лет от Montauk Point до Нью-Йорка и его окрестностей. Системы вентиляции — неотъемлемая часть процесса монтажа кровли.

Бесплатная консультация и цитата: Если вы подозреваете, что у вас проблемы с вентиляцией, позвоните нам. Мы проинспектируем ваш чердак, крышу и вентиляционную систему и определим, что нужно сделать, чтобы сделать ваш дом более безопасным и здоровым.

Мы стремимся предоставить вам установку, обслуживание и поддержку высочайшего качества, чтобы вы могли максимально продлить срок службы своей крыши.

Решетка вентиляционная чердачная: Фронтонные решетки для вентиляции чердачных помещений

Вентиляционные решетки для чердака — Мансарды

Ошибочные мнения про чердачную вентиляцию

Как вентилировать холодный чердак

Система вентилирования в тёплом чердаке

метод аэрации + как сделать вентиляционные решетки

Сооружение вентилируемого фронтона

Установка вентиляционных окон и решеток

Установка вентиляционных клапанов

Решетка на чердачное окно

Ошибочные мнения про чердачную вентиляцию

Как вентилировать холодный чердак

Система вентилирования в тёплом чердаке

Вентиляционные решетки для чердака

Возможные цветовые решения

виды, функции, характеристики, особенности монтажа

Для чего нужна вентиляция фронтона

Функции фронтонной вентиляционной решетки

Преимущества решетки на фронтон

Виды фронтонных решеток

Фронтонная решетка своими руками

Особенности установки фронтонной решетки

В заключении

Фронтонная вентиляционная решетка своими руками

Вентиляция, а зачем она нужна

Принцип изготовления вентиляции во фронтонной стенке

Изготовление вентилируемого фронтона

Монтаж решеток и окон

Подводим итоги

Заключение

Нужна фронтонная решетка для чердака?

Цена на фронтонные вентиляционные решетки

Технические характеристики

Как определяется стоимость заказа?

404 страница не найдена

Фронтальные вентиляционные отверстия. Огромное разнообразие! Американская компания Louver And Vent

ЧТО ЭТО ЗНАЧИТ ДЛЯ ВАС И ВАШЕГО ДОМА?

РАСЧЕТ ШАГА КРЫШИ

ПОЧЕМУ ВЫБИРАЮТ НАШИ АЛЮМИНИЕВЫЕ ВЕНТИЛЯТОРЫ ЧЕРЕЗ ВИНИЛ / ДЕРЕВО?

Особые требования к вентиляции

Проблемы с вредителями

Дождь с ветром

Уникальные Вентс

Как установить вентиляционные отверстия под потолком за 7 шагов

Шаг 1

Сделайте две параллельные линии

Шаг 2

Параллельные отрезки

Шаг 3

Соедините две прорези

Шаг 4

Поднимите дефлектор до потолка

Шаг 5

Прикрепите дефлектор к потолку

Шаг 6

Удалите изоляцию с нового вентиляционного отверстия

Шаг 7

Установить вентиляционную перегородку

Требования к вентиляции чердака — AirScape

Ваш AirScape должен дышать

Правильная вентиляция

Сколько мне нужно приточной вентиляции?

Минимальная необходимая чистая свободная площадь приточной вентиляции

Расчетная пассивная вентиляция чердака в соответствии с национальными строительными нормами

Сколько нетто свободной площади дает вентиляционное отверстие?

Общая необходимая площадь потолка = [требуемая чистая свободная площадь] x [размерный коэффициент для типа потолка]

Общая площадь сплошного перекрытия = [5,2 кв. Фута нетто свободной площади] x [1,89] = 9,8 кв. Фута всего

Общая длина сплошного перекрытия = [9,8 кв. Фута] ÷ [6 дюймов] / 12 = 19,6 футов

Дополнительная пассивная вентиляция

В моем доме есть вентиляционные отверстия

А как насчет разгерметизации чердака?

Как заменить вентиляционные отверстия на чердаке | Руководства по дому

Основы вентиляции чердака — не надо портить

Кровельные работы Подрядчик по кровельным работам на Лонг-Айленде> Отчет о вентиляции чердака

Добавить комментарий Отменить ответ
