Резьба на трубах: Нарезка резьбы на трубах: основные инструменты — РИНКОМ

как нарезать внутреннюю и внешнюю трубную резьбу на трубах водопровода

Содержание:

Какой нужен инструмент
Самостоятельное нарезание резьбы
Нарезание резьбы при помощи клуппа
Нарезание резьбы при помощи плашки
Нарезка внутренней резьбы на трубах

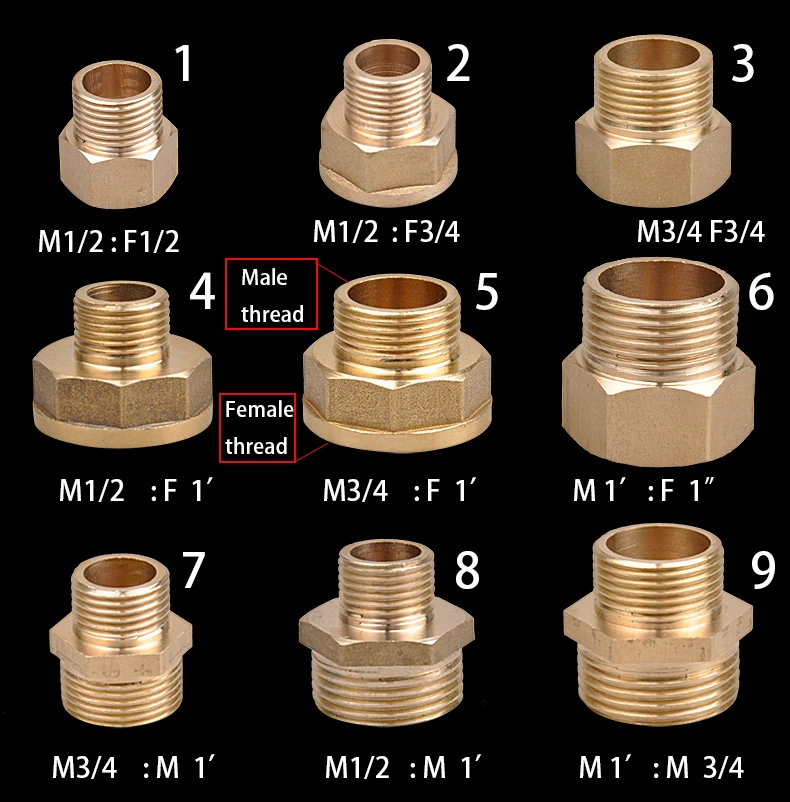

Для сборки современных трубопроводов могут применяться трубы из пластика или металла, при чем для соединения пластиковых труб используется сварочный аппарат. Что касается металлических изделий, то их сборка предусматривает наличие резьбовых фитингов: это обеспечивает максимальную прочность соединения. Для реализации этого способа резьбу потребуется нарезать и на самих трубах.

Какой нужен инструмент

Нарезание резьбы на трубах потребует обязательного наличия следующих приспособлений:

1. Рулетка, карандаш, штангенциркуль. Чтобы собрать трубопровод, необходимо заранее разработать схему. Вначале берется труба с указанной длиной: разметка производится рулеткой и карандашом. Штангенциркулем проводится замер диаметра и подбор подходящих приспособлений. При разметке важно соблюдать значительную точность и аккуратность, так как любое отклонение от заданного размера приводит к нарушению правильности всей конструкции. Как следствие, в таких случаях нередко приходится переделывать весь трубопровод.
2. Болгарка. При помощи данного инструмента осуществляют порезку труб согласно нанесенным меткам. Эти же функции может выполнить и простая ножовка по металлу.
3. Тиски. Во время работы труба должна быть надежно зафиксирована в строго горизонтальном положении.
4. Машинное масло или другая смазка. Для облегчения ручной нарезки резьбы практикуется смазывание инструмента и обрабатываемого участка специальным веществом.
5. Инструменты для нарезки резьбы. Трубную резьбу можно нарезать клуппом, плашкой или метчиком. Какой именно инструмент использовать, зависит от вида нарезаемой резьбы и предпочтений исполнителя. Для разных работ используется различный набор для нарезки резьбы на трубах, в зависимости от ситуации. Наружная резьба нарезается плашкой, удерживание которой осуществляется клуппом или плашкодержателем. Для нанесения внутренней резьбы понадобятся метчики.

Самостоятельное нарезание резьбы

Как нарезать трубную резьбу своими силами?

Самостоятельное нарезание резьбы начинается рядом подготовительных мер:

1. Отрезание куска трубы по размеру. При замене поврежденного участка трубопровода первым делом данный участок нужно аккуратно вырезать в строго перпендикулярном к стенке направлении. Если это условие не будет соблюдено.
2. Чистка участка под резьбу. С того места, где будет нарезаться трубная резьба, нужно полностью снять всю краску и коррозию: если это не сделать, работа может быть явно затруднена.
3. Снятие фаски. Чтобы работа шла легче, с концов трубы нужно убрать фаску.

Нарезание резьбы при помощи клуппа

Клупп используют для нарезания наружной резьбы, для чего потребуются следующие операции:

• Подобрать клупп с нужным диаметром. Чтоб провести подбор правильно, нужно обязательно сверяться по штангенциркулю.
• Смазывание внутренней полости клуппа и подготовленного участка на трубе при помощи машинного масла.
• Установка клуппа внутрь трубы, для облегчения вращательных движений. Как правило, такие держатели входят в комплект по нарезке резьбы на трубах.
• Фиксация трубы в тиски. Это потребуется во время первоначального сбора трубопровода. Если же водопроводную трубу оснащают резьбой во время ремонтных мероприятий, нарезка резьбы осуществляется по месту.
• Установка клуппа на подготовленный участок и начало вращательных движений. Таким образом осуществляется непосредственное нарезание резьбы. После проведения нескольких вращений клупп отводят обратно на 90 градусов, чтобы снять образовавшуюся в результате нарезки стружку. По завершению работы проводится полное удаление масла.

Как нарезать резьбу на трубе возле стены? Если резьба нарезается по месту на трубопроводе, который проходит рядом со стеной, то это может вызвать помехи для вращательных движений. В таком случае приходится каждый раз, когда трубка-держатель упирается в стену, переставлять ее в другое положение. Сам же нарезной инструмент должен оставаться в одном положении.

Нарезание резьбы при помощи плашки

Как нарезать резьбу плашкой на трубе? Плашки бывают круглыми и раздвижными. Круглые плашки могут иметь разный диаметр, в зависимости от диаметра трубы. Что касается раздвижных моделей, с помощью этого универсального инструмента можно обрабатывать трубы разного диаметра: для большего удобства он комплектуется специальным держателем. Большая популярность плашек объясняется их дешевизной. Перед началом работы проводится подготовка трубы по вышеописанной процедуре.

Для проведения самой работы по нарезанию резьбы на трубе при помощи плашки предлагается следующая схема:

• Подбор штангенциркулем подходящего плашки с подходящим диаметром.
• Смазывание инструмента и обрабатываемого участка трубы любой смазкой.
• Фиксация плашки внутри специального держателя. Крепление резьбовых лерок (плашек) в держателе должно быть очень прочным. При несоблюдении этого условия наблюдается перекос в нанесении резьбы, что делает место соединения очень ненадежным, вплоть до появления протечек.
• Вращение плашкодержателя в правильном направлении. После проделывания нескольких вращений проделывается та же процедура, что и при использовании клуппа: таким образом появляется возможность убрать образовавшуюся стружку. Для этих целей приспособление нужно немного отвинтить обратно.
• По окончанию работы проводится чистка инструмента и трубы от смазочного материала.

Первая стадия осуществляется черновыми плашками, осуществляющие четкое прорезание трубы, однако точность резьбы в этом случае незначительна. Для окончательной нарезки применяется чистовая плашка.

Нарезка внутренней резьбы на трубах

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Трубка с внутренней резьбой получается при помощи двух метчиков – чернового и чистового. Черновым инструментом снимают примерно 70 % стружки, остальная часть удаляет чистовой инструмент.

Нарезка внутренней резьбы проводиться в таком порядке:

1. Подготовка отверстия. Отверстие, в котором проводится нарезка резьбы, нужно хорошо почистить. Шлифовальной шкуркой с его поверхности убираются все инородные покрытия и отложения.
2. Подборка метчика подходящего диаметра.
3. Установка метчика внутрь отверстия. Очень важно, чтобы нарезное приспособление находилось в строго вертикальном положении.
4. Начало вращательных движений. Их нужно совершать по часовой стрелке.

Водопроводные трубы с резьбой довольно нередко используется в современных бытовых коммуникациях. Своими силами оснастить трубу резьбой – вполне реальная задача. Все, что для этого нужно – приобрести нужный инструмент, и приложить старание. Резьба на трубах водопровода может быть сделана не только профессиональным мастером, но и любителем: главное, четко следовать предложенным рекомендациям, и не торопиться.

Нарезка резьбы на трубе цена в Москве

Продукция:	Ед. измерения:	Кол-во:	Цена, от:	Наличие:	Купить

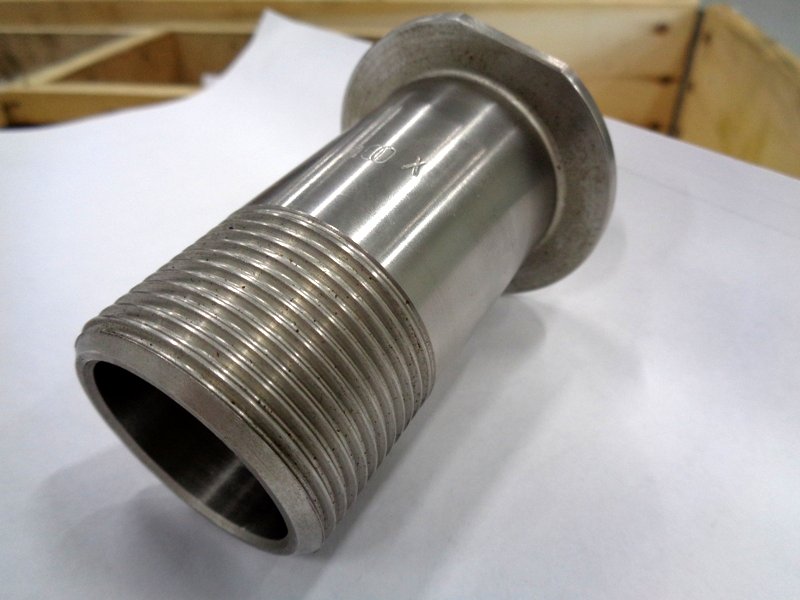

Нарезка резьбы на трубе Нарезка резьбы на трубе выполняется на современном технологичном оборудовании, благодаря чему операция проводится с максимальной точностью. Резьбовые соединения востребованы на любых трубопроводах. Цена услуги нарезки резьбы у нас одна из самых низких.	шт.		20 ₽ 2020 ₽ / шт.	В наличии

Нарезка резьбы на трубе

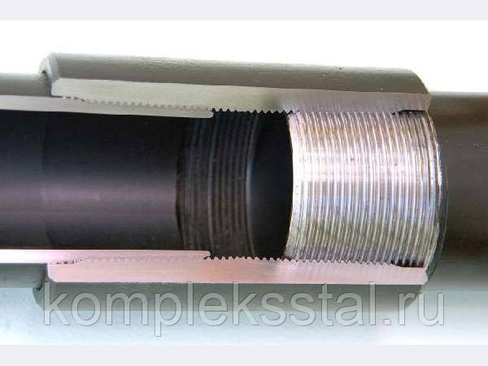

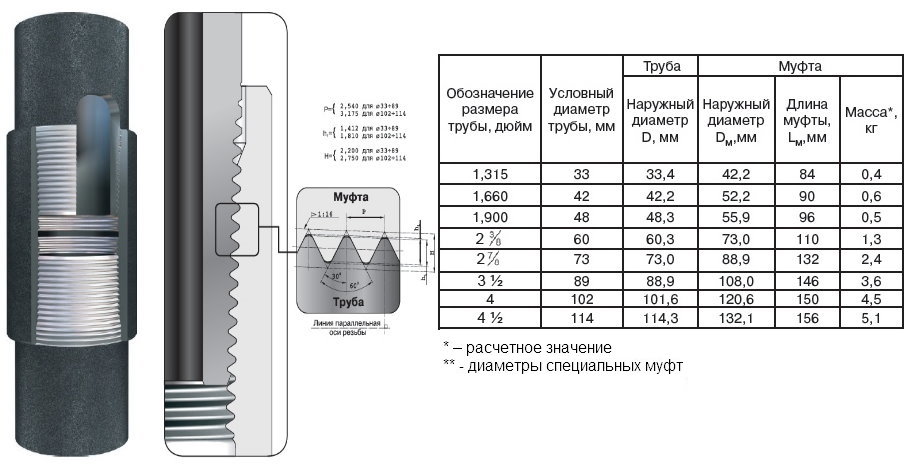

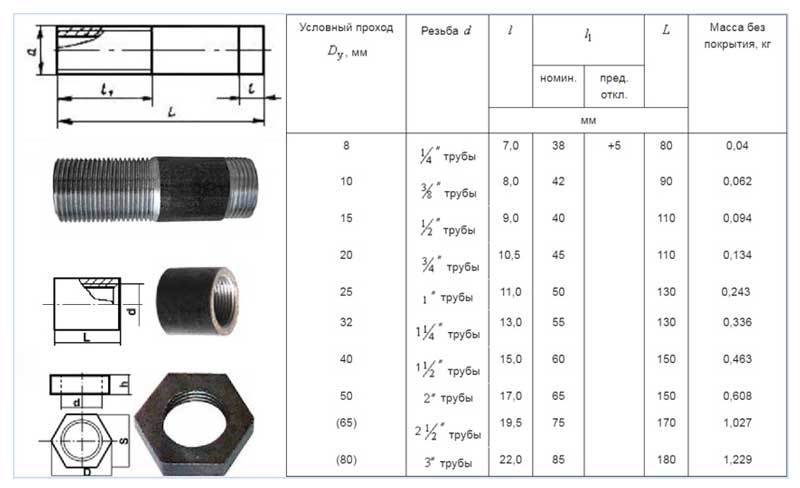

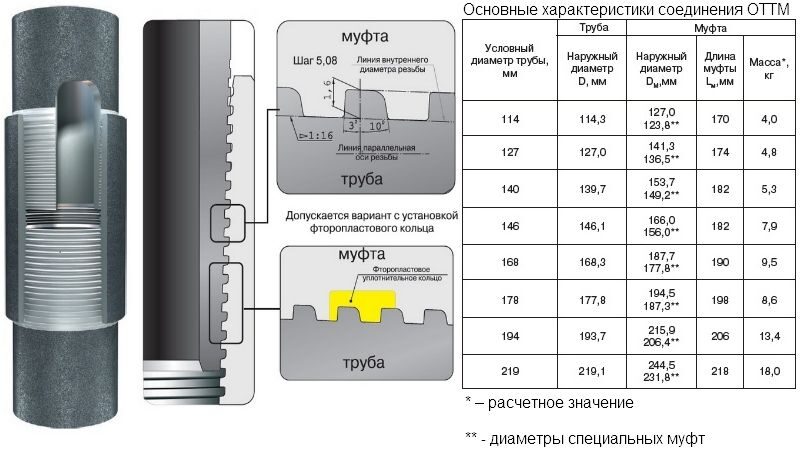

Резьбовое соединение труб является одним из наиболее востребованных методов. Ведь при таком монтаже трубопроводной системы нет необходимости в использовании сварочных аппаратов, что существенно упрощает процесс проведения работ. Кроме того, в случае необходимости, появляется возможность выполнить разборку определенного участка магистрали, не прибегая к режущему инструменту.

Поэтому нарезка резьбы на трубу является весьма актуальной услугой как в промышленности, так и в хозяйственной деятельности человека. По конструкционным особенностям резьбонарезные станки представлены в достаточно обширном сортаменте, что дает возможность выбрать наиболее практичный способ. Нанесение внутренней и наружной резьбы на концы труб может осуществляться с использованием резьбонакатного, резьбофрезерного и резьбошлифовального оборудования.

Конструкционные особенности резьбонакатных станков

Такие устройства функционируют по принципу пластической деформации обрабатываемой поверхности без образования стружки. Суть процесса заключается в прокатывании заготовки между специальными головками при одновременном сдавливании. Благодаря созданию значительного давления на трубопрокат, металл, из образующихся бороздок, выдавливается и заполоняет пустоты между витками инструмента.

В результате получается резьба с необходимыми геометрическим параметрами. В качестве накаточного инструмента выступают такие элементы как плашки, ролики, сегментные резьбовые элементы. Для выполнения данного производственного процесса применяются автоматические и полуавтоматические резьбонакатные станки, которые могут быть оснащены ЧПУ. В небольших мастерских может использоваться и обычное токарно-фрезерное оборудование. Резьба получаемая таким методом может быть круглой, треугольной или тангенциальной.

Резьбофрезерное оборудование

Фрезерная технологи нанесения резьбы на концы труб выделяется высокой производительностью и поэтому является наиболее популярным методом. Для выполнения работ используются специально сконструированные станки. В их рабочую зону устанавливаются дисковые и гребенчатые фрезы.

В процессе проведения работ используется принцип формообразующего продвижения. Если процедура проводится дисковой фрезой, то она заключается в медленном вращении заготовки с одновременной подачей вперед. При этом, в движение приходит и фреза воздействующая на поверхность металла. Благодаря такой технологии удается создавать резьбу с большим шагом на протяженном участке изделия. Купить нарезку резьбы на трубе выполненную данным методом, можно для сочленения трубопроката большого диаметра. Гребенчатые фрезы позволяют создавать мелкую резьбу сразу по всей поверхности обрабатываемого участка. Такой способ значительно ускоряет производственный процесс по нанесению внутренней и наружной резьбы на трубах.

Резьбошлифовальные станки

Функционирование такого оборудования основано на работе шлифовальных профилирующих абразивных кругов. В принципе, данную технологию можно сравнить с работой резьбофрезерных станков, но в данном случае вместо фрез используются абразивные элементы, которые не нарезают канавки, а отшлифовывают их. В процессе шлифования используются однониточные и многониточные абразивные круги. В первом случае, осуществляется постепенное создание витков с перемещением заготовки по фронту. Многониточные абразивы воздействуют сразу на всю длину, отведенную под создание резьбы. Естественно последний способ является более продуктивным.

Цена нарезки резьбы на трубе в нашей компании одна из самых низких. Чтобы заказать услугу, свяжитесь с менеджером отдела продаж.

Компания в цифрах

• 75 гектаров

  производственных и складских

• 1500 тонн

  металлопроката всегда в наличии

• 10 лет

  безупречной работы

• 10000

  довольных клиентов

• 324 единицы

  техники в автопарке

• 1000

  сотрудников и высококлассных специалистов

• 83 города

  с филиалами нашей компании

Почему стоит выбирать именно нас

• Персональный менеджер закрепляется за каждым клиентом

• Возможность согласовать постоплату и рассрочку

• Доставка точно в срок

• Высокое качество продукции, подтверждённое сертификатами

• Широкий ассортимент более 200 000 позиций

• Низкие цены за счёт собственного производства

• Предоставляем услуги по всем видам обработки металла

Остались вопросы?

Задайте их прямо сейчас.

Наш менеджер свяжется с Вами в ближайшее время и проконсультирует Вас.

Поля, обязательные для заполнения.
Отправляя заявку, вы соглашаетесь на обработку персональных данных.

Заявка на расчёт

---

Условия политика конфиденциальности

Ваш город
Московский филиал ПКФ Айсберг АС?

ПодтвердитьВыбрать другой

Заявка на поставку
металлопроката

*Поля, обязательные для заполнения

Отправляя заявку, вы соглашаетесьна обработку
персональных данных.

Пензенская область

Пензенский филиал ПКФ «Айсберг АС»

Напишите нам

*Поля, обязательные для заполнения

Отправляя заявку, вы соглашаетесьна обработку
персональных данных.

Арматура 6 A500C ГОСТ 5781-82

Найдено в товарах

36000 36000 ₽

Арматура 6 A500C ГОСТ 5781-82

м.

37000 ₽ 3500036000 ₽В наличии

Арматура 6 A500C ГОСТ 5781-82

Найдено в товарах

36000 36000 ₽

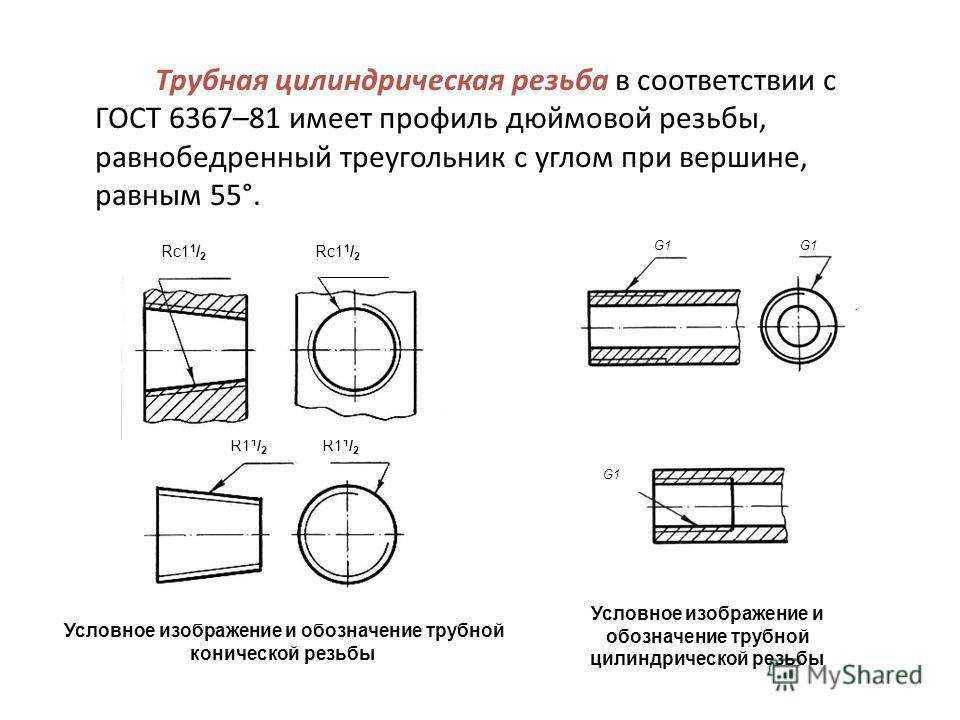

Таблица размеров конической трубной резьбы по национальному стандарту NPT

Коническая трубная резьба по национальному стандарту
Таблица размеров NPT

Стандартное оборудование ANSI

Производство
Процессы
приложений
и дизайн

Национальный стандарт Коническая трубная резьба Размер NPT
Диаграмма — включает данные как о внешней, так и о внутренней трубной резьбе.
Скорость конусности для всех резьб NPT составляет 1⁄16 (3⁄4 дюйма на
фут) измеряется изменением диаметра (трубной резьбы)
на расстоянии. Угол между конусом и центральной осью
трубы составляет 1° 47» 24″″ (1,7899°). Обычно используется
размеры 1/⁄8, 1/⁄4, 3/⁄8, 1⁄/2, 3⁄/4, 1, 1 1⁄/4,
1 1⁄/2 и 2 дюйма, которые чаще всего встречаются на трубах и фитингах.
поставщиков США. Иногда встречаются размеры меньше 1/⁄8 дюйма.
используется для сжатого воздуха, в то время как размеры более 2 дюймов
редко, из-за использования альтернативных методов соединения, что
используются с этими большими размерами. NPT определяется ANSI/ASME
стандарт B1.20.1.

Номинальный размер трубы слабо связан с внутренним диаметром
трубы сортамента 40. Из-за толщины стенки трубы
фактический диаметр резьбы больше, чем NPS, значительно
так для малых NPS. Другие графики трубы имеют другую стенку
толщина, но внешний диаметр (внешний диаметр) и профиль резьбы остаются
одинаковые, поэтому внутренний диаметр трубы разный
от номинального диаметра.

Родственный:

• Основные размеры конической трубы американского национального стандарта
  Резьба, NPT

• Формулы и калькулятор делительного диаметра NPT American National
  Стандартная коническая трубная резьба

Примечания: Ссылка ANSI/ASME B1.20.1-1983 (R1992) Угол между сторонами резьбы 60 градусов. Конус резьбы, 3⁄4 дюйма на фут. Все единицы измерения указаны в дюймах.

Внешний диаметр D	Номинальный размер трубы	Резьба на дюйм (шаг)	Длина шага резьбы, P	Делительный диаметр в начале наружной резьбы E0	Затягивание резьбы вручную Длина, L1	Диаметр E1	Максимальное зацепление резьбы L2	Диаметр E2
0,3125	1⁄16	27	0,03704	0,27118	0,160	0,28118	0,2611	0,28750
0,405	1⁄8	27	0,03704	0,36351	0,1615	0,37360	0,2639	0,38000
0,540	1⁄4	18	0,05556	0,47739	0,2278	0,49163	0,4018	0,50250
0,675	3⁄8	18	0,05556	0,61201	0,240	0,62701	0,4078	0,63750
0,840	1/2	14	0,07143	0,75843	0,320	0,77843	0,5337	0,79179
1. 050	3⁄4	14	0,07143	0,96768	0,339	0,98887	0,5457	1.00179
1,315	1	11 1/2	0,08696	1.21363	0,400	1.23863	0,6828	1.25630
1,660	1 1/4	11 1/2	0,08696	1.55713	0,420	1.58338	0,7068	1.60130
1.900	1 1/2	11 1/2	0,08696	1.79609	0,420	1.82234	0,7235	1.84130
2,375	2	11 1/2	0,08696	2. 26902	0,436	2,29627	0,7565	2.31630
2,875	2 1/2	8	0,12500	2,71953	0,682	2,76216	1.1375	2.79062
3.500	3	8	0,12500	3.34062	0,766	3.38850	1.2000	3.41562
4.000	3 1/2	8	0,12500	3,83750	0,821	3,88881	1.2500	3,91562
4.500	4	8	0,12500	4.33438	0,844	4. 38712	1.3000	4.41562
5,563	5	8	0,12500	5.39073	0,937	5.44929	1.4063	5.47862
6,625	6	8	0,12500	6.44609	0,958	6.50597	1,5125	6.54062
8,625	8	8	0,12500	8.43359	1,063	8.50003	1,7125	8.54062
10.750	10	8	0,12500	10.54531	1.210	10.62094	1,9250	10,66562
12. 750	12	8	0,12500	12.53281	1.360	12.61781	2.1250	12.66562
14.000	14	8	0,12500	13.77500	1,562	13.87262	2,2500	13.91562
16.000	16	8	0,12500	15.76250	1,812	15.87575	2.4500	15.91562
18.000	18	8	0,12500	17,75000	2.000	17.87500	2,6500	17.91562
20. 000	20	8	0,12500	19.73750	2,125	19.87031	2,8500	19.91562
24.000	24	8	0,12500	23.71250	2,375	23.86094	3.2500	23.91562

Связанные

• Прямая трубная резьба Таблица таблиц ANSI

Таблица размеров метчика и сверла для трубной резьбы

• ANSI NPT
• Конструкция наружной трубной резьбы, технические характеристики и допуски на трубную резьбу NPT
• Формулы и расчет диаметра шага трубной резьбы
• Внешняя британская трубная резьба (форма Уитворта) Табл. БС ЕН ИСО 228
• Таблица моментов затяжки при установке трубной резьбы
• Рекомендации по размерам сверл для трубной резьбы с внутренним сухим уплотнением
• Whitworth BS Таблица размеров трубной резьбы и метчиков DIN/ISO 228

Метчик для трубной резьбы и таблица размеров сверла ANSI NPT

Метчик для трубной резьбы и таблица размеров сверла ANSI

Данные по изготовлению и проектированию Меню
Метчик Machinist — Таблица сверления для резьбы размера ANSI
Метчик Machinist Метрическая резьба ISO — Таблица размеров сверла

Ниже приведена стандартная трубная резьба ANSI Рекомендуемый размер метчика и просверленное направляющее отверстие для конуса

Национальный конус трубной резьбы ( NPT ) — это стандарт США для конической резьбы, используемой на резьбовых трубах и фитингах. В отличие от прямой резьбы, которая имеется на болте, коническая резьба будет туго натягиваться и, следовательно, обеспечивать непроницаемое для жидкости уплотнение.

Трубы с резьбой могут обеспечить эффективное уплотнение для труб, по которым транспортируются жидкости, газы, пар и гидравлическая жидкость. Эти нити теперь используются в материалах, отличных от стали и латуни, включая ПТФЭ, нейлон, бронзу и чугун.

Конус резьбы NPT позволяет им образовывать уплотнение при закручивании, поскольку боковые стороны резьбы сжимаются друг относительно друга, в отличие от фитингов с параллельной/прямой резьбой или компрессионных фитингов, в которых резьба просто удерживает детали вместе и не обеспечивает печать. Поскольку тело резьбы сужается (0,75 дюйма / фут или 62,5 мм / м), больший диаметр продолжает сжиматься в меньший диаметр и, наконец, образует уплотнение (из-за конусности не остается зазора между вершинами и корнями резьбы). Это означает, что фитинги NPT должны быть без заусенцев и смазываться смазочным материалом, таким как смазочная паста или лента. Использование ленты также помогает ограничить коррозию резьбы, которая в противном случае может сделать разборку в будущем практически невозможной.

Обычно используются размеры 1/⁄ 8, 1/4, 3/⁄ 8, 1/2, 3/4, 1, 1 1/⁄ 4, 1 1/2 и 2 дюйма, которые появляются на трубах и фитингах. большинством американских поставщиков. Размеры менее 1 ⁄ 8 дюймов иногда используются для сжатого воздуха, в то время как размеры более 2 дюймов встречаются редко из-за использования альтернативных методов соединения, которые используются с этими большими размерами.

Связанные ресурсы:

Таблица размеров конической трубной резьбы по национальному стандарту NPT

РАЗМЕРЫ КОНИЧЕСКОЙ ТРУБЫ — NPT
РАЗМЕР ОТВОДА	РАЗМЕР СВЕРЛА
1/8-27	Р
1/4-18	7/16
3/8-18	37/64
1/2-14	23/32
3/4-14	59/64
1″-11-1/2	1-5/32
1-1/4-11-1/2	1-1/2
1-1/2-11-1/2	1-47/64
2″-11-1/2	2-7/32
2-1/2-8	2-5/8
3″-8	3-1/4
3-1/2-8	3-3/4
4″-8	4-1/4



РАЗМЕРЫ ПРЯМОЙ ТРУБЫ — NPS
РАЗМЕР ОТВОДА	РАЗМЕР СВЕРЛА
1/8-27	С
1/4-18	29/64
3/8-18	19/32
1/2-14	47/64
3/4-14	15/16
1″-11-1/2	1-3/16
1-1/4-11-1/2	1-33/64
1-1/2-11-1/2	1-3/4
2″-11-1/2	2-7/32
2-1/2-8	2-21/32
3″-8	3-9/32
3-1/2-8	3-25/32
4″-8	4-9/32
