Розетки на кухне. Схема расположения, правила и советы по размещению

Чтобы созданию кулинарных шедевров не препятствовали технические проблемы на кухне, важно правильно спланировать расположение всех бытовых приборов и розеток для их подключения. Не пожалейте времени и прорисуйте детальное расположение всех шкафчиков и элементов кухонного гарнитура. Где хозяйке удобнее будет замешивать тесто, а где несложно дотянуться до кнопки включения чайника? Работа каждого прибора на вашей кухни напрямую будет зависеть от доступности розеток.

Конечно, в первую очередь мы думаем об эстетической составляющей. Каждой хозяйке важно, чтобы вид розеток не бросался в глаза, не привлекал лишнего внимания к себе, но выгодно гармонировал с общим дизайном кухни. Ведь помимо тех розеток, которые можно спрятать за нижними шкафами кухонного гарнитура, есть те, что останутся на виду.

При планировании расположения бытовой техники кроме визуальной привлекательности кухни в целом, обязательно нужно помнить о нормах и правилах безопасности. С этой важной составляющей ремонта мы и начнем.

Советы и нормативы по установке розеток на кухне

• Располагать розетки нужно на расстоянии, превышающем двух сантиметров от плинтуса. Самым удобным способом размещения розеток является тот, когда они установлены на 10 — 20 см выше кухонной столешницы;
• Если в доме есть маленькие дети, не лишним будет оборудовать розетки специальными пластиковыми заглушками;
• Бытовой прибор, который питается от сети, нужно ставить не дальше, чем один метр от розетки;
• Cледите, чтобы капли воды или горячий пар не попадали на элементы электросети.

Популярные типы розеток для кухни

По типу монтажа все розетки делятся на угловые, выдвижные, скрытые (ещё их называют встраиваемые), а также накладные.

• Угловые розетки. Этот вариант самый удобный и рациональный для кухонного пространства. Розетки чаще всего устанавливают под подвесными шкафчиками. Таким методом размещают как одиночные розетки, так и модульные, состоящие сразу из нескольких. Установка таких розеток ничем не отличается от монтажа самых простых.
• Скрытые. Этот инновационное решение проблемы рационального использования пространства и расположения кухонного оборудования. Такие розетки можно установить вертикально и горизонтально, поместить в шкаф или даже вмонтировать в столешницу. Часто подобное решение превращают в жизнь уже на этапе изготовления кухонного гарнитура. Эстетичный внешний вид таких розеток вам гарантирован. Снаружи такие розетки защищают алюминиевыми крышками. Внутри подобной системы могут располагаться сразу несколько розеток, а ещё разъемы для подключения гаджетов.
• Выдвижные системы. Если вы устали от бесконечной путаницы проводов от удлинителя на своей кухне, то этот выбор для вас. Выдвижные системы можно спрятать в столешницу или в ящик кухонного гарнитура, скрыв их таким образом от пыли и попадания влаги. К тому же, они легко «прячутся», когда становятся не нужны.
• Накладные. Самые привычные нам розетки. В современных реалиях такой вид монтажа розеток используют всё реже, так как он больше подходит для открытой проводки.

Количество розеток на кухне

Ответом на этот вопрос будет понимание, сколько всего приборов вы планируете поселить на своей кухне. Если со временем вы хотели бы дополнить арсенал еще и мультиваркой, то под неё тоже необходимо сделать розетку заранее. Ведь после завершения ремонтных работ сделать еще один источник питания будет невозможно. Для того, чтобы точно не ошибиться в расчётах, специалисты рекомендуют планировать количество розеток с запасом.

Рассмотрим примерный расчет количества розеток на базовом примере.

В нижнем уровне монтируют розетки для всей крупной бытовой техники (установить источники питания нужно примерно в 30 см от уровня пола). К такому оборудованию относятся: холодильник, посудомоечная машина, духовой шкаф, стиральная машина (если вы планируете ставить её на кухне), измельчитель отходов.

• Быстрый просмотр

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  49 386 ₽ 70 551 ₽

  -30%

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  44 947 ₽ 64 210 ₽

  -30%

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  44 307 ₽ 63 296 ₽

  -30%

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  41 737 ₽ 59 624 ₽

  -30%

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  32 883 ₽ 46 976 ₽

  -30%

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  58 105 ₽ 83 007 ₽

  -30%

  Цена за всю кухню

  Общие размеры

В среднем уровне (непосредственно над столешницей или в ней) располагаются розетки для основной техники. Это электрический чайник, микроволновая печь, индукционная варочная панель, телевизор, кухонный комбайн и прочите приборы. Для того, чтобы понять, где точно будут располагаться розетки, представьте, как вы набираете воду в чайник, удобно ли будет отправлять нарезанные продукты в кухонный комбайн, и сколько шагов придётся сделать с тарелкой руках до свч — печи? В верхнем уровне важно не забыть предусмотреть розетку для вытяжки и системы осветительных приборов.

Схема размещения розеток на кухне

Кроме того, чтобы верно учесть расположение и количество необходимых розеток, важно помнить об особенностях подключения бытовых приборов и мощности потребления электроэнергии. Приведём примерные общие показатели мощности.

Для оборудования, подключаемого в нижний уровень сети:

1. Духовка — от 2500 Вт;
2. Посудомоечная машина — от 1000 Вт;
3. Холодильник — до 1000 Вт.

Для оборудования, подключаемого в средний уровень розеток:

1. Микроволновка — 1100 Вт;
2. Кофеварка или кофемашина — от 1000 Вт;
3. Электрочайник — 500 Вт;
4. Мультиварка — 700 Вт;
5. Индукционная варочная панель — от 1,5 кВт.
6. Электромясорубка — от 500 до 1000 Вт.

Для оборудования, подключаемого в верхний уровень розеток:

1. Вытяжка — 300 Вт;
2. Лампы — от 30 Вт.

• Хит

  Быстрый просмотр

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  22 692 ₽ 26 276 ₽

  -14%

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  35 082 ₽ 50 117 ₽

  -30%

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  Цена за всю кухню

  Общие размеры

• Быстрый просмотр

  18 940 ₽ 27 057 ₽

  -30%

  Цена за всю кухню

  Общие размеры

Частые ошибки при размещении розеток на кухне

1. Обращайте своё внимание на суммарную мощность всего кухонного электрооборудования, подключенного к сети. Эта величина не должна превышать максимально допустимый уровень. Одновременно в один блок розеток нельзя включать чайник и микроволновку. Мощность техники всегда указана в их технических паспортах. На электрооборудование с высокой мощностью (крупногабаритная техника) правильнее будет проложить отдельные линии с верно выбранным сечением, медные и с использованием защитной автоматики. Чтобы не ошибиться с мощностями, приклейте небольшие листочки с пояснениями на каждый автомат в своём электрическом щитке.
2. Технику с металлическим корпусом обязательно необходимо заземлять. Розетки, обеспечивающие питание этому оборудованию, нужно подключать через устройство защитного отключения. Выполнять монтаж розеток непосредственно за встраиваемым электрическим оборудованием крайне нежелательно. Это может привести к нежелательным последствиям. Источник питания для должен располагаться не ближе, чем в 20 см. Над рабочей поверхностью розетки нужно монтировать, отложив вертикально наверх 10-15 см. Важно помнить, что к источникам электрического тока не должны попадать капли воды, жира и любой другой влаги. Ни в коем случае не устанавливайте розетки прямо над раковиной или рядом с трубами водоснабжения.
3. Всегда внимательно изучайте информацию, которую указывает производитель на своих товарах: какая максимальная мощность допустима для их безопасного и правильного использования.

Работы при размещении розеток на кухне

Для начала необходимо составить общую схему расположения розеток. Это самый основополагающий пункт для дальнейшего воплощения задуманного. Ведь от точности и грамотности создания схемы зависит удобство хозяйки и безопасность эксплуатации всей техники, расположенной на кухне.

Когда схема тщательно продумана и готова, специалисты могут приступать к монтажу. В первую очередь они должны нанести по стенам отметки местоположения будущих розеток, согласно выводу кабелей, из штробы. После этого в стене делаются круглые выемки и в них устанавливаются специальные пластиковые «стаканы» (подрозетники). К будущей розетке подводят силовые кабели, монтируют накладки. В финале работ важно провести испытание на работоспособность.

Следую всем вышеуказанным правилам, вы сможете не только предусмотреть удобство работы на своей кухне, но и сделать этот процесс максимально эффективным, сэкономив время на общение с семьёй.

Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

• Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

• Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

• Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

• Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

• Холодильник.

• Вытяжка.

• Посудомоечная и/или стиральная машина.

• Плита и духовка.

• СВЧ печь.

• Телевизор.

• Компьютерная техника и телефон.

• Стационарные кухонные приборы среднего размера.

• Мобильная мелкая бытовая техника.

• Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

• электроплита – от 5000 Вт;

• электродуховка – от 3000 Вт;

• стиральная машина – от 2000 Вт;

• бойлер – от 1500 Вт;

• посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

• холодильник – от 500 Вт;

• вытяжка – от 150 Вт;

• кухонный комбайн – от 500 Вт;

• блендер – от 100 Вт;

• электрочайник – от 500 Вт;

• кофеварка – от 800 Вт;

• СВЧ печь – от 900 Вт;

• тостер – от 700 Вт;

• телевизор – от 100 Вт;

• ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм². Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

• Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

• Угловые розетки. Удобный вариант, поскольку не занимают много места.

• Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

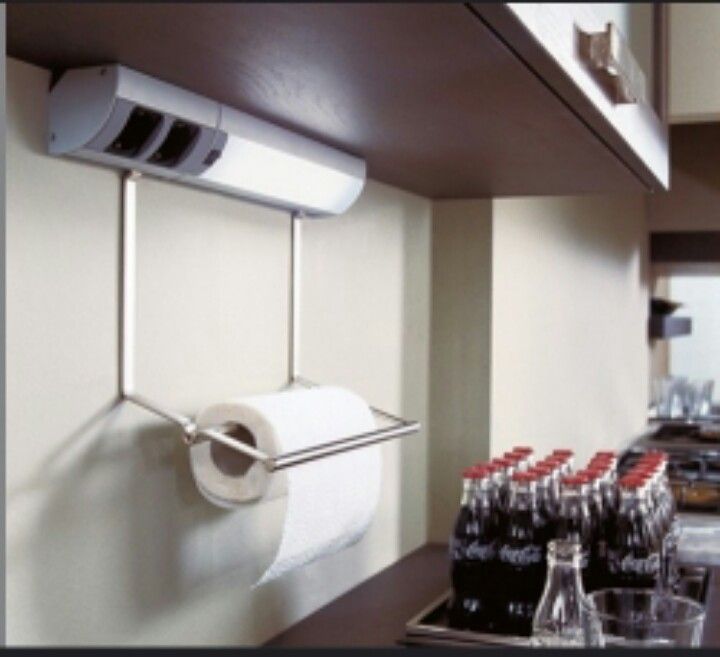

• Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

• Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

• Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

• Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

• Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

• Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

• Техника не должна быть удалена более чем на метр от розетки.

• Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

• Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

• Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

• Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

• Розетка для телевизора располагается рядом с ним.

• Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

• Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

• Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

• Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

• Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.

Вернуться к списку советов

Как грамотно разместить розетки на кухне?

Для того, чтобы грамотно расположить розетки в кухне, необходимо иметь на руках планировку помещения и чертеж кухонного гарнитура. Розетки размещаем с учетом расстановки шкафов и техники.

Эргономика дает +100 баллов к вашим кулинарным навыкам! На кухонном фартуке розетки OneKeyElectro в стеклянных рамках серии Gardа

Общие принципы размещения розеток в кухне (и не только!)

•
  Максимум эстетики и минимум проводов, особенно у варочной поверхности и под ногами


Думаем, что с этим нельзя не согласиться!

•
  Расположение розеток подальше от источников воды





Электричество и вода – вещи не совместимые. Есть общая рекомендация размещать розетки не ближе, чем в 60 см по горизонтали от края раковины и любых других источников воды.


Применение пылевлагозащищенных розеток не снимает этого ограничения, ведь пылевлагозащита – понятие не абсолютное, а относительное. Пылевлагозащищенные розетки не боятся брызг, но не рассчитаны на воздействие струи воды.


Если к пылевлагозащищенной розетке подключена вилка электроприбора, то ее степень защиты от влаги будет не выше, чем у обычной розетки с подключенной вилкой.


Недорогие пылевлагозащищенные розетки производятся в навесном исполнении, они сильно выпирают из стены и не добавляют эстетики. Есть встроенные пылевлагозащищенные розетки, но они значительно дороже, их не всегда можно найти в продаже, защита от влаги теряется при поднятии крышки и подключении к такой розетки вилки электроприбора.

•



  Квартирный электрический щит Hager

  с маркировкой автоматов, УЗО и др.


  Для размещения на фартуке кухни разумно выбрать розетки с крышкой



Каждая практичная хозяйка согласится с тем, что на фартуке кухни разумно устанавливать розетки с крышкой, ведь какая бы хорошая не была вытяжка, после приготовления пищи капли жира и бульона обязательно окажутся на фартуке. Время от времени его нужно будет приводить в порядок. Гораздо проще отчистить крышку розетки, чем механизм розетки без крышки, не говоря уже о том, что капли масла и жидкости не добавят срока службы розетке, если они попадут в контакты розетки.

•
  Необходимо разместить розетки так, чтобы обеспечить быструю возможность отключения электроприбора от сети, если он выйдет из строя


Последнее требование очень значимое, но самое проблемное. Странно бы выглядела кухня, в которой розетки посудомоечной машины, холодильника и других электроприборов были вынесены на плиточный фартук.


В случае аварийной ситуации обесточить розетки кухни можно с помощью автоматических выключателей или выключателя нагрузки, установленных в электрощите.


Для этого все модульные аппараты в щите должны быть подписаны, чтобы в случае аварии не искать нужный автомат. Для создания маркировок в щите разработан сайт, где можно бесплатно создать красивые и понятные надписи, распечатать их на принтере и наклеить под каждый аппарат на пластиковые панели в электрическом щите.


Было бы правильным, чтобы розетки в кухне были отделены в электрощите от других нагрузок, причем для каждого мощного электроприбора была предусмотрена отдельная линия, для розеточных групп кухни — одна или несколько линий. При этом должна быть предусмотрена защита от сверхтоков и токов утечки.

Итак, считаем, что у нас есть план кухни с расстановкой кухонного гарнитура, размещением электроприборов и обеденной зоны.

Две группы розеток в стеклянных рамках Garda. Визуально выключатели, розетки и рамки можно посмотреть в Леруа Мерлен (черная розетка OneKeyElectro, стеклянная рамка на 4 механизма серии Garda от OneKeyElectro).

Пройдемся по электроприборам, для которых нужно предусмотреть розетки

1. Стационарные электроприборы

Пройдитесь по нашему списку и добавьте к нему ваши электроприборы. Если Вы сейчас делаете ремонт и у вас скоро начнутся черновые электромонтажные работы, пройдитесь со списком розеток и выключателей по квартире и сделайте разметку для розеток и выключателей прямо на бетонных стенах.

2. Мелкая кухонная техника

Предусматриваем несколько розеток на фартуке (минимум 3) примерно на середине кухонного фартука или в 10-20 см от столешницы.

Розетки не должны быть расположены над варочной поверхностью. В процессе приготовления пищи провода от подключенных к таким розеткам электроприборов могут касаться горячих поверхностей панели или посуды.

Розетки лучше расположить так, чтобы провода электроприборов не мешали и не лежали на столешнице, а были скручены до нужной длины и перехвачены хомутом. Идеальный вариант, если при подключения электроприбора провода располагаются за ним и находятся на весу, но без натяжения.

Розетки у кухонного стола, за которым собирается семья

Для многих кухонный стол – это дополнительное рабочее место, где при необходимости можно посидеть в тишине, посмотреть сериал или поработать за ноутбуком, что особенно актуально в настоящее время, когда многие перешли на удаленный режим работы.

У кухонного стола должны быть предусмотрены 2-3 розетки для подключения светильника, ноутбука или зарядки телефона.

Высота установки розеток на кухне

Поговорим о высоте установки розеток отдельно. Многим из нас интуитивно кажется, что все розетки в помещении должны быть установлены на одной высоте. В некоторых жилых комнатах это вполне допустимо. Мало того, если вы получаете ключи от квартиры с ремонтом от застройщика, скорее всего, в жилых комнатах будет именно такая ситуация.

На кухни ситуация совсем другая. Мы должны предусмотреть несколько ярусов розеток.

• Верхний ярус — розетки над верхними кухонными шкафами для подсветки рабочей зоны и вытяжки.
• Средний ярус — розетки кухонного фартука.
• Нижний ярус — розетки для крупных кухонных электроприборов (холодильник, встроенная бытовая техника)

Розетки нижнего яруса устанавливаются либо на уровне плинтуса кухонного гарнитура, либо за одним из напольных шкафов.

В первом варианте розетки становятся практически не обслуживаемыми. До них невозможно дотянуться, не сняв плинтус.

Если есть возможность, лучше реализовать второй вариант, разместив розетки за одним из шкафов. При этом розетки не должны располагаться под раковиной, чтобы в случае непредвиденной ситуации на них не текла вода. Идеально, если в кухонном гарнитуре есть угловой шкаф, не занятый раковиной. Там будет достаточно места для размещения розеток. Кроме того, до них относительно легко дотянуться в случае непредвиденной ситуации.

В любом случае, кухонные розетки должны легко обесточиваться из квартирного электрощита. Автоматические выключатели и другое модульное оборудование в квартирном щите должны иметь понятные подписи (например, снизу под автоматическим выключателем надпись «Розетки кухни», «посудомоечная машина» и др.).

Управление освещением в кухне

Помимо размещения розеток нужно не забыть и про выключатели.

В кухне может располагаться:

• один выключатель света у двери (традиционный вариант)
• пара универсальных выключателей для управления светом с двух точек, например, один у входной двери, второй у окна
• отдельный выключатель для управления подсветкой рабочей зоны

С помощью выключателя можно управлять не только светом, но и любыми другими нагрузками, например, с помощью выключателя можно управлять вентилятором или любыми другими приборами небольшой мощности. Выключатель рассчитан на управление электрическими цепями, в которых протекает ток до 10А.

Не забываем о теплых полах и терморегуляторе

Многие выбирают в качестве кухонного напольного покрытия керамическую или керамогранитную плитку, укладывая под нее греющий кабель или маты теплого пола. Управление теплым полом идет с помощью терморегулятора.

Во многих сериях электроустановочных изделий терморегуляторы выпускаются в том же дизайне, что и вся серия розеток и выключателей. Такие терморегуляторы устанавливаются в те же рамки, что и электроустановочные изделия.

Надеемся, наша статья была вам полезной, удачного вам планирования и завершения ремонта! Пусть ваша кухня будет максимально безопасной, эргономичной и уютной!

5 ошибок расположения розеток на кухне

В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

• освещение – 150-200 Ватт

• Микроволновка – 2000 Ватт

• Холодильник – 100 Ватт

• Посудомоечная машина – 1000-2000 Ватт

• Чайник электрический – 2000 Ватт

• Духовой шкаф – 2000 Ватт

• Водоподогреватель – 2000 Ватт

• Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

• при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

• при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

• при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

• при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Схема размещения розеток на кухне

После выбора проводки нужно определиться с розетками.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

Для того, чтобы ваши розетки и выключатели оказались на своих местах, возьмите план расстановки кухонной мебели.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

• для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А

• для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

• так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

• все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

• на каждый токоприемник ставится отдельная розетка

• не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Статьи по теме

Расположение розеток на кухне: схема размещения, высота, расстояния

Все о размещении кухонных розеток

Основные требования

Важные моменты проектирования

Как определить количество изделий

Как расположить электротехнические блоки

Распространенные ошибки

Современная кухня давно уже стала основным потребителем энергии в любом доме. Здесь находится множество самых разных бытовых приборов, работающих от электричества. Чтобы обеспечить им безопасность, нормальное функционирование и удобство использования, нужно хорошо продумать расположение розеток на кухне. Это не менее важно, чем грамотное воплощение получившегося проекта.

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

• Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
• Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
• Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
• Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
• На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Чтобы предотвратить возникновение аварийных ситуаций, нужно учесть ряд правил:

• Мощность питающих электророзетки линий, заведенных в помещение, должна вдвое превышать потребность всех подключенных устройств. Чтобы это определить, делим помещение на участки, на каждом из которых располагается одна розеточная группа. Подсчитываем ее мощность, удваиваем результат. Складываем полученные величины.
• Распределяем потребителей энергии так, чтобы суммарная мощность подключенного к одному источнику оборудования не превышала допустимые значения.
• Электрооборудование высокой мощности лучше запитывать через отдельные линии с защитной автоматикой. Поэтому стоит подвести к помещению от распределительного щитка нужное количество таких линий. Чтобы было удобнее разбираться в разводке, каждый автомат можно подписать.

Оптимальным вариантом будет подсчитать примерное потребление всех устройств. Для этого можно пользоваться такими усредненными значениями:

Нужно подсчитать суммарную мощность оборудования. Она должна находиться в пределах от 10 до 15 кВт. Одновременно вся техника включаться не будет, поэтому рассчитывать проводку на такие значения не стоит. Однако надо определить максимальную возможную мощность, когда включены несколько токоприемников. Если она превышает 7 КВт, стоит подумать о подведении линии на 380 В и пофазном распределении нагрузки.

Чтобы сделать все правильно, начать следует с составления плана расстановки техники и мебели. Если будущее оформление еще не определено, придется отложить это мероприятие. Иначе может оказаться так, что электророзетки «встанут» совсем не там, где нужно. Учитывая, что их место расположения связано с подведением проводки, произвести перенос будет достаточно сложно. Проще сначала определиться с дизайном помещения.

Строим схему расстановки предметов мебели и бытовых приборов. Определяем примерное количество необходимых блоков. По одному должно приходиться на каждую единицу стационарной техники плюс минимум два блока с каждого края столешницы и один около обеденного стола. При условии, что последний не располагается на удалении от стены. Стационарным оборудованием считаем:

• вытяжку;
• духовой шкаф;
• варочную панель;
• холодильник;
• морозильную камеру;
• стиральную машину;
• посудомойку;
• микроволновую печь;
• измельчитель для мусора.

Хорошо установить электророзетку около кухонного выключателя. Обычно эта зона относительно свободна от мебели, поэтому точка доступа к сети здесь будет очень кстати. Особенно она пригодится для подключения пылесоса. После этого продумываем расположение разъемов под остальные бытовые приборы. Их, как мы знаем, должно быть минимум два с каждой стороны столешницы.

После того, как точно определено необходимое количество разъемов, строят подробную схему с указанием всех отступов и размеров:

1. Замеряем высоту, ширину и длину кухни.
2. Схематически чертим каждую из стен, Должно получиться то, что в черчении называют «вид спереди».
3. Дополняем чертеж схематическим изображением мебели и бытовой техники. При этом размер и масштаб строго соблюдаем.
4. Отмечаем расположение электророзеток, сверяясь с планом, на котором определяли их количество.

Выстраивая схему размещения розеток на кухне с размерами и расстояниями, обязательно учитываем особенности их расположения и назначения. Разберемся с основными нюансами подключения.

Холодильник

Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.

Вытяжка

Оборудование подключают на высоте 1,8-2,1 м от пола. Проще всего сделать это без вилки, подсоединив выведенный кабель непосредственно к устройству. Это оптимальный вариант для недорогих моделей. Однако так можно сделать не всегда. К примеру, срезать вилку с дорогостоящей техники не нужно. В этом случае гарантия будет потеряна, что очень нежелательно.

Духовой шкаф и варочная панель

Мощные варочные панели подключаются через специальную силовую электророзетку. Возможен вариант, когда вывод кабеля соединяется напрямую с контактными клеммами панели. Духовки, в отличие от них, не нуждаются в специальном оборудовании. Оптимально устанавливать разъемы для подключения в соседнюю тумбу гарнитура. При условии, что она имеет распашную дверцу. Если это невозможно, размещают блок снизу, на небольшом расстоянии от пола.

Посудомойка и стиральная машина

Правила запрещают устанавливать электророзетки за корпусом этой техники. Ее работа связана с использованием воды, что при утечке может создать серьезную аварийную ситуацию. Лучше всего установить электротехнический блок во влагозащищенном корпусе слева/справа от агрегата. Если есть такая возможность, можно спрятать его в мебельной тумбе.

Рабочая зона

Характеризуется наличием большого количества разъемов. Их должно быть как минимум по два с каждого края стены. Высота розеток над столешницей на кухне может быть любой, но не ниже, чем 10-25 см от покрытия. Нужно так разместить блоки, чтобы они были максимально защищены от влаги и раскаленных капель готовящейся пищи. Для размещения в непосредственной близости от мойки либо плиты лучше выбирать изделия в корпусах с повышенной защитой.

Кухонный фартук выполняет не только защитную, но и декоративную функцию, и большое количество электророзеток может испортить его внешний вид. Поэтому можно подобрать скрытые модели, которые функциональны и незаметны.

Чтобы выполнить проектирование и монтаж правильно, разберем ошибки, которые чаще всего встречаются на практике.

1. Монтаж электротехнических блоков и проводки до покупки или заказа мебели. В результате часть разъемов может оказаться закрытой гарнитуром, а шнуры электрооборудования не смогут дотянуться до источника питания. Придется либо удлинять/укорачивать линии и переносить электротехнику, что очень трудоемко и накладно. Либо использовать разветвители и переноски, а это опасно.
2. Подключение холодильника. Производитель особо подчеркивает нежелательность и даже запрещает запитывать аппарат через удлинитель. Учитывая, что длина кабеля у холодильника порядка 1 м, разъем для него нужно проектировать с учетом точного места, где он будет устанавливаться. Если аппарат еще не куплен, можно найти техническую документацию выбранной модели в интернете. Так можно точно узнать ее ширину и сторону, на которую выходит шнур. С учетом этого обозначить точку подключения.
3. Монтаж электротехнических блоков в стандартном корпусе в «мокрых» зонах. В непосредственной близости от смесителя или взаимодействующих с водой устройств, например, посудомоечной и стиральной машиной, нужно ставить только специальные электротехнические изделия. Шторки и уплотнители защитят проводку от воды в случае возникновения аварийной ситуации.

Безопасность и удобство использования бытовых гаджетов во многом зависит от того, как расположить розетки на кухне. Не стоит пренебрегать требованиями нормативов и рекомендациями мастеров, иначе можно столкнуться с серьезными проблемами.

Накладные розетки для кухни: как их правильно установить

Накладные кухонные розетки, установленные на фартуке над рабочей поверхностью

В современных домах и квартирах, кухня является помещением, которое больше остальных наполнено разнообразной бытовой техникой. По этой причине на кухне, как правило, монтируется большое количество электрических розеток, и том, как это правильно сделать, не прибегая к помощи специалистов, мы и поговорим в этой статье.

Что нужно знать о кухонных розетках

Накладные розетки, рассчитанные на разный уровень нагрузки

Расположение розеток в кухне имеет некоторые особенности:

• по причине того, что в кухне присутствует вода и огонь, розетки должны обладать соответствующим классом защиты;
• расположение розеток на кухне напрямую взаимосвязано с размещением электротехники и высотой кухонной мебели;
• в кухне большое количество мест, где можно расположить розетки: рабочая столешница, кухонные шкафчики.

Важно! Большинство кухонного оборудования имеет высокую мощность. Этот фактор обязательно нужно учитывать, подбирая оптимальные розетки, чтобы избежать возгорания от перенапряжения.

С точки зрения монтажа, розетки накладные для кухни  являются самым простым решением.

Розетки этого типа обладают определенными преимуществами:

• Легкость монтажа. Не во всех случаях необходимо штробить стены для прокладки проводов электропитания. Это помогает избежать дополнительных денежных расходов и экономит время.
• Удобство использования. Кухонные накладные розетки особенно удобны в случае, когда на кухне устанавливаются новые мощные электроприборы. Гораздо проще провести монтаж розетки поверх стенового покрытия, не нарушая его целостности.
• Сравнительно невысокая цена.

 Размещение накладных розеток на кухне

Оптимальные места для размещения розеток на кухне, приспособленных под разное оборудование

Расположение розеток на кухне напрямую взаимосвязано с местоположением электрических приборов, которые будут включаться в электросеть.

Всю электротехнику на кухне можно визуально распределить по трем уровням:

• Нижний уровень. На нем располагается встраиваемая техника в нижних шкафах для кухни: стиральная машина, духовой шкаф, плита. Накладные кухонные розетки на этом уровне монтируют на высоте около 15 см от уровня пола. Непосредственно за электроприбором розетку монтировать запрещено. Для каждого электроприбора, который должен быть постоянно включен, необходима отдельная электрическая розетка. Практичным вариантом для холодильника, стиральной и посудомоечной машины будет установка накладных электророзеток с заземлением.
• Средний уровень. К нему относится техника, которая устанавливается на рабочую столешницу: тостер, блендер, миксер. Обычно, наружные электророзетки устанавливают либо сразу над фартуком, либо под верхними шкафчиками. Большую популярность получили розеточные блоки, состоящие из 3 и более электророзеток.
• Верхний уровень. На нем расположены электроприборы, которые располагаются наверху: подсветка, вытяжка. Высота монтажа электророзеток на верхнем уровне около 10 см от верхней плоскости кухонных шкафчиков. Помимо рабочей зоны, необходимо помнить и про электророзетки на других стенах.

Схематическое расположение кухонного оборудования, и оптимальные места для размещения розеток под него

Определить какое количество розеток необходимо монтировать на кухне совсем несложно. Необходимо посчитать количество электрических приборов, которые будут установлены стационарно, то есть они  постоянно будут включены в сеть, далее считается количество электроприборов, которые будут использоваться периодически, по мере надобности (миксер, блендер). К этому числу необходимо добавить еще от 2 до 5 точек, и в итоге получится количество розеток, которое необходимо будет монтировать.

После закупки необходимого оборудования и материалов, можно начинать монтажные работы. Процесс монтажа электрических наружных розеток  можно распределить на несколько  этапов.  В сети Интернет при необходимости можно найти множество фото и видео, на которых подробно показана инструкция по монтажу накладных электророзеток.

Следуя простой инструкции можно своими руками подключить наружную розетку в кухне.

 Инструкции по установке накладной розетки

Кухонные розетки скрытого типа, вмонтированные в столешницу рабочей поверхности

1. Отключаем подачу электричества на линии.

Первое и важное  дело —  обязательное обесточивание питающего кабеля, который идет к розетке. Сделать это несложно. В электрощите рычаги автоматических выключателей переводятся в положение «выкл.». Стандартно при выключенной электросети рычаг направлен вниз.

Какой точно автомат нужно выключить, если они не промаркированы, можно определить практическим путем — выключать их поочередно. В крайнем случае, можно выключить все. Для страховки может быть проведена дополнительная проверка наличия напряжения на линии обычным фазным индикатором.

2. Линия полностью отключена от электропитания, можно приступать непосредственно к монтажу электророзеток. Первым делом необходимо открыть крышку розетки. Это обеспечит доступ к фиксаторам, которые удерживают внешнюю панель электророзетки. Во многих моделях накладных розеток для получения доступа к внутренней части, просто откручивается верхний болт и снимается крышка.

Схема подключения кухонных розеток и тепловых выключателей

3. Затем необходимо отжать фиксаторы отверткой и отделить лицевую панель и корпус розетки.

4. Необходимо полностью разобрать устройство. Стандартная накладная розетка на кухне состоит из трех элементов: лицевая панель, механизм розетки и корпус. После снятия панели, электророзетка без труда разбирается на эти три основных элемента.

5. Теперь необходимо отметить на поверхности стены место установки электрической розетки и расположение крепежных отверстий на месте монтажа.

Для этого нужно приложить корпус розетки к месту монтажа, выровнять  строго горизонтально и отметить  расположение отверстий для крепежа. Если электромонтаж проводится на основе электрического проекта, то место положения электророзетки должно полностью удовлетворять требования электропроекта.

6. Крепление основания розетки на плоскость.

Место монтажа накладной розетки на плоскости определено, можно крепить основание розетки. В зависимости от вида используемого основания и структуры поверхности, на которую монтируется розетка, используется соответственный вид крепежа.

Крепеж может производиться несколькими способами. Наиболее распространенный тип крепежа – с  использованием дюбелей. Он применяется для поверхностей, как из дерева, так и из бетона.

Подключение бытовой розетки к скрытой электропроводке

7. Вырез вводного отверстия в заглушке розетки.

Розетка оснащена удобной заглушкой, на которой выделено несколько приемлемых вариантов диаметров отверстия для ввода кабеля. Диаметры равны стандартным размерам защитных гофрированных труб для электрической проводки. После того, как закреплено основание, необходимо аккуратно вырезать вводное отверстие в заглушке электророзетки.

Вырезать без особого труда нужное по диаметру отверстие в заглушке можно, используя обычный  канцелярский нож. Далее необходимо будет ввести гофру с проводом внутрь электрической точки.

8. Располагаем гофру с питающим кабелем в розетку.

9. Ввод кабеля в розетку выполнен, можно переходить к подключению электророзетки. Для этого необходимо снять изоляцию с провода и аккуратно зачистить концы жил длиной не менее 10 мм

10. Подключение проводов к механизму.

Подключение механизма электророзетки осуществляется путем помещения жил питающего кабеля в соответствующие по цвету клеммы.

Розетка с защитной крышкой, вмонтированная в рабочую поверхность

Подключаем фазный (белого цвета) и нулевой (светло-голубого цвета) провода в крайние клеммы механизма наружной розетки, а провод заземления — защитный ноль (желто-зеленый), в центральную – среднюю клемму, с соответствующей маркировкой.

В некоторых моделях накладных розеток достаточно просто подставить провод под зажим или накинуть на болт дугу из очищенного провода. В случае, если крепление проводов осуществляется болтиками, то правильно и надежно нужно будет  из очищенной части провода согнуть круглогубцами колечко диаметром немного больше, чем диаметр болта. Затем колечко накидывается на крепеж и фиксируется.

Последовательное подключение трёх розеток на одну электролинию

В деревянных строениях обязательно требуется подключение трех жил: нуля, фазы и заземления, которые имеют изоляцию различных цветов.

Важно! При последовательном подключении двух и более розеток на одну линии, необходимо помнить, что при выходе из строя одного из элементов, все последующие звенья цепи, так же не будут работать.

В электропроводке современных строений подключить заземляющий провод совсем не составляет сложности. Его можно самостоятельно определить по желто-зеленому цвету. В домах старой постройки для заземления розетки может понадобится помощь квалифицированного специалиста.

11. После подключения электрического кабеля к механизму накладной розетки, механизм устанавливается в посадочное место в корпусе электророзетки.

12. Установка лицевой панели розетки на место. Панель надежно закрепляется с помощью болтов.

Весь процесс монтажа электрической накладной розетки завершен, поэтому можно включить электропитание на линии и проверить функциональность новой розетки.

Поэтапное подключение розетки к электросети

Своими руками подключить наружную розетку в кухне  не составляет особого труда.

При проведении монтажа накладной розетки в кухне обязательно необходимо помнить о важной особенности: запрещено монтировать розетку в непосредственной близости к отопительным и нагревательным приборам, в том числе и к плите, а так же в тех местах кухни, где в розетку может проникнуть вода.

Розетки накладные для кухни в случае необходимости можно легко демонтировать. Отверстий после демонтажа, помимо тех, что проделываются саморезами, на плоскости не остается, поэтому думать о том, чем их закрывать, нет необходимости.

Расположение розеток на кухне

Расположение розеток на кухне обычно соотносится с геометрическими размерами кухонной мебели. Размеры кухонной мебели, даже изготовленной на заказ, соответствуют некоторым стандартам:

• Высота кухонных столов обычно составляет от 80 до 90 сантиметров.




• Расстояние между столешницей и нижнем краем верхних модулей — 50-60 сантиметров.




• Нижний край кухонной вытяжки находится на высоте 60-80 сантиметров от плиты.




• Кухонная мебель изготавливается на ножках (обычно закрытых цоколем) высотой 10-15 см.

Современная кухня содержит немало электрических приборов.

В первую очередь это крупная стационарные бытовая техника:

• Духовой шкаф.




• Электрическая (иногда — стеклокерамическая) варочная поверхность, которая может быть либо независимой, либо связанной с духовым шкафом единым блоком управления. Не надо забывать и про отдельно стоящую плиту, содержащую в себе оба этих пункта.




• Вытяжка, которая может быть оборудована фильтром (обычно угольным), поглощающим вредные примеси содержащиеся в воздухе, или выводить загрязненный воздух в вытяжной коллектор дома.




• Холодильник (как отдельно стоящий, так и встраиваемый в кухонную мебель).




• Посудомоечная машина (опять же может быть отдельно стоящей или встраиваемой, фактически отличающейся только отсутствием корпуса и навешиванием фасада (такой же, как и во всей кухонной мебели дверцы).

Следующая часть потребителей электрической энергии – это бытовая техника средних размеров и мощности, которая иногда тоже может быть встроена в кухонные модули – это микроволновая печь, кофемашины.

Наконец – это небольшие бытовые приборы – электрочайник и аэрогриль, тостеры и ростеры, миксеры и мясорубки, блендеры и кухонные комбайны и пр. – та техника, которая может спокойно перенесена с места на место для большего удобства пользования.

Чем отличаются эти категории потребителей электричества с точки зрения подключения к электрической сети?

Первые две – обычно постоянно включены в розетку и, вследствие этого, а также с точки зрения электробезопасности, требуют отдельной розетки для каждого. Мелкая бытовая техника редко когда работает вся одновременно, и обычно для нее достаточно 3-4 розеток на всю кухню. Мебельное освещение требует отдельной розетки и (в случае отсутствия на светильниках собственных выключателей) своего, отдельного от общего освещения кухни выключателя, располагаемого обычно у входа на кухню или рядом с выключателями основного освещения.

Вернемся к крупной бытовой технике. Что бы правильно выбрать электрооборудование (розетки, провода и автоматы питания) под них – необходимо знать потребляемую мощность этих приборов. Она указывается в технических характеристиках каждого отдельно взятого прибора в его паспорте, но обычно не выходит за пределы следующих значений:

• Варочная поверхность 5,5-8,5 кВт




• Электрическая духовка 2-3 кВт




• Кухонная вытяжка 100-300 Вт




• Холодильник 200-500 Вт




• Посудомоечная машина 2-2,5 кВт




• Микроволновая печь без гриля 1,5-2 кВт




• Микроволновая печь с грилем 2-3 кВт.

Чтобы выбрать, например, розетку – необходимо максимальную мощность прибора (возьмем для примера – посудомойку) – разделить на 220 (напряжение в нашей сети). Итак, 2,5 килоВатта делим на 220 Вольт – получаем 11,4 Ампера (это мы употребили закон Ома из курса средней школы). Теперь внимательно смотрим на розетку — на каждой из них есть обозначение, на какой максимальной силы ток она рассчитана – это цифры и большая А (например – 10А – эта розетка не рекомендуется для посудомоечной машины, так как 10 меньше высчитанных нами 11,4 – надо покупать другую, более «мощную»).

Теперь про расположение розеток. Некоторые рекомендации:

Розетка для варочной поверхности или электрической плиты устанавливается таким образом, чтобы верхняя ее граница находилась ниже нижнего края мебели, то есть размещается в свободном пространстве образуемым мебельными ножками. Рядом нужно установить розетку для электрической духовки.

Розетки для подключения холодильника и посудомоечной машины выполняются на высоте 30 сантиметров от поверхности пола в непосредственной близости от электрических приборов.

Также не мешает напомнить, что для плиты (духового шкафа и варочной поверхности) и для посудомоечной и стиральной машин желательно установить свои автоматы питания в общем электрощитке квартиры (руководствуясь при выборе мощности вышеописанной схемой).

Розетка для вытяжки изготавливается на высоте 2-2,5 метра от поверхности пола. Если вытяжка встроенная – ее можно закрыть кухонным модулем, куда она встроена.

Над кухонными столами на высоте 10-15 сантиметров от столешницы или 5-10 сантиметрами ниже верхних модулей выполняются розетки для питания мелких бытовых приборов кухни.

Розетки для кухонных светильников можно расположить над верхними модулями, скрывая их от глаз.

При проведении полного ремонта кухонного помещения работы по прокладке электрической сети проводят до начала всех других работ по внутренней отделке помещения: штукатурных работ, малярных работ, укладки кафельной плитки, ремонта потолка, сборки кухонной мебели.

До начала проведения работ по изготовлению проводки на кухне, желательно иметь план установки кухонной мебели, желательно согласованной с фирмой изготовителем кухонной мебели.

Все работы по монтажу электропроводки на кухне лучше выполнять скрытым способом, путем штробления стен. Электричество при неумелом с ним обращении может быть очень опасно как для человека, монтирующего проводку, так и для будущих пользователей электроприборов, подключенных к этой схеме. Поэтому, заботясь о здоровье себя и своих близких (не говоря уж о заботе о дорогостоящих бытовых приборах) обращайтесь по поводу электротехнических работ к профессионалам, специализирующихся именно на этом виде деятельности и обладающим опытом, специализированным инструментом и, желательно, допуском к ЭТ работам до 100 Вольт.

Примеры/схемы расположения розеток на кухне

Планирование электроприборов на кухне

Мы собрали этот короткий пост в блоге, чтобы помочь спланировать электрические приборы на вашей кухне с помощью нашего онлайн-калькулятора.

Кухни часто являются самым загруженным помещением в доме, когда дело доходит до электрических элементов, и часто требуют наибольшей нагрузки (требования к мощности), это с учетом того, что электрические элементы находятся в правильном положении, часто становится немного головной болью для наших клиентов. , однако не бойтесь, поскольку это руководство должно помочь вам в планировании электрических предметов на вашей кухне.

Розетки

Часто на вашей кухне есть розетки двух типов: розетки над рабочей поверхностью и розетки под рабочей поверхностью. Розетки над столешницами обычно используются для повседневных бытовых приборов, таких как чайник, тостер и микроволновая печь. Эти розетки должны быть установлены и размещены в подходящих местах в зависимости от планировки вашей кухни.

Второй тип розеток на кухне — это розетки, которые можно использовать для стационарного или отдельно стоящего прибора. Розетки для приборов расположены в шкафу рядом с прибором.К этим розеткам обычно подключаются такие устройства, как холодильники / морозильники, стиральные машины, сушилки для белья, посудомоечные машины, встроенные микроволновые печи и отдельные духовки. розетки для этих предметов должны быть в легкодоступном шкафу, поэтому

Второй тип розеток на кухне — это розетки, которые можно использовать для стационарного или отдельно стоящего прибора. Розетки для приборов расположены в шкафу рядом с прибором.К этим розеткам обычно подключаются такие устройства, как холодильники / морозильники, стиральные машины, сушилки для белья, посудомоечные машины, встроенные микроволновые печи и отдельные духовки. розетки для этих предметов должны быть в легкодоступном шкафу, чтобы вы могли легко изолировать прибор, выключив выключатель или отключив прибор от розетки.

Контуры плиты, варочной панели и духового шкафа

Еще одна область, которая часто вызывает недоумение у наших клиентов, — это схемы кухонных плит.В зависимости от киловаттной мощности духовки или варочной панели вам могут потребоваться специальные цепи, поскольку они часто требуют слишком большой мощности для подключения к цепи кухонной розетки. Мы составили это руководство, чтобы помочь вам выбрать правильный тип контура для вашей плиты.

(Эта таблица должна использоваться только как справочная, всегда консультируйтесь с квалифицированным местным электриком)

Если вашему прибору требуется выделенная цепь, ему также потребуется изолирующий выключатель, он может быть установлен над или под рабочими поверхностями, изолирующий выключатель должен быть расположен в легкодоступном шкафу, если он расположен под рабочими поверхностями или внутри шкафа.

Освещение

Чтобы по-настоящему оживить вашу кухню, освещение — это фактор, на который не стоит упускать из виду при планировании проекта по замене проводки. Освещение для кухни бывает всех форм и размеров, а количество будет зависеть от размера вашей кухни и бюджета. мы собрали разбивку типичных светильников на кухне.

Светильники вниз

Даунлайтеры

— отличное дополнение к любой кухне, так как их можно разместить там, где требуется больше всего освещения, они также придадут вашей кухне элегантный современный вид.

Подвески осветительные

Если вы включаете барную стойку или островок в свой план кухни, вы можете добавить 2-3 низко висящих подвески, так как они также придадут пространству современный вид. Если вы планируете разместить на кухне обеденный стол, вы также можете добавить одну или две осветительные подвески над столом. Если бюджет является важным фактором при переустановке проводов, вы можете установить центральный 6-футовый подвесной светильник, который впоследствии можно было бы заменить на осветительную арматуру в декоративном стиле по вашему выбору.

Освещение под блоком

Если вы действительно хотите, чтобы к вашей проводке можно было добавить «вау-фактор» на вашей кухне под единичным освещением, это отличный способ добавить более мягкое освещение на кухню.

Стандартная конфигурация кухонной коммутационной конфигурации представляет собой набор источников света, управляемых односторонним или двухпозиционным переключателем, но если у вас кухня с высокими техническими характеристиками или ваша кухня является частью типовой кухонной столовой, вы можете добавить дополнительные переключатели для каждой группы огней, все более и более популярным примером этого может быть установка 4-х группового переключателя, и каждый переключатель управляет отдельной группой.

Например,

Переключатель 1 = конфигурация с односторонним переключением для светильников на кухне.

Переключатель 2 = конфигурация одностороннего переключения для подвесных устройств.

Переключатель 3 = конфигурация одностороннего переключения для освещения блока.

Переключатель 4 = конфигурация двухпозиционного переключения для комнатного освещения

Эта опция предоставляет более универсальные варианты переключателей и задает различное настроение для освещения на вашей кухне.

Источники питания для вытяжки

Это всегда хороший вариант, и часто бывает необходимо, чтобы на территории была установлена ​​вытяжка или вытяжной вентилятор, поскольку они удаляют любые нежелательные запахи на кухне. Вытяжки часто бывают со встроенным освещением.Вытяжные вентиляторы имеют несколько различных вариантов вытяжки воздуха.

Это всегда хороший вариант, и часто бывает необходимо, чтобы на территории была установлена ​​вытяжка или вытяжной вентилятор, поскольку они удаляют любые нежелательные запахи на кухне. Вытяжки часто бывают со встроенным освещением. Вытяжные вентиляторы имеют несколько различных вариантов вытяжки воздуха.

Remodeling 101: Где разместить электрические розетки, Kitchen Edition

Для новых построек и ремонта кишечника здесь на помощь приходит игра актерского мастерства.Перед тем, как составить план размещения торговой точки, обойдите кухню и зафиксируйте прилавок, островок, раковину и расположение бытовой техники. Затем подумайте, где вы, вероятно, будете готовить, и воспользуйтесь электрическими инструментами в помещении. Например, при приготовлении пищи по рецептам вы полагаетесь на планшет? Вам нужно будет его подключить?

Какие у вас источники освещения?

Отдельностоящие лампы не являются обычным явлением на кухне, но не забывайте учитывать освещение и размещение выключателя. Вам необходимо иметь хорошее освещение в месте работы.

Вы любите слушать музыку или вешать праздничные огни на кухне?

Не у всех из нас есть беспроводные звуковые системы. На моей старой кухне в Сиэтле наше радио Tivoli стояло на полке, где у нас была установлена ​​розетка специально для него. А вы любите повесить гирлянды или какой-нибудь другой декор на своей кухне для торжеств?

Планируете ли вы заряжать личную электронику на кухне?

Кухни популярны в качестве зарядных станций, особенно для семей с детьми.Было бы удобно иметь розетки в задней части ящика или шкафа для включения телефонов на ночь?

Вверху: Эта кухня TriBeCa от Мелиссы Бейкер и Джона Хэндли из Pulltab Design, похоже, лишена розеток. «Мы использовали заглушку в алюминиевом корпусе, утопленную в нижней части верхних шкафов, которая проходит параллельно светодиодному освещению под шкафом», — говорит Хэндли. «Мы не размещаем розетки на фартуках, поскольку считаем, что они портят эстетику». Фотография Микико Кикуямы. Чтобы осмотреть весь дуплекс, зайдите в The Architect Is In: Skylight Like a Moon in Tribeca.

3. Планируйте с учетом эстетики.

Итак, вы определились с функциями ваших кухонных розеток. Также важно подумать о том, как они будут выглядеть, и выбрать розетки, которые будут гармонировать с вашей кухней. Вы хотите скрыть, замаскировать или встроить в дизайн розетки?

Скрыть

Скрыть торговые точки не должно быть сложной задачей, но это требует предварительного планирования. Некоторые полезные варианты включают установку удлинителей под шкафом, гаражей розеток, розеток в шкафу и утопленных розеток, размещенных за приборами.

Где поставить розетки на кухне

При планировании планировки кухни необходимо правильно установить
поскольку необходимая вам функциональность очень важна. Имея слишком много
розетки и выключатели в комнате будут выглядеть странно, не имея достаточного количества розеток
может вызвать проблемы. Нет ничего хуже, чем подключить два
приборы на рабочей поверхности, но только с одной розеткой.

Если вы планируете ремонт дома или переделываете
кухня, теперь самое время подумать, какие розетки вам нужны, сколько
их и куда им нужно идти.Вам не нужно слишком беспокоиться о
закончить пока что.

Создать диаграмму

Укажите на планах этажей, где вам нужны розетки.
на вашей кухне. Подумайте о столешницах и о том, что вы, вероятно, будете делать
на них. Если вы, вероятно, будете использовать такие приборы, как блендеры, обязательно планируйте
достаточно розеток.

Если можете, используйте двойные розетки, чтобы получить больше
вариантов и постарайтесь установить хотя бы одну розетку через каждые 2-3 метра вдоль стены.

Обязательно включите розетки для духовок, холодильников, стиральных машин.
машины и другие более крупные приборы. Для этого потребуются двухполюсные розетки,
двухполюсные переключатели и могут потребоваться коммутационные блоки с предохранителями. Духовки
иногда необходимо вмонтировать в стену с помощью гибкой розетки, но это
не всегда так.

Некоторым плитам нужен выключатель на 45 А на стене, однако плита
блоки управления имеют переключатель на 45 А для духовки, а также розетку для
бытовой техники, не занимая при этом слишком много места.

Если у вас на кухне есть социальное пространство, например
стол, кухонный остров или барная стойка, подумайте о том, чтобы поблизости поставить розетку для
ноутбуки и телефоны. Возможно, вы даже захотите добавить USB-разъем для быстрого и легкого
зарядка.

Какой высоты должны быть розетки?

Как правило, рекомендуется устанавливать розетки на
столешницы на высоте 10-15 см над поверхностью. Если у вас есть кухня / столовая с
стол и хотите иметь розетку для легкого доступа к зарядным устройствам и ноутбукам,
расположите его на высоте 45 см над полом.

Для крупной бытовой техники, такой как холодильники и посудомоечные машины,
высота зависит от размера помещения и размера прибора. Ваша кухня
установщику может потребоваться осмотреть место, чтобы проконсультировать вас.

Какие розетки и выключатели мне нужны на кухне?

Это действительно зависит от индивидуальной кухни, но вот
несколько важных:

• Выключатели света: вам понадобятся выключатели для управления
  весь свет в комнате. Скорее всего, это двухпозиционные переключатели.
• Розетки на столешнице: вставьте розетку на 13 А каждые 2-3
  метров.
• Розетки для бытовых приборов: За каждым основным прибором.
  (Требуется какой-то метод изоляции.)
• Выключатели для кухонных плит: вам понадобится выключатель на 45 А.
  Рассмотрите возможность использования блока управления плитой.
• Выключатели для бытовых приборов: вам понадобится двухполюсный
  переключатели для бытовой техники, например, стиральных машин.

Какое расположение розеток на кухне оптимально и сколько необходимо |

От правильного расположения розеток на кухне зависит безопасность всего дома Представить себе комнату без розеток невозможно.Тем более, если это кухня, где используется большое количество бытовой техники, нуждающейся в электроэнергии. Как правильно расставить розетки и выключатели на ограниченной площади и сколько потребуется — ряд рекомендаций.

Начало времен

Планирование расположения розеток на кухне не требуется, когда ремонт закончен и начнется установка мебели и подключение плиты и холодильника. Выбирать место для розеток в идеале необходимо еще на этапе планирования ремонта кухни.Дизайн комнаты и общий дизайн интерьера тесно связаны с вопросом, где разместить розетки, так как они должны быть там, где стоит техник. А стены штробить под проводку, проводить разводку и устанавливать розетки необходимо до отделки комнаты, а не после того, как будут оклеены обои и плитка.

Розетки на кухне планируются отдельно для каждого прибора Над столешницей нужны розетки для дополнительных электроприборов

Поэтому перед работой нужно составить план, где отметить места установки розеток, выключателей, где будет стоять мебель и техника.

В первую очередь необходимо определить, куда поставить:

• холодильник;
• посудомоечная машина;
• тарелка;
• капюшон;
• микроволновая печь;
• мелкой бытовой техники, такой как чайники, мультиварки, хлебопечки и т. Д .;
• ТВ.

Важно: не забывайте, что вам понадобится розетка для подключения различной бытовой техники, к кухне не имеющей отношения — пылесос для уборки, зарядные устройства, ноутбук.Эта торговая точка наиболее удобно расположена рядом с зоной отдыха.

Исходя из этого определяется количество необходимых торговых точек и место их расположения.

Количество и расположение розеток определяется после детального проектирования кухни

Оптимальное число

Перед тем, как производить разводку проводов, нужно определиться, сколько розеток нужно на кухне перед их установкой. Для этого есть даже формула расчета.Конечно, расчет будет условным, но он будет учитывать потребности домохозяйства и количество выключателей и розеток точно.

Розеток на кухне должно быть на четверть больше необходимых электроприборов

Итак, оптимальное количество розеток, которые предполагается установить, должно превышать количество электроприборов для постоянного использования на кухне на 25%. Сверху установка проложена просто для того, чтобы было место для установки редко используемого оборудования — электрической мясорубки, миксера или блендера.И при этом не требовалось ничего отключать или тянуть удлинители.

Постоянно используемая на кухне техника относится к обязательным электроприборам Обязательные электроприборы, если таковые имеются, включают:

• холодильник;
• плита электрическая или газовая с электроподжигом;
• телевизор;
• Посудомоечная машина;
• экстракт;
• микроволновая печь.

В некоторых случаях они могут включать в себя электрический чайник или другие мелкие бытовые приборы, которые используются в этом доме каждый день.Исходя из того, сколько потребуется выключателей и розеток, дальше делается проектирование электрической схемы на кухне.

Типы розеток

Необходимо не только установить, сколько нужно выключателей и розеток, но и выбрать розетки, которые больше подходят для кухни. Для кухни характерны повышенная влажность и перепады температур. Поэтому устанавливаются розетки, которые обладают некоторой степенью защиты от влаги, обеспечивая безопасность работы. К таким устройствам относятся устройства, имеющие герметик и крышки и относящиеся к классу IP 44.Такие розетки устанавливаются по евростандарту рядом с плитой, мойкой, рабочей зоной — словом, там, где велик риск разбрызгивания.

В остальной части кухни возможна установка самых распространенных розеток. Если в доме есть дети, то их необходимо защитить от детей — пластиковыми занавесками. Евростандарты оснащены этой опцией.

Если говорить об удобстве монтажа, то здесь в приоритете выдвижные и встроенные розетки. Благодаря поворотному механизму встроенные розетки можно скрыть или открыть для использования.Выдвижные розетки евростандарт можно устанавливать на любой поверхности, даже вертикальной. Их можно подобрать для установки на сложных поверхностях.

Встроенные розетки не занимают много места Выдвижные или встроенные розетки компактны, безопасны и легко доступны

Правила маршрутизации

Линии должны быть настолько большими, чтобы они обеспечивали питание устройств в двойном размере после установки всех розеток и выключателей. При этом самые мощные устройства должны питаться от своей линии и иметь защитную автоматику.К таким устройствам можно отнести холодильник, электрическую плиту.

Все устройства с металлическими корпусами должны быть заземлены в соответствии с рекомендациями стандарта работы с электропроводкой. Сделать это можно самостоятельно или поручить специалисту. Надо через автомат подключать.

Обязательно выбирайте провода для медных проводов с медными жилами. Алюминиевый проводник может быстро выйти из строя на кухне.

Все розетки можно сгруппировать. У каждой группы торговых точек должен быть свой автомат.Это обеспечит дополнительную безопасность.

Каждый электроприбор не малой мощности требует установки своего автоматического устройства

Где и на какой высоте устанавливать розетки

Конечно, рядом с электроприборами, для которых они были разработаны — схема должна содержать подробную информацию об этом. В обязательном порядке необходимо установить одну розетку над холодильником, за холодильником или рядом с ним; один рядом с плитой; один — рядом с посудомоечной машиной.Однако розетки и выключатели не должны находиться за плитой или в непосредственной близости от раковины. Одна розетка должна быть рядом с подставкой под телевизор.

Также необходимо установить хотя бы одну розетку над столешницей столешницы. А лучше — 2-3. Высота розетки над столом устанавливается на расстоянии 10 см от края стола.

Высота розеток над кухонной столешницей не должна превышать 10 см

У встраиваемой техники розетки устанавливаются рядом на высоте 10 см от пола.Над ним устанавливается розетка для вытяжки. Не ставьте розетки за встроенной техникой. Евростандарт предполагает установку розеток и выключателей внизу.

Для удобства пользования кухней можно выбрать двойные розетки и выключатели рядом со столом, снизу.

Электропроводка — необходимый этап при установке розеток, но перед этим необходимо определить высоту, на которой будут находиться выключатели.

Высота установки зависит в первую очередь от привычек хозяйки и личного вкуса.Кому-то нравится, когда розетки внизу, кому-то неудобно. Выбирать высоту и тип розетки следует исходя из удобства всех в доме.

Где нельзя разместить розетки:

• для встроенной техники и мебели;
• в шкафах и шкафах;
• над раковиной.

Это общепринятый стандарт работы с электриком.

Расположение розеток на кухне (видео)

Заключение

Электромонтаж можно сделать самостоятельно — это несложно, если знать азы работы электрики.Если знаний мало, то лучше всего доверить эти работы профессионалам — электрикам, знающим стандарт работы. Тогда можете быть уверены, что возгорания проводки и пожара не будет.

Кухонные розетки: высота, расстояния и правила (Великобритания)

Во время любого ремонта кухни вас спросят, где вы хотите разместить розетки. Хотя вы можете подумать, что нет неправильного ответа, есть несколько важных моментов, которые следует учитывать при выборе высоты и расположения кухонных розеток.

В этом посте будут рассмотрены эти соображения и даны рекомендации, необходимые для принятия обоснованных решений относительно высоты кухонных розеток. Хотя это может показаться незначительным решением, это большая часть обеспечения безопасности и комфорта на вашей новой кухне.

Отказ от ответственности: этот пост предназначен только для ознакомления. Проверьте и подтвердите всю электрическую часть у квалифицированного электрика.

Розетки и выключатели: правила и нормы (Великобритания)

Во-первых, давайте посмотрим, что говорит NICEIC о розетках и безопасных расстояниях.

NICEIC (Национальный инспекционный совет по контрактам на электромонтажные работы) — одна из нескольких организаций, регулирующих обучение и работу электрических предприятий в Великобритании.

В Великобритании NICEIC утверждает, что:

– Электрические розетки или выключатели следует устанавливать на безопасном расстоянии (рекомендуется не менее 30 см по горизонтали) от раковины, чтобы избежать контакта воды с электричеством. Розетки также должны быть легко доступны.

Если бытовая техника
например, холодильники, посудомоечные и стиральные машины устанавливаются под столешницами,
добраться до розеток может быть сложно. В идеале эти приборы должны быть
управляется блоком подключения предохранителей, установленным над столешницей, где
вы можете легко добраться до него.

Все новые розетки в доме требуют защиты с помощью УЗО (устройства остаточного тока). УЗО — это чувствительное устройство безопасности, которое автоматически отключает электричество в случае неисправности.Это спасательное устройство, предназначенное для защиты от риска поражения электрическим током и возгорания в результате замыкания на землю. “

Вам также может понравиться:
Высота кухонной столешницы — Информация и советы

Какой высоты должна быть высота кухонных розеток над столешницей?

Стандартная высота столешницы от пола до поверхности 910 мм . Общее правило — установить розетки на 150 мм выше (измеряется от поверхности столешницы до низа розетки).В сумме это означает, что стандартная высота розетки составляет 1060 мм от пола до низа розетки.

Эта высота может незначительно меняться по разным причинам, от разной высоты кухонного шкафа до толщины столешницы. Эти различия будут означать, что высота столешницы будет отличаться, и поэтому высота кухонной розетки может соответственно отличаться.

Помимо различной высоты готовой столешницы, вы также можете подумать о том, как вы отделываете стену за столешницей, на которую собираетесь установить розетку.Если вы укладываете плитку, вы можете установить поля для розеток в соответствии с высотой плитки, что упростит укладку плитки. Это означает меньшее количество разрезов и розетку, расположенную на одной линии с плиткой.

Если у вас есть бортик (небольшая граница над столешницей), вы можете принять во внимание его высоту. Вам нужен зазор не менее 100 мм от верхней части стойки до нижней части розетки. Это предотвращает прогиб вилки от опоры. Думайте об этом, как о ваших розетках над плинтусом на полу; если он слишком близко, то сложно что-нибудь подключить.

В случае сомнений посоветуйтесь с дизайнером кухни, электриком и, возможно, румпелем, чтобы установить соответствующую высоту розеток.

Столешница с бортиком. Показано достаточное расстояние для прогиба штекера без напряжения.

Вам также может понравиться:
Что такое Upstand? (И нужен ли он вам)

На каком расстоянии кухонная розетка должна находиться от варочной панели?

Не существует установленного правила для расстояния между кухонной розеткой и плитой.Однако в соответствии с общепринятой практикой у вас должно быть минимальное расстояние , равное 300 мм, , измеренное по горизонтали от края любой электрической розетки до края отдельно стоящей плиты или варочной панели, установленной на столешнице.

Это обеспечивает разумное разделение, предотвращая попадание брызг, вызванных приготовлением пищи, на розетку.

Однако наличие розеток рядом с варочной панелью может быть полезным. Подключите погружной блендер, поставьте кухонный комбайн рядом с варочной панелью и другие удобства, которые сделают вашу кухню немного более комфортной.Вы никогда не пожалеете о дополнительных кухонных розетках — поверьте мне.

На каком расстоянии должна быть кухонная розетка от мойки?

Как и в случае с вашей варочной панелью, между кухонной розеткой и раковиной должно быть достаточно места, чтобы вода не попала в электрооборудование.

Вы
между двумя областями должно быть не менее 300 мм, чтобы предотвратить попадание воды.
достигнув розетки.

Существует еще одно общее правило для расстояний между розетками и раковинами; розетка должна быть вне досягаемости рук, когда она стоит у раковины.Теория заключается в том, что вы не должны дотянуться до розетки во время мытья посуды, если у вас, вероятно, мокрые руки.

Глубина столешницы около 600 мм будет означать, что установка розетки на расстоянии не менее 300 мм с каждой стороны раковины / сливной доски сделает ее вне досягаемости рук и от любой зоны брызг.

Просто будьте осторожны, если у вас раковина рядом с углом и вы устанавливаете розетку на соседней стене. Убедитесь, что вы не можете стоять у раковины и дотянуться до розеток.

Последние мысли…

Когда дело доходит до расположения розеток на кухне, нет единого точного правила измерения, которому нужно следовать. Однако есть несколько важных факторов, которые следует принять во внимание, и следовать рекомендациям по передовой практике.

Придерживайтесь этих рекомендаций и здравого смысла, и вы на пути к безопасной и комфортной электрической среде на кухне.

На кухне никогда не бывает слишком много розеток .Если сомневаетесь, вставьте еще одну; Лучше иметь запасную розетку на стене, чем ее не хватать. Вам не нужны повсюду многоканальные розетки или удлинители, или вам не нужно постоянно отключать и включать разные устройства.

Наконец, не забудьте включить питание на кухонном острове! Будь то выдвижная розетка или розетки на торцевых панелях, это никогда не бывает плохой идеей. Позже ты себя поблагодаришь.

Если ваш новый проект кухни включает в себя остров, то ознакомьтесь с моей статьей 9 вещей, которые следует учитывать при планировании идеального кухонного острова.

Отказ от ответственности: этот пост предназначен только для ознакомления. Проверьте и подтвердите всю электрическую часть у квалифицированного электрика.

УЗНАТЬ БОЛЬШЕ

Спрячьте электрические розетки, чтобы упростить дизайн кухни

Вы когда-нибудь видели кухню, где заглушки электрических розеток согнуты в плитке фартука? Помимо того, что это некрасиво, это кошмар перфекциониста … как кривая рамка для фотографий, которую невозможно выпрямить.Не говоря уже о том, что может быть сложно подобрать пластиковую электрическую розетку и пластины переключателя к определенной плитке и цвету. По этим причинам мы рекомендуем по возможности прятать электрические розетки, чтобы упростить дизайн кухни.

«Отказ от них» просто не вариант, потому что строительные нормы требуют их на обязательном расстоянии. Кроме того, строительные нормы и правила также требуют, чтобы определенные розетки — например, рядом с раковинами — были розетками GFCI (прерыватель цепи замыкания на землю).

Эти специальные розетки предназначены для отключения потока электричества, когда они обнаруживают, что через них проходит более сильный, чем обычно, ток — признак того, что электричество может пытаться заземлить через человека, воду или близлежащий объект, а не через провода.Эти переключатели имеют кнопки «тест» и «сброс» на лицевых сторонах, что делает их еще более заметными и менее желательными на готовых кухонных поверхностях.

Скрытые розетки для безупречной кухни

Вот несколько советов и идей, которые помогут легко интегрировать электрические розетки в дизайн вашей кухни.

Установите несколько всплывающих розеток

Если вам нравится идея о том, что ваши торговые точки будут вне поля зрения, когда они вам не нужны, и будут легко доступны, когда вы это сделаете, всплывающие торговые точки — отличный вариант для вас.Попросите вашего электрика установить всплывающие устройства, подобные показанному ниже, они могут всплывать или даже выдвигаться со стороны острова или цокольного шкафа. Этот вариант в последнее время приобрел популярность на кухнях, но лучше всего его реализовать при переделке кухни.

Добавьте выходные полосы вдоль верхних шкафов

Возможно, одним из самых простых и популярных вариантов является установка полос выходных отверстий GFCI вдоль верхнего края шкафа, где их вообще нельзя будет увидеть, если вы не наклонитесь и не посмотрите на них.

Существуют удлинители, предназначенные именно для этого — в различных вариантах отделки — и их можно установить параллельно освещению под шкафом, чтобы они не были видны. Еще одно преимущество: ваши шнуры могут проходить прямо за кухонными приборами, поэтому они находятся вне поля зрения и менее подвержены запутыванию или разбрызгиванию.

Нижние и горизонтальные выпускные планки

Если у вас есть столешница без верхнего шкафа над ней, рассмотрите возможность размещения розеток немного ниже, чем обычно, и горизонтально, вдоль самого начала плитки на фартуке.Это размещение в сочетании с хорошо подобранными накладками также поможет вашим розеткам исчезнуть.

Используйте зарядную станцию ​​

«Часто розетки, подключенные к розеткам, выделяются. Например, розетка, используемая вашей кофеваркой, часто скрыта кофеваркой или кофемолкой, тогда как розетка, используемая вашими смартфонами и планшетами. напоминает маленькое кухонное существо с множеством щупалец », — говорит Лорен Уэббер о coffeeorbust.com.

Избавьтесь от этого раздражения, превратив ящик или шкаф в зарядную станцию, розетки которой спрятаны в задней части ящика или шкафа. Это предохраняет розетки — и все остальное — от беспорядка на кухне. Если у вас есть для этого место, вы можете немного расширить эту идею и спроектировать стол или настоящий центр сообщений в своем кухонном пространстве.

Спрячьте свои розетки в уголке для завтрака

Уголок для завтрака или кофейня — еще один способ спрятать одну или две точки.Добавив это в конец прилавка — возможно, на вашем полуострове — вы можете устранить две проблемы — избавиться от беспорядка на столешнице и скрыть розетки. Как правило, эти места встраиваются в шкаф, и они помогают сделать ваш утренний кофе более аккуратным и аккуратным.

Розетки под навесами прилавков острова

Ваш остров — это еще одно место, где строительные нормы и правила требуют наличия одной или двух электрических розеток. Если вы используете там только отдельные аксессуары, подумайте о размещении скрытого удлинителя под выступом стойки.

Ищете творческие решения распространенных (и необычных) дилемм дизайна кухни? Запланируйте консультацию по дизайну с Kitchen Magic, и мы вместе с вами обсудим решения.

Безопасность на кухне | Электробезопасность прежде всего

Оставайтесь в безопасности на кухне

Более половины всех случайных пожаров в домах возникают на кухне. Правительственная статистика показывает, что наибольшее количество зарегистрированных случайных пожаров, вызванных электричеством в домах, происходит из-за неправильного использования людьми электроприборов, в том числе микроволновых печей.

Поэтому важно проявлять особую осторожность при использовании электроприборов. Смесь воды, горячих поверхностей, гибких кабелей и электричества может быть очень опасной. Следуйте нашим советам, чтобы оставаться в безопасности.

Розетки и выключатели

Во избежание контакта воды с электричеством убедитесь, что розетки или выключатели установлены на безопасном расстоянии (не менее 30 см по горизонтали) от раковины.
Если под столешницей устанавливаются такие приборы, как холодильники, посудомоечные и стиральные машины, доступ к розеткам может быть затруднен.В идеале, эти устройства должны управляться блоком подключения предохранителей, установленным над столешницей, где вы можете легко добраться до него.

Если розетка на кухне или где-либо еще в доме будет использоваться для питания портативного оборудования на открытом воздухе, она должна быть защищена УЗО.
Никогда не используйте выключатели или какое-либо электрическое оборудование мокрыми руками

Простые советы по безопасности на кухне

• Не оставляйте работающие электрические приборы, такие как посудомоечные или стиральные машины, без присмотра
• Не обматывайте гибкими кабелями какое-либо оборудование, когда оно еще теплое
• Убедитесь, что гибкие провода и приборы, такие как чайники и тостеры, находятся в хорошем состоянии
• Не пытайтесь чистить или ремонтировать прибор, когда он все еще подключен к розетке
• Никогда не пытайтесь достать тост, который торчит из тостера, когда он включен в розетку, особенно металлическим ножом, так как внутри часто есть токоведущие части.
