Сечение стропил, обрешетки — оптимальные размеры для кровли

Вы можете выполнить расчет сечения стропил с помощью онлайн-калькуляторов на нашем сайте – перейдите на страницу соответствующего инструмента и заполните поля.

В качестве исходных величин необходимо ввести данные некоторых параметров стропильной системы:

• шаг стропил (расстояние между ними) – шагом регулируют нагрузку на систему стропил;
• размеры стропил (сечение стропил) – толщина × ширина доски/бруса.

Стоит отметить, что доска – более доступный вариант для устройства системы кровли, так как она выдерживает значительные нагрузки, и что немаловажно – стоит в разы бюджетнее.

В таблицах ниже, мы собрали оптимальные размеры сечения стропильных ног и обрешетки, в зависимости от типа кровельного покрытия, угла наклона крыши и расстояния между ними элементами. Все параметры приведены согласно СНИП.



Тип кровли	Оптимальный уклон кровли, градусов	Шаг стропил, см	Сечение стропил, см
Профнастил	20-30	< 100	5×15
Ондулин	15	60-90	5×20
Цементно-песчаная черепица	22-30	75-110	5×15
Керамическая черепица	22-30	60-80	5×15, 6×18
Мягкая кровля (рулонная, битумная черепица)	> 7	60-150	5×15
Металлочерепица	> 15	60-95	5×15, 5×20
Шифер	14-60	80-130	5×15
Асбестоцементные листы обыкновенного профиля
Асбестоцементные листы унифицированного профиля



Следующая таблица содержит данные по обрешетке, контробрешетке и материалу кровли:

Тип кровли	Параметры кровельного материала, мм	Уклон кровли, градусов	Шаг обрешетки, см	Сечение обрешетки, см	Контробрешетка, см	Нахлест кровли, см
Профнастил:		20-30	соответственно углу уклона	доска 3×10	2,5-4	10-20
НС-20	толщина 0,55	30-45	40, 60
	толщина 0,75	30-45	50, 70
НС-35	толщина 0,55	30-45	100, 100
	толщина 0,75	30-45	120, 130
С-44	толщина 0,55	30-45	90, 150
	толщина 0,75	30-45	110, 140
Цементно-песчаная черепица и керамическая черепица	зависит от производителя и типа	22-30	31,2-33,5	3×5, 4×5, 4×6, 5×5	> 3×5	8,5-10,8
		30-90	32,1-34,5	5×15, 6×18		7,5-10,8
Мягкая кровля (рулонная, битумная черепица)	зависит от производителя	> 7	1. рулонная — на сплошной обрешетке 3-5 мм зазор; 2. мягкая черепица — 30 см шаг досок обрешетки под ОСБ	1.сплошная 2.обрешетка из доски 2.5×10-15 + ОСБ 9 мм	> 3×5	для рулонная 15-30 для мягкая > 15
Металлочерепица	4500×1160-1190×0,5	> 20	80-100 (от волны)	доска 5×20; брус 4×6	> 3×5	в зависимости от марки 6-9
Шифер	3600х1500х8-10 3000х1500х8-10 2500х1200х6-8-10	25-45	лист должен опираться на 2 бруса обрешетки		> 3×5	12-30
Асбестоцементные листы обыкновенного профиля			50-54	доска 5-6×10 брус > 5×5		должна перекрывать волну
Асбестоцементные листы унифицированного профиля			60-75	доска 5-6×10 брус > 7,5×7,5
Ондулин	2000x950x3	5-10	5	сплошная (зазор до 5 см)	> 3×5	3; боковой — 2 волны
		10-15	45	доска 5×20; брус 4×5, 5×5		2; боковой — 1 волна
		> 15	60	доска 5×20; брус 4×5, 5×5		1,7; боковой — 1 волна



Чтобы самостоятельно определить размерность всей системы стропил необходимо произвести расчеты основного влияния ветра, снеговых масс, а также веса кровельных материалов и конструктивных несущих элементов крыши в совокупности.

Ознакомиться с порядком расчета нагрузок можно в статье «Расчет нагрузки на стропильную систему».

Опять же напоминаем, что расчет приведен для ознакомления в значительно упрощенном формате, так как для точного расчета необходимо учитывать вертикальные и горизонтальные нагрузки на стропильные ноги, рассчитывать дополнительно сопротивление стропил изгибу, сжатию и растяжению, проверить конструкции на способность противостоять скалыванию и смятию.

Если у вас не сложная архитектурная конструкция, вы вполне сможете построить крышу самостоятельно, опираясь на оптимальные размеры бруса или доски, на стандартизированные параметры конструкции крыши.

На рисунке и в таблице ниже указаны стандартные сечения элементов стропильной конструкции:



Сечения деревянных балок перекрытия в зависимости от пролёта и шага установки балок, на примере случая с полной нагрузкой 400кг/м²:

Пролёт (м)	2,0	2,5	3,0	4,0	4,5	5,0	5,5	6,0	6,5	7,0
Шаг установки (м)
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х200	150х225	150х250	150х300
1,0	75х150	100х150	100х175	125х200	150х200	150х225	150х250	175х250	200х250	200х275



Еще раз напомним, что вы можете выполнить расчет стропил самостоятельно – также там вы сможете рассчитать количество пиломатериалов, кровельного покрытия, обрешетки и остальные элементы.

Сечение стропил: пример расчета, пошаговое руководство

Для того чтобы стропильные фермы успешно объединились в единую надежную и прочную конструкцию, нужно составить грамотный проект и правильно выполнить все необходимые расчеты. И главнейшим параметром, которому нужно уделить особое внимание на подготовительном этапе, является сечение стропил. Чаще всего стропила представляют собой обыкновенный деревянный брус.

Разновидности стропил.

От правильности его выбора зависит целостность и безопасность не только кровли, а и всего строения в целом. Рассчитать сечение можно при помощи специальной программы, но лучше всего делать это вручную. Самостоятельный индивидуальный расчет исключает вероятность ошибки. В процессе расчета, помимо всего прочего, обязательно учитываются снеговые и ветровые нагрузки для рассматриваемого региона, особенности теплоизоляции и отделки.

Что нужно учитывать при выборе сечения материала для стропил?

Для того чтобы кровельная система была надежной и максимально прочной, нужно определить подходящее сечение стропил и непосредственно сам материал, используемый для работы. Сечение бруса является главным параметром стропильной системы. Именно от сечения стропил зависит, будет ли способна система выдержать вес кровельной конструкции.

В процессе расчета сечения стропил учитываются следующие моменты:

1. Суммарная масса кровельных материалов.
2. Общий вес планируемой внутренней отделки, в том числе чердачных и мансардных помещений.
3. Атмосферные воздействия на кровлю здания.

Схема расчета стропильной системы.

Для успешного самостоятельного расчета вам понадобится:

1. Измерительная рулетка.
2. Лист бумаги и карандаш или ручка для записей.
3. Калькулятор.

Дополнительно нужно учесть:

1. Пролеты.
2. Сечение бруса.
3. Шаг установки ног.
4. Форма стропильной фермы.
5. Снеговые нагрузки, а также значения ветровых нагрузок для рассматриваемого региона и прочие данные, влияющие на результаты расчета.

При желании вы можете поручить эту работу специалисту или использовать специальные программы. Но для большей точности и в целях экономии расчет лучше проводить самостоятельно. Понадобится всего несколько простых формул. Непосредственно сложность расчета и используемых формул зависит от сложности и размера кровли.

Вернуться к оглавлению

Основные требования к брусу для устройства стропильной системы

Помимо самого расчета стропил, нужно уделить должное внимание выбору бруса для обустройства системы. Материал должен быть хорошего качества. Максимально допустимый уровень влажности древесины составляет 20%. Брусья предварительно обрабатываются специальным раствором, обеспечивающим защиту деревянных конструкций от возгорания, гниения, порчи грызунами и насекомыми.

Карта снеговых нагрузок России.

На брус, используемый для обустройства стропильной системы, будут оказываться постоянные и периодические нагрузки. Под постоянными нагрузками нужно понимать вес стропильной конструкции, смонтированной обрешетки, облицовочного кровельного материала, теплоизоляционных и прочих материалов. Значения рассчитываются отдельно для каждого применяемого материала, а затем полученные результаты суммируются.

Временные нагрузки могут иметь разную периодичность и быть продолжительными, кратковременными и редкими. Также выделяют особые нагрузки, к примеру, землетрясения. Под кратковременными нужно понимать снеговые и ветровые нагрузки, вес людей, выполняющих работы на кровле и т.д. Продолжительными считаются любые нагрузки, которым подвергается конструкция в течение некоторого временного промежутка.

Вернуться к оглавлению

Учет ветровой и снеговой нагрузок в процессе расчета

При выполнении расчета стропил обязательно учитывается снеговая нагрузка. Она будет меняться в зависимости от региона расположения дома. Существуют специальные утвержденные таблицы, позволяющие подобрать конкретные данные для своего региона.

Сам расчет предполагаемых снеговых нагрузок выполняется по простой формуле, в соответствии с которой нужно умножить вес снега, приходящийся на 1 м² горизонтальной грунтовой поверхности, на специальный коэффициент, отражающий переход снеговой нагрузки на горизонтальную (либо с уклоном) кровельную поверхность. Для определения коэффициента нужно знать уклон кровли. Если уклон ската составляет 25 °, коэффициент принимается равным 1. В случае же уклона в 25-60 ° используется значение равное 0,7. Если же скат имеет уклон более 60 °, коэффициент учитывать не нужно, т.к. он не будет иметь существенного воздействия на сечение бруса.

Схема расчета нагрузки на стропила.

Для выполнения максимально правильного расчета стропил обязательно учитываются и ветровые нагрузки, которым подвергается дом. Недооценивать их нельзя. При недостаточной устойчивости конструкции последствия могут быть самыми неблагоприятными. Для определения средней ветровой нагрузки применяется специальная формула, в соответствии с которой нужно умножить нормативное значение ветровой нагрузки (берется из специальных таблиц для конкретного региона) на изменение ветрового давления, меняющееся с высотой над грунтом. Тоже определяется по таблице из справочника.

Таблицы весьма информативны и просты в использовании. Там вы сможете найти значения как для рек, морских побережий, тундры, степей и лесостепей, так и для городских местностей с препятствиями разной высоты.

В процессе расчетов также нужно обязательно учитывать информацию по направлению движения ветра, т.к. с его колебанием получаемый результат тоже может существенно изменяться.

Вернуться к оглавлению

Пошаговое руководство по расчету сечения стропил

При выполнении расчета стропил для кровли любого типа нужно учитывать такие параметры:

1. Длина отдельной ноги.
2. Шаг установки стропильных ног.
3. Всевозможные значимые атмосферные нагрузки для конкретно взятого региона.

Значения для расчета берутся из таблиц. К примеру, для Москвы и области актуальны такие показатели:

1. Сечение деревянных брусьев для устройства мауэрлата – 10х10 см, 15х10 см, 15х15 см.
2. Диагональные ендовы, стропильные ноги делаются из деревянных брусьев 20х10 см.
3. Сечение изделий для устройства прогонов можно выбрать из 10х10 см, 20х10 см, 15х10 см.
4. Сечение деревянного бруса для монтажа затяжки – 15х5 см.
5. Сечение изделий для ригелей – 15х10 см, 20х10 см.
6. Сечение брусков для стоек – 10х10 см, 15х15 см.
7. Сечение изделий для обустройства кобылки, карниза, подкосов – 15х5 см.
8. Для выполнения подшивки и лобовой доски – деревянная доска 2,2х10 см.

Вернуться к оглавлению

Пример расчета сечения стропил

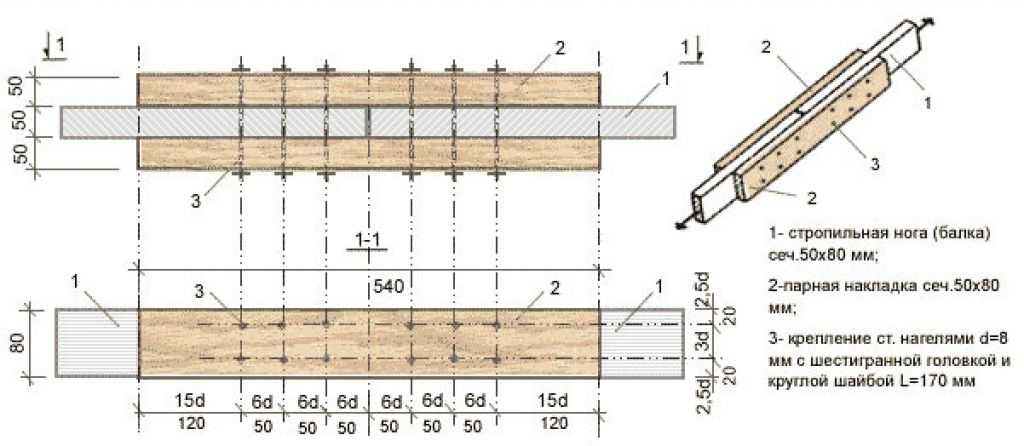

Схема усиления стропильной балки.

В данном примере вы сможете увидеть, для какой крыши дома, какое количество материала и с какими характеристиками понадобится. Расчет будет вестись с использованием следующих исходных данных:

1. Суммарная расчетная нагрузка на всю кровлю – 317 кг/м2.
2. Нормативная нагрузка – 242 кг/м2.
3. Уклон скатов – 30 °. В горизонтальной проекции один пролет имеет длину 450 см, состоящую из участков длиной в 300 см и 150 см.
4. Стропила монтируются с шагом в 80 см.

Ригели крепятся при помощи болтов. Гвозди использовать нежелательно, т.к. они ослабляют материал. В случае с древесиной 2-го сорта сопротивление будет равняться 0,8. При ослабленном сечении сопротивление на изгиб составляет 104 кг/м².

Нагрузка системы рассчитывается на каждый метр погонных стропил. В рассматриваемой ситуации она составит 0,8х317=254 и 0,8х242=194 кг/м.

В случае если скат имеет угол не более 30 °, то система стропил относится к категории изгибаемых. В данном случае наибольший момент изгибания рассчитывается так: 254х(33+1,53)/8х(3+1,5)=-215 кг/м.

Используется значение в -21500 кг/м. В таком расчете знак «-» указывает на то, что изгиб действует в противоположном направлении от прикладываемой рабочей нагрузки.

Далее, вам нужно определить момент сопротивления на изгиб для стропил. Для этого разделите 21500 на 104. Получится, что сопротивление составит 207 см³.

Стропила чаще всего изготавливаются из деревянных брусков, имеющих сечение с шириной в 5 см. Для определения нужной высоты стропил с учетом расчетных данных по сопротивлению нужно сделать следующее: разделить 207 на 5, затем умножить полученные данные на 6 и извлечь из значения квадратный корень. Для данного примера результат расчета будет составлять 16 см.

Планируемая высота равняется 16 см, а сечение составляет 5 см. В соответствии с ГОСТом, максимально соответствующим этим параметрам нормативным значением является стропила с параметрами 17,5х5 см. Данное значение рассчитано для пролета длиной в 3 м.

Вам надо определить инерционный момент для стропильной ноги. В этом примере он рассчитывается так: 5х17,53/12. Нехитрые вычисления дадут значение в 2233 см³.

После этого рассчитайте значение для прогиба. Для этого примера нужно попросту разделить 300 на 200. Расчет покажет, что значение для прогиба равняется 1,5 см.

Определите прогиб для нормативных нагрузок. Результатом расчета для этого примера является 1. Сверившись с нормативной документацией, вы увидите, что рассчитанное значение в 1 см меньше нормативного, которое составляет 1,5 см. То есть сечение в 17,5х5 см подобрано правильно, и вы можете смело использовать данный материал для обустройства стропильной системы своей кровли.

Для того чтобы система стропил вашего дома была максимально надежной, прочной и спокойно переносила все предполагаемые нагрузки, нужно сделать правильный расчет сечения бруса, который и будет выполнять функцию основного строительного материала кровли. Расчет выполняется с применением ряда формул и требует использования специальных справочников с утвержденными нормативными показателями для конкретного региона. Должны быть рассчитаны снеговые нагрузки, ветровые нагрузки и прочие значимые показатели.

Стропила — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 23 Авг 2021

См.
вся история

Стропила — это конструктивный элемент, который используется как часть конструкции крыши. Как правило, она проходит от конька или вальмы крыши до стеновой плиты наружной стены. Стропила , как правило, укладываются последовательно, бок о бок, обеспечивая основу для поддержки настилов крыши, кровельных покрытий и т.д.

Стропила обычно изготавливаются из дерева или стали и могут быть скрыты внутри конструкции крыши или оставлены открытыми в пространстве под ней. Поверх них и перпендикулярно им могут быть уложены рейки для крепления кровельного покрытия.

Стропила могут использоваться в качестве ключевого компонента различных типов конструкции крыши. Парная крыша состоит из двух стропила , прислоненные друг к другу, привязанные вверху в месте их соединения. Стропила сидят на стеновой пластине, которая является эффективным средством распределения нагрузки, создаваемой конструкцией крыши, вниз по стенам, не создавая точек давления там, где каждое стропило соприкасается со стеной.

Замкнутая парная крыша добавляет потолочные балки, идущие горизонтально между стропилами футов, чтобы поддерживать потолок и сделать конструкцию намного более жесткой.

Для увеличения потенциальных пролетов крыши без ущерба для устойчивости стен, увеличение стропил размеров или привлекающих дополнительные расходы, были введены прогоны. Они проходят перпендикулярно стропилам , обеспечивая дополнительную жесткость. Благодаря установке прогона в конструкцию крыши стропила больше не должны быть такими толстыми и тяжелыми, что позволяет увеличить потенциальные пролеты.

В современном домостроении наиболее распространенная форма стропил известна как финк или стропило с фермой типа «w». Он состоит из стропила , включающего растягивающие и сжимающие элементы в форме буквы W. Он может иметь пролеты до 12 м и может быть спроектирован с учетом различных углов наклона.

Дополнительную информацию см.: Стропильные фермы

К наиболее распространенным типам стропил относятся:

• Основное стропило : Обычно самый большой тип стропил , расположенный на концах конструкции крыши.
• Простое стропило: Меньшие стропила, расположенные между основными с обеих сторон.
• Вспомогательное стропило: встречается реже, но может использоваться для поддержки и усиления основного стропила .
• Компас стропило : изогнутое или изогнутое вверху или как на верхней, так и на нижней поверхностях.
• Бордюр стропила : Верхние стропила в вальмовой или мансардной крыше.
• Вальмовое стропило: Меньшие стропила, используемые для углов вальмовой крыши.
• Королевское стропило: со стороны вальмовой крыши королевское стропило является самым длинным и находится на одной линии с коньком.
• Стропила ендовы: Основная стропилина, которая находится в самой нижней точке крыши ендовы.
• Нарожное стропило: стропило, укороченное путем посадки на вальму стропила или прерывается слуховым окном.
• Стропила баржи: На фронтоне это самое внешнее стропило , которое иногда используется для формирования свеса крыши.

• Раскосная рама.
• Домашние крыши.
• Крыша Hammerbeam.
• Длиннопролетная крыша.
• Скатная крыша.
• Каркас портала.
• Пост.
• Прогоны.
• Дефекты кровли.
• Обшивка.
• Виды луча.
• Типы крыш.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Стропила: функции, типы, конструкция и установка

Содержание

Стропила представляют собой несущие элементы конструкции, используемые при строительстве крыш. Обычно они проходят от коньковой доски или ребра крыши под наклонным углом к ​​пластине стены крыши, колоннам или балкам крыши, в зависимости от системы поддержки, принятой для всей конструкции крыши.

Подразумевается, что стропила получают нагрузку от кровельного покрытия/пленки, аксессуаров и других элементов, которые могут быть прикреплены к ним. Они также являются важными элементами для сопротивления восходящему давлению ветра на крышах. Стропила могут быть изготовлены из стали или дерева. Кроме того, они строятся последовательно и укладываются параллельно друг другу, как правило, на постоянном расстоянии друг от друга. Расстояние между стропилами можно определить исходя из проектных требований, типа используемого покрытия крыши, типа и расстояния между прогонами, наличия материалов и т. д.

Рис. 1: Типичные компоненты четырехскатной крыши

Под действием больших гравитационных нагрузок стропила имеют тенденцию выгибаться наружу на стенах. Обычно это случай разрушения конструкции стропил и может привести к обрушению стен, если пролеты длиннее, а стены тоньше. Чтобы решить эту проблему, использовались спаренные стропила, которые представляют собой две противоположные стропила, соединенные вместе горизонтальной анкерной балкой.

Однако такие крыши были конструктивно неустойчивыми, и, поскольку у них не было продольной опоры, они были склонны к растрескиванию или обрушению, вызванному горизонтальным движением. Деревянные стропильные фермы были разработаны позже, в средние века. Деревянная ферма крыши с перекрестными связями создает стабильную и жесткую конструкцию. Теоретически он должен уравновешивать все боковые силы друг против друга и давить только прямо вниз на опорные стены.

Рисунок 2: Типовая стропильная секция

Функции стропил

Стропила в крыше выполняют следующие функции;

1. Служат в качестве несущего элемента для нагрузок и работ на крыше
2. Надежно поддерживают прогоны и кровельные листы/покрытия
3. Придают жесткость и устойчивость конструкции крыши
4. Надежно противостоят нагрузкам от ветра и снега
5. Быть способным сопротивляться движениям из-за влажности или температурных изменений
6. Быть прочным, обеспечивать удовлетворительные эксплуатационные характеристики и сводить техническое обслуживание к минимуму

Рис. 3: Стропила каркаса простой конструкции

Типы стропил

Стропила обычно изготавливаются из дерева или стали. Стальные стропила популярны при строительстве портальных рам, где они напрямую поддерживаются стальными колоннами и стойками. Деревянные стропила более популярны при строительстве жилых домов, небольших офисов или других небольших построек.

Стальные стропила

Стальные стропила в портальных рамах обычно подвергаются значительному изгибающему моменту и усилиям сдвига от неподвижных и действующих нагрузок от крыши. Для увеличения жесткости стропил вводят вуты на карнизе и на вершине. Боковая устойчивость стропил повышается за счет прогонов или поперечных раскосов. В некоторых случаях стальные криволинейные стропила используются при проектировании промышленных металлоконструкций.

Рисунок 4: Стальная портальная рама, состоящая из стоек и стропил

Деревянные стропила

Деревянные стропила являются популярным вариантом в деревянных/деревянных кровельных конструкциях. Стропила являются частью базовой системы деревянного каркаса и изготавливаются из деревянных пиломатериалов. Общие стропила образуют наклонные стороны треугольника на традиционной двускатной крыше, которая имеет треугольную форму. Каждая крыша состоит из множества стропил общего или общего назначения. Количество обычных стропильных блоков, необходимых для каждого проекта, в основном определяется размером и масштабом крыши, а также расстоянием, которое должно охватывать каждое стропило. Для соединения деревянных стропил используются гвозди или шурупы.

Стропильные фермы обычно используются при строительстве больших деревянных крыш, но прямые деревянные стропила более эффективны для небольших конструкций. Следовательно, деревянные стропила обычно изготавливаются в форме буквы А, состоящей в основном из стропил, стропильных связей и коньковой доски/вальм.

Затем стропила и наружные стены соединяются потолочными балками. В результате площадь крыши остается сводчатым потолком, который можно отделать изоляцией и гипсокартоном. Его также можно оставить как открытое пространство на чердаке.

Рисунок 5: Типичные компоненты стропила крыши Рисунок 6: Хорошо сконструированное стропило крыши

В то время как самая простая двускатная крыша может быть построена только с одним типом деревянных стропил, самые сложные конструкции крыш могут включать различные типы стропил. деревянное стропило. Часто используемые типы деревянных стропил:

Рисунок 7 : Элементы каркаса крыши, вид сверху

Основное стропило

Основные стропила представляют собой самую большую форму стропил, которые можно найти на концах конструкции крыши в крыше с деревянным каркасом. Они обычно используются для переноски прогона и сидят непосредственно на анкерной балке. Основные стропила проходят от конька крыши к плите стены; они немного тяжелее, чем обычные стропила, и обычно вставляются в анкерную балку на угловой стойке, этажной стойке или стойке дымохода. Основные стропила в сочетании с основными прогонами образуют очень устойчивую систему конструкции крыши.

Рядовое стропило

Основная двускатная крыша строится с использованием простого стропила. Этот стиль стропил начинается от внешней стены и доходит до коньковой доски или пика крыши. Общие стропила крыши используются для расчета высоты крыши и места установки коньковой доски. После установки коньковой доски крыша готова к следующему типу стропил. Меньшие стропила расположены между основными с обеих сторон.

Рисунок 8: Компоненты вальмовой и ендовой крыши

Вальмовое стропило

Это стропила, которые проходят по диагонали между коньком крыши и верхней частью стеновой плиты, образуя шатровую крышу. Вальмовое стропило соединяется с коньком под углом 45 градусов, в отличие от обычных стропил крыши, которые проходят перпендикулярно вершине крыши. Для изготовления этих стропил можно использовать традиционные методы каркаса, или их можно интегрировать в сборную стальную или деревянную ферменную систему.

Развальцовочное стропило

Развальцовочное стропило — это стропило на линии разжелобка, которое соединяет конек с плитой стены вдоль линии соединения двух наклонных сторон крыши, которые перпендикулярны друг другу в системе каркаса крыши. Другими словами, это основное стропило в нижней части вальмовой и ендовой крыши.

Нарожное стропило

Нарожное стропило — это любое стропило, которое короче всей длины наклонной крыши, например, такое, которое начинается или заканчивается на вальме или ендове. Они проходят вверх от верхней части настенной пластины под прямым углом (90°) для упирания в существующее вальмовое стропило. Домкратное стропило — это стропило, которое было укорочено из-за падения на вальмовое стропило или прерывания слуховым окном.

Рисунок 9: Домкратное стропило Рисунок 10: Вальмовое домкратное стропило

Баржевое стропило

Это самое внешнее стропило на конце фронтона, которое иногда используется для формирования свеса крыши. Это одна из двух стропил, которые поддерживают часть двускатной крыши, которая выходит за пределы фронтонной стены.

Конструкция стропил и расстояние между ними

Стропила спроектированы так, чтобы быть конструктивно устойчивыми при воздействии гравитационных и горизонтальных нагрузок, без чрезмерного прогиба или разрушения. Конструкция стропил часто включает в себя выбор соответствующего класса древесины, размеров и расстояния, которые будут безопасно выдерживать нагрузку на крышу для данного пролета крыши. В большинстве случаев имеются таблицы для подбора стропил.

Рисунок 11: Определения конструкции стропил

Определения

Пролет стропила
Это безопорная длина стропила вдоль его ската – диагональ или гипотенуза прямоугольного треугольника.

Стропильный прогон
Это горизонтальное или горизонтальное расстояние, пройденное стропилом – нижним поясом или основанием прямоугольного треугольника.

Пролет крыши
Пролет крыши обычно равен ширине здания между внешними краями верхних плит стены.

Уклон крыши
Уклон крыши — это степень изменения высоты как отношение пройденного горизонтального расстояния, обычно выражаемое в дюймах подъема на фут горизонтального участка или см подъема на метр горизонтального участка.

Таблицы расчета стропил

Используя нормативные размеры деревянных стропил Великобритании, можно определить максимальный пролет деревянных стропил, подверженных различным временным нагрузкам в соответствии со стандартом BS 5268-7.5.

Таблица 1 : Максимальный чистый пролет стропил при уклоне более 15 градусов, но менее 22,5 градусов (Класс древесины: С16 ; Прилагаемая нагрузка = 0,5 – 0,75 кН/м ² )

102 7 × 10013

8

903 903

3 3,328

3 32012 2 2,9071

1 44 × 195 4 9 00103 9 8

903

Размер стропил Ширина x Глубина (мм)	40017 4	Расстояние 450 мм	600 мм интервал
38 × 95	1,798	1,752	1,633
2,505	2,430	2,242
38 × 145	3,171	3,048	2,706
38017 013	3,710	3,568	3,145
38 × 195	4,247	4,086	3,579
44 × 95	2,009	1,953 6
44 × 120	2,760	2,654	2,410
44 × 145	3,328
44 × 170	3,893	3,746	3,379
4,456	4,288	3,845
90 8 90 90 90 47 012 2,109	2,050	1,903
47 × 120	2,821	2,713	2,464 ×
3,401	3,272	2,973
47 × 170	3,978	3,828	3,480
47 × 195	4,553	4,382		3,90 09

Таблица 2: Максимальный чистый пролет стропил (Класс древесины: C16; Прикладываемая нагрузка = 0,75 – 1,00 кН/м ² )

Расстояние 90 1 7

1 8   4

2,319 3

12 2,053

10 ×

1,9013

3,230

3

1

1 47 × 195

Размер стропил Ширина x Глубина (мм)	Расстояние 400 мм	Расстояние 600 мм
38 × 95	1,682	1,633	1,509
38 × 120	2,399
38 × 145	2,969	2,862	2,503
38 × 170	3,522		3,353 9
38 × 195	4,033	3,816	3,312
83	3
44 × 95	1,873	1,816	1,674
3 1,1 9012 900 900 565	2,477	2,251
44 × 145	3,160	3,038	2,692
4 013	3,698	3,556	3,129
44 × 195	4,234	4,072	3,561
47 × 95	1,964	1,903 3
47 × 120	2,678	2,575	2,325
47 × 145	3,230	2 2,782
47 × 170	3,779	3,635	3,233
1
4,326	4,162	3,679

класс: С24 ; Прилагаемая нагрузка = 0,5 – 0,75 кН/м ² )

мм 2 1 8 4 0010

70013 8 10012

1 44 × 195 5 9 ×

3 15

Таблица 4 : Максимальный чистый пролет стропил при уклоне более 22,5 градусов, но менее 30 градусов ( Класс пиломатериала: С24 ; Прилагаемая нагрузка = 0,75 – 1,0 кН/м ² )

Размер стропила Ширина x Глубина (мм)	Расстояние 450 мм	600 мм интервал
38 × 95	2,285	2,197	1,993	900	2,880	2,769	2,514
38 × 145	3,472	3,339	3,034
38017 013	4. 062	3.908	3.551
38 × 195	4.649	4,473	4,068
44 × 95	2,399	2,303 2,303 5
44 × 120	3,022	2,907	2,642
44 × 145	3,643	2 3,186
44 × 170	4,260	4,100	3,729
1
4,874	4,692	4,270
90 8 47 012 2,452	2,358	2,142
47 × 120	3,089	2,971	2,701
470017 013	3,722	3,582	3,257
47 × 170	4,352	4,189	3,812
47 × 195	4,978	4,794		5,364

1 7 4 900 Расстояние 0013

12 7 × 10012

10 ×

4

4

4 44 × 195

15 7 9014

2

4

7 47 × 145

3 4,551

13

Размер стропил Ширина x Глубина (мм)
Расстояние 450 мм	600 мм интервал
38 × 95	2,166	2,082	1,888			2,731	2,625	2,382
38 × 145	3,293	3,167	2,874
380017 013	3,854	3,706	3,366
38 × 195	4,412	4,244	3,856
44 × 95	3 7	2,275	2 9008 9008 012 1,985
44 × 120	2,867	2,757	2,503
44 × 145	3,455 3	3 3	3,020
44 × 170	4,044	3,891	3,536
4,629	4,454	4,050
1 90	2,325	2,236	2,029
47 × 120	2,930	2,818	2,560
3,533	3,398	3,088
47 × 170	4,132	3,976	3,615
47 × 195	4,729	4,551

Допущения при составлении таблицы

1. Допустимые пролеты в свету были рассчитаны с использованием стандарта BS 5268-2:2002 и BS 5268-7. 5:1990 Использование древесины в конструкциях. Часть 2. Свод правил по расчету допустимых напряжений, материалам и качеству изготовления Раздел 7.5 Домашние стропила (объясняет, как использовать древесину в строительных целях).
2. Собственный вес стропил не включен в постоянные нагрузки, указанные в верхней части таблицы пролетов выше; однако собственный вес стропил включается (в дополнение к статической нагрузке) в расчеты, используемые для расчета допустимых пролетов в свету.
3. Крыши со стропильными фермами не охватываются этими таблицами пролетов.
4. Эти таблицы пролетов охватывают только системы крыш с четырьмя или более стропилами. Предполагается также, что потолочные балки будут использоваться для передачи горизонтальной составляющей давления на уровне карниза на соседние стропила.
5. Предполагается, что плиточные рейки, прикрепленные к вершинам стропил, обеспечивают достаточную боковую жесткость и распределяют боковые напряжения в этих таблицах пролетов.
6. Расчеты, используемые для создания этих таблиц пролетов, исходят из того, что стропила не являются непрерывными над прогонами, но при необходимости они могут быть непрерывными над поддерживающими прогонами.
7. Отверстия и вырезы в стропилах могут быть просверлены или вырезаны только в том случае, если они соответствуют требованиям специальных расчетов.
8. Эти таблицы пролетов не применимы к древесине, которая полностью подвергалась воздействию внешней среды.
9. Обзол допускается во всех частях, указанных в этих таблицах пролетов, в соответствии с BS 4978:2007+A2:2017.
10. Стропила должны иметь торцевую опору не менее 35 мм.
11. Прикладываемая нагрузка должна быть рассчитана в соответствии с BS 6399:Part 3:1988 Свод правил для приложенной нагрузки на крышу; как правило, для высот не более 100 м равномерно распределенная нагрузка составляет 0,75 кН/м 9 .0296 2 , а для большинства других областей, превышающих 100 м, но не превышающих 200 м, можно использовать равномерно распределенную нагрузку 1 кН/м ² .
12. Поскольку на нижней стороне стропил нет хрупкой отделки, такой как гипсокартон, влияние прогиба под сосредоточенной (точечной) нагрузкой не нужно учитывать в соответствии с пунктом 4.3 BS 5268-7.5.

Рисунок 12: Типовая конструкция деревянной крыши и каркас

Установка стропил

При установке стропил можно выполнить следующие шаги;

1. Прибейте доску размером 2 на 4 к центру торцевой стены, чтобы она служила распоркой коньковой доски. Доска должна быть выше общей высоты стены и подъема крыши.
2. Поместите коньковый брус или стропильные стяжки перпендикулярно рисунку стропил вдоль стен.
3. Коньком конька вверх прислоните стропила к внешним стенам. В результате у вас будет легкий доступ к ним на крыше.
4. Подведите фронтонные стропила к стропильным стяжкам и вставьте в них один гвоздь. Убедитесь, что вырез в пятке находится на одном уровне с настенной пластиной.
5. Прислоните скрепленные стропила друг к другу.
