Как крепить и устанавливать сэндвич панели: фото и видео инструкция

Монтаж панели

Сэндвич панели являются именно тем материалом, который применяется как для возведения нового сооружения, так и для утепления или реконструкции уже имеющихся. Но перед началом работы, нужно узнать не только что представляют собой сэндвич панели, но и как установить сэндвич панели.

Монтаж панели

Конструкция

Приобретая сэндвич панели, у вас есть несколько вариантов: приобрести уже готовые конструкции или смонтировать их непосредственно на месте возведения сооружения. Вариант поэлементной сборки является более дешевым, но займет больше времени, чем монтаж готовых конструкций. Главным преимуществом таких конструкций является их малый вес, что позволяет легко поднимать их на высоту.

Схема крепежа

Сэндвич панели состоят из трех слоев. В состав каждой конструкции входят две жесткие внешние плоскости и расположенный между ними утеплитель. С наружной стороны конструкция сделана из металла, ДВП, ПВХ или магнезитовых плит. Именно от верхнего покрытия зависит то, где будут использоваться конструкции и как установить сэндвич панели. К примеру, оцинкованное железо и металл отлично подойдут для каркасных сооружений и монтажа кровли. ДВП является отличным материалом для возведения дома, но он потребует дополнительной отделки. Что касается ПВХ, то этот материал наиболее подходит для внутренних откосов оконных проемов.

Очень важно знать, как монтировать сэндвич панели с утеплителем в виде минеральной ваты. Если не придерживаться определенных правил, то влага может очутиться внутри панелей и они прослужат короткий срок и потеряют такое важное свойство, как теплоизоляция. Очень важно применять герметики и нащельники, позволяющие провести отличную герметизацию.

Пенополиуретан является надежным утеплителем, не боящимся влажности и отличающимся долговечностью.

Сэндвич панели изготавливаются стеновые и кровельные. Поверхность первых может быть как гладкая, так и профилированная. Кровельные отличаются наличием двухстороннего профиля. Верхний слой такой конструкции изготавливается из оцинкованного железа. От стеновых конструкции отличаются устройством замка, что очень важно для кровли и не допустит попадания внутрь жидкости, как видно на фото. Но для этого важно знать, как собирать сэндвич панели.

Приобретая товар, обязательно изучите всю имеющуюся документацию, в которой должны быть указаны все характеристики конструкции, а также то, как крепить сэндвич панели. К примеру, важно знать, что для резки сэндвич панелей на окна стоит применять электролобзик, элетроножницы по металлу или ленточную или дисковую пилу по металлу. А вот о болгарке стоит забыть, так как она сильно разогревает металл, что может привести к последующей коррозии.

Что касается утеплителей, то важно знать, что минеральная вата и пенополистирол легко воспламеняются и для их возгорания достаточно одной искры. Именно поэтому конструкции с таким наполнителем резать болгаркой категорически запрещается.

Немного о захватах

Для монтирования берутся вакуумные и механические захваты. Механическая конструкция позволяет поднимать панели лишь в горизонтальном положении. Вакуумные механизмы значительно ускоряют процесс монтажа, и они очень удобны, если вы знаете, как крепятся сэндвич панели. Вот только стоимость вакуумных захватов выше механических.

Лучше всего не тратить средства на оборудование, которые вы будете использовать разово, а взять его на прокат. Используя вакуумный захват, не забудьте убрать защитную пленку в зоне предполагаемого захвата. Всю пленку вы удалите лишь после окончания монтажа.

Захватив панель, ее нужно поднять на необходимую высоту, воспользовавшись лебедкой или краном, как показано на фото.

Весь монтажный процесс состоит из таких процессов, как подготовительный, установка каркаса, обработка деревянных элементов антисептиком, очистка от ржавчины металлических элементов и нанесение на них грунтовки, выполнение уплотнительной прокладки, наклейка полимерной ленты на элементы каркаса и заключительные работы. Стыки, откосы и углы необходимо защитить при помощи нащельников.

Монтаж

Для этого процесса вам потребуются ножницы по металлу, шуруповерт, скребок из дерева, ножовка с зубьями помельче, стропы и подъемы, панели, уровень, шнур, нащельники, саморезы и средство для герметизации:

• На подготовительном процессе установки конструкций на крышу необходимо смонтировать стропилы из дерева с уклоном не более 7 градусов, как показано на видео;
• При поднятии сэндвич панелей самое главное не повредить замок. Если нет захватов, то следует использовать мягкие стропы на поддоне. Помните, повреждение покрытия приведет к дальнейшей коррозии;

• Следите, чтобы минеральная вата не выступала за замок, как показано на фото. Если это произошло, то излишки нужно соскрести;
• Процесс монтирования начинается от конька крыши, куда и прикрепляется первая панель. Край конструкции должен быть выровнен по торцу сооружения;
• Свес панели должен выступать на указанное в проекте расстояние;
• Конструкция прикрепляется саморезами. Устанавливаются они на расстоянии 50 мм и устанавливаются под прямым углом. Смонтировав первый ряд, следует нанести уплотнитель на замки.

Подведем итоги

Очень важно знать, как устанавливать сэндвич панели видео об этом можно найти на просторах интернета. Внимательно ознакомьтесь с видом предлагаемой продукции, необходимыми материалами и инструментами. Следуйте всем советам по установке конструкций и у вас наверняка все получится.

Как производится монтаж сэндвич-панелей

2.1. Подготовительные работы.

Прежде чем приступать к сборке сэндвич панелей, необходимо ознакомиться с проектной и монтажной документацией. Эта документация содержит информацию о:

способ их крепления к несущим конструкциям. Должны быть указаны тип, количество, расположение элементов, которые соединяют конструкцию;

За вышеперечисленной документацией необходимо обращаться только в организации с большим опытом проведения таких работ, а также отличной репутацией. Эти же требования относятся и к специалистам по монтажным работам.

Погодные условия, как немаловажный фактор, обязательно учитываются при работе по изготовлению проекта панелей покрытий и стен. Перепад температуры, ветровая и снеговая нагрузки, влажность, осадки – все эти факторы влияют на прочность панелей быстровозводимых зданий.

Работы по монтажу сэндвич панелей требуют высокой точности. Отклонения от размеров, указанных в проекте, а также неточности в несущих конструкциях, негативно отобразятся на результатах монтажа. Для устранения неточностей необходимо отрехтовать стеновые ригели (специальными элементами или выступами). Также необходимо проверить поверхности металлического каркаса на отсутствие коррозии.

Перед тем, как начать монтажные работы, необходимо убрать с поверхности панелей мусор и загрязнения, а также убедиться в ровности поверхностей цоколя и точности размеров.

Недопустимо увлажнение торцов при монтаже. В этом случае необходима надежная герметизация стыковочных соединений.

2.2. Как поднимать панели

Горизонтальный монтаж требует установки сэндвич панелей в вертикальном положении. При этом необходимо использовать прокладки, которые распределяются по всей длине панели и не приводят к деформации замков.

Чтобы избежать деформации замков, не рекомендуется поднимать панель сразу с паплеты, а также стыковать панели под углом.

Стыковка панелей должна быть строго вертикальной.

Также рекомендуют использовать метод с двумя механическими захватами, чтобы исключить любые повреждения.

 Вертикальный монтаж сэндвич панелей подразумевает использование механического захвата, и крепится сквозным сверлением к сэндвич панелям. Впоследствии, эти отверстия можно закрыть фасонными отделочными, или крепежными элементами.

Для страховки панели при подъеме используют страховочные ремни (стропы).

При установке панели в проектное положение, ремни можно снять, так как удерживать панель будут механические захваты.

Но самым оптимальным способом, является траверса с вакуумными присосками. При использовании траверсы удаляется защитная пленка только в том месте, где крепится вакуумный захват.

2.3. Монтажная резка и сверловка

Тут подходит только холодная резка (пилы, ножницы) чтобы не допустить перегрев покрытия панели. Металлическое покрытие (при перегреве) может получить коррозию.

Также, для резки панелей нельзя применять плазменную резку или шлифовальную машину. Эти устройства приводят к большому выделению тепловой энергии и искрообразованию.

Электрические или ручные ножницы по металлу можно использовать в том случае, если объем работ не очень большой. При этом распиливать обшивку панелей необходимо по отдельности.

Металлическая стружка удаляется после каждой сверловки или резки. Необходимо, также, очищать от металлической стружки замки панелей.

Маркировка, которая наносится на поверхность панелей, должна производиться не острым предметом.

2.4. Крепление сэндвич панелей

Сэндвич панели представляют несущие элементы ограждения и крепятся к опорной конструкции. Каждая опорная конструкция изготавливается из разных материалов. Это может быть бетон, сталь, дерево. К стальным или деревянным конструкциям в качестве крепления больше всего подойдут самонарезающие шурупы.

Еще один вариант – саморезы из углеродистой стали с прокладкой шайбы из эластомерного утепляющего материала.

Тип креплений подбирают в соответствии с типом и толщиной конструкции. При монтаже металлоконструкций необходимо учитывать толщину панели.

Особого внимания заслуживают резьбовые соединения и их несущая способность. Эта способность зависит от:

Между краем панели и саморезом, должно быть расстояние, не меньше 50 мм.

Угол, между соединительными компонентами, должен быть равен 90°. Если эти параметры не сохранены – значит, конструкцию можно считать бракованной.

Для закрепления панели и фасонных элементов, необходимо иметь специальные монтажные инструменты:

Шурупы с уплотняющей шайбой ввинчиваются до максимального упора. Чтобы уплотняющая шайба не деформировалась, необходимо установить на шуруповерте величину крутящего момента затяжки шурупа.

Перед креплением панели к стене (бетонной), необходимо просверлить панели и бетонные конструкции. Специальные дюбели, при этом, послужат отличным крепежом.

При креплении к деревянной стене, сверление также необходимо, но крепежом выступают уже самонарезающие шурупы.

В случае крепления панелей к стальным конструкциям, в предварительном сверлении используются самонарезающие шурупы. Чтобы избежать предварительного сверления, рекомендуют использовать саморезы (самосверлящие шурупы).

Перед началом монтажа необходимо удалить лишний утеплитель.

Защитная пленка удаляется в тех местах, где размещены замки и шурупы. И только перед полным окончанием работ по монтажу, пленка удаляется полностью.

2.5. Расчет количества шурупов

Количество шурупов определяется индивидуально. Проектировщик должен учесть:

Вышеуказанные примеры расположения шурупов подходят для крепления на панелях с утеплителем из минеральной ваты, в зданиях до 10 м и в одном ветровом районе (например, г. Москва и область). Толщина утеплителя из минеральной ваты составляет 120 мм. Панель, в этом случае, служит однопролетной балкой и раскладывается по горизонтальной схеме. Если таких пролетов много, а панели одинаковой длины, то количество шурупов рассчитывается индивидуально.

2.6. Опорные конструкции

Опорные конструкции – основа качественного монтажа. Их поверхность должна быть ровной.

Проектировщик, учитывая все факторы, которые буду приведены ниже, должен рассчитать максимальное расстояние между опорами. Учитывается:

Самоклеющуюся уплотнительную ленту (2-4 мм) необходимо прикрепить к балкам, прогонам, ригелям (наружным поверхностям опорных конструкций).

2.7. Как делать монтаж стеновых панелей

Монтаж стеновых панелей бывает вертикальным и горизонтальным. При горизонтальном монтаже необходимо начинать снизу (от цоколя) и двигаться вверх. Вертикальный монтаж необходимо начинать с угла и той панели, которая будет упираться в стык. Если следовать этим правилам, то отклонения в размерах почти не будет.

Горизонтально панели укладываются пазом вниз, чтобы вода стекала, а не накапливалась. Это обязательное правило.

Следует поднять первую панель (при помощи грузоподъемника) и установить ее на предусмотренную проектом опорную цокольную подконструкцию. Затем следует проверить панель на вертикальность, а стену на плоскостность. При необходимости следует выровнять первую панель, ее положение. Именно от точности ее положения будет зависеть правильность всего монтажа.

С помощью саморезов необходимо зафиксировать панель и опорную конструкцию, сделать расстроповку. При этом не стоит забывать о сохранении целостности панели.

После того, как осуществлен монтаж нескольких панелей, обязательно, после 3-й панели проверяйте геометрические размеры и вертикальность (соблюдаются ли они).

2.8. Организация продольного стыка стеновых панелей

Необходимо очень плотно соединять замки панелей при монтаже. Особенно, если это вертикальный монтаж. При неблагоприятных погодных условиях, в замок рекомендуется закладывать силиконовый герметик (внутренняя сторона стеновой панели).

Если панели используются, например, для морозильных камер, то герметик нужно закладывать с обеих сторон замка (снаружи и внутри). Для этого используйте плунжерный пистолет, так как герметик выпускается в тубах или картриджах.

Герметик необходимо закладывать перед установкой каждой сэндвич панели.

Необходимо использовать герметик в тех температурных условиях, которые указал производитель.

2.9. Как делать поперечный стык стеновых панелей

При монтаже панелей с пенополистирольным, или минераловатным утеплителем, следует уплотнять швы минеральной ватой. В случае если панель с пенополистирольным утеплителем, то уплотнять стоит монтажной пеной.

При длине панели до 4 м технологический шов составляет 15 мм. Если панель более 4 м, то, соответственно, и шов не должен быть меньше 20 мм.

Швы закрывают с помощью специальных или фасонных элементов, они изготавливаются в соответствии с проектом по чертежам.

Фасонные элементы устанавливаются только после окончания монтажных работ, и проводятся снизу вверх, с цокольного отлива и выше.

В дальнейшем процессе, основным будет такой фактор, как герметичность.

Нахлест вертикальных фасонных элементов должен быть 50 мм, и распологаться сверху вниз.

Все наружные фасонные элементы необходимо изнутри обрабатывать герметиком.

Лучше всего, для крепления фасонных элементов подходят самосверлящие шурупы, или заклепки с шагом в 300 мм.

Для привлекательного внешнего вида можно использовать цветные колпачки (для элементов крепления).

Дельный совет – выберите квалифицированного опытного специалиста по жестяным работам и доверьте ему подрезку и подгонку.

2.10. Как устанавливать кровельные панели

Кровельные панели устанавливаются с уклоном в 5%.

Предварительно, на несущих кровельных конструкциях, необходимо сделать вспомогательную площадку.

Нахлыст между панелями требует особого внимания. Если длина кровельного ската более 12 м, в этом случае монтаж необходимо производить от свеса к коньку (схема прилагается).

Следует поднять первую панель (при помощи грузоподъемника) и установить ее на несущие кровельные конструкции.

Обязательным условием является правильное расположение и уклон панели. От них зависит качество последующего монтажа.

Следует прикрепить панель к конструкции саморезами, а после этого выполнить расстроповку. Следите за целостностью панели.

Герметик наносится на место нахлеста первой панели, следующая панель подрезается в торце. Затем, прикрепите панель к несущим кровельным конструкциям и расстропуйте ее. Далее необходимо соединить (в поперечном стыке) верхнюю панель с нижней. После того, как окончен монтаж панелей в 1 и 2 ряду (рис. 16, б, панели 1, 2, 3, 4, 5, 6)можно приступить к выполнению продольного межпанельного соединения (п. 2.12). Каждую панель (в рабочих перерывах) необходимо закреплять винтами на несущих конструкциях.

По панелям (после окончания монтажных работ) рекомендуется передвигаться только в специальной обуви. Также необходимо использовать настилы, которые имеют упор на несущие конструкции.

Грузоподъемники, или другое техническое оборудование нельзя устанавливать на панели. Крепите оборудование к несущим кровельным конструкциям.

2.11. Организация поперечного стыка кровельных панелей

 По таблице можно выбрать перехлест поперечных стыков панелей.

Длина нахлестки кровельных сэндвич панелей

Обрезаем стальную обшивку снизу у верхней панели в поперечном стыке, приблизительно с величину нахлестки. Удаляем слой утеплителя.

Наносим на верхнюю стальную обшивку нижней сэндвич панели бутил каучуковый, или силиконовый герметик.

Крепим панель к каркасу. И только после этого крепим металлическую обшивку верхней панели к нижней саморезами (поз.5).

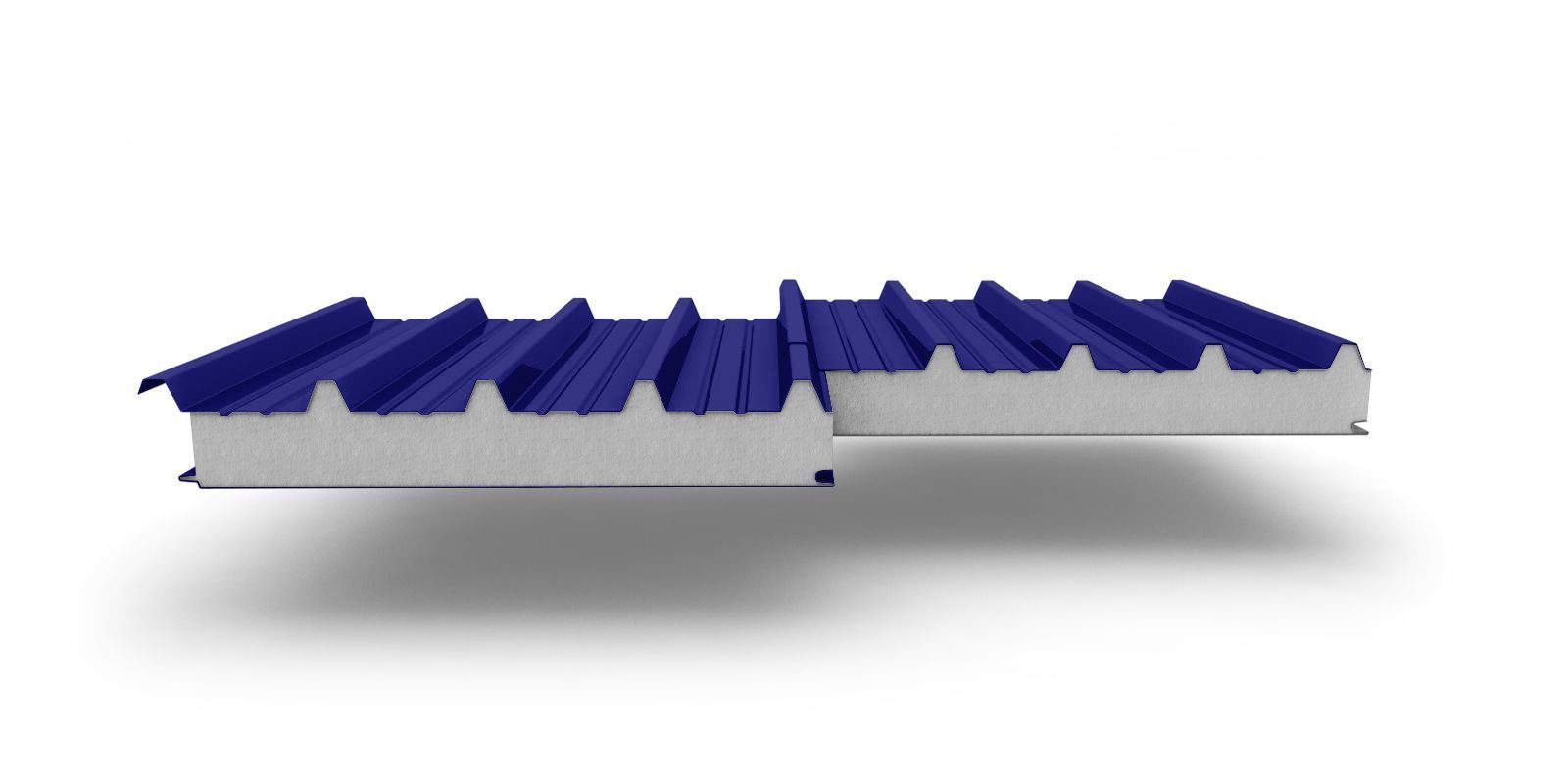

Рис. Начало монтажа сэндвич-панелей. Нахлест кровельных панелей.

Рис. Окончание монтажа сэндвич-панелей. Нахлест кровельных панелей.

2.12. Как сделать продольный стык кровельных панелей

После того, как панель прикреплена к каркасу и сделан нахлыст, необходимо соединить (механически) продольные стыки в замках.

 Непосредственно перед самым монтажом необходимо заложить силиконовый герметик в паз замка (внутренняя сторона кровельной сэндвич панели).

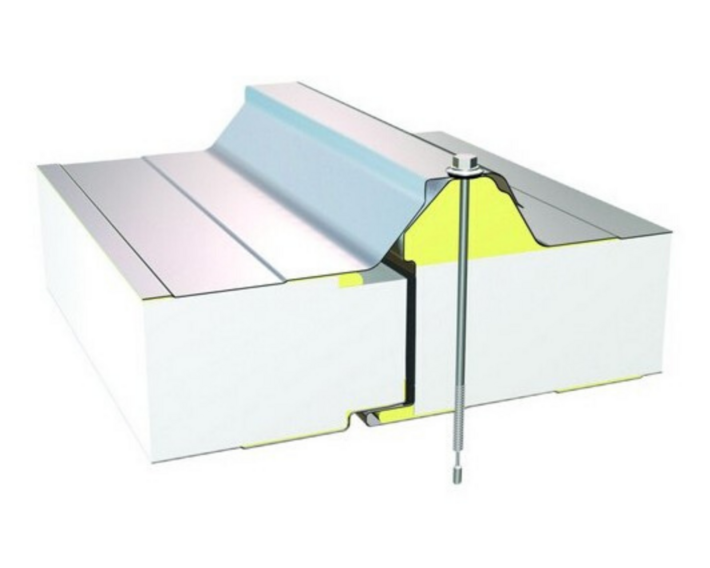

Рис. Соединение кровельных панелей с высоким гофром

2.13. Общие правила монтажа и ухода за панелями

нельзя ударять по панелям. Необходимо сохранять их целостность;

2. 14. Монтаж сэндвич панелей повышенной огнестойкости

Места, где панели прилегают к стенам, цоколю, кровле, и в поперечных стыках, необходимо заполнить минеральной ватой. Фасонными элементами (под которыми находится утеплитель из минеральной ваты) необходимо закрыть панели с обеих сторон.

Плотность минеральной ваты должна составлять 125 кг/м3. Толщина металла фасонного элемента должна иметь 0,5 мм. Шаг установки самонарезающих шурупов должен быть не более 300 мм (для крепления фасонных элементов).

Как крепится сэндвич панель

Как установить сэндвич панели

Сэндвич панели являются именно тем материалом, который применяется как для возведения нового сооружения, так и для утепления или реконструкции уже имеющихся. Но перед началом работы, нужно узнать не только что представляют собой сэндвич панели, но и как установить сэндвич панели.

Конструкция

Приобретая сэндвич панели, у вас есть несколько вариантов: приобрести уже готовые конструкции или смонтировать их непосредственно на месте возведения сооружения. Вариант поэлементной сборки является более дешевым, но займет больше времени, чем монтаж готовых конструкций. Главным преимуществом таких конструкций является их малый вес, что позволяет легко поднимать их на высоту.

Сэндвич панели состоят из трех слоев. В состав каждой конструкции входят две жесткие внешние плоскости и расположенный между ними утеплитель. С наружной стороны конструкция сделана из металла, ДВП, ПВХ или магнезитовых плит. Именно от верхнего покрытия зависит то, где будут использоваться конструкции и как установить сэндвич панели. К примеру, оцинкованное железо и металл отлично подойдут для каркасных сооружений и монтажа кровли. ДВП является отличным материалом для возведения дома, но он потребует дополнительной отделки. Что касается ПВХ, то этот материал наиболее подходит для внутренних откосов оконных проемов.

Очень важно знать, как монтировать сэндвич панели с утеплителем в виде минеральной ваты. Если не придерживаться определенных правил, то влага может очутиться внутри панелей и они прослужат короткий срок и потеряют такое важное свойство, как теплоизоляция. Очень важно применять герметики и нащельники, позволяющие провести отличную герметизацию.

Пенополиуретан является надежным утеплителем, не боящимся влажности и отличающимся долговечностью.

Сэндвич панели изготавливаются стеновые и кровельные. Поверхность первых может быть как гладкая, так и профилированная. Кровельные отличаются наличием двухстороннего профиля. Верхний слой такой конструкции изготавливается из оцинкованного железа. От стеновых конструкции отличаются устройством замка, что очень важно для кровли и не допустит попадания внутрь жидкости, как видно на фото. Но для этого важно знать, как собирать сэндвич панели.

Приобретая товар, обязательно изучите всю имеющуюся документацию, в которой должны быть указаны все характеристики конструкции, а также то, как крепить сэндвич панели. К примеру, важно знать, что для резки сэндвич панелей на окна стоит применять электролобзик, элетроножницы по металлу или ленточную или дисковую пилу по металлу. А вот о болгарке стоит забыть, так как она сильно разогревает металл, что может привести к последующей коррозии.

Что касается утеплителей, то важно знать, что минеральная вата и пенополистирол легко воспламеняются и для их возгорания достаточно одной искры. Именно поэтому конструкции с таким наполнителем резать болгаркой категорически запрещается.

Немного о захватах

Для монтирования берутся вакуумные и механические захваты. Механическая конструкция позволяет поднимать панели лишь в горизонтальном положении. Вакуумные механизмы значительно ускоряют процесс монтажа, и они очень удобны, если вы знаете, как крепятся сэндвич панели. Вот только стоимость вакуумных захватов выше механических.

Лучше всего не тратить средства на оборудование, которые вы будете использовать разово, а взять его на прокат. Используя вакуумный захват, не забудьте убрать защитную пленку в зоне предполагаемого захвата. Всю пленку вы удалите лишь после окончания монтажа.

Захватив панель, ее нужно поднять на необходимую высоту, воспользовавшись лебедкой или краном, как показано на фото.

Весь монтажный процесс состоит из таких процессов, как подготовительный, установка каркаса, обработка деревянных элементов антисептиком, очистка от ржавчины металлических элементов и нанесение на них грунтовки, выполнение уплотнительной прокладки, наклейка полимерной ленты на элементы каркаса и заключительные работы. Стыки, откосы и углы необходимо защитить при помощи нащельников.

Для этого процесса вам потребуются ножницы по металлу, шуруповерт, скребок из дерева, ножовка с зубьями помельче, стропы и подъемы, панели, уровень, шнур, нащельники, саморезы и средство для герметизации:

• Следите, чтобы минеральная вата не выступала за замок, как показано на фото. Если это произошло, то излишки нужно соскрести,
• Процесс монтирования начинается от конька крыши, куда и прикрепляется первая панель. Край конструкции должен быть выровнен по торцу сооружения,
• Свес панели должен выступать на указанное в проекте расстояние,
• Конструкция прикрепляется саморезами. Устанавливаются они на расстоянии 50 мм и устанавливаются под прямым углом. Смонтировав первый ряд, следует нанести уплотнитель на замки.

Подведем итоги

Технология монтажа кровельных сэндвич панелей: основные моменты

Монтаж кровельных сэндвич панелей имеет определенные отличия от традиционной процедуры монтажных работ. Он настолько прост, что для своего исполнения особого опыта не требует. С ним довольно легко и быстро справятся и начинающие, только при этом должна точно, во всех тонкостях выполняться технология монтажа кровельных сэндвич панелей.

Монтаж кровельных сэндвич панелей – инструкция ↑

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

• В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли.
• Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

• Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт).
• Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном.
• Что же касается жестяных работ, то для них больше подойдут ручные ножницы.
• После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.

Крепление кровельных сэндвич панелей

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

• в длину – 12.5 мм,
• диаметры резьбы – 6.3 мм под головкой шестигранной формы,
• к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Требуемое количество шурупов рассчитывается, исходя из таких данных, как

• тип объекта,
• расположение плит
• ветровая нагрузка.

Технология монтажа сэндвич панелей: описание укладки ↑

• Монтаж кровельных плит проводят рядами от свеса по направлению к коньку.
• Первая плита должна формировать свес.
• Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите.
• Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше.
• При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.

Выполнение поперечного стыка

Поперечный стык кровельных плит выполняют со следующим нахлестом:

• 5–10⁰ (9–18%) – 300 мм,
• 10–20⁰ (18–36%) – 200 мм.

• У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки.
• Удаляют также и слой утеплителя.
• На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый).
• Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.

Продольные стыки

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

Как резать и крепить сэндвич панели – нюансы и особенности монтажа

Сэндвич-панели очень выгодны для установки. Одновременно с установкой устойчивого скатного материала, вы крепите и термоизоляцию на свой дом.

Это позволяет за один раз сделать два дела.

Перед применением сэндвич-панелей необходимо учитывать следующие аспекты

1. На металлической стороне не должно быть следов коррозии. Если она уже возникла, то будет распространяться и дальше.

2. Если каркас, на который крепятся панели, сделан из дерева, его необходимо перед монтажом обработать антисептиком.

3. Если сэндвич панели грязные, их необходимо помыть. Но ни в коем случае не используйте средства, в состав которых входит щелочь.

4. Пленку с панелей можно не торопиться снимать. Главное – снять не позднее полутора недель после монтажа.

5. Чтобы избежать деформации, нельзя класть на поверхность что-то тяжелое.

Для подъема пакета желательно использовать вакуумные подъемники.

Удерживать сами панели необходимо стропами. Распорки должны аккуратно захватывать панель, чтобы не повредить его во время монтажа.

Сами панели должны прилегать друг к другу под углом 180 градусов. В противном случае панели деформируются.

Как и чем резать сэндвич-панель

Из-за того, что сэндвич-панель состоит из трех слоев, которые отличаются друг от друга по плотности, нельзя резать панель целиком сразу. Сначала нужно сделать точную разметку сверху и снизу, где будет проходить разрез.

Потом металлические пластины разрезаются отдельным диском.

Стараемся не трогать внутренний слой. Потом, когда металл разрезан, можно использовать электролобзик, лобзик, ленточную пилу по металлу.

В противном случае слой изоляции будет отрезан не равномерно и прилегание не будет абсолютным.

Крепи, но в меру

Панель крепится на саморезы с шестиугольной шляпочкой.

Если вы будете закупать их, нужно учесть такие факторы:

1. Чтобы высчитать длинну самореза, нужно учитывать ширину листа, ширину основы, к которой лист будет крепиться и толщину резиновой шайбы.

2. Если длинна листа 6 метров, на лист должно приходиться 8 саморезов. Если длина листа до 4 метров, достаточно шести.

Вкручивая саморез, не переусердствуйте.

Если шляпка деформируется, она не плотно прилегает к поверхности, а потому идет нарушение герметизации, и в термоизоляционную прослойку может поступить влага. Также и недожимать не стоит.

По той причине, что резиновая шайба может отойти от поверхности, и открыть щель между саморезом и панелью.

Вертикальное и горизонтальное крепление

Если высота стены составляет не более 6 метров, панели удобнее располагать вертикально. Это также позволит избавиться от надобности использовать строительные леса.

Однако если стены выше шести метров, без лесов не обойтись.

Поскольку нагрузка будет лучше распределяться на панели, если они будут располагаться горизонтально. При этом расстояние между колоннами, на которые будут крепиться панели, должно быть хотя бы 6 метров.

Как крепятся сэндвич панели. Крепление к бетону и металлу

Основа быстромонтируемого здания (БМЗ) – прочный каркас из металла или железобетона. Поверх него монтируются ограждающие конструкции (ОК). Ограждения могут быть выполнены из полностью готовых к монтажу трехслойных сэндвич панелей, либо же из наборного сэндвича – полистовой сборки.

Учитывая, что полистовка обходится застройщику несколько дороже и требует больших трудозатрат, актуальность в строительстве приобрели именно готовые панели.

Как крепятся сэндвич панели?

Сэндвич панели крепятся к каркасу из любого материала, будь-то металл, бетон, дерево и т.д., исключительно с помощью самонарезающих винтов. Для каждого вида материала свой саморез.

Но приемлемым и правильным с технической точки зрения было и остается крепление исключительно к металлу, винтами предназначенными для металла. Тип, диаметр и длина самореза определяется толщиной панели, материалом каркаса, сложностью узла. Информация о крепежных элементах и особенностях крепления содержится в проектной документации. В частности длина и диаметр определяется путем сложных расчетов с учетом приходящихся нагрузок. В частном строительстве рассчитать длину винта можно по следующей формуле:

Длина винта = толщина панели + длина части самореза с резьбой + 5 мм,

где 5 мм – величина, компенсирующая наличие уплотнительной шайбы. Уплотнительная шайба – обязательный элемент крепежной системы. Она обеспечивает не только плотность соединения, но и предотвращает снижение эксплуатационных характеристик сэндвича. Нарушение целостности полимерного покрытия, как и обкладки в целом, – чем и является крепление, – прямя угроза качеству ограждающих конструкций. Во избежание развития коррозийных процессов и изменения свойств утеплителя для крепления металлических панелей используется винт с оцинкованной или кадмированной поверхностью, снабженный уплотнительной шайбой.

Молекулы цинка на поверхности шурупа предотвращают окисление металла, резиновая шайба надежно герметизирует место соединения.

В процессе монтажа важно соблюдать ключевые требования:

• Саморез должен вкручиваться строго под углом 90 градусов – наклоны и перекосы недопустимы,
• Нельзя перетягивать или недотягивать винт – целостность уплотнительной шайбы не должна нарушаться.

Подробнее:

Крепление сэндвич панели к бетону

К бетону металлический сэндвич крепится так же, как и к металлическим конструкциям – с помощью самонарезающих винтов. Единственное отличие – поверх бетонного основания монтируются пояса из металла. Несколько отличается и тип резьбы винта. Саморезы для крепления к бетону обладают специальной резьбой с переменным диаметром. Именно она обеспечивает высокие показатели на вырыв самореза из бетонного основания.

Рассчитать количество саморезов, необходимых для крепления к железобетонному основанию можно следующим образом:

Для стеновых ОК:

Площадь ОК х 1,5 = количество саморезов,

где 1,5 – коэффициент количества, т.е. для крепления квадратного метра стеновой панели необходимо полтора винта.

Для кровельных сэндвич панелей принцип расчета аналогичен, за исключением того, что коэффициент количества равен двум.

Успехов в строительстве!

Монтаж сэндвич панелей своими руками

Среди различных технологий строительства особое внимание заслуживает монтаж сэндвич панелей. Современный универсальный материал, предоставляющий возможность обустраивать быстровозводимые здания, состоит из двух жестких слоев и теплоизоляционной прослойки из минеральной ваты, пенополиуретана или пенополистирола. Установка сэндвич панелей своими руками, позволяющая сэкономить денежные средства на оплату строительным компаниям за предоставленные услуги монтажа, может осуществляться вертикальным и горизонтальным способом.

Применение теплоизоляционного материала позволяет относительно дешево и быстро возводить дома, хозяйственные постройки, ангарные сооружения, промышленные объекты, торговые комплексы, утеплять готовые коттеджи, выполнять перепланировку готовых помещений.

Основные виды несущих конструкций

Обшивка каркасов из разного материала сэндвич панелями возможна на любой местности, независимо от погодных условий и температуры окружающей среды. Она начинается после обустройства ленточного или столбчатого фундамента, каждый их которых относятся к недорогим и компактным основаниям и последующего возведения каркаса несущей конструкции. Среди основных его видов отмечают:

• деревянную несущую конструкцию, к которой трехслойные панели крепятся при помощи обычных саморезов по дереву,
• железобетонный каркас, при фиксации строительного материала к которому рекомендуется использовать анкера и дюбеля,
• металлическая несущая конструкция, которая обуславливает приобретение самосверлящих винтов для качественного крепления обшивочных панелей своими руками.

Инструменты и материалы, необходимые для проведения монтажных работ

Подготовка необходимых инструментов и материалов позволяет выполнить монтаж сэндвич панелей своими руками быстро, качественно, а также в полном соответствии требованиям каркасного строительства. В их перечень внесены:

• дрель и шуруповерт,
• пила с полотном из мелких зубьев с коротким шагом, предназначенная для выполнения ровных срезов без разрывов и исключения риска повреждения защитного слоя и краски сэндвич панелей,
• уровень и отвес,
• минеральная вата,
• специальные захваты – струбцины,
• прижимной и подъемный механизм,
• сплошные или профилированные уголки из металла,
• крепежные элементы,
• самоклеящаяся уплотнительная лента и герметик на основе силикона.

О достоинствах и недостатках строительных калькуляторов читайте здесь. Виды, размеры, производители и ценовая политика на рынке сэндвич-панелей описаны тут.

Этапы монтажа стеновых панелей горизонтальным способом

Инструкция по установке универсального строительного материала к несущей конструкции при использовании горизонтального метода монтажа предусматривает выполнение определенных видов работ. К ним относятся:

• выполнение разметки расположения панелей на цоколе здания,
• очистка соединительных замков и поверхности панелей от загрязнений при их наличии,
• крепление к цоколю горизонтально направляющей из сплошного или профилированного металлического уголка при помощи уровня с предварительно выполненными отверстиями для крепежных элементов,
• подготовка и укладка изоляционного слоя между фундаментом и сэндвич панелями,
• выполнение разметки и предварительной засверловки панелей в местах крепления к несущей бетонной, металлической или деревянной конструкции,
• установка уплотнительной самоклеящейся ленты по всей высоте вертикальных опор каркаса по одному слою на промежуточные колонны и по два слоя в местах крепления панелей,
• монтаж универсального материала на направляющие металлические уголки в горизонтальной плоскости с использованием специальных захватов – струбцин и подъемного механизма при соблюдении качественного, плотного прижатия трехслойных панелей к каркасным колоннам,
• проверка установки строительных элементов для обшивки стен несущей конструкции по горизонтали с использованием уровня и целостности полимерного покрытия,
• крепление каждой сэндвич панели своими руками специальными саморезами по дереву, бетону или металлу, выбор которых определяется видом материала возведенного каркаса здания.

Аналогично выполняется установка стеновых секций последующих ярусов. Шаг установки крепежных элементов при горизонтальном способе их монтажа составляет 900 или 1200 мм по ширине изделия. При этом, расстояние от края панели должно быть не менее 30 мм. Крепление начинается с верхних торцов и осуществляется по направлению сверху вниз.

В местах соединений соседних в горизонтальной плоскости секций укладывается уплотнительная лента или минеральная вата. Ширина швов определяется длиной панелей. При использовании 4-метровых секций она составляет 15 мм. Укладка сэндвич панелей, длиной свыше 4 метров, предусматривает размер шва не менее 20 мм. Монтаж универсального материала для обшивки несущей конструкции начинается с углов крайней нижней панели. При этом вначале укладываются стыковые, а затем нахлестные сэндвичи.

Особенности монтажа стеновых панелей вертикальным способом

Установка теплоизоляционных секций на стены несущей конструкции вертикальным способом не имеет существенных отличий от их монтажа в горизонтальном направлении. Важным моментом считается обеспечение необходимого усилия при стыковке смежных сэндвич панелей. Выполнение такого условия вызывает определенные трудности при использовании облицовочных секций значительной массы и длины. Для таких целей рекомендовано применение специального прижимного устройства, способного обеспечить надежное, прочное замковое соединение. Ударные методы воздействия при стыковке панелей категорически запрещены.

После крепления поддерживающих гнутых элементов на цоколь строения осуществляется монтаж универсального строительного материала. Проверка вертикальности выполняется при помощи отвеса. После тщательного прижатия сэндвич панелей к ребрам жесткости несущей конструкции, приступают к их креплению специальными саморезами, предусмотренными строительными нормами для качественной фиксации с материалом каркаса.

Этапы монтажа кровельных панелей

Установка сэндвич панелей на кровлю выполняется при ее уклоне не менее 7 градусов и предусматривает выполнение определенных этапов. К ним относятся:

• установка первой секции в направлении от свеса к коньку,
• крепление панели саморезами к несущей конструкции кровли,
• проверка необходимого уклона и правильного положения первого сэндвича,
• состыковка панелей в поперечном направлении после подрезания торца и удаления лишнего утеплителя,
• выполнение продольного соединения после обязательного нанесения силиконового герметика в паз замка.

При монтаже кровельных сэндвич панелей рекомендуется крепить уплотнительную ленту на наружные поверхности балок, ригелей, прогонов, а установку фасонных элементов осуществлять в направлении снизу вверх после обустройства отлива.

Соблюдение правил монтажа стеновых и кровельных панелей гарантирует быстрое возведение здания и его эксплуатацию при любых погодных условиях в течение длительного периода времени без проведения ремонтных работ.

Как устанавливать сэндвич-панели | Сталерон Груп

Если соблюдать все правила монтажа сэндвич-панелей, то весь процесс  строительства пройдет гладко и быстро, даже у тех, кто занимается этим впервые. Все дело в том, что монтировать этот стройматериал предельно просто – он легкий, он крепится на саморезы, он не требует дополнительной внешней отделки. Предварительное изучение  фасадного плана крепления панелей и узлов сведут все возможные проблемы к минимуму.

Технология горизонтального монтажа сэндвич-панелей

Стеновые «сэндвичи» могут крепиться двумя способами – горизонтальным и вертикальным, – совмещать которые в рамках одного объекта запрещено. Это первое правило, которому следует неукоснительно следовать.

Какой бы из способов вы не выбрали, предварительно придется возвести  металлический каркас, а для железобетонного каркаса  сделать обшивку из направляющих, поскольку стеновые плиты крепятся именно к ним. После этого можно приступать к монтажу. Горизонтальный способ включает следующие шаги:

• Проклеить весь каркас уплотнительной лентой.
• Подготовить фундамент (цоколь), установив на него цокольный нащельник по уровню.
• Сборку следует начать с угла будущего здания. Снять с сэндвич-панели защитную пленку с внутренней стороны, затем установить плиту с помощью захватов, проверить строительным уровнем ее горизонтальность.
• Закрепить плиту на несущей конструкции с помощью саморезов на расстоянии как минимум 5 см от края. Для первой, угловой, обычно используется 3-5 винтов, для внутренних «сэндвичей» достаточно 2 на прогон или стойку. Количество крепежных изделий должно быть указано в проектной документации. Каждый изготовитель, выпуская сэндвич-панели, также разрабатывает свой альбом технических решений (АТР), в котором прописаны особенности изделия, правила монтажа узлов примыкания, описаны необходимые доборные элементы.
• На первую сэндвич-панель сверху укладывается вторая, после чего защелкивается замок, соединяющий плиты. Причём первая (стартовая) панель должна быть «паз».
• Последняя плита в дальнейшем стыкуется со свесом кровли.
• В пазы замков вводится силиконовый герметик, затем все стыки и углы закрываются специальными нащельниками. Без доборных элементов невозможно полноценно завершить строительство, поэтому об их приобретении следует озаботиться на первоначальном этапе.

Вертикальная укладка: правила и особенности

Этот способ крепления стеновых сэндвич-панелей целесообразно использовать, если стена совпадает по высоте с длиной плиты. Если нет, то приходится делать вертикальные стыки, а они затрудняют монтаж, чаще всего, увеличивают цену объекта, поскольку расход материала увеличивается, к этому добавляется стоимость специальной техники для подъёма-гидроманипулятора с качественной настройкой системы гидравлики. Оптимально длина «сэндвича» не должна превышать 6-8 м. Шаги вертикального способа сборки следующие:

• Правила монтажа сэндвич-панелей в этом случае практически идентичны. Он также начинается с угла объекта. Плита с помощью захватов устанавливается строго по уровню и закрепляется на каркасной конструкции двумя саморезами: сначала внизу, потом вверху.
• Здание монтируется вертикальными рядами. Вторая стеновая плита устанавливается рядом с первой. Они тщательно выравниваются, и затем осуществляется закрытие замка. Предварительно в пазы вводится монтажная пена или силиконовый герметик. При этом способе монтажа нужно добиваться как можно более плотного замкового соединения, поскольку малейший зазор станет причиной появления влаги. При горизонтальном способе плиты прижимаются плотно под собственным весом, а при вертикальном такого эффекта нет.
• Сэндвич-панель опять же крепится саморезами – вначале внизу, потом вверху. Обычно к каждой колонне (или прогону) плита прикручивается двумя винтами.
• После окончания всех работ по сборке необходимо установить нащельники, двигаясь от цоколя к коньку.

Правила монтажа сэндвич-панелей на крыше

Кровельные «сэндвичи» отличаются от стеновых своим внешним видом – они оснащены ребрами жесткости, которые делают крышу надежной и способной противостоять атмосферным явлениям. Монтаж кровли осуществляется так:

• Крепить кровельные плиты начинают с левого нижнего угла (свеса) и двигаются вверх до конька. Первая плита поднимается с помощью захватов на нужный уровень и монтируется на прогон тремя винтами через волну ребра жесткости.
• Вторая плита устанавливается сверху и также закрепляется саморезами. Конечно, лучше избежать стыков на крыше, выбирая изделия, длина которых полностью закроет скат, поскольку это упрощает монтаж и делает кровлю более надежной. В случае если невозможно скат закрыть одной панель, то завод-изготовитель делает так называемую «выборку» утеплителя и нижнего слоя металлического листа. В крайнем случае монтажники сами делают «выборку» на объекте.
• Таким образом собирается первый ряд, следом опять же снизу вверх устанавливается второй ряд сэндвич-панелей. Для внутренних рядов, как правило, достаточно двух саморезов для крепления. Нужно помнить, что все стыки в обязательном порядке нужно загерметизировать – клеем или пеной.
• После сборки всех кровельных «сэндвичей» осуществляется последний шаг – установка конька и прочих фасонных элементов.

Если Вы решили использовать в качестве стройматериала сэндвич-панели, по звоните нам по телефону в Москве – 8(495) 374-74-72 или оставляйте заявку на сайте, мы в кратчайшие сроки изготовим необходимый объем и быстро доставим заказ по Москве и области.

Монтаж и установка сэндвич-панелей.

Перенос, перегрузка или разгрузка сэндвич-панелей осуществляется с помощью любых типов кранов или с помощью вилочного погрузчика. При переносе пачек ЗАПРЕЩАЕТСЯ использование стальных строп, возможно применение только мягких строп соответствующего размера и типа. Монтаж панелей производится по чертежам и технологическим схемам, разработанным строительными организациями.

Монтаж сендвич панелей производится при помощи самосверлящих винтов или дюбелей типа спайк и не требует после окончания никаких дополнительных строительных работ.

Схемы (чертежи) сборки панелей содержат специальные коды маркировки каждой панели на стене, на каждой упаковке указан код и количество панелей в данной пачке. Это ускоряет монтаж и упрощает поиск требуемой панели на строительной площадке.

Монтаж стеновых сэндвич панелей может производиться как горизонтально, так и вертикально.

Горизонтальная установка сэндвич панелей

Панели, уложенные в пачки и доставленные на строительную площадку, маркированы в соответствии с проектом Заказчика. Необходимо расположить упаковки на складской площадке таким образом, чтобы обеспечивался доступ к тем горизонтальным панелям, которые монтируются в первую очередь. При необходимости резка панелей в размер осуществляется предварительно, до установки сэндвич панели на каркас. Монтаж панелей начинается снизу, от фундамента (цоколя), в соотвотствии со схемой монтажа.

Порядок монтажа сэндвич-панелей

• В зависимости от проекта подготавливается основание для первой (нижней) панели. К цоколю (к бетону), с помощью специальных анкеров (шаг 500-600 мм) либо самонарезающих винтов (к брусу /балке — шаг 500 мм), крепятся черновой цокольный нащельник, либо U-образный профиль, либо уголок (толщина проката не менее 1,0 мм). Предварительно в направляющих делаются отверстия для крепления к фундаменту. Направляющие на фундамент устанавливаются по уровню, чтобы обеспечить горизонтальность монтируемых панелей. Если необходимо, между направляющими и цоколем, направляющими и панелью прокладывается уплотнитель (герметик)
• На колонны каркаса устанавливается самоклеющаяся уплотнительная лента по всей высоте колонны (примерно посередине колонны, на промежуточных опорах -1 шт., а в местах стыка панелей, не менее 30 мм от края панели — 2 шт.)
• Специальными захватами с помощью подъёмного механизма панель устанавливается на направляющие. Число захватов определяется исходя из толщины и длины панелей. Затем установленную панель прижимают к колоннам, при этом необходимо следить, чтобы панель не была повреждена. Затем, с помощью уровня, проверяют горизонтальность установленной панели.Если необходимо, то, ослабляя и зажимая, выравнивают уровень.

• После того, как панель зафиксирована, выполняются следующие действия:
  а) каркас выполнен из металла — панель крепится к колоннам каркаса без предварительной засверловки панели и каркаса, с использованием самонарезающих винтов.
  б) каркас выполнен из дерева — панель крепится к колоннам каркаса с предварительной засверловкой панели, с использованием самонарезающих винтов.
  в) каркас выполнен из бетона — панель крепится к колоннам каркаса с предварительной засверловкой панели и засверловкой каркаса непосредственно через зафиксированную панель, с помощью специальных дюбелей.
• Крепление необходимо устанавливать не менее, чем в 30 мм от края панели. Количество креплений на панели должно соответствовать проекту. Всегда необходимо следить, чтобы при обеспечении необходимого усилия крепёжный элемент не деформировал поверхность панели.
• Аналогично монтируются все остальные панели первого яруса и выше.
• При монтаже панелей соседних секций шов между панелями заделывается минеральной ватой. Величина шва зависит от следующих факторов: если пролёт более 4-х м, то величина шва не менее 15 мм, более 4-х м — не менее 20 мм соответственно.
• После того, как смонтирована одна стена сооружения, приступают к монтажу следующих стен аналогично сказанному выше, не забывая при этом, что в первую очередь монтируются стыковые панели, а затем нахлёстные.
• Угловые соединения монтируются аналогично стыковым.
• После того, как монтаж панелей закончен, в соответствии с узлами креплений панелей устанавливают фасонные элементы. Установку ведут в направлении «снизу-вверх», начиная с установки отлива. Затем в любой последовательности монтируют все остальные, с единственным условием: нахлёст вертикально расположенных нащельников располагается сверху вниз, чтобы избежать попадания влаги под нащельник. Нахлёст при необходимости также обрабатывается герметиком.
• В последнюю очередь устанавливаются окна и двери с соответствующими элементами, такими, как наличники, отливы и т.д.

Вертикальное крепление сэндвич панелей

• Вертикальный монтаж, по существу, не отличается от горизонтальных сэндвич панелей, однако следует обратить особое внимание на необходимость обеспечения достаточного усилия при стыковке соседних панелей, что весьма затруднительно при использовании панелей значительной длины и массы.
• Необходимо уделять внимание креплению винтов. Сила затяжки не должна быть чрезмерной.

Рекомендации к монтажному инструменту: Мощность – 600Вт, 2000 об/мин.

Для исключения продавливания панели и избежания порчи окрашенной поверхности рекомендуется применять специальные насадки СF50.

Перед креплением сэндвич панелей винтами, на местах крепления и с замковых соединений устранить защитную пленку, а с внутренней стороны панелей удалить полностью.

ЗАЩИТНУЮ МОНТАЖНУЮ ПЛЕНКУ НЕОБХОДИМО УДАЛЯТЬ НЕМЕДЛЕННО ПОСЛЕ МОНТАЖА ПАНЕЛЕЙ.

Вы можете обратиться к нашим менеджерам для точного расчета.

Монтаж сэндвич-панелей. Раздел 2. Узлы, соединения, сопряжения кровельных сэндвич-панелей.

Опубликовано:
4 Декабря 2019
Просмотров:
3522
Поделиться:

Монтаж сэндвич-панелей. Раздел 2. Узлы, соединения, сопряжения кровельных сэндвич-панелей.

Монтаж кровельных сэндвич-панелей производится на кровлях с уклоном до 6 градусов. Уклон необходим для естественного отвода влаги с крыши. Допускается и меньший уклон, но с герметизацией стыков и нахлестов панелей, так же необходимо установить большее число несущих прогонов, это повысит несущую способность панелей. Рекомендуемый минимальный шаг прогонов не менее 2 метра.

Перед выполнением монтажных работ с нижней плоскости панели удаляется защитная пленка. Монтаж сэндвич-панелей на кровлю ведется по порядку, начальную панель подвергают тщательной выверки согласно раскладке, только потом устанавливаются следующие. Крепление панелей саморезами производится в каждый прогон от конька вниз.

На длинных крышах, если нет возможности изготовить соответствующую панель, монтаж начинается со свеса кровли, то есть снизу. Каждая последующая панель должна подрезаться с торца. Вырезается нижняя часть панели до верхней гофры на длину до 200 мм.

С торца, перпендикулярно ширине панели, накладывается каучуковый герметик. Так же герметик или силикон рекомендуется наносить вдоль стыков гофр. Место подрезки торца панели крепится саморезами в последнюю очередь.

По окончании монтажа, выполняются заключительные работы по заполнению пустот утеплителем или монтажной пеной и установка конькового элемента и нащельников. Под конек устанавливается коньковый уплотнитель. Теперь можно снять верхнюю защитную пленку.

Основные узлы, сопряжения и соединения при монтаже кровельных сэндвич-панелей.

Узел сопряжения кровельных сэндвич-панелей двускатной кровли

Узел сопряжения кровельных сэндвич-панелей односкатной кровли

Торцевое соединение кровельных сэндвич-панели со стеной

Продольное соединение кровельных сэндвич-панелей со стеной

Парапетное сопряжение стеновых и кровельных сэндвич-панелей

Узел сопряжения карнизный свес карнизное сопряжение со свесом панели

Узел сопряжения карнизный свес карнизное сопряжение со свесом листа

Карнизный свес кровельных сэндвич-панелей без выпуска панели

Карнизный свес кровельных сэндвич-панелей с боковым выпуском панели

Карнизный свес кровельных сэндвич-панелей с выпуском панели и подрезкой гофры

Узел кровли из сэндвич-панелей с организацией системы водостоков и водосливов водосточной системы

Монтаж сэндвич-панелей цена

Монтаж сэндвич-панелей цена включает в себя укладку сэндвич-панелей на кровлю, аренду спецтехники (преимущественно кран или манипулятор), монтаж доборных элементов и уплотнителей, нанесение герметика. На стоимость монтажа сэндвич-панелей в первую очередь влияют все эти факторы.

Не путайте никогда с фактической стоимостью монтажа сэндвич-панелей тот факт, когда Вы звоните в «контору», а на другом конце провода говорят: «Стоимость монтажа сэндвич-панелей столько-то». Вполне вероятно, что за монтаж сэндвич-панелей цена за м2 будет соответствовать, но полная же цена за работу будет совсем другой. Цена за работу м2 включает в себя так же монтаж всех нащельников, уплотнительных лент и герметизирующих составов.

Поэтому полную стоимость монтажа сэндвич-панелей цена за 1 м2 можно узнать после предоставления полного проекта здания на завод изготовитель или в монтажную фирму.

Куда обратиться чтобы посчитать стоимость монтажа сэндвич-панелей и основные узлы сэндвич-панелей

Если Вам требуется рассчитать стоимость монтажа сэндвич-панелей и узнать цену, то звоните в компанию «Профпанель» по телефону (3452) 60-55-05 или приезжайте к нам по адресу: город Тюмень, Велижанский тракт, 5-й км, стр. 3. Имеются так же офисы компании в Сургуте, Омске, Перми и Екатеринбурге, смотрите раздел «Контакты».

В третьем разделе мы опишем узлы и сопряжения стеновых сэндвич-панелей, поэтому подписывайтесь в наши соцсети из главной странице нашего сайта и следите за анонсами. Уже совсем скоро!

Кликабельные ссылки на разделы.

Монтаж сэндвич-панелей. Раздел 1: Транспортировка, разгрузка, способы крепления захватами

Монтаж сэндвич-панелей. Раздел 2. Узлы, соединения, сопряжения кровельных сэндвич-панелей

Монтаж стеновых сэндвич-панелей. Раздел 3. Узлы сопряжения стеновых сэндвич-панелей, технология, стоимость

Подготовка и монтаж сэндвич панелей, технология и основные правила сборки

Существуют несколько способов монтажа сэндвич панелей, каждый из которых имеет свои характерные особенности.

Сэндвич панели используются для скоростного строительства промышленных объектов. С их помощью, возможно, осуществлять также строительство и жилых зданий. Основным преимуществом этого материала является, то, что при монтаже осуществляется одновременно утепление и наружная отделка облицовочной стороны строения. Благодаря этому строительство быстровозводимых конструкций из сэндвич-панелей (например, больших административных зданий) можно сократить до одного сезона 4-6 месяцев. На какие основные категории можно разделить все сэндвич панели? Как осуществляется их монтаж?

Кровельные сэндвич-панели. Горизонтальный монтаж

Этот метод монтажа удобен в том случае, если возможно уложить материал от одного края кровли до другого в одну полосу. Технология монтажа кровельных сэндвич-панелей включает в себя обязательное соблюдение следующих рекомендаций относительно установки:

• Работы начинаются с нижней части кровли
• Для идеальной стыковки панелей необходимо использование контрольных меток
• Монтаж осуществляется с помощью специальных саморезов с уплотнительной резинкой
• Уплотнить стыки можно с помощью монтажной пены или уплотнительной резинки
• По всей длине стыка максимально удаляется минеральный уплотнитель, для лучшего примыкания следующей плиты
• Подъем панелей осуществляется с помощью грузоподъемной техники, последующая установка выполняется с помощью захвата для сэндвич-панелей

Горизонтальный монтаж кровельных сэндвич-панелей

Важно! Для кровли с небольшой площадью используется исключительно вертикальный способ монтажа, он проводится легче, хотя и требует большего времени для проведения работ.

Технология монтажа стеновых сэндвич-панелей

Существует несколько правил, которые касаются и установки стеновых панелей. Обязательным являются следующие рекомендации:

• Монтаж осуществляется, начиная от угла здания
• Первая панель крепится с цокольной части здания
• Монтаж осуществляется ярусами, между которыми обязательно делают компенсационный шов
• Нижний ряд крепится на специальные цокольные нащельники
• В ряде случаев допускается использование минерального утеплителя для герметизации прилегания первого ряда сэндвич панелей

Внимание! Обязательным является герметизация стыков с помощью специального силикона. Иногда его не используют для увеличения скорости монтажных работ или по причине экономии. Результатом является потеря теплоизоляционных свойств и герметизации панелей.

Стеновые панели также крепятся методом вертикального и горизонтального монтажа. Рекомендации к проведению работ практически идентичны тем, которые существуют для кровельного материала.

Как выполнить вертикальный монтаж кровельных сэндвич-панелей

Вертикальный монтаж панелей облегчает задачу монтажной бригады. Набор плит осуществляется таким образом, чтобы каждый предыдущий стык приходился на середину следующей плиты, в так называемом шахматном порядке. Основным требованием для сборки является контроль над строгим соблюдением совпадения соединения «шип – паз» между собой.

Сэндвич-панели постепенно набирают свою популярность в строительстве домов. Это не удивительно. Ведь технические характеристики сэндвич-панели весьма привлекательны. Например, панели имеют отличную теплоизоляцию.

Размеры материала отличаются в зависимости от сферы применения. Советуем прочитать о размерах сэндвич-панели в этой статье. Обычно панели имеют стандартные размеры, но при необходимости их делают по индивидуальным требованиям заказчика.

Рекомендации относительно правильной установки кровельных сэндвич-панелей

Опытные строительные бригады попросили поделиться основными рекомендациями, которые облегчают проведение монтажных работ и существенно улучшают их результат.

• Категорически запрещается использовать для подгонки панелей болгарки или другой абразивный инструмент. Допускается использование дисковой пилы при условии, что на нее будет установлен круг с мелкими зубьями
• При резке под плиту стоит подложить мягкий материал по типу войлока. Это существенно сохранит поверхность от повреждений во время подгонки плиты
• Начинать крепление панели необходимо с фиксации соединителей к прогону и под коньком. После выставления опорного прогона все остальные панели достаточно соединить двумя тремя саморезами
• Обязательным является ношение обуви с мягкой подошвой
• Использовать силиконовый герметик с кислой реакцией запрещается

Основные ошибки, связанные с монтажом кровельных или стеновых панелей совершаются по следующим причинам:

• Недостаточная квалификация строительной бригады
• Использование неоригинального отделочного материала или комплектующих

Профессиональная бригада используют специализированное оборудование, и не приступает к монтажным работам без предварительной проверки используемого материала.

Вся технология монтажа, сложности и самые распространенные ошибки можно увидеть, посмотрев видео, представленное на нашем сайте. Там есть подробная инструкция проведения установки и фиксации сэндвич панелей. Не приступайте к работе, не посмотрев видео до конца.

Видео о технологии монтажа сэндвич-панелей

Инструкция по монтажу кровельных сэндвич-панелей. Что следует учесть во время установки материала. Рекомендации специалистов.

Руководство по монтажу стеновых сэндвич-панелей. Очередность монтажа, как крепить сэндвич-панели, полезные советы и другое.

Сэндвич-панель

— обзор

14.6.1 Композитные сэндвич-панели

Сэндвич-панели обычно состоят из относительно мягкой сердцевины, зажатой между двумя жесткими внешними лицевыми листами. Добавление сердечника увеличивает жесткость на изгиб за счет увеличения второго момента площади конструкции без значительного увеличения веса. Таким образом, такие конструкции обладают высокой удельной прочностью и жесткостью, а также акустическими демпфирующими свойствами, что делает их привлекательными материалами для применения в аэрокосмической отрасли.Например, 8% смачиваемой поверхности Boeing 707 составляют многослойные конструкции, этот показатель вырос до 46% в самолетах Boeing 757 и 767 [56]. Кроме того, фюзеляж Boeing 747 в значительной степени основан на сотовых конструкциях Nomex, а также полы, потолок и боковые панели [56]. Точно так же Beech Starship признан первым самолетом-сэндвичем, имеющим в своей конструкции углерод / номекс и арамид / номекс. Многослойные конструкции, в основе которых лежат сотовые заполнители, также находят широкое применение в стенах багажных отсеков, конструкциях, которые потенциально могут подвергаться взрывным нагрузкам от скрытых взрывчатых веществ [57].

Существует огромная возможность для потенциальных комбинаций лицевых листов и сердечников, включая изменение геометрии (толщины лицевых листов и сердечника), материала (смола, арматура, материал сердечника), методов соединения и производства. Arora et al. В [58] представлены измерения переходных характеристик взрывных испытаний сэндвич-панелей с эпоксидными лицевыми панелями из Е-стекловолокна и сердцевинами из полимерной пены (Corecell). Панели считались репрезентативными для полноразмерных панелей, используемых на морском транспорте, с открытой целевой площадью 1.6 × 1,3 м. Панели были загружены путем взрыва 30 кг сфер из полиэтилена 4 на расстоянии нескольких метров от панели. Данные о нестационарном поле деформации и смещения были получены с помощью высокоскоростной фотографии и цифровой корреляции изображений [58]. Наблюдалась асимметричная деформация панели из-за граничной поддержки панелей. Конечно-элементные модели были построены с использованием Abaqus, чтобы понять влияние граничных условий на отклик панели. Повреждение лицевой стороны произошло из-за растрескивания и сопровождалось локальным отслаиванием.Также были очевидны растрескивание сердечника при сдвиге и разрушение поверхности раздела. На задних лицевых листах не было видимых разрывов на разрыв и растрескивание [58].

Gardner et al. [59] представили результаты испытаний ударно-нагруженных сэндвич-панелей, содержащих лицевые листы из винилэфира из Е-стекла и сердцевину из полимерной пены Corecell. Были также исследованы испытания на панелях с сердцевинами ступенчатого изменения плотности и прослойками из полимочевины. Корреляция цифрового изображения использовалась для захвата динамического отклика панелей. Результаты показали, что сердцевина из полимочевины улучшает характеристики панелей при размещении на задней стороне панели.Наблюдались сжатие сердечника, отслоение лицевой панели и растрескивание сердечника.

Langdon et al. [60] протестировали композитные панели из стекловолокна и винилэфира, имеющие массу, эквивалентную многослойным панелям, имеющим такой же композит в лицевом листе и сердцевине из вспененного ПВХ. Хотя винилэфирные полимеры не являются смолами для аэрокосмической промышленности, метод и результаты исследования представляют интерес для тех, кто занимается взрывными испытаниями многослойных структур для аэрокосмической промышленности. Панели имели открытую площадь диаметром 200 мм и заряжались взрывчатым веществом в непосредственной близости от панелей [60].Наблюдалось расслоение лицевых листов, сжатие сердцевины, фрагментация сердцевины и разрыв волокна [60], как показано в типичном примере на рис. 14.9. Также было выполнено конечно-элементное моделирование отклика панели. Испытания показали, что в этом конкретном случае простые композитные панели обладают превосходной устойчивостью к взрывной нагрузке, поскольку они могут подвергаться взрывам с большей массой заряда без разрушения. КЭ анализ и эксперименты показали, что это произошло из-за более высокой скорости, передаваемой на лицевую поверхность листа во время взрывного нагружения, что привело к выходу из строя лицевой пластины.Высокие скорости вызвали разрушение волокна на передней поверхности листа, в результате чего мягкий сердечник подвергся взрывной нагрузке, что привело к фрагментации сердечника. Хотя панели предназначались для использования в морских приложениях, работа подчеркивает как необходимость тщательного проектирования композитных панелей, так и сложную взаимосвязь между геометрическими и материальными свойствами этих конструкционных материалов.

Рисунок 14.9. Фотография поперечного сечения ударно-нагруженной полимерной сэндвич-панели с лицевыми панелями из винилэфира из стекловолокна и сердцевиной из вспененного ПВХ (Импульс = 19.1 Нс, 10 г заряда ПЭ4) [60].

Ma et al. [61] изучали реакцию на взрыв алюминиевых сотовых сэндвич-панелей на основе FML-оболочек из базальтового волокна / алюминиевого сплава. Базальт был выбран из-за его превосходных механических свойств и экологических характеристик. Авторы исследовали несколько конструкций, основанных на различных конструкциях разнесенных сотовых заполнителей. Было показано, что эти армированные натуральным волокном конструкции обладают превосходной взрывостойкостью по сравнению с аналогичными панелями, изготовленными с использованием обшивки из алюминиевого сплава.Было также продемонстрировано, что ударопрочность сэндвич-панелей зависела от геометрических размеров мишени, класса ядра, а также от интенсивности взрыва.

Хотя большая часть опубликованных работ по взрывной реакции сэндвич-панелей была сосредоточена на плоских ламинатах, лишь в ограниченном количестве работ исследовалось влияние взрывной нагрузки на изогнутые сэндвич-панели [62,63]. Лэнгдон и др. [62] исследовали влияние кривизны и направления нагрузки на реакцию на взрыв изогнутых стекловолоконных / эпоксидных ламинатов и сэндвич-панелей.Более низкие уровни импульса передавались, когда выпуклая сторона изогнутых панелей была ориентирована в сторону взрыва. Панели из ламината показали превосходные характеристики по сравнению с сэндвич-панелями эквивалентной массы, поскольку порог разрыва ламината был намного выше. Было рекомендовано увеличить толщину лицевого листа сэндвич-панелей, но не исследовалось. Ху Фатт и Сириволу [63] разработали аналитическую модель для прогнозирования реакции на взрыв неглубоких композитных многослойных конструкций с двойной кривизной.Здесь уравнения движения Лагранжа использовались для предсказания отклика оболочек с изотропным и трансверсально изотропным упругопластическим сердечником. Авторы провели подробное параметрическое исследование, в котором было показано, что взрывостойкость панелей с двойной кривизной увеличивается с уменьшением степени кривизны.

С точки зрения авиакосмической отрасли, работа, о которой сообщалось выше, указывает на важные соображения по использованию композитных сэндвич-панелей во взрывобезопасных приложениях. Некоторые из важных соображений — это толщина лицевого листа, эквивалентность простых композитных ламинатов, технология покрытия, характеристики поглощения энергии сердцевиной и сопротивление расслаиванию композитных лицевых листов.

Разъяснение технических аспектов бетонных сэндвич-панелей

Общеизвестно, что передача тепла через стены, крыши, двери и окна является одним из основных источников потерь энергии в любом здании. И поскольку требования к ограждающим конструкциям нового здания отражают растущее внимание к энергоэффективному проектированию зданий, интерес к бетонным стеновым сэндвич-панелям Tilt-Up продолжает расти.

Изолированные сэндвич-панели состоят из двух бетонных слоев, разделенных слоем жесткой изоляции, которые соединены между собой с помощью ряда креплений / соединителей.Как правило, они толще стандартных панелей Tilt-Up и могут использоваться в качестве внешних несущих стен или внутренних стен.

Бетонные сэндвич-панели

легко соответствуют минимальным требованиям к тепловым характеристикам и превосходят их, а также обеспечивают эффективную защиту от влаги, не жертвуя при этом долговечностью, скоростью строительства и гибкостью конструкции при использовании метода Tilt-Up. Вот краткий обзор того, как работает система:

Толщина сэндвич-панели

Утепленная сэндвич-панель состоит из трех частей:

• Наружная поверхность бетона толщиной около 75 мм (3 дюйма) (хотя может быть и 2 дюйма)
• Слой изоляции из жесткого пенопласта (обычно экструдированного полистирола) толщиной 50–100 мм (2–4 дюйма)
• Несущая внутренняя часть толщиной 125–250 мм (5–10 дюймов).

3 части бетонной сэндвич-панели Tilt-Up.

Конструкция из бетонных сэндвич-панелей

Бетонные сэндвич-панели строятся от внешней стороны стены до внутренней части стены.

Процесс начинается с заливки наружной поверхности и размещения изоляции и соединителей , что происходит одновременно. Внешний вид будет служить барьером от непогоды и защитит изоляцию от повреждений. На этом этапе выполняется обработка наружных архитектурных стен — например, детали, созданные с помощью опалубки или тонкого кирпичного шпона.
Установлена ​​стальная сетка из арматурных стержней, а также вставки и закладные, используемые для подъема и крепления панелей друг к другу, кровельной системы и опор. Затем заливается внутренняя часть.

Помимо защиты изоляции, внутреннее пространство может служить конструктивным целям, поддерживая крышу и любые нагрузки на верхний этаж. Обычно он толще, чем внешняя ширина, максимизирует тепловой эффект стены за счет стабилизации температуры внутри здания.

После того, как изолированные сэндвич-панели были подняты на место и структурные соединения здания выполнены, стыки панелей герметизируются изнутри и снаружи, чтобы создать воздухонепроницаемую оболочку здания.

Значения R в сэндвич-панелях

R-Value — это способ измерения способности изоляционного материала противостоять тепловому потоку. Высокое значение R указывает на большую изолирующую способность.

Бетонная стена толщиной 7 дюймов имеет то же значение R, что и оконное стекло (R-1.5), но добавление 2-дюймового слоя жесткой изоляции значительно увеличивает общее R-значение бетонной сэндвич-панели. Это связано с тем, что «многослойная» изоляция изолирует естественную тепловую массу бетона, сводя к минимуму колебания температуры внутри здания и снижая пиковую потребность в энергии.

Конкретный тип и толщина используемой изоляции будут зависеть от использования в здании, климата и системы отопления здания, но наиболее распространенные типы изоляции из жесткого пенопласта, используемые в изолированных откидных стеновых панелях, имеют начальное значение R в диапазоне от От R-4 до R-8 на дюйм толщины.

Кроме того, сквозная изоляция, которая стала возможной благодаря использованию неметаллических соединителей, таких как Delta Tie Dayton Superior, полностью разделяет два слоя бетона, устраняя тепловые мостики (холодные точки) и любую потерю R-Value. .

Подъем бетонной сэндвич-панели на место.

Экономия энергии с помощью бетонных сэндвич-панелей

Стеновые изолированные сэндвич-панели

уже много лет используются в индустрии Tilt-Up и подходят практически для любого строительного проекта, включая промышленные, офисные, школьные, складские и жилые здания.

Они предлагают всю конструктивную гибкость стандартных сборных железобетонных панелей, а также преимущества высокоэффективного энергоэффективного здания, обеспечивающего круглогодичную экономию энергии.

Хотите узнать, подходят ли конструкции Tilt-Up и бетонные сэндвич-панели для вашего следующего строительного проекта? Свяжитесь с нами, и мы будем рады обсудить ваш проект.

Что такое SIP? Структурные изолированные панели

Что такое SIP?

SIP — это аббревиатура от Structural Insulated Panel (SIP) .Название продукта носит описательный характер, это просто утепленная панель, которая является конструктивной. Используемые в строительной индустрии как для жилого, так и для коммерческого строительства, SIP в основном используются для наружных стен или крыши здания. На рынке доступно множество типов структурных изолированных панелей (SIP) с множеством различных функций и с широким диапазоном цен. Мы обсудим некоторые отличия ниже, но давайте начнем с урока истории.

История панелей SIP

Сэндвич-панель SIPs

Концепция структурных изолированных панелей началась в 1930-х годах, но структурные изолированные панели сэндвич-панелей в том виде, в каком мы их знаем, существуют с 1950-х годов.В поисках красивых, но рентабельных домов, некоторые из самых ранних примеров домов из SIP были спроектированы Фрэнком Ллойдом Райтом, хотя эти структурные изолированные панели не содержали теплоизоляции. В 50-х годах студент-архитектор Райта Олден Б. Доу, экологически сознательный человек, заботящийся об энергоэффективности, разработал SIP-панель с изолированной сердцевиной. Многие считают, что компания Dow является отцом структурных изоляционных панелей.

Самая распространенная структурная изолированная панель или SIP-панель, сэндвич-панель SIP, состоит из изоляционного материала из вспененного материала, обычно полистирола, зажатого между двумя листами OSB и приклеенного клеем или клеем.Прочность SIP достигается за счет комбинации этих материалов. Эти сэндвич-панели соединены друг с другом с помощью шлицевого соединения и прикреплены к полу с помощью габаритной деревянной нижней пластины и поддерживаются сверху верхними пластинами, как в обычном каркасе.

История SIP-модулей RAY-CORE

^®

Лучшая SIP-панель — никаких проблем, связанных с другими

Гарри Раймонд, работавший генеральным подрядчиком более 50 лет, считал, что строительная отрасль нуждается в более эффективных способах повышения энергоэффективности, снижающих затраты домовладельцев на отопление и охлаждение на протяжении всего срока службы дома.Работая с SIP-панелями сэндвич-панелей, ему понравились преимущества твердой пенопластовой изоляции и герметичность панелей, но он также был хорошо знаком с многочисленными проблемами, связанными с SIP-панелями сэндвич-панелей. Гарри знал, что есть способ произвести более надежную конструктивную изолированную панель. Запатентованные SIP-модули RAY-CORE стали ответом, производятся с 1987 года.

Структурно изолированные панели

RAYCORE ^® (SIP) должны были предлагать все преимущества более распространенных SIP-панелей сэндвич-панелей и устранять все хорошо известные проблемы, также связанные с этими SIP, за счет объединения проверенной надежности и простоты традиционного каркаса в одном корпусе. быстрая простая в использовании модульная панель.В SIPs RAY-CORE ^® используются традиционные проверенные строительные материалы: структурные элементы из пихты Дугласа премиум-класса, современный жесткий пенополиуретан с закрытыми ячейками и фольгированный излучающий барьер. Эти превосходные строительные материалы объединены и сформованы в простую в обращении, легкую структурную изоляционную панель, которая соответствует или превосходит все местные строительные нормы и правила

.

Давайте сравним — SIP-панели RAY-CORE

^® и SIP-панели для сэндвич-панелей

Сэндвич-панель

Сэндвич-панели: —

— это сборные элементы кровли и стен, обладающие отличными изоляционными характеристиками.Они состоят из двух тонких стальных листов, устойчивых к сдвигу и скрепленных друг с другом на изолированном сердечнике.

Сэндвич-панель — это изделие, используемое для облицовки стен и крыш зданий. Каждая панель представляет собой сердцевину из термоизоляционного материала, облицованную с обеих сторон листовым металлом. Сэндвич-панели — это не конструкционные материалы, а материалы для штор. Структурные силы воспринимаются стальным каркасом или другой несущей рамой, к которой прикреплены сэндвич-панели.

Типы сэндвич-панелей обычно группируются по термоизоляционному материалу, используемому в качестве сердечника. Сэндвич-панели с сердцевиной из EPS (пенополистирола), минеральной ваты и полиуретана (PIR или полиизоцианурат) легко доступны.

Материалы в основном различаются по своим теплоизоляционным характеристикам, звукоизоляционным характеристикам, реакции на огонь и весу.

Начальная цена 250-350-450 LE / м2

Характеристики автомобиля:

Характеристики сэндвич-панелей

Сэндвич-панели

Сэндвич-панели или панели — это тип строительных материалов для покрытия стен и потолков всех типов зданий.Для изготовления панели использовалась комбинация металлических листов и изоляционных материалов между двумя листами. Сэндвич-панели производятся двух типов: стеновые и потолочные, причем сами стеновые панели делятся на простые и скрытые винты, а кровельные панели производятся в простых, шпунтовых, винтовых, замковых и керамических конструкциях. Используемые материалы в панели могут быть оцинкованными, алюминиевыми и алюцинковыми. Отличие сэндвич-панелей заключается в используемом при их производстве утеплителе, о чем будет сказано ниже.

Типы сэндвич-панелей

•



  Полиуретановые сэндвич-панели

В этом типе сэндвич-панелей используется полиуретан, который выпускается двух типов. Первый тип — это PIR, получаемый из комбинации полиола и изоцианурата. Второй тип — полиуретан, получаемый из полиола и изоцианата. Использование катализатора необходимо в обоих типах для ускорения комбинирования. Для регулирования пены использовался газ B141. Отличие этих двух типов в том, что ПИР огнестойкий.Сэндвич-панель характеризуется тепло- и холодоизоляцией, шумоизоляцией, влагостойкостью и малым весом.

•



  Полиуретановая сэндвич-панель

Пенополистирол (ионолит) используется для изоляции панелей данного типа. Его шумо- и теплоизоляция ниже, чем у полиуретана, но он легче и дешевле.

•



  Сэндвич-панели из минеральной ваты

Изолятором сэндвич-панелей этого типа является минеральная вата, огнестойкость которой является наиболее важной характеристикой этого типа.Следует отметить, что противопожарный уровень этого типа выше, чем у полиуретановой панели PIR.

Технические характеристики сэндвич-панели

Используемый лист имеет толщину 0,5-0,7 мм, а плотность используемого изолятора в нем составляет 40 ± 2, 15-25 и 100 кг / м. ³ для полиуретана, полистирола и камня. панель из шерсти соответственно. Толщина изолятора составляет 20-150, 50-200 и 50, 75 и 100 мм для сэндвич-панелей из полиуретана, полистирола и минеральной ваты соответственно. Выпускаются сэндвич-панели из полиуретана, полистирола, минеральной ваты с полезной шириной 1,0.95 и 0,97 м соответственно, а их длина не ограничена.

Применение сэндвич-панелей

Сэндвич-панели можно использовать для строительства всех типов складов, спортивных залов, за зданиями, пространственной конструкции, холодильников, фабрик, конексов, вилл и т. Д.

Монтаж сэндвич-панелей

Так как факторы тепло- и шумоизоляции, влагостойкости, огнестойкости и красоты являются важными характеристиками для изготовления конструкций из сэндвич-панелей, при их установке необходимо учитывать следующие случаи:

— Панель подключается к зданию и ко всем точкам подключения друг к другу в углах за счет окладов толщиной 1-2 мм.

— Панели склеены полиуретановым клеем.

— Необходимо указать расстояние между колоннами, высоту панелей и т. Д., Чтобы уменьшить выступающие части панелей.

— Для установки панелей необходимо использовать специальные болты с шайбами. Кроме того, необходимо указать высоту и ступеньки болтов.

Как снизить затраты на сэндвич-панели

Существуют различные методы снижения затрат на панели:

— использование металлического листа только с одной стороны, а не с обеих сторон.

— уменьшение толщины металлического листа от 0.От 5 до 0,5 мм.

— уменьшение используемых ступеней в панели.

Преимущества и недостатки сэндвич-панелей

Сэндвич-панели имеют множество преимуществ по сравнению с другими типами материалов, наиболее важными из которых являются следующие:

— Тепло, холод, влага и шумоизоляция

— Устойчивость к землетрясениям

— Простая и быстрая установка

— Легкий вес

— Противогрибковые и устойчивые к гниению

— Варианты цвета

Однако сами панели имеют некоторые преимущества и недостатки, некоторые из которых упоминаются следующим образом:

Преимущества и недостатки полиуретановая панель

Преимущества

— изготовление как непрерывных, так и прерывных форм

— с высокомолекулярными связями

— Адгезия изоляции к внешнему листу выше, чем у других панелей.

— Внутри утеплителя нет пор

Недостатки

— Его цена выше, чем у других панелей

— Есть много ограничений для продуктов различной толщины.

— сырье импортное

Преимущества и недостатки сэндвич-панели из полистирола

Преимущества

— Цена ниже, чем у других панелей

— Производится с широким диапазоном плотности (15-25 кг / кг). м ³ )

— Может быть разной формы.

— ниже остальных панелей.

Недостатки

— Изоляция ниже, чем у других панелей

— Обладает высокой горючестью.

Преимущества и недостатки сэндвич-панели из минеральной ваты

Преимущество:

— Она более огнестойкая, чем другие панели.

Недостатки

— Лист отделяется от изолятора легче, чем другие панели.

— срок службы меньше

— Вода легче проникает внутрь.

«Разработка многофункционального фотоэлектрического интегрированного изолированного конуса» Мостафа Йосеф

Отдел

Гражданская, строительная и экологическая инженерия

Абстрактные

Утепленные бетонные сэндвич-панели

представляют собой энергоэффективное и быстрое решение для строительства. Обычно они состоят из двух бетонных слоев, разделенных внутренним слоем изоляции. В последнее время армированный волокном полимер (FRP) использовался в качестве соединителей, работающих на сдвиг, для соединения двух бетонных стыков, что, как ожидается, уменьшит тепловые мосты и увеличит отношение прочности к весу.Чтобы изучить эффективность соединителей сдвига FRP, была построена нелинейная модель конечных элементов (FE), и ее точность была доказана благодаря хорошей корреляции между FE и существующими результатами испытаний. Модель FE в дальнейшем использовалась для проведения параметрического исследования путем изменения жесткости соединителей, работающих на сдвиг. Были оценены различные методы расчета DCA. Был сделан вывод, что соединители FRP могут обеспечить достаточную прочность, хотя они имеют более низкую жесткость по сравнению со сталью, что приводит к частичной степени композитного действия (DCA).

Основанная на многообещающих результатах исследования FE сэндвич-панели, эта диссертация направлена ​​на разработку многофункциональной фотоэлектрической (PV) интегрированной изолированной бетонной сэндвич-панели (PVICS) путем интеграции фотоэлектрических (PV) элементов в верхнюю часть панели. Панель PVICS может действовать как активная энергетическая система, собирая солнечную энергию с помощью солнечных элементов; и пассивная энергетическая система, в которой энергосбережение обеспечивается изоляционным слоем, аналогичным традиционным утепленным бетонным сэндвич-панелям.Комбинированная активная и пассивная энергетическая система может создать систему здания без карбонатов.

Для подтверждения концепции было проведено комбинированное экспериментальное и FE-исследование прототипа панели PVICS. Оболочка из стеклопластика была изготовлена ​​в качестве несъемной опалубки для сэндвич-панели. Солнечные элементы были прикреплены к внешней поверхности оболочки из стеклопластика с использованием инновационной схемы совместного отверждения. Полимербетон был нанесен на внутреннюю поверхность оболочки из стеклопластика для усиления связи между стеклопластиком и бетоном.В дополнение к действию в качестве интерфейса для соединения солнечных элементов и бетона, оболочка из стеклопластика может обеспечивать ограничивающий эффект и действовать как соединители, работающие на сдвиг, и армирование для улучшения структурных характеристик панели PVICS. Было обнаружено, что соединители FRP, работающие на сдвиг, могут обеспечивать почти 85% DCA, и солнечные элементы работают должным образом, что подтверждает концепцию PVICS. Кроме того, были выявлены две проблемы, которые требуют дальнейшего изучения для правильного проектирования панели PVICS: (1) производительность солнечных элементов при различных состояниях деформации; и (2) неравномерное распределение деформации по ширине панели, известное как эффект сдвига-запаздывания.

Для решения этих двух проблем были исследованы характеристики тонкопленочных солнечных элементов из аморфного кремния (a-Si) и перовскита при различных состояниях деформации. Испытания на сжатие и растяжение проводились на солнечных элементах из a-Si, прикрепленных к пластинам из стеклопластика, а испытания на растяжение — на перовскитных солнечных элементах, прикрепленных к стеклянным подложкам. Кривые J-V были измерены при различных деформациях до тех пор, пока образцы не разрушились. Можно сделать вывод, что существуют пороги деформации как для сжатия, так и для растяжения для солнечных элементов на основе a-Si, которые работали должным образом ниже пороговых значений, но быстро деградировали после того, как пороговые значения были превышены.Перовскитные солнечные элементы более пластичны, выдерживают нагрузку до 3%. До разрушения подложки ухудшения характеристик не наблюдалось.

Для изучения эффекта сдвига-запаздывания разработано аналитическое решение, в котором рассматриваются частичные DCA и граничные условия из различных конфигураций гибких соединителей, работающих на сдвиг. Определяется эффективная ширина, важный параметр для описания эффекта сдвига. Затем аналитическая модель проверяется путем тесной корреляции между КЭ и аналитическими результатами для изолированной бетонной сэндвич-панели с соединителями, работающими на сдвиг.Наконец, проводится параметрическое исследование с использованием аналитической модели для изучения влияния жесткости настила и удлинения на эффективную ширину. Результаты этого исследования могут быть использованы для проектирования теплоизоляционных сэндвич-панелей. Аналогичным образом, аналитическое решение также может быть использовано для изучения частичных DCA для системы FRP палуба на стальной балке, как показано в комбинированных аналитических и FE исследованиях системы.

Влияние распределенной присоединенной массы на вибрацию сэндвич-панели с использованием теории ESL более высокого порядка

[1]
Р.К. Харе, В. Роде, А.К. Гарг, С.П. Джон, в: Решения закрытой формы высшего порядка для толстых слоистых многослойных оболочек. Журнал сэндвич-структур и материалов Vol. 7 (2005), стр.335.

DOI: 10.1177 / 1099636205050260

[2]
Ю.Фростиг и О. Т. Томсен в: Свободная вибрация высокого порядка для сэндвич-панелей с гибкой сердцевиной. Международный журнал твердых тел и структур, том. 41 (2004), стр.1697.

DOI: 10.1016 / j.ijsolstr.2003.09.051

[3]
О.Рахмани, С. Р. Халили и К. Малекзаде в: Свободный вибрационный отклик композитной многослойной цилиндрической оболочки с гибким сердечником. Композитные конструкции Vol. 91 (2010), стр.229.

DOI: 10.1016 / j.compstruct.2009.10.021

[4]
О.Копмаз и С. Телли в: Свободная вибрация прямоугольной пластины, несущей распределенную массу, Journal of Sound and Vibration, Vol. 251 (2002) с.39.

DOI: 10.1006 / jsvi.2001.3977

[5]
К.Малекзаде и А. Сайидмусави в: Анализ свободной вибрации многослойных пластин с равномерно распределенной прикрепленной массой, гибким сердечником и различными граничными условиями, Журнал многослойных структур и материалов, Vol. 12 (2009), с. 709.

DOI: 10.1177 / 1099636209343383

[6]
К.Малекзаде, С. Тафазоли и С.М.Р. Халили в: Свободные колебания толстой прямоугольной композитной пластины с равномерно распределенной присоединенной массой, включая эффект жесткости. Журнал композитных материалов, Vol. 44 (2010), стр.2897.

DOI: 10.1177 / 0021998310369585

[7]
Дж.
