Схема электродрели с реверсом и регулятором оборотов: разновидности с кнопкой
Электродрель — незаменимая вещь, которая есть почти у каждого мужчины. Люди, которые регулярно пользуются этим инструментом, периодически сталкиваются с его поломкой. Если нет возможности отнести устройство в мастерскую, придется заниматься ремонтом самостоятельно. В таком случае нужно ознакомиться с тем, как выглядит схема электродрели и разобраться с советами по ремонту.
Электродрель — устройство, которое есть практически в каждом доме
Возможные неисправности инструмента
Для начала необходимо ознакомиться с основными типами неисправностей электродрелей. Они могут быть:
- Электрическими. Чаще всего поломки связаны с электроникой. Бывают случаи, когда инструмент начинает искриться из-за перегрузки. Некоторые модели Bosch PSB перестают функционировать из-за стачивания щеток.
- Механическими. Иногда из строя выходят подшипники или редукторный механизм. В подобных ситуациях поможет только полная замена сломанных деталей.
Дополнительная информация! К основным признакам проявления механических неисправностей следует отнести гудение и уменьшение скорости вращения.
Алгоритм поиска и устранения поломок электрической части
При поиске поломки рекомендуется придерживаться определенного алгоритма, с помощью которого удастся быстро отыскать неисправность:
- Если устройство полностью не включается, надо вскрыть корпус и проверить соединение кабелей. Возможно один из них оторвался от электросхемы и поэтому не происходит включение устройства.
- Если с проводами все хорошо, необходимо проверить тумблер выключателя. В некоторых устройствах от Бош и Makita со временем появляются следы окисления и прибор перестает работать.
- Осматривая устройство, особое внимание надо обратить на щетки. Они должны надежно прижиматься к ротору.
Важно! Во время осмотра электродрели нельзя подключать ее к электросети.
Особенно, если проводится проверка контактов проводов.Необходимый инструмент
Омметр — незаменимая вещь для определения причин появления неисправностей
Прежде чем приступить к ремонту ударной дрели, необходимо ознакомиться с перечнем инструментов, которые могут понадобиться:
- плоскогубцы;
- омметр;
- шлифовальный наждак;
- тиски;
- отвертка прямая и крестовидная;
- гаечные ключи.
Также могут пригодиться тиски для фиксации некоторых деталей.
Как подбирать запчасти для замены
Если какое-либо устройство электродрели вышло из строя, его придется заменить. Однако прежде чем что-то делать, надо ознакомиться с нюансами выбора новых запчастей.
Все, что понадобится сделать — определить производителя и узнать точное название модели. Найти эту информацию можно на этикетке, которая расположена на корпусе. При помощи этих данных можно будет найти комплектующие, которые точно подойдут для дрели.
Виды схем подключения кнопки дрели
Схема подключения электродрели бывает двух видов.
Необходимо ознакомиться с особенностями каждой из них.
Схема подключения выключателя совковой дрели
Схема выключателя поможет правильно подсоединить кнопку к инструменту
Как правило такая схема используется мастерами во время ремонта сломанного инструмента. С ее помощью удастся проверить все функциональные особенности выключателя. Также она позволяет выполнить ремонт после определения причины появления поломки.
Большинство производителей поставляют схему подсоединения выключателя вместе с инструкцией к изделию. Однако бывают случаи, когда ее нет. В таких ситуациях людям приходится самостоятельно искать в интернете. Чтобы найти ее, придется заранее узнать точную модель устройства.
Схема с реверсом и регулятором оборотов
Схема подсоединения выключателя с реверсом используется для подключения реверсной кнопки
Некоторые модели от таких производителей как Sparky или Интерскол оснащаются выключателями со встроенным регулятором оборотов и реверсом. В таких конструкциях довольно сложно разобраться и поэтому не всегда удается определить точную причину их поломки.
Если такая кнопка вышла из строя, рекомендуется просто купить новую и подсоединить ее сверяясь со схемой.
Как подключить кнопку самостоятельно
Многих интересует, как правильно подсоединять кнопку включения, так как подключить дрель без кнопки невозможно. Делается это следующим образом:
- Отсоединение выключателя.
- Очистка потемневших и ржавых клемм от нагара при помощи наждачной бумаги или спирта.
- Замена регулятора оборотов, если он вышел из строя.
- Сборка кнопки и ее подключение, согласно схеме электродрели с реверсом и регулятором оборотов.
Важно! Прежде чем снимать и подключать кнопку, надо убедиться в том, что электродрель не подключена к розетке.
Обычная кнопка вкл/выкл
Проще всего ремонтировать обычную кнопку включения и отключения. У нее часто пропадает прием сигнала от электросети из-за окисления контактов. Поэтому первое, что нужно сделать — очистить их от окисления при помощи мелкой наждачной бумаги.
Также можно воспользоваться спиртовым раствором.
Когда нагар и следы окисления будут удалены, выключатель можно собирать и подключать. Если он не заработает, значит проблема в чем-то другом.
Проверка электродвигателя: причины поломок и ремонт
Дрели, как и многие перфораторы, часто перестают работать из-за неисправности двигателя. Есть две причины, из-за которых он может выйти из строя:
- Неправильное использование. Некоторые люди часто перегружают устройства и поэтому мотор перестает работать. В таком случае проще приобрести новую дрель.
- Плохой моточный провод. Чаще всего такая проблема появляется при использовании бюджетных моделей. Самостоятельно заменой провода лучше не заниматься. Это работа для профессиональных специалистов.
Как заменить щетки: работа за пару минут
Щеткодержатель снимается при замене щеток
При использовании старых моделей советских дрелей ИЭ люди часто сталкиваются с необходимостью замены щеток. Чтобы сделать это надо разобрать корпус устройства и извлечь щеткодержатель.
С него снимается заглушка, затем можно доставать изношенные щетки и вставить на их место новые. После этого конструкцию можно собирать обратно.
Электродрель, как и другие инструменты, может поломаться. Поэтому люди, которые часто пользуются подобными приспособлениями, должны знать основные поломки и особенности их устранения.
Схема подключения кнопки дрели для проведения ее замены
Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.
Содержание
Диагностика поломки
Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают.
Если дрель начинает работать с временными перебоями, или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.
Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.
В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Разберём процедуру проверки клавиши на примере классической ударной дрели. Для снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – стандартный тестер (мультиметр).
Обязательно выдёргиваем шнур питания из розетки перед разборкой инструмента.
Извлечение кнопки:
- Откручиваем болты на корпусе дрели.
- Ослабляем винты, удерживающие сетевой кабель.
- Отсоединяем реверс.
- Аккуратно извлекаем пусковой блок.
Чаще всего реверс крепится на обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если он вышел из строя, то с заменой проблем быть не должно. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.
Для проверки кнопки включения дрели понадобится мультиметр
Прозвон кнопки:
- Включаем мультиметр и выставляем ручку на звуковой сигнал.
- Один щуп прижимаем к жиле, а другой к винту, который удерживает сетевой провод.
- Нажимаем на кнопку.
- Звуковой сигнал есть – клавиша работает, нет – неисправна.
Обычная кнопка вкл/выкл
Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.
Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок.
- Осторожно подцепить фиксаторы защитного кожуха и открыть его.
- Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
- Затем произвести сборку и проверку.
Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.
Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.
Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.
Кнопка включения с реверсом/регулятором оборотов
Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя.
Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.
Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:
- основное включение изделия в работу;
- регулировка оборотов вращения электродвигателя;
- включение реверса — изменение направления вращения ротора двигателя.
Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.
Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия.
Поэтому он ремонту не подлежит.
Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.
Замена кнопки
Для процедуры понадобятся плоская и крестовая отвёртки, а также шило. За неимением последнего подойдёт мешочная или любая другая толстая иголка. Если модель отличается небольшими габаритами, то для большего удобства можно взять ещё и пинцет.
Замена кнопки:
- Ослабляем пару винтов, удерживающих сетевой кабель.
- Вставляем шило в статор рядом с проводом и аккуратно извлекаем жилу.
- Аналогичным образом вытаскиваем второй кабель.
- Если кнопка не на клипсах, то выкручиваем саморезы и вынимаем её.
- Ставим на место новую клавишу и подключаем провода также с помощью шила.
- Устанавливаем блок на дрель, не забывая о реверсе.
- Аккуратно укладываем жилы и прижимаем их винтами.
- Закрываем кожух.

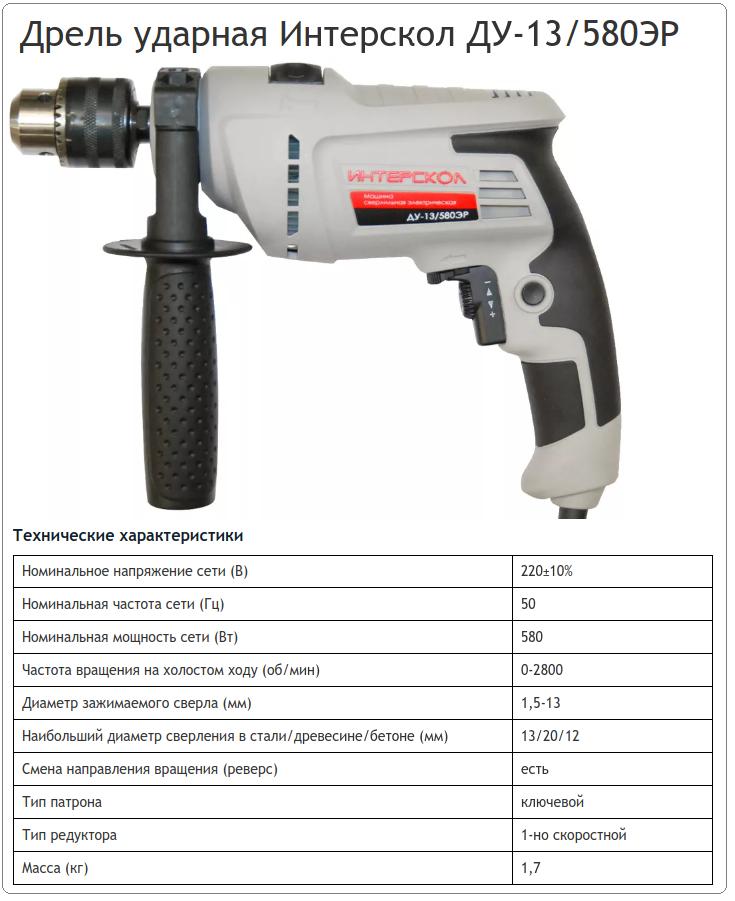

Кнопка включения дрели Интерскол
В доброй половине случаев провода, идущие от статора, отличаются по цвету. Если же они одинаковые, то их нужно будет промаркировать, чтобы не перепутать при подключении.
Работа инструмента без кнопки
Дрель можно подключить напрямую, минуя блок управления. Кроме плоской и крестовой отвёрток дополнительно понадобятся изолента с канцелярским ножом. Для более капитального подключения можно привлечь паяльник.
Аккуратно извлекаем пусковой блок по инструкции, указанной выше. Отсоединяем провода, подключённые к кнопке, и соединяем их между собой. Если предполагается активное использование инструмента, то жилы необходимо спаять. Для разовых работ достаточно обычного скручивания и изоляции. Спайку лучше закрывать кембриком.
Обмотка включает в себя две пары проводов. Те жилы, которые идут по диагонали (от катушек), подключаем к щёткам и изолируем места соединений.
Другую пару подсоединяем к кабелю питания.
Важно! Если после включения патрон начинает крутиться не в ту сторону, то пары нужно поменять местами: щётки к питанию, или наоборот.
Плюсы и минусы прямого подключения
Единственное серьёзное преимущество подобного формата подключения – это отсутствие необходимости удерживать кнопку. То есть, при длительной работе оператор сосредоточен только на сверлении, не отвлекаясь на управление. Для длительной обработки твёрдых поверхностей, вроде бетона или дерева, такой подход вполне оправдан.
Во всём остальном – сплошные минусы. Во многих моделях кнопка отвечает за регулировку частоты оборотов патрона. О плавном пуске также можно забыть, что затрудняет работу с привередливыми материалами, вроде пластика или гипсокартона. О каком-то ювелирном сверлении здесь и речи быть не может.
Перед каждым запуском и отключением инструмента придётся тянуться до розетки. Такой формат грубо нарушает технику безопасности.
В случае возникновения экстренной ситуации дрель будет отключена только спустя несколько секунд, а не мгновений, как если бы была отжата кнопка.
Контактная группа выключателя при подаче питания берёт на себя часть нагрузки. Теперь же обмотка со щётками будут принимать на себя все 100%. Более того, двигатель после включения начинает сразу работать на полную мощность, что скажется на эксплуатационных качествах дрели уже в первые часы.
Важно! Специалисты настоятельно не рекомендуют исключать кнопку из цепи без крайней на то необходимости.
Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.
