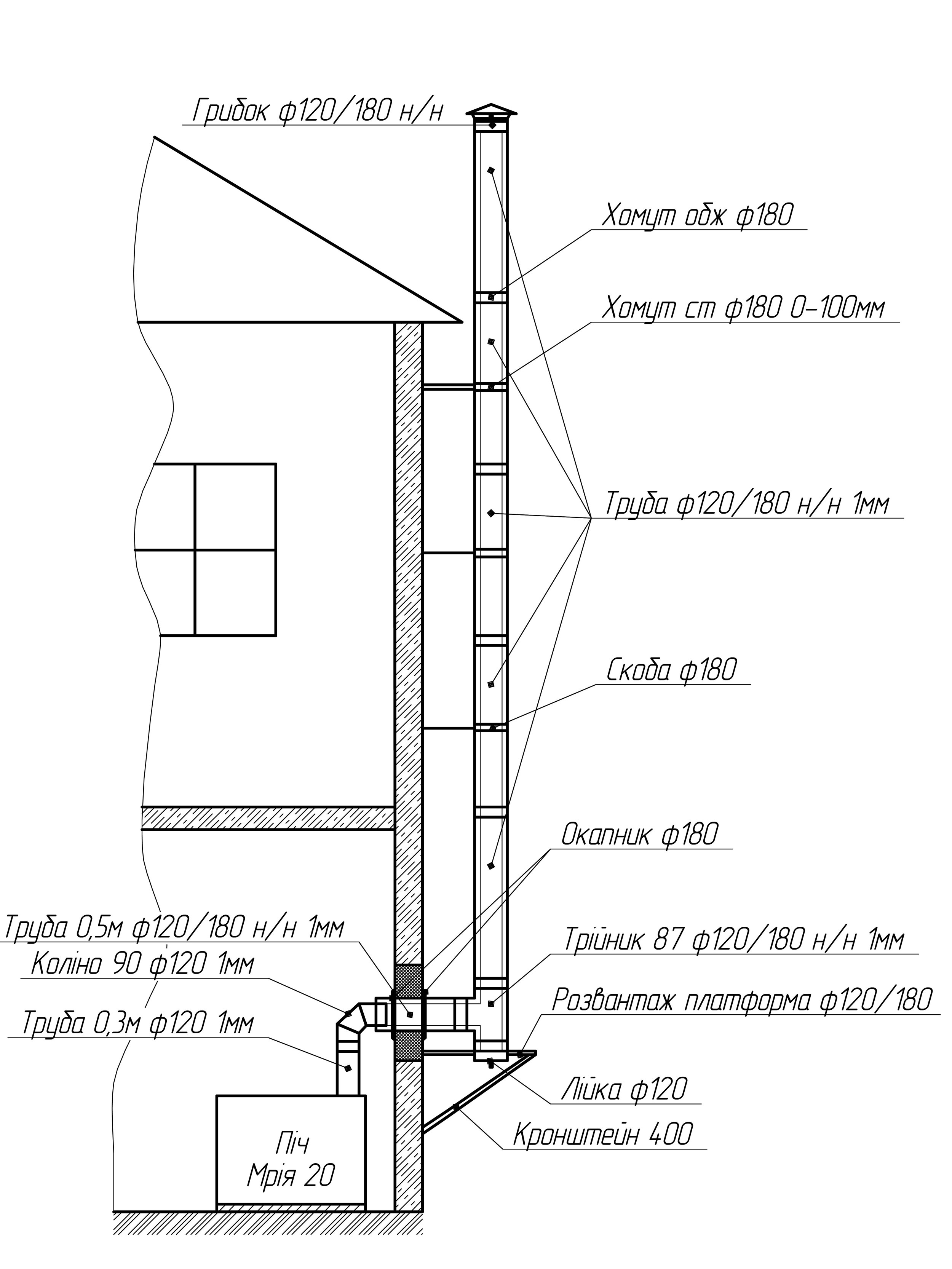

Схема дымохода из сэндвич труб через стену с названием элементов: Элементы сэндвич-дымохода — назначение, описание, установка

Монтаж дымохода и способы установки -Фиксирующие элементы

Монтаж дымохода и способы установки.

Прежде чем перейти к теме монтаж дымохода, рассмотрим что представляет собой современный дымоход. Дымоход – изделие состоящее из двух труб разных диаметров установленных одна в другую и имеющих теплоизоляционную прослойку между собой, за что получило название «сэндвич».

В зависимости от температурного режима, в котором будет эксплуатироваться дымоход, изделия могут отличиться по техническим характеристикам используемых материалов при производстве, но при этом конструкция дымохода остается неизменной. Обычно всегда трубы изготавливается из нержавеющей стали, но чаще в целях удешевления изделия по просьбе заказчика для наружной трубы может использоваться оцинкованная сталь. Утеплителем между труб служит минеральная вата, толщиной от 30 до 60 мм. Таким образом, изготавливаются все детали дымоходной трубы.
К основным достоинствам применения сэндвич-дымоходов можно отнести: минимальное образование конденсата, пожаробезопасность, легкость монтажа.
Элементы дымохода и их этапы сборки можно увидеть на следующей схеме.

Необходимо придерживаться правил выноса трубы дымохода над крышей для достижения наилучшей тяги.

Требования к сборке дымохода:

1.Сборка дымохода производиться снизу вверх, т.е. каждая последующая секция одевается в предыдущую.
2.Запрещается делать стыковку секций дымохода в местах прохода труб через перекрытие или стену.
3.Для последующей чистки труб от сажи, горизонтальные участи дымохода не должны превышать длинной 1 метр.
4.Также для облегчения чистки необходимо устанавливать дополнительный элемент дымохода – ревизию, что представляет собой тройник с дверцей.
5.Каждые два метра трубы, необходимо фиксировать крепежными кронштейнами к стене.
6.Для лучшей герметичности труб, их стыковочные швы с внутренней стороны обрабатывают термоустойчивым герметиком.
7.Прохождение труб через стену или потолок должно осуществляться через проходник (см.рисунок).

В зависимости от вашей постройки, дымоходы могут устанавливаться двумя способами: наружным и внутренним (через перекрытие).

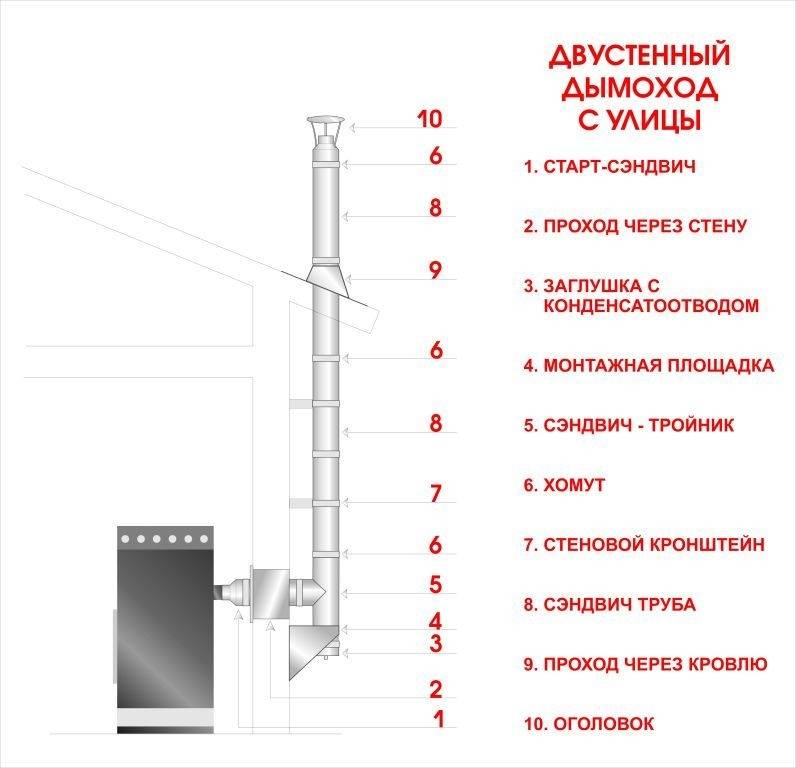

Видео и схема наружного монтажа дымохода.

Видео и схема внутреннего монтажа дымохода

Смотрите также…

ТОВАРЫ ДАННОЙ КАТЕГОРИИ

• Круг отрезной 230х2,5х22

  49,00 грн.

  Количество Круг отрезной 230х2,5х22

  В корзину

• Круг алмазный 180 турбоволна

  300,00 грн.

  Количество Круг алмазный 180 турбоволна

  В корзину

• Круг алмазный 150 турбоволна

  250,00 грн.

  Количество Круг алмазный 150 турбоволна

  В корзину

• Круг зачистной 180х6,0х22

  80,00 грн.

  Количество Круг зачистной 180х6,0х22

  В корзину

• Круг зачистной 150х6,0х22

  69,00 грн.

  Количество Круг зачистной 150х6,0х22

  В корзину

сбор и установка, схемы установки

Любая установка, сжигающая топливо, не может нормально функционировать, если у нее отсутствует дымоход. Сегодня строителям известно множество различных материалов, из которых можно изготовить дымовые трубы. Самыми востребованными считаются модульные изделия, которые поставляются цельными комплектами, получившими название «сэндвичи». В этой статье мы рассмотрим часто задаваемые вопросы относительно конструкции таких систем, а также их правильного выбора для каждого конкретного случая. Кроме того, мы выясним, как сделать сэндвич-трубу самостоятельно и установить ее без помощи профессионалов.

Содержание

• 1 Процесс изготовления
• 2 Подходящие материалы
  • 2.1 Выбираем внутренний диаметр трубы
• 3
  Схемы установки сэндвич-дымохода
• 4 Как правильно выполнить установку дымохода
  • 4. 1 Соединение труб
  • 4.2 Дымоход через стену
  • 4.3 Монтаж дымохода через кровлю
  • 4.4 Фиксация дымохода
  • 4.5 Завершение монтажа
  • 4.6 Техника нанесения герметика
• 5 Пожарная безопасность
• 6 Заключение

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

• металлическую трубу;
• оцинкованные стальные листы;
• каменную вату.

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места соединения элементов конструкции требуют повышенного внимания.

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала.

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

• PAROC ROB 80t;
• МАТ 30;
• ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

Схемы установки сэндвич-дымохода

Существует два варианта монтажа вертикального канала:

• внутренний, когда труба проходит через потолок и крышу;
• внешний, подразумевающий вывод сэндвич-системы через стену.

Когда конструкция расположена внутри помещения, она меньше всего подвергается внешним воздействиям, потому в ней практически не образуется конденсата. Подобная система подходит для печи в бане. На трубу можно установить бак, в котором будет подогреваться вода. Схема такого устройства показана на рисунке ниже. Для монтажа каменной печи можно установить сетчатую секцию.

Какая бы конструкция ни была, между отопительным устройством и дымоходом обязательно монтируется промежуточная секция без термоизолирующего слоя. Она оборудуется специальной заслонкой, так называемым шибером, чтобы можно было регулировать отвод тепла, поступающего в дымоход. Этот момент очень важен для печей, установленных в бане.

К недостаткам такого устройства относятся высокая трудоемкость и сложность прокладки трубопровода.

Намного проще монтировать дымоход по наружной стене. В этом случае в несущей конструкции делается только одно отверстие.

Крепление деталей осуществляется с помощью кронштейнов и специальных опорных площадок. Такой дымоход не «съедает» пространство в помещении. Риск возгорания или отравления угарным газом сводится к минимуму.

Главным недостатком прокладки наружного дымохода считается сильное воздействие на него внешних условий. Скачки температуры и атмосферные явления становятся причиной образования конденсата в больших масштабах. Этот момент нужно обязательно учитывать при строительстве вертикального канала.

Как правильно выполнить установку дымохода

Монтаж такой сэндвич-системы не составляет особых трудностей. Для ее сборки и последующей фиксации не требуются специальные умения и навыки.

Начинать устанавливать дымовой канал нужно с нижней точки, постепенно переходя от печки на потолок, затем на крышу дома. Наружные цилиндрические конструкции одеваются на внутренние.

Соединение труб

Часть сэндвич-труб имеет сужающиеся элементы, что значительно облегчает сборку. Изделие меньшего диаметра легко вставляется в предыдущую трубу с расширенным концом. Благодаря такому соединению практически исключается появление сажи внутри вертикального канала. Монтаж специальных тройников значительно упрощает процесс удаления конденсата.

Дымоход через стену

Для этого сначала разбираются посадочные места и проводится их дополнительное укрепление, затем осуществляется сборка внешнего кронштейна с полозьями, по которым будет двигаться тройник. Отверстие в стене закрывается тремя слоями: листом фанеры толщиной 10 см, асбестом и оцинковкой.

В месте крепления проходника прорезается квадратное отверстие. Уложенные слои фиксируются шурупами. Чтобы защитить кронштейн от коррозии, его нужно покрыть краской. Далее дымовая труба выводится через проходник.

Изготавливая устройство для отведения продуктов сгорания, не забудьте сделать уступок, представляющий собой зазор между стенкой и трубой дымохода.

После того как цилиндрическая конструкция пройдет через потолок, производятся расчеты всех соединительных деталей. Стык труб должен находиться выше отверстия, сделанного в верхнем внутреннем покрытии помещения. Подобный участок считается наиболее пожароопасным, потому его требуется обязательно контролировать во время эксплуатации устройства.

Монтаж дымохода через кровлю

Для прокладки канала через верхнюю часть строения необходимо сначала закрыть отверстие оцинкованным листом изнутри, затем через сделанный в металле проем вывести трубу наружу. После такой операции фиксируется сам лист. При необходимости края металла можно согнуть по границе кровли.

Дымоход должен возвышаться над поверхностью плоской крыши более чем на 1 м. Когда на кровле устанавливается канал высотой больше 1,2 м, он укрепляется растяжками с последующей фиксацией обжимными хомутами. Они удерживают трубу при сильных порывах ветра и не дают ей отклониться от вертикали.

Кровля, изготовленная из воспламеняющихся материалов, например, битума, должна быть защищена дополнительными устройствами. Для этого над крышей устанавливается специальный дефлектор, оборудованный мелкосетчатым гасителем.

Фиксация дымохода

Практически все детали вертикального канала стягиваются хомутами. Если возникают какие-либо сложности, тройник дополнительно фиксируется опорным кронштейном. Когда высота дымохода составляет более 1,2 м, труба укрепляется растяжками.

Для обеспечения большей надежности стыки устройства для отвода продуктов сгорания дополнительно фиксируются специальными деталями:

• соединение труб – одним обжимным хомутом;
• канал, имеющий тройники, – несколькими элементами в виде кольца, причем обжим выполняется с каждой стороны трубы.

Опорный кронштейн легко изготовить своими руками. Для этого берутся два металлических уголка со стенкой 30-50 мм. В них делаются отверстия под болты М8 и М10.

Чтобы исключить подсос воздуха при сборке дымохода, нужно воспользоваться термостойким полимерным составом.

Если будет нарушена герметичность, ослабнет труба, снизится тяга. В результате в комнате появится запах гари.

Завершение монтажа

Когда сборка сэндвич-системы полностью закончена, с трубы удаляются остатки защитной пленки.

При любой конструкции дымохода его длина не должна превышать 6 м. Расстояние измеряется от колосника до оголовка. Это значение стандартизировано и требует неукоснительного соблюдения.

Все соединения дымохода обязательно должны быть обработаны специальным жаростойким составом, способным выдерживать температуру в 1000 градусов.

Техника нанесения герметика

1. Внутренние трубы – покрывается внутренняя поверхность.
2. Наружные трубы – обрабатывается лишь внешняя сторона.
3. Место соединения одностенной и двустенной изделий – герметизируется только наружная окружность.
4. Стыковка модуля и одностенной цилиндрической конструкции – обрабатываются внешние стыки.

Когда сборочные работы закончены и включен котел, необходимо провести проверку нагрева самых опасных участков дымохода. В этих местах превышение допустимой температуры категорически запрещено.

Чтобы облегчить обслуживание вертикального канала и его очистку, делается ревизия в виде съемного элемента или детали с открывающейся дверцей.

Чтобы осадки не попадали внутрь дымохода, трубу нужно закрыть колпаком.

Пожарная безопасность

Во избежание возникновения пожароопасной ситуации необходимо прокладывать устройство для отвода дымовых газов так, чтобы оно не касалось стены или перекрытия потолка. Сэндвич-трубы должны находиться в специальных коробах, ограничивающих их от касания с другими материалами.

Для обеспечения большей безопасности закрытые полые конструкции оборудуются базальтовой ватой. Довольно часто дымоход, смонтированный самостоятельно, отделяется от потолка металлическим листом небольших размеров. Сталь становится своеобразным радиатором, нагревающим окружающий воздух.

Заключение

Из всего вышесказанного можно сделать вывод, что монтаж сэндвич-дымохода не представляет особого труда. Установить такую конструкцию сможет любой домашний мастер, умеющий обращаться с инструментами. Нужно просто сделать правильные расчеты, нарисовать чертеж и купить все необходимые материалы.

Похожие статьи:

Монтаж дымохода из сэндвич-труб

Монтаж дымохода из сэндвич-труб

Дымоход – важная составная и неотъемлемая часть котельной установки, каминного и печного оборудования, работающего на любом виде топлива. Среди большого выбора материалов для организации отвода продуктов горения особенно востребованными считаются модульные изделия, так называемые сэндвич-трубы. В статье речь пойдет о том, как правильно собрать дымоход из сэндвич-трубы.




Причины популярности многослойных дымоходных труб

• Оперативность монтажа. С помощью дополнительных элементов можно собрать швеллер любой сложности.
• Пожарная безопасность. Благодаря специальному устройству внешняя оболочка воздуховода нагревается до минимальной температуры.
• Превосходные характеристики благодаря аэродинамике и продуманному дизайну для предотвращения образования конденсата.

Дымоход из сэндвич-трубы

• подходит практически для любого отопительного оборудования.
• Малый вес всей конструкции позволяет обойтись без фундаментного основания.
• Работу можно выполнить самостоятельно, сэкономив на услугах специалистов. Готовые разделы исключают ошибки и просчеты.
• Эстетичный внешний вид. Швеллер можно выбрать из нержавеющей стали и покрасить в соответствии с каталогом RAL.
• Довольно долгий срок службы. За этот параметр отвечают используемые материалы и правильный монтаж каждого элемента системы.

Дымоходное устройство из многослойных труб

• Такая система состоит из двух труб разного сечения. Между ними находится теплоизоляционный слой, обычно из базальтовой ваты, обеспечивающий быстрый прогрев дымохода, что, в свою очередь, позволяет избежать образования конденсата.
• С помощью готовых секций можно собрать канал без значительных трудозатрат. Благодаря тщательно разработанной конструкции соединений отдельных элементов гарантируется прочность и газонепроницаемость всей системы.
• Однако не следует путать такие понятия, как пожаробезопасность и огнестойкость представленного модульного изделия. В связи с этим необходимо принять дополнительные меры – строго следовать инструкции, прилагаемой к каждому комплекту, а также соблюдать все правила и нормы пожарной безопасности.

Сэндвич-трубы

Каждый элемент системы дымоудаления состоит из 3-х слоев:

• для изготовления внутреннего тела трубы, как правило, применяют листы из нержавеющей стали с абсолютно герметичным сварным швом;
• В качестве теплоизоляционной прокладки используется базальтовая вата, реже пенополиуретан. Толщина слоя 30-80 мм, плотность заполнения не менее 120 кг/м3. Материалы отлично выдерживают рабочую температуру дымохода, иногда достигающую 700 градусов;
• внешняя труба изготовлена ​​из стали AISI 430, медных или латунных сплавов. Соединение производится лазерной сваркой. Этот метод не повреждает гальванический слой корпуса.

В комплектацию дымохода, кроме прямых каналов, входят тройники-переходники, устройство для слива конденсата и крепеж. Для удобной сборки можно дополнительно приобрести поворотные модули, а также узлы для прохода через потолок и крышу.

Изделия разных производителей имеют общие конструктивные особенности. Отличия заключаются в используемых материалах, толщине изоляционного слоя и температурных режимах в рабочем состоянии. Также на рынке есть швеллеры, окрашенные порошковой краской практически в любой цвет.

Подготовительные работы и расчеты дымоходной системы

Перед сборкой дымохода из сэндвич-труб необходимо проверить отопительное оборудование на исправность и готовность к работе. После установки дымохода устройство нельзя перемещать с места или корректировать его положение. Устройство должно быть надежно закреплено и устойчиво. Если есть старый дымоход, его демонтируют. Выходное отверстие у обогревателя тщательно очищается от сажи и копоти.

Расчет важных параметров при обустройстве дымоходного канала должны проводить специалисты. Многие домовладельцы отказываются от их привлечения и пытаются решить все вопросы самостоятельно. Тем, кто сталкивается с такой задачей впервые, помогут следующие рекомендации:

• диаметр сэндвич-трубы для дымохода подбирается в соответствии с выходом отопительного оборудования. Этот показатель обычно указывается в инструкции по эксплуатации агрегата;
• длину канала принимают не менее 5-6 м. Причем расчет ведется от колосника или горелки к верхней части трубы;
• можно уменьшить сопротивление выхода продуктов сгорания, используя минимальное количество витков. Оптимальный угол колена – 45 градусов. Горизонтально расположенная труба должна иметь длину не более 1 м до следующей врезки.

Нюансы выбора

Безусловно, марка производителя имеет значение. Однако от подделок никто не застрахован. Простому обывателю сложно разобраться во всех тонкостях выбора. Поэтому несколько советов-напутствий лишними не будут.

• Отправляясь в магазин, возьмите с собой небольшой кусочек магнита, завернутый в шарф или тонкую ткань. Если консультант утверждает, что это качественный продукт из нержавеющей стали, прикрепите магнит. Малейшее влечение станет для вас фактом противоположного мнения. Ткань здесь нужна, чтобы не поцарапать блестящий металл, тем самым избежать конфликта с продавцом.
• Заслуживает внимания толщина стенок трубы. Этот параметр должен быть не менее 0,5 мм. Чем толще сталь, тем надежнее и долговечнее будет сама конструкция.
• Проверьте все секции на наличие сколов, вмятин и других деформаций или повреждений. Форма каждого элемента системы должна быть ровной, а сварные швы — без разрывов.
• Рекомендуется сборка нескольких элементов конструкции непосредственно в магазине. Соединение должно получиться прочным, не допускается наличие зазоров, свободное перемещение деталей.

Несомненно, хотелось бы сэкономить на покупке. Но дело не в дымоходной системе. На первом месте должно быть качество, а не стоимость.

Монтаж дымохода своими руками из сэндвич-труб

Для правильной, безопасной и долговечной эксплуатации двустенных дымоходов соблюдаются следующие правила:

• общая длина канала должна быть не менее 5 м. Эта высота обеспечивает необходимую тягу;
• труба должна быть на 0,5 м выше плоской крыши. Этот параметр соблюдается при его возвышании над коньком со скатными крышами, если точка выхода канала из него составляет 1,5 м;
• при высоте дымохода 1,5 метра и более, без возможности надежного крепления, применяются натяжные хомуты или возводится опорная мачта;

для герметизации швов стыков используются материалы марки

• с рабочей температурой не менее 1000 градусов;
• мест соединения труб с тройниками, отводами и другими элементами дымоходной системы усиливаются хомутами;
• каждые 2 м длины канала укрепляются специальными настенными кронштейнами. Для тройника монтируется консоль или опорная площадка. стены, балки, перекрытия и другие конструктивные элементы из горючих материалов в местах соприкосновения с двустенной трубой изолируют или вдавливают;
• должен быть участок от отопительного прибора без изоляции;
• большая часть системы должна быть расположена в помещении. Таким образом, снижается перепад температур, а значит, обогрев будет максимально эффективным;
• верх дымохода защищен колпаком, дефлектором.

Дымоход сэндвич-труба своими руками видео

Во время эксплуатации запрещается:

• использовать секции дымохода для сушки одежды, обуви, веников и других предметов домашнего обихода;
• разместить канал в непосредственной близости от легковоспламеняющихся материалов;
• строительные отходы, предметы с лакокрасочным покрытием и т. п. в качестве топлива.
• устанавливать оцинкованные изделия в жилых комнатах и ​​помещениях с повышенным уровнем влажности;
• установить дымоходы из нержавеющей стали для угольных установок.

Как смонтировать дымоход из сэндвич-трубы внутри дома

Особых сложностей в монтаже системы нет, важно соблюдать последовательность подключения каждой секции.

• Процесс начинается с установки муфты на дымоход отопительного агрегата.
• К нему крепится тройник или горизонтальный отрезок трубы. Здесь модуль выбирается в зависимости от заранее подготовленной схемы системы. Нижняя часть тройника закрывается заглушкой, которую через определенный промежуток времени удаляют для удаления нагара.
• В потолке делается отверстие для прохода вертикальной трубы. В этот момент устанавливается переходная труба. В подготовленный проем пропускается прямая труба со стороны чердака или с улицы.
• Оставшееся расстояние между воздуховодом и потолком утеплено огнеупорными материалами. Только после этого можно переходить к следующему этапу установки. Следует отметить, что стыковка модулей в местах их прохода через потолок запрещена.
• Позже этот участок можно оштукатурить и закрасить, либо выполнить другие работы по маскировке неприглядного вида.
• Далее ведутся работы на чердаке и крыше. Дымоходы опускаются сверху и стыкуются с нижними модулями. Такой порядок сборки обеспечит защиту от проникновения конденсата в воздуховод.
• Если крыша плоская, то можно использовать простой лист оцинкованного металла, вырезанный в форме квадрата. Он заводится под чехол, чтобы предотвратить утечку влаги во время дождя или таяния снега. Края обработаны герметичными материалами.
• Для наклонных конструкций можно приобрести специальный проходной узел — кровля без наклеек. Этот элемент выполнен из пластика под определенным углом наклона. Некоторые изделия изготавливаются из эластичных материалов, что делает их универсальными. Пластичность позволяет устанавливать на крышах с любым уклоном.
• Внешняя часть трубы увенчана головкой или так называемым зонтом. Роль этого элемента заключается в обеспечении защиты от попадания в трубу мелкого мусора, снега, льдин, а также не позволяет птицам занять «теплое место» для обустройства гнезда.

Монтаж дымохода из сэндвич-трубы снаружи дома

• Прием актуален для монтажа дымохода из сэндвич-трубы через стену. Такая конструкция позволяет сэкономить внутреннее пространство помещения. Кроме того, в некоторых случаях делать отверстия в межэтажном перекрытии или в самой кровле нельзя в силу их конструктивных особенностей.
• Начало работ аналогично устройству канала внутри дома. К пусковой муфте крепится горизонтальный отрезок трубы или, при необходимости, используется колено с другим углом поворота.
• В стене в месте выхода дымохода делается техническое отверстие. Через него пропускается следующий участок системы. Свободное пространство этой зоны также заполняется теплоизоляционным материалом.
• На улице конец трубы должен заканчиваться тройником с заглушкой внизу. Для надежности под этот элемент устанавливается опорная консоль.
• Перед началом вертикальной сборки швеллера на стены необходимо установить кронштейны с шагом 1,5-2 м. Способ монтажа, как и выбор крепежа, полностью зависит от материала, из которого построен дом или типа облицовки.
• Для работы на высоте вам понадобится лестница, а может быть и кран. По мере роста конструкции не забывайте надевать специальные кольца-обручи, служащие частью кронштейна.
• Дымоход сэндвич заканчивается головкой (зонтиком). Если сегмент возвышается над крышей более чем на 1,5 м, то рекомендуется установить растяжку для усиления и стабилизации конструкции.

В принципе работа не представляет особых сложностей. Важно соблюдать последовательность сборки. Дополнительные инструменты потребуются только для изготовления технических отверстий для прохода труб. Все этапы свободно выполняются в одном. Партнер может понадобиться для ускорения процесса при установке канала на разных уровнях.

Объяснение частей камина и дымохода (со схемами и реальными фотографиями)

Камины бывают разных размеров, форм
и дизайн, и поэтому я составил это руководство по компонентам камина, чтобы
объяснить различные части камина и дымохода, которые можно найти в
твой дом.

Я также составил схему, показывающую
различные части камина и дымохода со стороны, показывающие вам
вся картина того, что происходит, когда у вас есть огонь в вашем традиционном открытом
камин.

У меня дома два открытых камина, один
из которых раньше была каминная топка, поэтому я также объяснил каждую часть
более подробно, используя в качестве примера мои собственные камины.

Части А
Схема камина

Ниже приведена схема типичного камина.
и дымоход:

На схеме показано расположение камина и дымохода, обычно встречающихся в доме, но, поскольку все дома построены по-разному, расположение и дизайн вашего камина могут отличаться от показанного выше. Например, в моих открытых каминах нет заслонок и зольников.

Анатомия камина
(с маркировкой)

На изображениях ниже показаны части моего
собственные камины, расположенные в моей гостиной и кухне, четко показывающие каждую часть
помечены для ясности.

Топка

Топка является основной частью
камин, в котором разводится огонь. Обычно имеет прямоугольную или квадратную форму,
и окружен огнеупорными материалами, такими как огнеупорный кирпич.

Топка в камине моей гостиной
из кирпича, окрашенного в черный цвет, чтобы он подходил к остальным частям камина.

В основании топки топка,
а вверху топки горловина дымохода, где может быть заслонка
можно найти в некоторых каминах.

Передняя часть топки называется
проем камина, где иногда можно встретить стеклянные двери, или где
экран камина будет расположен.

Подовая

Подовая расположена в основании
камин. Он образует основание топки и простирается в комнату, как
пути длины и пути ширины. Это то, на чем строится огонь или на чем
решетка камина размещена и помогает защитить пол вашего дома от
тепло огня.

Очаг внутри топки иногда может
называться внутренним очагом, а платформа, выходящая в
помещение можно назвать внешним очагом. Внешний очаг помогает защитить
помещение от любых горячих угольков, которые выплевываются из огня, а ширма может быть
размещены на внешнем очаге, чтобы предотвратить попадание чего-либо горячего в
комната.

Как очагу приходится иметь дело с высокими
температурах, а значит, его и нужно производить из негорючих материалов.
Обычные материалы, используемые в качестве очага, включают гранит, мрамор, камень, бетон, кирпич,
керамическая и каменная плитка.

Требуются все камины на твердом топливе
иметь очаг, причем размеры и глубина очага должны соответствовать вашим
местные строительные нормы и правила.

В нашем доме есть два открытых камина,
и один из очагов сделан из гранита, а другой очаг сделан
из бетона.

Каминный экран помещается на
очаг, чтобы предотвратить попадание горячих углей в комнату. Читать далее
про каминные экраны здесь.

Вы также можете прочитать мое полное руководство по очагам для каминов, включая примеры материалов, используемых в качестве очагов, и правила размеров и глубины.

Лицевая сторона камина

Лицевая сторона камина расположена вокруг
открытие камина и часть торчит в комнату.

Аналогично очагу и топке,
также из негорючего материала. Лицо камина в нашей гостиной
изготовлен из бетона; тот же материал используется для очага. Это было
окрашен в черный цвет, чтобы соответствовать топке.

Обрамление камина можно найти на
камин вместо лица.

Облицовка

Облицовка камина аналогична лицевой стороне
камина, но обычно это скорее декоративный элемент. Его можно найти
вокруг отверстия камина, но не всегда встречается как негорючий
материал, как лицо камина.

Перед ремонтом нашей кухни
газовая топка в кухонном камине с деревянной обшивкой камина. я
так как сняли каминную рамку и газовую каминную топку, но вы можете
смотрите фотографии того, как выглядит наш деревянный камин ниже.

Чтобы узнать больше об обшивке камина, а также посмотреть, как она выглядит сзади, нажмите здесь.

Задняя панель

Задняя панель камина расположена между
открытие камина и объемного звучания. Его можно использовать для комплимента
внешний вид очага для улучшения дизайна камина.

Вот изображение задней панели из чугуна.
Я снял с кухонного камина:

Более подробно как выглядит задняя панель можно посмотреть здесь.

Камин

Камин расположен в верхней части
каминное окружение или верхняя часть открытого камина.

На каминной полке предусмотрена полка, на которой
украшения и другие предметы могут быть размещены, но иногда могут помочь предотвратить
дым от костра проникает в комнату.

Камин в нашей гостиной сделан из
бетон, а каминную полку я снял с нашей кухни
сделан из дерева.

Перемычка

Перемычка расположена в верхней части
топка между горловиной дымохода и обшивкой камина. Его главная
цель является структурной и помогает распределить нагрузку дымохода по
стороны камина.

Вот как выглядит перемычка в нашем
гостиная камин.

Горловина дымохода

Горловина дымохода расположена на
пересечение дымохода и камина у основания дымохода
и в верхней части топки.

Ниже фотография, на которой я смотрю в горловину дымохода от камина в нашей гостиной.

Во многих каминах можно найти заслонку
расположен в горловине дымохода.

Демпфер

Если в камине есть заслонка,
находится в горловине дымохода, но также может быть найден в
очень топ.

Заслонка горловины представляет собой пластину, изготовленную из огня
прочный материал, такой как металл или керамика, и находится прямо над топкой,
охватывая всю внутреннюю площадь дымохода.

Заслонка горловины может открываться вручную или
закрывается с помощью ручки или рычага и помогает предотвратить потерю теплого воздуха из
домой, когда камин не используется. Он также может быть использован для уменьшения
тягу в камин из дымохода, закрыв его.

Если у вас верхний клапан,
расположенный в верхней части дымохода, у вас, вероятно, будет цепочка, которая висит
вниз в камин, который можно использовать для открытия и закрытия заслонки.

Заслонка должна быть открыта перед тем, как загорится огонь.
включен, иначе дым пойдет в дом, а не в трубу.

Для получения дополнительной информации о заслонках камина я составил полное руководство по заслонкам прямо здесь.

Дымоход

Дымоход обеспечивает безопасный проход для
отработанный дым и газы от огня, чтобы покинуть камин и быть удалены из
дом.

Дымоход начинается в верхней части
топка и простирается вертикально через крышу дома. Дымоход должен
выступать на определенное расстояние над линией крыши дома, чтобы обеспечить
достаточная тяга к камину.

Внутренний диаметр камина должен
быть рассчитаны вместе с высотой дымохода и размером топки
и открытие камина, чтобы обеспечить эффективно работающий камин.

Крышка дымохода

Крышка расположена в самом верху
дымоход и служит крышей для дымохода. Его основная цель состоит в том, чтобы помочь предотвратить мокрый
погода, животные и мусор от того, чтобы спуститься по дымоходу в
камин.

Как и у нас, не все дымоходы имеют заглушку, но
может быть установлен профессионалом.

Венец дымохода

Венец расположен в верхней части
дымоход рядом с крышкой дымохода и помогает защитить используемые материалы
в дымоходе от погоды.

Корона помогает сохранить внутреннюю часть
обезвоживание дымохода за счет отвода воды от дымохода.

Дымоход

Внутренний проход дымохода может
быть известен как дымоход.

Дымоход может быть облицован термостойким
материал, такой как глина или керамика, и защищает структуру дымохода
как от влаги, так и от тепла поднимающихся газов от огня.

Стеклянные двери

Традиционные камины иногда можно
со стеклянными дверцами, расположенными на проеме камина.

Как и заслонка, стеклянные двери могут помочь
предотвратить потери тепла из дома, когда камин не используется.

Управление пожарной охраны США (USFA) рекомендует всегда открывать стеклянные дверцы камина во время разведения огня.
