Схема электромагнитного замка: Электромагнитный замок — установка и подключение своими руками на пластиковую, металлическую, стеклянную дверь, калитку, ворота

Содержание

Подключение электромагнитного замка своими рукамию. Схема подключения домофона с электромагнитным замком

Содержание

Принцип работы
Устройство замкового механизма
Виды электромагнитных замков
Магнитные
Моторные
Соленоидные
Электрозащелки
Плюсы и минусы

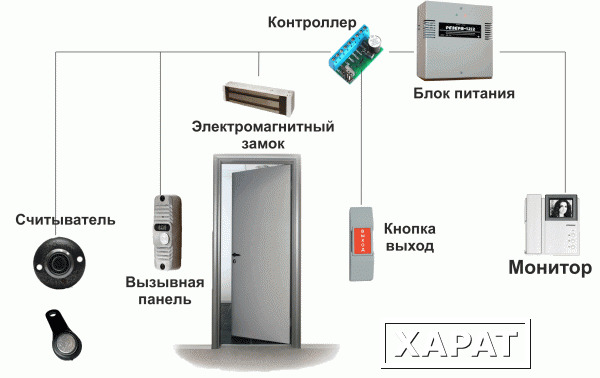

Части системы домофонии
Панель вызова
Блок питания
Замок
Экран (главная панель видеодомофона)
Кабельная продукция
Этапы монтажа домофона
Подготовка к работе
Несколько требований к монтажу
Необходимые инструменты и материалы
Технология монтажа
Варианты установки
Подключение электропитания
Уход и обслуживание

Принцип работы

Принцип работы изделия заключается в активизации магнитных элементов в результате подачи напряжения на обмотку и корпус через провода и клеммы сердечника. В результате этих действий от напряжения величиной от 5 Вт возникает сила сцепления магнитов в 150 кг и более.

При выключении напряжения и открытии замка образуется колебательный контур с переменным током. Процесс разрядки, благодаря наличию конденсатора происходит через обмотку. При этом изменяется полярность элемента магнита. Остаток тока уходит на перемагничивание.

При выходе из строя конденсатора возникает необходимость открытия двери со значительными усилиями. В таком случае необходима замена детали. Новая емкость устанавливается параллельно клеммам. При этом она должна быть неполярной.

Устройство замкового механизма

Электромагнитный замок представляет собой довольно простое устройство. Основными составляющими механизма являются сердечник с обмоткой и корпус. В большинстве случаев сердечник склеен из трансформаторной электротехнической листовой стали. Такой материал выбран для обеспечения снижения эффекта остаточного намагничивания при открытии замка. Также для устранения остаточного напряжения применяется нанесение специального лакокрасочного покрытия. Однако полного эффекта устранения накопленного напряжения это не дает.

В большинстве случаев элемент выполнен в виде набора небольших пластин, сваренных в виде буквы «Ш». Однако иногда используется и сплошной сердечник, который значительно меньше по размеру, однако имеет существенный недостаток: такой элемент способен интенсивно накапливать остаточное напряжение. Поэтому в цепи устройств такого типа параллельно сердечнику устанавливается конденсатор большой емкости от 200 мкФ.

Обмотка является катушкой с огромным количеством витков медного провода покрытого эмалью. Корпус изделия зачастую выполнен из алюминия либо нержавеющей стали. Возможно использование элементов из пластика, однако такая конструкция не отличается долговечностью и надежностью.

Виды электромагнитных замков

Учитывая возможность использования различных запорных механизмов в устройстве, изделия условно разделяются на такие виды:

Сдвиговые;
Удерживающие.

Основное отличие систем заключается в принципе действия. Так, электромагнитные замки на дверь сдвигового типа имеют небольшой якорь, установленный в поперечном сечении. Удерживающий якорь срабатывает на отрыв. Преимуществом сдвиговых электромагнитных замков является возможность скрытой установки внутри дверного полотна. Такое изделие не перекрывает собой проем.

Магнитные

Электрические функции наиболее распространённого типа электромеханических замков реализованы за счет работы электромагнита. Они оснащаются двухкомпонентным ригелем. Одна его часть работает как защелка, которая в закрытом положении упирается в косяк и взводит пружину основного ригеля.

Электрический импульс, подаваемый на катушки магнитного электромеханического замка должен быть краткосрочным (доли секунды). При продолжительной подаче тока они могут перегреться и выйти из строя. Этот момент необходимо учитывать и при монтаже.

В момент подачи напряжения встроенные в корпус электромагниты притягивают стопор основного ригеля, и дверь отпирается. Механизмы кнопки на внутренней стороне и цилиндр на наружной также приводят в действие затвор основного ригеля. Производятся модели с блокировкой кнопки и без нее.

Моторные

Ригели моторных электромеханических замков приводятся в движение при помощи компактного электродвигателя. Они, как правило, фиксируются упорами в закрытом или открытом положении. Такая особенность увеличивает надежность замка за счет того, что закрытый ригель сложнее отжать.

С другой стороны – использование электродвигателя не позволяет отпирать калитку моментально. Между подачей сигнала и изменением положения ригеля проходит некоторое время. Некоторые модели позволяют программировать задержку, что можно использовать для устройства удаленного управления замком, скажем, от входной двери дома.

Соленоидные

Принцип действия базируется на соленоиде. Сердечник, который выступает в роли ригеля, перемещается при помощи полей индуктивности. В зависимости от полярности катушки, размешенной в корпусе замка, ригель запирает или отпирает конструкцию, на которой смонтирован замок.

Для стабильной работы запирающие устройства соленоидного типа требуют постоянной подачи тока. Благодаря использованию низких токов (12/24 Вольта) хорошо интегрируются с системами бесперебойной подачи питания.

В некоторых моделях сердечник присоединяется к рычагам, которые перемещают ригели. Также существуют варианты, оснащенные дополнительными механизмами отпирания и запирания (кнопки, цилиндры и прочие). Использование соленоидов позволяет делать такие замки компактными.

Электрозащелки

Это особый класс устройств, которые косвенно относятся к электромеханическим замкам. Электрозащелки монтируются в неподвижную часть двери. Внешне они походят на ответную часть магнитных замков с некоторыми модификациями.

На подвижной створке устанавливается статичный ригель. В закрытом положении калитки он заходит за подвижную деталь защелки. В зависимости от типа устройства она закрыта или открыта при подаче электричества. Нормально открытые модели подходят для объектов, где в течение продолжительного времени нет нужды в запирании.

Фиксатор электромагнитной защелки на калитке может быть нормально открытым или нормально закрытым. Подходящий тип следует выбирать в зависимости от потребностей пользователя.

Для корректной работы некоторых моделей и продления срока их службы рекомендуется снабжать подвижную часть ограды автоматическим доводчиком. Он поможет снизить ударные нагрузки на ригели и весь механизм в целом.

Плюсы и минусы

Определяя особенности эксплуатации электромеханических замковых систем, нужно отметить их удобство. Можно заблокировать замок калитки с внутренней стороны. Так, человек, который находится снаружи, не откроет его даже ключом.

Накладные морозостойкие запоры

Надежность – основное отличие электромеханических запирающих устройств. Хороший морозоустойчивый замок из нержавейки служит продолжительное время без замены (до 50 лет).

Домофон подразумевает обязательный монтаж электромеханического замка на калитку. Составные элементы, находящиеся в одном контуре, помогают обеспечивать контроль за участком, позволяют закрывать замок дистанционно.

Во время крепления оборудования его можно поставить в вертикальном или горизонтальном положении. Прежде чем купить запорный механизм, нужно изучить рейтинг этих устройств, стоимость, особенности крепления к профилю двери.

Уличный электромеханический вариант

Преимущества установки на калитку замка очевидны:

надежность;
продолжительное время службы;
подключение к разным системам безопасности;
цена оборудования;
использование в любых ситуациях.

Схема подключения с домофоном

Электромеханический замок не универсален. Выделяют некоторые недостатки:

в случае поломки требуется приложить немало усилий, чтобы открыть калитку, тем более если дополнительно установлены верхний и нижний ригели;
щеколда, которая выступает из торца полотна, может порвать одежду или травмировать человека, проходящего через калитку;
требуется организовать постоянное электропитание;
могут отмечаться сбои при повышенной влажности и пониженной температуре (если замок не является морозоустойчивым).

На фото ниже показан замок на калитке.

Falcon eye

Части системы домофонии

В зависимости от принципа подачи питания, от типа и количества компонентов системы принято выделять порядок, а также требуемый способ установки видеодомофона. Существует определенный порядок по расположению мест блоков, которые дают возможность применять оборудование максимально комфортно.

Панель вызова

Первым делом, при монтаже домофона своими руками, устанавливается панель вызова. Без этого блока система доступа совершенно бессмысленна. Бывают разные типы панелей вызова:

панель только с клавишей вызова; управлять замком с панель невозможно;
панель вызова и встроенным считывателем ключей;
панель с видеокамерой.

Как правило, монтаж панели вызова осуществляется на высоте 1,5 метра от земли. Такое расположение устройства дает возможность беспрепятственно пользоваться панелью лицам – вне зависимости от роста. Кроме прочего, если на панели имеется камера, с нее проще идентифицировать гостя.

Блок питания

К сожалению, не существует максимально полного ответа на вопрос: как подключить видеодомофон. Дело в том, что в современных системах существует 3 типа распределения электропитания:

подключение посредством 1 кабеля, со встроенным преобразователем в переговорном устройстве или на внутреннем мониторе;
питание с внешним блоком, который устанавливается в доме;
установка отдельного блока питания, к которому подключается панель вызова, а также электромагнитный или электромеханический замок.

Важно! Самостоятельная установка видеодомофона в доме должна осуществляться строго по правилам, которые указаны производителем устройства. В то же время есть возможность располагать разные блоки системы на свое усмотрение. Блоки питания ставятся там, где это целесообразно: с применением удлинителей или без них.

Тем не менее, некоторые типы линий питания предусматривают определенные ограничения. Допустим, если видеодомофон подключается через витую пару, то не стоит превышать длину трассы в 100 метров.

Замок

Что касается замка системы, то он подбирается на основе требуемого функционала. Как правило, электромеханические замки чаще всего применяются в квартирах. Даже если электричество будет отключено, замок все равно останется закрытым. Самый лучший вариант замка тот, который без питания можно открыть вручную – ключом.

Если взять электромагнитный замок, то при отключении питания он откроется автоматически. Для общественных учреждений такой замок – идеальное решение, чего не сказать о квартирах.

Даже если хозяин отдает предпочтение электромагнитному замку в квартире, нужно позаботиться о том, чтобы дополнительно установить бесперебойный источник питания на случай отключения электричества в основной сети.

Экран (главная панель видеодомофона)

Все современные домофоны оснащены плоскими, удобными мониторами. Более старые модели оснащаются экранами с ламповыми подсветками, а современные – имеют LED мониторы. Кроме прочего, существуют модели, которые можно подключать к видеорегистратору. Для этого предусматриваются интерфейсы аналоговой или цифровой передачи сигнала.

Монитор, как и прочие части видеодомофона, устанавливается согласно рекомендациям, предоставленным производителем. Ранее было сказано о том, что монитор может выполнять функцию головного распределителя питания. Поэтому монтажу данной части системы стоит уделить особое внимание.

В продаже можно найти видеодомофоны не только с встроенной камерой. Есть модели, в которых веб камеру выбирает сам хозяин. Такая схема подключения видеодомофона позволяет расширить функционал устройства.

Кабельная продукция

Дорогие модели видеодомофонов имеют в комплекте комплекс проводов. Это избавляет от проблемы, связанной с подбором проводников. В целом, видеодомофоны оснащаются тремя видами линий:

многожильный кабель – дает возможность распределять питание между разными узлами устройства. Некоторые типы кабелей можно прокладывать прямо в грунте, по воздуху – без дополнительной защиты;
коаксиальный кабель – позволяет передавать аудио и видео. С таким проводником длина линии может быть значительной;
витая пара – применяется при передаче сигнала с цифровых устройств. Для данных целей подойдет обычный кабель, который разрешено прокладывать по открытому воздуху.

Отметим, что соединения кабеля, вне зависимости от его типа – необходимо осуществлять в строгом соответствии с рекомендациями производителя устройства. Данная работа не требует особых навыков.

Чтобы разобраться в том, какой понадобится проводник для подключения видеодомофона, предусмотрена специальная маркировка кабелей с помощью цветов: жилы помечены разными цветами, а на выводах узлов системы стоят гребенки клемм, которые помогают выполнить точное подключение.

Для подключения кабелей не применяется пайка. Тем не менее, чтобы защитить проводник от влаги, прочих воздействий, лучше всего применять медный кабель.

На видео: Какие провода закладывать для подключения видеодомофона?

Этапы монтажа домофона

Прежде всего, нужно определить, в каком месте будет стоять та или иная функциональная часть домофона. Далее выполняются следующие операции:

проводится расчет проводника с запасом – позволяет беспрепятственно осуществить требуемые соединения;
выполняются штробы на стенах или потолке, прорезают канавки в деревянных конструкциях под кабель;
если поверхность позволяет, в ней нужно выполнить такую глубину штробы, в которую поместится защитный гофрированный шланг для проводника. При прокладке кабеля по металлическим конструкциям нужно обязательно ставить защитную трубку;
непосредственная установка оборудования. Сначала проводится врезка замка. При его установке в стальной двери могут возникнуть определенные трудности, решить которые поможет квалифицированный специалист;
установка источников электропитания. Как правило, на данном этапе рекомендуется обратиться за помощью к специалисту. Впрочем, имея элементарные знания в электрике, можно решить проблему своими силами. При монтаже домофона для квартиры блок питания устанавливается в щитке – в подъезде. В частном доме для этих целей отводится место, защищенное от атмосферных осадков. Если щиток будет накладным, для него выполняется надежное крепление. Скрытые, врезные щитки «прячут» в стенах, для чего заранее выполняется ниша по размеру коробки.
объединение всех частей видеодомофона в единую систему. По каждому элементу проводится коммутация видео системы, подключаются проводники, оборудование устанавливается на подготовленные заранее места. Важно проводить все работы аккуратно, внимательно, чтобы не пришлось переделывать всю систему заново;
штробы, в которых проложен кабель, замазывают, восстанавливают отделочные элементы.

В конечном итоге, после монтажных работ остается только проверить работоспособность видеодомофона.

На видео: Монтаж видеодомофона в квартире своими руками

Подготовка к работе

В среднем процесс установки занимает от 60 до 100 минут. Главное, не торопиться, чтобы сделать все правильно и качественно. Врезной замок монтировать сложнее, но при умении пользоваться болгаркой все должно получиться.

Несколько требований к монтажу

Полезные рекомендации по выполнению работ:

При монтаже электромеханического замка винты подтягивают плотно, иначе удары при захлопывании полотна быстро разболтают их. В дальнейшем это станет причиной повторного монтажа.
После установки устройство обычно тестируют. При обнаружении признаков нестабильной работы или заклинивания замка его снимают, заново начинают установку согласно всем требованиям.
Если работа выполнена правильно, но запорное устройство все равно не работает, следует обратиться к профессионалам. Это гарантировано принесет положительный результат.

Важно: Неправильный монтаж устройства может навредить его функциональности.

Необходимые инструменты и материалы

Для установки электромеханического запорного устройства понадобятся следующие инструменты и расходники:

дрель, буры;
пассатижи;
отвертка;
набор гаечных ключей;
изолирующие средства;
болгарка;
хомуты для работы с кабелем;
металлическая проволока (диаметром 3-4 мм).

Технология монтажа

Перед началом проведения работ необходимо подобрать подходящее для размещения устройства место. Установка электромагнитного замка на дверь может выполняться как горизонтально, так и вертикально. Главным условием является соблюдение отступа от дверных петель.

Для определения места расположения ответной пластины выполняется накладка на полотно двери основной части устройства. После этого производится наклеивание трафарета ответной пластины. Для фиксации самой детали необходимо произвести разметку расположения крепежей. Штифты необходимы в этом случае для надежной фиксации ответной части.

Перед просверливанием отверстий необходимо убедиться, что установленное сверло имеет одинаковый диаметр с отверстием согласно трафарету. После подготовки отверстий пластина прикручивается к полотну при помощи шайб. Для качественного прилегания изделия на каждый из винтов накручивается по 2 шайбы: со стороны дверного косяка стальная, а поверх нее накручивается резиновая. Такая система креплений позволяет контактной системе немного раскачиваться, что обеспечивает высокую плотность прилегания сердечника.

Для определения точного местоположения уголка механизм снова прикладывается основной частью к якорному элементу. При помощи шестигранника выполняется смещение пластины в необходимую плоскость. Для проверки правильности расположения всех составляющих необходимо ослабить крепежный болт. Таким образом происходит освобождение ответной пластины. Одной из самых важных особенностей, обеспечивающих правильность функционирования изделия, является размещение пластины параллельно основанию.

Варианты установки

Принцип установки изделия зависит от типа дверной конструкции. Исходя из таких особенностей, имеется несколько способов монтажа изделия.

Установка производится на верхнюю внутреннюю часть косяка с размещением сердечника к полотну. Контактный элемент располагается напротив. Дополнительных крепежей не требуется. В стеклянную дверь монтаж замка выполняется контактами внутрь. Вместо стальной пластины используется уголок Z-образного вида. При этом полотно открывается внутрь помещения.

Для монтажа на узком косяке применяются накладки в виде уголков. После такого расширения установка выполняется с размещением сердечника к полотну на внутреннюю часть косяка. При необходимости отпирания двери в сторону расположения замка контактная площадка, как и пластина, крепятся при помощи накладок-уголков в горизонтальном верхнем положении.

Подключение электропитания

Финальным этапом монтажа является подключение электрической части. Данная процедура является довольно простой благодаря наличию разметки. Так, провода со значком «+» подсоединяется к клемме с соответствующим обозначением. Провода, обозначенные значком «-» подсоединяются через реле. Для соединения элементов рекомендуется использовать двухжильный провод с толщиной сечения в 0,5 мм.

Монтажные инструкции, прилагающиеся к изделиям, всегда отмечают, что функционирование замка непосредственно зависти от подачи напряжения на реле. Перед началом монтажа для обеспечения качественной работы изделия рекомендуется приобрести устройство-доводчик и источник резервного питания в виде UPS блока.

Уход и обслуживание

Ввиду того, что замок на калитке открыт всем атмосферным воздействиям его необходимо прикрыть от осадков козырьком. Или поместить во влагозащищенный корпус. Для защиты от атмосферных осадков изготавливаются полимерные и металлические защитные кожухи.

Все подвижные элементы можно смазать во время установки, но так, чтобы смазочный материал не попадал на электрические компоненты и поверхность ригелей. Однако не каждый механизм нуждается в смазке. Ее допустимость и необходимость следует уточнять у реализаторов.

Механизм замка под козырьком или защитным кожухом рекомендуется осматривать не реже двух раз в год. Модели, работающие на индивидуальных элементах питания, требуют периодической замены батареек или аккумуляторов соответсвующего типа. Об этом они сообщают характерными звуковыми сигналами. Замена смазки производится тогда, когда предыдущая исчерпала свой ресурс, и замок стал работать нестабильно.

Таким образом, электромеханические замки – удобный и современный способ управления отпиранием и запиранием двери с применением современных технологий. Они хорошо интегрируются в системы безопасности и не менее хорошо работают в качестве обособленных устройств. Особенно, если выбирать качественные изделия, зарекомендовавшие себя «на деле».

Источники

https://o-dveryah.ru/zamki/yelektromagnitnyy/
https://ZonaZabora.ru/zamki/elektromehanicheskiy-na-kalitku/
https://stroydomkin.ru/uchastok/vorota-kalitka/elektromekhanicheskiy-zamok-na-kalitku
https://bezopasnik.info/%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F-%D0%B2%D0%B8%D0%B4%D0%B5%D0%BE%D0%B4%D0%BE%D0%BC%D0%BE%D1%84%D0%BE%D0%BD%D0%B0-%D1%81%D0%B0%D0%BC/
http://VseoDveri.ru/furnitura/ustanovka-i-podklyuchenie-elektromehanicheskogo-zamka/

Инструкция по подключению комплекта системы контроля доступа

13 февраля 2020

2 комментария

Содержание:

1.   Описание комплекта СКД для офиса с электромагнитным или электроригельным замком для уличной установки

2.    Подключение питания к устройствам

3.   Схема подключения СКД с электромагнитным замком без управляющих контактов

4.   Схема подключения СКД с электромагнитным замком с управляющими контактами

5.   Схема подключения СКД с электроригельным замком

6.   Подключение кнопки выхода

7.   Подключение звонка (для контроллера TRK-800WA)

8.   Программирование карточек пользователей

1. Описание комплекта СКД для офиса с электромагнитным или электроригельным замком для уличной установки

Автономный комплект СКД для офиса с электромагнитным или электроригельным замком для уличной установки — это бюджетный, но надежный и простой в установке и подключении вариант для предоставления доступа в помещение только авторизированным пользователям. Предотвращает проникновение нежелательных посетителей в помещение без карты (брелока) или кода доступа. Пользователи этих карт вносятся в базу автономного контроллера доступа Trinix TRK-1000EМН со встроенным считывателем с помощью специальных Мастер-карт, которые идут в комплекте, что предоставляет возможность авторизированного прохода для 600 пользователей.

К этому контролеру можно подключить любой электрозамок (электрозащелку, электроригельный, электромагнитный, электромеханический), который подходит для ограничения входа в помещение. Такие замки могут быть нормально открытого типа – это означает что в случае отключения питания замки будут всегда открытыми в соответствии с требованиями пожарной безопасности; и нормально закрытого типа – это значит, что в случае отключения питания замок останется закрытым.

Для выхода из помещения подключается накладная кнопка выхода Yli Electronic PBK-815, которая изготовлена из алюминия и будет служить на протяжении длительного периода времени, она имеет ресурс 500 000 нажатий.

Питание всех устройств осуществляется потоком постоянного тока DC 12V — 24V, который подается через импульсный блок питания Green Vision GV-SAS-C 12V5A (60W).

2. Подключение питания к устройствам

Распакуйте все комплектующие, проверьте целостность всех устройств и деталей, ознакомьтесь внимательно с инструкцией. В начале соберите всю схему на столе, чтобы проверить работоспособность системы и ее элементов.

Подключите контроллер Trinix TRK-1000EМН к блоку питания Green Vision GV-SAS-C 12V5A (60W). Красный провод (DC +) от контроллера зажмите в разъем-power под зажим (мама) в соответствующий разъем «+», а черный (GND -) в соответствующий разъем «-». Так же подсоедините фиолетовый контакт контроллера (общий контакт реле) перемычкой с соответствующим разъемом «-» в разъем-power под зажим (мама).

Подключите блок питания Green Vision GV-SAS-C 12V5A (60W) к электроригельному замку ELECTRONIC YB-100+ или к электромагнитному замку Kraft Locks KRF-300 LED: красный провод (DC +) от замка зажмите в разъем-power под зажим (мама) в соответствующий разъем «+», а черный (GND -) в соответствующий разъем «-».

3. Схема подключения СКД с электромагнитным замком без управляющих контактов

Для схемы подключения СКД с электромагнитным замком без управляющих контактов подключение будет иметь такой вид: черный провод магнитного замка (GND -) подсоединить к оранжевому контакту контроллера (relay NC), а красный провод к DC +. При нажатии на кнопку выхода или при считывании ключа, реле переключится и питание к замку прекратится на 5 секунд (стандартная настройка), что даст возможность открыть двери. (рис.1)

Рис.1 Схема подключения СКД с электромагнитным замком без управляющих контактов.

4. Схема подключения СКД с электромагнитным замком с управляющими контактами

Соедините контроллер с электромагнитным замком Kraft Locks KRF-300 LED или электроригельным замком YLI ELECTRONIC YB-100+.

Как указанно в схеме подключения электромагнитного замка Kraft Locks KRF-300 LED соедините управляющие контакты: белый провод IN + соедините перемычкой с красным проводом питания (DC +), а серый контакт электромагнитного замка (IN –) соедините с управляющим контактом контроллера синего цвета (релейный контакт для открытия NО). (рис.2)

Рис.2 Схема подключения СКД с электромагнитным замком с управляющими контактами

5. Схема подключения СКД с электроригельным замком

Оранжевый контакт (открытие) электроригельного замка YLI ELECTRONIC YB-100+ нужно соединить с синим контактом контроллера (Реле NO), он будет замыкать контакт для открытия замка при считывании карты пользователя или введения кода. Фиолетовый контакт контроллера (Реле СОМ) нужно соединить с белым контактом (СОМ) замка YLI ELECTRONIC YB-100+. (Рис.3)

Рис. 3 Схема подключения СКД с электроригельным замком

6. Подключение кнопки выхода

Кнопка выхода подключается к контроллеру одним контактом желтого цвета (Open), второй контакт кнопки (СОМ) нужно подсоединить к фиолетовому контакту контроллера (Реле СОМ) который соединен с контактом «-» в разъеме-power под зажим (мама). Таким образом при нажатии кнопки выхода, дверь будет открыта на определенный промежуток времени.

7. Подключение звонка (для контроллера TRK-800WA)

Звонок дополнительно подключается двумя розовыми контактами, которые есть в контроллере TRK-800WA.

8. Программирование карточек пользователей

Запрограммируйте карточки и коды для прохода в помещение с помощью Мастер Карты. Включите питание контроллера, считайте Мастер Карту, затем по очереди поднесите пользовательские карточки, когда все карты добавлены еще раз считайте Мастер Карту.

Для входа в режим программирования введите на клавиатуре Мастер Код (по умолчанию это *123456#) световой индикатор должен загореться оранжевым цветом. Для установки нового Мастер кода нажмите «0» затем введите придуманный вами Мастер код, нажмите «#», повторите новый Мастер код и снова нажмите «#». Для выхода из меню программирования нажмите «*».

При поднесении карточки к считывателю контроллера, сработает релейный контакт и откроет замок на запрограммированное время, что даст возможность открыть двери и войти в помещение.

Установите все элементы автономного комплекта СКД на места их крепления.

Варианты комплектующих:

Автономный комплект СКД для офиса с электроригельным замком для уличной установки

Автономный комплект СКД для офиса с электромагнитным замком для уличной установки

Автономный контроллер доступа Trinix TRK-1000EМН

Кнопка выхода Yli Electronic PBK-815

Электромагнитный замок Kraft Locks KRF-300 LED

Электроригельный замок YLI ELECTRONIC YB-100+

Импульсный адаптер питания с вилкой Green Vision GV-SAS-C 12V5A (60W)

RFID proximity карта Atis EM-06

RFID брелок Atis RFID-MF-G

Разъем-power под зажим (мама)

Твитнуть

Поделится

Почему мой замок после закрытия дверей, еще 5 раз открывается и закрывается оставшись в открытом положении?

Ответить

Новый комментарий

Войти с помощью

Отправить

Электромагнитные дверные замки: как установить и разблокировать

Одностворчатый электромагнитный дверной замок с сигнальным выходом ES180GF

Если вы читаете этот пост, это, вероятно, означает, что вы ищете безопасный способ защитить свой бизнес или частные помещения, но, в частности, вы ищете что-то более надежное и современное, чем традиционный замок, ключ или засов.

Сегодня на рынке представлен широкий выбор электромагнитных дверных замков и вариантов электрических замков, и они являются ключом к надлежащей защите вашего помещения. Эти типы замочных решений бывают разных размеров и форм, причем каждый замок предназначен для конкретного случая использования и конфигурации двери. Возможно, вам будет интересно ознакомиться с руководством Elock, чтобы получить обзор доступных замков.

В этой статье мы подробно рассмотрим технологию электромагнитных замков, предложим рекомендации по повседневному использованию этой современной технологии и дадим несколько советов по установке.

Как работают магнитные замки

Давайте подробнее рассмотрим технологию, лежащую в основе электромагнитных замков, и изучим процедуры установки.

Две основные части, из которых состоит электромагнитный замок

Электромагнитные замки, также называемые ЭМ-замками, состоят из двух основных частей, нескольких проводов и монтажного механизма. Две части крепятся к раме и двери магнитными сторонами друг к другу. Если ваша дверь или дверная коробка не позволяют осуществлять прямой монтаж, вам следует установить монтажную пластину. Провода соединяются с замком, подавая электричество для питания магнита. Они проходят либо сквозь стены, либо вдоль них к выделенному источнику питания.

Электромагнитные замки имеют отказоустойчивый механизм

Электромагнитные замки работают на отказоустойчивом механизме, это означает, что когда на замок подается питание, магнит срабатывает, и две половинки склеиваются – помните, что одна половина крепится к стене, а другая половина крепится к двери. Таким образом, дверь остается запертой. Срабатывание замка означает отключение питания и отпирание двери.

Этот тип отказоустойчивого замка является идеальным решением для аварийных маршрутов, просто потому, что очень вероятно, что электричество отключится в экстренной ситуации, а именно в тот момент, когда вам нужно иметь возможность открыть дверь. По этой причине большинство предприятий в настоящее время предпочитают устанавливать электромагнитные замки на свои входные двери.

Как установить электромагнитный замок

Чтобы вкрутить сам замок, при установке электромагнитного замка необходимо просверлить отверстия как в стене, так и в двери. Чтобы подключить замок к постоянному источнику питания, вам также потребуется провести провода через или вдоль стены. Мы считаем, что замок Elock Security EM является очень хорошим выбором, и нетрудно найти подробные схемы установки для различных конфигураций.

В основном, все эти типы замков имеют один и тот же формат — вы просверливаете отверстия, устанавливаете кронштейны для размещения замков, затем протягиваете провода. Затем вы включаете его и тестируете.

Проверка электромагнитного замка

Важной частью любого процесса установки является проверка, поэтому это следующий шаг. Независимо от того, выполнили ли вы установку самостоятельно или наняли установщика, установка вашего замка не будет завершена, пока вы не протестируете его и не проверите правильность блокировки.

Тестирование довольно простое. Вам нужно подключить питание, а остальное в основном проверяет возможности вашего нового замка через систему доступа, которую вы будете использовать. Дверь должна оставаться плотно закрытой, когда замок получает питание, и она должна открываться, когда питание отключается.

Важные моменты установки

Вам нужна надлежащая работа, но при таком типе установки следует учитывать и другие факторы.

Первый фактор — пожаробезопасность. Некоторые типы зданий в определенных городах имеют разные коды пожарной безопасности, и может потребоваться установка контактного датчика или датчика движения или кнопки запроса на выход. Кроме того, при рассмотрении экстренных ситуаций вы можете решить установить в своей двери ключ с ручным управлением.

Да, ваш замок является отказоустойчивым, что означает, что при отключении электричества вы все еще можете выйти из здания, но вполне может быть неисправность внутри замка, не позволяющая двери открыться в критический момент. Вот почему мы предлагаем иметь запасной ключ на всякий случай. Поговорите об этом со своим интегратором или установщиком и спросите их предложения.

Дополнительная информация об электромагнитных замках и контроле доступа

Основной вопрос, который нам задают: как открывается электромагнитный дверной замок при использовании системы контроля доступа?

Теперь давайте подробнее рассмотрим, как работают эти электромагнитные замки в сочетании с контролем доступа.

Об электропроводке

Как вы теперь знаете, для питания электромагнитного замка требуется электричество. Замок также должен знать, когда открываться, поэтому ему нужна проводка к контроллеру доступа. Отказоустойчивость этих замков означает, что они разблокируются путем отключения питания при срабатывании. Питание временно отключается, когда считыватели контроля доступа посылают импульсы на замок, и дверь открывается. Обратите внимание, что вы можете запрограммировать продолжительность отключения питания.

Выше приведен пример подключения контроллеров доступа Elock Security к электромагнитному замку. Вы можете видеть, что у замка есть отдельный источник питания, а у контроллера — отдельный источник питания. И замок, и источник питания замка подключаются к контроллеру, что позволяет отключить питание, когда дверь должна быть отперта.

Отпирание электромагнитных замков

Отпирание полностью зависит от выбранного метода доступа, который аналогичен проводке и другим аспектам замка этого типа. При правильном подключении и использовании другой современной системы контроля доступа открыть дверь будет так же просто, как прикоснуться ключ-картой или телефоном к считывателю возле двери.

Затем считыватель отправит сигнал Wi-Fi или Bluetooth в мозг операции — контроллер. Контроллер аутентифицирует сигнал, определяя, есть ли у пользователя доступ в этот конкретный момент времени. Если да, то контроллер посылает импульс по проводке на блок питания замка. Наконец, в течение короткого периода времени не будет электричества, чтобы дверь могла открыться.

Заключительные мысли

Электромагнитные дверные замки являются универсальным и чрезвычайно надежным замком для всех предприятий, которые могут использоваться в качестве основного средства входа и выхода из своих служебных помещений. Эти замки имеют отказоустойчивый механизм и являются идеальным инструментом для использования в экстренных ситуациях, когда нет доступа к электричеству. Кроме того, эти замки идеально интегрируются с современными средствами контроля доступа, обеспечивая надежную и беспроблемную разблокировку.

PI Производство

> Руководство по установке магнитного замка

Введение

Системы магнитных замков довольно просты в установке. Это руководство познакомит вас с основами соединения компонентов вместе. Это даст вам общее представление о том, как должна быть завершена проводка, опустив при этом такие детали, как крепление компонентов к двери или стене. Цель руководства — дать читателю представление о том, как все должно быть соединено вместе, чтобы читатель знал, что нужно соединить после установки компонентов замка в правильных местах.

Контрольный список деталей

Для завершения установки системы магнитного замка необходимы следующие детали:

Изображение	Часть	Описание
	Магнитный замок	Включает электромагнитный запирающий механизм и металлический стержень, удерживаемый электромагнитом
	Блок питания замка	Адаптер для питания магнитного замка
	Панель управления доступом	Включает в себя цифровую клавиатуру, а также действует как датчик карты-ключа
	Блок питания панели	Адаптер, подающий питание на панель управления доступом
	Соединитель замка, панели питания и доступа	Соединитель с 6-контактной вилкой, розетками питания и проводами (обычно входит в комплект поставки панели управления доступом)
	Ключ-карты	Карты, используемые для открытия двери снаружи, чтобы войти в комнату
	Переключатель выхода	Выключатель, используемый для открывания двери изнутри для выхода из комнаты
	Провода	Провода, используемые для соединения различных электрических компонентов

Кроме того, для завершения установки вам потребуются следующие инструменты:

Изображение	Часть	Описание
	Отвертка с плоской головкой	Плоская отвертка для соединения компонентов
	Крестовая отвертка	Крестообразная отвертка для соединения компонентов

Руководства

Нажмите здесь , чтобы просмотреть копию руководства по панели управления доступом, которое мы будем использовать в этом руководстве по установке.

Щелкните здесь , чтобы просмотреть копию руководства для другой панели управления доступом.

Руководство по установке

Шаг 1. Осмотрите разъемы. Осмотрите разъем и гнезда панели управления доступом. Обратите внимание на 6-контактные разъемы. Обратите внимание, что в руководстве, прилагаемом к интерконнектору (обычно это руководство по панели управления доступом), указано, к каким проводам следует подключаться. Рисунок 3 взят со страницы 12 руководства в этом примере, в разделе B — отказоустойчивый тип блокировки.

Рисунок 1 : Разъем панели управления доступом имеет 5-контактные и 6-контактные разъемы.	Рисунок 2 : Соединитель имеет 6-контактный штекер и два разъема питания.	Рисунок 3 : Схема из руководства, показывающая, куда подключать провода. Увеличенная диаграмма


Шаг 2: Соедините 6-контактные разъемы. 6-контактная вилка должна быть вставлена в 6-контактную розетку на разъеме панели управления доступом.

Рисунок 4 : 6-контактная вилка должна быть вставлена в 6-контактную розетку.	Рисунок 5 : Теперь 6 контактов подключены.


Шаг 3: Снимите панель доступа с магнитного замка. Открутите винт на панели доступа к магнитному замку. На внутренней стороне панели показана схема с подробным описанием различных разъемов клеммной колодки.

Рисунок 6 : Отвинтите панель доступа на магнитном замке с помощью крестовой отвертки.	Рисунок 7 : На внутренней стороне панели доступа есть схема с этикетками.


Шаг 4: Вставьте соединительные провода в магнитный замок. Обратитесь к руководству по интерконнектору (обычно это то же руководство, что и к панели управления доступом, так как они часто упаковываются вместе) и отметьте, какие провода должны быть подключены к магнитному замку. Для этого пошагового руководства информация содержится в руководстве на стр. 12, раздел B (также ее можно увидеть на рис. 3). Обратите внимание, что в руководстве часто маркируются цветные провода, выходящие из 6-контактной вилки. В этом примере руководство пометило синий провод, выходящий из 6-контактного разъема, как отрицательный разъем к магнитному замку. Провод, который мы на самом деле используем для соединения, — это зеленый провод, который выходит за этот синий провод и розетку блока питания, как показано на рисунке 8.

Рисунок 8 : Изучив руководство, обратите внимание, какие провода будут подключаться к магнитному замку.	Рисунок 9 : Обратите внимание на отверстие сбоку магнитного замка для прохождения проводов.	Рисунок 10 : Вставьте провода в отверстие сбоку магнитного замка.


Шаг 5: Подсоедините провода к клеммным колодкам . Отвинтите винты на клеммных колодках с метками «+» и «-». Затем вставьте провода от интерконнектора в клеммные колодки. Убедитесь, что провода, которые вы вставляете, соответствуют клеммным колодкам (т. е. положительный к положительному, отрицательный к отрицательному). Затем закрутите винты клеммной колодки на место, чтобы они надежно зафиксировали провода.

Рисунок 11 : Ослабьте винты на клеммных колодках, соответствующие «+» и «-».	Рисунок 12 : Вставьте провода «+» и «-» от межсоединителя в соответствующие клеммные колодки.	Рисунок 13 : Затяните винты клеммной колодки, чтобы провода зафиксировались на месте.


Шаг 6: Подсоедините выходной блок к паре проводов. Ослабьте винтовые крепления на выходном переключателе. Затем вставьте провод в каждое отверстие крепления винта. Затяните винтовые крепления так, чтобы два провода надежно удерживались на месте винтами.

Рисунок 14 : Ослабьте винтовые крепления.	Рисунок 15 : Вставьте провод в каждое отверстие крепления винта.	Рисунок 16 : Затяните винтовые крепления, чтобы удерживать провода на месте.


Шаг 7: Подсоедините пару проводов к соединительному элементу. Изучите руководство пользователя и проверьте, какие провода должны быть подключены к выходному выключателю. Информацию можно найти на странице 3 данного руководства по установке и на странице 12 руководства в разделе B. Затем подключите пару проводов в этих местах. В этом случае провод подключается к коричневому проводу, соответствующему минусовому разъему одной из розеток питания. Другой провод подключается к зеленому проводу, выходящему из межконнектора.

Рисунок 17 : Подсоедините один провод к проводу «-» соответствующей розетки.	Рисунок 18 : Подсоедините второй провод к правильному месту (в данном случае зеленый провод от соединительного разъема)	Рисунок 19 : Теперь оба конца каждого из проводов должны быть подключены к правильным местам.


Шаг 8: Подключите питание. Вставьте адаптер питания в каждую розетку. Обязательно обратитесь к руководству, чтобы убедиться, что используемые вами адаптеры питания совместимы с магнитным замком и панелью управления доступом, которые вы используете.

Рисунок 20 : Вставьте вилки адаптера питания в розетки	Рисунок 21 : Вилки адаптера подключены к розеткам.


Шаг 9: Магнитный замок включен. Часть металлического стержня магнитного замка должна располагаться рядом с электромагнитной секцией. Затем подключите каждый адаптер питания к электрической розетке или сетевому фильтру. Теперь магнитный замок должен быть включен, а металлический стержень должен зафиксироваться на месте.

Рисунок 22 : Поместите металлический стержень рядом с электромагнитным запорным механизмом.	Рисунок 23 : После подключения адаптеров питания металлический стержень должен быть надежно закреплен на месте.


Шаг 10: Добавьте ключ-карту доступа. Прежде чем использовать карты-ключи для открытия замка, их необходимо добавить в систему. Обратитесь к руководству вашей панели управления доступом, чтобы узнать, как вы должны добавить доступ к ключ-карте. В этом примере вы сначала нажимаете на клавиатуре следующее: ‘# 4567* #’. Затем вы нажимаете « 1 », чтобы войти в режим добавления доступа, или нажимаете « 2 », чтобы войти в режим удаления доступа. Как только вы выберете либо ‘ 1 ‘ или ‘ 2 ‘, вы затем кладете карты-ключи рядом с датчиком клавиатуры, чтобы выполнить соответствующее действие. Карточки-ключи следует класть рядом с датчиком по одной. Если панель издаст один звуковой сигнал, операция успешно завершена. Если он издает несколько звуковых сигналов, значит, действие уже выполнено (т. е. доступ к ключ-карте, к которой вы пытаетесь предоставить доступ, уже предоставлен). После того, как вы добавили (или удалили) все карты, которые хотели, нажмите «*», чтобы вернуться в обычный режим работы. Документацию по настройке можно посмотреть на страницах 4-10 руководства для этого примера.

Рисунок 24 : Карточки-ключи необходимо добавить в систему, прежде чем они смогут открыть замок.	Рисунок 25 : Введите ‘ *#4567# ‘ с клавиатуры, а затем ‘1’ (добавить доступ) или ‘2’ (удалить доступ).	Рисунок 26 : Поместите карту рядом с клавиатурой, чтобы добавить ее в систему. Нажмите «*», чтобы выйти в обычный режим.


Шаг 11: Проверка методов открытия. Нажмите кнопку выхода, чтобы проверить правильность подключения. Если провода подключены правильно, то магнитный замок должен ненадолго разблокироваться. Используйте ключ-карту, добавленную в систему, поместив ее рядом с датчиком клавиатуры панели управления доступом, когда панель находится в нормальном рабочем режиме (т. е. не в режиме добавления или удаления). Если ключ-карта была правильно добавлена в систему ранее, то клавиатура должна издать звуковой сигнал, а светодиод должен мигать зеленым цветом. Магнитный замок также будет разблокирован на короткое время.

Рисунок 27 : Нажмите кнопку выхода и убедитесь, что магнитный замок на короткое время отключается.	Рисунок 28 : Поместите активированную ключ-карту рядом с датчиком, чтобы увидеть, отключается ли замок на короткое время.


Шаг 12: Замок должен открыться. После использования любого из методов, упомянутых в шаге 11 (выходной ключ или ключ-карта), чтобы открыть замок, убедитесь, что металлический стержень можно отодвинуть от электромагнитного замка. Блокировка будет отключена на короткий период, а затем снова активируется. Будьте осторожны, чтобы не поместить ничего хрупкого или важного между металлическим стержнем и электромагнитным запорным механизмом; когда замок снова активируется, все, что находится между двумя частями, может быть раздавлено или повреждено.

Рисунок 29 : Механизм блокировки должен быть ненадолго отключен после использования выключателя выхода или карточки-ключа.	Рисунок 30 : Должна быть возможность вытащить металлический стержень, когда замок отключен.
