Схема крепления металлочерепицы саморезами: Как крепить металлочерепицу на крыше саморезами: схема, прикручивание

схема крепления, сколько саморезов на 1м2 металлочерепицы для кровли

Кровля из металлочерепицы считается одной из самых надежных и долговечных. Для того, чтобы она прослужила долго, необходимо тщательно спроектировать стропильную систему, качественно выполнить обрешетку, парогидроизоляцию, утепление и вентиляцию подкровельного пространства.

Не менее важно не только правильно выбрать саморезы для металлочерепицы, но и закрепить ими листы в соответствии с выбранной схемой крепления, регулируя крутящий момент шуруповерта.

Какие саморезы нужны для металлочерепицы на крышу

Металлическая кровля весит немало, к тому же на нее действуют большие статические и динамические нагрузки. Она должна быть надежно прикреплена к несущей системе кровли.

Для крепления используют специальные кровельные саморезы. Они предназначены для крепления металлических листов к доскам обрешетки.

Размеры

Наиболее распространенные саморезы под металлочерепицу изготовлены из прочного металла и оцинкованы. Они имеют шестигранную головку размером 8 мм. Диаметр резьбовой части – 4.8 мм. Длина может быть от 16 до 80 мм.

Реже используются усиленные саморезы диаметром 5.5 и 6.3 мм и длиной до 150 мм.

Материал

Наибольшей популярность пользуются изделия из углеродистой стали, покрытые слоем цинка. Они обеспечивают достаточную прочность и коррозионную стойкость для массового строительства.

Для особо ответственных построек применяют саморезы из нержавеющей стали. Они прослужат в несколько раз дольше, но тяжелее и значительно (до нескольких раз) дороже.

Особенности

Саморезы для крепления листов к обрешетке имеют на конце упрощенное двухлопастное сверло (бур), необходимое для того, чтобы проделать отверстие в металле. Иногда отверстия сверлят дрелью и используют саморез без бура. Они обходятся дешевле, однако экономия на материале сводится на нет повышенной трудоемкостью работ.

На каждом саморезе надета металлическая шайба с резиновой прокладкой. Это позволяет равномерно прижимать лист к обрешетке и не повреждать защитный полимерный слой при монтаже.

Специальные саморезы для крепления двух металлических элементов друг к другу имеют минимальную длину в 16 мм. Такими деталями крепят доборные элементы: коньки, ветровые доски, капельники, ендовы и т.п.

Головка кровельного самореза окрашивается в цвет металлочерепицы.

Сколько саморезов требуется на 1 м2 металлочерепицы для кровли

Сколько саморезов на 1м2 металлочерепицы смогут надежно удержать кровлю?

Казалось бы – чем больше закручено, тем надежнее кровля. Однако нужно принимать во внимание, что каждое отверстие в листе снижает герметичность кровли. Поэтому следует определить оптимальное количество саморезов на квадратный метр. Оно зависит от собственного веса листа и тех дополнительных нагрузок, которые он должен будет выдерживать в ходе эксплуатации.

Нормальным считается 6-8 креплений на квадратный метр кровли.

В регионах с постоянными сильными ветрами потребуется увеличить это число.

Количество саморезов на металлочерепицу зависит от выбранной модели и параметров ее профиля. Ведущие производители предлагают онлайн-калькуляторы для расчетов. Они помогают определить, сколько саморезов на лист металлочерепицы придется закрутить. К результату расчета саморезов для металлочерепицы необходимо добавить 5% запас, поскольку часть крепежа может упасть и затеряться.

В разгар строительного сезона на складах может не оказаться шурупов нужной расцветки. Неиспользованный остаток можно будет сдать в магазин по чеку. Попытки снизить расход саморезов на металлочерепицу ниже нормы, рекомендованной производителем, может привести к отрыву листов при сильном ветре.

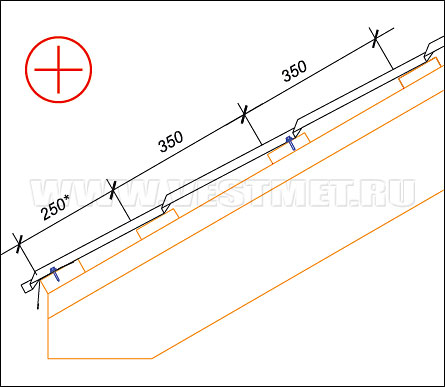

Схема крепления металлочерепицы саморезами

Крепление металлочерепицы саморезами по схеме гарантирует прочную и надежную кровлю. На кромках скатов в крайних рядах число креплений увеличивается.

Важно! Если листы приходится кроить, то для этого нужно использовать специальные дисковые ножницы. При резке болгаркой расплавляется и теряет свои свойства защитное полимерное покрытие.

Порядок крепления производители приводят на своих веб-страницах и описывают в инструкции. Там определено и количество точек крепления, и их шаг на краю скат и в его середине.

Как правильно крутить саморезы в металлочерепицу

Как крепить металлочерепицу на крыше? При монтаже кровли прежде всего следует соблюдать правила техники безопасности. Обязательно использование средств индивидуальной защиты:

• страховочный пояс;
• строительная каска;
• защитные очки;
• перчатки.

На заметку! При установке снегозадержателей на металлочерепицу не рекомендуется крепить их саморезами через лист. Лучше воспользоваться специальными кронштейнами, уходящими под верхний кровельный лист.

Как правильно крепить металлочерепицу? Передвигаться по уложенному листу нужно в мягкой и прочной обуви, наступая во впадины профиля. Следует соблюдать следующие рекомендации:

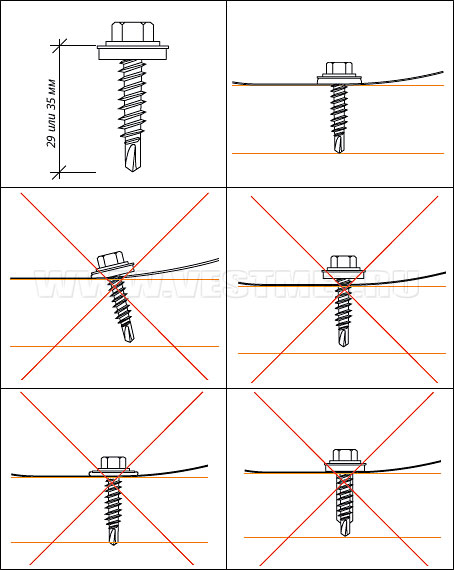

1. Шуруп для кровли направляется строго перпендикулярно плоскости кровли. Перекос в любую сторону приведет к неплотному прилеганию полимерной шайбы и протечке.
2. Прикручивать металлочерепицу нужно в самую низкую часть профиля листа, между гребнями соседних волн. Там металл максимально прилегает к обрешетке. Такое крепление позволит выдерживать максимальные нагрузки.
3. Шуруповерт должен иметь регулировку усилия затяжки. Недотянутое крепление будет расшатываться порывами ветра, а перетянутое может привести к деформации металлочерепицы.

При креплении сразу нескольких листов лучше сначала просверлить дрелью отверстие меньшего диаметра, а уже потом вкручивать в него саморез.

Cхема крепления металлочерепицы саморезами: сколько нужно, правильные размеры

• Знакомимся ближе с саморезами
• Размер
• Как правильно крепить металлочерепицу
• Правила крепления листов
• Расчет

Сегодня металлочерепица, можно сказать, самый распространенный материал для кровли. Крепить ее листы совсем несложно, даже своими руками. Однако, надо знать, что только при условии грамотного и качественного крепежа можно получить кровлю, которая надежно прослужит до нескольких десятков лет.

Монтаж металлочерепичной кровли предполагает крепление листов к обрешетке. При этом важно не только подобрать добротные крепежные элементы, но и чтобы схема крепления металлочерепицы саморезами была правильной. Как известно, грамотный монтаж может обеспечить подобной кровле полувековой срок службы.

Знакомимся ближе с саморезами ↑

Укладку этого листового материала выполняют, используя кровельные саморезы.
Использовать для этих целей гвозди крайне нежелательно, так как ударостойкость металлочерепицы недостаточно высока и под воздействием нагрузок этого рода стройматериал расслаивается.

Внешне – это обычные шурупы, но выполненные из легированной или нержавеющей стали. Настоящий саморез должен иметь также антикоррозионное покрытие, как правило, из слоя цинка. Все это важные составляющие эффективного противостояния крепежа коррозионным процессам.

Шестигранная форма головки способствует равномерному распределению нагрузки по поверхности черепицы. Поскольку помимо прямого назначения она еще должна герметизировать крепежное отверстие, поэтому под шайбой обязательно предусматривают уплотняющую прокладку в виде плоского кольца. Казалось, ничем не примечательное кольцо выполняет сразу несколько функций:

• предохраняет от появления царапин, а, значит, и ржавчины;
• от образования впадин либо вмятин после укладки покрытия;
• герметизирует отверстие под крепежный элемент.

Эта маленькая деталь находится под постоянным воздействием суточных температурных перепадов, осадков, ветра, поэтому для ее изготовления должен использоваться качественный материал. Наилучшим вариантом, как показала практика, считается резина EPDM, которая устойчива к вышеуказанным негативным факторам и довольно длительный период не теряет своей эластичности.

Кровельные шайбы производят в различном цветовом исполнении и если правильно подобрать их по цвету, крепление металлочерепицы саморезами вообще не будет выделяться на фоне покрытия.

Купить саморезы, конечно, не представляет труда, однако учтите, что многие из известных изготовителей предлагают оригинальные саморезы собственного изготовления. Как правило, их поставляют в комплекте. В случае отказа от покупки прилагаемых креплений покупатель не получает гарантии на купленный кровельный материал.

Размер ↑

Есть несколько размеров крепежных шурупов. Их выбор зависит от назначения крепежного элемента. Следует отметить, что кровельные саморезы сгруппированы по признаку металл к металлу или дереву. Назначение элемента легко определить по маркировке на шляпке.

Как правильно крепить металлочерепицу ↑

Крепление саморезов имеет свои нюансы. В первую очередь это касается вращающего момента шуруповерта. Его нужно ограничивать, нельзя допускать сильного сжатия резиновой подкладки, и вот почему. При недостаточном вращающем моменте не будет обеспечена нужная степень герметизации, при чрезмерном – винт может провернуться в обрешетке, что может стать причиной нежелательного ослабления крепления. К тому же это приведет к деформации прокладки, и покрытие раньше выйдет из строя.

Важен также следующий момент – направление крепежа. Шурупы фиксируют строго под прямым углом к обрешетке в месте изгиба волны.

Правила крепления листов ↑

При устройстве металлочерепичной кровли в среднем необходимо 8–10 шт./м² саморезов. Крепеж по нижней кромке каждого из листов вкручивают в прогиб профиля через волну. Затем следующие крепления располагают в шахматном порядке по рядам, сохраняя тот же шаг – через волну.

Если в проекте предусмотрены дополнительные элементы, или крыша имеет нестандартную конфигурацию, то схема крепления и количество материала, скорее всего, изменится.

Такой порядок крепежа сохраняется для всех нахлестов кроме бокового, где крепление выполняют в гребень волны.

• Коньковую планку крепят специальными шурупами через волну.
• Торцевую планку фиксируют с шагом 50–60 см.
• При фиксации аксессуаров используется по 3 самореза/ пог. м. Их закрепляют с шагом 0,35 м в поперечную волну. Если же крепление выполняют вдоль ската, то метиз ввинчивают в верхний гребень. Процесс продолжают с шагом через волну.

В процессе крепления необходимо убирать с поверхности мягкой щеткой все стружки, так как они достаточно быстро проржавеют и будут портить вид покрытия.

Расчет ↑

Давайте подсчитаем, сколько саморезов на металлочерепицу необходимо. Чтобы выяснить их общее количество, будем исходить из того, сколько  приходится на лист.

Допустим, площадь кровли равна 150 м², а для обрешетки использовались бруски сечением 0,3х15 см. Размеры ската – 102 х 77,5 см. При этих допущениях понадобиться установка 40 листов. Уже отмечалось, что при фиксации листа к обрешетке используют метизы соответствующих размеров – 4,8 на 20, 30 или 50.

• При закреплении стыков рядов требуется примерно по 6 элементов крепления, что суммарно составит 120 саморезов.
• Боковые стыки листов кровли по длине фиксируют 21 саморезом на каждый стык. В итоге получается 378 крепежных элементов форматом 4,8 на 20.
• Если исходить из расчета три самореза на лист, то на крепление металлочерепицы по карнизной и коньковой линиям потребуется еще 120 метизов.
• Остается добавить еще 88 шурупов, которыми скрепляют торцевые линии, так как на одну, как правило, уходит 22.
• Если следовать рекомендациям производителей, то для каждого листа понадобится еще, по крайней мере, 5 штук, то есть всего 40х5=200.

Таким образом, для нашей кровли, без учета дополнительных элементов, понадобится 528 метизов размером 4,8 на 35.

Профессионалы рекомендуют приобретать сразу весь комплект саморезов, выполнив предварительный расчет их количества согласно проекту крыши.

© 2023 stylekrov.ru

Страница не найдена — S-5! Крепления для металлической крыши

Перейти к основному содержанию

Как купить

Ресурсы

Обучение

Удержание снега

Снегоудерживающая

Фальцевая прослойка

Открытая застежка

Интернет-магазин

Интернет-магазин

Инструменты

Винты, болты и другое оборудование

Кронштейны и зажимы

Кронштейны и зажимы

Кронштейны для металлической крыши с открытым креплением

Хомуты для фальцевой металлической кровли

Изолированная металлическая панель (IMP)

Узнайте о типах крыш

Узнайте о типах крыш

Узнайте о постоянном шве

Узнать о выставленных напоказ

Варианты использования

Варианты использования

Снег

Солнечная

ОВКВ

Дорожки

Трубы и трубопроводы

Знаки и баннеры

Оборудование и экраны

Спутниковые тарелки

Камеры

Молниезащита

Вспомогательный монтаж

Ветер

Солнечная установка

Солнечная установка

Стоячий стык

Открытая застежка

Солнечная установка

Солнечная установка

Баланс систем

CanDuit

Стойки и рельсовые системы

Информация об устойчивом развитии и LEED

Интернет-магазин

Интернет-магазин

Инструменты

Винты, болты и другое оборудование

Кронштейны и зажимы

Кронштейны и зажимы

Кронштейны для металлической крыши с открытым креплением

Хомуты для фальцевой металлической кровли

Узнайте о типах крыш

Узнайте о типах крыш

Узнайте о постоянном шве

Узнать о выставленных напоказ

Варианты использования

Варианты использования

Снег

Солнечная

ОВКВ

Дорожки

Трубы и трубопроводы

Знаки и баннеры

Оборудование и экраны

Спутниковые тарелки

Камеры

Молниезащита

Вспомогательный монтаж

Ветер

Вспомогательный монтаж

Сопротивление ветру

Защита от падения

Все продукты

Все продукты

Зажимы

Зажимы

Зажимы

С-5-Б

С-5-Э

С-5-ЭФ

С-5-ФА

С-5-Ч

С-5-Н90

Рукоятка S-5-K

S-5-K Сцепление Снег

С-5-ХД

С-5-Н

С-5-Н 1,5

С-5-НХ 1,5

S-5-Q

С-5-Р465

С-5-С

С-5-Т

С-5-У

С-5-УСФ

С-5-В

С-5-З

С-5-ЗФ

С-5-Ж

Зажим ветра

Изолированная металлическая панель (IMP)

Кронштейны

Кронштейны

Кронштейны

CorruBracket

CorruBracket 100T

CorruBracket 500T

CorruBracket 100T PV

CorruBracket 500T PV

ПротеаБракет

РеброКронштейн

РеброСкоба I-V

Солнечная Нога

ВерсаКронштейн

ВерсаГард

Крепеж

Интернет-магазин

Интернет-магазин

Винты, болты и другое оборудование

Защита от снега

Защита от снега

Защита от снега

ColorGard

Двойной Гард

СноРейл

СноФенс

X-Гард 1. 0

X-Гард 2.0

ВерсаГард

Солнечная установка

Солнечная установка

Солнечная установка

CanDuit

ПротеаБракет

ПВКИТ

Солнечная Нога

ВерсаГард

ПВКОНЦЕАЛ

ГРИППЕРФИКС

ГРИППЕРФИКС

GRIPPERFIX

Ресурсы

Обучение

Нагрузочные тесты

Конфигуратор проекта

Калькулятор снега

Солнечный калькулятор

Поддержка продукта

Авторизоваться

Как купить

НА ВЕРХ

Помощь в низкоуглеродном строительстве

28 апреля 2021 г.

Блог

Обычные проблемы с крепежом на месте обычно возникают в результате использования неправильных инструментов для установки. Слишком легко правильное оборудование заменяется другими инструментами, которые обычно можно найти на любой строительной площадке.

Однако использование этих альтернативных инструментов может привести к таким проблемам, как повреждение поверхности и чрезмерное сжатие конструкции.

В связи с растущим использованием марок стали с более высокой прочностью на растяжение (более твердых) в несущих стальных конструкциях, правильный выбор инструмента теперь имеет важное значение, чтобы избежать дополнительных затрат и увеличения времени установки, связанного с выгоранием и неработающими креплениями. Использование прецизионных крепежных деталей и соответствующих инструментов, связанных с ними, сокращает время и качество монтажа. Это обеспечивает оптимальные механические характеристики крепежа и целостность оболочки здания.

Крепеж самонарезающий предназначен для установки с приводом постоянного вращения специального шуруповерта. Встроенные точки сверления плохо работают на очень высоких скоростях; поэтому рекомендуется максимальная скорость 2000 об/мин. Это может показаться контрпродуктивным, но более низкая скорость будет способствовать снижению риска выгорания крепления. Точно так же, как только попытка просверлить отверстие в материале потерпела неудачу, стальная опора в области неудавшегося крепежного отверстия теперь стала цементируемой, что делает дальнейшие попытки в том же месте еще более сложными.

Для установки самосверлящих креплений требуется либо аккумуляторный шуруповерт, либо шуруповерт на 110 В, с подходящей головкой / битой, оснащенной носовой частью с регулируемой глубиной фиксации.

Приводная муфта должна быть достаточно глубокой, чтобы фланец на конце муфты соприкасался с основанием головки крепления. Это обеспечит наиболее эффективное сверление инструмента в креплении, а также предотвратит повреждение крепления и рабочей зоны. Это особенно важно при использовании магнитных головок, где втулка неглубокая и увеличивает риск повреждения головки крепления. Важно предохранять гнездо от стружки, так как магнит естественным образом притягивает отходы, что обеспечивает правильное сцепление гнезда с креплением и предотвращает повреждение покрытия креплений и рабочей поверхности. Углубление гнезда также должно быть достаточно глубоким, чтобы не задевать верхнюю часть головки крепежного элемента, обеспечивая правильное зацепление фиксатора в гнезде.

При сверлении не прикладывайте чрезмерное усилие к шуруповерту, пока крепеж просверливает материал. Это контрпродуктивно для процесса, увеличивая риск «выгорания» креплений. Точная скорость шуруповерта зависит от типа крепежа, несущей стали и основания. Чем медленнее устанавливается крепление, тем выше достигаются механические характеристики, поскольку меньше вероятность того, что резьба сорвет металлическую основу, а меньшая скорость предотвращает поверхностное упрочнение основы, позволяя креплению врезаться в материал, как предполагалось.

Ударные инструменты использовать нельзя. Повторяющиеся ударные воздействия приведут к сбоям в креплении, ухудшению характеристик выдергивания крепежа и повреждению покрытия. Использование неподходящих инструментов, таких как ударные отвертки или инструменты для сухих стен, для крепления может привести к аннулированию любых предоставленных гарантий. Точно так же шуруповерты для сухих стен, как правило, работают со скоростью до 4000 об / мин, что превышает рекомендации по креплению. Опять же, их не следует использовать.

Всегда:

• Установите кровельные и облицовочные саморезы с помощью шуруповерта на аккумуляторе или шуруповерта на 110 В.
• Убедитесь, что шуруповерт оснащен правильно отрегулированной насадкой для определения глубины (если крепеж не имеет функций, предотвращающих перекручивание)
• Устанавливайте кровельные и облицовочные саморезы на скорости менее 2000 об/мин, даже если крепеж имеет функции предотвращения перекручивания
• Убедитесь, что используются правильные головки и насадки
• Любой магнит должен быть чистым и утопленным достаточно глубоко, чтобы очистить головку
• Внешние втулки должны ввинчиваться во фланец у основания головки винта
• Всегда используйте правильные средства индивидуальной защиты, чтобы избежать травм

Не следует:

• Устанавливайте крепления для кровли и облицовки с помощью ударного шуруповерта или шуруповерта для гипсокартона. Повторяющееся действие ударного гайковерта приведет к поломке крепления, а инструменты для сухих стен работают со скоростью около 4000 об/мин, что значительно превышает рекомендуемую скорость установки
• Прикладывайте чрезмерные торцевые нагрузки (сила собственного веса) с помощью шуруповерта во время сверления крепежа, особенно на более толстых опорах из горячекатаной стали/тяжелого профиля. Это не только увеличивает риск повреждения крепления или материала, но также увеличивает риск получения травм монтажником

Наконец, при установке саморезов в различные типы опорной стали следует учитывать следующие рекомендации по скорости инструмента:

• Рельс легкой секции: 1800-2000 об/мин
• Рельс для тяжелого профиля: максимум 1800 об/мин
• Сшиватель в 2 слоя стали толщиной 0,7мм: 1800-2000 об/мин

Пожалуйста, свяжитесь с нашим техническим отделом для получения более подробной информации о правильной спецификации крепежа для использования с нашими системами или используйте наш онлайн-инструмент спецификации, который поможет вам создать правильную спецификацию для производительности, которая соответствует потребностям вашего проекта. Это даст вам уверенность в том, что компоненты облицовки совместимы и работают вместе как единая система.
