Схема крепления саморезами профнастила на крыше: Саморезы для кровли из профнастила — схема крепления и расход на 1м2 (фото, видео)

Как крепить профнастил на крышу саморезами: пошаговый инструктаж в деталях

Если вам нравится аккуратный и стильный кровельный профнастил, тогда эта статья для вас. Важно не только грамотно выбрать качественное покрытие, но и правильного его закрепить. Тогда металлическая крыша будет служить долго, не беспокоя периодической необходимостью в локальном ремонте.

Как крепить профнастил на крышу саморезами и насколько это сложно? Тонкостей и нюансов здесь действительно немало: начиная от выбора подходящих саморезов и заканчивая головоломкой, в какую волну листа их крепить – верхнюю или нижнюю. Разберемся.

Чтобы крыша из профнастила была долговечной и безупречно эксплуатировалась десятки лет, существует своя специальная технология крепления. Ни в коем случае не используйте для этого обычные гвозди.

Вода будет легко просачиваться в отверстия и уже через месяц-другой на этих местах появятся следы ржавчины, а под листами будет хроническая сырость.

Далее ржавчина станет разъедать всю крышу, пока не уничтожит ее полностью. Вот почему крепить кровельными гвоздями профнастил не рекомендуется, тем более, что они попросту не удержат листы под воздействием сильного ветра.

Для современной металлической крыши сегодня выпускаются профессиональные кровельные саморезы –  с резиновой прокладкой, которая, сжимаясь, полностью перекрывает путь любой влаге:

Речь идет о специальных врезающихся винтовых шурупах высокого качества. Даже похожие по внешнему виду саморезы не всегда подходят для обустройства кровли — они могут ослабить крепеж или покрыться коррозийным налетом.

Если вы все же использовали неподходящие для кровли саморезы (или их поставили неквалифицированные рабочие) — не торопитесь выдирать их обратно. Обработайте все отверстия герметиком, даже если там присутствует резиновая прокладка. Хотя к такому способу лучше вообще не прибегать.

Профессиональные кровельные саморезы всегда изготавливают из оцинкованной легированной стали. Именно исходный материал напрямую влияет на качество крепления, обеспечивает правильное прилегание материала и исключает нарушение структуры металла вокруг просверленного отверстия. На что это влияет?

В первую очередь, появится ли коррозия кровельного листа вокруг самореза. Если вы когда-либо видели крышу с дешевыми саморезами, то наверняка узнали ее именно по ржавым потокам от шайб. Направляясь вниз, они попутно разрушают весь лист.

В случае с применением правильных кровельных саморезов такого не возникает. Ведь еще в заводских условиях их оцинковывают электролитическим способом слоем не менее 20 мкм.

Далее шляпку покрывают полимерной краской сразу со всех сторон, чтобы тоже защитить от коррозии. У качественных саморезов – это порошковая краска, которая имеет цвет соответственно каталогу RAL. А каучуковая резиновая прокладка устойчива к перемене температуры, ультрафиолетовым лучам и изменению нагрузок.

К слову, среди самых подходящих именно для профлиста рекомендуется брать саморезы фирм Essve, Gunnebo и Sfs-intec.

В зависимости от того, к какому именно основанию (дерево или металл) будут крепить профнастил, вам понадобятся разные виды саморезов.

Так, сегодня выпускают два основных вида саморезов для обрешетки из разных материалов: крепежные элементы для металла и дерева. Для деревянной обрешетки нужны саморезы 4,8х28 мм или 4,8х35 мм. Для металлических прогонов берутся саморезы по металлу:

• 4,8х19 мм для металла толщиной от 3-х мм;
• 5,5х25 мм для металла толщиной до 6 мм;
• 5,5х35 и 5,5х50 мм для металла до 12 мм толщиной.

Выглядит такое крепление солиднее своего аналога для дерева:

Впрочем, все указанные саморезы оснащены шестигранной головкой, острым сверлящим наконечником и прочным стержнем с резьбой. Отличаются только длина и толщина этого стержня.

Также шаг резьбы у саморезов по дереву более редкий, чем у метизов по металлу: разница составляет от 1 до 1,5 мм и ее видно на глаз. Чем толще основание из металла, которое нужно просверлить, тем чаще резьба и длиннее сверло.

Обычно, для того чтобы узнать, какую толщину металла способен просверлить саморез, достаточно измерить длину сверла. Логично, что толщина металлического основания, в сумме с толщиной прикручиваемого металла, не должна превышать длину сверла самореза:

Также, согласно общему правилу, чем толще лист профнастила и плотнее обрешетка, тем острее и длиннее должно быть сверло.

У опытных кровельщиков есть своя технология подбора длины сверла. Часто они они берут длинные и короткие сверла в такой пропорции – 80% коротких и 20% длинных.

Можно, конечно, взять все саморезы длинные,  чтобы перестраховаться, но короткие закручиваются легче и меньше срываются при монтаже. Вообще, если речь идет о деревянной обрешетке, то короткими саморезами нужно крепить профлист в нижний гребень, а длинными через два листа на стыках. Подбирайте саморезы такой длины, чтобы они немного выходили с обратной стороны прогона.

В общей сложности основных схем крепления профнастила две:

• вертикальная, которая идеальна для профнастила с дренажной канавкой. В этом случае сначала кладут первый лист в первом ряду, закрепляют на время, а затем – первый лист уже второго ряда. Положив таким образом блок из четырех листов, его выравнивают и закрепляют на кровле. По этой же схеме укладывают все остальные листы.
• по 3 листа, который подходит для профнастила без водосточных канавок. В этом случае укладывают сначала два первых листа в первом ряду, к ним крепят лист верхнего ряда и после выравнивания по карнизу блок уже надежно крепят к крыше.

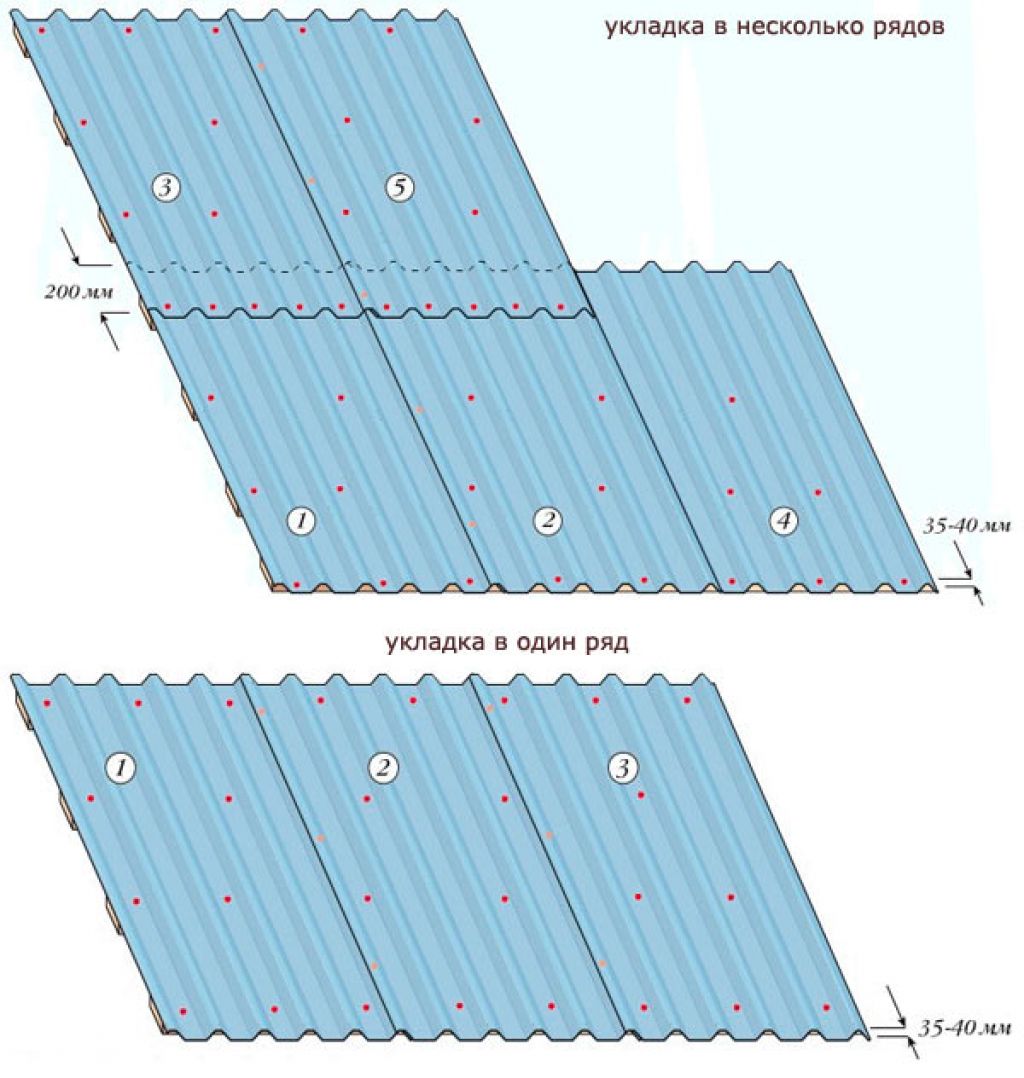

Схема крепления также зависит от длины приобретаемых профилей:

Отдельно остановимся на том, какой должен быть нахлест у профнастила:

• При угле менее 15° нахлест должен быть не менее 200 мм, и желательно в две волны.
• При угле до 30° нахлест делают от 150 до 200 мм, смотря какая ширина волны.
• При угле более 30° нахлест уже может быть от 100 мм.

Если у профлиста будут горизонтальные нахлесты, тогда их делать нужно не менее, чем 20 см, с обязательной герметизацией каждого. Для этого используйте битумную мастику или силиконовый герметик, которые подходят для кровли.

Для закрепления квадратного метра профлиста требуется 7-9 саморезов. Чтобы рассчитать количество метизов для вашей кровли, это число умножают на площадь всей поверхности. Полученное количество саморезов приведите к кратности 250. Дело в том, что саморезы продаются в пачках по 250 штук либо в ящиках от 1000 до 4000 штук. Поэтому будет удобнее, если вы сразу определитесь сколько коробок крепежа вам надо. При этом округляйте цифру в большую сторону – небольшой запас всегда необходим.

Вот самая рациональная схема крепления:

Также учитывайте, что шаг крепления профнастила для разных марок свой:

Учтите, что чем больше мест крепления, тем, с одной стороны, крепче профлист будет смонтирован на скат, но в то же время большое количество отверстий увеличивает риск протечек.

А теперь переходим к самому неоднозначному вопросу. Дело в том, что сколько существует в продаже профнастил, столько не утихают споры по поводу его монтажа.

Как все-таки правильно крепить саморез: в верхнюю или нижнюю волну? Казалось бы, почему вообще возникают подобные вопросы, если производитель четко указывает, что крепление происходит в нижнюю волну?

На самом деле вопрос имеет смысл. Саморез в нижней волне надежно прижимает профлист к обрешетке, и сама кровля выглядит защищенной. Но, в то же время, вода по скатам всегда идет по нижней волне, и такое крепление всегда находится в воде, в отличие от верхней.

При этом любая погрешность в процессе монтажа – протечка крыши и быстрая коррозия кровельного материала. Поэтому необычное, но оправданное в практическом плане решение вопроса предлагают сами кровельщики:

• Если крышу монтируют профессионалы, в которых вы уверены, тогда пусть ввинчивают саморез в нижнюю волну;
• Если бригада неблагонадежная и есть риск, что мастера не будут соблюдать все технологические тонкости – лучше в верхнюю. На общую прочность крыши этот метод не повлияет никак, зато во время дождя проблемные места крепления не создадут проблем.

Но помните! В случае нарушения инструкции по монтажу, которую прилагает производитель, гарантия на готовую кровлю не распространяется. Поэтому взвесьте все за и против и выбирайте подходящий вариант укладки.

Давайте разберем основные ошибки — чем больше вы будете о них знать, тем надежнее будет ваша крыша:

• Слишком большое сверло. Итог – никакой герметичности и несущей способности соединения.
• Слишком тонкое сверло. Это наверняка приведет либо к сломанному крепежу, либо закусыванию резьбы – ее частичному уничтожению. И качественным такое крепление, конечно, не назовешь.
• Саморез закручен слишком слабо. В этом случае резиновая прокладка не будет плотно прилегать к поверхности металлического листа, и под нее легко попадет влага.
• Саморез закручен слишком сильно. В таком случае резиновая прокладка из-за перенапряжения быстро пойдет трещинами и станет пропускать воду.

Разобраться в этом вам поможет такая иллюстрация:

Чтобы избежать перетягивания шайбы или облома сверла, необходимо применять соответствующий инструмент. Для этой цели подходит шуруповерт с невысокой скоростью вращения (до 1800 оборотов), которая позволяет контролировать угол входа самореза в кровлю.

Будьте внимательны: саморезы для профнастила комплектуют шайбой, которая чутко реагирует на перетяжку при завинчивании.

А вот что делать, если вы закрутили саморез не в то место (например, не попали в обрешетку), причем дважды? Выход есть: нужно закрыть отверстие от самореза герметиком и заклепкой. В результате последствия неправильного крепежа будут практически незаметны:

Еще один хороший совет по этой же проблеме:

Как вы видите, допустить ошибку может каждый, но если знать, как ее исправить, то проблем в будущем можно избежать.

Профнастил принято укладывать на крышу с расстоянием между стропилами от 600 до 900 мм. В процессе вкручивания саморезов всегда следите за тем чтобы они заходили в профнастил только под прямым углом, а резиновая шайба сжималась не более, чем на 1 мм. Если нарушить одно из этих правил, то не избежать попадания влаги прямо в места крепления.

Чтобы было удобно ввинчивать кровельные саморезы, используйте шуруповерт с насадкой под шестигранник:

Сами саморезы равномерно распределяют по волнам, на стыках листов, при подходе к коньку, хребтам, вдоль фронтонов и на линии карниза.

Заранее отрегулируйте скорость шуруповерта – так, чтобы в процессе, когда вы прижмете лист профнастила к обрешетке, резиновую прокладку только слегка прижало. Вот пример неправильного (слева) и правильного (справа) сжатия каучуковой прокладки:

К слову, иногда приходится монтировать профнастил в обрешетку из очень плотной древесины. Например, если саморез попал в сучок. Тогда при том же вращении шуруповерта саморез останется недокрученным. Здесь придется увеличить скорость вращения, докрутить саморез и вернуть предыдущие настройки.

Постарайтесь попадать саморезом ровно в центр обрешетки – это минимизирует возможность деформации гофры. Далее закручивайте саморезы в шахматном порядке. Точки крепления высоких профилей размещайте через одну волну, а низких через две – это увеличит надежность крыши.

Совет: если лист профнастила слишком длинный, как у крыш промышленных объектов, а профиль высокий, тогда при шаге прогона более одного метра крепите листы в каждую нижнюю гофру.

Далее вдоль линии торца кровли вам нужно закрутить саморезы в каждую обрешетку. В общем у вас уйдет около 6-8 штук на каждый квадратный метр.

Как только вы закончите монтаж профнастила, внимательно осмотрите крышу. Ее общий вид, надежность поперечных и продольных стыков, вмятин и правильность крепления саморезами.

У крепления доборных элементов своя технология. В качестве конька используют специальные планки, которые укладывают с нахлестом 10 см и шагом до 30 см.

Дополнительно между планками и профнастилом располагают уплотнитель. Если у листов мелкая волна, то обычного уплотнителя будет достаточно, если волны высокие – тогда уплотнитель нужен проветриваемый:

Для доборных элементов берите саморезы большей длины, чем для обрешетки, ведь иногда их придется крепить через верх волны. Поэтому длину самореза следует выбирать так, чтобы она превышала толщину материала с высотой волны профлиста.

Теперь вам известны все секреты профессиональных кровельщиков. Задавайте вопросы, делитесь опытом и мыслями по поводу того, как все-таки правильно крепить современный профнастил.

Будьте в курсе!

Подпишитесь на новостную рассылку

схема, расстояние между саморезами, шаг крепления профлиста на кровле, как правильно вкручивать к обрешетке, с каким шагом крепить

Содержание:

Виды саморезов, используемых для крепления профлистов
Правила расчета саморезов
Особенности монтажа профнастила на крыше — схема
Укладка гидроизоляции и пароизоляции
Вычисление расстояния и шага обрешетки под профнастил
Причины протечек при правильной укладке профнастила

Для выполнения крепления профнастила саморезами на крыше используется особая технология, благодаря которой крыша может безупречно эксплуатироваться до полувека.

В большинстве случаев выбор профнастила для перекрытия кровли определяется универсальностью материала. Для него характерна хорошая прочность и высокая устойчивость к негативному воздействию природных явлений, что позволяет получить надежную и долговечную крышу. Помимо этого профилированные листы металла отличаются прочной окраской, которая не выгорает под воздействием солнечных лучей. Это позволяет сэкономить на краске.

Виды саморезов, используемых для крепления профлистов

В качестве крепежных элементов для профнастила используются металлические кровельные саморезы, ими же крепят кровельную металлочерепицу. Выбор крепежа абсолютно не зависит от типа обрешетки и материала ее изготовления, в любом случае используются самоврезающиеся винтовые шурупы высокого качества, оснащенные уплотнительными резиновыми элементами.

Если монтаж выполнять винтами, не предназначенными для фиксации профнастила, то результатом может стать ослабление крепежа и коррозийный налет. Конечно, коррозию можно предотвратить, если отверстия вокруг крепежа заделать герметиком.

Конструктивной особенностью самореза является наконечник в виде сверла, что позволяет обходиться без предварительной подготовки отверстий.

Наличие резинового уплотнителя на каждом винте делает место крепления полностью герметичным.

Если говорить о размерах, то наиболее востребованными являются шурупы 4,8*28 мм, хотя производитель предлагает крепежные элементы длиной 19-250 мм и диаметром 4,8-6,3 мм.

Например, для крепления коньковых элементов лучше использовать саморезы, длина которых достигает 80 мм. В целом крепежный элемент должен быть длиннее общей толщины листа на 3 мм, независимо от схемы крепления профлиста саморезами на крыше.

Стандартная шляпка самоврезающихся винтов имеет оптимальную высоту, которая позволяет метизу прочно держаться в бите шуруповерта.

Правила расчета саморезов

Для определения количества крепежных элементов используется две схемы, уникальная и персональная.

Уникальная схема крепления профнастила саморезами на крыше позволяет выполнить расчеты быстрее и проще, благодаря постоянству цифр. При незначительной ветровой нагрузке на 1 м² берут 4 самореза. Этого количества вполне достаточно, чтобы листы профнастила не вибрировали. В регионах с преобладанием сильных ветров, которые будут постоянно оказывать воздействие на кровельную конструкцию, на одном квадратном метре размещают 8 саморезов.

Для примера можно взять следующую схему: крепление профнастила будет выполняться на скатах крыши общей площадью 50 м² в доме, расположенном на открытом, хорошо продуваемом участке. С учетом сильной ветровой нагрузки, чтобы крепление металлопрофиля было достаточно надежным, необходимо взять по 8 саморезов на один квадратный метр поверхности. Делая соответствующие расчеты, получается следующий результат:

50*8=400 штук.

При вычислении следует учитывать необходимое отклонение 5%, следовательно, для работы потребуется такое количество крепежей:

400+5%=420 штук.

Персональная схема крепления профлиста подразумевает учет общей нагрузки на кровлю. Особенностей обрешетки, кровельного материала и назначение крыши. В большинстве случаев при креплении профнастила на металлическую обрешетку шаг между крепежами составляет 50 см. Заметим, что расстояние между обрешеткой для профнастила не является постоянным. При минимальных нагрузках со стороны это расстояние может быть увеличено. Следовательно, для каждой крыши расчет проводится индивидуально. Читайте также: «Как сделать расчет профлиста на крышу – сколько надо листов и доборных элементов».

Опытные строители рекомендуют в любом случае приобретать саморезы с небольшим запасом, чтобы избежать непредвиденных ситуаций.

Особенности монтажа профнастила на крыше — схема

Чтобы качественно выполнить монтаж листов профнастила на крыше, важно не только уметь правильно выбирать крепежные элементы. Необходимо знать, как правильно вкручивать саморезы в профнастил при непосредственном креплении этого кровельного материала. Это очень важно для получения прочной и надежной конструкции. Давайте разберемся, как правильно крепить профлист на крыше саморезами, чтобы крепление было надежным и долговечным.

Для начала следует точно определить, в каких целях будет использоваться крыша. Ведь кровля мансардного этажа обустраивается совсем по другой схеме в отличие от холодного чердачного помещения. Не исключено, что профнастил планируется использовать для перекрытия крыши над гаражом или какой-либо хозяйственной постройкой (прочитайте также: «Как сделать перекрытие крыши профнастилом своими руками – пошаговое руководство»). Следовательно, форма кровельной конструкции, ее площадь, состав «пирога», количество материала и крепежных элементов полностью зависит от планируемого использования крыши.

В качестве кровельного материала чаще всего используются профилированные листы «Н» определенных размеров, причем высота и толщина волны подбирается индивидуально для каждого объекта.

Кроме того для надежного крепления профнастила на крыше расстояние между саморезами подбирается по индивидуальному плану.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

После определения необходимого количества материала можно приступать к непосредственному монтажу, соблюдая следующие правила:

• Начинают укладку листов с нижнего ряда вдоль карнизного свеса.
• Листы первого ряда должны немного свисать с кровли, чтобы обеспечить защиту стенам от дождя и снега.
• Саморезы вкручиваются строго перпендикулярно поверхности. При этом простое полотно крепится саморезами с резиновой прокладкой, а монтаж ендов выполняется метизом с жестяным уплотнителем.
• Допускается предварительно соединять по несколько листов между собой и крепить конструкцию блоками. Такие действия несколько ускоряют выполнение работы.
• Для решения вопроса, с каким шагом крепить профнастил, следует знать, что профилированные металлические листы фиксируются саморезами между волнами. А вот крепление конька выполняется на гребне волны.

Укладка гидроизоляции и пароизоляции

Для надежности и долговечности крыши необходимо выполнить монтаж гидроизоляционного и пароизоляционного материала.

Гидроизоляцию укладывают между элементами обрешетки и профнастилом непосредственно на утеплитель (если предусмотрено его использование) для защиты чердачного пространства и утеплителя от попадания влаги. Отсутствие гидроизоляции приводит к тому, что влага не отводится из-под кровли, а скапливается в виде конденсата на профилированных металлических листах. Результатом этого становится образование очагов коррозии и уменьшение эксплуатационного периода кровельного материала.

Пароизоляция укладывается под утеплителем и предотвращает образование конденсата, который всегда образуется из-за разницы температуры с внешней и внутренней стороны кровли.

По функциональному назначению строения определяется количество слоев кровельного пирога.

К примеру, жилые объекты требуют наличие пароизоляции, утеплителя, гидроизоляции и кровельного материала. Для нежилых помещений достаточно укладки под профнастил гидроизоляционного материала.

Вычисление расстояния и шага обрешетки под профнастил

В качестве обрешетки для крыши из профнастила над жилым домом рекомендуется использовать деревянные бруски. Расстояние между ними определяется величиной угла наклона скатов и высотой волны профилированного листа.

Чтобы правильно выбрать расстояние между брусками, шаг крепления профлиста на кровле и качественно закрепить его, необходимо придерживаться следующих рекомендаций:

• При уклоне скатов крыши более 15⁰ расстояние между брусками обрешетки может составлять 35-50 см.
• Если скаты имеют угол наклона меньше 15⁰, то рекомендуется использовать сплошную обрешетку. В этом случае листы кровельного материала могут иметь высоту волны не меньше 20 мм. Кроме того нельзя забывать, что укладка листов должна выполняться с нахлестом до 20 см.
• Если уклон скатов не превышает 15⁰, а высота профиля листа равна 35 мм, то допускает делать шаг между брусками 30 см. При этом нахлест материала может достигать 20 см.
• На аналогичном скате профилированные листы с высотой волны 44 мм можно укладывать на обрешетку, шаг которой равен 50 см и выше.
• При наклоне скатов 20⁰ листы укладываются с нахлестом 10-15 см на обрешетку с шагом 30-40 см.
• Незначительный угол наклона, менее 12⁰, требует дополнительного применения герметика в местах стыка. В исключительных случаях сооружение фиксируется металлическими заклепками.

Причины протечек при правильной укладке профнастила

Довольно часто возникает ситуация, когда крепление профлиста к обрешетке саморезами выполнялось по всем правилам, но на кровле обнаруживаются протечки. Причиной этому может стать неправильное обрезание листов.

Дело в том, что резка металлических профлистов выполняется обычными или электрическими ножницами по металлу, причем для косых вырезов лучше использовать электрический лобзик.

Места реза в обязательном порядке обрабатывают с помощью герметизирующего водонепроницаемого состава, что препятствует образованию коррозийных процессов на кромках листа.

Если профнастил фиксируется на металлических прогонах, то предварительно нужно просверлить отверстия для крепежных элементов. После установки крепежа оставшееся пространство заделывают герметиком.

При необходимости передвижения по кровле из профнастила следует пользоваться обувью с мягкой подошвой, чтобы не допустить повреждения кровельного материала.

С этой же целью не рекомендуется класть используемые инструменты на покрытие. Лучше всего пользоваться специальными деревянными ящичками.

При случайном повреждении защитной пленки профилированного листа используют антикоррозийный состав и влагостойкую краску.

Крепление профнастила саморезами на крышу: правильная технология и особенности

Значение саморезов при обустройстве кровли из профнастила трудно переоценить. На сегодняшний день эта застежка представляет собой хорошо продуманный элемент, который приспособлен ко всем нюансам такого рода работ. Этот тип оборудования должен быть правильно выбран. Только так вы сможете добиться положительного результата. В качестве материала для изготовления саморезов используется углеродистая сталь марки С1022. Крепеж изготавливается в соответствии с государственными стандартами. По их словам, поверхность шнека должна иметь цинковое покрытие, чтобы изделие обладало антикоррозийными свойствами.

Надежность креплений

Следует учитывать, что крепление профнастила в местах соединения может подвергаться высоким нагрузкам. Это должно включать снег, ветер и эксплуатационные воздействия. Именно поэтому каждая партия шурупов проходит проверку на разрыв. Оптимальное значение – 102 кг/см. Но в продаже можно встретить саморезы, у которых этот параметр варьируется в более высоких пределах: от 150 до 170 кг/см.

Подбор саморезов для профнастила

Если вы планируете крепить профнастил саморезами на крышу, важно правильно подобрать эти элементы. Они могут быть предназначены для установки на деревянный или металлический каркас. В первом случае крепление следует выбирать с учетом редкого шага резьбы. Он будет гарантировать удобство работы и прочность креплений. Это убеждение верно, даже если приходится работать с самыми твердыми породами дерева.

Если профлист предполагается монтировать на металлическую конструкцию, которая в процессе эксплуатации подвергается повышенным ветровым нагрузкам, необходимо выбирать саморезы, имеющие специальную заточку и сверлильную насадку. Эти изделия должны быть изготовлены из высококачественной стали. При устройстве кровли устанавливаются доборные и коньковые элементы. В этом случае необходимо приобрести более длинный саморез.

Почему еще я должен выбрать отвертку?

Все три разновидности имеют специальный наконечник в виде сверла. Благодаря ему в кровельном материале не требуется делать отверстия заранее. А вот головки в виде шестигранников позволяют зафиксировать элемент в гнезде отвертки или дрели. Это упрощает рабочий процесс и сокращает временные затраты, что положительно сказывается на качестве монтажа.

Определение количества саморезов на лист профнастила

Если вы будете крепить профнастил саморезами на крыше, то работу следует начинать со стороны карниза. Первый лист укладывается в нижний ряд. А второй монтируется внахлест в одну волну. После того, как полотно выровнено по краю карниза, профиль крепится к нижней балочной планке в каждой волне. В месте нахлеста полотно должно быть соединено. Делается это с помощью заклепок. После установки первых двух нижних листов внахлест шириной 200 мм можно переходить к монтажу левого во втором ряду. Но это еще не все.

В месте нахлеста листы необходимо крепить к обрешетке в каждой волне. В промежутке полотна закрепляют в шахматном порядке. Установите крепеж через две волны. Для надежной фиксации расстояние между шурупами не должно превышать 500 мм. Вышеуказанная технология определяет, сколько деталей потребуется на один лист. Исходя из этого, необходимо выполнить расчет. Если вы используете лист длиной 8 м, шириной 1,1 м, а расстояние крепления 500 мм, то нужно потратить по 10 саморезов на профиль внизу и вверху. Восемь штук понадобится для фиксации средней части листа. Отсюда можно сделать вывод, что расход крепежа на профлист составит 18 штук. Эту цифру следует умножить на количество листов на крыше. Это позволит получить то количество саморезов, которое потребуется для крепления листов. Все, как видите, просто.

При креплении профнастила саморезами на крышу количество элементов может варьироваться. Это будет зависеть от ширины и длины листа. Если речь идет о внушительных уклонах, расстояние между позициями саморезов следует уменьшить. Это увеличит расход на 1 м ² . При креплении материала наибольшее внимание следует уделить стыкам покрытия. Именно в этих местах вероятны утечки. По торцам, в тех местах, где имеются фронтонные свесы, лист следует укрепить к каждому бруску тележки. Это также увеличит количество винтов. Поэтому после проведения расчетов необходимо приобрести крепеж на 10% дороже, так как есть вероятность брака и непредвиденных расходов, а также поломки деталей и их утери.

Правильная технология крепления

Крепление профнастила саморезами на крышу должно осуществляться по определенной методике. Он предусматривает использование цветных или оцинкованных элементов с полипропиленовыми шайбами. Диаметр может варьироваться от 0,48 до 0,63 см. При этом длина обычно варьируется от 1,9 до 25 см. При покупке шурупа важно учитывать, что резьбовая часть должна быть длиннее ширины соединяемых материалов на 3 мм.

Средний расход на квадратный метр покрытия обычно около 7 штук. Для надежной фиксации профлиста на прямом участке требуется в среднем 8 деталей, при этом ближе к концам число следует увеличивать, чтобы конструкция выдерживала ветровые нагрузки. Вкручивайте шурупы строго перпендикулярно. При этом абсолютно недопустимы перекосы. Специалисты рекомендуют вкручивать крепеж в волны, которые примыкают к обрешетке или прогонам. При креплении профнастила саморезами на крышу рекомендуется заранее рассмотреть фото. Это позволит вам понять, что на первом этапе материал разворачивается в строгом положении и порядке. Важно обеспечить нахлест, который должен быть больше при меньшем наклонном углу.

Важные нюансы

Если вы будете крепить профнастил на крышу, то следует учитывать расстояние между шурупами. Это обсуждалось выше. Но технология предусматривает соблюдение многих других правил. Среди них следует выделить необходимость контроля усилия при закручивании крепежа вручную. В противном случае крышка может быть повреждена. Если не затянуть саморез, крыша не будет выполнять свои функции. Укладывая листы профнастила, необходимо постепенно двигаться вверх. При этом первый ряд белья должен нависать над краем крыши на 5 см. Это защитит стены здания от дождевой и талой воды.

Рекомендации специалиста

Довольно часто домашние мастера самостоятельно монтируют профнастил саморезами на крышу. Инструкция поможет даже тем, кто уже какое-то время занимается подобной работой. Из него можно узнать, что монтаж листа осуществляется с помощью креплений с резиновыми прокладками. Они обеспечивают водонепроницаемость и абсолютную герметичность. Также используются стальные хомуты для соединений. А вот от алюминия рекомендуется отказаться. Ведь они не могут обеспечить прочность установки на должном уровне.

Для скрепления листов сварка не рекомендуется. Ведь при высоких температурах полимерное и цинковое защитное покрытие выгорит. При этом сам лист остается незащищенным от коррозии. Крепление профнастила с помощью 21 самореза на крышу – самое верное решение. Гвозди категорически не рекомендуются.

Ограничения

Если вы хотите работать с крышей, угол наклона которой больше, то и нахлестная лента должна быть шире. Это стоит учитывать. Если речь идет о крыше, угол наклона которой превышает 10 градусов, то перекрытия в одну волну будет достаточно. Есть еще один вариант. Если угол наклона еще больше, то необходимо сделать нахлест шириной в две-три волны. Начинайте движение, когда монтаж необходим с торцевых частей, а не с середины. Важен не только шаг крепления профнастила саморезами на крышу, о котором шла речь выше, но и правильность раскладки листов. Они должны идти по крыше. Не приветствуется даже небольшой наклон. Для контроля расположения элементов на поверхности можно натягивать нить, придерживаясь линии укладки в первом ряду профнастила.

Заключение

Описанный выше способ крепления профнастила считается наиболее оптимальным. Двускатная крыша, количество саморезов для которой вы сможете рассчитать по методике, использованной в статье, будет выглядеть привлекательно, если вы сделаете все по правилам. Использование этого вида крепежа не случайно. Этот механизм позволяет гарантировать максимальную надежность соединения материала с обрешеткой. Кроме всего прочего, винты имеют специальные прокладки, препятствующие попаданию влаги внутрь. Они также делают соединение более мягким. Правильное закрепление профнастила на крыше саморезами позволяет исключить повреждение листа.

Серия креплений для поликарбонатной кровли | BDN Крепеж

Главная » Кровельные шурупы » Саморезы » POLY-FAST™

Крепеж POLY-FAST™ оснащен режущей шайбой для создания необходимого температурного расширения отверстия на пластиковых профилированных кровельных панелях, которое затем надежно крепится к опоре прогона внизу за один проход. В процессе создается отверстие для теплового расширения номинальным диаметром 11 мм. Режущая шайба также действует как стопор в сочетании с зубчатыми накатками на хвостовике, предотвращая перебег или перегрузку винта, а также сдавливание выступающего профиля. Большой куполообразный BAZ с двумя концентрическими уплотнительными кромками на нижней стороне шайбы завершает комплект — куполообразная конструкция обеспечивает превосходную устойчивость к сильному ветру, а две концентрические уплотняющие кромки обеспечивают полную герметизацию расширительного отверстия.

POLY-FAST™ – Крепеж для поликарбонатной кровли (для стали)

Для крепления поликарбонатных кровельных листов к стали

Серия BN3

Нержавеющая сталь 1000 часов + Kesternich 7 Циклы

НОМЕР ДЕТАЛИ

SDHXPS12060C3
12-14 x 60 мм

СТАЛЬНОЕ ПРОНИКНОВЕНИЕ

Подходит для стали толщиной от 0,75 до 4,5 мм

ПРИМЕНЯЕМЫЙ АДАПТЕР

Магнитный шестигранник (5/16 дюйма)

ТУРЕС

Экономия рабочего времени на 50 % — создание расширительного отверстия и фиксация листов за один раз.

• Встроенное отверстие для теплового расширения Режущая шайба.
• Создает расширительное отверстие диаметром 11 мм.
• Шайба из этилен-пропиленового каучука, Ø 25 мм.
• Надежный дизайн для начинающих и профессионалов.

ШАЙБА

Ø 25 мм Куполообразная уплотнительная шайба из EPDM

• Куполообразная конструкция: Превосходная устойчивость к сильному ветру.
• Две концентрические уплотняющие кромки: Обеспечивает полную герметизацию 11-мм расширительного отверстия.

Процедура установки:

1. Прижмите сверло к гребню гофра.
2. Уменьшите число оборотов и быстро постукивайте до тех пор, пока поликарбнатный лист не будет пробит, а острие сверла не коснется стальной подложки.
3. Продолжайте сверлить стальную основу, как если бы вы использовали стандартный шуруп TEK.
4. Циркулярная пила прорезает лист поликарбоната и формирует идеальное расширительное отверстие.
5. Прекратите сверление, когда куполообразный EPDM совпадет с гофром, который образует герметичное уплотнение.

POLY-FAST™ — Крепеж для поликарбонатной кровли (для дерева)

Для крепления листов поликарбонатной кровли к деревянным рейкам

Серия BN3

SST 1000 часов + Ke sternich 7 циклов

НОМЕР ДЕТАЛИ

T17HXPS1250C3
12- 11 x 50 мм

ДЕРЕВЯННОЕ ПРОНИКНОВЕНИЕ

мин. 20 мм проникновение

АДАПТЕР ДЛЯ ИСПОЛЬЗОВАНИЯ

Магнитная шестигранная головка (5/16”)

ХАРАКТЕРИСТИКИ ПРОДУКТА

Экономит 50 % рабочего времени — проделайте расширительное отверстие и закрепите листы за один раз.

• Подходит для использования с обработанной древесиной.
• Встроенное отверстие для терморасширения Режущая шайба.
• Создает расширительное отверстие диаметром 11 мм.
• Шайба из этилен-пропиленового каучука, Ø 25 мм.
• Надежный дизайн для начинающих и профессионалов.

ШАЙБА

Ø 25 мм Куполообразная уплотнительная шайба из EPDM

• Куполообразная конструкция: Превосходная устойчивость к сильному ветру.
• Две концентрические уплотняющие кромки: Обеспечивает полную герметизацию 11-мм расширительного отверстия.

Процедура установки:

1. Прижмите сверло к гребню гофра.
2. Используйте более низкие обороты и быстро постукивайте до тех пор, пока лист поликарбоната не будет пробит, а острие сверла не коснется деревянной подложки.
3. Продолжайте просверливать деревянную подложку, как и стандартный шуруп Тип 17.
4. Циркулярная пила прорезает лист поликарбоната и формирует идеальное расширительное отверстие.
5. Прекратите сверление, когда куполообразный EPDM совпадет с гофром, который образует герметичное уплотнение.
