Схема подключения вызывной панели — читать
Рассмотрим пример подключения вызывной панели CTV-D4003AHD
ОСТОРОЖНО!
ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ЗАПРЕЩАЕТСЯ СНИМАТЬ ВЕРХНЮЮ (ЗАДНЮЮ) ПАНЕЛЬ КОРПУСА.
ЗАПРЕЩАЕТСЯ РЕМОНТ И ОБСЛУЖИВАНИЕ ВНУТРЕННИХ УЗЛОВ И ДЕТАЛЕЙ ПОКУПАТЕЛЕМ.
ДЛЯ ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ В СПЕЦИАЛИЗИРОВАННЫЙ СЕРВИСНЫЙ ЦЕНТР.
Данное устройство при определенных условиях может иметь опасно высокое напряжение внутри корпуса, которое может вызывать поражение электрическим током.
НАЗНАЧЕНИЕ
•Вызывная панель CTV-D4003AHD предназначена для видеонаблюдения за входной зоной, организации голосовой связи с посетителем и дистанционного открывания замка двери.
•Вызывная панель CTV-D4003AHD подключается к AHD видеодомофонам и является наружным устройством системы домофонного видеонаблюдения.
•Данная модель оснащена переключателем стандартов видео AHD-M/CVBS и поэтому она может быть совместима с четырехпроводным мониторами, имеющими поддержку данных стандартов.
•Вызывная панель CTV-D4003AHD оснащена дополнительным источником питания для электромеханического замка. Используя его, вызывная панель может открывать электромеханический замок, не оснащенный внешним источником питания.
ОСОБЕННОСТИ
•Высокое качество изображения стандарта AHD-M
•Широкий угол обзора
•Встроенная инфракрасная подсветка для работы в ночное время
•Встроенное реле управления замком
•Регулятор громкости
•Встроенный источник питания для электромеханического замка
•Подсветка кнопки вызова
•Стильный дизайн
•Различные цветовые решения
•Компактная и простая в установке конструкция
•Переключатель стандартов видео AHD-M/CVBS
КОМПЛЕКТАЦИЯ
КОНСТРУКЦИЯ И ГАБАРИТНЫЕ РАЗМЕРЫ
ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ
1. Козырёк — солнцезащитный козырёк.
2. Микрофон — для голосовой связи с видеомонитором.
3. Видеокамера — формирует изображение, которое передается на монитор.
4. ИК-подсветка — в условиях недостаточной освещенности, видеокамера вызывной панели автоматически переходит в черно-белый режим и включается ИК-подсветка для лучшей детализации картинки.
5. Кнопка вызова с подсветкой — для организации вызова с панели и легкого обнаружения панели в темноте.
6. Динамик — для голосовой связи с видеомонитором.
7. Кабель подключения к видеомонитору — для подключения панели к монитору и устройству для отпирания двери.
8. Переключатель стандартов AHD-M/CVBS — длительное зажатие кнопки на 10-15 секунд переключает стандарт видео.
9. Регулятор звука — для регулировки уровня громкости динамика вызывной панели.
УСТАНОВКА ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА
Высота установки вызывной панели видеодомофона:
В большинстве случаев панель устанавливается непосредственно на поверхность стены на высоте 150-160 см от пола.
Для изменения направления наблюдения панель можно установить под углом, для чего используется монтажный уголок, который не входит в комплект поставки и приобретается отдельно.
Угол обзора по горизонтали составляет 120 градусов, по вертикали — 90 градусов, что позволяет обеспечить зону наблюдения шириной 340 см и высотой 200 см на расстоянии 100 см от панели.
Выбирайте место установки панели так, чтобы в объектив видеокамеры не попадал прямой солнечный свет.
Не устанавливайте панель вблизи источников сильных электромагнитных помех, например возле электромотора лифта, трансформаторного щитка, и т.п.
Не устанавливайте панель в местах с температурой и влажностью, выходящих за пределы рабочих значений.
Изображение, передаваемое с вызывной панели на монитор, может быть нечетким из-за воздействия осадков, или из-за загрязнения глазка видеокамеры. Это нужно учитывать при выборе места для установки.
Панель крепится на ровной поверхности при помощи крепежных дюбелей и саморезов, входящих в комплект поставки.
Схема установки панели без использования монтажного уголка:
Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и электрозамком (если он имеется) должны быть заранее подведены к месту установки.
1. Разметьте на стене место под два отверстия по диагонали, используя для этого монтажную пластину.
2. Просверлите в стене два отверстия под дюбели.
3. Установите дюбели в отверстия.
4. Прикрутите монтажную пластину к стене, пропустив кабели подключения через отверстие в центре пластины.
5. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема подключения приведена в следующем разделе инструкции.
6. Под центральной частью монтажной пластины организуйте небольшую полость. Аккуратно уложите излишки кабеля в полость.
7. Установите панель на монтажную пластину и закрепите её фиксирующим винтом в нижней части панели.
Схема установки панели с использованием монтажного уголка
Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и электрозамком (если он имеется) должны быть заранее подведены к месту установки.
1. Разметьте на стене место под два отверстия, используя для этого монтажный уголок.
2. Просверлите в стене два отверстия под дюбели.
3. Установите дюбели в отверстия.
4.
Прикрутите монтажный уголок к стене.
5. Прикрутите монтажную пластину к уголку, пропустив кабели подключения через отверстие в центре пластины.
6. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема подключения приведена в следующем разделе инструкции.
7. Под центральной частью монтажного уголка организуйте небольшую полость. Аккуратно уложите излишки кабеля в полость. 8. Установите панель на монтажную пластину и закрепите её фиксирующим винтом в нижней части панели.
СОЕДИНЕНИЯ
Вызывная панель подключается согласно этикетке, расположенной на кабеле. Назначение и цвета проводов указаны в таблице настоящей инструкции.
Все соединения должны осуществляться только при выключенном питании видеодомофона.
Данная панель оснащена импульсным источником питания для открывания электромеханического замка (зелёный провод). Таким образом электромеханический замок может работать с данной панелью без дополнительного блока питания.
Использовать питание 12 В видеодомофона для электрозамка запрещено — оно предназначено только для питания вызывной панели. Встроенное реле управления замком обеспечивает замыкание и размыкание контактов (провода белый и коричневый) при подаче сигнала открывания двери с видеомонитора.
Назначение цветных проводов на мониторах различных производителей могут отличаться от назначений проводов панели CTVD4003AHD.
При использовании панели с видеодомофонами других марок, необходимо строго учитывать именно назначение проводов, а не их цвета. Для исключения неправильной работы и повреждения устройства тщательно изучите инструкции по установке и подключению, как данной вызывной панели, так и видеодомофона. Сопоставьте назначение сигналов проводников.
ПОДКЛЮЧЕНИЕ ВЫЗЫВНОЙ ПАНЕЛИ К ВИДЕОДОМОФОНУ
В настоящей инструкции приводятся три самых распространенных схемы подключения вызывной панели:
Схема № 1 На этой схеме показан вариант подключения электромеханического замка без дополнительного источника питания с питанием от панели.
При подаче команды с монитора на открывание двери, контакты реле внутри панели замыкают цепь, и на замок поступает мощный электрический импульс, энергии которого достаточно для срабатывания механизма замка.
ВНИМАНИЕ!
Данная схема рассчитана на подключение исключительно электромеханических замков! Будьте внимательны! Подключения замков другого типа может привести к выходу из строя как элементов схемы самой панели, так и замка!
Внимание! Некоторые электромеханические замки имеют в своей конструкции защитный диод. Подключать такие замки следует строго по инструкции с соблюдением полярности! Несоблюдение полярности может привести к выходу панели из строя!
Схема № 2
На этой схеме показан вариант подключения электромеханического замка с дополнительным источником питания.
Схема № 3

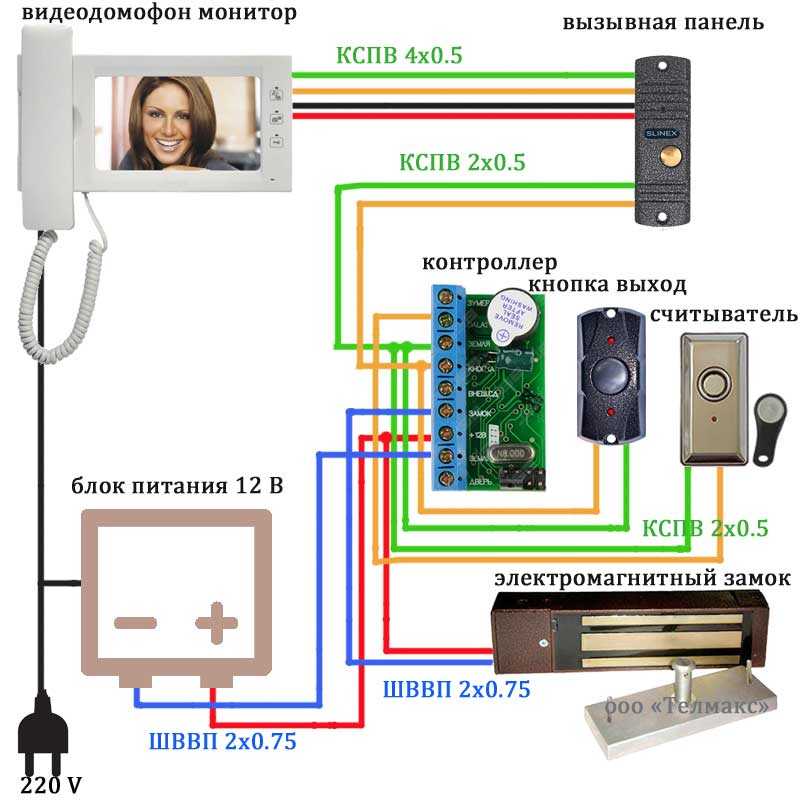

На этой схеме показан вариант подключения панели к контроллеру управления доступом (СКУД). Исполнительные контакты реле внутри панели коричневым и белым проводами подключаются к клеммам контроллера, предназначенным для подключения кнопки «Выход».
ТРЕБОВАНИЯ К КАБЕЛЮ ДЛЯ ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА
Кабель, соединяющий монитор и панель должен иметь малое электрическое сопротивление!
При длине кабеля до 20 метров хорошим выбором будет кабель КВК ( коаксиальный кабель + 2 изолированных провода). При больших длинах рекомендуется использовать коаксиальный кабель для передачи видео, а также электрический кабель с тремя жилами для передачи сигнала аудио и питания (ШВВП, ПВС и им подобные).
ЭКСПЛУАТАЦИЯ ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА
Вызов
Для вызова, посетителю необходимо нажать кнопку вызова на панели. При этом из громкоговорителя панели зазвучит сигнал вызова с монитора. После ответа оператора домофона возможно ведение диалога оператора с посетителем. При необходимости, можно отрегулировать громкость громкоговорителя панели. Регулятор находится под резиновой заглушкой на задней стороне панели. Внимание! Во время регулировки громкости будьте осторожны, избегайте чрезмерных усилий во избежание поломки регулятора громкости!
Подсветка кнопки вызова
Подсветка кнопки вызова работает со всеми марками мониторов видеодомофонов CTV, дата производства которых не ранее июня 2016 года.
Не гарантирована корректная работа подсветки кнопки вызова с видеодомофонами других торговых марок.
основные виды и нюансы подсоединения
Автор: Александр Старченко 0 комментариев
При установке персонального видеодомофона в квартире или частном доме, особое внимание уделяют возможности дистанционного открывания входной двери или ворот. С этой целью к основному блоку подключается электрический замок, который можно открыть нажатием кнопки из помещения. Лицо, имеющее право доступа в помещение, может открыть замок каким-либо предусмотренным способом. Подключение видеодомофона с электрозамком может быть выполнено по проводной или беспроводной схеме. Для того чтобы правильно выполнить данную работу необходимо определиться с типом электронного замка и его конструкцией.
Содержание:
- Виды электронных замков
- Электромагнитный замок
- Электромеханический замок
- Подключение электронного замка к домофону
Виды электронных замков
Все электронные (электрические) замки можно разделить на две группы:
- Электромагнитные замки;
- Электромеханические замки.
К обычному домофону или видеодомофону можно подключить любой тип электронного замка и выбор определяется конструкцией двери и функциональными возможностями каждой конструкции.
Электромагнитный замок
Замок первой группы представляет собой мощный электромагнит, на который постоянно подаётся низковольтное питание от отдельного источника. Эта конструкция монтируется на дверном косяке. Второй элемент замка это металлическая пластина из магнитного сплава, устанавливаемая на дверном полотне. В рабочем состоянии дверь закрыта, дверная пластина прижата к магниту и удерживается магнитным полем. Для того чтобы открыть дверь требуется нажать на кнопку абонентского блока. Электромагнит будет обесточен на короткое время, достаточное для того, чтобы открыть дверь и войти внутрь помещения. После этого дверной доводчик закроет дверь, и она будет снова заблокирована.
Сфера применения. Электромагнитный замок чаще всего находит применение в офисных и производственных помещениях, которые разделены металлопластиковыми дверями.
Такие замки не предназначены для использования механических ключей, а для того, чтобы открыть замок снаружи, посетитель, имеющий право доступа, может воспользоваться электронным брелоком «Touch Memory» или магнитной картой. Для этого на внешней стороне дверного косяка устанавливается картридер (Card reader) или считыватель кода с электронного ключа. Схема подключения электрозамка такого типа не представляет большой сложности.
Электромагнитный замок имеет следующие достоинства:
- Невысокая стоимость;
- Простота монтажа;
- Установка на различные типы дверей.
Недостатки. Недостатком такой системы можно считать зависимость от постоянной подачи питающего напряжения, поскольку при пропадании сети электромагнит обесточится и дверь окажется разблокированной. По мнению специалистов, этот недостаток становится несомненным достоинством, когда в случае пожара всё здание отключается от электросети и открытые двери способствуют быстрой эвакуации персонала.
Кроме того такие системы плохо защищены от злоумышленников.
Электромеханический замок
Электромеханические замки завоевали большую популярность в частном секторе. Они могут устанавливаться в квартирах и загородных жилых домах. Электромеханический замок представляет собой немного видоизменённый обычный дверной замок, который может быть накладным или врезным.
Принцип действия электромеханического замка основан на перемещении ригеля, который удерживает дверь в запертом состоянии. Запирающая металлическая пластина сдвигается с помощью электромагнита небольшой мощности и оборудована возвратной пружиной. При нажатии кнопки на внутреннем блоке видеодомофона, электромагнит выдвигает ригель из гнезда на дверном косяке и дверь можно открыть. После того, как дверь закроется, пружина возвращает запорную пластину в исходное положение.
Снаружи такую дверь можно открыть обычным ключом, который имеется у всех, проживающих в квартире. В случае пропадания электроэнергии дверь, оборудованная электромеханическим замком, останется в закрытом состоянии.
Электромеханические замки, так же как и обычные, бывают накладные и врезные.
Установка врезных замков достаточно сложное дело, требующее определённых навыков и опыта работы с инструментом, поэтому эту процедуру лучше доверить специалистам. Существуют более сложные конструкции электромеханических замков, где запирающие ригели перемещаются с помощью небольших электродвигателей. Такие замки отличаются высокой надёжностью поскольку, благодаря особенностям конструкции, отжать ригель каким-либо приспособлением практически невозможно.
Подключение электронного замка к домофону
Схема подключения домофона с электрозамком, независимо от его конструкции, потребует применения отдельного источника питания. Обмотка электромагнита потребляет приличный ток и маломощного источника питания, который имеется в абонентском блоке, будет недостаточно.
Существует несколько схем подключения электрозамков к домофону:
- В одном случае электрозамок подключается к вызывной панели,
- Другой предусматривает подключение замка к абонентскому блоку.
Первый вариант предпочтительнее, поскольку замок, и вызывная панель расположены рядом, и не потребуется прокладывать дополнительные линии.
Управление электромагнитным и электромеханическим замком отличается друг от друга. В первом случае напряжение питания отключается, для чего используются нормально замкнутые контакты реле, а для срабатывания электромеханического замка, питание требуется подать на обмотку электромагнита или электромотор, и для этого используются нормально разомкнутые контакты. Подключение электрозамка к домофону может быть выполнено кабелем типа UTP или аналогичным. Такой провод имеет несколько пар одножильных проводников. Для того чтобы не было проблем с нагрузкой, те провода, по которым подаётся напряжение питания, лучше составить из двух скрученных проводников.
Дополнительные меры безопасности. Для того чтобы полностью обезопасить свою квартиру или загородный дом, следует приобретать и устанавливать электромеханические замки, обладающие дополнительными средствами безопасности.
Так, некоторые модели электрозамков для домофонов имеют два режима – день и ночь. Если в дневное время замок можно легко открыть кнопкой с абонентского блока или ключом снаружи, то ночью устанавливаются дополнительные ригели, которые полностью блокируют возможность открытия замка.
Питание. Подключение видеодомофона с электрозамком предполагает использование стандартных блоков питания на напряжение 12 или 24 В при токе не менее 3 А. Некоторые умельцы подключают соленоид электромагнитного замка непосредственно к питанию видеокамеры. Этого делать ни в коем случае нельзя, поскольку мощный импульс тока, возникающий при срабатывании электромагнита, рано или поздно полностью выведет домофон из строя. Для того чтобы не возникло проблем, связанных с пропаданием электроэнергии, в домофонах используются ИБП с компактным, но мощным аккумулятором. Он может обеспечить работу системы в течение нескольких часов.
Беспроводные системы предусматривают управление открыванием двери по радиоканалу.
Современные устройства допускают работу вызывной панели с электрозамком на расстоянии до 50 метров от абонентского терминала.
Поиск и устранение неисправностей системы внутренней связи Pacific Electronics
Устранение неисправностей Система внутренней связи Pacific Electronics
Вся система обесточена
Проверьте наличие напряжения 16 В переменного тока на вторичной обмотке трансформатора и 120 В переменного тока на первичной обмотке трансформатора. Если светодиод горит, проверьте внешнюю проводку и выполните прямую проверку с помощью одной из квартирных станций, чтобы исключить полевую проводку.
No Talk
Проверьте проводку к клеммам C и T, а также проверьте, не замкнута ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.
Нет прослушивания
Проверьте проводку к клеммам C и PT или короткое замыкание между клеммами C и T.
Проверьте, не замкнута ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.
Дверца не работает
Проверьте проводку, ведущую к дверному замку, на короткое замыкание и обрыв или неисправность дверного замка. Убедитесь, что шунты правильно настроены для типа открывания двери и что соединения с соответствующим выходом выполнены. Проверьте проводку к клеммам C и D или PDR и SC (в зависимости от типа станции).
Нет сигнала вызова
Проверьте проводку к клемме B или BW к вызывной панели, соответствующие кнопки вызова вызывной панели и терминал SIG станции люкс. Станция Suite может быть протестирована с другим работающим устройством.
Чрезмерный фон или искажение
Проверьте, не проложены ли провода слишком близко к электропроводке или электрическим устройствам; усилитель установлен слишком близко к трансформаторам или другим электрическим устройствам; витая пара не используется по назначению; или громкость голоса усилителя установлена слишком высокой.
Радиопомехи
Соедините клемму G усилителя с заземлением. Примечание: Это соединение не показано на схеме подключения, так как его добавление не всегда улучшает ситуацию. Если проблема не устранена, обратитесь к производителю или представителю сервисной службы.
Колебание (обратная связь или вой)
Уменьшайте громкость голоса, пока колебание не исчезнет. Проверьте громкоговоритель вызывной панели на 45 Ом.
Поток сигналов и принципы работы усилителя AF1000 и системы внутренней связи
В следующем примере описывается многоквартирная система внутренней связи, использующая AF1000 в сочетании с 4-проводной абонентской станцией. См. также Рисунок 5 на стр. 8.
Кнопка вызова
Нажатие кнопки вызова станции на входной панели направляет сигнал вызова с терминала B или BW на AF1000 на терминал SIG (тональный вход) на соответствующем Станция Люкс. Затем этот сигнал проходит через динамик и возвращается в AF1000 через разъем C (общий аудиосигнал).
Если используется трель и функция сигнала входа активна, сигнал также будет слышен через динамик вызывной панели при нажатии кнопки вызова.
Кнопка разговора
При нажатии кнопки разговора на станции люкс внутренний динамик станции люкс подключается к клеммам C и T AF1000, который служит аудиовходом для усилителя. Затем звук усиливается и отправляется на разъемы SC и S, которые подключены к динамику вызывной панели (режим динамика).
Кнопка прослушивания
При нажатии кнопки прослушивания на станции Suite внутренний динамик станции Suite подключается к клеммам C и PT (4W) усилителя AF1000, который служит аудиовыходом усилителя. Это позволяет абонентской станции принимать усиленный звук, принимаемый усилителем на клеммах SC и S от динамика вызывной панели (режим микрофона).
Дверная кнопка
Нажатие дверной кнопки на абонентской станции создает замыкание между терминалами C и D на AF1000. Это состояние воспринимается усилителем и вызывает активацию открывания двери.
Это состояние также вызывается замыканием клемм 1 и E, как это обычно делается почтовым замком.
Панель индивидуального входа AV-03D BAS-IP
EAN: 5060514912676 (серебристый) EAN-5060514912669 (черный)
AV-03D ЧЕРНЫЙ/СЕРЕБРЯНЫЙ
EAN: 5060514912676 (серебристый) EAN-5060514912669 (черный)
Индивидуальная вызывная панель
BAS-IP AV-03D — стильная вызывная панель, которая идеально впишется в интерьер любого офисного центра.
ГДЕ КУПИТЬ
Повысьте уровень безопасности с помощью технологии нового поколения
IP-панель внутренней связи BAS-IP AV-03D разработана для обеспечения первоклассной безопасности и удобства как в жилой, так и в коммерческой недвижимости.
Индивидуальный тип панели с одной сенсорной кнопкой вызова обеспечивает бесперебойную связь и контроль доступа.
Возможности высококачественного видео и камеры
AV-03D оснащен 1/4-дюймовой камерой с четким разрешением 2,0 МП и выходным видео 720p, обеспечивающим четкое и детальное изображение. Горизонтальный угол обзора камеры 90° обеспечивает широкий обзор области, а функция ночной подсветки с 6 светодиодами гарантирует отличную видимость даже в условиях низкой освещенности.
Варианты открытия дверного замка
Эта IP-панель внутренней связи предлагает несколько способов открытия дверного замка для повышения безопасности и удобства пользователя:
• Доступ к монитору
• QR-код
• Гостевая ссылка
• Приложение BAS-IP Intercom
• API
Надежный и стильный дизайн
Панель помещена в прочный пластиковый корпус, доступный как в серебристом, так и в черном цвете.
любой архитектурный стиль. Компактные размеры (102×160×46 мм) и настенное крепление обеспечивают гладкий, ненавязчивый внешний вид.
Усовершенствованная интеграция и связь
AV-03D предназначен для бесшовной интеграции с системами контроля доступа с входами Wiegand 26, 34 и 58. Многоязычный интерфейс и поддержка веб-интерфейса обеспечивают простоту настройки и управления для пользователей. Панель также может похвастаться дуплексным режимом разговора, четырьмя полифоническими мелодиями и безопасными методами аутентификации для дополнительного удобства и безопасности.
Тип панели: Индивидуальная, Однокнопочная
Камера: 2,0 Мп, 1/4”
Угол камеры: 90° (горизонтальный)
Выходное видео: 720p (1280× 720), H.264 Основной профиль
RTSP: Да
ONVIF: Нет
Ночная подсветка: 6 светодиодов
Светочувствительность : 0,01 люкс
Код ИК: IK06
Класс защиты: IP64
Рабочая температура: -40 – +65 °С
Влажность при эксплуатации: 0% – 87%
Влажность при хранении: 0% – 60%
Потребляемая мощность: 6,5 Вт, в режиме ожидания – 2,5 Вт
Питание: PoE, +12 В пост.
