Схема подключения смесителя для ванны: Схема смесителя для ванной и его выбор

монтаж врезного крана своими руками

Ванные комнаты, оборудованные современной сантехникой, выглядят стильно и современно. При этом каждая деталь повышает функциональность санузла, обеспечивая максимальную комфортность его интенсивного использования. Именно к таким важным деталям можно отнести смеситель, монтируемый на борт ванны, который отличается от привычных смесительных устройств не только внешним видом, но и конструкцией, а также способом подключения к системе водоснабжения объекта.

Установив каскадный смеситель на борт ванны, вы получаете возможность устроить настоящий водопад, управляя ниспадающим потоком с помощью джойстика, сенсорной панели или полуоборотного рычажка. Привлекает в смесителях подобного вида и способ крепления душевой лейки, при котором ее шланг находится под ванной.

При необходимости лейка вытягивается, а затем после использования возвращается в исходное положение. Это позволяет минимизировать количество коммуникаций, находящихся на виду, повысив тем самым эргономику ограниченного пространства ванной комнаты.

Содержание статьи:

Особенности конструкции таких смесителей

Смесители, закрепляемые на бортике ванной, отличаются от настенных моделей модульной конструкцией. Производители выпускают врезные смесительные устройства моноблочного типа, но они уступают модульным изделиям по красоте, дизайну и функциональности.

Ведущая роль в конструкции врезного смесителя отводится узлу управления потоками воды, называемому краном. Данный узел имеет отдельный корпус с несколькими (обычно тремя) выходами, к двум из которых подсоединяется холодная и горячая вода.

К третьему выходу, подающему смешанную теплую воду, подключают устройство излива, находящееся рядом с краном или на некотором удалении от него.

Расположение модулей смесителя выбирается потребителем самостоятельно, исходя из дизайнерского проекта и личного опыта.

Душевая лейка также располагается отдельно от других устройств, но подсоединяется к корпусу излива. С помощью специального рычажка, предусмотренного на корпусе излива (носика или каскада), вода перенаправляется в душевую лейку. При этом шланг вытягивается из-под бортика ванной, куда затем после использования благополучно возвращается.

Закончив принимать душ, человеку не придется вручную отключать лейку, так как смеситель сам отреагирует на окончание водных процедур.

В продаже есть модели врезных в борт ванны смесителей, у которых излив и лейка душа совмещены (как говорится «два в одном»). Однако на практике данные конструкции не получили достойной поддержки, поэтому лучше приобретать модульные смесители.

Смесители, встраиваемые в борт ванны, располагают так, чтобы ими было удобно пользоваться во время приема водных процедур

Смесители выпускают из прочной латуни с хромоникелевым покрытием, придающим изделию привлекательный облик, зеркальный блеск, а также защищающим устройство от коррозии. Гарантия на качественные модели может достигать пяти лет. Для крепления к трубам используют так называемые эксцентрики, имеющие стандартную резьбу в полдюйма.

Модели известных брендов способны выдерживать мощнейшие гидроудары, доходящие по силе давления до 9 бар. Современные смесители оснащены износостойкими керамическими картриджами, ресурс работы которых составляет полмиллиона циклов.

На что смотреть при покупке врезного смесителя?

Сразу бы хотелось сказать горькую правду – хороший смеситель не может быть дешевым. Качество стоит денег, поэтому приготовьтесь потратиться на приобретение стойкого к износу оборудования, способного выдерживать интенсивную нагрузку. Экономия здесь ни к чему. Помимо всего прочего:

• Подбирайте смеситель с учетом дизайна вашей ванной комнаты. Оборудование должно сочетаться с интерьером помещения, а также быть удобным в применении.
• Вес качественного смесителя значителен. Невесомые изделия сделаны из сомнительного сплава, который не способен справиться с функциональными нагрузками.
• Продвинутые модели смесительных устройств издают минимальный шум даже при сильной струе воды.
• Наличие в некоторых смесителях встроенного температурного ограничителя позволяет избежать случаев ожога кожных покровов.
• Функция термоконтроля обеспечивает подачу воды определенной температуры. Особенно это актуально для семей с детьми.

А еще некоторые современные модели смесителей позволяют снизить расход воды, что благоприятно отразится на сумме за коммунальные услуги в квитанциях, присылаемых ежемесячно управляющими компаниями

Чем такой смеситель лучше других?

К плюсам все пользователи, установившие подобное оборудование в своих ванных, относят:

• более быстрое наполнение ванны водой;
• отсутствие брызг;
• модный дизайн;
• удобство эксплуатации;
• маскировка душевого шланга под бортиком ванны.

К минусам причисляют трудность замены душевого шланга и других деталей смесителя. Нивелировать данный недостаток удается за счет приобретения качественных изделий, выпущенных известными на рынке сантехники брендами.

Смеситель каскадного типа с подсветкой украсит интерьер и позволит насладиться широкой струей падающей в ванну воды

Технология монтажных работ

На первый взгляд может показаться, что монтаж этого смесительного устройства очень сложен. На самом деле технология установки смесителя на борт ванны не отличается особой замысловатостью. Все операции можно проделать за пару часов, при условии, что у человека есть опыт проведения сантехнических работ.

Новичку, конечно же, как и в любом деле, придется затратить больше времени на изучение инструкции, идущей с каждым смесителем в комплекте. Причем права на ошибку у мастера нет, так как все подключения находятся в труднодоступном месте и вероятность их замены надо свести к минимуму.

Поэтому опытные сантехники отдают предпочтение только качественным запчастям и вспомогательным материалам, выпускаемым проверенными компаниями.

Использование откидных экранов обеспечит не только свободный доступ к коммуникациям, но и позволит организовать места хранения разных мелочей

Этап #1 – подготовка инструментов и расходников

Для монтажа смесителя врезного типа на борт ванны потребуются следующие инструменты:

• электродрель, оборудованная специальной насадкой – корончатой фрезой, позволяющей сделать отверстия в ванной нужного диаметра;
• разводной ключ;
• отвертка.

Также необходимо запастись гибкими шлангами разной длины и крепежными элементами. Некоторые мастера заменяют гибкие шланги трубами, чтобы продлить срок эксплуатации подключенного сантехнического оборудования.

Часть инструментов может не потребоваться, если вы купите сразу ванну с отверстиями в бортах, предназначенных для монтажа рассматриваемых смесителей. При этом значительно сократится объем работы и время ее выполнения.

Этап #2 – сверлим отверстия

Воспользоваться советом, данным выше, можно не всегда, так как в продаже может не быть ванны подходящего размера или же отверстия, проделанные производителем в бортике, будут располагаться не том месте, в каком нужно потребителю. Поэтому разберем этапы монтажа смесителя на бортик обычной ванны (акриловой, стальной и даже чугунной), которые проводятся по одной и той же схеме.

• подготовьте ванну к процессу сверления, выбрав подходящие места для установки всех модулей смесителя;
• при выборе места помните о том, что оно должно быть легкодоступным не только для первичного подключения к системе горячего и холодного водоснабжения, но и для ремонта и замены деталей, вышедших из строя;
• сделайте четкую разметку на бортике ванны;
• закрепите на электродрели насадку, имеющую форму корончатой фрезы, и просверлите с ее помощью отверстия выбранного диаметра;
• зачистите край отверстия, окончательно подогнав его под нужный диаметр, вооружившись напильником или иным, подходящим для этой цели, инструментом;
• перед тем, как вставить смеситель в подготовленное отверстие, не забудьте подложить под него специальную прокладку, идущую, как правило, в комплекте с сантехническим изделием;
• закрепите врезной смеситель на бортике, закрутив под ванной специальные зажимные гайки.

Если вы устанавливаете однорычажную конструкцию, то снизу прикрутите сначала специальную шпильку, которую закрепите стальной полушайбой, а после этого уже закрутите гайку. При этом прочно прижимайте смеситель к плоскости бортика ванны через полушайбу.

Насадка на электрическую дрель, позволяющая сделать аккуратное круглое отверстие в бортике ванны под смеситель

Этап #3 – подсоединяем гибкие шланги

Гибкие шланги позволяют подключить смеситель к выходам систем горячего и холодного водоснабжения. Для этого потребуются переходники, на резьбу которых наматывается с небольшим натяжением ФУМ-лента, обеспечивающая плотность соединения элементов.

Чтобы при вкручивании переходника в резьбу выхода системы ГВС или ХВС ФУМ-лента не заворачивалась, ее необходимо накручивать против часовой стрелки. Толщина накрутки уплотняющей ленты должна быть такой, чтобы едва прощупывалась резьба детали.

Оборвав ФУМ-ленту, переходник вкручивают по часовой стрелке в выход до упора, используя для этого головку подходящего диаметра. ФУМ-лента может быть заменена специальными резиновыми прокладками, поставляемыми производителем вместе с основным изделием.

Подключение к переходникам выполняют в последнюю очередь, когда уже все шланги подсоединят к модулям врезного смесителя (выдвижной лейке, однорычажному устройству управления подачей воды, каскадному изливу). Выполняя данные соединения, руководствуются инструкцией, приложенной производителем к смесителю, устанавливаемому на борт ванны с душем и каскадным изливом.

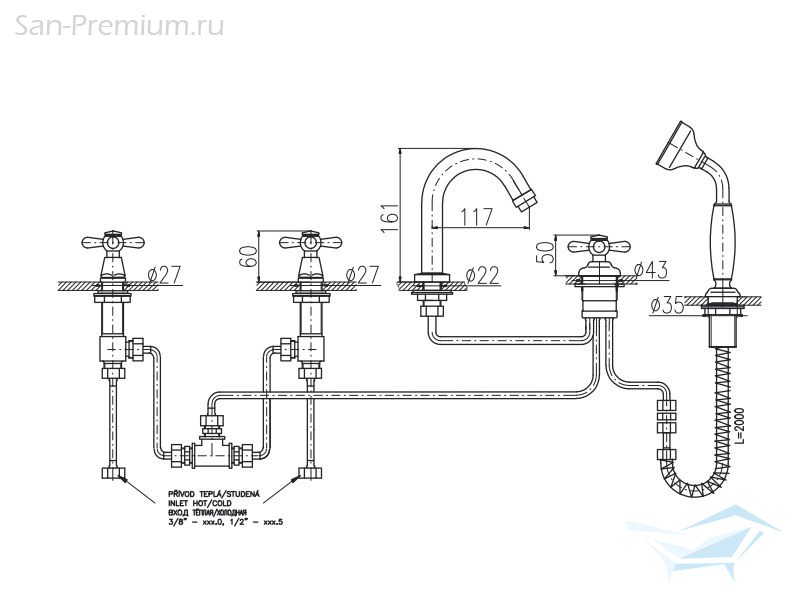

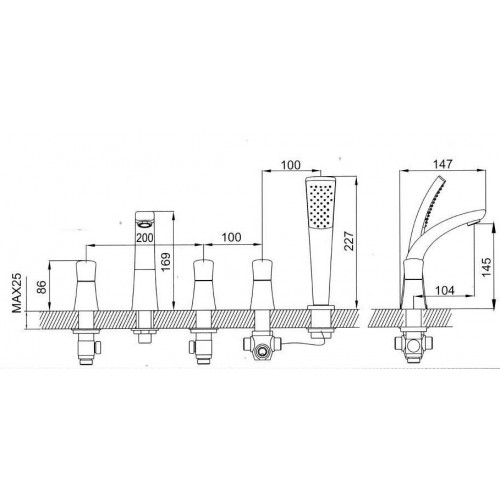

Схема соединения гибкими шлангами разных модулей смесителя, врезаемого в борт ванны, с указанием линейных размеров деталей

Этап #4 – окончательная установка ванны

После подключения к крану смесителя гибких подводящих шлангов проводят соединение отводящего патрубка с системой канализации. Затем устанавливают ванну на свое место, закрывая пустое пространство под изделием фальш-панелью.

В данном искусственном сооружении предусматривают наличие большого смотрового люка, через который будет организовано обслуживание смесительного устройства.

В данном видеоролике подробно показан процесс установки встраиваемого смесителя в борт ванны. Мастер, выполняющий не первый раз, подобные операции четко объясняет пошаговый монтаж оборудования.

Нужны ли монтажные панели и планки?

Производители встраиваемых в борт ванны смесителей и аксессуаров к ним предлагают потребителям специальные монтажные панели и планки, которые предназначены для усиления просверливаемой конструкции борта ванны.

По мнению некоторых мастеров, отверстия, сделанные в бортике ванны, отрицательно влияют на жесткость материала (акрила). Поэтому для его усиления предлагается использовать дополнительные панели.

Смеситель с душевой лейкой и двумя вентильными кранами, закреплены на декоративной планке, способствующей равномерному распределению давления на борт

Вопрос об установке усилительной планки в каждом случае решается индивидуально. На практике опытные мастера-сантехники предпочитают обходиться без монтажа подобных дополнительных панелей. Им не хочется возиться с данными деталями, так как их, как правило, надо подпиливать и подрезать, подгоняя под размер и форму ванны.

Если бортик имеет округлую форму, то сделать такую подгонку практически невозможно.

Стоит ли браться за работы самому?

Замена смесителей проводится на этапе ремонта ванной комнаты или благоустройства купленной квартиры. Выполнить подобную работу качественно не очень просто. Разобравшись в тонкостях технологии, вы можете повторить все шаги на практике. Для этого отключите воду, перекрыв краны подачи горячей и холодной воды.

Если не сделаете это, то устроите потоп в квартире. Далее демонтируйте старое оборудование, проведите косметический ремонт помещения, перенесите коммуникации, если этого потребует дизайн. Затем уже можно приступать к монтажным работам по установке и подключению ванны к системам водоснабжения и канализации.

Сделать все своими руками, конечно же, можно. Однако некоторая сноровка в деле, скорее всего, потребуется. Ведь подключение оборудования ведется в труднодоступном месте. Помните о том, что все места соединения труб необходимо прочно зажимать хомутами (гайками). Сделайте пробный пуск, чтобы исключить вероятность протечки.

При выявлении такой проблемы подтягивайте ключом соединения, заменяйте прокладки, наматывайте ФУМ-ленту или используйте силиконовый герметик

Если вы боитесь что-то сделать не так, то лучше обратитесь за помощью к профессионалам.

Чтобы новый смеситель долго радовал вас своим красивым видом, не забывайте ухаживать за корпусом каждого отдельно взятого модуля. Своевременно протирая блестящее покрытие смесителя мягкой ветошью с использованием мыльного раствора или нейтральных моющих средств, позаимствованных на кухне, вы сохраните привлекательный вид установленного оборудования.

Как установить смеситель на борт ванны: инструкция по установке

Несмотря на успехи современного жилищного строительства, маленькая ванная комната и совмещенный санузел остаются печальной реальностью для множества владельцев квартир. Там, где чуть ли не каждый квадратный сантиметр на счету, часть проблем можно решить, установив смеситель на борт ванны.

Эта модная новинка имеет множество преимуществ. Впрочем, и ряд недостатков у нее тоже имеется. Давайте попробуем разобраться в них и в тонкостях монтажа смесителей на бортике ванной.

Содержание статьи:

Чем хорош такой смеситель?

Возможность сэкономить место – не единственное достоинство устройств этого типа. Смеситель, установленный непосредственно над чашей ванны, наполняет ее практически без брызг, которые способны пятна на стенах и прочих элементах интерьера. В результате уборка потребует меньше усилий.

Модели смесителей, которые монтируют прямо на бортик, обычно отличаются повышенной производительностью. Поэтому ванна наполняется быстрее, и уровень комфорта заметно повышается. Опосредовано такое решение позволяет немного сэкономить: если ванна наполняется быстро, вода в ней не успевает остыть, т.е. расходы на подогрев горячей воды несколько сократятся.

Галерея изображений

Фото из

Врезной смеситель — эргономичное решение

Тропический душ с водопадом на бортике

Монтаж через переходники

Гидромассажная ванна с боковыми кранами

Особенности установки врезных смесителей на бортик

Располодение водорозеток для врезного смесителя

Подключение к горячему и холодному водопроводу

Качество соединения как основа нормальной работы

Такие смесители отличаются стильным дизайном и большим разнообразием конструкций. Например, можно подобрать , элементы которой монтируют по отдельности. Панель управления ставят в изголовье, чтобы была под рукой, излив – по центру длинного бортика, душевую лейку – в углу и т.п.

Смесители водопадного типа для бортика ванны выглядят очень эффектно и часто снабжены удобной панелью управления. Но стоимость таких изделий обычно довольно высока

Наконец, смесители этого типа выглядят обычно очень стильно, они оставляют множество возможностей для украшения интерьера. Лейка душа стоит прямо на бортике, а ее шланг обычно скрыт между стеной и бортиком ванны или за фальш-панелью.

Дизайн интерьера ванной комнаты от такого решения только выигрывает. Еще одно преимущество – низкий уровень шума при работе смесителя.

Смеситель на бортик ванны выглядит стильно, повышает уровень комфорта в ванной комнате и относительно прост в монтаже

Следует помнить о недостатках

Несмотря на все преимущества, которые подробно описаны в рекламных проспектах, перед приобретением смесителя для бортика следует задуматься о ряде проблем, особенно, если его установку хозяин дома планирует выполнить самостоятельно.

Прежде всего, не стоит покупать недорогую модель, поскольку в силу особенностей эксплуатации эти сантехнические изделия подвержены высоким нагрузкам. Некачественный смеситель очень скоро придется заменить.

Наиболее уязвимый элемент такого смесителя – душевой шланг. Большую часть времени он находится в свернутом состоянии, поэтому постепенно деформируется. Вскоре на шланге появляются трещины, он начинает протекать и требует замены. К сожалению, даже дорогие и высококачественные смесители от проблем со шлангом не застрахованы.

Шланг душевой лейки врезного смесителя находится в свернутом состоянии за корпусом ванной или за фальшпанелью. Постоянная деформация этого элемента приводит к его частым поломкам

Придется смириться с тем фактом, что шланг периодически нужно менять. Предусмотрительные покупатели сразу берут запасной шланг, чтобы выполнить этот несложный ремонт, как только в нем возникнет необходимость. Особенно уязвимы в этом отношении смесители, у которых излив одновременно выполняет роль душевой лейки.

Самодеятельным мастерам, которые большого опыта сантехнических работ не имеют, следует помнить, что в домашних условиях проще всего установить бортовой смеситель на . При работе с изделием из чугуна или стали почти наверняка будет повреждена эмаль, что может вызвать коррозию. В результате ванну придется ремонтировать или полностью заменять.

Неопытному мастеру лучше поручить эту работу надежному специалисту. Другой способ решения проблемы – приобрести ванну уже с готовым отверстием для монтажа смесителя. Правда, обычно с такой опцией поставляют именно акриловые ванны. Разумеется, выбирая смеситель, придется учитывать размеры такого отверстия.

Особенности конструкции врезного смесителя

Для установки на бортик ванны чаще всего производители предлагают так называемые модульные модели, хотя существует и вариант в виде моноблока. Перед началом монтажа следует внимательно изучить конструкцию своего смесителя, а также рекомендации изготовителя по его установке и дальнейшей эксплуатации.

Элементы врезного смесителя модульного типа можно устанавливать по отдельности, но управляются они из общего центра, что повышает уровень комфорта

Моноблочные модели обычно поставляются в собранном виде, а вот модульные устройства состоят из нескольких элементов.

Прежде всего, это кран – центральная часть смесителя, на корпусе которой имеется три выхода:

• для горячей воды;
• для холодной воды;
• для излива.

Отдельно имеется место для подключения душевой лейки. Эти входы имеют стандартные размеры, поэтому покупатель может сам решать, где именно будут расположены излив и душевая лейка. Соединение с трубами горячей и холодной воды выполняется с помощью специальных полудюймовых эксцентриков.

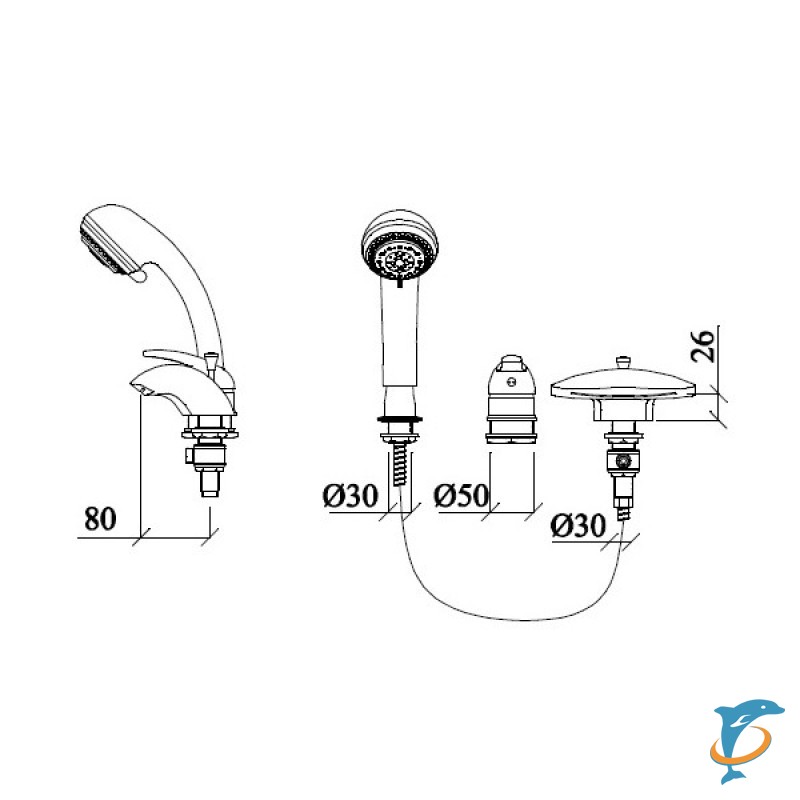

Эта схема позволяет составить представление об особенностях монтажа врезного смесителя на борт акриловой ванны, а также о необходимых расходных материалах

Качественные врезные смесители известных брендов обладают способностью переносить довольно серьезные . Во многих моделях расположенная отдельно лейка душа управляется рычажком, установленным на корпусе излива. Такая конструкция автоматически переключает подачу воды с душа снова на излив, когда лейку возвращают на место.

Порядок монтажа врезного смесителя

Чтобы установить врезной смеситель, необходимо выполнить ряд операций.

Вот их порядок:

1. Разметить место установки смесителя.
2. Просверлить отверстие соответствующих размеров.
3. Установить смеситель.
4. Зафиксировать его положение с помощью крепежных элементов.
5. При необходимости установить другие элементы модульной системы.
6. Присоединить шланги подачи горячей и холодной воды.

На словах информация о том, как установить смеситель на борт акриловой ванны, выглядит очень просто, но на практике все может оказаться совсем не так. Существует целый ряд нюансов и важных моментов, на которые следует обратить внимание еще до начала монтажа, а может и до приобретения смесителя.

На этом рисунке наглядно представлена схема монтажа смесителя на бортик акриловой ванны. Рекомендуется использовать специальную планку для усиления конструкции после сверления

Сначала нужно подготовиться

При подготовке к установке врезного смесителя следует выполнить три этапа:

• приобрести подходящий смеситель;
• подготовить необходимые инструменты и материалы;
• выбрать подходящее место для установки.

Конечно, модели смесителей этого типа очень разнообразны. И все же есть ряд общих требований, которые следует учесть. Не стоит покупать подозрительно дешевый смеситель.

Заменить некачественную модель придется очень скоро. Лучше заплатить немного дороже, чтобы не вспоминать потом поговорку о скупом, которому пришлось заплатить дважды. Предпочтение стоит отдать смесителю, выпущенному известным производителем.

Врезные смесители, которые устанавливают на борт ванны, поставляют в виде отдельных элементов. Рекомендации по сборке находятся в паспорте изделия или в специальном руководстве, предоставленном производителем

Совсем не лишним будет паспорт изделия, рекомендации производителя по установке и, конечно же, гарантийные обязательства, заверенные подписью и печатью. Если есть необходимость или желание сэкономить, лучше выбрать смеситель с простым дизайном и высококачественным исполнением.

Рекомендуем также изучить информацию о том, как выбрать .

Этого же принципа следует придерживаться и при выборе расходных материалов: пусть дороже, но надежнее.

В зависимости от модели врезного смесителя перед его установкой может понадобиться приобретение дополнительных расходных материалов: гибких шлангов, эксцентриков, прокладок, крепежных элементов и т.п.

Понадобятся следующие материалы и инструменты:

• электродрель, профессиональная или бытовая;
• специальная насадка для дрели, ее называют корончатой фрезой;
• отвертка;
• крепежные элементы;
• гибкие шланги для подведения холодной и горячей воды;
• разводной ключ.

Крепеж обычно продается вместе со смесителем, но так бывает не всегда. Диаметр корончатой фрезы должен соответствовать размерам устройства. Обойтись можно без дрели и без фрезы, если купить ванну, в которой отверстие для смесителя уже сделано в заводских условиях.

место гибких шлангов можно использовать водопроводные трубы из ПВХ. Монтировать их сложнее, но служат такие конструкции дольше, чем .

Обычно смеситель устанавливают посередине борта, в торце или на углу. Выбирая место, следует помнить о том, что часть коммуникаций, в том числе и душевой шланг, должны быть скрыты. Для этого следует предусмотреть специальное пространство. Иногда приходится устраивать специальную фальш-панель, чтобы спрятать за ней эти коммуникации. Все зависит от конкретной ситуации.

Галерея изображений

Фото из

Боковое расположение врезного смесителя

Угловое расположения смесителя на бортике

Душ и излив отдельно от арматуры

Классический вариант установки устройства

Еще один важный момент – это обеспечение доступа к коммуникациям. Периодически скрытые коммуникации врезного смесителя необходимо обслуживать, ремонтировать, заменять. Поэтому важно не только найти достаточно просторное место, но и сделать так, чтобы к коммуникациям можно было добраться без особых сложностей.

Например, если используется фальш-панель, ее следует сделать съемной. Доступ можно обеспечить и с помощью или съемного декоративного , который закрывает всю чашу.

Порядок установки смесителя

Сначала на бортике ванны следует произвести разметку. Для этого можно использовать специальный маркер или любые пишущие средства, которые оставят достаточно заметный след и которые затем не сложно стереть. После этого можно приступать к сверлению. Корончатую фрезу надевают на электродрель и выполняют сверление по разметке.

Для сверления отверстий в акриловой ванне для электродрели используют специальную насадку, которую называют корончатой фрезой. Рекомендованное количество оборотов – 500-600

Когда отверстие готово, его край нужно обработать, зачистив наждачной бумагой, напильником или другим похожим приспособлением. Это не только сделает край отверстия гладким, но и позволит отрегулировать его диаметр.

Смеситель ставят в отверстие с помощью специальной прокладки, которую помещают между бортиком ванны и устройством. Прокладка исполняет роль амортизатора и уплотнителя. Если этот элемент не поставляется вместе со смесителем, ее следует приобрести отдельно.

После этого смеситель закрепляют с помощью специального крепежа. Это могут быть зажимные гайки или специальная шпилька в сочетании с прижимной полушайбой и гайкой. Все зависит от устройства конкретной модели.

Затем устанавливают отдельные элементы смесителя: носик излива, лейку душа, элементы управления и т.п. Подробности для конкретных моделей описаны в руководстве изготовителя. Теперь смеситель установлен, остается лишь подвести к нему горячую и холодную воду.

Чаще всего для этого используют специальные гибкие шланги с резьбовым соединением. При установке на резьбу следует намотать специальный уплотнитель, например, льняную нить или ФУМ-ленту. Не стоит использовать слишком много уплотнителя, это может повредить резьбу.

Но и слишком малое количество уплотнителя не обеспечит достаточной герметизации соединения. Определяют оптимальный слой уплотнителя следующим образом: если рельеф резьбы едва прощупывается через слой уплотнителя, намотку следует прекратить.

При монтаже резьбовых соединений следует использовать подходящий уплотнитель: паклю, льняную нить, ФУМ-ленту и т. п. Наматывают уплотнитель на стандартную резьбу против часовой стрелки

Нормальной является ситуация, когда после завинчивания уплотнитель слегка выступает из-под гайки. Чтобы уплотнитель лег правильно и не разматывался в процессе установки, его нужно наматывать на резьбу против часовой стрелки. Иногда вместо ФУМ-ленты используют специальные прокладки. Эти элементы придется периодически заменять, чтобы соединение не протекало.

Пример установки врезного смесителя

Разберем процесс установки врезного смесителя по шагам. врезка будет производиться в бортик акриловой чаши. Гусак и душевая лейка смесителя располагается отдельно от запорной арматуры.

Ниже приводим схему:

Запорная арматура приведенного в примере смесителя выделена в отдельный блок. Излив и душ располагаются в удобных для эксплуатации точках

Для сверления отверстий под установку элементов врезного смесителя запасемся маркером, рулеткой, дрелью и набором фрез, в частности, сверлом Форстнера.

Галерея изображений

Фото из

Разметка точки установки излива

Разметка места для установки крана

Разметка расположения держателя лейки

Прорисовка отверстий перед сверлением

Сверло Форстнера для формирования отверстий

Сверление отверстий в чаше акриловой сантехники

Поочередное формирование установочных точек

Подготовленная к установке смесителя ванна

Дальнейшие действия по установке врезного смесительного устройства на бортик акриловой чаши выполняются в соответствии с рекомендациями производителя:

Галерея изображений

Фото из

Шаг 1: Примеряем гусак смесителя к месту установки, определяемся с его направлением, т. к. крепление будет производится жестко

Шаг 2: К ножке излива-гусака присоединяем декоративную монтажную подставку, пропустив через нее патрубки подключения к коммуникациям

Шаг 3: Устанавливаем излив снова на место, но уже с присоединенной к нему подставкой, полностью закрывающей просверленное отверстие

Шаг 4: Подсоединяем гибкие шланги, вкручивая их коротким штуцером. Подмотку использовать необязательно, затягиваем ключом на 10

Шаг 5: С нижней стороны чаши монтируем лунообразные монтажные скобы, применяемые для фиксации положения излива

Шаг 6: Однорычажный кран, предназначенный для регулировки напора и температуры поставляемой к приборам воды, монтируем аналогичным образом

Шаг 7: После установки запорной арматуры смесителя и его излива занимаемся обустройством точки фиксации душа

Шаг 8: После установки крана и гусака обустраиваем точку крепления душа, затем подключаем шланги с нижней стороны чаши

Примерка излива к месту установки

Установка внешней декоративной пластины

Установка гусака с подставкой

Подсоединение гибких шлангов водопровода

Установка монтажных скоб

Монтаж и подключение запорной арматуры

Обустройство точки расположения душа

Обустройство функциональных точек

В завершении выполняем подключение к системам водоснабжения горячей и холодной водой. С тыльной стороны ванны выглядеть это должно вот так:

В период разметки и выбора места для установки компонентов смесителя стоит учесть длину шлангов, входящих в комплектацию. Если они окажутся коротки, придется самостоятельно докупать

Несколько полезных советов

Лучшее время для установки смесителя на акриловую ванну – это период ремонта и монтажа новой ванны. Монтаж устройства выполняют перед тем, как подключить ванну к канализации и установить декоративный экран.

Если принято решение заменить обычный настенный смеситель на врезную модель, придется после установки и демонтажа старого смесителя провести некоторые отделочные работы.

Чтобы обеспечить доступ к коммуникациям смесителя, установленного на бортике ванны, можно использовать удобный откидной экран, фальш-панель или смотровой люк

Возможно, демонтировать и установить снова придется и всю ванну. С этими затратами времени, сил и средств необходимо считаться. Если необходимо установить несъемный вариант декоративного экрана ванны, в нем можно сделать смотровой люк, чтобы обеспечить доступ к коммуникациям.

При монтаже врезного смесителя на бортик акриловой ванны производители рекомендуют использовать специальную планку. Действительно, акрил не такой прочный материал, как чугун или сталь. По мнению производителей, наличие отверстия в бортике ослабляет конструкцию. Планки и панели служат для того, чтобы усилить бортик и предотвратить его возможную деформацию.

На практике мастера этому моменту значения не придают и обходятся без всяких планок. Этот элемент часто приходится подрезать и подгонять под размеры и конфигурацию бортика. Бортик обычно имеет скругленную форму, что заметно осложняет такую подгонку.

Чтобы не возиться с этой проблемой и не тратить время, домашние умельцы просто пренебрегают рекомендациями производителя.

К счастью, сведений о рухнувшем смесителе, установленном без планки, пока не поступало. И все же следует помнить о такой опасности и разумно оценивать соотношение рисков и затрат на монтаж усилительной планки. Если ее форма совпадает с конфигурацией бортика, имеет смысл усилить конструкцию.

Особенности сверления по эмали

Помимо обычных инструментов, вроде маркера, рулетки, отвертки и дрели, понадобится специальное сверло перовое, предназначенное для сверления стекла и керамики, а также прозрачный скотч и кусочек пластилина. После выполнения разметки место сверления следует аккуратно заклеить скотчем.

Затем из куска пластилина нужно сделать круглый бортик и прилепить его по окружности таким образом, чтобы место для сверления было в центре. Площадь, ограниченная пластилиновым бортиком, должна раза в три превышать размеры отверстия для смесителя. Получается ровная круглая площадка с бортиком. В нее нужно налить воды.

После этого можно начинать сверление по центру разметки. Рекомендуется использовать сверло диаметром 6мм на скорости около 500-600 оборотов. Нажим должен быть умеренным. В процессе такого аккуратного сверления в бортике ванны появится узкое сквозное отверстие, через которое вытечет присутствующая на месте сверления вода.

Теперь из пластилина следует сделать небольшой колпачок и прилепить его на нижнюю часть бортика, чтобы получившееся отверстие было по центру. Снова нужно налить воду и выполнить повторное сверление с помощью сверла 12 мм. Нажим должен быть слабым. Когда сверло пройдет бортик насквозь, можно снять весь пластилин и оценить качество работы, сколы на эмали должны быть минимальными.

После этого нужно расширить отверстие до необходимых размеров, чтобы установить смеситель. Для этого выполняется новая разметка, с обозначением границ отверстия. Поверхность необходимо снова заклеить прозрачным скотчем.

Расширять отверстие следует с помощью шлифовальной машины, используя резиновую насадку с наждачной тканью. Обороты следует выставить на максимум, но прилагаемое усилие должно оставаться минимальным.

Специалисты не рекомендуют новичкам самостоятельно делать отверстия в бортике чугунной или стальной ванны. Проблемы вызывает наличие эмали, которая выполняет не только декоративные, но и защитные функции. При неправильном сверлении высок риск необратимых повреждений этого слоя

Когда отверстие будет достаточно расширено, можно использовать насадку диаметром 20 мм. Следует понимать, что при минимальном усилии, которое убережет эмаль от повреждений, работа будет продвигаться не слишком быстро. Работать шлифмашиной придется более часа. Когда отверстие будет готово, в него вставляют уплотнительное кольцо и выполняют монтаж смесителя в обычном порядке.

Есть и другие способы аккуратно просверлить эмалированные поверхности. Некоторые мастера просто приклеивают к эмали металлическую пластину и просверливают такой “бутерброд” насквозь. Металл защитит эмаль от повреждений. Другие перед сверлением аккуратно снимают часть эмали с помощью шлифовальной машины, а затем выполняют сверление корончатой фрезой.

Наконец, есть способ сверления чугуна алмазной корончатой фрезой с использованием кондуктора из древесины. Но в этом случае фрезу необходимо довольно часто охлаждать, поливая ее водой.

Выводы и полезное видео по теме

Здесь подробно показана процедура установки смесителя на бортик акриловой ванны:

Процесс сверления бортика эмалированной ванны наглядно представлен в следующем видеоматериале:

В целом монтаж врезного смесителя относительно несложен. При выполнении работ важно действовать внимательно и аккуратно. С установкой такой сантехники на борт акриловой ванны может справиться даже начинающий мастер.

Появились вопросы по монтажу смесителя на борт чаши ванной? А может у вас есть необходимый опыт или знания, которыми вы можете поделиться с нашими читателями? Оставляйте свои комментарии, делитесь опытом и советами в расположенном ниже блоке.

Установка смесителя на борт акриловой ванны

Шесть шагов для самостоятельной установки смесителя на борт акриловой ванны

Достаточно заказать у нас в интернет-магазине акриловую ванну производства Aquanet вместе со смесителем, как правило,  каскадного типа, — и изделие придет к вам в полном сборе. Врезанный в борт ванны смеситель останется просто подключить к системе водоснабжения в вашей квартире или доме. Если же каскад приобретен не у нас, то установить смеситель на акриловую ванну необходимо будет самостоятельно или вызвать для выполнения работ специалистов нашей сервисной службы. Вашему вниманию – мастер-класс по монтажу набортного смесителя от специалистов сервисной службы Aquanet.

Проверяем комплектность набортного смесителя

В зависимости от модели в комплект смесителя, предназначенного для установки на борт акриловой ванны, входит разный набор деталей. В частности, он может быть как с душевой лейкой и шлангом, так и без нее. При наличии в одном помещении и ванны, и душевой кабины, в душевой лейке на купели в принципе необходимости нет. Обязательными составляющими набортного смесителя являются: основной блок, излив, который иногда еще называют гусак, эксцентрики, прокладки, если кран двухрычажный – рычаги регулировки воды (горячей и холодной). Иногда отдельным компонентом системы является переключатель душ/кран.

В зависимости от комплектности и от особенностей модели для установки смесителя на борт ванны необходимо сделать соответствующее количество отверстий: от одного до пяти. Примером смесителя, под который достаточно сделать одно отверстие, служит модель Ideal Standard Slimline B8589AA, где все функциональные детали заключены в одном изделии. Правда, этот смеситель не относится к изделиям каскадного типа. Подсоединение шланга для душа вместе с рычагом переключения в этой модели расположено на изливе, рычаг регулировки воды является частью основного блока. При внешней своей простоте набортный смеситель из коллекции Slimline оснащен керамическим картриджем, индикатором горячей/холодной воды на металлической рукоятке, аэратором и встроенным обратным клапаном. Впрочем, вариантов монтажа смесителя с выпилом на борту ванны одного отверстия немного. В большинстве своем для установки набортных смесителей требуется три-четыре отверстия: для излива, для душевой лейки со шлангом, для переключателя душ/излив, а в случае двухрычажной модели – для подвода горячей и холодной воды под соответствующий вентиль. Идеальными вариантами для акриловых ванн Aquanet являются каскадные смесители Aquanet Pozitiv SD90441F, для установки которого потребуется выполнить четыре отверстия  на борту ванны, и NSK Гранд Ниагара, где отдельно расположен смеситель, излив с переключателем и душевая лейка с душем, для монтажа которых необходимо проделать три отверстия.

Несмотря на функциональные отличия моделей, принцип установки смесителя каскадного типа на борт акриловой ванны един.

Готовим инструмент

Для работы понадобится нехитрый инструмент. В первую очередь – рулетка и карандаш (на глаз лучше ничего не делать), дрель с коронкой, соответствующей диаметру комплектующих смесителя (обычно 35 мм), гаечный или разводной ключ, ФУМ-лента (тонкий синтетический уплотнитель) или натуральная пакля, которую лучше обработать специальной пастой.

Ход работ

1.      Определяем место расположения отверстий для монтажа деталей смесителя.

1. Совет: заранее обдумайте, где удобнее всего установить излив и душ, чтобы он был под рукой, при этом не мешал, а также примите во внимание длину шлангов, соединяющих между собой отдельные детали комплекта, в особенности если решили устанавливать излив и ручку включения не рядом друг с другом.

2.      Устанавливаем размер требуемого отверстия (диаметр должен быть указан в документах или можно замерить самостоятельно). Отмечаем центральную точку расположения каждого компонента комплекта. Делаем по разметке необходимые отверстия с помощью дрели и коронки.

1. Совет: Не делайте отверстия на глазок, не убедившись в диаметре компонентов смесителя. Как правило, за редким исключением они имеют крепление 40-45 мм (иногда больше). Если использовать коронку больше 35 мм, то смеситель может просто-напросто провалиться в это отверстие.

3.      Первым устанавливаем излив. Одеваем декоративную платформу, опускаем в отверстие, закрепляем все специальными шайбами и гайкой. Берем прокладку и шайбу, закрепляем смеситель снизу.  Закручиваем гайку.

1. Совет: Не усердствуйте особо при затягивании крепежных элементов. Гаечный или разводной ключ вообще лучше использовать с особой осторожностью, подтягивая гайки слегка, без усилий, иначе можно перетянуть крепежный элемент, из-за чего могут возникнуть  трещины на поверхности акрила.

4.      Монтируем рычаг включения смесителя.

Если он один, то для этого просто подключаем два шланга для холодной и горячей воды, одеваем подставку и крепим его на ванной.

В случае использования двухрычажного смесителя вентили, предназначенные для включения горячей и холодной воды, располагаем в отверстия, сделанные с двух сторон от излива и также крепим.

1.
   Совет: Сразу определитесь с правильностью расположения горячего и холодного вентилей, чтобы они соответствовали в дальнейшем при подключении к системе горячего и холодного водоснабжения.

2.


5.       Крепим элемент для установки душевой лейки.

Устанавливаем гнездо для душа, крепим внизу, через пластиковую прокладку, закручиваем гайку на прокладку, опускаем душ в крепление.

1. Совет: Шланг для душа должен быть достаточного размера для использования. Заранее продумайте его длину, в особенности в том случае, если планируете принимать душ стоя в ванной.
3.

6.      Подключаем к системе водоснабжения. В случае однорычагового смесителя два шланга заводим в ручку, откуда идет один шланг в излив, а каждый шланг подключаем к соответствующему выводу системы водоснабжения. При подключении двухрычажного смесителя все еще проще: шланги не надо никуда заводить, они подключаются напрямую. При накручивании шланга на трубу следует намотать предварительно нити льняной пакли или фторопластовую ленту на резьбу меньшего диаметра.

1. Совет: Если межосевое расстояние между входными отверстиями труб и резьбой шланга разные, то пригодятся эксцентрики. По принципу и назначению это переходники, у которых смещенные оси с резьбовыми частями 3/4″x1/2″ (15х20 мм). Один конец вкручивается в водопровод, а на другом крепится один из патрубков шланга смесителя. Как правило, они латунные или из бронзы. По стандартам межосевое расстояние между входными отверстиями труб равняется 150 мм. В случаях, когда этот параметр немного не соответствует, то простым проворачиванием переходника удается добиться полной соосности. Так что при помощи эксцентриков можно подогнать размеры любого смесителя под установленные по нормативам трубы.

Остается пустить воду и проверить установленный на борту ванны смеситель на работоспособность. Если заметите течь или капли воды на стыках, гайки надо подкрутить ключом немного сильнее.

16 фев. 2017 г.

13 967

Подключение смесителя в ванной

Ремонтные работы в ванной комнате обязательно включает в себя такой процесс, как подключение смесителя. Монтаж смесителя и его подключение к водопроводу – процесс весьма увлекательный, способ выполнения которого различается в зависимости от того, будет ли производиться замена старой сантехники, либо ее установка с нуля. Далее будут приведены инструкции по осуществлению каждого из этих способов.

Выбирая смеситель для ванной комнаты следует обратить внимание на его вес, слишком легкий – тонкий металл, соответственно прослужит не долго.

Выбор смесителя

Перед тем как начать установку смесителя, его необходимо приобрести. Естественно, он должен быть добротным и качественным. Так какими же характеристиками должен обладать хороший кран для ванной? Во-первых, необходимо обратить внимание на вес смесителя. Он не должен быть слишком легким, поскольку от толщины металла зависит долговечность сантехники. Конечно, тяжелая сантехника тоже может иметь ряд недостатков.

Схема смесителя для ванной комнаты.

Смесители для ванных комнат обычно производят из двух материалов – силумина и латуни. Силуминовые краны намного легче латунных и имеют более низкую цену. Однако этот материал, представляющий собой сплав кремния и алюминия, весьма ненадежен. С такими смесителями часто случаются такие неприятности, как отламывание ручек и поломка прижимных гаек. Силуминовая сантехника недолговечна, тем не менее она достаточно популярна из-за своей низкой стоимости.

Латунные смесители намного дороже силуминовых, имеют больший вес и вязкость сплава. Такой сплав делает прижимные гайки и трубы более надежными, такой смеситель не сломается даже при различных механических воздействиях. Если финансовые возможности позволяют вам приобрести более дорогую сантехнику, следует отдавать предпочтение латунным кранам.

Важны и технические характеристики смесителя, например, его размеры и соответствие модели месту установки. Смеситель, предназначенный для встраивания в борт ванной, не подойдет для установки на стену и наоборот. Осмотрите основные детали крана и определите, подойдут ли они для вашей ванной – длина душевого шланга, носика крана и наличие приспособлений на монтажа душевой лейки на стену.

Вернуться к оглавлению

Демонтаж старого смесителя

Если эксцентрики установлены надежно и имеют тот же тип что и новые, а их внешний вид вполне нормальный, то их можно не менять.

Подключение крана в ванной к водопроводу начинается с демонтажа уже имеющегося даже тогда, когда смеситель меняют вместе с водоразводкой. Наиболее сложным является демонтаж эксцентриков, ввинченных в резьбовые соединения водоразводки. Корпус смесителя обычно снимается просто – достаточно отвинтить декоративные гайки. Смеситель при этом необходимо придерживать рукой, так он может сорваться и упасть в ванну.

Сложности, конечно, могут возникнуть и при снятии корпуса, так как иногда попадаются краны с левой резьбой на гайках. Что касается эксцентриков, то меняют их не всегда. Если они установлены надежно и имеют тот же тип, что и эксцентрики нового смесителя, нужно осмотреть их и решить, нужна ли их замена. Если замена все же требуется, снимать старые эксцентрики стоит очень аккуратно. Эта операция может быть осложнена по двум причинам: замурованные в стене трубы и прикипевшая резьба. В первом случае демонтаж эксцентриков без вскрытия стены практически невозможен.

При наружной водоразводке, разбирая соединения, необходимо придерживать их вторым ключом. Делать это должен один человек двумя руками, для того чтобы скручивающие нагрузки могли гасить друг друга.

При выкручивании эксцентриков с прикипевшей резьбой приходится прилагать большие усилия, деталь при этом может повредиться. Существуют, конечно, и специальные средства, размягчающие прикипевшую резьбу, но в таком случае они вряд ли помогут. Помочь здесь может другой, достаточно простой способ. Нужно попробовать провернуть деталь в обратную сторону – на доворот. Вероятность срыва резьбы в таком случае значительно меньше. Если резьба «пошла», можно смело отвинчивать детали, скорее всего, сделать это будет намного проще, чем до этого.

Если детали при разборке будет подклинивать, разборку нужно производить поступательными движениями. Если вы не имеет достаточного опыта в таком виде работ, необходимо защитить ванну со стороны смесителя металлическим листом. В противном случае есть вероятность повреждения ванны при падении инструмента.

Вернуться к оглавлению

Подсоединение смесителя к водопроводу

Для начала нужно подготовить все необходимые инструменты и материалы:

Схема монтажа смесителя для ванной.

• комплект смесителя;
• гаечные ключи;
• ФУМ-лента или пакля;
• строительный уровень.

Перед тем как подключить смеситель к водопроводу ванной комнаты, его необходимо собрать. При покупке изделия необходимо тщательно проверить наличие всех его необходимых деталей: корпус, гусак, эксцентрики, душевая лейка, душевой шланг, декоративные плафоны и прокладки. Комплектность смесителя обычно указывается в его инструкции, детали укладываются в тканевые или полиэтиленовые пакетики. Проверить нужно и целостность резьбы гаек крепления и эксцентриков.

Собрав смеситель по инструкции, переходят к его непосредственному подключению. При этом нужно применять фум-ленту, вместо нее можно взять натуральную паклю, обработанную специальной пастой. Подключение крана в ванной выполняется посредством эксцентриков. Подмотав эксцентрики, их нужно прикрутить к фитингам водопроводных труб, расположенных в стене. Эксцентрики позволяют сместить расстояние между трубами до необходимых значений.

Расстояние между входами, как правило, составляет 15 см. Если расстояние между фитингами не соответствует этому значению, эксцентрики помогают исправить эту ситуацию. Горизонтальность положения эксцентриков проверяют строительным уровнем.

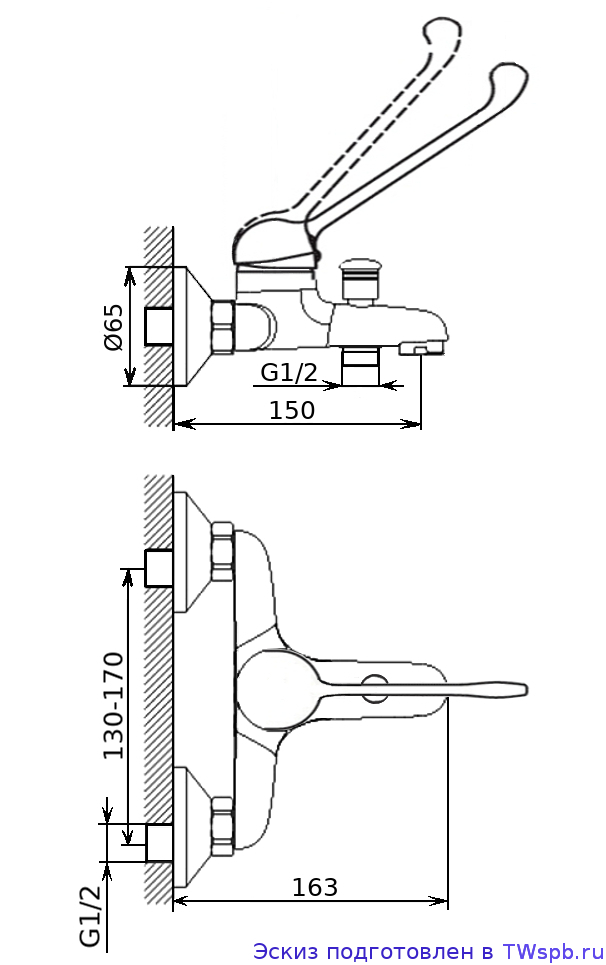

Схема подключения смесителя для ванной с размерами.

После их установки к ним пробуют подключить основной блок смесителя. Если это делается без особых сложностей, значит, эксцентрики установлены правильно. После этого блок нужно снять и прикрепить декоративные плафоны, которые должны прилегать к облицовочному покрытию стены, что также будет указывать на правильную установку эксцентриков.

Следующим шагом будет подключение самого блока, при этом не рекомендуется применять дополнительные подмоточные материалы. Плотная усадка достигается за счет прокладок, имеющихся внутри прижимных гаек, которые подтягивают ключом. Если вы не собрали смеситель ранее, это нужно сделать сейчас.

Применять при сборке и установке смесителя гаечный или разводной ключ вовсе не обязательно. Пользоваться им следует с осторожностью, подтягивая гайки слегка, без особых усилий. После того как сборка смесителя и его подключение к водопроводу будут выполнены, нужно открыть краны основных магистралей и проверить работоспособность смесителя. Если обнаружатся течи или капели в местах соединений, гайки нужно подтянуть сильнее.

Вернуться к оглавлению

Установка смесителя на новую стену

Как заменить старый смеситель на новый, более или менее понятно. Отдельно стоит рассмотреть монтаж смесителя и его подключение к водопроводу в том случае, когда выведение трубопроводов к месту установки сантехники, то есть когда работу делают с нуля. Наиболее распространенным вариантом в этой ситуации являются металлопластиковые или пластиковые трубы. Их подсоединяют к основному трубопроводу, устанавливая при этом перекрывающий шаровой кран, и выводят к месту монтажа смесителя. К стене трубы крепятся при помощи специальных прихватов.

Высота крана над ванной составляет около 30 см, на этот уровень и выводят концы труб, к которым затем будут прикреплены фитинги для соединения со смесителем. При выводе фитингов для установки крана необходимо соблюдать несколько правил: расстояние между центрами фитингов должно составлять ровно 15 см, они должны располагаться на одной горизонтали относительно друг друга.

Конец фитинга после выполнения облицовки стены должен находиться заподлицо с плоскостью стены. Фитинги должны быть расположены параллельно друг другу, если посмотреть на них сверху, высота монтажа смесителя над ванной, следовательно, и фитингов должна быть приемлемой – около 30 см.

Установка смесителя в ванной: 💧 подключение своими руками

Работа сантехнического оборудования во многом определяет комфортные условия жизни. Именно поэтому установка смесителя в ванной – это ответственная работа при обустройстве или ремонте дома.

Расчет фундамента

Попробуйте новый продукт

Монтаж смесителя, который нередко называют краном, можно осуществить самостоятельно. Для этого необходимо разобраться в его устройстве, выбрать наиболее оптимальную разновидность и качественные уплотнители. Сборка сантехники проходит поэтапно с учетом нюансов крепления на стену ванной комнаты или на раковину.

Устройство смесителя

Современные смесители для ванной комнаты во многом выигрывают перед старыми моделями, которые не смешивали горячую и холодную воду. Строение сантехнического оборудования не является сложным, однако в нем необходимо разобраться перед тем, как начинать установку. Краны отличаются внешним видом и некоторыми особенностями строения. Полный комплект включает несколько деталей:

•
  Корпус с двумя патрубками.

•
  Поворотный излив.

•
  Гусак и резиновые прокладки.

•
  Ручка переключателя.

•
  Декоративные заглушки винта.

•
  Накидные гайки гибкого шланга.

•
  Кран-буксы, винты, маховики.

•
  Удерживающие эксцентрики.

Если смеситель предназначен для ванны, то в состав входит также душевая насадка со шлангом. Сенсорные модели имеют в составе электронный модуль, регулятор температуры и заменяемый элемент питания. Термостатические экземпляры оснащены дополнительными элементами в виде картриджей, которые управляют потоком воды в кране.

Разновидности смесителей

Сантехническое оборудование, предназначенное для подачи воды, классифицируется по разным критериям. В зависимости от места крепления выделяют краны, которые можно подключить на стену (вертикальные) и на панель раковины или ванны (горизонтальные). Оба варианта отличаются удобством пользования.

По строению и способу подачи воды смесители делятся на четыре вида:

1.
   Однорычажные.

2.
   Двухвентильные.

3.
   С термостатом.

4.
   С сенсорным управлением.

Однорычажные варианты отличаются красивым дизайном и удобством эксплуатации. Пуск и перекрывание воды происходит за счет вертикального движения рычага, а регулировка температуры — путем поворотов вправо-влево. В ванной комнате можно установить однорычажные краны с шаровым или керамическим картриджем. Шаровый имеет регулирующую головку из нержавейки, выполненную в виде шара. Второй вид картриджа изготавливается в виде двух металлокерамических пластин.

Двухвентильные краны появились задолго до однорычажных моделей. Однако они не теряют своей популярности, так как отличаются надежностью и подходят ко многим дизайнерским стилям ванной комнаты. Конструкция смесителя такого типа имеет маленькую камеру, в которой перемешивается горячая и холодная вода. Установка смесителей с двумя вентилями и их подсоединение к водопроводу происходит при помощи стальных уголков.

Смесители с термостатом относятся к категории ноу-хау. Благодаря новым технологиям в устройство такой сантехники удалось вмонтировать специальный патрон с биметаллическими пластинами. Принцип работы этих элементов основан на чувствительности к температурным перепадам. Чтобы установить на сантехническом приборе необходимую температуру, нужно поставить рукоятку на выбранном показателе шкалы.

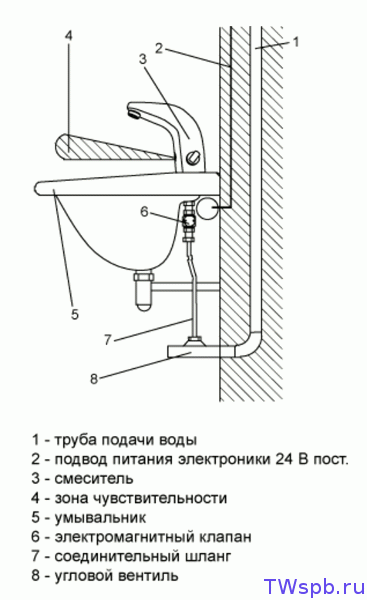

Сенсорные или бесконтактные смесители больше подходят для установки в общественных местах. Однако при желании можно установить такой смеситель и в ванной частного дома. В устройстве сантехники имеются специальные инфракрасные датчики, которые срабатывают на движение или тепло.

Сенсорные краны можно настроить на определенное время работы и температуру. Однако при перестановке оборудования могут возникнуть проблемы с настройками.

Из чего делают смесители

В полностью укомплектованном смесителе могут быть использованы отличающиеся по качеству материалы. В производстве используются разные методы их обработки и нанесения на детали. Так как установка и пользование смесителем происходит в помещении с переменной влажностью и температурой, ко всем материалам предъявляются определенные требования. Чтобы не подвергаться коррозии или другому виду разрушения, они должны обладать устойчивостью к химическим реагентам, высокой влажности и скачкам температур. Таким критериям отвечают несколько видов металлов, керамики, стекла и пластика.

На одном из первых мест стоит латунь. Этот материал является сплавом, в состав которого входит медь и цинк. В небольших количествах также могут присутствовать свинец, никель, марганец, железо. Монтаж латунных смесителей в ванной часто рекомендуется специалистами, так как у таких изделий крепкие резьбовые соединения и высокие антикоррозионные свойства.

Если ванную оформляют в стиле под старину, то для установки на стену или раковину используют бронзовые краны. Сплав из олова и меди практичен и эстетичен, однако обходится владельцам дороже. Еще одним распространенным материалом для смесителей в ванную является сталь, в состав которой включен хром.

Для сборки сантехники подходят комплектующие из керамики. Этот материал отличается прочностью, эстетичностью, гигиеничностью. Однако при всей надежности слишком сильное механическое воздействие может привести к поломке крана.

Практически во всех моделях от эконом- до премиум-класса встречаются детали из пластика. Это могут быть картриджи, шланги, держатели, рычаги.

Для производства отдельных деталей используется также закаленное стекло и стекловолокно. Из этих материалов могут быть сделаны, например, изливы. Стеклянные разновидности отличаются легкостью, прочностью, невосприимчивостью к влаге.

Какой уплотнитель резьбы лучше

В ассортименте сантехника имеется несколько разновидностей уплотнителей. Каждый из них позволяет установить или заменить смеситель в ванной. Традиционным вариантом, который редко используется в настоящее время, является лен с уплотнительной пастой. Последний компонент используют для предотвращения гниения льняных волокон, на степень герметизации паста не влияет. Это означает, что при использовании такого уплотнителя необходимо крепко подсоединять детали. А это не всегда хорошо, так как слишком сильное затягивание может повредить детали, если они сделаны их хрупкого сплава.

Еще одной разновидностью уплотнителя является ФУМ-лента. Она универсальна, поэтому часто используется для установки смесителей в ванную и на кухню. Применение ФУМ-ленты позволяет обходиться без экстремального закручивания резьбы. Это гарантирует сохранение эксплуатационных качеств изделия. При всех достоинствах у такой прокладки есть два минуса. Во-первых, расходник обходится дороже аналогов. Этот недостаток частично компенсируется большим метражом, поэтому ленты хватает надолго. Во-вторых, при необходимости отрегулировать положение деталей, приходится полностью раскручивать соединение и накладывать новую ленту.

Третий вид – это уплотнительная нить. По своим характеристикам она во многом аналогична ФУМ-ленте. Однако после монтажа резьбовые соединения с уплотнительной нитью можно прокрутить на 180 градусов обратно без потери герметичности. По финансовым затратам нить-уплотнитель опережает ФУМ-ленту, однако одной полной катушки хватает на множество ремонтов.

Самыми современными уплотнителями и при этом малоизвестными в непрофессиональной среде считаются анаэробные герметики. Они делятся на два подвида: демонтируемые и сложно демонтируемые. Первые не создают особых проблем при ремонтных работах. Вторые требуют перед разборкой нагрева, а это не всегда удобно для мастера.

Анаэробные герметики рекомендуется использовать, если приходится устанавливать смеситель в том месте стены или ванны, где закрутить резьбу при помощи ключа трудно.

Такой вид уплотнителя не влияет на качество соединения при обратном откручивании, а его использование значительно ускоряет монтаж. Недостатки заключаются в высокой стоимости материала. Кроме того, резьба перед нанесением средства должна быть идеально чистой.

Технология подключения смесителя в ванной пошагово

Для человека, знакомого с азами сантехнического мастерства, установка смесителя не является сложным делом. Вся работа проходит в определенной последовательности. Первым шагом является приобретение нужной модели крана. Она выбирается в зависимости от того, где будет стоять изделие: на стене или на раковине (ванне). На выбор сантехники влияет также качество материала, размер, дизайн. Далее процедура подключения смесителя включает следующие шаги:

•
  Проверка комплектации.

•
  Подготовка инвентаря.

•
  Выбор места для установки.

•
  Монтаж смесителя.

Подготовительные работы

Упаковку с купленной сантехникой необходимо проверить до начала установки, чтобы во время работы не возникало проблем. Комплект должен включать все необходимые составляющие. Это проверяют по списку, который прилагается к инструкции. Если планируется устанавливать в ванную не одиночный смеситель, а совмещенный с душем, то набор должен включать душевую лейку, шланг, а если оборудование крепится на стену, то дополнительно – штангу для установки душа. Все детали должны быть в исправном состоянии.

Далее проводят ревизионную сборку, которая показывает исправность сантехнического прибора. Для этого необязательно рассматривать внутреннее строение, достаточно прикрутить основные детали, как описано в инструкции по монтажу. Перед этим следует оценить качество уплотнения в изливе, степень прилегания сальников, работу вентиля и повороты крана. Необходимо также проверить все имеющиеся в устройстве прокладки.

Если установка смесителя происходит взамен старого, то перед монтажом необходимо демонтировать со стены или горизонтальной панели вышедшее из строя изделие.

Перед началом монтажа смесителя обязательно перекрывают подачу горячей и холодной воды на магистральном водопроводе, идущем в сантехническую комнату. Если труба в ванную общая с кухней, то вентиль закручивают на ней.

Необходимые инструменты

Когда кран и необходимые уплотнители выбраны, переходят к подготовке комплекта сантехнического инструмента. Чтобы установить смеситель в ванную, необходимы:

•
  Пассатижи.

•
  Разводной ключ.

•
  Рожковые ключи.

•
  Строительный нож.

•
  Уровень.

•
  Рулетка.

В ходе установки понадобятся также салфетки, мягкая ткань для вытирания деталей и рук. В некоторых случаях материя нужна также для подложки на раковину – она защищает эмалевое покрытие от царапин.

Выбор места для монтажа крана

При монтаже смесителя важно правильно определить его место в ванной комнате. Если сантехнику устанавливают на стену и она рассчитана на два объекта: рукомойник и ванну, то высота установки должна составлять не менее одного метра от пола. В остальных случаях этот параметр индивидуален. Высота смесителя, размещенного:

•
  Над ванной – 80 см от поверхности пола.

•
  Над раковиной – 20 см от ее бортика.

•
  Для душа – 120 см или более от пола.

Если новое оборудование монтируют на стену, где не было раньше смесителя, то необходимо предусмотреть установку водных розеток в нужных участках. Расстояние между точками выхода труб холодного и горячего водоснабжения составляет 15 см. Фитинги должны находиться строго на одном уровне на стене. Длина этих элементов должна быть соизмерима с толщиной отделки стен. В идеале край фитингов совпадает с поверхностью отделки стен или на несколько миллиметров углубляется.

Установка смесителя на стену

Монтаж на стену, из которой выходят трубы с горячей и холодной водой, относится к вертикальному типу. Если расстояние между водорозетками не соответствует стандарту (15 см), то для исправления дефекта используют втулки-переходники с двухсторонней резьбой, которые называются на профессиональном языке «эксцентриками». Эти детали входят в стандартный комплект. Если длины этих комплектующих не хватает, то необходимо приобрести новые переходники нужной длины.

С помощью уровня проверяют горизонтальное положение переходников. Если все в норме, то переходят к следующему шагу и устанавливают чашки-отражатели. Эти элементы маскируют отверстия в основании. Далее подсоединяют входные патрубки к переходникам-эксцентрикам. Для фиксации используют накидные гайки, под которые подкладывают уплотнительные прокладки.

На следующем этапе прикручивают излив и шланг душа. К последнему присоединяют лейку. После того как монтаж смесителя закончен, проверяют его работоспособность. Для этого открывают воду на трубах и самом приборе, переключая поток с крана на душ.

Если в системе обнаружена утечка воды через соединения, то необходимо найти «слабое» место и исправить дефект. Для этого вновь перекрывают водную магистраль в квартире и повторяют процесс, проверив перед этим степень закручивания каждого соединения. Возможно, причина неудачи кроется в слишком сильном затягивании гаек. Чтобы добиться качества, необходимо использовать новые уплотнители на резьбу.

Как устанавливать горизонтальный тип смесителей

В отличие от вертикальной установки крана, горизонтальная требует наличия в бортах ванны или рукомойника специальных отверстий. В некоторых такие прорези делают самостоятельно. Но для этого ширина полки сантехнической емкости должна быть достаточной. Для такой работы подходят акриловые, стальные, чугунные чаши. Самое главное – это резать материал очень бережно, чтобы не повредить эмалевое покрытие.

Горизонтальная установка удобна тем, что не требует соблюдения определенного расстояния между трубами, так как подводка воды осуществляется по пластичным гибким шлангам или трубам из меди. Проще всего такой работой заниматься, если чаша еще не закреплена на своем стационарном месте. В противном случае понадобится фонарик для освещения рабочего участка.

К смесителю подсоединяют гибкую подводку. Далее изделие ставят на панель или борт, пропуская шланги в имеющиеся отверстия. Прикручивают корпус, используя прижимную шайбу с резиновой или силиконовой прокладкой. Для крепления используют две шпильки, которые закручивают поочередно. Если куплена модель с втулкой, то шпильки не нужны. Шланги подсоединяют соответственно к трубам с холодной и горячей водой, не забывая наматывать льняной или ФУМ уплотнитель. На этом этапе важно не перепутать шланги, иначе придется переделывать работу. Длина трубок должна быть оптимальной. Слишком длинные шланги могут перекручиваться, из-за чего сокращается их срок службы. Слишком короткие образцы придется заменять на новые, так как процесс наращивания нецелесообразен.

Рекомендации специалистов

Стандартная схема монтажа может иметь некоторые особенности и отступления от правил. Рекомендации специалистов помогают обойти все «подводные камни» и провести работу грамотно и безупречно. При вертикальной установке сантехнических приборов специалисты советуют:

•
  Лучше использовать розетки с резьбой внутри, так как большинство переходников адаптированы под такую арматуру.

•
  Очень важно крепко закрепить водорозетки в основании. Если позволяют условия, их дополнительно укрепляют раствором.

•
  Для вертикального типа смесителя следует брать в расчет толщину финишной отделки при углублении водорозеток.

•
  Не стоит заниматься установкой смесителя на перегородки, отделанные гипсокартоном, вагонкой, панелями.

Если выбрано горизонтальное положение водопитающего устройства, то также необходимо соблюдать некоторые технологические нюансы. Если монтируют подвесную сантехнику, то сначала ставят инсталляцию, на нее навешивают чашу и только после этого подключают арматуру. При подключении подводки необходимо точно различать шланги холодного и горячего потоков. В этом случае не произойдет путаницы с трубами.

Видео о правильной установке крана в ванной

Инструкция по установке смесителя в ванной своими руками

Установка смесителя в ванной — необходимая процедура ремонта. Процедуру можно провести своими руками. Расскажем, какая модель подходит в том или ином случае и дадим пошаговый процесс монтажа.

Как установить смеситель в ванной комнате

Принцип действия

Материал

Какие детали должны входить в комплект

Инструменты

Пошаговая инструкция

Устройства отличаются по форме, размерам, материалу и принципу работы. По способу управления они подразделяются на следующие модели.

Двухвентильные

Двухвентильные — один отвечает за подачу холодной воды, другой — горячей. Эта классическая схема в наше время успела устареть. Чтобы отрегулировать температуру потока, нужно потратить довольно много времени. Ни о какой экономии воды не может быть и речи. Постоянно открывать и закрывать вентили очень неудобно, особенно намыленными руками. На протяжении долгих лет это был единственный доступный вариант и многие успели к нему привыкнуть. Есть и другие объяснения популярности такого способа управления. Кран устроен просто, поэтому он редко ломается. Детали от него найти не сложно. Цена тоже небольшая. Прибор может смотреться эстетично в разных интерьерах в зависимости от стиля, в котором он выполнен.

Однорычажные

У однорычажных моделей регулировка напора производится поднятием рычага. Чтобы изменить температуру, его следует переместить вправо или влево. Одно из преимуществ — удобство. Нет необходимости вращать две ручки в поисках необходимых параметров. Достаточно одного движения кистью руки. Также среди плюсов — возможность экономить воду, включая ее только в тот момент, когда она нужна. По стоимости устройства способны конкурировать с двухвентильными, однако, при поломке дорогих моделей отремонтировать их гораздо сложнее. Проще полностью их заменить. По внешнему виду они далеки от классических моделей и мало подходят для интерьеров в стиле ретро.

Термостатические

Термостатические — в них одна рукоятка нужна для регулировки напора, другая отвечает за температуру. Они оснащены датчиками, расположенными в корпусе. Эти датчики позволяют задавать необходимую температуру и не тратить время на то, чтобы установить ее механическим способом. Они регулируют механизмы запирания на вводе труб ХВО и ГВО, что позволяет осуществлять точную настройку, соответствующую заданным параметрам. Система работает автоматически. По этому принципу в некоторых моделях программируется сила напора. Такие краны безопасны для детей, поскольку получить ожог от них невозможно. Они очень удобны при частых перепадах температуры в трубопроводе. Единственным недостатком является отсутствие моделей эконом-класса.

В качестве материала, как правило, используются латунь и силумин, представляющий собой сплав алюминия и кремния. Изделия из латуни стоют дороже. Они тяжелее, но масса в данном случае роли не играет — это лишь признак, по которому можно отличить один материал от другого при покупке. Латунь отличает надежность, долговечность, стойкость к агрессивным средам. Она не ломается и обладает высокой прочностью. Силумин более хрупкий и служит не долго.

• Основной блок, к которому крепятся все остальные элементы.
• Гусак или излив, из которого льется вода.
• Эластичные прокладки, устанавливаемые в местах соединения элементов. Сжимаясь при закручивании резьбы, они заполняют щели, препятствуя протечке.
• Эксцентрики — небольшие изогнутые трубки с резьбой. Их форма позволяет установить кран, даже если трубы ГВО и ХВО находятся слишком далеко или близко друг от друга. Стандартное расстояние между ними должно составлять 15 см, но данный норматив соблюдается не всегда.
• Декоративные чашки, закрывающие эксцентрики.
• Соединительные шланги.
• Душевая лейка.

При покупке следует проверить, все ли детали на месте, и нет ли у них повреждений.

• Набор ключей, а также разводной и газовый ключи. Желательно, чтобы у инструментов не было зубцов — они могут поцарапать поверхность изделия.
• Пассатижи.
• Пакля или ФУМ-лента для герметизации резьбовых стыков.
• Рулетка и строительный уровень, чтобы прибор можно было установить строго горизонтально.

Если предстоит прокладка трубопровода, следует помнить, что штробить стеновые панели и межпанельные швы категорически запрещается. Каналы допускается прокладывать только в отделке, при условии, что в местах соединений будут устроены ревизионные люки.

Перед началом работ следует тщательно подготовить место монтажа и устранить все, что будет мешать в процессе их проведения. Хрупкие предметы, которые можно разбить или повредить, лучше убрать подальше. При капитальном ремонте необходимо рассчитать положение фитингов. Они не должны сильно выступать за уровень отделки. Расположить их следует строго горизонтально друг относительно друга. Стандартное расстояние между выводами труб ГВО и ХВО — 15 см.

Выпускаются специальные модели для горизонтального и вертикального крепления, имеющие ряд конструктивных особенностей.

Перед установкой необходимо перекрыть воду на стояке.

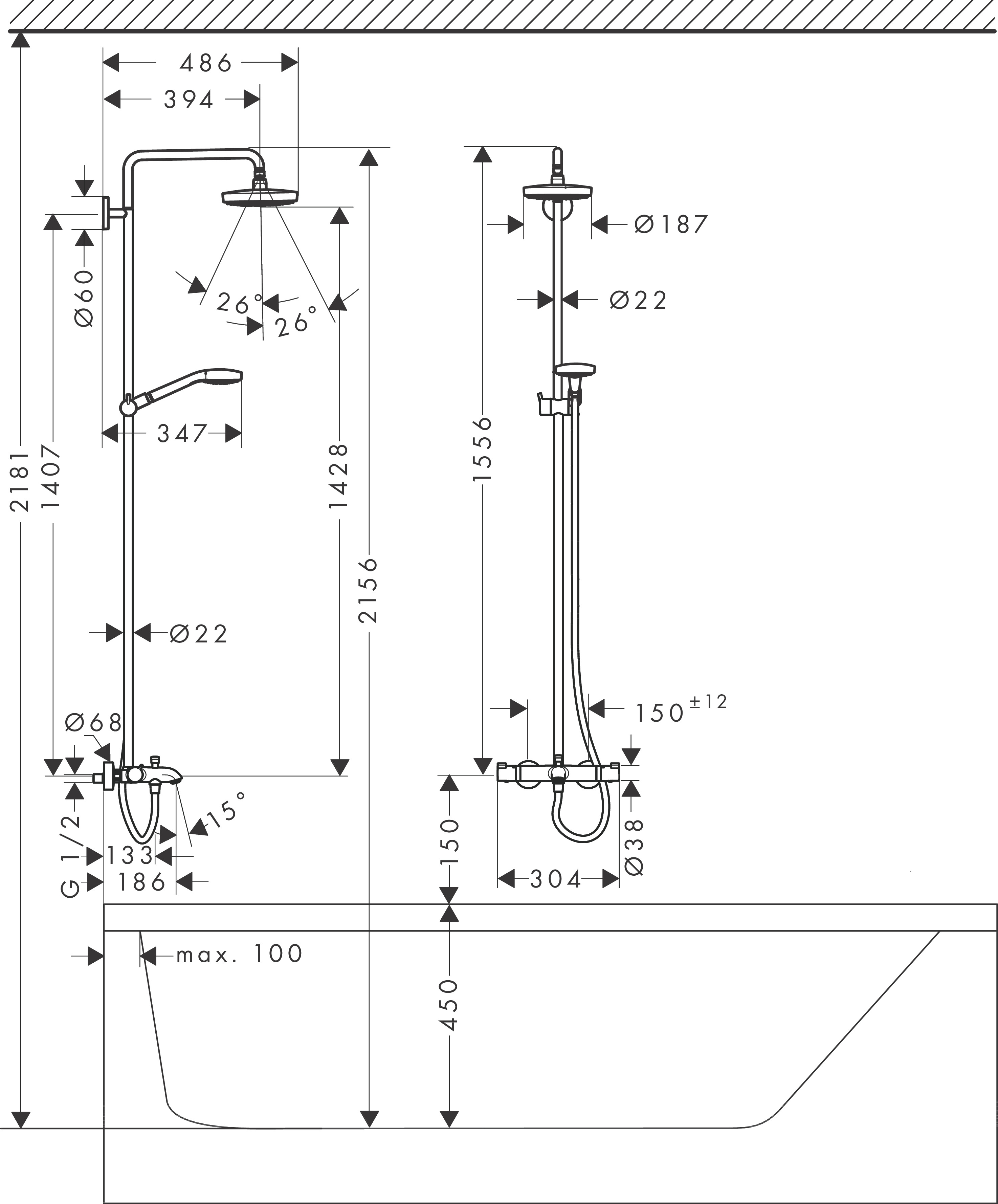

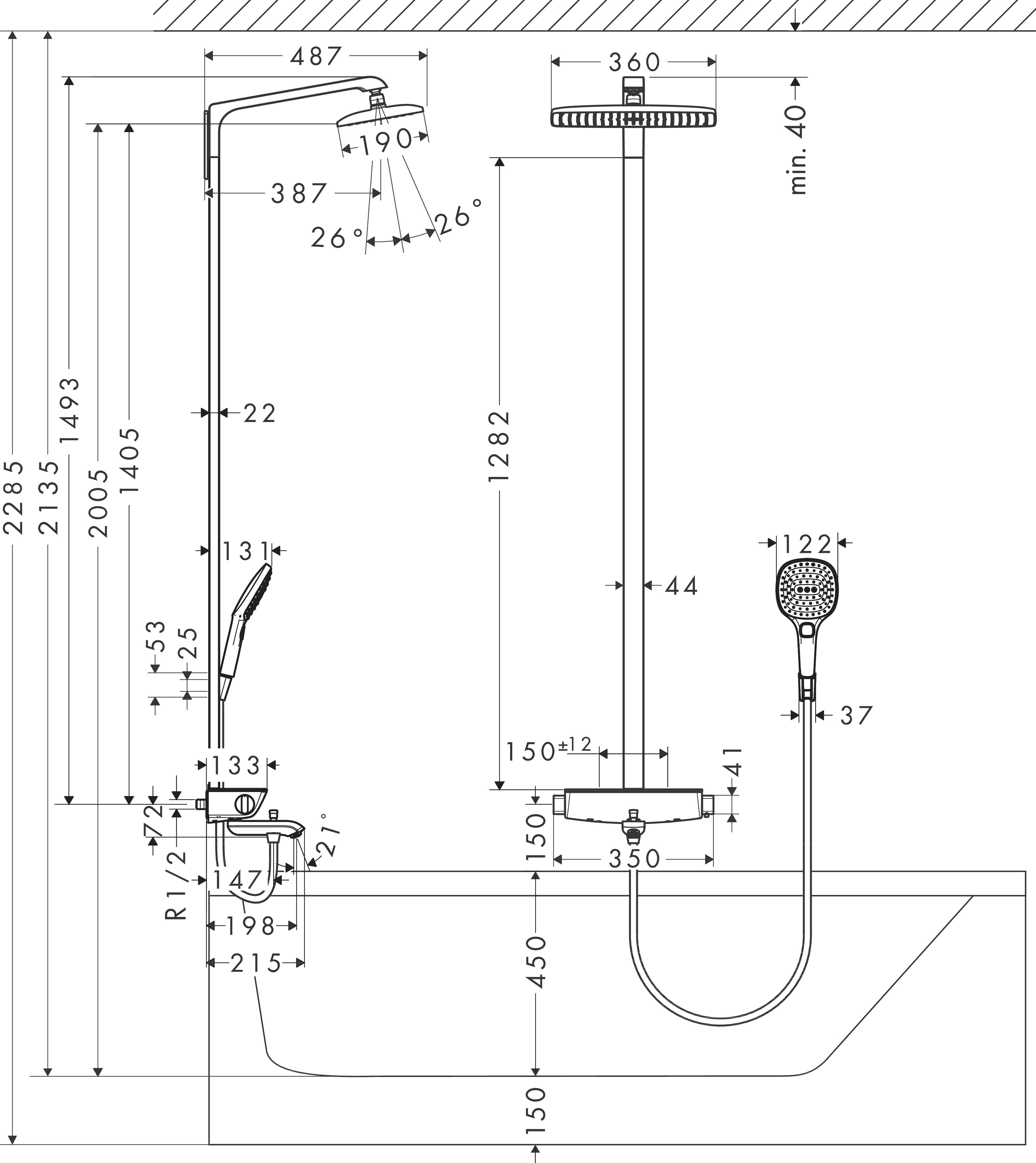

Регулировка высоты смесителя над ванной

Этот параметр зависит от типа прибора.

• Поворачивающийся излив для ванны и мойки должен устанавливаться на высоте не ниже 1 м от пола.
• Для душа — не ниже 1,2 м.
• Только для ванны — не менее 0,8 м.
• Только для мойки — на высоте не менее 20 см от ее бортов.

Горизонтальное крепление

В этом случае оборудование крепится к бортику ванны или мойки. Существуют специальные модели с отверстиями для корпуса, проводки и фиксирующих винтов. Если таких отверстий нет, но ширина поверхности основания при этом достаточная, их проделывают самостоятельно при помощи алмазных коронок. Главное — правильно подобрать диаметр и не повредить эмаль.

При таком способе расстояние между выводами труб не имеет значения. Для подсоединения используются гибкие шланги и или медная подводка. Корпус вставляется в предназначенное для него отверстие и фиксируется прижимной гайкой с нижней стороны. Вместе с гайкой используются шайба и прокладка, входящие в комплект. К корпусу уже подсоединены гибкие шланги. Их нужно предварительно продеть в отверстие. Они подсоединяются к подводке. Все соединения должны иметь резьбу. Они уплотняются паклей или ФУМ-лентой, которую накручивают на резьбу тонким слоем.

Вертикальное крепление

В данном случае предстоит решить вопрос — как установить смеситель в ванной на стену. Для этого потребуется провести подготовку, расположив фитинги должным образом. Работать следует осторожно, чтобы не сорвать резьбу. Модели для вертикальной установки имеют два входа для горячей и холодной воды. Они должны совпадать с фитингами, торчащими из стены. Чтобы устранить несоответствие между ними используются эксцентрики — специальные переходники в виде изогнутых трубок. Придавая им разное положение, можно подсоединить кран к стояку, но только в случае, если погрешность не велика. Если после демонтажа старого оборудования остались эксцентрики, бывшие долгое время в употреблении, нужно удостовериться, что они не проржавели, и что резьба не испорчена.

Закручивая переходники, следует располагать их горизонтально на одном уровне от пола. Для герметизации соединений используется пакля, ФУМ-лента или ее аналоги. Сверху надеваются декоративные чашки, закрывающие трубы. Затем эксцентрики фиксируются на фитингах при помощи накидных гаек. Обычно они входят в комплект.

Когда первый этап закончен и корпус стоит на своем месте, к нему прикручивают излив и душевой шланг. Важно не поцарапать покрытие гаечным ключом. Инструменты с зубцами лучше не использовать. Более того, специалисты рекомендуют гаечный ключ обернуть тканью либо изолентой, чтобы он не оставлял никаких следов на никелированной поверхности гайки.

В качестве основания применяются металлические выводы, но существует и другое, более технологичное решение. Например, установка смесителя в ванной на полипропиленовые трубы. В их комплект входит специальная крепежная планка. Ее внутренняя часть выполнена из металла, внешняя — из пластика. Она монтируется на фитинги таким образом, чтобы ее задний край не выступал над отделкой стены. Такая планка нагревается слабее. Об нее невозможно обжечься. Она не ржавеет и выглядит не менее эстетично. Приспособление имеет отверстия для шурупов, с помощью которых привинчивается к стене.

Монтаж на отдельной стойке

Устанавливать оборудование можно на стойке, сложенной из кирпичей, или представляющей собой металлический каркас. Такие сооружения занимают много места. Их используют в больших помещениях. В данном случае вся проводка скрывается внутри конструкции. В зависимости от материала она может иметь разную массу. Если предстоит выполнить ее из кирпича или железобетона, потребуется расчет несущей способности перекрытия.

Корпус крепится вертикально или горизонтально в зависимости от конструкции постамента. Вода подается через пол.

Когда все работы закончены, производится проверка соединений. Для этого краны на стояке открываются, но не на полную мощность. Если есть протечки, стыки проверяются. Причиной может быть слабо затянутая гайка или недостаточное количество уплотнителя на резьбе. Если же ошибка более серьезная, переделывать придется все соединение.

Посмотрите процесс установки смесителя на видео.

• Материал подготовил:
  Артем Филимонов

установка на полипропиленовые трубы, подключение, монтаж, как правильно установить и подключить

Если появилось желание подключить смеситель в ванной самостоятельно, то важно, чтобы это было сделано правильно, учитывая все нюансы работы.

В некоторых ситуациях это не так просто, потому ещё перед началом установки желательно изучить весь процесс и подготовить необходимые инструменты для выполнения нужных манипуляций с сантехникой.

Схема и размеры подключения смесителя для ванны

Первое, что важно знать — это расстояние, на котором прикрепляется смеситель на стену в ванной.

Речь идёт о расстоянии от края чаши ванной до фитингов крана.

Оптимальной высотой установки прибора считается 15-20 см.

Такое расстояние оптимально не только по причине эстетичного вида, но и из соображений практичности (количество брызг снижается, когда кран открыт).

Если допустить ошибки во время установки, то в процессе эксплуатации могут возникнуть проблемы и придётся всё переделывать.

Справка. Согласно СНиПу, высота установки прибора не должна превышать 25 см, считая от края ванной. Что касается расстояния между фитингами, на которые устанавливается устройство, то его рекомендуется делать равным 15 см.

Типичные ошибки при монтаже

При самостоятельном подключении можно допустить ряд серьёзных ошибок. Часто встречаемые ошибки при монтаже:

• Установка конструкции ниже или выше рекомендуемого уровня, впритык с чашей ванны или с другими предметами интерьера.
• Подключение прибора вертикально относительно поверхности пола.

Фото 1. Водопроводные трубы, подготовленные к установке на них эксцентриков и дальнейшему монтажу смесителя.

• Избыток уплотнителя. В процессе присоединения гибких шлангов не рекомендуется использовать большое количество фум-ленты или пакли. Как слишком малое количество уплотнителя, так и его избыток в местах соединения в процессе эксплуатации приведут к протечкам.
• Установка слишком длинных труб или их перетягивание при присоединении к устройству. Это ещё один момент, который зависит от правильности расчёта высоты, где монтируется кран на стену.

Внимание! Перед тем как приступать к установке смесителя, важно не только перекрыть воду, но и открутить оба вентиля крана после этого, чтобы дать возможность остаткам воды вытечь.

Как правильно установить вертикальный кран на пластиковые трубы

Проще всего заниматься заменой смесителя, чем устанавливать всё с нуля. Для замены смесителя достаточно:

1. снять старое устройство,
2. установить новое.

Если установка крана проводится с нуля, то изначально требуется озаботиться подводкой труб.

Подвод воды к месту размещения

Чтобы вывести трубы к смесителю, потребуются эксцентрики. Их вкручивают в стену, к одной стороне резьбы подсоединяют водопроводные гибкие шланги, на другую сторону резьбы в дальнейшем присоединяют смеситель.

Фото 2. Сантехнические эксцентрики, прикрепленные к стене и соединенные с водопроводными трубами.

При выведении труб важно проверять их расположение. Нужно добиться идеально ровной горизонтальности. Чтобы место подсоединение к водопроводу выглядело эстетично, на отверстие с эксцентриками устанавливаются декоративные накладки.

Установка на полипропиленовые трубы

Для дальнейшей установки прибора потребуется предварительно собрать устройство и подсоединить к выведенным фитингам. Нельзя забывать про уплотнитель, им обматывается резьба. Фиксируют кран при помощи разводного ключа. Делать это нужно легко, без усилий, чтобы не повредить конструкцию устройства и не сорвать резьбу.

После того как устройство прикреплено к стене, важно проверить его на герметичность. Для этого на некоторое время открывают воду и места соединения проверяют на наличие течи. Если вода просачивается, то можно немного поджать гайки, но не сильно.

Полезное видео

Ознакомьтесь с видео, в котором подробно показан процесс монтажа смесителя на стене ванной комнаты.

Как поставить и подключить смеситель в ванной: проверка работы

Основная цель при самостоятельном подключении крана в ванной — добиться надёжного и герметичного соединения всех элементов и не допустить протекания воды. Если после откручивания вентилей устройства вода из мест соединения не течёт, то работа выполнена правильно.

Как работает электрический душ?

Как работает электрический душ? — Объясни это

Рекламное объявление

Криса Вудфорда. Последнее изменение: 13 января 2021 г.

Вы душитесь или купаетесь? Вам нравится чувствовать
пульсирующие струи воды очищают вашу грязную кожу? Или ты
предпочитаете роскошно полежать в ванне, пока вода не остынет? Если
вы моетесь менее пяти минут, и в вашем душе есть современные,
напор с низким расходом, вы сэкономите более 50 галлонов воды и огромное количество
энергии по сравнению с принятием полной ванны.Экономия горячей воды с
душ помогает сократить ваши счета за электроэнергию, и это простая вещь, которую вы можете
делать для борьбы с глобальным потеплением.
Звучит неплохо? Давайте подробнее рассмотрим, как работают душевые кабины!

Фото: Простой электрический душ Mira. Есть два элемента управления для регулировки температуры.
Верхний циферблат устанавливает температуру в широком смысле: высокую, среднюю или низкую. После того, как вы примерно установите температуру,
нижний циферблат позволяет точно настроить температуру воды ровно настолько, насколько вы хотите.

Как работают душевые со смесителем?

Самые простые души называются душами со смесителем и, как их название
предполагает, что они работают путем смешивания горячей и холодной воды из отдельных труб
для приготовления теплой воды, температура которой находится где-то посередине.В
Самая простая форма смесителя для душа — Y-образная резиновая труба, которую вы можете
установить над кранами (кранами) горячей воды и водой на ванне. Регулируя
смесителей, вы создаете единый поток воды точно в
желаемую температуру.

Проблема с такими душевыми смесителями в том, что температура
трудно контролировать. Если кто-то включает кран с холодной водой или промывает
туалет в другом месте вашего дома, холодная вода внезапно
уменьшенный. Это означает, что поступает пропорционально больше горячей воды.
в душе, и, если вода слишком горячая, вы можете
ошпаренный. Обратное произойдет, если кто-то включит горячий
кран — вы внезапно обнаружите, что душ становится очень холодным!

Душевые со смесителем, встроенные в стену, решают эту проблему.
с помощью встроенных термостатов. Они постоянно
отрегулируйте температуру смешанной воды, чтобы она не закипела
как омар или замороженный, как пингвин, водой, которая попеременно слишком горячая или
слишком холодно. В большинстве душевых со смесителем также есть защитные выключатели, предотвращающие
вы не доводите воду до опасно высокого уровня, что является
хорошие новости, если ими пользуются немощные пожилые люди или маленькие дети.

Но с душами со смесителем все еще существует основная проблема: в них обычно течет горячая вода.
из бака. Как только резервуар опустеет, горячей воды больше нет, и вам придется подождать
чтобы резервуар наполнился, прежде чем вы снова сможете принять душ.

Фото: 1) Типичный душ со смесителем с термостатическим управлением. Горячая и холодная вода поступает через
две трубы в стене (вверху), смешиваются в блоке клапанов в центре и вытекают через изогнутую
шланг у основания, который соединяется с душевой лейкой. Это действительно простой душ: вы просто поворачиваете ручку, чтобы переключить
включите холодную воду, затем продолжайте поворачивать ее по часовой стрелке, чтобы вода стала настолько горячей, насколько хотите.

Фото: 2) Разбираем, правда, а тут немного сложнее! Волшебный компонент — это маленький черный цилиндр в центре, который представляет собой восковой термостат. Он содержит герметичную капсулу из воска, которая расширяется или сжимается, открывая и закрывая клапан горячей воды и, таким образом, поддерживая постоянную общую температуру смешанной воды.

Рекламные ссылки

Как работает электрический душ?

Электрический душ решает эту проблему, нагревая холодную воду электричеством.В них никогда не заканчивается горячая вода, поэтому они являются отличным решением, если в вашем доме много людей.
кто любит принимать душ один за другим.

Электрический душ работает так же, как и другие электрические
горячие приборы, в том числе электрические тостеры и фены. Они
пропустить электрический ток через кусок металла, называемый нагревательным элементом.
У этого есть умеренное сопротивление, поэтому он становится очень горячим, когда
электричество проходит через него. Холодная вода течет мимо элемента, собирая тепло и устремляясь наружу.
сопло, на котором вы стоите.

Рисунок: Базовая концепция электрического душа: холодная вода поступает в трубу слева,
течет мимо спирального нагревательного элемента (красный) в центре и уходит горячей водой справа.

Вы, наверное, знаете, что вода и электричество обычно очень затратны.
опасная комбинация, но электрические души совершенно безопасны, если они правильно установлены.
Это потому, что нагревательный элемент — это полностью герметичный блок. В
электрический ток течет через элемент, но не таким образом
что это может вас шокировать.Электричество не контактирует с
вода, которая касается вас.

Термостатический контроль

Фото: Если вы хотите сэкономить на душе, подружитесь с термостатом — и уменьшите его на градус или два.

Температуру электрического душа можно регулировать поворотом
циферблат, который обычно отмечен шкалой, идущей от синего (для
холодный) до красного (для горячего). В обычных электрических душах этот циферблат
просто регулирует поток, чтобы больше или меньше воды проходило мимо нагревательного элемента, делая
вода, выходящая из насадки для душа, холоднее или горячее.В лучших душах установлены клапаны уравновешивания давления, встроенный резервуар для смешивания воды (что помогает
чтобы избежать резких перепадов температуры при повороте шкалы), и
различные термостаты и датчики потока поддерживают температуру и давление воды, как
как можно более безопасный и устойчивый. Это сложная задача, потому что вода, подаваемая в электрический душ, гораздо более вариативна.
по температуре и давлению, чем вы думаете. Зимой температура на входе может упасть до минимума.
как несколько градусов по Цельсию, в то время как летом, вероятно, будет на десять градусов жарче.Это настоящий вызов для
душ для поддержания нормального расхода воды и постоянной температуры воды круглый год.
(Это, кстати, объясняет, почему, даже если вы никогда не меняете температуру в душе, вода,
выходит из шланга, может казаться горячее или холоднее, чем было в последний раз, когда вы принимали душ.)

Душ с сильным напором

Для эффективной работы электрического душа необходима холодная вода.
подача воды с достаточно высоким давлением для начала, потому что
нагревательный элемент для душа снизит напор воды, когда она течет
сквозной, а относительно высокий уровень шланга и насадки для душа
уменьшит его еще больше.Если напора воды не хватает для обычного
электрический душ, решение — установить душ с сильным напором воды. Это занимает
и нагревает холодную воду, как обычный электрический душ, но
также использует электрический насос для увеличения давления воды, чтобы
покидает сопло с большей силой и большей скоростью. Если экономия
вода и энергия важны, имейте в виду, что душ с сильным напором воды
В 3-5 раз больше, чем в обычных душах. Это означает длительную власть
душ может легко стоить вам столько же, сколько большая ванна, полная горячей
вода!

Как работает электрический душ: вкратце

Типичный электрический душ похож на более сложную версию душа со смесителем.
где горячая вода мгновенно нагревается нагревательным элементом, но все еще смешивается с
холодной воды, чтобы получить желаемую конечную температуру воды.Как это работает? Как это!

1. Вы нажимаете или включаете выключатель.
2. Приводит в действие соленоид (электромагнитный переключатель), который открывает клапан на впускной трубе воды.
3. При открытом клапане холодная вода под давлением поступает в душ из обычного бытового водопровода.
4. Часть воды перетекает в небольшой пластиковый бак нагревателя (примерно 0,25 литра). Танк действует как
   резервуар для горячей воды, помогающий обеспечить как постоянный поток горячей воды, так и более стабильную температуру.Это также помогает сгладить временные «выбросы» и «недостижения» температуры, которые возникают, когда вы внезапно поворачиваете шкалу температуры вверх или вниз.
5. Мощные нагревательные элементы внутри бака (иногда до
   10,8 кВт — примерно в пять раз больше, чем у электрического чайника) мгновенно
   нагреть холодную воду. Вода нагревается намного быстрее, чем в чайнике, потому что у вас, возможно,
   в половину или четверть больше в баке и в пять раз больше мощности, чем вы располагаете.
6. Попутно отметим, что на дне резервуара есть удобная небольшая иловая ловушка для улавливания накипи и мусора, которую можно опорожнить, сняв скрытую крышку.
7. Горячая вода из бака и холодная вода из источника встречаются в термостатическом смесительном клапане, аналогичном
   к тем, на которые мы смотрели выше. Большой регулятор температуры, который вы поворачиваете, управляет этим клапаном, заставляя
   вода горячее или холоднее, как вам нужно. Встроенный в клапан термостат пытается поддерживать постоянную температуру.
   как только вы его установите.
8. Датчик давления и расхода на выходной трубе проверяет опасно низкое давление и запускает цепь.
   при необходимости выключить душ.
9. Электронная плата контролирует этот датчик и различные другие датчики и элементы управления. Разные души более или менее изощрены. Некоторые полностью управляются электроникой; некоторые полностью ручные.
10. В нижней части резервуара для воды предохранительный клапан (иногда называемый устройством сброса давления или PRD) может открыться, если давление воды станет слишком высоким. В этом случае вода выльется из небольшой переливной трубы.
11. В резервуаре для воды также есть термовыключатель.Если вода становится слишком горячей, датчик температуры в резервуаре включает цепь и соленоид, чтобы перекрыть подачу воды (или иногда просто нагревательный элемент), чтобы вы не вскипели, как омар!
12. Горячая вода подается в душевую лейку так, как вам нравится.

Вот душ Mira с нашей верхней фотографии со снятой пластиковой крышкой, демонстрирующий, как некоторые из этих компонентов выглядят на практике:

1. Впускная труба холодной воды.
2. Основной поток / контроль температуры.Когда передняя крышка находится на месте, большая сине-красная (горячая-холодная) шкала термостата защелкивается здесь.
3. Выключатель, соленоид и основной (низкий-средний-высокий) контроль температуры.
4. Нагревательные элементы. Вы можете увидеть подключенные к ним провода прямо вверху.
5. Бак для нагрева воды.
6. Выпускная труба, подсоединенная к душевому шлангу (не показан).

Как и следовало ожидать, две половины пластикового корпуса закрыты резиновой прокладкой; когда они защелкиваются, вода не может попасть на электрические детали внутри.

Сколько энергии потребляет электрический душ?

Как и любой другой электроприбор, душевые кабины имеют номинальную мощность, которая показывает, сколько энергии они используют.
каждую секунду. Обычно для душа используется где-то от 7,5 кВт (киловатт) до 11 кВт; выше
число, тем больше энергии вы используете и тем лучше принимается душ.
В душе с сильным напором электричество приводит в движение как насос, так и
нагревательный элемент, поэтому большее число обычно означает больший поток воды и более бодрящий душ.Есть и обратная сторона: большее число обычно означает более сложный
душевая кабина (которая для начала стоит дороже), и каждая из ваших душевых
использовать больше энергии и стоить больше денег. Количество киловатт представляет собой количество единиц электроэнергии.
вы бы использовали, если бы вы принимали душ в течение целого часа — например, для душа мощностью 11 кВт потребуется 11 единиц.
Умножьте это число на удельную стоимость вашего электричества, чтобы выяснить, сколько стоит часовой душ
будет стоить, затем разделите на две части, чтобы найти стоимость душа продолжительностью две, четыре, восемь или сколько угодно минут
Вы предпочитаете.

Если вы считаете, что душ стоит недорого, посмотрите еще раз на эти цифры мощности: около 10 кВт. Это примерно в 4–5 раз больше, чем использует электрический чайник, и, вероятно, вдвое больше, чем у сушилки для белья. Предположим, вы принимаете душ в течение 5–10 минут за раз, и в вашей семье четыре человека принимают душ один раз в день, это означает, что вы будете использовать
20–40 минут дорогостоящей мгновенной горячей воды в день, что обойдется вам в несколько единиц электроэнергии.
ежедневно. Это намного дороже, чем кажется.Очевидно, что чем мощнее ваш душ и чем дольше вы им пользуетесь, тем дороже он стоит.

Душевые кабины экономят энергию по сравнению с ваннами?

Фото: Диаграмма: Вообще говоря, душ требует меньше воды и энергии, чем ванна, но длительный душ с сильным напором потребляет больше. На основе данных из «Душевые против ванн: факты, цифры и заблуждения», проведенные Waterwise,
24 ноября 2011 г. [из архива Wayback Machine].

Что дороже, душ или ванна? Как правило, душевые используют меньше
энергии, потому что они используют меньше воды, но все зависит от вашего душа
и твоя ванна.Если у вас современный электрический душ с слабым напором
голову, и вы используете ее всего три-четыре минуты, это будет очень
эффективен и должен сэкономить ваши деньги по сравнению с принятием ванны. если ты
принять душ с сильным напором воды и постоять под ним 15 минут, не
рассчитывайте сэкономить много — возможно, вы даже обнаружите, что это стоит вам дороже! Если у тебя есть
душ над ванной, простой способ проверить, действительно ли вы
экономия всего — это принять душ с установленной вилкой. Вообще говоря, если вы
используйте меньше воды, вы экономите энергию и деньги; чем меньше горячей воды
вы используете, тем больше вы экономите.(Конечно, расчет несколько меняется, если ваш
в душе используется более горячая вода, чем в ванне, или наоборот.)

Если у вас ванна и душевая кабина раздельные, сравнивая
затраты сложнее. Если вы знаете свою математику, вы можете прочитать свой
счетчики электроэнергии (или газа) до и после принятия ванны и душа
и рассчитайте стоимость, используя разницу в показаниях. Или ты
мог бы использовать монитор электрической энергии, хотя это не поможет вам, если
Ваша ванна или душ работают на газе или масле!

Стоит ли покупать экологически чистые душевые лейки?

Фото: В электрических душах используются нагревательные элементы с почти 100-процентной эффективностью, поэтому, в общем,
тепловая энергия, которую вы получаете, равна той, которую вы вкладываете.Это означает, что если вы хотите сэкономить на энергии, которую вы вкладываете (чтобы помочь окружающей среде или сэкономить деньги), вы также должны экономить на получаемой энергии за счет снижения температуры, расхода воды или времени, которое вы проводите в помещении. душ.

Один из самых основных (и полезных) законов физики, сохранение энергии,
говорит нам, что мы не можем создать или уничтожить энергию: мы не можем вырвать ее из воздуха или заставить ее полностью исчезнуть, а только преобразовать ее из одной формы в другую. Если вы хотите уменьшить количество энергии, которое вы тратите на
душ (или деньги, которые вы тратите), сохранение энергии говорит нам, что вы можете сделать это только следующими способами:

• Используйте меньше воды (другими словами, принимайте душ меньше времени).
• Используйте то же количество воды, но более низкой температуры.
• Используйте более эффективный душевой элемент, который расходует меньше энергии. Тем не менее, большинство электрических нагревательных элементов почти на 100 процентов эффективны,
  так что вряд ли это будет иметь большое значение.
• Используйте электрический душевой элемент меньшей мощности (в ваттах). Но если элемент потребляет меньше энергии (меньше энергии
  в секунду), каждую секунду в воду должно поступать меньше энергии, поэтому душ с меньшей мощностью просто сделает
  вода холоднее.

Фото: Хотите сэкономить воду, энергию и деньги в душе? Забудьте об этой дорогой экологичной насадке для душа; это действительно все, что вам нужно. Это четырехминутный «таймер яйца» на присоске. Многие компании водоснабжения раздают их бесплатно; проверьте, есть ли у вас!

Так что насчет экологически чистых сменных душевых лейок, которые, как утверждают, экономят воду и деньги? Опять же, сохранение энергии
говорит нам, что любые ваши достижения должны быть потеряны в другом месте. Если ваш душ экономит энергию, он может это сделать
только за счет уменьшения количества используемой воды или ее температуры.Он не может дать вам то же самое
качество душа (одинаково горячее, столько же при одинаковом количестве воды) при одновременной экономии энергии; законы физики этого просто не допускают! Эко-душевые лейки обычно работают за счет уменьшения количества воды, протекающей через них (и изменения воздушного потока, чтобы вы не заметили разницы). Поскольку они, как правило, довольно дороги, они могут вообще не сэкономить вам деньги — и вы можете добиться точно такого же эффекта, либо уменьшив подачу воды в кране (душевые смесители обычно позволяют это сделать, но часто электрические душевые кабины). не следует), принимайте душ при немного более низкой температуре или принимайте душ в течение меньшего времени.

Как работают пульсирующие насадки для душа?

Фото: В пульсирующей душевой лейке давление поступающей воды (1) приводит в действие небольшую турбину (2), которая заставляет вращаться колесо (3). Отверстия в колесе прерывают поступающий поток воды, периодически создавая ударные импульсы выходящей воды (4). Это очень упрощенная версия происходящего; более подробное описание и схемы см. в патентных документах, перечисленных ниже.

Мощный душ отлично подходит для усталых костей, но пульсирующий душ может быть еще лучше, если вы хотите сделать массаж.
ваши ноющие мышцы одновременно.Как они работают? Хотя существуют различные конструкции, большинство
полагаться на давление струи воды, чтобы повернуть миниатюрную водяную турбину, прикрепленную к
вращающееся колесо внутри насадки для душа. В колесе есть одно или несколько отверстий, поэтому оно прерывается
поток воды периодически, давая регулярные струи воды под давлением
через форсунки душевой лейки вместо постоянной струи. Это немного похоже на садовый дождеватель, в котором
кулачок, управляемый давлением поступающей воды, включает и выключает выходящий поток.

Рекламные ссылки

Узнать больше

На этом сайте

Книги

Статьи

Патенты

В этих патентных заявках вы найдете очень подробные иллюстрированные описания двух конструкций пульсирующих головок душа:

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки, или расскажите об этом друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис. (2008/2021) Электрические души. Получено с https://www.explainthatstuff.com/electricshowers.html.[Доступ (укажите дату здесь)]

Больше на нашем сайте …

Метчики и фитинги: Villeroy & Boch

КоллекцияАрхитектураArchitectura SquareClassicCultDawnDomicilElements — StrikingElements — TenderEmbraceEmbrace PLUSJustLa FleurАксессуары La FleurLa Fleur ClassiqueLa Fleur ExclusiveLibertyLoop & FriendsO.novoO.novo StartSubway 2.0Subway 3.0Универсальные душевые кабины

Ширина35 мм27,5 мм29 мм38 мм42 мм43,5 мм45 мм46 мм50 мм52 мм54 мм55 мм56 мм58 мм60 мм63 мм64 мм65 мм66,3 мм66,6 мм70 мм72 мм74 мм75 мм76 мм85 мм85,5 мм90,5 мм95 мм100 мм110 мм110,8 мм114 мм115 мм118 мм119 мм120 мм121 мм131 мм134 мм135 мм141 мм150 мм155 мм159 мм164 мм170 мм177 мм178 мм190 мм200 мм209 мм210 мм215 мм218 мм220 мм228 мм230 мм260 мм272 мм273 мм274 мм283 мм287 мм260 мм260 мм272 мм273 мм274 мм283 мм287 мм288 мм294 мм29560 мм435 мм650 мм350 мм350 мм мм 654 мм 845 мм 854 мм

Высота28 мм29,8 мм30 мм34,5 мм35 мм39 мм41,5 мм45 мм50 мм51 мм54 мм55 мм56 мм58 мм60 мм65 мм69 мм80 мм81,5 мм84 мм92 мм95 мм98 мм100 мм102 мм103 мм105 мм106 мм108 мм109 мм110 мм111 мм113,4 мм115 мм118 мм123 мм125,5 мм126 мм130 мм131 мм133 мм134 мм135 мм137 мм139 мм140 мм143 мм144 мм148 мм150 мм152 мм154 мм155 мм161 мм167 мм170 мм176 мм178 мм180 мм185 мм187 мм190 мм198 мм202 мм207 мм220 мм225 мм248 мм10241035 мм250 мм220 мм225 мм2486010241090 мм250 мм225 мм24860102491090 мм мм 1180 мм 1186 мм

Глубина35 мм32 мм37 мм38 мм41 мм42 мм43 мм46 мм47 мм48 мм49 мм50,5 мм50 мм51 мм52 мм53 мм55 мм56 мм57 мм58 мм59 мм63 мм64 мм67 мм68 мм72 мм75 мм76 мм77,5 мм80 мм81,5 мм83 мм84 мм85 мм86 мм87 мм88 мм90,5 мм90 мм93 мм96 мм99 мм100 мм103 мм106 мм109 мм110 мм115 мм118 мм121 мм124 мм128 мм128,6 мм129 мм131 мм136,5 мм136 мм142,5 мм143,3 мм148 мм150 мм155 мм164 мм165 мм172 мм175 мм194 мм195 мм200 мм2201,5 мм207 мм224 мм224 мм267 мм224 мм225 мм267 мм224 мм250 мм мм 407 мм 408 мм 550 мм 1200 мм 1600 мм

ОтделкаШампанскоеШампанское / матовый черныйХромХром / матовый черныйМатовый хромГрафитМатовый матовый никельПолированный никельАнглийское золотоМатовое золото

Тип установкиПотолочный монтажПотолочныйНапольныйНапольныйНапольныйНастенныйНастенный, на четыре отверстия, на три отверстия

Группа товаровАксессуары Смесители для ванны Смесители для ванны и душаСмесители для ванны и душаСмесители для бидеУниверсальные аксессуары для отделкиУниверсальный ассортимент для душаУниверсальные смесители и смесители

Монтаж на потолке на палубе на полу настенный

МатериалABS-пластикABS-пластик / нержавеющая стальАкрилонитрилбутадиенстирол (ABS) / латуньЛатуньЛатунь / цинкНержавеющая стальНержавеющая сталь / латуньЦинк

Сфера примененияВанна и душВаннаДуш для рукРаковина

Электросхема

для бетономешалки

Шлюз к актуальной информации о методах и технологиях комплексного проектирования всего здания.Чтобы узнать больше, в том числе о том, как изменить настройки, посетите наш.

30 Best Cement Mixers Images Смесители для цемента Тематические вечеринки Аппликации

Руководство по эксплуатации USA Inc

Запчасти для электрических смесителей для цемента Аксессуары для продажи Ebay

смешивает шовный фибробетон с сборным панельным фибробетоном.

Электросхема бетономешалки .Вернуться к содержанию часто задаваемых вопросов по ремонту микроволновых печей. Следующая информация дает обзор конструкции американской изобретательности. Рабочие, работающие с панельными куполами, занимаются отделкой губкой второго слоя бетона в швах между панелями. Класс a2 был скоростным пассажирским локомотивом, который курсировал по викторианской железной дороге с 1907 по 1963 год. Дом под 45 куполом слева соединен с 34. Высокоскоростной планетарный противоточный бетоносмеситель sicoma является лучшим в своем классе. План и схема инвентаризации, безусловно, самые дешевые перестройки двора используют и повторно используют материалы и инструменты, которые уже есть под рукой, поэтому первым шагом должна быть прогулка по гаражу двора и сараю для инструментов, чтобы увидеть, что доступно.Целью проектирования всего здания является создание успешного высокопроизводительного здания путем применения интегрированного дизайна и командного подхода к проекту на этапах планирования и программирования. Весьма успешная конструкция полностью принадлежит собственному конструкторскому бюро Викторианской железной дороги. Его долгий срок службы многократно продлевался, поскольку экономическая депрессия и война задерживали внедрение более современных и мощных локомотивов на замену. Наш веб-сайт использует файлы cookie, чтобы вам было удобнее. План и схема инвентаризации, безусловно, самые дешевые перестройки двора используют и повторно используют материалы и инструменты, которые уже есть под рукой, поэтому первым шагом должна быть прогулка по гаражу двора и сараю для инструментов, чтобы увидеть, что доступно.Page 2 паровые котлы Peerless нагреватель также рад предложить самые полные гарантийные программы pggrless icl tile indnstn 1 На все бесподобные котлы troll для дома распространяется гарантия сроком на один год. Page 1 6162 котельная установка, инструкция по эксплуатации, эксплуатация. С самого начала, как бескомпромиссная базовая конструкция, она непрерывно совершенствовалась на протяжении многих лет, так что сегодня продукт содержит небольшие штрихи, которых вы ожидаете — более 8000 высокоскоростных планетарных противоточных бетонов sicoma.Безопасность при поиске и устранении неисправностей, связанных с микроволновой печью. Следующее относится к поиску и устранению неисправностей в микроволновой печи после снятия крышки корпуса.

Эффективная очистка цистерн и цистерн для грузовых автомобилей с помощью Uraca

Harbour Freight 3 5 кубических футов Товар 67536 Цементный смеситель Pt 3 Youtube

Бетоносмеситель

0 Грузовик с доставкой бетона 9143 Горячий тип 902

Пример электрической схемы для электрического бетономешалки Схема

Строительная техника Monkey Lift Bar Cutting Machine и т. Д. Builder

Идеальная электрическая схема для электрического бетономешалки 2008 Mack Granite

43

0 Детали газобетоносмесителя Imer Workman 350 Ii Imerparts Com

Электрическая схема Bobcat Схема электрических соединений

Принципиальная схема бетонного завода Бетонный завод Haomei

Емкость бетоносмесителя

03

Jzc Мобильный самозагружающийся бетоносмеситель Электрический цементный бетон

Схема электрических соединений цементного миксера Исследование Марса

Набор иконок Thin Line Icon Set Drill Vector Vector Stock Vector2

43 902us

4 Бетономешалки 902

Схема электрических соединений грузовика Mack Ct713

Установка отдельно стоящего излива смесителя для ванны в ванной комнате

Напольный смеситель для ванны лучше всего дополняет отдельно стоящую ванну, поскольку вместе они создают потрясающий эффект в любой современной ванной комнате.Этот напольный смеситель легче установить, чем кажется — просто следуйте приведенному ниже руководству и убедитесь сами, насколько это может быть просто!

При подготовке к установке напольного миксера обратите внимание на следующее:

• Прочтите руководство по эксплуатации смесителя и излива для ванны и обязательно следуйте всем инструкциям.

• Напольный смеситель должен устанавливать квалифицированный сантехник.

• Промойте всю водопроводную сеть перед подключением смесителя.

• Проверьте максимальную температуру воды в смесителе и идеальное рабочее давление.

• Установите с клапанами ограничения давления и доступными запорными кранами.

Приведенные ниже процедуры установки являются общими и могут отличаться в зависимости от модели отдельно стоящего смесителя для ванны. Следуйте инструкциям по установке, прилагаемым к напольному изливу, если таковой имеется.

Подготовьте следующее:

Излив на ванну напольный можно установить любым из следующих способов:

(A) Установка коробки в полу (скрытая коробка под полом) — рекомендуется перед укладкой пола

(B) Установка гибкого шланга (соединение над полом) — если первый подход невозможен

По возможности используйте первый метод, потому что он дает преимущество в виде плиты пола с более низким профилем, что является предпочтительным.

Метод A: Установка в полу / в скрытой коробке

Готовы? Распакуйте комплект миксера и убедитесь, что все детали собраны. Ниже приведена диаграмма, которая поможет вам, но лучше всего обратиться к руководству по вашему собственному продукту. Обратите внимание на разницу внутри пунктирных рамок.

Теперь закройте краны подачи воды, чтобы избежать намокания и брызг. Давай сделаем это!

1. Установка напольного бокса

(a) Во-первых, подготовьте подходящую нишу в полу, где вы установите коробку в полу.Он должен иметь доступные вводы горячего и холодного водоснабжения.

(b) Установите коробку в полу так, чтобы ее верхний уровень совпал с (запланированной) отделкой пола. Расположите коробку в полу так, чтобы она совпадала с вводом воды. Обратите внимание, что это будет последнее положение носика при установке миксера. Вы можете временно снять крышку, чтобы проверить положение выпускных отверстий, так как именно сюда вы позже вставите впускную трубу смесителя. При креплении к бетону используйте анкеры для кладки.

(c) Лицензированный сантехник должен подключать вводы горячей и холодной воды к входным патрубкам с внутренней резьбой.

(d) Сохраните крышку и индикатор уровня на установленной коробке. Это защитит водопровод от дальнейших строительных работ и обеспечит проверку уровня перед установкой смесителя.

2. Настройка микшера

(a) Попросите вашего лицензированного сантехника надежно подсоединить трубы подачи горячей и холодной воды к входным отверстиям на основании смесительной головки. Убедитесь, что вы не перепутали соединение между подачей горячей воды (H) и подачей холодной воды (C).При необходимости заклейте резьбу трубной лентой.

(b) Наденьте внешнюю трубку на трубы подачи воды и плотно накрутите ее на головку смесителя.

(c) Теперь наденьте пластину покрытия пола на внешнюю трубу.

(d) Надежно прикрутите резьбовую втулку латунного основания к основанию внешней трубки.

3. Установка миксера

(a) Снимите круглую металлическую крышку с индикатором уровня с напольной коробки, отвернув 4 болта с шестигранной головкой. Снимите пластиковый центральный защитный диск с указателем уровня.

(b) Прикрутите круглую металлическую крышку напольной коробки к нижней стороне латунного резьбового хомута у основания трубки смесителя с помощью прилагаемых болтов с шестигранной головкой.

(c) Снимите защитную пластиковую заглушку на входе с напольной коробки. Надежно вставьте впускные трубы горячей и холодной воды в выпускные отверстия напольной коробки.

(d) Надежно прикрутите круглую металлическую крышку в полу к верхней части корпуса в полу. Сдвиньте пластину крышки пола вниз, чтобы скрыть коробку.

После того, как вы закончите, проверьте герметичность, прежде чем закончить работу с полом.

Метод B: Установка гибкого шланга

1. Установка межэтажных перекрытий

Предварительная установка линий горячего и холодного питания. Они должны выступать из пола, чтобы подключаться к резьбовым разъемам на гибких шлангах смесителя.

2. Настройка микшера

(a) Подсоедините гибкий шланг для горячей и холодной воды к основанию смесительной головки.

(b) Наденьте внешнюю трубку на гибкие шланги, затем плотно закрепите на головке миксера.

(c) Наденьте высокопрофильную пластину покрытия пола на внешнюю трубу.

(d) Прикрутите резьбовой кронштейн с латунными фиксирующими ножками к основанию внешней трубы.

3. Установка смесителя

(a) Попросите квалифицированного сантехника подключить входы горячей и холодной воды к разъемам на гибких шлангах.

(b) Надежно прикрепите фиксирующий кронштейн ножек к полу с помощью подходящих креплений, чтобы установить носик в желаемом направлении.

(c) Сдвиньте пластину крышки пола вниз, чтобы скрыть кронштейн пола и шланговые соединения.

По завершении проверьте герметичность.

После установки

По окончании установки напольного смесителя для ванны проверьте поток воды, а также функцию изливного отверстия для ванны и ручного душа. Если есть утечка, убедитесь, что детали плотно прилегают друг к другу. Если их нет, то иди в ванну!

Renovator Store предлагает широкий выбор отдельно стоящих смесителей для ванн, соответствующих вашим потребностям.Наша служба поддержки клиентов готова помочь вам в чате, по электронной почте [email protected] или по телефону в будние дни (03) 9544 3003 или 1800 RENOSTORE.

Руководство по установке гидромассажных ванн и джакузи

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Система Whirlpool Jacuzzi Spa, которую вы собираетесь установить, была тщательно собрана и полностью проверена водой на нашем заводе. Перед установкой проверьте трубопровод или компоненты на предмет повреждений при транспортировке.

НЕ ПОДНИМАЙТЕ ВАННУ И НЕ ОСТАВЛЯЙТЕ ВАННУ НА ТРУБОПРОВОД — Перед отправкой этот продукт прошел испытания на воду.

Расположение насоса и трубопроводов задано.

Убедитесь, что трубка от пневматического переключателя включения / выключения к воздушному переключателю насоса (расположенному в блоке управления) находится на месте.

Теперь система установлена, и после подключения источника питания ее необходимо протестировать.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Все электрические соединения ДОЛЖНЫ выполняться квалифицированным электриком, а электрическая проводка и вспомогательное оборудование должны соответствовать британским стандартам и CE.

Источник питания может работать от 2 источников:

Источник 1: от главной печатной платы проложите двойной и заземляющий кабель правильного размера к выключателю остаточного тока (RCCB), расположенному за пределами ванной комнаты. Проденьте кабель в ванную и подключите к помпе. (ВДТ можно приобрести у нас: спецификация 25 А, 240 В переменного тока, 30 мА, отключение).

Источник 2: от кольцевой розетки (13 А) проложите двойной кабель и кабель заземления правильного размера к выключателю остаточного тока (RCCB), расположенному за пределами ванной комнаты.Проденьте кабель в ванную, как указано выше. Убедитесь, что предохранитель в ответвлении с предохранителем составляет 13 ампер для всех гидромассажных систем с насосом. Если у вас есть система только с воздушным спа, тогда будет достаточно 5 ампер.

Если вы выбрали двойную систему с воздушной гидромассажной ванной, прилагаемый вентилятор расположен в удобном месте на полу, а шланг вентилятора и пневматическая трубка присоединены. Затем нагнетатель можно подключить к тому же ответвлению с предохранителем на 13 А, что и насос.

Для наших электронных систем с предварительно установленной сенсорной панелью, всех устройств (насос, воздуходувка, свет и т. Д.) были предварительно подключены и протестированы на заводе перед отправкой. Сетевой кабель (предварительно установлен) должен быть подключен к ответвлению с предохранителем на 13 А.

Освещение для хромотерапии может быть подключено к цепи освещения, если это удобно, или для света должен быть предусмотрен отдельный ответвитель с предохранителем на 3 А.

Зафиксируйте ванну в обычном положении.

ЭКСПЛУАТАЦИЯ

Мягкое нажатие кнопки в центре регулятора направляет поток воздуха к пневматическому воздушному переключателю, расположенному в блоке управления насосом.Это запускает и останавливает гидромассажную систему. Когда насос запускается, он всасывает воду через всасывающий патрубок и рециркулирует ее обратно через форсунки, расположенные сбоку от ванны. У этих форсунок есть глазное яблоко, которое можно отрегулировать так, чтобы вода могла направляться к различным частям тела. Действие гидромассажной ванны можно отрегулировать, открыв регулятор подачи воздуха, который увеличивает или уменьшает количество воздуха в турбулентности и регулирует массаж от мягкого до бодрящего.

Обратите внимание, что система не должна работать всухую, так как это может привести к отказу насоса.Чтобы система не работала, когда ванна пуста, после использования выключите автоматический выключатель.

ДРУГОЕ

Если вам нужен совет о том, как очистить гидромассажную ванну, посетите наше Руководство по очистке гидромассажной ванны.

Если вам нужен совет о том, какие продукты можно использовать в гидромассажной ванне или джакузи, пожалуйста, посетите наше Основное руководство здесь.

% PDF-1.5
%
174 0 объект>
эндобдж

xref
174 93
0000000016 00000 н.
0000003014 00000 н.
0000002156 00000 н.
0000003136 00000 п.
0000003536 00000 н.
0000004467 00000 н.
0000004646 00000 п.
0000006002 00000 н.
0000007403 00000 п.
0000007498 00000 н.
0000008702 00000 н.
0000010895 00000 п.
0000013075 00000 п.
0000015269 00000 п.
0000015396 00000 п.
0000015565 00000 п.
0000015618 00000 п.
0000017753 00000 п.
0000019334 00000 п.
0000019473 00000 п.
0000019672 00000 п.
0000019917 00000 п.
0000020286 00000 п.
0000020340 00000 п.
0000020625 00000 п.
0000021045 00000 п.
0000021243 00000 п.
0000037867 00000 п.
0000037931 00000 п.
0000038000 00000 н.
0000038071 00000 п.
0000038142 00000 п.
0000038228 00000 п.
0000038323 00000 п.
0000038371 00000 п.
0000038475 00000 п.
0000038522 00000 п.
0000038621 00000 п.
0000038668 00000 п.
0000038760 00000 п.
0000038807 00000 п.
0000038906 00000 п.
0000038953 00000 п.
0000039081 00000 п.
0000039128 00000 п.
0000039216 00000 п.
0000039289 00000 п.
0000039418 00000 п.
0000039466 00000 п.
0000039549 00000 п.
0000039622 00000 п.
0000039755 00000 п.
0000039802 00000 п.
0000039890 00000 н.
0000039977 00000 н.
0000040118 00000 п.
0000040165 00000 п.
0000040255 00000 п.
0000040333 00000 п.
0000040423 00000 п.
0000040471 00000 п.
0000040518 00000 п.
0000040615 00000 п.
0000040663 00000 п.
0000040764 00000 п.
0000040812 00000 п.
0000040902 00000 п.
0000040950 00000 п.
0000041044 00000 п.
0000041091 00000 п.
0000041193 00000 п.
0000041240 00000 п.
0000041287 00000 п.
0000041334 00000 п.
0000041430 00000 п.
0000041478 00000 п.
0000041574 00000 п.
0000041622 00000 н.
0000041719 00000 п.
0000041766 00000 п.
0000041866 00000 п.
0000041913 00000 п.
0000042011 00000 п.
0000042058 00000 п.
0000042106 00000 п.
0000042154 00000 п.
0000042202 00000 п.
0000042249 00000 п.
0000042344 00000 п.
0000042392 00000 п.
0000042440 00000 п.
0000042488 00000 п.
0000042544 00000 п.
трейлер
] >>
startxref
0
%% EOF

176 0 obj> поток
xT_HSa? ߺ m-0YeNY 160
* # aQT1P * e
! CeEITw] ܅ {ι; ss

Что такое термостатический душ и как он работает? [Руководство Великобритании на 2021 год]

Если вы живете с маленькими детьми или пожилыми людьми, может быть сложно выбрать новый душ.

Ваш душ постоянно работает слишком горячо или холодно, независимо от того, где вы поворачиваете ручку? Любит ли ваш душ мучить вас резкими перепадами температуры или необычно низким напором воды?

Если да, то t гермостатические души могут быть более безопасной альтернативой для вашего дома. Внутренние клапаны обеспечивают смешивание горячей и холодной воды перед выходом из лейки душа, что обеспечивает безопасное и приятное принятие душа.

Чтобы дать вам более четкое представление, позвольте мне отправиться в путешествие, чтобы показать вам, что такое термостатические души, как они работают и как вы можете о них позаботиться.

Что такое термостатический душ?

Термостатический душ кажется обычным душем, но в нем есть что-то очень уникальное; термостатический клапан. Термостатические клапаны смешивают горячую и холодную воду до постоянной заданной температуры, предотвращая ожоги и термический шок.

Эти термостатические души — отличный выбор для семей с маленькими детьми или пожилыми родственниками, поскольку они обеспечивают безопасность и удобство.

Как работает термостатический душ?

Термостатические души хранят воду с высокой температурой, прежде чем смешивать ее с холодной водой до заданной температуры, вместо того, чтобы иметь внутреннюю систему обогрева, как в электрических душах.

Клапан также мгновенно реагирует на изменения температуры воды и немедленно регулирует смешанную воду, чтобы вернуть ее к предварительно установленной температуре.

Термостатические души также мгновенно отключаются при выходе из строя подачи холодной воды во избежание травм. Именно эти функции выделяют термостатические души среди других.

Термостатический душ — электрический?

Термостатические души не являются электрическими , поскольку их работа зависит от водоснабжения. Сочетание давления воды и температуры воды — вот что позволяет душу работать.

В электрических душах есть собственный нагревательный элемент, поэтому в них используется только холодная вода, а в термостатических душах используется как горячая, так и холодная вода.

Электрические души — отличный выбор для Ensuite ванных комнат и душевых, и они могут быть довольно экономичными, поскольку на их температуру не влияет другое использование воды в доме.

Проблемы с термостатическим клапаном

Хотя термостатические души кажутся высокотехнологичными, они могут иметь проблемы, как и другие души. Общие проблемы, о которых сообщается, включают прерывистую подачу горячей и холодной воды или постоянную горячую или холодную воду.

Иногда вода может капать из насадки для душа, когда душ не включен и не работает.Еще одна распространенная проблема — снижение расхода воды во время душа.

Все эти проблемы легко исправить с помощью регулярных настроек и обслуживания. Если у вас возникли проблемы с термостатическим клапаном, подумайте о том, чтобы обратиться за поддержкой к профессионалу.

Дополнительная литература: Лучшие душевые лейки высокого давления

Что такое термостатические душевые клапаны?

Как мы кратко упомянули в первом абзаце, термостатические душевые клапаны смешивают вместе горячую и холодную воду из вашего источника.Эта предварительно смешанная вода затем выходит из насадки для душа, и иногда ее можно установить на заранее определенную температуру.

Термостатические душевые клапаны часто изготавливаются из металлов, таких как латунь или хром, для увеличения срока их службы. Именно благодаря этим клапанам термостатические души работают безопасно и безупречно. дает вам незабываемые ощущения от принятия душа.

Можно ли отремонтировать термостатический душевой клапан?

Отремонтировать термостатический душевой клапан с помощью подходящих инструментов достаточно просто.Возможно, заклинило ручку или вода не смешивается до нужной температуры? Разборка ручки и осмотр клапана может показать вам, в чем проблема.

В зависимости от проблемы, вы даже можете сделать это самостоятельно, не нанимая профессионала.

Однако, некоторые клапаны не могут быть заменены , поэтому, пожалуйста, выполняйте надлежащее обслуживание, чтобы предотвратить неприятный удар.

Если вы не знаете, как отремонтировать клапан, я бы посоветовал обратиться к местному специалисту за советом и провести тщательное исследование, прежде чем пытаться отремонтировать самостоятельно.

Как отрегулировать термостатический душевой клапан

Ваш термостатический душевой клапан работает не так, как раньше? Чтобы настроить термостатический клапан, вы должны выполнить следующие действия;

1. Отвинтите ручку или рычаг. После снятия резьбовой штифт будет виден.

2. Ослабьте установочный винт шестигранным ключом. Это позволит вам снять ручку с клапана.

3. Снимите латунную проушину ограничителя температуры, открутив стопорный винт на конце.

4. Снова включите регулятор потока. Если вода слишком холодная, поверните латунный шпиндель против часовой стрелки, пока он не достигнет желаемой температуры.

Поверните латунный шпиндель по часовой стрелке, если душ слишком горячий. Как только вы будете довольны температурой, отключите подачу воды ручкой и соберите детали.

Также читайте: Как установить душевой насос

Как очистить термостатический картридж для душа

Чтобы очистить термостатический картридж для душа, вам понадобится пара плоскогубцев для фиксации каналов и немного белого уксуса.Когда вы будете готовы, выполните следующие шаги;

1. Снимите ручку и трим с клапана.

2. Используя плоскогубцы для фиксации канала, вывинтите картридж и полностью извлеките его из корпуса клапана.

3. Погрузите весь картридж в емкость с белым уксусом, убедившись, что он полностью погружен в него на один час.

4. Пока картридж замачивается, включите душ, чтобы промыть отверстие, пока вода не станет чистой.

5.По истечении часа тщательно промойте картридж водой.

6. Установите на место клапан, трим и ручку.

Как очистить термостатический душевой клапан от накипи

Чтобы очистить термостатический душевой клапан от накипи, просто извлеките его из тела и погрузите в раствор белого уксуса и воды не менее чем на полчаса, прежде чем смыть. сборка ручки. Хорошее соотношение для этой техники очистки — одна часть уксуса на одну часть воды.

Если он недостаточно крепкий, замачивание его в чистом уксусе, как описано выше, является еще одним хорошим решением.

Замачивание клапана душа в средствах для удаления накипи из местного супермаркета также может помочь, если раствор уксуса не работает или вы хотите что-то посильнее.

Почему мой термостатический душ остывает?

Если в вашем термостатическом душе с перерывами работает холодный поток , это может быть связано с засорением насадки для душа, повреждением душевого шланга или засорением входных фильтров в самом душе.Другой вариант — неисправные обратные клапаны.

Если он постоянно холодный, это может быть вызвано засорением впускных фильтров или неисправными обратными клапанами.

Если регулировка какой-либо из этих проблем не помогает, возможно, вам понадобится новый термостатический картридж. Однако замена термостатических картриджей часто обходится дороже, чем покупка нового душа, поэтому помните об этом при принятии решения.

Термостатический душ для ванны

Действительно, можно найти ряд термостатических клапанов , которые подходят как для ванн, так и для душа.

Часто они похожи на обычные комбинированные смесители, но только с термостатическим клапаном внутри. Термостатические смесители для ванн работают так же, как термостатические души; вода просто выходит из крана, а не из лейки душа.

Существуют также термостатические смесители, предназначенные только для ванн, для людей, у которых нет душа в доме. Такие места, как ваш local Screwfix , обычно предоставляют их, или вы можете купить онлайн на таких сайтах, как Amazon.

Лучший термостатический душ для комбинированного котла

Наличие комбинированного бойлера в вашем доме может показаться проблемой при покупке термостатического душа, но это не так. Существует множество отличных вариантов термостатического душа, которые работают с комбинированным бойлером.

Одним из таких вариантов является душ с термостатическим смесителем Mira Element; это немного дороже, но у него элегантный дизайн , полностью сделанный из хрома.

В нем используется технология Magni- flo , которая обеспечивает в три раза больший поток , чем другие модели.Все это в сочетании с пятилетней гарантией делает его идеальным выбором для вашей ванной комнаты.

Термостатический душевой клапан для автофургона

Путешествие по дороге не означает жертвовать комфортом своего существа. Требования к душевым для автофургона немного отличаются от требований к другим душевым, но можно установить термостатический душ в ваш автофургон.

Вы можете приобрести душевые клапаны только для душа или комбинированную ванну и душ кран для вашего удобства.

Существует множество вариантов для любой потребности и бюджета, поэтому вы обязательно найдете правильный душевой клапан для себя.

Термостатические душевые клапаны для автофургонов могут быть немного дорогими, но безопасность и удобство того стоят. Наличие термостатического клапана для душа в вашем автофургоне означает, что вы можете принимать потрясающий душ даже в дороге.

Часто задаваемые вопросы

В: В чем разница между душем со смесителем и термостатическим душем?

A: Подобно ручному смесителю для душа , термостатический душ забирает воду из существующего источника, но в отличие от обычного смесителя , он включает предварительно настроенный термостат для удержания воды постоянная температура — это продолжает работать, когда в доме используется кран .

Заключение

Теперь вы знаете все, что нужно знать о термостатических душах. От того, что они есть, к обслуживанию и как они работают; в этом руководстве содержится вся необходимая информация о термостатических душах.
