Сборка дымохода по конденсату или по дыму, схема, устройство дымохода

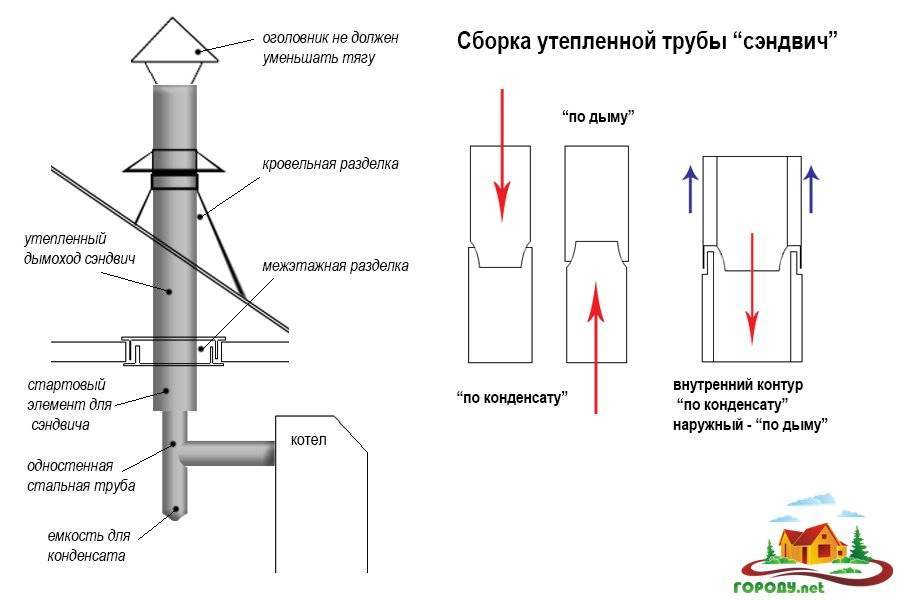

Встречаются два основных устройства соединений в дымоходе: «по дыму» и «по конденсату». Чем они отличаются и какую схему сборки стоит применить, чтобы избежать проблем в будущем?
Сборка «по дыму»
По этой схеме каждая последующая секция трубы одевается сверху на нижнюю. При таком варианте отсутствует сопротивление продуктам сгорания при их движении. Применяется схема в печах с высокой температурой дымовых газов, где образование влаги не происходит.
Сборка «по конденсату»
Этот вид устройства дымохода используют в печах с функцией длительного горения. Дымоход представляет собой конструкцию, в которой верхняя часть печной трубы вводится в нижнюю. Если образуются капли воды, то они беспрепятственно стекают по (конденсатоотводчику) стенкам в отстойник. После чего попадают в топку и сгорают, либо попадают в конденсатосборник.
По соотношению цены и качества лучшими считаются печи камины Kratki, Romotop и Plamen.
Как установить трубы и собрать дымоход
Конденсат и его действия
Образование влаги на поверхности дымохода – явление довольно вредное. Именно оно способствует растворению сажи. В результате взаимодействия получаются кислоты, разрушающие поверхность трубы. Стоит заметить, что сажа может присутствовать в дымоходе в больших количествах, особенно если не проводится своевременная чистка дымохода.
Возникает жидкость при сжигании топлива. Оно, как правило, содержит углеводороды, серу, кислород и калийные вещества. В процессе горения при соединении кислорода с водородом активно синтезируется водяной пар, который уже сам по себе является агентом коррозии. Кроме того, немало воды содержится и в самом топливе. Например, антрацит дает 3% дымового пара, дрова — 30%.
Когда правильно собрать дымоход «по конденсату», а когда «по дыму»?
В основном влага скапливается в местах сочленений дымоходной трубы. Здесь она наиболее опасна тем, что нарушает герметичность и целостность системы. Поэтому сборку дымоотводов «по конденсату» производят в большинстве случаев. Сборку «по дыму» применяют в банных печах. Но в последнее время вариант сборки «по дыму» используется все реже и реже.
Особенно важно правильно сделать сборку «по конденсату» для:
- Дымоходов газовых котлов. У них обильное образование водяных осадков из-за низкой температуры и сильной насыщенности паром дымовых газов.
-
Печей и каминов, у которых дымоход проложен снаружи дома. В таком дымоходе зимой дымовые газы остывают быстрее и сильнее по сравнению с дымоходом, который идет внутри дома. Поэтому образуется больше конденсата. -
Любых топок с тлеющим горением.
Результат воздействия конденсата на трубу дымохода Вы можете увидеть на фото ниже.
Монтаж сэндвич-дымохода своими руками: пошаговая инструкция
Отопление 7 комментариев
- О чем нужно знать
- Соединение труб
- Порядок сборки сэндвич-дымохода
- Как пройти перекрытие
- Вывод на крышу
- Видео — инструкция
Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.
О чем нужно знать?
Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.
Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.
Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.
Соединение труб
Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.
Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.
Соединять трубы можно двумя методами:
- «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
- «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.
Порядок сборки сэндвич-дымохода
Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:
- На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
- На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.
Как пройти перекрытие
Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.
На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.
Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.
Вывод на крышу
Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.
Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.
Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.
Видео по теме «установка сэндвич-дымохода»:
Инструкции по установке вентилятора с автоматическим нагнетанием тяги — Вентилятор с нагнетателем тяги
Примечание: это краткий обзор процедуры установки. Полную информацию по установке и безопасности см. в руководстве, поставляемом с вашим вентилятором.
Только для применения без конденсации. Не подходит для заделки боковых стенок.
Важно: Использование этого продукта может привести к перевороту (обратной тяге) дымоходов на другом отопительном оборудовании в том же здании, если не будет обеспечено достаточное количество свежего воздуха. Проверьте нагреватели с атмосферной вентиляцией на наличие утечек дымовых газов после установки индуктора на крыше и всегда устанавливайте работающие детекторы угарного газа в соответствии с инструкциями производителя детектора CO и местными нормами. При необходимости в компании Rockford можно приобрести вентиляторы подпиточного воздуха/воздуха горения.
ПРЕДУПРЕЖДЕНИЕ
Эти инструкции предназначены для квалифицированного, лицензированного обслуживающего персонала при правильной установке, регулировке и эксплуатации данного устройства. Перед установкой или эксплуатацией внимательно прочтите эти инструкции. Несоблюдение этих инструкций может привести к неправильной установке, регулировке, обслуживанию или техническому обслуживанию, что может привести к возгоранию, поражению электрическим током, отравлению угарным газом, взрывам, травмам или повреждению имущества. Данное руководство по установке не содержит системной документации.
Размеры и технические характеристики
ПРЕДУПРЕЖДЕНИЕ
Несоблюдение инструкций производителя по установке, обслуживанию и/или эксплуатации Rooftop Inducer может привести к травмам и материальному ущербу.
ПРЕДУПРЕЖДЕНИЕ
Крышный индуктор должен устанавливаться квалифицированным установщиком в соответствии с настоящими инструкциями и всеми местными нормами или, при их отсутствии, в соответствии с последней редакцией Национального кодекса по топливному газу (NFPA 54), NFPA 211 или 31, если применимо, последнюю редакцию Национального электротехнического кодекса (NFPA 70) и Закона о безопасности и гигиене труда (OSHA), если применимо. При отсутствии местных норм в Канаде установки должны соответствовать Канадским электротехническим нормам (CSA Std 22.1), последнему изданию Правил установки природного газа (CAN/CGA-B149)..1), Правила установки пропана (CAN/CGA-B149.2) и Правила установки оборудования для сжигания жидкого топлива (CSA Std B139-M91).
Неправильная установка может создать опасные условия, такие как взрыв, пожар, поражение электрическим током или отравление угарным газом, что может привести к материальному ущербу, травмам или смерти.
ПРЕДОСТЕРЕЖЕНИЯ ДЛЯ УСТАНОВЩИКА
ПРЕДУПРЕЖДЕНИЕ
Отключайте электропитание при подключении проводов или при работах с рабочим колесом и двигателем Inducer. Невыполнение этого требования может привести к поражению электрическим током, травмам, смерти или повреждению имущества.
УСТАНОВКА ИНДУКТОРА НА КРЫШЕ
ПРЕДУПРЕЖДЕНИЕ
Сторона двигателя на крыше тяжелая. Снимите (2) шарнирные штифты и (2) стопорные винты с противоположной стороны петель, чтобы отделить секцию двигателя от монтажного основания перед установкой. При снятии со стороны двигателя соблюдайте особую осторожность, чтобы не повредить внутренние детали, такие как крыльчатка.
Убедитесь, что вентиляционная труба правильно установлена и имеет опору для веса индуктора. Могут потребоваться дополнительные стойки на крыше серии RT или рама для поддержки веса индуктора. Вентиляционное отверстие, выступающее над линией крыши, может быть укорочено для более стабильной и эстетичной установки, поскольку Rooftop Inducer обеспечивает тягу независимо от высоты дымохода.
ВАЖНАЯ ИНФОРМАЦИЯ: Отключайте источник питания при подключении проводов или при работах с крыльчаткой и двигателем вентилятора. Невыполнение этого требования может привести к поражению электрическим током, травмам, смерти или повреждению имущества.
УСТАНОВКА БАЗЫ ИНДУСЕРА
Все модели включают в себя монтажные комплекты для надежного крепления базы индуктора к любому типу изолированной или одностенной металлической трубы или дымоходу, облицованному плиткой.
МОНТАЖ ОСНОВЫ ДВИГАТЕЛЯ НА МЕТАЛЛИЧЕСКОЙ ВЕНТИЛЯЦИОННОЙ ТРУБЕ
ПРИМЕЧАНИЕ. Откажитесь от адаптерной пластины, зажимов для пальцев и болтов 3 1/2 дюйма при установке на металлическую вентиляционную трубу. металлическая труба с внутренним диаметром от 8 дюймов и наружным диаметром до 12 дюймов. Муфта серии RT1500 скользит внутри любой металлической трубы с внутренним диаметром от 12 дюймов и наружным диаметром до 20 дюймов. Если в вашем приложении используется металлическая труба меньше указанные диаметры используют переходник, соответствующий типу трубы, для перехода к минимальному указанному диаметру.0003
1. Вставьте впускное кольцо через монтажную пластину. Поместите основание индуктора поверх впускного патрубка и монтажной пластины, чтобы фланец впускного патрубка оказался между ними. Вставьте (4) болта с квадратным подголовком 1/2″ 10-32 через монтажную пластину и основание индуктора и затяните (4) стопорные гайки 10-32 сверху основания индуктора. Закрепите (4) трубные хомуты в отверстиях по бокам индуктора. Основание с включенными (4) винтами 3/8″ 8-32 и стопорными гайками (см. схему A).
2. ВАЖНАЯ ИНФОРМАЦИЯ: Прежде чем вставлять входную муфту/основание индуктора в вентиляционную трубу, обратите внимание, что электрическое соединение находится на шарнирной стороне индуктора. Убедитесь, что основание индуктора расположено так, чтобы индуктор качался в нужном направлении. Используя RTV или аналогичный высокотемпературный силикон, нанесите большой валик на верхний край металлической вентиляционной трубы. Вставьте узел впускного патрубка/основания индуктора в вентиляционную трубу, учитывая расположение шарнира. Вставьте большой регулируемый хомут в петли хомутов и затяните хомут до плотного захвата наружного диаметра вентиляционного отверстия. ПРИМЕЧАНИЕ. Для серии RT1500 необходимо использовать оба трубных хомута. (См. диаграмму Б).
МОНТАЖ ОСНОВЫ ИНДЬЮСЕРА НА ВТУЛКАХ ДЫМОХОДА ИЗ ГЛИНОВОЙ ЧЕРЕПИЦЫ
ПРИМЕЧАНИЕ: Выбросьте монтажную пластину, хомуты для труб и хомуты при установке на облицовку дымохода из черепицы.
1. Переверните основание индуктора нижней стороной вверх и установите зажимы для пальцев в каждом углу. Наденьте шайбу на (4) регулировочных болта 3 1/2 дюйма и вставьте их через отверстия в углах и проденьте в зажим для пальцев. Вставьте (4) болта с квадратным подголовком 1/2 дюйма 10-32 через прорези в зажимах для пальцев и через отверстия основания индуктора. Слегка закрепите верхнюю часть основания индуктора с помощью прилагаемых (4) стопорных гаек 10-32 (см. схему C).
2. Нанесите большой слой RTV или аналогичного высокотемпературного силикона поверх облицовки (см. схему D). Поместите основание индуктора на верхнюю часть вкладыша дымохода, вставив зажимы для пальцев внутрь вкладыша. ВАЖНО: Обратите внимание на расположение петель, чтобы убедиться, что основание индуктора расположено так, чтобы индуктор качался в нужном направлении. Электрический хлыст расположен на откидной стороне. После установки в центре дымохода вытяните головки каждого регулировочного болта 3 1/2 дюйма до тех пор, пока зажимы для пальцев не соприкоснутся с внутренней стенкой вкладыша. Затяните противоположные углы, пока зажимы для пальцев надежно не прикрепят основание индуктора к внутренней части вкладыша. ВНИМАНИЕ: Чрезмерное затягивание может привести к растрескиванию облицовки плитки (см. схему E).0003
3. Когда пальцевые зажимы надежно затянуты, затяните стопорные гайки пальцевых зажимов 10-32 в верхней части основания индуктора (см. схему F).
4. Поместите переходную пластину на основание индуктора и отметьте маркером нижнюю часть переходной пластины, обведя внутреннюю часть дымохода. ВНИМАНИЕ: Острые края – наденьте перчатки. Если нижняя сторона не может быть легко отмечена, измерьте дымоход, чтобы определить отверстие адаптерной пластины. (См. схему G.)
5. Если переходную пластину нельзя легко разметить, проследив внутреннюю часть дымохода, отметьте центральные линии на переходной пластине и используйте размеры отверстия дымохода, чтобы отметить переходную пластину, чтобы вырезать отверстие дымохода (см. схему ЧАС).
6. Заполните любые зазоры на внешней стороне дымохода и основания индуктора RTV или эквивалентным высокотемпературным силиконом (см. схему I).
7. Используйте ножницы по металлу или аналогичный инструмент, чтобы сделать отметки, сделанные на переходной пластине, чтобы обнажить внутреннюю часть облицовки плитки. Убедитесь, что отверстие адаптерной пластины открывает полное отверстие дымохода. Поместите тонкий шарик RTV или эквивалентного высокотемпературного силикона вокруг отверстия адаптерной пластины и поместите силикон стороной вниз на основание индуктора (см. схему J).
КРЕПЛЕНИЕ ИНДЬЮСЕРА НА КРЫШЕ И НОЖНИЧНЫЙ ПЕТЕЛЬ В СБОРЕ
Установите верхнюю часть двигателя индуктора на верхнюю часть основания индуктора, совместив шарниры. Вставьте два шарнирных штифта головками к внешней части шарниров (см. схему K).
Установите петли следующим образом: Направляющая верхняя петля: вставьте шпильку с резьбой 1/2 дюйма в верхнюю часть нагнетателя, (2) шайбы, петлю (с упором снаружи), прокладку, шайбу и контргайку 10-32. Направляющая Нижняя петля: вставьте Резьбовая шпилька 1/2 дюйма, проходящая через основание индуктора, шайбу, петлю (с упором снаружи), прокладку, (2) шайбы и контргайку 10-32 (см. схему L). Используйте (2) прилагаемых самореза 3/8″ 8-32, чтобы прикрепить верхнюю часть индуктора к основанию индуктора через два овальных кронштейна на передней части индуктора.
Вставьте выпускные решетки с обеих сторон с помощью (3) саморезов 3/8″ 8-32 из комплекта поставки (см. схему M). крышка и прокладка на электрическом доступе к индуктору.Вытяните провода из индуктора и прикрутите их к электрическим проводам от штыря, руководствуясь соответствующей схемой ниже.Осторожно вставьте проводные соединения обратно в индуктор и закрепите крышку и прокладку на индукторе. корпуса с помощью снятых сверху гаек. Плотно затягивайте до тех пор, пока прокладка не сожмется (см. рис. Q).
Закрепите коробку на противоположном конце штыря к кабелепроводу и проводу электропитания в соответствии со схемой, подходящей для установки. Поместите прилагаемую прокладку между крышкой и коробкой, плотно затяните.
ПРЕДУПРЕЖДЕНИЕ
Вся проводка от Rooftop Inducer к устройству должна соответствовать местным нормам или, при их отсутствии, Национальным электротехническим нормам (NFPA 70).
Вся проводка от Rooftop Inducer к устройству должна соответствовать проводке класса 1 следующим образом: проложена в жестком металлическом кабелепроводе, промежуточном металлическом кабелепроводе, жестком неметаллическом кабелепроводе, электрических металлических трубах, кабеле типа MI или иным образом защищена от физических воздействий. повреждать.
МОДЕЛЬ RT750H / RT1500H РЕГУЛИРОВКА РЕГУЛИРОВКИ СКОРОСТИ
Модели RT750H и RT15OOH включают регулятор скорости двигателя. Не изменяйте внутренний потенциометр и не используйте другой регулятор скорости двигателя. Не подключайте провод так, чтобы регулятор скорости изменял скорость вращения вентилятора охлаждения двигателя. Всегда включайте индуктор до и во время всего цикла горения твердотопливной печи или камина.
УСТАНОВКА РЕГУЛЯТОРА СКОРОСТИ
1. Установите регулятор скорости в закрытом помещении рядом с твердотопливной печью или камином, в идеале там, где пламя и дым будут видны при регулировке скорости.
2. Для регулятора скорости требуется электрическая коробка размером 2 x 4 дюйма. Рекомендуется использовать электрический провод 14-3 с заземлением, поскольку он состоит из белого (нейтральный), черного (постоянно горячий), красного (переключаемый через регулятор скорости) и зеленого (заземления) проводов. Для коммерческого применения может потребоваться провод 12 калибра и электрическое отключение на крыше.
3. После установки и подключения регулятора скорости в соответствии с Вариантом 2 на стр. 8 установите входящую в комплект лицевую панель на распределительную коробку и наденьте регулировочную ручку на вал регулятора скорости.
4. Убедитесь, что индуктор Rooftop активируется при включении управления скоростью и что производительность индуктора снижается при полном повороте ручки по часовой стрелке. Это можно сделать, подержав свечу в незажженном камине или печи возле выхода дымохода и наблюдая за пламенем и дымом.
Примечание: это обзор процедуры установки. Полную информацию по установке и безопасности см. в руководстве, поставляемом с вашим вентилятором.
