Инструкция по монтажу «Шинглас» – Кровля крыши для дома

Автор Кровельщик На чтение 9 мин. Просмотров 11
Обновлено 05.08.2017

Черепица «Шинглас» («Shinglas») от Технониколь относится к мягким нерулонным кровельным материалам. Гонты – листы с размерами 1000х317, 1000х333, 1000х335 мм. Один из краев фигурно нарезан.

Форма нарезки определяет название коллекций: «Аккорд», «Джаз», «Соната», «Танго», «Трио», «Кантри», «Ранчо», «Финская» и другие. Имеет большое разнообразие цветов основы и посыпки. Имеет двухслойную, трехслойную, многослойную структуру.

Структура пятислойная:

Клейкий битумный полимер с защитной пленкой.
Модифицированный кровельный битум.
Нетканый стеклохолст.
Модифицированный кровельный битум.
Базальтовая посыпка.

Характеристика:

Применяется для скатной кровли с уклоном более 12%, луковичных и шатровых крыш.
Используется в малоэтажном строительстве.
Срок эксплуатации – 25 лет, для ламинированной разновидности – 50 лет.
Диапазон термоустойчивости от -70 до +90 градусов.
Самые высокие показатели по шумоизоляции среди кровельных материалов.
Устойчив к ультрафиолетовому излучению, ветровой нагрузке, граду и кислотным дождям.
Не подвергается коррозии.
Имеет низкий процент перерасхода материала даже на крышах сложной конфигурации.
Малый вес предоставляет возможность использовать более легкие стропильные системы.
Может монтироваться поверх старых битумных покрытий.
Сохраняет цвет на протяжении всего срока эксплуатации.
Не конденсирует электрические заряды, не привлекает разряды молнии.
Не загорается при случайном попадании открытого огня.

Нормы расходов материалов черепицы

Для расчета количества гонтов и комплектующих для монтажа необходимо определить:

суммарную площадь кровли;
длину коньков, ребер, карнизов, торцевых частей, ендов, примыканий;
периметр дымоходов и вентиляционных конструкций.

Используемые материалы

Расход кровельного материала

Материалы	Количество в единице упаковки	Расход
Барьер ОС ГЧ	Ширина рулона – 1 м, длина – 10 м	В ендовах укладывается шириной в 1 м. На карнизах – на ширину выступа плюс 60 см
Подкладочный ковер	В рулоне – 15 кв м, ширина – 1 м	При скате крыши от 12 до 18 градусов и для коллекций «Джаз», «Трио» и «Танго» настилается по всей крыше, кроме ендов и карнизов. Для учета нахлеста площадь увеличивается на 15%. Если уклон превышает 18 градусов, его применяют только на коньках и торцевых свесах, нарезая на полосы по 50 см
Металлические капельники, фронтонные планки и примыкания	Имеют длину 2 метра	При расчете учитывается нахлест, равный 2 сантиметрам
Коньково-карнизная черепица	Листы размером 1х0.25 м	На свесах используется целиком. На коньках и карнизах разрезается на 3 части. Для коллекций «Соната» и «Аккорд» применяется как стартовая полоса. Нахлест – 15 см
Ендовный ковер	Рулон длиной 10 м, шириной 1 м	Укладывается в ендовы (ширина – 1 метр) и в примыкания (ширина – 0,5 м, заход на вертикаль – 0,3 м). Учитывается нахлест в 15 см
Гальванизированные кровельные гвозди	Шляпка увеличенная: 30х10х2,5 мм	Произведение площади крыши на коэффициент 0,08. Каждый лист фиксируется минимум 4 гвоздями. Металлические комплектующие закрепляются в шахматном порядке. Шаг – 15 см. Ендовный и подкладочный ковер – по периметру через 20 см.
Битумная мастика	Картуши по 0, 35 кг, ведра по 3,6 и 12 кг	На карнизы и торцы – 100 г/м п, на ендовы – 400 г/м п, на примыкания – 750 г/м п
Черепица серии «Джаз»	В упаковке 2 кв м (нахлесты учтены)	Площадь кровли плюс 5%
Черепица других серий	В упаковке 3 кв м (нахлесты учтены)	Площадь кровли плюс 5%

Подготовка кровельного основания для монтажа

В качестве несущих применяют конструкции из металла, дерева, железобетона.

Стропила

Ширина их шага варьирует от 0,6 до 1,5 метров. Учитывается форма крыши и планируемая нагрузка. Для покрытия используются: ориентировано-стружечные плиты, влагостойкая фанера, доски (обрезные или шпунтованные).

Чем реже шаг стропил, тем большую толщину должны иметь эти материалы (12 – 37 мм).

Укладка ведется так, чтобы перепад по высоте был не более 2 мм. Зазор между досками – 5 мм, между листами – 3 мм. Деревянные стропила и доски пропитываются огнебиозащитными составами.

Усиление карнизного свеса

На подкладочный ковер накладываются карнизные планки. Крепятся через 15-20 см, в местах нахлеста (5 см) – через 3 см. Планки покрывают коньково-карнизной черепицей. Края листов промазываются мастикой.

Монтаж подкладочного ковра

При уклоне крыши более 18 градусов коньки покрываются на ширину 0,5 метра. Свесы (торцевые и карнизные) – на 0,4 метра.
При меньшем уклоне покрывается вся поверхность. Рулоны укладывают снизу вверх, параллельно карнизным свесам. Нахлесты промазывают мастикой. Шаг крепления – 20 см.

Усиление фронтонных свесов

Осуществляется торцевыми планками. Перед установкой они промазываются мастикой. Монтируются на подкладочный слой. Перед укладкой гонтов подрезаются верхние углы.

Подготовка ендовы

Зависит от способа укладки: открытого или метода подреза. При любом способе и уклоне во всех ендовах укладывается самоклеющийся битумно-полимерный материал Барьер ОС ГЧ. Ширина – 1 м. В случае открытого метода поверх этого слоя монтируют ендовный ковер с такой же шириной.

Края листов промазываются мастикой и закрепляются гвоздями. В жарком климате вместо ендовного ковра можно применять металлический лист с антикоррозионными свойствами.

Разметка кровельного ската

Выполняется мелом. Если планируется врезка слухового или мансардного окна, разметку начинают от середины его верхней части. Вертикальные метки отбиваются через 1 метр, горизонтальные – через 0,8 м. Назначение разметки – выравнивание гонтов, но не обозначение мест их прикрепления.

Монтаж мягкой кровли «Шинглас»

Общие рекомендации по монтажу гибкой черепицы “Shinglas”:

Для облегчения разъединения гонтов упаковку изгибают и встряхивают
В прохладную погоду предварительно выдерживается в тепле сутки.
Самоклеющаяся полоса нагревается строительным феном.
Защитная пленка снимается перед началом работ.
Гонты извлекают попеременно из разных упаковок (для соблюдения цветовой гаммы).
При нарезке подкладывается доска, чтобы не прорезать нижний слой.
Укладка ведется снизу вверх.

Правила фиксации рядовой черепицы

При уклоне крыши до 45 градусов на крепление одного гонта требуется 4 гвоздя. При большем уклоне их количество увеличивается до 6.

Стартовая полоса

В качестве таковой применяется коньково-карнизная черепица или гонт, у которого срезаны выступающие части (лепестки). Крепится гвоздями. Места, где отсутствует клейкий слой, покрываются мастикой.

Укладка первого, второго и последующих рядов черепицы

Первый ряд монтируют с отступом в 2 см от стартовой полосы, от центра карниза по направлению к фронтонам.
Последующие ряды располагаются со смещением так, чтобы формировался проектный рисунок.

Устройство ендовы

«Открытый» метод. Листы, ложащиеся на ендовный ковер, срезаются так, чтобы образовался желоб от 5 до 15 см. Максимальная ширина используется, если предполагается обильный листопад.
Метод «подреза». Применяется при разных углах наклона скатов. Скат с меньшим наклоном покрывают так, чтобы гонты заходили на 30 см на более крутой скат. Верхние части листов крепятся гвоздями. Затем производится укладка на более крутой скат. Отступив 8 см от оси ендовы, отбивают мелом линию и срезают излишек. Края листов проклеивают мастикой. У верхних листов срезаются углы для обеспечения отбоя воды.

Устройство ребер скатов и коньков

Используется коньково-карнизная черепица. По нанесенной перфорации она делится на три части. Укладку начинают снизу. При устройстве коньков учитывают направление преобладающих ветров – монтаж начинают на противоположной стороне.

При некоторых формах нарезки возможно использование рядовых листов. Для упрощения процесса сгибания гонтов под углом применяют подогретую трубу диаметром 10 мм.
Монтаж гибкой черепицы SHINGLAS на криволинейные поверхности.

Техология сегментного способа. Настилается подкладочный ковер. На него наносится разметка. Сегменты покрываются гонтами. Стыки между сегментами закрываются карнизно-коньковой черепицей.
Технология бесшовного способа. Подкладочный ковер размечается с шагом, равным половине лепестка черепицы. Линии проводят к вершине. Гонты делят на лепестки, укладывают первый ряд. Каждый следующий ряд смещают на ширину половины лепестка.

Устройство примыканий

Примыкание к стене. Стена штукатурится и покрывается праймером. К стене монтируется рейка с треугольным сечением. На нее заводится гонт. Ендовный ковер режется на полосы по 50 см, покрывается мастикой и помещается на примыкание. На стену должно заходить не менее 30 см. Верхний край закрепляется металлическим фартуком. Все щели заделываются герметиком.
Примыкание к дымоходам. Если дымоход выполнен из кирпича, работы проводятся по схеме работы со стеной. Отличием является: необходимость вырезать из ендовного ковра выкройку; устроить разжелобок для стока воды.

Проходные элементы

Используются специальные проходные элементы. Эти конструкции крепят к кровле гвоздями. Сверху укладывают листы, обрезают и изолируют мастикой.

На проходные элементы крепятся кровельные выходы. Для мягкого климата применяют неизолированные, для северных районов целесообразно устанавливать изолированные полиуретаном.

Два варианта герметизации проходных элементов:

Фасонные детали. Изготовлены из ЭПДМ-резины. Выпускаются для труб диаметром от 10 до 250 мм. Под горизонтальную часть наносится мастика. Накладывается выкройка из гонтов. Верх фасонной детали затягивается металлическим хомутом. Наносится герметик (полисульфидный или полиуретановый).
Стальной стакан. Используется для труб диаметром до 10 мм и других элементов. Устанавливается на подкладочный ковер. Под и на фланец стакана наносится разогретая мастика. Сверху укладываются листы, подрезанные так, чтобы обеспечить плотное примыкание. Стакан заполняется до половины монтажной пеной, затем герметиком (тиоколовым или полиуретановым).
Если трубы постоянно прогреваются, монтируется короб, заполненный негорючим минеральным утеплителем. Примыкание к коробу устраивается по той же схеме, что и к стене.

Уход за кровлей

Кровля из битумной черепицы считается неприхотливой в обслуживании. Но требует регулярных посезонных осмотров. Это позволяет выявить возникшие повреждения и устранить их на ранних этапах разрушения. Особое внимание уделяется ендовам, конькам, примыканиям и проходам.

Очистка от загрязнений необходима не только из эстетических соображений. Удаление пыли, частиц почвы и растений предупреждает прорастание семян растений, мхов и лишайников. Уборка загрязнений производится мягкой щеткой. Острые и тяжелые предметы убираются вручную. Очистку от снежного покрова осуществляют послойно, неметаллическим скребком.

Ремонт кровли из гибкой черепицы «Шинглас»

Ремонт производится путем замены поврежденных участков. Произвести ремонт можно легко своими руками. Куски новых гонтов прогреваются строительным феном, закрепляются гвоздями и мастикой.

При отсутствии целых гонтов возможен ремонт путем наложения заплаток. Их размер должен превышать поврежденный участок на 10 см во все стороны.

Поврежденный участок очищается от загрязнений, прогревается феном. Частицы базальтовой посыпки с помощью шпателя вминаются в размягченный битум. Наносится слой мастики. Накладывается заплата, плотно прижимается.

Подведем итог

При соблюдении инструкций по монтажу, руководству по уходу и выполнении рекомендаций производителя битумной черепицы «Шинглас» данный вид кровельного материала обеспечит:

долговечность кровли;
красоту и гармоничность здания;
экономию материальных средств без ущерба качеству;
найдет применение в любых климатических зонах;
разнообразие цветовой гаммы и формы нарезки дает хороший простор для создания эксклюзивных архитектурных и дизайнерских форм;
на несложных объектах возможно применение этого материала без привлечения специалистов.

Монтаж мягкой кровли Шинглас — инструкцияСтройкод

Выполняем монтаж мягкой кровли марки «Шинглас», инструкция от производителя ТЕХНОНИКОЛЬ. Это кровельное покрытие является одним из современных битумных материалов, отличающихся повышенными эксплуатационными свойствами. Основные преимущества покрытия: привлекательность, хорошие шумоизоляционные, теплоизоляционные характеристики, герметичность, устойчивость к воздействиям природной среды, продолжительный эксплуатационный период. Мягкая кровля SHINGLAS – достаточно легкий стройматериал, для его монтажа не требуется применения специализированного оборудования, поэтому кровельные работы можно выполнить самостоятельно.

Структура, характеристики материала

Мягкая кровля «Шинглас» изготавливается в форме гонтов, имеющих фигурный край в виде лепестков, формирующих фактуру покрытия, которая напоминает черепицу. Основой для производства кровельного покрытия служит прочный стекловолоконный холст. Материал не боится влаги, перепадов температур. Армирующая основа с двух сторон покрывается специальным модифицированным битумом, который при низких температурах сохраняет свою эластичность. В результате кровельный материал не растрескивается при резких температурных перепадах, при достаточно низких температурах.

Строение гибкой черепицы «Шинглас»

Верхний слой – базальтовая присыпка.
Далее улучшенный битум.
Основание – из стекловолокна.
Улучшенный битум.
Нижний слой состоит из самоклеющейся морозостойкой битумно-полимерной массы.
Защитный слой выполнен из силиконизированной пленки, которая легко снимается.

Верхний слой материала – базальтовая крошка со специальным связующим компонентом. Она защищает битум от внешних влияний природной среды, придает поверхности кровельного материала эстетичный внешний вид. Пигменты, применяемые в производственном процессе для мягкой черепицы «Шинглас», отличаются повышенной устойчивостью к ультрафиолетовым лучам солнца.

Нижняя часть гонта обрабатывается специальным клеем, который позволяет без особого труда монтировать листовой материал на подготовленную крышу. Специальная силиконизированная пленка, наносящаяся на клеящий слой покрытия, защищает отдельные гонты от контакта при перевозках, хранении кровельного материала. Пленку снимают непосредственно перед укладкой гонта на крышу. Клеящий состав, применяемый для кровельного покрытия «Шинглас», сохраняет свои первоначальные эксплуатационные характеристики достаточно продолжительный период времени, он обеспечивает покрытию прекрасную герметизацию, не теряет эластичность при отрицательных температурах.

Как правильно укладывать мягкую кровлю «Шинглас»?

Предварительно нужно точно рассчитать необходимое количество кровельного материала для крыши. Для этого нужно вычислить ее общую площадь, состоящую из суммы площадей всех отдельных фигур кровли, которые могут иметь форму треугольников, прямоугольников, трапеций, прочих геометрических фигур. Расходный материал понадобится не только для перекрытия внешней поверхности крыши, но и для установки подкладочного слоя, обустройства примыкающих конструкций. Обязательно при выполнении расчетов нужно определить длину конька, карнизов, ендов, торцов, элементов примыкания к мансардам, трубам, прочим конструкциям.

Для обустройства крыши гибкой черепицей также потребуются следующие материалы:

металлические компоненты кровельной конструкции – карнизные, ветровые, примыкающие планки, имеющие антикоррозионное покрытие;
битумно-полимерная мастика, которая используется для наклеивания материалов, изготовленных на битумной основе, на различные поверхности;
самоклеющиеся подкладочные материалы, выполненные на полиэфирной основе, обработанные с наружной стороны защитной декоративной присыпкой;
безосновные подкладки, армированные с наружной стороны защитной пленкой;
гальванизированные кровельные гвозди;
подкладочные ковры, изготовленные на основе полиэфиров с нескользящим покрытием из полипропилена;
подкладочный ковер, обработанный с двух сторон минеральной посыпкой;
компоненты вентиляционной системы;
ендовый ковер, сделанный на основании полиэстера, слой битума обработан базальтовой посыпкой, применяется для проведения гидроизоляции на сложных кровельных участках, узлах.

Расход черепицы будет зависеть от типа нарезки лепестков. Производитель на упаковке материала указал его полезную площадь с учетом нахлестов. В зависимости от формы гонта отходы мягкой кровли могут составлять до 15%, но не менее 5%.

Нужно понимать! Чтобы не произошло вздутие ковра, не формировались подтеки, запрещено добавлять в мастику растворители, а сам материал нужно наносить слоем до 1 мм.

Подготовка основания

Технология монтажа кровли SHINGLAS предполагает наличие сплошной обрешетки. На стропильной системе выполняют настил из высококачественной обрезной доски, фанеры, прочего листового материала. Чтобы не допустить стыков четырех углов, монтаж листов настила производится «в разбежку». Для их крепления используются саморезы, ершенные гвозди. Настил из досок выполняется с пятимиллиметровым отступом между отдельными досками. Если обустройство обрешетки осуществляется в зимний период, также делается пятимиллиметровый зазор, необходимый для теплового расширения элементов конструкции летом.

Важно! Если доска обрезная, используемая для обустройства обрешетки сплошного типа, не прошла калибровку, материал необходимо обязательно отсортировать по толщине, чтобы впоследствии монтажа изменения размера досок были плавными. Между близлежащими элементами перепад не должен составлять более двух миллиметров.

При осуществлении монтажа настила из высококачественной обрезной доски нужно смотреть на кольца, выпуклая сторона которых должна быть направлена вверх. Пиломатериал перед его применением должен быть хорошо просушен, тогда маловероятна его деформация. Если же пришлось использовать еще влажные доски, тогда их края нужно закреплять минимум двумя саморезами. А чтобы конструкция прослужила максимально продолжительный период времени, ее деревянные элементы обрабатываются огнеупорными, биозащитными средствами.

Вентиляция крыши

Для эффективного функционирования кровельная конструкция с битумным покрытием должна иметь по всей площади хорошую вентиляцию. Вентиляционная система для мягкой крыши обустраивается таким образом, чтобы воздух не застаивался ни на одном участке внутрикровельного пространства. Иначе скопление влаги на «мертвых участках» будет способствовать гниению деревянных элементов конструкции, а также ее будет впитывать утеплительный материал.

Вентилированию должно подвергаться пространство между гидроизоляционным слоем и обрешеткой. Для этого обустраиваются специальные отверстия у карниза, которые после установки кровли закрываются софитами, и вытяжные отверстия у конька. Чтобы создать хорошую тягу, нужно обеспечить разницу давления, поэтому отверстия вытяжки делаются больше на 15 процентов от вентиляционных отверстий. Параметры канала вентиляционной системы будут зависеть от наклона кровельных скатов. Чем наклон крыши меньше, тем вентиляционные каналы делаются шире.

Советы по проведению монтажа мягкой кровли

При обустройстве мягкой кровли рекомендуется применять материал одной партии, чтобы в процессе монтажных работ избежать резких цветовых перепадов в пределах ската крыши. При использовании битумной черепицы с одним цветовым кодом из различных партий непосредственно перед самой укладкой гонты разных упаковок нужно перемешать между собой. Тогда изменение цвета не будет заметно.

Важный совет! Чтобы гонты можно было свободно отделять друг от друга, упаковку с кровельным материалом предварительно нужно согнуть, затем встряхнуть, а уже после этого только открывать.

При укладке мягкого кровельного материала в холодный период года, когда внешняя температура воздуха составляет не более +5°С, упаковки с материалом нужно сохранять в теплом помещении. А клеящий слой гонта перед его настилом на крышу разогревают при помощи монтажного фена.

Часто при укладке мягкого кровельного покрытия излишки материала приходится обрезать. Для этого рекомендуется использовать режущие инструменты с хорошо заточенным лезвием, деревянные дощечки, на которых будет обрезаться гонт.

Гонт стоит хранить в темном помещении, в которое не проникают прямые солнечные лучи. Это нужно для того, чтобы не допустить склеивание клеящего состава с защитной пленкой. Также при длительном хранении запрещается складывать друг на друга поддоны с упакованным гонтом, иначе также возможно склеивание клеевого состава с защитной пленкой в результате сильного давления сверху.

Важно помнить! Битумное покрытие жарким летом становится очень мягким, на нем от незначительной нагрузки остаются следы, поэтому при выполнении кровельных работ рекомендуется использовать специальные «лазы», маты, изготовленные из растительного волокна.

Вывод

Используя инструкцию по монтажу мягкой кровли, все работы вполне можно выполнить самостоятельно. А при уходе за таким покрытием в эксплуатационный период необходимо использовать инструменты, не имеющие острых окончаний.

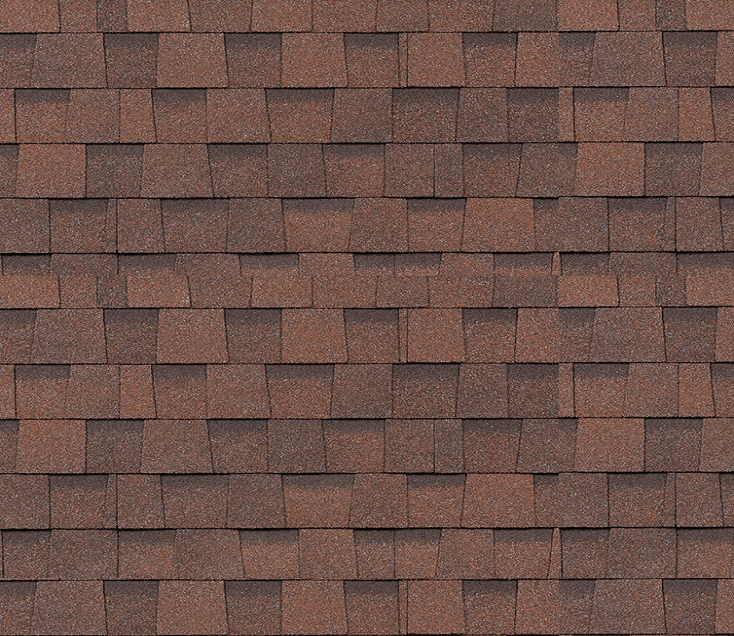

Инструкция по монтажу шинглас кантри

Монтаж гибкой черепицы: Вступление

Я уже написал несколько статей на тему кровельных материалов: плюсы и минусы гибкой черепицы (ГЧ) по сравнению с металлочерепицей (МЧ) и как выгодно купить металлочерепицу.

Сегодня пришел черед рассказать о монтаже черепицы Шинглас от karkasgid.ru. Помогали мне с монтажом гибкой черепицы два человека, более опытные в этом деле, чем я, так что я многому у них научился. Но и одному своими руками монтировать гибкую черепицу реально. Главное, не забывайте использовать страховку, так как кровля очень скользкая — и ОСП и подкладочный ковер и даже сама гибкая черепица. Ну и позовите хотя бы одного помощника, который будет исполнять роль грузчика и закидывать листы ГЧ вам на крышу.

Себе на крышу я выбрал кровельным материалом гибкую черепицу отечественного производства Шинглас из коллекции Кантри с названием Мичиган. По цене она заметно дешевле зарубежной (почти в 2 раза), а по качеству по отзывам не отличается (разве что по цветовому ассортименту, и то не уверен).

Вместе с гибкой черепицей (150 кв.м. рядовой и 15 кв.м. карнизной и коньковой) были также закуплены:
— Водосточная система из металла GrandLine 90 мм
— Кровельная вентиляция Vilpe + проходки Huopa.
— Корректор для ремонта царапин (нужна штука при работе с металлом)
— Герметик кровельный Tytan каучуковый
— Пистолет для герметика
— Мастика «Фиксер» — 15,6 кг (хватило было и 6 кг в итоге)
— Ковры подкладочные – 150 кв.м. Adnerep (не хватило, пришлось докупать еще рулон, думайте о нахлестах!)
— Планка капельник 100×60 белая покрытие Atlas (она же карнизная планка)
— Планка ветровая для мягкой кровли 60x30x90 белая покрытие Atlas

Также были куплены 3 тысячи гвоздей для кровельного нейлера.

Монтаж гибкой черепицы Шинглас. Этап 1. Карнизные и лобовые доски

Карнизные и лобовые доски я решил сделать по-скандинавски из деревянных досок «лесенкой». Доски строганые 20мм толщиной и 6 метров длиной. Сначала были «взъерошены» болгаркой со специальной насадкой (стали не такими красивыми, но думаю, все впиталось куда лучше и глубже). После чего я их прогрунтовал, дал подсохнуть, потом прошелся по ним шлифовальной бумагой с зерном 180. После этого было нанесено два слоя краски за несколько дней.

В начале я прибивал доску, распущенную пополам вдоль, она выступает как закладная для крепления второй доски сверху.

Доски крепились к стропилам финишными гвоздями нейлером 15GA Freeman. После закрепления и обрезки я прошпаклевал все щели и гвозди и закрасил еще одним слоем краски все доски. После чего специальным составом прокрасил все торцы (для большей защиты). Краску купил шведскую – Текнос. Грунт тоже их. Ну и защита торцов аналогично.

Монтаж гибкой черепицы Шинглас. Этап 2. ОСП-3, карнизные и ветровая планки, а также подкладочный ковер Anderep

Следующим этапом нужно было закрепить к обрешетке ОСП, а затем сразу же настелить подкладочный ковер (чтобы ОСП не намокла и не всбухла – случаются такие прецеденты).

Напомню, обрешетка на крыше у меня стоит с шагом 350 мм (изначально под металл), поэтому мне пришлось добавить еще 5 рядов обрешетки, чтобы стыки ОСП приходились на обрешетку.

Очень важно выставить ОСП ровно по карнизу, причем нужно устанавливать его, сразу держа в руке карнизную планку (капельник). Причем нужно сначала временно прикрутить крюки водосточной системы на свои места, по крайней мере, в трех местах (по краям и посередине карнизной доски). После этого будет понятно, сколько делать выпуск карнизной планки (вода и снег должна скатываться с нее в середину водосточного желоба, а не в начало) , а значит и выпуск ОСП. В моем случае ОСП выступила за крайнюю обрешетку на 4 см.

После закрепления первых листов ОСП по карнизу, можно крепить карнизную планку, а уже поверх нее подкладочный ковер. Планку лучше монтировать по заранее натянутой по скату нитке. Потом по этой ровно поставленной планке удобно будет ровно монтировать и саму гибкую черепицу.

На карниз я взял толстый самоклеющийся ковер Anderep Ultra. На остальные места ската – Anderep Prof (он тоньше и требует проклейки слоев мастикой, но его хватает за глаза для моего ската 26 градусов). Ковер крепится снизу на предыдущий слой на мастику, а сверху механически – гвоздями. Нахлест мы делали 10 сантиметров, все обильно, но тонким слоем промазывали мастикой.

На фронтонах лучше изначально немного выпустить ОСП побольше, а потом обрезать по нитке циркулярной пилой по месту, так будет точнее. Мы так и делали. Причем ковер тоже нужно выпустить побольше, а потом отогнуть и после отпила ОСП отрезать до нужного места. Но если немного и ошибетесь — не страшно. Там сразу встанет ветровая металлическая планка и закроет ковер. На нее уже будет крепиться гибкая черепица на слой мастики в 10 сантиметров длиной.

Кстати, наша ветровая планка была не сразу готова к использованию, у нее был лишний загиб. Как мне объяснили в Гранд Лайне, это сделано для лучшего ската воды, только нужно самому завальцевать этот загиб и прижать его к планке. Делали мы это молотком через кусок деревяшки. И нам это не очень нравилось. Но ничего не поделать, получается планка наполовину «сделай сам».

Ветровую планку я на 1 см отодвинул от деревянной верхней лобовой доски, чтобы подальше отвести влагу от дерева. Также металл планки и по вертикали закрыл доску где-то на 1,5 см. Итоговый вид мне понравился.

Нужная вещь при монтаже гибкой черепицы: веник!

Монтаж гибкой черепицы Шинглас. Этап 3. Сама черепица

В первую очередь на карниз по всей длине кладется специальная карнизная черепица, причем мы клали ее так, чтобы она почти целиком накрывала карнизную планку, непокрытой осталось около 1,5 сантиметра.

Сразу скажу, что при монтаже гибкой черепицы на мою крышу мы не все делали по инструкции. Реальность, бывает, намного расходится с инструкциями, так произошло и в этот раз.

Например, оказалось, что гораздо экономичнее и удобнее монтировать гибкую черепицу с края, а не с центра ската. Для этого берем два листа гибкой черепицы и режем их на куски 20см-80см и 40см-60см. Также берем третий лист длиной 100 см. Теперь начинаем монтировать с края друг над другом: 100, 80, 60, 40, 20. У нас есть первые пять рядов. Теперь мы просто к каждому из рядов будем добавлять целый лист и швы будут на расстояния 20 см друг от друга. Таким образом, из обрезков у нас будут только те части, что мы отрежем на другом конце ската, и то те обычно тоже уходят на более мелкие кусочки. У меня от всей крыше осталось обрезков около 2 квадратов, то есть 1%, вместо заявленных прозводителем 5-10%.

ВНИМАНИЕ. Этот метод работает только для гибкой черепицы Кантри и Джаз, так как рисунок там не ортогональный, а случайный. С ортогональной черепицей нужно делать по-другому и скорее всего, имеет смысл начинать с середины ската.

Монтаж гибкой черепицы Шинглас. Этап 4. Вентиляционные трубы Vilpe

Удобнее всего нам показалось делать проходки не в конкретном месте с идеальной точностью, а в примерно нужном месте (а потом к конкретной трубе подводить проходку через гофру). Это позволило нам начинать монтаж проходки в месте сразу после целикового куска гибкой черепицы и подрезать все по минимуму, а все швы делать не над проходкой, а в других местах.

Единственное, что мы сделали не по инструкции – не стали закручить саморезы, а заменили их на винтовые кровельные гвозди, а 3 самореза, которые закручиваются вниз проходки – просто не стали крепить, лишние дырки в крыше – не нужны, так как мы ее крепко посадили на мастику.

Вот так все выглядит в итоге:

Правда, видна крыша в основном соседям, мне ее увидеть можно только с другого конца участка, так что особенно не выбирайте гибкую черепицу по красоте. Лучше выбирайте по прочности: двухслойную и ламинированную: кантри или джаз. Джаз то же самое, только немного потолще.

Если решили брать ГЧ, то купить гибкую черепицу в Нижнем Новгороде можете через меня со скидкой 25%.

Звоните: 8920-022-18-11

Видео по монтажу гибкой черепицы:
Американское:

Отечественное:

Подготовка основания под кровлю
Укладка гонтов
Обустройство ендовы, ребер, конька, купольных крыш, примыканий и проходок
Рекомендации по уходу за кровлей и ремонту

Основные рекомендации по монтажу гибкой черепицы SHINGLAS

Кровля из гибкой битумной черепицы Шинглас будет служить долго без изменения внешнего вида и функциональных качеств только в том случае, если конструкция крыши обеспечивает нормальную вентиляцию подкровельного пространства, надежную гидро- пароизоляцию и утепление, соответствующее климатическим условиям той местности, где построено здание.

Не допускается использование на одной крыше гибкой черепицы разных цветовых оттенков. У всех упаковок Шингласа, предназначенных для одной и той же кровли, должны быть одинаковые цветовые коды.

Даже при совпадении кодов цвета оттенки мягкой кровли в разных упаковках могут немного отличаться. Чтобы эти различия на готовой крыше были незаметны, специалисты компании «Вестмет» рекомендуют в процессе монтажа смешивать листы черепицы из нескольких упаковок, а их укладку вести по диагонали.

Допускается монтаж Шингласа при низкой температуре воздуха, однако в этом случае следует соблюдать несколько дополнительных правил. Если температура не превышает плюс 5-10 градусов Цельсия, то черепицу следует доставлять на крышу из обогреваемого помещения — не более 6 пачек за один раз. Клейкую полосу на черепичных гонтах при такой погоде следует разогревать с помощью строительного фена (при более высокой температуре она в подогреве не нуждается).

Если нужно резать черепицу непосредственно на крыше, то ни в коем случае нельзя делать это на смонтированном покрытии. Рекомендуется использовать заранее подготовленную доску, чтобы не повредить уже уложенную битумную черепицу.

Поддоны с гибкой черепицей следует хранить в месте, защищенном от прямого солнечного света, иначе самоклеящиеся полосы могут прилипнуть к защитной пленке, что в дальнейшем осложнит монтаж.

Поддоны с мягкой кровлей Шинглас ни в коем случае нельзя класть друг на друга.

Чтобы листы гибкой черепицы легче отделялись друг от друга, перед тем, как открыть очередную упаковку материала, рекомендуется сначала немного согнуть ее, а затем встряхнуть.

Важно: чтобы не оставлять пятен на кровельном покрытии SHINGLAS в ясную и жаркую погоду, а также при низкой температуре и высокой влажности воздуха нежелательно ходить по уже смонтированной черепице. Чтобы передвигаться по крыше, нужно оставлять лазы, через которые можно проникнуть к нужному месту ската.

Необходимые материалы

Шинглас
Среди всех видов мягкой кровли SHINGLAS имеет наиболее широкий ассортимент — более 60 расцветок.

Подкладочный ковер
В качестве гидро- пароизоляции кровли при использовании Шингласа рекомендуется применять высокотехнологичные материалы ТЕХНОНИКОЛЬ.

Самоклеящиеся материалы ANDEREP:

ANDEREP ULTRA — подкладочный гидроизоляционный материал повышенной прочности. Производится на полиэфирной основе с минеральным покрытием. Мелкозернистое покрытие наружной поверхности (посыпка из песка) обеспечивает дополнительную защиту. Этот подкладочный ковер наиболее эффективен при использовании битумной черепицы Шинглас.
ANDEREP BARRIER — облегченный гидроизоляционный материал из полиэфира с песчаным покрытием. Используется в качестве дополнительной защиты мягкой кровли от протечек в тех местах, где они наиболее вероятны.

Материалы ANDEREP с механическим креплением:

ANDEREP PROF — особо легкий рулонный материал, который может применяться в сочетании как с гибкой черепицей, так и с другими типами покрытий для скатной кровли. Удельная масса гидроизоляционного материала на основе полиэфира с нескользящим полипропиленовым внешним слоем составляет всего 0,4 кг на квадратный метр.
ANDEREP GL — подкладочный гидроизоляционный материал для крыш с покрытием из битумной черепицы. Основа из стеклохолста покрыта песчаной посыпкой с наружной и внутренней стороны. Специальные полосы в местах продольных нахлестов при нагреве приобретают клейкие свойства, поэтому при соединении соседних полотен подкладочного ковра не нужно использовать специальную мастику.

Ковер для ендовы
Специальный подкладочный ковер ТЕХНОНИКОЛЬ предназначен для ендов, которые подвергаются воздействию влаги гораздо сильнее, чем остальная кровля. Ковер для ендовы делается из полиэстера и с наружной стороны покрывается минеральной крошкой. Это крупнозернистое защитное покрытие на основе базальтовых гранул надежно защищает ендову от протечек.

Карнизные, фронтонные свесы и планки примыкания
При монтаже Шингласа используется ряд доборных элементов, сделанных из металла с антикоррозийным защитным покрытием, играющим также декоративную роль. Это, в частности, планки примыкания, фронтонные свесы и карнизные планки.

Крепеж — кровельные гвозди
Для фиксации битумной черепицы используются специальные гальванизированные (оцинкованные) кровельные гвозди. Их длина составляет от 3 до 4,5 сантиметров, диаметр стержня — от 3 миллиметров, а диаметр шляпки — как минимум 9 мм.

Битумно-полимерная мастика ТЕХНОНИКОЛЬ №23 (ФИКСЕР)
Для склейки подкладочных материалов и элементов кровельного покрытия применяется холодная мастика ФИКСЕР от ТЕХНОНИКОЛЬ на битумно-полимерной основе.

Кровельная вентиляция ТЕХНОНИКОЛЬ
Для правильной вентиляции подкровельного пространства необходимо, чтобы в нижней части кровли имелось достаточное количество приточных отверстий, а в верхней — соответственно, вытяжных. Специальные вентиляционные элементы значительно улучшают движение воздуха в подкровельном пространстве.

Помимо подкладочных материалов и доборных элементов от ТЕХНОНИКОЛЬ возможно использование их аналогов от других производителей с близкими характеристиками.

Терминология

Расход гибкой черепицы

Количество черепицы в одной упаковке зависит от вида Шингласа. Для коллекции Кантри оно составляет 2,6 кв.м на упаковку, для коллекций Ранчо и Джаз — 2 кв.м, а для серий Вестерн и Континент — 1,5 кв.м. Норма для всех остальных коллекций Шингласа — 3 кв.м на упаковку. Все цифры даны из расчета площади готовой кровли (то есть с учетом всех перехлестов при укладке кровельного покрытия).

На кровлях сложной конфигурации расход материала увеличивается. Следует иметь в виду коэффициент отходов, зависящий от формы нарезки гибкой черепицы. Нарезка типа Соната, Драконий Зуб или Аккорд предполагает не более 5% отходов. При других формах нарезки коэффициент отходов возрастает до 10-15%. Это объясняется необходимостью устройства стартовых полос и оформления хребтов и коньков кровли.

На каждый квадратный метр крыши требуется примерно 80 г крепежа (оцинкованных гвоздей).

Расход мастики ТЕХНОНИКОЛЬ (ФИКСЕР):

На склеивание перехлестов подкладочных материалов без самоклеящихся полос требуется порядка 100 г мастики ФИКСЕР на погонный метр.

При монтаже ковра для ендовы расходуется до 400 г мастики на погонный метр.

Проклейка примыканий для обеспечения герметичности требует примерно 750 г на метр.

Накладывать мастику следует тонким слоем (не более 1 мм) иначе могут появиться вздутия в местах проклейки.

Современная гибкая черепица – это уникальный кровельный материал, при помощи которого воплотить в жизнь можно любую архитектурную идею, оживить дачный домик и придать элитности загородному коттеджу. И в этой статье мы рассмотрим все преимущества и недостатки популярной битумной черепицы отечественного производства, которая выходит от маркой «Шинглас».

В для начала вам будет интересно узнать, что популярная мягкая кровля Шинглас – российского производства. Выпускается она производителем различных строительных материалов Технониколь, который многим известен по рулонной наплавляемой кровле. И здесь уже не срабатывает правило, что отечественное — всегда хуже зарубежного. Почему? Сейчас мы во всем разберемся!

А для начала посмотрите минутный видеоролик, чтобы иметь первое представление:

Что собой представляет гибкая черепица Шинглас?

Итак, давайте сначала разберемся с понятиями, чтобы вам было понятнее, о чем будет идти речь дальше. Итак, основой черепицы Шинглас служит стеклохост, который обеспечивает кровельному материалу достаточную эластичность и плотность. Понятно, что параметр эластичности напрямую влияет на гибкость черепицы, а от плотности зависит конечное качество изделия.

Основа черепицы покрыта с обеих сторон слоями битума (почему и называют мягкую черепицу – битумной). Качество слоя влияет на эластичность материала, износостойкость и водопроницаемость. Далее, верхний и нижние слои черепицы. Верхний покрыт базальтовой крошкой, которая делает изделие устойчивым к любым атмосферным воздействиям, плюс декоративность. А нижний слой черепицы покрыт полимерной массой и защитным слоем, которые должны предотвращать дальнейшее разрушение листов кровли, если в монтаже были допущены некоторые нарушения технологии.

Снизу идет клеящая полоса. Причем это не просто клей – это морозостойкая полимерная масса, которая охватывает до 60% площади гонта и обеспечивает надежную укладку кровельного материала. И, наконец, защитный слой – силиконовая легкосъемная пленка, которая защищает листы от склеивания между собой.

В качестве посыпки для этой черепицы используется особый гранулят, который выпускает компания Тегола. Это базальтовая крошка сразу трех фракций, т.е. в качестве сырья применена самая долговечная и прочная горная порода, которой не страшны никакие погодные условия. А сам гранулят заранее окрашивают методом высокотемпературного обжига, благодаря чему кровельное покрытие не меняет своего цвета на протяжении всего срока службы.

Главные преимущества Шинглас

Главное преимущество отечественной черепицы Шинглас – в 100% герметичности. Но радуют, конечно, и другие показатели:

Гибкость, которая позволяет обустраивать кровлю самой сложной конфигурации – от почти плоских поверхностей с 12° уклона до затейливых куполов.
Легкий вес, а потому в усилении стропил нет никакой необходимости.
Биологическая стойкость – ни коррозия, ни гниение такой кровле не грозит.
Абсолютная водостойкость и морозоустойчивость. Такая кровля вообще не впитывает воду ввиду своей непористой структуры.
Ветроустойчивость – замечательное качество кровли для самых ветреных местностей, где обычный профнастил срывает одним рывком.
Химическая стойкость. Черепица Шинглас, благодаря своей посыпке и защитным слоям, легко переносит и кислотный дождь, и попадание солей.
Практичность и экономичность: малое количество отходов даже на самых сложных объектах, доступная цена и ценная для перевозки компактность.

Впечатляет? А ведь все это благодаря особой технологии производства Шинглас. А новая коллекция трехслойной черепицы и вовсе покоряет:

Коллекции мягкой кровли Шинглас

Всего для создания различных сочетаний мягкой черепицы Шинглас используется 22 цвета, несколько видов нарезок гонтов и вариантов количества слоев. Например, самые популярные серии Технониколь Шинглас – это «Джаз» и «Кантри». Новинки – двухслойная черепица «Ранчо» и трехслойная «Континент».

Все серии гибкой черепицы Шинглас в основном отличаются по массе используемого битума и по качеству и цвету посыпки. Так, например, серия «Ранчо» отличается простыми цветами, а «Джаз» и Кантри» – уже для настоящих ценителей дизайна, ведь здесь используется более дорогая посыпка и возможность создания яркого рисунка. Что же касается толщины битума, то она нарастает от серии «Ранчо» – к «Джаз», почему есть и разница в цене.

Если же вы ищете кровельный материал с мягкими, природными оттенками, которые никогда не выйдут из моды – обратите внимание на серию «Кантри». Здесь представлены семь модельных рядов, которые носят называния американских штатов.

Черепица серии «Ультра» отличается необычными формами и заметными яркими цветами – синим, серым, зеленым, красным и коричневым. Такая кровля хорошо для воплощения в жизнь самых разных дизайнерских задумок.

А вот серия «Джаз» представляет 7 видов эффектной имитации самых разных архитектурных стилей – от классики до модерна. Толщина этой черепица достаточно большая, а потому качество – одно из самых лучших представленных серий.

Но говорить мы будем о коллекциях не только с дизайнерской стороны (цвет, текстура, нарезка), но и со стороны качества и долговечности. Поэтому все коллекции Шинглас делятся на три основных группы: однослойные, двухслойные и трехслойные.

Однослойная черепица Шинглас: аккуратный стиль и практичность

Однослойная черепица, как вы уже поняли из названия, представляет собой наклеиваемые на твердое основание гонты. Объемность такого кровельного покрытия имитирует специально нанесенная тень. Выглядит неплохо, и вопрос только в практичности.

Обратите внимание на серию Самба, которая выгодно отличается своими яркими расцветками:

На Джайв, который сделан по благородным классическим мотивам:

И популярную Кадриль:

Двухслойная черепица Шинглас: 3D эффект объемности

Многослойная черепица обладает лучшим качеством, богата на цветовые решения, почти не оставляет отходов и проста в монтаже. Такая черепица обойдется вам дороже на 20-30%, чем обычная однослойная, но на это есть свои причины. Главное отличие – в технологии изготовлении. В этом случае используются несколько листов мягкой черепицы, которые соединяют между собой битумной мастикой. Конечно же, в итоге получается совершенно новый уровень качества.

Так, преимущества двойной черепицы вот в чем:

Долговечность. Срок гарантии на такое изделие в два-три раза выше, чем на обычную однослойную черепицу.
Надежность. Понятно, что два слоя любого материала по своим технически показателям минимум в два раза лучше одного слоя.
Прочность. Повредить такую кровлю уже не просто, и уж точно не упавшим с дерева яблоком.
Простота монтажа. Здесь слои еще в заводских условиях склеены между собой, а потому их не нужно комбинировать на месте. Это ценный пункт, т.к. не все мы эстеты и не у всех из нас есть такой хороший глазомер, чтобы идеально сочетать между собой отрезки разного цвета.
Дизайн. Вот теперь виден и объем, и фактурность, и текстура. Такая кровля смотрится куда эффектнее и дороже, чем просто плоское наклеенное изображение, пусть даже с тенью. Вот этот тип мягкой кровли уже более реально назвать черепицей, а не ее имитацией.

Любят двухслойную черепицу и профессиональные дизайнеры экстерьера – за ее объемность, богатство цвета и фактуры. И за то, что с помощью ее достаточно легко скрыть любые недостатки кровли.

А еще двухслойная черепица почти незаменима, когда нужно покрыть крышу сложной формы, со всевозможными башенками и фронтонами. А ведь мы знаем, что у современных архитекторов – фантазия безгранична!

Трехслойная черепица Шинглас: новое слово в строительстве!

Такая черепица – кровельное покрытие будущего! Во-первых, верхний третий слой служит дополнительной механической защитой кровли, а во-вторых, позволяет добиться потрясающего эффекта объемности. Смотрите сами:

Тонкости и нюансы монтажа

Продукцией Шинглас можно покрывать кровлю даже со скатом менее 11°, не говоря уже о других углах наклона. Причем осуществлять монтаж этой мягкой черепицы можно и в холодное время года – нужно лишь заранее подержать рулоны в теплом помещении, чтобы их можно было разогнуть.

Что хорошо, производитель Технониколь позаботился о том, чтобы клеящая основа не изменяла своих свойств даже в при минусовой температуре. Поэтому работать с черепицей Шинглас можно и при отрицательных температурах, только придется разогревать клеевую полосу строительным феном, если температура станет ниже +10°С.

А теперь давайте рассмотрим подробнее все тонкости и нюансы работы с этим кровельным покрытием.

С чем придется повозиться?

На данный момент в России проводится много акций от Технониколь, где проводятся подробные мастер-классы по монтажу мягкой черепицы. В итоге значительно повышаются продажи, ведь любой человек склонен приобрести то, с чем он уже разобрался в реальности. А потому даже в глухих уголках России можно встретить старые дома с новой мягкой черепицей – маркетинг делает свое дело. Но давайте поговорим и о минусах.

Существенный минус мягкой черепицы Шинглас от Технониколь, который способен испортить все впечатление, – это необходимость самостоятельно подбирать цвета. Причем, если вы закупили какую-то понравившуюся серию в одно время, а потом посчитали, что не хватит, и через полгода-год прикупили такой же – класть их вместе нельзя. Потому что оттенки уже будут разными, что станет заметно. Кроме того, они попадаются разными иногда даже в одной пачке!

Правда, шустрые потребители нашли выход из положения. Приобретаем 4-5 упаковки и просто смешиваем цвета. Получается стильно, и никто не заметит отличия. Придется побыть дизайнером! А ведь многие другие производители поставляют свою продукцию с уже готовой расцветкой, над которой не нужно ломать голову. Хотя кому что нравится.

Подготовительные работы

Итак, в первую очередь решите вопрос вентиляции. Так, если под крышей будет только нежилой чердак, без вентиляции не обойтись никак. Это важно, чтобы летом под крышей не собирался жаркий воздух, и влажность могла беспрепятственно выходить. Вы ведь не хотите, чтобы всего за какие-то пару лет отсырели стропила? Поэтому обязательно поставьте выше уровня конька вентиляционную трубу. Дело в том, что битумная черепица почти также паронепроницаема, как и рубероид.

Если в гидроизоляции необходимости нет, то пароизоляцию забывать нельзя – просто натяните пленку изнутри, под крышей.

Выбираем основание

А вот на что нужно клеить гибкую черепицу? Для этой цели вполне подойдут ровные струганные доски, OSB-плиты и влагостойкая фанера. Такие материалы не только прочны, но и хорошо держат динамические нагрузку от гвоздей. А вот обычную вагонку использовать нельзя – ее легко раскалывают толстые гвозди, которыми приходится крепить черепицу. Причем фанера из-за своей структуры на практике оказывается куда более крепкой, чем обычная доска той же толщины.

В любом случае главные требования к основанию под черепицу такие:

Абсолютная сухость – иначе потом будут гулять все плитки, и решение этой проблемы окажется недешевым.
Жесткость – никаких прогибов!
Идеальная ровность – такая, что максимальный перепад по высоте в пределах одного квадратного метра не должен превышать 2 мм!
Прочность. Да, битумная черепица легкая, но ведь нельзя забывать про снег, не так ли? Вспомните, как тяжело убирать снег в обильные дни, а теперь представьте, какое давление он оказывает при слое всего в 30 см!

Шаг стропил делайте 50 см, если используете сплошную доску, и 90 см, если у вас – фанера. Вот хороший пример:

Технология монтажа

Итак, приступаем к укладке мягкой кровли Шинглас, предварительно положив на готовое основание подкладочный ковер. В принципе, здесь подходит любой из предлагаемых современным рынком, но сам Технониколь советует взять ковры марки Anderep Barrier или Anderep Prof, т.к. у них есть специальный пропиленовый защитный слой.

Хотя существует и такая практика, когда подкладочный ковер укладывается не по всей крыше, а только в самых проблемных местах – там, где примыкания, вокруг мансардных окон и труб:

Но лучше все делать изначально технологически правильно:

Шаг 1. Сначала подкладочный ковер уложите в ендову и зафиксируйте гвоздями с шагом 20 см, а затем смонтируйте рядами снизу вверх – так, чтобы они оказались параллельными карнизу, с нахлестом в 10 см в продольном положении и в 20 см в поперечном.
Шаг 2. Все края подкладочного ковра зафиксируйте гвоздями с интервалом в 15 см, швы проклейте клеем марки К-36, а в ендовах оставьте дополнительный нахлест 15 см на ковер.
Шаг 3. Монтаж мягкой кровли Шинглас по правилам осуществляется снизу вверх, по всей поверхности скатов. После чего приклеиваем и прибиваем саму черепицу.
Шаг 4. Не забываем снимать защитную пленку с каждой плитки. А ту часть черепицы, что будет находиться близко к фронтонному свесу, дополнительно обработайте специальным клеем или мастикой шириной слоя до 12 см.
Шаг 5. Закрываем конек карнизной черепицей.
Шаг 6. А теперь важно защитить края основания от дождя и снега. Поэтому монтируем металлические карнизные планки. Класть их нужно с нахлестом в 5 см и забивать тремя гвоздями так, чтобы те прошили обе планки. Крепление выполняйте зигзагообразно, с шагом в 10 см.
Шаг 7. Чтобы защитить уложенную мягкую черепицу от влаги во время дождя, вдоль ендов положите дополнительно ендовый ковер. Проклейте его по краям и зафиксируйте кровельными гвоздями с шагом 10 см.
Шаг 8. Если же угол ската крыши менее 12°, тогда, чтобы избежать протечек, укладывайте самоклеющийся подкладочный ковер в два слоя, а вентиляционный зазор между деревянным основание и утеплителем увеличивайте до 80 мм.

Предлагаем вам два подробных мастер-класса, которые наглядно вам все объяснят:

И еще один, тоже с черепицей Шинглас:

Вот и все сложности. Смело приобретайте отечественную черепицу, а монтаж выполняйте по всем правилам. Тогда результат обязательно порадует!

Гибкая черепица Шинглас – это современный кровельный материал, отличающийся длительным сроком службы, легким весом, высокой стойкостью к выцветанию. Она пользуется спросом, потому что можно выбрать наиболее подходящий цвет из предлагаемой разнообразной гаммы.

Черепицу шинглас кантри монтировать легко, это можно сделать самостоятельно при наличии нужного инструмента, а также минимальных знаний и навыков.

Предупреждение

Производитель этого кровельного материала рекомендует проводить монтаж, соблюдая температурный режим: оптимальной считается +10, а если на улице холоднее, то кровлю придется нагревать тепловой пушкой. На влажную поверхность черепицу укладывать нельзя, так как под ней основание крыши будет гнить.

Технология укладки гибкой черепицы

Ее следует соблюдать точно, что будет гарантировать долговечность кровли. Основанием для черепицы Shinglas служат ровные струганные доски, влагостойкая фанера, OSB-плиты. При фанере или доске толщиной 18 мм шаг стропил должен составлять 90 и 50 см соответственно.

Под стропила укладывают парозащитную пленку.
Необходимо сделать вентиляцию, даже если под скатом помещение не жилое. Это регулирует влажность и не дает повышаться температуре в этом месте. Верхнюю точку вентиляционной трубы нужно устроить выше уровня конька.
Перед монтажом черепицы вдоль всей поверхности ската снизу вверх стелют подкладочный материал. Это может быть подкладочный ковер Anderep Barrier или Anderep Prof, имеющий полипропиленовый защитный слой.
Фронтонные и карнизные планки из металла крепят гвоздями, соблюдая шаг 10 см.
Перед монтажом листы черепицы из разных упаковок рекомендуется перемешать, так как цвета в них могут незначительно отличаться.
С каждого гонта перед наклеиванием снимают защитную пленку. Дополнительно листы прибивают 4-6 гвоздями с широкой шляпкой, от боковых граней отступают при этом 2,5 см, а от нижней линии – 14,5. Операцию производят аккуратно, потому что сильный удар может пробить черепицу. Но и оставлять гвоздь не забитым тоже нельзя – это некрасиво.
Листы черепицы, прикрепляемые в непосредственной близости к фронтонному свесу, дополнительно обрабатывают мастикой или клеем. Их наносят на край черепицы полосой шириной 10-12 см.

Конек закрывают карнизной черепицей, представляющей сплошной рулон, местами перфорированный.

Хоть процесс укладки черепицы Shinglas и нельзя назвать сложной, но лучше, если ее монтаж произведут профессионалы, тем более, что стоимость таких работ вполне приемлема.

Смотрите также:
Что такое зубофрезерные работы?
Интересное по теме: Как выбрать сантехнику для туалета?
Советы в статье «C чего начать строительство загородного дома?» здесь.

Смотрим в видео: Shinglas — монтаж гибкой черепицы, видеоинструкция:

Источник №1:

Как уложить черепицу шинглас | Инструкция как укладывать Шинглас.

Содержание:

Что такое шинглас?

В переводе с английского «shinglas» обозначает гонт, галька, дранка, словом всё то, что относится к кровле.

Шинглас – это штучная битумная черепица, состоит из отдельных пластин-гонтов. Другое название – мягкая, гибкая кровля.

Первоначально это были листы картона, которые пропитывались битумом, а потом покрывались каменной крошкой. Пользовались этим способом в Америке в конце 19 века. Строительный бум требовал новых материалов – более дешевых и более технологичных. Сейчас в США гибкая черепица составляет 80% основной кровли в стране.

В России современная черепица шинглас производителя Технониколь представлена однослойными и многослойными моделями. Шинглас выпускается по следующей технологии.

Однослойная черепица производится на основе нетканого стеклохолста и представляет собой спрессованные стеклянные нити с повышенной прочностью на разрыв. Стеклохолст не гниёт, его срок службы составляет до 50 лет. По сравнению с обычной черепицей он легче, не накапливает влагу и не деформируется.
Для гидроизоляционных свойств стеклохолст пропитывают модифицированным битумом с двух сторон. Модификатор придает битуму повышенную теплостойкость, пластичность, устойчивость к нагрузкам и температурным перепадам. Гибкую черепицу часто называют битумной.
Защитой от разрушительного ультрафиолета и перегрева служит слой каменной посыпки. Он же придаёт цвет мягкой черепице. Перед нанесением на битумное покрытие базальтовую крошку обжигают в печи с высокой температурой, окрашивают минеральными красителями.
После нанесения для прочного соединения гранул с полотном гонта используется двойное прикатывание.
Изнаночную сторону покрывают клейким составом для надёжной укладки. Клейкий состав не боится морозов и сохраняет качества при температуре до -10°. Защитная плёнка предотвращает склеивание гонтов во время хранения и транспортировки.
Затем единое полотно разрезают ножами фигурной формы на фрагменты – гонты. Теперь материал готов к использованию на кровле.

Двухслойная черепица состоит из нескольких слоёв пластин, соединённых битумной мастикой в производственных условиях. Двухслойные пластины придают кровле объёмность. Это богатые цвета и фактура, которые скрывают недостатки кровли или монтажа.

Трёхслойная черепица, в отличие от перечисленных, имеет защитный верхний слой. Он придаёт эффект объёмности и дополнительно защищает от механических повреждений. Гарантия на многослойную черепицу составляет от 20 до 60 лет.

В качестве гранулята используется базальтовая крошка, которая проходит обжиг в печи. Термическая обработка гарантирует, что покрытие сохранит цветовые и защитные качества в течение всего срока службы кровли. Гранулят наносится плотным прочным слоем и не осыпается, если по нему провести рукой. При этом чем больше слой битума, тем надёжнее черепица.

Ниже в таблице сравниваются свойства однослойной и многослойной гибкой черепицы.

Свойства	Однослойная черепица	Двухслойная черепица	Трёхслойная черепица
Гарантия производителя	20 лет	30 лет	До 60 лет
Модификатор битума для эластичности	да	Да	да
Цвет	Однотонный с небольшой «пятнистостью»	До 3 цветов для выраженной «пятнистости»	До 3 цветов для выраженной «пятнистости»
Толщина гонта	От 2,7 мм	До 5,6 мм	До 6 мм
Простота в монтаже	Да	Да	Да

Чем отличается от других видов черепицы?

Характеристики	Шинглас мягкая кровля	Керамическая черепица	Металлическая кровля
Уклон крыши	От 12°	От 20°	От 15°
Шумоизоляция	Полная	Да	Нет

Гибкая черепица шинглас от Технониколь насчитывает более 60 видов, это самый широкий выбор среди производителей.

Полностью соответствует нормативам ГОСТ.

Небольшой вес пластин мягкой кровли сокращает время стоимость доставки и существенно упрощает монтаж.

Черепица шинглас выдерживает ветровую нагрузку, морозы и перепады температур, поэтому применяется во всех российских регионах без исключения в зависимости от характеристик.

Современный шинглас производится с модифицированным битумом. В отличие от обычного битума, который плавится на солнце от высокой температуры, шинглас сохраняет качества даже в условиях Калифорнии и Аризоны. Способен выдерживать перепады температур от -70°С до +110°С.Так что российские регионы Краснодарского края тоже используют шинглас.

Отличия серий (коллекций) шинглас Технониколь

Есть многослойные и однослойные коллекции. Количество слоёв даёт внешний эффект богатства и оптический эффект.

Однослойная черепица имеет самоклеющуюся полосу, а на многослойных применяется дополнительные клеевые составы.

Серии по низкой цене отличаются простыми цветами. Например, серия «Ранчо» включает красный, серый, коричневый цвета с добавлением черных гранул.

Чем дороже серия, тем больше комбинаций цветов и вес битумного покрытия. При этом гарантийный срок службы составляет 30 лет.

Более надёжная кровля требует больших затрат и материалов, поэтому и стоит дороже.

Черепица премиум-класса обладает ЗD эффектом, богатой фактурой и позволяет создавать яркий рисунок кровли.

Какие плюсы?

Гибкий материал применяется на крышах любой геометрической формы и декоративных элементов в виде башенок, надстроек благодаря мягкой основе.
Используются для кровли с уклоном 12-50 градусов. Изгибы укладываются без проблем
Минимальные отходы при укладке. Экономное использование материала.
Выдерживает перепады температур и подходит для укладки в разных климатических зонах: в Краснодаре и в Сибири.
Надёжно защищает от влаги, дождей даже в зонах повышенной влажности.
Не боится коррозии, так как в составе нет металлических веществ.
Бесшумна во время дождя, града, снега. Шумо- и звукоизоляция обеспечиваются за счёт свойств материала и основания. Капли дождя разбиваются о базальтовую крошку.
Гонты (части черепицы) точных размеров и совпадают при укладке.

В каждой упаковке находится инструкция, как укладывать шинглас своими руками. В ней подробно перечисляются рекомендованные материалы, расход материала. Подробно описано, как готовить кровельное основание, как укладывать подкладочный ковёр, что делать для усиления фронтонного свеса, как подготовить ендову и разметить скат.

Даны пошаговые действия рисунками, чертежами по укладке гибкой черепицы и её крепления на кровле, перечислены гарантийные требования.

Там же размещена рекомендация по выбору коллекций в зависимости от региона.

Каждый материал имеет преимущества и недостатки. Производитель даёт подробные указания, как уложить мягкую кровлю шинглас, с помощью которых шинглас будет использоваться с максимальной эффективностью в данных условиях.

Как укладывать шинглас?

Качественный и долговечный монтаж потребует ряда комплектующих.

К ним относятся:

доски или ОСП-плиты,
Подкладочный ковёр
Ендовный ковёр
Мастика
Пластиковая вентиляция
Планки примыкания, фронтонные, карнизные планки
Кровельные гвозди

Перед началом работ необходимо прочитать инструкцию производителя о том, как правильно укладывать шинглас по технологии и дополнительно посмотреть видео на нашем сайте. Возникающие вопросы запишите и задайте нашим специалистам в форме на сайте или позвоните в рабочее время по телефону.

Этапы укладки кровли шинглас

При монтаже соблюдают следующую технологию.

Основание. Сначала готовят основание для укладки гибкой черепицы.

Настил выполняется из ОСП или листов фанеры. Между ними оставляют зазор для расширения от влаги и температурных перепадов. Такой подход защищает гибкую черепицу от образования «волн». Иногда для настила используют обрезную или шпунтованную доску. В этом случае необходимо соблюдать, чтобы перепад между соседними досками не превышал 2 мм.

Подкладочный ковёр. Перед монтажом гибкой черепицы укладывают подкладочный ковер по всему периметру крыши.

Идеально, когда самоклеящийся материал укладывается по ширине 1 метр без нахлёстов сплошным ковром, чтобы увеличить герметичность. Используют самоклеящийся подкладочный ковёр Anderer.

Рулон раскатывают параллельно карнизному свесу. Крепят кровельными гвоздями, места перехлеста обрабатываются мастикой на ширину 8-10 см.

На карнизном и фронтонном свесе используются металлические планки (фартуки).

Мягкая кровля. Для соблюдения геометрии укладки и своеобразных ориентиров сначала выполняют разметку по горизонтали и вертикали. Вертикальные линии отмечают по ширине листа черепицы, а горизонтальные линии равны 5 рядам гибкой черепицы. Укладывается черепица от центра к торцам ската.

Возле вентиляционных отверстий прокладывают дополнительный слой изоляции, а основание кровельной проходки обрабатывается мастикой и фиксируется гвоздями.

С каждой плитки обязательно снимают защитную плёнку (если это предусмотрено инструкцией по монтажу). Часть черепицы, которая располагается у фронтонного свеса, промазывают мастикой или специальным клеем.

Конёк и хребет кровли обустраивают при помощи карнизно-коньковой черепицы или рядовой плитки, это зависит от модели черепицы и рекомендаций производителя.

Основания защищают от дождя и снега металлическими карнизными планками. Их укладывают с нахлестом и прошивают тремя гвоздями, в форме зигзага.

Отходы материала при укладке кровли шинглас составляют от 5 до 15% с учётом оформления рёбер, коньков крыши, стартовой полосы.

По указанной технологии укладку кровли выполняют на всех участках крыши.

Можно ли уложить шинглас самим без специалистов?

Да, можно. Для этого разработана подробная технология. Производитель описывает её в инструкции и видео «Как правильно уложить мягкую кровлю шинглас».

Гонты шингласа можно монтировать на крыше без участия специалистов. Достаточно выполнять указания инструкции и соблюдать технику безопасности. Качество работы и надёжность кровли зависит от специалистов, которые её монтируют.

Что подготовить заранее?

Для укладки черепицы шинглас готовят комплект материалов, которые должны отвечать следующим требованиям.

Для монтажа мягкой кровли принципиально выбирают только влагостойкую ОСП. Если пренебречь советом и приобрести обычные плиты, то начинается разрушение кровельного основания, что ведёт к многочисленным и дорогим переделкам и ремонтным работам.

При монтаже гибкой кровли используются металлические комплектующие: карнизные, ветровые планки, планки примыкания. Их важно выбрать по характеристикам, так как они отвечают за надёжную эксплуатацию кровли. Мягкая кровля не прослужит 25 лет по гарантии, если в монтаже использовались металлические планки с гарантией 1-2 года, которые могут быть повреждены коррозией через 2-3 года и привести к протечке. И это правило распространяется на все комплектующие.

Советы для разумной экономии

Перед началом работ важно подготовить все комплектующие. И это один из важных этапов, которые обеспечивают разумную экономию при грамотном подходе. Остановимся на основных моментах.

Встречаются фирмы, которые снижают цены на кровельное покрытие, а разницу добавляют к стоимости комплектующих или вовсе не включают необходимые материалы в итоговый счёт. Так покупатель получает существенное удорожание, а нужно было просто заранее сравнить цены нескольких фирм.

Безопасность при укладке мягкой кровли

Особое внимание необходимо уделить безопасности. Даже если крыша кажется надёжной и по ней можно ходить, нужно заранее позаботиться о мостиках безопасности шириной 10-20 см.
Рабочие по монтажу кровли должны работать только в нескользящей обуви. Это снижает риск падения и повышает скорость работы.
Лестницу выбирают такой высоты, чтобы она была выше уровня карниза на 1 метр.
Ставят её на ровное и стойкое основание
Если лестницей придётся пользоваться долгое время в одном месте, её привязывают сверху, а снизу подпирают чем-то тяжёлым, например, мешком с цементом или песком.
Лучше переставить лестницу на новое место, чем упасть.
Расходы на безопасность всегда ниже, чем расходы после несчастного случая.

Уход за гибкой кровлей

Весной и осенью обязательно проверяют состояние кровли, монтажных проёмов, отверстий и металлических частей.

Для перемещения по кровле в жаркую солнечную погоду и в холодные влажные дни рекомендуют использовать специальные лазы. Это убережёт кровлю от пятен.

При толстом слое снега и наледи обязательно счищать их с кровли, оставляя слой снега в 10 см, чтобы не повредить черепицу.

Лавинообразного схода снега с гибкой кровли не бывает из-за шероховатой поверхности.

Зимой счищают снег и наледи только пластиковой или деревянной лопатой. Лом, металлические лопаты и грабли могут повредить кровлю.

Для защиты от появления мхов, лишайников кровлю обрабатывают антисептиком Технониколь. Действие антисептика до 4 лет.

Используют мойку среднего давления и направляют струю на расстоянии от 30 сантиметров от кровли.

Большие наросты мха и мусор счищают пластиковой щёткой. Подойдёт для этого автомобильная щётка. Затем кровля очищается естественным путём, а после очищения обрабатывается антисептиком.

При необходимости повреждённые участки кровли удаляют. На освободившееся место укладывают новый материал.

По опыту знаем, что шинглас – одно из оптимальных решений для качественной кровли. Надёжный материал и грамотные специалисты защищают от внеплановых ремонтов и дополнительных расходов.

Видео инструкции по монтажу различных узлов

Источник — компания Агат.

Укладка битумной черепицы Шинглас – инструкция

Одним из несомненных достоинств данного кровельного покрытия является простой и быстрый монтаж мягкой черепицы Шинглас, осуществляемый на любые, даже не совсем ровные или геометрически сложные основания. Данный материал универсален и неприхотлив, поэтому хорошим специалистам-кровельщикам справиться с ним будет совсем несложно.

Даже если вы не собираетесь выполнять монтажные работы самостоятельно, вам не помешает знать, как стелить мягкую черепицу Шинглас, чтобы иметь возможность проконтролировать работу мастеров, оценивая не только ее финальный результат, когда уже ничего не получится изменить при наличии проблем, но и сам процесс, что позволит избежать непредвиденных ситуаций и дефектов.

Требования к основанию для качественного монтажа гибкой черепицы Шинглас (Shinglas) фактически такие же, как и для других плитных кровельных материалов. Разве что, здесь обязательно нужно использовать подкладочный ковер, а сама стропильная система может быть несколько облегченной благодаря минимальной собственной массе битумных плит.

Базовая инструкция по монтажу мягкой черепицы Шинглас также сложностью не заключается, и состоит всего из нескольких пунктов:

Разметка. Нужна для выравнивания рядов и предотвращения их чрезмерного смещения в ту или иную сторону. Вертикальная разметка выполняется с расстоянием в одну ширину плитки, горизонтальная – через каждых пять плит.

Монтаж стартового ряда. Его необходимо расположить по линии сгиба карнизной планки. Для старта можно использовать и коньковую, и рядную черепицу, предварительно обрезав на ней лепестки. Плиты клеятся к подкладочному ковру и фиксируются кровельными гвоздями.

Далее рекомендуется укладывать плиты диагональными рядами, стартуя от центра плоскости ската. Такой подход позволит в итоге получить правильную геометрию рисунка. Смещение каждого следующего ряда – на половину лепестка. Нижний край черепицы должен располагаться на одном уровне с верхним торцом плиты предыдущего ряда.

После завершения укладки самоклеящиеся полосы плит разогреются на солнце и схватятся между собой, что придаст кровле полную водонепроницаемость, сохраняющуюся на протяжении периода до 50 лет.

Внимание: укладку гибкой черепицы Шинглас не рекомендуется выполнять самостоятельно, не имея должного опыта выполнения кровельных работ.

инструкция по монтажу, технология, рекомендации и отзывы

Монтаж мягкой кровли Шинглас — инструкция

Сентябрь 5, 2017

Структура, характеристики материала

Строение гибкой черепицы «Шинглас»

Верхний слой – базальтовая присыпка.
Далее улучшенный битум.
Основание – из стекловолокна.
Улучшенный битум.
Нижний слой состоит из самоклеющейся морозостойкой битумно-полимерной массы.
Защитный слой выполнен из силиконизированной пленки, которая легко снимается.

Как правильно укладывать мягкую кровлю «Шинглас»?

Для обустройства крыши гибкой черепицей также потребуются следующие материалы:

металлические компоненты кровельной конструкции – карнизные, ветровые, примыкающие планки, имеющие антикоррозионное покрытие;
битумно-полимерная мастика, которая используется для наклеивания материалов, изготовленных на битумной основе, на различные поверхности;
самоклеющиеся подкладочные материалы, выполненные на полиэфирной основе, обработанные с наружной стороны защитной декоративной присыпкой;
безосновные подкладки, армированные с наружной стороны защитной пленкой;
гальванизированные кровельные гвозди;
подкладочные ковры, изготовленные на основе полиэфиров с нескользящим покрытием из полипропилена;
подкладочный ковер, обработанный с двух сторон минеральной посыпкой;
компоненты вентиляционной системы;
ендовый ковер, сделанный на основании полиэстера, слой битума обработан базальтовой посыпкой, применяется для проведения гидроизоляции на сложных кровельных участках, узлах.

Подготовка основания

Важно! Если доска обрезная, используемая для обустройства обрешетки сплошного типа, не прошла калибровку, материал необходимо обязательно отсортировать по толщине, чтобы впоследствии монтажа изменения размера досок были плавными. Между близлежащими элементами перепад не должен составлять более двух миллиметров.

Вентиляция крыши

Вентилированию должно подвергаться пространство между гидроизоляционным слоем и обрешеткой. Для этого обустраиваются специальные отверстия у карниза, которые после установки кровли закрываются софитами, и вытяжные отверстия у конька. Чтобы создать хорошую тягу, нужно обеспечить разницу давления, поэтому отверстия вытяжки делаются больше на 15 процентов от вентиляционных отверстий. Параметры канала вентиляционной системы будут зависеть от наклона кровельных скатов. Чем наклон крыши меньше, тем вентиляционные каналы делаются шире.

Советы по проведению монтажа мягкой кровли

При обустройстве мягкой кровли рекомендуется применять материал одной партии, чтобы в процессе монтажных работ избежать резких цветовых перепадов в пределах ската крыши. При использовании битумной черепицы с одним цветовым кодом из различных партий непосредственно перед самой укладкой гонты разных упаковок нужно перемешать между собой. Тогда изменение цвета не будет заметно.

При укладке мягкого кровельного материала в холодный период года, когда внешняя температура воздуха составляет не более +5°С, упаковки с материалом нужно сохранять в теплом помещении. А клеящий слой гонта перед его настилом на крышу разогревают при помощи монтажного фена.

Часто при укладке мягкого кровельного покрытия излишки материала приходится обрезать. Для этого рекомендуется использовать режущие инструменты с хорошо заточенным лезвием, деревянные дощечки, на которых будет обрезаться гонт.

Вывод

stroicod.ru

Монтаж мягкой кровли своими руками (инструкция)

Строение основания мягкой кровли

Чтобы кровельная плитка служила долгие годы, необходимо обратить внимание на основание – ровное и устойчивое. Оно не должно сгибаться. В качестве основания может служить шпунтованная или обрезная доска шириной до 150 мм, устойчивая к влаге и обработанная антисептиком фанера, ОСП (ориентировано-стружечная плита).

Шаг стропил / обрешетки, мм Толщина фанеры / ОСП, мм Толщина доски, мм

менее 600	9	—
600	12	20
900	18	23
1200	21	30
1500	27	37

Шаг стропил, используемых при укладке гибкой черепицы, зависит от многих параметров: формы крыши, постоянных и временных нагрузок. Обычно при укладке мягкой кровли по деревянным конструкциям шаг стропил составляет от 600 до 1500 мм. Шаг стропил определяет толщину сплошного настила из дерева. Так, при шаге стропил или обрешетки до 600 мм толщина фанеры или ОСП составляет 9 мм, на 900 мм шага стропил приходится 12 мм толщины фанеры (ОСП), на 1200 мм шага стропил – 18 мм, на 1500 мм шага – 27 мм фанеры. Толщина применяемой доски будет несколько больше: для 600 мм обрешетки – 20 мм доски, для 900 мм – 23 мм доски, для 1200 мм – 30 мм доски, для 1500 мм – 37 мм доски.Чтобы стропильные конструкции служили дольше, их обрабатывают специальными веществами – антипиренами (увеличивает огнеупорность) и антисептиками (обеспечивают биологическую защиту). Поверхность основания должна быть гладкой, без острых зазубрин, сколов и отверстий. Влажность дерева – максимум 20% от сухого веса. Очень важно правильно подобрать материал для основания и закрепить его. В обратном случае основание «поведет», а кровельный лист деформируется и покорежится.Так как в теплое время года влажность и температура воздуха подвержены колебаниям, при монтаже зимой стоит учитывать, что материал будет расширяться. Для этих целей стоит оставить двух- или трехмиллиметровые зазоры в швах нижней обшивки. Если применяется обрешетка из обрезной доски, то зазоры должны быть до 5 мм. Необходимо следить, чтобы доски перекрывали хотя бы два прогона между опорами. У стропильных балок необходимо располагать места надставки и стыков. Доски и фанеру нужно надежно закрепить, например, с помощью саморезов и ершенных гвоздей. Монтируя настил кровли из обрезных досок, обратите внимание на их расположение – необходимо ориентировать доски так, чтобы выпуклости годовых колец были наружу. Если вы применяете влажную древесину, то нужно крепить края досок (шпунтованных или обрезных) на два самореза с каждого края. При проведении реконструкции кровли следует проверить состояние обшивки основания, при необходимости заменить поврежденные доски новыми. Складки в рубероидном покрытии разрезают, склеивают и прибивают с помощью гвоздей. Как строительный материал рубероид обладает недостаточной надежностью – его срок службы ограничивается 4 годами. В связи с этим вместо рубероида стоит использовать подкладочный ковер, изготовленный из модифицированного битума, к примеру, Ice&Water Barrier. Если планируется создавать систему организованного водоотвода, еще до монтажа основания следует прикрепить кронштейны водосточного желоба под кровлю, к кобылкам или вылетам стропильных ног.

Устройство вентиляции

Если при монтаже мягкой кровли не уделить должного внимания системе вентиляции, при эксплуатации в подкровельном пространстве застаивается тепло и влага, в результате чего на внутренней стороне основания накапливается конденсат. В результате этого летом стропильная система разрушается, а зимой образовываются сосульки. Система кровельной вентиляции состоит из следующих элементов: вентиляционные выходы, зазоры между гидроизоляцией и основанием, продухи в карнизных свесах. Для обеспечения естественного вентилирования чердака лучше всего равномерно распределять вентиляционные отверстия под карнизным свесом, по всей длине конька крыши. Габариты вентиляционных отверстий рассчитываются по специальной методике в зависимости от различных параметров: поступления в подкровельное пространство тепла, климатических условий района и др. Обычно продухи в карнизных свесах делают площадью не менее 8 кв. см на каждый квадратный метр теплоизолированной площади ската при уклоне кровли 25-85 градусов. Если уклон ската составляет 15-25 градусов, то площадь вентиляционных отверстий – 16 кв. см. Стоит проектировать площадь вытяжных отверстий на 10-15% больше, чем площадь приточных отверстий. Это создаст на чердаке требуемое пониженное давление и обеспечит тягу воздуха. Чтобы на чердаке не селились птицы, для закрывания продухов можно использовать софиты – специальные элементы сайдинга. Вентиляционная площадь перфорированного софита – 122,5 кв. см, софита с перфорацией по центру – 40 кв. см. Это следует учитывать при расчете площади продухов.Если уклон ската больше 20 градусов, зазор для вентиляции должен быть как минимум 50 мм. При меньшем уклоне кровли вентиляционный зазор между гидроизоляцией и основанием должен быть на 80 мм больше. Между стропильными секциями также нужды отверстия для вентиляции.Вытяжные элементы для кровли из гибкой черепицы бывают различными. Чаще всего используется пищевая решетка, коньковый аэратор (например, Highpoint Ridge Vent). Если невозможно установить коньковый аэратор, применяется точечный вентиляционный выход. Лучше уточнять у поставщика, как рассчитывать количество необходимых точечных выходов вентиляции, как проводить монтаж. Зачастую аэратор поставляется вместе с кровлей. С его помощью обеспечивается наилучшая вентиляция. Коньковый аэратор устроен таким образом, что атмосферные осадки не проникают под кровлю. Рекомендуемая площадь аэратора – 260 кв. см на погонный метр. Чтобы установить данный элемент вентиляции, необходимо по всей длине конька на расстоянии как минимум 300 мм до края сделать 30-миллиметровый паз.

Устройство мягкой кровли

Монтаж подкладочного слоя

Если уклон кровли больше 18 градусов, можно уложить подкладочный слой только в тех местах, где наиболее вероятны протечки. Конек и ендовы необходимо усилить – на 250 мм и 500 мм соответственно. Ендовы нужно усилить с обеих сторон. Подкладочный ковер вдоль торцевых и карнизных свесов устанавливается на ширину от 400 мм.Если уклон крыши составляет меньше 12 градусов, лучше не использовать битумную черепицу. Для кровли с уклоном 12-18 градусов (соотношение сторон от 1:5 до 1:3) подкладочный слой нужен по всей площади. Рулонный материал укладывают снизу вверх, раскатывая рулон параллельно свесу карниза. Нахлест в продольном направлении – 150 мм, в поперечном – 100 мм. Места нахлеста лучше промазать битумной мастикой. Подкладочный ковер прибивают к основанию через каждые 200 мм кровельными оцинкованными гвоздями с широкими шляпками. Подготовка основания для укладки ендов зависит от варианта их монтажа – переплетением, открытым или закрытым способом. При монтаже ендов открытым способом поверх основного ковра укладывается ендовый ковер. На расстоянии 25 мм от края он прибивается гвоздями (интервал 450 мм). Вертикальные нахлесты по 300 мм необходимо тщательно проклеивать. При укладке ендов закрытым способом или плетением можно ограничиться одним подкладочным ковром. Его также проклеивают, прибивают гвоздями. Нахлест аналогичен – 450 мм. Для усиления кровельных свесов и защиты досок карниза на свесах кровли крепят планки из профилированного металла. Их укладывают поверх подкладочного слоя. Нахлест – 50 мм. Надежную фиксацию обеспечивают гвозди, которые забивают с шагом от 100 до 120 мм.

Ендовы могут быть устроены по одному из трех вариантов: открытым способом, переплетением или закрытым способом. Подготовка основания зависит от способа покрытия.Подготовка при открытом способе требует обязательного использования специального ендовного ковра поверх основного. Ковер пробивается гвоздями с интервалом 450 мм на расстоянии 25 мм от края. Вертикальные нахлесты должны составлять 300 мм и быть тщательно проклеены. При покрытии методом плетения или закрытым способом достаточно одного слоя подкладочного ковра, проклеенного и пробитого гвоздями, с аналогичными нахлестами.

На свесах кровли устанавливаются металлические профилированные планки, которые обеспечивают защиту карнизных досок и усиливают кровельные свесы. Планки укладываются поверх подкладочного слоя с нахлестом 50 мм и крепятся кровельными гвоздями с шагом 100-120 мм.

Подготовка к укладке

Перед укладкой рекомендуется сделать разметку скатов горизонтальными меловыми линиями, чтобы гарантировать, что плитки будут правильно установлены в ряд. Кроме этого они выравнивают ряды, если в скат врезан какой – либо элемент или нарушена геометрия ската.

Внимательно ознакомьтесь с информацией на упаковке. Не перемешивайте продукцию с разными датами и кодами на одной кровле. Незначительное различие в цветах – нормальное явление для мягкой кровли и не является дефектом. Для уменьшения цветового несоответствия, отдельные листы битумной черепицы должны выбираться и смешиваться случайным образом из нескольких пачек, а затем устанавливаться по диагонали наверх кровли. Силиконовую пленку с обратной стороны листов следует удалять непосредственно во время установки, во избежание склеивания листов при хранении.

В теплое время года битумную черепицу следует хранить в тени и переносить оттуда на место монтажа постепенно, по мере необходимости. Хранение кровельной и коньковой плитки в штабеле допустимо не более, чем 12 упаковок одна на другой.

В холодное время года плитку и принадлежности следует поместить в теплое помещение (около +18…+20 0С) за 2-3 суток до начала работ. Переносить плитку на место монтажа – по мере необходимости. Основание должно быть очищено от снега и льда, а также высушено. Допускается применение тепловоздушной горелки во время монтажа. Также нужно подогреть и участки сгиба коньковой плитки. Во время снегопада и дождя, а также в ветреную погоду битумную черепицу устанавливать нельзя.

Прибивание и приклеивание

Общее правило выбора кровельного крепежа: при толщине настила более 19 мм или толще, гвозди должны входить в настил, по крайней мере, на 19 мм. На более тонких настилах гвозди должны проходить насквозь. Оптимальными являются кровельные ершенные оцинкованные гвозди длиной 30 мм диаметром 3 мм, с диаметром щляпки 10 мм.

Рис.6.

Прибивайте гвозди так, чтобы головка гвоздя находилась строго перпендикулярно скату, на одном уровне с поверхностью листа, а не врезалась в него (рис.6).

Рис.7.

Гвозди забиваются строго по светлой линии на лицевой поверхности листа, не ближе, чем 2,5 см. от каждого края листа (рис.7). В нормальных условиях достаточно 4 гвоздей, равномерно распределенных по длине листа. На крутых скатах (> 600) или в районах сильных ветров необходимо использовать по 6 гвоздей на лист. В районах сильных ветров листы кровли должны быть пробиты на 6 гвоздей как минимум на 5 верхних рядах крыши. Использовать битумный клей не нужно. Кровельные листы уже снабжены необходимым количеством битумной мастики, избыток кровельного клея может привести к вздутию плиток.

Порядок установки первых рядов

Рис.8.

Укладка начинается с нижнего левого угла ската (рис.8).Начальный ряд: используйте стартовую карнизную полосу.1й ряд: установите целый кровельный лист в нижний левый угол ската на стартовую полосу без выставления.2й ряд: отрежьте от левого края плитки кусок длиной 143 мм. Установите оставшуюся часть листа над нижним рядом с выставлением 143 мм.3й ряд: отрежьте от левого края плитки кусок длиной 286 мм. Установите оставшуюся часть листа над нижним рядом с выставлением 143 мм.

Продолжайте, заполняя ряды целыми листами до конца ската. Начиная снова целой плиткой, повторите аналогичную диагональную схему для последующих верхних рядов.

Установка плитки в ендовах

Открытый метод

Рис.9.

Проведите мелом две линии от конька к карнизу в каждую сторону, увеличивая ширину на 1 см каждый погонный метр в сторону карнизного свеса. Ширина желоба ендовы варьируется от 5 до 15 см в каждую сторону в зависимости от месторасположения здания и окружения. Чем больше деревьев находится вокруг, тем более, нужно увеличивать ширину желоба для беспрепятственного удаления листвы. Отрежьте плитку по этим линиям и отрежьте 5-ти см треугольник от верхнего угла листка плитки для направления воды в разжелобок. Установите каждый край листка плитки на 5- см полоску клея и прибейте плитку гвоздями на расстоянии 5 см от проведенных мелом линий. Если водопоток со скатов существенно отличается, то желоб ендовы необходимо смещать в стороны меньшего водопотока для компенсации подмыва воды стыка рядовой черепицы и ендовного ковра.

Метод переплетения

Рис.10.

Установите плитку поверх пересечения плоскостей скатов. Последний листок черепицы должен заходить как минимум, на 30 см на противоположную плоскость и должен быть закреплен дополнительным гвоздем в верхнем углу черепицы. Прижмите черепицу плотно к разжелобку перед креплением гвоздями. Не прибивайте плитку на расстоянии меньше, чем 15 см от центральной линии разжелобка.

Метод закрытия с обрезкой

Рис.11.

Данный метод допустимо использовать на скатах с уклонами более 23 град. Для лучшей производительности начинайте бить плитку на скате с меньшим уклоном, или меньшей высотой. Последние листы одного из скатов, должны заходить на соседний скат, с перехлестом 25 см. Каждый лист, пересекающий разжелобок закрепите дополнительным гвоздем, на расстоянии не менее чем 15 см от осевой линии разжелобка. После укладки плитки на этой плоскости, проведите меловую линию на расстоянии 5 см от осевой линии разжелобка, на только что покрытом скате. Затем прибейте плитку на второй скат, обрежьте плитку по меловой линии и отрежьте треугольник со сторонами 5 см от верхнего угла листка плитки, для направления воды в разжелобок. Проклейте клеем каждый край плитки, примыкающей к разжелобку.

Вальмы и коньки.

Последние ряды подгоните так, чтобы они с двух сторон равномерно и одинаково подходили к коньку. Установите коньковый аэратор, пробив его ершенными гвоздями длиной 65 мм к основанию по линии с надписью «nail line». Коньки и вальмы закрываются вспомогательными плитками Hip and Ridge Shingles. В упаковке находится 15 трехлепестковых элементов. Каждый элемент имеет две предварительно надрезанные линии. Согните плитку по этим линиям и разделите плитку на три части. Этими частями 31 х 31 см покрывайте коньки и вальмы, перегибая их поверх конька или вальмы и перекрывая каждые последующие плитки с выставлением 170 мм. Для крепления плитки используйте гвозди длиной 65 мм, пробивая их через аэратор к основанию по линии, обозначенной «nail line». В холодную погоду прогрейте плитки перед тем, как начнете их сгибать. Прибейте плитки на расстоянии 13 см от накрываемого конца. Начинайте закрывать конек со стороны, противоположной преобладающему направлению ветров.

Выполнение примыканий

Стена

Рис.12.

В местах стыков ската кровли со стенами набивается треугольная рейка (1). В качестве треугольной рейки может быть использован деревянный брус 50х50 мм, распущенный по диагонали, либо обычный деревянный плинтус. На эту рейку заводится рядовая черепица (4). Если поверхность вертикальной стены кирпичная, то предварительно ее необходимо оштукатурить и обработать праймером. Поверх рядовой черепицы желательно смонтировать ендовный ковер (5) шириной 500 мм с проклейкой битумной мастикой всей тыльной стороны ковра. На стену кровельное покрытие заводится не менее чем на 300 мм, а в климатических зонах с повышенными снеговыми нагрузками эта величина может быть дополнительно увеличена. На поверхность ската ковер заводится минимально на 100 мм. Верхняя часть примыкания закрывается металлическим фартуком (2) с заведением в штрабу. Штраба закрепляется силиконовым, тиоколовым или полиуретановым герметиком (3).

Трубы

Для герметизации дымовых и вентиляционных труб делают выкройку либо из ендовного ковра (рис.14), либо из металла с антикоррозийным покрытием (рис.15). Полученные выкройки сгибаются или надрезаются в определенных местах.

Рис.13.	Рис.14.
	Рис.15.

Первоначально монтируется лицевая выкройка с заводом на рядовую черепицу. Затем монтируется левая и правая, которые заводятся под черепицу. В последнюю очередь монтируется тыльная выкройка. При монтаже необходимо учитывать принцип каскадности воды. Слева, справа и с тыльной части необходимо выполнить желоб шириной 8 см. Место сопряжения следует проклеить битумной мастикой и отрезать уголки для отбоя воды. Для предотвращения скапливания снега за дымоходными и вентиляционными трубами, если их сечение превышает 500х500 мм и они расположены поперек ската, рекомендуется устанавливать разжелобок.

Кровельные выходы.

Рис.16.

Герметизация нижних частей кровельных проходок, антенн, труб коммуникаций осуществляется с помощью специальных проходных элементов для мягкой кровли (рис. 16). Проходные элементы фиксируются гвоздевыми соединениями. Ряды гонтов укладываются на проходку, обрезаются и приклеиваются к фланцу битумной мастикой. Далее на проходной элемент монтируется необходимый кровельный выход.

Система снегозадержания

Устанавливается опционально, в районах со значительными снеговыми нагрузками, на достаточно крутых скатах, где возможен лавинообразный сход снега. Снегозадержание позволяет сохранить невредимой подвесную водосточную систему, и избавить домовладельца от неприятных неожиданностей и травм. Системы снегозадержания, как привило, бывают двух типов:Релинговые, представляют собой две штанги на кронштейнах, длиной 2 и более метра, устанавливаемые непосредственно на карнизе. Этот тип снегозадержания чаще всего используется на металлических кровлях и допускает установку на готовое кровельное покрытие.

Точечные, представляют собой отдельные элементы, изготовленные из стальной полосы. Такие системы менее заметны на крыше и идеально подходят для мягких кровель. Имеют треугольную форму видимой части и монтажную ногу с отверстиями для крепления. Этот тип снегозадержания монтируется во время установки кровельной плитки, таким образом, чтобы монтажный элемент перекрывался листами кровли, расположенными выше.


Рис.17.	Рис.18.

При уклонах кровли до 40 град, элементы снегозадержания устанавливаются в карнизной части кровли в шахматном порядке в три ряда (рис.17). На один погонный метр карниза должно приходиться 4,5 элемента. При этом расстояние между элементами в ряду составляет 666 мм, расстояние между рядами – две плитки.

При больших уклонах плотность элементов необходимо увеличить до 6 шт. на 1 м.п. Для этого добавляется дополнительный четвертый ряд (рис.18).

Советы по уходу за мягкой кровлей

Так как кровля под воздействием солнца размягчается, в теплое время года осмотр, обслуживание и ремонт стоит делать только утром. Весной и осенью проверять состояние кровли нужно обязательно.Чтобы удалить с поверхности крыши ветки, листья и другой мелкий мусор, используйте мягкую щетку. Избегайте острых инструментов, они могут повредить поверхность мягкой кровли. Если на крышу попали предметы с острыми краями, снять их следует вручную. Для того чтобы водосточные воронки и желоба не засорялись, необходимо их прочищать. В обратном случае свободный сток воды будет закрыт.При выпадении значительного слоя снега нужно расчищать кровлю, удаляя снег слоями. При этом используйте деревянные лопаты без острых кроев. Не счищайте полностью весь снег – около 10 см снежного покрова защитят кровлю, обеспечат лучшую теплоизоляцию.

bazisprof.ru

инструкция по монтажу, технология, рекомендации и отзывы

Гибкая черепица «Шинглас», инструкция по монтажу которой поможет вам осуществить работы без ошибок, является высококлассным материалом для обустройства кровли. Полотна представляют собой нечто, подобное слоеному пирогу.

Общее описание

В ходе производства его пропитывают модифицированным битумом. В качестве верхнего слоя выступает базальтовая посыпка, которая может иметь разные оттенки. Именно она обеспечивает привлекательный внешний вид и защищает крышу от воздействий. Нижний слой — это самоклеющаяся полимерная битумная мастика, которая имеет защиту в виде силиконизированной пленки. От неё перед монтажом достаточно легко избавиться.

Отзывы потребителей

Прежде чем вами будет изучена инструкция по монтажу черепицы «Шинглас», необходимо ознакомиться с отзывами покупателей, которым уже довелось использовать описываемый материал в качестве укрывного для крыши своего дома. Владельцы частных построек особенно отмечают его морозостойкость и долговечность. Первое качество указывает на то, что полотна могут использоваться в особо холодных климатических зонах. Если же говорить о долговечности, то длительность срока эксплуатации у гибкой черепицы значительно больше по сравнению с аналогичными покрытиями. Частные мастера и профессионалы, которые занимаются укладкой кровельных покрытий, отмечают незначительный вес. Это не предполагает необходимости проведения усиления фундамента. Несущие конструкции укреплять также не придется.

Нельзя не обратить внимание и на отзывы, в которых покупатели говорят о бесшумности. Даже сильный град или дождь не будут слышны тем, кто находится внутри здания. Используя в процессе работы гибкую черепицу «Шинглас», инструкция по монтажу которой представлена ниже, профессионалы подчеркивают, что после завершения всех манипуляций остается минимальное количество отходов. Это подтверждает статистика даже в случае с теми кровлями, которые обладают сложной конфигурацией. В последнем случае объем отходов составляет не более 5%. Владельцы частных домов, которые уже не один год используют описываемый материал, говорят о его водостойкости. Это обусловлено тем, что материал образует сплошное покрытие, именно поэтому использование дополнительной гидроизоляции не требуется. Материал очень устойчив к воздействию агрессивных сред, а также характеризуется безопасностью. Укрывной материал не намагничивается, не аккумулирует статическое электричество и не способствует притягиванию молний. Вы можете не бояться, что кровля воспламенится, так как материал является пожаростойким.

После укладки вы не столкнетесь с проблемой высоких эксплуатационных расходов. Это объясняется тем, что окрашивание и ремонт в ходе использования не требуются. Помимо всех вышеперечисленных положительных особенностей, которые отражены в отзывах, можно отметить, что гибкая черепица «Шинглас», инструкция по монтажу которой вам позволит исключить ошибки, отличается превосходным внешним видом, который гармонично вписывается в ландшафт и служит настоящим украшением дома.

Работа над настилом

Давая рекомендации по монтажу Shinglas, профессионалы указывают на необходимость серьезного подхода к вопросу обустройства основания. Оно должно быть ровным, жестким и сплошным. Важно обеспечить отсутствие перепадов по высоте, однако если таковые имеются, то они не должны составлять больше 2 миллиметров. При монтаже крупнощитового настила важно обеспечить разбежку швов. Для фиксации следует применять ершенные гвозди или саморезы. При укладке деревянного настила необходимо обратить особенное внимание на годовые кольца. Материал следует застилать таким образом, чтобы кольца были обращены неровностями вниз. Укладывая основание из фанеры или ОСП-3 при пониженных температурах, между соседними листами оставляйте зазор, ширина которого равна 3 миллиметрам. Это позволит исключить деформацию настила при воздействии повышенных температур. Если производится монтаж гибкой черепицы «Шинглас» своими руками, инструкция, представленная в статье, позволит вам добиться желаемого эффекта. При наличии досок разной толщины, которые будут использоваться для обустройства настила, предварительно необходимо произвести их рассортировку. Делается это для того, чтобы толщина основания изменялась постепенно.

Важно обеспечить монтаж более толстых досок таким образом, чтобы они располагались ближе к карнизу, а что касается более тонких, они должны находиться у конька. Стыки должны быть на опорах, в этих зонах доски укрепляются с помощью гвоздей в количестве 4 штук, но не менее. Если планируется использовать влажную древесину, то доски крепятся на 2 самореза с каждой стороны.

Работа над карнизным свесом

Если вы планируется осуществить работы самостоятельно, то вам понадобится инструкция по монтажу «Шинглас». Технология укладки кровельного материала представлена в статье. Для того чтобы усилить карнизный свес, следует использовать стальные карнизные планки. Они будут защищать материал от воздействия внешних факторов. Планки необходимо фиксировать к краю основания с помощью гвоздей, которые устанавливаются в шахматном порядке с шагом в 15 см друг от друга. Планки должны монтироваться с нахлестом, ширина которого составляет 5 сантиметров. В этих зонах крепёж устанавливается на расстоянии в 3 см.

Работа над подкладочным ковром

Если вы решите использовать мягкую черепицу «Шинглас-Джаз», инструкция по монтажу данного материала вам поможет. Подкладочный ковер, независимо от уклона, укладывается по всей площади. Около карнизных свесов и в ендовах следует уложить подкладочный самоклеющийся материал ANDEREP. Он станет защищать зоны, где наиболее вероятны протечки. Особенное внимание следует обратить на карнизные свесы, в этих местах самоклеющийся ковер должен укладываться таким образом, чтобы его ширина оказалось больше карнизного вылета.

Проведение разметки

Данные манипуляции производятся для того, чтобы обозначить направляющие линии, по которым будет осуществляться укладка кровельного материала. Это в особенности актуально для необычной геометрии ската или при наличии конструкций, которые врезаны в кровлю. Вертикальные линии следует наносить на расстоянии, которое равно ширине гонта черепицы. Между линиями должна помещаться черепица в пять рядов. Это указывает на необходимость удаления вертикальных линий друг от друга на 80 сантиметров.

Особенности укладки гибкой черепицы

Если вы решили использовать для проведения работ мягкую черепицу «Шинглас-ранчо», инструкция по монтажу данного материала вам поможет исключить возникновение ошибок. Гонты из упаковок следует предварительно перемешать. Если столбик термометра опустился ниже +5 градусов, то упаковки заранее необходимо положить в помещение, температура в котором равна +20 градусов. Самоклеющаяся полоса на материале должна быть прогрета с помощью строительного фена. При необходимости резки материала на кровле нужно осуществлять данные работы на дощечке, что исключает повреждение покрытия.

Что мастеру необходимо знать о стартовой полосе

Если вами будет производиться самостоятельно монтаж мягкой кровли «Шинглас», инструкция вам поможет разобраться с технологией. Для стартовой полосы следует применять коньково-карнизную черепицу, однако подойдут гонты и рядового материала, у такого листа нужно будет обрезать лепестки. Данный элемент настилается поверх карнизной планки таким образом, чтобы он располагался на 2 сантиметра выше перегиба. Стоит помнить о том, что ширина отступа от перегиба будет зависеть от длины ската и угла наклона. Чем круче скат, тем более внушительным по ширине должен оказаться отступ. Если в работе предполагается использовать листы, которые обладают формой нарезки «драконий зуб», то обрезку осуществлять не нужно.

Технология укладки

Если вами будет использоваться в качестве кровельного материала гибкая черепица «Шинглас», инструкция по монтажу, представленная в статье, поможет вам разобраться с нюансами проведения работ. При наличии довольно длинного ската монтаж рекомендуется начинать от центральной части. Это облегчит выравнивание по горизонтали. От начальной полосы следует отступить 2 см, после можно приступать к установке первого гонта. Мастер должен обратить внимание на то, что стык полотен первого ряда не должен совпадать со стыками элементов, которые составляют стартовую полосу. В зависимости от того, какова форма нарезки, монтаж может вестись по методу диагональных полос, в виде пирамиды или вертикально ориентированных элементов. Полотна второго ряда следует начинать монтировать от центральной части ската, смещаясь горизонтально в любую из сторон на 1/2 лепестка по отношению к черепице первого ряда.

Заключение

Если вами будет применяться мягкая черепица «Шинглас», инструкция по монтажу, представленная выше, вам непременно поможет. Крайние гонты рядового материала в зонах отсутствия клеящего состава следует обработать битумной мастикой. Важно подвергнуть обработке ширину в 10 сантиметров. Верхние углы обрезаются на 3 сантиметра для эффективной борьбы с воздействием воды. Все упомянутые правила рекомендуется выполнить, только тогда крыша прослужит долго, а также будет выглядеть привлекательно в течение всего срока эксплуатации, о чем мечтает каждый специалист и домашний мастер.

fb.ru

Инструкция по установке мягкой кровли Тегола. Рекомендации, правила и тонкости проведения монтажных работ своими руками

При выборе отделочных материалов для кровли, опытные специалисты обращают внимание на несколько факторов. Главными среди них выступают: качество продукции, эксплуатационные характеристики, простота укладки и привлекательный внешний вид. Мягкая кровля Тегола отвечает всем вышеизложенным требованиям на сто процентов. Все, что требуется от мастера — выбор цветового решения и формы исполнения элементов, а также монтаж в соотношении с ранее выбранной технологией.

Рекомендации по выбору мягкой кровли Тегола
Особенности мягкой кровли Тегола
Строение и структура мягкой черепицы Тегола
Дизайнерские решения мягкой кровли Тегола
Рекомендации по монтажу кровли Тегола
Установка мягкой черепицы Тегола своими руками

Особенности мягкой кровли Тегола

Мягкая кровля Тегола является универсальным материалом для отделки здания жилого, коммерческого, административного назначения. С ее помощью создаются рельефные кровли любой сложности. Тегола отличается привлекательным внешним видом, оригинальным дизайном и длительным сроком эксплуатации.

Продукция производится в Италии и имеет все сертификаты, подтверждающие высокое качество.Отличительные особенности мягкой кровли Тегола:

экономичность применения;
легкость установки;
сертификация продукции;
экологическая безопасность;
стойкость перед неблагоприятными воздействиями окружающей среды;
привлекательный дизайн.

Черепица состоит из модифицированного битума, в разы улучшающего эксплуатационные свойства материала. В качестве армирующего слоя используют чистое стекловолокно, обеспечивающее экологическую безопасность материалов. Показатели прочности битумной черепицы Тегола, по сравнению с другими производителями на треть выше, это объясняется секретной технологией армирования.

Для пропитки стекловолокна используют натуральный битум, которые придает изделию долговечность, практичность и стойкость перед коррозией. Кровельные материалы также отличаются стойкостью перед резкими колебаниями температурного режима, осадками, ультрафиолетовым излучением.

Черепица не изменяет цвет на протяжении всего срока эксплуатации. Данное качество достигается путем керамизации гранулята на основе базальта. В производственном процессе используется гранулят трех видов, в соотношении с размерами: большой, маленький и средний, это обеспечивает плотную герметизацию кровельного материала и длительность эксплуатации.

Строение и структура мягкой черепицы Тегола

Битумная черепица Тегола является многослойным материалом. Базальтовый гранулят с керамизированной структурой выполняет функцию защиты. Главная его характеристика — влагонепроницаемость. Обжиг под воздействием высокотемпературного режима улучшает качественные показатели камня. Уникальная технология позволяет зафиксировать цветовые пигменты таким образом, что кровля не выгорает на протяжении всего срока эксплуатации.

Гранулят на базальтовой основе надежно защищает покрытие от механического воздействия и ультрафиолетового излучения. Каждый гонт равномерно покрывают гранулятом трех размеров.

Следующий слой — битумный. При изготовлении мягкой черепицы Тегола используют материалы исключительно высокого качества. Битум венесуэльского производства отличается уникальными механическими свойствами. Трансформирована молекулярная структура улучшает прочностные характеристики, придает дополнительную гидрофобность, гибкость и эластичность. Мягкая кровля Тегола подходит как для южных, так и для северных широт.

В производственном процессе используется также стекловолокно. Данный материал является сердцевиной гонта. Особая рецептура гарантирует высокое сплетение между собой стеклянных волокон. Специальная смола обеспечивает соединение битума со стекловолокном.

Среди преимуществ мягкой черепицы Тегола отметим:

влагостойкость — через такую кровлю влага не попадет к вам в дом;
стойкость цвета — не выгорает под воздействием ультрафиолета;
экологическая безопасность — хотя кровля и находится снаружи, все равно этот фактор особо важен в процессе строительства дома, материал изготовлен из натуральных и безопасных для здоровья веществ;
стойкость перед воздействием ветровых нагрузок, осадков;
специальные битумные полосы, обеспечивающие качественное склеивание черепицы и высокую герметичность;
легкий вес, поэтому покрытие не нуждается в усилении стропильной системы;

многослойная структура отличается хорошими эксплуатационными характеристиками;
детально сконструированная гидроизоляционная система;
стойкость перед изменениями температурного режима;
хорошие звуко- и теплоизоляционные характеристики;
удобная транспортировка;
полная герметичность кровельных систем;
установка на любые по конфигурации крыши;
разнообразная цветовая палитра.

Высокая популярность мягкой кровли Тегола объясняется вышеизложенными преимуществами данного материала. Производители постоянно разрабатывают новые модельные ряды и цветовые решения. Эластичность материала предотвращает повреждение кровли даже при усадке здания.

Дизайнерские решения мягкой кровли Тегола

Предлагаем ознакомиться с особенностями различных модельных рядов итальянской мягкой кровли Тегола:

1. ANTIK

Отлично переносит температурные колебания, неблагоприятные погодные факторы. Материал не теряет эластичности даже под воздействием сильных морозов. Черепица отличается особой овальной формой, которая придает строению нотки классицизма.

2. NORDIK

Данная коллекция имеет форму шестигранных лепестков, верхняя часть которых покрыта самоклеящим составляющим. Таким образом, улучшается прочность соединения черепицы и влагонепроницаемость покрытия. Внешний вид черепицы отличается переливающимися оттенками и мозаичными узорами.

3. ALPIN.

Тегола из серии Альпин отличается высококачественным керамизированным покрытием, которые предотвращают разрушение материала под воздействием ультрафиолетового излучения. Для модели Альпин используется эксклюзивный гранулят. Для окрашивания каждой гранулы используют неорганические цветные пигменты, а для улучшения стойкости покрытия используют керамизацию. Далее следует процесс остекления гранул, которые поддаются температурному воздействию.

4. ALYASKA

Модель отличается необычным внешним видов, в процессе монтажа черепицы детали укладываются с большим нахлестом. Таким образом, удается добиться эффекта объемной кровли, органично вписывающейся в любой экстерьер. Выделяют четыре цветовые решения данной модели.

Установка мягкой черепицы Тегола своими руками

Основание для монтажа кровли Тегола должно быть абсолютно ровным. Это может быть деревянная поверхность или бетонное покрытие, с максимально допустимыми перепадами в два миллиметра. Кроме того, выделяют такие требования к основанию:

минимальная влажность;
чистота.

Если работа по укладке покрытия производится в зимнее время года, то для разогрева битумного слоя, используют строительный фен. Мягкая кровля Тегола раскраивается любыми режущими предметами. Хотя, по советам специалистов, идеальной ровности удается добиться путем использования ножа с лезвием крючкообразной формы.

Последовательность выполнения монтажных работ по работе с битумной черепицей Тегола:

1. Укладка начального ряда специальными листами.

2. Фиксация нижнего ряда с помощью мастики, крепление верхнего ряда выполняется гвоздями.

3. Укладка рядов в соотношении со схемой с соблюдением нужного смещения.

4. Крепление каждого листа четырьмя гвоздями.

5. Укладка материала на боковых сторонах выполняется таким образом, чтобы перегнуть черепицу и зафиксировать ее на другой стороне.

В процессе проведения монтажных работ потребуются инструменты в виде:

рулетки и карандаша;
шпателя и пистолета;
молотка;
строительного фена;
ножниц по металлу.

Особое внимание уделите разметке кровли, от правильности выполнения данного процесса зависит качество выполненной работы. Следующий этап — укладка рулонной гидроизоляции. При уклоне кровли в более чем тридцать градусов, гидроизоляция устанавливается параллельно по отношению к карнизу.

Далее следует монтаж первого ряда, об особенностях выполнения этого процесса, прочитайте в инструкции. Так как каждый производитель изготавливает первый ряд в соотношении с индивидуальной технологией. Укладка черепицы производится непосредственно на гидроизоляцию.

Особое внимание уделите коньковой зоне, в этих местах рекомендуется прогреть черепицу для более герметичного прилегания. Укладывайте черепицу в соотношении с направлением ветра.

Мягкая кровля Тегола видео:

strport.ru

Гибкая черепица шинглас: подробная инструкция по монтажу

Я думаю, что чересчур лишним будет говорить о том, что правильный монтаж – это всегда залог того, что конечный результат будет обладать должным качеством и порадует вас долгим периодом эксплуатации. Гибкая черепица Shinglas набирает на сегодняшний день все большую популярность. Качество этого материала отмечено не только профессионалами, но и простыми потребителями, которые использовали продукцию российской фирмы. Об отзывах потребителей мы поговорим во второй части статьи. Сейчас же приступим к изучению общих рекомендаций по монтажу гибкой черепицы шинглас. Отметим следующие:

Чтобы обеспечить нужный температурно-влажный баланс, необходимо, чтобы крыша была полностью пароизолирована. Нужно подобрать правильную толщину утеплителя, создать вентилируемое пространство.
Следующим пунктом, достойный вашего внимания – это то, что не стоит применять для кровли (отдельно взятого здания) продукцию с различными кодами цветовой гаммы.
Чтобы избежать бросающейся в глаза различий в цветовой гамме, есть одно неписаное правило, которое следует строго выполнять. При монтаже возьмите несколько упаковок из одной партии, вскройте их. Укладывать черепицу следует поочередно, но из разных упаковок. Допустимо незначительные различие в цвете одного и того же материала. Поэтому применение в разнобой позволит смешать и сгладить мелкие недостатки.
Еще один момент. Самоклеющаяся полоса приводится в рабочее состояние под действием тепла (солнечных лучей к примеру). При монтаже крыш с крутым склоном (60o и более) и при холодной погоде, просто необходимо подогревать каждую плитку самостоятельно. Это можно сделать с помощью паяльной лапы либо тепловым феном.
Во избежание возможных повреждения кровельного покрытия, отрезать излишки материала стоит на специальной доске, которую подкладывают под черепицу.

Мы рассмотрели общие рекомендации. Следующий этап – это подготовка основания крыши. От расстояния между стропилами зависит толщина сплошного покрытия. Чем расстояние больше, тем толще сплошное покрытие. Здесь все просто. В качестве сплошного покрытия могут использоваться следующие материалы: плита osb, фанера влагостойкая, доски отрезные одинаковой толщины. Сплошное покрытие к основанию крыши крепится при помощи гвоздей либо саморезов.

Когда все вышесказанное выполнено, приступаем к укладке подкладочного материала. Материал укладывается параллельно карнизному свесу снизу. Укладка производится с обязательным нахлестом материала друг на друга. Поперечный и продольные нахлесты должны быть не менее 100 мм и 150 мм соответственно. Подкладочный ковер крепится гвоздиками, а на места нахлеста наносится специализированная битумная мастика. Нужно отметить, что при монтаже гибкой черепице шинглас каждая плитка крепиться четырьмя гвоздями.

Монтаж гибкой черепицы шинглас

: подготовка материала и основания

: поддонный ковер

: укладка

: выполнение примыканий и укладка ребер

Приступим непосредственно к укладке Shinglas. Вначале необходимо сделать разметку. Предварительная разметка позволит избежать в дальнейшем перекоса, неровностей и т.п. Плитки монтируются рядами начиная снизу и от центра основания крыши. Выполнение примыканий осуществляются следующим способом. В местах стыков ската со стенами набиваются специальные рейки треугольной формы. Сверху монтируются полосы ендового ковра ТехноНиколь. Ширина полосы должна быть не менее 500 мм. На стену полоса заводится не менее, чем на 300 мм. Верхняя часть примыкания закрывается с помощью так называемого металлического фартука, который закрепляется механически и герметизируется с помощью герметиков. Конек крыши выполняются также при помощи плиток Shinglas. Плитки на конке должны обязательно укладываться с перегибом и нахлестом.

Одна рекомендация по сгибанию плиток. Во избежание появления трещин, необходимо производить сгибание сразу нескольких единиц материала. Сгибание производится плавно, без резких движений.

Мы в полном объеме рассмотрели вопрос о рекомендациях и непосредственном монтаже гибкой черепицы. Не стоит забывать, что качество будет зависеть от правильности монтажа и следованию рекомендациям.

Мне доводилось самому работать с этим материалом. Однако в полной мере картину можно составить лишь изучив отзывы потребителей гибкой черепицы. От себя могу сказать следующее: при должном монтаже, готовая крыша, выложенная гибкой черепицей оставляет лишь положительные впечатления. Помимо того, что готовый результат смотрится отлично, он еще и зарекомендовал себя, как надежный в различных погодных условиях и сезонах. Участвуя во многих форумах по этому вопросу, я пришел к выводу, что Shinglas обладает подавляющим количеством положительных отзывов. К отрицательным характеристикам многие относят достаточно высокую стоимость продукта. Некоторые скептики считают, что товар, который произведен на территории Российской Федерации уже по определению не может быть качественным. Но хочу сразу вас заверить, что это лишь эмоции и в этих отзывах нет никакого разумного подтверждения. Эксплуатации показывает, что этому продукту можно доверять в полной мере. Для большего понимания мы представим отзывы о гибкой черепице в видео материале. Посмотрев несколько роликов, каждый потребитель составит свое персональное мнение о товаре. Ну а покупать или нет – выбор каждого из нас. Будем рады, если наша статья поможет вам в этом. Спасибо за внимание.

Отзывы о гибкой черепице Shinglas

Руководство по установке черепицы GAF

Источник

Spahn & Rose Lumber Co. предлагает больше, чем просто пиломатериалы. Предлагая широкий выбор строительных материалов для внутренних и наружных работ, Spahn & Rose имеет партнерские отношения с ведущими в отрасли брендами, такими как GAF, один из самых популярных в стране брендов гонтовой черепицы. Обладая обширными знаниями в области черепицы GAF, специалисты Spahn & Rose разработали руководство, которое поможет подрядчикам в Айове, Иллинойсе и Висконсине установить кровельную черепицу GAF Timberline®, являющуюся частью кровельной системы GAF.

Материалы, доступные в ближайшем к вам магазине Spahn & Rose

Кровельная черепица GAF Timberline®
Стартовые полосы GAF
Коньки GAF Seal-A-Ridge® и Timbertex®
Мелованная линия
Бритва или универсальный нож
Оцинкованные кровельные гвозди
Молоток или пистолет для гвоздей
Smart квадрат (опция)
Карандаш
Рулетка
Защитный металлический лист
Соответствующие средства индивидуальной защиты

Устранение утечек через крышу с помощью правильно установленных стартовых полос

Источник

Стартовые полосы используются в качестве ориентира, чтобы гарантировать, что вся черепица находится заподлицо и ровно по крыше.Они также обеспечивают линию термоактивируемого клея, чтобы гарантировать правильное прикрепление первой линии черепицы. Для выдержки менее 6 дюймов используйте стартовые ленты Pro-Start или WeatherBlocker.

Измерьте ширину стартовых полос, затем вычтите желаемую ширину свеса, обычно от ¼ «до ¾».
Отметьте ширину стартовой планки без свеса на крыше с обоих концов.
Используйте мелом линию, чтобы провести прямую линию на крыше между двумя отметками, сделанными на каждом конце.Это гарантирует, что ваши стартовые полосы будут прямыми и ровными по всей длине крыши.
Стартовые полоски GAF представляют собой цельный кусок, который нужно разрезать по центру, чтобы образовались две полоски. Отрежьте столько полос, сколько нужно по периметру крыши.
Поместите первую стартовую планку в самый нижний угол крыши. Настройте его так, чтобы он включал желаемый выступ с обеих сторон угла и был на одном уровне с вашей меловой линией. Клейкая полоска дегтя должна располагаться ближе к краю капельницы, чем к пику крыши.
Первый кровельный гвоздь следует разместить на расстоянии 1,5–3 дюймов от начального бокового края крыши. Расставьте три других гвоздя (у вас должно быть четыре гвоздя на каждую полоску) на расстоянии 10–12 дюймов друг от друга, при этом четвертый гвоздь оставит расстояние в 1–2 дюйма от конечного края полосы. Благодаря этому начальная полоска будет более плотно прилегать к линии мела, чем при работе слева направо.
При установке черепицы с метрическими размерами необходимо обрезать 5 дюймов от первой стартовой ленты WeatherBlocker или 3 дюйма от первой стартовой ленты ProStart.Этот критический шаг гарантирует, что стыковые соединения начальной полосы и стыковые стыки черепицы внахлест смещены как минимум на 4 дюйма. В зависимости от длины устанавливаемой черепицы может периодически требоваться отрезок от 10 дюймов до 12 дюймов стартовой полосы и установка для обеспечения необходимого смещения 4 дюйма. Закрепите регулировочную стартовую ленту двумя гвоздями от 1 до 2 дюймов с каждого бокового конца.
Установите вторую начальную полосу на одной линии с меловой линией, непосредственно рядом с первой полосой. Прибейте, как указано выше.Продолжайте укладывать и прибивать стартовые полосы соответственно по самой нижней линии крыши.
На дальнем конце крыши обрежьте последнюю начальную полосу (при необходимости используя умный угольник), чтобы обеспечить желаемый свес. Прибейте на место.
Продолжайте закреплять стартовые полосы по сторонам крыши, используя тот же выступ, меловую линию и технику прибивания гвоздей. Не полагайтесь на начальные стартовые полоски в качестве ориентира для промывки. Меловая линия обеспечит большую точность и качество работы.

Эффективная работа за счет предварительной резки черепицы GAF

Архитектурная черепица

GAF предназначена для укладки со смещением. Это более эстетично и улучшает дренаж. Чтобы получить наилучший вид и облегчить установку, предварительно обрежьте первую черепицу в каждом ряду снизу до верха крыши.

Измеряйте черепицу через рекомендуемые интервалы (обычно 6 дюймов). Отметьте каждый лист, который нужно разрезать, на расстоянии 6, 11 или 17 дюймов от переднего края. Защита настила GAF, часть кровельной системы GAF, имеет решетчатую структуру, которая позволяет легко отмечать эти интервалы.
Самый нижний ряд черепицы начинается с полного листа. Оставшиеся ряды разрежьте через отмеченные интервалы. Если крыша достаточно высокая, возможно, вам придется снова начать с полного листа на полпути, а затем продолжить с предварительно обрезанной черепицы.

Источник

Лучший способ установить черепицу GAF

Начните с установки предварительно обрезанной черепицы, чтобы обеспечить смещение рисунка по всей крыше. Начните с размещения вашего первого полного листа черепицы. Это должно полностью перекрывать стартовую полосу в самом нижнем углу, включая выступ капельной кромки.
Гвозди на черепице GAF проходят через черную маркерную полосу. Прибейте первый полный лист таким же способом, как и начальную полосу, по одному с каждой стороны, затем гвоздь посередине, а затем с желаемыми интервалами или в соответствии с местными строительными нормами.
Когда первый полный лист будет на месте, установите первый предварительно отрезанный лист прямо над ним. Битумная черепица GAF разработана с использованием белой меловой линии, которая используется в качестве ориентира для следующего ряда черепицы. Открытая площадь черепицы ниже должна быть 5 ⅝ ”.Это обеспечивает соответствующее покрытие, адгезию и водонепроницаемость. Убедитесь, что низ предварительно обрезанной черепицы находится на одном уровне с белой меловой линией. Прибейте на место.
Продолжайте с оставшейся частью вашего первого набора предварительно отрезанной черепицы. Если крыша достаточно велика, чтобы достать второй полный лист черепицы, пока не прибивайте его.
После того, как первый комплект предварительно обрезанной черепицы будет на месте, вы можете приступить к прибивке полных листов черепицы, заподлицо с предыдущим, а также с белой меловой линией через черную полосу поперек крыши.Если у вас вальмовая крыша, обрежьте концы рядов под углом к бедрам, оставив небольшой зазор с обеих сторон от бедра, затем следуйте инструкциям ниже по установке коньковых заглушек.
После того, как будет установлен полный комплект кровельной черепицы со смещением, вы можете перейти к следующему набору предварительно обрезанной черепицы и повторять шаг 5 по мере необходимости, пока крыша не будет полностью покрыта черепицей.
Когда вы достигнете пика крыши, обрежьте последний ряд черепицы так, чтобы они были почти заподлицо с пиком и последним рядом на другой стороне.Допускается небольшой зазор. Большой зазор приведет к изгибу гребня.
После того, как вся черепица будет на месте, отрежьте дальний передний край, включая выступ. Меловая линия даст самую прямую линию и самый чистый разрез.

8 умных шагов для установки черепицы в закрытых долинах

Долины — это место, где крыша встречается с фронтоном, построенным перпендикулярно крыше. Битумная черепица должна быть правильно установлена в долинах, чтобы обеспечить надлежащий сток воды.

Установите черепицу, как описано в разделе выше, но без обрезки, так как нет края капель, козырька или бедра.
Убедитесь, что черепица перекрывает осевую линию впадины не менее чем на 12 дюймов. Обрежьте черепицу, которая значительно превышает эту длину.
Не прибивайте черепицу ближе 6 дюймов от средней линии впадины.
Установите черепицу, идущую от двускатного края или перпендикулярной крыши к впадине, все еще обеспечивая 12-дюймовое перекрытие и следя за тем, чтобы в пределах 6 дюймов от средней линии не было гвоздей.
Отметьте мелом линию по средней линии впадины.
Используя защитный металлический лист, чтобы не порезать слишком глубоко, разрежьте верхний слой черепицы по средней линии впадины.
Чтобы обеспечить надлежащий дренаж, обрежьте верхний угол каждой верхней черепицы под углом 45 градусов от верхней части черепицы до отметки, соответствующей отметке белого мела.
Нанесите кровельный цемент между верхним и нижним слоями черепицы. Обратитесь к инструкциям производителя для определения подходящего времени отверждения кровельного цемента.

Как обеспечить водонепроницаемость коньковых крышек

Источник

Коньковый наконечник проходит по козырьку или вальму крыши, с черепицей, установленной перпендикулярно архитектурной черепице.Коньковый колпак используется как в эстетических целях — он скрывает швы черепицы GAF, так и для обеспечения водонепроницаемости.

Используя коньковые заглушки GAF Seal-A-Ridge или TimberTex того же цвета, что и ваша архитектурная черепица, отделите коньковые заглушки по перфорированным краям.
Начните с самого низкого пересечения бедер и двигайтесь вверх.
Обрежьте начальную полосу и выровняйте так, чтобы клей находился внутри угла оттока.
Закрепите черепицу двумя гвоздями.Обязательно используйте только оцинкованные стальные или алюминиевые гвозди с зазубринами, деформированные или гладкие стержни 10-12 калибра с гвоздями диаметром от 3/8 до 7/16 дюймов. Гвозди должны быть достаточно длинными, чтобы проникать в деревянную настилу не менее 3/4 дюйма.
Обрезать стартовый слой заподлицо с капельным краем.
Следующая черепица должна полностью перекрывать исходную черепицу, следя за тем, чтобы она выходила за край водостока на карнизе.
Гвоздь на место и обрежьте заподлицо с кромкой оттока.
Выровняйте следующую черепицу, используя установочные выемки в области нахлеста в качестве направляющих, но пока не прибивайте ее гвоздями.
Нанесите мелом линию вдоль бедра, вдоль края двух черепиц и параллельно центральной линии бедра.
Прибейте вторую черепицу.
Продолжайте подниматься вверх по бедру, удерживая черепицу на одной линии с меловой линией. Обязательно установите черепицу поперек крыши и поверх вентиляции чердака.
Когда дойдете до конца, установите полную черепицу и закрепите двумя гвоздями, а затем обрежьте черепицу по краю водостока крыши.
В завершение нанесите две полоски кровельного цемента на открытые гвозди.

Не забудьте дать всей черепице GAF достаточно времени, чтобы смоляные линии нагрелись и застыли. См. Спецификации производителя относительно температуры и времени.

Узнайте, как Spahn & Rose может помочь вам завершить проект в срок и в рамках бюджета. Посетите ближайший населенный пункт или позвоните для быстрой доставки качественных строительных материалов.

Кровля Атлас | Home

Инструкции по установке

Инсталляция из Briarwood (42 «)
571.28кб
PDF

Briarwood Installation (42 дюйма) (испанский)
761.06кб
PDF

Briarwood (42 «) Краткое руководство пользователя
2,66 МБ
PDF

Установка Каслбрук (42 дюйма)
586.96кб
PDF

Castlebrook Installation (42 дюйма) (испанский)
761.44кб
PDF

Castlebrook (42 «) Краткое руководство пользователя
3,52 МБ
PDF

Установка GlassMaster (36 дюймов)
912.41кб
PDF

Установка GlassMaster (36 дюймов) (испанский)
1,27 МБ
PDF

GlassMaster (36 дюймов) Краткое руководство
452.6кб
PDF

Инструкции по установке легенды (36 дюймов)
333.45кб
PDF

Инструкции по установке легенды (36 дюймов) (испанский)
426.96кб
PDF

Легенда (36 дюймов) Краткое руководство
857.73кб
PDF

Установка Pinnacle Pristine (HP42 ”)
544.35кб
PDF

Pinnacle Pristine Installation (HP42 ”) (испанский)
759.01кб
PDF

Краткое руководство пользователя Pinnacle Pristine (HP42 «)
3,18 МБ
PDF

Установка Pro-Cut Hip & Ridge
1,18 МБ
PDF

Установка стартовых лент Pro-Cut
1.12 МБ
PDF

Установка ProLam (42 дюйма)
737.43кб
PDF

Установка ProLam (42 дюйма) (испанский)
576.57кб
PDF

ProLam (42 «) Краткое руководство пользователя
935.01кб
PDF

Установка StormMaster Shake (HP42 ”)
1.03 МБ
PDF

Установка StormMaster Shake (HP42 ”) (испанский)
764.43кб
PDF

StormMaster Shake (HP42 «) Краткое руководство пользователя
1,18 МБ
PDF

Установка StormMaster Slate (22 11/16 дюйма)
685.75кб
PDF

Установка StormMaster Slate (22 11/16 дюйма) (испанский)
661.57кб
PDF

StormMaster Slate (22 11/16 ”) Краткое руководство
514,8 КБ
PDF

Укладка битумной черепицы | JLC Онлайн

Смещения для черепицы с тремя выступами

Существует четыре основных шаблона для укладки черепицы с тремя выступами: прямой метод, половинный шаблон, 4 дюйма. смещение и 5 дюймов компенсировать. Шаблон со смещением 5 дюймов обеспечивает наилучшую всестороннюю защиту.

Направляющие выравнивания. Большинство битумной черепицы имеют толщину 1/2 дюйма. прорези для выравнивания по верхнему краю и половинные прорези по краям. Используйте их, чтобы выровнять соседние черепицы и последовательные ряды. Кроме того, теневые метки могут проходить по длине каждой черепицы в верхней части прорезей. Они предназначены для помощи при горизонтальном выравнивании.

Рисунок: Смещение черепицы: метод прямой линии

Метод прямой укладки черепицы смещает чередующиеся ряды на 6 дюймов от вертикальной линии вверх по крыше (половина ширины выступа для метрической черепицы).Однако совмещение стыковых соединений и вырезов во всех остальных случаях может вызвать преждевременное выветривание гранул на поверхности.

Рисунок, продолжение: Смещение черепицы: полушаблон

Половинчатый узор (также называемый половинным язычком или шестеркой) смещает каждый курс с 6-дюймовым узлом. смещение (половина ширины выступа для метрической черепицы). Стыковые швы лучше защищены от горизонтальной миграции воды, но вырезы по-прежнему совпадают.

Рисунок, продолжение: Смещение черепицы: 4 дюйма. Офсет

4-дюйм. При смещении вырезы разделяются двумя рядами, а стыковые соединения выравниваются через каждые десять рядов. Но короткий круг не обеспечивает достаточной защиты во влажном климате или в районах с суровыми циклами замораживания-оттаивания.

Рисунок, продолжение: Смещение черепицы: 5 дюймов. Офсет

5 дюймов смещение обеспечивает лучшую всестороннюю защиту. И вырезы, и стыковые соединения выравниваются только через каждые восемь рядов, так что сток с меньшей вероятностью прорежет каналы в гранулах черепицы.Он также скрывает неровности черепицы.

Компрессоры для клееной черепицы

Рисунок: Смещения для ламинированной черепицы

Следуйте инструкциям производителя, чтобы определить смещение черепицы, чтобы избежать выравнивания стыков. Избегайте использования на граблях кусков более 6 дюймов и не забивайте гвозди ближе 3 дюймов к краю крыши.

Черепица не лежит плоско | Домой Руководства

Гленда Тейлор Обновлено 17 декабря 2018 г.

Битумная черепица на вашей крыше служит двойной цели.Они придают крыше законченный вид, образуя при этом защитную пломбу. Неровная, неровная или скручивающаяся черепица, которая не ложится ровно, может быть проблемой, но пока не нанимайте нового кровельщика. Степень проблемы зависит от многих факторов, включая возраст крыши, температуру наружного воздуха и общее состояние крыши. В некоторых случаях черепица почти волшебным образом устраняется сама собой, но в других случаях может потребоваться дорогостоящий ремонт.

Новая черепица, не герметизирующая

Стандартная битумная черепица имеет клейкую ленту, которая размягчается в теплую погоду, особенно когда солнечные лучи попадают прямо на крышу.Когда черепица нагревается, она становится гибкой, и клей склеивает ее на месте. Прежде чем новая черепица заделывается, она может выглядеть немного бугристой и неровной, но как только крыша станет достаточно горячей, она должна размягчиться, сплющиться и образовать прочное уплотнение. Иногда эта проблема более очевидна на северных скатах крыши, которые не нагреваются настолько, чтобы черепица могла запечатать до лета. Обычно это не является серьезной проблемой, но если вы живете в очень ветреной местности, кровельщик может нанести временный клей, чтобы ветер не задевал край незапечатанной черепицы и не сдувал ее.

Многослойные крыши

В большинстве сообществ действуют строительные нормы и правила, запрещающие домовладельцам и кровельщикам устанавливать более двух слоев черепицы. В конечном итоге всегда лучше оторвать старый слой черепицы перед установкой нового слоя. Но отрывы существенно увеличивают стоимость проектов по замене кровли, поэтому некоторые домовладельцы предпочитают устанавливать новую черепицу вместо старой. Как только новый слой черепицы закроется, новая черепица будет соответствовать конфигурации старой крыши, включая ее неровности и провалы.Хотя это может показаться непривлекательным, но пока новый слой черепицы склеивается, он защитит крышу под ним.

Перед установкой второго слоя черепицы поверх первого слоя кровельщик должен осмотреть старую крышу, смести весь мусор и зенковать любые гвозди, которые могли торчать. Кроме того, кровельщик должен укладывать слой тяжелого рубероида поверх оригинальной гальки, что минимизирует деформацию поверхности.

Неправильная установка

Если вы видите пустоты или щели под нижними краями черепицы даже после того, как крыша имела возможность герметизировать, проблема может быть связана с неправильной установкой.Новая черепица поставляется с направляющей для крепления гвоздей, которая напоминает горизонтальную полосу на верхней части каждой черепицы. Когда кровельщик размещает черепицу в соответствии с указаниями производителя и вставляет гвозди только в направляющую для крепления гвоздей, следующий ряд черепицы покрывает гвозди первого ряда и правильно уплотняется. Неправильно прибитая черепица может позволить нижнему слою немного соскользнуть, что может привести к образованию неровной черепицы.

Притирка черепицы — еще одна ошибка при установке, которую часто совершают самодельщики или ненадежные кровельные компании.Битумную черепицу следует плотно стыковать бок о бок в каждом горизонтальном ряду. Приклеивание черепицы может помешать ее герметизации. Прежде чем нанимать кровельного подрядчика, попросите рекомендации, чтобы убедиться, что подрядчик пользуется репутацией.

Неисправная черепица

Чтобы ваша черепица лежала ровно, вам следует покупать качественную черепицу на авторитетной лесопилке. Недорогие бренды могут быть тонкими или легко поврежденными, или они могут не содержать достаточного количества клея для правильной герметизации. Профессиональные кровельщики часто выбирают из верхних слоев поддона только пучки битумной черепицы.Пучки на нижнем слое иногда повторяют форму деревянных реек на поддоне, вызывая их коробление. Деформированная черепица со временем может заделаться, но ее сложнее установить, а образовавшиеся зазоры с большей вероятностью будут задевать ветер и заставлять край черепицы отрываться от поверхности.

Опции

Для черепицы, устанавливаемой зимой, дождитесь теплой погоды, чтобы определить, будет ли черепица в конечном итоге герметизирована. Обратитесь к кровельщику, если считаете, что установка или сама черепица были неисправны.Производитель черепицы предоставляет свою гарантию на упаковку каждой связки черепицы, но если кровельщик не выполнил внимательно инструкции по установке, производитель вряд ли будет действовать по гарантии. Позвоните в местную строительную администрацию, чтобы узнать, требует ли ваш штат кровельных подрядчиков, чтобы гарантировать их работу, и на какой срок.

УСТАНОВКА КРОВЛИ BARDOLINE

Установка черепицы выполняется быстро. Кровельную черепицу легко транспортировать: ее упаковка и небольшой вес облегчают транспортировку и хранение.Они устанавливаются на полную колоду. Разрезать черепицу просто резаком.
В вашем распоряжении широкий выбор битумной черепицы BARDOLINE различных качеств, цветов и форм, чтобы удовлетворить потребности ваших клиентов.
Установить черепицу легко с помощью стандартных инструментов:

Инструменты :
Молот
Резак
Метр
Уровень.

Принадлежности :
Гвоздь оцинкованный с большой головкой
ОНДУМАСТИК

Пошаговая установка черепицы

Полезно знать:

Для установки битумной черепицы необходим полноценный настил, такой как OSB.
Уложить черепицу, начиная от карниза.
Обрежьте черепицу на обратной стороне гранулированной поверхности.
Установка черепицы варьируется в зависимости от уклона и климатической зоны проекта. Позвоните нам, чтобы узнать, каковы ограничения вашего проекта.

Подготовка к установке

Проверить структуру, чтобы она была идеально ровной — неровность непривлекательна и может привести к проникновению.
Уплотнение путем покрытия кровли Ondutiss Strong параллельно карнизу
Обеспечить нахлест 10 см по горизонтали и 15 см на концах.
Надежно закрепите подслой с помощью скоб и гвоздей с большой головкой.

Фикс Бардолайн

Направляющая для гвоздей BARDOLINE с широкой головкой: шляпки должны быть прямыми и глубокими, не повреждая черепицу.
Для крутых склонов (> 60 °) используйте дополнительные гвозди и ONDUMASTIC для уплотнения.

Установить черепицу

Начинайте укладку черепицы снизу и переходите к коньку. Начинайте каждый ряд с фронтона.
1-я полоса: Подготовьте первую полоску, отрезав верхнюю часть черепицы. Укорочите черепицу одного язычка так, чтобы стыки не совпадали с 1-м рядом.
1-й ряд: Начните с полной черепицы и продолжайте с первого ряда, фиксируя черепицу по ходу движения.
2-й и последующие курсы:
Укоротите черепицу язычка. Закрепите черепицу так, чтобы нижний конец выступа совпадал с верхней частью вырезанной черепицы 1-го ряда.
Для 3-го курса укоротить одну вкладку.
Для 4-го и последующих рядов всегда сдвигайте укладку черепицы, укорачивая половину петли.
Для лучшего уплотнения приклейте грабли ONDUMASTIC.

Фиксатор конька

Вырежьте треугольники в выемках на каждой ножке, чтобы сформировать каждый элемент конька черепицы.

Закрепите треугольники на гребне в направлении, противоположном преобладающим ветрам.
Закрепите их 2 гвоздями с каждой стороны и бусинкой ОНДУМАСТИКА.

Для установки всех других специфических частей крыши, пожалуйста, ознакомьтесь с нашим руководством по установке BARDOLINE.

Найдите несколько документов на BARDOLINE, которые могут помочь вам продать и установить нашу кровельную черепицу: коммерческие брошюры, сертификаты, технические спецификации, декларацию характеристик (DOP),…

Есть вопросы по установке кровельной черепицы? Пожалуйста свяжитесь с нами!

% PDF-1.6
%
379 0 объект
>
эндобдж

xref
379 158
0000000016 00000 н.
0000004181 00000 п.
0000004641 00000 п.
0000004715 00000 н.
0000004789 00000 н.
0000004863 00000 н.
0000004937 00000 н.
0000005011 00000 н.
0000005043 00000 н.
0000005129 00000 н.
0000005161 00000 п.
0000005247 00000 н.
0000005279 00000 н.
0000005365 00000 н.
0000005397 00000 н.
0000005483 00000 н.
0000005515 00000 н.
0000005601 00000 п.
0000006874 00000 н.
0000007506 00000 н.
0000007899 00000 н.
0000008452 00000 н.
0000008632 00000 н.
0000008695 00000 н.
0000008809 00000 н.
0000009462 00000 н.
0000009815 00000 н.
0000010315 00000 п.
0000015489 00000 н.
0000015885 00000 п.
0000018628 00000 п.
0000018740 00000 п.
0000021725 00000 п.
0000024885 00000 п.
0000025115 00000 п.
0000029121 00000 п.
0000032752 00000 п.
0000035879 00000 п.
0000040336 00000 п.
0000045176 00000 п.
0000049220 00000 п.
0000051210 00000 п.
0000051265 00000 п.
0000051348 00000 п.
0000051578 00000 п.
0000051642 00000 п.
0000052019 00000 п.
0000052083 00000 п.
0000052632 00000 п.
0000052696 00000 п.
0000053094 00000 п.
0000053158 00000 п.
0000053541 00000 п.
0000053605 00000 п.
0000053984 00000 п.
0000054048 00000 п.
0000054437 00000 п.
0000054501 00000 п.
0000054885 00000 п.
0000054949 00000 п.
0000055350 00000 п.
0000055414 00000 п.
0000055934 00000 п.
0000055998 00000 н.
0000056418 00000 п.
0000056482 00000 п.
0000056883 00000 п.
0000056947 00000 п.
0000057324 00000 п.
0000057388 00000 п.
0000057926 00000 п.
0000057990 00000 п.
0000058377 00000 п.
0000058441 00000 п.
0000058822 00000 п.
0000058886 00000 п.
0000059263 00000 п.
0000059327 00000 п.
0000059715 00000 п.
0000059779 00000 п.
0000060159 00000 п.
0000060223 00000 п.
0000060618 00000 п.
0000060682 00000 п.
0000061194 00000 п.
0000061258 00000 п.
0000061672 00000 п.
0000061736 00000 п.
0000062134 00000 п.
0000062198 00000 п.
0000062571 00000 п.
0000062635 00000 п.
0000063185 00000 п.
0000063249 00000 п.
0000063637 00000 п.
0000063701 00000 п.
0000064084 00000 п.
0000064148 00000 п.
0000064524 00000 п.
0000064588 00000 п.
0000064974 00000 п.
0000065038 00000 п.
0000065419 00000 п.
0000065483 00000 п.
0000065881 00000 п.
0000065945 00000 п.
0000066459 00000 п.
0000066523 00000 п.
0000066940 00000 п.
0000067004 00000 п.
0000067402 00000 п.
0000067466 00000 п.
0000068016 00000 п.
0000068080 00000 п.
0000068453 00000 п.
0000068517 00000 п.
0000068912 00000 п.
0000068976 00000 п.
0000069359 00000 п.
0000069423 00000 п.
0000069798 00000 п.
0000069862 00000 п.
0000070249 00000 п.
0000070313 00000 п.
0000070696 00000 п.
0000070760 00000 п.
0000071159 00000 п.
0000071223 00000 п.
0000071742 00000 п.
0000071806 00000 п.
0000072228 00000 п.
0000072292 00000 п.
0000072695 00000 п.
0000072770 00000 п.
0000072867 00000 п.
0000073013 00000 п.
0000073098 00000 п.
0000073195 00000 п.
0000073341 00000 п.
0000073430 00000 п.
0000073527 00000 п.
0000073673 00000 п.
0000073749 00000 п.
0000073846 00000 п.
0000073992 00000 п.
0000075944 00000 п.
0000076309 00000 п.
0000077106 00000 п.
0000077398 00000 п.
0000077522 00000 п.
0000077646 00000 п.
0000077713 00000 п.
0000077789 00000 п.
0000077990 00000 п.
0000078711 00000 п.
0000081529 00000 п.
0000147118 00000 н.
0000003456 00000 н.
трейлер
] >>
startxref
0
%% EOF

536 0 объект
> поток
x |] HQwJ 殳 fe * C> $ YAeFIU {X, ‘DoWS) `%! H 襠 ˦Qs8JA: MBCkV \ #
Eƺ & e) 4 7 {RrR \ = 3v˚; = 9tY ٕ67 Msl Z35 ں + B @ 蟏 Ћe; 鼍 xJO`) YN \ Ec / \ TE $ 㹊 y ۬ | c7Ǒ [p2G1VO% PME | @ = r [-R % P

Как получить красивую планировку с помощью клееной черепицы

Вопрос:

Мой двоюродный брат установил ламинированную черепицу на своем доме в северной Миннесоте.Установленная черепица имеет волнистый рисунок, а ламинированные слои кажутся одинаковыми от черепицы к черепице. Вместо случайного рисунка ламели выстраиваются от трассы к трассе, чтобы выглядеть как тигровая полоса на крыше. Производитель говорит, что с черепицей все в порядке, а подрядчик говорит, что с установкой все в порядке. Так как же избежать этой проблемы?

Wally Wilke, Blooming Prairie, MN

А:

Майк Гертин, автор книги Кровля из битумной черепицы , ответов: Моя первая реакция такова, что, вероятно, нет ничего плохого в волнистости черепицы.Ламинированная черепица часто изгибается по средней линии из-за метода связывания, который дает им «волну», пока у них не появится возможность многократно нагреться на солнце и сплющиться. В моем доме ламинированная черепица выровнялась за год. А вот повторяющийся узор вырезов из ламината необычен.

Я предполагаю, что полосы в виде тигра могут быть частично вызваны тем, что установщик не выполнил инструкции производителя по размеру исходной черепицы, который входит в состав большинства марок ламинированной черепицы.Схема начального слоя черепицы для ламинированной черепицы отличается от черепицы с тремя выступами, которые располагаются в шахматном порядке на 6 дюймов друг от друга, чтобы ключи совпадали.

Большинство производителей рекомендуют модифицированный узор пирамиды с начальными элементами, вырезанными из двух черепиц: 21 дюйм. длина и 15 дюймов. длина от одного 3 фута. гонта, и 28-дюйм. и 8-дюйм. длины от другого. Первый курс начинается с полных 36 дюймов. гонт; следующий с 28-дюймовым. кусок для 8-дюйм. компенсировать; затем 21 дюйм. деталь для 7-дюйм.компенсировать; затем 15-дюйм. кусок для 6-дюйм. компенсировать; и последняя 8-дюйм. кусок для 6-дюйм. компенсировать. Они также говорят, что вы можете использовать любую отсечку больше 6 дюймов в качестве стартера при условии, что у вас есть 4 дюйма. минимальное смещение между швами черепицы в последовательных горизонтальных рядах.

Но даже если установщик выполнил инструкции для начинающих, в зависимости от того, как штампы производителя режут черепицу, может развиться узор.
