Девять форм нарезок и 74 цветовых решений — гибкая черепица ТЕХНОНИКОЛЬ SHINGLAS имеет уникальный ассортиментный ряд! Удивительные и разнообразные коллекции позволяют подобрать единственно верное решение кровли, создавая безупречный облик всему зданию.

Технология укладки гибкой черепицы довольно проста, но есть общие особенности монтажа, а также нюансы крепления у каждого вида формы нарезки, которые мы рассмотрим ниже.

Транспортировка и хранение

Во-первых, упаковка с гонтами гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS имеет небольшой вес, поэтому легко переносится руками, не требует привлечения грузоподъемных механизмов и специальных приспособлений. Небольшими партиями их можно перевозить даже в личном автомобиле. Однако на этапе перевозки очень важно не испортить материал. Так, ни в коем случае нельзя ставить поддоны с материалами друг на друга – они могут деформировать гонты черепицы. Переносить упаковки с черепицей можно только ребром (как показано на рис.).

Во время монтажа упаковки, как и отдельные гонты, не стоит складывать на перегибе конька.

Еще одна особенность – прежде чем вскрывать упаковку, её необходимо немного согнуть и встряхнуть. Это заметно облегчит извлечение слежавшихся гонтов.

Для минимизации цветового дисбаланса (образования цветовых пятен) кровельного покрытия гонты из 5-6 упаковок стоит перемешивать между собой.

Разметка

Непосредственно перед монтажом на подкладочный ковер наносится разметка. Она является общим ориентиром, по которому можно выравнивать листы гибкой черепицы по вертикали и горизонтали в процессе укладки. То есть гонты не укладываются четко по линиям этой разметки. Но она особенно хорошо выручает, если крыша имеет закругления или скаты.

Учитывая габариты любой кровли лучше всего разметку делать с помощью строительной шнурки.

Разметка наносится в виде сетки, в которой горизонтальные линии имеют шаг, равный пяти рядам черепицы (70-75 см), вертикальные – один метр, по размеру одного гонта гибкой черепицы.

Ассортимент

В ассортименте гибкой черепицы производства ТЕХНОНИКОЛЬ – девять форм нарезок: «континент», «атлантика», «вестерн», «дракой зуб» — формы многослойной черепицы, «аккорд», «соната», «брикс», «бобровый хвост», «трио» — формы однослойной черепицы.

Каждая из форм представлена в разнообразной цветовой гамме.

Например, форма нарезки «континент» представлена серией аналогичного названия с четырьмя оттенками: «Европа», «Америка», «Азия», «Африка». Наиболее большая коллекция цветов у нарезки «драконий зуб» — 18 оттенков в коллекциях «Джаз» и «Кантри».

Определиться с формой нарезки, коллекцией и оттенком, а также примерить ту или иную коллекцию на модели жилого дома можно на сайте ТЕХНОНИКОЛЬ SHINGLAS.

Монтаж

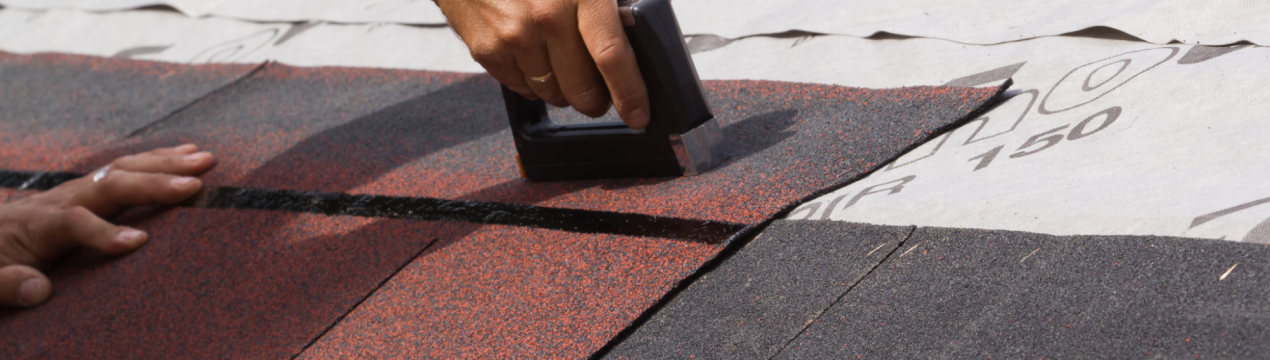

Рассмотрим монтаж гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS в подробностях, на примере двухслойной гибкой черепицы формы нарезки «драконий зуб».

На длинных скатах укладка гонтов черепицы ведется снизу вверх – от карнизного свеса до конька кровли, от центра нижнего края, чтобы было легче выставлять черепицу по горизонтали.

Процесс монтажа гибкой черепицы начинается с укладки стартовой полосы вдоль карнизного свеса. Она делается из специальной коньково-карнизной черепицы. Она не имеет «лепестков» какой-либо формы нарезки, состоит из трех частей и крепится на 12 кровельных гвоздей – шесть гвоздей вверху, шесть – внизу. В последующем они будут закрыты первым рядом черепицы.

Также стартовую полосу можно сделать самостоятельно — из гонта рядовой однослойной черепицы, аккуратно отрезав кровельным ножом у гонта «лепестки». В случае с нарезкой «драконий зуб» стартовую полосу делают из рядовой черепицы, без обрезки.

Стартовая полоса укладывается на подкладочный ковер с отступом от перегиба карнизного свеса на 1-2 см. При угле наклона кровли более 45 градусов отступ необходимо увеличить на пару сантиметров. При укладке первого ряда гибкой черепицы тыльная сторона материала хорошо промазывается битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР и дополнительно фиксируется кровельными гвоздями.

У всех гонтов гибкой черепицы на тыльной стороне есть специальные защитные полосы. При укладке многослойной черепицы в нарезке «драконий зуб» коллекций «Джаз», «Кантри» и «Ранчо», в отличие от всех остальных видов и коллекций, защитная пленка не снимается. Эта пленка нужна исключительно для транспортировки гонтов, чтобы они не слипались между собой.

При работе с другими формами и коллекциями пленка снимается, так как она защищает клеящий слой.

У процесса монтажа гонтов «драконий зуб» есть еще одна особенность – полосы укладываются со смещением вертикального шва не менее чем на 15 см таким образом, чтобы «лепестки» верхнего ряда полностью закрывали крепление нижележащего ряда.

Первый ряд укладывается от нижнего края стартовой полосы с отступом в 1-2 см, полностью прикрывая гвоздевое крепление стартовой полосы. Со стороны фронтона область крепления необходимо промазать мастикой ТЕХНОНИКОЛЬ ФИКСЕР – шириной примерно 10 см и толщиной не более 1 мм.

Напомним, что укладка гонтов ведется от центральной оси кровли, поэтому у фронтонного свеса длинных скатов гонт, возможно, придется отрезать на необходимую ширину. Но надо учесть, что она не должна быть меньше 20 см и крепится минимум двумя гвоздями.

Верхний угол крайнего гонта у фронтонной планки подрезается для обеспечения отбоя воды.

Общий момент для всех форм нарезки — в процессе укладки каждый последующий ряд полос укладывается со смещением на поллепестка.

Гонты гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS крепятся на оцинкованные кровельные гвозди с широкой шляпкой 30 мм, длиной 3,5 см. У каждой формы нарезки свое количество точек гвоздевого крепления.

Они прибиваются вдоль специальной линии, которая есть на каждом гонте, и нанесена в заводских условиях. Это очень удобно – ошибиться крайне трудно.

Отметим, что количество гвоздей на гонте также зависит от угла наклона кровли – если она меньше 45 градусов. Например, в нарезке «драконий зуб» на один гонт хватает пяти гвоздей, если угол больше – то восемь.

Кровельные гвозди должны входить ровно и шляпка не должна «утапливаться» в черепицу. При этом каждый гвоздь должен крепить сразу два гонта – по отмеченной линии верхний гонт и верхнюю часть нижнего гонта. Это напрямую влияет на устойчивость и надежность всей конструкции из гибкой черепицы. Важно! При крепеже трехслойной гибкой черепицы форм нарезки «континент» и «атлантика» надо использовать кровельные гвозди длиной 45 мм.

Общая схема размещения гвоздевых креплений и места нанесения мастики в зависимости от формы нарезки и угла наклона крыши представлена на схеме:

Рис. Система перемещения по скатной кровле

Для более комфортного и безопасного монтажа гибкой черепицы, а также хранения материалов и размещения инструмента, компания ТЕХНОНИКОЛЬ предлагает специальные кронштейны. Они могут регулироваться по углу наклона кровли на 40, 50 и 60 градусов, и не повреждают монтируемые материалы.

Основная часть кронштейна прибивается поверх уложенного слоя черепицы – верхняя часть к основе кровли. При укладке последующих полос она закрывается черепицей.

Далее в кроншейн укладывается деревянные доски – леса-подмости, по которым можно свободно передвигаться.

Демонтаж кронштейнов также не представляет сложности – гонт черпицы аккуратно отгибается, вытаскиваются крепления (шурупы или гвозди), после чего отогнутый гонт укладывается на место.

инструкция по укладке + общий обзор

Современная гибкая черепица – это уникальный кровельный материал, при помощи которого воплотить в жизнь можно любую архитектурную идею, оживить дачный домик и придать элитности загородному коттеджу. И в этой статье мы рассмотрим все преимущества и недостатки популярной битумной черепицы отечественного производства, которая выходит от маркой «Шинглас».

В для начала вам будет интересно узнать, что популярная мягкая кровля Шинглас – российского производства. Выпускается она производителем различных строительных материалов Технониколь, который многим известен по рулонной наплавляемой кровле. И здесь уже не срабатывает правило, что отечественное — всегда хуже зарубежного. Почему? Сейчас мы во всем разберемся!

А для начала посмотрите минутный видеоролик, чтобы иметь первое представление:

Итак, давайте сначала разберемся с понятиями, чтобы вам было понятнее, о чем будет идти речь дальше. Итак, основой черепицы Шинглас служит стеклохост, который обеспечивает кровельному материалу достаточную эластичность и плотность. Понятно, что параметр эластичности напрямую влияет на гибкость черепицы, а от плотности зависит конечное качество изделия.

Основа черепицы покрыта с обеих сторон слоями битума (почему и называют мягкую черепицу – битумной). Качество слоя влияет на эластичность материала, износостойкость и водопроницаемость. Далее, верхний и нижние слои черепицы. Верхний покрыт базальтовой крошкой, которая делает изделие устойчивым к любым атмосферным воздействиям, плюс декоративность. А нижний слой черепицы покрыт полимерной массой и защитным слоем, которые должны предотвращать дальнейшее разрушение листов кровли, если в монтаже были допущены некоторые нарушения технологии.

Снизу идет клеящая полоса. Причем это не просто клей – это морозостойкая полимерная масса, которая охватывает до 60% площади гонта и обеспечивает надежную укладку кровельного материала. И, наконец, защитный слой – силиконовая легкосъемная пленка, которая защищает листы от склеивания между собой.

В качестве посыпки для этой черепицы используется особый гранулят, который выпускает компания Тегола. Это базальтовая крошка сразу трех фракций, т.е. в качестве сырья применена самая долговечная и прочная горная порода, которой не страшны никакие погодные условия. А сам гранулят заранее окрашивают методом высокотемпературного обжига, благодаря чему кровельное покрытие не меняет своего цвета на протяжении всего срока службы.

Главное преимущество отечественной черепицы Шинглас – в 100% герметичности. Но радуют, конечно, и другие показатели:

Гибкость, которая позволяет обустраивать кровлю самой сложной конфигурации – от почти плоских поверхностей с 12° уклона до затейливых куполов.
Легкий вес, а потому в усилении стропил нет никакой необходимости.
Биологическая стойкость – ни коррозия, ни гниение такой кровле не грозит.
Абсолютная водостойкость и морозоустойчивость. Такая кровля вообще не впитывает воду ввиду своей непористой структуры.
Ветроустойчивость – замечательное качество кровли для самых ветреных местностей, где обычный профнастил срывает одним рывком.
Химическая стойкость. Черепица Шинглас, благодаря своей посыпке и защитным слоям, легко переносит и кислотный дождь, и попадание солей.
Практичность и экономичность: малое количество отходов даже на самых сложных объектах, доступная цена и ценная для перевозки компактность.

Впечатляет? А ведь все это благодаря особой технологии производства Шинглас. А новая коллекция трехслойной черепицы и вовсе покоряет:

Всего для создания различных сочетаний мягкой черепицы Шинглас используется 22 цвета, несколько видов нарезок гонтов и вариантов количества слоев. Например, самые популярные серии Технониколь Шинглас – это «Джаз» и «Кантри». Новинки – двухслойная черепица «Ранчо» и трехслойная «Континент».

Все серии гибкой черепицы Шинглас в основном отличаются по массе используемого битума и по качеству и цвету посыпки. Так, например, серия «Ранчо» отличается простыми цветами, а «Джаз» и Кантри» – уже для настоящих ценителей дизайна, ведь здесь используется более дорогая посыпка и возможность создания яркого рисунка. Что же касается толщины битума, то она нарастает от серии «Ранчо» – к «Джаз», почему есть и разница в цене.

Если же вы ищете кровельный материал с мягкими, природными оттенками, которые никогда не выйдут из моды – обратите внимание на серию «Кантри». Здесь представлены семь модельных рядов, которые носят называния американских штатов.

Черепица серии «Ультра» отличается необычными формами и заметными яркими цветами – синим, серым, зеленым, красным и коричневым. Такая кровля хорошо для воплощения в жизнь самых разных дизайнерских задумок.

А вот серия «Джаз» представляет 7 видов эффектной имитации самых разных архитектурных стилей – от классики до модерна. Толщина этой черепица достаточно большая, а потому качество – одно из самых лучших представленных серий.

Но говорить мы будем о коллекциях не только с дизайнерской стороны (цвет, текстура, нарезка), но и со стороны качества и долговечности. Поэтому все коллекции Шинглас делятся на три основных группы: однослойные, двухслойные и трехслойные.

Однослойная черепица Шинглас: аккуратный стиль и практичность

Однослойная черепица, как вы уже поняли из названия, представляет собой наклеиваемые на твердое основание гонты. Объемность такого кровельного покрытия имитирует специально нанесенная тень. Выглядит неплохо, и вопрос только в практичности.

Обратите внимание на серию Самба, которая выгодно отличается своими яркими расцветками:

На Джайв, который сделан по благородным классическим мотивам:

И популярную Кадриль:

Двухслойная черепица Шинглас: 3D эффект объемности

Многослойная черепица обладает лучшим качеством, богата на цветовые решения, почти не оставляет отходов и проста в монтаже. Такая черепица обойдется вам дороже на 20-30%, чем обычная однослойная, но на это есть свои причины. Главное отличие – в технологии изготовлении. В этом случае используются несколько листов мягкой черепицы, которые соединяют между собой битумной мастикой. Конечно же, в итоге получается совершенно новый уровень качества.

Так, преимущества двойной черепицы вот в чем:

Долговечность. Срок гарантии на такое изделие в два-три раза выше, чем на обычную однослойную черепицу.
Надежность. Понятно, что два слоя любого материала по своим технически показателям минимум в два раза лучше одного слоя.
Прочность. Повредить такую кровлю уже не просто, и уж точно не упавшим с дерева яблоком.
Простота монтажа. Здесь слои еще в заводских условиях склеены между собой, а потому их не нужно комбинировать на месте. Это ценный пункт, т.к. не все мы эстеты и не у всех из нас есть такой хороший глазомер, чтобы идеально сочетать между собой отрезки разного цвета.
Дизайн. Вот теперь виден и объем, и фактурность, и текстура. Такая кровля смотрится куда эффектнее и дороже, чем просто плоское наклеенное изображение, пусть даже с тенью. Вот этот тип мягкой кровли уже более реально назвать черепицей, а не ее имитацией.

Любят двухслойную черепицу и профессиональные дизайнеры экстерьера – за ее объемность, богатство цвета и фактуры. И за то, что с помощью ее достаточно легко скрыть любые недостатки кровли.

А еще двухслойная черепица почти незаменима, когда нужно покрыть крышу сложной формы, со всевозможными башенками и фронтонами. А ведь мы знаем, что у современных архитекторов – фантазия безгранична!

Трехслойная черепица Шинглас: новое слово в строительстве!

Такая черепица – кровельное покрытие будущего! Во-первых, верхний третий слой служит дополнительной механической защитой кровли, а во-вторых, позволяет добиться потрясающего эффекта объемности. Смотрите сами:

Продукцией Шинглас можно покрывать кровлю даже со скатом менее 11°, не говоря уже о других углах наклона. Причем осуществлять монтаж этой мягкой черепицы можно и в холодное время года – нужно лишь заранее подержать рулоны в теплом помещении, чтобы их можно было разогнуть.

Что хорошо, производитель Технониколь позаботился о том, чтобы клеящая основа не изменяла своих свойств даже в при минусовой температуре. Поэтому работать с черепицей Шинглас можно и при отрицательных температурах, только придется разогревать клеевую полосу строительным феном, если температура станет ниже +10°С.

А теперь давайте рассмотрим подробнее все тонкости и нюансы работы с этим кровельным покрытием.

С чем придется повозиться?

На данный момент в России проводится много акций от Технониколь, где проводятся подробные мастер-классы по монтажу мягкой черепицы. В итоге значительно повышаются продажи, ведь любой человек склонен приобрести то, с чем он уже разобрался в реальности. А потому даже в глухих уголках России можно встретить старые дома с новой мягкой черепицей – маркетинг делает свое дело. Но давайте поговорим и о минусах.

Существенный минус мягкой черепицы Шинглас от Технониколь, который способен испортить все впечатление, – это необходимость самостоятельно подбирать цвета. Причем, если вы закупили какую-то понравившуюся серию в одно время, а потом посчитали, что не хватит, и через полгода-год прикупили такой же – класть их вместе нельзя. Потому что оттенки уже будут разными, что станет заметно. Кроме того, они попадаются разными иногда даже в одной пачке!

Правда, шустрые потребители нашли выход из положения. Приобретаем 4-5 упаковки и просто смешиваем цвета. Получается стильно, и никто не заметит отличия. Придется побыть дизайнером! А ведь многие другие производители поставляют свою продукцию с уже готовой расцветкой, над которой не нужно ломать голову. Хотя кому что нравится.

Подготовительные работы

Итак, в первую очередь решите вопрос вентиляции. Так, если под крышей будет только нежилой чердак, без вентиляции не обойтись никак. Это важно, чтобы летом под крышей не собирался жаркий воздух, и влажность могла беспрепятственно выходить. Вы ведь не хотите, чтобы всего за какие-то пару лет отсырели стропила? Поэтому обязательно поставьте выше уровня конька вентиляционную трубу. Дело в том, что битумная черепица почти также паронепроницаема, как и рубероид.

Если в гидроизоляции необходимости нет, то пароизоляцию забывать нельзя – просто натяните пленку изнутри, под крышей.

Выбираем основание

А вот на что нужно клеить гибкую черепицу? Для этой цели вполне подойдут ровные струганные доски, OSB-плиты и влагостойкая фанера. Такие материалы не только прочны, но и хорошо держат динамические нагрузку от гвоздей. А вот обычную вагонку использовать нельзя – ее легко раскалывают толстые гвозди, которыми приходится крепить черепицу. Причем фанера из-за своей структуры на практике оказывается куда более крепкой, чем обычная доска той же толщины.

В любом случае главные требования к основанию под черепицу такие:

Абсолютная сухость – иначе потом будут гулять все плитки, и решение этой проблемы окажется недешевым.
Жесткость – никаких прогибов!
Идеальная ровность – такая, что максимальный перепад по высоте в пределах одного квадратного метра не должен превышать 2 мм!
Прочность. Да, битумная черепица легкая, но ведь нельзя забывать про снег, не так ли? Вспомните, как тяжело убирать снег в обильные дни, а теперь представьте, какое давление он оказывает при слое всего в 30 см!

Шаг стропил делайте 50 см, если используете сплошную доску, и 90 см, если у вас – фанера. Вот хороший пример:

Технология монтажа

Итак, приступаем к укладке мягкой кровли Шинглас, предварительно положив на готовое основание подкладочный ковер. В принципе, здесь подходит любой из предлагаемых современным рынком, но сам Технониколь советует взять ковры марки Anderep Barrier или Anderep Prof, т.к. у них есть специальный пропиленовый защитный слой.

Хотя существует и такая практика, когда подкладочный ковер укладывается не по всей крыше, а только в самых проблемных местах – там, где примыкания, вокруг мансардных окон и труб:

Но лучше все делать изначально технологически правильно:

Шаг 1. Сначала подкладочный ковер уложите в ендову и зафиксируйте гвоздями с шагом 20 см, а затем смонтируйте рядами снизу вверх – так, чтобы они оказались параллельными карнизу, с нахлестом в 10 см в продольном положении и в 20 см в поперечном.
Шаг 2. Все края подкладочного ковра зафиксируйте гвоздями с интервалом в 15 см, швы проклейте клеем марки К-36, а в ендовах оставьте дополнительный нахлест 15 см на ковер.
Шаг 3. Монтаж мягкой кровли Шинглас по правилам осуществляется снизу вверх, по всей поверхности скатов. После чего приклеиваем и прибиваем саму черепицу.
Шаг 4. Не забываем снимать защитную пленку с каждой плитки. А ту часть черепицы, что будет находиться близко к фронтонному свесу, дополнительно обработайте специальным клеем или мастикой шириной слоя до 12 см.

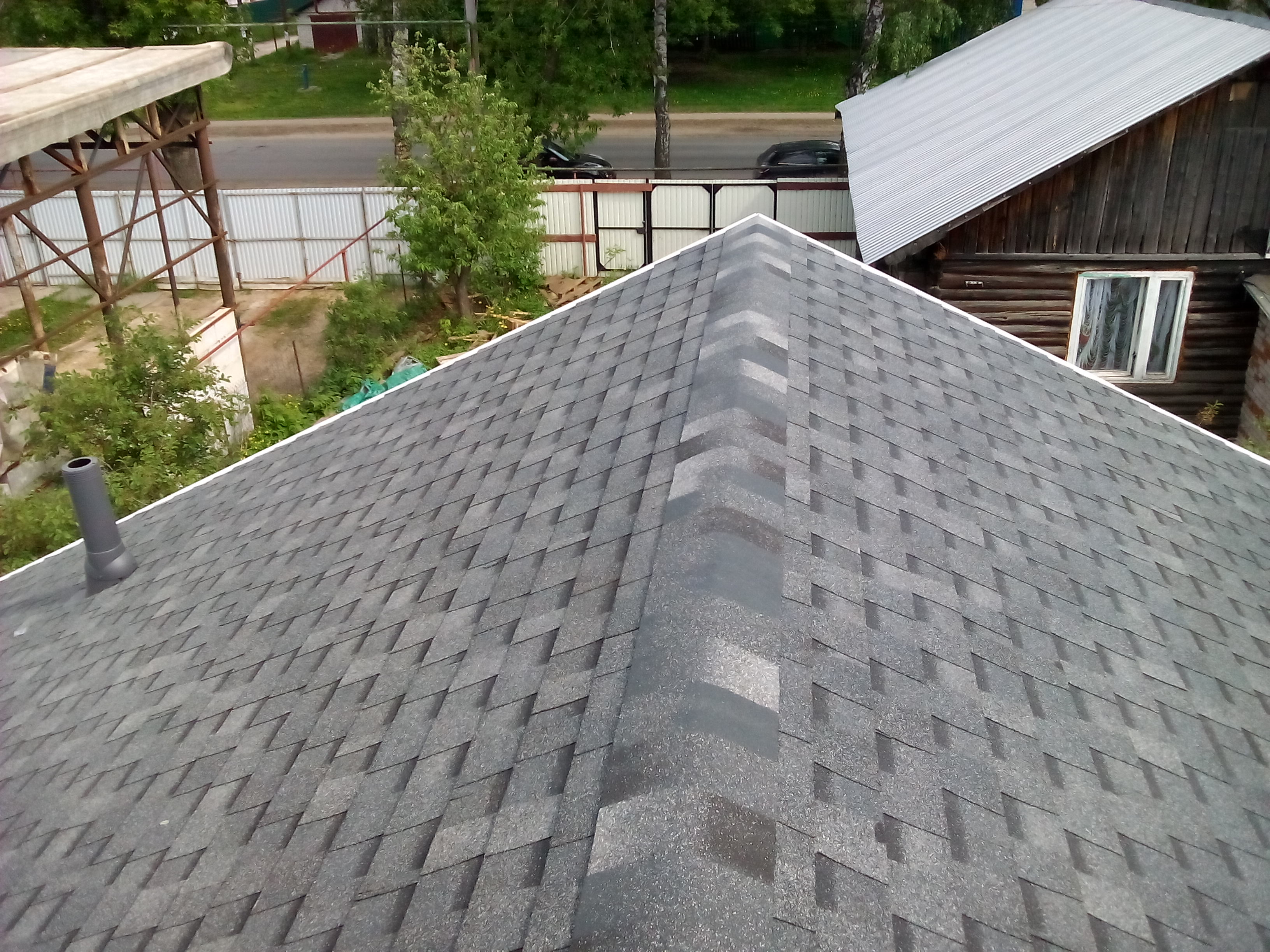

Шаг 5. Закрываем конек карнизной черепицей.
Шаг 6. А теперь важно защитить края основания от дождя и снега. Поэтому монтируем металлические карнизные планки. Класть их нужно с нахлестом в 5 см и забивать тремя гвоздями так, чтобы те прошили обе планки. Крепление выполняйте зигзагообразно, с шагом в 10 см.
Шаг 7. Чтобы защитить уложенную мягкую черепицу от влаги во время дождя, вдоль ендов положите дополнительно ендовый ковер. Проклейте его по краям и зафиксируйте кровельными гвоздями с шагом 10 см.
Шаг 8. Если же угол ската крыши менее 12°, тогда, чтобы избежать протечек, укладывайте самоклеющийся подкладочный ковер в два слоя, а вентиляционный зазор между деревянным основание и утеплителем увеличивайте до 80 мм.

Предлагаем вам два подробных мастер-класса, которые наглядно вам все объяснят:

И еще один, тоже с черепицей Шинглас:

Вот и все сложности. Смело приобретайте отечественную черепицу, а монтаж выполняйте по всем правилам. Тогда результат обязательно порадует!

укладка гибкой, мягкой кровли, технология, как укладывать битумную черепицу shinglas

Содержание:

Современным представителем нерулонного материала для крыши считают черепицу «Шинглас» («Shinglas») от ТМ Технониколь. Гибкие гонты − это листы 1000х317, 1000х333, 1000х335 мм, один конец которых вырезан фигурно.

Глядя на их нарезку, можно догадаться, к какой коллекции относится лист: «Аккорду», «Джазу», «Сонате», «Танго», «Трио», «Кантри», «Ранчо», «Финской» или другой.

Классификация

При укладке мягкой кровли Шинглас можно обратить внимание на разнообразие цветовой палитры под основу и посыпку, а также структуры (двух-, трех-, многослойной).

Кровельное покрытие из пяти слоев включает:

битумный полимер с клеевой основой и пленкой для защиты;

видоизмененный битум;

нетканый стеклохолст;

видоизмененный битум;

посыпку из базальта.

Специфические особенности черепицы Shinglas

Их достаточно много, но можно выделить основные:

Продолжительность эксплуатации покрытия составляет четверть века, а для ламинированных представителей − полвека.

Битумная черепица shinglas востребована для скатной (уклон свыше 12%), луковичной и шатровой кровли.

Устойчивость к высоким и низким температурам (-70̊ до +90̊).

Востребована при строительстве малоэтажных домов.

Отменные шумоизоляционные свойства по сравнению с иными кровельными покрытиями.

Устойчивость к ультрафиолетовым лучам, сильным порывам ветра, кислотным дождям и осадкам в виде града.

Антикоррозийные свойства.

Перерасход материала достаточно низкий даже на крышах фигурной вырезки.

Легкость.

Возможен монтаж поверх изношенных покрытий битумом.

Стойкость цвета в течение всего эксплуатационного периода.

Исключена возможность конденсации электрозарядов и привлечения разрядов молнии.

Исключена возможность возгорания при неожиданном появлении открытого источника огня.

Как вычислить расходную норму материала

При монтаже черепицы Шинглас важно правильно рассчитать нужное число гонтов и комплектующих к ней.

Для этого важно знать:

длины торцевых составляющих, коньков, ендовных ковров, ребер, карнизов, примыканий;

суммарную площадь крыши;

периметры дымоходов и приспособлений для вентиляции.

Необходимо использовать материалы:

ендовый ковер;

коньково-карнизную черепицу;

подкладочный ковер;

капельники, фронтонные планки, примыкания из металла;

барьер ОС ГЧ;

битумную мастику;

гальванизированные гвозди для мягкой кровли;

черепицу «Джаз» или иных серий.

Величина расхода кровельного материала при укладке черепицы Шинглас для каждой разновидности вычисляется индивидуально.

Предварительная подготовка основания

Материалом для несущих конструкций может выступать дерево, металл и железобетон. При выборе стропил необходимо обращать внимание на форму кровли и возможную нагрузку. Ширина шага стропил находится в пределах 0,6 –1,5 м. В качестве покрытия чаще всего пользуются влагостойкой фанерой, досками (обрезными/шпунтованными), ориентировано-стружечные плитами.

При малом шаге стропил эти материалы выбирают из числа более надежных (с толщиной от 12 до 37 мм). Их монтаж осуществляется таким образом, чтобы высотный перепад не превышал двух миллиметров, а щель между досками − пяти миллиметров, между листами − трех миллиметров. Все древесные стропила, доски необходимо пропитать огнебиозащитными составами.

Как усилить карнизный свес

Для этого на подкладочный ковер необходимо наложить карнизные планки, которые закрепить на участках через 15-20 см равномерно, в точке нахлеста − через 3 см, а затем покрыть коньково-карнизной черепицей.

Строительная мастика пригодится для промазывания краев листов.

Как монтировать подкладочный ковер

Если уклон кровли превышает 18̊ С, то технология укладки Шинглас такова:

Коньки покрывают на 0,5 м по ширине.

Свесы (карнизные, торцевые) − на 0,4 м.

Если уклон крыши меньше 18̊ С, то:

Покрытию подлежит вся ее поверхность.

Рулоны нужно класть снизу вверх, выдерживая параллель с карнизными свесами.

Нахлесты промазать мастикой.

Выдержать крепежный шаг −20 см.

Как усилить фронтонные свесы

С помощью торцевых планок, которые перед монтажом необходимо промазать мастикой и установить на слой-подкладку. Прежде чем класть гонты, надо подрезать верхние углы.

Как подготовить ендовы

Процедура взаимосвязана с методом монтажа: открытым или путем подреза. Независимо от способа и уклона, в ендовах настилается «Барьер ОС ГЧ» метровой шириной − битумно-полимерный материал на самоклеющейся основе.

Если применяется открытый метод, тогда сверху этого слоя укладывается ендовный ковер с метровой шириной, а края листов смазываются мастикой и крепятся гвоздями. В условиях жаркого климата ендовный ковер можно заменить листом из металла, стойким к коррозии.

Как разметить кровельный скат

С помощью мела. При врезке мансардного либо слухового окна процедура стартует от центра верхней части проема. Основная задача при разметке ската кровли заключается именно в выравнивании гонтов, а не в обозначении точек их крепления. Важно помнить, что вертикальные знаки ставятся через один метр, а горизонтальные − через 80 см.

Укладка гибкой кровли Shinglas

Прежде чем приступить к монтажу мягкой черепицы Шинглас, нужно запомнить общие советы:

Чтобы гонты в упаковке легко разъединились, тару изогнуть и встряхнуть.

Если на улице прохладно, то гибкая кровля перед монтажом должна находиться в тепле 24 часа.

Самоклеющуюся полосу нагреть строительным феном.

Перед стартом работ снять защитную пленку.

Если хотите соблюсти цветовую гамму черепицы, гонты по очереди извлекать из различных упаковок.

Когда гонты нарезаются, обязательно подложите доску, чтобы не повредить нижнее покрытие.

Укладка гибкой черепицы Шинглас осуществляется снизу вверх.

Как зафиксировать обычную черепицу Шинглас

Если уклон крыши менее 45̊, то, чтобы закрепить гонт, нужны четыре гвоздя.

Если уклон больше, то число крепежа возрастает до шести.

Что такое стартовая полоса для монтажа

Ею является коньково-карнизная черепица либо гонт со срезанными выступающими лепестками. Стартовую полосу крепят гвоздями, а те места, где нет клейкого слоя, должны покрываться мастикой.

Как монтировать 1-й, 2-й и следующие ряды покрытия

Первый − укладывают, отступив пару сантиметров от стартовой полосы и середины карниза в сторону фронтонов. Каждый последующий ряд размещают, сместив так, чтобы получилась качественная картинка согласно готовому проекту.

Технология укладки ендовы

Данная процедура выполняется несколькими способами:

«Открытым». Листы кладут на ендовный ковер и срезают таким образом, чтобы образовался желоб 5-15 см. В случае обильного листопада можно предусмотреть максимальную ширину желоба.

«Подреза». Такой метод востребован, если скаты имеют разные углы наклона. Так, при малом угле надо покрыть гонтами, чтобы они накладывались на более крутой скат на величину 30 см. Верхушку листов крепят гвоздями. Далее выполняется монтаж гибкой черепицы Шинглас на скат с большим углом наклона. Сделав отступ 8 см от центра ендовы, нужно отбить меловую линию и удалять лишнее. Концы листов обработать мастикой, а у верхних − срезать углы. Читайте также: «Виды мягкой кровли Шинглас, характеристики, технология монтажа».

Как подготовить ребра скатов и коньков

Для выполнения этой процедуры можно воспользоваться несколькими технологиями:

С помощью коньково-карнизного покрытия. Согласно имеющейся перфорации, кровлю разделяют на три части. Монтаж выполняют снизу, а при подготовке коньков нужно обязательно учесть направление приоритетных ветров, поэтому устройством занимаются на противоположной стороне. Рядовые листы можно использовать при других формах нарезки. Чтобы облегчить сам процесс сгибания гонтов под конкретным углом, некоторые мастера предпочитают подогретые трубы диаметром 10 мм.

Сегментным способом, который подходит только для искривленных поверхностей. Вначале на кровлю Шинглас технониколь размещают подкладочный ковер и на нем делают разметку. Сегменты поверхности покрывают гонтами, а стыки изолируют с помощью карнизно-коньковой черепицы.

Бесшовным способом. Данная технология предполагает размещение подкладочного ковра с разметкой шага, соответствующего половинке лепестка черепицы. Разделительные полосы нужно провести к вершине, а гонты разделить на лепестки, уложив таким способом начальный ряд кровли. Каждый последующий смещается на величину ширины половинки лепестка.

Подготовка примыканий:

К стене. Данная процедура включает оштукатуривание стены и ее покрытие праймером. Далее на нее устанавливается рейка с поперечным сечением треугольной формы, на которую заводится гонт. Затем ендовный ковер необходимо разрезать на 50-ти сантиметровые полоски, покрыть мастикой и поместить на примыкание. При этом на стену должно ложиться от 30 см и более ковра, верхняя часть которого крепится фартуком из металла. Имеющиеся щели должны быть заделаны герметиком.

К дымоходу. Если он кирпичный, то укладка Технониколь выполняется в той же последовательности, что и при укладке к стене. Примыкание к дымоходам отличается необходимостью вырезания из ендовы выкройки и подготовки разжелобка для выхода сточной воды.

Что считают проходными элементами

Это особые устройства, которые крепятся к черепице гвоздями. Сверху на них нужно уложить листы, обрезать и изолировать мастикой. Затем на проходные элементы монтировать кровельные выходы, которые классифицируются на неизолированные (для южных регионов) и изолированные полиуретаном (для северных).

Проходные элементы можно герметизировать с помощью:

Фасонных резиновых деталей из ЭПДМ. Они нашли применение как комплектующие труб с поперечным сечением 10-250 мм. Сначала горизонтальную поверхность надо покрыть мастикой и сверху наложить выкройку из гонтов. Верхушку фасонной детали затянуть хомутом из металла и нанести герметик из полиуретана или полисульфида.

Стакана из стали, который востребован для трубных изделий диаметром менее 10 мм и др. Приспособление устанавливается на подкладочный ковер. Сверху и снизу стакана нужно нанести теплую мастику, а на нее сверху − обрезанные листы для плотного контакта. Стальное изделие надо до середины заполнить монтажной пеной, далее герметиком из полиуретана или тиокола. В случае стабильного нагревания труб потребуется монтаж короба с минеральным утеплителем негорючего свойства. Данная процедура примыкания к коробу напоминает схему к стене.

Обслуживание кровли

Важен не только квалифицированный монтаж мягкой кровли Шинглас, но и правильный уход за ней. Несмотря на то, что покрытие из битумной черепицы простое в обслуживании, оно все-таки нуждается в своевременных посезонных осмотрах. Особенное внимание нужно уделить конькам, ендовному ковру, проходам и примыканиям. Только так можно обнаружить возможные повреждения и ликвидировать их еще на начальных этапах.

Обслуживание кровли включает очистку от грязи, мусора, различных семян во избежание появления мхов, лишайников и различных растений на ее поверхности. Обязательна очистка от снега.

Ремонт

Процедура несложная, представляющая замену испорченных участков кровли новыми или обычное наложение заплаток. Ремонт можно выполнить самостоятельно, прогрев новые куски строительным феном, а затем закрепив их гвоздями, мастикой. Заплата должна быть больше разрушенного места на десять сантиметров.

Зная теперь, как укладывать Шинглас черепицу, вы обеспечите длительную эксплуатацию и красоту здания, сэкономите деньги без ущерба качеству, а воспользовавшись разнообразной цветовой гаммой и фигурной нарезкой, дадите широкий простор своим творческим изобретениям.

<br />

Укладка мягкой кровли своими руками

О преимуществах использования мягкой кровли, таких как герметичность, экономичность, способность подавлять внешние шумы и легкая укладка, известно достаточно широко. Предлагаем подробнее остановиться на таких моментах, как устройство мягкой кровли, подготовительные работы и технология ее самостоятельной укладки.

Мягкая кровля типа Технониколь является современным материалом, в его основе лежат стекловолоконные листы с двухсторонней пропиткой резинобитумом. Широкому распространению этого типа материалов способствовали такие характеристики, как высокая герметичность и влагостойкость. А легкий вес и относительная простота в обращении делают такой процесс, как укладка мягкой кровли своими руками, под силу даже новичкам.

Подготовка основания

Так как мягкая кровля гибкое покрытие, то под нее необходимо укладывать сплошную обрешетку. Для ее сооружения рекомендуем использовать следующие возможные материалы:

Плиты OSB-3, представляющие сочетание хорошей прочности и приемлемой стоимости;
Листы фанеры с повышенной влагостойкостью;
Шпунтованную или обрезную доску с влажностью более 20%.

При укладке листового покрытия важно избегать крестовых соединений, а класть листы по типу кирпичной кладки. Положить листы обрешетки плотно друг к другу будет не совсем верным. Оставленные зазоры в 2-3 мм позволят всей стропильной системе переносить температурные скачки.

При создании обрешетки из досок их необходимо расположить перпендикулярно стропилам. Если длины досок не хватает на весь скат, то их также необходимо состыковывать вразбежку. Зазоры при использовании обрезной доски целесообразно увеличить до 3-5 мм, а сами доски перед набиванием обрешетки сортировать по весу: более легкие отправить наверх, более тяжелые крепить у основания крыши. Крепление досок к контробрешетке производится гвоздями с двух сторон доски.

Обеспечение вентиляции

Одним из свойств битумной крыши является минимальное количество пор в материале, которые, с одной стороны, не пропускают воду внутрь, а с другой — не дают выйти пару и конденсату наружу. Пренебрежение в обеспечении вентиляции в скором времени отзовется скапливанием влаги на нижней части крыши, гнилостным и грибковым поражением всей стропильной системы.

Технология укладки мягкой кровли подразумевает следующее устройство вентиляции:

Создание продухов для притока воздуха в зону карнизов и его перемещения вдоль плоскостей скатов. Продухи формируются на этапе создания обрешетки и контробрешетки и представляют собой каналы;
Формирование вентиляционных зазоров между кровлей и утеплителем, для вентиляции последнего;
Создание отверстий в верхней части крыши в виде специальных отдушин, миниатюрных дымоходных труб или незакрытых торцов скатов.

Формирование подкладочного слоя

Все производители битумной кровли рекомендуют стелить под мягкую кровлю гидроизоляционный материал и оговаривают его характеристики в инструкции, приложенной к кровельному материалу. Следовать этим указаниям крайне важно, так как их несоблюдение ведет к нарушению всего битумного комплекса и его свойств.

Такие недолговечные материалы, как рубероид или полиэтилен, не рекомендуется использовать, так как их недолговечность не соответствует сроку эксплуатации кровли из мягкой черепицы.

Способ укладки изоляции зависит от того, какой угол ската данной крыши. Различают два основных подхода для крыш 11°-18° и более 18°.

На крыши, крутизна скатов которых располагается в диапазоне 11°-18°, требуется устройство сплошного изоляционного ковра.
Гидроизоляционный материал в рулонах расстилается полосами снизу вверх, каждую новую полосу необходимо уложить внахлест 10 см с предыдущей. Все стыки целесообразно дополнительно прогерметизировать битумной мастикой. Крепление уложенного материала к основанию крыши производится гвоздями, соблюдая расстояние в 20-25 см. Такие элементы кровли, как ендова, свесы, разнообразные примыкания и выпуклые углы, конек, оснащаются дополнительными полосами водозащитного материала.
Скатные крыши с уклоном в 18° и более нуждаются лишь в частичной изоляции.
Защищаются ендова, свесы, края фронтонов, конек крыши. Ширина изоляционного материала вдоль свесов должна составлять 50 см, на ендове – 1 м. Важно защитить все кровельные примыкания и места соединения кровли с трубами. В этом случае полосы изоляции заводятся на 20-30 см на вертикальные плоскости. Несмотря на то, что с крутой крыши осадки удаляются быстрее, частичная изоляция может не справиться со своей функцией. Советуем не экономить на этом пункте и сделать полную изоляцию крыши.
Для защиты кроев обрешетки и фронтонов крыши на них крепятся специальные металлические планки. Крепление планок производится гвоздями зигзагообразно в промежутке 10-15 см. При состыковке двух элементов их укладывают внахлест 3-5 см. По технологии фронтонные планки должны на углах перекрывать карнизные.

Изготовители данного вида кровли рекомендуют установку металлической защиты поверх защитного ковра. Исключение составляют производители мягкой кровли Шинглас, которые советуют располагать карнизные планки под изоляционным слоем, а сами металлические элементы крепить к брускам, а не обрешетке.

Важной частью подкладочного слоя является битумно-полимерный ендовой ковер, расцветка которого должна соответствовать расцветке самого кровельного материала. Чтобы понять, как правильно его уложить, следует обратиться к вышеизложенным правилам монтажа гидроизоляционного слоя.

Основные моменты при монтаже кровли

Укладка мягкой кровли производится по данному алгоритму:

Монтаж первого ряда кровли вдоль карниза;
Крепление следующих элементов кровли по направлению вверх;
Оформление конька крыши.

При укладке данного типа кровельного материала важно обратить внимание на погоду: она должна быть сухая, с температурой воздуха не меньше 5°С. При необходимости укладки в холодное время года, элементы в обязательном порядке выдерживаются в теплом помещении, а при их монтаже используется горелка для создания оптимальной температуры для самоклеющегося слоя.

Укладка листов вдоль карнизного края выполняется на расстоянии нескольких сантиметров от перегиба карниза. Каждый следующий лист кладут встык предыдущему. Крепление листов на крышу производится снятием с них защитной пленки и использованием специальной мастики.

Использование мастики позволяет создать сплошное покрытие, стойкое к температурным и механическим воздействиям. Мягкая кровля и ее укладка предусматривают применение холодной и горячей мастики.Дополнительно кровля крепится с помощью гвоздей, число которых увеличивается при значительном уклоне крыши.

При укладке следующих рядов кровли следует делать напуск в 7-10 см на предыдущий слой, закрывая его крепление.

Часто при приклеивании мягкого кровельного материала возникает такая проблема, как образование пузырей. Для избежания этого рекомендуем проводить проклейку точечно или полосами, а также не пренебрегать тщательной фиксацией полотна гвоздями.

Монтаж кровельных элементов вокруг труб и дымоходов осуществляется с помощью дополнительных элементов из ендового ковра. Они стыкуются последовательно от нижнего к верхнему с обязательным нахлестом и герметизацией мастикой.

Обустройство конька крыши производится в последний момент. Так как вентиляционные ходы должны остаться открытыми, важно оставить между вершинами двух скатов промежуток до 2 см. Также для вентиляции конек оборудуется аэратором, который декорируется специальной коньковой черепицей или стандартными элементами материала.

Основные правила ухода и эксплуатации

В заключение статьи предлагаем ознакомиться с основными правилами эксплуатации данного вида кровли:

Ежегодно проверяйте состояние своей крыши на предмет нахождения различных дефектов. Удобнее это делать поздней весной или ранней осенью;
При очищении крыши от снега и листьев возможно использовать только мягкие щетки. Применение острого и тяжелого оборудования неизбежно приведет к повреждению кровли;
При температуре выше 30°С хождение по кровле из мягкой черепицы запрещено, так как это может привести к нарушению внешнего герметичного слоя.

Приведенные в статье сведения об устройстве крыши с мягкой черепицей и особенностях ее монтажа своими руками помогут вам легко и быстро самостоятельно покрыть крышу своего дома этим доступным материалом. Не пренебрегайте нашими советами и новая крыша будет радовать вас своим внешним видом и надежностью многие десятилетия.

Смотрите видео о мягкой кровли Технониколь:

Укладка мягкой кровли зимой — монтаж и обслуживание. Можно ли делать крышу зимой

Кровельные работы – один из самых последних этапов любого строительства. Но что делать, если он совпал с поздней осенью? Еще совсем недавно каждая стройка «замораживалась» на зимний период, но благодаря выпуску новых материалов стало возможно проводить кровельные работы в абсолютно любых климатических условиях.
Мягкая кровля – это тот материал, который позволяет провести монтаж даже в сильный мороз. И вам не придется оставлять свой дом без крыши на зиму. Главное в этой работе соблюдать ряд особенностей.

Монтаж кровли зимой и его главные моменты

За два дня до начала работ все элементы кровли помещаются в теплое помещение с температурой не ниже +20 градусов.
Плитки гибкой черепицы доставляются на место монтажа постепенно по мере необходимости.
Основание, на которое производится установка должно быть обязательно чистым, сухим и без льда.
Если работы планируется проводить в сильный мороз до -20 градусов, то обязательно сооружается «тепляк». Представляет собой некое подобие палатки, которая строится из досок или пленки над участком, где будут проводиться работы. Высота конструкции должна быть такой, чтобы людям в ней было удобно передвигаться. Часто с целью повышения температуры палатки дополняют тепловыми пушками.
Как известно, битумные гонты легко приклеиваются к обрешетке крыши и создают герметичное соединение под воздействием солнечных лучей. Но в зимний период солнца мало, поэтому профессионалы советуют использовать термофен.

Как правильно выбрать мягкую кровлю для зимнего монтажа?

Для зимней установки подойдет далеко не каждый материал. Выбирая мягкую кровлю нужно обратить внимание на показатель морозостойкости. Он определяется гибкостью материала на брусе в условиях низких температур. Гибкость устанавливается опытным путем и затем определяется минимальный температурный режим для кровельного покрытия. Здесь также можно узнать более подробно про укладку профнастила на крышу.

В идеале кровля должна иметь максимально низкую температуру гибкости на брусе, и минимальный размер радиусу самого бруса. Рекомендованный температурный диапазон от -55 0 до +110 0 . Такие характеристики гарантируют, что гибкая черепица во время зимнего монтажа не потрескается. Важно это и в дальнейшем, а именно при обслуживании кровли зимой. Покрытие более прочное и не пострадает после уборки снега или льда.

Если после прочтения этой статьи вопрос, можно ли крыть крышу зимой, все еще не совсем ясен для вас, позвоните по телефону или закажите обратный звонок. Наш специалист ответит на все ваши вопросы.

С этим материалом также ищут:

— Капитальный ремонт мягкой кровли;

— Кровельные материалы для крыши;

— Монтаж металлочерепицы.

Добавить комментарий

Как положить шинглас на крыше. Укладка гибкой черепицы технониколь шинглас. Что мастеру необходимо знать о стартовой полосе

Укладка гонтов

Обустройство ендовы, ребер, конька, купольных крыш, примыканий и проходок

Шинглас с различными цветовыми кодами нельзя использовать на кровле одного и того же здания.

Перемешивание черепицы из 5-6 упаковок поможет избежать видимых различий в цветовых оттенках разных частей кровельного покрытия (если этого не сделать, то малозаметная разница цветовых тонов может оказаться различимой на готовой кровле).

В холодную погоду (при уличной температуре ниже 5-10 градусов) Шинглас перед началом монтажа необходимо не менее суток хранить в теплом месте. Температура в помещении должна быть не ниже 20 градусов, и на холод следует выносить не более 5-6 упаковок за один раз. Следующие упаковки можно доставлять на крышу только после того, как уложена черепица из предыдущих.

Самоклеящиеся полосы на гонтах битумной черепицы в холодную погоду нуждаются в разогреве. Для этой цели используется строительный фен.

Крепление рядовой черепицы

Рис.12 (схема крепления листов гвоздями)

Листы черепицы на скате крепятся к сплошному настилу кровельными гвоздями, стойкими к коррозии. Эти гвозди с широкой шляпкой вбиваются таким образом, чтобы шляпка не углублялась в поверхность черепичного листа ни прямо, ни наискосок. Нижний край шляпки должен находиться точно на одной линии с поверхностью черепицы (см. верхнее изображение на рис. 12).

Необходимое число гвоздей зависит от угла наклона скатов, а также от коллекции SHINGLAS и формы нарезки черепицы. Рекомендуемое положение гвоздей для разных серий Шингласа показано на рис. 12.

Важно: гибкая черепица серий ДЖАЗ и КАНТРИ монтируется с нахлестом, поэтому на стыке два соседних листа фиксируются одним гвоздем. Чтобы правильно определить место фиксации, следует ориентироваться на монтажную линию, которая присутствует на внешней поверхности черепицы этих серий (эта линия наносится в процессе изготовления кровельного материала).

Для крепления кровельных листов серии КОНТИНЕНТ подходят только длинные гвозди с широкой шляпкой (4,5 сантиметра длиной).

Монтаж стартовой полосы

Материал для стартовой полосы выбирается в зависимости от серии SHINGLAS. В одних коллекциях для этой цели используется коньково-карнизная черепица, а в других — стандартная рядовая.

Коньково-карнизная универсальная черепица не требует резки и укладывается клейкой стороной книзу поверх гидроизоляционного подкладочного материала с отступом от сгиба карнизной планки на 10-20 миллиметров. Чем длиннее скат крыши и больше угол его наклона, тем шире должен быть этот отступ.

Рис.13

Стартовая полоса для Шингласа с формой нарезки Аккорд, Бобровый Хвост, Соната или Трио изготавливается из обычных черепичных листов, от которых отрезаются лепестки. С нижней стороны вся поверхность полосы, за исключением клейкого слоя, покрывается слоем мастики, после чего приклеивается точно так же, как описано выше.

Под мягкую кровлю с нарезкой Континент и Драконий зуб стартовая полоса делается из гонтов рядовой черепицы без отрезания лепестков.

Укладка первого и следующих рядов Шингласа

Вести укладку листов мягкой кровли рекомендуется начиная с середины ската. Это упрощает выравнивание гонтов, особенно на длинных скатах. Первый ряд черепицы начинается от стартовой полосы с промежутком в 10-20 миллиметров между нею и нижним краем кровельных листов.

Укладка следующих рядов ведется снизу вверх по диагонали.

Особенности монтажа рядовой черепицы в зависимости от формы нарезки продемонстрированы на рис. 14 и 15.

Вестерн и Соната

Аккорд

Бобровый хвост

Трио

Драконий зуб

Континент

Второй ряд укладывается от середины ската со сдвигом в ту или иную сторону на ширину половины лепестка. Вести монтаж от центра ската можно в любую сторону — направо или налево.

Нижний край лепестков после фиксации второго ряда черепицы гвоздями должен совпасть с верхним краем вырезов в предыдущем ряду.

Точно так же, со сдвигом на пол-лепестка и выравниванием по вырезам предыдущего ряда, укладывается третий ряд гонтов и все последующие.

На рис. 16 показан вариант монтажа гибкой черепицы Shinglas от середины ската полосами, а на рис. 17 — в форме пирамиды.

Рис.16

Рис.17

При ливне или косом дожде возрастает опасность протечек влаги по краю крыши. Чтобы этого избежать, желательно проклеивать гонты Шингласа вдоль края кровли мастикой ФИКСЕР на ширину 100 миллиметров.

У фронтона углы гонтов, подходящих к торцевой планке, необходимо подрезать, как указано выше, на рис. 9. Это делается для организации правильного стока воды с кровли.

Гибкая черепица «Шинглас», инструкция по монтажу которой поможет вам осуществить работы без ошибок, является высококлассным материалом для обустройства кровли. Полотна представляют собой нечто, подобное слоеному пирогу.

Общее описание

В ходе производства его пропитывают модифицированным битумом. В качестве верхнего слоя выступает базальтовая посыпка, которая может иметь разные оттенки. Именно она обеспечивает привлекательный внешний вид и защищает крышу от воздействий. Нижний слой — это самоклеющаяся которая имеет защиту в виде силиконизированной пленки. От неё перед монтажом достаточно легко избавиться.

Отзывы потребителей

Прежде чем вами будет изучена инструкция по монтажу черепицы «Шинглас», необходимо ознакомиться с отзывами покупателей, которым уже довелось использовать описываемый материал в качестве укрывного для крыши своего дома. Владельцы частных построек особенно отмечают его морозостойкость и долговечность. Первое качество указывает на то, что полотна могут использоваться в особо холодных климатических зонах. Если же говорить о долговечности, то длительность срока эксплуатации у значительно больше по сравнению с аналогичными покрытиями. Частные мастера и профессионалы, которые занимаются укладкой кровельных покрытий, отмечают незначительный вес. Это не предполагает необходимости проведения Несущие конструкции укреплять также не придется.

Нельзя не обратить внимание и на отзывы, в которых покупатели говорят о бесшумности. Даже сильный град или дождь не будут слышны тем, кто находится внутри здания. Используя в процессе работы гибкую черепицу «Шинглас», инструкция по монтажу которой представлена ниже, профессионалы подчеркивают, что после завершения всех манипуляций остается минимальное количество отходов. Это подтверждает статистика даже в случае с теми кровлями, которые обладают сложной конфигурацией. В последнем случае объем отходов составляет не более 5%. Владельцы частных домов, которые уже не один год используют описываемый материал, говорят о его водостойкости. Это обусловлено тем, что материал образует сплошное покрытие, именно поэтому использование дополнительной гидроизоляции не требуется. Материал очень устойчив к воздействию агрессивных сред, а также характеризуется безопасностью. Укрывной материал не намагничивается, не аккумулирует и не способствует притягиванию молний. Вы можете не бояться, что кровля воспламенится, так как материал является пожаростойким.

После укладки вы не столкнетесь с проблемой высоких эксплуатационных расходов. Это объясняется тем, что окрашивание и ремонт в ходе использования не требуются. Помимо всех вышеперечисленных положительных особенностей, которые отражены в отзывах, можно отметить, что гибкая черепица «Шинглас», инструкция по монтажу которой вам позволит исключить ошибки, отличается превосходным внешним видом, который гармонично вписывается в ландшафт и служит настоящим украшением дома.

Работа над настилом

Давая рекомендации по монтажу Shinglas, профессионалы указывают на необходимость серьезного подхода к вопросу обустройства основания. Оно должно быть ровным, жестким и сплошным. Важно обеспечить отсутствие перепадов по высоте, однако если таковые имеются, то они не должны составлять больше 2 миллиметров. При монтаже крупнощитового настила важно обеспечить разбежку швов. Для фиксации следует применять ершенные гвозди или саморезы. При укладке деревянного настила необходимо обратить особенное внимание на годовые кольца. Материал следует застилать таким образом, чтобы кольца были обращены неровностями вниз. Укладывая основание из фанеры или ОСП-3 при пониженных температурах, между соседними листами оставляйте зазор, ширина которого равна 3 миллиметрам. Это позволит исключить деформацию настила при воздействии повышенных температур. Если производится монтаж гибкой черепицы «Шинглас» своими руками, инструкция, представленная в статье, позволит вам добиться желаемого эффекта. При наличии досок разной толщины, которые будут использоваться для обустройства настила, предварительно необходимо произвести их рассортировку. Делается это для того, чтобы толщина основания изменялась постепенно.

Важно обеспечить монтаж более толстых досок таким образом, чтобы они располагались ближе к карнизу, а что касается более тонких, они должны находиться у конька. Стыки должны быть на опорах, в этих зонах доски укрепляются с помощью гвоздей в количестве 4 штук, но не менее. Если планируется использовать влажную древесину, то доски крепятся на 2 самореза с каждой стороны.

Работа над карнизным свесом

Если вы планируется осуществить работы самостоятельно, то вам понадобится инструкция по монтажу «Шинглас». Технология укладки кровельного материала представлена в статье. Для того чтобы усилить карнизный свес, следует использовать стальные Они будут защищать материал от воздействия внешних факторов. Планки необходимо фиксировать к краю основания с помощью гвоздей, которые устанавливаются в шахматном порядке с шагом в 15 см друг от друга. Планки должны монтироваться с нахлестом, ширина которого составляет 5 сантиметров. В этих зонах крепёж устанавливается на расстоянии в 3 см.

Работа над подкладочным ковром

Если вы решите использовать мягкую черепицу «Шинглас-Джаз», инструкция по монтажу данного материала вам поможет. Подкладочный ковер, независимо от уклона, укладывается по всей площади. Около карнизных свесов и в ендовах следует уложить подкладочный самоклеющийся материал ANDEREP. Он станет защищать зоны, где наиболее вероятны протечки. Особенное внимание следует обратить на карнизные свесы, в этих местах самоклеющийся ковер должен укладываться таким образом, чтобы его ширина оказалось больше карнизного вылета.

Проведение разметки

Данные манипуляции производятся для того, чтобы обозначить направляющие линии, по которым будет осуществляться укладка кровельного материала. Это в особенности актуально для необычной геометрии ската или при наличии конструкций, которые врезаны в кровлю. Вертикальные линии следует наносить на расстоянии, которое равно ширине гонта черепицы. Между линиями должна помещаться черепица в пять рядов. Это указывает на необходимость удаления вертикальных линий друг от друга на 80 сантиметров.

Особенности укладки гибкой черепицы

Если вы решили использовать для проведения работ мягкую черепицу «Шинглас-ранчо», инструкция по монтажу данного материала вам поможет исключить возникновение ошибок. Гонты из упаковок следует предварительно перемешать. Если столбик термометра опустился ниже +5 градусов, то упаковки заранее необходимо положить в помещение, температура в котором равна +20 градусов. Самоклеющаяся полоса на материале должна быть прогрета с помощью строительного фена. При необходимости резки материала на кровле нужно осуществлять данные работы на дощечке, что исключает повреждение покрытия.

Если вами самостоятельно будет производиться монтаж мягкой кровли «Шинглас», инструкция, представленная в статье, поможет мастеру, который не имеет достаточного опыта. Каждый гонт следует укреплять к основанию с помощью оцинкованных гвоздей, которые обладают широкими шляпками. Число гвоздей будет зависеть от того, каков угол наклона ската. Если предстоит работать с крышей, уклон которой не превышает 45 градусов, то каждое полотно следует прибивать четырьмя гвоздями. Если же градус ската выше, то понадобится на два крепежа больше. Гвозди должны располагаться ровно, устанавливать их необходимо таким образом, чтобы шляпки не врезались в поверхность кровли, а находились с ней в одной плоскости.

Что мастеру необходимо знать о стартовой полосе

Если вами будет производиться самостоятельно монтаж мягкой кровли «Шинглас», инструкция вам поможет разобраться с технологией. Для стартовой полосы следует применять коньково-карнизную черепицу, однако подойдут гонты и рядового материала, у такого листа нужно будет обрезать лепестки. Данный элемент настилается поверх карнизной планки таким образом, чтобы он располагался на 2 сантиметра выше перегиба. Стоит помнить о том, что ширина отступа от перегиба будет зависеть от длины ската и угла наклона. Чем круче скат, тем более внушительным по ширине должен оказаться отступ. Если в работе предполагается использовать листы, которые обладают формой нарезки «драконий зуб», то обрезку осуществлять не нужно.

Технология укладки

Если вами будет использоваться в качестве кровельного материала гибкая черепица «Шинглас», инструкция по монтажу, представленная в статье, поможет вам разобраться с нюансами проведения работ. При наличии довольно длинного ската монтаж рекомендуется начинать от центральной части. Это облегчит выравнивание по горизонтали. От начальной полосы следует отступить 2 см, после можно приступать к установке первого гонта. Мастер должен обратить внимание на то, что стык полотен первого ряда не должен совпадать со стыками элементов, которые составляют стартовую полосу. В зависимости от того, какова форма нарезки, монтаж может вестись по методу диагональных полос, в виде пирамиды или вертикально ориентированных элементов. Полотна второго ряда следует начинать монтировать от центральной части ската, смещаясь горизонтально в любую из сторон на 1/2 лепестка по отношению к черепице первого ряда.

Заключение

Если вами будет применяться мягкая черепица «Шинглас», инструкция по монтажу, представленная выше, вам непременно поможет. Крайние гонты рядового материала в зонах отсутствия клеящего состава следует обработать битумной мастикой. Важно подвергнуть обработке ширину в 10 сантиметров. Верхние углы обрезаются на 3 сантиметра для эффективной борьбы с воздействием воды. Все упомянутые правила рекомендуется выполнить, только тогда крыша прослужит долго, а также будет выглядеть привлекательно в течение всего срока эксплуатации, о чем мечтает каждый специалист и домашний мастер.

Выполняем монтаж мягкой кровли марки «Шинглас», инструкция от производителя ТЕХНОНИКОЛЬ. Это кровельное покрытие является одним из современных битумных материалов, отличающихся повышенными эксплуатационными свойствами. Основные преимущества покрытия: привлекательность, хорошие шумоизоляционные, теплоизоляционные характеристики, герметичность, устойчивость к воздействиям природной среды, продолжительный эксплуатационный период. Мягкая кровля SHINGLAS – достаточно легкий стройматериал, для его монтажа не требуется применения специализированного оборудования, поэтому кровельные работы можно выполнить самостоятельно.

В этой статье

Структура, характеристики материала

Мягкая кровля «Шинглас» изготавливается в форме гонтов, имеющих фигурный край в виде лепестков, формирующих фактуру покрытия, которая напоминает черепицу. Основой для производства кровельного покрытия служит прочный стекловолоконный холст. Материал не боится влаги, перепадов температур. Армирующая основа с двух сторон покрывается специальным модифицированным битумом, который при низких температурах сохраняет свою эластичность. В результате кровельный материал не растрескивается при резких температурных перепадах, при достаточно низких температурах.

Строение гибкой черепицы «Шинглас»

Верхний слой – базальтовая присыпка.
Далее улучшенный битум.
Основание – из стекловолокна.
Улучшенный битум.
Нижний слой состоит из самоклеющейся морозостойкой битумно-полимерной массы.
Защитный слой выполнен из силиконизированной пленки, которая легко снимается.

Верхний слой материала – базальтовая крошка со специальным связующим компонентом. Она защищает битум от внешних влияний природной среды, придает поверхности кровельного материала эстетичный внешний вид. Пигменты, применяемые в производственном процессе для мягкой черепицы «Шинглас», отличаются повышенной устойчивостью к ультрафиолетовым лучам солнца.

Нижняя часть гонта обрабатывается специальным клеем, который позволяет без особого труда монтировать листовой материал на подготовленную крышу. Специальная силиконизированная пленка, наносящаяся на клеящий слой покрытия, защищает отдельные гонты от контакта при перевозках, хранении кровельного материала. Пленку снимают непосредственно перед укладкой гонта на крышу. Клеящий состав, применяемый для кровельного покрытия «Шинглас», сохраняет свои первоначальные эксплуатационные характеристики достаточно продолжительный период времени, он обеспечивает покрытию прекрасную герметизацию, не теряет эластичность при отрицательных температурах.

Как правильно укладывать мягкую кровлю «Шинглас»?

Предварительно нужно точно рассчитать необходимое количество кровельного материала для крыши. Для этого нужно вычислить ее общую площадь, состоящую из суммы площадей всех отдельных фигур кровли, которые могут иметь форму треугольников, прямоугольников, трапеций, прочих геометрических фигур. Расходный материал понадобится не только для перекрытия внешней поверхности крыши, но и для установки подкладочного слоя, обустройства примыкающих конструкций. Обязательно при выполнении расчетов нужно определить длину конька, карнизов, ендов, торцов, элементов примыкания к мансардам, трубам, прочим конструкциям.

Для обустройства крыши гибкой черепицей также потребуются следующие материалы:

металлические компоненты кровельной конструкции – карнизные, ветровые, примыкающие планки, имеющие антикоррозионное покрытие;
битумно-полимерная мастика, которая используется для наклеивания материалов, изготовленных на битумной основе, на различные поверхности;
самоклеющиеся подкладочные материалы, выполненные на полиэфирной основе, обработанные с наружной стороны защитной декоративной присыпкой;
безосновные подкладки, армированные с наружной стороны защитной пленкой;
гальванизированные кровельные гвозди;
подкладочные ковры, изготовленные на основе полиэфиров с нескользящим покрытием из полипропилена;
подкладочный ковер, обработанный с двух сторон минеральной посыпкой;
компоненты вентиляционной системы;
ендовый ковер, сделанный на основании полиэстера, слой битума обработан базальтовой посыпкой, применяется для проведения гидроизоляции на сложных кровельных участках, узлах.

Расход черепицы будет зависеть от типа нарезки лепестков. Производитель на упаковке материала указал его полезную площадь с учетом нахлестов. В зависимости от формы гонта отходы мягкой кровли могут составлять до 15%, но не менее 5%.

Нужно понимать! Чтобы не произошло вздутие ковра, не формировались подтеки, запрещено добавлять в мастику растворители, а сам материал нужно наносить слоем до 1 мм.

Подготовка основания

Технология монтажа кровли SHINGLAS предполагает наличие сплошной обрешетки. На стропильной системе выполняют настил из высококачественной обрезной доски, фанеры, прочего листового материала. Чтобы не допустить стыков четырех углов, монтаж листов настила производится «в разбежку». Для их крепления используются саморезы, ершенные гвозди. Настил из досок выполняется с пятимиллиметровым отступом между отдельными досками. Если обустройство обрешетки осуществляется в зимний период, также делается пятимиллиметровый зазор, необходимый для теплового расширения элементов конструкции летом.

Важно! Если доска обрезная, используемая для обустройства обрешетки сплошного типа, не прошла калибровку, материал необходимо обязательно отсортировать по толщине, чтобы впоследствии монтажа изменения размера досок были плавными. Между близлежащими элементами перепад не должен составлять более двух миллиметров.

При осуществлении монтажа настила из высококачественной обрезной доски нужно смотреть на кольца, выпуклая сторона которых должна быть направлена вверх. Пиломатериал перед его применением должен быть хорошо просушен, тогда маловероятна его деформация. Если же пришлось использовать еще влажные доски, тогда их края нужно закреплять минимум двумя саморезами. А чтобы конструкция прослужила максимально продолжительный период времени, ее деревянные элементы обрабатываются огнеупорными, биозащитными средствами.

Вентиляция крыши

Для эффективного функционирования кровельная конструкция с битумным покрытием должна иметь по всей площади хорошую вентиляцию. Вентиляционная система для мягкой крыши обустраивается таким образом, чтобы воздух не застаивался ни на одном участке внутрикровельного пространства. Иначе скопление влаги на «мертвых участках» будет способствовать гниению деревянных элементов конструкции, а также ее будет впитывать утеплительный материал.

Вентилированию должно подвергаться пространство между гидроизоляционным слоем и обрешеткой.
Для этого обустраиваются специальные отверстия у карниза, которые после установки кровли закрываются софитами, и вытяжные отверстия у конька. Чтобы создать хорошую тягу, нужно обеспечить разницу давления, поэтому отверстия вытяжки делаются больше на 15 процентов от вентиляционных отверстий. Параметры канала вентиляционной системы будут зависеть от наклона кровельных скатов. Чем наклон крыши меньше, тем вентиляционные каналы делаются шире.

При обустройстве мягкой кровли рекомендуется применять материал одной партии, чтобы в процессе монтажных работ избежать резких цветовых перепадов в пределах ската крыши. При использовании битумной черепицы с одним цветовым кодом из различных партий непосредственно перед самой укладкой гонты разных упаковок нужно перемешать между собой. Тогда изменение цвета не будет заметно.

Важный совет! Чтобы гонты можно было свободно отделять друг от друга, упаковку с кровельным материалом предварительно нужно согнуть, затем встряхнуть, а уже после этого только открывать.

При укладке мягкого кровельного материала в холодный период года, когда внешняя температура воздуха составляет не более +5°С, упаковки с материалом нужно сохранять в теплом помещении. А клеящий слой гонта перед его настилом на крышу разогревают при помощи монтажного фена.

Часто при укладке мягкого кровельного покрытия излишки материала приходится обрезать. Для этого рекомендуется использовать режущие инструменты с хорошо заточенным лезвием, деревянные дощечки, на которых будет обрезаться гонт.

Гонт стоит хранить в темном помещении, в которое не проникают прямые солнечные лучи. Это нужно для того, чтобы не допустить склеивание клеящего состава с защитной пленкой. Также при длительном хранении запрещается складывать друг на друга поддоны с упакованным гонтом, иначе также возможно склеивание клеевого состава с защитной пленкой в результате сильного давления сверху.

Важно помнить! Битумное покрытие жарким летом становится очень мягким, на нем от незначительной нагрузки остаются следы, поэтому при выполнении кровельных работ рекомендуется использовать специальные «лазы», маты, изготовленные из растительного волокна.

Вывод

Используя инструкцию по монтажу мягкой кровли, все работы вполне можно выполнить самостоятельно. А при уходе за таким покрытием в эксплуатационный период необходимо использовать инструменты, не имеющие острых окончаний.

В для начала вам будет интересно узнать, что популярная мягкая кровля Шинглас – российского производства. Выпускается она производителем различных строительных материалов Технониколь, который многим известен по рулонной наплавляемой кровле. И здесь уже не срабатывает правило, что отечественное – всегда хуже зарубежного. Почему? Сейчас мы во всем разберемся!

Что собой представляет гибкая черепица Шинглас?

Главные преимущества Шинглас

Гибкость, которая позволяет обустраивать кровлю самой сложной конфигурации – от почти плоских поверхностей с 12° уклона до затейливых куполов.
Легкий вес, а потому в усилении стропил нет никакой необходимости.
Биологическая стойкость – ни коррозия, ни гниение такой кровле не грозит.
Абсолютная водостойкость и морозоустойчивость. Такая кровля вообще не впитывает воду ввиду своей непористой структуры.
Ветроустойчивость – замечательное качество кровли для самых ветреных местностей, где обычный профнастил срывает одним рывком.
Химическая стойкость. Черепица Шинглас, благодаря своей посыпке и защитным слоям, легко переносит и кислотный дождь, и попадание солей.
Практичность и экономичность: малое количество отходов даже на самых сложных объектах, доступная цена и ценная для перевозки компактность.

Коллекции мягкой кровли Шинглас

Однослойная черепица Шинглас: аккуратный стиль и практичность

Обратите внимание на серию Самба, которая выгодно отличается своими яркими расцветками:

На Джайв, который сделан по благородным классическим мотивам:

И популярную Кадриль:

Двухслойная черепица Шинглас: 3D эффект объемности

Так, преимущества двойной черепицы вот в чем:

Долговечность. Срок гарантии на такое изделие в два-три раза выше, чем на обычную однослойную черепицу.
Надежность. Понятно, что два слоя любого материала по своим технически показателям минимум в два раза лучше одного слоя.
Прочность. Повредить такую кровлю уже не просто, и уж точно не упавшим с дерева яблоком.
Простота монтажа. Здесь слои еще в заводских условиях склеены между собой, а потому их не нужно комбинировать на месте. Это ценный пункт, т.к. не все мы эстеты и не у всех из нас есть такой хороший глазомер, чтобы идеально сочетать между собой отрезки разного цвета.
Дизайн. Вот теперь виден и объем, и фактурность, и текстура. Такая кровля смотрится куда эффектнее и дороже, чем просто плоское наклеенное изображение, пусть даже с тенью. Вот этот тип мягкой кровли уже более реально назвать черепицей, а не ее имитацией.

Трехслойная черепица Шинглас: новое слово в строительстве!

Тонкости и нюансы монтажа

А теперь давайте рассмотрим подробнее все тонкости и нюансы работы с этим кровельным покрытием.

С чем придется повозиться?

Подготовительные работы

Выбираем основание

В любом случае главные требования к основанию под черепицу такие:

Абсолютная сухость – иначе потом будут гулять все плитки, и решение этой проблемы окажется недешевым.
Жесткость – никаких прогибов!
Идеальная ровность – такая, что максимальный перепад по высоте в пределах одного квадратного метра не должен превышать 2 мм!
Прочность. Да, битумная черепица легкая, но ведь нельзя забывать про снег, не так ли? Вспомните, как тяжело убирать снег в обильные дни, а теперь представьте, какое давление он оказывает при слое всего в 30 см!

Шаг стропил делайте 50 см, если используете сплошную доску, и 90 см, если у вас – фанера. Вот хороший пример:

Технология монтажа

Но лучше все делать изначально технологически правильно:

Шаг 1. Сначала подкладочный ковер уложите в ендову и зафиксируйте гвоздями с шагом 20 см, а затем смонтируйте рядами снизу вверх – так, чтобы они оказались параллельными карнизу, с нахлестом в 10 см в продольном положении и в 20 см в поперечном.
Шаг 2. Все края подкладочного ковра зафиксируйте гвоздями с интервалом в 15 см, швы проклейте клеем марки К-36, а в ендовах оставьте дополнительный нахлест 15 см на ковер.
Шаг 3. Монтаж мягкой кровли Шинглас по правилам осуществляется снизу вверх, по всей поверхности скатов. После чего приклеиваем и прибиваем саму черепицу.
Шаг 4. Не забываем снимать защитную пленку с каждой плитки. А ту часть черепицы, что будет находиться близко к фронтонному свесу, дополнительно обработайте специальным клеем или мастикой шириной слоя до 12 см.
Шаг 5. Закрываем конек карнизной черепицей.
Шаг 6. А теперь важно защитить края основания от дождя и снега. Поэтому монтируем металлические карнизные планки. Класть их нужно с нахлестом в 5 см и забивать тремя гвоздями так, чтобы те прошили обе планки. Крепление выполняйте зигзагообразно, с шагом в 10 см.
Шаг 7. Чтобы защитить уложенную мягкую черепицу от влаги во время дождя, вдоль ендов положите дополнительно ендовый ковер. Проклейте его по краям и зафиксируйте кровельными гвоздями с шагом 10 см.
Шаг 8. Если же угол ската крыши менее 12°, тогда, чтобы избежать протечек, укладывайте самоклеющийся подкладочный ковер в два слоя, а вентиляционный зазор между деревянным основание и утеплителем увеличивайте до 80 мм.

Предлагаем вам два подробных мастер-класса, которые наглядно вам все объяснят:

Я уже написал несколько статей на тему кровельных материалов: (ГЧ) по сравнению с металлочерепицей (МЧ) и .

Сегодня пришел черед рассказать о монтаже черепицы Шинглас от сайт. Помогали мне с монтажом гибкой черепицы
два человека, более опытные в этом деле, чем я, так что я многому у них научился. Но и одному своими руками монтировать гибкую черепицу реально. Главное, не забывайте использовать страховку, так как кровля очень скользкая — и ОСП и подкладочный ковер и даже сама гибкая черепица. Ну и позовите хотя бы одного помощника, который будет исполнять роль грузчика и закидывать листы ГЧ вам на крышу.

Себе на крышу я выбрал кровельным материалом гибкую черепицу отечественного производства Шинглас
из коллекции Кантри
с названием Мичиган
. По цене она заметно дешевле зарубежной (почти в 2 раза), а по качеству по отзывам не отличается (разве что по цветовому ассортименту, и то не уверен).

Вместе с гибкой черепицей
(150 кв.м. рядовой и 15 кв.м. карнизной и коньковой) были также закуплены:
— Водосточная система из металла GrandLine 90 мм
— Кровельная вентиляция Vilpe + проходки Huopa.
— Корректор для ремонта царапин (нужна штука при работе с металлом)
— Герметик кровельный Tytan каучуковый
— Пистолет для герметика
— Мастика «Фиксер» — 15,6 кг (хватило было и 6 кг в итоге)
— Ковры подкладочные – 150 кв.м. Adnerep (не хватило, пришлось докупать еще рулон, думайте о нахлестах!)
— Планка капельник 100×60 белая покрытие Atlas (она же карнизная планка)
— Планка ветровая для мягкой кровли 60x30x90 белая покрытие Atlas

Также были куплены 3 тысячи гвоздей для кровельного нейлера.

Монтаж гибкой черепицы Шинглас. Этап 1. Карнизные и лобовые доски

Карнизные и лобовые доски я решил сделать по-скандинавски из деревянных досок «лесенкой». Доски строганые 20мм толщиной и 6 метров длиной. Сначала были «взъерошены» болгаркой со специальной насадкой (стали не такими красивыми, но думаю, все впиталось куда лучше и глубже). После чего я их прогрунтовал, дал подсохнуть, потом прошелся по ним шлифовальной бумагой с зерном 180. После этого было нанесено два слоя краски за несколько дней.

В начале я прибивал доску, распущенную пополам вдоль, она выступает как закладная для крепления второй доски сверху.

Доски крепились к стропилам финишными гвоздями нейлером 15GA Freeman. После закрепления и обрезки я прошпаклевал все щели и гвозди и закрасил еще одним слоем краски все доски. После чего специальным составом прокрасил все торцы (для большей защиты). Краску купил шведскую – Текнос. Грунт тоже их. Ну и защита торцов аналогично.

Монтаж гибкой черепицы Шинглас. Этап 2. ОСП-3, карнизные и ветровая планки, а также подкладочный ковер Anderep

Следующим этапом нужно было закрепить к обрешетке ОСП, а затем сразу же настелить подкладочный ковер (чтобы ОСП не намокла и не всбухла – случаются такие прецеденты).

Напомню, обрешетка на крыше у меня стоит с шагом 350 мм (изначально под металл), поэтому мне пришлось добавить еще 5 рядов обрешетки, чтобы стыки ОСП приходились на обрешетку.

Очень важно выставить ОСП ровно по карнизу, причем нужно устанавливать его, сразу держа в руке карнизную планку (капельник). Причем нужно сначала временно прикрутить крюки водосточной системы на свои места, по крайней мере, в трех местах (по краям и посередине карнизной доски). После этого будет понятно, сколько делать выпуск карнизной планки (вода и снег должна скатываться с нее в середину водосточного желоба, а не в начало) , а значит и выпуск ОСП. В моем случае ОСП выступила за крайнюю обрешетку на 4 см.

После закрепления первых листов ОСП по карнизу, можно крепить карнизную планку, а уже поверх нее подкладочный ковер. Планку лучше монтировать по заранее натянутой по скату нитке. Потом по этой ровно поставленной планке удобно будет ровно монтировать и саму гибкую черепицу
.

На карниз я взял толстый самоклеющийся ковер Anderep Ultra. На остальные места ската – Anderep Prof (он тоньше и требует проклейки слоев мастикой, но его хватает за глаза для моего ската 26 градусов). Ковер крепится снизу на предыдущий слой на мастику, а сверху механически – гвоздями. Нахлест мы делали 10 сантиметров, все обильно, но тонким слоем промазывали мастикой.

На фронтонах лучше изначально немного выпустить ОСП побольше, а потом обрезать по нитке циркулярной пилой по месту, так будет точнее. Мы так и делали. Причем ковер тоже нужно выпустить побольше, а потом отогнуть и после отпила ОСП отрезать до нужного места. Но если немного и ошибетесь — не страшно. Там сразу встанет ветровая металлическая планка и закроет ковер. На нее уже будет крепиться гибкая черепица
на слой мастики в 10 сантиметров длиной.

Кстати, наша ветровая планка была не сразу готова к использованию, у нее был лишний загиб. Как мне объяснили в Гранд Лайне, это сделано для лучшего ската воды, только нужно самому завальцевать этот загиб и прижать его к планке. Делали мы это молотком через кусок деревяшки. И нам это не очень нравилось. Но ничего не поделать, получается планка наполовину «сделай сам».

Ветровую планку я на 1 см отодвинул от деревянной верхней лобовой доски, чтобы подальше отвести влагу от дерева. Также металл планки и по вертикали закрыл доску где-то на 1,5 см. Итоговый вид мне понравился.

Нужная вещь при монтаже гибкой черепицы: веник!

Монтаж гибкой черепицы Шинглас. Этап 3. Сама черепица

В первую очередь на карниз по всей длине кладется специальная карнизная черепица, причем мы клали ее так, чтобы она почти целиком накрывала карнизную планку, непокрытой осталось около 1,5 сантиметра.

Сразу скажу, что при монтаже гибкой черепицы на мою крышу мы не все делали по инструкции. Реальность, бывает, намного расходится с инструкциями, так произошло и в этот раз.

Например, оказалось, что гораздо экономичнее и удобнее монтировать гибкую черепицу с края, а не с центра ската. Для этого берем два листа гибкой черепицы
и режем их на куски 20см-80см и 40см-60см. Также берем третий лист длиной 100 см. Теперь начинаем монтировать с края друг над другом: 100, 80, 60, 40, 20. У нас есть первые пять рядов. Теперь мы просто к каждому из рядов будем добавлять целый лист и швы будут на расстояния 20 см друг от друга. Таким образом, из обрезков у нас будут только те части, что мы отрежем на другом конце ската, и то те обычно тоже уходят на более мелкие кусочки. У меня от всей крыше осталось обрезков около 2 квадратов, то есть 1%, вместо заявленных прозводителем 5-10%.

ВНИМАНИЕ.
Этот метод работает только для гибкой черепицы Кантри и Джаз
, так как рисунок там не ортогональный, а случайный. С ортогональной черепицей нужно делать по-другому и скорее всего, имеет смысл начинать с середины ската.

Монтаж гибкой черепицы Шинглас. Этап 4. Вентиляционные трубы Vilpe

Удобнее всего нам показалось делать проходки не в конкретном месте с идеальной точностью, а в примерно нужном месте (а потом к конкретной трубе подводить проходку через гофру). Это позволило нам начинать монтаж проходки в месте сразу после целикового куска гибкой черепицы и подрезать все по минимуму, а все швы делать не над проходкой, а в других местах.

Единственное, что мы сделали не по инструкции – не стали закручить саморезы, а заменили их на винтовые кровельные гвозди, а 3 самореза, которые закручиваются вниз проходки – просто не стали крепить, лишние дырки в крыше – не нужны, так как мы ее крепко посадили на мастику.

Вот так все выглядит в итоге:

Правда, видна крыша в основном соседям, мне ее увидеть можно только с другого конца участка, так что особенно не выбирайте гибкую черепицу по красоте. Лучше выбирайте по прочности: двухслойную и ламинированную: кантри или джаз. Джаз то же самое, только немного потолще.

Если решили брать ГЧ, то купить гибкую черепицу в Нижнем Новгороде можете через меня со скидкой 25%.

Звоните: 8920-022-18-11

Видео по монтажу гибкой черепицы:

Американское:

Отечественное:

инструкция, видео, технология монтажа своими руками

Прежде чем говорить о способах укладки мягкой кровли Шинглас, предлагаем коротко познакомиться с самим материалом, узнать его преимущества и особенности. Первое что стоит отметить, это торговую марку «Технониколь», которая с 2005 года производит кровельный материал.

По своей структуре Шинглас представляет прочную, влагостойкую основу. В ее основе лежит стеклохост, пропитанный несколькими слоями битума. Стеклохолст делает материал эластичным и прочным, увеличивает сопротивление на разрыв. Битум делает черепицу водонепроницаемой, защищает от разрушения и промерзания. В нижней части изделия располагается клеящая полоса, которая обеспечивает надежную фиксацию с ОСБ.

Следует знать. В качестве дополнительной защиты мягкая черепица Шинглас обеспечена слоем легкосъемной полимерной защиты, которая оберегает листы на момент транспортировки. Производитель использует посыпку в виде базальтовой крошки. Это настоящая, переработанная порода, которая защищает кровлю от протекания и разрушения в любую погоду.

Содержание статьи

Достоинства кровли

Основным преимуществом можно считать максимально высокий уровень шумоизоляции. Именно это и ставит всю коллекцию на первое место в сравнении с металлочерепицей. Сюда же можно отнести и следующие преимущества:

Небольшой вес. В конечном счете, это снижает нагрузку на кровельную систему, исключает образование трещин в стенах, не нагружает фундамент.
Высокая степень устойчивости к химически активной среде. Технониколь уверяет, что какие бы дожди не поливали ваш дом, черепица серии Шинглас не выцветет и не разрушится на протяжении 60 лет. Этому способствует посыпка на основе базальтовой крошки, а также битум и стекловолокно, используемое в основе. Прорезиненная основа не коррозирует, не гниет и не разрушается от мороза.
Доступная цена. Именно эта категория товара от Технониколь доступна для рядового покупателя. Возможность создания индивидуального проекта позволяет покупать материал без остатка. Его правильная геометрия и размер позволяет подгонять листы под конфигурацию крыши с минимальным количеством отходов.
Возможность реализации сложных проектов. Гибкость и эластичность позволяют накрывать самые необычные кровельные решения. Производитель по инструкции допускает монтаж мягкой кровли Шинглас на крыши, уклон которых достигает более 12 градусов. Материал может быть использован в зоне повышенного холода и влаги. Поскольку черепица полностью гигроскопична, она не разрушается весь период эксплуатации и не выцветает, поскольку хорошо переносит воздействие ультрафиолета.

Подводим промежуточный итог. Шинглас — это не только высокая надежность, но и неповторимый рельеф, структура, эксклюзивность, что меняется от одной коллекции к другой. Коллекций действительно много, но наиболее популярными из них, Джаз» и «Кантри», «Континент» и другие.

Технология монтажа мягкой черепицы Шинглас

Мы имеем представление о том, что такое мягкая черепица Шинглас и какими преимуществами она обладает. Теперь нужно разобраться с тем, как правильно подготовиться к работе, какой инструмент использовать, на какие моменты обратить особое внимание и, самое главное, как укладывать материал правильно.

Процесс монтажа гибкой черепицы Шинглас

Основные элементы конструкции

Одним из главных моментов перед укладкой гибкой черепицы Шинглас – грамотное устройство крыши. Здесь главное правильно выбирайте шаг стропильной системы, подбирайте обрешетку, а также материал, на который непосредственно будет укладываться черепица.

В качестве стропил обычно выбирают брус 50 на 150 мм, шаг между которым устанавливают в зависимости от того, будет ли помещение под крышей жилым. Если да, то шаг выбирают не более 60 см, чтобы затем, проще было уложить утеплитель. Если нет, то шаг может быть выбран и больше, с целью экономии, поскольку утеплять не потребуется.

Установив стропила, обязательно уложите пароизоляцию. Ее присутствие в конструкции крыши является неотъемлемой частью безопасной работы материала, поскольку иначе стропила могут заплесневеть от сырости, впоследствии сгнить в короткий срок.

Гидроизоляцию на этом этапе можно не класть, поскольку кровельный материал является прочным. Если же гидроизоляция и применяется, то она используется перед непосредственной укладкой гибкой черепицы.

Внимание. Обязательным условием работы с мягкой кровлей, является наличие вентиляции. Вентиляция должна быть проведена в не жилую часть чердачного помещения, это поможет защитить от образования сырости.

Если в целом рассмотреть кровельный пирог, то после стропильной системы укладывайте пароизоляцию, затем обустраивайте обрешетку из доски, после чего кладите OSB листы, которые обязательно должны быть влагостойкими. Затем кладется гидроизоляция, и только после этого укладывается мягкая кровля.

Необходимый инструмент

Для быстрого и правильного выполнения работы, понадобятся:

Пистолет со скобами. Лучше если он будет пневматического или электрического действия, поскольку пистолет с ручным приводом не всегда хорошо пробивает ОСБ-лист.
Молоток, канцелярский нож, карандаш, угольник, разметочная линейка не менее 1 метра длиной.
Пистолет для работы с герметиком, герметик, клей или мостика.
Ножницы по металлу, шнурка, измерительная рулетка. Понадобится лестница для подъема на высоту.

Не забывайте о правилах техники безопасности, а потому используйте в работе страховочный трос. На трос лучше всего приспособить подсумок, чтобы руки были свободны.

Мягкая кровля крепится гвоздями

Нюансы, которые нужно учесть перед началом работы

Перед укладкой необходимо правильно составить проект, посчитать смету, только потом заказать товар. Дело в том, что если вам не хватит материала, то другая партия может немного отличаться по оттенку цвета. Это не существенно, но потребует покупать дополнительные упаковки, чтобы смешивать цвета.

Обязательно контролируйте угол наклона ската. Он не должен быть меньше чем 12 градусов. Следите за погодными условиями. Если вы работаете при положительной температуре, более 10 градусов по Цельсию, то нет необходимости дополнительного нагрева черепицы. Если температура меньше 10, но больше нуля, необходимо предварительно подержать изделия в теплом помещении и только потом приступить к укладке. Если температура ниже нуля, то придется прибегать к разогреву при помощи строительного фена.

Наклеив разогретую черепицу на конструкцию крыши, вы можете уже не беспокоиться о ее форме. Клеящая основа будет надежно держать каждую из отдельных ячеек крыши.

Непосредственный монтаж. Технология в виде пошаговой инструкции

Монтаж гибкой черепицы начинается с того, что монтируется подкладочный ковер. Здесь нет особых приоритетов в выборе, но есть рекомендации от Технониколь, которые предлагают монтаж ковра Anderep Barrier.

Если бюджет не позволяет укладывать ковер по всей крыше, то производитель рекомендует положить его только в самых опасных местах, например, вблизи с дымоходом, а также около мансардных окон.

Правильная технология укладки кровли своими руками предполагает соблюдение следующих этапов:

Первым делом укладывается подкладочный ковер. Перехлест между отдельными полосами ковра должен быть не менее 10 сантиметров. Сам ковер должен быть уложен идеально относительно геометрии крыши, поэтому лучше всего укладывать его несколько внахлест на нижнюю часть, чтобы затем обрезать ровно. Ковер пробивается гвоздями с шагом 20 см. Нахлест ковра возле ендовы должен быть не менее 15 см. Каждый из швов необходимо проклеить между собой клей марки k-36.
Перед укладкой мягкой кровли необходимо еще раз измерить геометрию крыши, образно расчертить правильный прямоугольник, после чего начать монтаж черепицы Шинглас снизу-вверх. Изначально листы Шинглас приклеивают, после чего прибивают гвоздями. Перед укладкой снимите защитную пленку, которая была необходима для транспортировки. В тех местах, где плитка черепицы будет находиться в непосредственной близости к кровельноому свесу, обработайте не менее 12 см изделия специальным клеем или мастикой.
В завершении закройте конек карнизной черепицей. Далее, согласно инструкции, следует защитить кровельное пространство от ветра и снега. Для этого необходимо закрепить карнизные металлические планки, внахлест с шагом не менее 5 см. Их следует закреплять гвоздями или саморезами. Далее следует защитить конек. Для этого следует положить ендовый ковер, который также крепится гвоздями шагом не менее 10 см.

Фото: процесс укладки мягкой кровли Шинглас

Внимание. Если ваша крыша все же имеет уклон менее 12 см, то укладка подкровельного ковра в несколько слоев обязательна. Как минимум следует положить ковер в два слоя. При этом сама конструкция ската должна предполагать вентиляционный зазор вплоть до 80мм, что защитит утеплитель от влаги.

В заключение

В заключение хотелось бы отметить, что правильно выполненный монтаж — это гарант комфортного проживания в доме. Большое многообразие коллекций этой серии позволит построить современный дом с непревзойденным и неповторимым дизайном. И это может быть даже дом мансардного типа, где даже во время сильного дождя будет тишина и уют, благодаря многослойной структуре материала.

Видео: правильный монтаж гибкой черепицы Шинглас

Пригодилось? 0

Рейтинг автора

Автор статьи

Профессиональный кровельщик. Работает в сфере строительства около 15 лет.

Написано статей

Как установить черепицу от начала до конца

В этом видео мы расскажем, как укладывать черепицу, чтобы она была прямой и водонепроницаемой. Эти рекомендации по проекту относятся к низким крышам, обеспечивающим легкий доступ, например, к крыльцам, навесам или конурам. Для крыш больших размеров рекомендуется нанять профессиональных кровельщиков с надлежащей защитой от падения.

Насколько сложно покрыть крышу черепицей?

Укладка черепицы на крышу может быть сложной и опасной.Важно надеть соответствующее защитное снаряжение, такое как привязь и веревка, прикрепленная к гребню, или подмосток с перилами безопасности вокруг него, чтобы защитить себя от падения.

Детали проекта

Стоимость

Зависит от размера крыши

Расчетное время

Зависит от размера крыши

Должна ли черепица нависать над краем потека?

Нависающая черепица над краем капельницы примерно на полдюйма может помочь с поверхностным натяжением.Заранее спланируйте, как вы будете укладывать черепицу, вот как мы рекомендуем подойти к установке.

Установка черепицы за 11 шагов:

Чтобы начать установку черепицы, выровняйте алюминиевый водослив заподлицо с краем крыши и проведите карандашную линию вверху на каждом конце дома.
С помощью меловой линии проведите линию между двумя отметками, чтобы получился прямой край.
Потяните водосливной край вниз примерно на полдюйма от этой линии, чтобы создать зазор между отливным краем и лицевой панелью.
Закрепите водосливную кромку гвоздями из оцинкованной кровли толщиной 1¼ дюйма и молотком.
Повторите шаги для остроконечных концов, установив водослив на крыше вдоль фронтона.
Расклад 30 фунтов. заасфальтированный рубероид и прибейте его к месту с помощью гальванизированных кровельных гвоздей толщиной 1¼ дюйма.
Чтобы спланировать дизайн черепицы, начните с нижней части крыши и поместите рулетку на расстоянии ½ дюйма от края крыши, чтобы убедиться, что черепица нависает над краем водостока.
Отметьте 12 дюймов на крыше для первого ряда черепицы, затем отметьте каждые 5 дюймов на всем протяжении крыши, чтобы установить откос. Сделайте это с обеих сторон крыши.
Используя меловую линию, проведите прямую линию через каждые 5 дюймов.
Используйте меловую линию, чтобы провести прямую вертикальную линию через каждые 6 дюймов.
Установите стартовый слой, отрезав три выступа на черепице, оставив только верхнюю часть смолы.

инструментов:

Как установить битумную черепицу — Руководство по установке кровельной черепицы

Изучите основы установки кровли из битумной черепицы, любезно предоставленное IKO.

Когда пришло время заменить крышу, объем доступной информации может быть огромным. На многих веб-сайтах и в видеороликах подробно рассказывается о том, как покрыть крышу черепицей. Эта статья от экспертов IKO Roofing поможет вам разобраться во всем, выделив основные шаги и обрисовав в общих чертах основное назначение каждого компонента кровельной системы. Эта статья не заменяет надлежащее обучение вживую, и IKO рекомендует, чтобы укладкой кровли занимались только должным образом обученные профессиональные кровельные подрядчики.

В следующий раз, когда вы прочитаете инструкции по упаковке или посмотрите обучающее видео на YouTube, вы лучше поймете, почему черепица устанавливается именно так.

Вот основные действия по установке кровли.

1. Первым шагом в любом кровельном проекте всегда является безопасность. Работа на высоте на крыше представляет опасность падения и другие проблемы безопасности. IKO рекомендует, чтобы кровельные работы выполнялись квалифицированными профессионалами, которые знают, как лучше всего укладывать кровлю, и прошли полное обучение по всем аспектам безопасности при строительстве кровли.Кроме того, важно изучить местные применимые строительные нормы и правила и убедиться, что крыша соответствует всем требованиям.

2. Понять физику работы скатной черепичной крыши . Битумная черепица просто полагается на силу тяжести, чтобы пролить воду от дождя или таяния снега. Если черепица и все вспомогательные элементы крыши расположены и перекрываются с учетом этого, крыша должна успешно отводить воду. В словаре «покрывать черепицей» определяется как «раскладывать или располагать так, чтобы они перекрывали друг друга.«Итак, теперь давайте посмотрим на последовательность перекрытия компонентов конструкции крыши, чтобы увидеть, как это применимо.

3. Подготовка палубы. Перед установкой любых кровельных материалов убедитесь, что настил крыши гладкий, правильно прикреплен к фермам крыши, сухой и не имеет зазоров или отверстий. Чистая плоская поверхность настила поможет гарантировать, что новая черепичная крыша также будет выглядеть гладкой и плоской после завершения работы.

4. Работайте снизу вверх. Мы работаем не только снизу крыши, мы также начинаем с самого нижнего слоя с точки зрения компонентов кровли. Битумная черепица является видимой частью и первой линией защиты от неблагоприятных погодных условий, но то, что находится под ними, действительно имеет значение. Первый материал, установленный на карнизе, — это водосточная кромка. Он буквально обеспечивает чистый, острый край для начала крыши и защищает нижний край настила крыши от повреждения водой, не позволяя воде «бросить вызов силе тяжести» и оттекать «вверх», прежде чем она покинет крышу.

Капельная кромка устанавливается под лед и воду на карнизе, а также поверх льда и воды и подстилки на граблях.

5. Защита карниза ледяной дамбы . Если вы живете в районе, где климат отличается значительной холодной зимой, вы должны носить ботинки, чтобы защитить ноги от льда, слякоти и луж, верно? Что ж, ваша крыша и дом под ней нуждаются в такой же защите, которую обеспечивает защита от льда и воды.Эта тонкая самоклеящаяся мембрана является следующим компонентом, и ее устанавливают поверх оттока. Лучше всего предотвратить образование ледяной плотины, обеспечив надлежащую пароизоляцию чердака, соответствующую изоляцию чердака и тщательную вентиляцию; тем не менее, ледозащитная мембрана является разумным компонентом кровельной системы и, вероятно, требуется в соответствии с местными строительными нормами в холодном климате. Эта мембрана из льда и воды обычно применяется для свеса карниза на 1/4 ″ -3/4 ″. Чтобы быть полностью эффективным, он должен подниматься по крыше до точки не менее 24 дюймов внутри вертикального расширения внутренней стороны стены.В это время любые впадины на крыше также следует заделать водяной пленкой. Почему защита от льда и воды? Поскольку эти мембраны работают по тому принципу, что их прорезиненное асфальтовое покрытие герметизирует стержни лежащих выше крепежных элементов черепицы, добавляя дополнительную степень защиты от водоотливов.

Ледяные дамбы образуются, когда талый снег стекает по крыше к карнизу и снова замерзает, что заставляет воду снова подниматься под черепицу.

StormShield Защита от льда и воды.

6. Подложка для общей вторичной защиты кровли. Теперь настало время для кровельного покрытия, которое может быть либо пропитанным асфальтом войлоком, либо синтетическим кровельным покрытием. Оба предлагают вам спокойную защиту под черепицей. В то время как битумная черепица будет основным водоотталкивающим слоем крыши, установка подкровельного покрытия дает множество преимуществ. Войлок укладывается горизонтальными рядами, перекрывая лед и водозащитный слой карниза на 4 дюйма, а мембрану ендовы — на 6 дюймов.Примечание. Если ваш дом находится в регионе, где защита от льда и воды не требуется, начните укладку подстилочного покрытия с карниза, выступая за водослив на 1/4 ″ — 3/4 ″. Помните тот водослив, который мы установили внизу крыши? Поднимаясь по наклонным краям крыши (называемым «граблями»), он проходит поверх подкладки. Хотя это, кажется, противоречит принципу перекрытия, установка отливной кромки над подкладкой на граблях создает чистый край крыши и обеспечивает крепление подкладки с повышенным сопротивлением ветру.Кроме того, любой ветер, дующий на переднюю кромку, будет пересекать верхний фланец капельной кромки и попадать на подкладку, а не под подкладку, где потенциально может вызвать проблему.

Подкладка из синтетического материала IKO RoofGard-Cool Grey из синтетического материала для крыши придает вашей крыше дополнительный уровень защиты.

7. Покрытие стыков и впадин. Если крыша будет протекать, это, скорее всего, произойдет там, где слой черепицы проникает, прерывается или встречается со стеной.Это особые области, которые требуют гидроизоляции — дополнительного слоя водоотталкивающего материала, который помогает воде течь вниз по склону. Долины могут быть как открытыми, так и закрытыми — открытые долины не покрываются черепицей, закрытые долины. Если ваша крыша будет иметь открытые впадины, что рекомендует IKO, именно сейчас впадины следует облицовывать заранее сформированной шириной из коррозионно-стойкого металла. Закрытые ендовы достраиваются при укладке битумной черепицы. Для более длительной эксплуатации крыши IKO настоятельно рекомендует использовать открытые металлические ложбины.Перед укладкой кровельной черепицы завершите укладку подкладки и гидроизоляции ендовы. Рекомендуемый материал для гидроизоляции — оцинкованный металл толщиной 28 или эквивалентный коррозионно-стойкий, не оставляющий пятен материал (уточняйте в местных нормах и правилах). Центрируйте полосу защитной мембраны от льда и воды шириной 914 мм (36 дюймов) в долине. Изделие временно приклеивается по одному краю. Аккуратно снимите основу и положите на место, разгладив морщинки. Начните работу с карниза, позволяя дополнительным частям перекрывать друг друга не менее чем на 150 мм (6 дюймов).Удалите временные гвозди. Отцентрируйте предварительно обработанную / оцинкованную металлическую облицовку ендовы шириной минимум 610 мм (24 дюйма) и толщиной минимум 28 калибра в ендове и закрепите гвоздями, достаточными для удержания на месте, прибивая гвоздями только по краям. Перекрывайте каждую металлическую деталь как минимум на 150 мм (6 дюймов) и используйте асфальтопластический цемент под каждой частью перекрытия. Проведите две меловые линии по всей длине впадины, на расстоянии 150 мм (6 дюймов) друг от друга наверху 75 мм (3 дюйма) с каждой стороны впадины и увеличивая ширину на 3 мм (1/8 дюйма) на каждые 300 мм (12 дюймов). ″) По направлению к низу до максимум 200 мм (8 ″).Когда черепица укладывается, уложите ее поверх ендовы, обрежьте концы до меловой линии и прибейте черепицу как минимум на 50 мм (2 дюйма) от меловой линии. Отрежьте от верхнего угла 50-миллиметровый (2 дюйма) треугольник, чтобы вода направлялась в долину, и заделайте долину каждой черепицы в полосу 75 мм (3 дюйма) из асфальтопластового цемента. Очень важно осветить водопроводные трубы и вентиляционные отверстия на чердаке, потому что они являются наиболее распространенными проемами через крышу. Также установите металлические окантовки там, где черепица встречается со стенами или дымоходами.Мембраны, защищающие от льда и воды, отлично справляются с мерцанием и помогают защитить световые люки, слуховые окна, турбины и другие сложные участки крыши. Применяйте гидроизоляционные материалы одновременно с процедурой установки черепицы, при этом и гидроизоляция, и черепица должны работать вместе, чтобы защитить области стыков.

Вокруг водопроводных труб и вентиляционных отверстий размещается оклад для предотвращения утечек.

Полная установка черепицы над окладом водопровода.

Различные вентиляционные отверстия на крыше

Плоскости кровли, которые упираются в вертикальные стены в конце ряда черепицы, защищены металлическими ступеньками высотой не менее 125 мм и шириной 125 мм (5 дюймов в высоту и 5 дюймов в ширину).При укладке новой черепицы каждый ряд черепицы будет покрыт ступенчатым гидроизоляционным слоем.

Металлические ступенчатые планки

Необходимо следовать двум простым правилам:

Каждая планка должна перекрывать нижнюю не менее чем на 75 мм (3 дюйма), но не должна быть видна ниже верхнего перекрытия черепицы.
Заложить каждую ступеньку гидроизоляции слоем асфальтопластического цемента шириной 75 мм (3 дюйма) и закрепить гвоздями. Затем конец каждой черепицы, перекрывающий ступенчатую гидроизоляцию, также должен быть хорошо залит пластиковым цементом.

Металлические ступенчатые гидроизоляционные элементы имеют прямоугольную форму и стиль, приблизительно 250 мм (10 дюймов) в длину и как минимум на 50 мм (2 ″) шире, чем поверхность используемой черепицы. Например, при использовании металлического гидроизоляции с черепицей с типичным выступом 143 мм (5 5/8 ″) (например, традиционная черепица с 3 выступами) размер гидроизоляции будет 250 мм x 200 мм (10 ″ x 8 ″. ). Длина 250 мм (10 дюймов) сгибается пополам так, чтобы 125 мм (5 дюймов) доходили до поверхности стены, а остальные 125 мм (5 дюймов) доходили до настила крыши.Примечание. Допускаются также ступени других размеров. Для черепицы Cambridge от IKO с ее большей экспозицией 5 7/8 дюйма все же подходит гидроизоляционный элемент 10 х 8 дюймов, поскольку размер 8 дюймов все еще как минимум на 2 дюйма больше, чем размер обнажения черепицы. Тем не менее, при прошивке Crowne Slate с его гораздо большей экспозицией 10 дюймов, часть гидроизоляции должна иметь размер 10 x 12 дюймов.

Чтобы установить планку на первый ряд, наденьте ее на конец стартовой полосы. Поместите его так, чтобы выступ концевой черепицы полностью закрыл его.Закрепите горизонтальный фланец на крыше с помощью двух гвоздей. Не прикрепляйте оклад к вертикальной стене. Это позволит элементу гидроизоляции двигаться независимо от любого дифференциального расширения и сжатия, которое может возникнуть между настилом крыши и стеной. Поместите вторую ступеньку гидроизоляции поверх торцевой черепицы в первом ряду, расположив ее на 143 мм (5 5/8 ″) над нижним краем обнаженной битумной черепицы.

Убедитесь, что выступ черепицы во втором ряду полностью закрывает его.Закрепите горизонтальный фланец на крыше. Второй и последующие ряды пройдут с последующим зашиванием черепицы, как и в предыдущих рядах.

8. Битумная черепица в «поле» кровли. После того, как все, что проходит под черепицей, было должным образом подготовлено и установлено, пришло время научиться покрывать крышу черепицей. Независимо от типа или стиля асфальтовой черепицы, которые вы выбрали, процесс в основном такой же, как упоминалось ранее: вы начинаете снизу и перекрываетесь, когда продвигаетесь по крыше и вверх.Во-первых, перед тем, как укладывать полевую черепицу («поле» относится к большой площади крыши в границах карниза, конька и граблей), важно установить подготовительный ряд первой черепицы, специально изготовленной для этой цели. Но даже если вы соорудите свою собственную черепицу на месте, обрезав стандартную черепицу по размеру, обе они будут выполнять важные функции на карнизе крыши. Они обеспечивают точку прилипания герметика к первому слою черепицы и обеспечивают защиту от влаги на стыках черепицы, а также в любых вырезах.Профессиональные подрядчики часто рекомендуют и используют стартовые полосы вдоль граблей, чтобы получить прямую кромку, с которой можно начинать все поля. Кроме того, эти стартовые полосы повышают ветровую стойкость кровельной системы на граблях. Крайне важно следовать инструкциям производителя для конкретной черепицы, потому что не все черепицы имеют одинаковую экспозицию (часть черепицы, которая видна после установки), смещение (боковое расстояние между стыками в последовательных рядах, иногда называемое « ступенчатым » или « краевым » расстояние от края до края ‘) и / или размещение гвоздей.Проблемы могут возникнуть, если опоясывающая черепица слишком обнажена или слишком мала, или если черепица не смещена надлежащим размером в последовательных рядах (ряды черепицы). Вы должны поместить гвозди в нужное место и вбивать их заподлицо с черепицей, но не врезаться в нее. Правильная установка черепицы имеет решающее значение для ветроустойчивости кровельной системы. Правильное размещение гвоздей также является обязательным условием действия ограниченной гарантии на черепицу. Если вы выбрали закрытые долины, они будут завершены по мере приближения галечных полос по долине.Наиболее распространенная закрытая долина — это долина с «закрытым срезом», где сначала на всю площадь крыши с одной стороны впадины устанавливают черепицу, причем каждый ряд гонта проходит не менее чем на 12 дюймов через осевую линию впадины. Так как черепица устанавливается на прилегающей территории крыши, конец каждого ряда черепицы обрезается (срезается) на 2 дюйма позади средней линии ендовы.

9. Шапки бедренные и коньковые. Вы прибили последнюю гальку поля и отсюда видите финишную черту.Отличная работа! В этом случае финишной чертой является накидка бедра и гребня. Когда вы устанавливаете черепицу до пика крыши, вы не можете просто «согнуть» ее над пиком. Вместо этого, отдельные черепицы гребня используются, чтобы охватить гребень и пролить воду вниз по любому склону. На рынке доступны различные битумные черепицы, но, опять же, процедура их установки основана на том же фундаментальном принципе перекрытия. Для бедер начните с низа и поднимитесь по склону. Поскольку гребни расположены в горизонтальной плоскости, принцип подъема склона неприменим, поэтому черепица гребня обычно устанавливается следующим образом: начинайте с конца гребня, противоположного преобладающему направлению ветра, для оптимального сопротивления ветру гребня гребня.На вальмовых крышах также допустимо устанавливать коньковые заглушки, начиная с каждого конца конька, причем последняя деталь устанавливается посередине конька. Последнюю часть коньковой заглушки следует прибить гвоздями, и, поскольку это будет единственное место на крыше, где гвозди будут непосредственно открыты, шляпки гвоздей следует загерметизировать и покрыть подходящим кровельным цементом. Всегда не забывайте использовать более длинные гвозди для черепицы гребня. Поскольку гвозди должны проникать через коньки и , последний ряд черепицы ниже, вам понадобятся более длинные гвозди, чтобы полностью проникнуть через них в настил крыши.

Пример вальмовой и коньковой установки.

Взгляните на интегрированные кровельные аксессуары PROFORMAX от IKO, чтобы увидеть, как различные элементы кровельной системы, описанные выше, работают вместе.

Теперь, когда вы лучше понимаете основные этапы укладки кровли, вы можете более полно понять нюансы всего процесса. Вы даже можете понять, почему рекомендуется нанять профессионала!

Для получения более подробной информации или если вы хотите посмотреть и узнать, как это делают профессионалы, просмотрите эту библиотеку обучающих видео по каждому аспекту установки черепицы и компонентов кровли.Вы также можете прочитать нашу статью о том, как заменить битумную черепицу.

7 простых шагов для самостоятельной укладки черепицы

Сообщение от roofcoadmin 12 декабря, 2017

Битумная черепица защищает не только вашу крышу и дом, но и вашу семью. Это помогает сохранить ваш дом должным образом изолированным, а также повышает его ценность.

Время от времени вы должны проверять свою черепицу и исправлять или заменять поврежденные. Для новостройки жизненно важна правильная установка черепицы.

Есть разные типы черепицы, которые вы можете выбрать. Есть асфальт, плитка, дерево, металл и черепица. Из битумной черепицы вы можете выбрать стеклопластик, органический, трехслойный и архитектурный.

А как уложить черепицу ?

При установке новой черепицы или замене поврежденной существующей черепицы у вас есть два варианта. Вы можете обратиться к подрядчику по кровле или сделать это самостоятельно (сделай сам). Если вы выберете последнее, на YouTube есть полезные видео, которые вы можете изучить.

Ниже приведены инструкции по установке и укладке черепицы на . Возможно, это не слишком подробное описание, но в нем достаточно советов и инструкций, которые помогут вам.

Шаг 1. Правильно стригите опоясывающий лишай

Вы можете разрезать черепицу разных размеров из основной разновидности с тремя выступами. Однако это зависит от того, как вы будете организовывать ряды и курсы. Во-первых, отрежьте половину ширины табуляции, чтобы начать первый курс.

Шаг 2. Начните укладку черепицы с нижнего края крыши

Поместите ногти в три выступа черепицы примерно на три четверти дюйма выше вырезов.Следите за тем, чтобы не вбить ногти в полосу дегтя. Затем поместите гвоздь на оба конца черепицы примерно в 2 дюймах от края.

Шаг 3. Положите первый ряд так, чтобы перекрыть узкий стартовый ряд

Нарисуйте мелом горизонтальную линию над начальным рядом, чтобы направлять вас. Отрежьте 6-сантиметровую длину от стартовой черепицы. Это позволит соединить концы первого обычного ряда и стартовой черепицы.

Никогда не обрезайте остальную черепицу.

Шаг 4: Начните укладку второго ряда черепицы

Теперь начните укладывать первую черепицу второго ряда примерно в 6 дюймах от края первой черепицы первого ряда.Половинный выступ необходимо отрезать там, где он свешивается.

Шаг 5: Укладывайте черепицу на стеллажи, вентиляционные отверстия и дымоходы только при необходимости

Всегда помните, что черепицу можно укладывать только на стеллажи, вентиляционные отверстия и дымоходы, если это необходимо. Накройте отверстия алюминиевой пленкой, чтобы защитить кровлю.

Шаг 6: Обшивка переплетения над дымоходом

Перед укладкой битумной черепицы наденьте металлический фартук на верхний край дымохода. Затем на нижнюю половину наденьте еще один мигающий фартук.Оберните нижний фартук асфальтовым кровельным цементом.

Шаг 7: Соедините края гребня

Наконец, соедините края конька. Для этого можно использовать коньковую черепицу или разрезать обычную черепицу на три части. Согните каждую деталь по размеру и прибейте.

Позвоните нам прямо сейчас!

Для получения более подробной информации о , как укладывать черепицу , вы можете поискать в сети.
Если вы решите не делать это самостоятельно, позвоните в Roofco. Они предлагают доступную стоимость при качественном обслуживании.Будь то на вальмовой или односкатной крыше.

Иногда лучше просто сесть и расслабиться!

Как установить / уложить черепицу ⋆ 🌲 ThePlywood.com

Большинство людей боятся устанавливать черепицу на собственных крышах, и не без оснований. Полная треть несчастных случаев на строительстве со смертельным исходом происходит из-за падения людей с крыш; поэтому надлежащая безопасность важна при установке крыши любого типа. Но при соблюдении правильных мер безопасности установить крышу действительно не так уж и сложно.

Самый распространенный тип кровли — трехслойная битумная черепица. Популярность этих видов черепицы обусловлена сочетанием их невысокой стоимости и длительного срока службы. Современная асфальтовая черепица рассчитана на срок службы 30 лет, что намного дольше, чем средний домовладелец держит свой дом.

Эта черепица должна быть установлена на крыше с уклоном не менее 2/12 (это два фута подъема на каждые двенадцать футов бега), если используются специальные методы, но лучше всего работает на крышах с уклоном не менее 4 / 12 см.Они не работают на плоских или почти плоских крышах по основам физики. Любая черепица рассчитана на то, что вода течет под уклон. Если на холме нет «спуска», воду нельзя будет контролировать, и она может просочиться под черепицу.

Все материалы, используемые в кровельном процессе, за исключением рубероида, устанавливаются стандартными кровельными гвоздями 1 ¼ или 1 ½ дюйма, независимо от того, забиваются ли они молотком или используется кровельный гвоздь. У кровельных гвоздей головка больше, чем у других строительных гвоздей, что помогает им не пробить черепицу при сильном ветре.

Кровля этого типа зависит от воды, текущей вниз по склону. Поэтому важно, чтобы все компоненты кровли были установлены таким образом, чтобы части, расположенные выше по крыше, перекрывались с элементами, расположенными ниже. По этой причине крышу устанавливают, начиная от карниза и постепенно поднимаясь вверх.

Управление потоком воды может быть сложным с некоторыми элементами, такими как уплотнения вентиляционных отверстий на крыше и гидроизоляция, но если вы будете осторожны при установке этих элементов, когда поднимаетесь на крышу, вместо того, чтобы оставлять их на потом, на самом деле довольно легко обеспечить чтобы сохранялась водонепроницаемость крыши.

Черепичная крыша, Sodai Gomi

Roofing Safety

Из-за высокого риска, связанного с кровлей, важно, чтобы вы применяли надлежащие методы безопасности при работе на крыше. К ним относятся использование страховочного троса, привязанного к пику крыши, и страховочного поручня у нижнего края крыши. В то время как вы можете получить лишь легкие травмы при падении с одноэтажной крыши, падение с двухэтажной крыши может оказаться фатальным.

При работе на крышах, которые достаточно крутые, чтобы вам было трудно удержаться на ногах, установите домкраты и доску, на которой можно стоять.Это обеспечит вам надежную покупку, предотвратит скольжение и позволит вам сосредоточиться на работе, которую вы делаете, вместо того, чтобы тратить всю свою концентрацию на то, чтобы не упасть.

Подготовка крыши

В зависимости от того, покрываете ли вы кровлю в новостройке или ремонтируете кровлю дома, ваша крыша и конструкция крыши могут нуждаться в некоторой доработке, прежде чем вы будете готовы установить черепицу. UBC (Универсальный строительный кодекс) позволяет дому иметь до трех крыш.Однако местные строительные нормы и правила могут изменить это, особенно в районах с высоким уровнем снега. Перед установкой новой крыши проверьте, нужно ли вам удалить имеющуюся черепицу.

Конечно, если ваша существующая крыша сильно изношена, повреждена или протекает, вам нужно будет удалить существующее кровельное покрытие, чтобы добраться до обшивки крыши и произвести необходимый ремонт. Опоясывающий лишай обычно удаляют с помощью вил, которые позволяют легко залезть под черепицу и приподнять ее. Оставшиеся ногти либо стучат, либо удаляются, оставляя поверхность гладкой.

После снятия кровли проверьте состояние существующей обшивки. Будьте особенно осторожны, проверяя края досок, так как фанера и ДСП легче впитывают воду по этим краям, чем с плоской стороны. Также проверьте любые отверстия в крыше, такие как вентиляционные трубы, поскольку в этих местах часто образуются утечки. Поврежденную водой обшивку и основание следует заменить.

Капельный край, мигающий и войлок

Теперь, когда ваша крыша подготовлена, вы можете приступить к установке новой крыши.Подметите поверхность крыши, чтобы удалить листья, древесную стружку и остатки черепицы. Это также поможет вам поймать ногти, которые не были удалены или забиты.

Капельный край

Капельный край представляет собой гнутую алюминиевую полосу, которая крепится ко всем краям крыши. Цель капельного края — защитить края обшивки крыши от воды, которая в противном случае попытается проникнуть в край, что приведет к разрушению конструкции. Установка капельной кромки приводит к тому, что вода стекает по крыше, образуя капли, которые будут стекать с крыши, а не впитываться в нее.

Чтобы установить водослив, сдвиньте его к нижнему краю обшивки крыши и отметьте обшивку вдоль верхнего края. Затем потяните капельницу вниз на ½ дюйма от отметки, убедившись, что нижний край не соприкасается с фасцией. Прибейте его на место. Добавьте дополнительные детали, плотно стыкнув края, по всей длине крыши.

Вы также хотите установить водослив на торцах крыши, выполнив ту же процедуру и оставив такой же зазор между нижним краем отливного края и облицовкой.

мигающий

Выемки, образованные там, где две секции крыши сходятся под углом 90 градусов, могут быть проблематичными, вызывая утечки, если с ними не обращаться должным образом. Самый простой способ сделать это — установить кусок оцинкованного или алюминиевого оклада шириной 24 дюйма из 28-го калибра.

Перед установкой самого оклада отцентрируйте полосу защиты от льда и воды шириной 36 дюймов в впадине, временно прикрепив ее вдоль одного края. Осторожно снимите защитную пленку и разгладьте ее, удаляя складки и прикрепляя к крыше.Если требуется более одного куска этого материала, всегда начинайте с карниза и двигайтесь вверх, перекрывая каждый последующий кусок как минимум на шесть дюймов над нижним. После установки временные гвозди можно удалить.

Сама планка устанавливается поверх этого протектора, только прибивая его минимальным количеством гвоздей по краям, необходимым для удержания на месте. Гидроизоляция будет прибита к месту более тщательно по мере установки черепицы.

В случаях, когда впадина достаточно длинная, что требуется более одной части гидроизоляции, всегда перекрывайте верхнюю часть над нижней как минимум на шесть дюймов, нанося асфальтопластический цемент под каждую часть перекрытия.Вставьте оба конца долины в полосу асфальтопластического цемента шириной не менее трех дюймов.

Гидроизоляцию также следует устанавливать везде, где ваша черепица встречается со стенами, световыми люками или дымоходами, используя ее вместе с тем же устройством защиты от льда и воды, которое используется в долинах.

Кровельный войлок

Вся крыша должна быть покрыта рубероидом весом 30 фунтов, начиная снизу и постепенно поднимаясь вверх. Фетр можно прикрепить к крыше скобами, а не гвоздями.Если у вас есть молотковый степлер, это намного проще, чем работать с обычным степлером. Перекрывайте каждый последующий слой фетра как минимум на 3 дюйма по сравнению с нижним слоем.

Если ваш войлок еще не отмечен указаниями для черепицы, вам стоит это сделать. Первая линия должна начинаться на 12 дюймов выше карниза крыши, а каждая последующая линия должна быть на пять дюймов выше этого. Отметьте необходимые точки и проведите мелом линию, чтобы обозначить эти ориентиры.

Направляющие также должны быть нарисованы вертикально через каждые шесть дюймов для горизонтального расположения черепицы.Гибкая черепица с тремя выступами имеет ширину 36 дюймов, поэтому эта маркировка поможет гарантировать, что щели между кранами находятся точно по центру черепицы ниже, обеспечивая максимальную защиту от просачивания воды под черепицу.

Установка черепицы

Стандартная кровельная черепица с тремя выступами размером 12 дюймов на 36 дюймов с двумя 5-дюймовыми прорезями, которые разделяют их на три черепицы или то, что при правильной установке будет выглядеть как три черепицы. Производитель наносит слой смолы на нижнюю часть черепицы, прямо над прорезями, чтобы действовать как термоактивируемый клей.Когда солнечный свет нагревает черепицу, эта смола размягчается, прилипая к черепице, находящейся под ней, и помогает предотвратить разрушение черепицы ветром.

Эта черепица предназначена для крепления к крыше с помощью восьми гвоздей на черепицу. При установке каждой черепицы вы будете вставлять в нее четыре гвоздя. Эти четыре гвоздя также пройдут через верхний край черепицы ниже, в общей сложности получается восемь гвоздей на черепицу.

Первый или начальный ряд черепицы выполняется путем отрезания выступов от черепицы с 3 выступами.Некоторые производители фактически создают стартовую черепицу для использования, но большинство подрядчиков предпочитают просто покупать стандартную черепицу с 3 язычками и использовать их, чтобы избежать использования двух типов черепицы для работы.

Начальная дорожка должна быть прибита к крыше так, чтобы край водостока выступал на ½ дюйма. Одна из наиболее распространенных проблем с кровлей, с которой сталкиваются люди, — это слишком большое перекрытие этого края, что со временем приводит к его крошению и обрыву.

Укладка кровли — это нормально, начиная с левой стороны и двигаясь вправо.Поскольку необходимо, чтобы швы между черепицей располагались в шахматном порядке, а не только прорези для выступов, нам нужно будет разрезать первую черепицу в каждом ряду перед ее установкой. Итак, отрежьте половину язычка от первой черепицы в первом ряду и установите ее, выровняв верхний край черепицы по линии, которую вы натянули на рубероид.

Различные ряды черепицы следует разрезать следующим образом; для резки черепицы обычно используется универсальный нож:

Первое блюдо — отрезать ½ язычка
Второй курс — отрезать 1 целую вкладку
Третье блюдо — отрезать 1 ½ таблетки
Курс четвертый — отрезать две вкладки
Пятый ряд — отрежьте половину последнего выступа (по направлению к центру крыши, а не по краю фронтона)
Шестой ряд — использовать черепицу целую

Продолжайте повторять этот шаблон, поднимаясь на крышу.Вы сможете использовать некоторые отрезанные кусочки. Например, отходы на 1 ½ вкладки с третьего курса можно использовать для девятого курса черепицы.

На правом конце крыши, где вы заканчиваете свой путь, вы можете либо отрезать черепицу заподлицо с краем водостока перед их установкой, либо отрезать их все вместе, как только крыша будет установлена.

Прибейте черепицу к крыше по одному гвоздю на 1 ½ дюйма над каждой прорезью и по одному на 2 ½ дюйма с каждого конца. Эти гвозди не должны проходить через полосу дегтя.Для обрезки более короткой черепицы всегда следуйте одному и тому же шаблону, даже если это означает, что ваши ногти находятся ближе друг к другу.

Работа с проемами в кровле

Когда вы устанавливаете крышу, вы, несомненно, столкнетесь с рядом вещей, проникающих через крышу, такими как вентиляционные отверстия, световые люки и слуховые окна. Это наиболее вероятное место возникновения протекания крыш, поскольку эти протечки вызваны неправильной установкой необходимого оклада.

Важно сохранить тот же образец перекрытия с окладом для любого проникновения в крышу.Это означает, что гидроизоляция должна перекрывать черепицу, которая идет вниз от нее, и перекрываться черепицей, которая идет вверх от нее.

В случаях, когда черепица упирается в вертикальную поверхность, такую как стены, слуховые окна и световые люки, гидроизоляцию следует устанавливать с каждым рядом черепицы так, чтобы гидроизоляция перекрывала верхнюю (скрытую) часть черепицы, но находилась под ней. видимая часть черепицы. Каждая часть гидроизоляции должна перекрывать следующую вниз не менее чем на два дюйма.При правильной установке гидроизоляция должна выглядеть только на вертикальной поверхности, а не на крыше.

Вставьте этот кусок гидроизоляции в полосу асфальтопластового цемента шириной три дюйма и прибейте ее на месте. Убедитесь, что гвозди в крышу размещены таким образом, чтобы они были покрыты черепицей. Концы черепицы, которые перекрывают этот гидроизоляционный слой, также должны быть заделаны в асфальтопластический цемент.

Одна из самых больших ошибок, которые допускаются при установке гидроизоляции для вентиляционных труб, заключается в том, что они прибивают слишком близко к краям, создавая чрезмерное напряжение и, в конечном итоге, разрыв гидроизоляции.

Покрытие конька

Последний ряд черепицы не загибают над кровлей, а прибивают к другой стороне, образуя шляпку. Вернее, его срезают заподлицо с козырьком крыши и устанавливают заглушку. Этот колпачок изготавливается путем разрезания черепицы на части в прорезях для язычков, превращая каждую черепицу на три 12-дюймовых квадратных кусочка.

Покрытие конька устанавливается, начиная с подветренной стороны крыши, в зависимости от преобладающего ветра. Гонт крыши загибают по козырьку крыши, при этом половину черепицы приходится на каждую сторону.Затем он прибивается гвоздями к любому скату крыши, близко к центру, но не настолько близко, чтобы он был открыт при установке следующей черепицы.

Каждая последующая кровельная черепица накладывается на предыдущую, оставляя открытыми только 5 1/8 дюйма предыдущей черепицы. Вы можете использовать заводские прорези в черепице, чтобы определить это расстояние. Последняя крышечная черепица устанавливается заподлицо с дальним концом кровли.

Нанесите полоску асфальтобетона по краям гребня гребня, чтобы закрепить его на верхнем ряду черепицы.Мазки этого же цемента можно нанести на шляпки гвоздей последней черепицы, чтобы замаскировать ее.

Ридж Вентс

Если крыша дома была спроектирована для использования конькового вентиляционного отверстия, верхний ряд черепицы должен быть обрезан вокруг отверстия для вентиляционного отверстия. Затем устанавливают вентиляционное отверстие, перекрывая черепицу. Крышка гребня устанавливается как обычно, за исключением того, что она останавливается на обоих концах вентиляционного отверстия гребня.

Pro Советы по установке битумной черепицы

Битумная черепица — самый популярный кровельный материал, используемый для жилищного строительства в Северной Америке.Кровля и повторная кровля с помощью битумной черепицы обычно выполняются специализированными подрядчиками по кровельным работам, но домовладелец с хорошими навыками и приверженцем безопасной работы над землей может взяться за эту работу. Помимо изучения основных навыков работы с кровлей, вы должны следовать этим советам, предлагаемым производителями и профессионалами отрасли.

Работать слева направо, снизу вверх

Взгляните на любую профессиональную команду кровельщиков в действии, и вы заметите, что всегда используется один и тот же рисунок.Начните с нижнего левого угла поверхности крыши и двигайтесь вправо и вверх от линии карниза до пика. Когда несколько рабочих устанавливают черепицу, один обычно начинает с установки черепицы вдоль свеса карниза, а другие начинают засыпать поле, работая снизу вверх.

Тщательно прошейте долины и швы

Почти 75% протечек в кровле происходит в впадинах, где встречаются две плоскости крыши, или у дымоходов или других отверстий в крыше, поэтому не забудьте установить кровельный гидроизоляционный слой в этих областях до начала установки.Освещенные открытые долины могут быть более прочными и водонепроницаемыми, чем тупики, в которых черепица перекрывается с одной плоскости на другую и покрывает долину. Для битумной черепицы рекомендуется использовать алюминиевые оклады. Металл должен иметь толщину не менее 0,019 дюйма.

Если вы работаете на крыше, где кто-то уже установил гидроизоляцию, убедитесь, что она в хорошем состоянии и не протекает. При замене кровли большинство профессионалов предпочитают устанавливать новые элементы кровли, а не полагаться на существующие.

Завершите сборку одной черепицы перед переходом к следующей

Прежде чем использовать следующую связку, используйте всю черепицу из той же связки. Цвета могут незначительно отличаться в зависимости от комплекта, и, используя комплекты по одному, вы избежите появления разных цветов на крыше в одной и той же области. Если возможно, убедитесь, что все ваши комплекты из одной и той же производственной «партии», что сведет к минимуму цветовые вариации.

Проверь колоду

Хороший монтаж кровли зависит от прочного настила из фанерной обшивки или OSB (ориентированно-стружечная плита).Убедитесь, что обшивка в хорошем состоянии, и при установке нового листового материала убедитесь, что он одобрен для использования на настиле крыши. Если вы используете фанеру, убедитесь, что она маркирована CDX, что означает, что это фанера строительного класса, предназначенная для наружного использования. Если вы используете OSB, убедитесь, что он одобрен APA — The Engineered Wood Association.

В округе Дейд, Флорида, и некоторых других зонах, подверженных ураганам, OSB запрещено использовать в качестве кровли.

Используйте полные выступы на впадинах или граблях

По возможности установите черепицу с тремя выступами так, чтобы выступы, падающие на металлические впадины или грабли сбоку дома, были шириной не менее четырех дюймов.Для получения лучших результатов попробуйте использовать черепицу в натуральную величину, идущую в закрытую впадину (без металлического покрытия), так как это может исключить забивание гвоздями слишком близко к центральной линии.

Правильно прикрепите черепицу коньковой опоры

Если конек покрыт черепицей, а не вентиляционным отверстием на крыше, убедитесь, что каждая кровельная черепица прикреплена двумя гвоздями, по одному с каждой стороны козырька. Обычно на гребне используются гвозди длиной от 13/4 до двух дюймов.

Используйте правильные ногти

Гвозди, используемые для крепления битумной черепицы, должны быть предназначены для этой цели.Предпочтительными крепежными гвоздями являются гвозди из оцинкованной стали или нержавеющие кровельные гвозди. Обязательно сверьте это с местными требованиями строительных норм и рекомендациями производителя.

Используйте правильную технику забивания гвоздей

Как минимум, битумную черепицу можно прикрепить всего четырьмя гвоздями для каждой черепицы, но при установке в зоне, подверженной сильным ветрам, следует использовать шесть гвоздей для каждой черепицы. На битумной черепице есть линия крепления гвоздей — линия герметизирующего материала, предназначенная для приклеивания к следующему ряду черепицы.Ногти следует располагать чуть ниже этой линии, а не внутри или над ней. Чтобы уменьшить силу ветра, воздействующую на черепицу, не прибивайте их слишком высоко или слишком низко. Никогда не прибивайте через герметизирующую полоску черепицы, так как это может повлиять на поток воды по крыше.

Убедитесь, что гвозди вбиты прямо, а не под углом, чтобы острые края шляпок гвоздей могли врезаться в битумную черепицу. Убедитесь, что все крепления входят как минимум на 3⁄4 дюйма в деревянную настилу или полностью проходят сквозь обшивку.

Правильно храните черепицу

Защищайте черепицу от погодных условий при хранении на стройплощадке. Хорошо накрыто пластиковым брезентом; хранить в гараже еще лучше. Не храните битумную черепицу рядом с паровыми трубами, батареями отопления или другими источниками тепла.

Будьте осторожны с двойным слоем кровли

Там, где это разрешено, вы можете сэкономить, положив новую крышу прямо поверх старой черепицы, не снимая старую кровлю. Однако это может быть запрещено кодексом в некоторых областях, где требуется полный отрыв.И убедитесь, что старая крыша плоская и в надлежащей форме, так как любые потоки или неровности на старой крыше будут передаваться на новый слой черепицы. И никогда не используйте более двух слоев.

При необходимости используйте ледяную и водную мембрану

Мембрана из льда и воды представляет собой непроницаемую прорезиненную ткань, которая используется для двойной защиты от проникновения влаги. Это хорошая идея, чтобы использовать это, чтобы выровнять впадины и первые несколько футов настила крыши вдоль карниза. И это может быть обязательным в регионах с отрицательными зимними температурами, где вероятны ледяные дамбы.

Учет сильного ветра

В районах, где вероятен сильный ветер, рекомендуется использовать черепицу с усиленной полосой для крепления гвоздей. Эти полосы увеличивают сопротивление ветру до 110 миль в час. Как правило, при установке черепицы в районах с сильным ветром необходимо использовать как минимум четыре винта с шестигранной головкой диаметром 1 1/2 дюйма номер девять.

Обновите крышу архитектурной черепицей

Одним из наших недавних проектов EHT была «крыша», в которой мы покрыли существующий одинарный слой битумной черепицы с тремя выступами архитектурной черепицей.

В кровле термин «архитектурный» обычно означает, что черепица имеет трехмерный дизайн и конструкцию. Настоящая архитектурная черепица (также называемая «дизайнерской» черепицей) будет иметь более чем одну толщину, чтобы создать теневую линию, которая придает крыше вид сланца или дерева. Трехмерный дизайн не только улучшает внешний вид крыши, но и дополнительная толщина черепицы обеспечивает дополнительную защиту от атмосферных воздействий.

«Асфальтовая черепица эстетически разнообразна и представлена в широком диапазоне стилей и цветов, которые улучшат внешний вид вашего дома», — говорит Рид Хичкок, исполнительный вице-президент Ассоциации производителей асфальтовых кровель (ARMA).«Дизайнерская черепица может выглядеть более естественно, а также может сочетаться с более дорогими материалами из металла, кедра и сланца. Между тем, вы по-прежнему получаете долговечность и простоту обслуживания, характерные для битумной черепицы ».

Стабилизатор лестницы удержит вас.

Для нашего проекта кровли сотрудники EHT выбрали черепицу StormMaster Shake от Atlas Roofing. Эта дизайнерская черепица устойчива к сильным ветрам, суровым ударам и экстремальным погодным условиям. StormMaster Shake также имеет Scotchgard Protector для защиты от темных, грязных полос, которые появляются на крышах из-за водорослей.Когда угроза появления водорослей устранена, крыша вашего дома сохраняет свой первоначальный цвет. Гибкая черепица устойчива к растрескиванию, раскалыванию, деформации и усадке как в жарком, так и в холодном климате в течение многих лет.

Один из вариантов — покрасить все отверстия в крыше, чтобы они соответствовали друг другу.

Как всегда, уточняйте у производителя и местного строительного инспектора требования к кровельным работам в вашем районе. Некоторые производители не дают гарантии на свой продукт, если он установлен поверх существующей черепицы, и новый слой никогда не должен устанавливаться более чем на один слой старой черепицы с тремя выступами.Чтобы эта работа соответствовала местным нормам и гарантии производителя, нам пришлось сначала покрыть старую черепицу весом 30 фунтов. фетровая бумага перед устройством кровли. Также важно четко следовать инструкциям производителя относительно разметки черепицы и размещения креплений.

Первый шаг — нанести 30 фунтов. рубероид. Нанесите стартовую клейкую ленту.

Подготовка

Для проекта перекрытия крыши сначала замените всю недостающую черепицу. Разделите и надежно прибейте любые пряжки, выступы или скрученную черепицу.

Моя начальная полоса была слишком широкой для лежащих под ней выступов черепицы, поэтому я обрезал ее по размеру.

Для обеспечения работоспособности и соответствия условиям гарантии убедитесь, что вентиляция чердака соответствует минимальным стандартам собственности FHA.

Я применил кровельный герметик Through the Roof сверху и снизу стартовой полосы.

Для поддержания огнестойкости класса А я нанес 30-фунтовый слой. Войлочная подкладка поверх старой черепицы, начиная с граблей и перекрывая каждый последующий ряд примерно на 4 дюйма, прибивая его кровельными гвоздями.

Крепление

Для черепицы StormMaster Shake требуются коррозионно-стойкие кровельные гвозди 11 или 12 калибра с диаметром 3/8 дюйма. минимальный напор. Гвозди должны быть достаточно длинными, чтобы проникать в настил крыши на 3/4 дюйма. Если колода меньше 3/4 дюйма. толщиной, гвозди должны быть достаточно длинными, чтобы полностью проникать и выходить как минимум на 1/8 дюйма через настил крыши. Имейте в виду, что для проекта перекрытия крыши требуются гвозди достаточной длины, чтобы пройти через дополнительный слой черепицы. Для этого проекта я рекомендую минимальную длину гвоздя 1-3 / 4 дюйма.

Меловые линии помогут направить макет.

На каждую черепицу требуется минимум четыре гвоздя, расположенных на линии герметика на высоте примерно 6 дюймов от нижнего края черепицы. Один гвоздь должен быть помещен примерно в 1 дюйм с каждой стороны черепицы, а оставшиеся гвозди должны быть равномерно расположены между двумя внешними гвоздями.

Начните первый ряд с полной черепицы в нижнем левом углу граблей.

Пневматический гвоздезабиватель для кровли может значительно ускорить выполнение проекта.Для этого проекта я использовал Senco RoofPro 455XP. Он прочный, легкий и простой в обращении, а также оснащен функцией «последовательного срабатывания» для быстрого выстрела.

Безопасность

Работа на линии крыши может быть опасной, и для подъема и переноски материалов потребуется лестница с надлежащим расчетом, предпочтительно со стабилизирующим приспособлением.

Обрежьте 5 дюймов первой черепицы второго ряда.

Каждый раз, когда вы работаете на крыше, а не на лестнице, вы должны быть привязаны к страховочной привязи.Я использовал обвязку 3M с шарнирной монтажной пластиной, которая крепится к коньку крыши минимум 10 шурупами.

В нашем проектном доме была стандартная крыша со скатом 4/12, но меня это все еще беспокоило (потому что

Ненавижу высоту). Чем круче крыша, тем сложнее и опаснее маневрировать. Учтите это при принятии решения, заключать ли работу подрядчика или делать ее самостоятельно.

(И не забывайте свои защитные очки при использовании пистолета для ногтей.)

Установка

С фетровой бумагой,

Я применил стартовую полосу для битумной черепицы вдоль карниза.Начальная полоса в моем местном магазине Lowe’s на самом деле была слишком широкой для черепицы StormMaster, поэтому мне пришлось обрезать ее бритвой по размеру. Затем я добавил дополнительный герметик для крыши сверху и снизу полосы, чтобы обеспечить хорошее соединение.

Обрезанная черепица обеспечивает расположение швов между рядами. Установите черепицу StormMaster Shake с экспозицией 5-5 / 8 дюймов.

Также неплохо положить стартовую полоску вдоль граблей.

Возможно, вам будет полезно нанести горизонтальные линии мелом на войлок, чтобы обеспечить правильное выравнивание черепицы.У черепицы StormMaster Shake есть архитектурные рекомендации, которые также помогают при выравнивании. Кроме того, я приклеил скотчем Speed Square в качестве быстрого измерительного приспособления для выборочной проверки выравнивания при укладке черепицы.

Используйте Т-образный угольник в качестве направляющей, чтобы наметить линию пореза на задней части черепицы. Кровельный резак Ridgid
— это пневматический инструмент, который быстро режет битумную черепицу.

Уловка при укладке битумной черепицы заключается в том, чтобы швы между рядами располагались в шахматном порядке. Начните укладку черепицы с левой нижней грани крыши.Продолжайте первый ряд поперек крыши с полной черепицей, уложенной заподлицо с начальной полосой и закрепленной четырьмя гвоздями, размещенными, как указано. Добавил валик кровельного герметика между стартовой полосой и первым ходом.

Отрежьте 10 дюймов от первой черепицы в третьем ряду и закрепите гвоздем.

Чтобы начать второй ряд, отрежьте 5 дюймов от левого конца черепицы и приложите оставшийся кусок большего размера к первому слою черепицы, заподлицо с левым краем и обнажите первый ряд на 5-5 / 8 дюймов.Продолжайте укладывать черепицу поперек крыши, сохраняя одинаковую экспозицию на всем протяжении трассы.

Senco RoofPro 455XP — новый удобный кровельный гвоздезабиватель, который сэкономил много времени на этой работе.

Для третьего ряда отрежьте 10 дюймов от левого края черепицы и приложите оставшийся кусок большего размера к первому слою черепицы второго ряда, заподлицо с левым краем и обнажая второй ряд на 5-5 / 8 дюймов. Продолжайте укладывать черепицу поперек крыши, сохраняя ту же экспозицию.

Я отметил скотчем Speed Square, чтобы проверить обнажение черепицы.

Четвертый ряд начинается с полной черепицы слева, проходя через крышу, как и первый ряд.

При работе на крыше следует использовать страховочные ремни безопасности.

За счет смещения швов между черепицей таким образом, крыша будет постоянно проливать воду, не позволяя входить в ограждающую конструкцию здания.

На концах рядов лишнюю черепицу можно обрезать заподлицо с граблями.

Я прикрепил страховочную привязь 3M к сверхмощным винтам конька крыши.

Надрезать битумную черепицу можно острым канцелярским ножом или крюкообразным кровельным ножом. В этом проекте я использовал новый резак для кровли Ridgid, который представляет собой пневматический инструмент, который быстро прорезает твердый материал. Т-образный угольник — полезный ориентир для разметки порезов на черепице.

Убедитесь, что все оклады перекрывают черепицу и отводят воду на кровлю.

Проходы через крышу

При наличии имеющегося оклада форточок, труб и т. Д.находится в хорошем состоянии, поэтому его можно использовать повторно. Убедитесь, что вся гидроизоляция отводит сток через нижнюю черепицу, непрерывно проливая воду. Закройте все швы и открытые крепежные детали качественным кровельным цементом. Битумную черепицу можно разрезать по отдельности для укладки проходов. После некоторых проб и ошибок я решил, что проще всего разрезать черепицу прямо на месте. L-образный обрамляющий квадрат может помочь вам перенести измерения с сапог для труб на черепицу, чтобы вы могли обрезать их по форме с помощью ножа.

Закройте открытые крепежные детали качественным кровельным герметиком.Пробка Гарднера-Гибсона становится белой, но при высыхании становится прозрачной.

Я накрыл две вентиляционные трубы черными сапогами Perma-Boots, которые изолируют резиновые прокладки труб от утечки.

Я покрыл старые вентиляционные трубы сапогами Perma-Boots. Perma-Boots герметизируют резиновые прокладки труб от протечек и придают им законченный вид.

Затем я покрасил металлическую стойку системы отопления, вентиляции и кондиционирования воздуха и вытяжку в угольно-черный цвет, чтобы все аксессуары соответствовали друг другу.

Мы уложили черепицу по всей длине до конька, а затем обрезали лишнюю черепицу наверху.

Ридж

Ряды черепицы уложены по всей крыше. Затем гребень был покрыт черепицей Atlas ProCut Hip & Ridge Shingles. Однако, чтобы коньковая крышка закрывала герметизирующую линию верхнего ряда черепицы, мне пришлось перекрыть гребень самой верхней черепицей и обрезать излишки по размеру.

Опоясывающий лишай Hip & Ridge разделяется на три части (показан один кусок).

Битумную черепицу Hip & Ridge можно разделить на три равных части (имеются перфорированные линии).Каждая деталь изгибается в продольном направлении, чтобы обеспечить равное воздействие на обе стороны выступа. Коньковая черепица прибивается на расстоянии 6 дюймов от открытого стыкового края. На каждую коньковую черепицу устанавливают два гвоздя, по одному с каждой стороны. Последняя черепица обрезается по размеру и закрепляется в кровельном цементе. Открытый конец коньковой черепицы должен быть направлен в сторону от преобладающего ветра.

Прикрепите черепицу к гребню над линией гребня двумя гвоздями каждый.

Сделай сам или нет?

Техника установки битумной черепицы не представляет особой сложности.Предполагая, что вы работаете над прочным фундаментом крыши, тщательное выравнивание черепицы и правильное расположение креплений являются ключами к успеху.

Однако кровля может оказаться изнурительной работой. Стеки черепицы очень тяжелые. Яркое солнце может быть безжалостным. А стабилизация себя для нас на наклонной поверхности может напрячь мышцы, о которых вы забыли.

Я на собственном горьком опыте узнал, что подрядчики по кровле появляются на стройплощадке с бригадой из нескольких человек по какой-то причине. Подумайте дважды — нет, трижды — прежде чем приступить к собственному проекту крыши своими руками.Без никого, кто мог бы помочь с кровельным материалом, вам, мягко говоря, предстоит долгая работа. Возьмите выходной на неделю. Оцените количество поездок вверх и вниз по лестнице, а затем умножьте его на десять, чтобы получить реалистичную цифру.

Я? У меня не хватило времени. В течение нескольких дней я самостоятельно установил заднюю половину крыши (сложная часть со всеми проходками). Это заняло намного больше времени, чем

Я ожидал, однако, и должен был вернуться в офис EHT.Я нанял своего друга-подрядчика Карлоса Муньоса, чтобы он помог мне завершить первую половину. Он и двое его рабочих выполнили работу за день.

Оглядываясь назад, я бы порекомендовал сделать крышу своими руками только самым упорным домовладельцам, да и то только для небольших крыш с простым дизайном. Я рада сказать, что проделала работу и извлекла уроки из опыта, но я не хочу делать это снова. Это масштабная работа, требующая большего количества рук и сильной спины, чем я был рожден.

Последние мысли

В результате модернизированная крыша не только выглядит потрясающе, но и значительно повышает ценность дома.Кровельная черепица из асфальта обеспечивает превосходную привлекательность бордюра и максимальную производительность, поэтому в четырех из пяти домов в США они установлены.

«Владельцы недвижимости хотят, чтобы их дом выглядел красиво и неповторимо с бордюра, и все начинается с крыши. Дизайнерская битумная черепица дает домовладельцам возможность выбрать любую текстуру, цвет или стиль, соответствующие их видению дизайна », — говорит Хичкок из ARMA. «Помимо эстетики, их превосходные характеристики и долгий срок службы делают битумную черепицу отличным вложением для домовладельцев.”

Для получения дополнительной информации об асфальтовых покрытиях посетите Ассоциацию производителей асфальтовых кровель на сайте www.asphaltroofing.org.

Как укладывать битумную черепицу на крышу и что должно быть под ней?

Сама по себе битумная черепица защищает от дождя. Дополнительные ступеньки увеличивают продолжительность жизни. Вам необходимо следовать указаниям производителя (делать фотографии!), Если гарантия важна для вас.

Тщательная подготовка может удвоить время установки и увеличить стоимость на 25%.Стоит ли оно того, зависит от того, насколько катастрофической будет утечка. Для меня мой гараж или сарай проходят минимальную подготовку, поскольку утечка не имеет большого значения — ее можно исправить, когда пойдет дождь. Для дома или любого готового помещения, такого как хорошая студия, протечка будет означать испорченный гипсокартон и т. Д., Поэтому требуется больше внимания.

От минимальной работы до полноценной красивой работы:

Minimum — двойной ряд черепицы у основания крыши. Нижний ряд должен быть перевернут с отрезанными выступами.Это минимум, который я бы сделал, может быть, для сарая.
Далее следует укрыть крышу рубероидом перед укладкой черепицы. Это увеличивает долговечность черепицы и помогает ногтям держаться. Я бы сделал это для гаража.
Best, если вы находитесь в холодном климате, покрывает крышу рубероидом, а затем добавляет 4-футовый слой ледяной дамбы, которая представляет собой самоклеящуюся резиновую мембрану, у основания крыши. Это помогает предотвратить повреждение черепицы ледяными завалами. Я бы сделал это на любой крыше над готовым помещением.

Битумная черепица не самоклеющаяся, но вы увидите полосы дегтя на обратной стороне. После того, как вы прибили черепицу, солнце растопит эти полосы и приклеит каждый ряд черепицы к тому, что находится под ними.

Одна вещь о двойной укладке черепицы, с которой вы начинаете крышу.
