расчет длины, угла, сечения, нагрузки

Проектирование и грамотные расчеты элементов стропильной конструкции – залог успеха в строительстве и в последующей эксплуатации крыши. Она обязана стойко сопротивляться совокупности временных и постоянных нагрузок, при этом по минимуму утяжелять постройку.

Для производства вычислений можно воспользоваться одной из многочисленных программ, выложенных в сети, или все выполнять вручную. Однако в обоих случаях требуется четко знать, как рассчитать стропила для крыши, чтобы досконально подготовиться к строительству.

Стропильная система определяет конфигурацию и прочностные характеристики скатной крыши, выполняющей ряд значимых функций. Это ответственная ограждающая конструкция и важная составляющая архитектурного ансамбля. Потому в проектировании и расчетах стропильных ног следует избегать огрехов и постараться исключить недочеты.

Как правило, в проектных разработках рассматривается несколько вариантов, из которых выбирается оптимальное решение. Выбор наилучшего варианта вовсе не означает, что нужно составить некое число проектов, выполнить для каждого точные вычисления и в итоге предпочесть единственный.

Сам ход определения длины, монтажного уклона, сечения стропилин заключается в скрупулезном подборе формы конструкции и размеров материала для ее сооружения.

Например, в формулу вычисления несущей способности стропильной ноги первоначально вводят параметры сечения наиболее подходящего по цене материала. А если результат не соответствует техническим нормам, то увеличивают или уменьшают размеры пиломатериала, пока не добьются максимального соответствия.

Метод поиска угла наклона

У определения угла уклона скатной конструкции есть архитектурные и технические аспекты. Кроме пропорциональной конфигурации, наиболее подходящей по стилистике здания, безукоризненное решение должно учитывать:

Показатели снеговой нагрузки. В местностях с обильным выпадением осадков возводят крыши с уклоном от 45º и более. На скатах подобной крутизны не задерживаются снежные залежи, благодаря чему ощутимо сокращается суммарная нагрузка на кровлю, стопила и постройку в целом.
Характеристики ветровой нагрузки. В районах с порывистыми сильными ветрами, прибрежных, степных и горных областях, сооружают низко-скатные конструкции обтекаемой формы. Крутизна скатов там обычно не превышает 30º. К тому же ветра препятствуют образованию снежных залежей на крышах.
Масса и тип кровельного покрытия. Чем больше вес и мельче элементы кровли, тем круче нужно сооружать стропильный каркас. Так надо, чтобы сократить вероятность протечек через соединения и уменьшить удельный вес покрытия, приходящийся на единицу горизонтальной проекции крыши.

Для того чтобы выбрать оптимальный угол наклона стропилин, проектом необходимо учесть все перечисленные требования. Крутизна будущей крыши обязана соответствовать климатическим условиям выбранной для строительства местности и техническим данным кровельного покрытия.

Правда владельцам собственности в северных безветренных областях следует помнить, что при увеличении угла наклона стропильных ног возрастает расход материалов. Сооружение и обустройство крыши крутизной 60 — 65º обойдется приблизительно в полтора раза дороже, чем возведение конструкции с углом в 45º.

В местностях с частыми и сильными ветрами не стоит слишком сокращать уклон в целях экономии. Излишне пологие крыши проигрывают в архитектурном отношении и не всегда способствуют снижению цифры расходов. В таких случаях чаще всего требуется усиление изоляционных слоев, что в противовес ожиданиям эконома приводит к удорожанию строительства.

Уклон стропилин выражается в градусах, в процентах или в формате безразмерных единиц, отображающих отношение половины метража пролета к высоте установки конькового прогона. Понятно, что градусами очерчивается угол между линией потолочного перекрытия и линией ската. Процентами редко пользуются из-за сложности их восприятия.

Самый распространенный метод обозначения угла наклона стропильных ног, применяемый как проектировщиками малоэтажных строений, так и строителями, это безразмерные единицы. Они в долях передают отношение длины перекрываемого пролета к высоте крыши. На объекте проще всего найти центр будущей фронтонной стенки и установит в нем вертикальную рейку с отметкой высоты конька, чем откладывать углы от края ската.

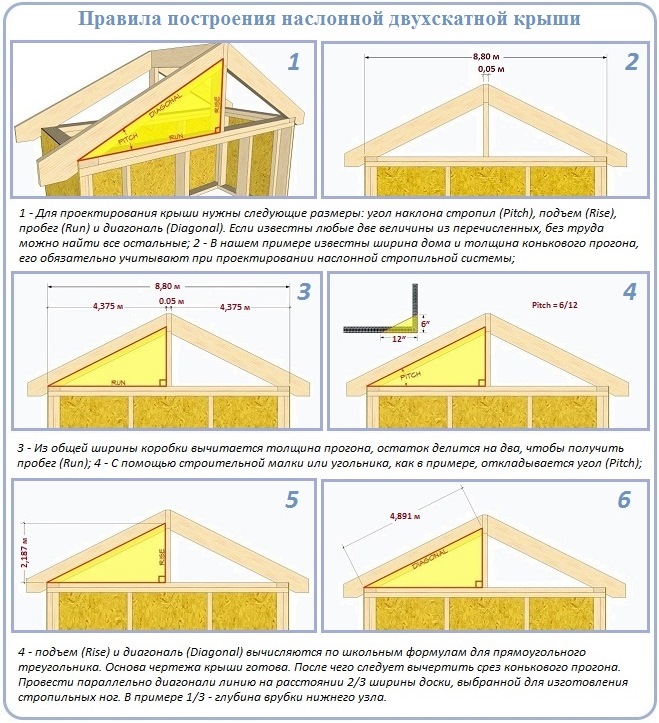

Расчет длины стропильной ноги

Длину стропилины определяют после того, как выбран угол наклона системы. Оба указанных значения нельзя отнести к числу точных величин, т.к. в процессе вычисления нагрузки как крутизна, так и следом за ней длина стропильной ноги может несколько изменяться.

К основным параметрам, влияющим на проведение расчетов длины стропил, относится тип карнизного свеса крыши, согласно чему:

Внешний край стропильных ног обрезается заподлицо с наружной поверхностью стены. Стропила в этой ситуации не формируют карнизный свес, защищающий конструкцию от осадков. Для защиты стен устанавливается водосток, закрепленный на прибитой к торцевому краю стропилин карнизной доске.
Обрезанные заподлицо со стеной стропила наращиваются кобылками для образования карнизного свеса. Кобылки крепят к стропилинам гвоздями после сооружения стропильного каркаса.
Стропила изначально раскраиваются с учетом длины карнизного свеса. В нижнем сегменте стропильных ног выбирают врубки в виде угла. Для формирования врубок отступают от нижнего края стропилин на ширину карнизного выноса. Врубки нужны для увеличения опорной площади стропильных ног и для устройства опорных узлов.

На стадии расчета длины стропильных ног требуется продумать варианты крепления каркаса крыши к мауэрлату, к перепускам или к верхнему венцу сруба. Если задумана установка стропилин заподлицо с внешним контуром дома, то расчет проводится по длине верхнего ребра стропилины с учетом размера зуба, если он используется для формирования нижнего соединительного узла.

Если стропильные ноги раскраиваются с учетом карнизного выноса, то длину рассчитывают по верхнему ребру стропилины вместе со свесом. Отметим, что применение треугольных врубок ощутимо ускоряет темпы возведения стропильного каркаса, но ослабляет элементы системы. Потому при расчетах несущей способности стропилин с выбранными углом врубками применяется коэффициент 0,8.

Среднестатистической шириной карнизного выноса признаны традиционные 55 см. Однако разброс может быть от 10 до 70 и больше. В расчетах используется проекция карнизного выноса на горизонтальную плоскость.

Есть зависимость от прочностных характеристик материала, на основании чего изготовитель рекомендует предельные значения. К примеру, производители шифера не советуют выносить кровлю за контур стен на расстояние свыше 10 см, чтобы накапливающаяся вдоль свеса крыши снежная масса не смогла повредить край карниза.

Крутые крыши не принято оборудовать широкими свесами, независимо от материала карнизы не делают шире 35 – 45 см. А вот конструкции с уклоном до 30º может отлично дополнить широкий карниз, который послужит своеобразным навесом в областях с избыточным солнечным освещением. В случае проектирования крыш с карнизными выносами по 70 и более см, их укрепляют дополнительными опорными стойками.

Как вычислить несущую способность

В сооружении стропильных каркасов применяются пиломатериалы, выполненные из хвойных пород древесины. Заготовленный брус либо доска должны быть не ниже второго сорта.

Стропильные ноги скатных крыш работают по принципу сжатых, изогнутых и сжато-изогнутых элементов. С задачами сопротивления сжатию и изгибу второсортная древесина превосходно справляется. Только в случае, если элемент конструкции будет работать на растяжение, требуется первый сорт.

Стропильные системы устраивают из доски или бруса, подбирают их с запасом прочности, ориентируясь на стандартные размеры выпускаемого поточно пиломатериала.

Расчеты несущей способности стропильных ног проводятся по двум состояниям, это:

Расчетное. Состояние, при котором в результате приложенной нагрузки конструкция разрушается. Вычисления проводятся для суммарной нагрузки, которая включает вес кровельного пирога, ветровую нагрузку с учетом этажности постройки, массу снега с учетом уклона крыши.
Нормативное. Состояние, при котором стропильная система прогибается, но разрушение системы не происходит. Эксплуатировать крышу в таком состоянии обычно нельзя, но после проведения ремонтных операций она вполне пригодна для дальнейшего использования.

В упрощенном расчетном варианте второе состояние является 70 % от первой величины. Т.е. для получения нормативных показателей расчетные значения нужно банально помножить на коэффициент 0,7.

Нагрузки, зависящие от климатических данных региона строительства, определяются по картам, приложенным к СП 20.13330.2011. Поиск нормативных значений по картам предельно прост – нужно найти место, где расположен ваш город, коттеджный поселок или другой ближайший населенный пункт, и снять показания о расчетном и нормативном значении с карты.

Усредненные сведения о снеговой и ветровой нагрузке следует скорректировать согласно архитектурной специфике дома. Например, снятое с карты значение надо распределять по скатам в соответствии с составленной для местности розы ветров. Получить распечатку с ней можно в местной метеослужбе.

С наветренной стороны постройки масса снега будет гораздо меньше, поэтому расчетный показатель умножают на 0,75. С подветренной стороны снежные залежи будут накапливаться, поэтому умножают тут на 1,25. Чаще всего чтобы унифицировать материал для строительства крыши, подветренную часть конструкции сооружают из спаренной доски, а наветренную часть устраивают стропилинами их одинарной доски.

Если неясно, какой из скатов будет с подветренной стороны, а какой наоборот, то лучше оба умножить на 1,25. Запас прочности вовсе не помешает, если не слишком сильно повысит стоимость пиломатериала.

Указанный картой расчетный вес снега еще корректируют в зависимости от крутизны крыши. Со скатов, установленный под углом 60º, снег будет сразу сползать без малейших задержек. В расчетах для таких крутых крыш поправочный коэффициент не применяют. Однако при более низком уклоне снег уже сможет задерживаться, поэтому для уклонов 50º применяется добавка в виде коэффициента 0,33, а для 40º она же, но уже 0,66.

Ветровую нагрузку определяют аналогичным образом по соответствующей карте. Корректируют значение в зависимости от климатической специфики области и от высоты дома.

Для расчета несущей способности основных элементов проектируемой стропильной системы требуется найти максимальную нагрузку на них, суммируя временные и постоянные величины. Никто же не будет усиливать крыши перед снежной зимой, хотя на даче лучше бы поставить страховочные вертикальные распорки на чердаке.

Кроме массы снега и давящей силы ветров в вычислениях необходим учет веса всех элементов кровельного пирога: установленной поверх стропилин обрешетки, самой кровли, утеплителя, внутренней подшивки, если она применялась. Весом паро- и гидроизоляционных пленок с мембранами принято пренебрегать.

Сведения о весе материалов указываются изготовителем в технических паспортах. Данные о массе бруска и доски берутся в приближении. Хотя приходящуюся на метр проекции массу обрешетки можно рассчитать, взяв за основу тот факт, что кубометр пиломатериалов весит в среднем 500 – 550 кг/м³, а аналогичный объем ОСП или фанеры от 600 до 650 кг/м³.

Приведенные в СНиПах значения нагрузок обозначены в кг/м². Однако стропилина воспринимает и держит только ту нагрузку, которая непосредственно давит на этот линейный элемент. Для того чтобы сделать расчет нагрузки именно на стропила, совокупность природных табличных значений нагрузок и массы кровельного пирога умножают на шаг установки стропильных ног.

Приведенное к линейным параметрам значение нагрузки можно уменьшить или увеличить путем изменения шага – расстояния между стропилинами. Корректируя площадь сбора нагрузки, добиваются оптимальных ее значений во имя долгой службы каркаса скатной крыши.

Стропильные ноги крыш различной крутизны выполняют неоднозначную работу. На стропила пологих конструкций действует в основном изгибающий момент, на аналоги крутых систем к нему добавляется еще сжимающее усилие. Потому в расчетах сечения стропил обязательно учитывается наклон скатов.

Расчеты для конструкций с уклоном до 30º

На стропильные ноги крыш указанной крутизны действует лишь изгибающее напряжение. Рассчитываются они на максимальный момент изгиба с приложением всех видов нагрузки. Причем временные, т.е. климатические нагрузки используются в вычислениях по максимальным показателям.

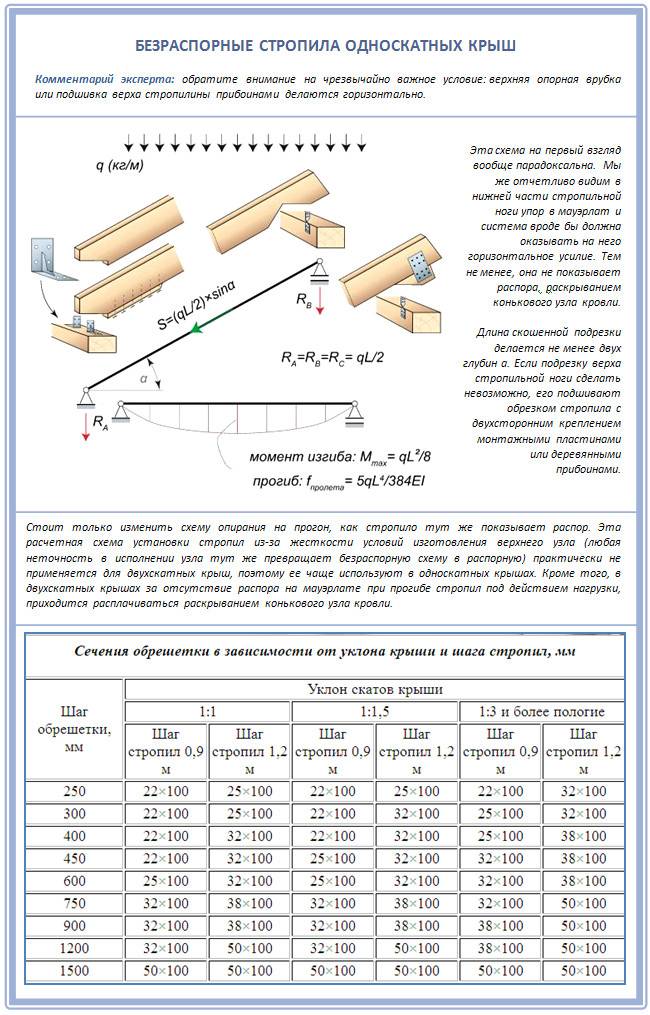

У стропилин, имеющих только опоры под обоими собственными краями, точка максимального изгиба будет находиться в самом центре стропильной ноги. Если стропилина уложена на три опоры и составлена из двух простых балок, то моменты максимального изгиба придутся на середины обоих пролетов.

У цельной стропилины на трех опорах максимальный изгиб будет в районе центральной опоры, но т.к. под изгибающимся участком находится опора, то направлен он будет вверх, а не так как у предыдущих случаев вниз.

Для нормальной работы стропильных ног в системе необходимо выполнить два правила:

Внутреннее напряжение, сформированное в стропилине при изгибе в результате приложенной к ней нагрузки, обязано быть меньше расчетного значения сопротивления пиломатериала на изгиб.
Прогиб стропильной ноги должен быть меньше нормируемого значения прогиба, который определен соотношением L/200, т. е. прогнуться элементу разрешается только на одну двухсотую долю его реальной длины.

Дальнейшие вычисления состоят в последовательном подборе размеров стропильной ноги, которые в результате удовлетворят указанным условиям. Для вычисления сечения имеются две формулы. Одна из них используется для определения высоты доски или бруса по произвольно заданной толщине. Вторая формула применяется для расчета толщины по произвольно заданной высоте.

В вычислениях необязательно пользоваться обеими формулами, достаточно применить только одну. Полученный в итоге расчетов результат проверяют по первому и второму предельному состоянию. Если расчетная величина получился с внушительным запасом по прочности, вводимый в формулу произвольный показатель можно уменьшить, чтобы не переплачивать за материал.

Если расчетная величина момента изгиба получится больше, чем L/200, то произвольное значение увеличивают. Подбор проводится в соответствии со стандартными размерами имеющихся в продаже пиломатериалов. Так подбирают сечение до того момента, пока не будет подсчитан и получен оптимальный вариант.

Рассмотрим простой пример вычислений по формуле b = 6Wh². Предположим, h = 15 см, а W это отношение M/R_изг. Величину М вычислим по формуле g×L²/8, где g – суммарная нагрузка, вертикально направленная на стропильную ногу, а L – это длина пролета, равная 4 м.

R_изг для пиломатериалов из хвойных пород принимаем в соответствии с техническим нормами 130 кг/см². Допустим, суммарную нагрузку мы рассчитали заранее, и она у нас получилась равной 345 кг/м. Тогда:

M = 345 кг/м × 16м²/8 = 690 кг/м

Чтобы перевести в кг/см делим результат на 100, получаем 0,690 кг/см.

W = 0,690 кг/см/130 кг/см² = 0,00531 см

B = 6 × 0,00531 см × 15² см = 7,16 см

Округляем результат как положено в большую сторону и получаем, что для устройства стропил с учетом приведенной в примере нагрузки потребуется брус 150×75 мм.

Проверяем результат по обоим состояниям и убеждаемся в том, что нам подходит материал с рассчитанным сейчас сечением. σ = 0,0036; f = 1,39

Для стропильных систем с уклоном свыше 30º

Стропила крыш крутизной более 30º вынуждены сопротивляться не только изгибу, но и силе сжимающей их вдоль собственной оси. В этом случае помимо проверки по описанному выше сопротивлению на изгиб и по величине изгиба нужно рассчитывать стропилины по внутреннему напряжению.

Т.е. действия выполняются в аналогичном порядке, но проверочных расчетов несколько больше. Точно также задается произвольная высота или произвольная толщина пиломатериала, с ее помощью рассчитывается второй параметр сечения, а затем проводится проверка на соответствие вышеперечисленным трем техническим условиям, включая сопротивление сжатию.

При необходимости в усилении несущей способности стропилины вводимые в формулы произвольные значения увеличивают. Если запас прочности достаточно большой и нормативный прогиб ощутимо превышает вычисленное значение, то есть смысл еще раз выполнить расчеты, уменьшив высоту или толщину материала.

Подобрать первоначальные данные для производства расчетов поможет таблица, в которой сведены общепринятые размеры выпускаемых у нас пиломатериалов. Она поможет подобрать сечение и длину стропильных ног для первоначальных вычислений.

Ролик наглядно демонстрирует принцип выполнения расчетов для элементов стропильной системы:

Выполнение расчетов несущей способности и угла установки стропил – важная часть проектирования каркаса крыши. Процесс непростой, но разобраться в нем необходимо и тем, кто производит расчеты вручную, и тем, кто пользуется расчетной программой. Нужно знать, где брать табличные величины и что дают расчетные значения.

Будьте в курсе!

Подпишитесь на новостную рассылку

Калькулятор расчета двухскатной крыши: материалы и габариты кровли

Инструкция для калькулятора расчета материалов и габаритов двускатной крыши

Все параметры нужно указать в миллиметрах

B — Длина крыши.

Y — Высота.

C — Расстояние свеса.

X — Ширина крыши.

Y2 — Высота дополнительная.

X2 — Ширина дополнительная.

Данная программа поможет Вам выполнить точный расчет стройматериалов для возведения кровли: количество стропил и досок обрешетки, подкровельного материала (рубероид, пергамин), количества листового материала (металлочерепица, шифер, нулин или ондулин).
Наш онлайн калькулятор рассчитает и другие полезные размеры кровли.

Представленная программа выполняет расчет в двух вариантах: тип 1 – простых двускатных крыш, тип 2 – двускатные кровли с 2-мя боковыми фронтонами.

Если проектируемая крыша всего с одним боковым фронтоном, то в этом случае выполняем расчет по типу – 1, а после по типу – 2. По результатам вычислений, Вы сможете определить нужный объем материалов: подкровельный, листовой, стропила и доска обрешетки.

В противном случае, Вы допустите при расчете ошибку, так как программа при вычислении параметров основной крыши берет в учет вырезы для боковых фронтов.

По результатам подсчета, Вы получаете объем и размер материала для одного ската кровли, а весь объем и размер будут указаны в скобках.

При вычислении объема и полезных размеров дополнительной крыши, Вы получаете два параметра в скобках: объем и величину одной или двух дополнительных кровель.

Важно! Стоит учесть, что программа выполняет расчет по всей площади кровли, при определении количества листов кровельного материала.

К примеру, на ряд уходит 7,7 листов, и всего 2,8 ряда. По результатам подсчета Вы получите 3 реальных строительных ряда.

В том случае, если Вы хотите получить точное число листов для будущей кровли необходимо уменьшить их высоту до тех пор, пока Вы не получите целое число рядов.

Не забываем выставить точно длину нахлеста.

Важно! В режиме тип 2, в процессе вычисления объема материала для стропил главной кровли, программа не берет в учет вырезы под фронтоны боковые. Данный расчет стропильной системы двускатной крыши связан с устройством самой программы.

Также оставшийся стройматериал для стропил, Вы сможете использовать для возведения или ремонта дома, в противном случае можно внести исправления в расчеты.

Точный расчет примерной стоимости крыши зависит от правильных основных замеров.

Важно! Не забываем, приобретать стройматериалы с запасом 5-10% на отходы.

Двускатная крыша своими руками

В первую очередь, нам понадобиться схема (чертеж или конструкция) двускатной крыши, согласно которой будем производить все вычисления (указана выше).

Процедура возведения кровли достаточно проста, однако следует соблюдать последовательность определенных этапов.

Перед тем, как установить балки или переводы для будущего перекрытия, нужно определить, будет ли обустраиваться мансарда или просто чердачное помещение. Как правило, для простого чердака достаточно выбрать доску 150х150 мм. В том случае, если Вы планируете построить мансарду, то правильней всего выбрать брус с таким же размером. Чтобы увеличить прочность каркаса, следует монтировать брусья или доски исключительно на стены.

Процесс фиксации балок производится с учетом выпуска от внешнего края примерно на 400 мм, чтобы предотвратить попадания осадков или ветра под кровлю.

Доску, обрезную под 50Х150 мм будем использовать при обустройстве каркаса мансарды, а фиксация осуществляется кровельными гвоздями. Для придания двускатной крыше устойчивости, необходимо выполнять все замеры правильно, стараясь исключить погрешность.

Теперь переходим к сборке стропильной конструкции, начиная установку с фронтонов, уже вышеописанным методом. При этом отпиливаем нижние части досок, что придаст нашей стропильной конструкции дополнительную устойчивость.

Когда конструкция полностью возведена для двухскатной кровли, начинаем выполнять перекрытие кровельными материалами.

Достоинства двускатной крыши:

Данная конструкция является достаточно простой в постройке, что позволяет выполнить все работы самостоятельно без дорогостоящей помощи специалистов;
Применяемые стройматериалы являются доступными;
Большой угол наклона кровли великолепно отводит воду при осадках;
Отсутствие сложных конструкций и изломов, значительно облегчают возведения и облицовку кровли.

Как узнать, сколько стропил мне нужно?

Расчет количества стропил, необходимых для вашего проекта, будет зависеть от размера вашей крыши, типа и расстояния между стропилами, а также уклона крыши. Как правило, чем больше крыша, тем больше стропил вам понадобится.

Как вручную выбрать сотовую сеть…

Пожалуйста, включите JavaScript

Как вручную выбрать сотовую сеть на iPhone?

Для начала измерьте длину, ширину и уклон вашей крыши. Чтобы рассчитать уклон крыши, вам нужно будет измерить подъем крыши на 12-дюймовом прогоне. Подъем кровли разделите на прогон, а результат умножьте на 12.

Далее определитесь с типом стропил. Различные типы стропил, например, фермы, определяют расстояние между ними. Расстояние между стропилами, используемое чаще всего, составляет 16 дюймов по центру. Однако это может быть изменено в зависимости от типа крыши и материала стропил.

Теперь вы можете рассчитать точное количество необходимых вам стропил. Возьмите общую площадь крыши и разделите ее на расстояние, чтобы рассчитать необходимое количество стропил. Например, если ваша крыша имеет ширину 12 футов и длину 24 фута, а расстояние между стропилами составляет 16 дюймов, общая площадь крыши составит 288 квадратных футов.

Разделите это на расстояние в 16 дюймов, и вы получите 18 стропил.

Вам также может понадобиться установить дополнительные стропила в таких местах, как ендовы и карнизы. Кроме того, всегда полезно иметь под рукой больше стропил на случай, если возникнут проблемы с обрезкой или измерением.

В заключение, расчет количества стропил, необходимых для вашего проекта, зависит от размера вашей крыши, типа стропил и расстояния между стропилами. Чтобы начать этот процесс, вы должны измерить длину, ширину и уклон вашей крыши.

Затем определитесь с типом стропил и расстоянием между ними. Наконец, рассчитайте точное количество необходимых стропил, измерив общую площадь крыши и разделив ее на расстояние. Имейте в виду, что вам могут понадобиться дополнительные стропила в определенных местах, и всегда полезно иметь под рукой больше стропил на всякий случай.

По какой формуле рассчитывают стропила?

Формула, используемая для расчета стропил, также известных как коньковые доски, немного сложна и зависит от таких факторов, как тип крыши и пролет или размер стропил. Для традиционной двускатной или вальмовой крыши самой простой формулой является формула «Шаг x Пролет = Высота».

Эта формула определяет размер стропил, известный как подъем, исходя из пролета и уклона крыши. Пролет – это расстояние между внешними краями стеновых плит, а подъем измеряется от уровня стеновой плиты до коньковой доски.

Определите уклон вашей крыши, найдя подъем и уклон в виде соотношения, например 4:12. Чтобы найти фактический подъем для шага 4:12, просто разделите 4 на 12 и умножьте результат на пролет стропила, например, 8 футов.

Таким образом, 8 футов x 0,33 = 2,64 фута, что означает «подъем» стропила 2,64 фута.

Сколько стропил мне нужно для 20-футового пролета?

Количество стропил, необходимых для 20-футового пролета, будет зависеть от типа крыши, которую вы строите, уклона крыши и множества других факторов. Вообще говоря, вам нужно будет установить как минимум три стропила для любого пролета до 20 футов.

Предполагается, что вы используете стандартную конфигурацию обычных стропил с шагом 8/12, которая обычно требует двух стропил, расположенных на расстоянии 18 дюймов друг от друга в центре пролета, и третьего стропила на расстоянии 12 дюймов друг от друга в центре.

Чтобы ваша крыша была структурно прочной, вам может потребоваться добавить дополнительные стропила и/или увеличить расстояние, если у вас большой уклон или если вы используете длинные пролеты без опоры. Кроме того, может потребоваться установка дополнительных стропил для поддержки коньковой доски или потолочной балки.

Лучший способ определить, сколько стропил вам нужно для вашего конкретного проекта, — это проконсультироваться с профессиональным инженером или архитектором.

Сколько стропил?

Количество стропил, которые вам нужно построить, будет зависеть от размера и конструкции здания, которое вы строите. Для большинства двускатных крыш требуется не менее двух стропил с каждой стороны здания, но их число может увеличиваться в зависимости от стиля и размера крыши.

Например, для вальмовой или двускатной крыши потребуется больше стропил, чем для двускатной, а для большой крыши может потребоваться более 2 стропил с каждой стороны. С другой стороны, одинарные стропила можно использовать на небольшой площади крыши.

Если вы добавляете потолочную балку и потолочные стропила, необходимо также рассчитать необходимое количество стропил. В конечном счете, лучше всего согласовать точное количество стропил, необходимых для вашего конкретного проекта, со строителем или инженером.

Как рассчитать количество прогонов?

Количество прогонов, необходимых для проекта, будет зависеть от нескольких факторов, включая размер и пролет здания, тип конструкции (например, однопролетное или многопролетное здание), проектные нагрузки и тип и размер используемых прогонов.

Чтобы рассчитать необходимое количество прогонов, начните с определения длины проекта, затем разделите длину на ширину секции прогона. Это поможет узнать необходимое количество секций прогонов.

После определения количества секций прогона необходимо определить, является ли конструкция однопролетной или многопролетной системой. Для однопролетных конструкций общее количество прогонов должно равняться одной (1) на секцию прогона.

Для многопролетных конструкций общее количество прогонов должно равняться двум (2) на секцию прогона.

Исходя из этого, необходимо определить нагрузки для проекта, включая постоянные и временные нагрузки на каждый прогон. После определения требований к нагрузке можно выбрать соответствующие прогоны на основе производственных спецификаций или других отраслевых стандартов.

Размер и тип прогона должны соответствовать требованиям нагрузки, чтобы рассчитать рекомендуемое расстояние.

Наконец, после определения подходящего шага можно рассчитать общее количество прогонов. Расстояние между каждым прогоном следует вычесть из общей длины, деленной на ширину секции прогона, а затем умножить на количество прогонов, необходимых для каждой секции прогона.

Это даст вам общее количество прогонов, необходимых для проекта.

Почему это называется стропилом?

Считается, что слово «стропила» произошло от древнеанглийского слова «raeftan». Это слово со временем превратилось в «рафтан», который использовался для описания несущего каркаса крыши. Этот термин использовался для описания действия по сборке связки или плота из дерева, которые использовались для создания опорной рамы для карниза или крыши.

Эти деревянные рамы назывались стропилами, так как они состояли из каркаса из бревен, которые создавали несущую конструкцию для крыши.

Современное значение термина стропила, согласно Merriam-Webster, это «балка или деревянный каркас, установленный для поддержки обшивки и покрытия крыши». Это определение стропила описывает опорный каркас, созданный для того, чтобы выдерживать вес крыши, предотвращая ее обрушение или повреждение стен или потолков, к которым она прикреплена.

Таким образом, слово «стропила» используется с 1600-х годов для описания деревянных каркасов, обеспечивающих необходимую поддержку крыши, и с тех пор стало неотъемлемой частью строительных конструкций всех типов.

Какие бывают виды стропил?

Каждый со своими преимуществами и недостатками. К распространенным типам стропил относятся обычные стропила, вальмовые стропила, нарожные стропила, стропила долины, половинные стропила, арочные стропила и ферменные стропила.

Обычные стропила — самый популярный тип стропил. Обычно они устанавливаются на боковых стенах крыши и обеспечивают структурную поддержку настила крыши. Обычные стропила обычно изготавливаются из 2×4 или 2×6 и механически скрепляются друг с другом с помощью гвоздей или шурупов.

Вальмовые стропила, также известные как вальмовые стропила, обеспечивают структурную поддержку крыши, подобно обычным стропилам. Разница в том, что вальмовые стропила имеют треугольный вырез, который предназначен для размещения вокруг конька крыши.

Когда конек крыши меняет направление, вальмовые стропила будут располагаться рядом с коньком, образуя непрерывную систему поддержки по всей длине крыши.

Натяжные стропила, иногда называемые ригелями или перемычками, используются для заполнения зазора между обычными или вальмовыми стропилами. Натяжные стропила обеспечивают дополнительную поддержку крыши и обычно устанавливаются между двумя стропилами.

Стропила ендовы, иногда называемые затяжками ендовы, используются для поддержки настила крыши на пересечении, образованном двумя скатами крыши. В отличие от других типов стропил, стропила Valley обычно изготавливаются из металла и рассчитаны на большую часть ската крыши.

Полустропила, как и стропила долины, предназначены для поддержки настила крыши в месте пересечения, но устанавливаются перпендикулярно другим типам стропил и образуют перпендикулярный угол с коньком.

Арочные стропила, также известные как изогнутые стропила, похожи на обычные стропила, но имеют выемку. Эта изогнутая форма создает интересную эстетику, но также помогает уменьшить вес стропильной фермы и упрощает сборку конструкции.

Ферменные стропила, возможно, являются наиболее технически совершенным типом стропил, в которых используется комбинация инженерных пиломатериалов и металлических соединителей для создания ферменной конструкции с повышенной прочностью и устойчивостью.

Ферменные стропила обычно используются для высоких зданий, где требуется повышенная несущая способность.

Где стропила на крыше?

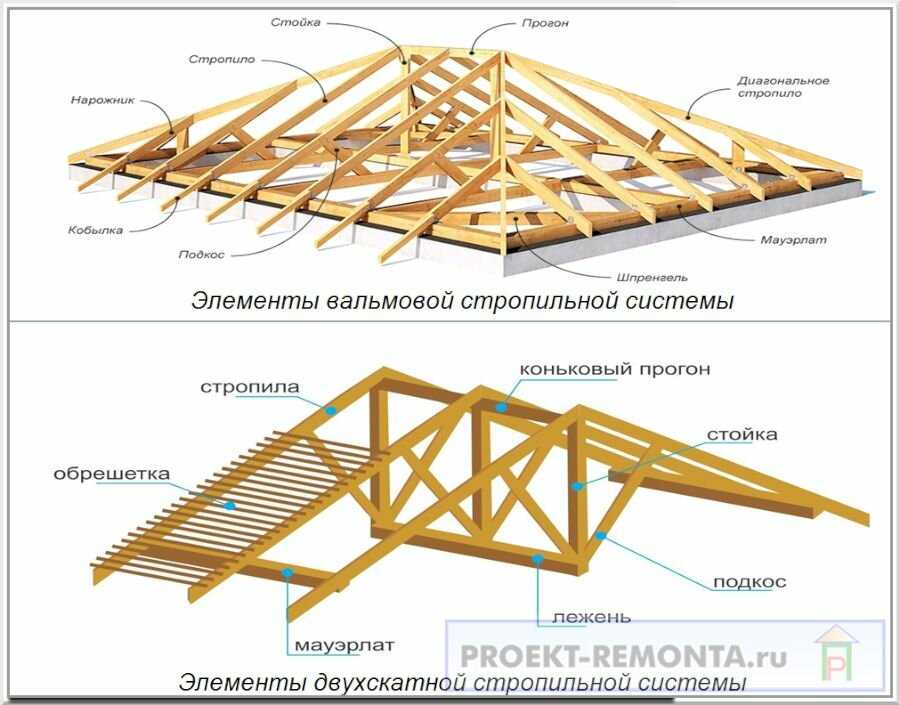

Стропила – это конструктивные элементы, образующие форму крыши. Это основные балки, идущие от вершины конька крыши к карнизам или стенам дома. Стропила обычно располагаются на равном расстоянии друг от друга от конька до карниза, создавая пространство для вентиляции и чердаков.

Они могут быть ферменными (треугольными) или прямыми (параллельными друг другу). Нижний конец каждого стропила соединяется со стеной или другим стропилом, а верхний соединяется либо с коньковой доской, либо с другим стропилом в зависимости от типа крыши.

Стропила также могут быть соединены вместе с использованием обычных стропил, которые проходят по сторонам крыши, чтобы придать ей дополнительную прочность и поддержку.

Как называются стропила?

Стропила представляют собой конструктивный элемент, который обычно располагается на чердаке или потолке здания с наклонной крышей. Они являются одной из основных частей каркаса, используемого для поддержки крыши, и состоят из балок, которые проходят от коньковой доски крыши вниз по краям крыши и встречаются у стен.

Стропила обычно укладываются квадратной или прямоугольной формы и из пиломатериалов определенного сорта, например, из пиломатериалов размером 2 дюйма на 8 дюймов. В большинстве домов стропила обычно скреплены металлическими стяжками.

Стропила иногда также называют стропильными фермами, балками крыши, стяжками или просто стропилами.

Что такое обычное стропило?

Обычное стропило — это стропило, обычно используемое в каркасе крыши. Это наклонная древесина, которая проходит от коньковой доски крыши вниз по стене к вершине стеновой плиты или внешней стены. Это стропило также может быть известно как вальмовое стропило, и оно обычно соединяется с другими обычными стропилами через вальмовые и ендовые доски, образуя ферму.

Обычные стропила обычно имеют ширину 2×6 или 2×8 и могут быть изготовлены из различных материалов в зависимости от типа устанавливаемой кровельной системы. Они обеспечивают устойчивость конструкции крыши и помогают выдерживать большие нагрузки, такие как снег и ветер.

Они также помогают передавать нагрузку крыши со стропил вниз на стену.

На какую длину могут пролетать стропила 2×6?

Максимальное расстояние, на которое могут перекрываться стропила 2×6, зависит от ряда факторов, таких как порода используемого пиломатериала, условия нагрузки и расстояние между стропилами. В общем, если вы используете строительный пиломатериал, такой как пихта Дугласа или южная желтая сосна, стропила обычно могут иметь пролет до 10 футов по центрам при расстоянии друг от друга 16 дюймов или до 14 футов по центрам при расстоянии 24 дюйма друг от друга.

Стропила также должны быть должным образом закреплены, как правило, с помощью перемычки и коньковой доски. Если желательны более длинные пролеты, инженеры могут порекомендовать использовать более крупные стропила, например, 2×8 или 2×10, или использовать дополнительные опоры, такие как центральная стойка или связи.

Добавление поперечных раскосов также может помочь повысить прочность и жесткость конструкции.

Могу ли я использовать 2×4 для односкатных стропил?

Да, вы можете использовать стропила 2×4. Это распространенный и экономичный способ построить навес, так как 2×4 доступны и просты в работе. При использовании для односкатных стропил стропила 2×4 следует укладывать ровно или слегка под углом, чтобы создать наклонную крышу.

Как правило, вам потребуется отрезать бруски 2×4 до определенной длины, а затем скрепить их вместе, чтобы получилась прочная рама. Чтобы обеспечить дополнительную безопасность крыши, добавьте кровельные гвозди при установке толя или черепицы.

Кроме того, следует рассмотреть возможность использования винтов или болтов для дополнительной фиксации соединений в местах стыков для обеспечения дополнительной прочности и стабильности. Наконец, чтобы убедиться, что ваш сарай безопасен и надежен, обязательно добавьте стропильные стяжки, которые будут выступать в качестве вертикальной опоры для всей конструкции крыши.

Какой вес может выдержать балка 2×8?

Балка 2×8 способна выдерживать максимальную вертикальную нагрузку или вес до 10 000 фунтов при расстоянии друг от друга 12 дюймов или до 4 500 фунтов при расстоянии 16 дюймов друг от друга. При использовании балок важно учитывать общую нагрузку, так как сама древесина может выдержать значительный вес, но конструкция балки может не выдержать весь вес.

Кроме того, балки всегда должны быть правильно установлены на плоской поверхности и равномерно распределены, чтобы максимизировать прочность пола или конструкции, которую они поддерживают.

Какой размер пиломатериалов может достигать 20 футов?

Точный размер пиломатериала, необходимого для перекрытия 20 футов, зависит от множества факторов, таких как порода пиломатериала, нагрузка, которую он будет нести, и предполагаемое использование пиломатериала. Например, если вы строите настил, 4 x 12 южная сосна или 2 x 12 пихта Дугласа могут иметь пролет 20 футов, если они расположены на 16-дюймовых центральных балках и размещены с пролетом 8 футов.

Однако, если вы строите пол сарая, вам может понадобиться использовать балку из южной сосны 6 x 10 или пихты Дугласа 6 x 12, чтобы перекрыть 20 футов.

Для обеспечения максимальной поддержки также важно учитывать любые дополнительные нагрузки на пиломатериалы, такие как снег, ветер и сейсмическая активность. Если ожидается более высокая нагрузка, вам может понадобиться пиломатериал большего размера и/или другой вид пиломатериала, который больше подходит для тяжелых опор.

Важно проконсультироваться с опытным специалистом по пиломатериалам, который может посоветовать вам лучший вариант пиломатериалов для вашей конкретной работы. Они могут учитывать нагрузку, предполагаемое использование и ожидаемую среду, чтобы помочь вам выбрать размер и породу пиломатериалов, которые наилучшим образом соответствуют вашим потребностям.

Какой размер колонны для пролета 20 футов?

Размер колонны для 20-футового пролета может варьироваться в зависимости от нагрузки, типа строительного материала и типа фундамента. Как правило, при строительстве из традиционных строительных материалов, таких как дерево и кирпичная кладка, обычно используются пиломатериалы 2 × 6 или 2 × 8, стойки 6 × 6 или 8 × 8 и стойки 4 × 4.

При строительстве с использованием металлических компонентов, таких как сталь, обычно рекомендуется 8-дюймовая балка с полками. Кроме того, размер столбчатого фундамента будет зависеть от типа нагрузки, которую он должен выдерживать.

Например, для легких грузов, таких как ветки и листва, вероятно, будет достаточно размера 1 фут на 1 фут, в то время как для более тяжелых грузов, таких как дымоход или конструкция крыши, потребуется больший размер, например, 3 фута на 3. -ft может быть необходимо.

Какое нормальное расстояние между стропилами?

Нормальное расстояние между стропилами зависит от типа возводимой крыши и перекрытия, а также от несущей способности стропил и типа используемого материала. Как правило, жилые крыши обычно имеют расстояние между стропилами 24 дюйма, в то время как коммерческие крыши могут иметь расстояние до 36 дюймов между стропилами.

Однако могут потребоваться более подробные инструкции по установке в зависимости от веса и используемого материала, а также местных норм и правил строительной зоны. Важно придерживаться технических спецификаций, предоставленных поставщиком материалов, чтобы обеспечить стабильную и надежную крышу.

Кроме того, при строительстве крыши с уклоном более 8/12 может потребоваться принять особые меры, поскольку расстояние между стропилами может увеличиться при изменении угла крыши, что приведет к увеличению нагрузки на несущие стропила.

Для получения дополнительных рекомендаций по конкретным вопросам можно обратиться к инженеру-строителю.

Доска какого размера мне нужна для охвата 16 футов?

Для большинства применений рекомендуемый размер доски на 16 футов составляет 2×12. Однако фактический размер, который вам нужен, зависит от того, для чего используется доска. Если он используется для строительства моста или дороги через ручей, требуется доска шириной 6 дюймов и толщиной 1-3/4 дюйма.

Если используется для несущей стены, то необходима доска шириной 2-1/2 дюйма и толщиной 1-3/8 дюйма. Если доска используется в качестве палубной балки, то рекомендуется доска шириной 5-1/2 дюйма и толщиной 1-1/2 дюйма.

Наконец, если он используется для каркаса или фермы, следует использовать доску шириной 3-1/2 дюйма и толщиной 1-1/4 дюйма.

Калькулятор ферм крыши | Калькулятор длины стропил

Создано Марией Клужяк

Отзыв от доктора философии Доминика Черниа и Джека Боуотера

Последнее обновление: 13 декабря 2022 г.

Содержание:

Как пользоваться калькулятором стропильных ферм?
Как рассчитать длину стропил?
Как рассчитать количество ферм и стоимость ферм крыши?
Что такое межцентровое расстояние?
Какие виды стропильных ферм доступны?
FAQ

Нет дома без крыши, а чтобы построить крышу, нужны правильные стропильные фермы — это именно то, что вам поможет найти этот калькулятор длины стропил! 🏠

С помощью этого инструмента вы найдете размеры для ваших ферм крыши, а также рассчитаете достаточное количество ферм для вашего дома. Кроме того, наш калькулятор стропильных ферм ориентирован не только на длину стропил и количество ферм. Вы также можете использовать его для оценки стоимости стропильной фермы и даже включить примерные затраты на установку. Читайте дальше, чтобы узнать, как рассчитать длину стропил, количество стропильных ферм и стоимость стропильной фермы!

Нужен более широкий обзор? Попробуйте кровельный калькулятор!

Как пользоваться калькулятором стропильных ферм?

Наш инструмент имеет два применения. Вы можете использовать его либо как калькулятор длины стропил и рассчитать размеры ваших ферм, либо как калькулятор количества ферм крыши , который также позволит вам оценить затраты на фермы крыши и даже включить стоимость установки.

Чтобы начать свои расчеты, вам нужно выбрать один из двух вариантов, упомянутых выше. В поле над иллюстрацией выберите «длина стропил» или «количество ферм».

Если вы выбрали длину стропила :

Для начала решите, на чем вы хотите основывать свои расчеты. Вы можете выбрать подъем крыши (это ее высота) или шаг крыши (это уклон, создаваемый стропилами). Если вы хотите узнать больше о том, как он рассчитывается, ознакомьтесь с нашим калькулятором уклона крыши.

Если вы выбрали рост , все, что вам нужно сделать, это ввести его значение , введите прогона крыши , и калькулятор вернет длину стропила в самом нижнем поле.
Обратите внимание, что калькулятор длины стропил работает в обоих направлениях. То есть вы также можете использовать его для расчета подъема или пробега! Если вы уже знаете длину стропила и хотите вычислить какие-либо другие размеры, просто введите два известных вам размера, и вы получите третий.
, если вы решили включить уклон крыши в ваших расчетах, чтобы получить длину стропил, вам нужно будет ввести прогон и шаг крыши. После этого вы увидите длину стропила в нижнем поле.
И здесь наш калькулятор работает в обе стороны. Вы можете ввести любое из трех значений, чтобы рассчитать третье.
Вы можете ввести уклон крыши в любом из трех форматов (угол, процент, соотношение), и наш инструмент автоматически сообщит вам остальные.

Если вы выбрали количество ферм :

Введите длину крыши , межосевое расстояние (расстояние между серединами двух соседних ферм крыши), и калькулятор ферм крыши вернет количество необходимых ферм крыши .
Наш инструмент также может рассчитать приблизительную стоимость стропильной фермы. В следующих полях калькулятора решите, хотите ли вы в включить затраты на установку в расчетах.
- Если вы выберете вместо , останется ввести только стоимость одной фермы крыши . Калькулятор стропильных ферм вернет общие расходы в самом нижнем поле.
- Если вы выберете да , вам также нужно будет объявить сколько за единицу времени подрядчик, устанавливающий фермы, будет взимать с вас , а также ожидаемую продолжительность установки . Как только вы заполните все переменные, вы увидите общие расходы в нижней части калькулятора.

Не беспокойтесь, если вы не уверены в том, что именно подразумевается под такими терминами, как прогон крыши, подъем, расстояние между центрами и т. д. Мы проиллюстрировали переменные, которые необходимо ввести в калькулятор.

Как рассчитать длину стропил?

Этот калькулятор длины стропил позволяет рассчитать размеры стропильной фермы, используя два немного разных набора переменных. Все зависит от того, какая информация у вас уже есть. Обычно это либо шаг или подъем крыши. Более того, формула, используемая для расчета размеров стропильной фермы, вам, вероятно, очень хорошо известна — это та же самая формула, которую вы используете для описания прямоугольного треугольника!

Мы использовали следующие формулы:

Для расчетов на основе подъема крыши :

подъем² + длина стропила² = длина стропила² ,

означает, что:

длина стропила = √(высота² + длина стропила²) .

Для расчетов на основе уклона крыши :

Формула, используемая для расчета длины стропил по уклону крыши, фактически такая же, как приведенная выше. Единственное отличие состоит в том, что нам нужно сначала рассчитать подъем крыши, используя уклон. Итак, что вам нужно сделать в первую очередь, это получить шаг, используя следующую формулу:

подъем / пробег = шаг ,

, выраженный в процентах, что означает, что:

рост = пробег * шаг .

Мы можем объединить эти два уравнения, чтобы получить единую формулу длины стропил на основе уклона крыши:

длина стропила² = (прогон × шаг)² + длина²

длина стропила = √((прогон × шаг)² + прогона²)

длина стропила = длина прогона × √(шаг² + 1)

Если вы не уверены в таких терминах, как прогон и подъем крыши, обратитесь к иллюстрации ниже:

(Изображение создано на основе: Ферма королевской стойки 3D, созданная Джорджем Пондерево, под лицензией Creative Commons Attribution-Share Alike 3. 0 Unported.)

Как рассчитать количество ферм и стоимость ферм крыши?

Как вы знаете, вычисление длины стропил и других размеров фермы — не единственное, для чего вы можете использовать этот инструмент! Наш калькулятор ферм крыши также может помочь с спланировать проект крыши , оценив количество ферм и показав вам ожидаемую стоимость материалов и их установки. Для этого используются следующие уравнения:

количество ферм = ((длина крыши × 12)/24) + 1 ,

округлить до ближайшего целого числа (например, если результат 14,5, нужно получить 15 ферм).

Для расчета затрат мы используем следующие две формулы:

Включая затраты на установку:

общие затраты = количество ферм × цена одной фермы + затраты на единицу времени работы × продолжительность работы

За исключением затрат на установку:

общая стоимость = количество ферм × цена одной фермы

Если вы не уверены в терминах, таких как расстояние между центрами, см. иллюстрации ниже:

(Изображение создано на основе: Королевская опора 3D, созданная Джорджем Пондерево, под лицензией Creative Commons Attribution- Лицензия Share Alike 3.0 Unported.)

Что такое межцентровое расстояние?

Одним из значений, необходимых для калькулятора ферм крыши, является межосевое расстояние . Это не очень известный термин, но он может оказаться полезным не только при обсуждении длины стропил, стоимости стропильной фермы и т.п. Почему бы нам не потратить минуту на изучение этого?

Расстояние между центрами (часто сокращается до OC или o.c. в строительстве) — это мера, обычно используемая в архитектурных проектах и строительных чертежах. Это расстояние между 90 217 точными центрами 90 218 двух элементов каркаса (в данном калькуляторе ферм крыши).

Например, если в плане указано, что между столбами забора должно быть « 20 дюймов OC» и эти столбы имеют ширину 6 дюймов, это означает, что расстояние между столбами будет около 14 дюймов ( 20 - (3 + 3) ).

Одним из наиболее известных применений интервала ОС является рама со шпильками . Каркасные стены, как правило, обшиваются листовыми материалами, например, фанерой или гипсокартоном. Один лист обычно имеет ширину 48 дюймов (размер 4 х 8 футов). Обрамление каркасной стены на высоте 16 или 24 дюйма по оси приведет к тому, что край вертикального листа упадет на центр стойки, поскольку 48 делится и на 16, и на 24. Благодаря этому край листа надежно поддерживается и подкреплен примерно 3/4 дюйма дерева, которое мы можем использовать для прибивания гвоздей. Благодаря этому монтаж листового проката с шагом ОС надежен и относительно прост.

Интервал OC также полезен, когда вы используете материалы, которые имеют различную толщину , такие как фрезерованные пиломатериалы, которые не имеют точных размеров. Благодаря использованию этой меры можно обеспечить точность макетов, в которых используются такие материалы.

Какие виды стропильных ферм доступны?

Если вы используете этот калькулятор длины стропил, вы, вероятно, находитесь в процессе строительства дома, поэтому вам может быть интересно, какие фермы есть на рынке! Когда дело доходит до различных типов ферм, которые вы можете использовать для строительства крыши; есть из чего выбрать, в зависимости от ваших потребностей. Вот четыре самых распространенных:

(Изображение предоставлено homebuilding.co.uk)

Ферма крыши Fink — как правило, самый дешевый вариант. Главное его преимущество — малый вес и то, что построить его можно сравнительно быстро (даже за один день).
Традиционная срезная крыша – особенно подходит для крыш сложной формы.
Чердачная ферма — в этой конструкции предусмотрено пространство, которое можно использовать для хранения вещей. К сожалению, они имеют тенденцию быть на дорогой стороне.
Панельная кровля – лучше всего подходит для крыш простой формы. Он сделан из больших предварительно изолированных листов, которые уложены поперек балок. Материалы могут быть дороже, чем обычные фермы, но простота конструкции снижает затраты на установку.

Часто задаваемые вопросы

Что такое ферма крыши?

Ферма крыши представляет собой структурный деревянный каркас, который создает жесткую конструкцию и поддерживает крышу. Они также используются для соединения пространства над комнатой . Обычно они встречаются через равные промежутки и связаны горизонтальными балками.

Какова формула стропильной фермы?

Формула: количество ферм = ((длина крыши × 12)/24) + 1 . Это уравнение поможет вам определить, сколько ферм требуется для вашей крыши . Например, если ваша крыша имеет длину 30 футов, вам понадобится 16 ферм.

Как построить простую ферму крыши?

Самый простой способ построить простую ферму крыши заключается в следующем:

Измерьте крышу , чтобы определить размер фермы, который вам нужен.
Выберите тип фермы крыши.
Спроектируйте свою ферму крыши и сделайте подробный эскиз с отмеченными размерами и углами.
С помощью электролобзика вырежьте детали деревянной фермы по размеру.
