Люкарна. Слуховое окно | Строим дом своей мечты! Как построить свой дом, ландшафтный дизайн

Люкарна (от лат. lucerna — светильник, франц. lucarne) — оконный проем оконный проем в скате крыши, обычно чердачной, или куполе, с вертикальной рамой, закрытой по бокам и сверху. Рама оконного проема стоит обычно в той же плоскости, что и стена фасада, и нередко продолжает стену фасада или располагается в параллельной ей плоскости. В русском языке люкарна именуется «слуховое окно», то есть окно, которое располагается на скате крыши. Изначально люкарны задумывались как способ вентиляции подкровельного пространства. Со временем, однако, они стали важным архитектурным элементом, призванным оживить кровлю, придать ей «изюминку». И уже позже стали использоваться для освещения, когда в густонаселенных европейских городах холодные чердаки стали перестраивать в жилые мансарды.

В зависимости от типа крыши над слуховым окном, их подразделяют на следующие разновидности:
— слуховое окно с плоской крышей. Оно подходит для случаев, когда на чердаке необходимо побольше света и свежего воздуха. Для такого окна предусматривается водосток, поэтому его делают с наклоном кровли от 5 до 15°;
— четырехугольное слуховое окно с односкатной крышей. Очень похоже на предыдущий вид. Основное различие заключается в том, что это слуховое окно имеет угол наклона от 15° и выше. Крыша у таких окошек может быть прямоугольной, торцевой и в виде трапеции;
— слуховое окно с двухскатной крышей. Такое окно доставит наибольшее количество света вподкровельное пространство. В Германии такое окно называли «домиком для гномика»;
— треугольное слуховое окно;
— полукруглое слуховое окно. Носит много названий: «рот лягушки», «летучая мышь», «бычий глаз», «окно-щука», отличие которых заключается главным образом в степени плавности волны кровли. «Летучая мышь» — окно с плавной волной, «бычий глаз» -более крутая волна и овальное окно, «щука», соответственно, -низкое и вытянутое окно. Изогнутая форма боковых стенок такого слухового окна позволяет гармонично вписать односкатную крышу в основную кровлю и придать всему зданию особенный, необычный внешний вид;
— стеклянное слуховое окно или зенитный фонарь. Лучше всех пропускает свет на чердак или мансарду и смотрится как внутри, так и снаружи очень красиво.

Жестких правил проектирования слуховых окон нет, так как их расположение и размеры зависят от индивидуальных представлений проектировщика, актуальных тенденций в архитектуре и того, какую функцию будет нести это окно — декоративную или практическую. Требования здесь больше распространяются на эстетическую сторону этого элемента кровли. Слуховое окно должно гармонично смотреться в общем плане здания: не располагаться слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам). Важно выдерживать минимальное расстояние между двумя слуховыми окнами — 0,8 м. Меньшее расстояние усложняет укладку кровельного покрытия и последующие профилактические осмотры кровли. Кроме этого в узких местах возможно образование снеговых мешков. Также при проектировании слуховых окон необходимо грамотно учитывать гидро- и теплоизоляцию, защиту от таянья снега, защиту деревянных конструкций.

ПОЛУКРУГЛОЕ СЛУХОВОЕ ОКНО
Слуховое окно типа «бычий глаз» — модный и стильный вариант, способный значительно увеличить стоимость кровельных работ, при этом получить наименьшее количество дневного света в чердачном или мансардном помещении. Но тут уж кому что хочется получить — либо красиво, либо практично. Из достоинств такого типа слухового окна, во-первых, следует выделить отсутствие «глухих» углов, где мог бы скапливаться снег, ничего не препятствует свободному стоку дождевой воды, соответственно, снижается вероятность какой-либо протечки. Во-вторых, и пожалуй это главное, — крайне привлекательный внешний вид. Встречаются такие окна очень редко, поэтому уникальность практически гарантирована. Пройти мимо дома с такими окнами и не заметить их невозможно. Это украшение выглядит очень красиво и функционально, но его надлежащее исполнение -нелегкий процесс даже для опытного кровельщика.

Изготовление «бычьего глаза» значительно увеличивает общую стоимость изготовления крыши. Цена здесь складывается из дополнительных расходов на проектирование такой кровли, расходов на конструкционные материалы, работу кровельщиков и покупку особых кровельных материалов. Причем львиная доля средств уйдет именно на оплату труда кровельщиков, потому что такая работа требует от них не только высокой квалификации, опыта, но также терпения и точности. Немалых затрат будет стоить и последующее изготовление самих окон необычных размеров.

«Бычий глаз» в теории
Конструкция люкарны такого типа должна быть детально спланирована. Проект «бычьего глаза», в первую очередь, требует тщательного отображения формы передней стенки. Ключевым моментом здесь является сохранение пропорций, то есть соблюдение отношения высоты стенки к длине ее основания. Для каждого типа кровельного покрытия эти пропорции различны. Дугообразная форма фронтонной стенки окна определяет его герметичность. Необходимо выбрать такой кровельный материал, который будет равномерно покрывать криволинейные поверхности. Поэтому самыми лучшими и удобными будут кровельные покрытия из мелкоформатных элементов, таких как битумная черепица, сланец, деревянные гонты и даже солома. Можно использовать также керамическую или цементно-песчаную пазовую черепицу. Но они потребуют от кровельщиков более высокой квалификации и мастерства.

Количество плиток пазовой черепицы в одном ряду должно быть таким же, как и под ним. Поэтому под мансардным окном плитки черепицы должны быть уложены с предельной плотностью, а над окном необходимо оставить максимальное расстояние между черепицами. Еще одним требованием для этого типа материала является возможность выполнения большего радиуса кривизны люкарны. В случае, если вы планируете слуховое окно большого размера, а такую форму можно применять также и для балкона, вам придется заказывать в специализированной организации балки из клееной древесины. В небольших окнах в данной роли могут выступать плиты OSB (ОСП) или толстая фанера, из которых и изготавливаются шаблоны.

Строительство
К строительству «бычьего глаза» приступают только после выполнения стропильной конструкции крыши. Затем из нее вырезают «лишние» стропила, создавая пространство для возведения люкарны. Обрисовывают (согласно проекту) и вырезают полукруг фронтонной стенки окна на фанере или плите OSB. Таким образом, возникает своего рода шаблон «бычьего глаза». Такие шаблоны (как правило, в количестве двух) иногда могут быть использованы в качестве каркаса для «бычьего глаза». Часто, с целью повышения прочности, их делают из нескольких слоев плиты. Чертеж понадобится и при строительстве деревянного кружала (элемент конструкции, используемый для придания ему дугообразной формы). В данном случае им является карнизная доска люкарны. Конструкцию ската «бычьего глаза» образуют дистанционные бруски (с одной стороны прикрепленные к горизонтальным брусьям между стропилами, а с другой — опирающиеся на фронтонную стену).

Еще один вариант заключается в использовании для конструкции самих кружал (изготовленных по шаблонам). Иногда передние стенки «бычьих глаз» возводят на фронтонной стене дома. Но это касается только больших люкарен, расположенных рядом с карнизом. Как на дистанционных балках, так и на кружалах делают жесткую обшивку из досок или фанеры, которую затем покрывают слоем гидроизоляции, которая будет обеспечивать защиту от излишнего увлажнения во время дождя. Далее монтируется обрешетка и контробрешетка, как основа для черепицы. Изготовление окна заканчивается внутренней отделкой. Этот этап работы практически ничем не отличается от работ по внутренней отделке мансарды: между стропилами укладывается утеплитель, чаще всего минеральная вата, общей толщиной около 20 см. Затем набивается обрешетка, на нее укладывается пароизоляция, направляющие и гипсокартон. Не нужно экономить и «забывать» уложить пароизоляцию, в особенности, если вы используете минеральную вату. Последняя имеет плохое свойство легко поглощать испарения, подымающиеся изнутри дома, и надолго удерживать их в себе, если ей не обеспечить хорошую вентиляцию. Как следствие — снижение теплоизолирующих качеств, вплоть до полного их исчезновения.

СЛУХОВОЕ ОКНО С ПЛОСКОЙ КРЫШЕЙ
Задача слухового окна с плоской крышей (с уклоном наклона до 15°) — пропустить максимальное количество света и воздуха в помещение. При этом такие окна мало влияют на архитектурный облик здания. Данные слуховые окна делают с углом наклона кровли от 5°, чтобы вода имела возможность стекать. Водоотвод осуществляют с помощью водосточного желоба, который может быть как полукруглого, так и квадратного сечений. Из-за маленького уклона крыша такого слухового окна не может быть покрыта черепицей. Как правило, ее покрывают металлом (оцинкованная сталь, медь, алюминий).

СЛУХОВОЕ ОКНО С ОДНОСКАТНОЙ КРЫШЕЙ
Одной из наиболее старых и наиболее простых форм является окно с односкатной крышей. В классическом варианте это окно прямоугольной формы, у которого крыша — также прямоугольная. Однако возможны варианты, когда крыша или торцевая стена выполнены в виде трапеции.Слуховое окно с односкатной крышей, по сути, очень похоже на слуховое окно с плоской крышей, отличие в том, что угол наклона этого окна — от 15°. Чтобы угол наклона крыши слухового окна превышал 15°, необходимо, чтобы угол наклона основной крыши был достаточно большим. Если же угол наклона получается меньше рекомендуемого, то необходимы дополнительные меры по гидроизоляции. Как правило, крыши таких слуховых окон покрывают тем же материалом, что и основную кровлю. Часто встречаются односкатные слуховые окна, крыша которых начинается прямо от конька основной кровли. Для черепичной кровли советуют верхнее примыкание слухового окна делать через один-два ряда черепиц от конька основной кровли. За счет этого будет более уравновешенный внешний вид и лучшая защита от проникновения дождевой воды. Длинные горизонтальные слуховые окна с односкатной крышей, часто расположенные друг над другом, встречаются и сейчас повсеместно в тех регионах Германии, где в старые времена на крышах сушили фрукты или другие товары.

СЛУХОВОЕ ОКНО С ДВУСКАТНОЙ КРЫШЕЙ
Этот интересный вид слухового окна известен еще со средневековья. Так исторически сложилось, что такие окна стали появляться в старинных городах Германии в связи с перенаселением. Для того чтобы получить дополнительное жилое пространство в пределах городской стены, стали использовать подкровельное пространства в качестве жилого, а такой вид слуховых окон обеспечивал наибольшее количество пространства и света. Кроме того, такие окна существенно преображают внешний облик всего здания и со временем наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение. Для этой формы окна существует порядка семи различных названий в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома», «лукарна» и пр. Окна такой формы можно встретить на многих старинных зданиях и памятниках архитектуры. Во многих городах Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.

Такие окна могут выполняться в разных стилях: с карнизным выступом или без него, с фронтонным выступом или без, с водосточными желобами или без них. Как и в случае слуховых окон с односкатной крышей, кровля такого слухового окна чаще всего выполняется из того же материала, что и основная. Боковые и фронтонные стенки могут быть отделаны различными материалами (шифер, дерево, штукатурка и т. д.). Идеальный вариант, если слуховое окно с двускатной крышей имеет один оконный проем. Горизонтальное окно, состоящее из нескольких окон, выглядит слишком широким и громоздким. Чтобы избежать такой диспропорции, часто делают ряд таких окошек друг рядом с другом. Также важно учитывать, что угол наклона крыши такого окна должен быть сопоставим с углом наклона основной кровли. Слишком плоская крыша двускатного слухового окна выглядит непропорционально.

СЛУХОВОЕ ОКНО СВАЛЬМОВОЙ КРОВЛЕЙ
Окно с вальмовой кровлей — это одна из разновидностей окон с двускатной кровлей. Его передний скат расположен,как правило, под тем же углом, что и основная кровля, благодаря чему такие окна выглядят более изящно, сохраняя при этом то же полезное пространство, что и окна с двускатными крышами. Такие окна предпочтительно покрывать металлом, однако не исключено использование керамики и шифера. Окна такого вида типичны для северных районов Германии, где в архитектуре очень распространены вальмовые кровли.

ТРЕУГОЛЬНОЕ СЛУХОВОЕ ОКНО
Небольшие треугольные (или как их еще называют «острые» или «остроугольные») слуховые окошки изначально использовали для вентиляции и/или как маленькие источники света для чердачного помещения на скатных кровлях. Треугольные слуховые окна часто можно встретить на исторических зданиях. При проектировании этих окон важно, чтобы они не были слишком большими или слишком маленькими, органично встраивались в основную крышу. Угол наклона кровли окна должен быть примерно таким же, как угол наклона основной кровли. Основная задача треугольного слухового окна — впустить как можно больше воздуха и света в мансарду, при этом задача выиграть дополнительное пространство стоит на втором месте. Преимущество такого окна проявляется в том, что оно может быть расположено на более высоком уровне. Это форма окна придает кровле элегантность.

Конструкция слухового окна типа «бычий глаз». Укладка черепицы на люкарне

Окна-люкарны, спроектированные в скате крыши, сейчас в моде, несмотря на то что они значительно повышают затраты на устройство кровли. Самые простые в выполнении — покрытые плоской черепицей «бобровый хвост».

Мимо домов, крыши которых украшают люкарны типа «бычий глаз», невозможно пройти равнодушно: они притягивают взгляд. Такие окна выглядят эффектно, а кроме того, они функциональны. Но их проектирование и выполнение — это непростая задача даже для хорошего кровельщика.

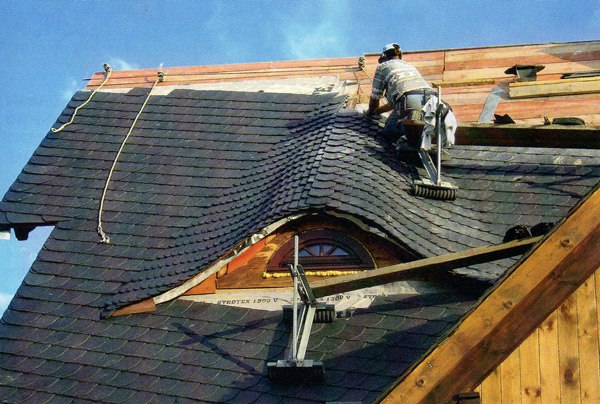

Особого мастерства требует и уклад­ка черепицы или другого по­крытия на люкарне. Чаще всего люкарны «бычий глаз» покрыты керамической черепицей. Для этого,­ в основном, используются­ плоская черепица, например «бобровый хвост», пазовая черепица или черепица «мунк-нунн» («монах-монашка»). Популярна также цементная черепица. Достаточно легко можно покрыть «бычий глаз» такими экологически чистыми материалами, как солома или деревянные гонты. Самой трудной представляется отделка люкарны битумной или металлочерепицей.

Дорогое украшение

Устройство «бычьего глаза» повышает общую стоимость кровли. Цена самого кровельного материла­ не так уж и высока. Львиная доля средств уходит на оплату работ. Создание даже самой простой люкарны — задание достаточно сложное, требующее от кровельщика соответ­ствующей квалификации, а также терпения и точности.
Цена может подскочить, если в кон­струкции решено использовать элементы из клееной древесины — очень дорогого материала, особенно если они изготавливаются в мастерской по специальному заказу. Бюджет пострадает также в результате покупки оконной конструкции нестандартного размера или формы.

«Бычий глаз» на бумаге
Теоретически «бычий глаз» проектировщики предусматривают еще на стадии разработки архитектурного проекта дома. Архитектор и конструктор должны детально расчертить эту часть стропильного каркаса, а решение относительно элементов основания и покрытия оставить другому специалисту — кровельщику. Однако проекты редко включают такие проработанные чертежи.

На практике «бычий глаз» — плод совместной работы столяра и кровельщика, а чаще всего от начала и до конца им занимаются только кровельщики. Именно они модифицируют стропильный каркас, делают основание и гидроизоляцию, укладывают кровельное покрытие и монтируют фартуки. Поэтому перед началом работ особенно важно разработать детальный проект слухового окна, который бы включал все эти детали.

Первое, что нужно сделать при проектировании и строительстве «бычьего глаза», — сделать чертеж передней стенки. Нужно помнить о пропорциях, то есть о соотношении ее высоты и длины.

Оно должно составлять:

при использовании черепицы «бобровый хвост» — более 1:5;
при использовании керамической пазовой черепицы — до 1:8;
при использовании цементной пазовой черепицы — 1:10 — 1:12.

Очертания стенки наносятся на древесную плиту или фанеру из которой вырезается шаблон. ­Если сделать два таких шаблона, они могут послужить каркасом для передней стенки. Они крепятся к столбикам стенки — один снаружи, а другой внутри люкарны — и обкладываются древесной плитой или сайдингом.

Шаблон также может помочь в изготовлении деревянного кружала для конструкции передней арки. Оно опирается двумя концами на нижнюю поперечную балку. Деревянные столбики передней стенки монтируются между ­кружалом и балкой. Кружало и даже вся конструкция передней стенки могут быть выполнены по специальному заказу из клееной древесины.
Можно выполнить переднюю стенку и с помощью кладки. Стенка надстраивается над аттиковой стеной чердака, если люкарна расположена относительно близко к карнизу. Для профилирования верхней линии такой стенки также пригодится шаблон

Сложный стропильный каркас

Выполнение каркаса — самый трудный этап работы над люкарной. Сначала делают весь стропильный каркас и только затем вырезают несколько стропил там, где должна находиться люкарна, закрепляют балки-перемычки и создают конструкцию слухового окна.
Хотя люкарна, тем более если она небольшая, не будет оказывать чрезмерной нагрузки на стропильный каркас, выполнение всех необходимых расчетов все же стоит поручить конструктору.

Основание, обрешетка и контробрешетка

Основание слухового окна можно сделать из коротких досок. Считается, что наилучший и наиболее прочный вариант, когда они соединены методом паз-гребень. Для создания основания подходит также гнутая фанера. На основание укладывают гидроизоляцию, например, из наплавляемого рубероида, который обеспечит люкарне хорошую герметичность и защитит ее от влаги и дождевой воды. К основанию прибивают контррейки, а на них, в свою очередь, рейки, которые будут служить опорой для черепицы.

Чешуйчатая или венечная укладка

Черепица типа «бобровый хвост» как нельзя лучше подходит для отделки люкарны «бычий глаз». Она небольшая, и на ней нет боковых пазов. Элементы укладывают в ряд («чешуей») или с перевязкой зазоров («венцом»). На слуховом окне они более узкие по сравнению с остальными частями кровли.

Слуховое окно с клином

Выгодным вариантом покрытия «бычьего глаза» является так называемый кровельный клин. Клин — это набор из 17 различных элементов специальной черепицы, уложенных в 10 рядов. Они создают поверхность в виде конуса. Черепицу укладывают в определенной очередности на середине люкарны и докладывают к ней по правую и по левую сторону обычную черепицу.

Виды слуховых окон

В наше время слуховое окно (люкарна), расположенное на крыше – важный архитектурный элемент, который призван придать оригинальности коттеджу, оживив его кровлю. Однако смонтировать наверху своего дома слуховое окно решается далеко не каждый – многим кажется, что сооружение конструкций такого типа сопряжено с определёнными трудностями и довольно большими затратами. Порой, в принципе, эти опасения не беспочвенны – некоторые виды люкарн на самом деле сделать нелегко, однако иногда изготовление слуховых окон превращается в вполне посильное занятие для настоящих умельцев. Ниже мы расскажем более подробно, какие виды люкарн существуют, кратко опишем устройство слуховых окон и определим их основные достоинства.

Впрочем, сначала стоит более подробно остановиться на том, что же представляет собой люкарна. Первоначальное назначение слуховых окон – вентиляция подкровельного пространства, но когда в европейских городах стала повышаться плотность населения и холодные чердаки повсеместно начали переоборудовать в мансарды, появилась острая потребность использовать люкарны для освещения помещений. Поэтому изготовление слуховых окон стало делом чрезвычайной важности, ибо без них комфортная жизнь под крышей не представлялась возможной. Естественно, со временем совершенствовалась и конструкция слухового окна – в наше время существуют следующие разновидности люкарн:

  • Слуховое окно с плоской крышей. Это слуховое окно (фото его, кстати, можно увидеть практически во всех журналах с проектами коттеджей) идеально в том случае, если чердак нужно максимально наполнить светом и свежим воздухом. Такие слуховые окна, располагаемые на чердаке, оборудуются водостоком, поэтому их сооружают с определённым наклоном кровли (от 5 до 15 °).
  • Четырёхугольные слуховые окна с односкатной крышей крайне похожи на предыдущий вид люкарн. Однако устройство слуховых окон в этом случае предполагает больший угол наклона кровли – от 15° и выше. Что касается формы крыши, то она у них может быть и в виде трапеции, и торцевой, и просто прямоугольной.
  • Люкарна с двухскатной крышей. Такая конструкция слухового окна позволяет максимально осветить чердачное или мансардное помещение.
  • Треугольное слуховое окно. Характерно для исторических зданий, такие окошки часто сооружают, если хотя придать зданию некий налёт старины.
  • Полукруглое слуховое окно. По сути, это самый интересный тип люкарны, ибо он имеет массу вариантов исполнения и, соответственно, названий. Причём названия эти одно другого краше – здесь Вам и «летучая мышь», и «рот лягушки», и «бычий глаз». Благодаря своим изогнутым линиям, полукруглое слуховое окно органично вписывается основную кровлю, придавая последней весьма необычный вид.
  • Стеклянное слуховое окно (специалисты его ещё называют «зенитный фонарь»). Поместите такое слуховое окно на крышу – и в мансарде будет полно света. К тому же выглядит такое слуховое окно очень изыскано.

Теперь давайте посмотрим, как происходит изготовление слуховых окон. Необходимо отметить, что жёстких правил при проектировании люкарн нет, ибо конструкция слухового окна зависит в первую очередь от представлений архитектора о виде будущего коттеджа, а также от того, какие требования к нему будут предъявляться. Так, слуховое окно может быть предназначено для того, чтобы в мансарде было достаточно светло, а может нести лишь декоративную функцию. В последнем случае, естественно, архитектор будет стараться, чтобы слуховое окно выглядело максимально красиво – даже если при этом оно перестанет выполнять своё основное предназначение.

Конечно, устраивая слуховое окно, некоторые основные правила игнорировать всё же не стоит: на крыше его нельзя располагать слишком близко к карнизу или коньку, а также фронтонам. Важно также помнить, что одно слуховое окно должно быть отдалено от другого не менее чем на 0,8 м. Если это расстояние будет меньше, укладка кровельного покрытия существенно усложнится.

Проектируя слуховые окна, желательно не упускать ещё один важный момент: если Вы не хотите, чтобы у Вас на чердаке или в мансарде стояла вода, необходимо тщательно продумать гидро- и теплоизоляцию люкарн, а также защиту их деревянных конструкций от внешней среды.

глаз – English translation – Multitran dictionary

 глаз n

⇒ иметь глаз на
gen. eye (SergeyL); look; sight; eyesight; oculus
amer., slang windowlight
humor. ocular; optics
hydrobiol. eye-spot (коловраток)
poetic crystal; orb
prof.jarg. marquise (один из базовых элементов в квиллинге Скоробогатов)
Scotl. ee
slang peeper (Madlark); glim; lamp; lantern; peek; peeker; window-light
uncom. ogle
 «глаз» n
meat. eye
 глаза n
gen. keeker; peeper; blinkers; minces
inform. lights; goggles
jarg. daylights; glimmers; peepers (обыкн. pl)
mil., lingo eyes on the ground (разведчики или наблюдатели 4uzhoj)
nonstand. keekers
obs. eyen (mazurov)
poetic windows
scottish een (Yerkwantai)
sl., drug. eyes
slang pincers; baby blues; daylight; deadlights; gagers; gleeps; orbs; peekers; shutters; lamps
vulg. mincers
 глазами n

⇒ смотреть на что-л. чьими-л. глазами; пожирать глазами; раздевать глазами; пробежаться глазами
gen. as viewed by (babichjob); through the eyes of (babichjob); in terms of (ssn); one’s view of (ad_notam); with the eyes of
amer. from the eyes of (from the eyes of travellers — глазами путешественников Himera)
 в сложных словах с лат. корнями имеет значение глаз n
gen. oculo
 глаза мн.ч. n
fig. vision (Andrey Truhachev)
 Russian thesaurus
 глаз n
gen. орган зрения человека, позвоночных и многих беспозвоночных животных. У человека и позвоночных животных — парный орган; состоит из собственно глаза глазного яблока , соединённого зрительным нервом с мозгом, и вспомогательного аппарата глазодвигательных мышц, век, а у наземных позвоночных и слёзных желёз . Через отверстие в радужной оболочке зрачок лучи света входят в глаз и, преломляясь на поверхности глазного яблока, в роговице, хрусталике и стекловидном теле, сходятся на сетчатке, давая на ней изображение видимого предмета. Некоторые простейшие жгутиконосцы обладают светочувствительным пятном — глазком. У многих червей и всех членистоногих помимо простых глазков часто развиты парные глаза, у многих членистоногих — фасеточные глаза. Большой Энциклопедический словарь

Слуховые окна на крыше

Слуховые окна есть на крышах деревенских домиков и на старинных дворцах, их обрамляют деревянные наличники с фигурной резьбой, лепка, скульптурные элементы, шпили. У этих проёмов несколько названий: мансардные окна, люкарня, дом гнома, летучая мышь, дормер, бычий глаз. Эта маленькая конструктивная деталь продлевает срок эксплуатации здания. Слуховые окна на чердаке удобны и многофункциональны.

Какие бывают слуховые проёмы






Отличия Наименования
I По типу кровли

  1. Арочные.
  2. Вальмовые.
  3. Двухскатные.
  4. Односкатные.
  5. Плоские.
II По расположению

  1. В плоскости здания.
  2. Вне плоскости здания.
III По конструкции

  1. С боковыми сторонами.
  2. Без боковых сторон.
IV По форме

  1. Прямоугольные.
  2. Треугольные.
  3. Многогранные.
  4. Круглые и овальные.
  5. Полукруглые.



Назначение и оформление

Основное назначение слуховых окон — проветривание элементов крыши. В храмах и дворцах средневековья они служат ещё дополнительным декором и освещением для высокого купола. В зданиях с многослойными крышами, построенных в эпоху Возрождения (Ренессанса), особое внимание уделено устройству слуховых окон на крыше и их эстетичному оформлению. Эти проёмы проветривают многопролётные сводчатые крыши, при этом их украшает вычурная лепка.

В готических сооружениях слуховые окна на фронтонах имеют округлую форму и прикрываются каменными переплётами, некоторые заполнены разноцветными витражами.

Можно увидеть и выносные люкарны, имеющие собственные стены и остроконечную крышу. Ощущение, что сверху пристроились отдельные маленькие домики для гномов.

Каждое направление в архитектуре сделало акцент на окнах для проветривания, их проектировали через определённое расстояние и обязательно украшали под общий стиль здания.

Проектирование

Расположение и размеры слуховых окон указаны в строительных нормах и правилах. Самый минимальный размер с двумя створками 1,2 (0,6 × 2) на 0,8 м. К большим люкарнам разрешено пристраивать балконы. Интервал между проёмами 80 см, общая их ширина не больше половины длины чердака или мансарды.

Допустимо проектировать слуховые проёмы, если уклон ската от 35 градусов. Для строительства можно использовать любой материал: металл, черепицу, медь. Все надстройки на кровле должны располагаться на определённом расстоянии от наружных стен.  Фасад люкарны на вальмой крыше не может быть продолжением стены дома, он может иметь отдельную крышу, конёк и водосточные желоба.

Желательно предусмотреть слуховое окно на крыше, конструкция и размеры обговариваются в проекте.  Придерживаясь главных правил в строительстве вы сможете не только содержать кровельный материал в сухом состоянии, но и облегчить нагрузку на фундамент, продлить эксплуатационные свойства всего здания.

Почему проём на крыше имеет такое название

Почему проёмы для просушивания называют слуховым окном, что это за такое интересное название? Однако, небольшой элемент имеет историческое название.

В 1815 году было решено построить в Москве здание в честь победы Александра I над войсками Наполеона. Через два года уже оставалось начать отделку, для просушивания стропильной системы и потолка установили десятки временных печей. Но неожиданно подшивка потолка начала вспучиваться, а фермы коробиться.

Времени на замену всей крыши не было. Алексей Слухов со своей артелью предложил исправить казус всего лишь за один день. Плотники прорезали отверстия в подшивке и в потолке, то есть сделали чердачную вентиляцию. Ранее в герметичном пространстве чердака собирался нагретый воздух, который не просушивал, а деформировал фермы.

Первоначально вентиляционные окна в Манеже назывались Слуховскими. Затем они получили распространение, а название трансформировалось в слуховые окна.

Нужны ли они в небольших домах

Некоторые владельцы частных домов задумываются, а для чего нужно слуховое окно на крыше? Ведь они устроены только на дворцах. Эти окна помогают поддерживать в хорошем состоянии здание любых размеров и назначения: хозяйственные, жилые и административные.

Тёплый воздух всегда поднимается вверх, а за счёт конденсата образуется влажность, поэтому проветривание необходимо. На чердаке часто сушат бельё, травы, фрукты, поэтому окно просто необходимо. Через него удобно выйти на крышу для осмотра и ремонта. С ним получается дополнительная зона для работы и отдыха.

Как исправить крышу без окон

Обязательно обеспечьте проветривание и освещение, чтобы пользоваться удобным чердачным помещением в хозяйственных нуждах. А как сделать слуховое окно на крыше своими руками?

Отметьте место между несущими балками. В кровельном покрытии вырежьте необходимого размера отверстие. К стропилам прикрепите раму с помощью саморезов, заделайте швы любым герметиком. Но при этом нельзя полностью спиливать страпила, чтобы не ослабить конструкцию. Работу проводите аккуратно, не повредите старый кровельный утеплитель и изоляцию. Проще сделать большое слуховое окно с дверью во время строительства дома. Оно должно быть обозначено в чертежах проекта.

Делают его в процессе устройства кровли, соблюдая очерёдность видов работ:

  1. Собирают каркас окна.
  2. Крепят обрешётку и конёк.
  3. Монтируют стропильную систему.
  4. Готовый каркас слухового окна крепят к основным стропилам.
  5. Обшивают фронтон.
  6. Закрепляют гидроизоляцию.
  7. Покрывают кровельный материал.
  8. Проверяют примыкания и обрабатывают их герметиком.
  9. Отделывают внутреннюю часть.

В качестве блоков для слуховых окон применяют пластиковые изделия, они красивы и современны, удобно открываются, долговечны. Внутреннюю часть не штукатурят, а обшивают досками. На большой площади окна могут располагаться в два ряда. Главное, не отступать от параметров проекта.

Для каркаса используется различный брус:







Наименование назначения бруса Размер, см
1. Стойки 12×12
2. Конёк 6×10
3. Стропила 6×10
4. Прогон 8×12
5. Лобовые балки 15×18



Детали каркаса слухового окна:

  1. Сдвоенные стропила, на них опирается люкарна.
  2. Лобовые балки.
  3. Стойки или боковые стены.
  4. Перемычка над окном.
  5. Прогон над стойками.
  6. Стропила крыши.
  7. Конек.

Слуховые окна — это один из важных конструктивных элементов, который должен гармонично вписаться в облик дома, придавая ему прочности и презентабельности.

ОКНА ГУТ — ремонт, дизайн, уют. Окна Шуко от производителя. — Окно́ (окóнный проём) или витраж — специально задуманная в конструкции здания архитектурная детальстроительства: проём в стене, служащий для поступления света в помещение ивентиляции. Расположение, количество и размеры окон играют важную роль впроектировании здания.

Окна являются главным (до 50 %) источником теплопотерь в зданиях. Исторические сведения Виды окон Берлинское окно — широкое трёхстворчатое окно, обычно расположенное во внутреннем углу и служащее для освещения помещений, образованных пересечением двух флигелей дома. Бифориум — окно с двумя проёмами, разделённое колонной или столбиком. Существовало в романской культуре. Бычий глаз — окно овальной формы, расположенное над дверным проёмом. Веерное окно — окно, верхняя часть которого состоит из расположенных веером секторов. Также пришло из романской культуры. Венецианское (палладианское) окно — широкое, трёхчастное арочное окно. Волоковое окно — маленькое прямоугольное окно, высотой в диаметр бревна сруба, шириной до 0,5 метров. Изнутри задвигались деревянными дощечками — во́локами, откуда и пошло название. Красное (косящатое) окно — окно с рамой, обрамлённой косяками. Название «красное» окно получило не только из-за того, что обычно эти окна были украшены деревянной резьбой, но также и потому, что через такие окна в дом проникало много света. Мансардное окно — окно, врезанное непосредственно в скат крыши и предназначенное для освещениямансарды. Мезонинное окно — окно, расположенное над основным рядом окон, для лучшего освещения. Окно второго света — окно в тёмном помещении, через которое падает свет из освещённого помещения. Окутное окно — угловое окно. Панорамное окно в больших комнатах может заменять стену, открывая прекрасный вид. Противопожарное окно — средство для дополнительной и надежной защиты помещений от распространения огня. Роза — большое круглое окно над входом с ажурным переплетением в виде лучей, радиально исходящих из центра. «Рыбий пузырь» — оконный проём сложной криволинейной формы (в поздней готике). Слепое окно — ниша в стене, имитирующая оконный проём. Слуховое окно — окно на скате крыши, чердачное окно.Сотовое («мельниковское», гексагональное) окно — шестиугольное окно, напоминающее пчелиные соты. Форма получила широкую известность благодаря архитектору-конструктивистуКонстантину Мельникову, хотя чердачные окна такой формы использовались в традиционной деревянной усадебной архитектуре Северной Европы и до него. Флорентийское окно — окно, состоящее из нескольких арочек, объединённых одной большой аркой. Французское окно — панорамное окно до пола со шпультовыми или раздвижными створками; часто сопровождается французским балконом.

ОКНА ГУТ — ремонт, дизайн, уют. Окна Шуко от производителя. is on Facebook. To connect with ОКНА ГУТ — ремонт, дизайн, уют. Окна Шуко от производителя., join Facebook today.

особенности конструкции (21 фото). Люкарна или слуховое окно на крыше Проект люкарны

Люкарна придаёт выразительный внешний вид крыше здания и позволяет осветить мансардное помещение в дневное время. Рассмотрим особенности возведения этой конструкции.

Люкарна (также называемая слуховым окном) — надстройка на скате крыши, в фасадной части которой предусмотрено вертикальное окно. Люкарна — украшение здания, а также способ осветить мансарду и увеличить объём её пространства, так как крыша люкарны расположена выше ската основной крыши. Люкарна является альтернативой мансардному окну (или комбинации таких окон), обладая в сравнении с ним рядом достоинств и недостатков. Она более интересна в архитектурном плане, к тому же вертикальное окно можно открывать для проветривания помещения в любое время года, в то время как на встроенном в крышу мансардном окне зимой может лежать снег, что не позволяет открывать его и препятствует проникновению света в комнату. Вместе с тем вертикальное окно люкарны освещает помещение не столь равномерно, как наклонное мансардное того же размера, поскольку боковые стены и крыша люкарны сужают световой поток. Безусловно, степень освещённости мансарды с люкарной будет зависеть от многих факторов, в том числе от габаритов окна, уклона основной крыши и способа устройства откосов, но в любом случае затемнённых зон в комнате будет больше, чем при использовании мансардного окна. Кроме того, встроить в крышу мансардное окно намного проще, чем люкарну. Отметим, что её сооружение предполагает множество конструктивно сложных узлов, поэтому возводить люкарну следует на основании детально проработанного проекта, доверяя монтаж только высококвалифицированным специалистам.

Особенности конструкции

В большинстве случаев стены люкарны выполняют в виде каркаса из деревянных брусьев, закреплённого на стропильной конструкции крыши здания. Ширина люкарны, как правило, соответствует нескольким межстропильным пролётам, а значит, её устройство предполагает разрыв в стропильной системе. Чтобы крыша сохранила необходимую несущую способность, в зоне люкарны приходится усиливать её тем или иным способом, выбор которого осуществляет проектная организация на основании сведений о длине ската, уклоне крыши, шаге стропил, нагрузки от люкарны и пр. Зачастую предусматривают дополнительные вертикальные стойки. Если же планировка мансарды не допускает наличие таких стоек, то устанавливают усиленные безопорные прогоны (например, в виде сдвоенных стропильных ног или балок из клеёной древесины) и опирают боковые стены люкарны на них. Деревянный каркас стен заполняют утеплителем — обычно плитами из каменного или стеклянного волокна, которые укладывают враспор между элементами каркаса. В местах примыкания каркаса люкарны к стропилам приходится использовать подрезанные плиты, тщательно уплотняя их при монтаже. По мнению ряда специалистов, это проблемный узел в конструкции люкарны. Даже при качественном выполнении монтажных работ не исключены зазоры между плитами и деревянным каркасом, что чревато промерзанием стен люкарны в этих зонах. Притом применение альтернативных материалов, способных создать сплошной теплоизоляционный слой (например, напыляемого пенополиуретана или задуваемой эковаты), экономически неоправданно, если основная крыша утеплена плитами из каменного или стеклянного волокна.

Изнутри помещения волокнистый утеплитель закрывают пароизоляционной плёнкой (фиксируя её скобами или гвоздями к стропилам), поверх которой закрепляют основание для отделки, а затем и саму отделку. Пароизоляцию настилают с нахлёстом полотен не менее 100 мм, места нахлёстов и примыканий плёнки герметизируют специальными материалами (одно- и двухсторонними лентами, клеями, пастами). Со стороны улицы теплоизоляцию покрывают гидроветрозащитной мембраной (её также фиксируют скобами или гвоздями), затем обычно устанавливают контробрешётку, а потом подконструкцию для наружной отделки и саму отделку. Контробрешётка позволяет обеспечить вентиляционный зазор размером 30-50 мм. По конструкции крыша люкарны в большинстве случаев не отличается от основной крыши здания и также предполагает слой утепления между стропил, пароизоляцию, гидроветрозащиту, вентзазор, формируемый за счёт контробрешётки, обрешётку (сплошную или шаговую), поверх которой укладывают кровлю. Пароизоляция и вентзазор — меры, необходимые для защиты утеплителя и деревянных элементов от увлажнения из-за конденсации водяного пара, стремящегося из мансарды в сторону улицы. Важный вопрос при устройстве стен люкарны: как организовать приток и вытяжку воздуха из вент-зазора? Один из вариантов — соединять вентканалы в стенах люкарны с вентканалами ската, расположенного под ней, а также с вентканалами, имеющимися в крыше люкарны. Тогда воздух будет поступать под кровлю на свесе её карниза, двигаться по вентзазорам и удаляться либо через вентилируемый конёк на крыше люкарны, либо — в случае если он невентилируемый — через конёк основной крыши, к которому воздух из крыши люкарны должен беспрепятственно поступать. (Для этого в конструкции крыши люкарны предусматривают, в частности, разрывы в линии брусков контробрешётки, чтобы воздух свободно проникал из одного межстропильного пролёта в другой.) Напомним, что приток воздуха под кровлю люкарны осуществляется через зазоры на свесе её карниза или отверстия в её фронтоне. Если люкарна небольшого размера, а в мансарде не предполагается помещение с повышенной влажностью, то, по словам некоторых экспертов, можно вообще обойтись без вентиляции её конструкции при условии качественного утепления и создания надёжного паробарьера. Отметим и такой момент: люкарна сама по себе является преградой для движения воздуха в вентзазоре основной крыши, и потому для усиления его притока и вытяжки устанавливают дополнительные вентэлементы на скате кровли (аэраторы, вентиляционные черепицы и пр. ). Их ставят перед люкарной и после неё. Чем больше люкарен на крыше, тем труднее добиться полноценного проветривания её конструкции.

  1. Деревянный каркас.
  2. Теплоизоляционный слой.
  3. Пароизоляция.
  4. Внутренняя облицовка.
  5. Гидроветрозащита.
  6. Контробрешётка.
  7. Обрешётка.
  8. Наружная облицовка

Крыши люкарен отличаются разнообразием форм. Они бывают одно-, двускатные, двускатные вальмовые (с треугольными скатами), полукруглые, с криволинейной поверхностью (их называют «летучая мышь», «бычий глаз») и пр. В зависимости от замысла архитектора, крыша люкарны может быть покрыта как тем же кровельным материалом, что и основная крыша, так и другим. Вместе с тем могут возникнуть трудности при обустройстве кровли люкарен. Так, зачастую проблематично применять крупноформатные или высокопрофильные материалы — керамическую и металлочерепицу (обычную или композитную), волнистые битумные или асбестоцементные листы и др. Удобнее использовать покрытия, укладываемые фальцевым способом (медь, цинк-титан), а также материалы в виде низкопрофильных или плоских плиток — керамическую или цементно-песчаную черепицу (в частности, «бобровый хвост»), сланец, гибкую черепицу, штучные элементы из меди или цинк-титана (ромбы, прямоугольники, пластины в форме «бобрового хвоста») и т. п. При монтаже кровли следует с особой аккуратностью выполнять узел примыкания покрытия люкарны к покрытию основной крыши. Так, если крыша люкарны двускатная, то в месте схождения её скатов с кровлей здания появляются две ендовы. Важно обеспечить герметичность кровли как в самой ендове, так и в месте стыка нижнего края ендовы со скатом основной крыши, а также в зоне примыкания кровли к стенам люкарны (используя для этого различные решения в зависимости от типа кровельного материала: например, в случае керамической или цементно-песчаной черепицы — желобки из окрашенного алюминия или оцинкованной стали, гофрированные ленты из алюминия, свинца, меди, прижимные металлические планки особого профиля и др. ). Когда на крыше есть несколько близко расположенных друг к другу люкарен, то между ними образуются большие снеговые «карманы» и повышается риск протечек под кровлю при капиллярном подъёме талой воды в местах примыкания люкарны к крыше здания.

Мансардные окна, независимо от вида, крепятся к стропильной системе здания, а люкарны имеют и стропильный каркас.Мансардными окнами называют и плоские окна, встроенные в кровлю. Но встраиваются окна только в стропильную конструкцию, а не к обрешеткам окон. Мансардное окно может иметь каркас из деревянного бруска, пластика или металлопластика. Облегченные конструкции мансардных окон устанавливают посредством нижних горизонтальных балок, закрепленных к системе стропил.

Установка и монтаж мансардных окон

При монтаже мансардных окон важно выдерживать горизонтальность и вертикальность установки. Первым этапом нижняя половина мансардного окна выравнивается при помощи строительного уровня, затем закрепляется в углах на саморезах. Вторым этапом установки выравнивается длина окна и выверяется параллель относительно стропил, затем в углах окна делаются предварительные крепления на саморезах, закрученных не полностью, для возможности последующей рихтовки. Окончательный крепеж выполняется только после полной выверки всех размеров и точности ориентации всей конструкции окна. Окно мансарды будет сохранять устойчивое положение при точном выравнивании рамы относительно стропил – расстоянии должны быть равными, такая центровка даст конструкции возможность прочно удерживаться после полного закрепления. Последним этапом еще раз проверяют точность установки по вертикали и горизонтали и вкручивают саморезы полностью.

Для мансардных окон очень важна качественно выполненная гидроизоляция, прочная и надежная, поскольку окно является конструктивной частью кровли и принимает на себя те же атмосферные воздействия, что и крыша дома – снег, дождь, ветер и т.д. Изоляционные материалы укладывают особым образом – только от нижних уровней к верхним, для наиболее точной подгонки к оконной раме. Нахлесты и излишки гидроизоляционого материала не нужны, а все места стыков с изоляцией требуют дополнительной фиксации на саморезах.

При установке мансардного окна в кровлю из профнастила применяют специальные профилированные или гофрированные рейки с насадками, которые точно стыкуются с профилями настила кровли. Эти насадки устанавливают в нижней части рамы и имеют боковые выступы.

Стеклопакеты или створки мансардных окон устанавливаются в раму после устройства гидроизоляции. Утепление окон мансард ведут с внутренней стороны, из помещения. Утепляющие материалы прокладывают полностью на всю площадь рамы, верхним слоем служат фольгированные теплоизоляционные материалы. Крепление производится на саморезах и должно быть герметичным и не создавать мостиков холода, для этого имеется специальный крепеж.

Подготовка к установке мансардных окон

Перед установкой мансардных окон в конструкцию мансарды стоит ознакомиться с их видами и возможностями тех или иных моделей. Основное требование к конструкциям – прочность и надежность, а также полная герметичность в закрытом виде – окно не должно пропускать дождевую воду и влагу.

Возможности мансард огромны – это дополнительные комнаты, где размещают не только спальни или гардеробные, но также и кухни, и даже санитарные узлы. Обеспечить уличное освещение, зимой – нагрев от солнечных лучей помогают окна. Уютно и практично оформленные мансардные помещения обычно становятся любимыми местами для отдыха у всех жильцов дома, поскольку особую атмосферу мансарды – высоты и легкости – ни с чем сравнить невозможно. Популярность мансардных окон понятна и обоснована, поскольку именно оконные конструкции дают экономию на освещении дома, одновременно придавая жилищу эксклюзивный облик, оригинальность и обаяние.

Важна ориентация мансардных окон, в соответствии с районом и климатом местности. Южные окна дадут больше солнца, северо-западное направление позволит спрятать помещение от летнего зноя, не создавая недостаток освещения. Мансарда и ее окна должны быть выдержаны в точных пропорциях, сочетаться гармонично. Все параметры и габарит каждого окна должны органично объединяться в общую архитектурно выдержанную композицию здания. Дому с мансардой несложно придать уникальность и сделать его дизайнерской находкой, в немалой степени благодаря мансардным окнам и их разнообразию.

Люкарны и их особенности

Люкарнами называют оконные проемы в чердачных скатах и куполах крыш. Название образовано от латинского слова lux — свет. Люкарны имеют вертикальные рамы, закрытые с боков и вверху. Рамы люкарн могут находиться в плоскости фасадных стен, а могут продолжать эти стены, или располагаться в параллельных плоскостях. Пример люкарны – слуховые окна на чердаке.

Преимущество люкарн перед плоскостными оконными конструкциями состоят в дополнительном объеме для комнат, дополнительных площадях мансардных помещений с высокими потолками, а также в получении бонуса – отличного вида из мансарды. Обзор из люкарны позволяет видеть не только небо, но и весь окружающий пейзаж.

Дом должен вызывать своим видом ощущения гармонии и законченности. Количество, форма, габариты и положение люкарн назначают, исходя из основных параметров:

  • Фасад и его особенности, как архитектурные, так и тип отделки
  • Вид крыши
  • Уклон крыши

Люкарны коренным образом меняют весь дизайн мансардных окон и являются основой интерьерного решения всей мансарды.

Виды люкарн

Люкарны, имеющие один скат

Односкатные люкарны встраивают в крыши, удовлетворяющие условию – крутизна ската должна быть не меньше 40 градусов. Если скат пологий, то плоская люкарна с одним скатом будет выглядеть непривлекательно. Плоская крыша односкатной люкарны может иметь значительную ширину. Эта ширина может даже равняться общей длине мансардного помещения. Плюс такой конструкции – отсутствие скосов на потолке мансарды, дополнительный объем, отличное освещение и обзор. В таких комнатах возможно обустройство рабочего места у освещенной люкарной стены, или место для отдыха.

Люкарны, имеющие два ската

Отлично выглядят при наклоне ската крыши больше 30 градусов. По ширине люкарны с двумя скатами имеют архитектурное ограничение – больше, чем в два стропильных шага их, как правило, не вписывают. Широкая двускатная люкарна не очень украшает дом, крыша выглядит тяжеловесно и «неустойчиво». Изнутри комнаты мансарды такие люкарны обычно зашивают плоским потолком.

Люкарны, имеющие три ската

Такие люкарны на особом положении, они отлично выглядят на крышах, имеющих любые углы скатов и любую форму. Снизу эти модели окон видятся компактными и не очень заметны. Самые гармоничные окна для любых мансард. Ширина таких люкарн может быть больше двух метров, или три интервала стропил. Потолки трехскатных люкарн делают по желанию и из соображений гармонии пропорций мансардной комнаты – плоские или трехгранные, повторяющие трехскатную крышу.

Низкие боковые стенки у люкарн

По вертикали стена люкарны может закончится, не достигая уровня пола мансардного помещения – до двух метров. В таких случаях крыша люкарны будет иметь два ската, а окно – пять углов. Форма потолка в нише люкарны будет повторять очертания крыши. Такие виды люкарн имеют органичения по размещению высоких предметов интерьера и мебели у оконного проема, из-за низких стен люкарны.

Люкарны треугольной формы

Этот вид мансардного окна имеет небольшие размеры, компактность, но и в мансарду объема не добавляют. Выбирают треугольную люкарну для того, чтобы обеспечить освещенность лестниц, санузлов или гардеробных комнат. Изнутри комнаты треугольные люкарны имеют аналогичные треугольные потолки, резкие ломаные линии.

Полукруглые окна и окна в виде «бычьего глаза» в люкарнах

Очень мягкие, обтекаемые формы для наружного вида, интересная архитектура и эксклюзивный вид. Но ограничения по типу кровельных покрытий – только «эластичные» виды черепицы – битумная, металлическая и керамочерепица. Вид с улицы – плавный рисунок и обтекание люкарны кровельным покрытием с верху и по боковым сторонам, а изнутри потолки в нишах полукруглых люкарн имеют арочные формы, конические или цилиндрические.

Полуовальные окна в виде «бычьего глаза» являются украшениями главных фасадов домов. Очень эффектны благодаря мягкости плавных линий на больших скатах крыш. Внутренняя компоновка комнаты с овальным или полуовальным окном предпочтительна с одним цельным окном, в этом случае будет много света, а помещение будет иметь привлекательные пропорции.

Размеры мансардных окон и люкарн назначают по исходным данным:
  1. Санитарные нормы требуют выполнять проемы таким образом, чтобы остекленные светопрозрачные поверхности составляли не меньше, чем 12,5% от площади пола помещения, этим достигается минимальная инсоляция.
  2. При варианте открывающихся окон-люкарн следует выполнять требования безопасной высоты. Нижние уровни открывающихся рам должны быть расположены не ниже, чем на 0,85 м от уровня пола. Если окна расположены ниже чем 0,85 м, то требуется установка защитных ограждений из металла до указанной высоты. Ограждение, кроме того, должно быть декоративными и не нарушать общий облик мансарды.
  3. Для обеспечения нормального обзора окрестностей и комфорта для смотрящего необходимо выдерживать габариты окон мансард в пределах уровня низа остекления не выше чем 1.20 м, а верха на высоту, превышающую 1,65 м от уровня пола комнаты. При росте 1.75 м человек имеет высоту линии зрения около 1,65 м, а в положении сидя – 1,20 м. Высота окон может быть назначена и исходя из роста и удобства жильцов.

Зачастую предусматривают дополнительные вертикальные стойки. Если же планировка мансарды не допускает наличие таких стоек, то устанавливают усиленные безопорные прогоны (например, в виде сдвоенных стропильных ног или балок из клеёной древесины) и опирают боковые стены люкарны на них. Деревянный каркас стен заполняют утеплителем – обычно плитами из каменного или стеклянного волокна, которые укладывают враспор между элементами каркаса. В местах примыкания каркаса люкарны к стропилам приходится использовать подрезанные плиты, тщательно уплотняя их при монтаже. По мнению ряда специалистов, это проблемный узел в конструкции люкарны.

Толщина слоя утепления в конструкции люкарны должна быть такой же, как и в конструкции основной крыши

Даже при качественном выполнении монтажных работ не исключены зазоры между плитами и деревянным каркасом, что чревато промерзанием стен люкарны в этих зонах. Притом применение альтернативных материалов, способных создать сплошной теплоизоляционный слой (например, напыляемого пенополиуретана или задуваемой эковаты), экономически неоправданно, если основная крыша утеплена плитами из каменного или стеклянного волокна.

Изнутри помещения волокнистый утеплитель закрывают пароизоляционной плёнкой (фиксируя её скобами или гвоздями к стропилам), поверх которой закрепляют основание для отделки, а затем и саму отделку. Пароизоляцию настилают с нахлёстом полотен не менее 100 мм, места нахлёстов и примыканий плёнки герметизируют специальными материалами (одно- и двухсторонними лентами, клеями, пастами). Со стороны улицы теплоизоляцию покрывают гидроветрозащитной мембраной (её также фиксируют скобами или гвоздями), затем обычно устанавливают контробрешётку, а потом подконструкцию для наружной отделки и саму отделку. Контробрешётка позволяет обеспечить вентиляционный зазор размером 30-50 мм. По конструкции крыша люкарны в большинстве случаев не отличается от основной крыши здания и также предполагает слой утепления между стропил, пароизоляцию, гидроветрозащиту, вентзазор, формируемый за счёт контробрешётки, обрешётку (сплошную или шаговую), поверх которой укладывают кровлю. Пароизоляция и вентзазор – меры, необходимые для защиты утеплителя и деревянных элементов от увлажнения из-за конденсации водяного пара, стремящегося из мансарды в сторону улицы.

Помните

Люкарна – препятствие для движения воздуха в конструкции основной крыши, поэтому перед люкарной и после неё нужно предусмотреть вентэлементы

Важный вопрос при устройстве стен люкарны: как организовать приток и вытяжку воздуха из вент-зазора?

Один из вариантов – соединять вентканалы в стенах люкарны с вентканалами ската, расположенного под ней, а также с вентканалами, имеющимися в крыше люкарны. Тогда воздух будет поступать под кровлю на свесе её карниза, двигаться по вентзазорам и удаляться либо через вентилируемый конёк на крыше люкарны, либо – в случае если он невентилируемый – через конёк основной крыши, к которому воздух из крыши люкарны должен беспрепятственно поступать. (Для этого в конструкции крыши люкарны предусматривают, в частности, разрывы в линии брусков контробрешётки, чтобы воздух свободно проникал из одного межстропильного пролёта в другой. )

Конструкция люкарны:
1. Деревянный каркас. 2. Теплоизоляционный слой. 3. Пароизоляция. 4. Внутренняя облицовка. 5. Гидроветрозащита. 6. Контробрешётка. 7. Обрешётка. 8. Наружная облицовка

Напомним, что приток воздуха под кровлю люкарны осуществляется через зазоры на свесе её карниза или отверстия в её фронтоне. Если люкарна небольшого размера, а в мансарде не предполагается помещение с повышенной влажностью, то, по словам некоторых экспертов, можно вообще обойтись без вентиляции её конструкции при условии качественного утепления и создания надёжного паро-барьера.

Отметим и такой момент: люкарна сама по себе является преградой для движения воздуха в вентзазоре основной крыши, и потому для усиления его притока и вытяжки устанавливают дополнительные вентэлементы на скате кровли (аэраторы, вентиляционные черепицы и пр.). Их ставят перед люкарной и после неё. Чем больше люкарен на крыше, тем труднее добиться полноценного проветривания её конструкции.

«Стены и крыша люкарны примыкают к скату крыши здания, и места этих примыканий достаточно сложны с точки зрения проектирования и монтажа. Во избежание проблем при эксплуатации дома, можно порекомендовать заказчику требовать у проектной организации детальной прорисовки конструкции люкарны, а также привлекать для её сооружения только профессиональные кровельные компании. Так, очень важно правильно выполнить участок, где сходятся ендова, образованная скатом люкарны, и карнизный свес этого ската. Зачастую недобросовестные исполнители не проклеивают здесь нахлёсты гидроветрозащитной плёнки, с нарушением технологии обустраивают саму ендову, некачественно делают подшивку карнизного свеса и пр. Между тем на этом участке зимой образуются снеговые «мешки», и во время оттепели есть опасность капиллярного проникновения влаги под крышу. Только правильное и аккуратное выполнение кровельных работ позволит избежать протечек в данной зоне».

Крыши люкарен отличаются разнообразием форм.

Они бывают одно-, двускатные, двускатные вальмовые (с треугольными скатами), полукруглые, с криволинейной поверхностью (их называют «летучая мышь», «бычий глаз») и пр. В зависимости от замысла архитектора, крыша люкарны может быть покрыта как тем же кровельным материалом, что и основная крыша, так и другим. Вместе с тем могут возникнуть трудности при обустройстве кровли люкарен.

Так, зачастую проблематично применять крупноформатные или высокопрофильные материалы – керамическую и металлочерепицу (обычную или композитную), волнистые битумные или асбестоцементные листы и др. Удобнее использовать покрытия, укладываемые фальцевым способом (медь, цинк-титан), а также материалы в виде низкопрофильных или плоских плиток – керамическую или цементно-песчаную черепицу (в частности, «бобровый хвост»), сланец, гибкую черепицу, штучные элементы из меди или цинк-титана (ромбы, прямоугольники, пластины в форме «бобрового хвоста») и т. п. При монтаже кровли следует с особой аккуратностью выполнять узел примыкания покрытия люкарны к покрытию основной крыши.

Так, если крыша люкарны двускатная, то в месте схождения её скатов с кровлей здания появляются две ендовы. Важно обеспечить герметичность кровли как в самой ендове, так и в месте стыка нижнего края ендовы со скатом основной крыши, а также в зоне примыкания кровли к стенам люкарны (используя для этого различные решения в зависимости от типа кровельного материала: например, в случае керамической или цементно-песчаной черепицы – желобки из окрашенного алюминия или оцинкованной стали, гофрированные ленты из алюминия, свинца, меди, прижимные металлические планки особого профиля и др.).

Когда на крыше есть несколько близко расположенных друг к другу люкарен, то между ними образуются большие снеговые «карманы» и повышается риск протечек под кровлю при капиллярном подъёме талой воды в местах примыкания люкарны к крыше здания.

Альтернатива люкарнам – , устанавливаемые на крышах с уклоном от 15 до 90е. Их раму и створку изготавливают чаще всего из клеёной древесины. Стеклопакеты обычно однокамерные, энергосберегающие. Для герметичного соединения окна с кровлей, а также для отвода от окна дождевой воды окно комплектуют окладом (в стандартном варианте – алюминиевым с полимерным покрытием), подходящим под определенный кровельный материал. Можно установить на крыше комбинацию окон.

Слуховое окно — это не что иное, как самое обычное окно, расположенное на крыше дома. Каждый из нас его может увидеть на ближайшем частном доме с мансардой, поэтому его в простонародье так и называют мансардное окно. Но это современное название не подходит для окон, присутствующих на зданиях и соборах, построенных еще в прошлые века. Именно они являются прародителями современных таких окон. А назвали их интересным словом — люкарна.


Слуховое окно фото

Люкарна: что это такое?

Слуховое окно или люкарна — это одно и тоже, но их разделяют временные рамки. Люкарна широко применялась в архитектуре XIX-XX веков, но известно, что ее начали применять еще в XV веке в Англии на крышах, имеющих остроконечное строение. Люкарна имеет свои отличительные черты — это надстройка на крыше дома, в фасадной части которой и устанавливалось окно. Сам фасад украшался пышной лепниной и являлся визитной карточкой всего дома. Позднее этот уникальный архитектурный элемент стал использоваться на крышах богатых домов и словно сигнализировал о статусе его хозяев.

Окно люкарна фото

Слово люкарна французское (lucarne), но имеет латинское происхождение от слова lux — свет. Практическое значение конструкции: в то время это была единственная возможность обеспечить освещение чердачного помещения, если исключить факелы и свечи.

Люкарна фото

Слуховое окно: почему так называют и для чего оно нужно?

Слуховое окно — это уже отечественное название окна на крыше, оформляется оно менее помпезно и скорее несет в первую очередь практическое значение, чем эстетическое. Есть две версии того, почему так назвали это окно:

Первая версия:
раньше слово «слух» имело несколько иное значение и подразумевало проем, продушину. Что и объясняет назначение такого окна — освещение естественным светом и проветривание помещения.

Вторая версия
связана непосредственно с фамилией мастера Слухова, управлявшего во времена правления Александра I работой по возведению кровли на московском Манеже. По этой версии крыша здания вначале была построена без системы вентиляции, что приводило к ее деформации под воздействием внешних природных условий. Позже, когда об этом прознал сам царь, Слухов в скором времени исправил ситуацию, соорудив такие окна, которые и были названы в честь него.

Слуховое окно фото

Слуховое окно на крыше фото

Слуховое окно на крыше: форма и особенности конструкции

Традиционное слуховое окно со всей конструкцией, если на него посмотреть со стороны, напоминает домик. Ведь оно имеет именно его форму, поэтому люкарна выполняет не только функцию освещения и проветривания, но и увеличивает пространство на чердаке. К тому же, открывать такие окна значительно проще, поскольку используются для них распашные рамы, а не сдвижные, как при современных мансардных окнах, устанавливаемых в плоскость крыши. Поэтому они носят название вертикальное слуховое окно.

Слуховое окно на крыше фото

Такое окно люкарна может располагаться в любой части крыши современного дома, не важно основная это плоскость или торцевая. Ее размер и форма тоже определяются особенностями конструкции крыши и стилистики экстерьера всего дома. Также учитывается высота крыши и площадь чердака. Ну и конечно их не строят на крышах с маленьким углом наклона.

Окно в крыше

Другая разновидность люкарни — это утопленное окно в конструкцию надстройки. Обычно это делается на больших окнах для строительства балкона. Единственный минус такой конструкции — она не увеличивает жилое пространство. Поэтому оно актуально только в мансардах большой площади.

Люкарна фото

Слуховое окно может изготавливаться и в плоскость кровли, что и дает их по праву называть мансардными окнами. Они хороши тем, что не образуют дополнительной конструкции на крыше, что в свою очередь облегчает ее очистку от снега в зимний период. Также такие окна ровно на половину увеличивают степень освещенности мансарды. Поэтому их не рекомендуют устраивать на солнечную сторону крыши, а вот в теневой они очень даже приветствуются. Но стоит сказать, что такие окна требуют хорошей гидроизоляции с системой отвода осадков и конечно же снабжаются не менее качественной теплоизоляцией.

Окно на крыше фото

Стоит также сказать, что окна люкарна могут иметь самую различную форму, кроме традиционных квадратов и прямоугольников, в архитектуре можно встретить их и в треугольной форме, многоугольной, круглой и овальной. Такое разнообразие объясняется особенностями стилистики экстерьера.

Люкарна на крыше

Слуховые окна или окна люкарна твердо вошли в архитектуру загородного частного строительства. Стоит сказать, что их можно построить уже на возведенном доме, необходимо только изменить конструкцию стропильной системы. Ну и стоит при их возведении строго ориентироваться на особенности крыши и в целом учитывается вся архитектура здания.

Слуховое окно на крыше фото

Люкарна является альтернативой мансардному окну (или комбинации таких окон), обладая в сравнении с ним рядом достоинств и недостатков. Она более интересна в архитектурном плане, к тому же вертикальное окно можно открывать для проветривания помещения в любое время года, в то время как на встроенном в крышу мансардном окне зимой может лежать снег, что не позволяет открывать его и препятствует проникновению света в комнату. Вместе с тем вертикальное окно люкарны освещает помещение не столь равномерно, как наклонное мансардное того же размера, поскольку боковые стены и крыша люкарны сужают световой поток. Безусловно, степень освещённости мансарды с люкарной будет зависеть от многих факторов, в том числе от габаритов окна, уклона основной крыши и способа устройства откосов, но в любом случае затемнённых зон в комнате будет больше, чем при использовании Кроме того, встроить в крышу мансардное окно намного проще, чем люкарну. Отметим, что её сооружение предполагает множество конструктивно сложных узлов, поэтому возводить люкарну следует на основании детально проработанного проекта, доверяя монтаж только высококвалифицированным специалистам.

Визуализация: Мавлюда Мельникова/Burda Media

Люкарна — конструкция, которая должна образовывать единое целое с крышей здания. Это означает, что при устройстве люкарны нужно герметично соединить её кровлю с основной кровлей, качественно выполнить утепление и монтаж паро- и гидроизоляции, а также при необходимости предусмотреть вентиляцию стен, крыши люкарны и дополнительные вентэлементы для полноценного проветривания конструкции основной крыши в той зоне, где она прерывается люкарной. Отмечу важный момент: создавая паробарьер, следует проклеивать все швы и стыки специальными материалами (ленты, клеи, пасты). Их выбор зависит от типа поверхности, к которой примыкает пароизоляционная плёнка. В частности, к шероховатым основаниям (например, нестроганая древесина) плёнку приклеивают клеями и пастами. Применение одно- и двусторонних лент в этом случае недопустимо.

Валерий Нестеров

Генеральный директор компании «Дёркен»

ОСОБЕННОСТИ КОНСТРУКЦИИ

В большинстве случаев стены люкарны выполняют в виде каркаса из деревянных брусьев, закреплённого на стропильной конструкции крыши здания. Ширина люкарны, как правило, соответствует нескольким межстропильным пролётам, а значит, её устройство предполагает разрыв в стропильной системе. Чтобы крыша сохранила необходимую несущую способность, в зоне люкарны приходится усиливать её тем или иным способом, выбор которого осуществляет проектная организация на основании сведений о длине ската, уклоне 1 крыши, шаге стропил, нагрузки от люкарны и пр. Зачастую предусматривают дополнительные вертикальные стойки. Если же планировка мансарды не допускает наличие таких стоек, то устанавливают усиленные безопорные прогоны (например, в виде сдвоенных стропильных ног или балок из клеёной древесины) и опирают боковые стены люкарны на них.

Заполняют утеплителем — обычно плитами из каменного или стеклянного волокна, которые укладывают враспор между элементами каркаса. В местах примыкания каркаса люкарны к стропилам приходится использовать подрезанные плиты, тщательно уплотняя их при монтаже. По мнению ряда специалистов, это проблемный узел в конструкции люкарны. Даже при качественном выполнении монтажных работ не ис ключены зазоры между плитами и деревянным каркасом, что чревато промерзанием стен люкарны в этих зонах. Притом применение альтернативных материалов, способных создать сплошной тепло изоляционный слой (например, напыляемого пенополиуретана или задуваемой эковаты), экономически неоправданно, если основная крыша утеплена плитами из каменного или стеклянного волокна.

При устройстве люкарны важно продумать вопрос вентиляции её крыши. Это мера по защите волокнистого утеплителя и деревянных элементов конструкции от увлажнения. Приток воздуха под кровлю обычно организуют за счёт зазоров на свесе карниза и/или отверстий на фронтоне крыши. Чтобы добиться эффективного проветривания крыши, во многих случаях устраивают два контура контробрешётки (именно её бруски создают зазоры для движения воздуха), располагая их в двух направлениях. Первый контур — перпендикулярно, а второй — параллельно карнизному свесу. Это гарантированно обеспечит движение воздуха, поступающего под кровлю как с карниза, так и с фронтона. Для вытяжки можно предусмотреть — в зависимости от формы крыши — вентилируемый конёк или скатные вентэлементы, установленные в верхней части скатов люкарны. Ещё один вариант — направить поток воздуха в скат основной крыши, откуда он будет удалён через вентилируемый конёк. Для этого вентзазоры крыши люкарны объединяют с вентзазорами крыши дома.

Михаил Чернышов

Руководитель технической службы компании Rheinzink

Изнутри помещения волокнистый утеплитель закрывают пароизоляционной плёнкой (фиксируя её скобами или гвоздями к стропилам), поверх которой закрепляют основание для отделки, а затем и саму отделку. Пароизоляцию настилают с нахлёстом полотен не менее 100 мм, места нахлёстов и примыканий плёнки герметизируют специальными материалами (одно- и двусторонними лентами, клеями, пастами). Со стороны улицы теплоизоляцию покрывают гидроветрозащитной мембраной (её также фиксируют скобами или гвоздями), затем обычно устанавливают контробрешётку, а потом подконструкцию для наружной отделки и саму отделку. Контробрешётка позволяет обеспечить вентиляционный зазор размером 30– 50 мм. По конструкции крыша люкарны в большинстве случаев не отличается от основной крыши здания и также предполагает слой утепления между стропилами, паро изоляцию, гидроветрозащиту, вентзазор, формируемый за счёт контробрешётки, обрешётку (сплошную или шаговую), поверх которой укладывают кровлю. Паро изоляция и вентзазор — меры, необходимые для защиты утеплителя и деревянных элементов от увлажнения из-за конденсации водяного пара, стремящегося из мансарды в сторону улицы.

Важный вопрос при устройстве стен люкарны: как организовать приток и вытяжку воздуха из вентзазора? Один из вариантов — соединять вентканалы в стенах люкарны с вентканалами ската, расположенного под ней, а также с вентканалами, имеющимися в крыше люкарны. Тогда воздух будет поступать под кровлю на свесе её карниза, двигаться по вентзазорам и удаляться либо через вентилируемый конёк на крыше люкарны, либо — в случае если он невентилируемый — через конёк основной крыши, к которому воздух из крыши люкарны должен беспрепятственно поступать. (Для этого в конструкции крыши люкарны предусматривают, в частности, разрывы в линии брусков контробрешётки, чтобы воздух свободно проникал из одного межстропильного пролёта в другой.) Напомним, что приток воздуха под люкарны осуществляется через зазоры на свесе её карниза или отверстия в её фронтоне.

Если люкарна небольшого размера, а в мансарде не предполагается помещение с повышенной влажностью, то, по словам некоторых экспертов, можно вообще обойтись без вентиляции её конструкции при условии качественного утепления и создания надёжного паробарьера. Отметим и такой момент: люкарна сама по себе является преградой для движения воздуха в вентзазоре основной крыши, и потому для усиления его притока и вытяжки устанавливают дополнительные вентэлементы на скате кровли (аэраторы, вентиляционные черепицы и пр.). Их ставят перед люкарной и после неё. Чем больше люкарен на крыше, тем труднее добиться полноценного проветривания её конструкции. Крыши люкарен отличаются разнообразием форм. Они бывают одно-, двускатные, двускатные вальмовые (с треугольными скатами), полукруглые, с криволинейной поверхностью (их называют «летучая мышь», «бычий глаз») и пр.

Стены и крыша люкарны примыкают к скату крыши здания, и места этих примыканий достаточно сложны с точки зрения проектирования и монтажа. Во избежание проблем при эксплуатации дома, можно порекомендовать заказчику требовать у проектной организации детальной прорисовки конструкции люкарны, а также привлекать для её сооружения только профессиональные кровельные компании. Так, очень важно правильно выполнить участок, где сходятся ендова, образованная скатом люкарны, и карнизный свес этого ската. Зачастую недобросовестные исполнители не проклеивают здесь нахлёсты гидроветрозащитной плёнки, с нарушением технологии обустраивают саму ендову, некачественно делают подшивку карнизного свеса и пр. Между тем на этом участке зимой образуются снеговые мешки, и во время оттепели есть опасность капиллярного проникновения влаги под крышу. Только правильное и аккуратное выполнение кровельных работ позволит избежать протечек в данной зоне.

Константин Симонов

Генеральный директор компании «Скиф»

В зависимости от замысла архитектора, крыша люкарны может быть покрыта как тем же кровельным материалом, что и основная крыша, так и другим. Вместе с тем могут возникнуть трудности при обустройстве кровли люкарен. Так, зачастую проблематично применять крупноформатные или высокопрофильные материалы — керамическую и металлочерепицу (обычную или композитную), волнистые битумные или асбестоцементные листы и др. Удобнее использовать покрытия, укладываемые фальцевым способом (медь, цинк-титан), а также материалы в виде низкопрофильных или плоских плиток — керамическую или цементно-песчаную черепицу (в частности, «бобровый хвост»), сланец, гибкую черепицу, штучные элементы из меди или цинк-титана (ромбы, прямоугольники, пластины в форме «бобрового хвоста») и т. п. При монтаже кровли следует с особой аккуратностью выполнять узел примыкания покрытия люкарны к покрытию основной крыши.

Так, если крыша люкарны двускатная, то в месте схождения её скатов с кровлей здания появляются две ендовы. Важно обеспечить геретичность кровли как в самой ендове, так и в месте стыка нижнего края ендовы со скатом основной крыши, а также в зоне примыкания кровли к стенам люкарны (используя для этого различные решения в зависимости от типа кровельного материала: например, в случае керамической или цементно-песчаной черепицы — желобки из окрашенного алюминия или оцинкованной стали, гофрированные ленты из алюминия, свинца, меди, прижимные металлические планки особого профиля и др.). Когда на крыше есть несколько близко расположенных друг к другу люкарен, то между ними образуются большие снеговые карманы и повышается риск протечек под кровлю при капиллярном подъёме талой воды в местах примыкания люкарны к крыше здания.

Альтернатива люкарнам

Альтернатива люкарнам — мансардные окна. Их устанавливают на крышах с уклоном от 15 до 90°. Рамы и створки мансардных окон изготавливают чаще всего из клеёной древесины. Стеклопакеты обычно однокамерные, энергосберегающие. Для герметичного соединения мансардного окна с кровлей, а также для отвода дождевой воды изделие комплектуют окладом (в стан дартном варианте — алюминиевым с полимерным покрытием), подходящим под определённый кровельный материал. Можно установить на крыше комбинацию мансардных окон.

Zinc Dormer — 7 For Sale on 1stDibs

Выбор правильного старинного или винтажного здания и садовых элементов может оказаться решающим, когда вы работаете над украшением любой комнаты в своем доме или просто завершаете работу над садом или другой открытой площадкой.

Требуются время и усилия, чтобы улучшить ваше внешнее пространство или просто привнести атмосферу спокойствия в внутреннее пространство, отведенное для уединенного отдыха или встреч с друзьями. Хорошая новость в том, что 1stDibs может помочь.

Чтобы придать ощущение вневременности заднему дворику или внутреннему пространству общего пользования, выберите литые каменные статуи или скульптурные бюсты, чтобы создать дозу драматизма, или выберите декоративные архитектурные элементы, такие как кронштейны, мемориальные доски или панели из мрамора или железа. В другом месте найдите центр внимания в своей гостиной и создайте «характерную стену», привнеся яркие цвета в угол с антикварной керамической плиткой ручной работы.

Это помогает, когда подобные изменения дизайна имеют и практическую пользу.

Ступени лестниц из чугуна в викторианском стиле восходят к тем временам, когда добавление декоративных деталей к вашей собственности было приоритетом. Придавая привлекательный вид внешней лестнице, эти меры безопасности делают ступеньки устойчивыми к скольжению для тех, кто приходит и уходит.И поскольку один удачный стилистический выбор обычно ведет к другому, сочетание ваших изысканных ступеней с сочетанием кованых вручную андиронов XIX века было бы продуманным и прочным штрихом для любого внутреннего двора или комфортного лаунджа, независимо от того, предназначены ли они для внутреннего камина или патио костровище.

Что касается сада, любые сложные садовые украшения, которые вы выбираете, должны работать с природой, а не против нее. Кованые садовые ворота просто не будут отодвигаться на второй план.Вместо этого они обратят внимание на ваши тщательно вылепленные живые изгороди и красочную флору. В сочетании с редким набором других со вкусом дополнений, таких как каменный горшок, садовый стул или другие уютные элементы для сидения на открытом воздухе, эффект может быть преобразующим.

На сайте 1stDibs вы найдете обширную коллекцию старинной садовой мебели и архитектурных элементов, отвечающих любым потребностям. Наши предложения включают в себя все: от скульптурной сантехники до идей полов, пьедесталов и колонн, выполненных в различных стилях, и многое другое.

Обратный словарь

Как вы, наверное, заметили, слова, обозначающие термин «термин», перечислены выше. Надеюсь, сгенерированный список слов для слова «термин» выше соответствует вашим потребностям. Если нет, то вы можете попробовать «Связанные слова» — еще один мой проект, в котором используется другая техника (не смотря на то, что он лучше всего работает с отдельными словами, а не с фразами).

О реверсивном словаре

Обратный словарь работает довольно просто.Он просто просматривает тонны словарных определений и выбирает те, которые наиболее точно соответствуют вашему поисковому запросу. Например, если вы наберете что-то вроде «тоска по прошлому», то движок вернет «ностальгия». На данный момент движок проиндексировал несколько миллионов определений и на данном этапе начинает давать стабильно хорошие результаты (хотя иногда может возвращать странные результаты). Он во многом похож на тезаурус, за исключением того, что позволяет искать по определению, а не по отдельному слову.Так что в некотором смысле этот инструмент является «поисковой машиной по словам» или конвертером предложений в слова.

Я создал этот инструмент после работы над «Связанные слова», который очень похож на инструмент, за исключением того, что он использует набор алгоритмов и несколько баз данных для поиска слов, похожих на поисковый запрос. Этот проект ближе к тезаурусу в том смысле, что он возвращает синонимы для запроса слова (или короткой фразы), но также возвращает множество широко связанных слов, которые не включены в тезаурус. Таким образом, этот проект, Reverse Dictionary, должен идти рука об руку с Related Words, чтобы действовать как набор инструментов для поиска слов и мозгового штурма.Для тех, кто заинтересован, я также разработал «Описывающие слова», которые помогут вам найти прилагательные и интересные дескрипторы для вещей (например, волн, закатов, деревьев и т. Д.).

Если вы не заметили, вы можете щелкнуть по слову в результатах поиска, и вам будет представлено определение этого слова (если доступно). Определения взяты из известной базы данных WordNet с открытым исходным кодом, поэтому огромное спасибо многим участникам за создание такого потрясающего бесплатного ресурса.

Особая благодарность разработчикам открытого кода, который использовался в этом проекте: Elastic Search, @HubSpot, WordNet и @mongodb.

Обратите внимание, что Reverse Dictionary использует сторонние скрипты (такие как Google Analytics и рекламные объявления), которые используют файлы cookie. Чтобы узнать больше, см. Политику конфиденциальности.

Окно яблочко — Проектирование зданий

Окно «яблочко» — это круглый проем в стене (из любого материала), в котором есть окно. Его можно назвать «яблочком» (или «бычьим глазом» (мн.)), И его можно встретить в кирпичной кладке, бетоне, камне, металлической облицовке и других типах стен.

Достижение идеального круга может быть трудным, степень которого будет зависеть от материала. В случае монолитного бетона форма будет определяться точностью опалубки. В профилированной металлической облицовке круг придется вырезать, иногда вручную (заводская лазерная резка может быть проще и точнее).

В кирпичной кладке отверстие типа «яблочко» может быть создано с помощью «кирпича на конце», когда кирпичи — будь то подрамник или жатка — уложены вертикально вокруг отверстия.Использование лицевой стороны носилок, уложенной горизонтально, обычно приводит к очень неудовлетворительному эстетическому открытию, если только соответствующие радиусы не очень большие, как это было в случае со зданиями парламента Луи Кана в Дакке. Это связано с тем, что короткие коллекторы (обычно на краю) лучше адаптируются к требуемой кривизне, чем более длинные поверхности носилок, которые, следовательно, редко используются для этой цели.

В пустотелых стенах с толщиной кирпича 102,5 мм можно создать круглое отверстие с помощью кругового ряда из монолитного кирпича; в монолитных кирпичных стенах, особенно при толщине более 215 мм, можно использовать больше слоев.

На фотографии выше показаны широкие конические стыки раствора на высотах, которые могут возникнуть при использовании стандартных кирпичей, в данном случае подрамников, установленных «на торце». На таких небольших радиусах, как эти, сужающиеся кирпичи могли производить более аккуратный эффект.

Стандартные кирпичи могут использоваться для круглых отверстий, но если радиус отверстия небольшой, возникает явление «сужения» швов раствора по окружности. Здесь шов раствора наверху кирпича (extrados) значительно шире, чем у внутреннего края проема (intrados). Результат может быть неприглядным и — если конус достаточно широкий на верхнем конце — может привести к расшатыванию некоторых кирпичей в верхней части арки.

Эстетически и конструктивно считается, что для всех швов раствора вокруг проема лучше иметь постоянную ширину 10 мм, чтобы не было сужения и все стороны кирпича были параллельны. Этого можно добиться, используя специальные кирпичи трапециевидной формы, у которых внешний (extrados) край шире, чем нижний (intrados) край. Обратной стороной этого подхода является то, что по сравнению со стандартными кирпичами «специальные» кирпичи могут быть очень дорогими.

Отделка слуховых окон на металлической крыше. Установка мансардных окон на крышу дома

Световой люк на крыше — это не что иное, как архитектурное сооружение на пандусе, выполняющее определенные функции. Другое название этого элемента — лукарн (от латинского lucerna — лампа, от французского написания lucarne). Каркас люкарна обычно располагается в одной плоскости с фасадной стеной и часто может служить ее продолжением.

Изначально такие окна задумывались как способ вентиляции под крышей.Но постепенно они стали важным элементом архитектуры, оживляющим общее восприятие. В то время, когда чердаки начали перестраивать в жилые чердаки, люкарны стали источником естественного света.

Виды слуховых аппаратов

Основные типы слуховых аппаратов, которые могут возникать, представлены в следующей таблице:

Основываясь на основных типах, выделим самые распространенные:

  • Плоская крыша Lucarne … Для такого окна предусмотрен водосток, поэтому оно выполняется с уклоном крыши от 5 до 15 °.
  • Окно четырехугольное с скатной крышей … Основное отличие от предыдущей версии в том, что оно имеет угол наклона от 15 ° и выше. Крыша такого люка может быть прямоугольной, торцевой или иметь форму трапеции.
  • Gable lucarne … В Германии такое окно называли «домиком для гнома».
  • Мансардное окно треугольное .
  • Окно полукруглое … Имеет различные названия: «лягушачья пасть», «летучая мышь», «Бычий глаз», «щучье окно», различие которых, главным образом, в степени плавности волны на крыше.«Летучая мышь» имеет плавную волну, «яблочко» — более крутую волну и овальное окно. Изогнутая форма боковых стен позволяет ему гармонично вписаться в крышу и придавать всему зданию особый, необычный вид.

Рассмотрим подробнее каждый тип.

Мансардное окно полукруглое

Начнем с более трудоемкого варианта — полукруглой лукарны. «Яблочко» — стильная реализация, позволяющая существенно увеличить стоимость работ и получить минимум дневного света на чердаке или чердаке.На другой чаше весов — отсутствие слепых уголков, где мог скапливаться снег, и хороший отвод дождевой воды. Второе главное достоинство — привлекательный внешний вид. Бычьего скота ездят очень редко, поэтому уникальность гарантирована. Такое украшение на крышу смотрится очень красиво, гармонично и функционально.

Изготовление полукруглой версии значительно увеличивает общую стоимость изготовления кровли. Это связано с дополнительными затратами на проектирование, кровлю и приобретение специальных материалов.Б / у окна нестандартной формы также дороже стандартных.

Lucarne Bullseye

Дизайн такого мансардного окна требует особого внимания к деталям. Важно соблюдать пропорции.

Как сделать рисунок? Прежде всего, нужно установить длину и высоту проема люка (сегменты ac, — вдвое короче и ). От точки a проводится прямая линия, перпендикулярная основанию и на ней отмечается отрезок ad = ac … Вокруг точки d нарисована окружность с радиусом и … На отрезке ab отмечена точка пересечения с окружностью ( e ). Затем проведите прямую линию от точки d через точку e до точки пересечения с линией, на которой расположен отрезок bc … Точка пересечения — f . .. Нарисуйте следующий круг вокруг этой точки с радиусом fe … Проследив кривую aeb , вы можете увидеть очертание яблочко.Другая часть вырисовывается аналогично.

К возведению «яблочка» приступают только после полной сборки ферменной конструкции … Затем устанавливаются не снятые с нее необходимые элементы и деревянные круги (элементы конструкции используются для придания ей арочной формы). В данном случае это карнизная доска полукруглого слухового окна. Конструкция ската «бычий глаз» образована распорными стержнями, с одной стороны прикрепленными к турникам между стропилами, а с другой стороны опирающимися на стену фронтона.Далее монтируется обрешетка и контр-обрешетка — основа финишного покрытия.

Два варианта дизайна «в яблочко»:

Конструкция изогнутой формы — обведена.

Изогнутые элементы изготавливаются в отдельных шаблонах. Верхняя часть конструкции покрыта жесткой обшивкой из гибкой фанеры, кровельного картона и удерживает криволинейные элементы ферм. На место срезанных стропил устанавливают перемычки, передающие нагрузку на соседние стропила.

Бедренный дизайн.

Передняя стенка люкарна сделана так же, как и в предыдущем варианте из круга. Далее от перемычки к балке укладываются стропила.

Для окна полукруглой формы необходимо выбирать рубероид, который будет равномерно покрывать криволинейные поверхности. Покрытия из мелких элементов, таких как сланец и даже солома, являются оптимальными. Также можно использовать керамическую плитку с рифлением.Но это потребует более высокой квалификации и навыков при установке. Количество черепицы в одном ряду должно быть таким, как показано ниже. Поэтому нужно правильно подбирать плотность упаковки на разных участках.

Мансардное окно одинарное

Самая простая и распространенная форма люкарна — окно с односкатной крышей … В классическом варианте окно и крыша над ним прямоугольные. Встречаются варианты, когда верхняя или торцевая стенка выполнена в виде трапеции. Для этих конструкций необходимо, чтобы угол наклона основной кровли был достаточно большим.Как правило, слуховые крыши покрывают тем же материалом, что и основная крыша. Используя битумную черепицу, рекомендуется делать верхний упор окна через один-два ряда черепицы от конька. Это придаст более сбалансированный вид и улучшит защиту от дождевой воды.

Мансардное окно с скатной крышей

Одна из разновидностей этого типа — слуховой проход с плоской крышей (с уклоном от 5 до 15 °). Его основная задача — впустить в комнату максимальное количество света и воздуха.Дренаж осуществляется при помощи желоба.

Впервые такие лукарны стали появляться в древних городах Германии по банальной причине перенаселения. Люди, чтобы получить дополнительную жилую площадь, стали использовать запасы кровли. А люкарна с двускатной крышей обеспечила наибольшее пространство и свет. К тому же они значительно преобразят внешний вид всего здания в лучшую сторону. Со временем люкарны, наряду с балконами, эркерами, башенками и украшениями крыш, приобрели большое архитектурное значение.

Для рассматриваемой формы существует около семи различных названий, используемых в разных частях Германии: «седловидный», «скатный», «кровельный», «фризский», «дом для гнома», «лукарн». Эти рисунки можно встретить на многих старинных зданиях и памятниках архитектуры. В Германии действуют законы, защищающие архитектурный облик города, и при реконструкции зданий застройщик обязан воссоздать внешний вид слухового окна.

Мансардное окно с двускатной крышей

Варианты исполнения в разных стилях следующие:

  • С карнизом и без.
  • С двускатной планкой или без нее.
  • С желобом или без него.

Крыша такого окна чаще всего выполняется из того же материала, что и основное. Боковые и двускатные стены могут быть отделаны различными материалами (шифер, дерево, штукатурка). В идеале двускатная крыша имеет один оконный проем. Горизонтальная конструкция с множеством окон выглядит слишком широкой и громоздкой. Также стоит учесть, что угол наклона стропил люка должен быть сопоставим с углом наклона основной крыши.

Люкарн с односкатной крышей — это одна из разновидностей конструкций с двускатной крышей. Его передний скат обычно находится под тем же углом, что и основная крыша, что создает более изящный вид. Это экономит полезное пространство. Такие люкарны предпочтительно покрывать металлом, но не исключено использование керамики и сланца. Этот тип типичен для северных регионов Германии, где в архитектуре шатровые крыши очень распространены.

Мансардное окно треугольное

Маленькие треугольные или, как их еще называют, «остроугольные» слуховые отверстия изначально использовались для вентиляции или как небольшие источники света для чердачных помещений на скатных крышах… Треугольные люкарны часто можно встретить на исторических зданиях. При их проектировании важно, чтобы они не были слишком большими или слишком маленькими, чтобы органично вписаться в основную концепцию. Угол наклона должен быть примерно таким же, как угол наклона основной кровли. Основная задача лукарны треугольной формы — впустить на чердак как можно больше воздуха и света, при этом создание дополнительного пространства не является приоритетной задачей. Преимущество в том, что его можно установить на более высоком уровне.

Мансардное окно треугольное

Рассмотрев основные виды люкарнов, подчеркнем, что жестких правил проектирования здесь нет. Их расположение и размер зависят от индивидуальных предпочтений дизайнера, актуальных новшеств в архитектуре. Очень важно определиться, какую функцию будет выполнять слуховое окно на крыше — декоративную или практическую. В любом случае конструкция должна гармонично смотреться в зданиях общего плана, не слишком близко к коньку или карнизу крыши, а также к фронтонам (бокам).Необходимо выдерживать минимальное расстояние между двумя окнами — 0,8 м. Меньшее расстояние усложняет монтаж кровельного покрытия и способствует образованию снежных мешков.

Конструкция крыши состоит из множества элементов, которые придают ей привлекательный и законченный вид. Хотя более 90% его площади занимает поверхность откоса, не меньшее значение имеют вспомогательные компоненты, влияющие на функциональность и срок службы. Например, световые люки на крыше играют не только декоративную роль, они служат для вентиляции стропильного каркаса, помогают организовать вертикальное освещение на чердаке.Несмотря на это, их устройство на первый взгляд кажется сложным, установку окон можно произвести своими руками, руководствуясь видео и нашей инструкцией.

Мансардные окна — это застекленные проемы, расположенные на крыше здания. Им оборудуют двускатный, вальмовый, вальмовый и др. Устройство мансардных окон производят при сборке стропильного каркаса. Установка «кукушки», как их еще называют, своими руками решает следующие задачи:

  1. Организация вентиляции чердака.Основная задача мансардных окон — открыть доступ воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предохраняя дерево от гниения.
  2. Организация вертикального освещения. Устройство мансарды предполагает организацию естественного света, проникающего через мансардные окна.
  3. Обеспечение выхода на крышу. Еще одна функция слуховых окон — обеспечение доступа к поверхности крыши для проведения ремонта, установки или обслуживания своими руками.
  4. Завершение архитектурного облика кровли. Дизайн бедра, бедра и полубала без мансардных окон выглядит незаконченным. Установка этих дополнительных элементов делает внешний вид кровли более богатым и привлекательным.

Обратите внимание, что «кукушки» в первую очередь служат практическим целям, а уже потом украшают конструкцию крыши. Поэтому размеры, форма и отделка этого архитектурного сооружения выбраны таким образом, чтобы обеспечить максимальное освещение, воздух и свободный доступ на крышу.

Просмотры

Классическая конструкция мансардных окон представляет собой выступающую над поверхностью крыши надстройку, визуально напоминающую небольшой дом. Монтаж этого архитектурного элемента можно произвести своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Допускается установка слуховых окон при угле наклона не более 35 градусов. Слуховое устройство может выглядеть так:

  • С фронтоном в плоскости конструкции без боковых стенок.
  • С фронтоном в плоскости строения с боковыми стенками.
  • С фронтоном вне плоскости здания и с боковыми стенами.

Примечание! Конструкция мансардного окна должна соответствовать строительным нормам, его размеры должны составлять не менее 10% площади мансарды, но не более 0,5 ширины стены, на которой выполняется установка.

Форма

Дизайн и расположение «кукушки» подобраны в соответствии с внешним видом крыши и архитектурным стилем постройки.Кроме того, отделка этого элемента должна соответствовать рубероиду, которым покрыта кровля. Монтаж световых фонарей выполняется согласно СНиП II-26, СНиП 21-01. Соблюдение этих норм гарантирует надежность и долговечность конструкции. Мансардное окно может быть треугольным или прямоугольным в зависимости от конфигурации проема. Обычно выполняется одна из следующих установок:

  1. Односкатный.
  2. Гейбл.
  3. Арочный.
  4. Бедро.
  5. Квартира.

Обратите внимание, что монтаж вальмовой конструкции слухового окна намного сложнее, чем односкатной или двухскатной. Приступите к установке архитектурного элемента высокой сложности, имея перед собой подробный чертеж и необходимые инструменты … Чтобы подробно изучить процесс установки, вы можете посмотреть видеоинструкцию.

Устройство рамки

Какой бы ни была форма окна, вальмового, двускатного или арочного, главное правило проектирования — конструкция его рамы не должна нарушать стропильную систему крыши.«Кукушка» монтируется следующим образом:

  • Сначала устанавливаются лобовые балки между стропильными ногами каркаса крыши.
  • На стропила устанавливаются вертикальные стойки, ограничивающие конструкцию по ширине.
  • Сверху каждого ряда вертикальных стоек укладывают прогон, соединяющий опоры между собой.
  • Стропильные ноги устанавливаются на балки, которые соединяются на коньковой балке.
  • Каркас обшивается сайдингом или вагонкой и укладывается на обрешетку кровельного покрытия.

Важно! Установить слуховой «скворечник» на крышу, не сломав стропильный каркас крыши, непросто. Чтобы подробно ознакомиться с процессом, вы можете посмотреть видеоурок или прочитать нашу инструкцию.

Видеоинструкция

Читатели, привет! По утрам я редко смотрю телевизор, но сегодня я не просыпался до рассвета, я спал, я решил посмотреть, что происходит в мире.

Сразу бросается в глаза обилие окон на крышах.Почему на крыше создаются мансардные окна и я расскажу вам в этой статье.

Зачем нужны слуховые окна, можно ли без них обойтись и вообще что такое слуховое окно?

Такие вопросы часто возникают при строительстве шатровых крыш, ответы на которые иногда даже у специалистов-строителей не настолько ясны, чтобы осознавать истинную потребность в слуховом окне.


Скворечник или мансардное окно — небольшой конструктивный элемент (окно) мансардной или мансардной крыши.У этого окна много оригинальных названий: петух, шлейф, яблочко, летучая мышь, дом гнома, лукарн, слуховое окно.

Изначально окно проектировалось только для вентиляции чердачного помещения, но со временем оно стало служить естественным источником света на чердаке и приобрело функциональное и декоративное значение.

Естественное освещение мансардного этажа определяет расположение слухового окна — юг. Поскольку основное предназначение «домика для гнома» — получение качественной вентиляции и освещения, такой архитектурный элемент никогда не располагается с северной стороны.

Как было сказано выше, основная функция слухового окна — это обеспечение достаточной вентиляции чердака. Но что будет, если проигнорировать рекомендации по проектированию и не установить хотя бы вентиляционный канал:

  1. Даже при качественной межэтажной теплоизоляции теплопотери в чердачное пространство неизбежны. Это тепло на чердаке резко остывает и выпадает в виде конденсата, что при отсутствии вентиляции сказывается на его скоплении.
  2. Отсутствие освещения провоцирует ускоренное образование плесени и грибка, не говоря уже о таких неприятных созданиях. Поэтому даже очень опрятный хозяин дома при отсутствии слухового окна на чердаке будет постоянно проявлять неприятные факторы.

Обоснование необходимости слухового окна с точки зрения физики и основ строительства: Крыша — самый слабый элемент здания, он постоянно пытается разрушить его при сильном ветре и когда конструкция крыши достаточно жесткая, ветер пытается поднять его.

Возникает вопрос: «Как это?»

Сильный ветер из-за скорости воздушного потока вызывает разрежение над крышей, а под крышей без слухового окна давление не меняется. Так что крыша похожа на воздушный шар, который пытается подняться, и, соответственно, чем выше скорость ветра, тем сильнее проявляется это явление.

Примечание!

Даже при большом весе кровли и ее надежном креплении к стенам обязательно появляется вибрация, которая негативно сказывается на всей конструкции.

С точки зрения практического строительства при наличии суровых погодных условий слуховое окно представляет собой своего рода клапан избыточного давления, т.е. сильный поток ветра быстро выбьет стекло, уравновешивая давление, чем поднимет всю крышу.

Слуховое окно традиционное

  1. Классическое проявление мансардного окна — надстройка крыши в виде домика. Причем примерный расчет размеров мансардного окна проводится по правилам освещения помещения.
  2. Поскольку слуховые окна обязательно устанавливаются без нарушения и изменения конструкции балки, чаще всего в промежутках между балками сооружают несколько окон.
  3. Мансардные окна

  4. изготавливают как застекленные, так и просто решетки, а оконный проем часто совмещают с системой вентиляции на основе жалюзи. Адекватной вентиляцией чердачного помещения считается перепад температуры на 5-10 градусов относительно улицы.

При большем перепаде температур проявление конденсата будет ярче, что потребует использования материалов, способных регулировать влажность в кровле.

Конструктивно слуховые окна в основном бывают двух типов:

Односкатный — крыша делается плоской с уклоном крыши около 15 градусов, что создает поток осадков в сторону окна.

Данная конструкция отличается простотой изготовления, но для большей надежности от протечек необходимо над самим домом выполнить достаточный свес крыши, что сбоку выглядит немного комично (большая шляпа на маленькой голове).

Фронтон слуховые конструкции сложнее изготовить из-за необходимости организовать правильную стыковку частей кровли под разными углами … Но при условии качественной герметизации швов они более практичны (протекание воды лучше распределен) и визуально более логичен.

В качестве своеобразной двускатной конструкции светового люка часто делают радиусную или куполообразную крышу, которая выглядит более солидно.

Для изготовления мансардных окон, чтобы не нарушалась архитектурная гармония, с кровлей используются аналогичные материалы.Причем установка слуховых окон полезна как на недавно построенных крышах, так и на тех, которые требуют ремонта.

источник: http://postroimka-dom.ru

Комфорт, красивый дизайн, достаточная приточная вентиляция, освещение помещения — вот те задачи, которые решают слуховые окна.

Помещение под крышей часто бывает не только техническим, но и жилым.

Следовательно, требования к расположению фасадных окон очень высоки.Мансардное окно — это своеобразное здание-визитка.

Выполненные в нужном стиле, они завершают конструкцию крыши и делают здание узнаваемым среди других.

Мода на внешний вид окна менялась, в разное время слуховые окна от пышных и вычурных, как, например, в средневековье, до совершенно простых и неприметных в начале семидесятых годов прошлого века.

В наше время мансардные и слуховые окна имеют при всей схожести функций конструктивные особенности, которые полностью отличаются друг от друга.Мансардное окно — это, как правило, рама со стеклом, вписанная в плоскость кровли.

Современные строительные технологии привели к появлению огромного разнообразия форм и других конструктивных особенностей по вкусу заказчика.

Классификация слухового аппарата

Конструкцию светового люка можно классифицировать в соответствии со структурой ската крыши следующим образом:

  • квартира;
  • четырехугольный сарай;
  • четырехугольный фронтон;
  • треугольная;
  • полукруглый;
  • панорамный, трапециевидный;
  • полностью стеклянный, так называемый «световой люк».

Архитектурные особенности мансардных окон треугольной формы

Мансардные окна треугольной формы с большим скатом крыши широко используются в современных зданиях. Фронтон такого окна находится в одной плоскости с фронтоном всего здания.

Монтаж треугольного окна осуществляется таким образом, чтобы его осевые линии совпадали с осевыми линиями окон стен самого здания, что дает возможность воспринимать слуховое окно как гармоничный элемент, умело вписанный в интерьер. все здание.

Крутизна скатов крыши не позволяет увеличить объем чердака, но решает другие проблемы, например, ливневую канализацию здания.

Достоинством устройства световых фонарей этого типа является простота решения вопроса гидроизоляции боковых стен. Уклон такого окна спускается на крышу здания к водостоку, что решает вопрос герметичности как окна, так и всей крыши здания в целом.

Устройство и монтаж рамы слухового окна

Строительство мансардных окон по проекту начинается с установки каркаса, на который крепится само мансардное окно.

Конечно, каркас слухового окна ни в коем случае не является отдельным элементом, он собирается вместе с каркасом крыши всего здания. Основание крыши состоит из стропильных ног и конькового бруса.

Полезный совет!

Между стропилами, в местах расположения световых люков, имеется значительное усиление конструкции, предусмотрены двойные и тройные стропила. Это связано с решением вопросов безопасности и жесткости конструкции.

Разработаны технологии, обеспечивающие правильную установку слуховых окон.

Схематично технологию монтажа слуховых окон можно резюмировать следующим образом:

  • По ГОСТ 1250681 нижние стропильные ноги должны обрезаться заподлицо с плоскостью основного корпуса
  • Установка и крепление двойных перекладин, устанавливаемых между двойными стропильными ногами. Во избежание снижения прочности конструкции их нельзя разрезать и врезать в тело стропильных балок
  • .

  • Проверка вертикальности рам фронтона при установке коньковых балок
    слухового окна.Следующий этап монтажа — крепление ребер конька на место
  • .

  • Вырезается пара стропил по шаблону с последующим их креплением к фронтонам слуховых окон
  • Необходимо зашить каркас листами водостойкой строительной фанеры

источник: http://stroyara.ru

Расширяем пространство

Устройство мансардного окна в крыше — один из самых эффективных методов улучшения внешнего вида дома, освещения чердачного помещения и его вентиляции.И самое главное, с помощью этих окон можно создать дополнительную полезную жилую площадь.

Если высота вашей мансарды не соответствует требованиям СНиП (на площади более половины она должна быть не менее 2,25 метра от чистого пола до потолка), поможет устройство слухового окна. при необходимости расширить пространство в доме.

Даже маленькие, они добавляют полезную площадь и зрительно расширяют чердак. По внешнему виду световые люки напоминают небольшой дом, состоящий из стен, окна и крыши.

Как и ожидалось, они вписываются в общий стиль дома и имеют схожие очертания окон, уклоны крыш, отделку и архитектурные детали. Слуховое окно часто пересекается с крышей в самой высокой точке — уровне конька основной крыши.

Поскольку слуховое окно может существенно изменить общий вид дома, следует хорошо продумать его пропорции. Хорошо спроектированное слуховое окно, как обычно, будет иметь завышенные размеры, чтобы оправдать затраты на его строительство.

При этом слуховое окно не должно портить архитектурную целостность вашего дома, это может произойти в том случае, когда он окажется очень громоздким.

Примечание!

Лучше с умом разместить пару маленьких мансардных окон вдоль крыши, это будет смотреться намного лучше, чем одна огромная.

Варианты размещения слуховых аппаратов

Мансардное окно может иметь почти такое же количество конфигураций и очертаний, что и архитектурных стилей. Но в основном их по типу всего два — одношаговый и двухшаговый.

Мансардное окно одинарное

Самая простая форма слухового окна. У него плоская крыша с чуть меньшим уклоном, чем у основной крыши. Обустроить такое окно будет намного проще, чем другое слуховое окно, да и сама конструкция будет более рентабельной.

Это соотношение обусловлено тем, что над головой у него больше места, чем в мансардном слуховом окне такой же ширины.

Угол наклона кровли односкатного слухового окна не зависит от уклона самой крыши здания.При решении конкретной задачи необходимо помнить, что чем меньше уклон ската крыши слухового окна, тем больше места будет над вашей головой.

И как результат, полезная площадь непосредственно внутри здания увеличится. Единственное, что нужно учитывать при проектировании откоса, — это обеспечить надлежащий сток дождевой воды.

Когда уклон уменьшается, типы кровельного материала, который можно использовать для покрытия здания, ограничены.

Для обычного рубероида или черепицы из стекловолокна требуется минимальный уклон 25% (25 сантиметров вертикального перепада на 100 сантиметров горизонтального пробега).Не рекомендуется использовать деревянную плитку с уклоном менее 30%.

Кровли с уклоном менее 25% обычно требуют специального рубероида; например, рулонная крыша, покрытая утрамбованным асфальтом, из бесшовной резины или горячего гудрона.

Мансардное окно фронтона

Двускатное слуховое окно может быть с остроконечной или закругленной крышей, и осадки стекают от него по обе стороны окна.

Двускатное мансардное окно представляет собой сложную конструкцию и, как правило, требует более высоких затрат на строительство, чем двухскатное мансардное окно.

Полезный совет!

Стоит помнить, что крыша с такой конструкцией серьезно снижает высоту потолка, и большую часть площади, которую мы получаем при постройке слухового окна, не будет составлять полезную жилую площадь.

Слуховое окно

При сооружении слухового окна необходимо снять часть крыши и настил крыши, а затем отпилить ряд стропильных ног для создания проема. При склейке оконных деталей можно использовать клей для гипсокартона.

Перед началом этих работ стропильные ноги следует тщательно закрепить временными опорами.Все эти работы нужно планировать на дни, когда стоит теплая и сухая погода.

При этом также необходимо перед началом работ предусмотреть временное укрытие проема в крыше. Часто для таких целей используют пластиковые листы, которые временно закрепляют на крыше.

Источник: http://stroybower.ru

Название слухового окна известно всем, но мало кто знает, почему оно так называется.

В толковом словаре Владимира Даля этот термин помещен в статью «Слух», рядом со словами «дуть», «открывать» и «на слух».

Продолжая серию интерпретаций, ученый записал «слух в крыше» и «слуховое окно».

Любопытно, что в той же статье Даля дается выражение «разносит ветром слухи». Раньше в таких окнах ставили костры для слуг, и их название вполне соответствует вечерним сборищам и отрывкам разговоров, разносимых ветром.

Есть еще одна легенда, связанная с Московским манежем, построенным в 1817 году в честь победы над наполеоновской Францией.На строительстве Манежа была задействована артель крепостного крестьянина Слухов.

Изначально крыша Манежа, как и фронтоны, была без окон, а чердак не вентилировался. Во время сильной жары чердак нагрелся, и расширенный воздух покоробил потолок и крышу здания.

О происшествии доложили императору Александру I, и крышу пришлось срочно переделывать. Слухи нашли выход, и на откосах разместили большое количество окон для вентиляции, в честь чего их назвали по имени ремесленника — слуховые.

Еще одной функцией окон было снижение нагрузки на потолок. Балки не выдержали веса огромного пролета и прогнулись. Сильная тяга создавала зону над перекрытием пониженного давления, за счет чего уменьшилась нагрузка на балки.

В наши дни мансардные окна широко используются при строительстве скатных крыш и выполняют три функции: выход на крышу, вентиляцию и освещение чердака.

Наиболее известны четыре типа слуховых окон:

  • с двускатной крышей;
  • с двускатной крышей;
  • с плоской крышей;
  • циркуляр.

Мансардные кровли проектируются по общим правилам … Могут использоваться в качестве покрытия кровельные материалы ондулин, металлочерепица и другие.

Мансардные рамы монтируются в одной плоскости со стенами и различаются разнообразием. Чаще всего встречаются рамы с прямоугольными и арочными (круглыми) проемами.

Еще одно название слуховых окон — «лукарна», что на французском означает слуховое окно. В последнее время чердаки стали очень популярными, и не исключено, что вскоре термин «слуховые окна» останется только в старых книгах.

Слуховые окна чаще всего оборудуют в кровле для вентиляции чердака, чердачного помещения. В то же время они являются одним из элементов дизайна крыши и здания.

Слуховые окна (слуховые окна) на крыше, конструкция которых может отличаться в общих чертах, представляет собой стеклянную раму, оборудованную в плоскости крыши. Благодаря большому количеству дизайнерских решений таких окон каждое строение имеет свой оригинальный стиль, индивидуальный внешний вид.

В этой статье


Разновидности, особенности конструкции, применение слуховых окон

Такие оконные конструкции в основном предназначены для конструкций скатных крыш.Мансардные (наклонные) изделия, помимо вентиляции, предназначены для создания естественного света в гостиной, обустроенной непосредственно под крышей дома.

Первые оконные конструкции на крыше предназначались исключительно для вентиляции чердака. Сегодня, когда чердаки начали переоборудовать в жилые комнаты, мансардные окна выполняют дополнительные функции:

  • Обеспечивают возможность выхода на поверхность скатных крыш.
  • Служат для вентиляции мансарды, чердачных помещений, обеспечения в них естественного освещения.
  • На небольших чердаках с невысокой крышей мансардные окна дают возможность увеличить пространство. Если стены начинаются от пола, при этом легче подойти к оконным проемам.
  • Чердачные варианты придают крыше особую привлекательность, необычность, а также позволяют сделать оригинальную планировку жилого пространства под крышей.

Разновидности слуховых окон

Тип слухового окна выбирается в зависимости от конструктивных особенностей самой кровли:

Применение

  • Основная функция слуховых окон — вентиляция чердаков нежилых помещений для предотвращения гниения деревянных элементы кровельной конструкции.
  • Также они используются как запасной выход для проведения ремонтных работ на крыше.
  • Если чердак переделывают в жилую комнату, то мансардные окна используются для естественного дневного света. По мнению специалистов, такие проемы пропускают меньше света, в отличие от слуховых окон (проникновение солнечных лучей боковыми стенками мешает внутреннему пространству).

Варианты мансардных окон

Смотровые окна можно устанавливать практически на любой тип кровли: одинарную, двускатную, ломаную и т. Д. Существует множество вариантов совмещения кровельных конструкций с оконными проемами. разные размеры, геометрические параметры … Их можно размещать как на самой поверхности крыши, так и на фронтоне.

  • Выбирая слуховой проход для плоской кровли, в конструкции на чертеже стоит учесть необходимость оснащения водостока дополнительными желобами. Уклон крыши в этом случае должен быть примерно 5-15º.
  • Оконные конструкции четырехугольной формы для односкатных крыш конструктивно аналогичны изделиям для плоской кровли, но скаты крыши должны иметь уклон 15º и более.
  • Треугольные варианты часто используют для крыш дачных участков, загородных домов … Здесь откосы заменяют боковые стены. В такой ситуации при установке получается меньше стыков, соответственно меньше света попадает в чердачное (чердачное) помещение.
  • Окна округлой формы довольно привлекательны, что придает общему виду постройки неповторимость.
  • Интересный вариант — зенитный фонарь. Отличается внешним видом, собственными тактико-техническими характеристиками.В результате здание становится визуально намного светлее, воздушнее, в комнату проникает большое количество естественного света.
  • Мансардные варианты можно монтировать между стропилами. Применяются с уклоном 15-20º. Но они создают препятствие потоку воды, поэтому их устройство отличается достаточной сложностью. Самостоятельно изготовить такую ​​оконную конструкцию практически невозможно, поэтому лучше заказать ее у специалистов.

Строительство стандартных мансардных окон

Традиционный вариант — надстройка на крыше, напоминающая небольшой дом.В этом случае производится приблизительный расчет параметров по технологии мансардного освещения. Монтируются изделия только без нарушения балочной системы, поэтому между балками обычно оборудуют несколько окон. Они стеклянные, решетчатые.

При устройстве оконных конструкций на основе жалюзи проем можно совмещать с системой вентиляции. Для нормальной вентиляции чердака естественным путем достаточно, чтобы разница температур между улицей и помещением составляла 5-10º.Если разница больше, то конденсат появляется более интенсивно, что требует использования дополнительного материала в «кровельном пироге», способного регулировать уровень влажности.

Мансардные окна, два типа

  • Односкатные конструкции для квартиры крыши, уклон ската около 15º. Поток воды направлен в оконный проем. Это простая конструкция, но в этом случае требуется значительный свес крыши над домом, чтобы вода не протекала.
  • Фронтальные конструкции мансардных окон более сложные. Здесь необходимо правильно рассчитать стыковочные углы крыши. Но, если все швы правильно заделать, поток воды будет распределяться более эффективно. Солидно смотрятся изделия куполообразной или радиусной конструкции — это тоже варианты фронтонных окон.

Чтобы не нарушать гармонию конструкции кровли, для производства мансардных окон используются материалы, похожие на кровельные. При этом их установка осуществляется при строительстве новой кровли, но и при ремонте старой.

Строительство, установка каркаса

Монтаж начинается с создания каркаса, на который он впоследствии будет крепиться. Но он не считается отдельной составляющей, а спроектирован как составная часть общего каркаса кровельной конструкции, основой которого является коньковая балка и стропильная система.

Рекомендация. В местах устройства слуховых окон значительно усилены стропила (устанавливаются двойные, тройные стропильные ноги).Это необходимо для увеличения жесткости конструкции в целом, по безопасности ее эксплуатации.

Технология монтажа

  • Нижние стропила в соответствии со строительными нормами вырезаются заподлицо с плоскостью основной конструкции.
  • Монтаж двойных перекладин, которые монтируются между двойными стропилами. Во избежание снижения прочностных характеристик конструкции не допускается вставка в стропильные балки.
  • При установке балок конька слухового окна проверяется вертикальность шпангоутов.
  • По шаблону вырезается пара стропильных ног, затем они крепятся к фронтонам оконных конструкций.
  • Каркас обшит водостойкой строительной фанерой.
  • Вырезать кусок кровельного пирога необходимо очень аккуратно, чтобы не повредить гидроизоляционный материал основной конструкции кровли.
  • Стены лучше отделывать сайдингом из стали, которая способна обеспечить не только солидный внешний вид, но и надежную защиту от атмосферных осадков и ветровых нагрузок.
  • Все соединения, стыки элементов конструкции необходимо обработать герметиком.
  • Запрещается делать врезку, иначе снизится прочность несущей конструкции. Можно использовать только гвозди, скобы, накладные детали (уголки, металлические ленты).
  • Для изготовления каркасной конструкции применяются материалы и размеры, которые определяются чертежом проекта. На габаритах экономить не рекомендуется — это может негативно сказаться на готовой конструкции, которая в процессе эксплуатации может не выдерживать снеговые и ветровые нагрузки.
  • Если позволяет площадь крыши, оконные проемы можно разместить в несколько рядов.
  • Чем выше установлено смотровое окно, тем лучше будет освещено чердачное помещение.
  • Для строительства каркаса необходимо использовать только качественную древесину: хорошо просушенную, обработанную специальными защитными составами.

Мощность

При оборудовании мансардных окон важно гармонично вписать их в концепцию самого здания. Одинаковые уклоны крыши, повторяющиеся элементы декора, один и тот же материал кровли изменяют внешний вид здания в целом, придают ему солидность и привлекательность.

При обустройстве чердака или мансарды стала популярной установка слуховых окон. И дело не только в дизайне крыши, которая выглядит изысканнее и преображает внешний вид дома. Функциональность такой конструкции заключается в дополнительной вентиляции помещения, естественном освещении и расширении пространства.

Какими бы ни были размеры дома, от лишних полезных метров никто не откажется. Большинство конструкций крыши спроектировано таким образом, что стропильная система значительно уменьшает площадь, что сказывается на комфорте.Мансардные окна восполняют эти недостатки. Модернизированный номер светлый и удобный.

Типы конструкций слуховых окон

В двускатной стене окна расположены с торцевой стороны крыши. Они представляют собой встроенные оконные рамы с функциями вентиляции и освещения. Полезная площадь не увеличена. В кровельном покрытии не делается никаких отверстий.

Мансардное окно — каркасная конструкция, выступающая над крышей. За счет увеличения пространства меняется не только конфигурация крыши, но и внешний вид дома.Для практичности устанавливается сразу несколько окон, которые могут располагаться с одной или двух сторон ската крыши.

Antidormer по конструктивным особенностям напоминает слуховое окно, но каркас углубляется в плоскость кровли, что уменьшает полезную площадь чердака. Этот тип используется на больших площадях, где укрытие не создаст дискомфорта во время работы.

Читайте также: Мозаичное украшение наружных стен своими руками

Наклонное окно, состоящее только из оконной рамы, монтируемой в плоскости кровли.Функциональность сводится к освещению и вентиляции чердака.

Часто при обустройстве мансарды используются предварительные мансардные разновидности, оправданные большим функционалом:

— вентиляция;

— увеличенная площадь;

— освещение;

— улучшение общего вида конструкции.

Форма слухового окна может повторять различные геометрические формы:

— квадрат;

— прямоугольник;

— треугольник;

Популярные конструкции каркаса с арочным проемом, значительно улучшающие общий вид дома.

Правила устройства слуховых окон в крыше

Четко регламентированных правил установки окон в кровельную поверхность нет. В основном придерживаются общепринятых строительных технологий и норм. И все же есть некоторые нюансы, на которые стоит обратить внимание.

Установка световых фонарей допускается только на крыше с уклоном 35 градусов.

Минимальные размеры створок 0,6 x 0,8 м.

Недопустимо размещение окон рядом с коньком, фронтоном, карнизами.

Оконные конструкции встраиваются между стропилами. Допускается подпиливать лишь небольшую часть несущих балок с последующим перераспределением нагрузки на соседние стропила. Запрещается делать полный пропил, так как может быть нарушена жесткость кровли и потеря ее несущей способности.

Читайте также: Утепление дома минеральной ватой

Мансардные окна не должны выступать за границы наружных стен дома.

При установке нескольких окон подряд интервал не менее 0.Необходимо соблюдать 8 м.

При определении количества окон и их параметров учитываются правила пропорциональности: показатель суммы ширины всех проемов должен соответствовать половине длины чердачного помещения.

Конструктивная оконная система построена по всем правилам кровельных конструкций. В комплекте: стропила, обрешетка, кровля, водосточная система.

Этапы монтажа слухового окна

Как и любая конструкция, монтаж оконной конструкции начинается с разработки проекта, в котором учитываются важные факторы:

— выбор типа оконной конструкции;

— определение количества окон и их параметров;

— расчет несущей способности кровли и конструкции в целом;

— варианты монтажа и используемые материалы.

Составление чертежей облегчит последующий монтаж.

После завершения проекта и подготовительных работ приступаем к монтажу. Первый — это каркас слухового окна, на котором впоследствии производится обрешетка с шагом 50-55 см. Далее устанавливается коньковая часть и монтируется стропильная система. Если монтаж осуществляется во время строительства кровли, то готовый каркас крепят к стропилам основной конструкции кровли. При оснащении существующей кровли окнами сначала в кровельном пироге вырезается место для слухового объекта, не повреждая опорные балки.Затем устанавливается каркас и закрепляется на стропилах.

42 КОЛИНТОННАЯ ДОРОГА С ПОГРАНИЧНЫМИ СТЕНАМИ И ГЕЙТЕПИРАМИ (LB26978)

Gifford et al., EDINBURGH (1984), p501; PO Directory 1879; Декан гильдии 25.04.1901; Д. Уокер «Архитектура Макгиббона и Росса» в «ИССЛЕДОВАНИЯХ ШОТИЧЕСКОЙ АНТИЧНОСТИ», под ред. Дэвид Бриз, стр. 431; Генри Холидей, ВОСПОМИНАНИЯ МОЕЙ ЖИЗНИ (1914), стр. 439-40.

Историческая среда Шотландии отвечает за определение участков и мест на национальном уровне.Этими обозначениями являются Запланированные памятники, Включенные в список здания, Инвентаризация садов и спроектированных ландшафтов и Инвентаризация исторических полей сражений.

Мы даем рекомендации правительству Шотландии в отношении исторических охраняемых районов моря, а министры Шотландии решают, следует ли выделить их.

Листинг — это процесс, который идентифицирует, обозначает и обеспечивает установленную законом защиту зданий, представляющих особый архитектурный или исторический интерес, в соответствии с Законом о планировании (внесенные в списки здания и охраняемые территории) (Шотландия) 1997 года.

Мы перечисляем здания, представляющие особый архитектурный или исторический интерес, используя руководство по выбору, опубликованное в Политике назначения и Руководстве по выбору (2019)

Записи о внесенных в список зданиях указывают на особый архитектурный или исторический интерес здания, внесенного в список, которое было идентифицировано по его официальному адресу. Представленное описание и дополнительная информация являются дополнительными и не имеют юридической силы.

Эти записи не являются окончательными историческими отчетами или полным описанием здания (а).Если часть здания не описана, это не значит, что ее нет в списке. Формат записи о здании, внесенном в список, со временем изменился. Более ранние записи могут быть краткими, а некоторая информация не будет записана.

Юридическая часть объявления — это адрес / название сайта, который известен как официальный адрес. Помимо названия или адреса здания, внесенного в список, дополнительная информация предоставляется только в информационных целях. Historic Environment Scotland не несет никакой ответственности за любые убытки или ущерб, понесенные в результате неточностей в предоставленной информации.Адреса и названия зданий могли измениться с момента внесения в список. Даже если номер или имя отсутствуют в листинге, они все равно будут перечислены. Объявление распространяется как на экстерьер, так и на интерьер, а также любой объект или конструкцию, прикрепленную к зданию. Перечень также применяется к зданиям или сооружениям, которые физически не прикреплены, но которые являются частью ограды (или земли) указанного здания, если они были возведены до 1 июля 1948 года.

Хотя компания Historic Environment Scotland отвечает за определение зданий, внесенных в список, орган планирования отвечает за определение того, что входит в список, в том числе то, что указано в списке.Однако для внесенных в список зданий или внесенных в списки объектов, внесенных в список с 1 октября 2015 года, могут применяться юридические исключения.

Если часть здания не указана, в официальном адресе и в заявлении об особом интересе в записи о здании, внесенном в список, будет указано, что она исключена. В заявлении будет использоваться слово «исключая» и цитироваться соответствующий раздел Закона 1997 года. В некоторых ранее перечисленных строительных записях может использоваться слово «исключая», но если Закон не процитирован, запись не была пересмотрена для отражения последующего законодательства.

Разрешение на внесение в список зданий необходимо для внесения изменений в здание, внесенных в список, которые влияют на его характер как здания, представляющего особый архитектурный или исторический интерес. Соответствующий орган планирования является контактным лицом для подачи заявок на получение разрешения на строительство объекта, включенного в список объектов недвижимости.

Узнайте больше о листинге и других наших обозначениях на сайте www.historicenvironment.scot/advice-and-support. Вы можете связаться с нами по телефону 0131 668 8914 или по адресу [email protected]

Натали Дормер боится, что она слишком устрашающая для мужчин; Понять, почему!

Натали Дормер появилась в журнале GQ перед дебютом 4 сезона Игры престолов.

Натали Дормер рассказывает о свиданиях в новом интервью для журнала GQ . Вы бы поверили, что мужчины ей не уделяют много внимания? Она думает, что она слишком устрашающая. Один взгляд на ее новый фоторепортаж может понять, почему.

Дормер, 32 года, английская актриса, наиболее известная по роли Анны Болейн в сериале Showtime «Тюдоры» и Маргери Тирелл в сериале HBO «Игра престолов».

Игра престолов. Путеводитель по Who’s Who (23 фото!)

Фэнтези-сериал должен возобновиться в эти выходные, и персонаж Дормера находится в самом центре власти рядом с королем Джоффери ( Джек Глисон, ) Вестероса, энергичным членом клана Ланнистеров.

Маргери является частью союза между Домом Ланнистеров, который поддерживает Джоффри, и Домом Тиреллов, правящим домом Предела. Она хитроумна и искусна в политике, не говоря уже о офигительной красоте.

В 4 сезоне фэнтези-сериала ее персонаж выходит замуж за короля Джоффри, что заставит ее броситься в глаза.

Дормер подняла брови на церемонии вручения награды Гильдии киноактеров в январе, когда она появилась на красной ковровой дорожке с обритой половиной головы.

Таблоиды поспешили заявить, что она подражает Майли Сайрус. Но она действительно соответствовала роли в фильме «Голодные игры: Сойка-пересмешница».

Она говорит, что ей нравится стрижка, потому что она дает ей «до хрена настроение». Что не всегда может быть хорошо.

Dormer попросили GQ объяснить, как с ней встречаться. Именно тогда она раскрыла свое затруднительное положение.

«Не многие мужчины подходят ко мне и протягивают мне один лайнер», — говорит она. «У меня устрашающее лицо?»

Больше похоже на устрашающее тело.На снимке она была в платье без рукавов от Calvin Klein , бюстгальтере от Agent Provocateur , колье от Pomellato 67 и кольце от JvdF.

Она также носит шорты Эмилио Пуччи и еще кое-что в другом кадре. Ее свитер от Burberry London с ожерельем от Zoë Chicco. Она также носит кольцо Tom Binns и каблуки от Giuseppe Zanotti Design.

Новый сезон «Игры престолов» начинается в эти выходные, 7 апреля. Чтобы узнать больше об интервью, загляните в журнал GQ.

Также смотрите ее фотографии выше и видео ниже и обязательно подписывайтесь на TheImproper в Twitter, чтобы быть в курсе последних новостей о знаменитостях.

Follow TheImproper

Архитектурные памятники- DNP- Национальный парк Драва

З днем ​​25 мая 2018 г. wchodzi w życie Rozporządzenie Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w zwizku
z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46 / WE.RODO obowiązywać będzie w identityycznym zakresie we wszystkich krajach Unii Europejskiej, a więc także w Polsce i wprowadza szereg zmian
w zasadach Regulujących przetwarzanie danych osobowych, które będą miały wpływ na wiele dziedzin życia. W tej informacji przedstawiamy skrót najważniejszych zagadnień dotyczących przetwarzania Twoich danych osobowych, jakie mogą mieć miejsce po 25 мая 2018 г. w związku z korzystaniem z naszych usług. Prosimy o jej przeczytanie.

Czym są dane osobowe

Dane osobowe to, zgodnie z RODO, informacje o zidentyfikowanej lub możliwej do zidentyfikowania osobie fizycznej.Takimi danymi są np. адрес электронной почты, адрес IP lub Twoje dane w koncie poczty elektronicznej. Dane osobowe mogą być zapisywane w plikach cookies instalowanych przez nas na naszych stronach i urządzeniach, których używasz podczas korzystania z naszych usług.

Podstawa i cel przetwarzania

Przetwarzanie danych osobowych wymaga podstawy prawnej. RODO przewiduje kilka rodzajów takich podstaw prawnych dla przetwarzania danych, a w przypadkach korzystania
z naszych usług wystąpią co do zasady trzy z nich:

  1. Niezbędność przetwarzania do zawarcia lub wykonania umowy, której jesteś stroną. Умова по адресу: danej usługi. Jeśli zatem zawieramy z Tobą umowę o realizację danej usługi, to możemy przetwarzać Twoje dane w zakresie niezbędnym do realizacji tej umowy. W przypadku, gdy zakładasz u nas konto poczty elektronicznej, to umowa o dostarczenie tego konta upoważnia nas do przetwarzania danych niezbędnych do jego zapewnienia (np. Danych podanych kontzezia) Bez tej możliwości nie bylibyśmy w stanie zapewnić Ci usługi, a Ty nie mógłbyś z niej korzystać.
  2. Niezbędność przetwarzania do celów wynikających z prawnie uzasadnionych interesów realizowanych przez administratora lub przez stronę trzecią. Той podstawa przetwarzania danych dotyczy przypadków, гд Ich przetwarzanie шутка uzasadnione г уваги на Nasze usprawiedliwione potrzeby, совместно obejmuje między innymi konieczność zapewnienia bezpieczeństwa usługi (пр. Sprawdzenie, Czy делает Twojego Konta Nie loguje się nieuprawniona Особа), dokonanie pomiarów statystycznych, ulepszania naszych usług i dopasowania ich do potrzeb i wygody użytkowników.
  3. Две доброволны згода. Jest potrzebna głównie w przypadku, gdy usługi marketingowe dostarczają Ci podmioty trzecie oraz gdy to my świadczymy takie usługi dla podmiotów trzecich. Udzielenie takiej zgody jest całkowicie dobrowolne, i jeśli nie chcesz, nie musisz jej udzielać. Twoje pozostałe uprawnienia wynikające z udzielenia zgody są opisane poniżej.

Twoje dane, przetwarzane będą wyłącznie w przypadku posiadania przez nas lub inny podmiot przetwarzający dane jednej z dopuszczonych przez RODO podstaw prawnych
i wyłącznie w celu dostosowanym do danej podstawy.Twoje датчанин przetwarzane BEDA делать czasu istnienia podstawy делать ич przetwarzania — czyli ж przypadku udzielenia zgody сделать momentu jej cofnięcia, ograniczenia СМАЗКУ innych działań г Twojej Strony ograniczających të zgodę, ж przypadku niezbędności danych сделай wykonania umowy — przez Czas jej wykonywania, ав przypadku, гды podstawą przetwarzania danych jest uzasadniony interes administratora — do czasu istnienia tego uzasadniongo interesu.

Администратор Даныч

Administratorem Twoich danych osobowych jest Drawieński Park Narodowy z siedzibą
w Drawnie, który przetwarza dane w celu realizacji zadań ustawowych i statutowych.Администратор danych, może przekazać dane osobowe upoważnionym podmiotom na podstawie przepisów prawa. Każdej osobie, której dane dotyczą, przysługuje prawo do uzyskania informacji o zasadach przetwarzania, kontroli, poprawiania i zabezpieczenia danych w oparciu o art. 32 ustawy.

Twoje uprawnienia

Zgodnie z RODO przysługują Ci następujące uprawnienia wobec Twoich danych i ich przetwarzania przez nas i Zaufanych Partnerów.

Jeśli udzieliłeś zgody na przetwarzanie danych możesz ją w każdej chwili wycofać.

Masz również prawo żądania dostępu do Twoich danych osobowych, ich sprostowania, usunięcia lub ograniczenia przetwarzania, prawo do przeniesienia danych, wyrażenia sprzeciwu wobec przwo Uprawnienia powyższe przysługuj także w przypadku prawidłowego przetwarzania danych przez administratora.

Добавить комментарий

Ваш адрес email не будет опубликован.
