Расчет снеговой и ветровой нагрузки

Утвержден приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 3 декабря 2016 г. № 891/пр и введен в действие с 4 июня 2017 г.

Как следует из названия нагрузок, это внешнее давление которое будет оказываться на тентовый ангар посредством снега и ветра. Расчеты производятся для того что бы закладывать в будущее здание материалы с характеристиками, которые выдержат все нагрузки в совокупности.
Расчет снеговой нагрузки производится согласно СНиП 2.01.07-85* или согласно СП 20.13330.2016.  На данный момент СНиП является обязательным к исполнению, а СП носит рекомендательный характер, но в общем в обоих документах написано одно и тоже.


В СНИП указанно 2 вида нагрузок — Нормативная и Расчетная, разберемся в чем их отличия и когда они применяются:

Нормативная нагрузка —  это наибольшая нагрузка, отвечающая нормальным условиям эксплуатации, учитываемая при расчетах на 2-е предельное состояние (по деформации).  Нормативную нагрузку учитывают при расчетах на прогибы балок, и провисание тента при расчетах по раскрытию трещин в ж.б. балках (когда не применяется требование по водонепроницаемости), а так же разрыву тентовой ткани.

Расчетная нагрузка —  это произведение нормативной нагрузки на коэффициент надежности по нагрузке. Данный коэффициент учитывает возможное отклонение нормативной нагрузки в сторону увеличения при неблагоприятном стечении обстоятельств. Для снеговой нагрузки коэффициент надежности по нагрузке равен 1,4 т.е. расчетная нагрузка на 40% больше нормативной. Расчетную нагрузку учитывают при расчетах по 1-му предельному состоянию (на прочность). В расчетных программах, как правило, учитывают именно расчетную нагрузку.

Большим плюсом каркасно-тентовой технологии строительства в этом ситуации является ее свойство по «исключению» этой нагрузки. Исключение подразумевает, что осадки не скапливаются на крыше ангара, благодаря её форме, а так же характеристикам укрывающего материала.

Большим плюсом каркасно-тентовой технологии строительства в этом ситуации является ее свойство по «исключению» этой нагрузки. Исключение подразумевает, что осадки не скапливаются на крыше ангара, благодаря её форме, а так же характеристикам укрывающего материала.

Укрывающий материал
Ангар укомплектовывается тентовой тканью с определенной плотностью (показатель влияющий на прочность) и необходимыми вам характеристиками.

Формы крыши
Все каркасно-тентовые здания имеют покатую форму крыши. Именно покатая форма крыши позволяет снимать нагрузку от осадков с крыши ангара.

Дополнительно к этому стоит отметить, что тентовый материал покрыт защитным слоем полевинила. Полевинил защищает ткань от химических и физических воздействий, а так же имеет хорошую антиадгезию, что способствует скатыванию снега под своим весом.


СНЕГОВАЯ НАГРУЗКА

Есть 2 варианта определить снеговую нагрузку определенного местоположения.

I Вариант — посмотреть ваш населенный пункт в таблице ниже.

II Вариант — определите на карте номер снегового района, интересующего вас местоположения и переведите их в килограммы, по приведенной ниже таблице.

  1. Определите номер вашего снегового района на карте
  2. сопоставьте цифру с цифрой в таблице

Обратите внимание на понятия «Нормативная нагрузка» и «Расчетная нагрузка»!!!

Старое значение
Снеговой район I II III IV V VI VII VIII
Sg (кгс/м2) 80 120 180 240 320 400 480 560
Новое значение
Снеговой район I II III IV V VI VII VIII
Нормативная нагрузка Sg (кгс/м2) 50 100 150 200 250 300 350 400
Расчетная нагрузка Sg (кгс/м2) 70 140 210 280 350 420 490 560
Изменения -12% +17% +17% +17% +9% +5% +2% 0%

В СНИП указанно 2 вида нагрузок — Нормативная и Расчетная, разберемся в чем их отличия и когда они применяются:

  • *Нормативная нагрузка —  это наибольшая нагрузка, отвечающая нормальным условиям эксплуатации, учитываемая при расчетах на 2-е предельное состояние (по деформации).  Нормативную нагрузку учитывают при расчетах на прогибы балок, и провисание тента при расчетах по раскрытию трещин в ж.б. балках (когда не применяется требование по водонепроницаемости), а так же разрыву тентовой ткани.
  • *Расчетная нагрузка —  это произведение нормативной нагрузки на коэффициент надежности по нагрузке. Данный коэффициент учитывает возможное отклонение нормативной нагрузки в сторону увеличения при неблагоприятном стечении обстоятельств. Для снеговой нагрузки коэффициент надежности по нагрузке равен 1,4 т.е. расчетная нагрузка на 40% больше нормативной. Расчетную нагрузку учитывают при расчетах по 1-му предельному состоянию (на прочность). В расчетных программах, как правило, учитывают именно расчетную нагрузку.

Расчётное значение снеговой нагрузки определяется по формуле:

S=SG*Μ

Sg — расчётное значение веса снегового покрова на 1м2 горизонтальной поверхности земли, принимаемое по таблице:

µ — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.

Коэффициент µ зависит от угла наклона ската кровли:

  • µ=1 при углах наклона ската кровли меньше 25°.
  • µ=0,7 при углах наклона ската кровли от 25 до 60°.
  • µ=не учитывают углах наклона ската кровли более 60°Ветровая нагрузка.

ВЕТРОВАЯ НАГРУЗКА.

I Вариант — посмотреть ваш населенный пункт в таблице ниже.

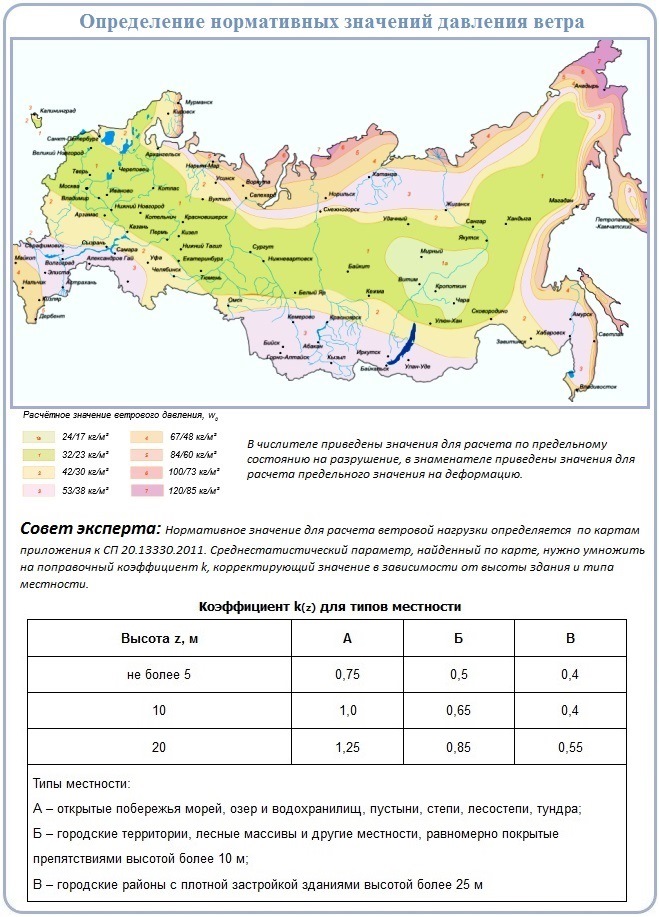

II Вариант — определите на карте номер ветрового района интересующего вас местоположения и переведите их в килограммы, по приведенной ниже таблице.

  1. Определите номер вашего ветрового района на карте
  2. сопоставьте цифру с цифрой в таблице

Ветровой район Ia I II III IV V   VI   VII
Wo (кгс/м2) 17 23 30 38 48 60 73 85

Расчётное значение средней составляющей ветровой нагрузки на высоте z над поверхностью земли определяется по формуле:

W=WO*K

Wo — нормативное значение ветровой нагрузки, принимаемое по таблице ветрового района РФ.

— коэффициент, учитывающий изменение ветрового давления по высоте, определяется по таблице, в зависимости от типа местности.

  • А — открытые побережья морей, озёр и водохранилищ, пустыни, степи, лесостепи и тундры.
  • B — городские территории, лесные массивы и др. местности, равномерно покрытые препятствиями более 10 м.

*При определении ветровой нагрузки типы местности могут быть различными для разных расчётных направлений ветра.

  • 5 м.- 0,75 А / 0.5 B .
  • 10 м.- 1 А / 0.65 B°.
  • 20 м.- 1,25 А / 0.85 B

СНЕГОВЫЕ И ВЕТРОВЫЕ НАГРУЗКИ В ГОРОДАХ РФ.

Город  Снеговой район Ветровой район
Ангарск 2 3
Арзамас 3 1
Артем 2 4
Архангельск 4 2
Астрахань 1 3
Ачинск 3 3
Балаково 3 3
Балашиха 3 1
Барнаул 3 3
Батайск 2 3
Белгород 3 2
Бийск 4 3
Благовещенск 1 2
Братск 3 2
Брянск 3 1
Великие Луки 2 1
Великий Новгород 3 1
Владивосток 2 4
Владимир 4 1
Владикавказ 1 4
Волгоград 2 3
Волжский Волгогр. Обл 3 3
Волжский Самарск. Обл 4 3
Волгодонск 2 3
Вологда 4 1
Воронеж 3 2
Грозный 1 4
Дербент 1 5
Дзержинск 4 1
Димитровград 4 2
Екатеринбург 3 1
Елец 3 2
Железнодорожный 3 1
Жуковский 3 1
Златоуст 3 2
Иваново 4 1
Ижевск 5 1
Йошкар-Ола 4 1
Иркутск 2 3
Казань 4 2
Калининград 2 2
Каменск-Уральский 3 2
Калуга 3 1
Камышин 3 3
Кемерово 4 3
Киров 5 1
Киселевск 4 3
Ковров 4 1
Коломна 3 1
Комсомольск-на-Амуре 3 4
Копейск 3 2
Красногорск 3 1
Краснодар 3 4
Красноярск 2 3
Курган 3 2
Курск 3 2
Кызыл 1 3
Ленинск-Кузнецкий 3 3
Липецк 3 2
Люберцы 3 1
Магадан 5 4
Магнитогорск 3 2
Майкоп 2 4
Махачкала 1 5
Миасс 3 2
Москва 3 1
Мурманск 4 4
Муром 3 1
Мытищи 1 3
Набережные Челны 4 2
Находка 2 5
Невинномысск 2 4
Нефтекамск 4 2
Нефтеюганск 4 1
Нижневартовск 1 5
Нижнекамск 5 2
Нижний Новгород 4 1
Нижний Тагил 3 1
Новокузнецк 4 3
Новокуйбышевск 4 3
Новомосковск 3 1
Новороссийск 6 2
Новосибирск 3 3
Новочебоксарск 4 1
Новочеркасск 2 4
Новошахтинск 2 3
Новый Уренгой 5 3
Ногинск 3 1
Норильск 4 4
Ноябрьск 5 1
Обниск 3 1
Одинцово 3 1
Омск 3 2
Орел 3 2
Оренбург 3 3
Орехово-Зуево 3 1
Орск 3 3
Пенза 3 2
Первоуральск 3 1
Пермь 5 1
Петрозаводск 4 2
Петропавловск-Камчатский 8 7
Подольск 3 1
Прокопьевск 4 3
Псков 3 1
Ростов-на-Дону 2 3
Рубцовск 2 3
Рыбинск 1 4
Рязань 3 1
Салават 4 3
Самара 4 3
Санкт-Петербург 3 2
Саранск 4 2
Саратов 3 3
Северодвинск 4 2
Серпухов 3 1
Смоленск 3 1
Сочи 2 3
Ставрополь 2 4
Старый Оскол 3 2
Стерлитамак 4 3
Сургут 4 1
Сызрань 3 3
Сыктывкар 5 1
Таганрог 2 3
Тамбов 3 2
Тверь 3 1
Тобольск 4 1
Тольятти 4 3
Томск 4 3
Тула 3 1
Тюмень 3 1
Улан-Удэ 2 3
Ульяновск 4 2
Уссурийск 2 4
Уфа 5 2
Ухта 5 2
Хабаровск 2 3
Хасавюрт 1 4
Химки 3 1
Чебоксары 4 1
Челябинск 3 2
Чита 1 2
Череповец 4 1
Шахты 2 3
Щелково 3 1
Электросталь 3 1
Энгельс 3 3
Элиста 2 3
Южно-Сахалинск 8 6
Ярославль 4 1
Якутск 2 1

Снеговые и ветровые нагрузки





























































































































































Субъект федерации Город Снеговой район Ветровой район
Адыгея Майкоп 2 1
Алтайский край Барнаул 4 3
Алтайский край Бийск 4 1
Алтайский край Рубцовск 3 3
Амурская область Благовещенск 1 3
Архангельская область Архангельск 4 2
Архангельская область Северодвинск 4 2
Астраханская область Астрахань 1 3
Башкортостан Нефтекамск 5 2
Башкортостан Салават 5 3
Башкортостан Стерлитамак 5 3
Башкортостан Уфа 5 2
Белгородская область Белгород 3 2
Белгородская область Старый Оскол 3 2
Брянская область Брянск 3 1
Бурятия Улан-Удэ 1 3
Владимирская область Владимир 3 1
Владимирская область Ковров 4 1
Владимирская область Муром 3 1
Волгоградская область Волгоград 2 3
Волгоградская область Волжский 2 3
Волгоградская область Камышин 3 2
Вологодская область Вологда 4 1
Вологодская область Череповец 4 1
Воронежская область Воронеж 3 2
Дагестан Дербент 2 5
Дагестан Махачкала 2 5
Дагестан Хасавюрт 2 5
Забайкальский край Чита 1 2
Ивановская область Иваново 4 1
Иркутская область Ангарск 2 3
Иркутская область Братск 3 2
Иркутская область Иркутск 2 3
Калининградская область Калининград 2 2
Калмыкия Элиста 2 3
Калужская область Калуга 3 1
Калужская область Обниск 3 1
Камчатский край Петропавловск-Камчатский 7 7
Кемеровская область Кемерово 4 3
Кемеровская область Киселевск 4 2
Кемеровская область Ленинск-Кузнецкий 4 3
Кемеровская область Новокузнецк 4 3
Кемеровская область Прокопьевск 4 2
Кировская область Киров 5 1
Костромская область Кострома 4 1
Краснодарский край Краснодар 2 6
Краснодарский край Новороссийск 2 5
Краснодарский край Сочи 2 4
Красноярский край Ачинск 4 3
Красноярский край Красноярск 3 3
Красноярский край Норильск 5 3
Курганская область Курган 3 2
Курская область Курск 3 2
Ленинградская область Санкт-Петербург 3 2
Липецкая область Елец 3 2
Липецкая область Липецк 3 2
Магаданская область Магадан 5 5
Марийская Республика Йошкар-Ола 4 1
Мордовия Саранск 3 2
Московская область Балашиха 3 1
Московская область Железнодорожный 3 2
Московская область Жуковский 3 1
Московская область Коломна 3 1
Московская область Красногорск 3 1
Московская область Люберцы 3 1
Московская область Москва 3 1
Московская область Мытищи 3 1
Московская область Ногинск 3 1
Московская область Одинцово 4 1
Московская область Орехово-Зуево 3 1
Московская область Подольск 3 1
Московская область Серпухов 3 1
Московская область Химки 3 1
Московская область Щелково 3 1
Московская область Электросталь 3 1
Мурманская область Мурманск 5 4
Нижегородская область Арзамас 4 2
Нижегородская область Дзержинск 4 1
Нижегородская область Нижний Новгород 4 1
Новгородская область Великий Новгород 3 1
Новосибирская область Новосибирск 4 3
Омская область Омск 3 2
Оренбургская область Оренбург 4 3
Оренбургская область Орск 4 2
Орловская область Орел 3 2
Пензенская область Пенза 3 2
Пермский край Пермь 5 2
Приморский край Артем 3 4
Приморский край Владивосток 2 4
Приморский край Находка 2 5
Приморский край Уссурийск 2 3
Псковская область Великие Луки 3 1
Псковская область Псков 3 1
Республика Карелия Петрозаводск 2 5
Республика Коми Сыктывкар 5 1
Республика Коми Ухта 5 2
Ростовская область Батайск 2 3
Ростовская область Волгодонск 2 3
Ростовская область Новочеркасск 2 3
Ростовская область Новошахтинск 2 3
Ростовская область Ростов-на-Дону 2 3
Ростовская область Таганрог 2 3
Ростовская область Шахты 2 3
Рязанская область Рязань 3 1
Самарская область Волжский 4 3
Самарская область Новокуйбышевск 4 3
Самарская область Самара 4 3
Самарская область Сызрань 3 3
Самарская область Тольятти 4 3
Саратовская область Балаково 3 3
Саратовская область Саратов 3 3
Саратовская область Энгельс 3 3
Сахалинская область Южно-Сахалинск 4 4
Свердловская область Екатеринбург 3 2
Свердловская область Каменск-Уральский 3 1
Свердловская область Нижний Тагил 4 2
Свердловская область Первоуральск 4 2
Северная осетия Владикавказ 2
Смоленская область Смоленск 3 1
Ставропольский край Невинномысск 2 5
Ставропольский край Ставрополь 2 5
Тамбовская область Тамбов 3 2
Татарстан Альметьевск 5 2
Татарстан Казань 4 2
Татарстан Набережные Челны 5 2
Татарстан Нижнекамск 5 2
Тверская область Тверь 4 1
Томская область Томск 4 3
Тульская область Новомосковск 3 1
Тульская область Тула 2 1
Тыва Кызыл 2 1
Тюменская область Тобольск 4 2
Тюменская область Тюмень 3 2
Удмуртия Ижевск 5 1
Ульяновская область Димитровград 4 2
Ульяновская область Ульяновск 4 2
Хабаровский край Комсомольск-на-Амуре 4 3
Хабаровский край Хабаровск 2 3
Хакасия Абакан 2 3
Ханты-Мансийский АО Нефтеюганск 4 2
Ханты-Мансийский АО Нижневартовск 5 2
Ханты-Мансийский АО Сургут 4 2
Челябинская область Златоуст 4 2
Челябинская область Копейск 3 2
Челябинская область Магнитогорск 4 3
Челябинская область Миасс 3 2
Челябинская область Челябинск 3 2
Чеченская Республика Грозный 2 4
Чувашия Новочебоксарск 4 2
Чувашская Республика Чебоксары 4 2
Якутия Якутск 2 2
Ямало-Ненецкий АО Новый Уренгой 5 2
Ямало-Ненецкий АО Ноябрьск 5 2
Ярославская область Рыбинск 4 1
Ярославская область Ярославль 4 1

2006.

. СНБС. Нагрузки и воздействия. Нормы проектирования (42852)


тс – масса тележки, т;

тq, – грузоподъемность крана, т;

k – коэффициент;

k=0 – для кранов с гибким подвесом;

k=1 – для кранов с жестким подвесом груза;

l – пролет крана, м;

l1 – приближение тележки, м.

Расчетное значение рассматриваемой нагрузки с учетом коэффициента надежности по нагрузке (см. 4.8) принимается не более предельных значений, указанных в таблице:









Краны

Предельные значения нагрузок F, кН (тс)

Подвесные (ручные и электрические) и мостовые ручные

10 (1)

Электрические мостовые:

общего назначения групп режимов работы 1К-3К

50 (5)

общего назначения и специальные групп режимов работы 4К-7К, а также литейные

150 (15)

специальные группы режима работы 8К с подвесом груза:

гибким

250 (25)

жестким

500 (50)

Приложение Е(справочное)

ХАРАКТЕРИСТИЧЕСКИЕ ЗНАЧЕНИЯ НАГРУЗОК И ВОЗДЕЙСТВИЙ ДЛЯ ГОРОДОВ УКРАИНЫ

w0 – ветровая нагрузка (в Паскалях)

S0 – снеговая нагрузка (в Паскалях)

В – толщина стенки гололеда (в мм)

WB – ветровая нагрузка при гололеде (в Паскалях)































































































































































































Города областного подчинения

W0

(Па)

S0

(Па)

b

(мм)

WB

(Па)

Киев

370

1550

19

160

Севастополь

460

770

13

250

АР Крым

Симферополь

460

820

15

210

Алушта

450

860

15

160

Джанкой

480

850

16

200

Евпатория

490

730

15

250

Керчь

540

920

16

310

Красноперекопск

510

780

16

260

Саки

480

760

15

230

Армянск

510

780

16

260

Феодосия

500

1000

14

240

Судак

470

940

15

160

Ялта

470

830

13

180

Винницкая область

Винница

470

1360

17

220

Жмеринка

480

1360

19

240

Могилев-Подольский

470

1280

19

210

Хмельник

450

1390

18

210

Волынская область

Луцк

480

1240

17

210

Владимир-Волынский

500

1200

17

160

Ковель

460

1200

13

160

Нововолынск

500

1240

15

170

Днепропетровская область

Днепропетровск

470

1340

19

260

Вольногорск

440

1190

19

220

Днепродзержинск

470

1280

19

230

Желтые Воды

440

1170

19

260

Кривой Рог

440

1110

19

260

Марганец

460

1040

18

260

Никополь

460

1020

17

260

Новомосковск

470

1390

19

260

Орджоникидзе

460

1030

18

260

Павлоград

480

1390

17

260

Первомайск

500

1380

19

260

Синельниково

480

1350

19

260

Терновка

490

1390

18

260

Донецкая область

Донецк

500

1500

22

260

Авдеевка

490

1450

22

230

Артемовск

480

1380

22

210

Горловка

500

1500

22

210

Дебальцево

500

1440

26

210

Дзержинск

500

1480

22

240

Димитров

480

1420

19

210

Доброполье

480

1410

19

210

Докучаевск

500

1520

23

300

Енакиево

500

1470

24

240

Ждановка

500

1160

19

250

Мариуполь

600

1380

28

350

Кировское

500

1490

25

240

Константиновка

480

1400

21

210

Краматорск

470

1400

21

210

Красноармейск

480

1410

19

230

Красный Лиман

460

1390

21

210

Макеевка

500

1490

23

240

Селидово

490

1420

20

250

Славянск

460

1400

21

210

Снежное

490

1510

28

220

Торез

490

1520

27

220

Угледар

500

1450

22

300

Харцизск

500

1500

23

250

Шахтерск

500

1500

25

240

Ясиноватая

500

1470

22

250

Житомирская область

Житомир

460

1460

16

200

Бердичев

460

1410

16

200

Коростень

480

1450

16

220

Новоград-Волынский

470

1380

22

220

Закарпатская область

Ужгород

370

1340

11

150

Мукачево

370

1490

12

110

Запорожская область

Запорожье

460

1110

19

260

Бердянск

520

1120

26

270

Мелитополь

520

1050

22

340

Токмак

490

1070

19

260

Ивано-Франковская область

Ивано-Франковск

500

1410

21

170

Болехов

550

1520

17

170

Калуш

530

1440

19

180

Коломыя

490

1400

22

160

Яремча

470

1530

19

180

Киевская область

Белая Церковь

390

1520

16

170

Березань

390

1580

19

190

Борисполь

380

1570

19

160

Бровары

380

1580

19

160

Васильков

380

1530

16

160

Ирпень

390

1560

19

160

Переяславль-Хмельницкий

390

1560

18

200

Припять

450

1590

19

190

Фастов

380

1510

16

190

Ржищев

390

1540

18

190

Славутич

430

1600

18

190

Кировоградская область

Кировоград

410

1230

22

210

Александрия

430

1250

21

240

Знаменка

420

1320

22

210

Светловодск

430

1310

18

210

Луганская область

Луганск

460

1350

28

230

Антрацит

490

1460

30

240

Брянка

480

1410

25

230

Кировск

480

1400

23

220

Алчевск

480

1410

22

230

Краснодон

470

1410

29

230

Красный Луч

490

1470

29

230

Лисичанск

460

1370

21

210

Первомайск

480

1400

23

220

Ровеньки

480

1450

31

260

Рубежное

450

1370

21

180

Свердловск

480

1450

32

270

Северодонецк

460

1370

22

210

Стаханов

480

1400

24

220

Львовская область

Львов

520

1310

15

240

Борислав

540

1500

16

180

Дрогобич

560

1440

16

190

Самбор

530

1400

16

190

Стрый

550

1420

16

180

Трускавец

550

1490

16

180

Червоноград

510

1260

16

230

Николаевская область

Николаев

470

870

22

260

Вознесенск

450

990

22

270

Очаков

490

830

22

260

Первомайск

410

1200

22

260

Южноукраинск

430

1090

22

260

Одесская область

Одесса

460

880

28

330

Белгород-Днестровский

470

890

27

330

Измаил

500

1100

23

310

Ильичевск

480

880

28

330

Котовск

450

1170

23

270

Южный

490

870

24

310

Полтавская область

Полтава

470

1450

19

250

Комсомольск

430

1280

18

240

Кременчуг

430

1300

18

230

Лубны

410

1600

16

250

Миргород

420

1540

17

240

Ровенская область

Ровно

520

1320

18

240

Дубно

530

1270

17

250

Кузнецовск

460

1260

13

200

Острог

520

1320

17

250

Сумская область

Сумы

420

1670

16

250

Ахтырка

450

1600

17

240

Глухов

390

1770

17

230

Конотоп

360

1740

15

220

Лебедин

430

1640

18

220

Ромны

380

1730

19

230

Шостка

390

1790

16

220

Тернопольская область

Тернополь

520

1390

17

230

Харьковская область

Харьков

430

1600

14

230

Изюм

430

1460

19

210

Купянск

450

1460

19

210

Лозовая

480

1490

19

230

Люботин

450

1570

15

250

Первомайский

450

1510

18

230

Чугуев

430

1600

15

220

Херсонская область

Херсон

480

760

19

290

Каховка

460

840

19

320

Новая Каховка

450

820

19

320

Хмельницкая область

Хмельницкий

500

1340

19

230

Каменец-Подольский

460

1270

19

210

Нетишин

520

1330

18

210

Славута

510

1350

18

210

Шепетовка

500

1370

19

210

Черкасская область

Черкассы

420

1520

18

220

Ватутино

410

1420

19

210

Канев

410

1540

15

210

Золотоноша

410

1560

18

210

Смела

420

1480

18

210

Умань

440

1440

19

210

Черновицкая область

Черновцы

500

1320

22

210

Черниговская область

Чернигов

410

1720

16

160

Нежин

370

1690

15

180

Прилуки

370

1640

19

210

Как выбрать правильную кровлю для снежных зим

Русскую зиму невозможно представить без снежных шапок на деревьях и крышах. В некоторых регионах снег не тает до весны, создавая дополнительные проблемы не только городским коммунальщикам, но и владельцам частных домов, которые могут рассчитывать только на себя. И лишь тем из них, кто думал о зиме на этапе проектирования и строительства дома, не страшны никакие капризы погоды.


Снег в России – это визитная карточка зимы, поэтому кровля любого коттеджа должна быть рассчитана на значительные снеговые нагрузки. «Параметры кровли, позволяющие ей удержать на себе вес снега, закладываются на этапе строительства дома, – говорит Василий Десятун, руководитель департамента кровельных систем Группы компаний Металл Профиль, ведущего производителя кровельных и фасадных систем в России. – Стропильная система, а также стены дома, на которые она опирается, должны выдерживать не только вес самой кровли с покрытием и людей, которые будут подниматься на крышу для проверки ее состояния и ремонта, но и вес снега зимой, а также нагрузку, создаваемую порывами ветра».


Всё сказанное – более чем серьезно, поэтому никогда не следует возводить кровлю «на глазок»: последствия подобного подхода могут быть печальны. Лучше всего доверить расчет стропильной системы и всей кровельной конструкции специалистам. Мы же остановимся на некоторых общих моментах, о которых полезно иметь представление любому домовладельцу.


Инженерные «хитрости»


Вопреки распространенному среди обывателей мнению, скаты на кровле делаются не «для красоты». «Крыша у нас на доме плоская, поэтому после каждого снегопада ее приходится чистить, иначе может и не выдержать», – делится опытом домовладелец Владимир Харитонов (Владикавказ).


Увеличение уклона кровли помогает существенно снизить снеговую нагрузку. Например, для двускатной кровли с уклоном 45° снеговая нагрузка на севере Московской области равна 130 кгс/м2, что вдвое ниже нагрузки на кровлю с уклоном 30°. При уклонах больше 60° снеговая нагрузка вообще не учитывается. Однако при этом нельзя забывать и о ветровой нагрузке: она, напротив, растет с увеличением уклона. В регионах с сильными и порывистыми ветрами стропильной системе придется противостоять периодическим рывковым нагрузкам в горизонтальной плоскости. Так, совсем недавно, в конце декабря 2011 года, в Ставрополе ветер срывал кровли с многих домов, зачастую – вместе с обрешеткой. Поэтому для каждого региона приходится искать «золотую середину».


Кроме того, если угол будет слишком большим, кровля получится «золотой» за счет увеличения расхода материалов. Например, площадь кровли с уклоном 60° в 1,7 раза больше площади аналогичной кровли с уклоном 30°.


Имеет значение и тип кровельного покрытия. Если угол будет слишком маленьким для данного типа материала, через стыки отдельных его фрагментов может просачиваться вода. В общем случае уклон может колебаться в широких пределах – от 5° до 60°. Для наиболее распространенных двускатных крыш рекомендуется выбирать угол в диапазоне от 20° до 45°. Если при этом используется покрытие из тонколистовой стали (например, металлочерепица), то угол следует делать не менее 12°.


Вообще, металлочерепица – предпочтительный вариант для регионов с продолжительной зимой и обильными снегопадами. Этот кровельный материал отличается нулевой гигроскопичностью (способностью впитывать влагу) и, в отличие от покрытий на битумной основе, прекрасно выдерживает низкие температуры. Именно поэтому он популярен в скандинавских странах, где не такой мягкий климат, как в центральной и южной Европе. Опасения же некоторых домовладельцев относительно протечек между листами металлочерепицы беспочвенны. «Правильно смонтированные листы кровельного покрытия плотно прилегают друг к другу, поэтому влага между ними не просачивается. Кроме того, гидроизоляция под кровельным покрытием укладывается внахлест, – объясняет Василий Десятун (ГК Металл Профиль). – А применение специальных саморезов с окрашенной головкой и гидроизоляционной ЭПДМ-прокладкой полностью исключает проникновение влаги через крепежные отверстия. Поэтому правильно смонтированная кровля не боится протечек».


Если крыша имеет сложную конфигурацию, это также необходимо учесть в расчетах. Особенно это важно, если на кровле много так называемых «снежных мешков». «Такие участки подвержены наибольшей нагрузке в течение всей зимы, поэтому необходимо уделить особое внимание прочности несущих конструкций в этих местах, – говорит специалист. – Не менее важна гидроизоляция: обычно в ендовах делают дополнительный перехлест мембраны, а ее стыки проклеивают монтажной лентой. То же самое делается и под элементами сопряжения. Тогда во время оттепелей и весной вам не придется бороться с постоянными протечками».


Вообще, качество гидроизоляции утеплителя – очень важный фактор. Монтировать пленки и мембраны нужно с провисом, т.к. они могут натягиваться из-за температурной деформации, затрудняя сток воды. Однако дешевые пленки с микроперфорацией имеют свойство промокать при соприкосновении с утеплителем, а поскольку зазор между ним и кровельным покрытием невелик, уследить за соблюдением дистанции по всей площади кровли практически невозможно, поэтому протечки неизбежны. Победить их позволяет применение лишенных вышеописанного недостатка гидроизоляционных мембран: например, Tyvek, которые к тому же обладают хорошей паропроницаемостью.


«Спроектировать усиленную конструкцию кровли, учитывающую по стропильной системе снеговую нагрузку – не проблема, – добавляет частный архитектор Николай Васенев. – Есть технические требования, есть соответствующие знания. Более того, во многих архитектурных стилях снег на крыше является дополнительным украшением. К примеру, шале проектируют так, чтобы снег оставался на кровле, ведь это еще и дополнительное утепление, а зимы в России суровые».


Снег на голову


Итак, снегу на кровле быть. Однако если его выпадет слишком много, тогда вся эта масса может сползти с крыши. А масса, как мы помним, совсем не маленькая. Поэтому необходимо заранее, при возведении кровли, позаботиться о безопасности людей и сохранности имущества: например, о припаркованных у дома автомобилях. Для этой цели служат трубчатые снегозадержатели, которые разрезают снежную массу. В этом случае она не обрушивается с крыши лавиной, а сходит равномерно, небольшими частями.


Трубчатые снегозадержатели монтируют по периметру кровли выше карнизного свеса (чтобы снеговая нагрузка распределялась выше карниза), а также над мансардными окнами (для этого используются специальные снегозадержатели длиной 1 м) и на каждом уровне многоуровневых кровель. При большой длине ската крепят еще один дополнительный ряд снегозадержателей, т.к. один ряд может не выдержать большой снеговой нагрузки. Также можно установить планку снегозадержателя, которая предотвращает осыпь мелкой ледовой и снеговой крошки. «Подробные инструкции по монтажу снегозадержателей и других элементов безопасности можно найти на нашем сайте», добавляет Василий Десятун.


Не снегом единым


Как известно, периоды холодов иногда сменяются потеплениями, и тогда скопившийся на крыше снег начинает постепенно превращаться в воду. Если кровельное покрытие обладает высокой гигроскопичностью (например, как популярная в Европе цементно-песчаная черепица), то оно впитывает влагу, которая при следующем похолодании замерзает, разрушая хрупкий материал. Конечно, результат этого явления проявляется не сразу, но после определенного числа циклов замерзания-оттаивания – обязательно.


Таким образом, для подготовки крыши к русской зиме необходимо не просто правильно ее рассчитать, но и грамотно подобрать кровельное покрытие, которое не побоится холода и высоких нагрузок зимой, а также влаги по весне. «Кровля – это система, где все элементы взаимосвязаны друг с другом. От срока службы кровельного покрытия напрямую зависит срок эксплуатации всей кровли. В условиях русской зимы покрытие должно быть одновременно и прочным, и защищенным от атмосферных воздействий, в частности – коррозии. Популярная в прошлом оцинковка, к сожалению, не отвечает второму требованию. Ее способность противостоять коррозии не превышает 10 лет. Поэтому сегодня на смену оцинковке пришла сталь с современными полимерными покрытиями, из которой изготавливают профилированный лист и металлочерепицу», – рассказывает Василий Десятун.


Современные технологии позволяют создавать материалы, на которые производитель дает расширенную гарантию. Например, металлочерепица NormanMP сопровождается 10-летней гарантией, при этом, благодаря нормированным характеристикам и жесткому контролю качества, реальный срок ее службы может исчисляться десятилетиями. Существуют и варианты для домовладельцев, которые хотят иметь аутентичную кровлю: например, металлочерепица с покрытием Granite Cloudy, имитирующим натуральную черепицу.


Чудеса погоды предсказать невозможно. И чтобы каждый приход холодов и снегопадов не был похож на неожиданное стихийное бедствие, нужно задуматься о грядущих зимах еще на этапе строительства дома. Избежать возможных проблем, связанных со снегом на кровле, позволит грамотный расчет стропильной системы, правильный выбор кровельного покрытия и конфигурации кровли, а также использование элементов безопасности.


Пресс-служба Группы компаний Металл Профиль


В качестве небольшого упражнения давайте проверим, действительно ли так велика снеговая и ветровая нагрузка на кровлю. Для этого вычислим ее в пересчете на квадратный метр «классической» двускатной кровли дома, расположенного на севере Московской области, скаты которой имеют уклон α=30° к горизонту. Практика показывает, что для двускатных крыш с таким уклоном существенную роль играет увеличение снеговой нагрузки за счет работы ветра, переносящего значительные массы снега на подветренную сторону кровли. Так что расчет позволит нам получить максимальную оценку для снеговой нагрузки на двускатную крышу с металлическим покрытием, соответствующую рекомендуемому диапазону углов наклона


СНиП 2.01.07-85 «Нагрузки и воздействия» предписывает рассчитывать значение снеговой нагрузки перемножением расчетного веса S снегового покрова на квадратном метре горизонтальной поверхности земли на коэффициент μ, позволяющий перейти в расчетах от горизонтальной поверхности к наклонной. Для кровель различной конфигурации коэффициент μ рассчитывается по-разному. Это связано с тем, что в общем случае снег не образует равной толщины покров по всей поверхности кровли: он имеет тенденцию скатываться с кровли, скапливаться в снежных мешках над ендовами, в углублениях, нишах, около декоративных и функциональных элементов, а также на подветренной стороне кровли. Там, где окажутся дополнительные сугробы, будет повышенная нагрузка на несущие конструкции, которую необходимо учитывать при строительстве. Подробные разъяснения по методике расчета можно найти в пп. 5.3-5.6 и обязательном Приложении 3 к СНиП 2.01.07-85.


В нашем, наиболее простом случае с двускатной кровлей методика расчета следующая. Для уклонов менее 25° принимается μ=1. Для уклонов более 60° принимается μ=0. Для промежуточных значений 25°<α<60° значение коэффициента определяется линейной интерполяцией, т.е. по простой формуле:


μ=(60°-α)/(60°-25°)


Для уклона в 30° получим:


μ=(60°-30°)/(60°-25°)=0,86


Кстати, нетрудно убедиться, что это примерно соответствует результату, полученному простым способом из школьного учебника физики для 7 класса, где μ=Sin(90°-α)?0,86 (см. рисунок).






Однако это еще не всё. Как мы уже говорили, снег имеет обыкновение скапливаться с подветренной стороны, создавая там более значительную нагрузку на кровлю. И СНиП 2.01.07-85 предполагает введение поправок на сей счет. Для нашего случая (20°<α<30°) нагрузка по кровле будет распределяться следующим образом:


Поскольку нам нужно оценить максимальную нагрузку, возьмем наибольшее значение:


μ = 1,25*0,86=1,08.


Расчетное значение веса снегового покрова на горизонтальной поверхности можно определить, используя карту из Приложения 5 СНиП 2.01.07-85:



Снеговые районы Российской Федерации (расчетное значение веса снегового покрова Sg на 1 м2 горизонтальной поверхности земли):







I

II

III

IV

V

VI

VII

VIII

 кПа

0,8

1,2

1,8

2,4

3,2

4

4,8

5,6

кгс/м2

80

120

180

240

320

400

480

560


Каждому из восьми выделенных на карте снеговых районов соответствует определенный нормативный вес снегового покрова. Для нашего случая (север Московской области, район IV) он равен 240 кгс/м2. А с учетом коэффициента μ


240*1,08≈260 кгс/м2.


Полученная цифра эквивалентна давлению, которое оказывала бы на кровельную конструкцию небольшая чугунная ванна, наполненная водой (весом около 90 кг и объемом порядка 150–170 литров). А теперь представьте, что в течение нескольких зимних месяцев с подветренной стороны вашего дома на каждом квадратном метре кровли установлено по одной такой «ванне»!


Снеговая нагрузка должна учитываться вместе с ветровой, методику расчета которой можно найти в разделе 5 СНиП 2.01.07-85. Здесь мы не будем подробно останавливаться на этом вопросе, т.к. для нашей географической зоны значение будет невелико по сравнению с давлением снега: всего 15 кгс/м2 против 260 кгс/м2, т.е. меньше 5,5% от суммарной нагрузки. Однако не стоит расслабляться, т.к. для других регионов значения могут быть иными. Например, для юго-запада Ставропольского края это будет 48 (ветер) против 128 (снег), т. е. около 30% от интенсивности суммарного воздействия на кровлю будет приходиться на долю ветра.


Снеговая нагрузка на кровлю: тонкости расчета при проектировании

Снеговой район

Лето закончилось и большая часть нашей страны готовится к зиме. Чтобы не лишиться навеса из-за снега (который как всегда выпадет неожиданно)) обратите внимание на свои тентовые конструкции. Ни для кого не секрет, что они чувствительны к ветру и осадкам. Чтобы избежать проблем зимой, готовьте тенты летом. Для правильного расчета снеговой нагрузки узнайте свой снеговой район. Да, оказывается, бывает и такой! Россия поделена на восемь районов от минимального уровня снежного покрова до максимального 1 — 8.

Сколько весит снег?

Всем, кому приходилось убирать снег лопатой, хорошо известно, что снег бывает и очень легким и неимоверно тяжелым.

Пушистый легкий снежок, выпавший в относительно морозную погоду с температурой воздуха около -10˚C имеет плотность порядка 100 кг/м3.

В конце осени и в начале зимы удельный вес снега, лежащего на горизонтальных и слабо наклонных поверхностях, обычно составляет 160±40 кг/м3.

В моменты продолжительных оттепелей удельный вес снега существенно начинает расти (снег «садится» как весной), достигая иногда значений в 700 кг/м3. Именно поэтому в более теплых районах плотность снега всегда больше, чем в холодных северных местностях.

К середине зимы снег уплотняется под действием солнца, ветра и от давления верхних слоев сугробов на нижние слои. Удельный вес становится равным  280±70 кг/м3.

К концу зимы под действием более интенсивного солнца и февральских ветров плотность снежного наста может стать равной 400±100 кг/м3, иногда достигая 600 кг/м3.

Весной перед обильным таянием удельный вес «мокрого» снега может быть 750±100 кг/м3, приближаясь к плотности льда — 917 кг/м3.

Снег, который сгребли в кучи, перебросили с места на место, увеличивает в 2 раза свой удельный вес.

Наиболее вероятная среднестатистическая плотность «сухого» уплотнившегося снега находится в пределах 200…400 кг/м3.

Для получения информации о выходе новых статей и для возможности скачивать рабочие файлы программ прошу вас подписаться на анонсы в окне, расположенном в конце статьи или в окне вверху страницы.

Введите адрес своей электронной почты, нажмите на кнопку «Получать анонсы статей», подтвердите подписку в письме, которое тут же придет к вам на указанную почту!

 Расчет снеговой нагрузки

От толщины этого самого покрова и соответственно веса снега зависит расчет снеговой нагрузки, необходимость усиления тентовых конструкций, подбор вида тентовой ткани и материала каркаса, вплоть до диаметра труб перекрытий. Конструкции подбираются по гибкости и прочности, позволяющей выдержать давление снега, наледи и различного мусора, который нанесет непогода. Тентовая ткань подбирается не только по принципу прочности, но и «скользскости» поверхности. Это позволяет снегу и наледи скатываться вниз, снижая давление на конструкцию. Чтобы посчитать снеговую нагрузку, придется вспомнить азы физики, потому что, как ни странно, снеговая нагрузка рассчитывается по формуле: S=Sg*µ

S — собственно снеговая нагрузка

Sg — вес снежного покрова в квадратных метрах из таблицы снеговых нагрузок

µ — угол наклона ската кровли из таблицы принятых значений

Таблица снеговых нагрузок

Cнеговой район

1

2

3

4

5

6

7

8

Cнеговая нагрузка кг м2

70

140

210

280

350

420

490

560

Угол наклона ската кровли

меньше 25 градусов

µ=1

о 25 до 60 градусов

µ=0,7

более 60 градусов

µ=1

Карта зон снегового покрова территории РФ

Стропильная система — Кровля плюс Белгород

Стропильная система скатной крыши.

Основными несущими элементами крыши являются стропила. Стропильная система должна выдерживать не только вес кровельного материала, но и снеговую и ветровую нагрузку. Деревянные элементы стропильной системы выполняют из древесины хвойных пород с влажностью не более 20% и обрабатывают их огнебиозащитными составами.

Нагрузки, воспринимаемые стропильными конструкциями, разделяются на временные и постоянные (длительные, кратковременные, особые).
К кратковременным нагрузкам относят: вес людей, выходящих на крышу, вес оборудования в зоне обслуживания и ремонта кровли, снеговую и ветровую нагрузки.
К особым нагрузкам можно отнести сейсмическое воздействие.
К постоянным нагрузкам относится вес самой конструкции (кровельного материала, стропильной системы, теплоизоляционного слоя и материалов отделки потолка).

Снеговая нагрузка

Расчётное значение снеговой нагрузки определяется по формуле
S=Sg*µ

Sg — расчётное значение веса снегового покрова на 1м2 горизонтальной поверхности земли, принимаемое по таблице:



Снеговой район I II III IV V VI VII VIII
Sg (кгс/м2) 80 120 180 240 320 400 480 560

µ — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.
Коэффициент µ зависит от угла наклона ската кровли:
µ=1 при углах наклона ската кровли меньше 25°.
µ=0,7 при углах наклона ската кровли от 25 до 60°.
При углах наклона ската кровли более 60° значение µ в расчёте полной снеговой нагрузки не учитывают.

Карта снеговых нагрузок РФ:

Ветровая нагрузка

Расчётное значение средней составляющей ветровой нагрузки на высоте z над поверхностью земли определяется по формуле
W=Wo*k

Wo — нормативное значение ветровой нагрузки, принимаемое по таблице ветрового района РФ



Ветровой район Ia I II III IV V VI VII
Wo (кгс/м2) 17 23 30 38 48 60 73 85

k — коэффициент, учитывающий изменение ветрового давления по высоте, определяется по таблице, в зависимости от типа местности.





Высота здания в метрах А B
5 0,75 0,5
10 1 0,65
20 1,25 0,85

А — открытые побережья морей, озёр и водохранилищ, пустыни, степи, лесостепи и тундры.
B — городские территории, лесные массивы и др. местности, равномерно покрытые препятствиями более 10 м.
*При определении ветровой нагрузки типы местности могут быть различными для разных расчётных направлений ветра.

Карта ветровых нагрузок РФ:

Типы стропильных конструкций для скатной крыши

Стропила разделяют на два типа: наслонные и висячие. Основной фигурой в стропильной конструкции является треугольник, поскольку он является наиболее жестким.



Наслонные стропила концами опираются на стены здания, а средней частью — на промежуточные опоры. Соответственно они устанавливают в домах со средней несущей стеной или столбчатыми промежуточными опорами. Наслонные стропила устраивают в том случае, если расстояние между опорами не превышает 6,5 м. Наличие дополнительной опоры позволяет увеличить ширину, перекрываемую наслонными стропилами до 12 м, а двух опор — до 15 м. В деревянных брусчатых или рубленых домах стропильные ноги опираются на верхние венцы, в каркасных — на верхнюю обвязку. В каменных домах в качестве опоры для стропильных ног используется мауэрлат. При одной и той же ширине дома крыша с наслонными стропилами получается более легкой.
Висячие стропила опираются концами только на стены здания либо на опорный брус (мауэрлат), без промежуточных опор. Их устраивают в зданиях с легкими стенами. Стропильные ноги висячих стропил работают на сжатие и изгиб. Кроме того, конструкция создает значительное горизонтальное распирающее усилие, которое передается стенам. Уменьшить это усилие помогает затяжка (деревянная или металлическая), соединяющая стропильные ноги. Она может располагаться как у основания стропил, так и выше. Чем выше она находится, тем она должна быть мощнее и более надежное должно быть ее соединение со стропилами. При пролётах более 8 метров устанавливают бабку (стойку) с подкосами. К достоинствам висячих стропил можно отнести способность перекрывать большие пролеты.

При установке над несколькими пролетами единой кровельной конструкции наслонные и висячие стропильные фермы могут чередоваться. Там, где нет промежуточных опор, применяются висячие стропила, а там, где они есть, — наслонные стропила.

Мауэрлат

Стропила обычно опираются не на сами стены, а на опорный брус — мауэрлат. В деревянных домах мауэрлатом является верхний венец сруба (бревно, брус). Для кирпичных стен это специально устанавливаемый заподлицо с внутренней поверхностью стены брус (с наружной стороны он должен ограждаться выступом кирпичной кладки). Между мауэрлатом и кирпичом обязательно прокладывается слой гидроизоляции из рулонных битумных материалов. Мауэрлат может располагаться по всей длине здания или подкладываться только под стропильную ногу.

1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – перекрытие.

Коньковый прогон

В вершине стропильной конструкции любой крыши укладывают прогон, соединяющий стропила (фермы) между собой. Именно на нем будет в дальнейшем устроен конек крыши.

Подбор сечений стропил и других элементов стропильной конструкции

Сечение бруса, используемого для стропил, зависит от длины стропильного элемента, шага установки стропил и расчетной величины нагрузок для данного региона. Данные ниже представленной таблицы не заменяют полноценного расчета несущей способности стропильной системы, их можно рассматривать как рекомендательные для достаточно простых конструкций кровель. В таблице даны значения, соответствующие возможным максимальным нагрузкам на стропильную конструкцию для Москвы и Подмосковья. Также данные таблицы подготовлены с учетом ассортимента пиломатериалов, которые выпускают российские предприятия, согласно ГОСТ 24454-80 («Необработанная древесина»).









Шаг установки стропил (мм) Длина стропильного элемента (м)
3,0 3,5 4,0 4,5 5,0 5,5 6,0
600 40х150 40х175 50х150 50х150 50х175 50х200 50х200
900 50х150 50х175 50х200 75х175 75х175 75х200 75х200
1100 75х125 75х150 75х175 75х175 75х200 75х200 100х200
1400 75х150 75х175 75х200 75х200 75х200 100х200 100х200
1750 75х150 75х200 75х200 100х200 100х200 100х250 100х250
2150 100х150 100х175 100х200 100х200 100х250 100х250

Сечения стропил указаны милиметрах

Возможные сечения других элементов стропильной группы:

Для мауэрлата используют брус 100х100мм, 100х150мм, 150х150мм.
Для диагональных ног и ендов чаще всего применяют брус сечением 100х200мм.
Прогоны выполняют из бруса 100х100мм, 100х150мм, 100х200мм.
Затяжки могут быть выполнены из бруса 50х150мм.
Для ригелей выступающих опорой для стоек применяют брус сечением 100х150мм, 100х200мм.
Материалом стоек чаще всего выступает брус 100х100мм или 150х150мм.
Кобылки, доски карнизного короба, подкосы обычно выполняют из бруса 50х150мм.
Лобовые доски, подшивочные доски имеют сечения 22-25х100-150мм.

Монтаж стропильной системы. Установка стропил.

Монтаж стропильной системы ведется по нескольким технологиям, очередность операций в которых зависит от конструкции крыши. Для монтажа стропильных систем используются дополнительные элементы – гвозди, болты, шурупы, скобы, хомуты. Они же используются и для укрепления несущей системы крыши. Элементы стропильной конструкции, соприкасающиеся с кирпичной кладкой, необходимо защитить от гниения путем прокладки нескольких слоев рулонного битумного материала и затем тщательно антисептировать и антиперировать.
Мауэрлат крепят к кладке при помощи штырей. Стропило упирается в мауэрлат и жестко притягивается при помощи скрутки из проволоки диаметром 6 мм. При монтаже стропил сначала устанавливают крайние пары стропильных ног и при помощи шнура проверяют параллельность их граней. Так же натягивается шнур и по коньку стропильной конструкции, по нему устанавливаются промежуточные пары стропильных ног и тщательно выравниваются. В случае если на место установки мансардного окна или выхода дымохода попадает стропильная нога, допускается вырезка части стропила с установкой поперечных распорок из бруса того же сечения. Расстояние от деревянных частей стропильной конструкции до дымохода по строительным нормам должно быть не менее 13 см.

Расчет крыши на ветровую и снеговую нагрузку

Крыша – это верхняя конструкция сооружения, которая защищает его от негативного влияния окружающей среды. Крыша подвержена большим нагрузкам от снегового покрова, ветра, дождя, воздействия температурных колебаний. На длительность эксплуатации крыши воздействуют два основных фактора – это ветровая нагрузка и снеговая.

Снеговая нагрузка на крышу

В процессе проектирования, возведения крыши, необходимо учитывать снеговую нагрузку на конструкцию. Определяют показатель воздействия веса снега с учетом  природных особенностей места строительства.

Данную информацию устанавливает СНиП, ее можно получить в строительных организациях.

Чтобы определить практическое значение измерения, показатель Па (единица измерения слоя снега, ветровой нагрузки) нужно умножить на 0,102 кг силы на квадратный метр. Таким образом, получаем искомое значение.

Для проектирования несущих конструкций домов, составляют вычисления по предельным состояниям. Данный способ подразумевает расчет разрушающих усилий, от воздействия которых конструкция утрачивает способность противостоять внешним факторам.

Расчеты предельных состояний производят для двух групп. Первая определяет фактор несущей способности, а вторая – приспособленность к эксплуатации. Целью определения данных показателей является предотвращение разрушения конструкции.

Чтобы предотвратить утрату устойчивости формы, производятся вычисления по предельным состояниям первой группы. Показатели напряжения при определенной нагрузке не должны превысить максимально допустимые.

Вторая группа дает возможность уберечь конструкцию от разрушительного воздействия нагрузок, деформаций. Показатель второй группы означает максимально допустимый показатель прогиба, который возникает от нагрузки.

Угол наклона крыши и снеговая нагрузка

Направление ветра, а также уклон конструкции крыши формирует разный покров снега. Показатель снеговой нагрузки, который зависит от угла наклона крыши и направления ветра, обозначают µ.

Слой снегового покрытия, толщина которого превышает средний нормативный показатель, называют снеговым мешком. В местах, где есть угроза возникновения большого слоя снега, устанавливают укрепления из спаренных стропил и обрешетки. Дополнительно ставят подножку из оцинкованной стали.

Слой снега может снижаться, опускаться на свес кровли, это может стать причиной значительного разрушения. Поэтому при расчете размеров свеса, необходимо соблюдать рекомендации по эксплуатации кровельного материала. Например, свес для шиферной кровли должен равняться 10 см.

В ситуации, когда углы наклона скатов увеличиваются, покров снега с конструкции крыши уходит. Поэтому на скатах, углы которых превышают 60 градусов, снегового покрова не остается, коэффициент µ=0.

Метод усреднения дает возможность определить промежуточное значение углов.

Чтобы выбрать сечение стропил, необходимо сделать расчет – нагрузку от веса (Q) умножить на показатель µ.

Ветровая нагрузка

Нагрузка на конструкцию крыши от ветра во время бокового давления воздуха несет столкновение со стеной дома и крышей. Одна часть завихрения потока уходит к фундаменту, вторая – ударяется о свес крыши.

Ветровой поток огибает конек конструкции, захватывает молекулы воздуха и исчезает. Поэтому можно сделать вывод, что существует воздействие трех разных факторов – силы подъема (образуется при воздействии воздуха с подветренной стороны) и двух касательных сил с наветренной стороны. Они могут полностью сорвать, опрокинуть конструкцию.

Чтобы рассчитать ветровую нагрузку (w), которая зависит от высоты над землей (z), необходимо следовать формуле Wр = Wk(z)c. Здесь W – это расчетный показатель давления ветра, k – коэффициент, который учитывает изменения давления ветра, а с – показатель изменения давления сил, он зависит от расположения ската по отношению к подветренной стороне и наветренной.

Полезные советы

Чтобы избежать разрушений, нижние концы стропил нужно прикрепить проволочной скруткой к металлическому штырю с насечками.

Если сторона, с которой ожидается сильный ветровой поток, неизвестна, стропила нужно прикрутить по периметру всего дома – через одну по стороне со слабым ветром, каждую ногу – в месте, где сильное воздушное давление.

Существует другой вариант укрепления стропил – в процессе строительства концы проволоки укладываются внутрь чердачного помещения.

Подкосы, диагональные связки и раскосы обеспечивают общую устойчивость конструкции крыши, а использование обрешетки усиливает выносливость стропильной системы.

Белгород: климат и экология — Погода 2021

Белгород — небольшой город в России, расположенный недалеко от границы с Украиной (40 километров) — 80 километров от Харькова. Расположение на юго-западе страны оказывает влияние на экономику Белгорода, климат и экологию. Чернозем и благоприятные погодные условия способствуют развитию сельского хозяйства, приносящего региону значительные доходы. Белгород чистый и процветающий, с приятным сухим климатом, низкими облаками и ярким теплым солнцем.Это также один из самых тихих городов России с низким уровнем преступности. На 100 тысяч человек совершают преступления около 500 человек. Чаще всего это карманные кражи.

Какой климат в Белгороде

Средняя годовая температура +8 градусов. В Белгороде климат умеренно-континентальный, без резких перепадов температур, перепадов влажности и атмосферного давления. Лето засушливое и местами жаркое, зима прохладная, длится 2 месяца, в декабре часто идут дожди, а осень теплая и мягкая.Средняя годовая влажность составляет 76%, а за год выпадает около 500 миллиметров осадков, большая часть которых приходится на лето.

Белгород расположен на высоте 130 метров над уровнем моря, средняя скорость ветра здесь до 5-7 километров в секунду. Климат города Белгорода в целом мягкий, комфортный для жизни и туризма. Похож на Воронеж или на тот, что на востоке Украины.

Абсолютный максимум температуры, зарегистрированный с 1983 года, составляет 39 градусов выше нуля.Произошло это в июле. Абсолютный минимум в январе — 34 градуса ниже нуля.

Белгород, климат по месяцам:

  • Январь. Самый холодный месяц в году, средняя температура 10-6 градусов ниже нуля.
  • Февраль. Средняя температура — 9-6 градусов ниже нуля.
  • марта. В марте снег начинает медленно таять. Средняя температура — 0 градусов.
  • апрель. Снег стремительно тает, деревья зеленеют.Средняя температура — 10 градусов выше нуля.
  • мая. Это в Белгороде можно считать чуть ли не летним месяцем. В среднем 16 градусов выше нуля.
  • июнь. 19-20 градусов выше нуля.
  • июль. Самый жаркий месяц. Средняя температура + 20-22.
  • августа. +21 градус
  • Сентябрь. Средняя температура — 15 градусов.
  • Октябрь. Постепенно наступает осень, и средняя температура опускается до +8.
  • ноябрь. Начинаются холода и дождь.К концу ноября может выпасть снег, средняя температура — 0 градусов.
  • Декабрь. В первой половине обычно идут дожди, в середине месяца наконец выпадает снег. Средняя температура — 6-7 градусов ниже нуля.

В Белгороде климат не отличается морозами, продолжительными сезонами дождей и сильными снегопадами.

Зима

Зима в Белгороде прохладная, в среднем 6 градусов мороза. Длится с конца декабря до конца февраля.За это время выпадает около 100-130 миллиметров осадков. Белгородское водохранилище замерзает.

Пружина

В Белгороде климат устроен таким образом, что весенне-осенний период длится 2 месяца. До конца февраля еще зима, лето начинается в середине апреля. Весна короткая и стремительная, быстро тает снег, и город начинает цвести.

Лето

Сухое и жаркое лето длится с мая до конца сентября. Обычно не бывает дождя.Это благоприятная погода для выращивания овощей, фруктов и круп. Средняя температура — 20 градусов выше нуля. В июле и июне выпадает наибольшее количество осадков — 70 миллиметров в месяц.

Осень

Осень мягкая и теплая, почти весь октябрь — золотой период, температура около 8 градусов тепла. С середины ноября начинаются дожди и первые заморозки, а снег выпадает и окончательно выпадает только к концу декабря.

Экологическая ситуация

По данным информационного агентства «Бел.ru »и общественной организации« Зеленый патруль », Белгородская область входит в пятерку самых экологически чистых регионов. Она расположена на 4 месте, впереди Курской области и после Алтайского края.

В Белгороде климат способствует развитию агропромышленного комплекса, это никак не может повлиять на экологическую ситуацию в городе и области. Вспашка полей приводит к разрушению естественной экосистемы и среды обитания местных животных и птиц, газообразные выделения жвачных животных загрязняют атмосферу и влияют на парниковый эффект, а экскременты животных вместе с отходами попадают в реки и грунтовые воды.

Водоочистные сооружения в регионе не самые эффективные, нуждаются в обновлении и доработке, а в городах нет ливневой канализации, что не может не сказаться на загрязнении воды.

Выбросы заводов и выхлопные газы автомобилей загрязняют воздух. Причем 56% выбросов от всей Белгородской области приходится на город Старый Оскол, где расположены цементный завод и сырзавод.

Также региональные свалки для сбора твердых отходов и мусоросжигательные заводы не справляются с грузом, опасные отходы, аккумуляторы, нефтепродукты, электроника и тому подобное приходится вывозить в соседние районы.Региону нужны предприятия, которые будут утилизировать биологические отходы и перерабатывать отходы.

Однако ситуация не так плачевна, как может показаться. В Белгородской области принимаются меры по восстановлению экологического состояния региона. Ежемесячно проводятся акции по раздельному сбору бытовых отходов у населения, которые затем отправляются на мусороперерабатывающий завод, где получают вторую жизнь. Озеленение региона помогает бороться с вредным воздействием выхлопных газов автомобилей и насыщать воздух кислородом.

В Белгородской области действует активная антитабачная компания. Уменьшение количества курильщиков в регионе также благотворно сказывается на улучшении состояния атмосферы и воздуха.

Правительство области ввело экологические налоги для предприятий, деятельность которых загрязняет окружающую среду. Полученные средства идут на содержание и эксплуатацию организаций, занимающихся восстановлением экологии Белгорода и Белгородской области.

В Белгороде климат умеренный и мягкий, экологическая ситуация приемлемая и с каждым годом улучшается.Это отличное место для перерыва, отпуска или выходных. Город имеет богатую историю, его украшают крепости и церкви. Белгород стремительно развивается, улучшая экономику и досуг горожан, а также гостей города.

(PDF) Геолого-геоморфологический анализ г. Белгорода

Международная научно-техническая конференция «Наука о Земле»

IOP Conf. Серия: Наука о Земле и окружающей среде 459 (2020) 042041

IOP Publishing

doi: 10.1088 / 1755-1315 / 459/4/042041

3

Шесть относительно обособленных территорий, называемых геоморфологическими регионами, были определены на основе их абсолютной высоты

, характера эрозионного разделения и особенностей местности в районе Белгородской

область:

Сеймский, Псельско-Ворсклинский, Соснинско-Оскольский, Оскольско-Северодонецкий, Правобережный

Донской, Калитвинско-Богучарский (рис. 3).

I.

Сеймский геоморфологический район занимает северо-западную часть области.

Глубоко прорезанные, пологие плоскости с глубиной клина до 60 м и клина

четвертичного периода, отложения до 68 м покрывают большую часть поверхности.

Овраги и овраги узкие и слаборазвитые, симметричные на большей части района

с прорезанными склонами с большим количеством промывных каналов.

Междуречья широкие и плоские.

Долины рек хорошо развиты.

II.

Псельско-Ворсклинский геоморфологический район занимает западную и юго-западную части

области.

Для них характерно развитие умеренно разделенных пологих и холмистых плоскостей

.

Оползни среди других современных рельефообразующих процессов играют основную роль.

Междуречья узкие и очень извилистые.

III.

Сосненско-Оскольский геоморфологический район расположен на глубоко размытой пологой

холмистой плоскости с узкими сглаженными межпотоковыми участками.

Сеть оврагов и балок очень густая и расположена на склонах речных долин.

Оползни, овраги, провалы и провисающие впадины среди других экзогенных форм являются обычными

.

IV.

Оскольско-Северскодонецкий геоморфологический район занимает южную часть области.

Он расположен на пологой холмистой равнине, которая немного спускается с севера на юг.

Долины рек хорошо развиты, их склоны асимметричны и разделены оврагами и

промоинами.

На водоразделах часто встречаются провалы и провисающие рельефы.

В.

Правобережный Донской геоморфологический район расположен на северо-востоке области.

Этот район является наиболее сильно разделенным и расположен на равнине, покрытой ледниковыми отложениями.

Склоны водоразделов сильно изрезаны оврагами и балками с оползнями.

Кое-где можно найти отверстия под раковину.

VI.

Калитвинско-Богучарский геоморфологический район занимает юго-восточную часть области.

Район характеризуется неравномерным эрозионным разделением рельефа.

Оползни и провалы здесь очень распространены [6].

Белгород расположен в двух геоморфологических регионах, а именно в Псельско-Ворсклинском и

Оскольско-Северскодонецком. Рельеф города Белгорода включает пологие плоскости

с плоскими платообразными водоразделами, плоскими террасированными долинами и обширной сетью оврагов и балок

.Высота на водоразделах от 230-240 м до 114-116 м в долинах рек.

Долины рек довольно широкие, хорошо развитые, имеют U-образную форму. Правый берег, как правило, крутой, а левый

— нет. Четко очерченные первая и вторая аккумулятивные террасы расположены над пойменными землями

в долине реки Северский Донец, а третья и четвертая — скальные —

защищенные террасы не так хорошо развиты, с развитой территорией. платформа-терраса местами выклинивается.

9-11 Ответчик | Белгород

Волонтер

Изначально я записал эти воспоминания на бумагу, чтобы поделиться с двумя моими сыновьями, когда они станут достаточно зрелыми, чтобы более полно осмыслить описанные события. Поскольку немногие врачи имели такую ​​привилегию помочь во время катастрофы Всемирного торгового центра, многие медицинские организации запрашивали историю любого врача, который мог помочь, чтобы позволить коллегам опосредованно поделиться своим опытом. Для меня было честью, что мой опыт опубликован в нескольких публикациях и был рассмотрен Комиссией 11 сентября.Я решил поделиться этими воспоминаниями со всеми, о ком я забочусь и о ком забочусь.

Пока я жив, я никогда не забуду свою секретаршу Кэти, которая сообщила мне во вторник, 11 сентября 2001 года, что самолет только что врезался в одну из башен-близнецов Всемирного торгового центра. До этого это казалось обычным утром вторника, когда я принимал пациентов в моем офтальмологическом кабинете в Верхнем Ист-Сайде на Манхэттене.

Этот момент произвел на меня исключительное впечатление, так как мои почти семь и почти четыре с половиной года сыновья и я изучали историю небоскребов и их строительство в течение последних нескольких месяцев.С их стороны это был не просто мимолетный интерес; это стало их страстью. У нас есть библиотека книг и видео по этой теме, которые бесконечно увлекают мальчиков. Они так гордились нашими башнями-близнецами, когда-то самыми высокими зданиями в мире и оставшимися самыми высокими в Нью-Йорке. Они разделяли свой восторг в случайный ясный воскресный вечер, когда мы могли видеть башни на вершине горизонта Манхэттена, когда мы ехали домой из страны. Мы с мальчиками изучали инцидент 1945 года, когда бомбардировщик B-25 врезался в Эмпайр-стейт-билдинг туманным субботним утром, убив тринадцать человек.У меня мгновенно возникло чувство дежавю.

Я выбежал в вестибюль своего офисного здания, где стоял телевизор, и с ужасом наблюдал, как черный дым поднимается из зияющих дыр в Башне 1. Я наблюдал с чрезвычайно тревожным чувством, наблюдая в реальном времени, другого самолета на экране, о котором мне одновременно подсказывала моя интуиция, не должно быть. Мои худшие опасения материализовались, когда самолет двигался беспорядочно, а затем исчез, а через секунду появилось появление огненного шара, исходящего из одной из Башен.Еще не было очевидно, в какую башню мы только что попали.

Мое сердце упало, поскольку любые сомнения в том, что это террористическая атака, зародились в том самом дыме, который я теперь с ужасом наблюдал вместе с моими коллегами. Мои мысли обратились к жертвам в местах крушения и над ними, к тому, что это должно было понравиться пассажирам авиалинии и как можно спасти тех, кто оказался в ловушке в Башнях. Меня наивно утешило то, что я ранее прочитал, что башни были спроектированы таким образом, чтобы выдерживать удар авиалайнера.После того, как все здания конструктивно выдержали два удара и действительно продолжали стоять.

Я возобновил прием потрясенных пациентов в своем офисе, когда мой секретарь сообщил мне, что одна из Башен (Башня 2) только что упала. Мое сердце упало еще ниже. Я все время спрашивал себя, как это могло случиться, ведь Башни, казалось, уже пережили самое худшее. Когда я снова выбежал к телевизору, я, к сожалению, знал, что худший кошмар Нью-Йорка был правдой.

Мой разум был теперь за много миль от моего офиса, с этими невинными жертвами высшей ненависти.Я хотел помочь, сделать все, чтобы облегчить их страдания, но, находясь в Верхнем Ист-Сайде (который казался таким удаленным от места трагедии), я знал, что пройдет некоторое время, прежде чем раненых можно будет эвакуировать в больницы моего района. , так как центр города наверняка заполнится. Когда я возобновил прием пациентов, которые все еще могли посещать мой офис, я снова испугался, узнав, что Башня 1 также рухнула.

Я позвонил в обе свои больницы, Манхэттенскую, Глазную, Ухо и Горловую, и Нью-Йоркскую пресвитерианскую, чтобы узнать, что в их отделениях неотложной помощи «на данный момент достаточно персонала».Я вызвался помочь и ждал, когда меня позовут. Звонка так и не поступило. Полагая, что скорая слишком перегружена, чтобы позвонить, я отправился в отделение неотложной помощи в пресвитерианской больнице Нью-Йорка и обнаружил буквально сотни врачей и медсестер, тщетно ожидающих прибытия раненых, когда выгружалось огромное количество предметов первой необходимости. Желание моих коллег помочь было воодушевляющим, однако отсутствие пациентов, направляемых в крупнейший специализированный ожоговый центр в столичном районе Нью-Йорка, красноречиво свидетельствует о том, что сейчас разворачивается еще большая трагедия.Выживших просто не хватало, чтобы их лечить. Я даже вызвался помочь в больнице Сент-Винсент (которая не входит в число моих больниц), которая была ближе к месту происшествия, но у них тоже было «достаточно медицинского персонала» для этой задачи. Меня направили в центр сортировки на пирсе Челси, куда волонтеры-медики могли пойти, чтобы узнать, «нужны ли они».

Я узнал, что одному из моих жителей, доктору Чарльзу Манго, из Нью-Йоркской пресвитерианской больницы, удалось добраться до центра города рядом с местом бедствия.Мне удалось связаться с ним по мобильному телефону и узнать, что инородные тела в глазах и поверхностные раздражения были одними из двух наиболее распространенных травм, а вторым — респираторные проблемы. Большая часть того, что ему удавалось делать на месте, было орошение глаз, поскольку не было биомикроскопа с щелевой лампой там, где это было необходимо больше всего. Мне сообщили, что из-за серьезных глазных проблем необходимо отправлять раненых через центры сортировки и в местные отделения неотложной помощи, что создавало материально-технические затруднения.

Теперь я знал, что для того, чтобы внести значительный вклад в работу по оказанию помощи, мне нужно было купить щелевую лампу в центре города, чтобы на месте лечить спасателей и пострадавших с проблемами зрения.Удаление инородного тела под прямой визуализацией было гораздо более эффективным методом лечения, чем только орошение. Это был более практичный подход, чем транспортировка раненых по каналам в нескольких местах, задерживающая окончательное лечение. На следующий день потребовались десятки телефонных звонков, чтобы связаться с кем-то в иерархии городской службы экстренной медицинской помощи, понимающим, что эта идея имеет смысл. Он дал мне несколько потенциальных контактов в медицинских «плацдармах» в зоне бедствия, но он сожалел, что у него нет возможности доставить меня туда.Он сообщил мне, что мне придется преодолевать блокпосты и контрольно-пропускные пункты самостоятельно, если я смогу. Как бы трудно это ни было, я чувствовал, что должен хотя бы попробовать.

Я позвонил помощнику администратора Манхэттенской больницы глаз, ушей и горла Крейгу Угорцу, который прочесал здание и обнаружил микроскоп со щелевой лампой, который не был прикреплен к напольной стойке. Мой местный полицейский участок, 19-й, сказал, что они попытаются доставить меня в центр города, но их фургон был разбит в результате обрушения Башни.Я видел пациентов в своем офисе, которые не перенесли свои встречи. Мой первый пациент, дипломат на пенсии и пациент с послеоперационной катарактой, сообщил мне, что его невестка была стюардессой на первом самолете, который врезался в башни-близнецы. Мое сердце переполнило его горе.

Не зная, когда будет мой следующий обед или когда я вернусь домой, я быстро перекусил в местном ресторане. Я услышал, как женщина позади меня планирует свадьбу и объявляет по мобильному телефону, что она из Windows on the World.Следующими ее словами были: «Ну, по крайней мере, я жива!» Я чуть не подавился едой. По дороге в госпиталь я видел вдалеке, что обычно тихая Оружейная Седьмого полка кипела. По улицам шли вооруженные солдаты. На некоторых улицах было на удивление мало автомобильного движения. Погода была великолепной. У всего этого было такое сюрреалистическое качество.

Когда я прибыл в больницу, щелевая лампа стояла в холле, ожидая меня у стойки безопасности.Администрация предоставила в мое распоряжение фармацевта Джорджиану Сечук, которая предоставила мне все необходимое. Пока я был в больничной аптеке, готовясь к неизвестному, загружая коробки с материалами для оказания неотложной помощи, я случайно встретил полицейского хирурга, доктора Ричарда Лейнхардта, который предложил отвезти меня к месту бедствия. Щелевую лампу разобрали и погрузили в багажник его автомобиля. Я переоделась в скрабы, так как не знала, чего ожидать, и не хотела приносить домой токсичный мусор или микробы.

Дорога FDR Drive, обычно загруженная автомобильным транспортом, была закрыта для всех, кроме машин экстренной помощи. Было довольно странно видеть на дороге не обычные машины. Я мог идентифицировать полицейские машины, пожарные машины, машины скорой помощи и военные машины, но была странная неуверенность в отношении черных машин без опознавательных знаков со встроенными мигалками. Мы проехали через несколько блокпостов и контрольно-пропускных пунктов. Некоторые из них были укомплектованы полицией Нью-Йорка, некоторые — солдатами штата, а некоторые — вооруженными военнослужащими. Каким-то образом это дало мне странное чувство безопасности.Однако было очевидно, что Нью-Йорк превратился в зону боевых действий. В безоблачном синем небе можно было увидеть огромный серый столб дыма, поднимающийся из нижнего Манхэттена, который ветер переносил через Ист-Ривер в сторону Бруклина.

По дороге мне предложили сначала остановиться в One Police Plaza, чтобы пролечить глаза раненым полицейским. Я был доволен тем, что предлагал свои услуги везде, где они были необходимы. Когда меня впервые сопровождали в офис начальника полиции, стало очевидно, что у многих полицейских вокруг меня были травмы глаз, которые не подействовали на ирригацию накануне.Они просто игнорировали свои травмы и продолжали работать. На самом деле почти все ходили с красными глазами. Мне дали конференц-зал в коридоре от возрожденного старого Центра управления и контроля, который можно было использовать как глазное лечебное учреждение. Через несколько минут, чтобы разгрузить мои припасы, собрать щелевую лампу и закрыть жалюзи, у двери выстроилась бесконечная очередь полицейских с воспаленными глазами.

Полицейские, о которых я заботился, все еще были настолько завалены мусором, что их форма казалась скорее хаки, чем синей из-за бетонной пыли и пепла.Большинство офицеров уже были на месте, помогая спасать Всемирный торговый центр, когда здания буквально обрушились на них. Я никогда не забуду их вдохновляющие истории о героизме перед лицом чрезвычайной опасности. Когда офисные работники бежали, силовики вбежали в здания, чтобы противостоять потоку эвакуированных, чтобы героически выполнять свою работу. Я слышал так много печальных историй о партнерах, сослуживцах, пожарных и парамедиках, погибших при обрушении Башен.Я продолжал слышать одно и то же выражение вины от выживших, которых по счастливой случайности щадили, поскольку стоявшие рядом с ними были убиты или ранены.

Только в первый день мне выпала честь позаботиться о глазах более ста героев во всех смыслах этого слова. В конце концов я сбился со счета. Все до единого просто хотели, чтобы с ними срочно вылечили, чтобы он или она могли немедленно вернуться в «Граунд Зиро», чтобы помочь в поисках выживших; чтобы помочь превратить хаос в некое подобие порядка.

К счастью, большинство глазных травм не было серьезным, но, тем не менее, вызывало недееспособность. Когда Башни рухнули, образовался каскад огромного количества измельченного бетона и гипсокартона, клочков стекловолокна, асбестовой пыли (здания не были свободными от асбеста) и осколков стекла. Мчащееся облако обломков было непрозрачным и часто смертельно опасным. Многие из раненых заболели химическим кератоконъюнктивитом из-за токсического воздействия мусора и едкого дыма от пожаров, бушевавших в развалинах.Под веками было много инородных тел. Наличие щелевой лампы имело решающее значение для окончательного лечения этих пациентов. Крупные инородные тела легко удалялись с помощью аппликаторов с ватными наконечниками и орошения. Мелкие инородные тела, такие как застрявшие стеклянные осколки, часто приходилось удалять с помощью щипцов. Стекловолокно, внедренное в конъюнктиву предплюсны, приводило к папиллярному конъюнктивиту и классическим ультратонким ссадинам роговицы «дорожка для катания на коньках», часто без видимых инородных тел.При максимальном увеличении и при взгляде по касательной обычно можно было увидеть проблемное стекловолокно. Было сложно удалить ультратонкие осколки стекловолокна даже с помощью ювелирных щипцов. Это часто походило на попытку вытащить прямую булавку гаечным ключом.

Ночью, когда устойчивый поток раненых сократился до тонкой струйки, я вошел в Центр управления и контроля по соседству, чтобы попытаться узнать, что происходит за пределами этой крепости. Центр имел атмосферу улья.Были проекционные компьютерные мониторы со спутниковыми картами, показывающими, какие здания рухнули, а какие еще стоят. На стенах стояли ряды телевизоров, принимавших все радиовещательные и кабельные новостные станции. Центр был укомплектован представителями всех подразделений полиции Нью-Йорка, всех других силовых структур Нью-Йорка, полиции Нью-Йорка и соседних штатов, армии, береговой охраны, ФБР, FEMA и других федеральных агентств. Я трепетал перед лихорадочной преданностью окружающих.Великолепная организация и отзывчивость вдохновляли. Трудно было поверить, что этот высокоорганизованный объект Центра управления и контроля был только что восстановлен, когда новый был разрушен в результате обрушения 7 Всемирного торгового центра. Объявление о возможном обнаружении взрывчатых веществ на одном из участков города привело к тому, что отряд бомбардировщиков и другие полицейские вылетели из комнаты в панике. Позже мэр Джулиани объявил, что это, к счастью, одна из многих ложных тревог.

Еще позже, когда поток раненых офицеров прекратился, я хотел отнести щелевую лампу к самому «Граунд Зиро», чтобы позаботиться о раненых сотрудниках других силовых структур. Персонал канцелярии начальника полиции категорически отговаривал меня делать это, пока здания не перестали разрушаться, а земля под ними не стала более устойчивой.

Я отправился в пригород ночью на несколько часов, чтобы проверить свою семью, прибраться и, возможно, вздремнуть, чтобы подготовиться к следующему дню.На улице было мало людей. Хотя было уже поздно, но люди привыкли видеть людей на улицах Нью-Йорка в любой час. Направление ветра изменилось. Дым от места бедствия теперь дул на север, вверх по проспектам, в Верхний Ист-Сайд. Это было похоже на прогулку в резком тумане. Мальчики крепко спали в моей постели, ожидая, когда папа вернется домой. Я выглянул в окно своей спальни. Ветер, должно быть, снова изменил направление, так как теперь далекий южный горизонт был покрыт дымом.Однако небо наверху было настолько парадоксально чистым, что можно было видеть целые созвездия, которых не было в небе Нью-Йорка столько, сколько я себя помню. Это выглядело слишком безмятежным, учитывая то, что я знал, что происходило в центре города.

Только на второй день моего пребывания в центре города, во время перерыва, я впервые открыл жалюзи своего импровизированного отделения неотложной помощи в One Police Plaza и обнаружил, что окна выходят наружу из-за разрушения. Из окна я мог видеть улицы, покрытые вездесущей серой пылью, машины скорой помощи и пожарные шланги повсюду, множество офисных башен, которые выглядели как поврежденные выжившие в войне, с клубами густого серого дыма, поднимающимися из-за их спины, и военными вертолетами, парящими над их.Мне показалось, что мэрия выглядела так, как будто ее накрыла серая метель.

Граунд Зиро

После моего последнего визита в One Police Plaza для оказания последующей помощи 20 сентября меня сопроводил на «место» сержант Джузио из Управления начальника полиции. Он сказал мне, что хотел бы, чтобы все американцы могли своими глазами увидеть разрушения, чтобы полностью понять, что было сделано со всеми нами. По дороге он рассказал мне, как находился вне службы, когда раздался звонок, что самолет врезался в Башню 1.Он помчался к месту происшествия. Он сообщил мне, что был там, когда обрушились башни-близнецы, и что чувствовал себя захваченным падающими обломками.

Когда мы прошли через несколько контрольно-пропускных пунктов, я стал видеть большие группы спасателей, идущих по улицам. Было бесчисленное количество бульдозеров, машин экстренной помощи и вспомогательных прицепов. Выстроились огромные очереди самосвалов, ожидающих своей очереди, чтобы вытащить одну партию мусора из «кучи», которую я вскоре увидел воочию. Когда мы подошли ближе, дождь пошел сильнее.Стало очевидно, что Управление санитарии буквально сотворило чудо, очистив прилегающие улицы. С нашей парковки на Западной улице можно было видеть, как все еще клубится дым, освещенный прожекторами на «Граунд Зиро», когда он вызывающе поднимался в небо. Я был шокирован тем, что на девятый день костры все еще горели, но на самом деле они должны были гореть в течение нескольких месяцев, при подземных температурах выше 1000 градусов по Фаренгейту.

Мы прошли кварталы нижнего Манхэттена через еще несколько контрольно-пропускных пунктов к «плацдарму» полиции Нью-Йорка.Там я был одет в желтые ботинки, дождевик, каску и респиратор, чтобы отфильтровать дым, асбест и другие частицы. Мы оделись под дождем, обсуждая с дежурным офицером, как могла случиться эта трагедия. Даже среди тех, кто был там каждый день, все еще сохранялось недоверие. Меня предупредили, что три звука гудка означают, что что-то (здание или «куча») вот-вот рухнет. Это предупреждение меня не утешило, так как я бы не знал, куда бежать, если бы услышал такую ​​тревогу.

Мы вышли и пошли к «Граунд Зиро». Без знакомых ориентиров Башен-близнецов я был полностью дезориентирован. По мере того, как мы приближались, прожекторы постепенно становились ярче, и активность на улицах усиливалась. Я проезжал мимо целых армий строителей во всех направлениях. Безопасность казалась жесткой, поскольку нам обоим бросили вызов еще в нескольких местах. Платформы и самосвалы поворачивались на 180 градусов с почти легкостью водителями, обладающими навыками, о которых я никогда раньше не задумывался.Вдалеке я увидел журавлей высотой более десяти этажей, которые тянули и ковыряли груды обломков, которые я еще не мог определить. Я видел строительные машины, оснащенные клещами размером с небольшую машину, которые, как мне сказали, могли прорезать стальную балку, как ножницы через бумагу.

Дорога, по которой мы шли (Западная улица) всего несколько дней назад, оказалась под высокими грудами обломков, оставленных обвалами Башен. Теперь этот путь был свободен. Участки многополосной дороги, преданные забвению падающей сталью, уже заменены.Теперь это была дорога надежды, открывающая свободный доступ к еще более сложной спасательной задаче.

Теперь мы стояли рядом с «Граунд Зиро» на Западной улице между зданием 6 и Всемирным финансовым центром. Я был поражен огромной разрухой. Это было намного превосходит то, что я ожидал, даже если я пробыл поблизости больше недели и постоянно видел его изображения в газетах и ​​по телевидению. Позади меня виднелись большие куски каменного фасада, оторванные от самого северного здания American Express в Финансовом центре.Окна почти не оставались неразбитыми. Огромная, сплоченная, многоэтажная масса стальных балок от одной из башен, обрушившихся на Зимний сад (стеклянная арка, соединяющая два здания Всемирного финансового центра). Вокруг этого места происходила активная человеческая деятельность, что побудило сержанта предположить, что подозрения в отношении захороненных выживших поблизости, должно быть, возобновились. Из-за остаточной бетонной пыли в этой области мы шли под дождем по серую грязь по щиколотку.

Фасад малоэтажного дома №6 практически исчез. Остатки Башни 1 представляли собой несколько незабываемых вертикальных полос фасада и огромную груду щебня, над которой работало огромное количество строителей. Массовые разрушения сделали этих рабочих похожими на муравьев на муравейнике. Несмотря на то, что они были ничтожны по размеру обломков, они явно добивались прогресса. На юге просто не было заметных следов отеля «Марриотт». Пожарные машины качали воду на участки обломков, которые все еще дымились от пожаров, но горели глубоко внутри.Существовали «бригады ведер», представлявшие собой ряды спасателей в касках, которые убирали мусор из «кучи» по ведру за раз. Я был ошеломлен невообразимой грандиозностью увиденного.

Пока я был потрясен захватывающим зрелищем этой трагедии, сержант попросил меня остаться на месте, пока он подошел к высокому худому мужчине. Мужчина был одет в черную рубашку и синие джинсы и стоял без дела, держа сложенный складной зонтик. На нем не было защитного снаряжения и опознавательного значка.Из множества людей, целенаправленно прогуливающихся по площадке, он явно выглядел неуместным. В самом деле, он там не принадлежал. Он представился французским туристом из Бордо. Сержант отвел меня в сторону и сообщил, что он должен высматривать членов террористической организации, подозреваемых в совершении этого злодеяния, поскольку они могут послать одного из них для разведки. Группу подозревают в том, что она не доверяет западным средствам массовой информации делать за них эту работу. Сержант (и я) проводили этого человека к полицейскому посту охраны, где нас сопровождал второй офицер, поскольку теперь им нужно было сопроводить человека в центр полиции Нью-Йорка и ФБР для допроса.

Когда мы завернули за угол Всемирного финансового центра со стороны реки Гудзон, огни и шум спасательных работ несколько погас. Аварийные кабели для питания и телефонов тянулись повсюду по тротуарам. Дождь продолжал лить, пока неизвестный мужчина был доставлен на допрос. Меня поразило, насколько «нормально» выглядела эта сторона зданий. Я узнал лодку на берегу Гудзона. За рекой Нью-Джерси выглядел таким тихим и чистым.

На допросе я уехал в морг, который находился поблизости. В нескольких соединенных между собой палатках находились патологоанатомы и представители судебно-медицинской экспертизы. Капеллан пожал мне руку, когда я представился и вошел. В то время не поступало никаких новых образцов. Я был опечален, узнав, что большинство человеческих останков были фрагментированы. По сообщениям, состояние останков было различным, некоторые из них были сильно обожжены, а другие имели механические последствия.Я узнал, что человеческие останки в конечном итоге будут сравнивать с базами данных, которые будут созданы на основе генетических данных ближайших родственников в девяноста местах по всей стране.

Спускаясь по Олбани-стрит, мы миновали ресторан, где люди, должно быть, сидели, пока окна не были выбиты падающими обломками. Там был коммерческий банк, и его все еще открытая дверь охраняла свита военной полиции. Я мог представить, как те, кто находится внутри, убегают, не думая о защите его ценного содержимого во время кризиса.Когда мы приблизились к открытой парковке, можно было увидеть оставшиеся невостребованные машины, покрытые повсеместной густой серой пылью и пеплом. Сколько из этих машин принадлежит жертвам, оказавшимся в невидимых и невообразимых местах?

Когда мы шли к месту обрушения Башни 7, было установлено множество палаток и столов, чтобы обеспечить рабочих всем необходимым для жизни во время их миссии. Были огромные тягачи-трейлеры с коммерческими кухнями, подаренными McDonald’s и многими другими заботливыми американцами.Нам пришлось объезжать несколько кварталов, так как одно здание на прямой дороге было повреждено. Несмотря на то, что это было в нескольких кварталах от места первичного разрушения, в каменной кладке старого здания, находившегося в двадцати этажах над улицей ниже, была врезанная стальная балка. Не желая рисковать идти под ним, мы выбрали альтернативный маршрут. Меня предупредили, чтобы я не наступал на мириады толстых черных тросов, проложенных рядом с нашими ногами по мокрому от дождя тротуару, или рядом с ними.Некоторые из них были линиями электропередач, а некоторые — телефонными кабелями низкого напряжения. Было непросто сказать, что есть что, поэтому я относился ко всем с величайшим уважением. Плотники загоняли некоторых в вольеры, вытянутые вдоль улицы. Там были палатки, трейлеры и навесы, в которых находились десятки сотрудников Verizon, сгорбившихся над огромным количеством разноцветных проводов, сращиваемых в ночи, чтобы восстановить потерянную телефонную связь.

Мы проезжали здания, которые выглядели так, как будто они были окрашены в серый цвет из-за покрытия бетонной пыли.Единственные окна, в которые можно было видеть, были те, которые были разбиты летящими обломками. Выйдя из-под строительных лесов, мы достигли остатков Башни 7 на Веси-стрит. Бывшее сорокэтажное здание, теперь превратилось в десятиэтажную груду щебня, которую сносили кранами сверху и бульдозерами снизу. Внутри завалов все еще горел огонь. Сержант сообщил мне, что его вовремя эвакуировали. Хвала Господу. В нем находился «новый» Центр управления и контроля, который был внезапно заменен повторно активированным, который я знал на One Police Plaza.Позже я узнал, на что была похожа эта эвакуация, от моего пациента-инвалида с атаксией Фридриха, который работал во Всемирном торговом центре 7. Seven World Trade Center фактически находился не на том же участке земли, что и весь остальной мир, комплекс Trace Center. На самом деле это было напротив Веси-стрит. Великая ирония заключалась в том, что основными факторами возгорания и обрушения здания были резервуары для хранения бензина, необходимые для питания резервных генераторов в его Центре управления и контроля.

Мы пошли на угол улиц Веси и Черч.Там мы посетили палатку скорой медицинской помощи, в которой работают парамедики из Бостона. Я назвался доктором Белгородом. Все внутри встали, чтобы поприветствовать меня теплыми рукопожатиями. Я узнал, что они оба хорошо укомплектованы и хорошо снабжены. К сожалению, пострадавших для лечения постоянно не было. Нас пригласили послушать по радио эффектно сформулированное обращение президента Буша к Конгрессу. К нам присоединились пожарные и другие спасатели. Все присутствующие молчали.Я не мог избавиться от ощущения, что послание президента было тем более трогательным, что оно было получено на главном месте этого бессовестного нападения на Америку. Для меня было честью разделить этот момент с героическими американцами, стремящимися любой ценой извлечь хоть какое-то количество добра из такого огромного зла.

После выступления мы попрощались, чувствуя чувство товарищества, которое было несоразмерно времени, проведенному вместе. Мы с сержантом пошли дальше. Между выпотрошенными невысокими зданиями 4 и 5 находился огромный пандус, построенный для установки массивных кранов для расчистки обломков в самом центре комплекса Всемирного торгового центра.Пока мы шли, ветер переменился. Дым катился по улице. Я снова надел респиратор. Это был всего лишь небольшой образец окружающей среды на участке всего за несколько дней до этого.

Подойдя к улице Свободы, мы увидели большую группу спасателей, собравшихся под одним из многих прожекторов, работающих на бензине. Все с тревогой смотрели на край пропасти, образовавшейся, когда несколько этажей фасада Башни свернулись в цилиндр и вонзились в землю во время одного из обрушений.Немногие из присутствующих уважали желтую полицейскую ленту в нескольких футах от края. Я ясно видел картотечный шкаф внутри искривленных подземных обломков, который выглядел невероятно неповрежденным. В качестве фельдшера настроена И.В. мешки и другие припасы в нескольких футах от меня, мне сказали, что одному рабочему показалось, что он видел, как труба двигалась самопроизвольно. Когда спасатель думал, что у него или нее есть потенциальный выживший, он или она брал на себя ответственность за немедленную спасательную операцию как наиболее квалифицированный человек, который мог смотреть дальше.Я представился врачом, и мне сказали оставаться рядом. У большой собравшейся толпы была одна мысль: может ли кто-то еще быть живым внутри этих обломков? Собак спустили в яму, чтобы обнюхать выживших. Наблюдающая толпа спасателей была потрясена. Я произнес беззвучную молитву. Ожидание было ощутимым.

Наши надежды найти еще одного выжившего в ту ночь не оправдались. Толпа разошлась. Это уже случалось много раз раньше. Ни это, ни эпизодические проливные дожди не ослабили решимости спасателей.Каждое спасение чудесного выжившего заряжало атмосферу «этого места» и душу каждого американца. Как это трагически выяснилось, после обрушений было обнаружено очень мало выживших.

Я спросил сержанта, когда он завершит дневную службу. Он сказал «два часа назад». Я поблагодарил его за то, что он потратил четыре часа в день на то, чтобы водить меня по месту бедствия. Я сбросил часть своего нагруженного мусором защитного снаряжения и вернулся в One Police Plaza, чтобы попрощаться с ним в последний раз.Когда я выходил из офиса начальника полиции, мне вручили большую сумку для покупок, полную аварийного снаряжения. Я спросил, зачем мне это оборудование, и мне сказали, что оно мне понадобится, если я когда-нибудь захочу укомплектовать «бригады ковшей». Не желая брать их припасы, я настоял на том, чтобы, если и когда я это сделаю, я смогу просто вернуться на плацдарм, чтобы снова получить необходимое снаряжение. Мне снова сказали взять сумку с аварийным снаряжением. Когда я спросил последний и решительный: «Почему?» Мне посмотрели прямо в глаза и сказали: «Мы все просто хотим, чтобы вы держали это при себе».Я наконец получил пугающее сообщение, принял снаряжение и в последний раз покинул One Police Plaza. Я вернулся домой, чтобы поцеловать своих сыновей во сне.

Конкурс памяти ЦМТ

Мой младший сын, Дуглас, выразил желание стать архитектором вскоре после того, как в тот злополучный день увидел по телевизору печальные события 11 сентября по телевизору перед детским садом. Он сказал, что хотел восстановить башни-близнецы, чтобы сделать их сильнее, чтобы самолеты не могли их повредить.Затем, когда ему было четыре с половиной года, он попросил копию фотографии Башен-близнецов, чтобы она постоянно висела в его комнате. Я обнаружил фотографию, которую мы с ним сделали вместе на палубе «Горца» за три месяца до нападения. По сей день он держит его на виду.

Несколько месяцев спустя я вернулся домой в тихую затемненную квартиру, где все спали. Когда я включил свет в столовой, у меня за столом был концепт Дугласа для мемориала Всемирного торгового центра, выполненного из блоков Lego.Он построил башни (в комплекте с антенной) без прямоугольных секций, чтобы соответствовать зонам падения угнанных самолетов. Мне очень понравились его форма и продуманность, учитывая молодость дизайнера.

Превращение дизайна Дугласа от стадии концепта до масштабной модели, выполненной из оргстекла, стало проектом для отца и сына, рассчитанного на год. Мемориалы, по определению, предназначены для воспоминания, а иногда и для исцеления. Тем не менее, мы оба считали, что мемориал также может вызывать уныние.Мы утверждали, что мемориал Всемирного торгового центра должен включать четыре основных компонента:

1) Имена жертв

Имена жертв — вполне подходящее средство поминания умерших на всех мемориалах. Также важно признать, что список имен, независимо от того, насколько эстетично они представлены, не является памятником сам по себе, а является лишь составной частью мемориала. Хотя все погибшие в результате нападений равны в том, что все они были жертвами, существовала определенная качественная разница между теми, кто умер, оказавшись в ловушке или спасаясь из разрушенных башен, и теми, кто потерял свою жизнь, убегая в горящие башни, чтобы спасти жизни. других.Мы чувствовали, что нужно отдать дань уважения спасателям, поскольку они погибли: по имени, роду занятий и службе в форме.

2) Доступ к скалам на следах Башен

Следует отметить, что не было обнаружено обнаруженных или опознаваемых останков, принадлежащих более чем тысяче жертв трагедии Всемирного торгового центра. Почти все семьи жертв просили поддерживать следы башен-близнецов до самых коренных пород. Хотя существующая и будущая инфраструктура, необходимая для восстановления территории, может частично мешать достижению этой цели, открытые следы содержат остатки стальных опор Башен.Сохранение этих остатков на виду позволило бы семьям жертв физически соединиться с первоначальными Башнями на месте.

3) Структуры, представляющие потерянные значки Всемирного торгового центра

Башни-близнецы, хотя их архитектура не получила всеобщего признания, были неотъемлемой частью Нью-Йорка, которые больше не украшают наш горизонт. Трудно вспомнить недавнюю фотографию нашего города без этих символов Нью-Йорка, икон свободного предпринимательства с момента их появления. Не следует забывать, что это были не просто высокие здания; когда-то они были самыми высокими зданиями на Земле.Многие из нас все еще чувствуют, что однажды мы проснемся от состояния сна, чтобы вернуть их. Мы оба чувствовали, что скромный мемориал просто не отразит их огромную утрату. На памятник гибели Башен-близнецов нельзя смотреть свысока или просто «на него», на него следует смотреть снизу вверх.

Имена жертв и реинкарнация икон Всемирного торгового центра могут быть представлены в мемориале одновременно, поскольку нет принципиальной несовместимости между увековечиванием как человеческих, так и материальных потерь.Для подавляющей части населения, не имевшей прямых связей с жертвой, эмоциональная связь с трагедией представлена ​​потерей «наших» башен-близнецов.

4) Реликвии башен-близнецов

Реликвии и обломки с места бедствия представляют значительную и ощутимую связь с реальным трагическим событием и местом. Реликвии катастрофы не должны храниться исключительно в музее или за пределами территории (как сейчас) в авиационном ангаре. Где лучше всего показать нашим детям и внукам последние сохранившиеся остатки значков Башен-близнецов, чем на самом Ground Zero?

Конструкция превратилась в пару прозрачных башен с отсутствующими прямоугольными участками в местах падения самолетов, в которых внутри одной башни стояли реликвии фасада, а внутри другой — восстановленный американский флаг.

Я сделал цифровую фотографию модели, не зная, что буду с ней делать. 5 сентября 2002 года представилась возможность показать фотографию модели тому, кто ее оценил. Моим пациентом стал архитектор Портового управления Нью-Йорка и Нью-Джерси (организация, которая построила Всемирный торговый центр после кампании по связям с общественностью, которую провел Дэвид Рокфеллер). В то время я не знал, что именно он отвечал за хранение примечательных реликвий Всемирного торгового центра в авиационном ангаре в международном аэропорту имени Джона Кеннеди.

Задумчиво изучив фото в течение нескольких минут, он сказал: «Вы должны что-то с этим делать». Я сказал ему, что вряд ли могу быть беспристрастной стороной, гордясь творчеством своего сына. Когда я спросил его, уверен ли он, он ответил: «Позвольте мне выразиться проще. Если вы не отправите этот дизайн, я отправлю его ». Он сказал мне, что найдет нужного человека, которому его отправят.

1 сентября 2002 г. я присутствовал на приеме благотворителей для школы моих сыновей, надев значок на лацкан Всемирного торгового центра, подаренный мне администрацией порта Нью-Йорка и Нью-Джерси для лечения травм глаза в последствии. от 11 сентября.Ко мне подошел мужчина и спросил, где у меня яркая булавка на лацкане. Когда я сказал ему, он поразил меня моим ответом: «Я знаю». Когда я спросил, откуда он это узнал, он объяснил, что является комиссаром администрации порта. Он также был попечителем школы. Увидев дизайн, он решил передать дизайн одного из своих учеников в надлежащие руки.

В течение нескольких недель я получил не одно, а два письма от главного юрисконсульта Корпорации развития Нижнего Манхэттена (организации, уполномоченной восстанавливать район Граунд Зиро).В письмах говорилось, что LMDC не смог увидеть проект, потому что должен был проводиться конкурс на проект мемориала, в котором мы могли бы участвовать.

28 апреля 2003 г. потребовалось более шести месяцев для публикации Руководства по соревнованиям. Руководящие принципы были, мягко говоря, исчерпывающими: на 38 страницах содержались подробные карты и изображения места, на котором должен был быть построен мемориал. Было ясно, что для соблюдения этих принципов и для создания безупречной презентации необходим набор профессиональных визуализаций.

Не зная, с чего начать, я случайно спросил архитектора Марка Маскерони, у которого есть сын в школе моих сыновей, сколько может стоить набор архитектурных визуализаций. Его ответ был настоящим откровением. Я был полон решимости дать проекту Дугласа шанс, но для того, чтобы сделать вход по разумной цене, я попытался найти студента-архитектора в Pratt или Parson’s, но безуспешно. Я связался со своим пациентом, ранее работавшим в фирме Skidmore, Owings and Merrill, который познакомил меня с Клементом Мэншн, французским архитектором, недавно окончившим школу.Он был очарован тем, как много мы уже сделали, и с нетерпением ждал рендеринга.

9.06.03 я взял Дугласа на лекцию, которую прочитал архитектор Башни Свободы Даниэль Либескинд. Лекцию спонсировал Пенсильванский университет, поскольку Либескинд является профессором архитектуры в Пенсильвании. Дуги сидел завороженный среди всей взрослой аудитории в аудитории Каспари Рокфеллерского университета. Нам обоим понравилось смотреть на рендеры победивших проектов. Это также дало нам представление о том, как мы хотим представить проекты нашей команды.

Mansion работал над визуализацией в свое скудное свободное время в течение двух месяцев до трех дней до крайнего срока подачи 30.06.03 в 17:00. Команда потратила на этот проект больше часов, чем я ожидал. Я был очень польщен, когда однажды Mansion спросил меня, где я получил формальное образование в области архитектуры. Я сказал ему от моего сына Дуги!

Мы встретились лицом к лицу только во второй и последний раз в очень загруженной архитектурной типографии Esteban & Co по адресу 139 West 31 Street.Было 17:00, за несколько минут до закрытия 27.06.03, когда изысканные визуализации AutoCad с высоким разрешением для нашей окончательной заявки были напечатаны на компьютере и тщательно упакованы для отправки вручную из магазина. сам хозяин. Он был очень добрым. Осознавая важность этого проекта, он не позволял никому укладывать вещи.

Когда я вручил Mansion чек за его работу, я попросил его подписать официальный релиз LMDC, необходимый для всех членов команды отправки.На своем ломаном английском он спросил меня, зачем ему нужно подписывать разрешение. Ин сообщил ему, что все члены команды должны предоставить LMDC права на использование проектов по своему усмотрению. Он сказал: «Но вы мне платите». Я ответил, что действительно плачу ему, но я очень считаю его членом команды. Он сказал, что для него большая честь быть членом команды и очень гордится представлением.

Как описано в заявлении нашей команды (написано в настоящем времени в соответствии с архитектурным протоколом):

«Мемориальные сооружения выполнены в масштабе 1: 5 (273.5 футов (около 22 этажей) аллегорические изображения башен-близнецов Всемирного торгового центра, состоящие из бесшовных, трехмерных, слегка дымчатых стеклянных навесных стен. Антенна из нержавеющей стали (71,5 фута в масштабе 1: 5) находится на вершине Северной мемориальной башни. Высота мемориальных башен-близнецов была выбрана таким образом, чтобы они превышали высоту здания музея соседнего Культурного центра, что делает их самыми высокими сооружениями в непосредственной близости от них (изображения, разделы B и D).Высота критически важна для посетителей Мемориала, поскольку разрушенные башни-близнецы были самыми высокими зданиями в Нью-Йорке, городе с давним наследием инновационных вертикальных структур. Мемориал заставляет посетителя ощутить огромную потерю, которая здесь произошла, и с помощью визуальных средств передаст будущим поколениям то, что Нью-Йорк, Соединенные Штаты и весь мир испытали на этом месте.

Одно правильно размещенное трехмерное прямоугольное пространство без стеклянного фасада, представляющее «ударную пустоту» в каждой Башне (этажи 93-98 Северной башни и этажи 78-84 Южной башни), символизирует потерю от и место повреждения от каждого первоначального удара самолета.Эти стилизованные ударные пустоты подчеркивают тупик, который привел к гибели практически всех тех, кто находился в зонах удара и над ними. Фасад из дымчатого стекла придает мемориальным башням неземной вид. Цвет стекла определяет расположение зон воздействия для нынешнего и будущих поколений посетителей. Он также служит для увеличения видимости имен жертв, увековеченных постоянным выгравированием на стеклянных поверхностях (Изображение 1, Раздел E).

Разница между жизнью и смертью тысяч людей внутри Башен-близнецов заключалась в способности или неспособности найти неповрежденную лестницу, по которой можно было бы спастись.Масштабное изображение лестницы с 93 пролетами (Северная башня) или 78 пролетами (Южная башня) лестницы проходит по центру, только до нижней части каждой полости для удара. Это наглядно иллюстрирует ключевую роль, которую простые лестницы сыграли в спасении стольких жизней.

Каждая из двух Мемориальных башен имеет размер 40 x 40 футов и расположена в пространстве между двумя священными следами 200 x 200 футов исходной Северной и Южной башен, которые, таким образом, остаются видимыми и нетронутыми.Следы Мемориала позволяют широко использовать имеющуюся травяную площадку для публичных мемориальных церемоний, медитации и тихих посещений. Мемориальные башни расположены так, что посетители могут полностью обойти сооружения и увидеть надписи на всех четырех сторонах каждой (Изображение 2, Раздел E). Ночью сооружения освещаются архитектурными прожекторами. Гравировка на стекле выделяет имена жертв днем ​​и ночью, чтобы обеспечить круглосуточный просмотр (изображение, раздел C).

На стеклянных панелях, образующих навесные стены, нанесено имя каждой жертвы, дата рождения, род занятий, национальность, а в случае службы в форме — соответствующий щит (FDNY, EMS, NYPD, PAPD) (Изображение 1, Раздел E ). Каждая жертва нанесена на стеклянную поверхность размером примерно 2 x 10 футов, причем надписи расположены в шахматном порядке по три или четыре в линию, попеременно, со всех сторон сооружений. Это увековечивает память каждой жертвы со вкусом и индивидуально, подчеркивая мирный характер присутствия каждой жертвы в зданиях и поистине международный масштаб трагедии.Телескопы постоянно установлены на уровне земли по всей территории Мемориала, чтобы посетители могли видеть надписи жертв на всех уровнях сооружений Мемориала.

Стеклянная ненесущая стена поддерживается внутренней открытой рамой из нержавеющей стали, напоминающей металлическую инфраструктуру Башен-близнецов, плавление которой под сильным жаром горящего реактивного топлива привело к окончательному обрушению Башен. Четыре внутренние вертикальные опорные колонны из нержавеющей стали и горизонтальные поперечные опоры напоминают дизайн и пропорции оригинальных башен-близнецов.Зеркальные цилиндрические поверхности колонн и кабели, находящиеся под натяжением, делают опорную конструкцию менее видимой и, следовательно, позволяют глазу видеть стеклянную навесную стену и ее надписи, не отвлекаясь на опорные элементы.

Две стеклянные мемориальные башни — это хранилища, защищенные от непогоды, но хорошо видимые для посетителей, содержащие и постоянно выставляющие самые ценные артефакты, обнаруженные со всех мест трагедий 11 сентября:

1) Вдохновляющий американский флаг, извлеченный из развалин Всемирного торгового центра, торжественно поднятый спасателями.
2) Репрезентативные части последних сохранившихся остатков фасада Всемирного торгового центра
3) Поврежденная каменная кладка здания Пентагона
4) Обнаруженные фрагменты самолета рейса 93 United Airlines, разбившегося в Шанксвилле, штат Пенсильвания,
5) Место последнего упокоения неизвестных Остается
6) Артефакты взрыва Всемирного торгового центра в 1993 г.

Внутреннее пространство двух структур также обеспечивает выставочную площадь для:

1) Другие артефакты, обнаруженные с памятников
2) Произведения, увековечивающие память о трагедии и
3) Выставки, которые могут меняться со временем, в том числе:

A) личные артефакты, обнаруженные с сайта
B) документы, обнаруженные с сайта
C) произведения искусства, обнаруженные с сайта
D) уведомления членов семьи, ищущих своих близких
E) спасательное оборудование, используемое на сайте
F) деньги и другие ценности, извлеченные с площадки
G) мебель, извлеченная с площадки
H) аварийно-спасательные машины
I) последствия пожаров для строительных материалов

Этот Мемориал представляет собой смелое и яркое заявление благодаря своей символической структуре, которое послужит наставлением будущим поколениям о событиях, произошедших 11 сентября 1993 года.Мемориал объединяет концепции человеческих и материальных потерь в результате трагедий. Мемориал — это место, где можно со вкусом сохранить память о каждой жертве в отдельности и обо всех жертвах в совокупности, поскольку именно надписи самих жертв, которые инкапсулируют и придают форму структуре. Мировые последствия трагедии подчеркиваются признанием международного масштаба потери. Наконец, Мемориал — это постоянная и достойная реинкарнация икон Всемирного торгового центра, которые больше не украшают горизонт Манхэттена.”

Моя пациентка, увидевшая заявку на участие в конкурсе, была настолько впечатлена концепцией Дуги, что устроила встречу со всемирно известным архитектором А. Юджином Коном, основателем компании Kohn Pedersen Fox. KPF — это фирма, которая спроектировала новое, самое высокое здание в мире (которое будет построено в Шанхае) и будущий стадион «Джетс» — это всего лишь два из их многочисленных крупных проектов. Я взял Дуги в школьном пиджаке и галстуке, чтобы встретиться с Коном в KPF после школы 24 сентября 2003 года. Кон встретил нас в большом конференц-зале, где ноги Дуги свисали с одного из стульев вокруг огромного стола для совещаний.Поговорив недолго, Кон захотел увидеть дизайн Дуги. Он явно был готов сказать что-нибудь приятное, но, увидев рендеры, внезапно остановился, молча уставился на дизайн и, наконец, с недоверчивым выражением лица сказал: «Это хорошо!»

Кон провел остаток дня, проводя для нас личную экскурсию по фирме. Дуги был потрясен сотнями масштабных моделей удивительных архитектурных проектов фирмы, включая предлагаемый стадион «Джетс» и новое самое высокое здание в мире, которое будет построено в Шанхае.Мы уже знакомы с некоторыми из их проектов, изучая книги по архитектуре. В тот день Кон был чрезвычайно любезен и вдохновлял Дуги.

Уильям Стратас, разработчик веб-сайта из Торонто, создал замечательный веб-сайт, на котором участники могут делиться новостями конкурса и обсуждать свой личный опыт. Он оказал неоценимую услугу тем, кто чувствовал себя обязанным принять участие в увековечении памяти трагедии Всемирного торгового центра.

Мы со Стратасом начали регулярно общаться и стали товарищами по архитектуре на расстоянии.В среду, 19.11.03, жюри выбрало восемь финалистов. Стратас позвонил, чтобы выразить свое сочувствие и сообщить мне, что репортер Джулия Леви из New York Sun позвонила ему и попросила рекомендовать невыбранные проекты для публикации в статье о конкурсе. Он спросил меня, будет ли мне интересно дать интервью. После согласия Джулия Леви взяла у меня интервью по телефону. Я отправил ей распечатку заявки на участие в конкурсе «Белгородские товарищи». Она спросила меня, поеду ли я с Дуги посмотреть финалистов в Зимнем саду.Когда я сообщил ей, что должен, она спросила, почему. Я сказал ей, что должен доказать Дуги, что мы не одни из них и что мы будем смотреть финалистов после вечеринки по случаю дня рождения на пирсе Челси в пятницу, 21 ноября.

В пятницу, проводя мальчиков в школу, я остановился у газетного киоска, чтобы посмотреть на «Солнце». На второй странице была наша полноцветная заявка! Несмотря на то, что он, вероятно, будет опубликован, увидеть его в печатном виде было огромным трепетом (Приложение A).Я вырвал статью и положил в карман.

В нерабочее время я взял Дуги на вечеринку, а затем отправился на выставку восьми финалистов в Зимнем саду Всемирного финансового центра. Когда мы вместе обсуждали проекты-победители, голос из толпы сказал: «Доктор. Белгород ». Я никого там не узнала, но к нам подошла молодая женщина (узнав отца и молодого заинтересованного сына) и удивила нас, представившись Джулией Леви, репортером из Sun.

Поговорив некоторое время с Дуги, она сообщила мне, что прямо позади меня стоит Кевин Рэмп, президент Корпорации развития Нижнего Манхэттена. LMDC была организацией, которая провела Мемориальный конкурс Всемирного торгового центра. Я не мог удержаться от желания познакомить Дуги с Рэмпом, который был очень любезен. Я сообщил Рампе, что Дуги придумал концепцию мемориала. Он сказал: «Это очень хорошо». Когда я в следующий раз сказал ему, что мы действительно участвовали в конкурсе с дизайном Дуги, лицо Рэмпа просияло, и он спросил: «Как это выглядело?».Такой поворот событий нельзя было спланировать. Я сказал: «Забавно, что ты спросил. Это было в утреннем выпуске New York Sun ». Я полез в карман и представил статью Рампе, который выглядел ошеломленным, когда сказал: «Это фантастика. Дуги, я собираюсь пригласить тебя на личную экскурсию по Граунд Зиро и вручить тебе особую Почетную грамоту ». Меня впечатлил энтузиазм Рэмпа, но я не хотел слишком сильно возлагать надежды на Дуги на случай, если этого не произойдет.

В субботу, 12/6/03 Уильям Стратас организовал Форум участников Мемориала Всемирного торгового центра в Центре Киммела Нью-Йоркского университета.Это был первый снегопад зимы. Я взял Дуги на собрание, которое выходило на засыпанную снегом Вашингтон-сквер из окон великолепного, новенького здания. Конкуренты были полны решимости прилететь в Нью-Йорк издалека, несмотря на погоду. Дуг был самым молодым участником, и все присутствующие относились к нему по-царски. Всем участникам понравилось обсуждать свои проекты. Некоторые из нас (в том числе я) выступили с речами. В программе был опубликован мой опыт катастрофы в ЦМТ вместе с подробным отчетом о спасательных работах другого участника, Джеффа Джонса.

На Форуме у Дуги взяли интервью Джорджет Робертс из New York Post и Алан Фойер из New York Times. Статьи, цитирующие Дугласа, были в воскресенье, 7 декабря, в New York Post (Приложение B) и New York Times (Приложение C).

16.12.03 я получил приглашение Кевина Рэмпа, чтобы мы с Дугласом навестили его в штаб-квартире Корпорации развития Нижнего Манхэттена в One Liberty Plaza. Рэмп сдержал свое слово. 14.01.04 дизайн Майкла Арада «Отражение отсутствия» был выбран в качестве победившего мемориального дизайна.Затем Арад выбрал Питера Уокера в качестве ландшафтного архитектора для проекта.

Два дня спустя, 16.01.04 после школы, я отвел Дуги в LMDC, чтобы навестить Кевина Рэмпа. Я ожидал, что будет приглашено много конкурсантов. Я был неправ. Рэмп расстелил красную ковровую дорожку исключительно для Дуги. Рампе устроил нам воздушную экскурсию по реконструкции Граунд Зиро. LMDC пригласил профессионального фотографа для записи этого события. Нас познакомили с Анной Контини, которая отвечала за секретность жюри и соблюдение правил во время конкурса.

После фотосессии и вручения Дагу Почетной грамоты нас проводили в запертую комнату под названием «Семейная комната». Нам сообщили, что мы были единственными людьми, не являющимися членами семьи и служащими, которые когда-либо входили в эту комнату. Внутри было большое открытое пространство, стены которого от пола до потолка увешаны фотографиями и памятными вещами жертв трагедии. Я сказал Дугу: «Это фотографии…». Дуг торжественно завершил мою фразу: «Я знаю, папа. Это фотографии погибших людей ».

Человек, который нас водил, был ошеломлен. Мне сказали, что сотрудники LMDC не были уверены, уместно ли пригласить шестилетнего ребенка в такое печальное место. Я ответил, что они выбрали правильного шестилетнего ребенка.

Дуг был представлен победителю Майклу Араду и его партнеру Питеру Уокеру в конференц-зале. Когда мы покидали LMDC, Рэмп сказал: «А теперь, Дуги, если они не смогут закончить работу, возможно, мы позвоним тебе». Мы все посмеялись, когда я сказал: «Привет, Дуг, ты все еще в бегах.Скажите им, что вы сделаете это за половину… фиксированные 175 000 000 долларов! » Это был поистине потрясающий день.

Репортер New York Times Джули Айовин правильно сказала о конкурентах: «Работая по собственной инициативе и вопреки ничтожным обстоятельствам, полные решимости выразить себя и сохранить память, они потратили бесчисленные тысячи часов на создание, разработку, пересмотр и объяснение своих видения ».

В New York Times 19.01.04 была опубликована последняя статья Гленна Коллинза и Дэвида У.Данлэп. В этой статье авторы писали: «Перед 13 членами жюри стояла непростая задача: отсеять 5 201 заявку, от высшей до чего-то еще. Большие яблоки, башни, вдохновленные блоками Lego, часы на 9:11 ». Я счел этот комментарий несправедливым.

Как офтальмохирург, я выразил свою личную потребность сделать что-то конструктивное после трагедии Всемирного торгового центра, приобретя портативный микроскоп с щелевой лампой и использовав его для лечения травм глаз спасателей в Ground Zero.В то время мой 4½-летний сын Дуглас выразил свои чувства по поводу трагедии так, как он знал лучше всего, и в той среде, которую он знал лучше всего, — блоках Lego. Это превратилось в формальное представление, которое в конечном итоге было профессионально выполнено архитектором. Наша команда представила не дизайн Lego Land, а формальный набор компьютерных чертежей с высоким разрешением, тщательно отмасштабированных, действительно достойного дизайна для мемориала.

Я размышлял о том, сколько известных архитекторов начинают свой творческий процесс с кубиков Lego (или их эквивалентов) или, возможно, с черновых набросков на салфетках для коктейлей.По словам самого Кевина Рэмпа, башни, вдохновленные блоками Lego, действительно стали возвышенными. Иногда, хотя и редко, глубоко творческая и заслуживающая внимания концепция исходит из источника и, возможно, в такой форме, которую интеллектуальный истеблишмент не ожидал. Член жюри Мья Лин, студентка-создательница Мемориала войны во Вьетнаме в Вашингтоне, округ Колумбия, я уверена, могла бы иметь собственное понимание этого явления.

Я обсудил свои чувства по поводу этих комментариев с пациентом, который является редактором New York Times.Он проницательно усмехнулся: «Теперь вы знаете, что ваш ребенок прибыл; «Нью-Йорк Таймс» обстреляла его ».

Мемориальный дизайн нашей команды теперь с гордостью размещен на веб-сайте LMDC вместе с другими 5200 записями. Его можно посмотреть по адресу: www.wtcsitememorial.org/ent/entI=858065.html

.

Чтобы просмотреть увеличенное изображение и текст, просто щелкните любую часть изображения.

И последнее замечание: несколько лет спустя ко мне в кабинет зашел пациент и сообщил, что его только что нанял в качестве главного юрисконсульта страховой компании в Филадельфии Кевин Рэмп.Он сообщил мне, что они должны вместе пообедать. Затем он спросил, есть ли у меня сообщение для мистера Рампе. Я сказал ему, что буду благодарен, если он скажет мистеру Рэмпе, что я всегда буду помнить, как он был добр к моему сыну Дугу.

Мне позвонили примерно через неделю. По-видимому, мистер Рэмп живо помнил Дуга. После обеда он пригласил моего пациента обратно в свой кабинет и указал на одну из немногих памятных вещей его предыдущей работы, которая висела у него на стене. Это была копия в рамке представления нашей команды, концепции Дуга.

Полагаю, ему это действительно понравилось.

Заключение

Как я писал в начале, я изначально записал эти воспоминания на бумагу, чтобы поделиться с двумя моими сыновьями, когда они станут достаточно зрелыми, чтобы более полно осмыслить события, которые я только что описал. Поскольку немногие врачи имели такую ​​привилегию иметь возможность использовать свои навыки для помощи во время катастрофы в Всемирном торговом центре, многие медицинские организации запрашивали историю любого врача, который мог помочь, чтобы позволить коллегам опосредованно поделиться своим опытом.Для меня было честью, что мой опыт был рассмотрен Комиссией 911 и опубликован в публикациях Медицинского общества штата Нью-Йорк, Офтальмологического общества штата Нью-Йорк и в газете Пенсильвании Пенсильванского университета, газете New York Sun, New York Post и New York Times.

Одна из самых сложных задач, которые мне приходилось делать, — это обратиться в Общество глазных врачей Коннектикута о моем опыте и готовности к чрезвычайным ситуациям всего через несколько месяцев после катастрофы, 7 декабря 2001 года.Общество подарило мне фотографию, которая проводит аналогию между морскими пехотинцами, поднимающими американский флаг на Иводзиме, и храбрыми пожарными, поднимающими ныне знаменитый сохранившийся американский флаг на Граунд-Зиро. Он гордо висит в моей смотровой.

Всю нашу жизнь изменили события 11 сентября. Погибли три тысячи ни в чем не повинных сограждан. Остальные из нас никогда больше не увидят небоскреб, самолет или даже простую почту так, как мы это делали 10 сентября.

Как мои сыновья могут иметь детство, наполненное невинностью и безопасностью? Как я мог объяснить им, что, похоже, не было ни одного из «супергероев», в которых они верят, чтобы спасти положение в последний момент? Я подумал об этом и понял, что в нескольких местах действительно были. На угнанном рейсе 93 United Airlines над западной Пенсильванией несколько чрезвычайно храбрых мужчин и женщин, зная из прощальных звонков по мобильному телефону своим семьям, что их судьба предрешена, ворвались в кабину и отдали свои жизни, чтобы спасти жизни неизвестных сограждан на земле.Позже мы узнали из СМИ, что целью был Белый дом или Капитолий. Я не могу придумать более точного определения «супергероев». Другими «супергероями» были пожарные, полиция, парамедики и «обычные» граждане, которые навредили себе, многие из которых потеряли при этом собственные жизни, пытаясь спасти жизни других. Если бы не эти храбрые граждане, погибло бы гораздо больше людей.

Я думаю о трагедии каждый день, и особенно о моих личных воспоминаниях о событиях, которые изменили ход истории.Ужасы, свидетелем которых я стал из первых рук, частично уравновешивались привилегией иметь возможность служить моим соотечественникам-американцам в трудную минуту. Теперь мы все должны адаптироваться к явно новому миру. Нам пришлось избавиться от наивности, за которой мы, американцы, прятались до 11 сентября. Очень жаль, что нам пришлось достичь этого осознания через такой ужасный и болезненный опыт.

В какой мир мы привели наших детей? Мы узнаем только ретроспективно; сейчас еще слишком рано говорить.Я надеюсь и молюсь, чтобы больше никогда не стать свидетелем другой подобной техногенной катастрофы. Я хочу верить, что «цивилизованный» мир извлек урок из этой трагедии и что мировое сообщество никогда не допустит повторения этого. История в конечном итоге будет судить о том, насколько хорошо работала цивилизация.

Приложение A

СОЛНЦЕ НЬЮ-ЙОРКА
ПЯТНИЦА, 21 НОЯБРЯ
СТРАНИЦА 2
Отклоненные дизайнеры мемориалов Всемирного торгового центра строят отношения
ДЖУЛИЯ ЛЕВИ Штатный корреспондент Sun

В общей сложности 5 193 предложения о создании мемориалов Всемирного торгового центра были приняты во внимание, но люди, которые их создали, не спешат вернуться к своей повседневной работе.

Они планируют воссоединение.

6 декабря сотни учителей, архитекторов и инженеров, которые не прошли обучение, соберутся в Нью-Йоркском университете, чтобы продемонстрировать свои работы и обсудить отвергнутые идеи.

«Я показал свой проект только четырем людям, вот и все», — сказал архитектор Хью Лестер. «Я хотел бы получить эту обратную связь, потому что, честно говоря, в глубине души я чувствую, что прибил ее».

Мистер Лестер, проектировщик центра заключения, прилетает из Канзас-Сити, штат Миссури., чтобы показать его дизайн, который включает в себя кинетическую поликарбонатную сферу, на которой выгравированы имена жертв.

Другой участник, Барри Белгород, планирует пригласить на мероприятие своего 6-летнего сына Дуга.

«Уж очень много творческих людей пришли с некоторыми великолепными идеями», — сказал офтальмолог из Верхнего Ист-Сайда, который в течение нескольких недель оказывал офтальмологическую помощь после атак. «Я думаю, было бы интересно пообщаться друг с другом и понять мыслительные процессы, через которые мы все прошли.”

Сын «подающего надежды архитектора» доктора Белгорода, который был его товарищем по команде в конкурсе, создал прототип для своей работы с «Лего» примерно через месяц после терактов 11 сентября. Их конструкция представляла собой стеклянную копию башен-близнецов с прямоугольными отверстиями в местах падения самолетов.

Брайан МакКоннелл, владеющий небольшим телекоммуникационным бизнесом, сказал, что он заинтересован в форуме, потому что: «Конкуренция и реакция, которую он генерирует от людей со всего мира, действительно являются памятником тому, что произошло 11 сентября» и «Я просто интересно познакомиться с другими людьми, которые участвовали в конкурсе.”

Г-н МакКоннелл использовал математические уравнения для разработки своего плана шпиля, создающего иллюзию бесконечной высоты. Он прилетит в город из Сан-Франциско, чтобы похвастаться своими планами.

Уильям Стратас, канадский веб-разработчик, организатор форума, сказал, что мероприятие не будет митингом или заседанием, посвященным критике восьми проектов, прошедших через жюри из 13 человек.

«Это будет одноранговое выражение», — сказал он. «Это не формация протеста или допрос властей.”

Г-н Стратас разместил регистрационные формы онлайн в среду утром, когда Корпорация развития Нижнего Манхэттена объявляла финалистов. К вчерашнему дню подписались более 50 человек.

Только одна сессия посвящена обсуждению проектов финалистов, и он сказал, что ожидает вдумчивой, но резкой критики.

«Я был удивлен единообразием темы, и я был удивлен тем, что не было знакового видения», — сказал он. «Кажется, все они в основном зашиваются в периметр.Они как бы тают в затонувшей яме, заполняя депрессию Либескинда ».

Г-н Стратас, который использовал толос в качестве центрального элемента своего дизайна, сказал, что был удивлен тем, что ни один из дизайнов не был «чисто художественным видением» или «культовым видением».

Хотя г-н Стратас настаивает, что форум не о политических действиях, некоторые люди говорят, что они хотели бы обрести силу в числах. Один дизайнер, Грегори Манго, внештатный фотожурналист из Бруклина, сказал, что он хотел бы объединиться с некоторыми другими дизайнерами, чтобы сформировать «коалицию дизайнеров», которая может «иметь право голоса в структурировании того, как продвигается этот конкурс.”

Г-н Манго подозревает, что в проекте г-на Манго, который включал в себя две амфитеатральные конструкции на следах и на видном месте остатки разрушенных башен, члены жюри мемориала «пытались разбавить идеи, чтобы люди не испугались».

Приложение B

New York Post
Воскресенье, 7 декабря 2003 г.
ПОТЕРЯЮЩИЕ ВЫСТУПАЮТ ЗАКРЫТУЮ ДВЕРЬ СУДЕЙ
ДЖОРГЕТТ РОБЕРТС и СИНТИЯ Р. ФЕЙГЕН

7 декабря 2003 г. — Около 60 человек, включая 6-летнего мальчика, которые были среди 5000 абитуриентов, представивших мемориальные проекты Ground Zero и проигравших, собрались вчера в нижнем Манхэттене, чтобы выразить протест против закрытого процесса судейства, в результате которого восемь предложений финалистов.

Группа варьировалась от кардиохирурга из Нью-Йорка до первоклассника.

Шестилетний участник конкурса Дуглас Белгород из Манхэттена сказал, что он использовал свой конструктор Lego, чтобы построить две башни, и вытащил блоки, чтобы оставить место, куда врезались угнанные самолеты. Затем его отец нанял архитектора, чтобы он соблюдал правила участия в конкурсе.

«Это напоминает мне башни, когда они там были. Это в моей книге о небоскребах. Я могу посмотреть [в книгу] и принести ее », — сказал Дуглас в Центре Киммела Нью-Йоркского университета.

Большинство участников были недовольны закрытым процессом отбора финалистов, включая Уильяма Стратаса, который спонсировал вчерашнее мероприятие и встречался с большинством своих товарищей-неудачников на своем мемориальном веб-сайте Ground Zero. «Мы собираемся попытаться сформировать декларацию, которая выразит то, что мы чувствуем как группа, что этот процесс должен продвигаться [до того, как будет выбран окончательный дизайн] по теме раскрытия информации и открытости, и показать все 5200 записей», — сказал Стратас. «Люди хотят понять, как были достигнуты результаты», — сказал он, добавив, что общественность должна иметь больше права голоса при выборе победителя.

ЛаДонна Александр, 47 лет, врач-администратор прилетела из Далласа. «В тот день, когда я прочитала, что у них было соревнование, это было похоже на духовную страсть», — сказала она. В ее дизайне был мемориальный сад с произведениями искусства из 63 стран. «Я чувствовал, что должен что-то внести. Я был ребенком, когда в Далласе застрелили Джона Кеннеди. Я смотрю на это в том же свете — на большую американскую трагедию ».

Брайан МакКоннелл, 33 года, инженер из Сан-Франциско, сказал, что он рад, что приложил усилия, чтобы увидеть работы других людей.«Это довольно хороший материал. Я впечатлен. Жаль, что мы не сделали этого до », — сказал он.

Кардиохирург из Нью-Йорка Роберт Ярвик, 57 лет, сказал, что финалистам не хватало страсти и воображения. «Речь идет не об архитектуре, это о символе стойкости, свободы и силы», — сказал он. Его дизайн включает в себя одетых в форму почетных караулов, пожарных и полицейских, охраняющих могилу в защиту нации. «Я думаю, что то, что делается, — это медвежья услуга свободе и демократии», — сказал Ярвик.«Я хотел бы видеть среди абитуриентов самые разные творческие стили».

Приложение C

Нью-Йорк Таймс
Воскресенье, 7 декабря 2003 г.
МЕТРОПОЛИТАНСКИЙ СТОЛ
Мемориал 11 сентября сближает Необоевавших, зубы на грани
Алан Фойер (Нью-Йорк Таймс)

Проигравшие — нет, не проигравшие, те, кто не выиграл, — стояли и делали то, что они делали в течение многих месяцев в сети, то есть думали, говорили, спорили, высказывали недовольство, спорили, жаловались и в основном были одержимы точка краха из-за того, как построить лучший мемориал Всемирного торгового центра.

Они проиграли. да. Теперь все было кончено. ХОРОШО. Тем не менее, они хотели оставаться вовлеченными и вносить что-то — что угодно, пожалуйста, потому что их энергия и страсть, коллективный резервуар их творческих соков, действительно, не могли бы вы все это выбросить?

«Нормальный процесс — сказать нефиналистам, так называемым неудачникам, чтобы они уходили и уходили домой», — сказал Уильям Стратас, не победитель, который вчера организовал форум для 70 или около того из более чем 5000 человек, которые не сделали этого. выиграть мемориальный конкурс.Но этого не произойдет. Мы не больные неудачники. Мы собираемся участвовать ».

Г-н Стратас стоял у кафедры на четвертом этаже студенческого центра Нью-Йоркского университета, разговаривая с группой сверстников, которых он близко знал, но никогда раньше не встречал. В течение нескольких месяцев они болтали в сети через его веб-сайт wtc.planetcast.com, цепляясь, придираясь, обмениваясь рассказами о тревоге, связанной с искусством, но это был первый раз, когда они встретились друг с другом во плоти.

Естественно, было немного удивительно, когда Адриенн Остерманн, известная в сети как Тринити, оказалась женщиной, так как многие думали, что она мужчина, и когда Эрик Гиббонс, также известный как Ловсарт, занял свою очередь за кафедрой, поскольку людям действительно нравилось отсутствие общественных скамеек в его плане, скамейки, которые могли бы побудить бездельников тусоваться, поедая хот-доги — не совсем то, что имел в виду мистер Гиббонс.

В общем, это была удивительно разнообразная группа, в которую входили финансовый аналитик, инженер, графический дизайнер, школьный учитель, скульптор, профсоюзный электрик, офтальмолог и его 6-летний мальчик, а также Роберт Джарвик, изобретатель искусственного сердца.

Они были — каждый из них — не победителями.

”Разочарованы? Вы уверены, что мы были разочарованы », — сказал Грегори П. Манго, фотокорреспондент из Бруклина. «У всех упало сердце, когда вышли финалисты. Я знаю, что у меня упало сердце ».

Затем г-н Манго сказал: «Видите ли, когда я придумал свою идею, я действительно думал, что выиграю. То есть, я знал, что выиграю. Что-то случилось со всеми нами. Мы все думали, что победим. Несмотря на то, что все дизайны были совершенно разными — вы понимаете, что я говорю — все эти люди с разными дизайнами, но у всех было чувство, что они выиграют.”

Единственное, что было более разнообразным, чем непобедители, — это их невыигрышные работы. На выставке были представлены модели с множеством деревьев, лестниц, отражающих бассейнов и света. В землю были заложены плоские камни, которые образовали числа 9/11. Там была 70-футовая стеклянная скульптура пары сложенных вместе ладоней, тянущихся к небу, и что-то вроде лопастного колеса, которое люди толкали, и когда они толкали его, оно генерировало энергию, и эта энергия использовалась для питания прожекторов. , и прожекторы сияли в небе, и интенсивность сияния, ну, это зависело от того, сколько людей толкали колесо.

Была также очень простая копия башен, сделанная из стекла, задуманная шестилетним Дуги Белгородом, который сконструировал первоначальную модель из Legoes. Он был со своим отцом, Барри Белгородом, офтальмологом, который рассказывал, что однажды вечером вскоре после 11 сентября он пришел домой и обнаружил в столовой пластиковую модель башен своего сына, каждая из которых с зияющей дырой в боках, чтобы представить места падения самолетов.

«Он все это смотрел по телевизору», — сказал д-р.Белгород, одетый в белую водолазку и пиджак, такой же, как Дуги. Он сказал мне: «Папа, я хочу быть архитектором и восстановить башни-близнецы». Он сказал: «Я хочу сделать их сильнее, чтобы самолеты не могли их сломать». Я сказал: «Это очень благородная идея. ‘”

Во всяком случае, эта идея не привлекла интереса жюри конкурса, которое — всякий раз, когда она упоминалась — казалось, вызывало в толпе не победителей вид вынужденной приветливости и небольших неконтролируемых тиков, которые часто встречаются у людей, пытающихся подавить большие ярость.

Они провели утро, делясь друг с другом своими проектами, а во второй половине дня приступили к составлению декларации («Заглавная буква D», — сказал г-н Стратас), в которой излагается их недовольство восемью финалистами конкурса и которая может быть опубликована. публике уже сегодня.

«Я думаю, что дал людям выход для их страсти и беспокойства», — сказал г-н Стратас, веб-консультант из Торонто. «И довольно сложно описать, насколько на самом деле страстны, одержимы и взволнованы эти люди.”

Тед Хейс, например, не скрывал своей горечи. «Мы кислые, — сказал г-н Хейс, электрик из Квинса. «Мы недовольны тем, как обстоят дела, поэтому мы хотим пересмотреть наши проекты».

Услышав комментарий г-на Хейса, Зейн Кинни, прилетевший из Элленсбурга, штат Вашингтон, почувствовал себя обязанным исправить запись. Он объяснил, что не все увлекаются кислинкой.

«Послушайте, я думаю, что было бы трудно избежать того факта, что всем нам хотелось бы, чтобы наши проекты были победителями, — сказал он, — так что потенциально вы могли бы рассматривать нас всех как недовольных, но из-за усилий это взял меня сюда прилететь, чтобы только ныть и плакать? Знаете, я не такой уж баловник.”

Ближе к вечеру непобедители спустились в эпицентр, где они остановились во Всемирном финансовом центре, чтобы посмотреть на восемь проектов, которые победили их. После этого они планировали расслабиться за китайским ужином в месте, которое г-н Стратас назвал «совершенно чистым и недорогим».

Было больно проиграть, без сомнения, но все не победители сказали, что не сдадутся.

Дуги Белгород, например, спросили, хочет ли он по-прежнему быть архитектором.

«Ага, — кивнул он. «Ага.»

Обо мне | Manchestercat

Манчестерский кот был желанным котом в нашей семье. После рождения первенца мы решили, что его маленький пушистый друг должен расти вместе с ним. Мы выбирали между двумя породами — шотландской прямоухой и манчкинской. Но милые короткие лапки все же победили, и мы начали искать кошку породы Манчкин в интернет-рекламе. Поскольку кошки этой породы с родословной стоят дорого, мы искали приемлемое для нас предложение и через месяц нашли без родословной в городе Белгород (Россия).Помимо того, что нам очень понравилась симпатичная мордашка Мэнчи, он еще и оказался сыном шотландской гетеросексуальной кошки. То есть мы получили то, что хотели изначально, и манчкин, и шотландский стрит. Да и оказалось, что они родились в одном месяце с нашим ребенком и с разницей в 10 дней.

Манчестер с детства был общительным котенком и не боялся новых людей, всегда выходил встречать новых посетителей у дверей.

Он ест сухой корм для кошек, а по выходным получает мягкий корм в желе или соусе.Он не ест человеческую пищу. Нормальный вес кошки — 3,3 кг. Для манчкинов очень важно не иметь проблем с лишним весом, так как это увеличивает нагрузку на их кости. Поэтому можно сказать, что наш манчи-фитнес-кот.

Манчестер — игривый кот, постоянно бегает и просит поиграть с ним. Он недолго играет в игрушки для кошек, но погоня за пачкой бумаги или спагетти — его любимое занятие. Мэнчи не любит, когда его берут на руки без его согласия, поэтому он всегда громко мяукает.Но если он хочет, чтобы его почесали, он всегда подходит и очень громко мурлычет. Помимо городской жизни, Манчестер постоянно ходит в загородный дом, где гуляет по улице, ловит насекомых и бегает по траве или снегу.

Мы нашли его таким милым, что решили создать для него аккаунт в Instagram. И, как оказалось, не зря. Мэнчи стал очень популярным и даже написал о нем статью в DailyMail: «Не называйте меня коротышкой: коренастый кот по имени Манчестер с 4-дюймовыми ногами становится звездой Instagram».

Мы в свою очередь хотим сказать большое спасибо всем, кто поддерживает Манчестер! Мы обязательно будем развивать и поддерживать кошачий аккаунт. Так что подписывайтесь на тех, кто не подписан, и наслаждайтесь ежедневными фото и видео этого пушистого кота.

Чайный сервиз | Интернет-галерея Autodesk

© Autodesk, Inc., 2014. Все права защищены.

Использование данного Сервиса регулируется условиями применимых условий обслуживания Autodesk, принятых при доступе к нему.

Эта Служба может включать или использовать фоновые компоненты технологии Autodesk. Для получения информации об этих компонентах щелкните здесь: http://www.autodesk.com/cloud-platform-components

Товарные знаки

Autodesk, логотип Autodesk и Fusion 360 являются зарегистрированными товарными знаками или товарными знаками Autodesk, Inc. , и / или его дочерние и / или аффилированные компании.

Все остальные торговые марки, названия продуктов или товарные знаки принадлежат их соответствующим владельцам.

Авторские права и авторство стороннего программного обеспечения

Рубиновые драгоценные камни являются Авторскими правами (c) Чад Фаулер, Рич Килмер, Джим Вейрих и другие.Авторские права на части (c) Engine Yard и Andre Arko

bootstrap-select.js — Copyright (C) 2013 bootstrap-select

Backbone.js — Copyright (c) Джереми Ашкенас 2010-2013, DocumentCloud

Счетчик перекидных крышек в стиле Apple Авторские права (c) 2010 Chris Nanney

imagesLoaded © 2013 Дэвид ДеСандро

jQuery принадлежит Copyright 2013 jQuery Foundation и другие участники http://jquery.com/

Надстройка jQuery timepicker принадлежит Copyright (c) 2013 Trent Richardson

jQuery ColorBox — Copyright (c) 2013 Джек Мур

jQuery.Авторские права принадлежат gritter (c) 2013 Jordan Boesch

Masonry Copyright (c) 2013 David DeSandro

Underscore — Copyright (c) 2009-2013 Jeremy Ashkenas, DocumentCloud and Investigative

Reporters & Editors

underscore_string является Copyright (c) 2011 Esa-Matti Suuronen [email protected]

Icanhaz.js — это ICanHaz.js — Copyright (c) Хенрик Йоретег, 2010 (Mustache и Mustache.js — Copyright (c) 2009 Chris Wanstrath (Ruby) и Copyright (c) ) 2010 Ян Ленардт (JavaScript) соответственно)

Calendario является Авторским правом (c) Codrops 2014, tympanus

Все вышеперечисленные программные компоненты находятся под лицензией MIT.

Настоящим предоставляется бесплатное разрешение любому лицу, получившему копию этого программного обеспечения и связанных файлов документации («Программное обеспечение»), на использование Программного обеспечения без ограничений, включая, помимо прочего, права на использование, копирование, изменение , объединять, публиковать, распространять, сублицензировать и / или продавать копии Программного обеспечения и разрешать лицам, которым предоставляется Программное обеспечение, делать это при соблюдении следующих условий:

Приведенное выше уведомление об авторских правах и это уведомление о разрешении должны быть включены во все копии или существенные части Программного обеспечения.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННЫХ ЦЕЛЕЙ И НЕ ЗАЩИЩАЕТСЯ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ АВТОРЫ ИЛИ ВЛАДЕЛЬЦЫ АВТОРСКИХ ПРАВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПРЕТЕНЗИИ, УБЫТКИ ИЛИ ДРУГИЕ ОТВЕТСТВЕННОСТЬ, БЫЛИ В РЕЗУЛЬТАТЕ ДОГОВОРА, ПРАКТИКИ ИЛИ ИНЫМ ОБРАЗОМ, ВОЗНИКАЮЩИМ, ВНУТРИ ИЛИ В СВЯЗИ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ИЛИ ИСПОЛЬЗОВАНИЕМ ИЛИ ДРУГИМИ ДЕЛАМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.


Части, относящиеся к лайтбоксу, находятся под лицензией Creative Commons Attribution 2.5 Лицензия (http://creativecommons.org/licenses/by/2.5/). Автором лайтбокса является Локеш Дхакар (lokeshdhakar.com).

Работа в зимний снежный сезон в Японии

Все, что вам нужно знать о планировании и проведении лыжного сезона в Японии

В Японии одни из лучших в мире лыжных гонок. Если вы подумывали о работе в снежный сезон в Японии, сейчас отличное время, чтобы начать поиск работы (июль!). Работодатели нанимают сотрудников, и рабочие места быстро заполняются.Если вы хотите поработать в Японии и испытать потрясающее приключение на лыжах / сноуборде, ознакомьтесь с этим руководством, чтобы начать работу!

Фото Алексы Хоэнберг для Niseko Photography. Снято на трассе для катания на лыжах, где Алекса является гидом.

Рабочая виза в Японию

Если вы австралиец в возрасте 18–30 лет, получить рабочую туристическую визу в Японию относительно легко. Виза также может быть продлена до 18 месяцев, если вы вернетесь через 6 месяцев и проведете еще один зимний сезон подряд.Вы также можете получить визу, если вы из Новой Зеландии, Канады, Кореи, Франции, Германии, Великобритании, Ирландии, Дании, Тайваня, Гонконга и Норвегии, а также для жителей Тайваня и Гонконга. При подаче заявления вам необходимо находиться в стране проживания, иметь средства на банковском счете и быть здоровым.

Для австралийцев посетите эту страницу, чтобы узнать больше.

Также обратите внимание, что вам нужно будет физически пойти в консульство Японии в вашей стране, чтобы отсортировать визу. Выделите на это уйму времени, так как это может длиться неделями.Есть возможность забрать его по прибытии в Японию, но это необходимо согласовать заранее при подаче заявки.

Прочтите: 10 вещей, которые вы должны увидеть и сделать в Хакуба, Япония

День, когда я катался на кошачьих лыжах. Столько пудры!

Получение спонсорской помощи для работы в Японии

Тем из вас, кто старше 30 лет или вы из страны, которая не предлагает японскую рабочую туристическую визу, вам потребуется спонсорство. Это намного сложнее, чем кажется, и влечет за собой большие гонорары для вашего работодателя.В каждой отрасли будут свои правила, но для лыжных инструкторов вам нужно иметь 36-месячный солидный опыт работы в своем резюме, университетское образование и ссылки для подтверждения дат трудоустройства. Проведите свое исследование, так как все области / предметы разные. Работайте напрямую со своим потенциальным работодателем и иммиграционным юристом, чтобы узнать, соответствуете ли вы требованиям.

Порошковые дни…. несколько дней.
Катание на кошачьих лыжах с Niseko Photography.

Как найти работу и жилье на японском горнолыжном курорте

Лучшее время для подачи заявления на работу в зимний снежный сезон в Японии — июнь и июль.Организация работы до приезда также облегчит поиск жилья. Многие компании предложат совместное проживание, которое находится в нескольких минутах ходьбы от склонов. Возможно, вам придется жить в одной комнате, но это отличный способ найти новых друзей! В Нисеко рассчитывают платить около 65-80 000 йен в месяц за аренду.

Самостоятельно найти жилье, особенно из-за границы, довольно сложно. Не бойтесь раскачиваться без работы. Вы наладите контакты, найдете работу и место, где можно остановиться (опять же, гораздо проще, когда вы разговариваете с людьми лицом к лицу).Многие люди получают травмы во время сезона или уходят домой на полпути, поэтому рабочие места становятся доступными. Просто убедитесь, что у вас достаточно резервных средств, чтобы прокормить себя, иначе вам, возможно, придется вернуться домой пораньше.

Получите бесплатный кредит на перелет в размере 50 долларов, который AirBNB сможет использовать, когда вы приедете (или дома!)

Посетите некоторые из этих сайтов, чтобы найти работу в Нисеко:

Вакансии лыжным инструкторам:

Туристические и гостиничные компании Niseko:

Niseko Бары, рестораны и розничная торговля:

Приготовьтесь к тому, чтобы повеселиться в вашем сезоне

Открытие счета в японском банке

Это не так просто, как в других странах, и это можно сделать только тогда, когда вы находитесь в стране.Ваш работодатель все организует, если вам это подходит.

Еще один отличный вариант — получить бесплатную учетную запись без границ с Transferwise. У вас может быть 28 валют на одном счете, с банковскими реквизитами, назначенными каждому счету в каждой стране (например, для получения заработной платы в Японии). Затем вы можете переводить деньги между счетами (валютами) за секунды по рыночному курсу, который вы найдете в Google (настройте оповещения, чтобы делать это в дни с лучшим обменным курсом). Они взимают только небольшую комиссию за переводы (например, 5 долларов из 1000 австралийских долларов при переводе в иены).За фунты стерлингов и евро вам также выдадут дебетовую карту. Это первый мультивалютный счет в своем роде, который вышел в середине 2018 года. Я очень рекомендую его.

Как добраться до горнолыжных курортов Японии

В Японию ежедневно отправляется множество рейсов из крупных городов Австралии, поэтому следите за выгодными предложениями от Jetstar и Air Asia, до Токио на главном острове Хонсу и Саппоро на северном острове Хоккайдо. Ищите лучшие цены на авиабилеты на Expedia.

По прибытии в Японию общественный транспорт будет самым простым способом передвигаться, а также добраться до места вашего сезонного проживания. Японский общественный транспорт почти всегда ходит вовремя, поэтому убедитесь, что вы едете на нем, иначе вы можете опоздать на поезд. Если у вас есть организованная работа, узнайте, может ли ваш работодатель помочь вам добраться из аэропорта туда, где вы остановитесь. В противном случае вы можете сесть на автобус, поезд или арендовать машину в аэропорту. Очень рекомендуется поезд из Саппоро в Кутчан (большой город недалеко от Нисеко), так как он идет вдоль океана и красив.

Посетите этот транспортный сайт Японии, чтобы получить всю необходимую информацию.

Грязный багаж! Отправьте его с помощью SendMyBag перед отъездом, чтобы вам не пришлось разбираться с ним в самолете.

Отправка багажа из дома в Японию

Это также отличная идея, если вы хотите совершить поездку до или после снежного сезона. Или вы хотите избежать дополнительных затрат на провоз негабаритного багажа на своем рейсе. SendMyBag — это компания, которая отправляет вашу сумку из любой точки мира.Например, в конце снежного сезона я отправил 15-килограммовую сумку на колесиках из Нискео в Австралию за 300 долларов и прибыл в течение недели. Используйте эту ссылку, чтобы получить скидку на ваш счет.

Отправка багажа к месту проживания по прибытии в Японию

Вы также можете заблаговременно отправить багаж к месту проживания, если хотите осмотреть достопримечательности до начала зимнего сезона. Это отличный сервис и действительно недорогой. Сдавайте его на стойке Black Cat в прилете аэропорта и направляйтесь к месту вашего проживания, не таща свои вещи в поезде или через города.Проверьте Black Cat Japan. Необходимо согласовать заранее, т.е. до приезда в Японию.

Туристическая страховка для катания на лыжах в Японии

Туристическая страховка необходима во время лыжного сезона в Японии. На склонах всегда есть риск получить травму. Хотя очень маловероятно, что вас ограбят в Японии, есть некоторые хитрые иностранцы, которые крадут лыжные куртки, и некоторые надоедливые пьяные люди, которые берут не ту куртку в барах.Авиакомпании также нередко теряют багаж, поэтому сделайте себе одолжение и купите туристическую страховку! Убедитесь, что туристическая страховка покрывает катание на лыжах и сноуборде.

Нужна туристическая страховка для катания на лыжах без гида? Получите туристическую страховку от Insure4Less (только для австралийцев). Это единственная компания по страхованию путешествий для отдаленных районов без гида. Это означает, что вы защищены, если однажды захотите отправиться в лыжный тур с друзьями за пределы курорта.

Если вы не собираетесь бэккантри, рекомендую World Nomads. Они охватывают многие национальности, и вы можете купить и / или продлить их после того, как уйдете из дома. Вам не нужно платить авансом за какие-либо медицинские счета, и все врачи в городе имеют дело с ними напрямую.

Наличные против карты в Японии

Япония по-прежнему является страной с наличными деньгами, и банкоматы не так-то легко найти (их можно найти в каждом почтовом отделении!).Подготовьте наличные японские йены перед отъездом и, конечно же, не конвертируйте свои деньги в аэропорту! Убедитесь, что в вашем кошельке есть дебетовая или кредитная карта, а на всякий случай — резервная карта, которую вы храните в другом месте. Держите несколько тысяч долларов на своем банковском счете в качестве резервной копии и резервов, чтобы вы могли прожить месяц без дохода.

Озеро Тоя на северном острове Японии, Хоккайдо.

Получение японской SIM-карты и WIFI

В Японии есть несколько хороших вариантов сим-карт, однако получить собственный японский номер практически невозможно (работодатели должны получить его за вас), поэтому лучше всего приобрести сим-карту только для данных.6-месячный симулятор передачи данных от B-Mobile даст вам 5 ГБ в месяц. Это было невероятно легко купить на Amazon Japan и доставить.

Катание на кошачьих лыжах — отличный способ передвигаться!
Фото Алексы для Niseko Photography

Передвижение по горнолыжному курорту

Известно, что на горнолыжных курортах есть маленькие деревушки, которые их окружают. Некоторые из них более разбросаны, чем другие (например, Хакуба и Нисеко), но автобусы и такси соединяют основные узлы. Узнайте расписание движения автобусов в местном справочнике и по возможности используйте транспорт вашего работодателя.

Hot Tip: Вам потребуются прочные зимние ботинки с хорошим сцеплением с душой. В нашем упаковочном листе для Японии вы найдете предметы первой необходимости для вашего сезона.

Машины для кошек Алексы 1984 года.

Вождение автомобиля в Японии

Если вы хотите водить машину в Японии, вам нужно будет получить международные водительские права перед тем, как покинуть свою страну. Вы не сможете арендовать автомобиль без него. Комментарий Майкла, приведенный ниже, рассказывает историю о том, как при вождении в Японии всегда был при себе паспорт.Я считаю, что отсутствие вашего вида на жительство (выдается только иностранцам с визой на работу), это очень мудрая идея. Прочтите его комментарий ниже для получения дополнительной информации.

Снежные закаты над Хоккайдо

Покупка / Аренда автомобиля в Японии

Вы можете сделать это, если у вас есть вид на жительство (вы получаете его только с действующей рабочей визой). Чтобы купить машину в Японии, вам нужно доказать, что вам есть где ее припарковать. Кто-то буквально обойдет ваш дом и измерит пространство для подтверждения! Если вы можете, сделайте это через своего работодателя или с другом, говорящим по-японски, так как для этого потребуется довольно много документов.Аренда автомобиля на сезон — это тоже вариант и гораздо меньше стресса.

Если вы находитесь в Нисеко и хотите арендовать автомобиль, свяжитесь с Россом по адресу [email protected]

Виски тоже очень хороши в Японии!

Где делать покупки в магазине

Если вы не хотите тратить свою ежемесячную зарплату каждую неделю в магазине Lawson, сходите в местный большой супермаркет и сделайте запасы (Max Valu, как правило, самый дешевый). Вы найдете удивительные свежие продукты, предметы первой необходимости японской кухни и некоторые блюда интернациональной кухни.В магазине Daiso 100YEN можно купить основы, кухонные принадлежности, орехи, закуски и т. Д. Шоппинг — это уже сам по себе опыт!

Горячий совет: Вы также можете заказать множество еды на японской Амазонке, включая органические здоровые продукты. У них также есть Costco в Японии, который отлично подходит для большого магазина (это недалеко от Сапорро, если вы находитесь на Хоккайдо).

Читать: 10 уроков японской культуры

Нет ничего волшебнее зимы в Японии

Язык и культура на японском горнолыжном курорте

На горнолыжных курортах по всей Японии очень редко можно встретить японца, который немного не говорит по-английски.Выйдите за пределы горнолыжного курорта, и это может быть совсем другая история! Если вы хотите выучить несколько фраз, работая в снежный сезон в Японии, приобретите разговорник или посмотрите несколько видеороликов на YouTube, в которых рассказывается об основах. Единственный совет, который я могу дать, — будьте дружелюбны и вежливы, и любой вам поможет.

Упаковочный лист: 13 предметов первой необходимости для зимнего сезона в Японии

Все необходимое для работы в снежный сезон в Японии

Реалии трудоустройства / пребывания за границей

Работа на горнолыжном курорте может быть серьезным обязательством, поскольку вы будете вдали от друзей и семьи как минимум на 4 месяца.Но вы всегда сможете найти новых друзей на всю жизнь. У всех, кто работает на горнолыжном курорте, есть одна общая черта: они любят кататься на лыжах, сноуборде и идеальном снежном дне! Это не для всех, и я уверен, что многие люди сократили свой рабочий отпуск из-за того, что скучали по дому.

Если вы читаете это и учитесь в университете, но не думаете, что сможете провести сезон в Японии, подумайте еще раз. У вас есть как минимум 3 месяца, чтобы хорошо покататься, заработать немного денег и прекрасно провести время в Японии до начала 1 семестра.

Итак, вкратце: Проведите исследование, получите визу для работы, отсортируйте работу и жилье, получите туристическую страховку и отлично проведите время!

Если вы хотите покататься на кошачьих лыжах в Нисеко, напишите Алексе сообщение, и она предоставит вам всю необходимую информацию, а также станет вашим проводником в течение дня!


Мы что-нибудь пропустили? Хотели бы вы, чтобы ваш бизнес был добавлен в этот список работодателей? Прокомментируйте ниже и сообщите нам или просто скажите привет!

Погода

— Колледж сельского хозяйства, продовольствия и природных ресурсов

Суббота, ноя.11 ноября 1911 года произошел, вероятно, самый внезапный и опасный холодный взрыв в истории Америки. Люди, которые наслаждались летом как утро, замерзли в тот вечер из-за сильного снегопада. Голубое небо сменилось низкими облаками, проливным дождем, мокрым снегом, градом, грозами, торнадо и метелями за полдня. Ветры были настолько сильными, что превращали здания в трапеции.

Чтобы лучше понять, что вызвало шторм, и зафиксировать его влияние, ученый-атмосферник из Университета Миссури Патрик Маркет и группа студентов проанализировали шторм с помощью современных метеорологических инструментов и погрузились в исторические записи.Они создали трехмерную модель 21 -го века того, что произошло в атмосфере, вызвавшего взрыв, и онлайн-карту разрушений, которые он принес в Миссури.

Маркет, доцент кафедры наук о почве, окружающей среде и атмосфере Школы природных ресурсов, более года изучает то, что климатологи называют Великим Голубым Севером 11/11/11.

«Фактические данные наблюдений за этот период очень скудны», — сказал Маркет. «Итак, мы дополнили научные наблюдения газетными сообщениями, хранящимися в государственных исторических обществах.Это лучшая и наиболее полная научная запись, которую мы можем создать из доступных документированных и надежных источников ».

Внезапный холодный фронт между летом и зимой вписывается в его исследования: он изучает атмосферную динамику крупнейших в мире штормов, в частности, как реактивный поток взаимодействует с погодными фронтами. Его общее исследование направлено на лучшее прогнозирование сильных дождей и снегопадов.

Помимо разрушений в Миссури, шторм породил торнадо по всему Среднему Западу.Девять торнадо произошло в Мичигане, Иллинойсе и Индиане. В Джейнсвилле, штат Висконсин, одном из первых американских городов, пострадавших от торнадо EF4, погибло девять и было ранено 50. Оглушенные граждане все еще вытаскивали выживших из-под обломков, когда они оказались в слепящей метели и температуре около нуля. Здания в центре города Овоссо, штат Мичиган, приобрели странные формы. Дома в Вирджинии, штат Иллинойс, выглядели так, как будто взорвались.

«Внезапное похолодание стало главным событием.- сказал Маркет. «Но ущерб от торнадо в некоторых местах также был значительным».

Газеты и телеграф предупредили

Это началось как летний день в Канзас-Сити. Незадолго до полудня небо было ярко-синим, а воздух влажным и теплым — 76 °. Поскольку в утреннем прогнозе Kansas City Times не было никаких изменений, люди оставляли свои пальто в шкафах и старались насладиться приятными условиями выходного дня. Еще приятнее было на юге в Спрингфилде, где столбик термометра превышал 80 °.

Blue Norther ворвался в KC с завывающими северными ветрами, толкая толстым покровом темных слоистых облаков. Низкие облака были голубовато-серыми, поэтому явление получило свое красочное название. За 14 часов температура упала до 11 °, дождь сменился грозой и градом, затем мокрый снег и сильный снегопад.

Сильный ветер повалил постройки через реку Миссисипи в Вирджинии, штат Иллинойс.

В центре Миссури Blue Norther прибил около 14:00. и сменил теплый ветерок на воющий северный ветер.Записи погоды в старой Колумбии показывают, что всего за час температура упала с 82 ° до 38 °. В 16:00. был мокрый снег с температурой воздуха 30 °. К полуночи температура была всего 13 °. Разница температур 69 ° за один день установила рекорд, который никогда не был побит.

В Типтоне новостные телеграммы на следующий день сообщают о приятных температурах и лазурном небе, внезапно переходящем в грозы с ветрами ураганной силы и градом размером с грецкий орех. Торнадо прошел через небольшой городок, повредив почти все строения.

То же самое произошло в Спрингфилде. В 16:00. сильная линия грозы предшествовала волне холода, создавая ливни с градом и торнадо, обрушившиеся на город.

Добровольцам, прочесывающим разрушенные здания в поисках выживших, пришлось потребовать зимние куртки, чтобы продолжить. В Спрингфилде падение температуры было еще более резким: за 10 часов она упала на 70 °. Мягкий 80-градусный день за два часа превратился в ветреный 40-градусный, прежде чем достиг 10-го градуса после полуночи, что является еще одним 100-летним рекордом, который все еще остается в силе.По сообщениям современных газет, температура упала на 40 ° всего за час. Рекордное падение в Оклахома-Сити на 66 °, где Blue Norther подняло огромную пыльную бурю, не имеет себе равных.

Эта автоматическая температурная диаграмма с метеостанции Спрингфилда зафиксировала внезапное падение температуры. Падение установило рекорд, который стоит до сих пор.

Торнадо, холод и метели были лишь частью истории. Norther также принес с собой жестокие прямолинейные ветры. Джон С.Хазен, главный метеоролог в Спрингфилде в 1911 году, сообщил: «Усиление ветров с юга на юго-запад, переход к северо-западу в 15:45 и достижение экстремальной скорости 74 мили за одну минуту. Значительный ущерб нанесен зданиям, проводам и деревьям. Многие окна взорваны, несколько человек получили ранения. Рекордная высокая температура. произошел около 14:00 и низкая температура для этого в начале месяца. Температура упала с 80 до 21 в 19:00. Приказ «холодной волны» получен и получил обычное распределение. Град, мокрый снег, дождь, выпал снег.Первый гром 16:52. Последние 18:10. Штормы пришли с севера ».

Одна женщина в Озарксе вспомнила, что температура упала так быстро, что большая часть урожая картофеля в ее семье, хранившегося в сарае, замерзла, прежде чем она и ее братья и сестры смогли перенести картофель в погреб.

Шторм прошел через штат Миссури с северо-запада на юго-восток всего за 10 часов и, наконец, покинул штат в Салливане.

Буря 1911 года, проанализированная с помощью науки 2011 года

«Синие северяне, подобные шторму 11.11.11, — редкие и уникальные события», — сказал Маркет.

Метеорологи 1911 г. не имели никаких глобальных и высокогорных данных, не говоря уже о радарах или спутниках, для составления точных прогнозов. Даже если бы у них было такое указание, у них было мало времени, чтобы поделиться им. Самый быстрый способ связи в 1911 году — телеграф — с трудом справлялся с штормом, несущимся по континенту со скоростью 50-70 миль в час.

На этой современной карте, основанной на записях погоды за 1911 год, показан обширный холодный взрыв, направляющийся к Среднему Западу.

Сегодня метеорологи, такие как Маркет, знают, что «Голубые северяне» начинают свое существование, когда большая и очень холодная воздушная масса увеличивается на север до Северного полюса, обычно в сочетании с мощной системой высокого давления.Что-то заставляет этот большой купол холодного арктического воздуха скользить на юг.

Когда эта кусающая воздушная масса медленно движется и наталкивается на существующую холодную воздушную массу над США, обычно начинается обширная снежная зимняя буря, но это совсем не похоже на дикую жестокость события 1911 года. Что-то схватило холодную воздушную массу 1911 года и с большой скоростью устремило ее на юг — достаточно быстро, чтобы за два дня перенести ее из северной Канады в Мексиканский залив.

Чтобы лучше понять шторм с помощью современных метеорологических моделей, Маркет и его команда собрали доступные данные о погоде в США и мире за 1911 год, чтобы создать современную карту погоды, основанную на новейших технологиях и понимании того, как работают погодные условия на планете.Поскольку в 1911 году метеозонды были редкостью, а самолеты, собирающие погоду, а также спутниковые и радиолокационные данные не существовали, Маркет и его команда были вынуждены экстраполировать данные о температуре поверхности, ветре и давлении на то, что происходило в глобальном масштабе и в верхних слоях атмосферы.

Метеорологи 1911 г. имели доступ к обширной сети региональных станций донесения приземных метеорологических данных в США и Канаде, но им не хватало важнейших мировых данных, которые сегодня считаются само собой разумеющимися. Кроме того, 100 лет назад синоптики только начинали понимать, как работают теплый и холодный фронты.Они также не подозревали о струйном потоке, быстро движущейся воздушной реке на высоте тысяч футов над поверхностью — то, что, как теперь известно, является ключевым элементом в скорости движения Blue Norther.

Вероятно, именно так выглядела бы шторм 11.11.11 для метеорологов 1911 года, если бы у них был … Развернуть ▸ Вероятно, именно так выглядела бы шторм 11.11.11 для метеорологов 1911 года, если бы у них были современные компьютерные модели, спутник данные и радар. Фиолетовая область в центре этой модели показывает область интенсивного низкого давления в направлении Миссури.

С помощью этой обновленной карты погоды Маркет и команда искали аналогичные современные штормы, которые были проанализированы с помощью современного радара, спутниковых изображений, глобального динамического анализа компьютерной модели, а также данных о высотных ветрах и зондировании давления. Их намерением было экстраполировать данные об этом лучше задокументированном шторме и создать современную модель погоды для шторма 1911 года.

Это усилие привело их к шторму, который произошел 29 января 2008 года. Хотя он был не таким быстрым и сильным, как событие 11/11/11 (падение температуры в 2008 году составило от 70 до 15 градусов за более длительный период времени. ), он имел аналогичную отправную точку, время
и снижение температуры, а также был фронтом интенсивной холодной погоды, поражающим существующую массу теплого воздуха.

Из данных за 2008 год Маркет увидел, как интенсивный купол холодного воздуха 1911 года над Северным полюсом стал настолько большим, что начал просачиваться на юг. Затем холодная воздушная масса взаимодействовала с сильным реактивным потоком, который затем нехарактерно обрушился на юг, на Средний Запад Америки, и в существующую необычную теплую и влажную воздушную массу, направляемую на Средний Запад южными ветрами из Мексиканского залива.

Именно эти три отдельных и уникальных погодных явления, действовавшие согласованно, создали жестокость шторма 11/11/11.

Одновременно с созданием модели погоды студенты, изучающие атмосферные науки, обращались к историческим архивам штата Миссури, чтобы получить отчеты о шторме от первого лица и вырезки из газет. Результатом этих усилий стала трехдюймовая стопка вырезок из больших и малых СМИ штата Миссури, в которых рассказывалось о последствиях шторма.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
