Содержание:

• Материалы, используемые при обшивке свесов
  • Свес из доски
  • Из оцинкованной стали
  • Листы из алюминия
• Теплоизоляция кровли
• Частота запросов
• Структура и состав мягкой черепицы
• Геометрические формы крыш
• Материалы для отделки
  • Древесина
  • Сталь
  • Алюминий
• Что это такое?
• Вентиляция и защита
• Когда следует обшивать свесы
• Способы монтажа
  • По стропильной конструкции
  • По подготовленному каркасу
  • Монтаж фронтального свеса
• Характеристики карнизных свесов.
• Особенности проектирования и монтажа карнизных свесов
• Организация вентиляции
• Разновидности свесов
• Разновидности
• Особенности наплавляемых материалов
• Как оформляется свес кровли, расположенный заподлицо со стенами дома?

Материалы, используемые при обшивке свесов

К популярным материалам, используемым для обшивки кровельных карнизных свесов, относят дерево и металл.

Свес из доски

В большинстве случаев этот материал получают из хвойных пород, он обладает умеренной влажностью древесины. Толщина такой обшивки согласно ГОСТу составляет 17-22 мм, а ширина и длина выбирается индивидуально для каждого определенного случая. Крепеж осуществляется с двух сторон с шагом до 1 м, пред этим дерево предварительно обрабатывается пропиткой из влагостойкого состава. В роли пропитки применяется специальный защитный лак или влагостойкая краска.

Подшив свесов кровли из дерева нуждается в постоянном уходе. Обработка должна осуществляться раз в 3-5 лет. В таком случае они прослужат дольше и сохранят свой первоначальный вид. Помимо защитного покрытия, конструкция должна хорошо проветриваться. Для этого устраивают впускные отверстия из расчета 1:400 от вентилируемой площади веса. При правильной организации вентиляции, воздухообмен осуществляется через просверленные отверстия и отверстия конька кровли. Для защиты от птиц и насекомых применяют защитные сетки.

Из оцинкованной стали

Такая подшивка свесов кровли имеет вид стального листа, толщина которого составляет до 0,8 мм — плоские либо перфорированные. На края листов наносится антикоррозийная краска.

Листы из алюминия

Их покрывают защитным слоем, который предотвращает образование коррозии металла. Размеры листов могут находиться в пределах: толщина — 6мм, ширина — 100-300 мм, длина — 6000 мм. Крепеж алюминиевых листов обшивки осуществляется на специальные защелки.

Теплоизоляция кровли

Сп 120.13330.2012 метрополитены. актуализированная редакция снип 32-02-2003 2020 год. последняя редакция

Индекс документа
Название документа
Аннотация
Скачать
СНиП II-3-79
Строительная теплотехника
Технологии утепления зданий и сооружений. Особенности выполнения теплоизоляционных работ в зависимости от материала, из которого возведены стены здания, а также от конструкции его отдельных элементов. Утепление стен и кровель.

СП 23-101-2004
Система нормативных документов в строительстве. Свод правил по проектированию и строительству. Проектирование тепловой защиты зданий
Рекомендации по проектировке теплоизоляционных контуров. Требования к утепляющим конструкциям конструктивных элементов зданий.

ГОСТ 16381-77-1992
Материалы и изделия строительные теплоизоляционные
Обзор наиболее распространенных изделий, используемых для утепления зданий и сооружений, в т.ч. для теплоизоляции крыш.

ГОСТ 16381-77
Материалы и изделия строительные теплоизоляционные. Классификация и общие технические требования
Классификация теплоизоляционных материалов с описанием их основных свойств и эксплуатационных характеристик.

ГОСТ 9757-90
Гравий, щебень и песок искусственные пористые. Технические условия
Сыпучие теплоизоляционные материалы, полученные искусственным путем и применяемые для засыпки при утеплении чердачных перекрытий. Классификация, технология производства, основные эксплуатационные параметры.

ГОСТ 20916-87
Плиты теплоизоляционные из пенопласта на основе резольных феноло-формальдегидных смол. Технические условия
Характеристика пенопластового утеплителя, основные параметры и сфера применения. Особенности использования материала для теплоизоляции кровель и стен жилых зданий.

ГОСТ 31309-2005
Материалы строительные теплоизоляционные на основе минеральных волокон. Общие технические условия
Описание изделий из минваты. Общие характеристики, ключевые преимущества, технические параметры. Анализ сферы применения и методик монтажа.

ГОСТ 9573-82
Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия
Комбинированные материалы, в структуру которых входят как минеральные, так и искусственные волокна. Основные характеристики, сфера применения. Особенности монтажа.

ГОСТ 9573-96
Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия
Актуализированная версия документа.

ГОСТ 10140-2003
Плиты теплоизоляционные из минеральной ваты на битумном связующем. Технические условия
То же – для плит на основе битумного связующего.

ГОСТ 21880-94
Маты прошивные из минеральной ваты теплоизоляционные. Технические условия
Методика производства матов с дополнительной прошивкой. Особенности подбора сырья, требования к минеральным волокнам. Сфера применения прошивных матов в строительстве и теплоизоляции кровель зданий и сооружений.

ГОСТ 23307-78
Маты теплоизоляционные из минеральной ваты вертикально-слоистые. Технические условия
Применение в отделке минераловатные плит с вертикальной слоистостью. Ключевые отличия материала от аналогов.

ГОСТ 10499-95
Изделия теплоизоляционные из стеклянного штапельного волокна

Технические условия
Характеристики стекловолоконного утеплителя: основные параметры, сфера применения, меры предосторожности при работе.

Частота запросов

Сп 50.13330.2012 тепловая защита зданий. актуализированная редакция снип 23-02-2003 (с изменением n 1)

В Яндексе есть хороший сервис, которая показывает частоту запросов по конкретным словосочетаниям. Запросов: «свес короткий» — 75 в месяц, «увеличить свес» — 58 в месяц.

Разумеется, существуют и другие словарные формулировки проблемы. Существуют другие поисковые системы, где тоже есть такая статистика

Важно другое – есть проблема коротких свесов

Решение компании «Кейль строй» очень простое. Мы не делаем свесов короче 50 см.При заказе кровли с короткими свесами копеечной экономии достичь можно. Выиграть нельзя.

Вас беспокоят какие-то моменты, из-за которых вы не решаетесь начать строительство своего нового загородного дома? Обращайтесь в «Кейль строй»! Мы подробно ответим на все ваши вопросы и разъясним все интересующие вас моменты на бесплатной, ни к чему не обязывающей консультации!

Структура и состав мягкой черепицы

Снип ii-23-81* стальные конструкции (с изменениями, с поправкой)

В качестве основы для производства гибкой черепицы используют стеклохолст, предварительно пропитанный битумом с водоотталкивающими свойствами. Битум является продуктом переработки нефти, что оказывает большое влияние на формирование стоимости готового материала.

Основные свойства гибкой черепицы определяются качеством используемого сырья. Из высококачественного стеклохолста получается прочный материал с высокой устойчивостью к разрывам и механическим повреждениям.

Для производства стеклохолста используются волокна, состоящие из кварцевого песка, извести, глины и соды. Такие компоненты позволяют получить вещество, отвечающее экологическим нормам, устойчивое к горению и температурным перепадам. Полученный материал скатывают в рулоны, которые направляются  на следующий этап производства кровельного покрытия. Также изолирующее покрытие может быть изготовлено из древесной стружки или вторично переработанного картона.

Вначале рулоны готового полотна поступают в петлеобразователь, где создается резерв на случай аварийной остановки, чтобы обеспечить бесперебойную подачу материала.

Первый этап производства предполагает пропитку основы расплавленным модифицированным битумом, для этого основу направляют в специальный аппарат, который называется сатуратор.

Пластичность и эластичность материала при любой температуре достигается за счет ввода специальных полимерных веществ – модификаторов. Эти добавки имеют свойство удерживать влагу, поэтому готовый материал характеризуется влагонепроницаемостью, устойчивостью к плавлению от высокой температуры, растрескиванию и отсутствием неприятного запаха. Для повышения гибкости готовых изделий наносят дополнительный слой густого битума с примесью извести.

На поверхность немного подсохшего битума наносят минеральные гранулы, сланцевую или базальтовую крошку, нижнюю часть защищают полиэтиленовой пленкой. Добавление минералов, имеющих различные оттенки, позволяет получить продукцию с эксклюзивным внешним видом, защищенную от ультрафиолета. Такое покрытие отлично функционирует на протяжении нескольких десятков лет. При добавлении в красящий состав меди препятствует распространению мха и лишайников.

Защита нижней части полиэтиленом не допускает склеивание готовых изделий в пачках, аналогичный результат получается при посыпке поверхностей молотым известняком. Следующим этапом производства является охлаждение материала, для этой цели пласты направляют в охлажденный барабан с холодной водой. Затем на нижнюю часть полотна наносят полоски битума, которые при нагревании солнечными лучами расплавляются и склеивают полоски друг с другом. В результате образуется прочная единая поверхность.

Режут полотно на части определенного размера на завершающем этапе производства, основное внимание при этом уделяется вырезанию нижнего края. В этой части плитка может быть выполнена в форме овала, прямоугольника, треугольника, волны и другого

Плитка гибкой черепицы чаще всего имеет стандартные размеры: длина 1 метр, высота 0,33 метра.

С производственного конвейера готовый материал доставляют в упаковочный цех, здесь плитки фасуют в коробки по 10-25 единиц. В среднем одной коробки бывает достаточно, чтобы покрыть площадь крыши до 3 м2.

Геометрические формы крыш

Сегодня существует большое количество видов крыш. Все конструкции делятся на две главные группы – плоские и скатные. Первая группа – это крыши с углом наклона менее 30 градусов. Их устройство типовое. Гораздо сложнее со скатными конструкциями. Сегодня различают скатные крыши:

• Односкатная. Крыша, имеющая в своей конструкции один скат, расположенный под разным углом (более 30 градусов).
• Двускатная. Состоит из 2-х скатов и фронтона (треугольник в торце крыши).
• Мансардная. Представляет собой ломаную конструкцию.

Важно: не всегда мансардная система предполагает, что под крышей находится жилое помещение. Но чаще всего это именно так

• Шатровая крыша – представляет собой разновидность вальмовой конструкции. Все скаты данной конструкции представляют собой одинаковые треугольники.
• Вальмовая крыша – конструкция, в которой торцевые скаты имеют треугольную форму, остальные – форму трапеции.
• Полувальмовая – главная особенность конструкции это то, что фронтоны не доходят до границы боковых свесов. Также часто в таких проектах под торцевым свесом располагают мансардные окна.
• Крыша с косыми поверхностями. Реализуется на зданиях, крыша которых имеет разные уровни.

Конструкция с зенитными фонарями. Сложный в реализации проект. Представляет собой двухуровневую крышу, каждый уровень отличается формой. Стены верхнего уровня изготовляются чаще всего из прозрачных материалов. Скаты верхнего уровня опираются на несущие плоскости нижнего уровня.

Сводчатый тип. Представляет собой две или более дугообразные поверхности.

Складчатый тип. Система двускатных или многоскатных кровель – каждая секция совмещена с другой.

Куполообразная крыша. Внешне такая крыша смотрится как полусфера.

Крыша со множественными щипцами. Разновидностей много. Для примера, несколько скатов соединяются друг с другом под разным углом, в результате образуя многогранник.

Материалы для отделки

Древесина

Наиболее распространенный вариант обшивки – доски из древесины хвойных пород. Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли. Рекомендуемая толщина деревянной обшивки – 17-22 мм, длина и ширина подбираются исходя из существующих габаритов крыши. Доски, предназначенные для обшивки, обрабатываются антисептическим составом, лакируются или окрашиваются. Крепление элементов обшивки выполняется с шагом в 1 м. Доски длиной менее 6 м достаточно зафиксировать в двух местах – по краям. Такое оформление требует реставрации каждые несколько лет.

Сталь

Листы оцинкованной стали также подойдут для обшивки свесов крыши. Толщина стали должна быть в пределах 0,6-0,8 мм. Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала. Все кромки обрабатываются краской для защиты от коррозии.

Алюминий

Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов. Толщину лучше выбирать 0,6 мм, а длину – не более 6 м. Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.

Что это такое?

Свесы – выступающие части по периметру крыши. Из задача состоит в защите стен здания от попадающих дождевых капель и прочих загрязнений, которые могут попасть на стены с кровельных скатов. Свесы могут быть различного размера, традиционно их ширина колеблется в пределах 0,4-1 м. По большому счету, выполнять подшивку совсем не обязательно. Это больше обусловлено общей эстетикой, чем функциональностью

Как бы то ни было, подшивка выполняет несколько важных задач:

• С ее помощью можно защитить от посторонних глаз «начинку» кровельного пирога. Никому не хочется, чтобы слои гидроизоляции, утеплителя, пароизоляционной пленки были видны.
• Подшив не дает ветру сорвать листы кровли. Если не подшить крышу, то сильный порыв ветра может проникнуть в вентиляционный зазор и попросту поднять крышу, полностью разрушив ее. Так что подшивку можно считать обязательной в ветреных регионах.

Подшивка производится только в самом финале всех отделочных работ после того, как произведена полная облицовка не только крыши, но и самого здания. Профессионалы называют подшив крыши финальным штрихом, придающим законченный вид всему строению.

Существует несколько разновидностей как самих скатов, так и пошивки. Каждый из способов подшивки подходит для определенного ската, и нужно иметь в виду все эти тонкости. Проанализируйте, какой именно скат собираетесь оформлять, и только после этого приступайте к расчетам, закупке материалов и прочим приготовлениям. Также учтите общую стилевую концепцию дома и решите, нужны ли подшивы вообще в вашем случае.

Вентиляция и защита

Вентиляция свесов необходима для обеспечения благоприятного микроклимата чердачного помещения, а также для предохранения от порчи элементов стропильной системы и обрешетки.Обеспечить вентиляцию можно двумя способами:

• оставить зазор между стеной и материалом обшивки;
• встроить в элементы обшивки специальные пластиковые решетки.

Поступающий через вентиляционные отверстия поток воздуха выводится через отверстия в коньке крыши, предусмотренные заранее.
Все отверстия в свесе кровли должны быть защищены сеткой, чтобы через них на чердак не проникали птицы, насекомые, грызуны.
Если чердачное помещение имеет большую площадь или планируется обустройство мансарды, необходимо позаботиться о более существенной системе вентиляции.
Если кровля утеплена, теплоизоляционный материал обязательно должен иметь вентиляционные отверстия.
Для защиты от деформации под воздействием сильного ветра или обильных осадков нужно проконтролировать качество его монтажа.
И свес, и материал обшивки должны быть объединены со стропильной системой кровли.
Следите за надежной фиксацией элементов, а также за состоянием системы водоотвода – ее закупоривание приведет к задержке осадков на карнизе и большому давлению на конструкцию свеса.
Приступайте к монтажу и отделке кровельного свеса только после тщательного изучения теоретической части данного вопроса.
Качественный свес обеспечит надежную защиту фасада, продлит срок службы кровли и постройки в целом.
Видео о формировании свесов крыши.

Что еще почитать по теме?

Когда следует обшивать свесы

Оформление свесов крыши осуществляют одновременно с укладкой кровельного покрытия или сразу после его монтажа. Откладывать отделку свесов ни в коем случае нельзя — хотя бы потому, что ближайший шторм может сильно повредить, а то и вовсе унести крышу без ветровых досок и с неподшитыми карнизами. Однако и слишком торопиться не следует. Выбирать материалы и крепёж нужно с таким расчётом, чтобы отделка прослужила не меньше всей конструкции крыши. Если спустя несколько лет доски (панели) начнёт отрывать ветром из-за неправильно выбранного крепежа, для ремонта придётся вновь строить леса.

«Красные Крыши»

Карнизные вентиля­ционные зазоры закрыва­ют от птиц и насекомых специальными перфорированными лентами.

«Красные Крыши»

Аналогичные ленты со средней частью из кровельного материала предусмотрены для зазоров в зоне конька.

При высоте стен дома более 3,5 м потребуются надёжные леса с перилами. (И козлы и леса проще и дешевле изготовить на месте из досок, чем брать в аренду сборную металлическую конструкцию.) При работе монтажники обязаны пользоваться страховочными поясами.

Способы монтажа

По стропильной конструкции

Такой способ применяется в случае, когда скат имеет небольшой угол наклона.

Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке.
Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

По подготовленному каркасу

В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости.
На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

Монтаж фронтального свеса

Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

На стену монтируется брус, который также служит опорой для материала подшивки.

Характеристики карнизных свесов.

Соорудить карниз крыши можно самостоятельно, поскольку эта задача не является наиболее сложной в строительстве. Самое главное – перед началом работ разобраться и понять, какие бывают виды конструкций. Среди них можно выделить два типа:

1. Фронтальный состоит из выступающих наклонных краев скатов крыши. Они защищают фронтон дома от влияния атмосферных осадков. Карниз крыши может иметь края длиной до 1 м.

2. Боковые свесы имеют длину до 60 см. Из названия можно понять, что расположены они по бокам постройки.

Для определения величины свеса карниза обязательно следует учитывать высоту постройки и ширину отмостки. Чем выше постройка, тем длиннее должен быть карниз крыши. Если стропильная система не имеет выходящих за границы стен постройки выступов, для наращивания стропильных ног используются обрезки бруса, к которым крепится карнизная доска

Обязательно следует учитывать, что карниз крыши должен обеспечивать долговечность и защиту фронтона постройки, поэтому важно, чтобы ширина свеса была рассчитана максимально правильно. Чтобы избежать проникновения влаги и сделать крышу более эстетичной, для обшивки нижних краев свесов используются доски или другие материалы

Особенности проектирования и монтажа карнизных свесов

При проектировании и монтаже следует учитывать:

Величину вылета карнизного свеса от несущей стены

Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях. . При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства

При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

Монтаж карнизных свесов, видео:

Монтаж софитов Vox, видео:

Организация вентиляции

Если свес кровли полностью закрывается, важно продумать его вентиляцию. Если фронтонные карнизы не требуют устройства дополнительных отверстий для вентиляции и подшиваются «в сплошную», то карнизные подшитые свесы должны предусматривать естественную организацию вентиляции неэксплуатируемых чердачных и подкровельных пространств

Поступаемые воздушные потоки движутся снизу вверх, и чтобы теплый воздух выходил и не оседал в виде конденсата на конструкциях стропильной системы, в верней части крыши делаются специальные небольшие отверстия – продухи, а для притока в карнизных свесах выполняются приточные воздушные отверстия.

Вентиляция не последний элемент при организации кровли Источник penzatile.ru

Для расчета количества приточных вентиляционных отверстий руководствуются техническими рекомендациями: размер отверстий зависит от общей проекции площади крыши и принимается равным 1/500 всей площади. Размер приточных вентиляционных отверстий, естественно, должен быть равен количеству продухов в верхней части крыши. Чтобы под карниз крыши не залетали мелкие птицы и различные насекомые, вентиляционные отверстия закрываются защитными сетками.

Разновидности свесов

Свес крыши обеспечивает защиту стены от попадания талой воды, косого дождя, а также затеняется дом от жарких солнечных лучей.

В строительстве карнизный свес классифицируется по своим конструкционным разновидностям:

• Фронтальный

  . Данная конструкция служит для защиты наружных фасадов здания и, по сути, является продолжением крыши, выступающей за наружные границы скатных кровель. Длина фронтального карнизного свеса может быть от 400 до 1000 мм и зависит от места расположения карнизного выпуска. В отдельных случаях длина может быть увеличена, до необходимого размера. Фронтальный свес в отличие от бокового, почти всегда выполняют закрытого типа и подшивают различными материалами.

• Боковой

  . Обычно используется при двускатных кровлях и располагается по бокам кровли здания. Длина боковых свесов варьируется в пределах от 500 до 600 мм.

Свес кровли по нормам в обязательном порядке оборудуется ограждением и обеспечивает задержку снежного массива.

Монтаж бокового свеса крыши Источник ros-k7.ru

Разновидности

Выделяют два основных типа карнизных свесов:

• боковой;
• фронтальный.

Если взять для примера двускатную крышу, то вдоль боковых стен здания будут располагаться боковые свесы, а фасад окажется защищен фронтальным (фронтонным) свесом.Фронтальный может быть как выступающим, так и выполненным заподлицо.
Этот момент зависит от дизайнерской задумки.При оборудовании выступающего свеса производится удлинение конька крыши на определенное заранее расстояние (до 1 м) за пределы фасада здания.
Несущие кровельные перекладины, закрепленные на стропилах, также удлиняются.
Затем производится монтаж карнизной доски – она фиксируется на торцевых сторонах конька и несущих брусьев обрешетки.
Часто нижнюю часть фронтального свеса подшивают для придания кровле более эстетичного и завершенного вида.Боковой свес также может быть предусмотрен габаритами элементов стропильной системы в процессе строительства.
В противном случае осуществляется монтаж кобылок – брусков, являющихся продолжением стропил.
Кобылки крепятся к торцам стропильных балок, а на них монтируется карнизная доска.
Рекомендуемый размер боковых свесов – 40 — 60 см.
Точное значение определяется с учетом высоты здания, ширины отмостки фундамента и материала, из которого построено здание (деревянные, кирпичные, панельные постройки).

Особенности наплавляемых материалов

При укладке скатной кровли можно использовать инструмент, который является обычным для каждого мастера. Но когда речь заходит о наплавляемом материале, тогда понадобятся элементы, которые используются реже. Одним из них является газовая горелка. Именно благодаря ей удается добиться эффекта наплавления. В процессе происходит диффузия слоев кровли, что позволяет добиться таких результатов:

• хорошая теплоизоляция;
• дополнительная шумоизоляция;
• небольшой вес кровли;
• устойчивость к осадкам;
• устойчивость к химическим веществам;
• длительный срок службы.

Пирог плоской наплавляемой кровли подразумевает наличие слоя утеплителя. Благодаря ему удается снизить коэффициент теплоотдачи, а значить повысить эффективность покрытия. Структура наплавляемого материала в паре с утеплителем также обеспечивает хорошую звукоизоляцию, что позволяет спать спокойно даже при сильном граде. Вес кровли, которая выполнена методом наплавления в несколько раз ниже той, что накрыта шифером, поэтому можно говорить об умеренной нагрузке на стены и фундамент. Вещества, которые входят в состав материалов для наплавляемой кровли обладают отличными водоотталкивающими свойствами, что не заставит переживать при ливнях. Нередко дождевая вода несет в себе химические элементы, которые становятся причиной коррозионного воздействия на различные материалы, но наплавляемая кровля инертна к их воздействию. При соблюдении всех ГОСТ срок службы такой конструкции может достигать 20 лет без ремонта.

Как оформляется свес кровли, расположенный заподлицо со стенами дома?

Здесь речь идет о свесах кровли, образующихся в том случае, когда стропила не выходят за фронтальные стены здания. Как же тогда организовать защиту стен от осадков и влаги, стекающей со скатов крыши? Данную функцию выполняет сливная доска, которая крепится горизонтально по краю стропильной системы. Кроме того, сливная доска послужит основой для монтажа желобов водостока.

Существенный минус таких свесов – слабая защита от влаги верхней части стен, что особенно важно для деревянных построек. Именно поэтому свесы кровли в деревянных домах никогда не делают заподлицо

Здесь минимальный выступ конструкции за периметр стен – 50-55 см. Данный показатель может быть уменьшен при возведении домов из кирпича или монолитных панелей.

Иногда свесы обустраивают, задействуя затяжки, которые выступают за стены и служат местом для врезки стропильных ног. В этом случае свес не только придаст конструкции кровли законченный вид, но и защитит чердачное пространство от сквозняков и попадания осадков во время сильного ветра. Кроме того, благодаря наличию отделанного карниза, данный участок кровельной конструкции не станет прибежищем для птиц и летучих мышей. Еще один явный плюс – более долгое остывание печной трубы, а значит, и более экономный обогрев помещений.

Деревянные конструкции крыши дома снип, как сделать реконструкцию кровли, устройство смотрите фото и видео

Содержание статьи:

1. Описание используемых кровельных материалов

2. Из каких элементов состоит кровля

3. Особенности несущих конструкций

При строительстве деревянных домов стоит задача рационального совмещения эстетики и практичности кровельной конструкции. Среди большого выбора материалов подойдут здесь далеко не все, что существенно усложняет технологию строительства.

Следуя главному требованию, необходимо уделять внимание тому, чтобы конструкция крыши деревянного дома гармонично смотрелась на фоне всего здания. Деревянные дома всегда имели особый спрос у ценителей экологичных и натуральных материалов, а правильная обработка бревна позволяет добиться хорошей теплоизоляции, легкости монтажа и надежного крепления навесных конструкций.

Существенным недостатком дерева считается его деформация при температурных колебаниях, особенно – изменениях уровня влажности, что нужно учесть при выборе того или иного пиломатериала. Особое внимание обращается на порядок сборки оконных и дверных проемов, выдержку для усадки сруба. К проблемным участкам относится деревянная крыша – конструкция ее возводится по определенным правилам.

Как уже было сказано, для нее подбирается особый материал, устанавливается она при определенных условиях, в ходе эксплуатации требует повышенного контроля, чем, например, при строительстве крыши на каменном здании.

Коэффициент усадки сырого бревна и бруса составляет 10%, сырого профилированного бруса достигает порядка 5%, высушенного и клееного бруса – до 3%. Исходя из этих значений, в проекте строительства деревянных домов отмечается два значения – до того, как материал усел, и после этого.

Как правило, крыши таких домов возводятся скатными, о чем указывается даже в СНиП — деревянные конструкции кровли плоские и односкатные считаются непрактичными и внешне непривлекательными.

Большой выбор скатных конфигураций позволяет выбрать то, что приходится по вкусу будущему владельцу дома, например:

Скатная крыша имеет ряд преимуществ перед другими типами кровель:

• обладает лучшей термоизоляцией деревянных ферм перекрытия;
• под ней можно обустроить мансарду;
• для нее подходят более дешевые кровельные покрытия;
• снежные массы спускаются с крыши по мере накопления;
• дождевая вода быстрее скатывается;
• можно сделать длинные кровельные свесы, благодаря чему осадки будут выводиться далеко от стен.

Описание используемых кровельных материалов

Выполняется строительство или реконструкция крыши деревянного дома при помощи любого из этих покрытий:

• наплавляемых материалов на битумной мастике, например, еврочерпицы;
• рулонных наплавляемых материалов;
• керамической и металлической черепицы;
• шифера;
• ондулина.

Специалисты рекомендуют подбирать покрытия с небольшим весом типа металлочерепицы и ондулина, тогда не потребуется дополнительного укрепления несущих конструкций, работа будет выполнена гораздо быстрее.

Использование еврошифера и профнастила для деревянных домов приведет к появлению шума от дождя, а из-за сниженных гидроизолирующих свойств потребуется постоянный ремонт кровельного пирога.

К экзотическому варианту относят обустройство крыши в виде продольного нахлеста обрезной доски, либо «исторических» материалов (соломенные крыши, из камыша). Однако так называемая деревянная крыша — конструкция которой практически не отличается от традиционных вариантов, будет актуальной в местах расположения эко- или этнопоселений, приближенных к природе.

Из каких элементов состоит кровля

Сборка крыши выполняется из нескольких взаимосвязанных между собой компонентов, изображенных на фото:

1. Скатов – наклонных поверхностей кровли, которые могут быть плоскими или криволинейными.
2. Конька – верхнего продольного ребра в месте примыкания скатов.
3. Ребра ската, представленного в виде выступающего угла на пересечении скатов.
4. Ендова, называемого также разжелобком, являющегося вогнутым пересечением скатов.
5. Карнизного свеса – незначительного выступа кровли за пределы сруба (на завершающем этапе подшиваем карниз крыши отделочным материалом).
6. Фронтонного свеса – часть кровли, нависающая над стеной.
7. Водосточного желоба.
8. Водосточной трубы.
9. Дымохода.

Независимо от выбора покрытия для крыши, структура кровельного пирога должна быть полностью сохранена.

Для обрешетки берутся: для металлических материалов и шифера – бруски или доски, для черепицы только доски. Если используются материалы на битумной мастике, то обрешетка укладывается сплошным полотном. В случае использование чердака или мансарды для проживания, выполняется еще и внутренняя отделка. Но в любом случае, порядок укладки слоев пирога должен соблюдаться.

Итак, если владелец дома самостоятельно возводит деревянные конструкции крыши, то нужно придерживаться основных требований:

• Отделка выполняется, как минимум, с промежутком в 5 мм от пароизоляционного слоя, что предотвратит порчу облицовки в случае образования конденсата.
• Крепление пароизоляции выполняется так, чтобы она немного провисала над утеплителем. Благодаря такому запасу материал зимой из-за холодного воздуха будет натягиваться, но не порвется.

• Уровень паропроницаемости увеличивается от внутренних элементов к наружным, то есть гидроизоляционная мембрана должна пропускать влагу лучше, чем, например, внутренняя пароизоляция, иначе пар будет скапливаться в утеплителе, создавая конденсат.
• Необходима хорошая вентиляция подкровельного пространства до пароизоляционного материала. С этой целью просверливаются в подшивке свесов отверстия, либо устанавливаются решетки, конек также крепится с небольшим зазором, закрытым от осадков.

Стропильная система деревянного дома, подробно на видео:

Особенности несущих конструкций

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Прежде чем начнется строительство или реконструкция деревянных крыш, тщательно подбирается схема ее устройства. Крепление скатной кровли выполняется по определенным стропилам. Самыми распространенными считается наслонная и висячая конструкция, различающиеся только тем, что в первом варианте есть промежуточная опора, либо опора для внутренней несущей стены или перегородки.

Опора не должна располагаться от наружной стены далее, чем на 6,5 м, а вторая опора способствует увеличению каждого прогона – расстояния от средней опорной балки и внешней стены до 15 м. Мауэрлат (подстропильный брус) в деревянном доме сооружается из верхнего стенового ряда бревен.

Поддержка висячих стропил осуществляется только стенами, подвергающимися распирающему усилию. Во избежание подобной ситуации рекомендуется выполнить затяжку, которая зафиксирует стропильные ноги в одном положении. При большой ширине дома дополнительно крепится стойка, а нагрузка частично возлагается на подкосы.

Новичкам, не имеющим представления о подобном монтаже, лучше заказать готовый проект дома в специальной компании. Там будут предложены типовые и универсальные конструкции деревянных крыш, так и может быть разработан индивидуальный вариант (прочитайте: «Устройство крыши деревянного дома: какую кровлю выбрать»).

Если в строительстве используются сырые пиломатериалы, то важно дать постройке осесть, при этом обустройство узла должно быть со специальными «скользящими» элементами. Как только начнется усадка стропил поперек расположения бруса, то при помощи такого устройства деревянной крыши удастся сохранить их продольную привязку.

По аналогии с этим выполняется и крепление стропил рядом с коньком. Результатом подобных действий станет то, что даже при значительной усадке деревянные конструкции кровли останутся на первоначальном месте и не деформируются. Читайте также: «Какой деревянный потолок лучше сделать – виды, особенности».

Подводя итог, следует обратить внимание на достаточно сложную структуру деревянных домов, проектирование и установка которой требует высокого профессионализма. Новичкам, не имеющим определенных навыков, самим с работой не справиться. Что касается выбора материалов, разновидностей кровель, то все ограничивается только бюджетом владельца дома.

Объяснение типов скатных крыш — срезные и стропильные крыши

Существует два основных метода строительства скатных крыш;

1. «Резная крыша» — это традиционный метод рубки древесины на месте и возведения крыши с использованием стропил, коньковых досок,
   балки и прогоны и т. д. — точные детали определяются размером крыши, размером бревен и т. д.
2. «Фармированная крыша» — с использованием ферм заводского изготовления, которые доставляются на площадку в собранном виде и только что смонтированы.

Нынешние строительные нормы требуют подробного расчета напряжений, размеров древесины и т. д., используемых при строительстве крыш, поэтому завод
изготовленные фермы становятся стандартной практикой, когда все это можно проработать на компьютере.

Разрезная крыша

Говоря простым языком, этот тип крыши
состоит из стропил и лаг. Балки предотвращают распространение стропил/стен наружу и обеспечивают удобную поддержку для
потолок ниже.

Размер стропильных досок будет зависеть от их длины от стеновой плиты до конька, типа кровельного покрытия и наличия
прогоны встроены в крышу. Более экономично оставлять поперечное сечение стропил вниз, однако там, где открытая
требуется пространство на крыше, потребуются большие стропила. Типичное расстояние между стропилами составляет 400 мм (16 дюймов), меньшее расстояние позволит
стропила и обрешетка небольшого сечения, которые крепятся к стропилам для размещения/фиксации шифера или черепицы, которые будут использоваться. Чем шире разрыв
между стропилами, тем толще должны быть стропильные и обрешеточные брусья.

Стропила прибиваются к стеновой плите в верхней части каждой несущей стены, обычно это закладные деревянные бруски размером 100×75 мм (4×3 дюйма).
на цементном растворе поверх внутренней обшивки полой стены или внутренней части сплошной стены. Стеновые брусья вдоль
верхняя часть каждой стены должна быть соединена внахлест в месте их соединения.

Каждое стропило имеет небольшой треугольный
секции (называемые «стыками птичьего рта»), вырезанные из них, чтобы они могли аккуратно прилегать к настенной пластине. Верхняя часть стропила
обрезается под углом и прибивается к коньковой доске, обычно размером 175 мм x 32 мм (7 x 2 1/2 дюйма), устанавливаемой вертикально.

Прогоны

и связанные с ними распорки используются для дополнительной поддержки стропил. Прогоны идут под прямым углом
к стропилам соответствующие распорки располагаются под каждым четвертым (или около того) стропилом для крепления к балке над опорной стеной
ниже.

Подвесы в сочетании с продольным креплением, идущим под прямым углом к ​​балкам, используются для удержания потолка.
вверх. Каждая подвеска прибивается между каждым четвертым (или около того) стропилом и нижней балкой. Чем больше размер лаг, тем меньше вероятность
понадобятся вешалки.

Хомуты, коньковые хомуты и/или хомуты дальше по стропилам иногда используются для обеспечения дополнительной связи между
стропила с обеих сторон крыши. Там, где они используются, они обычно крепятся к случайной паре стропил вдоль крыши.

Никакая часть деревянной крыши никогда не должна быть отрезана, модифицирована, удалена или изменено покрытие крыши (например, замена шиферной крыши
покрытие бетонной плиткой) без консультации с инженером-строителем.

Ферменная крыша

Ферменная крыша состоит из ряда
изготовленные на заводе рамы (или фермы), каждая из которых объединяет балку, стропила и подкосы. На иллюстрации справа показано
типичная ферма для простой двускатной крыши.

Каждая современная стропильная ферма проектируется и изготавливается для определенного положения в конструкции крыши и состоит из древесины, соединенной встык.
отрезки обычно скрепляются гвоздями с помощью пластинчатых креплений — деревянное соединение не используется. Исторически стропильные
были скреплены болтами или врезными и шипованными, а затем закреплены колышками.

Так как каждая ферма предназначена для формирования
являются частью всей конструкции крыши, их нельзя обрезать, модифицировать или изменять их использование (т.е. заменять шиферное покрытие крыши
покрытием из бетонной плитки) без консультации инженера-строителя.

На иллюстрации справа показана конструкция фермы открытой планировки, включающая зону для комнаты в пространстве крыши. Различные другие
конструкции ферм доступны для различных целей.

Руководство по строительству | Традиционные срезные крыши

В хорошей традиционной конструкции срезной крыши требуется полная триангуляция крыши, стропила и балки должны соприкасаться на уровне стеновой плиты, как если бы они не совпадали, существует повышенный риск расползания крыши. Если есть риск расползания кровли, требуется инженерный проект. Назначенный инженер-проектировщик должен иметь соответствующую квалификацию и иметь соответствующую страховку профессиональной ответственности.

Надлежащая передача нагрузок от прогонов либо на специально разработанные балки, либо на несущие стены также важна для хорошего проектирования. Для проектирования крыш сложной или крупномасштабной конструкции рекомендуется привлекать инженера. Назначенный инженер-проектировщик должен иметь соответствующую квалификацию и иметь соответствующую страховку профессиональной ответственности.

Идеальная конструкция кровли

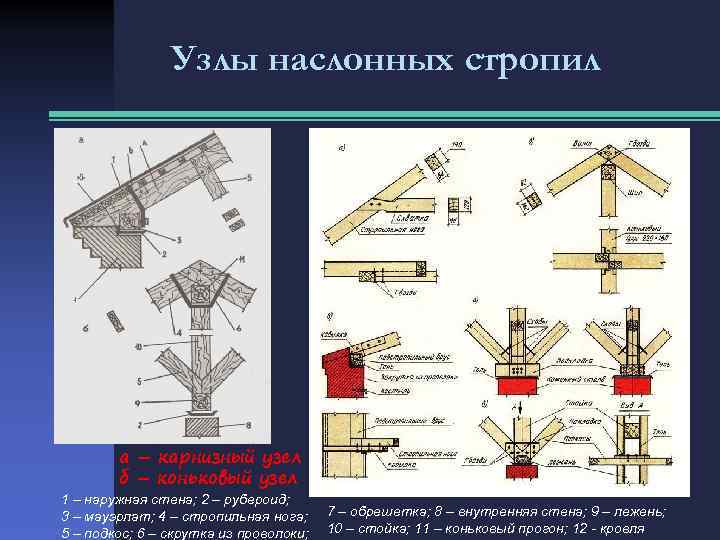

Ниже показаны типичные стыки правильно спроектированных срезных крыш. Обратите внимание, что нагрузка на прогоны передается через стойки на несущую стену, а также на то, что стропила и балки имеют триангуляцию на уровне карниза.

Схема D38 — Разрез через традиционную врезную крышу

Схема D39 — Соединение A — Детальное расположение стыка подвески прогона стропила и подкоса

Схема D40 — Соединение B — Распорки на уровне потолка

Схема D41 — Соединение C — Расположение подвески и балки на уровне потолка

90 002 В срезанной крыше подвесы и крепления поддерживают потолочные балки. Связующее должно быть надежно прибито к каждой потолочной балке. Подвески устанавливаются через каждые 4 балки и прибиваются к потолочным балкам после загрузки крыши. Обратите внимание, что если сталь также является частью пола в мансардном этаже или на полуторном этаже, требуется как минимум 30-минутная огнестойкость за счет вспучивающейся краски на всех четырех открытых поверхностях.

Фиксация гвоздей

Убедитесь, что все соединения надежно прибиты гвоздями диаметром не менее 3,1 мм и длиной 90 мм. Гвозди должны быть на одном уровне с поверхностью древесины. При использовании пневматических или газовых гвоздей следите за тем, чтобы гвозди не были забиты слишком сильно. Крепление крыши к наружным стенам должно выполняться в соответствии с указаниями, изложенными ранее.

В ситуациях, когда стальная балка встроена для поддержки потолочной балки или балки пола в конструкции слухового окна, непрерывность теряется там, где балки врезаются в стенку балки. Для обеспечения непрерывности можно обеспечить обвязку, как показано ниже, с использованием лент размером не менее 30 мм x 2,5, которые должным образом прикреплены к балкам.

Диаграмма D42 — Типичная деталь крепления, где используется стальной элемент*

На приведенной выше диаграмме показан вид с нижней стороны балки и потолочных балок, на котором показана типичная деталь крепления. Балка и связанные с ней детали крепления должны соответствовать спецификации инженера. Назначенный инженер-проектировщик должен иметь соответствующую квалификацию и иметь соответствующую страховку профессиональной ответственности.

Конструкционная древесина

Выдержка с http://www.woodtechnologyireland.ie

Вся конструкционная древесина должна пройти оценку их прочности, уменьшающую дефекты, обычно проводимую сортировочными машинами или обученными визуальными оценщиками прочности. Эта деятельность регулируется европейскими и национальными стандартами; основным стандартом является I.S. EN 14081-1:2016 «Деревянные конструкции. Классифицированная по прочности строительная древесина прямоугольного сечения. Часть 1. Общие требования»; это определяет не только маркировку СЕ (применимую ко всем гармонизированным стандартам), но и «общую» маркировку, которая отличается от маркировки СЕ. Визуальная сортировка древесины обычно проводится в соответствии с национальными стандартами, которые должны соответствовать EN 14081-1. Положения о строительных изделиях требуют наличия Декларации о характеристиках, прежде чем продукт может иметь маркировку СЕ.

Визуальная сортировка древесины обычно проводится в соответствии с национальными стандартами, которые должны соответствовать EN 14081-1. Национальным стандартом визуальной оценки Ирландии является I.S. № 127 «Конструкционная древесина – визуальная классификация по прочности – Пиломатериалы хвойных пород прямоугольного поперечного сечения».

EN 14081-4 «Машинная сортировка – настройки сортировочной машины для систем, управляемых машиной» был отозван, и настройки машины теперь приводятся в утвержденных отчетах по сортировке.

Каждый отдельный кусок древесины визуально классифицирован с использованием I.S. 127 должен быть отмечен. Древесина, классифицированная с использованием стандартов визуальной оценки других стран-членов, является приемлемой при условии, что стандарт соответствует EN 14081-41, а древесина поступила в продажу на законных основаниях, имеет декларацию качества и маркировку CE.
