Сортамент двутавр балочный ГОСТ 26020-83
Вернуться на страницу «Металлические двутавры»
Нормальные (балочные) двутавры
Условные обозначения
h — высота, b — ширина, s — толщина стенки, t — толщина полки, r1 — радиус сопряжения
A — площадь сечения, P — масса п/м,
Iy — момент инерции относительно оси Y, Iz — момент инерции относительно оси Z,
Wy — момент сопротивления относительно оси Y, Wz — момент сопротивления относительно оси z,
iy — радиус инерции относительно оси Y, iz — радиус инерции относительно оси Z,
Sy — статический момент.
Характеристики сечения
| Номер профиля | мм | Площадь сечения, см2 | Линейная плотность, кг/м | Справочные величины для осей | ||||||||||
| h | b | s | t | r | Х — Х | Y — Y | ||||||||
| Ix, см 4 | Wx , см 3 | Sx , см 3 | ix , см | Iy, см 4 | Wy, см 3 | iy, см | ||||||||
| 10Б1 | 100,0 | 55 | 4,1 | 5,7 | 7 | 10,32 | 8,1 | 171 | 34,2 | 19,7 | 4,07 | 15,9 | 5,8 | 1,24 |
| 12Б2 | 120,0 | 64 | 4,4 | 6,3 | 7 | 13,21 | 10,4 | 318 | 53,0 | 30,4 | 4,90 | 27,7 | 8,6 | 1,45 |
| 14Б1 | 137,4 | 73 | 3,8 | 5,6 | 7 | 13,39 | 10,5 | 435 | 63,3 | 35,8 | 5,70 | 36,4 | 10,0 | 1,65 |
| 14Б2 | 140. 0 | 73 | 4,7 | 6,9 | 7 | 16,43 | 12,9 | 541 | 77,3 | 44,2 | 5,74 | 44,9 | 12,3 | 1,65 |
| 16Б1 | 157,0 | 82 | 4,0 | 5,9 | 9 | 16,18 | 12,7 | 689 | 87,8 | 49,5 | 6,53 | 54,4 | 13,3 | 1,83 |
| 16Б2 | 160,0 | 82 | 5,0 | 7,4 | 9 | 20,09 | 15,8 | 869 | 108,7 | 61,9 | 6,58 | 68,3 | 16,6 | 1,84 |
| 18Б1 | 177,0 | 91 | 4,3 | 6,5 | 9 | 19,58 | 15,4 | 1063 | 120,1 | 67,7 | 7,37 | 81,9 | 18,0 | 2,04 |
| 18Б2 | 180,0 | 91 | 5,3 | 8,0 | 9 | 23,95 | 18,8 | 1317 | 146,3 | 83,2 | 7,41 | 100,8 | 22,2 | 2,05 |
| 20Б1 | 200 | 100 | 5,6 | 8,5 | 12 | 28,49 | 22,4 | 1943 | 194,3 | 110,3 | 8,26 | 142,3 | 28,5 | 2,23 |
| 23Б1 | 230 | 110 | 5,6 | 9,0 | 12 | 32,91 | 25,8 | 2996 | 260,5 | 147,2 | 9,54 | 200,3 | 36,4 | 2,47 |
| 26Б1 | 258 | 120 | 5,8 | 8,5 | 12 | 35,62 | 28,0 | 4024 | 312,0 | 176,6 | 10,63 | 245,6 | 40,9 | 2,63 |
| 26Б2 | 261 | 120 | 6,0 | 10,0 | 12 | 39,70 | 31,2 | 4654 | 356,6 | 201,5 | 10,83 | 288,8 | 48,1 | 2,70 |
| 30Б1 | 296 | 140 | 5,8 | 8,5 | 15 | 41,92 | 32,9 | 6328 | 427,0 | 240,0 | 12,29 | 390,0 | 55,7 | 3,05 |
| 30Б2 | 299 | 140 | 6,0 | 10,0 | 15 | 46,67 | 36,6 | 7293 | 487,8 | 273,8 | 12,50 | 458,6 | 65,5 | 3,13 |
| 35Б1 | 346 | 155 | 6,2 | 8,5 | 18 | 49,53 | 38,9 | 10060 | 581,7 | 328,6 | 14,25 | 529,6 | 68,3 | 3,27 |
| 35Б2 | 349 | 155 | 6,5 | 10,0 | 18 | 55,17 | 43,3 | 11550 | 662,2 | 373,0 | 14,47 | 622,9 | 80,4 | 3,36 |
| 40Б1 | 392 | 165 | 7,0 | 9,5 | 21 | 61,25 | 48,1 | 15750 | 803,6 | 456,0 | 16,03 | 714,9 | 86,7 | 3,42 |
| 40Б2 | 396 | 165 | 7,5 | 11,5 | 21 | 69,72 | 54,7 | 18530 | 935,7 | 529,7 | 16,30 | 865,0 | 104,8 | 3,52 |
ОСТАЛЬНЫЕ СЕЧЕНИЯ СМОТРИТЕ ЗДЕСЬ:
Двутавры: 10Б1 — 40Б2 , 45Б1 — 100Б4
СМОТРЕТЬ ПОЛНЫЙ ТЕКСТ ДОКУМЕНТА — ГОСТ 26020-83
В отличии от СТО, двутавры по ГОСТу менее популярны.
Это связано с тем, что стандарт СТО адаптирован под международные стандарты и его можно продавать не только в России, но и за рубежом. На отечественном рынке стандарт по прежнему присутствует, но найти двутавровые балки по ГОСТу уже труднее чем по СТО.
При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.
В таблице представлены цены на начало 2018 года.
Двутавровая балка Б ст. 3 — ГОСТ 26020
| А ГРУПП, ООО | ARCELOR-MITTAL (AMDSV LLC) | ЕВРАЗ МЕТАЛЛ ИНПРОМ, ОАО | АРИЭЛЬ МЕТАЛЛ, ОАО | ДИПОС, ГК | МЕТАЛЛО-КОМПЛЕКТ-М, АО | СТАЛЬ-РЕЗЕРВ, ТПО, ООО | ЕМГ-ГРУПП, ООО | БЕТАЛЛ, ООО | БРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАО | МЕТАЛЛ-СЕРВИС, ОАО | МЕТАЛЛО-ТОРГ, АО | МЕТА-ГОР, ООО | АТОН-СТАЛЬ, ООО | ТК СТАЛЬ-ИНТЕКС ТРЕЙД, ООО | |
| 12Б1 | 66 500 | 66 290 | 66 900 | 67 900 | 67 390 | 65 800 | 66 900 | 68 490 | |||||||
| 14Б1 | 66 500 | 66 900 | 69 900 | 65 900 | 69 890 | 65 800 | 66 900 | 70 990 | |||||||
| 16Б1 | 66 500 | 61 800 | 66 900 | 69 000 | 69 390 | 65 800 | 66 900 | ||||||||
| 18Б1 | 49 900 | 50 000 | 49 990 | 50 990 | 49 080 | ||||||||||
| 20Б1 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 49 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 55 600 | 52 080 | |
| 25Б1 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 52 780 | ||
| 30Б1 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 50 850 | 52 180 |
| 35Б1 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 49 500 | 51 980 | |
| 40Б1 | 54 300 | 51 760 | 54 300 | 54 300 | 54 300 | 47 900 | 50 890 | 50 410 | 54 300 | 54 300 | 54 500 | 54 300 | 49 990 | 45 880 | |
| 45Б1 | 54 300 | 50 500 | 54 300 | 54 300 | 54 300 | 47 900 | 48 590 | 50 410 | 54 300 | 54 300 | 54 500 | 54 300 | 46 480 | ||
| 50Б1 | 54 300 | 51 760 | 54 300 | 54 300 | 54 300 | 45 900 | 51 190 | 53 900 | 54 300 | 55 990 | 54 500 | 54 300 | 55 300 | 46 980 | |
| 55Б1 | 54 300 | 54 300 | 54 300 | 54 300 | 49 900 | 50 890 | 52 900 | 54 300 | 54 300 | 54 500 | 54 300 | 55 300 | |||
| 60Б1 | 54 300 | 54 300 | 54 300 | 52 450 | 48 900 | 50 890 | 50 410 | 54 300 | 54 500 | 55 300 | 47 280 | ||||
| 70Б1 | 52 500 | 52 500 | 52 500 | 49 090 | 48 710 | 52 500 | 52 700 | 52 500 | 51 600 | ||||||
| 25Б2 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 55 600 | 52 780 | |
| 30Б2 | 54 600 | 54 100 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 55 600 | 52 180 | |
| 35Б2 | 54 600 | 54 610 | 54 600 | 54 600 | 54 600 | 51 900 | 55 290 | 54 510 | 54 600 | 54 600 | 55 100 | 54 600 | 55 600 | 51 980 | |
| 40Б2 | 54 300 | 54 300 | 54 300 | 54 300 | 47 900 | 50 890 | 54 300 | 54 300 | 54 500 | 54 300 | 53 300 | 46 080 | |||
| 45Б2 | 50 200 | 52 160 | 54 300 | 54 300 | 52 500 | 47 900 | 48 990 | 50 410 | 54 300 | 54 500 | 54 300 | ||||
| 50Б2 | 54 300 | 54 300 | 52 450 | 42 700 | 47 900 | 48 990 | 50 410 | 54 300 | 54 500 | 53 300 | |||||
| 55Б2 | 54300 | 54300 | 54300 | 54300 | 49900 | 50890 | 50410 | 52300 | 54500 | 48050 | 46980 | ||||
| 60Б2 | 54300 | 54300 | 54300 | 54300 | 42900 | 50410 | 54300 | 54500 | 54300 | 55300 | 47280 | ||||
| 70Б2 | 52500 | 52500 | 52500 | 50810 | 52500 | 52700 | 52500 | 53500 | |||||||
| 80Б2 | |||||||||||||||
| 50Б3 | 54300 | ||||||||||||||
| 100Б3 |
Дополнение 1
Семейства двутавров для программы Revit
Для тех кто работает в программе Revit, могут быть полезны семейства двутавров.
На каждый двутавр созданы два семейства. Первое семейства создано на основе рабочей плоскости, а второе по линии. Семейства на основе рабочей плоскости удобно использовать для колонн или элементов расположенных строго горизонтально или вертикально. Семейства на основе линии удобней использовать для наклонных балок.
Посмотреть эти семейства можно на странице «Revit-Двутавр балочный ГОСТ 26020-83»
Сортамент двутавров: таблицы, ГОСТ
Сортамент двутавров: таблицы, ГОСТ
- Металлопрокат
- Обновлено 10 октября 2020 г.
Среди многообразия видов металлопроката двутавр обладает наиболее отличительными особенностями. Это касается как надежности, так и цены. Строительство, вагоностроение и производство спецтехники – все эти отрасли являются активными потребителями данного профиля. Не говоря уже о мостостроении, на которое приходится около 50% всего выпускаемого двутавра. Но что послужило этому причиной? Какие типоразмеры входят в стандартный сортамент двутавров? На что следует обратить внимание при выборе размера профиля? Обо всем этом Вы узнаете прочитав статью ниже.
Характеристики
Двутавр представляет собой металлический профиль с Н-образной формой сечения. Типоразмеры, их пределы отклонений и форма двутавров регулируются государственными стандартами ГОСТ 8239-89 и ГОСТ 26020-83. Там же указаны порядок маркировки и виды используемых материалов.
На фоне остального металлопроката двутавр имеет наибольшую степень удельной прочности и жесткости. Связано это с его формой сечения. Она соответствует наиболее правильному распределению напряжения по площади балки, что позволяет существенно снизить объем используемого материала. Так временное сопротивление на разрыв двутавра и цельного бруска с аналогичными размерами практически одинакова, а масса при этом Н-образного профиля ниже более чем в 10 раз.
Сортамент уголков по ГОСТ 8509-93
Двутавры получают методом прокатывания. На производство они поставляются заготовками от 3 до 12 метров. По требованию заказчика метраж проката может быть значительно увеличен.
Виды двутавров
Современная промышленность представляет огромное многообразие двутавров.
В зависимости от формы сечения их подразделяют на следующие категории:

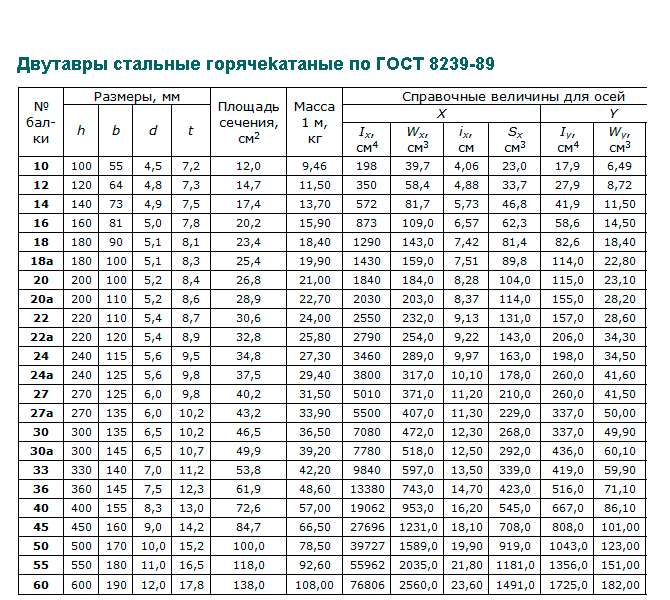

- Горячекатаный стальной двутавр ГОСТ 8239-89. Представляет собой Н-образный профиль, полки которого образует со стенкой угол 8-12 градусов. Наиболее часто употребляется как опорная кран-балка для тельферных линий.
- Двутавры нормальные. Их сортамент полностью представлен в таблице ГОСТа 26020-83. От предыдущего типа профиля его отличает параллельность граней полок между собой. Это упрощает процесс изготовления с одной стороны, а с другой, хотя и незначительно, снижает сопротивляемость деформации профилем. В конструкторской документации его принято обозначать буквой «Б».
- Двутавр широкополочный ГОСТ 26020-83. Ширина полок в данном профиле увеличена почти в 1,5 раза по сравнению с вышепредставленными видами двутаврого сортамента. Такое увеличение формы сечения положительно сказывается на прочности, жесткости и долговечности балки. В среднем она способна выдержать на 40% большей нагрузки по сравнению с нормальным двутавром.
Маркируется буквой «Ш». - Колонные двутавры отличаются еще большей шириной полок. Толщина стенки также увеличена. Точные размеры двутавра приведены в ГОСТ 26020-83. Такая модификация позволяет повысить значение прочности почти на 100%. Употребляется в особо ответственных конструкциях. Обозначается буквой «К».
Маркируется буквой «Ш».
Помимо формы сечения сортамент прокатного профиля включает в себя различную номенклатуру материалов, из которых изготавливают двутавровые балки. Наиболее применяемыми из них являются:
- Углеродистые стали обыкновенного качества. Механические свойства и химический состав соответствуют ГОСТ 380-2005. По степени раскисления подразделяются на спокойные, кипящие и полуспокойные. Восемьдесят процентов рынка представлены именно этими сталями в силу их оптимального соотношения цены, технологических и прочностных характеристик.
- Строительные стали ГОСТ 27772-88. Отличаются более высокими требованиями по отношению к содержанию вредных примесей. Основной сортамент данных сталей представлен такими марками как С235, С245 и С255.
- Низколегированные прокатные стали. Полный список механических характеристик размещен в основной таблице ГОСТа 19281-89. Данные стальные сплавы дополнительно легированы марганцем, кремнием и алюминием, что делает их более устойчивыми по отношению к динамическим нагрузкам.
- Стали для мостостроения ГОСТ 4784-97. Еще более прочный сплав. Обладает повышенным сопротивлением к воздействию циклических нагрузок. Применяется в особо ответственных конструкциях.
- Алюминиевые сплавы ГОСТ 4784-97. Сюда входят различные их марки: Амг5, Д16 и прочие. Применяются в тех случаях, когда приоритетом для конструкции является легкость. Также сортамент двутавров из данного материала отличается более высокими эстетическими и коррозионностойкими свойствами.
Основной сортамент данных сталей представлен такими марками как С235, С245 и С255.
Параметры
Как уже было указано ранее, на значение жесткости двутавра наибольшее влияние оказывает размер и форма сечения, которые характеризуются такими параметрами как:
- Высота и толщина стенки;
- Ширина и толщина полки;
- Момент сопротивления и момент инерции – величины, которые показывают сопротивляемость геометрии формы к деформации. Их значение можно найти в таблице справочника по весам материалов или другой технической литературе;
- Радиус скругления.
Их значение можно найти в таблице справочника по весам материалов или другой технической литературе;
Величина данных параметров подбирается исходя из следующих технических условий:
- Расстояние между опорными концами;
- Тип нагрузки;
- Усилие на балку сконцентрировано в одной точке или распределено по ее поверхности;
- Значение нагрузки;
- Тип материала, из которого изготовлена балка.
Область применения
Главной отраслью потребления двутавра до сих пор остается строительство. В основном его применяют в качестве пролетных балок в промышленных и гражданских помещениях. Двутавр является важной частью арочных перекрытий, мостовых и козловых кранов.
Также балка активно используется при строении мостов и в производстве некоторой специальной техники: экскаваторы, землекопы и прочие. В автомобилестроении двутавры применяются как элемент каркасов большегрузных машин – грузовиков.
А также они служат опорной частью железнодорожных вагонов.
Маркировка
Обозначение двутавровых балок рассмотрим на примере:
Двутавр(20Б ГОСТ 26020-83)/(Ст.3сп ГОСТ 535-2005), где
- 20 — высота профиля в сантиметрах;
- Б — двутавр относится к категории «нормальный» и имеет параллельные грани полок;
- ГОСТ 26020-83 – стандарт, по которому регулируются размеры профиля;
- Ст.3сп – материал;
- ГОСТ 535-2005 – стандарт, где указаны химический состав и механические свойства стали.
