Сортамент двутавры колонные: Сортамент двутавр колонный ГОСТ 26020-83

Содержание

Сортамент двутавр колонный ГОСТ 26020-83

Вернуться на страницу «Металлические двутавры»

ГОСТ 26020-83

Колонные двутавры

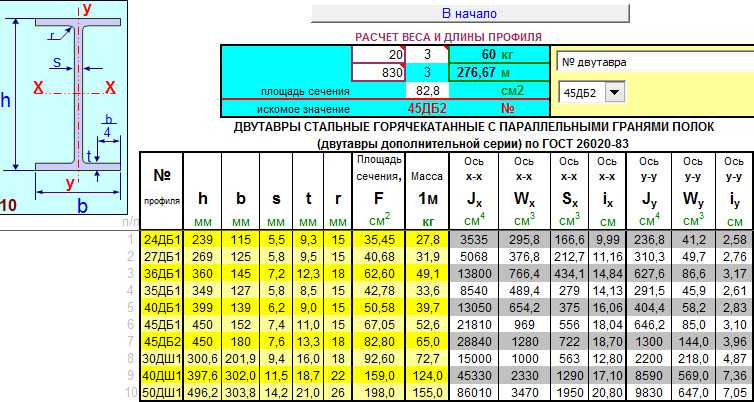

Характеристики сечения:

h — высота, b — ширина, s — толщина стенки, t — толщина полки, r₁— радиус сопряжения

A — площадь сечения, P — масса п/м,

I_y— момент инерции относительно оси Y, I_z— момент инерции относительно оси Z,

W_y— момент сопротивления относительно оси Y, W_z— момент сопротивления относительно оси z,

i_y— радиус инерции относительно оси Y, i_z— радиус инерции относительно оси Z,

S_y— статический момент.

Номер профиля	мм					Площадь сечения, см²	Линейная плотность, кг/м	Справочные величины для осей
	h	b	s	t	r			Х — Х				Y — Y
	h	b	s	t	r			I_x, см ⁴	W_x , см ³	S_x , см ³	i_x , см	I_y, см ⁴	W_y, см ³	i_y, см
20К1	195	200	6,5	10,0	13	52,82	41,5	3820	392	216	8,50	1334	133	5,03
20К2	198	200	7,0	11,5	13	59,70	46,9	4422	447	247	8,61	1534	153	5,07
23К1	227	240	7,0	10,5	14	66,51	52,2	6589	580	318	9,95	2421	202	6,03
23К2	230	240	8,0	12,0	14	75,77	59,5	7601	661	365	10,02	2766	231	6,04
26К1	255	260	8,0	12,0	16	83,08	65,2	10300	809	445	11,14	3517	271	6,51
26К2	258	260	9,0	13,5	16	93,19	73,2	11700	907	501	11,21	3957	304	6,52
26К3	262	260	10,0	15,5	16	105,90	83,1	13560	1035	576	11,32	4544	349	6,55
30К1	296	300	9,0	13,5	18	108,00	84,8	18110	1223	672	12,95	6079	405	7,50
30К2	300	300	10,0	15,5	18	122,70	96,3	20930	1395	771	13,06	6980	465	7,54
30К3	304	300	11,5	17,5	18	138,72	108,9	23910	1573	874	13,12	7881	525	7,54
35К1	343	350	10,0	15,0	20	139,70	109,7	31610	1843	1010	15,04	10720	613	8,76
35К2	348	350	11,0	17,5	20	160,40	125,9	37090	2132	1173	15,21	12510	715	8,83
35K3	353	350	13,0	20,0	20	184,10	144,5	42970	2435	1351	15,28	14330	817	8,81
40К1	393	400	11,0	16,5	22	175,80	138,0	52400	2664	1457	17,26	17610	880	10,00
40К2	400	400	13,0	20,0	22	210,96	165,6	64140	3207	1767	17,44	21350	1067	10,06
40К3	409	400	16,0	24,5	22	257,80	202,3	80040	3914	2180	17,62	26150	1307	10,07
40К4	419	400	19,0	29,5	22	308,60	242,2	98340	4694	2642	17,85	31500	1575	10,10
40К5	431	400	23,0	35,5	22	371,00	291,2	121570	5642	3217	18,10	37910	1896	10,11

СМОТРЕТЬ ПОЛНЫЙ ТЕКСТ ДОКУМЕНТА — ГОСТ 26020-83

При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.

В таблице представлены цены на начало 2018 года.

Двутавровая балка К ст. 3 — ГОСТ 26020

	А ГРУПП, ООО	ARCELOR-MITTAL (AMDSV LLC)	ДИПОС, ГК	ЕВРАЗ МЕТАЛЛ ИНПРОМ, ОАО	МЕТАЛЛО-КОМПЛЕКТ-М, АО	ЕМГ-ГРУПП, ООО	БРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАО	МЕТАЛЛ-СЕРВИС, ОАО	МЕТАЛЛО-ТОРГ, АО	МЕТА-ГОР, ООО	ТК СТАЛЬ-ИНТЕКС ТРЕЙД, ООО	СТАЛЬ-РЕЗЕРВ, ТПО, ООО	БЕТАЛЛ, ООО	АТОН-СТАЛЬ, ООО	АРИЭЛЬ МЕТАЛЛ, ОАО
20К1	54 600	54 100	54 600	54 600	54 600	55 290	54 600	54 600	55 100	54 600	52 580	53 900	54 510
25К1		54 100	54 600	54 600	54 600	62 690	54 600	54 600	55 100	54 600	52 680	54 900	54 510	55 600
30К1	54 600	54 100	54 600	54 600	54 600	55 290	54 600	54 600	55 100	54 600	51 980	53 900	54 510	55 600
35К1	63 300		63 300	63 300	63 300	63 990	63 300	63 300	63 600	63 300			63 210	65 590
40К1	54 600		54 600	54 600	54 600	51 190	52 100	54 600	54 800	54 600			50 410	55 600
20К2	54 600	54 100	54 600	54 600	54 600	55 290	54 600	54 600	55 100	54 600	52 580	53 900	54 510		54 600
25К2	54 600	54 100	54 600	54 600	54 600	55 290	54 600	54 600	55 100	54 600	52 680	54 900	54 510
30К2	54 600	54 100	54 600	54 600	54 600	55 290	54 600	54 600	55 100	54 600	51 980	53 900	54 510	55 600
35К2	63 300		53 450	63 300	63 300	65 190	63 300	64 590	63 600	53 450			64 500	65 590
40К2	54 600		43 000	54 600	54 600	51 590	54 600	54 600	54 800	43 000			53 900	55 600
25К3				54 600
30К3				54 600
40К3				54 600					52 300
30К4				54 600
40К4				54 600					54 800
40К5				54 600					54 800

Окончание таблицы

Балка двутавровая 30К3 С345 ГОСТ 27772-2015 (57837-17) 12000 мм в наличии по низкой цене в Москве — Евраз Маркет

Балка двутавровая — это вид фасонного проката. Очень востребованный и популярный продукт. Двутавровые балки имеют сечение в виде буквы «Н», такая форма придает конструкции дополнительную жесткость. Особенности двутавра в том, что он может принимать бОльшие нагрузки, чем швеллер или стальной уголок, в связи с этим, швеллер и уголок имеют более дешевую экономическую составляющую. Материалом для изготовления двутавра служит горячекатаная или холоднокатаная низколегированная и углеродистая сталь.

Балка двутавровая металлическая может быть горячекатаной или сварной.

Горячекатаную балку производят методом горячей прокатки, который широко используется для других видов фасонного и сортового проката. Сварная двутавровая балка производится при помощи сварки горячекатаного листа металла, когда отдельные элементы балки (стенка и две полки) соединяются путём сваривания. Такая балка имеет швы на своей поверхности, поэтому обязательным условием ее использования является усиление конструкции ребрами жесткости.

Балки характеризуются устойчивостью к повышенным нагрузкам и не реагируют на изменения во внешней среде.

Двутавровые балки отличаются между собой по нескольким показателям, в связи с этим имеют различную маркировку. Двутавры делятся на несколько видов: балочный профиль, нормальный стандартный профиль, широкополочный и колонный, монорельсовый, бывает также дополнительных серий.

Самые основные виды двутавров:

Б — Балочные нормальные двутавры, высота профиля нормального двутавра по значению больше, чем ширина полок. Изделия этого типа используются как самостоятельный несущий элемент или входят в состав крупных конструкций. Часто такие изделия используются при возведении колонн и опор.

Ш — Широкополочные двутавры, высота профиля широкополочного двутавра равна или близка по значению ширине полок. Применяются в качестве несущих опор и направляющих.

К — Колонные двутавры, как правило, высота профиля колонного двутавра равна или близка по значению ширине полок. Изделия применяются в качестве перекрытий, при строительстве дорожных эстакад, дорог и стоек.

Дб, Дк, Дш — Дополнительные балочные, колонные, широкополочные. Двутавры дополнительных серий.

М — Монорельсовые двутавры, для монорельсовых путей. Ее отличительные особенности – утолщенные полки/стенки и повышенная прочность на прогиб, скручивание и давление.

У каждого двутавра есть свой номер, в зависимости от этого различаются и его характеристики: высота профиля, толщина стенки, ширина полки, масса погонного метра и др., которые требуется учитывать при строительстве или проектировании.

Двутавр, отличаясь хорошим сопротивлением нагрузкам, нашел основное применение в строительстве. Он используется для обустройства балок в частных домах, вспомогательных постройках, в конструкции гражданских, промышленных и инфраструктурных объектов, в мостостроении и других сферах. Двутавр играет важную роль при конструировании тяжело-нагруженных зданий и сооружений, например, при строительстве небоскребов и других высотных зданий. Машиностроение является еще одним крупным потребителем двутавровой балки. Специальный вид двутавра находит применение для крепления горных выработок и при обустройстве подвесных путей для лебедок и другого подъемно-транспортного оборудования в заводских помещениях, на автомойках, мастерских и на прочих промышленных участках.

Сталь С345 — конструкционная микролегированная сталь повышенной прочности. Маркировка С означает, что сталь строительная. Сталь С345 характеризуется довольно высокой прочностью, отлично сваривается всеми видами сварки. Из этой стали делают швеллеры, применяемые для возведения каркасов, вертикальных сооружений, колонн, для поднятия жёсткости перекрытий, при строительстве ангаров и опор. Высокий спрос наблюдается и у металлических уголков, предназначенных как для усиления, так и для декорации постройки. Хорошая плотность и лёгкость, которые сочетаются с доступной ценой, повысили популярность этой стали. Все характеристики этой стали позволяют производить сложные строительные конструкции, которые смогут выдержать экстремальные нагрузки.

Аналог: 09Г2С.

Ремонт колонн, двутавровых балок и металлоконструкций

Ремонт металлоконструкций

С 1996 года

Номер телефона

713-449-3430

Адрес

14019 SW Freeway,
#256, Sugar Land, TX 77478

14019 SW Freeway #256 Sugar Land, TX 77478
713-449-3430

Искать:

5 июля 2019 г. от администратора

Ремонт колонн, двутавровых балок и стали

Metalguard — компания, занимающаяся строительством и ремонтом металлоконструкций. Одной из многих услуг по реконструкции и ремонту металлических зданий, которые мы предлагаем, является ремонт колонн, двутавровых балок и ремонт металлоконструкций. Этот ремонт включает в себя использование более толстого металла, когда горелка или плазменный резак обычно используются для вырезания поврежденных участков, а на их место приваривается новая сталь той же толщины и профиля.

Это повреждение потребовало ремонта этой двутавровой балки путем ее замены.

После приваривания двутавра мы его загрунтовали и покрасили.

Ремонт двутавровой балки

Стенка двутавровой балки имела сквозное ржавое отверстие, как и меньшая часть полки. Мы вырезали поврежденный участок, сверху установили пластины для соединения с оставшейся частью двутавровой балки, а к основанию приварили пластину, которая крепилась к бетонной подушке.

Ремонт поврежденной двутавровой балки

Двутавровая балка на этой фотографии показывает старую сталь рядом с недавно отремонтированной двутавровой балкой. Двутавровая балка была перевернута, так что она будет стоять сама по себе, а старая пластина находится перед ней. Мы отремонтировали сотен из них для клиентов по всему Большому Хьюстону, штат Техас.

Повреждена рама верхней двери / стойка С-образного профиля

Эта часть верхней двери была повреждена, включая стеновую панель, отделку и стойку С-образного профиля. Отремонтировали коробку входной двери. Боллард также был поврежден.

После: Ремонт поврежденной рамы, панели и отделки верхней двери.

Вырезаем поврежденные панели и детали отделки и заменяем их. Вырежьте раму и приварите новую сталь с новой опорной пластиной. Это распространенная проблема, и мы отремонтировали сотни таких. Мы также вырезали цементную подушку, заменили цемент и заменили тумбу.

Ремонт поврежденных двутавровых балок в металлическом здании. Сварка и изготовление стальных двутавров для ремонта откидных стен. Ремонт поврежденных двутавров. Из-за тропического шторма под тяжестью воды обрушилась крыша склада. К счастью, он приземлился на стопку материалов.

Первым шагом, который мы предприняли, было укрепление двутавровой балки, чтобы предотвратить дальнейшие повреждения и очистить территорию.

После того, как материалы были очищены, мы обнаружили, что наклонная стена прогнулась во время мероприятия. Первым действием, которое необходимо было сделать, было установить жесткие спинки, чтобы вернуть стену в плоскость.

По завершении стена была выпрямлена, а двутавровая балка опиралась на канал для поддержки двутавровой балки.

Мы ремонтируем этот тип повреждений

Это фотография до повреждения колонны

Фотография с прикрепленной подпоркой.

Фотография удаленной поврежденной и ржавой части

Крупный план удаленной поврежденной части

Фотография установки новой стали

Завершенный ремонт загрунтован

Почему I балки используются в конструкции из конструкционной стали?

Двутавровая балка является наиболее часто используемой балкой в конструкциях из конструкционной стали. Дизайн и компоновка в равной степени способствуют созданию двутавровой балки, способной выдерживать различные тяжелые нагрузки. Из-за впечатляющей несущей способности двутавровые балки широко используются в строительстве, но что еще делает двутавровые балки такими уникальными и востребованными в процессах строительства металлоконструкций?

Конструкция двутавровой балки

Две горизонтальные плоскости, известные как полки, соединенные одним вертикальным компонентом, образуют двутавровую балку, поскольку форма соединения создает в поперечном сечении заглавную букву «I». В отличие от двутавровых балок, которые имеют аналогичную конструкцию, верхняя и нижняя полки двутавровой балки имеют наклон, в результате чего полки становятся тонкими снаружи и толстыми внутри. Двутавровые балки не имеют наклона на верхней и нижней полках, что влияет на несущую способность. Двутавровые балки обычно изготавливаются из конструкционной стали, хотя для конкретных применений, таких как каркас, мосты и некоторые конструкции, могут использоваться стали с различными характеристиками. Двутавровые балки из-за минимальной площади поперечного сечения (известной как стенка) требуют наименьшего количества материала, но при этом достигают желаемой формы и функции для выполнения своих несущих обязанностей. Конструкция делает двутавровую балку способной изгибаться под нагрузкой, а не изгибаться. При изготовлении двутавровые балки состоят только из одного куска стального проката, что делает изготовление экономически эффективным решением.

Классификация двутавровых балок

Двутавровые балки классифицируются по материалам и размерам. Они бывают разного веса, размеров и толщины полотна (точки соединения). Строители рассмотрят потребности своего конкретного проекта и выберут двутавровую балку, которая соответствует необходимым им характеристикам, включая прогиб, вибрацию, изгиб, коробление и растяжение. Двутавровые балки спроектированы так, чтобы противостоять изгибу, вибрации, деформации и отражению благодаря своей форме. Двутавровые балки обычно легкие и могут использоваться для пролетов почти 100 футов. При заказе двутавровых балок покупатели сообщают производителю размеры, необходимые для проекта.

Использование двутавровых балок в строительных проектах по производству металлоконструкций

Двутавровые балки обычно являются важными опорными фермами в металлоконструкциях. Двутавровые балки почти всегда используются при строительстве больших сооружений, таких как склады и большие здания. Поскольку двутавровая балка способна выдерживать огромные нагрузки, двутавровая балка из конструкционной стали может обеспечить целостность конструкции без необходимости использования многочисленных структурных опор, которые увеличат стоимость и время строительства проекта.
