Стропила как делать: Как сделать стропильную систему двускатной крыши, как правильно собрать и положить стропила

Как сделать стропила для двухскатной крыши своими руками

Содержание

1. Особенности конструкции
2. Устройство крыши: знакомимся с главными элементами
3. Виды стропильных систем: выбираем подходящую
4. Параметры крыши
5. Подготовка и обработка пиломатериала для каркаса
6. Сборка стропильных ферм

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

• С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
• Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

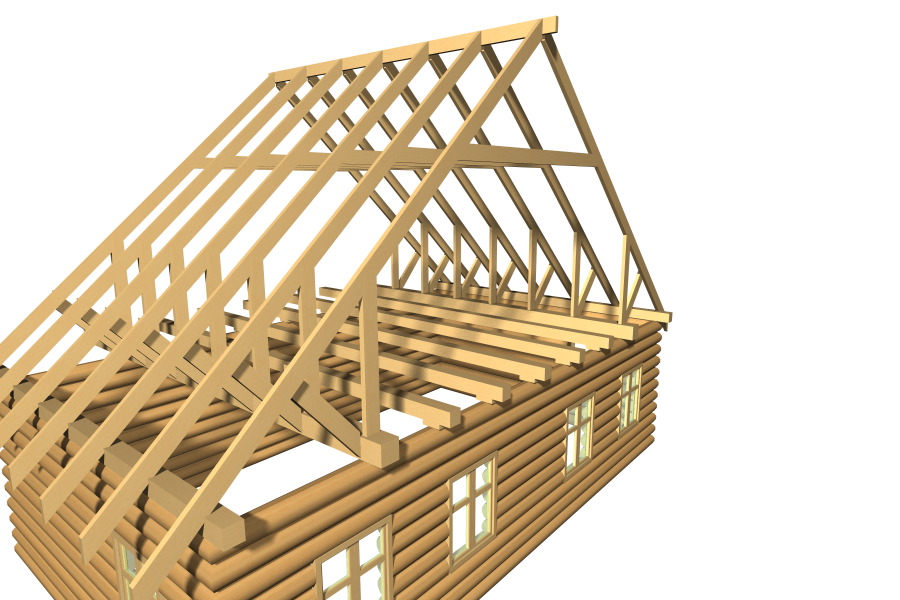

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
   • надежно фиксирует нижние концы стропил к балкам;
   • выступает в качестве балок для пола мансардных помещений;
   • служит основой для потолка нижнего этажа дома.
3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

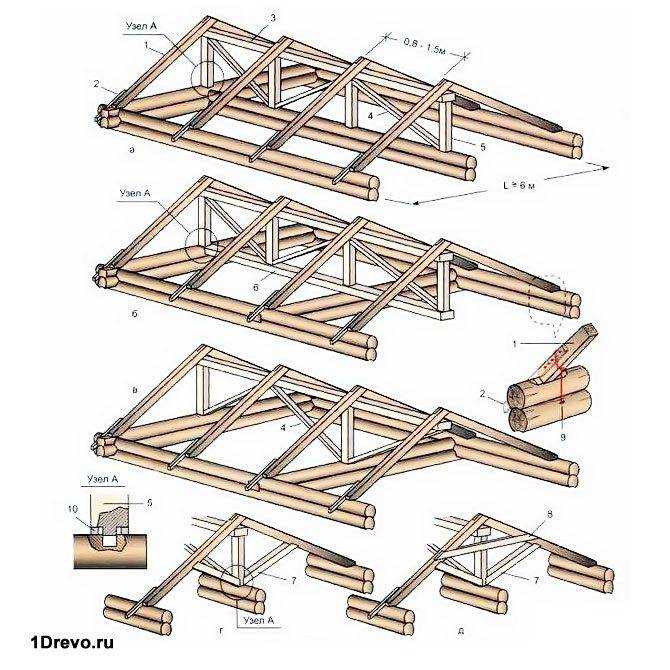

   Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 – стойки; 6 – подкос; 7 – прогон.

4. Лежень – продольный брус достаточно большого сечения, основа для крепления стоек. Устанавливается на внутренние несущие перегородки дома и служит для равномерного распределения нагрузки от кровельных стоек.
5. Подкосы – наклонные бруски, упирающиеся в основания опорных брусьев и стропила. Позволяют снизить нагрузку на стропильные ноги, придают конструкции дополнительную жесткость и прочность. В районах с высокой снеговой или ветровой нагрузкой рекомендуют сделать несколько подкосов в одной стропильной ферме.
6. Коньковый прогон – горизонтальный брус в верхней части каркаса, равный по длине всей крыше. Служит для крепления стропильных ног с определенным шагом.
7. Мауэрлат – брусовая обвязка стен дома, необходимая для опоры нижних частей стропильных ног. В деревянном срубе функции этого элемента выполняют бревна верхнего венца.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м² поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого  из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Тематический материал:

• • Соломенная крыша своими руками
  • Ломаная крыша своими руками

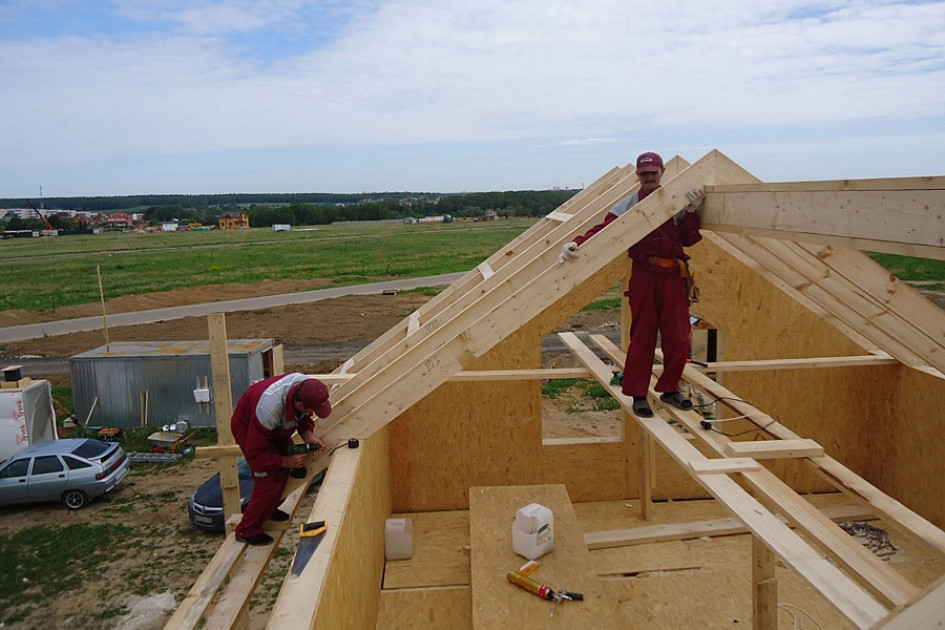

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Из какой древесины делать стропила

Содержание

1. Какими свойствами должны обладать стропила из дерева

2. Из чего делают стропила

3. Породы дерева

4. Размеры

5. Стропила из какой доски лучше

Возведение крыши – заключительный этап строительства дома. Он проводится после решения сложных задач по проектированию, сооружению фундамента, строительству стен. Вам понадобится создать систему стропил крыши, выполнить укладку утепляющего материала и покрытие кровлей. Однако эти задачи являются ответственными и их решению нужно уделять большое внимание. Для возведения стропильной системы нужно использовать стройматериалы высокого качества, чтобы миновать проблемы в будущем. Расскажем, из какой доски делают стропила.

Какими свойствами должны обладать стропила из дерева

Строители с большим опытом советуют для этих целей использовать древесину хвойных пород. В них содержатся смолы, предотвращающие гниение, а за счет малого веса и доступной цены, можно сэкономить на возведении кровельной системы. Для этого подойдет прямоугольная доска (толщина – 50 мм, ширина 150 или 200 мм). Стропила укладывают на ребро, что наделяет конструкцию надежностью. Зачастую, для стропильной системы применяется брус (100х500 мм).

Однако из-за его большого веса, строительство усложняется. Чтобы понять какие стропила для крыши из доски будут лучше для конкретной ситуации, нужно рассчитать предполагаемую нагрузку на кровлю. С этим вопросом нужно обратиться к кровельным мастерам, которые смогут выполнить точные расчеты.

Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле каждой компании указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти компанию по генподряду и стройнадзору »

Доска не должна быть слишком влажной (до 18%), в противном случае, в процессе высыхания она утратит геометрию и кровля испортится. При покупке пиломатериалов с естественной влажностью, доска просушивается 3-5 дней. Для этого можно уложить материалы на улице, выдерживая небольшое пространство. Это можно сделать с помощью колышек.

Нужно оценивать сортность стройматериала. Ввиду того, что доску нужно надежно укреплять, лучше выбрать материалы первого сорта. Они не имеют гнили и сучков, соответствуют требованиям по внешнему виду. Перед монтажом доска обрабатывается с помощью специальных средств, предотвращающих образование грибка. Для снижения риска возгорания применяются антипирены.

Из чего делают стропила

Подбор досок для стропильной системы подбирается таким образом, чтобы обеспечить конструкции максимальную прочность, но при этом облегчить ее вес. Причем кровля многоэтажных сооружений или промышленных построек зачастую обустраивается с применением стропил из железобетона или металла. Обычные сооружения предусматривают сооружение конструкции из дерева. Зачастую, стропила возводятся из таких пиломатериалов.

• Бревно. Используется нечасто по причине большого веса. Для работ с этим материалом требуется помощь профессионалов, который сможет создать сложные врубки на местах крепежа.
• Брус. Для возведения конструкции применяется обычный, либо клееный брус. Он используется для создания высокопрочных, долговечных систем. Стропила из бруса менее востребованы, так ак пиломатериал довольно дорогой.
• Доска. Материал доступен, поэтому выбирается для возведения стропил чаще всего. Стропила из доски предусматривают применение материала толщиной от 4 см. Этот пиломатериал не тяжелый, обеспечивает простую установку, обладает хорошим запасом прочности.

Породы дерева

Материалы различных пород по-разному влияют на долговечность конструкции и смету. Лиственные породы считаются более прочными, а сосновые – более гибкими и влагостойкими. Ввиду большого выбора, каждый вариант имеет свои плюсы. Рассмотрим их.

Древесина из лиственницы

Если Вы проживаете в местности, где часто идут дожди, то нужно позаботиться о защите кровли от воздействия влаги. В этом случае лиственница подойдет для сооружения системы стропил как нельзя лучше. Этот пиломатериал имеет наименьшую гидрофобность и хорошо противостоит влаге, при условии, что дерево правильно высушивалось. За счет особых свойств дерева, оно также применяется при сооружении пергол и аналогичных построек.

Береза

Древесину березы используют как наиболее прочный стройматериал, который хорошо противостоит ударным нагрузкам. Минус – она слабо противостоит гниению. По этой причине стропила из березы применяются для небольших построек. Материал нужно хорошо обрабатывать и защищать от воздействия влаги.

Ищете качественные строительные материалы по адекватным ценам для загородного дома? Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома.

Получить скидку на строительные материалы »

Бук

Эта порода считается самой капризной. Она отличается гигроскопичностью, не защищена от гниения, а также набухает без специальной обработки. При этом пиломатериалы из бука эстетичны, с деревом приятно работать, так как его легко резать, полировать. На материале практически не образуются трещины. Древесина должна быть сухой, тщательно подготовленной для возведения кровли.

Хвойная древесина

Ель и сосна практически не используются для создания стропильных систем в виду обилия сучков и низкого качества строганой поверхности. Из плюсов выделим приятный цвет, простоту обработки. Сооружение стропильной системы из ели и сосны возможно только в той ситуации, если пиломатериал изготовлен из комлевой части бревна. Также стропила создаются из хвойной древесины с красноватым оттенком. Она отличается однородной структурой.

Сравнивая эти два пиломатериала, сосновые стропила отличаются большей хрупкостью, а еловые – гибкостью. Работать с древесиной из ели довольно просто. Сосна в меньшей степени защищена от гниения, древесина местами «играет», в то время как ель лишена этих недостатков. Еловая древесина имеет светлый оттенок, не синеет, отличается меньшим весом, так как не имеет смолы. Из-за большого веса, сосновые пиломатериалы часто используются для создания крыш малых архитектурных форм.

Клееный брус

В качестве досок для стропил этот пиломатериал также применяется нередко. Он имеет хорошую прочность, отличается стойкостью к влаге, деформациям. Зачастую, для изготовления такого бруса используется древесина 3 сорта, но по прочности он не уступает первому. Из стройматериала возводят каркасные дома, материал не боится высоких нагрузок, его не выкручивает. Благодаря использованию клея для соединения отдельных участков, создаются прочные нити, которые надежнее древесных волокон. Благодаря этому свойству, стропила из клееного бруса хорошо проявляют себя, если системы эксплуатируются в суровых условиях. Из клееного бруса можно создать систему стропил с любым размеров и длиной.

Зачастую для производства пиломатериала для стропильных систем используются лиственные или хвойные ламели, толщина которых составляет от 18 до 45 мм. Соединение осуществляется резорциновым клеем или меламиновой смолой. Это легко отличить по цвету швов, которые могут быть светлыми или темными. Далее стропила из этого материала обтесываются, иногда подвергаются фрезеровке и обработке специальными пропитками. Также для покрытия используется лак или морилка. Клееный брус отличается небольшим весом, доска может иметь большую длину (до 10 м). За счет этого, возможно проектирование стропильных систем без дополнительных опор.

Также для стропил применяются двутавровые балки. Они создаются из двух брусов, соединяемых с помощью пластины. Зачастую, для их производства используется клееная древесина. Они легкие в сравнении с массивом древесины, обеспечивают упрощение работ.

Размеры

После выбора доски, можно начинать создание чертежа и схемы конструкции. Для этого нужно определить параметры системы:

• Сечение.
• Ширина.
• Длина.

Размер стропил отличается в каждой ситуации и зависит от разных факторов. Нужно учитывать размеры сооружения, крыши, выбранную конструкцию стропил, ветровые нагрузки и внешние воздействия. Оптимальное решение:

• Минимально допустимый размер – 50х150 мм.
• При сооружении значительных пролетов используется размер 150х150 мм или 250х100 мм.
• Стропила большего размера применяются при возведении больших торговых павильонов или крупных построек.

Для определения размеров стропил, показатель нужно тщательно рассчитать. Изначально определяется максимальная нагрузка на крышу, за счет чего подбирается сечение и другие характеристики системы. Также нужно использовать специальные нормативные значения (однако в них не учтены условия климата в разных регионах). По этой причине, строители с большим опытом проводят расчеты самостоятельно, для получения более точных показателей.

Стропила из какой доски лучше

Советуем покупать доску у надежных продавцов, у которых можно узнать всю нужную информацию о пиломатериале. На продукцию должна прилагаться сопроводительная документация, в которой указывается:

• Сорт древесины.
• Номер стандарта.
• Компания-изготовитель.
• Параметры материала.
• Влажность дерева.

Хвойные породы для сооружения стропил подходят лучше всего. Удачное решение – выбор лиственничной доски. Однако это недешевый материал. Как аналог, подойдет ель, сосна или кедр. Для стропил практически не подходит лиственное дерево ввиду высокой эластичности. Исключение – дуб, однако он довольно дорогой.

Выбирайте лес, заготовленный зимой. Такая древесина имеет высокое качество, в сравнении с пиломатериалами, заготовленными летом или весной. Для сооружения стропильных ног используется брус с толщиной 5 см, при этом ширина материала зависит от самой конструкции и нагрузки. Зачастую, ширина материала составляет от 10 до 25 см. Длина доски стандартная и составляет 6 м. Прогоны создаются из бруса толщиной более 10 см.

В статье использованы фотографии с сайта

http://s-stroit.ru

Разметка обычного стропила

Руководства по проектам изящного домостроения

Обрамление

How-To

Для простых двускатных или односкатных крыш вам необходимо изучить этот базовый строительный блок каркаса крыши.

Джим Андерсон

Выпуск 165

Разметка вальмовых, ендовных, и нарожных стропил требует опыта и навыков, но если вы строите простую двускатную или односкатную крышу, все, что вам нужно, это обычное стропило, основной строительный блок каркаса крыши.

Чтобы выложить рядовое стропило , вам потребуется уклон крыши, выраженный в единицах подъема на фут прогона. В примере с двускатной крышей , показанном здесь, стропила с шагом 6 дюймов 12 поднимаются на 6 дюймов на каждый фут прогона. Прогон – это расстояние по горизонтали, которое преодолевает стропило. Для двускатной крыши прогон измеряется от центральной линии коньковой доски до внешнего края верхней части стены.

Как только вы узнаете шаг и общую длину , вы можете разметить срезы стропил несколькими способами. Самый простой способ — «отойти» от макета на 1 фут. приращения с помощью обрамляющего квадрата.

Спуск со стропила

Шаг 1: Начните с конька. Прикрепите лестничные упоры к угольнику , чтобы совместить размеры подъема и прогона с верхним краем стропила. Отметьте первую линию отвеса рядом с концом стропила, чтобы определить место среза конька. Затем отметьте первый 1-фут. приращение пробега. Теперь вы можете «опустить» стропило, чтобы завершить полный прогон.

Этап 2: Вырезы по вертикали и седлу завершают рот птицы. Прямоугольная выемка, расположенная над верхней частью стены, называется птичьим ртом. Измеряя от вертикального среза, сделайте ровный срез, равный толщине стенового узла.

Шаг 3: Переверните квадрат, чтобы отметить выступ. Многие рамщики предпочитают оставлять концы длинными, а затем обрезать их на месте. Но простой отвес стропильного хвоста совсем несложно разметить заранее: переверните квадрат на 180° (язычком вниз) и сделайте шаг от нужного размера от линии отвеса «птичий рот» до конца хвоста стропила.

Шаг 4: Обрежьте отвес с учетом коньковой доски. Если стропила должны быть прикреплены к коньковой доске, половина толщины коньковой доски должна быть снята с верхнего конца стропила. Измерьте разницу на теле стропила, затем отметьте линию разреза.

Лестничные упоры уменьшают вероятность ошибки

Наиболее полезными аксессуарами для укладки стропил являются пара крошечных приспособлений, похожих на зажимы, называемые лестничными упорами (Общие инструменты; 212-431-6100; www. generaltools.com). Каждый датчик представляет собой небольшую шестигранную гайку с прорезью посередине и винтом с накатанной головкой для крепления к квадрату. Прикрепляемые к ножкам квадрата каркаса в точках подъема и прогона, ступенчатые датчики действуют как упоры, гарантируя, что настройки подъема и пролета остаются неизменными на протяжении всего процесса компоновки. Как следует из названия, эти маленькие приспособления также удобны для укладки косоуров.

Первое стропило является шаблоном для остальных

Шаг 5: Аккуратно вырежьте первый лист. Это стропило будет служить образцом для всех остальных, поэтому важно сделать точные разрезы. Убедитесь, что лезвие острое и установлено перпендикулярно основанию циркулярной пилы .

Шаг 6: Ручной пилой завершите рот птицы. Вам понадобится пила, чтобы разрезать угол с обеих сторон.

Шаг 7: Держите коронки поднятыми при обведении узора. Пиломатериалы для каркаса не будут одинаково прямыми и ровными, поэтому рекомендуется ориентировать стропила так, чтобы их вершины были обращены вверх при установке. Поместите выкройку поверх каждого нового куска стропильной заготовки, затем отметьте разрезы. Если у вас нет помощника, используйте зажим Quik-Grip, чтобы удерживать шаблонное стропило на месте.

Фото: Том О’Брайен; рисунок: Дэн Торнтон

Подробнее о стропилах крыши:

Стропила Perfect Roof – Сосредоточьтесь на шаблоне стропил, и остальная часть крыши легко встанет на место.

Предыдущий:

Разметка и обрезка общих стропил

Следующий:

Идеальные стропила крыши

Направляющая

Каркас

Глава

Каркасные крыши

Обрамление


Каркас

Надежное подробное руководство от профессионалов по созданию прочного дома, соответствующего нормам

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая
Руководство по каркасному проекту.

Начать бесплатную пробную версию

Введение во фрейминг

• Концепции каркаса дома, советы и многое другое

Инструменты, методы и материалы для обрамления

• Инструменты

• Техники

• Обрамление пиломатериалов

• Сталь

Каркасные полы

Каркасные стены

Каркас лестницы

• План лестницы

• Строительные лестницы

Каркас крыши

Эффективные методы кадрирования

• Расширенное кадрирование

• Двойные стены

Деревянный каркас

• Деревянно-каркасное строительство

• Деревянно-каркасный дизайн

Каркас крыши: как измерить, вырезать и построить стропила крыши

Источник изображения: Journal of Light Construction

Строительство крыши начинается с каркаса.

Он не только обеспечивает необходимую поддержку веса крыши, но и определяет конструкцию крыши, чердачное пространство, соборный потолок и возможности слуховых окон.

У вас есть два основных варианта каркаса крыши – фермы и стропила.

В то время как многие опытные строители предпочитают готовые кровельные фермы из-за их удобства и экономической эффективности, сборные стропила, возможно, более подходят для небольших и индивидуальных конструкций.

Получите бесплатную оценку от проверенных компаний по производству каркасов крыш рядом со мной

Стропила могут сэкономить вам на стоимости доставки и требуют минимального пространства для сборки. Кроме того, отдельные элементы каркаса весят меньше, чем полностью построенные фермы, а это означает, что вам потребуется меньше сил для работы. Стропила также обеспечивают максимальное пространство на чердаке после завершения строительства.

Процесс возведения крыши может быть сложным для непосвященных, когда речь идет о крышах сложной формы, таких как вальмовая, мансардная и вальмовая. Тем не менее, строительство стропил для основных типов крыш, таких как фронтон или навес, относительно просто с некоторыми знаниями в области геометрии и плотницких работ.

В этой статье приведены пошаговые инструкции по измерению, обрезке и монтажу основных стропил двускатной крыши.

На этой странице

• Разборка стропил крыши
• Необходимое оборудование
• Стропила здания
  • Понимание измерений
  • Установка угла наклона крыши
  • Сбор пиломатериалов
  • Очерчивание разрезов
  • Делаем надрезы
  • Сборка стропил

Основы каркаса крыши: что такое стропила?

Одинарная стропильная рама обычно состоит из трех компонентов:

• Стропила
• Коньковая доска
• Стяжки для стропил

Каркас крыши: основные термины и определения

Стропила

Стропила представляют собой диагональные элементы, непосредственно поддерживающие настил крыши.

Коньковая доска

Коньковая доска служит поверхностью для крепления противолежащих стропил и не обеспечивает структурной поддержки.

Стяжка для стропил

Стяжка для стропил противостоит внешним силам, воздействующим на несущие стены. Поскольку стропила сидят поверх стеновых пластин под углом, они воздействуют на внешние стены горизонтальными силами. Стяжки для стропил, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызывать «блинчики» на стенах.

Коньковая балка

В некоторых системах каркаса используется коньковая балка в сочетании с коньковыми стойками вместо коньковой доски, которая обеспечивает структурную поддержку стропил. Для крыш с шагом менее 3:12 правила требуют коньковых балок, поскольку они уменьшают экстремальные внешние силы на стены. Коньковая балка может устранить необходимость в стяжках для стропил, что часто имеет первостепенное значение для эстетики потолка собора.

Хомуты

В некоторых случаях требуются хомуты , которые часто путают со стяжками для стропил. Хотя они проходят параллельно стяжкам стропил, они располагаются ближе к верхней трети стропила, чтобы не допустить разделения на коньке, а не на стенах. Завязки с воротником в основном используются там, где нормы требуют повышенной прочности гребня, например, в климате с сильным ветром.

Инструменты, необходимые для сборки стропил крыши

Для сборки стропил крыши соберите следующие материалы:

• Пиломатериалы
• Рамочный угольник или скоростной угольник
• Карандаш
• Пила
• Рулетка
• Молоток и гвозди или пистолет для гвоздей
• Хотя бы один помощник
• Строительный калькулятор (дополнительно)

Как построить стропила крыши

1. Знайте свои размеры

Перед тем, как что-либо вырезать, вам нужно знать пролет, высоту, высоту и линейную длину каркаса крыши.

• Пролет: длина между наружными несущими стенами
• Высота: высота конька крыши от центра пролета
• Ход: половина размаха
• Линия: «гипотенуза» треугольника, как на расстоянии по диагонали от наружной стены до центра конька по стропилу

Размеры пролета и длины зависят от размеров стены. Прежде чем вы сможете установить крышу, стены должны быть на месте. В свою очередь, у вас уже должен быть свой диапазон и прогон измерений, с которыми можно работать.

С другой стороны, размеры подъема и линии зависят от уклона вашей крыши.

2. Определите уклон крыши

Уклон крыши определяет углы, под которыми вам нужно обрезать стропила, а также их длину.

К счастью, вы можете определить угол наклона крыши с помощью простого уравнения: деление высоты на длину.

Например, если ваше стропило поднимается на 6 дюймов через каждые 12 дюймов прогона, угол наклона крыши составит 6:12.

Возможно, вам потребуется ознакомиться со строительными нормами и правилами, чтобы убедиться, что уклон вашей крыши соответствует требованиям к планируемому кровельному материалу. Например, Международный Жилищный Кодекс требует, чтобы уклон крыши был не менее 2:12 для битумной черепицы. Если она ниже, вам нужно будет использовать плоскую крышу, чтобы соответствовать стандартам.

Измерения подъема и линии

После того, как вы определите уклон крыши, вы сможете определить высоту и размеры линии.

Помните, что вы уже должны знать длину крыши. Вручную вы можете создать пропорцию между вашим фиксированным уклоном крыши (подъем над уклоном, например, 6:12) и фактическим уклоном крыши, чтобы найти недостающее значение (фактический подъем).

Рассчитав подъем и разбег, вы сможете рассчитать длину линии (гипотенузу треугольника) с помощью теоремы Пифагора.

Если вы не уверены в своих математических способностях, подрядчик может использовать строительный калькулятор с функцией стропила, чтобы ускорить процесс.

Независимо от длины линии, вы должны учитывать ширину коньковой доски, которая будет проходить между противоположными стропилами. Если ваша коньковая доска имеет толщину 1 1/2 дюйма, вычтите 3/4 дюйма длины линии из каждого стропила.

3. Покупка пиломатериалов

Источник изображения: Bloomberg

Прежде чем покупать пиломатериалы для каркаса крыши, необходимо учесть две вещи:

• Какой длины должны быть доски?
• Сколько кадров мне нужно?

Длина доски

После того, как мы определили все размеры, мы знаем, что нельзя покупать пиломатериалы короче требуемой длины. Мы рекомендуем использовать пиломатериалы по крайней мере на фут длиннее ваших окончательных размеров плюс свес стропил, чтобы обеспечить достаточно места для распилов.

Сколько рам

Существует два крайних метода планирования рам с заданной длиной стропил.

• Максимальное количество рам, самая слабая допустимая древесина
• Минимальное количество рам, достаточно прочный пиломатериал

Например, самое широкое расстояние между обычными стропилами составляет 24 дюйма по центру, что означает установку нового стропильного ряда через каждые два фута вдоль стен. Поскольку у вас меньше стропил, поддерживающих крышу, древесина должна быть прочнее.

С другой стороны, стропила через каждые 12 дюймов по центру, кратчайшее расстояние, требуемое нормами, могут поддерживать крышу из более слабого дерева, поскольку система состоит из большего количества рам.

Прочность пиломатериалов определяется породой, сортом и размерами распила. Вместо того, чтобы взвешивать все эти переменные самостоятельно, Американский совет по дереву предоставляет таблицы, в которых указаны максимально допустимые пролеты пиломатериалов из хвойных пород стандартных размеров при нормальных нагрузках в зависимости от расстояния между стропилами.

После проверки пиломатериалов вы можете рассчитать, сколько досок вам нужно.

Допустим, вам нужны стропила с шагом 24 дюйма по центру на 16-футовой длине здания. Для каждой рамы требуется две стропила. Если через каждые полметра стоят стропила, нам понадобится 8 рам, значит, для стропил нужно 16 пиломатериалов.

Затем вы должны учесть коньковую доску, которая должна быть на один размер больше, чем ваши стропила, чтобы было достаточно места для гвоздей. Если вы используете стропила 2 на 6, ваша коньковая доска должна быть 2 на 8, которая проходит по всей длине здания плюс выступ. Если ваше здание слишком длинное, вам может понадобиться соединить два куска коньковой доски вместе.

Не забудьте про стяжки для стропил и хомуты, если они нужны.

Как всегда, вам следует заказывать больше пиломатериалов, чем вам нужно, чтобы учесть ошибки.

4. Наметить разрезы

У нас есть пиломатериалы. Теперь пришло время вырезать наши стропила.

Для обычного стропила необходимо сделать пять пропилов.

• Отвесные врезы : место соединения стропила с коньковой доской
• Концевой срез : нижний конец стропила, на котором устанавливается карниз крыши
• Птичий патрубок : место соединения стропила с верхней плитой стены
  • Вырез сиденья
  • Каблук
• Вырез фасции : укорачивание нижнего конца стропила для размещения рейки и софита, при необходимости

Начните с контура вертикального разреза. Для этого вам нужно карандашом указать угол резки, следуя заданному углу наклона крыши. Профессиональные плотники определяют необходимый угол с помощью угольника или угольника.

Мы объясняем процесс с помощью обрамляющего угольника. С помощью этого инструмента полезно использовать лестничные датчики, которые обеспечивают постоянство измерений.

Начните с выбора самых прямых пиломатериалов, которые у вас есть. Если есть кривая или «корона», убедитесь, что она обращена вверх, чтобы предотвратить провисание крыши после установки.

Использование обрамляющего угольника

Длинная часть обрамляющего угольника называется «лезвием». Короткая рука называется «языком».

В этом примере мы наметим разрезы для крыши с уклоном 6:12.

• Поместите лезвие (длинное плечо) каркасного угольника поверх стропильной доски так, чтобы язычок (короткое плечо) находился вертикально. Он должен выглядеть как вытянутая буква «L».
• Толкайте конец лезвия вверх, пока не достигнете 6-дюймовой отметки на шпунте и 12-дюймовой отметки на лезвии у верхнего края стропильной доски.
• Проведите линию по внешнему краю язычка – это отмечает отвес .
• Начиная с этой линии, измеряйте длину стропила, пока не достигнете длины линии .
• Достигнув необходимой длины стропила, сделайте с угольником такой же угол, как и для вертикального пропила – это пятка рта птицы .
• Переверните обрамляющий квадрат, удерживая его перпендикулярно линии рта птицы.
• Совместите размер лезвия в нижней части стропила с шириной стеновой пластины и проведите по направлению к линии среза пятки – это отмечает место среза птичьей пасти .
• За птичьим ртом находится стропильный хвост. Измерьте свой свес.
• На этом этапе отметьте хвостовой разрез параллельно отвесному и пяточному разрезам.

5. Сделайте пропилы

Источник изображения: Семейный мастер на все руки

Теперь, когда вы наметили линии, вы можете сделать пропилы с помощью пилы, чтобы сформировать свое первое стропило.

Вы можете легко сделать дубликаты, проследив те же разрезы с исходным стропилом.

Чтобы убедиться в правильности высоты, пролета и пролета, положите пару стропил на землю с куском коньковой доски между ними и проверьте свои размеры.

Вы можете проверить стропила в вашем здании, чтобы убедиться, что они правильно сидят как на стеновых плитах, так и на коньковой доске. Если ваши первоначальные стропила соответствуют требованиям, вы можете продолжить и вырезать остальные.

6. Установка стропил

Для более крупных проектов полезно нанять одного или двух помощников для укладки начальных рядов стропил с коньковой доской.

• Создайте распорку для коньковой доски, прибив доску 2 на 4 по центру торцевой стены. Доска должна быть выше высоты стены и крыши вместе взятых.
• Поместите коньковый брус поперек стен или стропильных связей перпендикулярно схеме расположения стропил.
• Наклоните стропила вдоль наружных стен коньком вверх. Это даст вам легкий доступ к ним на крыше.
• Поднимите фронтонные стропила и вбейте в них один гвоздь. Убедитесь, что срез пятки соответствует настенной пластине.
• Вбитые стропила прислонить друг к другу. Ничто не удерживает их от падения, поэтому ваш помощник может удержать их на месте.
• Направляйтесь к другому концу коньковой доски, прибейте два противоположных стропила к соответствующим стропильным стяжкам и прислоните их друг к другу так же, как вы сделали со стропилами на фронтоне.
• Поднимите один конец коньковой доски до места соединения двух стропил.
• Прибейте стропила к коньку.
• В начальном ряду стропил вставьте коньковую балку между двумя стропилами и прибейте их гвоздями.

На данный момент эти два обычных стропила имеют достаточную опору, чтобы стоять самостоятельно. Убедившись, что они расположены правильно, прибейте остальные стропила к коньку.

Стропила надежно закреплены, вы можете установить хомуты, прогоны, раскосы и другие опоры по мере необходимости или в соответствии с нормами.
