Правила монтажа водостоков (водосточных систем)

1. Главная
2. Справочная информация
3. Водосточные системы
4. Правила монтажа водосточной системы

1. Правильный выбор и установка крюков

Крюки или кронштейны выбирают с учетом того, как наклонена карнизная доска. При использовании водостока прямоугольной формы для крепления применяют внутренние крюки. Их устанавливают, обеспечивая максимальную надежность крепления к свесу. Для этого крюки обязательно должны располагаться на стыках элементов, их торцах, а также через каждые 90 см или менее. Места для установки выбирают так, чтобы от внешней кромки желоба до линии свеса было расстояние не меньше 25 мм. Шаг крепления — не больше 90 см. Длина линии желобов, имеющих уклон в одну сторону, не должна превышать 10 м.

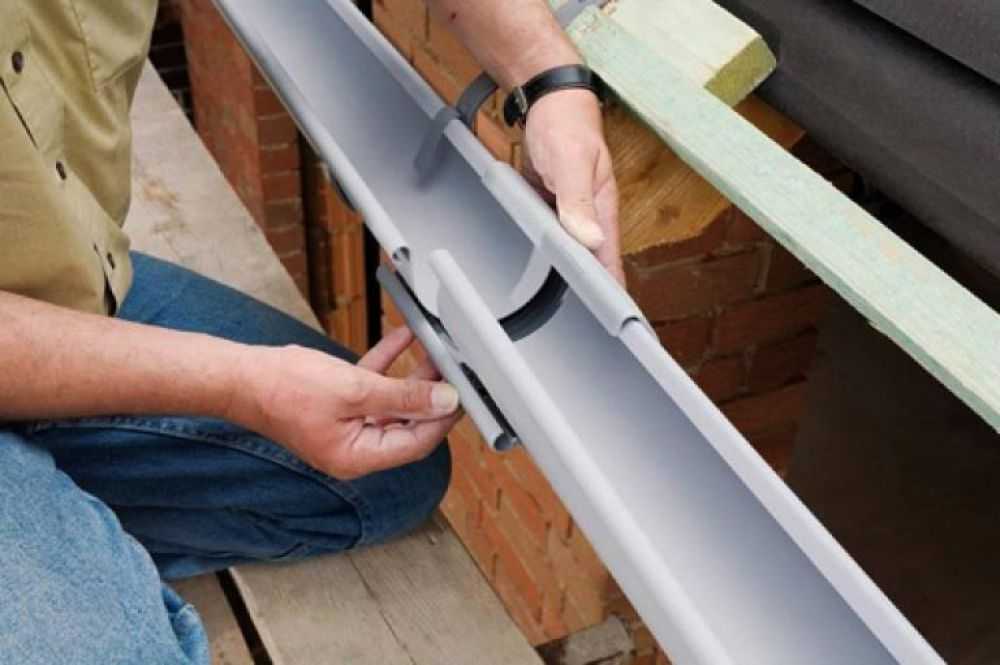

2. Соединение желобов друг с другом

Между соседними желобами на их торцах при установке выполняют плотный стык, который соединяется замком. Если используется водосток прямоугольной формы, на стыке для того, чтобы уплотнить соединение, используют специальную мастику, а также заклепки для механического крепления.

3. Установка заглушек

При монтаже водостоков заглушки устанавливаются на торцах желобов, которые не стыкуются с другими элементами. Крепление выполняют механически, заклепками либо шурупами.

4. Соединение желобов и водосточного стояка на фасаде

Такие соединения монтажники компании «Вестмет» выполняют, используя воронки и переходные колена. Их количество определяется площадью кровли, а также диаметром водостока. Оно должно быть достаточным для отвода собранной воды в ливневую канализацию.

Если диаметр трубы составляет 87 мм, а на свесах установлены прямоугольные желоба, используется один водосточный стояк на каждые 80 м² кровли.

Если диаметр трубы — 100 мм, используется один стояк на каждые 150 м² кровли.

При использовании округлых желобов для установки воронок в их дне предварительно ножовкой выполняют V-образный вырез. При прямоугольной форме делается Х-образный вырез, края которого отгибают вниз. Участок соединения уплотняют мастикой. Дополнительное уплотнение не требуется, если на участке спуска сразу же устанавливается колено трубы (без использования воронки).

5. Установка колена трубы

По размеру переходное колено подрезают по месту так, чтобы его длины хватило на соединение воронки с водосточным стояком. Подрезку выполняют ножовкой.

6. Крепление водосточного стояка на фасаде

Для крепления могут использоваться хомуты двух типов:

• для стен из камня, кирпича и пр. — вставляются в предварительно высверленные отверстия;
• для стен из дерева — накладные.

Хомуты должны располагаться на расстоянии не более 1,9 м друг от друга. Отдельно крепятся стыки труб друг с другом. Хомут замыкают несильным ударом молотком. В нижней части стояка устанавливается сливное колено. Оно должно располагаться на расстоянии 15-20 см от поверхности земли, отмостки или дождеприемника.

7. Правила ухода

При эксплуатации водостока периодически выполняют его чистку. При наличии загрязненных поверхностей их промывают мыльным раствором. Не рекомендуется использовать для очистки агрессивные химические средства. Чтобы предотвратить появление наледей внутри труб и желобов, можно дополнительно использовать кабели для их обогрева.

В компании «Вестмет» широкий ассортимент пластиковых и металлических водосточных систем, работают квалифицированные сотрудники — они готовы дать всю необходимую информацию по вопросам монтажа и эксплуатации. Мы предлагаем доступные и качественные водостоки Aquasystem, Docke, Металл Профиль и др.

• Водосточная система Аквасистем
• Монтаж водосточной системы
• Правила монтажа водосточной системы
• Необходимая часть современного дома — водосток
• Пластиковые водосточные системы
• Металлические водосточные системы
• Характеристики и преимущества водостоков Aquasystem
• Расчет водостоков

У вас есть вопросы?

Мы перезвоним через 10 минут

Отправить

или позвоните по номеру +7 (495) 789-96-72

Нажимая кнопку «Отправить», вы автоматически выражаете согласие на обработку своих персональных данных и принимаете условия Пользовательского соглашения.

1. org/ListItem»>Главная
2. Справочная информация
3. Водосточные системы
4. Правила монтажа водосточной системы

Монтаж водостоков — как сделать монтаж водосточной системы

Грамотный монтаж и установка водосточной системы предотвратит стекание дождевых вод на стены и фундамент дома. К тому же, уровень шума от стекающей воды у профессионально спроектированного водостока намного меньше, чем звук от дроби дождя по стальному карнизу. Водосточная система не допустит появление опасных для жизни человека сосулек. Зимой пространство вокруг зданий, на которых отсутствуют пластиковые водостоки или металлические, покрыто скользким льдом, затрудняющим передвижение. Помимо сбора и слива, водосток осуществляет отвод воды в канализацию или специализированный дождепреемник, благодаря чему дороги вокруг дома остаются сухими в любое время года. Монтаж водостоков имеет смысл делать до установки черепицы, соответственно решать проектировать его или нет следует при составлении общего кровельного проекта.

При монтаже водостоков специальные крючки для желобов крепятся на стропилах, затем кладется кровля. Если Вы решили пока не делать монтаж водосточной системы, знайте, что в последствии она принесет более высокие материальные и временные затраты. Монтаж водосточной системы в будущем будет нуждаться в частичном демонтаже кровли над карнизом. Или остается крепится в лобовую часть, что менее надежно. Одной из ошибок при установке являются слишком большое количество изгибов труб или огромные поворотные углы, что замедляет проход воды. Люди, осуществляющие монтаж водостоков своими силами, часто допускают промах, уделяя внимание только максимально разрешенной для кронштейнов массе. Но при большом пространстве между ними, желоба провисают и даже срываются. Рекомендуемое расстояние между крюками 50-60 см. Разрушение также случается из-за значительного давления на водостоки, прихождения в негодность опор, образования ржавчины.

Если между трубами оставлено лишнее расстояние, соединяющий их желоб получится чрезмерно удлиненным, это будет способствовать засорению и замерзанию в нем застоев воды. Одна приемная воронка способна принять воду с поверхность 50 м2, поэтому стояки с воронками нужно монтировать каждые 50 м2 по площади крыши. Если не придерживаться инструкции по монтажу водостоков, то со временем установленная таким образом водосточная система провиснет и потеряет начальную форму. Причиной этого так же может служить монтаж элементов с мизерным сечением и следовательно, ничтожной пропускной способностью. Если монтаж водостоков на Вашей кровле в денежном плане невыгоден, рекомендуется увеличить длину свеса крыши.

Монтаж водостоков — основная специализация нашей организации. Наши специалисты проведут монтаж водосточной системы по приемлемой цене и  максимально оперативно. При установке водостоков будут учтены все архитектурные особенности вашего дома, а также Ваши личные пожелания. Так же вы можете сделать предворительный расчет водостока самостоятельно.

Инструкция по монтажу:

Видео инструкция по монтажу водостоков металл и пластик

Траншейные и щелевые дренажи для грузовых автомобилей и погрузочных доков I США I Eric’sons Dura Trench

Доки для грузовых автомобилей часто находятся ниже уровня остальной части участка и поэтому требуют дренажной системы. Стандартная высота грузового причала – 48 дюймов ниже чистового пола здания. Траншейный дренаж является наиболее логичным решением, позволяющим предотвратить заполнение причала водой и упростить бетонную конструкцию. Традиционно дренаж траншеи погрузочной доки представлял собой дренажную траншею шириной 12 дюймов, отлитую на месте. Размер 12 дюймов в ширину был обычным явлением, потому что было легко построить деревянные формы такого размера. Благодаря скорости и доступности сборных траншейных дренажных систем они теперь являются предпочтительными и становятся все более распространенными. Во многих случаях размер траншеи можно уменьшить с помощью сборной системы. Единственная причина для большего дренажа траншеи в погрузочной платформе может быть связана с тем, что ожидается большая нагрузка от мусора .

Решетки дренажных траншей в этих системах должны выдерживать загрузку транспортных средств, если они будут достаточно далеко от дока, где грузовики могут заезжать на них колесами. Часто дренажи можно разместить там, где колеса грузовика никогда не достигнут дренажа, что позволяет использовать более легкие системы.

Размер водостока

• Доки для грузовых автомобилей различаются по размеру, поэтому и водостоки также различаются по размеру. Для доков шириной от 1 до 3 отсеков обычно достаточно 4-дюймового дренажа. Многие проектировщики используют траншейный водосток шириной 8 дюймов с радиусным дном из-за опасений по поводу мусора. Определите необходимую гидравлическую нагрузку и перейдите к следующему большему размеру.
• Траншеи с плоским дном, как правило, собирают больше мусора, потому что они не имеют такой высокой скорости потока на дне траншеи. Траншея с радиусным дном легче достигает скорости очистки и не требует особого обслуживания.
• Убедитесь, что траншея находится на глубине не менее 6 дюймов ниже решетки, чтобы мусор не забивал систему.
• Мусор является одним из ключевых соображений при определении размера дренажной траншеи в доках для грузовиков. Весь мусор, который попадает на док-станцию, не может выйти обратно и поэтому попадает в дренажную систему. Канал и выпускной трубопровод могут забиться мусором. В этом случае рекомендуется плановое техническое обслуживание и увеличенный размер дренажного и выпускного трубопровода. Используйте выходную трубу диаметром не менее 6 или 8 дюймов.

Выбор каналов

• Гладкие внутренние стенки лучше, потому что скорость потока увеличивается, и это способствует лучшему перемещению осадка по системе. Желоба из стекловолокна очень гладкие и являются хорошим выбором для этого применения.
• При наружном применении будут наблюдаться резкие перепады температуры, и коэффициент теплового расширения должен быть аналогичен коэффициенту теплового расширения окружающей бетонной оболочки. Для получения дополнительной информации см. свойства материала.
• Траншейные водостоки, расположенные там, где движение будет проходить по решеткам или там, где возможно движение вилочных грузовиков, должны иметь прочную раму для защиты верхней части желобов. Рамы увеличивают стоимость системы, но обеспечивают долговечность водостока.

Выбор решетки

• Чаще всего используются решетки из ковкого чугуна или чугуна. Железные решетки являются хорошим выбором, но если слив расположен достаточно близко к зданию, более легкая решетка, такая как стекловолокно, оцинкованная сталь или алюминий, может стать альтернативой для экономии средств. Из-за воровства мы наблюдаем увеличение использования решеток из стекловолокна для этого приложения.
• Решетки должны иметь как можно большие прорези для прохождения мусора через систему. В данном случае хорошим выбором является ковкий чугун, так как соотношение прочности к объему высокое, что означает, что вы можете получить желаемую прочность с меньшим количеством железа.
• Учитывайте вес решеток. Легкие решетки могут выпрыгивать из траншеи, создавая опасную ситуацию. Зафиксируйте все световые решетки с помощью соответствующего запирающего устройства.

Планировка

• На небольших погрузочных платформах траншейный дренаж должен иметь наклон в одну сторону. На более крупных доках для грузовиков траншея должна иметь наклон к центру.
• Если после выхода труба будет менять направление, рекомендуется установить ванну на выходе траншейного водостока.
• Чтобы уменьшить трафик на водостоке, поместите его достаточно близко к причалу, чтобы колеса грузовика не находились над водостоком.

Опытные работы по дренажу канализации и дренажу траншей в Квинсе

Неисправность дренажной линии и системы дренажа траншей для погрузочной платформы может быть причиной многих проблем. Поскольку погрузочные площадки и подъездные пути к погрузочным площадкам подвержены движению тяжелых грузовиков и перемещению грузов, трубы могут разъединиться. Кроме того, из-за того, что в системе могут скапливаться всевозможные отходы и материалы, трубы могут забиваться. В некоторых случаях провалы образуются из-за размыва основания из неисправной дренажной системы.

Погрузочная площадка в аварийном состоянии

Конечным результатом неисправности дренажной системы погрузочной платформы может стать стоячая вода, которая создает проблемы как для здоровья, так и для травм. Кроме того, страдает производительность труда и общий внешний вид бизнеса. Трудно подсчитать потерю производительности, травмы и неудовлетворенную клиентуру. Но справедливо будет сказать, что с течением времени стоимость ремонта канализационной системы меньше, чем совокупные потери, возникающие в результате неработающей системы.

Показательный случай

Балкана недавно вызывали в место в Астории, где оживленная автотранспортная фирма долгое время боролась со стоячей и скапливающейся водой. В частности, после проливных дождей это состояние приводило к задержкам в работе и серьезной опасности споткнуться. Поскольку система никогда не проектировалась должным образом, простой замены существующих трубопроводов было бы недостаточно. Необходимо было подумать о том, как решить все проблемы с водой в этом месте. Кроме того, участки, поврежденные на погрузочной платформе и вокруг нее, должны быть отремонтированы на очень высоком уровне из-за большого веса, который они должны выдерживать на регулярной основе.

Не только ремонт дренажной системы, но и улучшения.

Новый траншейный дренаж

Новый локальный дренаж

Чтобы полностью решить все проблемы с дренажем в этом месте, компания Balkan добавила два важных элемента оборудования. После сильного дождя большое количество воды скапливалось перед одной из верхних дверей, а также на участках проезжей части. Для решения этих проблем компания Balkan профессионально установила траншейный дренаж длиной 12 футов и новый зональный дренаж. Обе эти детали были подключены к только что установленной дренажной трубе. При минимальном обслуживании эти стоки полностью устранят скопление воды и быстро избавятся от воды после любого ливня.

Профессиональное и высококачественное восстановление

Заливка бетона

Цементирование вокруг водостока

Если нарушенные участки не будут засыпаны, уплотнены и восстановлены должным образом, клиент может остаться с дорогостоящим повторным ремонтом и простоем в будущем. Именно по этим причинам Балкан предпринял различные шаги для обеспечения длительного восстановления всех нарушенных территорий.

• Весь вынутый материал был вывезен грузовиками.
• На строительную площадку доставлены чистые и сухие материалы для обратной засыпки.
• Внешний край всех нарушенных участков был распилен, чтобы обеспечить чистый и аккуратный край для нового бетона.
• Основание окружающего бетонного участка было просверлено в заранее определенных точках, и в него была вставлена ​​арматура для поддержки нового бетона.
• Специальный бетон был установлен в соответствии с требованиями NYC DOT для проезжей части.

Все вышеперечисленные действия были выполнены по согласованной цене без каких-либо дополнительных затрат со стороны клиента. Долговечная и профессиональная установка канализации является основой непревзойденной репутации Balkan в сантехнической промышленности Нью-Йорка.

Окончательная установка траншейного дренажа имеет много преимуществ

Новый траншейный дренаж

Новая дренажная система имеет так много положительных сторон, однако владельцы недвижимости часто откладывают ее установку слишком долго. Наличие более профессионального и безопасного рабочего места для ваших сотрудников является очевидным преимуществом. Но предоставление клиентам чистого и безопасного объекта также имеет очевидные преимущества. Окончательное преимущество заключается в том, что новая дренажная система, как правило, увеличивает стоимость собственности, которая легко превышает стоимость установки.
