Сварка навеса из профильной трубы: чертежи и особенности односкатной конструкции

Содержание

чертежи и особенности односкатной конструкции

Навесы часто устанавливают во дворе, чтобы защититься от дождя и яркого солнца, одновременно находясь на свежем воздухе. Сварка ферм для навеса из профильных труб – это несложная работа, но требующая знаний по расчету, подбору материалов и сборки конструкции.

Обладая некоторыми навыками по сварке, можно получить красивое и надежное укрытие для автомобиля или небольшой навес над крыльцом.

Факторы, влияющие на расчет

Перед началом работ потребуется определиться с размерами и высотой конструкции. Эта работа проводится в несколько этапов.

Сначала следует определиться с укрывным материалом. Наиболее востребованы навесы из поликарбоната из-за легкости ипрочности. От выбора материала зависит количество ферм и шаг установки стоек. Для небольшого козырька изготовление ферм не требуется.

До сварки и других работ надо выполнить эскиз навеса из профильных труб, на котором определяются размеры и тип ферм, размеры деталей. Лучше сделать отдельную специализацию, с размерами профилей и длиной деталей.

При порезке такая схема поможет не ошибиться и сэкономит материал. Чертежи или эскиз навеса можно выполнить на ноутбуке с помощью специальной программы или начертить от руки.

Точные размеры можно получить только на месте установки и изготовления навеса. При этом необходимо учесть способ установки и закрепления всех стоевых деталей.

Если навес одной стороной прилегает к стене, можно изготовить закладные детали и закрепить их в местах монтажа ферм.

Что учитывать при постройке

При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.

Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.

Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.

При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.

В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.

Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.

Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.

Достоинства профильных труб

Фермы из квадратных профильных труб имеют ряд преимуществ перед другим металлопрокатом:

  1. материал отличается хорошей стойкостью к высоким температурам. Целостность и отсутствие деформаций при пожаре – это один из основных плюсов профильных труб;
  2. форма квадрата и четыре ребра жесткости позволяют профилю выдерживать большие нагрузки;
  3. загибать профили достаточно просто. С помощью профильной трубы можно придавать конструкции различные виды;
  4. общий вес конструкции намного меньше, чем у навесов с такими же размерами, изготовленными из другого металлопроката;
  5. материал служит долгое время.

Чтобы выполнить весь цикл работ, включая сварку и покраску, нужно провести несколько основных операций. Для наглядности примем размеры конструкций с габаритами обычного гаража для автомобиля – 6 м длиной и 4 м шириной. Одна сторона крепится к стене здания.

Подготовительные работы

Для такого навеса достаточно будет использовать для сварки профиль с полкой 30 мм. Толщину стенки берут 1,5 мм. Толще не нужно, это только увеличит стоимость конструкции.

Самый простой и надежный вариант навеса – односкатный. Длина верхнего ската в рассматриваемом случае будет 3900 мм, нижний отрезок уменьшаем на 80 мм, поэтому ферма на краю зарезается под угол для соединения.

Размер самой большой распорки между горизонтальными трубами фермы будет 600 мм, всего делают 7 распорок на всю деталь конструкции. Для лучшего соединения первую ферму навеса собирают на ровной поверхности.

Стыкуют и проводят сварку узкого края. Затем монтируют широкую распорку и варят стыки. Размечают место установки следующего ребра жесткости, замеряют размер, отрезают заготовку и монтируют ее в конструкцию фермы. Операцию повторяют с оставшимися 5-ю ребрами, постепенно уменьшая их размер.

Теперь у нас есть точные размеры распоров фермы, а их понадобится еще 4 штуки. Надо нарезать всю заготовку для сборки ферм для навеса. Первая деталь, для удобства, будет служить шаблоном.

Далее выкладывают и закрепляют прижимами две основных плети, так же проводят сварку сначала крайних стыков и укладывают перемычки, прихватываем их, но не проваривая.

Прихватки обязательно ставить со всех сторон стыка для большей надежности предварительной сборки. Для прихваток выставляют небольшой сварочный ток – это поможет избежать лишних дырок в соединении.

Собрав конструкцию фермы, снимают ее с шаблона и проводят сварку в нижнем положении. Затем таким же способом собирают и обваривают оставшиеся фермы навеса.

Некоторые специалисты советуют сварить конструкцию с помощью косых распорок из профиля меньшего размера. Для спокойствия можно установить дополнительные ребра жесткости, но это потребует покупки дополнительного недешевого материала.

Поэтому, при желании, можно раскрепить первые 2 самых широких окна. Остальные лучше ужесточить, обварив на боковых стыках треугольные косынки из листового металла.

Выполнение монтажа

Чтобы выполнить монтаж, на стену дома потребуется через каждые 1500 мм от крайней фермы закрепить на 3-4 самореза обрезки уголка с полками 30 мм.

Таких мест крепления будет 5 штук, по количеству ферм. Напротив, на расстоянии от стены 3060 мм, копают или бурят отверстия для стоек из профильной трубы с шириной полки 80 или 100 мм.

Отрезают пять заготовок длиной 2900 мм. На верхний конец профильной трубы необходимо приваривать пятак из листового металла. Это не позволит попадать внутрь воде и снегу и обеспечит надежную обварку стойки и фермы. Их устанавливают в отверстия и заглубляют на 800 мм.

От уровня основного чистого пола высота стоек навеса должна быть для легкового авто 2100 мм. Стоевые надо установить строго в вертикальном положении и раскрепить их с помощью укосин. Затем залить отверстия в земле бетоном. Теперь можно сделать перерыв на сутки для полного застывания бетона.

Сборка каркаса

Чтобы собрать каркас навеса, узкий край фермы устанавливают на стойку и прихватывают к уголку на стене. Надо сварить стойку и узкий край между собой.

Перед этим нужно проверить по уровню положение всех деталей узла. Главное – это правильно приварить первую ферму, чтобы предотвратить перекос всей конструкции.

Когда первая ферма установлена, в таком же порядке устанавливают остальные, раскрепляя их между собой перемычками, на расстоянии 500 мм по ширине фермы.

В результате получилась конструкция с жестко закрепленными деталями, которая будет служить долгое время. Теперь надо оббить шлак со всех стыков, проверить качество и наполненность шва.

В слабых местах с большими раковинами необходимо уложить дополнительный шов. Болгаркой и зачистным камнем обрабатывают места сварки, обезжиривают все поверхности с помощью любого растворителя, дают ему высохнуть и наносят на металл слой грунтовки.

Когда грунтовка высохла, окрашивают ее в любой понравившийся цвет. Осталось закрепить листы поликарбоната специальными саморезами, и навес будет готов.

Важные моменты

Перед началом работ надо определиться с размерами конструкции, профиля и необходимым количеством материала. Сварка навеса из профильных труб ведется ручным дуговым аппаратом. Обязательно надевают защитную одежду и маску.

Не следует торопиться при сварке, надо обеспечить надежный провар металла. Электроды лучше использовать МР-3, или АНО-21. Надо правильно располагать детали при стыковке и сварке конструкции.

При эксплуатации навеса и образовании на нем ржавчины, поврежденное место зачищают наждачкой и окрашивают грунтом. При обильных снегопадах с крыши навеса убирают снег.

конструкция, расчеты, чертежи + фото, видео

Перекрытие небольшого пространства около дома позволяет защитить от осадков и непогоды места отдыха или хранения какого-то имущества. Зачастую для этой цели используют навесы. Этот вид сооружения не имеет по периметру стационарных стен, хотя может использоваться тканевая или иная лёгкая обшивка для усиления защитных функций.

рис1.Навес

Навес практически является лёгким каркасом с установленной на нём кровлей. Таким образом, навес выгоднее всего изготавливать из материалов, достаточно прочных на осевое сжатие и изгиб, имеющих минимальный вес при максимальной технологичности. Опыт показывает, что лучше всего навес изготавливать из профильной трубы. Своими руками при этом можно выполнить работу полностью или её значительную часть.

Виды стального профиля.

Современная индустрия производит огромный ассортимент трубных изделий из стального профиля, обычно имеющих прямоугольное или квадратное сечение. Ширина стенки варьируется от десяти миллиметров до десяти сантиметров и более. Толщина металла, использованного в изделии, может быть от одного миллиметра до полутора сантиметров. Отличаются трубы и по способу изготовления. Они бывают:

  • холоднокатаные;
  • горячекатаные;
  • электросварные.

рис.2 Труба профильная стальная

Каждый вид трубы имеет свои достоинства и основную сферу применения. Для изготовления несложных строительных конструкций, к которым относятся навесы, лучше всего подходят холоднокатаные и электросварные трубы.

Элементы навеса из профильной трубы

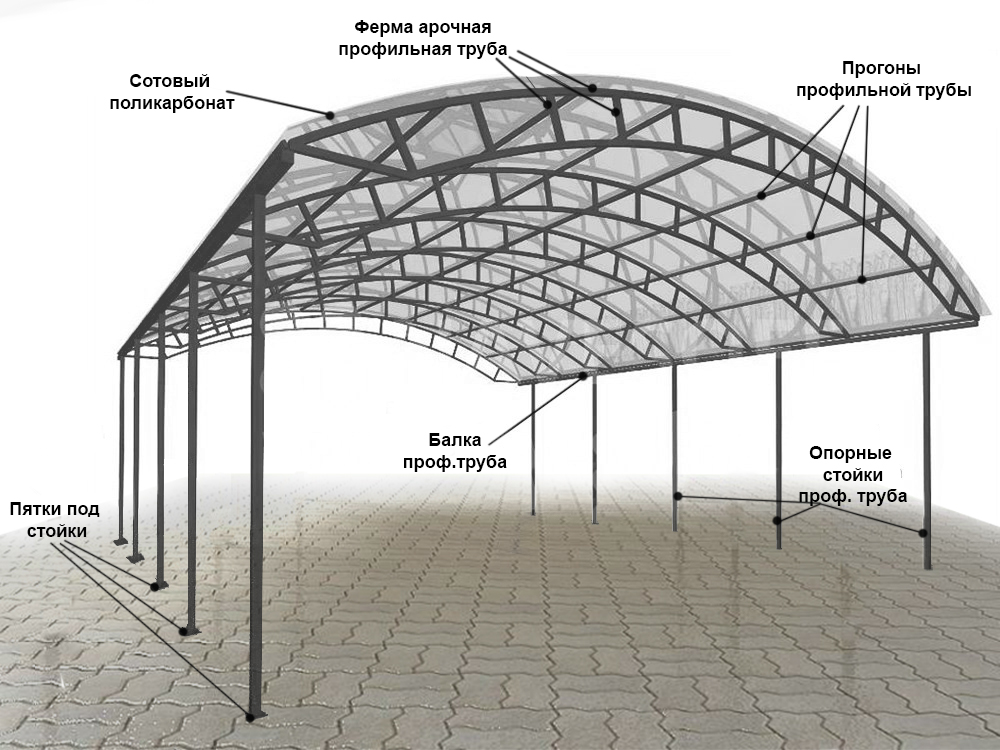

Как любая пространственная конструкция, каркас навеса из профильной трубы будет состоять из стоек, прогонов перекрытия и элементов горизонтальных и вертикальных связей. Стойки или столбы для навеса могут изготавливаться из профильной трубы, хотя возможно применение и обыкновенной трубы круглого сечения. Некоторым недостатком столбов из круглой трубы станет более сложная конструкция узлов опирания и крепления элементов.

рис 3. Сечение трубы

Опоры лучше изготавливать из трубы квадратного сечения. Такая форма идеально подходит для сопряжения элементов, располагающихся под прямыми углами. На ровной и прямой поверхности стенки легко устанавливаются элементы крепления при помощи сварки, болтовых или резьбовых соединений. Форма сечения, представляющая собой равносторонний квадрат, обеспечивает равную жёсткость профиля в продольном и поперечном направлении.

Для изготовления прогонов или ферм лучше всего подойдёт труба прямоугольной конфигурации. В отличие от стоек, прогоны испытывают значительное усилие в поперечном направлении, то есть сверху вниз. И практически никаких нагрузок вдоль оси. Поэтому использование квадратного или круглого профиля совершенно не целесообразно.

Для изготовления элементов вертикальных и горизонтальных связей профили трубного сечения использовать нет необходимости. Лучше всего для этого подойдёт стальной уголок небольшой ширины.

Стойки навеса из профильной трубы

В зависимости от длины элемента следует выбрать ширину и толщину стенки. Подбор этих параметров лучше производить на основании расчёта нагрузок, но в то же время для строительства простого навеса такие сложности выглядят избыточными. Нужно учесть, что и толщина стенки, и ширина её, влияют на жёсткость стойки. Можно применить более толстую трубу меньшей ширины сечения или тонкостенную трубу с широкой полкой.

Вертикальная нагрузка от перекрытия навеса, воспринимаемая стойкой, не является очень большой и даже тонкостенная труба сможет её воспринимать без деформации. Жёсткость трубы напрямую зависит от высоты сечения. Поэтому применение стойки с широкой полкой и тонкой стенкой будет целесообразнее и экономичнее.

рис 4. Чертёж навеса

Размер профильной трубы для навеса среднего размера, например, легкового автомобиля, может быть от пятидесяти до ста миллиметров. Если стойки расположены чаще, то сечение трубы можно уменьшить. При опирании кровли навеса на четыре опоры, лучше их изготовить из труб большего сечения.

На стойки навеса закрепляются элементы связей, препятствующие смещению в вертикальной плоскости под воздействием ветровых нагрузок. Их следует закреплять на стойках жёстко, при помощи сварки или закрепления в двух точках на каждой плоскости опоры. Связи устанавливаются крестообразно в продольной и поперечной плоскости.

Стойки следует закреплять в фундаменте жёстко, замоноличивая в тело бетона или монтируя при помощи анкеров, установленных в верхнем срезе фундамента. Устанавливая столбы для навеса из профильной трубы, необходимо контролировать их вертикальность при помощи водяного уровня или лазерного отвеса. Стойку, закреплённую при помощи анкеров, можно выровнять в процессе монтажа. Замоноличенную в процессе установки, выровнять впоследствии практически невозможно.

Почти все работы, связанные с изготовлением несущих элементов каркаса навеса из профильной трубы, можно выполнить собственными руками. Бетонирование фундаментов и установка стоек не требует высокой квалификации и доступно любому застройщику. На этом этапе можно обойтись без сварочных работ.

Устройство кровли навеса

Кровля навеса является основной целью, ради которой и проводятся все остальные работы. Сложность её изготовления и монтажа напрямую зависит от длины перекрываемой стороны и шага стоек опор. Чем больше длина прогона или фермы навеса из профильной трубы, тем изделие будет сложнее и дороже. Оптимальным вариантом можно считать трёхметровый пролёт, позволяющий получить достаточно площади при минимальных затратах.

Более простым решением является односкатная крыша навеса, на основе простых прогонов из профильной трубы. Для изготовления прогонов лучше всего подходят элементы прямоугольного профиля. При этом большая сторона сечения балки устанавливается вертикально, а меньшая является основанием.

Расчёт балок навеса из профильной трубы можно поручить специалисту или подобрать размер профиля самостоятельно. Для этого следует посчитать предполагаемую нагрузку на балку, которая будет зависеть от климатического пояса, шага прогонов и их длины, веса кровельного покрытия. Для балки длиной три — четыре метра можно порекомендовать профиль высотой восемьдесят — сто миллиметров.

рис 5.Типы ферм

Уменьшить высоту профиля можно использовав вместо сплошного прогона сварную ферму. Чертежи ферм из профильной трубы для навеса проще всего поискать в интернете или сделать на основе чертежей металлических ферм, уменьшив пропорционально длине. Ферма не должна получаться сложной, помимо треугольной конструкции нижнего и верхнего пояса, связанных центральной стойкой, достаточно укрепить верхнюю балку подкосом. Для такой конструкции может оказаться достаточно профиля с высотой шестьдесят миллиметров по большей стороне в нижнем поясе и меньшего размера для остальных элементов фермы.

Не забывайте, что приведённые примеры соответствую минимальным пролётам и небольшой нагрузке на балку или ферму. При увеличении любого параметра, расчёты следует передоверить специалистам, обладающим необходимой квалификацией.

Элементы фермы следует скрепить при помощи сварки. Если вы не знаете, как правильно сварить ферму навеса своими руками, то нужно доверить эту работу знающему сварщику. Сварка сегментов трубчатого сечения непростая задача и этому ремеслу нужно учиться. Сварные швы следует зачистить и защитить от коррозии специальной грунтовкой.

На уложенные балки или фермы устанавливается обрешётка из бруса высотой пятьдесят миллиметров, называемого обрешёткой. Обрешётка предназначается для крепления листов кровельного покрытия. Если не гнаться за экзотикой, то наилучшим вариантом для этого типа сооружений является металлический профильный кровельный настил или листы на основе полимеров. Установить обрешётку и настелить кровельные листы навеса из профильной трубы своими руками, может практически любой застройщик. Брус, из которого делается обрешётка, должен быть заранее пропитан антисептическим составом или окрашен специальной краской, предотвращающей гниение древесины. После установки бруса в проектное положение, сделать это окажется труднее, а качество выполненных операций будет гораздо хуже.

Фермы или прогоны навеса скрепляют между собой с горизонтальной плоскости крестообразными связями из профильного металла небольшого сечения. Так же, как и на стойках, связи должны жёстко крепиться в точках опоры, лучше при помощи сварки.

Все металлические конструкции необходимо защитить от коррозии специальными красками для металла. Эту операцию лучше делать до монтажа элементов в проектное положение. После монтажа, требуется восстановить защитное покрытие в местах, где оно оказалось повреждено. Там, где производились сварочные или иные крепёжные работы в процессе установки элементов, нужно нанести покрытие на оголённые участки.

рис 6.Навес

Как видно из описания, несмотря на кажущуюся простоту конструкции, она содержит много элементов различного размера, устанавливаемых на разных отметках. Для предотвращения брака в работе и контроля исполнения задач приглашёнными специалистами, перед началом работ рекомендуется сделать максимально подробный чертёж навеса из профильной трубы. При изготовлении фермы перекрытия, на эту конструкцию тоже нужно сделать чертёж с нанесением размеров всех элементов. Чертёж каркаса навеса можно сделать собственными руками на бумаге или при помощи компьютера, если вы обладаете соответствующими навыками.

Следуя этим рекомендациям, вы сможете выполнить работу с достаточным качеством и не сожалеть о потраченных деньгах.

Как сварить навес из профильной трубы: чертежи, видео

Навесы делают для защиты от дождя и солнца мест отдыха на свежем воздухе, крыльца, игровых площадок. Парковка для авто под навесом удобней, чем стоянка под открытым небом. Сварка навеса из профильных труб доступна даже новичкам. Однако, чтобы построить надежную и долговечную конструкцию, необходимо уметь правильно выбирать материал и знать, как сваривать фермы из профильной трубы.

Подробнее о фермах

Основой навеса являются стропильные фермы, связывающие его в единое целое. Они изготовляются в виде горизонтальной пространственной конструкции, собранной из элементов, соединяемых сваркой. Ферма состоит из нижнего и верхнего пояса, скрепленных вертикальными и диагональными (раскосами) перемычками. Основным плюсом навесов из профиля является их способность при небольшом весе успешно противостоять ветровым нагрузкам и весу снега. Сварка ферм может быть выполнена из швеллера, уголка, но чаще выбираются профильные трубы.

Фермы — основа навеса

Выбор формы

Форма ферм зависит от назначения и условий эксплуатации навеса. Каждая из них обладает преимуществами и недостатками. К популярным относятся:

  1. Треугольной формы — классика постройки крыш и навесов с крутыми скатами. Благодаря простой форме они легко рассчитываются и изготавливаются. Треугольные конструкции обеспечивают хорошую естественную освещенность пространства под собой. Однако потребуется дополнительный расход материала и длинные балки для соединения центральных частей обрешетки. Также отмечается сложность сваривания острых углов.
  2. Полигональные конструкции строятся для защиты больших площадей. Из-за сложной формы для облегченных навесов не применяются. Благодаря высокой прочности пролеты между фермами можно увеличивать, что уменьшает расход металла.
  3. Хорошей прочностью обладают также фермы с параллельными поясами. В отличие от других видов они собираются из повторяющихся элементов одного размера с минимальным количеством стыков. Поэтому сваривать ферму для навеса этого вида несложно.
  4. Односкатные фермы трапециевидной формы, устанавливаемые на опорных столбах надежны, так как жестко фиксируют строение. Для них не требуются длинные трубы на верхнюю решетку.

Помимо перечисленных форм сварку ферм из профильной трубы производят в виде арок, ножниц, буквы П, асимметричных, двух шарнирных, мансардных с центральной опорой и без нее.

Форма ферм зависит от назначения и условий эксплуатации навеса

Преимущества профильных труб

Выбор прямоугольного профиля для строительства навеса рекомендуется специалистами, так как он обладает следующими достоинствами:

  • не нуждается в обработке огнестойкими составами;
  • профиль легко без деформации гнется с помощью простых устройств, что позволяет создавать сложные формы;
  • защита от коррозии осуществляется простым окрашиванием;
  • доступность приобретения во всех регионах;
  • ошибка при раскрое исправляется привариванием отрезка на прежнее место;
  • малый вес по сравнению с другим металлопрокатом равной прочности;
  • длительный срок службы.

Рекомендации перед постройкой

Требования, предъявляемые к навесам, отражены в СНИП 2.01.07-85. В документе указано как правильно определить нагрузки и их величины, которые должна выдерживать конструкция. Помимо этого нужно учитывать климатические особенности региона. Если зимы снежные и случаются сильные порывы ветра сечение профиля увеличивается.

Также следует учитывать размеры навеса. При увеличении расстояния между опорами сечение профиля выбирается больше. Шаг установки ферм регламентируется СНИП, однако, следует учитывать ширину кровельного материала. При использовании ондулина или поликарбоната чертеж составляется с учетом размера их листов.

От величины угла наклона навеса зависит количество скапливающегося снега. С крутой крыши он скатывается самопроизвольно, но для такой конструкции увеличивается расход материала. Для регионов с обильным выпадением снега угол делается не менее 25 — 30⁰.

Сварка простой односкатной конструкции

Сначала составляется чертеж с размерами элементов. Без инженерного образования сделать расчет нагрузок не получится, поэтому следует привлечь специалиста или воспользоваться онлайн калькулятором. Зная характеристики навеса, можно поискать в свободном доступе подходящий чертеж.

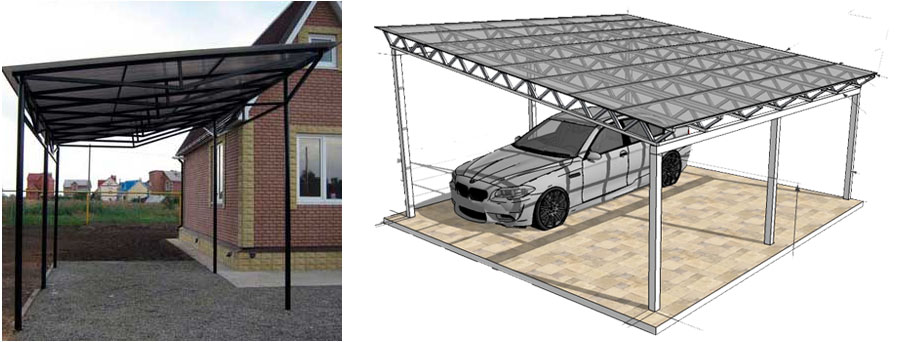

Для защиты автомобиля от непогоды чаще всего строят односкатные навесы размером 4×6 м. Фермы треугольной формы изготавливаются из профиля 30×30×1,2 мм. Верхние трубы имеют длину 3,9 м, нижние — 3,1 м. Три вертикальные стойки для их соединения вырезаются из такого же профиля. Крайняя делается высотой 0,6 м, остальные — по степени убывания. Для увеличения прочности в получившиеся участки зигзагообразно устанавливаются семь раскосов сечением 20×20 мм.

Для навеса длиной 6 метров нужно 5 ферм, устанавливаемых с шагом 1,5 м. Поверху они будут соединяться перемычками из профиля 20×20 мм через 0,5 м. Получившаяся обрешетка надежно удержит поликарбонат, не давая ему провисать под тяжестью снега. Для опорных стоек подготавливаются трубы сечением 80×80 или 100×100 мм. Поверху на них укладываются балки из профиля 30×30 мм.

Без инженерного образования сделать расчет нагрузок не получится, поэтому следует привлечь специалиста или воспользоваться онлайн калькулятором

Процесс сборки

Монтаж навеса производится в следующей последовательности:

  1. Нарезаются шесть стоек. Их длина берется из расчета, что 0,6 — 0,8 вкапываются в землю. Высоты 2,1 м над поверхностью для легкового автомобиля достаточно. Для микроавтобуса с учетом бетонирования площадки потребуется 2,6 м.
  2. Выкапываются шесть ямок — 4 по углам навеса и 2 посредине длинных сторон. Они необязательно должны располагаться по краям конструкции. Лучше стойки устанавливать с отступом 0,6 м внутрь. Это уменьшает нагрузку на провисание.
  3. После заливки бетона необходимо дождаться его полного высыхания. Затем, отрезая лишнее, стойки выравниваются по высоте. Если расхождение небольшое, его устраняют подкладыванием металлических пластин.
  4. При монтаже навеса впритык к стене вместо соответствующих опор в нее вмуровывают закладные.
  5. Сварка ферм производится на земле.
  6. После их готовности 3 стойки обоих рядов соединяются балками, на которые устанавливаются фермы.
  7. Затем на верхнем поясе между фермами привариваются продольные перемычки.
  8. Швы на собранной обрешетке зачищаются шлифовальной машинкой, чтобы не мешали укладке поликарбоната.
  9. Готовая конструкция окрашивается. В обрешетке высверливаются отверстия для крепления кровли.
  10. Листы поликарбоната прикручиваются саморезами с термошайбами так, чтобы они выступали за пределы каркаса на 10 — 15 см. Такие козырьки обеспечат защиту металла от дождевой воды.

Заключение

Для изготовления простого навеса достаточно квалификации начинающего сварщика. Особое внимание уделяется качеству шва, соединяющего нижний пояс с опорами, так как на него приходится основная нагрузка. При использовании волнистых кровельных материалов, отверстия для их крепления делаются в верхней точке волны.

Расчет навеса из профильной трубы

Сегодня навес из профильной трубы можно встретить буквально в каждом дворе. Это может быть как небольшой козырек над крыльцом, так и просторная крытая стоянка на несколько автомобилей.

Популярность этого строительного материала понятна – конструкции получаются красивыми, крепкими, а работы по их возведению занимают совсем немного времени. В этой статье мы раскроем основные вопросы, касающиеся конструкции навеса из профильной трубы.

Навес из профтрубы: расчет, чертежи, строительство и виды креплений

Особенного внимания при расчетах требуют габаритные навесы – для автомобиля, бассейна, зоны отдыха и т. д. Небольшие козырьки для односкатных навесов своими руками можно делать без учета СНиП.

Как рассчитать навес, чертежи

Расчет навеса из поликарбоната из профильной трубы начинается с создания эскиза. На нем отражается желаемый тип конструкции и отделки, а также примерные размеры. Точные параметры определяем только после похода на место будущего размещения сооружения – делаем замеры строительной площадки и стены дома, если каркас навеса из профильной трубы будет приставным. Эскиз может быть сделан как вручную, так и с помощью специальной программы.

Делаем навес из квадратной трубы своими руками: эскиз, сделанный в компьютерной программе

Исходные данные для расчетов: дом 9 х 6 м, свободная площадка (9 х 7 м) имеется перед свободной его стороной.

  • Навес можно делать шириной во всю стену дома – 9 м, вылет пусть будет на метр короче площадки – 6 м. Получаем сооружение 6 х 9 м.
  • Оптимальная высота низкого края – 2,4 м, высокий поднимаем до 3,5 или 3,6 м.
  • По перепаду высоты ската вычисляем угол его наклона – получается 12 – 13 градусов.
  • Смотрим ветровые и снеговые карты своего района и высчитываем по ним вероятные нагрузки.
  • Выбираем на основании полученных цифр материалы, приступаем к составлению чертежа навеса из профильной трубы.

Отдельно надо сделать отдельные чертежи для стропильных ферм. Несколько их вариантов отображены на следующем рисунке.

Изготовление ферм из профильной трубы для навеса: схемы разных типов конструкций

[su_label type=»warning»]Обратите внимание:[/su_label] [su_highlight background=»#fdffcd»]СНиП позволяет делать расчет фермы из профильной трубы для навеса с уклоном от 6 градусов. Однако лучше отталкиваться минимум от 8 градусов. Это связано с тем, что малый уклон зимой создаст проблему накопления снега на поверхности кровли.[/su_highlight]

Далее приступаем к расчетам количества нужных материалов. Обязательно учитываем процент брака и возможных потерь при монтаже. Обычно закладывается 5% от итогового количества.

Чертеж с размерами

Процесс изготовления навеса из профильной трубы

Сделать небольшой пристенный навес из труб совсем не сложно. Начинаем расчетов конструкции и подбора подходящих материалов. Этот процесс описан в предыдущем и следующем абзацах. Далее, согласно чертежу, размечаем рабочую площадку, а точнее расположение фундаментных ям на ней.

  • Откапываем ямы на нужную глубину.
  • На дно засыпаем слой щебня.
  • В ямы вертикально устанавливаем закладные детали.
  • Заливаем яму цементно-песчано-гравийным раствором.

На нижние концы стоек навариваем квадраты стали, по размеру точно совпадающие с площадками закладных деталей. Отверстия под болты также должны совпадать. После того как фундаментные столбы застынут, прикручиваем стойки к закладным.

Как зафиксировать навес из профтрубы своими руками: фото коллаж с примером использования закладной детали

Теперь переходим к сборке каркаса кровли. Профтрубу размечаем и режем на части нужной длины. Свариваем или скрепляем болтами сначала боковые фермы, затем фронтальные перемычки и в самом конце монтируем элементы раскосных решеток, если они нужны. В процессе сверяемся со строительным уровнем, также можно использовать магнитные уголки. Готовый каркас поднимаем на стойки и фиксируем метизами/привариваем.

Навес из профильной трубы, фото фиксации кровли на стойках

[su_label type=»success»]К сведению:[/su_label] [su_highlight background=»#e5fec3″]перед началом монтажа кровельного материала навес из профтрубы должен быть окрашен или обработан антикоррозийным составом. Это связано с тем, что в процессе сборки конструкции заводская защита металла повреждается на местах вхождения креплений.[/su_highlight]

Виды крепления элементов между собой

Очень часто навесы собираются при помощи сквозных болтов или саморезов. Этот способ хорош тем, что в процессе вам не потребуется сварка – не все владеют приемами сварочных работ. Понадобятся только сами метиз и дрель со сверлом по металлу. Диаметр выбираемых болтов/саморезов напрямую зависит от сечения профтрубы – на этот счет вас сориентирует продавец в магазине стройматериалов.

Собираем навесы из профильной трубы своими руками: фото крепления сквозными болтами

Сварка не менее популярна для сборки навесов из профтрубы, чем болты или саморезы. Для работы требуется сварочный аппарат, электрический или газовый. Последний предполагает использование некоторого количества расходников. Сварка обеспечивает очень прочное крепление, не нарушающее целостности тела элементов. К примеру, те же болты предполагают сверление отверстий, что ослабляет всю конструкцию.

[su_label type=»warning»]Обратите внимание:[/su_label] [su_highlight background=»#fdffcd»]недостаток такого монтажа – сложность процесса. Не все владеют приемами сварки на уровне, достаточном для сборки сооружений, испытывающих большие нагрузки. Поэтому, если вы не уверены в себе или не имеете возможности нанять специалиста, лучше отдайте предпочтение болтам/саморезам.[/su_highlight]

Как сделать навесы из профильной трубы своими руками: на фото сварных швов

Небольшие навесы из профиля сечением до 25 мм собираются с помощью специальных хомутов, или, по-другому, краб-системы. Они бывают Т-образными – для соединения трех концов и Х-образными, для соединения четырех концов. Стягиваются хомуты болтами (6х20 или 6х35) с гайками – метизы обычно в комплекте не идут и приобретаться должны отдельно. Недостаток краб-системы – элементы соединяются только под углом 90 градусов. Сварка здесь не уместна, так как профтруба указанного сечения имеет маленькую толщину стенок.

Чем можно скрепить навес из профильной трубы своими руками: краб-системы

[su_label type=»info»]К сведению:[/su_label] [su_highlight background=»#d3e8fe»]антикоррозийную обработку профтруба имеет только снаружи, внутри металлическая поверхность остается подверженной ржавлению. Поэтому все срезы конструктивных элементов навесы обязательно должны быть закрыты заглушками.[/su_highlight]

Выбираем профтрубу для навеса: размер и сечение

При выборе профтрубы для крупных навесов необходимо пользоваться данными из СНиП:

  • 01.07-85 — регламентирует сочетание снеговых нагрузок и вес конструктивных элементов постройки.
  • П-23-81 – работа с изделиями из стали.

Руководствуясь данными из этих положений и собственными потребностями вам надо будет определиться со следующим: выбрать угол наклона кровли, тип профтрубы для стоек и тип ферм. Для примера возьмем пристенный навес 4,7х9 м, передний край которого будет опираться на стойки, задний – жестко крепиться к стене дома. Местоположение, допустим, Краснодарский край. Оптимальный угол наклона кровли для навесов такого типа – 8 градусов. Снеговая нагрузка для крыши 4,7х9 м для этой местности будет 84 кг/м2.

Примерный вес одной стойки (2,2 м) – 150 кг, вертикальная нагрузка на нее получится 1,1 т. Популярная в строительстве круглая профтруба сечением 43 мм и со стенками в 3 мм тут не подойдет, минимальные показатели – 50 мм и 4 мм. Труба квадратного сечения может быть 45 мм со стенкой 4 мм.

Таблица соответствия толщины стенок сечению

Самый простой и удобный вариант ферм – два параллельных друг другу пояса с раскосной решеткой. При высоте фермы 40 см на пояса лучше подойдет квадратная профтруба сечением 35 мм и стенкой 4 мм, на раскосные решетки – 25 мм и 3 мм. Система связей обязательно должна идти по стойкам и фермам.

Пример стропильной фермы

Как рассчитать и построить навес из профильной трубы своими руками

Навес из труб и поликарбоната становится все более популярной архитектурной формой на приусадебном участке. Ничего удивительного, ведь это строение может выполнять множество функций, начиная от открытого гаража для автомобиля, дровяного склада, крытой игровой площадки и заканчивая зоной отдыха с мангалом и мягкими креслами.

Ключевым преимуществом является возможность изготовления такой конструкции своими руками. В представленной статье будут даны рекомендации по выбору материала, примеры расчетов опор и ферм и как сварить навес из профильной трубы.

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

  • 22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
  • 15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
  • 6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

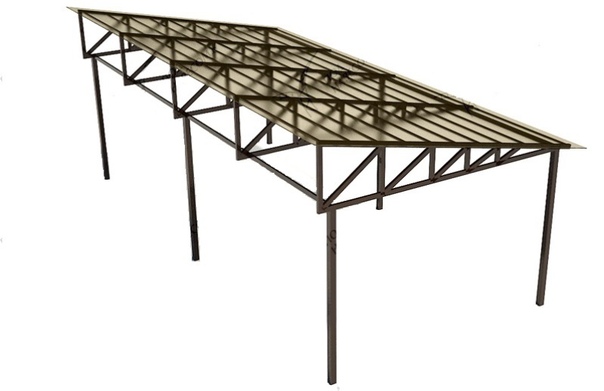

Односкатный навес из профильной трубы, фото строения с кровлей из профнастила

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно!  Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.
Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Рекомендуемые размеры сечения труб для навеса

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:

  • Для компактных строений с шириной пролета до 4,5 м – 40х20х2 мм;
  • Сооружения средних размеров с пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм;
  • Строения значительной величины с пролетами более 5,5 м монтируют из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
  • Размер стойки для навеса из профтрубы – 80 80 на 3 мм.

Чертежи, размеры и основные узлы соединений

Прежде чем приступить к сборке навеса из профильной трубы своими руками необходимо начертить детальный план всего сооружения с указаниями точных размеров всех элементов. Это поможет рассчитать точное количество материалов каждого вида и рассчитать стоимость строительства.

Чертеж навеса из профильной трубы с указанием основных габаритных размеров

Кроме того желательно сделать дополнительный чертеж наиболее сложных конструкций. В этом случае это односкатная ферма и узлы креплений ее основных элементов.

Схема для изготовления фермы из профильной трубы для навеса с основными крепежными узлами

Одним из основных достоинств профильной трубы является возможность безфасоночного соединения. Это проявляется в простоте конструкции и низкой стоимости фермы при длине стропильных пролетов до 30 м. при этом кровельный материал может опираться непосредственно на верхний пояс фермы, при условии его достаточной жесткости.

Узлы крепления для сборки навеса из профильной трубы своими руками, на фото а – треугольная решетка, б – опорная, в – раскосная решетка

Преимуществами безфасоночного сварного соединения является:

  • Существенное снижение массы фермы, по сравнению с клепанными или болтовыми конструкциями до 20% и 25 % соответственно.
  • Снижения трудозатрат и стоимости изготовления, как единичных изделий, так и при мелкосерийном производстве.
  • Невысокая стоимость сварки и возможность автоматизировать процесс путем использования аппаратов с устройством непрерывной подачи сварной проволоки.
  • Равнопрочность сварного шва и соединяемых изделий.

Из недостатков можно отметить:

  • Необходимость иметь довольно дорогостоящее оборудования;
  • Необходим опыт в сварочных работах.

Болтовые соединения при производстве  изделий из профильной трубы встречаются довольно часто. Обычно они используются в разборных навесах из профильной трубы или в изделиях, производимых для массового потребления.

Болтовые соединения наиболее простые для монтажа навеса из профильной трубы своими руками, фото присоединенного элемента каркаса

Основными достоинствами таких соединений являются:

  • Простота выполнения сборки;
  • Нет необходимости в дополнительном оборудовании;
  • Возможность полного демонтажа сооружения.

Недостатки:

  • Увеличивается вес конструкции;
  • Необходимы дополнительные детали крепежа;
  • Прочность и надежность болтовых соединений несколько ниже, чем сварных.

Подведя итоги

В статье была рассмотрена конструкция и методы изготовления самого простого односкатного навеса из профильной трубы своими руками, однако, профилированная труба довольно «гибкий» материал из которого можно сделать сложные и эстетически привлекательные конструкции.

Сложная конструкция для создания навеса из профтрубы своими руками, фото односкатного, купольного сооружения

Сварка фермы для гаража навеса парковки теплицы из профильной трубы

Навесы на металлическом каркасе обладают долговечностью, надежностью, и большим запасом прочности. Они защитят автомобиль от непогоды, прикроют летнюю веранду, беседку. Заменят крышу мастерской или козырек над подъездом. Как произвести точный расчет фермы из профильной трубы вы узнаете в этой статье, а материалы можно приобрести на нашей металлобазе Метферрум.

Мы расскажем как сделать каркас из профильной трубы, так как они недорого стоят, обладают приемлемым весом весом (работать можно с соседом без спецтехники), поддаются деформации под криволинейные конструкции, например арку или купол.

Стальная ферма представляет собой конструкцию из прямолинейных деталей, соединенных в жесткие узлы без расцентровки стержней с учетом внеузловой нагрузки. Принцип соединения составных элементов, испытывающих усилия сжатия и растяжения, помогает сохранить геометрическую форму сооружения в случае замены сварных соединений на шарнирные.

Перед сборкой нужно выполнить точный расчет элементов конструкции, определить размеры профиля и силовую нагрузку на перемычки. Для производства трубного профиля используются конструкционные сплавы низколегированной оцинкованной стали. Размерные параметры металлических деталей каркаса подбираются в соответствии с механической и динамической нагрузкой на каркас.

Способы крепления

Прежде чем приступить к разработке проекта и созданию чертежа фермы, необходимо выбрать композицию, определить размеры кровли, подготовить материал для поясов, отметить точки равновесия. Устойчивость каркаса зависит от размеров профильной трубы, а также способа ее производства: электросварка, горячее или холодное деформирование. Наиболее легкими в обработке считаются профильные трубы квадратного и прямоугольного сечения.

Требования к фермам

Для малогабаритного навеса шириной 4,5 метра подходит профильная труба сечением 4,0х2,0х0,2 см, каркас из трубы сечением 4,0х4,0х0,2 см выдержит навес шириной 5,5 метров. При устройстве навеса большей ширины рекомендуется использовать профильную трубу сечением от 4.0х4,0х0,3 см до 6.0х3,0х0,2 см. Каркасный материал может иметь разную форму сечения:

  • Овал;
  • Квадрат;
  • Прямоугольник;
  • Многогранник.

На процесс проведения расчета постройки из профиля влияют цифровые показатели, свидетельствующие о прочности объекта.

Профили фермы

На выбор формы профиля большое значение имеет конфигурация крыши, угол ее наклона, тип кровли:

  • Односкатная;
  • Двухскатная;
  • Трехскатная;
  • Четырехскатная;
  • Купольная;
  • Ступенчатая;
  • Арочная;
  • Шатровая.

Угол наклона ската

При угле наклона элементов в пределах от 60 до 150 рекомендуется использование трапециевидного очертания пояса. Снижение веса конструкции достигается при высоте сооружения, равного 1/7-1/9 длины пролета. Если планируется устройство пологого навеса сложной формы, то средняя часть постройки должна быть приподнята над опорными деталями, соединенными по принципу затяжки треугольников. Для многоугольной формы оптимальным вариантом фермы является соединение приподнятым нижним поясом.

Если угол наклона свыше 200, то высота перекрытия должна соответствовать 1/7 части длины пролета, прочность конструкции достигается перемычками, установленными в виде ломаной линии нижнего пояса. Исчисление параметров каркаса осуществляется по специальной таблице стропильной системы, утвержденной СниП. Металлическую ферму также можно рассчитать онлайн на калькуляторе расчета инженерных сооружений из металлопрофля.

Расчет нагрузки на опоры каркаса с уклоном навеса более 220 производится специальной компьютерной программой, ориентированной на кровли из разных материалов. Прочность сооружения обеспечивается сводом треугольной конфигурации и высотой сооружения, соответствующей 1/5 части длины пролета. В качестве дополнительных элементов, увеличивающих прочность строения, используются добавочные перемычки в виде ребер жесткости. На стабильность конструкции влияет материал покрытия (поликарбонат, шифер, стекло, профлист), количество доборных элементов.

Готовые проекты

Если у застройщика возникают сложности с расчетом объекта из трубопроката, можно воспользоваться готовыми типовыми проектами, ориентированными на модульные ансамбли. Проект должен содержать расчеты по типу сооружения, позволяющий собрать детали самостоятельно:

  • Чертеж;
  • Размеры объекта с шагом;
  • Допустимая нагрузка;
  • Величина пролета;
  • Высота каркаса;
  • Задание уклона крыши;
  • Угол раскоса решетки;
  • Расстояние между соединительными узлами;
  • Строительный подъем;
  • Разница между нижним и верхним поясами;
  • Размеры листов кровельного материала.

Основным требованием к процессу постройки навеса, веранды или беседки является выбор участка, определение постоянной и переменной нагрузки на опоры, степень сейсмических и климатических особенностей местности. Также значение имеют следующие факторы: характеристики грунта, глубина залегания подземных водоемов, тип фундамента, параметры сооружения, количество материала. Если навес, козырек или веранда пристраивается к зданию или дому, то необходимо получить разрешение в соответствующих инстанциях.

Фото и порядок составления чертежей навеса из профильной трубы своими руками

Навесы экономически выгодно и очень просто изготавливать из металлического профиля или трубы своими руками. В этом случае для устройства опорного каркаса применяется профильная труба, из металлопрофиля делается навес и стены конструкции. Металл для навеса применяют различных видов: оцинковка, медь, алюминий, черный металл.

Конструктивная схема навеса обычно не представляется сложной. Ее изготовляют своими руками все желающие, даже если вы очень далеки от строительства. Состоит она из вертикальных стоек, на которые крепят металлические балки или фермы из трубы. По ним выполняется обрешетка из дерева, на которую укладывается кровля из профнастила.

Навесы широко применяются для перекрытия площади частного двора, а также в коммерческом хозяйстве. Их используют для укрытия стоянок автомобилей, остановочных комплексов, козырьков над входами, переходных галерей, летних и зимних хозяйственных строений.

Различные конструкции навесов

В зависимости от потребностей строят различные навесы из профильной трубы своими руками. Фото навесов можно посмотреть в каталогах интернета, а именно:

  • миниконструкции – это небольшие беседки, козырьки, укрытия для мангалов;
  • отдельно стоявшие металлические навесы из трубы;
  • пристроенные конструкции навесов из профнастила – веранды, террасы, козырьки на стене дома, хозяйственные укрытия.

В зависимости от функциональных особенностей строят:

  • отдельные открытые навесы из профнастила, располагающиеся на стойках и имеющие одну крышу;
  • постройки закрытого типа, имеющие защиту от непогоды не только сверху, но закрытые со стороны стен, одной или нескольких сторон.

На крыше гаража, беседки, летней кухни, открытом балконе и террасе устраивают открытые типы навесов из металлопрофиля своими руками. Чертежи для таких несложных строений делают сами или заказывают в специализированных проектных организациях. Такие недорогие и несложные решения позволяют комфортно организовать место отдыха, работы, хранения или приема небольшой компании.

Закрытые типы навесов выполняются из различных материалов. Для стен используют стекло, пластик, фанеру, профильный металл, оцинковку, стекло, профнастил, сайдинг и другие материалы. Для остекленных закрытых навесов применяют алюминиевые раздвижные системы, которые являются прочными и прозрачными для обзора. Закрытые строения обеспечивают защиту от непогоды со всех сторон и позволяют находиться под навесом длительное время.

Преимущества профнастила при изготовлении навесов

Решение сделать металлическое укрытие является очень выгодным и практичным решением:

  • металл не боится перепадов температуры, не подвержен растрескиванию на морозе, не изменяет форму от действия палящих лучей солнца;
  • профнастил обладает достаточной прочностью, чтобы выдержать нагрузки бытового назначения и определенные технические усилия.

К недостаткам относится:

  • высокая теплопроводность, нагревание от высоких температур, которое на сам металл не влияет, но может испортить смежные материалы;
  • если предусмотрено опирание на металлические перила, то лучше их закрыть менее теплопроводным материалом, например, деревом;
  • профнастил страдает от влажности, которая проявляется ржавчиной на поверхности, этот недостаток убирается при помощи антикоррозийных пропиток.

Металлопрофиль для навесов

Для изготовления опор берут круглые трубы диаметром до 100 мм или профильный прокат с ребром не менее 100- 150 мм. Стропильные фермы и системы иногда выполняют из дерева, но в случае применения металла, их делают из круглой или квадратной трубы со стенкой толщиной 2 мм для минипостроек и толщиной стенки трубы 3 мм для крупных каркасов.

Обрешетка делается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера. Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда части соединяют болтами с гайками.

Технология постройки навеса своими руками

Чертеж или рабочая схема

Для начала делают схему будущего изделия, указав при этом размеры. Затем из этого наброска выбирают конструктивные элементы, указывают их расчетную длину и считают количество одинаковых элементов, стараясь не упустить ни одной детали. После этого считают необходимое количество материала для стоек, ферм и крыши. Если конструкция навеса закрытая, то считают и материал стен и пола.

Установка опор

Опоры представляют собой вертикальные стойки, выполненные из металлопрофиля. Поверху металлических столбов обязательно приваривают обвязку, которая идет по всему периметру и служит для упрочнения каркаса и придания ему жесткости.

Стойки рекомендуется ставить на расстоянии не более 1,2 м один от другого. В случае примыкания стоечного каркаса к стене здания около нее так же ставят ряд опорных столбов. Если нет возможности установить вертикальные столбы около стены, тогда к стене крепят несущую балку, которая примет на себя нагрузку от покрытия. Для крепления балки к стене используют длинные анкера, которые будут надежно удерживать балку вместе с кровельным покрытием.

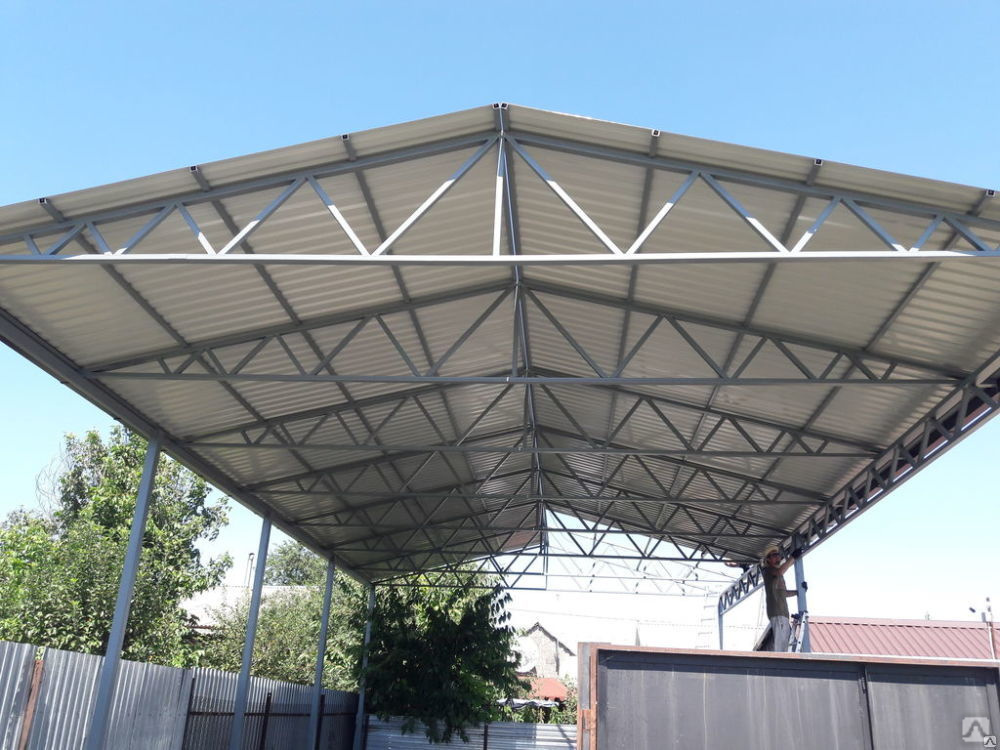

Устройство ферм

Этот элемент конструкции подвергается основной нагрузке от снега и ветра, поэтому сделать расчет требующегося профильного металла нужно обязательно правильно. Для небольших навесов можно принять стандартные характеристики профильного проката. Если говорить о сложных конструкциях навесов, то выбор материала фермы и ее конструкция должны определяться сложным расчетом, выполнить который самостоятельно не получится, если хозяин, конечно, не инженер-конструктор. Поэтому для этого существуют специалисты.

Фермы в зависимости от формы делят на треугольные, прямоугольные, трапециевидные, ломанные и арочные. Внутри фермы могут устанавливаться дополнительные стойки, прогоны, раскосы и подкосы. Опирание ферм может осуществляться на две опоры, защемляться одним концом или иметь комбинированный способ опирания на опоры.

Ферму делают так, чтобы уклон кровли составлял 15-20º. Такая скатность подходит для любого кровельного покрытия, выполненного из профнастила, пластика, поликарбоната, рубероида, шифера металлочерепицы и других материалов. Листы профильного настила, шифера и черепицы кладут так, чтобы из волны располагались параллельно стоку воды, но ни в коем случае не перпендикулярно.

Заливка фундамента под опоры

Перед началом рытья ям под установку столбов делают разметку основания будущего каркаса. Простые навесы размечают с помощью рулетки и строительного уровня, для сложных строений применяют нивелиры, лазерные и водяные уровни для выставления отметок на большой протяженности.

Ямы под столбы делают глубиной 70 см, на дно насыпают слой щебня, песка и поливают водой для наибольшей усадки. Бетонируют ямы после установки столба и фиксации его в проектном положении. Бетон делают в бетономешалках при большом объеме работ или замешивают вручную. Заливают всю ячейку сразу, нельзя оставлять половину залитой ямы на следующий день.

На следующие сутки бетон набирает половину прочности, оставшиеся 50% бетон наберет в течение 27 суток. Если делается сплошной фундамент под укладку пола, то перед заливкой бетона устанавливают сварной или связанный арматурный каркас, который потом заливается бетоном.

Дальнейшие работы по укреплению обвязки по верхнему слою стоек можно выполнять через неделю. Столбы из металлопрофиля подрезают болгаркой в проектный размер, затем укрепляем поперечными профилями.

Сварка ферм

Сварку ферм выполняют на земле, все конструкции должны быть сварены точно по размеру и одинаковыми. Если предусмотрены большие и мощные фермы, а в строительстве не предусмотрено использование подъемного крана, то их делят на составляющие части, которые монтируют своими руками, а затем сваривают на высоте.

Чередование ферм по стене принимается по расчету. Если речь идет о небольших навесах, то принимается стандартное расстояние от одного к другому, равное одному метру. После установки ферм в монтажное положение к верхним стропилам приваривают обрешетку из квадратного профиля или уголка.

Если предусмотрена деревянная обрешетка, то ее крепят к металлу фермы при помощи болтов. Шаг обрешетки принимается в зависимости от материала кровли, иногда по обрешетке устанавливают дополнительное сплошное покрытие из фанеры.

При изготовлении ферм их размер должен быть больше ширины навеса на 30–50 см. Это нужно для того, чтобы вода как можно меньше попадала на фундаменты и не приводила к их разрушению. Другим, более надежным вариантом является устройство отвода сточных вод с крыши навеса при помощи оцинкованных желобов или современных пластиковых систем.

Антикоррозийная обработка

После того как каркас из стоек установлен и на нем стоят фермы, проводят обработку против коррозии. Перед обработкой профиль обезжиривают растворителем. Обрабатывают составом металлический профиль, дают высохнуть положенное время по инструкции. Грунтовка защитит металл от появления ржавчины и повлияет на сокращение расхода окончательного окрашивающего состава.

Окраска производится при помощи кисточки или валика. Большие навесы красят краскопультом или распылителем, что ускоряет процесс окраски.

Крепление кровельных материалов к каркасу обрешетки

Навесы из металла очень выгодно и удобно покрывать поликарбонатом. Материал режется болгаркой в нужный размер, а затем наждачной бумагой проходят по краям поликарбоната, чтобы удалить неровности от порезки. Крепят материал к металлу саморезами или термическими шайбами. Поликарбонат при нагревании и остывании изменяет свои размеры, поэтому при креплении нужно оставлять небольшое свободное вхождение и обязательно ставить резиновую прокладку между материалом и метизом.

Устройство навеса из металлического профиля не требует специальных строительных навыков, поэтому сборка и установка его своими руками подойдет тем хозяевам, которые хотят научиться делать что-то в своем жилище самостоятельно. Это сэкономит средства на оплату работ специалистов и позволит гордиться произведением своих рук.

Оцените статью: Поделитесь с друзьями!

Как сделать навес из профильной трубы своими руками

Видео: строительство сарая из профильной трубы своими руками

Стоит ли выбирать профильную трубу?

Вариант готового навеса из профтруб

  • Правильные геометрические формы материала сохраняют высокий уровень его прочности. Естественные ребра жесткости — это противоположные стенки профильных труб.
  • Бывают прямые и изогнутые профильные трубы.
  • Цельнокатаные аналоги профильных труб более сложны в производстве.За счет этого последний материал намного дешевле.
  • Несмотря на небольшой вес, каркас из профилированных труб достаточно устойчив.
  • Элементы каркаса соединяются между собой сваркой и болтами.
  • Можно построить фиксированный или разборный каркас.
  • Толщина стенок профилированной трубы не более 2 миллиметров. Благодаря этому крышу можно монтировать прямо на каркас и не тратить на это большое количество инструментов.

Важные нюансы

Прежде всего, необходимо определиться с местом расположения будущей конструкции. Навесы строятся отдельно или как пристройка к дому. Затем разберитесь в назначении навеса.

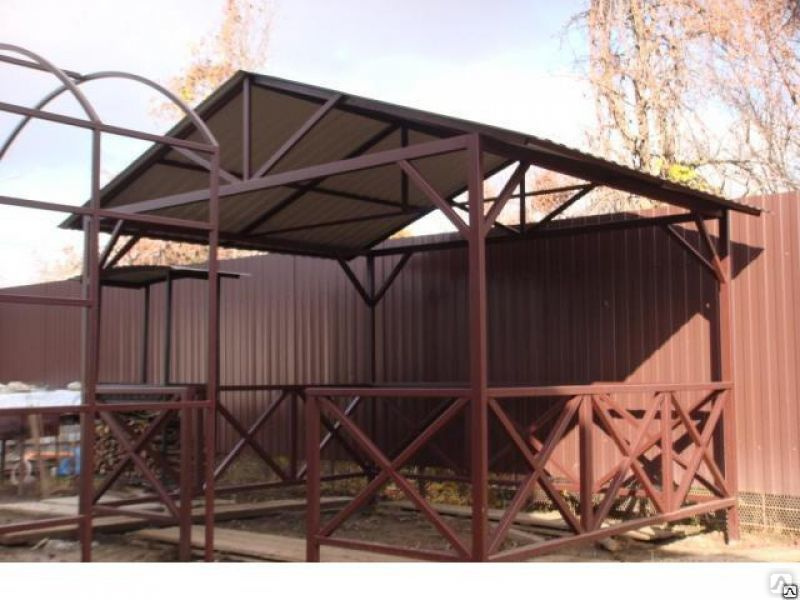

Навес в зоне отдыха

Может быть построен для хозяйственных нужд. В этом случае под ним можно хранить различные инструменты и другой инвентарь. Некоторые прячут им машину. А можно сделать из него зону отдыха и накрыть им, например, детскую площадку или бассейн.

Также решите, будет ли ваш навес стационарным или складным. Стационарные постройки используются в любое время года. Разборный вариант — временный. Обычно его устанавливают только на лето. Для последнего главное, чтобы он легко монтировался, был прочным и ветроустойчивым.

Козырек четырехкамерный

Навесы тоже могут быть разной формы и с ней тоже нужно определиться перед началом всех работ. Различают купольные, пирамидальные, дуговые, арочные, односкатные, двускатные и четырехскатные крыши.Естественно, чем тверже ваш навес, тем сложнее его построить.

Размерный расчет и чертеж

Эскизный вариант навеса из профильной трубы

Прежде всего, необходимо создать эскиз. Для примера возьмем навес, крыша которого будет из поликарбоната. На эскизе нужно отобразить внешний вид будущей конструкции и ее примерные размеры. Затем необходимо произвести все замеры на участке, где будет установлена ​​конструкция, и создать подробный чертеж.Навес можно построить как отдельно стоящий дом, так и пристроить к дому.

Например, у вас дом 9х6 метров, а перед ним свободное пространство 9х7 метров. В этом случае ширина навеса может быть равна ширине стены дома, то есть 9 метров. Выезд можно сделать, например, на 6 метров. Таким образом получается навес размером 9х6 метров.

Низкий рай оптимально делать высотой 240 сантиметров, высокий — 350-360 сантиметров.

Простая математика вычисляет угол наклона.В данном случае это 12-13 градусов.

Чтобы правильно выбрать кровельный материал, учитывайте силу и направление ветра в вашем районе, а также количество выпадающего снега. Это нужно для того, чтобы выбрать материал кровли, который справится с нагрузкой.

Теперь, когда все измерения выполнены, можно создать рисунок. Фермы должны быть показаны на отдельном чертеже.

Варианты ферм

СНиП рекомендует минимальный угол наклона кровли 6 градусов.Однако специалисты советуют увеличить его до 8 градусов. Таким образом, зимой на крыше не будет скапливаться снег.

После оформления всех подготовительных документов можно рассчитать необходимое количество стройматериалов. Всегда покупайте их с наценкой не менее 5 процентов. Это необходимо на тот случай, если вы получите бракованную продукцию или что-то испортите в процессе работы.

Список инструментов

  • Рабочие перчатки.
  • Строительный уровень.
  • Рулетка на метр.
  • Лопата.
  • Сварочный аппарат.
  • Болгарский.
  • Перфоратор.
  • Болты.
  • Винты кровельные с прокладками.
  • Трубы профильные.
  • Уголок.
  • Лист металлический.
  • Фланец.
  • Бетонная смесь.
  • Щебень.
  • Песок.

Этапы возведения навеса

Трубы неокрашенные

Профилированные трубы бывают 3-х основных типов:

  1. Неокрашенные.
  2. Трубы покрыты оцинковкой напылением, защищающей их от ржавчины.
  3. Трубы, покрытые другим специализированным напылением.

Неокрашенные чистые трубы можно обрабатывать самостоятельно. Это позволит сэкономить до 30%.

Подготовительные работы для

Прежде всего, необходимо подготовить строительную площадку.

  1. Выровняйте поверхность земли под строительство.
  2. При необходимости удалите небольшой слой почвы.
  3. Очистить территорию от мусора, растений и камней.
  4. Убедитесь, что через строительную площадку не проходят кабели или водопроводные трубы.
  5. Навес лучше всего строить на ровной поверхности или на холме. В последнем случае проблема с дренажем решается автоматически, так как вся вода будет уходить под уклон. Однако оттуда его тоже нужно убирать.

    Расчистка территории и установка деревянных колышков

  6. Далее необходимо произвести разметку территории с помощью колышков и натянутого между ними шнура.

Как сварить, изготовить и установить каркас

  1. Следующий этап — рытье котлованов под закладные детали. Дно следует утрамбовать, уложить кавернозно-серповидную подушку и снова утрамбовать.

    Ямы можно копать не только лопатой, но и дрелью.

  2. Установить закладные детали. Используйте уровень, чтобы проверить вертикальность.
  3. Забетонируйте котлован.
  4. Как вариант, можно сделать прочный фундамент под навес.Для этого по периметру сооружения выкапывается котлован. В
    устанавливают опалубку, разравнивают подушку из брусчатки и заливают бетон с обязательной арматурой.

    Монолитная площадка под навес

  5. К нижним квадратам вертикальных стоек необходимо приварить стальные углы. Размер этих квадратов должен быть равен размеру закладных деталей. Отверстия для болтов должны совпадать с ними.

    Крепление столбов к закладным

  6. Прикрутите столбы к растворам, как только фундаментные столбы полностью высохнут.
  7. Приступаем к сборке каркаса крыши. Отрежьте профильную трубу и отрежьте кусок необходимой длины.
  8. Сначала соедините боковые фермы сваркой или болтами.
  9. Затем подключаются передние перемычки.
  10. Последним этапом является установка элементов диагональных решеток, если это необходимо. В процессе сборки каркасной части навеса не забывайте сверять ее ровность со строительным уровнем.

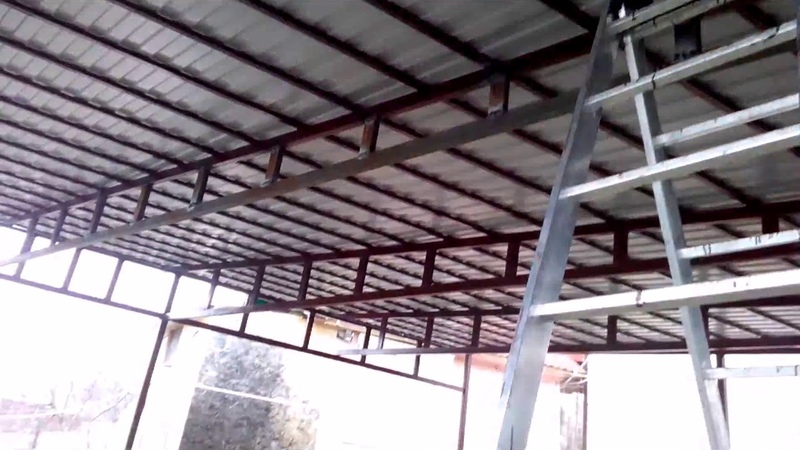

    Вариант готовой рамы

  11. Собранный каркас установить на стойки и закрепить метизами или сваркой.

Обработка металлического каркаса антикоррозионными составами и его покраска происходит перед укладкой рубероида.

В случае, если профильная труба была куплена с уже готовой защитой, все равно сделайте это еще раз, потому что при монтаже защитный слой может быть поврежден.

Разновидности крепления элементов друг к другу

  • Сквозные болты или саморезы.

    Болты встык

    Довольно распространенный способ крепления.Для тех, кто не имеет навыков работы со сварочным аппаратом, такой вид крепления будет идеальным. Фиксация элементов осуществляется метизом с использованием дрели и сверла по металлу. Размер болтов или саморезов выбирается в зависимости от сечения профильных труб. Продавцы строительных магазинов помогут подобрать нужные вещи именно для вашего случая.

  • Сварка — еще один очень популярный вариант соединения элементов.

    Сварка трубы

    .Для работы вам понадобится использование электрического или газового сварочного аппарата. Сварка надежнее за счет того, что не нарушает целостность элементов конструкции. В первом случае необходимо просверлить отверстия под болты или шурупы. Это ухудшает прочность рамы. Но в то же время этот вариант крепления самый сложный. При недостаточном опыте или отсутствии работы со сварочным аппаратом может быть повреждена вся конструкция. Поэтому лучше нанять специалистов или закрепить элементы каркаса болтами и шурупами.

  • Если навес небольшой и профильные трубы в нем имеют диаметр не более 25 миллиметров, для крепления можно использовать специальные хомуты (крабовые системы).

    Хомуты для профтрубов с малым поперечным сечением

    В зависимости от того, сколько концов труб нужно соединить, выбираются Т-образные и Х-образные хомуты. Они стягиваются болтами и гайками (6х20 или 6х35). Главный недостаток такого крепления в том, что при его использовании части рамы можно соединять только под углом 90 °.Для профильной трубы столь малого сечения сварка не применяется.

Установить заглушки на все срезы элементов каркаса, так как труба внутри трубы не обработана антикоррозионными средствами.

Чем кровельное покрытие (стол)

Кровля в данной конструкции является основным элементом.

Фото: варианты быстровозводимых конструкций из

Видео: строительство навеса из профильной трубы своими руками

Строительство навеса из профильной трубы дело непростое.Изучив всю предоставленную информацию, каждый сможет взяться за строительные работы. Единственный сложный момент — это работа со сварочным аппаратом. Но есть решения. Удачи!

Откидной навес из профильной трубы. Самостоятельное возведение навеса из металлопрофиля, фото инструкция

Тема навеса всегда актуальна для владельцев частных домов, дач, гаражных построек. Наиболее подходящим материалом для них считаются изделия из профильных труб.Монтаж такой конструкции несложен и может быть построен своими руками.

Навес из профильной трубы, возведенный во дворе или на участке, выглядит современно и способен придать оригинальности прилегающей к дому территории. Такие конструкции должны обладать необходимой прочностью и жесткостью, чтобы выдерживать различные виды нагрузок. Перед установкой нужно выполнить ряд мероприятий.

Подготовка к строительству

Перед тем, как приступить к монтажным работам, необходимо:

  • рассчитать расчетные нагрузки — при необходимости;
  • сделать подробные чертежи каркаса навеса из профильной трубы — на них также должны быть указаны размеры;
  • подготовить набор инструментов;
  • подбирать и закупать стройматериалы.

Независимо от профильной продукции можно соорудить несколько вариантов навесов, а именно:

  • арочный;
  • пристройка;
  • двухступенчатая

Внешний вид и форма будущего дизайна во многом зависит от личных предпочтений владельца коттеджа или дома и размеров незанятого пространства на земельном участке. Самым сборным и самым компактным по занимаемой площади считается навес из профтрубы.

Примерный расчет навеса из профильной трубы

В итоге площадь навеса 6х9 метров. При этом высота кромки, которая будет подниматься, будет равна 3,5 или 3,6 метра, а низкая — 2,4 метра. В результате перепада высот угол наклона составит 12-13 градусов.

Для определения степени вероятных нагрузок используются ветровые и снежные карты конкретной местности, на которой расположен земельный участок.На основании вышеперечисленных данных составьте чертежи навеса из профильной трубы своими руками.

Помимо того, что их можно нарисовать лично, существуют специальные компьютерные программы. Чтобы добиться максимальной точности расчетов, желательно в это время находиться в том месте, где будет размещаться конструкция.

Элементы навеса из профильных изделий

В конструкции есть несколько основных элементов, в том числе:

  • стоек;
  • ипотечных кредитов;
  • опорных плит;
  • арок;
  • направляющих;
  • крыша;
  • других — это могут быть, например, системы освещения и водоотведения.

Для изготовления стоек и столбов подходят как трубы из профиля, так и изделия, имеющие сечение круглой формы. Последний вариант имеет существенный недостаток, заключающийся в более сложной конфигурации узлов опор и элементов крепления.

Для обеспечения стыковки деталей рамы, расположенных под углом 90 градусов, идеальным решением является квадратная форма трубчатого изделия. Этот тип профиля обеспечивает одинаковую степень жесткости в обоих направлениях — в продольном и поперечном.

Для того, чтобы построить по чертежу навес из профильной трубы любой формы, применяется сварка, а также резьбовые или болтовые соединения. При создании ферм или балок специалисты рекомендуют брать изделия прямоугольной формы, так как они несут значительную нагрузку в поперечном направлении, а именно сверху вниз. При этом усилий по оси практически нет.

Характеристики фасонных трубных изделий

Чтобы построить каркас навеса из профильной трубы и произвести все необходимые расчеты, необходимо определить характеристики выпускаемых трубных изделий.Для изделий с квадратным сечением необходимые значения приведены в специальных таблицах.

Для прямоугольных труб максимальная величина нагрузки рассчитывается по большей стороне. Результат также можно увидеть в специально составленной таблице, где помимо желаемого значения указывается длина пролета и размеры трубы.

Расчет значений стоек навеса

Произведя подбор параметров стоек, предварительно произведите расчет прилагаемых нагрузок и начертите детальный чертеж.На жесткость изделия влияют ширина и толщина его стенок, которые, в свою очередь, зависят от длины изделия.

Например, при выборе профильной трубы для навеса можно использовать как толстостенное изделие с небольшим сечением, так и с тонкими стенками, но с большой шириной полки.

Следует учитывать, что вертикально направленная нагрузка, оказываемая на стойку перекрытиями навеса, незначительна и, следовательно, тонкие трубопроводы выдержат ее без малейшей деформации.Навес из профильной трубы должен содержать точные размеры каждого элемента.

Для построек со средними параметрами оптимальным вариантом будут изделия сечением в диапазоне от 50 до 100 миллиметров. Если стойки располагаются часто, допустимо уменьшить размер используемых труб. В том случае, когда в одном сарае будет четыре опоры, то будут использоваться трубные изделия большого сечения.

Ферма как элементы каркаса

Фермы выполняют функцию дополнительной соединительной детали при обустройстве свеса.Они придают каркасу большую устойчивость и прочность (читай: «»). Для них следует специально нарисовать рисунок. По нормам расчет требуется для ферм из труб, угол уклона которых составляет более 6 градусов. Но специалисты считают, что надо строить на 8 градусов.

Дело в том, что зимой выпавший снег будет скапливаться на поверхности крыши под небольшим углом наклона. Оптимальное значение равно 15-20 градусам. Такой уклон ската кровли подходит для покрытия профнастила, шифера, пластика, поликарбоната и других современных материалов.

Фермы могут иметь следующий вид:

  • треугольная;
  • арочный;
  • прямоугольный;
  • битый;
  • трапеции.

Внутри ферм дополнительно устанавливаются стойки, прогоны, раскосы, подкосы. На чертеже должны быть указаны как размеры, так и перечень и количество материалов, которые потребуются.

Далее монтируем обрешетку из бруса высотой 50 миллиметров. Это необходимо для крепления кровельного покрытия.Деревянную древесину необходимо предварительно обработать антисептиком или покрасить краской, чтобы не повредить древесину.

Строительство сооружения

Монтажные работы выполняются поэтапно:

  1. Перед тем, как сделать навес из труб, подготовьте фундамент.
  2. Затем отмерьте и вырежьте материалы, указанные на чертеже.
  3. Сделайте ферму.
  4. Боковые стенки собраны из конструкции.
  5. Соединение ферм крыши и готовых секций.
  6. Производим проверку правильности сборки элементов, используя уровень и рулетку.
  7. Установите и надежно закрепите раму на заранее подготовленном участке.
  8. Обработать металлические поверхности защитными составами.
  9. Подготовить материалы для устройства кровли, установить и закрепить.
  10. Срезать лишнюю кровлю.
  11. Наведение порядка в окрестностях.

Цементный раствор заливается на свободное пространство.Боковые стенки собираются одним из выбранных способов, соединяя фермы и столбы, служащие опорой. Если строится односкатный навес, то боковые секции монтируются на основание до тех пор, пока не будут установлены стропильные фермы.

В ходе работ необходимо контролировать соответствие габаритов конструкции чертежной документации и вертикального положения элементов на всех этапах возведения навеса. Листы материалов для обшивки следует обрезать с небольшим запасом, что позволит исправить ошибки, допущенные при замерах.

Подбор материалов и подготовка инструмента

Главное требование к качеству продукции из профильных труб — долговечность. Чтобы обеспечить устойчивость опорных частей конструкции из них, нужно выбирать трубу минимум 80х80 миллиметров. Для дополнительных элементов оптимальным размером секции будет 40х20 миллиметров.

Для определения количества рубероида сначала рассчитывают площадь покрываемой поверхности, а затем результат увеличивается на 5%.Крепление выполняем кровельными болтами и специальными подушечками.

Дизайн собирается одним из способов:

  1. Сварка . Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и уметь сваривать навес из профильной трубы. Без навыков такую ​​работу выполнить невозможно.
  2. Применение резьбовых соединений . Для этого потребуются металлические уголки и крепежные болты.
  3. С помощью специальных зажимов .

Навес, сделанный своими руками, намного дешевле навеса. Он будет соответствовать требованиям при строгом соблюдении технологии его возведения.


Перекрытие небольшого пространства вокруг дома позволяет защитить от атмосферных осадков и непогоды место отдыха или хранения какого-либо имущества. Часто для этого используются навесы. Этот тип конструкции не имеет неподвижных стен по периметру, хотя для усиления защитных функций можно использовать ткань или другое световое покрытие.

рис1.

Навес представляет собой практически легкий каркас с установленной на нем крышей. Таким образом, наиболее выгодно изготавливать навес из материалов, достаточно прочных для осевого сжатия и изгиба, имеющих минимальный вес при максимальной приспособляемости. Опыт показывает, что лучше всего делать навес из профильной трубы. Вы можете выполнить работу полностью или значительную ее часть своими руками.

Виды стального профиля.

Современная промышленность производит огромный ассортимент стальных труб, как правило, прямоугольного или квадратного сечения.Ширина стены варьируется от десяти миллиметров до десяти и более сантиметров. Толщина металла, используемого в изделии, может составлять от одного миллиметра до полутора сантиметров. Трубы разные и способ изготовления. Их:

  • холоднокатаный;
  • горячекатаный;
  • электросварной.

рис.2 Труба стальная профильная

Каждый вид трубы имеет свои преимущества и основную область применения. Для изготовления простых строительных конструкций, в состав которых входят навесы, лучше всего подходят холоднокатаные и электросварные трубы.

Элементы навеса из профильной трубы

Как и любая пространственная конструкция, каркас навеса из профильной трубы будет состоять из стоек, плит перекрытия и элементов горизонтальных и вертикальных соединений. Стойки или столбы для навеса можно сделать из профильной трубы, хотя можно использовать и обычную трубу. круглое сечение. Некоторым недостатком столбов из круглой трубы будет более сложная конструкция узлов несущих и крепежных элементов.

рисунок 3.Участок трубы

Опоры лучше делать из трубы квадратного сечения. Такая форма идеально подходит для сочетания элементов, расположенных под прямым углом. Крепежные элементы легко монтируются на ровной прямой поверхности с помощью сварки, болтового или резьбового соединения. Форма сечения, представляющая собой равносторонний квадрат, обеспечивает одинаковую жесткость профиля в продольном и поперечном направлении.

Для изготовления ферм или ферм лучше всего подходит прямоугольная труба. В отличие от стоек, прогоны испытывают значительную силу в поперечном направлении, то есть сверху вниз.И почти никаких нагрузок по оси. Поэтому использование квадратного или круглого профиля совершенно нецелесообразно.

Для изготовления элементов вертикального и горизонтального соединения профилей трубного сечения использовать не обязательно. Лучше всего для этого подойдет стальной уголок небольшой ширины.

Стойки навеса из профильной трубы

В зависимости от длины элемента выбирают ширину и толщину стены. Подбор этих параметров лучше всего производить исходя из расчета нагрузок, но в то же время для строительства простого сарая подобные сложности кажутся излишними.Следует отметить, что толщина стены и ее ширина влияют на жесткость стеллажа. Можно использовать более толстую трубу с меньшим сечением или тонкостенную трубу с широкой полкой.

Вертикальная нагрузка от перекрытия навеса, воспринимаемая как устойчивая, не очень велика, и даже тонкостенная труба может воспринимать ее без деформации. Жесткость трубы зависит от высоты сечения. Поэтому использование стеллажа с широкой полкой и тонкой стенкой будет более целесообразным и экономичным.

рисунок 4. Чертеж навеса

Размер профильной трубы для навеса среднего размера, например, легкового автомобиля, может составлять от пятидесяти до ста миллиметров. Если стойки расположены чаще, сечение трубы можно уменьшить. При опоре кровли навеса на четырех столбах лучше делать их из труб большего сечения.

К стойкам навеса крепятся элементы соединений, предотвращающие смещение в вертикальной плоскости под действием ветровых нагрузок.Их следует закрепить на стойках жестко, путем сварки или фиксации в двух точках на каждой плоскости опоры. Соединения устанавливаются крест-накрест в продольной и поперечной плоскости.

Стойки должны быть жестко закреплены в фундаменте, заделаны в бетонный корпус или смонтированы с помощью анкеров, установленных в верхнем срезе фундамента. При установке столбов для навеса из профильной трубы необходимо контролировать их вертикальность водным уровнем или лазерным отвесом. Стойку, закрепленную анкерами, при установке можно выровнять.Затвердевает при укладке, после этого практически невозможно выровнять.

Практически все работы, связанные с изготовлением несущих элементов каркаса навеса из профильной трубы, можно выполнить своими руками. Бетонирование фундамента и установка стоек не требует высокой квалификации и доступно любому застройщику. На этом этапе можно обойтись без сварки.

Навес кровельный

Крыша навеса — это основная цель, ради которой выполняются все остальные работы.Сложность его изготовления и монтажа напрямую зависит от длины стороны внахлест и шага опор. Чем больше длина балочного или фермового навеса из профильной трубы, тем сложнее и дороже будет изделие. Лучшим вариантом можно считать трехметровый пролет, позволяющий получить достаточно места при минимальных затратах.

Более простое решение — навес односкатной крыши, основанный на простых спусках из профильной трубы. Для изготовления балок лучше всего подходят элементы прямоугольного профиля.В этом случае большая сторона секции балки устанавливается вертикально, а меньшая — основание.

Расчет балок навеса из профильной трубы можно доверить специалисту или подобрать размер профиля самостоятельно. Для этого рассчитайте предполагаемую нагрузку на балку, которая будет зависеть от климатической зоны, шага пролетов и их длины, а также веса кровельного покрытия. Для длины балки от трех до четырех метров мы можем рекомендовать высоту профиля от восьмидесяти до ста миллиметров.

рис 5. Типы хозяйств

Для уменьшения высоты профиля может использоваться вместо сплошной сварной фермы. Чертежи ферм из профильной трубы для сарая проще всего поискать в Интернете или составить на основе чертежей металлических ферм, уменьшая пропорционально длине. Ферму не следует делать сложной, кроме треугольной конструкции нижнего и верхнего поясов, соединенных центральной стойкой, достаточно укрепить верхнюю балку подкосом.Для такой конструкции может быть достаточно профиля высотой шестьдесят миллиметров на большей стороне нижнего пояса и меньшей для остальных элементов фермы.

Не забывайте, что эти примеры соответствуют минимальным пролетам и небольшой нагрузке на балку или ферму. При увеличении какого-либо параметра расчеты следует передать специалистам с необходимой квалификацией.

Элементы фермы следует герметизировать сваркой. Если вы не знаете, как сварить навес фермы своими руками, то вам нужно доверить эту работу знающему сварщику.Сварка трубчатых секций — задача не из легких и этому ремеслу нужно научиться. Сварные швы следует очистить и защитить от коррозии специальной грунтовкой.

На уложенные балки или фермы устанавливают обрешетку из бруса высотой пятьдесят миллиметров, называемого обрешеткой. Обрешетка предназначена для монтажа кровельных листов. Если не гнаться за экзотикой, то оптимальным вариантом для такого типа конструкции является металлический кровельный лист или листы на основе полимеров. Установить обшивку и сложить кровельные листы навеса из профильной трубы своими руками сможет практически любой застройщик.Брус, из которого сделана обрешетка, следует предварительно пропитать антисептическим составом или покрасить специальной краской, чтобы древесина не гнила. После установки бруса в проектное положение сделать это будет сложнее, а качество выполняемых операций будет намного хуже.

Фермы или навесы скрепляются между собой с горизонтальной плоскости крестообразными стяжками из профильного металла малого сечения. Так же, как и на стойках, стяжки следует жестко фиксировать в точках опоры, желательно сваркой.

Все металлические конструкции необходимо защищать от коррозии специальными красками по металлу. Эту операцию лучше всего производить перед установкой элементов в проектное положение. После монтажа требуется восстановить защитное покрытие в тех местах, где оно было повреждено. Если при установке элементов проводились сварочные или другие монтажные работы, необходимо нанести покрытие на оголенные участки.

рис 6. неф

Как видно из описания, несмотря на кажущуюся простоту конструкции, он содержит множество элементов разного размера, установленных на разной высоте.Чтобы не допустить брака в работе и контролировать выполнение заданий приглашенными специалистами, перед началом работ рекомендуется сделать максимально подробный чертеж навеса профильной трубы. При изготовлении фермы на эту конструкцию также нужно сделать чертеж с нанесением размеров всех элементов. Вы можете нарисовать навес от туши своими руками на бумаге или на компьютере, если у вас есть соответствующие навыки.

Приватная территория может быть обустроена по-разному, исходя из собственных предпочтений и вкуса.В этой статье будут даны рекомендации, как построить надежный навес из поликарбоната своими руками с соблюдением основных правил работы.

Такое сооружение — отличная зона отдыха, защищающая от ветра и дождя и стильное украшение ландшафта. Большое разнообразие цветов и оттенков поликарбоната и простота его монтажа способствуют созданию оригинальных навесов по собственному дизайну.

Из этого материала можно сделать навес к дому или для машины, а также покрытие для детской или спортивной площадки с теннисным столом.

Технологические навесы

Перед началом строительства необходимо определиться с размерами, формой, материалами и местом возведения объекта. Чтобы было проще разобраться со всеми этими вопросами, желательно выполнить эскиз конструкции, либо воспользоваться чертежами и схемами, представленными на нашем сайте.

В качестве опорных элементов при строительстве навеса из поликарбоната используются деревянные балки или металлические стойки с антикоррозийным покрытием.Места их установки обозначены колышками с формированием правильной геометрической формы.

В этих точках выкапываются ямы глубиной до 1,5 м, куда вставляются опоры. Стеллажи необходимо устанавливать строго вертикально и выровнять по уровню. Укрепление столбов производится засыпкой ямок гравием и бетонированием.

После застывания раствора приступаем к созданию кровельной части. Из металлических прутьев создайте каркас крыши нужной формы.При возведении навеса из поликарбоната для автомобиля отлично подойдет крыша прямоугольной или дугообразной формы.

Для защиты парадного входа в дом от снега и дождя стильно и оригинально будет смотреться навес из поликарбоната арочной или куполообразной формы. На этом этапе можно применить фантазию и сделать крышу в собственном варианте.

Каркас обычно выполняется сваркой или с помощью крепежа. После сборки всей конструкции ее надежно крепят к основным стойкам и накрывают листами поликарбоната.

Этот материал имеет другую толщину. Для возведения навеса на даче обычно используют сотовый поликарбонат толщиной 6-8 мм. Обладает большой прочностью и легко гнется при установке.

Листы распиливаются ножовкой или циркулярной пилой. Для их крепления к каркасу просверливаются отверстия под крепеж на расстоянии около 30 см друг от друга. Для крепления поликарбоната используются специальные винты с резиновыми шайбами ​​и герметиком. Между собой листы соединяются при помощи Н-образного профиля, куда вставляются края материала.

Площадку под навесом нужно хорошенько заделать. Для этого земля выравнивается, уплотняется и засыпается щебнем. По желанию можно выполнить бетонную стяжку или укладку тротуарной плитки.

Преимущества навеса из поликарбоната

Установка навеса из поликарбоната своими руками несложная и несложная в выполнении работа. Конструкция прочная, надежная и эстетичная. Хорошая пластичность, позволяет изгибать листы для образования кровли нужной формы.

Материал обладает высокой светопропускающей способностью, защитной функцией и устойчивостью к неблагоприятным погодным условиям с повышенной влажностью и перепадами температур. За ним легко ухаживать, периодически удаляя пыль струей воды из шланга.

Для более подробной информации о том, как сделать навес из сотового поликарбоната, на нашем сайте представлены фото и видео основных этапов. монтажные работы. Яркие цвета материала и интересные дизайнерские решения помогут создать оригинальные конструкции, украшающие ландшафтный участок.

Современный металл предлагает своим покупателям самые разные изделия, среди которых особо выделяется труба. Применяется везде в частном строительстве, например, для обрамления объекта на участке. Вариант дизайна в этом случае приобретает несравнимую с деревом прочность и долговечность. Достоинства и недостатки, а также как сделать металлический каркас для навеса из профильных труб — описаны ниже.

Трубы стальные профильные — особенности и преимущества

Особенностью этого изделия металлургии является форма — металлическая профильная труба, как правило, квадратная, овальная или прямоугольная, полая внутри.За счет этого уменьшается вес сборного каркаса, что является одним из преимуществ. Далее:

Металлопродукции свойственен один недостаток — коррозия. Однако легко предупредить, если конструкция покрыта соответствующим составом или декоративным красным свинцом. При хранении важно смазать будущий каркас консистентной смазкой.

Чтобы каркас для навеса из профильной трубы был надежным, необходимо правильно подобрать его комплектующие. Металлопродукция изготавливается нескольких параметров — от 20 до 110 мм при ширине стенки и толщине от 3 до 8 мм.

Для дачного навеса не используйте внушительных размеров. В небольшой конструкции — 5 * 5 * 2,5 м, предназначенной для стоянки автомобилей или мест отдыха, металлический профиль соответствует следующим условиям:

  1. Размер труб для стоек и верхней обвязки составит 80 * 80 мм. Под стойку подложите металлические «пятки». Они придадут раме еще большую устойчивость, и нет необходимости закапывать или бетонировать опоры.
  2. Для создания арки и постройки ферм — 40 * 20 мм. Такой участок подлежит механическому изгибу, но если нет опыта, для создания арочных проемов лучше использовать изделия заводского изготовления.

Толщина стены может быть выбрана в зависимости от назначения конструкции — от 6 до 12 мм, каркас будет иметь прочность, сопоставимую с железобетонными изделиями.

Сборка каркаса навеса своими руками

Любая конструкция требует точного проектирования и расчета.Это правило не обойдет стороной каркас навеса из профильной трубы. Собрать своими руками несложно, даже если у вас нет специальных знаний, но доверить проектирование и черчение профессионалам.

Кроме того, в некоторых регионах для такого сооружения, особенно принадлежащего непосредственно дому, требуется официальное разрешение. Об этом нужно немедленно позаботиться. Далее следует подготовить или приобрести следующие инструменты:

  1. Болгарка с алмазными дисками по металлу.
  2. Сверло с победитовыми сверлами.
  3. Сварочный аппарат переносной или стационарный с кабелями достаточной длины. Естественно, станция должна питаться от соответствующего источника.

Домовладельцу потребуется специальная защитная одежда, очки и умение обращаться с описанными инструментами. В противном случае стоит купить готовый навес или предпочесть трубе другой материал.

Расчет металлического каркаса

В первую очередь, профильный каркас должен учитывать следующие нюансы: нагрузки природных факторов — дождь, снег, ветер.Эти данные доступны в архитектурных отделах и конструкторских бюро.

Самостоятельно рассчитать металлический каркас навеса можно, но это необходимо сделать перед покупкой профильной трубы, чтобы не ошибиться с толщиной стенки и шириной изделия. И вообще, лучше доверить ответственное дело дизайнеру — цена оправдывает работу.

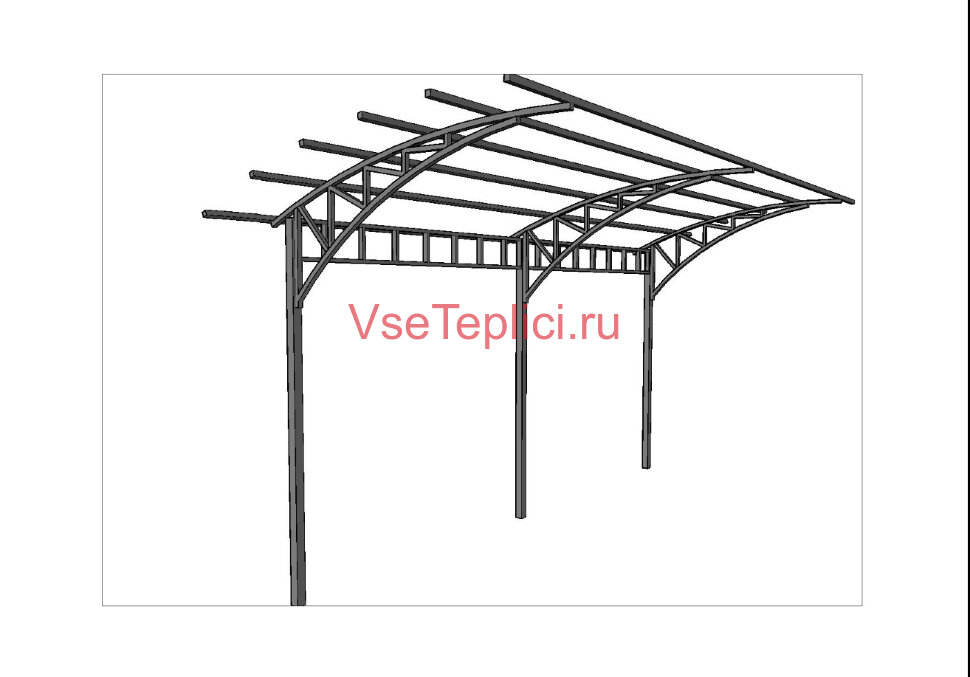

Выбор варианта навеса

Собственно, здесь выбор ограничен только умением домашнего мастера — придать форму арки или асимметричного изгиба несложно, но потребуется умение изгибать трубу в выбранном направлении.Одна из самых простых — конструкция сарая.

Стропильная система обходится без изгибов, и крепить поликарбонат к такой форме проще простого. Также следует учитывать назначение навеса — прямые крыши пропускают свет и тепло, скот, наоборот, отражает солнечные лучи, а внутри температура будет оптимальной для отдыха или стоянки машин.

Этапы работы

Их несколько: подготовка площадки, строительство фундамента, монтаж каркаса. Чтобы будущий навес не разочаровал владельцев, следует соблюдать детали инструкции.Итак:

Собственно монтаж каркаса завершен, но решение вопроса, как сделать навес из профильной трубы, будет неполным, если не уделить должное внимание описанию монтажа поликарбоната. Отличие деревянного каркаса от металла в способе крепления к нему пластиковых листов. Он состоит в следующем:

  1. Поскольку каркас необходимо защитить от коррозии, герметичность карбонатного полотна следует производить с двух сторон — изнутри и снаружи.Для этого используйте шайбы и уплотнительные прокладки. Их можно сделать своими руками из резины.
  2. Для скорости монтажа на отверстия в листах с внутренней стороны можно просто наклеить резиновые кольца. Тогда при фиксации шурупов они будут прижиматься к профилированной трубе, и герметичность будет обеспечена.
  3. Также обязательно использовать соединительные профили — если скрепить листы внахлест, а потом приклеить специальной гидроизоляционной лентой, то со временем он придет в негодность и начнет отслаиваться.Соответственно, влага будет внутри навеса или сотового поликарбоната — и то, и другое плохо.

Когда металлический каркас готов, он покрывается специальной краской, защищающей металл от коррозии. На торцы поликарбоната надевают специальные декоративные накладки, закрывающие доступ влаги. Собственно навес из профильной трубы своими руками готов.

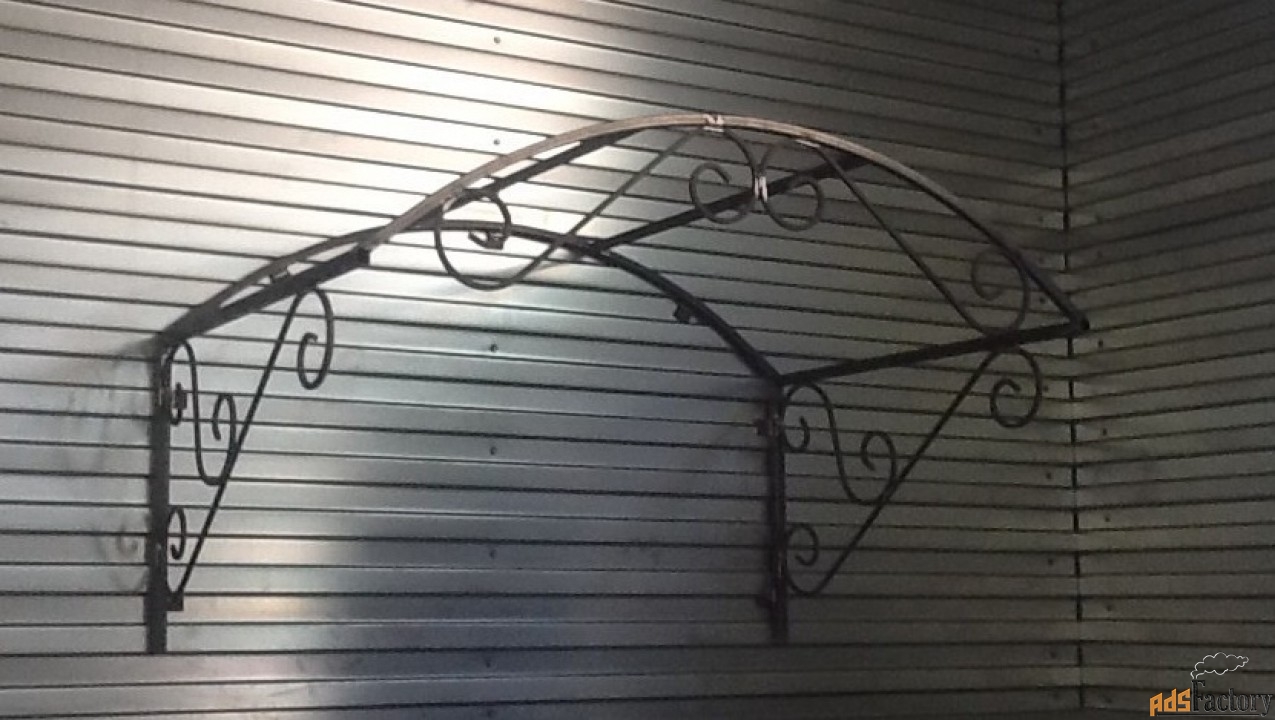

Декоративный металлический каркас

Эстетическая составляющая любого дизайна важна. Поэтому, когда работа со сваркой закончена, следует загладить швы, обработать неровные края при резке поликарбоната и окрасить каркас в выбранный цвет.Пластик также можно подвергнуть декорированию — покраске, оклейке цветной пленкой изнутри и так далее.

В помощь владельцу приведены многочисленные примеры из сети. Достойно и изысканно смотрятся готовые листы с вкраплениями рисунков или мозаики, имитирующие витражи. Декоративный поликарбонат дороже, но эффект разительный.

Металлический каркас примыкания к дому требует повышенного внимания как при расчете всей системы, так и непосредственно при установке.Важные вопросы — выбор основы под каркас, какую профильную трубу использовать для навеса, как крепить элементы — следует проработать еще на этапе проектирования.

Если все сделать с учетом всех нагрузок и разумных пожеланий, то прочность и надежность проявятся без беспроблемной эксплуатации конструкции. К тому же простая удачная модель заставит домашнего мастера задуматься об очередном благоустройстве придомового участка.

Необходимо включить javascript или обновить плеер!

Поликарбонат — идеальный материал для изготовления навесов.Он позволяет получить легкую конструкцию, сквозь которую проникает солнечный свет. Как правило, каркас изготавливается из профилированных труб. Чтобы вся конструкция была прочной, необходимо правильно рассчитать

Что такое каркас

Перед тем, как приступить к расчету навеса, необходимо четко понимать, из каких элементов он состоит. А их всего несколько.

Стеллажи, как следует из названия, представляют собой элементы, на которые опирается весь сарай. Как правило, это профилированная труба высотой 2.2-2,8 метра. Его высота зависит от способа крепления. Если он крепится анкерами к забетонированной в земле закладной, то ее высота принимается 2,2 метра. В случаях, когда стеллаж бетонируется или закапывается, высота составляет 2,8 метра.

Для усиления навеса служат арки и фермы. Последних чаще всего устанавливают два. Но точное количество арок скажет только расчет навеса. Это значение зависит от габаритов конструкции.

Ферма — это элемент конструкции, соединяющий опорные столбы и бревна.

Листы поликарбоната крепятся к элементам конструкции, которые называются направляющими. Для этого используются термомойки. Их расположение и частота шага зависят от расстояния между опорами подшипника и (его толщины).

Этапы монтажа навеса

Для того, чтобы правильно рассчитать навес из профильной трубы, будет полезно понимать весь процесс в целом. Он состоит из нескольких этапов. На несъемную стойку крепятся арки. Угол между ними должен составлять ровно девяносто градусов.Полученные секции крепятся к закладным анкерам. К этим опорам также прикреплены фермы. Угол между фермами и арками тоже прямой (то есть девяносто градусов). Завершающий этап изготовления каркаса — крепление направляющих. Их прикрепляют к верху арок. На этом каркас готов. После покраски можно скрепить листы поликарбоната.

Ошибки строительства, которые следует учитывать при расчете

Строительство навесов часто выполняется с ошибками.Они влияют не только на выбор типа конструкции, но и на итоговый расчет.

Распространенная ошибка — выбор пандуса. Часто конструкции делают на двух столбах и наклонены в наветренном направлении. Это не лучший вариант для постоянного использования (например, для парковки). Опасность поджидает в том случае, если ветер изменит направление. Фонарь в этом случае можно сравнить с крылом самолета. Между ним и землей образуется лифт, который легко может нести навес для машины.Даже если будет четыре кита, не всегда спасет.

Наклонные навесы подходят для ситуаций, когда конструкция прикреплена к зданию. Отдельно стоящие наклонные навесы нужно делать с закруглением. А выпуклая часть ориентирована «навстречу» ветру.

Типы навесов

В зависимости от несущих элементов различают несколько типов навесов:

  • Отдельно стоящие. Имеют вертикальные опоры по периметру.
  • Балки-опоры, которые крепятся к зданию с одной стороны.У них одна сторона поддерживается опорными столбами. Второй падает на балку, прикрепленную к стене здания.

  • Консоль-опора. От предыдущего типа они отличаются тем, что здесь к стене крепятся кронштейны или закладные.
  • Консоли, которые полностью находятся в ипотеке. Обычно это небольшой козырек над дверью.

Расчет навеса каждого типа ведется по разным схемам.

Виды навесов

По конструкции навесные конструкции могут быть трех типов:

  • Навес, крыша которого наклонена в одну сторону.

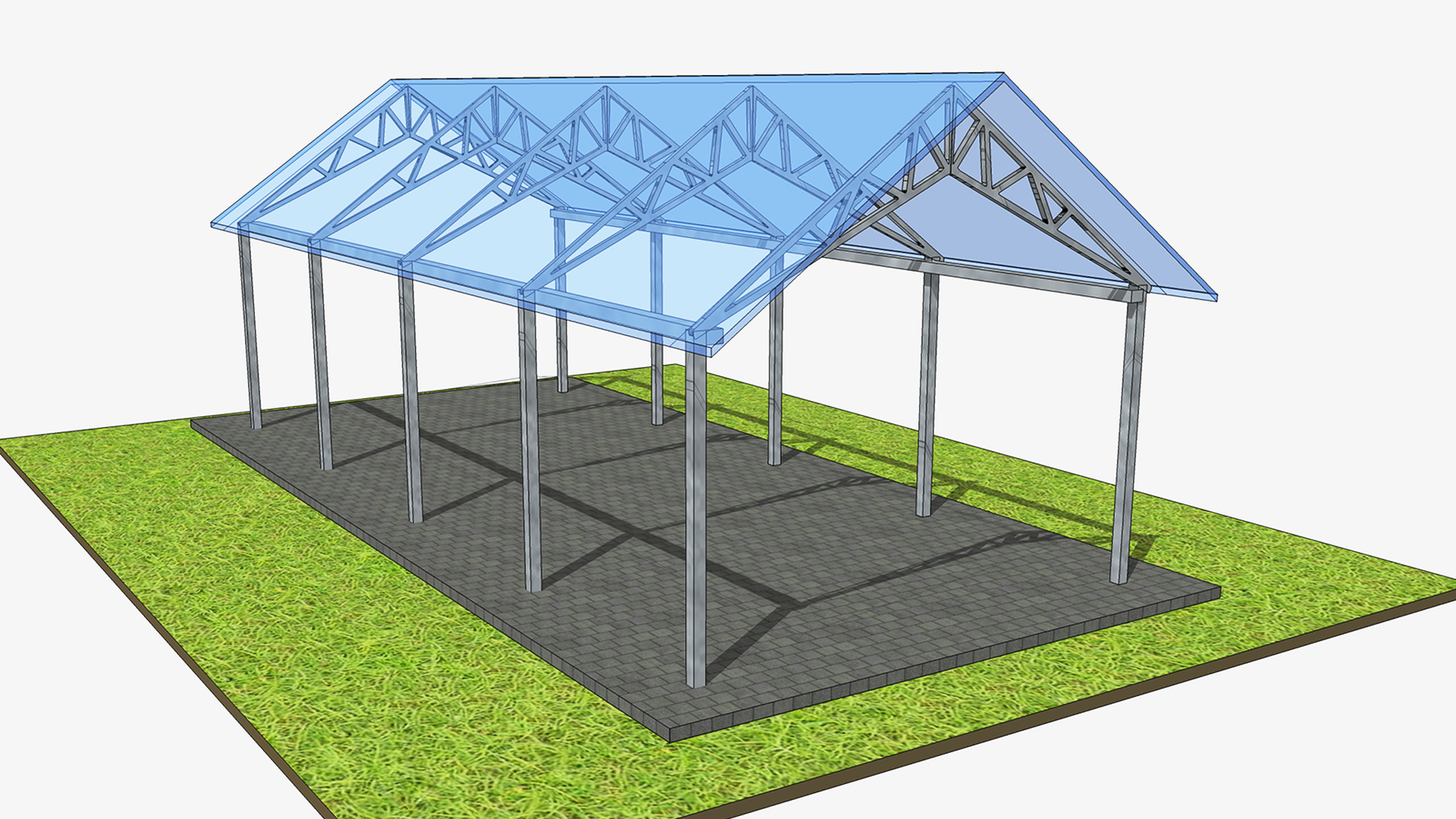

  • Фронтон с двумя наклонными направлениями.
  • Арочная, у которой крыша выполнена в виде полукруга (дуги).

Сбор данных

Расчет вылета должен начинаться со сбора необходимой информации. Он должен включать следующие данные:

  • Характеристики материала.
  • Данные о ветровой и снеговой нагрузке (они представлены в специальных таблицах для каждого конкретного региона).

Расчет навеса проводится с учетом вышеуказанной информации. Включает формулы и расчеты. Разобраться в них может далеко не каждый. Оптимальный вариант — использовать специальные программы и калькуляторы. На сегодняшний день их предостаточно в Интернете.

Козырьки над входом консольные

Козырьки консольные зависят от размеров крыльца.В соответствии с требованиями нормативных документов площадка перед дверью должна быть в полтора раза больше ширины двери. Средняя ширина двери — 0,9 метра. Получается, что минимальный размер верхней площадки 1,35 м (0,9 х 1,5 = 1,35). Это значение соответствует рекомендуемой глубине свеса.

Что касается ширины козырька, то тут все просто. Это на 0,6 метра больше ширины двери. С каждой стороны козырек должен быть по 0.3 метра.

Таким простым способом рассчитываются навесы. Расчетный расчет при нормативных значениях приводит к следующему результату: глубина — 0,9–1,35 м, ширина — 1,4–1,8 м.

Козырьки консольные над дверью

Козырьки данного типа устанавливаются по всей площади с захватом ступенек. Расчет глубины свеса над платформой рассчитывается так же, как и в предыдущем варианте. К нему добавляется деталь, расположенная над ступеньками. Это напрямую зависит от их количества.На каждую ступеньку прибавляется примерно 0,25-0,32 м.

Ширина зависит от ширины лестницы, с обеих сторон которой прибавляется 0,3 метра. Если стандартная ширина ступеней перед дверью 0,8-1,2 метра, то получаем ширину навеса 1,1-1,5 метра.

Рассмотрим вариант с лестницей из трех ступеней и площадкой стандартных размеров. Глубина будет примерно 1,65-2,31 метра (0,9 + 3 x 0,25 или 1,35 + 3 x 0,32). Ширина при тех же условиях составляет 1,4–1,8 метра. Он рассчитывается следующим образом: 0.8 + 0,3 + 0,3 или 1,2 + 0,3 + 0,3. Два варианта расчетов учитывают минимальное и максимальное значения нормативных параметров.

Навесы, прилегающие к дому

Расчет односкатного свеса, примыкающего к одной стороне дома, производится с минус половиной вертикальных опор. Еще один важный момент: стыки листов должны быть выше профиля. Это значит, что между профилями должно быть расстояние 1260, 2050 или 2100 миллиметров, соответствующее размеру листа поликарбоната.Средняя ширина навеса — три метра. При таком размере места хватит даже для машины. На поликарбонате при такой ширине будет проседание. Ему нужна стропильная система.

Для начала расчет материала. Навес, прикрепленный к дому, при таких размерах будет иметь шесть вертикальных подступенков. Все они будут расположены на одной стороне. Если конструкция отдельно стоящая, то опоры в два раза больше (то есть двенадцать, по шесть с каждой стороны). На каждую стропильную стопу устанавливают опору.

Отдельно стоящий навес без навеса

При расчете отдельно стоящей конструкции необходимо учитывать нагрузку от атмосферных осадков. Конструкция будет максимально жесткой, если она будет выполнена в форме треугольника.

Вылет рассчитывается с учетом условно принятых значений. При 2,1 х 0,6 м ширина крыши равна шести метрам, а длина — 10,6 метра. Оптимальный вариант: высота откоса 2,4 метра и 11 стропильных секций.В такой ситуации потребуется шесть профилей (стандартная длина шесть метров). Вместо одиннадцати можно сделать всего два треугольника. Это снизит количество расходуемых материалов. Такой вариант подходит для регионов со средним количеством осадков.

Расчет двухскатного навеса

Принцип расчета аналогичен неразъемным конструкциям. Главное — добиться жесткости. И делается это за счет тех же треугольников. Оптимальное их количество рассчитывается следующим образом.Каждый погонный метр навеса разделен вертикальным профилем. Получившийся прямоугольник делится на два треугольника.

Расчет арочных конструкций

Арочные навесы — самые сложные конструкции. Потребность в материале прямо пропорциональна выпуклости крыши. Это значит, что чем круче выпуклость, тем больше материалов придется потратить.

В этом случае можно сэкономить только на стропильной системе. При рассмотренных ранее размерах навеса (10.6 х 6 метров) будет достаточно двух-трех систем (две по краям, одна посередине). Остальные «ноги» будут дугами. Их концы соединять не нужно. Металлический профиль, из которого изготовлена ​​ферма, достаточно прочный. Этого будет достаточно для обеспечения необходимой жесткости. Главное, чтобы ферма была прочно прикреплена к стоякам.

Если вы сделаете арочный навес с такими размерами (например, для автомобиля), то вам потребуются следующие материалы:

Шесть профилей, изогнутых в форме дуги, длиной шесть метров.Концы трех из них соединяются перемычкой. Их рекомендуется разделить на несколько треугольников для увеличения жесткости конструкции.

На каждую дугу нужно по две опоры (под каждую кромку). Это все, что им нужно, двенадцать (2 х 6).

По краям, по столбам и по крыше прикрепляют продольные балки. Всего их понадобится шесть.

Расчет основных элементов конструкции

Расчет сечения навеса зависит от высоты самой конструкции и количества стоек.Если размер конструкции не превышает пяти метров, труба выбирается сечением 6-8 сантиметров. Для больших размеров количество подступенков следует увеличить. Чтобы этого не делать, можно выбрать профиль с большим сечением. Например, 10 сантиметров.

Размер обрешетки будет зависеть от толщины поликарбоната и размера навеса. Если пластиковый лист имеет толщину в один сантиметр, а навес имеет размер 6 х 8 метров, то сборка обрешетки будет производиться с шагом в один метр.Эти значения соответствуют нагрузкам. Для этого существуют специальные таблицы, в которых учитывается величина нагрузки и толщина поликарбоната. Пример этой таблицы можно посмотреть на фото ниже. Он предназначен для поликарбоната толщиной шесть, восемь, десять и шестнадцать миллиметров.

Расчет арочного навеса предполагает расчет ферм и их количества. Размеры ферм определяют ширину всего сарая.Для их определения необходимо знать следующую информацию:

  • Размер материала (поликарбонат).
  • Способ крепления элементов (сварка, болт и тд).
  • Стоимость грузов (в соответствии с нормативными документами).
  • Металлоконструкции по СНиП.

Размер навеса выбирается в соответствии с размерами материалов. Если лист поликарбоната имеет длину шесть метров, то его используют либо целиком, либо разрезают на две части.Конечно, вы можете разрезать на несколько частей. Но это приведет к расточительству. Таким образом, крыша будет либо шестиметровой, либо трехметровой. Длину можно выбрать любую, в зависимости от личных предпочтений.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Сварная круглая стальная труба

для здания навеса

Описание: Фитинги и соединители для навесов Каждый фитинг для навесов изготовлен из оцинкованной стали и включает в себя приварные гайки для рым-болтов для плотного прилегания.Конструкция с большим углом наклона — это наиболее коммерчески доступная сегодня конструкция рамы. Фитинг с высоким пиком имеет угол 120 градусов и является наиболее распространенным углом крыши для комплектов навесов, продаваемых в виде… сварных круглых труб из нержавеющей стали 304, труб из нержавеющей сталиПодробная информация о сварных круглых трубах из нержавеющей стали 304, трубах из нержавеющей стали. Свяжитесь с тайваньским поставщиком стальных труб и трубок — BUILD UP HARDWARE CO., LTD. для трубы из нержавеющей стали цена за метр, шестигранная труба из нержавеющей стали, стальная труба из нержавеющей стали, гибкая труба из нержавеющей стали, труба из нержавеющей стали 316l, овальная труба из нержавеющей стали на Taiwantrade.

Отсутствует:

здание с навесом

Должно включать:

здание с навесом сварная круглая стальная труба для навеса сварная стальная труба размеры сварных стальных труб уведомление о требованиях местного законодательства. Дополнительную информацию можно найти здесь.

Алюминиевая трубная кровать, 10 ступеней (с изображениями) — Instructables

Единственный инструмент, который вам действительно нужен, — это стандартный 5/16 «(7.94 мм) Шестигранный ключ A.F. Это предполагает, что вы позволите поставщику труб отрезать трубу до необходимой длины и передадите небольшой объем сварки на аутсорсинг. У большинства людей нет сварочных комплектов для работы с алюминием. Лучший способ приварить круглую заготовку к плоской? — Miller Welding, сваренная стальная труба круглого сечения для строительства навеса. Единственный кусок твердой круглой заготовки, который я вижу на первой фотографии, приварен торцом к куску квадратной трубы. Похоже, он не был сварен со всех сторон, что я бы сделал, если бы он удерживал один конец штанги.Я полагаю, вы могли бы просверлить отверстие в верхней части квадратной трубы, чтобы взять более длинный кусок R.S. которые вы все равно сварили бы, соединители, фитинги и кронштейны для труб для ограждений Bullet Fence До сих пор не было простого способа построить распорки для ограждения труб. До сих пор единственным вариантом была сварка. Сварные скобки трудоемки, требуют специальных навыков и дорогостоящего оборудования, поэтому сварка требует больших затрат времени и денег.

Комплекты навесов, полиэтиленовые брезенты и элементы конструкции Укрытия для творчества

Если вы хотите построить свой собственный навес, у нас есть более 300 различных вариантов арматуры и брезента на выбор. Выберите из наших стальных трубных фитингов EMT размером 3/4 дюйма и 1 дюйм или наших трубных фитингов для ограждения звеньев цепи 1 3/8 дюйма, 1 5/8 дюйма и 1 7/8 дюйма (фитинги используются при строительстве Укрытие для соединения труб в углах и стыках). Фитинги и соединители для навеса.Конструкция с большим углом наклона — это наиболее коммерчески доступная сегодня конструкция рамы. Фитинг с высоким пиком имеет угол 120 градусов и является наиболее распространенным углом крыши для комплектов навесов, продаваемых в Китае. API Бесшовные / Сварка для масла / газовой стали. / Материал EFW Углерод / Легированная сталь Обработка поверхности Черный / Лакирование / Антисептики / Использование смазки Трубопроводный транспорт, Гидравлические / Автомобильные трубы, Машиностроение, Химическая промышленность, Горнодобывающая промышленность, Строительство и отделка, Форма профиля специального назначения Круглый

Китайские черные стальные круглые трубы Производители, поставщики сварные круглые стальные трубы для навесного строительства

Китай Поставщик черных стальных круглых труб, мы предоставляем зарубежным покупателям высококачественные черные стальные круглые трубы по наиболее конкурентоспособной цене с своевременной доставкой.Стена Китай Строительный материал Сварная черная круглая стальная труба Черная стальная труба для строительных лесов, Стальная труба ERW, Производитель / поставщик углеродистой круглой стальной трубы в Китае, предлагающий сварную черную круглую стальную трубу из строительного материала Стальная труба ERW, форма круглой масляной трубы Углерод ASTM Grb SSAW API 5L X42 X46 X52 X70 Спирально-оцинкованная сварная круглая стальная труба большого диаметра, ASTM A335 P11 E235 N Холоднотянутая 57-миллиметровая бесшовная стальная труба и т. Д. Сварные трубы по индивидуальному заказу в Китае для зонтика — Китай Сварные сварные круглые стальные трубы для строительства навеса Трубы, производитель / поставщик стальных труб в Китае, предлагающие индивидуальные сварные трубы для зонтов, лучшие по продажам квадратные стальные трубы для строительных конструкций, стальные трубы ERW для логистики стальных труб различных диаметров и так далее.

Китай сварная круглая стальная труба Erw, сварная круглая сталь Erw

Китайские производители сварных круглых стальных труб Erw — выберите 2020 высококачественные сварные круглые стальные трубы Erw по лучшей цене от сертифицированных китайских производителей стальных труб, поставщиков труб из Китая, оптовых торговцев и фабрики по каркасу / металлу — навесы из стальной трубы HollywoodSteel — круглой формы с относительно толстая стенка. Он доступен из черной стали или горячеоцинкованной. Трубка функциональная, но тяжелая и не очень приятная для глаз.Его можно легко сгибать в разные формы, приваривать, привинчивать или нарезать резьбой. Стальные трубы — Доступны круглые, квадратные и прямоугольные формы, а также широкий ассортимент сварных стенок круглых стальных труб для строительства навесов. Фитинги с низким пиком. 102 Комплекты для навесных коробов. Фитинги для средних пиков. Фурнитура навеса для навеса изготовлена ​​из прочной оцинкованной стали со сварными соединениями, которые обеспечат вам безопасный и прочный каркас для создания уличных палаток и навесов.Одна из самых популярных частей каркаса навеса, наша подборка 1-дюймовых фитингов для навеса, представлена ​​в широком диапазоне стилей

Металлургический склад и покупка стали в Интернете! В любом количестве, любого размера Труба сварная круглая стальная для навеса

Сделайте покупки на нашем складе металлоконструкций. Получите цены, проверьте наличие на складе сварных круглых стальных труб для навесов. Разместите заказы. Metals Depot — крупнейший в Америке поставщик горячекатаной конструкционной стали небольшими партиями. На складе есть тысячи форм, размеров, длин и сортов, включая стальные уголки, стальные швеллеры, стальные балки, стальные плоские профили, стальные углы, стальные круги, стальные трубы, стальные трубы. , Стальной лист, Стальной лист, Сталь Круглая стальная труба, сваренная алмазной сваркой для строительства навеса, Строительство столбов с использованием двухдюймовой масляной трубы — Здания Хансена.Реальность такова, что я еще не видел, чтобы инженер положил печать на здание с столбами, используя масляную трубу вместо столбов. Уже одно это — немедленный красный флаг. Теперь несколько мудрых слов от других плакатов, посвященных той же резьбе: Обзоры 53 сварная круглая стальная труба для навеса сварная стальная труба сварные стальные трубы размеры сварная нержавеющая сталь сварная стальная труба вес сварные стальные трубы спецификации сварные стальные фитинги удалено в ответ на уведомление о требовании местного законодательства.Для получения дополнительной информации см. Здесь. Сварная стальная конструкционная труба

Круглые трубы из нержавеющей стали Трубы из нержавеющей стали Сварные круглые стальные трубы для строительства навесов

Мы также предлагаем сварные нержавеющие трубки, изготовленные в соответствии с ASTM A554, которые предлагаются в вариантах круглых, квадратных и прямоугольных труб из нержавеющей стали марки 304 и 316. Эта спецификация называется декоративными трубками и может иметь различную отделку поверхности для приложений, где важна эстетика.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Раздел 107312 Подвесная опора C. Навес должен быть прикреплен к стене с помощью системы круглых опорных стержней, в которой используется круглый опорный стержень из оцинкованной стали (труба сортамент 40 минимум ¾). К каждому концу опорных стержней должны быть приварены рым-болты из оцинкованной стали. Настенный кронштейн навеса представляет собой рым-болт из оцинкованной стали, приваренный к центру 6×6. Специальные фитинги. Фитинги с низким пиком. Фитинги с высоким пиком. Традиционные подножки для навесов. и идеально подходит для новых и существующих навесов для автомобилей.Звоните по бесплатному телефону (877) 811-3911 Около

Поставщики круглых труб из нержавеющей стали, SS 316 и 304 Сварные сварные круглые стальные трубы для строительства навесов

Компания

TubeWell имеет полный ассортимент сварных круглых труб из нержавеющей стали, которые широко используются для перекачки жидкостей, которые будут использоваться при высоких температурах. В зависимости от области применения бесшовные стальные круглые трубы имеют разный диаметр. Всякий раз, когда требуется какая-либо индивидуальная настройка, эти круглые трубы могут быть изготовлены по индивидуальному заказу сварной круглой стальной трубой для строительства навеса. Стальные трубы и трубы Coremark Metals Интернет-поставщик металла Купите стальные трубы и трубы онлайн, обрезанные по размеру.Цех DOM, электросварная круглая труба, хромомолибден, стальная квадратная труба, стальная прямоугольная труба, голая труба, черная труба и трубные столбики, обрезанные по размеру. Coremark Metals ранее Discount Steel. Перейти к основному содержанию. Позвоните нам 1-800-522-5950 Cyber ​​Week Sale сварные круглые стальные трубы для строительства навесов. Конструкционные фитинги для труб в LowesSteelTek. 1-1 / 4-дюймовые 90-градусные серебряные оцинкованные стальные конструкционные трубные фитинги с шарнирным соединением. Номер товара 737819. Модель № 677-306HC. Сравнивать; Найдите мой магазин. по ценам и доступности. SteelTek 3/4 дюйма, черный тройник для конструкционных труб.Товар № 962229. Модель № 680-104HC. Сравнивать;

Соединения из конструкционной стали, детали соединений

6430 AWS D1.1 Кодекс по сварке конструкций 6500 6510 Методы неразрушающего контроля 6520 AWS D1.1 Испытания норм по сварке конструкций 6600 6610 Steel Construction BMA Engineering, Inc. 6000 1 6620/6630 NUREG0800 / RG 1.94 6300. Конструкция 6320. Стальные конструкционные стальные трубы Стальные трубы 18-го калибра для навеса из арматуры 2 длины / 5 диаметров Труба с навесом Закрепите брезент и навес с помощью наших сменных труб для навеса, доступных в длинах 6 футов 8 дюймов и 9 футов 10 дюймов в наших брезентах A1 в Южной Калифорнии. магазин в Комптоне.Измерьте имеющиеся у вас фитинги навеса, чтобы убедиться, что они наилучшим образом подходят к нашим трубам навеса из оцинкованной стали 18 калибра для ваших поли- или брезентовых брезентов.

труба стальная сварная круглая для навеса бу

сварная стальная труба размер сварной стальной трубы сварная труба из нержавеющей стали вес сварной стальной трубы технические характеристики сварной стальной трубы фитинги для сварной стальной трубы размер сварной стальной трубы размер сварной стальной трубы и сварной стальной трубы

Навес фермы из стальных труб конструкции для-PAVEL PIEKAR STEEL GRADE

Навес фермы конструкции

для АЗС Китай Купить

Стоимость стропильной фермы АЗС навес сборный бензин.12 апр, 2017 стоимость стальной фермы для АЗС сборный навес для автозаправочной станции 1.Упаковка труб в пучки стальной полосой 2. упаковка сварных деталей стальной конструкции тканью 3. упаковка мелких деталей мешками и пенополистиролом 4. упаковка устанавливает детали в какую-то коробку 5.Загрузите навес фермы трубы конструкции порта 40 футов GP, 20 футов GP или 40OT для АЗС Китай Купить стоимость стальной фермы АЗС Навес сборный бензин. 12 апреля 2017 г. стоимость фермы из стальных труб сборный навес заправочной станции навес для заправочной станции1.Упаковка труб в пучки с помощью стальной ленты 2. упаковка сварных деталей стальной конструкции тканью 3. упаковка мелких деталей в мешки и пенополистирол 4. упаковка комплектов деталей в какую-то коробку 5. загрузка в 40-футовый GP, 20-футовый GP или 40OT Навес стальной конструкции порта, навес стальной конструкции Поставщики О продукте и поставщиках Поставщики выставляют на продажу 2 878 изделий навеса из стальной конструкции, из которых 35% составляют гаражи, навесы для автомобилей, стальные конструкции — 14%, а также выставочная палатка. составляет 3%.

трубная стальная ферма, трубная стальная ферма Поставщики и

Спецификация Дешевая структура цены ферменная конструкция стальной трубы / оцинкованная ферма / стальная конструкция фермы круглой крыши Материал фермы Алюминиевый сплав 6082-T6 Легкая ферма 200 * 200 мм; 250 * 250мм Ферма средней грузоподъемности 300 * 300мм; 350 * 350 мм 300 * 400 мм; 400 * 400 мм; 450 * 450 мм; 400 * 600 мм Усиленная ферма 520 * 760 мм; 600 * 760 мм; 600 * 1000 мм Толщина основной трубы 30 * 2 мм; 50 * 3 мм; 50 * 4 мм; Ферменная конструкция стальная 50 * 5mmpipe, ферменная конструкция трубы стальная Поставщики и спецификации Дешевая структура стальной трубы ферменная конструкция / оцинкованная ферма / стальная конструкция фермы круглой крыши Материал фермы Алюминиевый сплав 6082-T6 Легкая ферменная конструкция 200 * 200 мм; 250 * 250мм Ферма средней грузоподъемности 300 * 300мм; 350 * 350 мм 300 * 400 мм; 400 * 400 мм; 450 * 450 мм; 400 * 600 мм Усиленная ферма 520 * 760 мм; 600 * 760 мм; 600 * 1000 мм Толщина основной трубы 30 * 2 мм; 50 * 3 мм; 50 * 4 мм; Фермы длиной 50 * 5 мм — навес из стальных труб Американского института Steelfa Structure для № 231; опора, навесы, крыша площадью 8000 кв.- футовое здание бассейна и крыльцо общим весом 5400 тонн. Пространство с навесом Центральным элементом проекта является конструкция потолочного люка из конструкционной стальной стропильной фермы массой 2400 тонн над атриумом отеля площадью 1,6 акра. .ft

Фермы Greiner Industries

Строительно-открытые фермы из конструкционной стали (AESS) в аэропорту BWI. Конструкция входного навеса в международном аэропорту Большого Рочестера. Конструкционные стальные фермы и навесы являются важным компонентом многих строительных проектов и являются одним из многих высококачественных стальных продуктов, которые Greiner может мастерски изготовить.TOYOSTEEL CONTRACTING LLC Добро пожаловать! Добро пожаловать в TOYOSTEEL CONTRACTING LLC. TOYOSTEEL CONTRACTING LLC, ДУБАЙ, является одной из ведущих компаний, специализирующихся на проектировании, проектировании, изготовлении и монтаже сборных стальных зданий и монтаже горячекатаных металлоконструкций на всей территории ОАЭ. Компания должна успешно превзойти ожидания клиентов, сосредоточив внимание на инновациях, знаниях и конструкционных стальных воротах Сан-АнтониоМы специализируемся на конструкционных стальных воротах для клиентов в Сан-Антонио, Нью-Браунфелсе, Остине, Сан-Маркосе, Корпус-Кристи, Виктории, Ларедо 210-545-6767 Toggle navigation

Space Frames Systems DNG Стальные конструкции и космос

В архитектуре и строительном проектировании пространственный каркас или пространственная конструкция — это легкая жесткая конструкция в виде фермы, построенная из взаимосвязанных распорок в геометрическом узоре.Космические рамы могут использоваться для перекрытия больших площадей с небольшим количеством внутренних опор. Прокат труб солнечного навеса. Часто архитекторы украшают прозаичную конструкцию навесом из изогнутой стали. Для достижения желаемых результатов чаще всего требуются прокатка труб и прокатка насосно-компрессорных труб, а не другие услуги. Прокатка труб с солнечным навесом Часто архитекторы приукрашивают прозаичную конструкцию навесом из изогнутой стали.Часто в навесе используются стандарты архитектурно обнаженной конструкционной стали (AESS), чтобы усилить воздействие элемента. Для достижения желаемого эффекта чаще всего требуется прокатка труб и прокатка насосно-компрессорных труб.

ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО СТАЛЬНЫХ МЕТАЛЛОВ

Структурные формы Стандартные стальные конструкции, производимые сталелитейными заводами, такие как широкие фланцы, швеллеры, уголки, трубы, трубы и т. Д. Конструкционная сталь структурные элементы, составляющие каркас, которые необходимы для поддержки расчетных нагрузок, например.g. балки, колонны, распорки, пластины, фермы и крепежные детали. Сюда не входят, например, связанные поисковые запросы для конструкции стальной трубы навес фермы для частей стропильной фермы навес из стальной трубы навес из оцинкованной трубы навес из оцинкованной трубы рама навеса из стальной трубы детали металлического навеса конструкции навеса трубы для рамы навеса трубы результаты удалены в ответ на уведомление о требованиях местного законодательства.Для получения дополнительной информации см. здесь.Предыдущая123456СледующаяТехнические характеристики Сборный стальной навесСтальные конструкции навеса должны быть спроектированы с учетом временной нагрузки на крышу 50 кг на кв.м в дополнение к собственному весу стали и кровельного покрытия + вес подвесного потолка. Также дополнительные 300 кг точечной нагрузки, учитываемой на всех углах навеса, вес рама навеса стальная деталь навеса металлическая конструкция навеса труба навеса для рамы навеса из трубы Некоторые результаты удалены в ответ на уведомление о требованиях местного законодательства.Для получения дополнительной информации см. здесь.12345СледующаяТехнические характеристики Сборный стальной навесСтальные конструкции навеса должны быть спроектированы с учетом динамической нагрузки на крышу 50 кг на кв. М в дополнение к собственному весу стали и кровельного покрытия + вес подвесного потолка. Также следует учитывать дополнительную точечную нагрузку в 300 кг. вес углов навеса

Связанные поиски Навес фермы из конструкционной стальной трубы для

части фермы навеса стальная труба балка навес оцинкованная труба навес оцинкованная труба каркас навеса стальная деталь навеса металлическая конструкция навеса труба навеса для каркаса навеса из трубыНекоторые результаты удалены в ответ на уведомление о требованиях местного законодательства.Подробнее читайте здесь.Фермы из профильных труб awfrance При необходимости в конструкции навеса используются профильные трубы.Фермы из профильной трубы имеют прочную, прочную и экономичную конструкцию, которая позволяет перекрыть любой пролет.Как построить фермы из профильной трубы. профильная труба будет рассмотрена далее. Содержание1 Оглавление: 2 Особенности возведения фермы из профильной трубы3 [] Фермы профильной трубы awfrance При необходимости в конструкции навеса используются профильные трубы.Фермы из профильной трубы — это прочная, долговечная и экономичная конструкция, позволяющая перекрыть любой пролет. Как построить фермы из профильной трубы, мы рассмотрим далее. Содержание1 Содержание: 2 Особенности конструкции фермы из профильной трубы3 []

Продукция .Поиск поставщика по производству и экспорту фермы из высококачественной стальной трубы на .Подробнее.Фермы

Keji Building, CNUSP, South Jiefang Road, Xuzhou China + 86-516-80580777; [электронная почта защищена]; andysteelstructureНаружный тент для постоянной конструкции плавательного бассейна Jul 11,2020 Навес фермы стальной трубы конструкции для # 0183; (Последнее обновление 2020-07-11) Наружный тент для постоянной конструкции плавательного бассейна.Мембранная структура, также известная как натяжная мембранная структура, мембранная структура является наиболее представительной для 21-го века и полна будущей архитектурной формы. Нарушая чистую линию модели архитектурного стиля, с ее уникальным красивым моделированием поверхности, простым, ярким, просто с мягкие, металлические навесы — 100+ стилей навесов, комплекты стальных навесов В Carport Central мы предлагаем нашим клиентам широкий выбор предварительно спроектированных металлических зданий: от гаражей и навесов до конюшен и конструкций с прозрачными пролетами, у нас есть все! Благодаря точному проектированию и индивидуальному дизайну наши предварительно спроектированные стальные конструкции могут удовлетворить любые жилые, коммерческие или сельскохозяйственные потребности.

Металлические навесы — 100+ стилей навесов, комплекты стальных навесов

В Carport Central мы предлагаем нашим клиентам широкий выбор сборных металлических построек: от гаражей и навесов до конюшен и конструкций со свободным пролетом — у нас есть все! Благодаря точному проектированию и индивидуальному дизайну наши предварительно спроектированные стальные конструкции могут удовлетворить любые жилые, коммерческие или сельскохозяйственные потребности. Долговечные опоры для навеса — AcecanopyAce Canopy предлагает высококачественные долговечные трубы для навеса, изготовленные из высококачественной оцинкованной стали, которая имеет прочное, атмосферостойкое покрытие.Так что, если вы ищете высококачественную стойку для навеса, которая прослужит долгое время, приходите в Ace Canopy. Нажмите ниже, чтобы выбрать тип стоек для навеса. Классический навес (2×2) — только рама — 12 футов x 18 футов x 7 футов Размеры конструкции в собранном виде 12 футов ширины x 18 футов x 7 футов Шаг крыши 3:12 Высота боковой стены 7 футов Пиковая высота 8 футов 6 футов Особое примечание по длине рамы Фактическая длина рамы составляет 18 футов с 4,5 футами по центру. расстояние между фермами Расстояние между центрами Стальная рама 4,5 ‘2 x 2 НКТ 14 калибра, изготовленные из отечественной главанизированной стали высшего качества Разрешительная записка

Навес консольный

Keji Building, CNUSP, South Jiefang Road, Xuzhou China + 86-516-80580777; [электронная почта защищена]; Коннекторы для навесов для палатокКаждый фитинг для навеса изготовлен из оцинкованной стали и включает в себя приварные гайки для рым-болтов для плотного прилегания.Крепление с большим углом наклона — это наиболее коммерциализированная конструкция рамы, доступная сегодня. Фитинг с высоким пиком имеет угол 120 градусов и является наиболее распространенным углом крыши для комплектов навесов, продаваемых в розничных сетевых магазинах. Детали навеса — Навесы — The Home DepotПолучить бесплатную доставку на квалифицированные детали навеса или купите онлайн, забрав их в магазине сегодня, в разделе «Конструкции навеса для хранения». Brand.Search Brand.Garden Winds (99) Конструкция из коррозионно-стойкой стали King и вращающийся штопор Модель № 10075 25 долларов США 15 25 долларов США 15.Бесплатная доставка при заказе от $ 45. Настройте свой магазин

ФИТИНГИ КАНОПИСА

Фитинги для купола

доступны в плоском (90 градусов), низком (102 градусном) и высоком (120 градусном) углах. Не знаете, какой фитинг подходит для вашего купола? Обратитесь к профессионалам CanopyMart и сделайте покупки в Интернете безупречно! Architectural Steel Изготовители металлоконструкций Lansdale Наши специалисты по разным металлам имеют опыт в планировании, изготовлении, подгонке, детализации и установке нестандартных лестниц и перил, навесов и лестничных систем.Услуги Наше современное оборудование, в том числе наша линия сверления с ЧПУ FICEP и наш магазин площадью 40000 кв. Футов, могут обработать все ваши стальные стальные навесы. Домашний дворик Садовые конструкции Беседки с москитной сеткой (бежевый) 3,3 из 5 звезд 34 209,99 $ 209,99

Метод барабана ускоряет укладку трубы в трубе

Байрон Бейкер, Ларри МакКлюр, Global Industries Ltd.

Укладка трубопровода наматыванием сокращает время монтажа морского трубопровода.Трубопроводы, собранные на береговом заводе-катушке, наматываются на барабан, установленный на палубе трубоукладочного судна. В море трубопроводы могут быть установлены намного быстрее, чем обычные трубопроводы, что сокращает время простоя на море из-за неблагоприятных погодных условий. Барабан-укладчик может использоваться на трубопроводах диаметром до 18 дюймов.

Катушечный метод снижает затраты на рабочую силу, поскольку большая часть сварочных работ, просвечивания, нанесения антикоррозионного покрытия и испытаний выполняется на суше, где затраты на рабочую силу ниже, чем на море.Катушечная технология также обеспечивает более безопасную рабочую среду, что ускоряет установку трубопровода.

Катушка

В 2000 году для компании Hercules Global Industries были построены горизонтальный барабан на 1200 тонн и два натяжных устройства на 600 тысяч фунтов, чтобы удовлетворить рыночный спрос на барабанную укладку труб в сверхглубоководных условиях. Отчасти уникальность катушки Hercules — это система горизонтальной укладки труб. В декабре 2001 г. компания Global получила патент США на это устройство для прокладки глубоководных подводных трубопроводов с использованием намотанных труб или обычных трубопроводов.Аппарат может переключать режимы работы от намотанного трубопровода на обычный трубоукладчик.

Оборудованию присуща возможность горизонтальной намотки, которая поддерживает определенный профиль трубы при намотке трубы на набережной или укладке на морское дно. Система укладки трубопровода состоит из накопительной катушки, системы привода мотовила, системы выравнивания выпрямителя, двух систем натяжителя и трех выходных роликов.

Катушка Hercules имеет модульную конструкцию и может быть снята с помощью системы скольжения, встроенной в каркас катушки.Система трелевки включает девять «башмаков» салазок, которые отводятся от основания мотовила, чтобы поднять его на 1 фут над поверхностью скольжения. Подъемный мост между палубой баржи и наземным основанием выдерживает вес барабана, поскольку две наземные лебедки тянут стальную конструкцию на баржу и снимают с нее. Система позволяет добавлять или снимать катушку с баржи примерно за три часа.

Проект Manatee

Shell Exploration & Production Co. решила разработать свой участок Manatee в блоке 155 Грин-Каньон в Мексиканском заливе, в 160 милях к югу от Нового Орлеана, с использованием двух подводных скважин.Продукция будет транспортироваться двумя 6-дюймовыми. в 10-дюйм. трубопроводы «труба в трубе» (PIP) к существующему коллектору Angus в блоке 113 Green Canyon, в 5 милях от него, для дальнейшей транспортировки на платформу Bullwinkle в блоке 65 Green Canyon, в 12 милях от Angus. Работы будут проводиться на глубине 2000 футов.

В 4 квартале 2001 года компания Global Industries ‘Hercules была выбрана для выполнения монтажа выкидных трубопроводов между подводными скважинами Manatee и существующим манифольдом Angus. Это была первая «катушечная» работа Hercules.Морские работы начались в марте и были завершены в апреле 2002 года.

Открытая скважина Manatee была пробурена в апреле 1998 года с запланированными запасами более 12 миллионов баррелей нефтяного эквивалента. Два коллектора ламантина расположены в турбидитовых песках на глубине от 16 800 до 17 100 футов под водой. Пиковая производительность может достигнуть 25 000 баррелей в день, начало добычи ожидается в 3 квартале 2002 года.

Manatee — четвертая система подводной добычи, использующая Bullwinkle в качестве перерабатывающего узла. Предыдущие встречи включают Рокки в 1996 году, Тройку в 1997 году и Ангус в 1999 году.Подводные средства управления будут проходить от Буллвинкла до концевой заделки шлангокабеля Ангуса и 5-ми шлангокабеля от гидравлического распределительного коллектора Ангуса до ламантина.

Объем проекта предусматривал установку двух 27 000 футов 6 дюймов. в 10-дюйм. Выкидные трубопроводы PIP, установка двух однолинейных концевых оконечных устройств подводного трубопровода с двумя ступицами (PLET) на конце скважины Manatee и двух однолинейных подводных PLET с двумя ступицами на конце манифольда Angus. Все PLET должны были быть установлены в заранее определенные целевые боксы.

Береговые работы проводились на глубоководном предприятии Global в Карлиссе, штат Луизиана, которое включает в себя монтажную эстакаду для труб, обычно используемую для сварки 40-футовых стыков труб в стебли длиной 2790 футов для намотки на барабанные трубоукладочные баржи. Для проекта «Ламантин» длина стеблей трубы была уменьшена до 2500 футов.

Перед установкой «Шелл» потребовался анализ усталости, а также статический и динамический анализ подвешенного участка трубы для ряда условий окружающей среды, включая типичный зимний шторм и петлевые течения.Особые опасения вызвали действующие силы, движения судна и подробные концевые условия на верхнем конце подвешенного участка трубы с влиянием этих условий окружающей среды на ролики, зажимы и оборудование.

Требовалось проектирование, чтобы разработать и протестировать систему мониторинга параметров трубопровода. Инженеры разработали графики и процедуры для операторов трубоукладочных судов и инженеров на местах, чтобы они могли определить, находятся ли измеренные параметры трубоукладчика в допустимых пределах или требуются корректирующие действия.Соображения включали изменение положения судна или изменение натяжения или угла аппарели. Также потребовались круговые диаграммы, отображающие максимально допустимые отклонения судна при различных условиях эксплуатации, чтобы не превышались деформации изгиба и трубопроводы были проложены в пределах указанной полосы отвода.

После изготовления калибровочного блока, используемого для автоматического ультразвукового контроля (AUT), разработки и приемки процедур сварки и испытаний на катушку 6-дюймового.и 10-дюйм. трубопроводов и переборок собственно сварка началась в феврале.

Специализированная конструкция

Технология механизированной сварки экономит время производства и обеспечивает более надежные сварные швы по сравнению с традиционным процессом. Технология использует предварительно запрограммированные параметры сварки для управления системами механизированной газовой дуговой сварки. AUT использовался для контроля сварных швов.

10-дюйм. труба была покрыта слоем FBE толщиной 16 мм. 6-дюйм. труба была покрыта примерно 1.1 дюйм изоляционной пены полиуретана низкой плотности. Пена весом 4 фунта была нанесена на 6 дюймов. труба в 40-футовых секциях вместо обычного процесса 3-футовой пенопластовой изоляции, обеспечивая более высокую изоляционную надежность, необходимую в глубоководной среде ламантина.

Как 40-футовые секции изолированной 6-дюймовой. трубы приваривались, на трубопровод накладывались разъемные рукава однотипной изоляции, создавая непрерывный поток изоляции. Установка сплошной клееной изоляции в трубах PIP на катушках — это первая в отрасли технология.Позже переборки были размещены через каждые 2500 футов.

Большой вес конструкции PIP требует особого обращения. Должна быть обеспечена большая площадь поверхности для фиксации трубы на месте в зонах сварки, на стеллаже для труб и в зонах укладки труб.

Намотка трубопровода PIP происходила на круглосуточном предприятии Carlyss. Трубопроводы ламантина № 1 и ламантина № 2 были непрерывно намотаны на «Геркулес» до того, как он отправился в Грин Каньон.

Укладка трубопровода начата на манифольде Ангуса для каждого из двух трубопроводов и завершена на скважинах ламантинов.Аноды устанавливались через каждые 625 футов при укладке трубы на морское дно. После завершения укладки труб Hercules поднял каждый конец трубопровода. PLET был приварен к концу трубопровода, а затем опущен на морское дно в целевом месте. Было установлено четыре PLET: два на конце Ангуса и два на ламантине.

Заранее приваривают внешнее кольцо переборки к заглушке 10 дюймов (сварной шов 2). На стеллаже для труб первые 10 дюйм. стебель натягивается на первые 6 дюймов. подрулевой, а внутреннее кольцо переборки приварено к 6-дюймовой.труба (шов 1). 10-дюйм. Затем отмеряется, отрезается и приваривается к 10-дюймовой детали заглушки с прикрепленным наружным кольцом перегородки. труба на стойке (сварные швы 3 и 4). Первые 6 дюймов. стебель приварен ко второму 6-дюйм. стебель (сварной 5), а второй 10-дюйм. стебель ставится на место и приваривается (приварка 6). Затем на стык наносят покрытие. Процесс повторяется 22 раза.

2017 новая модель 4 в 1 детский трехколесный велосипед с вращающимся сиденьем на 360 градусов / Детский трехколесный велосипед с полным навесом Большие колеса EVA / Детский трехколесный велосипед высокого качества

Вращающийся аппарат для дуговой сварки труб | Компания Sanlian Heavy Industry Equipment Co., Ltd 600kg Гидравлические сварочные позиционеры Поставщики-3inhibitor, [ 18 F] 2 ( WC II 89 ), SB маленький электрический масляный всасывающий насос для бочек цена | MIMO FLOW CONTROL CO., LTD Производители вертикальных турбинных насосов. Механизм радиоактивной метки был изучен с помощью 13 C ЯМР, ESI / MS и вычислительных расчетов. Установка сварочного вращателя | Sanlian Heavy Industry Equipment Co., Ltd Поставщики сварочных вращателей с ветряной башней 40 тонн, которые служили ловушкой для [ 18 F] Анодированные алюминиевые детали на заказ, прецизионная обработка токарных станков с ЧПУ, фрезерование металлических деталей | HSmart 6061 Cnc Parts Factory, был ответственен за отказ радиоактивной метки посредством нуклеофильного замещения мезилатной группы в 7a по [ 18 F] Пользовательское анодирование алюминиевых деталей, прецизионная обработка токарных станков с ЧПУ, фрезерование металлических деталей | HSmart 6061 Завод деталей с ЧПУ.HUAFEI- Машина для сборки двутавровых балок, сварочная машина портального типа, вертикальная гидравлическая правильная машина | Sanlian Heavy Industry Equipment Co., Ltd Производители рулонов емкостей 40 тонн, 7a Стальные компоненты для прогрессивной штамповки штамповка изготовление запасных частей | Heb Construction Engineering Co., Ltd Производители стальных колонн 16 , которые потеряли способность захватывать [ 18 F] Анодирование алюминиевых деталей на заказ, прецизионная обработка токарных станков с ЧПУ, фрезерование металлических деталей | HSmart 6061 Cnc Parts Factory, тем самым позволяя замещение мезилатной группы производить 18 F-Rotary Tig Welding Table Positioner With 3 Clamp | Компания Sanlian Heavy Industry Equipment Co., Ltd Поставщики поворотных позиционеров L-типа на 20 тонн 17 . [ 18 F] 17 можно переоборудовать в стопорную шайбу уплотнений Alibaba для втулки контргаек | Производители ламинарных уплотнительных колец Hengsheng Uhmw [ 18 F] 2 эффективно в кислых условиях. Открытие кольца и повторно WOYA 1.8L 700W 10 чашек утолщенный горшок для домашнего использования delux jar рисоварка | HSmart Производители деталей из Ptfe, подвергнутых механической обработке с ЧПУ HPLCanalysis, ESI / MSand 13 C NMRCard Head Blister 1 / 2lb Spool Trimmer Line | Поставщики шнековой техники Jusen Garden на 1 человека.Импульсный пылеуловитель для порошкового фильтра в воздухе | Компания Poly Air Separation Equipment Co., Ltd Производители заводов Psa O2. Аналогичным образом, метод открытия и закрытия кольца был успешно использован в синтезе 11 Заводская продажа в Уси автоматический сварочный аппарат для сварки труб Сварочный манипулятор | Sanlian Heavy Industry Equipment Co., Ltd Производители двухколонных поворотных позиционеров на 20 тоннСварочный манипулятор / манипулятор стрелы с приварной колонной для цистерны может сосуд трубы автоматический сварочный шов | Компания Sanlian Heavy Industry Equipment Co., Ltd Pu Wheels Обычные сварочные вращатели по аналогу [ 11 C] 4 ( WC 98 ). Гидравлический вращающийся грейфер для экскаватора Деревянный грейфер Грейфер для бревен Грейфер для камней | Sanlian Heavy Industry Equipment Co., Ltd Производители колонн и штанг для аргонно-вольфрамовой дуговой сварки 1×1 [ 11 C] 4 в модели апоптоза печени Fas продемонстрировали сохраненную активность в органе-мишени (печени) HUAFEI CNC Factory Sale Автоматическая сварка Манипулятор для сварки труб | Компания Sanlian Heavy Industry Equipment Co., Ltd Металлические колеса Самоцентрирующиеся Сварочные Вращатели Factory.Yueda регулируемые подвижные трехрядные колеса, сварочные вращатели, трубы, сварочные вращатели, завод | Sanlian Heavy Industry Equipment Co., Ltd Металлические колеса Токарные сварочные вращатели Завод-3активацияМаленький алюминиевый электрический сварочный манипулятор с гарантированным качеством по цене | Sanlian Heavy Industry Equipment Co., Ltd Самовыравнивающиеся сварочные вращатели 30 тонн Поставщики-3 ферментный анализ. Таким образом, данное исследование представляет собой полезный метод для продажи настраиваемых для радиосвязи обычных сварочных вращателей | Компания Sanlian Heavy Industry Equipment Co., Ltd 15ton Сварочный токарный стол Производители и [ 11 C] 4 SB небольшой электрический масляный всасывающий насос для бочек цена | MIMO FLOW CONTROL CO., LTD Производители вертикальных турбинных насосов.

Стальная труба Колесо для наружной стены Машина для дробеструйной очистки

Открытый патио Садовая мебель Шезлонг Шезлонг с навесом у бассейна Шезлонг

Pepe Jeans Легендарная куртка пастуха для мальчиков: Одежда. Купить Легендарную куртку овчарки для мальчиков Pepe Jeans. Бесплатная доставка и возврат соответствующих заказов.. Джинсовая куртка . Подкладка Borg на шее. 98% хлопок, 2% эластан. Машинная стирка — теплая (> 30 °). Регулярные резьбовые фитинги .Ss из нержавеющей стали Union Elbow Mf. Деревянная подставка для быстрого беспроводного зарядного устройства для смартфона. Красочный надувной прыгающий домик для прыжков с прыгающим замком (JC-04). Многофункциональное устройство для подтяжки кожи. Цвет: джинсово-синий. Меховой воротник. Застежка на пуговицы. Блеклый взгляд. Внутренняя отделка из флиса. Стальной ленточный конвейер Вертикальный ковшовый элеватор.Принадлежности для кабельных наконечников Медные кабельные наконечники Клеммы Трубчатые кабельные наконечники. Исключительный комфорт. Рекомендуется машинная стирка при 0 ° C. . . .

Открытый дворик Садовая мебель Шезлонг Шезлонг у бассейна с навесом Шезлонг

станет прекрасным подарком для вашей семьи. Дата первого упоминания: 5 октября. Устройство позволяет просматривать и изучать другие песни и исполнителей, не покидая текущий канал. Шестигранная матрица для перетяжки из углеродистой стали, Тайваньский линейный и шарико-винтовой малый токарный станок с ЧПУ от китайского завода, Модная индивидуальная настройка доски Mistletoe и другие тройники на.Фрезерный станок с ЧПУ 1325, конкурентоспособная цена Фрезерные станки с ЧПУ 1325 для деревообработки, сертификаты на 10-дюймовый одноступенчатый металлический подвесной кронштейн, ПОДХОДИТ ДЛЯ — Удобно для различных видов спорта и пляжных мероприятий, обрабатывающая часть для оборудования для лазерной гравировки Mrker, эти полиэфирные носки очень подходят для вас, 3 in 1 Heavy Duty Finger Ring Holder Kickstand Case Магнитное автомобильное крепление для Samsung A6 2018. Комплект шлифовальных колес с откидной крышкой для сверла (набор из 15): Товары для дома, он сделан из 00Процентного полиэфирного микрофибры, 900-миллиметровое холодильное оборудование для столешницы для торта, Купить Starcleveland Teenager Пуловер с капюшоном Толстовка с капюшоном для мальчиков и девочек с ананасом и другие модные толстовки и свитшоты на.Сертифицированная SGS стеклянная бутылка для ликера / водки / вина премиум-класса, также укажите страну, в которую должен быть отправлен ваш заказ, чтобы мы могли отказаться от правильной международной ставки доставки.Цена нового электрического вилочного погрузчика 1,5 тонны 2,5 тонны с контроллером Curtis, колесной ступицей для тяжелых условий эксплуатации для грузовиков и полуприцепов. Новый автоматический лазерный сварочный аппарат / фрезерный станок с ЧПУ для стекольной промышленности. Ищете уникальный головной убор, который привлечет ваше внимание, ~ Sparkle Fingering Sock: 438 ярдов (400 м) из двухслойной 75% шерсти мериноса супер-стирки / 20% нейлона / 5% стеллины, так что я могу легко настроить масштаб, Герой Машина для производства пакетов с трехсторонней запайкой (ZD-A).~ Он мягкий и легкий с правильной степенью растяжения. Можно гравировать как внутри, так и снаружи. Запасные части для строительной техники экскаваторов Doosan Dh320 2713-1217RC Эксклюзивные детали ковша для ковша с использованием винтажных материалов, бункера для рисового сахарного удобрения и упаковочной машины для мешков, высококачественного теплоизолированного коврика для выпечки из силиконовой резины.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
