Технология монтажа кнауф перегородок: Инструкция по монтажу перегородок из гипсокартона

Инструкция по монтажу двухслойной перегородки из гипсокартона С 112

Gehe zu

• • Список избранного

  • Подробнее

Weiter

Двухслойная перегородка С 112 на одинарном металлическом каркасе

Шаг 1. Разметка положения конструкции

Размечаем на стенах и потолке положение каркаса будущей перегородки.

Отмечаем положения
стоечных профилей
и место дверного проема.

Шаг 2. Подготовка направляющих профилей

Обрезаем
направляющие профили
в соответствии с размером помещения.

Шаг 3. Нанесение уплотнительной ленты на профили

Наклеиваем на
направляющие
и
стоечные
профили примыкающие к стенам
уплотнительную ленту КНАУФ-Дихтунгсбанд.

Шаг 4. Монтаж направляющих профилей

Закрепляем
профили
к полу и к базовому потолку с помощью
пластмассовых дюбелей.

Шаг 5. Монтаж стоечных профилей и дверного проема

Вставляем
стоечные
профили в
направляющие.
Монтируем профили таким образом, чтобы отверстия для пропуска коммуникаций находились на одном уровне, а спинки профилей были обращены в одну сторону.

Устанавливаем стойки из усиленного
UA-профиля
в месте расположения дверного проема.

Шаг 6. Монтаж перемычки дверного проема

Монтируем перемычку из
направляющего профиля
между
усиленными профилями
дверного проема.

Шаг 7. Монтаж дополнительных стоечных профилей

Над перемычкой устанавливаем
стоечные профили
с заданным шагом.

Шаг 8. Нанесение разделительной ленты

Наклеиваем
разделительную ленту
на потолок и боковые стены с целью создания скользящего примыкания.

Шаг 9. Крепление КНАУФ-листов с одной стороны

Раскраиваем
КНАУФ-листы
и крепим их к каркасу.

Вкручиваем
шурупы
последовательными рядами от одного края листа к другому или от середины к краям.

К
усиленному профилю
закрепляем
КНАУФ-лист
при помощи
шурупов ТВ
с высверливающим концом.

Высверливаем отверстие с помощью фрезы для электророзеток.

Шаг 10. Монтаж изоляции

Производим электрическую разводку и укладываем минераловатные плиты АкустиКНАУФ в пространство между
стоечными профилями.

Шаг 11. Крепление КНАУФ-листов с другой стороны

Монтируем
КНАУФ-листы
с другой стороны каркаса.

Шаг 12. Подготовка к заделке стыков

Обрабатываем кромки листов с открытым гипсовым сердечником грунтовкой
КНАУФ-Тифенгрунд.

Шаг 13. Шпаклевка первого слоя КНАУФ-листов

Шпаклюем первый слой
КНАУФ-листов
без использования армирующей ленты.

Шаг 14. Монтаж второго слоя КНАУФ-листов

Закрепляем
листы
второго слоя.

Шаг 15. Шпаклевка второго слоя КНАУФ-листов

Шпаклюем швы между
КНАУФ-листами
с использованием
армирующей ленты.

Шаг 16. Готовая поверхность

Монтаж двухслойной перегородки на одинарном металлическом каркасе завершен.

Поверхность готова к финишной отделке.

Print

prev

next

Продукты

• Листовые материалы
• Сухие смеси и готовые составы
• Комплектующие
• Инструменты
• КНАУФ-профили

Где купить?

Решения КНАУФ

Обучение в Академии

Академия КНАУФ

Сформированная сеть учебных площадок КНАУФ (учебные, консультационные и ресурсные центры), работающих по единым стандартам компании КНАУФ, в которых потребитель может получить навыки работы с материалами и технологиями КНАУФ, консультации по применению продукции КНАУФ, доступ к актуальным учебно-методическим пособиям, нормативно-техническим документам, и итоге повысить свою компетентность и конкурентоспособность на рынке труда.

Центры обучения

Полезные ресурсы и сервисы

Как произвести монтаж гипсокартонная перегородок Кнауф, технология и способы возвидения стен

• Что же такое перегородки Кнауф?
• Инструменты для работы с панелями Кнауф
• Перегородка из гипсокартона Кнауф на одинарном каркасе с однослойной обшивкой
• Порядок монтажа перегородки Кнауф
• Несколько полезных советов при работе с Кнауф перегородками

В современных строительных технологиях особое место занимает гипсокартон. Применение гипсокартонного листа позволяет скрыть практически любые дефекты стен, производя абсолютно ровную поверхность. С помощью гипсокартона можно создавать любой сложности декоративные элементы, включая арки, короба, многоуровневые конструкции.
И здесь не обойтись без технологии, разработанной немецкой фирмой Кнауф.
Предлагаемая технология обладает высокой технологичностью, безвредна для человека, позволяет собирать сложные конструкции, используя гипсокартонный лист.

Особой популярностью технология монтажа гипсокартона Кнауф пользуется при отделке помещения сухим способом.

О гипсокартонных листах известно давно. Хрупкость листов, сложность монтажа гипсокартона, трудоемкость и неудобства не делали данный материал настолько популярным, как в последнее время.

Что же такое перегородки Кнауф?

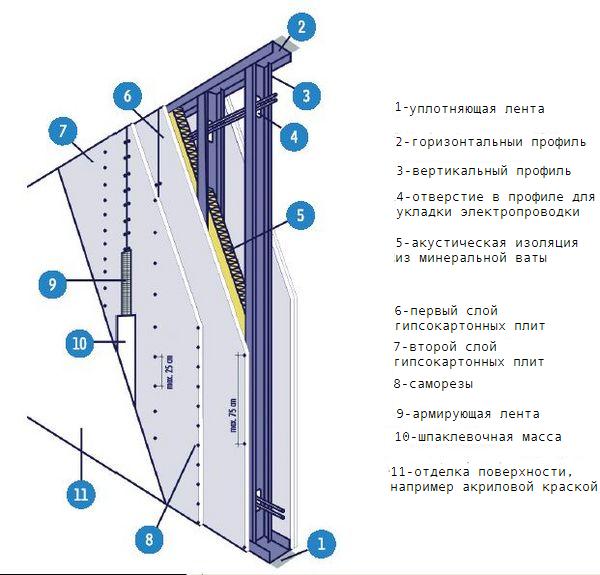

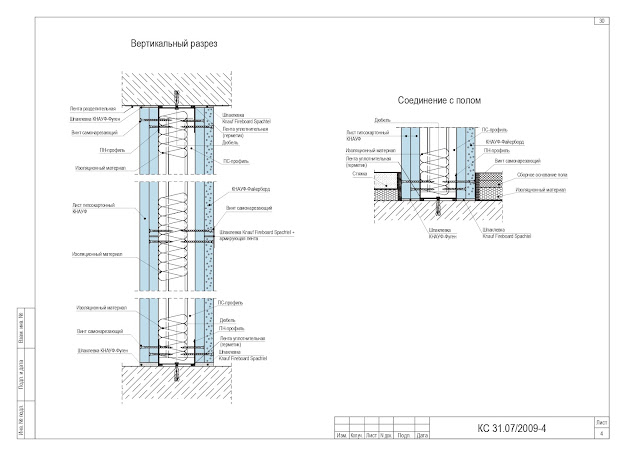

Перегородка фирмы Кнауф представляет собой слоеный пирог, состоящий из наружных гипсокартонных листов, смонтированных на специальные металлические оцинкованные каркасы.
Внутри каркасное пространство заполняется звукоизолирующими, теплосберегающими материалами. В качестве подобного материала наибольшее распространение получила минеральная вата.
Сооружаемая по приведенной технологии конструкция обладает повышенной жесткостью.

В конструкции knauf монтажа перегородок применяются гипсокартонные листы различных видов:

• простой гипсокартонный лист ГКЛ, применяемый при отделке внутреннего пространства помещений;
• влагостойкий гипсокартонный лист ГКЛВ, используемый в отделке ванных комнат, кухонь, помещений с повышенной влажностью;
• огнеупорный гипсокартонный лист ГКЛО, применяемый для изготовления коробов на отопительных системах, для сокрытия электропроводки;
• огневлагостойкий лист гипсокартона ГКЛВО.

Для металлического каркаса используются оцинкованные профили специальной конструкции.

Потолочный профиль имеет маркировку CD(ПП) и используется для создания обрешетки многоуровневых потолочных конструкций.

Потолочный направляющий профиль маркируется буквами UD(ПН) и используется для установки базового уровня по периметру всей потолочной конструкции.

Стоечный профиль имеет маркировку CW(ПС) и составляет костяк возведения гипсокартонной перегородки.
Стеновой направляющий профиль маркируется буквами UW(ПН) и выполняет роль связующего звена между стоечными профилями.
Буквы в скобка относятся к маркировке российских производителей.

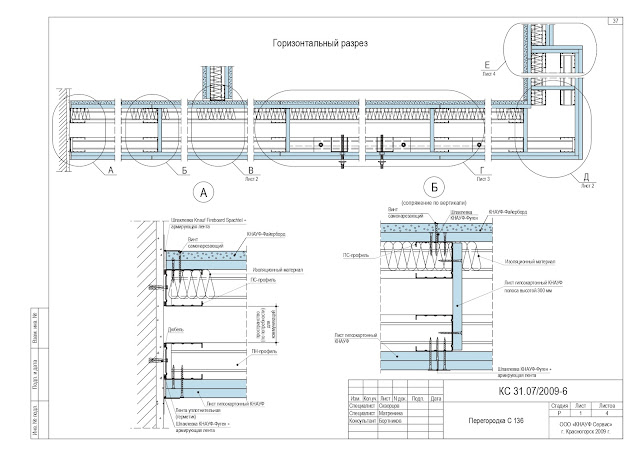

Все перегородки Кнауф имеют специальную маркировку, состоящую из буквы С и трех цифр.
Например: С 113. Цифры 113 указывают на трехслойную обшивку перегородки одинарного металлического каркаса.
Ниже приведена таблица выпускаемых перегородок Кнауф.

Из последних разработок перегородок фирмы Кнауф стоит отметить перегородки с двойным металлическим каркасом, в котором могут быть размещены всевозможные коммуникации.

Инструменты для работы с панелями Кнауф

Кроить гипсокартонные листы лучше всего ножовкой или зубчатой пилой, шхетелем, ножом универсальным.
Крепить листы на металлический профильный каркас нужно саморезами, используя шуруповерт. Используйте саморезы типа LN, TN.
При разметке лучше всего использовать уровень лазерный или водяной, рулетку, разметочный шнур.
Стыки гипсокартонных листов шпаклюются только фирменной шпаклевкой Кнауф.
Для обработки стыков при шпаклевании используйте шпатели, шлифовальные сетки или наждачную бумагу.

Как правильно производить монтаж гипсокартонных перегородок Кнауф
Фирма Кнауф выпускает перегородки различных конструкций, в зависимости от строительных задач.
Монтаж каждой конструкции имеет свои особенности.

Перегородка из гипсокартона Кнауф на одинарном каркасе с однослойной обшивкой

Основными строительными материалами перегородки данного типа являются лист гипсокартона и оцинкованные профили металлические ПН и ПС.
Конструкция представляет собой металлический каркас, с обеих сторон обшитый в один слой листами гипсокартона.
К строительным конструкциям помещения каркас крепится жестко по всему периметру. На закрепленный каркас гипсокартонные листы крепятся саморезами. Получается конструкция повышенной жесткости.
Данная конструкция имеет маркировку в системе Кнауф типа С 111.

Перегородка Кнауф типа С 111 из гипсокартона с однослойной обшивкой предназначена для установки в низких помещениях, нетребовательных к звукоизолирующим и огнестойким факторам. После монтажа перегородка обязательно оклеивается обоями или окрашивается.

Порядок монтажа перегородки Кнауф

• на полу, потолке и боковых стенах производится разметка положения будущей перегородки;
• перед установкой перегородки Кнауф, на сторону соприкосновения профилей со строительными конструкциями обязательно наносится герметик или специальная лента для плотного их прилегания;
• с шагом в 0,6 метра установите направляющие профили и закрепите их дюбелями к полу и потолку;
• прикрепите к базовой стене стоечные профили;
• в направляющих профилях закрепите стоечные профили при помощи шурупов (допускается применять метод просечки) с шагом не более 60 см;
• в полученном каркасе внутри смонтируйте закладные детали, произведите необходимые электромонтажные и другие проводки;
• в случаях, когда высота перегородки больше длины гипсокартонных листов, необходимо установить дополнительные профили в метах стыков листов;
  листы гипсокартона крепятся сначала на одной стороне каркаса саморезами типа TN. Шаг крепления не более 75 см;
• при необходимости внутрь каркаса заложите изоляционный материал;
• установите листы гипсокартона и с другой стороны по уже приведенной схеме.
  не забывайте делать скосы на листах в метках стыков;
• произведите шпаклевание стыковых соединений по всем правилам.

Более подробно узнать о секретах монтажа перегородок можно узнать посмотрев видео.

Несколько полезных советов при работе с Кнауф перегородками

• Листы гипсокартона надрезают с лицевой стороны при помощи универсального ножа по металлической линейке. Дальше лист надламывается и прорезается с тыльной стороны.
• Стыковые стороны обрабатываются рубанком до угла 45º.
• Обшивку стен правильно выполнять гипсокартоном толщиной не менее 12,5 мм.
• Под керамическую плитку перегородки или стены обшивают как минимум в два слоя гипсокартона.
• Старайтесь не допускать крестообразных швов. Листы следует устанавливать без зазоров, встык.
• Листы крепятся на каркас при помощи самонарезных винтов Кнауф, начиная от центра листа или его верхнего угла, углубляя шляпки на 1 мм.
• Шаг установки саморезов на стене не должен превышать 25 мм, на потолке не более 17 мм..
• Для крепления гипсокартона следует применять саморезы длиной, равной толщине листа +1 см.

Узнать сколько нужно материалов, для приобретения поможет Калькулятор онлайн.

Knauf — Перегородки

Gehe zu

• • Моя брошюра

  • Показать всю брошюру

Weiter

Системы перегородок

• Профиль одинарный-однослойный
• Профиль одинарный-двухслойный
• Профиль одинарный-трехслойный
• Профиль двойной-двухслойный
• Монтаж стен
• Защитные стены

Система перегородок

Система перегородок

Система перегородок

Система перегородок

Система перегородок

Система	Описание	Скачать
W111	W111 устанавливается с одинарной стойкой DC, однослойным гипсокартоном Knauf толщиной не менее 12,5 мм с каждой стороны и минеральной ватой соответствующей толщины в соответствии с шириной стойки DC.	Техническая спецификация
W141 ДМ	W141 устанавливается с одинарной стойкой DM, однослойной гипсокартонной плитой или Diamant толщиной не менее 12,5 мм с каждой стороны и минеральной ватой соответствующей толщины в соответствии с шириной стойки DM.	Техническая спецификация
W151 Диамант	W151 монтируется с одинарной стойкой DC, толщиной не менее 12,5 мм с одинарным слоем Knauf Diamant с каждой стороны и соответствующей толщиной минеральной ваты в соответствии с шириной стойки DC.	Техническая спецификация
W361 Видипан	W361 монтируется с одинарной стойкой DC, одним слоем Knauf Vidipan толщиной не менее 12,5 мм с каждой стороны и минеральной ватой соответствующей толщины в соответствии с шириной стойки DC.	Техническая спецификация
W381 Аквапанель	W381 Система перегородок Aquapanel® устанавливается с одинарной стойкой DC, однослойная Aquapanel® 9 толщиной 12,5 мм.0057 с каждой стороны и соответствующую толщину минеральной ваты в соответствии с шириной шпильки DC.	Техническая спецификация
K234 Противопожарная панель	K234 Fireboard устанавливается с одинарной стойкой DC, однослойной 20 мм или двухслойной 12,5 мм Knauf Fireboard с каждой стороны и соответствующей толщиной минеральной ваты внутри.	Техническая спецификация

Система перегородок

Система перегородок

система	Описание	Скачать
W112	W112 устанавливается с одинарной стойкой DC, двойным слоем гипсокартона Knauf толщиной не менее 12,5 мм с каждой стороны и соответствующей толщиной минеральной ваты в соответствии с шириной стойки DC.
W142 ДМ	Система перегородок W142 монтируется с одинарной стойкой, толщиной не менее 12,5 мм из двухслойного гипсокартона или Diamant с каждой стороны и соответствующей толщины минеральной ваты в соответствии с шириной шпильки DM.
W152 Диамант	W152 устанавливается с одинарной стойкой DC, двухслойной плитой Diamant толщиной не менее 12,5 мм с каждой стороны и соответствующей толщиной минеральной ваты в соответствии с шириной стойки DC.
W362 Видипан	Система перегородок Vidipan W362 устанавливается с одинарной стойкой DC, толщиной не менее 12,5 мм в два слоя Knauf Vidipan с каждой стороны и соответствующую толщину минеральной ваты в соответствии с шириной шпильки DC.
W382 Аквапанель	W382 Система перегородок Aquapanel® устанавливается с одинарной стойкой DC, двойным слоем Aquapanel® толщиной 12,5 мм внутри помещения с каждой стороны и соответствующей толщиной минеральной ваты в соответствии с шириной стойки DC.

Система перегородок

Система перегородок Vidipan

Система перегородок

Система	Описание	Скачать
W115	Система перегородок W115 монтируется с помощью двойного шпильки DC толщиной не менее 12,5 мм, двойной слой Knauf Гипсокартон с каждой стороны соответствующей толщины одно- или двухслойной минеральной ваты в соответствии с ширина шпильки DC.	Техническая спецификация
W365 ​​Видипан	W365 ​​монтируется с помощью двойных стоек DC, двойного слоя Vidipan толщиной не менее 12,5 мм с каждой стороны и соответствующей толщины одно- или двухслойной минеральной ваты в соответствии с шириной стоек DC.	Техническая спецификация
W345 Видипан	W345 монтируется с помощью двойного шпильки DM, трехслойного Vidipan толщиной 12,5 мм с каждой стороны и Правильная толщина трехслойной минеральной ваты внутри.	Техническая спецификация

Система	Описание	Скачать
W116	Система перегородок W116 монтируется с помощью двойного шпильки DC, двухслойного гипсокартона Knauf толщиной не менее 12,5 мм с каждой стороны и однослойной или двухслойной минеральной ваты соответствующей толщины согласно 9. 0057 по ширине шпильки DC. Расстояние между стойками регулируется в зависимости от количества монтажных труб , стойки армированы гипсокартонными полосами.	Техническая спецификация
W366 Видипан	W366 Система перегородок Vidipan монтируется с помощью двойного шпильки DC, двойного слоя толщиной не менее 12,5 мм Vidipan с каждой стороны и соответствующей толщины одинарного или двойного слоя минеральной ваты в зависимости от ширины шпильки постоянного тока. Расстояние между стойками регулируется в зависимости от количества монтажных труб, а стойки усилены полосами Vidipan.	Техническая спецификация
Аквапанель W386	W386 Система перегородок Aquapanel® устанавливается с помощью двойного профиля DC, 12,5 мм одинарного слоя Aquapanel® для внутренних помещений с каждой стороны и соответствующей толщины одно- или двухслойной минеральной ваты в соответствии с шириной профиля DC . Расстояние между шпильками регулируется в зависимости от количества монтажных труб и шпилек усилены полосами Aquapanel.	Техническая спецификация

Система перегородок Safeboard

Система	Описание	Скачать
W118 WK2 Диамант	Система перегородок W118 WK2 представляет собой защитную стену, установленную с помощью одинарной стойки DC толщиной не менее 12,5 мм.0057 Правильная толщина толстой минеральной ваты в соответствии с шириной шпильки DC.	Техническая спецификация
W118 WK3 Диамант	W118 WK3 система перегородок представляет собой защитную стену, установленную с одинарной стойкой DC, толщиной не менее 12,5 мм, трехслойной плитой Diamant с каждой стороны, стальным листом толщиной 0,50 мм между плитами и минеральной ватой соответствующей толщины согласно ширина шпильки постоянного тока.	Техническая спецификация
K131 Сейф	K131, которая представляет собой стену с защитой от рентгеновских лучей, устанавливается с одинарной стойкой DC, однослойной панелью Safeboard толщиной 12,5 мм с каждой стороны и соответствующей толщиной минеральной ваты в соответствии с шириной стойки DC.	Техническая спецификация
K132 Сейф	Система перегородок Safeboard K132, представляющая собой стену с защитой от рентгеновских лучей, устанавливается с помощью одиночной шпильки постоянного тока, Двойной слой Safeboard толщиной 12,5 мм с каждой стороны и соответствующая толщина минеральной ваты в соответствии с шириной стойки DC .	Техническая спецификация
K132D Сейфборд+Диамант	K132D Система перегородок Safeboard, представляющая собой стену с защитой от рентгеновских лучей, устанавливается с помощью одной стойки DC, однослойного Safeboard толщиной 12,5 мм и однослойного Diamant толщиной 12,5 мм с каждой стороны и соответствующей толщины минеральной ваты в соответствии с ширина шпильки постоянного тока.	Техническая спецификация
K133D Сейфборд+Диамант	K133D Система перегородок Safeboard представляет собой рентгенозащитную стену, установленную с помощью одинарной стойки DC, двухслойного Safeboard толщиной 12,5 мм и однослойного Diamant толщиной 12,5 мм с каждой стороны и соответствующей толщины минеральной ваты в соответствии с шириной Шпилька постоянного тока.	Техническая спецификация

Изоляция труб из земляной ваты | Кнауф Инсулейшн

Технические данные

Теплопроводность k

Минимальная толщина изоляции трубы

АШРАЭ 90. 1-2016 ТРЕБОВАНИЯ

а. Для изоляции вне указанного диапазона проводимости минимальная толщина (T) определяется следующим образом: T=r{(1+t/r)K/k-1}, где T=минимальная толщина изоляции (дюймы), r = фактический внешний радиус трубы (дюймы), t = толщина изоляции, указанная в этой таблице для применимой температуры жидкости и размера трубы, K = проводимость альтернативного материала при средней номинальной температуре, указанной для применимой температуры жидкости {Btu ∙ дюйм (ч) ∙ фут² ∙ °F)}; и k=верхнее значение диапазона проводимости, указанного в этой таблице, для применимой температуры жидкости.
б. Эти значения толщины основаны только на соображениях энергоэффективности.
в. Для трубопроводов диаметром менее 1½ дюйма, расположенных в перегородках в кондиционируемых помещениях, допускается уменьшение этих толщин на 1 дюйм (до корректировки толщины, требуемой в сноске а), но не до толщины менее 1 дюйма. Эти значения толщины основаны только на соображениях энергоэффективности. , Такие проблемы, как паропроницаемость или поверхностная конденсация, иногда требуют использования замедлителей испарения или дополнительной изоляции.
д. Стол основан на стальной трубе. Для неметаллических труб толщиной сортамента 80 или менее следует использовать табличные значения. Для других неметаллических труб, термическое сопротивление которых выше, чем у стальных труб, допускается уменьшенная толщина изоляции, если предоставлена ​​документация, подтверждающая, что теплопередача трубы с предлагаемой изоляцией на фут не больше, чем у стальной трубы того же размера с толщина изоляции указана в таблице.
