ТН-КРОВЛЯ СМАРТ СОЛО | Система плоской крыши ТЕХНОНИКОЛЬ
ОПИСАНИЕ:
Кровельный ковер состоит из одного слоя битумно-полимерного материала Техноэласт СОЛО РП1. Материал крепится к основанию механически телескопическими крепежами ТехноНИКОЛЬ и швы на горизонтальной плоскости крыши свариваются автоматическим оборудованием типа Варимат с насадкой для битумных материалов или типа Битумат.
В качестве верхнего слоя теплоизоляции применяется утеплитель на основе экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF, отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие. Между водоизоляционным ковром и экструзионным пенополистиролом необходимо уложить разделительный слой – стеклохолст, развесом не менее 100 г/м2.
В качестве нижнего слоя теплоизоляции применяются негорючие плиты из каменной ваты ТЕХНОРУФ Н ПРОФ толщиной не менее 50 мм, что обеспечивает системе высокие противопожарные характеристики.
В качестве пароизоляции по профилированному настилу применяется алюминизированная мембрана Паробарьер С (А500 или Ф1000), которая обладает высокими пароизоляционными свойствами (в том числе в месте установки крепежа), является стойким к механическим воздействиям и выдерживает вес человека.
В зависимости от условий эксплуатации может быть выбрана определенная марка пароизоляционного материала:
− Паробарьер СА 500 применяют в зданиях с сухим и нормальным влажностными режимами внутренних помещений;
− Паробарьер СФ 1000 применяют в зданиях всех влажностных режимов внутренних помещений, включая влажный и мокрый.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Крыши административных, общественных (многофункциональные торговые центры и т.п.), промышленных и складских зданий воспринимающие пешеходную нагрузку от сезонных, текущих (ежедневных) осмотров и обслуживания оборудования на крыше (выход на кровлю более одного раза в неделю).
ПРОЕКТИРОВАНИЕ СОГЛАСНО:
− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов,
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
− Инструкции по устройству кровли из битумно-полимерных материалов по основанию из профлиста;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.
ГАРАНТИЯ:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ СМАРТ СОЛО составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
ТН-КРОВЛЯ Смарт
Система неэксплуатируемой крыши по стальному профилированному настилу с кровельным ковром из полимерной мембраны и комбинированным утеплением.
- Сертифицированный класс пожарной опасности К0 15 в соответствии с требованиями ГОСТ 30403-96 и ФЗ- №123
- Снижение веса кровельной конструкции
- Устойчивость к пешеходным нагрузкам
- Экономически выгодная система
В качестве пароизоляции по профилированному настилу применяется алюминизированная мембрана Паробарьер С (А500 или Ф1000). Паробарьер С (А500 или Ф1000) обладает высокими пароизоляционными свойствами (в том числе в месте установки крепежа), стоек к механическим воздействиям и выдерживает вес человека. В зависимости от условий эксплуатации, типа объекта, условий влажности в помещении, может быть выбрана определенная марка пароизоляционного материала:
— Паробарьер СА 500 применяют в зданиях с сухим и нормальным влажностными режимами внутренних помещений;
— Паробарьер СФ 1000 применяют в зданиях всех влажностных режимов внутренних помещений, включая влажный и мокрый.
В качестве нижнего слоя теплоизоляции используются негорючие плиты из каменной ваты ТЕХНОРУФ Н ПРОФ толщиной не менее 50 мм, что обеспечивает системе высокие противопожарные характеристики.
В качестве верхнего слоя теплоизоляции применяется утеплитель на основе экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF, отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие. Между ПВХ-мембранной и экструзионным пенополистиролом необходимо уложить разделительный слой – стеклохолст, развесом не менее 100 г/м2.
Кровельный ковер выполнен из полимерной мембраны LOGICROOF V-RP FR 1,2 мм, которая имеет высокие противопожарные характеристики – Г1, РП1 и В2, что позволяет получить группу пожарной опасности кровли КП0 и применять систему ТН-КРОВЛЯ Смарт на кровлях больших площадей. Согласно Заключению ФГБУ ВНИИПО МЧС России, кровельная конструкция имеет класс пожарной опасности К0(15) и предел огнестойкости RE 15.
В случае использования слоя огнезащиты из каменной ваты ТЕХНОНИКОЛЬ, закреплённого по нижнему поясу профилированных листов, конструкция будет иметь класс пожарной опасности К0(30) и предел огнестойкости RE 30.
Область применения
Система ТН-КРОВЛЯ Смарт предназначена для применения на общественных и промышленных зданиях c повышенными нагрузками, возникающими при производстве работ по обслуживанию кровли (в том числе чистке снега), а также при осмотре и обслуживании размещенного на крыше оборудования. Может применяться при капитальном ремонте крыши с заменой всех слоев изоляции.

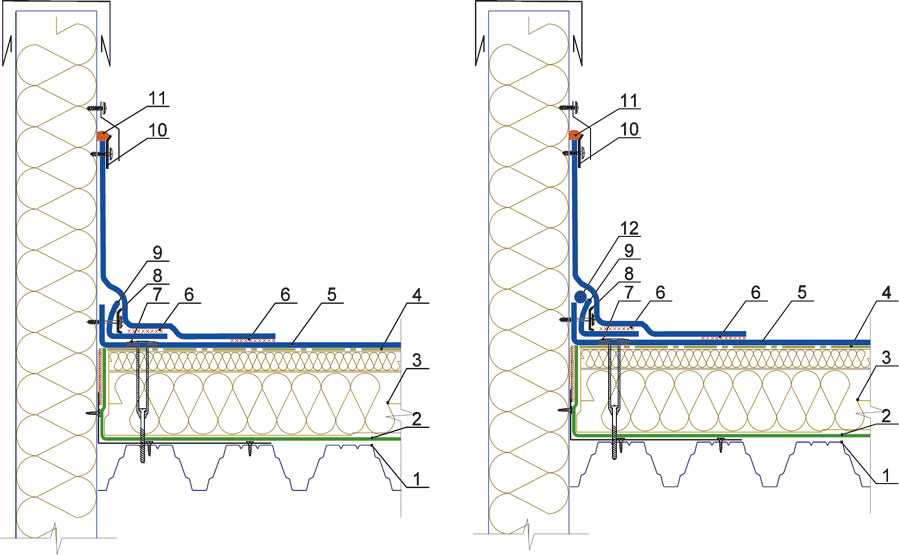

Состав системы
|
Номер |
Наименование слоя |
Номер техлиста |
Ед. изм. |
Размер, упаковка |
Расход на м2 |
|---|---|---|---|---|---|
|
1* |
Полимерная мембрана LOGICROOF V-RP FR 1,2 мм, СТО 72746455-3.  4.1-2013
|
2.01 |
м2 |
рулоны, площадь 42 м2 2,1 м х 20 м |
согласно расчёту |
|
2 |
Система механического крепления ТЕХНОНИКОЛЬ |
7.07 |
шт. |
длина: 20-350 мм коробка: 140-2000 шт |
согласно расчёту |
|
- |
Стеклохолст 100 г/м2 , ТУ 5952-001-13344965-2012 |
7.04 |
м2 |
рулоны, площадь 400 м2 1 м х 400 м |
1,2 |
|
3 |
Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, СТО 72746455-3.3.1-2012 |
4.  09
|
м3 |
плиты размером 1180х580х40-120 мм, упаковка 0,274 м3 (4-20 шт.) |
1,02 |
|
5 |
Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF SLOPE, СТО 72746455-3.3.1-2012 |
4.03 |
м3 |
плиты размером 1200х600х10-60 мм, упаковка 0,288 м3 (10-20 шт.) |
согласно расчёту |
|
5** |
Плиты из каменной ваты ТЕХНОРУФ Н ПРОФ, СТО 72746455-3.2.6-2018 |
3.191 |
м3 |
плиты размером 1200х600х40-250 мм с шагом 10 мм |
1,03 |
|
6*** |
Паробарьер С (А500 или Ф1000), СТО 72746455-3.  1.9-2014
|
1.63 |
м2 |
рулоны ШхД: 1-1,08 м х 50/30 м |
1,1 |
|
7 |
Стальной оцинкованный профилированный лист |
- |
- |
- |
- |
* Альтернативные материалы: плиты из каменной ваты ТЕХНОРУФ Н ОПТИМА (при толщине от 80 мм).
** Альтернативные материалы: плиты теплоизоляционные клиновидные LOGICPIR SLOPE, изделия из каменной ваты ТЕХНОРУФ Н ПРОФ КЛИН 1,7% (для формирования контруклона ТЕХНОРУФ Н ПРОФ КЛИН 4,2%).
*** Альтернативные материалы: при КП1: ELVATOP V-RP, LOGICROOF V-RP ARCTIC, LOGICROOF V-RP FR, LOGICROOF PRO V-RP, LOGICROOF PRO V-RP FR 1,3 мм и более, ECOPLAST V-RP, ECOPLAST V-RP Siberia, SINTOPLAN RT, SINTOFOIL RT; при КП0: LOGICROOF PRO V-RP FR 1,2 мм.
Гарантия на систему
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Смарт составляет 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и 15 лет в случае применения мембраны толщиной 1,5 мм и выше. Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
Производство работ
Согласно «Руководству по проектированию и устройству кровель из полимерных мембран», Москва, 2019 г., «Инструкции по монтажу однослойной кровли из полимерной мембраны», Москва, 2020 г. и СТО 72746455-4.1.1-2020 «Изоляционные системы ТЕХНОНИКОЛЬ. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Материалы для проектирования и правила монтажа».
Полимерные мембраны
ECOPLAST V-RP Siberia
Кровельная ПВХ-мембрана, армированная полиэстровой сеткой специального плетения.
Мембрана создана специально для холодных регионов России и рекомендована для гидроизоляции крыш, уклон которых превышает 10 градусов.
ECOPLAST V-RP
Кровельная ПВХ-мембрана бизнес-класса, армированная полиэстровой сеткой специального плетения. Мембрана рекомендована для гидроизоляции крыш, уклон которых превышает 10 градусов.
SINTOFOIL RT
ТПО-мембрана, армированная полиэстеровой сеткой.
LOGICROOF V-RP ARCTIC
Кровельная ПВХ-мембрана, армированная полиэстровой сеткой специального плетения.
LOGICROOF V-RP
Кровельная ПВХ-мембрана, армированная полиэстровой сеткой специального плетения.
LOGICROOF V-RP FR
ПВХ-мембраны LOGICROOF применяются для гидроизоляции однослойных кровельных систем с механическим креплением.
ELVATOP
Кровельная
полимерная мембрана на основе высококачественного пластифицированного
поливинилхлорида (ПВХ) и полимерного пластификатора ELVALOY KEE HP.
LOGICROOF PRO V-RP
Кровельная полимерная мембрана на основе высококачественного пластифицированного поливинилхлорида (ПВХ).
Документация
Пожарные сертификаты
Пожарный сертификат соответствия системы ТН-КРОВЛЯ Смарт (с любой маркой каменной ваты) показателю K0(15)
Технические листы
Технический лист система ТН-КРОВЛЯ Смарт
Технологические карты
Технологическая карта систем ТН-КРОВЛЯ Классик, Классик Проф, Смарт, Смарт PIR, Гарант Плюс
Заключения
Заключение ВНИИПО о соответствии пределам огнестойкости (RE) и классам пожарной опасности (К) систем плоских крыш ТН
Кейсы
Автомобильный завод Derways, г. Ставрополь
Наши объекты
Автомобильный завод Derways, г. Ставрополь
Стандарты организации
СТО — Крыши неэксплуатируемые с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов
Альбомы узлов
Альбом узлов система ТН-КРОВЛЯ Смарт
Объекты
Автомобильный завод Дэрвейс ,Ставрополь
LOGICROOF V-RP
ТН-КРОВЛЯ Смарт
2016 • 100000 м²
Автомобильный завод Дэрвейс.
ТЦ Авиа Парк ,Москва
ECOPLAST V-RP
ТН-КРОВЛЯ Смарт
2014 • 110000 м²
Самый большой торгово-развлекательный комплекс не только по меркам столицы, но и Европы. «Авиа Парк» поражает свои
ТЦ Авиапарк ,Москва
LOGICROOF V-RP
ТН-КРОВЛЯ Смарт
2014 • 110000 м²
ТЦ Авиапарк.
ПНК Групп ,Москва
ECOPLAST V-RP
ТН-КРОВЛЯ Смарт
2014 • 970000 м²
Индустриальные парки компании PNK Group построены с применением материалов ТЕХНОНИКОЛЬ. Сотрудничество компаний на
Логистический комплекс Белый Раст ,Москва
LOGICROOF V-RP
ТН-КРОВЛЯ Классик
2015 • 18000 м²
Логистический комплекс Белый Раст.
Складской комплекс Шахово ,Москва
LOGICROOF V-RP
ТН-КРОВЛЯ Смарт
2015 • 12000 м²
Складской комплекс Шахово.
Большой конференц-зал выставки Армия 2015 ,Кубинка
LOGICROOF V-RP
ТН-КРОВЛЯ Смарт
2015 • 3500 м²
Большой конференц-зал выставки Армия 2015.
Камерный театр ,Воронеж
LOGICROOF V-RP
ТН-КРОВЛЯ Смарт
Камерный театр.
ТРЦ Бутово Молл ,Москва
LOGICBASE V-SL
ТН-КРОВЛЯ Смарт
2015 • 50000 м²
Застройщики ТРЦ «Бутово Молл» комплексно подошли к вопросу гидроизоляции здания, выбрав продукцию ТЕХНОНИКОЛЬ. Тор
Галерея АРТ ,Уфа
LOGICROOF V-RP
ТН-КРОВЛЯ Смарт
Галерея АРТ.
Другие решения
ТН-КРОВЛЯ Практик Клей
Система неэксплуатируемой крыши по деревянному основанию с клеевым методом крепления теплоизоляционных плит PIR и кровел
ТН-КРОВЛЯ Практик
Система неэксплуатируемой крыши по деревянному основанию с механическим креплением теплоизоляционных плит PIR и ПВХ
ТН-КРОВЛЯ Грин PIR
Система неэксплуатируемой крыши по железобетонному основанию с кровельным ковром из полимерной мембраны и защитным покры
ТН-КРОВЛЯ Терраса PIR
Система облегченной неэксплуатируемой крыши под пешеходную нагрузку с пластиковыми опорами.
ТН-КРОВЛЯ Гарант
Система неэксплуатируемой крыши по стальному профилированному настилу с кровельным ковром из полимерной мембраны и утепл
ТН-КРОВЛЯ Смарт PIR
Система неэксплуатируемой крыши по стальному профилированному настилу с кровельным ковром из полимерной мембраны LOGICRO
ТН-КРОВЛЯ Оптима
Система неэксплуатируемой крыши по монолитному железобетонному основанию с механическим креплением теплоизоляционных&nbs
ТН-КРОВЛЯ Балласт PIR
Система неэксплуатируемой балластной крыши по бетонному основанию с кровельным ковром из полимерной мембраны с использов
ТН-КРОВЛЯ Терраса
Система облегченной эксплуатируемой крыши под пешеходную нагрузку с пластиковыми опорами.
ТН-КРОВЛЯ Классик
Система неэксплуатируемой крыши по стальному профилированному настилу с кровельным ковром из полимерной мембраны.
ТН-КРОВЛЯ Смарт
TN-ROOF SMART успешно применяется для устройства крыш на логистических и производственных комплексах большой площади. Систему можно быстро установить, поэтому бригада из шести человек может уложить до 1000 м2 кровли за смену. Мембраны LOGICROOF свариваются горячим воздухом на специальном оборудовании, что дает 100% надежность сварных швов.
- Экономичная система
- Высокая устойчивость к динамическим нагрузкам
- Сертифицированный класс пожарной опасности К0 (15)
- Нижний вес конструкции крыши
В данной системе пароизоляция ТехноНИКОЛЬ укладывается на опорное основание из профилированного листа; барьер защищает теплоизоляцию кровли от проникновения влаги изнутри здания и увеличивает срок службы системы.
Нижний слой выполнен из минеральной теплоизоляции ТЕХНОРУФ Н30 толщиной не менее 50 мм, что придает системе максимально возможные противопожарные свойства.
Использование теплоизоляции на основе экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF 300 в качестве верхнего слоя обеспечивает системе ряд преимуществ, таких как меньший вес конструкции, низкое водопоглощение и высокую поверхностную прочность, что позволяет ходить по крышу без устройства специальных проходов.
Изделие имеет класс конструктивной пожарной опасности К0(15), что позволяет использовать его для бесчердачных кровель в зданиях II-V степени огнестойкости с любым классом строительной пожарной опасности.
Теплоизоляционный слой и гидроизоляционное покрытие крепятся к основанию механическим способом с помощью телескопических креплений ТЕХНОНИКОЛЬ.
Между ПВХ-мембраной и экструдированным пенополистиролом необходимо уложить разделительный слой из стекловолокна массой не менее 100 г/м2.
Полимерная мембрана LOGICROOF V-RP имеет группу горючести G1-G2, благодаря чему систему TN-ROOF Smart можно использовать на крышах большой площади (до 10 000 м2) без противопожарных перегородок.
Систему можно быстро установить, поэтому бригада из шести человек может уложить до 1000 м2 кровли за смену. Мембраны LOGICROOF свариваются горячим воздухом на специальном оборудовании, что дает 100% надежность сварных швов.
Область применения:
Система TN-ROOF Smart предназначена для применения в общественных и промышленных зданиях с высокими нагрузками, возникающими при обслуживании кровли (в том числе при уборке снега), а также при осмотрах и обслуживании оборудования, размещенного на кровле.
Полимерные мембраны
LOGICROOF V-RP ARCTIC
ПВХ-мембрана, полиэстер, усиленная специальной сеткой
ЛОГИКРУФ В-РП
Мембрана из ПВХ, армированная полиэфирной сеткой с повышенной эластичностью
ЭКОПЛАСТ В-РП Сибирь
Кровельная ПВХ-мембрана, армированная полиэфирной сеткой специального плетения.
ECOPLAST V-RP
Кровельная ПВХ-мембрана бизнес-класса, армированная полиэфирной сеткой специального плетения.
Другие решения
ТН-КРОВЛЯ Гарант
TN-ROOF Smart PIR
ТН-КРОВЛЯ Оптима
ТН-КРОВЛЯ Баланс ПИР
TN-ROOF Терраса
ТН-КРОВЛЯ Классик
ТН-КРОВЛЯ Эксперт ПИР
ТН-КРОВЛЯ Проф
ТН-КРЫША Комби
ТН-КРЫША Комбинированный Плюс
TN-ROOF Smart PIR
Система неуправляемых крыш на стальном профилированном перекрытии с кровельным покрытием из полимерной мембраны LOGICROOF и комбинированной теплоизоляцией.
- Быстрая сборка
- Экономичная система
- Высокая устойчивость к динамическим нагрузкам
- Сертифицирован класс пожарной опасности К0 (15)
Система TN-ROOF Smart PIR сочетает в себе преимущества инновационных и традиционных материалов. Негорючая минеральная вата, полимерная мембрана LOGICROOF и теплоизоляционные плиты LOGICPIR с высокими показателями огнестойкости позволяют использовать систему для крыш любой площади без использования противопожарных перегородок.
А верхний слой теплоизоляционных плит LOGICPIR создает повышенную прочность поверхности и обеспечивает ее ровность под полимерной мембраной LOGICROOF, перераспределяя динамическую нагрузку, возникающую при монтаже и последующей эксплуатации кровли.
Теплоизоляционные плиты
LOGICPIR имеют низкую теплопроводность по сравнению с другими теплоизоляционными материалами: 0,022 Вт/м*К.
Вот почему можно использовать более тонкие пластины при сохранении того же теплового сопротивления системы. Благодаря логистике теплоизоляции также сокращаются косвенные расходы: меньшая толщина означает меньший объем, меньшие затраты на укладку теплоизоляции на крышу, более быстрый монтаж, так как плиты LOGICPIR имеют размеры 1200×2400 мм. И, что самое главное, утеплительные плиты PIR имеют долгий срок службы: согласно независимым исследованиям, проведенным в Европе компанией PU Europe, плиты PIR сохраняют полную работоспособность спустя 33 года и по-прежнему соответствуют всем заявленным характеристикам, включая прочность на сжатие и коэффициент теплопроводности. .
Полимерная мембрана
LOGICROOF или ECOPLAST – это зонт, защищающий здания от влаги. При целом комплексе высоких эксплуатационных характеристик эта система имеет одно неоспоримое преимущество: весь процесс монтажа выполняется без применения открытого огня! Это выгодное вложение, поскольку оно обеспечивает безопасность подрядчиков во время строительства, а также тех, кто находится внутри здания во время ремонта.
Кроме того, сварка листов мембраны горячим воздухом обеспечивает однородность швов и полную герметичность поверхности кровли. Все подрядные организации могут направить свой персонал для повышения квалификации в Академию LogicRoof в Рязани.
Область применения:
Система TN-ROOF Smart PIR – идеальное решение для зданий с повышенными требованиями пожарной безопасности: общественных зданий, в которых находится большое количество людей, торговых центров, промышленных, сельскохозяйственных и складских зданий в любых климатических зонах.
