Армопояс. Что это такое и как сделать
Что же такое армопояс?
Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.
Как сделать армопояс своими руками
С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.
Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.
После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.
Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.
Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.
В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.
Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.
К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.
Теперь можно приступать непосредственно к заливке армопояса бетоном.
Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.
Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.
Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.
После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.
Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.
Наиболее частые вопросы по теме армированного пояса.
В каких случаях нужен армопояс?
Монолитный железобетонный пояс необходим:
- на блочном фундаменте
- на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
- под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат
Можно ли заливать армопояс зимой, в мороз?
Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.
Какова минимальная толщина, высота, ширина, размер армопояса?
Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.
Промерзает армопояс, что делать?
Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.
Конденсат на армопоясе. Потеет армопояс. Что делать?
Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.
Можно ли залить армопояс частями?
Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

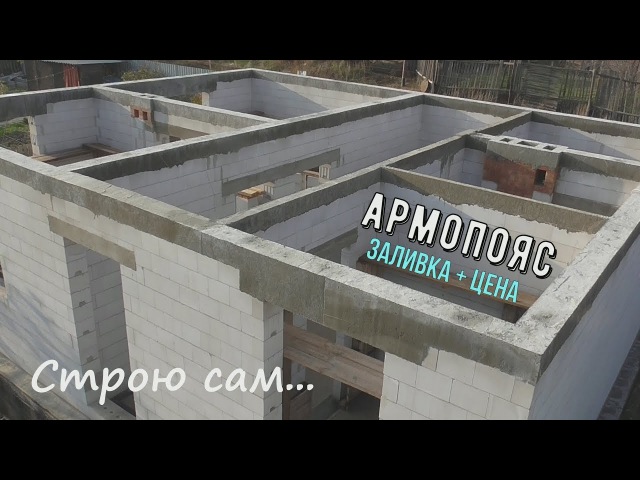

Видео по теме армированного пояса
Армопояс под мауэрлат: назначение, размеры и характеристики
Мауэрлат, своеобразный «посредник» между зданием и крышей, выполняет неоценимую по важности роль в вопросе надежности и прочности конструкции. Поэтому его проектированию и устройству уделяется самое пристальное внимание.
Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.
Назначение и функции ↑
Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.
На строение воздействуют различные усилия:
- вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
- при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.
Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.
На заметку
В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.
Действительно,
- в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;
- распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;
- если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.
Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.
Армированный пояс на практике выполняет следующие функции:
- Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
- Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
- Придает дополнительную жесткость.
- Равномерно распределяют любую возникшую нагрузку несущих стен.
- Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.
Размеры и характеристики ↑
Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

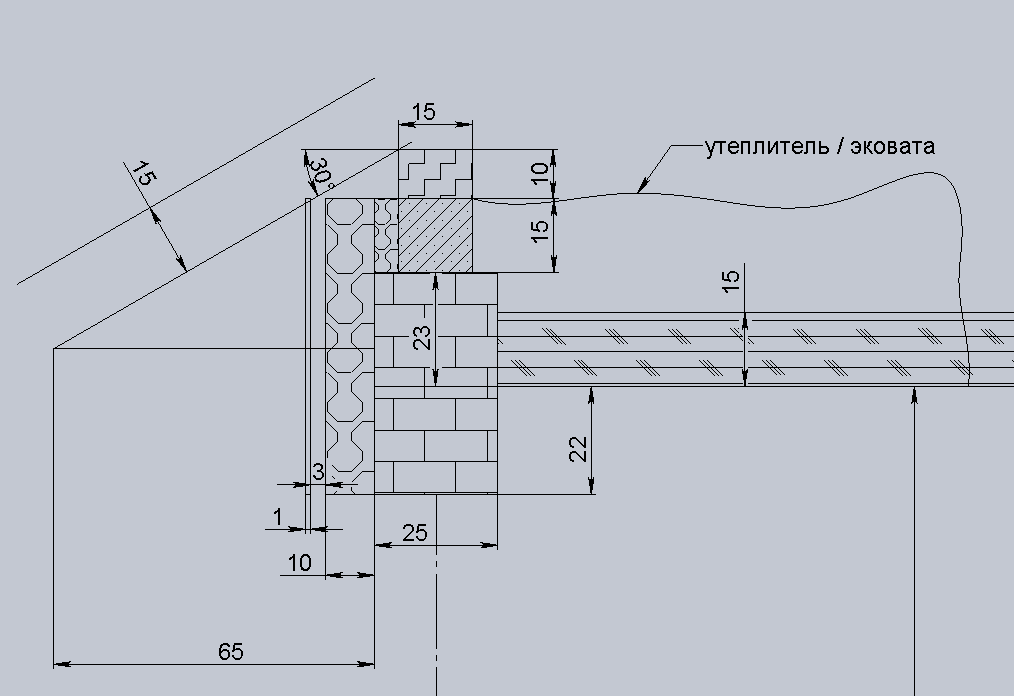

- высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены;
- ширина – максимально приближена к ширине стены;
- длина – к соответствующим стенам;
- минимальное сечение – 250 на 250 мм.
При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.
Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

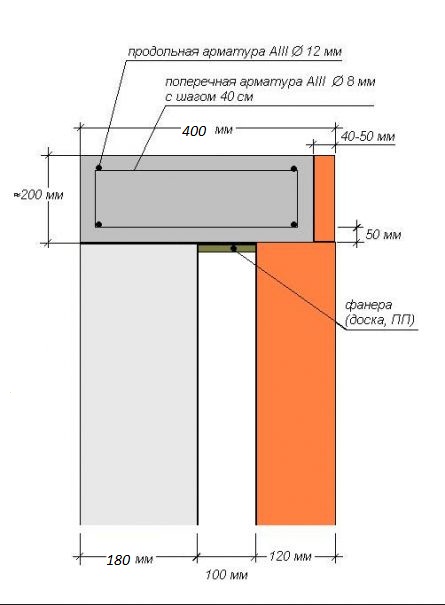

Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.
Технология сооружения армпояса ↑
Монтирование опалубки ↑
Опалубку можно делать различными способами, используя:
- деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху.
Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
- боковые упоры;
- резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:
- соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
- долина и ширина армопояса должны быть равны.
Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть. Далее, необходимо
- открутить гайки,
- разобрать опалубку,
- выбить шпильки;

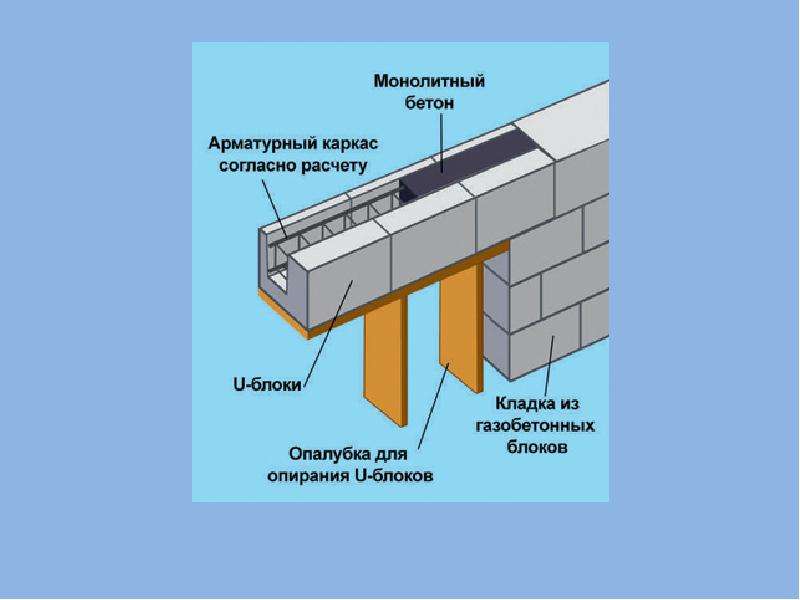

- способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
- с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.
Внимание!

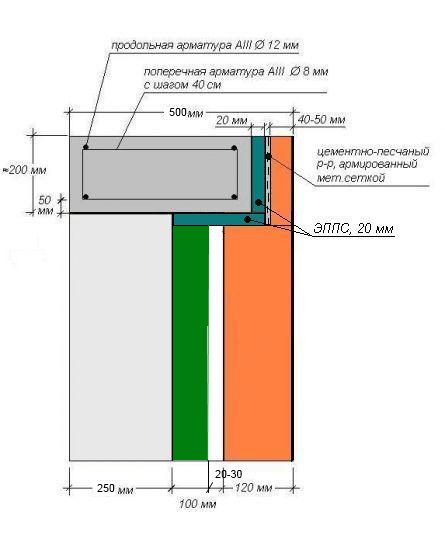

Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.
Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.
Установка арматурного каркаса ↑
Сетка из арматуры представляет собой:
- рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
- промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.
Внимание!
Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь, нарушит впоследствии правильную работу армпояса.
- вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

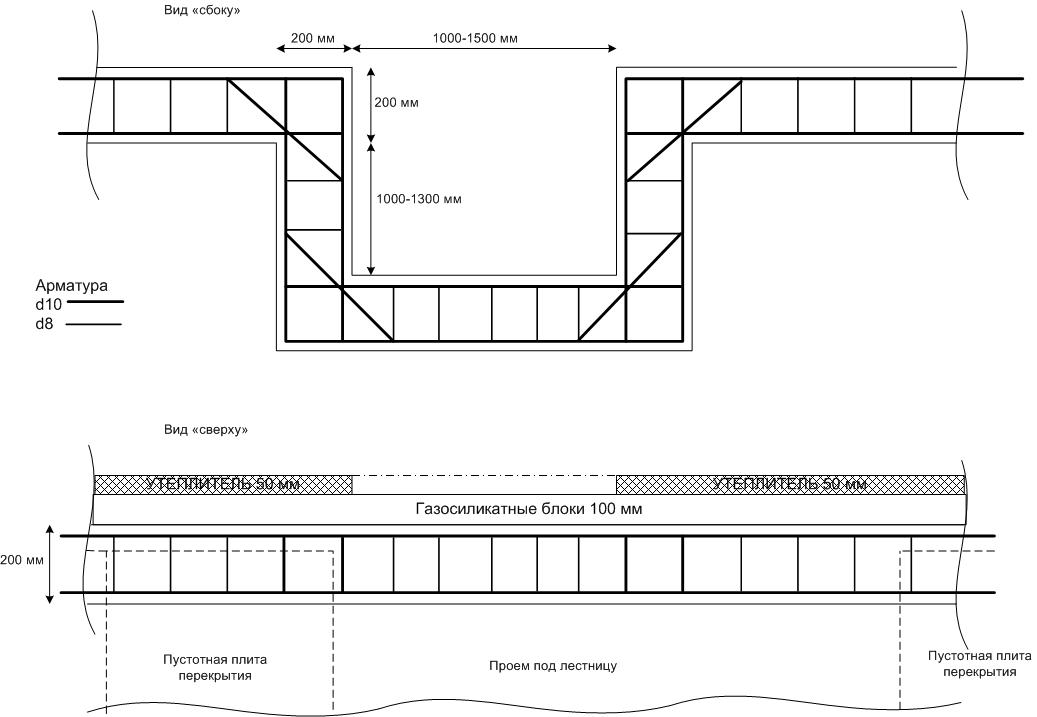

В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.
Рекомендуем
Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.
Как залить армопояс под мауэрлат ↑
Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.
Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:
- цемент М400 – 1 ч.;
- мытый песок – 3 ч.
;
- щебень – 3 ч.
Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.
На что нужно обратить внимание при заливке бетона? ↑
- Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки. Их удаляют либо проштыковав бетонную смесь арматурой или провибрировав ее с шагом около 1 м.
- Во-вторых, на важность увлажнения бетона. Не все знают, что за счет этой процедуры повышается прочность бетона. Рекомендуется проводить увлажнение ежедневно.
Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие ↑
Опорный брус перед креплением необходимо обработать,чтобы обезопасить его от загнивания и воспламенения. Чтобы мауэрлат получился монолитным, его сращивают специальным образом – либо прямым замком, либо косым прирубом. Что же касается того, как крепить мауэрлат к армопоясу, то наиболее распространенные способы используют следующую схему:
- в самом опорном брусе просверливают отверстия;
- мауэрлат насаживают на шпильки или анкера;
- монтаж выполняют через слой рубероида;
- крепеж производят посредством большой шайбы и гайки;
- после затяжки желательно подстраховать соединения контргайками;
- остатки торчащих элементов срезают болгаркой.
как крепить мауэрлат на армпояс
Монтаж закладных шпилек ↑

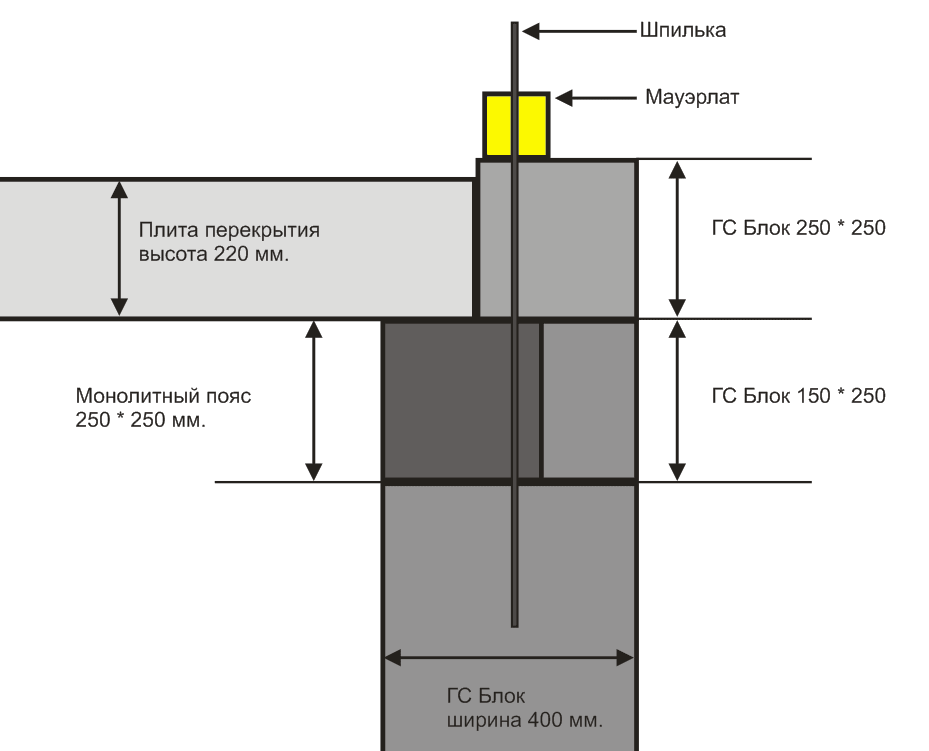

К примеру, для последующего крепления мауэрлата армпояс оснащают шпильками с минимальным диаметром в 12 мм. Они должны выступать выше высоты мауэрлата на 30–40 мм. Шпильки устанавливают с шагом в 100 см и крепят к хомутам, используя вязальную проволоку.
Совет
Нередко возникает вопрос, а нужен ли мауэрлат если есть армопояс, неужели невозможно крепить стропила прямо на него. Формально, возможно, наличие опорного бруса в этом случае не всегда обязательною. Однако, перечень требуемых работ при этом сильно увеличивается, что значительно усложняет ход работ. Несомненно, выполнить работы качественнее и проще можно только воспользовавшись традиционным способом устройства крыши, а именно с мауэрлатом.

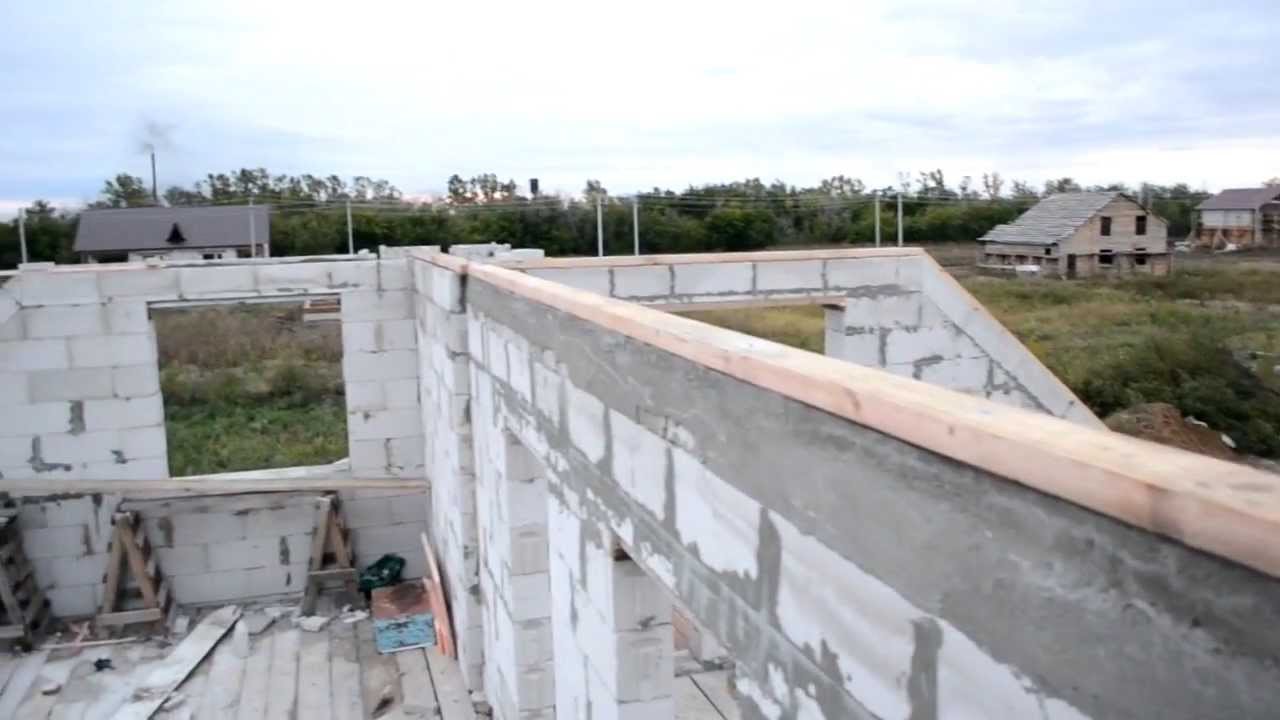

Как заливают армпояс под мауэрлат на практике, подробнее на видео:
© 2021 stylekrov. ru
Армопояс под плиты перекрытия: толщина и высота
Армопояс под плиты перекрытия создается с целью укрепления конструкции сооружения, повышения прочностных характеристик несущих стен, распределения общего давления крыши на стены и фундамент, устранения негативных последствий проседания грунтов, воздействия внешних деформирующих нагрузок (ветер, сдвиги грунта, суточные и сезонные колебания температуры, осадки и т.д.).
На уровень прочности всего здания и актуальное сопротивление влияют: толщина и высота армопояса, марка бетона и свойства металлических элементов, конструктивные особенности каркаса, правильность выполнения работ и соблюдение всех норм и стандартов.
Конструкция армопояса
Монолитный пояс под плиты перекрытия создается для сглаживания нагрузок от веса крыши, межэтажных панелей на капитальные стены (их торцевую плоскость). Таким образом удается распределить нагрузку от плит перекрытия наиболее оптимально, добившись прочности всей конструкции.
Планирование конструкции включает:
- Определение конструкционного типа
- Подбор оптимального диаметра арматуры, шага сетки, количества слоев – мощность должна быть тем больше, чем менее прочные материалы используются в кладке стен (так, для облегченных плит перекрытия можно брать не очень мощный пояс)
- Просчет размеров в соответствии с площадью, конструкционными особенностями
- Определяется толщина армопояса – обычно равна толщине стен
По месту использования армопояс может быть:
1. Ростверк – является опорой для фундамента, выполняется в специальной траншее на глубине, выбранной в соответствии с весом, этажностью, размерами и другими характеристиками здания.
2. Цокольный – создается под всеми несущими стенами для распределения нагрузки на фундамент, высота равна 20-40 сантиметрам, по ширине равен толщине стен, выполняется арматурой 12 миллиметров, прокладывается гидроизоляцией.
3. Межэтажный армированный пояс под плиты перекрытия – устанавливается после каждого этажа, укрепляя стены и повышая жесткость, не допуская разъезжания и деформаций, распределяя равномерно нагрузку.
4. Разгрузочный – под кровлю, упрощает создание стропильной системы, закрепляет мауэрлат на стене, ровняет их по горизонтали, распределяет вес крыши на весь периметр, не допуская точечной нагрузки.
Из чего изготавливается армопояс
Рассматривая данный вопрос, необходимо учесть подготовительные работы и саму конструкцию. На этапе подготовки понадобится опалубка. Для сооружения разборной опалубки используют строганную древесину в виде специальных щитов, стационарная же конструкция обычно создается из полистирола. В данном случае важно обеспечить герметичность и жесткость опалубочной конструкции, поэтому материалы нужно подбирать тщательно.
com/embed/88Vk9gc4x1A?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Армирование арматурой осуществляется с использованием таких материалов:
1) Бетонный раствор, замешанный из цемента марки М400 и выше. Раствор заливают в опалубочный каркас, в котором находится арматурная сетка. Когда бетон застывает, по периметру капитальных стен он создает силовой контур, способный выдерживать различные виды нагрузок.
Раствор готовят по стандартному рецепту из песка, щебня, цемента. Бетонирование выполняется за один раз, с обязательным уплотнением вибратором для устранения воздушных полостей внутри плиты.
2) Стальные стержни диаметром 8-10 миллиметров с рифленой поверхностью. Прутья режут по нужным размерам, связывают специальной вязальной проволокой в жесткий каркас. Обычно конструкцию составляют из четырех прутков, расположенных продольно и связанных поперечными кусками проволоки нужного размера диаметром 6 миллиметров. Сетка выполняется с квадратными ячейками, величина которых зависит от диаметра используемой арматуры и расчетов.
Высота и толщина армопояса
При создании армированного пояса квадратного сечения обычно его высота равна его же толщине. Прямоугольные конструкции предполагают, что высота превышает ширину в 1.6 раза.
Ростверк должен быть высотой 30-50 сантиметров, для мягкого неустойчивого грунта увеличивают до 80 сантиметров, иногда до 100. Высота армопояса под плиты перекрытия цокольного типа должна составлять 20-40 сантиметров, межэтажного – около 40 сантиметров.
Толщина упрочняющего контура должна быть равной ширине несущих стен сооружения. Хотя, в некоторых случаях технология позволяет уменьшать толщину пояса, беря 0.7-0.8 толщины стен (если в строительстве зданий используются толстые легкие блоки).
Когда необходимо усиление строительных конструкций армированным поясом
Армпояс может понадобиться для реализации таких задач: повышения прочности несущих стен, создания ровного основания для установки межэтажных панелей, равномерного распределения разных типов нагрузок, предотвращения деформации стен, уменьшения негативного воздействия на здание внешних факторов, обеспечения максимальной устойчивости конструкции, увеличения запаса прочности.
Когда обязательно нужно создавать армопояс:
- При многоэтажном строительстве, где это предписывается строительными нормами
- При возведении стен из пористых материалов (газобетон, шлакоблок), которые могут сминаться и разрушаться
- Если строительство осуществляется на слабых грунтах и есть вероятность осадки – монолитный пояс выполнит роль стяжки и не позволит появиться трещинам
- Когда фундамент мелкозагублен или выполнен из сборных блоков
- Дом строится в сейсмоактивной зоне
Избежать необходимости обустраивать железобетонный пояс можно в случаях, если капитальные стены возводятся из кирпича или блока с хорошими прочностными характеристиками, а фундамент заливается ниже уровня точки промерзания грунта. В остальных же случаях вопрос о том, нужен ли армопояс под монолитное перекрытие, не поднимается вообще: контур усиления становится обязательным элементом сооружения.
Армопояс под сборными и монолитными железобетонными перекрытиями
В данном случае контур значительно повышает нагрузочную способность стен, построенных из блоков с ячеистой структурой, устраняя проблемы, вызванные пористостью бетона и нестойкостью его к деформациям. Армопояс позволяет равномерно распределить нагрузки от кровли и межэтажных перекрытйя, исключая локальные усилия, часто становящиеся причиной появления трещин.
Кроме того, такой вид упрочнения конструкции защищает коробку здания от растрескивания, сглаживает воздействия резких перепадов температур, существенно увеличивает срок службы кладки. Усиление из арматуры и бетона связывает в единый силовой контур всю коробку сооружения и плиты перекрытия, что очень важно.
Готовимся сделать армированный пояс под плиты перекрытия: стройматериалы и инструменты
Для заливки монолитного армирующего пояса необходимо просчитать расход и закупить такие материалы: фанера и строганные доски (либо полистирол в листах) для опалубки, все компоненты для бетонного раствора (гравий или щебень, цемент, песок), стальная арматура для самой конструкции и вязальная проволока для ее сборки, полиэтиленовая пленка (герметизирует опалубку), крепежные изделия (гвозди, шурупы, саморезы) для сборки опалубочной конструкции.
Инструменты, которые могут понадобиться в работе:
- Бетономешалка для приготовления бетонной смеси
- Ручной крючок для вязки арматуры
- Болгарка + круг по металлу для резки стальных стержней
- Отвес + строительный уровень для замеров
- Приспособление для гибки арматуры – если используются прутья увеличенного диаметра
Технология сооружения армированного пояса (главные этапы)
- Подготовка основания, нарезка заготовок для опалубочной конструкции
- Сборка опалубки из выбранного материала
- Нарезка прутьев в соответствии с заданными размерами и в нужном количестве
- Сбор каркаса – вязка прутьев проволокой
- Приготовление бетонного раствора
- Заполнение раствором опалубки – в один заход желательно, утрамбовка вибратором или вручную для удаления воздушных полостей
- Поливание бетона водой методом разбрызгивания, чтобы избежать появления микротрещин
- Разборка опалубки после застывания бетона
Для домов, которые строятся из кирпича, возможно создание пояса из этого материала. Сооружается контур в процессе кладки стен, конструкция соответствует особенностям здания. Для кирпичного пояса формировать опалубку не нужно, так как арматура прямо на кирпич кладется. В случае использования сетки нужно выбирать листы с толщиной прутьев минимум 5 миллиметров.
Какие материалы для опалубки можно использовать
Первым этапом, который предполагает армирование армопояса под плиты перекрытия, является создание опалубки. Ширина равна размеру стены, толщина – около 30 сантиметров. Чаще всего используют строганную древесину толщиной 2 сантиметра, скрепляя доски саморезами за 5 сантиметров до верха стены, дополнительно укрепляя каждые 100 сантиметров или чаще.
Боковую окантовку фиксируют планками или резьбовыми шпильками. Доски должны закрепляться горизонтально по уровню, герметично, надежно.
Также используют влагостойкую фанеру, пропитав ее предварительно отработанным маслом, что облегчит монтаж. Плиты экструдированного полистирола чаще всего выбирают для обустройства теплоизолированой опалубки.
Монтаж арматуры
Железобетонную ленту выполняют с определенной последовательностью работ: сначала нарезаются прутья, потом они укладываются на фиксаторы или подкладки вдоль опалубки, связываются проволокой (это нижний слой), на них устанавливаются поперечные стержни и крепится верхний слой. После элементы скрепляются проволокой или резьбовыми шпильками.
Обычно применяют обязательно ребристые пруты диаметром 12 миллиметров, собирая из них параллелепипед или лесенку. Но лучше для первого слоя брать 12, для второго – 6 миллиметров, для поперечного крепления – 10. Каркас поперечный можно приварить в центре и по краям, а весь объем прутьев связывать.
Каркас обязательно должен быть утоплен в бетонном растворе на несколько сантиметров, отступ от краев составляет 5 сантиметров. Вязальная проволока может быть минимального диаметра, так как ее толщина не влияет на прочность несущих внешних или внутренних конструкций, но ощутимо увеличивает время и средства на выполнение работ.
Когда готовы оба слоя сетки, они укладываются, по краям и в центре свариваются между собой, создавая каркас с квадратным или прямоугольным сечением. Этот этап работ лучше выполнять в опалубке, чтобы потом не пришлось транспортировать деталь, большой вес которой ощутим.
В процессе сбора деталей в единую сетку сварка не используется – достаточно выполнить нахлест в 20-30 сантиметров между частями. Вся конструкция должна быть ровно расположена внутри опалубки, для измерений применяют строительный уровень.
Если арматура укладывается в полистиролбетонные или другие блоки, то предварительно делают штроборезом канавки, их очищают от пыли, смачивают, заливают мягко замешанным бетонным раствором либо клеем. Потом укладывают металлические рифленые прутья диаметром 8 миллиметров в штробы, убирают излишки клеящего состава, продолжают процесс строительства.
Как необходимо залить бетон
Для заливки монолитного каркаса используют бетонный раствор, придерживаясь рецепта: 5 частей гравия, 3 части песка, 1 часть цемента, полное смешивание сухих компонентов, постепенное добавление воды до получения густого раствора.
Этап выполняют за один заход, заранее приготовив нужный объем смеси. В процессе заполнения опалубки обязательно нужно удалять пустоты вибратором или штыкованием, проверять уровнем горизонтальность, устраняя перепады. Потом нужно аккуратно спланировать поверхность и покрыть полиэтиленовой пленкой.
В процессе застывания обязательно периодически увлажнять путем разбрызгивания. Застывает бетон в течение 3-5 дней, на него уже можно будет укладывать плиты, заходя на 12 сантиметров на стены для надежности. Когда слой полностью застынет, можно демонтировать опалубку (но не ломать) гвоздодером или ломом.
Утепление армопояса
Контур усиления выступает проводником тепла, поэтому без правильного утепления будут появляться мостики холода, значительно ухудшающие теплоизоляционные характеристики. До начала проведения отделочных работ в оставшиеся после демонтажа опалубки выемки укладывают утеплитель.
Обычно утепление создают на высоту пояса по всему фасаду. В двухэтажных строениях, если пояс есть между первым и вторым этажами, в том числе после второго этажа под мауэрлат, по фасаду создают два утепляющих пояса.
Чаще всего используют пенопласт толщиной 8 сантиметров марки ПСБ-С 25, высоту утеплительного контура рассчитывают так: 15 сантиметров + высота арматурного пояса + 15 сантиметров, крепя утеплитель ниже и выше линий контура на указанное расстояние.
Чтобы сделать слой теплоизоляции долговечным, в верхней части обустраивают отлив с капельником, который будет отводить талую и дождевую воду от упрочняющего контура. Размещается отлив с уклоном от стены, выполняется из листовой оцинкованной стали и покрытием из полиэстера. Крепят путем пропила над поясом утепления, заводят верхний край, потом герметизируют и закрепляют с шагом от 30 сантиметров.
Заключение
Правильно выполненный армопояс является обязательным элементом любого здания, обеспечив его длительный срок эксплуатации за счет повышения прочностных характеристик всей конструкции. Верно просчитанные параметры помогут создать соответствующий конкретным параметрам и нормам, условиям эксплуатации контур усиления, оптимизировав расходы и трудозатраты. При условии тщательного изучения всех нюансов работы вполне возможно выполнить самостоятельно.
Армопояс под мауэрлат своими руками: заливка, размеры, устройство
Возводя дом нужно уделять внимание всем его элементам. Например, место крепление кровли к стенам должно быть прочным и надежным. Если мауэрлат смонтировать непосредственно на кладку, кирпичную или из газобетонных блоков, то может возникнуть точечная нагрузка. Такое воздействие легко разрушит стену. Чтобы этого избежать используется армопояс под мауэрлат. А о том, как его сделать своими руками и пойдет речь в статье.
Для чего нужен армопояс?
В первую очередь стоит поговорить о том, для чего нужен армопояс под мауэрлат и какие основные функции он должен выполнять. Сама крыша любой конструкции (исключение может составить только плоская кровля) передает на стены сразу две нагрузки:
- первая или основная – это нагрузка от самого веса кровли и всего, чего на ней находится;
- вторая – распорная. Эта нагрузка передается от стропил, которые стараются раздвинуть стены в разные стороны.
Чтобы эти две нагрузки раньше времени не разрушили строение, верхнюю часть стены нужно укрепить. Для этого и используется армированный пояс под мауэрлат. Но кроме равномерного распределения нагрузок передающихся от стропильной системы эта конструкция выполняет и другие функции. Например, армированный пояс:
- способствует сохранению правильности геометрии стен. Во время усадки дома или подвижки грунта каркас строения может немного деформироваться.
Армопояс помогает минимизировать такие изменения;
- мауэрлат должен быть ровным в горизонтальной плоскости. Если при возведении стен были допущены некоторые неточности, то армированный пояс легко их исправит;
- конечно, самое главное – это монолитный пояс под мауэрлат придаст нужный уровень жесткости.
Кроме того, такая конструкция будет достаточно прочной. А это значит, что крепление любых элементов стропильной системы не составит большого труда.
Видео по теме:
Размеры конструкции
Создавая армопояс под мауэрлат своими руками нужно правильно рассчитать размеры этой конструкции. Тут многое будет зависеть от самой стены. По мнению многих специалистов, минимальные размеры армопояса должны быть 25 на 25 сантиметров. Что касается его максимальных параметров, то можно воспользоваться следующими рекомендациями:
- высота делается в 25 и более сантиметров.
При этом это значение не должно превышать ширину несущей стены;
- ширина армирующих поясов под мауэрлат делается как можно ближе, к ширине самой стены.
Как правило, если кладка выполнена из кирпича, то внешняя опалубка создается из полкирпича, а внутренняя обшивается досками. Если используется газобетон, то последний ряд выкладывается U-образными блоками. Они и будут являться опалубкой для армопояса. В случае использования керамзитобетонных блоков, толщина конструкции не должна быть менее трети толщины стен.
Длина конструкции полностью зависит от длины стены. Стоит помнить, что армированный пояс должен быть монолитным по всей его длине. Поэтому заливку нужно постараться выполнить за один раз.
Подготовка
Приступая к созданию такой конструкции, как армопояс под мауэрлат, следует вначале подготовить все необходимые материалы и инструменты. В первую очередь для работы вам понадобится:
- прутья арматуры. Нужен материал с сечением в 10-13 мм.
Прутья не должны иметь следов ржавчины, в противном случае армированный пояс не будет долговечным;
- материал для опалубки. Если при строительстве стен использовался газобетон, то последний ряд выкладываются специальными блоками, выемки в которых прекрасно подходят для заливки бетонной смеси. Если использовался кирпич, то нужно запастись досками;
- бетонная смесь для заливки. Изготовить ее можно своими руками или заказать в уже готовом виде. Стоит помнить, что армопояс который мы возводим должен быть монолитный. Это значит, что заливать его нужно за один раз. Поэтому бетонного раствора нужно подготовить в нужном количестве.
Некоторые специалисты предлагают выполнить армопояс под мауэрлат из кирпича. В этом случае опалубка и прутья не потребуются, а раствор нужен в гораздо меньшем количестве. Конечно, это позволит сэкономить. Но вот о надежности такой конструкции есть большие сомнения. Армопояс под мауэрлат сделанный из кирпичной кладки не всегда выдерживает нужные нагрузки.
С другой стороны, если стены выполнены из кирпича, то никаких дополнительных конструкций использовать не нужно. Этот материал достаточно прочный и надежный и мауэрлат можно монтировать непосредственно на него. Кирпич легко выдержит просверливания отверстий для крепления, что не скажешь про газоблок или другой современный материал, они не любят точечные нагрузки.
Возводим армирующий пояс
Размеры армопояса под мауэрлат были рассчитаны заранее, поэтому можно приступать к непосредственному его возведению. Первым делом крепится опалубка. Если стены из газобетона, то делать это не нужно, так как последний ряд выложен из U-образных блоков.
При использовании опалубки нужно тщательно следить за ее верхней плоскостью. Она выставляется по такому показателю, как высота армопояса под мауэрлат. При этом нужно постоянно проверять ее строгую горизонтальность. Если будут допущены ошибки, то крепление мауэрлата будет неровным, а значит, возникнут проблемы с монтажом стропильной системы.
Далее нужно создать армирующий каркас. Для этого, как уже говорилось, используются специальные прутья без следов ржавчины. Сам каркас создается следующим образом:
- для продольной части берутся четыре длинных прута;
- для поперечных перекладин каркаса используются прутья поменьше, их соединяют с продольной частью при помощи вязальной проволоки. При этом используют шаг в 20-25 сантиметров;
- в результате должен получиться каркас, в виде прямоугольника с длиной равной длине самого армопояса;
- высота и ширина каркаса должны быть такими, чтобы любой прут был углублен в бетон на 1-2 сантиметра. Элементы армирования не должны выступать за заливку, в противном случае они быстро начнут ржаветь. Чтобы добиться этого, снизу каркаса можно подложить пластиковые подставки.
Следующим шагом будет монтаж креплений для мауэрлата к армопоясу. Как правило для этого используются резьбовые шпильки. Диаметр таких креплений должен быть минимум в 12 миллиметров. Высота такой, чтобы шпилька выступала за армопояс, проходила сквозь мауэрлат, и выступала с другой его стороны на 4-5 сантиметра.
Крепление нужных размеров устанавливают на расстоянии не более одного метра. В этом случае крепление мауэрлата к армопоясу будет надежным. Лучше всего, если шпильки будут расположены напротив каждой из стропил. Крепление монтируются к армирующему каркасу при помощи вязальной проволоки. При этом нужно следить, чтобы каждая шпилька была расположена в строго вертикальном положении.
Далее приступаем к заливки. Бетонную смесь можно сделать своими руками. В этом случае применяется следующая рецептура:
- одна часть цемента;
- три части песка;
- три части щебня.
При этом, чтобы устройство армопояса под мауэрлат было прочным, цемент применяется марки не ниже М400. Также нужно внимательно отнестись к характеристикам других составляющих. Песок лучше брать среднезернистый. При этом его нужно очистить от посторонних примесей и желательно промыть. Щебень выбирается с фракциями до 20 мм. Его также очищают от посторонних примесей.
Смесь можно сделать своими руками в большой емкости. Но стоит помнить, что заливку нужно делать за один раз. Поэтому если размер армирующего пояса достаточно большой, то лучше использовать электрическую бетономешалку или заказать уже готовый раствор.
При заливке нельзя допустить образования воздушных пузырьков. Они могут существенно снизить прочность армирующего пояса. Чтобы избавиться от них, можно воспользоваться глубинным вибратором. Но такое устройство эффективно применять, если толщина армопояса достаточно большая. В небольшой конструкции можно воспользоваться простым металлическим прутом.
На этом основные этапы устройства армопояса закончены. Бетонный раствор полностью наберет свою прочность через 29 дней. До этого, после застывания раствора, снимается опалубка. Если стоит ветреная погода, то пояс нужно защитить. Также периодически проводится увлажнение поверхности. Все это необходимо, чтобы избежать слишком быстрого высыхания, которое может привести к растрескиванию армопояса. После набора прочности бетона можно производить монтаж мауэрлата, закрепив его к резьбовым шпилькам, и приступать к возведению стропильной системы. Теперь для крыши есть прочное и долговечное основание.
Видео по теме:
Посмотрите еще статьи:
Высота армопояса под плиты перекрытия
Высота и толщина армопояса для газобетона
Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.
Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.
Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.
Высота и ширина армопояса
В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.
Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.
Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.
Для чего нужен армопояс в газобетонном доме
- При неравномерной усадке дома, при сезонных пучениях почвы, при землетрясениях, — армопояс удерживает геометрию здания.
- Армопояс может выровнять стены по горизонтали.
- Придание жесткости всему зданию из газобетона.
- Локальные нагрузки распределяются равномерно на несущие стены.
- Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.
Армопояс под мауэрлат
Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.
Каркас армопояса, краткая инструкция
- Каркас арматуры пояса должен быть непрерывным.
- Армопояс должен быть на всех несущих стенах.
- Нахлест продольной арматуры минимум 800 мм.
- Каркас делается из двух рядов арматуры по два прута.
- Минимальная толщина продольной арматуры – 10 мм.
- Желательно использовать длинные (6-8 метров) прутки арматуры.
- Диаметр поперечной арматуры – 6-8 мм.
- Шаг поперечной арматуры – 200-400 мм.
- Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
- Продольная и поперечная арматура связывается между собой вязальной проволокой.
- На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
- Каркас должен находится строго горизонтально.
Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.
Армопояс на газобетон своими руками (видео)
Схема армирования углов и примыканий армопояса
Утепление армопояса
Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.
Утепленный армопояс под газобетон
Бетоном какой марки заливать армопояс
Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.
Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).
Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.
Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.
Добавление в бетон чрезмерного количества воды делает его менее прочным.
Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.
Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).
ПОХОЖИЕ СТАТЬИ:
Изготовление армопояса для газобетона
Чем отличается газобетон от пенобетона
Сравнение кирпича и газобетона
Гидроизоляция фундамента под газоблоки
Какой марки выбрать газобетон?
Какие инструменты нужны для работы с газобетоном?
Разновидности крепежей для газобетона
Сколько стоит построить газобетонный дом?
Выбираем и сравниваем клей для кладки блоков
Что такое армопояс под плиты перекрытия и как его вязать?
В связи с внедрением прогрессивных технологий и использованием новых стройматериалов, возросли требования к устойчивости строений и их долговечности. Для укрепления конструкции здания и повышения прочности несущих внешних стен в верхней части коробки выполняется силовой пояс в виде бетонного контура, усиленного арматурой. Армопояс равномерно распределяет давление крыши и через стены передает нагрузку на фундамент. На прочностные свойства влияет высота и толщина армопояса, а также конструктивные особенности арматурного каркаса и марка бетона.
Конструкция армопояса
Для сглаживания нагрузок от веса кровли и межэтажных панелей на торцевую плоскость капитальных стен сооружается специальный железобетонный пояс. Он выполняется также в процессе заливки монолитного фундамента.
Планируя соорудить цокольный, межэтажный или фундаментный армированный пояс, необходимо выполнить следующие действия:
- продумать конструктивные особенности железобетонного контура усиления;
- подобрать оптимальный размер арматуры и определиться с высотой армопояса;
- приобрести необходимые для постройки армопояса строительные материалы.
Определяясь с конструкцией, размерами и применяемыми материалами, следует учесть действующие усилия на уровне перекрытия этажа, а также нагрузочную способность стен, для изготовления которых использовались пористые блоки. При использовании облегченных плит перекрытия допускается использовать менее мощный армопояс. При этом ширина должна быть равна толщине стен. Остановимся более детально на конструктивных особенностях и размерах.
Для того, чтобы повысить прочность несущих внешних стен необходимо делать армопояс
Из чего изготавливается армопояс?
Конструкция армированного пояса регламентирована строительными нормами. Это силовой контур, предотвращающий деформацию коробки здания.
Для изготовления армированного пояса применяются следующие стройматериалы:
- бетонный раствор с маркировкой М400 и выше. Смесью заполняется опалубочный каркас, внутри которого расположена арматурная решетка. После застывания бетона образуется силовой контур по периметру несущих стен. Бетонная смесь изготавливается по стандартной рецептуре на базе портландцемента, щебня и песка. Важно выполнять бетонирование в один заход с дальнейшим уплотнением бетонного массива с помощью вибрационного оборудования. Важно не допустить формирования воздушных полостей внутри монолита;
- стальные прутки с размером поперечного сечения 0,8-1 см. Рифленая арматура разрезается на заготовки необходимых размеров, которые связываются вязальной проволокой в пространственный каркас. Конструкция состоит из четырех продольно расположенных прутков, связанных поперечными стержнями. Диаметр поперечных элементов составляет 0,6 см. Металлическая решетка, повышающая нагрузочную способность бетонного массива, имеет в поперечной плоскости квадратное или прямоугольное сечение.
В зависимости от конструкции опалубки для ее изготовления используются различные материалы:
- для разборной опалубки применяются щиты из древесины;
- стационарная конструкция изготовляется из полистирола.
Важно обеспечить жесткость и герметичность опалубочной конструкции.
Задача армопояса- помочь зданию противостоять деформирующим нагрузкам
Высота и толщина армопояса
Размеры армированного пояса регламентированы проектной документацией:
- высота силового контура равна его толщине при изготовлении армированного пояса квадратного сечения. Для прямоугольной конструкции высота превышает ширину в 1,5-1,6 раза;
- толщина армопояса обычно соответствует ширине несущих стен здания. Технология сооружения допускает уменьшенную толщину пояса, на уровне 0,7-0,8 толщины стен.
Размеры силового контура определяются на стадии разработки проекта здания.
Когда необходимо усиление строительных конструкций армированным поясом?
Армированный пояс – ответственный элемент жилых зданий, который формируется на различной высоте от нулевой отметки. Армопояс предназначен для решения следующих задач:
- формирования ровного основания для монтажа межэтажных панелей;
- сглаживания различных видов нагрузок, создаваемых балками кровли;
- предотвращения растрескивания несущих стен в результате деформации коробки;
- пропорционального распределения нагрузок, действующих на торцевую плоскость стен;
- снижения вероятности деформации стен под действием повышенных усилий;
- уменьшения влияния нагрузок, вызванных порывами ветра;
- обеспечения устойчивости зданий, построенных в условиях наклонного рельефа;
- сохранения целостности коробок зданий, построенных в сейсмически активных районах;
- повышения запаса прочности строительных конструкций, на которые действует реакция морозного пучения грунта.
Отсутствие армированного пояса, возведенного на верхнем уровне несущих стен, снижает устойчивость здания.
Армопояс представляет собой бетонный слой, проложенный вдоль наружных стен строящегося дома по всему периметру
Сооружать армопояс необходимо в следующих ситуациях:
- при использовании для возведения стен ячеистых блоков;
- при строительстве домов в сейсмоактивных зонах;
- при сооружении зданий на проблемных почвах.
Возможны ситуации, когда можно обойтись без железобетонного пояса – это использование кирпича для возведения капитальных стен, а также заливка фундамента ниже уровня замерзания грунта. В остальных случаях армированный пояс – обязательный элемент здания.
Армопояс под сборными и монолитными железобетонными перекрытиями
Нет необходимости сомневаться, нужен ли армопояс под плиты перекрытия. Армопояс, сооруженный под панели перекрытия выполняет ряд серьезных задач:
- повышает нагрузочную способность стен из ячеистых блоков. Ведь пористый бетон склонен к деформации при повышенной нагрузке;
- пропорционально распределяет нагрузки от межэтажного перекрытия и кровли на стены. Локальные усилия способны вызвать образование трещин;
- предохраняет коробку строения от растрескивания. Пояс сглаживает температурные колебания и повышает долговечность строения.
Армированная окантовка, выполненная из железобетона, связывает в общий силовой контур коробку здания и плиты перекрытия.
Армопояс под плиты перекрытия имеет замкнутый вид
Готовимся сделать армированный пояс под плиты – стройматериалы и инструменты
Планируя самостоятельное изготовление армопояса, предназначенного для установки панелей перекрытия, подготовьте необходимые стройматериалы:
- фанеру, строганные доски или листовой полистирол для сборки опалубки;
- портландцемент, гравий и мелкий песок для изготовления бетонной смеси;
- стальную арматуру и вязальную проволоку для сборки силового каркаса;
- полиэтиленовую пленку для герметизации опалубочной конструкции;
- крепежные изделия (саморезы, шурупы, гвозди) для сборки опалубки.
Количество материалов определяется на основании проектной документации.
Для выполнения работ также потребуется специальное оборудование и инструменты:
- бетономешалка, облегчающая подготовку большого объема бетонной смеси;
- болгарка с кругом по металлу, используемые для резки стальной арматуры;
- ручной крючок для вязки арматуры или полуавтоматическое приспособление;
- строительный уровень и отвес, необходимые при выполнении замеров.
При использовании арматурных прутков, имеющих увеличенный диаметр, потребуется также приспособление для гибки.
Чтобы слои бетона равномерно высыхали, заливать армопояс необходимо в один этап
Технология сооружения армированного пояса – главные этапы
Технологический процесс изготовления армопояса предусматривает следующую очередность действий:
- Подготовку заготовок для сборки опалубочного каркаса.
- Сборку опалубки из фанерных листов, деревянных щитов или листового полистирола.
- Нарезку арматурных прутков на заготовки соответствующих размеров.
- Сборку силового каркаса путем соединения стержней с помощью отожженной проволоки.
- Смешивание компонентов, предназначенных для подготовки бетонного раствора.
- Непрерывное заполнение опалубочной конструкции раствором.
- Удаление воздушных включений с помощью глубинного или поверхностного вибратора.
- Поддержание влажности бетонного массива путем периодического увлажнения.
- Демонтаж опалубки после твердения бетонного раствора.
Тщательно изучив технологию строительства армопояса, несложно своими руками выполнить все операции.
Какие материалы для опалубки можно использовать?
Традиционно для изготовления опалубки используют строганную древесину, из которой изготавливают щитовую конструкцию. Высота деревянной окантовки обычно составляет 0,3 м, а ширина соответствует толщине стен. Крепление досок осуществляется с саморезами. Боковая окантовка доски опалубки фиксируется с помощью резьбовых шпилек или планок. Следует контролировать горизонтальность верхней плоскости опалубки с помощью уровня. Важно надежно закрепить доски и герметизировать все щели.
Кроме досок для изготовления опалубки применяют следующие материалы:
- влагостойкую фанеру. До заливки бетона она пропитывается отработанным маслом для облегчения демонтажа;
- экструдированный полистирол. Полистирольные листы являются составным элементом теплоизолированной опалубки.
Выбор материала для изготовления опалубочной конструкции производится индивидуально в зависимости от требований проектной документации.
Монтаж арматуры
Последовательность действий по монтажу арматурного каркаса:
- Нарезка металлических стержней.
- Укладка прутков вдоль опалубки на подкладки.
- Связывание проволокой элементов нижнего яруса.
- Установка поперечных прутьев.
- Крепление к вертикальным стержням элементов верхнего уровня.
После сборки арматурной решетки установите резьбовые шпильки или стальную проволоку для крепления элементов перекрытия.
Как необходимо залить бетон?
Приготовление и заливка бетонного раствора осуществляется в указанной последовательности:
- Приготовьте бетонную смесь в необходимом объеме.
- Производите непрерывное бетонирование.
- Утрамбуйте бетон с помощью арматуры или вибратора.
- Спланируйте поверхность бетонного массива.
- Постелите на бетон полиэтиленовую пленку.
- Производите периодическое увлажнение бетонной поверхности.
После набора бетоном эксплуатационной твердости разберите опалубку. Толщина армопояса под плиты перекрытия обеспечивается размерами опалубочной конструкции.
Заключение
Армопояс под панели перекрытия – обязательный элемент строения, повышающий прочностные свойства конструкции. Правильно подобранная толщина армопояса гарантирует необходимый запас прочности. Армопояс увеличивает срок эксплуатации зданий и положительно влияет на их устойчивость. Следует соблюдать технологические рекомендации, а также использовать качественные стройматериалы. С работой несложно справиться своими силами, тщательно изучив технологию.
Зачем нужен армопояс под плиты перекрытия?
Любое сооружение должно иметь достаточные прочностные характеристики, отвечать требованиям безопасности. Для увеличения срока службы конструкции требуется укладка армопояса под плиты перекрытия. Лента делает нагрузку опорных элементов стропильной системы, кровельного материала на коробку равномерной. Параметры прочности определяются габаритами армопояса, используемыми материалами, зависят от соблюдения правил монтажа.
Конструктивные элементы армопояса
Плиты перекрытия запрещено монтировать прямо на стены сооружения, так как они слишком тяжелые и появляется риск развития деструктивных процессов в кладке. Монолитный пояс не боится точечной нагрузки. Он представляет собой армированную конструкцию, залитую бетонным раствором, которая обустраивается по всем несущим стенам дома. Она должна быть замкнутой, чтобы обеспечивалась максимальная прочность конструкции.
Армопояс необходим на фундаменте, всех этажах сооружения, перед строительством крыши. Изготовление конструкции предусматривает такие действия:
- определение ее типа;
- выбор количества слоев, диаметра армирующих материалов;
- расчет размеров (тут во внимание берется площадь помещения).
Важно! Толщину армопояса под плиты перекрытия определяет толщина стен. Важную роль играет материал, использованный для возведения коробки.
Насколько необходим армопояс
Монолитный пояс требуется не только при строительстве жилых зданий, но и для укрепления хозяйственных сооружений. Он предупреждает деформацию и разрушение стен. Особенно важно производить армирование, если здание будет иметь несколько этажей. Необязательно усиливать плиты перекрытия разрешено, когда фундамент заложен ниже глубины промерзания грунта, а для возведения коробки использован кирпич.
Но есть ситуации, в которых без монолитного армопояса не обойтись:
- Если требуется обеспечить равномерность нагрузок на коробку сооружения и фундамента.
- При необходимости выравнивания чернового основания перед установкой межэтажных конструкций.
- Для защиты здания от влияния внешних факторов, обеспечения его устойчивости. Это касается и ветровых нагрузок.
- С целью увеличения прочностного запаса сооружения.
- Если для сооружения конструкции применяется легкий материал, имеющий поры: шлакоблок, газобетон.
- При необходимости проведения работ на слабых грунтах. Тут высок риск усадки конструкции. Монолитная лента предупредит появление трещин.
- При обустройстве мелкозаглубленного фундамента. Монтаж армопояса не даст зданию существенно просесть, предупредит появление трещин на стенах.
- Когда дом строится в сейсмически активной зоне.
Армопояс укрепляет коробку, если она стоит в месте с наклоненном рельефом. Использовать монолитную бетонную ленту нужно при строительстве не только жилых домов, но и хозяйственных построек.
Монолитный армопояс для плит перекрытия бывает разным. Классифицировать его можно по нескольким параметрам, первый из которых – место использования. Тут выделяются такие типы армопояса:
- Ростверк. Это основание, заливаемое для укрепления фундамента. Обустраивается такая лента в траншее. Параметры ее глубины зависят от количества этажей, общих габаритов здания, а также его суммарной массы. Высота ленты при этом составляет 30-50 см. Если почва неустойчивая и мягкая, то этот параметр увеличивается до 60-80 см. Укладка армопояса производится на подушку из песка и грунта. Слой должен быть монолитным, поэтому весь раствор заливается за 1 раз.
- Цокольный. Такой армопояс обустраивается под несущими стенами и обеспечивает равномерное распределение нагрузки на фундамент. Высота слоя равняется 20-40 см, а его ширина такая же, как толщина стен. Для изготовления применяется 12-миллиметровая арматура. Дополнительно требуется гидроизоляция армопояса, которая не даст влаге проникнуть внутрь сооружения. Для этого используется прочная полиэтиленовая пленка.
- Межэтажный. Он устанавливается под плиты перекрытия после каждого возведенного этажа. Такая монолитная лента повышает прочность стен, не дает им разъехаться или деформироваться.
- Разгрузочный. Обустройство такого монолитного армопояса производится под кровлей. Таким способом можно облегчить возведение стропильной системы, а вес крыши равномерно распределится на коробку. Работа по обустройству кровли ускоряется.
Еще классифицировать армопояс можно по материалу его изготовления:
Тип | Характеристика |
Из кирпича | Его можно соорудить, если дом построен из такого же материала. Обустройство производится в момент кладки кирпича. Опалубки в таком случае не требуется. Арматура монтируется прямо на кирпич. При использовании сетки нужно учитывать, что ее толщина должна быть не менее 5 мм |
Армопояс из U-блока | Этот опалубочный материал является универсальным. Его применение позволяет не проводить дополнительную теплоизоляцию, а скорость строительства увеличивается. Опорная подушка в этом случае тоже не требуется. Блоки имеют небольшой вес, поэтому дополнительного оборудования использовать не придется |
Важно! Перед изготовлением монолитного армопояса на плитах перекрытия нужно собрать необходимые материалы и инструменты.
Необходимые материалы и инструменты
Для изготовления армопояса используется железобетон, который заливается в опалубку. Для его приготовления требуется цемент марки М400, песок, вода и щебень. Чтобы раствор оставался в опалубке, он должен иметь соответствующую густоту. Для заливки монолитного армопояса на плитах перекрытия требуются такие материалы:
- Цементно-песчаный раствор. Замешивать его можно вручную, но если требуется большой объем материала, то лучше использовать специализированное оборудование.
- Арматурная сетка.
- Стальные прутья, диаметр которых составляет 8-10 мм. Их поверхность должна быть рифленой. Стержни следует разделить на фрагменты нужных размеров, которые соединяются друг с другом в прочный каркас специальной проволокой. На углах
- Строганная доска или водостойкая фанера для установки стенок опалубки. Если она должна быть утепленной, то можно применить плиты пенополистирола.
- Полиэтиленовая пленка для гидроизоляции армопояса.
- Шурупы, саморезы или гвозди, при помощи которых соединяются фрагменты опалубки.
Что касается инструментов, то для работы нужен режущий инструмент по металлу, бетономешалка для приготовления смеси, специальный крючок для вязки проволоки на арматуре. Может понадобиться приспособление для гибки прутьев.
Как возвести армированный пояс
Чтобы соорудить монолитный армопояс, следует выполнить такие работы:
- Монтаж опалубки. Толщина конструкции не должна превышеть 30 см. Для проведения установки требуются строганные доски толщиной 2 см. Монтировать их нужно, не доходя до края стены примерно на 5 см. Для придания опалубке прочности нужно дополнительно зафиксировать ее поперечинами по периметру. Шаг их крепления – 0,9-1 м. Монтировать доски нужно строго горизонтально и герметично по отношению к стене.
- Сборка арматурного каркаса. Чтобы пояс имел достаточную прочность, лучше брать прутья диаметром 1,2 см. Из них нужно собрать конструкцию в виде лесенки, а все места пересечения фиксируются проволокой. Ее диаметр существенного значения не имеет. Дополнительно стержни можно закрепить сваркой. Из прутьев можно собрать сетку с квадратными ячейками.
- Заливка бетона. Укладывать раствор в каркас под плиты перекрытия следует за 1 прием. Лента не должна прерываться. Во время заливки бетон нужно уплотнять. Чтобы избежать коррозии арматуры, нужно выкладывать бетонную смесь так, чтобы она полностью покрывала металл.
Раствор застывает полностью за 3-5 суток. На такой армопояс укладываются плиты перекрытия. Вместо досок для опалубки применяется влагостойкая фанера. На ее поверхность предварительно наносится отработанное масло.
Теплоизоляция армопояса
Армопояс хорошо пропускает тепло, поэтому его нужно дополнительно изолировать. Этот процесс проводится до начала отделки. Утеплитель укладывается в выемки, оставшиеся после демонтажа опалубки. Лучше крепить материал по всей поверхности фасада на высоту пояса.
В качестве утеплителя используются листы пенопласта толщиной 8 см. Крепят его при помощи клея или механических фиксаторов.
Полезные советы
Чтобы соорудить крепкую конструкцию, при монтаже каркаса нужно укладывать арматуру нужно так, чтобы она была полностью перекрывалась бетоном. Под армопоясом нужно положить подкладки, толщина которых 0,3-0,5 см. Они помогут создать зазор для предупреждения контакта металла с окружающей средой, который чреват появлением коррозии.
Если заливать бетон в несколько приемов, прочностные характеристики конструкции ухудшаются. Увеличить их можно посредством уплотнения раствора. В нем не должны присутствовать воздушные пузырьки. Для уплотнения используется погружной вибратор.
Готовый бетонный слой нужно укрыть пленкой и периодически смачивать водой. Таким способом армированный пояс под плиты наберет максимальной прочности. Дополнительно проводится его гидроизоляция.
Монтированный с соблюдением технологии монолитный армопояс обеспечивает длительный срок службы сооружения, так как повышает его прочностные характеристики. Но перед заливкой надо правильно просчитать количество материалов, ее размеры и технические параметры. Соорудить армопояс на плитах перекрытия можно самостоятельно.
Как правильно сделать армопояс под плиты перекрытия своими руками
Армопояс под плиты перекрытия создается с целью укрепления конструкции сооружения, повышения прочностных характеристик несущих стен, распределения общего давления крыши на стены и фундамент, устранения негативных последствий проседания грунтов, воздействия внешних деформирующих нагрузок (ветер, сдвиги грунта, суточные и сезонные колебания температуры, осадки и т.д.).
На уровень прочности всего здания и актуальное сопротивление влияют: толщина и высота армопояса, марка бетона и свойства металлических элементов, конструктивные особенности каркаса, правильность выполнения работ и соблюдение всех норм и стандартов.
Конструкция армопояса
Монолитный пояс под плиты перекрытия создается для сглаживания нагрузок от веса крыши, межэтажных панелей на капитальные стены (их торцевую плоскость). Таким образом удается распределить нагрузку от плит перекрытия наиболее оптимально, добившись прочности всей конструкции.
Планирование конструкции включает:
- Определение конструкционного типа
- Подбор оптимального диаметра арматуры, шага сетки, количества слоев – мощность должна быть тем больше, чем менее прочные материалы используются в кладке стен (так, для облегченных плит перекрытия можно брать не очень мощный пояс)
- Просчет размеров в соответствии с площадью, конструкционными особенностями
- Определяется толщина армопояса – обычно равна толщине стен
По месту использования армопояс может быть:
1. Ростверк – является опорой для фундамента, выполняется в специальной траншее на глубине, выбранной в соответствии с весом, этажностью, размерами и другими характеристиками здания.
2. Цокольный – создается под всеми несущими стенами для распределения нагрузки на фундамент, высота равна 20-40 сантиметрам, по ширине равен толщине стен, выполняется арматурой 12 миллиметров, прокладывается гидроизоляцией.
3. Межэтажный армированный пояс под плиты перекрытия – устанавливается после каждого этажа, укрепляя стены и повышая жесткость, не допуская разъезжания и деформаций, распределяя равномерно нагрузку.
4. Разгрузочный – под кровлю, упрощает создание стропильной системы, закрепляет мауэрлат на стене, ровняет их по горизонтали, распределяет вес крыши на весь периметр, не допуская точечной нагрузки.
Из чего изготавливается армопояс
Рассматривая данный вопрос, необходимо учесть подготовительные работы и саму конструкцию. На этапе подготовки понадобится опалубка. Для сооружения разборной опалубки используют строганную древесину в виде специальных щитов, стационарная же конструкция обычно создается из полистирола. В данном случае важно обеспечить герметичность и жесткость опалубочной конструкции, поэтому материалы нужно подбирать тщательно.
Армирование арматурой осуществляется с использованием таких материалов:
1) Бетонный раствор, замешанный из цемента марки М400 и выше. Раствор заливают в опалубочный каркас, в котором находится арматурная сетка. Когда бетон застывает, по периметру капитальных стен он создает силовой контур, способный выдерживать различные виды нагрузок.
Раствор готовят по стандартному рецепту из песка, щебня, цемента. Бетонирование выполняется за один раз, с обязательным уплотнением вибратором для устранения воздушных полостей внутри плиты.
2) Стальные стержни диаметром 8-10 миллиметров с рифленой поверхностью. Прутья режут по нужным размерам, связывают специальной вязальной проволокой в жесткий каркас. Обычно конструкцию составляют из четырех прутков, расположенных продольно и связанных поперечными кусками проволоки нужного размера диаметром 6 миллиметров. Сетка выполняется с квадратными ячейками, величина которых зависит от диаметра используемой арматуры и расчетов.
Высота и толщина армопояса
При создании армированного пояса квадратного сечения обычно его высота равна его же толщине. Прямоугольные конструкции предполагают, что высота превышает ширину в 1.6 раза.
Ростверк должен быть высотой 30-50 сантиметров, для мягкого неустойчивого грунта увеличивают до 80 сантиметров, иногда до 100. Высота армопояса под плиты перекрытия цокольного типа должна составлять 20-40 сантиметров, межэтажного – около 40 сантиметров.
Толщина упрочняющего контура должна быть равной ширине несущих стен сооружения. Хотя, в некоторых случаях технология позволяет уменьшать толщину пояса, беря 0.7-0.8 толщины стен (если в строительстве зданий используются толстые легкие блоки).
Когда необходимо усиление строительных конструкций армированным поясом
Армпояс может понадобиться для реализации таких задач: повышения прочности несущих стен, создания ровного основания для установки межэтажных панелей, равномерного распределения разных типов нагрузок, предотвращения деформации стен, уменьшения негативного воздействия на здание внешних факторов, обеспечения максимальной устойчивости конструкции, увеличения запаса прочности.
Когда обязательно нужно создавать армопояс:
- При многоэтажном строительстве, где это предписывается строительными нормами
- При возведении стен из пористых материалов (газобетон, шлакоблок), которые могут сминаться и разрушаться
- Если строительство осуществляется на слабых грунтах и есть вероятность осадки – монолитный пояс выполнит роль стяжки и не позволит появиться трещинам
- Когда фундамент мелкозагублен или выполнен из сборных блоков
- Дом строится в сейсмоактивной зоне
Избежать необходимости обустраивать железобетонный пояс можно в случаях, если капитальные стены возводятся из кирпича или блока с хорошими прочностными характеристиками, а фундамент заливается ниже уровня точки промерзания грунта. В остальных же случаях вопрос о том, нужен ли армопояс под монолитное перекрытие, не поднимается вообще: контур усиления становится обязательным элементом сооружения.
Армопояс под сборными и монолитными железобетонными перекрытиями
В данном случае контур значительно повышает нагрузочную способность стен, построенных из блоков с ячеистой структурой, устраняя проблемы, вызванные пористостью бетона и нестойкостью его к деформациям. Армопояс позволяет равномерно распределить нагрузки от кровли и межэтажных перекрытйя, исключая локальные усилия, часто становящиеся причиной появления трещин.
Кроме того, такой вид упрочнения конструкции защищает коробку здания от растрескивания, сглаживает воздействия резких перепадов температур, существенно увеличивает срок службы кладки. Усиление из арматуры и бетона связывает в единый силовой контур всю коробку сооружения и плиты перекрытия, что очень важно.
Готовимся сделать армированный пояс под плиты перекрытия: стройматериалы и инструменты
Для заливки монолитного армирующего пояса необходимо просчитать расход и закупить такие материалы: фанера и строганные доски (либо полистирол в листах) для опалубки, все компоненты для бетонного раствора (гравий или щебень, цемент, песок), стальная арматура для самой конструкции и вязальная проволока для ее сборки, полиэтиленовая пленка (герметизирует опалубку), крепежные изделия (гвозди, шурупы, саморезы) для сборки опалубочной конструкции.
Инструменты, которые могут понадобиться в работе:
- Бетономешалка для приготовления бетонной смеси
- Ручной крючок для вязки арматуры
- Болгарка + круг по металлу для резки стальных стержней
- Отвес + строительный уровень для замеров
- Приспособление для гибки арматуры – если используются прутья увеличенного диаметра
Технология сооружения армированного пояса (главные этапы)
- Подготовка основания, нарезка заготовок для опалубочной конструкции
- Сборка опалубки из выбранного материала
- Нарезка прутьев в соответствии с заданными размерами и в нужном количестве
- Сбор каркаса – вязка прутьев проволокой
- Приготовление бетонного раствора
- Заполнение раствором опалубки – в один заход желательно, утрамбовка вибратором или вручную для удаления воздушных полостей
- Поливание бетона водой методом разбрызгивания, чтобы избежать появления микротрещин
- Разборка опалубки после застывания бетона
Для домов, которые строятся из кирпича, возможно создание пояса из этого материала. Сооружается контур в процессе кладки стен, конструкция соответствует особенностям здания. Для кирпичного пояса формировать опалубку не нужно, так как арматура прямо на кирпич кладется. В случае использования сетки нужно выбирать листы с толщиной прутьев минимум 5 миллиметров.
Какие материалы для опалубки можно использовать
Первым этапом, который предполагает армирование армопояса под плиты перекрытия, является создание опалубки. Ширина равна размеру стены, толщина – около 30 сантиметров. Чаще всего используют строганную древесину толщиной 2 сантиметра, скрепляя доски саморезами за 5 сантиметров до верха стены, дополнительно укрепляя каждые 100 сантиметров или чаще.
Боковую окантовку фиксируют планками или резьбовыми шпильками. Доски должны закрепляться горизонтально по уровню, герметично, надежно.
Также используют влагостойкую фанеру, пропитав ее предварительно отработанным маслом, что облегчит монтаж. Плиты экструдированного полистирола чаще всего выбирают для обустройства теплоизолированой опалубки.
Монтаж арматуры
Железобетонную ленту выполняют с определенной последовательностью работ: сначала нарезаются прутья, потом они укладываются на фиксаторы или подкладки вдоль опалубки, связываются проволокой (это нижний слой), на них устанавливаются поперечные стержни и крепится верхний слой. После элементы скрепляются проволокой или резьбовыми шпильками.
Обычно применяют обязательно ребристые пруты диаметром 12 миллиметров, собирая из них параллелепипед или лесенку. Но лучше для первого слоя брать 12, для второго – 6 миллиметров, для поперечного крепления – 10. Каркас поперечный можно приварить в центре и по краям, а весь объем прутьев связывать.
Каркас обязательно должен быть утоплен в бетонном растворе на несколько сантиметров, отступ от краев составляет 5 сантиметров. Вязальная проволока может быть минимального диаметра, так как ее толщина не влияет на прочность несущих внешних или внутренних конструкций, но ощутимо увеличивает время и средства на выполнение работ.
Когда готовы оба слоя сетки, они укладываются, по краям и в центре свариваются между собой, создавая каркас с квадратным или прямоугольным сечением. Этот этап работ лучше выполнять в опалубке, чтобы потом не пришлось транспортировать деталь, большой вес которой ощутим.
В процессе сбора деталей в единую сетку сварка не используется – достаточно выполнить нахлест в 20-30 сантиметров между частями. Вся конструкция должна быть ровно расположена внутри опалубки, для измерений применяют строительный уровень.
Если арматура укладывается в полистиролбетонные или другие блоки, то предварительно делают штроборезом канавки, их очищают от пыли, смачивают, заливают мягко замешанным бетонным раствором либо клеем. Потом укладывают металлические рифленые прутья диаметром 8 миллиметров в штробы, убирают излишки клеящего состава, продолжают процесс строительства.
Как необходимо залить бетон
Для заливки монолитного каркаса используют бетонный раствор, придерживаясь рецепта: 5 частей гравия, 3 части песка, 1 часть цемента, полное смешивание сухих компонентов, постепенное добавление воды до получения густого раствора.
Этап выполняют за один заход, заранее приготовив нужный объем смеси. В процессе заполнения опалубки обязательно нужно удалять пустоты вибратором или штыкованием, проверять уровнем горизонтальность, устраняя перепады. Потом нужно аккуратно спланировать поверхность и покрыть полиэтиленовой пленкой.
В процессе застывания обязательно периодически увлажнять путем разбрызгивания. Застывает бетон в течение 3-5 дней, на него уже можно будет укладывать плиты, заходя на 12 сантиметров на стены для надежности. Когда слой полностью застынет, можно демонтировать опалубку (но не ломать) гвоздодером или ломом.
Утепление армопояса
Контур усиления выступает проводником тепла, поэтому без правильного утепления будут появляться мостики холода, значительно ухудшающие теплоизоляционные характеристики. До начала проведения отделочных работ в оставшиеся после демонтажа опалубки выемки укладывают утеплитель.
Обычно утепление создают на высоту пояса по всему фасаду. В двухэтажных строениях, если пояс есть между первым и вторым этажами, в том числе после второго этажа под мауэрлат, по фасаду создают два утепляющих пояса.
Чаще всего используют пенопласт толщиной 8 сантиметров марки ПСБ-С 25, высоту утеплительного контура рассчитывают так: 15 сантиметров + высота арматурного пояса + 15 сантиметров, крепя утеплитель ниже и выше линий контура на указанное расстояние.
Чтобы сделать слой теплоизоляции долговечным, в верхней части обустраивают отлив с капельником, который будет отводить талую и дождевую воду от упрочняющего контура. Размещается отлив с уклоном от стены, выполняется из листовой оцинкованной стали и покрытием из полиэстера. Крепят путем пропила над поясом утепления, заводят верхний край, потом герметизируют и закрепляют с шагом от 30 сантиметров.
Заключение
Правильно выполненный армопояс является обязательным элементом любого здания, обеспечив его длительный срок эксплуатации за счет повышения прочностных характеристик всей конструкции. Верно просчитанные параметры помогут создать соответствующий конкретным параметрам и нормам, условиям эксплуатации контур усиления, оптимизировав расходы и трудозатраты. При условии тщательного изучения всех нюансов работы вполне возможно выполнить самостоятельно.
Как сделать армопояс
- 1 Виды
- 2 Инструменты и материалы
- 3 Изготовление арматурной сетки/каркаса
- 4 Опалубка
- 5 Ростверк
- 6 Цокольный армопояс
- 7 Межэтажный
- 8 Под мауэрлат
- 8.1 Крепление мауэрлата
- 9 Армопояс для газобетона
- 10 Видео
Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.
Существует 4 вида армопояса:
Инструменты и материалы
Перед началом работ следует подготовить инструменты/материалы:
Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.
Изготовление арматурной сетки/каркаса
Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.
Уложенный каркас в армопояс
Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.
Для изготовления армопояса используются только ребристые прутья. Бетон цепляется за ребра, что содействует увеличению несущих способностей конструкции. Такой пояс может работать на растяжение.
Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.
Опалубка
Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.
Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.
Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.
Деревянная опалубка
Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.
После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.
Ростверк
Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.
После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.
Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.
Изготовление каркаса для ростверка
После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.
Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.
Ростверк ленточного фундамента
Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.
Для изготовления сетки используется вязальная проволока, а не сварочный шов.
Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.
Цокольный армопояс
Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.
Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.
Опалубка для цокольного армопояса
Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.
При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.
Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.
Межэтажный
Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Межэтажный армопояс позволяет сэкономить на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.
Если на стены из плохо воспринимающего нагрузки материала установить армопояс, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.
Опалубка для межэтажного армопояса
Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10–12 мм в 2 жилы. Если толщина стен варьируется в пределах 510–610 мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса. Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную 260 мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.
Под мауэрлат
Заливать армопояс под мауэрлат можно только после отвердения клея/раствора для кладки стен. Технология, по которой кладется армопояс по газобетону отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон же готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас получится бетон М400.
После заливки исключите остатки пузырьков воздуха в массе. Чтобы выполнить эти задачи, используйте строительный вибратор или протыкайте жидкую массу прутом.
Крепление мауэрлата
При монолитном устройстве армопояса следует соблюсти правила крепления мауэрлата. Во время монтажа каркаса из арматуры следует вывести из него вертикальные отрезки на определенную в проекте высоту. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см. В брусе необходимо сделать сквозные отверстия, равные диаметру арматуры, а на ее концах следует нарезать резьбу. Так, у вас получится надежное крепление, что предоставит вам возможность осуществить качественный монтаж крыши любой конфигурации.
Армопояс для газобетона
Газобетон – это альтернатива кирпича, обладающая высокими теплоизоляционными качествами наряду с небольшой стоимостью. Газобетонные блоки уступают кирпичу по прочности. Если при устройстве армопояса на кирпичных стенах заливать бетон не приходится, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе. О том, как сделать армопояс на деревянной опалубке уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из U-образных газобетонных блоков D500. Хотя стоит сразу заметить, что эта технология более затратная.
В этом случае все предельно просто. Установите блоки на стену в обычном порядке. Затем проведите армирование центральной их части, а после залейте бетоном. Таким образом, стены вашего дома будут более долговечными и надежными.
Если у вас остались вопросы по теме, то задавайте их работающему на сайте специалисту. При необходимости вы можете проконсультироваться по поводу заливки армопояса с нашим экспертом. Есть личный опыт? Делитесь им с нами и нашими читателями, пишите комментарии к статье.
Видео
О том, как сделать армопояс для дома из газобетона вы можете узнать из видео:
Арматурный пояс (или армопояс, разгрузочный пояс, сейсмопояс) под плиты перекрытия
Арматурный пояс (или армопояс, разгрузочный пояс, сейсмопояс) представляет собой армированную бетонную ленту (монолит), которая связывает все здание по наружным и внутренним стенам. Главным назначением армопояса является усиление несущих стен (из газобетона, например) для повышения их сопротивляемости нагрузкам и предотвращения деформаций, которые могут быть вызваны усадкой здания и грунтов.
Последствия отсутствия или неправильного монтажа армопояса:
- растрескивание несущих внешних стен из-за отсутствия армопояса под кровлей;
- если межэтажный армопояс не спрятан внутри блока (в случае с ГЗБ), то возможно появление сырости и трещин по потолку и стенам.
Устройством армопояса под фундамент, между стенами и под крышу не следует пренебрегать, в противном случае Вы потеряете больше времени и денег на отделочных работах и материалах, а в некоторых случаях и на разбор, и новую кладку несущих стен (в случае отсутствия армопояса под мауэрлат и стропильную систему). Поэтому установка армопояса полностью оправдывает средства!
Армопояс необходим, если:
- запроектирована стропильная система с использованием анкеров и шпилек;
- балки перекрытия уложены неравномерно и образуют точечную нагрузку на хрупкий стеновой материал: газобетон, керамзитобетон, пенобетон и т.д.;
- монтируется сборный (столбчатый или свайный) фундамент;
- здание возводится на сыпучих грунтах, которые дают неравномерную усадку всего сооружения, или на склоне;
- будущее здание имеет 2 и более этажей;
- суровые погодные условия (особенно это наблюдается в северных регионах страны).
Функции армопояса
Как главная структурная часть любого сооружения, армопояс выполняет несущую функцию в здании, то есть он необходим для повышения прочности и монолитности строительной конструкции. Усиление армопоясом особенно важно при работе с бетонными перекрытиями. Назначением армопояса является соединение всех несущих элементов возводимого здания в единое целое, при этом важно соблюдать непрерывность и целостность всей конструкции.
Армопояс предназначен для:
- укрепления несущих стен;
- равномерного распределения нагрузок на стены;
- повышения устойчивости конструкции здания: снижения рисков усадки здания, а, следовательно, появления трещин фундамента и несущих стен;
- придания горизонтальности конструкции: выравнивания кладки при распределении бетона по горизонтальной плоскости;
- снижения рисков возникновения точечных нагрузок, которые возникают из-за перекосов стен в период эксплуатации здания.
Виды армопоясов
Общеизвестно четыре типа армопоясов, которые необходимо различать:
- Подфундаментный армопояс (или ростверк)
- Разгрузочный пояс (или цокольный армопояс)
- Межэтажный пояс
- Армопояс под крышу
Ростверк
Конструкция ростверка представляет нижний армопояс, который расположен под землей и на который опираются все несущие стены. Ростверком, как правило, принято соединять столбы и сваи соответствующих фундаментов (см. тёплый свайный фундамент). Главным отличием ростверка от прочих поясов является особенность в процессе его устройства: установка производится под каждую несущую стену планируемого здания. Высота ростверка может иметь высоту 300-500 мм, а ширину 700-1200 мм.
Именно крепкое основание нижнего пояса определяет устойчивость здания. Ростверк должен противостоять усадке, сползанию слоёв грунта и воздействию воды.
Для устройства армопояса как минимум необходимы климатические, геодезические и сейсмологические данные (см. инженерно-геодезические изыскания). На их основании инженером рассчитываются технические характеристики армопояса, под который вырывается траншея требуемой глубины. На расчетную глубину по периметру дома устанавливают траншею, после выравнивается дно и стенки траншеи до уровня твердых грунтов. После производится песчано-щебёночная подсыпка толщиной 50-100 мм и её уплотнение.
Важно! В случае работы с твердыми слоями грунта достаточно использовать чистый песок – это сэкономит Ваши средства.
Цокольный армопояс
Цокольный пояс призван разделять фундамент и стеновые конструкции. Стеновые конструкции фундамента устраиваются либо висячими, т.е. располагаться над поверхностью земли, либо находиться на одном уровне с землёй. Однако вне зависимости от положения армопояс должен быть установлен.
Цокольный армопояс возможно смонтировать двумя способами:
- Заливкой армопояса по периметру здания (если в проекте заложены деревянные перекрытия).
- Заливкой армопояса, как при заливке ростверка (если заложены железобетонные перекрытия): под всеми несущими стенами.
Монтаж цокольного армопояса схож с технологией устройства бетонного основания под фундамент. В первую очередь по верхнему ряду блоков монтируется опалубка, после чего в нее устанавливается пространственный армокаркас. Далее цокольный армопояс заливается бетоном марки М300 высотой 200-500 мм (толщина зависит от сечения свай либо от толщины внешних несущих стен и напуска на перекрытие).
Грамотно устроенный цокольный армопояс – залог надёжного и устойчивого фундамента даже на трудных грунтах (супесях, суглинках, глине) и с высоким уровнем грунтовых вод (УГВ)!
Межэтажный армопояс
Межэтажный армопояс играет роль разгрузочного элемента, который принято располагать между плитами перекрытия или балками СМП (см. сборно-монолитные перекрытия), а также верхним уровнем стеновой кладки. Количество армопоясов между этажами соответствует числу этажей будущего здания.
Устройство межэтажного армированного пояса обязательно в случае использования панелей, опирающихся на керамзитобетонные, газобетонные или пенобетонные блоки. Однако в случае монолитного железобетонного перекрытия заливку армопояса бетоном можно опустить, т.к. перекрытие равномерно распределяет нагрузку на несущие стены и прочно соединяет их в сплошную конструкцию. Существует мнение, что под деревянное перекрытие не нужно устройство армопояса, однако это не так.
Под деревянное перекрытие устанавливать армопояс также обязательно!
Под деревянные перекрытия принято заливать монолитный армопояс, ширина которого сопоставима с шириной стенной кладки (из газобетона, керамзитобетона, пенобетона), т.е. толщиной 150-300 мм. Армопояс монтируется из 3-4 продольных ребристых армопрутков диаметром 10-14 мм. Перед заливкой бетонной смесью армопояс обустраивается опалубкой из OSB или дюймовки. При монтаже опалубки важно создать замкнутую герметичную систему соединений деревянных щитов, поворотов и углов. Прочность опалубки будет напрямую зависеть от высоты заливки армопояса бетонной смесью. Чем выше высота, тем прочнее опалубка. Опалубка снимается по истечении 24 ч (летом) или 72 ч (зимой).
Армопояс под крышу /мауэрлат
Грамотно устроенный армопояс под крышу будет решать следующие задачи:
- Распределять нагрузку от стропильной системы, фронтов и крыши
- Фиксировать мауэрлат
- Создавать симметричность горизонтальной части коробки дома
Технология установки армопояса под крышку ничем не отличается от возведения межэтажного пояса. Пренебрегая раскладкой плит, можно смонтировать пояса по всей ширине внешних несущих стен. Стропила, выполняемые под наклоном, должны быть выложены на основную опору конструкции – мауэрлат.
Крепление мауэрлата без устройства армопояса допускается только для стенной кладки из кирпичей, а в прочих случаях монтаж армопояса под крышу обязателен!
Особенно это важно при работе с такими лёгкими материалами как газобетонные, керамзитовые, пенобетонные блоки. В такой материал достаточно трудно зафиксировать анкерные крепления, а в случае сильных порывов ветра мауэрлат может оторваться от стены вместе с крышей.
Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзит, анкерные крепления надежно зафиксировать достаточно трудно. Поэтому даже сильный ветер может оторвать мауэрлат от стены вместе с крышей.
Этапы монтажа армопояса
Монтаж армопояса включает в себя устройство армокаркаса, установку опалубочной системы, заливку бетонной смесью и выдержку бетона до набора первичной прочности, когда можно будет снять опалубку и продолжить строительные работы.
- Устройство каркаса из арматуры. Первым делом просверливаются отверстия и вбиваются в них заготовки ребристой арматуры. Это необходимо сделать в местах пересечения стен и вдоль самих стен с шагом 1000-1500 мм. После крепится вязальной проволокой нижний уровень продольной арматуры на высоте 300-400 мм от края стены, соединяются два параллельно расположенных арматурных прутка перемычками с шагом 250-300 мм, например. Вертикально стоящие заготовки монтируются таким же образом. Монолитный пояс принято изготавливать толщиной 150-500 мм в зависимости от назначения: армопояс под ростверк, цоколь, межэтажное перекрытие или под крышу.
- Монтаж опалубки. Он выполняется либо с использованием разборных конструкций, либо несъёмной опалубки (см. несъёмная опалубка из ППС). В первом случае опалубка собирается из листового материала или обыкновенной доски (OSB, дюймовки). Здесь важно контролировать уровень верхнего края опалубки: допускается перепад 10 мм. В случае с несъёмной опалубкой её сборка выполняется с нижней перемычки, на которую укладывается нижняя часть армокаркаса, а в вертикальную часть просверливаются отверстия и вбиваются арматурные заготовки. В пазы вставляются верхние перемычки и на них укладываются арматурные заготовки, которые привязываются вязальной проволокой с вертикальными заготовками. В результате получается армокаркас толщиной 200-250 мм. Несъёмная опалубка из ППС позволит не только равномерно распределить толщину бетонного ядра будущего армопояса, но и стать дополнительным утеплителем железобетонной конструкции.
- Заливка бетонной смесью. Заливка арматурной конструкции производится бетоном марки не ниже B20 и c пластичностью П3-П4 для лучшего заполнения стыков. В зависимости от погодных условий иногда добавляют в бетонную смесь противоморозные добавки (ПМД), однако при отрицательных температурах они не всегда спасают, поэтому важно производить заливку горячим раствором бетона. Далее смесь утрамбовывается как вручную (штыкованием), так и вибромашинкой.
Важно! В случае использования в качестве стенного материала газобетона, съёмную опалубку следует закрепить саморезами в знакопеременном положении. Это предотвратит выбивку саморезов из пазов при работе шлифовальной машинки
- Выдержка бетона. После заливки бетон накрывается целлофаном или геотекстилем для уменьшения испарения влаги и выдерживается в течение 28 дней до набора отпускной прочности (70%). И чем медленнее происходит высыхание бетона, тем большую прочность он набирает. По истечении некоторого времени, когда бетон наберет распалубочную (первичную) прочность, опалубка снимается.
Способы монтажа армопояса
Армопояс из газобетонных U-блоков
Газобетонные U-образные блоки предназначены для создания несъемной теплоизолирующей опалубки под устройство оконных и дверных проёмов, перемычек и армопоясов. U-блок – это стеновой блок с полостью под каркас из арматуры и заливку бетонной смесью. U-блоки отличает их прочность, легкость, экологичность и тепловые характеристики. U-блоки бывают следующих размеров:
Монтаж U-образных блоков производится по всему периметру здания с использованием специального клея для газобетонных блоков. Клеевой состав также наносится на вертикальные стыки. Далее в полость монтируется армокаркас, защитный слой которого регулируется с помощью фиксаторов для арматуры “звёздочка”, бетон заливается и уплотняется штыкованием. Поверхность бетона выравнивается с верхним уровнем кладки заподлицо. Технология из U-блоков исключает возникновение мостиков холода и потерю тепла.
Армопояс из перегородочных блоков
Система из перегородочных блоков также представляет собой несъемную опалубку для армопояса. Специальный клеевой состав обладает достаточной адгезией (прочностью), чтобы выдерживать распирающую нагрузку при заливке бетонной смесью. Однако устройство стяжек для опалубки не будет лишним.
Монтаж системы из блоков выполняется следующим образом:
- Размещение перегородочного блока толщиной 50-150 мм на верхний ряд кладки с использованием клеевого состава.
- Укладка в “траншеи” слоя теплоизоляции (пенопласт или экструзия) и арматурного каркаса.
- Заливка бетонной смесью.
Армопояс со съемной деревянной опалубкой
Использование съёмной щитовой деревянной опалубки целесообразно для армопояса при использовании в строительстве газобетонных блоков толщиной 200-300 мм. Деревянная опалубка для армопояса выполняется из OSB, ламинированной фанеры или обычной дюймовки, которые скрепляются с внешних сторон перемычками. Нижняя часть деревянной опалубки крепится на саморезы по дереву к стене, а верхняя – соединяется поперечными стяжками из досок с шагом 800-1000 мм. Это делается для того, чтобы при укладке бетона избежать разрушения конструкции при распирающей нагрузке бетонной смеси. Конечным этапом является установка армокаркаса и заливка бетоном.
Армопояс. Что это такое и как сделать
Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный.
Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.
Как сделать армопояс своими руками
С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.
Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.
После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.
Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.
Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.
В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.
Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.
К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.
Теперь можно приступать непосредственно к заливке армопояса бетоном.
Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.
Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.
Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.
После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.
Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.
Наиболее частые вопросы по теме армированного пояса.
В каких случаях нужен армопояс?
Монолитный железобетонный пояс необходим:
- на блочном фундаменте
- на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
- под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат
Можно ли заливать армопояс зимой, в мороз?
Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.
Какова минимальная толщина, высота, ширина, размер армопояса?
Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.
Промерзает армопояс, что делать?
Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.
Конденсат на армопоясе. Потеет армопояс. Что делать?
Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.
Можно ли залить армопояс частями?
Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.
Конструкция и назначение. Заливка Армопояса в газобетонном доме как распилить блок под Армоплеуа
— Специальная строительная конструкция, укрепляющая здание, закрепляющая кирпичную кладку. Сейсмопоясы незаменимы при возведении архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка Армопояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется большое внимание, если стоит задача построить объект, обустроить стены и крышу.
Заливка Армопояса производится после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала с недостаточной прочностью. К хрупким стройматериалам закрепить бруски для установки стропила проблематично. Если правильно залить армопуа, то вы обеспечите надежность крепежных элементов. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строительного объекта. Он пересматривает усилия, создаваемые элементами конструкции.Сейсмопояс повышает устойчивость конструкции здания к перепадам температур, ветровым нагрузкам, усадке.
Армированный пояс — особая конструкция, которая используется для надежной фиксации кирпичной кладки
Если объект строительства — двухэтажный дом, то заливают два одинаковых Армоплеа. Устройство первого выполняется, когда завершено строительство непрерывности цепей нижнего этажа. На него устанавливаются элементы перекрытия потолка. Второй уровень усиления выполняется после окончания строительства второго этажа.Это основа для крепления стропил.
Особенности армированного ремня
В каких случаях требуется усиление здания, возможно ли без него? Залить сейсмопяс в следующих ситуациях:
- недостаточно освещенный фундамент;
- находится в непосредственной близости от оврагов и водоемов;
- г. Здание построено в горном рельефе;
- возможная усадка грунта под строительство;
- объект находится в сейсмической зоне.
Для чего нужна эталонная рамка?
Ряд современных материалов, применяемых в строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости плохо воспринимают точечные усилия. Предотвратить разрушение можно, применив прибор Армопоя. Это событие является оправданной необходимостью в современных конструкциях, в том числе из кирпича.
Если дом построен из блочных материалов, он часто подвергается естественным воздействиям
Перекрытие кровли влияет на конструкцию двумя видами усилий:
- Вертикально активная нагрузка, передаваемая весом кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими.Точечные воздействия на стропильную ферму переводят в равномерно распределенные.
- Распорка переданная на основание с залитыми стропилами. Крыша пытается укрепить конструкцию. Это противостоит ремню из армированных стальных стержней.
Функциональное назначение
Армированный каркас выполняет ряд ответственных задач:
- сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
- выравнивание встроенной конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
- обеспечение жесткости строящегося здания;
- распределение локальных или точечных усилий плоскостью опоры несущих поверхностей;
- фиксация замкнутой линии, являющейся основанием для крепления кровли.
Вне зависимости от ваших планов размещения над первым этажом дома мансардой, следующим этажом или крышей, помните, что вам нужно позаботиться об усилении конструкции!
Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться на стену, при кладке кладка на 2-4 сантиметра
Особенности подготовительных мероприятий
Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляя конструкцию квадратного сечения с размером стороны не менее 250 миллиметров. Если возведение конструкции ведется из газобетона, то монтаж финального ряда выполняется специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетонным раствором. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний — выполняется из досок.
результаты
Голосовать
Где бы вы предпочли жить: в частном доме или квартире?
Задний
Где бы вы предпочли жить: в частном доме или квартире?
Задний
Строительный каркас, обратите внимание на его непрерывность по периметру объекта. Общая система На крышах дома предусмотрены специальные элементы: лиса или стойка с коньками, опирающаяся на другие стены здания, не являющиеся капитальными.На них в этой ситуации также должна быть построена рамка усиления. Контроль горизонтальности верхнего края Проверяйте с помощью уровня воды.
Последовательность подготовительных операций
На Армопоясе можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно получить все необходимое. Этапы установки включают:
- Подготовка к установке. прочный? Какие материалы необходимы? Для устройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрестить опалубку для придания жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для Армопоя. Выступающие ногти аккуратно загнуты. Для надежности конструкции следует закрепить направляющие к капитальным элементам постройки.
Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин
- Обеспечение неподвижности. Размеры направляющих элементов из брусков или досок должны соответствовать толщине стены. Крепление формы к доскам осуществляется гвоздями. Опалубка для Армопояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
- Герметизация стыков. При закупорке торцевых пазов получается густой раствор, который не следует выталкивать, остается внутри периметра. Также можно добавить монтажную пену или пленку для заделки щелей.
- бетонирование опалубки по технологии Армопояс за один прием;
- выполнять работу непрерывно;
- раствор желательно наносить бетононасосом прямо в деревянную форму;
- заливать бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
- предпочтительно использовать бетон марки не менее М 200;
- , которые отрицательно сказываются на прочности.Для устранения используйте специальные вибраторы;
- использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает сроки затвердевания бетона;
- за 3 недели бетонная масса должна выделиться;
- в жаркий период используем поверхность поверхности для предотвращения трещин и крепости застывшего раствора.
Специфическое армирование
Для установки каркаса арматуры потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру конструкции.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом к внутренней стороне стены конструкции, а другим — к внешней. Как закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно раскачивается весь каркас. Это касается всех металлических деталей и соединений. Углы ремня, которые работают, должны быть увеличены по всему периметру.
После армирования конструкция уплотняется двумя цельными стальными кольцами. Строительные перегородки, не несущие перекрывающихся силовых нагрузок, армируют традиционным способом.Поверх вентилей обязательно установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с помощью вязальной проволоки. При креплении по периметру сетка не допускается. Обеспечить минимальный размер армированного по вертикали контура — 20 сантиметров. Несущие несущие элементы каркаса фиксируются паяльником. Это обеспечит монолитность пояса после бетонирования.
Заливка бетона. В целом этот этап не вызывает затруднений
Приготовление бетона
Возможно использование раствора, применяемого при кладке кирпича на основе песчано-гравийной смеси.Для этого применяется речной песок, гравий крупной фракции, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируется предварительно натянутой строительной нитью.
Заливка бетонным раствором
Убедитесь, что требуемая прочность может быть обеспечена, следуя следующим рекомендациям:
№
Недопустимы воздушные полости
Заключительные операции
Снимите каркас опалубки через неделю после укладки бетона.К этому времени он достигнет своих прочностных характеристик. После застывания бетонной стяжки сразу приступайте к укладке плит будущего перекрытия или устройству кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой перекрытий. В местах крепления кровельной системы при необходимости выполняются отверстия под анкеры.
Экономить на стройматериалах нецелесообразно. Если армированный пояс заполнен с учетом технологических требований, долговечность постройки и прочность конструкции гарантированы.Армопояс под крышей, соблюдая эти рекомендации, облегчить задачу! Вы можете сделать это сами!
Любой человек без исключения, построенный из любых блочных материалов, будет постоянно подвергаться воздействию природных явлений — набухания грунта, отложений здания, другого движения грунта. Кроме того, усиленный ветер и дожди также могут повлиять на целостность всего здания. Он предназначен для устранения различных движений здания по стенам и выполняется армообразование бетона.А как сделать Армопояс своими руками и поговорим в этой статье.
Аппарат Армопоя
Арматурный пояс
или, как его иногда называют сейсмопой, позволяет повысить прочность всего в домашних условиях, а также позволяет предотвратить сползание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Кроме того, если правильно делать Армопояс, он позволяет равномерно распределить нагрузку С кровли или бетонного перекрытия на него.
Обратите внимание! Даже если в доме из перекрытия обустроено дерево, необходимость делать армопояс не отпадает. Тип перекрытия не определяет, будут ли аропоя или нет. В любом случае пояс должен закрывать все стены.
С назначением Армопояса все ясно. Теперь несколько слов о его конструкции. Обычный Армопояс имеет два стандартных элемента — жесткий объемный каркас из арматуры, а также бетон, в котором он находится. В целом все довольно просто, но сделать Армопояс своими руками, не изучая свои особенности, наверняка будет сложно.
Как сделать Армопояс — последовательность
Для определения сложности работы, а также для более детального анализа способа изготовления армированного ремня проведем разбивку технологии изготовления на несколько этапов. Можно сказать, что даем конкретную инструкцию по изготовлению армопоя.
Металлический каркас
Приступать к сборке каркаса необходимо с тем, чтобы отрезок арматуры устанавливался у верхней стены.Для этого нужно либо просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них кусочки. Арматура устанавливается по точкам пересечения стен и по периметру конструкции через 1-1,5 мета. Сегменты задаются квадратом из четырех частей, они задают размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены. Для этой вязальной проволоки к вертикально установленным шпилькам привязывают продольные стержни.Таким образом фиксируются две параллельно идущие штанги.
После установки продольной арматуры ее необходимо соединить короткими перемычками на 2,5-3 см. Для перемычек необходимо использовать отрезки арматуры.
Таким образом устанавливаются вертикальные сегменты. Позже они будут прикреплены к верхнему продольному ряду арматуры. Верхний ряд будет прикреплен таким же образом и с тем же шагом, что и горизонтальный. Длина сегментов будет зависеть от общей толщины армопояса. Рекомендуемая толщина 19–250 мм. Из этих размеров и нужно определить длину вертикальных отрезков. Продольные стержни арматуры крепятся к вертикальным сегментам, которые затем скрепляются поперечными сегментами. В целом все ровно так же, как и с нижним уровнем продольных тяг.
Опал
На данном этапе это можно сделать двумя способами: либо установить разрушение опалубки, либо сделать разборную из досок. Самым оптимальным вариантом будет сборно-разборная конструкция.Собирается почти так же из любых досок или листовых материалов. В процессе наращивания опалубки необходимо следить за верхним краем — перепад не должен быть больше 1 см.
Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а со второй — замороженной будет удаляться составной раствор. Если фасад промерзает каким-либо материалом или прогревается, то с лицевой стороны можно поставить несъемную пенополистирольную опалубку, которая впоследствии станет одним из элементов утеплительного слоя.С внутренней стороны может быть установлена обычная плита или OSB, фиксатор, который можно использовать с соответствующими метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.
Самым сложным моментом здесь будет соединение двух частей опалубки Армопояс. Здесь нужно подойти со всей ответственностью и подумать, как соединить две противоположные части таким образом, чтобы склеенный бетон не раздавил их. Для этого на верхнем крае опалубки нужно закрепить деревянные подкосы с шагом 30-40 см, также можно натянуть проволокой.Чтобы закрепить проволоку, необходимо просверлить отверстия в досках и пропустить проволоку, которую протягивают две части конструкции. После того, как раствор замерзнет, эту проволоку просто перекусят окна и она останется внутри Армопоя. После стяжки можно переходить к следующему этапу армирующего пояса.
Заливка бетона
Здесь всего не хватает, кроме подъема бетона внутри опалубки наверху стены. Но с этим вопросом легко разобраться при заказе.У фирм, оказывающих услуги по доставке бетона, есть возможность заказа автобетононасоса, который осуществляется путем перекачки раствора в любую точку Армопоя комплиментарно.
Скажем еще несколько слов о качественной бетонной смеси и о способе ее приготовления, если вы готовите ее самостоятельно. При заказе марка должна быть не ниже В15. Но если готовить самостоятельно, то состав будет такой: одно ведро цемента и два ведра щебня и песок .Бетонную смесь лучше всего подготовить для прогулки, т.к. она не будет сильно раздавливать опалубку. Однако у такого раствора есть свой нюанс — смесь в опалубке необходимо тщательно утрамбовать и заделать. В идеальном случае для этого используется глубинный вибратор, но в бытовом строительстве встречается нечасто. Для заделки можно использовать либо отрезок арматуры, либо отрезок деревянного бруса, которым тщательно утрамбовывается весь раствор в опалубке.
Завершение
Завершающий этап производства Армопояса своими руками — контроль заливки бетона.Сразу после заливки бетонной смеси лучше всего укрыть ячейку пленкой. Это необходимо для уменьшения потери влаги и появления трещин в Армопоясе. Через несколько дней, когда наберется первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью «».
Это вообще все. Уточним лишь один пункт, касающийся гидроизоляции Армопояса. Обычно Маурилалат укладывается на Армопояс для дальнейшего монтажа на крышу.Для этого на поверхность бетона нужно уложить бегунок или другой современный битумный материал для гидроизоляции. Точно так же вы можете защитить основание вашей крыши от поступающей со стен влаги.
При строительстве дома из газосиликатных блоков обязательным условием является изготовление армоджоа из бетонного раствора. Армопояс для газобетона — это монолитный слой бетона, равномерно распределенный по периметру стен дома. Такая конструкция на порядок увеличивает надежность стены из газобетона и всей конструкции.Для одноэтажного дома аропояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.
Что нужно для
аропояс в доме из газобетона
Многие начинающие строители не до конца понимают, зачем нужны армуки для стен дома. Особенно, если строение одноэтажное. Фактически необходимость его строительства исходит из следующих причин:
- Ремень скрепляет всю конструкцию, являясь своего рода жесткостью.Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в зоне строительства, усадке строительного материала. Без наличия такого усиления увеличивается вероятность появления трещин на стенах.
- Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
- Благодаря Армопоясу появляется возможность изготовления оконных и дверных проемов любой ширины.
- Крепление системы грузовика на крыше необходимо очень надежное, а газоблоки не предусмотрены.
Размер Армопоя
Размеры армоплеуа зависят от стен самой стены:
- Армопояс проходит по всему периметру здания, включая внутренние стены.
- Высота Армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать его больше 30 см. Это неоправданный расход средств при той же степени защиты. К тому же на стены будет повышенная нагрузка.
- Толщина армопояса для газобетона может быть равна толщине стены, а может и меньше.
- Поперечный разрез Армопоя рекомендуется сделать квадратным. Есть правило преобразования: квадратное сечение более устойчиво к механическим нагрузкам, чем прямоугольное.
Варианты изготовления Армопояш
Некоторые строители в целях экономии делают армопуа из кирпичей. Он представляет собой 4-5 рядов кирпича, между которыми укладывается арматура или арматурная сетка.Поскольку кирпичный пояс уступает бетонному, его можно использовать для возведения небольших построек или хозблоков.
Разберем, как сделать Армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления Армопояса, которые приведены ниже:
Использование готовых П-образных блоков
Такие товары есть в наличии. В секции каждого U-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены 10 см, а второй 5 см.П-блоки устанавливаются на обычный клей для газобетона в начале стен стены, а затем соединяются в один ряд. Блоки устанавливаются более толстыми сторонами на наружных стенах Зданий.
Над дверью I. прохождение окна Монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.
Этот метод отличается простотой и скоростью монтажа, но не пользуется популярностью из-за высокой стоимости U-образных блоков.Как вариант, можно самостоятельно изготовить П-образные блоки, вырезав в них средние детали.
Использование хороших блоков
Можно использовать для изготовления Армопояс Доблы блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Устанавливаются на клей сверху предыдущего ряда. К наружным блокам следует подкорректировать утеплитель. В промежутке между блоками укладывается арматурный каркас и заливается бетон.
Вариант с односторонним коротким блоком
блоки Dobly используются толщиной 10 см.Их устанавливают на клей с внешней стороны стены. Списки из экструдированного пенополистирола толщиной 5 см вставляются непосредственно возле блоков. Они необходимы для снижения теплоемкости Армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.
Снаружи дома бетонная полоса не будет видна, поэтому вы можете выполнить любую внешнюю отделку таким же материалом.
Применение двусторонней опалубки
Опалубка устанавливается с двух сторон стены. Внутри опалубки, вплотную к ней с внешней стороны, вставлен слой утеплителя. После этого монтируется каркас из арматуры, а затем внутрь опалубки заливается бетон. После замораживания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делают одновременно со штукатуркой стены или ее отделкой листами пенопласта.
Как сделать опалубку для заливки бетона
Если хотя бы одна сторона Армопоя выходит из здания, то требуется установка обязательной опалубки.Его можно изготавливать из гладких досок, OSB, листов фанеры, плит ЛДСП. Крепление опалубки непосредственно к стенам из газобетона с помощью шурупов. Если используются доски, необходимо предусмотреть вертикальные перемычки, обеспечивающие жесткость конструкции.
Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаковой по толщине. Тогда ряд блоков, которые на нем поместятся, не изменят геометрию стены дома.
Горизонтальные перемычки, фиксирующие его с обеих сторон, крепятся к опалубке поверх опалубки.Джемперы очаровывают самозатягиванием или гвоздями каждые 80-100 см.
Если слой утеплителя выходит на внешнюю стену дома, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стене. После снятия опалубки остается глубина около 3 см, которой вполне хватит для слоя отделочного материала.
Совет: Опалубка устанавливается сразу по периметру стен.Таким образом, приготовление Армопояса обеспечивается за 1 раз.
Армирование бетона
Для увеличения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стеклопластиковая арматура сечением 8-12 мм. Обычно вдоль стен укладывают четыре стержня арматуры. Арматуру связывают между собой вязальной проволокой через каждые 50 см с образованием квадратного или прямоугольного каркаса. Не рекомендуется использовать сварку для соединения стержней, так как металл быстро начнет ржаветь даже внутри бетонного слоя в провалившихся местах.
Арматурный каркас не должен лежать на газобетоне. Его нужно поднять примерно на 3 см. Для этого используются специальные пластиковые замки для фурнитуры. Сопрягающий каркас удобнее выполнять внутри опалубки.
Заливка Армопояш
Рассмотрим, как правильно заливать Армопояс бетонным раствором. Рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении Соблюдать пропорции раствора:
- Цемент — 1 часть.
- Песок — 3 части.
- Щебень — 5 частей.
- Вода — до плотности.
- Пластификатор — по рекомбинации производителя.
Бетонный раствор смешивается вручную или бетономешалкой. После этого раствор заливается внутрь опалубки. С помощью металлической шпильки уплотняют бетон с удалением из него пузырьков воздуха.
Совет: Pull Armopois рекомендуется для одного подхода, чтобы предотвратить наложение нескольких слоев бетона.Если такой возможности нет, то на поверхность заливаемого слоя устанавливаются деревянные перемычки. После их снятия поверхность бетона увлажняют, после чего продолжают заливку.
Примерно через 5 дней бетон окончательно замерзнет. Опалубку можно снять. В эти дни Армопояс желательно поливать водой для придания бетону повышенной прочности.
Особенности бетонного пояса под мауэрлат
Поговорили между собой о необходимости оборудовать аропояс на прокладку между этажами.Нужен ли такой слой бетона снизу чердака внахлест? Будет ли слишком громоздкий дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как этот материал не отличается высокой прочностью. От воздействия ветровых нагрузок крепления просто расшатываются, и брус сдвинется с места.
Дополнительно стены будут усилены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжеляют всю конструкцию, поэтому за сохранность стен можно не переживать.Следовательно, армопояс нужен, но имеет свои особенности.
Аропояс для мауэрлата может отличаться своими габаритами меньшей стороной, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используются всего 2 стержня арматуры.
Мауэрлат должен быть надежно прикреплен к Армопоясу. Для этого еще до заливки бетонного раствора поднимите шпильки с гайками вертикально. Деревянный брус. Этими шпильками Мауролалат крепится к бетону и закрепляется сверху гайками.
Других отличий в такой конструкции нет.
Изготовленный по всем правилам армированный бетон придаст зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление железобетонного пояса 2-3 дня, вы в несколько раз продлите срок службы дома.
Аропояс — обязательный элемент при строительстве дома, выполняющий множество важных функций.О видах, назначении и технологии изготовления армированного ремня мы поговорим своими руками в нашей статье.
Как правило, арматурный пояс представляет собой монолитную железобетонную конструкцию, ограждающие конструкции или, по крайней мере, внешние стены здания. Названия этого элемента несколько: сейсмопояс, разгрузочный пояс, армированный пояс, армопояс и т. Д. В любом случае это каркас или сетка из арматуры, заполненная бетоном. Обязательное условие Для любого Армопояса — оно не должно прерываться, и поэтому заливка выполняется в очереди, без перерывов, единовременно.
Армопояс выполняет несколько основных функций:
- Укрепляет стены и не дает их «замаскировать».
- Равномерно распределяет нагрузку на стены нижнего этажа со стороны верхних стен.
- Позволяет избежать неравномерной усадки постройки и образования трещин.
- Выполняет выравнивание кладки за счет распределения жидкого бетона строго в горизонтальной плоскости.
- Иногда точечные нагрузки возникают из-за перекосов или ошибок строителя, и использование Армопоя позволяет избежать этих пагубных явлений.
В зависимости от способа строительства, перекрытий здания, формирования фундамента и геологических характеристик местности используется от одного до 4 армированных поясов.
Когда Армопояс не нужен
Скажем так, межэтажные и пьяные ароматы нужны всегда. В случае монолитного фундамента на подушке Руральск и цоколь Армопоя не нужны.
Также не применяются при строительстве деревянных и каркасно-панельных домов, хотя иногда свайные столярные изделия применяют, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить, чтобы не было так прочно.
Керамогранит свайный выполняет функции цокольного армоджеса, поэтому конструкция его вполне рациональна. Если под ленточный фундамент команды не сделать вальдшнеп, то и второй пояс делать нельзя, пользы от него не будет, да и домик простоять долго.
Виды армированных ремней
Существует 4 основных типа вооружения:
- Скарлет, или субфинансируемые Армопояс, а также свайные туры.
- Armopois между фундаментом и стенами здания, основание Armopleomas.
- Армированный пояс верхнего ряда стен, к которому будут укладываться плиты перекрытия (межсетевой пояс).
- Разгрузочный пояс под крышей, к которому будет крепиться Маурилалат.
Если затопление здания увеличивается, соответственно количество межэтажных поясов растет. Теперь стоит рассмотреть каждый из перечисленных армированных ремней отдельно.
Grillage
Алый — нижний, чаще всего подземный Армопояс, на котором опираются стены ленточного фундамента.Также окрашен, как Армопояс, который соединяет отдельные сваи или сваи столбчатого или свайного фундамента. В этом случае он чаще всего играет роль базового пояса.
Если армированный пояс выполняет функцию опоры стен ленточного фундамента, то траншею необходимо вырывать на глубину, которую инженер должен определить на основе климатических, геодезических, сейсмических и других исходных данных, выбранных для строительство района. Дно траншеи засыпается песком перед измельченным, иногда чистым песком, если почва твердая, а не вода.
Высота рамы обычно 30-50 см, а ширина от 70 до 120 см. В отличие от других типов ремней, керамогранит укладывается под всеми несущими стенками конструкции. Нижний пояс должен быть максимально прочным, ведь на нем устоит весь дом. Этот элемент будет испытывать самые серьезные нагрузки, связанные с усадкой и скольжением почвы, воздействием влажности почвы и т. Д.
Арматуру лучше использовать 12-14 мм с поперечной обвязкой 10 мм.Шаг обвязки — не более 200 мм. Сначала кладем на землю две стержни арматуры длиной 6 метров и привариваем поперечный кусок арматуры по краям и посередине. Остальные поперечные части вяжут проволоку, так как сварка изменяет прочность арматуры за счет температурного воздействия или, что проще, «высвобождает» металл.
Далее делаем такую же «лесенку», после чего на концах и посередине привариваем этих перекрещивающихся крестиком, как и раньше.Остальную перекладину вяжем, просто вяжем! Так у нас получился арматурный каркас, который будет уложен в Руральске. Размеры (толщину и высоту) следует делать с расчетом, чтобы бетон перекрывал арматуру со всех сторон на 5 см. Если арматура касается Земли или «выглядывать» наружу, она быстро вращается и монолитная конструкция нарушается.
Это основа дома, и она должна быть прочной. Алым лучше делать с запасом прочности 20-30%, не жалея арматуры и не экономя на марке бетона.Впоследствии это окупится.
Столбчатый визг также распределяет нагрузку и соединяет отдельные столбы в одно целое, не позволяя им разъезжать. Это также не позволяет происходить точечной усадке дома и заставляет «расти» здание в грунте равномерно и равномерно во всех точках.
Однако ворсисто-столбчатый алый часто выполняют из дерева, называя это обвязкой. Это не считается Армопоясом.
После того, как стены фундамента коллективного пояса возведены на массивной деревянной конструкции, например, из бетонных блоков или кирпичей, армированный пояс снова армируется.Стены фундамента могут быть выполнены над землей, могут быть закрыты ею, аропояс мы строим вне зависимости от этого.
Считается, что если Скарлет сделан правильно и его прочность не вызывает сомнений, то базовый пояс нельзя особо усилить. Но мы строим «на века», поэтому на долговечности дома и его прочности не будем экономить, да и перерасходы тоже ничего не дадут.
Например, считается, что пояс основания устраивают только по периметру внешних стен, но если полы плиты, то лучше делать это на всех несущих стенах.Если внешнее утепление стен не планируется, то ширина армоплеа равна ширине стены. Если утеплитель есть, то ширину арсенала следует делать с учетом утеплителя, либо перед заливкой под опалубку вставить подготовленные полосы пенополистирола.
Арматура в принципе вполне сетчатая, т.е.без каркаса. Для сетки используем три продольных стержня по 12 мм и поперечные стержни по 10 см. Высота пояса обычно 20-40 см.Лучше сделать 40 или хотя бы 30, будет прочнее и надежнее. Не забудьте про гидроизоляционные прокладки из двойного слоя каучукоида или другого материала, чтобы влага не поднималась в ваш дом по капиллярам бетона. Это, конечно, не отменяет гидроизоляцию фундамента, но все же использовать обязательно.
Пояс межэтажный армированный
Межэтажный пояс сконструирован для усиления стен и равномерного распределения нагрузки от плит на всю коробку дома.Именно поэтому этот пояс называют разгрузочным.
Он также не позволяет стенам стремиться к этому под действием осевых нагрузок. Что ж, в конце концов, он выравнивает плоскость короны коробки, по которой можно «ходить» даже при Мастере масона.
Межэтажные пояса лучше выполнять с каркасом из 4-х продольных арматурных стержней 12 мм, высотой 40 см и шириной, как стены, с учетом теплоизоляции. Остановить необходимо все несущие стены.Многие утверждают, что под все стены нужно класть только ручей, но плиты перекрытий будут давить на все несущие конструкции, поэтому межстанционные Армопояс лучше делать на всех стенах.
Плач или мауэрлат Армопояс
Это тоже довольно важный пояс. Во-первых, он распределяет нагрузку с рафтинговой системы, фасадов и крыш в целом. Во-вторых, это позволяет нам обезопасить Маурилалат. В-третьих, он, опять же, выравнивает горизонталь коробки, что важно для успешного строительства стропильной системы, где важна геометрическая точность.
Последний Армопояс выполняется по аналогии с предыдущим. Если укладка плит не планируется, то пояс монтируется по периметру наружных стен, а при наклонных стропилах не мешает кладке на средней несущей стене, к которой будут приходиться стойки коньков и литр. отклоненный.
Опалубка и бетонные работы
Опалубка обычно выполняется из досок, которые идут к щитам на земле и крепятся к стене для быстрого монтажа.Иногда доски сшивают арматурой и стягивают сваркой привариванием ручки. Также может выполняться стальная проволока, которая загружается в просверленные заранее отверстия и натягивается рычагом из арматуры или металлическим стержнем.
Вид сверху на опалубку доски соединяются ударами бруса или доски. В целом способы усиления опалубки зависят от способов заливки: если отливка производится с достаточной высотой, то опалубку следует максимально укрепить.Если бетон заливается из Вердера, то в таком перестраховании не будет необходимости. Особое внимание следует обратить на сотрясения щитов, углов и поворотов.
Нижняя часть опалубки принимает на себя наибольшую нагрузку, поэтому иногда ее прибивают путем армирования приварной перемычкой, не позволяющей доске отойти от стены.
Арматурный каркас укладывается таким образом, чтобы стержни были закрыты со всех сторон слоем бетона не менее 5 см.
Так как заливка производится на высоте, рекомендуется использовать бетононасос или специальную воронку с запорным механизмом, которая будет заполняться бетоном и открываться по мере необходимости заполнения опалубки. Такую воронку следует перенести на подъемный кран.
Фундаменты монолитного литья, вибрации и другие подобные вопросы подробно описаны в других статьях, например, «как залить фундамент под дом». О выборе цемента можно прочитать в статье «Как выбрать цемент».Единственное замечание по работе по литью на высоте — это вопрос безопасности. Он также должен создавать мягкую вибрацию, чтобы не повредить опалубку и раму.
Опалубка снимается мусором или ломиком. В жаркую погоду это можно сделать за день, в холодную — лучше подождать два-три дня. Марка бетона должна быть не ниже М400.
Итак, вы узнали:
- Армопояс — искомый элемент системы несущей конструкции.
- Армопойя — это несколько видов, и все они необходимы при определенных обстоятельствах.
- Армопояс не является сдерживающим элементом.
- Стоимость усиленного ремня оправдывает полученную выгоду.
Конечно, по всем работам лучше определять параметры, применимость, необходимость и другие особенности этого конструктивного элемента, а к его изготовлению были привлечены опытные специалисты. Это та часть, которую повторить практически невозможно, и функции, которые она выполняет, важны.Поэтому лучше сэкономить на чем-нибудь другом: обоями или перилами на крыльцо, а не на Армопоясе.
04.06.2018
Вопрос: Что такое армированный укрепляющий пояс и его устройство?
В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости возводимых зданий и увеличение ресурса эксплуатации. Ведь объекты строительства подвергаются колоссальному воздействию природных факторов. Поэтому строительные конструкции нужно правильно укреплять.Одним из таких укреплений и является Аропояс.
Aropoyas — что это такое
Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, связывая их в единый каркас.
Основная задача Армопоя — распределить равномерную нагрузку на несущие стены здания и на фундамент.
Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под перекрытием плит и под мауэрлат (планка, разгружающая стропила).
Какие функции выполняет Армопояс
Можно выделить несколько причин, определяющих необходимость устройства Армопояс при строительстве дома:
- Повышение пространственной жесткости — усиленный пояс связывает конструкцию здания в единое целое и выполняет функцию жесткого каркаса, благодаря чему здание получает дополнительную устойчивость от негативных факторов, ветровых нагрузок, подвижек грунта, землетрясений;
- Равномерное распределение нагрузки — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам ингредиентов и межэтажным перекрытиям продавать хрупкий пенобетон и пенобетон;
- Выполнение проемов — железобетонный пояс позволяет без использования специальных перемычек делать проемы любой ширины для дверей и окон;
- Соединение рафтинговой кровельной системы со стенами в виде монолитного армопояса обеспечивает жесткое и надежное крепление для крепления рафтинговой кровельной системы, что особенно важно, когда стены конструкции облицованы легкими блоками.
Всегда ли нужен армопояс?
Укрепление в домашних условиях бывает не всегда. Рассмотрим ситуации, в которых можно пренебречь постройкой Армопояса:
№
- фундамент расположен на прочном грунте: каменный грунт, крупный и крупнокусковой песок, грунт не насыщен водой;
- стен дома будут выложены из кирпича;
- стены дома будут построены из арболитовых блоков, толщиной не менее 30 см и прочностью не менее В2.5;
- , перекрытие которого будет выполнено из деревянных балок, а не из бетонных плит.
Дом
В том случае, если почва на участке слабая и не очень устойчивая, например, песок, лессиса, глина, суглинок или торфяник, то строительство Армоплеа необходимо.
Так же, если стены дома построены из легкого и хрупкого керамзитобетона, пенобетона или газобетонных блоков — ответ очевиден, нужен аропояс! Это связано с тем, что эти блоки не предназначены для перемещения грунта и точечных нагрузок, исходящих от перекрытия плиты.
Строительная техника Армопояш
Технология устройства монолитного армоджаса аналогична технологии заливки обычного монолитного фундамента:
- Смонтирован и установлен каркас арматуры;
- Установлена опалубка;
- Заливка бетона.
Некоторые дополнительные нюансы, тонкости и мелкие изменения технологии зависят от зоны расположения железобетонного пояса.
Типы Армопояса или Зона локации
Базовая разгрузка армоооис
или База
(Уровень 1 — под фундамент) — На эту конструкцию большие усилия со стороны всей массы здания и реакции грунта.Основание будет усилено арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.
Наземный Армопояс
(2 уровень — над фундаментом) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять усилия, действующие на основание.
Армопояс между перекрытиями под плиты
— Это прочный железобетонный пояс, расположенный между верхними стенами дома и расположенный между этажами.бетонные плиты Перекрытие. Его задача — обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузку от межэтажных плит по контуру здания и снижает вероятность деформации проемов.
Аропояс последний этаж под мауэрлат
— Этот армированный пояс заливается после возведения последнего этажа и служит основой мауэрлата. Он компенсирует нагрузку от самой крыши и дополнительно от осадков, снега и ветра.
Армопояс первый уровень (под фундамент)
Чтобы значительно снизить давление дома на землю, аропояс под фундамент следует делать шириной 30-40 см от основной бетонной ленты фундамента. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.
Армопуа первого уровня выполняется под всеми несущими стенами конструкции, а не только по периметру внешних стен. Арматурный каркас для него изготавливается исключительно стыковкой, а не сваркой.Сварку можно применять только при предварительном включении основной арматуры в общую пространственную конструкцию.
Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг — не более 20 см.
Очень важно, чтобы при заливке бетона в фундамент арматурный каркас не соприкасался с основанием. Клапан должен быть утоплен посередине. Добиться этого можно, разместив камешки или половинки кирпичей.Это убережет металлический каркас от процесса коррозии (ржавчины).
Заливку железобетонной ленты производить за один подход. Это необходимо во избежание стыков, снижающих прочность конструкции.
Армопуа второго уровня (на фундаменте)
Перед тем, как приступить к возведению стен на фундамент, необходимо залить фундамент армированным поясом. По сути, он является продолжением основного фундамента и служит дополнительным усилением конструкции.
Если на первом уровне каркаса было 8 стержней основной арматуры для ответной рамы, то 4 стержня армированной ленты второго уровня будет достаточно для использования 4 стержней арматуры диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.
Конструкция переливается по периметру здания вдоль наружных стен. Высота в среднем получается от 20 до 40 см. Бетон для заливки цоколя Армопояс — М200 и выше.
Армированный пояс первого уровня — основа дома, а базовый пояс — дополнение и усиление несущих способностей Армопояса для фундамента. Поэтому, если армопояс первого уровня был выбран качественно, то пояс второго уровня (цоколя) можно сделать не таким прочным.
В целом можно сказать, что сочетание качественных армий первого и второго уровня — гарантия надежности и долговечности фундамента на любых грунтах.
Армопояс под перекрытие плиты
Если построено многоэтажное здание, перекрытия несут большие нагрузки на стены. Для уменьшения этой нагрузки на высоте спаривания между стеной и плитами перекрытия также необходимо установить армированный пояс. Заливается по периметру внешних стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопоя, то желательно, чтобы она была равна ширине стены.
Расстояние между печью и лентой не должно превышать 1-2 кирпича ширины.Идеальное расстояние будет от 10 до 15 см.
Приготовление арматурного каркаса межэтажного пояса выполняется в виде сетки из двухкорпусных арматурных стержней толщиной от 10 до 12 мм.
Если кладка стен здания выполняется из газобетонных блоков, то два тонких блока можно установить как опалубку по краям и установить между ними арматурный каркас и заливать бетон.
Для стен толщиной 40 см в качестве опалубки можно использовать 10 см перегородок.
Если толщина стены меньше 40 см, то в стандартном газобетонном блоке можно вырезать желоб, чтобы укладывать в него армированный пояс. Или заранее купить специальный газобетонный U-образный блок с готовым желобом.
Армопуа под Маурилаля
Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность прочного монтажа кровли (Маурилалат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и последним этажом.
Аропояс для Маурилалата, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, так как вертикальная нагрузка, которая приходится на этот пояс, минимальна.
Мауэрлат крепится к Армопоясу с помощью анкерной накладки с резьбой, диаметр которой должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и за счет прочности удерживаются в нем.
Чтобы не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно рассчитать заранее, чтобы в будущем они оказались посередине между быстрыми конструкциями.Отогните голову так, чтобы стропильные ноги при этом совпали со шпильками. После заливки бетоном длины разливов должно хватить для установки мауэрлата и фиксации двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.
Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетоном между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.
Ремень Arkrpic
При строительстве больших домов, особенно многоэтажных, укрепляющий пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где нет мощного усиления, пояс кладут из кирпича.
Кирпичная лента Armo design Это от 3 до 5 рядов кирпичной кладки, усиленной арматурной сеткой. В швы каждого ряда кирпича кладут стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек примерно 3-4 см.
Ширина кирпичного пояса должна быть равна ширине несущей стены.
Иногда для повышения прочности конструкции кирпичи кладут не горизонтально, а вертикально к концам.
Армопояс нужно греть
В плане теплоизоляции армирующий пояс не очень хорошо себя показывает и зимой через него теряется некоторое количество тепла.Из-за чего изнутри может образовываться конденсат, что приводит к образованию плесени.
Чтобы этого не произошло, при строительстве Армопояса его нужно утеплить снаружи с помощью теплоизоляционных материалов.
«А чем греть Армопояс», спросите вы. Вариантов ответа на этот вопрос несколько. Самый распространенный материал — пенополистирол, но также можно использовать пенобетон и пенобетон.
Главное, перед вязкой арматурного каркаса и заливкой бетона нужно учесть и не забыть оставить пространство (от внешнего края стены) для укладки утеплителя.
Бетон какой марки нужен для armoo
Для изготовления армированного пояса под межэтажное перекрытие и стропильных систем минимальная потребность. Применяется марка бетона М200 или М250, а можно и выше. Требуемый бетон можно купить готовым или замесить из цемента М400.
Для самостоятельного изготовления бетона важно знать пропорции компонентов.
Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор — добавка, которая увеличивает подвижность и текучесть бетона.
Что касается передаточного числа гидроциклов. Оно должно составлять от 0,5 до 0,7 на единицу цемента, другими словами, от 10 до 7 частей воды должно быть от 5 до 7 частей цемента.
Избыточное количество воды в бетоне отрицательно сказывается на его характеристиках и делает его не таким прочным.
Стоимость заливки Армопояса
Стоимость Армопояса рассчитывается для всех конкретных проектов всегда индивидуально. Интегрируем основные параметры конструкции и материалов, из которых будет построен дом.
В первую очередь, в зависимости от того, какие выложены стены здания, определяется технология изготовления бронированных самолетов для фундамента, для Малуэриат (кровля) и, если в здании несколько этажей, то для межэтажных этажей. .
Как правило, пояс усиления обязательно нужен при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистеролбетон, керамзитобетон и арболитобетон.Это потому, что блоки из этих материалов не обладают высокой прочностью и опасаются высокой сейсмической активности, неустойчивых грунтов и точечного давления со стороны кровли.
Рассчитать стоимость заливки Армопоярсана — простая задача, так как дома почти всегда разные и в каждом проекте есть много факторов, которые повлияют на окончательную цену.
Если обратиться к частной программе по услугам частной программы, то она поможет определить и просчитать все работы на устройстве Армопоясадль вашего дома.
Стоимость набивки армированного ремня составит 250 рублей. Для погонного метра.
Доверьтесь профессионалам
Trust Montajarmopoya стоит только профессиональных строителей.
Выбирая исполнителей, обращайте внимание только на узкоспециализированных профессионалов, не знающих в первую очередь в своей области и знакомых с особенностями монтажа конструкций такого типа.
В стоимость работ должна входить бригада, вся необходимая для строительства техника и оборудование.
С квалифицированной строительной бригадой вы сможете сделать надежный проект дома, а опытный прораб поможет вам минимизировать время и затраты на смету.
Чтобы узнать цену аропояса в проекте вашего дома, свяжитесь с нашим специалистом, по контактам указанным на сайте.
Перекрытие и армопояс для дома шелло. Как начать строительство дома из шеллона? Армопуа под Маурилалатом
Армопояс (или армирующий пояс, как его еще называют) Это армированная монолитная конструкция, полностью повторяющая схему несущих домов дома по периметру и служащая для их усиления и правильного перераспределения нагрузок.Заливка Армопояса в доме из газобетона — обязательное условие, гарантирующее прочность конструкции. О его устройстве, утеплении и армировании мы подробно поговорим в сегодняшней статье.
Если рассматривать прочностные характеристики таких материалов, как газобетон, пенобетон, арболит, то становится понятно, что сами эти материалы достаточно хрупкие, поэтому при точечном воздействии большой нагрузки они легко могут разрушиться.
В процессе возведения дома нагрузка на его стены постепенно увеличивается как сверху, так и снизу в виде заземления и неравномерной усадки.Завершающий элемент — крыша — тоже оказывает значительное поперечное (ведущее) давление на стены. Отсутствие армирующего пояса в этом случае может привести к появлению трещин в стенах дома, а также к их полному разрыву и разрушению.
Аропояс, образуя жесткий каркас и соединяющий все стены вместе, принимает на себя нагрузки от верхних этажей и крыш и равномерно распределяет их по периметру. Заливка армированного пояса нужна в местах повышенной сейсмической активности, а также при условии дополнительных серьезных нагрузок на здание.
При возведении одноэтажного дома приступают к окончательному возведению стен перед установкой кровли. В этом случае, как правило, в аропояс укладываются шпильки, к которым крепится мауэрлат кровля. Это позволяет жестко «привязать» крышу к ящику в домашних условиях.
Если в доме более одного этажа, то аропояс заливается после устройства каждого последующего этажа под потолочную плиту и в конце перед установкой крыши.
Нужен ли Армопояс под деревянные полы?
Как было сказано выше, Армопояс нужен для правильного распределения нагрузки от тяжелого перекрытия на стены здания.Но что делать, если в качестве перекрытия в доме использовать неармированные бетонные плиты или монолитный бетон, а обычные деревянные балки, вес которых несколько меньше бетонного?
При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без использования армирующей конструкции. В этом случае деревянные балки перекрытия монтируются непосредственно на газобетонные блоки, а концы балок имеют свойство выходить наружу.
Без воздействия больших нагрузок такой подход может быть оправдан, но в большинстве случаев отсутствие армопояса в таких домах является признаком отсутствия проекта строительства.Такую конструкцию можно уменьшить на десятки лет без повреждений, но при превышении нормативных нагрузок на разнорабочего локальное давление штанги на газобетон может привести к образованию трещин и его разрушению.
Как сделать Армопояс в доме из газобетона
Перед тем, как приступить к строительству дома, важно помнить, что армопояс представляет собой железобетонную конструкцию, поэтому после ее установки бетону необходимо не менее 28 дней, чтобы просохнуть и набрать винтажную прочность.Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых в вашем доме будет столько же, сколько и армирование поясов) не нарушили ход строительства.
Ширина Армопояса, как правило, выбирается равной ширине газобетонного блока, но есть свои особенности. Замерзший бетон — это серьезный мост холода, ведущий к утечкам тепла из дома, поэтому необходимо предусмотреть тепловой взрыв, который прервет поступление холода извне.
В том случае, если утепление дома из газобетона будет производиться вне технологии мокрого фасада, то у самого утеплителя будет тепловое обследование, защищающее конструкцию от теплопотерь.
Если утепление фасада не планируется или предусмотрен фасад с вентиляцией, то утепление Армопояса следует проводить непосредственно при его заливке. В этом случае минеральный утеплитель или пенополистирол или пенопласт укладывается в опалубку рядом с арматурой ближе к внешней стороне дома, уменьшая ширину Армопояна примерно на 5 см.
Опалубка для Армопояса
Первый этап создания Армопояса в доме из газобетона — установка опалубки. На этом же этапе необходимо предусмотреть, какой будет высота Армопояса, с этим учетом и будет выбрана ширина досок опалубки. Стандартная высота армирующего пояса составляет 10-20 см и соответствует высоте штатного газобетонного блока.
Устройство опалубки армирующей ленты имеет два принципиально разных подхода.В первом случае в качестве опалубки могут использоваться специальные П-образные блоки заводского производства, представляющие собой обычные газобетонные блоки с выделенными полостями в виде буквы У.
Ряд таких блоков укладывается на стеновые блоки по обычной схеме, в них укладывается арматура и заливается бетон. После высыхания получается готовый Армопояс, который на все время защищен от образования мостика холода внешним слоем из газобетона.Толщина наружной стены в таких блоках больше внутренней, что придает им свойства теплоизоляции.
Такие блоки довольно дороги, поэтому часто встречаются обычные газобетонные блоки с вручную проделанными пазами в размерах П-блоков, благо газобетон можно обработать специальной пилой по газобетону.
Второй корпус — традиционная опалубка из досок или деревянных щитов вроде. Монтируется из пылей толщиной от 20 мм или из листов фанеры.Обычно нижний край опалубки крепится непосредственно с двух сторон к газобетону, а сверху приклеивается деревянными брусками с шагом 60-100 см.
Дополнительным условием в данном случае является выравнивание опалубки для Армопояса по всем плоскостям, так как затопленный арматурный пояс будет основой для плит перекрытия, или для кровли мауэрлата.
На этом этапе необходимо изготовить силовой металлический каркас Армопояса, который даст основную прочность всей конструкции.При армировании Армопояса необходимо соблюдать несколько основных правил:
Схемы вооружения М-образных уголков и Т-образных примыканий Армопояса показаны на рисунке ниже.
Частая ошибка начинающих строителей — использование арматуры диаметром более 12мм для обычных частных домов. Такой подход ошибочен, поскольку использование более толстой арматуры уже не приводит к увеличению прочности армопойи, а увеличивает стоимость ее приобретения.
Также рекомендуется использовать зажимы для арматурного каркаса. Фиксаторы нужны для того, чтобы при заливке бетона происходило армирование арматуры и ее пошив. На этом же этапе происходит закладка и фиксация утеплителя в опалубке.
Заливка бетона в опалубку — наиболее ответственный этап создания Армопояса в газобетонном доме. Для заливки Армопояса проще всего использовать покупной бетон. Обычно для этого используются марки М200 или М250.Его прочности с запасом хватит для частного строительства.
Удобнее всего, если бетон на объект подается в смесителе вместе с топливным насосом. Бетононасос забирает готовую смесь миксером и с помощью длинной гильзы доставляет ее прямо к месту заливки. В противном случае бетон придется доставлять вручную ведрами, что увеличит время заливки и затраты на рабочую силу.
Как происходит заливка бетононасосом можно посмотреть на видео:
Если невозможно использовать заводской бетон, его монтируют вручную.При этом необходимо обращать особое внимание на постоянство соотношения компонентов при всех травмах, чтобы получить однородный состав по всей длине Армоплеа.
Отдельного внимания заслуживает тот факт, что аропоа необходимо заливать единовременно, чтобы избежать разрывов и неоднородностей. При использовании этого миксера этого легко добиться, но когда бетонная смесь идет вручную, нужно заранее спланировать все этапы заливки, чтобы сделать это за один день.
После заливки бетона в опалубку нужно встряхнуть смесь с помощью специального строительного вибратора.Это позволит разглядеть весь воздух, который при замерзании бетона может вызвать воздушные снаряды, что приведет к потере брони Армопояса. При этом нужно стараться не касаться фурнитуры вибратора, чтобы не изменить ее положение.
После приготовления Армопояса необходимо время для набора марочного бетона. Как правило, это занимает 28 дней. После этого можно переходить к укладке плит перекрытия, либо к устройству кровли.
Надеемся, что материал статьи был полезен.В случае возникновения вопросов оставляйте их в комментариях, мы постараемся найти ответ вместе.
Мы говорили о современных строительных реалиях в Крыму. А именно: о местных приоритетах в выборе стенового материала, его свойств и качеств; О технологии строительства дома, ценах на дерево, газобетон, известняк, ракушечник и песок. Также рассматривался вопрос, из чего лучше построить каменный дом: из газобетона или страны чудес для Москвы, но популярной на Крымском полуострове «Шека».Продолжаем тему начатую и, опираясь на опыт участника портала с ником huntdogs. , Рассмотрим домик из ракушки и ответим на следующие вопросы:
- Необходимо связать два разных фундамента.
- Как построить ленточный фундамент при перепаде высот на участке.
- Сколько времени стоит строительство фундамента в Крыму.
- Как залить сейсмоколон в дом, сложенный из камня ракушечник.
Как построить дом из семи домов на двух разных фундаментах
Хотя постройки охотников. «Полным ходом, предстоит еще много строить, дом из сшитого уже обрел« лицо ».
Ранее мы писали, что охотников. переделал первоначальный проект, т.к. передумал строить полуэтажный дом с мансардой и предпочел классический вариант — полноценный двухэтажный дом с костяной крышей.Но из-за нехватки средств строительство коттеджа со временем планируется растянуть, а затем пристроить к основному «ящику» пристройку с террасой и верандой.
Дом-образец
На данном этапе охотников. Возник вопрос, можно ли на отдельном фундаменте делать пристройку обратно к основному дому и нужно ли привязать ее к основному поясу. Следующие ответы пользователей портала последовали.
Дом участников BuriveSnik.
У меня уже есть негативный опыт привязки основного ленточного фундамента к второстепенному — плита под гараж. Результат: прошло два сезона, и все прошло. Фундаменты живут каждой «жизнью», и родственникам теперь регулярно приходится заниматься смазыванием и заделкой появившихся вертикальных и горизонтальных трещин. Думаю, что в случае с Huntdogs лучше всего обойтись на самостоятельном фундаменте, но тогда возникает проблема гидроизоляции примыкающей сборки, т.к. в зазоре между двумя фундаментами может попасть вода.
Чтобы этого не случилось, пользователь предложил насыпать свайный фундамент «пятками» к пристройке с развешиванием под покраску, предварительно заложив веранду под несущие колонны. Затем в процессе строительства веранды демонтируется покрытие террасы, ставятся колонны, возводится второй этаж.
Эрик Норд Член ForumHouse
Мой кум затопил два несвязанных ленточных подвала, а затем этот удивительный человек установил блоки FBS с повязкой.Впоследствии на оштукатуренных стенах появились трещины. Две не связанные между собой основы, каждая «живет» по-своему.
охотничьих собак. Форум пользователей.
Судя по опыту тех, кто уже построил, невозможно связать две разные основы — цвет. Если строить, то 2 отдельных и независимых друг от друга. Буду думать, как лучше построить фундамент под пристройку. На мой взгляд, использование свай с деревянной обшивкой — хорошая идея.
Чтобы не гадать, как поведет себя фундамент через несколько лет, его нужно пересчитать на конкретную постройку. Обязательно учитывайте данные о геологии грунта на участке, его несущей способности и собираемости будущих нагрузок в домашних условиях.
Устройство ленточного фундамента с перепадом высот на участке
охотничьих собак. Под канализационный дом решил залить ленточный фундамент классический для Крыма.Размеры фундамента:
- , длина
- — 10200 мм;
- ширина — 6900 мм.
Для этого вырывают траншею (снимая слой чернозема до плотной глины) глубиной 1000 мм и шириной 450 мм.
Внизу «подушечка» от ПГС, примерно 30 см, и тщательно трамбуем.
В нашей статье рассказывается о том, как и чем может навредить.
охотничьих собак.
решил брать ПГС , так как он дешевле песка.Для сравнения: песок в Крыму стоит 2 тысячи рублей. За 1 тонну и ПГС с небольшой примесью морской гальки — 1200 руб. За 1 тонну. Цены высокие, но строить надо. Заказал 5 тн.
PGS было залито в ведро и вылито из них в узкую траншею.
О ценах: стоимость аренды виброна (виброплита в траншею не влезает) — 1200 руб. В сутки + залог 10 тыс. Руб.
Добавляем, что перепад высот на участке в пятне фундамента составляет 1200 мм (от верхней точки до нижней).Исходя из этого, а также в целях экономии бетона пользователь решил залить фундамент в два приема. Сначала возводят подземную часть, производят закладные (арматуру), а затем заливают надземную часть фундамента. Причем, чтобы снизить затраты, в верхней части лент делают ступеньки, которые затем заполняются оболочкой, а плоскость отображается «на нуле» перед дальнейшей кладкой стен.
Каркас фундамента был разбит на несколько последовательных ступеней:
1.В траншею устанавливали траншею из листов шифера. По словам пользователя, сначала он подумал залить раствор прямо на землю, проверив траншею полиэтиленом, но в итоге траншея, особенно уголки, начала осыпаться.
Купил шифер
б / у 100 руб. Для листа размером 0,9х1,4 м. Листы распилил пополам. Новый же шифер стоит 500 рублей. За 1 лист.
Всего на сланцевую опалубку охотников. Пройдено 10 тыс. Руб.
2. Армирование ленточного фундамента. Арматурная «дюжина» закладывала три стержня снизу, две стержня по середине лент и три стержня — вверху фундамента, не забывая оставлять закладные — освобождая арматуру под «основание».
Хомуты делал из арматуры «шестерка».
3. Заливка подземной части фундамента.
охотничьих собак.
Фундамент затоплен бетононасосом.Вещь удобная, но дорогая. Всего на заливку ушло 15 кубиков бетона. 1 Куб из бетона стоит по-разному, но в среднем за них просят от 4500 до 5200 рублей. Аренда автобетононасоса — 8 тысяч рублей за 1 час.
При заливке фундамента нужно помнить о необходимости вибрировать бетон.
4. Монтаж опалубки надземной части ленточного основания.
Базовая часть «Ленточки» имеет два выступа.
Самое сложное — установить опалубку по уровню, сделав ее самостоятельно.
1 чашка досок стоит почти 10 тысяч рублей.
После сборки опалубку затянули полиэтиленовой пленкой плотностью 200 мкм.
Lifehak от Forumhouse: huntdogs, За счет смещения «нулевого» гидрорем по периметру опалубки воспользовались пользователи портала, как контролировать горизонт при заливке бетона.Для этого берут обычную штукатурку «маяк» на 10 мм и к стенкам опалубки крепят шурупами оставленные от гидроевума метки.
Помимо четкого визуального ориентира, который, в отличие от натянутых рыболовных стоек или стальных тросов, не вмещает, дополнительный бонус метода — получаются внутренние направляющие, по которым бетонную смесь удобно протаскивать широкий шпатель для достижения ровного верха основы.
На портале есть материал, где они выдаются, который не сломается при заливке бетона.
5. Армирование углов ленточного фундамента и заливка бетоном.
Дополнительно заказчик сделал лоток для подачи бетона в опалубку.
охотничьих собак.
Бетон заливали с гидрололем 9 метров. Смесь удобно подавать в длинные углы фундамента. В то же время были проведены испытания штукатурных «маяков» для контроля уровня горизонта. Идея работает на все 100%!
Это то, что в итоге произошло с пользователем после платформы.
Смета на строительство ленточного фундамента в Крыму
Интересная стоимость фундамента здания:
- Чтобы выкопать траншею глубиной 1 метр, шириной 0,45 м, длиной штанги 50 метров, всего около 22,5 кубиков Земли — 10 тыс. Руб. Он бюджетный, по средней крымской цене — 800 руб. Для Copp 1 Cuba Earth.
- Плоский шифер б / у (опалубка ломаная) — 100 листов по 100 руб. За 1 лист — 10 тыс. Руб.
- Опалубочная доска 3 Куба — 35 тыс. Руб.
- Полиэтилен — более 3 тыс. Руб.
- Арматура диаметром 10 мм, всего 300 м — 10 тыс. Руб.
- 24 Куба Бетон по цене 4700 руб. за 1 куб — 112 800 руб.
- Рестаж (саморез, вязальная проволока) — не рассматривал.
Итого: ушло около 200 тысяч рублей без учета фундамента (если добавить мельчайшие и дополнительные затраты).
охотничьих собак.
Все, что можно, сделал сам — связал каркасы арматуры, поставил опалубку, залил бетон и т. Д. Все ответственные работы — возведение фундамента, перекрытия, армирования и т. Д. Тоже делал сам. «Наемники» с моей стороны работали только под контролем невесомости. Постройте что-нибудь для себя.
Армопоясом называется железобетонная конструкция, которая предназначена для усиления стен дома. Это необходимо для защиты стен от нагрузок, возникающих от внешних / внутренних факторов.Внешние — это воздействие ветра, уклона местности / холмистой местности, плавучего грунта и сейсмической активности Земли. В перечень внутренних факторов входят все устройства хозяйственного строительства, используемые во внутренней отделке дома. Если делать Армопояс неправильно, то из-за этих явлений стены просто треснут, и что еще хуже, отгонят. В связи с этим очень важно знать, как делать Армопояс. О разновидностях, назначении и способе установки Армопояса и пойдет речь в этой статье.
Существует 4 вида Армопоя:
- ростверк;
- база;
- интерьеры;
- под мауэрлат.
Перед началом работы необходимо подготовить инструменты / материалы:
- Арматура.
- Цемент.
- Песок.
- Щебень.
- Проволока для перевязки арматуры.
- Доски.
- Пилы.
- Кирпич.
- Лопата.
- FOMKA / LOMIC.
Для того, чтобы все работы выполнялись вами, предлагаем вам ознакомиться с техникой изготовления армейской / рамы и опалубки.
Чтобы аропояс был качественным, а соответственно дом надежным, нужно знать, как сделать армию / каркас. Соединение стержней арматуры осуществляется трикотажной проволокой, а не сварным швом. Это связано с тем, что при сварке перегревается место возле сделанного шва, что приводит к ослаблению прочности арматуры.Но без сварных швов при изготовлении сетки не обойтись. Середина и рамы каркаса привариваются, остальные соединительные узлы связаны.
Стержни крепятся для фиксации задвижек в необходимом положении при заливке бетона. Для этих целей используется тонкая проволока, прочность сетки / каркаса не зависит.
Для изготовления Армопояса используются только ребристые стержни. Бетон цепляется за нервюры, что способствует увеличению несущей способности конструкции.Такой пояс может работать на растяжку.
Для изготовления каркаса возьмем 2 жилы толщиной 12 мм и длиной 6 м, а для поперечной арматуры вам хватит стержней толщиной 10 мм. По центру и краям следует приварить поперечную арматуру. Остальные планки просто вяжите. После изготовления двух сеток подвесьте их так, чтобы образовался зазор. Готовьте их с краев и в центре. Таким образом, у вас будет каркас. Для изготовления ремня каркас под сварку не нужен.Их ставят на 0,2-0,3 м.
Установка и крепление опалубки осуществляется несколькими способами. Для установки деревянных щитов нужно пропустить через них якорь, смонтировать на них заглушки с помощью электросварки. Цель этих действий — закрепить опалубку таким образом, чтобы она не сдавливалась под весом бетона.
Для крепления опалубки при заливке межэтажного перекрытия Армопояса чаще применяется более простой способ. Внизу щитка необходимо закрепить диаметр диаметром 6 мм, длиной 10 см.Расстояние между ними 0,7 м. Итак, прикрепите к стене деревянный щит, просверлите в нем отверстие, вставьте в него грибок и вылепите саморез.
Отверстие в щите должно быть диаметром чуть более 6 мм. Это необходимо для того, чтобы грибок беспрепятственно установился.
Верхняя часть опалубки также фиксируется быстрым монтажом. Но в этом случае следует вкручивать винты, а не саморез. Итак, проделываем дырку в кирпиче лицевой кладки.Затем одолжите в него фурнитуру. Если кирпич полон, то ситуация проще — достаточно ввести гвоздь / арматуру в вертикальный шов. Саморезы и армирование вязанной проволокой. Расстояние между элементами крепления 1-1,2 м. Такой крепеж способен выдержать предстоящие нагрузки.
После застывания армопояса можно снять опалубку с помощью ломика / гвоздя. В теплое время года захват бетона за сутки. В этом случае демонтаж опалубки можно проводить на следующий день.В холодное время года эту процедуру проводят на несколько дней позже.
Изначально необходимо определить глубину фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вытащить траншею по периметру будущего дома. Это можно сделать вручную, что долго и утомительно, или с помощью экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.
После проведения спецтехники необходимо выровнять дно и стенки траншеи по твердому грунту.Поверхность должна быть максимально твердой и гладкой.
Теперь нужно сформировать подушку из песка, высота которой должна быть 50-100 мм. Если вам необходимо засыпать песок более 100 мм, его необходимо перемешать с щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выровнять дно — заливка бетоном.
Наморщив песчаную подушку, ее необходимо утрамбовать. Чтобы быстрее справиться с задачей, переверните песок водой.
Далее следует армирование.В процессе строительства в нормальных условиях необходимо использовать арматуру из 4-5 жил, диаметр каждого стержня должен быть 10-12 мм. Важно, чтобы при заливке маляром для фундамента арматура не касалась фундамента. Он должен быть утоплен в бетоне. Таким образом, металл будет защищен от коррозии. Для этого арматурную сетку нужно приподнять над песчаной подушкой, подложив под нее половинки кирпичей.
Если вы строите дом на глыбе земли или там, где высокий уровень грунтовых вод, деревяшка должна быть более прочной.Для этого вместо арматурной сетки следует использовать каркас арматуры. Он представляет собой 2 сетки, состоящие из 4 жил диаметром 12 мм. Их следует укладывать снизу и сверху Армопояса. В качестве основы вместо песчаной подушки используется грамслак. Его преимущество перед песком в том, что со временем Грасслак превращается в бетон.
Для изготовления сетки используется вязальная проволока, а не сварочный шов.
Для рам следует использовать бетон М200.Для того, чтобы высота насыпи соответствовала заданному значению, установите маяк в траншее — металлический колышек по длине равен высоте каркаса. Он послужит вам ориентиром.
Перед возведением стен на фундамент необходимо произвести заливку цокольного этажа. Заливку необходимо производить по периметру конструкции по наружным стенам, а по внутренним несущим стенам это делать нельзя. Цокольный этаж Armopleois служит дополнительным усилением конструкции.Если качественно залита как Руралка, то базовый пояс можно сделать менее прочным. Высота Армопояса — 20-40 см, используется бетон марки М200 и выше. Толщина двухжильных стержней арматуры 10-12 мм. Укладка арматуры выполняется в один слой.
Если нужно усилить центральный пояс, то используйте арматуру большей толщины или установите более жилую. Другой вариант — сложить оружие в 2 слоя.
Толщина основания и наружной стены одинаковая.Он колеблется от 510 до 610 мм. При выполнении заливки основания Армопояса можно обойтись без опалубки, заменив ее кирпичной кладкой. Для этого нужно сделать кладку стены с двух сторон в Поллипич. Образовавшуюся пустоту можно залить бетоном, предварительно заложив в нее арматуру.
При отсутствии лакокрасочного покрытия базовый Армопояс делает его бесполезным. Некоторые мастера, решив сэкономить на столярке, усиливают цоколь, используя арматуру большего диаметра, что якобы улучшает несущую способность дома.На самом деле это решение необоснованно.
Алый цвет — это основа дома, а базовый пояс — это дополнение или усиление несущих способностей Армопояса для фундамента. Совместная работа Скарлет и опорного пояса служит гарантией надежного фундамента даже на слипшихся почвах и с высоким уровнем грунтовых вод.
Между стеной и плитами перекрытия тоже нужно сделать Армопояс. Заливается по наружным стенам высотой 0.От 2 до 0,4 м. Межэтажный Армопояс экономит на дверных / оконных перемычках. Их можно сделать небольшими и с минимумом фурнитуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.
Если стены из плохо воспринимающего материальную нагрузку устанавливаются на стены, нагрузка от потолочных плит будет распределяться равномерно по всей длине стен, что выиграет от их прочностных характеристик.
Армирование межэтажного пояса выполняется сеткой из ребристых арматурных стержней толщиной 10-12 мм в 2 жилы.Если толщина стен колеблется в пределах 510-610 мм, то двухстороннюю кирпичную кладку можно использовать как опалубку, так и для поясного основания. Но в то же время для внутренней кладки следует применять питающий кирпич, и для наружной лицевой. В этом случае Армопояс будет иметь ширину 260 мм. При меньшей толщине стен подрезанный кирпич следует ставить по краю или использовать вместо него деревянную опалубку, а снаружи, как и в предыдущем случае, укладывать лицевой кирпич.
Заливать Aropoomas под Маурилалат можно только после того, как клей / раствор будет отклонен для кладки стены.Технология, по которой Армопояс по газобетону ставится на опалубку, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой схеме. Бетон готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас будет бетонный М400.
После заливки удалить из массы остатки пузырьков воздуха. Для выполнения этих задач используйте строительный вибратор или залейте жидкую массу стержня.
При монолитном устройстве Армопоя следует соблюдать правила крепления мауэрлата. Во время монтажа каркаса из арматуры необходимо убрать с него вертикальные отрезки на высоту, определенную в проекте. Стержни арматуры должны возвышаться над Армопоясом и мауэрлатом толщиной + 4 см. В бруске необходимо проделать сквозные отверстия, равные диаметру арматуры, а на ее концах необходимо нарезать резьбу.Итак, у вас будет надежное крепление, которое обеспечит вам возможность качественно выполнить монтаж кровли любой конфигурации.
Газобетон — альтернатива кирпичу, который при невысокой стоимости обладает высокими теплоизоляционными качествами. Газобетонные блоки уступают кирпичу. Если на армограмме на кирпичных стенах не нужно заливать бетон на кирпичные стены, так как арматура вписывается в процесс кладки, то бетон корпуса другой.О том, как сделать Армопояс на деревянной опалубке, уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из П-образных газоблоков Д500. Хотя стоит сразу заметить, что эта технология более затратная.
В этом случае все предельно просто. Установите блоки на стену как обычно. Затем армируйте их центральную часть, а после заливайте бетоном. Таким образом стены вашего дома будут более прочными и надежными.
Если есть вопросы по теме, то задавайте их специалисту, работающему на сайте. При необходимости вы можете проконсультироваться по поводу наполнения Армопояса у нашего специалиста. Есть личный опыт? Делитесь ими с нами и нашими читателями, пишите комментарии к статье.
Видео
Из видео из видео вы можете узнать о том, как сделать Армопояс для дома из домашнего хозяйства:
Армопояс — это металлическая конструкция, сделанная своими руками из арматуры.Его цель — повышение прочности несущих стен и сохранение целостности при воздействии природных условий и при движении грунта. При строительстве дома монтируется несколько таких ремней. Опалубка для Армопояса укладывается с целью создания несущих стен или перекрытий. Ее заливают бетоном до тех пор, пока он не застынет.
Достоинством такой опалубки является простота установки, минимальное количество необходимых материалов и инструментов, небольшие финансовые затраты и простота демонтажа.Для платформы необходимо будет снять крепление и убрать доски после заливки бетона. В дальнейшем их можно снова собрать и сделать опалубку для другой постройки.
Принцип создания конструкции на армирование не отличается от технологии устройства опалубки для фундамента или оконных проемов.
Конструкция для дома из газобетона
По приведенной схеме можно своими руками изготовить опалубку для дома любого типа.Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качеству кровли каркаса здания. В доме из газобетона его крепят с помощью хороших блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле своими руками деревянная конструкция. Инструкция помогает правильно построить:
Схема распила Армопоя в опалубке для газоблока
- Доски высотой 30 см. Разбиваем на стену из газобетона.
- Через каждые 50-70 см монтируются стяжки для увеличения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
- Внутри уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены подвержены негативному воздействию окружающей среды, подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
- Арматура наносится на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
- Стяжка стержня проволокой.
- Залить бетон, утрамбовать и выровнять слой.
Если для крепления кровли устанавливается опалубка, перед заливкой бетона устанавливаются стойки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.
Специалисты помогут сделать опалубку для Армопояса для дома из газобетона в затруднительном положении.Перед работой рекомендуется произвести расчеты, чтобы не допустить ошибок и купить нужное количество стройматериалов.
Нюансы при работе с деревянной конструкцией
Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной конструкции монтажа появляется риск поломки и поломки досок под воздействием бетонного раствора. Чтобы сделать работу своими руками, необходимо учесть несколько нюансов:
- Устройство опалубки состоит из досок, крепление которых необходимо с тщательным контролем вертикальности и горизонтальности конструкции;
- поверхность досок, контактирующая с бетоном, очищается и выравнивается;
- для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечек бетонных щитов изнутри, они боятся пленки;
- если укрепить доски отработанным маслом или гидрофобной смазкой, сделать своими руками платформу будет намного проще;
- no Не допускается многократное использование досок.Если они попадут в атмосферные осадки, они обязательно будут уничтожены при эксплуатации;
- несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Это складывается путем перекатывания элементов на стержне;
- перед работой стоит сделать выбор между первоначальным изготовлением армоджаса и опалубкой. В некоторых случаях проще уложить арматуру на блоки из газобетона, а потом уже приступить к сбору деревянной конструкции.
Опалубка каркаса из арматуры изготавливается самостоятельно без использования дорогостоящих материалов и специальной техники. Но только грамотно организованная работа гарантирует создание надежной и прочной конструкции. Если при сборке возникли трудности, рекомендуется получить консультацию профессионалов, чтобы не допустить серьезных ошибок, которые могут повлечь за собой разрушение конструкции.
— Специальная строительная конструкция, укрепляющая здание, закрепляющая кирпичную кладку.Сейсмопоясы незаменимы при возведении архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка Армопояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется большое внимание, если стоит задача построить объект, обустроить стены и крышу.
Заливка Армопояса производится после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала с недостаточной прочностью.К хрупким стройматериалам закрепить бруски для установки стропила проблематично. Если правильно залить армопуа, то вы обеспечите надежность крепежных элементов. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строительного объекта. Он пересматривает усилия, создаваемые элементами конструкции. Сейсмопояс повышает устойчивость конструкции здания к перепадам температур, ветровым нагрузкам, усадке.
Армированный пояс — особая конструкция, которая используется для надежной фиксации кирпичной кладки
Если объект строительства — двухэтажный дом, то заливают два одинаковых армума.Устройство первого выполняется, когда завершено строительство непрерывности цепей нижнего этажа. На него устанавливаются элементы перекрытия потолка. Второй уровень усиления выполняется после окончания строительства второго этажа. Это основа для крепления стропил.
Особенности армированного ремня
В каких случаях требуется усиление здания, возможно ли без него? Залить сейсмопяс в следующих ситуациях:
- недостаточно освещенный фундамент;
- находится в непосредственной близости от оврагов и водоемов;
- г. Здание построено в горном рельефе;
- возможная усадка грунта под строительство;
- объект находится в сейсмической зоне.
Для чего нужна эталонная рамка?
Ряд современных материалов, используемых в строительстве, обладают комплексом преимуществ. Но из-за недостаточной жесткости плохо воспринимают точечные усилия. Предотвратить разрушение можно, применив прибор Армопоя. Это событие является оправданной необходимостью в современных конструкциях, в том числе из кирпича.
Если дом построен из блочных материалов, он часто подвергается естественным воздействиям
Перекрытие кровли влияет на конструкцию двумя видами усилий:
- Вертикально активная нагрузка, передаваемая весом кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими.Точечные воздействия на стропильную ферму переводят в равномерно распределенные.
- Распорка переданная на основание с залитыми стропилами. Крыша пытается укрепить конструкцию. Это противостоит ремню из армированных стальных стержней.
Функциональное назначение
Армированный каркас выполняет ряд ответственных задач:
- сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
- выравнивание встроенной конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
- обеспечение жесткости строящегося здания;
- распределение локальных или точечных усилий плоскостью опоры несущих поверхностей;
- фиксация замкнутой линии, являющейся основанием для крепления кровли.
Вне зависимости от ваших планов размещения над первым этажом дома мансардой, следующим этажом или крышей, помните, что вам нужно позаботиться об усилении конструкции!
Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться на стену, при кладке кладка на 2-4 сантиметра
Особенности подготовительных мероприятий
Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляя конструкцию квадратного сечения с размером стороны не менее 250 миллиметров. Если возведение конструкции ведется из газобетона, то монтаж финального ряда выполняется специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетонным раствором. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний — выполняется из досок.
результаты
Голосовать
Где бы вы предпочли жить: в частном доме или квартире?
Задний
Где бы вы предпочли жить: в частном доме или квартире?
Задний
Строительный каркас, обратите внимание на его непрерывность по периметру объекта. В общей кровельной системе дома предусмотрены специальные элементы: лиса или стойка для коньков, опирающаяся на другие стены здания, не являющиеся капитальными.На них в этой ситуации также должна быть построена рамка усиления. Контроль горизонтальности верхнего края Проверяйте с помощью уровня воды.
Последовательность подготовительных операций
На Армопоясе можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно получить все необходимое. Этапы установки включают:
- Подготовка к установке. прочный? Какие материалы необходимы? Для устройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрестить опалубку для придания жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для Армопоя. Выступающие ногти аккуратно загнуты. Для надежности конструкции следует закрепить направляющие к капитальным элементам постройки.
Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин
- Обеспечение неподвижности. Размеры направляющих элементов из брусков или досок должны соответствовать толщине стены. Крепление формы к доскам осуществляется гвоздями. Опалубка для Армопояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
- Герметизация стыков. При закупорке торцевых пазов получается густой раствор, который не следует выталкивать, остается внутри периметра. Вы также можете добавить монтажную пену или пленку, чтобы закрыть щели.
- бетонирование опалубки по технологии Армопояс за один прием;
- выполнять работу непрерывно;
- раствор желательно наносить бетононасосом прямо в деревянную форму;
- заливать бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
- предпочтительно использовать бетон марки не менее М 200;
- , которые отрицательно сказываются на прочности.Для устранения используйте специальные вибраторы;
- использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает сроки затвердевания бетона;
- за 3 недели бетонная масса должна выделиться;
- в жаркий период используем поверхность поверхности для предотвращения трещин и крепости застывшего раствора.
Специфическое армирование
Для установки каркаса арматуры потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру конструкции.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом к внутренней стороне стены конструкции, а другим — к внешней. Как закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно раскачивается весь каркас. Это касается всех металлических деталей и соединений. Углы ремня, которые работают, должны быть увеличены по всему периметру.
После армирования конструкция уплотняется двумя цельными стальными кольцами. Строительные перегородки, не несущие перекрывающихся силовых нагрузок, армируют традиционным способом.Поверх вентилей обязательно установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с помощью вязальной проволоки. При креплении по периметру сетка не допускается. Обеспечить минимальный размер армированного по вертикали контура — 20 сантиметров. Несущие несущие элементы каркаса фиксируются паяльником. Это обеспечит монолитность пояса после бетонирования.
Заливка бетона. В целом этот этап не вызывает затруднений
Приготовление бетона
Можно использовать раствор, применяемый при кладке кирпича на основе песчано-гравийной смеси.Для этого применяется речной песок, крупная фракция щебня, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируется предварительно натянутой строительной нитью.
Заливка бетонным раствором
Убедитесь, что требуемая прочность может быть обеспечена, следуя следующим рекомендациям:
№
Недопустимы воздушные полости
Заключительные операции
Снимите каркас опалубки через неделю после укладки бетона.К этому времени он достигнет своих прочностных характеристик. После застывания бетонной стяжки сразу приступайте к укладке плит будущего перекрытия или устройству кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой перекрытий. В местах крепления кровельной системы при необходимости выполняются отверстия под анкеры.
Экономить на стройматериалах нецелесообразно. Если армированный пояс покрыт технологическими требованиями, то долговечность конструкции здания и прочность конструкции гарантированы.Армопояс под крышей, соблюдая эти рекомендации, облегчить задачу! Вы можете сделать это сами!
изготовление и установка Как залить армопояс под крышу
Арматура в армопоясе состоит из рабочей арматуры (10-12мм) и конструкционной арматуры меньшего диаметра (рама — 6мм). Часто арматуру делают из 4 или 6 стержней. В этой статье мы подробно опишем и покажем схемы армирования, способы изгиба арматуры и другие нюансы армопояса.
Арматурный каркас нужен для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть два или три стержня арматуры внизу бронепояса и два стержня вверху.
Арматура диаметром 6 мм вполне подходит для каркаса, можно использовать даже толстую проволоку.
Размер каркаса должен соответствовать толщине вашей стены с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.
Часто рама имеет лицевые размеры примерно 120-200 мм.
Такие квадратные рамки легко изготовить следующим образом.
Берем доску (толщиной 20-50 мм. Шириной 200 мм.), Рисуем квадрат, например, 150 на 150 мм, просверливаем отверстия в углах квадрата.
Отверстия должны быть около 9 мм, чтобы в них плотно вошли фитинги 10 мм. Сами арматурные стержни должны быть длиной около полуметра.
Положите доску на землю, забейте четыре арматурных стержня через отверстия доски в землю с помощью молотка.Шаблон для складных рамок готов. Саму арматуру удобнее гнуть по каркасу с помощью трубы. Для такого каркаса армирующие заготовки должны быть длиной около 600 мм.
Арматура рабочая арматура
Рабочая арматура представляет собой толстую оребренную проволоку диаметром 10 мм, предпочтительно 12 мм. Рабочая арматура в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть сплошным (кольцевым) и проходить по всем несущим стенам.Если в здании очень длинные проемы, то места армированного пояса над проемами нужно усилить дополнительной нижней арматурой.
Рабочая фурнитура должна находиться внутри каркаса, и привязана к каркасу обычной вязальной проволокой, сварка здесь не нужна.
- Высота плечевого ремня от 200 до 300 мм.
- Расстояние между рамами должно быть от 200 до 400 мм.
- Нахлест арматурных стержней должен составлять 500 мм.
- Для меньшего расхода арматуры лучше использовать более длинные стержни, чтобы уменьшить количество перекрытий.
- Не забываем про защитный слой бетона, который должен быть 40 мм со всех сторон.
Обязательно загните рабочую арматуру по углам и используйте дополнительные арматурные зажимы, см. Схему ниже. С длинной трубой удобно гнуть арматуру.
Схемы армирования бронепояса
Также стоит отметить, что арматурный каркас лучше монтировать на месте его заливки, так как в собранном виде он будет много весить.
Опалубка должна быть достаточно прочной, чтобы выдерживать давление бетона. Обратите особое внимание на выравнивание опалубки во всех плоскостях.
Если у вас нет профессионального инструмента для вибрации бетона, вы можете использовать следующий метод: взять перфоратор и в режиме рубки постучать по арматуре, бетон уплотняется и выходят пузырьки воздуха.
04.06.2018
Вопрос: Что такое армированный армирующий пояс и его структура?
В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости строящихся зданий и увеличение срока их службы.Ведь строительные объекты подвергаются огромному воздействию природных факторов. Поэтому конструкции зданий необходимо укреплять как следует. Одним из таких укреплений является бронепояс.
Армопояс — что это
Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, связывая их в единый каркас.
Основная задача армопояса — распределить равномерную нагрузку на несущие стены здания и на фундамент.
Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под плиты перекрытия и под мауэрлат (брус, на который опираются стропила).
Каковы функции армопояса
Есть несколько причин, определяющих необходимость бронепояса при строительстве дома:
- Повышенная пространственная жесткость — усиленный пояс соединяет конструкцию здания в целом и действует как жесткий каркас, за счет чего здание получает дополнительную устойчивость против негативных факторов, ветровых нагрузок, подвижек грунта, землетрясений;
- Равномерное распределение нагрузок — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам чердачных и перекрытий перекрывать хрупкий газобетон и пенобетон;
- Выполнение проемов — железобетонный пояс позволяет без использования специальных перемычек делать проемы любой ширины для дверей и окон в стенах;
- Соединение стропильной системы со стенами — монолитный армопояс обеспечивает жесткое и надежное крепление для монтажа стропильной системы, особенно актуально, когда стены здания выложены из легких блоков.
Всегда ли нужен бронепояс?
Укрепление дома не всегда необходимо. Рассмотрим ситуации, в которых конструкцией бронепояса можно пренебречь:
№
- фундамент расположен на твердом грунте: каменистый грунт, крупный и крупный песок, грунт, не насыщенный водой;
- стены дома будут выложены из кирпича;
- стены дома будут построены из арболитовых блоков толщиной не менее 30 см и прочностью не менее B2.5;
- строится одноэтажный дом, перекрытия в котором будут из деревянных балок, а не из бетонных плит.
В том случае, если почва на участке слабая и не очень устойчивая, например, пыльный песок, лёсс, глина, суглинок или торф, то необходимо строительство бронепояса.
То же, если стены дома построены из легкого и хрупкого керамзитобетона, пенобетона или газобетонных блоков — ответ очевиден, нужен бронепояс! Это связано с тем, что эти блоки не предназначены для движения грунта и точечных нагрузок, исходящих от плит перекрытия.
Армопояс строительная техника
Методика установки монолитного армопояса аналогична технологии заливки обычного монолитного фундамента:
- Вязаный и установленный каркас из арматуры;
- Установлена опалубка;
- Заливается бетон.
Некоторые дополнительные нюансы, тонкости и мелкие изменения в технологии зависят от зоны расположения железобетонного пояса.
Типы бронепояса или зоны расположения
Базовый разгрузочный пояс рычага
или База
(1-й уровень — под фундамент) — на эту конструкцию возложены большие усилия от всей массы здания и реакции грунта.Фундамент армируется арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.
Базовый бронепояс
(2 уровень — над фундаментом) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять силы, действующие на основание.
Армопояс между перекрытиями под плиты перекрытия
— Этот цельный железобетонный пояс расположен между верхним уровнем стен дома и бетонными плитами, расположенными между этажами.Его задача — обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузку от плит перекрытия по контуру здания и снижает вероятность деформации проемов.
Армопояс последнего этажа под мауэрлат
— Этот армированный пояс заливается после возведения последнего этажа и служит основой для мауэрлата. Он компенсирует нагрузку от самой крыши, а также от дождя, снега и ветра.
Армопояс первого уровня (под фундамент)
Для того, чтобы значительно снизить давление дома на землю, армопояс для фундамента следует делать на 30-40 см шире основной бетонной фундаментной ленты. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.
Армопояс первого уровня делается под всеми несущими стенами конструкции, а не только по периметру наружных стен. Армирующий каркас для него делается исключительно вязанием, а не сваркой.Сварку можно применять только при предварительном соединении основной арматуры в общую пространственную конструкцию.
Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг — не более 20 см.
Очень важно, чтобы при заливке бетона в фундамент арматурный каркас не соприкасался с основанием. Фурнитура должна быть утоплена посередине. Этого можно добиться, подложив под каркас гальку или половинки кирпича.Это убережет металлический каркас от процесса коррозии (ржавчины).
Заливку армированной ленты бетоном нужно производить за один прием. Это необходимо для предотвращения стыков, снижающих прочность конструкции.
Армопояс 2 яруса (на фундаменте)
Перед тем, как приступить к возведению стен на фундаменте, необходимо залить цокольный армированный пояс. По своей сути он является продолжением основного фундамента и служит дополнительным усилением здания.
Если бы для вязания каркаса первого уровня плечевого пояса потребовалось 8 стержней основной арматуры, то для вязания каркаса армированного пояса второго уровня достаточно было бы использовать 4 стержня арматуры диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.
Конструкция залита по периметру здания по наружным стенам. Средняя высота от 20 до 40 см. Бетон для заливки базового бронепояса — М200 и выше.
Армированный пояс первого уровня является фундаментом дома, а цокольный пояс — добавлением и усилением несущих способностей армопояса для фундамента. Следовательно, если бронепояс первого уровня был затоплен качественно, то пояс второго уровня (подвала) можно сделать не таким прочным.
В целом можно сказать, что сочетание качественных бронепоясов первого и второго уровня — это гарантия надежности и долговечности фундамента на любых грунтах.
Армопояс для плит перекрытия
Если строится многоэтажное здание, то плиты перекрытия несут большие нагрузки на стены. Чтобы уменьшить эту нагрузку, на стыке между стеной и плитами перекрытия также необходимо установить армированный пояс. Заливается по периметру внешних стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопояса, то желательно, чтобы она была равна ширине стены.
Расстояние между плитой и лентой не должно превышать ширину 1-2 кирпича.Идеальное расстояние от 10 до 15 см.
Арматурный каркас для межэтажного пояса связан в виде сетки из двухжильных арматурных стержней толщиной от 10 до 12 мм.
Если кладка стен дома из газобетонных блоков, то в качестве опалубки по краям можно установить два тонких блока и уже установить между ними арматурный каркас и заливать бетон.
Для стен толщиной 40 см в качестве опалубки можно использовать перегородочные блоки 10 см.
Если толщина стены меньше 40 см, то в стандартном газобетонном блоке можно самостоятельно вырезать желоб для прокладки в нем армированного пояса. Или заранее купите специальный газобетонный П-образный блок с готовым желобом.
Армопояс под мауэрлат
Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность прочного крепления кровли (мауэрлат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и верхним этажом.
Бронепояс под мауэрлат, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, так как вертикальная нагрузка, которая приходится на этот ремень, наименьшая.
Мауэрлат крепится к армопоясу с помощью анкерных шпилек с резьбой, диаметр которых должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и удерживаются в нем за счет изгиба.
Чтобы потом не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно рассчитывать заранее, чтобы в дальнейшем они оказались посередине между стропильными конструкциями.Главное, чтобы стропильные ноги тогда не совпадали со шпильками. После заливки бетона длины шпилек должно хватить, чтобы на них установить мауэрлат и закрепить двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.
Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетона между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.
Пояс армированный кирпичный
При строительстве больших домов, особенно многоэтажных, арматурный пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где не требуется мощное армирование, пояс выкладывают из кирпича.
Конструкция пояса армированного кирпича — от 3 до 5 рядов кирпичной кладки, армированной армирующей сеткой. В швы каждого ряда кирпичей на раствор укладывают стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек около 3-4 см.
Ширина кирпичного пояса должна быть равна ширине несущей стены.
Иногда для усиления прочности конструкции кирпич кладут не горизонтально, а вертикально по торцам.
Нужно ли утеплять пояс
С точки зрения теплоизоляции арматурный пояс не очень хорошо себя показывает и через него в зимнее время теряется некоторое количество тепла. Из-за этого внутри может образовываться конденсат, который приводит к образованию плесени.
Чтобы этого не произошло, при строительстве бронепояса его необходимо изолировать снаружи с помощью теплоизоляционных материалов.
«А как утеплить бронепояс?» — спросите вы. На этот вопрос есть несколько ответов. Самый распространенный материал — пенополистирол, но также можно использовать пенобетон и пенобетон.
Главное, перед тем, как обвязать арматурный каркас и заливку бетона, нужно учесть и не забыть оставить место (с внешнего края стены) для укладки утеплителя.
Бетон какой марки нужен для армопояса
Минимальным требованием для изготовления армированных лент для полов и стропильных систем является использование бетона марки М200 или М250 или выше. Необходимый бетон можно купить в готовом виде или замешать самостоятельно из цемента М400.
Чтобы сделать бетон самостоятельно, важно знать пропорции компонентов.
Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор — добавка, повышающая подвижность и текучесть бетона.
По водоцементному соотношению. Она должна быть в пределах от 0,5 до 0,7 на единицу цемента, другими словами, на 10 частей цемента должно приходиться от 10 до 7 частей воды.
Избыток воды в бетоне отрицательно сказывается на его характеристиках и делает его менее прочным.
Армопояс стоимость заливки
Стоимость Армопояса всегда рассчитывается индивидуально для каждого конкретного проекта. Учитываются основные параметры постройки и материалы, из которых будет построен дом.
В первую очередь, в зависимости от того, чем выложены стены здания, определяется технология изготовления бронепоясов для фундамента, для малуриата (кровли), а если в здании несколько этажей, то для этажей.
Как правило, арматурные пояса необходимы при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистиролбетон, керамзитобетон и бетон. Это связано с тем, что блоки из этих материалов не обладают высокой прочностью и боятся высокой сейсмической активности, неустойчивых грунтов и точек давления со стороны кровли.
Расчет стоимости заливки армопоясана — задача несложная, так как дома практически всегда разные и в конструкции каждого есть множество факторов, которые повлияют на конечную цену.
Если обратиться к услугам частного прораба Михаила Долгих, то он поможет определить и просчитать все работы по установке бронепояса для вашего дома.
Стоимость наполнения армированного ремня составит 250 руб. погонный метр.
Доверие к профессионалам
Только профессиональные строители должны доверять монтажному рычажному ремню.
Выбирая подрядчиков, обращайте внимание только на узкоспециализированных специалистов, которые много лет работают в своей области и хорошо знакомы с особенностями монтажа данного типа конструкции.
В стоимость работ должна входить оплата бригады, всей необходимой техники и оборудования для строительства.
С квалифицированной строительной бригадой вы сможете произвести надежное возведение дома, а опытный прораб поможет минимизировать время и стоимость сметы.
Чтобы узнать цену армопояса в проекте вашего дома, свяжитесь с нашим специалистом по контактам указанным на сайте.
Усиленный пояс, также известный как монолитный пояс или сейсмический пояс, представляет собой особую конструкцию, предназначенную для решения двух задач. Во-первых, распределить нагрузку с того, что будет сверху, на то, что будет снизу. А, во-вторых, соединить всю плоскость, на которой он расположен, в единое целое. И монолитный, бетонный армированный пояс, и армированный кирпич справляются с распределением нагрузки.Оба они отлично справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если стоит задача еще и соединить стены в единое целое, например, от разрывной нагрузки стропил крыши на стены дома, то нужен бетонный армированный пояс.
Как сделать бронепояс своими руками
С, что такое армопояс, разобрались, разберемся, как сделать своими руками. С кирпичным бронепоясом все просто. Обычно его изготавливают из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой.Также возможно усиление кладки арматурой диаметром 6-8 мм. С бетонным, монолитным бронепоясом дело обстоит сложнее.
Для начала нужно установить опалубку. Это может быть как деревянная опалубка, так и «швеллер», или несъемная опалубка, если речь идет о армированном поясе на газобетоне или пеноблоках. Можно использовать П-образные блоки заводского изготовления или поддоны, сделанные своими руками. Для этого необязательно вырезать П-образный блок из обычного газового блока.Достаточно сделать кладку из тонкого газоблока снаружи и изнутри. Пространство между этими блоками можно утеплить экструдированным пенополистиролом.
После того, как вы сделали опалубку, каркас арматуры помещается внутрь лотка.
Достаточным армированием для армопояса размером от 200 до 200 мм является каркас из 4 арматурных нитей диаметром 12 мм (две сверху и снизу), скрепленных поперечными зажимами диаметром 6-8 мм через каждые 30 мм. -50 см.
Стандартное перекрытие арматуры должно быть 30-40 диаметров. То есть, если ставить арматуру 12 мм, то увеличивая ее, нужно делать внахлест около 40 см.
В углах арматура необходима гнуть так, чтобы угол был соединен неразъемной арматурой.
Каркас из арматуры желательно ставить на пластиковые фиксаторы толщины защитного слоя бетона. И наденьте зажимы на вертикальные фиксаторы.Если нет заводских замков для защитного слоя, можно использовать куски камня, кирпича и т. Д.
К арматурному каркасу крепятся шпильки для мауэрлата или куски арматуры для последующей фиксации плит перекрытия.
Теперь можно переходить непосредственно к заливке бетонной арматуры.
Если будете заливать покупным бетоном, выбирайте марку М200-М250. Этой марки прочности хватит для частного строительства.
Если вы планируете готовить бетон для заливки армопояса, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.
Вы также можете использовать один из наших для расчета состава бетона. Не забудьте добавить в смесь пластификатор. Это сделает набивку удобнее для вас, а получившийся армопояс более прочным.
После заливки накройте армопояс пленкой, чтобы избежать внезапного высыхания. С этой же целью первые 2-3 дня смочите бетон.
Армопояса будут готовы к загрузке через неделю. Полное созревание бетона завершится через 28 дней после заливки.
Самые частые вопросы об армированном ремне.
В каких случаях нужен бронепояс?
Требуется монолитный железобетонный пояс:
- на блочном фундаменте
- на стенах из газобетона, пеноблоков и т. Д. Под пустотными плитами и деревянными балками (для предотвращения разрыва). Здесь армопояс может быть кирпичный
- под мауэрлат на крыше, конструкция которого предполагает наличие дистанционной нагрузки на этот мауэрлат
№
Можно ли заправить армопояс зимой, на морозе?
Лить армопояса зимой — занятие сомнительное.Однако если в холодное время года его действительно нужно заливать, примите все меры для защиты бетона. Добавляйте в бетон специальные противоморозные добавки. Для замешивания бетона используйте как можно меньше воды. После заливки обязательно накройте бронепояс, чтобы уберечь его от холода. Например, опилки. При минусовых температурах используйте специальный нагревательный кабель. Продается в любом строительном супермаркете.
Какая минимальная толщина, высота, ширина, размер бронепояса?
Минимальный размер армопояса 150 на 150 мм.Но не меньше ширины несущих плит или балок перекрытия.
Замораживает армопояз что делать?
Если вы или ваши сотрудники забыли заизолировать бронепояс перед заливкой, то его нужно будет утеплить сейчас. Изолируйте бронепояс снаружи.
Конденсат на бронепоясе. Потеет армопояс. Что делать?
Утеплить. Другие варианты: повысить температуру в помещении, снизить влажность в помещении.
Можно ли залить армопояс частями?
Банка.Для этого сделайте фаску в месте контакта. И бетон не должен быть гладким.
Ремень усиленный видео
Армопояс (железобетонный пояс) он же сейсмический пояс — очень прочная монолитная полоса по периметру здания и несущие стены из пенобетона.
Задачи бронепояса
— значительное усиление несущих стен для увеличения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровли, ветровых и других нагрузок.
Армопояс надежно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость.
В идеале геометрия, арматура и бетонный состав армированного пояса определяются расчетами.
Обычно ширина (толщина) армопояса равна ширине стены 200-400 мм, а рекомендуемая высота составляет 200-300 мм.
Но разумнее было бы сделать ширину армопояса немного тоньше стены, чтобы оставался запас места для утеплителя, чтобы уменьшить мостики холода.Лучше всего для этого подходит экструдированный пенополистирол (EPS), так как он отлично изолирует тепло. Также существует возможность заливки армопояса в готовые П-образные блоки из пенобетона, но об этом позже по тексту.
- При неравномерной усадке дома, при сезонных колебаниях грунта, при землетрясениях, армопояс сохраняет геометрию здания.
- Армопояс позволяет выровнять стены по горизонтали.
- Придает жесткость всему зданию из газобетона.
- Местные нагрузки равномерно распределяются на несущие стены.
- Высокая прочность армпуа позволяет крепить к нему все ответственные конструкции, например, мауэрлат.
Мауэрлат необходимо прочно закрепить к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей крыши, снеговые и ветровые нагрузки создают значительную разрывную силу, которая может разрушать неармированные стены. Армопояс под мауэрлат решает эту проблему, и он будет выполнен так же, как и под перекрытие.
- Арматурный каркас ремня должен быть сплошным.
- Армопояс должен быть на всех несущих стенах.
- Нахлест продольной арматуры не менее 800 мм.
- Каркас выполнен из двух рядов арматуры, двух стержней.
- Минимальная толщина продольной арматуры 10 мм.
- Рекомендуется использовать длинные (6-8 метров) арматурные стержни.
- Диаметр поперечной арматуры 6-8 мм.
- Шаг поперечной арматуры 200-400 мм.
- Армирование со всех сторон должно иметь защитный слой бетона не менее 5 см.
- Продольная и поперечная арматура соединяются между собой вязальной проволокой.
- На углах продольную арматуру нужно загнуть, а перекрытие стараться делать дальше от угла.
- Рама должна быть строго горизонтальной.
Рассчитайте расстояние между арматурными стержнями по толщине и высоте армированного пояса с учетом защитного слоя бетона не менее 5 см с каждой стороны.
Армопояс по газобетону своими руками (видео)
Схема армирования углов и прилегающих армопояс
Армопояс утепляющий
Армопояс — очень серьезный «мостик» холода, через который уходит большая часть тепла и на котором внутри армопояса образуется конденсат. А чтобы этого не произошло, необходимо утеплить снаружи армопояс газобетоном, пенополистиролом или пенополистиролом.Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть место для утеплителя, засыпав бронепояс с отступом от внешнего края стены.
Утепленный пояс для газобетона
Какую марку бетона заливать армированный пояс
Для заливки армированной ленты по газобетону используется бетон марки М200-М250. Его можно привезти в готовом виде миксером с завода, либо изготовить самостоятельно.
Пропорции для марки бетона М200 : Цемент М400, песок, щебень (1: 3: 5). Пропорции для бетона марки М250 : цемент М400, песок, щебень (1: 2: 4).
В бетоне должно быть минимальное количество воды, а также использовать пластификатор для придания пластичности.
Водоцементное соотношение должно быть в пределах от 0,5 до 0,7, то есть на 10 частей цемента приходится от 5 до 7 частей воды.
Добавление чрезмерного количества воды в бетон делает его менее прочным.
Чтобы удалить пузырьки воздуха из бетона, его следует подвергнуть вибрации специальным строительным вибратором, либо жидкий бетон следует интенсивно и долго протыкать с надрезом арматуры.
Бетон следует заливать в опалубку за один раз, чтобы она была монолитной (неразрывной).
Как сделать армопеи для газобетона
Армопояс для газобетона, как и для других видов строительных материалов, предназначен для усиления здания, что повышает устойчивость последнего к повышенным нагрузкам.Также он предотвращает деформации, связанные с неравномерной усадкой самой конструкции и земли под ней, от воздействия ветра и перепадов температуры. Это монолитная конструкция из железобетона, расположенная по всему периметру здания.
Зачем делают армопояс для газобетона?
Данная процедура является обязательной, и тому есть ряд причин. Их стоит описать более подробно. В процессе возведения стропильной конструкции крыши мауэрлат крепится к стене с помощью анкеров и шпилек, создавая точечную нагрузку.Газобетон не справляется с такой нагрузкой, и из-за этого в блоках могут появиться трещины. Если речь идет об использовании подвесных конструкций в стропильной системе, на стены создается дополнительная нагрузка. Обладает разрывным эффектом. Армопояс для газобетона в этом случае нужен не только для придания каркасу жесткости, но и для распределения нагрузки на весь дом.
Если балки стропильной системы укладывать непосредственно на газобетон, это может привести к целому ряду неприятностей.При отсутствии армопояса малейшее отклонение уровня кровли вполне может привести к появлению точечной нагрузки, что приводит к образованию трещин.
При строительстве двухэтажных зданий устраивают несколько армирующих поясов, не менее двух. Их точное количество зависит от материала, выбранного для возведения стен. Между первым и вторым этажом необходимо устроить армопаузу для газобетона, которая связана с опорой перекрытий на нем. Между вторым этажом и крышей тоже необходимо.Не исключено, что вам потребуется сделать фундамент армопояса.
Надо понимать, как это сделать. Обычно опалубка для арматурного пояса выполняется в виде каркаса из досок, закрепленных снаружи. Этот способ не только самый простой, но и наиболее часто используемый. Обычно бывает высота 30 сантиметров, а ее толщина не должна превышать ширину стены. Или можно уже немножко это сделать. Нижняя часть опалубки крепится к стене с помощью саморезов, а сверху необходимо через каждые 80-100 сантиметров использовать боковые стяжки.Это позволит конструкции удерживать бетон при заливке.
Если вас интересует дальнейшее утепление стен, то армопояс для газобетона не следует делать заподлицо, лучше сдвинуть опалубку немного глубже. Затем эти ниши будут заполнены теплоизоляционным материалом.
Если в перекрытии не используются бетонные плиты, достаточно сделать каркас из пары стержней арматуры, которые соединяются перемычками. Он будет сделан в виде лестницы. При более значительных нагрузках следует изготавливать более прочный каркас, состоящий из четырех стержней, в разрезе квадрата.Если говорить о том, как делать армопояс, то важно сказать, что для этого можно использовать товарный бетон. При этом его маркировка должна быть М200 и выше.
За 4-5 дней будет готов армопояс, после чего можно будет снять опалубку.
Перекрытие и армопояс для каркасного дома. Продолжаю строить дом в Крыму из ракушечника
Армированный пояс — особая конструкция, которая используется для надежного закрепления кирпичной кладки из-за недостаточно прочного фундамента, различных погодных катаклизмов и т. Д.Рассмотрим процесс изготовления бронепояса на примере двухэтажного дома из ракушечника.
Как делается армопояс своими руками?
Этап 1. Подготовка опалубки
Для создания каркаса армированного пояса необходимо подготовить деревянные доски для опалубки. Доска имеет толщину 40 мм и ширину 200 мм. После этого с помощью направляющих, как показано на фото, скрепляем опалубку. Для этого используем гвозди диаметром 90-120 мм, выступающие части которых аккуратно загибаем.Рельсы также нужно будет прикрепить к несущей стене для жесткости конструкции.
Важно … Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть прислоняться к стене, в перекрытии кладки на 2-4 сантиметра.
Этап 2. Крепление опалубки
По ширине стены направляющие элементы выполняются из доски или бруса. Для крепления к доске 40 мм используем гвозди. Это сделано для того, чтобы во время заливки бетона наша опалубка не развалилась.
Этап 3. Закрытие стыков
Выполняем небольшую партию, которой закрываем торцевые зазоры по всему периметру опалубки. Для этого лучше всего использовать густой раствор, который не будет стекать в эти трещины, но забивает их.
Этап 4. Армирование
Для этого нам понадобится гофрированная арматура, которая уложится вдоль всей стены по периметру опалубки. Укладывать профнастил необходимо в два ряда, один ряд будет уложен ближе к внешней стене, а другой — ближе к внутренней.В обязательном порядке необходимо сварить весь армопояс, все стыки и соединения, как показано на фото. Выступающие углы бронепояса необходимо загнуть, по периметру в углах отгибаем арматуру в сторону опалубки. В результате у нас должно получиться два сплошных армированных кольца по периметру всего здания.
Этап 5. Сетка
Поверх арматуры установите сетку квадратами, как показано на фото. Чтобы закрепить сетку на арматуре, воспользуемся специальной вязальной проволокой.Обвязать сеткой необходимо по всему периметру постройки без зазоров. Высота армопояса должна быть не менее 15 сантиметров.
Шаг 6. Крепление опалубки
Во избежание разрушения опалубки в верхней части при заливке бетона мы используем доски для крепления с зазором, как показано красной линией на фото ниже. Закрепляем доску, которая крепится к опалубке гвоздями.
Этап 7.Приготовление бетонного раствора
Раствор не обязательно делать как при кирпичной кладке, можно использовать песчано-гравийную смесь. То есть можно использовать песок и гравий более крупной фракции, можно добавить щебень немного. Мы используем цемент марки 400 или 300, при использовании марки 400 на 1 часть цемента добавляем 4 части песчано-гравийной смеси, если цемент марки 300, то к 1 части добавляем 3 части песчано-гравийной смеси. часть цемента. Чтобы измерить уровень заливки раствора, необходимо с внутренней стороны забить гвозди на высоту 15 сантиметров, которые соединяются строительной нитью.Таким образом, мы получаем уровень, на который будем заливать наш раствор. После того, как раствор по всему периметру постройки разлит по верхнему уровню, его нужно настаивать 2-3 недели. В зависимости от погодных условий ее нужно будет периодически смачивать водой, чтобы бетонная стяжка набирала прочность и не трескалась. Это особенно важно в жаркое время года.
Давно не писал, продолжается строительство дома из ракушечника. Погода хорошая, днем почти 20 градусов по Цельсию, изредка бывают дожди, во время дождей приходится притормозить стройку.Ну, обычно мы работаем по вечерам.
В этой теме я расскажу, как заливал колонны и армопояс, конечно будут цены на материалы и работы.
Забегая вперед, скажу, что отлить колонны сложнее, чем фундамент или плиту. Это мои личные наблюдения, повезло тем, у кого вообще нет этих колонн, тогда строительство дома будет быстрее и дешевле. Так как у меня коттедж в камне (ракушечник) можно было обойтись без колонн, сделать пару несущих стен и все.Но что сделано, то сделано.
Всего в моем проекте 9 столбцов. Были разные варианты, как их залить. У нас в Крыму есть две технологии заливки этих колонн.
Вариант 1 — залить колонны и армированный пояс сразу после заливки фундамента и плиты, а затем положить ракушечник в литой монолитный каркас. Быстрый, но дорогой способ. На колонны нужно сразу много опалубки + армопояс.
Вариант 2 — залить колонны и армопояс после кладки стен.Путь долгий, но не дорогой. Можно поставить одну, две колонны (собрать опалубку) и залить из бетономешалки вручную.
Оба варианта имеют право на жизнь, долго думал какой из вариантов лучше, пошли по второму варианту. Колонны выставлялись сами по себе и заливались вручную из бетоносмесителя, а армопояс бетононасосом будем заливать товарным бетоном.
Фотоотчет ниже:
Для начала мы начали вязать наш бронепояс.Мы использовали арматуру 14. Особых сложностей здесь нет.
Пока вязался каркас для бронепояса, начали готовить щиты для колонн. Опалубка все та же от фундамента, доски такие широкие — чтобы лишний раз не разбирать нашу опалубку.
Обращаем ваше внимание, что лес нужен на стройке постоянно, конечно, я приняла правильное решение, сразу купив свой лес для опалубки, а не сдавая его в аренду.На этом фото мы сделали большую козочку из леса, еще сделали лестницу, не большие козочки, чтобы можно было уложить арматуру и связать ее в рамку. Мой стол, который я сделал своими руками, тоже не может радовать — не алюминиевый, а левый .. деревянный. На этом столе стоит обычный самодельный станок и на нем сгибаем арматуру.
Вот мой стол крупным планом — это первое, что нужно сделать перед постройкой дома 8)
Еще фото маленькой козочки, на которую ставим арматуру и вяжем
Фото нашего будущего щиты на колонны.Здесь все по классике — покрываем опалубку пленкой, затем заливаем. Обратите внимание на то, что доска в отличном состоянии. Хотя эти щиты залиты мне в фундамент + еще один фундамент на фиоленте (сдавал опалубку в аренду). Некоторые платы оборачивают обычной белой пленкой — мы залили плату, но в целом плата не испортилась и не загнила.
Это наш будущий бронепояс, а точнее рама.
А это опалубка для армопояса.Как видите, здесь все довольно просто. Берется 5 метровая доска высотой 90 см и срезаются перемычки. Получается 2 пятиметровые доски высотой 45 см. И вуаля, опалубка для армопояса готова. И самое главное отсутствие затрат на аренду (!).
Подставляем, примеряем щит к стене
В углах дома щиты сделали уже, просто прикрутили по углам
Вот и готовая опалубка для армопояса — щиты 5 метров и несколько двухметровых, высотой 45 см.
А сейчас ставим колонны, ничего сложного здесь нет. не нужно ничего регулировать, прислонил к стене и натянул замками, скрепив колонну уголками. Наращиваем верхнюю часть колонны небольшим щитком и тоже стягиваем
Продолжение следует
А это фото уже заполненной колонны в центре
Одна из наших колонн оказалась больше по размеру, потому что дальше стали гнать стену, короче больше отступили.Толстый столбик получился размером 70х40. Потребовалось 18 мешков цемента, куча песка и щебня. Одна бетономешалка за другой … одна за другой. В общем, в нашу бетономешалку кладем 1 мешок по 25 кг, набиваем на три. Лили лили и разливали. Они пошли и кинули по стакану водки, увидели, что забыли наш стержень из 14 арматурных стержней (мы их закололи штыком), и решили вытащить его и пошутить. Лучше бы в жопу палку воткнуть. Наша колонна затрещала.Немного конечно, но треснет немножко, сразу убежали, через минуту опять треснет. И вот мы смотрим на него как на иконку, а он трескается. А потом я быстро подъехал к машине и подпер колонну сорок доской. Вы бы видели эту сороку, она была изогнута, как зубочистка, но треск прекратился и наша колонна не развалилась, что может не радовать. Естественно, все это было ночью, и этот процесс не попал ни на камеру, ни на видео. И это уже днём, расслабил доску и отдал немного вперёд
Это остальные залитые колонки
А это турецкий цемент, кстати стоит почти как местный.Пришлось купить, потому что
наш Бахчисарайский завод в ремонте. Цена на турецкий цемент, мешок 50 кг — 320 руб. В супермаркете.
А это мы устанавливаем центральную колонну
Вот доводчик центральной колонны
Еще фото с рамой армопояса
Центральная колонна, бронепоясная рамка и опалубка
Армопояс (опалубка) с лицевой стороны дома, где подъезд
Центральная перекладина, железные стойки были обрамлены, сосед дал в пользование бесплатно
А так мы подпирали оконные проемы обыкновенной доской по 2 дюйма
Лицевая сторона дома, почти все готово к заливке
Всего 813 шт.Уже потрачено 296 рублей. Конечно, количество не мало, можно было сэкономить на бетоне, сделать центральную ленту соответственно уже и стена тоже тоньше, нельзя было сделать центральную колонну, или сделать ее меньше и т. Д. Но то, что у нас есть это то, что у нас есть.
— специальная строительная конструкция, укрепляющая здание за счет фиксации кирпичной кладки. Сейсмический пояс незаменим при возведении архитектурных сооружений. Конфигурация монолитного железобетонного пояса соответствует очертанию дома.Заливка бронепояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется особое внимание, если стоит задача построить объект, обустроить стены и крышу.
Заливка армопояса производится после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала, имеющего недостаточную прочность. Крепить балки для установки стропил к хрупким стройматериалам проблематично. Если правильно залить армопояс, вы обеспечите надежность крепления элементов пола.Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строящегося объекта строительства. Он перераспределяет усилия, создаваемые элементами здания. Сейсмический пояс повышает устойчивость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.
Ремень усиленный — особая конструкция, которая используется для надежного крепления кирпичной кладки
Если объект строительства — двухэтажный дом, то заливают два одинаковых бронепояса.Устройство первого выполняется, когда завершено возведение контуров нижнего этажа. На него устанавливаются потолочные элементы. Второй уровень армирования выполняется после завершения строительства второго этажа. Он является основанием для крепления стропил.
Возможность строительства армированного ремня
В каких случаях требуется усиление конструкции, можно ли обойтись без него? Заливка сейсмического пояса происходит в следующих случаях:
- недостаточно заглубленный фундамент;
- расположен в непосредственной близости от оврагов и водоемов;
- дом построен в гористой местности;
- возможна усадка грунта под здание;
- объект находится в сейсмической зоне.
Для чего нужна опорная рама?
Ряд современных материалов, используемых в строительстве, имеет ряд преимуществ. Но из-за недостаточной жесткости негативно воспринимают точечные усилия. Предотвратить разрушение можно, выполнив прибор армопояс. Это событие является оправданной необходимостью для современных построек, в том числе кирпичных.
Если дом построен из блочных материалов, то он часто подвергается естественным воздействиям
Перекрытие кровли воздействует на здание двумя видами усилий:
- Вертикальная нагрузка, передаваемая массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими.Точечный эффект фермы превращается в равномерно распределенный.
- Действие расширения передается на основание опорными стропилами. Крыша пытается раздвинуть здание. Этому противодействует пояс, армированный стальным стержнем.
Функциональное назначение
Усиленный каркас выполняет ряд важных задач:
- сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
- Выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок при укладке;
- обеспечение жесткости строящегося здания;
- распределение местных или точечных сил по опорной плоскости опорных поверхностей;
- фиксация замкнутой линии, являющейся основой для фиксации кровли.
Вне зависимости от ваших планов по размещению мансарды над первым этажом дома, следующим этажом или крышей, помните, что вам нужно позаботиться об усилении конструкции!
Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть прислоняться к стене, в перекрытии кладки на 2-4 сантиметра
Особенности подготовительных мероприятий
Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляющих собой квадратную конструкцию с размером стороны не менее 250 миллиметров. Если строительство здания ведется из газобетона, то кладку последнего ряда проводят специальными блоками П-образной конфигурации. Эта цепочка представляет собой заливку опалубки бетонным раствором … В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется за счет установки кирпича половинной толщины, а внутренний — из досок.
результаты
Голосовать
Где бы вы предпочли жить: в частном доме или в квартире?
Вернуться на
Где бы вы предпочли жить: в частном доме или в квартире?
Вернуться на
При построении каркаса обращайте внимание на его непрерывность по всему периметру объекта. В общей системе кровли дома предусмотрены специальные элементы: скамейки или коньковые столбы, опирающиеся на другие стены здания, которые не являются постоянными.В этой ситуации на них также следует соорудить арматурный каркас. Проверьте горизонтальность верхнего края с помощью уровня воды.
Последовательность подготовительных операций
Для армопояса своими руками можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы установки включают:
- Подготовка к установке. прочный? Какие материалы нужны? Для обустройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо скрепить опалубку гвоздями для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет надежно закрепить опалубку для бронепояса. Осторожно загните выступающие части ногтей. Для надежности конструкции направляющие следует крепить к капитальным элементам здания.
Армирующий пояс (сейсмостойкий пояс) — повышает надежность дома и предотвращает появление трещин
- Обеспечение неподвижности. Размеры направляющих элементов из бруса или досок должны соответствовать толщине стены. Форма крепится к доскам с помощью гвоздей. Опалубка для бронепояса должна иметь жесткость, не расходиться при заливке бетона.
- Герметизация стыков. Заклеиваем торцевые щели густым раствором, который не должен вытекать, оставаться внутри периметра. Также можно добавить пенополиуретан или ленту для заделки зазоров.
- Опалубка для армопояса бетонируется по технологии в один прием;
- выполнять работу непрерывно;
- желательно наносить раствор бетононасосом прямо в деревянную опалубку;
- заливать бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
- предпочтительно использовать бетон марки не ниже М 200;
- воздушные карманы, отрицательно влияющие на прочность, недопустимы.Для устранения используйте специальные вибраторы;
- использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает период твердения бетона;
- на 3 недели бетонная масса должна стоять;
- в жаркий период обильно смочить поверхности водой для предотвращения трещин и прочности застывшего раствора.
Особенности армирования
Для установки арматурного каркаса потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру здания.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом с внутренней стороной стены здания, а другим — с внешней. Как правильно закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и соединений. Выступающие углы ремня следует загнуть по всему периметру.
После армирования конструкция будет опоясана двумя прочными стальными кольцами.Перегородки здания, не несущие силовой нагрузки перекрытия, армируют традиционным способом. Обязательно поверх арматуры установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Прикрепляем сетку к арматуре с помощью вязальной проволоки. При креплении сетки по периметру не допускаются зазоры. Убедитесь, что минимальный вертикальный размер усиленного контура составляет 20 сантиметров. Несущие элементы каркаса перекрываются. Это обеспечит прочность пояса после бетонирования.
Заливка бетоном. В целом этот этап не вызывает затруднений.
Бетонная подготовка
Можно использовать раствор для кладки кирпича на основе песчано-гравийной смеси. Для этого используется речной песок, крупная фракция гравия, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одну часть цемента смешивают с четырьмя частями смеси песка и гравия. Уровень заливаемого раствора контролируется предварительно натянутой строительной нитью.
Заливка бетонным раствором
Требуемую прочность можно обеспечить, соблюдая следующие рекомендации:
№
Заключительные операции
Каркас опалубки следует демонтировать через неделю после оседания бетона.К этому времени он достигнет своих прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или устройства кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой плит перекрытия. В местах крепления кровельной системы при необходимости проделываются отверстия для анкеров.
На стройматериалах экономить нецелесообразно … Если армированный пояс заливать с учетом технологических требований, то долговечность постройки и прочность конструкции гарантированы.Армопояс под крышей, следуя этим рекомендациям, делать несложно! Вы можете сделать это сами!
Для возведения стен подойдет абсолютно любой материал (скорлупа, кирпич, газобетон). Здесь мы не будем обсуждать каждый отдельно взятый материал. Для этого в сети есть множество ресурсов с подробным описанием всех материалов. Мы, как профессиональные строители, подскажем наиболее оптимальное по стоимости и качеству устройство стен дома.
Материал для стен Конечно, все зависит от того, в какой кромке вы решили построить дачу. Он может не включать тип материала, который мы рекомендуем. В этом случае есть возможность заменить его на самый распространенный в вашем городе вид материала.
Стена вашего коттеджа будет двухслойной. Первый слой — это самый доступный материал в вашем городе, например, известняк, крымский камень, природный камень, который вы без проблем можете купить в своем городе. Если такой материал не достанется, то вместо них разрешается использовать шлакоблок и пеноблок.Такой набор материалов дает возможность удешевить возведение стен вашего дома. В основном получаются относительно теплые стены. Если в этом случае стены окажутся холодными, то будем применять гипсокартон, под который уложим дополнительный слой утеплителя.
Ширина стен Начнем с главного правила — ширина фундамента равна ширине стен. Возможен небольшой выступ облицовочного кирпича от фундамента. Мы рекомендуем строить стены максимальной толщины — это принесет тепло в коттедж зимой и прохладу в постройки летом.Добиться максимальной ширины для выбранного материала несложно, по длине укладываем ракушечник, сразу получаем 400 мм. Затем нужно зарезервировать место для воздушной прослойки или утеплителя и приступить к кладке ряда облицовочного кирпича. В итоге у нас 400 + 100 + 115 = 615 мм. Если кому-то кажется, что стены толстые, то оболочку можно расширить в ширину, и в результате толщина стен составит 415 мм. Настоятельно советуем, чтобы ширина стен была как можно больше.Ведь вы строите дом для себя, а первоначальные затраты окупятся за счет экономии энергии.
Выполнение планировки К этому этапу у вас должны быть все планы этажей. Поэтому следующий этап — разметка. Самостоятельно разметить границы стен не нужно. Необходимо сначала разметить внешние стены, а затем внутренние стены. Обратите особое внимание на длину диагоналей. Их длина должна быть эквивалентной.
Приготовление цементного раствора Начните кладку стен с приготовления цементного раствора.Качественный цементный раствор для возведения стен готовится из песка и цемента в соотношении 3: 1. Сначала в удобную для работы емкость наливается вода, затем цемент и в самом конце кладется песок. Как только вы закончите перемешивать смесь (раствор), дайте ему постоять 15-20 минут и снова перемешайте. Для кладки облицовочного кирпича оригинально использовать цементный раствор с добавлением сажи. Наиболее выигрышно смотрятся черные швы на кирпиче.
Приступаем к укладке Приступаем к укладке ракушечного и облицовочного камня с наружных углов дома.Чтобы получился ровный ряд, нужно между углами конструкции натянуть строительную нить. Проверяем правильность установки углового камня и кирпича по уровню и отвесу. Нить, натянутая между правильно расположенными камнями, будет направлять каждый следующий камень в кладке. Используйте отвес, чтобы контролировать вертикальность.
Не забудьте связать ряды в кладке. В обязательном порядке каждый стык между камнями или кирпичами необходимо покрыть целым камнем или кирпичом следующего ряда. Также помните, что стены из крымского камня необходимо обшивать стенами из облицовочного кирпича.Действуйте по принципу — через каждый ряд камней внутренняя стена должна входить в кладку внешней стены.
Отметим, что внешние стены из облицовочного кирпича простояли долгое время, не забудьте связать их между собой. Для этого используют вбитые в камень булавки, соединенные с облицовочным камнем.
Армопояс. Если вы планируете построить
В порядке.
Начну со снятия пластин. Значит, с консолью их не вынуть, на такую нагрузку они не рассчитаны.Теперь перейдем к предложениям по этому поводу. То, что я предположил выше, чтобы монолитный пояс был шире, это не отменяет того факта, что его можно покрыть плитами. Монолитный пояс — сам по себе, а плиты — сами по себе. На основании сделайте пояс (необходимой толщины), на него будут лежать плиты и пара кирпичей рядом (для выравнивания уровня под стеной). И вы можете построить стену. Есть еще вариант. Возможно изготовление одной монолитной плиты с пристройкой. То есть не плиты + армопояс, а один элемент — монолитная плита с пристройкой.Это плита толщиной 25-30 см, армированная сеткой с ячейкой 20х20 см, изготовленная из арматуры диаметром 12 мм. И, наконец, есть очень простой вариант :-). Стену дома сделать не цельной оболочкой, а пополам, то есть оболочкой 190 мм, затем перлитом 100 мм, и облицовочным кирпичом … По конструктивным соображениям она такая же, как и та стена, которую вы хотели. Все равно бронепояс нужно делать сверху каждого этажа, либо целым снарядом, либо половинкой. Что касается тепла, перлиту на эту стену (вместе со всей оболочкой) нужно 70 мм, а на эту — 90 мм.И так-то — 100 мм перлита — это норма с запасом. Стена в полусфере «влезает» толщиной 400 мм (дополнительно 1 см, ее можно «повесить» со стороны оболочки или со стороны облицовки). В общем — решайте.
По «моментам». Один я уже описал выше — это бронепояс на уровне каждого этажа. Когда вы определитесь с материалом стены, я напишу, как именно в вашем случае выполняется армопояс. В общем, это примерно так:
Армопояс дизайн
Только ваши размеры будут отличаться (ваши) когда определитесь со стеной.
Второй «момент» при возведении многослойной стены (а она у вас просто такая, если вам нравится облицовка кирпичом), это то, что вам нужно соединить стены между собой. Как это делается, вы можете прочитать в ветке.
Вы спрашиваете, подходит ли вариант перлитовой стены. Ответ — да, это совершенно правильно и нормально. Стена паропроницаема, если в доме нормальная вентиляция, то микроклимат будет нормальным. Точка росы находится в перлите, и это его нормальное положение в этой стене.Посмотрите ветку про утепление стен перлитом, где тоже описан этот вопрос. Можно, конечно, и другие обогреватели. Какие еще могут быть варианты стен и утепления. Вот ссылка на ветку, тоже Луганск. В нем описаны основные варианты отделки стен и утеплителя. Послушайте, может, вас интересует какой-то вариант. Если есть вопросы, задавайте их здесь (в своей ветке).
Назначение, установка, кладка и армирование. Крыша в частном доме своими руками
Схема крепления стропил
Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.
Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.
Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.
Крепление мауэрлата с армопоясом
Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.
Назначение и размер армопояса
Армопояс — замкнутая конструкция из железобетона, проходящая по периметру конструкции. Назначение армопояса:
- предотвращение деформации несущих стен;
- придает дополнительную жесткость конструкции из газобетона;
- равномерное распределение нагрузки по поверхности стен.
Армопояс — это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен, для газобетона ширина бронепояса составляет около 25 см, при этом крайний ряд выкладывается П-образными блоками, которые в дальнейшем будут выступать в роли опалубки для заливки. бетонный раствор.
Важно! Армойас должен быть сплошной монолитной конструкцией!
Подготовленная опалубка перед бетонированием
Армопояс устройство техники:
- Устройство опалубки по периметру здания.
- Изготовление бронепояса из бетонных блоков.
- Сборка каркаса из арматуры.
- Установка шпилек для крепления.
- Заливка блоков бетоном.
- Снятие опалубки после затвердевания бетона.
После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.
Как крепить мауэрлат к газобетону
Устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.
Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.
Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.
Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их в местах стыков металлическими скобами.
Схема крепления с помощью шпилек (справа) и скоб (слева)
Далее нужно прикрутить стропила к мауэрлату.Соединение происходит распилом, распилом, распилом, но при этом должно занимать не более 25% древесины. Крепление производится саморезами, болтами, уголками, металлическими пластинами и пенополиуританом.
Основные способы крепления, начиная с предпочтительного:
- Крепление шпильками. Этот вид крепления может быть использован в строительстве как простых одноэтажных построек, так и подсобных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов.Этот метод крепления является предпочтительным для большинства зданий.
- Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В газобетонной стене делается отверстие как для штатного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат.Прочность такой конструкции довольно высока, однако при большом периметре мауэрлата такой способ будет стоить дорого.
- Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками была продета металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.
Крепление мауэрлата к газобетонной стене без армопояса
В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон — недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!
В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:
- в качестве основы используется легкий деревянный брус сечением не более 20 см;
- Брус будет армирован металлическими элементами: замками, гвоздями, металлическим профилем;
- снеговые и ветровые нагрузки в вашем районе незначительны;
- конструкция стропильной системы исключает распорные нагрузки.
Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, и для его крепления на газобетон используются шпильки, химические анкеры или стальная проволока.
Как крепить мауэрлат к газобетону без армированного пояса?
На сайтах производителей встречаются противоречивые утверждения относительно необходимости строительства дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать ожидаемую нагрузку.Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит срок эксплуатации постройки.
Мауэрлат чаще всего изготавливают из того же материала, что и стропила — металла (швеллер, двутавр) или дерева (брус)
Что такое мауэрлат
Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он выполняется из деревянного бруса … Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.
Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие сооружения встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.
Функции мауэрлата:
- равномерное распределение веса кровли по стенам;
- надежная фиксация стропильной системы;
- Защита и предотвращение точечных нагрузок на газобетонные блоки.
Минимальный размер бруска, используемого в качестве мауэрлата, должен составлять 10 * 10 см. Однако для обеспечения наилучшего качества сцепления желательно брать материал большего сечения. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.
Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, трансформируя и распределяя, передает ее на стены
Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Они скрепляются гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат ставят с внутренней стороны стен. Расстояние до внешнего края должно быть не менее 5 см. Допускается и кладка кирпича снаружи здания.
Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.
Способы крепления мауэрлата
Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:
- с использованием стальной проволоки;
- с помощью анкеров;
- шпильки.
При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.
В частном домостроении деревянные балки — основной материал, из которого делают мауэрлат.
Как закрепить мауэрлат стальной проволокой
Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетен в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.
Крепление
В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.
Анкеры устанавливаются на этапе заливки. Их закрепляют в желобе, который будет заполнен бетонной смесью с помощью проволоки. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, но их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.
Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках
Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем балку укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.
Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.
Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции.Можно использовать как специальные мастики, так и простой рубероид.
С металлическими шпильками
Крепление мауэрлата на металлические шпильки можно осуществить двумя способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с заглублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.
Крепеж монтируется в стену за 1-2 ряда до конца стены. При этом следует учитывать, что длины шпильки должно хватить не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.
В последнем случае вся процедура аналогична установке анкеров, только вместо болтов — шпильки.
В некоторых случаях при возведении зданий из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат.В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.
Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако если в доме железобетонный каркас, то от этой рекомендации можно отступить.
Почему?
Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению.И нам такая судьба не нужна.
Как сделать крышу светлее?
Во-первых, вам нужно использовать более легкие решетчатые формы. Во-вторых, балки из бруса должны быть пустотелыми. Лучше использовать швеллер на основе OSB.
К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.
Среди кровельных материалов для дома из пеноблоков подходят следующие:
- Гофрокартон
- Медный лист
- Металлочерепица
- Оцинкованное железо
Особенности устройства свесов и откосов
При возведении крыши дома из газобетона немаловажную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.
Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая сильную нагрузку на конструкцию. Это скоро приведет к разрушению кровли и другим опасностям.
Чем острее угол установки стропил, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.
Устройство мансардной крыши дома из газобетона
Кратко рассмотрим процесс устройства мансардной крыши.
Возведение стропильной системы мансарды — сложный процесс. Перед началом работы запомните некоторые особенности установки:
- Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
- Между стенами и мауэрлатом обязательно проложить слой гидроизоляции
- Узлы мансардной конструкции лучше крепить толстыми металлическими скобами.
- Дерево, используемое для элементов конструкции, должно быть хорошо просушено и обработано антисептическим и противопожарным составом
- Лучше отдать предпочтение хвойным деревьям, так как влияние влаги на них меньше всего
.
Этап 1 — гидроизоляция точки стыковки мауэрлата со стеной
Между стеной дома и мауэрлатом должен быть слой гидроизоляции. Для этих целей можно использовать обычный рубероид.Укладывается по всему периметру стен и ничем не фиксируется.
2 этап — установка мауэрлата
Мауэрлат — деревянный брус, который крепится по периметру стен дома.
Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.
Концы анкеров зацеплены для предотвращения дальнейшего вытягивания. Однако есть анкеры с дистанционной системой внизу.Шаг фиксации 10-15 сантиметров. Место крепления — между стропильными ногами на равном расстоянии.
Если дома с мансардной крышей из газобетона будут двухскатными, то нужно два мауэрлата, если четырехскатные, то четыре.
В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.
Этап 3 — строительство стропильной системы
Стропильная система должна быть собрана идеально, ведь это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.
Стропильную систему лучше делать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.
Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.
Стропильная конструкция
Стропила подвесные и наклонные.
При пролете между стенами не более шести метров, то можно устанавливать наклонные стропила. Если пролет вдвое больше, то наклонные стропила здесь используют только при установке дополнительной опоры.
Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.
Подготовка стропильных ног
Устанавливаем стропила с шагом 60 сантиметров, оставляя отверстия для окон.Берем штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).
Монтаж балок перекрытия
Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.
Монтаж вертикальных стоек
Если крыша на доме из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.
Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.
Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.
Выбрать сечение балок из таблицы.
Балка мансардного перекрытия устанавливается между стойками. Дополнительно фиксируется болтами или другим способом.
С выбранным ранее шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.
Установка коньковых стоек
Стойки
Ridge могут быть установлены сразу.Между ними будет смонтирован сам конек, но без них можно обойтись.
Установка нижних стропил
Теперь нужно установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются скобами.
Установка верхних стропил
Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.
Монтаж обрешетки
Из того, какой кровельный материал выбран, умещается в прочную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.
Монтаж рубероида
Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли — желоба, защитные трапы и т. Д.
Видео о поэтапном строительстве крыши дома из пеноблоков
Начало строительства кровли
Монтаж балок стропильной системы
Крепление стропил
Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в подкосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного этажа под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно отдают предпочтение устройству классических схем распорных стропил, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка — это переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае необходимо установить жестко закрепленный мауэрлат, непосредственно связанный в единый контур по периметру здания, либо жестко привязанный к единому контуру опорного контура монолитной железобетонной обвязки. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Т- либо Г-образные анкеры с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.
Такая конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.
Схема устройства монолитной железобетонной стяжной ленты для крепления мауэрлата
Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые стержни анкеров надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое — которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то необходимо обеспечить доступ к горе Мауэрта, чтобы эту гайку затягивайте один раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), пока мокрая древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или в том случае, если вы не знаете, будет ли конструкция стропил дистанционной или не распорной, имеет смысл устроить контрфорс из пиленого газобетонного блока с внешней стороны. укладки мауэрлата (через гидроизоляционную прокладку). На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.
Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальным уголком и соединительным элементом полосы) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Скольжение в этом шарнире также невозможно из-за жесткого крепления стропила уголком и плоского металла вкупе с подшитой снизу опорной планкой. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.
Конструктивные способы крепления мауэралата к стене дома из газобетона
Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.
Мауэрлат выполняет в конструкции здания 2 функции:
- Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
- К мауэрлату, закрепленному на стенах, крыше.
Размеры мауэрлата
Для изготовления мауэрлата необходимо использовать древесину твердых пород, обработанную антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.
Дополнительно замок усилен на балках большими гвоздями, что дает возможность создать цельную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.
Надежность установки мауэрлата на пенобетонные стены напрямую зависит от правильности монтажа и точности расчетов.
Расчет размеров
Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.
Зависит от:
- Площадь и длина периметра здания.
- Тип крыши.
- Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
- Климатические условия региона.
- Есть ли в доме чердак.
Главное для правильного расчета — это тип конструкции крыши.
Может быть любой:
- Classic — крыша с 1, 2, 3 или 4 скатами.
- Крестообразная.
- В форме шпиля.
- Бедро, полуовальное или бедро.
- Сферический.
- Квартира.
- В сложенном виде.
Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.
Формула для расчета
Прежде всего необходимо измерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.
Объем мауэрлата рассчитывается по следующей формуле:
V = LS
- L — периметр дома или длина бруса;
- S — сечение стержня.
- В — объем;
- r — плотность материала;
- м — масса штанги.
Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.
Выбор материала
- Для изготовления мауэрлата использовать деревянную балку сечением 10х10 — 15х15 см, желательно использовать материал из твердой древесины, обработанный антисептиком.
Бруски необходимо уложить равномерно по всему периметру стен; для соединения их между собой делается прямой замок на стыках планки.
Желательно дополнительно укрепить, закрепив замки большими гвоздями. - В результате будет жесткая и цельная конструкция, состоящая из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены, брус укладывается по внутреннему краю так, чтобы между внешним срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который опирается мауэрлат. - Не забывайте , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.
Способы крепления
Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.
В современной конструкции применяются следующие виды крепления данного элемента:
- Прочная стальная проволока
- Анкеры встраиваемые в стену.
- Металлические шпильки.
- Химический завод.
Крепление прочной проволокой
При возведении стен на последних 2-3 верхних рядах между укладываемыми блоками прокладывается стальная проволока, которая прочно фиксируется газобетонными блоками. Он должен выступать с двух сторон на такую длину, чтобы его хватило, чтобы надежно прикрутить мауэрлат к стене.
Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.
Анкеровка
Прочные и прочные крепления мауэрлата могут быть сделаны путем создания армированного ремня.
Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.
Армопояс дает возможность выравнивать горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.
Стены здания , возведенные из газобетона, имеют низкую прочность — это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.
Армированный пояс по верхней части стен удобнее создавать из специальных железобетонных изделий П-образной формы, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.
Для ременного устройства в углах используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены крепится арматурный каркас, он состоит из прутьев 6 и 12 мм.
Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно поставить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.
Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.
После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но они должны быть установлены не меньше, чем стропильные ноги, и установлены так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует обозначить как можно точнее. .
После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу для кровельной конструкции.
После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами с помощью гаек, подложив под них металлические шайбы.
Точно рассчитать точки В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.
В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае вам также потребуется привязать к арматурным стержням анкерную проволоку.
Крепление мауэрлата шпильками
Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление — закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приваренной по горизонтали закладной или с квадратным металлическим основанием шириной не менее 5 см.
Даже при кладке стен эти шпильки втыкаются в них, их размера должно хватить, чтобы пройти сквозь толщу бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.
Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также прикрепляется деревянная балка и затягиваются гайки.Крепление мауэрлата к газобетону возможно при помощи шпилек CPT 12 мм.
Технология работы:
- просверлено в газобетоне отверстий с шагом 1 — 1,5 м;
- в них вставляется шпилька и заливается цементное молоко;
- после этого делается гидроизоляция , чтобы не было контакта газобетона с деревом;
- Мауэрлат кладут сверху и закрепляют гайками;
- После того, как брус закреплен на стенах , его стягивают в стыках коваными скобами.
Химический завод
Применяется другая технология крепления мауэрлата, позволяющая надежно закрепить его в стенах из пенобетона. Для работы необходимо будет приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.
Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер — клей на синтетической основе, проникающий на большую глубину и скрепляющий очень надежный материал стен и вашего сердечника.
Значение гидроизоляции при укладке
Между деревом мауэрлата и стеной здания необходимо сделать гидроизоляционный слой. Для этого подойдет полиэтилен, рулонные материалы, а можно использовать новейшие средства гидроизоляции.
Необходимость в этой работе важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.
Как сделать Армопояс под крышей. Прейскурант на строительные работы
Если дом построен из блочных материалов, он часто подвергается естественным воздействиям. В частности, происходит отложение строения, набухающий грунт вокруг него и т. Д. Ну а сильный ветер и продолжительный ливень — негативно сказываются на целостности конструкции. Для защиты от таких ударов Армопояс создают над стенами своими руками из бетона.В нашей статье я хотел бы рассказать о технологии изготовления арматурного ремня, а также о его назначении.
Назначение и постройка armoo
Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин. Они, в свою очередь, образуются при попадании на почву или попадании на нее атмосферных осадков. Такой элемент помогает равномерно распределять нагрузки от тяжелых конструкций над ним.
Например, бетонные полы кладут прямо над армирующей лентой.Многие ошибаются, считая, что полы из дерева не нужны. Это не так — этот элемент нужен для закрытия стен любого дома. В данном случае тип перекрытия — роли не играет. Ведь, как известно, дома строятся на долгие века, а не на короткий срок.
Аппарат Армопояш: этапы работы и их особенности
Армированный пояс монолитной конструкции из железобетона, повторяющий контур стены здания.
Армирующий пояс применяется для зданий из газобетона, пенобетона и других подобных материалов. Он предотвращает деформацию стен конструкции. Эта конструкция изготавливается из бетона и арматуры или армированной сетки. Эта статья расскажет о том, как сделать Армопояс под мауэрлат своими руками.
Армопуа под мауэрлат выполняет следующие функции:
- Обеспечивает жесткость всей конструкции;
- Равномерно распределяет создаваемую нагрузку на поверхность несущих стен дома;
- Выравнивает конструкцию стены по горизонтали и компенсирует ошибки, допущенные при возведении стен;
- Армопояс обладает повышенной прочностью.Благодаря этому его можно прикрепить практически к любым отвесным конструкциям. Но обычно его используют для закрепления мауэрлата;
- Предотвращает разрушение конструкции при ее неравномерной усадке, сезонном движении грунта и землетрясениях.
Размеры ремня под Маурилалат и характеристики
При изготовлении Армопояса необходимо учитывать, что он должен иметь такую же ширину, что и несущие стены. Но при этом он не должен быть меньше 250х250 миллиметров.
Конструкция конструкции должна быть непрерывной и, по возможности, иметь такую же прочность. В этом случае бетонный пояс должен быть монолитным.
Армирующая лента под Маурилалатом заливается бетоном за один раз. Металлическая фурнитура должна иметь диаметр 12 миллиметров. Его нужно надежно и крепко перевязать, а также перевязать.
Если стены дома построены из глинобетонных блоков, то габариты армуаса зависят от толщины блоков.
Если нужно выполнить крепление мауэрлата к стене из газобетона, то последний его ряд нужно отложить из специальных блоков на букву «У». Эта серия будет выполнять роль опалубки при заливке бетона. Для кирпичных стен внутреннюю опалубку делают из досок, а внешнюю половину из кирпича.
Изготовление опалубки и установка металлического каркаса
Начать изготовление Армопояса необходимо по окончании возведения стен дома.Чтобы выполнить заливку армирующего пояса, необходимо сделать опалубку.
При проектировании опалубки важно следить за тем, чтобы ее верхняя сторона располагалась строго горизонтально. Вы можете проверить это с помощью водного или строительного уровня. Далее внутри изготовленной опалубки укладывается каркас арматуры. В его продольной части должно располагаться не менее 4 стержней арматуры диаметром двенадцать миллиметров.
Продольная арматура соединяется через каждые 25 сантиметров с помощью пересекающихся частей из арматурных стержней или проволоки диаметром восемь миллиметров.
Также можно сделать каркас точечной контактной сваркой. При укладке арматуры следует учитывать, что толщина бетона от арматурного каркаса должна быть не менее пяти сантиметров.
Для этого необходимо подложить под арматуру битые кирпичи или доски. Однако лучше использовать пластиковые опоры необходимой высоты. Их продают практически в любом строительном магазине.
Чтобы опалубка не начиналась с бетона, ее необходимо закрепить следующим образом:
- Кредитная верхняя и нижняя опалубка с деревянными перекладинами.При замерзании бетона верхние доски нужно демонтировать, а нижние — слева.
- Рассчитать опалубку можно также с помощью специальных диагональных упоров. Одним концом они упираются в горизонтальную поверхность, а другим — в опалубку.
- Многоразовая опалубка из OSB крепится шпильками с резьбой.
Диаметр разливов должен быть не менее 12 миллиметров. При закреплении шпилек следует учитывать, что они должны возвышаться над установленным мауэрлатом на несколько сантиметров.
Интервал между креплениями не должен превышать одного метра. При этом между быстрыми ножками должна быть хотя бы одна шпилька. С помощью вязальной проволоки шпильки под Маурилалат фиксируются строго в вертикальном положении к каркасу арматуры.
Заливка бетона
Чтобы Армопояс был максимально прочным, заливку бетоном нужно производить единовременно. Бетон марки желательно применять не ниже М200.
Лучше всего использовать готовый бетон, так как объем работ достаточно велик.Его следует подавать бетононасосом прямо в опалубку. Можно, конечно, сделать бетон и самостоятельно, если есть такая возможность. Однако в этом случае будут бетономешалка и помощники.
Для изготовления бетона потребуется:
- щебень — 4,8 части;
- цемент — 1 часть;
- кремовый песок — 3 части.
В заливном бетоне могут быть воздушные полости (пузыри).Чтобы их убрать, нужно взять обычный кусок арматуры и расправить им бетон по всему объему.
Также пластификаторы используются для повышения эффективности. Они увеличивают подвижность смеси, а также снижают водную составляющую. В результате армопояс быстрее замораживается и становится более прочным.
Крепление Malelaci
Демонтаж опалубки, когда бетон станет прочным. Крепить мауэрлат к аропоясу можно за 7-10 дней. Древесину необходимо заранее обработать специальными добавками.
Эта мера исключит возможность загнивания и повреждения планки от насекомых. Брукс соединяется между собой косым или прямым замком. Благодаря этому конструкция становится монолитной.
Все соединения будут покрываться за деньги. Оставшиеся прилипшие шпильки обрезаются болгаркой. Между мауэрлатом и аропоясом необходимо наслоить.
Что такое Аропояс и для чего он нужен? Конструкция Армопояса — это железобетонная лента, покрывающая все здание.На эту ленту основывается перекрытие как внутренних, так и внешних стен. Армопуа выполняет важную функцию по укреплению стен конструкции, которые выполнены с использованием газобетона.
Стены лучше обладают стойкостью к имеющимся и возможным нагрузкам, кроме этого в конструкции не возникает деформаций и перепадов температур.
С помощью armooction здание фактически ассоциируется с единой конструкцией. У него есть ребра жесткости, что, естественно, делает конструкцию более прочной и устойчивой к горизонтальным воздействиям.В тот момент, когда у здания появляются ребра, и оно становится прочнее, появляется способность проделывать проемы, которые впоследствии станут дверьми и окнами.
Важно! При строительстве из газобетона необходимо делать Армопояс.
Основные причины установки Армопояса:
- Armopois защищает пенобетон от точечного воздействия, которое отрицательно влияет на него. Такой удар происходит в том месте, где кровля крепится к стене (крепление производится с помощью проливов и анкеров).
- С помощью армопояса компенсируются движущие нагрузки , возникающие при использовании подвесной стропильной системы. Нагрузка распределяется на весь дом пропорционально.
- Также выравнивает деформацию стен С помощью армопояса они выравниваются.
Если в конструкции несколько этажей и перекрытий, то Армопояс устанавливается на каждом. Также его устанавливают на уровне стропильной системы. Бывают случаи, когда появляется необходимость установки Армопояса на фундамент конструкции.
Монтаж деревянной опалубки для armoo
Установка деревянной опалубки не вызовет затруднений при строительстве:
- Изначально необходимо установить опалубку из деревянных досок. Следует учитывать, что высота досок должна быть около тридцати сантиметров, это позволит установить дополнительные доски на расстоянии 60 см. Друг от друга. Вся процедура сделана так, чтобы бетон не разрушал водную опалубку под действием своей массы.
- После заливки бетона Необходимо положить арматуру диаметром 12.
- После того, как арматура будет уложена Ее необходимо связать и поставить на специально разработанные звездочки. При такой укладке получается активный нижний слой.
- Когда все действия выполнены. Осталось выровнять бетон и утрамбовать его. Армопояс полностью готов.
К готовому армопоясу крепятся шпильки, необходимые для обеспечения перекрытия.Шпильки устанавливаются по всей площади на расстоянии 60 сантиметров. С помощью шпилек будет фиксироваться перекрытие и крыша.
Рама арматуры для Армопояса
Армопояс представляет собой конструкцию из четырех стержней арматуры, соединенных перемычками, которые представляют собой кольцевую арматурную рамку. Соединения перемычек в поперечном сечении представляют собой прямоугольник и квадрат. Для изготовления каркаса арматуры потребуется фурнитура, которая должна быть продольно-ребристой.
Армопояс для газобетона с П-образными блоками
U-образные блоки укладываются следующим образом:
- Кладка производится на верхний ряд кладки, который обрабатывается клеевой смесью.
- Сам П-блок помещается в теплоизоляцию, делается ближе к внешней стене;
- Укладывается арматура и заливается бетонная смесь;
Армопояс из перегородок
- Изначально блоки перегородки на самой кладке, которую покрывают клеевой смесью;
- Утеплитель уложен в наружные блоки
- Арматура похищена, бетон залит.
Плюс этого метода заключается в том, что перегородочные блоки играют роль несъемной опалубки.
Армопояс с использованием съемной деревянной опалубки
Существует способ изготовления съемной панельной деревянной опалубки, которая будет служить броней. Этот способ применим при строительстве дома из газоблоков, толщина которых составляет от 200 до 300 мм.
Эта опалубка выполняется либо из доски, либо из фанеры, которые с внешней стороны крепятся перемычками. Ширина такой армоляции не должна превышать толщину стены.
Крепление происходит следующим образом: нижняя часть каркаса крепится к стене, возможно это сделать с помощью саморезов, затем остальная часть соединяется поперечной стяжкой.
Для предотвращения взлома конструкции изнутри арматура складывается штабелями, а затем заливается бетонным раствором.
Армопояс из перегородок и деревянной опалубки
Монтаж данной конструкции производится по стандартной схеме монтажа Армопояса, и происходит на верхнем ряду кладки на клеевой основе.
Заливка Армопояс бетон
Армопояс можно заливать бетонным раствором, когда он полностью установлен на место и проложена арматура. Для заливки необходимо использовать бетон, специально предназначенный для фундамента.
Важно! Выполнять работы по заливке бетонного раствора необходимо единовременно. Если сразу предотвратить заливку, то устанавливаются деревянные перегородки и заливка производится по отсекам. Когда перемычки снимаются, места стыков остаются богатыми водой, а затем обрабатывают бетон.
При заливке бетона уплотняют и убирают пустоты, если таковые образовались. Их очищают с помощью шампуров, и заливают раствором.
Если бетонный раствор заливается в жаркую погоду, его необходимо закрыть пленкой, которая предотвратит быстрое высыхание влаги, а как следствие — образование трещин. При хороших погодных условиях время полной готовности Армопояса составляет 4 дня, после чего можно продолжить строительные работы.
Крепление Армопояса к газобетону
Для начала заливки необходимо произвести геометрические расчеты всех характеристик. Определите ширину и высоту, ширина в свою очередь соответствует ширине стены, а высота должна быть около 300 мм. Для того, чтобы приступить к работе по заливке бетона, необходимо сделать опалубку из досок. Крепление щита производится при помощи саморезов к внутренней и внешней части стены.
Укладывается опалубка по арматурному каркасу, затем заливается бетон.В растворе необходимо оставить желоб, который будет проложен утеплителем, и улучшит теплопроводность, не допуская выхода теплого воздуха из помещения.
При строительстве вам понадобится следующий инструмент:
- Саморез;
- Бетономешалка;
- НАСТРОЙКА МАШИНЫ;
- Шпильки и болты;
- Distaurs;
- Kelma Togotha;
- Киянка;
- Рулетка.
При наличии всех инструментов работа выполняется быстро и качественно.Нет необходимости прибегать к помощи профессионалов, работающих в этой сфере.
Процесс бетонирования в опалубке
Этот процесс в глобальном строительстве происходит с использованием строительных гильз и бетоносмесителей. Но этот метод нельзя использовать везде, потому что из гильзы бетон подается с большой высоты и может разрушить опалубку. В этом случае необходимо либо сделать прочную опалубку, либо произвести погрузку вручную.
Важно! Изготовление цемента можно производить своими силами, для этого необходимо смешать следующие предметы: цемент, фениол и песок (пропорции 1-3-5) + вода.
Ну а главное, заливку цемента надо производить единовременно. Если такой возможности нет, необходимо установить перегородки, которые будут препятствовать проходу бетона. Стыки стыков заливают водой и ставят следующий отсек.
Свойства материала и особенности работы с ним
Этот материал обладает рядом положительных качеств, к которым также можно отнести стоимость и конструктивные характеристики, а самое главное — простотой работы с ним.По многим характеристикам газобетон превосходит кирпич. Единственный уступает газобетону, он по прочности.
По этой причине необходимо учитывать нюансы при строительстве из газобетона:
- Для такого дома обязательно должен быть хороший фундамент.
- Гладкая поверхность для конструкции.
- Для построек из газобетона необходимо устройство Армопояса, которое обязательно.
Армопояс предназначен для газобетона для предотвращения разрушения стен, которое может произойти под давлением кровли.Также такая конструкция упрощает возможность монтажа Maurolat. Сам материал — газобетон, он недостаточно прочно держит крепеж. Для возведения зданий из газобетона необходимо придерживаться существующей технологии.
Для установки Армопояса можно применить два способа. В первом случае используется деревянная опалубка, во втором — хорошие блоки. Если рассматривать оба случая, то однозначно можно сказать, что первый выполнить сложнее, второй проще, но дороже.
Технология и причины создания Armopleois над проемами
Часто при постройке дома, где переход первого этажа происходит во второй, получается перекрытие, и он нависает над открытым пространством (нет единой стены). Стены конструкции утеплены при помощи пенопласта и кирпича, кирпич выполняет дизайнерскую функцию.
В такой конструкции необходимо соорудить опоры внахлест:
- Для этого в конструкции возводятся вертикальные столбы из кирпича. Каждый столб выполнен в полуторном кирпиче. Внутри каждого столба устанавливаются трубы диаметром 60 мм.
- Каждая труба почти на метр заглублена в землю и приварена к арматурному каркасу. С помощью таких труб в столбах создается дополнительная опора, которая позволит выдерживать большую нагрузку. Зазор между колоннами должен составлять около двух метров.
- В будущем на основе этих столбов будет армированный пояс. Они делают конструкции более прочными и надежными. Экономии не будет, и газобетон не будет деформироваться под действием давления извне, создаваемого давлением со стороны крыши и окружающей среды.
Устройство армированного пояса под мауэрлат обязательно для зданий, возводимых из пенобетона, газобетона и других подобных материалов.
Армопояс — относительно недорогое сооружение, которое способствует предотвращению деформации стен здания.Для его изготовления используют арматуру или армированную сетку и бетон.
Что такое Армопояс
Армопояс применяется в строительстве в различных конструкциях для усиления несущих стен.
Как правило, армопояс используется для следующих целей:
- Для предотвращения Деформации стен конструкции при неравномерном набеге грунта, перепадах атмосферных температур, сдвигах грунта и т. Д.
- Для конструкций возводится из материалов, не обладающих сопротивлением изгибным деформациям (газобетон, пенобетон).При возведении из таких материалов Армопояс принимает на себя всю нагрузку деформации стен.
- При строительстве дома Армопояс нужен еще из газобетона или пенобетона для кровли. В таких случаях для крепления балок используют Армопояс, так как газобетон или пенобетон не выдерживают точечных нагрузок, то крепить болты не рекомендуется.
- Также с помощью Армопояса Необходимо построить двухэтажные дома Для равномерного распределения нагрузки стен второго этажа на стены первого.
Армопузы при изготовлении должны быть замкнуты по кругу и не иметь разрывов по стенкам.
Функции Армопояса
Использование Армопояса обязательно при возведении различных типов сооружений.
Конструкция Армопояса выполняет следующие функции:
- Укрепление несущих стен , не допуская их разделения на различные деформации.
- Равномерно распределяет нагрузку Кровля на стены здания.
- Позволяет выровнять кладку. Так как распределение жидкого бетона производится в горизонтальной плоскости, образуя ровное покрытие.
- Предотвращает точечную нагрузку на стены.
- Предотвращает неравномерную усадку здания , которое потрескалось трещинами.
Армопуа можно использовать в различных количествах, как правило, используйте не более четырех в зависимости от конструкции постройки.
Что понадобится Мауэрлат
Мауэрлат. Это эталонная основа для проектирования кровли для рафтинга. Проще говоря, это фундамент крыши здания.
Мауэрлат выполняет следующие основные функции при строительстве кровли:
- Снимает распиливающую нагрузку на стены со стропила . Движущая сила формируется за счет веса конструкции крыши и количества снега на ней в зимний период.
- Фиксирует крышу на стенах здания. , потому что крыша является отдельной конструкцией здания от главного здания.Следовательно, крышу необходимо хорошо закрепить на стенах, чтобы не допустить ее смещения при сильных порывах ветра.
Маурилалат изготавливается из того же материала, что и вся крыша (металл или дерево). При установке кровли нельзя допускать поломки мауэрлата, он должен быть сплошным вдоль стен по кругу.
Размеры армопояса под мауэрлат
При его строительстве его ширина должна быть максимальной шириной стены. При этом размеры Armopleois должны быть не менее 250 мм на 250 мм.
Для строительства Армопояса под мауэрлат существует несколько способов изготовления опалубки:
- При возведении стен из газобетона Последний ряд наслоен фасонными блоками из блоков Д 500, которые являются опалубкой для Армопоя. .
- Если кладка стен производится кирпичом г. Наружная опалубка выполняется кладкой в Полкирпич, а внутренняя доска.
Конструируя аропояс для мауэрлата, стоит помнить, что он должен быть цельным по всему периметру внешних стен.Если конструкция крыши содержит сложную конструкцию, необходимо устанавливать Армопуа и на пустующие стены.
Строительство Армопояса
Армопояс имеет четыре основных типа конструкции для различных строительных целей:
- Подфундант Армопояс . Служит исходной основой фундамента здания. Это подземный пояс, на котором крепятся стены фундамента. Как правило, высота такого пояса составляет 30-50 см при ширине от 70 до 120 см.
Под всеми несущими стенами производится укладка недокапливаемых ароматов. Для изготовления этого ремня рекомендуется использовать арматуру 14-16 мм, а для поперечной перевязки 10 мм. При одевании следует соблюдать шаг не более 200 мм. - Колонка Устанавливается между фундаментом и стенами для надежной прочности дома. Также рекомендуется устанавливать базовую броню ко всем стенам построенного здания, а не только под несущими.
Армирование для такого ремня используется диаметром 12 мм с поперечным шагом 10 см.Как правило, высота такого пояса составляет 20 -30 см, но для надежности леса рекомендуется делать 30-40 см. - Межэтажный пояс. Равномерно распределяет нагрузку, перекрытие и вес второго этажа на коробку в первую очередь. Изготовлен с использованием каркаса из продольных прутков диаметром 12 мм. Высота такого пояса должна быть не менее 40 см, а по ширине он должен соответствовать ширине стены.
Кровельный armojois. Его делают для крепления мауэрлата, который служит основой для крепления кровли.
Конструкции из всех видов армопеев происходят следующим образом:
Установка опалубки Укладка металлического каркаса. Для изготовления армопояса в первую очередь следует установить опалубку.
Опалубка изготавливается из кирпича, досок или блоков U-образной формы в зависимости от типа пояса:
- При строительстве здания опалубка для межэтажного и кровельного пояса выполняется кирпичом из кирпичной кладки, с одной стороны, и доски с другой.
- Если здание построено Из газобетонных блоков, то опалубку делают из П-образных блоков для кровельных поясов.
- Для изготовления опалубки Для других типов ремней используют деревянные доски. Для изготовления деревянной опалубки Армопояса рекомендуется использовать доски толщиной не менее 3 см и скреплять их щетками сверху и снизу. Это предотвратит отрыв опалубки в разные стороны от тяжести бетона, в котором происходит деформация боковой стороны ленты.
- После демонтажа опалубки Нижние поперечные сосуды остаются в бетоне, их нужно врезать в вой стенкой.
- После изготовления опалубки следует установить металлический каркас, для которого используется арматура диаметром от 10 до 16 мм. Изготавливая каркас, его перемычки рекомендуется приваривать сваркой. Каркас следует укладывать посередине между стенками опалубки, соблюдая зазор для беспрепятственного заполнения бетоном.
- Установка закладных шпильки с резьбой. Для крепежа Мауэрлата к Армопоясу нужно использовать шпильки с резьбой диаметром 12 мм с большими шайбами и гайками. Шпильки устанавливаются после монтажа опалубки и каркаса.
Уличные застежки изготавливаются на каркасе Армопояса на расстоянии одного метра друг от друга. Шпильки нужно приобретать такой длины, чтобы они выступали на 30-40 мм над поверхностью установленного мауролалата. - Заливка Армопояс бетоном. После всех манипуляций с опалубкой и изготовлением каркаса следующий этап — заливка этого строительного бетона.Для изготовления Армопояса следует использовать бетон марки не ниже М 200. Бетон можно купить готовым или изготовить лично.
Для изготовления бетона прогнозируются следующие материалы:
- Марка цемента М400.
- Песок.
- Щебень.
Бетонный раствор получают путем смешивания одной части цемента и трех частей песка и щебня в бетономешалке.
После заливки армопояса бетон следует по его поверхности, чтобы принять вибрационную обработку для удаления пузырьков воздуха в бетоне.При отсутствии вибрационной машины пузырьки воздуха удаляются бетонным методом по всему периметру металлическим стержнем.
Все работы по заливке бетона Армопояс должны производиться единовременно. Заливку из бетона Армопояса нужно производить в теплую и не дождливую погоду.
в Аропояса. После заливки бетоном через 2 дня он приобретет необходимую прочность и можно будет снимать опалубку. Через 5-7 дней после снятия опалубки, когда бетон полностью высохнет, можно устанавливать Maurolat.
Поверхность бруса, который будет служить основой Мауролалата, необходимо покрыть антисептиком и антипярем для предотвращения образования грибка и плесени.
Крепление мауэрлата выглядит следующим образом:
Стоит ли делать Армопояс для мауэрлата из кирпича
Армопояс под мауэрлат может быть кирпичным, но такая конструкция имеет ряд недостатков, таких как:
- Неравномерное распределение нагрузки на стены.
на стеновые блоки.
- Относительно трудоемкий процесс Производство Армопояса.
- Низкая прочность По сравнению со сплошной железобетонной лентой.
Следовательно, армопояс из кирпича под мауэрлат — это нецелесообразная трата финансов и времени на его сооружение, так как он не несет в себе полезных качеств армопояса.
Использование армированного пояса должно производиться на участках с повышенным количеством снега и сильным ветром.
- Опалубка для Армопояса
- Создание арматурного каркаса
- Заливка опалубки
- Некоторые Советы
Аропояс, это еще и арматурный пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопяс — это прочная железобетонная конструкция вокруг дома, повторяющая контур его стен.
Включает в себя каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня.Эта смесь называется железобетонной.
Aropois — это тот же фундамент, но он находится между этажами постройки. Правильно залитый пояс используется для придания стенам прочности за счет перераспределения нагрузки от всех элементов здания.
- с малоплодородным фондом;
- при строительстве здания на горном склоне или холме;
- , если рядом есть реки или овраги;
- , если земля в стадии строительства;
- в зоне сейсмической активности.
Чаще всего Армопояс заливают, когда на стену кладут последний ряд строительных камней. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс увеличивает стойкость конструкции к ветру, процессу усадки дома, сезонным колебаниям температур.
Если это не обязательно для стен из со-блока армоуаров, то структура пеноблоков и газоблоков должна иметь армоустойчивость.К стене из газосиликатного камня нельзя прикрепить брус, на котором будут установлены рафтинговые ноги. Поможет только усиленный пояс.
Для двухэтажного дома Вам потребуется набить 2 таких пояса. Первый Армопояс заливается после окончания кладки стен 1 этажа. На него позже будут укладывать плиты перекрытия потолка. После завершения кладки 2 этажей выполняется следующий Армопояс. К нему будут прикреплены опоры для стропильной конструкции.
Опалубка для Армопояса
Высота армированного ремня обычно 30 см.Иногда может быть чуть меньше или больше. Его ширина равна толщине стены. Для опалубочных сооружений используются доски толщиной 20 мм. Нижний край досок крепится с внешней и внутренней стороны стены самозатягивающими элементами. Верх связан обрезными досками. Должно получиться корыто высотой 30 см. В нескольких местах стены опалубки можно обвязать вязальной проволокой. Через каждые м можно сделать перемычки крепления. Они не дадут доскам прогнуться под тяжестью бетона.
Вернуться в категорию
Создание арматурного каркаса
Каркас собирается из уложенной горизонтально арматуры диаметром 8-12 мм. Они должны быть ребристыми. К таким стержням плотно прилегает бетонная масса. Они выложены в 2 потока. Сверху на продольные стержни накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас приваривается или привязывается к вязальной проволоке. В углах здания арматуру можно дополнительно усилить приваренными к ней углами.
Элементы каркаса необходимо утопить в бетоне примерно на 5 см, поэтому фрагменты кирпича кладут под арматуру, чтобы она приподнялась. Если нагрузка предполагается достаточно высокой, в качестве арматуры используется не лестница, а объемная конструкция из 4-х продольных арматурных стержней, которые соединяются в виде параллелепипеда. На концах и посередине они соединяются сваркой. Остальные точки соединения правильно соединяются с проволокой, так как сварка ослабляет структуру металла.
Вернуться в категорию
Заливная опалубка
Рекомендуется перед заливкой верхнего армоояч в опалубку из кусочков проволоки 80-100 см. К ней будут прикреплены деревянные бруски пояса, на которых устанавливаются рафтинговые ножки. Для заливки используют обычный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Всю опалубку рекомендуется заливать за 1 цикл.Раствор необходимо периодически герметизировать, загадывая в нем штуку для выпуска воздуха.
В жаркое время суток конструкцию необходимо обильно полить и накрыть полиэтиленовой пленкой. Это делается для того, чтобы бетон не трескался в процессе интенсивного высыхания, а влага не испарялась слишком быстро. Так бетон быстро набирает прочность. Через 4-5 дней можно аккуратно демонтировать опалубку. Но для полного созревания бетона потребуется 2-3 недели.Рекомендуется для лучшей связки бетона со стенкой из гвоздей или кусочков своеобразного ёжика, забитых в блоки.
.
